Обозначение диаметров труб: номинальный проход, что это такое, обозначение, что означает ДУ

Диаметры труб стальных | таблица стальных труб

диаметры электросварных круглых труб ГОСТ 10704

Параметры трубы (наружный диаметр)				Сталь	Толщина Стенки, мм
Ø 16	Ø 18	Ø 19	Ø 20	ст3 ст20 09Г2С 08пс	от 1 до 3 мм
Ø 25	Ø 28	Ø 30	Ø 32	ст3 ст20 09Г2С 08пс	от 1 до 3 мм
Ø 35	Ø 38	Ø 40	Ø 42	ст3 ст20 09Г2С 08пс	от 1 до 3 мм
Ø 48	Ø 51	Ø 57	Ø 60	ст3 ст20 09Г2С 08пс	от 1 до 3 мм
Ø 76	Ø 89	Ø 102	Ø 108	ст3 ст20 09Г2С	от 2 до 10 мм
Ø 114	Ø 127	Ø 133	Ø 159	ст3 ст20 09Г2С	от 3 до 10 мм
Ø 219	Ø 273	Ø 325	Ø 377	ст3 ст20 09Г2С	от 3 до 12 мм
Ø 426	Ø 530	Ø 630	Ø 720	17Г1С ст3 ст20 09Г2С	от 4 до 50 мм
Ø 820	Ø 920	Ø 1020	Ø 1220	17Г1С ст3 ст20 09Г2С	от 4 до 50 мм
Ø 1320	Ø 1420	Ø 1520	Ø 1620	17Г1С ст3 ст20 09Г2С	от 4 до 50 мм
Ø 1720	Ø 1820	Ø 1920	Ø 2020	17Г1С ст3 ст20 09Г2С	от 4 до 50 мм
Ø 2120	Ø 2220	Ø 2520	Ø 2620	17Г1С ст3 ст20 09Г2С	от 4 до 50 мм
Ø 2720	Ø 2820			17Г1С ст3 ст20 09Г2С	от 4 до 50 мм

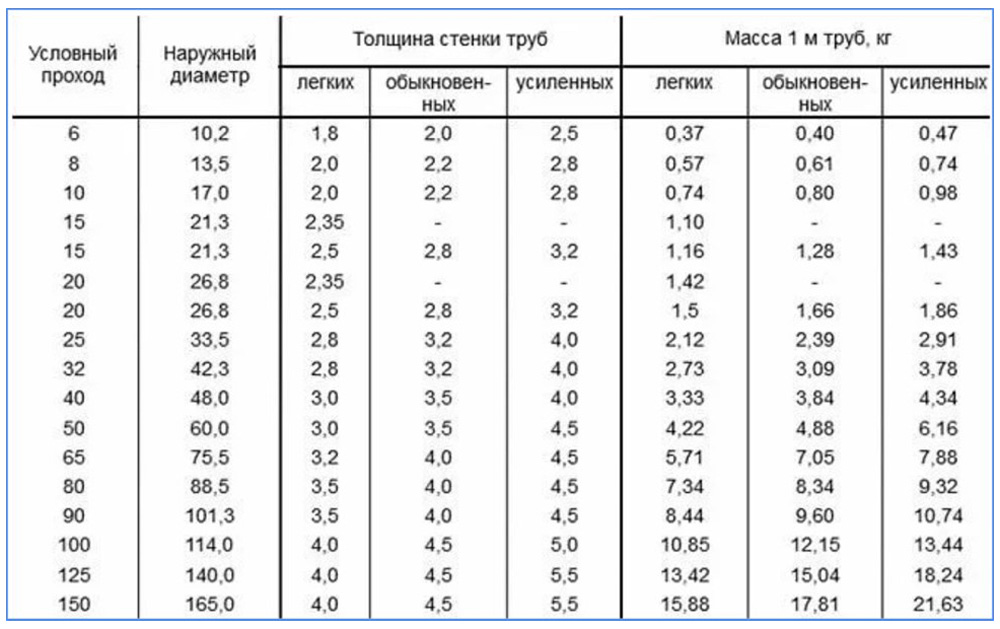

диаметр трубы водогазопроводной вгп ГОСТ 3262-75

Условный проход, внутренний диаметр мм	Наружный диаметр, мм	Сталь	Толщина стенки, мм
Ø 6 ду	Ø 10,2	ст20, ст10, ст1-3 сп/пс	1,8; 2; 2,5
Ø 8 ду	Ø 13,5	ст20, ст10, ст1-3 сп/пс	2; 2. 2; 2,8
Ø 10 ду	Ø 17,0	ст20, ст10, ст1-3 сп/пс	2; 2.2; 2,8
Ø 15 ду	Ø 21,3	ст20, ст10, ст1-3 сп/пс	2,35; 2,5; 2,8; 3,2
Ø 20 ду	Ø 26,8	ст20, ст10, ст1-3 сп/пс	2,35; 2,5; 2,8; 3,2
Ø 25 ду	Ø 33,5	ст20, ст10, ст1-3 сп/пс	2,8; 3,2; 4
Ø 32 ду	Ø 42,3	ст20, ст10, ст1-3 сп/пс	2,8; 3,2; 4
Ø 40 ду	Ø 48,0	ст20, ст10, ст1-3 сп/пс	3; 3,5; 4
Ø 50 ду	Ø 60,0	ст20, ст10, ст1-3 сп/пс	3; 3,5; 4,5
Ø 65 ду	Ø 75,5	ст20, ст10, ст1-3 сп/пс	3,2; 4; 4,5
Ø 80 ду	Ø 88,5	ст20, ст10, ст1-3 сп/пс	3,5; 4; 4,5
Ø 90 ду	Ø 101,3	ст20, ст10, ст1-3 сп/пс	3,5; 4; 4,5
Ø 100 ду	Ø 114,0	ст20, ст10, ст1-3 сп/пс	4; 4,5; 5
Ø 125 ду	Ø 140,0	ст20, ст10, ст1-3 сп/пс	4; 4,5; 5,5
Ø 150 ду	Ø 165,0	ст20, ст10, ст1-3 сп/пс	4; 4,5; 5,5

диаметры труб бесшовных ГОСТ 8732-78 и ГОСТ 8734-75

Параметры трубы (наружный диаметр)								Сталь	Толщина стенки, мм
трубы горячедеформированые
Ø 20	Ø25	Ø28	Ø30	Ø32	Ø35	Ø38	Ø40	ст10, ст20, 09г2с	от 2,5-8
Ø 42	Ø 45	Ø 50	Ø 51	Ø 54	Ø 57	Ø 73	Ø 76	ст10, ст20, 09г2с	от 2,5-8
Ø 89	Ø 102	Ø 108	Ø 114	Ø 121	Ø 127	Ø 133	Ø 140	ст10, ст20, 09г2с	от 4-12
Ø 146	Ø 152	Ø 159	Ø 168	Ø 180	Ø 194	Ø 203	Ø 219	ст10, ст20, 09г2с	от 4-15
Ø 245	Ø 273	Ø 299	Ø 325	Ø 351	Ø 377	Ø 402	Ø 406	ст10, ст20, 09г2с	от 4-25
Ø 426	Ø 450	Ø 465	Ø 480	Ø 500	Ø 530	Ø 550		ст10, ст20, 09г2с	от 4-25
трубы холоднодеформированые (наружный диаметр)
Ø 6	Ø 7	Ø 8	Ø 9	Ø 10	Ø 11	Ø 12	Ø 13	ст10, ст20, 09г2с	от 1-2
Ø 14	Ø 15	Ø 16	Ø 17	Ø 18	Ø 19	Ø 20	Ø 21	ст10, ст20, 09г2с	от 1,6-3,5
Ø 22	Ø 23	Ø 24	Ø 25	Ø 26	Ø 27	Ø 28	Ø 29	ст10, ст20, 09г2с	от 1,8-4,5
Ø 30	Ø 32	Ø 34	Ø 35	Ø 36	Ø 38	Ø 40	Ø 42	ст10, ст20, 09г2с	от 2,5-7
Ø 45	Ø 48	Ø 50	Ø 51	Ø 53	Ø 54	Ø 56	Ø 57	ст10, ст20, 09г2с	от 4-9,5
Ø 60	Ø 63	Ø 65	Ø 68	Ø 70	Ø 73	Ø 75	Ø 76	ст10, ст20, 09г2с	от 5-12
Ø 80	Ø 83	Ø 85	Ø 89	Ø 90	Ø 95	Ø 100	Ø 102	ст10, ст20, 09г2с	от 7-18
Ø 108	Ø 110	Ø 120	Ø 130	Ø 140	Ø 150	Ø 160	Ø 170	ст10, ст20, 09г2с	от 9-24
Ø 180	Ø 190	Ø 200	Ø 210	Ø 220	Ø 240	Ø 250		ст10, ст20, 09г2с	от 18-24

Диаметры стальных труб

Диаметр трубы по способу измерения разделяется на два вида — внутренний (условный диаметр (Ду, Dy) номинальный размер (в миллиметрах) и внешний (наружный диаметр). По внутреннему диаметру измеряются трубы водогазопроводные, по внешнему электросварные круглые и бесшовные.

Применение труб различных диаметров

В различных отраслях промышленности сегодня широко используются стальные трубы. К ним можно отнести:

• бытовую;
• химическую;
• автомобильную;
• пищевую;
• сельскохозяйственную;
• строительную и другие отрасли.

Прежде всего, такая популярность данного вида трубного проката обусловлена экономической выгодой. Основным отличием стальных труб друг от друга это способы производства, стали из которых изготавливают трубы, а так же диаметры и сечение.

Большое значение для любых работ связанных с использованием труб из стали имеет как внешний, так и внутренний диаметр. Главное принципиальное отличие между измерениями диаметра трубы, это то что внешний диаметр не зависит от толщины стенок, а внутренний зависит к примеры труба 108х3 имеет внешний диаметр 108 мм, а внутренний 102 мм, расчет 108 — (3*2) = 102 мм.

Так же есть трубы водогазопроводные, которые измеряются по внутреннему диаметру и имеют следующие размеры ду 15х2,8, в данном случае все наоборот внутренний остается неизменным 15 мм, а внешний будет 20,6 мм, расчет 15 + (2,8*2) = 20,6 мм. Такие трубы изготавливаются по ГОСТу 3262-75 и имеют обозначение ДУ — диаметр условного прохода.

Диаметр труб считается важным, так как показатель служит опорой для проведения классификации изделий. Зная диаметры и толщину стальных труб можно, например, заранее просчитать их необходимое количество, для транспортировки какого – либо вещества по магистрали. И как следствие можно расчитать нагрузку на проектируемую систему, а также выявить слабые места и возможности их устранение.

Разновидности диаметров можно посмотреть в таблице стальных труб

Существующая стандартизация стальных труб необходима для осуществления стыковых соединений с использованием трубопроводной арматуры и четкого определения аналогов данной продукции, изготовленной из других материалов. Ведь соединение деталей из разного материала позволило расширить сферу применения трубопроводов в различных видах промышленности. Именно поэтому всегда значение диаметра металлической трубы должно совпадать, быть тоньше или толще с его соединительным элементом или ее полимерным аналогом, формируя при этом сложную систему. Это, например, дало возможность при масштабном проектировании разнообразнейших магистралей подбирать специалистами различные соединительные узлы.

Ведь если известны значения наружного и внутреннего диаметра, то подобрать необходимые элементы для соединения достаточно легко.

Диаметры стальных труб могут быть:

• трубы с особо тонкими стенками -тонкостенные;
• нормальные, усредненные конструкции — обычные;
• изделия с тонкими стенками — тонкостенные;
• элементы с толстыми стенками — толстостенные;
• трубы с особо толстыми стенками — толстостенные.

Также диаметр и толщина стальной трубы заранее может предопределить сферу ее использования.

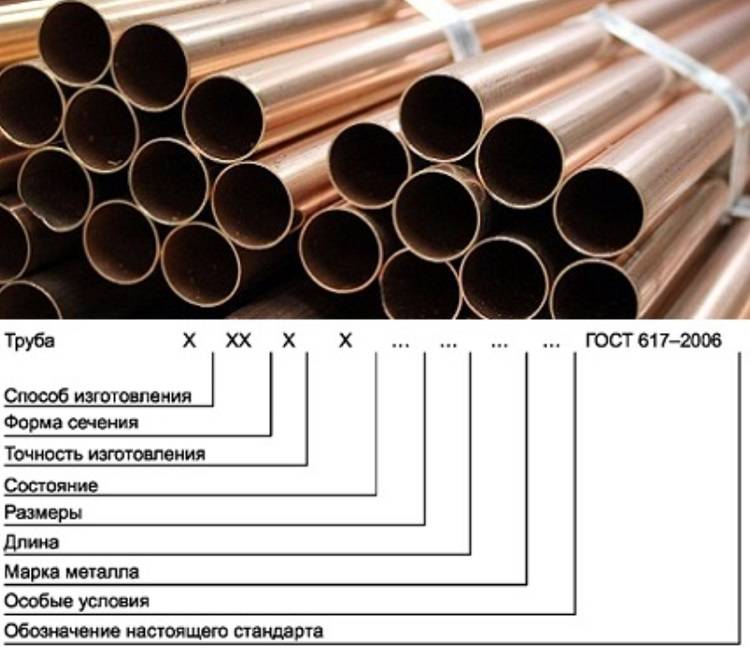

Стандартное обозначение диаметра труб

Труба электро сварная прямошовнfя 108х3,5 дл12м (Труба э/с пш 108х3,5 дл12м) 108мм-внешний диаметр, 3,5мм-толщина стенки, 12м-длина хлыста.

Труба водогазопроводная 50х3,5 дл6м (Труба вгп ду 50х3,5 дл6м) 50мм-внутренний диаметр, 3,5мм-толщина стенки, 6м-длина хлыста.

Труба бесшовная холоднодеформированная 35х3 н/д (Труба бш хд 35х3 н/д) 35мм-внешний диаметр, 3мм-толщина стенки, н/д- немерной длины(от 4м до 12м)

Труба бесшовная горячедеформированная 60х5 н/д (Труба бш гд 60х5 н/д) 60мм-внешний диаметр, 5мм-толщина стенки, н/д- немерной длины(от 4м до 12м).

Таблица диаметров стальных труб | Размеры

Диаметры электросварных круглых труб ГОСТ 10704

Параметры трубы (наружный диаметр)				Сталь	Толщина Стенки, мм
Ø 16	Ø 18	Ø 19	Ø 20	ст3 ст20 09Г2С 08пс	от 1 до 3 мм
Ø 25	Ø 28	Ø 30	Ø 32	ст3 ст20 09Г2С 08пс	от 1 до 3 мм
Ø 35	Ø 38	Ø 40	Ø 42	ст3 ст20 09Г2С 08пс	от 1 до 3 мм
Ø 48	Ø 51	Ø 57	Ø 60	ст3 ст20 09Г2С 08пс	от 1 до 3 мм
Ø 76	Ø 89	Ø 102	Ø 108	ст3 ст20 09Г2С	от 2 до 10 мм
Ø 114	Ø 127	Ø 133	Ø 159	ст3 ст20 09Г2С	от 3 до 10 мм
Ø 219	Ø 273	Ø 325	Ø 377	ст3 ст20 09Г2С	от 3 до 12 мм
Ø 426	Ø 530	Ø 630	Ø 720	17Г1С ст3 ст20 09Г2С	от 4 до 50 мм
Ø 820	Ø 920	Ø 1020	Ø 1220	17Г1С ст3 ст20 09Г2С	от 4 до 50 мм
Ø 1320	Ø 1420	Ø 1520	Ø 1620	17Г1С ст3 ст20 09Г2С	от 4 до 50 мм
Ø 1720	Ø 1820	Ø 1920	Ø 2020	17Г1С ст3 ст20 09Г2С	от 4 до 50 мм
Ø 2120	Ø 2220	Ø 2520	Ø 2620	17Г1С ст3 ст20 09Г2С	от 4 до 50 мм
Ø 2720	Ø 2820			17Г1С ст3 ст20 09Г2С	от 4 до 50 мм

Диаметр трубы водогазопроводной ВГП ГОСТ 3262-75

Условный проход, внутренний диаметр мм	Наружный диаметр, мм	Сталь	Толщина стенки, мм
Ø 6 ду	Ø 10,2	ст20, ст10, ст1-3 сп/пс	1,8; 2; 2,5
Ø 8 ду	Ø 13,5	ст20, ст10, ст1-3 сп/пс	2; 2. 2; 2,8
Ø 10 ду	Ø 17,0	ст20, ст10, ст1-3 сп/пс	2; 2.2; 2,8
Ø 15 ду	Ø 21,3	ст20, ст10, ст1-3 сп/пс	2,35; 2,5; 2,8; 3,2
Ø 20 ду	Ø 26,8	ст20, ст10, ст1-3 сп/пс	2,35; 2,5; 2,8; 3,2
Ø 25 ду	Ø 33,5	ст20, ст10, ст1-3 сп/пс	2,8; 3,2; 4
Ø 32 ду	Ø 42,3	ст20, ст10, ст1-3 сп/пс	2,8; 3,2; 4
Ø 40 ду	Ø 48,0	ст20, ст10, ст1-3 сп/пс	3; 3,5; 4
Ø 50 ду	Ø 60,0	ст20, ст10, ст1-3 сп/пс	3; 3,5; 4,5
Ø 65 ду	Ø 75,5	ст20, ст10, ст1-3 сп/пс	3,2; 4; 4,5
Ø 80 ду	Ø 88,5	ст20, ст10, ст1-3 сп/пс	3,5; 4; 4,5
Ø 90 ду	Ø 101,3	ст20, ст10, ст1-3 сп/пс	3,5; 4; 4,5
Ø 100 ду	Ø 114,0	ст20, ст10, ст1-3 сп/пс	4; 4,5; 5
Ø 125 ду	Ø 140,0	ст20, ст10, ст1-3 сп/пс	4; 4,5; 5,5
Ø 150 ду	Ø 165,0	ст20, ст10, ст1-3 сп/пс	4; 4,5; 5,5

Диаметры бесшовных труб ГОСТ 8732-78 и ГОСТ 8734-75

Параметры трубы (наружный диаметр)								Сталь	Толщина стенки, мм
трубы горячедеформированые
Ø 20	Ø25	Ø28	Ø30	Ø32	Ø35	Ø38	Ø40	ст10, ст20, 09г2с	от 2,5-8
Ø 42	Ø 45	Ø 50	Ø 51	Ø 54	Ø 57	Ø 73	Ø 76	ст10, ст20, 09г2с	от 2,5-8
Ø 89	Ø 102	Ø 108	Ø 114	Ø 121	Ø 127	Ø 133	Ø 140	ст10, ст20, 09г2с	от 4-12
Ø 146	Ø 152	Ø 159	Ø 168	Ø 180	Ø 194	Ø 203	Ø 219	ст10, ст20, 09г2с	от 4-15
Ø 245	Ø 273	Ø 299	Ø 325	Ø 351	Ø 377	Ø 402	Ø 406	ст10, ст20, 09г2с	от 4-25
Ø 426	Ø 450	Ø 465	Ø 480	Ø 500	Ø 530	Ø 550		ст10, ст20, 09г2с	от 4-25
трубы холоднодеформированые (наружный диаметр)
Ø 6	Ø 7	Ø 8	Ø 9	Ø 10	Ø 11	Ø 12	Ø 13	ст10, ст20, 09г2с	от 1-2
Ø 14	Ø 15	Ø 16	Ø 17	Ø 18	Ø 19	Ø 20	Ø 21	ст10, ст20, 09г2с	от 1,6-3,5
Ø 22	Ø 23	Ø 24	Ø 25	Ø 26	Ø 27	Ø 28	Ø 29	ст10, ст20, 09г2с	от 1,8-4,5
Ø 30	Ø 32	Ø 34	Ø 35	Ø 36	Ø 38	Ø 40	Ø 42	ст10, ст20, 09г2с	от 2,5-7
Ø 45	Ø 48	Ø 50	Ø 51	Ø 53	Ø 54	Ø 56	Ø 57	ст10, ст20, 09г2с	от 4-9,5
Ø 60	Ø 63	Ø 65	Ø 68	Ø 70	Ø 73	Ø 75	Ø 76	ст10, ст20, 09г2с	от 5-12
Ø 80	Ø 83	Ø 85	Ø 89	Ø 90	Ø 95	Ø 100	Ø 102	ст10, ст20, 09г2с	от 7-18
Ø 108	Ø 110	Ø 120	Ø 130	Ø 140	Ø 150	Ø 160	Ø 170	ст10, ст20, 09г2с	от 9-24
Ø 180	Ø 190	Ø 200	Ø 210	Ø 220	Ø 240	Ø 250		ст10, ст20, 09г2с	от 18-24

Строительство, сельское хозяйство, пищевая и химическая промышленность, бытовые и гражданские нужды – вот далеко не полный список сфер, в которых используются стальные трубы. Стальные трубы могут иметь не только круглую форму, они могут иметь квадратное, овальное или прямоугольное сечение. Несмотря на это, данная продукция имеет две общие характеристики: геометрические и технические.

Геометрические характеристики выражаются следующими показателями:

• длина труб;
• толщина их стенок;
• диаметры внутренний/внешний.

Характеристики, размеры труб, требования к их производству и эксплуатации, устанавливаются специальными стандартами. ГОСТы разрабатываются и принимаются с учетом материалов, используемых при изготовлении проката, а также технологии его производства.

В России диаметры трубы измеряются и указываются в миллиметрах, однако в таблицах можно увидеть обозначение диаметра труб в дюймах: 1 дюйм = 25,4 мм. Дюймовое обозначение диаметра обычно используется либо на импортной продукции, либо для обозначения размера на ВПГ-трубах.

Трубный прокат по ГОСТ

Диаметр труб – основная характеристика трубного проката, благодаря которой производятся необходимые расчеты. Диаметр металлических труб регламентируется ГОСТ 10704-91, который разделяет изделия на несколько категорий:

• Малого – изделия, которые имеют следующее значение: не более 114 мм.
• Среднего диаметра – прокат величиной от 114 до 530 мм.
• Большого диаметра – труба, размер которой превышают 508 мм. Классификация производится в соответствии с внешним диаметром трубы.

Диаметр стальной трубы определяют таким образом:

• Для бесшовных и электросварных видов труб – по наружному диаметру.
• Для водогазонапорных труб в соответствии с показателем условного прохода – приближенного до значений стандартного ряда номинального размера внутреннего диаметра. Величина условного диаметра металлических труб определяется параметрами, изложенными в ГОСТ 355-52.

Условный проход является условной величиной (Dy – в прошлом, DN – сейчас), которая применяется при стандартизации диаметра трубного проката, когда при одинаковом наружном диаметре труб, внутренний размер значительно различается. DN не просто определяет пропускную способность трубного проката, но и дает возможность правильно подбирать к трубным системам фитинги и другую арматуру. ГОСТ 28338-89 классифицирует трубы именно по значению DN.

Как самостоятельно узнать размеры изделия

Стандарты внешних диаметров и толщины стенок, используемые в системе водогазопровода, устанавливает ГОСТ З262-75, на электросварные трубы – стандарт 10705-80/10704-91. Значение внутреннего диаметра можно узнать, посмотрев на маркировку изделия. Однако в том случае, если необходимо провести ремонт систем коммуникаций, а данные о внутреннем диаметре уже установленных труб неизвестны, для проведения расчетов диаметра можно использовать формулу:

• d = D — 2*S
• Где d — показатель диаметра трубы (внутренняя часть)
• D – показатель наружного диаметра
• 2S – удвоенная толщина стенки

Итак, чтобы самостоятельно рассчитать параметры, необходимо измерить сантиметром или рулеткой толщину стенки трубы и ее окружность.

Таблица соответствия Ду, DN, резьб и диаметров стальных, полимерных труб по ГОСТ / DIN / EN

Условный диаметр Ду, DN	Диаметр в дюймах, в т.ч. диаметр резьбы G»	Наружный диаметр трубы D, мм
		DIN / EN	ВГП	ЭС, БШ	Полимерная
10	3/8″	17,2	17	16	16
15	1/2″	21,3	21,3	20	20
20	3/4″	26,9	26,8	26	25
25	1″	33,7	33,5	32	32
32	1 1/4″	42,4	42,3	42	40
40	1 1/2″	48,3	48	45	50
50	2″	60,3	60	57	63
65	2 1/2″	76,1	75,5	76	75
80	3″	88,9	88,5	89	90
90	3 1/2″	101,6	101,3	102	110
100	4″	114,3	114	108	125
125	5″	139,7	140	133	140
150	6″	168,3	165	159	160
160	6 1/2″	177,8	—	180	180
200	8″	219,1	—	219	225
225	9″	244,5	—	245	250
250	10″	273	—	273	280
300	12″	323,9	—	325	315
400	16″	406,4	—	426	400
500	20″	508	—	530	500
600	24″	609,6	—	630	630
800	32″	812,8	—	820	800
1000	40″	1016	—	1020	1000
1200	48″	1219,2	—	1220	1200



Где:

• DIN / EN — основной евросортамент для стальных труб по DIN2448 / DIN2458.
• ВГП — трубы стальные водогазопроводные ГОСТ 3262-75.
• ЭС — трубы стальные электросварные по ГОСТ 10704-91.
• БШ — трубы стальные бесшовные по ГОСТ 8734-75 ГОСТ 8732-78 и ГОСТ 8731-74.
• Полимерная — трубы ПЭ, ПП, ПВХ.
• Диаметр условного прохода (DN, Ду) — условная величина внутреннего диаметра труб в миллиметрах или округленно в дюймах. Это основная размерная характеристика водогазопроводных и оцинкованных труб, соединительных частей к ним, фитингов и запорной арматуры. Условный проход примерно соответствует внутреннему диаметру элемента трубопровода, выраженному в миллиметрах. Он не имеет единицы измерения и указывается, например, как DN 100 или Ду 100.
• Диаметр наружный (Дн) — измеряется в миллиметрах и регламентируется действующими ГОСТами.
• Диаметр внутренний (Дв) — измеряется в миллиметрах, или вычисляется по формуле: Дв = Дн — 2хS. Где: S — толщина стенки в миллиметрах. Внутренний диаметр труб (Дв) обычно не равен диаметру условного прохода (Ду). Например, у труб с наружным диаметром 159 мм при толщине стенки 8 мм истинный внутренний диаметр составляет 143 мм, а при толщине стенки 5 мм — 149 мм, однако в обоих случаях условный проход принимается равным 150.

Обычно, размеры черных и оцинкованных водогазопроводных труб обозначают по внутренним диаметрам, а остальных типов — по наружным.

Металлобаза «Аксвил» реализует оптом и в розницу, со склада в Минске, широкий сортамент металлических труб: оцинкованные, водогазопроводные, электросварные, профильные, бесшовные, восстановленные, бывшие в употреблении по очень выгодным ценам!

Смотрите также: Теоретический вес металлических труб.

Диаметр номинальный = диаметр условный (устарело) в дюймовом обозначении. Ду и DN в дюймах.Таблица соответствия метрических и дюймовых присоединительных размеров труб, трубопроводной арматуры, насосов, фланцев и всякого другого оборудования.

DN трубы (Ду)

	Адрес этой страницы (вложенность) в справочнике dpva.ru:  главная страница  / / Техническая информация / / Оборудование / / Фланцы, резьбы, трубы, фитинги….Элементы трубопроводов. / / Трубы, трубопроводы. Диаметры труб и другие характеристики.  / / Диаметр номинальный = диаметр условный (устарело) в дюймовом обозначении. Ду и DN в дюймах.Таблица соответствия метрических и дюймовых присоединительных размеров труб, трубопроводной арматуры, насосов, фланцев и всякого другого оборудования. DN трубы (Ду) Поделиться:    Диаметр номинальный = диаметр условный (устарело) = «условный проход» в дюймовом обозначении. Ду и DN в дюймах.Таблица соответствия метрических и дюймовых присоединительных размеров труб, трубопроводной арматуры, насосов, фланцев и всякого другого оборудования.»Ду в DN». DN (Ду) — дюймы. DN, Ду — единица измерения. DN крана (Ду), DN задвижки (Ду), DN фланца (Ду), DN мутфты (Ду), DN трубы (Ду), DN резьбы (Ду), DN диаметр (Ду), DN размер (Ду).      Версия для печати. Таблица соответствия метрических и дюймовых присоединительных размеров труб, трубопроводной арматуры, фланцев и другого оборудования. «Ду в DN». Dn (Ду) — дюймы. DN или Ду* Сколько это в дюймах = NPS DN или Ду* Сколько это в дюймах = NPS 6 обычно это 1/8″ 500 20″ 8 обычно это 1/4″ 600 24″ 10 3/8″ 700 28″ 15 1/2″ 800 32″ 20 3/4″ 900 36″ 25 1″ 1000 40″ 32 1 1/4″ 1050 42″ 40 1 1/2″ 1100 44″ 50 2″ 1200 48″ 65 2 1/2″ 1300 52″ 80 3 « 1400 56″ 90 очень большая редкость в РФ лучше не брать себе 3 1/2″ 1500 60″ 100 4″ 1600 64″ 125 5″ 1700 68″ 150 6″ 1800 72″ 175 очень редкий размер в РФ 7″ 1900 76″ 200 8″ 2000 80″ 225 очень редкий размер в РФ 9″ 2200 88″ 250 10″ — — 275 очень большая редкость в РФ лучше не брать себе 11″ — — 300 12″ — — 350 редкий, но используемый размер в РФ 14″ — — 400 16″ — — 450 редкий, но используемый размер в РФ 18″ — — *Ду или DN,  могут указываться с размерностью мм, например «Ду 50 мм», но это не вполне корректно, поразумевается безразмерная величина Поиск в инженерном справочнике DPVA. Введите свой запрос: Поиск в инженерном справочнике DPVA. Введите свой запрос:
Если Вы не обнаружили себя в списке поставщиков, заметили ошибку, или у Вас есть дополнительные численные данные для коллег по теме, сообщите , пожалуйста. Вложите в письмо ссылку на страницу с ошибкой, пожалуйста.
Коды баннеров проекта DPVA.ru Начинка: KJR Publisiers Консультации и техническая поддержка сайта: Zavarka Team	Проект является некоммерческим. Информация, представленная на сайте, не является официальной и предоставлена только в целях ознакомления. Владельцы сайта www.dpva.ru не несут никакой ответственности за риски, связанные с использованием информации, полученной с этого интернет-ресурса. Free xml sitemap generator

Знак диаметра

В тех случаях, когда требуется указать размер диаметра, используют знак в виде окружности с линией «Ø». Этот символ наносят перед размерным числом.

Примеры использования знака диаметра:

Знаки диаметра на деталях вращения цилиндрической и конической формы



Размеры наносимые при недостатке места
на размерной линии



Обозначение размеров при недостатке места
для стрелок





Диаметр – это длинна отрезка прямой соединяющей поверхности окружности. Отрезок диаметра, в любом случае проходит только через центр окружности. Обозначают его обычно латинской буквой «D» или знаком «Ø». Если радиус окружности умножить на два, суммой будет диаметр. Все объемные тела, имеющие сферическую форму, а также те, хотя бы одно из возможных сечений которых представляет собой круг, обозначаются символами диаметра. Слово «диаметр» произошло от греческого слова «diametros» – поперечник.

Пример обозначения четырёх отверстий
с указанием диаметра









На технических чертежах диаметры обозначаются символом в виде перечеркнутой окружности «Ø». Данный знак, ставится перед размерными числами деталей, которые могут быть как цилиндрическими, так и коническими.



В сечение конус представляет собой прямоугольный треугольник, один из катетов которого параллелен или сосен телу вращения. Его параметры имеют следующими обозначениями: «D» – больший диаметр, «d» – меньший диаметр, «L» – длина. На чертеже диаметры конуса обозначаются цифрами, перед которыми ставятся знаки «Ø» а числовое значение длинны без буквенных обозначений.



К наиболее распространенным деталям с цилиндрическими поверхностями, относятся валы различного назначения. Цилиндрические тела, образованные вращением прямоугольника около одной из его сторон обозначаются диаметром. Гладкие валы имеют некоторые конструктивные особенности, и разделяются на разновидности: прямые, ступенчатые односторонние, ступенчатые двусторонние и тяжелые. К примеру, валы асинхронных двигателей, в которых ротор сопрягается с валом методом запрессовки на наибольший его диаметр, а по обеим сторонам имеются ступени под подшипники, вентиляторы, и шкивы. Двусторонние ступенчатые валы можно встретить так же в различных механизмах там, где требуются, какие либо другие конструктивные особенности. Цилиндрические детали, как правило, имеют общую максимальную длину и наружный диаметр. В зависимости от конкретной конфигурации того или иного изделия в её состав могут входить такие элементы как внутренние и наружные канавки, ступени, выточки и др. с различными диаметрами перед значениями которых ставятся знаки «Ø».

Пример нанесения знака диаметра
на сферической поверхности







К деталям с коническими поверхностями относятся инструментальные переходные втулки, у которых наружная и внутренняя поверхность конические. Такие втулки обеспечивают высокую точность центрирования и быстродействие смены инструмента с достаточной жёсткостью при использовании их на станках. Переходные втулки бывают короткие и длинные.



Конические инструментальные детали данного типа называются «конус Морзе» и делятся на номера. Углы, длины и диаметры переходных втулок можно взять из специальных таблиц. В табличных данных используются буквенные обозначения такие как – «d» меньший диаметр, «D» большой диаметр, «L» длина детали. На чертежах диаметры и длины обозначаются цифровыми значениями, причём перед числами диаметра ставится знак «Ø».

«Конус Морзе» – помимо переходных втулок применяется при изготовлении хвостовиков спиральных свёрл, концевых фрез, приспособлений и оправок. Инструментальные конусы фиксируются за счёт упругой и пластической деформации. Для реализации таких соединений в шпинделях фрезерных и токарных станков, предусмотрены конические отверстия для установки вспомогательного инструмента. Кроме того у токарного станка пиноль задней бабки имеет такое же коническое отверстие.

В технике используются большое количество деталей и их элементов для обозначения, которых используется знак диаметра. Для стандартных размеров диаметров используются параметрический ряд, в который входят стандартные размеры. При разработке технических изделий расчётные диаметры округляются до ближайших их величин. При обозначении на технических чертежах знак диаметра должен сопровождаться обозначением оси штрихпунктирной линией, что указывает на круглое сечение участка детали.







Соответствие Ду (DN) и Дюймам

Представлена таблица Ду и DN в дюймах.

№ п.п.	Ду или DN	Дюймы	№ п.п.	Ду или DN	Дюймы	№ п.п.	Ду или DN	Дюймы
1.	6	1/8″	15.	150	6″	29.	900	36″
2.	8	1/4″	16.	175*	7″	30.	1000	40″
3.	10	3/8″	17.	200	8″	31.	1050	42″
4.	15	1/2″	18.	225*	9″	32.	1100	44″
5.	20	3/4″	19.	250	10″	33.	1200	48″
6.	25	1″	20.	275*	11″	34.	1300	52″
7.	32	1(1/4)»	21.	300	12″	35.	1400	56″
8.	40	1(1/2)»	22.	350*	14″	36.	1500	60″
9.	50	2″	23.	400	16″	37.	1600	64″
10.	65	2(1/2)»	24.	450*	18″	38.	1700	68″
11.	80	3″	25.	500	20″	39.	1800	72″
12.	90*	3(1/2)»	26.	600	24″	40.	1900	76″
13.	100	4″	27.	700	28″	41.	2000	80″
14.	125	5″	28.	800	32″	42.	2200	88″

* — трубы с таким Ду редко используются в РФ.

Условный обозначения размеров труб

Ду — Диаметр условный.
DN — Диаметр номинальный.
NPS — Номинальный размер.

ВНИМАНИЕ!  Ду, DN, NPS — это не внутренний и/или внешний диаметр труб — это условное обозначение.

Трубы стальные круглые. Полный сортамент стальных труб / Трубы водогазопроводны. Труба ВГП

Трубы водогазопроводные относятся к сварным стальным трубам. Труба ВГП — это другое сокращенное обозначение водогазопроводной трубы. Трубы ВГП производятся по ГОСТ 3262-75 и разделяются по условному проходу, иначе называемому «диаметр условный» ( сокращенно ДУ ) и толщине стенки. для обычной точности из сталей по ГОСТ 380-88 и ГОСТ 1050-88 для стали. Такие трубы применяются для водопроводов, газопроводов и систем отопления. для повышенной точности из сталей по ГОСТ 1050-88. Трубы повышенной точности используются для деталей водопроводных и газопроводных систем и конструкций. Для труб ВГП, как и для трубы водопроводной и трубы газопроводой принята своя система обозначений, которая отличается от общепринятой для остальных труб, где используются толщина стенки и наружный диаметр трубы. Основным отличием является использование такого параметра как «условный проход» или «диаметр условный», сокращенно «диаметр ДУ«. Для более подробного ознакомления с обозначениями в наименовании водогазопроводных труб смотрите рисунок1 и таблицу 1. Например для трубы ВГП ДУ 25 как для легкого, так и для обыкновенного и усиленного вариантов общими будут фраза «ДУ 25» в названии и наружный диаметр d, равный 33,5 миллиметрам. Отличия буду заключаться в толщине стенки s и, соответственно внутреннего диаметра d1: для легкого варианта толщина стенки s = 2,8мм, внутренний диаметр d1 = 27,9мм; для обыкновенного варианта толщина стенки s = 3,2мм, внутренний диаметр d1 = 27,1мм; для усиленного варианта толщина стенки s = 4,0мм, внутренний диаметр d1 = 25,5мм.

Стандартные размеры трубы

— archtoolbox.com

Номинальный размер трубы

Номинальный размер трубы (сокращенно NPS) — это североамериканский стандарт для определения размеров труб. Технически NPS является безразмерным и приблизительно соответствует диаметру трубы. Однако начиная с NPS 14 и выше значение NPS соответствует внешнему диаметру трубы. Номинальные размеры труб относятся ко всем материалам труб. При указании конкретных труб требуются NPS, график и материал.

За пределами Северной Америки трубы идентифицируются по Номинальному диаметру (DN), который представляет собой безразмерное значение, примерно равное внешнему диаметру трубы в мм. Размеры DN должны соответствовать стандарту ISO 6708.

Понимание терминологии спецификаций трубопровода

Хотя номинальный размер трубы определяет внешний диаметр трубы, для определения конкретных труб требуется дополнительная информация. Спецификация трубы — это толщина стенки трубы, которая напрямую влияет на внутренние размеры и вес трубы.Толщина стенки важна, потому что она определяет величину внутреннего давления, которое может выдержать труба. Номер спецификации приблизительно рассчитывается следующим образом: Schedule = 1000 x (P / S), где P — внутреннее рабочее давление трубы (фунт / кв. Дюйм), а S — предел прочности материала трубы на разрыв (фунт / кв. Дюйм).

В дополнение к номерам в расписании вы часто увидите Standard (STD), Extra Strong (XS) и Double Extra Strong (XXS). Это были оригинальные термины, использовавшиеся до системы расписания, введенной в 1927 году.Первоначально предполагалось, что они будут выведены из эксплуатации, но время от времени они появляются. В спецификациях труб из нержавеющей стали в конце номера спецификации добавляется буква «S», например Schedule 40S.

Двумя наиболее распространенными размерами графиков, которые можно увидеть в зданиях, являются Schedule 40 и Schedule 80. Однако для некоторых технологических трубопроводов, инженерных сетей и трубопроводов гражданского назначения могут потребоваться более высокие номера графиков в зависимости от используемых давлений.

Трубы и трубы

Трубы используются для транспортировки газов или жидкостей.Как указано выше, они измеряются по номинальному внешнему диаметру с использованием NPS и графика для определения размера трубы.

С другой стороны, трубы являются конструктивными элементами и измеряются с точным внешним диаметром и мм. Трубка измеряется по точному внешнему диаметру и толщине стенки (WT). Производственные допуски намного жестче, чем у труб.

Размеры стальных труб — Таблица 40

NPS	Внешний диаметр (дюймы)	Внутренний диаметр (дюймы)	Толщина стенки (дюймы)	Вес (фунт / фут)
1/8	0.405 «	0,269″	0,068 «	0,24 фунт / фут
1/4	0,540 «	0,364″	0,088 «	0,42 фунт / фут
3/8	0,675 «	0,493″	0,091 «	0,57 фунт / фут
1/2	0,840 «	0,622″	0,109 «	0,85 фунт / фут
3/4	1.050 «	0.824 «	0,113″	1,13 фунт / фут
1	1,315 «	1,049″	0,133 «	1,68 фунт / фут
1-1 / 4	1,660 «	1,380″	0,140 «	2,27 фунт / фут
1-1 / 2	1,900 «	1,610″	0,145 «	2,72 фунт / фут
2	2,375 «	2,067″	0. 154 «	3,65 фунт / фут
2-1 / 2	2,875 «	2,469″	0,203 «	5,79 фунт / фут
3	3,500 «	3,068″	0,216 «	7,58 фунт / фут
3-1 / 2	4.000 «	3,548″	0,226 «	9,11 фунт / фут
4	4,500 «	4,026″	0,237 «	10.79 фунтов / фут
5	5,563 «	5,047″	0,258 «	14,62 фунт / фут
6	6,625 «	6,065″	0,280 «	18,97 фунт / фут
8	8,625 «	7,981″	0,322 «	28,55 фунт / фут
10	10,750 «	10,020″	0,365 «	40,48 фунт / фут
12	12.75 «	11,938″	0,406 «	53,52 фунт / фут
14	14,000 «	13,124″	0,438 «	63,50 фунт / фут
16	16,000 «	15,000″	0,500 «	82,77 фунт / фут
18	18,000 «	16,876″	0,562 «	104,70 фунт / фут
20	20,000 «	18. 812 «	0,594″	123,10 фунт / фут
24	24,000 «	22,624″	0,688 «	171,30 фунт / фут

Размеры стальных труб — Таблица 80

NPS	Внешний диаметр (дюймы)	Внутренний диаметр (дюймы)	Толщина стенки (дюймы)	Вес (фунт / фут)
1/8	0,405 «	0,215″	0.095 «	0,32 фунта / фут
1/4	0,540 «	0,302″	0,119 «	0,54 фунт / фут
3/8	0,675 «	0,423″	0,126 «	0,74 фунт / фут
1/2	0,840 «	0,546″	0,147 «	1,09 фунт / фут
3/4	1,050 «	0,742″	0,154 «	1.47 фунтов / фут
1	1,315 «	0,957″	0,179 «	2,17 фунт / фут
1-1 / 4	1,660 «	1,278″	0,191 «	3,00 фунт / фут
1-1 / 2	1. 900 «	1.500″	0.200 «	3,63 фунт / фут
2	2,375 «	1,939″	0,218 «	5,02 фунт / фут
2-1 / 2	2.875 «	2,323″	0,276 «	7,66 фунт / фут
3	3,500 «	2,900″	0,300 «	10,25 фунт / фут
3-1 / 2	4.000 «	3,364″	0,318 «	12,50 фунт / фут
4	4,500 «	3,826″	0,337 «	14,98 фунт / фут
5	5,563 «	4.813 «	0,375″	20,78 фунт / фут
6	6,625 «	5,761″	0,432 «	28,57 фунт / фут
8	8,625 «	7,625″	0,500 «	43,39 фунт / фут
10	10,750 «	9,562″	0,594 «	64,42 фунт / фут
12	12,75 дюйма	11,374 дюйма	0. 688 «	88,63 фунт / фут
14	14,000 «	12,500″	0,750 «	106,10 фунт / фут
16	16,000 «	14,312″	0,844 «	136,58 фунт / фут
18	18,000 «	16,124″	0,938 «	170,87 фунт / фут
20	20,000 «	17,938″	1,031 «	208.92 фунт / фут
24	24,000 «	21,562″	1,219 «	296,58 фунт / фут

Размеры труб из нержавеющей стали — Таблица 40S

NPS	Внешний диаметр (дюймы)	Внутренний диаметр (дюймы)	Толщина стенки (дюймы)	Вес (фунт / фут)
1/8	0,405 «	0,269″	0,068 «	0,25 фунт / фут
1/4	0. 540 «	0,364″	0,088 «	0,40 фунт / фут
3/8	0,675 «	0,493″	0,091 «	0,58 фунт / фут
1/2	0,840 «	0,622″	0,109 «	0,87 фунт / фут
3/4	1,050 «	0,824″	0,113 «	1,20 фунт / фут
1	1,315 «	1.049 «	0,133″	1,68 фунт / фут
1-1 / 4	1,660 «	1,380″	0,140 «	2,27 фунт / фут
1-1 / 2	1,900 «	1,610″	0,145 «	2,72 фунт / фут
2	2,375 «	2,067″	0,154 «	3,65 фунт / фут
2-1 / 2	2,875 «	2,469″	0.203 «	5,79 фунт / фут
3	3,500 «	3,068″	0,216 «	7,58 фунт / фут
3-1 / 2	4. 000 «	3,548″	0,226 «	9,11 фунт / фут
4	4,500 «	4,026″	0,237 «	10,79 фунт / фут
5	5,563 «	5,047″	0,258 «	14.62 фунт / фут
6	6,625 «	6,065″	0,280 «	18,97 фунт / фут
8	8,625 «	7,981″	0,322 «	28,55 фунт / фут
10	10,750 «	10,020″	0,365 «	40,48 фунт / фут
12	12,75 «	12.000″	0,375 «	49,56 фунт / фут
14	14.000 «	13,250″	0,375 «	54,57 фунт / фут
16	16,000 «	15,250″	0,375 «	62,58 фунт / фут
18	18,000 «	17,250″	0,375 «	70,59 фунт / фут
20	20,000 «	19,250″	0,375 «	78,60 фунт / фут
24	24,000 «	23. 250 «	0,375″	94,62 фунт / фут

Размеры труб из нержавеющей стали — Спецификация 80S

NPS	Внешний диаметр (дюймы)	Внутренний диаметр (дюймы)	Толщина стенки (дюймы)	Вес (фунт / фут)
1/8	0,405 «	0,215″	0,095 «	0,32 фунт / фут
1/4	0,540 «	0,302″	0.119 дюймов	0,54 фунт / фут
3/8	0,675 «	0,423″	0,126 «	0,74 фунт / фут
1/2	0,840 «	0,546″	0,147 «	1,09 фунт / фут
3/4	1,050 «	0,742″	0,154 «	1,47 фунт / фут
1	1,315 «	0,957″	0,179 «	2.17 фунтов / фут
1-1 / 4	1,660 «	1,278″	0,191 «	3,00 фунт / фут
1-1 / 2	1.900 «	1.500″	0.200 «	3,63 фунт / фут
2	2,375 «	1,939″	0,218 «	5,02 фунт / фут
2-1 / 2	2,875 «	2,323″	0,276 «	7,66 фунт / фут
3	3.500 «	2,900″	0,300 «	10,25 фунт / фут
3-1 / 2	4.000 «	3,364″	0,318 «	12,50 фунт / фут
4	4,500 «	3,826″	0,337 «	14,98 фунт / фут
5	5,563 «	4,813″	0,375 «	20,78 фунт / фут
6	6,625 «	5.761 «	0,432″	28,57 фунт / фут
8	8,625 «	7,625″	0,500 «	43,39 фунт / фут
10	10,750 «	9,750″	0,500 «	54,74 фунт / фут
12	12,75 «	11,750″	0,500 «	65,42 фунт / фут
14	14,000 «	13,000″	0.500 «	72,09 фунт / фут
16	16,000 «	15,000″	0,500 «	82,77 фунт / фут
18	18,000 «	17,000″	0,500 «	93,45 фунт / фут
20	20,000 «	19,000″	0,500 «	104,10 фунт / фут
24	24,000 «	23,000″	0,500 «	125.50 фунтов / фут

Размеры труб из поливинилхлорида (ПВХ) — Таблица 40

Хлорированный поливинилхлорид (ХПВХ) имеет те же размеры, что и ПВХ, но весит немного больше, чем ПВХ

NPS	Внешний диаметр (дюймы)	Внутренний диаметр (дюймы)	Толщина стенки (дюймы)	Вес (фунт / фут)
1/8	0,405 «	0,269″	0,068 «	0.05 фунт / фут
1/4	0,540 «	0,364″	0,088 «	0,09 фунт / фут
3/8	0,675 «	0,493″	0,091 «	0,12 фунт / фут
1/2	0,840 «	0,622″	0,109 «	0,17 фунт / фут
3/4	1,050 «	0,824″	0,113 «	0,23 фунт / фут
1	1.315 «	1,049″	0,133 «	0,33 фунт / фут
1-1 / 4	1,660 «	1,380″	0,140 «	0,45 фунт / фут
1-1 / 2	1,900 «	1,610″	0,145 «	0,54 фунт / фут
2	2,375 «	2,067″	0,154 «	0,72 фунт / фут
2-1 / 2	2,875 «	2.469 «	0,203″	1,14 фунт / фут
3	3,500 «	3,068″	0,216 «	1,49 фунт / фут
3-1 / 2	4.000 «	3,548″	0,226 «	1,79 фунт / фут
4	4,500 «	4,026″	0,237 «	2,19 фунт / фут
5	5,563 «	5,047″	0,258 «	2.87 фунтов / фут
6	6,625 дюйма	6,065 дюйма	0,280 дюйма	3,73 фунта / фут
8	8,625 «	7,981″	0,322 «	5,62 фунт / фут
10	10,750 «	10,020″	0,365 «	7,97 фунт / фут
12	12,75 «	11,938″	0,406 «	10,53 фунт / фут
14	14.000 «	13,126″	0,437 «	12,46 фунт / фут
16	16,000 «	15,000″	0,500 «	16,29 фунт / фут
18	18,000 «	16,876″	0,562 «	20,59 фунт / фут
20	20,000 «	18,814″	0,593 «	24,18 фунт / фут
24	24,000 «	22.626 «	0,687″	33,65 фунт / фут

Размеры труб из поливинилхлорида (ПВХ) — Таблица 80

Хлорированный поливинилхлорид (ХПВХ) имеет те же размеры, что и ПВХ, но весит немного больше, чем ПВХ

NPS	Внешний диаметр (дюймы)	Внутренний диаметр (дюймы)	Толщина стенки (дюймы)	Вес (фунт / фут)
1/8	0,405 «	0.215	0,095	0,06 фунт / фут
1/4	0,540 «	0,302″	0,119 «	0,11 фунт / фут
3/8	0,675 «	0,423″	0,126 «	0,15 фунт / фут
1/2	0,840 «	0,546″	0,147 «	0,21 фунт / фут
3/4	1,050 «	0,742″	0.154 «	0,29 фунта / фут
1	1,315 «	0,957″	0,179 «	0,42 фунт / фут
1-1 / 4	1,660 «	1,278″	0,191 «	0,59 фунт / фут
1-1 / 2	1,900 «	1,5″	0.200 «	0,71 фунт / фут
2	2,375 «	1,939″	0,218 «	0.98 фунтов / фут
2-1 / 2	2,875 «	2,323″	0,276 «	1,50 фунт / фут
3	3,500 «	2,900″	0,300 «	2,10 фунт / фут
3-1 / 2	4.000 «	3,364″	0,318 «	2,45 фунт / фут
4	4,500 «	3,826″	0,337 «	2,94 фунта / фут
5	5.563 «	4,813″	0,375 «	4,08 фунт / фут
6	6,625 «	5,761″	0,432 «	5,61 фунт / фут
8	8,625 «	7,625″	0,500 «	8,52 фунт / фут
10	10,750 «	9,562″	0,594 «	12,64 фунт / фут
12	12,75 «	11.374 «	0,688″	17,38 фунт / фут
14	14,000 «	12,500″	0,750 «	20,85 фунт / фут
16	16,000 «	14,312″	0,844 «	26,81 фунт / фут
18	18,000 «	16,124″	0,938 «	33,54 фунт / фут
20	20,000 «	17,938″	1.031 «	41,05 фунт / фут
24	24,000 «	21,562″	1,219 «	58,23 фунт / фут

Таблица размеров труб — Rolled Alloys, Inc.

Скачать техническое описание (.PDF)

Номинальный размер трубы (NPS) — это североамериканский набор стандартов, используемых для обозначения диаметра и толщины трубы. Размер трубы указывается двумя безразмерными числами: номинальным размером трубы (NPS) для внутреннего диаметра в дюймах и спецификацией (Sched.или Sch.) для толщины стенки.

Получите дополнительную информацию о размерах и допусках труб.

РАСПИСАНИЕ ТРУБ ТОЛЩИНА СТЕНЫ (дюймы)
Номинал	O.D. Дюймы	10 с	10	40-х и стандартная	40	80-е и E.H.	80	160
1/8	.405	.049	.049	.068	.068	.095	.095
1/4	. 540	.065	.065	.088	.088	.119	.119
3/8	.675	.065	.065	.091	.091	.126	.126
1/2	. 840	.083	.083	.109	.109	.147	.147	. 187
3/4	1.050	.083	.083	.113	.113	. 154	. 154	. 218
1	1.315	.109	.109	.133	.133	. 179	. 179	. 250
1 1/4	1,660	.109	.109	.140	.140	.191	.191	. 250
1 1/2	1.900	.109	.109	.145	.145	.200	.200	. 281
2	2,375	.109	.109	. 154	. 154	. 218	. 218	.343
2 1/2	2,875	. 120	. 120	. 203	. 203	. 276	.276	.375
3	3.500	. 120	. 120	. 216	. 216	.300	.300	.437
3 1/2	4.000	. 120	.120	.226	.226	.318	.318
4	4.500	. 120	. 120	. 237	. 237	.337	.337	. 531
4 1/2	5.000			. 247		.355
5	5,563	.134	.134	. 258	. 258	.375	.375	.625
6	6.625	.134	.134	. 280	. 280	.432	.432	.718
7	7,625			.301		.500
8	8.625	.148	.148	.322	.322	.500	.500	.906
9	9,625			. 342		.500
10	10.750	.165	.165	.365	.365	.500	.593	1,125
11	11.750			.375		.500
12	12.750	.180	.180	.375	.406	.500	.687	1,312
14	14,000	. 188	. 250	.375	.437	.500	.750	1.406
16	16,000	. 188	. 250	.375	.500	.500	. 843	1,593
18	18,000	.188	. 250	.375	. 562	.500	.937	1,781

Размеры и вес трубы

• Легенда
• Толщина стенки в дюймах
• Вес стали в фунтах. за фут

1/8	.405		.035 .1383	.049 . 1863	.049 . 1863			.068 .2447	.068 .2447		.095 .3145	.095 .3145
1/4	.540		.049 .2570	.065 .3297	.065 .3297			.088 .4248	.088 .4248		.119 .5351	.119 .5351
3/8	.675		.049 .3276	.065 .4235	.065 .4235			.091 .5676	.091 .5676		.126 .7338	.126 .7338
1/2	.840	.065 .5383	.065 .5383	.083 .6710	.083 .6710			.109 .8510	.109 .8510		.147 1.088	.147 1.088				.187 1.304	0,294 1,714
3/4	1.050	.065 .6838	.065 .6838	.083 .8572	.083 .8572			.113 1.131	.113 1.131		.154 1.474	.154 1.474				.218 1,937	.308 2.441
1	1,315	.065 .8678	.065 .8678	.109 1.404	.109 1.404			.133 1.679	.133 1.679		.179 2,172	.179 2,172				.250 2,844	.358 3.659
1-1 / 4	1,660	0,065 1,107	0,065 1,107	.109 1.806	.109 1.806			.140 2.273	.140 2.273		.191 2.997	.191 2.997				.250 3,765	0,382 5,214
1-1 / 2	1.900	.065 1,274	.065 1,274	.109 2,085	.109 2,085			.145 2,718	.145 2,718		.200 3.631	.200 3.631				.281 4,859	.400 6.408
2	2,375	.065 1.604	.065 1.604	.109 2,638	.109 2,638			.154 3.653	.154 3.653		.218 5,022	.218 5,022				.343 7,444	.436 9.029
2-1 / 2	2,875	.083 2,475	.083 2,475	.120 3.531	.120 3.531			.203 5,793	.203 5,793		0,276 7,661	0,276 7,661				.375 10.01	.552 13,70
3	3,500	.083 3.029	.083 3.029	.120 4,332	.120 4,332			0,216 7,576	0,216 7,576		.300 10,25	.300 10,25				.437 14,32	.600 18,58
3-1 / 2	4.000	.083 3,472	.083 3,472	.120 4,973	.120 4,973			.226 9,109	.226 9,109		.318 12,51	.318 12,51					.636 22,85
4	4.500	.083 3.915	.083 3.915	.120 5.613	.120 5.613			.237 10,79	.237 10,79	0,281 12,66	0,337 14,98	0,337 14,98		.437 19.01		. 531 22,51	.674 27,54
4-1 / 2	5.000							.247 12,53			.355 17,61						.710 32,53
5	5,563	.109 6.349	.109 6.349	.134 7,770	.134 7,770			0,258 14,62	0,258 14,62		.375 20,78	.375 20,78		.500 27,04		.625 32.96	.750 38,55
6	6,625	.109 7,585	.109 7,585	.134 9.290	.134 9.290			.280 18.97	.280 18.97		.432 28,57	.432 28,57		. 562 36,39		.718 45,3	.864 53.16
7	7,625							.301 23,57			.500 38,05						.875 63.08
8	8,625	.109	.109	.148 13,40	.148 13,40	.250 22,36	.277 24,70	.322 28,55	.322 28,55	.406 35,64	. 500 43,39	. 500 43,39	.593 50,87	.718 60.93	.812 67,76	.906 74,69	.885 72,42
9	9,625							.342 33,9			. 500 48,72
10	10,750	.134 15,19	.134 15,19	.165 18,65	.165 18,65	.250 28,04	.307 34,24	.365 40,48	.365 40,48	. 500 54,74	. 500 54,74	.593 64.33	.718 76.93	.843 89.20	1.000 104.1	1,125 115,7
11	11,750							.375 45,55			. 500 60,07
12	12,750	.156 21.07	.165 22,18	.180 24,17	.180 24,17	.250 33,38	.307 34,24	.365 40,48	.365 40,48	. 500 54,74	. 500 54,74	.593 64.33	.718 76.93	.843 89.20	1.000 104.1	1,125 115,7
14	14,000	.156 23.07		.188 27,73	.250 36,71	.312 45,38	.375 54,57	.375 54,57	.437 63,37	.593 84.91	.500 72.09	.750 106,1	.937 130,7	1,093 150,7	1,250 170,2	1.406 189.1
16	16,000	0,165 27,90		.188 31,75	.250 42,05	.312 52,36	.375 62,58	.375 62,58	. 500 82,77	.656 107,5	. 500 82,77	. 843 136,5	1.031 164,8	1,218 192,3	1,427 223,5	1,593 245,1
18	18,00	.165 31,43		.188 35,76	.250 47,39	.312 59.03	.437 82.06	.375 70,59	. 562 104.2	.750 138,2	. 500 93,45	.937 170,8	1,156 208,0	1,375 244,1	1,562 274,2	1,781 308,5
20	20,000	.188 39,78		,218 46,05	.250 52.73	.375 78,6	. 500 104,1	.375 78,6	.593 122,9	.812 166,4	. 500 104,1	1,031 208,9	1,280 256,1	1,500 296,4	1,750 341,1	1,968 379,0
22	22,000	.188 43,8		,218 50,71	.250 58.07	.375 86,61	. 500 114,81	.375 86,61		.875 197,41	. 500 114,81	1,125 250,81	1,375 302,88	1,625 353,61	1,875 403,0	2.125 451,06
24	24,000	,218 55,37		.250 63,41	.250 63,41	.375 94,62	. 562 140,8	.375 94,62	0,687 171,2	.968 238,1	. 500 125,5	1,218 296.4	1,531 367,4	1,812 429,4	2,062 483,1	2,344 542,13
26	26,000				.312 85,60	. 500 136,17		.375 102,63			.500 136,17
28	28,000				.312 92,26	. 500 146,85	.625 182,73	.375 110,64
30	30.000	.250 79,43		.312 98.93	.312 98.93	. 500 157,53	.625 196.08	.375 118,65			. 500 157,53
32	32.000				.312 105,59	. 500 168,21	.625 209,43	.375 126.66	.688 230.08		. 500 168,21
34	34.000				.312 112,25	. 500 178,89	.625 222,78	.375 134.667	.688 244,77
36	36.000				.312 118.92		.625 236,13	.375 142,68	.750 262,35		. 500 189,57

В чем разница между размером трубы и размером трубы?

Вы, наверное, слышали, что трубка и трубка используются как синонимы, но они разные.Ответ на этот вопрос — да! Самая большая разница между трубой и трубкой заключается в форме. Труба всегда будет круглой, однако труба может быть круглой, квадратной или прямоугольной. Ниже приведены несколько других факторов, отличающих трубу от трубы.

Когда дело доходит до измерения трубы, он измеряется по внутреннему диаметру, часто называемому номинальным диаметром. Номинальный размер трубы (NPS) — это североамериканский набор стандартных размеров трубы. Термин номинальный относится к трубе в неспецифических терминах и обозначает внутренний диаметр безразмерным числом.Например, стальная труба номиналом 2 дюйма состоит из семейства стальных труб диаметром 2,375 дюйма.

Труба также имеет толщину стенки, указанную в спецификации. Внешняя сторона трубы всегда больше внутренней. Разница между внутренним диаметром (ID) и внешним диаметром (OD) обусловлена ​​толщиной стенки. Толщина стенки также определяет прочность трубы. Труба сортамента 40 является наиболее распространенной, однако, когда требуется дополнительная прочность, доступен вариант 80.

Круглая труба определяется ее фактическим наружным диаметром и равна соответствующему размеру. Толщина трубки определяется порядковым номером. Размер трубы останется неизменным независимо от толщины стенки. НКТ также имеют более жесткие производственные допуски, чем трубы.

Определите, что вам нужно для вашего проекта? Труба или труба круглого сечения?

Фланцы размером 1-1 / 2 дюйма имеют отверстие для установки с наружным диаметром более 1,90 дюйма — фактический внешний диаметр трубы 1-1 / 2 дюйма. НКТ 1-1 / 2 ″ имеет истинное значение 1.Внешний диаметр 50 дюймов. Выше показано различие между трубным фланцем 1-1 / 2 дюйма и трубным фланцем 1-1 / 2 дюйма.

Вот таблица, в которой указаны фактические размеры для нескольких стандартных размеров труб. Свяжитесь с нами, чтобы получить больше информации.

Для просмотра имеющихся материалов нажмите здесь.

Номинальный размер трубы

Внешний Диаметр

График 5

График 10

График 40

График 80

1/2 ″ 3/4 ″ 1 ″ 1-1 / 4 ″ 1-1 / 2 ″ 2 ″ 2-1 / 2 ″ 3 ″ 3-1 / 2 ″ 4 ″ 5 ″ 6 ″

.840 ″ 1,050 ″ 1,315 ″ 1,660 ″ 1,900 ″ 2,375 ″ 2,875 ″ 3,500 ″ 4.000 ″ 4,500 ″ 5,560 ″ 6,630 ″

0,065 ″ 0,065 ″ 0,065 ″ 0,065 ″ 0,065 ″ 0,065 ″ 0,083 ″ 0,083 ″ 0,083 ″ 0,083 ″ .109 ″ , 109 ″

,083 ″ ,083 ″ ,109 ″ ,109 ″ ,109 ″ ,109 ″ ,120 ″ ,120 ″ ,120 ″ ,120 ″ .134 ″ .134 ″

.109 ″ .113 ″ .133 ″ .140 ″ .145 ″ .154 ″ .203 ″ , 216 ″ . 226 ″ , 27 ″ , 258 ″ , 280 ″

.147 ″ .154 ″ .179 ″ .191 ″ .200 ″ . 218 ″ . 276 ″ , 300 ″ . 318 ″ .337 ″ .375 ″ .432 ″

Таблица размеров труб из ПВХ

— FORMUFIT

Продукция

FORMUFIT совместима с большинством трубопроводных систем из ПВХ по спецификации.Чтобы обеспечить дополнительную поддержку, в следующих таблицах указаны физические размеры и диаметр трубы для каждого размера трубы из ПВХ, который будет работать с продуктами FORMUFIT.

Каждое из следующих измерений отделено графиком в каждой таблице и соответствует правилам «Номинальный размер». См. Диаграмму ниже для объяснения каждого измерения. Чтобы получить подробное описание графика и его применимости к трубам из ПВХ, щелкните здесь.

Труба из ПВХ идентифицируется по внутреннему диаметру (ID) трубы.Это измерение известно как «номинальное», что означает «только по названию» или по названию, на которое имеется ссылка. Одна из проблем, с которыми сталкиваются многие наши клиенты, заключается в том, что они пытаются измерить внешний диаметр (OD) трубы, который дает совершенно другой (и больший) размер трубы из ПВХ.

Если вы предпочитаете измерять внешний диаметр трубы из ПВХ, воспользуйтесь приведенными ниже таблицами:

1. Измерьте OD и посмотрите во втором или третьем столбце (Фактический OD) каждой таблицы ниже.
2. После определения наружного диаметра трубы посмотрите на крайний левый столбец заряда ниже (Размер трубы). Это будет номинальный размер трубы или размер фитингов, которые вы хотите заказать.

PVC Schedule 40 Таблица размеров

ПВХ-труба

Schedule 40 совместима со всеми изделиями FORMUFIT с наружной и внутренней посадкой.

Размер трубы	Десятичный OD	OD фракции	Метрический OD	Средний ID	Мин.Стена
1/2 «	0,840 «	13/16 «	21,33 мм	0,622 «	0,109 «
3/4 «	1.050 «	1-1 / 16 «	26,67 мм	0,824 «	0,113 «
1 «	1,315 «	1-5 / 16 «	33,40 мм	1.049 «	0,133 «
1-1 / 4 «	1.660 «	1-5 / 8 «	42,16 мм	1,380 «	0,140 «
1-1 / 2 «	1.900 «	1-7 / 8 «	48,26 мм	1,610 «	0,145 «
2 «	2.375 ”	2-3 / 8 ”	60,32 мм	2,067 ”	0,154 дюйма

PVC Schedule 80 Таблица размеров

Труба из ПВХ Schedule 80 совместима только с изделиями FORMUFIT с наружной посадкой.Изделия FORMUFIT для внутренней подгонки, такие как внутренние колпачки, регулируемые колена, внутренние муфты и другие изделия, которые подходят внутрь трубы из ПВХ, не будут работать с ПВХ SCH 80 из-за меньшего внутреннего диаметра.

Размер трубы	Десятичный OD	OD фракции	Метрический OD	Средний ID	Мин. Стена
1/2 «	0,840 «	13/16 «	21.33 мм	0,546 «	0,147 «
3/4 дюйма	1.050 «	1-1 / 16 «	26,67 мм	0,742 «	0,154 дюйма
1 «	1,315 «	1-5 / 16 «	33,40 мм	0,957 «	0,179 «
1-1 / 4 дюйма	1,660 «	1-5 / 8 «	42,16 мм	1,278 «	0.191 «
1-1 / 2 ”	1.900 «	1-7 / 8 «	48,26 мм	1.500 «	0.200 «
2 «	2.375 ”	2-3 / 8 ”	60,32 мм	1,939 «	0,218 «

Таблица размеров тонкостенных ПВХ

Тонкостенная труба из ПВХ совместима только с изделиями FORMUFIT с наружной посадкой. Изделия FORMUFIT для внутренней подгонки, такие как внутренние колпачки, регулируемые колена, внутренние муфты и другие изделия, которые подходят внутрь трубы из ПВХ, не будут работать с тонкостенным ПВХ из-за большего внутреннего диаметра.

Обратите внимание, что не все размеры ПВХ доступны для тонкостенных труб из ПВХ.

Размер трубы	Десятичный OD	OD фракции	Метрический OD	Средний ID	Мин. Стена
3/4 дюйма	1.050 «	1-1 / 16 «	26,67 мм	0,920 ”	0,065 дюйма
1 «	1,315 «	1-5 / 16 «	33.40 мм	1,185 ”	0,065 дюйма
1-1 / 2 ”	1.900 «	1-7 / 8 «	48,26 мм	1,750 ”	0,075 ”

Труба из ХПВХ

Труба из ХПВХ

, также известная как пластиковая труба с размером медной трубы (CTS), использует другую систему измерения и несовместима с продуктами FORMUFIT из ПВХ. Пожалуйста, посетите нашу страницу идентификации CPVC для получения дополнительной информации.

Дополнительные рейтинги

Обратите внимание, что мы не предоставляем номинальные значения давления или температуры для труб и фитингов из ПВХ, поскольку наши продукты предназначены для использования в конструкциях и не идеальны для сантехнических систем.Хотя наши продукты имеют те же характеристики, что и стандартные водопроводные трубы и фитинги из ПВХ Schedule 40 и Schedule 80, они не были протестированы Национальным санитарным фондом (NSF) для этого применения.

Трубы и размеры трубок Обзор | Allied Tube & Conduit

Ниже приводится обзор методов измерения и обращения с трубами и трубами.

Внешний диаметр и номинальный размер трубы

Размеры трубок имеют ВНЕШНИЙ ДИАМЕТР (НАРУЖНЫЙ ДИАМЕТР), указанный в дюймах (например,g., 1,250) или доли дюйма (например, 1-1 / 4 ″).

Труба обычно измеряется НОМИНАЛЬНЫМ РАЗМЕРОМ ТРУБЫ (NPS). Хотя это связано с внешним диаметром, оно существенно отличается. Например, труба размером 1-1 / 2 дюйма фактически имеет внешний диаметр 1,9 дюйма, а НЕ 1,5 дюйма. В таблице ниже указаны перекрестные ссылки между номинальным размером ТРУБЫ и ее фактическим внешним диаметром.

Для размеров от 1/8 дюйма до 12 дюймов NPS соответствует номинальному внутреннему диаметру, но несколько отличается от его фактического внутреннего диаметра.Первые производители труб делали стенки меньших размеров слишком толстыми, и, исправляя эту ошибку в конструкции, они взяли излишки изнутри, чтобы избежать изменения размеров сопутствующих фитингов.

Для размеров более 12 дюймов NPS соответствует фактическому внешнему диаметру. Для каждого номинального размера трубы внешний диаметр (O.D.) остается относительно постоянным; изменения толщины стенки влияют только на внутренний диаметр (I.D.).

В таблице ниже показано соотношение между NPS и диаметром.

Номинальный размер трубы	Внешний диаметр (дюймы)
1/2 «	0,84
3/4 «	1,05
1 «	1,315
1-1 / 4 «	1,66
1-1 / 2 «	1,9
2 «	2,375
2-1 / 2 «	2,875
3 «	3.5
3-1 / 2 «	4

Толщина стенки и спецификация труб

Толщина стенки трубки измеряется в дюймах (0,0035 ″) или стандартным калибром от 7 (самая тяжелая) до 22 (самая легкая), что соответствует диапазону толщины стенки. На диаграмме справа вы можете видеть, что не все калибры 12 допускают толщину от 0,101 до 0,111. Типичное значение, которое не находится посередине, используется для расчета свойств сечения.

Еще раз, с толщиной стенки трубы немного сложнее. Для обозначения толщины стенки используются три давних традиционных обозначения:

• Стандартная стенка (STD)
• Сверхпрочная стена (XS), иногда называемая Сверхтяжелой стенкой (XH)
• Двойная сверхпрочная стенка (XXS), иногда называемая двойной сверхтяжелой стенкой (XXH)

В целях стандартизации размеров труб Американский национальный институт стандартов (ANSI) опубликовал ANSI B36.10. Этот стандарт расширил диапазон толщин стенок, номеров спецификаций от спецификации 10 (СЧ20) до спецификации 160 (СЧ260). Эти номера графиков указывают приблизительные значения для отношения давления к напряжению в 1000 раз.

Номера спецификаций из нержавеющей стали

от Списка 5S до Списка 80S были добавлены ANSI B36.19 для размеров до 12 дюймов. Добавление буквы «S» после номера спецификации указывает на то, что это относится к нержавеющей стали.

Калибр	Диапазон толщины (дюймы)	Типичное значение (дюймы)
22	0.От 025 до 0,029	0,028
20	от 0,031 до 0,035	0,035
19	от 0,038 до 0,042	0,042
18	от 0,044 до 0,049	0,049
17	от 0,053 до 0,058	0,058
16	от 0,060 до 0,065	0,065
15	от 0,066 до 0.074	0,072
14	от 0,075 до 0,085	0,083
13	от 0,087 до 0,097	0,095
12	от 0,101 до 0,111	0,109
11	от 0,112 до 0,122	0,12
10	от 0,126 до 0,136	0,134
9	от 0,140 до 0,150	0.148
8	от 0,157 до 0,167	0,165
7	от 0,175 до 0,185	0,18

Существуют определенные взаимосвязи между традиционными обозначениями STD, XS и XXS, номерами спецификаций ANSI и фактической толщиной стенок. STD и SCH 40 одинаковы по размерам до 10 дюймов; в размерах более 10 дюймов, STD имеет стенку 3/8 дюйма. XS имеет толщину стенки 1/2 дюйма. XXS не имеет соответствующего номера спецификации, но для размеров до 6 дюймов XXS имеет толщину стенки вдвое больше, чем XS.Таблицы из нержавеющей стали 40S и 80S идентичны обозначениям из углеродистой стали Std и XS соответственно до 12 дюймов.

Ссылки на толщину стенки трубы обычно означают номинальную или среднюю толщину стенки. Большинство допусков ASTM для обычных трубных изделий указывают, что толщина стенки трубы в любой точке должна быть не более чем на 12 1/2% ниже номинальной указанной толщины стенки. Это означает, что минимальная стенка в 0,875 номинальной стенки может применяться для обычного прокатного стального проката.

В следующей таблице показано соотношение между различными размерами и графиками NPS и фактическим внешним диаметром и толщиной стенки.

Номинальный размер трубы	OD	SCH 5	SCH 10	SCH 40	SCH 80
1/2 «	0,84	0,065	0,083	0,109	0,147
3/4 «	1,05	0.065	0,083	0,113	0,154
1 «	1,315	0,065	0,109	0,133	0,179
1-1 / 4 «	1,66	0,065	0,109	0,14	0,191
1-1 / 2 «	1,9	0,065	0,109	0,145	0,2
2 «	2,375	0.083	0,109	0,154	0,218
2-1 / 2 «	2,875	0,083	0,12	0,203	0,276
3 «	3,5	0,083	0,12	0,216	0,3
3-1 / 2 «	4	0,083	0,12	0,226	0,318
4 «	4,5	0,083	0.12	0,237	0,337

Диаметры труб: простое руководство по определению размеров и графикам

Если вы новичок в мире обработки на месте, одна из важных вещей, которую вы должны изучить, — это то, как работает определение размеров труб.

Здесь нечего запоминать, но вам необходимо ознакомиться с терминологией и лежащими в основе методами классификации труб производителями в нефтегазовом секторе.

Что такое NPS трубы?

Так что именно означает NPS? Это внутренний диаметр или внешний диаметр? или толщина стенки?

Ответ — ни один из вышеперечисленных.

«NPS» — это аббревиатура от «Номинальный размер трубы», который является термином, используемым в качестве нормативного числа, определяющего диаметр трубы.

Что такое диаметр трубы (условное отверстие)?

Это то же самое, что и NPS. (Это обычный способ описания размеров труб, используемый в США).

Что такое DN (номинальный диаметр)?

Это международный и европейский метрический метод, используемый для описания NPS (или NB).

Следовательно, номера размеров труб DN

отличаются от NPS.Например, метрический эквивалент трубы NPS 6 (6 дюймов) — DN 150. (Чтобы преобразовать NPS 6 в DIN, просто умножьте 6 x 25 = 150. (150 мм)

Что такое график трубопровода?

Спецификация трубы (SCH) — это то, как описывается толщина стенки трубы. Это не фактическое измерение, а ориентировочное число, основанное на формуле толщины стенки.

Две трубы одинакового диаметра могут иметь разные спецификации, что означает, что они имеют разную толщину стенки. Таким образом, кто-то, определяющий трубу для приложения высокого давления, выберет большее число, которое соответствует большему графику (толщине стенки).

Кроме того, в случае нержавеющей стали спецификации трубопроводов указываются буквой «s» в качестве суффикса после числа. Примером для иллюстрации является труба NPS 14 с графиком 40 с, показанная в таблице ниже.

Причина, по которой нержавеющая сталь обрабатывается таким образом, связана с их повышенной прочностью. Чтобы выдерживать такое же давление, требуется меньшая толщина стенки по сравнению с другими сталями.

NPS Номинальный размер трубы	40 График	40s График
14	0.438 ″ толщина стенки	0,375 ″ толщина стенки

Список используемых сегодня схем трубопроводов выглядит следующим образом; 5, 5S, 10, 10S, 20, 30, 40, 40S, 60, 80, 80S, 100, 120, 140, 160, STD, XS И XXS.

Как только вы подумали, что начинаете разбираться в размерах труб, к сожалению, есть дополнительная сложность, о которой следует помнить:

Трубы разных размеров производятся по-разному, и это повлияло на процесс определения размеров труб.

Это означает, что размеры (NPS) от ″ до 12 ″ имеют внешний диаметр, который на больше, чем его номинальный размер трубы, тогда как размер трубы 14 ″ и выше имеет внешний диаметр , равный его номинальному размеру трубы. . Схема ниже иллюстрирует это.

Таблицы размеров труб

Если вы введете в Google «Таблицы размеров труб», вы найдете множество производителей труб, которые предлагают их загрузить со своих веб-сайтов. Мы также создали собственный, чтобы вы могли загружать документы в формате PDF по ссылкам ниже.В зависимости от вашего местоположения выберите дюйм или мм и загрузите бесплатно.

Скачать таблицу размеров трубы NPS (дюймы) — (размер букв США, Pdf)

Загрузить таблицу размеров труб DN (мм) — (размер A4, Pdf)

Какое оборудование доступно для обработки труб?

Если вы хотите резать, снимать фаску или врезаться в металлические трубы, существует широкий выбор портативных станков.

Резка труб и снятие фаски

Для резки и снятия фаски на трубопроводах на месте в таких местах, как морские платформы, нефтехимические заводы и электростанции, испытанным и испытанным решением является использование грейферных ножниц (также известных как ножницы для отделения от ножей).Они доступны во многих размерах, а некоторые даже способны обрабатывать диаметры до 180 дюймов!

Горячее врезание

При необходимости технического обслуживания активного трубопровода можно использовать машину для врезки горячей врезки. Это может быть для ремонта участка трубопровода или когда необходимо добавить новую ветку. Преимущество машины для врезки горячей врезки заключается в том, что работа может выполняться без серьезного нарушения потока продукта по трубопроводу.

Фрезерование сварных швов труб

В случаях, когда подводные соединители труб используются для присоединения нового участка трубопровода, может потребоваться удалить сварные швы с трубы, чтобы обеспечить хорошее прилегание.Эта операция выполняется с помощью переносной фрезерной рейки, прикрепленной к трубе цепным хомутом.

Вывод трубопроводов из эксплуатации

Для вывода трубопроводов из эксплуатации можно использовать подводную алмазную канатную пилу или сверхмощную переносную ленточную пилу. Их можно либо спустить с палубы над поверхностью, либо подключить к дистанционно управляемому транспортному средству (ROV).

Свяжитесь с нами Свяжитесь с нами

Трубы Общие — Номинальный размер трубы (NPS) и график (SCH)

Что такое номинальный размер трубы?

Номинальный размер трубы (NPS) — это североамериканский набор стандартных размеров труб, используемых для высоких или низких давлений и температур.Название NPS основано на более ранней системе «Размер железной трубы» (IPS).

Эта система IPS была создана для обозначения размера трубы. Размер представляет собой приблизительный внутренний диаметр трубы в дюймах. 6-дюймовая труба IPS — это труба, внутренний диаметр которой составляет приблизительно 6 дюймов. Пользователи начали называть эту трубу как 2-дюймовую, 4-дюймовую, 6-дюймовую трубу и т. Д. Для начала каждый размер трубы производился с одной толщиной, которая позже была названа стандартный (STD) или стандартный вес (STD.WT.) Внешний диаметр трубы был стандартизован.

В соответствии с промышленными требованиями, предъявляемыми к жидкостям под высоким давлением, трубы производились с более толстыми стенками, что стало известно как сверхпрочные (XS) или сверхтяжелые (XH). Требования к более высокому давлению увеличились еще больше с трубами с более толстыми стенками. Соответственно, трубы изготавливались с двойными сверхпрочными (XXS) или двойными сверхтяжелыми (XXH) стенками, при этом стандартизованные наружные диаметры не изменились. Обратите внимание, что на этом веб-сайте используются только термины XS и XXS .

Таблица труб

Итак, во времена IPS использовались только три толщины стены. В марте 1927 года Американская ассоциация стандартов провела исследование отрасли и создала систему, определяющую толщину стенок на основе меньших шагов между размерами. Обозначение, известное как номинальный размер трубы, заменило размер железной трубы, а термин «график» ( SCH ) был изобретен для определения номинальной толщины стенки трубы. Добавляя номера спецификаций к стандартам IPS, сегодня мы знаем диапазон толщины стенок, а именно:

SCH 5, 5S, 10, 10S, 20, 30, 40, 40S, 60, 80, 80S, 100, 120, 140, 160, STD, XS и XXS.

Номинальный размер трубы ( NPS ) — безразмерное обозначение размера трубы. Он указывает на стандартный размер трубы, если за ним следует номер обозначения конкретного размера без символа дюйма. Например, NPS 6 обозначает трубу, внешний диаметр которой составляет 168,3 мм.

NPS очень слабо связано с внутренним диаметром в дюймах, а трубы NPS 12 и меньшие имеют внешний диаметр больше, чем обозначение размера. Для NPS 14 и более этот NPS равен 14 дюймам.

Для данного NPS внешний диаметр остается постоянным, а толщина стенки увеличивается с увеличением номера спецификации.Внутренний диаметр будет зависеть от толщины стенки трубы, указанной в номере спецификации.

Резюме:
Размер трубы указан двумя безразмерными числами,

• номинальный размер трубы (NPS)
• номер расписания (SCH)

и соотношение между этими числами определяют внутренний диаметр трубы.

Размеры труб из нержавеющей стали определены стандартом ASME B36.19, охватывающим внешний диаметр и толщину стенки по спецификации.Обратите внимание, что все толщины стенок нержавеющей стали по ASME B36.19 имеют суффикс «S». Размеры без суффикса «S» соответствуют стандарту ASME B36.10, который предназначен для труб из углеродистой стали.

Международная организация по стандартизации (ISO) также использует систему с безразмерным обозначением.
Диаметр номинальный ( DN ) используется в метрической системе единиц. Он указывает стандартный размер трубы, если за ним следует номер обозначения конкретного размера без символа миллиметра. Например, DN 80 — это эквивалентное обозначение NPS 3.Ниже приведена таблица с эквивалентами для размеров труб NPS и DN.

NPS	1/2	3/4	1	1¼	1½	2	2½	3	3½	4
DN	15	20	25	32	40	50	65	80	90	100

Примечание. Для NPS ≥ 4 соответствующий DN = 25, умноженный на номер NPS.

Вы знаете, что такое «ein zweihunderter Rohr» ?. Немцы подразумевают под этим трубу NPS 8 или DN 200. В данном случае голландцы говорят о «8 duimer». Мне действительно любопытно, как люди в других странах указывают на трубку.

Примеры действительного наружного диаметра. и И.Д.

Фактические наружные диаметры

• Фактический наружный диаметр NPS 1 = 1,5 / 16 дюйма (33,4 мм)
• Фактический наружный диаметр NPS 2 = 2,3 / 8 дюйма (60,3 мм)
• Фактический наружный диаметр NPS 3 = 3½ дюйма (88,9 мм)
• NPS 4 фактический O.D. = 4½ дюйма (114,3 мм)
• Фактический наружный диаметр NPS 12 = 12¾ «(323,9 мм)
• Фактический наружный диаметр NPS 14 = 14 дюймов (355,6 мм)

Фактический внутренний диаметр 1 дюймовой трубы.

• NPS 1-SCH 40 = Внешний диаметр 33,4 мм — WT. 3,38 мм — I.D. 26,64 мм
• NPS 1-SCH 80 = Внешний диаметр 33,4 мм — WT. 4,55 мм — I.D. 24,30 мм
• NPS 1-SCH 160 = Внешний диаметр 33,4 мм — WT. 6,35 мм — I.D. 20,70 мм

Как указано выше, никакой внутренний диаметр не соответствует истине 1 дюйм (25,4 мм).
Внутренний диаметр определяется толщиной стенки ( WT ).

Факты, которые вам необходимо знать!

Schedule 40 и 80 приближаются к STD и XS и во многих случаях идентичны.
Для размеров от NPS 12 и выше толщина стенок между сортаментами 40 и STD отличается, от NPS 10 и выше толщина стенок между сортами 80 и XS отличается.

Список 10, 40 и 80 во многих случаях аналогичен списку 10S, 40S и 80S.
Но будьте осторожны, от NPS 12 до NPS 22 толщина стенок в некоторых случаях отличается.Трубы с индексом «S» имеют в этом диапазоне более тонкую толщину стенки.

ASME B36.19 не распространяется на все размеры труб. Следовательно, требования к размерам ASME B36.10 применяются к трубам из нержавеющей стали размеров и графиков, не охватываемых ASME B36.19.

Примечание автора …

История номинального размера трубы 9 марта 2006 г.

• Персоналу PM Engineer (PME) (один из дочерних журналов SUPPLY HOUSE TIMES) был задан вопрос о том, как получился номинальный размер трубы.Вот ответ, предоставленный редакционным директором PME Юлиусом Балланко.
• Человеком, непосредственно ответственным за номинальный размер трубы, был джентльмен по имени Роберт Бриггс. Бриггс был начальником завода Pascal Iron Works в Филадельфии. В 1862 году он написал набор спецификаций для железных труб и разослал их всем заводам в этом районе.
• Поймите, что в 1862 году Соединенные Штаты были вовлечены в Гражданскую войну. Каждый трубный завод производил свои трубы и фитинги по своим спецификациям.Бриггс попытался стандартизировать размеры, что также помогло бы военным усилиям. Труба и фитинги будут взаимозаменяемыми между мельницами. В 1862 году это было довольно необычно.
• Стандарты труб стали известны как «Стандарты Бриггса». В конечном итоге они стали американскими стандартами и, наконец, стандартами, используемыми для современных труб.
• В текущем стандарте стальных труб ASTM A53 в основном используется стандарт Бриггса для труб размером от 1/2 до 4 дюймов. Вы заметите, что после 4 дюймов труба начинает приближаться к фактическому размеру. используется для идентификации трубы.
• Итак, вы, наверное, спросите, а откуда взялись размеры ?. Ну, это были размеры штампов, используемых в Pascal Iron Works. Бриггс заставил всех подстроиться под себя. Отсюда и название «именная» труба. размер возник, что означает «близко к» или «где-то рядом» с действительным измерением.

Я нашел историю номинального размера трубы в Supplyhouse Times

.
