Монтаж мансардных крыш — недорого и точно в срок.

Крыши разные нужны, крыши разные важны. Если вы занялись строительством загородного или просто частного дома, обязательно встанет вопрос, какой должны быть крыша. Это неотъемлемая часть жилища. А потому она должна органично дополнять его общий стиль, защищать внутренние помещения от внешней среды и, в идеале, иметь функциональное пространство. Типов конструкций, которые используют для частных домов, несколько. Каждый из них имеет свои преимущества и недостатки. Сегодня мы рассмотрим, как выглядит мансардная кровля. Кроме того, интересен и сам монтаж мансардной крыши.

ПРЕИМУЩЕСТВА МАНСАРДНОЙ КРЫШИ

Мансардные крыши сегодня довольно популярны у тех, кто хочет привнести в свой домашний интерьер изюминку и функционально распределять пространство. Что интересно, мансардный этаж согласно нормам градостроения не учитывается в определении этажности.

В чем особенность этого этажа? Часть стен остаются ровными, это продолжение стеновых панелей.

Но часть идет под наклоном, согласно проекту кровли. В этой каркасной стене основной служит стропильная система крыши, а кровельное полотно – наружной обшивкой.

В связи с этим мансардный этаж имеет отличную от обычной кровли конструкцию стропильной системы. При монтаже стоит учитывать, что мансардная крыша должна быть тщательно обработана антисептиками и огнезащитными растворами.

Такая кровля имеет ряд преимуществ:

• Если сравнивать обычный этаж и мансардный, то последний обходится дешевле. Ведь вы расходуете меньше материалов за счет скошенной поверхности и использования кровельных стропил в качестве стенового каркаса. И фасадная отделка в виде кровельного материала уже готова.
• Эстетическая привлекательность. Скошенный потолок внутри мансарды дает большой простор для интерьерных решений. И внешне мансардный этаж смотрится оригинальнее обычного.
• Практичность пользования. Пространство под крышей полностью функционально.

Какой может быть кровля при мансардном этаже? Здесь все зависит от ваших пожеланий:

• Односкатная
• Двускатная (в том числе ломаная)
• Четырехскатная (вальмовая)
• Сложной конструкции (коническая, купольная, пирамидальная)

ОСОБЕННОСТИ МОНТАЖА

Чтобы рассчитать стоимость мансардной крыши, нужно тщательно провести замеры. Для этого нужно понимать тонкости работ. При обустройстве крыши с жилым помещением скаты могут быть прямыми или ломаными. От этого будет зависеть цена мансардной крыши с материалом.

Крышу такого типа можно разделить на две части:

• Стропильная система (возводится с расчетом на то, будет помещение отапливаемым или холодным, а также исходя из угла наклона скатов)
• Кровельный пирог (гидро- и пароизоляция, утеплитель, обрешетка, кровельное покрытие)

Рассчитать стоимость мансарды можно с помощью специальных строительных калькуляторов. Для этого нужны размеры самой крыши и стропил, параметры обрешетки и кровельного листа. Узнать точную стоимость монтажа мансардной кровли вы можете в нашей компании. Специалисты Строй-Кровли помогут вам рассчитать необходимое количество материалов, их итоговую цену, прайс на работы. В результате вы получите стоимость мансарды. Наша компания выполняет монтаж на территории Москвы и области. Мы предлагаем нашим клиентам не только низкие цены, но и высокое качество работ и сервиса.

№	Наименование работ	Ед. измерения	двускатная кровля	вальмовая кровля	сложная кровля
Фальцевая кровля
1	Монтаж фальцевых панелей	кв.м.	448	537	627
2	Монтаж примыканий к стене/трубе	пог. м.	420	500	550
.3	Монтаж капельника на примыкание	пог.м.	140	160	190
4	Монтаж коньков, вальм	пог.м.	420	500	550
5	Устройство ендов	пог.м.	420	500	550
6	Монтаж торцевых планок	пог.м.	280	330	390
7	Монтаж карнизных планок	пог. м.	280	330	390
Металлочерепица/штучная черепица
1	Монтаж металлочерепицы — профиль «Моннтеррей»	кв.м.	190	230	270
2	Монтаж керамической черепицы	кв.м.	500	600	700
3	Монтаж примыканий к стене/трубе	пог.м.	280	330	390
4	Монтаж коньков, вальм	пог. м.	220	260	300
5	Устройство ендов	пог.м.	280	330	390
6	Монтаж торцевых планок	пог.м.	220	260	290
7	Монтаж карнизных планок	пог.м.	220	260	290
Мягкая черепица
1	Монтаж гибкой черепицы	кв. м.	220	260	300
2	Монтаж подкладочного ковра	кв.м.	40	50	55
3	Монтаж примыканий к стене/трубе	пог.м.	250	300	350
4	Монтаж коньков, вальм	пог.м.	280	330	390
5	Устройство ендов	пог.м.	280	330	390
6	Монтаж торцевых планок	пог. м.	220	260	290
7	Монтаж карнизных планок	пог.м.	220	260	290
Стоимость монтажа несущих конструкций и утепления в рублях
1	Монтаж мауэрлата	пог.м.	420	500	550
2	Монтаж стропильной системы	кв.м.	500	600	700
3	Монтаж чернового потолка	кв. м.	70	90	100
4	Укладка пароизоляции	кв.м.	60	70	70
5	Укладка утеплителя	кв.м.	70	80	90
6	Укладка гидроизоляции	кв.м.	60	60	60
7	Монтаж контробрешетки	кв.м.	40	45	50
8	Монтаж разреженной обрешетки	кв. м.	70	80	90
9	Монтаж шаговой обрешетки	кв.м.	80	90	100
10	Устройство сплошного основания из фанеры	кв.м.	75	90	100
11	Обработка швов (для битумной черепицы)	кв.м.	20	20	20
12	Септирование пиломатериалов	куб.м.	1 100	1 100	1 100

На сайте вы можете ознакомиться с многочисленными положительными отзывами о завершенных проектах. Успешный опыт и профессионализм наших специалистов позволят в быстрые сроки смонтировать мансарду, при этом выполнив все работы четко, качественно, надежно и с применением современных инструментов. Все необходимые для строительства материалы вы можете приобрести у нас же прямо от производителя, не теряя время на согласование сроков поставки. Строй-Кровля выполнит весь комплекс услуг под ключ, и вам не придется беспокоиться об этапах работы.

Мансардная крыша своими руками — расчеты и монтаж

Дом с мансардой — это не только дополнительная жилая площадь, но и респектабельный вид всего здания. Даже если помещение под крышей сделано неотапливаемым и используется только в летнее время, оно все равно создает мощную «воздушную подушку», которая способствует задерживанию тепла внутри капитальной всей постройки.

Мансардная крыша своими руками

Мансардная крыша своими руками, в принципе, может быть построена, но только с помощью опытного, знающего мастера, так как это — достаточно сложная и массивная конструкция.

Мансардное помещение может быть устроено под разными типами крыш, но самыми популярными являются двускатная или ломаная конструкции. По схеме своего строения они несколько различаются между собой.

Чтобы определиться, какая из конструкций в большей степени подходит для определенного дома и будет проще в монтаже, нужно подробнее рассмотреть оба этих самых применяемых варианта.

Кроме этого, мастер, который будет строить мансарду должен разобраться, какую из двух существующих видов конструкций стропильной системы выбрать.

Виды стропильных систем

Любая крыша относится к одному из двух видов стропильных систем — это висячая и наслонная конструкции. Каждая из них имеет свою особенность, и какую из них выбрать — будет зависеть от того, как расположены несущие стены строения.

Висячая конструкция

Висячей конструкцией называют систему стропил, которая опирается только на крайние капитальные стены. Это происходит тогда, когда в самом здании, кроме внешних стен дома, нет больше капитальных перегородок.

Схема висячей стропильной системы

Такую конструкцию можно использовать только в том случае, если между двумя капитальными стенами расстояние будет не больше 8 метров, так как эта система дает большую нагрузку на фундамент несущих стен.

Чтобы ослабить эту нагрузку, в висячей системе используют различные элементы, такие, как бабки и затяжки, ригели и подкосы.

Например, подкосы, как бы подтягивают балки перекрытия к стропильным ногам, а бабка подвешивает затяжку к коньковому соединению.

В висячей системе используют для балок перекрытия достаточно толстые бруски или отесанные бревна, устанавливающиеся на ребро. Их сечение должна быть не менее 100 × 200 мм. Чтобы не ошибиться в параметрах, так как пол в мансардном помещении должен быть очень надежным, рекомендовано расчеты поручить сделать специалисту.

 Возводите мансардную крышу своими руками?

 Рекомендуем в обязательном порядке ознакомиться с материалом — про то, как сделать стропила своими руками, кроме этого Вам нужно прочитать, как производится расчет стропил.

Кроме этого рекомендуем прочитать статью про то, как рассчитать угол наклона крыши.

Наслонная система

В отличие от висячей системы, наслонная держится не только на двух внешних несущих стенах, но и на капитальных перегородках, которые установлены на фундаменте. Поэтому, планируя постройку мансарды, нужно заранее продумать конструкцию фундамента, если устраивается его ленточный вариант, на котором будут возводиться капитальные перегородки. Наслонная система идеально подходит для устройства под ней мансарды, так как выдерживает значительно большие нагрузки, чем висячий вариант. Она дает надежную основу для балок перекрытия, а значит – и для пола мансарды.

Наслонная система имеет дополнительную опору на капитальные перегородки

Если же возводить ломаный вариант мансардной крыши, то может быть использована комбинированная система устройства кровли, т.е. коньковые стропила устраивается в виде висячей системы, а боковые — по наслонному типу.

Типы крыш с мансардным помещением

При строительстве дома из кирпича или блоков с мансардой очень часто ее фронтальная сторона сразу возводится из того же материала. Это очень удобно потому, что не придется рассчитывать параметры этих элементов крыши и собирать их из брусков, а затем поднимать на стену. Однако, нужно помнить о том, что стены строения должны стоять на надежном фундаменте и иметь должную толщину, так как такой фронтон дает очень большую нагрузку на основное строение.

Дом с двускатной мансардной крышей

Если же мансарда будет исполнять роль еще одного этажа дома круглогодично, то сложенная из кирпича или пеноблоков фронтонная стена — это идеальный вариант для создания под крышей жилого помещения.

Чтобы мансардные комнаты при двускатной крыше  имели нормальную высоту и просторные комнаты, угол скатов крыши должен составлять примерно 45—50 градусов, в зависимости от ширины торцевой части строения. Если брать угол меньше – существенно уменьшится полезный объём помещения. Увеличение крутизны скатов приведет к неоправданно высокой крыше, ее утяжелению, большей парусности при сильной ветровой нагрузке, перерасходу материалов.

Зависимость размеров мансардного помещения от угла двускатной крыши

Монтаж двускатной крыши, безусловно, проще, чем ломаная конструкция, так как используются ровные стропила от обреза стен и до конька, безо всяких перегибов и дополнительных связей. Однако, ломаная конструкция дает возможность сделать помещения в этой части дома более просторными, а потолки — более высокими.

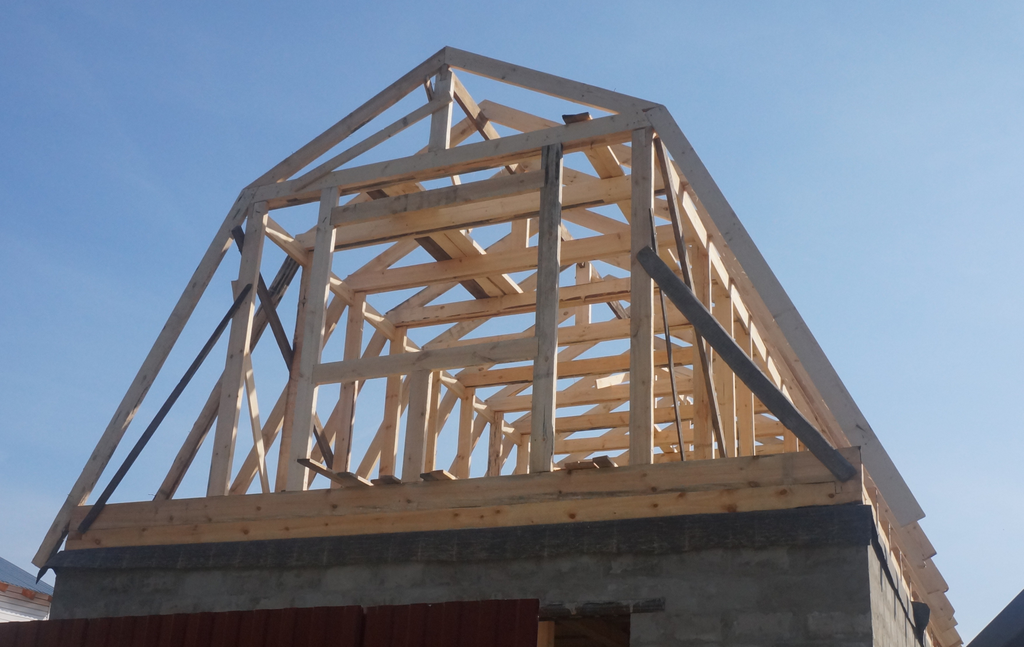

Ломаная стропильная мансардная система

Ломаная система стропил и в расчетах, и в исполнении, и в настиле кровельного покрытия значительно сложнее, но она не только создает под крышей более просторное пространство, но и придает всему строению солидность.

Сложность ломаной системы состоит в большем количестве достаточно сложных связующих узлов. Все связки должны быть выполнены по существующим правилам — только в этом случае крыша будет устроена устойчиво и надежно.

При ломаной системе — большое количество сложных соединений деталей

Если стены выстроены из камня или кирпича, то, как и в первом варианте мансарды, фронтальные части могут быть выложены заранее, в процессе общей кладки. В этом случае, чтобы создать стропильную систему, останется, ровняясь на готовые фронтоны, установить промежуточные стропила и подпорные крепления к ним.

Видео: стропильная система мансардной ломаной крыши

Прежде чем закупать и готовить материал для любой из представленных систем, необходимо составить проект конструкции с проставленными размерами – он станет основным руководящим документом для подготовки и сборки всех элементов в процессе монтажа.

 Крепление стропил к мауэрлату

Для того, чтобы статья про двускатную крышу оставалась кратной пошаговой инструкцией пошаговую информацию по креплению стропил к мауэрлату мы вынесли в отдельную пошаговую технологию — ссылка на материал.

А про, то как крыть крышу профнастилом — читайте на нашем портале.



Проект мансарды

Составляя схему постройки мансарды, лучше всего это сделать в разных проекциях, чтобы видеть и понять размещение всех элементов стропильной системы. Очень важно правильно рассчитать высоту конька крыши, так как от нее напрямую будет зависеть размер площади под ней.

Высота стоек и длина затяжек предопределят высоту и ширину жилого мансардного помещения

Составляя схему-проект постройки мансардной крыши нужно просчитать высоту конька, потолка и общую площадь помещения.

Минимальная высота от пола до конька должна составлять 2,5—2,7 м, если же это расстояние меньше, то помещение не является мансардой, его можно назвать только чердаком. Этот параметр установлен нормами СНИП.

Возможные размеры для двускатной мансардной крыши

Чтобы все элементы были вычерчены точно и имели нужное расположение в общей системе нужно отталкиваться от фигуры с прямыми углами, то есть прямоугольника или квадрата – сечения создаваемого мансардного помещения. Опираясь на стороны (высоту и ширину будущей комнаты), будет практически невозможно ошибиться с величинами углов, под которыми располагаются скаты крыши, с расположением конька, стропил и всех подпорных элементов. Определяя эти параметры, их сразу же нужно заносить в чертеж.

Для начала необходимо найти середину ширины фронтальной стены. Отталкиваясь от этой точки, определяются параметры высоты конька, будущего потолка мансарды, расположение стоек-стен и размер карнизного свеса.

В связи с тем, что каждая из конструкций имеет определенное количество соединительных узлов, которые имеют различные конфигурации, неплохо будет каждую из этих связок прорисовать отдельно, чтобы разобраться в их особенностях сопряжения между собой всех элементов, соединяющейся в этой точке.

Основные элементы стропильной системы мансардной крыши

Любая стропильная система состоит из основных элементов и дополнительных, которые могут быть не в каждой конструкции. К основным составляющим мансардной крыши относятся.

• Балки перекрытия, которые являются основой для остальных элементов стропильной системы. Они укладываются на капитальные стены строения.
• Стропильная нога, прямая в двускатной системе крыши или состоящая из двух отделов — в ломаной схеме. В этом случае, верхнее стропило называется коньковым, так как образует самую высшую точку крыши — конек, а стропила, образующие стены мансарды, называют боковыми.
• Коньковая доска или брус — обязательный элемент для двухскатной крыши, но не всегда применяется при устройстве ломаной модели кровли.
• Мауэрлат – мощный брус, закрепляющийся к капитальным боковым стенам строения. На этот элемент устанавливаются стропильные ноги.
• Стойки — это опорные элементы, необходимые для укрепления двухскатной и ломаной конструкции. В последнем случае, к ней присоединяют коньковое и боковое стропило, а в первом — стойка является надежной подпоркой для длинного стропила. Кроме этого, стойки служат каркасом для утепления и обшивки стен мансарды.
• Диагональные связывающие элементы или скосы дополнительно скрепляют стойки или продольные балки и стропила, делая конструкцию более прочной.
• Балки чердачного перекрытия применяются во всех вариантах мансарды —  ими связывают стойки, и они же являются каркасом для устройства потолка.
• Межстропильные прогоны устанавливаются в ломаном виде крыши для жесткости конструкции.

Чтобы быть уверенным, что подготовленный проект разработан верно, нужно показать его специалисту. Только он сможет определить, правильно ли подобраны параметры мансарды к ширине и длине стен строения.

Видео: профессиональный расчет мансардной крыши  с помощью специального ПО

Параметры материалов для возведения мансардной крыши

Если графический проект готов, то, отталкиваясь от проставленных на нем размеров, можно просчитать количество материалов, необходимых для возведения мансардной крыши. Выбирать материалы нужно по их характеристикам, которые должны отвечать требованиям противопожарной и экологической безопасности. Для древесины необходимо предусмотреть специальную обработку антипиренами, которые снизят горючесть материала. Итак, для строительства понадобится:

• Доски для стропильных ног. Их сечение — подбирается по результатам специальных расчетов – об этом будет рассказано подробнее чуть ниже.
• Брус, имеющий сечение в 100×150 или 150×200 мм — для балок перекрытия, в зависимости от выбранной стропильной системы и ширины между несущими стенами, а также для прогонов, диагональных ног или ендов – если они предусмотрены конструкцией.
• Брус сечением от 100×150 мм или 150×150 мм для укладки мауэрлата.
• Для стоек обычно применяют брус 100 × 100 или 150×150 мм.
• Необрезная доска для настила чернового пола и некоторых крепежных элементов.
• Проволока стальная отожженная диаметром 3—4 мм — для скрепления между собой некоторых деталей.
• Гвозди, болты, скобы разных размеров, уголки различных конфигураций и другие крепежные элементы.
• Металлический лист толщиной не менее 1 мм — для вырезания накладок.
• Пиломатериалы для обрешетки и контробрешетки для кровельного материала – в зависимости от выбранного типа кровли.
• Утеплительные материалы – для термоизоляции кровли.
• Гидроизоляционные и пароизоляционные мембраны.
• Кровельный материал и крепежные элементы для него.

Какого сечения требуются стропила

Стропила – элементы кровли, которые будут воспринимать основные внешние нагрузки, поэтому к их сечению требования совершенно особенные.

Размер требуемого пиломатериала будет зависеть от многих параметров – от шага между стропильными ногами, от длины этих ног между точками опоры, от выпадающей на них снеговой и ветровой нагрузки.

Геометрические параметры конструкции стропильной системы несложно определить на чертеже. А вот с остальными параметрами – придется обратиться к справочным материала и провести некоторые подсчеты.

Снеговая нагрузка

Снеговая нагрузка неодинакова для различных регионов нашей страны. На рисунке ниже приведена карта, на которой вся территория России разбита на зоны по интенсивности снеговой нагрузки.

Карта рассчитанных снеговых нагрузок на территории Российской Федерации

Всего таких зон – восемь (последняя, восьмая, относится, скорее, к экстремальным, и ее можно не рассматривать для строительства мансардной крыши).

Районирование по величине снеговой нагрузки	Значение в кПа	Значение в кг/м²
I	0.8 кПа	80 кг/м²
II	1.2 кПа	120 кг/м²
III	1.8 кПа	180 кг/м²
IV	2.4 кПа	240 кг/м²
V	3.2 кПа	320 кг/м²
VI	4.0 кПа	400 кг/м²
VII	4.8 кПа	480 кг/м²

Теперь можно точно определить снеговую нагрузку, которая будет зависеть от угла ската крыши. Для этого существует следующая формула:

S = Sg × μ

Sg – табличное значение — смотри карту и прилагаемую к ней таблицу

μ — поправочный коэффициент, зависящий от крутизны ската крыши.

• Если угол ската – мене 25°, то μ=1,0
• При крутизне от 25 до 60° — μ=0,7
• Если крыша круче 60°, то считается, что снег на ней не задерживается, и снеговая нагрузка вообще в расчёт не берется.

Характерно, что если мансардная крыша имеет ломаную конструкцию, то для разных ее участков нагрузка может иметь различные значения.

Угол уклона крыши несложно прикинуть по соотношению высоты конька и ширины пролета

Угол уклона крыши всегда можно определить или транспортиром – по чертежу, или же простым соотношением высоты и основания треугольника (как правило – половина ширины пролета):

Отношение высоты ската к проекции ширины ( H/L)	Приблизительный угол ската (α)
0.27	15°
0.36	20°
0.47	25°
0.58	30°
0.7	35°
0.84	40°
1	45°
1. 2	50°
1.4	55°
1.73	60°
2.14	65°

Ветровая нагрузка

Ветровая нагрузка также в основном зависит от региона постройки здания и от особенностей его окружения и высоты крыши.

Зонирование территории Российской Федерации по среднему уровню ветровой нагрузки

И вновь для расчета вначале определяются исходные данные по карте и прилагаемой к ней таблице:

Районирование ветровой нагрузки на территории России	1а	1	2	3	4	5	6	7
Табличное значение ветрового давления, кг/м² (W)	24	32	42	53	67	84	100	120

Расчет для конкретного здания будет проводиться по формуле:

Wp = W × k × c

W – табличное значение, в зависимости от региона

k – коэффициент, учитывающий высоту здание и его месторасположение (смотри таблицу)

Высота строения (z)	Зона А	Зона Б	Зона В
не более 5 м	0. 75	0.5	0.4
от 5 до 10 м	1	0.65	0.4
от 10 до 20 м	1.25	0.85	0.55

В таблице буквами указаны следующие зоны:

• зона А – открытая местность, степи, лесостепи, пустыни, тундра или лесотундра, открытые ветрам побережья морей, крупных озер и водохранилищ.
• зона Б – территории городов, лесистая местность, местность с частыми препятствиями для ветра, рельефными или искусственными, высотой не менее 10 метров.
• зона В – плотная городская застройка со средней высотой зданий выше 25 метров.

с – коэффициент, зависящий от преимущественного направления ветра (розы ветров региона) и от угла наклона скатов кровли.

С этим коэффициентом дело обстоит несколько сложнее, так как ветер может оказывать двоякое воздействие на скаты крыши. Так, он оказывает прямое, опрокидывающее воздействие непосредственно на кровельные скаты. Но при малых углах особое значение принимает аэродинамическое воздействие ветра – он пытается поднять плоскость ската за счет возникающих подъемных сил.

Схемы и таблицы распределения ветровой нагрузки по участкам крыши

На рисунках схемах и прилагаемых к ним таблицах обозначены участки крыши, подверженные максимальным ветровым нагрузкам, и указаны соответствующие коэффициенты для расчета.

Характерно, что при углах ската до 30 градусов (а это – вполне возможно на участке коньковых стропил), коэффициенты указаны и со знаком плюс, и отрицательные, то есть направленные вверх. Они несколько гасят фронтальную ветровую нагрузку (это учитывается при расчетах), а чтобы нивелировать воздействие подъемных сил, необходимо будет очень тщательно закрепить стропильную систему и кровельный материал на этом участке, используя дополнительные связи, например, с помощью отожжённой стальной проволоки.

После того как ветровая и снеговая нагрузки рассчитаны, их можно будет просуммировать, и, с учетом конструктивных особенностей создаваемой системы, определить сечение досок для стропил.

Обратите внимание, что данные приведены для наиболее часто применяемого хвойного материала (сосна, ель, кедр или лиственница). В таблице показаны максимальная длина стропил между точками опоры, сечение доски в зависимости от сортности материала, и от шага между стропилами.

Значение суммарной нагрузки указано в кПа (Килопаскалях). Привести эту величину в более привычные килограммы на квадратный метр — несложно. Со вполне допустимым округлением можно принять: 1 кПа ≈ 100 кг/м².

Значения размеров доски по ее сечению округляются до стандартных размеров пиломатериалов в большую сторону.

	сечение стропил (мм)	Расстояние между соседними стропилами (мм)
		300	600	900	300	600	900
суммарная величина снеговой и ветровой нагрузки		1.0 кПа			1.5 кПа
высший	40×89	3.22	2.92	2.55	2.81	2.55	2.23
	40×140	5. 06	4.60	4.02	4.42	4.02	3.54
	50×184	6.65	6.05	5.28	5.81	5.28	4.61
	50×235	8.50	7.72	6.74	7.42	6.74	5.89
	50×286	10.34	9.40	8.21	9.03	8.21	7.17
1 или 2	40×89	3.11	2.83	2.47	2.72	2.47	2.16
	40×140	4.90	4.45	3.89	4.28	3.89	3.40
	50×184	6.44	5.85	5.11	5.62	5.11	4.41
	50×235	8.22	7.47	6.50	7.18	6.52	5.39
	50×286	10.00	9.06	7.40	8.74	7.66	6.25
3	40×89	3.06	2.78	2.31	2. 67	2.39	1.95
	40×140	4.67	4.04	3.30	3.95	3.42	2.79
	50×184	5.68	4.92	4.02	4.80	4.16	3.40
	50×235	6.95	6.02	4.91	5.87	5.08	4.15
	50×286	8.06	6.98	6.70	6.81	5.90	4.82
суммарная величина снеговой и ветровой нагрузки		2.0 кПа			2.5 кПа
высший	40×89	4.02	3.65	3.19	3.73	3.39	2.96
	40×140	5.28	4.80	4.19	4.90	4.45	3.89
	50×184	6.74	6.13	5.35	6.26	5.69	4.97
	50×235	8.21	7.46	6.52	7.62	6.92	5. 90
	50×286	2.47	2.24	1.96	2.29	2.08	1.82
1 или 2	40×89	3.89	3.53	3.08	3.61	3.28	2.86
	40×140	5.11	4.64	3.89	4.74	4.31	3.52
	50×184	6.52	5.82	4.75	6.06	5.27	4.30
	50×235	7.80	6.76	5.52	7.06	6.11	4.99
	50×286	2.43	2.11	1.72	2.21	1.91	1.56
3	40×89	3.48	3.01	2.46	3.15	2.73	2.23
	40×140	4.23	3.67	2.99	3.83	3.32	2.71
	50×184	5.18	4.48	3.66	4.68	4.06	3.31
	50×235	6. 01	5.20	4.25	5.43	4.71	3.84
	50×286	6.52	5.82	4.75	6.06	5.27	4.30

Инструменты

Естественно, во время работы не обойтись без инструментов, в список которых входит:

• Электродрель, шуруповерт.
• Строительный уровень и отвес, рулетка, угольник.
• Топор, стамеска, долото, молоток
• Циркулярная пила, электролобзик, ножовка.
• Плотницкий нож.

Монтаж будет ускорен, если инструменты для работы будут качественными, а работа будет проводиться с грамотными наставниками, с помощниками, аккуратно и поэтапно.

Этапы монтажа

Необходимо строго соблюдать последовательность выполнения работ — только при таком условии конструкция получится надежной и прочной.

Крепление мауэрлата

Монтаж любой стропильной системы начинается с закрепления на торце боковых стен строения мощного опорного бруса — мауэрлата, на который будет удобно устанавливать стропильные ноги. Мауэрлат изготавливается из качественного бруска сечением не менее 100 × 150 мм. Укладывается он обязательно на настеленную по верхнему торцу стены (независимо от материала) гидроизоляцию из рубероида.

За счет мауэрлата нагрузка будет равномерно распределяться по стенам и передаваться на фундамент строения.

Один из вариантов крепления мауэрлата на стены дома

Закрепляют мауэрлат к стене с помощью металлических шпилек, которые заранее вмуровывают в бетонный пояс или венец, идущий по верхнему краю стены, или же анкерными болтами диаметром в 12 мм. Они должны входить в глубь стены не менее, чем на 150 — 170 мм. Если мауэрлат устанавливают на деревянную стену, то брусья крепятся к ней с помощью деревянных нагелей.

Монтаж стропильной конструкции

• Монтаж стропильной системы начинается с установки балок перекрытия. Они могут крепиться на мауэрлат сверху, если балки планируется вынести за периметр строения и за счет этого увеличить площадь мансарды. В этой конструкции стропильные ноги закрепляются на балки перекрытия.

Балки перекрытия, закрепленные поверх мауэрлата (рис . А)

• В другом случае они могут укладываться на гидроизолированные стены и крепиться с помощью уголков или скоб к внутреннему краю мауэрлата. Такой вариант применяется тогда, когда стропильные ноги планируется закреплять непосредственно на мауэрлат.

Другой вариант — к мауэрлату крепятся лишь стропильные ноги

• Далее, необходимо найти середину балки перекрытия, так как эта отметка станет ориентиром для определения месторасположения опорных стоек и конька.
• Стойки должны быть расположены на одинаковом расстоянии от отмеченной середины балки перекрытия. Они в дальнейшем станут определять расположение стен мансардного помещения, то есть его ширину.
• Бруски для стоек должны иметь сечение, равное размеру балок перекрытия. Крепятся стройки к балкам с помощью специальных уголков и деревянных накладок. Однако, для начала их сперва наживляют гвоздями, затем тщательно выравнивают с помощью строительного уровня и отвеса, и только потом закрепляют капитально, с расчётом на будущие нагрузки.

Монтаж стоек и соединяющих их затяжек

• Когда первая пара стоек будет установлена, сверху их скрепляют между собой бруском, который называют затяжкой. Такая затяжка также соединяется со стойками с помощью специальных металлических уголков.

Фасонные металлические уголки для надежного крепления деталей стропильной системы

• После закрепления затяжки получится П-образная конструкция. На нее по бокам устанавливаются наслонные стропила, которые вторым своим концом крепится к балке перекрытия или же укладывается на мауэрлат.
• На установленные опоры для бруса или в стропиле выпиливается специальная выемка (паз). С ее использованием стропила плотно устанавливаются на брус мауэрлата, и крепятся с помощью металлических скоб.

Крепление стропильной ноги к мауэрлату скобой

• Для жесткости конструкции от основания стойки к середине установленного бокового стропила могут быть дополнительно установлены подкосы. Если и этого покажется мало, и экономия материала – не стоит на первом плане, то можно усилить общую конструкцию еще и дополнительными стойками, и схватками (они указаны на чертеже рис. А полупрозрачными линиями).
• Далее, на затяжке вычисляется середина – на это место будет крепиться бабка, подпирающая коньковое соединение верхней висячей подсистемы стропил.
• Следующим шагом устанавливаются коньковые стропила, которые могут скрепляться между собой разными соединениями — это может быть металлическая накладка или мощные болты с металлическими пластинами или шайбами.

Взаимное соединение стропильных ног в области конька

• После их установки, к коньку и середине затяжки крепится бабка.
• Завершив работу над одной частью стропильной системы, нужно изготовить все остальные по тому же принципу. Расстояние между соседними стропилами в подобной системе должно быть не более 900 — 950 мм, но оптимальным, наверное, все же будет интервал в 600 мм – это даст и необходимую жесткость, и устойчивость конструкции, и будет удобно для утепления с помощью стандартных матов минеральной ваты. Правда,это утяжеляет конструкцию и потребует большего количества материалов.

Монтаж ведется постепенно, с установкой и обвязкой стропильных пар.

• Сначала устанавливаются боковые детали системы в сборе, а затем — промежуточные. Между собой они связываются прогонами, которые устанавливаются между верхними концами стоек и действуют, как распорки. Таким образом, получится жесткая конструкция стропил мансарды, в которой уже будет готов каркас для обшивки стен.

Цены на различные виды крепежа для стропил

Крепеж для стропил

Гидроизоляция мансардной крыши

Когда стропильная система будет выстроена, можно переходить к отделке ее утеплительными и сопутствующими им материалами.

• Первым покрытием, которое должно быть закреплено сразу поверх стропил, станет гидроизоляционная и ветрозащитная пленка. ее крепят к стропилам с помощью скоб и степлера, начиная от карниза. Полотна настилаются внахлест на 150 — 200 мм, а затем стыки склеиваются водостойким скотчем.
• Сверху гидроизоляции, на стропила набивается контробрешетка, которая надежнее зафиксирует пленку на поверхности и создаст необходимое вентиляционное расстояние между ветрозащитным и кровельным материалом. Контробрешетка обычно выполняется из досок шириной в 100 — 150 мм и толщиной в 50 — 70 мм.

Гидроизоляционная и ветрозащитная пленка, обрешетка и контробрешетка на поверхности крыши

• Перпендикулярно контробрешетке закрепляются обрешетка, на которую затем будет настилаться кровельный материал. Шаг между рейками нужно рассчитывать в зависимости от типа и размеров листового кровельного материала, с учетом требуемого для него нахлеста
• Если же выбрана мягкая кровля, то на контробрешетку чаще всего закрепляются фанерные листы.

Монтаж кровельного покрытия

На подготовленную обрешетку или фанеру закрепляется кровельный материал. Его монтаж обычно начинается от карниза крыши и проходит порядово, от одного из краев – в зависимости от вида кровли. Кровельные листы монтируются внахлест. Если для покрытия используется металлический профиль или металлочерепица, то такой материал закрепляют специальными саморезами с эластичными прокладками. Крепежные элементы обычно подбираются по цвету к кровельному материалу.

Создание мансардной крыши завершается настилом кровельного материала

Самое сложное в покрытии мансардной ломаной крыши — это переход от наслонных боковых стропил к висячим коньковым стропилам. Могут быть определенные сложности и в том случае, если на крыше предусмотрены выступы для устройства кровли над балконами или окнами.

Кроме этого, если на крышу выходит дымоходная труба, для нее необходимо отдельное оформление отверстия внутри стропильной системы и утеплительном слое, а на кровле  — устройство вокруг трубы надежной гидроизоляции.

Как и чем лучше покрыть крышу, можно подробно узнать на нашем портале, там предусмотрен целый раздел «крыша и кровля», в котором можно найти ответы на множество вопросов, в том числе и рекомендации по надежному утеплению мансардного помещения.

Цены на популярные виды профнастила

Профнастил

Видео: подробный видео-урок по возведению мансардной крыши

Нужно отметить, что работа по сооружению любой крыши, а тем более такой сложной, как мансардная, не только ответственна, но и достаточно опасна, требует особых, повышенным мер безопасности. Если нет опыта в проведении подобных строительных процессов, то лучше доверить их выполнение профессионалам или же выполнять все действия под контролем опытного мастера, и с соблюдением максимальной осторожности и аккуратности.

чертежи стропильной системы, основы расчета, планировка, сборка

Использовать всю возможную площадь, придать дому оригинальность и значительно уменьшить потери тепла через крышу — вот задачи, которые решает мансарда. При наличии некоторого запаса прочности у фундамента таким способом можно превратить одноэтажный дом в двухуровневый. Привлекает еще то, что построена мансардная крыша своими руками может быть даже без наличия особых строительных навыков. Важно не ошибиться с выбором материалов и сделать все по правилам.

Окна в обычном этаже располагаются в стенах. В мансардах стен нет или почти нет. Их заменяет кровля. Потому и окна делают особенными: они не только должны пропускать свет в достаточном количестве, но и выдерживать ветровые и снеговые нагрузки, которые на крыша намного больше, чем на стенах.

Содержание статьи

Мансардные окна

При планировании мансарды стоит учитывать рекомендации СНиПа. Они рекомендуют площадь окон делать не меньше 10% от площади пола. Так что если мансарда будет разделена на несколько помещений в каждом должно быть окно.

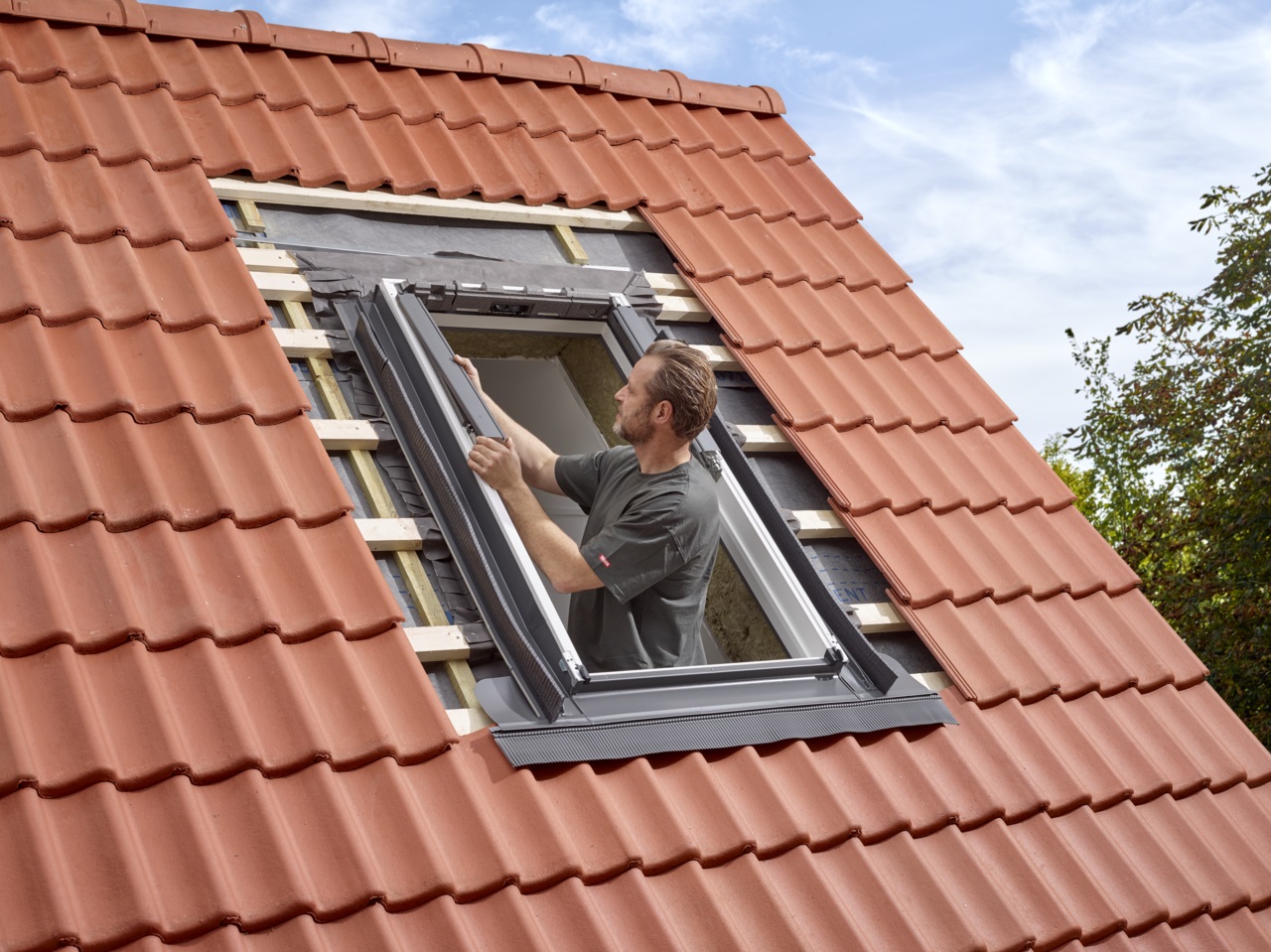

Устройство мансардных окон в крыше

Из всех приведенных на фото способов устройства окон в крыше с мансардой, проще всех реализуется наклонная установка. При этом необходимо обеспечить должную степень гидроизоляции примыкания, а также использовать специальные модели с усиленной рамой и армированным стеклом — нагрузка на поверхность бывает значительной.

Плюсы наклонного мансардного окна:

• большее количество света, не такие резкие границы света и тени;
• поверхность крыши остается ровной, не усложняется ее рельеф;
• относительно легкая установка.

При планировании такого окна необходимо помнить, что его площадь увеличивается с ростом угла наклона. На какой высоте удобнее установить такое окно и как увеличивается его высота в сантиметрах в зависимости о наклона, смотрите на фото.

Чем круче наклон относительно пола, тем меньше должна быть высота окна

Ширина рамы окна должна быть на 4-6 см меньше, чем шаг между стропилами. Тогда его легко можно будет установить, не нарушая строение каркаса. Если окно буде шире, необходимо делать усиленную балку над ним, рассчитать нагрузку.

Если нужно иметь большее по площади окно, проще поставить два нешироких рядом. Смотрятся они ничуть не хуже, чем одно большое, а проблем будет меньше.

Два окна рядом смотрятся ничуть не хуже, чем одно широкое

При установке окна-дормер геометрия крыши усложняется: появляется ендова сверху и по бокам. Из-за этого стропильная система становится более сложной и при планировании и при сборке. Возрастает также сложность укладки кровельного покрытия. Все ендовы  — места самого вероятного появления протечек. Потому тут необходимо все делать очень тщательно. В регионах с большим количеством снега желательно над такими окнами устанавливать снегозадержатели: чтобы при резком сходе их не снесло.

Устройство вертикального окна-дормера в мансардной крыше

Плюс такого окна: возле него можно стоять в полный рост. Но света они пропускают меньше, сложнее становится рельеф и крыша становится более проблемной.

Утопленное окно обычно используют, если делают через него выход на балкон. В других случаях такой способ устройства — не лучший вариант: света попадает мало, тени получаются очень глубокими, что для глаза утомительно, геометрия тоже становится сложнее, хотя и не в такой степени, как в предыдущем варианте.

Самый простой способ — сделать окно в торцевой части мансарды. В этом случае не нужна усиленная рама или армированные стекла. Вполне достаточно просто качественных стекол. Именно этот вариант чаще всего можно увидеть на дачных мансардах: это самый недорогой вариант, который запросто реализуется своими руками.

Об устройстве двухскатной крыши читайте тут.

Стропильная система

При самостоятельном строительстве частных домов с мансардной выбирают обычно ломанную крышу. Она позволяет получить помещение значительной площади, большее, чем под двускатной.

При равной ширине основания (дома) мансардное помещение под ломанной крышей получается больше, чем под обычной двускатной. Стропильная система становится сложнее, но двускатная крыша с мансардой под ломаной крышей все равно боле популярна

Конструкция ломаной мансардной крыши такова, что свесы можно опустить довольно низко, придав дому интересный вид. Но длинный свес крыши выполняют не только декоративную роль. Они еще закрывают верхнюю часть стены от осадков и отводят основную массу воды подальше от фундамента. Хотя при планировании нужно иметь в виде, что при сильных ветрах они увеличивают парусность. Из-за этого необходимо использовать более мощные доски и балки. Потому размер свеса крыши выбирают исходя из нескольких соображений, основное из которых — погодные условия.

Угол наклона

Зависит от кровельного материала, но больше всего — от региона и погодных условий. Классический вариант приведен на рисунке: нижние скаты по отношению к плоскости пола мансарды наклонены на 60°, верхние — на 30°. Исходя из этих данных и параметров вашего здания можно рассчитать все длины. Только стоит учесть, что согласно СНиП высота потолка в мансарде не может быть меньше 2 м. Тогда по определению это — чердак. Комфортно же себя человек будет чувствовать, если потолок будет поднят на высоту не менее 2,2-2,3 м. Исходя из этого по правилам геометрии рассчитываете требуемые длины.

Углы наклона в классической варианте

При классическом варианте нагрузка от осадков на боковые поверхности может не учитываться. Осадки смогут удержаться только на верхней части, угол наклона которой меньше 45°.

Вообще же наклон боковых поверхностей обычно колеблется между 45° и до 80°. Чем круче скат, тем большей парусность он обладает, это необходимо учитывать: в регионах с сильными ветрами лучше делать более пологие крыши. Тогда ветровые нагрузки будут восприниматься намного лучше.

Виды стропильных систем ломаных крыш



Конструкция ломаной мансардной крыши — один из вариантов стропильной системы (самый распространенный)

Для изготовления каркаса ломаной крыши своими руками чаще всего используют пиломатериалы из сосны, сорт — не ниже 2. Выбор сечения бруса и досок зависит от размеров крыши, выбранного кровельного покрытия (его веса), ветровой и снеговой нагрузки в регионе, шага установки стропил. Все эти параметры учитываются при расчете. Методика прописана в СНиП 2.08.01-89 и ТКП 45-5.05-146-2009.

Один из вариантов построения каркаса  с висячими стропилами

Выше на рисунке приведет чертеж каркаса с висячими стропилами. Он может быть реализован только в том случае, если основание верхнего треугольника будет не более 4,5 метров (в данном случае это ширина мансардного помещения). Если больше, придется делать наслонные стропила, которые должны опираться на несущую стену посредине (мансарда получится разделенной на две части рядом балок).

Еще один вариант верхней части изображен на фото ниже (картинка кликабельна). В этом случае боковые стропила усилены подкосами. Они значительно увеличивают жесткость системы.

Есть второй способ добиться похожего эффекта — установить схватки — на рисунке они только намечены еле видными линиями. Длину боковой стропильной ноги делят на три, в этих местах устанавливают схватки. Они понадобятся, если кровельное покрытие будет иметь солидный вес.

Вариант устройства стропильной системы ломанной крыши — с подкосами, увеличивающими жесткость системы

Для небольшого по разверам здания каркас крыши может быть вообще простой: вверху две висячие стропильные ноги, затяжка, балки перекрытия, стойки и боковые стропила (на фото внизу).

Устройство стропильной системы ломанной мансардной крыши для небольшого дома

Как расчитать ломаную крышу

Мансардная ломанная крыша небольшого дома (ширина не более 6-7 метров) строилась уже столько раз, что на основании опыта можно сказать, какие материалы стоит использовать. Многие параметры зависимы от других материалов. Например, шаг установки стропил завязан с параметрами утеплителя. Чтобы при утеплении было как можно меньше отходов, монтаж был проще, необходимо чтобы расстояние от одной стойки до другой было чуть меньше ширины утеплителя (на 20-30 мм). Так, если вы собрались использовать минеральную вату, ее ширина 60 см. Тогда стойки нужно устанавливать так, чтобы просвет между двумя соседними был 57-58 см и не больше.

Ширина доски для стропильной ноги снова-таки определяется исходя из утепления. Для средней зоны России необходимая толщина базальтовой ваты составляет 200-250 мм. Это еще не все. Чтобы теплоизоляция могла высыхать, необходим вентиляционный зазор в 20-30 мм (без него конденсат постепенно сгноит древесину и приведет в негодность минеральную вату). Итого получается, что по минимуму ширина стропильной ноги должна быть 230 мм. Толщина доски — не менее 50 мм. Это в регионах с несильными ветрами и не очень обильными снегопадами. Подводя итоги, для всех стропил — коньковых и боковых — требуется доска 230*50 мм.

Если пиломатериал с такими характеристиками получается слишком дорогим, можно будет утепление сделать в двух направлениях: часть вдоль стропил, часть, набив обрешетку, поперек. Закладывать минимально можно 100 мм базальтовой ваты, следовательно можно взять стандартную доску 50*150 мм и оставить на вентзазор 50 мм, или заказать нестандартную 130*50 мм. Это смотрите, что выгоднее по деньгам.

Для стоек и балок лучше брать брус не менее 80*80 мм, лучше — 100*100 мм. Особенно в зонах со сложными погодными условиями — при обильных снегопадах или сильных ветрах.

Более точный расчет заказывайте у специалистов. Это длительный процесс, состоящий из сбора нагрузок от кровельного материала, самих элементов конструкции, ветровых и снеговых нагрузок. После чего по определенной формуле идет подбор элементов. Более подробную информацию, о том как проводится расчет, смотрите в следующем видео.

Особенности утепления крыш мансардного типа описаны тут.

Мансардная крыша своими руками: порядок монтажа

Устройство мауэрлата на мансардных крышах ничем не отличается от стандартного исполнения. Если дом сложен из бруса или бревен, в качестве мауэрлата можно использовать верхний венец. Его только предварительно обрабатывают пропиткой с высокими защитными свойствами.

Если стена сложена из пеноблоков, поверх нее устраивается армированный монолитный пояс. На кирпичной стене или сложенной из ракушняка, других подобных материалов, устройство такого пояса необязательно. На стену укладывается в два слоя гидроизоляция, а сверху — обработанный антисептипком брус — 150*150 мм или бревно. Его закрепляют вмурованными шпильками.

Как крепить мауэрлат и стропильные ноги к нему

При сборке всех элементов используют длинные гвозди  — не менее 150 мм длиной. В наиболее ответственных местах соединять три и более элемента лучше на болты или шпильки с двусторонней резьбой.  Желательно все стыки укреплять стальными накладками или уголками.

О строительстве дома из газобетона можно прочесть в этой статье.

Первый способ

Установку стропил мансардной крыши делают двумя способами. Первый: собирают части на земле, потом в готовом виде поднимают наверх. Там первыми выставляют крайние конструкции, которые станут фронтонами. Их выставляют вертикально, закрепляют. Часто удобнее закрепить их длинными брусками, прибитыми к стене (временными). В подготовленные углубления в мауэрлате (их делают с требуемым шагом) вставляются следующие собранные конструкции. Они выставляется строго вертикально, тщательно закрепляется. При необходимости устанавливают дополнительные временные распорки, которые фиксируют их в нужном положении. Устанавливаются боковые балки.

Как строить ломаную крышу таким способом, собирать узлы смотрите в видео ниже.

Второй способ

Второй метод — строительство ломаной крыши ведут последовательно собирая элементы прямо на месте. Это метод удобнее, если конструкция получается большая и в собранном виде ее можно поднять только с использованием специальной техники (крана).

Сначала настилаются балки перекрытия. К ним крепятся стойки и затяжки, ставятся временные распорки, удерживающие их в вертикальном направлении. Далее собираются стропильные верхние и боковые ноги, устанавливаются затяжки и укосины.

При монтаже соблюдается следующая последовательность действий: сначала устанавливаются и выставляются в нужное положение крайние элементы, надежно закрепляются. При необходимости используют временные распорки. Между ними натягивается леска, канат, шнурок, которые будут служить ориентиром при монтаже всех последующих элементов. Этот нехитрый ход позволяет получить идеальную геометрию (не забывайте проверять угол уклона, вертикальность или горизонтальность).

Поверх стоек крепят затяжки — бруски, к которым затем фиксируются боковые стропила и на которые устанавливается затяжка верхнего треугольника. Затяжки крепят при помощи металлических уголков. Так как балки получаются длинные, они провисают. Это в дальнейшем устраняется — после установки верхних стропильных ног  — при помощи вертикальных балок фиксированной или регулируемой высоты. А временно их можно подпереть стойками (чтобы не тянули всю систему).

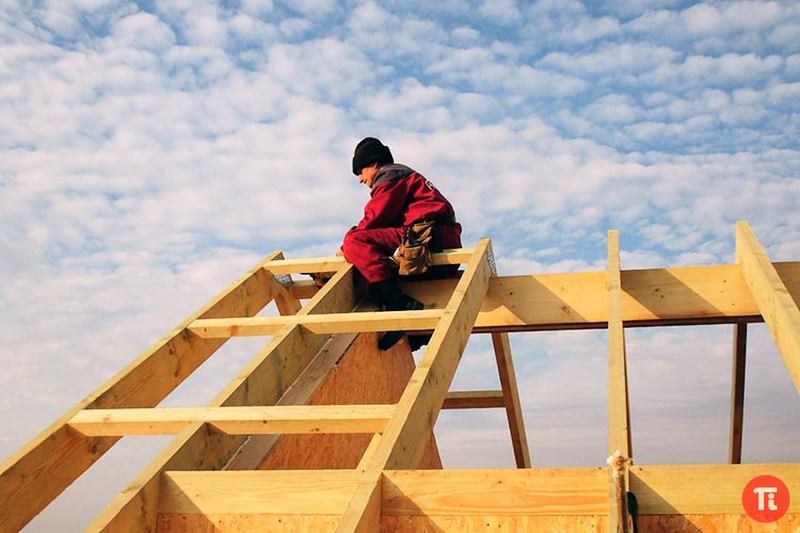

Один из этапов строительства мансардной крыши своими руками

Чтобы проще было выдерживать нужный угол при установке боковых стропильных ног, изготавливают шаблоны, по которым делают запилы. Но так как геометрия зданий, построенных своими руками, редко бывает идеальной, может понадобится корректировка. Для проверки получаемого угла наклона из нескольких досок сбивают еще один шаблон, которым проверяется правильность установки.

Если стандартной длины пиломатериала — 6 метров — не хватает, или заказывают требуемую длину (дорогое удовольствие) или наращивают. При наращивании к месту стыка прибивают две доски размером не менее 0,6 метра (по 30 см с каждой стороны от места стыка). Их прибивают гвоздями с двух сторон или используют болты.

Надежный способ наращивания стропил. Длина «заплатки» — не менее 60 см

После установки боковых стропил остается установить верхние. Для них тоже изготавливается шаблон, запиливается предварительно на земле, а устанавливается наверху.

Почти готовый каркас

Верхняя часть может быть сделана по-разному. Ее строение зависит от ширины основания. Как ее сделать, смотрите на фото внизу.

Как можно сделать верхний треугольник на ломаной крыше

Так как устройство мансардной ломанной крыши не предусматривает наличие конька, на затяжку посередине набивается брус, к которому крепятся укосы, фиксирующие треугольник в необходимом положении.

Верхняя часть фиксируется укосами, прибитыми к проложенному в середине брусу

Га этом можно считать, что мансардная крыша своими руками собрана. Остается смонтировать кровельный материал и заняться утеплением (можно в таком порядке, можно одновременно). Особенности утепления мансардных крыш описаны тут.

Узлы и их чертежи

При монтаже стропильной системы могут возникнуть вопросы по сборке узлов — мест пересечения и соединения нескольких элементов конструкции. На фото вы видите чертежи ключевых соединений.

Как сделать соединение элементов стропильной системы ломаной крыши

Второй вариант соединения боковых наслонных стропил и верхнего треугольника. Для более надежного крепления использованы болты.

Как сделать крепление верхнего теугольника и стропильной ноги на мансардной крыше своими руками

Способы крепления стропильных ног к мауэрлату или, как в данном случае, к боковой балке показаны на рисунке ниже. Чтобы проще было монтировать тяжелый элемент, снизу к стропилу прибивают упорную доску (брусок), которая ограничивает ее движение: доска упирается в край и не дает ей опустится ниже.

Несколько вариантов крепления стропил к мауэрлату

Крыша с мансардой — все о мансардной крыше: монтаж своими рукамиСтройкод

Мансарда в частном доме – это и дополнительная жилплощадь, и респектабельный внешний вид постройки в целом. Даже когда комната, обустроенная под крышей мансарды, не отапливается, а эксплуатируется только в теплый период года, она формирует воздушную подушку, которая задерживает тепло внутри дома.

Виды мансардных крыш

Мансардные кровли, которые используются в частном домостроении, имеют множество вариантов конструкций. Для перекрытия дома с мансардой можно использовать любой тип кровли, за исключением плоской конструкции. Но все остальные можно использовать как в стандартном, так и комбинированном виде.

Односкатные

Самый простой вариант перекрытия мансарды – использование кровли односкатного типа, так как в данном случае нет необходимости организации конька, который при возведении крыш часто вызывает множество проблем.

На стенах разного уровня закрепляется мауэрлат, на который опираются балки. Скос формируется благодаря разности высот противоположных стен здания. Угол ската в данном случае должен примерно составлять 35-45 градусов. Если делать уклон меньше, тогда в зимний период на крыше будут образовываться большие скопления снега. Такая конструкция крыши требует установки дополнительных опор, укрепления несущих балок. В результате существенно уменьшиться площадь мансардного помещения.

Двускатные

Наибольшее распространение в частном домостроении получила крыша для мансарды двускатного типа, которая отличается возможностью использования множества конструктивных вариантов. При относительно небольших затратах на обустройство двускатной крыши, она позволяет сохранять исходную площадь мансардного помещения.

Стандартный проект двускатной крыши реализовать проще всего. Главное — обеспечить необходимую высоту для возможности выделить жилую комнату.

Двускатная мансардная кровля бывает:

• Симметричной конструкции (конек в данном случае размещается по центру здания).
• Асимметричной конструкции (при таком варианте конек смещается относительно середины дома).

Фронтоны получаются прямыми, а мансардное помещение имеет трапециевидную форму (если здание достаточно широкое, то можно его сделать и квадратной формы).

Единственный недостаток применения двускатных крыш – это потеря большого пространства по бокам мансардного помещения. Но выход в данной ситуации есть: можно на этих «гуляющих» площадях обустраивать, к примеру, шкафчики для хранения различных вещей и т. д.

Ломаные

Двускатные крыши, скат которых выполнен из двух частей, находящихся под разным градусом наклона. Такие конструкции дают возможность обустраивать мансарды без необходимости дополнительного удлинения стен, при этом площадь мансардного помещения получается меньше площади жилой комнаты, находящейся под ним, на 15 процентов.

Недостаток: сложная стропильная система кровельной конструкции.

Четырехскатные

Четырехскатные мансардные кровли уже являются достаточно сложными конструкциями, требующие обязательного предварительного расчета. В данном случае площадь поверхности крыши значительно увеличивается, требуются дополнительные затраты на утепление, а площадь мансардного помещения становится намного меньше, так как она отсекается одновременно с четырех сторон.

Достоинства четырехскатной кровли:

• Повышенная устойчивость к ветровым нагрузкам.
• Возможность выполнения низких свесов, обеспечивая защиту от атмосферных осадков стенам здания.
• Красивые загородные дома, обустроенные кровлей такой конструкции, имеют более привлекательный внешний вид.

Технология строительства мансардной кровли

Проектирование

Прежде чем определиться с конструкцией кровли мансарды, нужно проанализировать состояние фундамента, несущих стен дома, чтобы определить, какую дополнительную нагрузку они способны выдерживать. Если же обустройство мансардной кровли планируется еще только на этапе проектирования дома, тогда это нужно учитывать при расчете фундамента, стен сооружения.

Проектированию мансардной кровли нужно уделять особое внимание. Погрешности в расчетах стропильной системы просто недопустимы, в эксплуатационный период они способны привести к повреждению не только самой кровельной конструкции, но и несущих стен здания.

Кровельный пирог

Планируя устройство мансардной крыши, на стадии ее проектирования нужно учитывать материалы, необходимые для устройства кровельного пирога, который состоит:

• из гидроизоляции;
• пароизоляции;
• утеплительного слоя;
• а также самого кровельного покрытия.

Использование определенного утеплительного материала сказывается на шаге стропил. Для экономного расходования утеплительного материала стропила стоит монтировать так, чтобы утеплительная плита входила между ними достаточно плотно.

От кровельного материала, выбранного для перекрытия крыши, будет зависеть вариант обрешетки (может быть сплошной, разреженной), шаг в случае использования разреженной обрешетки.

Также необходимо отметить: возведение мансардной кровли предполагает кроме качественного утепления мансарды еще и обустройство эффективной вентиляционной системы.

Конструкция мауэрлата

Мауэрлат – это основа системы стропил мансардной кровельной конструкции. Для его изготовления подбирается брус (доски) повышенной прочности. При обустройстве двускатной кровли мауэрлат размещается на длинные стены здания. Он дает возможность надежно закреплять стропила снизу, также способствует равномерному разделению нагрузки на основания.

Для крепления досок (бруса) мауэрлата применяются специальные металлические шпильки, которые вмонтированы в монолитную балку из бетона на верхнем участке стены. Также может использоваться отожженная проволока, закрепленная в кладке из кирпича. При закреплении мауэрлата на деревянной стене используются нагели из древесины.
Деревянные доски (брус) мауэрлата требуют надежной гидроизоляции. Для этого используются специальные водоотталкивающие материалы, например, рубероид.

Мауэрлат (опорные балки) требует надежного закрепления к несущим стенам сооружения, так как его основная задача не допустить смещение кровли в результате сильных порывов ветра.

Устройство опорной системы для ломаной мансардной кровли

Формировать каркас для мансардной кровли ломаной конструкции нужно начинать с монтажа опор под стойки, расположенные строго симметрично по отношению оси сооружения. Полученное расстояние между опорами – это ширина обустраиваемой мансарды.

Первоначально на фронтоны монтируются арки П-образной конструкции, каждая из которых включает две опорные стойки, соединенные перемычкой. Стойки изготавливаются из деревянного бруса (важно, чтобы его сечение было больше сечения опорных балок под ним).

Стойки монтируются строго в вертикальном положении по отвесу, скрепляются перемычками, горизонтальность которых также должна выдерживаться. Арка для второго фронтона изготавливается по аналогичным размерам первой. Необходимо обязательно сделать нивелировку конструкции. Между арками П-образной формы строго горизонтально натягивается шнур, в случае необходимости производится демонтаж, подгонка размеров одной из арок.

Остальные арки монтируются по натянутому шнуру, шаг, количество которых зависит напрямую от шага стропил, которые верхней частью закрепляется к определенной стойке. В результате каркасу кровли мансарды придается необходимая прочность. Для крепления арочных стоек к опоре могут использоваться гвозди, шиповые соединительные элементы, металлические скобы.

Для обеспечения вертикальности стоек под воздействием нагрузок в процессе эксплуатации кровельной конструкции, рекомендуется устанавливать дополнительные раскосы. На верхнем участке арки скрепляются перемычками, которые устанавливаются параллельно длинным стенам сооружения.

Монтаж стропильных ног

Строительство мансардной крыши частных домов предусматривает применение двух вариантов стропильных ног. Монтаж верхней стропильной конструкции производится на арочную систему. Монтаж нижних стропил выполняется под достаточно острым углом.

Перед тем, как устанавливать нижние стропильные ноги, мауэрлат необходимо разметить, отмечаются точки месторасположения стропильных ног. Первоначально осуществляется монтаж стропил, располагающихся крайними к фронтону. Подрезать стропильные ноги необходимо так, чтоб их нижний срез опирался в мауэрлат, а верхний срез упирался в стойку под достаточным углом.

Если кровля для мансарды спроектирована со свесами скатов, на нижнем участке стропильной ноги делается вырез, которым она будет упираться в опору. Для крепления стропил можно использовать гвозди. Соединения с мауэрлатом стропильных ног стоит укреплять обожженной проволокой. Устройство остальных нижних стропил осуществляется по аналогичной схеме.

При возведении дома длиной более 8 метров рекомендовано проектировать систему стропил с коньковым брусом. Это даст возможность распределять нагрузку равномерно по всему каркасу. В данном случае стойки монтируются вертикально посередине фронтонов, на них также строго горизонтально устанавливается коньковый брус. Главное — точно рассчитать высоту, на которой обустраивается конек (от этого будет зависеть укол уклона верхних стропил).

Заключительным этапом строительства кровли мансарды является обустройство обрешетки, гидроизоляции, вентиляции, монтаж окна в крыше для мансарды, укладка самого покрытия кровли.

Строительство каркасной мансардной крыши своими руками: проект и монтаж

Каркасная мансарда представляет собой жилую комнату, расположенную на чердаке частного дома. Основное отличие такой комнаты заключается в покатом или полусферическом потолке. В последнее время такой метод расширения жилой площади очень популярен. Объясняется это невысокими тратами на обустройство.

Интерьер каркасной мансарды

При минимальных затратах есть возможность получить функционал второго этажа. Но чтобы построить комфортное для проживания помещение, нужно знать, как правильно создать и реализовать проект каркасной мансардной крыши. Разберемся с нюансами подробнее.

Типы крыш мансарды

Мансардная каркасная крыша различается по типу в зависимости от стропильной системы. Условно она разделяется на следующие категории:

• двускатная;
• ломанная;
• крыша с выносными консолями.

Двускатный каркасный проект имеет прямую форму стропил, которые располагаются параллельно друг другу. Система соединяет перекладину и стеновые панели. Благодаря незамысловатой конструкции обустраивать такую каркасную мансардную крышу легко и удобно. При этом на ее поверхности не скапливается снег, что значительно продлевает срок службы кровли.

Что касается ломаной конструкции, то она является разновидностью двускатной. Особенность состоит в том, что стропильная система может состоять более, чем из двух частей. Это позволяет сделать мансардный этаж действительно просторным.

Жилое пространство мансарды с двускатной крышей

Каркасная мансардная крыша, дополненная выносными консолями, — это решение для тех, кто хочет получить максимально просторную комнату под крышей. Особенность подобного проекта заключается в выпирающей потолочной части. Ее крыша прикрывается еще одним комплектом стропил. По внешнему виду консольная каркасная мансардная крыша напоминает совмещенную ломаную и двускатную систему.

Неплохим решением будет скрыть покатость стеновых панелей при помощи фальшстен. Такой проект сделает мансардное помещение мало чем отличающимся от стандартной комнаты.

Из чего состоит каркас мансардной крыши?

Каркасный мансардный этаж состоит из следующих элементов:

• стойки. Это вертикальная конструкция, поддерживающая систему стропил;
• мауэрлат или опорный брус. Элемент каркасной мансардной крыши, который передает всю нагрузку на несущие стены и фундамент;
• перекрытие. Оно сооружается из балок, формирующих мансардный пол и потолок нижележащего помещения;
• стропила, формирующие форму крыши;
• обрешетка. Подобная конструкция требуется для укладки кровельного материала;
• ригель или затяжка, стягивающая скаты крыши;
• прогоны. Это горизонтальные опоры стропильной системы.

Начало строительства мансарды

Проект каркасной мансардной крыши

Соорудить каркасный мансардный этаж своими руками — сложная задача, требующая от мастера точности и проведения тщательных предварительных расчетов. Особое внимание стоит уделить разработке проекта.

Решения мансардных окон

При составлении схемы каркасной крыши сделайте несколько проекций конструкции. Такой подход позволит понять, каким образом располагаются элементы стропильной каркасной системы. Правильно рассчитайте, какую высоту будет иметь мансардный конек. Ведь от него напрямую зависит площадь внутреннего помещения.

Проект дома с мансардой

Проектируя каркасный этаж, отталкивайтесь от фигуры с прямым углом. Лучше всего в качестве основы использовать квадрат или прямоугольник, описывающий будущую комнату. Это поможет избежать ошибок при расчете угла ската крыши.

Конструкцию крыши нужно тщательно разработать

В конце свой каркасный проект, даже если он простой, лучше показать специалисту. Компетентный сотрудник укажет на ошибки, а также подскажет, какой должна быть крыша и какие материалы следует использовать для ее сооружения.

Монтаж крыши

Сооружение каркасной мансардной крыши начинается с крепления к торцам боковых стенок опорного бруса. Он равномерно распределяет нагрузку на стены и, соответственно, фундамент. Каркасный мауэрлат должен изготавливаться из высококачественного бруса, площадь сечения которого составляет не менее 100х150 мм. При этом устанавливать его нужно исключительно на настеленную рубероидную гидроизоляцию.

Различия двускатной и ломаной крыш

Далее к мауэрлату крепятся балки перекрытия. Для увеличения внутренней площади комнаты их можно вынести за периметр строения. Далее, нужно будет найти середину перекрытия. Эта отметка станет основополагающей для дальнейшего расположения конька и стоек опоры.

Учтите, что стойки должны располагаться на равном расстоянии от середины комнаты. Площадь сечения бруса, использующегося для их возведения, не может быть меньше стройматериала, применяющегося для сооружения перекрытия. Для монтажа используются специальные уголки, деревянные накладки и гвозди (только для начального наживления).

После установки первой пары опорных стоек они соединяются друг с другом затяжкой — бруском, закрепленным при помощи металлических уголков. После этого приступают к укладке стропил. Дополнительно усилить конструкцию можно при помощи подкосов. Завершающим этапом является установка коньковых стропил и бабки, подпирающего соединения верхней части каркасной конструкции.

Строительство каркасной мансарды

Что касается гидроизоляции, то для этого лучше использовать специальную пленку, защищающую от воздействия влаги и ветра. Материал крепится к каркасной крыше при помощи степлера и скоб. Поверх гидроизоляции прямо на стропила набивается контробрешетка. Она намертво зафиксирует пленку. Для этого используются обычные доски толщиной от 50 до 70 мм.

В конце каркасный мансардный этаж покрывается кровельным материалом. Работу следует начинать с карниза, двигаясь рядами. Помните о том, что кровля крепится внахлест и закрепляется специальными саморезами в тон покрытия.

Мансардная кровля. Материалы для мансардной крыши.

Мансарда — это помещение чердачного типа, используемое для проживания. Названа она в честь французского архитектора Франсуа Мансара, который в 1630 году первый придумал использовать пространство под крышей. Мансардная кровля в современном строительстве используется очень часто при возведении коттеджей, так как она без особых затрат позволяет увеличить жилую площадь и придает дому архитектурную выразительность.

Данную конструкцию обычно располагают:

1. Под двускатной крышей, которая имеет угол наклона 45-60°. Это классический вариант, легкий в монтаже, имеющий простой, но изысканный дизайн. В данном случае вода от осадков не будет накапливаться на крыше и влага не сможет проникнуть в подкровельное пространство. Эта конструкция не требует чрезмерных затрат на монтаж кровельных покрытий, благодаря чему Вы сможете выбрать любой материал для данной кровли мансарды.

2. Под ломаной крышей с двумя различными уклонами стропил. Такая конструкция позволяет создать просторное и комфортное для проживания помещение, площадь которого можно использовать максимально эффективно. Ломаная крыша очень функциональна, но весьма сложна в исполнении. При ее возведении необходимо провести подробный расчет, полностью продумать проект с помощью грамотных специалистов. Зато при наличии большого разнообразия вариантов ее устройства Вы сможете сделать свой дом оригинальным, непохожим на другие.

Каким материалом лучше всего покрыть кровлю мансардной крыши? Можно выбрать на Ваш вкус любое из покрытий, которые предлагает современный строительный рынок. Но лучше использовать материалы, имеющие небольшой вес. К примеру, натуральная черепица имеет прекрасный внешний вид и отличные эксплуатационные характеристики, но она много весит, ее монтаж очень трудоемок и сложен, поэтому для мансард она плохо подходит.

Для мансардных кровель лучше всего подойдут легкие материалы, такие как металлочерепица, профнастил, гибкая и композитная черепица. Помимо небольшого веса их объединяет масса других достоинств.

• прочность

• устойчивость к механическим воздействиям, к перепадам температур и другим негативным природным воздействиям

• долговечность

• несложный монтаж

Скажем несколько слов по поводу монтажа мансардной крыши. Чтобы чердачное помещение можно было использовать как полноценную жилую зону, его необходимо правильно обустроить. В подкровельное пространство нужно включить слой теплоизоляции, который обязательно надо защитить от влаги, поступающей снаружи, и конденсата, идущего изнутри помещения. Для этого используются паро- и гидроизоляционные пленки. Обустроив этот «кровельный пирог», Вы сможете обеспечить себе комфортное пребывание в мансарде. Для создания уюта в этом помещении также необходимо рассчитать оптимальное количество мансардных окон нужного размера для хорошего освещения, которые пропускают намного больше солнечного света и обеспечивают Вам отличный обзор прилегающей территории.

Хотите получить о монтаже подобных конструкций более детальную информацию? Обращайтесь за консультацией к сотрудникам Центра Кровли «Покрофф». Мы с удовольствием и совершенно бесплатно ответим на все Ваши вопросы! У нас Вы сможете приобрести надежные кровельные покрытия по невысоким ценам, а также заказать услуги по их монтажу и транспортировке. Звоните нам по телефону +7 (495) 988 83 14, мы будем рады слышать Вас!

Стропильная системы мансардной крыши — установка стропил и схемы (фото, видео)

Как говорят опытные строители, мансарду можно обустроить в доме, была бы крыша. Вид крыши влияет, насколько эта мера увеличит полезную площадь, комфортно ли пользоваться этим помещением и работы какой сложности потребуются. Распространёнными видами крыш для обустройства жилого подкровельного помещения считают двускатную я прямыми и ломанными скатами.

Содержание статьи

Стропильная система мансардной крыши конструируется таким образом, чтобы освободить пространство в центре, где высота потолков достигает приемлемой высоты, разместив основную массу опорных элементов по краям. Эта статья расскажет, из чего состоит каркас кровли, как выбрать оптимальный вариант конструкции и правильно выполнить монтаж.

Виды стропильных систем

Приступая к конструированию стропильной системы для мансардной крыши, обращают внимание на планировку дома. Исходя из видов опор, выбирают подходящий вариант устройства:

Схема видов стропильных систем мансардной крыши

1. Наслонная. Такой тип стропильного каркаса походит для домов, в которых посредине проходит несущая перегородка. Тогда вес конструкции кровли распределяют между ней и внешними стенами сооружения. Это необременительный и рациональный способ организации каркаса, но он подходит, если расстояние между наружными стенами и внутренней опорой не превышает 7 м.
2. Висячая. Этот тип применяют тогда, кода внутри нет несущих перегородок или колонн, которые используют, чтобы перенести на них вес крыши. Висячие стропила опираются на мауэрлат и коньковый прогон. Для крыш площади до 50 кв. м, с маленьким весом крыши применяют простейшую конфигурацию, состоящую из стропильных ног и горизонтально расположенной затяжки. Чтобы перекрыть сооружение крупного размера, эту конструкцию укрепляют стойками, схватками, подкосами. Эти элементы повышают устойчивость крыши, но «съедают» полезную площадь мансарды. Допустимое расстояние между стенами сооружения для висячих стропил составляет 14 м.
3. Комбинированная. Смешанный тип стропильной системы используют, когда в доме вместо несущей перегородки посередине устанавливаются опорные колонны. Получается, что часть стропил можно облокотить на колонны, а остальные смонтировать как висячие. Этот способ довольно часто применяют для обустройства мансардных крыш, так как он позволяет использовать меньше вспомогательных элементов, снижая нагрузку на фундамент и не загромождая подкровельное помещение.

Обратите внимание, что устройство мансарды необходимо запланировать на этапе создания проекта, потому что тип, вес и конструкция стропильной системы необходимы для расчета фундамента. Если решение о возведение мансардной крыши возникло на финальном этапе строительство, необходимо пересчитать массу дома с учетом новых данных, чтобы проверить выдержи ли фундамент дополнительную нагрузку, особенно если на участке сложный грунт и маленькое расстояние между поверхностью и грунтовыми водами.

Расчет элементов стропильной системы

По строительным нормам помещение называют жилым, если высота от пола до конька не менее 2,5 м и присутствуют источники естественного света, то есть окна. Потому, главный параметр мансардной крыши, который необходимо рассчитать – угол наклона ее скатов. Загвоздка в том, что, если заложить небольшой уклон, то высота потолков в мансарде будет ниже дозволенной правилами. А, если сделать крытые скаты, крыша получится очень тяжелой, дорогой и неустойчивой. Поэтому используется ломанный тип крыши, скаты которой меняют уклон, ее верхние стропила имеют острый угол 30 градусов, а нижние – 60 градусов.

Зависимость угла наклона и высоты потолков

Угол наклона и высота потолка

Важный этап проектирования мансардной крыши – расчет величины сечения элементов стропильной системы. Проще всего узнать рекомендованный размер в справочных таблица с рассчитанными значениями, которые учитывают длину, расстояние между соседними элементами, вид и качество материала. Однако, если крыша нестандартного размера необходимо выполнить расчет, основанный на вычислении суммарной нагрузки от веса кровли, которая ложится на стропильную систему. Схема расчета также учитывает временные нагрузки в виде массы выпавшего снега, которые отражаются в климатическом коэффициенте, характеризующим характер погоды в месте строительства.

Подбор сечения стропильных ног

Для создания стропильной системы мансардной крыши используют древесину, однако не во всех случаях это целесообразно, так как, чтобы стропила справлялись с нагрузкой, приходится увеличивать сечение используемых пиломатериалов, что еще больше увеличивает вес конструкции. Чтобы вырваться из этого замкнутого цикла, необходимо отказаться от дерева в пользу стропил большей прочности из металла.

Конструкция стропильной системы

Составные части стропильного каркаса мансардной крыши ничем не отличаются от конструкции других видов скатных крыш. В него входят:

Схема устройства стропильной системы

• Мауэрлат. Основание крыши, своего рода фундамент, который берет на себя вес крыши и распределяет по периметру опорных стен. Его изготавливают из бруса размером 150х150 мм или толще. Установка мауэрлата выполняется с помощью анкерных болтов или шпилек, вмонтированных в армобетонный пояс. Межу поверхностью стены и брусом прокладывают гидроизоляционный слой или обрабатывают его битумной мастикой. Очень важный момент крепежа заключается в расчете мест установки шпилек, расстояние между ними выбирают так, чтобы не попасть под стропильные ноги.
• Стропила. Это элементы стропильной системы, которые формируют уклон крыши. Верхушка стропильной ноги закрепляется на коньковый брус, а низ – на мауэрлат или стойку, если речь идет о верхних стропилах ломанной крыши. Ноги изготавливают из досок 50х150 мм или 100х150мм. Расстояние между ними называют шагом, оно варьируется от 50 до 120 см в зависимости от веса кровельного материала. Взаиморасположение и сечение стропильных ног описывает схема стропильной системы, облегчающая монтаж.

  Схема основных узлов каркаса

• Стойка. Стойки поддерживают конек или, что более распространено в конструкции мансардных крыш, среднюю часть стропильных ног. Стойки изготовляют из бруса, сечение которого совпадает с размером мауэрлата. Их размещают на балки перекрытий, поэтому расстояние между стойками соответствует их шагу.
• Подкос. Подкосами принято называть элемент, поддерживающий стропильные ноги, имеющий угловое расположение. Основная задача подкоса – снижение прогиба стропил под тяжестью собственного веса.
• Затяжка. Затяжку выполняют из прочных досок сечения, соответствующего размеру стропил. Ее крепят горизонтально, стягивая пару стропильных ног в верхней или нижней части. Чем меньшее расстояние между затяжкой и коньком, тем толще должен быть этот элемент, так как нагрузка на него больше. Установка затяжки снимает распирающую нагрузку, которая воздействует на стропила.

В большинстве случаев элементы стропильной системы выполняют из древесины высокого качества. Чтобы избежать деформацию в процессе эксплуатации, ее необходимо высушить до влажности 15-18%, обработать антисептической пропиткой глубокого проникновения и антипиреном, если вы планируете вывод дымохода на крышу.

Последовательность сборки

Сборку стропильной системы лучше выполнять с помощью опытного мастера, так как даже поднять тяжелые, длинные брусья проблематично. Не рекомендуется заниматься монтажом в дождь и снег, так как влажность древесины за время работы увеличится. Обычно процесс сборки выглядит следующим образом:

1. В первую очередь выполняют монтаж мауэрлатного бруса на верхнюю обвязку стен. Кстати, функции этого элемента в бревенчатых и брусовых постройках выполняют верхние венцы, усиленный с помощью скоб.
2. Следующий этап монтажа – установка балок перекрытия. Их крепят на мауэрлат или на выступы в стене. Существует два метода укладки балок перекрытия – с выносом или без выноса. Если перекрытия монтируют первым способом, то они выносятся за периметр дома для формирования свеса так, чтобы расстояние между концом балки и стеной было 50-100 см.
3. Устанавливают вертикальный стойки, определив середину балки перекрытия и отступив от нее равные промежутки. Расстояние между стойками соответствует ширине бедующей мансарды.
4. На стойки с помощью металлических уголков закрепляют затяжки. Получается, что каждая пара стоек образует конструкцию в виде буквы п.

   Установка стоек и ригеля

5. Устанавливают нижние стропильные элементы, закрепляя на стойке с помощью гвоздей или саморезов. К мауэрлату стропила монтируют посредством ползунка, подвижного крепления, которое компенсирует изменение размера брусков во время усадки.
6. Закрепляют верхние стропила, соединяя верхние части каждой пары металлической накладкой или бруском. Крепление стропил и подкосов на металлические накладки

   Монтаж верхних стропил

7. На стропила укладывают гидроизоляционную мембрану и фиксируют степлером. Поверх приколачивают обрешетку. Схема обрешетки подбирается для используемого кровельного материала, для мягких видов используют сплошную, а для профилированных – решетчатую.

Настил гидроизоляции и монтаж обрешетки

Надежность стропильной системы мансардной кровли зависит, в первую очередь, от правильности расчетов, поэтому, если вы не уверены в своих инженерных способностях, лучше использовать типовой проект, созданный профессиональным архитектором.

Видео-инструкция

Как положить черепицу на мансардную крышу

Укладка черепицы на мансардную крышу может быть немного сложной из-за ее формы и структуры. Обычно мансардная крыша имеет несколько сторон, обычно 4, и каждая сторона имеет свои скаты. Из-за этого уникального дизайна вы захотите укладывать черепицу с особой осторожностью. Вот несколько инструментов, которые вам понадобятся, а также некоторые шаги, которые помогут вам пройти этот процесс без особых проблем.

Шаг 1 — Разложите материалы

Вы хотите начать с планирования и укладки черепицы, чтобы вы знали, в каком направлении вы собираетесь двигаться в этом проекте.Хотя может показаться хлопотным выполнить все действия заранее, вы поблагодарите себя позже, когда вам не придется заново оклеивать части крыши. Обязательно измерьте каждую поверхность, которую необходимо покрыть черепицей, а также размер черепицы, которую вы хотите использовать, чтобы вы знали, сколько материала вам нужно заказать.

Шаг 2 — Подготовка крыши

Теперь, когда у вас есть все материалы, вам нужно подготовить крышу и убедиться, что она достаточно прочная, чтобы на нее можно было положить новую черепицу.Если вы обнаружите, что какая-либо из секций гниет или влажная и начинает плесневеть, лучше всего просто заменить ее прямо здесь. Лучше потратить немного больше времени сейчас, чем разорвать его через несколько месяцев из-за проблемы с плесенью. Уложите и прибейте войлок и водонепроницаемую мембрану, чтобы защитить дом.

Шаг 3 — Укладка битумной черепицы

Вам нужно начать с одного конца, обычно с левой нижней стороны, и продвигаться по кругу, а затем вверх. Для этого типа кровли важно не торопиться при укладке черепицы, чтобы каждая из них подходила по размеру, а разные выступы отлично смотрелись рядом друг с другом.Вы хотите, чтобы все выглядело плавно, а не выглядело так, как будто разные кровельщики соединяют их вместе. Начните с вырезания выступов из начального ряда черепицы и размещения их по краям.

Когда вы начинаете следующий ряд, вы можете выровнять его со стартовым рядом, а затем двигаться оттуда вверх. Вы хотите, чтобы они немного перекрывали друг друга, но при этом одевались прямо и надежно. Для первой черепицы в каждом ряду вам нужно будет отрезать около 6 дюймов по ходу движения. Начните с 6 рядов вверх, а затем поперек, чтобы использовать их в качестве ориентира.Продолжайте следовать этим инструкциям, прибивая к каждой черепице от 4 до 6 гвоздей. Добравшись до вершины, вы можете перейти на следующую сторону крыши и снова подняться наверх.

Рекомендации по применению битумной черепицы на крутых склонах и при строительстве мансард — Ассоциация производителей асфальтовых кровель (ARMA)

Определяет максимальный уклон для обычной укладки черепицы и предлагает различные методы укладки для уклонов сверх этого максимума.

За последние несколько лет тенденции архитектурного дизайна привели к радикальному отклонению от общепринятых концепций кровли. Уклоны крыш, особенно мансардных, увеличены до такой степени, что необходимы специальные методы их нанесения. К сожалению, чрезмерные уклоны снижают эффективность заводских самоуплотняющихся клеев, особенно в более холодных или затемненных областях.

В некоторых случаях проблемы возникали при укладке битумной черепицы обычными методами на системах с очень крутым уклоном.Эти проблемы возникли не из-за каких-либо недостатков или дефектов продукта, а скорее из-за обычных ограничений установки.

Максимальный уклон, который считается подходящим для обычной укладки черепицы, составляет 45 градусов (или 12 дюймов на фут). Если уклон крыши превышает это ограничение, черепицу следует укладывать следующим рекомендуемым методом в соответствии со стандартом ASTM D4586:

.

• Прикрепите черепицу к настилу крыши с помощью креплений, рекомендованных производителем кровли. Эти рекомендации могут потребовать до шести креплений на черепицу.
• В местах размером с четверть следует сразу после укладки нанести быстросхватывающийся асфальтовый клей под все выступы черепицы. Для черепицы «три выступа» необходимо два пятна цемента под каждым выступом. Для черепицы без выреза требуется четыре пятна цемента.
• Обеспечьте должным образом вентилируемое проходное пространство для воздуха, чтобы предотвратить попадание влажного воздуха за оболочку.

---

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Этот документ был подготовлен Ассоциацией производителей асфальтобетонных покрытий и распространяется только в информационных целях.Ничто из содержащегося в данном документе не предназначено для отмены или изменения требований или спецификаций отдельных производителей кровельных материалов или местных, государственных или федеральных строительных органов, которые имеют юрисдикцию в вашем регионе. Любой вопрос или запрос относительно требований или спецификаций производителя следует направлять соответствующему производителю кровли. ПОЛЬЗОВАТЕЛЬ НЕСЕТ ОТВЕТСТВЕННОСТЬ ЗА СОБЛЮДЕНИЕ ВСЕХ ПРИМЕНИМЫХ ЗАКОНОДАТЕЛЬСТВ И НОРМ.

Ничто, содержащееся в данном документе, не может быть истолковано как гарантия ARMA, явная или подразумеваемая, включая, помимо прочего, подразумеваемые гарантии товарной пригодности, пригодности для определенной цели или ненарушения прав.НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ ARMA НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ УБЫТКИ, включая особые, косвенные, косвенные или побочные убытки или убытки, связанные с упущенной прибылью, доходом, использованием или данными, независимо от того, заявлены ли они в контракте, правонарушении или иным образом. Если исключение подразумеваемых гарантий не допускается, ответственность ARMA ограничивается минимальным объемом и периодом, разрешенным законом.

Kellen Digital 10 мая 2017 г. / Жилая кровля, черепица, технические бюллетени

Замена крыши и замена водостока в Кэри, штат Иллинойс,

]]>

Зимой, чтобы наши ребята работали, мы иногда снимаем дом, в котором проводим полную реабилитацию.Этот реабилитационный дом расположен на Дублинской авеню в Кэри, штат Иллинойс. Реабилитация заняла 3 с половиной месяца и повлекла за собой полную реставрацию интерьера, а также установку новой мансардной крыши, новые негабаритные желоба, внешнюю покраску и некоторую замену внешней отделки.

Давайте посмотрим на предыдущие фотографии мансардной крыши

Как видно из этих фотографий, мы начали этот проект зимой. Вы также можете увидеть, что крыша действительно не очень старая. По нашим оценкам, крыше всего 4-5 лет.Одна вопиющая проблема со старой крышей в том, что она буквально падала со здания. На каждом возвышении мансардных участков черепица оторвалась и упала на землю. Оставить крышу под дождем и снегом.

Установка черепицы на крышу мансардного типа сильно отличается от установки черепицы на крышу с обычным скатом. Во-первых, вы устанавливаете черепицу на поверхность, которая является почти вертикальной стеной. Это создает проблемы, поскольку сила тяжести больше притягивает черепицу к земле, чем тянет черепицу к настилу крыши.Как вы можете видеть на этих фотографиях, гравитация тянет черепицу вниз, пробивает гвозди и отрывает крышу до земли. Есть очень специфический способ установки мансардных крыш, о котором мы поговорим чуть позже.

А как насчет желобов?

Как видите, размеры этих желобов невелики для такого уклона и размера крыши. Существующие желоба карниза были стандартными алюминиевыми водосточными желобами 5 ″ со стандартными водосточными трубами 2 ″ X 3 ″. Если вы посмотрите на изображение передней долины, вы увидите, что внутренний угол подвергся серьезному стрессу.Фактически, внутренняя митра протекала и была погнута, скорее всего, из-за веса льда, скопившегося в углу.

Вы также можете увидеть, что краска на водостоках грязная и выцветшая, что придает дому неухоженный вид. Сочетание отсутствующей черепицы на мансардной крыше и старых грязных желобов придавало этому прекрасному дому очень непривлекательную внешнюю привлекательность. Тот, который не подходил для этого красивого района в Кэри.

Правильный способ установки мансардной крыши

Из-за вертикального характера кровельного настила, используемого при установке мансардной крыши, необходимо особое внимание и методы должны быть использованы, чтобы гарантировать, что отдельные черепицы не вырвутся из поля черепицы.Стандартная установка битумной черепицы включает в себя прибивание каждой черепицы как минимум 4 гвоздями. При установке на мансарде, чтобы черепица не отслаивалась от гвоздей под действием силы тяжести, необходимо использовать не менее 6 гвоздей для крепления каждой черепицы. Но идем дальше…

На мансардных крышах мы используем специальную, модернизированную черепицу производства IKO под названием Dynasty. Линия синглов Dynasty имеет особенность, которая делает ее идеальной для этого типа применения и почти гарантирует, что кровельные гвозди не прорежут черепицу.Каждая черепица Dynasty имеет тканевую полосу для крепления гвоздей, вплетенную в черепицу, которая устойчива к разрыву. Ремешок не только усиливает удержание гвоздя на черепице, но также дает видимую направляющую и более широкую зону для крепления гвоздей, что снижает вероятность ошибок при установке, таких как высокие гвозди или ситуации с низко забитыми / незащищенными шляпками гвоздей.
Дополнительные гвозди в сочетании с полосой для крепления гвоздей в черепице IKO Dynasty гарантируют, что наши мансардные крыши не потеряют черепицу, как в этом доме Кэри.

Давайте посмотрим на фотографии крыши…

Как видите, между фотографиями этого дома «до» и «после» есть большая разница.

Следует отметить цвет крыши. Несколько лет назад черепица IKO представила свою линию черепицы Cambridge, которую они назвали цветами HD. Это было примерно 8 цветов, специально разработанных, чтобы придать крыше более глубокий и объемный вид. Когда IKO представила линию Dynasty, они решили сделать цвета HD эксклюзивными для этого продукта. Таким образом, наряду с полосой для гвоздей, которая добавляет прочности и повышает рейтинг ветроустойчивости черепицы, Dynasty также предлагает особые, более объемные цвета, доступные только в этой линейке продуктов.

Как насчет тех новых желобов?

Мы заменили стандартные 5-дюймовые алюминиевые желоба для жилых домов на более крупные, более коммерческие, бесшовные алюминиевые водостоки 6 дюймов. Этот размер подходит для крутых скатных крыш и / или больших крыш с большим стоком воды. Мансардные крыши идеально подходят для таких больших желобов.

Мы также заменили стандартные водосточные трубы 2 ″ X3 ″ для жилых домов на негабаритные водосточные трубы 3 ″ X4 ″. 3X4 имеют вдвое большую пропускную способность и быстрее выводят больше воды из желоба, чтобы справиться с сильными дождями на больших / более крутых крышах.Мы также расширили все водосточные трубы на 6 футов из дома, чтобы вода не попадала обратно в фундамент и в подвал.
Наряду с новой крышей и новыми желобами мы установили новую обшивку вокруг оконных проемов, покрасили внешние стены и отделку, заменили небольшое количество сайдинга на заднем экране крыльца и покрасили облицовку и потолки.

Когда мы работали над внешним видом этого дома Кэри, многие соседи заехали, чтобы рассказать нам, как хорошо выглядела работа и как они были рады, что кто-то, наконец, ремонтирует этот устаревший и неухоженный дом.В целом, мы считаем, что этот проект получился великолепным.

Что такое мансардная крыша?

Опубликовано: 26 октября 2018 г.

Мансардная крыша, также известная как французская крыша или бордюрная крыша, представляет собой тип крыши, у которой есть два ската с каждой стороны, причем нижний уклон намного круче верхнего. Конструкция представляет собой гибрид вальмовой крыши и двускатной крыши. Стиль мансардной кровли набирает популярность из-за способности крыши обеспечивать универсальное жилое пространство.

История мансардных крыш

Самая ранняя известная мансардная крыша относится к 1550-м годам. Однако популярность мансардного стиля кровли получила только в начале 17 века. Мансардные крыши получили еще большее признание как модный вариант кровли во время Второй Французской империи (1852-1870 гг.) И с тех пор стали важной частью французской архитектуры. В 19 веке мансардные крыши стали популярными во многих зданиях Европы и Северной Америки.Крыши были обычным явлением не только в больших сооружениях, но также использовались в частных жилых помещениях.

Как устроены мансардные крыши?

Как и в любом другом проекте, первым шагом является планирование и покупка всех материалов. Рассматриваемую территорию необходимо подготовить для машинно-строительных работ. Следующий шаг включает в себя крепление общих стропил к одной коньковой доске, а затем фиксацию других стропил на месте после того, как конек будет приподнят. Наружные стропила кладут на самую высокую плиту стены и затем прибивают на место.Тот же процесс повторяется для всех сторон.

Следующий шаг включает закрепление потолочных балок на месте, а затем обшивку участка. Затем возводится верхняя пристройка с использованием вертикальных стропил, которые помещаются в пределах коньковой доски. Последний этап строительства мансардной крыши — это крепление обшивочного материала к общим стропилам с помощью гвоздей. Области, имеющие вентиляционные отверстия и впадины, необходимо покрыть окладом.

После завершения можно нанести грунтовочный материал по всей поверхности, прежде чем он будет покрыт черепицей.Деревянная черепица и шиферная черепица обычно используются для изготовления мансардных крыш.

Как долго прослужат эти крыши?

При условии, что мансардная крыша установлена ​​правильно и может эффективно противостоять снегу и отводу дождевой воды, крыша может прослужить столетие. Варианты металлической кровли, такие как медная черепица, продлевают срок службы крыши, поскольку могут эффективно противостоять повреждениям. С другой стороны, мансардные крыши из битумной черепицы служат в среднем от 20 до 30 лет.

Преимущества мансардной крыши

Благодаря вертикальному наклону дна мансардные крыши предлагают больше чердачного пространства по сравнению с двускатной или шатровой крышей. Лофт легко превратить в небольшую спальню. Пространство на чердаке также пропускает больше естественного света, создавая ощущение открытости.

Мансардные крыши придают зданиям элегантный и эстетичный вид, в конце концов, они были важной частью французской архитектуры и могут быть спроектированы и обставлены различными способами, чтобы обеспечить больше места и придать изысканный вид.

Мансардные крыши позволяют легко разместить дополнительные этажи сверху. Это оказывается благоприятным для домовладельцев, которые могут пожелать добавить больше этажей в будущем. Это не только экономит средства, но и обеспечивает душевное спокойствие.

Мансардные крыши

помогают сократить расходы, поскольку домовладельцам не нужно беспокоиться о строительстве отдельных комнат, а вместо этого можно использовать чердак. Расходы на отопление также снижаются, поскольку конструкция крыши позволяет равномерно распределять тепло.

Недостатки мансардной крыши

Мансардные крыши — это сложные кровельные системы, установка которых требует больших затрат.Чтобы инвестиции окупились, важно найти специалиста по кровельным работам, который знаком с установкой качественных мансардных крыш.

Из-за малого уклона верхней части крыши мансардные крыши не подходят для мест, подверженных экстремальным погодным условиям. Плоский уклон не лучший способ слить воду после сильного дождя, и это может привести к протечкам.

Трудно найти специалиста по кровельным работам, разбирающегося в мансардных крышах. Поэтому стоимость обслуживания и ремонта высока.Слуховые окна также увеличивают расходы на обслуживание и ремонт.

В зависимости от района получить разрешение на строительство мансардной крыши может быть непросто. Различные налоги также будут проблемой. Некоторые участки имеют ограничения по высоте мансардных крыш, и их необходимо учитывать. Поэтому важно изучить местные законы, прежде чем принимать решение об инвестировании в мансардную крышу.

Варианты мансардных крыш

Мансардные крыши бывают выпуклой, вогнутой или прямоугольной формы.Окна добавляют эстетической привлекательности и обеспечивают больше естественного света в жилом пространстве. Пространство на мансарде здания можно использовать для мансардного окна. В некоторых величественных домах с мансардными крышами также есть деревянные циновки. Конструкции мансардных крыш ограничены только воображением, они служат очень универсальным пространством.

Цена мансардных крыш

Стоимость мансардной кровли зависит от местоположения, материалов, рабочей силы и других факторов. Поскольку мансардная крыша требует много материалов, а также трудозатрат, можно ожидать, что крыша будет стоить от 10 до 14 долларов за квадратный фут.Для крыши площадью 1500 квадратных футов это примерно от 15 000 до 20 000 долларов. В зависимости от используемых материалов, общая сметная стоимость может варьироваться от 20 000 до 50 000 долларов.

Идеи мансардной крыши — преимущества и недостатки

Независимо от того, сколько усилий вы приложите для украшения своего дома, ваша крыша будет принимать на себя большую часть эффекта. Крыша будет первой и самой важной частью вашего дома, прежде чем вы решите, какую тему украшения вы хотите установить. Крыша может стать завершением тематического оформления вашего дома, поскольку каждая крыша отражает его славное время и дизайн.

В каждой стране разные погодные и климатические условия. Это одна из причин, почему так важен выбор правильной конструкции крыши. Основная цель самой крыши — не украшение, а покрытие вашего дома и обеспечение безопасности всех внутри от любой опасной части постороннего предмета, которая может нанести вред.

По этой причине будет справедливо сказать, что выбор одной конструкции крыши означает не только выбор всей отделки дома, но и его безопасность.

Некоторые конструкции крыш не подходят для некоторых участков с характерными особенностями, такими как ветер, снег, дождь или даже законы.Мансарда — это одна из конструкций крыш, запрещенных в некоторых районах из-за риска, который может нанести вред вашему окружению.

Но почему мансардный стиль может иметь такой высокий риск для окружающей среды, что законы запрещают эту крышу? Чтобы ответить на этот вопрос, сначала вы должны знать самую основную информацию о мансардной крыше, которая является определением. Также у мансардного дома столько преимуществ и недостатков, которые будут объяснены ниже:

Что такое мансардная крыша?

poppingtonart.com

Мансардная крыша — это двускатная крыша, состоящая из четырех боковых скатов.Однако уникальность мансардной крыши состоит в том, что она имеет по два ската с каждой стороны.

Допустим, он разделен на два склона, нижний довольно пологий, а верхний не такой наклонный, как нижний. Этот тип мансарды имеет ровную поверхность наверху, поэтому нет места, где бы две четыре стороны пересекались наверху.

Типы мансардных крыш

wikipedia.org

Однако конкретного типа мансардной крыши не существует. Официальное название мансардной кровли — мансарда в форме двускатной крыши.Так что мансарда в принципе всегда имеет одинаковый финальный вид.

Мансардный стиль всегда бывает четырехсторонним с двойным скатом с каждой стороны. Других типов мансардных крыш не существует. Только такой, как вы принимаете это, когда ваш дом не является одним идеальным кварталом.

Стиль мансардной крыши

thetimes.co.uk

Стили мансардной крыши также похожи друг на друга почти во всех странах. Другой стиль может возникнуть, когда у вас другая форма дома.

Те дома с 2-мя или 3-мя коробками могли быть разного стиля из-за разной формы.Но это очень редкий стиль. Изначально мансардная крыша предназначалась для одноэтажного дома, поэтому люди будут напрямую копировать форму.

Мансардный каркас крыши

readreidread.wordpress.com

Мансардный каркас сложнее, чем вы думали. Настоятельно рекомендуется использовать профессиональную руку для обрамления мансардной крыши.

Расчет мансардной крыши ограничивается не только ее высотой, но и ее влиянием на ваш дом внутри. Поскольку мансардная крыша предоставит вам свободное пространство позже, некоторые профессионалы учтут все возможные риски, которые могут возникнуть.

Мансардная крыша Преимущества и недостатки

Во всем всегда есть свои преимущества и недостатки. Начнем с того, что есть очень много веских причин, по которым стоит установить мансардный дом для своего дома или постройки.

Преимущества

oldhouseonline.com

Роскошный вид

Мансардная крыша известна как часть истории французской архитектуры еще в 16 веке. По этой причине осталось так много знаменитых зданий с мансардной крышей.

Вот почему он производит впечатление людей на крышу. Эта крыша привносит в здание роскошный и винтажный оттенок. Ваш экстерьер тоже будет выглядеть современно, если вы установите его таким образом.

Дает вам дополнительное пространство

Поскольку мансарда — это высокий тип крыши, она дает вам дополнительное пространство, потому что вам не нужно покрывать потолок и вырезать оставшееся неиспользуемое пространство. Мансардный дом имеет четыре стороны, не пересекающиеся в одну точку.

Это означает, что вы можете использовать оставшееся пространство для вашего второго этажа или даже небольшой комнаты.Пространство, оставшееся от мансардной крыши, по ширине соответствует размеру вашего реального дома, поэтому вам не о чем беспокоиться, если оно того не стоит.

Равномерно распределенный естественный свет

Мансардный дом позволит вам равномерно распределить естественный свет и тепло в комнату. Есть крыши некоторых форм, которые не пропускают солнечный свет на ваш дом.

Мансардный стиль — это не та крыша, на которой нельзя установить больше окон. Поэтому обычно люди устанавливают окна на нижних откосах, чтобы солнечный свет мог освещать дом.

Недостатки

really-bad-design.blogspot.co.id

Вот несколько веских причин, по которым стоит попробовать установить мансардный потолок в своем доме. Однако следует пересмотреть и некоторые недостатки. Перед установкой мансардной крыши следует помнить следующее:

Хрупкая к ветреному климату

Мансардная крыша не устойчива к суровой погоде, особенно ветреной. это может разорвать вашу крышу. Поэтому, если в вашем жилом районе возникла эта проблема с плохой погодой, вам настоятельно рекомендуется никогда не пробовать мансардный стиль из-за риска, который может нанести вред вам и вашим соседям.

Ограничение закона

Есть некоторые законы для нескольких районов, где гражданским лицам запрещено устанавливать мансардные дома. Поэтому перед тем, как установить эту крышу, вы должны убедиться, что это разрешено местными правилами.

Обычно тип мансардной крыши конкретно не указывается, но существует максимальная высота крыши, которую нужно проверять для всеобщей безопасности.

Установка требует много времени

Еще нужно учесть, что установка мансардного потолка занимает гораздо больше времени, чем остальные типы крыш.

Таким образом, это не только связано с повышенным риском неблагоприятных погодных условий, но и установка занимает больше времени, и вам нужно периодически проверять, что с мансардным домом все в порядке. Мансардные крыши также нуждаются в хорошем уходе.

High Cost

Мансардный дом имеет более высокую стоимость не только из-за материала, но и затрат на установку и обслуживание. Поскольку установка мансардного типа занимает больше времени, он будет стоить дороже.

Кроме того, ремонт мансардного типа проводится гораздо чаще, чем других типов кровли.Поэтому мансардный дом стоит дороже.

Вы можете узнать другой тип крыши, например дом с соломенной крышей.

Mansard Roof Image

Мы собрали некоторые из лучших идей мансардных крыш с изображениями, которые вдохновят вас. По сути, все эти изображения являются иллюстрацией того, как выглядит мансардная крыша снаружи вашего дома. Эти вдохновляющие идеи станут прекрасным примером того, как сочетать форму вашего дома с идеальной формой или стилем мансардного типа.

Старинная мансардная крыша

nj.com

Эта архитектура похожа на винтажный тематический дом. Как видите, они высоко поставили крышу. Это даст вам больше свободного места, чтобы у вас был третий этаж. Но эта форма не оригинальна.

Тем не менее, он выглядит как идеальный винтажный дом, который вы когда-либо видели. Кроме того, это позволит получить больше комбинаций форм, чем плоская исходная, так что идея неплохая.

Больше окон Больше света

created.ca

Плюс мансардной крыши — свет.Мансардный потолок позволит вам установить столько окон, сколько вы считаете нужным.

Равномерная циркуляция света важна для того, чтобы в вашем доме не было слишком темно и чисто. Достаточный источник освещения также повлияет на циркуляцию воздуха. Чем больше света вы получите, тем лучше. В вашем доме больше не будет вонючей комнаты.

Крашеная мансардная крыша

ganecovillage.org

Вот идея покраски вашего мансардного дома. Нет ограничений на покраску крыши. Напротив, крашенная крыша — это творческая идея, которая сделает ваш дом более красочным.

Существует ограниченное количество кровельных материалов, которые могут быть разных цветов. Так что это уникальная крыша, которую выкрашивают в те цвета, которые вы предпочитаете. Вы можете лучше исследовать и отражать себя.

Черная современная крыша

asktoddmiller.com

Вот еще одна идея для вашего мансардного дома. К слову, мансардный купол всегда оставляет больше свободного места.

Важным моментом в этой идее является то, что вы можете иметь как можно более ограниченную стену и при этом иметь просторный дом.В этой идее нет смысла. Пока у вас остается такое же пространство, когда вы используете большую стену, все в порядке.

Металлическая мансардная крыша

mountainsoftravelphotos.com

Материал мансардного дома разнообразен. Однако металл — это один из материалов, которые вы можете использовать. Плюс мысленного материала в том, что он намного более рентабелен, чем любые другие идеи.

Loft House

ganecovillage.org

Но, как следствие, металлическая ферма мансарды шумит, когда идет дождь.И похоже, что металлическая крыша не такая прочная, как другие материалы. Так что вам, возможно, придется выяснить, можно ли использовать этот материал.

Представьте, что вы можете максимально увеличить каждое пространство в своем доме? Это было бы прекрасно. Вы можете максимально увеличить все возможное пространство в своем доме, если воспользуетесь этим домом в стиле лофт.

Использование мансардного стиля позволит получить дом-лофт. Это одна из причин, почему мансардный дом выгоден даже при высокой стоимости обслуживания. Но, по крайней мере, вы могли бы оставить просторное пространство в обмен.

Современная мансардная крыша

theappside.com

Вот обновленная идея современного мансардного дома. Чтобы создать такой образ, вы можете сочетать свою крышу с современным декором дома.

С темно-синей крышей и белым домом вы можете пригласить такой современный вид в свой дом, даже если мансардный дом — это старинная архитектура. Для конкретных деталей в этом украшении дома используется обновленная отделка, которая влияет на окончательный общий вид дома.

Юнион-сквер Манхэттен

ephemeralnewyork.wordpress.com

Слуховое окно на крыше

crashingnightingale.com

Классическая черная крыша

воссоздано.ca

Дизайн интерьера мансардной крыши

Как уже говорилось ранее, мансардный дом предоставит вам бесплатное дополнительное пространство в качестве обмена. Оставшееся от мансардного потолка пространство — это не маленькая или крохотная комната.

Вы можете сделать это любой комнатой, какой захотите, потому что ее ширина соответствует размеру вашего дома. Вот несколько изображений того, как это выглядит внутри мансардного дома, оставшегося без космоса.

Мансардная крыша как зал собраний

homemedit.com

Оформить оставшееся пространство от мансардного купола можно как любое помещение. Даже для собраний в мансардном доме оставшееся пространство достаточно просторно.

Это не ложь, когда говорят, что второй этаж можно оставить от потолка мансарды над пространством. Это потому, что мансардная крыша — это крыша-гамбрел, поэтому вам не нужно покрывать весь потолок и вырезать оставшееся пространство как непригодное для использования.

Мансардное пространство как спальня

homedit.com

Вы также можете построить спальню в своем мансардном доме.Это может быть так уютно, как вы хотите, если вы правильно их украсите. Особенность мансардного дома в том, что он просторный.

Не беспокойтесь, если это не та комната, которую вы хотите. Даже у вас может быть гостевая спальня с этим или, может быть, что-то более полезное, например, библиотека или домашний кинотеатр.

Верхняя мансарда

cutedecision.com

Вот иллюстрация того, что осталось от мансардного купола, если поставить его выше. То же самое и с мансардными крышами, которые выше стены вашего дома.

Из него можно получить красивую деревенскую комнату для собраний. Как обычно для кровли, дерево является основным материалом, который люди предпочитают из-за его низкого риска, поэтому сделать комнату в деревенском стиле из оставшегося над мансардным потолком пространства — отличная идея, которую стоит попробовать.

Уютная спальня

familyselecthotels.com

Оставшееся над мансардным потолком пространство можно перепланировать под спальню. Нет никаких ограничений на то, какую комнату вы можете построить из этих оставшихся пространств вашей мансардной крыши.

Редизайн даст вам больше преимуществ, так как вы можете получить более полезную комнату, а не вырезать ее как потолок.Вам не нужно думать об источнике света, потому что мансардный дом позволит вам установить на них больше окон.

Светлая комната

Уютный мансардный дом от Ruetemple | Фото © Ruetemple — От: ruetemple.ru

Большая гостиная

Мансардная квартира | © Бернд Грубер — Источник: bestdesignideas.com Мансардная крыша

; Как построить, преимущества и недостатки

Мансардная крыша иначе известна как французская конструкция кровли. Этот стиль крыши или бордюрной крыши включает четырехстороннюю шатровую крышу с двумя отчетливыми наклонами.

Более крутой угол можно найти с одной стороны, а окно создает дополнительный этаж в доме, называемый чердаком.

Некоторые из первых образцов крыши этого стиля принадлежат французскому дизайнеру Пьеру Леско.

Крыша этого типа использовалась в некоторых частях Лувра, построенных около 1550 года. Крыша стала более популярной позже, в 17 веке.

1. Что такое мансардная крыша?

Мансарда означает чердак или пространство внутри конструкции крыши, а не просто форму крыши.Благодаря своему дизайну, максимально близкому к природе этого чердачного помещения, мансардная крыша очень эффективна с точки зрения управления пространством, а ее формат связан с дизайном зеленой крыши.

Хотя это не тот стиль, который обычно можно встретить во многих современных домах, он часто входит в обрамление деталей конструкции во французском стиле, из-за чего люди выбирают этот стиль, чтобы подражать этому образу прошлого.

При расширении дома люди слишком часто используют этот дизайн, потому что он приобретает все большую популярность в современном дизайне.

Установка этих крыш может стать отличным дополнением к вашему ремонту. Мансардные кровельные конструкции все еще являются древним сооружением, но эти крыши и их конструктивные детали идеально подходят для того, чтобы получить больше от вашего дома.

2. Урок истории на мансардных крышах

Хотя создание мансардной крыши приписывают Франсуа Мансарту (1598–1666), он не был первым, кто использовал этот стиль.

Этой чести должен был обладать Пьер Леско (1510–1578), который использовал этот стиль кровли в части Лувра в 1550 году.

Однако только в начале 17 века мансардная крыша стала популярной.

Франсуа Мансар, опытный архитектор эпохи французского барокко, начал применять этот стиль крыши в зданиях, которые он спроектировал для своих клиентов.

Таким образом, эту кровельную архитектуру в его честь окрестили мансардной крышей.

Интересно, что в Европе «мансарда» может также относиться к чердачному пространству, а не только к конструкции крыши. Популярность мансардной крыши во Франции росла и стала еще более модной во время правления Наполеона III (1852–1870).

За это время стиль мансардной крыши распространился по всему миру и был принят в различных зданиях США, Канады и многих других западных стран.

Мансардная крыша не так часто использовалась в традиционных домах, хотя она использовалась во многих многоэтажных жилых домах, особенно в конце 1960-х и 1970-х годах.

Позже многие небольшие коммерческие здания также приняли крышу в мансардном стиле. Однако, в отличие от традиционной мансардной крыши, у этих крыш был плоский верх.

3. Фрагмент мансардной крыши

Деталь мансардной крыши

Мансарда особенно хорошо подходит для ремонта домов со скатной крышей, поскольку верхний этаж можно увеличить без увеличения высоты конструкции.

Низкий наклон линии мансардной крыши вниз визуально уменьшает масштаб здания и помогает избавиться от квадратного вида.

Этот метод часто используется в крупных коммерческих проектах, особенно вблизи жилых кварталов.Это также распространенное решение проблемы предотвращения однообразия на каркасных многоквартирных домах с плоской крышей.

При правильном использовании мансардная крыша может усилить конструкцию без значительного увеличения затрат на строительство. Поднятая выше уровня сборной крыши мансарда может экранировать проемы кровли или механическое оборудование.

Разнообразие мансардных крыш практически безгранично. Это одна из наиболее широко используемых (и неправильно используемых) конструкций крыши, ее пропорции и масштаб очень важны, и следует проявлять осторожность, чтобы избежать слишком узкой или слишком широкой линии мансардной крыши.

Двумя наиболее широко используемыми кровельными материалами на мансардной крыше являются кедровая черепица и черепица Certi-label.

Кедровые встряски с их более тяжелой текстурой и твердым внешним видом, возможно, более часто используются для мансард, хотя также используется черепица, особенно когда требуется более светлая чешуя.

Легкий вес и простота использования вибраций и черепицы Certi-label в значительной степени способствуют экономичному строительству. Детали конструкции типовых мансардных крыш показаны на рисунке 6.

Верх мансардной крыши — бортик

Эта деталь показывает состояние, при котором верх мансарды встречается с защитным покрытием. Верхний край противней отгибают на высоту стоячего или реечного шва, затем загибают на 3/4 дюйма. Колпачок зацепляется за этот край, образуя каплю.

источник; https://www.copper.org

Вершина мансардной крыши — гравийная остановка

Изображена вершина мансарды на гравийной остановке. Верхний край поддонов обработан аналогично верхней части мансардной крыши — бортовое покрытие, при этом гравийный упор входит в зацепление с загнутым краем поддона.

источник; https://www.copper.org

Низ мансардной крыши

Это типичное состояние нижней кромки мансарды. Нижний край сковороды зацепляется за краевую планку, образуя каплю. Горизонтальный размер кромочной планки не должен превышать 4 дюйма, если она не прикреплена к потолку.

источник; https://www.copper.org

Изменение ската мансардной крыши

Эта деталь показывает состояние, в котором нижняя часть мансарды встречается с другой крышей. На нижней крыше стоячие швы уложены плоско на расстоянии 8 дюймов от разрыва крыши, загнуты на 3/4 дюйма и закреплены медными планками с шагом 12 дюймов.С.

Медные фиксирующие планки того же веса, что и планка, припаяны к поддонам между швами, по крайней мере, в 6 ″ от проема крыши, и входят в зацепление за планку основания с замком 3/4 ″.

На верхней крыше верхний край опорной планки загнут на 3/4 ″ и закреплен медными планками, расположенными на расстоянии 12 ″ O.C. К основанию планки припаяна сплошная стопорная планка, которая фиксирует край мансардной крыши.

источник; https://www.copper.org

Деталь сплошной обрешетки над крышей

Деталь иллюстрирует установку непрерывных швов обрешетки над кровлей.Стоящие швы при одинаковых условиях детализируются аналогичным методом.

источник; https://www.copper.org

4. Как построить мансардную крышу?

Что вам понадобится?

[su_list icon = ”icon: check” icon_color = ”# 228f17 ″]

• Инструмент деревообрабатывающий
• Мусорный контейнер
• Лестницы
• Рабочее снаряжение: наколенники, перчатки, пояс для инструментов, каска и ботинки
• Обшивка
• Строительные леса
• Чертежи
• Битумная черепица
• Подкладочный материал
• Доска обрезная
• Пластиковые листы и брезент
• Оборудование
• Элемент списка

[/ su_list]

5.Построить мансардную крышу пошагово

Мансардная крыша — отличное дополнение к дому для тех, кто хочет увеличить жилую площадь на последнем этаже.

Строительство мансардной крыши дома — довольно простая задача при условии правильного проектирования, соответствующих инструкций, качественных строительных инструментов и необходимых технических и ручных навыков.

Шаг 1: Принятие решений и планирование

Этот шаг включает в себя выбор чертежа крыши, которую вы хотите построить, связавшись с местными властями, чтобы узнать строительные нормы и правила для конкретного района, связаться с подрядчиками для выяснения деталей процесса строительства, закупить все материалы, нанять без труда, если работа слишком велика, чтобы ее можно было закончить в одиночку, и получение страховки для защиты от любых повреждений, понесенных в процессе строительства.

Шаг 2: Подготовка строительной площадки

Первым шагом в процессе строительства является подготовка территории к застройке. Начните с выбора конкретного места для всех необходимых инструментов.

Используйте большой стол или часть газона, чтобы все материалы были в одном месте, легко доступны и аккуратно разложены.

Не забудьте накрыть все растения и любые приборы, приспособления и оборудование в зоне брезентом или пластиковыми листами, чтобы предотвратить любые повреждения во время строительства.

Шаг 3: Размещение стропил

Возьмите общие стропила и прикрепите их к одной коньковой доске. Используйте гвозди, чтобы закрепить их на месте. Как только это будет сделано, приподнимите конек, а затем с помощью гвоздей закрепите на месте другие стропила.

Наружные стропила должны быть размещены таким образом, чтобы пасть птицы находилась на плоскости с самой высокой плитой стены.

После достижения точного положения используйте гвозди, чтобы закрепить стропила на месте. Та же процедура должна быть проделана с тремя оставшимися сторонами.

Шаг 4: Оставшиеся общие стропила

Общие стропила, оставшиеся от третьей ступеньки, теперь нужно закрепить на месте. Их тоже нужно прибить гвоздями, чтобы обеспечить плотное и безопасное расположение.

Шаг 5: потолочные балки и обшивка

Балки потолка необходимо крепить с осторожностью. Используйте гвозди, чтобы закрепить их на месте и убедиться, что они не болтаются, чтобы в дальнейшем не было повреждений.

После этого закройте область оболочкой.

Шаг 6: Верхнее удлинение

Надземная расширенная зона, образующая верхнее продолжение мансардной крыши, должна быть построена с использованием вертикальных стропил. Эти вертикальные стропила необходимо разместить в пределах коньковой доски.

Обычные стропила должны использоваться как внутри, так и снаружи этой конструкции, чтобы придать ей прочность и поддержку.

Шаг 7: Обшивка и черепица

Используйте хомуты и облицовку для крыши, прежде чем можно будет начать процесс обшивки.Обшивочный материал необходимо прикрепить к общим стропилам с помощью гвоздей.

Области, где есть впадины и форточки, следует покрыть окладом. После этого следует уложить грунтовочный материал по всей поверхности, а затем покрыть его черепицей.

6. Как правильно оформить мансардную крышу?

Что вам понадобится?

[su_list icon = ”icon: check” icon_color = ”# 228f17 ″]

• Дерево
• Ручка
• Бумага
• Отвертка
• Винты

[/ su_list]

Мансардная крыша — это часто встречающийся тип кровли, ее можно увидеть на домах в старинном и современном стиле, ее можно использовать даже в скотных дворах и собачьих домиках.

Совершенно универсальная крыша этой формы состоит из двух частей, нижняя из которых имеет глубокий уклон с каждой стороны, а верхняя часть расположена дальше назад, почти вертикально по направлению.

Использование мансардной крыши в домах популярно, поскольку она позволяет увеличить жилое пространство, и вам не нужно обрамлять ее, чтобы заставить ее работать.

Однако, если вы решите построить свою крышу, вы можете следовать нескольким простым рекомендациям, чтобы быстро завершить проект.

7. Каркас мансардной крыши пошагово

Шаг 1 — Проектирование рамы

Первый шаг в создании мансардной крыши — спроектировать каркас ручкой и бумагой. У вас должно быть два этапа строительства: большая рама будет предшествовать меньшей и высокой.

Чтобы получить правильный угол для кадра, начните с рисования полукруга на листе бумаги. Вам понадобится высокая опора в центре, поэтому проведите линию от вершины круга до линии внизу.

Затем возьмите бумагу и сложите ее так, чтобы нижняя линия полукруга достигла верхней части линии поддержки.

Эта складка отделяет меньшую крышу от большей. Теперь вы можете нарисовать меньшую крышу с более мелкими сторонами наверху и более низкую, более мелкую крышу внизу.

Шаг 2. Начало сборки

Помня об этой базовой конструкции, начните каркас с построения горизонтальной линии такой ширины, какой должна быть нижняя часть крыши.

Теперь, длинный кусок тяжелого дерева и поместите его в центр.Прикрутите все детали на место. Теперь у вас есть основная опорная конструкция для вашей крыши.

Шаг 3 — Сделайте нижнюю крышу

Затем вы должны взять древесину и отрезать ее до длины, необходимой для вашей нижней крыши. Вам понадобится четыре опорных стойки, по одной в каждом углу.

Обрамляйте крышу, кладя доски между каждой из четырех стоек, пока не дойдете до вершины столбов.

Затем вы должны взять еще четыре куска дерева и создать еще одну горизонтальную опору, как в нижней части вашей крыши.

Прибейте каждую деревянную раму вместе или привинтите перед тем, как продолжить.

Шаг 4 — Сделайте верхнюю крышу

Возьмите еще четыре куска дерева и ввинтите их в углы. Затем вы можете переместить их так, чтобы они соприкасались в центре.

Совместите все эти длины вместе, чтобы получилась основная остроконечная крыша. Теперь добавьте деревянные балки по бокам, пока снова не достигнете вершины крыши. Вы закончили крышу.

8. Преимущества и недостатки мансардной крыши

Преимущества мансардных крыш

1. Будущие пополнения:

Поскольку первый уклон мансардной крыши такой крутой, он может выступать в качестве стены, если вы когда-нибудь решите построить еще один этаж поверх своего дома.

Это обеспечивает большую гибкость в долгосрочной перспективе и удешевляет выполнение таких дополнений в вашем доме.

В результате мансардные крыши идеально подходят для молодых пар, которые хотят создать семью, но не хотят сразу покупать большой дом.

2. Добавлено пространство:

Даже без надстройки над уже существующей крышей, мансардные крыши обеспечивают дополнительное жилое пространство по сравнению с другими типами крыш.

Поскольку все четыре стороны крыши имеют крутой наклон в форме коробки, при необходимости легко превратить чердак в чердак или дополнительную спальню.

3. Эстетическая ценность

Хотя внешний вид субъективен, нельзя отрицать тот факт, что мансардные крыши имеют элегантный дизайн, во многом из-за того, что они были важной частью французской архитектуры в период Возрождения.

Более того, в тех областях, где они обычно не встречаются, этот стиль кровли определенно будет выглядеть более изысканным и даже может стать хитом при правильном исполнении.

Недостатки мансардных крыш

1. Стоимость и время установки

Мансардные крыши стоят дороже и требуют больше времени для монтажа по сравнению с другими типами крыш. Процесс строительства мансардной крыши довольно сложен и требует больше труда и материалов по сравнению с обычными двускатными крышами.Это может быть непозволительно для домовладельцев, у которых ограниченный бюджет.

2. Атмосферостойкость:

Мансардные крыши не идеальны для областей, которые подвергаются сильному дождю и снегопаду, потому что второй, плоский уклон в верхней части крыши не позволяет быстро отводить сток.

Это означает, что большое количество воды может оставаться на вашей крыше, что может вызвать протечки и рост плесени внутри вашего дома.

3. Техническое обслуживание:

Мансардные крыши требуют гораздо большего ухода по сравнению с традиционными двускатными крышами, потому что более плоская часть крыши намного быстрее собирает мусор и, как таковая, более подвержена повреждениям.

Хотя обслуживание не обязательно изнурительно или дорого, оно довольно постоянное и, как таковое, может стать проблемой, которая увеличивает долгосрочные расходы на вашу крышу.

4. Высокая стоимость установки

После того, как вы посмотрите несколько иллюстраций мансардной крыши, первое, что бросится в глаза, — это сложность конструкции.

Естественно, это приведет к высокой стоимости установки. Фактически, вы сможете установить несколько двускатных или шатровых крыш по цене одной мансардной крыши.

Более того, с этой конструкцией знакомы не многие специалисты по кровле. Следовательно, качество мансардной крыши может не соответствовать предпочтительным стандартам.

9. Изображения конструкции и архитектуры мансардной крыши

Мансардная крыша из шифера с прямыми бортами

Слуховые окна имеют полукруглые каменные фронтоны, большой замковый камень и резные пилястры. Обратите внимание на оксидированный гребень крыши и парапет.

Крыша мансардная со сквозным фасадным слуховым окном

Прямо: Watson House / Buffalo Club

• Слуховые окна с прорезями
• Трапецеидальный камень в обрамлении окон с круглой аркой
• Двустворчатая створка с двойным подвесом.
• Верхняя створка с закругленным остеклением
• Окна окаймлены пилястрами

Мансардная крыша (прямая) со слуховыми окнами

10. Заключение

Прежде чем мы попрощаемся, позвольте нам закончить эту статью небольшим советом. Хотя мансардные крыши могут выглядеть изысканно и во многих случаях показными, они не очень практичны, особенно если вы планируете установить их у себя дома.

Они являются частью архитектурного наследия, и хотя это может быть заманчивой причиной использовать эту крышу в вашем доме, мы советуем вам очень тщательно выбирать тип крыши с учетом климата вашего региона.

Архитектурные детали: Кровельные системы — Мансардная кровля

Описание: Мансардные крыши, в основном, основаны на конструкции со стоячим фальцем или обрешеткой.

Нижние концы противней обычно зацепляются за крайнюю планку, чтобы образовалась капля. Концы могут поочередно прикрепляться к основанию гидроизоляции там, где происходит изменение уклона крыши.

Рекомендуемая деталь для верхних краев противней — отогнуть их на высоту планки или стоячего шва и закончить сгибом 3/4 дюйма.Затем за эту складку зацепляется нижний край гравийного упора или бортика (см. Детали 8.7A и 8.7B).

Особые условия: Поскольку мансарды по своей природе используются на вертикальных или почти вертикальных поверхностях, в большинстве специальных положений для установки на низких уклонах и швов обрешетки нет необходимости.

Декоративные планки могут быть добавлены так же, как и для шевронных крыш.

Если постоянные швы или рейки должны продолжаться по верхнему краю мансарды, необходимо предпринять специальные меры.Сковороды должны быть непрерывными по верхнему краю. Стоящие ножки шва стоя или обрешетки должны быть прорезаны там, где они загнуты. После сгибания на ножки необходимо припаять небольшие кусочки меди, чтобы восстановить непрерывность. Затем швы обрабатываются обычным способом.

Требования к настилу: Требуется сплошная обшивка, совместимая с используемой кровельной системой.

8.7А. Верх мансарды — перегородка

Эта деталь показывает состояние, при котором верх мансарды встречается с защитным покрытием.Верхний край противней откидывается на высоту шва стоя или планки, затем загибается на 3/4 дюйма. Крышка заглушки зацепляется за этот край, образуя капельницу.

Скачать файл САПР

8.7B. Вершина мансарды — гравийная остановка

Изображена вершина мансарды на гравийной остановке. Верхний край поддонов обрабатывается аналогично Деталью 8.7A, с ограничителем гравия, входящим в зацепление с загнутым краем поддона.

Скачать файл САПР

8,7 С. Низ мансарды

Это типичное состояние нижней кромки мансарды.Нижний край сковороды зацепляется за краевую планку, образуя каплю. Горизонтальный размер краевой планки не должен превышать 4 дюйма, если она не прикреплена к потолку.

Скачать файл САПР

8.7D. Смена мансардного откоса

Эта деталь показывает состояние, в котором нижняя часть мансарды встречается с другой крышей. На нижней крыше стоячие швы уложены плоско на расстоянии 8 дюймов от разрыва крыши, загнуты на 3/4 дюйма и закреплены медными планками с шагом 12 дюймов. C. Медные стопорные планки того же веса, что и планка, припаяны к поддонам между швами на по крайней мере, в 6 дюймах от разрыва крыши и зафиксируйте опорную планку замком 3/4 дюйма.На верхней крыше верхний край опорной плиты загнут на 3/4 дюйма и закреплен медными планками, расположенными на расстоянии 12 дюймов. К основанию планки припаяна сплошная стопорная планка, которая фиксирует край мансардной крыши.

Скачать файл САПР

8.7E. Деталь сплошной рейки над крышей

Деталь иллюстрирует установку непрерывных швов обрешетки над кровлей. Стоящие швы при одинаковых условиях детализируются аналогичным методом.

Скачать файл CAD

Показанные поддоны продолжаются от лица мансарды по краю до крыши.Выступающие ножки швов должны быть прорезаны в местах загиба. После сгибания к тыльной стороне этих ножек необходимо припаять небольшие кусочки меди. Затем обычным способом добавляются планки планок, за исключением того, что их ножки также должны быть прорезаны и припаяны там, где они согнуты.
