Конструкция сифона: принцип его работы, для чего он нужен? Из чего состоит сифон для ванной и другие модели?

принцип его работы, для чего он нужен? Из чего состоит сифон для ванной и другие модели?

Сифон является важным элементом сливной арматуры и абсолютно незаменим при монтаже моек, ванн и душевых кабин. Прибор характеризуется простотой конструкции, невысокой стоимостью и широкой потребительской доступностью.

Особенности и предназначение

Сифон представляет собой самостоятельный канализационный фитинг, предназначенный для соединения сантехнических приборов с системой канализационных коммуникаций. Помимо сантехники, сифоны устанавливают на сливы стиральных и посудомоечных машин, предотвращая тем самым попадание в общую сеть грязных отложений. Располагаясь между сливным отверстием домашних приборов и канализационной трубой, сифон выполняет несколько важных функций. Он не даёт распространяться неприятному запаху из канализационных коммуникаций, что обусловлено присутствием в нём водной пробки, или гидрозатвора.

Вторая, не менее значимая функция сифонов заключается в недопущении попадания в канализационную магистраль пищевых остатков и кухонного мусора, случайно оказавшихся в раковине и смытых водой.

Таким образом, сифоны выступают в роли своеобразных двусторонних фильтров, обеспечивающих относительную чистоту канализационных сетей и оберегающих жилище от вредоносных запахов. Сифоны имеют довольно простую конструкцию и состоят из корпуса, входных и выходных раструбов, резиновых прокладок, защитной сетки для фильтрации, двух отводных труб, соединительного винта и уплотнителей. Некоторые модели дополнительно оснащены системой перелива, предотвращающей сантехнический прибор от переполнения и выплёскивания жидкости через край, а также дополнительными отводами, позволяющими выполнить одновременное подключение сразу нескольких приборов, например, раковины, стиральной машины и ванны.

Принцип работы сантехнического сифона очень прост и основан на простых законах физики.

• В нижней либо средней части прибора постоянно скапливается вода, которая не уходит и поддерживает в приборе постоянное давление. Благодаря этому неприятные запахи блокируются и не поднимаются в помещение.
• Кухонный мусор попадает в сифон, осаждается на дно той части прибора, в которой находится водная пробка и находится там вплоть до очистки сифона. Жидкие же стоки беспрепятственно проходят через этот отсек и сливаются через выходной патрубок в общую канализационную систему.

Классификация сифонов производится по нескольким признакам, главным из которых является тип конструкции. По данному критерию различают три вида приборов, подробное описание которых представлено ниже.

Бутылочные сифоны

Представляют самую многочисленную группу устройств и являются наиболее распространёнными и удобными. Фитинги имеют простое устройство и монтируются без приглашения специалиста. Конструкция сифона состоит из цилиндрического корпуса, к нижней части которого при помощи резьбового соединения прикручивается округлая колба-стакан. Внутри корпуса расположена короткая труба, по которой загрязнённая вода из мойки или раковины поступает в колбу. В верхней его части находится выходящий раструб, соединённый резьбовым соединением с отводящим патрубком, который, в свою очередь, соединяется с канализационной трубой.

Схема работы бутылочной модели выглядит так: грязная вода через сливное отверстие раковины попадает в корпус сифона, оттуда через верхнее отверстие уходит в патрубок, по нему – в систему канализации.

Твёрдый мусор при этом оседает на дно колбы-стакана и в общую систему стока не попадает. Именно в колбе происходит накопление воды и формирование гидрозатвора, не пропускающего канализационные запахи в помещение.

Для того чтобы удалить отходы из сифона, следует открутить колбу и вытряхнуть скопившийся там мусор. Также желательно очистить полость между корпусом и короткой трубкой, оно также иногда забивается жировыми отложениями и не позволяет воде подниматься к верхнему сливному отверстию.

По окончании очистки колбу прикручивают на место, включают воду и проверяют герметичность соединения. Мероприятие по очистке бутылочного сифона не требует наличия никаких слесарных инструментов и выполняются исключительно вручную. Роль уплотнителя резьбовых соединений бутылочных сифонов выполняет муфта, что позволяет обходиться без использования прокладок и других материалов, необходимых для формирования плотного соединения. Благодаря этому справиться с прочисткой такой модели под силу даже домохозяйкам.

Гофрированные сифоны

До недавних пор считались самыми популярными и широко использовались при подключении раковин и умывальников. Прибор представлен в виде гофрированной изогнутой трубы, изготовленной из мягких материалов и способной легко изменять свою форму. В разрезе прибор представляет собой полую конструкцию зигзагообразной формы, имеющую на своих концах резьбовые соединения, при помощи которых производится его подключение к сантехнике и канализационной трубе.

Процесс установки сифона несложен и заключается в последовательном выполнении нескольких действий.

Сначала к сливу раковины присоединяют узел для отвода воды, используя для этого прокладки, входящие в комплектацию сифона. Нижний конец гофрированного фитинга фиксируют в тройнике, который уходит в канализационную трубу, а верхний – соединяют со сливным патрубком, выходящим из раковины. Далее сифону придают нужный изгиб, который обеспечивал бы образование водяной пробки – гидрозатвора.

Изгиб рекомендуется делать более крутым, в противном случае нужное давление создать не удастся, а канализационные запахи будут проникать в помещение.

Трубные сифоны

Представляют собой S- или U-образную изогнутую трубу и отличаются компактными размерами. Конструкция фитинга включает в себя верхнюю часть, закрепляемую к ванне (раковине) с помощью специального болта, среднюю рабочую часть изогнутой формы и нижнюю

– предназначенную для соединения сифона с трубой канализации. Сборку и установку приборов выполняют при помощи зажимных гаек и уплотнительных колец. Фитинги такого типа не рекомендованы к установке в кухонные помещения, что обусловлено их склонностью быстро накапливать жировые отложения в неподвижном колене. Разборка и прочистка трубных моделей представляют собой трудозатратный и долгий процесс, из-за чего их чаще используют для ванных комнат.

Плоские сифоны

Предназначены для установки под ванны и душевые кабины и характеризуются простотой конструкции и миниатюрными размерами. Состоят такие приборы из плоского корпуса, на верхней стороне которого размещены входящее и выходящее отверстия. Одно из них соединяется со шлангом, идущим от сливного отверстия ванны, а второе – с патрубком, присоединённым к канализационной трубе. Небольшой высоты плоского сифона вполне хватает для создания эффекта гидрозатвора, а вот для накопления пищевых отходов и твёрдого мусора он категорически не предназначен. Поэтому устанавливать плоские модели на кухню не рекомендуется.

Следующим признаком, по которому классифицируются сифоны, является способ закрывания клапана. По данному критерию выделяют ручные и автоматические модели. У первых клапан закреплён на цепочке, а закрытие/открытие сливного отверстия производится вручную. Сифоны с автоматическим клапаном оснащены системой, которая устроена и работает следующим образом: донный клапан, расположенный в сливном отверстии, соединён рядом подвижных стержней с рычагом управления, размещённым на водопроводном кране. При нажатии на рычаг клапан открывается и вода беспрепятственно уходит в сифон и далее – в систему канализации. Более дорогостоящие модели идут в комплекте с донным клапаном «клик-клак» и оснащены системой перелива.

Критерии выбора

Прежде чем приступить к приобретению сифона, необходимо определиться с типом конструкции. Так, если модель выбирается для кухонной мойки, то лучше остановить свой выбор на приборе бутылочного типа, имеющем диаметр отводного отрезка трубы не менее 40 мм. Данное требование обусловлено тем, что через кухонный сифон проходят большие объёмы воды с высоким содержанием жира и остатков пищи. Это вызывает быстрое засорение прибора и требует частых чисток. Поэтому чем больше будет его внутренний диаметр, тем реже придётся его раскручивать и прочищать.

Если сифон выбирается для ванны на коротких ножках или душевой кабины, то лучше приобрести прямую плоскую модель. Такой прибор прекрасно впишется в узкое пространство и, несмотря на свои небольшие габариты, создаст нужный гидрозатвор.

Следующим критерием выбора является материал изготовления сифона. Самым практичным и надёжным вариантом являются модели из пластика. Они, как правило, укомплектованы необходимым набором прокладок и уплотнителей, имеют простое строение и монтируются без использования сантехнических инструментов. Более того, многие пластиковые образцы снабжены добавочными патрубками, позволяющими подключить к сифону сразу несколько сантехнических или бытовых приборов. Но несмотря на высокие эксплуатационные характеристики и долгий срок службы, пластиковые образцы выглядят простовато и часто могут не вписаться в современный дизайн кухни или ванной комнаты.

В этом случае на помощь придут эффектные модели из нержавеющей стали, имеющие красивое хромовое покрытие и лаконичные формы. Монтируются такие сифоны немного сложнее пластиковых, однако, выглядят куда более стильно и благородно. Не менее привлекательно смотрятся и модели из латуни. Они также часто идут в никелированном исполнении и отличаются долгим сроком службы. Плюсом металлических моделей является абсолютно гладкая внутренняя поверхность, не задерживающая на себе жировые отложения и мелкий мусор.

Грамотный выбор, правильная установка и своевременное обслуживание сифона обеспечат долгую и безаварийную работу сантехнических приборов и всей канализационной системы.

О том, как работает сифон, смотрите в следующем видео.

принцип его работы, для чего он нужен? Из чего состоит сифон для ванной и другие модели?

Сифон является важным элементом сливной арматуры и абсолютно незаменим при монтаже моек, ванн и душевых кабин. Прибор характеризуется простотой конструкции, невысокой стоимостью и широкой потребительской доступностью.

Особенности и предназначение

Сифон представляет собой самостоятельный канализационный фитинг, предназначенный для соединения сантехнических приборов с системой канализационных коммуникаций. Помимо сантехники, сифоны устанавливают на сливы стиральных и посудомоечных машин, предотвращая тем самым попадание в общую сеть грязных отложений. Располагаясь между сливным отверстием домашних приборов и канализационной трубой, сифон выполняет несколько важных функций. Он не даёт распространяться неприятному запаху из канализационных коммуникаций, что обусловлено присутствием в нём водной пробки, или гидрозатвора. Вторая, не менее значимая функция сифонов заключается в недопущении попадания в канализационную магистраль пищевых остатков и кухонного мусора, случайно оказавшихся в раковине и смытых водой.

Таким образом, сифоны выступают в роли своеобразных двусторонних фильтров, обеспечивающих относительную чистоту канализационных сетей и оберегающих жилище от вредоносных запахов. Сифоны имеют довольно простую конструкцию и состоят из корпуса, входных и выходных раструбов, резиновых прокладок, защитной сетки для фильтрации, двух отводных труб, соединительного винта и уплотнителей. Некоторые модели дополнительно оснащены системой перелива, предотвращающей сантехнический прибор от переполнения и выплёскивания жидкости через край, а также дополнительными отводами, позволяющими выполнить одновременное подключение сразу нескольких приборов, например, раковины, стиральной машины и ванны.

Принцип работы сантехнического сифона очень прост и основан на простых законах физики.

• В нижней либо средней части прибора постоянно скапливается вода, которая не уходит и поддерживает в приборе постоянное давление. Благодаря этому неприятные запахи блокируются и не поднимаются в помещение.
• Кухонный мусор попадает в сифон, осаждается на дно той части прибора, в которой находится водная пробка и находится там вплоть до очистки сифона. Жидкие же стоки беспрепятственно проходят через этот отсек и сливаются через выходной патрубок в общую канализационную систему.

Классификация сифонов производится по нескольким признакам, главным из которых является тип конструкции. По данному критерию различают три вида приборов, подробное описание которых представлено ниже.

Бутылочные сифоны

Представляют самую многочисленную группу устройств и являются наиболее распространёнными и удобными. Фитинги имеют простое устройство и монтируются без приглашения специалиста. Конструкция сифона состоит из цилиндрического корпуса, к нижней части которого при помощи резьбового соединения прикручивается округлая колба-стакан. Внутри корпуса расположена короткая труба, по которой загрязнённая вода из мойки или раковины поступает в колбу. В верхней его части находится выходящий раструб, соединённый резьбовым соединением с отводящим патрубком, который, в свою очередь, соединяется с канализационной трубой.

Схема работы бутылочной модели выглядит так: грязная вода через сливное отверстие раковины попадает в корпус сифона, оттуда через верхнее отверстие уходит в патрубок, по нему – в систему канализации. Твёрдый мусор при этом оседает на дно колбы-стакана и в общую систему стока не попадает. Именно в колбе происходит накопление воды и формирование гидрозатвора, не пропускающего канализационные запахи в помещение.

Для того чтобы удалить отходы из сифона, следует открутить колбу и вытряхнуть скопившийся там мусор. Также желательно очистить полость между корпусом и короткой трубкой, оно также иногда забивается жировыми отложениями и не позволяет воде подниматься к верхнему сливному отверстию.

По окончании очистки колбу прикручивают на место, включают воду и проверяют герметичность соединения. Мероприятие по очистке бутылочного сифона не требует наличия никаких слесарных инструментов и выполняются исключительно вручную. Роль уплотнителя резьбовых соединений бутылочных сифонов выполняет муфта, что позволяет обходиться без использования прокладок и других материалов, необходимых для формирования плотного соединения. Благодаря этому справиться с прочисткой такой модели под силу даже домохозяйкам.

Гофрированные сифоны

До недавних пор считались самыми популярными и широко использовались при подключении раковин и умывальников. Прибор представлен в виде гофрированной изогнутой трубы, изготовленной из мягких материалов и способной легко изменять свою форму. В разрезе прибор представляет собой полую конструкцию зигзагообразной формы, имеющую на своих концах резьбовые соединения, при помощи которых производится его подключение к сантехнике и канализационной трубе. Процесс установки сифона несложен и заключается в последовательном выполнении нескольких действий.

Сначала к сливу раковины присоединяют узел для отвода воды, используя для этого прокладки, входящие в комплектацию сифона. Нижний конец гофрированного фитинга фиксируют в тройнике, который уходит в канализационную трубу, а верхний – соединяют со сливным патрубком, выходящим из раковины. Далее сифону придают нужный изгиб, который обеспечивал бы образование водяной пробки – гидрозатвора.

Изгиб рекомендуется делать более крутым, в противном случае нужное давление создать не удастся, а канализационные запахи будут проникать в помещение.

Трубные сифоны

Представляют собой S- или U-образную изогнутую трубу и отличаются компактными размерами. Конструкция фитинга включает в себя верхнюю часть, закрепляемую к ванне (раковине) с помощью специального болта, среднюю рабочую часть изогнутой формы и нижнюю – предназначенную для соединения сифона с трубой канализации. Сборку и установку приборов выполняют при помощи зажимных гаек и уплотнительных колец. Фитинги такого типа не рекомендованы к установке в кухонные помещения, что обусловлено их склонностью быстро накапливать жировые отложения в неподвижном колене. Разборка и прочистка трубных моделей представляют собой трудозатратный и долгий процесс, из-за чего их чаще используют для ванных комнат.

Плоские сифоны

Предназначены для установки под ванны и душевые кабины и характеризуются простотой конструкции и миниатюрными размерами. Состоят такие приборы из плоского корпуса, на верхней стороне которого размещены входящее и выходящее отверстия. Одно из них соединяется со шлангом, идущим от сливного отверстия ванны, а второе – с патрубком, присоединённым к канализационной трубе. Небольшой высоты плоского сифона вполне хватает для создания эффекта гидрозатвора, а вот для накопления пищевых отходов и твёрдого мусора он категорически не предназначен. Поэтому устанавливать плоские модели на кухню не рекомендуется.

Следующим признаком, по которому классифицируются сифоны, является способ закрывания клапана. По данному критерию выделяют ручные и автоматические модели. У первых клапан закреплён на цепочке, а закрытие/открытие сливного отверстия производится вручную. Сифоны с автоматическим клапаном оснащены системой, которая устроена и работает следующим образом: донный клапан, расположенный в сливном отверстии, соединён рядом подвижных стержней с рычагом управления, размещённым на водопроводном кране. При нажатии на рычаг клапан открывается и вода беспрепятственно уходит в сифон и далее – в систему канализации. Более дорогостоящие модели идут в комплекте с донным клапаном «клик-клак» и оснащены системой перелива.

Критерии выбора

Прежде чем приступить к приобретению сифона, необходимо определиться с типом конструкции. Так, если модель выбирается для кухонной мойки, то лучше остановить свой выбор на приборе бутылочного типа, имеющем диаметр отводного отрезка трубы не менее 40 мм. Данное требование обусловлено тем, что через кухонный сифон проходят большие объёмы воды с высоким содержанием жира и остатков пищи. Это вызывает быстрое засорение прибора и требует частых чисток. Поэтому чем больше будет его внутренний диаметр, тем реже придётся его раскручивать и прочищать.

Если сифон выбирается для ванны на коротких ножках или душевой кабины, то лучше приобрести прямую плоскую модель. Такой прибор прекрасно впишется в узкое пространство и, несмотря на свои небольшие габариты, создаст нужный гидрозатвор.

Следующим критерием выбора является материал изготовления сифона. Самым практичным и надёжным вариантом являются модели из пластика. Они, как правило, укомплектованы необходимым набором прокладок и уплотнителей, имеют простое строение и монтируются без использования сантехнических инструментов. Более того, многие пластиковые образцы снабжены добавочными патрубками, позволяющими подключить к сифону сразу несколько сантехнических или бытовых приборов. Но несмотря на высокие эксплуатационные характеристики и долгий срок службы, пластиковые образцы выглядят простовато и часто могут не вписаться в современный дизайн кухни или ванной комнаты.

В этом случае на помощь придут эффектные модели из нержавеющей стали, имеющие красивое хромовое покрытие и лаконичные формы. Монтируются такие сифоны немного сложнее пластиковых, однако, выглядят куда более стильно и благородно. Не менее привлекательно смотрятся и модели из латуни. Они также часто идут в никелированном исполнении и отличаются долгим сроком службы. Плюсом металлических моделей является абсолютно гладкая внутренняя поверхность, не задерживающая на себе жировые отложения и мелкий мусор.

Грамотный выбор, правильная установка и своевременное обслуживание сифона обеспечат долгую и безаварийную работу сантехнических приборов и всей канализационной системы.

О том, как работает сифон, смотрите в следующем видео.

Установка сифона на раковину: особенности и правила

Сантехническое оборудование обязательно оснащают сифоном. Через него происходит слив стоков. Приспособление надежно блокирует накапливающиеся в канализации газы, не допуская их проникновения в помещение. По сути, это гидравлический затвор, пропускающий жидкость и блокирующий газы посредством водной пробки. Сливной сифон для раковины располагается достаточно высоко, поэтому его габариты не имеют большого значения при установке.

Установить сифон на раковину или мойку легко, это можно сделать и своими руками

Достоинства и недостатки сифонов бутылочного типа

Прежде, чем приступать к поискам подходящего оборудования, следует определиться, какой вид будет устанавливаться. Выделяют четыре типа сифонов, из которых самый распространённый – бутылочный. Название дано потому, что в районе гидрозатвора конструкция принимает форму бутылки. Бутылочный тип получил наибольшее распространение, хотя отличается самым сложным устройством в сравнении с прочими. Предпочтение данному типу отдают из-за его несомненных достоинств:

• компактности, его легко установить в стесненном пространстве;
• легкость установки сочетается с легкостью разборки. Поэтому прочистить конструкцию несложно, это не потребует значительного времени.;
• случайно проскользнувшие внутрь предметы не потеряются, а опустятся на дно колбы;
• только он позволяет провести интеграцию с переливом и входом для стиральной машины.

Важно знать! Заметный недостаток конструкции: загрязнения скапливаются в месте перехода водного потока, прошедшего стакан, в прямой участок.

Сифон бутылочного типа — наиболее распространенная модель подобных изделий

Вариацией конструкции бутылочного типа можно считать скрытый тип сифона. Стакан встраивается в стену, наружу выходит только горизонтальная трубка. Это дорогое устройство и оно применяется изредка.

Трубный и гофрированный типы сифонов

Трубный. Это жесткая труба, она изогнута в форме латинских букв S или U. Конструкция трубного сифона может быть разборной или неразборной. Встречаются модели, оснащенные открывающейся пробкой в нижней точке, чтобы можно было прочистить слив. Жесткость трубной конструкции выдвигает повышенные требования к точности сборки. Сливное отверстие умывальника и входное отверстие в канализации следует совместить поточнее.

Гибкую трубу гофрированного сифона можно изогнуть, при необходимости, как угодно. Это важо, если проблематично подключиться ко входу в систему канализации. Отсутствие промежуточных соединений снижает вероятность протечки. Уклон для создания гидрозатвора формируют, просто вручную изогнув трубку. Дешевизна и простота сборки – очевидные преимущества гибкого сливного сифона для раковины. Недостаток, с которым приходится мириться, порожден гибкостью гофрированной конструкции. Неровность поверхности приводит к накоплению на ней отложений, требующих очистки.

Комплектация и материалы для изготовления

Стандартная комплектация сливного сифона включает:

• защитную решетку или сетку с отверстиями диаметром до десяти миллиметров;
• резиновые прокладки. Их толщина – 3-5 мм. В дорогих моделях ставятся прокладки белого цвета, а не привычного черного;
• патрубок, отводной или выпускной, для установки прокладки. У него – два-три рельефных кольца и небольшой бортик. В отдельных моделях патрубок оборудован отводком, чтобы подключить стиральную или посудомоечную машину;
• соединительный винт диаметром до восьми миллиметров. Настоятельно рекомендуется выбирать модель с винтом из нержавеющей стали;
• корпус;
• гайки;
• отводы к канализации.

Сифоны могут быть нержавеющими, медными или полимерными — эти материалы устойчивы к коррозии, а изделия из них долговечны

Конструкция должна обладать устойчивостью к химическим и термическим воздействиям. Поэтому для ее изготовления применяют пластики и металлы.

Пластиковые, полиэтиленовые или полипропиленовые образцы стоят дешевле и просты в устройстве и сборке. Полипропиленовые детали жестче, лучше сохраняют форму и устойчивость соединений. Подключив стиральную машину, следует помнить, что придется вскоре подтягивать резьбовые соединения, чтобы не было протеканий.

Полезная информация! Устройства из нержавеющей стали дороги и мало распространены. Латунные и бронзовые имеют гальваническое покрытие, поэтому они не окисляются, устойчивы к коррозии и долговечны.

Как выбрать сифон для раковины

Решая, какую модель сифона для раковины выбрать, необходимо принимать в расчет сочетание нескольких факторов. Обязательно следует принять во внимание:

• цену. Она не определяет качество работы устройства, хотя отражает продолжительность срока эксплуатации;
• эстетичность. В умывальнике без пьедестала хромированные детали будут на виду и создадут определенное впечатление. При наличии пьедестала они будут скрыты, их эстетическое совершенство будет недоступно лицезрению;
• диаметр горловины;
• наличие перелива;
• будет ли подключаться стиральная или посудомоечная машина, для которых понадобится дополнительный слив;
• какое расстояние по горизонтали разделяет горловину от выхода канализации;
• входит ли в комплект выпуск;
• расположение относительно канализационного выхода. Если смещение превышает 2-4 см, желательно установить гофрированный сифон или бутылочный с гибкой трубой;
• входная трубка сифона не должна иметь диаметр больший, чем у входа в канализацию. Лучше, чтобы они совпадали. При меньшем значении диаметра входной трубки понадобится переходник.

Выбор сифона зависит от конструктивных особенностей мойки или раковины и необходимости подключения бытовой техники к системе слива

Выбираем сифоны для моек

Мойке присущ ряд особенностей, которые учитываются при подборе сифона:

• мойка может иметь не одну секцию, а две-три. Одна секция для мытья овощей – плоская, две другие – глубокие, с переливом (верхним сливом). На кухонной мойке его вход осуществляется в сифон через внешнюю трубку. В других конструкциях предохраняющий от случайного затопления перелив выходит напрямую в выпуск. Наличие выпуска в комплекте мойки – косвенный признак качества данного оборудования;
• расстояние от центра мойки до стены довольно значительно;
• у горловины мойки диаметр больше соответствующего отверстия умывальника;
• возможно, будет устанавливаться посудомоечная машина, для подсоединения которой понадобится дополнительный боковой вход.

Для мойки может не подойти ординарный, самый простой образец. Следует просчитать, сколько сливных потоков будет объединено в одной конструкции.

Как собрать сифон для раковины

Сборку любого сифона для раковины придется предварить демонтажем старой конструкции. И не забыть при этом поставить под ней тазик, чтобы не собирать потом пролившуюся жидкость с не самым приятным запахом. Если сразу не удалось открутить прикипевший винт в центре решетки сливного отверстия, то следует сначала снять нижнюю часть сифона. Останется только патрубок. Повращав, обычно удается освободить винт и гайку. Сняв отслужившую конструкцию, тщательно вытирают сливное отверстие.

Сборка сифона — достаточно простое мероприятие, но следует уделять особое внимание установке всех уплотнительных прокладок, которые прилагаются к изделию

Последовательность сборки:

1. На самое большое отверстие сифона помещается самая большая плоская прокладка. Сбоку прикручивается крышка-колпак.
2. На патрубок надевается накидная гайка, затем тупым концом вверх натягивается конусная прокладка. Патрубок вставляется в верхнее отверстие и достаточно плотно, но не пережимая, закручивается. (В некоторых моделях предусматривается также соединение патрубка с воронкой слива).
3. (Относится только к сборке образца с переливом). Перелив соединяется с отводом патрубка. Сначала накидывается гайка, потом — кольчатая прокладка. Ее размещают тупым концом к переливу. Перелив вставляется в отвод и затягивается гайка.
4. На гофрированную трубу, аналогично предыдущему шагу, надеваются накидная гайка и конусная прокладка. Труба прикручивается к сифону, завершая сборку.

Важно! При сборке, чтобы не повредить прокладки и резьбу, не следует чрезмерно затягивать детали.

Как установить сифон для раковины

Успешно закончив сборку, переходят к установке. Последовательность операций такова:

1. Уплотнительное кольцо с рифлением накладывается на патрубок сифона вверх полосками. Оставшееся кольцо натягивается на металлическую решетку.
2. Металлическую решетку с кольцом кладут сверху, над мойкой. Подстраивают сифон под сливное отверстие раковины, аккуратно придерживают и выравнивают.
3. Закручивается в решетку винт.
4. Собранное устройство подключают к канализации, используя жесткую трубу или гофрированную. Применение гофрированной трубы проще. Ее растягивают, получая нужную длину. С установкой жесткой трубы возиться придется подольше, но она более надежна и долговечна.
5. Проверка. Конструкция заполняется водой, создавая гидрозатвор. При правильной сборке и установке протечки исключаются.

После сборки и установки сифона следует обязательно проверить все соединения на герметичность

Сифон двойной для кухонной раковины: выбор и установка

Если не подходит одинарный сифон, подбираем двойной. Он может иметь один или два уровня. Колба (или изгиб, в конструкции трубного типа), в которой отстаивается вода, будет либо по центру между раковинами (мойками), либо смещена в сторону.

В одноуровневой системе конструкция предполагается непосредственно под одной из секций мойки. Отходящая от него труба соединяется под углом с трубой, подсоединенной к сливу второй секции. В двухуровневой системе трубы, подключенные к сливам моек, соединяются в колбе, размещенной посредине между раковинами. Двойные конструкции могут быть оснащены переливами.

Установка имеет ряд нюансов, связанных с подключением большего числа деталей:

1. На каждый слив винтом прикручивается решетка.
2. К сливным отверстиям с помощью гаек устанавливаются патрубки.
3. Патрубок слива соединяется с другим, к которому относится отстойник. На будущее можно установить дополнительный отвод.
4. Закрепляется отстойник на объединяющей трубе. Понадобятся резиновые прокладки и специальные винты. Обработка некислотным силиконовым герметиком повысит надежность герметизации.
5. Выходной патрубок соединяется с канализационной системой.
6. Проверка.

Кухня часто комплектуется сдвоенной раковиной, но установка двойного сифона для нее аналогична монтажу одинарного устройства

Установка сифона для мини-раковины

Мини-раковины устанавливаются часто. Связано это не только с малыми размерами ванной или туалета. Помимо отменной функциональности, они элегантны и изящны, хорошо вписываются в дизайн помещения и не загромождают пространства. Естественно, следует выбирать только маленькие сифоны для таких раковин, чтобы не испортить общее эстетическое впечатление. Выбирая подходящее устройство, руководствуются общими соображениями в отношении качества изделия. Исключением, естественно, являются изначальные требования к размерам. Сборка и подключение такой конструкции не имеет никаких технологических особенностей.

Важно! Процесс установки потребует особой аккуратности в силу условий работы: малых габаритов устанавливаемой конструкции и ограниченности пространства. Все крепления и стыки должны быть надежно зафиксированы, соединения – надежно загерметизированы.

Сифоны для раковин – простые устройства, незаметно и надежно обслуживающие человеческие бытовые потребности. Они не отличаются сложностью конструкции, не требуют особых познаний и специальных инструментов для сборки и установки. При этом могут работать безукоризненно, не нуждаясь в особенном уходе. Чтобы они работали, оправдывая наши ожидания, следует ответственно подойти к выбору необходимого типа изделия. И проследить, чтобы не нарушались несложные правила сборки, установки, обслуживания и эксплуатации.

Сифон для умывальника, правила выбора и подключения устройства

Умывальник – важный элемент ванной квартиры, за счет которого можно осуществлять водные процедуры в утреннее время. Но чтобы функционирование устройства всегда было в норме необходимо правильно его обустроить. Важно чтобы в конструкции присутствовал такой элемент как сифон. За счет этого устройства осуществляет слив перелив, защищает раковину от переполнения, а также устраняет неприятные запахи. Так какой следует выбирать сифон для умывальника, какие правила выбора, на что нужно учитывать при покупке. Стоит внимательно рассмотреть эти важные моменты.

Устройство сифона

Сифон для умывальника обладает простой конструкцией, которая по внешнему виду похожа на трубу или ряд труб, которые присоединены при помощи обычной колбы или трубы изогнутой формы. Но стоит учитывать, что современные производители стараются улучшить эти изделия, поэтому многие из них уже выглядят не так как раньше.

Но есть стандартная комплектация сифонов,существующая уже на протяжении длительного времени. В стандартный комплект входят элементы:

• сетка или защитная решетка— обычно этот элемент имеет несколько, 5-6 отверстий, которые имеют размер диаметра 1 см. Эта сетка или решетка устанавливается в умывальник, этот элемент вы можете видеть в раковине утром во время утреннего или вечернего умывания и очищения зубов. Основа элемента может быть выполнена из металла или пластмассы;
• прокладки из резинового материала — толщина этих изделий обеспечивает предотвращение просачивания воды через них из умывальника вниз на пол. Для дорогих обычно используются прокладки белого цвета, а для дешевых черные;
• отводной патрубок — этот элемент обычно служит для подключения дополнительных устройств, стиральной или посудомоечной машинки;
• соединение защитной решетки и патрубка осуществляется при помощи винта с диаметром 8 мм;
• корпус сифона – это основа всей конструкции;
• отводы для канализации — эти элементы могут быть гофрированными или жесткими;
• соединительные гайки.

Устройство сифона

Сифоны должны иметь соединительные винты из нержавеющей стали, поэтому стоит внимательно проверить состав этих элементов. Если будут сделаны из обычного металла с покрытием, то они в скором времени проржавеют и придется менять весь сифон.

Виды сифонов для умывальника

Какие бывают виды сифонов для умывальника? Этот вопрос интересует многих владельцев квартир, которые начинают обустраивать ванную комнату. Если вы не знаете, какой необходимо устанавливать сифон, то стоит внимательно рассмотреть его виды и особенности конструкции. Какие же бывают виды сифонов для раковин и для умывальников.

Гофрированные

Гофрированные сифоны выполнены из трубы из пластикового материала со складчатой структурой. За счет того что это изделие имеет складчатый тип оно может с легкостью складываться и раскладываться, принимать любые формы.

Положительные качества конструкции:

• гофрированный сифон обладает повышенной пластичностью, которая позволяет его устройству легко сгибаться;
• гибкая конструкция позволяет втиснуть это устройство в небольшое место под раковиной и подсоединить к сливу;
• небольшой набор составляющих компонентов – труба и соединительный узел. Эта конструкция уменьшает вероятность возникновения протечек.

Конструкции с гофрированной структурой имеют отрицательные особенности:

• изделия с гофрой обладают низкой устойчивостью к повышенным и низким температурным режимам. Нельзя допускать попадание в устройство слишком горячей воды или появления в нем льда;
• в складки гофрированной основы попадает жир, который приводит к засорам. Чтобы произвести очистку изделия потребуется полностью демонтировать всю конструкцию.

Трубные

Трубные конструкции выполнены в виде изогнутой трубы из пластиковой или металлической основы. В области изгиба трубы наблюдается образование затвора для воды, но он не сильно глубокий. По этой причине при долгом неиспользовании этого сифона вода начинает испаряться, и в результате наблюдается образование затхлого и неприятного запаха. Сифон этого вида умывальников и моек часто забивается, при этом наблюдается образование засоров. Эти приборы приходится часто разбирать и прочищать.

Из-за того что конструкция этого вида часто забивается, ее нужно постоянно снимать, чистить, ее неудобно использовать для кухни, потому что в этом помещении приходится часто использовать умывальник, промывать посуду, что в результате зачастую вызывает появление засоров.

Сифон обладает неприятной особенностью – слишком большой размер. По этой причине при установке он будет занимать слишком много места под умывальником. Кроме этого прибора там больше ничего не получится разместить.

Трубные изделия можно использовать для двойной мойки. Эти конструкции имеют два входа и сетки, которые можно установить в две мойки. Это качество особенно удобно, когда ванная обладает большими размерами, но одной трубой для слива.

Бутылочные

Сифон бутылочный для умывальника имеет такое название потому, что его средняя часть выглядит в виде вытянутой колбы или бутылки.

Конструкция этого вида обладает важными качествами:

• монтирование изделий достаточно сложное, поэтому лучше чтобы их устанавливали профессионалы;
• разобрать, очистить компоненты бутылочного сифона можно самостоятельно;
• уникальная особенность изделий состоит в том, что можно к ним подключить слив от посудомоечной машинки и стиральной машинки напрямую, без использования дополнительного отвода для канализации;
• конструкция этого вида обладает положительным качеством, за счет которого и пользуются спросом эти изделия. Если внутрь сифона проникают мелкие предметы, мусор, все можно с легкостью достать, достаточно снять нижнюю часть конструкции;
• эти конструкции можно применять для двойных сантехнических приборов, для раковины с переливом.

Сухие

Сифон сухого вида появился не так давно. За счет того что приборы обладают особым видом устройства, которое предотвращает застаивание воды, их в основном применяют на дачах, где нет отопления.

Во время поступления воды происходит раскрытие мембраны из резины. Вода поступает через устройство мембраны, как по трубе. Как только вода перестает поступать, происходит сжатие мембраны и наблюдается перекрытие проточного отверстия.

Плоские и скрытые

Плоские изделия обладают особой разновидностью сливного отверстия. Плоский сифон используется тогда, когда бутылочные и гофрированные конструкции слишком большие и не предназначены для маленьких помещений ванных.

Особенностью скрытых изделий считается то, что они не видны окружающим. Конструкция располагается за перегородками, внутри ниш или стен. Обычно эти конструкции монтируются рядом с раковинами, которые вмонтированы на стенах или установлены на открытых местах.

ПлоскийСкрытый

Материал изготовления

Важное качество сифонов для моек состоит в их составляющей основе, из которой они изготовлены. Именно от того из какого материала они выполнены зависит их срок службы. Поэтому стоит рассмотреть виды материалов, их особенности.

Металлические

Металлические конструкции устанавливаются под умывальники, которые закрываются тумбой. Также их можно монтировать внутрь пьедестала. По внешнему виду эти изделия выглядят эстетично, роскошно и достаточно дорого.

Металлические изделия могут быть нескольких видов:

• латунный;
• хромированный;
• медный;
• бронзовый.

БронзовыйЛатунныйМедныйХромированный

Особенно большим спросом пользуется хромированный сифон, потому что он имеет прочную конструкцию. Материал, из которого выполнено это изделие, длительное время сохраняет свои качества, не подвергается негативным воздействиям. К тому же хромированный сифон выглядит красиво, богато. Он отлично сочетается с полотенцесушителями, смесителями, со штангами для шторок, с дверными ручками. Однако, если вы решили выбрать сифон из хромированного покрытия, то стоит помнить, что без должного ухода не обойтись. В противном случае сифон быстро потеряет свой блеск и станет некрасивым.

При выборе смесителей из металлической основы стоит учитывать то, чтобы они гармонировали с общим дизайном комнаты, сочетались со всеми предметами в помещении. Для классического, винтажного стиля интерьера рекомендуется использоваться изделия из латунного, бронзового, медного сплава.

Пластиковые

Изделия из пластика считаются современными конструкциями. Из него изготавливаются практически все сифоны, которые устанавливаются под раковины, как в ванных, так и под мойки на кухнях.

Изделия из пластикового материала обладают целым рядом положительных качеств:

• пластиковые конструкции обладают повышенной легкостью, но при этом они прочные, износостойкие;
• изделия из пластика можно быстро установить самостоятельно;
• при необходимости легко разбираются для прочистки от мусора;
• положительное качество этих конструкций состоит в том, что на поверхности стенок этих конструкций не образуются отложения извести;
• невысокая стоимость — по сравнению с металлическими конструкциями, пластиковые изделия стоят намного дешевле.

У изделий из пластика есть недостатки. Они обладают некрасивым внешним видом, если вы решили выбрать эти модели, то желательно их после установки прикрыть. Желательно их использовать для раковин со шкафчиками или для раковины тюльпан.

Правила выбора

Как же выбрать не только подходящий, но и качественный сифон? Важно чтобы мойка в ванной выполняла свое предназначение, поэтому ее следует оборудовать в соответствии со всеми правилами.

При выборе сифона стоит учитывать важные рекомендации, которые помогут приобрести качественную конструкцию:

• при выборе сифона обязательно нужно учитывать тип раковины, под которую будет устанавливаться этот прибор. Если под раковиной имеется открытое пространство, то лучше приобретать изделие из металлической основы, оно выглядит красиво, эстетично. Пластиковые сифоны выглядят некрасиво, поэтому их стоит применять под закрытые сантехнические приборы;
• обязательно нужно учитывать размер площади в ванной. Если ванная имеет небольшую площадь, то лучше приобретать изделия с гофрированной основой. Гофрированные конструкции занимают мало места, они могут приобретать любую форму, их можно устанавливать в небольшие пространства. Эти конструкции позволят рядом с раковиной расположить машинку для стирки;
• если необходим сифон для домов, где отсутствует отопление, для загородных домов, для дач, то подойдет изделие сухого типа;
• уровень пропускной способности — обязана соответствовать количеству подключаемой бытовой техники, уровню напору воды. Чем больше будут эти показатели, тем выше должна быть пропускная способность сифона;
• размер ширины сечения сифона — от этого показателя зависит уровень пропускной способности;
• стоимость — изделия металла обычно стоят дороже пластиковых изделий.

Чтобы эти изделия прослужили длительное время, выполняли свои функции, стоит их правильно выбирать. Поэтому нужно изучить все разновидности конструкций, их особенности, составляющие элементы, предназначение. Важно, чтобы они смогли прослужить длительное время, но при этом, чтобы выполняли свои функции и не доставляли неудобств при их применении. Если вы думаете, какую конструкцию приобрести, то лучше для начала рассмотреть все их разновидности и подробные характеристики.

Видео

https://youtu.be/Bf16DwRcPpo

Как собрать сифон для раковины на кухне: особенности разных моделей

Сифон кухонной раковины — важный элемент, который требует обязательной сборки и установки. Современные виды разнообразны, но в целом, для работы потребуется небольшой набор инструмента, который есть в любом доме. Давайте разберемся, как собрать сифон для раковины на кухне, поскольку отдельные модели имеют определенные конструктивные особенности.

Устройство кухонного сифона

До начала сборки важно понимать, для чего нужен сифон, ведь вода из раковины может сливаться напрямую, через шланг в канализацию. За счет дополнительного элемента происходит не просто удаление грязной воды — есть и другие предназначения этой конструкции.

Главное предназначение — задержка крупного мусора и исключение его попадания в канализацию, что сокращает риски засора. Кроме того, сифон создает гидрозатвор, который защищает кухонное пространство от неприятного запаха из канализационной трубы.

Сифоны для кухни и ванной отличаются — в первом случае конструкция сложнее, поскольку в раковине собираются остатки еды и другой мусор.

Сам элемент представлен в виде одной или нескольких труб с изгибом, который выводит воду. За счет изгиба небольшое количество грязной жидкости остается в трубе, создавая отстойник. Он помогает задерживать неприятный запах, не позволяя ему распространяться в помещении.



Чаще сантехнический сифон изготавливают из пластика или латуни, которая покрывается хромом. Латунные варианты визуально красивы и подойдут для открытого типа мойки, без шкафчиков.

Главный недостаток — окисление со временем и накопление грязи, поэтому для кухонь предпочтительнее использовать пластик. Он не подвергается гниению, коррозии, оказывается прочнее, долговечнее.

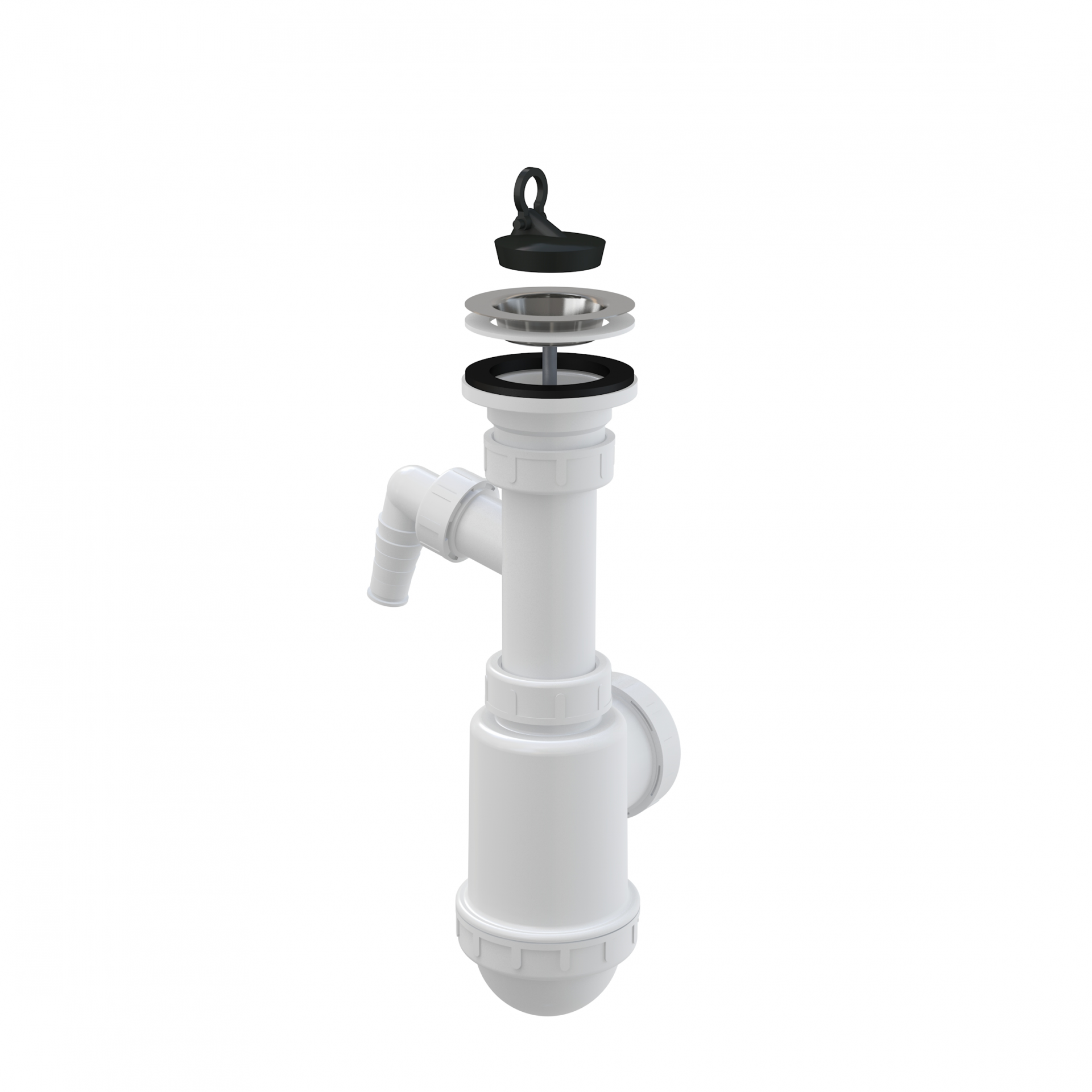

Стандартно сифон из пластика комплектуется такими элементами:

• защитная сетка (решетка), которая ставится в слив раковины и не дает попадать крупным отходам в канализацию;
• пробка — используется для закрывания слива, чтобы набирать воду в раковину, в дешевых моделях не предусматривается;
• прокладка из резины до 5 мм толщиной, которая устанавливается между раковиной и выпускной частью;
• выпускной патрубок с одним или несколькими отводами, подключается к сливу, к нему могут подсоединяться стиральная, посудомоечная машины;
• прокладка выпускного патрубка;
• пластиковая гайка;
• винт для соединения диаметром 6–8 мм;
• гайка из металла;
• корпус сифона;
• пластиковая гайка для стяжки;
• 2 прокладки конусного типа;
• отвод для канализации, который устанавливается сбоку сифона;
• гайка для монтажа переходника;
• стакан сифона, используется для сбора твердых частей, его нужно время от времени снимать и чистить;
• плоская прокладка для плотной фиксации стакана;
• шланг для отвода воды или трубка из пластика.

Замена сифона под раковиной на кухне требуется при выходе из строя старого элемента или по другим причинам, к примеру, покупка новой мойки с измененной конфигурацией.

Все виды сифонов делятся на коленные и бутылочные. Первые разделяются на жесткие и гофрированные, но независимо от этого, у каждого вида сложная конструкция, особенно при наличии перелива. Существуют в продаже двойные сифоны, которые подходят для двойной мойки.

Для кухонь лучше всего покупать бутылочный вид — но, если места под раковиной мало, тогда монтируют коленные модели.

Сборка и установка сифона на кухне

Для начала потребуется приготовить инструмент, который будет использоваться в ходе работы:

• отвертка;
• ножовка;
• рулетка;
• наждачная бумага.

Первым делом, нужно снять старое устройство. Для этого при помощи отвертки откручивается болтик посредине решетки в сливе, подобно тому, как на фото.

До начала выполнения работы следует установить ведро под сифон, чтобы собрать остаток отстоянной воды, после удаления решетки слив нужно вытереть насухо.

Нередко на этом этапе появляется проблема, поскольку винт и гайка прикипают друг к другу. В таком случае нужно снять нижнюю часть сифона и снизу помочь другой рукой снять решетку с крепежом.

Теперь снимаются трубки и сам сифон, процедура демонтажа окончена, можно начинать сборку нового изделия.

Чтобы собрать новый товар, надо выложить из упаковки все элементы, поделить на группы — это упростит задачу и позволит правильно все собрать.

Для бутылочного вида без перелива будет несколько уплотнительных колец разного размера, гайки, патрубок, элементы сифона и гофра, а также решетка с креплением.

Поэтапно процедура сборки сифона следующая:

1. Самая большая прокладка плоского вида надевается на сифонное отверстие, и прикручивается колпак к основанию сифона.
2. К патрубку, который фиксируется к мойке, подбирается прокладка конусного вида и гайка. Изначально надевается гайка, потом резиновый уплотнитель тупым концом вверх, и затем нужно вставить конструкцию в верхнюю часть сифона, плотно скручивая изделие. В некоторых случаях воронка для слива и патрубок должны соединяться изначально, но нужно быть внимательным, чтобы во время монтажа не потерялась гайка в сливном отверстии.
3. Остается установить гофру — для этого накидывается гайка, надевается конусный уплотнитель и скручивается к основанию.

Все части плотно закручивать, но не перестараться, чтобы не сломать пластик и не пережать прокладки. После сборки следует установка и подключение к канализации. Этапы выполнения:

1. На патрубок изделия укладывается рифленое кольцо полосками кверху.
2. Ставится сифон под раковиной одной рукой, второй нужно выровнять его вверху и положить решетку.
3. Поставить винт и закрутить отверткой.
4. Подключить гофру к канализации, при необходимости обрезать ее ножовкой до нужного диаметра. Вместо гофры можно пользоваться жестким видом отвода, что будет лучше для кухни.

Сделав всю работу, включить воду и проверить соединения на предмет течи, по необходимости подтянуть резьбу и другие детали.

Монтаж сифона с переливом

Если есть перелив в мойке, то монтаж почти не отличается от описанной схемы, последовательность используется аналогичная, кроме сборки.

На этом этапе надо соединить перелив с отводящим патрубком. Изначально ставится гайка, затем прокладка к переливу. Сам элемент вставляется в отвод и затягивается.

Далее перелив устанавливается к мойке при помощи винта и отвертки, последующие шаги не меняются. Такой вид сифона часто используют, если на кухне стоит круглая мойка современного вида.

Монтаж для сдвоенной раковины

Раковины на 2 секции предполагают использование одного сифона, но нестандартной конструкции. У такого изделия будет 2 выпуска, которые соединяются одним сифоном. Он бывает трубчатым и в виде колбы. Дополнительно есть модели с отводами для подключения стиральных машин и другой техники.

Правила и этапы монтажа не меняются, за исключением нескольких деталей. Изначально нужно подсоединять 2 патрубка к сливу двух раковин, после этого работу продолжать под мойкой, соединяя патрубки-проводники. Далее фиксируются остальные элементы. Если потребуется, то труба обрезается, а наждачной бумагой шлифуются пластмассовые края.

Советы по выбору и установке

Покупая сифон для кухонной мойки, необходимо правильно его выбрать и поставить, чтобы обеспечить надежную, длительную эксплуатацию. Для этого рекомендуется пользоваться несколькими советами по выбору:

• покупая элемент, всегда проверяйте комплектность товара — нередки случаи нехватки определенных деталей, даже если устройство запечатано;
• во время сборки все части должны быть чистыми, сухими, любой вид грязи может вызывать протечку, особенно при попадании на прокладки или резьбовые соединения;
• во время монтажа выходное отверстие от пола должно быть выше, чем входное, в таком случае появляется нужный уклон для отвода воды;
• в зависимости от модели мойки, подбирается правильный диаметр решетки для сливного отверстия;
• при выборе учитывать необходимость подключения дополнительного оборудования. К примеру, при наличии стиральной или посудомоечной машины, потребуется делать дополнительный отвод воды, который должен быть на устройстве;
• учитывать размеры изделия, поскольку для его монтажа должно быть достаточно места под раковиной — в противном случае, подбирать элемент небольших габаритов;
• рекомендуется выбирать трубу, которая соединит выходной патрубок и канализацию с правильным учетом диаметра. Допускается покупка меньшего отверстия и увеличения его при помощи переходника, большой диаметр недопустим;
• если расположение устройства на кухне внутри шкафа, то эстетика не учитывается. При открытом расположении мойки лучше использовать хромированные модели;
• работоспособность изделия не сильно зависит от стоимости, скорее данный фактор влияет на внешний вид, нежели функциональность — но покупать самый дешевый сифон не рекомендуется, чтобы избежать протечек и других возможных проблем.

Правильный монтаж — несложная задача, если известна детальная схема. Даже люди без опыта сантехнических работ способны выполнить сборку и установку своими руками. Если нет возможности и желания самостоятельно проводить работу, тогда следует обратиться к мастерам, для которых процедура займет считанные минуты.

Упростить весь процесс сборки изделия с переливом поможет обучающее видео:

Понравилась статья? Расскажите о ней друзьям:

Как собрать сифон для раковины на кухне

Для обеспечения быстрого отвода грязной воды в канализационную систему под раковиной устанавливается сифон. Замена и установка этого прибора для некоторых может представлять сложную задачу. В этом обзоре пойдет речь о том, как собрать сифон на кухне. Для того чтобы выполнить установку, необходим правильный подход, и тогда даже непрофессионал справится с работой. Для этого не нужен специфический инструмент, понадобится всего лишь отвертка.

Устройство и предназначение

Схема водяного затвора

Сифон не только удаляет грязную воду, но у него есть и другое предназначение. Благодаря особой конструкции в нем задерживается крупный мусор, поэтому исключается его попадание в канализационную трубу и поэтому уменьшается вероятность засорения. Но главная функция этого устройства заключается в образовании гидрозатвора, служащего защитой помещения от вредных и неприятных запахов.

Особого внимания заслуживает то, что для ванной целесообразно применить сифон, имеющий вид трубы с выполненным специальным S-или U-образным изгибом для образования водяной пробки. Для кухонной мойки он имеет более сложную конструкцию, так как он, главным образом, предназначен для накопления мусора с последующей очисткой.

Сифон для раковины

Сифоны для раковины на кухне имеют следующее устройство:

• Патрубок для подключения к мойке. Конструкция при помощи гайки фиксируется к решетке-фильтру мойки.
• Патрубок для подключения перелива. Используется в случаях, когда возможно подключение слива стиральной или посудомоечной машины.
• Резервуар или стакан является главной частью конструкции. Внутри резервуара образуется гидрозатвор, а благодаря объемной крышке возможно быстрое удаление накопившегося мусора.
• Патрубок отвода предназначен для подключения к канализационной трубе с целью отвода грязной воды.

Комплектация

Конструкция сифона

Выше приведена схема, на которой показано расположение деталей. Но какая бы ни была конструкция сифона, в каждом из них есть небольшое колено или небольшой резервуар, благодаря которому некоторая часть воды задерживается в трубе. Так образуется гидрозатвор, который не позволяет шуму и неприятным запахам проникать в помещение.

Для изготовления данного прибора используют чаще всего пластик (пропилен, полиэтилен, ПВХ) или хромированный металл. Изделие из металла, кроме того, что отличается надежностью, еще и выглядит более привлекательно и солидно. Но со временем происходит окисление металла даже несмотря на гальваническое покрытие. По этой причине в быту предпочтительнее будет использование пластиковых приборов, в процессе эксплуатации не поддающихся коррозии и легко очищающихся от грязи, а также более доступных по цене.

Сифоны

Комплектация пластикового сифона:

• Патрубок для подключения к раковине. При помощи гайки фиксируется устройство к решетке-фильтру мойки.
• Патрубок отвода. Его подключают к канализационной трубе с целью отвода грязной воды.
• Стакан или резервуар является главной частью конструкции. В стакане образуется гидрозатвор. Снизу находится крышка, которая предназначена для быстрого удаления накопившегося мусора.
• Выпускной патрубок. В некоторых моделях добавлен отвод, через который выполняется подключение слива стиральной или посудомоечной машины.
• Защитная решетка, устанавливающаяся в сливное отверстие мойки, не пропускает в канализацию крупные отходы.
• Резиновая пробка, предназначенная для закупорки отверстия слива. В дешевых устройствах такая пробка не предусмотрена.
• Резиновая прокладка для размещения между выпускным патрубком и раковиной. Толщина прокладки может составлять 3–5 мм.
• Резиновая прокладка под выпускной патрубок.
• Гайка из пластика выпускного патрубка.
• Соединительный винт из меди или нержавейки Ø 6–8 мм. Примечательно, что дешевые модели идут в комплекте с металлическими винтами с тонким напылением из никеля или хрома. Винты из такого материала ненадежны, быстро ржавеют и разрушаются. Выбрать устройство с качественным магнитом можно с помощью небольшого магнита, которым проверяется металл. Винты из нержавейки не будут магнититься.
• Гайка из латуни, меди или нержавейки. В этом случае железная гайка не подойдет, так как из-за коррозии она не прослужит даже более года.
• Корпус изделия в виде колена или бутылки.
• Пластиковая стяжная гайка.
• Две конусные резиновые или пластиковые прокладки.
• Канализационный отвод.
• Гайка для крепления пластмассового переходника.
• Стакан или крышка сифона – для прочности прибора.
• Резиновая большая прокладка для плотного прилегания крышки прибора к корпусу.
• Канализационный отвод – стандартная пластиковая или гофрированная труба, пластиковый патрубок, гибкий шланг.

Сифон с переливом

Также может быть сифон с переливом, который устанавливается на раковинах, в конструкции которых предусмотрен перелив.

Сифон бутылочного типа

Прибор бутылочного типа, несмотря на более сложную конструкцию, больше популярен в быту, чем трубный сифон, так как компактен и легок в обслуживании. А если в слив случайно попадают ценные предметы, их можно легко извлечь путем откручивания нижней крышки.

Сборка

Сифон в упаковке

Монтаж сифона может выполнить каждый хозяин дома. Но хотя сборка и монтаж прибора относительно простые, тем не менее, данный процесс требует ответственного подхода. В противном случае халатное отношение приведет к протеканию и возникновению в помещение неприятных запахов из сливного отверстия.

При покупке нужно убедиться, что резиновые прокладки хорошего качества. В присутствии продавца собранный прибор разбирают, чтобы удостовериться, насколько крепления надежные и все комплектующие имеются в наличии. Не стоит игнорировать возможные дефекты (сколы, трещины, заусенцы), так как именно они могут способствовать протечкам.

Выбирая кухонный сифон, следует обращать внимание на некоторые моменты:

• Диаметр отверстия раковины должен совпадать с диаметром решетки-фильтра, идущей в комплекте с прибором.
• Подключение других сантехнических приборов. Если требуется подключить стиральную или посудомоечную машину, требующую отвода воды в канализационную трубу, следует приобрести устройство с дополнительным выводом для подключения сливного шланга.
• Размеры изделия для установки под мойкой нужно свободное пространство. В противном случае необходимо приобретать прибор небольшого размера.
• Диаметр канализационного отверстия. Труба, служащая соединением выходного патрубка и канализации, должна быть соответствующего диаметра. В случае с меньшим диаметром может потребоваться резиновый переходник, но диаметр не должен быть больше канализационного отверстия.
• Эстетическое решение. Если прибор внешне закрыт или спрятан в кухонную тумбу, то не имеет значения, из какого материала он выполнен. А для открытого расположения уместно будет приобрести хромированное изделие, хотя и стоимость его дороже.
• Стоимость изделия. Не всегда качество прибора зависит от его стоимости. Вполне естественно, что эксплуатировать металлический сифон на кухне можно гораздо дольше, чем пластиковый. Но, в принципе, и пластиковое изделие может прослужить весьма длительный срок. Поэтому разница в цене обусловлена внешней составляющей, нежели функциональностью.

Основные рекомендации по сборке

Как правило, в комплекте с прибором прилагается инструкция для сборки изделия. Но даже если она отсутствует, можно без особых трудностей смонтировать самостоятельно. В этом помогут следующие советы:

1. Лучше всего сифон для кухонной мойки собрать вручную, не используя шуруповерт (вместо отвертки). Это позволит контролировать силу зажима, чтобы не нарушалась целостность соединений на резьбе.
2. Перед тем как детали закрутить, на место устанавливают резиновые прокладки. Для надежной герметизации можно использовать сантехнический герметик.
3. Высоту патрубка, соединяющего мойку и стакан, можно регулировать. При изменении положения прокладки-уплотнителя устанавливают оптимальную высоту прибора.
4. Гайки необходимо затягивать, но не переусердствовать, иначе можно сорвать резьбу.
5. Когда все детали соединены, удаляют лишний герметик (если его использовали). Обязательно необходима визуальная проверка качества сборки.

Процесс установки

Установка сифоне на кухне

• Прежде чем установить слив для раковины, нужно выполнить подготовительные работы. В случае соединения со старой чугунной трубой последнюю очищают от грязи и устанавливают резиновую прокладку. У пластиковой трубы оконечник выводится на нужный уровень (максимум 40 см от уровня пола). После этого на оконечник устанавливают переходник.
• Далее производится демонтаж старого оборудования. С помощью отвертки отвинчивается крепежный винт.
• Следующее действие − тщательное очищение посадочного места от ржавчины, грязи и жира.
• Теперь сифон устанавливают и крепят при помощи винта смеситель с ловушкой.
• Необходимо соединить основную часть прибора с трубой под раковиной.
• В некоторых случаях можно подключить бытовую технику (посудомоечную или стиральную машину). Но лучше соединить с канализацией и выполнить первичную проверку. Во время проверки отводы необходимо закрыть заглушками.
• Если в ходе проверки протечек не было, тогда возможно подключение дополнительной техники. Для надежности сливные шланги посудомоечной и стиральной машин крепят хомутами. Следует убедиться, чтобы шланг для слива воды не был изогнут или перекручен, и вода беспрепятственно стекала по нему.

Особенности крепления к мойке

Крепление сифона к мойке

В том случае, если раковина побывала в эксплуатации, и требуется замена сифона на новый, производится демонтаж старого прибора с последующей очисткой поверхности мойки от грязи и налета в местах крепления.

Важно помнить, что при монтаже прибора потребуется отсоединить его от канализационной трубы. Чтобы избежать распространения неприятных запахов, канализационное отверстие необходимо закрыть влажной ветошью, которая будет служить в качестве временной пробки для кухонной мойки. Также можно надеть на трубу целый полиэтиленовый пакет и обмотать веревкой.

Сифоны продаются в комплекте с решеткой-фильтром, которая вначале крепится к мойке при помощи крепежного болта (в более старых моделях эта часть прижимается гайкой снизу), а затем производится крепеж сливного прибора.

Соединение с канализацией

Подключение сифона к канализации

Грамотное подключение сифона под мойкой заключается в соединении отводящего патрубка и основной канализации при помощи гофрированной трубы. Гибкий отвод обеспечит подключение прибора независимо от расположения канализационного отверстия. Если отверстие имеет большой диаметр, то используют дополнительную резиновую прокладку или пластмассовый переходник. Главное, чтобы слив плотно соединялся с канализационной трубой.

По окончании монтажа следует пустить воду в раковину, чтобы проверить, насколько герметичны все соединения. Если протечек воды под мойкой нет, работа считается завершенной.

Таким образом, чтобы установить или заменить сифон, необязательно нужно быть специалистом. Достаточно правильно выбрать прибор и следовать техническим рекомендациям. И тогда это не сложное устройство долго вам прослужит.

Видео

В этом видео показано, как выполняется сборка на кухне:

Виды сифонов для раковины и правила установки

Сифон для раковины в ванную — устройство, которое необходимо, чтобы пропускать отработанную воду. Это предотвращает неприятности, связанные с засорением водопроводных труб, помогает избежать появления канализационного запаха в помещении.

Некоторые сифоны могут включать в себя патрубок для перелива воды (слева) в раковине.

Строение и принцип работы устройств

Сифон представляет трубу или их систему (включая патрубок и резервуар), изготовленную из металла или пластика. С одной стороны такая система подсоединяется к сливу в раковине, с другой — подключается к канализации.

Отработанная вода после открытия донного клапана попадает в сифон, стекает вниз по трубе и оказывается в канализационном стояке. Чтобы система не засорялась, устанавливают фильтр-сетку на отверстии мойки.

Сифон имеет выгнутую форму. Сделано специально для того, чтобы в месте изгиба скапливалось какое-то количество жидкости. Это и называется гидрозатвором. Его наличие препятствует проникновению характерных запахов из канализации в помещение.

Стандартная комплектация сифона:

1. Металлический фильтр-решетка на слив с диаметром ячеек около 10 мм.
2. Патрубок (входной/выпускной).
3. Винт соединительный (стандартные размеры до 8 мм). Желательно, чтобы он был изготовлен из нержавеющей стали, поскольку у винтов из сплава с антикоррозионным покрытием эксплуатационные характеристики ниже.
4. Непосредственно корпус.
5. Гайки накидные и уплотнительные кольца (последние нужны для герметизации стыков).

Некоторые аксессуары оснащены дополнительной функцией. Тогда в комплектацию входит еще 1 патрубок, который фиксируется у переливного отверстия в мойке. Такие модели так и обозначают — сифон с переливом.

Изделия могут быть оборудованы специальными боковыми штуцерами, которые позволяют подключать шланги различных видов бытовой техники, например стиральных машин. Особые сифоны выпускают для раковин с 2 чашами. Прибор устроен как стандартный, только снабжен отводом соответствующего типа, то есть дублированным.

Из каких материалов изготавливают приборы

Сифон для керамической мойки должен соответствовать требуемым параметрам качества. Можно подобрать как пластиковую, так и металлическую конструкцию.

Доступные изделия из пластика

Приборы из пластика считаются самым дешевым вариантом, что и обусловило их популярность. Кроме того, они отличаются простой конструкцией. Здесь не предусмотрено большого количества соединений, так что можно считать устройство надежным.

Существуют разные виды таких сифонов — например, их изготавливают из полипропилена, полиэтилена и ПВХ. Но первый вариант считается более прочным. Такие приспособления менее чувствительны к высоким температурам, а служат дольше. Зато изделия ПВХ представлены в большем ассортименте. Например, можно найти аксессуары для двухсекционной мойки или раковин, установленных поблизости друг от друга.

Пластиковые приборы обладают гладкой и ровной внутренней поверхностью, поэтому на них не формируются отложения примесей, существующие в отработанной воде. Некоторые производители покрывают их антибактериальными составами, которые предотвращают сильное оседание грязи.

Долговечные устройства из металла

Сифоны из металла значительно дороже аналогов из пластика, но и выглядят они заметно лучше.

При изготовлении приборов могут использоваться металлические сплавы на основе бронзы, меди, латуни. Многие бренды применяют хромированное покрытие. Аксессуары отличаются привлекательным дизайном, высокотехнологичны, обладают хорошими эксплуатационными характеристиками. Тем не менее для кухни они считаются не самым практичным выбором, а больше подходят для умывальника в ванной комнате.

У металлических изделий есть своя особенность. Чтобы они служили долго, их нужно правильно установить, что требует четкой подгонки, а уменьшить размеры таких сифонов трудно. Это главный недостаток таких приспособлений наряду с высокой ценой и трудоемким уходом — чтобы поддерживать первоначальный внешний вид, придется потратить немало времени и сил.

Скрытый монтаж таких аксессуаров не производится вовсе. Они монтируются там, где постоянно будут на виду, потому что выглядят как украшение.

Разновидности сантехнических изделий

Для умывальников могут использоваться различные сифоны. При выборе учитывают материал изделия, его комплектацию, длину. Самым простым вариантом считаются гофрированные аксессуары, но это не единственный тип конструкции.

Простые гофрированные конструкции

Гофрированный сифон выглядит как гофрированная труба на каркасе. На 1 конце такой трубы находится выпуск — отверстие в мойке. С 2 стороны установлен выходной патрубок, представляющий собой переходник на канализацию.

Важным преимуществом являются надежность и гибкость конструкции, возможность ее устройства даже в небольшом пространстве под умывальником. Есть и недостатки — при возникновении засора систему трудно очистить.

Удобные приборы бутылочного типа

Сифон бутылочного типа иногда называют колбовым. В его нижней части имеется вертикальный сосуд, оснащенный выводной трубой. В нем постоянно должна находиться жидкость, которая выполняет функции гидрозатвора. В патрубке колбы накапливаются частицы загрязнений. Чтобы очистить систему, не нужно полностью демонтировать колбу, можно просто отсоединить и промыть детали.

Кроме того, аксессуары легко можно подключить к стиральной машине, хотя это потребует дополнительных работ, связанных с установкой специальных отводов в трубе перед колбой.

Надежные трубные устройства

При выборе разборных трубных сифонов для раковины обязательно проверяйте качество и плотность соединяемых элементов.

Сифоны трубного типа бывают как разборными, так и неразборными (прямой отрезок трубы, который к 1 из концов изгибается под углом).

Первые представляют собой конструкцию из обрезков труб, которые соединяются в необходимой последовательности. Такая конструкция требует аккуратной установки, чтобы точно совпадали выходное отверстие раковины и слив канализации. В качестве гидрозатвора выступает участок трубы, на котором собирается вода.

Трубные сифоны могут предусматривать дополнительные устройства для перелива, а также раструбы, что облегчает их установку на сдвоенных кухонных мойках.

Главным достоинством этой разновидности изделий считается повышенная прочность. В то же время сифоны отличаются большими размерами, не всегда есть возможность в ограниченном пространстве установить аксессуары.

Существуют усовершенствованные модели с легкосъемным коленом. Их можно быстро чистить в случае необходимости. Но в большинстве изделий низкий уровень конструкции, где собираются загрязняющие частицы, приводит к трудностям с очисткой.

Инструкции по установке своими руками

Независимо от того, устроен ли подвесной умывальник или любой другой вид раковины, монтаж конструкции можно выполнить самостоятельно. Главное — соблюдать основные правила.

Демонтаж старого устройства

Для начала придется демонтировать старый сифон. Поскольку в нем всегда остается вода, нужно подставить емкость, чтобы туда вылилась отработанная жидкость.

Важно аккуратно открутить винт от решетки слива. Иногда это сделать трудно из-за загрязнений, поэтому для облегчения работы приходится использовать химикаты.

После можно отсоединять патрубок. Все работы такого типа проводятся в защитных перчатках и респираторе.

Перед разбором старого сифона внимательно изучите его конструкцию.

Особенности сборки и монтажа

Для того чтобы установить устройство, нужно предварительно прочитать инструкцию и проверить комплектацию изделия. Потребуется подготовить набор инструментов, у мастера должны быть отвертка и нож, понадобится и силиконовый герметик.

Алгоритм установки:

1. В слив раковины устанавливают защитную решетку из металла. На нее накладывают резиновый плоский уплотнитель. Если глубина отверстия маленькая, можно воспользоваться вместо прокладки небольшим количеством герметика.
2. На верхний бортик патрубка ставят толстую манжету из резины, но только в том случае, если она не была вклеена на этапе производства (нужно проверить).
3. В отверстие сетки вставляют длинный винт и фиксируют его так, чтобы нельзя было прокрутить фланец с установленной прокладкой.
4. Независимо от вида сифона трубку, колбу или гофру подключают к патрубку. На свободный конец изделия надевают накидную гайку резьбой вниз. Широкий край конусного уплотнителя должен быть установлен по направлению к ней, в 2,5-3 см от края.
5. Все вводится в раструб, гайку затягивают вручную.
6. Конусная прокладка фиксируется на отводной трубке, затем подключается к сливу сифона. Если диаметр труб не совпадает, применяют переходники.

После проверяют функционирование системы, для чего включают воду, постепенно открыв кран до максимума.

Как ухаживать за сифоном

Сифон без гидрозатвора, с гидрозатвором, изготовленный из любого материала, требует ухода. Проводится регулярный профилактический осмотр, который помогает выявить повреждения. Осматривать нужно все детали (гайки, шланг и т.д.) Дополнительно необходимо чистить систему и удалять образовавшиеся засоры. Этого требует само строение сифонов.

В первую очередь, при засорах раковины открутите днище сифона и прочистите резезервуар.

Если мойка эксплуатируется аккуратно, на ней устанавливают защитные решетки или измельчители кухонных продуктов, промежуток между чистками может быть длительным, но полностью процедуру исключать нельзя.

Сложность работы зависит от устройства сифона. Например, гофрированные модели можно очистить только после разборки. А в бутылочных сифонах просто снимают и промывают колбу.

Некоторые аксессуары можно почистить химикатами типа «Ерша». Но только использовать средства нужно осторожно, не превышая рекомендованной дозировки, иначе они могут повредить пластик.

Хозяева советуют, чтобы сифон не засорялся, просто периодически промывать его водой с добавлением небольшого количества лимонной кислоты. Дополнительно нужно регулярно проверять состояние резиновых уплотнителей. Их меняют раз в полгода.

Дизайн перевернутого сифона (со схемой) | Канализация

В этой статье мы обсудим устройство перевернутого сифона с помощью подходящей схемы.

При прокладке канализации в городе в некоторых местах линия гидравлического уклона проходит над поверхностью земли. Если в земле больше углублений, а территория не застроена или возделана, канализационную линию можно проложить над землей, опираясь на опоры. Но нельзя прокладывать канализацию над землей в тех местах, где дороги, каналы и железнодорожные пути пересекают канализационную линию.

Для преодоления такого препятствия в канализационных сетях предусмотрены перевернутые сифоны. В перевернутом сифоне гидравлическая линия градиента находится выше выкидной линии, тогда как в истинном сифоне гидравлическая линия находится ниже выкидной линии. Перевернутые сифоны также известны как заглубленные канализационные трубы, потому что часть канализации в такой части находится ниже общей канализационной линии.

На рис. 7.11 показан вид перевернутого сифона в плане и в разрезе. Труба перевернутого сифона должна выдерживать внутреннее давление.Диаметр трубы должен быть таким, чтобы сточные воды могли стекать с большой скоростью, чтобы избежать заиливания.

В очень большой одиночной трубе трудно получить высокую скорость для очень небольшого количества сточных вод. Следовательно, в перевернутом сифоне две или более трубы проложены параллельно, как показано на рисунке, которые вступают в действие по отдельности или вместе, пропорционально количеству потока.

При минимальном расходе в сухую погоду задействуется только одна труба, которая принимает сточные воды с необходимой скоростью. По второй трубе проходит разница между минимальным и максимальным расходом в сухую погоду, а по третьей — ливневые воды.В многотрубном сифоне входное отверстие должно быть таким, чтобы трубы вступали в действие последовательно по мере увеличения потока.

Это достигается за счет создания боковых водосливов с высотой, соответствующей глубине потока, на которой функционируют одна или несколько сифонных труб. Перевёрнутые сифоны обычно изготавливаются из чугуна или RCC. На концах перевернутого сифона предусмотрены люки для осмотра и очистки.

Вход и выход должны иметь такой уклон, чтобы сточные воды могли легко стекать.Конструкция впускных и выпускных камер должна обеспечивать достаточно места для входа для очистки и обслуживания сифонов. Выпускные камеры должны быть спроектированы таким образом, чтобы предотвращать обратный поток сточных вод в трубы, которые не используются во время минимального потока.

Должны быть предусмотрены надлежащие перепускные устройства от впускной камеры к ближайшему ручью, если это разрешено органом по контролю за загрязнением; в противном случае следует предусмотреть специальные приспособления для откачки сточных вод в нижнюю часть канализационной линии.Если в Wide River предусмотрен длинный перевернутый сифон, люковые ящики с вентиляционными трубами должны быть построены с интервалом 100 м для установки стержней и предотвращения воздушных пробок.

Конструкция перевернутого сифона будет понятна из следующего решенного примера:

Пример:

Спроектировать перевернутый сифон общей длиной 80 м, чтобы предусмотреть канализацию диаметром 100 см. Расходы, которые он должен нести, составляют 0,72 куб.м / сек, 0,31 куб. м / сек.и 0,093 куб. м / сек, для максимального, среднего и минимального расхода соответственно. Перепад высот между входными и выходными люками составляет 0,60 м. Выберите подходящую скорость самоочистки.

Решение:

Три отдельных коллектора должны быть спроектированы для отвода сточных вод следующим образом:

(a) Одна труба должна быть рассчитана на пропускание минимального потока = 0,093 куб.м / сек.

(b) Одна труба должна быть рассчитана на отвод оставшейся части среднего потока

= 0.310 — 0,093 = 0,217 куб.м / сек.

(c) Одна труба должна быть спроектирована так, чтобы выдерживать оставшуюся часть макс. поток.

= 0,72-0,31 = 0,41 куб.м / сек.

Наклонная длина каждой трубы должна составлять

= √80 ² + 0,55 ² = 80 см

Принятая скорость самоочистки = 100 м / сек. ок.

Размеры различных труб определяются следующим образом:

. ^. . Q = A. V.

. ^. . А = Q / V

(a) Площадь поперечного сечения канализационной трубы, необходимая для обеспечения минимального потока:

A _i = Q ₁ / V = ​​0,093 / 1,00 = 0,093 кв.м.

Или π / 4.d ² ₁ = 0,093

. ^. . d ₁ = √0,093 / 0,785 = 0,3442

Обеспечьте трубу диаметром 30,0 см. Ответ

Тогда развиваемая скорость

= 0.093 / (π / 4) × (0,3) ² = 1,316 м / сек. Безопасно.

(b) Площадь поперечного сечения трубы, необходимая для отвода оставшейся части среднего потока:

(c) Площадь поперечного сечения трубы, необходимая для обеспечения оставшейся части максимального расхода:

Уровень обратного потока на выходе должен быть ниже уровня на входе на величину, равную общей потере напора во время потока в самой маленькой трубе i.е .: 60 см. Таким образом, уже сохраненная разница такая же, т.е. 60 см. Следовательно, дизайн в порядке.

Гидравлическое проектирование перевернутого сифона с гидрологическими и проектными расчетами

Экономика провинции Хайбер-Пахтунхва в основном аграрная, и более 70% взрослого населения занято в сельскохозяйственной деятельности для поддержания средств к существованию своих семей.

Распределительные расщелины Шамозай из канала ответвления Мачаи на RD: 51 + 000, канал Мачаи является частью системы верхнего канала Сват, отводимой от головного сооружения Амандара на реке Сват, и находится под контролем Даргайского подразделения Малаканд.Shamozai Disty несет проектный сток в 77 Cusecs, который орошает ценные земли в окрестностях. Два несовершеннолетних Likpani minor и Dehri minor вышли из дистрибьютора Shamozai в RD: 42 + 000 и RD: 48 + 000 соответственно. Из-за отложенного ремонта из-за неадекватной эксплуатации и технического обслуживания, финансовых ограничений, берега каналов, призма склонов, русло и соответствующие конструкции сильно ухудшились, а на некоторых участках участок канала сильно заилен, что вызывает нехватку воды для фермеров. достигает в пиковый период (июнь, июль, август).На RD: 38 + 500, с правой стороны от водовода Шамозай, Swabi SCARP предоставил сливной канал, чтобы позволить избыточному потоку из сифона течь в дренаж или в случае закрытия сифона, но из-за коррозионного воздействия воды и заиления канала сифон не выполняет свою функцию, для которой он предназначен, и вызывает утечку большей части потока, что является основным источником нехватки воды в хвостовых частях. Чтобы использовать этот избыток воды, предлагается дополнительный сифон вдоль существующего сифона, чтобы устранить основную причину нехватки воды.

Гидрология разветвителя

Шамозай

В этом разделе рассматриваются аспекты, охватывающие наличие потоков в проекте для орошения, а также оценка проектных паводков с различными периодами повторяемости. Сброс взвешенных наносов и нагрузка на русло также были оценены, поскольку каналы эксплуатируются в соответствии с постоянными правилами и обычно закрываются во время наводнений или проливных дождей. Водомеры установлены Департаментом ирригации в различных местах вдоль водовода Шамозай:

Данные по расходу для дистрибьютора Shamozai согласно проекту
С.№	РД		Выгрузка	пр.
1	0 + 000	0 + 000	77	Сваби SCARP
2	0 + 000	7 + 500	75	Сваби SCARP
3	7 + 500	7 + 800	74	Сваби SCARP
4	7 + 800	9 + 500	73	Сваби SCARP
5	9 + 500	11 + 000	68	Сваби SCARP
6	11 + 000	14 + 000	67	Сваби SCARP
7	14 + 000	15 + 500	66	Сваби SCARP
8	15 + 500	18 + 200	65	Сваби SCARP
9	18 + 200	29 + 000	64	Сваби SCARP
10	29 + 000	29 + 500	58	Сваби SCARP
11	29 + 500	30 + 500	57	Сваби SCARP
12	30 + 500	31 + 233	56	Сваби SCARP
13	31 + 233	33 + 400	55	Сваби SCARP
14	33 + 400	36 + 400	54	Сваби SCARP
15	36 + 400	38 + 500	53	Сваби SCARP
16	38 + 500	40 + 500	51	Сваби SCARP
17	40 + 500	42 + 500	47	Сваби SCARP
18	42 + 500	47 + 900	34	Сваби SCARP
19	47 + 900	48 + 000	17	Сваби SCARP

Макс.Средние зарегистрированные расходы за 10 дней (м 3 / с) Шамозайского района — (Годы; 1998-2014 гг.)
Год	Среднее значение за 10 дней	Янв	фев	мар	апр	Май	июн	июл	августа	сен	октябрь	ноя	декабрь
1998	10 дней — I	0.00	0,00	68,67	65,38	69,00	77,00	77,00	50,00	66,40	66,00	59,00	50,00
	10 дней -II	0.00	0,00	69,35	66,03	69,69	77,77	77,30	50,45	67,06	66,64	59,02	50,46
	10 дней -III	0.00	0,00	69,49	66,16	69,83	77,92	77,92	50,60	67.20	66,79	59,71	50,60
1999	10 дней — I	0.00	0,00	68,66	65,37	68,99	76,99	76,53	49,95	66,39	65,97	58,43	49,96
	10 дней -II	0.00	0,00	68,80	65,50	69,13	77,14	77,14	50,09	66,52	66,12	59,11	50,09
	10 дней -III	0.00	0,00	69,42	66.09	69,75	77,84	77,37	50,49	67,12	66,70	59,07	50,50
2000	10 дней — I	0.00	0,00	69,62	66,29	69,96	78,07	78,07	50,70	67,32	66,92	59,82	50,70
	10 дней -II	0.00	0,00	69,69	66,35	70,03	78,15	78,15	50,75	67,39	66,98	59,88	50,75
	10 дней -III	0.00	0,00	68,30	65,03	68,63	76,58	76,58	49,73	66,04	65,64	58,68	49,73
2001	10 дней — I	0.00	0,00	67,61	64,38	67,94	75,82	75,82	49,23	65,38	64,99	58.09	49,23
	10 дней -II	0.00	0,00	69,05	65,74	69,38	77,43	77,43	50,28	66,77	66,37	59,33	50,28
	10 дней -III	0.00	0,00	68,36	65.09	68,69	76,65	76,65	49,77	66,10	65,70	58,73	49,77
2002	10 дней — I	0.00	0,00	67,67	64,43	68,00	75,88	75,88	49,27	65,43	65,04	58,14	49,27
	10 дней -II	0.00	0,00	69,25	65,93	69,58	77,65	77,65	50,42	66,96	66,56	59,50	50,42
	10 дней -III	0.00	0,00	68,41	65,14	68,74	76,71	76,71	49,81	66,15	65,75	58,78	49,81
2003	10 дней — I	0.00	0,00	68,55	65,27	68,89	76,87	76,87	49,92	66,29	65,89	58,90	49,92
	10 дней -II	0.00	0,00	68,27	65.01	68,61	76,56	76,56	49,71	66,02	65,62	58,66	49,71
	10 дней -III	0.00	0,00	69,51	66,19	69,85	77,95	77,95	50,62	67,22	66,81	59,73	50,62
2004	10 дней — I	0.00	0,00	69,30	65,98	69,63	77,71	77,71	50,46	67,01	66,61	59,54	50,46
	10 дней -II	0.00	0,00	68,12	64,86	68,45	76,39	76,39	49,60	65,87	65,48	58,53	49,60
	10 дней -III	0.00	0,00	66,08	62,92	66,40	74,10	74,10	48,12	63,90	63,51	56,78	48,12
2005	10 дней — I	0.00	0,00	64,72	61,62	65,03	72,57	72,57	47,12	62,58	62,20	55,61	47,12
	10 дней -II	0.00	0,00	65,69	62,54	66.01	73,66	73,66	47,83	63,52	63,14	56,44	47,83
	10 дней -III	0.00	0,00	66,87	63,67	67,19	74,99	74,99	48,69	64,66	64,27	57,46	48,69
2006	10 дней — I	0.00	0,00	65,95	62,79	66,27	73,95	73,95	48,02	63,77	63,39	56,66	48,02
	10 дней -II	0.00	0,00	65,29	62,16	65,60	73,21	73,21	47,54	63,13	62,75	56,10	47,54
	10 дней -III	0.00	0,00	67.20	63,98	67,53	75,35	75,35	48,93	64,98	64,59	57,74	48,93
2007	10 дней — I	0.00	0,00	64,51	61,42	64,82	72,34	72,34	46,97	62,38	62.01	55,43	46,97
	10 дней -II	0.00	0,00	67,27	64,05	67,59	75,43	75,43	48,98	65,04	64,65	57,80	48,98
	10 дней -III	0.00	0,00	66,53	63,34	66,85	74,60	74,60	48,44	64,33	63,94	57,16	48,44
2008	10 дней — I	0.00	0,00	68,01	64,75	68,34	76,26	76,26	49,52	65,76	65,36	58,43	49,52
	10 дней -II	0.00	0,00	67,19	63,98	67,52	75,35	75,35	48,93	64,97	64,58	57,73	48,93
	10 дней -III	0.00	0,00	66,39	63,22	66,72	74,45	74,45	48,35	64.20	63,82	57,05	48,35
2009	10 дней — I	0.00	0,00	65,92	62,76	66,24	73,92	73,92	48,00	63,74	63,36	56,64	48,00
	10 дней -II	0.00	0,00	61,96	59,00	62,27	69,48	69,48	45,12	59,92	59,56	53,24	45,12
	10 дней -III	0.00	0,00	61,31	58,37	61,60	68,75	68,75	44,64	59,28	58,92	52,68	44,64
2010	10 дней — I	0.00	0,00	65,92	62,76	66,24	73,92	73,92	48,00	63,74	63,36	56,64	48,00
	10 дней -II	0.00	0,00	61,96	59,00	62,27	69,48	69,48	45,12	59,92	59,56	53,24	45,12
	10 дней -III	0.00	0,00	61,31	58,37	61,60	68,75	68,75	44,64	59,28	58,92	52,68	44,64
2011	10 дней — I	0.00	0,00	64,37	61,29	64,69	72,19	72,19	46,87	62,25	61,87	55,31	46,87
	10 дней -II	0.00	0,00	60,51	57,61	60,80	67,85	67,85	44,06	58,51	58,16	51,99	44,06
	10 дней -III	0.00	0,00	59,87	57,00	60,16	67,13	67,13	43,59	57,89	57,54	51,44	43,59
2012	10 дней — I	0.00	0,00	63,98	60,92	64,29	71,75	71,75	46,59	61,87	61,50	54,97	46,59
	10 дней -II	0.00	0,00	60,14	57,26	60,43	67,44	67,44	43,79	58,16	57,81	51,68	43,79
	10 дней -III	0.00	0,00	59,50	56,65	59,79	66,72	66,72	43,33	57,54	57,19	51,13	43,33
2013	10 дней — I	0.00	0,00	65,92	62,76	66,24	73,92	73,92	48,00	63,74	63,36	56,64	48,00
	10 дней -II	0.00	0,00	61,96	59,00	62,27	69,48	69,48	45,12	59,92	59,56	53,24	45,12
	10 дней -III	0.00	0,00	61,31	58,37	61,60	68,75	68,75	44,64	59,28	58,92	52,68	44,64
2014	10 дней — I	0.00	0,00	65,85	62,70	66,17	73,84	73,84	47,95	63,67	63,29	56,58	47,95
	10 дней -II	0.00	0,00	0,00	0,00	0,00	0,00	0,00	0,00	0,00	0,00	0,00	0,00
	10 дней -III	0.00	0,00	0,00	0,00	0,00	0,00	0,00	0,00	0,00	0,00	0,00	0,00
макс.ежедневно 10 дней		0,00	0,00	69,69	66,35	70,03	78,15	78,15	50,75	67.39	66,98	59,88	50,75
среднее макс. ежедневно 10 дней		0,00	0,00	63,52	60,48	63.83	71,23	71,20	46,25	61,42	61,05	54,55	46,25

Расчет и методология проектирования

Процедура проектирования

Шаги, необходимые для проектирования сифона, включают следующее:

• Определите, какие требуются впускные и выпускные конструкции, а также тип и приблизительный размер трубы.
• Сделайте предварительный план профиля сифона (сифон и необходимые входные и выходные конструкции), используя существующую линию грунта, свойства канала, а также станции каналов и отметки на концах сифона. Эта компоновка должна обеспечивать требования к трубам по покрытию, уклону, углам изгиба, а также обеспечивать требования к погружению труб на переходах, контрольных и входных участках труб или регуляторах и входных отверстиях труб.
• Рассчитайте потери напора сифона в этой предварительной схеме. Если рассчитанные потери напора не согласуются с имеющимся напором, может потребоваться некоторая корректировка, например, размер трубы или даже профиль канала.Если вычисленные потери превышают разницу в поверхности воды в канале вверх и вниз по течению, сифон, вероятно, вызовет подпор в канале вверх по течению от сифона. Если существует подпор, необходимо увеличить размер трубы или изменить профиль канала, чтобы обеспечить адекватный напор. Если рассчитанные потери значительно меньше разницы в поверхности воды в канале вверх и вниз по течению, можно уменьшить размер трубы, или профиль канала может быть изменен таким образом, чтобы имеющийся напор был примерно таким же, как потери напора.
• На длинных сифонах, где входное отверстие не может быть закрыто, существует вероятность обратного выброса и неудовлетворительные условия эксплуатации. Впускное отверстие следует проверить на правильность работы и при необходимости отрегулировать.
• Определите класс трубы. Класс трубы можно определить по величине внешней нагрузки и внутреннего напора, указанных на профиле трубы.

Но из-за заиления и коррозионного воздействия сифон больше не может выдерживать 54 сливных потока, и в результате он может пропускать только 38.35 сливных стаканов и оставшиеся 17 сливов проходят в слив через спускной канал.

Гидравлическая конструкция перевернутого сифона

Проектные расчеты по:

ГИДРАВЛИЧЕСКАЯ КОНСТРУКЦИЯ ПЕРЕВЕРТНОГО СИФОНА (USBR)
Входы
Нагнетание	=	17.00	кусек
Диаметр	=	2,25	футов
Manning’s	=	0,011
Длина	=	330	футов
Входные убытки	=	0.4
Потери на выходе	=	0,7
Потери на изгибе	=	0,04
Кол-во изгибов	=	2
U / s FSL	=	99.52	футов
Д / с FSL	=	98,16	футов
Доступный напор	=	1,36	футов
Ускорение силы тяжести	=	32,2	футов 2 / с
Выходы
Площадь	=	3.9761	фут 2
Параметр смачивания	=	7.0686	футов
Hyd Radius	=	0,5625
Скорость	=	4,2756	фут / с
Скорость Hd	=	0.2839	футов
Входные убытки	=	0,1135	футов
Потери на выходе	=	0,1987	футов
Потери на изгибе	=	0,0227	футов
Потери на трение	=	0.7118	футов
Общие потери по высоте	=	1.0468
Уровни проектирования
U / s FSL	=	99,52	футов
Д / с FSL	=	98.47	футов

Сообщите нам в комментариях, что вы думаете о концепциях в этой статье!

Объяснение сифона с автоматическим колоколом — Практическая инженерия

Несколько месяцев назад пара профессоров инженерного дела построила совместную водяную машину Руба Голдберга на осеннем собрании Американского геофизического союза. Это всплывающее окно, посвященное науке о воде, было продемонстрировано на улицах Сан-Франциско, и мне посчастливилось быть одним из соавторов, которых пригласили разработать часть дисплея.Это быстрый проект, но он сработал очень хорошо, поэтому я хотел поделиться им с вами, ребята.

Вероятно, вы уже делали сифон раньше, и если да, то, вероятно, имеете хотя бы поверхностное представление о том, как он работает. Фундаментальный принцип основан на гидростатике или соотношении между высотой водяного столба и его давлением. В самой высокой точке сифона давление на самом деле ниже атмосферного давления, также известного как вакуум. Это позволяет атмосферному давлению подталкивать воду вверх над пиком сифона, чтобы сила тяжести могла нести ее остальную часть пути.В большинстве случаев этой теории достаточно, чтобы описать типичный сифон. Это очень удобный способ слить воду из резервуара или перекачать жидкость без насоса.

Но сифон все еще требует некоторой помощи для начала работы, также называемой заливкой. Есть классический способ заправить сифон ртом, но он работает только с короткими маленькими трубками и с жидкостями, которые безопасны для употребления в пищу человеком, не то чтобы это мешало бесчисленному количеству людей проглотить полный рот бензина, пытаясь позаимствовать немного из бензина. транспортного средства или слейте воду из бака газонокосилки.Если вы увлекаетесь пивоварением, вы, вероятно, использовали трость, которая иногда использует поршень для заполнения сифона. Для более крупных приложений, таких как осушение пруда, вам нужно проявить немного больше творчества. Типичный способ сделать это — установить клапан на выходе и порт на вершине сифона. При закрытом клапане вы можете заполнить трубу водой из порта. Закройте порт и откройте клапан, и, если повезет, ваш сифон вытянет все пузырьки воздуха и начнет сливать воду из пруда.

Но есть определенные случаи, когда было бы неплохо иметь возможность создать сифон без какого-либо вмешательства, самовсасывающий или автоматический сифон: следующий уровень сифонности. И этот проект — тому пример. Это демонстрация колоколообразного сифона, который я построил из акрилового листа и куска прозрачной трубы. Колокольный сифон состоит из трех основных частей: резервуара, колокола и стояка. Вот как это работает: когда вода заполняет резервуар, поверхность воды в равной степени подвергается атмосферному давлению.Снаружи колпак он подвергается воздействию атмосферы из открытого верха резервуара, а внутри колпака он подвергается атмосферному давлению через пустую стояк. Когда вода поднимается, она в конечном итоге образует уплотнение над стояком внутри колпака, закрывая соединение колпака с атмосферным давлением. Когда вода падает через стояк, она создает вакуум внутри колпака, вытягивая больше воды из резервуара вверх и наружу. В конце концов уровень воды в резервуаре опускается ниже колокола, позволяя воздуху проникать и разрушая сифон.Когда оставшаяся вода стекает из стояка, давление внутри колпака возвращается к атмосферному, и процесс начинается снова.

Это тот же механизм, что используется в чаше Пифагора, одном из старейших приспособлений для розыгрыша розыгрышей. Но есть и более прагматичные варианты использования колокольного сифона. Многие септические системы используют подобное устройство для дозирования стоков в поле выщелачивания, что более эффективно, чем просто позволять ему постоянно стекать. Сифоны Bell также распространены в гидропонике и аквапонике, чтобы создать для растений цикл влажного и сухого.Наконец, колокольные сифоны можно найти в общественных туалетах. YouTuber Big Clive снял многоступенчатый колокольный сифон, используемый для автоматического смыва писсуаров.

Сифон — классический пример науки, бросающей вызов нашей непосредственной интуиции. Вода течет в гору без насоса и движущихся частей. А колокольный сифон является отличным дополнением к этому, поскольку он самозагружается, полностью устраняя необходимость в каком-либо вмешательстве. Спасибо Рольфу Хату и Питу Маркетто за приглашение сотрудничать с ними в этом проекте.Спасибо за просмотр и дайте мне знать, что вы думаете!

Глава 28.52 ОРОШИТЕЛЬНЫЕ / ДРЕНАЖНЫЕ СООРУЖЕНИЯ

Глава 28.52

СООРУЖЕНИЯ ДЛЯ ОРОШЕНИЯ / ДРЕНАЖА

Ячейки:

28.52.010 Введение.

28.52.020 Переходы через оросительные канавы (поперечно-дренажные сооружения).

28.52.030 Сифоны перевернутые.

28.52.040 Овершьюты (желоба и трубы).

28.52.010 Введение.

Большое количество сельскохозяйственных ирригационных сооружений существует в округе Меса, и многие исторически задерживали сток из сельских и сельскохозяйственных районов с незначительными последствиями. Однако развитие (урбанизация) этих территорий приводит к ливневым стокам с гораздо более высокими пиковыми стоками и большими общими объемами. Кроме того, эта урбанизация часто отрицательно сказывается на качестве сточных вод. В результате традиционная практика использования оросительных канав, дренажных канав и резервуаров для контроля ливневых стоков должна быть пересмотрена в каждом конкретном случае.

Рекомендуется, чтобы проектировщик / инженер, столкнувшись с конкретным взаимодействием ирригационных / дренажных сооружений, подробно рассмотрел GJMC 28.16.200–28.16.230. Только после тщательного изучения и понимания данной главы и при согласовании с вовлеченными сторонами пользователь может приступить к конкретным задачам, которые необходимо выполнить. Кроме того, проектировщика / инженера предупреждают о необходимости убедиться в том, что не произойдет повреждение свойств ниже по течению из-за обхода ливневого стока.

(Постановление 40-08 (§ 1301), 3-19-08)

28.52.020 Переходы через оросительные канавы (поперечно-дренажные сооружения).

В ливневой канализации часто встречаются оросительные канавы, каналы или даже водоводы, особенно в сельскохозяйственных районах. Округ Меса содержит большой процент сельскохозяйственных земель, поэтому взаимодействие систем ливневых стоков и сельскохозяйственных ирригационных сооружений является обычным явлением, особенно для новых застроек. Ливневые стоки часто заглубляют с достаточным укрытием, чтобы полностью избежать взаимодействия с существующими оросительными сооружениями.Однако иногда может возникнуть необходимость в установке дренажной трубы путем просверливания или поддомкрачивания, чтобы избежать нарушения оросительного потока. Если переворот дренажного канала достаточно низкий по сравнению с оросительной структурой, можно использовать стандартную конструкцию водопропускной трубы для перехода (см. Главу 28.48 GJMC).

В местах, где поток ливневых вод находится в открытом канале или относительно неглубокой трубе на пересечении с ирригационным сооружением, необходимо рассмотреть другие варианты.В некоторых (редких) случаях ливневый поток может попадать в оросительный канал, а затем удаляться (см. Водосбросы боковых каналов в GJMC 28.36.120) в другом месте. В противном случае поток ливневых вод должен быть по возможности отделен от ирригационных систем. В GJMC 28.52.030 и 28.52.040 представлены два метода выполнения этой задачи: перевернутые сифоны и избыточные затворы. Овершуты включают в себя как лотки, так и водоотводы для отвода ливневых вод через другой канал.

(Постановление 40-08 (§ 1302), 3-19-08)

28.52.030 Сифоны перевернутые.

(a) Перевернутый сифон состоит из закрытого канала, используемого для подачи воды под препятствием, таким как ирригационная конструкция или проезжая часть, где использование канала с непрерывным уклоном может помешать этому препятствию. Иногда называемые «провисающими трубами», трубопровод опускается до перевернутого отверстия, достаточно низкого, чтобы пройти под препятствием, а затем поднимается к перевернутому каналу на нижнем конце.Это предполагает расход в напорном трубопроводе, при успешной работе которого зависит от достаточного напора на входе, чтобы преодолеть подъем, а также потери в трубопроводе в сифонной секции.

(b) Переходы рекомендуются для входов и выходов всех сифонов, чтобы снизить потери напора и предотвратить чрезмерную эрозию. Потери напора на входе уменьшают эффективный напор перевернутого сифона, тем самым требуя большей глубины входного потока для достижения того же потока через трубопровод.Бетонные переходы на входе и выходе необходимы для сифонов, которые:

(1) Пересечение железных дорог или автомагистралей штата / федерального значения.

(2) Имеют диаметр 36 дюймов или больше, переходят дорогу.

(3) Используются с каналом без футеровки, и скорость трубы превышает 3,5 фута в секунду.

(c) В местах, где на сифон может воздействовать поток грунтовых вод, может потребоваться установка муфт для уменьшения воздействия трубопроводов.В зависимости от условий на участке также могут потребоваться обрезные стены.

(d) Рекомендуется, чтобы конструкция длинных перевернутых сифонов включала продувочную конструкцию в нижней точке выравнивания, чтобы обеспечить дренаж системы (см. GJMC 28.36.170 (a)). Они могут быть предназначены для работы с насосом или самотеком. Более короткие сифоны обычно легко опорожняются насосом с любого конца конструкции.

(e) Труба, используемая для перевернутых сифонов, должна иметь номинальное давление в соответствии с требованиями проекта, должна использовать резиновые прокладки (в дополнение могут использоваться другие соединительные устройства) и соответствовать применимым критериям выбора трубы, изложенным в GJMC 28.40.120.

(f) Хорошей практикой проектирования является включение элементов в конструкцию перевернутого сифона, чтобы минимизировать риск затопления из-за того, что сифон не может должным образом передавать поток в канале. Эти функции могут включать, но не ограничиваются:

(1) Увеличенный надводный борт в верхнем канале в районе сифона.

(2) Использование нескольких стволов для обеспечения хотя бы частичной работы в случае выхода из строя одного ствола.

(3) Установка водосброса (и связанного водосброса в боковом канале) для ограничения глубины воды в верхнем канале.

(g) Перевернутые сифоны представляют значительный риск для безопасности людей и животных. Конкретные особенности должны быть включены в дизайн этих структур, чтобы помочь снизить эти риски. Рекомендуется обсудить расположение и характеристики безопасности любого предлагаемого перевернутого сифона с округом Меса и любыми местными юрисдикциями на раннем этапе процесса проектирования.В некоторых местах юрисдикция может запретить использование этих сооружений, если они представляют чрезмерный или необоснованный риск для населения.

(h) Процедура проектирования перевернутого сифона следующая (USBR 1974):

(1) Определите исходную компоновку системы со всеми известными высотами и длинами. Уклон труб между входными / выходными переходами и основной частью сифона ограничен максимальным уклоном 2: 1. Все сифонные трубы должны иметь наклон не менее 0 °.005.

(2) Определите тип требуемых входных и выходных конструкций (переходы, перегородки и т. Д.).

(3) Определите тип используемой трубы. Обычно это железобетонная труба, рассчитанная на давление.

(4) Выберите начальный размер трубы на основании таблицы на Рисунке 28.52.030 (a). Это основано на расчетном потоке, используемых переходах и субъективной длине сифона. В таблице представлены максимально допустимые скорости трубопровода для различных длин сифонов и типов переходов.Сифоны считаются относительно короткими, если они пересекаются под дорогой или каналом. На рис. 28.52.030 (a) включены только потоки до 99 кубических футов в секунду, поскольку обычно более экономично рассматривать мост при потоках 100 кубических футов в секунду или выше. Однако для транспортировки больших потоков можно использовать несколько бочек.

(5) Используя расчетный расход и свойства первоначально выбранной трубы, определите скоростной напор в трубе (Hvp) и крутизну трения (Sf). Используя нормальную глубину в восходящем канале, найдите скоростной напор (Hv1).

(6) Определите необходимый дополнительный надводный борт (FBadd) для 50 футов канала перед сооружением:

(28.52-1)

(7) Перевернутая высота переходов установлена ​​для обеспечения адекватного гидравлического уплотнения на входе (для минимизации гидравлических потерь) и во избежание погружения на выходе.Из-за наклонного входа трубы эффективный диаметр больше диаметра трубы:

(28.52-2)

Где:

D1	=	Эффективный диаметр на входе (фут)
D	=	Диаметр сифонной трубы (фут)
α	=	Наклон впускной (α1) или выпускной (α2) трубы (градусы)

Требуемое гидравлическое уплотнение основано на разнице скоростных напоров между входным каналом и трубой:

(28.52-3)

Где:

Hseal	=	Требуется гидравлическое уплотнение на входе, мин. 0.25 ‘(футы)
Hvp	=	Напор скорости в трубе (V2 / 2g) (футы)
Hv1	=	Напор скорости в восходящем канале (футы)

В оставшейся части этого процесса проектировщик обращается к рисунку 28.52.030 (a) для станций с A по H и J. Обратите внимание, что сифон на Рисунке 28.52.030 (a) пересекает проезжую часть. В этом разделе основное внимание уделяется пересечениям оросительных каналов, поэтому требования к покрытию могут отличаться от указанных на рисунке. Сифоны, пересекающие канал с гибкой облицовкой, должны иметь перекрытие не менее 2,0 футов, а сифоны, пересекающие канал с бетонной или другой негибкой облицовкой, должны иметь перекрытие не менее шести дюймов.

Таблица 28.52.030 представляет уравнения для поиска обратных высот на станциях с A по H:

Где:

IE	=	Перевернуть высоту (фут)
NWS	=	Нормальная поверхность воды (расчетный расход) (фут)
п.	=	Перепад высот между концами переходов (ст.B и C или F и G) (футы)
пинлет	≤	3 / 4D (футы)
пулет	≤	1 / 2D (фут)

Обратные отметки станций D, J и E определяются требованиями покрытия и уклоном трубы.

(8) Определите общий доступный гидравлический напор (Hprofile) по профилю сифона:

(28.52-4)

(9) Определите приблизительную потерю напора по предварительному профилю, а также 10-процентный запас прочности, как указано в уравнении 28.52-5:

(28.52-5)

Где:

HL	=	Потери напора по профилю сифона (при 10% F.S.) (фут)
привет	=	Потери напора на входе и переходе = 0,4ΔHv (фут)
hf	=	Потери на трение в трубе = Длина трубы × Sf (фут)
ГБ	=	Потери на изгибе (см. Уравнение 28.40-26) (футы)
хо	=	Потеря напора на выходе = 0,7ΔHv (фут)
ΔHv	=	(Hvp — Hv1) ​​

Для правильной работы сифона общая потеря напора HL не должна превышать доступный напор по профилю Hprofile.

(10) Высота оголовка над переходным переворотом зависит от высоты засыпки и требуемого надводного борта. Во многих случаях верхняя отметка оголовка равна высшей отметке стены на срезе, Станция B. (Высота стены там определяется добавлением стандартного надводного борта канала к дополнительному надводному борту, рассчитанному по уравнению 28.52-1.)

(11) Переходные размеры C, B, глубина обрезки e и толщина стенки tw определены на рисунке 28.52.030 (b) (USBR 1974). Переходная длина L должна быть как минимум в три раза больше диаметра трубы D.

(12) Для большинства сифонов силы, действующие на изгибы труб, недостаточно велики, чтобы требовать дополнительных конструктивных решений. Однако для больших труб, высоких напоров, плохого состояния фундамента и больших углов отклонения необходимо учитывать упорные блоки и другие приспособления. (USBR 1974)

(13) Расположение станций C и F определяется шириной препятствия и требованиями к уклону сифонной трубы.Используя новые местоположения для станций C и F, определите новые местоположения для станций A, B, G и H и пересчитайте обратные отметки, если это применимо.

(14) Пересчитайте общую потерю напора (уравнение 28.52-5) и убедитесь, что окончательный профиль сифона жизнеспособен.

(15) Защита от эрозии может потребоваться до и / или после сифонных переходов. См. Главу 28.32 GJMC. Хомуты могут потребоваться для уменьшения воздействия трубопровода из-за просачивания вдоль внешней стенки трубы.Для более длинных труб может потребоваться выпускной (сливной) клапан. См. Раздел 906 для критериев относительно этих принадлежностей.

(16) Вентиляционные отверстия, клапаны сброса давления или воздуховыпускные патрубки могут потребоваться для сброса давления воздуха в сифонной трубе, особенно при потоках, не превышающих пропускную способность. В трубе может произойти гидравлический скачок, который вызовет обратный поток и значительно снизит пропускную способность сифона. Вышеупомянутые приспособления позволяют выпускать захваченный воздух из трубы.См. GJMC 28.36.170 для критериев относительно этих приспособлений.

(Постановление 40-08 (§ 1302.1), 3-19-08)

28.52.040 Овершьюты (желоба и трубы).

Термин «овершьюты» относится к сооружениям с поперечным дренажом, которые проходят над нормальной отметкой водной поверхности пересекаемого дренажа. Хотя обычно они используются для отвода ливневых вод (или других) через оросительный канал или естественный дренаж, для других препятствий, таких как дороги и железнодорожные пути, иногда требуются эти конструкции.Если пересекаемое препятствие переносит что-либо, кроме воды (например, транспортные средства), необходимо учитывать зазор до люка. Проектировщик должен обеспечить, чтобы водоотвод, установленный на водном пути, не повлиял отрицательно на проектную пропускную способность этого водного пути. Это включает минимальный зазор в 1,0 фут над нормальной водной поверхностью водного пути.

Овершуты могут быть с открытыми руслами (лотками) или трубами, в зависимости от условий площадки. Прямоугольные секции бетонного лотка обычно используются для более крупного поперечного дренажа (например.ж., ливневые стоки) и для участков, где ожидается, что мусор будет препятствовать использованию труб. На рисунке 28.52.040 (а) представлены типичный план и профиль прямоугольного желоба с бетонным лотком. Для меньших перетоков с дренажом по экономическим причинам обычно используются отводы труб. См. Рисунок 28.52.040 (b) с типичными планами и профилями для двух типов трубных выступов. Обратите внимание, что сварная стальная труба указывается для подвешенной секции каждой из-за дополнительных сил и воздействия, которым эти секции подвергаются.Оба рисунка предполагают, что пересекаемое препятствие является существующим трапециевидным каналом.

(a) Перекрытия лотка. Конструкция желоба («желоба») следующая (USBR 1974):

(1) Обратный наклон желоба зависит от выбранного метода рассеивания энергии на выходе из желоба. Некоторые из них, например успокаивающий бассейн, лучше всего работают с притоком сверхкритического давления. Другие, такие как капля с перегородкой (GJMC 28.36.060), требуют докритического потока на входе.Кроме того, более широкая и мелкая секция лотка потребует меньшей глубины у входного бассейна и будет легче удовлетворять требованиям надводного борта. Следовательно, наиболее экономичная секция лотка может быть не самой эффективной в целом.

Если требуется сверхкритический поток, для определения критического наклона используются следующие уравнения:

	(28.52-6)
	(28.52-7)
	(28.52-8)
	(28.52-9)
	(28.52-10)
	(28.52-11)

Где:

постоянного тока	=	Критическая глубина (фут)
кв.	=	Расход на единицу ширины (cfs / ft.)
Ac	=	Критическая зона (зф)
Vc	=	Критическая скорость (кадр / с)
Hvc	=	Напор (критический расход) (фут)
Esc	=	Удельная энергия (критический расход) (футы)
сбн	=	Критический уклон (фут./ фут)
№	=	Шероховатость Мэннинга = 0,015
R	=	Гидравлический радиус (фут)

Обратный наклон желоба должен быть как минимум на 20 процентов больше критического наклона (Sc) для выбранного поперечного сечения, чтобы избежать нестабильного потока, возникающего вокруг критического потока.

Если требуется докритический поток, наклон должен быть установлен значительно меньше критического наклона, как определено уравнением 28.52-11.

Нормальная глубина при расчетном расходе в лотке должна быть минимум на 1,0 фут ниже верхней части стенки лотка для всех безтрубных перекрытий. Нормальная глубина должна быть основана на коэффициенте шероховатости Маннинга 0,015 для целей этого критерия.

(2) Определить требуемую глубину бассейна на входном переходе, сделать.Уравнение 28.52-12 предполагает, что скорость во входном бассейне равна нулю:

(28.52-12)

Обеспечьте 2,0 фута надводного борта над глубиной бассейна в канале выше по течению от верхнего желоба и 1,0 фута надводного борта над глубиной бассейна в желобе от входного бассейна до подвешенной части.

(3) Высота стенки желоба поперек подвешенной части желоба должна быть равна максимальной глубине желоба плюс 1,0 фут надводного борта.

(4) Определите глубину потока на нижнем конце желоба, используя уравнение Бернулли итеративно на d2:

.

(28.52-13)

Где:

Es2	=	D / S Удельная энергия = d2 + Hv2 (футы)
hf	=	Потери на трение (фут)
Es1	=	Удельная энергия U / S = d1 + Hv1 (фут)
SoL	=	Перепад высот через желоб (футы)

(5) Успокоительный бассейн или другая конструкция для рассеивания энергии должны быть включены по мере необходимости в соответствии с GJMC 28.С 36.020 по 28.36.060 и с 28.36.070 по 28.36.100.

(б) Трубные люки. Конструкция водовыпускного устройства следующая (USBR 1974):

(1) Инверсия входного перехода ограничена следующим:

(i) Между водной поверхностью оросительного канала и трубой должен быть зазор не менее 1,0 фута, если применимо. Для других типов препятствий могут потребоваться большие зазоры.

(ii) 2.Должно быть обеспечено 0 футов надводного борта берега над максимальной поверхностью воды в верхнем канале.

(iii) Потери на входе снижают полезную пропускную способность трубы. Поэтому рекомендуется, чтобы входное отверстие было погружено минимум на 1,5 Hv (труба), чтобы компенсировать эти потери и поддерживать один полный скоростной напор в трубе.

(2) Определить контроль входа / выхода:

Для управления впуском необходимая глубина на впуске (di) для выпуска Q через трубу определяется с помощью уравнения 28.52-14:

(28.52-14)

Где:

С	=	Коэффициент расхода диафрагмы = 0.6
di	=	Глубина (фут)
квартал	=	Расход (куб. Фут. / Сек.)
А	=	Площадь поперечного сечения трубы (SF)
кв.	=	Гравитационная постоянная, 32.2 фут / с2

При регулировании на выходе необходимый напор для нагнетания Q равен потерям напора в трубе:

(28.52-15)

Где:

HL	=	Потери напора в трубе (футы)
привет	=	Потеря напора на входе (фут)
hf	=	Потери на трение в трубе = длина трубы × Sf (фут)
хо	=	Потеря напора на выходе (фут)

(3) Отводы труб должны быть спроектированы так, чтобы максимальная скорость полной трубы составляла 10 футов в секунду для переходных выходов из бетона или 12 футов в секунду для выходов с перегородками.

(4) Диаметр трубы определяется по:

(28.52-16)

Минимальный рекомендуемый диаметр водоотводящей трубы для отвода ливневой воды составляет 24 дюйма. В зависимости от ожидаемой нагрузки наносов и мусора на некоторых участках может потребоваться больший минимальный диаметр.

(5) Требования к конструкции и армированию здесь не указаны, поскольку они выходят за рамки данного руководства. Опоры должны быть расположены так, чтобы свести к минимуму возможные неблагоприятные воздействия на работу пересекаемого препятствия.

(6) Конструкция рассеивания энергии и / или другая защита от эрозии должны быть установлены после вытяжного желоба в соответствии с положениями Главы 28.32 GJMC, GJMC 28.36.020–28.36.060 и 28.36.070–28.36.100 и Глава 28.48 GJMC.

(Постановление 40-08 (§ 1302.2), 3-19-08)

Анализ проекта

сифона и центробежного насоса для низконапорной гидроэлектростанции, представленный на конференции ICAESMT, Яшван Бишт, Арджун Дев, Санчит Верма, Анкур Димри :: SSRN

6 стр. Добавлено: 28 мая 2019 года

Дата написания: 14 марта 2019 г.

Аннотация

Данная исследовательская работа ориентирована на использование воды хвостовой части гидроплотины в напорном трубопроводе с использованием комбинации сифонной трубки и центробежного насоса мощностью 1 л.с., через эту систему производительность установки увеличивается до 0.6кВт. Эта система в основном предназначена для той области, где разряд является переменным, и для удовлетворения этого требования мы можем реализовать систему и получить постоянную мощность. Возобновляемая энергия — один из футуристических источников энергии, вода проходит через сифон, а в верхней части сифона давление ниже атмосферного.

Ключевые слова: напор, КПД, низкий напор, сифон, центробежный насос

Предлагаемое цитирование: Предлагаемое цитирование

Податель заявки, Конференция ICAESMT и Бишт, Яшвант и Дев, Арджун и Верма, Санчит и Димри, Анкур, Анализ конструкции сифонного и центробежного насоса для низконапорной гидроэлектростанции (14 марта 2019 г.).Международная конференция по достижениям в области управления инженерными науками и технологиями (ICAESMT) — 2019, Университет Уттаранчал, Дехрадун, Индия, Доступно на SSRN: https://ssrn.com/abstract=33

или http://dx.doi.org/10.2139 /ssrn.33

015050699 Сифон SCHELL QUAD design

Веб-сайт SCHELL использует файлы cookie. Когда вы используете наш веб-сайт, файлы cookie сохраняются на вашем компьютере. Файлы cookie — это небольшие текстовые файлы, которые назначаются / хранятся на вашем жестком диске браузера, который вы используете, и через которые определенная информация поступает в тело, которое устанавливает cookie (в данном случае мы).Файлы cookie не могут запускать программы или передавать вирусы на ваш компьютер. Они служат для обеспечения функционирования веб-сайта и делают предложение в Интернете в целом более удобным и эффективным. Вы можете настроить использование файлов cookie в соответствии с вашими пожеланиями в следующих настройках. Если вы отклоняете все файлы cookie, также устанавливаются технически необходимые файлы cookie.

Веб-сайт SCHELL использует файлы cookie. Когда вы используете наш веб-сайт, файлы cookie сохраняются на вашем компьютере. Файлы cookie — это небольшие текстовые файлы, которые назначаются / хранятся на вашем жестком диске браузера, который вы используете, и через которые определенная информация поступает в тело, которое устанавливает cookie (в данном случае мы).Файлы cookie не могут запускать программы или передавать вирусы на ваш компьютер. Они служат для обеспечения функционирования веб-сайта и делают предложение в Интернете в целом более удобным и эффективным. Вы можете настроить использование файлов cookie в соответствии с вашими пожеланиями в следующих настройках. Если вы отклоняете все файлы cookie, также устанавливаются технически необходимые файлы cookie.

Обязательно

Технически необходимые файлы cookie используются для обеспечения работы веб-сайта.Это опция фильтрации продуктов, использование списка наблюдения и функция заказа, а также выбор версии для страны / языка. Устанавливается конкретный файл cookie, чтобы сохранить желаемый выбор по соответствующей теме. Мы используем только технически необходимые файлы cookie и файлы cookie, которые вы подтвердили.

Комфорт

Файлы cookie

используются для получения данных для оптимизации веб-сайта SCHELL и, таким образом, обеспечения оптимального удобства использования для посетителя.Эти файлы cookie предназначены для анализа нашего веб-сайта и понимания того, как мы можем улучшить его для вас, чтобы оптимизировать обслуживание клиентов и сделать ваше посещение нашего веб-сайта максимально комфортным. Для этого мы используем файлы cookie от Google и SalesViewer, с помощью которых мы собираем информацию, например, о количестве кликов или посещенных подстраницах. Эти файлы cookie не собирают и не хранят никаких личных данных.

Задание 11 Дизайн водосброса сифона

BI E 5300/6300 Задание № 11

Проект водосброса сифона

7 декабря 2004 г. (срок до 10 декабря 2004 г.)

Покажите свои расчеты в организованном и понятном формате.Укажите любые предположения и / или соответствующие комментарии.

Дано:

• Необходимо спроектировать водосброс для перелива вдоль канала.
• Канал, облицованный бетоном, имеет максимальную скорость потока 4,0 м 3 / с.
• Глубина бетонной футеровки 2,3 м, глубина до вершины земляных валов. составляет 2,5 м.
• Высота русла канала в этом месте составляет 239 м над средним уровнем моря (msl).
• Максимальный подъем водной поверхности в открытом дренажном русле на спуске сторона канала в этом месте 238.5 мес.
• Поперечное сечение канала трапециевидной формы.
• Ширина русла канала 1,65 м, уклоны обратных сторон 1,5.
• Продольный уклон пласта 0,000284 м / м.

Требуется:

1. Используйте метрические единицы для дизайна.
2. Используйте уравнение Шези с C = 60.
3. Спроектировать водосброс сифона для данных условий.
4. Примите значение Cd, равное 0,67, при применении уравнения отверстия для сифона. емкость водосброса.
5. См. Разделы с 4-14 по 4-16 книги USBR и конспекты лекций.
6. Определите следующее:

а. Какова глубина потока в канале при максимальном расходе? Примите это как FSL (полный уровень предложения). б. Какую отметку гребня водосброса сифона (относительно msl) вы рекомендуете? c. Каков расчетный доступный напор H через водосброс сифона? d. Является ли H & amp; lt; hatm, где hatm означает напор при атмосферном давлении? е. Каковы размеры ствола (b и D) при прямоугольном сечении ствола (в соответствии с директивами USBR, D ≥ 2.0 футов)? f. Что такое RCL, RC и RS? г. Каков расчетный расход полнотрубной установки q в водосброс сифона? час Каков расчетный максимальный расход единицы через сифонный водосброс («Вихревое» уравнение)? Убедитесь, что это больше, чем расход, рассчитанный из «уравнение диафрагмы», в противном случае конструкция неприемлема. я. Каков минимальный требуемый внутренний диаметр вентиляционной трубы (сифонного прерывателя)? j. Какова необходимая высота порога выпускного дефлектора (1,5D)?

к. Какая необходимая высота выпускного потолка, h 2? л.Что такое гидравлическое уплотнение в канале, выше верхней части отверстия в сифонный водосброс на спускном канале в точке Qmax? Это больше, чем минимальные значения 1,5hv +0,5 футов или 1,0 футов (в зависимости от того, что больше)? м. Создайте вид сбоку своей конструкции, используя рис. 4-17 в качестве модели.

Решение:

а) Нормальная глубина канала

Путем итерации нормальная глубина определяется равной hn = 1,289 м при 4,0 м 3 / с, при C = 60. Это считается уровнем полного предложения (НПУ).

б) Отметка гребня водосброса сифона

Согласно руководству по проектированию USBR, высота гребня составляет 0,2 фута (0,061 м) над НПУ. Тогда высота гребня будет: 239,000 + 1,289 + 0,061 = 240,350 м над м над уровнем моря.

c) Доступный напор

Имеющийся напор H измеряется от отметки гребня до нижнего бьефа. возвышение водной поверхности (см. рис. 4-17). Максимальное количество воды ниже по течению Высота поверхности: H = 240,350 — 238,500 = 1,850 м.

d) Представляет собой H & amp; lt; Hatm?

Средний напор атмосферного давления на высоте 239 м оценивается как:

hatm = −10.3 0,00105 (239,00) 10,05 м =

Тогда H & amp; lt; hatm, необходимая для сифонной работы.

д) Размеры ствола

Попробуйте минимальную рекомендуемую высоту ствола D = 2,0 фута (0,610 м). Ширина, b, будет определено ниже.

f) RCL, RC и RS

Используйте рекомендованное соотношение RCL / D = 2,0. Тогда RCL = 2,0 (0,610) = 1,22 м. RC = RCL — ½D = 0,915 м. И RS = RCL + ½D = 1,525 м.

г) Полнотрубная разгрузка блока

Используйте уравнение диафрагмы с Cd = 0.67:

Скорость на критической глубине будет:

с с

Q4.

V 2,89 м / с

bh (1,63) (0,850)

== =

И, скоростной напор при критическом расходе:

2 2

Vc (2,89) 0,425 м

2g 2 (9,81)

==

Наконец,

ч 2 = +++ = 1,5 (0,61) 0,425 0,850 0,3048 2,49 м

л) Гидравлическое уплотнение на входе

При минимальных размерах вход на боковом откосе канала имеет размер b x 2D, или 1.63 в ширину на 1,22 в высоту (в метрах). Это дает общую площадь входа (1,63) (1,22) = 1,99 м 2. Тогда максимальный скоростной напор на входе:

22 v 22

Q (4,00)

ч

2gA 2 (9,81) (1,99)

== = .206 м

Минимальное гидравлическое уплотнение определяется как:

1,5hv + = + = 0,152 1,5 (0,206) 0,152 0,461 м

Если вход начинается у основания бокового откоса канала (см. Рис. 4-17), этот гидравлический уплотнение соответствует вертикальной глубине:

()

0.461 sin tan 1 / 1,5⎡⎤− 1 = 0,256 м

⎣⎦

Глубина воды над входом составляет: 1,289 — 0,256 = 1,033 м, что превышает требование гидравлического уплотнения 0,461 м. Таким образом, гидравлического уплотнения достаточно.

м) Чертеж вид сбоку

См. Рисунок ниже.

1,85 м

15 или

Бочка

0,61 м

1,63 м

FSL

1. 2

2 м

1.525 м

2.49 кв.м.

высокий вода

3,100 м

1:

Порог 0,915 м

1,289 м 0,61 м

1,5:

30 o

1.
