Стропильная система односкатной крыши: устройство, схема, инструкции

Односкатную крышу вполне обоснованно относят к разряду наиболее простых и экономных конструкций. Привлекает она минимальным расходом материала и несложным процессом строительства. Возведение именно односкатного варианта может стать первым уверенным шагом на пути самостоятельного кровельщика.

Однако без соблюдения технологических предписаний положительного итога не будет даже в элементарном деле. Чтобы результат радовал надежностью, нужно знать, что представляет собой стропильная система односкатной крыши и какие требования необходимо учитывать при ее сооружении.

Односкатные крыши – верный спутник бытовых сооружений, террас, гаражей, пристроенных и отдельно стоящих веранд. Над жилыми домами на просторах отечества возводят их пока крайне редко, хотя численность приверженцев стилей модерн и хай-тек умиляет тенденцией к росту.

А раз использовать чердак не имеет смысла, то и отделять его перекрытием от постройки не всегда целесообразно. Потому на практике строители односкатных крыш вместо перекрытия нередко устанавливают распорки и подстропильные ноги.

Упрощенно стропильный каркас односкатной крыши можно назвать уложенным под углом перекрытием или половиной наслонной системы, что значительно ближе к конструктивной сути. Сооружают его исключительно из наслонных стропильных ног, т.е. из стропилин, имеющих надежные опоры для верхних и нижних пяток.

В числе вариантов опирания стропильных ног односкатных крыш значатся:

Две несущие кирпичные, бетонные, деревянные стены разной высоты. В этом случае стропилины односкатной крыши опираются на стены через мауэрлат, уложенный двумя несвязанными между собой полосами. Опирание может производиться через бетонный армированный пояс, заранее спроектированный и устроенный в период возведения стен, а также через верхние ряды брусовых или бревенчатых коробок.
Одна несущая стена из бетона, древесины, кирпича и расположенные напротив опоры. Понятно, что таким способом сооружают пристройки и навесы. Верхние края стропилин в таких случаях опираются на стальные кронштейны, прикрученные к несущей стене или на выбранные в ней же гнезда. Нижние пятки опираются на обвязку, соединяющую опорные столбы.

Два ряда бетонных, кирпичных, деревянных опор. Обе пятки стропилин опираются на обвязку. Причем опоры могут одновременно служить элементами для крепления обшивки и формирования каркасных стенок.

В частном строительстве односкатные конструкции чаще всего используются, если перекрываемый ими пролет не превышает 4,5м. Перекрытие более серьезного пролета вполне реально: для его осуществления нужно будет просто усилить систему прогонами, опорами, подкосами.

Однако среди частников немного любителей настолько масштабных односкатных крыш, потому рассматривать мы будем простейших представителей и принципы их сооружения.

Разобравшись с их конструкцией, можно будет создать собственный проект путем модернизации и внесения дополнений.

Грамотно разработанный проект учитывает необходимость располагать одинокий скат с наветренной стороны, чтобы крышу не сорвал и не унес порывистый ветер.

Среднестатистические размеры составляющих

Для изготовления наслонных стропилин используют лес и пиломатериал 2-го сорта. Подойдут ошкуренные бревна, пластины – те же бревна, но отесанные с двух сторон. Используется брус и попарно сшитые доски.

Сечение стропильных ног для возведения односкатных крыш над постройками необходимо рассчитывать с учетом веса кровли, снеговой и ветровой нагрузки. Перечисленные значения в среде народных мастеров попросту складываются и вводятся в одну из многочисленных расчетных программ, коих в интернете чуть меньше, чем легион. Для того чтобы не маяться с вычислениями, мы приведем среднестатистические сечения стропильных ног и сопутствующих элементов, употребляемые для строительства односкатных крыш в средней полосе, это:

Бревна и вытесанные из них пластины Ø 180-200мм, брус 100×150мм (150×150мм) применяются для сооружения стропильного каркаса, перекрывающего пролет 4,5м и более.
Бревна и пластины Ø 120-180мм, брус 100×100мм используются, если перекрыть необходимо пролет до 4,5м.

Брус в обоих случаях допустимо заменять попарно сшитой доской, размеры которых в итоге позволят получить балку требующегося сечения.

Следует помнить, что бревно Ø меньше 120мм, пластины толщиной меньше 70мм и доски сечением менене 40×150мм в сооружении стропильных конструкций не используется. Даже для малоответственных навесов, устраиваемых на площадках в средней полосе, указанные размеры – минимум.

Мауэрлат в средней полосе рекомендовано устраивать из бруса со стороной 180-200мм. подкосы большепролетных крыш следует делать из бруска 80×80мм, бревна Ø 100мм, из сшитых досок 25×150мм.

Только цель заключается не в формировании конькового перелома, а в поддержании плоскости крупного ската. Прогоны большепролетных конструкций делают из бруса 180×180мм или из бревна Ø 200-260мм. Для изготовления стоек под прогоны берут брус со стороной 120мм или бревно 130-200мм в диаметре.

Шаг односкатной стропильной системы

Шаг установки стропильных ног определяется в соответствии с геометрическими данными обустраиваемой коробки. Скаты, на которые предстоит опереть стропилины, делят на равные участки, чтобы расстояние между стропилами было одинаковым. Разбивку скатов под их монтаж выполняют, учитывая размеры и тип применяемых материалов:

Для стропильных ног, изготовленных из бруса, бревна пластин, шаг установки от 1,5м до 2м.
Если стропила изготовлены из спаренной доски, шаг установки от 1м до 1,75м.
Для стропилин из одинарной доски шаг установки от 0,6м до 1,2м.

На выбор шага установки стропильных ног утепленной кровельной конструкции оказывает влияние размер утеплителя.

Очень удобно, если плиты теплоизоляции устанавливаются между стропилами жестко, с легким сдавливанием. Это весьма экономное решение, потому что в два слоя их укладывать не нужно, и теплопотери исключены, благодаря исключению причин образования мостиков холода.

Не забывайте, что при увеличении рекомендованного расстояния между стропилинами, придется сокращать шаг установки обрешетки или вообще делать ее сплошной. Подобный выбор не всегда целесообразен с точки зрения и затрат труда, и строительных расходов. Лучше придерживаться технологических рекомендаций и заранее просчитать, что выгоднее: установить на одну-две стропилины меньше или усиливать обшивку скатов.

Как принято в сооружении скатных крыш, стропилины крепятся к вбитым в деревянную стену костылям или заложенным в кирпичную кладку пробкам с анкерами. Фиксация производится через одну стропильную ногу скрутками из отожженной проволоки. Точки крепления стропильных ног к стенам располагают ниже мауэрлата на 20-30см. Проволочные скрутки можно закладывать во время кладки кирпича. К стенам из бруса или бревна допускается крепить скобами.

Чтобы информация лучше усваивалась, разберем несколько распространенных примеров устройства стропильных систем для односкатных крыш. Рассмотрим простые объекты строительства, с сооружением которых сможет справиться мастеровитый хозяин.

Конструкция #1 — односкатный стропильный каркас гаража

Разберем устройство стропильного каркаса односкатной крыши над гаражом, стены которого сложены из пенобетонных блоков. Рекомендуемый нормативами армированный пояс залит не был, из-за чего предстоит процедура укладки мауэрлата. В односкатных кровельных конструкциях он сооружается в виде двух уложенных на разновысотных стенах брусьев.

Процесс сооружения стропильной системы поэтапно:

Заподлицо с внутренними плоскостями высокой и низкой стены укладываем брус 100×150мм. Это мауэрлат односкатной крыши. Т.к. брусу предстоит контактировать с пенобетоном, укладывается он на рубероидную или аналогичную гидроизоляционную прокладку.

Крепим брус примерно через 80см кровельными уголками 90×90, усиленными литой перемычкой. Привинчиваем уголки дюбелями Ø 14мм.
Из доски сечением 50×200мм сделаем шаблон стропила. Установим ее на мауэрлат так, чтобы с обеих сторон был запас около 55-60см. Запас должен быть несколько больше, чем запланированная ширина карнизных свесов. Обычно она равна 40-50см. Излишки после монтажа всех стропилин обрежем.
Отмечаем на установленной заготовке точки будущих запилов, не забывая, что глубина врубки должна быть не более 1/3 ширины доски.
Проводим разметку стен так, чтобы крайние стропила с обеих сторон не касались бетонной стены. Желательно, чтобы между древесиной и бетоном было расстояние в 4-5см.

По шаблону изготавливаем стропильные ноги, устанавливаем их и крепим к мауэрлату скобами либо уголками.
Из обрезка доски делаем шаблон кобылок с учетом ширины свеса. По шаблону изготавливаем все карнизные элементы. Затем монтируем, не забывая о гидроизоляционных прокладках между деревянными деталями и бетонной стеной.
Спиливаем излишки стропилин и прибиваем по периметру ветровую доску сечением 25×100мм.

Элементарная стропильная конструкция для гаража готова. Осталось по установленным стропилам набить обрешетку под покрытие односкатной крыши. Она может быть сплошной или разреженной. Шаг установки разреженных решетин зависит от типа кровельного материала.

Карнизные свесы в первом примере мы формировали путем монтажа кобылок. Есть несколько иной способ, согласно которому балки мауэрлата устанавливаются с выносом за периметр коробки. Вынос равен ширине карнизного свеса. Стропила располагают так, чтобы крайние элементы были как раз над краями мауэрлата. В пространство между крайней и соседней стропилиной монтируют короткие выноса. Далее все по стандартному плану.

Конструкция #2 — односкатная крыша над пристройкой

Не менее часто, чем предыдущий пример, возникает задача сооружения пристройки к существующему зданию. По вполне объяснимым причинам крыша будет односкатной. Она отлично впишется в любые архитектурные и ландшафтные условия, к тому же не будет создавать угрозы скапливания осадков.

Сооружается стропильная система под углом 20º, т.к. поверх нее будет произведен монтаж металлочерепицы. Опираться стропила будут на капитальную и расположенную напротив кирпичную стену пристройки. В предложенном нами примере односкатной конструкции надлежит перекрыть пролет 4,75м, это более 3,5м. Значит, для обеспечения жесткости потребуется установка подкосов. Проектирование и монтаж подкосов производятся с условием, что углу их наклона не желательно превышать 45º.

Сечение доски для изготовления стропильных ног 50×200мм. Установлены они будут через 70см. Подкосы сделаем из доски 50×150мм, а для сооружения обрешетки запасемся доской 25×100мм.

Алгоритм сооружения односкатного стропильного каркаса:

Устанавливаем брус 100×150мм заподлицо с внутренней плоскостью стены пристройки, не забывая предварительно постелить гидроизоляцию. Фиксируем брус болтами через 80-100мм.
В капитальной стене на запланированной высоте выдалбливаем пазы под установку верхних пяток стропилин. Глубина пазов 12см, ширина слегка больше толщины доски, шаг 70см. Вместо выдолбленных пазов можно использовать металлические кронштейны, которые просто прикручиваются к стене. По форме они напоминают перевернутую литеру «П», в которой располагают верхний край стропилины.
Сделаем шаблон стропильных ног. Приставляем доску 50×200мм к предназначенному ей месту и отмечаем запилы с обоих краев. Глубина верхнего запила, необходимого для установки стропилины в паз, 10см. Глубже делать не нужно, иначе стропилина упрется в стену, а это нежелательно. Размеры верхнего запила переносим на низ. Заодно отмечаем вертикальную линию спила по ширине карниза.
Пользуясь шаблоном, изготавливаем все стропильные ноги и устанавливаем на положенные места. Для крепления вверху применяем металлические уголки, одна сторона которых прикручивается к стенке, вторая к стропилине. Внизу фиксируем уголками или скобами.
Примеряем обрезок доски к капитальной стене и одной из стропильных ног для определения точки вырубки паза под подкос. Не забываем, что угол между стенкой и подкосом не должен превышать 45º, а нижняя пятка подкоса должна упереться в стену на 20-30см ниже противоположной стены.
Отступив от воображаемой вертикали, проведенной через верхний паз, на 5-6см в любую сторону, долбим нижний ряд пазов. Располагаем их через каждые 70см.
Спиливаем с заготовки подкоса нижний угол так, чтобы линия спила составила 10см.
Примеряем заготовку, установив край с запилом в нижний паз. По линии пересечения стропильной ноги и заготовки отчерчиваем верхний запил.
Согласно выверенной схеме делаем и устанавливаем все подкосы. Крепим их к стропилинам металлическими зубчатыми пластинами.
Формируем карнизы посредством установки кобылок на наклонные стенки пристройки. Не забываем про обязательную гидроизоляцию между кирпичной или бетонной стеной и выполненными из древесины элементами крыши.
Обшиваем периметр ветровой доской и монтируем обрешетку.

Приведенная в пример технология действительна не только для устройства односкатных крыш над капитальными пристройками. Подобным образом обустраивают крытые веранды с террасами, хозяйственные блоки.

Гораздо веселей продвигается работа, если стены основного здания сложены брусом, бревном или выполнены по канадской каркасной методе. Под верхние пятки стропилин банально устанавливают кронштейны: мороки меньше и процесс продвигается существенно быстрее.

Конструкция #3 — односкатная конструкция для сарая

Односкатная крыша – превосходный вариант для обустройства хозяйственных построек, времянок, летних кухонь. В фундаментальности подобных сооружений нуждаются редкие единицы. Активней востребованы простейшие варианты, с возведением которых запросто справится владелец загородного участка.

Рассмотрим устройство односкатной крыши над небольшим сараем для хранения дачного инвентаря. Стены его построены по каркасно-тепличному принципу путем установки вертикальных стоек, соединенных внизу по периметру обвязкой. Передняя и задняя стенки сарая различаются по высоте, поэтому соединяются не единой обвязкой, а отдельными поперечными планками.

Поперечина высокой стенки укладывается под углом, что позволяет не делать врубки для опирания верхних пяток стропилин. Чтобы сформировался угол, стойки высокой стенки запиливаются сверху под запроектированным углом.

Алгоритм устройства стропильной системы типичен. Сначала отрезок доски прикладывают к торцу постройки и очерчивают линии запилов. Потом по шаблону запиливается необходимое количество стропильных ног. Устанавливаются они традиционным способом согласно заранее выполненной на стенках разметке. Для крепления элементов стропильной системы над легкими бытовыми постройками достаточно гвоздей или саморезов. Завинчивают или забивают метизные изделия под углом, стараясь, чтобы не было зазоров между соединяемыми деталями.

Крепление ветровой доски выполняется по периметру после монтажа обшивки стенок. У приведенного в пример сарая нет карнизных свесов. Однако при желании можно их сделать, установив стропилины длиной, учитывающей формирование свесов. Запланирована укладка мягкой кровли, под которую устраивают сплошную обрешетку. Размеры обрешетки из фанеры, ГВЛВ, доски или ОСП-3 определяет внешняя плоскость ветровой доски.

Угол наклона невелик, поэтому применение гидроизоляции крайне желательно даже в случае, если намокание хранящихся в сарае предметов не слишком беспокоит. Гидроизоляция защитит деревянные детали постройки от гниения и последующего неизбежного выхода из строя.

Наглядно с процессом строительства стропильной системы для односкатной крыши познакомит видео:

Мы рассмотрели наиболее характерные примеры, актуальные и доступные для собственноручного исполнения. Подробно описали технологические нюансы типичных ситуаций. Это базовые варианты, которые вполне смогут стать основой для собственных разработок. Меняются размеры в связи с индивидуальными потребностями, но принципы сооружения стропильных каркасов для односкатных крыш стабильны. Знать их полезно и самостоятельным мастерам, и хозяевам, желающим грамотно проконтролировать работу строителей.

Стропильная система крыши. Виды, узлы и особенности монтажа

Основные элементы стропильной системы

Названия, принятые в обиходе строителей, имеют специфичную терминологию. А вы знаете что как называется?

Хребты
Примыкания стропильных ног
Проемы в кровле
Ендовы
Коньковый прогон (конек)
Изменение угла наклона крыши
Перпендикулярные примыкания к стропилам
Горизонтальная связка стропил по центру
Горизонтальная связка стропил по низу
Примыкание стропил к стене
Фронтон в плоскости стены
Фронтонный свес
Подрез стропил для подшива карнизов
Карнизный свес
Карниз в плоскости стены
Блок-балки между стропилами
Примыкание стропильной ноги к стене

В этой статье мы будем разбирать каждый из этих терминов, говорить о роли элементов в структурной целостности, а также поговорим о типовых узлах и альтернативных решениях. Будет много полезной информации. А для начнем мы с базовых понятий.

Определение и виды стропильных систем

Стропильная система крыша — это деревянная каркасная конструкция, которая воспринимает ветровые и снеговые атмосферные нагрузки. Конфигурация крыши наиболее широко варьируется по всей стране. Это связано с тем, что крыша играет самую активную роль из всех частей здания в защите от непогоды, а в России колебания погоды являются экстремальными. Одни крыши защищают в первую очередь от солнечного жара, другие должны укрывать жителей под тоннами снега.

Выбор уклона крыши

Одна из наиболее очевидных вариаций формы крыши связана с наклоном (или уклоном) крыши. Основными факторами, влияющими на уклон крыши, являются стилистические соображения, тип используемого кровельного материала и желаемое пространство под крышей. Климат также оказывает сильное влияние на уклон крыши.

В районах со значительным количеством осадков крыши делают с большим уклоном, чтобы “сливать” дождь, в то время как теплый, засушливый климат, как правило, благоприятствует более плоским крышам. Наклон или уклон крыши измеряется как отношение подъема к проекции длины (например, ½ или ¼), либо имеет измерение в градусах. К примеру, говорят, что угол наклона данной крыши — 30 град.

Форма крыши

Формы крыш, как правило, имеют региональный характер, который отражает не только климатические изменения, но и исторические влияния. Все формы крыши являются производными от четырех основных форм крыши, показанных ниже: плоская крыша, односкатная крыша, двускатная крыша и шатровая крыша.

Рисунок: базовые формы

Практически любая форма может быть выполнена путем объединения четырех основных форм. Некоторые из этих сложных форм настолько распространены, что имеют свои собственные названия. Например, двускатная (фронтонная) форма и четырехскатная могут сочетаться, образуя голландский фронтон. Два различных уклона двускатной крыши могут объединяться, образуя вальмовую крышу. К двускатной крыше можно пристроить мансарду и так далее. Четыре общие комбинации показаны ниже.

Рисунок: сложные (совмещенные) формы

Типы стропильной системы крыши

Крыши строятся либо из отдельных элементов — стропил (балочные каркасные крыши), либо из ферм заводского изготовления. Классические системы обычно изготавливаются из бруса или доски, но могут также использоваться композитные материалы, такие как двутавровые деревянные балки. Балочные стропильные системы возникли еще до развития каркасного строительства в 19 веке. Предшественников современной каркасной стропильной системе можно увидеть на древних крышах по всему миру. Современная деревянная поэлементная стропильная система остается популярной, потому что это самая удобная с точки зрения монтажа система крыши, а материалы наименее дороги. Фермы изготавливаются из нескольких небольших элементов (обычно 2х4 м), соединенных на заводе или в цехе для создания одного длинного конструктивного узла. Только в очень простых зданиях (например, ангарах или производствах) экономия труда при сборке ферменной системы конкурирует с классической стропильной системы из отдельных элементов.

Балочная стропильная система

Одно из преимуществ стропил из балок заключается в том, что пространство внутри конструкции крыши может стать жилым пространством или неэксплуатируемым техническим помещением. Полуэтажные (мансардные) жилые помещения на верхних этажах и настоящие складские чердаки — примеры разнообразия использования. Второе преимущество заключается в том, что сложные крыши значительно экономичней сделать из отдельных элементов, нежели чем из ферм.

Рисунок: балочная стропильная система

Фермы

Фермы позволяют перекрывать значительно большие пролеты, чем стропильные системы из обычной доски, оставляя большие открытые пространства под ними или позволяя перемещать перегородки без учета конструкции крыши выше. Фермы быстро поднимаются вверх при помощи спецтехники, что обычно приводит к экономии временных затрат при монтаже крыши в здания простой формы. Большим недостатком ферм является то, что ферменную крышу практически невозможно реконструировать, так как фермы никогда не следует резать или иным способом нарушать целостность готовых элементов.

Рисунок: ферменная конструкция крыши

В дополнение к выбору высоты, формы и структуры, рассмотренным выше, многие другие решения вносят свой вклад во внешний вид и форму крыши. К ним относятся выбор обшивки, подстилающего слоя и кровельного материала; форма карнизных и фронтонных выносов; желоба и водосточные трубы; изоляция и вентиляция кровли. Все эти вопросы обсуждаются в данной статье.

Размеры сечения стропил

Размеры стропил обычно составляют 45х145, 45х195 мм, а расстояние между ними обычно составляет от 60 см до 100 см. Распространенный шаг 60 см связан с шириной утеплителя. Размер стропил зависит в первую очередь от пролета, шага, нагрузки на крышу, а иногда и от требуемой толщины изоляции. Ниже приведена таблица с соотношением размера стропильных ног и пролетов.

	Длина стропильного элемента, м
Шаг стропил, мм	3,0	3,5	4,0	4,5	5,0	5,5	6,0
600	45х145	45х145	45х145	45х145	45х175	45х195	45х195
800	45х145	45х175	45х195	45х195	75х195	75х195	75х195

Стропильная система односкатной крыши

Стропильная балочная система может поддерживаться стенами здания, конструктивной коньковой балкой или прогонами. Односкатная крыша—самая простая наклонная крыша— имеет стропила, которые простираются от одной стены до другой. Эти стропила должны быть достаточно прочными, чтобы выдержать вес самих балок и последующих конструктивных слоев, а также вес снеговой нагрузки. Стропила также должны быть достаточно высокими, чтобы между ними можно было установить достаточно толстый слой изоляции. Общая нагрузка на крышу переносится на концы стропил, где она опирается на стены. В простом примере на картинке: каждая стена несет часть постоянной и переменной нагрузки на крышу.

Чертеж: стропильная система односкатной кровли

Двускатная кровля: висячие стропила

Висячая крыша (треугольное сечение, безконьковое)—стропила устанавливаются по парам без опирания на конек. Каждая стропила охватывает только половину расстояния между двумя стенами (двускатная крыша, показанная на чертеже, является самым простым вариантом). Горизонтальные стяжки—потолочные балки или чердачные— образуют треугольник со стропилами. Потолочные балки обычно расположены на верхней обвязке стен или мауэрлате, но также могут быть расположены выше, образуя частично сводчатый потолок или полумансарду. Соединения стропил в верхней точке обычно реализуется при помощи перфоленты или специализированного крепежа. Также часто узел усиливается дополнительными хомутами. Висячие стропила — достаточно слабая с точки зрения восприятия нагрузки схема. Поэтому используется при маленьких пролетах. Утепление осуществляется по горизонтальным стяжкам

Чертеж: висячая стропильная система

Двускатная кровля с опорой на конек

Горизонтальных связей, необходимых для двускатной крыши, можно избежать, если стропила прикреплены на коньке к несущей коньковой балке (или стене), что эффективно превращает двускатную крышу в две односкатные крыши, как показано на рисунке ниже.

Чертеж: двускатная кровля с коньком

Стропильная система с прогонами

Прогоны — это горизонтальные элементы, которые поддерживают несколько стропил, обычно в середине пролета. Прогоны используются для поддержки большепролетных конструкций или, когда нет возможности применять стропила большого сечения. Смысл прогонов в уменьшении пролета стропил и ,как следствие, увеличении несущей способности всей системы. Сами прогоны должны опираться на столбы или на несущие стены как показано на рисунке ниже.

Чертеж: стропильная система с прогонами

Потолочные балки

Потолочные балки очень похожи на балки пола. На самом деле балки второго этажа двухэтажного здания служат потолочными балками для нижнего этажа. Потолочные балки отличаются от балок пола только тогда, когда над балками нет пола (кроме мансардного этажа). Потолочные балки имеют такие же размеры, как и балки пола. Пролет балок зависит от расстояния между ними и от того, будет ли чердак над балками использоваться для хранения.

Чертеж: узел опирания потолочных балок

Потолочные балки могут функционировать как стяжки, чтобы противостоять горизонтальным усилиям, возникающим на опоре стропил. Для этого важно надежно прикрепить балки к стропилам и к стенам дома.

Важно знать

По нижней плоскости потолочных балок часто устраивают дополнительную обрешетку для того чтобы избежать растрескивания чистовой отделки потолков из-за возможных перемещений и деформаций потолочных балок в процессе эксплуатации.

В месте опирания стропил на стены или несущие балки делается специализированный вырез в стропильной ноге. В американской практике называется “bird’s mouth” — птичий клюв. У нас просто стропила “запиливаются”.

Узел: устройство запила в стропильной ноге

ЭКСПЕРТНОЕ МНЕНИЕ

Хорошо, если ширина “запила” равна ширине площадки опирания и (или не обшитой стенки, если обшивка будет сделана позже). Минимальная ширина опирания “запила” на стену — 100 мм.

Узел: устройство блок-балок за опорой

Узел: устройство блок-балок на опоре

Узел примыкания скатов кровли с разными углами наклона

Везде, где угол наклона крыши меняется от пологого к крутому (как в вальмовой крыше) или от крутого к пологому (как в мансардной крыше), оба конца стропил должны иметь опору. Если изменение уклона происходит над стеной, то сама стена будет обеспечивать опору. Если изменение уклона не происходит над стеной, то опора должна быть обеспечена прогонами или балкой (хребтом).

Узел примыкания скатов на ендове с опорой

Узел примыкания скатов на ендове без опоры

Узел примыкания скатов на хребте на опоре

Узлы устройства мансардных окон, дымоходов, люков

Обрамление элементов, выступающих через крышу здания—световые люки, дымоходы и слуховые окна— начинается с прямоугольного отверстия в стропильной системе. Для проемов в одной плоскости крыши, обрамленных полностью общими стропилами, обрамление делается относительно легко. Отверстие шириной в три стропила или меньше может быть сделано путем прерывания стропил и удвоения боковых стропил, как показано ниже. Очевидно, что это более эффективно, если ширина и расположение проема соответствуют расстоянию между стропилами. При устройстве больших проемов стропила должны быть проверены расчетами на несущую способность. Отверстия, которые пересекают коньки, хребты и ендовы или изломы при изменении высоты, должны иметь дополнительные точки опирания и должны быть отдельно рассчитаны по нагрузкам.

Чертеж: обрамление мансардного окна

Обрамление отверстий в большинстве случаев либо отвесны, либо перпендикулярны стропилам, как показано на рисунке ниже. Материал обрамления ответных отверстий должен иметь сечение выше, чем стропила.

Узел: обрамления проема в кровле

Устройство слухового окна в крыше

Мансардные окна часто имеют ширину более трех стропил , поэтому их конструкция должна быть рассчитана по прогибам по 2-му предельному состоянию проектировщиком. Отверстие в крыше должно быть сконструировано таким образом, чтобы выдерживать все нагрузки, налагаемые весом самого слухового окна и снеговой нагрузкой. Мансардные стены и крыша имеют ту же конструктивную схему, как стены и крыша главного здания.

Если стены мансарды не простираются ниже уровня плоскости кровли, то стропильная система на краю проема должна поддерживать мансарду. Если слуховое окно имеет боковые стенки, которые простираются до пола, пол может быть использован для поддержки слухового окна, а стропила со стороны отверстия могут быть одинарными.

Ендовы в стропильной системе крыши

Внутренний угол двух пересекающихся плоскостей крыши называется ендовой. В большинстве случаев ендовы — это сдвоенные стропильные ноги, которые опираются на стены и на коньковые балки. Эти ендовы воспринимают большие нагрузки и должны быть отдельно спроектированы. Соединительные стропила поддерживают область между стропилами ендовы и коньковой балкой.

Как показано на рисунках, стропила ендовы могут поддерживаться сверху коньковой балкой или брусом обрамления. Система поддержки коньковой балкой более практична, когда коньки пересекающихся крыш находятся близко друг к другу; однако система поддержки брусом обрамления лучше, когда нижний конёк пересекает основную крышу вблизи или ниже центра стропильного пролета. Там, где не требуется пространство между пересекающимися крышами, можно построить более простую “имитацию кукушки”. Эта кукушка сделана без стропил ендовы. Одна крыша сначала строится полностью из обычных стропил без какого-либо специального обрамления. Затем две направляющие устанавливаются над стропилами или над обшивкой первой крыши, а доборные стропила крепятся к направляющим.

Чертеж: крепление через ендовую балку

Чертеж: крепление через обрамление

Чертеж: фальш-кукушка

Устройство хребтов крыши

Хребет — это внешний угол, где сходятся две плоскости крыши. Он состоит из хребтовых стропил в качестве основных несущих элементов на пересечении и доборных стропил от хребта до карниза. Хребты опирается на своем нижнем конце на стену на уровне обвязки (или на столб), а на своем верхнем конце на конек (или на стену). Большинство вариантов стропильной системы подразумевают, чтобы хребты выступали ниже нижнего края основных стропил. Часто хребтовые балки делают бОльшего сечения, чем основные стропила. Это связано с тем, что хребты воспринимают всю нагрузку от стропил.

Чертеж: устройство хребтовых балок

Узел примыкания стропил к хребту

Увеличенная высота сечения хребтов не представляет никакой проблемы в чердачном помещении, но если внутренняя поверхность крыши должна быть превращена в финишный потолок, то хребты должны быть в один уровень с основными стропилами, чтобы позволить плоскостям финишного потолка встретиться. В случае, если невозможно выровнять сечения основных стропила и хребтовой балки, то пускают по нижней плоскости стропил дополнительную обрешетку.

Альтернативные варианты: стропила из деревянных двутавровых балок

Схема: кровля из деревянных двутавровых балок

Прочность, точность изготовления и большая длина, которые делают деревянные двутавровые балки подходящими для каркаса пола , также указывают на их возможность использование для каркаса крыши. Двутавровые балки, используемые в качестве стропил, составляют основную массу конструкционных пиломатериалов, используемых для стропильной системы; и они более жесткие, прочные и легкие, чем их твердоспиленные аналоги. Несмотря на множество преимуществ, инженерные конструкции в качестве каркаса крыши не получили такого взрывного роста, как в случае с каркасом перекрытий. Отчасти причина в том, что крыша, выполненная из балок, требует больших трудозатрат и дополнительных знаний. Большинство узловых решений применяемых для обычных досок, не пригодны для двутавровых балок. Также требуется применение дополнительных вставок и заполнений в связи с формой двутавра. Это добавляет время и трудозатраты.

Узел опирания на мауэрлат

Еще одно различие между каркасными крышами из цельного пиломатериала или двутавровых конструкций заключается в том, что i-joists почти всегда требует несущей коньковой балки. Это означает, что нагрузка на крышу должна переноситься вниз к фундаменту через вертикальные несущие элементы -столбы или стены. Соотношение затрат и выгод для каркасных крыш с инженерным балками благоприятствует его использованию только для простых двускатных, четырехскатных, мансардных и шатровых кровель.

Узел примыканию двутавров к коньковой балке

Однако многие строители нашли способы совместить преимущества как сплошных пиломатериалов (доски и бруса) и деревянных двутавров на одном и том же здании. В этих гибридных крышах двутавры используются для основных форм, а полнотелые пиломатериалы используются для более мелких деталей и более сложных форм.

Узел обрамления проема в крыше из двутавров

Общие принципы каркаса, применимые к каркасу крыши из цельного пиломатериала, также справедливы для инженерных двутавров. Стоит отметить, что для выполнения проектных работ инженерные элементы кровли из двутавров должны быть установлены полностью в соответствии с инструкциями производителя.

Автор статьи:

Ивочкин Алексей

Инженер-строитель

Стропильная система односкатной крыши | |

Сооружение стропильной системы крыши и последующий настил кровли – важнейшие этапы при любом строительстве. Дело это – весьма сложное, сопряженное со всесторонней подготовкой, которая включает в себя расчёт основных элементов системы и приобретением материалов нужного сечения. Далеко не каждый начинающий строитель будет способен спроектировать и санировать сложную конструкцию.

Однако часто при строительстве придомовых построек, сооружений хозяйственного или подсобного назначения, гаражей, навесов, беседок и других объектов особая сложность крыши вовсе и не требуется — на первое место выходят простота конструкции, минимальное количество затрат на материалы и скорость проведения проведение работ, которые вполне посильны для самостоятельного исполнения. Именно в таких ситуациях своеобразной «палочной-выручалочкой» становится стропильная система односкатной крыши.

В данной публикации основной акцент сделан на расчетах односкатной конструкции крыши. Кроме того, будут рассмотрены наиболее типичные случаи ее сооружения.

Основные достоинства односкатных крыш

Несмотря на то что не всем нравится эстетика здания, над которым смонтирована односкатная кровля (хотя сам по себе вопрос – неоднозначный), многие хозяева загородных участков при возведении построек, а иногда даже — и жилого дома, выбирают именно такой вариант, руководствуясь целым рядом достоинств подобной конструкции.

Материалов для односкатной стропильной системы, тем более, если она возводится над небольшой хозяйственной пристройкой, потребуется совсем немного.
Самой «жесткой» плоской фигурой является треугольник. Именно он лежит в основе практически любой стропильной системы. В односкатной системе этот треугольник – прямоугольный, что существенно упрощает проведение расчетов, так как все геометрические соотношения известны каждому, кто заканчивал среднюю школу. Но эта простота никак не сказывается на прочности и надежности всей конструкции —
Даже если ведущий самостоятельное строительство владелец участка ни разу ранее не сталкивался с возведением крыши, монтаж односкатной стропильной системы не должен вызвать у него чрезмерных трудностей – он достаточно понятен, не столь сложен. Нередко, при перекрытии небольших хозпостроек или иных придомовых сооружений вполне возможно обойтись не то что без вызова бригады специалистов, но даже и без приглашения помощников.
При возведении конструкции крыши всегда важна скорость проведения работ, естественно, без потери качества – хочется как можно быстрей обезопасить строение от капризов погоды. По этому параметру односкатная крыша однозначно является «лидером» — в ее конструкции практически нет сложных соединительных узлов, забирающих массу времени и требующих высокоточной подгонки.

Насколько существенны недостатки односкатной стропильной системы? Увы, они есть, и с ними тоже приходится считаться:

Чердака при односкатной кровле или не предполагается вовсе, или он получается настолько маленьким, что о его широкой функциональности приходится забыть.

Исходя из первого пункта – есть определенные сложности в обеспечении достаточной термоизоляции расположенных под односкатной крышей помещений. Хотя, конечно, это можно исправить – ничто не мешает утеплить сам скат кровли или же расположить под стропильной системой утепленное чердачное перекрытие.
Односкатные крыши, как правило, делаются с небольшим уклоном, до 25÷30 градусов. Это влечет за собой два последствия. Во-первых, не все виды кровельных покрытий подойдут для таких условий. Во-вторых, резко возрастает значимость потенциальной снеговой нагрузки, что следует обязательно учесть при проведен расчетов системы. Но зато при таких уклонах значительно снижается влияние ветрового давления на кровлю, особенно если правильно расположить скат – в наветренную сторону, в соответствии с преобладающими ветрами на данном участке местности.

Еще один недостаток, пожалуй, можно отнести к очень условным и субъективным – это внешний вид односкатной крыши. Он может не прийтись по душе любителям архитектурных изысков, дескать, очень упрощает облик постройки. На это тоже можно возразить. Первое – простота системы и экономичность возведения часто играют все же решающую роль при строительстве подсобных сооружений. А втрое – если посмотреть обзор проектов жилых домов, то можно встретить очень интересные дизайнерские варианты, в которых упор сделан именно на односкатной крыше. Так что, как говорится, о вкусах не спорят.

Как рассчитывается односкатная стропильная система?

Общие принципы расчета системы

В любом раскладе односкатная система крыши представляет собой конструкцию из установленных параллельно друг другу наслонных стропильных ног. Само по себе название –«наслонные» говорит о том, что стропила опираются (наслоняются) на две жёстких точки опоры. Для удобства восприятия обратимся к несложной схеме. (Кстати, к этой же схеме будем возвращаться еще не раз – при проведении расчетом линейных и угловых параметров системы).

Итак, две точки опоры стропильной ноги. Одна из точек (В) расположена выше другой (А) на определенное значение превышения (h). За счет этого создается уклон ската, который выражается углом α.

Таким образом, как уже отмечалось, в основе построения системы лежит прямоугольный треугольник АВС, в котором основанием является расстояние по горизонтали между точками опоры (d) – чаще всего это длина или ширина возводимой постройки. Второй катет – превышение h. Ну а гипотенузой становится длина стропильной ноги между точками опоры – L. Угол при основании (α) определяет крутизну ската кровли.

Теперь рассмотрим основные аспекты выбора конструкции и проведения расчетов несколько подробнее.

Каким образом будет создаваться необходимый уклон ската?

Принцип расположения стропил односкатной кровли – параллельно друг другу с определенным шагом, с необходимым углом уклона ската – общий, но достигаться это может различными способами.

Первый заключается в том, что еще на этапе разработки проекта здания высота одной стены (показано розовым) сразу закладывается с превышением h относительно противоположной (желтый цвет). Двум оставшимся стенам, идущим параллельно скату кровли, придается трапециевидная конфигурация. Способ- достаточно распространенный, и хотя несколько усложняет процесс возведения стен, зато предельно упрощает создание уже самой стропильной системы крыши — практически все для этого уже готово.
Второй способ можно, в принципе считать разновидностью первого. В этом случае речь идет о каркасном строительстве. Еще на стадии разработки проекта в него закладывается то, то вертикальные стойки каркаса с одной стороны выше на ту же величину h по сравнению с противоположной.

На представленных выше иллюстрациях и на тех, что будут размещены ниже, схемы выполнены с упрощением – не показан мауэрлат, проходящий по верхнему торцу стены, или обвязочный брус – на каркасной конструкции. Это ничего не меняет принципиально, но на практике без этого элемента, являющегося основой для монтажа стропильной системы, не обойтись.

Что такое мауэрлат и как он крепится на стены?
Основная задача этого элемента – равномерное распределение нагрузки со стропильных ног на стены здания. Правила подбора материала и самостоятельного монтажа мауэрлата на стены дома – читайте в специальной публикации нашего портала.

Следующий подход практикуется в том случае, когда стены имеют равную высоту. Превышение одной стороны стропильных ног над другой может быть обеспечено установкой вертикальных стоек необходимой высоты h.

Решение несложное, но конструкция получается, на первый взгляд, несколько нестабильной – у каждого из «стропильных треугольников» есть определенная степень свободы влево — вправо. Это достаточно просто устраняется креплением поперечных брусьев (досок) обрешетки и зашивкой прямоугольной фронтонной части крыши с фасадной стороны. Оставшиеся по бокам фронтонные треугольники также зашиваются деревом или другим удобным для владельца материалом.

Еще одно решение проблемы – это монтаж кровли с применением односкатных ферм. Такой способ хорош тем, что есть возможность после проведения расчетов идеально собрать и подогнать одну ферму, а затем, взяв ее в качестве шаблона, изготовить на земле необходимое количество точно таких же конструкций.

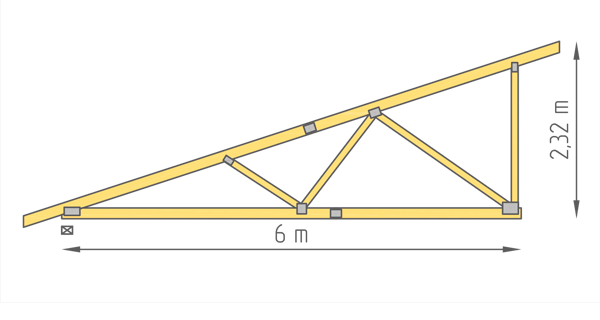

Подобную технологию удобно применять в том случае, когда стропила, в силу своей большой длины, требуют определенного усиления (об этом речь пойдет чуть ниже).

Жесткость всей стропильной системы заложена уже в конструкции фермы — достаточно установить эти сборки на мауэрлат с определенным шагом, закрепиться на нем, и соединить затем фермы обвязкой или поперечными брусьями обрешетки.

Еще одно достоинство такого подхода –ферма выполняет и роль стропильной ноги, и балки перекрытия. Таким образом, существенно упрощается проблема термоизоляции перекрытия и подшивки потока – все для этого уже сразу будет готово.

Наконец, еще один случай – он подойдет для той ситуации, когда односкатная кровля планируется над возводимой около дома пристройки.

С одной стороны стропильные ноги опираются на стойки каркаса или же стенку возводимой пристройки. С противоположной стороны находится капитальная стена основного здания, и стропила могут опираться на зафиксированный на ней горизонтальный прогон, либо на индивидуальные крепления (кронштейны, закладные бруски и т.п.), но также выровненные по горизонтали. Линия крепления этой стороны стропильных ног также делается с превышением h.

Обратите внимание, что несмотря на различия в подходах к монтажу односкатной системы, во всех вариантах присутствует тот же «стропильный треугольник» — это будет важно для проведения расчетов параметров будущей крыши.

В какую сторону предусмотреть скат кровли?

Казалось бы – праздный вопрос, однако, с ним необходимо определиться заранее.

В некоторых случаях, например, если крыша делается над пристройкой к дому, вариантов особых и нет – скат должен располагаться только в направлении от здания, чтобы обеспечивался свободный сток ливневой воды и талого снега.

На отдельно стоящем строении уже есть определенные возможности выбора. Конечно, мало когда рассматривается вариант, при котором стропильную систему располагают таким образом, чтобы направление ската приходилось на фасадную часть (хотя не исключено и такое решение). Чаще всего уклон организовывают назад или в одну из сторон.

Вот здесь уже можно взять за критерии выбора внешнее дизайнерское оформление возводимого здания, особенности территории участка, удобство прокладки коммуникаций системы сбора ливневых вод и т.п. Но все равно следует иметь в виду определённые нюансы.

Оптимальное расположение односкатной кровли – в наветренную сторону. Это позволяет минимизировать ветровое воздействие, которое может работать с подъемным приложением вектора силы, когда скат превращается в своеобразное крыло – ветер пытается сорвать кровлю вверх. Именно для односкатных крыш это имеет важнейшее значение. При ветре же в кровлю, особенно при небольших углах крутизны скатов, значение ветрового воздействия будет минимальным.
Второй аспект выбора – это длина ската: его при прямоугольной постройке можно расположить вдоль нее или поперек. Здесь важно учесть то, что длина стропил без усиления не может быть беспредельной. Кроме того, чем длиннее пролет стропила межу точками опоры, тем толще должен быть в сечении пиломатериал, идущий на изготовление этих деталей. Эта зависимость будет пояснена чуть позднее, уже при проведении расчетов системы.

Тем не менее, практикуют правило, что свободная длина стропильной ноги обычно не должна превышать 4,5 метров. При возрастании этого параметра обязательно предусматриваются дополнительные элементы усиления конструкции. Примеры показаны на иллюстрации ниже:

Так, при расстоянии между противоположными стенами от 4.5 до 6 метров уже потребуется установка подстропильной ноги (подкоса), расположенной под углом в 45°, и упирающейся снизу на жестко закрепленный опорный брус (лежень). При расстояниях до 12 метров придется устанавливать по центру вертикальную стойку, которая должна опираться или на надежное перекрытие, или же даже на капитальную перегородку внутри здания. Стойка также упирается в лежень, а кроме того, в каждую из сторон устанавливается еще и подкос. Это тем более актуально в связи с тем, что стандартная длина пиломатериалов обычно не превышает 6 метров, и стропильную ногу придется делать составной. Так что без дополнительной опоры обойтись в любом случае не получится.

Дальнейшее увеличение длины ската приводит к еще большему усложнению системы – появляется необходимость установки нескольких вертикальных стоек, с шагом не более 6 метров, с опорой на капительные стенки, и со связыванием этих стоек схватками, с установкой тех же подкосов и на каждой стойке, и на обеих внешних стенах.

Таким образом, следует хорошо подумать, куда будет выгоднее сориентировать направление ската кровли еще и из соображений упрощения конструкции стропильной системы.

Какой угол крутизны ската будет оптимальным?

В подавляющем большинстве случаев когда речь идет об односкатной кровле выбирается угол до 30 градусов. Это объясняется рядом причин, и самая главная из них уже упоминалась – сильная уязвимость именно односкатной консрукции к ветровой нагрузке с фасадной стороны. Понятно, что, следуя рекомендациям, направление ската ориентируют в наветренную сторону, но это вовсе не говорит о том, что ветер с другой стороны полностью исключается. Чем круче угол уклона – тем значительнее становится создающаяся подъемная сила, и тем большую нагрузку на срыв будет испытывать кровельная конструкция.

Кроме того, односкатные кровли с большим углом наклона смотрятся несколько несуразно. Конечно, это иногда используется в смелых архитектурно-дизайнерских проектах, но мы-то говорим о более «приземленных» случаях…

Слишком пологий скат, с углом уклона до 10 градусов, тоже не слишком желателен, по той причине, что резко возрастают нагрузки на стропильную систему от снежных наносов. Кроме того, с началом таяния снегов весьма вероятно появление наледи по нижнему краю ската, затрудняющей свободный сход талой воды.

Важным критерием выбора угла крутизны ската является и задуманное кровельное покрытие. Не секрет, что для различных кровельных материалов имеются определенные «рамки», то есть минимально допустимый угол уклона крыши.

Сам угол уклона ската может выражаться не только в градусах. Многим мастерам удобнее оперировать другими параметрами – пропорциями или процентами (даже в некоторых технических источниках можно встретить подобную систему измерений).

Пропорциональное исчисление – это отношение длины пролета (d) к высоте подъема ската (h). Может выражаться, например, соотношением 1:3, 1:6 и так далее.

То же соотношение, но уже в абсолютной величине и приведенное к процентам, дает несколько иное выражение. Например, 1:5 – это будет крутизна ската в 20%, 1:3 – 33,3 % и т.п.

Чтобы упростить восприятие этих нюансов, ниже размещена таблица с графиком-диаграммой, показывающей соотношение градусов и процентов. Схема полностью масштабирована, то есть по ней можно легко перевести одни величины в другие.

Красными линиями показано условное разделение кровель: до 3° – плоские, от 3 до 30° – крыши с малым уклоном, от 30 до 45° – средняя крутизна, и выше 45 – круто уклонённые скаты.

Синими стрелками и соответствующими им числовыми обозначениями (в кружках) показаны установленные нижние границы применения того или иного кровельного материала.



№	Величина уклона	Тип допустимого кровельного покрытия (минимальный уровень уклона)	Иллюстрация
1	от 0 до 2°	Совершенно плоская крыша или с углом наклона до 2°. Не менее 4 слоев рулонного битумного покрытия, нанесенного по «горячей» технологии, с обязательной верхней посыпкой из мелкофракционного гравия, утопленного в расплавленную мастику.
2	≈ 2° 1:40 или 2,5 %	То же, что и в пункте 1, но будет достаточно 3 слоев битумного материала, с обязательной посыпкой
3	≈ 3° 1:20 или 5 %	Не менее трех слоев битумного рулонного материала, но без гравийной засыпки
4	≈ 9° 1:6,6 или 15 %	При использовании рулонных битумных материалов – не менее двух слоев, наклеенных на мастику горячим способом. Допускается использование некоторых типов профнастила и металлочерепицы (по рекомендациям производителя).
5	≈ 10° 1:6 или 17%	Асбестоцементные шиферные волнистые листы усиленного профиля. Еврошифер (однулин).
6	≈ 11÷12° 1:5 или 20 %	Мягкая битумная черепица
7	≈ 14° 1:4 или 25 %	Плоский асбестоцементный шифер усиленного профиля. Профнастил и металлочерепица – практически без ограничений.
8	≈ 16° 1:3,5 или 29 %	Листовая сталь кровельная с фальцевым соединением соседних листов
9	≈ 18÷19° 1:3 или 33 %	Шифер асбестоцементный волнистый обычного профиля
10	≈ 26÷27° 1:2 или 50 %	Натуральная керамическая или цементная штучная черепица, сланцевые или композитные полимерные плитки
11	≈ 39° 1:1,25 или 80 %	Кровельное покрытие из щепы, дранки, натурального гонта. Для любителей особой экзотики –камышовая кровля

Владея подобной информацией и имея намётки на будущее кровельное покрытие, будет проще определиться с углом крутизны ската.

Как задать необходимый угол ската?

Обратимся вновь к нашей базовой схеме «стропильного треугольника», размещенной выше.

Итак, чтобы задать необходимый угол уклона ската α, необходимо обеспечить возвышение одно стороны стропильной ноги на величину h. Соотношения параметров прямоугольного треугольника известны, то есть определить эту высоту – сложности не представит:

h = d × tg α

Значение тангенса – это табличная величина, которую несложно отыскать в справочной литературе или в таблицах, опубликованных в интернете. Но чтобы максимально упростить нашему читателю задачу, ниже размещен специальный калькулятор, который позволит выполнить расчеты буквально за несколько секунд.

Кроме того, калькулятор поможет решить, при необходимости, и обратную задачу – изменяя угол уклона в определенном диапазоне подобрать оптимальное значение превышения, когда именно этот критерий становится определяющим.

Калькулятор расчета превышения верхней точки установки стропильной ноги

Укажите запрашиваемые значения и нажмите кнопку «Рассчитать величину превышения h»

Базовое расстояние между точками опоры стропила d (метров)

Планируемый угол уклона кровли α (градусов)

Как определиться с длиной стропильной ноги?

В этом вопросе также трудностей быть не должно – по двум известным сторонам прямоугольного треугольника не составит сложности рассчитать третью, используя всем известную теорему Пифагора. В нашем случае, в приложении к базовой схеме, это соотношение будет следующим:

L² = d² + h²

или:

L = √ (d² + h²)

При расчете длины стропильных ног следует учитывать один нюанс.

При небольших длинах ската часто длину стропил увеличивают на ширину карнизного свеса – так проще будет монтировать весь этот узел впоследствии. Однако, при больших динах стропильных ног, или же в том случае, когда в силу обстоятельств приходится применять материал очень большого сечения, такой подход выглядит не всегда разумным. В такой ситуации применяют удлинение стропил с помощью специальных элементов системы – кобылок.

Понятно, что в случае с односкатной кровлей карнизных свесов может быть два, то есть с обеих сторон постройки, либо один – когда крыша пристраивается к стене здания.

Ниже размещен калькулятор, который помоет быстро и точно рассчитать необходимую длину стропильной ноги для односкатной крыши. По желанию можно проводить вычисления с учетом карнизного свеса, либо без него.

Калькулятор расчета длины стропильной ноги односкатной крыши

Введите запрашиваемые значения и нажмите кнопку «Рассчитать длину стропильной ноги L»

Высота превышения h (метров)

Базовая длина d (метров)

Условия расчета:

с учетом карнизных свесов

без учета карнизных свесов

Требуемая ширина карнизного свеса ΔL (метров)

Количество свесов:

— с обеих сторон ската

— с одной стороны (крыша примыкает к другой постройке)

Понятно, что если длина стропильной ноги превышает стандартные размеры имеющегося в продаже пиломатериала (обычно это 6 метров), то либо придется отказываться от формирования карнизного свеса с помощью стропил в пользу кобылок, либо прибегать к сращиванию бруса. Можно сразу оценить, в какие последствия это «выливается», чтобы принять оптимальное решение.

Как определить необходимое сечение стропил?

Дина стропильных ног (или расстояние между точками их крепления к мауэрлату) теперь известна. Найден параметр высоты поднятия одного края стропила, то есть имеется и значение угла ската будущей кровли. Теперь необходимо определиться с сечением доски или бруса, который пойдет на изготовление стропильных ног и, в связке с этим – шаги их установки.

Все перечисленные параметры тесно взаимосвязаны между собой и должны в конечном счёте соответствовать возможной нагрузке на стропильную систему, чтобы обеспечивалась прочность и стабильность всей конструкции крыши, без ее перекосов, деформации или даже обрушения.

Принципы расчета распределенной нагрузки на стропила

Все выпадающие на крышу нагрузки можно разделить на несколько категорий:

Постоянная статическая нагрузка, которая определяется массой самой стропильной системы, кровельного материала, обрешетки к нему, а при утепленных скатах – весом термоизоляции, внутренней обшивки потолка чердачного помещения и т.п. Этот суммарный показатель во многом зависит от типа используемого кровельного материала – понятно, что массивность профнастила, к примеру, не идёт ни в какое сравнение с натуральной черепицей или асбестоцементным шифером. И все же при проведении проектирования системы кровельного покрытия всегда стремятся удержать это показатель в рамках 50÷60 кг/м².
Временные нагрузки на кровлю, обусловленные влиянием внешних причин. Это безусловно, снеговая нагрузка на кровлю, особенно характерная именно для крыш с небольшой крутизной скатов. Играет свою роль ветровая нагрузка, и, хотя на малых углах уклона она не столь велика, полностью сбрасывать ее со счетов не следует. Наконец, крыша должна выдержать и вес человека, например, при проведении каких-либо ремонтных работ или при очистке кровли от снежных сугробов.
Отдельной группой стоят экстремальные нагрузки стихийного характера, вызванные, к примеру, ураганными ветрами, аномальными для данной местности снегопадами или дождями, тектоническими толчками земли и т.п. Предвидеть их – практически невозможно, но при расчетах на этот случай закладывается определенный резерв прочности элементов конструкции.

Суммарные нагрузки выражаются в килограммах на квадратный метр площади крыши. (В технической литературе часто оперируют другими величинами – килопаскалями. Перевести несложно – 1 килопаскаль приблизительно равен 100 кг/м²).

Выпадающая на крышу нагрузка распределяется по стропильным ногам. Очевидно, что чем чаще они установлены, тем меньшее давление будет приходиться на каждый погонный метр стропильной ноги. Это можно выразить следующим соотношением:

Qр = Qс × S

где:

Qр — распределенная нагрузка на погонный метр стропила, кг/м;

Qс — суммарная нагрузка на единицу площади крыши, кг/м²;

S — шаг установки стропильных ног, м.

Например, расчеты показывают, что на крышу вероятно внешне воздействие в 140 кг. при шаге установке в 1.2 м на каждый погонный метр стропильной ноги придется уже 196 кг. Но зато если установить стропила чаще, с шагом, допустим, 600 мм, то степень воздействия на эти детали конструкции резко снижается – всего 84 кг/м.

Ну а по полученному значению распределенной нагрузки уже несложно определить требуемое сечение пиломатериала, способного противостоять такому воздействию, без прогибов, кручения, переломов и т.п. Существуют специальные таблицы, одна из которых приведена ниже:


Расчетная величина удельной нагрузки на 1 погонный метр стропильной ноги, кг/м	Сечение пиломатериала для изготовления стропильных ног
75	100	125	150	175	из кругляка	из доски (бруса)
диаметр, мм	толщина доски (бруса), мм
40	50	60	70	80	90	100
Планируемая длина стропил между точками опоры, м	высота доски (бруса), мм
4.5	4	3.5	3	2.5	120	180	170	160	150	140	130	120
5	4.5	4	3.5	3	140	200	190	180	170	160	150	140
5.5	5	4.5	4	3.5	160	—	210	200	190	180	170	160
6	5.5	5	4.5	4	180	—	—	220	210	200	190	180
6.5	6	5.5	5	4.5	200	—	—	—	230	220	210	200
—	6.5	6	5.5	5	220	—	—	—	—	240	230	220

Пользоваться этой таблицей – совсем несложно.

В левой ее части находят рассчитанную удельную нагрузку на стропильную ногу (при промежуточном значении берется ближайшее в большую сторону).

По найденному столбцу опускаются вниз до величины требуемой длины стропильной ноги.

В этой строке в правой части таблицы приведены необходимые параметры пиломатериала – диаметр кругляка или ширина и высота бруса (доски). Здесь можно выбрать наиболее удобный для себя вариант.

Например, расчеты дали значение нагрузки – 90 кг/м. Длина стропильной ноги между точками опоры – 5 метров. Таблица показывает, что можно применять бревно диаметром 160 мм или доску (брус) следующих сечений: 50×210; 60×200; 70×190; 80×180; 80×180; 90×170; 100×160.

Дело «за малым» – определить суммарную и распределенную нагрузку.

Существует выработанный, достаточно сложный и громоздкий алгоритм расчета. Однако, не будем в данной публикации перегружать читателя массивом формул и коэффициентов, а предложим воспользоваться специально разработанным для этих целей калькулятором. Правда, для работы с ним необходимо сделать несколько пояснений.

Снеговая нагрузка

Вся территория России разделена на несколько зон по вероятному уровню снеговой нагрузки. В калькуляторе потребуется внести номер зоны для региона, в котором проводится строительство. Найти свою зону можно на представленной ниже карте-схеме:

На уровень снеговой нагрузки влияет угол ската кровли – эта величина нам уже известна.

Ветровая нагрузка

Изначально подход схож с тем, что и в предыдущем случае – требуется определить свою зону, но только уже по степени ветрового давления. Карта-схема размещена ниже:

Для ветровой нагрузки имеет значение высота возводимой кровли. Не путать с рассматриваемым ранее параметром превышения! В данном случае интересует именно высота от уровня земли до самой высокой точки кровли.

В калькуляторе будет предложено определить зону строительства и по степени открытости участка строительства. Критерии оценки уровня открытости в калькуляторе приведены. Однако, есть нюанс.

Говорить о наличии указанных естественных или искусственных преград для ветра можно лишь в том случае, если они расположены не далее, чем на расстоянии, не более чем 30×Н, где Н – это высота возводимого дома. Значит, для оценки степени открытости для здания высотой, к примеру, 6 метров, можно учитывать только те признаки, которые расположены не далее, чем в радиусе 180 метров.

В данном калькуляторе шаг установки стропил является переменной величиной. Такой подход удобен с тех позиций, что варьируя значение шага можно проследить, как изменяется распределённая нагрузка на стропила, а значит, выбрать наиболее приемлемый вариант с точки зрения подбора необходимого пиломатериала.

Кстати, если односкатная крыша планируется утепленной, то имеет смысл привести шаг установки стропил к размерам стандартных утеплительных плит. Например, если будут использоваться питы базальтовой ваты размером 600×1000 мм, то и шаг стропил лучше установить или 600, или 1000 мм. За счет толщины стропильных ног расстояние «в свету» между ними будет на 50÷70 мм меньше – а это практически идеальные условия для максимально плотного прилегания утеплительных блоков, без просветов.

Нюансы утепления скатов кровли
По уровню теплопотерь дома крыша занимает одно из лидирующих мест, поэтому вопросы термоизоляции здесь приобретают особое значение. Как утеплить крышу дома самостоятельно – читайте в специальной публикации нашего портала

Однако, вернемся к расчетам. Все остальные данные для калькулятора – известны, и можно проводить вычисления:

Калькулятор для расчета уровня распределенной нагрузки на стропильные ноги

Укажите запрашиваемые данные и нажмите кнопку «Рассчитать распределенную нагрузку на стропила»

Укажите угол ската кровли

Укажите выбранный тип кровельного покрытия

Асбесто-цементный шифер обычного профиля
Асбесто-цементный шифер усиленного профиля
Целлюлозно-битумные листы («Еврошифер», «ондулин»)
Кровельное железо (оцинкованная сталь)
Мягкая черепица
Металлочерепица, профнастил
Керамическая черепица
Черепица на цементной основе
Полимер-песчаная черепица
Мягкая кровля — рубероид на битумной мастике в два слоя

Определите по карте-схеме и укажите зону своего региона по уровню снеговой нагрузки

I
II
III
IV
V
VI
VII

Определите по карте и укажите зону своего региона по уровню ветрового давления

Ia
I
II
III
IV
V
VI
VII

Укажите зону расположения здания

Зона «А» — Открытая местность (степь, пустыня), незащищённые от ветров побережья крупных природных водоемов.

Зона «Б» — Пересеченные, лесистые участки местности с естественными преградами для ветра или с искусственными насаждениями, высотой до 10 метров, территории поселков и небольших городов.

Зона «В» — Плотная городская застройка, с высотой искусственных преград для ветра высотой 25 метров и более.

Укажите высоту конька крыши над землей

— не более 5 метров
— от 5 до 10 метров
— от 11 до 20 метров
— более 20 метров

Ниже будет предложено ввести предполагаемый шаг установки стропил. Изменяя этот показатель, можно добиться оптимального значения распределенной нагрузки на стропильные ноги

Шаг установки стропил, метров

С полученным значением – направляемся в таблицу сечений стропил.

Какие материалы потребуются для других элементов стропильной системы?

Основные вычисления позади, так как несущие элементы – стропила, уже рассчитаны. Но, как мы видели, в общей системе нередко присутствует немало и других элементов.

Обрешетка под кровельное покрытие монтируется с учетом конкретного типа кровли – от разреженной до сплошной.
Линейные размеры стоек, подкосов, кобылок, лежней, прогонов и других усиливающих элементов определяются по месту, для каждого случая индивидуально.
Не следует забывать про подшивку карнизных свесов, установку ветровых досок, предохраняющих кровельное покрытия от срыва ветром.

Если есть необходимость, потребуется материал для зашивки фронтального прямоугольного и боковых фронтонов – никаких особых правил по его подбору не существует – только соображения рациональности и декоративности конструкции, так как особых нагрузок эта часть испытывать не будет.

Для того, чтобы проще было ориентироваться, в таблице ниже приведены рекомендуемые сечения пиломатериалов для элементов стропильной системы:


Элементы стропильной системы	Сечение пиломатериала, мм
Мауэрлат	Брус 100×100, 100×150, 150×150, а иногда и более.
Стропильные ноги	Доска или брус по результатам расчетов
Прогоны, лежаки	Брус 100×100, 100×150, 100×200.
Затяжки (ригели)	Доска 50×100, 50×150.
Стойки	Брус 100×100, 150×150.
Подкосы, кобылки	Доска 50×100.
Ветровые торцевые и подшивные доски	Доска 20×100, 25×150.
Обрешетка	Доска 25 ×100, 25×150 мм. Для сплошной обрешетки — фанера или ОСП от 12 до 15 мм

Итак, все данные для дальнейшей самостоятельной работы по созданию односкатной крыши имеются. Остается только проявить собственную смекалку, креатив при составлении проекта, а в ходе его практической реализации – максимум старания, аккуратности и, безусловно, осторожности, так как работы предполагаются на высоте.

В завершение публикации – интересный видеосюжет, наглядно показывающий стадии подготовки проекта односкатной крыши:

Видео: пример составления графического проекта односкатной крыши

Устройство односкатной крыши – расчет и схемы

На сегодняшний день создание односкатной крыши для своего дома — это доступное и действительно практичное решение. И совершенно неважно, что вы собираетесь возводить – дачу, баню, частный дом или гараж, так как такая кровельная конструкция имеет широкую сферу применения в жилом домостроении. Кроме того, данная разновидность кровли потребует от вас весьма скромных финансовых затрат на монтаж, а также последующую эксплуатацию.

Односкатная конструкция

Блок: 1/10 | Кол-во символов: 452
Источник: http://jsnip.ru/dom/raschet-odnoskatnoj-kryshi.html

Один скат в малоэтажном строительстве

Несмотря на принадлежность к скатной категории, односкатные крыши все же нельзя безоговорочно назвать чердачным: слишком невелико пространство под кровлей для организации помещения. А раз использовать чердак не имеет смысла, то и отделять его перекрытием от постройки не всегда целесообразно. Потому на практике строители односкатных крыш вместо перекрытия нередко устанавливают распорки и подстропильные ноги.

В числе вариантов опирания стропильных ног односкатных крыш значатся:

Две несущие кирпичные, бетонные, деревянные стены разной высоты. В этом случае стропилины односкатной крыши опираются на стены через мауэрлат, уложенный двумя несвязанными между собой полосами. Опирание может производиться через бетонный армированный пояс, заранее спроектированный и устроенный в период возведения стен, а также через верхние ряды брусовых или бревенчатых коробок.
Одна несущая стена из бетона, древесины, кирпича и расположенные напротив опоры. Понятно, что таким способом сооружают пристройки и навесы. Верхние края стропилин в таких случаях опираются на стальные кронштейны, прикрученные к несущей стене или на выбранные в ней же гнезда. Нижние пятки опираются на обвязку, соединяющую опорные столбы.
Два ряда бетонных, кирпичных, деревянных опор. Обе пятки стропилин опираются на обвязку. Причем опоры могут одновременно служить элементами для крепления обшивки и формирования каркасных стенок.

Однако среди частников немного любителей настолько масштабных односкатных крыш, потому рассматривать мы будем простейших представителей и принципы их сооружения. Разобравшись с их конструкцией, можно будет создать собственный проект путем модернизации и внесения дополнений.

Среднестатистические размеры составляющих

Бревна и вытесанные из них пластины Ø 180-200мм, брус 100×150мм (150×150мм) применяются для сооружения стропильного каркаса, перекрывающего пролет 4,5м и более.
Бревна и пластины Ø 120-180мм, брус 100×100мм используются, если перекрыть необходимо пролет до 4,5м.

Если схема стропильной системы односкатной крыши предопределяет устройство прогона, его устанавливают параллельно скатам. Нужен он для повышения жесткости конструкции в качестве дополнительной опорной системы. Для фиксации прогона монтируют опоры и лежень точно так же, как диктует технология сооружения двухскатных крыш. Только цель заключается не в формировании конькового перелома, а в поддержании плоскости крупного ската. Прогоны большепролетных конструкций делают из бруса 180×180мм или из бревна Ø 200-260мм. Для изготовления стоек под прогоны берут брус со стороной 120мм или бревно 130-200мм в диаметре.

Шаг односкатной стропильной системы

Для стропильных ног, изготовленных из бруса, бревна пластин, шаг установки от 1,5м до 2м.
Если стропила изготовлены из спаренной доски, шаг установки от 1м до 1,75м.
Для стропилин из одинарной доски шаг установки от 0,6м до 1,2м.

На выбор шага установки стропильных ног утепленной кровельной конструкции оказывает влияние размер утеплителя. Очень удобно, если плиты теплоизоляции устанавливаются между стропилами жестко, с легким сдавливанием. Это весьма экономное решение, потому что в два слоя их укладывать не нужно, и теплопотери исключены, благодаря исключению причин образования мостиков холода.

Блок: 2/4 | Кол-во символов: 6696
Источник: https://KrovGid.com/montazh/stropilnaya-sistema-odnoskatnoj-kryshi.html

Устройство стропильной системы

Итак, чтобы конструкция служила длительный период времени, была крепкой, а также надежной, стоит подумать не только о фундаменте, но и о крыше. Строительная система такого элемента играет огромную роль, ведь именно крыша берет на себя негативные моменты от изменений погодных условий, а также других ситуаций.

Стропильная система односкатной крыши должна характеризоваться определенными требованиями, среди которых:

Жесткость
Маленький вес
Качественный материал

Такие требования обязательно учитываются, чтобы конструкция служила долго.

ВАЖНО!

Ширина стропил для односкатной крыши составляет 20-30 сантиметров. Произвести расчет стропил вы можете с помощью онлайн калькулятора.

Жесткие характеристики элемента играют важную роль, ведь именно с помощью жестких элементов происходит соединение разных деталей. Такие элементы не должны подвергаться процессам деформации, а также распора ни при каких обстоятельствах.

Основанием такой конструкции является треугольник, который делают с помощью специальной надежной рамы. Каждый элемент данной рамы закрепляется один к другому параллельно, а с помощью крепкой фиксации обеспечивается устойчивость всей конструкции.

Стропильная система односкатной крыши: схема

Но, если такие рамы будут плохо прикреплены, будут подвижными, это приведет только к негативным последствиям. Подобная крыша может разрушиться не только от сильного ветра, но и сама по себе.

Если говорить о весе, то эта крыша не должна быть тяжелой. Именно поэтому данная система производится, в большинстве случаев, из дерева. В том случае, если вес достаточно большой, необходимо делать несущее основание из металла.

Есть случаи, когда используют деревья хвойного характера, влажность которых составляет не меньше 18 процентов. Среди обязательных условий при использовании деревьев отметим:

Антисептическая обработка
Использование антипирентов

Только в таком случае узлы, в области которых происходит точное крепление всей системы, будут отличаться высокой прочностью, а также надежностью.

Высокое качество используемых материалов – одно из главных правил. Дерево должно отвечать следующим характеристикам:

Применяется 1-3 разных сорта. Важно обратить внимание, чтобы было как меньше трещин, а также сучков. На один метр материала допускается наличие 3 сучков с высотой не больше 3 сантиметров. Трещины тоже допускаются в минимальном количестве, только не по всей глубине.
Элементы несущего характера желательно делать из деталей, толщина которых не меньше 5 см., а площадь от 40 м2.
Доски из хвойных деревьев можно применять только с длиной не больше 6,5 метров, а из лиственных деревьев – до 4,5 м.
Подушки, прогоны, а также мауэрлат желательно изготавливать из деревьев, которые относятся к твердым лиственным породам. Такой материал предварительно стоит обработать с помощью того или другого качественного антисептика.

Блок: 2/7 | Кол-во символов: 2864
Источник: https://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/odnoskatnaja/stropilnaya-sistema-odnoskatnoj.html

Конструкция стропильной системы двускатной крыши

В разрезе двухскатная крыша представляет из себя треугольник. Состоит она из двух прямоугольных наклонных плоскостей. Две эти плоскости соединяются в высшей точке в единую систему коньковым брусом (прогоном).

Схема двускатной крыши

Теперь о составляющих системы и их назначении:

Мауэрлат — брус, который связывает крышу и стены здания, служит опорой для стропильных ног и других элементов системы.
Стропильные ноги — они образуют наклонные плоскости крыши и являются опорой для обрешетки под кровельный материал.
Коньковый прогон (бус или конек) — объединяет две плоскости крыши.
Затяжка — поперечная деталь, которая соединяет противоположные стропильные ноги. Служит для увеличения жесткости конструкции и компенсации распирающих нагрузок.
Лежни — бруски, расположенные вдоль мауэрлата. Перераспределяют нагрузку от кровли.
Боковые прогоны — поддерживают стропильные ноги.
Стойки — передают нагрузку от прогонов к лежням.

В системе могут еще присутствовать кобылки. Это доски, которые удлиняют стропильные ноги для образования свеса. Дело в том, что для защиты стен и фундамента дома от осадков желательно чтобы кровля заканчивалась как можно дальше от стен. Для этого можно взять длинные стропильные ноги. Но стандартной длины пиломатериалов в 6 метров для этого часто не хватает. Заказывать нестандарт — очень дорого. Поэтому стропила просто доращивают, а доски, которыми это делают называются «кобылки».

Конструкций стропильных систем довольно много. В первую очередь их разделяют на две группы — с наслонными и висячими стропилами.

Разница в конструкции наслонных и висячих стропил

Блок: 2/6 | Кол-во символов: 1639
Источник: http://stroychik.ru/krysha/stropilnaya-sistema-dvuxskatnoj-kryshi

Сильные стороны односкатной крыши

Все чаще дизайнеры и застройщики отказываются от сложных проектов в пользу построек с односкатной крышей. Это легко объяснить ее преимуществами:

Низкая стоимость. Благодаря экономии строительных материалов, устройство односкатной крыши в 2-2,5 раза дешевле, чем двухскатной такого де размера.
Простота. Конструкция стропильной системы крыш с одним скатов достаточно проста для самостоятельного монтажа. Даже при условии малого опыта в строительстве начинающий умелец в одиночку справится с работой, имея чертеж и необходимый инструмент.
Высокая сопротивляемость порывистому ветру. Односкатная крыша – самый безопасный вариант, если место строительство находится в районе с постоянной розой ветров, главное, правильно определить наветренную сторону и сориентировать по ней скат.
Сокращение затрат на обогрев. Так как между скатом и потолочным перекрытием в односкатной кровле расстояние меньше, чем у остальных видов, отапливаемые помещения не выхолаживаются, а значит теплопотерь при отоплении дома становится меньше.
Доступность проектов. Даже если вы не в состоянии сделать чертеж самостоятельно, в интернете и строительной литературе есть огромное количество готовых, обсчитанных проектов с подробными схемами стропильной системы и узлов.
Простота обслуживания. Конструкция односкатной крыши позволяет в любой момент оценить состояние стропильной системы, заменить поврежденные части, укрепить кровельный материал самостоятельно, без привлечения наемных кровельщиков, услуги которых стоят недешево.

Блок: 3/6 | Кол-во символов: 1536
Источник: http://KrovlyaKrishi.ru/vidy-krysh/odnoskatnaya/ustrojstvo-kryshi.html

Подробный видео-инструктаж

Наглядно с процессом строительства стропильной системы для односкатной крыши познакомит видео:

Блок: 4/4 | Кол-во символов: 612
Источник: https://KrovGid.com/montazh/stropilnaya-sistema-odnoskatnoj-kryshi.html

Критерии и тонкости расчетов для строительства односкатной крыши

Если вы думаете, что не сможете точно провести все проектные расчеты, то обратитесь за помощью к специалистам. Но в том случае, когда бюджет строительства ограничен, то для таких работ можно вполне воспользоваться калькулятором всех параметров конструкции. Он позволит узнать не только угол наклона, но и площадь поверхности, оптимальный вес расходных материалов, а также количество стропил. Теперь разберем поподробней все данные характеристики.

Блок: 4/10 | Кол-во символов: 512
Источник: http://jsnip.ru/dom/raschet-odnoskatnoj-kryshi.html

Монтажные работы по созданию односкатной кровли

Имея на руках чертежи и выбранный вид системы, можно приступать к работе. Еще потребуются соответствующие инструменты и пиломатериалы. Установка стропильной системы выполняется так:

Для безопасности постройку следует перекрыть балками. Они укладываются на стену. Чтобы продлить их эксплуатационный срок, на стену наклеивают рубероид. Он защитит балки от влаги и гниения. Расположить палки перекрытия нужно так, как и стропила. Шаг крепления –500–800 мм.
Сверху на балки укладывается мауэрлат. Это массивный брус, который послужит опорой. Он укладывается на заднюю нижнюю стенку постройки.
Чтобы безопасно передвигаться по крыше, на балки перекрытия укладывается настил из деревянных досок. Он временный.
Теперь нужно возвести фронтонную стену. Она делается из такого же материала, что само здание. Можно использовать материал полегче. К примеру, если стены кирпичные, то фронтон поднимается посредством брусков или досок.
Балки перекрытия нужно закрыть гидроизоляцией и вмуровать в стену. Фронтон поднимается на выбранную высоту, согласно чертежам.
На готовом фронтоне можно фиксировать мауэрлат. Получается, что два мауэрлата находятся параллельно друг к другу.
На нижнюю стену наносится разметка под крепление стропильных ног. Фиксируются сами элементы крепления.
Чтобы прочно зафиксировать стропило, исходя из чертежей, на нем вырезаются пазы. Это хороший вариант крепления. Пазы находятся в двух местах, вверху и внизу, чтобы войти в мауэрлат. Есть и другие методы фиксации стропильной ноги, как показано на этом фото.
После чего ноги фиксируются специальными уголками и креплениями. Сверху у фронтона ноги прикручиваются жестко. А вот нижняя часть делается в зависимости от выбранной стропильной системы односкатной кровли. Его можно жестко фиксировать или сделать скользящим.
Есть некая последовательность врезки стропильных ног. Сперва монтируют крайние элементы стропильной системы. Между ними натягивается шнур, служащий ориентиром и уровнем для последующих стропил. Не забываем, что шаг стропил соответствует шагу балок перекрытия.
Стропила, которые уже установлены, соединяются с балками перекрытия посредством стоек, подкосов и других элементов, чтобы придать им устойчивость. О них мы говорили выше. Фиксация выполняется уголками и скобами из металла.
Совет! Если требуется удлинить стропила и вывести за стену, то к брусьям крепятся «кобылки». Так можно защитить прилегающую часть конструкции от осадков.
Когда конструкция односкатной кровли готова, можно приступать к утеплению и созданию кровельного пирога.

На фото видно, из каких слоев должна состоять правильная утепленная односкатная кровля.

Между стропилами укладывается утеплительный материал. Он должен жестко держаться там. После чего сверху делается контробрешетка для вентиляции. На контробрешетку укладывается гидроизоляционная пленка. Она защищает утеплитель от влаги, которая может испортить его.

Что касается обрешетки для укладки кровельного материала, то она выбирается в зависимости от того, какой именно это будет кровельный материал. Например, сплошная обрешетка из досок или фанеры нужна при устройстве мягкой черепицы и других рулонных материалов. Если используется металлочерепица, профнастил, шифер, ондулин и другие виды жесткой кровли, то обрешетка делается вразбежку. Шаг зависит от кровельного материала.

А чтобы защитить утеплитель изнутри односкатной кровли, нужно обшить его пароизоляционной пленкой. Теперь можно сказать, что односкатная кровля полностью готова.

Обратите внимание! Если односкатная кровля делается для сарая или другой нежилой конструкции, то утеплять ее не нужно. Лучше потратить их для другой цели.

Блок: 6/7 | Кол-во символов: 3676
Источник: https://2proraba.com/krysha/montazh-stropilnoj-sistemy-dlya-odnoskatnoj-kryshi.html

Разновидности стропильной системы односкатной кровли

Существует три варианта создания стропильной системы. Выбор конструкции зависит от размеров помещения и его типа.

Висячая стропильная система. Ее делают редко, в случае, когда между основными стенами отсутствует капитальная перегородка. Во время работ для комфорта делается черновой настил из досок. Они укладываются на балки перекрытия кровли. Здесь и нужно собрать ферму стропильной системы. Для надежности висячей системы, стены, находящиеся параллельно, делаются одной высоты. Именно на них устанавливают балки перекрытия.
Наслонная стропильная система односкатной кровли подходит для конструкций, которые имеют перегородки внутри. Они играют роль дополнительных опор, на которые устанавливаются балки. В этом случае стропильные ноги жестко фиксируются на фронтонную стену с уложенным на ней мауэрлатом. Что касается нижнего края, то он может фиксироваться жестко или на скользящих креплениях. Чаще всего метод используется для строений из кирпича и камня. Жесткость конструкции придают дополнительные элементы.
Скользящая стропильная система применяется для бревенчатого сруба. Благодаря ей можно нивелировать и свести к минимуму деформацию кровли, когда постройка даст усадку. Для реализации данного типа кровли нужно жестко зафиксировать стропила на фронтоне стены, на мауэрлате. А вот нижняя часть крепится к мауэрлату скользящими фиксаторами. Их особенность в том, что при колебании стен стропила принимают оптимальное положение, двигаясь.

Теперь, когда мы разобрались с конструкцией стропильной системы и узнали ее виды, можно рассмотреть сам процесс создания односкатной крыши.

Блок: 5/7 | Кол-во символов: 1649
Источник: https://2proraba.com/krysha/montazh-stropilnoj-sistemy-dlya-odnoskatnoj-kryshi.html

Угол наклона скатной конструкции

Этот показатель определит для вас самый подходящий угол наклона для стропил, а также самого ската. Калькулятор сможет учесть те характеристики, которые вы бы хотели применить к готовой конструкции, и определит, насколько такое решение совместимо с особенностями участка и всего сооружения. Помните, что уменьшить или увеличить углы можно будет в том случае, если вы измените ширину фундамента и высоту несущих стен. Именно поэтому расчеты крыши важно проводить еще до начала строительных работ.

Блок: 5/10 | Кол-во символов: 526
Источник: http://jsnip.ru/dom/raschet-odnoskatnoj-kryshi.html

Система для домов с двумя внутренними несущими стенами

Если в доме есть две несущие стены, устанавливают две подстропильные балки, которые расположены над каждой из стен. На промежуточные несущие стены укладываются лежни , нагрузка от подстропильных балок передается на лежни через стойки.

Системы с подстропильными балками

В данных системах коньковый прогон не ставят: он дает распорные силы. Стропила в верхней части соединяются одна с другой (подрезаются и стыкуются без зазоров), места соединения усиливаются стальными или деревянными накладками, которые прибиваются гвоздями.

В верхней безраспорной системе распирающую силу нейтрализует затяжка. Обратите внимание, что затяжка ставится под прогоном. Тогда она работает эффективно (верхняя схема на рисунке). Устойчивость может обеспечиваться стойками, или расшивками — балками, установленными наискосок. В распорной системе (на картинке она внизу) поперечине — это ригель. Он устанавливается над прогоном.

Есть вариант системы со стойками, но без подстропильных балок. Тогда к каждой стропильной ноге прибивается стойка, которая вторым концом опирается на промежуточную несущую стену.

Крепление стойки и затяжки в стропильной системе без подстропильного прогона

Для крепления стоек используются гвозди дляной 150 мм и болты 12 мм. Размеры и расстояния на рисунке указаны в миллиметрах.

Блок: 6/6 | Кол-во символов: 1373
Источник: http://stroychik.ru/krysha/stropilnaya-sistema-dvuxskatnoj-kryshi

Площадь кровельного покрытия

Этот показатель поможет определить суммарную площадь крыши (с учетом свесов желаемой длины). Кроме того, учитывая этот показатель, можно легко рассчитать необходимое количество материалов для реализации проекта.Готовое кровельное покрытие односкатной крыши

Блок: 6/10 | Кол-во символов: 284
Источник: http://jsnip.ru/dom/raschet-odnoskatnoj-kryshi.html

Полезное видео

В данном видео вы узнаете всё о стропильной системе односкатной крыши:

Блок: 7/7 | Кол-во символов: 143
Источник: https://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/odnoskatnaja/stropilnaya-sistema-odnoskatnoj.html

Заключение

Создание кровли, будь то двускатной или односкатной, процесс опасный, трудоемкий и ответственный. Вот почему требуется осторожность и четкое следование инструкции по созданию конструкции. Только тогда можно добиться наилучшего результата.

Блок: 7/7 | Кол-во символов: 251
Источник: https://2proraba.com/krysha/montazh-stropilnoj-sistemy-dlya-odnoskatnoj-kryshi.html

Материалы для изоляционных работ

Помогает выяснить, сколько изоляционного материала потребуется для кровельного покрытия. Известно, что длины рулона составляет 15 м, а ширина 1 м. Расчетные работы проводятся с учетом погрешности в 10 процентов для нахлеста.Крепление стропил

Блок: 7/10 | Кол-во символов: 273
Источник: http://jsnip.ru/dom/raschet-odnoskatnoj-kryshi.html

Уровень нагрузки на стропила

Показатель укажет максимально допустимую нагрузку на стропильную систему сооружения. Он покажет, какой вес имеет вся кровельная конструкция, а также какое воздействие будет оказываться на дом, гараж или дачу в холодное время года из-за снеговых залежей и сильных ветров.

Блок: 8/10 | Кол-во символов: 298
Источник: http://jsnip.ru/dom/raschet-odnoskatnoj-kryshi.html

Длина и количество стропил

Односкатная крыша угол наклона расчет количества стропил, которые понадобятся для монтажа крыши, а также длины каждого элемента, в зависимости от расположения краев ската и конька конструкции.

Блок: 9/10 | Кол-во символов: 218
Источник: http://jsnip.ru/dom/raschet-odnoskatnoj-kryshi.html

Характеристики и сечение бруса для стропил

Для определения этих показателей специалисты в строительной отрасли настоятельно рекомендуют воспользоваться таблицей из нормативно-технической документации, а именно из ГОСТа 24454-80. Он дает всю необходимую информацию касательно древесных материалов, которые могут применяться при монтаже кровли, а также дает диапазон для расчетов сечения стропил. Для расчетных работ от вас потребуются данные площади покрытия, выбранный материал, а также точные нагрузки, которые будут оказываться на кровлю в процессе эксплуатации.Стропильная система (таблица из ГОСТа 24454-80)

Разумеется, это далеко не все параметры, которые необходимо определить перед началом кровельных работ. Кроме указанных выше, вам необходимо определить количество рядов обрешетки и максимальное расстояние между дощечками, узнать объем каждой из них и т.д. В любом случае, настоятельно рекомендуем вам не браться за расчеты, если вы не имеете опыта и хоть малейшего представления о специфике этого дела. Главное требование – максимальная точность. Для того, чтобы перестраховаться, лучше всего доверить расчет односкатной крыши профессионалам.

Блок: 10/10 | Кол-во символов: 1152
Источник: http://jsnip.ru/dom/raschet-odnoskatnoj-kryshi.html

Кол-во блоков: 23 | Общее кол-во символов: 31879
Количество использованных доноров: 6
Информация по каждому донору:

https://KrovGid.com/montazh/stropilnaya-sistema-odnoskatnoj-kryshi.html: использовано 2 блоков из 4, кол-во символов 7308 (23%)
https://2proraba.com/krysha/montazh-stropilnoj-sistemy-dlya-odnoskatnoj-kryshi.html: использовано 4 блоков из 7, кол-во символов 8208 (26%)
http://KrovlyaKrishi.ru/vidy-krysh/odnoskatnaya/ustrojstvo-kryshi.html: использовано 3 блоков из 6, кол-во символов 4677 (15%)
https://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/odnoskatnaja/stropilnaya-sistema-odnoskatnoj.html: использовано 3 блоков из 7, кол-во символов 3735 (12%)
http://stroychik.ru/krysha/stropilnaya-sistema-dvuxskatnoj-kryshi: использовано 3 блоков из 6, кол-во символов 4236 (13%)
http://jsnip.ru/dom/raschet-odnoskatnoj-kryshi.html: использовано 8 блоков из 10, кол-во символов 3715 (12%)

Как правильно сделать стропила для односкатной крыши. Стропильная система односкатной крыши. Обрешетка и финишное покрытие

Если в процессе постройки дома вы задумываетесь о том, как правильно и интересно сделать кровлю, то у вас есть два распространенных варианта — это односкатная и двускатная форма кровли. Хотя двускатная крыша пользуется большой популярностью, она достаточно сложная и для ее сооружения потребуется немало времен. Односкатная форма кровли приобретает все большую популярность, благодаря необычному виду и простоте установки.

Поэтому в этой статье мы рассмотрим устройство односкатной крыши, как правильно подобрать материалы для кровли, как утеплить данную часть, и как сделать работу своими руками. А чтобы односкатная крыша своими руками получилась правильной, мы предоставим чертежи и фото.

Выбираем правильный угол наклона кровли

Односкатные крыши довольно простые, их легко сооружать, но, главное, заранее все продумать. Угол наклона кровли можно определить в зависимости от снеговой, ветровой нагрузки и климатических условий вашей местности. Кроме того, важно учесть, что каждый материал для обшивки односкатной кровли имеет свой минимальный рекомендованный угол наклона. Рассмотрим некоторые из них:

Шифер и ондулин — минимум 6 градусов.
Керамическая или цементно-песчаная черепица — минимум 10 градусов.
Битумная черепица — минимум 12 градусов.
Металлочерепица — минимум 6 градусов.
Асбестоцементные плиты -минимум 27 градусов.
Медные, оцинкованные или цинк-титановые листы — минимум 17 градусов.
Профнастил — минимум 6 градусов.

В том случае, когда минимальный угол наклона кровли больше рекомендованного, никаких проблем не будет, если меньше — необходимо переделать его, чтобы получить рекомендуемые показатели. Когда вы не будете придерживаться технологии монтажа кровли и кровельного материала, то она может не только начать течь на стыках, но и при выпадении большого количества снега просто деформируется. Самый оптимальный угол наклона кровли — около 20°. Но перед началом работ лучше подсчитать тот угол, который подойдет к вашей местности. Кроме того, при покупке уточняйте данную информацию у консультантов, так как производители иногда указывают другие цифры наклона кровли. Бывает такое, что производители могут указать уклон в 14°, хотя ГОСТ по минимальному углу наклона данного материала равен около 6°.

Совет! При уклоне кровли меньше 12°, все стыки кровельного материала следует промазать специальным составом, который не допустит протекание односкатной кровли. Для этого можно воспользоваться битумной мастикой или же кровельным герметиком.

Очень важно составить чертежи, благодаря которым можно будет выбрать угол наклона кровли и сделать правильные расчеты. Если вы строите новый дом или сельхозпостройку, на который планируете устанавливать односкатную крышу, то одну из стен нужно поднять выше. Для правильного расчета можно использовать формулы прямоугольного треугольника. Примите во внимание, что при расчете не учитывается длина свесов кровли. Они нужны для защиты стен строения от снега и дождя. Минимальный размер свеса должен быть как минимум 20 см. В любом случае он не должен выделяться на общем фоне и гармонично смотреться с крышей.

Совет! Существует множество дизайнерских программ, при помощи которых можно посмотреть свою задумку в 3D измерении. Данные программы помогут вам решить, какой свес кровли подойдет лучше и наглядно покажет ваш дом на мониторе.

Односкатная крыша своими руками пошагово

Монтаж стропильной системы

Устройство односкатной крыши начинается со сборки стропильной системы. Это основной каркас кровли, на который и будет установлен кровельный материал. Для работы вам понадобится:

брус 100×100 мм или 150×150 мм;
гвозди;
укладочные доски, толщиной как минимум 50 мм;
теплоизоляционные и гидроизоляционные материалы;
рулетка, степлер, строительный уровень;
стамеска, топор, кровельный молоток;
пила, нож, шуруповерт.

Выбор стропильной системы для крыши, полностью зависит от размера постройки и кровельного материала. Кроме того, учитывайте из чего сделаны стены. В качестве опор для стропил, всегда служит мауэрлат.

Кровельный мауэрлат

Мауэрлат — это брус, уложенный сверху по всему периметру стены. Он играет роль нижней опоры для стропил. Если для вашей постройки используется металлический каркас стропил, то мауэрлат делается из швеллера или другого металлического материала. Данный элемент связывает кровлю со стенами и распределяет нагрузку на всю их площадь. При установке кровельного мауэрлата обязательно под низ стелиться водонепроницаемый материал (гидроизоляция). Часто для этого используют рубероид, который укладывают в несколько слоев. Если этого не сделать, древесина начнет гнить, а металл со временем покроется ржавчиной. Важно связать каждое звено с двумя соседними, которое в совокупности со стропилами превратится в достаточно надежную конструкцию.

Для того чтобы понять, как сделать односкатную крышу, важно принять во внимание то, какую постройку вы кроете. Например, если это сарай, хозблок или гараж — то для такой постройки не требуются слишком большие балки. Если ширина здания достигает до 6 метров, использовать односкатную кровлю выгодно. Все дело в том, что конструкция достаточно простая и не требует использования подпорок или прогонов. Благодаря этому вы сможете сэкономить свои силы, время и средства. Если здание до 5,5 м, можно использовать балки от 50 до 150 мм. Если до 4 метров — от 50 до 100 мм. Но в любом случае, учитывайте погодные условия в конкретно вашем регионе. Кроме того, если угол наклона кровли небольшой, экономить на балках не стоит. Ведь в противном случае из-за снега кровля может просто- напросто прогнуться и деформироваться.

Для конструкции односкатной кровли до 4,5 м, между стенами каркас достаточно простой. Он состоит из двух бревен мауэрлата, которые закрепляются на стенах, и стропильных балок, опирающихся на мауэрлат.

Для конструкции односкатной кровли до 6 м, между стенами дополнительно нужен лежень и подстропильная нога, упирающаяся в балку посередине.

Для конструкции односкатной кровли от 6 м, было бы хорошо, если внутри была еще одна несущая стена, на которую можно будет опереть стойки.

Для конструкции односкатной кровли больше 12 м, стропильная конструкция будет намного сложнее из-за наличия дополнительных подстропильных ног. Если по бокам требуется дорастить балки, для этого нужно использовать древесину такого же сечения. Для надежности важно закрепить по бокам две деревянные накладки, длина которых минимум 60 см.

Для того чтобы стропильный брус прикрепить к мауэрлату, необходимо в стропилине сделать вырез, которым он упрется в мауэрлат. Если вы не хотите заморачиваться с каждой стропилиной, создайте шаблон, по которому будете делать необходимый вырез во всех брусках.

Совет! Если вы делаете каркас кровли на деревянном доме, то жесткое крепление стропил к мауэрлату производить нельзя. Это связано с тем, что большинство данных построек проседают. Впоследствии конструкция может перекоситься. Поэтому для таких строений используют крепления, которые в народе называют «скользячки». Они представляют собой уголки, которые крепятся к мауэрлату и подвижно связанных металлических полос, прикрепленных к стропилам. «Скользячки» фиксируются по две на стропильную ногу.

Установка стропил

Установка стропил проходит следующим образом: крепим стропильные балки к мауэрлату. Промежуточное расстояние следует определить в зависимости от выбранного кровельного материала. Обычно это от 50 до 80 см. Для крепления вам понадобятся анкера или большие гвозди. Укладывать стропилину нужно торцом кверху или, другими словами, «на ребро».

Важно внимательно следить за углом наклона каждой стропильной доски. Если это выпустить из внимания, будет трудно потом выставить ровную поверхность для укладки кровельного материала. Чтобы упростить себе работу, установите первую и последнюю балку и натяните леску. Это послужит ориентиром и существенно упростит вашу работу.

Совет! Если все стены постройки ровные, и вы не хотите взводить одну из стен выше, то выход есть. Стропильные фермы сэкономят вам как деньги, так и силы. Фермы можно купить готовыми или сделать своими руками. Для гаража или сарая, в качестве материала подойдет древесина. Для жилого помещения лучше использовать металл.

Выбор кровельного материала

При выборе кровельного материала важно учесть тип постройки. Например, если это строение сарайного типа — то можно выбрать не слишком дорогой кровельный материал. Если же это жилой дом — то нужно выбрать долговечный, эстетически красивый кровельный материал, который будет обладать хорошей звукоизоляцией. Ниже поданы наиболее распространенные материалы для устройства кровли:

Все что от вас требуется — взвесить все за и против, определиться с бюджетом и выбрать подходящий материал для себя. После чего можно начинать устройство односкатной крыши.

Монтаж обрешетки

Очень важно как можно лучше выровнять основание под кровельный материал. В противном случае кровля будет неровная и возможны даже потеки. Кроме того, при установке кровельного покрытия важно придерживаться технологии, рекомендуемой производителем.

Утепление кровли

Для жилого помещения крышу лучше утеплить. Процесс утепления производится в следующем порядке:

Степлером крепим гидроизоляцию.
Устанавливаем утеплитель.
Набиваем контробрешетку.
Устанавливаем паробарьер.

Наиболее распространенный материал для утепления — это минеральная вата или пенопласт. Обычно для кровли хватает 10 см слоя, но для каждого региона информацию следует уточнять. Ниже приводится схема правильного утепления.

Вывод

Как мы увидели из этой статьи, односкатная форма крыши отлично подойдет как для гаража или сарая, так и для крыши частных домов. Не забывайте делать осмотр уже сделанной поверхности на наличие повреждений. Кроме того, важен своевременный ремонт и при правильно выбранном материале и выполнении технологии, отличный результат вам обеспечен!

Простейшее покрытие, используемое при возведении новых зданий, — это односкатная крыша, которую каждый мастеровитый хозяин может построить своими руками. Если вы относитесь к таким домовладельцам и решили самостоятельно сделать кровлю с одним скатом, то вначале пройдите 3 подготовительных этапа:

Убедитесь, что данное техническое решение подойдет для вашего дома.
Продумайте конструкцию стропильной системы и выполните ее чертеж.
Ознакомьтесь с нюансами подбора материалов и самого строительства.

Всю перечисленную информацию вы найдете в нашей статье.

Сфера применения и недостатки конструкции

Несомненными плюсами односкатной крыши, изображенной на фото, является простота и дешевизна постройки. И правда, по сравнению с ломаной мансардной, да и обычной двускатной кровлей, на нее расходуется значительно меньшее количество стройматериалов. Это одна из причин, почему данная конструкция применяется в большинстве бюджетных сооружений.

Кровлю с одним наклонным скатом принято делать в следующих типах строений:

в отдельно стоящих банях, гаражах и сараях;
в пристроенных к жилым зданиям беседках и верандах;
на объектах коммерческой недвижимости – павильонах, небольших магазинах и складах.

На картинке хорошо заметно, насколько один фасад выше другого

А вот в частных домах и больших загородных коттеджах односкатная крыша встречается довольно редко, невзирая на дешевизну. Причина тому – несколько существенных минусов конструкции:

Внешний вид. Чтобы обеспечить наклон единственного ската, надо выдержать перепад высот между лицевым и тыльным фасадом от 0,4 до 2 м. Подобный дизайн нравится далеко не всем.
Устройство жилого мансардного помещения практически исключено из-за особенностей стропильной системы.
Крыши с малым уклоном не имеют полезного чердачного пространства.

Если знать о перечисленных недостатках заранее, то с ними вполне можно мириться, поскольку для бюджетных и хозяйственных построек они не играют большой роли. Но есть нюанс, который в определенных условиях нивелирует главное преимущество односкатных кровель – низкую стоимость.

Один скат очень гармонично смотрится на пристроенной веранде

При ширине перекрываемого пролета от 4,5 до 6 м стропила достаточно усилить подкосами. Если же расстояние между опорами превышает 6 м, придется собирать жесткую кровельную конструкцию – ферму, что увеличит расход лесоматериалов. Если приплюсовать сюда затраты на наращивание лицевого фасада, то финансовая картина выйдет не слишком радужной.

Совет. Принимая решение строить односкатную крышу своими руками, взвесьте все за и против, сопоставьте с затратами на двускатную кровлю жилого дома. Если ширина пролета не превышает 6 м либо по центру здания идет несущая стена, то жесткий каркас мастерить не придется.

Выбор стропильной системы

При возведении любых кровель используется 2 типа систем – висячие и наслонные. Первые имеют лишь 2 точки опоры в виде наружных стен, в то время как вторые ставятся на 3 стенки (бывает и больше), одна из которых является внутренней перегородкой.

Если ширина вашего дома или веранды не превышает 6 м, то смело принимайте к исполнению висячую стропильную систему, показанную на схеме. При длине до 4,5 м стропила не нуждаются в дополнительных подпорках, а при ширине пролета от 4,5 до 6 м требуется установка подкосов. Это и есть самый дешевый вариант крыши, пригодный для всяческих пристроек, сараев и небольших бань.

Примечание. Пролет до 7,5 м еще можно перекрыть висячей системой, если устроить каркасный потолок из балок и соорудить так называемую шпренгельную ферму. Суть в том, чтобы середину стропил подпереть бабкой – стойкой с подкосами, закрепленной на потолочной балке.

Пролеты до 18 м делятся на участки длиной не более 6 м и перекрываются наслонной конструкцией, чье устройство показано на картинке. Под длинную стропильную балку, сделанную из двух или трех досок, ставятся дополнительные опоры, закрепленные на внутренних стеновых перегородках. Для жесткости фермы соединяются между собой прогонами, что и показано на чертеже.

Что касается шага установки стропил, то для односкатных крыш, возводимых в умеренных и северных широтах, лучше взять интервал 600 мм. В южных регионах, где снеговая нагрузка на покрытие невелика, это расстояние можно увеличить до 1-1,2 м. Угол уклона кровли принимайте из диапазона 8-45° в зависимости от назначения здания и других условий. Пошагово расчет угла описывается .

По графику можно определить минимальный угол уклона для различных покрытий

Инструкция по выполнению работ

Перед тем как сделать односкатную крышу, необходимо правильно подобрать пиломатериалы для стропильной системы и обрешетки. На этот счет дадим такие рекомендации:

для пролета шириной до 4,5 м подойдут стропила из бруса 15 х 5 см, до 6 м – из досок 200 х 50 мм, сращиваемых попарно или в длину;
на стеновую обвязку (мауэрлат) и лежни пойдет брус 150 х 50 мм;
сечение стоек, подкосов и прогонов – 10 х 5 см;
обрешетка делается из досок толщиной 20-25 мм и шириной 10-15 см.

Совет. Крепление элементов каркаса между собой выполняйте на гвоздях либо с помощью оцинкованных саморезов и болтов через металлические пластины и уголки.

Для гидроизоляции вам понадобится рубероид и супердиффузионная мембрана, а для настилания финишного покрытия – металлочерепица, профнастил или другой кровельный материал. Если речь идет о жилом доме, не забудьте об утеплении: заготовьте минвату нужной толщины (или другой утеплитель) и пароизоляционную пленку.

Укладка мауэрлата

Обвязочный брус следует класть на 2 противоположные стены, куда опираются стропильные ноги. Если предусматривается опирание наслонной системы на внутренние перегородки, то на них тоже укладывается доска под названием лежень. Исключение – бревенчатые и каркасные дома, чьи стены готовы для монтажа стропил.

Технология укладки мауэрлата на стены из разных материалов выглядит так:

В кирпичную кладку заранее вмуровываются шпильки, на которые крепится обвязочный брус. Перед монтажом каменная стена накрывается 2 слоями рубероида. Если шпильки не были поставлены, то мауэрлат закрепляется анкерными болтами или притягивается стальными полосами.
Пористые стены, построенные из газобетона, перед монтажом мауэрлата полагается связать армированным железобетонным поясом, как сделано на схеме. Шпильки для крепления закладываются в монолит при заливке.
В деревянных пристройках (верандах, террасах), возводимых своими руками, для опирания стропил нужно к верхней обвязочной балке стены прикрепить вторую доску такой же ширины. Чтобы установить верхний конец стропильной ноги, надо к стене существующего здания привинтить горизонтальный брус 15 х 5 см. Подробнее эта операция продемонстрирована ниже на видео.

Примечание. При укладке дополнительных досок на верхнюю часть деревянной стены из брусьев или бревен гидроизоляцию из рубероида прокладывать не нужно.

Монтаж стропил пошагово

Перед тем как построить каркас, нужно определить реальную длину стропил с учетом выпусков за стены, формирующих карнизные свесы. Впрочем, козырьки можно нарастить и после монтажа, прибив к стропильным ногам отрезанные по размеру доски – так называемые кобылки. Минимальная длина свеса крыши – 300 мм.

Совет. Когда требуется состыковать доски по длине, накладывайте их друг на друга таким образом, чтобы длина общей плоскости прилегания составляла не менее 50 см.

Чтобы нарастить внутреннюю перегородку до высоты наклонной плоскости крыши, соберите каркас из вертикальных опор, связанных снизу лежнем, а сверху – прогоном. Месторасположение каждой стойки должно совпадать с шагом стропил, которые будут на них опираться. Для устойчивости закрепите раму подкосами.
Примерьте стропило по месту и подрежьте его снизу в трех опорных точках, дабы увеличить площадь прилегания к мауэрлату и лежням, как изображено на фото.
Установите стропильную ногу и прикрепите ее с помощью саморезов на стальных уголках, Операцию повторите в 3 точках, затем переходите к следующей балке.
Подрежьте ноги карнизных свесов, а после зашейте их снизу и по бокам вагонкой. Это удобнее делать, пока не уложено кровельное покрытие.

Примечание. Если в помещении планируется сделать ровный потолок, то сначала необходимо установить балки перекрытия, а потом строить каркас.

Если боковые фронтоны не выложены под скат будущей кровли, то их стоит облицевать сразу после сборки стропильной системы. Иначе потом придется выполнять эту работу с лестниц либо строить леса. Монтаж стропильной системы односкатной крыши большого здания смотрите в очередном видео:

Обрешетка и финишное покрытие

Перед укладкой досок на кровельный скат стропильная система накрывается полотнами супердиффузионной мембраны, обеспечивающей защиту от ветра и попадания влаги в чердачное пространство. Полотна нужно стелить горизонтально, начиная с нижней части, и крепить к верхней плоскости стропил брусками контробрешетки сечением 5 х 5 см. Мембрана должна немного провисать между стропильными ногами для стока воды, а соседние полотна проклеиваться между собой (величина нахлеста – 15 см).

Примечание. На односкатные крыши сараев, гаражей и прочих нежилых и неотапливаемых сооружений гидроизоляционную мембрану класть не обязательно.

Доски обрешетки прибиваются к стропилам с шагом, зависящим от типа кровельного покрытия:

под металлочерепицу – 35 см;
для профнастила и шифера – 50-60 см;
под дранкой, битумной и керамической черепицей обрешетка выполняется сплошной.

Последний шаг – устройство покрытия и утепление (при необходимости). Теплоизоляцию односкатной крыши лучше делать по потолку, оставляя неэксплуатируемый чердак холодным. Как правильно утеплять потолки, рассказывается .

Заключение

Монтаж односкатной кровли хозяйственной постройки либо открытой террасы не станет большой проблемой. Даже если вы только начали плотничать, то сможете построить такую крышу самостоятельно или вдвоем с помощником. Другое дело – жилой дом или баня, здесь придется изрядно поработать с подгонкой каркаса и утеплением. Очень подробно о сборке каркасных крыш смотрите в обучающем видео:

Инженер-конструктор с опытом работы в строительстве более 8 лет..
Закончил Восточноукраинский Национальный Университет им. Владимира Даля по специальности «Оборудование электронной промышленности» в 2011 году.

Почему именно односкатная

Конструкция кровли из 1 ската имеет такие преимущества:

При постройке на односкатной крыше можно использовать любые виды кровельного материала. Потому что угол наклона может быть самым малым, можно строить практически плоскую крышу.
Парусность такой конструкции намного меньше чем у двухскатной. Такой вариант можно использовать в местностях с сильными ветрами.
Легкость при монтаже и эксплуатации. Построить ее можно своими руками.
Маленький вес по сравнению с другими видами кровли.
Для односкатной крыши можно сооружать скаты в несколько этажей. Такое решение придаст дизайна вашему дому.
Строительство односкатной крыши самое экономичное и не требует много времени.
В такой конструкции вода скатывается только на 1 сторону.
Кровля подойдет для постройки любого типа.

Как и любая другая конструкция, односкатная крыша имеет несколько минусов:

При маленьком угле наклона площадь чердачного помещения минимальна.
Имеет менее привлекательный вид. Что можно исправит при наличии фантазии дизайнера.

Расчет конструкции

Стропильная система односкатной крыши, по сути, состоит из стропильных ног наслонного типа. Крепить стропила нужно параллельно друг другу. Стропила же, в свою очередь, имеют опору на две точки. В основном ими выступают несущие стены здания.

Создание угла наклона ската

Необходимый угол уклона ската достигается некоторыми способами:

При разработке проекта здания одна из стен, на которые будут ложиться стропильные ноги, делается немного выше. Такой способ является распространенным, так как сильно упрощает конструкцию стропил. Но в таком случае пойдет больше материала на возведение стен. Боковым стенам, идущим параллельно стропилам, придается форма трапеции.
Данный способ является разновидностью 1. Также при планировке учитываются стойки каркаса. В таком варианте крайние стойки на одной стороне выше, а на другой они ниже на определенную высоту.
При одинаковой высоте стен на одной из стен устанавливаются вертикальные стойки необходимой высоты. На первый взгляд такая конструкция является нестабильной, так как стропильные треугольники имеют свободный ход вправо и влево. Но данная хлипкость конструкции устраняется при установке обрешетки каркаса и обшивания деревом фронтальной части кровли.
Можно применять односкатные фермы. Такой способ достаточно хорош в том, что можно соорудить одну ферму, подогнать ее под нужные размеры и использовать ее как шаблон. А с помощью шаблона соорудить остальные фермы можно на земле. Существуют готовые стропильные фермы. Они идеально подогнаны для любого типа кровли. Для них достаточно только произвести установку и закрепление на мауэрлат. Далее можно свободно обшивать односкатную крышу обрешеткой.
При возведении пристройки около дома используется данный метод. В таком случае с одной стороны пристройки могут быть запланированы стойки или стена, а с другой — у нас уже есть капитальная стенка готового здания. Крепление к ней можно произвести с помощью хорошо зафиксированного горизонтального прогона или же отдельных креплений, также выровненных по горизонтали. Все крепления на стене здания делаются выше стоек или стены противоположной стороны.

Определяем сторону ската кровли

Нередко возникает вопрос, в какую сторону определить скат крыши? В случае с пристройкой к дому особых вариантов нет. Скат делается в направлении от здания для обеспечения свободного стока воды при ливнях.

Если же планируется отдельная постройка, то тут можно выбрать сторону. В основном расположение ската делают на заднюю часть здания. Хотя бывают случаи, когда скат производят на фасадную сторону. В такой ситуации выбор полагается, основываясь на дизайнерский стиль здания, территориальные особенности участка, с какой стороны удобней проложить систему коммуникаций и тому подобное.

Но в таком случае также не следует упускать некоторые нюансы:

Правильнее будет расположение односкатной кровли в ветреную сторону. Таким образом, воздействие ветра минимизируется. Ведь ветер, направленный в кровлю с небольшим углом, практически не действует на нее.
Для прямоугольной постройки можно выбрать расположение ската вдоль или поперек. Но тут нужно помнить, что стропила односкатной крыши не могут иметь беспредельную длину. Для некоторого расстояния требуется их усиление. По правилам свободный размер стропил составляет 4.5 метра. При установке стропильной системы до 6 метров требуется наличие подстропильной ноги. Ее располагают под углом 45 градусов на опорный брус.

Крутизна скатов

Если идет речь об односкатной кровле, то в большинстве случаев выбирают угол не до 30 градусов. Такой выбор объясняется тем, что кровля сильно уязвима с фасадной стороны постройки к ветровой нагрузке. Хотя наклон ската и стараются соорудить с ветреной стороны, но это не исключает присутствие ветра со стороны фасада. Поэтому крутой угол наклона создает высокую силу подъёма. При сильном ветре на конструкцию кровли ложится высокая нагрузка.

Скат ниже 10 градусов является также неприемлемым, так как сразу возрастают нагрузки на систему стропил во время снегопада. С началом оттепели на краю кровли появляется ледяная корка, препятствующая свободному сходу талой воды.

Немаловажным является для определения угла ската материал кровельного покрытия. Ведь для разных материалов также указывается производителем свой угол ската.

В зависимости от материала можно выделить некоторые стандартные величины угла ската:

До 2 градусов – практически плоская кровля. Она требует не менее 4 слоев покрытия рулонного битума. Наносить его нужно по горячей технологии. Также требуется гравийная посыпка, утопленная в мастику.
3-5 градуса – предполагает три слоя рулонного покрытия. Гравийную присыпку можно не использовать.
9-15 градусов – при рулонном материале хватит 2 слоев. Также можно использовать некоторые типы профнастила или металлочерепицы.
10-17 градусов – можно стелить волнистый шифер усиленного профиля.
11-20 градусов – мягкая битумная черепица.
14-25 градусов – асбестоцементный шифер, при 25 градусах профнастил и металлочерепица ложатся практически без ограничений.
27-50 градусов – керамическая, цементная черепица.

Монтаж

При строительстве односкатной крыши своими руками для верной и надежной установки нужно пользоваться чертежами и подробной инструкцией, где будут указаны все размеры и количество нужного материала. Чертеж-схему можно создать самому или же найти в интернете готовый образец. Также можно заказать его у профессионалов строительства.

Перед началом стройки нужно выбрать вентилируемой или не вентилируемой тип кровли. Первая отлично подходит для жилого помещения, так как вентиляция обеспечивает комфортный микроклимат внутри здания. Все это достигается с помощью промежутков между гидроизоляционными материалами. Второй тип подходит для сооружения террасы или складского помещения.

Сооружение стропил при односкатной крыше

Стропильная система односкатной кровли предполагает пару популярных способов ее монтажа:

Крепление стропил односкатной крыши на несущие стены. В таком случае кровля получится более экономичной и на нее пойдет меньше пиломатериала. Несущая стена должна быть на уровне высоты крыши. Так как в нее упирается верхняя часть стропила.
Сооружается треугольная ферма, которая включает в себя балки и стойки. Она объединит конструкцию стропил. При таком способе не придется выстраивать несущую стену на высоту кровли, но пойдет больше древесины. Этот способ является удобным, так как можно смонтировать все фермы внизу с помощью шаблона.

При возведении стропил понадобятся дополнительные опоры и подкосы. Количество таких дополняющих элементов зависит от:

Наклона ската.
Веса стропил.
Длина узлов примыкания кровли со стеной.
Материала крыши.
Материалов теплоизоляционного слоя.

Шаг стропил

Расстояние между стропилами можно определить по коробке, на которой возводится кровля. Чтобы расстояние между стропилами было одинаковое, скаты, на которые опираются стропильные ноги, делятся на равные участки. В зависимости от устанавливаемых материалов можно выделить некоторые величины:

Для стропил из бруса шаг составляет от 1.5-2 метра.
При использовании спаренных досок расстояние между стропилами 1-1.75 метра.
Применение одинарных досок полагается на шаг 0.6-1.2 метра.

Также на расстояние между стропилами имеет влияние тип утеплителя. Рекомендуется, чтобы слой теплоизоляции жестко устанавливался между стропилинами. После установки стропильной системы можно перейти к мауэрлату. Он поможет распределить нагрузку на стены.

Нюансы монтажа мауэрлата

Мауэрлат – дополняющий элемент любой кровли. На него устанавливается нижний край стропила. Его крепление производят к несущей стене или между балками системы стропил. Для крепления мауэрлата необходимо использовать арматуру, если стены дома из пористого материала, прожженную проволоку, если стены кирпичные, анкерные болты для деревянного дома.

Чтобы продлить срок службы мауэрлата необходимо установить его на гидроизоляционный слой.

Балки перекрытия, их установка

Кроме мауэрлата для некоторых конструкций односкатных кровель подразумевается монтаж балок перекрытия. На них опираются стропильные ноги. Такие балки монтируют с шагом подобным стропильной системе. Крепление стропила к мауэрлату всегда производится с помощью запила. Зазор меж стропилом и мауэрлатом сводится к минимуму.

При стропильной системе более 4.5 метра устанавливаются подстропильные ноги. Они придают прочность и исключат прогиб бруса стропила. Место установки зависит от ширины пролетов. Односкатная кровля огромной площади без исключений должна включать подстропильные ноги. В противном случае грозит ее поломка или обвал.

Нужно помнить при увеличении шага между стропилами придется уменьшать шаг обрешетки или делать ее сплошной.

Монтируя односкатную кровлю, не забывайте про некоторые нюансы:

Расположить скат нужно с ветреной стороны. Для того чтобы крышу не сорвало при ветре.
Когда рассчитываете стропильную систему нужно учесть климатические условия. Это количество выпавшего снега, ливневые дожди, сила ветра. Равномерное распределение нагрузки на стропила повысит срок эксплуатации.
Учитывать нахлест при расчете материалов.
Меньший шаг стропил односкатной крыши позволяет выдерживать нагрузку повыше.

Пример конструкции односкатного гаража

Стены построены из пеноблока. Первым делом нужно установить мауэрлат. При односкатной крыше это 2 бруса уложенные на стенах разной высоты.

Поэтапная схема возведения системы стропил состоит:

С внутренних сторон обеих стен устанавливаем брус 100х150 мм. Его монтаж производим на гидроизоляционный материал рубероид. Это и будет наш мауэрлат. Крепеж мауэрлата делаем с помощью усиленных уголков 90х90. Для этого используем дюбеля диаметром 14 мм.
Берем доску 50х200 мм и устанавливаем на мауэрлат с запасом 50-60 см. Запас должен превышать плановые размеры карниза. После все ненужное обрезается.
Помечаем дальнейшие запилы на доске, глубина которых не должна быть больше 1/3 ширины доски.
Делаем пометку стен так чтобы последние стропила не касались их. Рекомендуемое расстояние 4-5 см.
С помощью шаблона производим остальные стропила. Крепление производим скобами или уголками.
Учитывая ширину свеса, производим кобылок. Монтируем все элементы карниза, чтобы между деревом и стеной был слой гидроизоляции.
Обрезаем все излишки и крепим ветровую доску 25х100 мм.

Простейшая схема конструкции гаража выполнена. Следующими шагами будет установка обрешетки и настил кровельного материала.

Среди большого разнообразия видов крыши самой простой и экономной считается односкатная крыша. Конструкция требует минимального количества материалов при простой технологии монтажа. Возведение односкатной крыши может стать хорошим уроком для начинающего кровельщика. Но успеха даже в простом деле можно добиться только при соблюдении строгих технологических предписаний. Для качественного выполнения работы и надежности крыши необходимо знать особенности и основные правила монтажа стропильной системы односкатной крыши.

Крыши с одним скатом для малоэтажного строительства

Односкатные крыши чаще всего применяются при возведении малогабаритных построек, таких как террасы, гаражи, веранды и помещения бытового назначения. На жилых домах такую кровлю можно увидеть очень редко, чаще всего это сооружения в стиле модерн и хай-тек.

Чердачное помещение под крышей односкатного типа имеет небольшую площадь, поэтому обустроить помещение в этом пространстве очень сложно. В этом случае может возникнуть вопрос, а нужно ли делать перекрытие между чердаком и основной постройкой. Если перекрытие не целесообразно, то можно заменить его распорками и подстропильными ногами. Такой вариант очень часто используется строителями на практике.

В целом стропильная система односкатной крыши похож на уложенное под углом перекрытие или половину наслонной системы, то есть является конструктивным элементом строения. Для его сооружения необходимы наслонные стропильные ноги. Другими словами, каркас односкатной крыши сооружается из стропилин, которые имеют прочную опору вверху и внизу.

В качестве опоры для стропил односкатной крыши может использоваться следующее:

Две несущие стены. При этом посредником между элементами стропильной системы и стенами может стать двойной мауэрлат, верхний брус или бревно деревянной конструкции, армированный бетонный пояс, который должен быть устроен в процессе возведения стен.
Одна несущая стена и противоположные опоры. Такой способ используется при строительстве пристроек и навесов. Опора верхней пятки стропильной ноги приходится на стальной кронштейн, который прикручен к несущей стене, или на гнездо, выбранное в несущей стене. Внизу стропилина опирается на обвязку опорных столбов.
Два ряда опор. Опорой для верхней и нижней пятки стропильные ноги является обвязка опорных столбов. В этом случае можно использовать опоры в качестве элементов для крепления обшивки и формирования каркаса.

В частном строительстве чаще всего встречаются небольшие постройки, поэтому стоит поближе познакомиться с устройством стропильной системы односкатной крыши. Если разобраться в этом вопросе, то можно сделать всю работу своими руками, внося необходимые дополнения и изменения.

Составляя схему стропил односкатной крыши, стоит учитывать направление ветра и располагать скат так, чтобы сильным порывом крышу не сорвало.

Примерные параметры элементов односкатной крыши

Изготовить наслонные стропилины можно из пиломатериала 2 сорта. Чаще всего это круглые отесанные бревна, пластины, представляющие собой отесанное в двух сторон бревно, брус или доски, сшитые парой.

Сечение стропилин определяется по нагрузке на крышу от ветра, снега и кровли. Для определения параметров элементов односкатной крыши можно воспользоваться компьютерной программой.

Но в большинстве случаев эти значения постоянны:

Стропильный каркас, перекрывающий пролет более 4,5 метров, должен возводиться из бревна и пластин диаметром 18-20 см и бруса сечение 10*15 см или 15*15 см.
Для пролетов меньшего размера можно строить каркас из бревен и пластин диаметром 12-18 см и брус сечением 10*10 см.

И в том, и в другом случае допускается замена бруса на сдвоенные доски, итоговый размер которых аналогичен требуемому сечению балки.

Очень важно понимать, что сооружать стропильные системы для односкатных крыш не следует из составляющих меньшего размера. Даже для незначительных построек указанные параметры — это самая нижняя граница.

Для изготовления мауэрлата рекомендуется использовать брус сечением 18-20 см. Для подкосов на крыши большой длины допускается брать брус сечением 8*8 см, бревна диаметром 10 см или сдвоенные доски, итоговый размер которых составляет 2,5*15 см.

Прогоны большепролетных односкатных крыш устраиваются параллельно скатам. В этом случае они используются в качестве дополнительной опоры и повышают прочностные характеристики конструкции. Для крепления прогонов выполняют монтаж опор и лежня, опираясь на технологию строительства двухскатной крыши. При этом происходит не формирование конька, а обеспечивается опора плоскости длинного ската. Для изготовления прогонов используется брус сечением 18*18 см или бревно диаметром 20-26 см. Стойки под прогоны можно сделать из бруса сечением 12 см или бревна диаметром 13-20 см. При этом можно использовать разные способы крепления стропил односкатной крыши. Достаточно часто выполняется установка стропил на балки перекрытия , что облегчает монтаж.

Расстояние между стропилами односкатной крыши

Стропила устанавливаются на определенном расстоянии друг от друга, которое зависит от размеров коробки, над которой возводится крыша. Скат, который будет служить опорой стропилинам, нужно разделить на отрезки так, чтобы элементы системы располагались на одинаковом расстоянии друг от друга. При этом следует учитывать размеры используемых материалов и их вид:

Если для изготовления стропилин использовался брус или пластины, то расстояние между ними должно составлять 1,5-2 метра.
При использовании сдвоенных досок стропила располагают с шагом 1-1,75 метра.
Если стропила изготовлены из одинарной доски, то расстояние уменьшается до 0,6-1,2 метра.

Как и на всех крышах скатного типа, крепление стропил односкатной крыши выполняется посредством анкерных болтов, заложенных в стену при их возведении, или костылей, которые вбивают в деревянную стену. Кроме того каждая вторая стропилина фиксируется скруткой из отожженной проволоки. Крепление стропилины к стене выполняется в точке, расположенной ниже мауэрлата на 0,2-0,3 метра. Проволоку крепят в зависимости от материала, используемого для возведения стен. В кирпичные стены скрутка закладывается в процессе кладки, к деревянным стенам проволоку крепят с помощью скоб.

Чтобы лучше понять устройство стропил односкатной крыши, стоит подробнее рассмотреть варианты монтажа таких конструкций.

Крепление стропил для односкатной крыши гаража

Очень часто гаражи возводятся из пенобетонных блоков, поэтому следует узнать, как устроена стропильная система в этом случае. Если в верхней части стен не залит армированный бетонный пояс, то в обязательном порядке следует уложить мауэрлат. Односкатная кровельная система предполагает использование бруса, уложенного на передней и задней стенах гаража, которые имеют разную высоту.

Решая задачу, как правильно установить стропила на односкатной крыше, нужно придерживаться следующего порядка:

Брус сечением 10*15 см укладывают заподлицо с внутренней поверхностью стен. В результате образуется мауэрлат крыши с одним скатом. Чтобы защитить деревянные элементы от воздействия пенобетона, следует выполнять укладку на гидроизоляционный материал. Для крепления мауэрлата рекомендуется использовать кровельные уголки размером 9*9 см, устанавливая крепление на расстоянии 0,8 метра. Дополнительно их можно укрепить литой перемычкой. К стене уголок крепится дюбелями диаметром 14 мм.
Делают шаблон стропильных ног, используя доску 5*20 см. Длина стропил односкатной крыши определяется следующим образом: заготовку устанавливают на мауэрлат, оставляя запас вверху и внизу до полуметра. Этот запас должен немного превышать стандартную ширину карнизного свеса, 0,4-0,5 метра. После установки всех стропилин лишние участки обрезают.
Отмечают на стропилинах места врезки, помня о том, что врезка не должна быть очень глубокой. Чаще всего этот параметр составляет третью часть ширины доски.
Выполняют разметку стен, следя за тем, чтобы расстояние между стропилами и стеной было не меньше 5 см.
Используя шаблон, делают стропила на всю крышу, устанавливают и закрепляют их с помощью скоб или уголков.
Определяют ширину свеса и делают шаблон кобылок. Для этого можно использовать обрезки досок. Готовый шаблон используют для изготовления всех карнизных элементов. При их установке обязательно подкладывают гидроизоляционный материал, что исключить контакт дерева с бетонной стеной.
Выравнивают размер стропил для односкатной крыши и по всему периметру прибивают ветровую доску, используя для этого материал размером 2,5*10 см.
Стропильная система для односкатной крыши над гаражом из пенобетонных блоков считается готовой. Далее на стропила набивают обрешетку, определяя шаг в зависимости от кровельного материала.

В рассматриваемом варианте карнизные свесы формировались посредством кобылок. Можно воспользоваться другим вариантом, который подразумевает вынос мауэрлата за периметр постройки. Вынос определяется шириной карнизного свеса. Длина стропил в этом случае также увеличивается на ширину свеса. Между двумя крайними стропилинами необходимо сделать выноса. Все остальные действия выполняются по стандартному плану.

Монтаж односкатной стропильной системы над пристройкой

Очень часто возникает необходимость сделать пристройку к основному зданию. Для соответствия дополнительного строения общему экстерьеру рекомендуется делать односкатную крышу. Кроме того, такая конструкция не будет задерживать осадки.

Стропильная система каркасного дома в этом случае должна иметь наклон около 20 градусов. Опорой для стропильных ног станут несущая стена дома и противоположная стена пристройки. Если пристройка имеет длину более 4,5 метров, то необходимо установить подкосы, которые обеспечат жесткость стропильной системе. Подкосы рекомендуется устанавливать под углом не более 45 градусов.

Для изготовления стропильных ног используют доски 5*20 см, которые устанавливаются с шагом 0,7 метра. Подкосы можно сделать из досок размером 5*15 см, а для обрешетки лучше выбрать доски 2,5*10 см.

Сооружение стропильной системы с одним скатом выглядит следующим образом:

На кирпичную стену пристройки укладывают гидроизоляционный материал, а поверх него вровень с внутренней плоскостью стены устанавливают брус сечением 10*15 см. Фиксацию бруса выполняют болтами, установленными с промежутком 8-10 см.
В несущей стене дома делают пазы глубиной 12 см и шириной немного больше толщины стропилины. Расстояние между пазами должно составлять около 0,7 метра. Еще одним ответом на вопрос, как закрепить стропила на односкатной крыше, может стать использование П-образных металлических кронштейнов, зафиксированных на стене.
Из доски размером 5*20 см делают шаблон стропилин.
По шаблоны изготовляют все стропилины и устанавливают их согласно сделанным пазам или кронштейнам. Верхняя часть крепится металлическими уголками, прикрученными с одной стороны к стене, а другой к стропилине. Внизу фиксацию выполняют скобами или уголками.
Используя обрезок доски, делают шаблон подкоса. При этом следует помнить, что угол наклона не должен превышать 45 градусов, а упор внизу нужно расположить ниже высоты противоположной стены на 0,2-0,3 метра.
Чтобы определить расположение пазов под подкосы, нужно визуально провести вертикальную линию от верхнего паза и отступить на 5 см в какую-либо сторону. Пазы также должны располагаться на расстоянии 0,7 метра друг от друга.
Чтобы установить подкос в паз, нужно сделать спил нижнего угла подкоса. При этом величина спила должна составлять 0,1 м.
Для определения линии верхнего запила подкос устанавливают в паз, а верх прикладывают к стропилине. Место их пересечения определяет верхний спил.
По этому шаблону нужно изготовить остальные подкосы и установить их, используя металлические зубчатые пластины.
Карнизы формируются с помощью кобылок, установленных на наклонных стенках пристройки. Под кобылки обязательно нужно укладывать гидроизоляцию.
Далее обшивают стропильную систему ветровой доской по всему периметру и наколачивают обрешетку.

По приведенной схеме можно выполнять монтаж односкатной стропильной системы над верандами и хозяйственными блоками.

Как закрепить односкатную стропильную систему над сараем

Незначительные хозяйственные постройки и летние кухни не нуждаются в мощной кровле, поэтому для них лучше использовать односкатную крышу. Для примера можно рассмотреть схему стропильной системы односкатной крыши над сараем, предназначенным для хранения садового инвентаря. Эта постройка выполнена по принципу возведения каркаса для теплиц, в котором вертикальные стойки соединены обвязкой по периметру. Передняя стенка имеет высоту немного больше, чем задняя стена, поэтому стойки соединяются отдельными поперечинами.

Алгоритм устройства стропильной системы для односкатной крыши над сараем предполагает выполнение следующих действий:

Делают шаблон стропильной ноги. Для этого прикладывают доску к торцу и отмечают места запилов вверху и внизу.
По шаблоны изготовляют остальные стропилины. Делают разметку на стенках сарая и фиксируют стропильные ноги. При строительстве легких построек достаточно использовать гвозди или саморезы.
Ветровую доску прибивают после монтажа обшивки по периметру постройки.

Приведенные примеры могут использоваться в качестве основы для индивидуальных конструкций, поэтому устройство односкатной стропильной системы необходимо знать подробно.

В числе вариантов опирания стропильных ног односкатных крыш значатся:

Две несущие кирпичные, бетонные, деревянные стены разной высоты. В этом случае стропилины односкатной крыши опираются на стены через мауэрлат, уложенный двумя несвязанными между собой полосами. Опирание может производиться через бетонный армированный пояс, заранее спроектированный и устроенный в период возведения стен, а также через верхние ряды брусовых или бревенчатых коробок.
Одна несущая стена из бетона, древесины, кирпича и расположенные напротив опоры. Понятно, что таким способом сооружают пристройки и навесы. Верхние края стропилин в таких случаях опираются на стальные кронштейны, прикрученные к несущей стене или на выбранные в ней же гнезда. Нижние пятки опираются на обвязку, соединяющую опорные столбы.
Два ряда бетонных, кирпичных, деревянных опор. Обе пятки стропилин опираются на обвязку. Причем опоры могут одновременно служить элементами для крепления обшивки и формирования каркасных стенок.

Среднестатистические размеры составляющих

Бревна и вытесанные из них пластины Ø 180-200мм, брус 100×150мм (150×150мм) применяются для сооружения стропильного каркаса, перекрывающего пролет 4,5м и более.
Бревна и пластины Ø 120-180мм, брус 100×100мм используются, если перекрыть необходимо пролет до 4,5м.

Если схема стропильной системы односкатной крыши предопределяет устройство прогона, его устанавливают параллельно скатам. Нужен он для повышения жесткости конструкции в качестве дополнительной опорной системы. Для фиксации прогона монтируют опоры и лежень точно так же, как диктует . Только цель заключается не в формировании конькового перелома, а в поддержании плоскости крупного ската. Прогоны большепролетных конструкций делают из бруса 180×180мм или из бревна Ø 200-260мм. Для изготовления стоек под прогоны берут брус со стороной 120мм или бревно 130-200мм в диаметре.

Шаг односкатной стропильной системы

Для стропильных ног, изготовленных из бруса, бревна пластин, шаг установки от 1,5м до 2м.
Если стропила изготовлены из спаренной доски, шаг установки от 1м до 1,75м.
Для стропилин из одинарной доски шаг установки от 0,6м до 1,2м.

На выбор шага установки стропильных ног утепленной кровельной конструкции оказывает влияние размер утеплителя. Очень удобно, если устанавливаются между стропилами жестко, с легким сдавливанием. Это весьма экономное решение, потому что в два слоя их укладывать не нужно, и теплопотери исключены, благодаря исключению причин образования мостиков холода.

Варианты односкатных стропильных каркасов

Конструкция #1 – односкатный стропильный каркас гаража

Процесс сооружения стропильной системы поэтапно:

Заподлицо с внутренними плоскостями высокой и низкой стены укладываем брус 100×150мм. Это мауэрлат односкатной крыши. Т.к. брусу предстоит контактировать с пенобетоном, укладывается он на рубероидную или аналогичную гидроизоляционную прокладку. Крепим брус примерно через 80см кровельными уголками 90×90, усиленными литой перемычкой. Привинчиваем уголки дюбелями Ø 14мм.
Из доски сечением 50×200мм сделаем шаблон стропила. Установим ее на мауэрлат так, чтобы с обеих сторон был запас около 55-60см. Запас должен быть несколько больше, чем запланированная ширина карнизных свесов. Обычно она равна 40-50см. Излишки после монтажа всех стропилин обрежем.
Отмечаем на установленной заготовке точки будущих запилов, не забывая, что глубина врубки должна быть не более 1/3 ширины доски.
Проводим разметку стен так, чтобы крайние стропила с обеих сторон не касались бетонной стены. Желательно, чтобы между древесиной и бетоном было расстояние в 4-5см.
По шаблону изготавливаем стропильные ноги, устанавливаем их и крепим к мауэрлату скобами либо уголками.
Из обрезка доски делаем шаблон кобылок с учетом ширины свеса. По шаблону изготавливаем все карнизные элементы. Затем монтируем, не забывая о гидроизоляционных прокладках между деревянными деталями и бетонной стеной.
Спиливаем излишки стропилин и прибиваем по периметру ветровую доску сечением 25×100мм.

Конструкция #2 – односкатная крыша над пристройкой

Сооружается стропильная система под углом 20º, т.к. поверх нее будет произведен . Опираться стропила будут на капитальную и расположенную напротив кирпичную стену пристройки. В предложенном нами примере односкатной конструкции надлежит перекрыть пролет 4,75м, это более 3,5м. Значит, для обеспечения жесткости потребуется установка подкосов. Проектирование и монтаж подкосов производятся с условием, что углу их наклона не желательно превышать 45º.

Алгоритм сооружения односкатного стропильного каркаса:

Устанавливаем брус 100×150мм заподлицо с внутренней плоскостью стены пристройки, не забывая предварительно постелить гидроизоляцию. Фиксируем брус болтами через 80-100мм.
В капитальной стене на запланированной высоте выдалбливаем пазы под установку верхних пяток стропилин. Глубина пазов 12см, ширина слегка больше толщины доски, шаг 70см. Вместо выдолбленных пазов можно использовать металлические кронштейны, которые просто прикручиваются к стене. По форме они напоминают перевернутую литеру «П», в которой располагают верхний край стропилины.
Сделаем шаблон стропильных ног. Приставляем доску 50×200мм к предназначенному ей месту и отмечаем запилы с обоих краев. Глубина верхнего запила, необходимого для установки стропилины в паз, 10см. Глубже делать не нужно, иначе стропилина упрется в стену, а это нежелательно. Размеры верхнего запила переносим на низ. Заодно отмечаем вертикальную линию спила по ширине карниза.
Пользуясь шаблоном, изготавливаем все стропильные ноги и устанавливаем на положенные места. Для крепления вверху применяем металлические уголки, одна сторона которых прикручивается к стенке, вторая к стропилине. Внизу фиксируем уголками или скобами.
Примеряем обрезок доски к капитальной стене и одной из стропильных ног для определения точки вырубки паза под подкос. Не забываем, что угол между стенкой и подкосом не должен превышать 45º, а нижняя пятка подкоса должна упереться в стену на 20-30см ниже противоположной стены.
Отступив от воображаемой вертикали, проведенной через верхний паз, на 5-6см в любую сторону, долбим нижний ряд пазов. Располагаем их через каждые 70см.
Спиливаем с заготовки подкоса нижний угол так, чтобы линия спила составила 10см.
Примеряем заготовку, установив край с запилом в нижний паз. По линии пересечения стропильной ноги и заготовки отчерчиваем верхний запил.
Согласно выверенной схеме делаем и устанавливаем все подкосы. Крепим их к стропилинам металлическими зубчатыми пластинами.
Формируем карнизы посредством установки кобылок на наклонные стенки пристройки. Не забываем про обязательную гидроизоляцию между кирпичной или бетонной стеной и выполненными из древесины элементами крыши.
Обшиваем периметр ветровой доской и монтируем обрешетку.

Конструкция #3 – односкатная конструкция для сарая

Наглядно с процессом строительства стропильной системы для односкатной крыши познакомит видео:

Стропильная система, вальмовая крыша: монтаж и расчет

При строительстве любого здания особенное внимание следует уделять монтажу крыши. В индивидуальном строительстве чаще всего используются скатные крыши, которые имеют самую разную форму (стропильные системы), но основные моменты их конструкции практически не различаются. Односкатная и двухскатная крыши – одни из наиболее распространённых вариантов.

Виды стропильных систем кровли для разных построек

Односкатная крыша применяется чаще всего для разнообразных хозяйственных построек, реже – для жилых домов. Двухскатную крышу широко применяют для жилых домов, которые в плане имеют прямоугольную форму. Если дом имеет форму в плане близкую к квадратной, то наиболее выгодной будет вальмовая (четырехскатная) крыша, еще ее называют пирамидальной, а также шатровой крышей.

Вне зависимости от того, какая крыша используется – односкатная, двухскатная или иная – крыши бывают чердачные и бесчердачные. Крыша, имеющая чердак, защищает дом только от атмосферных осадков, а теплоизоляция обеспечивается за счет чердачного перекрытия. Бесчердачная крыша одновременно с защитой от атмосферных осадков должна обеспечивать достаточную теплоизоляцию.

Из чего состоит стропильная система крыши?

Крыша дома состоит из:

стропил
обрешетки
кровельного покрытия.

Это три главных элемента любой крыши, и к монтажу каждого следует подходить строго индивидуально.

Стропила поддерживают обрешетку и воспринимают через неё нагрузки (вес самой кровли, нагрузки от снега, от массы воды во время ливней, от давления ветра).

По своим конструктивным особенностям стропила подразделяются на два основных вида – стропила наслонные и висячие.

Наслонные стропила – это длинные деревянные балки, одни концы этих балок опираются на верхнюю часть фасадных стен, а другие – на промежуточную опору. Например, такой промежуточной опорой может быть верхняя часть внутренней (межкомнатной) стены постройки.

Висячие стропила – это балки, одни концы которых опираются на наружную стену, а другие соединяются в коньке с аналогичными концами стропильных балок противоположного ската. Таким образом, они дают основной распор на стены, и обычно применяются при относительно больших пролётах. Висячая стропильная система сложнее и дороже, чем наслонная.

Наилучший материал для стропильных систем в частных домах – дерево хвойных пород. Чаще всего для их изготовления используют древесину сосны и ели, реже – лиственницы. Для создания обрешётки иногда используют и тополь. Древесина должна быть хорошо просушенной и здоровой (без гнили или повреждения насекомыми). Очень желательно после монтажа обработать деревянные детали антисептиками и антипиренами. Иногда стропильные системы делают из металла, но достаточно редко. В любом случае при изготовлении стропильной системы не рекомендуется комбинировать деревянные и металлические элементы.

Перед строительством крыши любой конструкции следует определить её уклон, который зависит от самой конструкции, применяемых кровельных материалов, материала стропильной системы, климатических условий и нагрузки на кровлю.

Односкатные крыши

Крыша с одним скатом – простая по устройству, не требует от строителя особой квалификации и применения подъёмной техники, наиболее дешёвая и экономичная, ветроустойчивая. Главным недостатком является невысокая эстетичность, из-за чего её редко используют для жилых домов. Однако следует указать, что в некоторых современных проектах частных домов такая крыша смотрится органично и вполне привлекательно. Можно упомянуть, что при односкатной крыше площадь верхнего этажа может использоваться почти полностью и, кроме этого, возможно устройство на верхнем этаже больших оконных проёмов.

При устройстве односкатной крыши следует иметь в виду, что уклон она имеет небольшой, поэтому нужно учесть большую нагрузку от снега. Скат крыши предпочтительно направлять навстречу господствующим ветрам.

У односкатных крыш выделяют два типа: вентилируемую (без утепления, применяют для террас и беседок) и невентилируемую (утеплённую, применяют для помещений, которые используют на протяжении всего года).

При использовании односкатной крыши противоположные фасадные стены изначально возводят разными по высоте, это нужно для обеспечения уклона. Для односкатной крыши шириной до 4,5 м с использованием наслонных стропил основой служит мауэрлат – балка, уложенная на верхнюю часть наружных стен. В мауэрлат опирают и закрепляют нижние концы так называемых стропильных ног.

Стропила можно изготовить из брёвен и пиломатериалов – досок, брусков. Обычно для указанных размеров достаточно обрезных досок необходимой длины сечением 50х150. Стропильные ноги жестко прикрепляют к мауэрлату в проделанные запилы с помощью гвоздей и металлических уголков, реже используют шурупы.

Если длина стропил превышает 4,5 м (но не более 5-6 м), конструкцию необходимо усилить: под стропилами устанавливают подкосы. На установленные стропильные ноги монтируют обрешётку. Если запроектировано устройство мягкой кровли (например, из рулонных материалов) – обрешётка в этом случае делается сплошной.

Если в качестве кровли используется профнастил, фальцевая кровля и прочие подобные материалы, достаточно сделать обрешётку из горизонтально расположенных реек (брусков) сечением 25х50 – 60х60 мм с расстоянием между рейками 13-20 см.

Двухскатные крыши

Такие крыши имеют две плоскости с наклонами в разные стороны. Сверху эти плоскости соединены друг с другом коньком. Треугольную стену в торце под такой крышей называют фронтоном. Такая крыша выглядит привлекательно, она долговечная, обеспечивает эффективный и надёжный отвод осадков, допускает устройство мансардного помещения (за счет пространства под кровлей), при устройстве можно применять разнообразные кровельные материалы. По конструкции она более сложная и трудоёмкая, чем односкатная, требует примерно вдвое больше материалов. Ветростойкость у такой крыши меньше, чем у крыши односкатной или вальмовой.

Основные моменты стропильной системы двухскатной крыши

Желательно перед началом практических работ по монтажу крыши составить схему (чертёж) ее каркаса – это существенно облегчит монтаж.

Мауэрлат укладывают на наружные стены, на их верхний пояс, а также на внутренние перегородки (при наслонных стропилах) – лежень. Надёжно фиксируют мауэрлат и лежень (обычно анкерными болтами). Затем монтируют стропила.

Стропила для двухскатных крыш также делают из брёвен или досок. Толщина стропил зависит от нескольких параметров:

длина стропильной ноги;
расстояние между стропильными ногами;
масса самой кровли;
дополнительная нагрузка от ветра и снега.

Обычно расстояние между стропилами составляет 0,6-1 м. В коньке стропила соединяют вполдерева или простым прорезным шипом, закрепляют гвоздями. Стропила и подкосы соединяют врубкой и скобами. Стойки и прогоны соединяют шипом.

Чтобы вода, стекая с крыши, не попадала на стены, устраивают свес крыши не менее 500 мм от наружной стены. Если при этом длины стропил не хватает, их наружные концы, выходящие за стены здания, удлиняют, прибивая к ним так называемые кобылки – обрезки досок, закрепляя их на ребро.

Обязательно следует очень хорошо соединить стропила со стенами. В каменных и кирпичных стенах стропила закрепляют хомутами из 4-6-миллиметровой проволоки. В деревянных зданиях – металлическими скобами, которыми стропила соединяются со срубом, точнее – со вторым его венцом.

Монтаж стропильной системы

В большинстве случаев такие стропильные конструкции собирают на земле по мауэрлатам, а затем поднимают и устанавливают уже подготовленные и собранные элементы.

После того, как стропила установлены, производится монтаж дополнительных опорных элементов – затяжек, подкосов и т. д.

На смонтированные стропильные ноги крепят обрешётку, а к ней – кровельный материал.

Обратите внимание на статьи по этой теме:
Обработка стропильной системы – чем и как?
Какая кровля лучше для частного дома?

используем калькулятор для расчета стропильной системы

Прочная и надежная стропильная система односкатной крыши самостоятельно сооружается проще и быстрее, чем другие основы для кровли. В качестве строительных объектов чаще всего выступают пристройки к основному жилому зданию либо постройки хозяйственного назначения.

В каких случаях оптимальна односкатная крыша?

Кровля из единственного ската обладает явно выраженной асимметрией и конструктивной оригинальностью. Будем откровенны, по сравнению с двух- или четырехскатной крышей она выглядит не столь представительно, а чердачное помещение будет малопригодно для использования. Кроме того, для односкатной крыши требуется различная высота стен либо применение специальных «возвышающих» каркасов, что существенно усложняет строительство.

С другой стороны, односкатная крыша своими руками рассчитывается и возводится гораздо легче многоскатных аналогов . Для нее нужен минимум строительных и вспомогательных материалов, в том числе теплоизоляционных и шумозащитных. Надежность односкатной кровли от воздействия непогоды весьма высока, как и пригодность к ремонту при случайном повреждении или под действием неумолимого времени.

К другим строительным достоинствам простой односкатной кровли относятся быстрота возведения и безопасный характер всех этапов работ. Высоченные стремянки или леса строительные в установочных процедурах не понадобятся, вся работа выполняется с перекрытий верхних этажей. А вот надежный монтажный пояс при кровельных манипуляциях обязателен – лучше пристегнуться карабином к толстой балке, чем капельницей к больничной койке…

Очень важна правильная ориентировка такой крыши относительно преобладающих направлений ветра. Если кровля с одним скатом имеет значительную крутизну, если сильные ветровые потоки постоянно воздействую на нее с «фронта», комфорт под такой крышей будет минимальным, как и ее долговечность. Дом с крутой односкатной крышей должен быть сориентирован на местности таким образом, чтобы ветровая нагрузка приходилась на его высокую фасадную стену. Уже при заливке фундамента необходимо задуматься, какова будет конструкция кровли, и учитывать эти мысли на начальном этапе строительства.

Те же обстоятельства следует принимать во внимание при кровельных работах на сараях, гаражах и других хозяйственных постройках. От грамотного учета ветровой нагрузки зависит «угол возвышения» такой кровли, его следует выполнить с определенной стороны гаража или сарая. Кроме того, необходимо заранее позаботиться об отводе стекающей с крыши воды – обустройством сточных канав, строительством дренажной системы и т.д.

Расчёт односкатной крыши – учитываем все факторы

Точный расчёт односкатной крыши зависит от нескольких очевидных обстоятельств. Во-первых, от длины стропил, их сечения и угла наклона кровли. Величины эти взаимосвязаны на конкретных строениях и рассчитываются следующим образом:

При горизонтальном размере пролетов до 4.5 метров для укладки профнастила или металлочерепицы достаточны наслонные стропила – то есть без усиления конструкции, опирающиеся только на стены;
При размере пролетов до 6.5 метров стропила потребуется усиливать подкосами треугольного вида с низкой стороны кровли;
Если необходимо перекрыть проем размером более 6.5 метров, потребуется монтаж капитальных вертикальных балок в средней части чердачного пространства.

Допустимым линейным размером для стропил односкатной кровли является 12 метров. Если здание или постройка имеет больший габарит, потребуется крыша с двумя или четырьмя скатами, составная или сложная.

Другим важным аспектом при планировании наших «односкатных усилий» будет угол наклона всей кровли. Он непосредственно зависит от выбранного типа отделки:

Рубероид, как классический материал с небольшой ценой и скромной долговечностью. Допустимый угол наклона стропил при настилке рубероида ограничен 15˚, стропильные ноги потребуется устанавливать часто, из брусков небольшого сечения. Например, для пролета в 6 метров подойдут бруски 40х40 мм, уложенные с полуметровым промежутком;
Шифер дешев, но тяжел, ему необходим угол наклона до 25˚. В качестве стропил используется брус от 60х60 мм – чем больше размер проема, тем толще стропила. Подъем на высоту, складирование и установку тяжелых шиферных листов требуется продумать заранее. Как и высверливание крепежных отверстий до установки шифера на стропила;
Удобнее всего сооружается стропильная система односкатной крыши под профилированный лист или металлочерепицу. Эти листовые материалы нуждаются в небольшом количестве стропильных ног – допустима установка с промежутками в 1-1.5 метра. Для профнастила используются такие же бруски, как и для рубероида (от 40х40 мм), для тяжелой металлочерепицы – брус с торцом от 70 мм.

Ввиду повсеместной популярности металлочерепицы и профилированных листов в качестве кровельных материалов, опишем установку стропил именно для них.

Как возводится стропильная система односкатной крыши – пошаговая инструкция

Когда появилась полная ясность, какой будет односкатная крыша, расчет стропил закончен и кровельные материалы закуплены, можно приступать к монтажным процедурам.

Как возводится стропильная система односкатной крыши — пошаговая схема

Шаг 1: Монтаж несущего бруса

На протяженные стены здания – которые послужат опорой для стропильной конструкции – необходимо уложить массивный брус, называемый мауэрлатным . Имеется прямая зависимость от угла наклона стропил: чем он круче, тем более массивным должен быть мауэрлат. Для обычной и металлизированной черепицы в качестве кровельной отделки требуется несущий брусок размерами от 100×100 мм. Бывают стропильные конструкции из брусьев сечением 200х200 мм и больше. Для профнастила допускается использование мауэрлатного бруса от 80х80 мм.

Несущий брус тщательно остругивается (еще лучше сразу купить качественный, ровный и сухой мауэрлат) и пропитывается антисептиком. По всему торцу несущей стены укладывается рубероид, потом на него монтируют сам брус. Монтаж выполняют строго по уровню, с помощью длинных (от 200 мм) анкерных болтов, с шагом в 80-100 см между болтами. Точно уложенный и прочно закрепленный на несущей стене мауэрлатный брус – основа для качественной кровли.

Шаг 2: Обработка несущего бруса и стропильных заготовок

Вылет стропильной доски над свесом крыши планируется на уровне 30-40 см с каждой стороны, в зависимости от угла наклона (чем круче угол, тем меньше вылет с нижней стороны кровли и больше с верхней). Для металлочерепицы и профнастила оптимален шаг между стропилами в 120 см. Если ширина кровли превышает 6 метров, то этот шаг уменьшают до 1 метра.

Стропильную доску необходимо врезать в закрепленный мауэрлат для монолитной прочности деревянной конструкции. Крайне важно выполнить все врезки одинаковыми, сохранив единство несущей поверхности под листовые кровельные материалы. Делается это так: выпиливаются врезки идентичных размеров, слегка превышающие ширину стропильной доски.

Можно отметить точные места и размеры надпилов на мауэрлате сразу по всей его длине. Лучше действовать ручной ножовкой для точности движений, чем применять электролобзик или иной механизированный инструмент для скорости работы. Наклон вырезов должен точно соответствовать углу кровельного ската. Древесина в пазах между вырезами удаляется посредством широкой стамески и аккуратных ударов молотка.

Шаг 3: Монтаж стропил собственной персоной

Отпиленные и обработанные антисептиком стропила укладываются с двух сторон кровли в крайние пазы. Между этими досками натягивается несколько бечевок. Оценивается постоянство наклона полученной «бечевочной плоскости» и только потом крепится пара крайних стропил.

Крепеж выполняют длинными плотницкими гвоздями с широкими шляпками, один или два на каждый стык. Последующие стропильные ноги укладывают с ориентировкой на протянутые бечевки и прибивают аналогично. При значительных размерах пролета под середину стропил монтируют дополнительные опоры либо треугольные откосы по углам. После чего можно переходить к монтажу обрешетки для теплоизоляции и укладке самой кровли.

Заманчивая простота крыши с единственным скатом вселяет мысли о возможности проявить себя на поприще успешного строителя. Сооружение незатейливой конструкции заключается в банальной укладке стропильных ног на опорные стенки. Никаких сложных узлов, мудреных и многочисленных состыковок.

Однако даже в простейшем плотницком деле есть хитрости, требующие досконального изучения. Будущему исполнителю надо твердо знать, как производится крепление стопил односкатной крыши, чтобы исключить деформацию и повреждение элементов каркасной системы.

Схема стропильного каркаса односкатной крыши до предела проста. Представляет собой ряд параллельно уложенных досок или брусьев, опирающихся краями на две различающиеся по высоте стены. Для установки и крепления стропильных ног к строительной конструкции используется переходный элемент, выполненный из древесины.

В зависимости от типа обустраиваемой коробки и материала стен функцию переходного элемента выполняет:

Мауэрлат. В схеме односкатной крыши это две отдельно уложенные деревянные балки, завершающие бетонные или кирпичные стены.
Верхняя обвязка каркасного сооружения. Установленный поверх стоек каркаса пояс из двойной сшитой доски или бруса.
Верхний венец стопы, сложенной из бруса или бревна.

Стропильные ноги и контактирующие с ними элементы сделаны из древесины, имеющей свойство изменять собственные размеры вслед за колебаниями влажностного фона и перепадами температуры. Весенней и осенней порой, особенно в дождливый период, длина стропильных ног будет несколько больше, чем засушливым летом и морозной зимой.

Представьте, что будет, если жестко закрепленная вверху и внизу стропилина увеличится в размерах. Появятся прорехи в гидроизоляции, разболтается крепеж, сдвинутся листы шифера, сместиться . К тому же прогиб и пучение каркаса крыши непременно отразятся на ее износостойкости.

Однако изменения линейных размеров стропилин – вовсе не главная закавыка деревянных стропильных систем. Неприятным сюрпризом, если его не учесть, станет осадка только что построенной коробки.

Наиболее ярко она проявляется у деревянных стен, но конструкциям из бетона и кирпича тоже весьма характерна. Вспомним, что односкатные крыши опираются на стенки разной высоты. Без расчетов можно понять, что просядут они на разные величины. Т.е. возникает угроза, что из-за разницы в просадке стен новенькая крыша не просто поменяет угол уклона. Появится вероятность нарушения узлов с крайне негативными разрушительными последствиями.

Несмотря на простоту односкатных крыш и близкое к горизонтали направление укладки стропилин, о перечисленных рисках забывать нельзя. Узлы, применяемые в крепление стропильных ног односкатной крыши, обязаны учитывать «капризы» древесины.

Работа разработчика собственного проекта односкатной крыши заключается в поиске верного решения трех важных задач, согласно которым:

Должна быть обеспечена возможность перемещения деревянных деталей относительно друг друга.
Следует исключить все вероятные причины нарушения соединений.
Необходимо предоставить стропилинам возможность адаптироваться к последствиям просадки стен, чтобы они смогли принять устойчивую позицию.

Стропильные ноги односкатных крыш, возведенных над стенами равной высоты, относятся к разряду наслонных. Висячий тип применяется, если обустраиваемая коробка имеет стены равной высоты, и скат формируется стропильными треугольниками.

С креплением треугольников все понятно: горизонтальной стороной они устанавливаются на обвязку или мауэрлат, имеют с опорными элементами максимальную площадь состыковки, фиксируются обычным способом.

С наслонными стропильными ногами все гораздо сложнее. Устанавливаются они под углом к опорным элементам. Без обработки и подготовки к монтажу стропила имеют лишь две ненадежные точки соприкосновения с обвязкой или мауэрлатом.

Насколько бы не был мощным крепеж, двух точек совсем недостаточно для прочной посадки детали. Даже при незначительном воздействии такой скат банально съедет вниз вместе со сплошной обрешеткой и многослойным . Однако есть придуманные еще древними строителями методы, позволяющие избежать подобных передряг.

С целью предотвращения нежелательных перемещений увеличивают площадь контакта стропилины и опорного элемента, для этого производится:

Выборка врубок. Это выпилы в форме треугольника или треугольника с зубом. Выпиливают их исключительно на стропилах, чтоб не ослаблять несущий мауэрлат.
Запил верхнего или нижнего края стропильной ноги, благодаря чему создается опорная площадка, повышающая устойчивость. Выполняется строго вертикально или горизонтально.

В зависимости от вида и места отпиливания или торцовки врубки и запилы могут ограничивать и не ограничивать движение деревянной детали. Ограничения считаются относительными, потому что абсолютно жестких креплений в строительстве односкатных крыш нет. Специалисты классифицируют применяемые узлы по степеням свободы: от одной до четырех.

В сооружении крыш с одним скатом чаще всего фигурируют:

Узлы крепления с одной степенью свободы – практически неподвижные соединения, позволяющие стропилине слегка поворачиваться вокруг точки крепления.
Узлы крепления с двумя степенями свободы – соединения, обеспечивающие возможность поворота вокруг крепежа и незначительного горизонтального смещения.
Узлы крепления с тремя степенями свободы – соединения, позволяющие поворот и смещение по горизонтали и вертикали.

Наличие степеней свободы вовсе не означает, что стропилина сможет свободно вращаться и перемещаться в районе узла. Крепятся они довольно жестко, ведь им предстоит держать обрешетку, или иной вид покрытия, снежный покров.

Соединение проявит собственные возможности только в случае превышения нагрузки. Тогда стропильные ноги всего лишь переместятся и займут новое положение, а система останется без повреждений.

Любая схема односкатной крыши нам наглядно изображает наличие как минимум двух соединительных узлов. Разделим их условно на верхние и нижние. В сооружении стропильных крыш действует правило: если один из узлов закреплен жестко, то у второго должно быть больше возможностей для передвижения.

Проецируя и упрощая технологический принцип, можно сказать: если крепления в верхних узлах односкатной крыши выполнены жестко, то нижние соединения должны быть более свободны, чтобы обеспечить возможность смещения при превышении давления. И наоборот: если нижнее крепление практически неподвижно, то вверху стропилину нужно обеспечить неким резервом для передвижения и поворота.

После знакомства с теоретической стороной вопроса крепления стропилин односкатной крыши можно приступать к практическим исследованиям востребованных узловых схем. Отметим, что большинство проектов систем с единственным скатом рассчитано на установку стропилин, формирующих свесы за счет собственной длины. Однако при перекрытии больших пролетов бывает, что не хватает нормативных размеров пиломатериала. В этих случаях к стропилам пришиваются кобылки, создающие свес. Устанавливаются они сбоку к установленной ноге и на принцип формирования узла вообще не влияют.

Второй причиной использования кобылок в формировании свесов является слишком увесистая стропилина, которую весьма затруднительно поднимать и устанавливать. Третья предпосылка кроется в особенностях узловых креплений: если нижняя пятка устанавливается на ползун с отторцованным краем.

№ 1: Опора вверху и шарнирно-подвижный низ

Схему с жестко закрепленным верхом и относительно подвижным низом применяют в устройстве крыш над пристройками, в сооружении объектов с крутой крышей и значительной разницей между высотой опорных стенок.

Проще говоря, там, где верхний край стропилины упирается в деревянную балку, прогон или стену основного здания и пространства для движения ей не оставлено. Нижний узел в таких ситуациях рассчитывается на ползун, позволяющий слегка сместиться.

Алгоритм классического варианта с опиранием верха на прогон:

Устанавливаем опоры прогонной рамы. На обвязку каркасной постройки с противоположных сторон устанавливаем опоры, сшитые из трех отрезков доски 25×100. Средний отрезок должен быть на 75мм короче крайних, чтобы сформировалась своеобразная выемка.
Сооружаем прогонную раму. В выемку укладываем доску 25×150 требующейся длины.
К торцу будущей крыши прикладываем доску 25×100 произвольной длины, но больше диагонали, проведенной от вершины прогонной рамы до обвязки, примерно на 30см. Отмечаем вертикальную линию верхнего запила, очертив прилегающую грань прогона. Отмечаем линию нижнего запила и вертикаль для торцовки края стропилины.
Выкраиваем стропилину согласно отметкам, примеряем ее по факту, при необходимости корректируем запилы.
Согласно изготовленному шаблону выкраиваем и монтируем стропильные ноги.

Тип крепежа выбираем, исходя из предполагаемой нагрузки. Верх удобнее зафиксировать уголками, низ – уголками, закрутив в них не более трех саморезов, или скользящими опорами. При необходимости нижний узел можно стабилизировать – пришить к стропильной ноге снизу опорный брусок.

Узел соединения с прогоном может быть оформлен несколько иначе: стропилина укладывается на балку с помощью врубки. Здесь паз выбирается строго по размеру материала. Но если необходимо повысить степень свободы, горизонтальная стенка врубки скашивается под незначительным углом, а нижний узел оснащается пришивной планкой.

№ 2: Верх и низ шарнирно-неподвижен

Схема применима при обустройстве коробок, стены которых уже прошли интенсивную усадку. Подходит для обособленных объектов. Верхний узел выполняется в виде треугольной врубки, нижний – в форме запила с зубом, упирающимся в мауэрлат.

Процесс строительства односкатной стропильной системы:

Доску-заготовку ребром устанавливаем на брусья мауэрлата в любом месте крыши.
На нижний мауэрлат плашмя укладываем хорошо отторцованный обрезок доски. Его кладем так, чтобы крайняя грань совпадала с внутренней гранью мауэрлата. Очертив обрезок, получаем абрис нижнего узла крепления.
Обрезок переносим в район верхней врубки и очерчиваем его, ведь нижняя пятка стропилины понизится именно на эту величину.
Заготовка с вычерченными, а затем выпиленными узлами будет служить шаблоном. Пользуясь им, изготавливаем заданное проектом количество ног.
Устанавливаем стропила. Фиксируем внизу скобами или шпильками, вверху уголками.

Если потребуется увеличить степень свободы, по аналогии с предыдущим методом вертикальную грань верхней врубки нужно будет слегка скосить. Угол врубки тогда окажется не 90º, а 95 – 97º. Опытные плотники несложные врубки делают непосредственно на объекте, перевернув заготовку вверх. Начинающим исполнителям не стоит подражать на первых этапах.

Шаблон стропилин применяется в строительстве крыш только тогда, когда нет сомнений в геометрических характеристиках коробки. В обратных ситуациях стропила примеряются и изготавливаются поштучно. Сначала устанавливаются крайние элементы системы, затем по натянутой между ними шнурке рядовые ноги.

Одна из вариаций на тему двух шарнирно-неподвижных узлов предполагает устройство вертикального запила вверху и врубки с зубом внизу. Работы по их устройству производятся следующим образом:

Устанавливаем доску-заготовку на мауэрлат так, чтобы ее нижний угол находился прямо над наружной гранью бруса.
Вверху с помощью отрезка доски отмечаем вертикальную линию запила (х) и замеряем ее длину.
Переносим длину верхнего запила в область нижнего узла. Откладываем длину запила (х) вверх по вертикали от внутреннего верхнего ребра мауэрлата.
От полученной точки чертим горизонтальную линию. В результате получается врубка с зубом.
Выпиливаем по отметкам узлы, устанавливаем на место, крепим уголками, нижние узлы дублируем скобами.

При увеличении размера (х) уклон крыши будет увеличиваться, при уменьшении сократиться.

№ 3: Свободный верх и шарнирно-неподвижный низ

Идеальная схема для сооружения односкатной крыши со стропилами, края которых выпускаются за стены. После некоторой корректировки может применяться в обустройстве пристроек.

Устанавливаем заготовку ребром на верхний и нижний мауэрлатный брус с выносом краев за пределы стен. Здесь нужен помощник, чтобы удержать доску навесу.
Прикладываем шаблон – отторцованный обрезок доски последовательно к нижнему и верхнему мауэрлату так, чтобы внешняя грань шаблона совпала с внешней гранью брусьев. Отмечаем линии предстоящих запилов.
Выбираем врубки согласно очерченным линиям. Вертикальную стенку верхней врубки слегка скосим.
Устанавливаем стропило, фиксируем вверху гвоздями или уголками, внизу скобами.
Изготавливаем и монтируем остальные стропилины аналогичным образом.

Понятно, что подвижность с ее антагонистом – понятия относительные. Однако с прохладцей к ним относиться нельзя. Учитывать степень свободы узла требуется и в период проектирования, и при выборе крепежа. Недостача подвижности конструкции приведет к деформации, излишек будет способствовать неустойчивости.

№ 4: Подвижность обоих узлов крепления

Схему с двумя подвижными узлами можно применять в случае, если у обоих крепежных соединений не больше двух степеней свободы. Т.е. смешение по горизонтали исключают ограничительные приспособления, установленные вверху и внизу.

Рассмотрим пример, в котором стропила пристройки закладываются вверху в вырубленные в стене ниши. Значит, горизонтальное смещение исключено, возможен поворот и некоторое передвижение по вертикали. Низ посажен с помощью врубок, но в горизонтальном направлении ограничен металлическими уголками.

Действия строителя «односкатки» по шагам:

Готовим объект к работе. На кирпичную стену пристройки ставим мауэрлат, изготовленный из бруса 100×150. Укладываем его на широкую сторону ближе к внутренней грани стены. Крепим анкерами через 80см. В основной стене здания на проектной высоте вырубаем пазы под верхние пятки стропилин. Глубина врубок 12см, шаг между ними 70см. Если нет желания возиться с выдалбливанием, можно использовать металлические кронштейны, прикрученные к стене.
Делаем шаблон стропильной ноги. Доску-заготовку устанавливаем верхним краем в паз, нижним на мауэрлат. Отступив от нижних углов заготовки 10см в горизонтальном направлении, вычерчиваем две треугольные врубки.
Согласно показаниям шаблона изготавливаем стропилины. Устанавливаем их, фиксируем положение металлическими уголками.

Способ устройства действителен при перекрытии пролетов до 4,5м. Если требуется перекрыть пролет побольше, стропилам понадобится группа поддержки в составе подкосов.

№ 5: Жесткое крепление к наклонной обвязке

Метод применяется в каркасном строительстве, потому что уложить опорный элемент под наклоном можно только на запиленные под углом стойки. Наклонно подпиливаются либо стойки самого каркаса, либо консольно-прогонной конструкции, устанавливаемой на коробку. В принципе, последний вариант вполне подходит для сооружения односкатной крыши по бетонным и кирпичным стенам.

Этапы устройства односкатной крыши по наклонной обвязке:

Собираем конструкцию, создающую уклон крыши. На фронтонной стороне каркасной постройки монтируем короткие стойки с запиленным под углом верхним краем.
На наклонный верх стоек укладываем доску в один ряд для небольших хозяйственных построек, в два для более серьезных домов.
Торцевые стороны крыши оснащаем рамами в форме прямоугольного треугольника, гипотенуза которых должна повторить линию ската.
Прикладываем стропило к торцу крыши, чтобы отметить линию нижнего запила.
По шаблону изготавливаем необходимое число стропильных ног. Устанавливаем их на обвязку, фиксируем положение элементов металлическими уголками.

Без тени сомнений отнесем последний метод к наиболее простой категории. Из всех способов крепления стропил к обвязке и брусьям мауэрлата односкатной крыши этот самый располагающий к попыткам самостоятельной реализации.

Завершающие крепежные работы

После установки всего ряда стропильных ног проверяем проектное положение элементов, расстояния между ними. Прикладываем произвольную доску плашмя к каркасу ската, выявляем недочеты и исправляем огрехи. Затем крепим стропилины скобами или связками к стенам через одну в регионах со средней и низкой ветровой активностью. Фиксируем каждую ногу в областях с высокой ветровой нагрузкой.

Кобылки, если они запланированы к установке, изготавливают из материала с размерами наполовину меньшими, чем размеры стропильных ног. Пришивают их сбоку к стропилине. Длина пришиваемого участка в среднем 60-80см.

Видео для наглядного изучения процесса

Представленные методы и схемы крепежа стропилин односкатной крыши проверены практикой. Используются они чаще всего в «чистом виде». Однако некоторые корректировки согласно конкретным техническим условиям не исключены.

Среди владельцев загородных участков и дачников пользуются популярностью традиционные крыши с двумя скатами. К односкатным кровлям относятся с особой осторожностью при возведении жилых домов. Однако, для сооружения хозяйственных построек такая конструкция подходит идеально. Чтобы стропильная система односкатной крыши была прочной и долговечной, потребуется создать чертеж, разметить участок, на котором будет сооружена конструкция, а также заготовить необходимые материалы.

Особенности односкатных кровель

Односкатная крыша является половиной двускатной конструкции. Ее стропильная система обладает множеством преимуществ:

Небольшая масса. Благодаря такому свойству односкатные крыши могут возводиться на любой постройке без необходимости усиления фундамента. Также их легко ремонтировать.
Доступность материалов. Система стропил возводится из дерева, которое достаточно просто достать. Также древесина отличается небольшой ценой.
Легкость установки. Стоимость оплаты работы монтажников невысока, что позволяет минимизировать затраты. Также можно соорудить стропильную систему .

Кроме преимуществ, такая кровля имеет и ряд недостатков:

Невысокая энергоэффективность. При возведении односкатной кровли создается небольшая воздушная прослойка, которой не хватает для сохранения тепла, исходящего от помещения снизу. Изготавливается крыша из материалов, обладающих высокой теплопроводностью. По этой причине во время летнего зноя крыша достаточно быстро прогревается, а в зимнее время сильно охлаждается. Чтобы избежать потери тепла, необходимо провести комплекс мер по утеплению чердачного пространства.
Невозможность создать чердак. Для многих владельцев частных домов создание чердака становится выгодным, но недоступным решением. Однако, на такую плоскость можно поместить солнечные панели.
Из-за небольшого уклона ската на крыше собирается много снега зимой. Особенно актуальной такая проблема является при возведении хозпостроек, которые пристроены к жилому дому. Снег в этом случае попадает с более крутых склонов пологие крыши. При правильном проведении расчетов крыша сможет выдержать серьезные нагрузки.

Собирая односкатную кровлю, эти ограничения стоит учитывать в первую очередь. Они будут существенно влиять на прочность и долговечность конструкции.

Конструкция стропильной системы

Стропильная система односкатной крыши имеет очень простую конструкцию. Она состоит из стоек, прогонов, стропильных и подстропильных ног. Все эти элементы можно увидеть на схеме ниже.

Некоторые элементы стоит рассмотреть подробнее:

Мауэрлат. Представляет собой основание, на которое укладывают фермы. Его кладут на стены. Обычно в качестве материала выбирается брус 150х150 мм. Мауэрлат принимает на себя вес крыши.
Подкос. Служит дополнительной опорой для стропильной ноги. Его монтируют под углом от стойки и крепят к прогону. Также подкосы называют . Они предотвращают прогиб стропил.
Стропильные ноги. Расстояние между ними варьируется в пределах от 60 до 120 см. За счет их установки на стены образуется геометрия скатов крыши.
Лежень. Его функция идентична функциям мауэрлата, однако, крепят эту деталь на внутренние несущие стены сооружения.
Стойка. Является вертикальной опорой, которая опирается одной стороной на несущую перегородку.
Схватка. Ее располагают горизонтально. С помощью схватки стягиваются стойки, что предотвращает их распирание.
Кобылки. Их следует применять, если длины стропил недостает для создания свеса. Такие доски обладают меньшим сечением. Конец кобылки должен располагаться на расстоянии от стены постройки минимум на 40 см.

Каждый из этих элементов является важной частью стропильной системы. При выборе материалов следует учитывать возможную нагрузку на систему стропил.

Расчет стропильных ног осуществляется с учетом различных нагрузок, воздействующих на крышу. Нагрузка на каркас может быть нескольких видов:

Статические. К таким нагрузкам относится давление покрытия кровли и обрешетки, а также дополнительных элементов конструкции.
Динамические. В их число входят ветровые и снеговые нагрузки. Для каждого региона существует свой перечень показателей.
Особые. Такие нагрузки рассчитываются для регионов, в которых возможны землетрясения, штормы и торнадо.

Только при учете всех возможных нагрузок крыша будет прочной и долговечной. Если постройка будет иметь большие размеры, за помощью с расчетами следует обратиться к профессиональным строителям.

Виды стропильных систем

Существует несколько видов стропильных систем, на выбор которых влияет планировка сооружения. Среди них стоит выделить:

Каждая из описанных систем имеет определенные преимущества и особенности установки.

Варианты конструкции

Чтобы определиться с необходимыми элементами стропильной системы, следует произвести замеры постройки. Необходимо узнать ее ширину и длину. Существует определенная зависимость типов стропильной системы и расстояния между несущими стенами:

До 4,5 м. При таком расстоянии между опорами можно устанавливать самую простую конструкцию. Для ее сооружения понадобится мауэрлат, а также стропильные ноги. При этом установка стропильной системы выполняется достаточно просто. Обычно ее монтаж необходим для небольших построек — гаражей и сараев.
От 4,5 до 6 м . При таком расстоянии между опорами стропильные ноги будут провисать. Чтобы этого не допустить, их укрепляют подкосами, опирающимися на балку перекрытия.
До 12 м. При достижении длины кровли 12 метров можно установить 1 стойку, которая будет поддерживать подкосы. Между стропильными ногами должно быть расстояние не меньше 1,2 м.
До 16 м. Если между стенами постройки более 16 метров, необходимо установить минимум 2 стойки, которые скрепляются между собой при помощи схватки. Обычно такие стропильные системы используют для оборудования крыш больших сооружений, таких как загоны для скота или склады.

Необходимо понимать, что при увеличении масштабов сооружения следует усложнять и стропильную систему. Также следует уменьшать расстояние, на котором будут находиться стропила односкатной крыши друг от друга.

Сборка стропильной системы

Как делать стропильную систему? Односкатная крыша обладает формой треугольника. Некоторые из ее сторон неизвестны, однако, их легко рассчитать по формуле прямоугольного треугольника. Гипотенуза (самая длинная сторона) в квадрате равна произведениям квадратов катетов (остальных сторон).

Как только расчеты будут закончены, следует начертить схему, в которой будут указаны размеры крыши. Также на ней будет отражено расстояние между стропильными ногами.

Количество этапов работ зависит от сложности стропильной системы и размеров постройки. Чтобы разобраться в основах ее сооружения, следует познакомиться с особенностью возведения крыши для сарая шириной 4,5 м.

Этапы постройки:

Как только фронтонные стены будут установлены, необходимо уложить гидроизоляцию на те перекрытия, на которые будет установлен мауэрлат. Для этой цели используется рубероид.
После этого на стене сооружается армированный пояс. Сначала стоит соорудить деревянную опалубку, затем поместить в нее арматурные прутья. После этого следует залить ее подготовленным бетоном. При этом следует позаботиться об отверстиях для мауэрлата. Перед закреплением опорного бруса его следует обработать антисептиком и антипиреном.
После этого подготавливают стропильные ноги. Доски необходимо распилить таким образом, чтобы сформировать свес крыши длиной 50 см. Одно стропило следует поднять наверх. Также при этом важно отметить место для врезки мауэрлата. Все остальные ноги необходимо изготовить в точности как этот образец.
Теперь необходимо провести монтаж тыльного и переднего стропил. Между ними следует натянуть леску, которая позволит выровнять остальные стропильные ноги. Лучше, если шаг между ними будет равняться 50-80 см.
Затем следует обустройство обрешетки. Сплошной тип больше подойдет для случаев, когда выбрана мягкая кровля. Вместо досок, можно использовать листовой материал. Решетчатую обрешетку необходимо выполнять из необрезанных досок. Которые крепятся перпендикулярно стропильными ногам. Такая система обрешетки устанавливается при монтаже металлочерепицы или шифера.

Как видно, постройка простой односкатной крыши не занимает много времени, а также не требует больших расходов. Кроме того, этапы сооружения отличаются простотой. Работу можно выполнить самостоятельно. Крепеж для стропильной системы выбирается в зависимости от используемых материалов.

Выводы

При выборе односкатной стропильной системы стоит познакомиться с ее преимуществами и недостатками. Такие конструкции обладают определенным набором свойств. К примеру, односкатные кровли больше пропускают тепло, что снижает теплоизоляционные свойства кровли. Также следует учитывать угол склона, который влияет на самоочищаемость крыши. Поскольку стропильная система опирается на балки перекрытия, последние следует выбирать очень тщательно.

При создании стропильной системы необходимо сделать точный чертеж, в котором указываются все элементы конструкции и размеры. Существует несколько типов систем, подходящих для построек разной ширины. Также различают виды стропильных систем, предназначенные для установки на деревянные или кирпичные дома.

Стропильная система односкатной крыши по уровню сложности сборки относится к наиболее простым вариантам, к тому же еще и самым экономичным в плане расхода материалов. Поэтому такую конструкцию чаще всего используют для кровли подсобных помещений: гаражей, хозяйственных построек, мастерских и прочих. Но, также данный тип стропильного каркаса применяется и для жилых строений.
Однако, несмотря на простоту сборки, в проектировании односкатных крыш, а тем более при их строительстве обязательно необходимо соблюдение всех правил, и требовании в соответствии со СНиП. Почему нужно серьезно отнестись к сборке такой простой стропильной системы, а также что следует учесть в процессе работы?
В чем преимущество односкатных типов крыш
Как было сказано во вступлении, односкатная крыша превосходит двухскатные аналоги по простоте в строительстве. Такую кровлю можно взвести даже в одиночку, причем в более короткие сроки. Кроме того существует масса других положительных моментов из-за которых стоит выбрать подобный вариант.
1
Значительно меньший расход материалов:
2 Простота монтажа. Всю работу можно выполнить одному человеку, ведь не нужно собирать стропильные пары, а тем более осуществлять подъем тяжелых деталей на место сборки стропильного каркаса. 3 Меньшая масса конструкции. За счет использования небольшого количества материалов, снижается вес, что позволяет закладывать более легкий фундамент под все строение. 4 Снижение ветровой нагрузки. За счет более низкого силуэта, односкатная крыша не так подвержена парусности, а это не создает сопротивление ветру. 5 Допускается оборудование жилого чердака (мансарды). При соответствующем проектировании строения вполне возможно создание мансарды под односкатной крышей. 6 Возможность создания эксплуатируемой кровли.
Однако, несмотря на массу преимуществ, подобные конструкции обладают и отрицательными качествами, не всегда позволяющими использовать такие типы крыш. Основные негативные свойства односкатных типов кровельных конструкций следующие:
- Нежелательное использование в регионах с большим количеством осадков в зимний период. В других районах страны требуется точный расчет , с тщательным подбором сечения пиломатериалов.
Стоит учесть, что подобные конструкции стропильных систем более целесообразно использовать в южных регионах с малым количеством осадков и постоянными ветрами. Севернее не стоит возводить кровлю с углом наклона скатов менее чем в 45 градусов.
- Более высокие требования к гидроизоляции.
- Односкатная крыша не всегда сочетается с подобранным стилем и дизайном дома.
Несмотря на недостатки, односкатные варианты крыш актуальный вариант, особенно в малоэтажном частном строительстве.
Проектирование односкатных крыш. Что учесть
Планируя сборку односкатной крыши нужно учесть и рассчитать множество факторов: схему стропильной системы, угол наклона, нагрузки, подобрать соответствующие материалы. В итоге должен получится чертеж с полной информацией о будущей крыше.
Классическая схема односкатной стропильной системы, это уложенные поперек строения балки с креплением, к , установленному вдоль несущих стен. Это так называемая односкатная крыша с простыми наслонными стропилами. Но подобный вариант возможен только при пролетах с длиной не более чем 4500 мм. Но, допускается использование односкатных крыш с большей протяженностью.
- При ширине пролета в 5000-6000 мм, наслонные стропила нужно усилить подкосами, которые опираться на несущую стену с дополнительным мауэрлатом.
- Если ширина пролетов достигает значения 6000-7500 мм, потребуется собрать более сложный вариант – с упором на шпренгельную ферму. В конструкцию добавляется бабка, поддерживающая дополнительный брус, на который опирается стропило. Естественно стойки (бабки) дополнительно усиливаются подкосами.
Кроме выбора схемы устройства стропильной системы на стадии проекта потребуется спланировать шаг между балками, а также их сечение. Такие параметры зависят тоже от ширины пролета и используемой длинны стропил между несущими стенами. Общие рекомендации следующие:
- При длине стропильной балки до 3000 мм ее сечение подбирается в пределах 80×100 или 90×160 мм. Шаг между отдельными элементами должен составлять от 1100 до 2100 мм (зависимо от сечения!).
- Если стропило длиной 6500 мм, в таком случае подбирается сечение бруса 120×220 мм с шагом между деталями 1100-1400 мм.
Но, кроме выбора соответствующего сечения стропильных балок, и схемы сборки очень важным фактором является угол наклона будущей крыши.
Выбор угла наклона ската
От угла наклона собираемого ската зависит будущее функционирование крыши, а также ее прочность. Оптимальный уклон должен обеспечивать удаление осадков с плоскости (в особенности снега), невысокую ветровую нагрузку, а также устойчивое крепление кровельного настила.
Расчет углов наклона всех кровельных конструкций должен производиться в точном соответствии с СНиПом 2.01.07-85 «Нагрузки и воздействия». Эти строительные нормы предоставляют всю информацию по конкретному региону страны.
Стоит также учитывать тип используемого кровельного материала, который также рекомендуется использовать при различных углах падения скатов. К примеру можно воспользоваться данными из приведенной ниже таблицы.
Не стоит забывать, что в регионах с большим количеством осадков в зимний период наиболее оптимальное расположение скатов составляет 45°.
Подбирая углы наклона ската и кровельный материал нужно учесть, что плоскости с небольшими уклонами придется очищать от накопившихся масс снега, поэтому лучше всего подобрать настил способный выдержать вес человека без последующих деформаций.
Сборка различных вариантов стропильных систем односкатной крыши
Односкатные типы стропильных конструкций чаще всего применяются для перекрытия подсобных строений: гаражей, сараев и пристроек. Как выполняются работы по сборке?
Односкатная крыша гаража
Обычно ширина пролета у гаражей редко превышает 4000 мм, поэтому над данной постройкой можно использовать простейшую схему стропильного каркаса. Сборка осуществляется поэтапно следующим образом:
- Мауэрлат изготавливается с бруса сечением не менее чем 100×150 мм. К внешнему краю деталь не должна сдвигаться ближе 50-ти мм. Крепиться элемент на заранее вмурованные в кладку шпильки. Если строение из дерева, то функцию мауэрлата выполняет верхний венец стен.
- Под стропила лучше всего заранее заготовить шаблон соответствующей длины. Причем желательно чтобы изначально брус был немного больше (на 50-100 мм с каждого края) от запланированной протяженности. Требуемый вылет карнизов формируют уже после установки стропил, обрезав лишние края. Обычно свесы крыши изготавливаются в пределах 400-500 мм с каждой стороны.
- По всей протяженности мауэрлата делается разметка под врубку для стропил. Шаг между ними в соответствии с проектом. Выборку древесины делают на глубину, не превышающую 1/3 часть толщины бруса.
- Изготовленные стропилины устанавливаются на свои места и соединяются с мауэрлатом выбранным способом (гвозди, скобы, уголки и прочие).
- По окончанию установки, стропила торцуются до требуемой длинны, и закрываются набиваемой ветровой доской.
- Для формирования свесов крыши впереди и сзади гаража можно воспользоваться двумя способами.

Мауэрлат выноситься на требуемую длину за стены строения.
К крайним стропилам крепят дополнительные элементы – кобылки.

На заметку

Соответственно потом уже изготавливается обрешетка под кровельный настил!

Формирование стропильной системы пристройки

Пристройки к дому могут иметь различные параметры, и при ширине пролетов менее чем 4000 мм можно применить классическую схему с опорой стропил на две несущие точки. Однако с более широким строениями (˃4000 мм) потребуется установка подкосов, которые упираются в стену здания.

На внешнюю стену пристройки укладывается мауэрлат, изготовленный из бруса 100×150 мм. Крепеж детали осуществляется выбранным способом (на шпильки, анкеры), в деревянном строении деталь не монтируют используя в качестве опоры для стропил верхний венец стены.
В противоположной стене дома, под стропилины нужно подготовить гнезда под размер стропилины в толще стены (такие пазы можно изготовить еще на этапе кладки).

Односкатный тип кровли нечасто встретишь в частном домостроении. Хотя, по мнению некоторых, это зря, ведь монтаж односкатной кровли делается куда проще, чем монтаж двускатной. С другой стороны, подобная конструкция кровли не сможет так хорошо сохранить тепло в помещении. Вот почему односкатная кровля чаще всего используется для возведения гаража, дачного дома или сарая.

Правда, если правильно выполнить работы по термоизоляции, то конструкция вполне может быть теплой. В таком случае под односкатной кровлей делается жилая комната. Давайте рассмотрим, в чем преимущества односкатной кровли, какие виды стропильной системы существуют, как выполняется расчет конструкции. К тому же мы рассмотрим, как выполнить монтаж данного типа кровли.

Плюсы и минусы односкатной крыши для дома

Новички в строительном деле обрадуются тому, что подобная односкатная конструкция довольно проста и ее можно сделать своими руками. Правда, назвать работу самой простой нельзя, но с подробной инструкцией односкатная крыша будет создана. Но прежде чем рассматривать конструктивные особенности кровли, нужно выяснить ее особенности и преимущества. Именно они характеризуют данный тип крыши.

Плюсы односкатной кровли:

Экономичность. Для устройства крыши не нужно много стройматериалов, на которые тратится основная часть средств.
Простота стропильной системы и односкатной конструкции в целом. Самое то для новичков. Выполнить монтаж будет проще, чем с двускатной крышей.
Постройка будет иметь небольшой вес. А значит, на стены и фундамент оказываться меньшая нагрузка.
Благодаря подобной форме, односкатная кровля отлично сопротивляется ветровой нагрузке, а также весу снега, который скапливается на поверхности.
Угол наклона бывает самым разным, в зависимости от потребностей. Он варьируется от 5° до 45°.
Если сделать угол односкатной кровли небольшим, то ее можно использовать для различных целей. Например, если это сарай, то установить бачок для нагревания жидкости. Если это жилое помещение, то на односкатной крыше можно обустроить прекрасное место для отдыха. Как вариант, установка солнечных батарей в качестве альтернативного источника питания.
Универсальность односкатной постройки. Она покрывается практически любым материалом, доступным в продаже. Все зависит от эксплуатационных условий и выбранного угла наклона.

Несмотря на все свои преимущества, односкатная кровля обладает и минусами. Это неудивительно, так как ничто не идеально, но о минусах лучше знать и выгодно использовать.

Минусы односкатной крыши:

первый касается утепления. Под конструкцией отсутствует больше пространство с воздушной прослойкой, поэтому к вопросу утепления следует подойти серьезней. Если не сделать термоизоляцию конструкции, то летом чердак будет чересчур нагреваться, а зимой, наоборот, переохлаждаться. В любом случае температура (высокая или низкая) будет передаваться в дом. Устранить это поможет правильные расчеты и качественное утепление;
при создании перекрытия сразу под кровлей, сделанной под небольшим углом, дом не будет иметь верхнюю воздушную прослойку и чердачное помещение. Да и жилое пространство в таком случае не организовать;
из-за небольшого уклона, который достигает от 5 до 10°, на односкатной поверхности будет накапливаться снег и влага.

Несмотря на все явные минусы, односкатная крыша является идеальным вариантом для создания гаража и других построек на участке.

Расчет конструкции кровли односкатного типа

Это является первым этапом перед устройством стропильной системы. Рекомендуется составить подробный план или чертеж, на который будут ориентироваться при работе. Чтобы создать эту схему, нужно выделить такие данные:

общую ширину постройки крыши, а также длину пролетов которая образуется между несущими стенами;
угол ската, желаемый или получившийся;
длину крыши односкатного типа;
выбранный кровельный материал;
какую высоту и ширину имеют несущие стены.

Обратите внимание! Когда односкатная крыша создается для сарая, гаража или дачного домика, можно просто поднять переднюю стену конструкции выше задней.

В итоге, от высоты поднятия будет зависеть угол ската. Второй вариант предусматривает создание подпорок, на которые и будет укладываться прогон. Второй способ позволяет сэкономить строительные материалы.

Для чертежей нужно знать следующие нюансы:

Чертеж будущей односкатной кровли должен иметь всю нужную информацию об элементах. Указываются размеры, расстояния между ними, особенности крепления и т. д. Ниже показан пример подобного чертежа односкатной кровли.

Выбираем угол односкатной кровли

Угол ската выбирается с учетом того, что получившаяся крыша образует треугольник, один угол которого всегда будет прямым. Катетами являются балки перекрытия и фронтонная часть постройки, а гипотенузой служат стропила. Это четко прослеживается на данной схеме.

Обозначения следующие:

Lс — длина используемого стропила;
Lbс — наш катет, указывающий на высоту фронтона от балки перекрытия к плоскости кровли;
Lсд — ширина постройки;
А — выбранный или искомый угол односкатной кровли.

Учитывая базовые величины, можно рассчитать все параметры односкатной конструкции. Для этого есть формула. Первая используется в том случае, когда за основу взята ширина постройки и планируемая высота фронтона. В таком случае формула следующая:

Когда вы определились с углом односкатной кровли, тогда нужно вычислить будущую высоту фронтона. Для этого формула следующая:

В таком случае длина стропильных ног кровли рассчитывается так:

Обратите внимание! Эта длина стропил не учитывает козырька с тыла или фасада помещения.

На выбор угла ската влияет много критериев. Основной из них — выбор кровельного материала. Каждый из них рекомендуется покупать для того или иного угла наклона. Вот рекомендации для популярных кровельных материалов:

Для устройства профнастила уклон должен составлять не меньше 8°.
При использовании металлочерепицы потребуется сделать крышу с углом наклона в 30°.
Для устройства шифера нужны показатели от 20° до 30°.
Что касается рулонных кровельных материалов (рубероид, битумная черепица и мягкая кровля), то угол наклона должен быть 5-7°, не меньше.

Совет! Крыша без системы подогрева в территории, где зимой выпадает много снега, идеальным решением будет кровля односкатного типа с углом наклона в 40°, несмотря на кровельный материал. Так с нее будут быстро сходить все осадки.

Разновидности стропильной системы односкатной кровли

Монтажные работы по созданию односкатной кровли

Для безопасности постройку следует перекрыть балками. Они укладываются на стену. Чтобы продлить их эксплуатационный срок, на стену наклеивают рубероид. Он защитит балки от влаги и гниения. Расположить палки перекрытия нужно так, как и стропила. Шаг крепления -500-800 мм.
Сверху на балки укладывается мауэрлат. Это массивный брус, который послужит опорой. Он укладывается на заднюю нижнюю стенку постройки.
Чтобы безопасно передвигаться по крыше, на балки перекрытия укладывается настил из деревянных досок. Он временный.
Теперь нужно возвести фронтонную стену. Она делается из такого же материала, что само здание. Можно использовать материал полегче. К примеру, если стены кирпичные, то фронтон поднимается посредством брусков или досок.
Балки перекрытия нужно закрыть гидроизоляцией и вмуровать в стену. Фронтон поднимается на выбранную высоту, согласно чертежам.
На готовом фронтоне можно фиксировать мауэрлат. Получается, что два мауэрлата находятся параллельно друг к другу.
На нижнюю стену наносится разметка под крепление стропильных ног. Фиксируются сами элементы крепления.
Чтобы прочно зафиксировать стропило, исходя из чертежей, на нем вырезаются пазы. Это хороший вариант крепления. Пазы находятся в двух местах, вверху и внизу, чтобы войти в мауэрлат. Есть и другие методы фиксации стропильной ноги, как показано на этом фото.
После чего ноги фиксируются специальными уголками и креплениями. Сверху у фронтона ноги прикручиваются жестко. А вот нижняя часть делается в зависимости от выбранной стропильной системы односкатной кровли. Его можно жестко фиксировать или сделать скользящим.
Есть некая последовательность врезки стропильных ног. Сперва монтируют крайние элементы стропильной системы. Между ними натягивается шнур, служащий ориентиром и уровнем для последующих стропил. Не забываем, что шаг стропил соответствует шагу балок перекрытия.
Стропила, которые уже установлены, соединяются с балками перекрытия посредством стоек, подкосов и других элементов, чтобы придать им устойчивость. О них мы говорили выше. Фиксация выполняется уголками и скобами из металла.
Совет! Если требуется удлинить стропила и вывести за стену, то к брусьям крепятся «кобылки». Так можно защитить прилегающую часть конструкции от осадков.
Когда конструкция односкатной кровли готова, можно приступать к утеплению и созданию кровельного пирога.

На фото видно, из каких слоев должна состоять правильная утепленная односкатная кровля.

Заключение

стропил против кровельных ферм — Swift Supply

Думаете о строительстве нового дома? Хотите знать, что лучше: стропила или кровельные фермы? Есть ли между ними значительная разница? Конечно, есть. Как и многое другое в жизни, кажется, что и тому, и другому есть время и место. Давайте обсудим плюсы и минусы, чтобы вы могли лучше понять, что подходит вашему новому дому.

Традиционные стропила

Все дома раньше строились с использованием традиционных стропил. Это тип структурной системы здания, в которой для поддержки крыши вашего дома используются габаритные пиломатериалы.Сегодня традиционные стропила не так часто используются в новых строительных проектах, потому что они, как правило, дороже, чем стропильные фермы. Фермы крыши имеют деревянные элементы, обеспечивающие аналогичную удерживающую способность без использования дорогого натурального дерева. Фермы строятся на заводе-изготовителе в контролируемой среде, чтобы гарантировать высочайшее качество продукции. Большинство заводов по производству ферм автоматизированы, то есть они могут, хотите верьте, хотите нет, на самом деле построить фермы за меньшее время, чем требуется для полной установки стропил на участке.

Time Crunch?

Спешите? Установка стропил может занять много времени по сравнению с кровельными фермами. В то время как на установку стропил уходит целая неделя, опытная команда плотников может установить стропильные фермы в среднем доме в США примерно за день. С другой стороны, у ферм дольше, чем у стропил. Кровельные стропильные системы требуют чертежа, проектирования и создания. Этот процесс может занять несколько недель.

Ищете образы?

Стропила, напротив, создают прекрасное ощущение открытого пространства и великолепно смотрятся как открытый потолок.Хотя фермы можно использовать для создания вида сводчатого потолка, они не так эффективны для создания открытого ощущения в вашем пространстве, как традиционные стропила. Одно из преимуществ этого открытого пространства — их возможности хранения.

Small Projects

Если вы работаете над небольшим проектом, например, надстройкой дома или небольшого гаража, стропила могут быть вашим единственным жизнеспособным вариантом. В таких случаях может быть неэкономично создавать дизайн и компоновку стропильной фермы.

Что мне подходит?

Хорошая новость в том, что стропила и стропила нет большой разницы по качеству продукции! Если ваша цель — открытый вид, лучшим вариантом могут стать стропила. Не забудьте оценить свои варианты для нескольких различных плотников, поставщиков пиломатериалов и компаний, занимающихся фермой. Это всегда отличная отправная точка при выборе маршрута!

39 Части фермы крыши с иллюстрированными схемами и определениями

Невероятная серия иллюстрированных диаграмм стропильных ферм, показывающих множество различных частей стропильных ферм, включая фермы типа «король» и «королева».Каждая часть подробно объяснена.

Конструкция и конструкция стропильной фермы являются неотъемлемой частью структурной целостности и формы крыши. Есть много типов кровельных ферм (как стеновые, так и многие типы крыш)… типов больше, чем частей.

В этой статье и серии иллюстрированных диаграмм показаны все части основной фермы крыши, фермы королевы и фермы фермы. Смотрите нашу подробную схему, показывающую части крыши здесь.

Связано: Типы черепицы | Варианты ремонта крыши своими руками | Стили вальмовой крыши | Типы вентиляционных отверстий

1.Анатомия базовой фермы крыши

Описание деталей стропильной фермы

Стропила: Один из ряда диагональных элементов фермы, которые встречаются в вершине, чтобы поддерживать настил крыши и ее нагрузки.

Underpurlin: Горизонтальные балки, поддерживаемые столбами и используемые для поддержки среднего пролета стропил для перекрытия более длинных пролетов. Они используются в больших зданиях, таких как традиционные большие старые амбары в США.

Стойка: Диагональный элемент фермы, на который действует сжимающая сила, используемый для сохранения жесткости и увеличения прочности конструкции.

Коньковая балка: Так называется, потому что это горизонтальная балка, которая поддерживает концы стропил на коньке.

Стяжка воротника: Горизонтальная балка, соединяющая два стропила у конька крыши. Его часто используют для предотвращения расслоения стропил во время сильного ветра, но также можно использовать просто для обрамления потолка.

Отрез по отвесу: Направленный наружу вертикальный разрез стропила, предназначенный для упора в коньковую доску.

Распорка: Горизонтальная балка, которая поддерживает нагрузки на крышу и передает их непосредственно на несущие стены.

Отрезок «Птичий рот»: Также отрезок рта птицы или разрез птичьего клюва, это так называемый разрез, потому что выемка сустава напоминает разрез рта птицы. Применяется для соединения стропила с несущей стеной.

Консольная верхняя плита: Выступающая балка, переносящая несущую нагрузку на несущую опору.

Балка перекрытия: Горизонтальное основание, поддерживающее стропила.

Верхняя плита: Горизонтальная балка, которая поддерживает крышу, поддерживая стропила на стеновых стойках.

2. Анатомия традиционной фермы крыши с цоколем

а. Что такое ферма крыши с королевскими столбами?

Кровельная ферма King Post — самая простая из ферм благодаря своей простой конструкции. Вкратце, он состоит из центральной вертикальной стойки, называемой королевской стойкой, двух стропил, соединяющихся в вершине, и поперечной балки или горизонтального основания. Он часто используется в простых стропильных фермах, таких как сарай, крыльцо и гараж.

г. Объяснение деталей фермы королевской стойки:

Коньковая доска: Неструктурный элемент фермы, к которому стропила могут прислоняться и соединяться.

Обычные стропила: Также называются второстепенными стропилами, потому что они меньше основных стропил / основных стропил.

Основные стропила: Стропила большего размера, которые устанавливаются непосредственно на поперечной балке и используются для крепления прогонов.

Стеновая плита: Кусок бруса, уложенный горизонтально на стене для поддержки стропил.

Несущая стена: Главный конструктивный элемент, так как он является несущей стеной.

King Post: Центральная вертикальная стойка в ферме крыши King Post.

Анкерная балка: Горизонтальная балка, соединяющая два стропила.

Шпилька для прогона: Железная полоса, прикрепленная к прогону.

Пурлин: Продольная горизонтальная балка, которая устанавливается на стойку или основное стропило фермы и используется для поддержки общих стропил. В деревянных конструкциях есть три типа прогонов: плиты прогонов (под прогонами), основные прогоны и общие прогоны.

3. Детали традиционной кровельной фермы с цоколем

а. Что такое ферма крыши со столбом королевы?

Ферма крыши Queen Post по сути является модификацией фермы King Post. В отличие от поста короля, на посту королевы есть две деревянные вертикальные стойки, называемые стойкой королевы. Он также более легкий и может использоваться для покрытия больших площадей.

г.Объяснение деталей фермы королевы:

Коньковая доска: Не являющийся конструктивным элементом фермы, к которому стропила могут прислоняться и соединяться с ними.

Натяжная балка: Короткий кусок дерева, который удерживает концы распорок и стропил на месте.

Обычное стропило: Также называется второстепенным стропилом, потому что оно меньше основного стропила / основного стропила.

Шпилька для прогона: Железная полоса, прикрепленная к прогону.

Стеновая плита: Кусок бруса, уложенный горизонтально на стене для поддержки стропил.

Несущая стена: Главный конструктивный элемент, так как он является несущей стеной.

Натяжной порог: Горизонтальный сжимающий элемент опирается на поперечную балку и удерживает концы стоек отдельно.

Queen Post: Две вертикальные стойки в ферме крыши Queen Post.

Анкерная балка: Горизонтальная балка, соединяющая два стропила.

Связанный:

Home Stratosphere Giveaways …

Enter to Win Маленькая бытовая техника

Мы раздаем всевозможные мелкие бытовые приборы высшего качества, включая блендер Vitamix, быстрорастворимый горшок, соковыжималку, кухонный комбайн, миксер и кофеварку Keurig.

Бесплатные раскраски и книги для детей

Бесплатно скачать и распечатать.

Скачайте тысячи пользовательских раскраски и пазлов для своих детей.

Каркас крыши с деревянными двутавровыми балками

В то время как многие строители включили систему перекрытий с двутавровыми балками в свою стандартную конструкцию, конструкция крыши с деревянными двутавровыми балками остается загадкой. Крыши, как правило, более сложные, чем полы, поэтому естественно, что строители, привыкшие к деревянному каркасу, могут быть осторожны при использовании деревянных I вместо массивных стропил.Но для некоторых типов кровли деревянные двутавровые балки могут работать лучше, чем массивные пиломатериалы — хороший пример — длиннопролетные соборные потолки. Моя цель здесь состоит в том, чтобы прояснить различия между массивными деревянными и деревянными двутавровыми балками и дать несколько советов по упрощению конструкции крыши с деревянными двутавровыми балками. Крыша с двутавровыми балками и традиционный каркас Прежде всего необходимо понять, чем крыша с деревянными двутавровыми балками конструктивно отличается от традиционной крыши с каркасным каркасом. В типичной крыше, обрамленной размерным брусом, стропила опираются на верхнюю пластину внешней стены на нижнем конце и упираются в коньковую доску наверху.Непрерывные потолочные балки или хомуты проходят от стропила до стропила. Под коньковой доской, которая не является конструктивной, нет необходимости в несущих столбах. Нагрузки на кровлю переносятся на верхние плиты несущих стен, где балки перекрытия, действуя на растяжение, не дают стропилам разлетаться. То, что у вас здесь, — это, по сути, ферма, построенная на месте. Прочность кровельной системы во многом зависит от соединений между балками и концами стропил: до тех пор, пока эти гвозди выдерживают нагрузки и не скользят, стропила удерживаются от выталкивания, коньковая доска сжимается. место наверху, и крыша не провисает (см. «Практическое проектирование», 5/96, для получения дополнительной информации по этой теме).С деревянными двутавровыми балками практически невозможно создать прочное соединение сдвига между балками пола и концами стропил. Вместо этого система крыши с деревянными двутавровыми балками обрамлена либо центральной несущей стеной, либо конструкционным коньком — балкой, которая несет нагрузку с крыши на стойки. Нагрузка от верхней половины крыши воспринимается несущей стеной или конструкционным коньком; нижняя половина поддерживается внешними несущими стенами. Нагрузки в основном представляют собой гравитационные нагрузки, которые толкают несущие стены вниз, а не наружу.Таким образом, нет необходимости проектировать соединение между балками пола или потолка — если они есть — и концами стропил. В моей работе в качестве полевого представителя Trus Joist MacMillan большинство деревянных крыш с двутавровыми балками, которые я вижу, используют структурную балку конька, а не центральную несущую стену. Но независимо от того, используете ли вы коньковую балку или несущую стену, есть два способа поддержать балки на верхнем конце: с помощью подвесов или опорной плиты со скошенной кромкой (см. «»). Важно помнить, что на верхнем конце двутавровой балки нельзя надрезать «птичий рот».Это будет означать прорезание нижнего фланца в точке опоры, что приведет к повреждению двутавровой балки. Использование подвесов на выступе

Наиболее распространенным методом является использование подвесок с лицевым креплением с наклонным сиденьем (см. Рис. 1 и «,»), таких как серия Simpson LSSU или TMU USP (Kant-Sag).

Войдите или зарегистрируйтесь продолжить чтение

Свод правил штата Калифорния, раздел 8, раздел 1716.2. Деревянный и легкий стальной каркас, жилые / легкие коммерческие.

Эта информация предоставляется бесплатно Департаментом производственных отношений. со своего веб-сайта www.dir.ca.gov. Эти правила предназначены для удобство пользователя, и не дается никаких заверений или гарантий, что информация актуален или точен. См. Полный отказ от ответственности на странице https://www.dir.ca.gov/od_pub/disclaimer.html.

Подраздел 4. Правила техники безопасности при строительстве
Статья 29.Монтаж и строительство

(а) Объем и применение.

Этот раздел относится к работам, непосредственно связанным с обрамлением новостроек. или конструкции, использующие операции, методы и процедуры, связанные с жилым типом каркасные работы, т. е. балки или фермы, опирающиеся на каркасные стены.

(б) Определения.

(1) Нижняя пластина. Нижний горизонтальный элемент каркасной стены. Иногда называется «подошва.”

(2) Карнизы. Самый нижний край скатной крыши.

(3) Fascia Board. Доска внешней отделки по периметру крыши.

(4) Балка. Одна из серии параллельных балок, используемых для создания несущей конструкции. система для настила пола или плоской кровли, на которую крепится обшивка.

(5) Номинальный размер. В этом разделе обозначение коммерческого размера стандартной ширины и глубины из стандартных пиломатериалов и клееного бруса оценки; больше стандартного фактического размера нетто готовой обрезной пиломатериала.Приблизительный размер черновой резки, присвоенный куску материала для удобства. в отношении к произведению, например, «2 х 4».

(6) Стропила. Один из конструктивных элементов крыши, предназначенных для поддержки нагрузки на крышу. Элемент каркаса, который проходит вверх и вниз по скату скатной крыши. Балки, идущие от конька крыши к карнизу и составляющие основную корпус каркаса кровли. Стропила плоской кровли иногда называют перекрытия крыши.

(7) Каркасные работы жилого типа. Для целей этого раздела жилой тип Каркасные работы включают в себя: установку балок перекрытия, обшивку пола, макет и установка стен, навешивание и крепление панелей на сдвиг, установка и крепление кровельные фермы и стропила, установка стартовой доски, обшивки кровли и облицовки доска; установка окон, сайдинга и внешней отделки.

(8) Наклон крыши. В этом разделе угол наклона крыши поверхность, заданная как отношение вертикального подъема к горизонтальному ходу.Крыша 7:12 имеет 7 футов вертикального подъема для 12 футов горизонтального бега.

(9) Обшивка. Обшивка конструкционной панели крепится на шпильки, балки перекрытий, и / или стропила / фермы.

(10) Защитные кожухи. Шип с номинальным диаметром 2 дюйма, расстояние между центрами не более 4 футов, надежно крепится к кровельной обшивке для обеспечения опоры на наклонной крыше.

(11) Стартовая плата. Обшивка карниза и фронтона доской. оканчивается в плоскости обшивки и виден с изнанки.

(12) Шпилька. Вертикальный элемент каркаса в стенах и перегородках, также называемый в качестве настенной стойки, прикрепленной к горизонтальной опорной плите внизу и верхней пластине выше.

(13) Верхняя пластина. Верхний горизонтальный элемент каркасной стены, поддерживающий балки перекрытия, стропила или другие конструктивные элементы.

(14) Ферма. Сборный конструкционный элемент кровли, состоящий из треугольных распорок. (перемычки фермы) между балкой перекрытия (нижний пояс) и стропилами крыши (верхняя пояс), обычно устанавливаемые параллельно с другими фермами для создания структурной опоры система для кровли, после которой крепится обшивка.Нижний аккорд часто служит как перекрытие балки. Каждый элемент обычно подвергается только продольному напряжению, либо растяжение, либо сжатие.

(15) Опорная плита фермы. Возведена временная опорная конструкция около середины пролета. площади с большим открытым пролетом, например, гаража, для поддержки ферм во время установка.

(1) Перед тем, как вручную поднять каркасные стены высотой 15 футов или более, временно ограничители, такие как планки на системе фундамента / пола или ремни на стене нижняя плита должна быть установлена для предотвращения случайного горизонтального скольжения или подъема каркасной стенки нижней плиты.

(2) Запрещается использовать только анкерные болты для блокировки или фиксации при подъеме. каркасные стены высотой 15 футов и более.

(d) Стабилизация конструкций.

Сотрудники не должны работать или ходить по верхним плитам, балкам, стропилам, фермам, балки или другие элементы конструкции, пока они не будут надежно закреплены и поддержаны.

(e) Работы на верхней плите, балках и каркасе конструкции крыши.

(1) Когда сотрудники ходят / работают на верхних плитах, балках, стропилах, фермах, балки или другие подобные конструктивные элементы на высоте более 15 футов над окружающим уклоном или уровнем пола ниже, защита от падения должна быть обеспечена лесами, ограждениями, система индивидуальной защиты от падения или другие средства, предусмотренные Статьей CSO 24, Защита от падения.

Исключения: (A) Когда сотрудники ходят / работают на надежно закрепленных балках, стропила или кровельные фермы с межосевым расстоянием не более 24 дюймов и более чем в 6 футах от незащищенной стороны или края, они считаются защищенными от провалов между балками, стропилами или кровельными фермами.

(B) При установке балок перекрытия сотрудники считаются защищенными от падает на высоту 15 футов включительно над уровнем земли или пола внизу, когда вы стоите или работаете с балок, положенных на бок сверху межосевое расстояние пластины не более 24 дюймов при ходьбе / работе в пределах 24 дюйма верхней пластины или другой структурной опоры.

(2) Опорная плита фермы. Если при установке используется опорная плита фермы ферм, она должна быть построена из плоско уложенной доски 2×6, закрепленной линейно к доске 2×6, уложенной на край, поддерживаемой деревянными элементами (ножками) 2×4, расположенными на расстоянии более 6 футов по центру и надежно закреплены на диагональных распорках для поддержки предполагаемой нагрузки. Все размеры материала являются минимальными и номинальными.

(f) Работы на полу и других пешеходных / рабочих поверхностях.При работе на полах и другие пешеходные / рабочие поверхности, которые позже будут заключены в рамку снаружи. стены, сотрудники, непосредственно участвующие в планировке и строительстве каркасных стены стойки должны быть защищены от падения стандартными перилами, как указано в разделе 1620 вокруг всех незащищенных сторон или краев, или другими предписанными способами статьей 24 CSO, Защита от падения, когда пол или поверхность для ходьбы / работы находится более чем на 15 футов выше окружающего уровня или уровня пола ниже.

(g) Работы с стартовой доской, обшивкой крыши и фасадной доской.

(1) При установке стартовой доски, обшивки крыши и облицовки работники должны быть защищены от падения лесами, ограждениями, средствами индивидуальной защиты от падения. системы или другие средства, предписанные статьей 24 ОГО, Защита от падения, а именно:

(A) Для конструкций высотой более одного этажа, где высота падения превышает 15 футов выше окружающего уровня или уровня пола ниже, или

(B) При работе на крышах с уклоном более 7:12.

ИСКЛЮЧЕНИЕ к (g) (1) (B): Для крыш с уклоном до 12:12 могут использоваться скользящие ограждения. в качестве защиты от падения с высоты до 15 футов включительно при измерении от карниза до окружающий уровень или этаж ниже.

(2) Работники, работающие внутри ферм или стропил фронтона, считаются защищен от падений там, где установлена и закреплена ферма фронтона выдерживать боковую силу в 200 фунтов, и сотрудник устанавливает фасцию или стартовая доска, работающая внутри фермы или стропила фронтона.

(3) Если работа должна выполняться за пределами фермы или стропила фронтона, работник должны быть защищены от падения лесами или индивидуальной защитой от падения. система или другие средства, предусмотренные статьей 24 ОГО.

ИСКЛЮЧЕНИЕ к (g) (3): Когда работа непродолжительна и ограничена. и опасности, связанные с такелажем и установкой требуемых предохранительных устройств. равны или превышают риски, связанные с фактическим строительством, эти положения может быть временно приостановлено при условии выполнения работ квалифицированным специалистом.

(h) Установка Windows. Проемы в стенах должны быть ограждены в соответствии с требованиями Раздела. 1632. Ограждение может быть снято непосредственно перед установкой элементы окна, если необходимо снятие ограждения для установки окно (а).

(i) Строительные леса.

(1) Если используются строительные леса, они должны быть сконструированы в соответствии со всеми применимые требования статей 21 и 22 ОГО (Строительные леса).

(2) Если леса установлены параллельно каркасной конструкции и примыкают к ней. стены, внутренние перила могут быть исключены для установки балок, стропил или фермы, если платформа строительных лесов находится на расстоянии 15 футов или меньше от внутреннего пола уровнем ниже, а верхняя плита выше, чем прилегающая рабочая платформа.

(3) Когда леса используются в качестве платформы для защиты кромок:

(A) Платформа не должна находиться более чем на 2 фута по вертикали ниже верхней плиты, и должны быть полностью обшиты досками.

(B) Расстояние между внутренним краем платформы и зданием или стена конструкции не должна быть больше 16 дюймов.

(4) Дополнительные положения, когда строительные леса с металлическим каркасом используются в качестве защиты кромок. платформа:

(A) Подножка размером 2 x 6 дюймов или больше должна быть прикреплена к краю, параллельному к внешнему рельсу.

(B) Строительные леса должны быть прикреплены к конструкции при растяжении и сжатии на или около вершины строительных лесов на каждом конце и на каждой другой раме, чтобы не превышать 20-футовые интервалы.

(C) Ограждения должны выступать не менее чем на 42 дюйма по вертикали над карниз, если внешний край платформы выступает менее чем на 12 дюймов по горизонтали за карнизом.

j) обучение:

Сотрудники, подверженные опасности падения, должны быть обучены в соответствии с требованиями. Разделов 1509 и 3203 для распознавания опасности падения, связанной с монтажом и строительные работы, которые они будут выполнять, и должны пройти обучение процедуры, которые необходимо соблюдать, чтобы свести к минимуму эти опасности.Такое обучение оформляется документально в соответствии с разделом 3203.

ПРИМЕЧАНИЕ

Цитируемый орган: раздел 142.3 Трудового кодекса. Ссылка: Раздел 142.3, Труд Код.

ИСТОРИЯ

1. Новый раздел подан 5-1-2002; оперативный 5-1-2002. Отправлено в OAL для печати только в соответствии с разделом 142.3 (а) (3) Трудового кодекса (Регистр 2002, № 18).

2. Изменение заголовка раздела и раздела подано 7-7-2004; оперативный 8-6-2004 (Регистр 2004, No.28).

Вернуться к статье 29 Содержание

3 типа кровельных систем, которые отлично подходят для домов из бревенчатого сайдинга

Кровельные системы являются неотъемлемой частью бревенчатых домов для конструкционных и декоративных целей. Ваш взгляд будет обращен на потолок и любые открытые части конструкции крыши. Мы хотим обсудить три распространенных типа систем, которые вы можете включить в свои планы. К ним относятся балки и прогоны, традиционные стропила и готовые фермы для бревенчатой крыши.

Все три из этих кровельных систем испытаны и надежны и обеспечивают структурную целостность на протяжении многих поколений. Угол наклона крыши, настил, изоляция и тип кровельных материалов оставлены на ваше усмотрение, и все четыре из этих элементов применимы ко всем трем кровельным системам. Продолжайте читать, чтобы увидеть 3 типа кровельных систем, которые отлично подходят для домов из бревенчатого сайдинга!

Система крыши из балок и прогонов

Каркас балочно-прогонной крыши

Система крыши из балок и прогонов использовалась в бревенчатых домах на протяжении веков.Эта система великолепна для просмотра и рассчитана на то, чтобы выдерживать вес крыши, включая снег. Он построен путем установки вертикальных досок, называемых балками (стропилами), и горизонтальных досок, называемых прогонами. Каждые из них расположены на подходящем расстоянии, чтобы поддерживать настил, изоляцию и кровельные материалы.

Затем поверх прогонов накладывается шпунт и паз или фанерный настил, затем фетровая бумага или другой материал, а затем добавляется изоляция. Коэффициент сопротивления изоляции зависит от:

Ваш климат
Местные строительные нормы и правила
Личные предпочтения
Ваш бюджет

После установки жесткого утеплителя поверх него устанавливаются планки обшивки.Эти планки служат основой для крепления материалов, размещаемых поверх них, и для каналов для воздушного потока. Поверх утеплителя накладывается обшивка, за которой следуют гидроизоляционные материалы, гидроизоляция, а также металлическая или гонтовая кровля. Вы можете окрасить, побелить или покрасить потолки в любой цвет (а) по вашему выбору.

Традиционные стропила

Красиво отделанная стропильная система

Кровельная система со стропилами — второй вариант для вашей хижины или дома. В этой системе не используются прогоны для крепления кровельных материалов.Традиционные стропила размещают ближе друг к другу, чем те, которые используются в балочных и прогонных крышах, чтобы обеспечить дополнительную поддержку. Два противостоящих стропила можно соединить между собой винтами или прикрепить к коньковой стойке. Оставшаяся часть кровельной системы выполняется с использованием тех же процедур, что и балочная и прогонная крыша.

Ширина и толщина открытых стропил зависят от размера и веса крыши, количества снега в вашем районе и ваших эстетических предпочтений. Их длина зависит от уклона крыши для стандартного, соборного или А-образного каркаса.

Готовые фермы для бревенчатой крыши

Фермы для крыш из соснового бревна

Наши бревенчатые фермы добавляют особый штрих к бревенчатому дому и отлично поддерживают систему крыши. Этот дом демонстрирует эстетичный и красивый внешний вид бревенчатых ферм с шпунтованными досками над ними. Балки и потолок можно окрасить в один или два разных цвета по вашему вкусу.

Крыша из бревенчатой фермы завершается над фермами практически так же, как балка и прогоны и традиционная стропильная конструкция.Имеются крышки столбов и обертки балок, которые сочетаются с сосновыми фермами бревенчатых ферм.

Этот красивый потолок может стать вашим, и он доступен для большинства бюджетов бревенчатых домов. Наши фермы прочные, долговечные и привлекают внимание всех, кто их рассматривает.

Выберите форму крыши, которая вам нравится

Бревенчатый дом с двускатной крышей

Не существует единой формы или стиля крыши, которая подходила бы для всех бревенчатых хижин и домов. Большинство домовладельцев больше думают о плане этажа, чем о крыше, но оба они важны.Правильная форма и материалы определяют, как структура будет выглядеть и ощущаться внутри и снаружи. Распространенные стили крыши бревенчатых домиков:

Двускатная крыша
Односкатная (скатная) крыша
Gambrel крыша

Также необходимо учитывать наклон (крутизну) крыши и величину свеса крыши. Двускатная крыша является наиболее распространенной для кают, поскольку она максимизирует пространство наверху и добавляет больше возможностей дизайна. Односкатную или скатную крышу построить проще и дешевле всего.Крыша из каркаса более сложна в изготовлении и является еще одним прекрасным выбором для тех, кому нравится стиль. Дополнительную информацию о формах и стилях крыш можно найти в этой статье.

Где можно найти бревенчатые фермы, балки и сайдинг на заказ

Найдите изготовленные по индивидуальному заказу бревенчатые фермы, балки, крышки столбов и бревенчатую обшивку у ведущего американского поставщика товаров для дома из бруса, WoodWorkers Shoppe . Посетите наш выставочный зал или наш интернет-магазин, чтобы найти одни из лучших доступных товаров для строительства домов из бруса.Мы обработаем ваши заказы в кратчайшие сроки и проследим, чтобы они были доставлены на выбранный вами объект как можно скорее.

Наши цены всегда справедливы, а уровень обслуживания клиентов — на высшем уровне. Мы относимся к каждому вашему заказу так, как будто он был нашим собственным, потому что мы знаем, что вам нужны самые лучшие изделия из дерева. Не забывайте — у нас есть огромный выбор бревенчатого сайдинга и отделки для бревенчатого дома любого размера и стиля, а также материалы для отделки, пятен, конопатки и трещин.

Ресурсы и ссылки:

% PDF-1.5 % 1 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 1 >> эндобдж 6 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 2 >> эндобдж 9 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 3 >> эндобдж 14 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 4 >> эндобдж 19 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 5 >> эндобдж 24 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 6 >> эндобдж 29 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 7 >> эндобдж 34 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 8 >> эндобдж 39 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 9 >> эндобдж 44 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 10 >> эндобдж 49 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 11 >> эндобдж 54 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 12 >> эндобдж 59 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 13 >> эндобдж 64 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 14 >> эндобдж 69 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 15 >> эндобдж 74 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 16 >> эндобдж 79 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 17 >> эндобдж 84 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 18 >> эндобдж 89 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 19 >> эндобдж 94 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 20 >> эндобдж 99 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 21 >> эндобдж 104 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 22 >> эндобдж 109 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 23 >> эндобдж 114 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 24 >> эндобдж 119 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 25 >> эндобдж 124 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 26 >> эндобдж 129 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 27 >> эндобдж 134 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 28 >> эндобдж 139 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 29 >> эндобдж 144 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 30 >> эндобдж 149 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 31 >> эндобдж 154 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 32 >> эндобдж 159 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 33 >> эндобдж 164 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 34 >> эндобдж 169 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 35 >> эндобдж 174 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 36 >> эндобдж 179 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 37 >> эндобдж 184 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 38 >> эндобдж 189 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 39 >> эндобдж 194 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 40 >> эндобдж 199 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 41 >> эндобдж 204 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 42 >> эндобдж 209 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 43 >> эндобдж 214 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 44 >> эндобдж 219 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 45 >> эндобдж 224 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 46 >> эндобдж 229 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 47 >> эндобдж 234 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 48 >> эндобдж 239 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 49 >> эндобдж 244 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 50 >> эндобдж 249 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 51 >> эндобдж 254 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 52 >> эндобдж 259 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 53 >> эндобдж 264 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 54 >> эндобдж 269 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 55 >> эндобдж 274 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 56 >> эндобдж 279 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 57 >> эндобдж 284 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 58 >> эндобдж 289 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 59 >> эндобдж 294 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 60 >> эндобдж 299 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 61 >> эндобдж 304 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 62 >> эндобдж 309 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 63 >> эндобдж 314 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 64 >> эндобдж 319 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 65 >> эндобдж 324 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 66 >> эндобдж 329 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 67 >> эндобдж 334 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 68 >> эндобдж 339 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 69 >> эндобдж 344 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 70 >> эндобдж 349 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 71 >> эндобдж 354 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 72 >> эндобдж 359 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 73 >> эндобдж 364 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 74 >> эндобдж 369 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 75 >> эндобдж 374 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 76 >> эндобдж 379 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 77 >> эндобдж 384 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 78 >> эндобдж 389 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 79 >> эндобдж 394 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 80 >> эндобдж 399 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 81 >> эндобдж 404 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 82 >> эндобдж 409 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 83 >> эндобдж 414 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 84 >> эндобдж 417 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 85 >> эндобдж 420 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 86 >> эндобдж 423 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 87 >> эндобдж 426 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 88 >> эндобдж 429 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 89 >> эндобдж 432 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 90 >> эндобдж 435 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 91 >> эндобдж 438 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 92 >> эндобдж 441 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 93 >> эндобдж 444 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 94 >> эндобдж 447 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 95 >> эндобдж 450 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 96 >> эндобдж 453 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 97 >> эндобдж 456 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 98 >> эндобдж 459 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 99 >> эндобдж 462 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 100 >> эндобдж 465 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 101 >> эндобдж 468 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 102 >> эндобдж 471 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 103 >> эндобдж 474 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 104 >> эндобдж 477 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 105 >> эндобдж 480 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 106 >> эндобдж 483 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 107 >> эндобдж 486 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 108 >> эндобдж 489 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 109 >> эндобдж 492 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 110 >> эндобдж 495 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 111 >> эндобдж 498 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 112 >> эндобдж 501 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 113 >> эндобдж 504 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 114 >> эндобдж 507 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 115 >> эндобдж 510 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 116 >> эндобдж 513 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 117 >> эндобдж 516 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 118 >> эндобдж 519 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 119 >> эндобдж 522 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 120 >> эндобдж 525 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 121 >> эндобдж 528 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 122 >> эндобдж 531 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 123 >> эндобдж 534 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 124 >> эндобдж 537 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 125 >> эндобдж 540 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 126 >> эндобдж 543 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 127 >> эндобдж 546 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 128 >> эндобдж 549 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 129 >> эндобдж 552 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 130 >> эндобдж 555 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 131 >> эндобдж 558 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 132 >> эндобдж 561 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 133 >> эндобдж 564 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 134 >> эндобдж 567 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 135 >> эндобдж 570 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 136 >> эндобдж 573 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 137 >> эндобдж 576 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 138 >> эндобдж 579 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 139 >> эндобдж 582 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 140 >> эндобдж 585 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 141 >> эндобдж 588 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 142 >> эндобдж 591 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 143 >> эндобдж 594 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 144 >> эндобдж 597 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 145 >> эндобдж 600 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 146 >> эндобдж 603 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 147 >> эндобдж 606 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 148 >> эндобдж 609 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 149 >> эндобдж 612 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 150 >> эндобдж 615 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 151 >> эндобдж 618 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 152 >> эндобдж 621 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 153 >> эндобдж 624 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 154 >> эндобдж 627 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 155 >> эндобдж 630 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 156 >> эндобдж 633 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 157 >> эндобдж 636 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 158 >> эндобдж 639 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 159 >> эндобдж 642 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 160 >> эндобдж 645 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 161 >> эндобдж 656 0 obj> / BaseFont / Times-Roman / FirstChar 0 / LastChar 255 / Subtype / Type1 / ToUnicode 17728 0 R / Ширина [333 333 333 333 333 333 333 333 333 333 333 333 278 556 556 611 278 611 444 564 250 250250250250250250250250250250 333408 500500 833 778 180 333 333 500 564 250 333250 278 500 500 500 500 500 500 500 500 500 500 278 278 564 564 564 444 921 722 667 667 722 611 556722 722 333 389 722 611 889 722 722 556 722 667 556 611 722 722 944 722 722 611 333 278 333 469 500 333 444 500 444 500 444 333 500 500 278 278 500 278 778 500 500 500 500 500 333 389 278 500 500 722 500 500 444480200480541250250250 333500 444 1000 500 500 333 1000 556 333 889250 250250250 333 333 444 444 350 500 1000 333980 389 333 722 250 250 722 250 333 500 500 500 500 200 500 333760 276 500 564 333760 333400 564 300 300 333 500 453250 333 300 310 500 750 750 750 44 47 22 722 722 722 722 722 889 667 611 611 611 611 333 333 333 333 722 722 722 722 722 722 722 564 722 722 722 722 722 722 556 500 444 444 444 444 444 444 667 444 444 444 444 444 278 278 278 278 500 500 500 500 500 500 500 564 500 500 500 500 500 500 500 500] >> эндобдж 657 0 obj> эндобдж 658 0 obj> эндобдж 659 0 obj> эндобдж 660 0 obj> эндобдж 661 0 объект> эндобдж 662 0 obj> / BaseFont / Times-Bold / FirstChar 0 / LastChar 255 / Subtype / Type1 / ToUnicode 17730 0 R / Ширина [333 333 333 333 333 333 333 333 333 333 333 333 333 278 556 556 667 278 667 444 570 250 250250250250250250250250250250 333555500500 1000 833 278 333 333 500 570 250 333250 278 500 500 500 500 500 500 500 500 500 500 333 333570 570 570 500 930 722 667 722 722 667 611 778 778 389 500 778 667 944 722 778 611 778 722 556 667 722 722 1000 722 722 667 333 278 333 581 500 333 500 556 444 556 444 333 500 556 278 333 556 278 833 556 500 556 556 444 389 333 556 500 722 500 500 444394220394520250250250 333500500 1000500500 333 1000556333 1000250250250250 333 333 500500 350500 1000 333 1000 389 333 722 250 250 722 250 333 500 500 500 500 220 500 333747 300 500 570 333747 333400 570 300 300 333 556 540 250 333 300 330 500 750 750 750 500 722 722 722 722 722 722 1000 722 667 667 667 667 389 389 389 389 722 722 778 778 778 778 778 570 778722 722 722 722 722 611 556 500 500 500 500 500 500 722 444 444 444 444 444 278 278 278 278 500 556 500 500 500 500 500 570 500 556 556 556 556 500 556 500] >> эндобдж 663 0 obj> эндобдж 664 0 объект> эндобдж 665 0 obj> эндобдж 666 0 obj> эндобдж 667 0 obj> поток Hbd`ab`ddwwwq s () J4031

Преимущества строительства с кровельными фермами

Для строителей и подрядчиков не секрет, что конструкция кровли стремительно развивалась за последние несколько десятилетий.Традиционно они в значительной степени полагались на обычные стропила и потолочные балки для строительства крыши, но фермы постепенно стали более заметными, и более 80 процентов всего нового строительства теперь используют фермы в качестве основного средства каркаса и поддержки крыши. Итак, каковы преимущества использования именно этой кровельной системы? Ниже приведены некоторые из основных преимуществ строительства с использованием стропильных ферм.

Сниженные расходы

Обычные стропила необходимо разрезать, изготовить по индивидуальному заказу и установить на месте, что действительно может стать большим преимуществом с точки зрения затрат и затрат на рабочую силу.С другой стороны, фермы производятся вне строительной площадки и готовы к установке по прибытии на строительную площадку, что может значительно сократить расходы.

В связи с их сетчатой конструкцией в фермах используются меньшие куски дерева (которые дешевле), которые соединяются между собой соединителями с зубчатыми пластинами. Благодаря этой уникальной и универсальной конструкции фермы обладают исключительной прочностью и могут охватывать большие расстояния, что позволяет строителям меньше полагаться на внутренние несущие стены.Это может обеспечить более открытую планировку помещения и в то же время снизить затраты.

Кроме того, поскольку стропильные фермы внутри помещений состоят из инженерной древесины, они не подвергаются воздействию влаги и других погодных условий, что означает более высокое качество продукта в целом по цене.

Быстрая установка

Как уже упоминалось, фермы устанавливаются быстрее, чем обычные стропила, которые необходимо строить на месте. Стропильные фермы изготавливаются на заводе за пределами площадки с использованием автоматизированных инструментов, таких как компьютерные пилы.Затем стропильная система доставляется на строительную площадку и устанавливается с помощью крана, часто всего за один день.

Это ускоряет общий процесс строительства и быстрее закрывает конструкцию, а это означает, что интерьер дома будет меньше подвергаться воздействию различных погодных элементов в процессе строительства. Хотя стропильные системы имеют преимущество перед стропилами с точки зрения сокращения времени установки, следует отметить, что время подготовки стропил короче.

Гибкость дизайна

По мере того, как технологии жилищного строительства продолжают развиваться, строители и подрядчики работают с гораздо более сложным диапазоном конструкций крыш. Эта сложность связана с системами стропильных ферм, поскольку они могут быть сконфигурированы так, чтобы соответствовать практически любой форме и дизайну крыши, о которых вы только можете подумать.

Добавление различных элементов, таких как уникальные углы, поперечные фронтоны, соборные потолки и т. Д., Может увеличить затраты, которые во много раз были бы непомерно дорогими, если бы использовалась традиционная стропильная система, но стропильные фермы позволяют сделать строительство более экономичным. сложных кровельных систем.Строители также могут извлечь выгоду из того факта, что стропильные системы крыши проектируются профессионально, а это означает, что более мелкие детали конструкции крыши часто создаются с большей точностью.
