установка вытяжного вентиляционного элемента в стену квартиры или жилого дома, выбираем стеновой обратный клапан
Клапан приточной вентиляции является важным звеном вентиляционной сети и широко используется в индивидуальных системах вентиляции. Прибор участвует в организации воздухообмена помещения и способствует созданию в нём благоприятного микроклимата.
Для чего нужен?
Роль клапанов приточной вентиляции трудно переоценить. Энергосберегающие тенденции современного строительства нередко приводят к абсолютной герметизации помещений, в результате которых происходит нарушение воздухообмена между улицей и пространством зданий. Это зачастую влечёт за собой застаивание воздушных масс, излишнее влагообразование и, как следствие, появление плесени и грибка.
Кроме того, в закупоренных помещениях тяжело находиться:
Кроме того, проходящий сквозь клапан воздух подвергается очищению от песка, насекомых, пыли и мелкого механического мусора. Важной особенностью моделей является мощная шумоизолирующая функция.
Именно в этом заключается главное преимущество использования клапанов приточного типа перед проветриванием помещения при помощи форточек и фрамуг. К тому же открывание форточки в зимнее время может вызвать заметное снижение температуры воздуха внутри помещения. Используя приточный клапан, данную проблему легко решить. Достаточно лишь разместить прибор над радиатором отопления, и поступающий воздух будет смешиваться с тёплыми потоками, поднимающимися снизу вверх.
Принцип работы
Конструкция приточного клапана довольно проста. В состав устройства входят воздуховод, цилиндрический корпус сечением 6-14 см, фильтр грубой очистки и теплоизолирующий материал. Наиболее дорогие и современные модели дополнительно оснащаются термодатчиками, регуляторами влажности, вентиляторами и системой дистанционного управления.
Наиболее подходящим для изготовления решётки материалом является алюминий. Он обладает высокой коррозийной устойчивостью, имеет небольшой вес и отличается долгим сроком службы. Некоторые модели дополнительно оснащены антимоскитной вставкой, сделанной из полимерного материала. Со стороны помещения клапан закрывается декоративной крышкой, оснащённой ручкой для регулирования прохождения воздушных масс. Для сдерживания сильных порывов ветра во многих моделях предусмотрена установка уплотнительных колец, оборудованных заслонкой.
Принцип работы клапана приточной вентиляции состоит в следующем: уличный воздух, проникая сквозь вентиляционную решётку, поступает на фильтр грубой очистки, после чего движется вдоль тепло-шумоизоляционного канала и немного согревается.
Далее поток упирается в регулируемую заслонку, после чего при помощи технологических отверстий заходит в помещение. Однако при закрытых форточках интенсивность прохождения воздушных масс через клапан будет минимальной. Чтобы увеличить скорость движения воздуха следует оставлять форточки слегка приоткрытыми.
Проверить состояние вытяжных каналов можно, поднеся лист бумаги к декоративной решётке. Если тяга хорошая, то листок притянется к вентканалу. Если лист падает – это означает, что воздуховод, скорее всего, забит и нуждается в прочистке. Осуществлять данную проверку следует в холодное время года и при открытых форточках. Так, при исправной вентиляции и перепаде внешнего и внутреннего давления в 10 Па приточные клапаны могут пропускать до 30 кубов воздуха в час, что вполне отвечает санитарным требованиям.
Преимущества и недостатки
Высокий потребительский спрос и популярность использования приточного клапана обусловлены рядом неоспоримых преимуществ данных устройств.
- Снижение нагрузки на оконную фурнитуру. Приточный клапан обеспечивает приток свежего воздуха в помещение, в связи с чем нет необходимости часто открывать окна и форточки.
- Отличная шумоизоляция клапана не позволяет проникать в помещение уличному шуму. Благодаря этой способности приточные клапаны являются идеальным решением для организации проветривания детских комнат и спален.
- Возможность регулирования интенсивности притока также выгодно отличает использование приточных клапанов от проветривания при помощи форточки.
- Эстетичный вид декоративной решётки позволяет размещать клапан в любом помещении без риска испортить интерьер.
- Благодаря теплоизоляционному слою, расположенному внутри трубы, воздух в помещение подаётся не таким холодным, как из форточки.
- Низкая стоимость приборов позволяет за небольшие деньги организовать приток свежего очищенного воздуха и обойтись без приобретения дорогостоящего оборудования.
К минусам использования клапанов приточного типа относят необходимость обустройства сквозного отверстия, вероятность промерзания стен при неправильно проведённом монтаже и невозможность использования системы в условиях холодных зим.
Эксплуатация приточного клапана в летние месяцы возможна лишь при вытяжке с принудительной циркуляцией воздуха.
Разновидности
Стеновые клапаны отличаются удлинённой вытяжной трубой и утеплённым корпусом. Модели могут иметь круглое и квадратное исполнение и подразделяются, в свою очередь, на промышленные и бытовые. Бытовые устройства предназначены для установки в квартиры и частные дома, в то время как серьёзные промышленные приборы способны обслуживать бассейны, спортивные залы и производственные помещения.Оконные клапаны в своё время были очень популярны и до появления кондиционеров широко использовались в больницах, заведениях общепита и детских учреждениях. Приборы отличаются простым устройством и невысокой производительностью, не превышающей 7 кубометров в час. Устройства монтируются в верхнюю часть окна и могут устанавливаться как в пластиковые, так и деревянные оконные рамы. Важным условием для эффективной работы клапана является обустройство помещения вытяжкой с естественной циркуляцией воздуха и плотно закрытая входная дверь. В противном случае заходящие воздушные массы будут создавать сквозняк, выходить в подъезд.
Вторым важным признаком, по которому происходит классификация приточных клапанов, является способ доставки воздушных масс в помещение. По данному критерию различают приборы с естественной тягой, которая становится возможной за счёт разности внешнего и внутреннего давления, и модели с принудительной вентиляцией. И если первые функционируют за счёт физических свойств двух сред, то вторые для более эффективной работы оснащаются встроенным вентилятором. Использование таких приборов освобождает от необходимости установки обратного клапана. Это связано с тем, что вентилятор в таких моделях способен работать как на подачу воздуха в помещение, так и на его отвод.
Клапаны с искусственной тягой гораздо производительнее, чем их традиционные аналоги, и способны пропускать в час до тысячи кубометров воздуха.
Клапаны с вентилятором снабжены дополнительными фильтрами. Это обусловлено большой всасывающей силой прибора и вероятностью втягивания пыли и мелкофракционных взвесей. Зачастую такие приборы оснащены встроенным обогревателем. Это предохраняет прибор от промерзания, благодаря чему им можно пользоваться круглый год. Кроме того, на современные модели устанавливают гигрометр – устройство, регулирующее влажность подаваемого воздуха.
Как выбрать?
Прежде чем приступить к покупке приточного клапана, следует определиться с видом модели. При этом нужно учитывать, что стеновые приборы намного мощнее и производительнее оконных устройств, однако, их монтаж занимает больше времени и гораздо более трудоёмкий, нежели у оконных моделей. После того как тип клапана будет определён, необходимо выбрать мощность будущего устройства.
При этом нужно учитывать объём комнаты, количество жильцов и предназначение данного помещения. Согласно санитарным нормам воздухообмен должен составлять не менее 3 кубометров в час на каждый квадратный метр площади. Кроме того, каждая комната нуждается в своём вентиляционном приборе, поэтому в многокомнатные квартиры следует приобретать сразу несколько клапанов.
Следующим критерием выбора должен стать терморежим прибора. Диапазон температур, на который рассчитан тот или иной клапан, всегда указывается в сопроводительной документации. Поэтому при выборе модели следует сопоставлять эти данные с климатическими условиями своей местности и приобретать прибор, рабочие температуры которого соответствуют средним температурам данного региона. В противном случае при помещении «теплолюбивого» клапана в условия холодной зимы внутри прибора будет образовываться конденсат, который быстро замёрзнет и заблокирует работу прибора.
Ещё одним важным моментом при покупке клапана является способ управления.
Наиболее удобными в использовании считаются автоматизированные модели. Выставив единожды нужный показатель температуры и влажности (обычно это от 40 до 60%), об открытии заслонки можно не переживать. При увеличении заданных значений заслонка поднимается автоматически, а после стабилизации показаний – закрывается.
Также при выборе следует обратить внимание на длину внутренней трубы, которая зависит от ширины стены (при покупке клапана в стену), и на уровень тепло- и шумоизоляции.
При выборе клапана для северных регионов лучше остановиться на моделях, оснащённых дополнительно утеплёнными кожухами. Это позволит минимизировать риск обмерзания вентканала и обеспечит бесперебойную работу клапана.
Установка
Установка приточного клапана начинается с выбора места.
Оптимальным вариантом является участок стены между отопительным радиатором и окном. Такое размещение прибора будет способствовать нагреванию приточного воздуха и позволит сделать клапан не очень заметным. Предпочтение лучше отдавать несущей стене жилого дома, а выход делать на лоджии или балконе, при условии, что они не выходят на оживлённую автомагистраль или промышленную зону. При установке клапана над окном следует отступить от откоса 30 см – это предотвратит промерзание вентканала.
После того как место будет выбрано, можно приступить к монтажным работам. Для этого следует выполнить ряд последовательных действий.
- Подготовить стену. В случае облицовки внешней стороны стены керамогранитной плиткой, обшивку необходимо временно снять. Со стороны помещения следует нанести разметку, обведя карандашом контур трубы воздуховода.
- Пробурить отверстие. Для более эффективного пылеудаления можно оборудовать пылесборник. Для этого нужно при помощи малярного скотча приклеить пакет к стене, подставив под него пластмассовую чашку.
Сверху к пакету следует присоединить пылесосный шланг, после чего включить пылесос синхронно с буром. При этом крупные куски бетона или кирпича будут падать в чашку, а мелкая пыль отсасываться пылесосом. Бурение необходимо проводить под уклоном наружу: это предотвратит попадание влаги в помещение. Рабочую зону требуется время от времени увлажнять.
Сверху к пакету следует присоединить пылесосный шланг, после чего включить пылесос синхронно с буром. При этом крупные куски бетона или кирпича будут падать в чашку, а мелкая пыль отсасываться пылесосом. Бурение необходимо проводить под уклоном наружу: это предотвратит попадание влаги в помещение. Рабочую зону требуется время от времени увлажнять.- В холодных климатических зонах отверстие рекомендуется сделать немного шире. Это нужно для обустройства дополнительного слоя теплоизоляции, который выполняют при помощи вспененного полимера.
- Установить гильзу клапана. Монтаж производится со стороны помещения методом вкручивания.
- Поставить на место корпус и крышку, а с наружной стороны установить и закрепить решётку.
- Закрепить корпус и панель со стороны помещения, после чего поставить на место фильтр с заслонкой.
- Зафиксировать крышку.
Уход
Обслуживание приточных клапанов заключается в чистке устройства, проводить которую рекомендуется весной и осенью. Кроме того, следует регулярно убирать пыль с декоративной решётки с помощью пылесоса. Синтетические фильтры требуется периодически вынимать и промывать в мыльном растворе. Теплоизоляционный материал также требует постоянного контроля за своим состоянием и, при необходимости, своевременной замены, которую следует производить раз в два — три года.
При проведении ремонта или других мероприятий, производящих большое количество пыли, приточный клапан рекомендуется заклеивать целлофаном или строительным скотчем. Клапаны для приточной вентиляции обеспечивают доступ свежего воздуха в помещения и делают нахождение них комфортным и приятным.
О том, как грамотно выбрать клапан приточной вентиляции, смотрите в следующем видео.
быстро, чисто и по низкой цене!
Пластиковые окна на данный момент являются стандартом в современном строительстве. Они решили проблему потерь тепла, но стали источником другой проблемы – с доступом свежего воздуха в помещение. Один из самых эффективных способов ее решения — приточный клапан вентиляции.
Приточный клапан: свежий воздух без смога и шума
Такой клапан обеспечивает комфортный микроклимат и отсутствие сложностей с проветриванием. При этом нет необходимости каким-либо образом нарушать конструкцию окна – его внешний вид останется прежним.
Клапан может быть установлен в любой точке стены, в том числе и в помещениях, в которых отсутствуют окна. Вентиляционный клапан обеспечивает эффективную теплоизоляцию и шумоизоляцию, защищен от попадания осадков и насекомых.
Алмазное бурение: сквозное отверстие за несколько минут
Один из этапов установки клапана – бурение сквозного отверстия в стене. При отсутствии специального оборудования эта процедура будет трудоемкой и займет много времени. Кроме этого, она может привести к порче покрытия стены. Оптимальным способом проведения такого рода работ, как установка приточного клапана в стене является алмазное бурение.
Компания «Алмазное бурение» предлагает услугу монтажа клапана вентиляции при помощи специального оборудования с алмазными кольцевыми сверлами. Бурение бетона и кирпича при помощи этой технологии обеспечивает быстрый результат – безупречно ровное отверстие нужного диаметра с гладкими стенками.
Чистовая работа за один заход
Использование ударных строительных инструментов при сквозном бурении требует профессиональных навыков, при этом высокая динамическая нагрузка и вибрация усложняют задачу.
Алмазное бурение – практичная и безопасная альтернатива перфоратору: бур входит в стену легко, как в масло. После этого сразу можно устанавливать воздушный клапан.
Конструкция установки алмазного бурения подразумевает наличие встроенного промышленного пылесоса, благодаря чему этот метод позволяет делать сквозные отверстия в стене без пыли и других загрязнений. При этом покрытие стены остается неповрежденным, а сама процедура занимает считанные минуты.
Установка клапана в помещениях любого назначения
Установить приточный клапан в стену, используя установку алмазного бурения возможно в помещениях любого назначения (квартира, офис, производство), и с любым материалом стен. Для подобного оборудования даже металл не является препятствием: с его помощью можно с одинаковой легкостью делать отверстия, как в бетонной, так и в железобетонной конструкции.
или по тел. +7 (383) 381-20-56
Приточный клапан — решение проблем вентиляции квартир
Клапан инфильтрации воздуха КИВ
Клапан инфильтрации КИВ предназначен для подачи наружного воздуха в помещения в системах вентиляции, преимущественно с принудительной вытяжкой.
Клапан инфильтрации воздуха КИВ-125 является самостоятельным приточным вентиляционным устройством и не предназначен для установки в оконные конструкции. Это позволяет устанавливать клапан практически на любых объектах, не затрагивая конструкцию окон и не влияя на теплотехнические, звукоизоляционные и другие характеристики оконных конструкций.
По сравнению с проветривателями и клапанами устанавливаемыми в окна КИВ имеет ряд преимуществ:
- не нарушает конструкции стеклопакета;
- не усложняет установку окон и не увеличивает их стоимость;
- может устанавливаться в любое время, даже после ремонта;
- Возможна поэтапная установка;
- не ухудшает внешний вид окна;
- не загромождает светопрозрачные поверхности;
- может располагаться в любом месте наружной стены;
- клапан КИВ можно устанавливать в помещениях вообще не имеющих окон.
Клапан представляет собой пластиковую трубу наружным диаметром 133 мм и длинной до 1 м (подрезается в зависимости от толщины стены). Труба вставляется в наружную стену здания и с уличной стороны закрывается литой алюминиевой решеткой с сеткой. В трубе располагается теплошумоизоляция. Внутри помещения ставится специальный оголовок из белого пластика с фильтром и заслонкой позволяющей регулировать поток воздуха. Заслонку можно открывать и закрывать при помощи рукоятки на оголовке или специального шнура, если клапан расположен высоко. При работе приточных клапанов КИВ в зимний период на них не образуется конденсат благодаря специальной конструкции и наличию хорошей теплоизоляции в элементах клапана.
Можно сказать, что КИВ 125 представляет собой вариант модернизированной форточки. Наружная решетка с сеткой задерживает листву, тополиный пух, насекомых. Теплошумоизоляция предотвращает «расползание» холода в толще стены и снижает уличный шум.
Заслонка в оголовке клапана регулирует количество поступающего воздуха.
Установка клапана
Где устанавливается клапан КИВ.
- В жилых комнатах;
- В комнатах с постоянным нахождением людей;
- В помещениях с камином;
- В котельных;
- В других помещениях, где нужен приток наружного воздуха.
Где располагать клапан КИВ.
Клапан КИВ следует устанавливать в стену. Предпочтительнее над окном или рядом с окном на уровне верхней трети окна.
Так, как при этом клапан:
- попадает в зону действия отопительного прибора;
- не виден за шторой;
- улучшается циркуляция воздуха в помещении за счет конвекции воздуха при работе отопительного прибора;
- удобно обслуживать наружную решетку через окно.
Где не следует устанавливать КИВ.
КИВ не следует устанавливать в помещениях, где выделяются запахи влага и другие вредности. Из этих помещений нужно делать вытяжку:
- кухня;
- санузел;
- помещение для курения;
- коридор;
- помещения, где образуются вредности.
Если все же требуется установить КИВ в помещении, где выделяются запахи или влага, то следует обеспечить превышение вытяжки над притоком в этом помещении и клапан расположить как можно дальше от вытяжных решеток, чтобы избежать «зацикливания» потока.

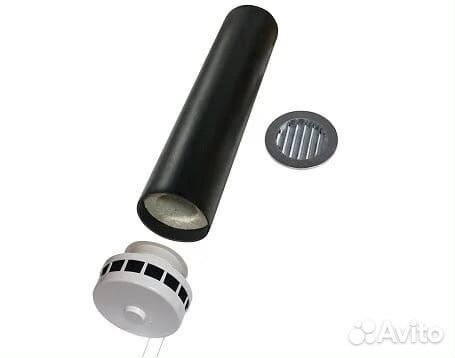

Конструкция и размеры
-
Регулировочная ручка
-
Крышка оголовка
-
Фильтр G3 (EU 3)
-
Внутренняя часть оголовка с заслонкой
-
Уплотнительное кольцо
-
Пластиковый канал (труба) диаметром 133 мм
-
Теплошумоизоляция
-
Наружная алюминиевая решетка с сеткой
Наружная решетка
Наружная решетка предназначена для защиты от насекомых, тополиного пуха, листвы и пр.
Представляет собой круглую литую алюминиевую решетку с наклонными лопастями предотвращающими попадание атмосферных осадков внутрь трубы клапана.
С внутренней стороны решетки установлена мелкая сетка.
Пластиковый канал (труба)
Пластиковый канал (труба) предназначена для прохода воздуха от наружной решетки к внутреннему оголовку.
Внутри трубы располагается тепло-шумоизоляция, выполняющая две функции:
- предотвращение «расползания холода» от пластикового канала к внутренней поверхности стены;
- поглощение шумов проходящих через канал. При установке клапанов КИВ в жилых комнатах теплошумоизоляция поглощает большую часть уличных шумов попадающих в пластиковый канал. При установке в котельной загородного дома теплошумоизоляция поглощает шумы работающего котла и сохраняет тишину около дома.
Стандартная длинна пластикового канала 1000 мм.
Канал может быть подрезан в зависимости от толщины стены, в которую он устанавливается.
Стандартная длинна тепло-шумоизоляции 312 мм. Если длинна канала позволяет, то возможно увеличение длинны теплошумоизоляции, что дополнительно увеличит шумопоглощающие свойства.
При монтаже клапана КИВ теплощумоизоляцию следует располагать с внутренней стороны стены вплотную к оголовку КИВ или (60 мм от края канала).
Внутренний оголовок
Внутренний оголовок клапана КИВ предназначен для распределения и регулирования потока воздуха. Он изготовлен из ударопрочного АБС пластика стойкого к перепадам температур и ультрафиолетовому излучению.
Внутренний оголовок состоит из:
- внутренней части с заслонкой и уплотнительным кольцом;
- узла регулировки;
- фильтра;
- крышки оголовка;
- регулирующей ручки.
Внутренняя часть оголовка плотно вставляется в пластиковый канал и через уплотнительную прокладку винтами крепится к стене.
Узел регулировки позволяет открывать и зарывать заслонеу при помощи ручки или шнура.
Фильтр класса EU3 (G3) представляет собой пористый моющийся синтетический материал эффективно очищающий поступающий воздух от пыли.
Крышка оголовка съемная имеет шкалу показывающую степень открытия заслонки.
При помощи регулирующей ручки можно легко открывать и закрывать заслонку КИВ.
Минимальное проветривание при помощи клапана КИВ
Необходимость в минимальном проветривании может возникнуть при длительном отсутствии людей в помещениях, чтобы исключить «застойный дух».
В лопастях заслонки имеются заглушки, которые можно удалить. В этом случае при закрытии заслонки будет обеспечено минимальное проветривание.
Монтаж
Монтаж клапана осуществляется в заранее подготовленное, сквозное отверстие в стене диаметром 132 мм. Работы выполняются с высокой степенью точности. Это относится как к диаметру, так и к позиционированию отверстий относительно разметки.
Работы производятся специализированными сверлильными машинами, состоящими из двигателя, станины с системой подачи двигателя и буровой коронки. Буровая коронка представляет собой пустотелую трубу заданного диаметра. С одной стороны корпуса она имеет устройство для крепления к валу двигателя станка, с другой стороны на нее напаиваются алмазосодержащие сегменты. В процессе сверления образуется керн меньшего диаметра, чем коронка на 5-7 мм. Установка алмазного сверления крепится на стену при помощи одного анкера диаметром 15 мм который по завершении работ остается в стене. Возможно крепление установки без использования анкера при помощи вакуумного насоса и специальной вакуумной станины, такой способ крепления возможен на оштукатуренные и окрашенные стены не оклеенные обоями. Сверлильная коронка охлаждается проточной водой. Вода предотвращает отпаивание сегментов и обеспечивает вынос отработанного материала из зоны реза. Отработанная вода убирается с помощью водяного пылесоса, если это требуется по условиям работы. При использовании устройств водосбора, по завершении работ на стене остается влажное кольцо диаметром примерно на 1.5 см больше диаметра отверстия, которое полностью закрывается оголовком клапана. При полной невозможности работы с водой, возможна работа «всухую». Процесс происходит за большее время и с повышением износа инструмента. Каждый такой случай рассматривается особо.
Таким образом имеется возможность устанавливать клапана КИВ 125 в полностью отремонтированных помещениях, Но следует иметь в виду возможные повреждения отделки – отверстие от анкера (может быть закрыто декоративным элементом), небольшие потертости от распорных болтов станины, влажное кольцо вокруг отверстия клапана.
нюансы его обустройства в системе вентиляции
Попытки качественно защитить собственное жилище от излишнего холода, шума, пыли и других вредоносных внешних факторов рано или поздно заставляют граждан использовать стеновой вентиляционный клапан. В результате помещение получает стабильный приток свежего воздуха. Чтобы правильно установить приточный клапан в стену рекомендуется воспользоваться советами специалистов.
Задачи, которые выполняет стеновой приточный клапан
Основная цель использования приточного клапана заключается в организации доступа уличного воздуха в дом. Данное изделие способствует эффективному проветриванию дома, благодаря чему внутри него создается идеальный микроклимат и температурный режим. Клапан рекомендуется использовать в том случае, если естественная вентиляция по каким-то причинам не справляется с аналогичными задачами.
Естественная вентиляция значительно снизила показатели эффективности на фоне активной замены окон из дерева на ПВХ-конструкции. Эти современные изделия характеризуются отличной герметичностью, из-за чего произошло сокращение притока воздуха. Если не произвести монтаж приточного клапана в стену, то слабая вентиляционная система приведет к развитию серьезных проблем. Среди них следует выделить повышенную влажность, слабую воздушную циркуляцию, большие объемы углекислого газа и т.д.
Конструкция и функциональные особенности приточного клапана
Конструкция изделия является довольно простой. Разобраться в нем сможет даже человек без значительного технического опыта.
Составляющие приточного клапана:
- цилиндрический корпус;
- элемент тепло-шумоизоляции;
- фильтр;
- воздуховод;
- декоративная решетка;
- решетка для забора воздуха.
Габариты изделия не самые значительные. Диаметр цилиндрического корпуса находится в пределах всего 6-14 см. Каждый элемент отвечает за выполнение конкретной функции.
Популярными в последнее время стали приточные клапаны в стену с обогревом, работающие по очень простому принципу. Очистка воздуха происходит в результате прохождения фильтра и решетки. Затем он поступает в тепло-шумоизоляционный канал, где сталкивается с незначительным подогревом. Внутрь помещения воздух проникает через специально созданные для этого технологические отверстия.
Работоспособность приточных клапанов позволяет обеспечивать вентиляцию воздуха внутри помещения даже после плотного закрытия окон. При этом температура в доме не будет снижаться. С другой стороны после установки приточного клапана в стену необходимо еще обеспечить стабильное воздушное движение. Для этого необходимо использовать рабочую вытяжку. Закрепить результат можно за счет использования вентиляционных решеток.
Полезный совет! Между дверью и полом необходимо оставлять небольшой зазор. 1,5 см будет достаточно для того, чтобы при закрытых дверях в помещении не прекращалось движение воздуха.
Приточный клапан в стену: преимущества устройства
В результате установки представленного устройства исчезает необходимость в частом открытии и закрытии окон. В плане мощности приточные клапаны более предпочтительно выглядят по сравнению с оконными аналогами. Данный показатель у них вполне может достигать отметки в 60 или даже 70 куб.м/ч. Плюсом данных устройств является возможность частично справляться с загрязнениями воздуха.
Важно отметить, что приточный клапан вентиляции в стену характеризуется компактными размерами. После монтажа внутренняя коробка будет практически незаметной. При необходимости она может быть спрятана за шторой. Компактность не мешает устройству вентилировать воздух без тепловых потерь для помещения. Дополнительно клапан повышает эффективность использования вытяжки. Это преимущество проявляется в очень быстром удалении отработанного воздуха.
Удобство использования системы заключается в ее автономном функционировании. Работа клапана обеспечивается разницей между показателями давления внутри помещения и за его пределами. Невысокую стоимость прибора также следует относить к его достоинствам. При наличии желания и некоторых навыков можно изготовить приточный клапан в стену своими руками в течение короткого промежутка времени.
Критерии выбора устройства
Перед покупкой приточного клапана рекомендуется сравнить технические параметры разных представленных на рынке моделей. В первую очередь следует обратить внимание на производительность прибора. Чем выше этот параметр, тем качественнее модель. Показатели производительности во многом обеспечиваются диаметром и длиной воздуховода.
Качественный приточный вытяжной клапан в стену должен обладать высоким уровнем шумоизоляции. От этого параметра также во многом зависит комфорт людей внутри помещения. Авторитет и репутация производителя прибора также немаловажны. Известные компании следят за качеством собственной продукции, из-за чего предоставляют покупателям длительные гарантии.
Полезный совет! Средние показатели мощности устройств находятся на отметке в 40 куб.м в час. Для определения идеальной производительности клапана необходимо учитывать площадь помещения. Дополнительными критериями выбора являются назначение прибора и количество людей, проживающих в доме.
Производители устройств должны указывать оптимальный диапазон рабочих температурных показателей. При выборе идеальной модели следует учитывать климатические особенности региона собственного проживания. Существуют вентиляционные клапаны, которые лучше всего подходят для умеренного климата. Если использовать их в регионах суровой зимой, то на корпусе появляется конденсат. Срок эксплуатации такого клапан будет довольно коротким.
Способы управления приточным вентиляционным клапаном в стену
Потребители могут совершать выбор между ручными и автоматически моделями соответствующих устройств. Первый вариант является более привлекательным в финансовом плане. Сложность заключается в том, что пользователям собственноручно приходится регулировать интенсивность проветривания помещения.
В конструкцию автоматизированных моделей уже входят гидростаты. Эти приборы отвечают за контроль уровня влажности. Эти показатели должны находиться в пределах 40-60%. Как только уровень влажности превышает норму, происходит автоматическое открытие заслонки клапана. Подача свежего уличного воздуха прекращается сразу же после нормализации показателей влажности.
Установка приточного клапана в стену своими руками
Для установки лучше выбирать несущую стену. В случае с многоквартирными домами, наружная часть клапана должна выходить на балкон. Самое удачное место для установки прибора – пространство между батарей и подоконником. В таком случае отопительные приборы будут дополнительно подогревать свежий воздух. Монтаж также можно произвести в верхней части оконного проема. Оба варианта позволяют скрывать устройство шторой.
Перед началом основных работ следует подготовить стену. Как минимум поверхность нужно очистить от пыли и грязи. Затем наступает черед создания отверстий при помощи мощного перфоратора ли стационарного бура. Стартовая глубина бурения должна составлять примерно 7-10 см.
После появления отверстий происходит очистка канала и установка теплоизоляции. Доступное в сети видео приточного клапана в стену поможет новичкам справиться с этой задачей. К монтажу корпуса и декоративной крышки устройства следует приступать только после того, как произойдет установка гильзы. Для этого в канале, оснащенном специальным теплоизолирующим кожухом, нужно расположить трубку воздуховода. Сделать это можно за счет постепенного продвижения изделия наружу.
Необходимо отметить, что приточный клапан способен качественно осуществлять вентиляцию воздуха внутри помещения. При этом потребителям не нужно затрачивать слишком много денежных средств на его покупку и физических сил на установку. При наличии желания монтаж устройства вполне можно произвести собственноручно.
По материалам сайта: http://remoo.ru
| ОПИСАНИЕ | |||||||
| |||||||
| ХАРАКТЕРИСТИКИ | |||||||
| |||||||
| СТРОИТЕЛЬСТВО И ДИЗАЙН | |||||||
| |||||||
| |||||||
| РАСПРЕДЕЛЕНИЕ ПОТОКА ВОЗДУХА | |||||||
| |||||||
| КОНСТРУКЦИЯ ВНУТРЕННЕГО ГРИЛЯ | |||||||
| УСТАНОВКА | |||||||
| ЦВЕТА НАРУЖНОЙ РЕШЕТКИ | КОД ЗАКАЗА | ||||||
Автоматические вентиляционные отверстия, также известные как клапаны впуска воздуха для водопровода
Часто задаваемые вопросы
Q. «Я вижу, что все ваши AAV (автоматические вентиляционные отверстия или воздуховыпускные клапаны), показанные на этой странице, монтируются сверху вниз (вертикально). Могу ли я вместо этого установить любой из этих AAV горизонтально?»
A. Насколько нам известно, все предлагаемые нами автоматические вентиляционные отверстия (AAV) необходимо устанавливать вертикально для правильной и безопасной работы.
Q. «Что означает DFU?»
A. DFU означает блок дренажного приспособления. Каждой сантехнической арматуре или устройству присваивается определенная стоимость единицы дренажной арматуры, как это определено Международной ассоциацией официальных лиц по сантехнике и механике (IAPMO).Например, для кухонной мойки назначено 2 приспособления, а для раковины для ванной — 1 приспособление. Дренажные приспособления используются сантехниками и инженерами для определения размера труб, необходимых для надлежащих дренажных и вентиляционных систем. Список сантехнической арматуры и приборов, а также их стоимость в единицах измерения можно найти в главе 7 книги Единых правил сантехники (UPC).
Q. «Могу ли я использовать клапаны впуска воздуха (AAV) только для всего дома?»
А.Нет, как минимум одно вентиляционное отверстие должно быть открыто в атмосферу (за пределами жилища), чтобы позволить сбросить положительное давление в дренажной системе, чтобы предотвратить возможный выброс сифона, позволяющий канализационному газу проникать в дом / здание. Влажная вентиляция также может быть вариантом; однако, как всегда, проконсультируйтесь с местным агентством по обеспечению соблюдения норм, чтобы убедиться, что ваш проект соответствует нормам в вашем регионе.
Q. «Как работает воздушный клапан?»
A. Клапан впуска воздуха — это односторонний клапан, предназначенный для впуска воздуха в дренажную систему, когда давление в водопроводной системе ниже атмосферного.Они предназначены для закрытия при наличии внутреннего дренажного давления, чтобы предотвратить выход неприятного запаха или газа через клапан впуска воздуха в здание.
Когда водопроводная арматура работает и вода стекает из системы, отрицательное давление заставляет клапан открываться, позволяя воздуху поступать по мере необходимости для выравнивания давления и защиты уплотнений сифона от сифона. Когда поток останавливается, сила тяжести закрывает клапан, предотвращая утечку канализационных газов через клапан.
Клапан впуска воздуха должен быть установлен как минимум на 4 дюйма выше, чем уловитель, как требуется по нормам. Установка клапана впуска воздуха ниже 4 дюймов над уловителем может привести к контакту дренажных стоков с внутренней диафрагмой. Контакт дренажных отходов с диафрагмой может привести к попаданию мусора в диафрагму, что препятствует ее правильному уплотнению и позволяет канализационному газу и неприятному запаху проникать в здание.
По мере того, как поток воды в сливе спадает, воздух, поступающий в слив из клапана впуска воздуха, течет над водой к водосливу сифона, эффективно останавливая поток воды.Это предохраняет ловушку от высыхания, что может позволить канализационному газу и запаху проникнуть в здание. Если клапан впуска воздуха установлен ниже сифона, воздух не сможет остановить сифонирование естественного потока воды, и сифон будет откачиваться всухую.
Пример схемы см. На изображении ниже:
Q. «Что означает вспучивающееся вещество?»
A. Вспучивание — это процесс набухания. Прокладка на задней стороне коробки с огнестойкостью изготовлена из материала, который разбухает при нагревании, помогая защитить коробку и, надеюсь, предотвратить проникновение огня через коробку на другую сторону стены во время пожара.
Настенный впускной клапан: эффективный воздухообмен в помещении
Как только после демонтажа старых оконных блоков устанавливаются пластиковые, возникает проблема нехватки кислорода, в помещении становится душно, иногда возникает эффект «плачущих окон», в ванной появляется плесень и грибок. Проблему недостаточной естественной вентиляции можно решить, постоянно открывая окна и форточки, что довольно неудобно, особенно зимой. Еще одно решение — установка системы принудительной вентиляции.Самым простым и доступным устройством является настенный приточный клапан.
Что такое настенная розетка? Устройство клапана
Среди различных способов устройства систем принудительной вентиляции можно выделить простое, но довольно эффективное приспособление — приточно-клапанное устройство в стену. Клапаны приточной вентиляции разных производителей могут иметь разный внешний вид, но их составные части и основные функции остаются неизменными.
Клапан настенный комплектуется следующими элементами:
- труба (пластиковый цилиндр) — обычно ее длина немного больше толщины стенки, внутри покрыта шумоизоляционным материалом; Решетка
- — закрывает вход в трубу, предотвращая попадание мелких предметов, мусора и животных;
- уплотнительное кольцо с заслонкой — находится с внутренней стороны стены, служит для перекрытия потока воздуха при сильном ветре;
Конструкция приточного вентиляционного клапана
- фильтр — очищает приточный воздух; Блок
- с декоративной крышкой (пластиковая головка) — снабжен клапаном подачи и ручкой регулировки расхода воздуха.
Такие устройства легко собираются вручную, работают без подключения к электросети. Монтаж осуществляется в любое время, вне зависимости от проведения ремонтных работ.
Полезный совет! При выборе приточного клапана настенной вентиляции необходимо выбрать модель с подходящей рабочей температурой, размерами пластикового баллона и клапанной крышки.
При выборе настенного клапана нужно учитывать толщину стены, в которую он будет установлен.
Если не учитывать размеры трубы, может оказаться, что ее длины не хватит, чтобы пройти на всю толщину стены. А размеры пластиковой головки могут не позволять помещаться между подоконником и утеплителем для монтажа приточного клапана в обогреваемую стену.
Функции и основные преимущества приточного клапана
Основная функция приточного клапана — постоянно подавать свежий воздух с улицы, при этом воздух, поступающий через клапан, будет уже очищен.Кроме того, клапан защищает от шума, что невозможно при открытых форточках: внутри пластиковой трубы находится прокладка из шумоизолирующего материала. Подача воздуха в холодную погоду не снизит температуру в помещении, если выбрать место для крепления приточного клапана в стене над радиатором.
Недостаточный воздухообмен в помещении приводит к образованию конденсата на окнах
Приточный настенный клапан имеет ряд преимуществ перед обычными вентиляционными и оконными клапанами:
- стоимость пластиковых окон не увеличивается;
- светопропускание окна не уменьшается;
- установлен во внешней стене;
- не допускает уличного шума и пыли;
- работает при достаточно низкой температуре; Время установки
- не ограничивается ремонтными работами;
- работает автономно;
- обеспечивает качественный воздухообмен;
- предотвращает образование конденсата благодаря хорошей теплоизоляции.
Воздух, выходящий из приточного клапана в холодное время года, будет нагреваться теплом радиаторов отопления
Установка приточного клапана в стену не требует специальных навыков, его легко установить и легко настроить. В квартирах с недостаточным отоплением в холодное время года с помощью заслонки можно регулировать объем подаваемого потока или установить прибор возле радиаторов отопления.
Принцип работы приточного клапана в утепленной стене следующий: воздух с улицы попадает через решетку в трубу, встроенную в стену и снабженную звукоизоляцией.Затем воздух очищается с помощью фильтра грубой очистки. Благодаря форме клапана снижается уровень шума и скорость воздушного потока, поступающего непосредственно в помещение. Регулируемый заслонкой поток направляется на радиатор отопления и уже теплый воздух распределяется по помещению. Так, с помощью настенного клапана воздухообмен обеспечивается в любое время года, даже в сильные морозы.
Объем арматуры настенной подачи
Сфера применения приточной арматуры достаточно широка.Их используют как в частных коттеджах, так и в квартирах в многоэтажных домах, а также в промышленных и общественных зданиях, дошкольных учреждениях и больницах. В детских садах, где очень важно обеспечить хорошую вентиляцию, не создавая сквозняков, особенно актуально использование приточного клапана.
Приточно-вытяжная вентиляция с установленными вентиляционными клапанами в стенах дома
Учитывая, что в домах все чаще устанавливаются герметичные пластиковые окна, функции естественной вентиляции, особенно в хрущевках, заметно снижаются.Вентиляция при открытых окнах приводит к значительному снижению температуры и проникновению в квартиру шума и пыли с улицы.
Недостаток вентиляции можно компенсировать установкой приточной вентиляции. В этом смысле установка клапана приточной вентиляции в стену — процедура действенная и доступная. Конструкция такого устройства позволяет регулировать поток воздуха и нагревать его за счет централизованной системы отопления. Для обеспечения необходимого воздухообмена рекомендуется установить клапан в каждой комнате.
В отличие от приточного клапана, вытяжной клапан в стене обеспечивает вентиляционные каналы в помещении. Обычно такие вентиляционные шахты располагаются в стенах технических помещений (кухня, санузел, санузел). Если в этих помещениях установить вытяжной клапан, его будет достаточно для циркуляции воздуха по квартире или дому. Необходимо только подключить клапанное устройство к вентиляционному каналу и закрепить решетку.
Выпускной клапан с вентилятором для здорового климата в ванной комнате
Отличительные характеристики
Современный рынок предлагает различные типы приточно-вентиляционных клапанов в стене, обеспечивающие дополнительную подачу приточного воздуха.
Конструкция клапанного устройства проста, поэтому существенных отличий между разными моделями нет. Обычно длина и материал трубы могут быть разными. Все клапаны в обязательном порядке снабжены регулировкой расхода воздуха, обеспечивающей приток до 40 м³ в час, чего вполне достаточно для подачи кислорода.
Устройство естественной приточно-вытяжной вентиляции в частном доме и многоэтажном доме
Производители предоставляют клапанам ряд дополнительных функций, в том числе управление устройством.Возможность регулирования позволяет подобрать оптимальный объем поступающего воздуха для различных условий помещения. Например, если в квартире сушат белье или готовят еду на газовой плите, в комнате требуется больше свежего воздуха.
Система управления может быть автоматической или механической. В первом случае в зависимости от температуры, давления и влажности воздуха автоматика сама настраивает нужный режим, во втором — вручную. Различные модели приточных клапанов могут иметь разный диаметр и обеспечивать разный приток.Вы можете приобрести подающий клапан, потратив от 30 до 100 долларов, и чем выше стоимость, тем больше вероятность, что в нем будет автоматическое управление.
Собираясь приобрести ту или иную модель, ознакомьтесь с отзывами и комплектацией впускного клапана в стене (отзывы о работе устройства можно найти в Интернете).
Особенности монтажа приточного клапана в стену, видео инструкция
Перед установкой клапана проверьте тягу естественной вентиляции в квартире.Для обеспечения эффективной работы механической вентиляции необходимо, чтобы двери в комнатах имели небольшой зазор (до 3 см) между полом и полотном. Если двери установлены без подходящего зазора, в нижнюю часть полотна можно встроить эстетичную вентиляционную решетку.
Для обеспечения эффективной вентиляции помещения в межкомнатных дверях устанавливаются вентиляционные отверстия.
Место для вентиляционного клапана рекомендуется выбирать под подоконником.В этом случае воздух, поступающий через вентиль, сразу же нагревается батареей центрального отопления и уже нагревается и разносится по комнате. Но можно разместить вентиль в любом другом месте на внешней стене, поскольку внешний вид устройства имеет довольно эстетичный вид.
В стене делается сквозное отверстие диаметром 40 мм. В это отверстие устанавливается труба, которая с внешней стороны стены закрывается решеткой. Рекомендуется сделать небольшой уклон трубы наружу во избежание попадания влаги внутрь устройства.Утеплитель укладывается в зазоры между стеной и трубой. К каждому комплекту приточного клапана прилагается инструкция и схема его сборки. После сборки клапана устанавливается пластиковая головка с ручкой регулировки. Клапан готов к работе!
Полезный совет! Планируя установить приточный клапан в стене, внимательно проверьте место установки на предмет скрытой электропроводки.
Клапан приточной вентиляции для квартир верхних этажей рекомендуется устанавливать на лоджии или балконе.
Установка приточного клапана в стену своими руками
Для установки приточного клапана в стену своими руками потребуются следующие инструменты:
- мощный перфоратор, штанга с коронкой — для просверливания сквозного отверстия в несущей стене. Диаметр короны подбирается по отверстию;
- эталон; Строительный уровень
- ;
- отвертка фигурная, строительный нож.
Перед тем, как приступить к сверлению отверстия, нужно сделать разметку.Отверстие просверливается с небольшим наклоном наружу. Когда отверстие готово, в него вставляется патрубок клапана. Обернуть трубу изоляцией — обязательное условие. Труба устанавливается снаружи заподлицо со стеной, а со стороны помещения — с небольшим выступом (около 1 см). Все оставшиеся промежутки между трубой и стеной заполняются пеной.
Полезный совет! Если наружная стена, на которой планируется установить вентиляционный клапан, выходит на проезжую часть или производственную зону, установка на ней не рекомендуется.
После установки трубы снаружи ее закрывают защитной решеткой с ставнями, чтобы в нее не попадали осадки. Далее вставляются кольца фильтров, входящих в комплект клапана, накладывается корпус и крышка устройства фиксируется на стене с помощью дюбелей и саморезов.
Если клапан установлен правильно, поток воздуха регулируется путем открытия или поворота заслонки. Во время эксплуатации необходимо менять или чистить фильтры с интервалом два раза в год.
Для эффективного воздухообмена необходимо следить за чистотой вентиляционной решетки и периодически проверять тягу в вентиляционном канале.
При желании в стене можно установить самодельный приточный клапан, который монтируется аналогично и может быть дополнительно укомплектован вентилятором для более эффективного воздухообмена. Примеры сборки самодельной конструкции клапана можно найти в Интернете.
Итак, с помощью недорогого и эффективного устройства обеспечивается качественный воздухообмен, исключающий уличный шум и пыль.
Можете ли вы поставить вентиляционное отверстие Studor в стене?
Можете ли вы поставить вентиляционное отверстие Studor в стене
Можно ли встроить в стену впускной клапан для воздуха?
Клапан впуска воздуха в стену. Да, вы можете установить AAV практически во что угодно. Он должен быть доступен только для обслуживания. Вы можете накрыть его винтовой крышкой, установить над ним дверцу шкафа или просто оставить открытой.
Могу ли я таким же образом использовать впускной воздушный клапан?
Однако самым простым решением является установка клапана воздушного потока, или AAV.Эти маленькие чудеса практически исключают необходимость в традиционных вентиляционных каналах. Воздушные заслонки можно использовать там, где обычная вентиляция была бы проблематичной, или просто для облегчения установки устройства во время ремонта.
Как работает впускной воздушный клапан?
Клапаны впуска воздуха (AAV)работают с уплотнительным механизмом, который поднимается, позволяя воздуху отрицательного давления попасть в выхлопную систему. Избыточное давление гарантирует, что механизм закрывается, так что газ не может попасть в дом.
Еще люди спрашивают, а куда поставить впускной клапан?
Впускной воздушный клапан должен располагаться в зоне с хорошим физическим доступом и свободным потоком воздуха. Они часто устанавливаются на дренажной линии между сифоном и стеной, обычно на высоте не менее 4-6 дюймов над погодой, самой высокой части сифона, где он поворачивается в сторону.
Что произойдет, если выйдет из строя клапан подачи воздуха?
Клапаны впуска воздуха (AAV)представляют собой воздухозаборники, устанавливаемые после сифона на выпускной линии устройства.Отсутствие рециркуляции воздуха по трубам может создать вакуум (вызывая медленный, пузырящийся сток) или даже вытягивать воду из сифонов (что может позволить выхлопным газам попадать в дом через дренажные отверстия).
Могу ли я проветрить туалет с помощью клапана для впуска воздуха?
Поскольку вы хотите установить ее для вентиляции унитаза, лучше всего подключить систему к сливу унитаза. Помните, что вам необходимо установить клапан подачи воздуха как минимум на 4 дюйма выше, чем вытяжной канал.
Что будет, если туалет не вентилируется?
Если давление воздуха клапана в дренажных линиях недостаточное, эта вода может быть потеряна. Пустые чашки унитаза — если унитаз не наполняется после смыва или если уровень воды в унитазе или резервуаре внезапно поднимается или падает, это может указывать на проблемы с вентиляцией сточных вод.
Как долго служат воздухозаборные клапаны?
от 20 до 30 лет
когда я могу использовать воздушный клапан?
Клапаны приточного воздуха используются для напольной вентиляции и вентиляционных шахт.Большинство типов предназначены для установки в здании, другие — специально для наружного применения. Установленные в помещении устройства обычно монтируют в помещении или на потолке.
Клапаны впуска воздуха соответствуют коду?
Можно ли установить впускной воздушный клапан горизонтально?
SureVent® AAV вентилирует только те устройства, которые находятся на одном уровне и подключены к водостоку с помощью горизонтальных ответвлений. SureVent® AAV должен быть установлен на высоте не менее 10 см над горизонтальным соединением дома и 15 см над изоляционным материалом и в пределах 15 градусов от вертикали.
Нужен ли клапан для каждой Р-ловушки?
3 ответа. Все ловушки в любом случае требуют вентиляции. Без вентиляции гидрозатвор в сифоне засасывается, и выхлопные газы могут попадать в помещение.
Какой воздушный впускной клапан самый лучший?
- N. 1 Двойной герметичный клапан TUUBER.
- # 2 Клапан подачи воздуха Oatey SureVent.
- # 3 Клапан подачи воздуха Studor RediVent.
Обязательно ли прокачивать заземляющую трубу?
Труба вентилируется, поэтому в атмосферу выделяются запахи сточных вод и твердых частиц.Это важно, потому что при смывании туалета или опорожнении раковины, если подземная труба не вентилируется, за сточными водами, протекающими по трубе, будет отрицательное давление.
Где следует разместить сантехнические клапаны?
Почему пузырится раковина?
Полоскание горла указывает на то, что в вашей раковине серьезные проблемы со сливом. Этот раздражающий шум вызван пузырьками воздуха, попадающими в раковину из-за ее засорения. Если сливной шланг стиральной машины забивается, образуются пузырьки воздуха, которые со временем вылетают из отверстия раковины.
Можно ли подключить слив унитаза к сливу душа?
Слив для душа можно подсоединить к сливу унитаза, но не к рукаву коллектора унитаза. Это означает, что штуцер для душа должен находиться за краном унитаза. Отверстие также должно выходить из трубы 2 вертикально, оно не может выходить сбоку, если у вас нет унитаза, который стекает в клапан.
Вам нужно проветривать унитаз?
Вам нужна вентиляция туалета?
Ответ — да, вашей ванной нужна вентиляция.Размер этой вентиляционной трубы зависит от местных правил установки. Если ваш код IPC, индивидуальная вентиляция туалета имеет рейтинг 1,5.
Плохие апертуры AAV?
Вы можете ошибаться. Их можно открыть только при наличии отрицательного давления. В противном случае их нужно держать закрытыми, чтобы не пахло канализацией.
Какой высоты должен быть впускной воздушный клапан?
Что такое куча логов?
Вторичная батарея — это вторичная батарея, которая может быть установлена в системе, если она является стандартной разгрузочной батареей на разгрузочной головке.(свая, которая выступает из вашей крыши дальше всего от основного канала).
Как работает чит-клапан?
Можно ли вставить в стену вентиляционное отверстие Studor?Клапаны настенные | Air-In® | Dir-Air Oy
Настенный клапан Air-in® — это финский клапан приточного воздуха для настенного монтажа, эффективно снижающий шум и фильтрующий загрязнения наружного воздуха.
Воздушный поток можно плавно регулировать в зависимости от погодных условий и потребностей.В качестве альтернативы клапан может быть оснащен автоматическим биметаллическим регулятором, в этом случае он самостоятельно настраивается на температуру наружного воздуха.
Настенные клапаныAir-In могут использоваться в домах с механическими или гравитационными системами вентиляции.
Настенный клапан Air-In — качественный продукт, изготовленный из оцинкованной стали с порошковым покрытием.
Стеновые клапаны воздухозаборника с гибкой проходной трубкой:
200 дБ, 125 Дж дБ
Настенные клапаны для впуска воздуха на 200 дБ и воздуха на впуск 125J дБ состоят из настенного клапана для впуска воздуха, гибкой проходной трубы и внешней решетки для впуска воздуха 200 / наружной решетки для впуска воздуха 125.
Благодаря гибкому проходному отверстию шумоподавление даже лучше, чем в обычном клапане с воздушным впуском 160 дБ / 125 дБ.
Стеновые клапаны Air-In с фиксированной проходной трубой:
160 дБ, 125 дБ, 100 дБ
Финский клапан приточного воздуха для настенного монтажа. Клапан предлагает лучшие показатели шумоизоляции и объем воздуха без сквозняков на рынке.
Настенные клапаны состоят из настенного клапана Air-In, шумоподавляющего картриджа и внешней решетки Air-In 160/120/100.Клапан также может быть оснащен автоматической регулировкой приточного воздуха, в этом случае он автоматически регулирует объем приточного воздуха в зависимости от температуры наружного воздуха.
Характеристики| Клапан настенный модель | Ø | Внешние размеры | Объем воздуха | Изоляция агрегата D n, e, w | Дорожный шум D n, e, w + C t | Уровень шума воздушного движения D n, e, w + C | Размер отверстия, необходимый для установки |
| Воздушный вход 100/80 дБ | 80-100 | 185x185x20 | 8 | Ø 80-105 | |||
| Воздух на входе 100 дБ | 100 | 8 | 48 | 44 | 47 | Ø 105 | |
| Воздух на входе 125 дБ | 125 | 10 | 50 | 46 | 49 | Ø 130 | |
| Воздух на входе 125 дБ | 125 | 10 | 53 | 49 | 52 | Ø 130 | |
| Воздух на входе 160 дБ | 160 | 11 | 52 | 47 | 51 | Ø 165 | |
| Воздух на входе 200 дБ | 160 | 11 | 56 | 55 | 51 | Ø 165 |
| Материал: | Лист стальной оцинкованный |
| Цвет клапана: | Стандартный цвет белый; доступны все цвета RAL. |
| Фильтр: | Фильтр пыльцы EU2 в стандартной комплектации; Также доступны пыльцевой фильтр EU4, фильтр с активированным углем (также удаляющий запахи) или фильтр от аллергии F7. |
Чертежи конструкций
МАЙК ХОЛМС: Правильная вентиляция важна для работы водопровода
Служба новостей Canwest / Впускной клапан для воздуха или вентиляционное отверстие не всегда разрешено кодексом и должно использоваться только в крайнем случае, как раковина на кухонном острове, которая не может вентилировать никаким другим способом.Вы понимаете важность канализации в вашем доме: они уносят отходы и воду из ваших туалетов, раковин и бытовых приборов в городскую канализационную систему. Канализация работает в основном за счет силы тяжести, поэтому отходы и вода стекают вниз и из вашего дома.
Но для того, чтобы ваши сливы работали должным образом, необходимо обеспечить вентиляцию каждого приспособления — это каждая раковина, стиральная машина, посудомоечная машина, туалет. Без вентиляционных отверстий светильники не могут «дышать» и не могут эффективно отводить воду.
Если ваша раковина стекает медленно, возможно, она не засорена.Проблема может заключаться в неправильной вентиляции, или ваша вентиляционная труба может быть заблокирована листьями или покрыта снегом.
Представьте себе бутылку для напитков: что произойдет, если у вас есть полная бутылка, и вы снимете крышку, а затем перевернете ее вверх дном? Немного — вода не сливается. Это потому, что за жидкостью нет вентиляции, нет воздуха. Но если вы проделаете отверстие в дне бутылки, вода будет выливаться легко, потому что воздух может течь в бутылку, когда жидкость выливается наружу. Это вентилируется.
Сантехника в вашем доме вентилируется — вы можете увидеть, как вентиляционная труба выступает на крыше примерно на 12 дюймов (у вас может быть больше одной). Эта труба выпускает канализационные газы в воздух и создает некоторое давление для «выравнивания» система.
Каждый прибор подключен к вытяжной трубе, которая выходит наружу, и у каждого приспособления также есть P-сифон, удерживающий воду и не позволяющий газам выходить обратно в ваш дом из основной трубы. Если в вашем доме вообще не было вентиляции, каждый раз, когда вы сливали воду из раковины или сливали воду из туалета, вода, которая была в ловушках других приспособлений в вашем доме, тоже будет отсасываться, оставляя ловушку сухой.Это позволит канализационным газам просачиваться в ваш дом, что является одновременно неприятным запахом и потенциально очень опасным.
Газы, которые вы можете почувствовать из канализации, представляют собой комбинацию метана, окиси углерода, сероводорода, азота и многих других, которые в сочетании могут быть токсичными, едкими, летучими или даже горючими. (И они воняют.) Вы не хотите, чтобы они в вашем доме.
Сантехника вашего дома спроектирована таким образом, чтобы вентиляционная труба позволяла газам безопасно выходить, без повторного попадания в ваш дом через окна или воздухозаборники или где-либо рядом с вентиляционными отверстиями из печей или печей.
Если вы делаете ремонт, который включает в себя перемещение сантехники или добавление новых приспособлений, ваш подрядчик должен будет убедиться, что все вентилируется должным образом и законно. Это может значительно увеличить стоимость ремонта, например, если вам нужно проложить вентиляцию до крыши из вашей новой ванной комнаты в подвале. Придется как минимум сделать каркас, отремонтировать гипсокартон и починить крышу.
В таких ситуациях, когда не так просто правильно вентилировать наружу, подрядчик (или сантехник) может предложить вам использовать вентиляционное отверстие или клапан впуска воздуха.Вентиляционное отверстие (или клапан впуска воздуха) — это вентиляционное отверстие, выходящее из приспособления — например, раковины в новой дамской комнате — и закопанное в стене. (Обычно вы можете услышать, как они всасывают воздух и булькают за стеной, когда дренаж из светильника.)
Их называют вентиляционными отверстиями, потому что вы и ваш подрядчик можете немного изменить расходы и труд по сантехническим работам. AAV не всегда допускаются кодексом, и если они используются, они должны быть установлены должным образом: они должны выходить в открытую полость стены, а не в полость с изоляцией.Вентиляционное отверстие должно подниматься выше высоты приспособления, которое они обслуживают, и оставаться доступным. Накрыть их гипсокартоном нельзя.
AAVне допускают попадания канализационного газа в полость стены. Это механическое вентиляционное отверстие, через которое в систему поступает необходимый воздух, что способствует эффективной работе дренажей. Если только прокладки в них не старые и не покоробленные, вы вряд ли почувствуете запах газа от них.
Лично я всегда предпочитаю выходить наружу и буду использовать читер только в крайнем случае — например, когда домовладелец настаивает на наличии раковины на кухонном острове — и вы не можете выпустить это другим способом.
Для получения дополнительной информации о ремонте дома посетите сайт makeitright.ca.
Вернуться на главную страницу новостейКак отвести сток через боковую стену | На главную
Автор: SF Gate Contributor Обновлено 5 марта 2021 г. Конденсат может замерзнуть внутри секции над крышей и заблокировать трубу.
Если вы прорезаете потолок, установите надлежащую гидроизоляцию вокруг трубы, чтобы вода не просачивалась под кровельное покрытие.
Пластиковая труба окрашивается, поэтому вы можете замаскировать трубу, покрасив ее в тот же цвет, что и дом.
Вентиляционное отверстие является важной частью водостока и, согласно Brady Home Inspection, выполняет две функции. Первый — позволить воздуху попадать в сливную линию, чтобы заменить вакуум, создаваемый текущей водой. Вторая функция — позволить канализационным газам выходить из труб и рассеиваться в наружном воздухе. Для выполнения второй функции вентиляционное отверстие должно заканчиваться на высоте не менее 30 см над крышей и, как рекомендует Fantastic Viewpoint, не менее 10 футов от открытых дверей или окон вашего дома или соседнего дома.Вы можете пропустить вентиляционное отверстие через стену, а не через крышу, но оно все равно должно подниматься над крышей.
Обрежьте сливную трубу, из которой вы хотите удалить воздух, с помощью ножовки. Сделайте разрез в пределах 5 футов от дренажного P-образного сифона, иначе вентиляция будет неэффективной.
Удалите заусенцы с двух обрезанных концов трубы наждачной бумагой с зернистостью 120 и приклейте между ними санитарный тройник с помощью клея для пластиковых труб. Выход тройника должен быть направлен вверх, иметь диаметр 1 1/2 или 2 дюйма, а патрубок должен быть наклонен в сторону канализации.
Вытяните пластиковую вентиляционную трубу на 1 1/2 или 2 дюйма вверх до точки, в которой она должна выходить из стены. Могут быть участки, где труба проходит почти горизонтально, но она должна иметь уклон 1/4 дюйма на фут в сторону слива во всех местах.
Обведите контур поперечного сечения отрезка трубы на стене карандашом и вырежьте контур сабельной пилой. Сделайте отверстие примерно на 3/4 дюйма в диаметре больше трубы, чтобы оставалось достаточно места для требуемого уклона 1/4 дюйма на фут.Если сайдинг сделан из штукатурки или кирпича, возможно, вам придется отколоть часть его холодным зубилом и молотком, чтобы проделать отверстие.
