Приточный клапан в стену своими руками: детали монтажного руководства

Желая утеплить дом люди иногда доводят его до состояния термоса. После устранения любых щелей и монтажа воздухонепроницаемых материалов блокируется поступление чистого воздуха с улицы. В результате – естественная вентиляция перестает выполнять свои функции.

Нехватка свежего воздуха плохо сказывается на здоровье домочадцев, согласны? Для улучшения воздухообмена можно установить приточный клапан в стену своими руками, предварительно изучив инструкцию по монтажу.

Вся необходимая информация изложена в нашей статье. Мы расскажем, как устроен стеновой приточник, приведем советы по выбору агрегата, а также опишем поэтапную технологию его установки.

Содержание статьи:

Назначение приточного клапана

Клапан, оборудованный шумоизоляционной прослойкой, пропускает в комнату только струи чистого воздуха.

Если сравнить стеновой приточник с , то он более выгоден. Выражается это в том, что он не снижает светопропускные характеристики окон, работает при любых значениях температуры, даже заниженных. Кроме того, функционирует автономно, эффективно защищает от конденсата. Монтаж его занимает всего несколько часов.

Приточный клапан — устройство простое и недорогое, но очень функциональное. Если расположить его над радиатором отопления, воздух, поступающий в помещение, будет прогреваться

Популярными эти устройства стали после того, как старые деревянные окна стали массово менять на пластиковые. Новые оконные блоки значительно улучшили изоляционные характеристики, но и свежего воздуха в помещение стало поступать малое количество. Недостаточное проветривание создало такую проблему, как повышенная влажность.

Когда размножившись, колонии микроорганизмов становятся видимыми, становится все сложнее – приходится разрушать старую отделку и заменять ее на новую.

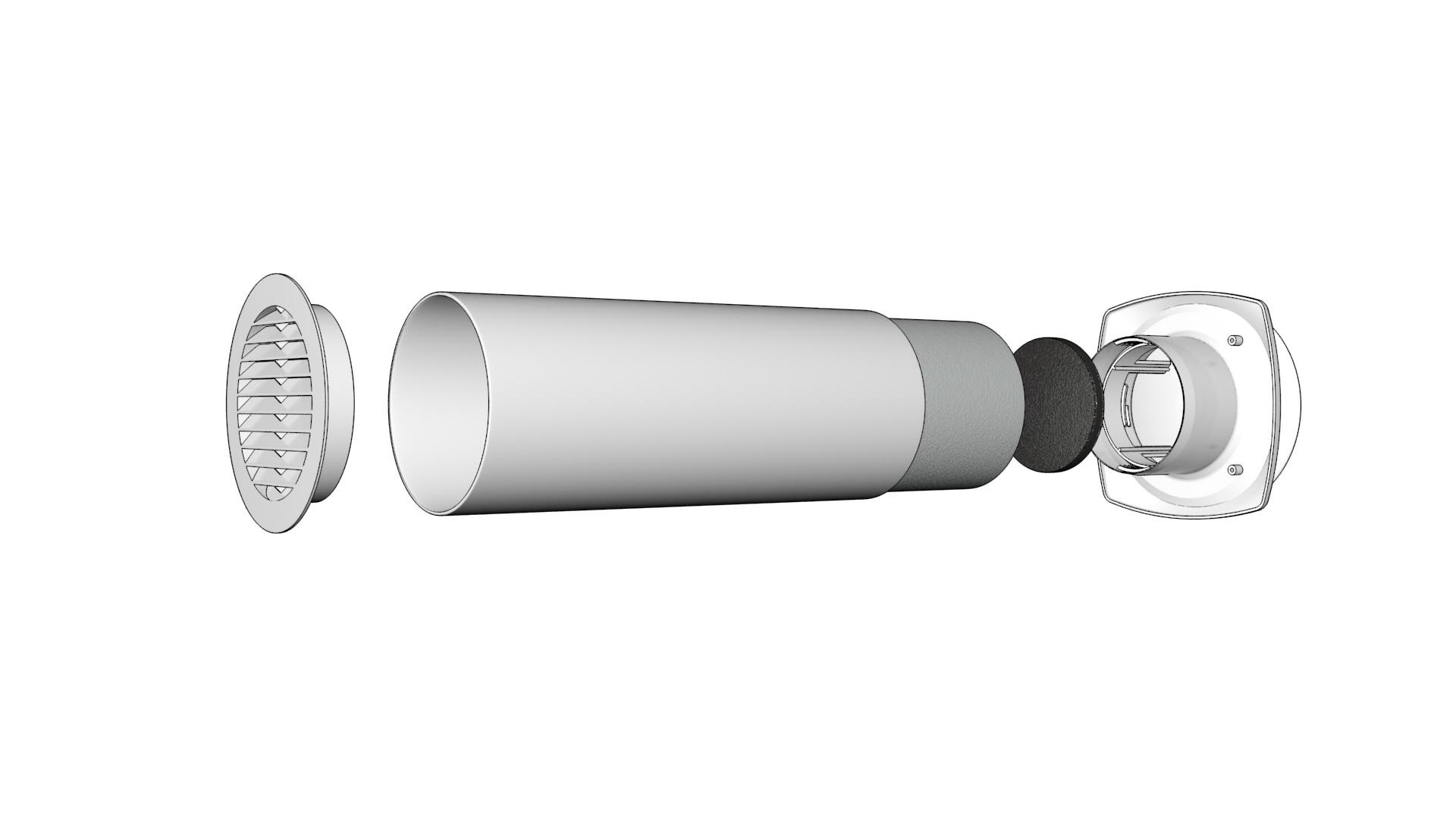

Особенности конструкции стенового клапана

Конструктивное исполнение клапана предельно простое.

Основными его элементами являются:

Воздуховод — пластиковая труба. По нему воздух со двора поступает в помещение. Длина его должна быть большей, чем толщина стены.
Внутренний корпус в виде цилиндра. Чаще всего его изготавливают с пластика. Диаметр корпуса колеблется в пределах 6-13,3 см.
Фильтр — слой вспененного полиэтилена. Он находится внутри корпуса и предназначен для направления воздушной струи в помещение.
Защитная крышка. Она расположена на входе и является барьером на пути проникновения разнообразного мусора в помещение.

Во время морозов труба извне может покрываться наледью. Выпадение конденсата и его замерзание приводит к образованию ледяной корки и уменьшению диаметра приточного клапана.

С целью предотвращения этого процесса устанавливают поворотную крышку. Так как конденсат через отверстия в ней стекает вниз, корка льда не образовывается.

Некоторые модели приточного клапана имеют воздуховод, укомплектованный вентилятором для принудительной вентиляции (+)

Воздуховоды отдельных изделий оснащены утеплителем-шумоизолятором из полифома. Он уменьшает уровень шума и предохраняет стену вокруг корпуса от промерзания.

Стеновой клапан может иметь ручную систему регулировки или автоматическую. Вторая оснащена датчиком гигрорегулирования, который определяет уровень влажности внутри помещения. При превышении этого показателя заслонка приоткрывается, и воздушные массы поступают вовнутрь в большем объеме.

Степень открытия канала можно увидеть на шкале, находящейся на оголовке клапана. Регулировка осуществляется плавно до полного закрытия вентиляционного хода.

Некоторые более сложные приточные клапаны производители оснащают рекуператором для нагрева воздушной массы. Иногда в комплекте присутствует выносной пульт, которым управляется нагреватель и вентилятор.

Параметры выбора настенных приточников

Каждая модель клапана имеет свои характеристики. Их различают по сечению воздуховода, наличию такой опции, как полное закрытие устройства. Конструкцией одних предусмотрена возможность монтажа шумоизоляции, а в других такой возможности нет.

Работу некоторых механизмов регулируют вручную, но есть и модели с автоматической регулировкой. Модели приточных клапанов разного исполнения имеют неодинаковые диаметры, поэтому обеспечивают дом чистым воздухом в разных объемах. Различная и длина приточных клапанов, а также материал, из которого они выполнены.

В конструкцию оголовка входит фильтр и заслонка. Первый элемент предназначен для очистки воздуха, а второй — для координирования объема поступления воздуха (+)

Своей внутренней частью оголовок вставляют в канал и крепят к стене с использованием шурупов через прокладку для уплотнения. Стеновой проветриватель нуждается в периодическом уходе.

Наружную решетку минимум раз в год очищают от загрязнений. Один раз в квартал очищают фильтр в оголовке. Хотя бы один раз в 6 месяцев необходимо прочистить патрубок в стене, используя пылесос.

Важно также правильно подобрать устройство по длине — внутренний блок должен проходить через стену насквозь

Существует два типа клапанов: для инфильтрации воздуха и для приточной вентиляции. У них одна и та же функция — снабжение здания свежим воздухом.

Инфильтрационный клапан функционирует автономно, его не нужно контролировать. Он почти незаметен, эффективно прогревает воздух. Установить его можно как во время строительства здания, так и в стену дома, где давно проживают люди.

Где установить приточный клапан

Существует три основных варианта для монтажа приточного клапана:

Над источником тепла. В этом случае наружный воздух попадает в комнату уже подогретым, а также стимулируется его конвекция.
На высоте 2/3 от окна, что составляет около двух метров от пола, и на расстоянии 0,3 м от оконного откоса. Воздушная масса будет направлена к потолку, где она смешается с теплым комнатным воздухом.
В местах с повышенной сыростью. Это может быть угол дома, уже начавший покрываться плесенью.

Стеновые проветриватели устанавливают не только в стенах частных домов, но и используют для улучшения . Часто их ставят на нижних этажах многоквартирных домов – лучшим местом будет пространство между подоконником и радиатором.

Востребованы эти устройства в детских учреждениях, где свежий воздух особенно важен. С помощью такой конструкции обеспечивают оптимальный микроклимат в помещениях для содержания животных и птиц.

Проветриватель или приточное вентиляционное устройство можно установить на любых стенах. Клапан не затрагивает конструкцию стен и не уродует внешний вид фасада

Ошибочно думать, что установив один клапан, вы решите проблему с недостатком чистого воздуха. Это возможно только в том случае, если в его конструкцию включено устройство для принудительной вентиляции. Когда этого нет, воздухообмен происходит в результате разности давлений внутри помещения и снаружи.

Один стеновой клапан при перепаде давления в пределах 10 Па, которое наблюдается в нормальных условиях, обеспечивает поступление до 30 мᶾ/ч. Это является нормой для одного человека.

При большей разности давлений, увеличивается и объем воздуха, попадающего в комнату. Поэтому, для достижения нужного эффекта придется устанавливать еще один клапан дополнительно или принудительное вентилирование.

Производят и приточные клапаны, которые встраивают в вентиляционные шахты. Обычно это делают в санузле, в ванной, кухне. Перед их монтажом следует протестировать тягу. Для этого проверяют наличие притока воздуха при открытой форточке, при помощи зажженной спички, поднесенной к отверстию.

Если окажется, что существующая вентиляция функционирует плохо, то и установленный в стене приточный клапан не будет гарантировать поступление свежего притока в том объеме, на который он рассчитан

Эти ручные способы проверки могут не сработать в жаркое время года. Разогретый летним солнцем воздух становится более тяжелым, чем во время прохлады. Из-за этого давление в вентиляционном канале снизится и даже при удовлетворительно работающей системе, пламя или лист бумаги не будут притягиваться.

Подробнее о методах проверки квартирной вентиляции написано в .

Кроме того, стоит учесть следующие правила:

Если проходимость приточного клапана довольно большая, а его конструкцией не предусмотрена регулировка, нельзя устанавливать два таких устройства напротив друг друга. Зимой, когда вентиляция функционирует наиболее активно из-за неравенства давлений внутри и на улице, появятся сквозняки.
Крышка клапана должна свободно разместиться в пространстве между подоконником и отопительным прибором. Если радиатор полутеплый, то воздух, входящий сквозь широкий клапан без регулировки, не успеет прогреться и в комнате понизится температура. А при недостаточном объеме поступающего воздуха, придется подумать о дополнительном вентилировании.

При выборе на фасаде места установки клапана, нужно учесть, куда эта стена направлена. Лучше, когда забор воздуха происходит не со стороны улицы, где наблюдается активное движение транспортных средств, а со двора.

Как выполнить монтаж клапана самому

Самое сложное в ходе установки приточного клапана — создание сквозного отверстия в стене. Если оно предусмотрено проектом, то работа предстоит совсем не сложная. Когда же дом выстроен и в его стенах не планировалась установка приточных клапанов, придется сделать это самостоятельно или пригласить специалиста.

Разрешения на эту работу не требуется, т.к. нормативами разрешено делать в несущей стене без каких-либо согласований одиночные продушины сечением до 30 см.Прорезать отверстие в стене можно двумя способами.

Сверление отверстия первым способом

Чаще всего для сверления отверстия применяют перфоратор. Сначала на стене размечают контур, добавив к диаметру цилиндра допуск с таким расчетом, чтобы корпус прошел сквозь отверстие свободно. Так как толщина несущей стены обычно колеблется в промежутке 40 – 100 см, то в этих же пределах подбирают и длину клапана.

Если в теле бетона попадается арматура, ее просверливают сверлами по металлу

Следующий шаг — сверление ряда мелких отверстий от 10 до 12 мм по внешнему очертанию контура. Расстояние между этими отверстиями около 10 мм. Далее между отверстиями выбивают с использованием молотка и зубила остатки материала.

Отверстие идеальной формы таким способом получить не удастся, кроме того, не исключены сколы, трещины на стене.

Второй способ сверления отверстия

Быстрее и эффективнее можно получить отверстие с использованием алмазного сверления.

Применяемая при этом сверлильная установка, дополненная алмазным сверлом-коронкой, заменяющим бур, укомплектована:

мощным двигателем;
сверлильным приводом;
комплектом алмазных коронок с разными диаметрами;
стойкой направляющей, зафиксированной на станине.

Благодаря тому, что в зону бурения автоматически поступает вода для охлаждения инструмента, заодно смывается и пыль. Пробоина в стене будет иметь точные размеры и абсолютно гладкую поверхность внутри.

Пошаговое описание процесса алмазного бурения выглядит так:

Размечают место для установки буровой штанги. Для этого на стене откладывают отрезок, равный расстоянию между анкером основания и коронкой.
Просверливают технологическое отверстие, используя перфоратор.
Фиксируют станину, для чего сначала вгоняют анкер в технологическое отверстие. Чтобы станина не повредила стену, подкладывают под нее кусок мягкого материала.
Закрепляют пленку длиной до пола и шириной около 300 мм под местом, предназначенным для установки резинового манжета. Это предотвратит загрязнение стены охлаждающей жидкостью.
Вставляют манжет в корпус буровой машины, где для этого предусмотрено специальное место. Далее, подсоединяют шланг для оттока охлаждающей жидкости, насадив его на патрубок и надежно зафиксировав хомутом.
Последовательно собирают бурмашину. В конце надевают соответствующего диаметра алмазную коронку. Для подачи воды подсоединяют шланг к ручке установки.
После достижения рабочего давления путем накачивания насоса с использованием ручной помпы, ждут, пока установка наберет полные обороты, и начинают бурение. В это время охлаждающая жидкость орошает место бурения, не только охлаждая инструмент, но и убирая грязь.

Когда толщина стены превышает 50 см, длины коронки может не хватить для того, чтобы просверлить ее насквозь за один прием. Поэтому на первом этапе из коронки выбивают бетонный стержень, а затем монтируют удлинитель и продолжают процесс.

После включения установки, коронку приближают к стене до полного контакта с ней. После этого нельзя сильно давить на регулировочную ручку — это может привести к надлому зубцов на рабочем алмазном инструменте

Завершив бурение, установку демонтируют с соблюдением обратной последовательности. Мокрую бетонную пыль под манжетой убирают влажной тканью.

Монтаж приточного клапана

Подготовив отверстие, приступают к непосредственной установке клапана. Для этого канал для инфильтрации вгоняют в предназначенное для него место снаружи вровень со стеной.

Предварительно трубу обертывают изоляцией. Внутри помещения труба должна немного выступать. Оставшееся в отверстии свободное пространство запенивают, а в трубу вставляют теплоизоляцию. Она же будет предохранять и от шума.

При сверлении сквозного отверстия под приточный клапан необходимо соблюсти уклон около 3⁰ в сторону двора. Если не соблюсти это условие, в воздуховоде будет накапливаться влага

Следующим шагом будет установка решетки. Посадочное место на решетке и на наружной стене покрывают силиконом, затем вставляют ее в воздуховод. Далее, монтируют внутренность клапана, предварительно нанеся на посадочные места силикон. Креплением шайбы фильтра к внутренней стенке процесс установки клапана для притока завершается.

Востребованные модели приточных клапанов

Особой популярностью пользуется у потребителей приточный клапан «Домовент». Его лабиринтная форма позволяет выполнять грубую фильтрацию воздушных масс с последующим направлением струи на отопительный прибор. Он укомплектован механической регулировкой подачи воздуха и фильтром не требующим периодической замены.

Востребована и модель КПВ 125, выпускаемая отечественным производителем. Так как длина его колеблется в пределах 400-1000 мм, всегда можно подобрать подходящий корпус для установки в стену. Снаружи этот вентканал закрывается решеткой из литого алюминия круглого сечения с противомоскитной сеткой, расположенной следом за решеткой.

Такие же клапаны выпускают в Финляндии, но стоимость их вполовину выше отечественных. Изделия из Китая также есть в продаже и они дешевле, выпущенных в России. Хорошими характеристиками отличаются итальянские клапаны KIV Quardo. Они оснащены оголовком квадратной формы, что отличает их от финских аналогов.

Клапан KIV выпускают в двух исполнениях — с оголовком в виде квадрата (КВАДРО) и с круглым. Первый смотрится более эстетично (+)

Воздуховод прямоугольной формы имеют клапаны настенные СВК-75. Усовершенствованным вариантом приточного клапана является бризер «Тион О2». Он имеет прямоугольную форму, небольшие габариты и оснащен подогревом, поэтому может функционировать при низкой наружной температуре.

Если бурение стены по определенным причинам нельзя осуществить, то улучшить микроклимат в помещении можно с помощью .

Выводы и полезное видео по теме

Удачный выбор изделия для установки в стену:

Видео о полезности вентиляционного клапана с теплоутилизацией:

Если в вашем доме присутствует проблема поступления чистых воздушных масс, настенный вентиляционный клапан — лучшее ее решение. На рынке присутствует много разнообразных стеновых приточных клапанов. Подобрать модель, подходящую для конкретного помещения, несложно.

Имеете опыт восстановления приточной вентиляции? А может, выполняли самостоятельно монтаж стенового клапана? Пожалуйста, поделитесь информацией с нашими читателями. Оставлять комментарии и задавать вопросы можно в форме, расположенной ниже.

монтаж клапана притока воздуха в систему приточной вентиляции

В стремлении защитить дом от холода, шума, пыли и прочих негативных внешних воздействий человек герметизирует строительные конструкции. Наряду с усовершенствованием изоляционных характеристик снижается качество вентиляции – поступление чистого воздуха сокращается.

Проблему можно решить разными способами. Один из наиболее доступных и действенных методов – устроить приточный клапан в стене, обеспечив необходимый приток свежего воздуха. В этом материале мы расскажем о необходимости установки этого устройства, взвесим все “за” и “против”, а также раскроем секреты монтажа стенового приточного клапана.

Содержание статьи:

Необходимость установки вентиляционного клапана

Основная функция приточного вентклапана – обеспечение поступления свежего воздуха в квартиру или дом.

Стеновой проветриватель нормализует микроклимат помещения, когда естественная вентиляция не справляется со своей задачей.

С массовой заменой деревянных оконных блоков на ПВХ-изделия естественная вентиляция утратила свою эффективность – приток воздуха извне существенно сократился из-за герметичности современных конструкций. Скорость циркуляции воздушных потоков в замкнутом пространстве стремится к нулю, что крайне негативно сказывается на качестве микроклимата.

Первый признак недостаточности поступления воздуха – появление конденсата на окнах. Повышенная влажность способствует развитию микроорганизмов – плесени и грибков

Если не предпринять мер по улучшению вентиляции, то со временем незначительные неприятности, могут стать причиной более серьезных последствий:

Концентрация углекислого газа повышается, что плохо сказывается на самочувствии человека. Быстрая утомляемость, сонливость, головная боль, снижение работоспособности – результат нехватки кислорода.
Высокая влажность и отсутствие циркуляции воздуха – отличная среда для развития болезнетворных организмов. Споры плесени способны вызывать аллергические реакции или провоцировать появление бронхиальной астмы. В зоне риска – маленькие дети и лица с пониженным иммунитетом.
Вытяжная вентиляция работает неэффективно при низком притоке воздуха – неприятные запахи, загрязнения, вредные вещества не выводятся естественным путем.
В условиях постоянной высокой влажности быстрее изнашиваются конструктивные элементы здания.

Работа окна в режиме проветривания способна решить перечисленные проблемы, но вместе с тем сводятся на нет основные преимущества «пластикового» остекления: тепло- и шумоизоляция.

Рекомендуем также прочесть материал о других приточной вентиляции.

Стеновой «приточник» нормализует движение воздушных масс в помещении. При нормальных условиях (перепаде давления 10 Па) большинство моделей пропускают порядка 25-30 куб.м/час, что соответствует требованиям санитарных норм

Конструкция и принцип работы

Конструкция клапана приточной вентиляции довольно примитивна. Прибор состоит из цилиндрического корпуса, диаметр которого составляет 6-14 см. Внутри клапана находится тепло- и шумоизоляция, а также фильтр.

Модели разных производителей внешне могут выглядеть по-разному. Некоторые «приточники» оснащаются дополнительными элементами и функционалом. Например: температурным датчиком, регулировкой влажности, вентилятором, системой дистанционного управления

Отдельные элементы типовой конструкции клапана выполняют следующие функции:

Воздуховод. По трубе воздушные массы поступают снаружи в помещение. Диаметр воздуховода во многом определяет производительность приточного клапана. Как правило, этот элемент изготавливается из пластика.
Вентиляционная решетка. Размещается с внешней стороны стены и предназначается для защиты внутренних элементов прибора от мелких животных, попадания осадков и мусора. Оптимальный материал изготовления – алюминий. В некоторых моделях предусмотрена антимоскитная вставка из полимерных нитей.
Тепло-шумоизоляционная вставка. Проходит через весь воздуховод и предохраняет стену от промерзания, обеспечивая снижение уличного шума.
Фильтрующий элемент. Очищает поступающий воздух от пыли.
Декоративная крышка. Устанавливается с внутренней стороны стены. Пластиковый оголовок снабжается ручкой для регулировки воздушного потока.

Многие производители оборудуют клапан уплотнительным кольцом с заслонкой. Обе детали размещаются с внутренней стороны стены и сдерживают порывы ветра.

С помощью проветривателя можно управлять воздухообменом, принудительно нагнетая или подавляя циркуляцию воздушных масс. При правильном размещении клапана сквозняки не возникают

Система функционирует по простому принципу. Воздух, проходя через решетку и фильтр, очищается, перемещается по тепло-шумоизоляционному каналу и немного прогревается. В ограниченном пространстве трубы скорость воздушного потока снижается, он поступает в регулируемую заслонку, а затем сквозь технологические отверстия – вовнутрь помещения.

Вентиляция может осуществляться непрерывно при закрытых окнах. При этом помещение охлаждаться не будет. Если в помещении установлены пластиковые окна, то возможно стоит рассмотреть вариант установки приточного клапана .

Однако для нормальной циркуляции воздуха должны выполняться следующие условия:

наличие исправной вытяжки;
движение воздушных масс даже при закрытых дверях внутри помещения – надо предусмотреть зазор между полом и дверью в 1,5 см или обустроить вентиляционные решетки.

Работу вытяжки можно проверить экспериментальным путем. Открыть форточку и поднести к решетке тонкую бумагу. При хорошей тяге лист притянется к вентиляционному каналу.

Если лист не удерживается на решетке, значит вентиляция нуждается в чистке. В теплое время года воздух очень «тяжелый» и проверить исправность естественной вентиляции не получится

Аргументы «за» и «против»

Стеновой приточный клапан, как и любой другой прибор, обладает несомненными достоинствами и недостатками.

Аргументы в пользу проветривателя:

Снижается частота открывания/закрывания окна. Это продлевает срок службы оконной фурнитуры и экономит время.
Мощность вентиляционных клапанов, установленных в стене, превышает производительность оконных «приточников» и может достигать 60-70 куб.м/ч.
Устройство частично устраняет загрязнения и фильтрует уличный воздух.
Возможность регулирования воздушного потока исходя из сезона и потребности конкретного дома.
Прибор имеет компактные размеры – внутренняя коробка практически незаметна на стене, ее можно спрятать за шторой.
По сравнению с обычным проветриванием через окно, работа стенового клапана не сопровождается теплопотерями.
Приточное устройство повышает эффективность вытяжки – влажный отработанный воздух удаляется быстрее.

Функционирование системы осуществляется автономно – клапан работает за счет разниц давлений на улице и в помещении.

Вентиляционный клапан стоит относительно недорого. При желании простейшую модель прибора получиться изготовить из доступных материалов своими руками

Отрицательные моменты использования приточного оборудования:

необходимость проделывания в стене сквозного отверстия – целостность конструкции некоторым образом нарушается;
несоблюдение технологии монтажа чревато промерзанием стены или воздуховода;
при сильных морозах приточная вентиляция может привести к понижению температуры внутри помещения.

Некоторые отказываются от установки стенового клапана из-за необходимости сверления конструкции. Работа требует от исполнителя определенных навыков. Для обеспечения эффектного проветривания фильтр устройства следует регулярно очищать от скопившегося мусора.

Галерея изображений

Фото из

Вентиляционный стеновой клапан необходим для формирования стабильного воздухообмена в помещениях с герметичными оконными конструкциями и «не дышащей» отделкой

Небольшое по габаритам устройство, состоящее из регулятора воздушного потока, корпуса в виде трубы, фильтров и изоляционных приспособлений, обеспечит поставку в комнату чистого воздуха в требующемся объеме

Часть клапана, расположенная внутри помещения выполнена в виде неброской детали с не влияющей на стиль дизайна нейтральной окраской

Основная часть стенового вентиляционного клапана устанавливается в толщу стены. С внешней стороны видна только решетка, защищающая от птиц, насекомых, пыли

Конструктивно внутренние составляющие вентиляционных устройств могут различаться. В их ряду есть модели с подогревом и увлажнением подаваемого в комнату воздуха

В регионах с преобладанием низких температур стеновые клапаны монтируют с помощью кожухов с утеплителем

Если дом обустраивают вентилируемым фасадом, наружную часть выводят заподлицо с будущей поверхностью фасада

Стеновые клапаны не выделяются на фоне обшивки дома, если у владельцев не было желания подчеркнуть детали экстерьера

Стеновое вентиляционное устройство

Устройство стенового клапана

Крышка клапана в помещении

Вентиляционный клапан в собранном виде

Вариант стенового клапана над радиатором

Кожухи с теплоизоляцией для стенового клапана

Стеновые клапаны в устройстве вентилируемого фасада

Вентиляционный клапан и обшивка сайдингом

Параметры выбора встраиваемого проветривателя

Прежде чем покупать приточный клапан, необходимо сравнить главные параметры разных моделей:

производительность устройства;
допустимую температуру эксплуатации;
длину и диаметр воздуховода;
способ управления;
уровень шумоизоляции;
компанию производителя.

Мощность «приточника». В среднем стеновые клапаны выдают объем свежего воздуха до 40 куб.м в час. При определении оптимальной производительности стоит учитывать объем помещения, его назначение и количество проживающих людей.

Для жилой зоны норматив воздухообмена составляет 3 куб.м/час из расчета на один квадратный метр площади дома. Если в квартире три и более комнаты, то придется устанавливать несколько клапанов

Температура эксплуатации. Производители указывают диапазон рабочих температур. Выбор модели зависит от климатических условий конкретного региона. Если вентиляционный клапан для «теплой» местности использовать в условиях морозной зимы, то на нем может постоянно образовываться конденсат. Замерзшая жидкость образует ледяную пробку, и работа приточного канала заблокируется.

Габариты воздуховода. Длина трубы подбирается исходя из ширины стены. Диаметр канала задает пропускную способность клапана – чем он больше, тем производительней прибор. При выборе размера и формы воздуховода надо ориентироваться на место установки «приточника».

Если клапан будет монтироваться под окном, необходимо замерять расстояние между радиатором отопления и подоконником. Декоративная решетка должна без проблем умещаться в этой зоне

Способ управления. На рынке представлены ручные и автоматизированные модели. Первые доступны по цене, интенсивность проветривания регулируется ручным переключателем.

Автоматизированные приборы оснащены гигростатом – прибором, контролирующим в помещении. Пользователь самостоятельно задает показатель влажности (40-60%) и если эта величина поднимется выше, то заслонка клапана откроется. После нормализации влажности – подача воздуха с улицы приостановится.

Уровень шумо – и теплоизоляции. При встраивании вентиляционного клапана в толстую стену крайне желательно наличие шумоизолирующей вставки. Базовая теплоизоляция предусмотрена во всех моделях, однако для северных регионов лучше выбрать устройство с дополнительным утеплительным кожухом.

Дополнительная теплоизоляция минимизирует риск промерзания вентиляционного канала при сильных морозах, обеспечивая бесперебойную работоспособность системы круглый год

Компания производитель. На рынке вентиляционного оборудования представлены стеновые клапаны зарубежных и отечественных фирм. Положительную оценку потребителей получили следующие бренды и марки: Flakt Woods (Riv, Kiv125), Вентс (ПС100), Aereco (EHT, EFT), Helios (ZLE100, ZLA 80-160), Домвент и др.

Гигромеханический стеновой приточный клапан Aereco EHT зависимо от уровня влажности в помещении выдает объем воздуха от 5 до 40 куб.м/ч

Технология монтажа приточно-стенового клапана

Процесс установки прибора достаточно прост, но для работы потребуется специализированное оборудование. Важно правильно выбрать место монтажа и соблюдать алгоритм действий.

Определение оптимального места установки

При выборе комнаты для установки стенового «приточника» следует руководствоваться следующими правилами:

Монтаж предпочтительно осуществлять в несущей стене.
В многоквартирном доме клапан лучше устанавливать с выходом наружной части на балкон или лоджию.
Обустраивать приточную вентиляцию нежелательно на стене здания, выходящей в сторону автомобильной дороги и промышленной зоны.

Не рекомендуется использовать стеновой клапан в помещениях с высокой степенью влажности – зимой высок риск обмерзания прибора. Как вариант, можно применять «приточники» с функцией подогрева.

Определившись со стеной, надо выбрать оптимальное место для врезки клапана.

Наиболее удачными считаются участки:

между подоконником и батарей – приточный воздух нагревается от прибора отопления и распределяется по дому;
вверху оконного проема (2-2,2 м) – воздушные массы попадают в теплую среду, прогреваются до комфортной температуры и опускаются вниз.

В обоих случая стеновой клапан получится скрыть за шторой.

При установке проветривателя вверху от окна, надо выдержать расстояние между откосом и прибором минимум 30 см – это снизит вероятность промерзания вентканала

Необходимые инструменты и материалы

Для врезки приточного клапана в стену понадобятся:

стационарный бур или мощный перфоратор с алмазной коронкой, диаметр которой должен быть немного больше размера воздуховода;
промышленный или бытовой пылесос – особенно актуально, если монтаж выполняется в «чистой» зоне, где ремонт уже завершен;
монтажная пена;
штукатурная смесь;
строительный нож;
фигурная отвертка;
инструменты для разметки: измерительная рулетка, строительный уровень, карандаш.

Монтаж проветривателя – пыльная и шумная работа. Поэтому надо использовать средства индивидуальной защиты: перчатки, очки, строительные наушники и респиратор с фильтром от пыли.

Для установки вентиляционного клапана с бризером, устройством с очисткой и подогревом воздушной массы, потребуется установка алмазного бурения, т.к. обычная дрель не сможет пробурить отверстие достаточного диаметра:

Галерея изображений

Фото из

Шаг 1: Разметка перед формированием отверстия для установки приточника

Шаг 2: Расположение бурового станка с требующимся уклоном

Шаг 3: Удаление пыли из пробуренного отверстия

Шаг 4: Установка в отверстие кожуха клапана с решеткой

Последовательность выполнения работ

Весь технологический процесс можно разделить на несколько основных этапов.

Этап 1. Подготовка стены. Если здание облицовано навесными панелями, то их необходимо временно демонтировать. С внутренней стороны стены нанести разметку под бурение – приложить основание клапана и отметить контур карандашом. Желательно организовать удаление пыли.

Малярной лентой зафиксировать полиэтиленовый пакет и пластиковую емкость. Сверху к «ловушке» подсоединить шланг пылесоса – образующая при сверлении пыль будет поступать в мусоросборник

Этап 2. Бурение отверстия. Используя алмазную коронку или бур выполнить стартовое бурение на глубину 7-10 см. Отколовшиеся фрагменты бетона убрать, в центре зубилом выбить насечку для более устойчивого позиционирования бура. Весь канал необходимо делать под небольшим уклоном наружу, чтоб предотвратить попадание влаги вовнутрь помещения.

Во время бурения рабочую область периодически надо увлажнять – эта мера уменьшит пылеобразование и обезопасит инструмент от перегрева

Этап 3. Очистка канала. В прорубленный паз вставить шланг пылесоса и удалить из отверстия всю пыль.

Этап 4. Монтаж теплоизоляции. Для размещения дополнительного слоя тепло- и звукоизоляции может понадобиться расширение отверстия. Точные размеры канала зависят от типа утеплителя.

Оптимальный теплоизолятор для стенового клапана – вспененный полимерный материал. Он не теряет своих качеств в условиях высокой влажности

Этап 5. Установка гильзы. В канал с теплоизолирующим кожухом поместить трубку воздуховода, продвигая ее ввинчивающими движениями наружу.

Этап 6. Монтаж корпуса и крышки. С внешней стороны стены закрепить защитную решетку. Изнутри нанести разметку под установку корпуса, просверлить отверстия, забить пластиковые дюбеля и зафиксировать панель на стене.

Также у нас есть материал, где более подробно описан приточного стенового клапана.

После того, как корпус закреплен, монтируется заслонка, регулирующая воздушный поток, и протипылевой фильтр. Заключительный этап – установка крышки

Обслуживание вентиляционного клапана

Приточное устройство необходимо регулярно чистить. В условиях мегаполиса выполнять чистку внутренних элементов необходимо дважды в год – пыль, мелкие частицы грязи и копоть от автомобильных газов оседают на фильтре прибора.

Очищать клапан лучше в теплую безветренную погоду, чтобы через отверстие в стене не задувал холодный воздух. Необходимо снять крышку с внутренней стороны прибора, извлечь фильтрующий элемент и шумоизоляцию.

Если фильтр и шумобарьер изготовлены из синтетики, то их достаточно промыть в мыльной воде, высушить и установить обратно

Канал воздуховода тоже нуждается в очистке – его надо пропылесосить. Если приточник установлен на первом или цокольном этаже, то можно снять защитную решетку со стороны улицы и выдуть мусор наружу пылесосом.

Выводы и полезное видео по теме

Видео ролик о необходимости установки, конструктивных особенностях и принципе работы приточного стенового клапана:

Пошаговая инструкция по монтажу вентканала «Домвент»:

Для врезки «приточника» в стену придется распилить наружную стену дома. При всей трудоемкости поставленная задача технически проста. Имея в наличии инструмент для бурения, владелец квартиры или дома сможет установить клапан самостоятельно.

Если при ознакомлении с материалом у вас появились вопросы по установке стенового приточного клапана, или есть ценная информация по теме статьи, пожалуйста, поделитесь ею с нашими читателями. Это можно сделать оставив комментарий внизу статьи.

Стеновой приточный вентиляционный клапан, клапан для окон. Приточный клапан своими руками. Установка клапана на стену. вы узнаете как установить приточный клапан своими руками, для чего он нужен

Модернизированным вариантом привычной оконной форточки можно назвать вентиляционный приточный клапан. Продуманная конструкция клапана регулирует постоянную циркуляцию свежего воздуха. Простой спокойный дизайн клапана аккуратно вписывается в любой интерьер. Все бы замечательно! Да только невероятная цена скромного клапана тормозит приобретение. А что, если… Конечно, попробуйте!

О пользе приточного клапана

Известно, что залогом превосходного самочувствия является живительный воздух в квартире. Если вы уверены, что открывание окон и форточек для проветривания улучшит воздухообмен в доме или квартире, то это самообман.

Нормализовать качественный воздухообмен в квартире в полном объеме способна лишь система вентиляции. Вентиляционная система состоит из вытяжной и приточной вентиляции, основным назначением которой является удаление из жилого помещения вредных газовоздушных образований и выделений.

Существуют следующие системы вентиляции для частных домов и квартир:

приточно-вытяжные устройства общего назначения и с рекуперацией тепла
приточно-вытяжные устройства канального типа
оконные приточные клапаны
настенные и встроенные в стену клапаны приточные.

Приточная вентиляция предназначена для подачи определенного объема воздушной смеси. Для полного циркуляционного цикла обмена воздухом используют специальные устройства и приспособления – приточные клапаны. Клапан приточный можно устанавливать на окна и встраивать в стены.

Установку приточного клапана рекомендуется производить согласно действующим нормам и правилам: СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование» и п. 6.8 ТР АВОК-4-2004 «Технические рекомендации по организации воздухообмена в квартирах многоэтажного жилого дома». Особой популярностью пользуется клапан инфильтрации воздуха – приточный клапан кив.

Технология монтажа вентиляционного стенового приточного клапана

Приточный клапан это несложная конструкция, которую возможно установить собственноручно. Технология монтажа будет заключаться в создании проходного канала в стене и непосредственно установки клапана. В рекомендованном правилами и нормами месте (выше батареи отопления) просверливают монтажный канал диаметром чуть больше трубы клапана.

Поток воздуха, проходящий через установленную пластиковую трубу, будет поступать в установленный шумопоглотитель. Благодаря лабиринтной форме шумопоглотителя здесь происходить отсечение уличного шума и понижение скорости потока воздуха.

Затем через регулируемую заслонку клапана поток воздуха попадает в продольном направлении на радиатор отопления.

Близость радиатора отопления позволяет температуре воздуха стремиться к комнатной температуре. Поэтому приток воздуха равномерно распределяется в помещение.

Конструкция клапана вентиляционного приточного

Приточный стеновой клапан состоит из следующих элементов:

канала (трубы) из пластика диаметром 133 мм
внутреннего оголовка с заслонкой
наружного оголовка с крышкой
наружной сетчатой решетки
тепло — и шумоизоляции
уплотнительного кольца
воздушного фильтра
ручки регулирования.

Все элементы клапана поставляются производителем в общем комплекте.

Как установить приточный клапан своими руками

установка клапана фабричного изготовления

Установку клапана производят в следующей последовательности:

В обозначенном месте стены над радиатором отопления просверливаем отверстие диаметром 68 мм на глубину до 100 мм для трубного канала.

В образовавшееся отверстие устанавливаем трубу канала. Снаружи края трубы должны находиться на уровне уличной стены.

Наружную часть трубы закрывают сетчатой решеткой. Внутренняя часть трубы должна выступать на 6 мм. Лишнее необходимо будет отрезать.

На внутреннюю часть трубы надеваем трубный утеплитель. Затем делаем разметку под установку корпуса шумоизоляционного. Труба должна быть размещена посередине крепежных отверстий. Просверливаем отверстия для крепления.

Монтируем корпус клапана вплотную к стене на саморезы. Корпус должен прижать утеплитель.

В пластиковый корпус устанавливаем шумопоглотитель и регулировочную заслонку. Закрываем корпус пластиковой крышкой.

Процесс установки клапана собственноручно показан в этом видео.

Естественно, установку такого приточного клапана фабричного производства из готовых элементов произвести несложно. Но славные домашние Мастера привыкли все делать своими руками. Поэтому наступило время изготовить клапан из подручных материалов. Например, вентиляционной решетки бытовой «Вентс», пластиковой трубы и поролона.

самодельный приточный клапан

Бытовая вентиляционная решетка «Вентс» это неплохой комплект для создания приточного клапана. Функции канала благополучно обеспечит пластиковая труба. Сложность будет заключаться в создании фильтра шумоизоляционного лабиринта.

Напомним, что фильтр класса EU3, используемый в оригинальной конструкции клапана, изготовлен из пористого синтетического материала. Основной функцией фильтра является очистка поступающего извне воздуха от пыли.

Оригинальный элемент фильтра и шумоизоляции, например приточного клапана Домвент, состоит из спаянных между собой горячим воздухом пяти слоев поролона.

Пластиковый корпус с набором поролоновых пластин имеет вытянутую прямоугольную форму.

В нижней части конструкция разделена перемычкой на два отсека. В каждом отсеке расположена отдельная поролоновая прокладка. Отсеки имеют отдельные наружные выходы в виде узких отверстий. Поток воздуха с улицы поступает в общее отверстие, откуда распределяется по отсекам.

Конструкция простая, поэтому изготовить шумоизоляционный лабиринт возможно своими руками. Более детальная информация о конструкции шумоизоляционной конструкции приточного клапана представлена в этом видео.

После изготовления шумоизоляционной конструкции и фильтра установку клапана осуществляют аналогично инструкции для клапана фабричного производства.

Как установить приточный клапан? | Aereco

Приточные устройства (клапаны) являются важными компонентами механических (MEV), гибридных и естественных систем вентиляции. Их установка должна быть выполнена идеально, чтобы гарантировать оптимальную работу.

Как установить приточное устройство в случае механической вентиляции?

Надлежащую вентиляцию обеспечивают приточные устройства, которые устанавливаются в сухих помещениях (спальня, кабинет и гостиная) и обеспечивают приток свежего воздуха снаружи, и вытяжные устройства, которые удаляют загрязненный воздух и устанавливаются в помещениях с повышенным уровнем влажности (кухня, ванная комната и туалет).

В зависимости от конфигурации жилого помещения, приточные устройства могут быть установлены на оконных рамах, рольставнях или вмонтированы в стену.

Установка приточных устройств для систем MEV может регулироваться законодательством в зависимости от страны.

Например, во Франции Статья 4 с поправками от 28 октября 1983 года устанавливает минимальные значения скорости воздушного потока, которые должны соблюдаться в случае установки гигрорегулируемых механических вентиляционных систем:


Кол-во сухих помещений	1	2	3	4	5	6	7
Минимальный расход воздуха в м3/ч	10	10	15	20	25	30	35

Таким образом, приточные устройства механической вентиляционной системы устанавливаются во всех сухих помещений в соответствии с нормами.

Установка приточных устройств на оконных рамах

Приточное устройство механической системы вентиляции состоит из клапана и наружного козырька.

Козырек защищает от попадания осадков в помещение. Наружный козырек должен крепиться таким образом, чтобы обеспечить водонепроницаемость.

Правильно сделанное технологическое отверстие обеспечивает нормативный приток воздуха. Основные моменты, касающиеся фрезеровки отверстия, приводятся ниже в настоящей статье.

Заслонки приточного устройства должны быть направлены вверх во избежание неприятных сквозняков. Если окно находится слишком близко к потолку или откосу, можно добавить проставку для горизонтального направления потока воздуха.

Фрезеровка технологического отверстия для крепления приточного клапана

Желательно, чтобы отверстие для приточного клапана, фрезеровалось оконной компанией в условиях производста. Аэродинамические и акустические характеристики приточных устройств систем вентиляции MEV зависят от размера отверстия (см.

правильные размеры в технических характеристиках устройства). Отверстие фрезеруется в верхней и центральной части рамы так, чтобы приточное устройство находилось по центру окна.

Размеры отверстия

Большинству приточных устройств Aereco для окон требуется следующее отверстие, гарантирующее заявленный поток воздуха при заданном давлении (без снижения воздушного потока из-за размера отверстия). Состоящее из двух частей, такое отверстие рекомендуется для сохранения прочности окна. Также возможны другие варианты отверстий; размеры следует уточнить в технических паспортах.

Общие рекомендации

Следите за тем, чтобы отверстие было равномерным между козырьком и приточным клапаном без уменьшения размеров, чтобы приток воздуха был одинаковым вдоль всего отверстия (без снижения расхода воздуха)	Для некоторых окон может потребоваться дополнительный канал, чтобы обеспечить непрерывность притока воздуха от козырька до приточного устройства. Aereco предлагает специальный телескопический канал (E-TFR)
Соблюдайте размеры отверстия, указанные в инструкции по установке приточного устройства, чтобы гарантировать расчетный приток воздуха	Рекомендуется информировать пользователей о том, что для обеспечения достаточной вентиляции не следует блокировать приточные клапаны даже в холодное время года

Типы окон

Приточные устройства Aereco могут быть установлены на оконные профили из ПВХ, дерева или алюминия. Большинство профилей совместимы с приточными устройствами Aereco. В целом, приточное устройство для окон из ПВХ ничем не отличается от устройства для окон из дерева или алюминия.

Размещение приточного клапана

Расположение технологических отверстий должно быть выбрано так, чтобы не подвергать риску прочность конструкции окна. За исключением случаев, когда это невозможно, приточное устройство всегда следует располагать в верхней части окна, по нескольким причинам:

Воздух с улицы, холодный в зимнее время года, будет поступать постепенно и нагреваться в зоне потолка, что предотвратит дискомфорт находящихся в помещении людей.
Чувствительность гигрорегулируемого датчика к влажности в этом месте является оптимальной.
Воздух в помещении будет обновляться эффективнее, так как переток зачастую циркулирует по низу, через подрезы межкомнатных дверей.
Верхнее положение предотвращает попадание воды даже в случае сильного дождя.

Фрезеровка технологического отверстия

Процесс фрезеровки отверстий для крепления приточного клапана зависит от типа работы: во время процесса изготовления окна (на производстве) или на уже установленном окне.

В процессе производства окна:

Если окно изготавливается на производстве, то на этом этапе отверстие сделать легче с помощью профессионального станка, например, того, что изображен сбоку:

а уже установленных окнах:

Если окно, в котором должно быть размещено приточное устройство, уже установлено, отверстие не всегда возможно сделать с помощью фрезы. По возможности рекомендуется использовать станок, аналогичный тому, что применяется на заводе (см. предыдущий пункт). Когда использовать такую машину невозможно или она недоступна, для отверстий можно использовать другие инструменты.

Ниже представлены некоторые из возможных вариантов:

Процесс фрезеровки отверстия и установки приточного клапана и козырька на уже установленное окно:

Просверлите отверстие в самой верхней части окна, соблюдая размеры, указанные в инструкции по установке устройства. В зависимости от типа окна отверстие может быть просверлено в створке или в раме.
Закрепите основание с помощью винтов (некоторые приточные клапаны крепятся непосредственно на окне, без использования основания).
Зафиксируйте корпус приточного устройства на основании. Убедитесь, что приточное устройство хорошо прилегает к окну, без ненужных зазоров во избежание шумов и снижения притока воздуха.
Закрепите козырек на окне (наружной стороне) с помощью винтов. В зависимости от типа окна отверстие может быть профрезеровано на открывающейся створке или в раме.

Виды стандартных отверстий, выполненных на открывающейся створке (приточное устройство) и на фиксированной части (козырек) окна из ПВХ:

Примеры отверстий на различных оконных профилях:


Деревянный профиль: Приточное устройство (слева) и козырек (справа) установлены на открывающейся створке.	Профиль из ПВХ: Приточное устройство (слева) установлено на открывающейся створке. Козырек (справа) установлен на фиксированной части.

Установка приточных устройств механической системы вентиляции на рольставни

При установке приточных устройств на рольставни козырек не требуется. Наличие отверстий в рольставнях позволяет обеспечивать приток свежего воздуха.

Отверстие должно быть сделано профессионалом на внутренней вертикальной поверхности рольставней (размеры отверстия указаны в технических характеристиках EAH²). Просверленное отверстие должно проходить через изоляцию с выходом на корпус рольставней. Предлагается дополнительное приспособление для защиты от боковой утечки воздуха через секции корпуса рольставней.

Настенный монтаж приточного устройства механической системы вентиляции

Стеновое приточное устройство EHT состоит из корпуса приточного устройства, воздуховода и наружного козырька.

Данное устройство крепится в верхней части стены во избежание сквозняков, доставляющих дискомфорт, и с целью обеспечения правильной циркуляции воздуха в помещении.

В стене просверливается круглое отверстие. Приточное устройство крепится на воздуховод диаметром 100 мм. Существует также модель для отверстий диаметром 125 мм. Козырек крепится снаружи.

Техническое обслуживание

Для поддержания высокого качества воздуха и обеспечения его притока рекомендуется проводить регулярное техническое обслуживание (удаление пыли). Нерегулярное удаление пыли может привести к загрязнению приточных и вытяжных устройств и впоследствии оказать влияние на эффективность работы механической системы вентиляции.

Как установить приточный клапан на пластиковые окна своими руками

Здравствуйте читатели моего блога! Речь сегодня пойдет о том как установить приточный клапан на пластиковые окна своими руками. Казалось бы дело не хитрое, но когда сталкиваешься с этой проблемой, приходится задуматься, а как правильно сделать, а какую подготовку выполнить, какие материалы подобрать. Таким образом, я решила, что данная статья будет кому-либо полезной, и посвящаю свои усилия этой тематике. В ней я отвечу на ряд вопросов, которые возникнут непосредственно перед тем как установить приточный клапан на пластиковые окна своими руками, а некоторые даже и после этого. Эта тема достаточно широка, ведь перед работой, необходима основательная подготовка, а как это сделать? И это отдельная тема. Обо всем этом очень подробно Вы сможете узнать в статье ниже.
Вентиляционный приточный клапан на пластиковые окна своими руками

Со временем практически на любых пластиковых окнах, может появиться плесень, влажность и другие похожие проблемы. Чтобы предотвратить их образование, необходимо установить на верхнюю часть конструкции вентиляционные приточные клапаны.

Главная их функция – подача свежего воздуха в помещение, в то же время не нарушаются звукоизоляционные свойства окна.

Принцип работы приточного клапана

Прежде, чем перейти, непосредственно, к монтажу данного устройства, необходимо ознакомиться с механизмом его работы. Так, как в процессе работы нужно будет прорезать в самом окне отверстие подходящего диаметра для корпуса клапана.

Обратите внимание, что конструкция идеально будет работать, только при наружной температуре ниже +5 градусов, ведь движение воздуха происходит из-за разницы давления. Также, одним с условий работы данной установки, является исправность вытяжной естественной вентиляции. Таким образом, вентиляционные клапаны пропускают прохладный воздух в дом и выталкивают теплый, через вытяжные элементы.

Улучшается воздухообмен и тем самым в помещении будет всегда свежий воздух, что оказывает положительное влияние на здоровье человека.

ВОЗ настоятельно рекомендует отдавать предпочтение прохладному воздуху, чем теплу. Также наводятся сведение о развитии тяжелых заболеваний от плохого внутреннего качества воздуха так, как в нем постоянно образуются вредные токсичные вещества, например, радон, газ и т.д.

Поэтому для пластиковых окон необходима вентиляция, а приточные клапаны, прекрасно справляются с данной функцией.

После установки конструкции, не образуется конденсат на окнах. Если в комнате очень жарко в отопительный сезон, то приточные клапаны решат эту проблему, после их монтажа, показатель температуры воздуха упадет на 2-3 градуса. Для холодных помещений необходимо приобретать приточные клапаны с функцией обогрева.

Как установить приточный клапан на пластиковое окно самостоятельно

Покупая устройство, к нему, как правило, идет дополнительная инструкция с пошаговыми действиями, как установить вентиляционный клапан. Также в набор входят все необходимые детали, крепежи. Именно поэтому прикрепить приточный клапан, без особых усилий, можно быстро и качественно своими руками, тем самым сэкономив бюджет.

Прежде всего, нужно запастись линейкой, ножом, подходящим клапаном и шуруповертом, или обычной отверткой.

Как говорилось выше, прикрепляем на откидную створку окна, располагаемую в верхней части, предварительно разметив территорию для устройства. Подальше действия, зависят от особенностей и типа окна.

Существуют пластиковые окна уже с вырезанным отверстием, в котором установлен утеплитель, именно вместо него необходимо установить приточный клапан.

Если нужной щели не имеется, то его нужно сделать. Выполнять этот процесс надо предельно осторожно и аккуратно, чтобы в результате получилось отверстие нужного размера. В любом случае, необходимо соблюдать инструкцию к приточному клапану и все получиться.

Установить приточный клапан на пластиковые окна

Устройство системы вентиляции в доме или квартире – необходимое условие для комфортного проживания людей. Но не всегда об этом задумываются.

Иногда в квартире или любом другом помещении вентиляция отсутствует вовсе. Это связано с тем, что в последнее время большую популярность получили герметичные окна и двери из пластикового профиля и стеклопакетов. Они в закрытом положении практически не пропускают воздух.

Как исправить положение быстро и без лишних затрат? Один из недорогих и простых способов – нужно установить приточный клапан на пластиковые окна своими руками. Это проще чем применить стеновой клапан.

Для чего вообще необходима установка клапана на окна ПВХ?

Как уже говорилось, такие окна практически не пропускают воздух с улицы. Если в старых деревянных системах циркуляция свежего воздуха происходила через неплотности в рамах, то в вакуумных стеклопакетах такое возможно только лишь при их неисправности.

Оконные клапана притока воздуха на ПВХ окна предназначены для того, чтобы организовать минимальный воздухообмен помещении. Они хоть и не является полноценной заменой вентиляции, но, при правильном подборе и монтаже, способны подать необходимое нормативное количество воздуха для дыхания человека и работы устройств.

Клапан приточный на окна ПВХ является элементом приточно-вытяжной системы квартиры или дома, вытяжная часть которой устраивается через вытяжные шахты в стенах и вентиляторы в ванных и туалетах. Как правильно установить устройство и настроить? В первую очередь важно его правильно рассчитать и подобрать нужную модель.

Приточный клапан на пластиковые окна своими руками: выбор устройства

Так как вентиляционный клапан на окно ПВХ призван обеспечить нормативный объем подачи воздуха, то подбирать его нужно с использованием государственных норм и стандартов. Ориентироваться нужно также на доступный бюджет, так как цена устройства разных производителей существенной разница, одновременно обладая похожими, но все же разными характеристиками.

Выбор вент-клапана на окна начинается с расчета его продуктивности.

То есть установка клапана на пластиковые окна начинается с определения площади и объема каждого помещения, где они будут монтироваться.

Также необходимо прикинуть, сколько человек будет постоянно находиться в помещении. Если это спальня, расчет проводится исходя из количества ночующих там людей. В гостиных, общих комнатах расчет ведется на то количество людей, которое там может находиться более 2 часов подряд.

Вент-клапан на окна: пример подбора

В каждом помещении необходимо использовать минимум один клапан, но при необходимости и технической возможности их может быть несколько.

К примеру, для комнаты 18 м2с потолками 2,7 м в квартире необходимо подобрать устройство которое обеспечит: 18⋅3=54 м3/ч. Для того же помещения исходя из минимальной кратности воздухообмена необходимо: 18⋅2,7⋅1=48,6 м3/ч. Выбираем устройство от 54 м3/ч.

Перед тем, как установить приточный клапан на пластиковые окна, важно определить также и тип регуляции устройства.

Кроме заводских, существуют и приточные клапана в пластиковых окнах – самоделки. В таком случае, чаще всего в раме высверливается некоторое количество отверстий, которые закрываются сеткой или специальным регулирующим устройством. Такой вариант дешевый, но не позволяет организовать правильный воздухообмен, может привести сквознякам и порче самого окна.

Рассмотрим на примере, как установить приточный клапан на деревянные окна, пластиковые и алюминиевые их разновидности, так как монтаж во всех этих случаях одинаков.

Необходимые материалы и инструменты, требования к установке

Для примера рассмотрим принципы и этапы монтажа оконных устройств компании “Аэрэко”. Приточный клапан на пластиковые окна, фото которого в приведенных статьях требует для установки некоторого количества материалов инструментов:

При отсутствие фрезы возможны и другие способы организации отверстий. Точные методы лучше посмотреть в инструкции к купленному устройству, но в некоторых случаях можно использовать электролобзики и дрель.

Правильная установка клапанов вентиляции в пластиковые окна требует соблюдения некоторых условий.

В первую очередь, если на окно или другую конструкцию предоставляется гарантия производителя, необходимо удостовериться в том, что установка такого устройства разрешена.

Иначе может произойти ситуация, когда в результате установки клапана гарантия на окна заканчивается.

Так как некоторые производители, в том числе и Aereco, предоставляет выбор наружной и внутренней части устройства, нужно удостовериться что они подходят для монтажа в комплекте.

Принцип работы приточного клапана на пластиковых окнах предусматривает свободный поток воздуха от окна. Из-за этого нужно удостовериться в том, что его не перекрывают шторы или другие конструкции (жалюзи, маркизы).

Так как технология монтажа проветривателя предусматривается устройство отверстия в оконном профиле, перед работой необходимо уточнить марку самого профиля и расположение внутренних камер в нем. Это позволит с большей эффективностью проводить работы.

Вентиляционный клапан для деревянных окон устанавливается по тому же принципу, что и для пластиковых. Рассмотрим подробнее сам процесс монтажа.

Этапы монтажа

Когда все инструменты и материалы собраны, можно приступать к монтажу клапана.

Какое бы устройство не было приобретенное, в первую очередь необходимо ознакомиться прилагаемой инструкцией.

Распечатайте упаковку, изучите состав устройства, внимательно прочитайте инструкцию. Если монтажные схемы и шаблоны не предоставлены в комплекте устройства, их можно скачать с сайта производителя. Это необходимо для точной разметки и вырезания отверстия.

Окно очищается вот мешающих работе элементов дизайна штор, жалюзи и других изделий. В заранее определенном месте установки с использованием шаблона, который предоставлен производителем, отмечается место будущих отверстий.

С использованием фрезы и необходимых насадок в оконном профиле вырезается удлиненные отверстия того размера и количества, которые для конкретной модели.

Работы необходимо проводить аккуратно и качественно. Как как при устройстве отверстий открываются внутренние камеры оконного профиля, для того чтобы воздух в них не попадал, необходима герметизация или использование специального телескопического канала, который можно купить у производителя.

Подготовленное отверстие очищается от пыли и грязи. С использованием крепежных элементов, подготовленных заранее, внутренняя и наружная части оконного клапана прикручиваются к раме с соблюдением точного места установки. При необходимости можно использовать герметик.

Последний этап – настройка. Необходимо проверить работу всех регулирующих устройств, закрыть и открыть клапан.

Устройство готово к эксплуатации. В дальнейшем важно соблюдать все рекомендуемые требования производителя, не закрывать поток воздуха посторонними предметами и не допускать засорения.

Установка приточного клапана на пластиковое окно, видео которого представлено ниже, – это простой процесс, который, при некоторых навыках, может осуществить каждый.

Приточный клапан в стену своими руками

Желая утеплить жилье, люди иногда доводят его до состояния термоса или закрытого полиэтиленового пакета. Вместе со щелями и сквозняками, они перекрывают пути поступления в помещение чистого уличного воздуха в дом.

Спасет положение приточный клапан в стену своими руками, собрать и установить который не так уж сложно.

Предназначение приточного клапан и его достоинства

Стеновые воздушные клапаны созданы для подачи чистого, свежего уличного воздуха в помещение. Эти приспособления не идут ни в какое сравнение с открытыми форточками, пропускающими не только свежие воздушные струи, но и все шумы, пыль с улицы. Клапан, оборудованный шумоизоляционной прослойкой, пропускает в комнату только струи чистого воздуха.

Если сравнить стеновой клапан с оконным аналогом, то он более выгоден.

Выражается это в том, что он не снижает светопропускные характеристики окон, работает при любых значениях температуры, даже заниженных. Кроме того, функционирует автономно, эффективно защищает от конденсата. Монтаж его занимает всего несколько часов.

Тепло в тандеме с влагой создают замечательные условия для тиражирования плесени, грибков. Сначала их колонии появляются в скрытых местах — под обоями, кафельной плиткой другими отделочными материалами. Когда размножившись, колонии микроорганизмов становятся видимыми, бороться с ними возможно только путем разрушения старой отделки и замены ее на новую.

Особенности конструкции стенового клапана

Конструктивное исполнение клапана предельно простое.

Основными его элементами являются:

Воздуховод — пластиковая труба.

По нему воздух со двора поступает в помещение. Длина его должна быть большей, чем толщина стены.

Корпус внутренний в виде цилиндра. Чаще всего его изготавливают с пластика.

Диаметр корпуса колеблется в пределах 6 – 13,3 см.

Фильтр — слой вспененного полиэтилена. Он находится внутри корпуса и предназначен для направления воздушной струи в помещение.

Защитная крышка. Она расположена на входе и является барьером на пути проникновения разнообразного мусора в помещение.

Во время морозов труба извне может покрываться наледью.

Выпадение конденсата и его замерзание приводит к образованию ледяной корки и уменьшению диаметра приточного клапана. С целью предотвращения этого процесса устанавливают поворотную крышку. Так как конденсат через отверстия в ней стекает вниз, корка льда не образовывается.

Воздуховоды отдельных изделий оснащены утеплителем-шумоизолятором из полифома. Он уменьшает уровень шума и предохраняет стену вокруг корпуса от промерзания. Стеновой клапан может иметь ручную систему регулировки или автоматическую.

Вторая оснащена датчиком гигрорегулирования, который определяет уровень влажности внутри помещения.

При превышении этого показателя заслонка приоткрывается, и воздушные массы поступают вовнутрь в большем объеме. Степень открытия канала можно увидеть на шкале, находящейся на оголовке клапана. Регулировка осуществляется плавно до полного закрытия вентиляционного хода.

Где установить приточный клапан

Существует три основных варианта для монтажа приточного клапана:

Над источником тепла.

В этом случае наружный воздух попадает в комнату уже подогретым, а также стимулируется его конвекция.На высоте 2/3 от окна, что составляет около двух метров от пола, и на расстоянии 0,3 м от оконного откоса. Воздушная масса будет направлена к потолку, где она смешается с теплым комнатным воздухом.В местах с повышенной сыростью. Это может быть угол дома, уже начавший покрываться плесенью.

Приточные клапаны для усиления вентиляции уместны не только в стенах частных домов, но и на нижних этажах многоквартирных домов.

В последнем случае лучшим местом будет пространство между подоконником и радиатором. Востребованы эти устройства в детских учреждениях, где свежий воздух особенно важен. С помощью такой конструкции обеспечивают оптимальный микроклимат в помещениях для содержания животных и птиц.

Один стеновой клапан при перепаде давления в пределах 10 Па, которое наблюдается в нормальных условиях, обеспечивает поступление до 30 мᶾ/ч.

Это является нормой для одного человека. При большей разности давлений, увеличивается и объем воздуха, попадающего в комнату. Поэтому, для достижения нужного эффекта придется устанавливать еще один клапан дополнительно или принудительное вентилирование.

Производят и приточные клапаны, которые встраивают в вентиляционные шахты.

Обычно это делают в санузле, в ванной, кухне. Перед их монтажом следует протестировать тягу. Для этого проверяют наличие притока воздуха при открытой форточке, при помощи зажженной спички, поднесенной к отверстию.

Важные параметры приточных настенных клапанов

Работу некоторых механизмов регулируют вручную, но есть и модели с автоматической регулировкой.

Модели приточных клапанов разного исполнения имеют неодинаковые диаметры, поэтому обеспечивают дом чистым воздухом в разных объемах. Различная и длина приточных клапанов, а также материал, из которого они выполнены.

Советы по выбору и установке клапана

Выбирая приточный клапан, нужно проверить, для какого диапазона температур он предназначен. Иначе, в случае нарушения этого условия, он просто не сможет функционировать полноценно. Важно также правильно подобрать устройство по длине — внутренний блок должен проходить через стену насквозь.

Крышка клапана должна свободно разместиться в пространстве между подоконником и отопительным прибором. Если радиатор полутеплый, то воздух, входящий сквозь широкий клапан без регулировки, не успеет прогреться и в комнате понизится температура. А при недостаточном объеме поступающего воздуха, придется подумать о дополнительном вентилировании.

Если проходимость приточного клапана довольно большая, а его конструкцией не предусмотрена регулировка, нельзя устанавливать два таких устройства напротив друг друга.

Зимой, когда вентиляция функционирует наиболее активно из-за неравенства давлений внутри и на улице, появятся сквозняки.

Разными у приточных клапанов могут быть только отдельные элементы и маркировка.

Как выполнить монтаж клапана самому

Сверление отверстия первым способом

Следующий шаг — сверление ряда мелких отверстий от 10 до 12 мм по внешнему очертанию контура.

Расстояние между этими отверстиями около 10 мм. Далее между отверстиями выбивают с использованием молотка и зубила остатки материала. Отверстие идеальной формы таким способом получить не удастся, кроме того, не исключены сколы, трещины на стене.

Второй способ сверления отверстия

Быстрее и эффективнее можно получить отверстие с использованием алмазного сверления. Применяемая при этом сверлильная установка, дополненная алмазным сверлом-коронкой, заменяющим бур, укомплектована:

Размечают место для установки буровой штанги. Для этого на стене откладывают отрезок, равный расстоянию между анкером основания и коронкой.

Просверливают технологическое отверстие, используя перфоратор. Фиксируют станину, для чего сначала вгоняют анкер в технологическое отверстие.

Чтобы станина не повредила стену, подкладывают под нее кусок мягкого материала. Закрепляют пленку длиной до пола и шириной около 300 мм под местом, предназначенным для установки резинового манжета. Это предотвратит загрязнение стены охлаждающей жидкостью.

Вставляют манжет в корпус буровой машины, где для этого предусмотрено специальное место. Далее, подсоединяют шланг для оттока охлаждающей жидкости, насадив его на патрубок и надежно зафиксировав хомутом. Последовательно собирают бурмашину.

В конце надевают соответствующего диаметра алмазную коронку. Для подачи воды подсоединяют шланг к ручке установки.

После достижения рабочего давления путем накачивания насоса с использованием ручной помпы, ждут, пока установка наберет полные обороты, и начинают бурение. В это время охлаждающая жидкость орошает место бурения, не только охлаждая инструмент, но и убирая грязь.

Монтаж приточного клапана

Внутри помещения труба должна немного выступать. Оставшееся в отверстии свободное пространство запенивают, а в трубу вставляют теплоизоляцию. Она же будет предохранять и от шума.

Следующим шагом будет установка решетки.

Посадочное место на решетке и на наружной стене покрывают силиконом, затем вставляют ее в воздуховод. Далее, монтируют внутренность клапана, предварительно нанеся на посадочные места силикон. Креплением шайбы фильтра к внутренней стенке процесс установки клапана для притока завершается.

Востребованные модели приточных клапанов

Особой популярностью пользуется у потребителей приточный клапан «Домовент». Его лабиринтная форма позволяет выполнять грубую фильтрацию воздушных масс с последующим направлением струи на отопительный прибор. Он укомплектован механической регулировкой подачи воздуха и фильтром не требующим периодической замены.

Востребована и модель КПВ 125, выпускаемая отечественным производителем. Так как длина его колеблется в пределах 400 – 1000 мм, всегда можно подобрать подходящий корпус для установки в стену. Снаружи этот вентканал закрывается решеткой из литого алюминия круглого сечения с противомоскитной сеткой, расположенной следом за решеткой.

Такие же клапаны выпускают в Финляндии, но стоимость их вполовину выше отечественных.

Изделия из Китая также есть в продаже и они дешевле, выпущенных в России. Хорошими характеристиками отличаются итальянские клапаны KIV Quardo. Они оснащены оголовком квадратной формы, что отличает их от финских аналогов.

Воздуховод прямоугольной формы имеют клапаны настенные СВК-75. Усовершенствованным вариантом приточного клапана является бризер «Тион О2. Он имеет прямоугольную форму, небольшие габариты и оснащен подогревом, поэтому может функционировать при низкой наружной температуре.

Приточный клапан в стену

Как только после демонтажа старых оконных блоков устанавливаются пластиковые, возникает проблема нехватки кислорода, в помещении становится душно, иногда возникает эффект «плачущих окон», в ванной комнате возникает плесень и грибок.

Проблему недостаточной естественной вентиляции можно решить путем постоянного открывания окон и форточек, что довольно неудобно, особенно в зимнее время. Другим решением является установка системы принудительной вентиляции. Наиболее простым и доступным устройством является приточный клапан в стену.

Вентиляционный клапан в стену — простое решение притока свежего воздуха в помещение

Среди различных способов обустройства систем принудительной приточной вентиляции есть несложное, но довольно эффективное приспособление – устройство приточного клапана в стену. Клапаны приточной вентиляции, изготовленные разными производителями, могут иметь различный внешний вид, но их составляющие и основные функции остаются одинаковыми.

Стеновой приточный клапан комплектуется следующими элементами:

Конструкция вентиляционного приточного клапана

Такие устройства легко монтируются своими руками, работают без подключения к электросети. Монтаж производится в любое время, независимо от ремонтных работ.

Полезный совет!Выбирая приточный клапан вентиляции в стену, необходимо подобрать модель с подходящим температурным режимом работы, размерами пластикового цилиндра и крышки клапана.

При выборе стенового клапана нужно учитывать толщину стены, в которую он будет установлен

Если не учесть размеры трубы, может оказаться, что ее длины не хватит, чтобы пройти через всю толщину стены. А габариты пластикового оголовка могут не позволить ему вписаться между подоконником и отопительным прибором для монтажа приточного клапана в стену с обогревом.

Функции и основные преимущества приточного клапана

Основной функцией приточного клапана является постоянное обеспечение притока свежего воздуха с улицы, причем воздух, поступающий через клапан, будет уже очищенным. Кроме того, клапан предохраняет от шума, что невозможно при открытых форточках: внутри пластиковой трубы расположена прокладка из шумоизоляционного материала. Подача воздуха в холодное время не будет способствовать снижению температуры в помещении, если выбрать место для монтажа приточного клапана в стене над радиатором отопления.

Недостаточный воздухообмен в помещении приводит к образованию конденсата на окнах

Стеновой приточный клапан имеет ряд преимуществ по сравнению с обычным проветриванием и оконными клапанами:

Воздух, поступающий из приточного клапана в холодное время года, будет нагреваться от тепла радиаторов отопления

Установка приточного клапана в стену не требует специальных навыков, он легко монтируется и просто регулируется. В квартирах с недостаточным отоплением в холодный сезон, с помощью заслонки можно отрегулировать объем подаваемого потока или установить прибор вблизи отопительных радиаторов.

Принцип работы приточного клапана в стену с подогревом таков: воздух с улицы попадает через решетку в трубу, вмонтированную в стену и снабженную шумоизоляцией. Затем происходит очищение воздуха с помощью фильтра грубой очистки.

За счет формы клапана снижается степень шума и скорость воздушного потока, поступающего непосредственно в помещение. Регулируемый с помощью заслонки поток направляется на отопительный радиатор и уже теплый воздух распространяется по комнате. Так, с помощью стенового клапана обеспечивается воздухообмен в любое время года, даже в сильные холода.

Способы монтажа приточного клапана возле радиатора

Область использования приточных клапанов достаточно широка. Их применяют как в частных коттеджах и квартирах многоэтажных домов, так и в производственных и общественных зданиях, дошкольных учреждениях и больницах. В детских садах, где очень важно обеспечить хорошую вентиляцию, не создавая при этом сквозняков, особенно актуально использование приточного клапана.

Вентилятор для ванной бесшумный с обратным клапаном — устройство, выбор, особенности установки. Виды вентиляторов для вытяжки, устройство, выбор вентилятора для ванной, особенности установки.

Другим не менее важным применением приточных клапанов, является их использование для создания необходимого микроклимата в животноводческих и птицеводческих хозяйствах. Установка приточных клапанов в стену для птицеводства играет огромную роль в климат-контроле таких сооружений. Модели клапанов подбираются соответственно требованиям помещения и размещаются удаленно друг от друга.

Естественная приточно-вытяжная вентиляция с установленными вентиляционными клапанами в стенах дома

Учитывая, что в домах все чаще устанавливаются герметичные пластиковые окна, функции естественной вентиляции, особенно в «хрущевках», заметно снижаются. Проветривание с помощью открытых окон ведет к значительному снижению температуры и проникновению в квартиру шума и пыли с улицы.

Недостаток должной вентиляции можно компенсировать установкой приточной вентиляции.

В этом смысле установка клапана приточной вентиляции в стену является эффективной и доступной процедурой. Конструкция такого устройства позволяет регулировать приток воздуха и подогревать его за счет централизованной системы отопления. Для того чтобы обеспечить необходимый воздухообмен, рекомендуется устанавливать клапан в каждое помещение.

В отличие от клапана приточного, вытяжной клапан в стену предусматривает наличие каналов вентиляции в помещении.

Обычно такие вентиляционные шахты проходят в стенах технических помещений (кухня, санузел, ванная). Если установить вытяжной клапан в этих помещениях, его будет достаточно для циркуляции воздуха всей квартиры или дома. Необходимо только соединить устройство клапана с вентканалом и закрепить решетку.

Вытяжной вентиляционный клапан с вентилятором обеспечит здоровый микроклимат в ванной комнате

Современный рынок предлагает разные виды приточных вентиляционных клапанов в стену, обеспечивающих дополнительное поступление приточного воздуха.

Конструкция устройства клапана проста, поэтому различные модели не имеют существенных отличий. Обычно могут разниться длина и материал изготовления трубы. Все клапаны обязательно снабжены регулировкой потока воздуха, обеспечивая до 40 м³ притока в час, чего вполне хватает для обеспечения кислородом.

Обустройство естественной приточно-вытяжной вентиляции в частном доме и многоэтажном строении

Производители снабжают клапаны рядом дополнительных функций, среди которых управление прибором. Возможность регулирования позволяет подобрать оптимальный объем поступающего воздуха при разных условиях помещения. К примеру, если в квартире сушится постиранное белье или готовится пища на газовой плите, помещение нуждается в большем объеме приточного свежего воздуха.

Система регулирования может быть автоматической или механической.

В первом случае в зависимости от температуры, давления и влажности воздуха, автоматика сама настраивает нужный режим, во втором — это выполняется вручную. Разные модели приточных клапанов могут быть разных диаметров и обеспечивать разный объем притока. Приобрести приточный клапан можно потратив от 30 до 100$, причем, чем выше стоимость, тем больше вероятность присутствия в нем автоматического управления.

Вентиляционный клапан с ручным регулированием подачи воздуха

Намереваясь приобрести ту или иную модель, ознакомьтесь с отзывами и комплектацией приточного клапана в стену.

Особенности монтажа приточного клапана в стену, видео-инструкция

Перед монтажом клапана следует проверить тягу естественной вентиляции в квартире. Для обеспечения эффективной работы механической вентиляции, необходимо, чтобы двери в комнатах имели небольшую щель (до 3 см) между полом и полотном. Если двери установлены без соответствующего зазора, можно встроить в нижнюю часть полотна решетку вентиляции эстетичного вида.

Для обеспечения эффективной вентиляции помещений, в межкомнатных дверях устанавливают вентиляционные отверстия

Место для клапана вентиляции рекомендуется выбрать под подоконником. В этом случае воздух, поступающий через клапан, сразу будет прогреваться за счет батареи центрального отопления и уже теплым расходиться по комнате. Но можно расположить клапан в любом другом месте наружной стены, так как внешний вид устройства имеет довольно эстетичный вид.

В стене устраивается сквозное отверстие диаметром 40 мм.

В это отверстие устанавливается труба и с наружной стороны стены прикрывается решеткой. Рекомендуется сделать небольшой уклон трубы в наружную сторону во избежание попадания влаги в устройство. В зазоры между стеной и трубой закладывается утеплитель.

К каждому комплекту приточного клапана прикладывается инструкция и схема его сборки. После того, как клапан будет собран, устанавливается пластиковый оголовок с ручкой регулировки. Клапан готов к работе!

Полезный совет!Собираясь монтировать приточный клапан в стену, внимательно проверьте место установки на наличие скрытой электрической проводки.

Клапан приточной вентиляции для квартир верхних этажей рекомендуется устанавливать на лоджии или балконе.

Установка приточного клапана в стену своими руками

Прежде чем приступить к бурению отверстия, необходимо сделать разметку. Отверстие бурится с небольшим уклоном в наружную сторону. Когда отверстие готово, в него вставляется труба клапана.

Обязательным условием является обертывание трубы изоляцией. Труба устанавливается с наружной стороны заподлицо со стеной, а со стороны комнаты — с небольшим выступом (около 1 см). Все оставшиеся зазоры между трубой и стеной заполняются пеной.

Полезный совет!Если наружная стена, где планируется установка вентиляционного клапана, выходит в сторону проезжей части или промышленной зоны, монтаж на ней не рекомендуется.

Принцип установки вентиляционного клапана в доме с вентилируемым фасадом

После установки трубы с наружной стороны она закрывается защитной решеткой с жалюзи так, чтобы исключить попадание в нее осадков. Далее, вставляются кольца фильтров, имеющихся в комплекте клапана, накладывается корпус и с помощью дюбелей и саморезов крышка устройства закрепляется на стене.

При правильном монтаже клапана, регулировка воздушного потока осуществляется с помощью открывания или проворачивания заслонки. В процессе эксплуатации необходимо менять или очищать фильтры с периодичностью два раза в год.

Для эффективного воздухообмена необходимо следить за чистотой вентиляционной решётки и периодически проверять тягу в вентиляционном канале

При желании возможна установка самодельного приточного клапана в стену, который аналогично монтируется и может быть оснащен дополнительно вентилятором для более эффективного воздухообмена. Примеры сборки самодельных конструкций клапанов можно отыскать на страницах интернета.

Так, с помощью недорогого и эффективного устройства, обеспечивается качественный воздухообмен, исключающий уличный шум и пыль.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости установить приточный клапан на пластиковые окна своими руками. Совершенствуйтесь в собственных практических навыках и получайте все новые знания, говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Видео

Источники:

http://stroidom-shop.ru/pravila/ventilyatsionnyiy-pritochnyiy-klapan-dlya-plastikovyih-okon-printsip-rabotyi-harakteristika-i-osobennosti-ustanovki-svoimi-rukami.html

https://stroymasterok.com/inzhenernye-sistemy/ventilyaciya/materialy-i-oborudovanie/ustanovit-pritochnyj-klapan-na-plastikovye-okna/

http://sovet-ingenera.com/vent/montazh/pritochnyj-klapan-v-stenu-svoimi-rukami.html

http://remoo.ru/kommunikacii/pritochnyj-klapan-v-stenu-ehffektivnyj-vozduhoobmen-pomeshcheniya

Клапан приточной вентиляции установка и монтаж Екатеринбург

Приточный вентиляционный клапан КИВ-125

Приточный вентиляционный клапан КИВ-125 (КПВ-125) – это механизм, который предназначен для монтажа в стене городской квартиры, имеющей герметичные пластиковые окна, загородного дома, коттеджного поселка, офисного помещения. Если вы хотите приобрести приточный клапан высокого качества по доступной цене с установкой в Екатеринбурге и области, обращайтесь в нашу компанию. Наши мастера с большим опытом работы быстро и надежно осуществят монтаж.

Особенности

Для того чтобы установить клапан в стене без появления грязи/пыли всего за 1 час, мы используем алмазную установку, которая гарантирует отсутствие сколов на стене, а дальнейшем поверхность не требует дополнительной обработки.

При помощи клапана осуществляется приток свежего воздуха внутрь помещения. Кроме этого, он отлично защищает от шума, насекомых, грязи/пыли. Клапан КИВ-125 характеризуется производительностью, которая зависит от уровня разряжения, создаваемого посредством вытяжки, и находится в пределах от 30 до 50 кубических метров в час.

Преимущества

Ежедневное наличие притока свежего воздуха даже при закрытых окнах;

Оптимальная цена; экономия средств в будущем на электроэнергии – приток воздуха осуществляется из-за разницы в уровне атмосферного давления;
Универсальность – монтаж можно осуществить на любом этапе (даже после выполнения отделочных работ) без повреждения внешнего вида помещения;
Защита от шума с улицы – наличие фильтра и тепловой изоляции снижает уровень шума – он в разы ниже, чем во время открытого окна;
Можно контролировать количество воздуха, который будет поступать в комнату;
Наличие фильтра от крупной пыли;
При установке источника обогрева возле клапана, исключается возможность резкого колебания температуры в зимний период времени;
Полная автономность – нет необходимости в электричестве;
Компактность размеров – монтаж устройства можно произвести даже за шторой;
В будущем можно легко заменить клапан на полноценную систему без необходимости проведения дополнительного бурения.

Где рекомендуется устанавливать вентиляционную установку?

Многих интересует, где осуществлять монтаж вентиляционного клапана, ведь это напрямую влияет на эффективность в будущем. В случае установки клапана возле оконного откоса, возможен риск промерзания стены и образования конденсата на окнах. Именно поэтому рекомендуется проводить монтаж на расстоянии не меньше 35 сантиметров от окна.

Стоит также отказаться от установки системы возле стыка двух наружных стен. Можно проводить установку над окном, но нужно достаточное расстояние между перемычкой и потолком. Для этого обязательно учитывать размер оголовка механизма и необходимость наличия пространства – 12 сантиметров, чтобы гарантировать свободное движение воздуха.

Что делать, если в помещение повышенный уровень влажности?

Высокая влажность в комнате является следствием неправильной вентиляции. Если вы замечали появление конденсата на окне, то вы столкнулись с возникновением конденсации, понятие которой связано с точкой росы. Она является температурой, во время которой пар в воздухе превращается в жидкость и как следствие – оседает на окнах.

Этот фактор напрямую зависит от уровня температуры и влаги. К примеру, при температуре воздуха в комнате 25 градусов и влаге 65 процентов, точка росы будет равна показателю в 17,5. Что это значит? Конденсат образуется на всех поверхностях, температура которых будет 17,5 градусов и ниже.

Как проверить вентиляцию в помещении?

Для проверки вентиляции, следует осуществить 4 простых шага, а именно:

Нужно взять полоску бумаги (тонкую).
Далее следует открыть входную дверь, окна. Потом взять бумагу и поднести к вентиляционной системе на расстоянии пяти сантиметров. Если полоска засосется в отдушину, то вытяжка хорошо работает, но существует проблемы с приточной вентиляцией. Среди возможных причин может выступать недостаточный уровень инфильтрации. К примеру, пластиковое окно не пропускает внутрь комнаты воздух.
В случае, если бумага осталась в неподвижном состоянии, то можно сделать вывод о засорение каналов вытяжки. Для того чтобы прочистить каналы, нужно применить щетку с гибким стальным тросиком или проволокой. После механического очищения нужно пропылесосить канала – это можно сделать, надев на трубу пылесоса виниловый шланг.
Дальше нужно проверить переток – хорошо ли происходить циркуляция воздуха в доме. Для это необходимо закрыть дверь, окна, но открыть двери между комнатами. В случае неподвижности бумаги во время закрытых дверей и засасывании в отдушину во время открытых, можно говорить о нарушении циркуляции воздуха в доме.

Квартиры, которые находятся на последнем этаже, имеют плохую естественную вытяжку, поскольку имеется недостаток перепада давления. Кроме этого, можно сказать об ухудшении уровня естественной вентиляции в летний период времени, так как нет перепадов температурного режима между улицей и домом.

Вентиляционный клапан в стене: модели и установка

Как избежать конденсации воды на окнах и стенах квартир с герметичными окнами? Нужно уменьшить уровень влажности воздуха. Вентиляционный клапан в стене – один из способов добиться этого. Поступающего через него количество воздуха, достаточно для регулирования влагосодержания внутреннего воздуха.

С распространением герметичных окон и дверей появились проблемы с вентиляцией в помещениях. При использовании деревянных рам проветривание происходит путем инфильтрации через щели и неплотности, это недостаточно для подачи расчетного количества приточного воздуха, но позволяет избежать повышения влажности и конденсации ее на поверхностях.

Современные системы из ПВХ не позволяют осуществлять микропроветривание таким способом. При герметично закрытых окнах в помещении с людьми начинает повышаться уровень относительной влажности и углекислого газа. Это отрицательно сказывается на самочувствии и приводит к оседанию конденсата на окнах и стенах в холодный период. Одно из решений для организации притока – вентиляционный клапан в стене.

Воздухообмен в помещении

В зависимости от вида помещений и количества людей, которые постоянно в них находятся, меняется и потребность в приточном воздухе. Для жилых помещений в домах и квартирах необходимо обеспечить такой воздухообмен:

частные дома – кратность воздухообмена от 1 в час, или от 30 м3/ч на человека;
квартиры – от 3 м3/ч на 1 м2 площади;
общественные здания – кратность воздухообмена от 2 в час, или от 20 м3/ч на человека.

Количество воздуха устанавливается расчетом для каждого помещения.

Движение воздуха в помещении.

Нужный приток обеспечивают установками, вентиляторами, или естественным способом, за счет разницы давлений. Для этих целей устанавливают в стену вентиляционные клапаны, монтируют проветриватели и вытяжные шахты.

Принцип действия вентиляционного клапана

Вентиляционный прибор стенового монтажа устанавливают для подачи притока воздуха при отсутствии других устройств. Это недорогой способ понизить влажность и избежать запотевания окон, грибка на стенах. Не всегда получается только одним клапаном обеспечить вентиляцию, но он помогает поддерживать минимальный воздухообмен.

Вентиляционное устройство Вентс.

Клапан устанавливается в наружную стену с таким расчетом, чтобы поток воздуха проходил через жилые помещения и покидал здание через вентиляционные каналы или вытяжную систему. В нем нет электропривода, движение происходит из-за разницы атмосферного и внутреннего давления. Производительность изделия зависит от погодных условий, этажа, состояния вытяжной системы.Каждая модель оснащается заборными и раздающими устройствами, фильтрами, сопротивления в которых уменьшают производительность.

Перепад давления индивидуален для каждого здания и климата, и определить точное значение производительности вентиляционных устройств естественного типа сложно. При хорошей вытяжной системе и нормальных атмосферных условиях устройства подбираются с учетом перепада давления в 10 Па. При тех же условиях сравниваем работу разных вентиляционных клапанов. Показатели прибора определяем по графику производительности.

Обратите внимание: некоторые производители могут указывать расход воздуха при разнице давлений, которое редко достижимо в жилье.

Производители и модели устройств

При выборе вентиляционного клапана для стены нужно знать его характеристики:

производительность;
максимальная и минимальная толщина стены;
диаметр отверстия для установки трубы;
принцип регулирования.

Модели вентиляционных устройств для стен, представленные на рынке отличаются кроме основных параметров ещё и наличием фильтра, шумоглушителя, типом регуляции.

Таблица возможных моделей вентиляционных устройств

Производитель вентиляционного клапана	Марка	Тип	Производительность при 10 Па	Диаметр отверстия	Толщина стены
Flakt Woods	RIV	механический	9	80	400
Flakt Woods	KIV 125	механический	30	125	400
Вентс	ПС 100	механический	25	100	500
Aereco	EHT	гигромеханический	5–40 (в зависимости от влажности)	100	350
Aereco	EFT	механический	40	100	350
Helios	ZLE 100	механический	30	100	400
	ZLA 80	механический	25	80	500
	ZLA 100	механический	30	100	500
	ZLA 160	механический	45	160	500
Maico	ALD 10	механический	32	100	500
	ALD 125	механический	25	125	500
	ALD 160	механический	25	160	500
Vortice	KIV Quadro	механический	42	125	1000
Siegenia	Aerocube	механический	32	150	500
Домвент	Домвент	механический	13	40	1000
Благовест	TL 98	механический	32	100	350

Клапан Vortice.

Устройства компании Aereco работают с гигромеханической регуляцией – при повышении в помещении влажности количество проходящего воздуха возрастает до 40 м3/ч. Большинство клапанов для стен разработаны с ручным регулированием производительности.

Монтаж и эксплуатация

Вентиляционный клапан в стене прост в установке, но требует специализированных устройств – перфораторов и установок алмазного бурения. Клапаны монтируют на стену недалеко от нагревающего устройства, это позволяет избежать потоков холодного воздуха зимой. Работа начинается с вырезания или выбивания отверстия нужного диаметра и установки в него трубы.

Установка проветривателя.

Щели между вентиляционной трубой и стеной изолируют герметиком для теплоизоляции и защиты от уличного шума. С двух сторон стены на отверстие устанавливается приемное и раздающее устройства (решетки, диффузоры) и фильтр, которые входят в комплект. Если позволяет место, клапан устанавливается за радиатором или сразу над ним. Это улучшает вентиляцию за счет циркуляции теплого воздуха около него.

Установка вентиляционных решеток.

Установка стенового вентиляционного клапана позволит уменьшить влагосодержание воздуха в помещении и организовать воздухообмен. Но производительности может не хватить для нормативных значений приточного воздуха в помещениях с постоянным нахождением людей. В каждом случае возможность установки проверяется сравнением требуемого воздухообмена с паспортными характеристиками агрегата. Большое значение для работы такого клапана имеет вытяжная система в помещениях.

Как заменить главный запорный клапан подачи воды

Существует несколько различных типов клапанов, от аварийных клапанов для укуса акулы до трубных клапанов из PEX, но наиболее часто используемые основные запорные клапаны — это паяные и компрессионные клапаны. Имея это в виду, эти шаги по замене главного запорного клапана воды разделены на две общие категории типов клапанов, чтобы обеспечить четкие и краткие шаги для работы как с припоем, так и с компрессионными клапанами.

Кроме того, новый клапан, используемый в качестве замены, представляет собой шаровой клапан.Этот тип клапана несколько раз был доказан как доступный, долговечный и более эффективный, чем задвижки для жилищного водоснабжения.

Организовать отключение воды на улице

Прежде чем что-либо делать с клапаном, необходимо спланировать отключение воды. Как правило, поток воды в дом контролируется главным запорным клапаном для воды, поэтому без этого клапана вам нужно будет перекрывать воду снаружи дома на ограничителе бордюра.Свяжитесь с местным офисом общественных работ, чтобы отключить воду у обочины.

Подготовьте рабочую зону

Хотя цель состоит в том, чтобы быстро и легко снять и заменить главный запорный клапан для воды, важно подготовить место, чтобы сделать процесс максимально упрощенным.

Присоедините соединительные кабели к трубе с обеих сторон клапана. Электрическая система обычно заземляется через магистральный водопровод, поэтому, прикрепляя соединительные кабели, вы создаете путь для прохождения электричества в случае короткого замыкания в системе.В противном случае, когда вы удалите старый клапан, возможно, вы станете проводником для этого потока электричества.

Положите тряпку и поставьте ведро под клапан с полотенцем под рукой, чтобы вытереть воду, которая может не попасть в ведро. Выньте флюсовую пасту, паяльную лампу, абразивную ткань, щетку для труб, новый шаровой кран, резак для труб, замки каналов, огнетушитель, паяльное одеяло, рулон припоя, перчатки и защитные очки. Разложите эти припасы так, чтобы они были в пределах досягаемости и были аккуратно организованы.

Также неплохо иметь поблизости подготовленный компрессионный клапан на случай чрезвычайной ситуации. Этот аварийный клапан можно быстро установить в случае выхода из строя запорного клапана после обрезки трубы.

Выключите воду

Подготовив участок, пора перекрыть воду. Поговорите с чиновником общественных работ, чтобы выключить воду или включить ключ бордюра самостоятельно, если у вас есть разрешение и опыт. Как только запорный клапан бордюра закроется, войдите внутрь и проверьте воду, открыв кран.Вода должна сначала выходить регулярно, а затем постепенно уменьшаться до полной остановки, указывая на то, что запорный клапан бордюра работает и полностью закрыт.

Если вода не останавливается, то запорный клапан бордюра может быть закрыт не полностью или сломан. Прежде чем продолжить, обсудите возможные варианты ремонта запорного клапана бордюра с сотрудником общественных работ.

Слить воду из линии

Подойдите к раковине, ближайшей к главному запорному крану воды, и откройте кран, чтобы слить воду из водопровода.Как отмечалось выше, вода сначала должна выходить с нормальной скоростью, а затем постепенно уменьшаться до полной остановки.

Имейте в виду, что в некоторых домах есть запорный клапан, расположенный всего в нескольких футах от главного запорного клапана воды. Отключив этот стопорный клапан, вам не нужно сливать воду из всей линии. Хотя при снятии старого клапана из трубы все равно будет выходить вода, ее количество следует значительно уменьшить.

Снимите старый клапан

Дважды проверьте, что кабели-перемычки, тряпка, ведро и полотенце находятся на своих местах, затем используйте труборез, чтобы начать разрезать трубу на выпускной стороне клапана.Ожидайте, что немного воды выйдет и упадет в ведро. Поток воды должен прекратиться через несколько минут, указывая на то, что водопровод полностью осушен. Закончите резку трубы, затем перейдите к входной стороне и повторите процесс. На этот раз во время резки из трубы должно быть мало или совсем не должно поступать воды.

В качестве альтернативы клапан можно « пропотеть », применяя постоянный нагрев с помощью паяльной лампы, чтобы расплавить старые паяные соединения, что позволяет снять клапан с помощью набора канальных замков, хотя этот метод рекомендуется только для людей, имеющих опыт пайки. .

Очистите трубу и фитинги

Возьмите полотенце и очистите трубу, чтобы удалить пыль и мусор, затем используйте абразивную ткань, чтобы соскрести верхний слой окисленного металлического материала, обнажив чистую медную трубу. Нанесите флюсовую пасту на внешнюю поверхность трубы, чтобы подготовить ее к пайке.

Вы также можете использовать проволочную щетку для труб, чтобы очистить внутреннюю часть нового клапана, а затем нанести флюсовую пасту на внутреннюю часть клапана. Эта паста помогает удалить загрязнения между двумя поверхностями и втягивать припой по мере его нагрева.

Припаяйте входную сторону клапана

Наденьте клапан на медную трубу, убедившись, что спускной клапан (небольшая крышка, расположенная сбоку от шарового клапана) находится в стороне от птичника. Откройте клапан и поверните его в правильном направлении, самое время для паяльной лампы.

Поместите паяльное одеяло за трубой, чтобы блокировать пламя от паяльной лампы, защищая стену, изоляцию и любые окружающие предметы от повреждения огнем.Присоедините баллон с газом MAPP к паяльной лампе. Стандартный пропан не горит достаточно горячим, чтобы эффективно паять водопровод, в отличие от метилацетилен-пропадиен-пропана (газ MAPP).

Разверните часть припоя и медленно нагрейте впускную сторону нового клапана. Через несколько секунд нанесите припой на стык клапана. Он будет медленно превращаться в жидкость и течь в зазор между трубой и клапаном, образуя металлическое уплотнение. Обязательно перемещайте припой по всему стыку, чтобы убедиться, что в уплотнении нет зазоров, затем выключите паяльную лампу и дайте трубе остыть.

Приложите к трубе влажное полотенце примерно через 30 секунд или 1 минуту после пайки, чтобы охладить трубу, не мешая паяному соединению.

Предупреждение

Трубка еще горячая и быстро нагреет полотенце, поэтому касайтесь только короткого промежутка времени.

Проверить клапан на герметичность

Когда клапан и труба остынут, поговорите по телефону с работником общественных работ или опытным помощником. Попросите их медленно включить воду у бордюра, пока новый клапан находится в открытом положении.

Вода должна постепенно заполнять входящую трубу и начинать литься в ведро. На этом этапе закройте новый клапан и протрите его бумажным полотенцем, чтобы проверить на утечки. Даже капля воды сразу же появится на бумажном полотенце, так что это отличный способ убедиться в отсутствии протечек в новом клапане.

Если утечки не обнаружены, запорный клапан бордюра можно оставить полностью открытым. Однако, если это паяное соединение протекает, воду нужно будет снова отключить, и соединение нужно будет перепаять.

Припаяйте выходную сторону клапана

Если первая пайка прошла успешно, значит, пора заканчивать работу. Повторите процесс, чтобы припаять выходную сторону клапана, убедившись, что стена и окружающие предметы должным образом защищены паяльной подушкой. Не забудьте медленно нагреть соединение, чтобы флюсовая паста втягивала жидкий припой и образовывала полное уплотнение. Слишком сильный нагрев просто подожжет пасту и затруднит получение желаемого результата.

Проверить клапан на герметичность

Подождите, пока клапан остынет, затем проверьте новое паяное соединение, открыв новый главный запорный клапан воды. Вода должна поступить в систему и начать выливаться из ближайшего открытого крана. Подождите, пока вода не течет, пока вы не проверите соединение на герметичность.

При обнаружении утечки необходимо будет отключить воду, снова слить воду из системы и заново спаять стык. Имейте в виду, что если вы использовали запорный клапан, то в случае утечки воды для слива будет гораздо меньше.

Зарядить водопроводную систему

Установив новый клапан и не имеющий утечек, вы можете заправить водопроводную систему, включив воду и открыв близлежащие краны. Вода начнет медленно выливаться из крана, выталкивая воздух из системы.

Вы узнаете, что система полностью перезаряжена, когда больше не будет воздуха, выходящего из любых сантехнических приборов в доме, включая смесители, насадки для душа и туалеты. Однако следует отметить, что мусор изнутри труб может засорить аэраторы кранов, поэтому рекомендуется снимать аэраторы кранов перед подзарядкой системы, хотя это не обязательно.

Организовать отключение воды на улице

Свяжитесь с местным офисом общественных работ или наймите местного сантехника, чтобы использовать ключ от бордюра, чтобы выключить запорный клапан бордюра, расположенный за пределами дома. В некоторых городах можно использовать этот клапан, но это не всегда так, потому что запорный клапан бордюра обычно принадлежит городу или муниципалитету.

Подготовьте рабочую зону

Подготовьте рабочую зону, чтобы максимально упростить процесс, собрав необходимые инструменты и материалы и аккуратно разместив их в пределах досягаемости.Для замены компрессионного клапана вам потребуются откидная ткань, абразивная ткань, ведро, полотенце, компрессионные фитинги, шаровой клапан с резьбой, тефлоновая лента, труборез, замки каналов, трубный ключ, перчатки, защитные очки и соединительные кабели.

Присоедините соединительные кабели к трубе с обеих сторон клапана, чтобы создать путь для прохождения электричества в случае короткого замыкания в системе. Положите тряпку и поставьте ведро под клапан, подложив полотенце рядом.

Сборка клапана сжатия

Компрессионный клапан обычно состоит из шарового клапана с резьбой, который крепится к фитингу FIP, который можно припаять к медной трубе.Однако, чтобы избежать пайки, клапан можно подсоединить к двум компрессионным фитингам по обе стороны от клапана.

Подготовьте эти фитинги, обмотав резьбу клапана тефлоновой лентой, а затем навинтив компрессионные фитинги на клапан. Используйте канальные замки и трубный ключ или два трубных ключа, чтобы затянуть соединение, но не затягивайте стяжную гайку на этих фитингах.

Выключите воду

Подготовив место и готовый к работе компрессионный клапан, вы можете указать работнику коммунальных служб или водопроводчику перекрыть воду.Как только запорный клапан бордюра закроется, войдите внутрь и проверьте воду, открыв кран. Вода должна сначала выходить регулярно, а затем постепенно уменьшаться до полной остановки, указывая на то, что запорный клапан бордюра работает и полностью закрыт.

Подсказка

Хотя компрессионный клапан может быть установлен при небольшом количестве воды, проходящей через линию (или даже при полном давлении воды), всегда лучше полностью перекрыть подачу воды, если это вообще возможно.

Слить воду из линии

Откройте кран, ближайший к главному запорному крану для воды, чтобы слить воду из линии. Как отмечалось выше, вода сначала должна выходить с нормальной скоростью, а затем постепенно уменьшаться до полной остановки.

В некоторых домах есть запорный клапан, расположенный рядом с главным запорным клапаном воды. Отключив этот стопорный клапан, вам не нужно сливать воду из всей линии. Хотя при снятии старого клапана из трубы все равно будет выходить вода, ее количество следует значительно уменьшить.

Снимите старый клапан

Прежде чем продолжить, быстро проверьте соединительные кабели, ткань, ведро и полотенце, затем используйте труборез, чтобы начать разрезать трубу на выпускной стороне клапана. Ожидайте, что вода вытечет из разреза и упадет в ведро. Подача воды должна прекратиться через несколько минут, указывая на то, что водопровод полностью опорожнен. Закончите резку трубы, затем перейдите к входной стороне и повторите процесс. На этот раз во время резки из трубы должно быть мало или совсем не должно поступать воды.

Либо обрежьте трубу с одного конца, затем ослабьте гайку компрессионного клапана и медленно снимите компрессионный фитинг с трубы. Этот метод обычно используется профессионалами-сантехниками, чтобы предотвратить разрезание трубы, когда из фундамента выходит немного трубы, но если у вас достаточно места, то обрезка трубы с обеих сторон — более чистый и простой способ удаления. старый клапан.

Очистите трубу

Возьмите полотенце и очистите трубу, чтобы удалить пыль и мусор, затем используйте абразивную ткань, чтобы соскрести верхний слой окисленного металлического материала, обнажив чистую медную трубу.Это гарантирует, что компрессионный фитинг может образовывать плотное уплотнение вокруг трубы.

Установите главный запорный клапан сжатия воды

Наденьте клапан на медную трубу, убедившись, что спускной клапан (небольшая крышка, расположенная сбоку от шарового клапана) находится в стороне от птичника. Отрегулируйте клапан, чтобы убедиться, что обжимной фитинг полностью перекрывает трубу, затем начните вручную затягивать стяжную гайку.

Используйте набор канальных замков и трубный ключ или два трубных ключа для захвата гайки и компрессионного фитинга.Затягивайте гайку до тех пор, пока посадка на трубе не будет плотной, и компрессионный фитинг больше не будет перемещаться или сниматься с трубы.

Повторите процесс с другой стороной компрессионного клапана, убедившись, что клапан и компрессионные фитинги остаются на месте во время затяжки гаек. Если все сделано правильно, это приведет к сдавливанию толстых резиновых шайб, находящихся внутри этих фитингов, образуя водонепроницаемое уплотнение на трубе.

Проверить клапан на герметичность

Когда клапан будет на месте и компрессионные фитинги будут надлежащим образом затянуты, попросите представителя коммунальных служб или сантехника медленно включить воду.Визуально осмотрите фитинги на предмет утечек, затем закройте клапан, чтобы давление повысилось на входной стороне главного запорного клапана воды.

Проверьте герметичность впускного компрессионного фитинга, протерев его бумажным полотенцем. Даже капля воды сразу же появится на бумажном полотенце, так что это отличный способ убедиться в отсутствии протечек в новом клапане.

Если утечек не обнаружено, откройте клапан и проверьте выпускной компрессионный фитинг. Если какая-либо сторона протекает, вам нужно будет перекрыть подачу воды снаружи и переустановить компрессионный клапан.Просто не забудьте осмотреть компрессионные фитинги перед повторной установкой, так как внутренние компоненты могли быть повреждены во время первоначальной установки и их необходимо будет заменить, прежде чем продолжить.

Зарядить водопроводную систему

Вы узнаете, что система полностью перезаряжена, когда больше не будет воздуха, выходящего из любых сантехнических приборов в доме, включая смесители, насадки для душа и туалеты. Мусор изнутри труб может забить аэраторы крана, поэтому вы можете удалить аэраторы крана перед подзарядкой системы, хотя это не обязательно.

Как установить смеситель для настенного монтажа

Установка смесителя для настенного монтажа на кухне делает его визуально привлекательным.Настенные смесители сегодня модны как на кухнях, так и в ванных комнатах благодаря своему элегантному, современному и утонченному дизайнерскому стилю.

Они позволяют сэкономить место в минималистичном стиле, обеспечивают бесшовную отделку и привносят другой подход к домашнему дизайну.

Смеситель для настенного монтажа требует тщательных измерений и внимания к деталям, поскольку вы будете прокладывать линии водоснабжения за стеной. Лучше всего устанавливать его на ранней стадии строительства, когда стены еще не закрыты.

В отличие от смесителей для монтажа на стойке, которые вставляются в предварительно просверленные отверстия и легко выравниваются, при установке смесителей для настенного монтажа необходимо тщательно учитывать выравнивание, высоту и глубину.

6 шагов по установке смесителя для настенного монтажа:

Необходимые инструменты:

Для каждой работы требуются специальные инструменты. У вас будет успешная установка, если вы включите все эти инструменты в свой проект. Для выполнения необходимых шагов по установке не забудьте собрать следующие предметы:

Отвертка
Плоскогубцы
Клейкая лента
Принадлежности для пайки
Level
Пиломатериалы 2×4
Дерево 2 1/2 дюйма винты
1/2 дюйма водопроводная труба из меди или PEX
Два запорных клапана
Два колена с резьбой 1/2 дюйма
Винты 1/4 дюйма
Ниппели для труб из латуни 1/2 дюйма

Шаг 1. Ознакомьтесь с инструкциями по установке.

Для вашей конкретной модели смесителя есть особые инструкции.Обязательно внимательно прочтите их и хорошо их поймите.

Следует с особой осторожностью следовать всем указаниям. Вы должны обратить особое внимание на требования к блокировке, считая смещение, если вам необходимо установить встроенный в стену клапан, который поставляется со съемными ручками крана и изливом.

Шаг 2: Добавить блокировку и изменить каркас

Измерьте, чтобы определить центральное расположение крана и отрегулировать положение любых шпилек, которые мешают. Некоторые смесители, например, мостовые, не требуют перемещения шпилек.

Эти типы смесителей могут выходить за препятствующие шпильки. Однако шпильки будут преградой, если вентиль спрятан в стене.

Чтобы добавить блокировку, вам обычно понадобится брус 2×4, помещенный между парой шпилек, чтобы широкий край был обращен наружу. Используйте 2 шурупа 1/2 дюйма для дерева, чтобы прикрутить блокировку к стойкам.

Шаг 3. Установите запорные клапаны и проложите линии водоснабжения

Обычно сантехники используют медные трубы, однако вы можете предпочесть PEX.Они реже протекают и их намного проще установить в случае, если трубы замерзнут в стене. Для работы горячей и холодной воды вам потребуется установить запорную арматуру. Вы будете устанавливать линии водоснабжения диаметром 1/2 дюйма.

В случае, если вы устанавливаете смеситель для настенного монтажа там, где имеется смеситель для раковины, вы сможете продлить проточные водопроводы вдоль стены и использовать запорные клапаны, которые уже установлены.

Если кран новый и запорные клапаны невозможно скрыть, вы можете найти место для установки съемной панели в том же или соседнем помещении, где клапаны можно скрыть.

В зависимости от того, куда ведут трубы, вы также можете спрятать их в подвале, в подвале или другом незаметном месте в доме.

Шаг 4: Установите клапан или заделайте трубы

В зависимости от типа крана и типа труб может потребоваться заделка. Если вы используете трубы PEX, вам необходимо использовать соответствующие фитинги PEX.

В противном случае, чтобы установить медные трубы на классический смеситель мостового типа с двумя ручками, вам необходимо припаять латунный или медный колен к каждой трубе, используя входное отверстие с резьбой 1/2 дюйма IPS, обращенное наружу.Используя винты 1 1/4 дюйма, прикрепите фитинг к блокировке.

В случае, если смеситель имеет скрытый клапан, следуйте инструкциям производителя по установке. Обычно к клапану припаивают медные трубы или фитинги из полиэтилена. Важно перед тем, как затянуть винты, крепящие к блокировке, выровнять клапан.

Шаг 5: Установка трубных ниппелей

Вы начнете с ввинчивания латунного ниппеля 1/2 дюйма в каждое из колен, которые вы разместили. Это касается смесителей, у которых нет встраиваемых клапанов.Производитель рекомендует определенное расстояние для выхода за пределы стены, поэтому ниппели должны быть подходящей длины. Если они будут слишком короткими, ничего не получится.

Заклейте изолентой отверстия для сосков, чтобы мусор не прилипал при замене настенного покрытия, например гипсокартона.

Смесители с клапанами для встраивания в стену имеют заглушки, которые проходят через гипсокартон или другое настенное покрытие. В этом случае соски использовать не придется. Заглушки предназначены для защиты от мусора, когда вы устанавливаете новый смеситель и выполняете последние штрихи на стене и отделке.

Шаг 6: Установите кран, отделите его и отделайте стену

Поздравляем, это самый последний шаг! Обязательно строго следуйте инструкциям производителя, чтобы установить смеситель и его отделку.

Завершите отделку стены путем укладки гипсокартона, покраски или укладки плитки и, при необходимости, заделки швов. Вы сделаете все необходимые детали и последние штрихи, чтобы все было полностью так, как вы себе представляли.

Для смесителей общего назначения, таких как нержавеющая сталь, смазанная бронза, цельная латунь или другие типы, вы захотите использовать прилагаемые компрессионные гайки и использовать стопорные плоскогубцы для их затяжки.

В случае смесителей со скрытыми клапанами, накладка навинчивается на патрубки клапана. Затяните установочный винт, чтобы зафиксировать их, используя шестигранный ключ или отвертку, которые идеально подходят для этой задачи.

Последние мысли

При наличии соответствующих инструментов и внимательного отношения ко всем этапам вы сможете установить смеситель для настенного монтажа. Смесители для настенного монтажа не так уж и сложно установить, если у вас есть общее представление о том, как они работают, и о последствиях установки.

В целом, эти красивые смесители придадут вашей раковине и раковине для ванной современный и запоминающийся вид. Они выглядят потрясающе и могут сочетаться с разными стилями раковин.

Для успешной установки смесителя на стену выберите смеситель, изготовленный из высококачественных материалов от известного производителя. Эти типы установок — это инвестиции, которые увеличат стоимость вашего дома.

Хорошо изучите, прежде чем выбрать кран, который вам подходит.После того, как вы решите, какую модель использовать, обязательно найдите надежного дилера по ремонту дома, который сможет предоставить запасные части при необходимости. Есть много ресурсов, которые помогут вам как в магазине, так и в Интернете.

В целом, установка настенного смесителя проста и стоит потраченного времени. Это вызов, который стоит принять, и вы будете наслаждаться своим новым красивым смесителем для настенного монтажа долгие годы!

Как самостоятельно выполнить грубую очистку туалета

Обновлено сен.29, 2017.

Чтобы установить унитаз, надо начать с водопровода. Мы проведем вас через этапы черновой обработки труб. Если возникнут проблемы, позвоните нам. Мы — местная портлендская сантехническая компания с многолетним опытом и преданностью нашим клиентам.

Препарат

Перед установкой унитаза необходимо проложить канализационный сток и подводящую магистраль к месту нового унитаза. При установке дренажных труб из акрилонитрит-бутадиен-стирола (АБС) и медных линий подачи соблюдайте требования к водопроводу и дренажу.Если вы не знаете, как правильно установить эти трубы, очень важно нанять профессионального сантехника. Произошедшая здесь ошибка, скорее всего, сделает невозможным установку нового унитаза до тех пор, пока все не будет сделано правильно.

Водопровод

Отключите водоснабжение в доме, закрыв главный рабочий клапан. В большинстве домов в Портленде вы можете найти этот клапан в бетонном ящике рядом с улицей. Узнайте больше о различных запорных клапанах в вашем доме и вокруг него.
Установите медный водопровод диаметром ½ дюйма на место вашего нового туалета.Проденьте линию через нижнюю пластину на стене примерно на 8 дюймов слева от центральной линии унитаза. Подключите эту линию подачи к водопроводу, прикрепленному к раковине. Используйте 90-градусный изгиб или заглушку, чтобы вставить ватерлинию в плоскость поверхности стены. Убедитесь, что она параллельна поверхности пола и на высоте 8 дюймов над ней.
Найдите соседнюю стойку стены и прикрепите к ней медный водопровод с помощью изолированного крюка для трубы. Один из альтернативных вариантов — припаять провод к медной ленте для гвоздей, которая крепится к стойкам стены по обе стороны от водопровода.

Запорный клапан для унитаза

Установите запорный клапан унитаза и накладное кольцо на конец ½-дюймового медного патрубка водопровода. Предварительно обрежьте медную трубу. Запорный вентиль должен располагаться как можно ближе к поверхности стены.

Канализация

Подсоедините слив из АБС-пластика диаметром 4 дюйма к основной сливной линии рядом с унитазом. Продлите новую сливную линию до места унитаза. Если вы проводите реконструкцию и новый унитаз является частью добавленной полноценной ванной комнаты, вы можете привязать слив раковины и ванны к сливу унитаза.Учитывайте минимальный уклон, требуемый вашими строительными нормами. Установите прочистную арматуру в том месте, где линии слива сточных вод становятся вертикальными и соприкасаются с полом ванной комнаты.
Вырежьте отверстие диаметром 6 дюймов в поверхности пола ванной комнаты. Убедитесь, что расположение сливного отверстия соответствует рекомендациям производителя для унитаза.
Ищите готовый конец трубы из АБС-пластика по центру чернового пола, примерно в 12 дюймах от задней стены ванной комнаты, заподлицо с поверхностью чернового пола.Оставьте минимум 18 дюймов с каждой стороны от стены шкафа.

Шаги отделки

Создайте опору под черным полом для дренажной линии с помощью стандартной обвязки из АБС-пластика. Вы также можете использовать блоки, чтобы удерживать сливную трубу в правильном положении.
Установите фланец унитаза на сливную трубу из АБС-пластика. Прикрепите фланец к основанию с помощью шурупов с гальваническим покрытием. Теперь ваши водопроводные и сливные линии завершены и готовы к установке нового туалета.

Портленд имеет репутацию человека, который делает все по-своему, но когда дело доходит до сантехники, можно держать пари, что мы делаем то же самое, что и большинство жителей Орегона: нам нравятся туалеты.

Согласно последним данным Бюро переписи населения США, около 1,6 миллиона человек в стране живут без водопровода. Это прискорбное положение вещей. Мы здесь, чтобы помочь нашим соседям из Портленда, у которых нет туалетов, рассказать о том, как грубо установить сантехнику в туалете.

Подготовка вашей ванной комнаты к установке нового туалета не должна быть источником стресса. Если после прочтения этих инструкций вы не хотите самостоятельно наводить сантехнику в туалете, обратитесь в компанию Meticulous Plumbing. Мы рады помочь.

Как найти главный запорный клапан водоснабжения в вашем доме

Представьте, что вы входите в комнату и обнаруживаете на земле лужу на дюйм. Сантехника перешла через крошечную трещину в настоящую утечку. Вода везде течет свободно.

Что бы вы сделали?

Вода — одна из самых разрушительных сил в вашем доме. Чем быстрее вы примете меры, чем быстрее вы сможете прекратить подачу воды, тем больше у вас шансов на полное выздоровление.

Вы знаете, где находится главный запорный клапан водоснабжения в вашем доме?

В каждом доме должен быть установлен главный запорный клапан воды. Поэтому для большинства аварийных ситуаций или ремонтов, связанных с работой с вашей сантехникой, отключение внутреннего клапана является обязательным.

Первый шаг — найти главный запорный клапан водоснабжения на вашем участке. В одних домах счетчик воды находится внутри, в других — снаружи. Он может находиться под землей в яме, на границе участка или рядом с ним.Внутри он может располагаться в подвале, в подвале или у фундамента. Клапаны отсечки воды могут иметь круглую колесную ручку или рычаги.

В подвале запорный вентиль обычно расположен возле передней фундаментной стены. Водопровод мог пройти через бетонный пол или стену. Клапан обычно расположен на расстоянии от 3 до 5 футов от того места, где водопровод входит в дом. Если вы не нашли его на передней стене, поищите механическое помещение или рядом с водонагревателем или печью.

В подвесном пространстве или в конструкции перекрытия запорный клапан может находиться прямо внутри рабочего пространства. Если до него трудно добраться, возможно, вы захотите расположить вторичный клапан более удобным образом. В некоторых случаях вы найдете его возле водонагревателя или под кухонной раковиной.

Если в вашем доме есть спринклерная система пожаротушения, необходимо соблюдать осторожность при закрытии запорного клапана. Если вы работаете не над спринклерной трубой, вам следует только отключить водопровод в доме и оставить под напряжением спринклерную трубу.

Чтобы выключить главный клапан, выключите клапан ручки круглого колеса, повернув его вправо (по часовой стрелке) на два или более полных оборота. Для клапанов с рычажной ручкой поверните до тех пор, пока они не будут параллельны трубе. Он должен остановиться примерно на четверть оборота. Откройте кран для ванны или раковины (как горячей, так и холодной) с максимальным давлением, чтобы вода полностью закрылась. Затем продолжайте открывать краны по всему дому, чтобы при необходимости полностью осушить водопровод.

Возникла проблема с водопроводом? Позвоните нам сегодня.

советов по отключению подачи воды в туалет

Унитазы, как и другие сантехнические устройства, имеют запорный вентиль. Запорный клапан чаще всего находится в водопроводе унитаза.

Для удобства в каждом туалете должен быть отдельный запорный клапан. Например, вы можете перекрыть подачу воды в унитаз при ремонте или замене некоторых компонентов унитаза.

Важно проверить, есть ли в сантехнике вашего туалета специальный запорный клапан.Чтобы проверить, есть ли он в вашем туалете, проследите за трубкой подачи воды, которая питает резервуар.

Вы можете найти трубку на одной стороне бачка унитаза. Трубка обычно присоединяется к резервуару с одной стороны и к основной трубе с другой стороны.

Следуйте по трубке от резервуара к стене, чтобы найти его запорный клапан. Клапан должен быть где-то близко к стене. Если нет, то он должен быть где-то за танком.

Если вы не можете найти клапан, вы все равно можете отремонтировать унитаз, перекрыв главный запорный клапан.Кроме того, если в вашем туалете есть специальный клапан, но он не перекрывает подачу воды полностью, вам придется работать с основным клапаном.

Отключение клапана унитаза

Сантехника имеет небольшую запорную арматуру. Эти клапаны обычно устанавливаются на водопроводных трубах диаметром 3/8 или полдюйма.

Бачок унитаза обычно имеет выпускное отверстие для воды с резьбой на одной стороне. Здесь к резервуару подключается трубка подачи воды.Большинство этих клапанов имеют рычаг или круглую ручку.

При закрытии ручки клапана рычажного типа просто поверните рычаг по часовой стрелке. Одного ¼ оборота может хватить, чтобы закрыть его. Его следует закрыть, как только он будет расположен перпендикулярно трубе.
Чтобы закрыть ручку клапана в форме футбольного мяча, просто поверните ее по часовой стрелке, пока она полностью не затянется. Возможно, вам придется повернуть его по несколько раз, чтобы полностью закрыть.

Специальные запорные клапаны для большинства светильников используются редко.Таким образом, они могут прилипнуть или даже не полностью перекрыть подачу воды.

Если вы полностью закрыли кран, но вода продолжает течь, вам придется отключить подачу воды в дом.

Ремонтируйте или заменяйте унитаз только при полностью отключенном водоснабжении. Это позволит избежать потерь воды или даже наводнения.

Отключение главного клапана подачи воды

Если в вашем туалете нет клапана, отключите подачу воды.Первое, что вам нужно сделать, это найти главный запорный клапан. Вот как его найти:

Если в вашем доме есть подвал или подвал, клапан можно найти в любом месте. Он должен быть рядом с улицей, углом или у стены. Проверьте, нет ли большой трубы, возможно, трубы диаметром 1 дюйм, идущей из земли или сквозь стену. Первый запорный клапан, который вы увидите на этой трубе, вероятно, является основным клапаном. Если на трубе есть счетчик, используйте клапан, расположенный рядом с счетчиком.
Если в вашем доме нет подполья или подвала, вам следует найти клапан, вероятно, рядом с водонагревателем или в вашем гараже. Однако не путайте это с клапанами вашего водонагревателя.
В некоторых домах, особенно в теплых регионах, есть наружная запорная арматура. Клапан должен быть где-то у внешней стены. Вы можете найти его рядом с уличным краном или нагрудником для шланга.
Найдя главный клапан, закройте его, повернув рычаг по часовой стрелке. Один ¼ оборота должен закрыть его так, чтобы он располагался перпендикулярно трубе.Если ручка клапана шарообразная или круглая, закройте ее, повернув по часовой стрелке. После выключения главного клапана откройте любой кран на нижнем этаже вашего дома, чтобы сбросить давление воды из всей системы водоснабжения.

Не удается найти главный запорный клапан?

Если вы не можете найти главный клапан, выключите главный клапан водомера. Вероятно, вы можете найти его в наземном ящике рядом с ближайшей улицей.

Просто пройдите по главной водопроводной трубе, ведущей к вашему дому, и проследите за клапаном в сторону улицы.Вы можете закрыть счетчик, повернув его рукой. Если его нельзя повернуть вручную, используйте разводной трубный ключ.

Если клапан имеет рычажную ручку, поверните ее по часовой стрелке, пока она не окажется перпендикулярно водяной трубе. Если у него круглая ручка, поверните ее по часовой стрелке, чтобы она была достаточно тугой.

Статьи по теме:

Распространенные проблемы с туалетом, которые можно исправить самостоятельно

Что заставляет ваш туалет булькать?

Как прочистить туалет

Советы по ремонту случайно расположенного унитаза

Почему мой новый унитаз пахнет сырой канализацией?

Типы смывных устройств в туалетах

Советы по сантехнике своими руками: как заменить душевой клапан

Инструкции по замене душевого клапана

Некоторые сообразительные домовладельцы из Индианаполиса находят мелкий ремонт сантехники в рамках своего набора навыков «сделай сам» — замена душевого клапана — это та работа, которую вы, возможно, сможете выполнить самостоятельно.Наши лицензированные сантехники поделятся советами, которые помогут вам заменить душевой клапан дома. Изучите приведенные ниже инструкции, прежде чем приступить к выполнению этой задачи, и выполняйте мелкий ремонт сантехники самостоятельно только в том случае, если у вас есть знания и навыки, чтобы делать это безопасно и точно.

Если вам нужна профессиональная сантехническая помощь, чтобы заменить душевой клапан или выполнить другой ремонт в районе вашего дома в Индианаполисе, позвоните г-ну водопроводчику. Наши лицензированные сантехники готовы помочь вам с услугой, необходимой для улучшения работы сантехники в вашем доме.

Типы душевых клапанов

Душевые в домах в районе Индианаполиса используют несколько различных типов клапанов для работы. Тип клапанов в душе зависит от типа установленных смесителей.

Клапаны балансировки давления распространены по всему дому и регулируют температуру воды на выходе. Клапаны уравновешивания давления поддерживают постоянное соотношение горячей и холодной воды, чтобы обеспечить надлежащую температуру воды из душа, и при необходимости вносят корректировки с учетом изменений давления.
Термостатические клапаны специально регулируют температуру воды до заданного уровня. С термостатическим клапаном просто откройте кран и подождите, пока вода достигнет желаемой температуры — эти клапаны исключают постоянную регулировку идеальной температуры воды.
Отводной и переключающий клапаны регулируют расход воды в душе. Этот клапан является компонентом, который позволяет остановить поток воды из излива ванны и направить ее в душевую лейку, и наоборот.

Распространенные проблемы с душевыми клапанами

Душевые клапаны в вашем доме со временем могут испытывать проблемы, которые требуют исправления, чтобы улучшить эффективность вашего душа и предотвратить утечки. Распространенные проблемы, влияющие на душевые клапаны, включают:

Износ: Ежедневное использование способствует износу душевых клапанов. Их уплотнения изнашиваются, что приводит к утечкам. Подшипники внутри клапанов изнашиваются, что замедляет реакцию клапана. Изношенные подшипники вызывают колебания температуры из-за душа.
Накипь извести: Со временем известь и грязь в вашем водопроводе накапливаются внутри ваших душевых клапанов. Это скопление влияет на работу клапана, что вызывает колебания температуры.
Замена горячей воды: Установка нового водонагревателя или регулировка температуры горячей воды на выходе из водонагревателя может создать проблемы с душевыми клапанами, которые требуют регулировки. Для остановки клапана выравнивания давления может потребоваться регулировка с учетом новой температуры горячей воды, а также настроек температуры в термостатическом клапане.

Проблемы, вызванные известковыми отложениями и накоплением грязи, часто устраняются при чистке сборного смесителя. Для этого необходимо удалить картридж и другие компоненты, которые затем замачивают в растворе для удаления извести или уксусе. Узел необходимо смазать и правильно собрать, чтобы душевой клапан и смеситель функционировали должным образом.

Когда нужно заменить душевой клапан?

Во-первых, если у вас негерметичный душ, вы хотите заменить душевой клапан, чтобы как можно скорее остановить утечку.Негерметичный клапан со временем приводит к значительным потерям воды в доме, что увеличивает ваши счета за коммунальные услуги. Также существует риск незаметной утечки клапана за стенкой душа, что может вызвать серьезные повреждения водой и рост плесени.

Заменив душевой клапан, вы повысите эффективность своего душа. Если температура воды в душе колеблется, когда используется смыв унитаза или другие краны по всему дому, новый клапан балансировки давления решает эту проблему.

Благодаря замене душевого клапана домовладельцы также получают удобство и безопасность. Установите термостатический клапан и настройте температуру воды для душа. Термостатический клапан устраняет необходимость тонкой настройки для достижения идеальной температуры! Они также следят за тем, чтобы температура воды не становилась слишком высокой — это особенно важно в домах с маленькими детьми или пожилыми членами семьи, поскольку они подвергаются более высокому риску ожогов и ожогов от горячей воды.

Как заменить душевой клапан

Чтобы заменить душевой клапан, вам действительно нужно быть опытным мастером по ремонту дома.Замена душевого клапана — задача гораздо более сложная, чем замена насадки для душа. Для успешного выполнения этой работы абсолютно необходимо хорошее знание сантехники. Этот проект включает в себя настройку трубопроводов вашего душа, включая пайку — не пытайтесь выполнить этот проект, если он слишком сложен для вашего набора навыков.

Тем не менее, если у вас нет навыков, чтобы заменить душевой клапан самостоятельно, не волнуйтесь — именно для этого вам нужен ваш сантехник! Лицензированные сантехники г-на водопроводчика с легкостью выполнят ремонт, например, замену душевого клапана.Мы гарантируем, что работа будет выполнена правильно, чтобы не повредить душевую кабину и водопровод.

Необходимые инструменты

Чтобы заменить душевой клапан, вам необходимо получить доступ к компонентам водопровода за стенкой душа. Вам могут понадобиться следующие инструменты:

Отвертки
Шестигранный ключ
Плоскогубцы
Игольчатые плоскогубцы
Маленькая ножовка
Универсальный нож

Шаги по замене душевого клапана

Перед тем, как приступить к разборке смесителя для душа чтобы заменить душевой клапан, накройте ванну или сливной пробкой или тканью.Вы хотите полностью заблокировать сливное отверстие, чтобы никакие винты или мелкие детали не попали в слив.

Снимите ручку душа, отвинтив ее. На ручке может быть колпачок, закрывающий винт, удерживающий ручку вместе. После откручивания может потребоваться постучать или пошевелить ручкой, чтобы ослабить и снять ее. Отложите ручку и винты в сторону, но держите их вместе, чтобы вы знали, какие компоненты собираются вместе после замены клапана душа.
Снимите декоративную накладку, также называемую накладкой.Это металлическая панель, которая закрывает отверстие в стене вашей плитки или душа, ведущее к клапану. Отвинтите пластину и снимите пластину со стены. Если есть уплотнение, которое удерживает декоративную пластину на месте, удалите ее канцелярским ножом. Отложите декоративную пластину и винты в сторону, но держите их вместе.
Дополнительно — очистите ручку и накладку. Поскольку они удалены, сейчас хорошее время для очистки этих компонентов от известкового налета, мыльной пены и другого мусора. Смочите их белым уксусом или средством для удаления извести, продолжая заменять душевой клапан.
Перекройте подачу воды в душ. Найдите запорные клапаны душа и закройте их, чтобы остановить утечку при замене клапана душа. Заглушки для душа обычно расположены по бокам клапана, одна для горячей воды, а другая для холодной воды — обе должны быть закрыты. Если вы не можете найти запорные клапаны душа, перекройте весь дом водой с помощью главного запорного клапана дома на время выполнения этого проекта.
Может потребоваться проделать более широкое отверстие в стене душа, чтобы получить доступ к душевому клапану и заменить его.Отверстие за накладкой может быть недостаточно широким для выполнения работы. Как правило, для правильной замены душевого клапана требуется отверстие размером 12 на 12 дюймов. Если отверстие за декоративной пластиной меньше, увеличьте его, но не превышайте размер, который вы сможете восстановить с помощью декоративной пластины.
Снимите зажим клапана. С помощью плоскогубцев вытащите зажим из верхней части клапана, который удерживает клапан в нужном положении. Отложите зажим в сторону. Если ваш душевой клапан использует стопорную гайку, чтобы удерживать его в нужном положении, снимите его с помощью гаечного ключа и отложите в сторону.
Снимите клапан. Удерживая конец картриджа с клапаном плоскогубцами, снимите клапан со стены, покачивая, чтобы ослабить, если необходимо.

Некоторые проблемы с душевым клапаном можно решить при замене картриджа с душевым клапаном — просто вставьте новый картридж, замените зажим, установите на место и замените декоративную пластину, а затем ручку. Если требуется замена всего душевого клапана, процесс усложняется.

Снимите старый клапан в сборе и отсоедините его от трубопровода.
Установите новый клапан в сборе на место.
Подключите новый душевой клапан к водопроводу подходящими способами. Перед прикреплением фитингов с внутренней резьбой к трубам из PEX можно использовать тефлоновую ленту вокруг наружной резьбы. Затем прикрепите муфту и фитинги для обжима труб. Если у вас медные трубы, вы должны спаять соединения.
Включите подачу воды и проверьте клапан на утечку. Если обнаружены утечки, устраните проблему.
Заменить накладку и ручку.

Получите помощь по сантехнике от г-на сантехника

Как вы можете видеть, для замены клапана душа требуются определенные знания и навыки в области сантехники. Это работа не для всех — не рискуйте утечками и повреждением вашего дома, если это не домашняя задача, для которой вы готовы.

Убедитесь, что сложная замена душевого клапана произведена правильно, когда вы звоните профессионалам в компанию Mr. Наши лицензированные сантехники ремонтируют протекающие душевые клапаны и производят модернизацию для повышения эффективности душа в вашем доме.Запланируйте ремонт сантехники, позвонив нам сегодня!

Видео с инструкциями по установке запорных клапанов с нажимным соединением

Как: установить запорные клапаны SharkBite Push-to-Connect Стенограмма видео:

Запорные клапаны SharkBite

предназначены для быстрой и легкой установки приспособлений и устройств; например, смесители, туалеты, холодильники, посудомоечные машины, льдогенераторы и увлажнители. Давайте посмотрим, насколько просто установить запорный вентиль для подключения к крану и унитазу.

Если вы устанавливаете унитаз, нужен только один запорный клапан. Если вы устанавливаете смеситель, потребуются два запорных клапана. Определите тип заглушки в месте установки. Если ваша заглушка выходит из стены, вам понадобится угловой запорный клапан. Если ваш патрубок выходит из пола, вам понадобится прямой запорный клапан.

Если вам нужно отрезать трубу, сделайте резку как можно более чисто и под прямым углом. Обязательно оставьте не менее 1 дюйма трубы, чтобы вставить запорный клапан SharkBite на заглушку.Убедитесь, что на трубе нет царапин и мусора. Если вы работаете с медной трубой, удалите все острые края или заусенцы.

Затем с помощью инструмента SharkBite Depth & Deburr измерьте и отметьте глубину погружения на выходе вашей трубы. Таблицу глубины вставки можно найти на сайте sharkbite.com. Надавите запорный клапан до отметки вставки, которую вы только что сделали на трубе. При установке крана повторите описанные выше действия для второго запорного клапана.

Запорные клапаны

SharkBite доступны с различными соединениями подачи.Сантехническая лента для резьбовых соединений не нужна. Первый вариант — это плетеный подводящий трубопровод, который навинчивается на запорный клапан и на приспособление. Во втором варианте используются трубки PEX и соединители для крепления SharkBite.

Наденьте соединитель на приспособление. Измерьте расстояние между двумя разъемами и добавьте 2 дюйма. Перенесите это измерение на трубку PEX и отрежьте до нужной длины. Вставьте трубку в запорный клапан и соединитель приспособления. Третий предлагаемый вариант — это запорный клапан со встроенным разъемом питания.Теперь включите воду и проверьте соединение.

Использование SharkBite — это быстро, эффективно и надежно.

Приточный клапан в стену своими руками: детали монтажного руководства

Назначение приточного клапана

Особенности конструкции стенового клапана

Параметры выбора настенных приточников

Где установить приточный клапан

Как выполнить монтаж клапана самому

Сверление отверстия первым способом

Второй способ сверления отверстия

Монтаж приточного клапана

Востребованные модели приточных клапанов

Выводы и полезное видео по теме

монтаж клапана притока воздуха в систему приточной вентиляции

Необходимость установки вентиляционного клапана

Конструкция и принцип работы

Аргументы «за» и «против»

Параметры выбора встраиваемого проветривателя

Технология монтажа приточно-стенового клапана

Определение оптимального места установки

Необходимые инструменты и материалы

Последовательность выполнения работ

Обслуживание вентиляционного клапана

Выводы и полезное видео по теме

О пользе приточного клапана

Технология монтажа вентиляционного стенового приточного клапана

Конструкция клапана вентиляционного приточного

Как установить приточный клапан своими руками

установка клапана фабричного изготовления

самодельный приточный клапан

Как установить приточный клапан? | Aereco

Как установить приточное устройство в случае механической вентиляции?

Установка приточных устройств на оконных рамах

Фрезеровка технологического отверстия для крепления приточного клапана

Размеры отверстия

Общие рекомендации

Типы окон

Размещение приточного клапана

Фрезеровка технологического отверстия

Установка приточных устройств механической системы вентиляции на рольставни

Настенный монтаж приточного устройства механической системы вентиляции

Рекомендация

Техническое обслуживание

Как установить приточный клапан на пластиковые окна своими руками

Принцип работы приточного клапана

Как установить приточный клапан на пластиковое окно самостоятельно

Приточный клапан на пластиковые окна своими руками: выбор устройства

Вент-клапан на окна: пример подбора

Необходимые материалы и инструменты, требования к установке

Этапы монтажа

Предназначение приточного клапан и его достоинства

Особенности конструкции стенового клапана

Где установить приточный клапан

Важные параметры приточных настенных клапанов

Советы по выбору и установке клапана

Как выполнить монтаж клапана самому

Сверление отверстия первым способом

Второй способ сверления отверстия

Монтаж приточного клапана

Востребованные модели приточных клапанов

Функции и основные преимущества приточного клапана

Особенности монтажа приточного клапана в стену, видео-инструкция

Установка приточного клапана в стену своими руками

Видео

Клапан приточной вентиляции установка и монтаж Екатеринбург

Приточный вентиляционный клапан КИВ-125

Особенности

Преимущества

Где рекомендуется устанавливать вентиляционную установку?

Что делать, если в помещение повышенный уровень влажности?

Как проверить вентиляцию в помещении?

Вентиляционный клапан в стене: модели и установка

Воздухообмен в помещении

Принцип действия вентиляционного клапана

Производители и модели устройств

Монтаж и эксплуатация

Как заменить главный запорный клапан подачи воды

Организовать отключение воды на улице

Подготовьте рабочую зону

Выключите воду

Слить воду из линии

Снимите старый клапан
