Как установить выключатель — Лайфхакер

1. Приготовьте необходимые инструменты и материалы

Для установки нового или замены старого выключателя будут нужны:

  • выключатель;
  • нож;
  • индикатор напряжения;
  • плоская и крестовая отвёртки.

2. Отключите электричество

Красный индикатор указывает на то, что автомат включён / ac220.ru

Все работы с электропроводкой следует проводить в обесточенном помещении.

Для этого выключите главный рубильник на электрощите в квартире или на лестничной площадке. Переведите ручки автоматов вниз: значки должны смениться с красного на зелёный или с единицы на ноль.

Пощёлкайте выключателем в квартире и убедитесь, что в сети действительно нет напряжения.

3. Разберите старый выключатель

Если вы не меняете выключатель, а устанавливаете новый — переходите к следующему пункту.

Для старых и современных аппаратов процедура разборки немного отличается. Для изделий советского образца порядок действий следующий:

  • Выкрутите отвёрткой винты на декоративной панели.
  • Аккуратно подденьте крышку и снимите её.
  • Ослабьте винты крепёжных распорок и извлеките механизм из стены.
  • Провода пока не отсоединяйте.

У современных выключателей декоративная панель крепится на защёлках или винтах, которые спрятаны под клавишами. Поэтому действуйте иначе:

  • Аккуратно подденьте клавиши плоской отвёрткой и снимите их.
  • Отверните винты или отогните язычки защёлок по краям выключателя и снимите декоративную крышку.
  • Ослабьте распорки и выверните крепёжные винты на металлической рамке, если они есть.
  • Не отсоединяя проводов, извлеките выключатель из стены.

3. Сосчитайте провода

О количестве жил можно судить по числу клавиш, но иногда бывают исключения. Поэтому лучше убедиться, что в стене проложено необходимое количество проводов. От этого будет зависеть, какой выключатель вы сможете установить.

Внимательно взгляните на механизм. Сосчитайте, сколько жил к нему подключено, и выясните, нет ли в стене незадействованных проводов. Всего их может быть от двух до четырёх.

  • Два провода — подойдёт для одноклавишного выключателя. Можно управлять одной или всеми лампами отдельного светильника.
  • Три провода — подойдёт для двухклавишного выключателя. Можно управлять двумя группами ламп одной люстры или двумя отдельными светильниками.
  • Три провода — также три жилы нужны для проходных выключателей. Можно управлять одной или всеми лампами отдельного светильника из двух разных мест.
  • Четыре провода — подойдёт для трёхклавишного выключателя. Можно управлять тремя группами ламп одной люстры или тремя отдельными светильниками.

4. Включите электричество

Это необходимо, чтобы точно определить приходящий фазный провод на выключателе.

Для активации тока переведите ручки автоматов в электрощите в верхнее положение. Значки индикаторов сменятся с зелёного на красный или с нуля на единицу.

5. Определите фазу

Возьмите индикатор напряжения и поочерёдно коснитесь каждого из проводов, приходящих к выключателю. На одном из них светодиод индикатора должен зажечься — это и будет фазный провод. Запомните его цвет либо отметьте маркером или кусочком изоленты.

6. Отключите электричество

Сходите к электрощиту и отключите главный автомат, переведя его ручки вниз, как описано во втором пункте.

7. Демонтируйте старый выключатель

Если вы не меняете прибор, а устанавливаете новый — переходите к следующему пункту.

Осталось лишь ослабить отвёрткой прижимные винты контактов, чтобы вытащить провода и снять старый выключатель.

8. Зачистите провода

Для надёжного контакта с жил кабеля необходимо снять ножом 5–10 миллиметров изоляции. Зачищайте провода вдоль, а не поперёк. Действуйте аккуратно, чтобы ненароком не повредить их.

9. Подсоедините новый выключатель

Сложная, на первый взгляд, задача довольно проста и состоит в правильном подключении проводов согласно схеме. Для одноклавишных, многоклавишных и проходных выключателей есть различия, но принцип один.

Нужно подсоединить фазный провод, который мы помечали в пятом пункте, к соответствующему контакту выключателя. Обычно он обозначается буквой L, реже цифрой 1 или символом стрелки, направленной внутрь механизма.

Уходящие фазы или, как их ещё называют, управляющие провода подключаются к остальным контактам. Их обозначают символами L1, L2, L3 или просто 1, 2, 3. В некоторых случаях в качестве маркировки используются стрелки, направленные наружу из выключателя.

Чаще всего приходящая и уходящие фазы располагаются на противоположных сторонах прибора. Однако встречается конструкция, когда все контакты находятся с одной стороны.

Как подсоединить выключатель с одной клавишей

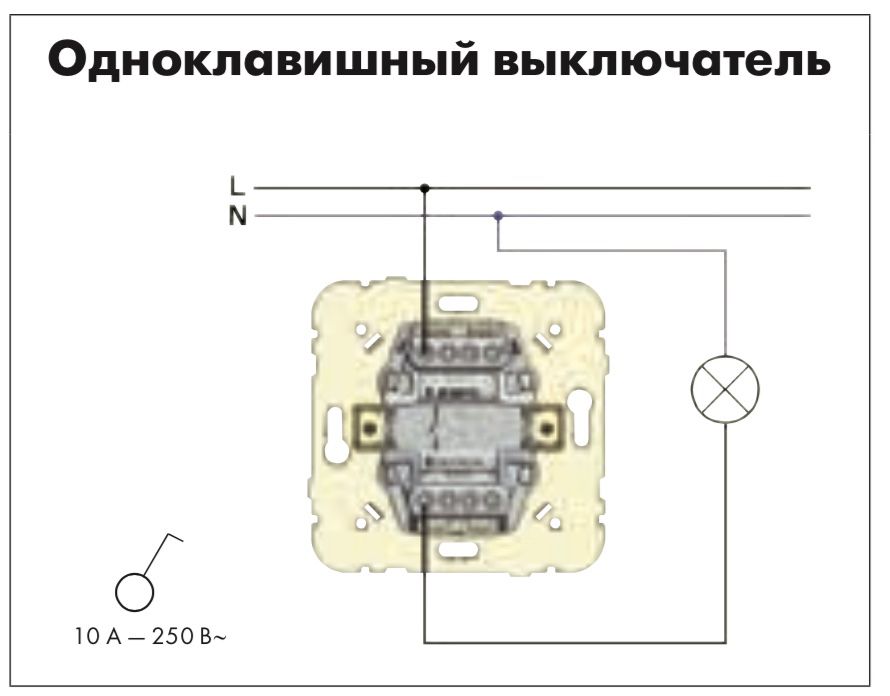

Схема подключения одноклавишного выключателя
  • Вставьте зачищенные жилы провода в зажимы контактов. На одноклавишном выключателе они могут быть не промаркированы, поскольку здесь это не важно.
  • Хорошо затяните прижимные винты для надёжной фиксации и качественного контакта.

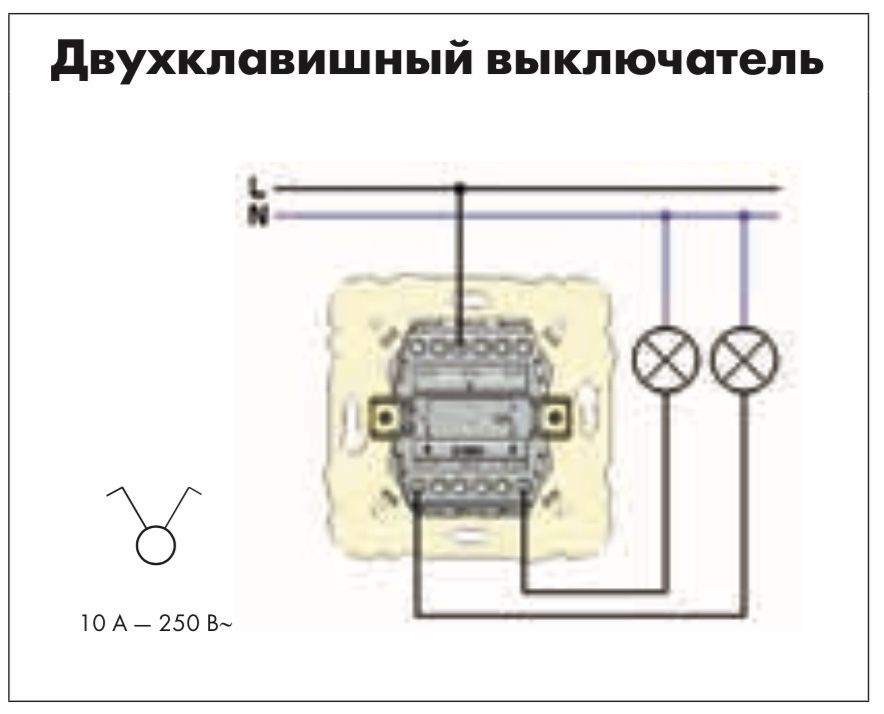

Как подсоединить выключатель с несколькими клавишами

  • Вставьте приходящий фазный провод, который мы пометили в пятом пункте, в зажим с маркировкой L.
  • Вставьте остальные жилы в оставшиеся зажимы с метками L1, L2, L3 (1, 2, 3 или уходящими стрелками).
  • Крепко затяните прижимные винты, чтобы надёжно зафиксировать провода.

Как подсоединить проходной выключатель

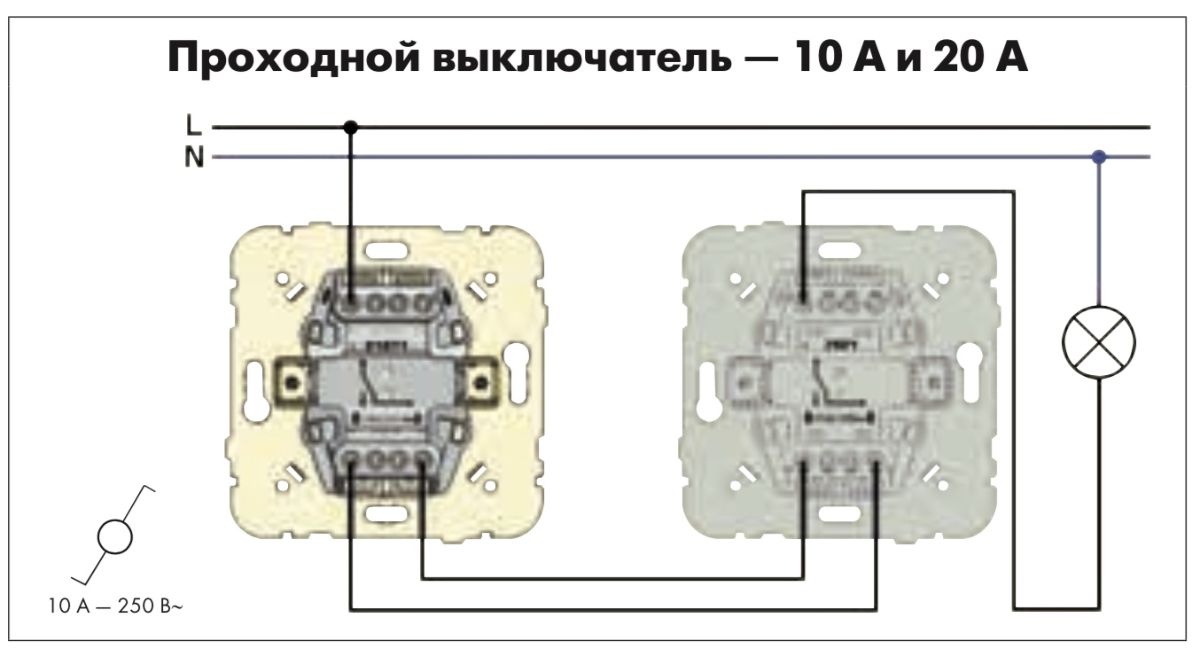

Схема подключения проходного выключателя
  • Установите помеченный в пятом пункте фазный провод в зажим с меткой L или входящей стрелкой.
  • Вставьте остальные жилы в зажимы с символами выходящих стрелок или цифрами 1 и 2.
  • Затяните все прижимные винты отвёрткой для надёжной фиксации.
  • Повторите процедуру для второго выключателя.

10. Закрепите выключатель в стене

  • Сложите провода гармошкой и поместите выключатель в монтажную коробку.
  • Выровняйте механизм и закрепите его, затянув распорные винты.
  • Зафиксируйте выключатель с помощью крепёжных винтов на металлической планке, если они есть.
  • Защёлкните декоративную крышку, вставив её на положенное место.
  • Наденьте клавиши и зафиксируйте их, прижав пальцем.

11. Включите электричество

Подайте напряжение, включив рубильник в электрощите. Если всё сделано правильно, установленный выключатель будет исправно работать.

Читайте также 💡🛠🏡

Как установить выключатель света | Строительный портал

Освещение в квартире состоит из множества различных элементов, каждый из которых выполняет свою функцию. Любой из них заслуживает тщательного рассмотрения, но в этой статье хочется более подробно остановиться на выключателе света, а именно на том, как установить выключатель света и что для этого необходимо.

Ведь без выключателя невозможно контролировать освещение в помещении.



  1. Виды выключателей света
  2. Подключение выключателя света



Виды выключателей света



На сегодняшний день для контроля и регулировки освещения используется несколько видов выключателей света: таймеры, диммеры, дистанционные и клавишные выключатели. Все они отличаются между собой конструкцией, возможностями и различной степенью защищенности. Но устройство выключателя света по своей сути и принципу работы одинаково для всех видов.



Фото: схема выключателя света

Диммеры

Эти выключатели света предназначаются для плавного контроля интенсивности освещения путем изменения мощности. Регуляция производится при помощи сенсорной кнопки или роликовой ручки. Раньше диммеры можно было использовать только с лампами накаливания, но сегодня, благодаря развитию полупроводников, диммеры устанавливаются под любые источники света.

Таймеры

Таймеры одни из наиболее сложных по своей конструкции, редко используются в качестве обычных выключателей света. Чаще всего их можно увидеть в системах «умный дом». Эти электронные устройства позволяют программировать включение и выключение света, создавая эффект присутствия или регулируя периоды освещения в помещениях.

Дистанционные выключатели

Современные технологии позволили создать выключатели, управление которых производится при помощи пульта дистанционного управления. Созданные для удобства, эти выключатели работают практически с любыми пультами, будь это пульт от телевизора или от музыкального центра. Эта их особенность позволяет ощутимо облегчить жизнь людям с ограниченными возможностями.

Клавишные выключатели

Наиболее распространенными выключателями являются клавишные. Они могут иметь от одной до четырех клавиш и монтироваться со скрытой или открытой проводкой. Простая конструкция и подключение – их основные преимущества.



Подключение выключателя света



Все работы по подключению выключателя света не представляют особой сложности, достаточно придерживаться техники безопасности при работе с электроприборами и уметь пользоваться инструментом. Но перед тем как подключить выключатель света, необходимо выполнить подготовительные работы и приобрести сам выключатель.

Выбирая новый выключатель, в первую очередь необходимо знать ряд важных технических моментов. Во-первых, в зависимости от того, какая проводка в помещении – скрытая или наружная, будет зависеть и тип выключателя, который также может быть скрытым или внешним (накладным). Во-вторых, необходимо знать силу тока и напряжение в сети дома, чтобы правильно подобрать выключатель. Информация об этих характеристиках выключателя указывается на его обратной стороне. Знать о технических характеристиках весьма важно, так как неправильно подобранный выключатель может сильно греться и со временем полностью выйти из строя, что чревато коротким замыканием и пожаром. В-третьих, в зависимости от типа источников света и осветительных приборов следует выбирать и определенный вид выключателей.

Важным моментом, определяющим последовательность и способ подключения, является схема подключения выключателя света. Она создается еще на этапе дизайн-проекта, и уже на её основе можно выбирать вид и тип выключателя. Чаще всего схема подключения выключателя света выглядит следующим образом:

После приобретения нужного выключателя приступаем к подготовительным работам по его установке. Перед тем как сделать выключатель света, придется отметить на стене место под него. Для этого вновь обращаемся к проекту электропроводки, в котором указаны все места установки и отмечаем их карандашом или маркером на стенах. Обычно выключатели размещают на высоте 1 — 1,5 м от пола, рядом с дверным проемом так, чтобы распахнутые двери не перекрывали к ним доступ. После этого приступаем к монтажу.



Важно! Установка выключателей и розеток проводится уже после прокладки электропроводки. Поэтому если планируется полная замена электрики, вначале необходимо проложить провода и только после этого устанавливать выключатели или розетки. Если выполняется лишь замена выключателей или розеток, тогда новые можно установить на прежнее место.



Как подключить выключатель открытой проводки

Этот тип выключателей состоит из изолирующей подкладки (подрозетника), механизма включения/выключения и крышки с кнопкой или клавишей. Установка такого выключателя заключается в следующем:

  • разбираем выключатель, чтобы добраться до механизма и подрозетника. Для этого аккуратно снимаем верхнюю крышку при помощи шлицевой отвертки;
  • снимаем механизм выключателя, чтобы получить саму пластину подрозетника;
  • прикладываем подрозетник к намеченному ранее месту на стене и отмечаем места, где будут отверстия под крепеж. Обычно на самом подрозетнике их два и находятся они друг от друга по диагонали;
  • при помощи дрели засверливаем отверстия и вбиваем внутрь дюбеля;
  • ставим на место подрозетник и прикручиваем его к стене;
  • осталось поставить на место механизм и закрепить его.



Важно! Все работы по подключению выключателя необходимо начинать с отключения электричества на распределительном щитке.

  • закрепив выключатель и обесточив сеть, приступаем к подключению проводов. Для этого зачищаем концы проводов на 2 — 2,5 см от края и вставляем их внутрь клемм, после чего закручиваем винты, фиксирующие провода внутри клемм.



Важно! Чтобы знать, как подключить правильно выключатель света, следует запомнить следующее. Провода  подсоединяются в определенном порядке, и маркировка проводов поможет в этом: белый или коричневый – это фаза, черный или синий – это ноль, желтый, зеленый или желто-зеленый – это заземление. В дополнение на самом выключателе будет указана маркировка для подключения.



  • закрепив провода в клеммах, устанавливаем на место крышку и закрепляем её. При помощи тестера проверяем качество соединения, и если все в порядке, включаем электричество на щитке.



Как уже отмечалось ранее, внешние выключатели могут быть как с одной клавишей, так и с двумя. В том, как подключить двухклавишный выключатель света, нет ничего сложного. Разница между двухклавишным и одноклавишным заключается в количестве нулевых проводов. В двухклавишном выключателе их два, и каждый подключается к отдельной клавише, в то время как фаза – общая для всего выключателя.



Как подключить выключатель скрытой проводки

В отличие от внешних выключателей скрытые имеют немного иную конструкцию. Разница заключается в подрозетнике и декоративной крышке. Подрозетник имеет форму чаши, в которую помещается весь механизм выключателя. А декоративная крышка выполнена в форме рамки или небольшой панели. Также отличается и способ установки.

Важно! Скрытый выключатель и подрозетник продаются отдельно. К тому же, существуют различные подрозетники для гипсокартона и для кирпичных и бетонных стен. При покупке следует об этом помнить.



Подключение этого типа выключателей потребует несколько больших усилий и времени. Причина заключается в необходимости штробления стен и вырезания довольно большой ниши для подрозетника. Конечно, эти действия придется выполнять лишь в случае отсутствия уже готовых штроб и ниш. Но чтобы сделать их с нуля, выполняются следующие действия:

  • в намеченном для выключателя месте на стене вырезаем большую круглую нишу. Сделать это можно при помощи специальной насадки для дрели или перфоратора – коронки. Сами насадки бывают разных диаметров, но для наших целей подойдет коронка, которая чуть больше чем подрозетник выключателя;



Важно! Перед тем как подключить выключатель света двойной со скрытой проводкой, необходимо заранее прорезать коронкой в стене два отверстия и соединить их между собой. В результате получится одна сплошная ниша, в которую можно поместить специальный двойной подрозетник.



  • провода к выключателю прокладываются по штробам, которые пробиваются в стене заранее при помощи перфоратора;
  • теперь устанавливаем на место подрозетник и заводим внутрь подрозетника проводку сквозь специальное отверстие. В бетонной или кирпичной стене зафиксировать подрозетник внутри можно с помощью гипсовой штукатурки. В гипсокартоне подрозетник закрепляется при помощи двух саморезов, вкрутив их до упора, фиксируются специальные скобы, которые и удерживают его на месте;



Важно! Если замена выключателя проводится в помещении, где проводка полностью разведена и подключена к сети, в первую очередь необходимо все обесточить. Только после этого можно приступать к монтажным работам.

  • закрепив подрозетник и заведя в него провода, можно устанавливать на место сам выключатель. Для этого придется его частично разобрать, а именно снять декоративную крышку и клавиши. Сделать это можно с помощью шлицевой отвертки, аккуратно подковырнув одну из клавиш. Сняв её, можно снять и все остальное. В результате должен остаться лишь сам механизм с металлической крепежной пластиной;
  • теперь подсоединяем к выключателю провода. Делается это так же, как и в случае с внешним выключателем. Но есть одно отличие. В случае с внешним провода подрезались строго под выключатель. Для скрытого выключателя необходимо оставить небольшой запас около 10 см, и только после этого зачищать концы;
  • подсоединив провода, аккуратно укладываем их внутрь подрозетника и устанавливаем на место механизм выключателя. После чего фиксируем его внутри;



Важно! На рынке продаются выключатели с двумя различными креплениями. В первом случае фиксация производится при помощи двух распорок, которые разводятся в стороны путем закручивания фиксирующих винтов. Во втором – при помощи двух саморезов, которые вкручиваются непосредственно в пластиковый подрозетник.

  • зафиксировав механизм выключателя, проверяем качество и правильность соединения тестером, и если все в порядке, надеваем декоративную рамку и устанавливаем на место клавиши. После чего подаем напряжение.



Установка выключателей – одна из наиболее простых электромонтажных работ. Её выполнение не требует особых умений, но и халатности допускать тоже не стоит. Если Вы никогда не делали ничего подобного, лучше перестраховаться и обратиться к специалисту.

Как установить выключатель света. Схема и разбор выключателя

Виды выключателя света

Сегодня есть много разновидностей выключателей света. Они отличаются конструкцией, степеней защищенности и возможностями. Виды: диммеры, таймеры, дистанционные, клавишные, выключатели с датчиком движения и присутствия.

Диммер позволяет контролировать мощность света. При помощи данного вида выключателя можно сэкономить на электроенергии.

Таймер очень удобен в использовании. Свет выключается автоматически после срабатывания сигнала о назначенном времени.

Дистанционный позволяет управлять выключателем на расстоянии при помощи пульта.

Клавишные — это обычный выключатель, к которому все привыкли и все знают. Клавишные выключатели бывают одинарные и двухклавишные.

Выключатели с датчиком движения и присутствия реагируют на присутствие в помещении человека. Светят, пока кто-то находится в комнате.

Если вас интересуют сенсорные выключатели, то подробная статья о них у нас на сайте.

Как установить включатель

Важно! Первое, что нужно сделать, это выключить рубильник! При помощи тестера проверить, есть ли еще электричество.

Чтобы поменять выключатель света, для начала нужно сделать демонтаж старого выключателя. Разобрать выключатель света совершенно несложно, снимите кнопки, и раскрутите винтики. Убрать остатки краски и прочего мусора.

Длинна проводов, начиная от стены, должна быть приблизительно 15 см. Эта длинна самая оптимальная для установки выключателя. Если сделать меньше, будет не удобно работать, длиннее — провода могут не вместиться в коробке выключателя.

После этого нужно снять приблизительно 2,5 см изоляции на проводах.

Каждый цвет проводов имеет разное значение. Белый или коричневый имеют значение фазы. Синий или черный — ноль. Зеленый, желто-зеленый или желтый означают заземление.

После того как разобрались с проводами, нужно их подключить. При помощи плоскогубцев, освобожденные от изоляции края проводов, загнуть в форме L и присоединить в нужном месте. Не забудьте крепко прикрутить винты, которые прижимают провода. Теперь проверьте правильно ли и все ли провода прикручены.

После этого вложите выключатель в стену и немного прикрутите болтами. Уровнем выровняйте положение выключателя и окончательно прикрутите болты.

Чтобы прикрепить клавиши выключателя, ничего сложного не нужно делать. Возьмите клавишу, приложите к выключателю и немного надавите. Должен быть слышен маленький щелчок. Это значит, что клавиша прикреплена.

Последнее, что нужно сделать, это проверить: горит ли свет. Включите рубильник и нажмите на клавишу выключателя. Если свет загорелся без помех, значит установка выключателя света была сделана правильно. Более подробно процесс описан в статье «Как подключить выключатель света», также читайте статью о проходных выключателях.

Посмотрите видео: Как самостоятельно установить выключатель

Как установить выключатель света в бетонной стене своими руками

Эта статья о том, как установить выключатель света. Вообще говоря, выключатели света используются, чтобы управлять электрическим освещением в жилых и коммерческих зданиях. В большинстве этих случаев выключатели света установлены на стене в определенном местоположении в комнате, высота, на которой они установлены, или форма выключателей, разные в зависимости от желания.

Содержание статьи

Выключатель света — имеет много видов:одинарный и многократный, внутренний и наружный. Монтаж выключателя света должен осуществлять человек, имеющий опыт работы с электричеством.

Чтобы установить выключатель,необходимо сделать следующее…

Как установить выключатель света

Первое вещь, которую Вы должны сделать, состоит в том, чтобы выключить рубильник. Некоторые люди полагают, что это безопасно выключить только счетчик, на котором Вы устанавливаете выключатель, но мы настоятельно рекомендуем Вам, чтобы основной выключатель подачи энергии был выключен.

Выключаем автомат

Затем, используйте тестера напряжения на каждом проводе, чтобы удостовериться, чтобы удостовериться что нет электричества и всё безопасно. Мы подчеркиваем , что это лучше проверять несколько раз, прежде, чем касаться электрических проводов.

Проводка подключения выключателя

Следующий шаг проекта, нужно убрать краску, остатки или грязь от коробки, используя плоскогубцы. Удостоверьтесь, что в месте под выключатель нет мусора и лишних материалов. Эта операция важна, особенно если Вы имеете дело с только что построенным домом или перекрашенной комнатой.

Однако, даже если Вы заменяете старый выключатель, нужно удостовериться, что новый выключатель электрического освещения будет установлен и выровнен должным образом.

Электрический выключатель

После того, как Вы купили выключатель света, Вы должны вскрыть его, используя отвертку. Эта операция важна, поскольку Вы соедините электрические провода с внутренней частью выключателя.

Следующий шаг проекта, после того, как мы вскрыли выключатель света, нужно начать подключать выключатель. Используйте плоскогубцы, чтобы отрезать лишние провода на расстоянии приблизительно 15 см от стены.

Укорачиваем провода

Этой длины должно быть достаточно для подключения выключателя, и удобнее работать. Помните, что Не стоит оставлять длинные провода, в дальнейшем они могут не полезть в коробку выключателя.

После того, как мы удостоверились, что провода укорочены к надлежащей длине, продолжаем двигаться к следующему шагу. Используйте плоскогубцы, чтобы снять приблизительно 2.5 см изоляции проводов. Помните, во избежании в дальнейшем касания оголенного провода, не снимайте фаску больше указанной длины.

Зачищаем провод для подключения

Как подключить выключатель света

Используйте плоскогубцы, чтобы согнуть конец проводов в L-форме (в зависимости от крепления к клеммам выключателя).

Не забывайте про правильность подключения проводов. Принято использовать следующие цвета проводов:

  •  белый или коричневый — фаза;
  • синий или черный — ноль;
  • желтый, зеленый, желто-зеленый — заземление;

Прикручиваем провода к выключателю

И общее правило: самый светлый провод — фаза (белый, бело-коричневый, коричневый).

Отверткой крепко прикрутите винты, прижимающие провода в выключателе.

Прикручиваем провода к выключателю

После того, как Вы закончили подключать выключатель света, лучше проверить еще раз, все ли провода на месте и крепко закреплены. На данном этапе у вас должна получиться следующая картина:

Провода прикручены к выключателю

После того как вы подключите к выключателю все провода и проверите их надежность, аккуратно вложите провода в коробку выключателя. Туда же вставьте выключатель и если всё встает на свои места закрепите его винтами.

Устанавливаем корпус выключателя в отверстие

Чтобы выровнять выключатель света, можно использовать лазерный уровень, но Вы можете использовать стационарный уровень. Это только сделает процесс немного более трудным, специально для новичков. После того как вы уровнем выровняли выключатель, окончательно подтяните винты.

Устанавливаем выключатель по уровню

Следующий шаг после установки выключателя света в коробке, установите кнопки выключателя. Достаточно приложить кнопку и немного надавить, для того чтобы она села в свои пазы.

Прикручиваем основание выключателя к стене

Эта операция не сложна, и кроме того, она представляет один из заключительных шагов процесса.

Устанавливаем кнопки выключателя

Если вы закончили подключение и установку выключателя, пройдите к рубильнику и включите общий свет.

Последний шаг,  включить свет, используя новый установленный выключатель света, чтобы проверить, окупилась ли тяжелая работа. Если свет загорается без помех — это означает что вы сделали все правильно.

Выключатель света установлен

Схемы подключения выключателя света

На картинке вы можете посмотреть как правильно подключать электрический выключатель света: одноклавишный, двуклавишный и так далее.

Схемы подключения выключателя света

Спасибо за чтение нашей статьи о том, как подключить и установить выключатель света, мы рекомендуем Вам прочесть другие наши статьи.

правила монтажа и меры безопасности, способ коммутации

Содержание статьи:

Чтобы соблюсти правила пожарной безопасности и не ухудшить внешний вид интерьера помещения, нужно знать, как правильно поставить выключатель. Существуют нюансы, которые касаются вида проводки и конструкции самого устройства. Процесс монтажа несложный, если знать пошаговый алгоритм установки.

Какой тип проводки использовать

Установка выключателя с открытой проводкой

Перед тем, как устанавливать выключатель, стоит определиться с типом проводки. Существует всего 2 типа – скрытая и открытая. В соответствии со способом укладки кабеля подбираются выключатели.

Скрытой проводку называют в том случае, если кабель находится под гипсокартоном, штукатуркой, напольным покрытием. Такой вариант укладки кабеля имеет массу преимуществ в эстетическом плане. Используют исключительно внутренние и встроенные конструкции. Существуют и недостатки:

  • высокая стоимость укладки и последующих отделочных работ;
  • низкий уровень охлаждения провода в момент прохождения электрического тока;
  • проблематичность замены провода.

Открытая проводка – принцип укладывания кабеля поверх стен. Провод крепится к поверхности посредством скоб. Такой вариант элементарен с точки зрения монтажа, но имеет высокую пожарную опасность и портит внешний вид помещения. Желательно использовать накладные конструкции. Еще один недочет: провод легко повредить в результате механического воздействия.

Способ коммутации проводов выключателя

Важно умело прикрутить провода проводки к пластине-контакту. Если соединение произвести неправильно, коммуникатор будет работать неполноценно. Существует 2 типа зажимов – винтовой и пружинный. Для каждого варианта используется определенный провод и принцип его укладки.

Зажим винтового типа

В некоторых выключателях подключение провода производится посредством специального механизма, которые представляют собой специальные зажимы. Данный вариант является сложным в плане подключения провода, но это компенсируется надежностью контакта. Он выдерживает высокую нагрузку. Винтовой зажим лучше применять, если используются алюминиевые провода.

Зажим пружинного типа

Чтобы закрепить выключатель в стене, нужно продумать принцип подключения проводов в нем. Актуальными считаются системы, в которых используются подпружиненные пластины, служащие контактами. Такой вариант позволяет проще производить соединение проводов, но уложить элемент нужно правильно. Лучше использовать пружинный тип соединения, если проводка сформирована из медных проводов.

Выключатель с пружинным зажимом
Выключатель с винтовым зажимом

Основные типы выключателей

Перед тем как ставить выключатель, нужно определиться с типом коммутатора. От этого будет зависеть принцип монтажа прибора. Различают такие типы устройств:

  • Светодиодные. В корпусе встроена подсветка, которая помогает определять местоположение прибора в пространстве.
  • Сенсорная модель не имеет клавиш и замыкает/размыкает цепь благодаря легкому касанию чувствительной панели-индикатору.
  • Выключатели шнурового типа представляют собой конструкции, в которых работа с цепью производиться посредством воздействия на цепочку.
  • Беспроводной вариант представляет собой пульт, который управляет работой светильника посредством команд на расстоянии.
  • Коммутаторы–датчики позволяют автоматически управлять работой светильников. Работают в соответствии с данными внешней среды помещения.
  • Стандартные клавишные выключатели. Такие настенные приспособления представляют собой коробочку с кнопками.

Стандартные модели производят наружного типа, новые могут иметь скрытую панель в плоскости стены.

Как выбрать место под выключатель

Установка выключателя начинается с определения места его размещения. Существуют рекомендации относительно расположения коммутаторов, но лучше определять место в соответствии с индивидуальными особенностями:

  • Учесть будущее расположение мебели. Предметы интерьера не должны перекрывать или закрывать прибор.
  • Размещать выключатели нужно на высоте 90-95 см от пола.
  • Желательно выбирать те места, где не будет повышаться влажность.
  • В зависимости от количества выключателей в рамках одного помещения выбираются конкретные места для размещения. Если коммутатор будет 1, лучше располагать его возле входной двери в комнату.

Место размещения стоит определять в соответствии с планировкой помещения и личными предпочтениями.

Общие принципы монтажа

Последовательность монтажа выключателя со скрытой проводкой

Монтаж выключателей освещения производится таким образом:

  1. Подготовительный этап начинается с высверливания отверстия в стене. Выемка должна соответствовать параметрам панели. Устанавливается подрозетник.
  2. Основной этап. Установить коммутатор без декоративной панели. Закрепить внутреннюю часть коробки. Присоединить провода к пластине-контакту.
  3. Финальная часть установки. Закрыть коробку, поставить клавиши. Проверить работу устройства.

Установить выключатель просто, если спланировать все этапы работы и следовать им.

Меры безопасности при монтаже

Чтобы установка выключателя света проходила безопасно, нужно соблюдать такие правила:

  1. Обесточить сеть. Выключить счетчик.
  2. С помощью отвертки-индикатора проверить наличие электрического тока в сети.
  3. При работе использовать резиновые перчатки.

В период работы нужно использовать исключительно отвертку с индикатором для определения наличия электрического тока в сети.

Общая схема монтажа выключающего устройства

Схема подключения двухклавишного выключателя

Алгоритм установки одноклавишного выключателя света:

  1. Обесточить электросеть.
  2. Сделать отверстие в стене, которое будет вмещать панель коммутатора.
  3. Засверлить 2-мя саморезами подрозетник в стену.
  4. Прикрутить заднюю часть коробки.
  5. К пластине-контакту присоединить провода сети.
  6. Произвести изоляцию открытых проводов.
  7. Закрыть коробку защитной рамкой и вставить клавиши.

Установка одноклавишного выключателя станет идеальным примером для монтажа любого типа коммутатора.

Установка накладного выключателя

Не важно, одинарный выключатель или бинарный, принцип установки накладного коммутатора одинаковый. Такой вариант используют для внешней проводки, но может использоваться и при внутреннем варианте укладки кабеля.

Чтобы переключатель не выступал, нужно сделать отверстие в стене, в которое поместится коробка. Панель будет частично располагаться над поверхностью стены. В выемку поместить специальную пластину, которая сделает использование приспособления безопасным. Монтаж начинается с прикручивания пластины с помощью саморезов. Потом фиксируется остальная часть коробки.

Монтаж скрытого выключателя

Чтобы поставить выключатель со скрытой панелью, сначала нужно определить схему подключения светильника, розетки и коммутатора. Производится регулировка высоты и общего размещения. Далее делается отверстие в стене, которое будет полностью вмещать панель выключателя. Корпус прибора не должен выступать над поверхностью стены.

Монтаж выключателя можно осуществить в короткие сроки, если учесть все нюансы монтажа. Если сделать установку правильно, яркость осветительных приборов не будет страдать, функциональность прибора будет эффективной. Важно грамотно определить место для расположения коммутатора, учесть тип и принцип работы, обустройства прибора.

Схема переключателя света с двух мест

Чтобы включать свет из двух мест, недостаточно просто установить переключатели, вместо обычных выключателей, нужно также подготовить соответствующую схему электропроводки.

В этой статье я подробно расскажу об устройстве системы переключателей света с двух мест, простым, понятным языком, с наглядными примерами, схемами.

Обычно управление освещением с двух мест выглядит следующим образом:

Два удаленных друг от друга выхода из помещения, рядом с ними, на стене, 2 проходных переключателя, с каждого из которых можно включать и выключать люстру в центре комнаты. Оба органа управления полноценные, их можно задействовать в любом порядке: зажигать лампу одним, выключая вторым или менять очередность произвольно – работают любые комбинации.

Такая схема переключения состоит из трех компонентов и достигается использованием:

– Переключателей света, вместо выключателей

– Электропроводки, с использованием кабелей с большим количеством жил, чем при монтаже стандартного освещения

– Правильного порядка соединения проводов в распределительной (распаячной) коробке

Чтобы понять, как это работает, рассмотрим отдельно каждый элемент.

Проходной переключатель света

Чтобы управлять светильниками с двух мест, устанавливают не простые выключатели, используются проходные ПЕРЕКЛЮЧАТЕЛИ, названые так по принципу работы. Ниже показано наглядное сравнение их схем.

Выключатель просто разрывает или замыкает фазный проводник, проходящий через него, обесточивая или зажигая светильники.

Переключатель устроен иначе, внутри него, при каждом нажатии клавиши, фазный проводник соединяется то с одним, то с другим внутренним контактом. Фаза при этом не обрывается, а лишь перекидывается на соседний контакт – из-за этого устройство еще называют перекидной выключатель. О том для чего это нужно и как используется читайте далее.

Электропроводка для выключения света с двух мест

Из логики работы видно, что к местам включения света подводится кабели с большеим количеством жил, чем для выключателя. На изображении ниже схематически показана стандартная электрическая проводка для включения света с 2х мест, с использованием распределительной коробки.

Так как всё коммутируется в электротехнической распаячной коробке, поэтому от устройств до неё проложены трехжильные кабели (в квартире или частном доме это ВВГнг-LS 3х1.5мм.кв.):

– До каждого механизма переключателя

– До светильника

– До электрического щита или ближайшей распредкоробки

Всего используется 4 кабеля. Будьте внимательны, если органов управления большем чем два, это правило не работает.

Схема соединения проводов в распределительной коробке



– Голубой НУЛЕВОЙ и желто-зеленый ЗАЗЕМЛЯЮЩИЙ проводники, соединяются с аналогичными проводами, идущими напрямую к светильнику – каждый с каждым.

– Таким же образом связываются (узнай, правила соединения в распредкоробках) голубой и желто-зеленые жилы идущие от проходного выключателя, так же каждый с каждым.

– Оставшийся коричневый (или белый в зависимости от производителя кабеля) провод: от одного выключателя соединяется с фазным от электрического щита, а от другого с аналогичным оставшимся проводом, идущим на люстру.

Общая схема переключателя света с двух мест

Правильное соединение в распред коробке этап, где любая ошибка не позволит схеме переключателей света работать правильно.

Нейтраль и заземление питающего кабеля, согласно принципа работы системы, идут сразу к потребителю (светильник).

Фаза поступает на переключатели, где с помощью перекидного механизма подаётся на один из двух контактов, соединяющих его со вторым устройством управления. А то, в свою очередь, уже связано с люстрой.

Таким образом, если на пути сигнала контакты замкнуты – электрический ток попадает на люстру и свет включается, если же при этом нажать клавишу одного из двух механизмов, цепь разрывается и он гаснет, до следующего нажатия любого из них.

Как видите схема, казавшаяся на первый взгляд запутанной проста и реализовать её может каждый. О том, как подключаются сами механизмы, подробно описано ЗДЕСЬ.

Как подключить переключатель своими руками: описание действий и советы

Обычно мы используем один выключатель для включения и выключения люстры или светильника. Однако вы можете установить в квартире для управления освещением проходной выключатель или, как его еще называют, переключатель. Устройство позволяет включить свет в одном месте, а выключить в другом, например, в конце комнаты. Оно совместимо с лампами накаливания, энергосберегающими и светодиодными лампочками и внешне выглядит как традиционный выключатель, но схема его подключения отличается. В статье мы расскажем, как подключить переключатель с одной клавишей для контроля освещения из 2 мест.

Что такое проходной выключатель и зачем он нужен: подробный обзор

У изделия та же конструкция, что и у привычного выключателя, только количество выходов для контактов у него не 2, а 3: входящий и 2 выходящих. Традиционный либо смыкает, либо размыкает электрическую цепь. А проходной перекидывает цепь с одного контакта на другой. Принцип действия изображен на рисунке. Конструкция дает возможность включить свет в одной точке, а выключить — в другой.

Отличия есть и по внешнему виду. Как правило, у проходных моделей на клавише изображены 2 вертикальных треугольника, смотрящих вверх и вниз.

Если геометрические фигуры смотрят в стороны — это перекрестные (промежуточные) переключатели. Они нужны, если вы хотите управлять освещением из 3 и более точек в доме. Последовательность их подключения более сложная. Мы не рекомендуем пытаться самостоятельно произвести ремонт, если вы не имеет навыков в монтаже электропроводки.

По наблюдениям пользователей, переключатели экономят электроэнергию и повышают комфорт использования освещения. Их рекомендуют монтировать в следующих случаях:

  • Если у вас длинный коридор или есть затемненные повороты в проходе.

  • В проходных комнатах, когда неудобно возвращаться, чтобы погасить свет.

  • В больших спальнях, когда приходится перед сном вставать с постели, чтобы нажать на выключатель.

  • На лестничных пролетах в многоэтажных коттеджах.

Некоторые считают, что во всех этих случаях можно воспользоваться реле времени. Но люди передвигаются с разной скоростью, и временного промежутка может не хватить, либо свет будет гореть зря. Эффективность применения переключателя очевидна.

Как установить проходной выключатель: этапы работы

Перед началом ремонта обратите внимание на 3 важных пункта:

  • Для монтажа переключателя используют трехжильный провод.

  • Покупайте в магазине 2 конечных проходных выключателя одной фирмы, чтобы их конструкции не различались и их легко было монтировать.

  • Подключение обычных выключателей по предложенной схеме невозможно. Не годятся даже двухклавишные модели, у которых также на задней панели 3 клеммы.

Далее мы опишем последовательность действий сначала при установке выключателя в подрозетник, затем при соединении кабелей в распредкоробке. Все работы проводите при отсутствии напряжения в сети.

Как установить переключатель в подрозетник

Самое главное на этом этапе найти общую контактную клемму, которая будет передавать ток от электрощитка. Как правило, схема, где какой зажим расположен, нарисована на задней панели переключателя. Если у вас недорогая модель или вы не разбираетесь в подобных схематичных инструкциях, воспользуйтесь индикаторной отверткой. После обнаружения нужного зажима подсоедините к нему фазный провод. Оставшиеся жилы установите в другие клеммы. Их положение значения не имеет. Закрепите конструкцию в подрозетнике. Аналогичным образом монтируется второй переключатель, только фазный кабель тянется к люстре.

Как установить контакты проходного выключателя в монтажной коробке

В распределительную или распаечную коробку заводят 4 кабеля: от автомата распредщитка, от переключателей (для удобства обозначим их №1 и №2) и от светильника. Теперь надо правильно попарно соединить провода. Для соединения используйте самые маленькие двойные клеммы WAGO.

Схема скрепления проводов для управления освещением из 2 разных точек представлена на рисунке. Она носит общий характер, далее мы распишем последовательность ваших действий более подробно.

Для наглядности у изоляции всех проводов разный цвет. Наиболее частые маркировки

  • Белый или серый  — фаза — жила, по которой ток движется к светильнику.

  • Синий — ноль — провод с обратным движением тока.

  • Желто-зеленый — заземление. «Земля» не участвует в подаче электричества, но предотвращает удары, если один из элементов цепи выходит из строя.

Теперь последовательно соединяйте провода:

  • Ноль кабеля от коробки-автомата — с нулевым каналом, отходящим от светильника.

  • Соедините заземляющие жилы.

  • Фазу с распредщитка зажмите с фазой провода от общей клеммы выключателя №1.

  • Фазу кабеля от осветительного прибора — с общей жилой выключателя №2.

  • Остались отходящие провода с переключателей. Их можно соединить между собой произвольно, но старайтесь выдержать цветовую компоновку, чтобы в будущем никто не запутался в случае ремонта.

Осталось проверить правильность подключения. Подайте напряжение и проверьте работу устройств.

Мы описали схему подключения одноклавишного образца. Принцип подключения двух- и трехклавишного аналогичный. В моделях предусмотрены 2 или 3 входа и 4 или 6 выходов соответственно. Главное при монтаже не запутаться в проводах и клеммах.

Распространенные ошибки при монтаже переключателя

Перечислим типичные промахи, которые совершают люди, впервые сталкивающиеся с установкой проходных выключателей.

  • Некоторые полагают, что при установке изделия в подрозетник общая клемма та, которая расположена отдельно. Но у разных производителей конструкции устройств отличаются, поэтому нет единого правила, где должен проходить фазный кабель.

  • Бывают случаи, когда переключатель подключают по последовательной схеме обычного выключателя. Чтобы решить проблему, достаточно правильно поменять местами фазы.

Ограничения в использовании проходных выключателей

Переключатели имеют недостатки, о которых важно знать, если вы решаете, устанавливать их или нет.

  • Отсутствие фиксированного положения клавиши, по которому можно узнать включена или нет лампочка. В обычных образцах есть стандартное размещение клавиши, которое свидетельствует, что ток не подается. У переключателей такое положение отсутствует. Если лампочка перегорела, вы не узнаете, есть ли в патроне напряжение. При замене прибора мы советуем обесточивать сеть, чтобы вас не ударило током или лампочка не взорвалась в руках.

  • Большое количество клемм в распределительной коробке. Мы расписали схему для двух конечных переключателей, но в некоторых помещениях устанавливают цепь из 3 или даже 5 выключателей. Тогда коробка становится забита соединенными проводами и зажимами. Это затрудняет ремонт и замену моделей.

В отличие от монтажа традиционного выключателя, установка переключателя требует некоторых знаний и элементарных навыков работы с электричеством. Но если вы разберетесь в принципах подачи напряжения к осветительным приборам, будете соблюдать технику безопасности, работать с обесточенными проводами и использовать изолированные отвертки, самостоятельное подключение проходного выключателя окажется вполне по силам.

Как подключить выключатель света

Есть много способов управлять и автоматизировать освещение с помощью SmartThings. Если вы решите управлять своим верхним освещением с помощью интеллектуальных переключателей или диммеров, вам нужно будет либо нанять электрика для установки переключателя, либо подключить свет самостоятельно.

Чтобы помочь вам самостоятельно подключить выключатель света, мы хотели бы выделить отличный пост от сообщества SmartThings, опубликованный пользователем «sidjohn1». Надеюсь, вы найдете это полезным!


«Итак, вам нужен автоматический выключатель света с проводным подключением, но вы не знаете, с чего начать.Что ж, вы попали в нужное место. Наиболее частым требованием к любому автоматическому выключателю света с проводным подключением является нейтральный провод. Да, есть несколько… (читайте очень, очень, очень мало) переключателей, для которых не требуется нейтраль, но они ограничивают вас только лампой накаливания. Для тех из нас, кто использует светодиодные, люминесцентные или другие энергоэффективные лампы мощностью менее 20 Вт, НЕОБХОДИМА нейтраль!

Так как это выглядит?

Это схема выключателя с нейтралью, идущей прямо на свет. Это не подходит для автоматических выключателей освещения с проводным подключением, и я НАСТОЯТЕЛЬНО рекомендую, чтобы, если вы хотите автоматизировать свет, обратитесь к электрику и попросите его переключить нейтраль для вас. Это не так дорого, как вы думаете, и избавит вас от множества разочарований.

Это схема переключателя с нейтралью. Черное «горячее» соединение разрывается для включения / выключения света, белое «нейтральное» соединение замыкает цепь. Голый (будем надеяться) сплошной медный провод — это земля.Он защищает от накопления статического электричества и от нарушения электрической изоляции, короче говоря, его единственная задача — сделать ваш дом более безопасным. Если это то, что вы видите, когда снимаете настенную пластину, вы выбираете проводные автоматические выключатели света. УРА!


Это диаграмма того, как ваш автоматический выключатель света должен выглядеть, когда вы закончите. Да, будут небольшие различия в погодных условиях или нет, чтобы соединить (короткий провод, который ведет от переключателя к желтым колпачкам), нагрузку и / или линию, но заземление и нейтраль ВСЕГДА должны быть соединены.

В конце концов, если что-то из этого вызывает у вас дискомфорт или схемы подключения вызывают у вас скуку… ПОЗВОНИТЕ МЕСТНОМУ ЭЛЕКТРИКУ! Они готовы помочь! Плохая проводка вызывает пожары и другие неприятные вещи, которые вам не нужны в доме. Если соединение 4–5 проводов вызывает у вас радость, термин «косичка» заставляет вас хихикать, а изолента — ваш друг, тогда… Давайте подключимся!

Надеюсь, это поможет тем, кто стоит на заборе…. наслаждаться!» — сиджон1

Связанные

Категория:

Рекомендуемые, Как сделать

Подпишитесь на эксклюзивные предложения , советы, и новости

Как заменить или установить выключатель света

Можно привести аргумент, что выключатели света являются одними из самых важных энергосберегающих инструментов в наших домах, потому что они позволяют нам легко выключать свет, когда освещение не требуется.

Здесь мы рассмотрим, как установить или заменить выключатели света. Зачем тебе это нужно? Во-первых, выключатели света изнашиваются из-за частого использования.

Когда они изнашиваются, они не работают или, что еще хуже, излучают искры. Выключатель света, излучающий искры, представляет опасность пожара и поражения электрическим током, и его следует немедленно заменить. (Поскольку обычные переключатели света относительно недороги (обычно менее 10 долларов), не стоит пытаться починить сломанный. Вместо этого вы просто замените его.)

Еще одна причина замены выключателя света — лучшая функциональность. Как обсуждается в Руководстве по покупке выключателей света, выключатели света за последние годы прошли долгий путь.

Сегодня дополнительные опции включают в себя диммеры, переключатели с датчиком движения, таймеры, центральное управление освещением и многое другое. Любой из этих вариантов может работать намного лучше в данном месте, чем обычный («однополюсный») выключатель света. (Однако вы не можете заменить однополюсный переключатель другим типом, для которого требуется больше проводов, например, трехпозиционным переключателем. )

Внешний вид — еще одна причина переключения переключателей. Проще говоря, новые выключатели могут добавить комнате современный вид.

Осторожно: Перед тем, как начать работу с выключателем света, отключите питание цепи. — никогда не работайте в цепи под напряжением. Для получения информации о том, как это сделать. См. Как выключить цепь.

Как заменить однополюсный выключатель света

Если выключатель не работает, сначала убедитесь, что проблема в выключателе, а не в свете или устройстве, которое должно питаться.Вставьте новую лампочку в осветительный прибор или подключите исправную лампу или другой прибор к розетке с переключателем, чтобы убедиться, что переключатель неисправен.

При замене переключателя убедитесь, что вы проверили номинальный ток и номинальное напряжение на задней стороне старого переключателя. Новый выключатель света должен иметь такие же номиналы. Если у вас алюминиевая проводка (металлическая часть проводов выглядит серебристой), обязательно приобретите новый переключатель с пометкой «CO / ALR». Немаркированные переключатели или переключатели CU / AL следует заменить переключателями CO / ALR.

Вот как заменить или установить старый однополюсный выключатель света на новый:

1 После отключения питания выключателя, с помощью отвертки снимите пластиковую лицевую панель и открутите существующий выключатель от электрическая коробка.

Вытяните переключатель наружу, не касаясь оголенных проводов. Используйте электрический тестер, чтобы проверить провода, которые идут к существующему переключателю (или новые провода, которые предназначены для переключателя), чтобы вы могли быть уверены, что они не активны.

Поместите один щуп на оголенный провод заземления внутри коробки, а другой щуп коснитесь каждой из проволочных винтовых клемм переключателя или оголенного конца черного провода, по которому электричество будет подводиться к коммутатору. Никакое напряжение не должно регистрироваться.

2 Убедившись, что питание выключено на коммутаторе, с помощью отвертки снимите существующий переключатель (если он есть) с его проводов.

Используйте небольшую отвертку с плоским лезвием, чтобы отсоединить провода.

Если провода подсоединены к клеммным винтам, поверните винты против часовой стрелки, чтобы ослабить их и отсоединить провода.Если провода вставлены в отверстия для клемм на задней панели коммутатора, вставьте очень маленькую отвертку с плоским лезвием в отверстие рядом с отверстиями для винтовых соединений, чтобы освободить провода.

3 Выпрямите или, при необходимости, обрежьте концы проводов цепи, которые вы будете подключать к коммутатору. Используйте инструменты для зачистки проводов, чтобы удалить 1/2 дюйма изоляции с концов проводов, если только концы уже не зачищены.

4 Ослабьте зеленый винт клеммы заземления на переключателе и с помощью плоскогубцев оберните оголенный или зеленый провод заземления цепи вокруг него по часовой стрелке и затяните винт, чтобы зафиксировать провод на месте.

Примечание. Если коммутатор имеет собственный заземляющий провод, скрутите оголенный конец вместе с заземляющим проводом схемы, используя линейные плоскогубцы, и закрепите его медной зажимной втулкой или проволочной гайкой. Примечание. Если вы используете металлическую коробку, установите «перемычку» заземляющего провода от соединений заземляющего провода к коробке.

5 Если коммутатор имеет клеммные винты , оберните провода схемы по часовой стрелке вокруг клеммных винтов таким же образом и затяните винты.

Не имеет значения, какой провод к какой клемме идет.Если на задней панели коммутатора есть только вставные отверстия для клемм, убедитесь, что с конца каждого провода цепи снята изоляция на 1/2 дюйма, выпрямите каждый конец плоскогубцами и вставьте провода в отверстия для клемм (снова обратите внимание на латунную и серебряную стороны переключателя). Покачивайте все соединения проводов, чтобы убедиться, что они надежны.

Примечание. Если у нового переключателя есть короткие провода, выходящие из его корпуса, используйте линейные плоскогубцы, чтобы скрутить оголенный конец зеленого провода по часовой стрелке с зеленым или оголенным проводом заземления цепи, а затем закрепите соединение с помощью гайки.

Проволочная гайка, накрученная на оголенные концы зачищенных проводов, обеспечивает надежное соединение.

Затем присоедините оголенные концы проводов переключателя к проводам цепи, закручивая по часовой стрелке, и закрепите их гайками. Покачивайте проводами, чтобы убедиться в надежности соединений.

6 Установите переключатель правой стороной вверх . Сначала сложите провода за переключателем и осторожно вставьте переключатель в коробку. Затем выровняйте коммутатор по вертикали, отрегулировав винты в монтажных пазах.

Установите новый переключатель правой стороной вверх.

Также убедитесь, что переключатель установлен заподлицо со стеной. Если это не так, отодвиньте его, используя отломанные части гипсовых ушей переключателя, или используйте специальные шайбы, которые продаются для регулировочных прокладок. Прикрутите выключатель к коробке.

7 Прикрутите лицевую панель к коммутатору с помощью винтов, прилагаемых к лицевой панели.

Затем снова включите цепь. Если свет по-прежнему не работает, проблема в проводке или светильнике.См. Раздел «Устранение неполадок и ремонт осветительных приборов».

Звоните, чтобы получить бесплатные оценки от местных профессионалов прямо сейчас:
1-866-342-3263

О Доне Вандерворте

Дон Вандерворт накопил свой опыт более 30 лет, будучи старшим редактором Sunset Books. Редактор журнала Home Magazine, автор более 30 книг по обустройству дома и автор бесчисленных журнальных статей. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN.Дон основал HomeTips в 1996 году.

Как подключить выключатель света — как заменить выключатель света

Большинство домашних мастеров уклоняются от электромонтажных работ, опасаясь получить удар током или вызвать пожар. И это, конечно, понятно; с электричеством шутить нельзя. Однако есть много простых электрических обновлений, которые при правильном выполнении совершенно безопасны. И немногие электрические проекты столь же просты и безопасны, как замена старого выключателя света.

Если у вас есть старые настенные выключатели, которые сильно потускнели, потрескались или просто изношены и некрасивы, замените их новыми выключателями.Замена занимает менее 15 минут, а новый однополюсный выключатель света стоит меньше доллара, что делает его одним из самых доступных обновлений за всю историю.

Безопасность прежде всего

Самое важное правило электромонтажных работ состоит в том, что вы обязательно должны отключить электричество в цепи, в которой вы работаете.

⚠️: Работа в электрической цепи под напряжением может привести к серьезным травмам или смерти.

Подойдите к главной электрической панели и выключите автоматический выключатель, который подает питание на выключатель света.(Или открутите предохранитель, если в вашем доме есть блок предохранителей.) Затем снимите крышку с переключателя и используйте бесконтактный тестер напряжения, чтобы убедиться, что питание действительно отключено.

Коснитесь щупом тестера проводов на переключателе. Если электричество отключено, тестер не загорится и не подаст звуковой сигнал. Однако, если тестер загорается или издает звуковой сигнал, значит, питание не отключено. Вернитесь к электрической панели, найдите и отключите правильный прерыватель цепи (или удалите правый предохранитель).

Теперь открутите переключатель от коробки и потяните его вперед. Используйте тестер, чтобы проверить наличие других проводов под напряжением внутри коробки. Каждый провод (электрический провод) в коробке должен быть мертвым. Убедившись, что все провода внутри коробки отключены, можно приступать.

💡 С помощью мобильного телефона сфотографируйте, как подключен переключатель. Таким образом вы обязательно правильно подключите провода к новому переключателю.

Если вы не можете отключить электричество, распределительную коробку можно подключить к кабелю от другой цепи.Это не обычная проблема, но со старыми домами все возможно. Поручите квалифицированному электрику проверить электропроводку и электрические цепи.

Начало работы

Кристина Рид / EyeEmGetty Images

Как только электричество будет отключено, отверткой ослабьте каждую винтовую клемму и извлеките загнутые провода из-под головок винтов.

Если провода не затянуты под винтовые клеммы, а вместо этого вставлены в отверстия в задней части переключателя, вот как отсоединить провода: Найдите небольшое квадратное отверстие прямо под тем местом, где каждый провод входит в заднюю часть коммутатора. переключатель.Плотно вставьте отвертку с узким шлицем или гвоздь в квадратное отверстие, одновременно потянув за провод, пока он не выйдет из переключателя.

После того, как вы отсоединили все провода, согните их в сторону, снимите и выбросьте старый переключатель. Используйте пылесос, чтобы очистить ящик от пыли и грязи.

Зачистка и зачистка

Проверьте концы проводов на предмет зазубрин, трещин или шероховатостей. Провода слегка расширяются и сжимаются каждый раз при включении и выключении питания, и в конечном итоге они могут выйти из строя в этих точках нагрузки.Отрежьте поврежденный участок провода и с помощью инструментов для зачистки проводов снимите примерно 1/2 дюйма изоляции, обнажив новый чистый провод.

Согните крючок

Если вы планируете подсоединить провода к винтовым клеммам на новом переключателе, согните закругленный крючок на конце каждого провода с помощью острогубцев или отверстия на конце устройства для зачистки проводов. .

Если используются вставные разъемы на задней панели коммутатора, снимите 1/2 дюйма изоляции и оставьте концы проводов совершенно прямыми.

Присоедините провода

Установите переключатель в электрическую коробку так, чтобы положение ВКЛ было направлено вверх, к потолку. Вы не хотите устанавливать переключатель вверх ногами. Затем обратитесь к фотографии переключателя и проводки, которую вы сделали ранее, чтобы подключить существующие провода к новому переключателю.

Вот как обычно подключают однополюсный выключатель: в электрическую коробку обычно входят два двухжильных кабеля. Каждый кабель имеет черный изолированный провод, белый изолированный провод и неизолированный медный провод.Начните с использования винтового соединителя, обычно называемого проволочной гайкой, для соединения двух белых изолированных проводов. Сложите и заправьте белые провода в заднюю часть коробки; они не нужны для работы переключателя.

Затем скрутите вместе два оголенных медных провода, оставив около 4 дюймов каждого провода не скрученными. Отрежьте и выбросьте одну из 4-дюймовых. провода. Возьмите зеленый заземляющий разъем — типа с отверстием в колпачке — наденьте его на оставшийся 4-дюймовый провод, сдвиньте его вниз и плотно намотайте на два оголенных медных провода.Наденьте крючок на конец медного провода, оберните его по часовой стрелке вокруг зеленого винта заземления переключателя и затяните винт.

Теперь возьмите один из черных проводов, наденьте на его конец крючок и подключите его к одной из бронзовых винтовых клемм на стороне переключателя. Возьмите второй черный провод и подключите его к оставшейся бронзовой винтовой клемме. В качестве альтернативы, если на задней панели коммутатора есть вставные клеммы, вы можете использовать их для подключения черных проводов. Один из черных проводов подает питание на выключатель, другой — на светильник; это обычно называется включением и отключением питания.

Установите новый коммутатор

ДонНичолс, Getty Images

Если электрическая коробка сделана из пластика, как это часто бывает в наши дни, аккуратно сложите и вставьте провода в коробку, прижимая выключатель к лицевой стороне коробки. Закрепите коммутатор двумя крепежными винтами, затем установите крышку.

Если электрическая коробка сделана из металла, обязательно защитите провода от контакта с металлической коробкой и возможного короткого замыкания.После подключения всех проводов оберните изолентой весь корпус переключателя, закрыв винтовые клеммы под напряжением и экранируя их от металлической коробки. Прикрутите переключатель к коробке и установите крышку.

Восстановите питание переключателя, включив автоматический выключатель (или заменив предохранитель). Затем, последний шаг: включите и выключите переключатель, чтобы убедиться, что вы подключили его правильно и он работает правильно.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Как установить выключатель света

Поскольку не все чувствуют себя комфортно, работая с электричеством, используйте это руководство, чтобы решить, стоит ли вам делать это самостоятельно или нанять парня.

Требуемые материалы:

  • Новый выключатель света
  • Тестер напряжения
  • Отвертка с плоским жалом
  • Доступ к взломщику домов

Чтобы заменить выключатель света, не нужно быть электриком.Вам просто нужно запомнить первый шаг: убедитесь, что питание отключено.

Шаги по замене выключателя света

    1. Отключите питание, определив местонахождение взломщика и отключив электричество в комнате, в которой вы будете работать.
    2. Снимите старую крышку переключателя света с помощью отвертки с плоским жалом.
    3. Используйте тестер напряжения, чтобы дважды проверить, что на выключатель света нет напряжения, прежде чем начинать работу. Если вы слышите звуковой сигнал, когда кладете тестер на провод, вернитесь к выключателю и убедитесь, что питание отключено.
    4. После выключения питания вытащите выключатель с помощью отвертки.
    5. Будет два видимых провода, которые нужно будет отсоединить от старого переключателя. Сделайте это, ослабив винты на боковой стороне переключателя.

Примечание. В новом доме третий провод будет намотан на синий винт на исходном переключателе. Этот провод является проводом заземления, и его необходимо повторно подключить к новому переключателю. В более старом доме заземляющий провод будет недоступен для повторного подключения.* Если вы не уверены в правильности проводов, вызовите электрика.

  1. Присоедините провода к новому выключателю света, затянув винты.
  2. Убедитесь, что соединение плотное, и вставьте выключатель света обратно в стену.
  3. Закрепите крышку.
  4. Снова включите электричество и проверьте новый выключатель.

Совет HomeAdvisor:

Если вы живете в старом доме, лучше обратиться к специалисту, чтобы он поработал с электричеством.


Установка или замена настенной пластины на новую декоративную — это недорогой способ добавить немного дизайнерского чутья в любую комнату в вашем доме. Хотя вам не обязательно быть электриком, полезно знать типы доступных переключателей, инструменты, которые вам понадобятся, и части переключателя, прежде чем вы попытаетесь выполнить работу самостоятельно.

Типы переключателей

Выключатели

позволяют току течь, размыкая и закрывая электрические цепи. В свое время они были довольно упрощенными. Более новые модели предоставляют широкий спектр функций, таких как отложенное затухание и возможность запоминать различные предустановленные настройки. При этом четыре основных типа переключателей:

  • Выключатели света однополюсные. Самый распространенный тип включает свет или бытовую технику путем поворота переключателя вверх. Переворачивание его вниз приводит к разрыву цепи, выключению света или розеток.
  • Двухполюсный выключатель. Двухполюсный переключатель также имеет положения включения и выключения и работает путем включения и выключения чего-либо из одной области. Однако двухполюсные переключатели часто используются для розеток и приборов, требующих цепей на 240 вольт.
  • Трехпозиционные переключатели. Трехпозиционный переключатель обычно используется парами и позволяет включать и выключать свет или розетку из двух разных мест.Эти переключатели не имеют маркировки включения или выключения, поскольку они меняются в зависимости от использования. Вы не можете использовать какие-либо другие переключатели для трехпозиционного приложения, и они должны использоваться парами.
  • Четырехпозиционные переключатели. Четырехпозиционный переключатель используется между двумя трехпозиционными переключателями для управления осветительной арматурой или розеткой из трех разных мест. Четырехпозиционный переключатель напоминает двухполюсный переключатель, но на нем нет маркировки включения или выключения.

Каждый из этих базовых типов может иметь дополнительные функции, включая регуляторы яркости, освещение, датчики присутствия, таймеры, датчик движения, а также защиту от воды и безопасности.

Необходимые инструменты и материалы

Очень мало компонентов, которые можно заменить менее чем за доллар, но это все, что нужно для однополюсного переключателя. Помимо покупки переключателя, вам понадобятся материалы и инструменты:

  • Отвертка с крестообразным шлицем
  • Инструмент для зачистки проводов
  • Отвертка шлицевая
  • Изолента
  • Длинногубцы
  • Тестер напряжения

Установка занимает всего около 10 минут .Имея всего несколько специальных инструментов, вы можете справиться с работой, даже если вы никогда не выполняли базовых электромонтажных работ.

Детали выключателя света

Перед тем, как приступить к этому проекту, полезно понять три основных компонента выключателя света.

  • Переключатель и пластина. Переключатель и пластина — это те детали, с которыми каждый имеет дело ежедневно. Тарелка выполняет роль художественного барьера, закрывая дыру в стене. Переключатель — это фактическое устройство, которое вы перемещаете вверх и вниз, и управляет включением или выключением света.
  • Провода. Эти элементы видны после снятия пластины. Эти провода обрабатывают передачу на терминал, чтобы включить или выключить свет в зависимости от положения переключателя. Количество проводов зависит от размещения переключателя и от того, находится ли он в центре или на конце цепи.
  • Клеммы. Клеммы определяют направление проводов в зависимости от положения переключателя. Он посылает электрический сигнал на схему, а затем на источник света или прибор.Плохое соединение с клеммой приводит к дефектам и сбоям в электросети. Терминал часто имеет пластиковое устройство, которое можно повернуть, привязав провода, чтобы обеспечить их надежное соединение.

Как установить выключатель света

Подготовить:

  • Сделайте снимок , показывающий, как электрические провода прикреплены к выключателю, прежде чем разбирать их, чтобы облегчить установку и подключение нового выключателя.
  • Используйте инструменты с резиновыми ручками и надевайте обувь на резиновой подошве, чтобы обеспечить безопасность во время установки.
  • Найдите предохранитель или автоматический выключатель, подключенный к выключателю, и, если в вашем доме используются предохранители, обязательно извлеките его из коробки предохранителей, прежде чем продолжить.

Шагов:

  1. Выключите питание. Снимите настенную пластину. Используйте тестер напряжения, чтобы убедиться, что питание безопасно отключено. Поместите записку на электрическую панель, предупреждая других, чтобы они не включали питание снова.
  2. Снимите и осмотрите переключатель и провода. Удалите крепежные винты и осторожно извлеките переключатель из настенной коробки.Осмотрите проводку. Обрыв или ослабленный провод может быть причиной неправильной работы переключателя. Отсоедините провода от переключателя и уберите оголенную медь. Если провода подключены сзади, отрежьте провод как можно ближе к устройству и выбросьте все поврежденные провода.
  3. Подготовьте провода для подключения к переключателю. Удалите изоляцию, чтобы было видно три четверти дюйма медного проводника. С помощью плоскогубцев согните концы каждого провода в виде крючка, убедившись, что крючок достаточно компактный, чтобы поместиться на клеммный винт.
  4. Подсоедините провода к новому переключателю. Выкрутите каждый из клеммных винтов на новом переключателе до тех пор, пока их не станет слишком трудно повернуть. Присоедините черный провод к латунной винтовой клемме, повернув провод по часовой стрелке. Подключите белый провод к другой латунной винтовой клемме, намотав провод по часовой стрелке. Присоедините медный провод заземления к зеленому винту заземления, повернув провод по часовой стрелке. Используя плоскогубцы, плотно сожмите концы проводов вокруг каждого винта и затяните винтовые клеммы.
  5. Оберните корпус переключателя изолентой. Закрытие всех оголенных проводов и клемм изолентой обеспечивает безопасность.
  6. Поместите выключатель в настенную коробку. Осторожно согните провода и вставьте выключатель в настенную коробку. Затяните монтажные винты, чтобы прикрепить коммутатор к настенной коробке.
  7. Крышка с переключателем. Установите настенную пластину. Восстановите питание и проверьте переключатель.

Чтобы обеспечить более длительный срок службы часто используемых коммутаторов, приобретите специальное или коммерческое устройство.Вы также можете сэкономить время и перерывы, просмотрев материалы и инструменты, которые вам понадобятся для вашего проекта, и собрав все необходимое за одну поездку в магазин, прежде чем начать свой проект.

Заключение

Однополюсный выключатель регулирует свет из одного места. Установка или замена основного выключателя света — не сложный проект, если вы подготовлены, соблюдаете все правила техники безопасности и имеете пошаговые инструкции.

Как подключить выключатель света — очень просто

Умение подключать выключатель света — один из основных навыков, которым должен владеть каждый домовладелец.Как домовладельцу, вам, вероятно, придется менять выключатель света много раз, и платить электрику не оптимально, если вы можете сделать это всего за несколько минут.

Наши инструкции по подключению переключателя света к стандартному переключателю света, трехпозиционному переключателю света и четырехпозиционному переключателю света приведены ниже. Также важно прочитать инструкции, прилагаемые к вашему конкретному переключателю света, потому что может быть что-то отличное от того, который вы приобрели, или изменения в технологии, которые потребуют другой установки переключателя света.

Перед тем, как что-либо делать, вам нужно отключить питание переключателя света. Если вы не знаете, какой прерыватель питает ваш выключатель, просто включите свет и проверяйте каждый прерыватель, пока не найдете тот, который выключает ваши огни.

Инструменты, необходимые для подключения выключателя света

  • Плоскогубцы
  • Инструмент для зачистки проводов
  • Отвертка с головкой Philips
  • Проволочные гайки
  • Изолента

Базовые знания о том, как подключить выключатель света

  • Черный провод — Это горячий провод или провод нагрузки
  • Белый провод — Это нейтральный провод
  • Голый медный (зеленый) провод — это ваш заземляющий провод
  • Красный провод — Этот провод используется для 3- или 4-позиционных переключателей и соединяет переключатели вместе, чтобы каждый из них мог управлять вашим освещением.

Внимание! — Если вы заменяете существующий коммутатор, убедитесь, что вы не принимаете во внимание способ его подключения, прежде чем удалять существующие провода. Посмотрите, где подключены черный и белый провода. Если есть больше проводов для трехпозиционного переключателя, также проследите, где они также были подключены. Вы захотите воспроизвести ту же схему подключения при установке нового коммутатора.

Зачистка проводов

Во-первых, узнайте, с каким калибром провода вы работаете.Это будет провод 12 или 14 калибра. Затем используйте инструменты для зачистки проводов и снимите с провода около 5/8 дюйма изоляции. На инструментах для зачистки проводов должна быть отмечена точка для каждого калибра провода.

Затем согните провод в петлю из хвоста свиньи, чтобы ее можно было легко прикрепить к винтам на выключателе света. В вашем коммутаторе могут быть прорези, чтобы вставлять провода прямо на место, а не использовать винты сбоку.

Как подключить стандартный однополюсный выключатель света

Стандартный однополюсный выключатель света потребует просто присоединить к нему черный (нагрузочный) провод, а затем черный провод, выходящий из выключателя и к вашим фарам. Выключатель служит для отключения питания от выключателя света.

Белый или нейтральный провод в обход выключателя идет прямо к вашим фарам. Этот провод нужен для замыкания цепи.

Заземляющий провод (иногда в зеленой куртке) должен быть подключен к выключателю и к вашим фарам.

Когда вы закончите, рекомендуется обернуть переключатель изолентой, чтобы закрыть соединения. Это предотвращает вероятность возникновения дуги в случае, если что-то выйдет из строя в электрической коробке.

Эта простая схема должна дать вам общее представление о том, как подключается однополюсный выключатель света.

Как подключить трехсторонний переключатель света

Трехпозиционный переключатель света — это переключатель, в котором у вас есть два переключателя, которые могут управлять одним и тем же светом или набором огней. Следовательно, 2 переключателя + свет = 3 пути. Потребуется дополнительный провод (часто красный) для соединения переключателей вместе с специальным винтом или входом на переключателе, который специально отмечен для этой цели.

Трехпозиционные переключатели имеют ходовые винты или точки подключения. Они будут подключены от одного переключателя к другому, так что свет будет включаться или выключаться независимо от того, какой переключатель вы используете.

Белые провода в этой ситуации просто соединяются вместе и никогда не касаются переключателей. Черный провод подключается к черному винту на переключателе

.

Главный провод, который будет идти от одного переключателя к другому, должен иметь всего 4 провода (черный, белый, заземляющий и красный).

Просмотрите схему ниже, чтобы ознакомиться с основными инструкциями по трехстороннему подключению.

Вот наше видео о том, как подключить 3-позиционный переключатель света

Гайки для проволоки

Теперь у вас есть различные варианты проволочных гаек. Традиционный тип винта, но теперь еще и вставные гайки, которые намного проще. Никакого скручивания, и они занимают меньше места в вашей электрической коробке.

Вы можете купить эти недорогие, но эффективные гайки с зажимом здесь, на Amazon .

Заключение — Как подключить выключатель света

Как видите, подключение выключателя света не должно быть сложным. Как и любой другой проект по благоустройству дома, он просто требует небольшого исследования и терпения. Если у вас есть вопросы, просто задавайте их ниже в комментариях. Если вы используете диммерный переключатель, то перед покупкой ознакомьтесь с нашей статьей о том, как выбрать диммерный переключатель .

Связанные вопросы

Нужен ли мне электрик для установки выключателя света?
Установить выключатель света может любой домовладелец, если вам удобно работать с электричеством.Если не уверены в себе, то обязательно наймите электрика.

Имеет значение, какой провод идет к выключателю света?
Важно правильно подключить выключатель света и в соответствии с его инструкциями. Если вы неправильно подключите переключатель, это может привести к серьезному повреждению переключателя или прибора и даже вызвать пожар.

Подключается ли горячий провод к выключателю света?
Горячий провод подключается к выключателю света, а белый нейтральный провод — нет.В некоторых установках выключателя света также есть нейтральный провод, идущий к выключателю.

Трудно установить 4-позиционный переключатель света?
Установка 4-позиционного переключателя света сложнее и намного проще при новом строительстве.

Статьи по теме

50 самых популярных вопросов по освещению

Как правильно выбрать лампочку

Как установить диммерный переключатель

Фото: Kit Stansley

Я люблю освещение настроения так же сильно, как и все, особенно первым делом утром, когда полный свет 100-ваттной лампочки заставляет меня кричать, как вампир, в полдень . Может быть, я просто не жаворонок. Тем не менее, мне нравится иметь возможность регулировать яркость в комнате, а установка диммера — довольно простой способ получить контроль над освещением.

Перед тем, как начать

Прежде чем вы начнете вытаскивать выключатели из стены, есть несколько вещей, которые вам следует знать о проводке и переключателях диммера:

  • Не все переключатели диммера совместимы с компактными люминесцентными лампами. Если у вас есть лампы CFL, вам нужно будет выбрать одну из более новых разновидностей, например, от Lutron.
  • Проверьте, является ли переключатель, который вы хотите заменить, однополюсным (один переключатель) или трехпозиционным (можно включать / выключать из нескольких мест) — это тоже определит тип необходимого вам диммера.
  • В некоторых диммерных переключателях используются резисторы, поэтому вы платите за электричество, даже если видите меньше света. Новые диммерные переключатели фактически сохранят энергию, если вы не зажигаете лампу на полную мощность.

Найдите надежных местных профессионалов для любого домашнего проекта

+

Фото: Kit Stansley

Как установить диммерный переключатель

Инструменты и материалы

Шаг 1. Отключение питания

Не у переключателя — у выключатель .Для меня это всегда, по крайней мере, трехкратное испытание… спуститься в подвал, щелкнуть выключателем, снова и снова проверить выключатель. Тем не менее, это лучше, чем когда-либо вставлять руку в живую цепь. Я всегда использую датчик напряжения, прежде чем прикасаться к каким-либо проводам.

Фото: Kit Stansley

Шаг 2: Конец старому

После того, как все выключено, открутите старый выключатель и вытащите все, чтобы вы могли хорошо рассмотреть его. Для такого переключателя, скорее всего, провода намотаны на винты разъема.Либо ослабьте винты, либо используйте инструменты для зачистки проводов, чтобы отрезать концы и удалить старый выключатель.

Шаг 3. Установите диммер

Чтобы установить диммер, прочтите инструкции, чтобы убедиться, что вы четко понимаете, какие провода идут, где, где верх, а какой внизу. Как всегда, зеленый цвет обозначает заземление или медный провод. В отличие от установки светильника, оба провода, идущие к диммеру, будут черными и обычно могут быть прикреплены к любому золотому винту. Никаких серебряных винтов быть не должно.

Фото: Kit Stansley

Если переключатель может использоваться как для однополюсного, так и для трехполюсного режима, может потребоваться дополнительный винт, поэтому обязательно посмотрите схему подключения. (В этом случае он был заклеен изолентой, поэтому было очень ясно, какое соединение было «лишним».)

Примечание: В указаниях этого диммера говорилось, что вы можете просто вставить провод прямо под винт, а не зацикливать его. вокруг и затяните соединение. Но мой друг-электрик говорит, что всегда замыкает провод , если это возможно, так как он видел слишком много случаев, когда провод отрывался. Так что зацикливание!

Для соединения проводов снимите 3/4 ″ корпуса с конца, сделайте из него U-образную петлю, зацепите за винт, а затем сожмите концы вместе, прежде чем затягивать винт.

Фото: Kit Stansley

Шаг 4: Собираем его вместе

После того, как провода будут подсоединены, вам нужно будет снова закрепить коммутатор на распределительной коробке двумя винтами вверху и внизу, а затем снова прикрепить пластина переключателя.

Фото: Kit Stansley

Включите выключатель снова, и вот он … полный контроль над яркостью в одной маленькой части Вселенной!

Как установить интеллектуальный выключатель света

Если вы хотите управлять существующими потолочными светильниками с помощью Alexa или Google Assistant, но не можете себе представить, как заменить каждую лампочку на интеллектуальную лампочку, вы не одиноки.К счастью, есть способ интегрировать ваши светильники для интеллектуального управления, и это с помощью интеллектуального переключателя света. Вы можете найти умные переключатели в Интернете и в обычных магазинах, таких как Best Buy, Home Depot, Target и Walmart.

Но требует ли умный выключатель света телефонного звонка к электрику? Наше мнение: нет, если вам удобно. В зависимости от электросети вашего дома процесс установки умного выключателя света может время от времени быть немного сложным, но большинство людей с навыками DIY могут взять на себя эту задачу.Для тех, кто пытается реализовать этот проект выходного дня, мы провели для вас исследование и составили это практическое руководство, чтобы сделать установку нового интеллектуального выключателя света простой задачей.

Вещи, которые вам понадобятся

  • Отвертка с крестообразным шлицем

  • Отвертка с плоским жалом

  • Интеллектуальный выключатель света, который подходит к настенному выключателю и монтажу проводки (подробнее об этом позже)

  • Кусачки

  • Разъемы проводов

  • Фонарик или фонарь на батарейках

  • Изолента

Как установить интеллектуальный выключатель света

Шаг 1: Изучите существующий настенный выключатель и схему проводки. Прежде чем покупать умный выключатель света, вам нужно выяснить, какой тип выключателя вам нужен. Если на стеновой панели есть только один выключатель, вам понадобится одножильный. Если у него есть два выключателя (может быть, один выключатель для света и один для потолочного вентилятора), вам понадобится двухклавишный умный выключатель света. Если у него три переключателя, вам понадобится трехклавишный переключатель.

Вам также необходимо знать, какой у вас тип проводки. Отключите питание блока предохранителей, чтобы избежать поражения электрическим током. Если вы не знаете, к какой электрической цепи принадлежит ваш светильник, неплохо было бы взять измеритель напряжения

(если у вас его еще нет).Комбинированный блок Klein, с которым мы связались выше, даже поставляется с бесконтактным тестером напряжения, поэтому вам не придется возиться с выводами и проводами.

Затем откройте существующий коммутатор, на котором вы хотите установить интеллектуальный коммутатор, и проверьте проводку. Чтобы открыть выключатель, открутите винты на настенной пластине (обычно они расположены вверху и внизу пластины). Используйте нож для масла или отвертку с плоской головкой, чтобы оторвать пластину от стены, так как она может прилипнуть (часто из-за краски).Затем отвинтите винты на самом переключателе света и осторожно потяните переключатель вперед.

История продолжается

Erika Rawes / Digital Trends

Посмотрите на схему подключения. Для большинства интеллектуальных выключателей света требуется заземляющий провод, входной, выходной и нейтральный провод. В большинстве домов есть входной, выходной и заземляющий провода, но в некоторых домах, построенных до 1980-х годов, нет нейтральных проводов. Обычно нейтральный провод — это белый провод (или группа белых проводов). Если у вас нет нейтрального провода, вы все равно можете установить множество интеллектуальных выключателей света, но вам нужно будет приобрести особый тип интеллектуального выключателя света, для которого не требуется нейтральный провод. Например, интеллектуальный диммерный переключатель

Lutron P-PKG1W-WH-R

будет работать без нейтрального провода, но для него требуется собственный мост.

Шаг 2: Выберите умный выключатель света. После того, как вы ознакомитесь с настройкой проводки, выберите интеллектуальный выключатель света, который соответствует вашей ситуации.

С двухконтактными переключателями вы можете столкнуться с бегущими проводами и в других уникальных ситуациях. Следовательно, дальнейшие инструкции будут предполагать использование однопозиционного интеллектуального выключателя света с нейтральным проводом, такого как

интеллектуальный выключатель света Wemo

.

Erika Rawes / Digital Trends

Шаг 3: Снимите старый выключатель света. (Опять же, убедитесь, что питание выключателя отключено). Полностью отсоедините старый выключатель света, отсоединив каждый провод один за другим. Обратите внимание, какой из проводов есть, когда вы отключаете их, чтобы избежать путаницы в дальнейшем. Если на них нет этикеток, возьмите изоленту разных цветов и сделайте этикетки по ходу дела.

Шаг 4: Подключите провода интеллектуального переключателя света к проводам внутри стены.Подключите входной провод к входному проводу, выходной провод к выходному проводу, заземляющий провод к заземляющему проводу, а нейтральный провод к нейтральному проводу. Закрепите соединения с помощью соединителей и убедитесь, что в коробке нет свободных или оголенных проводов. (Имейте в виду, что заземляющий провод может быть оголенным.) В зависимости от вашей проводки вам может потребоваться инструмент для зачистки проводов

, чтобы правильно подготовить провода для вашего нового переключателя.

После того, как вы выполнили все подключения и защитили их, проверьте их, включив питание.Если у вашего коммутатора есть питание, переходите к следующему шагу. Если в вашем коммутаторе нет питания, еще раз проверьте все подключения.

Шаг 5: Закрепите интеллектуальный выключатель света на месте. Отключите питание выключателем. Аккуратно поместите кабельные соединения в настенную коробку. Это может быть плотная посадка, и может быть трудно вставить провода в коробку. Как ни соблазнительно с силой засунуть их в коробку, не торопитесь и аккуратно разместите их, чтобы избежать ослабления соединений или создания опасности возгорания.Иногда можно связать проводку изолентой, но важно не увеличивать риск электрического пожара.

После того, как вы вставили провода в коробку, прикрутите умный выключатель света на место. Затем снова включите питание на выключателе, чтобы убедиться, что вы не разорвали какие-либо соединения. Если все соединения в порядке, установите настенную пластину и начните настройку в приложении.

Шаг 6: Подключите умный выключатель света к Wi-Fi. Установите соответствующее приложение для умного переключателя света и подключите переключатель к своей сети.Подключив коммутатор к приложению, назовите коммутатор и подключите его к Alexa или Google Home, чтобы начать голосовое управление освещением.

Обновлено: 06.02.2021 — 23:49

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
