Как установить обратный клапан для воды правильно: Как установить обратный клапан на воду: особенности и виды

Как установить обратный клапан на воду: особенности и виды

Для стабильной работы отопительной системы и водопровода нужно обязательно устанавливать обратный клапан на воду. Это оборудование относят к запорной арматуре, ее задача состоит в том, чтобы пропускать поток воды только в одном направлении. Данная функция дает возможность широкого использования данного устройства, в особенности для самовсасывающих насосов и для монтажа автономных водопроводных систем.

Иногда обратный клапан выполняет защитные функции от разнообразных внеплановых неисправностей и дорогого ремонта при утечке. В данной статье мы подробно рассмотрим особенности выбора и монтажа этого непревзойденного устройства, а также вопрос каким образом они проходят эксплуатацию.

Устройство и принцип работы

Отвечая на вопрос, зачем нужен обратный клапан, стоит сказать, что это устройство не дает возможности поднятой насосом воде возвращаться обратно в скважину или колодец. Еще одним преимуществом использования данного клапана заключается в том, что не надо ждать вытеснения жидкостью находящегося в шланге воздуха. В случае если шланг уже был заполнен водой, подача начнется незамедлительно.

Какие элементы включает в себя устройство обратного клапана для воды:

• разборный корпус из металла, который состоит из двух частей, на каждой из которых есть резьба;
• металлический либо пластиковый затвор с прокладкой;
• пружина, предназначенная для подпирания затвора.

Работа клапана не является чем-то сложным. Принцип работы обратного клапана для воды для насоса заключается в следующем: после того как вода перестает поступать из насоса в трубопровод или шланг, затвор поддавливается пружиной и находится в закрытом положении. Во время появления перед клапаном давления воды, достаточного для того чтобы отжать пружину, затвор открывается давая возможность воде протекать в трубопровод.

При отключении насоса, падает давление воды, затвор заново поджимается пружиной и становится в закрытое положение. Кроме пружины на затвор создается давление водой со стороны трубопровода, не давая возможности ему открыться. Наиболее популярным типом обратного клапана является для бытового использования.

Важно: по данному принципу работают все клапаны вне зависимости от того используются они с насосом на трубопроводе, либо без него.

Виды обратных клапанов

Обратные клапаны могут отличаться друг от друга материалом, из которого они изготовлены, размерами, конструкцией и особенностями установки. Попробуем их рассортировать и классифицировать по приведенным отличительным чертам.

По типу запирающего элемента:

• подъемного типа – в устройстве такого типа конструкции, затвор перемещается вверх и вниз. Во время поступления воды от насоса затвор принимает открытое положение, при падении давления в трубопроводе, под действием пружины затвор вновь закрывается;
• поворотного типа – затвор в клапане с таким устройством выглядит как откидная створка, которая во время движения воды открывается и при помощи возвратной пружины закрывается вновь при отключении насоса;
• шарового типа – в клапане этого вида затвор выглядит как шар перекрывающий собой проход. Шар подпирается пружиной. При давлении воды шар приподнимается и сдвигается, пропуская воду в магистраль;
• межфланцевого типа – бывает двухстворчатым и дисковым. Двустворчатый клапан имеет затвор состоящий из двух створок, складывающихся при прохождении воды и закрываться во время ее отсутствия. Дисковый тип обратного клапана в своей конструкции обладает дисковым затвором способным перемещаться вдоль собственной оси под действием закрепленной на нем пружины.

Бытовые водопроводные клапаны чаще всего обладают конструкцией подъемного типа, где пружину можно заменить. Так как именно ее отказ является главной причиной неисправности клапана.

По материалу изготовления:

• из латуни – надежный материал устойчивый к коррозии, который довольно долговечен и неприхотлив в обслуживании. Считается идеальным материалом в бытовом использовании;
• из чугуна – достаточно редко используемый материал в виду его слабой устойчивости к коррозии и постепенному обрастанию отложениями. Клапаны, изготовленные из чугуна, используются на трубопроводах большого диаметра. В бытовом использовании клапаны из этого материала не встречаются;
• из нержавеющей стали – клапаны, изготовленные из этого материала, практически не имеют недостатков. Они устойчивы к коррозии и агрессивным веществам, прочные и долговечные. Единственным недостатком, пожалуй, является высокая цена, но и качество изделия соответствует цене.

Чаще всего составляющие обратного клапана изготавливаются из разных материалов. Например корпус может быть выполнен из латуни либо нержавеющей стали, обычно затвор делают из пластика, пружина же выполнена из обычной или нержавеющей стали. Поэтому во время приобретения, рекомендуется интересоваться, из каких материалов выполнены детали клапана.

Совет: для бытовых нужд лучше остановить свой выбор на латунном изделии ввиду их достаточно долгого срока службы и относительно невысокой цены.

По способу крепления:

• муфтовые крепления. Данным способом крепится большинство моделей обратных клапанов. Крепление представляет собой два резьбовых перехода. Их диаметр бывает самым разным, в зависимости от диаметра трубопровода;
• фланцевые крепления. Как следует из названия, крепление к трубопроводу осуществляется при помощи фланцев. Чаще всего данный вид крепления используется на клапанах, выполненных из чугуна, которые эксплуатируются на трубопроводах больших диаметров;
• межфланцевые крепления. При таком креплении клапаны закрепляются между двумя фланцами, которые стягиваются болтами. Клапаны с таким типом крепления также используются преимущественно на трубопроводах большого диаметра.

По размеру:

• стандартные клапаны. Применяются на большей части трубопроводов;
• миниатюрные изделия, монтируются внутрь сгонов водомеров. Используются в тех случаях когда на трубопроводе не хватает места для монтажа стандартного обратного клапана;
• небольшие клапаны, монтируемые на выходе водомеров;
• чугунные клапаны больших размеров, монтируются на промышленных или трубопроводах общественного использования.

Где устанавливают данное устройство?

Монтаж обратного клапана на воду делается в следующих местах:

• на выходе погружного насоса, находящегося в колодце или скважине. После прекращения работы насоса, вода не будет возвращаться обратно;
• на конце опущенного в воду всасывающего патрубка поверхностного насоса либо насосной станции. После того как будет выключен насосный агрегат, вода будет оставаться в патрубке;
• на выходе холодного трубопровода в бойлер. В данном случае, при отсутствии воды в холодном трубопроводе из бойлера не будет обратного оттока воды;
• на разные виды трубопроводов, в особенности, когда одновременно используются горячий и холодный трубопроводы. Из-за разности давлений в трубопроводах может возникнуть продавливание горячей воды в трубопровод с холодной водой либо, наоборот, через смеситель. Клапан, смонтированный на каждый из трубопроводов отдельно, предотвратит ее обратный отток;
• в автономных системах отопления, когда есть в наличии несколько отдельных контуров с разными давлениями теплоносителя. В данном случае на каждый контур установлен отдельный насос. В случае если насосы разной мощности, может случится так, что более мощный аппарат может продавить теплоноситель в соседний контур, который снабжает агрегатом меньшей мощности. Это совершенно недопустимо, поэтому обратный клапан является обязательной деталью в такой системе;
• на водомеры, для того чтобы предотвратить движение воды в обратную сторону;
• в канализации для предотвращения обратного потока стоков.

Правильно установить обратный клапан на воду самостоятельно довольно просто, для осуществления данной операции достаточно иметь нужный инструмент и обладать минимальными навыками в области сантехники.

Как выбрать клапан для домашнего трубопровода

Во время приобретения защитного устройства для установки на трубопроводе, нужно учитывать несколько особенностей, тогда устройство будет радовать хозяина своими техническими особенностями. Предлагаем вам рассмотреть несколько простых правил.

1. Перед тем как приобрести, внимательно изучите конструкцию соединительных элементов устройства. Очень важно чтобы диаметры трубопровода и обратного клапана совпадали. В нынешних бытовых условиях, большинство предпочитает использовать муфтовые варианты, так как большая часть водопроводных систем собирается данным способом соединения.
2. Проанализируйте принцип действия обратного клапана. Если вам не хватает знаний, проконсультируйтесь с продавцом, либо обратитесь к документации, если изделие является фирменным. При выявлении каких-либо неисправностей или нарушений от покупки лучше отказаться.
3. В случае необходимости покупки шарового, фланцевого или межфланцевого механизма для насоса либо других технических нужд, обязательно сравните их возможности с особенностями среды, в которой они будут работать.
4. Материал, из которого выполнена конструкция, должен выбираться исходя из технических характеристик водопровода: для полипропиленовых конструкций подойдет пластик. Если же обратный клапан должен устанавливаться на горячем трубопроводе, оптимальным вариантом будет выбор устройства изготовленного из прочного металла, так как большинство пропиленовых конструкций неустойчивы к высоким температурам.
5. Латунные изделия являются идеальной альтернативой всех непрочных конструкций. Изделия из этого материала хорошо защищены от различных температурных и механических деформаций, более того, большинство конструкций имеют шариковый способ действия.

Внимание! Все устройства защиты от гидроударов в трубопроводе надо приобретать с умом, при выборе учитывая ряд функциональных особенностей, а не только правила подбора.

Монтаж в основную магистраль

Установка обратного клапана на воду в главный трубопровод в доме производится после насоса (при наличии) и после водосчетчика. Нужно заметить то, что принцип монтажа во многом зависит от типа выбранной вами конструкции.

1. Для муфтовых металлических вариантов можно воспользоваться сваркой или резьбовыми соединениями. Оба варианта достаточно надежны в фиксации. Большинство специалистов не отмечают данные установки высокой надежность, но, тем не менее, они весьма функциональны.
2. Ели же решили установить межфланцевый механизм, предусматривается технологию его закрепления в трубопроводе между двумя пластинами. Стоит отметить, что пластины должны быть приварены к трубам отдельно, такой же способ установки практикуется и для насоса, но все крепления должны делаться строго после водомерного счетчика.
3. Шаровый обратный клапан является одной из разновидностей фланцевого, который работает с помощью шарикового затвора. Его крепление должно осуществляться только в подходящих условиях, кроме этого очень важно соблюдать рабочее устройство обратного клапана для воды.

Главное правило монтажа – прикрутить клапан в правильном направлении. Для того чтобы облегчить эту задачу, на корпус устройства наносится стрелка, которая показывает направление движения воды через клапан.

Мы рассмотрели, для каких целей нужен клапан на воду, его принцип работы, и разобрали разновидности и особенности клапанов этого вида. Эксплуатация этих устройств способна предотвратить аварийные ситуации в отопительных и водопроводных системах, и кроме этого упростить работу насосных станций и водяных насосов. Такая сантехника является незаменимой и всегда пользуется спросом.

Выбираем обратный клапан воды для установки после водосчётчика

Для нормального функционирования водосчётчика, водопровода и отопительной системы обязательно устанавливают обратный клапан на воду. Это один из элементов защиты арматуры трубопровода, позволяющий функционировать системам поставки воды и тепла в дом без сбоев и частого ремонта.

Как мы писали в предыдущих статьях для правильного монтажа водосчётчика необходимо установить несколько элементов, не будет лишним ещё раз перечислить их

Для нормального функционирования водосчётчика, водопровода и отопительной системы обязательно устанавливают обратный клапан на воду.

Это один из элементов защиты арматуры трубопровода, позволяющий функционировать системам поставки воды и тепла в дом без сбоев и частого ремонта.

В некоторых аварийных ситуациях может возникать обратный ток воды, что приводит к гидроудару, который вызывает появление продольных трещин в трубопроводе.

Также, если вспомнить принцип сообщающихся сосудов, можно увидеть ещё одну возможность появления обратного тока воды. Вода будет поступать из трубопровода с большим давлением в трубопровод с меньшим давлением. В данном случае счётчик горячей воды может учитывать потребление холодной воды. Обратный клапан на воду обеспечивает прохождение водных потоков только в заданном направлении, исключая возвращение жидкости обратно.

Когда необходимо ставить обратный клапан воды

Обратный клапан для воды — обязательный элемент водопроводной системы. Специалисты выделяют целый ряд моментов, при которых использование устройства становится необходимым.

Система водоснабжения квартир устроена таким образом, что подача холодной и горячей воды обеспечивается по разным трубам. Система холодного водоснабжения и система горячего водоснабжения имеют разное рабочее давление, когда вы открываете воды в смесителе поток с большим давление идёт первым, а поток с меньшим давлением могут начать обратный отток в стояк и магистральный трубопровод. Чтобы этого избежать необходимо поставить обратный клапан воды.

При установке водонагревателя (бойлера) монтаж обратного клапана является обязательным. Дело в том, что в процессе нагревания воды давление в рабочей камере нагревателя повышается и может передавливать подходящий поток, что приводит к возникновению обратного тока воды. Монтаж обратного клапана исключает такую ситуацию.

В частных домах система отопления может состоять из двух или большего количества контуров. Например, один контур системы используется для водонагревателя, второй предназначен для системы отопления, ещё один для системы полов. Для каждого из этих контуров предусматривается различное рабочее давление и различные насосы. Чтобы предотвратить переток воды из одного контура в другой используют обратные клапаны.

Виды обратных клапанов и принцип их действия

Обратные клапаны подразделяют на несколько видов:

• Дисковый
• Двухлопастной
• Шаровой
• Подъёмный
• Лепестковый

Дисковый клапан имеет самые малые размеры. Запорный диск под давлением воды открывает рабочий канал для прохода воды. При падении давления пружина возвращает запорный диск в исходное положение, тем самым предотвращая обратный ток воды.

Двухлопастной клапан имеет значительно большие габариты и используется в сложных водопроводных системах. Примером такой системы может служить водопроводная система частного дома с подачей воды при помощи насоса. В таких системах при выходе из строя насоса возникает вероятность обратного потока большой силы.

Принцип действия такого элемента довольно прост: при возникновении достаточного давления запорная часть клапана складывается пополам. Обратный ток воды складывает запорный элемент обратно.

Шаровый клапан запорным элементом своей конструкции имеет шар, который поднимается  в открытое положение под воздействием потока воды и при снижении давления возвращается в обратное положение, перекрывая рабочий канал. Подобный тип клапанов применяют в системах водопровода с разным диаметром трубопровода.

Обратный клапан подъемного типа в конструкции имеет запорную чашку (подъёмный золотник). При достаточном давлении в системе водоснабжения, чашка поднимается, пропуская водный поток. Если давление потока снижается, чашка возвращается в первое положение, перекрывая поток воды. Подобный тип клапанов можно монтировать только в горизонтальном положении.

Лепестковый обратный клапан. Запорным элементом этого типа клапанов являются лепестки, которые раздвигаются под воздействием давления воды, обеспечивая проход жидкости по рабочему каналу. В случае возникновения обратного тока жидкости, лепестки возвращаются в исходное положение.

Выбор обратного клапана

При покупке обратного клапана воды необходимо обратить внимание на материал, из которого изготовлен клапан: качественные клапаны изготавливают из латуни CW617N.

Также изучите маркировку клапана:

• Максимальное рабочее давление обозначается буквами РУ или PN. Например: РУ-20: означает что клапан выдерживает максимальное давление в 20 бар. Нормальным давлением в системе водоснабжения квартиры считается давление не превышающее 6 бар для холодной воды и 5 бар для горячей воды.
• Диаметр условного прохода маркируется буквами ДУ или DN. Например: DN-20. Данный параметр должен соответствовать подобным параметрам всех соседних элементов, для предотвращения излишних нагрузок и снижению давления в системе.

Особенности монтажа обратного клапана воды

Обратный клапан воды монтируется сразу за водосчётчиком для предотвращения обратного вращения крыльчатки счётчика воды. Самый распространённый тип обратных клапанов, которые устанавливают в квартирах — это дисковые клапаны. Благодаря своим малым размерам, простоте конструкции и малой стоимости — это оптимальный выбор.

Главной особенностью при монтаже обратного клапана является направление потока воды

. На корпус клапана нанесена стрелка, которая показывает направление водного потока. Для герметизации резьбового соединения рекомендуем использовать сантехнический герметик.

В остальном монтаж обратного клапана воды не представляет сложностей.

Понравилось? Расскажи друзьям:

Как установить обратный клапан?

На практике существуют как общие принципы монтажа обратных клапанов, так и определенные нюансы, которые стоит учитывать при монтаже в различных системах.

Общие принципы установки

При монтаже обратного клапана необходимо учитывать следующие общие моменты:

• необходимо в нужном направлении зафиксировать клапан, учитывая движение рабочей среды в соответствии со стрелкой на приборе.
• резьбовые стыки должны быть достаточно герметичны. Для этого можно использовать льняную нить или силиконовый герметик.
• устанавливать клапан лучше таким образом, чтобы оставалась возможность доступа к нему на случай замены.

Монтаж может производиться на следующие системы:

• на насосное оборудование;
• на водонагреватель;
• на водомер;
• на канализацию;
• на отопление;
• на водопровод.

Рассмотрим особенности монтажа обратного клапана в различных системах более подробно.

Особенности установки клапана на насосное оборудование

Насосное оборудование опускается в колодец или скважину, и клапан фиксируется между трубой и насосом, сразу после него. Насосная станция находится на сверху, а от нее в колодец или скважину направляется труба, в конце которой установлена сетка и клапан.

Чтобы впоследствии предотвратить проблемы, связанные с возможным засорением системы из-за грязевых отложений, обратный клапан устанавливается в вертикальном положении. Для этого обратите внимание на стрелку, нанесенную на внешнюю поверхность клапана, она должна указывать вверх.

Установка обратного клапана на водонагреватель

Для проведения монтажа клапана на водонагреватель необходимо убедиться, что рабочая зона готова к установке:

• Бак водонагревателя должен быть пуст.
• Основной доступ к воде необходимо перекрыть.
• Водонагреватель должен быть полностью обесточен.

Монтаж обратного клапана на водонагревательный прибор осуществляется на трубе подачи воды. Клапан после монтажа необходимо настроить путем вращения гайки или ручки, которая используется для затягивания пружины. Чем лучше пружина зафиксирована, тем больше давления она осуществляет на заслон.

Установка обратного клапана на водомер

Многие озадачены: для чего нужен клапан на водомере? Специалисты утверждают, что с его помощью вода из поквартирной разводки не идет в стояк, что препятствует раскрутке водомера в обратном направлении. Монтаж клапана предполагает его размещение между счетчиком и вентилем.

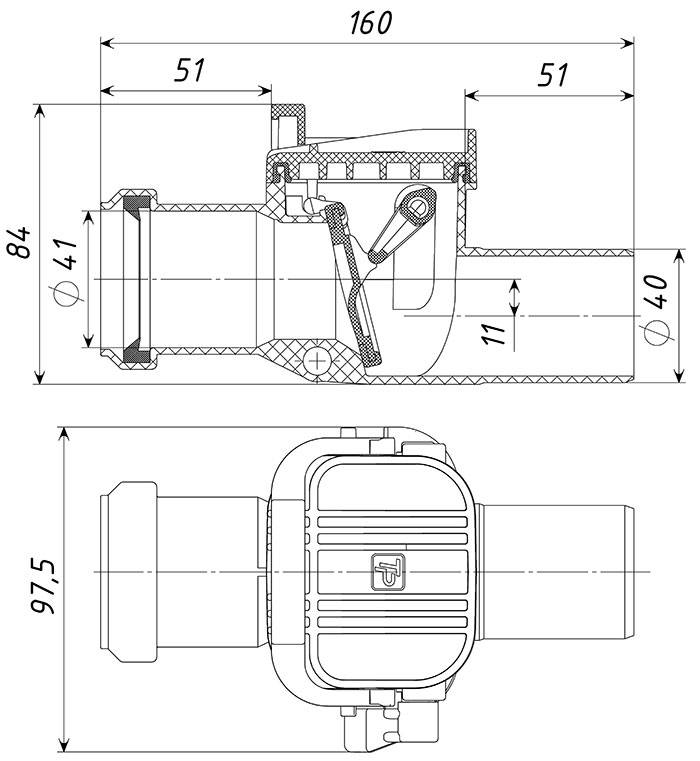

Монтаж клапана на канализацию

При определении места установки клапана, необходимо определить имеется ли в полу сливной трап. При его наличии, клапан ставится на уровне не более 35 см от поверхности пола. При его отсутствии, клапан монтируется на промежутке, находящемся выше самой высокой точки водоотвода с установкой на конце трубы.

Установка обратного клапана на отопление

При монтаже обратного клапана на отопление целесообразно использовать следующие правила:

• устройство в котловом контуре на обратном трубопроводе, необходимо установить после циркуляционного насоса, а не до него.
• подбирать изделие нужно по характеристикам теплоносителя или централизованной сети, учитывая рабочее давление и температуру.

Установка обратного клапана на водопровод

В связи с разным давлением в холодном и горячем водопроводе и, соответственно, с возможным смещением горячей воды в холодную магистраль, обратный клапан целесообразно устанавливать на каждую магистраль отдельно, чтобы избежать обратного тока воды.

Правильная установка обратного клапана убережет от многих неприятностей, а также принесет значительную пользу и экономию для потребителя.

Обратный клапан в квартире. Как не попасть на большие счета?

Обратные клапаны устанавливаются на трубы горячего и холодного водоснабжения. В качестве примера рассмотрим стандартную городскую квартиру в многоэтажном доме. К стояку с холодной и горячей водой подключены:

• Стиральная машина,
• Кухонная мойка,
• Водонагреватель,
• Санузел,
• Ванная и умывальник.

 Проблемы, с которыми вы сталкиваетесь

Типичная ситуация для многоквартирного дома: разное давление в каждом из стояков. В трубе с холодной водой давление может быть выше, чем в трубе с горячей и наоборот. Напор легко может повысится в любой момент, но чаще всего он неожиданно понижается в связи с утечкой или даже прорывом трубопровода. Эффект разницы давления потоков часто заметен, когда в одной квартире открывается сразу два крана. Например, открыт смеситель на кухне, из него льется горячая вода, одновременно из лейки сантехнического душа начинает течь холодная. Один поток вытеснил другой.

Во многих домах с централизованным водоснабжением горячая вода отключается минимум на две недели в летний период. На это время в квартирах, где установлены приборы нагрева, перекрывается вентиля подачи жидкости из центральной системы, и по тем же трубам пускается горячая вода из бойлера. Иногда жильцы забывают перекрыть вентиль на водонагревателе, включая подачу воды с центрального стояка. Холодная жидкость с большим давлением перекрывает поток теплой, выдавливая его. В результате из-за всех кранов подается только холодная вода. Дальше она идет в центральный стояк, через несколько минут все жильцы будут мыться холодной водой.

Второй вариант более распространенный, и может произойти в любой квартире. При использовании душевого смесителя происходит похожая на вышеописанную ситуация. Если в стояке с горячей водой давление выше, чем в трубе с холодным, вы получите кипяток в оба крана. При этом счетчик будет крутиться очень быстро, насчитывая кубометры даже, если вода не используется. Горячая жидкость будет не только в стояке, но и во всех квартирах ниже и выше.

Есть еще одна причина, полностью исключающая влияние человеческого фактора. Такая ситуация возникает в результате выхода из строя клапана на смесителе. Недорогие китайские краны приходят в негодность каждые полтора-два года. На них влияет качество воды: хлорка, ржавчина и другие примеси. Как только запорный рычажок сломается, вода хлынет в соседнею трубу, и произойдет вытеснение жидкости. К такому же эффекту может привести одноручковый смеситель на кухне. При опущенном положении ручки смесителя открывает оба клапана, если давление горячей или холодной воды выше, одна жидкость вытесняет другую, распространяясь по системе.

Во всех описываемых случаях в конце месяца придет весьма приличный счет за накрученные обратным потоком кубометры воды. Еще одна неприятность поджидает детей: возможны травмы в результате подачи горячего потока в холодный кран. Кроме того, могут быть испорчены вещи, в стиральную машинку по шлангу вместо холодной воды, подается жидкость температурой до 80 градусов.

Как проверить неполадку?

Если заметили, что счетчик воды в квартире крутится в обратном направлении, перекройте кран с горячей водой, счетчик все еще крутиться – необходимо срочно установить обратный клапан. Пустили воду в кухне и в ванной, если в одном из кранов идет только горячая или холодная – следует смонтировать клапан.

Установка обратного клапана

Чтобы избежать описанных проблем, достаточно просто установить два обратных клапана. Монтируются они после шарового крана на оба стояка квартиры. Если по каким-то причинам у вас еще не установлен сетчатый фильтр после запирающего шарового крана, обязательно смонтируйте его. Обратный клапан всегда устанавливается после счетчика. При монтаже необходимо соблюдать правильное направление. Если поставить обратной стороной, он не сможет выполнять свои функции. Некоторые счетчики уже оборудованы встроенными клапанами. Как правило, они не отличаются высокой надежностью. Миниатюрные обратные клапаны вставляются в отверстие полусгона или устанавливаются на выходе из счетчика.

Внешний вид: плотная резинка и пластиковый круг с перекрестием внутри. Из-за своих компактных размеров и низкого качества исполнения, они могут давать протечку. Поэтому, поставить еще один обратный клапан будет не лишним.

Особенности установки

На поверхности изделия имеется стрелка с указанием движения воды. Сам корпус клапана состоит из двух частей: гайка навинчивается на основание с помощью резьбы, закручивание происходит по часовой, выкручивание против часовой стрелки. При монтаже или демонтажа обратного клапана удерживайте гайку, от которой отходит стрелка.

В каких случаях устанавливается обратный клапан

Клапан устанавливается для предотвращения обратного тока воды, возвращения жидкости в трубопровод или замещения одного потока другим за счет разницы в давлении. Устанавливать клапаны следует:

• Перед бойлером,
• После счетчика,
• Вмести с установкой насосной станций.

Если используете насос для выкачки воды, благодаря обратному клапану вода сразу поступает в кран и не уходит обратно в систему. Такой клапан предотвращает вращение счетчика в обратном направлении при использовании замкнутых контуров. В заводских изделиях обратные клапаны можно встретить в счетчике воды перед эксцентриком смесителя. При монтаже водонагревателя клапан устанавливается на ввод холодной воды, а также на стояк с горячей водой.

Устройство клапана

• Затвор,
• Пружинка,
• Одна-две резинки,
• Металлическая труба с шайбой или без нее.

В стандартном положении затвор закрыт, его подпирает пружинка. Есть два варианта затворов: пластиковый и металлический. Изделия с металлическим затвором используются в системах отопления, пластиковые в общей системе водоснабжения. Чтобы открыть обратный клапан с металлической мембраной, необходимо большое давление. Поэтому, если в системе низкое давление, обязательно используйте только пластиковый затворный механизм. Клапаны с металлическими затворами имеет большую длину в сравнении со своими пластиковыми собратьями. Разница составляет 1 см. При смене уже установленных клапанов необходимо учитывать эту техническую особенность.

Читайте так же:

устройство, виды и принцип работы

Обратный клапан представляет собой элемент запорной арматуры, обеспечивающий возможность движения воды по трубопроводу только в одном направлении. Устройство работает исключительно за счёт энергии перемещающейся жидкости и не требует подключения к внешним источникам питания.

Функции обратных клапанов на воду

Казалось бы, что плохого, если поток жидкости в трубопроводе на какое-то время повернёт вспять. А между тем, это может быть чревато самыми серьёзными последствиями.

Для сетей, использующих насосные установки, отсутствие запорного элемента может привести к полному сливу воды из системы и даже поломке насоса вследствие вращения крыльчатки в обратном направлении. Такая же беда может грозить водосчетчикам, не защищённым запорной арматурой.

Другой важной функцией обратных клапанов является защита трубопровода от гидроударов – кратковременных сильных скачков давления жидкости, способных привести к быстрому износу или поломке элементов трубопроводной системы.

Особенности конструкции

Конструктивное исполнение любого обратного клапана не изобилует наличием сложных деталей. Вне зависимости от типа устройства, оно состоит из трёх обязательных элементов:

• Пластиковый или металлический затвор с уплотнителем из силикона или резины.
• Пружина, обеспечивающая ход затвора. Несмотря на малые размеры, выполняет очень важную функцию, поэтому, как правило, производится из высококачественной стали.
• Корпус устройства.

Чтобы избежать негативного воздействия агрессивных химических сред (минеральных солей, соединений серы, марганца, железа и т.п.), в той или иной концентрации растворенных в любой водной среде, поверхность затвора подвергается дополнительной защите. Защитный слой наносится на деталь гальваническим методом.

Некоторые модели клапанов могут быть оборудованы дополнительными элементами для упрощения монтажа водопроводной сети: краном Маевского для возможности стравливания воздуха из системы, а также дренажным отверстием, позволяющим легко сливать жидкость, скопившуюся в трубе.

Как работает устройство?

Принцип действия обратного клапана предельно прост. Пока жидкость движется по трубопроводу в правильном направлении, она создаёт определённое давление, силы которого оказывается достаточно для разжимания пружины, удерживающей затвор в закрытом состоянии. Затвор частично или полностью открывается, пропуская поток воды.

Как только напор жидкости ослабевает, останавливается, либо начинает двигаться в обратном направлении, уровень оказываемого ею давления уменьшается. Усилия пружины достаточно для захлопывания (опускания, закрытия – в зависимости от конструкции клапана) затвора.

Разновидности обратных клапанов

В зависимости от типа запорного элемента, все обратные клапаны разделяются на несколько категорий:

• Шаровые. Запорный элемент представляет собой пластиковый или металлический шар, подпираемый сверху пружиной. Под действием напора жидкости пружина сжимается, приподнимая шар и пропуская жидкость в канал.
• Поворотные. Затвор выполнен в виде откидывающейся створки. Она открывается в процессе движения потока жидкости и закрывается при его ослаблении или остановке. Часто применяются в металлических трубопроводных сетях, берущих воду из колодца или скважины, поскольку отличаются малой чувствительностью к загрязнению среды.
• Дисковые. Проходимость трубопровода регулируется стальным диском, способным проворачиваться вокруг своей оси. В быту их применение оправдано в сетях из металлопластика, где загрязнение рабочей среды минимально.
• Подъёмные. В клапанах такого типа затвор может передвигаться вверх или вниз под действием пружины. Сжимание и разжимание пружины происходит под давлением напора воды. Может располагаться только на горизонтальных отрезках трубопровода, причём ось клапана должна быть ориентирована строго в вертикальном направлении. Преимущество такого типа клапана – возможность его ремонта без демонтажа из системы.

Обратите внимание! Поворотные клапаны имеют один серьёзный недостаток. При больших габаритах устройства захлопывание створки может спровоцировать сильный гидроудар, который может привести к повреждению конструкции. Для устранения этого неприятного эффекта существуют специальные безударные модели устройств, перемещение клапана в которых происходит плавно.

По способу присоединения обратного клапана к трубопроводу различают следующие виды устройств:

• Межфланцевые. Монтируются между двух фланцев, расположенных на соседних концах трубопровода. Сам клапан при этом не имеет крепёжных элементов. Фиксируются болтовыми соединениями.
• Фланцевые. Оснащаются специальными соединительными элементами с уплотнительными прокладками. Как и межфланцевые, чаще находят применение на больших магистральных сетях.
• Муфтовые с резьбой. Чаще применяются в трубопроводных сетях малых диаметров. Закрепляются при помощи резьбы, имеющейся на внешней или внутренней поверхности муфт.
• С креплением под сварку. Монтаж таких клапанов производится посредством сварки. Соединение получается неразборным, поэтому запорные элементы такого типа используется достаточно редко, преимущественно для сетей с агрессивными рабочими средами.

Помимо этого, обратные клапаны могут быть сделаны из стали, чугуна, латуни, полипропилена и т.п. При этом составные части детали могут производиться из разных материалов. К примеру, корпус из нержавейки или латуни, пластиковый затвор и стальная пружина.

Чугунные изделия в быту встречаются редко, по причине подверженности коррозии и постепенному накоплению отложений. Их основная область применения – магистральные трубопроводы. Устройства из нержавейки почти полностью лишены подобных недостатков, но имеют достаточно высокую стоимость.

Полипропиленовые изделия предназначены для установки в трубопроводных сетях, смонтированных из того же материала. Монтаж производится методом полифузионной сварки.

Обратите внимание! В быту чаще всего применяются латунные изделия, сочетающие невысокую стоимость с хорошими эксплуатационными качествами и длительным сроком службы.

Критерии выбора устройства

При выборе конкретной модели обратного клапана, наилучшим образом подходящей для реализации того или иного проекта, следует учитывать:

• Диаметр посадочной части запорного элемента. Как правило, обозначается в дюймах.
• Пропускную способность (диаметр условного прохода). На маркировке изделия обозначается литерами ДУ или DN.
• Класс герметичности. Характеризует способность устройства перекрывать поток воды и измеряется количеством жидкости, способной просачиваться сквозь затвор в единицу времени.
• Рабочее давление. Маркируется аббревиатурами РУ или PN. Значение РУ-20, к примеру, будет означать, что клапан сможет эффективно работать при давлении в системе не более 20 бар.
• Уровень давления закрытия.

Для бытовых водопроводных сетей, в большинстве случаев, подойдут муфтовые пружинные клапаны диаметром прохода 15-50 мм. Эти устройства будут сочетать достаточную пропускную способность с компактными габаритами, приемлемым уровнем шума и доступной стоимостью.

Как и в каком месте трубопровода устанавливать?

В водопроводных сетях установка запорного элемента осуществляется в следующих местах:

• Рядом с выходом погружного насоса, берущего воду из колодца или скважины. Запорный элемент будет отвечать за то, что вода не сольётся обратно после прекращения работы насоса.
• В месте входа трубы в бойлер. Клапан будет препятствовать оттоку жидкости из бойлера в пустой трубопровод.
• Перед смесителем, при одновременном использовании холодной и горячей линии водоснабжения. В такой схеме уровень давления в трубах может отличаться, приводя к продавливанию жидкости из одной линии в другую через смеситель. Обратный клапан остановит этот процесс.
• В отопительных сетях, имеющих несколько контуров с отличным уровнем давления.
• Перед приборами учёта. Здесь запорная арматура помогает защитить счётчик от гидроудара, а также предотвращает вращение крыльчатки в несвойственном ей обратном направлении.

Установка клапана, как правило, не вызывает проблем. Главный нюанс – элемент должен быть установлен в верном направлении. Определить его поможет стрелка, обязательно присутствующая на корпусе устройства.

Обратите внимание! При монтаже устройств муфтового типа, следует обязательно использовать дополнительные средства герметизации – сантехнический лён или ФУМ-ленту.

Также, стоит учитывать, что любой клапан будет нуждаться в периодическом обслуживании и поэтому его лучше разместить в легкодоступном месте.

для чего нужен, принцип действия, виды

Обязательным элементом оснащения автономных водопроводных систем на дачах и в загородных домах является обратный клапан. Именно такое техническое устройство, которое может иметь различное конструктивное исполнение, обеспечивает движение жидкости по трубопроводу в требуемом направлении. Обратные клапаны, устанавливаемые в системе автономного водоснабжения, надежно защищают ее от последствий нештатных ситуаций. Относящиеся к арматурным устройствам прямого действия, обратные клапаны срабатывают автоматически, для чего используется энергия рабочей среды, транспортируемой по трубопроводной системе.

Обратный клапан нужен для защиты водопроводной системы в случае возникновения внештатных ситуаций

Назначение и принцип действия

Основная функция, которую выполняет обратный клапан для воды, состоит в том, что он защищает систему водоснабжения от критических параметров потока жидкости, транспортируемой по трубопроводу. Наиболее частой причиной критических ситуаций является остановка насосной установки, что может привести к целому ряду негативных явлений – сливу воды из трубопровода обратно в скважину, раскручиванию крыльчатки насоса в обратном направлении и, соответственно, поломке.

Защитить водопроводную систему от перечисленных негативных явлений позволяет установка обратного клапана на воду. Кроме того, обратный клапан для воды предотвращает последствия, которые вызывает гидравлический удар. Использование обратных клапанов в трубопроводных системах позволяет сделать их работу более эффективной, а также обеспечить корректное функционирование насосного оборудования, которым такие системы оснащены.

Принцип работы обратного клапана

Принцип работы обратного клапана достаточно прост и заключается в следующем.

• Поток воды, поступающий в такое устройство под определенным давлением, воздействует на запорный элемент и отжимает пружину, при помощи которой данный элемент удерживается в закрытом состоянии.
• После сжимания пружины и открытия запорного элемента вода начинает свободно перемещаться через обратный клапан в требуемом направлении.
• Если уровень давления рабочего потока жидкости в трубопроводе падает или вода начинает двигаться не в том направлении, пружинный механизм клапана возвращает запорный элемент в закрытое состояние.

Действуя таким образом, клапан обратный предотвращает образование нежелательного обратного потока в трубопроводной системе.

Обратный клапан пружинного типа с золотниковой тарелкой из нейлона

При выборе модели затвора, устанавливаемого на водопровод, важно знать нормативные требования, которые предъявляют к таким устройствам производители насосного оборудования. Техническими параметрами, по которым в соответствии с этими требованиями выбирают обратный клапан для воды, являются:

• рабочее, пробное и номинальное давление закрытия;
• диаметр посадочной части;
• условная пропускная способность;
• класс герметичности.

Информация о том, каким техническим требованиям должен соответствовать обратный клапан для воды, как правило, содержится в документации на насосное оборудование.

Клапан обратный однодисковый муфтовый

Для оснащения систем водоснабжения бытового назначения используют обратные клапаны пружинного типа, диаметр условного прохода входит в интервал 15–50 мм. Несмотря на свои компактные размеры, такие устройства демонстрируют высокую пропускную способность, обеспечивают надежность эксплуатации трубопровода, низкий уровень шума и вибрации в трубопроводной системе, на которой их устанавливают.

Еще одним положительным фактором использования обратных клапанов в системе водоснабжения является то, что они способствуют снижению давления, создаваемого водяным насосом, на величину 0,25–0,5 Атм. В связи с этим обратный клапан для воды позволяет снижать нагрузку как на отдельные элементы оснащения трубопроводов, так и на всю систему водоснабжения в целом.

Конструктивные особенности

Одним из наиболее распространенных материалов, из которого делают корпусную часть клапанов обратного хода воды, является латунь. Выбор данного материала не случаен: этот сплав демонстрирует исключительно высокую устойчивость к воздействию химически агрессивных веществ, которые могут находиться в транспортируемой по трубопроводу воде в растворенном или взвешенном состоянии. К таким веществам, в частности, относятся минеральные соли, сера, кислород, марганец, соединения железа и др. Наружную поверхность затворов, которая в процессе их эксплуатации также подвергается воздействию негативных факторов, часто защищают специальным покрытием, наносимым гальваническим методом.

Устройство обратного клапана предполагает наличие золотника, для изготовления которого также может использоваться латунь или прочный пластик. Уплотнительная прокладка, присутствующая в конструкции обратного клапана, может быть резиновой или силиконовой. Для изготовления важного элемента запорного механизма – пружины – используют, как правило, нержавеющую сталь.

Устройство пружинного обратного клапана

Итак, если говорить о конструктивных элементах пружинного обратного клапана, то данное устройство состоит из:

• корпуса составного типа, элементы которого соединяются между собой посредством резьбы;
• запорного механизма, конструкция которого включает в себя две подвижные золотниковые тарелки, установленные на специальном штоке, и уплотнительную прокладку;
• пружины, установленной между золотниковыми тарелками и посадочным седлом на выходе из пропускного отверстия.

Принцип действия пружинного обратного клапана также достаточно прост.

• Поток воды, поступающий в обратный затвор под требуемым давлением, воздействует на золотник и отжимает пружину.
• При сжатии пружины золотник перемещается по штоку, открывая пропускное отверстие и предоставляя потоку жидкости возможность свободно перемещаться через устройство.
• При падении давления потока воды в трубопроводе, на котором стоит обратный клапан, или в тех случаях, когда такой поток начинает двигаться не в том направлении, пружина возвращает золотник на его посадочное место, закрывая пропускное отверстие устройства.

Устройство поворотного обратного клапана

Таким образом, схема работы обратного клапана достаточно проста, но тем не менее обеспечивает высокую надежность подобных устройств и эффективность их использования в трубопроводных системах.

Основные виды

Разобравшись с тем, как работает обратный клапан, устанавливаемый в водопроводной системе, следует также понять, как правильно его выбирать. На современном рынке предлагаются различные виды обратных клапанных устройств, конструкция, материал изготовления и схема работы которых могут серьезно различаться.

Пружинный обратный клапан муфтового типа

Корпус затворов данного типа состоит из двух цилиндрических элементов, соединяемых между собой при помощи резьбы. В запорный механизм входят пластиковый шток, верхняя и нижняя золотниковые тарелки. Положение элементов запорного механизма в закрытом состоянии, а также их открытие в тот момент, когда давление потока воды достигнет требуемого уровня, обеспечивает пружина. Между собой составные элементы корпуса соединяются с использованием уплотнительной прокладки.

Конструкция муфтового обратного клапана с металлическим седлом

Пружинный обратный клапан с латунным золотником и золотниковой камерой сферической формы

Отличительные особенности затворов этого типа легко заметить даже на фото. Латунный корпус такого клапана в его средней части, где располагается золотниковая камера, имеет сферическую форму. Такая конструктивная особенность позволяет увеличить объем золотниковой камеры и, соответственно, пропускную способность обратного клапана. Запорный механизм водяного клапана данного типа, основу которого составляет латунный золотник, работает по такому же принципу, что и в клапанных устройствах любого другого типа.

Устройство латунного обратного клапана со сферической камерой

Комбинированный обратный клапан пружинного типа c дренажом и воздухоотводчиком

У многих из тех, кто решил самостоятельно заняться монтажом трубопроводной системы, нередко возникает вопрос о том, для чего нужен обратный клапан, оснащенный дренажной и воздухоотводной системами. Использование обратных клапанов данного типа (в особенности для оснащения трубопроводов, по которым транспортируются горячие рабочие среды) позволяет упростить процесс монтажа и технического обслуживания таких систем, повысить их надежность, снизить суммарное гидравлическое давление, уменьшить количество монтажных соединений.

На корпусе затворов данного типа, что можно увидеть даже на фото, имеется два патрубка, один из которых используется для монтажа воздухоотводчика, а второй выполняет функцию дренажного элемента. Патрубок для воздухоотводчика, на внутренней поверхности которого нарезана резьба, располагается на корпусе устройства над золотниковой камерой (ее приемной частью). Необходим такой патрубок для стравливания воздуха из трубопроводной системы, для чего дополнительно используется кран Маевского. Назначение патрубка, который располагается на противоположной стороне корпуса – на выходе из клапана, состоит в том, чтобы сливать из системы жидкость, скопившуюся после клапанного устройства.

Комбинированный обратный клапан сокращает количество монтажных соединений

Если установить горизонтальный обратный клапан, то его патрубок для отвода воздуха можно использовать для монтажа манометра. Если поставить комбинированный обратный клапан на трубопроводе вертикально, то его дренажный патрубок можно будет применять для слива воды, скопившейся после такого устройства, а патрубок воздухоотводчика – для удаления из той части трубопровода, которая расположена до обратного клапана, воздушных пробок. Именно поэтому, решая, как установить обратный клапан комбинированного типа, следует четко понимать, какие функции должен выполнять такой затвор.

Пружинные клапаны с полипропиленовым корпусом

Обратные клапаны, корпус которых выполнен из полипропилена, даже если взглянуть на фото таких устройств, внешне очень напоминают косые отводы. Такие типы обратных клапанов, для монтажа которых используется метод полифузионной сварки, устанавливают на трубопроводах, также изготовленных из полипропилена. Дополнительный косой отвод в конструкции затворов данного типа необходим для размещения в нем элементов запорного механизма, что облегчает техническое обслуживание такого устройства. Благодаря этому конструктивному решению выполнять техническое обслуживание и ремонт обратного клапана данного типа несложно – достаточно извлечь из его дополнительного отвода элементы запорного механизма, не нарушая целостности корпуса устройства и герметичности его установки в трубопроводной системе.

Доступность камеры полипропиленового обратного клапана позволяет легко контролировать его состояние и осуществлять чистку

Обратные клапаны других типов

В трубопроводных системах, предназначенных для транспортировки воды, могут устанавливаться и другие виды обратных клапанов.

• Обратный лепестковый клапан оснащен особым запорным элементом – подпружиненным лепестком. Большим недостатком затворов данного типа является то, что при их срабатывании создаются значительные ударные нагрузки. Это негативно отражается на техническом состоянии самого затворного устройства, а также может стать причиной возникновения в трубопроводной системе гидравлического удара.
• Обратные клапанные устройства двухстворчатого типа отличаются компактными размерами и небольшим весом.
• Подъемный муфтовый обратный клапан включает в качестве запорного элемента золотник, свободно перемещающейся по вертикальной оси. В основу работы запорного механизма может быть положен гравитационный принцип, когда золотник возвращается в закрытое состояние под действием собственного веса. Для этой цели может также использоваться пружина. Если вы решили установить на трубопроводе гравитационный обратный клапан, имейте в виду, что выполнять монтаж такого устройства можно только на вертикальных участках системы. Между тем гравитационный клапан отличается простотой конструкции, при этом демонстрирует высокую надежность в процессе эксплуатации.
• Существуют обратные клапаны, запорным элементом которых служит подпружиненный металлический шарик. Поверхность такого шарика может быть дополнительно покрыта слоем резины.

Обратный клапан с сетчатым фильтром для насосных станций

Решая, какой обратный клапан лучше и нужен ли в трубопроводной системе дорогостоящий затвор более сложной конструкции, следует в первую очередь познакомиться с техническими характеристиками такого устройства и сопоставить их с параметрами работы трубопроводной системы. Основное назначение обратного клапана, как уже говорилось выше, состоит в том, чтобы пропускать воду по трубопроводу в нужном направлении и не давать потоку жидкости двигаться в обратную сторону. В связи с этим выбирать обратный клапан на воду следует исходя из того, под каким давлением в трубопроводе двигается поток воды. Естественно, что надо обязательно учитывать и диаметр труб, на которые такой клапан должен быть установлен.

Выполняя монтаж трубопровода, следует также иметь в виду, что ставить обратный клапан можно различными способами. На трубах значительного диаметра устанавливаются обратные клапаны фланцевого и межфланцевого типа, а на трубах небольшого диаметра – муфтовые затворные устройства. Сварной метод установки обратных клапанов используется преимущественно при монтаже на полипропиленовых и металлопластиковых трубах.

Если правильно выбрать обратный клапан и способ его установки, такое устройство не только прослужит длительное время, но и обеспечит корректную работу всей трубопроводной системы.

Как правильно выполнить установку

Разобравшись с вопросом о том, зачем нужен обратный клапан, и с его ролью в трубопроводной системе, следует также изучить правила его установки на уже работающем или только создаваемом трубопроводе. Монтируются такие устройства на различных элементах трубопроводных систем:

• на трубопроводах автономного и централизованного водоснабжения;
• на всасывающих линиях, обслуживаемых глубинными и поверхностными насосами;
• перед бойлерами, емкостными водонагревателями и счетчиками расхода воды.

Схема установки обратных клапанов при подключении счетчиков водоснабжения

Если вас интересуют обратные клапаны, которые могут устанавливаться как в вертикальном, так и в горизонтальном положении, выбирайте не гравитационные, а пружинные модели. Узнать о том, в каком направлении через клапан должен двигаться поток воды, можно по специальной стрелке, нанесенной на корпус устройства. При установке обратных клапанов муфтового типа для хорошей герметизации обязательно используйте ФУМ-ленту. Кроме того, не следует забывать, что обратные затворы нуждаются в регулярном обслуживании, поэтому устанавливать их необходимо в доступных местах трубопровода.

При монтаже обратного клапана на всасывающую магистраль погружного насоса следует позаботиться о том, чтобы перед таким устройством был установлен фильтр грубой очистки, который не даст попасть во внутреннюю часть устройства механическим примесям, содержащимся в подземной воде. В качестве такого фильтра также может быть использована перфорированная или сетчатая обойма, в которую помещают обратный клапан, установленный на входном конце всасывающей магистрали погружного насоса.

При установке обратного клапана на уже работающем трубопроводе следует предварительно отключить систему от подачи воды и только затем заниматься монтажом затворного устройства.

Как самостоятельно изготовить обратный клапан

Несложная конструкция обратного клапана позволяет в случае необходимости изготовить его своими руками.

Схема самодельного обратного клапана

Для решения этой задачи вам потребуются следующие материалы и инструменты:

• тройник с внутренней резьбой, который будет выполнять функцию корпуса;
• муфта с резьбой на наружной поверхности – седло самодельного обратного клапана;
• жесткая пружина, изготовленная из стальной проволоки;
• стальной шарик, диаметр которого должен быть немного меньше, чем диаметр отверстия в тройнике;
• стальная резьбовая заглушка, которая будет выполнять функцию упора для пружины;
• стандартный набор слесарных инструментов и уплотнительная ФУМ-лента.

Где ставить обратный клапан и фильтр грубой очистки в системе водоснабжения: tvin270584 — LiveJournal

При проектировании системы водоснабжения и отопления квалифицированные специалисты обязательно включают в список необходимого оборудования обратный клапан и фильтр грубой очистки. Они напрямую влияют на работу прочей трубопроводной арматуры и устройств, определяют срок их службы, а значит и работоспособность системы в целом. В этой статье мастер сантехник расскажет где ставить обратный клапан и фильтр грубой очистки в системе водоснабжения.
Как работает обратный клапан и где его необходимо устанавливать
Основанная функция любого обратного клапана – препятствовать изменению направления движения среды в системе на противоположное. В системе водоснабжения или отопления он не позволяет воде уходить обратно по трубопроводу после прекращения её подачи. Простейший муфтовый обратный клапан представляет собой устройство, состоящее из корпуса и находящейся в нем подпружиненной заслонки, полностью перекрывающей проходное отверстие. Когда же с обратной стороны на запорный элемент оказывается определенное давление, удерживающая её пружина сжимается, а заслонка смещается, открывая проход. После снижения давления он вновь перекрывается. Заслонка может быть выполнена в виде смещающегося в сторону диска, состоять из двух отдельных пластин или иметь форму шара, однако общий принцип действия остается неизменным.

Установка обратного клапана в системах водоснабжения и отопления необходима в следующих случаях:

Стоящий на входе в насосную станцию клапан препятствует уходу воды обратно в скважину – в этом случае вновь потребовалось бы заполнять насос водой вручную. Клапан на выходе в свою очередь не позволяет опустеть водопроводу. Обратный клапан на вводе в бойлер удерживает накопившуюся в его баке нагревшуюся воду, не давая поступать в трубопровод с холодной водой. Установка обратного клапана перед счетчиком препятствует корректировке его показаний, поэтому данное требование часто предъявляют снабжающие организации. В системах отопления устройство необходимо для предотвращения изменения направления потока теплоносителя, в том числе в контур с меньшим давлением.

Зачем нужно ставить фильтр грубой очистки и как он устроен

Фильтр грубой очистки – это элемент трубопроводной арматуры, предназначенный для удаления крупных механических примесей из среды, проходящей по трубопроводу. В системе водоснабжения он используется в первую очередь для улавливания элементов самого трубопровода – окалины, ржавчины, а также образовавшихся в трубах окаменелостей и крупных песчинок. В большинстве случаев этого вполне достаточно для того, чтобы обеспечить необходимое качество для бытовых нужд и предотвратить выход из строя оборудования.

В системах водоснабжения фильтры устанавливают обычно перед:

В зависимости от типа фильтрующего элемента различают сетчатые, дисковые и картриджные фильтры грубой очистки. Фильтрующий элемент обычно представляет собой сетчатый материал, с ячейками определенной величины – именно они определяют пропускную способность фильтра. Не прошедшие через него частицы отсеиваются и скапливаются в специальном ответвлении – грязевике. По расположению грязевика они бывают прямыми и косыми (угловыми), а по типу крепления – фланцевыми и муфтовыми.

Вне зависимости от конструкции все фильтры грубой очистки обслуживаемые. При этом в большинстве из них необязательно менять фильтрующий элемент – достаточно извлечь его из корпуса, удалить из него скопившиеся там отложения и промыть, а затем установить вновь.
Видео

В сюжете — Как установить универсальный фильтр грубой очистки

Источник
http://santekhnik-moskva.blogspot.com/2019/07/Gde-stavit-obratnyy-klapan-i-filtr-gruboy-ochistki-v-sisteme-vodosnabzheniya.html
Установка обратного клапана

| DFT® Inc

Обратные клапаны играют важную роль в предотвращении обратного потока и защите чувствительного оборудования, трубопроводов, насосов и компрессоров. Однако обратные клапаны не могут работать наилучшим образом, если они не установлены должным образом. Ошибки при установке могут проявиться в утечке или отказе клапана, что поставит под угрозу целостность всей системы трубопроводов.

Поворотные обратные клапаны, двухдверные обратные клапаны или бесшумные подпружиненные обратные клапаны осевого потока, все регулируют поток через несколько иной механизм.В поворотных клапанах используется диск, который поворачивается внутрь и наружу потока жидкости, в то время как двухстворчатые клапаны используют пружины, чтобы закрыть две «двери», чтобы остановить поток. В подпружиненных клапанах с осевым потоком используется конструкция диска и штока, а также предусмотрены пружины сжатия для закрытия клапана до того, как поток жидкости изменит направление потока на противоположное. Это важно, потому что конструкция с осевым потоком, обеспечивающая быстрое закрытие, резко снижает вероятность гидравлического удара — опасной неисправности, когда внезапное отключение насоса или внезапно закрывающийся клапан создает гидравлическую ударную волну в трубопроводе. В этом руководстве мы обсудим способы предотвращения гидроудара и других распространенных проблем с обратным клапаном.

Когда требуется обратный клапан

Инсайдеры отрасли называют обратные клапаны «неправильно понятыми клапанами». Многие профессионалы просто не знают, когда и как правильно использовать обратные клапаны, поэтому они думают, что вся категория не нужна или неэффективна.

Итак, когда — это , нужен обратный клапан? Как правило, мы рекомендуем обратный клапан, когда существует вероятность обратного потока среды, транспортируемой по трубе, что может привести к повреждению системы.Скопление конденсата также может привести к гидроударам. Установка обратных клапанов в трубопроводы сбора конденсата предотвращает серьезные неисправности за счет автоматического предотвращения обратного потока. Таким образом, правильный обратный клапан не только предотвращает серьезные проблемы, такие как гидравлический удар, но и защищает весь процесс, а также оборудование, установленное в трубопроводе.

Установка обратного клапана

Чтобы ощутить все преимущества обратного клапана, очень важно придерживаться передовых методов установки.Простая ошибка при установке клапана может в лучшем случае снизить эффективность, а в худшем — вызвать существенный ущерб. Некоторые ключевые моменты, о которых следует помнить, включают:

• Выбор: Выбор клапана, не подходящего по размеру вашего трубопровода, материалу, ориентации трубы, направлению потока и скорости потока, приведет к неэффективности процесса или возможному преждевременному износу и отказу компонентов клапана.
• Расположение: Обратите особое внимание на то место в трубопроводе, где вы устанавливаете клапан.Не все обратные клапаны будут работать в вертикальном трубопроводе. Это также включает обеспечение того, чтобы клапан находился на расстоянии не менее пяти диаметров трубы от колен, тройников, фитингов или других клапанов, которые могут вызывать турбулентность.
• Ориентация: Убедитесь, что клапан правильно сориентирован, проверив стрелку потока (часто напечатанную на бирке или постоянно наносящую маркировку на сам клапан). Эта стрелка указывает правильное положение относительно потока в трубе.

Решения проблем с обратным клапаном

Предотвращение неисправностей обратных клапанов, таких как ударная труба, имеет решающее значение для предотвращения серьезных и дорогостоящих повреждений ваших труб, клапанов или другого дорогостоящего оборудования.В DFT мы никогда не хотим, чтобы наши клиенты сталкивались с предотвратимыми сбоями системы, поэтому мы делимся своим опытом: в дополнение к этому руководству мы собрали комплексный веб-семинар, который расширяет возможности правильной установки и обслуживания обратных клапанов, предоставляя экспертные знания. руководство по конструкции трубопроводов, которые работают и служат долго.

По конкретным вопросам о выборе обратного клапана для вашего применения, свяжитесь с нашей командой. Если вы ищете стандартный клапан на складе или полностью индивидуальный заказ, мы будем работать с вами, чтобы убедиться, что вы получите функциональное, эффективное и безопасное решение ваших проблем с трубопроводами.

Советы по выбору и установке обратного клапана

Обратные клапаны устанавливаются во многих системах трубопроводов. Их цель — обеспечить поток только в одном направлении, что может иметь решающее значение для безопасности предприятия и защиты оборудования от повреждений.

Существует несколько различных конструкций обратных клапанов, включая поворотные обратные клапаны и подпружиненные обратные клапаны тарельчатого типа. Понимание того, какой тип лучше всего подходит для конкретного применения, и обеспечение правильной установки клапанов жизненно важно для успеха.

Ноа Миллер, менеджер по продажам / разработкам в Check-All Valve Manufacturing Co., и Брайан Стрэйт, менеджер по развитию бизнеса и маркетингу в Check-All Valve, объяснили различия между конструкциями обратных клапанов и предложили советы по установке и подбору размеров в качестве гостей. Подкаст Власти . Check-All Valve — это производитель промышленных подпружиненных обратных клапанов тарельчатого типа в Западном Де-Мойне, штат Айова.

Миллер объяснил, что поршневые тарельчатые обратные клапаны имеют два основных преимущества перед поворотными обратными клапанами.Первый касается гидроудара, который представляет собой гидравлический удар, возникающий, когда вода останавливается или внезапно меняет направление. «Как только эта волна дойдет до механизма качания, она толкнет хлопушку и фактически захлопнет ее, что будет способствовать гидроударному эффекту», — сказал Миллер. Однако пружина внутри поршневого обратного клапана тарельчатого типа помогает свести к минимуму и даже устранить гидроудар, поскольку он закрывает клапан до прихода волны давления.

«Второстепенным аспектом или преимуществом тарельчатого клапана поршня перед проверкой поворота является ориентация установки», — сказал Миллер.«Проверку поворота можно устанавливать только в положении с горизонтальным потоком. Принимая во внимание, что подпружиненный поршневой чек может быть вертикальным потоком вверх, вертикальным потоком вниз, 45 градусов, 37 градусов, вы можете выбирать с помощью этой пружины, потому что она позволяет ей закрыться в статическом состоянии в система трубопроводов ».

Еще одно соображение при установке обратных клапанов касается участка трубопровода. Миллер отметил: «В идеале вы хотели бы иметь как минимум 10 диаметров прямой трубы на входе обратного клапана.Причина в том, чтобы обеспечить ламинарный поток через клапан, то есть частицы жидкости текут гладкими слоями с незначительным перемешиванием или без него. Миллер сказал, что это увеличит эффективный срок службы клапана.

Также важно правильно подобрать размер клапана для конкретного применения. Цель состоит в том, чтобы обратный клапан всегда был либо полностью открыт, либо полностью закрыт. «Давление и поток вместе создают перепад давления на данном обратном клапане», — сказал Миллер. «Одного может хватить, а другого — недостаточно. ”

Миллер представил пример системы с давлением 300 фунтов на квадратный дюйм, но с расходом всего 0,005 галлона в минуту. Он сказал: «Вы не полностью открываете какой-либо обратный клапан, неважно, какой это стиль, потому что у вас достаточно давления, но у вас недостаточно потока, и это давление и поток вместе создают это давление. упасть, чтобы полностью открыть клапан ».

Послушайте подкаст The POWER Podcast , чтобы услышать полное интервью. Перейдите по ссылкам ниже, чтобы подписаться через вашу любимую платформу:

Чтобы узнать больше о мощных подкастах, посетите Архивы POWER Podcast .

– Аарон Ларсон — исполнительный редактор POWER (@AaronL_Power, @POWERmagazine).

Как правильно установить обратный клапан компрессионного соединения в сливной насос, сточную или канализационную систему

В этом блоге мы рассмотрим, когда используется клапан компрессионного соединения, варианты, которые у вас есть при выборе клапана компрессионного соединения, и шаги, необходимые для правильной установки клапана компрессионного соединения в отстойник, сточную или канализационную систему.

Обжимное соединение используется для присоединения клапана к трубопроводу IPS (размер железной трубы) и обеспечивает возможность соединения клапана из ПВХ с трубопроводами из ПВХ без использования грунтовки и цементного раствора. Компрессионные соединения также позволяют соединять два разнородных материала с внешним диаметром IPS. Для создания водонепроницаемого уплотнения необходимо затянуть стяжную гайку, чтобы сжать прокладку и уплотнить трубу.

Перед установкой вы должны спроектировать схему трубопроводов системы и определить, какой клапан лучше всего подходит для вашего водоотливного насоса, сточной или канализационной системы.

Опции клапана с компрессионным соединением

Поворотные обратные клапаны

A из ПВХ, которые обеспечивают надежную защиту от обратного потока, а также угловое седло, минимизирующее реверсирование потока и потенциально опасный гидравлический удар.

Комбинированный шаровой / поворотный клапан из ПВХ, имеющий как линейное перекрытие, так и предотвращение обратного потока, что делает его компактным вариантом, а также спроектированное угловое седло, минимизирующее реверсирование потока и потенциально опасный гидравлический удар.

Оба клапана доступны в стандартном или бесшумном исполнении.

С этими знаниями вы можете приступить к выполнению шагов по выполнению компрессионного соединения для вашей системы водоотливного насоса.

ШАГ ЗА ШАГОМ

# 1 — Разработайте схему расположения трубопроводов системы и обрежьте трубопровод до необходимой длины.

Правильное расположение обратного клапана — близко к уровню пола, чтобы минимизировать объем воды, которая стекает обратно в конце каждого цикла откачки, а также чтобы клапан располагался в удобном месте для облегчения осмотра и обслуживания или замены. клапана.

• Трубопровод не должен быть меньше напора насоса.
• Для надежного уплотнения рекомендуется минимум 2 фута (0,61 м) статического напора над обратным клапаном.
• В сточной системе труба должна быть способна обрабатывать полутвердые частицы диаметром не менее 3/4 дюйма (19 мм).
• В канализационной системе ДОЛЖЕН использоваться 2-дюймовый клапан, а труба должна быть способна обрабатывать полутвердые вещества диаметром не менее 2 дюймов (51 мм).
• ВЕРТИКАЛЬНАЯ установка рекомендуется при перекачивании жидкостей, не содержащих твердых частиц.
• ГОРИЗОНТАЛЬНЫЙ монтаж имеет решающее значение при перекачивании твердых или полутвердых веществ, при необходимости клапаны можно установить под углом до 45 °. Вертикальная установка может привести к осаждению твердых частиц на клапане, что препятствует открытию заслонки при запуске насоса.
• Некоторые производители насосов рекомендуют просверлить вентиляционное отверстие, чтобы предотвратить блокировку насоса от воздуха (обычно оно находится в резервуаре между насосом и обратным клапаном). См. Инструкции по установке насоса.

# 2 — Очистите оба конца труб и скользящие муфты клапана.

# 3 — Пометьте впускную и выпускную трубы (соответствующую длину см. В инструкциях по установке).

# 4 — Снимите компрессионные гайки, повернув против часовой стрелки, снимите компрессионные прокладки.

# 5 — Надвиньте стяжную гайку впускного канала, а затем прокладку на выпускную трубу от насоса до тех пор, пока она не покроет отметку из шага 3, надвиньте корпус клапана на выпускную трубу до упора.Убедитесь, что стрелка потока указывает в сторону от насоса. Затем сдвиньте стяжную гайку и прокладку к корпусу клапана и вручную затяните стяжную гайку.

Рекомендуется устанавливать клапаны в положении ВЕРТИКАЛЬНО при перекачивании жидкостей, не содержащих твердых частиц, .

При перекачивании твердых / полутвердых веществ клапан должен быть установлен ГОРИЗОНТАЛЬНО (допустим угол до 45 °, см. № 1). Особое внимание следует уделить тому, чтобы стрелка потока указывала в сторону от насоса, а корпус обратного клапана был ориентирован в соответствии с маркировкой на корпусе клапана «ГОРИЗОНТАЛЬНО ИСПОЛЬЗУЙТЕ ЭТОЙ СТОРОНОЙ ВВЕРХ».Неспособность установить поворотный обратный клапан с шарниром заслонки в верхнем центральном положении приведет к тому, что клапан не будет функционировать должным образом.

# 6 — Надвиньте выпускную стяжную гайку, а затем прокладку на выпускную трубу от обратного клапана до тех пор, пока она не закроет отметку из шага 3, поместите выпускную трубу в корпус клапана, убедившись, что она доходит до дна. Затем сдвиньте стяжную гайку и прокладку к корпусу клапана и вручную затяните стяжную гайку.

# 7 — Дважды проверьте, чтобы маркировка на трубе (шаг 3) совпадала с концами зажимных гаек.

# 8 — Затяните зажимные гайки от 3/4 до 1 оборота гаечным ключом или ленточным ключом. Средний крутящий момент должен составлять приблизительно 25 футов фунтов для клапанов размером до 2 дюймов.

# 9 — Надлежащим образом поддерживайте и удерживайте нагнетательный трубопровод. Трубопровод должен быть ограничен, чтобы предотвратить боковое перемещение за счет блокировки концов при изменении направления и при любом уменьшении размера трубы.

# 10 — ПРОВЕРЬТЕ соединение, чтобы убедиться в отсутствии утечек.

Всегда соблюдайте местные строительные / сантехнические нормы и правила, чтобы убедиться, что установка соответствует всем нормам.

Ключ к сухому подвалу — это знание того, что ваш водоотливной насос, сливной или обратный клапан сточных вод правильно установлен, чтобы защитить и эффективно управлять вашим насосом.

Осторожно: Если вам неудобно устанавливать их самостоятельно, убедитесь, что у вас есть сертифицированный сантехник, который сделает это за вас.Если эти продукты установлены неправильно, это может вызвать переполнение и другие проблемы.

Для получения дополнительной информации посетите нашу страницу обзора универсального обратного клапана для отстойников и сточных вод.

Монтажное положение обратного клапана

Введение
В этой статье обсуждаются вопросы, касающиеся расположения обратных клапанов :
Как определить монтажное положение обратного клапана?
В чем разница между установкой обратного клапана до и после насоса?
Какая связь между обратным клапаном и другой последовательностью установки регулирующего клапана на выходе?

Обратный клапан
Обратный клапан, также называемый обратным клапаном , представляет собой автоматический клапан.Он основан на давлении текучей среды в трубопроводе, которое толкает клапан для закрытия и открытия клапана. Когда среда перестает течь и стопор обратного клапана закрывается, это может эффективно предотвратить обратный поток среды в трубопровод, что играет большую роль в обеспечении безопасности трубопровода.

Обратные клапаны можно разделить на три типа: подъемные обратные клапаны, поворотные обратные клапаны и обратные клапаны-бабочки.
Обратный клапан подъема можно разделить на: обратный клапан вертикального подъема и обратный клапан прямого подъема.
Поворотный обратный клапан можно разделить на: однодисковый обратный клапан, двухдисковый обратный клапан и многодисковый обратный клапан.
Обратный клапан-бабочка можно разделить на: двухдисковый обратный клапан-бабочка и однодисковый обратный клапан-бабочка.

Указанные выше типы обратных клапанов можно разделить на четыре типа: резьбовое соединение, фланцевое соединение, сварное соединение и межфланцевое соединение.

Монтажное положение
Обратный клапан устанавливается для обеспечения направления потока воды внутри насоса, чтобы гарантировать нормальную работу насоса.Таким образом, относительно места установки обратного клапана , следует ли его устанавливать перед насосом или после насоса, можно разделить на две ситуации:

1. Установите обратный клапан на конце вертикальной всасывающей трубы. перед насосом.
Обратный клапан , также называемый нижним клапаном, используется для однократного заполнения насоса водой, так что вам не придется заполнять его каждый раз при перекачивании воды. Поскольку, когда в насосе и во всасывающей трубе перед насосом нет воды, насос может работать только на холостом ходу и не может перекачивать воду, насос должен быть заполнен водой для перекачивания воды.Этот метод установки насоса подходит, когда насос находится выше уровня жидкости, что также называется методом отрицательного давления.

2. Установите обратный клапан за насосом.
Этот метод установки удобен для запуска и остановки насоса без закрытия выпускного клапана насоса, когда уровень жидкости выше, чем в насосе, особенно для насосной системы с внутренней резьбой для предотвращения обратного потока.

Обсуждение последовательности установки
Обратный клапан должен быть установлен после выпускного отверстия насоса и перед выпускным регулирующим клапаном для ремонта обратного клапана.Обычно первый выход насоса представляет собой мягкое соединение (амортизатор), за ним следует обратный клапан , а затем запорный клапан (например, дроссельная заслонка, задвижка, шаровая задвижка и т. Д.).

Сначала установите обратный клапан , а затем установите задвижку или дроссельную заслонку.
Преимущества: Он может защитить обратный клапан, особенно в параллельных насосах. Когда один насос не запускается, выпускной клапан закрыт, а другой насос запускается, ударная сила воспринимается задвижкой или дроссельной заслонкой.Если обратный клапан вышел из строя, вы можете закрыть запорную систему впускного и выпускного клапана для ремонта.
Недостатки: задвижки или дроссельные заслонки не имеют защиты. Был случай, когда пластина дроссельной заслонки была разбита.

Сначала установите задвижку или дроссельную заслонку, а затем обратный клапан .
Преимущества: Он может защитить дроссельную заслонку или задвижку, а ударная сила воспринимается обратным клапаном.
Недостатки: Обратный клапан не имеет защиты.Обратный клапан открывается или закрывается перепадом давления. Если давление в основной трубе высокое, клапан будет закрыт, а если давление насоса высокое, клапан откроется. Если скорость потока нестабильна, обратный клапан будет многократно открываться и закрываться, что повлияет на срок службы обратного клапана. И если обратный клапан сломан, особенно в общей системе коллектора, систему необходимо отключить, прежде чем ее можно будет отремонтировать.

В целом, из-за частого открытия и закрытия обратного клапана , внутренний детали соединения и уплотнения могут быть повреждены.Для облегчения ремонта и предотвращения отключения всей системы из-за отказа обратного клапана, с этой точки зрения, обратный клапан будет установлен перед выпускной задвижкой или дроссельной заслонкой.

РУКОВОДСТВО ПО УСТАНОВКЕ ОБРАТНОГО КЛАПАНА И ПРОЕКТИРОВАНИЮ ТРУБОПРОВОДОВ

РУКОВОДСТВО ПО УСТАНОВКЕ ОБРАТНОГО КЛАПАНА И ПРОЕКТИРОВАНИЮ ТРУБОПРОВОДОВ

Ари Брегман 2019-10-16 07:34:31

3 основных правила, чтобы получить максимальную отдачу от ваших клапанов.

Часто проблемы с клапанами вообще не являются функцией клапана, а возникают из-за проблем с конструкцией системы трубопроводов, расположением клапана, неправильной установкой или неправильным выбором клапана для применения.

Следующая информация является руководством по основам работы с клапанами.

Конструкция трубопроводов: 3 основных правила

Правило № 1: Все клапаны работают лучше всего, когда они установлены в условиях нетурбулентного потока.

Стремитесь к плавному, нетурбулентному потоку во всех расчетных случаях.Рекомендуется в пять раз больше NPS (номинальный размер трубы — наружный диаметр [OD] трубы) прямой трубы как до, так и вниз по потоку, но некоторые конструкции клапанов могут быть установлены с менее прямой трубой. Приемлемость нелинейных трубопроводов зависит от конкретного случая. Всегда полезно проконсультироваться с производителем клапана; они смогут дать рекомендации, чтобы избежать проблем с обслуживанием в будущем.

Правило № 2: Используйте расчет расхода для правильного определения размера.

Обратные клапаны правильного размера необходимы для оптимальной работы системы при минимальном техническом обслуживании.Выполнение расчетов размера потока для обратных клапанов так же важно, как и расчет размеров для каждого двухпозиционного регулирующего клапана в системе. Правила определения размеров двухпозиционных клапанов не применяются к обратным клапанам, равно как и правила определения размеров регулирующих клапанов. Обратные клапаны должны иметь коэффициент расхода (Cv) меньше, чем Cv, вычисленное при использовании желаемого падения давления в уравнениях для определения размера потока.

Необходимо определить, с каким минимальным расходом может справиться обратный клапан.Не думайте, что номинальный размер клапана и номинальный размер трубы всегда должны совпадать. Всегда выполняйте любые расчеты размеров для минимального, максимального и нормального расхода. Убедитесь, что условия потока будут достаточными для полного открытия клапана при минимальном и максимальном расходе, а нормальные условия потока обеспечат оптимальную работу клапана при минимальном техническом обслуживании клапана.

Все обратные клапаны требуют давления от скорости жидкости, чтобы открывать их и поддерживать стабильное положение. Минимальное давление для открытия обратного клапана называется давлением открытия, но перепад давления должен быть как минимум в два раза больше, чем для полного открытия клапана.

Правило № 3: Найдите правильное размещение.

Распространенный вопрос: имеет ли значение горизонтальное или вертикальное размещение линий. Горизонтальная линия всегда предпочтительна, потому что она исключает гравитацию в уравнении. В то время как многие типы обратных клапанов будут работать в горизонтальном трубопроводе, осевом потоке или бесшумно, обратные клапаны типичны для вертикального трубопровода.

Распространенные ошибки проектирования трубопроводов

Попытка втиснуть клапаны в небольшие узкие пространства — это ошибка, которой следует избегать.Изображения 1 и 2 демонстрируют несколько правил проектирования, которые следуют общепринятым методам проектирования трубопроводов.

Если насосы, колена, компенсаторы и другие клапаны находятся перед клапаном, это может вызвать турбулентность, которая может привести к нестабильности диска и, в конечном итоге, к износу и отказу компонентов.

Установка поворотных обратных клапанов на вертикальных участках трубопровода

Если поток по вертикальной линии идет вверх (против силы тяжести), сила тяжести заставит диск удариться о седло, когда поток остановится, что может привести к гидроудару.Если поток идет вниз, поворотный обратный клапан всегда будет открыт и не выполняет свою работу. Однако обратные клапаны с осевым потоком хорошо работают в местах расположения вертикальных трубопроводов.

В вертикальных трубопроводах проще всего заменить поворотный обратный клапан или двухдверный клапан на линейный обратный клапан осевого типа. Более прочная пружина клапана осевого потока гарантирует, что клапан закроется до того, как произойдет обратный поток. Закрытие клапана перед изменением направления потока может устранить большую часть гидроудара.

Пружины обратного клапана осевого типа имеют разный размер для потока вниз и вверх. Для повышения давления часто можно использовать стандартную пружину давления срабатывания.

Flow down требует более сильной, чем стандартная пружина, чтобы компенсировать вес диска, а также любой статической головки носителя, которую вы, возможно, захотите держать над диском.

Низкое давление крекинга

Давление открытия до определенного предела можно легко компенсировать в обратных клапанах с осевым потоком.

3-дюймовый чек с 0.Давление открытия 1 фунт на квадратный дюйм (фунт / кв. Дюйм) возможно, а вот 30-дюймовый клапан с давлением открытия 0,1 фунт / кв. Дюйм — нет.

Это обычная проблема с резьбовыми концевыми клапанами. Герметик для труб (также известный как смазка для труб) будет перемещаться во внутренние области клапана.

Этот герметизирующий материал приведет к тому, что уплотнительные механизмы внутри клапана (диск и седло) не будут уплотняться, а также может вызвать заедание клапана в открытом или закрытом состоянии.

Отвинчивание клапана во время установки

Половинки корпуса концевого клапана с резьбой (обратный клапан, шаровой кран и т. Д.)) может откручиваться, если клапан откручивается от линии.

Всегда кладите гаечный ключ на соответствующий конец клапана, если его нужно отвинтить от линии. Эффект отвинчивания клапана от линии может привести к утечке через уплотнение корпуса из-за защемления уплотнительного кольца корпуса.

Обратите внимание на направление потока в трубопроводе перед установкой обратного клапана.

Конечные пользователи могут задаться вопросом, должен ли клапан находиться на идеально ровном трубопроводе. Хотя в этом нет необходимости, это предпочтительнее.Поворотные обратные клапаны и обратные клапаны с наклонным диском обычно имеют посадочную поверхность, обработанную на 5-градусной плоскости с наклоном относительно центральной линии клапана. Любой угол линии больше 5 градусов может привести к тому, что диск не коснется седла и, следовательно, протечет. Клапаны с осевым потоком не испытывают этой проблемы из-за внутренней пружины.

Дополнительный совет: Очистите линии перед застегиванием трубопровода. Это может показаться очевидным, но конечные пользователи будут удивлены тем, что останется в трубе во время строительства — сварочный стержень, гаечные ключи, два на четыре и многое другое.Все это повреждает посадочные поверхности и задерживает запуск.

Инструкции по техническому обслуживанию клапана

Другой часто задаваемый вопрос: следует ли использовать масла, консистентные смазки и смазочные материалы при обслуживании клапанов. Следуйте рекомендациям производителя и перед запуском прочтите инструкции по обслуживанию.

По возможности рекомендуется не использовать консистентные смазки или смазочные материалы, поскольку их присутствие может нанести ущерб процессу.

Тщательно очистите клапан, пока он находится на столе для обслуживания.Чем чище, тем лучше.

Смазки и смазки, рыхлая ржавчина или окалина на литых поверхностях — все это необходимо удалить, чтобы гарантировать, что клапан будет работать так же хорошо после установки, как и при восстановлении и испытании на стенде.

Постарайтесь получить инструкции по обслуживанию клапана, над которым работаете. Даже опытные профессионалы отрасли, которые занимаются восстановлением клапанов в течение 30 лет, должны проверить, нет ли у производителя особых требований.

Лучше сделать ремонт с первого раза правильно, чем потом делать все заново.

Факторы местоположения

Возвращаясь к Правилу № 1 и Правилу № 3, попытайтесь найти оптимальные места в системе для устанавливаемых клапанов. Если зажать их куда-нибудь, проблемы возникнут только позже.

Размер обратного клапана важен. Помните, что указанные и установленные обратные клапаны будут открываться вместе с потоком среды. Не указывайте размер клапана только по размеру линии. Посчитайте и поймите правильно.

Обычно материал корпуса клапана соответствует материалу трубы и фланца.Углеродистая сталь является наиболее распространенным материалом корпуса, но в этом семействе есть много вариантов, которые зависят от внешних условий окружающей среды, а также от температуры процесса.

Материалы отделки обычно выбираются более устойчивыми к коррозии, чем корпус. Твердое покрытие выбирается, когда может возникнуть эрозия твердых частиц в потоке среды. Если в среде есть твердые частицы, необходимо определить размеры этих твердых частиц, даже если они небольшие (мелкие частицы), но особенно если они составляют более 10 процентов от NPS.

Важная информация о прокладках

Прокладки в системе трубопроводов так же важны, как и сами клапаны. Выбирайте подходящие материалы в зависимости от температуры, давления и химической совместимости.

Правильная установка также чрезвычайно важна. Уделяя особое внимание неконтролируемым выбросам, необходимо учитывать прокладки, а также любые уплотнения штока.

Если вы работаете с автомобилями, вы знаете о важности правильной установки прокладок, особенно если вы не хотите подтеков масла или утечек топлива.Обработка прокладок трубопроводной системы ничем не отличается.

Смазка резьбы болтов, поверхностей гаек и поверхностей шайб важна, но этап предварительной затяжки, вероятно, является наиболее важным, поскольку он стабилизирует фланцы и сохраняет их параллельность. Их следует подтянуть в узорную последовательность.

Использование надежных методов установки прокладок позволяет достичь нескольких целей: равномерной нагрузки на болты, равномерного напряжения прокладки и равномерного напряжения фланца. Все это очень важно для герметичных соединений с прокладками.

Что наиболее важно, это увеличивает срок службы прокладки и, во-вторых, снижает утечку, что означает сокращение технического обслуживания и сокращение выбросов. Это приводит к повышению производительности завода и делает его более экологически безопасным.

Дополнительные статьи о клапанах можно найти на сайте pumpandsystems.com/valves .

МИФЫ ПРОТИВ. РЕАЛЬНОСТЬ

Существует два распространенных мифа о ржавой нержавеющей стали и магнитной нержавеющей стали.

1. Нержавеющая сталь не ржавеет.

Ржавчина на нержавеющей стали возникает из-за свободных остатков элементарного железа на поверхности отливки. Многие литейные процессы, включая дробеструйную очистку и шлифование, оставляют на поверхности свободное железо, которое в конечном итоге ржавеет. Травление или пассивация удалит остатки железа.

2. Нержавеющая сталь немагнитна.

Литая нержавеющая сталь будет слабо магнитной из-за содержания феррита в микроструктуре литого материала.Нержавеющие стали серий 300 и 400 будут в некоторой степени магнитными.

Ари Брегман — вице-президент и генеральный менеджер компании DFT Inc., расположенной в Экстоне, штат Пенсильвания. Брегман проработал более 40 лет в арматурной промышленности и имеет степень магистра машиностроения в Вустерском политехническом институте. Для получения дополнительной информации посетите dftvalves.Com, напишите по адресу [email protected] или позвоните по телефону 800-206-4013.

Издатель Cahaba — Насосы и системы.Вид Все статьи.

Эту страницу можно найти по адресу http://digital.pumpsandsystems.com/article/CHECK+VALVE+INSTALLATION+%26+PIPING+DESIGN+GUIDELINES/3505604/626914/article.html.

Как установить обратный клапан из ПВХ

Обратный клапан из ПВХ выполняет множество функций, но в основном используется для регулирования и контроля потока жидкостей, особенно в насосах. Обратный клапан — это односторонний клапан, который позволяет воде течь только в определенном направлении.После того, как вода прошла через клапан, она не может вернуться в прежнее состояние. Во время установки необходимо проверить стрелку клапана и подтвердить предполагаемое направление потока. Обратные клапаны из ПВХ можно использовать в прудах и при орошении, где нужно постоянно контролировать расход воды.

Шаг 1 — Измерьте и отрежьте трубу из ПВХ

Если вы хотите, чтобы в вашей работе не было ошибок и ошибок, всегда делайте необходимые измерения перед резкой. С помощью рулетки отмерьте 4 дюйма от одного конца трубы, а затем, используя эти отметки в качестве ориентира, сделайте чистый разрез резаком для ПВХ.

Шаг 2 — Очистите трубу

После разреза на обоих концах трубы из ПВХ обычно остаются заусенцы. Эти заусенцы могут впоследствии вызвать засорение труб. Чтобы этого не произошло, желательно удалить эти заусенцы. Для этого можно использовать карманный нож или наждачную бумагу. Чтобы обеспечить максимальную очистку, возьмите чистую ткань и аккуратно сотрите напоминание о заусенцах. Ткань избавит от любых следов грязи или незаметных заусенцев.

Шаг 3 — Нанесите грунтовку.

Грунтовка представляет собой водоподобный раствор, который наносится на стыки труб, чтобы смягчить их и облегчить процесс монтажа.Через несколько минут труба снова затвердеет. К праймеру прилагается мягкая кисть. Используйте эту кисть для нанесения грунтовки на внутренние поверхности трубы из ПВХ. Обратите внимание на участки, на которые наносите грунтовку. Затем с помощью кисти нанесите грунтовку на внешние части трубы из ПВХ.

Шаг 4 — Клей

Возьмите концы труб из ПВХ, на которые вы нанесли грунтовку, и умело нанесите достаточное количество клея на внутренние поверхности. Вставьте склеенную трубу из ПВХ в обратный клапан и поверните ее под углом, чтобы клей растекся равномерно.Удерживайте 2 трубы вместе примерно 10 минут. Это позволит трубам образовать прочное соединение.

Шаг 5 — Соедините клапаны

Используя грунтовку из ПВХ, смягчите внутренние части входной стороны обратного клапана. Затем нанесите клей, соедините клапаны и держите вместе около 5-10 минут. Пропустите немного воды по трубам, чтобы убедиться, что обратные клапаны из ПВХ работают правильно.

Дополнительный наконечник

• При правильной установке обратные клапаны из ПВХ не требуют регулярного ремонта.
• Можно использовать полиуретановый клей, потому что он дает вам время внести коррективы, если это необходимо, до высыхания. Не забудьте использовать правильный растворитель для правильной трубы из ПВХ.
• Всегда целесообразно надевать защитную одежду, респиратор или респиратор. Поскольку вы будете иметь дело с химическими веществами и растворами с сильным запахом, будьте осторожны, чтобы не вдохнуть их опасное количество.

Обратные клапаны для воздуха в аквариуме — спасите свой резервуар!

Главная »Блог» Воздушные обратные клапаны в аквариуме — спасите свой резервуар!

Вы можете удивиться, узнав, что ваш воздушный насос может всосать всю воду из вашего бака.

Если ваш воздушный насос расположен ниже уровня воздушной трубки или аэростата в аквариуме, вы подвергаетесь риску.

Допустим, у вас перестала работать помпа или от насоса отсоединилась воздушная трубка. Это когда ваш дружелюбный воздушный насос превращается в монстра, высасывающего воду.

Давление воды может вызвать сифонное действие — аналогично тому, как вы выполняете подмену воды или используете гравийный пылесос.

Как только это начнется, оно не прекратится, пока из вашего аквариума не вытечет все до последней капли.И это плохие новости для вашей рыбы!

К счастью, этого можно избежать…

Все, что вам нужно, это простое маленькое устройство, называемое обратным клапаном для аквариума .

И сегодня я расскажу вам об этом.

Что такое обратный клапан и для чего он нужен?

Обратный клапан, который иногда называют обратным клапаном , представляет собой небольшой фитинг, который устанавливается на линии вашей авиакомпании или любого другого аквариумного трубопровода.

Хотя это может показаться не очень большим, обратный клапан имеет очень важное назначение:

Чтобы вода из вашего резервуара не вытекала обратно из вашей авиакомпании.

Воздух или вода могут свободно проходить через клапан в одном направлении. Но если вода пойдет по трубке, она не сможет стекать дальше, чем обратный клапан, который остановит воду на своем пути — больше никогда не беспокойтесь о обратном потоке!

Самое лучшее в обратных клапанах? После установки они не требуют никаких усилий с вашей стороны. Просто установите обратный клапан на воздуховод, и ваш аквариум будет защищен от сифонного эффекта, независимо от того, находитесь вы там или нет.

Хотя обратные клапаны наиболее известны своей ролью в воздушных насосах, их также можно использовать для трубопроводов и отстойников CO2.Тем не менее, в сообществе существует общее мнение, что если вам нужно полагаться на обратный клапан для отстойника , вам следует изменить конструкцию своей системы — вместо этого используйте сифонный разрыв! ^[1]

Вам,

, нужен обратный клапан ?

Ну… №

Ваш воздушный насос будет нормально работать и без него.

Обратный клапан используется только для обеспечения отказоустойчивости — на случай, если что-то пойдет не так.

Обратный клапан можно сравнить с ремнем безопасности.99,9% времени он будет сидеть и ничего не делать. Но если случится авария, вы будете ей рады.

Кроме того, учитывая, что обратный клапан будет стоить всего несколько долларов и может сэкономить сотни или даже тысячи долларов в случае аварии, нет особых причин не устанавливать его на ваш воздушный насос.

В качестве альтернативы вы всегда можете разместить воздушный насос над аквариумом, например, на вытяжке. Это также предотвращает возникновение сифонного эффекта, поскольку авиакомпания направляет вверх, к воздушному насосу, а не вниз .

Но даже в этом случае я бы все же рекомендовал установить обратный клапан на всякий случай — случаются аварии, и ваш воздушный насос может быть сбит на землю!

Кроме того, установка обратного клапана занимает всего минуту…

Где вы устанавливаете обратный клапан в вашей авиакомпании?

Лучшее место для установки обратного клапана полностью зависит от различных фитингов, которые вы уже установили на воздушной трубке.

1. Установка обратного клапана на простую воздушную линию

Если нет ничего, кроме воздушной трубки, идущей от насоса к вашему аквариуму, вы можете установить обратный клапан там, где сочтете нужным.

Это может показаться очевидным, но это легко упустить из виду:

Установите обратный клапан в легкодоступном месте .

Нет необходимости усложнять себе жизнь — в будущем вам может потребоваться легкий доступ к обратному клапану, например, для замены трубки или клапана.

Ваше будущее будет вам благодарно, если вы установите его в легкодоступном месте.

2. Установка обратного клапана на авиалинии с другими фитингами

У вас более сложная установка? Не волнуйся — я тебя поддержу!

Проверьте таблицу ниже, чтобы узнать, где разместить обратный клапан.

Как установить обратный клапан?

Просто выберите место на воздушной трубе, куда вы хотите вставить обратный клапан.

Затем острыми ножницами прорежьте воздуховод.

Теперь все, что осталось сделать, это вставить оба отрезка трубы в любой конец обратного клапана, и все готово.

Хотя весь процесс прост, многие новички допускают одну ошибку — установку обратного клапана неправильной стороной вверх.

Обратный клапан пропускает воздух через только в одном направлении .

Если вы установили обратный клапан в перевернутом положении, воздух не будет проходить через клапан.

Итак, если вы обнаружите, что ваш обратный клапан не работает, просто снимите трубы и переверните обратный клапан — никакого вреда.

Вы можете проверить направление обратного клапана, надув в него ртом. Вы сможете ударить только в один конец. Независимо от того, через что вы можете пройти, это тот конец, который находится на стороне воздушного насоса вашей авиакомпании.

Закончив, нарисуйте стрелку на обратном клапане, чтобы указать направление потока воздуха. Таким образом, если вам когда-нибудь понадобится снять обратный клапан в будущем, вы будете знать правильное направление, когда наденете его обратно.

Какой обратный клапан лучше всего подходит для вашего аквариума?

Вы уверены, что вам нужен обратный клапан на вашем воздушном насосе?

Хорошо. Теперь все, что вам нужно сделать, это купить его.

Но с таким количеством различных обратных клапанов, как выбрать подходящий для своего аквариума?

Что ж, давайте посмотрим на коробки, которые вам нужно проверить, чтобы найти лучший обратный клапан:

Шаг 1: Убедитесь, что он подходит!

Во-первых, вы хотите выбрать обратный клапан, который подходит вашей авиакомпании.

Диаметр трубопровода стандартного размера для аквариума составляет 5 мм (3/16 дюйма). Если вы купили свою авиакомпанию в зоомагазине, скорее всего, это ваш размер. Обратные клапаны для аквариума специально разработаны для установки на трубку этого размера.

При этом нередки случаи, когда воздушные насосы с трубками разного диаметра. Вот почему вы всегда должны…

Измерьте свою воздушную трубку!

Для этого измерьте внутреннюю часть своей авиакомпании. Это внутренний диаметр (ID).Используйте это измерение, чтобы найти подходящий обратный клапан.

Обратные клапаны бывают разных размеров, чтобы соответствовать различным трубкам, поэтому даже если ваша авиакомпания необычного размера, у вас не будет проблем с поиском обратного клапана.

Если вы не уверены, отрежьте небольшой кусок от вашей авиакомпании и возьмите его с собой, когда будете покупать обратный клапан.

Шаг 2: Выберите подходящий обратный клапан

Теперь, когда у вас есть правильный размер, пришло время выбрать из множества доступных обратных клапанов различных стилей, форм и марок….

Кто бы мог подумать, что у обратного клапана будет столько вариантов?

Что ж, я сделаю для вас это немного проще. Что касается обратных клапанов, я рекомендую United States Plastic Corp.

. Они продают те же обратные клапаны, которые вы найдете в местном или интернет-магазине рыбы, за небольшую часть стоимости.

Серьезно, я видел те же обратные клапаны, которые можно купить здесь всего за несколько долларов, но они продаются по цене более 20 долларов в специализированных магазинах для рифов.

Зачем доплачивать за одно и то же?

Теперь я должен добавить, что те дешевые пластиковые обратные клапаны на Amazon — мусор. Избежать их!

Вот почему я рекомендую United States Plastic Corp. Недорогие, но качественные обратные клапаны.

Ниже приведены четыре распространенных применения обратных клапанов для аквариумов…

Обратный клапан для воздушных линий

Найдите свой размер

Дешево и эффективно — этот обратный клапан посрамляет те обратные клапаны, которые можно найти на Amazon и eBay.

Я рекомендую купить второй как запасной, на тот случай, если вам понадобится замена в будущем. По этой цене, почему бы и нет?

Обратный клапан для озона

Найдите свой размер

Если вы вводите озон в аквариум, используйте обратный клапан Kynar .

Высокие концентрации озона могут расплавить стандартный или нейлоновый обратный клапан всего за несколько дней. Kynar является озоностойким и легко поддается формовке, что делает его идеальным материалом для обратного клапана аквариума.

Обратный клапан CO2

Если вам нужен доступный обратный клапан CO2, вам подойдет любой из двух предыдущих вариантов.

Обратный клапан, безопасный для морской воды

Самая большая проблема с обратными клапанами заключается в том, что для их работы часто используется стальной шар или пружина.

Если у вас есть резервуар для морской воды, вы знаете, насколько быстро металл корродирует. А в случае обратного клапана он действительно может ржаветь в открытом положении. Это означает, что обратный клапан не защищает ваш резервуар.

Хотя вы можете просто купить дешевые обратные клапаны и заменять их каждые шесть месяцев, это зависит от того, что вы не забываете менять их.

К счастью, есть обратный клапан, который обещает быть более устойчивым к коррозии, чем нержавеющая сталь. И хотя мой опыт работы с ним ограничен несколькими месяцами, я на самом деле очень впечатлен продуктом.

Посмотрите здесь!

Если вы ищете качественный обратный клапан для вашего резервуара с морской водой, это стоит изучить.

Заключение

Кто знал, что можно так много узнать о таком маленьком клапане, который по большей части останется незамеченным в вашем аквариуме?

Как вы видите, за исключением отстойников, обратный клапан необходим, если вы подключаете к аквариуму любые типы трубок или шлангов.

Я настоятельно рекомендую потратить несколько долларов на то, чтобы защитить ваш бак от утечки. Это может сэкономить вам много денег и сэкономить нервы в будущем.
