Как соединять трубы пнд для водопровода: Как соединять ПНД трубы для водопровода Статьи

Соединение ПНД труб. Как соединить трубы?

Аббревиатура ПНД в расшифровке означает полиэтилен низкого давления. Технологический процесс производства основан на применении шнекового экструдера. В результате получается гибкая и легкая труба, устойчивая к коррозии. Область применения обширна: газопровод, водопровод, канализация. Также в трубах ПНД прокладывают различные кабели и используют их как обсадные гильзы при обустройстве скважин. В этом материале рассмотрим, как правильно соединить трубы ПНД.

Способы соединения ПНД труб

Если задать специалисту вопрос, как соединить трубу ПНД, он, наверное, улыбнется. Процесс стыковки настолько прост, что его способен выполнить любой. Различают два типа соединения виниловых труб: разъемное и неразъемное. Первый вариант происходит с помощью фитингов и доступен для выполнения в домашних условиях. Второй основан на пайке пластика и чаще всего применяется на производстве.

Неразъемная стыковка ПНД труб

Неразъемные соединения обычно используют во время строительства напорных трубопроводов и при необходимости укладки цельной магистрали без разъемного фитинга.

Существуют два вида соединения труб ПНД с применением сварки.

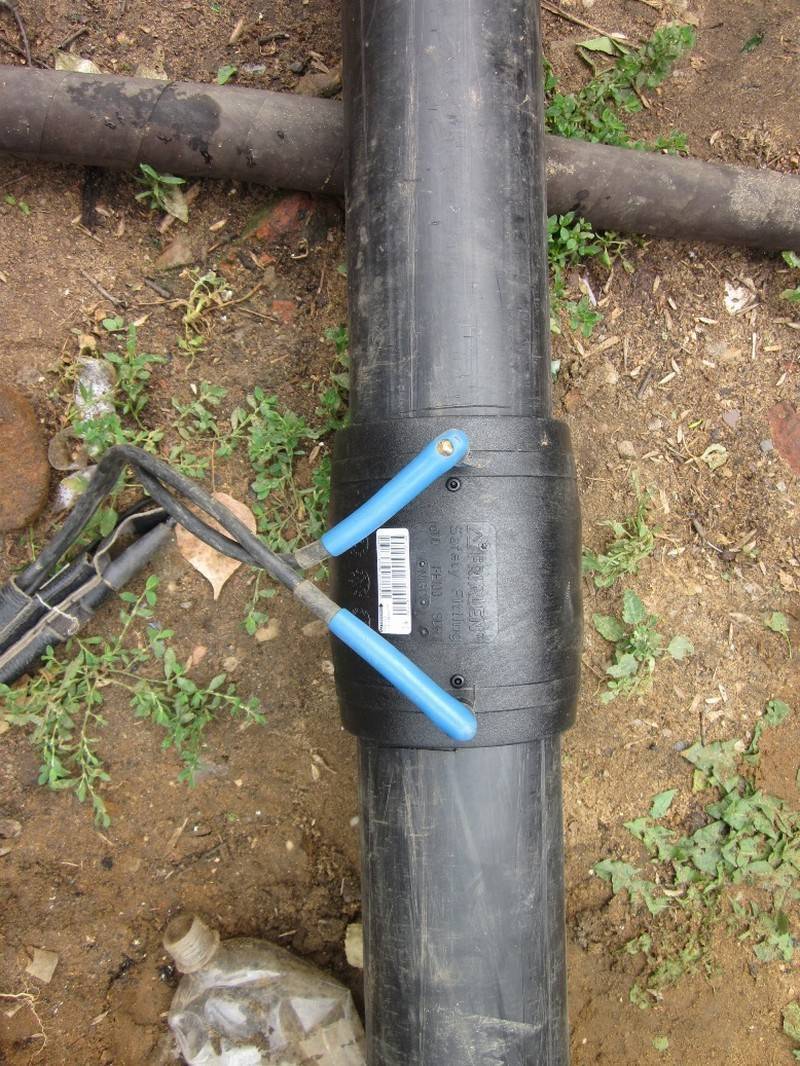

Сварка электромуфтами

Соединение двух одинаковых по диаметру элементов трубопровода электромуфтовой сваркой сваркой считается самым простым способом неразъемной стыковки. Для выполнения работ нужен специальный фитинг — муфта. Внутри этой детали вмонтирован нагревательный элемент — спираль. После подачи напряжения нагреватель расплавляет внутреннюю стенку муфты и поверхность трубы ПНД. В результате происходит надежное сваривание двух заготовок одного диаметра между собой.

Процесс пайки состоит из следующих действий:

• два конца труб одинакового диаметра зачищают от грязи и обезжиривают;
• заготовки вставляют в муфту соответствующего диаметра, после чего обеспечивают неподвижность соединяемого узла.

На муфте есть две клеммы. К ним подсоединяют провода от источника питания. После подачи тока происходит плавление пластика, вследствие чего получается прочное соединение. Использовать сваренную заготовку можно после полного остывания стыка.

Стыковка контактной сваркой

Второй способ неразъемного соединения основан на использовании специального оборудования — паяльника. Контактной сваркой соединяют элементы пластикового трубопровода диаметром от 50 мм и более. Достоинство способа в дешевизне. Если при монтаже магистрали требуется сделать много стыков, выгоднее купить паяльник. Этот инструмент доступен в цене и может пригодиться в будущем для сварки различных труб и гибких шлангов.

Выполняется соединение контактной сваркой по следующему принципу:

• в зажимах станка фиксируют две заготовки одинакового диаметра;
• после центровки труб приступают к нагреву их концов до начала плавления пластика;
• паяльник убирают, а концы расплавленных заготовок плотно соединяют с помощью зажимного станка.

После охлаждения получается монолитный шов, не уступающий по прочности стенке пластиковой трубы.

Разъемная стыковка ПНД труб

В домашних условия хозяину достаточно знать, как соединить трубы ПНД фитингами, ведь разъемное соединение намного удобнее, чем пайка. Кстати, самый простой способ стыковки называется «в раструб». Он применим при укладке канализации из полиэтилена низкого давления и основан на введении одного конца полипропиленовой трубы в раструб второй заготовки. Для уплотнения стыка используют силиконовые или резиновые манжеты.

Соединение труб фитингами

Перед тем, как рассказать, как правильно соединить трубы ПНД для водопровода фитингами, рассмотрим, что собой представляет эта деталь. Разъемные фитинги предназначены для соединения элементов трубопровода диаметром до 50 мм. Производитель выпускает колена, тройники, крестовины и ровные переходники. Существуют два типа фитингов из ПВХ:

• компрессионные — для стыковки заготовок одинакового диаметра;
• редукционные — для стыковки заготовок разного диаметра.

Как соединяют трубы ПНД с пластмассовыми фитингами? Устройство и принцип использования зажимов одинаков. Фитинг состоит из корпуса, внутрь которого вводят два конца заготовки. Зажимной гайкой-крышкой затягивают соединение, накручивая ее на корпус фитинга по резьбе. Уплотнительное кольцо обеспечивает герметичность стыку. Зная, как соединять трубы ПНД фитингами, можно стыковать трубы, изготовленные из других материалов, например, полипропилена или металлопластика.

Соединение труб ПНД фланцами

Для стыковки пластикового трубопровода с насосным оборудованием, металлической запорной арматурой или соединения магистрали большого диаметра применяют фланцы. Разъемный узел состоит из двух частей:

• компрессионный фланец предназначен для фиксации на трубе ПНД;
• монтажным фланцем зажимают первую деталь, фиксируя болтами к аналогичному элементу на запорной арматуре или насосе.

Принцип фиксации фланца на трубе из полиэтилена одинаков, как и в случае с компрессионной муфтой.

*Для соединения ПНД 160 мм без сварки, используйте фланцы.

Как видите, проводить соединение водопроводных ПНД труб можно даже самостоятельно в домашних условиях без специальных знаний. Нужно только правильно подобрать способ стыковки с учетом озвученных преимуществ и недостатков.

Страница не найдена — Все о трубах

Вентиляция и дымоход 3 882 просмотров

Если Вы счастливый обладатель частного дома/бани/дачи – всего, что необходимо отапливать, то вопрос о

Водосток 1 691 просмотров

Здравствуй, дорогой собеседник! В строительстве дома, помимо возведения самой конструкции, существует масса важнейших нюансов. Страшно

Вентиляция и дымоход 23 081 просмотров

Грамотно подобранный и правильно смонтированный дымоход для газовой колонки обеспечивает бесперебойную ее работу и

Вентили и задвижки 4 815 просмотров

Здравствуйте, дорогие читатели! Бросая беглый взгляд на радиатор отопления дома или где-нибудь у друзей,

Фитинги и заглушки 676 просмотров

Здравствуй дорогой гость! Полая профильная труба — элемент удобный и надежный. Но мало кто задумывается о существенном минусе

Вентиляция и дымоход 12 286 просмотров

Здравствуйте, дорогой гость! Устраивайтесь поудобнее и на минутку забудьте о насущных проблемах. Тема сегодняшней статьи — одно из любимых

Страница не найдена — Все о трубах

Монтаж и ремонт 7 793 просмотров

Я приветствую моего уважаемого читателя и предлагаю ему статью о том, как выполнить соединение

Фитинги и заглушки 5 010 просмотров

Я снова приветствую своего уважаемого читателя! Основу нашего комфорта составляют всевозможные системы трубопроводов. По

Водосток 1 691 просмотров

Здравствуй, дорогой собеседник! В строительстве дома, помимо возведения самой конструкции, существует масса важнейших нюансов. Страшно

Инструменты 1 077 просмотров

Здравствуйте, уважаемый читатель! Среди монтажников-сантехников труборез для пластиковых труб давно стал обязательным инструментом. За

Вентиляция и дымоход 4 008 просмотров

Приветствуем всех, кто заинтересован в эффективной и безопасной работе отопительной системы в загородном доме!

Канализация 4 017 просмотров

Приветствую уважаемых читателей! Течь из канализации доставляет немало неудобств, поэтому монтаж и ремонт трубопровода

Страница не найдена — Все о трубах

Вентиляция и дымоход 6 005 просмотров

Доброго времени суток, дорогой читатель! Каждый из нас сталкивался с системами дымохода и вентиляции.

Отопление 6 167 просмотров

Современный человек – существо теплолюбивое. В российском климате весной и осенью холодно, а зимой

Полимерные 4 488 просмотров

Приветствую моих читателей. В этой публикации сможете многое узнать о канализации, вернее, о трубах

Канализация 3 281 просмотров

Рады приветствовать Вас на страницах нашего интернет-журнала! Канализационные трубы ПВХ перевернули представление о канализационных

Материалы 2 401 просмотров

Всем привет! По официальной статистике, во всем мире из полиэтилена производится больше половины полимерных

Вентиляция и дымоход 11 749 просмотров

Доброе время суток, дорогой читатель! За последние годы появилось много видов отопительных приборов, требующих

Как соединять пнд трубы — технология и оборудование

Трубы произведенные из полиэтилена низкого давления (ПНД) используются для прокладки напорных и безнапорных трубопроводов. Этот материал обладает массой достоинств – гибкость, небольшой вес, простота монтажа и прочее. Кроме того, по таким трубам может транспортироваться практические любые холодные, до 40° С, жидкости и газообразные вещества.

К тому же, чтобы собрать систему из труб пнд, не нужно быть профессиональных навыков, с этим справиться даже человек без какого либо практического опыта. Такие трубопроводы применяются как на производстве, так и в жилищном строительстве. В статье рассмотрим каким образом и методом происходит соединение ПНД труб.

Способы соединения пнд труб

Способы соединения можно разделить на две группы:

1. неразъемное;
2. разъемное.

Каждая из этих групп в свою очередь делится на несколько подгрупп:

Неразъемные:

• стыковая сварка;
• электромуфтовая.

Разъемные:

• С помощью компрессионных фитингов.
• Муфтовое соединение.

Выбор соединения зависит от определенного вида трубопровода. Так например, для напорных систем применяется сварка встык или электромуфтовая, а для безнапорного трубопровода – более простые разъемные.

Видео: Сборка ПНД соединений и труб

Разъемное соединение

Таким способом трубы фиксируются в том случае, если в дальнейшем может понадобиться демонтаж или применение сварки невозможно, ну или нецелесообразно. Конечно такое крепление не так надежно как сварка, но все же оно имеет свои плюсы:

1. Экономия – не требуется приобретать дополнительное оборудование.
2. Быстрый монтаж – трубопровод собирается практически за пару часов.
3. Разъемные соединения проводятся там, где проведение сварки недоступно, например, под водой.

На заметку!

Соединение в раструб в основном используется для монтажа самотечного трубопровода, например, для канализации. Соединение с помощью фитингов по надежности похожа на сварку, поэтому его можно использовать и для монтажа водопровода.

Итак, для системы в которой жидкость транспортируется самотеком используется один из двух, самых простейших способов:

• В раструб – один конец трубы вводится в раструб предыдущей, а для герметичности применяются резиновые или силиконовые  уплотнители.
• Фитинговое или фланцевое – трубопровод соединяется с помощью специальных деталей.

Соединение муфтами

Соединительные муфту сделаны из полиэтилена и широко применяются при сборке трубопроводов. Кроме того, что с их помощью можно быстро и без лишних хлопот собрать трубы в единое целое, они обладают еще рядом преимуществ:

1. Получается надежное крепление с длительным сроком эксплуатации;
2. Выдерживают температурные перепады и механическое воздействие;
3. Можно использовать для любых типов трубопроводов.
4. Доступная цена.

Монтаж трубопровода проводится с помощью муфт разного вида:

• Компрессионные – могут иметь разную резьбу: наружную или внутреннюю. Компрессионные муфты могут использоваться даже при сборке газовых систем и водопровода.
• Соединительные – соединяют элементы одного диаметра.
• Редукционная – незаменимы для соединения элементы труб разных по диаметру.

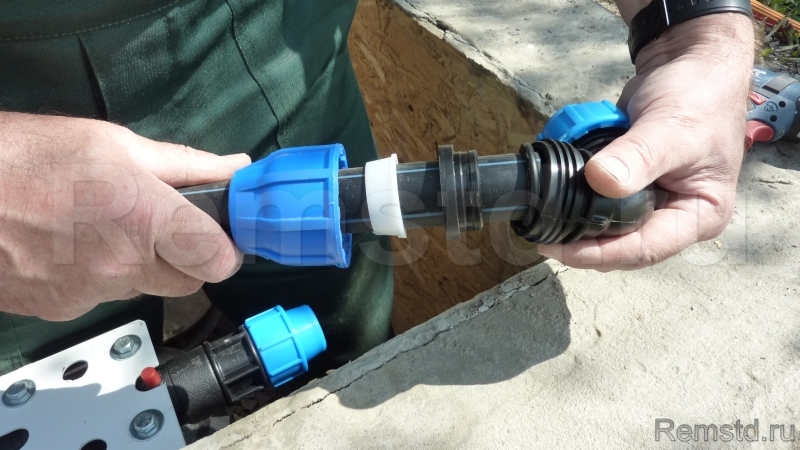

Фитинговое соединение ПНД

Этот способ используется при соединении труб небольшого диаметра: 20 — 35 мм. Сборка так же как и предыдущий способ не является чем то сверхсложным и осуществляется следующим образом:

• С фитинга снимают гайку.
• Торцевую часть трубы очищают и снимают фаску, для этого используется специальный инструмент – фаскосниматель или, при его отсутствии, острым ножом.
• На краях делается отметка на глубину вхождения в фитинг, и смазывают их мылом или силиконовой смазкой.
• Трубу вводят в фитинг до отметки и затягивают гайку.

На заметку!

Гайки рекомендуется затягивать вручную, если использовать ключ, можно сорвать резьбу.

Неразъемное соединение

При сборке напорных трубопроводов требуется делать прочные и надежные соединения, поэтому для них используется сварка. Существует два вида такой сварки:

1. Встык.
2. При помощи электромуфт.

Выполнить их несложно, можно обойтись и своими силами, главное обзавестись необходимым инструментом и оборудованием.

Стыковая сварка

Этот способ применяется для сборки систем из труб диаметром от 50 мм. Для этого необходимо наличие паяльника для сварки ПНД. Стоит такая аппаратура недорого, и продается практически в любом строительном магазине, так что с покупкой проблем не должно быть. Процесс проходит следующим образом:

Торцы труб фиксируются в аппарате, после чего к ним подводят нагретую пластину. Когда полиэтилен начнет плавиться, пластину убирают, а трубы соединяют друг с другом под небольшим давлением. После того как шов остынет, фиксаторы убирают и извлекают трубы.

Технологические особенности метода:

• Используется для соединения элементов одного диаметра.
• Нельзя сваривать детали с толщиной стенки менее 5 мм.
• Сваривать можно только при температуре от +15° до +45° С.

Электромуфтовая сварка

Трубопровод собранный с помощью электромуфт способен выдерживать давление до 16 атмосфер. Но, для каждого стыка необходимо приобретать специальные накладки – электросварные муфты. Детали эти довольно дорогие, поэтому если соединений планируется делать много, лучше использовать сварку встык.

Условия которые необходимо выполнить перед началом работы:

1. Зачистка торцов;
2. Жесткая фиксация свариваемых элементов.

Сам же процесс выглядит примерно так:

• Концы труб обрезают чтобы получился прямой угол и снимают фаску;
• Торцы зачищаются;
• Трубы фиксируются в муфте и к клеммам подводят электропитание;
• Включается аппарат, с помощью нагревания размягчается поверхность внутри муфты;
• Отключается аппарат и провода;
• Полученный стык охлаждается.

Заключение

При выборе метода соединения труб ПНД, учитывайте нюансы и последовательность монтажа . Монтаж практически любого трубопровода можно провести самостоятельно, не прибегая к услугам строительных фирм.

Видео: Аппарат KELL 3000 для электромуфтовой сварки ПЭ труб

черные водопроводные для холодного водоснабжения, как соединить пластиковые трубы, монтаж

Содержание:

Прокладка труб коммуникаций к частным или многоэтажным домам является важнейшим фактором обеспечения комфортного проживания населения. К сожалению, применяемые еще недавно металлические трубы с течением времени сильно изнашиваются, что приводит к постоянным авариям и сбоям. В данной статье мы расскажем о таком современном материале, как трубы водоснабжения ПНД, их разновидностях, достоинствах, а также о методах их монтажа.

Изготавливают такие трубы из полиэтилена низкого давления по современной технологии беспрерывной шнековой экструзии, что придает им прочность, надежность и долговечность. Можно применять такие трубы ПНД для водопровода, подачи иных видов жидкости, а также транспортировки газов.

Очень часто такие изделия используются при обустройстве скважин, бассейнов, ремонте централизованных систем водопровода, а также установке поливальных приспособлений. Кроме того, по ПЭ трубам можно перегонять некоторые виды топлива для промышленных и коммунальных объектов.

Характеристика труб ПНД для водопровода

В точки продажи пластиковые трубы попадают в виде кусков по 12 м, либо в бухтах по 100 или 200 м.

Качественные критерии труб ПНД должны быть такими:

• гладкость внутренней и внешней поверхности изделий;
• вероятность легкой волнистости или продольных полос, но в пределах допустимых значений;
• отсутствие дефектов и трещин на всей поверхности труб, в том числе на торцах;
• идеально, если трубы для водопровода – черные или черные с синим, причем синей краской выполняется маркировка в виде продольных полос. Их должно быть не менее трех.

Различают полиэтиленовые трубы для воды по маркам (ПЭ 80 или ПЭ 100), диаметру, а также устойчивости к внутреннему давлению (SDR).

Под маркой ПЭ 80 производят водопроводные трубы ПНД для холодного водоснабжения, а также канализации. Кроме того, для транспортировки питьевой воды полиэтилен в них должен быть специальным, предназначенным для этих целей.

Такой же маркировкой обозначают и трубы технического назначения, которые изготавливают из вторичного сырья. Оптимально использование труб ПЭ 80 для водопровода сечением до 90 мм.

Для магистральных линий зачастую используется черная пластиковая водопроводная труба марки ПЭ 100 (прочитайте: «Сферы применения черных пластиковых труб, особенности изделий»).

Значение SDR определяет стойкость трубы к давлению изнутри и равно соотношению внешнего диаметра к толщине стенки. Чем ниже этот показатель, тем труба прочнее и крепче.

Достоинства пластиковых водопроводных труб

Среди прочих материалов, в частности асбестовых, стальных или чугунных труб, их полиэтиленовый аналог имеет ряд несомненных достоинств:

• долговечность – срок службы достигает 50 лет;
• отсутствие коррозийных процессов и разрушения от контакта с водой и другими веществами;
• небольшая масса;
• тонкие трубы сечением 20-110 мм производят в длинных бухтах – до 1000 м, так что можно сэкономить на обрезках во время монтажа, да и скорость работы возрастает;
• особый способ крепления с помощью терморезисторных фитингов ускоряет прокладку коммуникаций;
• обучить персонал работе с трубами ПЭ намного быстрее, чем сварке металлических изделий;
• возможность многократной переукладки с минимальными дополнительными издержками;
• никаких затруднений с переработкой и утилизацией;
• монтаж можно производить путем протягивания трубы в действующий водопровод с последующим его демонтажем или без него;
• способность к растяжению, что позволяет ПЭ трубам не деформироваться во время движения грунта, обильных осадков или землетрясений;
• гладкость внутренней поверхности труб значительно повышает ее гидравлические свойства по сравнению с металлическими аналогами;
• такое изделие не деформируется при замерзании внутри воды;
• соответствие нормативам безопасности с точки зрения бактериологии и токсикологии;
• удобство в обслуживании и ремонте коммуникаций.

Технология монтажа водопроводных труб ПНД с неразъемным соединением

Если предполагается использование пластиковых труб в системах с высоким давлением, то применяют метод монтажа магистрали с помощью неразъемных соединений.

Существует два способа, как соединить трубы ПНД для водопровода в данном случае:

• стыковка с помощью специального аппарата для сварки;
• при помощи электромуфтового соединения.

Для стыковки с помощью сварочного аппарата необходимы особые навыки и хорошо обученный персонал, а также специальное оборудование. При надлежащем выполнении работы прочность шва получается аналогичной со всей остальной поверхностью трубы.

Сваривание встык является довольно востребованным методом, ведь для него не требуются дополнительные комплектующие. К тому же, стыковать можно только полиэтиленовые трубы между собой, а также соединять их с фасонными деталями. Читайте также: «Виды водопроводных труб ПНД, преимущества, правила монтажа».

Для электромуфтового соединения применяется специальный полиэтиленовый фасонный элемент, с проложенными внутри нагревательными приборами, называемый электрофузионной муфтой. Как правило, такой способ монтажа востребован при работе с трубопроводами, давление в которых достигает 16 атмосфер. Отметим также, что выполнение электромуфтового соединения требует больших энергозатрат по сравнению со стыкованием. Читайте также: «Варианты пластиковых труб для воды – какие лучше выбрать и как монтировать».

Тем не менее, такой метод приемлем в условиях ограниченности пространства, если нет возможности разместить оборудование для стыковой сварки. Наибольшим спросом пользуются простые электромуфты, применяемые для монтажа коммуникаций из ПНД труб на прямых отрезках. Тем не менее, в продаже можно найти и тройники, и седловые отводы. Как правило, электрофузионными муфтами соединяют тонкие трубы, попадающие в продажу в бухтах. Если же предстоит укладка труб под землей, нужно знать, какую трубу использовать для водопровода под землей, какими она должна обладать характеристиками.

Применение разъемных соединений при укладке коммуникаций из ПНД труб

Разъемные соединения для монтажа водопровода из ПНД труб, которые применяются чаще всего, представлены фланцевыми элементами, а именно, втулками под фланцы, которые приваривают к торцевым участкам трубы, а также металлическими фланцами.

Если речь идет о тонкой ПНД трубе диаметром меньше 5 см, то могут быть использованы компрессионные фитинги. Такой метод приемлем, если устанавливать фланцы или стыковать сваркой невыгодно или невозможно по ряду причин.

Обжимные соединения (цанговые) обеспечивают надежное крепление, устойчивое к нагрузке до 25 атмосфер. Его выполняют путем врезки в трубу зубцов разрезной втулки с уплотнителем в виде резинового кольца. Такой способ обеспечивает герметичное и прочное соединение.

Кроме того, фитинги могут применяться как для сцепления пластиковых труб, так и для соединения их с коммуникациями из прочих материалов. В частности, при ремонте металлической трубы часто используют цанговое соединение, чтобы закрепить в ней отрезок полиэтиленовой. Читайте также: «Как выпрямить ПНД трубу – доступные и проверенные способы».

Таким образом, трубы ПНД позволяют прокладывать надежные и качественные коммуникации, которые сохраняют свои исходные характеристики и не требуют ремонта в течение довольно долгого времени.

Как соединить трубу пнд с полипропиленовой: виды и методы

Автор Фесенко Сергей, инженер На чтение 5 мин.

Новые инженерные системы все чаще создаются при использовании трубопроката из полипропилена и полиэтилена низкого давления. Нередко трубопроводы из ПП и ПНД приходится соединять между собой. Это позволяет не демонтировать уже проложенные коммуникации из полиэтилена низкого давления.

Поэтому полезно будет узнать, как соединить ПНД трубу с полипропиленовой трубой при модернизации и ремонте существующей сети. Информация особенно пригодится начинающим мастерам.

Виды стыковки

Популярный способ производства современных трубных изделий — использование стиролов. Материалы позволяют изготавливать прочные, устойчивые перед агрессивными средами трубопроводы.

Пластиковый водопровод

Они применяются при монтаже водопровода с горячей и холодной водой. При этом существует несколько методов стыковки пластикового трубопроката.

ПП трубопроводы

Трубопроводные полипропиленовые детали соединяются между собой с помощью пайки. В этом случае стыкуемые элементы системы нагреваются с помощью специального сварочного оборудования. Его обычно называют паяльников или утюгом.

Разогрев ПП деталей осуществляется до 260 градусов. Потом один элемент вставляется в другой. Свариваемый участок фиксируется в неподвижном положении, пока не произойдет остывание расплавленного полимера.

Стыковка с другими видами трубопроката выполняется при использовании специальных комбинированных муфт. Они представляют собой ПП изделия, с одной стороны которых впрессована металлическая втулка с наружной или внутренней резьбой.

Другой конец фитинга имеет вид патрубка из полипропилена. Именно эта часть спаивается с ПП трубой. Другая сторона муфты позволяет выполнить резьбовое соединение с трубопроводом из иного материала или с сантехнической арматурой.

Набор фитингов

Производители выпускают ПП комбинированные муфты с гранями под ключ. Такие фитинги сначала накручиваются или вкручиваются в трубопровод из другого материала, а потом свариваются специальным паяльником с ПП трубой.

Для стыковки разнородных труб также применяются американки. Это разборные соединительные элементы с накидной гайкой и уплотнительным материалам.

Они изготавливаются только из металла с резьбами на обоих концах или имеют с одной стороны патрубок из полипропилена. Американки затягиваются при минимальных усилиях.

ПНД трубопроводы

Участки трубопровода из полиэтилена низкого давления соединяются с помощью создания сварного шва или фитингов. Во втором случае герметичность стыка зависит от качества соединительных элементов и соблюдения технологии монтажа.

Монтаж водопровода

Сварной шов создается при использовании специального оборудования. Монтаж выполняется с помощью электромуфты или методом «стык в стык». Применение сварки подразумевает создание неразъемного соединения.

Чтобы стык можно было разобрать при необходимости, применяют специальные герметичные детали. Это недорогие ПНД фитинги многократного использования. В их конструкции присутствует прижимная гайка, от степени затягивания которой зависит герметичность соединения.

Производятся также специальные фитинги для соединения трубопроводов из разнородных материалов. Такие элементы на одном конце имеют резьбу, а другая их сторона представляет собой гладкий патрубок из ПНД с прижимной гайкой.

Существуют и другие варианты стыковки трубопроводов из разных материалов. Они будут описаны ниже.

Соединение труб ПНД и полипропиленовых между собой

Выполнить соединение ПНД и полипропиленовой трубы с помощью сварочного оборудования не получится. Смешивание разных полимеров станет причиной деформации стыка из-за появления трещин. Для соединения разнородных материалов применяются другие способы.

Резьбовые фитинги

Для монтажа соединительного резьбового модуля на концах труб из полиэтилена и полипропилена применяется сварка. Специальное оборудование предназначено для расплавления полимера. Это позволяет получить монолитный шов.

Муфта резьбовая соединительная

В начале процесса соединительный элемент разбирается. Потом одна его часть припаивается к концу трубопровода из полипропилена, а другая половина соединяется при помощи сварки с полиэтиленовой частью.

Эти действия позволят создать стык, который при необходимости всегда можно будет разобрать. Если же нужно выполнить неразъемное соединение, применяются специальные модули с закладными нагревающимися деталями.

Цанговые муфты

Для создания разборного стыка между отводами из ПП и ПНД применяются цанговые муфты. В состав такого модуля входит цанга, зажимная гайка, стопорное кольцо, резьба и ответная часть.

Цанговая муфта

Производители выпускают разные виды цанговых муфт. В начале процесса каждая из них разбирается. Потом цанга вставляется в полиэтиленовую трубу и зажимается стопорным кольцом при затягивании гайки без лишних усилий. В противном случае может лопнуть прижимной модуль или произойдет деформация края трубы.

На следующем этапе ответная часть цанговой муфты фиксируется паяльником на полипропиленовом трубопроводе. В завершение выполняется резьбовое соединение при использовании фум ленты, которая исключает возникновение протечек.

Фланцы

Распространенным способом соединения полипропиленовых труб с трубопроводами из полиэтилена низкого давления является использование фланцев.

Муфта соединительная фланцевая

Такие трубопроводные элементы применяются для стыковки коммуникаций большого диаметра. Дополнительно в работе используется втулка, позволяющая провести фиксацию фланцев.

Стыковка выполняет поэтапно:

• втулки привариваются к концам разных труб/соединяются прижимной гайкой;
• фланцы разъединяются;
• соединительные элементы фиксируются на приваренных втулках;
• фланцы соединяются между собой при помощи болтов и гаек.

Во время создания стыка используется уплотнительный материал. Это прокладка из резины. Она вставляется между фланцами, представляющими собой прочные металлические детали. Они выдерживают механические воздействия, перепады температуры и устойчивы перед коррозией.

Вывод и видео по теме

Видео поможет понять, как соединить трубу ПНД с полипропиленовым трубопроводом. Для этого можно использовать разные способы. Подходящий выбирается, исходя из условий монтажа, особенностей коммуникации и доступности материалов.

Мне нравится23Не нравится

лучшие способы самостоятельно подключить

Полимерные материалы давно вошли в жизнь человека. Из них можно найти множество «заменителей» уже знакомых вещей. Например, трубы: водопроводные, канализационные, газовые и т. Д. Ничего страшного. Главное, что найти изделия из металла становится намного сложнее, тем более что полимеры универсальны и имеют гораздо больше преимуществ.

Что такое труба HDPE?

Трубы из полиэтилена низкого давления, сокращенно ПНД. У них очень хорошие показатели, например:

• низкая теплопроводность
• устойчивость к химическим реакциям, к внешним погодным условиям,
• простота установки
• легкость,
• прочность.

Могут использоваться как для водоснабжения, так и для канализации, газа и электрификации.

Монтаж труб ПНД

Монтаж изделий может осуществляться как в промышленных масштабах, со сложным оборудованием и наличием нескольких специалистов, так и в домашних условиях, при небольшом диаметре, с некоторыми усилиями и минимальными знаниями.

В большинстве случаев установка проходит успешно, так как материал достаточно гибкий и хорошо работает.

Способы подключения

Существует несколько вариантов, как соединить трубы ПНД, некоторые можно сделать своими руками без сварки, а некоторые требуют не только специального аппарата, но и вызова специалиста.

1. Цельное соединение — это процесс монтажа, в котором не используются температурные воздействия и сварка.
2. Разъемное соединение — установка с использованием сварки и высоких температур для плавления полиэтилена.

Съемные элементы:

Центровка труб с помощью компрессионных фитингов. Это особые небольшие конструкции, которые соединяют два края изделия, не требующие специального оборудования или знаний. Компрессионные фитинги лучше всего подходят для малых диаметров — до 315 мм.

С помощью фитингов можно любое соединение сделать «мобильным», то есть при необходимости будет проще заменить деталь. Тогда дополнительное оборудование не понадобится, кроме специального ключа для закручивания гаек, также не потребуются профессиональные знания и опыт.

Однако в этом случае есть небольшое «но». Такое соединение лучше всего использовать для напорных труб. Потому что при очень высоком давлении может произойти разгерметизация стыка.

Фланцевое соединение

Этот тип подходит как для изделий из полиэтилена, так и для смешанного соединения, например, ПНД и металла. Соединение происходит посредством болтового соединения свободного фланца.

В данном случае с одного конца трубы идет специальная втулка, на которую надевается фланец, с другого конца.Этот способ считается съемным, без сварки, хотя такая процедура имеет место, поскольку и втулка, и фланец привариваются к трубе.

Само соединение может быть выполнено самостоятельно, используя только ключ для защиты.

Цельный

В этом случае, конечно, без сварки не обойтись. Но в отличие от предыдущих способов, этот хоть и сложнее, но все же более надежен и долговечен, не зависит от давления и давления в трубах.Здесь также можно выделить 2 основных способа подключения к дому.

Электромуфта

Это стыковка изделия с помощью специальной муфты со встроенной спиралью. Когда материал попадает в процесс электросварки, он начинает светиться до температуры плавления полиэтилена. В результате получается плотный шов. В принципе, это можно сделать своими руками, но для большей уверенности лучше пригласить мастера. Вывести изделие из электросварной муфты можно только после полного остывания полимера.

Стыковая сварка

Предполагает наличие специального сварочного аппарата, в него помещаются оба края изделия, после чего под действием высокой температуры полиэтилен плавится и стыкуется. А потом еще и образуется герметичный шов, который обрабатывают после полного остывания.

Что выбрать?

Возможны все методы, в зависимости от ситуации и сложности работы. Если вы предпримете такие действия, как, например, подсоединение труб очень большого диаметра (более 400 мм), в общем, вам не обойтись без нескольких человек и дополнительного специализированного оборудования.Поэтому, если есть желание выполнить работу в домашних условиях своими руками, следует сначала оценить ситуацию и свои сильные стороны, после чего можно приступать к выполнению работы.

Также не стоит забывать о безопасности, ведь любые ремонтно-строительные работы требуют ответственного подхода.

Современное строительство не обходится без использования полиэтиленовых труб. Трубы из полиэтилена низкого давления используются в напорных и безнапорных трубопроводах.Для получения таких труб используется полиэтилен марок ПЭ100 и ПЭ 80.

Благодаря эластичности полиэтилена и простой работе с этим материалом монтаж трубопровода осуществляется с меньшими трудозатратами и быстрее.

Преимуществами использования труб ПНД являются их характеристики:

• срок службы достигает 50 лет;
• устойчивость к агрессивным средам;
• возможность бестраншейной прокладки трубопровода, что экономически выгодно;
• не подвержены коррозии;
• гладкая поверхность трубы позволяет жидкости беспрепятственно течь , в результате чего внутри труб не образуются различные наросты, а пропускная способность сохраняется на весь период эксплуатации;
• малый вес и простота обработки позволяют быстро монтировать трубопроводы самой сложной конфигурации;
Трубы
• ПНД обладают высокой устойчивостью к перепадам температур;
• благодаря высокой пластичности и механической прочности материала трубы могут использоваться в регионах с повышенной сейсмичностью, так как выдерживают движение грунта

Присоединение труб ПНД в зависимости от назначения трубопровода производится двумя способами:

• разъемное соединение, когда в процессе эксплуатации трубопровод может быть подвергнут демонтажу;
• неразъемное соединение, предполагает работу трубопровода без последующей разборки.

Разъемные соединения выполняются фланцами из стали. В этом случае такое соединение будет называться фланцевым.

Цельные соединения выполняются специальными сварочными аппаратами при стыковой сварке труб друг с другом с помощью накладной муфты на стыке труб, к которому присоединяются электронагревательные элементы.

В дополнение к этим методам существует также цанговое соединение, в котором используются компрессионные фитинги.Этот метод различается для трубопроводов малого диаметра.

Свариваются не только трубы, но и любые детали, используемые для создания трубопроводов различной формы и конфигурации:

• тройники равные и неравные;
• отводов;
• крестов;
• втулки фланцевые;
• переходов.

Как соединить трубы ПНД максимально эффективно, зависит от квалификации сварщика, выбранного способа соединения, условий, в которых оно производится.

Стыковая сварка

Стыковая сварка выполняется на специальном сварочном оборудовании высококвалифицированными сварщиками. Для сварки полиэтиленовых труб используются:

• агрегатов механической сварки
• аппараты электрогидравлические сварочные.

Механические предназначены только для устройства сварных соединений полиэтиленовых труб, не подвергающихся воздействию высокого давления — канализации, трубопроводов в жилищном строительстве, промышленных трубопроводов для отвода жидких стоков.

Электрогидравлические сварочные аппараты используются для соединения труб, предназначенных для пропускания жидкостей и газа под высоким давлением, а также трубопроводов, испытывающих значительные механические нагрузки.

То, что полиэтиленовые трубы хорошо поддаются сварке, является их преимуществом перед другими типами труб. В результате эти трубы широко используются при строительстве трубопроводов различного назначения.

Сварной шов должен быть одинарным и непрерывным. Именно это состояние придает соединению прочность, эквивалентную прочности всей трубы или дополнительных частей, соединенных с трубой. Сварка полиэтиленовых труб этим методом наиболее выгодна как с точки зрения экономии средств (не требует использования дополнительных соединительных деталей), так и с точки зрения создания абсолютной прочности стыка. Прочность сварного шва облегчит в будущем.

Трубное соединение с фитингами

Компрессионные фитинги и цанговое обжимное соединение используются для устройства стыков труб малых диаметров (менее 50 мм). Обычно эти методы используются, когда невозможно сварить трубы встык или использовать фланцевые соединения.Это могут быть стесненные условия или отсутствие сварочного оборудования и другие причины.

Существует несколько типов фурнитуры, различающихся способом установки.

Электросварная арматура имеет в своей конструкции специальный элемент, плавящий полиэтилен под действием электрического напряжения. в результате получается прочная связь. Такой способ соединения полиэтиленовых труб идеален для тех, кто не имеет опыта сварки, а трубопровод может иметь самые разные формы.

Компрессионные фитинги даже лучше для непрофессионалов.С таким способом соединения полиэтиленовых труб справится любой мужчина, если решит самостоятельно произвести ремонт в своей квартире.

Этот вид арматуры хорошо использовать, если нужно соединить трубопровод из полиэтилена в квартире и обычном доме из стальных труб.

Особенностью компрессионных фитингов является то, что с их помощью производится соединение трубы с металлическими трубами, либо с трубами из других материалов.

Переходная арматура предназначена для соединения полиэтиленовых труб разного диаметра, для подключения трубы к счетчику воды, газа и другим приборам.

Помимо арматуры используются цанговые обжимные соединения, выдерживающие давление в трубопроводе до 25 атмосфер. Суть этого соединения в том, что в пластиковой втулке имеются зубцы, которые врезаются в трубу, а герметичность соединения обеспечивается резиновым уплотнительным кольцом.

Фланцевое соединение

Фланцы часто используются для разъемных соединений. Существуют втулки для фланцев, которые привариваются к концам полиэтиленовых труб, и соединительные стальные фланцы.

Фланцевое соединение используется:

• при подсоединении полиэтиленовой трубы к стальным трубам, насосам, различной арматуре;
• для быстрой разборки при авариях, ремонта или чистки;
• для соединения труб большого диаметра.

При соединении полиэтиленовых и металлических труб используются свободные стальные фланцы, размер которых соответствует размеру металлических труб. В этом случае необходимо удалить все заусенцы или другие острые выступы, которые могут повредить полиэтиленовую трубу.

При строительстве трубопроводов используются трубы ПВХ из поливинилхлорида. Но по качеству они уступают трубам.

Даже соединение труб ПВХ и ПНД разное. Если полиэтиленовые трубы можно сваривать разными способами, то трубы из ПВХ соединяют колоколообразным способом. То есть трубу нужно нагреть до определенной температуры. После этого кольцо, которое находится внутри трубы, должно расплавиться, чтобы заполнить стык своей массой.Это говорит о том, что трубы из ПВХ можно использовать только в трубопроводах низкого давления.

Полимеры прочно вошли в нашу жизнь. Из этого сырья изготавливают самые разные предметы и конструкции. В современных канализационных и водопроводных системах (и в других трубопроводах) используются трубы из ПНД. Такие изделия имеют такую ​​же прочность, как и металлические аналоги, но намного проще в установке и служат намного дольше. Из полимерных труб можно создавать трубопроводы без специальной техники и оборудования. Как соединить трубы фитингом из ПНД будет рассказано в этой статье.

Способы подключения

Чтобы сделать канализацию или водопровод, трубы необходимо соединить, при этом стык может быть разборным или неразборным. Второй способ предполагает сварку. Для этого используют специальные приспособления.

Разборное соединение имеет много положительных качеств. Вот только основные из них:

• Простота установки. Все работы можно выполнять самостоятельно, даже без помощника.
• Возможность демонтажа. Если трубы забьются или повредятся, ремонт можно будет легко провести.

Поэтому почти все соединения труб ПНД (особенно в домах и квартирах) выполняются с использованием фитингов или муфт.

Для монтажа труб из полимеров можно использовать несколько видов фасонных частей. А именно:

• Электросварные. Это конструкция с особым элементом. С помощью электричества нагревается проволока, в результате чего пластик плавится и образуется прочный стык. С помощью такого фитинга создается цельное соединение.
• Именно такая конструкция чаще всего применяется при монтаже различных трубопроводов.
• Редукция. Этот фитинг предназначен для соединения труб различного диаметра.

Электросварные фитинги используются очень редко. Это связано с неразделимостью полученного соединения и дороговизной самого устройства. Переходная арматура применяется при подключении трубопроводов к счетчикам и другим элементам связи. Но чаще всего используются компрессионные конструкции.

Сами фитинги могут иметь разную геометрию. Используются как прямые соединения, так и под разными углами. Также широко распространены различные сплиттеры, тройники и другие конструкции. Кроме того, могут использоваться как несъемные соединения, так и с возможностью смещения труб друг относительно друга.

Наиболее часто используемый компрессионный фитинг. Это связано с простотой его применения. Как соединить трубы ПНД с помощью компрессионных фитингов? Об этом сейчас и пойдет речь.Первый шаг — разобраться в устройстве этой конструкции. Компрессионный фитинг состоит из:

• ящики полиэтиленовые;
• уплотнительных колец;
Зажимные кольца
• используются для защиты от механических повреждений;
• втулок;
• гаечные крышки.

Такие фитинги бывают разного диаметра. В магазинах можно найти конструкции для труб от 16 до Ø 110 мм.

Для соединения труб с помощью компрессорного фитинга необходимо соблюдать следующие инструкции:

1. Конструкция арматуры в разобранном виде.Накидные гайки откручиваются и на них надеваются концы труб (предварительно нужно скосить их хорошо заточенным ножом или снять фаску).
2. Размечаем на концах трубы расстояние, на которое они должны войти в трубу. Для облегчения соединения можно смочить сам фитинг и концы труб водой или слабым мыльным раствором.
3. Вставьте трубы в фитинг на отмеченную длину. В этом случае потребуются физические усилия. Так труба плотно войдет в уплотнительное кольцо.
4. Затем затяните крышку гайки. Желательно делать это, не используя инструмент рукой. Это снижает риск чрезмерной затяжки гайки, что означает ухудшение герметичности. На этом процесс подключения завершен.

При использовании электросварной арматуры необходим источник электроэнергии (генератор или электрическая розетка). Трубы и соединительный элемент очищены от загрязняющих веществ и закреплены на одной оси. В этом случае необходимо добиться неподвижности всей конструкции.

Затем к арматуре подключается источник тока. В результате ТЭН начинает плавить пластик. В расплавленном состоянии материал создает необходимое давление, и трубы прочно соединяются.

Часто бывают случаи, когда при изготовлении трубопровода приходится сталкиваться с проблемой соединения труб из разных материалов. В этой статье мы рассмотрим, как соединить трубу ПНД с трубой полипропиленовой.

Виды соединения полипропиленовой трубы

Существуют специальные резьбовые фитинги для соединения полипропиленовой трубы с другими типами труб.Одна сторона фитинга приваривается к полипропиленовой трубе, а вторая сторона с резьбой соединяется с таким же диаметром резьбой на другой трубе. Резьба на фитинге может быть внутренней или внешней. Также существуют комбинированные муфты. Мы рассмотрим их позже.

Другой тип соединения полипропиленовых труб основан на фланцевом соединении. Этот тип соединения используется в трубах большого диаметра. Для крепления фланца к полипропиленовой трубе приваривается втулка, на которую затем надевается фланец.Другой вариант монтажа — переходные фланцы. Их устройство напоминает компрессионную гильзу. Фланцевое соединение устанавливается на кромках трубы одинакового диаметра и стягивается накидными гайками.

Типы присоединения труб ПНД

У трубы ПНД примерно такие же приспособления для подключения. Самым распространенным является цанговое соединение. Для соединения труб используйте втулку, в которой с одной стороны находится цанга, а с другой — резьба. Для крепления муфты откручивается зажимная гайка и надевается на трубу ПНД.Цангу вставляют в трубу, надевают зажимную гайку и плотно затягивают.

Примечание! Зажимную гайку нельзя зажимать очень сильно, иначе она может лопнуть или цанга раздавит край трубы.

После присоединения цанги к другому концу резьбовой втулки можно намотать другую трубу резьбой того же диаметра.

Фланцевое соединение труб ПНД выполняется аналогично описанному выше соединению.К краю трубы ПНД приваривается втулка, на которую крепится фланец. И такое же устройство с фланцем, где соединение устанавливается по краям труб и прижимается к накидным гайкам.

Соединение двух труб

Используя вышеупомянутые комплектующие для труб, вы можете легко соединить трубу ПНД с полипропиленовой трубой.

• В первом случае к трубе ПНД прикрепляется цанга с резьбой, а к трубе из пропилена — комбинированная муфта с резьбой.На резьбу наматываем ФУМ-ленту для герметизации и скручиваем.
• Во втором случае вы соединяете две трубы фланцами. Вставьте резиновую прокладку между уплотнительными фланцами и затяните их болтами.

Муфты комбинированные

Если с цанговым соединением для трубы ПНД все понятно, то комбинированные муфты (фитинги) для полипропиленовых труб разнообразны. Посмотрим на них вкратце:

1. Муфта с внутренней резьбой используется для соединения трубопровода с другим типом трубы или устройств, имеющих внешнюю резьбу.Он состоит из полипропиленовой заготовки с запрессованной внутри металлической гильзой, на которой внутри нарезается резьба.
2. Муфта с внешней резьбой выполняет те же функции, что описаны выше. Отличается только тем, что в полипропиленовую заготовку запрессовывается гильза из металла с внешней резьбой.
3. Внутренняя муфта под ключ состоит из полипропиленовой заготовки, в которую запрессована металлическая втулка, выступающая за край полипропилена металлическими гранями. Торцы предназначены для гаечного ключа с открытым зевом.Внутри лица нарезается нить. Такой рукав удобно наматывать ключом на другую нитку. Также есть модели муфт с торцами под ключ.
4. Втулка с внешней резьбой под ключ — такая же, как втулка, описанная в пункте 3, только имеет внешнюю резьбу.
5. Внутренняя разъемная муфта с внутренней резьбой состоит из двух металлических частей для рожкового ключа. Причем одна металлическая деталь соединяется с полипропиленовой заготовкой. Такие муфты устанавливаются в местах, где нужно отсоединить трубопровод или снять устройства.Другое название этой муфты — американское. Вращается двумя ключами.
6. Наружная отъемная мужская втулка аналогична предыдущей американской. Разница только во внешней резьбе вместо внутренней.
7. Муфта с накидной гайкой состоит из полипропиленовой заготовки, в которую запрессован фитинг с накидной гайкой под ключ. Устанавливается так же, как и американец: в места необходимого соединителя трубопровода.

Такие комбинированные муфты, припаянные к полипропиленовой трубе, легко подсоединяются к трубе ПНД, на которой есть цанга с аналогичной резьбой.

Пайка фитингов из полипропилена

Перед соединением двух труб с фитингами их необходимо прикрепить к трубе. Монтаж цанги на трубу ПНД мы рассмотрели выше. Теперь рассмотрим соединение полипропиленовой трубы с фитингом.

Полипропиленовые фитинги присоединяются к трубе пайкой специальным паяльником. Паяльник с насадками устанавливается на подставку и нагревается до 260 ° С. Кромка трубы очищается от грязи, скашивается и обезжиривается вместе с внутренней частью муфты.На нагретые форсунки одновременно надеваются труба и фитинг. После прогрева трубу вставляют в фитинг ровно, не проворачивая, и дают остыть. На этом процесс пайки завершен.

Прочитав эту статью, вы легко сможете соединить полипропиленовую трубу с трубой из ПНД. Вот все возможные варианты правильного подключения. Есть энтузиасты, которые на строительных форумах утверждают, что эти две трубы можно паять гильзой при разных температурах. Но все дело в том, что полипропилен и ПНД состоят из разных материалов, имеют разные температуры плавления, поэтому такой шов может лопнуть или даже расплавиться.Если вы решили сэкономить и поэкспериментировать, то делаете это на свой страх и риск.

Видео

Один из примеров — как заменить кусок железной трубы полипропиленом. По такому же принципу можно соединять пластиковые трубы из разных материалов:

Информация о сантехнике для пруда от Just Liners

Трубы, Клапаны и фитинги
Трубы, клапаны и фитинги — рабочие лошадки вашего пруда и доступны в большинстве хозяйственных магазинов.Право трубы, клапаны и фитинги могут значительно улучшить эффективность вашего насоса.

Трубы доставляют воду туда, куда вы хотите, и они защищают подземные электрические линии от износа или порезов от своенравная лопата или другой инструмент. Хотя медь может показаться как лучший выбор для переноски воды, пластик лучше в пруду. В отличие от меди и других металлов, пластик не токсичен для растений и рыб.Легко разрезать, просто собрать и не подвергнется коррозии. Если ваш план требует негибкой трубы, ищите жесткий ПВХ. Для других приложений используйте гибкий гофрированная пластиковая труба. Он загибается за углы и другие препятствия без использования дополнительной фурнитуры. Однако это без локтя не получится резких углов в 90 градусов. В большинство прудов, трубы и фитинги от 1/2 до 1-1 / 4 дюйма будут быть достаточным.Если ваш проект требует переезда больших сумм воды, используйте трубу от 1-1 / 2 до 2 дюймов.

Фитинги — это стыки водопровода. Они соединяют детали, насосы, трубы и фильтры. если ты хотите, чтобы ваш насос работал одновременно с водопадом и фонтаном, вы можно надеть штуцер, чтобы качать только фонтан, просто водопад или оба одновременно. Другая фурнитура позволяет вы должны сделать лайнер водонепроницаемым там, где проходит трубопровод Это. Есть три вида фурнитуры.

Фитинги для растворителей, также называемые скользящими фитингами, требуют растворителя. чтобы объединить их. Их сложнее использовать чем другая фурнитура. Используйте их с жесткой трубой из ПВХ. Все поверхности должны быть чистыми и сухими перед нанесением растворителя на трубка.

Резьбовые фитинги, те, которые легко ввинчиваются устанавливать даже в мокром состоянии.Используйте их в первую очередь с жесткими трубы. Сделайте резьбовые фитинги водонепроницаемыми, намотав трубную пленку. перед сборкой обмотайте нитки лентой.

Колючая фитинги, также называемые вставными или компрессионными, просто сдвигаются. Они используются с большинством видов гибких труб и требуют зажим из нержавеющей стали или пластика для фиксации. Они недорогой и простой в установке.

Часто используемые фитинги:
Переходники: позволяют переходить с одного размера трубы на другой. Труба большего размера перемещает больше воды быстрее, потому что создает меньше противодавление и меньшее трение.
Адаптеры: используются для соединения двух или двух разных типов труб. различные фитинги, например, растворитель и резьбовой фитинг.
Тройник: соединяет три куска трубы. Часто используется в насосе линия для перемещения воды как к водопаду, так и к фонтану.
Муфты: используются для соединения двух отрезков трубы одинакового размера. в один более длинный кусок.
Колено: изменяет направление трубы и потока воды. Доступен с поворотом на 90 и 45 градусов. Чтобы уменьшить трение, используйте два локтя 45 градусов вместо одного локтя 90 градусов.
Переборка: крепится к боковой стороне водного объекта. Позволяет труба проходит через лайнер или стенку без протечек. Нет доступен как фитинг с зазубринами.

Клапаны контролировать и отклонять поток воды. Можно использовать клапан перекрыть подачу воды или отрегулировать расход воды поток, разделите источник воды на две или даже три отдельные линии и выходы или используйте его, чтобы открыть линию для слива пруда.

Обычно используемые клапаны:
Шаровой клапан: лучше всего использовать для быстрого отключения и включения потока воды. Не так полезно для точной настройки потока воды.
Задвижки: используются для ограничения или увеличения потока. Незначительные корректировки легко сделать. Может использоваться как двухпозиционный клапан, но работает медленнее работать, чем шаровой кран.

Чек или односторонний клапан: удерживает поток воды только в одном направлении, идеален там, где нужно предотвратить обратный поток. Полезно, когда мощность выходит из строя или отключается водяной насос.
Двухходовые клапаны: позволяет выполнять несколько операций с одним и тем же клапан; перекрыть воду, контролировать поток к фонтану голову или откройте линию для осушения пруда.
Поплавковый клапан: отключает и включает воду в зависимости от воды уровень в водном элементе. Снижает объем работы по добавлению воды в жаркую погоду.

Связаться Информация:

Телефон: 1-888-838-4017

Факс: 1-877-878-6813

Почта Адрес: Just Liners, Inc.

стр. О. Box 79

Богота, TN 38007

ср принимать все основные кредитные карты, личные или сертифицированные чеки и банковские переводы переводы.

© 2001 Just Liners, Inc.Все права защищены.

Доставка не входит в цену продукта, если не указано иное.

ср Доставка осуществляется только в 48 континентальных штатах США.

ср не отправляйте за границу из-за более строгих таможенных правил.

Сантехника и трубы для вашего пруда

Сантехника и трубы для вашего пруда

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

• Дом
• Сантехника и трубы для вашего пруда

<< предыдущая: 2.2.3 Что такое УФ-осветлитель? следующий: 2.4 Насосы для пруда >>

Перейти к содержанию

Прежде чем говорить о насосах, мы считаем важным обсудить водопровод пруда, поскольку выбор конструкции водопровода определенно повлияет на размер насоса. понадобится. Некоторые люди пропускают этот этап процесса проектирования пруда, думая, что это не имеет большого значения. Хотя определенно можно ослабить конструкцию водопровода и при этом сохранить работоспособный пруд, пруд, вероятно, будет менее эффективным.Как мы увидим на примере ниже, низкая энергоэффективность пруда может привести к значительным эксплуатационным расходам в долгосрочной перспективе для владельца пруда. В связи с ростом затрат на электроэнергию мы считаем, что стоит потратить время на то, чтобы дополнительно подумать о правильном проектировании водопровода и труб, чтобы сделать пруд более эффективным и обтекаемым.

Что мы подразумеваем под сантехникой?

Когда мы говорим «водопровод», мы в основном имеем в виду трубы в пруду, по которым вода от насоса поступает в фильтр, а затем обратно в пруд.Иногда, когда люди говорят о «водопроводной системе», они также имеют в виду насос. Однако в этом разделе мы в основном обсудим выбор и размещение трубы для максимальной эффективности.

Типы труб

Существует два типа труб , которые мы можем использовать при водопроводе экосистемного пруда: жесткая труба из ПВХ и гибкая труба из ПВХ. Как и все остальное в пруду, у обоих есть достоинства и недостатки. Давайте рассмотрим подробнее:

Жесткая труба из ПВХ — преимущества и недостатки

В большинстве крупных прудов или прудов с карпами кои будут использоваться жесткие трубы из ПВХ или АБС, рассчитанные на DWV (слив, отходы и вентиляция).Таблица 40, которая относится к измерению толщины стенки трубы, является стандартным размером для прудов. ПВХ — наиболее распространенная жесткая труба для водоемов, рассчитанная на давление, а также на DWV. Труба из АБС также рассчитана на DWV, и, хотя она достаточно прочна для использования в прудах, обычно не рассчитана на давление. В некоторых штатах США трубы из АБС-пластика могут быть недоступны из-за строительных норм и правил штата. Если в вашем районе есть АБС-пластик, вы, вероятно, обнаружите, что он немного дешевле, чем ПВХ.На наш взгляд, ПВХ немного лучше, так как площадь склейки на фитингах немного больше, что помогает при соединении с гибкими трубами из ПВХ. Кроме того, ПВХ можно нагреть, а затем согнуть, чтобы при желании сделать широкие изгибы и углы. Вы также можете соединить трубы из ПВХ и АБС вместе, при условии, что вы используете специальный клей, называемый «переходным клеем». Еще одна хитрость, которую мы обнаружили, заключается в том, что ПВХ-труба Schedule 40 из электрической секции также отлично подойдет для водоема. Преимущество электрического ПВХ заключается в том, что он доступен в длинных широких секциях, которые позволяют изгибать без острых углов.Например, можно выбрать угол до 60 градусов длиной от 1 до 5 футов. Как вы увидите позже, чем менее крутой угол, тем эффективнее вода будет проходить через него, что, в свою очередь, снижает напор. Чем меньше напор, тем меньше вам понадобится насос. Скоро мы подробнее рассмотрим давление в голове.

Гибкая труба из ПВХ — преимущества и недостатки

Труба из ПВХ также доступна в гибком варианте, который намного проще в установке, чем жесткий ПВХ. Вместо того, чтобы приклеивать фитинги для каждого поворота или изгиба, как в случае с жестким ПВХ, гибкая труба может просто изгибаться сама по себе.Это очень удобно для подключения фильтров, скиммеров или другого оборудования под разными углами. Обычно он доступен в размерах 1-1 / 2 дюйма, 2 дюйма, 3 дюйма и 4 дюйма. Чем больше диаметр, тем менее гибкой становится труба, поэтому для очень узких пространств и изгибов наиболее гибкой будет 2 дюйма или меньше.

Вам может быть интересно, почему кто-то даже подумал об использовании жесткого ПВХ, если гибкий ПВХ намного проще в использовании. У гибкого ПВХ есть некоторые недостатки, которые более важны при установке в больших прудах:

1) Дополнительное трение.

У гибкой трубы из ПВХ стенки слегка ребристые, чтобы труба могла изгибаться. Это означает, что в итоге вы получите немного большее трение в трубе. Большинство людей считают, что это примерно на 5-10% менее эффективно, чем обычный жесткий ПВХ. Чем больше трение, тем больше сопротивление, которое насос должен преодолеть. Для магистральных труб и более длинных участков, где на самом деле не нужна высокая гибкость, большинство подрядчиков предпочитают использовать жесткие. Для нашего экосистемного пруда, поскольку участки трубопровода не такие длинные, и у нас нет большого количества сложного фильтрующего оборудования, как в специальном пруду с карпами кои, нам нравится гибкая труба.Хотя мы немного потеряем трение, используя гибкую трубу, для большинства экосистемных водоемов этого недостаточно, о чем беспокоиться.

2) Гибкий ПВХ не такой прочный, как жесткий ПВХ.

Если на гибкую трубу из ПВХ приложить достаточно веса, она может начать «сдавливаться». Это еще одна причина, по которой многие подрядчики по-прежнему предпочитают использовать жесткий ПВХ — его можно закопать с небольшим усилием, и он не согнется или не сломается. В прошлом гибкие трубы из ПВХ были недостаточно хороши для прокладки под землей, поэтому многим она до сих пор не нравится.Однако более новый гибкий ПВХ может выдержать погружение с некоторым весом, если земля вокруг трубы хорошо уплотнена. Очевидно, что он все еще не может выдержать такой вес, как жесткий ПВХ, но этого достаточно для целей нашей экосистемы пруда.

3) Термиты.

Мы слышали сообщения о термитах, поедающих гибкую поливинилхлоридную трубу в определенных районах. Если вы считаете, что у вас могут быть проблемы с термитами там, где вы живете, вы можете вместо этого рассмотреть жесткий ПВХ, поскольку термиты не могут так легко проедать твердый пластик.

4) Для гибкого ПВХ необходимы фитинги из ПВХ (не из АБС).

Это не столько недостаток, сколько о чем нужно помнить. При выборе фитингов для использования с гибкими трубами из ПВХ мы считаем, что лучше использовать фитинги из ПВХ, рассчитанные на давление, а не фитинги из АБС, упомянутые ранее. Основная причина в том, что фитинги из ПВХ сортамента 40 рассчитаны на давление и, как следствие, имеют большую площадь склеивания. Фитинги из АБС имеют меньшую площадь склеивания, что подходит для жестких труб, но слишком мало для хорошего соединения с гибкой трубой.

Какую трубу мне тогда использовать?

Несмотря на то, что гибкий ПВХ имеет некоторые недостатки в определенных ситуациях, при использовании в правильном месте он может заменить несколько жестких фитингов из ПВХ или АБС из-за своей высокой гибкости. Как вы узнаете из следующего раздела, посвященного трению, трубопроводная арматура увеличивает сопротивление насосной системе, поэтому в любой момент вы можете избежать использования фитинга, что снизит эффективность. В целом, для большинства домовладельцев, строящих экосистемный пруд, мы рекомендуем использовать гибкий ПВХ, потому что его очень легко использовать и устанавливать.Даже в худшем случае, когда проблема действительно возникла с гибкой трубой — скажем, она была сдавлена ​​или перекручена из-за слишком большого веса, или термит проделал дыру в трубе — не составит труда выкопать трубу и при необходимости замените его в будущем.

<< пред: 2.2.3 Что такое УФ осветлитель? следующий: 2.4 Насосы для пруда >>

Перейти к содержанию

Нужна помощь в выборе оборудования для пруда?

Как построить водный садовый пруд с помощью простого в установке набора для пруда

Как построить водный садовый пруд

Первый шаг — это набросок дизайна на листе бумаги.Затем нарисуйте дизайн на земле до реальных размеров. Затем нарисуйте там, где вы видите фильтр Hydro Vortex ™ Easy to Clean Waterfall, и будет установлен скиммер для пруда HydroClean ™. Эти два агрегата всегда должны располагаться напротив друг друга — вода, выходящая из пруда, всегда должна быть в самой дальней точке от места, где вода попадает в пруд для максимальной циркуляции.

Измерьте самые широкие точки пруда. Измерьте длину вашей трансляции. Измерьте расстояние между прудом и местом, где вы будете удаленно устанавливать скиммер для пруда HydroClean ™.Измерьте расстояние между местом расположения флотатора и местом расположения фильтра. Затем либо закажите свой индивидуальный комплект для водного пруда здесь онлайн, либо позвоните нашим дружелюбным сотрудникам по обслуживанию клиентов и сообщите им свои размеры. В любом случае, мы создадим индивидуальный набор для водного садового пруда, специально адаптированный к вашему дизайну! С пользовательским набором для водного пруда от Russell Watergardens & Koi вам не придется заставлять дизайн вашего водного пруда соответствовать ограничениям предварительно упакованного набора для пруда!

При наличии на месте вашего набора для водного пруда, установите компоненты, чтобы получить полное представление о том, что вы представляете.

Установите фильтр Hydro Vortex ™ в начале водопада и ручья.

Поместите скиммер для пруда HydroClean ™ и его трубу для удаленной установки на противоположном конце вашей конструкции.

Водный садовый пруд практически всегда имеет три полки на разной глубине. Пруд вырывается «ступеньками» на максимальную глубину 24 дюйма. Первый шаг — полка «Маргинальное растение» на глубину 6–10 дюймов. Вторая полка — полка «Водяная лилия» с разной глубиной от 12 ″ до 18 ″.Максимальная глубина обычно составляет 24 дюйма.

Первым шагом в строительстве водоема является присоединение водопровода к легкоочищаемому водопадному фильтру Hydro Vortex ™. Все фильтры Hydro Vortex ™ поставляются в комплекте с переходниками для труб из ПВХ, сливной трубой и силиконовым герметиком для рыбной ловли.

Поместите полоску силикона на переходник с наружной резьбой из ПВХ диаметром 1½ дюйма для дренажной трубы для очистки.

Обратите внимание:

Фильтр Ahi Hydro Vortex ™ имеет один входной порт с внутренней резьбой 1½ дюйма из цельной латуни и соответствующий переходник для трубы из ПВХ и один 1½ дюйма из цельной латуни с внутренней резьбой для очистки нижнего дренажа и выходное отверстие и соответствующий адаптер для трубы из ПВХ.

Фильтры Marlin и Dolphin Hydro Vortex ™ имеют два впускных отверстия с внутренней резьбой 2 дюйма из цельной латуни с одним трубным переходником 2 дюйма из ПВХ и одной заглушкой из ПВХ на 2 дюйма. Оба устройства также имеют одно 1½-дюймовое отверстие для чистки нижнего дренажа с внутренней резьбой из цельной латуни и соответствующий переходник для трубы из ПВХ. (Заглушка может быть заменена вторым переходником трубы при использовании двух магистральных трубопроводов.)

Затем вы ввинтите переходник наружной трубы из ПВХ с силиконовой резьбой непосредственно в твердую латунную внутреннюю резьбу нижнего выпускного отверстия фильтра Hydro Vortex ™.Это порт посередине и ближайший к нижней части фильтра. Проденьте его настолько плотно, насколько сможете руками — большой гаечный ключ не понадобится. Убедитесь, что нити не перекрещиваются.

Затем повторите процесс со вторым переходником для трубы из ПВХ и ввинтите его во входной порт с внутренней резьбой из цельной латуни фильтра Hydro Vortex ™.

Используя пурпурный праймер для ПВХ, входящий в комплект Custom Water Garden Pond Kit, очистите и заправьте внутреннюю часть каждого из переходников трубы, которые вы только что закончили прикреплять к фильтру Hydro Vortex ™.

Затем возьмите гибкую дренажную трубу из ПВХ размером 1½ дюйма x 10 футов, которая входит в комплект вашего водопадного фильтра Hydro Vortex ™. Очистите один конец пурпурной грунтовкой для ПВХ. Очистите и нанесите грунтовку по всей длине трубы и вверх по трубе примерно на 3 дюйма от конца.

Затем откройте банку с клеем для ПВХ Red Hot Blue, который был включен в ваш набор Custom Water Garden Pond Kit. Нанесите клей по всей поверхности загрунтованной гибкой трубы. Нанесите клей на ту же поверхность трубы, что и грунтовку.

Вставьте загрунтованную и приклеенную гибкую дренажную трубу в выходное отверстие нижнего дренажа водопадного фильтра Hydro Vortex ™. Слегка поверните трубку вперед и назад, вставляя ее в переходник, чтобы удалить пузырьки воздуха из клея. Удерживайте трубу 60 секунд. Сливная труба присоединяется первой, потому что это самая нижняя труба. Впускной патрубок находится над сливным патрубком. Сливное отверстие всегда находится в центре нижней части фильтра Hydro Vortex ™ и перпендикулярно круглой боковой стенке фильтра.Входные отверстия всегда параллельны круглой боковой стенке фильтра.

Ваш следующий шаг — развернуть основную трубу и продлить ее от фильтра Hydro Vortex ™ до места, где вы будете устанавливать скиммер для пруда HydroClean ™. Как и дренажная труба, которую вы ранее прикрепили к фильтру Hydro Vortex ™, вы очистите трубу и загрунтуйте ее грунтовкой Purple PVC Primer, а затем нанесите на трубу слой клея Red Hot PVC Glue.

Установите фильтр Hydro Vortex ™ Easy to Clean Waterfall на твердую ровную почву.Если ваша почва мягкая, влажная или с высоким содержанием торфа — сначала положите в качестве опоры слой утрамбованного щебня толщиной 4 дюйма. Помните, что наполненный водой фильтр будет очень тяжелым — если фильтр не установлен на твердую опору, может произойти оседание, которое может вызвать утечки в будущем. Вытяните сливную трубу до места для сточных вод и вытяните основную трубу обратно в сторону скиммера для пруда HydroClean ™.

Теперь вы готовы начать рытье пруда. Вы будете использовать всю выкопанную почву, чтобы покрыть свою магистральную трубу, заполнить фильтр водопада Hydro Vortex ™ и создать плечи ручья.

Лучше всего выкопать ручей вниз примерно на 3–6 дюймов. Постройте «плечи» вдоль каждой стороны ручья до 4-8 дюймов. Плечи удерживают воду и помогают предотвратить попадание грунтовых вод из вашей системы.

После того, как фильтр Hydro Vortex ™ Easy to Clean Waterfall будет установлен на твердой ровной поверхности, попросите кого-нибудь встать внутри него с уровнем, чтобы удерживать его на месте. Это необходимо для поддержания ровности фильтра, в то время как другие окружают фильтр и покрывают трубы почвой, извлеченной из пруда.

Стоять в фильтре традиционно зарезервировано за «супервайзером» проекта.

Уплотняйте почву при ее укладке, чтобы обеспечить равномерное уплотнение снизу вверх. Почва должна доходить до верхнего края фильтра Hydro Vortex ™ Easy to Clean Waterfall в пределах 1-2 дюймов.

Эта особая конструкция предусматривала двухступенчатый водопад — уплотненная почва используется для создания «ступенек», которые станут опорой для валунов водопада. Высота ступеней является делением общей высоты водопадов. В этой конструкции высота водопада составляет 2 фута, поэтому одна ступенька высотой 12 дюймов создается из почвы, а верхний водопад создается с помощью Hydro Vortex ™. Легко чистить сам фильтр водопада.

Чтобы правильно оценить ширину вашей «лестницы», добавьте ширину создаваемого вами эффекта водопада плюс каждый «плечевой валун», между которыми водопад будет падать. В этом примере водопад будет 18 дюймов в ширину, и у нас будет 18 дюймов валунов с каждой стороны водопада, поэтому ширина ступеньки должна быть 18 дюймов + 18 дюймов + 18 дюймов = 54 дюйма в ширину.

У водопадов, как и у ручьев, должны быть «направляющие» или «плечи», чтобы удерживать лайнер над линией ватерлинии. Эти «плечи» должны быть как минимум на 6–8 дюймов выше каждого горизонтального уровня ступеней лестницы.

Сделайте раскопки как можно более гладкими и удалите все острые края камней или корни деревьев.

Установите скиммер для пруда HydroClean ™ в котлован скиммера и проверьте его горизонтальность. Если флотатор не выровнен спереди назад и из стороны в сторону — извлеките его из ямы, сгребайте и уплотняйте почву, пока флотатор не окажется на уровне ямы.

Так же, как вы ранее установили водопадный фильтр Hydro Vortex ™, попросите «руководителя проекта» стоять внутри прудового скиммера HydroClean ™, чтобы поддерживать его ровность, пока другие засыпают грунт.Засыпьте заднюю и боковые части предплужника.

!!! НЕ ЗАПОЛНЯЙТЕ ПЕРЕДНЮЮ ПЕРЕДНУЮ СКИММЕР !!!

Когда скиммер для пруда HydroClean ™ выровнял из стороны в сторону и спереди назад и засыпал грунтом, теперь вы готовы прикрепить трубу для удаленной установки. Используя 100% силиконовый герметик Fish Safe, входящий в комплект вашего скиммера HydroClean ™ для пруда, нанесите твердую полоску силикона вокруг внутреннего края резиновой муфты, которая будет присоединяться к впускной трубе скиммера.

Перед нанесением силикона убедитесь, что внутренняя часть резиновой муфты и внешний край впускной трубы прудового скиммера HydroClean ™ чистые и сухие. Используйте Purple PVC Primer, входящий в комплект Custom Water Garden Pond Kit, для предварительной очистки этих поверхностей.

Устанавливаете ли вы прямую резиновую муфту или переходную резиновую муфту — устанавливайте ее так, чтобы гайка из нержавеющей стали находилась ближе к верху для облегчения доступа.

Теперь нанесите еще одну полоску силикона на другой конец резиновой муфты.

Установив трубу для удаленной установки скиммера, теперь вы можете затянуть гайки из нержавеющей стали зажимов из нержавеющей стали, чтобы зафиксировать ее на месте.

Выровняйте трубу удаленной установки скиммера.

Засыпьте трубу удаленной установки скиммера.

После установки скиммера для пруда HydroClean ™ и его дистанционной монтажной трубы вы готовы к установке подстилки в котлован пруда.Подверните углы, разгладьте все складки, как только сможете, и загните оставшиеся морщинки.

После установки подкладки в котлован пруда, теперь вы готовы установить подкладку для пруда. Заправьте подкладку во все углы, оставив 2 ″ -4 ″ лишних у основания каждой полки в качестве компенсаторов. Затем разгладьте как можно больше морщин и загните оставшиеся морщины.

Ваш индивидуальный комплект для водного сада для пруда снабжен скиммером HydroClean ™ для пруда.Все прудовые скиммеры HydroClean ™ имеют 3 сменных выпускных отверстия, одно из которых будет подключено к переливу. Все они находятся на одной высоте внутри корпуса скиммера. Уровень воды в пруду будет измеряться от дна выходного отверстия для перелива.

На этой фотографии слева показан насос, подключенный к выходному порту слева, заглушка в выходном порту справа и задний выходной порт, готовый к подключению к переливной трубе. Кроме того, дополнительный автоматический клапан наполнения водой установлен в собственное отверстие для впуска воды.

Удерживая уровень струны в нижней части выходного отверстия для перелива, вытяните его из скиммера HydroClean ™ для пруда через входное отверстие на его передней стороне на всем протяжении всего пруда. Когда веревка выровнена — нарисуйте отметку на берегу пруда на конце веревки. Эта нарисованная отметка будет линией ватерлинии пруда. Затем вы можете выполнить другие измерения струны от этой нарисованной отметки.

После того, как лайнер установлен в котлован пруда, теперь вы готовы прикрепить лайнер к трубе для удаленной установки прудового скиммера HydroClean ™.

Очистите конец трубы и обратную сторону облицовки пруда с помощью Purple PVC Primer. Нанесите полоску силикона на внешний конец трубы.

Оберните футеровку вокруг конца трубы, удалите складки, затем наденьте резиновую манжету на футеровку и конец трубы.

Вырежьте отверстие во вкладыше в центре конца трубы, равное 1/2 диаметра трубы. В трубе диаметром 4 дюйма будет отверстие диаметром 2 дюйма, в трубе 6 дюймов — отверстие диаметром 3 дюйма, а в трубе 10 дюймов будет вырезано отверстие диаметром 5 дюймов.

Удерживая резиновую манжету на месте, протолкните трубу через отверстие в футеровке или натяните футеровку и манжету на трубу. Лайнер будет плотно растягиваться вокруг трубы.

Следующий шаг — прикрепить узел обратного клапана (CVA) к помпе. Просто прикрутите CVA к выпускному отверстию насоса.

!!! НЕ ИСПОЛЬЗУЙТЕ СИЛИКОН ИЛИ КЛЕЙ ДЛЯ ПРИКРЕПЛЕНИЯ CVA К НАСОСУ !!!

Обратный клапан предотвратит протекание водопровода.(Вам понадобится возможность отсоединить CVA от насоса в какой-то момент в будущем.) Используйте силикон или трубную ленту на соединениях скиммера / CVA.

Прикрепите трубу к скиммеру для пруда HydroClean ™ точно так же, как вы ранее прикрепляли трубу к водопадному фильтру Hydro Vortex ™. Нанесите грунтовку Purple PVC Primer на внешнюю сторону трубы и внутреннюю часть переходника, а затем нанесите клей Red Hot PVC Glue на внешнюю сторону трубы. Вставьте трубу в переходник, осторожно поворачивая ее вперед и назад, чтобы удалить пузырьки воздуха.Удерживайте трубу на месте 60 секунд.

Повторите процесс для вашей переливной трубы. Переливная труба обычно представляет собой «остатки» того, что было отрезано от вашей основной трубопроводной трубы — если вы не заказываете дополнительную трубу с вашим комплектом для садового пруда.

Когда футеровка прикреплена к скиммеру для пруда HydroClean ™ и / или к трубе для удаленной установки, вы готовы приступить к установке камня.

Перед «раскачиванием» пруда убедитесь, что в лайнере нет «узких мест», которые могут порваться при укладке камней.Удостоверьтесь, что каждая лестница (или уровень) в пруду имеет как минимум 2–4 дюйма излишка футеровки внизу в качестве компенсационных швов.

При «раскачивании» водоема вы, по сути, строите подпорные стены из камня. Начните снизу и двигайтесь по кругу и вверх. Убедитесь, что острые края камней не обращены к облицовке пруда, в противном случае может произойти прокол.

Поскольку водный садовый пруд относительно неглубокий — всего 24 дюйма (максимум) глубиной — вам нужно будет построить «Рыбные кондоминиумы» или пещеры в каменных стенах в качестве укрытий для рыб.

У вас не может быть слишком много Fish Condos в вашем водоеме! Ваша рыба будет вам благодарна.

Вот совет, который поможет вам легче перемещать камни и валуны. Используйте кусок подкладки, сложенный вдвое, в качестве стропы. Прикатайте камень к подкладке и вместе с двумя или более людьми возьмитесь за углы стропы. Когда вы поднимаете нижний слой, он поднимает камень и / или дает вам возможность скользить по нему. Убедитесь, что ваша стропа достаточно широкая, чтобы камень или валун не выкатились!

Всегда используйте надлежащие методы подъема тяжестей — поднимайте ноги, а не спиной, и используйте соответствующее подъемное оборудование.

Когда все ваши вертикальные каменные стены и Fish Condos готовы, вы готовы добавить мелкий гравий на горизонтальные поверхности.

При строительстве водоема мы рекомендуем использовать в качестве слоя гравия в основном мелкий гравий 3/8 дюйма вместо речного камня размером 2–8 дюймов, который используется в ручье и по периметру пруда. Проще говоря, в мелком гравии гораздо меньше пустот, которые могут улавливать мусор. Слой речной породы будет иметь большие пустоты между отдельными камнями, которые будут улавливать мусор, и вам будет намного сложнее чистить и содержать в чистоте.Мелкий гравий имеет гораздо меньшие пустоты, и поэтому мусор имеет тенденцию оседать поверх слоя мелкого гравия, а не на нем. Это значительно упрощает очистку. Несколько речных камней могут быть помещены в слой мелкого гравия в косметических целях.

Вот совет по укладке мелкого гравия. Поместите мелкий гравий в обычные пластиковые горшки для растений с отверстиями на дне. Предварительно промойте мелкий гравий, пропустив через кастрюлю чистую воду, пока вода, выходящая из отверстий кастрюли, не станет чистой.Теперь у вас будет относительно чистый мелкий гравий в горшке с растением. После этого горшок с растением станет для вас простым способом вылить его на горизонтальные поверхности вашего садового пруда.

Если вы решили приобрести комплект подводного освещения с вашим индивидуальным комплектом для водного сада и пруда, сейчас самое время установить осветительные приборы. Свет HydroStone ™ просто устанавливается прямо на горизонтальные поверхности, в то время как HydroLights ™ и LED HydroLights ™ заправляются в ваши подводные каменные стены. Не забудьте оставить достаточно скрученного провода позади светильника, чтобы вы могли вынуть его из воды и заменить лампочку! Выведите оставшийся провод из пруда и подключите его к низковольтному трансформатору.

Установив подпорные стены из подводных скал, домики для рыб, мелкий гравий и подводное освещение — теперь вы можете добавлять свои водные растения.

Поскольку водный садовый пруд содержит мелкий гравий, вам придется сажать водные растения прямо в мелкий гравий. Выньте растение из горшка и смойте большую часть грязи и почвы с корней. Расщепьте мелкий гравий там, где вы хотите посадить растение. Распространите корни растения на лайнер. Приложите гравий к корням растений, и готово!

Убедитесь, что вы сажаете лилии на полке для лилий, а краевые растения — на краевой полке.Теперь вы можете начинать наполнять свой пруд!

!!! НЕ ОТРЕЗЫВАЙТЕ ЛИШНИЙ ЛАЙНЕР !!!
ОТКЛЮЧАЙТЕ ИЗБЫТОЧНЫЙ ЛАЙНЕР, ТОЛЬКО КОГДА ПРУД НАПОЛНЕН И ВАШ НАСОС РАБОТАЕТ !!!

Пока пруд наполняется водой — используйте это время, чтобы прикрепить лайнер к водопадному фильтру Hydro Vortex ™. Во-первых, оттяните лайнер, чтобы он не перекрывал фильтр. Используя пурпурный праймер для ПВХ, входящий в комплект для пруда, очистите всю плоскую U-образную поверхность водопадного фильтра Hydro Vortex ™.

Поместите лайнер обратно вверх и на лицевую сторону фильтра — разгладьте все складки. Поместите фланец прокладки вкладыша фильтра (плоский U-образный пластиковый элемент с отверстиями для винтов в нем) к поверхности фильтра с вкладышем между ними. Проткните отверткой или шилом верхние углы фланца прокладки вкладыша и соответствующие отверстия для винтов фильтра Hydro Vortex ™. Лайнер будет проколот посередине. Оставьте отвертки или шила на месте. Они будут использоваться для временного крепления фланца прокладки вкладыша к вкладышу.

Очистите всю область контура фланца прокладки вкладыша — от отвертки до отвертки. Дайте высохнуть в течение 60 — 120 секунд.

Purple PVC Primer окрашивает все, к чему прикасается — так что не наносите его на одежду, которая не пурпурная, и не ставьте баллончик на все, что вы не хотите пурпурного.

Очистив внутреннюю поверхность и поверхность фильтра Hydro Vortex ™ с помощью пурпурного праймера для ПВХ и высушив праймер, вы готовы нанести силикон на фильтр.

Используя 100% силиконовый герметик, входящий в комплект вашего фильтра Hydro Vortex ™, нанесите твердую полоску силикона толщиной ½ дюйма полностью на U-образную поверхность фильтра. Убедитесь, что буртик не сломан и проходит через центр каждого резьбового отверстия на лицевой стороне фильтра Hydro Vortex ™. Помните, что где бы ни был зазор в силиконе, он может протечь! Поэтому убедитесь, что в силиконовой бусине нет зазоров!

Нанесите твердую неповрежденную полоску силикона на лицевую поверхность и в отверстия для винтов фильтра Hydro Vortex ™ — теперь вы готовы прикрепить лайнер.

Поднимите фланец прокладки вкладыша, вкладыш и отвертки как одно целое и вставьте отвертки в самые верхние угловые отверстия для винтов водопадного фильтра Hydro Vortex ™. Разгладьте складки между фильтром и фланцем прокладки лайнера.

Установите по одной шайбе из нержавеющей стали на каждый винт из нержавеющей стали и протолкните ее через фланец прокладки вкладыша, вкладыш и резьбовое отверстие фильтра Hydro Vortex ™. Поместите одну гайку из нержавеющей стали без шайбы на конец винта внутри фильтра Hydro Vortex ™.НЕ затягивайте винты, пока не будут установлены ВСЕ винты. Возможно, вам придется немного сместить фланец прокладки вкладыша, чтобы вставить все винты.

!!! НЕ ЗАТЯГИВАЙТЕ ВИНТЫ ПОЛНОСТЬЮ, ПОКА ВСЕ ВИНТЫ НЕ УСТАНОВЛЕНЫ !!!

После того, как все винты из нержавеющей стали с шайбами ​​из нержавеющей стали установлены, и каждый винт имеет гайку из нержавеющей стали, прикрепленную к внутренней части фильтра Hydro Vortex ™, вы можете затянуть каждый из винтов.

Полностью затянув все винты из нержавеющей стали, можно приступить к вырезанию лайнера из отверстия водопада.

Используя бритвенный нож, используйте фланец прокладки вкладыша в качестве направляющей. Обрежьте только внутреннюю часть отверстия водопада — не обрезайте в это время лайнер, выступающий за углы фильтра или любой другой лайнер.

!!! В ЭТО ВРЕМЯ НЕ ОБРЕЗЫВАЙТЕ ЛАЙНЕР СНАРУЖИ ФЛАНЦА ПРОКЛАДКИ !!!

ТОЛЬКО при вырезании лайнера из фланца прокладки лайнера — разгладьте силиконовый валик между фланцем прокладки, лайнером и легко очищаемым водопадным фильтром Hydro Vortex ™.

Обратите внимание, что футеровка не обрезана снаружи фланца прокладки футеровки фильтра Hydro Vortex ™.

!!! ОТРЕЗАТЬ ИЗБЫТОЧНЫЙ ЛАЙНЕР ТОЛЬКО ПОСЛЕ РАБОТЫ НАСОСА !!!

Это позволяет вам видеть любые низкие точки в лайнере, которые могут вызвать утечку, и это позволяет вам точно видеть, где находится водопровод, чтобы вы случайно не обрезали лайнер!

После присоединения лайнера к фильтру Hydro Vortex ™ и сушки силикона пора установить шаровой кран с рычагом из нержавеющей стали на линии очистки фильтра.

Используя Purple Primer и Red Hot PVC Glue, которые поставлялись с вашим комплектом для пруда, как и раньше, прикрепите рычажный клапан так, чтобы он находился на боку.Обратите внимание на стрелку направления воды на корпусе клапана. При открытом клапане рычаг должен находиться «на одной линии», параллельно трубе и указывать в направлении потока воды — в данном случае от фильтра Hydro Vortex ™. При закрытом клапане рычаг должен быть направлен в небо и перпендикулярно трубе.

Теперь вы готовы начать строительство водопадов. Наиболее естественно выглядят водопады, построенные из валунов. Более «формальные» водопады построены из тесаного камня или сланца.Выбор за вами. В этом примере мы используем базальтовые валуны размером с человека. Начните с размещения «плечевых валунов» по ​​обе стороны ступеньки водопада — затем поместите валун водопада между плечами. Убедитесь, что валун настолько ровный, насколько это возможно. Используйте более мелкие валуны, гальку и / или речные камни в качестве прокладок под водопадом, чтобы удерживать свое положение. Все они потом будут «склеены» водопадной пеной.

Постройте водопады снизу вверх.Другими словами, начните с самой нижней ступеньки лестницы, а затем стройте каждое падение поверх другого.

Используйте небольшие валуны, гальку и / или речные камни в качестве прокладок, чтобы удерживать водопадные камни на месте, пока вы не будете готовы «вспенить» их все.

Перед тем, как наливать пену на камни водопада, вручную поместите чистые и сухие камни из речных камней в промежутки позади, ниже и между валунами водопада. Это займет много места, чтобы вы могли использовать меньше водопадной пены. Пена также скрепит вместе камни, валуны и лайнер.

Теперь, когда все ваши валуны «засохли», вы можете зафиксировать их все на месте с помощью водопадной пены. Использовать водопадную пену — все равно что брызгать взбитыми сливками из банки — это весело!

Заполните все пустоты под и позади всех валунов водопада, а также любых валунов в вашем ручье, под которыми или за которыми вы не хотите, чтобы вода текла. Не волнуйтесь, если вы набросите слишком много пены — подождите, пока она высохнет, а затем просто оторвите лишнюю часть, которая вам не нужна.

!!! Не пытайтесь удалить мокрую водопадную пену — вы только напутаете!
Излишки пены, когда она полностью высохнет, легче удалить, оторвав или отклеив !!!

Установить струйную гравийную смесь.Этот гравий представляет собой смесь мелкого гравия 3/8 «-1/2», дренажной породы 1 «-2» и речной породы 4 «-8» для естественного вида.

Сажайте болотные и краевые растения непосредственно в гравийную смесь после смывания большей части почвы с корней.

Маргинальные растения можно сажать в любом месте ручья. Болотные растения следует высаживать за краевыми валунами, чтобы только их «ступни» касались воды.

Уникальной особенностью скиммера HydroClean ™ для пруда является то, что его можно установить вдали от пруда, чтобы пруд выглядел более естественно.

Чтобы замаскировать входную трубу нефтесборщика — поместите валуны, гравийную смесь, краевые и заболоченные растения на трубу и вокруг нее. Никто не увидит, что у вас на пруду скиммер!

Уникальной особенностью фильтра Hydro Vortex ™ является его верхняя решетка.

Решетка выполняет две функции: удерживает биопрепарат Hydro FilterSilk ™ на месте и обеспечивает поверхность для размещения камней, чтобы полностью скрыть фильтр.Как скиммер для пруда HydroClean ™ — никто не увидит, что на вашем пруду установлен биофильтр! Все, что увидит, — это красивый пруд и водопад.

Водопадные фильтры Hydro Vortex ™ полностью скрыты от глаз. Все, что вы видите, — это чистый «источник воды», бьющий из декоративной речной скалы.

Водопадный фильтр Hydro Vortex ™ полностью невидим. Никто не узнает, что у вас есть биофильтр!

ВЫ видите фильтр? Водопадный фильтр Hydro Vortex ™ скрыт от глаз и его легко чистить!

Hydro Vortex ™ означает:
«Красивые водопады и чистая вода»

Обрезайте излишки лайнера только ПОСЛЕ наполнения пруда и работы насоса! Оставьте 6-8 дюймов лайнера повсюду вокруг пруда и ручья.Просто сверните или сложите дополнительную подкладку под себя и покройте ее гравийной смесью.

Если оставить этот дополнительный лайнер, это даст вам некоторую безопасность, если грунт со временем сдвинется или осядет. Большая ошибка, которую совершают многие строители прудов, — слишком коротко обрезает лайнер — тогда в какой-то момент в будущем, когда земля сдвинется или осядет, образуется утечка! Если у вас есть дополнительный вкладыш — все, что вам нужно сделать для устранения утечки, — это развернуть лайнер над местом утечки и уплотнить почву за вкладышем. Если у вас нет лишнего вкладыша — вам предстоит гораздо большая работа по устранению утечки!

Вы видите на этом пруду скиммер HydroClean ™? Это в 10 футах за ландшафтным садом.Никакой другой скиммер для пруда не прикрепляется к трубе для удаленной установки.

Скиммер и впускная труба скиммера полностью скрыты от глаз. Это делает садовый пруд намного более естественным.

Вы только что научились строить водоем для сада! Вы использовали ультрасовременную фильтрацию, которая становится невидимой!

Не стесняйтесь звонить или писать нам по электронной почте, если у вас возникнут вопросы.Мы здесь, чтобы служить вам.

Начало страницы

Сантехника для прудов и водопадов | Home Guides

Установка пруда или водопада усиливает естественную красоту вашего двора и создает успокаивающее место, где семья и друзья могут расслабиться. Помимо визуальной привлекательности, звуковые эффекты, создаваемые движущейся водой, также способствуют ощущению безмятежности. Но прежде чем вы сможете наслаждаться своим личным оазисом, вам нужно подумать о механизме, который будет управлять вашим строительством блаженства, — о водопроводе.

Трубопровод

Самый прочный и доступный по цене трубопровод для прудов и водопадов изготовлен из поливинилхлорида, твердого пластика, широко известного как ПВХ. Гибкие трубы из ПВХ — лучший выбор, когда поток воды не идет по прямому пути, что часто бывает с водными объектами. Еще одно преимущество использования гибкого ПВХ заключается в том, что он сопротивляется короблению или растрескиванию в результате сезонного замерзания и оттаивания грунта.

Шланги

Частично расход определяется размером и длиной шланга, по которому проходит вода.Шланг малого диаметра может ограничивать количество транспортируемой воды, но будет обеспечивать большее давление, чем шланг большего диаметра. Напротив, шланг большего диаметра будет создавать меньшее давление, но пропускает больший объем воды. Длина — еще один фактор, который следует учитывать при контроле скорости потока. Поскольку поток воды меньше, чем дальше должна проходить вода, постарайтесь использовать для работы как можно более короткий шланг.

Насосы

Насос помогает воде преодолевать силу тяжести, улучшает скорость ее потока в водопаде и помогает аэрировать воду в пруду, чтобы поддерживать ее здоровье.Это особенно важно, если вы планируете добавить рыбу или водные растения, создавая миниатюрную экосистему. Как правило, выбирайте насос, способный перерабатывать полный объем пруда один раз в час. Чтобы определить объем пруда, измерьте и умножьте его длину на ширину на глубину, а затем умножьте результат на коэффициент преобразования 7,48, чтобы получить количество галлонов. Подумайте о покупке высокоэффективного насоса, который дороже, но приведет к снижению эксплуатационных расходов и долгосрочной экономии.

Фильтрация

Рост водорослей, гниющие листья и другой мусор могут подорвать здоровье пруда. Вы можете вручную отфильтровать поверхность пруда сеткой, но установка автоматической системы скиммера как части насоса намного эффективнее, особенно когда дело доходит до ограничения роста водорослей. Хотя эти системы дороги, они сэкономят ваше время и труд, сохраняя при этом pH-баланс вашего пруда.

Ссылки

Биография писателя

Карин Майер — опытный обозреватель и автор очерков.С 1992 года ее работы публиковались в Mother Earth News, The Herb Quarterly, Better Nutrition и во многих других печатных и цифровых публикациях. Она также является автором пяти книг, опубликованных на шести языках.

Правила и запреты на водосбросы пруда

Призыв о помощи звучит так: «У нас есть пруд, в котором раньше скапливалась вода, но этим летом он уже совсем опустился». После устранения проблемы засухи или водоснабжения возникает вопрос: «Как там водосброс?»

Пауза.

«Теперь, когда вы упомянули об этом, трубка — старая стальная штука, и я думаю, что она протекает».

Водосбросы — ключевой элемент при строительстве пруда, но часто их упускают из виду.

То есть, пока пруд не потечет.

Возраст вызывает множество проблем с водосбросом. В 1970-х и 1980-х годах был бум строительства прудов, и установленные тогда переливные трубы уже давно прошли свой срок службы, составляющий 20 лет. В конце концов, они корродируют и протекают, уровень воды в пруду падает, а в крайних случаях эрозия вокруг вышедшей из строя трубы может прорвать отверстие в дамбе пруда и разрушить насыпь, затопив соседей вниз по течению.

Типы водосбросов

Существует два основных способа создания водосливной системы (водосброса): использование трубы или создание естественного земляного русла, напоминающего ручей.

Труба особенно полезна при больших объемах сброса воды и когда плотина пруда служит подъездной дорогой. Труба также позволяет вам установить точный уровень воды с опциями повышения или понижения уровня воды путем добавления или удаления удлинителей трубы.

Иногда дренажная труба на дне пруда соединяется с водосбросом, чтобы вы могли опустить или опорожнить пруд для ремонта, ловли рыбы или очистки от сорняков.

Водосбросная труба может быть установлена ​​несколькими способами. Часто используется вертикальный стояк, отрезанный на проектном уровне воды. Переливная вода падает на несколько футов вниз по стояку, поворачивается на 90 ° и вытекает из сливной трубы, проложенной в основании насыпи пруда. Иногда прямолинейный водосброс устанавливается под углом вниз, выходящий за пределы насыпи.

Существует несколько вариантов стандартного водосброса, включая стояк, который сбрасывает воду со дна пруда с помощью сифонной системы.

В холодном климате водосливы и водосточные трубы устанавливаются ниже уровня мороза, чтобы предотвратить повреждение зимой.

На ровной местности, где нет насыпи пруда, можно использовать водопропускные трубы на уровне воды пруда, но следует соблюдать осторожность, чтобы избежать повреждений от замерзания и утечки вокруг трубы. Плоские водоемы часто лучше подходят для естественных земляных водосбросов.

Общие проблемы с трубой

Часто стальная водозаборная труба разрушается в первую очередь.Губа и верхний ствол начинают ржаветь и протекать. Довольно скоро уровень воды в пруду перестает держаться. Вода, протекающая через трубу или текущая по внешней стороне заглубленной трубы, подрывает всю систему. Однажды вы можете обнаружить, что дамба взорвалась, а пруд пуст.

Пластиковая труба уязвима для утечек снаружи, если противозадирные манжеты не установлены должным образом. Его можно опрокинуть движением воды и льда, если он не укреплен должным образом.

Переход на естественный земляной водосброс

Некоторые подрядчики могут предложить вставить пластиковую трубу внутрь ржавой трубы и заполнить ее раствором под давлением.Залить раствор во все укромные уголки и щели сложно и дорого, и у вас все еще есть проблема гниения внешней трубы. Часто требуется замена всей системы. Однако это может быть дорого, особенно в случае высоких плотин и плотин с длинными трубопроводами.

Более экономичное решение — переход на родной земляной водослив. Вместо того, чтобы выходить из перелива через трубу, он вытекает над землей в виде искусственного потока.

Первым шагом в этом переходе является полное удаление старой трубы и повторное заполнение канавы хорошим материалом, упакованным в сжатые слои.В идеале, пруд обезвожен и сейчас засушливое время года. Построенный поток может быть подготовлен до или после удаления трубы. В больших прудах вскоре после отключения системы переливных труб потребуется водосброс.

Строительство естественного водосброса похоже на создание ручья. Вы хотите выкопать неглубокий канал с входным уровнем на желаемом уровне воды в пруду. Канал редко прокладывают через середину построенной плотины, чтобы избежать эрозии нарушенной почвы.

Часто лучшее место для естественного водосброса находится рядом с концом плотины.Наилучшим является маршрут, который быстрее всего возвращает переток обратно к исходному водосливу.

Водосброс должен быть достаточно широким, чтобы выдержать пиковый сток паводковых вод, или должен быть второй аварийный водосброс на несколько более высокой отметке выхода.

Элементы естественного водосброса

Естественный водосброс состоит из четырех основных элементов: подходного канала, ширины, глубины и разгрузки. Вам следует обсудить эти критерии проектирования со своим подрядчиком.

Новые природные водосбросы подвержены эрозии, поэтому они часто выстилаются мелкими камнями или каменной наброской.Можно использовать кирпич, уложенный наподобие брусчатки. Избегайте бетона (опасность повреждения от мороза) и опасайтесь строительной ткани (склонной к подрыву). Чем больше водосброс, тем больше потребуется крупных камней для укрепления канала.

Некоторые люди предпочитают индустриальной каменной кладке вид естественного или круглого речного камня. Иногда водосбросы вымощают, как дорожки, большими плоскими камнями или ступеньками, чтобы создать эффект водопада.

Часто водосбросы поддерживают рост местных водных растений, таких как рогоз.Корни этих растений могут помочь удержать водосброс от эрозии. Такие влажные почвенные растения в течение первых лет самостоятельно приживаются в водосбросе.

Важно не допускать, чтобы растения на заболоченных территориях становились настолько толстыми, что препятствовали бы переливу.

Техническое обслуживание

Убедитесь, что мусор, такой как листья, ветки и водоросли, не забивает выпускную трубу или канал. Ищите эрозию и утечки. На трубах иногда используются решетки для мусора, чтобы не допустить попадания мусора, но за ними нужно следить.Естественные водосбросы, забитые рогозом и другими влажными почвенными растениями, часто отступают и вызывают наводнения. Держите их в потоке.

Водосбросы могут привлекать бобров, а бобры не любят ничего лучше, чем затыкать их. Варианты борьбы с бобрами варьируются от перегородок и других устройств до отлова живых животных.

Хорошо спроектированные и ухоженные водосливы могут улучшить качество воды, предотвратить эрозию и наводнения, а также улучшить внешний вид пруда.

Позаботьтесь о водосбросе, и он позаботится о вашем пруду.

Узнать больше

earthponds.com

Принадлежности для прудов — Водные сады и питомник Нельсона

Пруд — это динамичный и постоянно меняющийся аттракцион, который добавит новый уровень азарта и чудес на ваш задний двор. Звук движущейся воды и искры жизни омолодят ваше окружение и дадут ощущение спокойствия и умиротворения. При этом иногда вашему пруду требуется немного TLC, и у нас есть продукты, необходимые для того, чтобы вода в вашем пруду не только была чистой, но и здоровой.Вот любимые советы и продукты Рольфа для этого:

Затопленные травы: Затопленные травы, возможно, одно из самых недооцененных, но, возможно, самое важное растение в вашем пруду. Хотя они обычно не пользуются спросом из-за их потрясающе красивого вида, они отлично справляются с поддержанием баланса качества вашей воды. Прекрасная текстура и большая площадь поверхности позволяют этим растениям поглощать излишки питательных веществ, содержащихся в вашей воде. Думайте об этих травах как о соревновании за водоросли.Существует два вида горшечных растений — Анахарис и Кабомба, а затем свободно плавающий — Роголистник. Мы предлагаем использовать одну установку для фильтрации на 50 галлонов воды.

Zip помогает поддерживать популяцию хороших нитрифицирующих и многих вспомогательных бактерий, эффективно разрушающих органические вещества и запускающих азотный цикл, чтобы поддерживать высокое качество воды для здоровья рыб и других организмов в прудах. Мы используем его еженедельно в течение первых двух месяцев, а затем каждые 3-4 недели в зависимости от популяции рыб — чем больше рыбы, тем чаще дозируются.Все это естественно и совершенно безопасно.

MuckOff — это еще один продукт на бактериальной основе с ферментами и катализаторами, которые хорошо работают в более насыщенных кислородом областях пруда (дно) и помогают переваривать органические вещества, которые там оседают. В водных садах мы рекомендуем использовать сетку для больших листьев и веток, так как бактериям требуется очень много времени, чтобы их разрушить. (Изначально производитель разработал этот продукт для больших земляных прудов, где нецелесообразно вычищать эти предметы, и вам нужно полагаться на бактерии, которые со временем позаботятся о нем)

Phos-X — это активированная частица глины, которая очень эффективно поглощает фосфаты.Струнные водоросли процветают на фосфате (помните рекламу моющих средств, заявляющих, что они «не содержат фосфатов»? — это было сделано для того, чтобы струнные водоросли не размножались в сточных водах, попадающих в реки). Используйте его, и вам не придется использовать:

Algaway 5.4 очень часто. В целом, чем более зрелый пруд хорошо заполнен полезными бактериями, тем меньше водорослей. При этом будут некоторые очень желанные водоросли, которые все еще будут расти на твердых поверхностях пруда. Это ХОРОШО для окружающей среды пруда и его здоровья.

Даже в ухоженном и уравновешенном пруду могут наблюдаться вспышки нескольких струнных водорослей, чаще всего весной, когда сильно падает пыльца с деревьев (эти деревья не обязательно должны быть на вашем заднем дворе, чтобы вызвать это — подумайте о наших желтых лобовых стеклах много дней. весной. Используйте Algaway по мере необходимости в соответствии с инструкциями на этикетке. Вскоре струнные водоросли будут выглядеть так, как будто они были обесцвечены, а затем начнут разрушаться. Перед обработкой, если на вас подкрались большие скопления струнных водорослей, удалите их сеткой , затем обработайте и позвольте всем полезным бактериям сделать остальную работу за вас по разложению.

В основном, расслабьтесь, позвольте природе делать работу и наслаждайтесь своим прудом!

Создание активного гравийного болотного фильтра

Если бы у активного болотного фильтра была миссия, это было бы так:

Чтобы создать среду, которая максимизирует органическое разложение и поглощение питательных веществ, таким образом, голодая водоросли (всегда присутствующие) в пруду, при этом выглядя великолепно!

Здесь, в Nelson’s, мы настолько увлечены активной фильтрацией болотного гравия, что мы не построим пруд без нее и по одной веской причине; практически нет обратных звонков от недовольных клиентов.Они не перезванивают, потому что с меньшим количеством необходимого оборудования меньше шансов на поломку, во-вторых, правильно сконструированный фильтр из болотного гравия требует только сезонного обслуживания. Больше удовольствия от водного сада и меньше работы для наших клиентов и для вас.

Единственный недостаток активного гравийного болотного фильтра заключается в том, что в нем нет модной системы фильтрации, которую можно купить, фильтр спроектирован и изготовлен на месте. Давайте проясним (игра слов), почему пруды становятся зелеными. Зеленая вода состоит из миллиардов крошечных одноклеточных растений, называемых водорослями.Как и всем растениям, водоросли нуждаются в солнечном свете, углекислом газе, воде и питательных веществах для роста, устранения любого из этих элементов, и они не будут расти. Болотные фильтры чрезвычайно эффективны при удалении питательных веществ из воды пруда.

Эта миссия выполняется путем равномерного перекачивания воды из пруда через гравийный слой через решетку из перфорированных трубопроводов. Гравий обеспечивает поверхность для колонизации нитрифицирующих бактерий. Бактерии превращают рыбу и растительные отходы в растительную пищу. На гравии растут болотные растения, которые поглощают растительную пищу.Вода возвращается в пруд, лишенная всех питательных веществ, что приводит к «голоданию» водорослей, которые не могут расти.

Активная фильтрация болотного гравия не новость, мать-природа использовала этот метод на протяжении веков, мы называем это водоносным горизонтом, болотом или болотом. НАСА экспериментировало с техникой обработки отходов на космических станциях. Некоторые санитарные узлы используют его для очистки сточных вод. Nelson Water Gardens строит фильтры для болотного гравия в течение последних 18 лет. Прежде чем я начну, вот известная цитата:

«Учитесь на чужих ошибках»,

вы не можете прожить достаточно долго, чтобы сделать их все самостоятельно »

— Элеонора Рузвельт

За последние 18 лет строительства фильтров для заболоченного гравия мы допустили множество ошибок, а также усовершенствовали процесс.Мы провели бесчисленное количество лекций и семинаров и извлекли уроки из отзывов аудитории. В обратном направлении я собираюсь начать с допущенных нами ошибок, чтобы немедленно удалить все предвзятые представления. В некоторых случаях правильный способ сделать это кажется неправильным. Например, если немного гравия делает работу, то больше гравия должно быть еще лучше, верно? Что ж … не когда дело доходит до глубины фильтрующего слоя, стройте глубже 12 дюймов, и система может выйти из строя. Поверхность имеет ключевое значение, чем больше площадь поверхности, тем больше фильтрация! Итак, вот 9 основных ошибок, допущенных при строительстве фильтров для болотного гравия:

1. Слишком глубокий слой гравия — это наиболее частая ошибка, вам понадобится не более 12 дюймов гравийного субстрата.Если вы добавляете гравийное болото к существующему глубокому пруду; построить фальш-дно с помощью решетки.
2. Болото слишком маленькое: для водных садов 10-15% площади должно быть болотом, а для прудов с карпами кои должно быть 25-30%.
3. Гравий неправильного размера — используйте мелкий гравий 3/8 дюйма. Период. Конец истории.
4. Не закрывая трубы, вода идет по пути наименьшего сопротивления и просто выбрасывает концы, а не через щели.
5. Недостаточно растений — сначала вы должны посадить одно растение на квадратный фут.
6. Не те растения — существует много агрессивных видов, которые могут забить трубы и вырасти из фильтра.
7. Смывание почвы с корнями растений перед посадкой в ​​гравий. Не делайте этого! В новом болоте не хватает питания для новых трансплантатов. Просто снимите горшок с растения и посадите его в землю, корни и все прочее прямо в гравий. Мы обещаем, что почва не будет «загрязнять» болото.
8. Не вынимать растения из горшков; это сильно ограничивает способность растений усваивать питательные вещества и лишает возможности гравийно-болотного фильтра.
9. Голодное болото; это происходит, когда предварительный фильтр * помещается на всасывающий патрубок насоса, это не только нагружает насос, но и сводит на нет всю цель болота, лишая растения питательных веществ, которые попадают в предварительный фильтр.

• Мы говорим об истинном механическом фильтре предварительной очистки (обычно сделанном из поролоновых прокладок, нуждающихся в частой очистке), а не о протекторе насоса или воздухозаборном фильтре, которые мы рекомендуем использовать.

Даже неправильно сконструированный фильтр для гравийного болота в определенной степени работает.Рядом с нашим магазином в нашем местном окружном парке был устроен пруд с карпами кои, он был настолько плох, что вы не могли увидеть ни дюйма в воду. Поэтому они модернизировали активный гравийный болотный фильтр, но сделали все неправильно … они использовали 3-5-дюймовый камень вместо 3/8-дюймового гравия (почему? Я не знаю!) И оставили растения в своих горшках. Несмотря на эти недостатки, пруд очистился до глубины 12 дюймов! С тех пор он был переделан должным образом.

Фильтр гравийного болота может быть сконструирован любым количеством способов, это примеры наиболее распространенных конфигураций, которые мы использовали при строительстве водных садов.

1. Перегородка: Фильтр находится внутри пруда, отделенного пористой подпорной стенкой.

1. Поднятый: Фильтр устанавливается рядом и выше пруда; вода течет обратно через ручей или водопад.
2. Граница: По периметру пруда сооружается выступ 12 дюймов глубиной и необходимой ширины. На краю уступа сооружена пористая стена, удерживающая гравий.
3. Остров: Создан путем сооружения пористой подпорной стены со всех сторон в середине пруда.

Проезд

1. Следуйте обычным инструкциям по строительству водоема, но не забудьте оставить место для болота. Измерьте болото в соответствии с площадью водоема. Если у вас будет только водный сад с растениями и несколькими золотыми рыбками, болото должно составлять 10-15% площади. Если вы хотите держать много рыбы или пруд с карпами кои, то размер болота должен составлять 25–30% площади поверхности.
2. Если вы хотите возвышающееся болото (80% построенных нами болот — приподнятые), постройте подпорные стены для зоны болота из комбинации полноразмерных шлакоблоков (8x8x16 дюймов и 4 дюймов (4x8x16 дюймов), заделанных вместе, сделайте яму глубиной 12 дюймов для фильтра.Обязательно оставьте водосброс (хороший кусок каменной плиты), чтобы вода переливалась и возвращалась в пруд, а также оставьте пространство сбоку или на задней стороне болота для выхода трубопровода. стену и вниз в болото. Используйте шлифовальный станок и скосите верхние внутренние края шлакоблоков или покройте края подложкой, чтобы смягчить края. Затем выстелите болото слоем пруда из EPDM толщиной 45 мил, чтобы он перекрывал верхнюю часть стен.
3. Установите насос на противоположной стороне пруда, где расположен болотный фильтр.Это необходимо для обеспечения хорошей циркуляции воды в пруду. Выберите насос, который будет увеличивать объем пруда каждые 1-2 часа. (При желании можно использовать более высокую скорость потока.) Протяните гибкую трубку ¹ вдоль дна пруда, затем вверх и из пруда, затем вдоль стены болота и над ней, соединяясь с трубой из ПВХ. через штуцер с заусенцами шланга, ввинчиваемый в переходник из ПВХ с внутренней резьбой.
4. Затем прорежьте прорези в распределительной трубе. Выход насоса определяет размер труб.Для эффективного использования насоса всегда поднимайте трубы вверх. Например, используйте 1-дюймовую трубу на насосах с выпускным отверстием ¾ дюйма. Минимальный размер трубы для небольших болот составляет 1 дюйм в диаметре, хотя для большинства других болот рекомендуется использовать трубопровод диаметром от 1 до 2 дюймов, чтобы избежать засорения. Труба прорезается с прорезями, составляющими треть длины трубы из ПВХ, на расстоянии примерно 1 дюйм друг от друга.
5. Прикрепите вертикальную стояк с заглушкой к распределительной трубе под гравием ² . Обрежьте эту трубу (теперь называемую «трубой для очистки»), чтобы незаметно приподняться над слоем гравия.Распылите краску на колпачок в черный или коричневый цвет, и он «исчезнет» из виду.
6. Затем проложите распределительную трубу поверх облицовки пруда на участке, отгороженном для болотного фильтра. Обязательно направьте щели вверх в гравийную подушку. Гравийные болота шириной 2–3 фута могут питаться по единственному трубопроводу. Для более широких областей требуются дополнительные линии, расстояние между которыми составляет 2–3 дюйма. Этот план аналогичен устройству септического дренажного поля.
7. Убедитесь, что каждая распределительная линия в больших болотах имеет собственную трубу для очистки. ³ .(см. ошибку №4).
8. После того, как вы будете удовлетворены компоновкой трубопровода и расположением очищающей трубы (труб), склейте все части вместе. Включите насос и посмотрите, равномерно ли распределяется вода.
9. Раствор Камни, каменные плиты, кирпичи или что угодно на внешней стороне и наверху подпорных стенок болотного фильтра, чтобы придать ему законченный вид.
10. Засыпьте мелкий гравий 3/8 дюйма в зону болотного фильтра, но заполните его только наполовину (остальная часть гравия будет добавлена ​​во время посадки). Большая часть гравия не очень чистая, промойте его как можно лучше перед добавлением в фильтр, но имейте в виду, что он запачкает пруд, не волнуйтесь, он очистится.В конце концов, для этого и предназначен фильтр! Строительный процесс закончен, пора засаживать болото.

1 Использование трубок в пруду означает меньшую утечку, более легкий ремонт и меньшую вероятность повреждения.

2 Используйте два патрубка 45 ^o вместо 90 ^o колен, чтобы улучшить поток воды.

3 Трубы под гравием можно прочистить, просто сняв заглушку с стояка; Давление воды из насоса поможет удалить мусор, скопившийся в трубах.Обратного потока можно добиться, выключив насос и поставив мойку высокого давления в стояк.

Схема перегородочного фильтра

Установка болотного фильтра

1. Выберите болотные растения и разместите их на болоте, наполовину заполненном гравием. Убедитесь, что вы держитесь подальше от растений из среднего списка. Лучше всего сажать высокие растения к задней части фильтра, а более низкие — впереди.Вызывайте интерес, противопоставляя растения разным цветам и текстурам листвы.

2. После того, как вы разместите растения по своему вкусу, снимите горшки с растений и поместите растение так, чтобы корневой ком не был поврежден почвой. Не удаляйте почву — в новеньком болоте не хватает питательных веществ для поддержания растений. (Поверьте, земля не смывается в ваш пруд.)

3. После того, как растения были размещены, осторожно залейте оставшийся гравий лопатой. Ваша цель — разместить растения на соответствующем уровне, чтобы при добавлении остального гравия уровень гравия был выше уровня воды.Другими словами, в зоне гравийного фильтра нет стоячей воды.

4. Включите помпу, и ваш болотный фильтр выключен и будет работать, и в будущем вы сможете наслаждаться чистой водой на долгие годы.

Предлагаемые растения

• Стрелка
• Ползучая Дженни
• Лимонная бакопа
• Наконечник стрелы с рубиновым глазом
• Таро Ассорти
• Карликовый рогоз
• Хвост ящерицы
• Чувствительное растение
• Голубая Carex
• Карликовое золото Sweetflag
• Луизиана Ирис
• Ирис Сибирский
• Дырка обыкновенная
• Карликовый хвощ
• Дынный меч
• Лилия паук
• Голубая лихорадка
• Карликовый папирус
• Пикелевый пик
• Звездная трава
• Болотная лилия
• Карликовая красная лилия
• Дождевые лилии
• Пестрая паучья лилия
• Канна
• Карликовый пестрый Sweetflag
• Стрелец с красной ножкой
• Пестрый водяной сельдерей
• Китайский водяной каштан
• Нечеткая бакопа
• Ленточная трава
• Портулак
• Штопор Раш
• Японский ирис
• Рубиновый крипер

Подумайте дважды, прежде чем сажать эти — Некоторые из них очень большие и нестандартные.Другие следует использовать только в том случае, если вы хотите, чтобы на вашем болоте был только один сорт растений.

• Родной рогоз
• Трость золотой лихорадки
• Перо попугая
• Зонтик Palm
• Акватик Мятный
• Хвощ полевой
• Пеннивор
• Желтый ирис
• Растение-хамелеон
• Средиземноморский тростник
• Талия с красной стеблем
• Шоколадная мята
• Мексиканский папирус
• Талия

Другие растения (эксперимент!)

• Астильба
• Колеус
• Хоста
• Картофельная лоза
• Bergenia Crocosmia
• Impatiens
• Общество Чеснок
• Бишопс Вид
• Лилейники
• Джо Пай Виид
• Помидоры
• Рыжие бабочки
• Не забывай меня
• Леопардовый завод
• Триллиум
• Бабочка травка
• Перчатка Fox
• Meadow Rue
• Альты
• Каладиум
• Наземные орхидеи
• Послушный завод
• Картофельная лоза
• Калла Лили Гибискус (не китайский)
• Полигонумы
• Общество Чеснок

Пешеходная экскурсия по гравийным болотным фильтрам Nelson Water Gardens

Фасад магазина

Прямо перед фильтром Нельсона находится классический разделительный гравийный фильтр.Обращаясь к зданию, фильтр расположен справа. Он был построен путем простой перегородки через пруд. Если вы внимательно посмотрите на стену, вы увидите, что нижняя часть стены построена из шлакоблоков, а затем покрыта более привлекательной каменной плиткой. Стена является проницаемой, поэтому вода из пруда, пройдя через гравий, просачивается обратно в пруд через перегородку. Этот тип конструкции можно использовать для модернизации существующего водоема.

Пруд с карпами кои

Этот пруд находится в правом дальнем углу участка.Если когда-либо и существовал водоем, который трудно удержать в чистоте, то это он! И все же большую часть времени он остается ясным. Этот пруд переполнен рыбой и перекормлен покупателями. После напряженных выходных часто бывает пасмурно в течение 2-3 дней, но в конечном итоге болото догоняет всю пищу, брошенную за выходные. Этот пруд является примером фильтра для гравийного болота острова, который вы можете ясно видеть в центре этого пруда. Вода из пруда закачивается на остров, а затем просачивается обратно в пруд через пористые стены.Мы с трудом успеваем за ростом растений в этом пруду, после обрезки они будут расти со скоростью 8 дюймов в неделю! Растения в этом гравийном болоте — Yellow Water Iris и Variegated Dwarf Sweetflag.

Пруд на заднем дворе

В задней части здания находится пруд на заднем дворе. Этот пруд является частью проекта, который мы называем «Ваш задний двор». Это макет того, как может выглядеть типичный задний двор Хьюстона. Он содержит несколько удобств, которые можно было бы мечтать иметь на собственном заднем дворе.Одной из таких особенностей является пруд объемом 1100 галлонов, который питается 21-дюймовым текущим потоком и гравийно-болотным фильтром площадью 45 футов², служащим истоком. Строительство пруда — наш предпочтительный метод строительства бетонных воротников с двойным сложенным краем моховой породы. Эта система еще раз демонстрирует универсальность гравийного болота, поскольку ее можно использовать для поддержания чистоты и здоровья воды из ручья и пруда, а также в качестве воспринимаемого «источника» текущей воды.

Пруд с водопадом

Этот пруд находится в дальнем левом углу участка.Фильтр гравийного болота встроен в границу пруда, поэтому мы называем его пограничным гравийным болотным фильтром. Этот пруд был построен с уступами шириной от 1 до 4 футов и глубиной 12 дюймов. По краю уступа построены пористые стены; трубы были проложены через «траншею». Затем траншею засыпали гравием. Вот где мы допустили ошибку; первоначально вода входила в просверленные трубы, как рукава по обе стороны от водопада, встречаясь в середине на другой стороне пруда напротив водопада.Мы обнаружили, что давление воды в трубах недостаточное, чтобы вода достигала дальнего конца фильтра, и растения там «голодали». Если вы посмотрите внимательно, вы увидите трубы, идущие по дну пруда от насосов у водопада, чтобы снабжать эту часть трубы водой.

Современный пруд

Слева от теплицы находится Современный пруд. Это была наша первая попытка создать пруд в более современном стиле, он был построен в конце 2009 года и заменил Священный пруд, который был построен в 1997 году.Реконструкция была сделана, чтобы сделать пруд немного меньше (нам нужна была комната), но также чтобы показать универсальность наших дизайнерских и строительных возможностей. Современный пруд является примером фильтра с приподнятым гравийным болотом. Это свидетельство применимости техники гравийного болота. Это показывает, что вы можете применять концепции практически в любой мыслимой форме, какой бы визуальный стиль вы ни пытались достичь. Самым большим ограничением является ваше собственное творчество. Мы хотели, чтобы болото на этом пруду было приподнятым, чтобы дать нам возможность иметь красивый высокий водосброс обратно в пруд.Для этого мы построили структуру болота из шлакоблоков, а затем применили фасад из каменного шпона, покрытого мхом, и мозаичной стеклянной плитки. Затем мы закрыли его подходящим сланцевым камнем в стиле ампир, который вырезали вручную.

В дополнение к примерам, упомянутым выше, есть множество других демонстраций гравийных болотных фильтров, размещенных в наших различных резервуарах для продажи водяных лилий.
