Стропила для двухскатной крыши своими руками + установка, крепление, шаг монтажа

В строительстве своего дома мечты вы уже на финишной прямой, и пришло время разобраться с премудростями стропильной системы? Скажем так: вас ожидают приятные заботы: расчет угла, веса и запаса прочности стропил, договор со знакомым мастером или компанией, или же заготовка всего необходимого инструментария для самостоятельной плотницкой работы.

А, чтобы завтра все эти заботы не стали головной болью и вы не переживали о том, правильно ли делается тот или иной узел, мы и подготовили для вас эту статью. Итак, давайте разберемся, как сделать качественные стропила для двускатной крыши своими руками так, чтобы было не хуже покупных.

Ведь проще всего приобрести готовые стропила, получив при этом немало бонусов:

Кратких сроков изготовления.
Технологической точности всех деталей.
Одинаковых, уже подогнанных размеров всех конструктивных элементов.

Но будьте тогда готовы и к таким минусам:

Высокой стоимости (минимум в два раза выше, чем если вы стругали стропила сами).
Задержка с поставкой (особенно в сезон).
Использование некачественной или недосушенной древесины (а потом крышу «поведет»).

Так удобство или качество? Если вам не впервые что-то вырезать или выстругивать из дерева, смело беритесь за изготовление стропил! Вот как все это выглядит в жизни:

Стропила в строительном мире на простом языке принято делить а основные, т.е. несущие, на которых крыша и держится, и на вспомогательные, которые находятся внутри крыши и служат опорой для подшива потолка и стен мансарды (если таковая планируется). От того, насколько точно и правильно вы рассчитаете заранее стропильную систему, зависит прочность и надежность будущей крыши.

Сама стропильная система любой двускатной крыши состоит из таких основных элементов, которые вам нужно изготовить:

Мауэрлат.
Вертикальные стойки.
Ригели.
Стропильные ноги.
Распорки.
Коньковый прогон.

Сложные кровельные конструкции со множественными элементами лучше поручить рассчитывать профессионалу, но с небольшой крышей частного дома вы справитесь. Для этого вам понадобятся вот такие простые формулы, которые помогут вам узнать, какой толщины должны получиться стропила, с каким наклоном и каким пролетом:

Также предлагаем вам воспользоваться нашим бесплатным калькулятором.

Действует в строительстве крыш золотое правило – семь раз отмерять, и лишь раз отрезать. И в первую очередь вам важно понять, что у каждой стропильной ноги свое индивидуальное расположение. А потому сначала обязательно составьте подробный проект, и лучше в специальной программе. Только после этого по своей ЗД модели будущей крыши отметьте, где именно и какие именно будут соединения стропил с мауэрлатом и между собой.

Важно максимально точно определить угол наклона стропил и под каким углом им нужно делать срезы. А о том, как сделать все эти стропила для двускатной крыши самостоятельно, не беспокойтесь: вам все лишь понадобится обычный станок.

Определяем угол наклона крыши: рассчитываем нагрузки

Угол наклона двускатной крыши делают от 5° до 90°. Но самый проверенный и стандартный вариант – 35°-40°, где наиболее рационально распределяются нагрузки и расходуются строительные материалы.

Прямые скаты строят тогда, когда под крышей в будущем будет находиться только нежилой чердак, главная функция которого – вентиляция и регулирование теплообмена. А вот когда подкровельное пространство планируется жилым, мансардным, изначально планируют так называемую ломаную двускатную крышу. Ее отличие в том, что скаты посередине имеют как бы излом, который меняет их угол на более крутой. И для обустройства мансарды, и для защиты всего дома от непогоды такая конструкция вполне подходит.

Обратите внимание, что под большинство кровельных материалов подходит только угол наклона более 45°.

Постоянные и переменные нагрузки на крышу

Важно максимально точно рассчитать общую нагрузку будущей крыши, которая будет состоять из постоянной, куда входит вес стропильной системы и кровельного покрытия, и временной – ветровой и снеговой.

От этих же нагрузок зависит, какой нужно делать шаг стропил для вашей двускатной крыши. Подобрать нужное сечение стропильных ног вам поможет эта таблица:

Показатели стропил на прогиб

Даже крепкие на вид стропила могут не подойти для строительства крыши жилого дома из-за того, что у них недостаточны показатели на прогиб. Существуют отдельные пункты в разделе СНиПов, которые называются «Нагрузки и воздействия».

А самый простой способ увеличить прочность стропил на прогиб – сделать больше сечение. Немного сложнее – усилить специально балкой, выводя ее край на подкос.

Усилительные элементы для стропил

Чем больше стоек, подкосов и схваток – тем больше у всей стропильной системы стойкости и стабильности.

Если у вас есть подозрения или даже точный подсчет, что простая конструкция крыши не выдержит будущие нагрузки, сделайте для нее дополнительные элементы усиления. Такая профилактика никогда не повредит, зато избавит от многих проблем. Заметим, что особенно обидно, когда проваливается крыша гаража – прямо на автомобиль. Да и для жилого дома такие проблемы – не в радость.

Усиливают жесткость стропильной конструкции подкосы, дополнительные прогоны и опорные стойки. Подкосы призваны уменьшать пролет стропильных ног. Угол их наклона к горизонтали обычно составляет не менее 45°.

А прогон – это горизонтальная балка, которая располагается параллельно коньку и закрепляется на вертикальных стойках. Подробнее на видео:

Определяем тип крыши: холодная или теплая?

А теперь о понятии чердака. Если вы строите крышу бани или небольшого хозяйского помещения, ее можно делать по самой упрощенной технологии – поставили стропила, соединили в коньке и накрыли листами рубероида. А вот для крыши жилого дома, где важна вентиляции, таким принципом не обойтись.

Здесь уже будут минимум три уровня:

Верхний или первый уровень стропил – около 200 мм.
Средний всегда равняется по высоте вспомогательных стропил.
Третий – уже на обрез стены.

Так удобно укладывать утеплитель, ведь крыша жилого дома отличается тем, что вверх поднимается тепло и при отсутствии теплоизоляции кровельное покрытие постоянно нагревается.

Итог: зимой снег подтаивает и сползает вниз, замерзая и накапливаясь еще больше у холодного карниза. Проблем от этого немало: и длинные опасные сосульки, и забитая водосточная система, и постепенное разрушение всей кровли. Решайте сами!

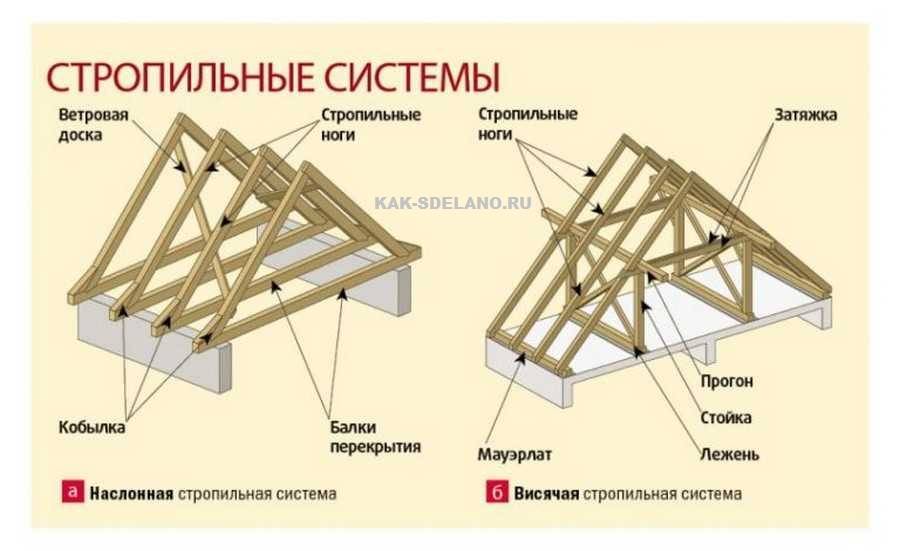

Определяем тип стропильной системы: наслонная или висячая?

Итак, а теперь самое время продумать опорные основания для будущих стропил, которые также необходимо заранее подготовить и от которых будут зависеть многие параметры самой крыши. Так, стропила делят на наслонные, висячие и гибридные.

Висячие стропила обычно – удел небольших и легких крыш, расстояние между опорами которых не превышает 6 метров. А вот в зданиях с несущей средней стеной или дополнительными опорами для крепости крыши устраивают наслонные стропила. Или же вот такой комбинированный вариант:

Еще одно отличие в том, что висячая стропильная система заставляет работать мауэрлат на сжатие, а наслонная – на срез. Но главная задача и наслонных, и висячих стропил – максимально равномерно передать нагрузки всей крыши на стены и фундамент.

Итак, если вы определились с будущими нагрузками, самое время подобрать подходящий материал. В качестве его для изготовления стропил обычно используются:

Древесина. Массив, доски или клееный брус.
Облегченный металлический профиль. Речь идет о профилях из оцинкованной стали.
Черный металл. Это двутавры и стальные швеллера.
Тяжелые железобетонные конструкции для промышленного строительства.

Сухая доска: экономичный вариант

Если на стропильную систему большие нагрузок не ожидается, то стропила делайте из сухой строганной доски с небольшим сечением.

А вот если в вашей местности не редкость снег по колено и кровельный материал будет не из легких – тогда некоторые из составных элементов вам придется изготавливать клееными. Вот и вся разница.

Из доски удобнее всего делать удлиненные боковые стропила и диагональные стропильные ноги. Итак, доска в 40 мм толщиной, которую часто используют для хозяйственных построек, для крыши не годится. Не менее 50 мм! Причем чем длиннее планируется стропильная нога, тем шире должна быть сама доска. Так, стропила длиной 6 метров и вовсе придется делать из доски шириной 150 мм, а еще длиннее – из доски 180 мм.

Для крыши каркасного дома это действительно один из самых лучших вариантов!

А еще стропила из доски – наиболее экономичны, и при этом почти не уступают в прочности брусовым. Важно только правильно подобрать сечение и использовать качественный материал. Поэтому при покупке материала обязательно захватите собой специальный прибор для замера влажности древесины и воспользуйтесь им. Нет ничего хуже сырых стропил. И дело не только в будущей плесени: такую крышу станет вести и коробить, ведь этот материал меняет свои формы при высыхании. У стропил полетят крепления и даже отскочит местами покрытие вашей двускатной крыши. Одним словом, проблем не оберетесь!

Зато из обычной доски удобнее всего сращивать стропила по длине:

Прочный металл: противостояние сырости

И, вам будет интересно узнать, что стропила можно изготавливать не только из дерева! Так, былую популярность себе сегодня возвращают железные стропильные системы, которые когда-то использовались исключительно для промышленного строительства. И, заметим, у этого материала для крыши немало своих преимуществ, наиболее ценное из которых – полное отсутствие грибка от сырости. Подкровельное пространство ведь как раз чаще всего «радует» случайными протечками.

А сама работа с такими стропилами при монтаже не сложнее, чем с деревянными — смотрите сами:

Брусья: преимущества качественной древесины

Брус более прочен, но плох тем, что имеет большой вес и в местах креплений приходится делать врубки. Для бревна это не только проблема, но и некоторая потеря несущей способности такой стропильной ноги. Но пока что этот материал – самый популярный для изготовления стропил.

Более всего для изготовления стропил подходит пиломатериал, который отвечает требования ГОСТ 8486-86 или 2695-83. А это:

Влажность не более 18%, измеренная влагометром.
Трещины, которые не сквозные и не превышают половины длины доски.
На каждый погонный метр – не более трех сучков, и каждый из них – не более 30 мм диаметром.

А потому при покупке древесины на стропила обязательно проверяйте документы у продавца, которые говорят о качестве продукции.

Важен также и сорт древесины. Чем меньше сучков и трещин будет на брусьях, тем лучше. Некоторые сорта также радуют хорошей влагостойкостью и сопротивляемостью гниению и вредителям. Для крыши это то, что надо. Поэтому рекомендуем делать стропила из древесины хвойных пород, которая богата смолой, а смола – это естественный барьер от гниения. Но специальная обработка все-таки нужна.

И учтите также такой факт: при изготовлении стропильной системы материала нужно приобретать на 5-7% больше, чем необходимо, ведь не всегда будет получаться сделать идеальный разрез стропила или врубок нужной глубины. Перерасход все равно будет, а потому запаситесь им заранее, чтобы на всю стропильную систему у вас было дерево одной влажности и свойств.

В противном случае, если какие-то отдельные элементы крыши вам пришлось приобретать отдельно, они могут сохнуть дольше (дерево всегда сохнет), или наоборот. Перекосы могут получиться немалыми, т.е. на весь каркас крыши постоянно будут воздействовать разные физические силы растяжения и давления. Любой опытный кровельщик вам скажет, как это плохо и чем это чревато. А потому – материал для изготовления стропил берите больше, чем планируете. Если все пройдет гладко – будет из чего смастерить первую скамейку перед новым домом.

А на этом этапе уже важно защитить будущую стропильную систему от биологического разрушения. Вы ведь не хотите, чтобы через пару лет эксплуатации крыша завалилась? А потому обязательно обработайте древесину для стропил огне- и биозащитой.

Стропила обычно пропитывают антиспетиком, а поверх обрабатывают антипиреном. Можно также чередовать такую обработку несколько раз. Если же вы используете универсальную пропитку, знайте, что в ее состав обычно входят средства с разным сроком службы. Например, огнезащита закончится раньше, чем био.

А вот выбор средств для обработки на сегодняшний день – огромен. Это и универсальные защитные средства, и самые разные антипирены, и антисептики. Определиться легко: если вы строитесь в достаточно жаркой и засушливой местности, в первую очередь применяйте противопожарные пропитки, которые лишают древесину естественной возгораемости. А если ваш дом будет стоять там, где влажность воздуха высока почти круглый год – защищайте от гниения.

Можно, конечно, использовать оба препарата – но только не смешивая, иначе так испортится весь материал. Нужно всего лишь выбрать одно средство как пропитку, а второе – как защитный поверхностный слой. Только старайтесь разводить все в той концентрации, в которой указал производитель. Но ничем не обрабатывайте мерзлую или влажную древесину: ее волокна просто ничего не впитают.

Видео-подсказка по теме обработки стропил:

Отметим, что кисть или распылитель при обработке стропил дают мало результата – куда лучше полное погружение и последующая сушка. Просто используйте обычную емкость, покройте ее пленкой изнутри и сделайте для будущих стропил «ванную». Причем все это провернуть желательно еще на земле, как только привезете материал на место, т.к. в готовой стропильной системе будет сложно добраться до внутренних элементов соединений. А они самые беззащитные в плане попадания влаги. Сушите после обработки детали так, чтобы проветривались всех стороны, и не менее 24 часов.

Не забывайте также, что древесина, как любой натуральный материал, подвержена биологическому разрушению. Поэтому, кроме огне-био-защиты, важно продумать гидроизоляцию во всех местах примыкания стропильной системы к кирпичным стенам дома, если таковые имеются.

А теперь переходим к практике. Первым делом вам обязательно нужно изготовить удобный шаблон, по которому вы сделаете ровные одинаковые стропила:

И следуем таким инструкциям:

С жестким креплением придется повозиться:

Если же речь идет о подвижных узлах, тогда следуйте такому принципу:

На практике все на самом деле просто:

Как вы видите, глаза боятся, а руки делают!

Наконец-то стропила готовы, и можно приступать к их монтажу.

Сооружать на земле или на крыше?

Итак, на деле все достаточно просто и чем-то похоже на детский конструктор. Проще и удобнее всего изготовить фермы прямо на земле, и только затем их поднять. Немного сложнее сборка стропил прямо на крыше, зато поднимать их туда легче. Вот от этого и отталкивайтесь: если у вас есть возможность (кран, например) затащить на крышу 200 кг одной фермы – тащите, если нет – поднимайте каждое отдельное стропило по 50 кг при помощи подручных средств и делайте сборку на месте.

Итак, первым делом для удобства сделайте шаблон, по которому будете собирать стропильные фермы, и еще один шаблон для монтажных запилов на стропилах (используйте фанеру). Вам останется только вырезать на стропилах монтажные запилы, приложив шаблон, и соединить их между собой под определенным углом. Вот этот треугольник и называется стропильной фермой.

Внимание на прочность — правила наращивания длины

Если же толщины или длины доски для изготовления нормальной стропильной ноги не хватает, делайте наращивание стропил. А способов – несколько:

Сплотить доски между собой, сложив широкими сторонами и прошив гвоздями.
Уложить доски в половину длины, получив в итоге особо прочную стропильную ногу, способную выдержать немалые нагрузки.
Сделав косой срез на торцах, чтобы создать вертикальный противоскользящий упор, и соединить болтом.
Уложить две доски с нахлестом по длине в метр, соединив стропило шпильками или гвоздями.

Еще учитывайте при расчетах, что на конек крыши приходится около 50% нагрузки от всей стропильной системы. А потому балку для конька всегда изготавливайте так, чтобы запас прочности у нее был минимум на 25% больше, чем рассчитано изначально.

А самые уязвимые части стропильных конструкций – нижние, те, что опираются на мауэрлат.

Готовим стропильные фермы

Закреплять стропильные узлы нужно при помощи:

Внешней прямой скобы.
Металлической угловой пластины.
Внутреннего металлического стрежня.

Соединить такие стропила можно также шпильками – так даже будет прочнее. Для этого вместо среза теперь делаем врубку в полдерева и соединяем стропила уступом. Далее сверлим отверстие под шпильку 12-14 мм и закрепляем гайками с широкими шайбами.

Начнем с обзора проверенных дедовских методов:

Если вы решили сделать стропильные фермы по более надежной новой технологии вам понадобится такой инструмент:

Вот как им работать:

Более подробно:

При сборке стропильной фермы висячего типа нужно соединить верхние концы стропильных ног. Для этого подрежьте торец каждого под точно таким же углом, под которым делаете крышу, соедините балки плоскостями срезов и зафиксируйте при помощи двух гвоздей. Место стыка закройте деревянной накладкой или металлической пластиной.

Еще один полезный мастер-класс:

Подъем и установка готовых ферм

Уже на крыше в первую очередь вам нужно начать с установки тех стропил , которые образуют две крайние фермы двускатной крыши (их еще называют фронтонными). Чтобы дополнительно закрепить их, поставьте временные подкосы. Далее протяните между крайними вершинами ферм прочный шнур, который станет уровнем для промежуточных стропил.

Теперь поднимаем и ставим все остальные стропильные фермы на расстоянии друг от друга не менее 0,6 метров. Снова-таки, если некоторые конструкции получились у вас достаточно громоздкими, подоприте их теми же временными подпорами.

Остальное –дело техники:

Двускатная крыша своими руками

Надежный и теплый дом необходим каждому человеку! Кровля выступает чуть ли не главным после стен элементом каждого строения. От ее качества и правильного монтажа зависят эксплуатационные характеристики дома. Самой популярной кровельной конструкцией выступает двухскатная крыша.

Ее чаще всего используют в частном строительстве при возведении дач, загородных коттеджей или бытовых строений. Конструкция такой крыши: две плоскости, соединенные в верхней части коньком, а книзу расходящиеся под определенным углом и опирающиеся на стены дома.

Популярность двухскатная кровля получила по нескольким причинам, среди которых ее практичность и несложность установки. Очевидным ее преимуществом стала возможность использовать все виды кровельных покрытий. Перед тем как сделать двускатную крышу своими руками, необходимы подготовительные работы, а также наличие четких представлений об элементах конструкции.

Подготовительные работы

Двускатная стропильная система

Конфигурация кровли выбирается с учетом особенностей строения, предназначения помещений и их количества. Проектная документация должна содержать не только конструктивные части двухскатной кровли и ее комплектацию, но и выходы водосточной системы, вентиляционные отверстия, гидроизоляцию и утеплительную конструкцию.

Двухскатная крыша делается в несколько этапов:

Монтаж несущих балок.
Установка стропильной системы.
Обрешетка, а при необходимости и устройство основания.
Пароизоляционная система.
Утепление.
Гидроизоляция.
Укладка кровельного материала.
Расчет и установка водосточной системы.

Каркас двускатной крыши

Строительный каркас чаще всего делается из деревянного бруса (150х150 мм), но можно использовать и обрезную доску, сечение которой рекомендуется выбирать 50х150 мм. Материал для стропильной системы выбирают тщательно, ведь на кону надежность всей конструкции.

Главные характеристики древесины для стропил – качественная его просушка. Также этот материал должен быть тщательно ошкурен и не иметь червоточин, гнили и сучков. Большинство строительных мастеров отдают предпочтение хвойным породам. Запомните, что сучковатость древесины приведет к появлению трещин, а в последующем, и к обвалу конструкции.

Обратите внимание! Чтобы защитить материал от вредных насекомых и гнили, необходима пропитка антисептическими веществами.

От предназначения и частоты использования чердачного помещения в будущем зависит выбор кровельного покрытия, его несущая способность, шумоизоляция и толщина утеплителя.

Монтаж стропильной системы

Схема устройства двускатной крыши

По периметру строения устанавливается мауэрлат и фиксируется анкерами. В последующем в нем будут вырезаны специальные гнезда для брусьев-подпорок. Теперь возводим несущие фермы. Их можно собрать на чердачной площадке или земле, после чего поместить на свое место. Если сборка происходит на земле, то потребуется строительный кран для поднятия этой конструкции наверх.

Обратите внимание! Фронтоны необходимо устанавливать до того, как будут уложены стропила. Для фронтонов и стропил чаще всего идут доски 150х50 мм.

Варианты каркаса двускатных крыш

Большинство кровельных конструкций делаются из расчета, что стропила будут упираться нижней часть в мауэрлат, а верхней – в конек. Если вам необходимо изменить стандартную конструкцию, то используйте дополнительные элементы – подпятники, которые позволяют сделать стропильную систему более надежной и устойчивой.

Как крепить стропила

Верхние части стропил укладываются в так называемый замок. Для повышения устойчивости конструкции можно использовать ригели и «бабки». Чтобы зафиксировать все деревянные элементы, рекомендуется отдать предпочтение специальным гвоздям, которые можно заменить шурупами. В качестве дополнительной защиты используют вязальную проволоку.

Изоляционные работы

Пирог крыши

Чтобы гидроизоляция прослужила долго, надежно защищая внутренние помещения от влаги, необходимо выбирать качественную пленку, специально изготовленную для применения в кровельных работах. Также используют двухконтурную вентиляцию и диффузионные мембраны. Предотвращение попадания влаги на утеплитель со стороны внутренних помещений возможно при качественной пароизоляции. Строительный рынок позволяет выбрать соответствующие материалы из широкого ассортимента.

Укладка кровли

Устройство кровли под шифер

Для качественной укладки кровельного материала необходимо монтировать обрешетку. Также с ее помощью предотвращается провисание крыши, увеличивается ее надежность и прочие эксплуатационные характеристики.

Обратите внимание! Деревянная обрешетка монтируется поверх изоляционных слоев. Ее укладка осуществляется перпендикулярно стропилам.

Качественная и правильно выполненная обрешетка позволит распределить нагрузку равномерно по всей площади. Расстояние между брусками зависит от выбранного материала для кровли, его габаритов и веса.

Двухскатная кровля – надежная, практичная и эффективная защита сооружения от воздействия внешних факторов. Здания с такой конструкцией смотрятся очень привлекательно и стильно. Разнообразие кровельных материалов и их широкая цветовая гамма позволяют экспериментировать с внешним видом сооружения.

Видео

Полезное видео о монтаже стропильной системы:

Как правильно собрать стропила двускатной крыши

Стропила для двухскатной крыши своими руками + установка, крепление, шаг монтажа

Ведь проще всего приобрести готовые стропила, получив при этом немало бонусов:

Кратких сроков изготовления.
Технологической точности всех деталей.
Одинаковых, уже подогнанных размеров всех конструктивных элементов.

Но будьте тогда готовы и к таким минусам:

Высокой стоимости (минимум в два раза выше, чем если вы стругали стропила сами).
Задержка с поставкой (особенно в сезон).
Использование некачественной или недосушенной древесины (а потом крышу «поведет»).

Мауэрлат.
Вертикальные стойки.
Ригели.
Стропильные ноги.
Распорки.
Коньковый прогон.

Хомутов против стропил

Ника Громицко, CMI® и Бена Громицко

Хомутные стяжки и стропильные стропы представляют собой горизонтальные элементы каркаса крыши, каждая из которых имеет разные цели и требования. Домашние инспекторы должны быть знакомы с этими конструктивными элементами и различиями между ними, поскольку они не совпадают.

В физике натяжение — это сила натяжения, оказываемая твердым объектом на другой объект. Элементы растяжения — это твердые объекты (или элементы конструкции), которые подвергаются осевым растягивающим силам или растяжению.Стяжки воротниковые и стропильные — примеры элементов растяжения.

Натяжная стяжка — это элемент конструкции, который подвержен сетевому растяжению.

Хомуты

«Хомуты» — это разговорная фраза, которая используется подрядчиками, строителями и инспекторами, но обычно не используется в строительной или инженерной документации. Правильная фраза на самом деле — «луч воротника». В этой статье мы будем использовать «галстук для воротника».

Стяжка воротника — это натяжная стяжка в верхней трети противоположных стропил, которая предназначена для предотвращения отделения стропил от балки конька в периоды несбалансированных нагрузок, например, вызванных подъемом ветра или несбалансированными нагрузками на крышу от снега.Международный жилищный кодекс 2015 г. не требует завязок (или балок). Однако в тех ситуациях, когда они указаны, хомутные стяжки или коньковые перемычки обычно устанавливаются в верхней трети крыши между противоположными стропилами. В районах с сильным ветром подъем может сорвать крышу дома, если она не прикреплена должным образом.

Хомуты должны иметь размер не менее 1 x 4 дюйма (номинал) с интервалом не более 4 футов по центру.

Другие факты о воротничках:

Они могут потребоваться или не потребоваться в зависимости от юрисдикции.Инспекторы InterNACHI не должны называть отсутствие воротников-завязок дефектом, если они не знают, что завязки-воротники требуются в юрисдикции, в которой находится дом, на момент постройки дома.
Хомуты, вероятно, не понадобятся, если для крепления стропил к коньку использовались утвержденные металлические соединители.
Там, где они требуются, они должны быть установлены на всех остальных стропилах, если стропила находятся на 24-дюймовом расстоянии друг от друга.
Хомуты, вопреки распространенному мнению, не препятствуют расширению стен.

Стропильные стропы

Стропильные стропы — это натяжные стяжки в нижней трети противостоящих друг другу стропил, которые предназначены для противодействия толчкам стропил наружу под нагрузкой. Во многих ситуациях вы обнаружите, что потолочные балки, установленные параллельно стропилам, предназначены для использования в качестве стропильных связей. На макете каркаса крыши ниже показана стандартная стропильная балка.

Стропильные шпалы устанавливаются между противоположными стропилами, и их следует устанавливать как можно ближе к верхней плите.

Стропильные шпалы выдерживают давление наружу, которое стропила оказывают на внешние стены. Они не дают стенам расползаться из-за веса крыши. При разложении стен коньковая доска может прогнуться. Провисание конька — один из признаков того, что в конструкции крыши могут отсутствовать соответствующие стропильные системы. Стропильная балка образует нижний пояс простой треугольной стропильной фермы.

Когда потолочные балки проходят перпендикулярно стропилам, инспекторы могут обнаружить, что стропильные балки установлены над потолочными балками в качестве элементов каркаса через каждые 4 фута над балками потолка, соединяющими противоположные стропила.

Стропильные шпильки должны быть не менее 2 х 4 дюймов (номинал).

Прочие сведения о стропильных связях:

Стропильные стяжки необходимы всегда, если крыша не имеет конструктивного (самонесущего) конька или построена с использованием инженерных ферм. Отсутствие стропил — серьезная структурная проблема для крыши с традиционным каркасом.
В большинстве домов потолочные балки также служат стропильными балками.
Если стропила ориентированы перпендикулярно балкам потолка, стропильные шпильки следует устанавливать непосредственно над балками потолка.Стяжки обычно опираются на балки.
Когда стропила устанавливаются по центру 24 дюйма, стропильные шпильки обычно устанавливаются на каждом втором стропиле.
Нередко можно увидеть стропильные стропы размером 2 x 4 дюйма или 2 x 6 дюймов.

Силы растяжения

Стропильные и воротниковые стяжки подвержены воздействию огромных сил растяжения. Эти силы делают крепление шпал к стропильным доскам критической проблемой. Сила в каждой стяжке увеличивается с обратной величиной уклона. Итак, чем больше уклон крыши, тем слабее тяга наружу.

Направление наружу

Нагрузку на конструкцию можно рассчитать путем объединения статической нагрузки или веса самой конструкции, временной нагрузки, которая варьируется для разных конструкций, снеговой нагрузки и ветровой нагрузки.

В простой двускатной крыше стропильные доски несут динамические и статические нагрузки, которые толкают вниз и наружу к верхней части несущих стен. Эта горизонтальная тяга наружу может быть значительной. Чтобы противостоять этой горизонтальной толчке наружу, Международный жилищный кодекс требует, чтобы каждая пара стропил должна быть надежно соединена друг с другом непрерывной балкой перекрытия, а конструктивная балка конька должна быть установлена для крыш с уклоном менее 3:12 (см. иллюстрацию ниже).

Балки перекрытия

Если балки потолка не соединены со стропилами на верхней стеновой плите, балки, соединенные выше на чердаке, должны быть установлены как стропильные шпалы или должна быть предусмотрена непрерывная стяжка. Там, где балки перекрытия не параллельны стропилам, необходимо установить стропильные шпалы. Если потолочные балки или стропильные связи не предусмотрены, конек, образованный этими стропилами, должен поддерживаться стеной или балкой.

Концы потолочных балок должны быть перекрыты внахлест минимум на 3 дюйма или стыковаться с несущими перегородками или балками и пригнаны к несущему элементу.Если потолочные балки используются для обеспечения устойчивости к толчкам стропил, балки внахлест должны быть прибиты вместе в соответствии с таблицей R802.5.1 (9) IRC. Например, если дом имеет уклон 4:12, стропила расположены по центру 16 дюймов, снеговая нагрузка составляет 30 фунтов на квадратный фут, а пролет крыши составляет 28 футов, вам понадобится восемь общих гвоздей 16d (или 40d коробчатых гвоздей) на каждое стыковое соединение стропила с пяточкой. Это много гвоздей, которые может найти домашний инспектор.

Кафедральные потолки

Соборные потолки популярны во многих домах, но у них есть особые проблемы с опускающей нагрузкой на стропила, которые толкают наружу наружные стены.Стяжки с открытыми воротниками и коньковые балки решают многие из этих проблем. Чем выше расположена стяжка, тем меньше рычагов для противодействия выталкивающим силам. Многие соборные потолки часто демонстрируют признаки движения, например потрескавшийся гипсокартон. Самый эффективный способ уменьшить тягу наружу — использовать конструкционную гребневую балку.

Нижний пояс фермы

В обычной ферме крыши нижний пояс действует как натяжная связь между внешними стенами.Изменение установленных ферм не допускается. Обрезка любой фермы, особенно нижнего пояса, нарушает структурную целостность фермы. Если инспектор обнаруживает, что пояс фермы был разрезан, он / она должен порекомендовать обратиться к инженеру-строителю.

Нижний пояс фермы не должен крепиться к внутренней стеновой перегородке. Присоединение нижнего пояса фермы к внутренней стене может привести к тому, что элементы стенки, рассчитанные на растяжение, станут элементами сжатия.Когда нижний пояс прибивается к верхней пластине внутренней стены, инспектор может заметить растрескивание внутренней отделки в углу готовой стены и потолка.

Нижняя третья

Старые строительные нормы и правила разрешали устанавливать стропильные шпалы очень высоко над верхней стеновой плитой, на уровне двух третей расстояния между верхней плитой и коньком. IRC 2012 теперь ограничивает это расстояние до одной трети расстояния между пластиной и гребнем.Например, если в недостроенном гараже крыша имеет уклон 4:12, а пролет крыши составляет 24 фута, стропильные шпалы должны располагаться не более чем на 16 дюймов от плиты в соответствии с современными строительными стандартами.

Натяжение

На макете каркаса крыши ниже показан стандартный хомут. По мере того, как нагрузка прилагается вниз, натяжение хомута увеличивается.

Сжатие

На рисунке ниже изображена ферма цапфы на стойках.По мере того как нагрузка прилагается вниз, сжатие в стойках увеличивается.

Изгибающий момент

Изгибающий момент возникает, когда сила изменяется с прямой формы на изогнутую или угловую. На рисунке ниже показана завязка воротника со стропилами поверх стен с традиционным каркасом. При приложении нагрузки вниз стропила входят в изгибающий момент ниже стяжки воротника. Этот изгибающий момент воздействует на стены наружу, делая их отвесными.

Резюме

Таким образом, шпалы воротника и стропила выполняют разные функции, но оба являются важными элементами конструкции крыши, и инспекторам полезно знать об их различиях, чтобы правильно обозначить дефекты.

Как обрамить открытое крыльцо с фронтоном | Home Guides

В интерьере здания отделка и детали имеют тенденцию затемнять структурный каркас здания. Однако относительная простота крыльца дает возможность продемонстрировать элегантный дизайн каркаса сооружения. Открытое крыльцо с фронтоном использует эту возможность и демонстрирует свой структурный каркас.

Конек и стропила

Основными компонентами двускатной крыши являются стропила, которые спускаются вниз с каждой стороны крыши, образуя пик посередине, и гребень, который проходит вдоль этой вершины и дает стропилам опору.В обычной двускатной крыше конек не обеспечивает никакой структурной поддержки крыши; это просто поверхность, к которой прибиты верхние концы стропил, и вес крыши передается вниз через стропила на опорные стойки внизу.

Столбы и балки

В случае двускатной крыши над закрытым зданием нижние концы стропил опираются на внешние стены здания. Однако в открытом крыльце стропила опираются на горизонтальные балки, которые поддерживаются вертикальными стойками или колоннами.Требуемые размеры балок и стоек зависят от размера и веса крыши, но обычно используются балки, изготовленные из двойных балок два на восемь или два на десятки, опирающихся на стойки четыре на четыре или шесть на шесть. .

Балки

Поскольку вес крыши передается вниз через наклонные стропила, сила, создаваемая весом, имеет тенденцию выталкивать опорные стойки или стены крыльца наружу. Балки потолка, которые проходят горизонтально от одной стороны крыльца к другой, связывают нижние концы стропил вместе и противостоят этой силе.Во внутреннем пространстве потолочные балки обычно отделываются стеновой доской, чтобы отделить чердачное пространство от комнаты внизу, но на открытом двускатном крыльце балки можно оставить открытыми для пространства под крышей.

Кафедральный потолок и структурный выступ

Удаление потолочных балок оставляет крыльцо с открытым соборным потолком, но для этого требуется, чтобы структурная опора балок была заменена какой-либо другой структурной альтернативой. Самый распространенный вариант — конструкционный коньк — представляет собой относительно тяжелую балку, которая проходит по коньку крыши и поддерживается на концах несущими стойками.Вес крыши опирается на балку конька, а не на нижние концы стропил, и вес передается через стойки либо на другую балку, которая сама поддерживается другими стойками, либо полностью на землю, где пост опирается на бетонный нижний колонтитул.

Проектирование концевых свесов фронтона — Блог Simpson Strong-Tie Structural Engineering Blog —

Кажется, что каждый сильный ураган имеет тенденцию преподавать урок тем из нас, кто работает в строительной отрасли. С ураганом «Эндрю» уроки заключались в важности защиты от разносимых ветром обломков и важности правильной конструкции концевых выступов фронтонов.

Есть две основные области, где концы фронтона могут выйти из строя.

Отказ конца фронтона: соединение между верхней пластиной и обрамлением фронтонного конца

Один из них — это отказ петли в месте соединения между верхней пластиной стены и обрамлением фронтонного конца, если конец фронтона не образует баллон с непрерывной шпильки.Теперь этот вопрос рассматривается в международном жилом коде . С 2009 года Раздел R602.3 требует, чтобы «стойки были непрерывными от опоры на подошве до опоры на верхней пластине, чтобы выдерживать нагрузки, перпендикулярные стене. Опора должна представлять собой фундамент или перекрытие пола, потолка или крыши или должна быть спроектирована в соответствии с принятой инженерной практикой ».

Для существующего строительства Международный существующий строительный кодекс определяет метод модернизации торцов фронтона в Приложении C.Для нового строительства Simpson Strong-Tie показывает несколько решений для крепления верхних пластин фронтонов в нашем Руководстве по применению в конструкции с высокой ветроустойчивостью на стр. 48.

Рисунок 1, Методы крепления фронтонных стен

Разрушение фронтонного конца: подъем крыши Настил на выступе

Другой распространенный сбой на концах фронтона, связанный с ветром, — это подъем настила крыши на выступе. Это может быть от двух причин: недостаточный остеосинтеза обрешетки к опорному кадрированию или неадекватных соединений обрамления на передней кромке, которая поддерживает крышу.Насколько автор может сказать, эта область легкой конструкции не охвачена Международным жилищным кодексом для деревянных каркасов, но она распространяется на холодногнутый стальной каркас, где Раздел R804.3.2.1.2 содержит требования для «Грабли свесы ». Показаны два метода: консольный наблюдатель (вариант 1) и лестничный наблюдатель (вариант 2).

Рисунок 2, IRC Детали выступа фронтона Рисунок 3, Ущерб фронтона ветром

Концевые выступы фронтона: метод консольного выступа

На фотографии выше видно, что использовался метод консольного смотрового окна, и что произошел сбой внешние связи в конце фронтона и первой полной ферме. Если присмотреться, то в паре мест можно увидеть концевые гвозди от фермы в полный рост, которые находились в торце аутлаеров.

Если этим методом используется фермовая крыша, то фермовая ферма изготавливается на 3½ дюйма короче других. Затем зритель размером 2 × 4 помещается над опущенным фронтоном и стыкуется со стенкой соседней фермы в полный рост. Затем к концу консольного смотрового окна крепится баржа или стропила. На свесе ветер может вызвать подъем как на нижней, так и на верхней поверхности.Подъем на конце внешнего вида передает подъемную силу на ферму фронтона, которой должно противостоять натяжное соединение, такое как ураганная связь, и направленная вниз сила на соединении с фермой во всю высоту.

Рис. 4. Метод консольного выступа

Концевые выступы фронтона: метод лестничного выступа

Другой метод, обычно используемый для поддержки обшивки и стропила баржи, — это лестничный метод. С помощью этой техники смотровые блоки используются для соединения баржи или стропила обратно с каркасом фронтона. Один из способов ее создания — сплошная лестница с параллельными стропилами и балкой с блочным каркасом между ними. Либо эту сборку можно построить на земле, а затем поднять и закрепить на месте, либо ее можно установить на свесе. Или есть примеры, когда ригель не используется, а каркас блока просто соединяется непосредственно с верхним поясом фермы фронтона или стропила фронтона. Этот метод менее устойчив к ветру и в литературе ограничен вылетом 12 дюймов.

Рис. 5, Метод блока лестничного обозревателя

Концевой выступ фронтона: деревянная рама по сравнению с.Холоднокатаная сталь

Если фронтальный свес должен выдерживать ветровые нагрузки должным образом, он должен быть спроектирован или изготовлен в соответствии с некоторыми заранее разработанными предписывающими деталями. Показанный выше рисунок 4 был первоначально опубликован в Техническом бюллетене Simpson Strong-Tie, Руководстве по подключению каркасов при сильном ветре. Но это руководство больше не публикуется. Как показано ранее на Рисунке 2, в IRC есть некоторые предписывающие детали для стальных конструкций, изготовленных методом холодной штамповки. Они ограничены длиной свеса в 12 дюймов и применимы для максимальной скорости ветра 139 миль в час.В отношении конструкции с деревянным каркасом сопоставимые детали содержатся в Руководстве по конструкции деревянных каркасов American Wood Council . Для метода консольного наблюдателя расчетные нагрузки соединений опубликованы для различных скоростей ветра. Консольным сторонним наблюдателям разрешается выдвигаться на расстояние до 24 дюймов, а сторонним наблюдателям с лестницей — только на 12 дюймов. Ниже приведены выдержки из рисунков и таблиц из Руководства по конструкции деревянных каркасов, любезно предоставленного Американским советом по древесине.

Рис. 6, Конструкция фронтального свеса WFCM (любезно предоставлена Американским советом по древесине, Лисбург, Вирджиния)

Помимо конструкции каркаса, соединение настила крыши в этом месте имеет решающее значение. Если вы строите традиционные методы строительства, с расстоянием между гвоздями 6 дюймов на краях панелей и 12 дюймов на внутренних опорах, то близкое расстояние между гвоздями заканчивается у неструктурного внешнего элемента, а гвоздями на самом краю крыши над фронтоном. всего 12 дюймов по центру. Как показано в деталях выше, в новых документах действительно указывается на важность размещения гвоздей над торцом фронтона на ближайшем расстоянии, как потому, что они подвергаются наибольшим усилиям извлечения, так и потому, что это край диафрагмы для передачи поперечных нагрузок. .

В Journal of Light Construction на одном из форумов обсуждается свободный фронтальный выступ.

Управление по чрезвычайным ситуациям Флориды предоставляет здесь некоторую информацию о ветровом сопротивлении двускатных выступов и некоторых возможных способах их модернизации.

Вы когда-либо видели или проектировали различные методы обрамления двускатных свесов?

Copyright © Glencoe / McGraw-Hill Carpentry & Building Construction Проектирование общих стропил для двускатной крыши.

Презентация на тему: «Copyright © Glencoe / McGraw-Hill Carpentry & Building Construction, проектирование общих стропил для двускатной крыши» — стенограмма презентации:

2 Авторское право © Glencoe / McGraw-Hill Carpentry & Building Construction Размещение общих стропил для двускатной крыши

3 Copyright © Glencoe / McGraw-Hill Carpentry & Building Construction Компоновка общих стропил для двускатной крыши Зрителю настоятельно рекомендуется принять во внимание и использовать все меры предосторожности, описанные в этой презентации или которые также могут быть указаны при выполнении описанных здесь действий. Кроме того, следует проявлять здравый смысл, чтобы избежать всех потенциальных опасностей. Издатель не несет ответственности за действия зрителя или профильных экспертов, подготовивших эту презентацию. Издатель не делает никаких заявлений и не дает никаких гарантий, включая, помимо прочего, гарантии пригодности для определенной цели или коммерческой выгоды, а также любые связанные с этим подразумеваемые гарантии или иное. Издатель не несет ответственности за убытки любого типа, включая любые косвенные, особые или примерные убытки, возникшие, полностью или частично, в результате использования зрителем информации, инструкций, предупреждений или других материалов, содержащихся в этой презентации, или их доверия.Уведомление о безопасности

4 Copyright © Glencoe / McGraw-Hill Carpentry & Building Construction Расположение общих стропил для двускатной крыши Соблюдайте правила техники безопасности. Убедитесь, что инструменты и оборудование доступны. Проверить материалы. Следуйте инструкциям, описанным здесь.

5 Copyright © Glencoe / McGraw-Hill Carpentry & Building Construction Разложение общих стропил для двускатной крыши. Безопасность Всегда носите защитные очки.Соблюдайте все правила безопасности при использовании ручных инструментов. Соблюдайте все правила безопасности при обращении с пиломатериалами.

6 Авторские права © Glencoe / McGraw-Hill Carpentry & Building Construction Разметка общих стропил для двускатной крыши Инструменты и оборудование  Рулетка  Обрамляющий квадрат  Калибровочные кнопки  Плотницкий карандаш  Пильные лошади

7 Авторские права © Glencoe / McGraw-Hill Carpentry & Building Construction Размещение общих стропил для двускатной крыши Материалы  Пиломатериалы для каркаса

8 Copyright © Glencoe / McGraw-Hill Carpentry & Building Construction Выкладка общих стропил для двускатной крыши Следующие шаги описывают процедуру выкладки общих стропил для двускатной крыши.Процедура

9 Copyright © Glencoe / McGraw-Hill Carpentry & Building Construction Разметка общих стропил для двускатной крыши Стропила для двускатной крыши Стропила образуют каркас крыши.  Верх стропила упирается в коньковую доску.  Нижняя часть опирается на верхнюю пластину. Верхняя пластина

11 Copyright © Glencoe / McGraw-Hill Carpentry & Building Construction Планирование общих стропил для двускатной крыши Шаг 1 б. Поместите кнопку калибра на язычок квадрата каркаса в точке подъема блока. Поместите другую кнопку манометра на лезвие на расстоянии 12 дюймов (рабочий ход агрегата).

12 Copyright © Glencoe / McGraw-Hill Carpentry & Building Construction Планировка общих стропил для двускатной крыши Шаг 2 a.Поместите угольник на один конец стропила. Совместите отметку 12-дюймового прохода с краем стропил. Совместите отметку 10-дюймового подъема с тем же краем стропила.

устройство и пошаговый монтаж своими руками, с видео и фото

Стропильная система двухскатной крыши – несложная конструкция, доступная для устройства своими руками даже начинающему застройщику. Нужно лишь предварительно сделать подсчеты, ознакомиться с деталями и этапами возведения кровли, подсчитать нужные для монтажа материалы. При расчетах, следует учесть, что несущая способность двухскатной крыши зависит от влияния на нее нагрузок от ветра, снега, веса материалов.

Для того чтобы процесс строительства стропильной системы двухскатной крыши дался Вам как можно легче, ниже представлена подробная пошаговая инструкция по монтажу стропильной системы своими руками.

Требования к строительным материалам

Для устройства стропильной системы лучшим вариантом будет использование пиломатериалов из хвойных пород древесины – сосны, ели или лиственницы, I – III сорта.

Материал для стропил берется не ниже II сорта, мауэрлат изготавливается из досок или бруса II сорта, для стоек и прогонов берется материал II сорта, обрешетка изготавливается из пиломатериала II-III сорта, это зависит от кровли. Ригели, затяжки выполняют из материала I Сорта. На накладки, подкладки можно применять материал III сорта.

Обратите внимание! Пиломатериал должен быть сухим с влажностью не более 20 %. Перед установкой его следует обработать огнезащитными составами и антисептиками против грибковых заболеваний.

Хранить пиломатериал нужно под навесом, обеспечив защиту от солнца и влаги. Площадку для складирования выровнять, пиломатериал переложить подкладками для вентиляции.

Для монтажа потребуются крепежные элементы: стяжки, пластины, шпильки, болты с шайбами и гайками, саморезы с прокладками ЕРDМ, толщиной 2,8мм, монтажная лента, кронштейны оцинкованные.

Кронштейны применяются при креплении мауэрлата, крепят их гвоздями или саморезами.

КР уголки служат для прикрепления стропил к мауэрлату, препятствуют смещению стропил.

Весь крепежный материал должен быть изготовлен из высококачественного материала и иметь защиту от коррозии.

Инструменты для возведения стропильной системы

Для монтажа стропильной системы двухскатной крыши понадобятся следующий набор инструментов:

рулетки, разной длины 5, 10, 20 метров;
маркеры, карандаши;
шнур, для натяжки;
молотки, разных назначений, гвоздодер;
ножницы, для раскроя;
кровельный нож;
шпатель;
скотч;
ножовки, электропила, электродрель с различными сверлами и насадками;
шуруповёрт с насадками;
разметки, уровни горизонтальный и вертикальный;
рейки, линейки;
пена монтажная;
страховочный ремень и веревка – для безопасной работы.

Весь инструмент на кровле содержать в сумке для инструментов, в целях безопасности.

Виды стропильных систем для двухскатной крыши

Насланные стропила

Опираются на мауэрлат и стойки, установленные на внутреннею стену, с равным стропилам шагом. Для придания жесткости при пролетах 6 м, дополнительно ставят подкосы.

Схема наслонных стропил двускатной крыши

Висячие стропила

Если здание небольшой ширины, можно устраивать стропильную систему, когда стропила опираются на мауэрлат или стены, без промежуточных опор. Максимальный пролет – 9 метров. Такие кровли иногда, можно устраивать без мауэрлата. Стропила устанавливаются на стену, с использованием прокладок, на стропила в таком варианте, действует изгибающий момент.

Что бы разгрузить, ставятся деревянные или металлические накладки. Они надежно укрепляют угол. Для висячих стропил большего пролета устанавливается бабка и подкосы. Для висячих систем, стропило устраивают большего сечения, и пиломатериал выбирают не ниже I II сорта.

Схема висячих стропил двускатной крыши

Расчет стропильной системы

Определить нужное в стропильной системе сечение бруса двухскатной крыши, можно собрав все нагрузки, воздействующие на нее: вес покрытия, обрешетки, снега, давление ветра, осадки.

Постоянные нагрузки можно определить по весу 1 м² кровельного покрытия, обрешетки. Важно что бы вес на 1 м² кровли был в пределах 40-45 кг.

Переменные нагрузки от снега, ветра рассчитываются по табличным значениям нормативных документов СНиП, в зависимости от высоты здания, температурной зоны. Нагрузка от снега, равна его весу, умноженного на коэффициент, зависящий от уклона ската. Все эти расчеты выполняются при проекте.

А если нет проекта, и кровля возводится на небольшое здание? Нужно посмотреть на строительство дома по соседству, которое выполняется по проекту, по площади кровли одинаковой с вашей постройкой. Стропильная система двухскатной крыши послужит образцом.

Размеры бруса для стропила

На верхней точке укладывается конек, который соединяет стропила. Высота конька зависит от наклона кровли. На наклон влияет выбор материала покрытия. Минимальные размеры таковы:

для черепичных кровель, шифера 22 гр.;
для металлочерепицы – 14 гр.;
ондулин – 6 гр.;
профнастил – 12 гр.

Оптимальный угол 35-45 гр. наклона, обеспечивает быстрый сброс воды и снега. В регионах с сильными ветрами, кровли делают пологими и тогда угол наклона в пределах 20-45 градусов.

Определить высоту можно по формуле: Н=1/2Lпр*tgA. Где А угол наклона, L-ширина здания.

Рассчитать длину стропила на двухскатную крышу, можно по формуле: Lcтр=1/2Lпр*sinA.

Задача упрощается, при использовании готовой таблицы. От ширины здания и угла наклона, зависит коэффициент. Коэффициент умножить на 1⁄2 ширины здания.

Стропила изготавливают из брусков сосны или ели, сечением 50х100 мм, 50*150 мм.

Размер стропил зависит от шага. Шаг стропил меньше, устанавливается большее количество, сечение будет уменьшаться. Расстояние между стропилами у двухскатной крыши находится в диапазоне от 600 мм до 1800 мм, все зависит от конструкции крыши и используемых для её строительства материалов.

Таблица размеров стропил, в зависимости от шага их установки
Длина стропил, мм	Расстояние между стропилами, мм	Размер сечения бруса стропил, мм
до 3000	1200	80 × 100
до 3000	1800	90 × 100
до 4000	1000	80 × 160
до 4000	1400	80 × 180
до 4000	1800	90 × 180
до 6000	1000	80 × 200
до 6000	1400	100 × 200

Кровля не оканчивается на уровне стен, ее продлевают на 500 мм наружу. Стропильная нога может выступать, или наращивается доска или брусок. В таком случае влага не попадает на стену, не заливается фундамент.

Пошаговый монтаж конструкции стропильной системы двухскатной крыши

Стропильная система двухскатной крыши состоит из следующих элементов:

Мауэрлат.
Лежни.
Стойки.
Стропила.
Подкосы.
Затяжки.
Обрешетка.

Монтаж мауэрлата

Крепеж мауэрлата к монолитному железобетонному поясу

Мауэрлат распределяет равномерно нагрузку на стены здания, его монтаж можно выполнить несколькими способами:

крепиться к стене через армированный железобетонный пояс со шпильками;
шпильки вставляются в кладку;
простой и распространенный способ для простых кровель, крепление катанкой.

Для него берут брус сечением 100х100 мм,150х150 мм или 200х200 мм. Какое сечение выбрать, зависит от размеров кровли и ее покрытия. Мауэрлат стыкуют по длине, для этого сделать запил по 100 мм, длиной 500 мм, сложить бруски и скрепить шпильками.

В углах мауэрлат связывают врубками в пол бруса, скрепляют скобами или болтами. У деревянных построек, мауэрлат это, последний венец. На кирпичных стенах, выполнить монолитный армированный железобетонный пояс, сечением 400х300 мм. По поясу выставить штыри с резьбой 12 мм в диаметре, через 120 мм, для крепления.

В мауэрлате высверлить отверстия диаметром 12 мм, уложить, так чтобы штыри прошли в отверстия. Сверху затянуть гайками. Предварительно под брусок укладываем два слоя рубероида или толя. С наружной стороны стены, мауэрлат заложить кирпичом. Укладку мауэрлата выполнить на ровное по горизонтали и вертикали основание. Нужно проверить уровнем горизонтальность поверхности. Проверить диагонали. При необходимости выровнять подкладками.

Инструкция монтажа лежней, стоек, стропил, подкосов и затяжек

Устройство стропильной системы двухскатной крыши своими руками выполняется в следующем порядке:

Произвести монтаж лежня, при насланных стропилах.
Разметить шаг установки стропильных ног.
Заготовить по размеру стойки.
Установить их, если есть необходимость раскрепить распорками.
Уложить прогон. Проверить геометрию. Установить крепеж.
Примерить первую стропильную ногу, разметить места подрезки.
Сделать разметку точек и установить стропила в начале и конце крыши, натянуть между ними шнур, для того что бы выравнивать по нему остальные элементы.
Установив стропильную ногу, прикрепляем её вначале к мауэрлату, потом к прогону конька, друг к другу.
Прикрутить проволокой к мауэрлату каждую вторую ногу.

Крепление стропил к мауэрлату делают при помощи врубок, упорных уголков и подшивного опорного бруска. Укрепить гвоздями или скобами.

Способы крепления стропил к мауэрлату

Опорные стойки установить на лежни или подкладки и накладки. Лежень это брус 50х100 мм или 50х150 мм, укладывают на среднею стену по прокладке из рубероида. Под подкладки выложить кирпичные столбики, высотой 2 кирпича.

Стропильные ноги между собой соединяются на коньке. Рассмотрим распространенные узлы соединения стропильной системы:

Делают пропилы у одной ноги и запил у другой. Вставляют одну ногу в пропил другой и скрепляют болтом.
Устанавливают накладки, деревянные или металлические.
При помощи врубок в прогон, закрепляют гвоздями или болтами.

Способы соединения стропил на коньке

Для устойчивости кровли к ветровым нагрузкам, устанавливают затяжки, подкосы и прогоны. Затяжка это брусок 100х150 мм, прогоны и подкосы выполняются из бруска 50х150 мм или 100х150 мм.

С установкой схваток надежность конструкции стропил повышается. Сечения бруса одинаково со стропилами. К ногам крепятся болтами или гвоздями. Устройство подкосов добавляет жесткости конструкции. Их устанавливают плотно, к поверхности стропила

Пиломатериал имеет стандартную длину 6 м. Стропила могут быть длиннее. Тогда необходимо стыковать их. Есть несколько способов соединения:

Скрепить, наложив бруски с двух сторон в месте стыка, соединить их гвоздями в шахматном порядке.
Соединить нахлестом, одной части стропила на другую, на расстоянии 1 метра, крепить гвоздями в переменном порядке.
Выполнить прируб наискось, вырубить часть ног стропила, соединить их, укрепив болтами.

Устройство обрешетки

По стропилам кровли устраивается обрешетка. Она служит для распределения нагрузки от кровельного материала, снега на стропила. Играет роль воздушного зазора между кровлей и стропильной системой.

Конструкция обрешетки зависит от принятого кровельного материала:

под мягкую черепицу обрешетку делать сплошной, на стропила укладывается антиконденсатная пленка, сверху прижимается контр рейкой, на неё прибивается обрешетка, затем плиты ОСП и подкладочный ковер, на верх укладываем черепицу.
под кровлю из профнастила обрешетку выполнить разреженную. Шаг обрешетки зависит от марки профнастила, его толщины и угла наклона кровли.
обрешетку под стандартный шифер делать с шагом 500 мм из бруска 75х75 мм или 50х50, а так же доски от 30х100 мм. Следует учесть особенности конструкции кровли, при окончательном выборе подходящего варианта.

Пиломатериал, из которого изготавливается обрешетка, это сосна первого или второго сорта. Ширину желательно брать не больше 14 см. При ширине более, доски могут покоробиться и повредить кровельный настил. Длина гвоздей в три раза должна превышать толщину обрешетки. Доски уложить вдоль конька. Первую доску установить большей толщины на высоту кровельного покрытия.

Сплошную обрешетку устраивать по скату кровли.

Первым слоем класть вдоль конька доску от нее на расстоянии 500-1000 мм следующею и так далее. Вторым слоем стелить обрешетку направлением вдоль стропил. Стык между досками устраивать только на стропилах в разбежку. Гвоздь утапливать полностью с головкой в мякоть древесины.

Рекомендуем посмотреть видео, где наглядно можно посмотреть на конструкцию стропильной системы двухскатной крыши, послушать советы профессионалов по строительству крыш.

Карнизные свесы

Устраиваются для защиты от атмосферных осадков, играют эстетическую роль. Карнизные свесы устраивают плотно без щелей. Заключительный этап по устройству кровли.

Схема устройства карнизного свеса двухскатной крыши

Фронтон

Двухскатная кровля имеет два фронтона. Они имеют форму треугольника, с вершиной у конька и боковые стороны совпадают со скатами кровли. Фронтоны поддерживают стропила и ограждают чердачное помещение. Защищают от ветра и осадков, придают устойчивость кровли.

В деревянных зданиях фронтон делают каркасным. В кирпичных зданиях, каркасными или из кирпича. Фронтоны из кирпича или газоблока, возводятся раньше устройства кровли. Требуют очень точного исполнения.

Каркасные фронтоны вписывают в готовый проем, когда стропильная система уже собрана.

Каркас делают из брусков или досок. Элементы каркаса соединяют на шипах или в пол дерева, крепиться все гвоздями. Обшивают, прибивая доски, вагонку или сайдинг, выдерживая колористику в отделке фасада здания. Для устройства оконного проема, под него делают дополнительный каркас по размерам окна. Если чердак утепленный, то фронтон тоже нужно утеплить. Утеплитель закладывают в середину каркаса. Применяется минераловатный с пониженной горючестью утеплитель. С наружной стороны каркас обивают гидро-ветрозащитной пленкой или ветрозащитной мембраной, с внутренней стороны под отделочный материал прибивают паронепроницаемую пленку или паронепроницаемую мембрану.

Стропила для двухскатной крыши своими руками: установка, как сделать?

Чтобы собрать стропила для двухскатной крыши своими руками, нужно совсем немного знаний и начальные умения плотника.

Стропила выполняют важную работу по поддержке кровли. Они определяют высоту и форму двухскатной крыши.

Стропила двухскатной крыши должны обеспечить укладывание кровельных слоев в виде двух ровных скатов, опирающихся с двух противоположных сторон на фронтоны, а длинными сторонами — на стены дома.

Особенности двухскатной крыши

Чтобы двухскатная кровля, в основании которой лежит собранная своими руками стропильная система, успешно выполняла все возложенные на нее функции и надежно защищала здание от непогоды, нужно знать, как построить для нее надежный, прочный, а иногда и усиленный каркас.

Стропила для двухскатных крыш собирают из деревянных или металлических балок.

Чаще всего для изготовления стропил своими руками используют древесину: доски, брусья, бруски и другие пиломатериалы.

Несколько реже стропила делают из металлопроката. Для этого используют швеллеры, профильные трубы, уголки. Возможно устройство комбинированной системы из металлических и деревянных деталей.

Фото:

В таких конструкциях элементы, несущие большую нагрузку, делают металлическими, а в менее ответственных местах устанавливают деревянные детали.

Несмотря на свою надежность и крепость, металлические стропила имеют много недостатков.

Так, они способствуют отводу тепла от здания в зимнее время, а летом сильно нагреваются, что повышает температуру в доме. Это снижает уровень комфорта людей, живущих в здании.

Поэтому металлические конструкции используют чаще в производственных зданиях, а в жилых домах каркас для двухскатной крыши большей частью делают из пиломатериалов.

Деревянные детали нетрудно собрать в одну конструкцию — для этого не нужен сварочный аппарат или другое сложное оборудование.

Достаточно иметь измерительные и выравнивающие приспособления, шуруповерт, болгарку и самый простой инструмент, который есть в каждом доме: пассатижи, отвертку, молоток и т. д.

Стоит отметить, что не для всякой двухскатной крыши нужно строить конструкцию из множества элементов.

Существуют двухскатные крыши, в которых скаты опираются не на стропила, а на опоры, закрепленные непосредственно на фронтонах.

Это упрощенный вариант двухскатной кровли, который используют в хозяйственных постройках.

Для жилого каменного или деревянного дома лучше построить своими руками полноценную двухскатную крышу со стропилами висячей или наслонной конструкции. В зданиях сложной архитектуры используются элементы из обеих систем.

Фото:

Стропильная система двухскатной крыши может быть наклонного и висячего типа. В первом случае нижняя часть стропил опирается на мауэрлат либо в последний венец сруба.

В реальности устройство стропильного каркаса гораздо сложнее описанной модели, поэтому расчет стропил лучше делать на компьютере, например, в программе Автокад.

Неправильный расчет приведет к поломке всей конструкции, поэтому многие домовладельцы, несмотря на то, что строят двухскатную крышу своими руками, проект предпочитают заказывать у архитектора.

Закрепление стропил

Для крепления стропил к кирпичным, пенобетонным и газобетонным стенкам используют мауэрлат, выполненный из бруса квадратного сечения со стороной от 15 сантиметров.

Рассчитанный по диаметру и длине мауэрлат укладывают на основание из гидроизоляционного материала.

В стенах, сложенных из кирпича, иногда оставляют специальную нишу для крепления мауэрлата таким образом, чтобы наружная часть стены представляла собой невысокий парапет, усиливающий фиксацию опорного бруса на торце стены.

Наслонные стропила закрепить легче, чем висячие. Наслонные стропила обеспечивают хорошую вентиляцию кровельного пирога и подкровельного пространства, что увеличивает срок службы всей двухскатной крыши.

Для стропил наслонного типа нужны:

горизонтальная опора для стропил возле конька — на нее будут опираться пятки стропил;
мауэрлат;
добавочные прогоны и опоры для ног.

К недостатку наслонных стропил относится обилие элементов, затрудняющих использование чердака в качестве жилого помещения.

Наслонные стропила подойдут, если чердачное помещение будет использоваться в качестве неутепленной мансарды.

При устройстве большепролетной стропильной системы приходится устанавливать затяжки — это наиболее длинный элемент навесных стропил.

Навесные стропила, перекрывающие большие пролеты, через некоторое время после начала эксплуатации провисают под собственной тяжестью и весом кровельного пирога. Это не касается зданий шириной 3 – 5 метров.

Видео:

Какое расстояние является критическим для установки наслонных стропил? Если промежуток между стенами составляет более 6 метров, то приходится усиливать и закреплять конструкцию дополнительными элементами для исключения перегрузки стропил.

Для этого используют подвесок или бабку. Этот элемент представляет собой груз, закрепленный на верхней части фермы.

Подвески не следует путать со стойками, так как их нижняя часть не контактирует с затяжкой. Функция подвески состоит в укреплении конькового модуля, где сходятся концы двух противоположных ног.

Снизу к бабке присоединяют затяжку. Чтобы увеличить или уменьшить провисание затяжки, используют резьбовые или патронные хомуты.

Сборка наслонной конструкции

В первую очередь нужно проверить высоту коробки, правильность диагоналей и горизонтальность верхней части стен. Все найденные отклонения устраняют с помощью песчано-цементного раствора.

В деревянных зданиях излишне высокие места спиливают. Выравнивая мауэрлат в горизонтальной плоскости, подкладывать под него что-либо можно только в случае незначительного перекоса.

Поверхности, на которые будут укладывать лежни, тоже должны быть строго горизонтальными, однако они не обязаны находиться в одной горизонтальной плоскости с внешними стенами.
Фото:

Все деревянные детали перед установкой на постоянное место обрабатывают антипиренами и антисептиками. Верхнюю часть бетонных и кирпичных стен покрывают слоем гидроизоляции.

После этого можно приступать к сборке конструкции:

укладывают на внешние стены мауэрлат, проверяя правильность установки измерением диагоналей — они должны быть равны;
выравнивают выставленный мауэрлат в горизонтальной плоскости;
сращивают мауэрлат, используя косые зарубки, а для большей надежности места соединения закрепляют болтами;
закрепляют мауэрлат на стенах;
отмечают места установки лежня — он должен находиться на равном расстоянии от мауэрлата с каждой стороны;
укладывают лежень, закрепляя его, как и мауэрлат, анкерами и скобами;
отмечают места установки стропильных ног — расстояние между стропилами должно быть не более 100 см;
поскольку лежень выровнен по горизонтали, изготавливают опоры равного размера;
опоры по высоте должны коррелировать с диаметром прогона и лежня;
устанавливают опоры и при необходимости укрепляют их распорками;
укладывают на опоры прогон, проверяют правильность углов и линий, устанавливают перемычки, металлические детали и крепежные бруски;
устанавливают первое стропило и размечают на нем точки подпиливания;
используя первую ногу как шаблон, изготавливают остальные;
проводят крепление стропил к мауэрлату, а затем к прогону и друг другу;
прикручивают каждое второе стропило к мауэрлату проволокой;
монтируют наслонные доски;
устанавливают кобылки, увеличивая длину стропила для формирования карнизного свеса;
устанавливают отдельные стропила для козырька (если он есть в проекте).

Видео:

Висячая стропильная система

Висячие стропила могут крепиться на пролеты длиной менее 6 метров. Они состоят из затяжек, которые одновременно являются потолочными лагами, и стропильных ног, связанных попарно перекладинами-ригелями. Ригеля делают конструкцию более жесткой, не давая ногам разъезжаться.

На двухскатной крыше под висячие стропила не нужно укладывать мауэрлат. На установленный на торцы стен водоотталкивающий слой достаточно подложить деревянные доски, нужные для коррекции ферм по горизонтали и чтобы древесина, из которой они изготовлены, не смялась при упоре в твердый кирпич.

Висячая стропильная ферма собирается на земле, а потом краном монтируется на стены или разбирается и подается наверх вручную, где собирается заново.

Установка стропил висячего типа своими руками:

вырезают правое и левое стропило для двухскатной крыши своими руками и затяжку к ним — рассчитать длину каждого элемента можно с помощью геометрических формул;
все три элемента поднимают наверх и собирают способом внахлест или встык;
ферму устанавливают на краю коробки и закрепляют на поверхности стены;
аналогично устанавливают ферму на другом конце коробки;
изготавливают, поднимают и собирают остальные фермы и устанавливают их на расстоянии, предусмотренном расчетами;
устанавливают двускатный конек;
закрепляют бабки;
с помощью хомутов регулируют соединение нижнего конца каждой бабки с затяжками.

Выставить фермы по высоте можно с помощью натянутой между фронтонами бечевки — если высоты стропильных ног не хватает, то под пятки подкладывают деревянные вкладки.

Фото:

Как правильно соединить стропильные ноги с затяжкой? Существует два способа: поставить на узел несколько деревянных пластин или усилить его одной стальной накладной пластиной.

Существует несколько вариантов висячих стропильных систем. Выше была рассмотрена треугольная трехшарнирная арка с бабкой.

Такая стропильная система не позволяет использовать подчердачное пространство в качестве жилого помещения, но монтаж стропил в этом случае будет наиболее простым.

Двухскатная крыша — идеальный вариант для сборки своими руками. Не всегда такая конструкция подходит к дизайну дома, но она очень легка в выполнении и достаточно функциональна.

Зная, как рассчитать размер и как сделать стропила, можно самостоятельно построить двухскатную крышу на свой дом или гараж.

Как укрепить крышу дома от ветра. Как сделать усиление стропил – варианты укрепления стропильной системы. Стропильная система: правила расчета и разработки

Как крепить стропила правильно?

Вход / Регистрация

> Кровля > Как крепить стропила: технология и материалы

Кровля

Смотреть видео

Стропильная система является базой для всей кровельной конструкции. От того, насколько грамотно спроектирована эта система и насколько прочно соединены между собой ее составляющие элементы, напрямую зависит безопасность эксплуатации крыши. Не менее важен и правильный выбор строительных материалов: и древесины для самих стропил, и крепежной фурнитуры. Итак, какое конструктивное решение для организации стропильной системы выбрать, чтобы крыша успешно справлялась с воздействием ветров и тяжестью снежного покрова зимой? Как крепить стропила, чтобы не возник риск преждевременной деформации или разрушения кровли? Об основных моментах, касающихся монтажа стропил, поговорим далее.

Вначале расчеты

Прежде чем выполнить любую работу, в том числе и установку стропил на двухскатную крышу, рекомендуется составить план. Вначале необходимо провести расчеты. Перед началом работ вам нужно выяснить следующие параметры:

Угол наклона ската кровли. Он будет зависеть от многих факторов. В первую очередь учитывают атмосферные осадки, выпадающие в вашем регионе. Учитывайте принцип, чем больше снега зимой, тем круче должна быть двухскатная крыша.
Высота расположения конька. Этот параметр высчитывается исходя из размеров, а точнее ширины самого дома и угла наклона ската.
Из предыдущих двух параметров можно узнать длину стропил.
Еще один важный параметр – это шаг. На каком расстоянии друг от друга будут располагаться стропила. Этот параметр зависит от величины нагрузок, которые будет испытывать двухскатная крыша и сечения стропил.

На этом же этапе определяется тип стропильной системы. Чаще всего используется висячая и наслонная система. Установка стропил в каждом случае происходит по-разному. В первом случае большая часть нагрузки передается на мауэрлат. В верхней точке стропила опираются только друг на друга. Наслонная система подразумевает дополнительного упора – конькового прогона.

Висячий вариант самый простой. Его применяют в том случае, если длина стропил не будет превышать шести метров. Наслонная система подходит и для более широких домов. Но в этом случае нужно чтобы по центральной оси строения проходила капитальная стена или были установлены колонны.

После проведения всех расчетов и выбора типа стропильной системы делается план или чертеж. На нем указывается расположение всех элементов и мест крепления. Также с помощью плана можно легко составить смету расходов. Вы уже будите точно знать каких и сколько элементов и деталей вам понадобится.

Расчет размеров

Для правильного расчёта размеров и формы крыши следует придерживаться определённых правил.

Обратите внимание! Любая двускатная крыша должна иметь угол от 5 до 90 градусов иначе монтаж будет очень сложным и с дальнейшими проблемами во время эксплуатации дома.

В случае частых и обильных осадков в районе постройки, можно создавать ломаную крышу, где верхняя часть имеет пологий наклон, а нижняя с резким уклоном. Во время выбора угла также нужно думать о скорости ветра — чем острее угол крыши, тем больше она будет похожа на корабельный парус. Таким образом, нужно подбирать средние размеры и высоту стропил, учитывая все факторы погоды и массы кровельного пирога.

Находим площадь одного ската крыши:

Площадь ската = Длина ската, умноженная на ширину ската

При этом:

Ширина ската = Длина стены + Длина выступа, умноженная на 2

Высота ската в этом случае равна длине стропил.

Количество стропил будет рассчитываться по формуле:

Количество стропильных ног равно двойной ширине ската, разделенной на шаг между стропилами.

Теперь рассчитываем допустимую нагрузку:

Вес кровли равен сумме веса всех слоев кровли на 1 м. кв. Еще необходимо прибавить 10% от полученной цифры.

К полученной величине добавляем нагрузку от воздействия факторов внешней среды и угол наклона крыши. В зависимости от этих данных следует подбирать материал для создания стропильной системы.

Какие элементы еще понадобятся

Двухскатная крыша считается несложной конструкцией, но чтобы возвести все правильно, следует знать все ее компоненты. В каркас, кроме самих стропил, входят и другие элементы, а именно:

Мауэрлат. Этот элемент системы расположен по верхнему периметру стен. Он служит для того, чтобы равномерно распределять нагрузку от двухскатной крыши. Именно в него упираются стропила. Для мауэрлата применяется брус с сечением 15 на 15 сантиметров.
Прогон. Это балка, которая поддерживает верхние концы стропильных пар. Здесь, как и в случае с мауэрлатом, используется деревянный брус.
Затяжка — элемент, использующийся в висячих системах. Затяжка соединяет нижние концы стропил.
Лежень – это необязательный элемент. Он представляет собой деревянную балку, которая служит основанием для упоров подкосов.
Стойки. Они применяются в наслонной стропильной системе. Стойки поддерживают коньковый прогон.

Также могут применяться и другие элементы. Например, для усиления всей конструкция используются подкосы, ригели и так далее. Также применяются кобылки – это удлинение стропил, которое составляет свес двухскатной крыши.

Монтаж верхних концов стропил

Выбирая, как установить стропила, важно оценить сложность работ и вес стропильных конструкций. Если ферма в собранном виде имеет относительно небольшой вес, либо есть возможность использовать подъемное оборудование, то конструкции проще собирать на земле, а затем поднимать и монтировать на крыше. Если элементы системы имеют большой вес и поднимать их приходится вручную, то сборка ферм выполняется на крыше. О технологии монтажа стропильных ферм рассказывается в видео инструкции.

Соединение верхних концов стропилин может выполняться разными способами. В первую очередь, это крепление встык. На встречных стропильных ногах выполняются зарезы под нужным углом. Затем стропилины состыковывают полученными торцами и крепятся на два гвоздя. Соединение дополнительно усиливается деревянной или металлической накладкой.

Крепление стропильных ног внахлест выполняется с использованием болтов или шпилек с широкими шайбами и гайками. В этом случае стропила соприкасаются плоскостями.

Если стропильная система монтируется на деревянном доме с фронтонами, выполненными из бруса или бревна, ставить стропила на стены требуется с использованием скользящего крепежа, чтобы избежать деформации крыши при усадке сооружения. Соответственно, в коньковой части стропилины должны быть соединены особым образом: стропильные ноги должны располагаться с зазором, и скрепляются они при помощи специального подвижного соединительного элемента из металла.

При наличии конькового бруса монтаж на земле стропильных ферм не требуется – стропильные ноги устанавливаются по одной, и крепятся к коньковому прогону.

Коньковый прогон должен быть расположен строго горизонтально, чтобы стропильная система равномерно распределяла нагрузку, которую испытывает крыша.

Способы крепления стропильных балок

Как закрепить стропила на двухскатной крыше? Как сделать это правильно? Существует несколько популярных способов, помогающих закрепить стропила к мауэрлату, а именно:

Наиболее распространенным является метод врубки. Такой способ установки стропил является прочным и жестким, поэтому его применяют только в том случае, если двухскатная крыша монтируется на дом из кирпича, блоков и прочих подобных материалов. Вам предстоит поработать пилой или топором. На нижнем конце стропила делается врубка, которая по форме точно подходит под рельеф мауэрлата;
Еще один жесткий метод подразумевает нашивку опорного бруска. Такой метод фиксации стропил разумно использовать для двускатных крыш небольших хозяйственных построек. Для его исполнения понадобится одна толстая доска длиной около метра или две тонких. На них делается выпил с конфигурацией мауэрлата. После этого доски просто нашиваются сбоку стропил;
Закрепить можно и подвижным методом. Он часто применяется в деревянном строительстве. Такой способ позволяет «гулять» стропилам пока сам дом дает усадку. В этом случае применяются дополнительные приспособления. Одна часть скользящей опоры монтируется на стропила, а другая на мауэрлат. Такой способ применяется только в наслонных системах, когда в верхней части крыши имеется дополнительная опора в виде конькового прогона.

Кроме крепления стропильных балок в нижней части, их следует соединить и в верхней точке. Существует несколько типов фиксации. Самый просто способ – встык. Под нужным углом верхние концы стропильных балок отпиливаются так, чтобы они точно совпадали друг с другом. Затем они соединяются и скрепляются гвоздями и металлическими пластинами. Такой способ не очень надежный, поэтому применяется для двухскатных крыш небольших строений.

Самым надежным вариантом считается в полдерева, который лучше применяется, если для используется стропильный брус. На сопряженных концах делается вырубка на половину толщины. Далее они соединяются друг с другом и закрепляются гвоздями, хомутами или металлическими элементами.

Если двухскатной крышей покрывается деревянный дом, то верхние концы стропил нужно соединять подвижным способом. В этом случае их соединяют шарнирами. Это не даст стропильной системе покоробиться во время усадки стен из бревен или бруса.

Монтаж стропильной системы для крыши дома, имеющей один скат

Виды односкатных стропильных систем.

Если предполагается такое строительство кровли гаража или дома, то стропильная система легко собирается своими руками, поскольку это не потребует от “самоделкина” особенных умений и знаний. В первую очередь нужно правильно рассчитать перепад между стенами дома для уклона ската крыши (для местности, в которой часто бывают обильные снегопады, допустимо значение 45 градусов). Для этого применяется формула Н = Ш × tgL, где:

Н – перепад между стенами дома;
Ш – расстояние между несущими стенами гаража;
L – угол ската кровли.

После того как правильно заготовлено необходимое количество стропил (в основном для гаражных строений нужно сделать шаг 60-70 см) и покрыто антисептическими средствами, можем начинать монтаж основных элементов конструкции.

Подготовка к монтажу

Прежде чем поставить стропила, их следует подготовить к монтажу. Для этого проделывается следующая работа:

Первым делом следует проверить качество материала. Стропила должны быть ровными, без следов плесени. Также материал должен обладать определенной влажностью, которая должна составлять 10-15 процентов;
Стропила изготовлены из древесины. Данный материал «боится» плесени, влаги, насекомых и огня. Поэтому, перед тем как ставить стропила на двухскатную крышу, их следует обработать. Для этих целей используются специальные пропитки. Чтобы стропила хорошо пропитались, их желательно предварительно очистить от пыли и грязи;
Также следует подготовить и крепежные приспособления. Чаще всего чтобы установить и закрепить стропила на двухскатной или другой крыши используют гвозди. Кроме того, дополнительно можно применять металлические скобы, специальные планки и стальную проволоку.

Ну и конечно нельзя обойтись без инструментов. В первую очередь – это обычный набор плотника. Также понадобится электро- или бензопила. Чтобы поставить стропила вам придется передвигаться по крыше. Поэтому, между балками перекрытия нужно расположить доски. Также нельзя забывать про безопасность. Лучше всего для монтажа стропил использовать строительные леса, если их нет, то применяют лестницу достаточной высоты и прочности.

Как сделать правильный монтаж стропил

Способы соединения стропил: одним зубом, болтом и хомутом.

Стропила укладываются в правильно подготовленные пазы мауэрлатов так, чтобы часть их выходила на 30-40 см. В тех местах, где проходят соединения, они прикрепляются к балке с помощью разных анкеров, а также строительных скоб, при этом скрепляют обе «детали» саморезами либо гвоздями. Если длина стропил превышает 4,5 м, требуются подпоры. Каркас под кровельный материал собирают из деревянной рейки, поверх гидроизоляционной пленки, точно перпендикулярно несущей конструкции. Частота ячеек зависит от того, насколько тяжелой будет крыша. Вот это и есть вся схема установки стропил.

Процесс работы

После того, как стропила подготовлены, приступаем к самому процессу монтажа. Всю работу следует делать в команде, лучше чтобы она состояла минимум из трех человек. В таком случае меньше риск получить травму и сам процесс будет происходить быстрее.

Приведем пример, как ставить стропила в случае применения наслонной системы:

Чтобы облегчить и ускорить работу вначале делается шаблон. Две пары стропил поднимают на крышу. Далее, верхний их конец ставят на коньковый прогон, а нижний на мауэрлат. При этом выверяют угол наклона ската и расположение по вертикали. Верх стропил соединяют поперечной перемычкой. Снизу отмечают и выпиливают место соединения с мауэрлатом. Эту работу нужно провести правильно и аккуратно, от нее зависит все дальнейшие действия. Вместо стропил, для облегчения задачи, можно использовать две доски.
Далее, шаблон спускают вниз и с его помощью подгоняют две пары стропил. Вначале следует поставить торцовые элементы системы. Закреплять их сразу «накрепко» не нужно, только наживить. Лучше всего сделать это с помощью подпорок, которые устанавливаются с двух сторон стропил.
После этого выверяется ровность установки стропильных пар с торцов дома и между ними натягивают веревку, которая будет служить ориентиром для других составляющих системы.
Далее, собираются остальные стропильные ноги и их ставят на свое место. Где это делать? С таким вопросом сталкиваются многие «домашние» мастера. Легче всего собрать стропильные пары на земле, а потом поднять их на крышу. Но в этом случае без спецтехники не обойтись. Такая конструкция может весить двести и более килограмм. Поэтому, если крана нет, лучше поднимать все по частям, а сборку проводить на крыше.
После того, как выставили все по уровню, стропила следует закрепить с помощью гвоздей или других приспособлений. Лучше усилить это несколькими способами. В таком случае конструкция сможет прослужить дольше. Чаще всего гвозди дополняют скобами или металлическими планками. Некоторые специалисты рекомендуют дополнительно усиливать стыки толстой стальной проволокой.

Видео по теме:

Далее, приступают к установке подкосов, распорок и других дополнительных компонентов каркаса крыши. В заключении делается обрешетка и проводится монтаж гидроизоляции, утеплителя и кровельного материала.

Монтаж

Монтаж стропильной системы

В случае бетонных или кирпичных стен проводится монтаж мауэрлата. Если же конструкция состоит из брёвен или бруса, то роль мауэрлата будет играть верхушка стены.

Устройство кровли

На бетонной или кирпичной конструкции в верхушку монтируются металлические стержни с шагом 1–1,3 м с поперечным диаметром в 1 см и с нанесённой на них резьбой, а после полной их установки сверху размещается мауэрлат. Также следует создать слой гидроизоляции между мауэрлатом и стеной для предотвращения попадания влаги и воды. Стены из пенобетонных блоков в местах соединения нужно дополнительно армировать и залить бетоном в 200–300 мм.

Для получения конструкции с приличным запасом прочности используют мауэрлат в виде бруса с поперечным сечением в 150 мм. Его устанавливают на стержни с резьбой в районе верхнего обреза стен (специального канала для мауэрлата) на слой гидроизоляции. Для длинных стропильных ног с огромной массой можно установить дополнительную опору с упором на лежни.

Способы крепления

Теперь можно переходить к монтажу стропильных ног с комбинированием наслонной и висячей систем. Для этого следует взять балки с размерами около 50–70 х 150-170 х 6000—Ин9000 мм и изготовить начальный шаблон одной стропильной ноги, по ней будут в дальнейшем создаваться остальные стропила.

Как только получено требуемое количество стропильных ног, можно начинать установку стропил на мауэрлат. Дополнительно соединять с коньковым брусом гвоздями и с балкой перекрытия саморезами. В случае установки наслонной системы, нужно провести монтаж опор под стропилами с шагом, ранее определённым на стадии проектирования. По завершении монтажа стропила соединяются с коньком вверху балок с использованием скоб, болтов или металлических уголков.

Крепление стропил со свесом

Теперь необходимо придать жёсткости конструкции установив нижние затяжки и верхние ригеля. Если в районе проживания часто наблюдаются сильные ветра и бури, крышу можно укрепить диагональными связями с использованием простых досок.

Стропила с прогонами и двойными затяжками

После этого устанавливается обрешётка по горизонту и проводится монтаж кровельного пирога. Для обрешетки используют сухой брус без трещин и сучков, который начинают устанавливать возле конька с направлением сверху вниз. Так проводится монтаж обеих сторон до получения хорошей жёсткости поверхности.

Таким образом, создаётся стропильная система крыши гаража или небольшой постройки без привлечения бригады специалистов и с приличной экономией денежных средств.

Главные элементы остова крыши ↑

Основной фигурой строения является треугольник, который, как известно, – самая жесткая геометрическая фигура. Главным элементом любой стропильной фермы являются стропильные ноги. Уложенные вдоль ската они поддерживают обрешетку.

Мауэрлат – это опорный брус на который опираются ноги. В деревянных эту функцию выполняет бревно или брус верхнего венца сруба. При кирпичной кладке – это специальный брус, который устанавливают заподлицо с внутренней плоскостью стены. Между мауэрлатом и кирпичной стеной обязательно прокладывают слой гидроизолирующего материала.

При необходимости верхнюю часть стропильных ног поддерживают при помощи системы стоек и раскосов. Они, с одной стороны, обеспечивают жесткость конструкции, а с другой – передают нагрузку на опорные столбы и внутренние стены и разгружают тем самым ноги.

В местах, где отсутствуют несущие стены, опорой для пяток стропильных ног могут стать продольные, достаточно мощные, балки, так называемые, боковые прогоны. Их длину ограничивают оказываемой на них нагрузкой.

Коньковый прогон– на нем в вершине всего каркаса соединяются между собой стропила (фермы). В дальнейшем на этом прогоне будет устраиваться конек крыши.

Для защиты от ветровых нагрузок в плоскости каждого ската устанавливают диагональные связи (сколько потребуется).

Стропильные ноги и мауэрлат вместе должны быть накрепко связаны со стенами. В кладку под пятками ног заделывают ерши (стальные шпильки) или заранее ставят заранее закладные элементы. Ноги к ним притягивают с помощью скрутки из стальной проволоки (диаметр 6 мм).

Этот прием для срубов считают необязательным, поскольку верхний венец и так всегда надежно связан с остальной стеной.

Кобылка в стропильной системе (доска, которой наращена нога) используется для устройства вылета или карнизного свеса. Кровельный свес выполняет защитную функцию – отводит дождевую или талую воду, стекающую с крыши. Кобылку устанавливают с отступом от стены самое меньшее на 40 см. Доска для нее должна быть меньшей ширины, чем стропила.

Как усилить в опасных узлах ↑

Чтобы увеличить несущую способность, рекомендуется устанавливать разгружающие балки (подмоги), двухсторонние накладки и подкосы.

Подмоги крепят в пролете между подстропильной ногой и мауэрлатом с помощью болтовых хомутов или металлических зубчатых пластин.

Одним из опасных узлов, который имеет неразрезная стропильная нога является опирание на подкос. В этом месте возникает наибольший изгибающий момент, из-за чего приходится прибегать к увеличению сечения в целом. Однако, поскольку в этом узле прогиба нет, достаточно лишь увеличить ширину стропил, закрепляя двусторонние дощатые накладки. Их крепят гвоздевым боем, болтовыми хомутами или болтами.

Если стропило уже было усилено подмогой, то ее можно сделать длиннее настолько, чтобы вывести край подмоги за опорный узел. Таким образом удается решить одновременно две задачи: усилить опорный узел и прогиб в пролете.

Если по какой-то причине, например, подгнивания, опирание на мауэрлат становится ненадежным, к пятке ноги крепят дополнительные подкосы. Они будут упираться в ту же балку мауэрлата или же в дополнительный лежень. Кстати, так же проводят выравнивание стропильной системы висячего типа.

Какие материалы нужны: учитываем функциональность ↑

Основным материалом, который используют при изготовлении стропильных конструкций, особенно в индивидуальном строительстве, неизменно остается дерево. Учитывая специфику материала, еще на стадии проектирования необходимо предусмотреть конструктивные, а также защитные мероприятия, направленные на продление службы древесины. К первым относят: устройство в местах, где соприкасаются дерево и кирпичом, прокладок из гидроизоляционных материалов, создание и поддержание паро- и гидроизоляционных слоев, предотвращение протечек, обеспечение вентилируемыми зазорами кровли. К защитным – чем обработать стропильную систему, чтобы оградить ее от загнивания, плесени, пожаров и т. д.

В прежние времена использовался исключительно каркас из бревен или полубревен. Сегодня предпочтение отдается готовому прямоугольному брусу – его сечение соответствует расчетным нагрузкам, или доскам с сечением 50 × 200 (50 × 150) мм, которые в случае необходимости сплачивают. В основном используют древесину хвойных пород – сосны, ели, лиственницы без пороков (влажность не больше 18–22%).

Для повышения жесткости и усиления на отдельных участках вводятся металлические элементы. К примеру, они служат опорами для самых нагруженных коньковых прогон. Пролеты между частями из металла заполняются деревянными элементами. Такой комбинированный вариант намного прочнее деревянного, к тому же позволяет использовать безраспорно-наслонную схему.

Определенные сложности создает стропильная система эркера или мансарды с использованием металла. Он, как известно, отличный проводник, поэтому стандартное утепление – когда утеплитель укладывают между стропил, может и не подойти. Теплоизоляцию нужно уложить так, чтобы металлическая часть оказалась или снаружи его слоев, или полностью внутри помещения (тогда весь кровельный «пирог» – покрытие кровли, вентиляционный зазор, все виды изоляции, тепло-, влаго-, паро- и внутренняя обшивка будут снаружи).

Оба этих способа не без недостатков: в первом случае имеем дело с потерей значительного объема помещения, во втором – возникает необходимость декорировать стропила (вагонкой, гипсовыми листами, декоративными панелями, гипсокартоном и т. п.).

Способы изготовления стропильных каркасов ↑

Первыми можно отметить изготовление конструкции стропил методом «паз-шип» или при помощи гвоздей, болтовых, скоб, хомутов и прочих подобных соединений. Самым популярным, безусловно, является использование при скреплении стропил гвоздей и скоб.

Однако не надо забывать, что такое соединение по мере высыхания деревянных элементов теряет в надежности и прочности. Этого недостатка позволяют избежать болты.

Второе решение – в использовании при крепеже элементов конструкции фасонных штампованных деталей из стали и саморезов. Монтажные детали бывают разного назначения и формы, начиная от универсальных, например, уголки для стропильной системы или пластины, до исключительно специальных, типа подкосов, в том числе и усиленных. Таким образом, создание сложного варианта становится похожим на работу с детским конструктором.

Примерка стропильных ног

Применяя заготовку, замеряется нужная длина стропил, которая берется с запасом, для того чтобы можно было корректировать места соединения с обвязкой. Места стыков отмечаются строительным маркером. Благодаря такой заготовке быстро формируются пары стропильных ног. Изначально устанавливаются элементы по краям каркаса, затем между ними натягивается веревка для точного расположения следующих пар. Закрепляются стропильные ноги друг с другом монтажными скобами и анкерными крепежами, дополнительно укрепляя стропильную пару перемычками ниже конька.

Рассмотрим, какая же стоимость установки стропил на крышу и цена за оказание данных услуг? Зачастую строительные бригады предлагают свои услуги не только за установку стропил (средняя цена 10-20$ за 1 кв. м.), но и за полный объем работ:

установка стропильных систем на крышу;
монтаж гидроизоляционных и пароизоляционных материалов;
укладка кровельных материалов.

Вырубка посадочного места

Важно понимать, что выполнить идеальный запил на строительной площадки невозможно. Причины могут быть разными: недостаток высокоточных инструментов, неравномерное положение мауэрлата, неудобная позиция и так далее. Поэтому относительно проектного значения, может измениться угол наклона ската. Тут, главное, сохранить единую линию положения стропил.

Самый простой способ сделать одинаковый запил на стропилах — использовать шаблон. Правда, не во всех случаях этот вариант подойдет, так часто крыши бывают неровными. Тогда придется рассчитывать угол и место вырубки на каждой стропиле индивидуально.

Для основы шаблона возьмите обрезок доски, кусок ДВП или фанеры, подойдет даже плотный картон. На заготовке проведите линию от нижнего края на расстоянии не больше третье часть ширины стропилины. Такую же черту необходимо провести на всех брусьях которые планируете подрезать. Дело в том, что глубже делать распил не рекомендуется из-за потери прочности. Далее, отметьте точки, в которых стропила будет прилегать к мауэрлату, сделайте перпендикулярную черту, относительно прошлой линии.

Теперь перейдем к изготовлению шаблона, определив углы вертикальной и горизонтальной части зарубки. Для этого приложите заготовку к торцу мауэрлата, сохранив уклон будущей крыши. Напротив угла должна быть точка пересечения линий, которые сделали до этого. Проведите линии треугольника и вырежьте получившийся шаблон.

Прежде чем переносить разметку на стропила проверьте точность готового изделия. Пройдитесь по крыше и проверьте степень примыкания по всей длине мауэрлата. При необходимости сделайте коррективы, но не стоит ожидать идеального варианта. Перепады в 2-3 миллиметра допустимы.

Важна максимальная концентрация, чтобы не выйти за очерченные границы. Если не уверены в собственных силах, тогда воспользуйтесь ручным инструментом. Так вы снизите процент брака и время на переделку.

Второй срез выполняется топором, так как электропила может быть застопорена. Тут так же понадобится сноровка и сила. Важно проследить чтобы топор был довольно острым, тогда дело будет спориться лучше и можно избежать сколов.

Наконец, сверьте получившийся запил с шаблоном и при необходимости внесите поправки. После чего можно выполнить монтаж готовой стропильной ноги или сделать посадочные места на оставшихся деталях.

Способы восстановления поврежденной стропильной конструкции

Часто усиление стропильной конструкции подразумевает своевременный ремонт стропил. Причины ремонта стропильной конструкции возникают при подгнивании конца стропильной ноги. Загнивание древесины может произойти по причине использования сырого материала для балок либо при отсутствии правильно обустроенной вентиляции холодного чердачного помещения. Подгнивание мауэрлата либо концов стропильных ног может происходить и из-за отсутствия чердачных продухов.

При достаточном обеспечении вентиляции и достойном утеплении чердака может наступать и при повреждении воздушных продухов и пароизоляции в конструкции мансардного помещения. Главная причина гниения стропильных ног и мауэрлата скрывается в протечке кровли либо в отсутствии слоя гидроизоляции между кладкой стены и древесиной, где часто увлажнение древесины происходит от кладки.

В данном случае, при подгнивании конца стропильной ноги, узел опирания балки на мауэрлат теряет свою надежность и требуется усиление стропила в узле опирания. Решить задачу можно методом прикрепления дополнительного подкоса

к нижнему концу стропильной ноги, и упереть его в эту же мауэрлатную балку (рис.). Крепление дополнительных подкосов производят гвоздевым боем с опиранием на стропиле в прибоины.

Дополнительную устойчивость балке стропильной ноги можно придать, если раздвинуть нижние концы дополнительных подкосов. Если усиливающие подкосы упереть в дополнительный лежень, таким образом, появляется возможность частично уменьшить прогиб стропильной ноги в пролете между мауэрлатом и подстропильной ногой.

Восстановить и усилить поврежденные участки конструкции можно с помощью нескольких способов, которые рассмотрим ниже.

Например, ремонт узла опирания стропильной ноги на мауэрлат, можно произвести с помощью деревянных накладок, которые опираются на мауэрлат торцом. Заметим, что данный способ используют лишь при одиночном повреждении стропильной балки с последующей установкой скрутки из проволоки.

Ремонт стропильной ноги можно произвести с помощью прутковых протезов (рис.). Преимущество данного способа заключается в применении при массовых повреждениях стропильной балки. Ремонт стропил с использованием прутковых протезов начинается с закрепления стропильной балки на временных опорах. Далее поврежденную часть стропила необходимо выпилить, для этого нужно разобрать часть кровельного покрытия. Прутковый протез надевается на стропильную балку и опирается на мауэрлат. Протез должен быть обеспечен опорной площадкой предотвращающей сползание стропильной ноги, которая в него упирается. Подкосная решетка обеспечивает жесткость сжимания верхнего пояса протеза.

Причины ремонта стропильной конструкции часто заключаются в повреждении конца стропильной ноги и подгнивании участка мауэрлата, на который опирается стропильная балка. При такой ситуации можно воспользоваться накладками, опирающихся на балку (рис.). Для начала стропильную ногу закрепим на временных опорах и выпилим поврежденные участки мауэрлата и стропильной ноги. Далее в кладку забьем костыли и уложим на них метровую балку. На перекрытие либо непосредственно на стену можно уложить лежень длиной в один метр, если это допускает сделать конструкция перекрытия либо стен. По обе стороны стропильной ноги укрепляем гвоздевым боем усиливающий подкос и упираем его в уложенную балку. Для поддержки обрешетки сделаем новую удлиненную кобылку.

Обеспечение нормального процесса воздухообмена в чердачном перекрытии является одним из наиболее важных моментов для сохранности древесины деревянной конструкции крыши. При недостаточном обмене воздуха в чердачном помещении происходит развитие грибковых спор и как следствие, загнивание древесины. Для восстановления вентиляции необходимо провести ряд мероприятий (рис.).

Стоит знать, что площадь сечения продухов и слуховых окон должна составлять от 1/300 до 1/500 от площади всего чердачного перекрытия. Ширина продухов не должна превышать 2,5 см. Изучив характер движения потоков воздуха в помещении и определив температуру воздуха на границе утеплителя, может появиться необходимость в дополнительных слуховых окнах и продухах. Заметим, что на верхней границе утеплителя температура воздуха не должна превышать двух градусов вне зависимости от уровня отрицательного показателя температуры наружного воздуха.

Может быть, что появится необходимость увеличить толщину слоя утеплителя. Для этого его стоит измерить, может, будет достаточно и просто разрыхлить слежавшийся утеплитель (это необходимо делать один раз в течение пяти лет). Проблема при недостаточном воздухообмене может скрываться и в поврежденной пароизоляции, находящейся под слоем утеплителя, для этого ее стоит просто восстановить.

Стоит добавить, что людей решивших строить сруб, может смущать кирпичная стена на изображениях. Не беспокойтесь, она тут не играет никакой роли, так как стропильная система одинакова, как в кирпичном, так и в деревянном доме. Ваша задача — ознакомиться с тем, как ее ремонтировать и мы в данной статье попытались дать исчерпывающую информацию. Пользуйтесь ей и все у вас будет в целости. Но кроме этого может ознакомиться и с другими материалами нашего сайта.

Стропила служат основой всей кровельной конструкции, а их монтаж — одна из наиболее ответственных задач при строительстве дома. Каркас будущей крыши можно изготовить и установить самостоятельно, соблюдая технологические особенности кровель разных конфигураций. Приведем основные правила по разработке, расчету и выбору стропильной системы, а также опишем поэтапно процесс установки «скелета» крыши.

Стропильная система: правила расчета и разработки

Стропильная система — несущая конструкция, способная оказывать сопротивление порывам ветра, принимать на себя все наружные нагрузки и равномерно распределять их на внутренние опоры дома.

При расчете стропильной конструкции учитывают следующие факторы:

Угол наклона крыши:
более 10% — скатная кровля.
Нагрузки на крышу:
временные — давление ветра, тяжесть снега, вес людей, которые проводят на крыше ремонтные работы;
форс-мажорные, например, сейсмические.

Величину снеговых нагрузок рассчитывают исходя из особенностей климата региона по формуле: S=Sg*m

, где
Sg
— вес снега на 1 м2,
m
-расчетный коэффициент (зависит от наклона кровли). Определение ветровой нагрузки базируется на таких показателях: тип местности, нормативы ветровой нагрузки региона, высота здания.

Коэффициенты, необходимые нормативы и расчетные формулы содержаться в инженерно-строительных справочниках

При разработке стропильной системы надо рассчитать параметры всех составляющих конструкции.

Элементы стропильной конструкции

Стропильная система включает в себя множество составляющих, выполняющих конкретную функцию:

Материалы для изготовления стропил

Стропила чаще всего изготавливают из деревьев хвойных пород (ель, лиственница или сосна). Для обустройства кровли применяют хорошо просушенную древесину с уровнем влажности до 25%.

Деревянная конструкция имеет один существенный недостаток — со временем стропила могут деформироваться, поэтому в несущую систему добавляют элементы из металла.

С одной стороны металл добавляет жесткости стропильному сооружению, но с другой — снижает срок эксплуатации деревянных частей. На металлических площадках и опорах оседает конденсат, который приводит к загниванию и порчи древесины.

Совет. При установке стропильной системы из металла и дерева надо позаботиться о том, чтоб материалы не соприкасались друг с другом. Можно использовать влагозащитные средства или применять пленочную изоляцию

В промышленном строительстве используют металлические стропила, выполненные из стального проката (двутавра, тавра, уголков, швеллера и т.д.). Такая конструкция более компактна, чем деревянная, но хуже удерживает тепло, и поэтому требует дополнительной теплоизоляции.

Выбор стропильной системы: висячие и навесные конструкции

Существуют два виды стропильных конструкций: висячие (распорные) и наслонные. Выбор системы определяется типом кровли, материалом перекрытия и природными условиями региона.

Висячие стропила

опираются исключительно на внешние стены дома, промежуточные опоры не задействуются. Стропильные ноги висячего типа выполняют работу на сжатие и изгиб. Конструкция создает горизонтальное распирающее усилие, передающееся к стенам. При помощи деревянных и металлических затяжек можно снизить эту нагрузку. Затяжки монтируют у основания стропил.

Висячая стропильная система часто используется для создания мансарды или в тех ситуациях, когда пролеты на крыше составляют 8-12 м, а дополнительные опоры не предусмотрены.

Наслонные стропила

монтируются в домах с промежуточной столбчатой опорой или дополнительной несущей стеной. Нижние края стропил фиксируются на внешних стенах, а их средние части — на внутреннем простенке или несущем столбе.

Установка единой кровельной системы над несколькими пролетами должна включать распорные и наслонные стропильные фермы. В местах с промежуточными опорами монтируют наслонные стропила, а где их нет — висячие.

Особенности обустройства стропил на разных крышах

Двускатная крыша

Двускатная крыша, согласно строительным нормам, имеет угол наклона до 90°. Выбор наклона во многом определяется погодными условиями местности. В районах, где преобладают обильные осадки лучше устанавливать крутые скаты, а там, где господствуют сильные ветра — пологие кровли, чтоб максимально снизить давление на сооружение.

Распространенный вариант двускатной крыши — конструкция с углом наклона 35-45°. Такие параметры специалисты называют «золотой серединой» расхода строительных материалов и распределения нагрузки по периметру здания. Однако в таком случае чердачное помещение будет холодным и здесь не получится обустроить жилую комнату.

Для двускатной крыши применяется наслонная и висячая стропильная система.

Шатровая крыша

Все скаты крыши имеют одинаковую площадь и одинаковый угол наклона. Конькового прогона здесь нет, а стропила соединяются в одной точке, поэтому монтаж такой конструкции достаточно сложен.

Шатровую крышу целесообразно устанавливать при выполнении двух условий:

основание постройки квадратной формы;
в центре сооружения имеется несущая опора или стена, на которую можно будет зафиксировать стойку, поддерживающую стык стропильных ног.

Создать шатровую крышу можно и без стойки, но при этом конструкцию надо усилить дополнительными модулями — стойками затяжками.

Вальмовая крыша

Традиционная конструкция вальмовой кровли предполагает наличие накосных стропил (диагональных), направленных к углам постройки. Угол наклона ската такой крыше не превышает 40°. Диагональные прогоны обычно делают с усилением, так как именно на них приходится существенная часть нагрузки. Изготовляют такие элементы из сдвоенной доски и прочного бруса.

Места стыковки элементов обязательно подпираются стойкой, которая повышает надежность сооружения. Опора располагается на расстоянии ¼ длины больших стропил от конька. На месте фронтонов двускатной крыши устанавливаются укороченные стропила.

Стропильная конструкция четырехскатной кровли может включать очень длинные диагональные элементы (более 7 м). В этом случае под стропила надо монтировать вертикальную стойку, которая будет опираться на балку перекрытия. В качестве опоры можно использовать шпренгель — балка располагается в углу крыши и фиксируется на смежных стенах. Шпренгельную ферму усиливают подкосами.

Ломаная крыша

Ломаные крыши обычно создаются для обустройства большей мансарды. Установку стропил при таком варианте кровли можно разбить на три этапа:

Монтаж П-образной конструкции — опоры для прогонов, которые удерживают стропильные ноги. Основание конструкции — балки перекрытия.
Устанавливается не менее 3-х прогонов: два элемента проходят по углам П-образного каркаса, а один (коньковый прогон) монтируется по центру мансардного перекрытия.
Монтаж стропильных ног.

Двухскатная крыша: установка стропил своими руками

Расчет угла наклона и нагрузок

Расчет двухскатной крыши конечно можно произвести самостоятельно, но все же лучше это доверить профессионалам, чтоб исключить погрешности и быть уверенным в надежности конструкции.

При выборе угла наклона надо учесть, что:

угол 5-15° подходит не для всех кровельных материалов, поэтому сначала выбирают тип покрытия, а потом делают расчет стропильной системы;
при угле наклона свыше 45° — возрастают материальные расходы на закупку составляющих «кровельного пирога».

Пределы нагрузки от воздействия снега колеблются от 80 до 320 кг/м2. Расчетный коэффициент для крыш с углом наклона меньше 25° составляет 1, для кровли с уклоном от 25° до 60° — 0,7. Это значит, что если на 1 м2 приходится 140 кг снежного покрова, то нагрузка на крышу со скатом под углом 40° составит: 140*0,7=98 кг/м2.

Для подсчета ветровой нагрузки берется коэффициент аэродинамического влияния и колебания ветрового давления. Значение постоянной нагрузки определяется суммированием веса всех составляющих «кровельного пирога» на м2 (в среднем — 40-50 кг/м2).

Исходя из полученных результатов, узнаем общую нагрузку на кровлю и определяем количество стропильных ног, их размер и сечение.

Монтаж мауэрлата и стропил

Установку стропил своими руками начинают с монтажа мауэрлата, который фиксируется анкерными болтами к продольным стенам.

Дальнейшее возведение конструкции выполняется в такой последовательности:

Установка стропил: видео

Способы соединения элементов стропильной конструкции: видео

К сожалению вы не указали какую именно систему стропил (висячую или наслонную) использовали ваши родители при устройстве крыши. Узлы креплений этих систем немного отличаются друг от друга. Разберем вкратце каждую из них.

Висячая

система стропил позволяет не укладывать мауэрлат при устройстве холодного (не жилого) чердака (на этом можно сэкономить). Крепление нижней части стропил выполняется к затяжке одинарным или двойным зубом:

Дощатым зубом и зубом на стальных пластинах:

А вверху стропила соединяются между собой болтами, металлическими пластинами или деревянными накладками:

При наслонной

системе стропильная нога впирается в мауэрлат и крепится уголками, гвоздями или скобами:

В верхней части стропила крепятся к коньковому прогону гвоздями, болтами, деревянными накладками или металлическими пластинами без врубок или с врубками, упертыми в прогон:

Все приведенные выше способы крепления довольно надежны. При креплении стропильных систем нужно придерживаться принципа, при котором один конец стропильной ноги имеет скользящую опору (для висячих стропил это верхний узел) и при изменении величины временных нагрузок (снег, ветер) конструкция не трещит. Другой конец стропил закрепляется жестко и имеет возможность работать при боковых нагрузках (поворотный режим).

Одним из самых ответственных этапов строительства дома является монтаж крыши, ведь для этого необходимо выбрать оптимальный вариант расположения стропил. Чтобы самостоятельно построить крышу, нужно рассмотреть несколько вариантов монтажа кровли, а также узнать об последовательности выполняемых действий.

Подготовка

Прежде чем ставить стропила, следует пройти подготовительный этап. Прежде всего, следует составить схему. Без точного чертежа провести правильную установку стропил невозможно. При составлении схемы следует учесть следующие моменты:

Какая стропильная система будет использоваться. Существует два варианта – это наслонная и висячая. В каждом случае установка стропил производится по своим правилам. Это нужно обязательно учитывать.
Определиться с углом наклона ската. Здесь учитываются различные параметры. Во-первых, природные условия в вашем регионе. Чем меньше угол наклона, тем больше скапливается снега. При этом уменьшается ветровая нагрузка. При большом угле наклона все наоборот. Во-вторых, следует учитывать и рекомендации от производителя кровельного материала.
Нагрузки. Перед тем как составлять схему следует определиться с тем, какие силы будут воздействовать на всю конструкцию. Исходя из этого, рассчитываются все параметры самих стропил и частота их установки. Учитываются как переменные, так и постоянные нагрузки. К первым относят атмосферные воздействия – это осадки и ветер. К постоянным нагрузкам относится вес всех компонентов крыши, включая установленное оборудование, читайте подробнее: расчет стропильной системы.
Параметры самих стропил. Тут нужно рассчитать их длину и сечение. Эти величины будут зависеть как от конструктивных особенностей самой крыши, так и от нагрузок, которые она должна выдерживать,

Стропильная система двускатной крыши своими руками

Двускатная крыша – это конструкция с двумя скатами, наклонными к наружным стенам. Она считается лучшей из трех форм крыш и потому достаточно распространена и проста в монтаже.

Хоть и стропильная система крыши с двумя скатами не очень сложна в ее создании, но и в процессе строительства ее есть свои особенности.

Крыша с двумя скатами в разрезе представляет треугольник с равными либо различными по длине сторонами. Треугольник крыши опирается на стены дома. Каркас двускатной крыши делается из того же материала что и основная часть дома.

Крыша с двумя скатами очень удобна и популярна в строительстве, так как чердачное помещение можно сделать жилым, переоборудовать в комнату, если хорошо утеплить кровлю. Такая крыша получается цельной и прочной, и очень долго прослужит вам без ремонта. Также двускатная крыша обойдется вам гораздо дешевле, чем, например, шатровая.

Угол наклона крыши с двумя скатами обычно около 40 градусов. Если в вашем регионе большое количество осадков, то угол наклона необходимо сделать больше. Но в этом случае следует обратить особое внимание на укрепление кровельного материала и самой конструкции крыши, так как ветер может повредить конструкцию.

С чего же следует начать строительство крыши?

Сначала нужно произвести расчеты для материалов, которые понадобятся для крыши, чтобы не было излишков. Ну и, конечно, чтобы в процессе строительства не было необходимости вновь ехать за материалами. Допустим, что размеры вашей крыши составляют 8 на 12 метров. Скаты делаются по стене большей длины, и поэтому будут равны 12 метрам. Также нужно измерить высоту ската. Измеряем высоту самого треугольника коробки посередине и получаем примерно 4 метра. Далее делаем расчеты, применяя Теорему Пифагора. То есть, если разделим треугольник конструкции посередине напополам, получим 2 треугольника, 2 стороны которых составляют по 4 метра. Затем вычисляем квадрат этих сторон и получаем 16 и 16. По формуле их нужно сложить и вычислить квадратный корень из суммы. При данных значениях получается скат высотой в 5,6 метра. Затем длину ската (12 метров) умножаем на 5,6. Получаем площадь одного ската 67,2 метра. Поэтому площадь всей крыши равна 134,4 метра. При покупке кровельного материала необходимо учитывать нахлест его, и следует делать расчеты с учетом минимум 10 процентов запаса от площади всей крыши, то есть к 134,4 нужно прибавить 10 процентов. Также из этого расчета известна стала длина стропил, она такая же, как и высота ската (5,6 метра). Стропила укладываются через 1 метр, то есть на крышу длиной в 12 метров понадобится 12 стропил плюс 1 балка; в итоге по 13 штук с каждой стороны.

Теперь время делать саму стропильную систему. Сначала необходимо установить мауэрлат (опорный брус). В доме из дерева им послужит брус размером не меньше чем 10 на 10 см. А в доме из камня послужит швеллер и другие конструкции. Если крыша двускатная, то необходимости укладывать мауэрлат со всех сторон нет. Он укладывается только с двух сторон, которые будут опорными для крыши. Только изначально нужно между стеной и опорными брусьями нужно положить гидроизоляцию.

Особое внимание уделите выбору досок для стропильной системы. Они не должны быть влажными, допустимо около 15 процентов влажности, максимально ровными, количество сучков не превышать 3 на погонном метре. И обязательно доски нужно обработать защитным средством. Если на эти свойства древесины не обратить внимания, то крышу, возможно, «перекосит».

Чтобы каркас было удобнее устанавливать, смонтируйте заранее стропильные фермы. У опорного бруса на стропилах делается зарезка для максимально крепкого фиксирования. Также у конька делаем зарезку на стропиле, чтобы получилась единая конструкция. Прикручиваем все болтами или приколачиваем. Далее устанавливаются промежуточные стропила. Если необходимо усилить крышу, то следует установить дополнительные фиксирующие элементы.

Теперь к стропилам необходимо строительным степлером прикрепить гидроизоляцию. Крепится она снизу вверх. Причем не должно образовываться каких-либо провисаний материала. Он должен быть плотно натянут. Гидроизоляционный материал защитит от влаги. Теперь можно устанавливать контробрешетку из бруска 5х5 см. Затем необходимо приколотить обрешетку – доски 2,5 на 15 см крепят на определенном равном расстоянии (около 30 см). Крайняя доска обрешетки должна быть толще, чем все, подойдет 4 на 15 см. От крайней доски и начните приколачивать обрешетку гвоздями около 2 раз длиннее ширины доски. К коньку доски должны быть приколочены плотнее друг к другу. Расстояние между досками уменьшите в два раза.

Если вы планируете сделать чердачное помещение жилой комнатой, то перед укладкой кровли необходимо дополнительно утеплить крышу. Затем укрепите кровельный материал. Изнутри дома также нужно будет уложить пароизоляционную пленку с вентзазором, чтобы не было дополнительной влаги и отсыревания внутренней отделки помещения.

Расчет стоимости кровельных материалов можно рассчитать при помощи калькулятора кровли.

Как построить сарай с двускатной крышей или домик для игр

Схемы, планы и инструкции по строительству сарая с двускатной крышей 7 на 12 футов или домика для игр

Классические линии и простая конструкция делают этот сарай с двускатной крышей самым популярным среди стилей сарая. Дверь, которая идет от карниза к нижней пластине, открывается в прямоугольное внутреннее пространство, которое можно использовать в любом количестве: от хранилища до рабочей или игровой зоны или просто уютного уединения. виды наружных конструкций.Просто нажмите, чтобы заказать на Amazon.

Конструкция сарая

Небольшой масштаб этого сарая требует только салазок или бетонных опор для фундамента, хотя заливные опоры придадут ему большую устойчивость и рекомендуются, если он будет использоваться как офис или детский игровой домик.

Показанный здесь сарай размером 7 на 12 футов, перед ним находится центрально расположенная дверь и симметрично расположенные окна с обеих сторон. Если ваш участок недостаточно велик для размещения этих размеров, дизайн можно легко адаптировать к меньшей занимаемой площади, сократив переднюю и заднюю стены и исключив одно из окон.

Крыша построена из простых ферм, которые легко построить и сделать устойчивую конструкцию. Кровельные материалы могут состоять из асфальта или кедровой черепицы (в регионах, где разрешен кедр), уложенной поверх фанерной обшивки, и 15-фунтового рубероида или обрешетки соответственно.

Материалы

Обработанные под давлением салазки, опоры из сборного железобетона или бетон для опор
Балки перекрытия и обода (2×4)
Обработанные под давлением направляющие (2×6)
Верхние / нижние плиты и стеновые стойки (2x4s) )
Потолочные балки, стропила и опоры ферм (2×4)
Фанерные косынки (5/8 дюйма)
Обшивка крыши (5/8 дюйма), 15 фунтов.рубероид, битумная черепица и кровельные покрытия, или кедровая черепица и рейки
Сайдинг канала из кедра (1x6s)
Кедровые потолки, фасции и торцевые заглушки
Окно из кедра (1 × 3)
Оцинкованные гвозди и шурупы для наружного применения
Анкерные болты
Кронштейны и крепеж для металлических каркасов
Окна и двери

Схема конструкции навеса

Конструкция навеса

Основание салазок может быть выполнено из трех балок размером 4 на 6, обработанных давлением, уложенных на расстоянии 3 фута друг от друга.

Сборные железобетонные опоры или заливные опоры должны быть установлены на расстоянии 6 дюймов вдоль передней и задней сторон сарая и на расстоянии 3 фута друг от друга. По длине сарая они установлены с шагом 16 дюймов и отстоят друг от друга на 56 дюймов. Стойки или опоры перекрываются 12-футовыми обработанными давлением 2 x 6s и прикрепляются анкерными болтами.

1 Чтобы построить каркас пола , сначала разрежьте балки обода и перекрытия с 2 на 4. Обрежьте балки обода длиной 7 футов, а балки пола — длиной 141 дюйм (12 футов минус 3 дюйма).

Уложите балки пола вдоль балок обода, 16 дюймов по центру, и прикрепите их гвоздями 16d или скобами для балок.

Установите раму на направляющие 2 на 6, обработанные давлением, и отрегулируйте с помощью прокладок, пока рама не выровняется. Также убедитесь, что рама расположена под прямым углом к полозьям, а затем пригвоздите их вместе. Завершите пол слоем фанеры толщиной 3/4 дюйма.

2 Стены построены самостоятельно и затем возведены.

Начните с обрезания верхней и нижней пластин и стеновых стоек размером 2 на 4.Вам понадобится 10 королевских шпилек длиной 6 футов, расположенных на расстоянии 16 дюймов по центру.

Схема каркаса стены сарая

Когда рама будет собрана, сделайте вырезы для дверных и оконных проемов, добавив необходимые коллекторы, подрезанные шпильки и шпильки домкратов.

3 Чтобы прикрепить стены, поднимите первую стену , вбейте 3-дюймовые винты через нижнюю пластину в раму, закрепите ее на месте и повторите то же самое с другими тремя секциями стены.

После проверки по отвесу прикрепите стены по углам.Отметьте места для стропильных ферм на расстоянии 24 дюйма по центру на двойных верхних пластинах и прикрепите их. Вырежьте нижнюю пластину двери.

4 Каркас крыши состоит из семи ферм , расположенных на расстоянии 24 дюймов по центру, каждая из которых состоит из потолочной балки длиной 8 футов и двух стропил длиной 50 дюймов, которые соответствуют опоре фермы длиной 21 дюйм. ; элементы удерживаются вместе с помощью 5/8-дюймовой фанерной вставки.

Деталь фермы сарая

5 Прикрепите каждую концевую ферму к двойным верхним пластинам так, чтобы они одинаково выступали спереди и сзади и находились заподлицо со сторонами каркаса стены.Поместите остальные пять ферм на отметки, которые вы предварительно сделали на двойных пластинах, чтобы они выровнялись с концевыми фермами, а затем прикрепите их.

6 Если вы выполняете кровлю из битумной черепицы, положите 5/8-дюймовую фанерную обшивку поверх ферм снизу вверх, а затем покройте ее 15-фунтовой рубероидом, битумной черепицей и коньком. шапки. Если вы выполняете кровлю из кедровой черепицы, установите обрешетки размером 1 на 4 с интервалом для желаемой экспозиции, а затем, работая снизу вверх, прикрепите черепицу.

7 Чтобы отделать стены сайдингом из кедрового канала, начните на 3/4 дюйма ниже нижней пластины и установите сайдинг горизонтально, пока не дойдете до верхней пластины. Установите сайдинг вертикально на торцы фронтона над верхней пластиной. Закончите, установив всю внешнюю обшивку. Высота сарая

8 Установите окна и повесьте дверь. Обрезать окна кедром размером 1 на 3.

О Доне Вандерворте

Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленных статей в журналах.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Доне Вандерворте

Обрамление карнизов и граблей | JLC Онлайн

Чтобы помочь измерить и визуализировать компоненты карниза, сделан чертеж в натуральную величину. На этом чертеже указаны размеры и расстояния для всех деталей. При раскладке помогает стропильный кондуктор, показанный на следующем фото.

Карнизы и грабли, нависающие над боковыми стенами здания, имеют решающее значение для жизни здания.Удаление дождевой воды с сайдинга и отделки — особенно с дверей и подоконников — может значительно уменьшить гниение, плесень и множество других проблем, которые могут быть вызваны струей воды по фасаду здания. Помимо практических соображений, хорошо продуманные нависающие карнизы и грабли также могут быть привлекательным элементом дизайна.

Есть много способов обрамления карнизов и граблей. Моя система проста и обеспечивает надежное крепление выступающих элементов к зданию, а также надежное крепление отделочных материалов гвоздями.Недавно я построил небольшой флигель с крышей 6 на 12 скатов, которая является прекрасным примером для демонстрации процесса, который я использую для строительства карнизов и граблей.

Начать со стропил

Основным компонентом любой детали карниза является хвостовик стропила — часть стропила, выходящая за пределы внешней стены. Чтобы точно определить, как будет выглядеть стропильный хвост, я всегда делаю на куске фанеры полноразмерный чертеж всех элементов карниза, включая материалы каркаса и отделки (см. Иллюстрацию выше).

Первое, что я определяю на чертеже, это общую ширину карниза. Для этого проекта это было 10 дюймов от внешней стороны фризовой доски до внешней стороны готовой облицовки. Нарисовав каркас стены, обшивку и фриз толщиной в 1 дюйм, я построил квадратную линию с внешней стороны фриза и нанес оттуда 10 дюймов. Совместив край моего приспособления с отметкой, я провел отвес, который представлял внешнюю поверхность фасции. По этой ссылке я провел еще одну отвесную линию на 3/4 дюйма для толщины фасции и на 1 1/2 дюйма от нее для 2-х дюймовой подфасции.Это определило место, где мне нужно было сделать вертикальный разрез для хвоста стропила, который оказался на расстоянии 8 3/4 дюйма от стены, обшитой ножнами.

Разметить детали карниза поможет простой шаблон для стропил. Треугольник имеет отвес на одной ноге и линию уровня на другой, поэтому он также удобен для рисования линий пореза. Информация, такая как число градусов и длина гипотенузы в треугольнике с основанием, также включена для справки.

Чтобы помочь с чертежом и разметкой стропил, я использовал простой стропильный кондуктор, который я построил на месте из куска фанеры с заводским углом.Из этого угла я вырезал прямоугольный треугольник на скате крыши, удвоив размеры подъема и спуска, чтобы приспособление можно было использовать для резки полноразмерных стропил. Для этой крыши размером 6 на 12 я сделал одну опору 12 дюймов, а другую 24 дюйма. После отрезания уголка прикрепил по гипотенузе с обеих сторон полоски 1х2. Я также пометил приспособление с шагом и углом; Я сохраняю все свои приспособления и складываю их в следующий раз, когда мне понадобится разрезать крышу с таким же уклоном.

Чтобы использовать приспособление, я просто прикрепляю 1х2 к верхнему краю стропильного полотна, и у меня сразу появляются кромки отвеса и уровня, к которым нужно разметать.

Стропилам можно придать форму на земле с помощью стропильного приспособления для быстрой и точной укладки стропила. Но я предпочитаю вырезать и устанавливать стропила только с вырезом гребня и «птичьим ртом», оставляя хвосты длинными, чтобы их можно было разрезать на месте. Поэтому после того, как стропила были прибиты, я отмерил расстояние от обшивки — 8 3/4 дюйма — определил для свеса и пометил первые и последние стропила. Я провел вертикальные линии от этих отметок, а затем провел меловой линией от одного конца крыши до другого по верхним краям стропил.Используя эту отрезанную линию в качестве ориентира, хвосты стропил выстроятся по прямой линии.

Стропильные хвосты устанавливаются длинными. Затем измеряется отвес и отмечается на первом и последнем стропилах. Меловая линия, проведенная между этими отметками, идеально выравнивает отвес на хвостах. Обрезка стропильных ног сверху заставляет пропил естественным образом открываться во время резки и позволяет отходам безвредно отпадать.

На каждом стропиле я проложил вертикальную линию вниз от меловой линии, используя Hanson Pivot Square, установленный с шагом 6 из 12 (я также мог бы использовать свой кондуктор на этом этапе; просто должно быть достаточно места, чтобы выровнять его. на хвостах). Pivot Square также обеспечивает угол, который для шага 6 из 12 составляет 26,5 градусов. Затем, стоя на стене, я срезал каждый отвес циркулярной пилой.

Мне нравится обрезать хвосты сверху, потому что пропил пилы открывается по мере того, как рез приближается к завершению, позволяя отходам безвредно падать вниз и в сторону от пилы.

Отрезки отвеса для этих стропил слишком длинные для фасции, поэтому высота (взятая с полноразмерного чертежа) измеряется и отмечается на конце каждого хвоста. Затем выровняется линия для среза уровня.

Отвесы на этих хвостах стропил были более 6 дюймов в длину — слишком длинные для фасции 1×6, которую я намеревался использовать. Чтобы укоротить отвес, потребовался ровный надрез по низу каждого хвоста. Я вернулся к своему полноразмерному рисунку и совместил верхний внешний край фасции 1×6 с верхом стропила.Затем я нарисовал нижнюю законченную поверхность софита на 1 дюйм вверх от нижней части фасции. (Это количество произвольно, но мне всегда казалось правильным перекрытие в 1 дюйм). Затем последовала толщина материала потолка 3/8 дюйма. Эта линия также указывала на нижнюю часть подфасции.

Верх подфасции 2×6 был скошен, чтобы продолжить линию ската крыши 6-в-12. Чтобы убедиться, что ровный срез хвостовиков стропил не мешает установке потолка, я сделал разрез на 5 1/4 дюйма от короткой точки отвеса, чтобы обеспечить достаточный зазор.После измерения этого расстояния на отвесе каждого стропила, я сделал отметку под прямым углом к отвесу и проделал надрезы с помощью циркулярной пилы.

После того, как подфасция установлена, к обшивке выстраивается линия, чтобы определить местонахождение ригеля для крепления потолка. Бухгалтерская книга остается длинной и будет обрезана до нужной длины, когда будут построены отчеты.Пазы под стропилами позволяют балке ригелей иметь полный размер на концах, чтобы лучше поддерживать обратный каркас.

Завершите каркас карниза

После распила верхней части подфасции с помощью циркулярной пилы с углом наклона 26,5 градусов я промыл верхний оторванный край с верхней частью отвеса на стропилах и прикрутил подфасции к хвостовикам стропил. На обоих концах крыши я позволил субфасциям выйти за пределы предполагаемой ширины граблей. Эта хорошо закрепленная консоль будет надежно поддерживать нижний конец балки баржи, а также поддерживать обратную дорогу.

После того, как были прикреплены подфасции, я построил квадрат от нижней части доски и отметил уровень линии на обшивке стены с обоих концов стены. Я отрезал меловую леску, а затем прикрепил гроссбух длиной 2 дюйма к стене так, чтобы нижний край находился на линии. В этом проекте я сделал надрез в реестре, чтобы он подходил под стропила, чтобы концы, к которым будет прикреплен обратный каркас, имели полный размер запаса. Как и в случае с подфасцией, я провел бухгалтерскую книгу дальше предполагаемой ширины граблей на обоих концах здания.Консольная часть бухгалтерской книги будет поддерживать возврат рейка.

Блоки, сделанные из 2×4, прикрепляются к подфасции и к ригелю, чтобы поддерживать материал потолка и вентиляционное отверстие.

Поскольку я планировал использовать в этом проекте сплошную вентиляционную решетку, я добавил поперечные блоки для поддержки внутренних краев материала потолка, а также самого вентиляционного отверстия. Я вырезал поперечные блоки по размеру и установил их рядом с хвостами стропил. Установка блоков до готовой фасции позволяет мне прибить подфасцию к концам поперечных блоков.Эти блоки могут быть установлены в любой момент после установки подфасции и ригеля; в этом проекте я их установил после того, как были установлены стропила баржи.

Щелкните для увеличения.

Треугольная часть двускатной стены возводится после установки стропил. Диагональные пластины расположены на 3 1/2 дюйма ниже вершин стропил, чтобы поддерживать смотровые площадки 2×4 для обрамления граблей. После того, как конечные точки пластин расположены, длина определяется с помощью треугольника с основанием 1 для шага 6 из 12, где гипотенуза равна 1.В 118 раз больше длины основания. После того, как фронтон обрамлен, от первого стропила внутри двускатной стены выходят смотровые площадки над плитами, чтобы поддержать нависающие стропила баржи.

Обрамление опущенной двускатной стены

Один из ключей к обрамлению граблей с помощью моей системы — это строительство «обвисшей» стены с двускатным концом, вершина которой находится на 3 1/2 дюйма ниже вершин стропил. Затем, после того, как стена будет построена, я устанавливаю «смотровые площадки» 2х4 — блоки, которые простираются от первого стропила внутрь от конца здания, над опущенным фронтоном и до стропил баржи, чтобы сформировать нависающий гребень (см. «Опущенный фронтон» Стена поддерживает нависающие грабли, см. Выше).

Чтобы найти длинные точки для нижней пластины опущенного фронтона, установите квадрат на 5 дюймов (3 1/2 дюйма для смотровых площадок и 1 1/2 дюйма для верхней пластины). Сдвиньте квадрат вниз по стропилам и отметьте, где он касается верхней части стены. Измерьте и отметьте это расстояние в конце стены. Эта отметка — место, где приземлится нижняя длинная точка фронтальной плиты.

Чтобы сэкономить время, я добавил треугольную «двускатную» часть стены после того, как были построены и подняты нижние стены. Я обрамил опускающийся фронтон двойной верхней пластиной и начал с определения конечных положений нижней верхней пластины. Верхний край этой плиты был на 5 дюймов ниже вершин стропил. Поэтому я установил свой комбинированный квадрат на 5 дюймов и сдвинул забор по стропилам, пока лезвие не коснулось верхней части настенной плиты. Я отметил эту точку, а затем измерил расстояние от нее до внешней стороны стены (2 5/8 дюйма).В конце боковой стенки я измерил 2 5/8 дюйма, что обозначило нижнюю длинную точку нижней пластины для опущенного фронтона.

Вверху стропила сдвиньте угольник вверх к гребню и отметьте место соприкосновения лезвия. Отметьте это расстояние от вершины гребня. Здесь будет приземляться верхняя длинная точка фронтальной плиты.

Чтобы найти верхнюю длинную точку этой пластины, я сдвинул комбинированный квадрат вверх по стропилам, пока лезвие не коснулось гребня. Отметив и измерив эту точку (5 1/8 дюйма от вершины гребня), я отметил это расстояние вдоль гребня над торцевой стенкой. Этой линией отмечена длинная верхняя точка нижней плиты фронтона.

Перед постройкой фронтона я разметил и вырезал часть конька, которая выступает для дополнительной поддержки на вершине выступающей грабли, что, вероятно, было излишним, учитывая, что все наблюдатели держали стропила баржи.Чтобы отрезать конек, я поднялся по вертикали от стены внизу, затем отмерил 10 1/2 дюймов для выступа плюс обшивка и отметил вертикальный разрез. Для горизонтального пропила я установил свой комбинированный квадрат на 3 1/2 дюйма (ширина стропила баржи) и сдвинул его вверх по одному из стропил к гребню. Как и раньше, я отметил, где лезвие квадрата касается гребня, и измерил расстояние от вершины гребня до этой отметки. На нависающей части гребня я обозначил и вырезал горизонтальную линию на этом расстоянии минус 1/2 дюйма, чтобы позволить уклону стропила баржи идти к вершине.

Для постройки фронтона я установил отвес от верхней плиты торцевой стены до конька. Я подтвердил расположение фронтона, измерив столб до точки разметки пластины, отмеченной на гребне, а затем от стойки до точки разметки на пластине торцевой стены. Поскольку подъем должен составлять половину пробега при компоновке 6 из 12, эти измерения подтвердили правильность компоновки.

Следующим шагом является определение длины нижней щипцовой плиты, от длинного до длинного.Для этого я взял число, написанное на моем стропильном приспособлении, для гипотенузы треугольника с основанием 1.

Этот номер легко найти, используя старомодный квадрат для обрамления. Под цифрой 6 на квадрате стоит число 13,42, или длина стропила на фут пробега. Я разделил 13,42 на 12 дюймов, чтобы получить 1,118, когда длина основания равна 1. Затем я просто умножил длину основания (72 5/8 или 72,625 дюйма) на 1,118, что равнялось 81,195 (или 81 3). / 16) дюймов, или длина нижней щипцовой плиты, от длинного до длинного.

Для нижней длинной точки на плите фронтона отметьте угол наклона на одном конце с помощью стропильного приспособления. Выровняйте ложу и отметьте оба края. Чтобы отрезать острый угол, сделайте надрез с обеих сторон пластинчатого ложа. По окончании резки разгладьте поверхность среза ленточной шлифовальной машиной. Отмерьте и отрежьте тарелку до нужной длины, сделав простой вертикальный надрез сверху.

На обоих краях 2×4 я выложил соответствующие пропилы под 63,5 градуса (дополнительный угол шага 6 из 12), используя ровный край моего стропильного приспособления. Этот острый угол образовывал длинную точку на нижнем конце фронтальной плиты. После резки по обеим этим линиям циркулярной пилой я зачистил пропил ленточной шлифовальной машиной. Затем я вытащил размер пластины (81 3/16 дюйма) от длинной точки этого разреза, чтобы отметить длинную точку отвесного разреза, который я сделал на торцовочной пиле.

Вставив шпильки опущенного фронтона, вырежьте и установите вторую пластину.

Я совместил концы этой пластины с отметками на гребне и пластине торцевой стенки, а затем закрепил пластину на месте с обоих концов. Убедившись, что плита прямая, я разложил и установил стойки, совместив их со стойками стены внизу. Я сделал угловые надрезы для верхней части каждой стойки с помощью торцовочной пилы, установленной на 26,5 градусов, и прибил гвоздями через пластину, чтобы прикрепить их к вершинам.Чтобы закончить обрамление опущенного фронтона, я вырезал и установил вторую верхнюю пластину поверх нижней.

Смотровые площадки 2х4 сидят на вершине опущенного фронтона с длинными левыми концами. Они прибивают к первым стропилам, а затем к консолям, чтобы поддерживать стропила баржи. Проложенная линия на концах смотровых площадок гарантирует, что стропила баржи будет идеально ровной.

Строим грабли

После измерения и разметки консольной части подфасции на расстоянии 8 1/2 дюймов от фронтальной стены, я вырезал ее на месте с помощью циркулярной пилы.На фронтальной плите я разложил расположение смотровых площадок 2х4 на расстоянии 16 дюймов от центра. Я вырезал и установил смотровые площадки немного длиннее, а затем провел линию по их верхним краям в 8 1/2 дюйма от стены. Опять же, эта отрезанная линия ставила концы наблюдателей на совершенно прямую линию. Выровняв отметки, я вырезал смотровые площадки на месте циркулярной пилой.

После обрезки концов смотровых площадок устанавливается стропила баржи и конец обрезается заподлицо с подфасцией.

С помощью моего стропильного приспособления я разложил и отпилил верх стропила баржи, оставив пока нижнюю часть неразрезанной. Чтобы установить стропило баржи, я плотно прижал верхний конец к гребню и провел им за концы смотровых площадок и подфасции. Прибив стропила баржи во всех этих точках, я обрезал нижний конец заподлицо с внешней стороной подфасции.

Обрамление возвращения

Гроссбух, оставшийся за граблями, служил опорой для возвратного каркаса.Чтобы разрезать его даже с помощью стропила баржи, я спустился с лицевой стороны стропила с небольшим уровнем и наметил отвес на ригеле.

Перед тем, как обрамлять обратную дорогу, отвесите вниз от стропила баржи и отметьте, где конец ригеля будет обрезан. Прикрутите 2-х метровую колодку к задней части стропила баржи и к ригелю. Блок обеспечивает крепление для треугольной детали, которая заполняет конец возврата.Забой остается на одной плоскости со стропилами баржи, а нижний край совпадает с перекрытием перекрытия.

Отрезав гроссбух до нужной длины, я построил возврат из обрывков материала размером 2 на. Я не стал терять время, пытаясь соединить материалы от края до края. Вместо этого я построил возврат, используя блоки гвоздя. Я начал с резки куска 2×6 с углом наклона 26,5 градусов на одном конце. Я держал эту деталь вертикально, так, чтобы угол наклона совпал с верхним внутренним краем стропила баржи, а один край упирался в ригель, и я отметил нижний край.Отрезав блок до нужной длины, я прикрутил его к внутренней стороне стропила баржи. Используя свой стропильный шаблон, я разложил и вырезал треугольную деталь, которая подходила под стропило и стыковалась с боковой стенкой. Эта деталь привинчивается к блоку 2×6 и выстраивает поверхность возврата в плоскости стропила баржи.

Перед установкой обшивки крыши открытый каркас обеспечивает легкий доступ для крепления возвратной блокировки и гвоздей к потолочному перекрытию граблей.

Последними частями, которые нужно было вставить, были гвозди для блоков над ригелем для обратной стороны возвратной рамы и у нижнего края потолка для крепления граблей.Поскольку на крыше не было обшивки, имелся свободный доступ для легкой установки сверху и за обратной магистралью.

Фото Джона Кэрролла

Как построить двускатную крышу беседки 16х12 | HowToSpecialist

Этот пошаговый проект по деревообработке — это примерно , как построить двускатную крышу для павильона размером 16 × 12. Это ЧАСТЬ 2 проекта широкой беседки, где я покажу вам, как построить двускатную конструкцию. Крыша имеет уклон 6:12.Эта конструкция является сверхмощной, но, пожалуйста, соблюдайте строительные нормы и правила и наймите профессионального подрядчика, если у вас нет необходимых навыков для самостоятельного выполнения проекта.

Мы рекомендуем вам покупать лучшие материалы, которые вы можете себе позволить. Поэтому вам следует покупать устойчивые к атмосферным воздействиям пиломатериалы, такие как пиломатериалы, подвергнутые обработке давлением, кедр или красное дерево. Если вы используете обычную сосну, рекомендую использовать соответствующие средства для повышения ее прочности. Всегда делайте точные измерения, прежде чем настраивать размер компонентов до нужного размера.Перед установкой шурупов просверлите в компонентах направляющие отверстия, чтобы древесина не раскалывалась.

Сделано из этого плана

Крыша павильона 16 × 12 — бесплатные планы «Сделай сам»

Корпус-16 × 12-беседка

Материалы

F — 22 куска пиломатериалов 2 × 6 длиной 10 футов RAFTERS
G — 4 куска фанеры 1/2 ″ длиной 48 ″ x 96 ″, 4 шт. — длиной 48 ″ x 64 ″, 2 шт. — длиной 24 ″ x 96 ″, 2 шт. — длиной 24 ″ x 64 ″ КРЫША
H — 4 шт. Пиломатериалов 1 × 8 — длина 121 ″, 2 шт. — длина 160 ″ ОТДЕЛКА
I — 300 квадратных футов битумной бумаги, 300 квадратных футов битумной черепицы КРОВЛЯ

Инструменты

подсказок

Добавить планку в павильон
Прикрепите планки к конструкции оцинкованными шурупами

Время

Как построить двускатную крышу павильона

Стропила — павильон шириной 16 футов

Используйте пиломатериалы 2 × 6 для стропил.Сделайте надрезы под углом 26,5 градусов на одном конце стропил, а затем сделайте надрезы «птичий рот», как показано на схеме. Внимательно наметьте линии разреза на балках, а затем выполните работу, как показано на схемах.

Стропила — беседка 16х12

Установите стропила на верхнюю часть павильона. Используйте информацию из диаграммы, чтобы разместить стропила через каждые 16 дюймов по центру. Используйте стропильные стропы и структурные гвозди 1 1/2 дюйма, чтобы прикрепить стропила к верхним плитам и к балке конька.

Кровельные листы

Используйте фанеру 1/2 ″ для листов крыши.Сделайте надрезы в листах и положите их поверх конструкции крыши. Между листами не оставлять промежутков и все выровнять со вниманием. Просверлите пилотные отверстия и вставьте винты 1 5/8 ″ через каждые 8 ″ вдоль каркаса.

Как установить боковые накладки на крышу

Используйте пиломатериалы 1 × 8 для боковых обшивок крыши. Выровняйте края заподлицо и вставьте 2-х дюймовые гвозди, чтобы зафиксировать их на концах стропил.

Накладки на переднюю и заднюю двускатную крышу

Используйте пиломатериалы 1 × 8 для передней и задней обшивки крыши. Сделайте 26.Срезы под 5 градусов на одном конце планки. Прикрепите планки к стропилам и вставьте 2-х дюймовые гвозди, чтобы плотно зафиксировать их на месте. Добавьте в стык строительный клей.

Монтаж кровли — павильон 16х12

Для защиты павильона можно установить битумную черепицу, это простое решение. Поэтому положите рубероид поверх кровельных листов, убедившись, что полосы перекрывают друг друга не менее чем на 2 дюйма. Прикрепите битумную бумагу к фанерным листам кровельными скобами. Установите боковые отливы поверх рубероида, а нижние отливные края должны быть под ним.Перед установкой битумной черепицы уложите стартовый слой в нижней части крыши. Всегда читайте инструкции по изготовлению перед началом установки, так как есть несколько различий.

Первый курс должен начинаться с черепицы с 3 язычками, второй курс с 2 1/2 таб, третий курс с 2 таб, четвертый курс с 1 1/2 таб, пятый курс с 1 таб, курс шестой по 1/2 таб. Повторите процесс сначала, начиная с седьмого курса.Не забывайте, что черепица должна выступать над краем капельницы примерно на 1/4 дюйма. Кроме того, прикрепите битумную черепицу к настилу крыши с помощью прихваток.

Павильон, 16 × 12, в сборе

Этот павильон построен на прочной конструкции 6 × 6 и имеет крышу с уклоном 6:12. Вы можете отрегулировать наклон крыши в соответствии со своими потребностями. Этот павильон на заднем дворе имеет основание размером 22 х 16 футов от внешней стойки до внешней стойки.

Павильон, 16 × 12, вид спереди

И последнее, но не менее важное: вам нужно позаботиться о последних штрихах.Поэтому заполните отверстия шпатлевкой для дерева, а затем загладьте поверхность наждачной бумагой. Нанесите несколько слоев краски или морилки на компоненты, чтобы улучшить внешний вид сарая и защитить компоненты от гниения. Поскольку вы здесь, вы можете также взглянуть на мои другие планы павильона, такие как этот красивый павильон 14 × 16.

Smart Tip: Нанесите несколько слоев морилки или внешней краски на компоненты, чтобы защитить их от гниения и повреждения водой. Убедитесь, что вы выбираете качественные компоненты, которые соответствуют вашим потребностям и вкусам.Смотрите полный список моих планов на открытом воздухе ЗДЕСЬ .

Спасибо, что прочитали мой проект про прямоугольный павильон 16 × 12 план и мы рекомендуем вам ознакомиться с остальными проектами. Не забудьте НРАВИТСЯ и ПОДЕЛИТЬСЯ нашими проектами со своими друзьями, используя виджеты социальных сетей. ПОДПИСАТЬСЯ, чтобы первыми получать наши последние проекты.

Как обрамить стандартную двускатную крышу

Конструкция двускатной крыши, фото Jade

Фронтон: самый популярный дизайн крыши

Живя в современной городской среде, если в вашем доме ее нет, вы, вероятно, сможете посмотреть в окно в любом направлении и увидеть под рукой стандартную двускатную крышу.Двускатная крыша является наиболее распространенным стилем конструкции крыш в Северной Америке и используется для строительства домов, гаражей, садовых навесов и даже собачьих будок.
Стандартная двускатная конструкция имеет две поверхности или плоскости , поднимающиеся к общей вершине , и фактически представляет собой двухскатную крышу .

Варианты двускатных крыш технически могут включать различные уклоны или дополнительные плоскости поверхности. Могут быть включены маленькие слуховые окна, которые обычно являются небольшими версиями основной крыши . Вторичные кровельные конструкции на стандартной двускатной крыше обычно строятся с одинаковым уклоном или уклоном для эстетического вида . Другие варианты, такие как неравные плоскости на противоположных сторонах, поднимающиеся к общему пику, созданы для некоторых целей, но стандартный фронтон — это базовая крыша с двумя совпадающими плоскостями, поднимающимися к одному пику.
Наклон двускатной крыши может быть очень пологим или довольно крутым, в зависимости от конструкции крыши.
Наклон или крутизна крыши выражается как подъем над пробегом, сколько дюймов поднимается плоскость на каждый фут горизонтального расстояния, или как уклон , как в крыша третьего ската, например, , где плоскость крыши поднимается на 4 ‘на ширину двенадцати футов.

Можно каркасную стандартную двускатную крышу.

Если у вас есть основные столярные инструменты и средний уровень практических навыков, вы можете построить двускатную крышу для пристройки дома, навес для автомобиля или садовый сарай. Даже собачья будка!
В качестве простого примера давайте сформируем стандартную двускатную крышу для удобного садового сарая 10 футов x 12 футов, который вы хотите построить на заднем дворе.
Возможно, вы уже обрамляли стены стандартной техникой обрамления .
Если да, то стены вашего нового сарая стоят отвесно, углы квадратные, а верхние плиты установлены.. Сарай обретает форму, поэтому поздравляем, теперь вы готовы к обрамлению крыши!

Соображения при планировании стандартной двускатной крыши

Чтобы спланировать двускатную крышу, необходимо принять несколько основных решений:

Насколько крутой должна быть крыша?
Будет ли ваша крыша иметь стропильную конструкцию или более дорогой вариант сборной фермы ?
Какова ширина карниза или свеса?
Будет ли крыша покрыта листом фанерой для стандартной черепицы или стяжной для альтернативной кровли, например металлической?
Каков пролет или расстояние от внешней стороны одной внешней стены до другой?

Вариант фермы

Ферма вариант для крыши, которая все чаще встречается в домашнем строительстве из-за удобства, представляет собой набор треугольных рамных конструкций, специально созданных для соответствия указанному пролету или ширине.Основное преимущество ферм состоит в том, что здание может иметь пролет в свету, , и не требуются внутренние несущие стены , что дает полную свободу внутреннего дизайна.

Обрамление стандартного фронтона

Для целей нашего проекта мы будем обрамлять стандартную двускатную крышу , используя оригинальную стропильную систему, называемую стержневой каркас , и устанавливая отдельные компоненты, в том числе:

Стропила : верхний, основной элемент каркаса, а также самый тяжелый элемент каркаса.Для небольших конструкций обычно используется 2 × 4. Для более широких крыш используйте 2 × 6 дюймов без сучков и дефектов.

Коньковая доска : Центральная доска, установленная на краю горизонтально на вершине, к которой опираются стропила. Используйте доски размером 1 × 6 ″ или 1 × 8 ″ без сучков.

Хомуты : короткие отрезки доски, устанавливаемые для привязки одного стропила к противоположному стропилам. Хомуты обычно устанавливаются ровно. Хомуты могут даже использоваться в качестве потолочных балок в небольших зданиях.Хомутовые стяжки обеспечивают натяжение , не позволяя стропилам раздвигать стены при приложении веса к крыше, подобно тому, как это делают нижние растягивающие элементы в конструкции фермы .

Облицовочные доски : Облицовочные доски по краю крыши, связывающие концы стропил вместе.
Лестница Предварительно сконструированная сборка, предназначенная для продления крыши за пределы стены или за ее пределы для создания карниза .

Разложим и спилим стропила

Для разметки и предварительной резки стропил , уклон , или уклон отмечается в дюймах, например 4:12, что означает подъем на 4 дюйма на каждые 12 дюймов горизонтального расстояния от одной и той же начальной точки. .
В нашем примере сарай имеет ширину 10 футов, поэтому расстояние до центра крыши составляет 5 футов. Подъем к пику крыши, следовательно, будет составлять 4 дюйма на каждый фут горизонтальной ширины пика, или всего 4 дюйма x 5 = 20 дюймов.
Выложите подходящую пару стропил, по одной для каждой стороны крыши. Вам потребуется три специальных угловых пропила для каждого стропила; острие, вырез для пасти птицы и вырез для хвоста.
Для получения правильного угла для пика , установите угол обрамляющего квадрата равным 4 ″ и 12 ″ соответственно вдоль одной стороны стропильного бруса рядом с концом доски.Результирующий надрез под углом, который вы отметите по доске, будет 4:12. * Используйте и читайте числа либо внутри квадрата, либо снаружи квадрата, но не на обоих сразу!

Обрежьте оба стропила. Для односкатной крыши два стропила должны соответствовать . Следующим шагом является расчет, отметка и вырезание пасти птицы .
Птичий рот — это небольшая выемка глубиной около дюйма или более, расположенная на нижней стороне стропила, которая позволяет стропилам сидеть прямо и ровно на верхней плите стены.
Найдите и отметьте пасть птицы на стропиле, используя ту же технику с квадратом. Если вы не уверены, где разметить вертикальный разрез, положите стропила на ровную поверхность с правильными углами вырезаемых выступов, чтобы облегчить визуализацию процесса. Оставьте между ними гребневую доску 3/4 дюйма.

С простой логикой и геометрией, в нашем примере подъем или высота = 20 дюймов, а расстояние от центральной линии стены до внешней стороны плиты составляет 5 футов или 60 дюймов. Используя математику Пифагора , самая длинная сторона образованного треугольника должна быть квадратным корнем из суммы квадратов двух других сторон, вычисляемой как 63.24 дюйма, следовательно, расстояние от пика до вертикального среза пасти птицы составляет 63,24 дюйма, которое можно округлить до 63-1 / 4 дюйма.
Измерьте и отметьте необходимое расстояние от пика на обоих стропилах на верхней стороне стропил. Проверить общее расстояние по линии плиты несложно. Расстояние между вертикальными отметками для разрезов рта противоположной птицы должно быть 120 дюймов, или , равное внешнему размеру, ширине здания. Расстояние от пика до вертикального выреза для пасти птицы должно совпадать на обоих стропилах .
В качестве альтернативы, на очень маленьком здании можно использовать систему проб и ошибок с двумя образцами , или пробные стропила, опробованные на месте , но продемонстрированная математическая система более точна и предлагает преимущества и безопасность работы на земле . Вырежьте все птичьи рты на стропилах на одинаковую глубину для однородности.

Выполнение третьего и заключительного пропилов , хвостовые пропилы на стропилах могут быть выполнены до строительства крыши или отложены до тех пор, пока не будут установлены стропила, чтобы гарантировать, что линия установленных хвостовых разрезов будет абсолютно прямой, в результате в идеально ровной облицовке.
Горизонтальное расстояние от внешнего края верхней стеновой плиты до хвостового выреза с учетом толщины облицовки — это горизонтальный свес или ширина карниза. Для нашего примера допустим вылет 12 дюймов, минус 1-1 / 2 дюйма толщины облицовки, измеренной по горизонтали от вертикального элемента выреза для рта птицы. Всегда помните, что хвостовой срез параллелен острому среза стропила и должен в конечном итоге быть абсолютно отвесным при установке.

Ставим стропила!

T o установить стропила, сначала разметить их расположение на верхних стеновых плитах, на с обеих сторон здания . Используйте центры 16 ″ или 24 ″, маркируя пластины таким же образом, как стены каркаса отмечаются на макете. Обратите внимание, что положение первого стропила зависит от ширины свеса крыши и в некоторых случаях служит основой для обрамления концов фронтона , как указано ниже.
* Подсказка: Разложите обе стенки и коньковую доску, начиная с одного конца, чтобы избежать ошибок.

Установка риджборда

Измерьте и отметьте точную центральную линию на двух торцевых стенках.
Установите вертикальную временную опору (2 × 4) надежно вдоль центральной линии на обоих концах и поместите коньковую доску в положение на центральной линии и на правильной высоте. Убедитесь, что это уровень . В нашем примере уклон составляет 4:12, а расстояние до центра стены составляет 5 футов, поэтому верхняя часть коньковой доски должна быть ровно на 20 дюймов выше верхней пластины стены, чтобы обеспечить правильную высоту пика . Надежно закрепите коньковую доску. Важно: оставьте дополнительную коньковую доску выступающей за стену, чтобы обеспечить выступ.

В более длинных зданиях коньковая доска может состоять из досок более чем одной длины, поэтому либо разрежьте и соедините встык концы точно там, где будут опираться два стропила, чтобы поддержать стык, либо расположите стыки в другом месте с помощью коротких досок стяжки для служба поддержки. На длинных коньковых досках установите столярную леску, чтобы установленная коньковая доска была абсолютно прямой. Если стропила все-таки упала на стык парша, отрегулируйте вертикальный остроконечный срез стропил, чтобы учесть толщину доски парша.
Поместите пару стропил в позиции на стеновую плиту и вплотную к коньковой доске, проверив прорези на предмет точной посадки. Удобно иметь помощника и по возможности безопасно работать с строительных лесов.
Убедитесь, что вертикальный разрез во рту птицы плотно прилегает к настенной пластине и прибейте стропило к пластине.Закрепите стропило у конька, забив его через коньковую доску. Установите подходящее стропило с противоположной стороны. Установите все оставшиеся пары стропил.
Сделайте меловую леску на хвостах стропил, если вы их не подрезали заранее. Хвосты стропильных ног отрежьте вертикально и под прямым углом. Чтобы разметить хвостовые разрезы на длинной крыше, может быть полезно построить шаблон, установленный на 4:12, или просто использовать набор скошенных квадратов, чтобы точно отметить все разрезы хвоста сразу. Убедитесь, что разметка ровная, прежде чем отрезать стропила .Я Устанавливаю облицовочную доску так, чтобы она была как можно более прямой. . Помните, что облицовочная доска должна быть достаточно длинной, чтобы выдвигаться настолько, насколько это необходимо, чтобы можно было установить стропила , которые выступают в конце стены.

Особые примечания:

После установки первой пары стропил установите соответствующую пару на другом конце крыши и установите все оставшиеся совпадающие пары между ними на линию между двумя парами стропил, чтобы крыша была прямой.

Никогда не вставляйте стропило в положение с силой, если оно длинное, так как это приведет к смещению коньковой доски. Всегда устанавливайте противоположные пары стропил одновременно. , чтобы коньковая доска оставалась прямой.

Лицевые панели на самых длинных наклонных плоскостях всегда проходят через угол по всей длине для обеспечения наилучшего общего внешнего вида.

Чтобы исправить облицовку, которая может быть не совсем прямой, установите ее постепенно от одного конца к другому, закрепив сначала один конец, и приподняв или приподняв, при необходимости, при прибивании к хвостовикам последующих стропил. .

Стоит установить: В географических районах с сильными ветрами, установите металлические ураганные анкеры или штормовые кронштейны на каждое стропило, надежно прикрепив их как к стеновой плите, так и к стропилам. Недорогие специализированные металлические кронштейны обеспечивают существенную дополнительную защиту от сильных повреждений ветром.

Обрамление двускатных концов и свес

В обрамлении двускатных концов стандартной двускатной крыши существует несколько возможностей, в зависимости от конструкции крыши.

На очень маленькой крыше, например на собачьей будке, жесткость фанерного листа обеспечит достаточную прочность для короткого двускатного конца и свеса без дополнительного обрамления.

Если крыша должна быть обвязана для металлической кровли , а не покрыта листом, последние стропила на каждом конце крыши могут быть установлены заподлицо с внешними торцевыми стенами , а фронтальный конец обрамлен вертикальными стойками с соответствующими выемками . В этом случае обвязка, обычно 2 × 4 дюйма, будет иметь возможность удлиниться, как требуется, чтобы обеспечить желаемый вылет.Фронтальная доска прибивается непосредственно к концу обвязки.

Если крыша большая, но свес должен быть очень узким, свес может быть достигнут простым добавлением коротких смотровых площадок, прибитых непосредственно к последней паре стропил, которые были установлены заподлицо с внешней стороны торцевой стены. Затем облицовочная доска прикрепляется к смотровым площадкам или прибивается к лицевой стороне добавленных стропил. Обшивка крыши с очень узким свесом обеспечивает адекватную дополнительную поддержку свеса.

Лестница

В качестве альтернативы, пара лестничных конструкций может быть предварительно собранной с использованием стандартных методов обрамления и плат размером 1 × 4 или 1 × 6 дюймов. Узкий свес в сборе будет прибит на место непосредственно на последней паре стропил, снова заподлицо со стеновой пластиной.
Если выступ 2 фута или больше и, следовательно, большая прочность важны, первая пара стропил на каждом конце крыши должна быть отодвинута от торцевой стены во время планировки , а нижний конец фронтона Конструкция стены, состоящая из опущенных стропил и вертикальных стоек, сначала обрамляется на месте заподлицо с внешней стороной стены, чтобы обеспечить поддержку для сборки нависающей лестницы.
В конце каждой плоскости крыши лестничная конструкция состоит из одного согласованного стропила, доски, которая служит только для скрепления сборки, и нескольких смотровых стоек. Внутренняя панель 1 × 4 или 1 × 6 необходима только для выравнивания конструкции как единого целого, когда она собирается, поднимается на место и устанавливается. Готовый блок затем надежно прибивается гвоздями к нижней торцевой стене фронтона и непосредственно к поверхности первого стропила, установленного на спине.
Несмотря на некоторую неудобство и трудность, конструкции с фронтоном и лестницей также могут быть полностью установлены на месте по частям. Необходимо, чтобы коньковая доска и нижняя кромка облицовки были удлинены, чтобы прикрепить стропила на конце свеса. Смотровые площадки могут быть впоследствии установлены для обеспечения жесткости после установки концевых стропил .
После завершения обрамления, хомуты устанавливаются на желаемой высоте, и применяются соответствующие защитные покрытия и кровля. Как вариант, обвязка может быть установлена по мере необходимости в преддверии установки кедровой тряски или металлической кровли.
Теперь вы знаете, как обрамить стандартную двускатную крышу. Счастливое здание!

Это входящий я слышу?

Фото: Джейд (файл Morgue) http://mrg.bz/ZUceYs

Как построить двускатную крышу для павильона 16 × 18

Этот пошаговый проект по деревообработке своими руками представляет собой крышу открытого павильона 16 × 18 p lans . Это ЧАСТЬ 2 большого павильона, где я покажу вам, как построить скатную крышу 6:12.Этот павильон станет прекрасным дополнением к вашей собственности, если вы любите проводить время на свежем воздухе. Взгляните на остальные мои планы деревообработки , если вы хотите получить больше вдохновения для строительства. Доступны премиум планы для этого проекта Здесь . Также посетите магазин Shop , чтобы ознакомиться с полным списком премиум-планов.

При покупке пиломатериалов следует тщательно выбирать доски, чтобы они были прямыми и без видимых дефектов (трещин, сучков, скручиваний, гниения).Инвестиции в кедр или другие погодостойкие пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе. Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричный вид. Если у вас есть все материалы и инструменты, необходимые для проекта, вы сможете выполнить работу примерно за день.

Проектов, выполненных на основе этих планов

Как построить двускатную крышу для павильона 16 × 18

Здание-фронтон-павильон-16 × 18

Материалы

F — 34 куска пиломатериалов 2 × 6 — длиной 10 футов RAFTERS
F — 8 кусков фанеры 1/2 ″ длиной 48 ″ x 96 ″, 2 шт. — длиной 64 ″ x 48 ″, 4 шт. — длиной 32 ″ x 48 ″, 4 шт. — 21 7/8 ″ x 96 ″ длиной , 2 шт. — 21 7/8 ″ x64 ″ длиной КРЫШИ
G — 4 шт. Пиломатериалов 1 × 8 длиной 128 ″, 4 шт. — длиной 122 ″ ОТДЕЛКА
H — 500 кв. Футов битумной бумаги, 500 кв. Футов асфальтовой черепицы КРОВЛЯ

Инструменты

Молоток, рулетка, обрамляющий квадрат, уровень

Торцовочная пила, Сверлильные станки, Отвертка, Шлифовальный станок

Защитные перчатки, защитные очки

Время

Один день

Связанные

Как построить двускатную крышу павильона 16 × 18

Стропила для павильона-16 × 18

Распилы для стропил

Прежде всего, нам нужно соорудить стропила для двускатной крыши.Для стропил используйте брус 2 × 6. Используйте торцовочную пилу, чтобы сделать угловые пропилы на досках. Загладить края наждачной бумагой. Сделайте надрезы в стропилах, как показано на планах. Обозначьте линии, прежде чем делать разрезы. Более подробно о том, как сделать надрезы до верха стропил, смотрите схему.

Стропила стропила

Установите стропила на верхнюю часть павильона, используя информацию на схеме. Важно правильно расположить стропила (каждые 16 дюймов по центру), иначе вы не сможете прикрепить кровельные листы.Используйте стропильные стропы, чтобы прикрепить стропила к балкам с обоих концов. Используйте конструкционные винты 1 1/2 ″ для стропильных связей.

Кровельные листы

Используйте фанеру 1/2 ″ для крыши павильона. Вы также можете использовать фанеру 3/4 дюйма. Вырежьте листы нужного размера и положите их на верхнюю часть беседки. Не оставляйте зазоров между листами, а затем вставьте 1 5/8 ″ шурупов через каждые 8 ″ вдоль стропил, чтобы вы могли надежно закрепить их на месте.

Установка боковых обшивок крыши

Установка торцевых планок

Установите планки 1 × 8 по бокам павильона.Тщательно выровняйте края и вставьте 2-х дюймовые гвозди, чтобы плотно зафиксировать их на месте. Установите планки 1 × 8 спереди и сзади павильона. Зафиксируйте их на месте гвоздями 2 дюйма.

Монтаж кровли в павильоне

Покройте крышу битумной бумагой, а затем установите битумную черепицу. Устанавливайте черепицу снизу вверх. Убедитесь, что вы также установили подходящие водосливные кромки по всем краям крыши, чтобы можно было герметизировать односкатную крышу. Прочтите инструкции производителя для плотной посадки.

Build-a-16 × 18-фронтонный павильон

И последнее, но не менее важное: вам нужно позаботиться о последних штрихах. Поэтому заполните отверстия шпатлевкой для дерева, а затем загладьте поверхность наждачной бумагой зернистостью 120-220. Нанесите несколько слоев краски / морилки, чтобы улучшить внешний вид павильона и защитить его от непогоды.

Планы павильонов 16х18 — DIY-проект

Не забудьте просмотреть ЧАСТЬ 1 проекта, чтобы вы узнали, как построить каркас павильона 16 × 16.Этот прочный павильон отличается очень элегантным дизайном, в котором особое внимание уделяется экономической эффективности и долговечности. Вы можете добавить перила к экстерьеру павильона. Смотрите список всех моих планов, отсортированных по категориям, ЗДЕСЬ .

Этот деревообрабатывающий проект представлял собой около планов крыши заднего дворового павильона размером 16 × 18 . Если вы хотите увидеть больше планов на открытом воздухе, просмотрите остальные наши пошаговые проекты и следуйте инструкциям, чтобы получить профессиональный результат.

16×24 Планы односкатной односкатной крыши | MyOutdoorPlans

Этот пошаговый самодельный проект составляет около планов двускатной односкатной крыши 16 × 24 . Это ЧАСТЬ 2 проекта двускатного навеса, где я покажу вам, как построить двускатную крышу для этого навеса. Крыша прочная, и вода будет правильно отводить воду. Обязательно ознакомьтесь с местными нормативами, чтобы соответствовать требованиям законодательства. Взгляните на остальные мои планы деревообработки , если вы хотите получить больше вдохновения для строительства.

При покупке пиломатериалов следует тщательно выбирать доски, чтобы они были прямыми и без видимых дефектов (трещин, сучков, скручиваний, гниения). Инвестиции в кедр или другие погодостойкие пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе. Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричный вид. Если у вас есть все материалы и инструменты, необходимые для проекта, вы сможете выполнить работу примерно за день.

Проектов, выполненных на основе этих планов

Планы односкатной односкатной крыши 16 × 24

Корпус-16 × 24-односкатная крыша

G — 8 кусков сайдинга T1-11 — длина 34 1/2 ″ x 48, 4 куска — 48 ″ x 62 1/4 длины ОБОЛОЧКА
H — 26 штук пиломатериалов 2 × 6 — длина 120 ″, 13 штук — длина 192 ″ ФЕРМЫ
H — 4 куска пиломатериалов 2 × 4 — длиной 9 3/4 ″, 4 куска — длиной 37 1/2 ″, 26 кусков — длиной 23 1/2 ″, 13 кусков — длиной 50 1/4 ″ ОПОРЫ
I — 10 кусков фанеры 3/4 ″ длиной 48 ″ x 96 ″, 4 шт. — длиной 48 ″ x 48 ″, 6 шт. — длиной 24 ″ x 96 ″, 4 шт. — длиной 10 3/4 ″ x 24 ″, 4 шт. — длина 10 3/4 ″ x 96 ″ КРЫША
J — 4 куска пиломатериалов 2 × 6 длиной -120 ″, 14 шт. — длиной 7 ″ 2x НАВЕСЫ
J — 550 кв.м битумной бумаги, 550 кв.м битумной черепицы КРОВЕЛЬ
K — 2 куска пиломатериалов 1 × 8 — длиной 309 1/4 ″, 1 кусок — длиной 192 ″, 4 куска — 121 1/4 ″ длиной ОТДЕЛКА

Один день

Как построить односкатную односкатную крышу 16 × 24

Стропила

В первую очередь нужно соорудить для сарая обычное стропило.Обрежьте один конец стропил 2х6 под углом 60 градусов и загладьте края наждачной бумагой.

Стропила нижняя

Следующим этапом проекта является сборка нижнего стропила из бруса 2 × 6. Обрежьте оба конца балки под углом 30 градусов. Самый простой способ — использовать хорошую торцовочную пилу. Положите все компоненты на ровную поверхность, не оставляя зазоров между ними.

Установка опор

Используйте пиломатериалы 2 × 4 для опор. Обрежьте один конец опор под углом 60 градусов и положите их на ровную поверхность.

Накладки

Сделайте вставки из фанеры 1/2 ″ и положите их на стыки. Не оставляйте зазоров между компонентами и вставьте винты 1 5/8 ″, чтобы можно было надежно зафиксировать все компоненты вместе. Это будут фермы для торцевых панелей. Вам понадобятся все эти опоры, чтобы можно было смело крепить сайдинговые панели.

Обычные фермы

Для обычных ферм следует придерживаться этой схемы. Установите фанерные косынки 1/2 ″ соответственно и закрепите их на стропилах винтами 1 5/8 ″.

Крепление ферм — навес 16 × 24 фронта

Установите фермы на верх сарая 16 × 24. Разместите фермы равномерно, устанавливая их каждые 24 дюйма по центру. Используйте спиртовой уровень, чтобы отвесить фермы и закрепить их стяжками на верхних пластинах.

Концевые панели фронтона

Отрежьте торцевые панели фронтона от сайдинга T1-11 и закрепите их на месте с помощью гвоздей 6-8d. Не оставляйте зазоров между листами для профессионального результата.

Сборка свесов

Соберите свесы передней и задней части сарая, используя обычные стропила и блокировку 2 × 6.Просверлите пилотные отверстия в стропилах и вставьте винты 3 1/2 ″ в свесы.

Монтаж свесов

Установите свесы спереди и сзади сарая. Выровняйте края внимательно, просверлите пилотные отверстия и вставьте винты 3 1/2 ″.

Установка кровельных листов

Используйте фанеру 3/4 ″ для листов крыши. Вырежьте все панели нужного размера, как показано на схеме, и положите их на верх крыши. Выровняйте края внимательно, просверлите пилотные отверстия и вставьте винты 1 5/8 ″, чтобы зафиксировать их на месте, каждые 8 ″ вдоль стропил.Не оставляйте зазоров между листами для профессионального результата.

Монтаж боковых накладок крыши

Установите планки 1 × 8 по бокам сарая. Тщательно выровняйте края и вставьте 2-дюймовые гвозди, чтобы плотно зафиксировать планки на месте.

Установка передней и задней облицовки

Выполните облицовку передней и задней части двускатного навеса 16 × 24. Выровняйте края и вставьте 2-дюймовые гвозди, чтобы можно было установить планки на место.

Монтаж кровли

Накройте крышу сарая рубероидом, убедившись, что полосы перекрывают друг друга не менее чем на 2 дюйма.Прикрепите битумную бумагу к фанерным листам кровельными скобами. Кроме того, отрежьте большой кусок для верхнего гребня. Установите боковые отливы поверх рубероида, а нижние отливные края должны быть под ним.

Прочтите инструкции, нанесенные на пакеты с битумной черепицей, прежде чем плотно устанавливать их на место. Начните с нижней левой части крыши и установите их до самого верха.

Планы навесов 16 × 24 — вид спереди

Не забудьте просмотреть ЧАСТЬ 1 и ЧАСТЬ 3, чтобы узнать, как построить каркас сарая, а также как обрамить двойные входные двери.Если вы ищете другой дизайн, обязательно ознакомьтесь со всеми планами моих сараев ЗДЕСЬ .

Этот деревообрабатывающий проект составлял около планов двускатных навесов 16 × 24 бесплатно . Если вы хотите увидеть больше планов на открытом воздухе, просмотрите остальные наши пошаговые проекты и следуйте инструкциям, чтобы получить профессиональный результат.

101

101 Модернизация Требуется .Согласно разделу 553.844, Законодательство Флориды, укрепление существующих построенных на месте домов для одной семьи должны быть предусмотрены жилые постройки, способные противостоять ураганам. Сайт построен одно- Под семейными жилыми домами понимается построенный на участке отдельно стоящий дом для одной семьи. жилые постройки.

101,1 Когда крыша на существующем индивидуальном жилом доме, построенном на месте, является заменен , следующие процедуры должны быть разрешены выполняет кровельный подрядчик :

(а) Крепления и крепления кровельного настила должны быть усилены и исправлены в соответствии с требованиями раздела 201.1.

(б) При необходимости должен быть предусмотрен вторичный водный барьер. по разделу 201.2.

101,2 Когда заменена крыша на здании, которое находится в разносимых ветром обломках регион, как определено в s. 1609,2 Флориды Строительный кодекс, здание и страховая стоимость которого составляет 300 000 долларов США или более или, если здание не застраховано или для которого имеются документы Страховая стоимость не указана, имеется справедливая оценка конструкции на для целей адвалорного налогообложения в размере 300 000 долларов США и более:

(a) Соединения крыши и стены должны быть улучшены в соответствии с требованиями раздела 201.3.

(b) Обязан Модернизация соединения крыши и стены не требуется более 15 процентное увеличение стоимости переналадки кровли.

(c) Где полная модернизация всех соединений между крышей и стеной, как указано в Разделе 201.3 превысит 15 процентов стоимости проекта по замене кровли, приоритеты, указанные в Разделе 201.3. 7 5 используется для ограничения объем работ до 15-процентного лимита.

101.3 Когда любая деятельность, требующая разрешения на строительство, подана заявка на 1 июля 2008 г. или после этой даты, и ориентировочная стоимость которой составляет 50 000 долларов США или более для здания, расположенного в районе разносимых ветром обломков. как определено в s. 1609.2 Строительного кодекса Флориды, Здание, страховая стоимость которого составляет 750 000 долларов США или более, или, если здание не застрахован или по которому не представлены документы о страховой стоимости, имеет справедливая оценка конструкции для целей адвалорного налогообложения 750 000 долларов или больше.:

(а) Защита открывания в соответствии с требованиями Строительного кодекса Флориды, Строительного кодекса или Строительного кодекса Флориды, Жилой для новых строительство должно быть предусмотрено.

101,4 Когда В ходе строительства предусматривается модернизация ограждений фронтонных концов, которые в противном случае требуется разрешение, методы, указанные в Приложении А, должны быть разрешены.

201 Крыша Системные методы смягчения последствий. Крыша крепление обшивки, вторичные водные преграды, соединение крыши со стеной и В соответствии с данным разделом допускается использование жестких концевых распорок.

201.1 Крыша крепление обшивки для на месте жилые дома на одну семью. Для сборки на месте односемейные жилые конструкции крепеж и расстояние, требуемые в Таблице 201.1, считаются соответствующими требования раздела 507.2.2 из Флориды 2004 г. Строительный кодекс, существующее здание.
Доска настила кровельная закрепленные не менее чем двумя гвоздями 8d в элементах каркаса крыши, считаются быть достаточно связным. Доска крыши настил закреплен крепежными деталями меньшего размера, чем гвозди 8d, или менее двух гвоздей 8d гвозди на доску считаются достаточно соединенными, если две головки 8d обрезаны, гвозди с круглой головкой или кольцевым стержнем установлены на каждом элементе каркаса.

Дополнительный крепеж в соответствии с требованиями Таблицы 201.1 должно быть 8d гвозди с круглым хвостовиком с круглой головкой и минимальными размерами:
1. Номинальный диаметр хвостовика 0,113 дюйма
2. Кольцо диаметром 0,012 над диаметром хвостовика
3. От 16 до 20 колец на дюйм
4. Полный диаметр круглой головки 0,280 дюйма
5. Кольцевой хвостовик, выступающий минимум на 1 от кончика гвоздь.
6. Минимум гвоздь длиной 2-1 / 4 дюйма

Таблица 201.1
Дополнительные крепежные детали на краях панелей и Промежуточный каркас
Существующий крепеж
Существующий интервал

Скорость ветра 110 миль / ч
или менее
дополнительное крепление должно быть
не более
Скорость ветра больше
более 110 миль / ч
дополнительный
крепление не более
Скобы или 6д
любое
6 о.c. ^б
6 o.c. ^б
8d подрезанная головка, с круглой головкой или кольцевым хвостовиком
6 o.c. или менее
Нет необходимости
Нет необходимости
Головка с клипсой 8d, круглая головка ~~или~~ или кольцевой хвостовик
Больше
6 о.c.
6 o.c. ^а
6 o.c. ^б ^а
~~8d с полукруглой головкой~~
~~кольцо хвостовик~~
~~Больше~~
~~6 o.c.~~
~~6 о.c. ^а~~
~~6 o.c. ^а~~

а. Максимальный интервал определяется на основе существующих застежки и дополнительные застежки.
г. Максимальный интервал определяется на основе только дополнительные крепления.
201.2 Крыша вторичный водный барьер для индивидуальных жилых домов на месте. Должен быть установлен вторичный водный барьер. используя один из следующих методов при замене кровли ~~при~~ перетяжка.
a) Все стыки в конструкционной панели крыша обшивка или настил должны быть покрыты полосой шириной не менее 4 дюймов. самоклеящаяся полимерно-модифицированная битумная лента, наклеиваемая непосредственно на оболочку или профнастил. Палуба и самоклеющиеся полимерно-модифицированная битумная лента должна быть закрыта одним из подкладочных материалов. системы, одобренные для конкретного кровельного покрытия, применяемого на крыше.
b) Вся крыша должна быть покрыта одобренный самоклеящийся битум модифицированный полимером ~~колпачок~~ лист. Никакой дополнительной подкладки не требуется поверх этой крышки листа для новых установок.
c) вся кровля должна быть покрыта одобренным войлоком 30 #, пропитанным асфальтом. Подложка установлена с гвоздями и пластинами, как требуется для HVHZ. (Сверху не требуется дополнительной подкладки. этого листа).
d) O за пределами HVHZ, подложка, соответствующая разделу 1507.2.3 Строительный кодекс Флориды, крепление здания, как описано ниже, или a слой пропитанного асфальтом фетр № 30 одобренный должен быть установлен. Фетр закрепляется 1 круглой пластиковой крышкой или металлические колпачковые гвозди, прикрепленные к палубе с гвоздями в виде сетки 12 дюймов (305 мм) расположены в шахматном порядке между перекрытиями, с зазором 6 дюймов (152 мм) на перекрывает.Для спусков от 2:12 до 4:12 и дополнительный слой войлока укладывается гонт и внахлест 19 и закрепил, как описано выше. (Никакой дополнительной подкладки сверх этого не требуется. простыня).
Исключения :
1. Уклоны крыш <2:12, имеющие сплошную кровельную систему, считаются соответствовать требованиям раздела 201.2 для вторичного водного барьера.
2.Кровельные системы из глины и бетонной черепицы, установленные в соответствии со Строительным кодексом Флориды. считаются соответствующими требованиям раздела 201.2 для Вторичной воды Барьеры.
1. Подложка из войлока 30 #, пропитанная асфальтом, с гвоздями и оловянные вкладки, необходимые для HVHZ, покрытые либо одобренным самоклеящийся полимерно-модифицированный битумный защитный лист или одобренный защитный лист нанесенный с использованием утвержденного применения горячей швабры, считается отвечающим требованиям требования к вторичной водной преграде.

201.3 Примыкания кровли к стене для индивидуальных жилых строений, построенных на месте . Где требуется Разделом 101.2, пересечение каркаса крыши со стеной ниже должны быть усилены металлическими соединителями, зажимами, ремнями и крепежными деталями. такой, что уровень производительности равен или превышает возможности подъема, как указанные в таблице 201.3. Как альтернатива инженерной конструкции, предписывающие решения по модернизации приведено в разделах 201.3. 3 1 –201. 3. 6 4 должны быть признаны отвечающими установленным требованиям по модернизации крыши до стены.
Исключения :
1. Где это может быть продемонстрировано (по коду документация на дату принятия и дату выдачи разрешения), что от крыши до стены соединения и / или требования к непрерывному пути нагрузки от крыши к фундаменту были требуется во время первоначального строительства.

2. От крыши до стены соединения не требуются, если только оценка и установка соединения на фронтонах или во всех углах можно выполнить за 15% от стоимости замены кровли.
201.3.1 Доступ для модернизации крыши до стены Связи. Эти положения не предназначены для ограничения средства для доступа к конструктивным элементам крыши и стены для модернизации соединения. Модернизация соединения крыши со стеной может быть осуществлена путем доступа через область под карнизом, сверху через крышу или изнутри дом. Способы вышеуказанного доступа включают снятие панелей крыши или их частей или удаление частей обшивка крыши в выбранных местах, достаточно большая для доступа, просмотра и установка дооснащенных разъемов и крепежа.
Где панели или разделы удаляются, удаленные части не подлежат повторному использованию.Следует использовать новую обшивку и закрепить ее, как указано в новое строительство.
201.3.2 Частично недоступные ремни: Если часть ремня недоступна, если наблюдаемая часть ремешка застегивается в соответствии с этими требованиям, то считается, что недоступная часть ремешка соответствует с этими требованиями.
201.3. 3 1 предписывающий метод для двускатных крыш на деревянной каркасной стене. Достаточная обшивка карниза должна быть удалена, чтобы выставить не менее 6 футов элементов каркаса, измеренных от угла, вдоль внешняя стена с каждой стороны каждого фронтона . В анкеровка каждого из открытых стропил или фермы в пределах 6 футов от ~~элементы каркаса, измеренные от~~ угол вдоль внешней стены с каждой стороны каждого фронтона должен быть проверен.Если ремешок отсутствует или уже есть ремешок имеет менее четырех застежек на каждом конце, одобренных ремешков, завязок или правых угловые косынки с минимальной подъемной способностью 500 фунтов должны быть установлены, которые соединяют каждое стропило или ферму с верхней пластиной внизу. Добавление застежек к существующим ремням должно быть допускается вместо добавления нового ремешка при условии, что ремешок изготовлен для разместить не менее 4 фиксаторов на каждом конце. Везде, где это возможно (без повреждения стены или перекрытия отделки), оба элемента верхней пластины должны быть соединены с нижним штифтом с помощью соединитель от шпильки к пластине с минимальной подъемной способностью 500 фунтов.
201,3. 4 2 предписывающий метод для двускатных крыш по каменной стене. Достаточная обшивка карниза должна быть удалена, чтобы выставить не менее 6 футов элементов каркаса, измеренных от угла, вдоль внешняя стена с каждой стороны каждого фронтона . В анкеровка каждого из открытых стропил или фермы в пределах 6 футов от ~~элементы каркаса, измеренные от~~ угол вдоль внешней стены с каждой стороны каждого фронтона должен быть проверен.Если ремешок отсутствует или уже есть ремешок имеет менее четырех застежек на каждом конце, одобренных ремешков, завязок или правых угловые косынки с минимальной подъемной способностью 500 фунтов должны быть установлены, которые соединяют каждое стропило или ферму с верхней пластиной ниже или напрямую к каменной стене с помощью утвержденных шурупов, которые обеспечат как минимум 2-1 / 2 заделка в бетон или кирпичную кладку. Когда ремни или угловые косынки прикреплены к дереву подоконник, подоконник должен быть прикреплен к бетонной кирпичной стене ниже.Эта якорная стоянка должна быть выполняется путем установки шурупов диаметром 1/4 дюйма, каждый с дополнительная дюймовая шайба, имеющая длину, достаточную для создания 2-1 / 2-дюймовой шайбы. заделка в бетон и кладку. Эти винты должны быть установлены в пределах 4 дюймов от фермы или стропил. с обеих сторон каждого внутреннего стропила или фермы и на доступной стороне стены фермы или стропила фронтона.
201,3. 5 3 предписывающий метод для вальмовых крыш на деревянной каркасной стене. Если невозможно проверить через неразрушающий контроль или по планам, подготовленным профессиональным проектировщиком, который конструкция крыши закреплена как минимум так же хорошо, как показано ниже , доступ должен быть обеспечен как минимум к стропила (обычно известная как королевский домкрат) , до бедра фермы и на каждой угол вальмовой крыши. Бедренная балка (широко известная как королевский валет) , балка бедра и стропила / фермы, прилегающие к вальмовой балке Достаточный угловой карниз снимается обшивка со стороны конька вальмы параллельно крыше гребень для обеспечения доступа к внешней стене длиной не менее 6 футов.Доска коньковая вальмовая и любые открытые стропила которые не закреплены ремнем, имеющим не менее четырех застежек на каждом конце, должен быть соединен с нижней пластиной с помощью ремня или угловой косынки. кронштейн, имеющий минимальную грузоподъемность 500 фунтов. Добавление застежек к существующим ремням должно быть допускается вместо добавления нового ремешка при условии, что ремешок изготовлен для разместить не менее 4 фиксаторов на каждом конце. Везде, где это возможно (без повреждения стены или перекрытия отделки), оба элемента верхней пластины должны быть соединены с нижним штифтом с помощью соединитель от шпильки к пластине с минимальной подъемной способностью 500 фунтов.
201,3. 6 4 Рецептурный способ устройства вальмовых крыш по каменной кладке стена. Если это не можно проверить с помощью неразрушающего контроля или по планам, подготовленным специалисту по дизайну, что конструкция крыши закреплена как минимум так же хорошо, как как указано ниже , доступ должен быть обеспечен как минимум до стропила (широко известная как королевский домкрат) , до бедренной балки и на каждой угол вальмовой крыши.Бедренная балка (широко известная как королевский валет) , балка бедра и стропила / фермы, прилегающие к вальмовой балке Достаточный угловой карниз снимается обшивка со стороны конька вальмы параллельно крыше гребень для обеспечения доступа к внешней стене длиной не менее 6 футов. Доска коньковая вальмовая и любые открытые стропила которые не закреплены ремнем, имеющим не менее четырех застежек на каждом конце, должен быть соединен с бетонной кладкой внизу с помощью утвержденных ремней или угловые косынки с минимальной подъемной способностью 500 фунтов.Добавление застежек к существующим ремням должно быть допускается вместо добавления нового ремешка при условии, что ремешок изготовлен для разместить не менее 4 фиксаторов на каждом конце. Ремни или кронштейны с угловыми косынками должны быть установлены таким образом, чтобы они соединяют каждое стропило или ферму с верхней пластиной ниже или непосредственно с кладку стены с помощью утвержденных шурупов, которые обеспечат как минимум 2-1 / 2 заделка в бетон или кладку. Когда ремни или угловые косынки прикреплены к дереву подоконник, подоконник должен быть прикреплен к бетонной кирпичной стене ниже.Эта якорная стоянка должна быть выполняется путем установки шурупов диаметром 1/4 дюйма, каждый с дополнительная дюймовая шайба, достаточной длины для создания 2-1 / 2-дюймовой шайбы. заделка в бетон и кладку. Эти винты должны быть установлены в пределах 4 дюймов от фермы или стропил. с обеих сторон каждого внутреннего стропила или фермы и на доступной стороне стены фермы или стропила фронтона.
201,3. 7 5 Приоритеты для обязательные расходы на переоборудование крыши до стены. Для домов с вальмовой и двускатной крышей приоритетом является: модернизируйте соединения крыши и стены двускатного конца, если ширина бедренной части более чем в 1,5 раза больше ширины фронтона. Приоритет отдается соединению углов. крыш к стенам ниже, где пролеты кровельных элементов наибольшие.

Таблица 201.3
Обязательно Высота подъема для соединения крыши с стеной
(ФУНТОВ НА ЛИНЕЙНУЮ ЛАПКУ)
Примечания:
а. Требуемая вместимость — фунты на линейную фут строительной длины. Для крыши обрамление с интервалом 16 дюймов по центру умножает значения таблицы на 1,33. Для каркаса крыши с шагом 24 дюйма центр умножить значения таблицы на 2.
г. Требуемые мощности включают надбавку для 10 фунтов мертвой нагрузки.
г. Требуемые мощности не учитывают последствия свесов. Свес Указанные нагрузки должны быть умножены на величину выступа свеса и добавлены к требуемые мощности в таблице.

ПРИЛОЖЕНИЕ А

ДОПОЛНИТЕЛЬНАЯ УСТАНОВКА ДВИГАТЕЛЯ КОНЦЕВОЙ СТЕНЫ

РАЗДЕЛ A101
ОБЩИЕ

А101.1 Намерение и цель. Положения этого подраздела предоставляют предписывающие решения для дооснащение фронтонов зданий. Меры по модернизации не предназначен для обеспечения усиления зданий равным конструктивному положения последних требований строительных норм и правил для новых зданий. Дизайн на соответствие новостройкам и Пристройки к существующим зданиям должны соответствовать требованиям Строительного кодекса Флориды, Строительного кодекса или Строительного кодекса Флориды, жилого, в зависимости от обстоятельств.

A101.2 Область применения. Следующие предписания методы предназначены для применений, в которых обрамление фронтальной торцевой стены обеспечивается деревянной фермой торцевой стены фронтона или стропилами с традиционным каркасом система. Модернизация подходит для стеновых стоек, ориентированных широкой стороной параллельно или перпендикулярно поверхность двускатной стены. Обзор перспективный чертеж модернизации показан на рисунке A104.1.

РАЗДЕЛ A102
ОПРЕДЕЛЕНИЯ

ЯКОРНЫЙ БЛОК. Номинальная толщина 2 дюйма для бруса шириной не менее 4 крепится к горизонтальным скобам и заполняет зазор между существующим каркасом элементы для ограничения движения горизонтальных распорок перпендикулярно элементам каркаса.

СЖАТИЕ БЛОКИРОВАТЬ. Пиломатериал шириной не менее 4 дюймов номинальной толщиной 2 дюйма, используемый для удержания в режим сжатия (сила, направленная внутрь чердака) существующий или дооснащение шпилькой. Он прикреплен к горизонтальная распорка и опоры непосредственно напротив существующей или модернизированной шпильки.
ОБЫЧНО ОКРАШЕННЫЙ ДВУСТОРОННИЙ КОНЕЦ. Двускатный конец с традиционным обрамлением и шпильками. грани которых перпендикулярны торцевой стене фронтона.

ГОРИЗОНТАЛЬНАЯ СТЯЖКА. А номинальная толщина 2 дюйма не менее 4 широкий кусок пиломатериала, используемый для сдерживания как сжимающих, так и растягивающих нагрузок применяется с помощью модифицированной шпильки. это обычно устанавливается горизонтально на верхней части элементов каркаса пола (фермы нижние пояса или балки перекрытия) или по низу каркаса скатной кровли элементы (верхний пояс фермы или стропила).

ШПИЛЬКА ДЛЯ ПЕРЕОБОРУДОВАНИЯ. А номинальный 2-дюймовый бревенчатый элемент, используемый для конструктивного дополнения существующего фронтона торцевая стойка стены.

КРОНШТЕЙН ПРАВЫЙ УГОЛ. А 14 Калибр или более толстый металлический угловой кронштейн с минимальной грузоподъемностью перпендикулярно плоскости любой стороны 350 фунтов при соединении с деревом или бетон с соединителями, указанными производителем.
СОЕДИНИТЕЛЬ ШТИФТА К ПЛАСТИНЕ. А изготовленный металлический соединитель, предназначенный для соединения шпилек с пластинами с минимальным грузоподъемность 500 фунтов.

ФЕРМОВЫЙ КОНЕЦ. An спроектированная ферма заводского изготовления или ферма, построенная на месте, которая включает завод установленные или установленные на месте вертикальные стойки так, чтобы их поверхности были параллельны плоскости фермы и расположены на расстоянии не более 24 дюймов по центру. Паутина или другие диагональные элементы, кроме верхних аккорды могут присутствовать, а могут и не присутствовать.Гейбл концевые фермы могут быть той же высоты, что и близлежащие фермы, или могут иметь откидной пояс фермы, у которых верхний пояс фермы ниже на глубину верха аккорд или аутсайдеры.

РАЗДЕЛ A103
СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ

А103.1 Существующие материалы. Все существующие древесные материалы это будет частью работ по переоборудованию (фермы, стропила, балки перекрытия, верхние плиты, стойки стен и т. д.) должны быть в исправном состоянии и не иметь дефектов. или повреждения, которые существенно уменьшают несущую способность член. Любые древесные материалы, обнаруженные поврежденные или изношенные должны быть усилены или заменены новыми материалами, чтобы обеспечить чистый размер здоровой древесины, эквивалентной ее неповрежденному оригиналу Габаритные размеры.
A103.2 Новые материалы. Все материалы одобрены этим кодам, включая соответствующие допустимые напряжения, разрешается соответствуют требованиям данной главы.
A103.3 Габаритные пиломатериалы. Пиломатериалы всех размеров для раскосов, шпилек и блокировка должна соответствовать применимым стандартам или правилам оценки. Пиломатериалы габаритных размеров обозначаются значком. марка аттестации пиломатериалов или инспекционного агентства, которая была утверждена орган по аккредитации, соответствующий требованиям DOC PS 20.Все новые размерные пиломатериалы, которые будут использоваться для в целях переоборудования должен использоваться минимальный сорт и порода № 2 Ель-Сосна-Пихта. или должен иметь удельный вес 0,42 или более. Вместо оценки выдается сертификат инспекция, проводимая агентством по сортировке пиломатериалов или инспекцией, отвечающим требованиям требования этого кодекса должны быть приняты.
A103.4 Соединители с металлической пластиной, Ремни и анкеры. Металлическая пластина соединители, ремни и анкеры должны иметь одобрение продукта.Они должны быть допущены к подключению дерево-дерево или дерево-бетон, в зависимости от случая . Ремешки стяжки должны быть изготовлены из оцинкованной стали минимальной толщины. обеспечивается 20 калибром. Галстуки должны иметь отверстия размером для 8d гвоздей.

A103.5 Закручивание ремни. Лямки разрешается скручены на 90 градусов в дополнение к изгибу на 90 градусов там, где они переходят между элементами каркаса или точками соединения.
A103.6 Крепеж. Крепежные изделия, соответствующие требованиям Разделы A103.6.1 и A103.6.2 должны использоваться и должны быть разрешены для использования. шурупы или гвозди, соответствующие минимальной длине, указанной на рисунках и указанные в таблицах.
A103.6.1 Винты. Винты должны быть размером не менее 8 с диаметром головки не менее 0,3 дюйма. Длина винта должна быть не менее указаны на рисунках и в таблицах.Допустимые винты включают колоду шурупы, шурупы для дерева или шурупы для листового металла (без наконечника сверла, но могут быть острым). Винты должны иметь минимум 1 дюйм резьбы. С тонкой резьбой шурупы или шурупы для гипсокартона не допускаются. Обратите внимание, что многие ремни не подходят винты размером больше # 8.

A103.6.2 Гвозди. Если иное не указано в положениях или чертежи, где длины крепежа указаны на рисунках и в таблицах как обычные гвозди диаметром 1 дюйм, 8d с диаметром стержня 0.131 дюйм и голова допускаются диаметры не менее 0,3 дюйма. Если иное не указано в положениях или чертежи, где длины креплений указаны на рисунках и в таблицах. как обычные гвозди 3 дюйма, 10d с хвостовиком диаметр 0,148 дюйма и диаметр головки не менее 0,3 дюйма должны быть разрешенный.
А103.7 Крепеж интервал. Расстояние между крепежными элементами должно быть таким, как следует:
а) расстояние между крепежными элементами и кромкой пиломатериала должно быть не менее дюйма если не указано иное,
б) расстояние между крепежными элементами и концом пиломатериала должно быть не менее 2 дюйма,
в) расстояние между креплениями параллельно волокну (от центра к центру), когда ремни не используются, должно быть минимум 2-1 / 2 дюйма, за исключением случаев, когда смещение составляет -дюйм (перпендикулярно волокну) применяется для соседних креплений, то расстояние между крепежами параллельно зерно должно быть минимум 1-1 / 4 дюйма.
г). расстояние между застежками поперек волокон (междурядье) при стяжках не используются, должны быть не менее 1 дюйма, а
д) расстояние между крепежными деталями, вставленными в соединители металлических пластин, ремни и анкеры, как определено в Разделе A103.4, должны быть предоставлены проделаны отверстия в лямках.

РАЗДЕЛ A104
ДОПОЛНИТЕЛЬНАЯ УСТАНОВКА КОНЦЕВЫХ СТЕНОК

А104.1 Объем и цель. Гейбл усиливаемые концы должны быть допущены к модернизации с использованием методов предусмотренных положениями настоящего раздела. Эти предписывающие методы дооснащения предназначены для увеличения устойчивость существующей конструкции фронтальной торцевой стены к внеплоскостным ветровым нагрузкам в результате сильного ветра. В Метод модернизации решает четыре проблемы. К ним относятся усиление элементов каркаса стен, если необходимо (дооснащение шпильками), закрепив верхнюю и нижнюю части фронтона так, чтобы что боковые нагрузки передаются на диафрагмы крыши и потолка (горизонтальные распорки, ремни для дооснащения шпилек и компрессионных блоков) и соединение нижней части фронтальной торцевой стены с нижней стеной, чтобы помочь закрепить верх этой стены (специальные металлические кронштейны).
Следующие предписывающие методы предназначены для приложений, в которых каркас торцевой стены фронтона представляет собой деревянную ферму торцевой стены или условно-каркасная стропильная система. В модернизация подходит для стеновых стоек, ориентированных широкой лицевой стороной параллельно или перпендикулярно поверхности фронтона. Обзорный перспективный рисунок дооснащение показано на рисунке A104.1.
А104.2 Горизонтальные распорки. Горизонтальные распорки следует устанавливать примерно перпендикулярно к верхние и нижние пояса существующих стропильных ферм или приблизительно перпендикулярно стропилам и балкам перекрытия в месте расположения каждого существующего шпилька торцевой стены фронтона более 3 футов в длину. Если расстояние между существующими шпильками фронтона более 24 дюймов или отсутствует вертикальная шпилька на торце фронтона, шпилька и горизонтальные распорки должны быть установлены таким образом, чтобы максимальное расстояние между существующие и добавленные шпильки должны быть 24 дюйма.Дополнительные стойки торцевой стены фронтона не требуются в местах, где их длина будет 3 фута или меньше. Каждая необходимая дополнительная шпилька должна быть прикреплена к существующей кровле. элементы каркаса (верхний пояс фермы или стропила и нижний пояс фермы или потолок балка), используя как минимум два 3-дюймовых крепежа для ногтей (шурупы # 8 или 10d гвоздей) и металлический соединитель или пластину для ремонта с минимум четырьмя 1-1 / 4 дюйма длинные крепления (шурупы №8 или гвозди 8d) на каждом конце.Горизонтальные распорки должны состоять из элемент минимального размера, указанный в таблице A104.2. Горизонтальная скоба должна быть ориентирована длинной стороной поперек верхние и нижние пояса деревянных ферм (или стропил и потолочных балок) и удлинить минимум три расстояния между каркасами от торцевой стены фронтона плюс 2-1 / 2 дюйм за последний верхний пояс или нижний элемент пояса (стропила или потолочная балка) как показано на рисунке A104.2.1 (и A104.2.6). Горизонтальная скоба должна располагаться не дальше ¹/₂ дюйм от внутренней стороны фермы торцевой стены фронтона.Каждая горизонтальная скоба должна быть прикреплена к каждый существующий элемент каркаса (верхний пояс или стропила, нижний пояс или потолок балка), которую он пересекает с помощью трех 3-дюймовых креплений (шурупы # 8 или 10d гвоздями), как показано на рисунках с A104.2.2 по A104.2.5 для ферм (и Рисунки с A104.2.7 по A104.2.10 для стропил).
Исключения:

1. Если препятствия, другие постоянно прикрепленные препятствия или существуют условия, которые не позволят установить новые горизонтальные распорки на в указанных местах, см. Раздел A104.5 для разрешенной модификации эти предписывающие методы модернизации.
2. Если препятствия, другие постоянно прикрепленные препятствия или существуют условия, которые не позволят удлинить новые горизонтальные распорки поперек существующие элементы каркаса не менее трех пространств каркаса от фронтона торцевую стенку, горизонтальные распорки можно укоротить при условии, что все выполняются следующие условия.
а.Горизонтальная скоба должна быть установлена не менее чем на двух пространства для каркаса и прикреплены к каждому существующему элементу каркаса с помощью трех 3-дюймовых длинные крепежи (шурупы №8 или гвозди 10d).
г. Минимальный размер анкерного блока должен быть эквивалентен существующие элементы каркаса. Якорь блок должен быть прикреплен к стороне горизонтальной распорки во втором пространство каркаса от фронтальной торцевой стены, как показано на рисунке A104.2.11. Шесть 3-дюймовых длинных креплений (шурупы №8 или Гвоздями 10d) должен использоваться для крепления анкерного блока к боковой стороне горизонтальная скоба.
г. Анкерный блок должен выходить за поверхность горизонтального скоба, которая соприкасается с существующими элементами каркаса минимум на половина глубины существующего элемента каркаса. Анкерный блок должен быть установлен плотно. между существующими элементами каркаса так, чтобы зазор на обоих концах не превышает ¹/₈ дюймов.
A104.3 Шпильки для модернизации. The Модернизированные шпильки должны состоять из элементов минимального размера для диапазона высот. имеющихся вертикальных стоек торцевых стен фронтона, указанных в Таблице A104.2. Шпильки для модернизации должны быть установлены рядом с существующие или добавленные (Раздел A104.2) вертикальные стойки торцевой стены фронтона и расширяют от верха нижней горизонтальной распорки до низа верхней горизонтальная скоба. Максимальный разрыв Между установочной шпилькой и нижней горизонтальной осью должно быть разрешено 1/8 дюйма. скоба.Максимальный зазор 1/2 дюйма должен допускается между верхним краем дооснащенной шпильки, ближайшим к верхнему горизонтальная распорка и горизонтальная поверхность распорки.
Исключение:

Если препятствия, другие постоянно прикрепленные препятствия или условия существуют, которые не позволят установить новую дооснащенную шпильку рядом с существующую стойку торцевой стены фронтона, см. Раздел A104.5 для разрешенных модификация этих предписывающих методов модернизации.
A104.3.1 Крепление шпильки для модернизации. каждый модифицированная шпилька должна быть прикреплена к верхним и нижним горизонтальным элементам распорки. с минимальным калибром 20, 1 ¹/₄ дюймов, плоский металлический ремешок с пробитыми отверстиями для застежек. Минимальная длина плоских металлических лент должна быть указана в таблице. A104.2. Каждая верхняя и нижняя лямки должны удлинить достаточное расстояние до вертикальной поверхности дооснащенной шпильки и крепится с помощью ряда креплений длиной 1-1 / 4 дюйма (шурупы № 8 или 8d гвозди), указанные в Таблице A104.2. Каждый ремень должен быть прикреплен к верхнему и нижнему горизонтальным элементам распорки с помощью минимальное количество креплений длиной 1-1 / 4 дюйма (шурупы №8 или гвозди 8d) в качестве указаны в таблице A104.2. Модернизация элементы стойки также должны быть прикреплены к стороне существующего вертикального фронтона торцевые стойки стены с 3-дюймовыми креплениями (шурупы №8 или гвозди 10d), расположенные на расстоянии 6 дюймов по центру, как показано на Рисунке A104.2.1.
А104.3.2 Модернизация соединений шпилек. Модернизированные шпильки высотой более 8 футов могут быть соединены в полевых условиях как показано на рисунке A104.3.

A104.4 Блоки сжатия. Компрессионные блоки должны иметь минимальную длину, указанную в таблице. A104.2. Блоки сжатия должны быть устанавливается на горизонтальные распорки прямо напротив существующих вертикальная стойка торцевой стены фронтона или дооснащенная стойка. Для наглядности рисунки A104.2.2 через A104.2.5 (фермы) и рисунки A104.2.7 — A104.2.10 (стропила) показывают установка прижимного блока к имеющемуся вертикальному торцу фронтона стеновая стойка с ремешком от модифицированной стойки, идущим рядом с компрессией блокировать. Когда блок сжатия установленный на шпильке дооснащения, блок можно разместить на верх ремешка. Максимальный разрыв между компрессионный блок и существующий вертикальный элемент стойки фронтона торцевой стены или Допускается дооснащение шпилькой ¹/₈ дюймов.Блоки сжатия должны быть прикреплены к горизонтальные распорки с минимальным количеством креплений длиной 3 дюйма (дерево # 8 саморезы или гвозди 10d). Концевые и краевые расстояния для установки крепежа должны быть как указано в разделе A103.7 и показано на рисунках с A104.2.2 по A104.2.5 (фермы) и рисунки с A104.2.7 по A104.2.10 (стропила).
A104.5 Препятствия. Допустимые модификации предписывающего дооснащения щипцов. Если на чердаках существуют препятствия, другие постоянно прикрепленные препятствия или условия, препятствующие установка дооснащения шпильки или горизонтальных распорок в соответствии с Разделы A104.2 или A104.3, модернизация фронтона должна считаться отвечающей требованиям требований этого раздела, если требования раздела A104.5.1 встретились. Препятствия для установки Модернизированные шпильки или горизонтальные распорки включают вентиляционные отверстия на фронтонах, доступ на чердак, встраиваемые светильники, шахты световых люков, дымоходы, каналы кондиционирования воздуха или оборудование.Где установка горизонтального бандажа верхняя часть центральной стойки закрыта анкерными пластинами возле пика крыши, разрешено использовать методы, предписанные в A104.5.1, или модифицировать коньковые стяжки как предписано в Разделе A104.5.2, разрешено использовать для поддержки горизонтальная скоба.

A104.5.1 Устранение неисправностей меры там, где препятствия мешают установке дооснащенных шпилек или горизонтальных подтяжки. Если дооснащение шпилькой или горизонтальным скоба не может быть установлена из-за препятствия, вся сборка может быть пропущено в этом месте при соблюдении всех следующих условий.
1. Не более двух комплектов шпилек для модернизации и горизонтальные распорки отсутствуют на одном торце фронтона.
2. Должно быть не менее двух шпилек для модернизации и узлы горизонтальных распорок по обе стороны от мест, где проводится модернизация шпильки и горизонтальные распорки опущены (нет двух лестничных распорок, несущих на одном шипе дооснащения).
3. Шпильки для модернизации с каждой стороны опущенного Шпильки для модернизации увеличиваются до следующего размера элемента, указанного в Таблице A104.2. и закреплен, как указано в разделе A104.3.1.
4. Горизонтальные распорки с каждой стороны размер опущенной распорки должен соответствовать Таблице A104.2 для в этих местах потребовались дооснащенные шпильки.
5. Горизонтальные распорки с каждой стороны опущенная скоба должна выступать как минимум на три пространства обрамления от фронтона торцевой стене, если анкерные блоки не установлены в соответствии с Исключением 2 из Раздел A104.2.
6. Лестничные распорки предусмотрены поперек расположения пропущенные стойки для модернизации, как показано на рисунках A104.5.1.1 (фермы) и А104.5.1.2 (стропила).
7. Лестничные связи должны состоять минимум из 2х4 элементы ориентированы горизонтально и расположены на расстоянии 12 дюймов по центру вертикально. Лестничные связи должны быть крепится к каждой соседней стойке для модернизации с помощью металлического каркаса уголка с минимальная боковая способность 175 фунтов. Лестничные связи должны быть прикреплены к существующей стойке в месте расположения опущенная дооснащенная шпилька металлической ураганной стяжкой с минимальной пропускной способностью 175 фунтов.
8. В местах, где распорки лестницы пересекают фронтальный конец. вентиляционное отверстие, не требуется никаких креплений к обрамлению вентиляционного отверстия фронтона.
9. Зарубки в распорке лестницы не допускаются. разрешенный.

A104.5.2 Модернизация коньковые стяжки. При препятствиях вдоль гребня крыши препятствуют установке горизонтальной распорки для одного или нескольких стойки около середины фронтальной стены, модернизированные коньковые связи могут использоваться для обеспечьте опору для необходимой горизонтальной распорки.Дооснащение стяжные элементы конька должны устанавливаться максимум на 12 дюймов ниже существующего линия гребня. Модернизация коньковой стяжки элементы должны быть установлены как минимум через три отсека, чтобы обеспечить возможность крепления горизонтальной распорки. Минимум На каждую стяжку конька следует использовать элемент 2х4, а крепление должно состоять из двух Шурупы по дереву длиной 3 дюйма, четыре гвоздя 10d длиной 3 дюйма или два гвоздя длиной 3-1 / 2 дюйма 16d гвозди, забитые и зажатые в каждом верхнем поясе или пересечении перемычки за хомут, как показано на Рисунке A104.5.2.

A104.5.3 Вырезание штифтов дооснащения. Шпильки для модернизации могут иметь выемку в одном месте по высоте стержня при условии, что все следующие условия соблюдены.
1. Шпилька для переоснащения с надрезом должна быть такой размер, чтобы оставшаяся глубина элемента в месте надреза (включая линии разреза) не должно быть меньше, чем требуется в Таблице A104.2.
2. Шпилька для переоснащения с выемкой не должна быть сращивается в пределах 12 дюймов от места надреза. На стыковочном элементе не должно быть надрезов и должен быть установлен, как показано на рисунке A104.3.
3. Длина плоских металлических ремешков. указанные в Таблице A104.2, должны быть увеличены за счет увеличения глубины должна быть установлена модернизированная шпилька с выемкой.
4. Высота надреза не должна превышать 12 дюймов по вертикали при измерении на глубине надреза.
5. Модернизированный элемент шпильки с выемкой должен быть крепится к имеющимся стойкам торцевой стены фронтона сбоку в соответствии с Раздел A104.3.1. Два дополнительных 3-дюймовых крепежные детали (шурупы №8 или гвозди 10d) должны быть установлены с каждой стороны выемки в дополнение к тем, которые требуются Разделом A104.3.1.
A104.6 Подключение от фронтальной торцевой стены до стены внизу. Нижние пояса или нижние элементы из дерева обрамленные двускатные торцевые стены должны быть прикреплены к стене внизу с помощью одного из методы, предписанные в Разделах A104.6.1 или A104.6.2. Выбранный конкретный метод должен соответствовать системе каркаса и типу конструкции стены. Из-за соображений доступа эта модернизация должны быть выполнены до любых других работ по переоборудованию фронтона ссылки в разделах A104.2, A104.3, A104.4 или A104.5.

А104.6.1 Ферма двускатная торцевая стена. Нижние пояса фронтона торцевая стенка должна быть прикреплена к стене внизу с помощью угловых угловых скоб. состоящий из материала толщиной 14 и более с минимальной грузоподъемностью 350 фунт перпендикулярно плоскости любой стороны разъема. Кронштейны угловой косынки должны быть устанавливается по всей части фронтона, где торцевая стена фронтона высота больше 3 футов при расстоянии, указанном в Таблице A104.6.Минимум два указанных крепежа изготовителем входит в зацепление с корпусом нижнего пояса. Присоединение к стене внизу должно производиться одним из методов, перечисленных ниже:
1. Для стены с деревянным каркасом ниже два крепежные детали в верхней части стены ниже, которые ближе всего к лицевой стороне нижний пояс фронтона должен быть 4-1 / 2 дюйма в длину и иметь такой же диаметр и стиль, указанный производителем кронштейна. Другие крепежные детали должны соответствовать производителям кронштейнов. спецификации по размеру, стилю и длине.
2. Для бетонной или кирпичной стены внизу без подоконника крепеж в стене должен соответствовать спецификации производителей кронштейнов для крепежа, установленного в бетоне или каменная кладка.
3. Для бетонной или кирпичной стены внизу с 2 порога, крепежные детали в стене ниже должны быть диаметром и стиль, указанный производителем кронштейна для бетона или кирпичной кладки соединения; но достаточно длинной, чтобы пройти через деревянную пластину подоконника и обеспечить необходимая заделка в бетон или кладку внизу.В качестве альтернативы кронштейн можно прикрепить к накладка на порог с помощью крепежа, рекомендованного производителями кронштейнов. прилагаются спецификации для деревянных соединений, подоконник крепится к стены с каждой стороны кронштейна с помощью шурупа для кладки диаметром 1/4 дюйма с Заливка на 2-1 / 2 дюйма в бетонную или каменную стену. -дюймовые шайбы должны быть помещены под головки саморезов.
A104.6.2 Условно оформленная двускатная торцевая стена. Каждая стойка в фронтоне с традиционным обрамлением торцевая стена, по всей длине фронтальной торцевой стены, где высота стены равна более 3 футов, должен крепиться к днищу или порогу с помощью шпильки. к пластине соединителя. Дно или подоконник Затем пластина должна быть прикреплена к стене ниже одним из перечисленных способов. ниже:
1. Для стены с деревянным каркасом внизу подоконник или нижняя пластина должны быть соединены с верхними пластинами внизу с помощью винтов диаметром 4-1 / 2 дюйма длинный.Крепеж должен быть установлен на расстоянии, указанном в Таблице A104.6.
2. Для бетонной или кирпичной стены ниже порог или нижняя плита должны быть соединенным с бетонной или кирпичной стеной ниже диаметром -дюйм шурупы для бетона или кирпичной кладки достаточной длины, чтобы обеспечить 2-1 / 2 дюйма врезка в верхнюю часть бетонной или кирпичной стены.

Существующий крепеж	Существующий интервал	Скорость ветра 110 миль / ч или менее дополнительное крепление должно быть не более	Скорость ветра больше более 110 миль / ч дополнительный крепление не более
Скобы или 6д	любое	6 о.c. ^б	6 o.c. ^б
8d подрезанная головка, с круглой головкой или кольцевым хвостовиком	6 o.c. или менее	Нет необходимости	Нет необходимости
Головка с клипсой 8d, круглая головка ~~или~~ или кольцевой хвостовик	Больше 6 о.c.	6 o.c. ^а	6 o.c. ^б ^а
~~8d с полукруглой головкой~~ ~~кольцо хвостовик~~	~~Больше~~ ~~6 o.c.~~	~~6 о.c. ^а~~	~~6 o.c. ^а~~
