Как сделать винтовую лестницу на второй этаж своими руками.

Винтовая лестница сегодня не является редкостью, подавляющее их большинство можно приобрести в специализированных магазинах, либо заказать у соответствующих мастеров. Материалы для такой лестницы могут быть различными, а в их качестве, как правило, можно не сомневаться. Единственным минусом покупки является стоимость – цена винтовой лестницы с весьма скромным оснащением начинается с весьма нескромной отметки в 1200 евро – и это только комплект, который необходимо проверять на дефекты и монтировать самостоятельно. Готовая же лестница вместе с установкой стоит 1800-3000 евро.

В сегодняшней статье мы расскажем, как сделать винтовую лестницу на второй этаж своими руками – такой вариант, в зависимости от применяемых материалов обойдется вам в сумму порядка 500 евро – экономия, согласитесь, более чем впечатляющая.

Проект винтовой лестницы

Начинать строительство винтовой лестницы (либо даже монтаж), необходимо с проекта.

Чтобы воплотить будущую конструкцию на бумаге (естественно, в мельчайших подробностях), нам пришлось потратить несколько недель. Основным критерием к эскизу, помимо точности и правильности расчетов, выступала необходимость все делать самостоятельно, при этом нужно было учитывать ограниченность подручных инструментов и собственных навыков.

Конструкция и расчет винтовой лестницы

Основной винтовой лестницы на второй этаж в предложенном нами варианте является колонна, на которую и будет приходиться практически вся нагрузка. Поэтому на колонне экономить ни в коем случае не рекомендуется.

Для нашей винтовой лестницы мы использовали стальную колонну диаметром 160мм – более подходящей просто не было. В целом, для поддержания винтовой лестницы подойдут и колонны диаметром 140мм. Идеальным материалом для ступеней винтовой лестницы является дуб, однако он по карману далеко не всем. Поэтому мы выбрали ступени из карельской сосны – их толщина составила 65мм.

При выборе ступеней (либо материала для них) очень важно обратить внимание на то, чтобы дерево было без сколов и сучков. Одновременно были закуплены кованые стойки для перил (металлические) – их роль исполнили достаточно прочные кованые прутья различной фактуры, основным назначением которых является защита окон.

Список инструментов, необходимых при самостоятельном изготовлении винтовой лестницы и ее монтаже:

— ленточная пила;

— строгальный станок;

— шпоночная фрезеровальная машинка;

— шлифовочная машинка;

— сварочный аппарат;

— фрезерная машинка (цанга – 10).

Изготовление винтовой лестницы своими руками

Прежде всего, на стальном листе необходимо разметить, а потом и выкроить фланец для колонны. Отмерив и отрезав требуемую длину трубы, к ней приваривают данный фланец, а чтобы швов не было видно, их закрывают при помощи деревянного цоколя.

Далее мы прострогали доски для ступеней, разрезали их на заготовки по 790мм, и попарно склеили при помощи шпонок – «бисквитов», которые для обеспечения большей прочности были расположены в 2-а ряда.

Затем, подготовив для проступи фанерный шаблон, выкраиваем при помощи ленточной пилы соответствующие заготовки, не забывая про припуск 2-3 мм (Рис.1.). Теперь наружную часть каждой из заготовок необходимо обработать при помощи длинной концевой фрезы, имеющей направляющий подшипник. После этого следует разметить и пропилить в заготовках отверстия 160мм – для стальной колонны, и также обработать их фрезой, затем – наметить, вырезать и обработать отверстия для стоек перил. Все наружные проступи на ребрах необходимо округлить. При работе с деревом, не забываем под шпильки проделывать отверстия диаметром на 1мм меньше размера самих шпилек (например, для шпильки резьбовой М16 необходимо делать отверстие 15мм).

Кольцевые прокладки вырезаем из толстой (20мм) фанеры, цилиндрические заготовки для проставок — из обрезков проступей. В центре всех заготовок выпиливаем отверстие диаметром 162 мм, после чего собираем проставки из 2-х деревянных деталей таким образом, чтобы древесные волокна на каждой из них были взаимно перпендикулярны. Между ними необходимо расположить фанерное кольцо.

Для перил мы изготовили заготовки из красной сосны, диаметр которых составил 5х70мм. – всего было израсходовано 27 м. таких заготовок. Также пригодилась доска, диаметр которой 16х70мм, длина – 3,5м., ее мы порезали не мелкие кусочки.

На самом последнем этапе подготовки мы приварили шпильки М16 (рис.2) к нижним концам кованых стоек, а на их верхних концах просверлили два отверстия диаметром по 4мм.

Сборка и установка винтовой лестницы

Сборка и установка винтовой лестницы началась с просверливания отверстий в бетонном полу, на которые была прикреплена анкерными болтами колонна. Верхнюю часть колонны на данном этапе обязательно закрепить – в нашем случае были использованы страховочные тросы, которые мы привязали к стенам (рис.3).

Теперь на колонну (при помощи стремянки) поочередно надеваем цоколь, 1-ю проступь, прокладку и 2-ю проступь

(рис. 4). Далее на колонну одеваем проступи и проставки, не забывая располагать их веером – чтобы колонна сохраняла равновесие.

После того, как все поступи и проставки были установлены, необходимо их выровнять – начиная сверху (рис. 5,), поскольку верхняя проступь должна быть вровень с полом 2-го этажа. При этом проступи необходимо устанавливать таким образом, чтобы отверстия для стоек перил полностью совпадали. После того, как нижняя проступь стала на место, мы установили ее на 2-е опоры, на стойку перил закрутили гайку, надели шайбу, после чего, пропустив через отверстие, расположенное во 2-й проступи снизу, на шпильку накрутили еще 2-е гайки с шайбами, а конец шпильки пропустили через отверстие 1-й проступи.

Теперь можно закрутить последнюю гайку (с шайбой внизу). Все гайки необходимо затягивать так, чтобы проступи не перекашивались – для этого при помощи уровня проверяем горизонтальность 1-й проступи в двух плоскостях, регулируя гайки, чтобы и 2-я проступь была расположена горизонтально. Для того, чтобы выставить все проступи, потребуются домкрат и телескопическая стойка

(рис.6.).

Если какая-либо проступь впритык подходит к стенке, для большей устойчивости ее можно прикрепить к стене при помощи надежного кронштейна. Верхнюю проступь необходимо прикрепить к перекрытию второго этажа (вровень с полом).

Теперь можно приступать и к установке перил – на первый взгляд, несложному, однако в действительности, невероятно кропотливому участку работы. Сначала мы взяли одну сосновую рейку и прикрепили ее одним шурупом к нижней стойке с внешней стороны (рис.7). Удостоверившись, что изгиб рейки совпадает с изгибом перил, можно приступать к монтажу второй рейки, и т.д. Последнюю (верхнюю) рейку перил подрезаем (по необходимости). После этого заранее подготовленные планки распиливаем по длине таким образом, чтобы куски вставали в точности между стойками, и приклеиваем их. После этого на первую рейку приклеиваем точно такую же – для этого мы воспользовались 17-ю струбцинами, меньше – не рекомендуем.

После того, как клей застынет, необходимо наклеить следующую пластину – с внутренней стороны поручня. Чтобы поручень выглядел, как выполненный из цельного дерева, мы изготовили фанерный шаблон, начертив на нем необходимый контур. Для накладок воспользовались сосновыми досками толщиною 60мм – отпилив 1-ю заготовку (обязательно оставляем припуск порядка 10мм), размечаем на ее внешней и внутренней стороне изгибы (по поручню). После того, как заготовке будет придана необходимая форма, выбираем в ней паз – около 20мм, чтобы деталь встала над поручнем. Поочередно подгоняя все детали (как к поручню, так и друг к другу), устанавливаем всю накладку, после  чего округляем ребра и отшлифовываем поверхность.

Изготовленная нами винтовая лестница на второй этаж обладает следующими параметрами:

— высота стойки – 3670мм;

— уровень верхней ступени – 2740мм;

— диаметр проекции на пол – 1350мм.

Отделочные работы

Вот практически и все, винтовая лестница установлена с минимальными денежными затратами и максимальными физическими усилиями.

Осталось лишь выполнить отделку. В минимальном варианте отделка сводится к тому, чтобы «замаскировать» все резьбовые шпильки и гайки, либо, как минимум покрасить их в цвет, идентичный цвету стоек. В нашем случае для гаек мы изготовили простые деревянные колпаки.  Все деревянные детали мы покрыли лаком, поскольку фактура дерева была весьма неплохой. Остальная отделка винтовой лестницы, включая цвет отдельных элементов, целиком зависит от вашего вкуса и предпочтений.

Винтовая лестница на второй этаж в частном доме: фото, видео

Навигация по странице

Специфика винтовых лестничных конструкцийПреимущества и недостатки винтовых лестничных конструкцийЧто нужно знать, чтобы расчет был правильнымПараметры лестничных ограждений и опорКрепления ступенек к опорному столбуРасчет размера и количества ступенекИзготовление и установка винтовой конструкции своими руками
Столкнувшись с необходимостью строительства, капитального ремонта или модернизации дома своими руками, владельцам приходится собирать большое количество информации о проектировании и установке лестничных сооружений. Основное назначение внутренних лестниц в обеспечении доступа к комнатам жилых, офисных или производственных помещений, расположенных на верхних этажах. Кроме того, как внутренние, так и внешние лестницы монтируют при наличии мансард, террас, чердаков, балконов и эксплуатируемых кровель. Существует несколько вариантов лестничных конструкций, каждая из которых имеет свои преимущества и особенности. С учетом многих факторов, характерных для строительства частных домов и многоэтажных квартир, дизайнеры все чаще предлагают установку винтовых лестниц из металла или других материалов.

Специфика винтовых лестничных конструкций

Как следует из названия, винтовая лестница имеет вид спирали, начинающейся на первом этаже и идущей наверх. В качестве опоры для ступеней служит центральный столб, изготовленный из металла, или прочные тетивы. В некоторых конструкциях опорный столб полностью заменен тетивами, а функцию вспомогательных креплений выполняют стены и балясины. Разработка и расчет проекта лестничной конструкции требует соблюдения требований, стандартов, норм и ограничений, изложенных в нормативных документах: ГОСТ и СНиП. Параметры, указанные в их статьях и пунктах, рассчитаны с учетом пропорций и особенностей человеческого тела. Именно эти стандарты позволяют разработать правильные чертежи, а также установить максимально функциональную и безопасную винтовую лестницу. В них четко урегулированы такие параметры как:

• Диапазон размеров ступеней (толщина, высота, глубина, ширина).
• Минимальная глубина ступеней возле опорного столба.
• Габариты лестницы, при которых необходима установка дополнительных крепежных элементов (центральных косоуров, ограждений и перил).
• Размеры лестничного проема.

Требования ГОСТ и СНиП должны быть соблюдены независимо от желания владельца недвижимости и замыслов дизайнера. Указанные нормы регулируют деятельность строительных фирм, а также мастеров, предпочитающих провести самостоятельный расчет и выполнение работ своими руками.

Преимущества и недостатки винтовых лестничных конструкций

Среди достоинств винтовых (спиральных) лестниц можно выделить следующие:

• Существенная экономия используемого пространства. По сравнению с традиционными маршевыми конструкциями, винтовые занимают гораздо меньше места.

• Относительная простота монтажа, возможность самостоятельной разработки проекта и выполнения установки своими руками.

• Экономичность и финансовая выгода: расходы на материалы и монтаж таких элементов ниже затрат на аналогичные маршевые конструкции.

• Зрительное расширение пространства, что особенно актуально для помещений с низкими потолками.

• Эстетическая привлекательность и оригинальность.

Ради объективности стоит отметить также и минусы, которые присущи спиральным конструкциям. Ввиду того, что их ширина и строение не позволяет транспортировать по ним габаритные предметы (мебель, технику, стройматериалы), они скорее выступают в качестве дополнительной лестничной конструкции. Многие специалисты рекомендуют оборудовать дом классической маршевой лестницей, проходящей снаружи.Кроме того, ежедневное кружение по винтовой лестнице проблематично для людей с ограниченными возможностями.

Что нужно знать, чтобы расчет был правильным

Большим плюсом винтовых лестниц, который весьма радует любителей мастерить все для дома своими руками, можно назвать именно возможность их самостоятельного изготовления.Предварительным этапом подобных работ является создание проекта и чертежа. Прежде, чем начать расчет, стоит принять во внимание следующие аспекты:

• Проектируемые ступени не должны иметь подступенка, так как это может привести к соскальзыванию во время подъема.
• По объективным причинам, глубина ступеней по центру должна составлять не менее 20 см, а на расстоянии 15 см от внутренней вертикальной опоры — не менее 10 см.
• Планирование ширины ступеней обусловлено назначением конструкции и частотой ее использования. Наиболее удобными считаются лестницы диаметром 2 м, с шириной ступеней 80 см. Однако допустимо сокращение этих размеров до 1,5 м и 60 см соответственно, при условии малой эксплуатации лестницы и ограниченности пространства.
• Чтобы выполнить расчет количества ступеней, нужно поделить общую высоту лестницы на стандартную высоту шага. Он составляет от 20 см до 22 см, включая высоту ступеньки.
• Передвижение по винтовой лестнице должно быть комфортным, поэтому расстояние между двумя витками не может быть менее 190 см.

Винтовая лестница на даче своими руками: приступаем к работе

Сделать винтовую лестницу на второй этаж своими руками сложно, но не невозможно. Мы опишем изготовление одного из самых простых вариантов, в котором используется металл и древесина. Правда, хотим отметить, что на сегодняшний день на рынке представлено довольно много очень интересных моделей винтовых и полувинтовых лестниц, отличающихся вполне демократичной ценой. Готовая лестница обойдется ненамного дороже, зато выглядеть будет более красиво. Например, превосходное решение для дачи предлагает компания Московские лестницы:

Деревянная лестница для дома и дачи.

Это модель ЛС-1.2хМ – идеальная альтернатива винтовой лестнице, очень компактная и отличающаяся стильным внешним видом. Ее можно использовать не только как межэтажную лестницу, но и для спуска в подвал или подъема в мансарду или на чердак. Стоимость такой лестницы – 20 990 р. Впрочем, о финансовой составляющей поговорим позже.

Итак, как самому сделать винтовую лестницу из металла и дерева. В качестве центральной опоры, к которой будут крепиться ступени, проще всего взять стальную трубу диаметром не менее 10 см. Одним концом она закрепляется (например, бетонируется) в пол нижнего этажа, другой конец приваривается к опорной балке второго этажа.

К опоре привариваются металлические уголки, которые будут служить каркасом для ступеней. К противоположным от центральной опоры краям уголков необходимо будет приварить ограждение – металлические вертикальные опоры, скрепленные сверху поручнем. Ниже показана винтовая лестница на второй этаж своими руками – фото металлической основы.

Сварная опорная конструкция интерьерной винтовой лестницы.

Для изготовления ступеней (сделаем деревянные) необходимо подготовить шаблон. По рассчитанным предварительно размерам вырезаем его из картона, после чего по шаблону выпиливаем деревянные ступени. Они накладываются на уголки сверху, а края закрываются пластиковым профилем любого цвета – тут все зависит от вашего желания.

Самое сложное – перила. Поскольку лестница винтовая, перила будут по определению гнутые. Поэтому для их изготовления в домашних условиях предпочтительнее использовать тонкие металлические трубы, которые вы сварите друг с другом по всей длине конструкции, или имитацию дерева из ПВХ. Конечно, вы можете сделать и деревянные перила – но для этого древесину придется вымачивать, а потом гнуть. Это достаточно сложный процесс со множеством нюансов, с которым начинающие мастера могут просто не справиться.

Параметры лестничных ограждений и опор

В качестве центральной опоры для винтовой лестницы необходимо выбрать максимально прочный материал, ведь он будет принимать на себя практически всю нагрузку. Оптимальным следует считать применение круглой толстостенной трубы из металла диаметром от 5 см. Для наиболее прочного крепления опоры к полу подойдут анкерные болты. Такой выбор оправдан их надежностью и отсутствием сложностей при монтаже.

Важно! Крепление опоры к полу должно быть максимально надежным. Для массивных конструкций не лишним будет создание дополнительного фундамента.

Лестничные ограждения для винтовых конструкций обязательны. В соответствии с ГОСТом, их высота не может быть менее 90 см. Если по лестнице предполагается передвижение детей, то 110-120 см. Как правило, перила устанавливают только с одной стороны лестницы, так как с противоположной находится опора. В тех случаях, когда опорный столб отсутствует или конструкция лестницы нестандартна, безопасность можно обеспечить установкой двусторонних перил (частично или по всей длине лестницы). Чтобы исключить вероятность травмирования рук при использовании поручня винтовой лестницы, размеры проема должны превышать диаметр лестницы на 10 см с каждой стороны.

Монтаж винтовой лестницы

Совет: Прежде чем устанавливать винтовую лестницу, следует иметь в виду, что необходимо обеспечить максимально надежное крепление опорной стойки к полу. Массивные конструкции стоит монтировать на дополнительном фундаменте.

Сборочные чертежи металлической винтовой лестницы

Технология сборки винтовой лестницы предлагает такую последовательность проведения работ:

• Устанавливается несущая стойка;
• Согласно чертежу монтируются проступи и втулки;
• Крепятся ступеньки, с учетом их точного начального и конечного положения;
• Закрепляются кронштейны;
• Фиксируется верхняя ступенька к перекрытию;
• Ставятся перила;
• Устанавливаются поручни.

Длительный и ответственный момент – разработка документации на винтовые лестницы, размеры и чертежи, на которых они будут проставлены, должны содержать полную информацию для изготовления отдельных деталей, сборки узлов и монтажа всей конструкции. От качества и простоты прочтения чертежей, зависит скорость и правильность изготовления и монтажа винтовой лестницы.

Крепления ступенек к опорному столбу

Лестничный винт спиральных лестничных конструкций образован ступенями, радиально закрепленными на центральной опоре. Кроме фиксации на столбе, ступени могут также крепиться к стенам, косоурам или тетивам. К стенам крепят ступени только лестниц, расположенных в углу помещения. По способу фиксации ступеней, винтовые лестницы можно классифицировать следующим образом:

• С опорой на столбе и на стенах.

• Защемление ступеней между элементами опорной стойки.

• Использование в качестве опоры ограждения или тетивы.

• Консольное опирание ступеней только на опорный столб.

Расчет размера и количества ступенек

При намерении изготовить винтовую лестницу своими руками, следует уделить внимание построению чертежа конструкции, а также выполнить расчет.Материалом для ступеней могут служить различные породы древесины и детали из металла. Ограждения должны соответствовать общей стилистике лестницы и интерьера комнат. Наиболее популярны металлические, кованные, деревянные или стеклянные перила. Прежде, чем приниматься за изготовление деревянных ступеней, следует рассчитать их размер. Расчет лестницы — это вычисление ширины лестничного проема, общей высота конструкции, диапазона стандартных размеров ступеней и диаметра опорной стойки. Изначально следует рассчитать диаметр будущей лестницы и количество ступеней в одном витке, затем высоту каждой из них.

Совет! Специалисты рекомендуют использовать для расчета специализированное ПО, вродеAutoCAD. Это позволит вам быстро и точно создать трехмерную модель будущей лестницы и избежать погрешностей.

Винтовая лестница из металла своими руками — это реально!

Мы расскажем, как изготовить винтовую лестницу своими руками именно из металла – для начинающего мастера это наиболее простой вариант. Перед тем, как начать строительство, вы должны учитывать ряд важных моментов:

1. Высота одного витка лестницы не должна быть меньше двух метров — иначе существует риск удариться головой о верхнюю ступень при подъеме.
2. При установке центральной опоры нужно предусмотреть, чтобы площадка, на которой она размещается, была способна выдерживать нагрузку, равную сумме весов двух среднестатистических людей и всей лестничной конструкции.
3. Чтобы сделать лестницу более прочной и надежной, дополнительно скрепляйте соседние ступени кронштейнами, каждый из которых устанавливается на переднее и заднее ребро двух смежных ступеней.

Вот обратите внимание, как тщательно соединяются между собой ступени в этой готовой модели австрийского производства (Spiral Decor 120, Московские лестницы, 76 900 р.).

Винтовая лестница Spiral Decor.

1. Для того, чтобы сделать винтовую лестницу самому «с первого раза» и не ошибиться в достаточно трудоемких расчетах, используйте готовые проекты – их можно найти в интернете или в специализированных изданиях.

И еще – прежде чем рассказать, как сделать винтовую лестницу, опишем, из каких частей она состоит:

1. Ступени.
2. Верхняя площадка.
3. Заходный столб ограждения.
4. Центральная опора.
5. Составляющие цилиндры опорного столба (для самостоятельного изготовления лучше использовать цельнометаллическую опору).
6. Балясины – вертикальные опоры ограждения.
7. Кронштейны, скрепляющие между собой соседние ступени.
8. Поручень.
9. Ограждение проема второго этажа.

Схема устройства конструкции винтовой лестницы.

Винтовая лестница – не самый идеальный вариант как с точки зрения эргономики, так и для самостоятельного изготовления. Например, по такой конструкции не поднимешь тяжелые предметы или габаритные вещи, винтовыми лестницами тяжело пользоваться пожилым людям и маленьким детям. Кроме того, если делать винтовые лестницы своими руками, чертежи вам понадобятся обязательно. Проектирование такой конструкции очень сложное и требует максимальной точности и множества расчетов. Как подготовить расчет винтовой лестницы

При проектировании будущей винтовой лестницы следует исходить из двух основных параметров – ее высоты и диаметра. Для примера возьмем высоту, равную 3 м, а диаметр – 1,4 м. Диаметр лестницы составляет сумма длин двух ступеней и диаметра центральной стойки. Из 1,4 м вычитаем диаметр опоры, равный 10 см, остается 1,3 м – следовательно, длина каждой ступени должна равняться 650 см. Ступени у винтовой лестницы трапециевидные – при этом оптимальная ширина ступени по дальнему от центральной опоры краю составляет 35 см, а в середине – примерно 20 см. Толщина ступеней должна составлять не менее 40 мм, высота ступени (шаг подъема) – 20 см. Рассчитаем количество ступеней, которое потребуется для нашей лестницы: для этого разделим высоту изделия на толщину плюс высоту одной ступени. 300 разделить на 24 = 13 ступеней. Это самые основные параметры, которые потребуются вам для проектирования винтовой лестницы. В конечном итоге вы должны будете получить примерно такой чертеж с указанием всех размеров элементов конструкции.

Чертеж винтовой лестницы с размерами.

Узнаем как изготовить лестницу на второй этаж своими руками

Обустройство частного дома – задача сложная, но вполне выполнимая и интересная. Практически все необходимые объекты внутри жилища можно построить своими руками. Не является исключением и лестница на второй этаж. Чтобы ее построить, нужно знать некоторые требования, которые выдвигают к таким сооружениям. Узнать, как сделать лестницу на второй этаж, помогут советы опытных специалистов. Их рекомендации будут рассмотрены далее.

Общие рекомендации

Сделать лестницу на второй этаж (фото представлено далее) сможет даже начинающий мастер. Нужно выбрать подходящий способ создания подобного сооружения. При этом важно отдавать предпочтение простым вариантам конструкции.

Чтобы собрать лестницу самостоятельно, можно приобрести в специализированном магазине комплект. В нем предусмотрено наличие всех необходимых элементов. Их потребуется только собрать воедино. Это простой процесс, который обычно не вызывает трудностей даже у новичка. Сборка конструкции происходит быстро. Этот вариант идеально подходит в том случае, если требуется выполнить обустройство жилища быстро.

Многие мастера предпочитают изготавливать все элементы будущей постройки самостоятельно. В этом случае лестница будет выглядеть оригинально. Ее стилистика будет идеально соответствовать дизайну интерьера. Это будет действительно эксклюзивная лестница. Ее строительство займет больше времени, чем потребовалось бы для сборки готовой конструкции. Это увлекательный процесс, который потребует от мастера определенных знаний и умений.

Как самому сделать лестницу на второй этаж? Сначала обязательно создается план, на который наносят пространство помещения комнаты. Далее прорисовывают каждую деталь будущей лестницы. При этом указывают точные размеры. На этом этапе нужно выбрать, из каких материалов будет строиться объект, какой конфигурацией он будет обладать. При этом учитывают строительные нормы и требования. Это позволяет создать безопасную, красивую и долговечную лестницу. Она гармонично дополнит существующий интерьер.

Составные части лестницы

Следует сказать, что лестницу можно изготовить из металла, кирпича, бетона или дерева. Последний вариант чаще выбирается мастерами. Дерево проще в обработке, оно гармонирует со многими стилями интерьера. Нужно выбрать правильную конструкцию, придав ей требуемый дизайн.

Как сделать деревянную лестницу на второй этаж? Этот процесс нужно начать с тщательного планирования и схематического обозначения всех конструкционных элементов. Любая лестница имеет обязательные и дополнительные элементы. К первой категории деталей относятся ступени и опоры, которые их поддерживают.

Ступени состоят из поступи (горизонтальная плоскость) и подступенка (вертикальная плоскость). Без второго элемента ступени могут обойтись. Однако подступенок является дополнительной опорой для ступеней.

Опора представляет собой элемент, на который монтируются ступени. Она может быть выполнена в двух варианта. Первый из них называется тетивой, а второй – косоуром. Они незначительно отличаются месторасположением. Косоур проходит под ступенями. Тетива поддерживает их с торцов.

Изучая, как сделать лестницу на второй этаж на даче или в собственном доме, нужно учесть еще один нюанс. Лестница на второй этаж должна иметь перила и опоры. Они могут отсутствовать только в том случае, если ступени монтируются между двух стен. В остальных случаях это обязательный элемент, который необходим по правилам безопасности.

Дополнительными элементами являются стойка для винтовой лестницы, больцы. Они присутствуют только в определенных типах конструкций.

Лестница маршевого типа

Чтобы самому сделать деревянную лестницу на второй этаж, нужно рассмотреть основные их разновидности. Одним из самых простых в исполнении вариантов является конструкция маршевого типа. Она состоит из одной или нескольких наклонных пролетов со ступенями. Они отделены друг от друга специальными горизонтальными площадками.

Это один из самых безопасных типов конструкций. По такой лестнице комфортно подниматься и спускаться как молодым, так и пожилым жильцам дома. Недостатком маршевой лестницы является ее большой размер. Она занимает много места в помещении. Поэтому маршевые конструкции устанавливают только в просторных помещениях.

При создании плана такой лестницы нужно учесть несколько строительных требований. Марши должны состоять из 3-15 ступеней. Выходить за пределы этого интервала не рекомендуется. Если ступеней будет больше, при падении можно получить серьезные травмы. Поэтому лучше выбрать среднее их количество для одного марша. Площадки между ними должны быть равны средней длине шага взрослого человека.

Ступени могут крепиться на тетиве или косоуре. Если ширина поступи будет достаточной, можно не монтировать подступенки. Доски для опоры нужно выбирать прочные, толщиной не менее 6 см. К качеству материалов для строительства выдвигают высокие требования.

Больцы в конструкции лестницы

Чтобы сделать лестницу на второй этаж из дерева, можно применять дополнительные элементы. Они называются больцами. Это крепление придает лестнице стильный вид. Даже деревянную конструкцию при наличии больцев можно будет вписать в интерьер в стиле хай-тек или минимализм. При этом такие стилизованные болты увеличивают прочность конструкции. Она выглядит легкой и воздушной. Подступенки в этом случае не нужны.

Больцы представляют собой металлическую опору с достаточно широким диаметром. На ее концах есть резьба, которая позволяет продеть штырь в полотно поступи и прочно его зафиксировать. При этом вторая сторона больца врезается в стену. Лестница выглядит парящей в воздухе. Однако конструкция обладает высокой жесткостью.

Этот вариант конструкции гармонично впишется в интерьер как просторного, так и небольшого помещения. Изящные повороты, которые можно выполнить при обустройстве лестницы на больцах, позволят украсить интерьер.

Недостатком этой конструкции является невозможность обустроить ее в центре комнаты. Рядом обязательно должна быть стена. В противном случае больцы нельзя будет закрепить. Поэтому в процессе планирования будущей лестницы нужно учесть, где расположены иные объекты в помещении.

Если же конструкция будет установлена возле стены, она займет меньше места в помещении, чем постройка маршевого типа. Однако для оформления интерьера в деревенском или этностиле этот вариант конструкции не подойдет, он не сможет создать гармоничный образ. Хотя отдельно она будет смотреться красиво. Как сделать лестницу на второй этаж? Во многом этот элемент зависит от стилистики помещения.

Винтовая лестница

Интересным вариантом является винтовая лестница. Она занимает мало места в помещении, поэтому может обустраиваться даже в небольших комнатах. При этом такую конструкцию не обязательно устанавливать возле стены. Она может находиться в любой подходящей зоне комнаты.

Рассматривая, как сделать винтовую лестницу на второй этаж, мастер может столкнуться с рядом трудностей. Это сложный тип конструкции. При неправильном расчете передвигаться по такой лестнице будет не только неудобно, но и небезопасно. Также по ней нельзя будет поднять на второй этаж габаритные предметы.

Винтовая лестница смотрится красиво и стильно. Она может дополнить разные виды интерьера. В центре такой конструкции есть стойка. На ней прочно зафиксированы ступени. Из-за их особой конфигурации по такой лестнице нельзя перемещаться быстро. Опорная стойка может быть выполнена из дерева или металла. Второй вариант надежнее. Его выбирают даже в том случае, если нужно сделать на второй этаж в доме лестницу из дерева.

Сначала нужно смонтировать стойку. Ее нужно прочно зафиксировать на обоих перекрытиях (на первом и втором этаже). Далее нужно монтировать ступени. Внешний край поступи должен быть широким. В противном случае перемещаться по ступеням будет неудобно. Узкий внутренний край должен примыкать к опорной стойке.

Обязательным элементом для винтовой лестницы являются перила. Они должны повторять конфигурацию всей системы. Под перилами нужно установить балясины. Опоры должны находиться на небольшом расстоянии друг от друга.

Как выполнить расчет для винтовой конструкции?

Рассматривая варианты того, как можно сделать лестницу на второй этаж, многие хозяева выбирают именно винтовую конструкцию. Чтобы соорудить такой объект интерьера, потребуется выполнить правильный расчет. Учитывают габариты проема. Если он совсем небольшой, лестница будет достаточно крутой.

На полу в комнате и на потолке второго этажа нужно определить центр. Здесь будет зафиксирован стержень опоры. От него до конца проема нужно замерять расстояние. Именно такой длины ступени потребуется установить на стойке. Их ширина в центральной части поступи должна составлять не менее 20 см. Внешний край должен иметь ширину не менее 42 см. В этом случае гораздо проще работать с древесиной. Этот материал легче поддается обработке.

Разработав подробный план строения, можно закупить необходимое количество материалов. Это позволит избежать лишних затрат. Запас материалов, рассчитанный четко по плану, может быть минимальным. Древесина должна быть высокого качества. Она должна быть сухой. Поверхности потребуется обработать антисептиком и антипиреном.

Чтобы сделать лестницу в доме на второй этаж, потребуется приобрести отдельно деревянные балясины. Их устанавливают под перилами на каждой ступени. Поэтому количество опор для перил должно равняться количеству ступеней. Балясины могут иметь разную форму. В продаже представлено множество вариантов для декора лестницы.

Нормы и стандарты

Как сделать деревянную лестницу на второй этаж? Ответ на этот вопрос потребует проведения четких расчетов. При этом учитывают строительные нормы. Они оговаривают, какой угол наклона должна иметь конструкция и прочие нюансы.

Практически всегда устанавливают перила для лестницы. Поручни должны находиться на высоте около 85 см. Хозяевам дома должно быть удобно класть руку на перила. При этом нужно учитывать их рост. Под перилами находятся балясины. Если в доме есть маленькие дети, нужно делать расстояние между опорами для перил не менее 11 см.

Лестница подвергается высоким нагрузкам. Поэтому материалы для нее должны быть очень прочными. Доски, брус не должны иметь дефектов, трещин. Особое внимание стоит уделить габаритам поступи при планировании. Она должна иметь ширину не менее 20 см. Если позволяют габариты помещения, можно создать ступени шириной 30 см. По ним будет перемещаться комфортнее. В одном пролете должно быть нечетное количество ступеней. Они должны быть одинаковой высоты и ширины. Длина ступеней должна составлять не менее 1 м.

Угол наклона лестничного пролета должен составлять 30-50º. В противном случае эта конструкция будет некомфортной для перемещения. Слишком пологая лестница займет много места в помещении. Для ее строительства потребуется больше материалов. Крутой угол наклона пролета делает подъем неудобным. Особенно тяжело перемещаться по таким лестницам пожилым людям и детям.

Создание плана

Существует установленная методика, помогающая правильно сделать лестницу на второй этаж. Зная все нюансы этой работы, выбрав подходящую конструкцию, можно приступить к созданию чертежа. Строители утверждают, что гораздо проще строить лестницу на косоурах.

Нужно замерять свободное пространство в помещении, чтобы правильно создать схему конструкции. Лестницу нужно представить в виде треугольника. Катеты его будут соответствовать ширине и высоте конструкции. Гипотенузой треугольника будет пролет со ступенями. Нужно правильно рассчитать угол наклона. Если маршевая лестница не помещается в комнате, лучше отдать предпочтение конструкции на больцах или винтового типа.

Когда будет начерчен треугольник, нужно высчитать на нем количество ступеней. Нужно разделить длину пролета на ширину поступи. Далее отмечается количество ступеней на плане. Высота подступенков должна составлять около 11 см. Чтобы точно определить эту величину, нужно разделить высоту лестницы на требуемую высоту опоры для поступи. Следует также указать ширину лестницы. Когда будут рассчитаны габариты ступеней, можно вырисовать конфигурацию косоура. Этот чертеж обязательно применяют при создании деталей лестницы.

Подготовка элементов конструкции

Изучая технологию, помогающую сделать лестницу на второй этаж, нужно подробно рассмотреть каждый этап работы. После создания подробного чертежа потребуется подготовить все детали для сборки лестницы. Они должны соответствовать размерам, рассчитанным в ходе составления чертежа.

Сначала на доску, которая была выбрана для создания косоура, наносят контуры этого элемента конструкции. Важно выполнить перенос размеров четко. Каждая ступень должна быть одинаковой по длине и ширине. Качество материала для косоура должно быть очень высоким. Это цельный массив. Древесина должна быть сухой. Лучше отдавать предпочтение сортам средней твердости.

Создавая вырезы для поступи, можно сокращать длину косоура в этом месте на 2 см. Доски просто будут немного выступать за пределы опоры. Их толщина должна составлять не менее 2,5 см. Если предполагается устанавливать подступенки, доски для них должны быть качественно отшлифованы. Для опоры поступи можно применять материал толщиной около 2 см.

Перила также изготавливают из качественного массива. Поверхность потребуется отшлифовать. Недопустимо, чтобы на поверхности поручней были неровности, задиры. Балясины также выбирают в соответствии со стилистикой помещения. Они могут иметь разную форму.

Установка конструкции

Рассматривая вопрос о том, как сделать лестницу на второй этаж, нужно уделить внимание монтажу всей конструкции. После подготовки всех деталей их нужно собрать в единую систему. Сначала нужно прочно зафиксировать косоуры. Они не должны шататься. Для этого на полу нужно установить опорный брус, о который будет опираться основание лестницы. В балке на втором этаже нужно сделать вырезы для установки косоура. Элементы конструкции нужно крепить при помощи анкеров.

Когда косоуры будут установлены, их положение проверяют при помощи строительного уровня. Далее устанавливают подступенки (если они предусмотрены в конструкции). Их фиксируют при помощи саморезов и уголков. На установленный подступенок укладывают поступь. Фиксируют доски саморезами. Далее укладывается второй подступенок, а на него – поступь. Монтаж начинают с нижней точки лестницы, постепенно продвигаясь вверх.

После этого на ступени устанавливают балясины. На них монтируют перила. Фиксация также должна быть жесткой. После этого все поверхности шлифуют, покрывают лаком. Ступени не должны быть гладкими. Их отделывают разными материалами. Можно застелить на них ковровую дорожку. Также можно применять специальные полоски из резины или металла. Они предотвращают скольжение.

Зная, как сделать лестницу на второй этаж, можно самостоятельно построить красивую, прочную и долговечную конструкцию. Выполняя тщательный расчет всех деталей, можно повысить комфорт и безопасность эксплуатации этого объекта интерьера.

Как собрать винтовую лестницу и правильно ее установить

Винтовые деревянные изделия довольно сложно изготавливать, поэтому их использование целесообразно только в случае отсутствия свободного места для установки другой лестничной конструкции. Они имеют довольно крутой подъем и узкие ступеньки, что делает невозможным поднятие по ним тяжелых и объемных вещей. К достоинствам винтовых изделий относится их устойчивость.

Как собрать винтовую лестницу из дерева. Деревянные лестницы данного типа не рекомендуют собирать мастерам, не имеющим определенного уровня квалификации. Здесь нужно проводить сложные расчеты, которые в будущем будут обеспечивать устойчивость конструкции, прочность ступенек, а эти действия неопытному мастеру выполнить ну просто невозможно.

Такая конструкция может занимать мало места и выглядит более декоративно в отличии от стандартных маршевых лестниц. Так при стандартной высоте 2,5 м понадобится сделать примерно 15-17 ступеней; диаметр основы составит около 2 м. Самый распространенный способ монтажа винтовых лестниц – это нанизывание на центральную ось ступеней трапециевидной или треугольной формы.

Перед тем как собрать винтовую лестницу рассмотрим ее достоинства

Главным достоинством винтовой лестницы является ее компактность. Для того чтобы соединить два яруса в помещении высотой 2.5-3 метра и при этом обеспечить приемлемый угол наклона и высоту ступеней, понадобится маршевая лестница длиной несколько метров, которая займет значительную часть комнаты и существенно сократит полезное пространство. Такой вариант абсолютно не подходит в тех случаях, когда помещение изначально имеет небольшие размеры. В данном случае винтовая лестница будет наиболее оптимальным вариантом. Она занимает не более двух квадратных метров, при этом можно сделать необходимый уклон и высоту ступеней, сделав конструкцию удобной и безопасной.

Винтовые лестницы по способам опоры ступени:

• с опорой на стены и опорную стойку;
• с защемлением в опорную стойку;
• с опиранием на гнутые тетивы или ограждение;
• с опиранием на опорные стойки.

Как собрать винтовую лестницу — расчеты

Самый важный этап при устройстве винтовой лестницы – расчет размеров. Это единственное, что нужно сделать идеально, для того чтобы все получилось. Поэтому будьте внимательны и не спешите. Для начала необходимо измерить расстояние от пола до пола. Предполагается, что уже имеется готовый проем для установки лестницы. Если же нет, то приступайте к вырезанию проема, чтобы выполнить это измерение.

Если рассматривать геометрию лестничного винта в горизонтальной плоскости, то он может иметь круглую или многоугольную форму, в том случае, когда винтовая лестница располагается возле стен. При этом крепление ступеней осуществляется с помощью пазов в стенах, в которых укрепляются специальные накладки.

Какие материалы использовать для винтовых лестниц?

Как собрать винтовую лестницу — выбор материала. Винтовая лестница может быть выполнена из всех доступных материалов: дерева, металла, пластика, керамики и даже бетона. Сосна, бук, береза, ясень, дуб – породы дерева, которые подходят для этого лучше всего – они красиво смотрятся в интерьере и долговечны в эксплуатации. Дубовая лестница – самая дорогая и долговечная, а вот сосна – сравнительно недорогой материал, обладающий хорошими характеристиками.

От выбранного материала зависит прочность и долговечность лестницы. В качестве главного несущего элемента конструкции можно выбрать деревянную стойку или металлическую трубу, на которую способом сварки, болтового или муфтового соединения крепятся ступени. Иногда при изготовлении опоры применяют кирпич, бетон, камень или дерево.

Перила делают из дерева твердых пород, металла, возможен вариант с их комбинированным применением. Помимо традиционных буковых, дубовых, ясеневых и металлических ступеней сегодня нередко встречаются стеклянные или пластмассовые ступени.

• Рекомендуется исключать такой элемент из винтовой лестницы, как подступеньки. Это даст возможность предотвратить соскальзывание ноги даже в узких местах схода, например, рядом с вертикальной опорой.
• Центральную колонну следует устанавливать на площадке, способной выдержать вес конструкции и нагрузки от передвижения по ней.
• Нахлест одной ступеньки на другую в несколько сантиметров придаст лестнице дополнительную устойчивость и прочность.
• Оптимальная высота прохода составляет 2 метра. Это существенно влияет на комфорт передвижения по лестнице.

Как собрать винтовую лестницу из дерева

Древесина легко поддается обработке в домашних условиях и дополнительно дает декоративный эффект при правильном использовании лакокрасочных веществ.

В целях предотвращения деформации ступени из дерева должны набираться из отдельных ламелей, которые друг с другом склеиваться по специальным технологиям. Деревянные лестницы из дубовых досок – особенно прочны и долговечны.

Наружная винтовая лестница из металла

Использование винтовых лестниц возможно, не только внутри здания, но и за его пределами. В таком случае вам пригодится сделанная своими руками металлическая винтовая лестница.

Металл менее подвержен влиянию окружающей среды, нежели дерево, и в большей мере подходит для использования в качестве материала для наружных работ.

Вы можете сделать такую лестницу в качестве варианта пожарной или сделать дополнительный выход из дома, сразу со 2 этажа – это придаст внешнему облику вашего коттеджа неординарный и оригинальный вид, сделает его неповторимым и более удобным в эксплуатации.

Как сделать проем для винтовой лестницы в перекрытии

Лестничный проем в перекрытии второго этажа лучше всего готовить сразу, при постройке частного дома. Если это было упущено, то в случае деревянных потолков, его надо выпилить перед установкой межэтажной конструкции.

Проем могут иметь округлую или прямоугольную формы в зависимости от того, будут устанавливаться круглые или квадратно-винтовые лестницы.

Главное, что при этом должно соблюдаться основное условие: размер проема должен быть больше, чем диаметр винтовой лестницы на 10 см с каждой стороны. Это необходимо для того, чтобы не поранить руки о стены при использовании перил на последних ступенях.

Если предполагается круглый проем для лестницы, следует выполнить его чертеж на полу нижнего этажа, а затем перенести на потолок.

По центру окружности просверливается сквозное отверстие. Затем на полу второго этажа в данное отверстие вставляется штырь и с помощью веревки, длина которой соответствует радиусу проема, и привязанного к ней карандаша намечается отверстие, которое необходимо выпилить.

---

Новые материалы:

Предыдущие материалы:

---

Добавление винтовой лестницы — Extreme How To

Добавление винтовой лестницы от комплектной до индивидуальной — проще, чем когда-либо.

Винтовая лестница отличается безошибочным дизайном: ступени обвиваются вокруг центрального столба, и обычно имеют поручни только с внешней стороны. Эта конструкция обычно используется, потому что винтовая лестница с узким кольцом с центральным столбом позволяет эффективно использовать площадь пола. Хотя планирование и строительство винтовой лестницы традиционно было сложной задачей, развитие производства привело к появлению модульных винтовых лестниц.Ступеньки и поручни могут быть скреплены болтами на месте в единое целое, а лестницы могут быть изготовлены из стали, деревянного бетона или из комбинации материалов.

Хотя винтовая лестница не может использоваться в качестве основного входа в ваш дом (в соответствии с требованиями строительных норм), она может быть удобным способом перехода с одного уровня на другой и будет занимать половину пространства. Вы планируете пристройку и вам нужен удобный способ доступа к новой области? Вы собрали колоду и нуждаетесь в быстром переходе на другой уровень? В этой статье рассматриваются некоторые современные варианты винтовой лестницы, доступные домовладельцам, нуждающимся в таком решении.Обратите внимание, что строительные нормы и правила налагают ограничения на использование винтовых лестниц, поэтому обратитесь к местному инспектору за рекомендациями.

Лестницы винтовые в комплекте

Наборы винтовых и модульных лестниц из Arké могут быть построены за день обычным домашним энтузиастом. Arké — это дочернее предприятие итальянской компании по производству винтовых лестниц Fontanot, расположенной в США. Комплекты винтовых лестниц Arké бывают самых разных конструкций и материалов, таких как дерево, металл и сталь. Наборы не требуют специальных инструментов или навыков для сборки.В универсальные комплекты входят ступени, площадки, балясины, поручни, фурнитура и аксессуары. Нет ничего, что можно было бы красить, сваривать, окрашивать или запечатывать, и комплекты есть в наличии для немедленной доставки.

Плотная винтовая лестница с центральной стойкой позволяет эффективно использовать площадь пола.

Домовладелец проектирует винтовую лестницу Arké онлайн с помощью простого пошагового инструмента на сайте Arkéstairs.com. После того, как вы определили свой стиль лестницы, точное измерение высоты, направленный поворот спирали и размер / тип вашей площадки, Arké собирает комплект, соответствующий вашим потребностям, и отправляет его в течение семи рабочих дней в готовом виде. установка даже мастером своими руками.

В комплекты «все в одном» от Arke входят ступени, балясины, перила и аксессуары.

При заказе комплекта для лестницы первым делом необходимо решить, предназначена ли установка для установки внутри помещения или на улице. Шаг второй — измерить расстояние от готового пола на верхнем уровне до готового пола на нижнем уровне предполагаемого расположения лестницы. Это определяет точную высоту, необходимую для установки.

Затем измерьте общий объем доступного пространства, чтобы определить правильный диаметр лестницы.Готовое пространство должно быть как минимум на два дюйма больше, чем общий диаметр лестницы. (Примечание: если установка должна соответствовать Строительным нормам IRC, домовладелец должен будет выбрать самый большой из трех размеров Arké — 63 дюйма в диаметре — который соответствует требованиям норм.)

С комплектом винтовой лестницы Arke можно регулировать высоту с помощью запатентованной пространственной системы.

Комплекты лестниц Arké доступны в трех разных цветах с деревянными или металлическими ступенями на ваш выбор.Каждая модель содержит все необходимые компоненты и подробные инструкции по сборке, а также DVD.

Комплекты для внутренней отделки

Arke Premier предлагают в качестве стандартной функции запатентованную универсальную посадку, которая обеспечивает большую гибкость и упрощает установку.

Когда приходит время установки, комплекты Arké предлагают три уникальные конструктивные особенности, которые решают общие проблемы. Во-первых, высота системы регулируется с помощью запатентованной системы распорок. Вместо того, чтобы полагаться на точное измерение высоты, стандартный комплект спирали регулируется по высоте примерно от 8 футов.-3 дюйма до 10 футов. (Для высоты более 10 футов доступны дополнительные подступенки и удлинители центральной стойки.)

Сборка комплекта Arke начинается с установки опорной плиты и центральной стойки.

Ступени и распорки скользят по стойке.

Еще одна ключевая особенность Arké — возможность направленного поворота спирали. Большинство производителей производят конкретный блок, основанный на вращении (по или против часовой стрелки) спирали для конкретной установки.Это требует тщательного планирования и измерения, чтобы избежать ограниченного или заблокированного выхода на этаж. Стандартные комплекты Arké предназначены для полного поворота на 360 градусов. Поэтому первая ступенька будет прямо под площадкой. Однако при добавлении или удалении подступенков вращение изменится прим. 30 градусов на подступенок. Кроме того, винтовые лестницы Arké можно поворачивать как по часовой стрелке, так и против часовой стрелки, что значительно снижает вероятность ошибки при заказе и установке.

Добавьте вторую секцию, чтобы увеличить высоту.

На показанной лестнице имеется антресольный переход.

Наконец, Arké предлагает варианты посадочного размера и типа. Для площадки наверху лестницы большинство производителей создают особую конструкцию для планируемой установки: антресоль, круглую или квадратную площадку для приземления. Премьерные комплекты интерьера Arké предлагают в качестве стандартной функции запатентованную универсальную посадку, которая обеспечивает большую гибкость и упрощает установку. Узнайте больше на www.arkestairs.com.

Винты поручня по одной секции за раз.

Комплект винтовой лестницы от Arke можно собрать за день.

На заказ

Для создания полностью индивидуализированной конструкции лестницы винтовые лестницы могут быть построены в соответствии с вашими требованиями. Выберите один из нескольких стилей винтовых лестниц, которые подходят практически для любого применения. Профессиональные мастера Fontanot Arke` создадут дизайн, который вы хотите, чтобы соответствовать вашему приложению. Индивидуальные варианты включают в себя разнообразные конструкции перил, ступеней и декоративных балясин.

Линия спиральных и модульных лестниц Fontanot Arke` Genius спроектирована и собрана специально для вашего проекта. Внутренние лестницы Fontanot Arke` Genius отличаются от других лестниц большим выбором возможных комбинаций. Они могут идеально адаптироваться к различным потребностям и предлагать перила различных цветов и размеров.

Боковое примечание

Электрическая ножничная лестница Zooom Plus на чердаке

Fontanot Zooom Plus — это электрическая ножничная лестница-чердак, полностью изготовленная из алюминия, со ступеньками и рычагами из литого под давлением алюминия.Пульт дистанционного управления открывает и закрывает лестницу. В случае нехватки электроэнергии лестницей можно управлять вручную. Он имеет ступени с черным ковровым покрытием, 3/64 дюйма. рама люка из толстого стального листа, а панель изготовлена ​​из высококачественной 35/64-дюймовой стали. фанера из тополя премиум-класса, покрытая высокоэффективным изоляционным материалом. Посетите arkestairs.com.

---

Рекомендуемые статьи

Устойчивое сбережение — построй свой дом Step 26

Я думаю, что мое увлечение винтовой лестницей связано с моей любовью к эффективности.Со стандартной лестницей на обоих этажах много ненужного пространства. Например, при 8-футовых стенах самая крутая прямая лестница, разрешенная строительными нормами, будет иметь площадь чуть более 12 футов на втором этаже и более 14 футов на первом этаже. При ширине 3 фута это общая площадь около 80 квадратных футов, включая площадки. Большинство архитекторов используют часть этого пространства под лестницей для хранения вещей, но даже это не очень удобно. Винтовая лестница, с другой стороны, требует минимальной площади в 58 квадратных футов, включая лестничные площадки.Когда дело доходит до устойчивой экономии, меньшая занимаемая площадь означает, что нужно тратить меньше денег на более крупный дом и использовать меньше ресурсов для строительства. Кроме того, винтовая лестница прекрасна, и я знал, что она будет центром внимания в доме.

Минимальная площадь основания лестницы для 8-дюймовых стен

Вы можете купить комплекты для постройки винтовой лестницы в Интернете, но они очень дороги, поэтому я решил построить свою. Я купил чертежи винтовой лестницы у Джима Селфа. Я нашел его веб-сайт, когда проектировал дом, и был впечатлен количеством людей, которые использовали его планы, а затем прислали фотографии своих готовых лестниц.Они выглядели действительно хорошо, и многие из его клиентов сказали, что этим планам легко следовать. Хотя я не совсем согласен с тем, что им было «легко» следовать, они определенно не были слишком сложными, и в конечном итоге получилась лестница, которой я могу гордиться.

Строительный кодекс для минимальной винтовой лестницы

Большинство трудностей, которые у меня возникли при строительстве винтовой лестницы, были связаны с отсутствием высококачественных инструментов. Эти лестницы лучше всего строить в столярной мастерской, где есть столяр, строгальный станок, стоячий фрезер, сверлильный станок и много рабочего места.У меня их не было, и я использовал настольную пилу и ручные инструменты. Если бы у меня было больше места для хранения больших инструментов, я бы купил несколько, и это значительно облегчило бы работу, но мне нужно закончить строительство дома, прежде чем я начну строить свою деревянную мастерскую! Я уже упоминал об этом раньше, но повторю еще раз, и имейте в виду, что это исходит от человека, который не любит тратить деньги. Если есть инструмент, который может облегчить вам работу, я советую купить его. Деньги, которые вы потратите, того стоят.

CAD-чертеж винтовой лестницы Я буду строить

Первая часть строительства винтовой лестницы — это ее проектирование. Вам нужно решить, какой толщины и ширины вы хотите, чтобы ваши ступени были и насколько крутой вы хотите, чтобы ваша спираль. IRC ограничивает расстояние от низа одной ступени до низа следующей (подъема) до 9,5 дюймов. Ширина протектора ограничена 7,5 дюймами, измеренными на расстоянии 12 дюймов от центральной стойки. Определившись с размером проступи, вы измеряете расстояние между первым и вторым этажами и делите его на желаемый подъем, чтобы узнать, сколько ступеней вам нужно.Эти числа можно немного изменить, чтобы определить размер ваших ступеней и распорок. В моем дизайне требовалось 14 ступеней, каждая толщиной 2 13/16 дюйма. с прокладками 5 ″ между ними. Это позволило обеспечить идеальное расстояние при добавлении приземления. Выше вы можете увидеть, как я спроектировал спираль и смог вставить ее в конструкцию каркаса первого этажа основного дома (ниже), чтобы решить, какие размеры подходят лучше всего.

Чертеж винтовой лестницы в САПР с каркасом 1-го этажа

Для тех, кто читает и планирует строительство собственного дома, я не могу достаточно часто сказать вам, насколько важно правильное планирование для выполнения вашей сборки.Надеюсь, фотографии, которые я предоставил, дадут вам представление о том, сколько времени я потратил на планирование, чтобы убедиться, что все различные системы правильно работают вместе, как только я их построил. Даже несмотря на все планирование, я все равно допустил массу ошибок, и именно из-за этих ошибок потребовалось более двух лет, чтобы добраться до этой точки в сборке. Чем больше вы планируете, тем меньше ошибок вы делаете и тем быстрее завершите сборку.

Винтовая лестница и выход

Сообщение от Пол Харди

Раздел 311 IRC — это секция средств выхода, где в качестве средств выхода включены специальные лестницы.

Тот факт, что он находится в разделе «Средства выхода», не означает, что он разрешен для обязательного элемента «Средства выхода». Этот раздел охватывает до минимума элементы, используемые для выхода, это просто означает, что если один из этих элементов установлен, этот элемент должен «как минимум» соответствовать требованиям, изложенным в коде.

Например, EERO можно использовать в качестве «вторичного» средства или выхода, но вам не разрешается выходить через дверной проем и использовать окно как средство выхода.

Точно так же у вас может быть второй этаж, на который можно попасть по «обычной» лестнице, которая соответствует минимальной ширине 36 дюймов, а также с винтовой лестницей. Вам БУДЕТ разрешено заменить винтовую лестницу другой «обычной» лестницей, тем не менее, вам НЕ БУДЕТ позволено заменить «обычную» лестницу другой винтовой лестницей, поскольку винтовая лестница не соответствует требованиям для выхода.

Следуйте этому правилу? к средствам эвакуации, отвечающим требованиям, предъявляемым к средствам эвакуации? Да.Можно ли установить винтовую лестницу как средство эвакуации? №

Поэтому я так и сказал:

Сообщение от Джерри Пек

Винтовые лестницы разрешены, но не являются частью пути выхода.

Путь выхода — это главная лестница.

Мэтт заявил:

Сообщение от Мэтт Феллман

Винтовая лестница — единственное средство перехода от законченного верхнего уровня (со спальнями) на главный уровень.Но есть задняя раздвижная дверь на палубу верхнего уровня с податливой лестницей на главный уровень.

Тогда Мэтт спросил:
Сообщение от Мэтт Феллман

Соответствует ли это требованиям к выходу?

Ответ: да, это соответствует требованиям к выходу, потому что существует «обычная» (я ненавижу использовать этот термин, поэтому я заключил его в одинарные кавычки). Винтовая лестница может быть просто удалена, поскольку окна подходят для вспомогательных средств выхода, т.е.е., EERO.

IRC не рассматривает подробно «средства выхода», как и большинство других вещей в деталях. Если вы хотите больше узнать о средствах выхода, вам необходимо понять IBC и то, как он относится к средствам выхода. IRC даже не дает подсказки относительно того, что означает «средство выхода», его даже нет в определениях, даже для этого простого объяснения вы должны обратиться к IBC:
— СРЕДСТВА ПОДАЧИ ЭГРЕССА. Непрерывный и беспрепятственный путь вертикального и горизонтального выхода из любой занятой части здания или сооружения к дороге общего пользования.Средства выхода состоят из трех отдельных и различных частей: выхода, выхода и выхода.

Квест-холл — The RuneScape Wiki

A Квестовый зал в доме, принадлежащем игроку — это комната, где игрок может отображать квестовые достижения и награды. Эту комнату можно создать с помощью строительства 35 уровня и 25000 монет. Есть 4 двери.

Доступно 7 различных точек доступа:

• Лестница / коврик
• Трофей гильдии
• Портрет
• Пейзаж
• Меч
• Карта
• Книжный шкаф

Основная точка доступа в Зале квестов — это лестница / коврик.Можно построить лестницу или коврик, но не то и другое вместе. Изготовление ковриков не вызовет никаких сложностей.

Когда к квест-холлу добавляется лестница, они по умолчанию соединяются с комнатой выше или ниже, если и только если комната смотрит в правильном направлении. Если это не так, то одну из комнат придется снести и перестроить, чтобы обеспечить соединение. Это ограничение действует как для обычных лестниц, так и для винтовых лестниц, даже если они не имеют «направления».

Если нет места выше или ниже лестницы, игрокам, пытающимся подняться или спуститься, будет сказано, что лестница никуда не ведет, и спросят, хотят ли они построить там комнату. Наличие комнат зависит от того, с какого этажа построена лестница.

Лестницы / коврики	Изображение	Уровень	Материалы	очков опыта	Стоимость
Коврик		13	4 болта ткани	60	5,792
Дубовая лестница		27	10 дубовых досок, 4 стальных стержня	680	8 820
Лестница из тика		48	10 тиковых досок, 4 стальных стержня	980	8 800
Роскошный ковер		65	4 тканевых полотна, 1 сусальное золото	360	141 409
Винтовая лестница		67	10 тиковых досок, 7 известняковых кирпичей	1040	7 713
Мраморная лестница		82	5 досок из красного дерева, 5 мраморных блоков	3200	1,656,735
Мраморная спираль		97	10 тиковых досок, 7 мраморных блоков	4400	2 313 751

Амулет славы (t) нельзя положить в качестве трофея.Обычный амулет славы можно использовать неограниченное количество раз без необходимости подзарядки; просто подойдите к нему и щелкните по нему. Если телепортирующийся игрок отравлен, слава также лечит яд и исцеляет игрока на величину урона, нанесенного ядом в следующий раз. При удалении трофеи гильдии восстанавливаются.

• Трофеи квест-холла

Многим игрокам нравится размещать Зал Квестов с установленным Амулетом Славы рядом с Часовней, обеспечивая быстрые телепорты в банк Эджвилля или перевал Шантай для быстрого обучения молитве.

Портреты можно купить в Фаладоре как карты (см. Ниже). Они требуют завершения определенных квестов для покупки. Обратитесь к странице портрета, чтобы узнать, какие квесты требуются. Если убрать позже, портрет будет утерян.

• Портреты квест-холла

Пейзажи можно купить у сэра Ренити в Фаладоре, по адресу 1 ^st floor ^[UK] 2 ^nd floor ^[US] Замка Белых рыцарей.Они требуют завершения определенных квестов для покупки. Обратитесь к странице ландшафта, чтобы узнать, какие квесты требуются.

Пейзаж	Изображение	Уровень	Материалы	очков опыта	Стоимость
Lumbridge		44	3 доски из тикового дерева, 1 покраска поясницы	314	3 434
Пустыня		44	3 доски из тикового дерева, 1 картина в стиле пустыни	314	3 434
Моритания		44	3 доски из тикового дерева, 1 картина Morytania	314	3 434
Карамджа		65	3 доски из красного дерева, 1 карамджинская роспись	464	6 482
Исафдар		65	3 доски из красного дерева, 1 картина Исафдара	464	6 482

Приведенные ниже мечи являются наградами за квесты и восстанавливаются, если убрать украшение.

• Мечи для квестового зала

Карты покупаются у сэра Ренити за 1000 монет и требуют 51, 101 или 151 квестового очка.

• Карты квест-холла

Книжных шкафов можно использовать для просмотра всех книг, которые игроки открывали во время своих приключений. В каждом книжном шкафу можно хранить одинаковое количество книг независимо от типа.Все книжные шкафы можно сделать плоскими в мастерской, принадлежащей игроку.

Цена Поставщика не включает стоимость бревен.

Эта информация была скомпилирована в рамках проекта истории обновлений. Некоторые обновления могут быть не включены — смотрите здесь, чтобы узнать, как помочь!

• патч 5 января 2015 (обновление):
  • Игроки снова могут убрать свой конный амулет славы из своего дома.

• ниндзя 7 июля 2014 г. (обновление):
  • Установленные амулеты славы в доме, принадлежащем игроку, теперь имеют телепорты, вызываемые при нажатии правой кнопкой мыши.

• патч 24 ноября 2010 г. (обновление):
  • В квест-холлах домов, принадлежащих игрокам, больше не будет «Ничего» вокруг лестницы.

• Амулет славы, установленный на коне, имел стандартную анимацию телепортации заклинаний вместо анимации телепортации амулета славы. Это было исправлено.
• Ранее при удалении лестницы необходимо было удалить все комнаты, соединенные с лестницей.

Зал навыков — The RuneScape Wiki

Зал навыков в доме, принадлежащем игроку, — это комната, где игрок может отображать различные достижения навыков.

Эту комнату можно создать за 25 построек и 15 000 монет.

Доступно 7 различных точек доступа:

• Лестница / коврик
• Доспехи Castle Wars
• Броня
• Головной трофей
• Рыболовный трофей
• Футляр для рун
• Чемодан RuneFest

По завершении списка задач Runefest 2017 игроки могут получить возможность строить в горячей точке RuneFest. В витрине RuneFest представлены чипы навыков, которые были собраны во время мероприятия.Для этого требуется 43 сооружения, 4 доски из тикового дерева и 4 расплавленного стекла.

Главная точка доступа в Зале навыков — это лестница / коврик. Можно построить лестницу или коврик, но не то и другое вместе. Сборка ковров не вызовет никаких сложностей, однако лестница может быть громоздкой в ​​работе и, возможно, очень дорогостоящей, чтобы ее исправить.

При строительстве мастерских важно отметить, в каком направлении можно будет строить лестницы. При добавлении зала навыков из положения по умолчанию верхняя ступень лестницы, ведущей вниз, будет обращена к дверному проему, из которого была построена комната.Для лестниц, ведущих вверх, нижняя часть лестницы будет выходить на дверной проем, противоположный тому, из которого была построена комната.

Когда к Залу навыков добавляется лестница, они будут соединяться с комнатой выше или ниже по умолчанию тогда и только тогда, когда комната обращена в правильном направлении. Если это не так, то одну из комнат придется снести и перестроить, чтобы обеспечить соединение. Это ограничение действует как для обычных лестниц, так и для винтовых лестниц, даже если они не имеют «направления».Следует отметить, что винтовая лестница на первый этаж ^[UK] 1 ^st этаж ^[US] позволяет пройти как в подвал, так и на 1 ^st этаж ^[UK] 2 ^и этаж ^[US] , в то время как обычная лестница позволяет пройти только к одному или другому.

Если нет места выше или ниже лестницы, игрокам, пытающимся подняться или спуститься, будет сказано, что лестница никуда не ведет, и спросят, хотят ли они построить там комнату.Доступное помещение зависит от того, с какого этажа построена лестница.

Цена

Объект		Уровень	Материалы	очков опыта	Цена поставщика	GE
	Коврик	13	4 болта ткани	60	2,600	5,792
	Дубовая лестница	27	10 дубовых досок, 4 стальных стержня	680	6 520	8 820
	Лестница из тикового дерева	48	10 тиковых досок, 4 стальных стержня	980	9 020	8 800
	Роскошный ковер	65	4 тканевых полотна, 1 сусальное золото	360	132 600	141 409
	Винтовая лестница	67	10 тиковых досок, 7 известняковых кирпичей	1040	7 933	7 713
	Мраморная лестница	82	5 досок из красного дерева, 5 мраморных блоков	3200	1,632,500	1,656,735
	Мраморная спираль	97	10 тиковых досок, 7 мраморных блоков	4400	2 280 000	2 313 751

Коврик	Роскошный ковер	Лестница дубовая	Лестница из тикового дерева

Винтовая лестница	Лестница мраморная	Мраморная спираль

Если игрок уберет подставку для брони Castle Wars, он получит броню обратно.

Цена

Объект		Уровень	Материалы	очков опыта	Цена поставщика	GE
	Базовая подставка для декоративной брони	28	2 дубовые доски, 1 базовый декоративный шлем, щит и туловище	135	500 и 18 билетов на Silver Castle Wars	билетов на 960 и 18 Silver Castle Wars
	Детализированная декоративная подставка для брони	28	2 дубовые доски, 1 подробный декоративный шлем, щит и туловище	150	500 и 180 билетов на Gold Castle Wars	билетов на 960 и 180 Gold Castle Wars
	Замысловатая декоративная подставка для брони	28	2 дубовые доски, 1 замысловатый декоративный шлем, щит и туловище	165	500 и 1800 билетов на Gold Castle Wars	билетов на 960 и 1800 Gold Castle Wars
	Глубокая декоративная подставка для брони	28	2 дубовые доски, 1 утонченный декоративный шлем, щит и туловище	180	500 и 2550 билетов на Gold Castle Wars	билетов на 960 и 2,550 Gold Castle Wars

Этот раздел посвящен стойке для демонстрации брони.См. Стенд для доспехов для стенда ремонта в Мастерской.

Чтобы добавить доспехи в Зал навыков, игрок должен уметь создавать определенные доспехи. Если игрок желает снять подставку для доспехов, он получит броню, которую поместил на заднюю стойку. Можно использовать двемерский стаут, чтобы поднять кузнечное дело до необходимого уровня. Иметь другого игрока с необходимым уровнем помощи вам не удастся.

Цена

Объект		Строительный уровень	Кузнечный уровень	Материалы	очков опыта	Цена поставщика	GE
	Мифриловая броня	28	30	2 дубовые доски, 1 полный мифриловый шлем, латная юбка и латное тело.	135	21 675	22 135
	Адамантовая броня	28	40	2 дубовые доски, 1 полный шлем из твердого материала, пластинчатая юбка и пластинчатый корпус.	150	39 662	40,122
	Руническая броня	28	50	2 дубовые доски, 1 полный рунный шлем, пластинчатая юбка и пластинчатое тело.	165	44 864	45 324

Мифриловая броня	Адамантовая броня	Руническая броня

Из некоторых монстров редко выпадает неповрежденная голова (или рука), которую можно набить таксидермисту в Канифисе, а затем показать в зале навыков игрока.Игроки могут разговаривать с установленной головой.

Цена

Объект		Уровень	Материалы	опыта (опыт убийцы)	Цена поставщика	GE
	Ползучая рука	38	2 доски из тикового дерева, 1 набивная рука	211 (Убийца 261)	2 000	1 956
	Голова василиса	38	2 доски из тикового дерева, 1 фаршированный кокатрис	224 (Убийца 294)	2 000	2 956
	Голова василиска	38	2 тиковые доски, 1 чучело василиска	243 (343 Убийца)	5 000	4 956
	Голова кураска	58	2 доски из красного дерева, 1 фаршированный кураск	357 (Убийца 657)	9 000	8 988
	Голова демона бездны	58	2 доски из красного дерева, 1 чучело бездонного демона	389 (889 Убийца)	15 000	14 988
	Голова короля черного дракона	78	2 доски из красного дерева, 1 фаршированная голова черного дракона King, 2 золотых листа	1103 (200 атаки, силы, защиты, дальнего боя и магии)	313 000	324 222
	Голова кальфитовой королевы	78	2 доски из красного дерева, 1 чучело головы королевы кальфитов, 2 золотых листа	1103 (200 атаки, силы, защиты, дальнего боя и магии)	313 000	324 222

Во время рыбалки можно поймать более крупную версию окуня, рыбу-меч и акулу.При ловле одного из них игрок получит сообщение: «Вы поймали огромного окуня / рыбу-меч / акулу!» Если игроку посчастливится получить его, он может отнести его таксидермисту в Канифисе и получить его за небольшую плату. Затем его можно установить в доме, принадлежащем игроку.

Бас-гитара	Конная рыба-меч	Конная акула

Чтобы построить витрину с рунами, игрок должен уметь создавать все содержащиеся в ней руны.

Цена

Объект		Строительный уровень	Уровень изготовления рун	Материалы	опыта (опыт изготовления рун)	Цена поставщика	GE
	Футляр для рун 1	41	14	2 доски из тикового дерева, 2 куска расплавленного стекла, 1 руна земли, воздуха, огня и воды	190 (25 Изготовление рун)	2398	2354
	Футляр для рун 2	41	44	2 доски из тикового дерева, 2 куска расплавленного стекла, 1 тело, руна космоса, хаоса и природы	212 (44 Изготовление рун)	2 817	2,773

Чехол для рун 1	Футляр для рун 2

После выполнения списка задач Runefest 2017, игроки могут построить еще одну точку доступа, пространство кейсов RuneFest.

Чемодан Runefest 1

Эта информация была скомпилирована в рамках проекта истории обновлений. Некоторые обновления могут быть не включены — смотрите здесь, чтобы узнать, как помочь!

• Ранее при удалении лестницы необходимо было сначала удалить соединенные комнаты. Это уже не так.
• После обновления Castle Wars три стойки для брони Castle Wars, которые были доступны в то время (броня 1: красная с синей окантовкой, броня 2: белая с синей окантовкой, броня 3: золотая с черной окантовкой) были переименованы в базовые, Подробные и замысловатые доспехи.Они получили графическое обновление, приняв новый дизайн / цвет доспехов, как обновлено в Castle Wars, и дизайн стенда, который использовался в декорациях в подземелье Daemonheim. Добавлен четвертый стенд для более дорогих доспехов глубоких войн замков.
• Из-за графического обновления на стойках для металлической брони теперь отображается щит вместо пластинчатой ​​юбки. Требуемые элементы не изменились, чтобы отразить это обновление.
• Кроме того, теперь значительно реже можно увидеть конную рыбу. Это потому, что морской черт дает лучший опыт рыбалки и ловится быстрее, чем акулы.Лобстеров обычно ловят, а не ловят рыбу-меч (и тунца). Бас также встречается редко, потому что при ловле окуня вы также получаете другую рыбу, такую ​​как скумбрия и треска, а также другие ненужные предметы, такие как кожаные доспехи и устрицы. Следовательно, трех верховых рыб в основном ловят игроки, которым нужно значительно больше денег, чем опыта, или охотники за трофеями.

Самостоятельно построенный дом Томми Рэнд с винтовой лестницей с ЧПУ

Датский архитектор и разработчик Томми Рэнд построил дом для себя и своей семьи в Дании с винтовой лестницей, сделанной из 630 кусков фанеры с ЧПУ.

Этот двухэтажный дом, расположенный на окраине Орхуса, был спроектирован с учетом минимализма. Он состоит из пяти прямолинейных блоков разных размеров и пропорций, собранных вместе в кластер.

Винтовая лестница является центральным элементом дома

. Одной из самых отличительных черт дома является то, что он контрастирует с двумя основными цветами: серым как литой бетон, так и норвежским сланцем, которые образуют стены и пол, и золотисто-коричневым цветом. деревянные элементы в интерьере.

Винтовая лестница — лучший тому пример; его изогнутая скульптурная форма резко контрастирует с окружающими его голыми бетонными стенами.

Лестница сделана из 630 кусков фанеры с ЧПУ, собранной вручную

Этот контраст привлекает внимание к сложности конструкции — все 630 кусков компьютерной фанеры были собраны вместе и склеены на месте вручную для максимальной точности. .

«Это очень красиво со всех сторон», — сказал Рэнд. «Это похоже на дом улитки, который открывается все больше и больше, когда вы поднимаетесь на первый этаж.«

Дерево теплых тонов контрастирует с бетонными стенами и каменным полом.

Дом представляет собой бизнес-витрину для Рэнда, который управляет девелоперской компанией Markholt & Rand. Но не это было причиной, по которой он решил взяться за проект.

Christoffersen Welling Architects интерпретируют датский амбар как обшитый кедром дом

В 2018 году он попал в аварию на мотоцикле, в результате которой он оказался в инвалидной коляске на четыре месяца, после чего последовал длительный период реабилитации.Этот околосмертный опыт побудил Ранда осуществить свою давнюю мечту, спроектировать и построить собственный дом.

Рэнд спроектировал дом, построенный самостоятельно, когда восстанавливался после аварии на мотоцикле.

Рэнд потратил большую часть периода восстановления, разрабатывая свой проект самостоятельной постройки. Его вдохновило воспоминание о старинном доме, который он видел, который стоял отдельно от своих соседей на живописном месте.

«Я мог сидеть только один час из-за травм в результате аварии, что дало мне время хорошенько подумать», — сказал он Dezeen.«Так что все детали дома тщательно продуманы».

«Я хотел создать что-то новое и современное, не похожее на другие дома», — пояснил он.

Кухня и столовая занимают один из пяти объемов на первом этаже

. Одним из наиболее важных аспектов дизайна было сохранение единого стиля во всем здании с вниманием к деталям в каждой детали.

Ранд не только спроектировал здание, но и спроектировал большую часть мебели, которая была сделана из дуба местным краснодеревщиком по индивидуальному заказу.

Раздвижная карманная дверь позволяет соединить или разделить кухню и гостиную.

Эти детали сочетаются с окнами и дверями в дубовых рамах. Также есть дубовые рейки, покрывающие потолки во всем доме, скрывающие освещение, вентиляцию и аудиоаппаратуру.

«Мне нравится сочетание бетона и дерева», — сказал Рэнд. «Это придает дому свежесть и мягкость одновременно».

Главная спальня находится на втором этаже

Планировка определяется объемами здания.На первом этаже пять боксов вмещают гостиную, кухню и столовую, лестничную клетку, гараж и апартаменты, содержащие две детские спальни, кабинет и ванную комнату.

Только два ящика продолжают наверху. Винтовая лестница ведет в главную спальню и ванную комнату, расположенную прямо над кухней. Также есть терраса на крыше, расположенная над гостиной.

Как и внутренний дворик на первом этаже, терраса на крыше ориентирована на вечернее солнце.

Многие помещения были спроектированы таким образом, чтобы интерьер и экстерьер соответствовали друг другу.Например, шиферный пол продолжается во внутренний дворик.

И терраса первого этажа, и крыша обращены на запад, так что Рэнд и его семья могут наслаждаться вечерним солнцем.

«Самый важный урок, который я усвоил в ходе этого процесса, заключался в том, что нельзя идти на компромисс в отношении дизайна и материалов», — заключает Рэнд. «Я этого не делал, и каждый день, когда я нахожусь в доме, я получаю огромное удовольствие».

Другие недавние датские дома на Дезин включают новую интерпретацию датского амбара как обшитого кедром дома архитектором Christoffersen Welling Architects и тихий дом для главы датского мебельного бренда Fredericia.

Фотография сделана Миа Мортенсен.

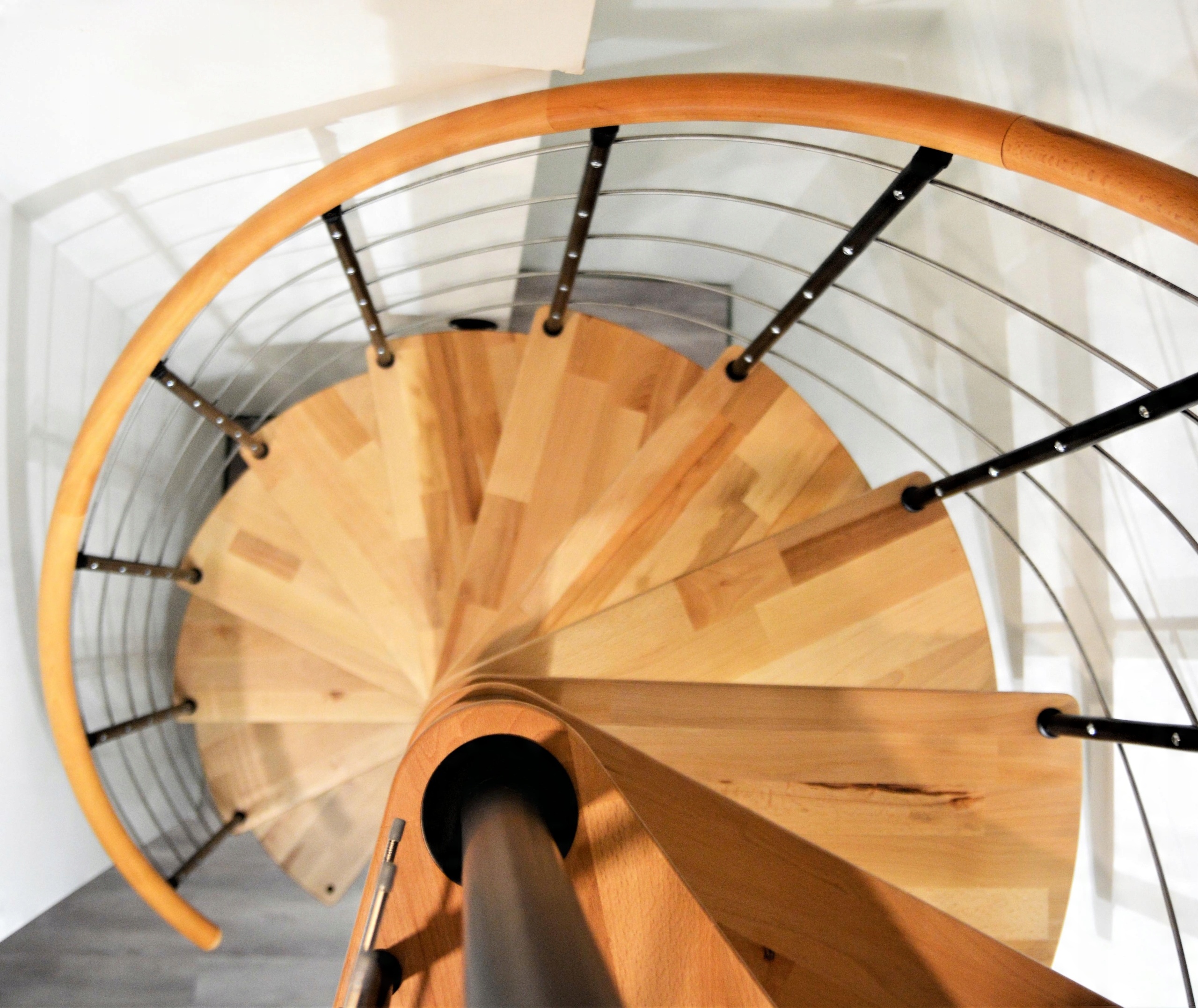

Лестницы бытовые винтовые и цилиндрические

Декоративные и скульптурные качества винтовых лестниц, несомненно, являются причиной того, что теперь доступно так много комплектов или стандартных спиралей из бетона, стали или дерева. Способствующим фактором является легкость, с которой компьютерные средства могут ускорить проектирование таких функций для выполнения требований объекта и соблюдения обременительных ограничений текущих строительных норм и правил, как указано в главе 10.На данном этапе достаточно подтвердить, что диаметр барабана 1 800 мм является минимальным для спиралей в частных домах. Этот размер предполагает, что высота потолка в свету составляет 2 000 мм. Диаметр может быть уменьшен до 1 400 мм для лестницы, предназначенной для нерегулярного использования с доступом в одну комнату или на балкон и т. Д. Нормальный диаметр 1 800 мм не дает экономии в размерах колодца ниже минимальных угловых опор

.

Форма гребешка для вывоза мебели

от стены до колодца

Форма гребешка для перегородки для вывоза мебели

900, но предпочтительно 1000

Рисунок 4.Лестница «6 ножниц» с зубчатыми стенами из хребта

Рис. 4.7 Внутренняя винтовая лестница, Highbury Terrace Mews, 1971, архитектор: Питер Коллимор (любезно предоставлено Биллом Туми)

и моталки. Однако есть визуальное соображение, в котором спираль имеет большее преимущество (рис. 4.7), и тот факт, что дизайн не может быть нарушен за счет размещения нижних шкафов или туалетов для пигмеев. Проблема проектирования была значительно облегчена за счет стандартизованных компонентов, особенно с пороговыми устройствами на каждой точке доступа.Производители предлагают ряд размеров подступенков, так что квартал

Рисунок 4.7 Внутренняя винтовая лестница, Highbury Terrace Mews, 1971, архитектор: Питер Коллимор (любезно предоставлено Биллом Туми)

Рисунок 4.8 Места для приземления

Первый этаж

Рисунок 4.9a Кустарники, Чалфонт-Сент-Джайлс, 1935, Архитекторы: Мендельсон и Чермаев: План первого этажа

Первый этаж

Рис. 4.9a Shrublands, Chalfont St Giles, 1935, Архитекторы: Мендельсон и Чермаев: план первого этажа

По часовой стрелке

Обращение первого этажа к вестибюлю и лестнице

По часовой стрелке

Переход первого этажа к вестибюлю и лестнице

Рисунок 4.9b Shrublands, Chalfont St Giles: площадки первого этажа могут быть аккуратно сложены друг над другом, чтобы покрыть выбранную высоту этажа. Различной высоты можно добиться, отрегулировав места для приземления (Рисунок 4.8). Самый простой ответ — использовать открытый квадрант, обращенный к

Рис. 4.9c Shrublands, Chalfont St Giles: вид на главный контур пролета первого этажа

, который можно открывать или закрывать в зависимости от количества необходимых ступеней. даст более последовательное решение.Другие методы включают поворот посадочного сегмента четверть за четвертью, если возникает разница в высоте этажа. Форма четверти посадочной площадки обеспечивает легкий переход от площади пола к спиральной геометрии.

Цилиндрические лестницы имеют более просторный вид независимо от того, расположены они отдельно или внутри корпуса ограждающего барабана. Противопоставление изогнутой и прямой линий — особенность раннего модернизма. Мендельсон и Чермаев создали оригинальный дом 1930-х годов в Shrublands, Chalfont St Giles, где прямая линия лестницы расположена на решающем изломе плана (рис.9). Элегантность решения

расширяется до деталей изогнутой платформы у основания и винтовых поручней, завершающих балюстраду. Другой пример этого жанра — работа Раймонда МакГрата на холме Святой Анны, Чертси (рис. 4.10), где сегментный вестибюль охватывает консольную цилиндрическую лестницу. Подобные упражнения в воображении вызывают ожидания от сценария на первом этаже. Тема Мендельсона создает прекрасный холл с двухсторонним видом, а также доступом к главной спальне и гостевому крылу в порядке убывания.Драматическая планировка Макграта ведет к круглой главной спальне, которая является центром дома, расположенной в ландшафтном саду восемнадцатого века3. Оба этих больших дома были спроектированы с двумя лестницами, одна для хозяина, а другая для слуг; второстепенная лестница была обычным делом, спрятанным в углу плана. Социальные обычаи того времени диктовали эти концепции, хотя обстоятельства на холме Святой Анны вызвали особые условия

Рисунок 4.10b Холм Святой Анны, Чертси: холл и лестница

Рисунок 4.10a St Anne’s Hill, Chertsey, 1937, Архитектор: Раймонд МакГрат: план первого этажа

, в соответствии с которым в главной спальне было совершенно отдельное обращение от слуг. Истоки белых бетонных цилиндрических лестниц, безусловно, должны быть творениями Ле Корбюзье и Пьера Жаннере в их героический период 1920-х годов. Отдельно стоящая обстановка на вилле Savoye поднимает лестницу на удобную для вас точку с прорезями в стене барабана, открывающими интерьер здания (рис. 4.11).Знаменитый пандус — это основная центральная зона, которая позволяет всему пространству разворачиваться от первого этажа до террасы на крыше. В полной мере используется конструктивная роль ступенчатого барабана или обрамления пандусов. Эрно Голдфингер позаимствовал ту же тему для полукруглого полета на Уиллоу-роуд. Здесь железобетонные плиты перекрытия проходят поперек стены к стене с промежуточной опорой на железобетонном лестничном барабане, который расположен по центру на глубине плана (рис. 4.12).

4.2.4 Модернизм и домашние лестницы

Концепция открытой лестницы внутри открытого плана — отличительная черта корбюзианского идеала.Первоначальные проекты Дома-скелета Дом-Ино (около 1914-15 гг.) Демон-

Рисунок 4.11 Вилла Савойя, 1929-1931 гг., Архитекторы: Ле Корбюзье и Пьер Жанере. Лестница и пандус

Рисунок 4.12 Использование лестничных стен в конструкции, Willow Road, Лондон, NW3, 1937, архитектор: Эрно Голдфингер

построил каркасную конструкцию с железобетонными ступеньками с загнутыми ногами, простирающимися между консольными площадками. (Рис. 4.13a) .4 Развитие этой концепции посредством проектов для Maison Citrohan организовало лестницы как прямые лестницы для сохранения фасада; окончательная версия была построена на выставке Weissenhof в Штутгарте в 1927 году (рис. 4.13 б и 4.13в). Важность этих планировок заключается в том, что столовая и гостиная используются как зоны циркуляции без разделения на комнаты и лестничные клетки.

Модернистский прием состоит в том, чтобы использовать лестницу как свободно размещаемый элемент, чтобы высвободить пространственное развитие интерьера. Примером этой доктрины является реконструкция пары домов на Террасе Святого Леонарда в Челси, проведенная компанией Richard Rogers Partnership. Этот дизайн открывает традиционный вертикальный коробчатый лондонский дом в ряд больших горизонтальных пространств.

Главный элемент — двухэтажная квартира на первом этаже с выступающей антресолью, образующей спальный балкон. Подъезд внутрь квартиры осуществляется по диагональной лестнице (рисунок 4.14). Использование более длинного измерения для восхождения увеличивает ощущение пространства и подчеркивает прекрасные пропорции. Фоном служит хорошо оконный фасад с двенадцатью окнами. The

Рисунок 4.13a Скелетный дом Дом-Ино: первый набросок (около 1914-15 гг.)

Рисунок 4.13b Fr «me for built ex« mple «t Stuttg» rt, 1927, Архитекторы: Ле Корбюзье и Пьер Жаннерет (из L’Architecture Vivante)

вверх

				Я
1	3			Я	Цокольный этаж до II этажа с цокольного этажа Зал Спальни с первого по четвертый и терраса на крыше ■ Спальни до 3 этажа и терраса на крыше Второй этаж Рисунок 4.13c Дом-Ино Скелетный дом: преобразование планировки имеет хорошо продуманное подразделение между помещениями для персонала на цокольном уровне, квартирой бабушек и дедушек на первом этаже и детской территорией на верхних уровнях, с родительской зоной большой квартиры, зажатой между ними. . Основная вертикальная циркуляция сверху вниз — это стальная винтовая лестница, которая поднимается в отдельный колодец, минуя основную жилую зону. Подразделение позволяет многократно использовать дом Голдфингер в порядке, обратном порядку, обратному порядку проживания в доме Голдфингера, который в конечном итоге вмещал три поколения семьи этаж за этажом — самую младшую семью в подвальном помещении с садом, Эрнё и Урсулу на первом этаже Рис.14 Квартира Роджерса, Терраса Святого Леонарда, Лондон, 1985, Архитекторы: Партнерство Ричарда Роджерса. Общий вид 2-х этажного объема с лестницей по диагонали и первым этажом, а вторым этажом правила бабушка Голдфингер. Дом Хопкинса в Дауншир-Хилл также разделяет просторность открытой планировки с лестницей, расположенной в средней зоне плана с девятью отсеками. Сетка планирования основана на минимальном модуле стального каркаса 2 x 4 м. Ядро, включающее ванные комнаты и винтовую лестницу, имеет ширину 2 м, в то время как основные комнаты, выходящие в сад и на улицу, занимают двойной пролет по 4 м каждая (рис.4.15а). Стальная спираль образует каркасную структуру в минимальной трубе внутри основного циркуляционного пространства (рис. 4.15 b). Гибкость планировки позволяет добавлять перегородки по мере изменения требований семьи, при этом уровень сада разбивается на плоские части, когда дети становятся старше. Тематический отклик лучше всего можно увидеть в консольной спирали, которая находится в самом сердце викторианской виллы Дженкс. Здесь каждый протектор подходит друг к другу, как спираль раковины. Глубина и высота обозначены мозаикой, повествующей о подземном мире в подвальном этаже, и светом, падающим из купольного «глаза» в небо.Каждая ступенька пронумерована, чтобы рассказать о подъеме, все движение полета фиксируется тонко выполненными извилистыми поручнями. Овальный план мастерски оформлен, с растяжками ступенек, ведущих к площадкам приземления (рис. 4.16). Рисунок 4.15a Дом Хопкинса, Дауншир-Хилл, Лондон, 1976 г. Архитекторы: Майкл и Пэтти Хопкинс: план расположения 4.2.5 Лестницы и ступеньки Лестницы и ступени — особые формы более крутой конструкции; они разрешены для определенных целей, например.грамм. случайный доступ на крышу или в служебные помещения. Лестницы на чердаке, как правило, разборные или работают с люком. Ограничения по пространству — это поперечный пролет оборудования внутри крыши для разметки и площадь, необходимая при возведении лестницы, а также пространство для ног и подпруга, необходимые для обхода препятствия. Существуют складные ножничные лестницы, но они не так устойчивы, как телескопические. Фиксированные ступени имеют то преимущество, что доступ к ним постоянный, с ограждениями на верхнем уровне; кроме того, немеханические элементы могут легче соответствовать размерам объекта.Краткое изложение британских правил для длинных лестниц приведено на Рисунке 4.17. Полушаги также разрешены, при условии, что обслуживается только одна комната, и они более удобны для ступенек, чем узкие ступеньки. В принципе, лестницы и полуступни допускают подъем под углом от 60 ° до 70 °. Конструкция последнего может быть выполнена из сборного бетона, стали или Рисунок 4.16. Лестница в Jencks House, Ladbrooke, Лондон, 1986, совместный проектировщик: Terry Farrell & Co. Рисунок 4.Дом Хопкинса 15b, Дауншир-Хилл, Лондон: общий вид винтовой лестницы в центре плана Рис. 4.16. Лестница в доме Дженкс, Лэдбрук, Лондон, 1986, совместный проектировщик: Терри Фаррелл и Ко. Рис. 4.17 Принципы лестницы на чердаке древесина; стандартные лесоматериалы можно получить из Дании и Италии (рис. 4.18). Строительные нормы и правила см. На рис. 10.1 d. 4.2.6 Прочие формы Трехвитковые формы занимают больше места, чем изогнутые или спиральные.Тем не менее, открытость центрального колодца может улучшить естественное освещение, создаваемое окнами на верхней площадке или потолочными светильниками. Одним из источников этих идей являются вертикальные ядра, служившие внутренней архитектурой Османской империи. Конструкции, как правило, бревенчатые и балочные с кирпичным заполнением. Ступени часто сделаны из камня с выступами, скрепленными сплошным каркасом. Плетеные поручни заменяются панелями из планок с отдельными поручнями, установленными между вертикалями (рис. 4.19). Рисунок 4.18 Фирменные лестничные ступени (любезно предоставлены Space Saver Stairs (UK) Ltd) Рисунок 4.19 Трехвитковая лестница: Османский дом торговцев, Каир (около 1500 г.) 4.2.7 Высота над уровнем моря Центральное расположение лестниц или мест, расположенных у внутренних стен, не создает проблем с подъемом, за исключением наличия соответствующих окон для освещения ступеней. Лепестки, расположенные у внешней стены, выглядят драматично за обширным остеклением, но затрудняют внутреннюю очистку окон (см. Рисунок 4.9 для визуализации проблем). Окна, которые повышают скорость полета, могут быть ответом, но часто внешне кажутся неудобными. Еще одно сомнительное изобретение — вертикальное окошко или окошко термометра (рис. ← Предыдущая запись Следующая запись → Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
