Как расположить розетки в кухне: расположение, высота, установка, разновидности, схемы

Проблемы с которыми обязательно столкнетесь в этом случае — спрятанные розетки за шкафами, холодильниками и т.п. Очень вероятно, что придется пользоваться даже переносками, так как заводские шнуры с вилкой будут элементарно не доставать до точек подключения.

В инструкциях к холодильникам обычно указывается запрет на их подключение через удлинители. В то же время длина шнура у них не такая уж и большая, всего 1м.

Поэтому, если вы знаете какая марка холодильника у вас будет, найдите в интернете паспорт и посмотрите с какой стороны у него выходит шнур питания. Прибавляйте сюда ширину холодильника и сообразно планируйте точку подключения, чтобы избавиться от переносок.

А еще в некоторых моделях подключение морозилки может идти отдельным независимым шнуром, либо вы в будущем докупите морозильную камеру. Изначально вы сделаете под технику всего одну розетку, а в итоге понадобится две. Так что данный блок лучше делать двойным.

Такие приборы как посудомойка, стиральная машинка (если она встроена в кухню), проточный водонагреватель и т.п. обязательно должны быть подключены через УЗО или дифф.автомат.

Никакие модульные автоматы или тем более «пробки», никогда не спасут вас от утечек тока.

Даже если у вас нет заземляющего проводника, УЗО и в этом случае все равно поможет и защитит.

Данное расположение запрещено правилами. Отступайте от смесителя 500мм (то же самое относится к газовым трубам на плиты или варочные) и только потом смело монтируйте электроустановочное изделие.

Если же вам электрики уже подвели туда проводку и переделать нет возможности, либо вам досталась квартира с таким ремонтом, то позаботьтесь о том, чтобы розетки под мойкой были влагозащищенного исполнения (как в ванной).

Также запрещено монтировать электроустановочные изделия в непосредственной близости от плит.

В зоне до 25см от пола, сантехники обычно монтируют трубы для раковины, стиралки, посудомоечной машинки.

Не зная точного прохождения трасс, не спешите штробить стены, иначе для вас и ваших соседей это может обернуться потопом и незапланированным ремонтом.

Подводя итог, хочется сказать, что электропроводка на кухне должна быть сделана профессионалами своего дела. Используя советы в данной статье, вы сможете легко проконтролировать весь процесс и вносить свои грамотные замечания при монтажных работах.

Статьи по теме

Расположение розеток на кухне :: PlazaReal в Санкт-Петербурге

Кухня, как самое технически оснащенное место, должна быть оборудована достаточным количеством розеток. Лишними они не будут однозначно, а вот их нехватка чревата неудобством и даже потерей безопасностью. Тройники могут спровоцировать замыкание, мощности одной розетки может не хватить для работы нескольких агрегатов. А через удлинители хозяйке придется переступать неоднократно. Конечно, можно и позже сделать еще одну или несколько. В лучшем случае будут неэстетичные дырки в стене и, возможно, в мебели. В худшем случае понадобится перевешивать шкафы или вести еще одну линию, а это уже сродни ремонту. Поэтому количество и размещение розеток на кухне продумывается заранее.

С чего начать планирование розеток на кухне?

Прежде чем приглашать электриков для разведения проводки по местам нужно поработать самостоятельно. А именно – вспомнить черчение и замерить старую мебель или взять данные со схемы новой (покупной или заказной). Эти данные следует перенести в масштабе на чертеж, то есть прорисовать на бумаге каждую тумбу, шкаф, полочку или стеллаж, не забыв о крупногабаритной и встраиваемой технике.

Подобный прием дает возможность представить, где и какая будет стоять бытовая техника, куда встанет посудомоечная или стиральная машина, в каком месте нужно будет подключить вытяжку, плиту или духовку.

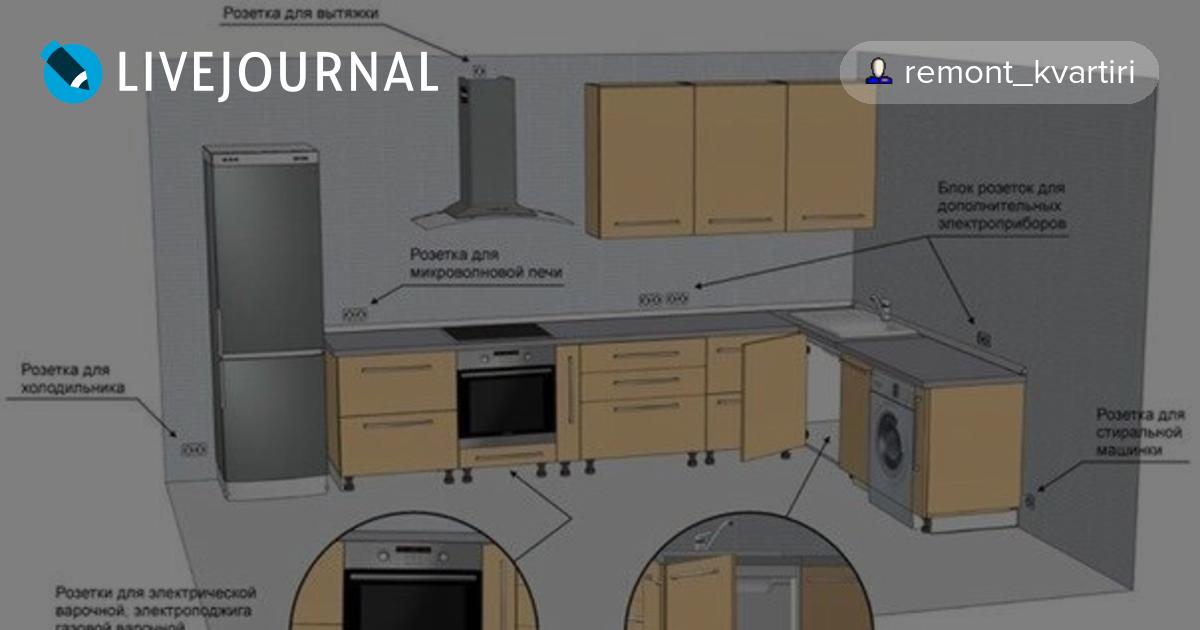

Пример такого схематического изображения можно увидеть на рисунке. А подробней о том, на какой высоте розетке на кухне расположить, расскажем ниже.

Схема расположения розеток

Теперь определим количество розеток. Подсчитаем требуемый минимум и тоже перенесем их на чертеж.

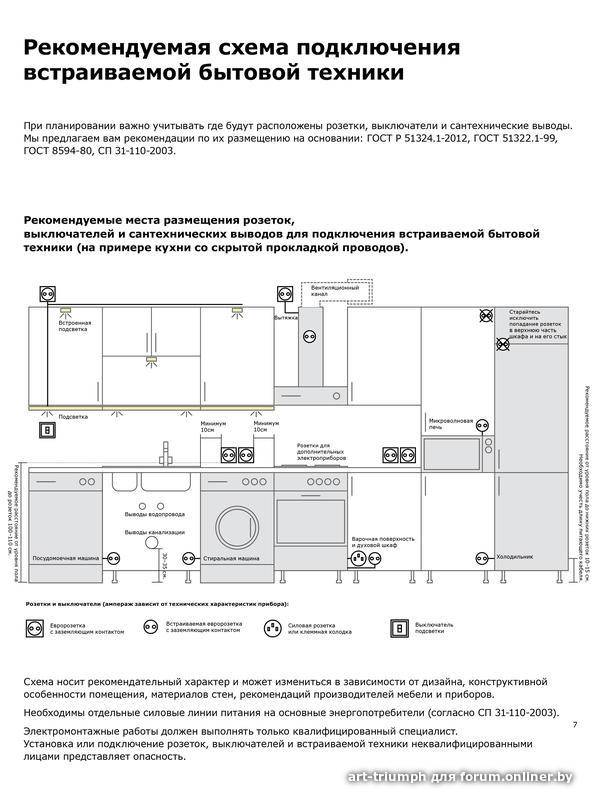

Посмотрите на предложенный вариант схемы розеток на кухне. На ней указано не только их расположение розеток на кухне для крупной кухонной техники и мелких бытовых приборов, но и расстояние между ними, а также удаленность по высоте от пола.

Сравните эту схему с фотографией уже размещенных гнезд – нижние розетки расположены неверно.

• Для холодильника, духовки, электроплиты, посудомоечной машины и стиральной разумно установить розетки возле приборов. Поэтому так важно сначала схематически разместить технику, а потом решить, куда ее подключать. За задней стенкой напольных тумб или за бытовой техникой размещать розетки не стоит. Правильно будет их установить сбоку, снизу, в крайнем случае, за выдвижными ящичками – вдруг понадобится срочно отключить агрегат.

• Техника средних размеров зачастую стоит на столешнице постоянно. Это кофеварка, кухонный комбайн, хлебопечь, чайник, СВЧ печь, мультиварка. Поэтому и розетки нужно ставить ближе к ней, обычно над столешницей или в столешнице.

• Мелкие кухонные приборы более мобильны. Тот же миксер, блендер, слайсер, электромясорубку можно доставать из шкафа по мере необходимости и подключать ее там, где будет работать хозяйка. Но и им понадобятся свободные точки, чтобы не пришлось отключать кофеварку или микроволновую печь. В этом случае розетки также находятся над рабочей тумбой.

• Есть еще гаджеты, которые непосредственного отношения к кухне не имеют, но все же присутствуют в ней. Это ноутбук/планшет/лэптоп, телефон и телевизор. Розетку для телевизора планируют там, где он будет висеть – на стене или под потолком на кронштейне. Для остальных нужно продумать пару гнезд в обеденной зоне.

Важно! В рабочей зоне следует соблюдать правила безопасности – установка розеток на кухне должна быть подальше от мойки и плиты.

Сколько розеток на кухне должно быть?

По идее, чем больше розеток, тем лучше. Но установить их через каждые 10 сантиметров не получится. Поэтому стоит рассчитать оптимальное количество и взять цифру с запасом.

• Холодильник.

• Вытяжка.

• Посудомоечная и/или стиральная машина.

• Плита и духовка.

• СВЧ печь.

• Телевизор.

• Компьютерная техника и телефон.

• Стационарные кухонные приборы среднего размера.

• Мобильная мелкая бытовая техника.

• Розетка для лампы и/или электрозажигалки.

Средний показатель – около 10 штук. А некоторые можно сделать и двойными. И добавить еще пару штук про запас.

Требования, предъявляемые к проводке и розеткам

У каждого электрического прибора своя мощность. Этот показатель указан в техническом паспорте.

Есть мощная техника, для которой потребуется протягивать отдельную линию (кабель) от счетчика:

• электроплита – от 5000 Вт;

• электродуховка – от 3000 Вт;

• стиральная машина – от 2000 Вт;

• бойлер – от 1500 Вт;

• посудомоечная машина – от 1000 Вт.

Кабель имеет собственный автомат и к нему не подключается остальная домашняя электросеть.

Другая техника менее мощная. Однако одновременное использование нескольких приборов грозит порчей техники, розеток или замыканием:

• холодильник – от 500 Вт;

• вытяжка – от 150 Вт;

• кухонный комбайн – от 500 Вт;

• блендер – от 100 Вт;

• электрочайник – от 500 Вт;

• кофеварка – от 800 Вт;

• СВЧ печь – от 900 Вт;

• тостер – от 700 Вт;

• телевизор – от 100 Вт;

• ноутбук – от 50 Вт.

В идеале должно быть 2-3 линии электропроводки. Нагрузка на электросеть рассчитывается, исходя из суммарной мощности одновременно включенных приборов. При включении или выключении некоторых из них может наблюдаться скачок напряжения. Поэтому итоговую цифру следует увеличить вдвое. Вот теперь получили выносливость проводки.

Учтите, что выносливость розетки не безразмерна. На каждой единице указана сила тока в Амперах, которую они могут проводить. Легко подсчитать суммарную мощность, которую розетка с тройником, двойная или тройная может выдержать: 2,2 кВт – это 10 Ампер; 3,5 кВт – 16 Ампер. Почти все приспособления соответствуют этим цифрам. Исключение составляет разъем для плиты и электродуховки – 32 А+40А.

Для повышения сопротивления рекомендуется использовать медные провода сечением 2,5 мм². Они несколько дороже обычного провода, но и более безопасней и надежней.

Типы электрических розеток

Розетки делятся не только на советские, американские и евророзетки. Отличаются они размером, типом монтажа и другими параметрами.

Какие розетки на кухне бывают?

• Стандартные розетки настенные или накладные. К ним подключается крупная и встраиваемая бытовая техника.

• Угловые розетки. Удобный вариант, поскольку не занимают много места.

• Встраиваемые розетки на кухне – в фартуке или в столешнице. В пассивном состоянии они прикрыты крышечкой. При необходимости крышечка нажатием на нее открывается. Практикуется для обеденной и рабочей зоны.

• Выдвигающиеся розетки для кухни. Они монтируются в навесной шкаф, в рабочую тумбу, как тайник, или в столешницу, как перископ или книжка, и за надобностью вытаскиваются и используются.

• Гнезда для подключения интернета или телефона.

Высота розеток на кухне

Чуть раньше уже была краткая информация о высоте розеток на кухне, Расположение, фото – в начале статьи. А теперь более предметно о том, как правильно установить их.

• Нижняя секция. Оптимальная высота над полом розеток для встроенной бытовой техники – 5-10 см. Если меньше, может коротнуть, если пол зальет водой. Если выше, дно тумбы не даст воткнуть штепсель в гнездо.

• Если розетка крепится к стене и мебель не мешает, ее высота может составлять 25-30 см.

• Разъемы могут быть внутри шкафов. Но для этого придется выпиливать стенки. А размещенные в тумбе под мойкой должны быть дополнительно защищены от попадания влаги.

• Средняя секция. Вариант – встроенные розетки в столешницу на кухне для мелкой кухонной техники. Если крепить накладные, то удаленность от пола должна составлять не менее метра и не более 1,40 м, что соответствует 10 см от столешницы.

• Техника не должна быть удалена более чем на метр от розетки.

• Если СВЧ печь встроенная, гнездо находится ниже – в 20-75 см от пола. То же касается встроенной духовки и кофемашины.

• Промежуточная секция – для подключения светодиодной подсветки. Она может быть как под навесными шкафами, так и над ними. В зависимости от того, где располагаются светильники.

• Верхняя секция. Высота розетки на кухне для вытяжки – 5-10 см от верха настенных шкафов или 2,40-2,50 м от пола.

• Корпус вытяжки располагается в шкафу? Разумно и подключение сделать там же.

• Розетка для телевизора располагается рядом с ним.

• Гнезда в обеденной зоне – под столом, но выше 30 см от пола.

• Расстояние между группами розеток – 120 см. Так можно варьировать местоположение кухонных приборов.

• Если есть остров на кухне, непременно должна быть розетка и там. Если не миксер включить, так хотя бы ноутбук подзарядить.

• Розетки для мощной бытовой техники нуждаются в заземлении, иначе она будет бить током.

• Ставить розетка за встроенной техникой нельзя, поскольку она просто туда не войдет по глубине.

Все цифры даны для чистого пола. Если пол пока еще черновой, нет ламината или наливного пола, добавьте к приведенным цифрам высоту пола – от 2 до 10-15 см.

Соблюдайте правило – не устанавливайте розетки рядом с плитой или мойкой (если они не имеют защиту от влаги). Нельзя заставлять их коробками, банками, кухонными аксессуарами. Это не только небезопасно, но еще и не логично – прятать гнездо, которое по подсчетам необходимо.

Как расположить розетки на кухне? Самостоятельно или позвав на помощь электрика. При любом решении этого вопроса рекомендуется изучить нормативные акты и ГОСТы, касающиеся монтажа розеток и выключателей: ГОСТ 7396.1-89, ГОСТ 8594-80, СНиП 3.05.06-85. Знания лишними не будут, так как позволят проверить даже составленную профессионалами схему размещения розеток и учесть каждую единицу.

схемы расположения и установка своими руками

Самым активным потребителем электричества в доме или квартире является кухонная техника. Поэтому важно, чтобы все розетки на кухне были расположены правильно. Это обеспечит удобство использования и защитит. Ведь одна неверно установленная розетка может принести много негативных последствий, в том числе, стать причиной пожара.

Мы ознакомим со всеми применяемыми в настоящий момент вариантами устройства силовых точек и видами электроустановочных изделий. У нас скрупулезно изложены технологии монтажа и перечислены распространенные ошибки, которые может допустить неопытный мастер.

Заинтересованным посетителям мы предлагаем лучшие схемы расположения. С учетом представленной информации вы без проблем справитесь с выбором места и устройством розетки. Текст дополнен иллюстрациями и видео-инструкциями.

Содержание статьи:

Особенности использования кухонных розеток

Количество точек подключения к электросети зависит от размеров кухонного помещения и функций, которые оно будет выполнять. В совсем маленьких кухнях проблематично разместить большое количество электроприборов.

Помещения же большей площади дают возможность разгуляться фантазии и желаниям хозяйки дома/квартиры.

Производители розеток предлагают cтильные встраиваемые решения для кухни, позволяющие экономно использовать рабочее пространство

Вне зависимости от площади кухни, наличия электрических приборов и количества установленных розеток есть общие требования, которым они должны отвечать:

• безопасность использования;
• свободный доступ;
• качественно выполненный монтаж.

Не стоит забывать, что приготовление пищи повышает уровень влажности, а использование различной мощной техники дает высокую нагрузку на электросеть. Поэтому важно, чтобы все розетки, установленные на кухне, отвечали правилам безопасности.

Чтобы уберечь себя и своих близких от опасности, нужно располагать дополнительные блоки розеток на кухне дальше от мойки и плиты

Во-первых, нельзя их ставить над плитой и мойкой. Это правило важно соблюдать при планировке и выборе мебельного гарнитура. Если же произошли кардинальные изменения дизайна при ремонте кухни и розетка выходит прямо над плитой, то ее надо обязательно переносить. Не стоит подвергать свою жизнь опасности и надеяться, что все как-то обойдется.

Во-вторых, если так случилось, что под мойкой спрятались электрические точки для подключения кухонной техники и приборов, то их желательно расположить выше сифона. Степень защиты от влаги таких розеток должна быть не менее IP44.

В-третьих, если в квартире/доме проживают маленькие дети, то обязательно надо учитывать этот факт. Покупать лучше специальные розетки со шторками и другими вариантами защиты от детей. Также, предусмотреть такое расположение, чтобы электроточки находились выше роста ребенка.

Кухонная розетка, прячущаяся в столешнице, способна надежно укрыться от любопытного детского взгляда. Ведь с высоты роста ребенка она не видна

В-третьих, не зависимо от того, кто устанавливал розетки – вызванный специалист или все работы проводились своими силами, при подключении/отключении приборов ничего не должно болтаться, искриться и пахнуть горелой пластмассой.

В-четвертых, для каждого мощного электроприбора следует предусмотреть и точку подключения.

Разновидности розеток для кухни

От правильного расположения розеток на кухне и соблюдения монтажных технологий зависит функциональность помещения и его внешний вид. Производители предлагают много различных решений для кухни:

• накладные дизайнерские модели;
• встраиваемые варианты, монтируемые внутри стены;
• скрытые розетки, прячущиеся в ящиках, тумбах, шкафу или столешнице;
• угловые с выталкивателем вилки или без.

Вариант реже выбирают для кухни. Ведь когда весь механизм защищен от внешнего воздействия лишь коробкой самой розетки, это вызывает опасения по поводу безопасности ее использования.

Встраиваемые чаще применяют для подключения мощной кухонной техники, располагая их так, чтобы был свободный доступ. Производители предлагают множество различный моделей, способных гармонично вписаться в стилистику любого дизайнерского интерьера.

Встраиваемые модели розеток для кухни целесообразнее выбирать с защитной крышкой, чтобы лишняя влага, жир и пыль не попадали внутрь

Монтируемые в столешницу врезают в кухонную мебель, прячут в ящиках, выезжающих из шкафа, используют в качестве дополнительных точек подключения редко используемых приборов.

Они являются стильным дополнением практически любого интерьерного решения, позволяя сэкономить полезное пространство.

Розетка, прячущаяся в ящике, может использоваться как запасная точка подключения для приборов, которые нечасто использует хозяйка кухни

Модное и функциональное веяние в мире розеток – угловые модели. Они бывают с выталкивателем вилки и без него. Такой вариант позволяет использовать свободное пространство углов между двумя стенами или между стеной и столешницей.

Производители предлагают сильные и привлекательные решения, позволяющие гармонично дополнить интерьер кухни.

Розетки, размещенные в коробе между столешницей и стеной, используются по мере необходимости. Они надежно закрываются защитной крышкой, чтобы внутрь не попала влага, пыль или жир

Лучшие варианты размещения

Вопрос об установке электрических розеток на кухне возникает на пороге ремонта. К его решению надо подойти взвешенно, чтобы в будущем избежать неприятностей. Во-первых, нужно спланировать, какая именно техника будет установлена на кухне. Также нужно учесть электрические приборы, которыми предстоит пользоваться.

Рассчитывая необходимое количество кухонных розеток, не нужно забывать о таких приборах, как миксер, кофемолка, ингалятор и других, используемых не часто

Затем важно определиться с моделью кухонного гарнитура, сопоставив его реальные размеры с ремонтируемым помещением. Подбирая мебель, надо учитывать все желания и потребности, чтобы спустя месяц, когда все черновые работы уже сделаны, вдруг не передумать.

Если все же принято решение кардинально сменить дизайн и заказать другую мебель, то в обязательном порядке надо пересмотреть предыдущую схему по размещению электрических розеток на кухне. В случае, когда в новый вариант расстановки кухонной мебели установленные розетки не вписываются, лучше их, в целях безопасности, перенести.

При планировании мест установки электрических точек для подключения кухонной техники целесообразно пользоваться правилом вертикального зонирования.

Так, для потребителей электричества, расположенных сверху – вытяжка, подсветка кухонных шкафчиков, телевизор, дополнительные источники света – следует предусмотреть розетки верхнего уровня. Они располагаются на высоте от 5 до 10 см от верхнего края навесного шкафа.

Планируя расположение электроточек, не стоит слишком высоко над навесными шкафами размещать розетки верхнего уровня. Они будут заметны, что испортит общее впечатление от дизайна (+)

Средний уровень – электроточки для подключения кухонных приборов малой мощности. Их удобно расположить над столешницей, чтобы обеспечить максимально простой и быстрый доступ. Предпочтительное расстояние – от 10 до 30 см от уровня столешницы. В целях безопасности розетки этого уровня надо удалить от плиты и мойки на расстояние около 60 см.

Для встраиваемой кухонной техники следует предусмотреть розетки нижнего уровня. Они располагаются на расстоянии от 30 до 60 см от пола. Чаще всего их размещают в прилегающих шкафах и тумбах, выпилив для этого соответствующие отверстия в задней стенке.

Вариант монтажа розетки за самой плитой или посудомойной машиной считается неприемлемым из-за отсутствия свободного доступа к ней.

Когда розетки для включения в сеть посудомоечной машины располагают очень низко от пола под мойкой, это может плохо закончиться, если вдруг случится протечка (+)

Завершая планирование, нужно добавить к общему количеству необходимых точек подключения еще пару запасных. Также не стоит забывать о необходимости периодического включения ингалятора, зарядных устройств гаджетов, ноутбука и другой переносной техники. Для таких приборов удобно использовать выдвижные модели и розетки, встраиваемые в столешницу.

О том, как перенести электроточку в другое место, читайте в другой .

Подробные инструкции по монтажу

Самым важным в монтаже розеток является утверждение количества и мест расположения. Именно этот вопрос следует решить в первую очередь. Определившись с планом размещения электрических розеток на своей кухне, можно приступать к следующим работам.

Сначала предстоит выполнить разметку, указав, где конкретно и сколько розеток потребуется установить. Далее проложить . Здесь надо учитывать количество мощных потребителей энергии.

Выполняя разметку мест будущего расположения электроточек, не надо бояться четко их прорисовывать. В дальнейшем с четкими линиями намного удобнее работать

Например, бойлер, электрическая плита или духовой шкаф нуждаются в прокладывании отдельных проводов для подключения. Их большая мощность предполагает использование надежного и качественного кабеля из меди сечением 6 мм² для однофазной цепи напряжения и сечением 4 мм² для трехфазной.

Сечение провода нужно подбирать с учетом мощности приборов, которые будут подключаться (+)

При прокладывании кабеля для обязательно устанавливаются автоматические выключатели на 40 А или предохранители на 32 А. Для менее мощных потребителей электроэнергии берут медный проводник сечением 2,5 мм² и, в зависимости от суммарной нагрузки на линию, ставят защитные устройства на 16 А или 25 А.

При установке блока розеток, надо рассчитывать суммарное напряжение при одновременном подключении всех запланированных приборов

Выбирая между дешевой алюминиевой проводкой и более надежной, но дорогой, медной лучше переплатить за надежность. Медные проводники способны выдерживать большую нагрузку, что особенно актуально для кухни. Также при прокладывании питающего кабеля не стоит забывать о надежной изоляции.

Здесь важно учитывать материал стен:

• в бетонных и кирпичных стенах прорезается углубление, в него помещается питающий кабель, упакованный в гофрированную трубу из высококачественного пластика;
• для деревянных стен такой вариант будет не только неприемлем, но и чрезвычайно опасен;
• если стены обшиты гипсокартоном, то ничего резать не придется – проводка замечательно прокладывается в пустотах стен;
• еще один вариант – использовать декоративный пластиковый плинтус с кабель каналами для проводки.

Если последние варианты наиболее просты, то для прокладки скрытой проводки в бетонной стене предстоит основательно потрудиться – проделать специальные каналы для проводов. Без перфоратора или болгарки тут не обойтись. Еще понадобится специальная насадка на перфоратор, чтобы сформировать .

Плинтусы с кабель каналами сможет установить своими руками даже неопытный хозяин, ни разу не занимающийся электромонтажем

Завершив штробление стен, нужно поместить в полученные углубления питающий кабель, проведя его к местам запланированного расположения розеток на кухне. Затем предстоит очистить канал с проводкой от пыли. Теперь аккуратно заделать раствором из гипса или алебастра.

Работа по проделыванию штробы в бетонной или кирпичной стене довольна тяжелая, пыльная и потребует несколько часов у опытного мастера. Начинающему домашнему умельцу на штробление может понадобится несколько дней

Отверстия для подрозетников заполняются раствором по такому же принципу. Сначала все очищается от мусора, камешков и пыли, а в сам стакан продевается питающий кабель. Для надежной фиксации все щели между подрозетником и стеной полностью заполняют раствором из алебастра или гипса. Осталось дождаться полного высыхания.

Эти работы, при желании и наличии соответствующих инструментов, можно выполнять своими силами. Чаще всего для прокладки проводки приглашают специалистов, имеющих немалый опыт и сноровку, оставляя для себя работы по подключению розеток.

При установке подрозетников, нужно тщательно убирать лишний раствор, ведь он очень быстро засыхает

Когда выводы под установку кухонных розеток готовы, можно приступать к монтажу. Для этого надо взять инструменты, а купленные розетки сначала предстоит разобрать, сняв лицевую декоративную накладку и отделив механизм.

Используя индикаторную отвертку, следует обязательно проверить, есть ли напряжение в сети – его там не должно быть! Перед установкой розетки важно удостовериться, что все провода, с которыми предстоит работать, обесточены.

Убедившись в отсутствии тока, можно приступать к соединению розеточного механизма и проводов питающего кабеля. Для этого снимают защитную оплетку с кабеля, края каждого из 3-х проводков на расстояние 1 см от края, избавив их от изоляции.

Оголенные провода поочередно подсоединяют к механизму розетки. Каждый из проводов играет свою роль;

• желто-зеленый – это заземление. Он подключается к центральному контакту;
• синий (может быть бело-голубой) – это рабочий ноль. Его предстоит подсоединить к крайнему контакту розеточного механизма;
• третий провод может быть любого пестрого цвета – бежево-коричневый, красный, черный или просто белый. Это провод фазы, который соединяется со вторым крайним контактом.

Тип соединения зависит от используемой розетки. Он может быть пружинным, когда соединение происходит путем нажатия на специальную клавишу, или винтовым, если провода фиксируются винтовыми зажимами между пластинами.

Галерея изображений

Фото из

Запасемся парой розеток с пружинным зажимным устройством для установки по шлейфовой схеме. Подключать к одной из них будем миксер, кофемолку или блендер, ко второй телевизор

Отключим автомат, установленный перед кухонной распределительной коробкой. После отключения проконтролируем индикаторной отверткой выполнение отключения

Прокинем три отрезка провода из одного отверстия в другое. Если используются монтажные коробки, вводим провода через боковое отверстие

Обрезаем провода так, чтобы в обоих гнездах оказалось по 10 -15 см каждого провода. Бокорезами зачищаем с краю по 1 см изоляции и подключаем к клеммам попарно

Убедившись в правильности подсоединения и нахождения проводов заземления в центре, проверяем надежность фиксации и устанавливаем механизм розетки в гнездо

Механизм второй розетки точно так же подсоединяем к краям прокинутых в отверстие проводов, зачищенных от изоляции на крайние 1 см

Проверяем, насколько ровно установлены механизмы розеток, используя строительный уровень или лазерный прибор

Примеряем лицевую панель спаренных розеток к месту установки. Если все нормально, фиксируем рамку, как инструктировал производитель

Шаг 1: Подготовка розеток к электромонтажным работам

Шаг 2: Отключение напряжения в квартирном щитке

Шаг 3: Укладка проводов для шлейфового соединения

Шаг 4: Подготовка проводки к подключению парных розеток

Шаг 5: Установка правого механизма розетки в гнездо

Шаг 6: Подключение второго механизма к прокинутым проводам

Шаг 7: Проверка геометрических норм установки

Шаг 8: Установка защитно-декоративной рамки поверх механизмов

После присоединения всех проводов, нужно розеточный механизм плотно прикрепить к подрозетнику шурупами. Затем следует проверить уровнем, все ли ровно отцентрировано. Если все в порядке, можно прикручивать лицевую часть розетки и проверять качество своей работы с помощью лампочки или другого исправного прибора. Предварительно не забыв включить ток на этой линии.

С особенностями подключения электротехнической арматуры с винтовыми зажимами ознакомит следующая подборка:

Галерея изображений

Фото из

Шаг 1: Монтаж суппортов модульных розеток ABB Niessen Zenit

Шаг 2: Подсоединение проводки к механизму розетки

Шаг 3: Подключение второй розетки по шлейфовой схеме

Шаг 4: Фиксация механизмов модульных розеток

Если лампочка зажглась – установка кухонной розетки произведена успешно. В противном случае предстоит все разобрать и заново соединить, не забыв перед началом работы обесточить линию.

Врезные модели розеток также можно устанавливать своими руками. Для этого предстоит аккуратно выпиливать отверстия в столешнице или шкафу, используя специальные инструменты. В сопровождающей инструкции производитель подробно указывает, как правильно подключать и использовать его изделие.

Устанавливая лицевую часть розетки, важно не перестараться при закручивании шурупов, чтобы ничего не лопнуло

Также можно воспользоваться услугами специалистов для выполнения всех монтажных работ – это зависит от желания, навыков и имеющихся инструментов у хозяина дома/квартиры.

Нередко для мощных потребителей зарубежного производства требуется розетка с евро-разъемом. Ниже представлена последовательность работ по ее установке:

Галерея изображений

Фото из

Шаг 1: Приобретение розетки для подключения варочной панели

Шаг 2: Подготовка устройства к электромонтажным работам

Шаг 3: Сверление отверстий на стене под установку суппорта

Шаг 4: Установка металлической пластины на стену

Шаг 5: Присоединение механизма розетки к суппорту

Шаг 6: Специфика соединения механизмов розетки между собой

Шаг 7: Подключение устройства к отдельной силовой линии

Шаг 8: Установка корпуса комбинированной розетки

Основные ошибки в размещении розеток

Важность правильного расположения и подключения кухонных розеток сложно переоценить. Любая, даже самая оригинальная кухня в первую очередь обязана быть безопасной. Не редко хозяева недооценивают это требование. Это случается в основном по неопытности, ведь они не каждый месяц делают полноценный ремонт помещения.

Среди ошибок, допускаемых при размещении кухонных розеток, встречаются как откровенно грубые, так и незначительные. Если мелкие недочеты принесут при эксплуатации лишь неудобство и определенный дискомфорт, то серьезные огрехи способны причинить много бед.

Неправильно проложенная проводка может стать причиной сильнейшего пожара из-за короткого замыкания

Самое ужасное – пренебрежение правилами безопасности. Это когда проводка прокладывается неправильно, не берется во внимание материал стен и нужный вариант изоляции в конкретном случае. Такая небрежность чревата плачевными последствиями – при коротком замыкании от всего дома в считанные минуты останется лишь пепелище.

Второе серьезное нарушение – когда все электроустановочные изделия запитаны от одного силового кабеля. Такая схема расположения розеток на кухне не выдерживает критики, ведь линия просто не в состоянии будет выдержать напряжение.

Как результат – полностью не функциональное помещение. Всегда нужно следить, чтобы включен был лишь один мощный или 2-3 маломощных прибора. Это недопустимо для кухни.

Третья ошибка – если для электрической плиты не была выделена отдельная линия, идущая от щитка. Этот мощный потребитель электрического тока будет качественно работать только при условии правильного подключения.

В-четвертых, все розетки, спрятанные под мойкой, должны обладать соответствующей степенью защиты от влаги – не менее IP44. Группы электроточек, размещенные в зоне свободного доступа детей, обязательно надо подбирать с защитными шторками.

Неправильно расположенные розетки желательно сразу перенести в места, более для них подходящие (+)

В-пятых, для всех приборов, работающих с водой, например, посудомоечная или стиральная машина, важно сделать отдельную питающую линию. Ее нужно оснастить устройством защитного отключения, а устанавливаемые розетки желательно брать с заземлением. Эти меры в случае короткого замыкания помогут уберечь жилище от беды, отключив линию.

К незначительным ошибкам по размещению кухонных розеток можно отнести неудобное расположение некоторых их групп. Тоже плохо, когда забыли предусмотреть пару запасных точек, например, для зарядного устройства телефона или ноутбука.

Розетки, гармонично подобранные под общую стилистику помещения, не будут вызывать раздражения хозяйки

Еще один неприятный недостаток – когда цвет и форма корпуса установленных розеток выбивается из общего дизайна помещения. Такое обычно происходит, если хозяева много раз меняют общую концепцию кухни. Купив необходимые материалы, они вдруг решают изменить цветовую гамму или заказать другую мебель, забыв об уже вмонтированных розетках.

Выводы и полезное видео по теме

Видео #1. Как лучше расположить кухонные розетки, а также, акцент на основных ошибках их размещения:

Видео #2. Особенности электропроводки на кухне и местах размещения розеток:

Видео #3. Наглядное видео о подключении встраиваемого блока розеток:

Видео #4. Обзор выдвижной розетки, врезаемой в столешницу:

Учитывая основные рекомендации по размещению кухонных розеток, можно спроектировать максимально удобное рабочее пространство, зону отдыха и приема пищи. Уютная кухня, где комфортно не только готовить, но и собираться за семейным ужином, может стать одним из самых любимых мест в доме. Здорово, когда нужные вещи заняли свое место и всегда находятся под рукой.

Ждем ваших рассказов о личном опыте в выборе места и установке розеток на кухне. Комментируйте, пожалуйста, в блоке, расположенном под текстом статьи. Здесь можно задать вопросы и указать на недоработки, если они были обнаружены в ходе ознакомления с материалом.

Как правильно разместить розетки и выключатели на кухне — INMYROOM

Планируете ремонт на кухне, но гадаете над количеством и расположением розеток и выключателей? Хотите создать функциональное и удобное пространство для готовки и семейных ужинов, но боитесь запутаться в проводах? Рассказываем и показываем, где и как разместить розетки и выключатели, чтобы не вспоминать о них до следующего ремонта.

1. Для встроенной бытовой техники

Перед тем как планировать расположение розеток в рабочей зоне, нужно определиться с количеством бытовой техники, которую вы собираетесь использовать. Отдельно стоящая электрическая плита или варочная панель и духовой шкаф, холодильник, посудомоечная машина, микроволновая печь, вытяжка, электрочайник, тостер, мультиварка, кофемашина – это неполный список того, что обычно размещают в кухне. И для каждой единицы техники нужна своя розетка. Не забудьте также про встроенную подсветку кухонных шкафов и полок.

Кухонные розетки для встраиваемой техники лучше установить за стенками соседних тумбочек или шкафов – для доступа к ним необходимо будет выпилить задние стенки. Рекомендуемая высота розеток в нижних шкафах — 30–60 см от уровня чистого пола. Такой вариант наиболее удобный — у вас всегда будет доступ к вилкам питания. Также вы можете разместить их в цоколе — на высоте 5 см от пола. Помните, что нельзя располагать розетки непосредственно за встроенными кухонными электроприборами.

Розетку для вытяжки советуют устанавливать на высоте 50–60 мм от верха кухонных шкафов. Следите, чтобы розетку не закрыл вентиляционный воздуховод – расстояние от середины вытяжки до розетки должно быть более 20 см. Не пренебрегайте чтением инструкций – в них всегда есть информация по установке розеток для конкретно вашей модели бытовой техники.

2. Для мелких бытовых приборов

Розетки над столешницей для подключения мелких бытовых электроприборов обычно располагаются на высоте 10–30 см от рабочей поверхности. Ни в коем случае не устанавливайте розетки и выключатели за мойкой и плитой: они могут деформироваться от повышенной влажности и горячего воздуха. Розетки для освещения навесных шкафов, удобно расположить на высоте 5–10 см над ними – так они будут не видны.

3. Для дополнительных нужд

Расположение дополнительных розеток на кухне, например, для пылесоса,  осуществляется на высоте 30–40 см от пола, а выключатели устанавливаются на высоте 75–90 см и в 10–15 см от дверного косяка. Иногда общий кухонный выключатель выносят в коридор.

4. Для телевизора

Размещение розеток под телевизор зависит от места, где он будет стоять или висеть, и от диагонали экрана. Располагайте их так, чтобы корпус телевизора их скрывал, но при этом оставался доступ к вилкам питания. Вам понадобятся как минимум две стандартные электрические розетки, и по одной тв- и интернет-розетке – для современного телевизора последняя просто необходима.

схемы + советы — INMYROOM

Современные кухни оснащены большим количеством электроприборов. Холодильник, варочная поверхность, духовой шкаф, СВЧ, посудомоечная машина, электрочайник — это минимальный перечень того, что есть почти в каждой семье. И для всех этих приборов необходимо электричество. Дизайнер Ольга Кашпурова рассказывает, как распределить розетки грамотно.

«Как разместить розетки на кухне?» — один из самых популярных вопросов в моей практике. Чтобы избежать ошибок, важно соблюдать последовательность действий и два правила.

Правило 1. Удобное и правильное расположение розеток можно продумать только после того, как вы определились с кухонной комбинацией и знаете габаритные размеры всех шкафов и ящиков — высоту, ширину, глубину. На этапе проектирования кухни нужно определиться и с техникой — уточнить детали подключения и рекомендации по расположению электровыводов.

Правило 2. Важно помнить, что каждый бытовой прибор следует размещать на отдельный автомат в электрощитке. В противном случае можно потерять гарантию на дорогостоящую технику, если она выйдет из строя из-за скачка напряжения.

Вам пригодится:

Розетка для холодильника

Для встроенного холодильника розетку лучше размещать в цоколе кухни — так она будет в доступе, и при необходимости прибор можно отключить. Не следует располагать розетку за прибором — она может мешать установке каркаса и самого холодильника. Если конфигурация кухни позволяет, можно разместить розетку в соседнем шкафчике. В этом случае высота розетки варьируется от 20 до 70 см от уровня чистого пола и не далее 10–20 см от самого холодильника.

Для отдельно стоящего холодильника допускается размещение розетки непосредственно за ним. Но наилучший вариант — 5–10 см от холодильника: розетка будет в постоянном доступе, и при необходимости отключить холодильник его не придется двигать.

Розетки для варочной поверхности и духового шкафа

Если это не единый прибор — электроплита, варочная поверхность и духовой шкаф подключаются в разные розетки. Когда духовка расположена классическим способом под варочной поверхностью, розетки размещают на высоте 10 см от уровня чистого пола в цоколе кухни по центру каркаса или в соседнем шкафчике.

Если духовой шкаф встраивают в колонну, розетку устанавливают там же, по центру каркаса на высоте 55—70 см от уровня чистого пола, в зависимости от нижних ящиков. Возможно также ее размещение и в цоколе кухни.

А вот расположение непосредственно за духовым шкафом — недопустимо. Есть большая вероятность того, что вилка, включенная в розетку, будет мешать установке прибора.

Розетки для посудомоечной и стиральной машин

ПММ и СМ чаще всего устанавливают рядом с мойкой: это связано с удобством подачи воды. Оптимальный вариант размещения розеток — непосредственно под мойкой на высоте 15–25 см от уровня чистого пола. Там же можно расположить розетку для бытового мусороизмельчителя. При размещении розеток под мойкой — важно позаботиться об их влагозащите.

Розетка для микроволновой печи

Розетка для встроенной СВЧ может располагаться в цоколе кухни ниже или выше прибора либо над кухней, если прибор встроен в верхний ярус шкафов.

Для отдельно стоящей СВЧ, расположенной на столешнице, следует запланировать розетку на фартуке.

Розетка для вытяжки

Для встроенных вытяжек розетку нужно размещать внутри шкафа или над кухней. Высота розетки зависит от высоты кухонных каркасов.

Розетку для навесных, купольных вытяжек можно заменить на вывод и подключить прибор напрямую. Главное — учитывать размеры и прохождение вентиляционного канала — он не должен загораживать розетку или вывод.

Розетка и выключатель для подсветки

А вот для подсветки необходима не только розетка, но и выключатель. Оптимальное расположение выключателя — в группе с бытовыми розетками на фартуке.

Розетка также может располагаться над кухней или внутри одного из навесных шкафов. Высота ее расположения зависит от высоты кухонной комбинации и каркасов.

Совет INMYROOM: если цвет плитки на фартуке в вашей кухне отличается по цвету от мебельных фасадов и стен, не стоит мириться и покупать розетки стандартного цвета — белого, бежевого или серого. Компания Legrand выпустила коллекцию розеток и выключателей Celiane со сменными рамками, цвет которых вы можете комбинировать сами: например, зеленые — для розеток над столешницей, бежевые, под цвет мебели, — для выключателя подсветки, а розетку для телевизора сделать серой.

Розетки для мелкой бытовой техники

Для подключения мелкой бытовой техники — чайника, кофемашины, тостера, блендера — требуются розетки на фартуке кухни. Их количество напрямую зависит от количества приборов. Проанализируйте, как будет происходить процесс готовки, какие приборы будут располагаться на столешнице постоянно и в каком месте. К получившемуся количеству прибавьте 2–3 запасные розетки для приборов неежедневного использования.

Оптимальная высота для розеток на фартуке — 110 см от уровня чистого пола, их хорошо размещать группами по 3–4 штуки в единой рамке на расстоянии примерно 1–1,2 метра друг от друга. Важно помнить, что розетки не следует размещать в ближайшем соседстве с мойкой и варочной поверхностью.

Розетки для телевизора, кондиционера и гаджетов

Если на кухне планируется телевизор и кондиционер — позаботьтесь о наличии розеток и для этой техники. Для зарядки телефона, ноутбука и прочих гаджетов тоже запланируйте место, например, в зоне обеденного стола.

Также я советую запланировать розетку для подключения пылесоса или паровой швабры. Ее можно разместить в незаметном месте над плинтусом.

Совет INMYROOM: очень распространенная проблема — уйти и забыть выключить свет. Одно дело, если вы вышли на 15 минут в ближайший магазин, а другое — в офис на целый день. Мало того, что лампочки приходится менять чаще, так еще и растут коммунальные платежи. Для забывчивых есть прекрасное решение — датчики движения: стоит вам выйти из комнаты, и через пять минут датчик принудительно выключает свет. Для самых забывчивых компания Legrand разработала датчики, которые еще и выключат за вами утюг из розетки, перекроют воду в кране и отключат газовую плиту.

Датчики могут крепиться как на стену, так и на потолок, отличаются по форме и дизайну, поэтому вы без проблем найдете тот, который идеально впишется в ваш интерьер.

Подводим итоги

Каждый бытовой прибор следует размещать на отдельный автомат в электрощитке.

Для встроенного холодильника розетку лучше размещать в цоколе кухни.

Если у вас не электроплита, варочная поверхность и духовой шкаф подключаются в разные розетки.

Расположение розетки непосредственно за духовым шкафом — недопустимо.

Оптимальный вариант размещения розеток для ПММ и СМ — непосредственно под мойкой на высоте 15–25 см от уровня чистого пола.

Для встроенных вытяжек — розетку нужно размещать внутри шкафа или над кухней.

Розетку для навесных, купольных вытяжек можно заменить на вывод и подключить прибор напрямую.

Количество розеток для мелкой бытовой техники напрямую зависит от числа приборов.

На обложке: дизайн-проект UD Base

Планирование электрических розеток — достаточно ли у вас розеток?

Вы когда-нибудь задумывались о том, сколько розеток вы хотите установить во время строительства нового дома или следующего ремонта? Это серьезная проблема. Раздражение вашей электрической установкой будет расти каждый раз, когда вам понадобится розетка, а ее нет. Что еще хуже, такая ситуация будет длиться долго.

Необходимость розеток

Нам без них не обойтись.Сегодняшние дома имеют так много устройств, которым требуется розетка, поэтому важно сознательно определить количество и расположение этих розеток, если мы хотим в полной мере использовать преимущества нашего дома.

Если у нас мало розеток или они не в том месте, мы всегда можем прибегнуть к удлинителям, подключенным к удлинителям. Однако у этого тоже есть свои недостатки, первый из которых заключается в том, что он снижает эстетическую привлекательность интерьера нашего дома. Пол загроможден беспорядком из проводов и соединений.Иногда удлинители прячут под ковром, что увеличивает риск того, что кто-то споткнется о возвышение ковра, что определенно не рекомендуется для пожилых людей. Кроме того, закрытие удлинительного кабеля предотвращает его достаточное охлаждение, что, в свою очередь, приводит к риску перегрева в случае более тяжелых нагрузок (или чрезмерного количества подключенных устройств).

Составьте схему

• На плане этажа вашего дома укажите места, где вам потребуются розетки для таких устройств, как кухонная техника, телевизоры, аудиооборудование, цифровые записывающие устройства, медиаплееры, компьютеры, принтеры, сетевые жесткие диски, фены, стиральные машины, стиральные машины. сушилки, переносные осветительные приборы, пылесосы и т. д.
• Для каждого из этих мест определите, сколько устройств будет использоваться, а затем добавьте одно или два сокета к этому числу
• Установите хотя бы одну двойную розетку в углах каждой комнаты
• Следует также предусмотреть двойные розетки между окнами в более длинных стенах с двумя или более окнами.
• Установите розетку для пылесоса на той же высоте, что и выключатель рядом с дверцами (со стороны петель).Если сторона дверных петель расположена рядом с более длинным участком стены, вам также следует установить двойную розетку на этой стороне.
• Дополнительные розетки могут быть установлены через каждые два-три метра на более длинных секциях стены
• Решая, где установить розетки, не забывайте о мебели, так как розетка, застрявшая за шкафом, вам не поможет.
• Помимо стандартных розеток на 230 В, установите несколько USB-розеток в определенных легкодоступных местах.Вы можете использовать их для зарядки ваших беспроводных устройств (мобильных телефонов, планшетов, MP3-плееров и т. Д.) Без зарядного устройства — все, что вам нужно, это USB-кабель.

А высота?

Очевидно, что не все розетки необходимо размещать на одинаковой высоте.

Вот несколько советов:

• На кухне установите электрические розетки вдоль столешницы примерно на 10-15 см над рабочей поверхностью и вдали от той части столешницы, которая подвергается воздействию влаги (раковина и кран)
• Установите розетку под выключателями рядом с дверьми (со стороны петель)
• Для стола с компьютером, принтером и т. Д.Желательно установить кабельную коробку немного выше поверхности стола. Это обеспечит легкий доступ к розеткам и позволит увеличить количество розеток в кабельном канале.
• В других местах электрические розетки обычно размещают на высоте от 15 до 20 см над поверхностью готового пола. Однако, если вы хотите, чтобы ваш дом адаптировался к меняющимся потребностям, вам следует разместить его на высоте 40-50 см от пола. Пожилые люди особенно оценят то, что им не нужно слишком сильно наклоняться.
• Высота и размещение кухонных приборов, очевидно, будут зависеть от планировки кухни. Монтажник на кухне может посоветовать вам высоту и расположение розеток.

Используйте контрольный список

Большинство производителей переключателей предоставляют контрольный список на своем веб-сайте. Просмотрите этот список, чтобы ничего не забыть.

Планирование электроприборов на кухне

Мы собрали этот короткий пост в блоге, чтобы помочь спланировать электрические устройства на вашей кухне с помощью нашего онлайн-калькулятора.

Кухни часто являются самым загруженным помещением в доме, когда дело доходит до электрических элементов, и часто требуют наибольшей нагрузки (требования к мощности), это с учетом того, что электрические элементы находятся в правильном положении, часто становится немного головной болью для наших клиентов. , однако не бойтесь, поскольку это руководство должно помочь вам в планировании электрических предметов на вашей кухне.

Розетки

На вашей кухне часто бывает два типа розеток: розетки находятся над рабочей поверхностью и розетки под рабочей поверхностью.Розетки над рабочими поверхностями обычно используются для повседневных бытовых приборов, таких как чайник, тостер и микроволновая печь. Эти розетки должны быть установлены и размещены в подходящих местах в зависимости от планировки вашей кухни.

Второй тип розеток на кухне — это розетки, которые можно использовать для стационарного или отдельно стоящего прибора. Розетки для приборов расположены в шкафу рядом с прибором. К этим розеткам обычно подключаются такие устройства, как холодильники / морозильники, стиральные машины, сушилки для белья, посудомоечные машины, встроенные микроволновые печи и отдельные духовки.розетки для этих предметов должны быть в легкодоступном шкафу, поэтому

Второй тип розеток на кухне — это розетки, которые можно использовать для стационарного или отдельно стоящего прибора. Розетки для приборов расположены в шкафу рядом с прибором. К этим розеткам обычно подключаются такие устройства, как холодильники / морозильники, стиральные машины, сушилки для белья, посудомоечные машины, встроенные микроволновые печи и отдельные духовки.розетки для этих предметов должны быть в легкодоступном шкафу, чтобы вы могли легко изолировать прибор, выключив выключатель или отключив прибор от розетки.

Контуры плиты, варочной панели и духового шкафа

Еще одна область, которая часто вызывает недоумение у наших клиентов, — это схемы кухонных плит. В зависимости от киловаттной мощности духовки или варочной панели вам могут потребоваться выделенные цепи, поскольку они часто требуют слишком большой мощности для подключения к цепи кухонной розетки.Мы составили это руководство, чтобы помочь вам выбрать правильный тип контура для вашей плиты.

(Эта таблица должна использоваться только как справочная, всегда консультируйтесь с квалифицированным местным электриком)

Если вашему прибору требуется выделенная цепь, он также потребует изолирующего выключателя, он может быть установлен над или под вашими рабочими поверхностями, изолирующий переключатель необходимо разместить в легкодоступном шкафу, если он расположен под столешницами или внутри шкафа.

Освещение

Чтобы по-настоящему оживить вашу кухню, освещение — это фактор, на который вы не хотите упускать из виду при планировании проекта по замене проводки. Освещение для кухни бывает всех форм и размеров, а количество будет зависеть от размера вашей кухни и бюджета. мы собрали разбивку типичных светильников на кухне.

Подсветка

— отличное дополнение к любой кухне, так как их можно разместить там, где требуется больше всего освещения, они также придадут вашей кухне элегантный современный вид.

Подвески для освещения

Если вы включаете барную стойку или островок в свой план кухни, вы можете добавить 2-3 низко висящих подвески, так как они также придадут пространству современный вид. Если вы планируете разместить на кухне обеденный стол, вы также можете добавить одну или две осветительные подвески над столом. Если бюджет является важным фактором при переустановке проводов, вы можете установить центральную 6-дюймовую осветительную подвеску, которую впоследствии можно было бы заменить на осветительную арматуру в декоративном стиле по вашему выбору.

Освещение под блоком

Если вы действительно хотите, чтобы к вашей проводке можно было добавить эффект «вау-эффект» на вашей кухне под единичным освещением, это отличный способ добавить более мягкое освещение на кухню.

Стандартная конфигурация кухонной коммутационной конфигурации представляет собой набор источников света, управляемых односторонним или двухпозиционным переключателем, но если у вас кухня с высокими техническими характеристиками или ваша кухня является частью модельной кухонной столовой, вы можете добавить дополнительные переключатели для каждой группы источников света, все более и более популярным примером этого может быть установка 4-х группового переключателя, и каждый переключатель управляет отдельной группой.

Например,

Переключатель 1 = одностороннее переключение для светильников на кухне.

Переключатель 2 = конфигурация одностороннего переключения для подвесных устройств.

Переключатель 3 = конфигурация одностороннего переключения для освещения блока.

Переключатель 4 = 2-позиционная конфигурация переключения для комнатного освещения

Эта опция предоставляет более универсальные варианты переключателей и задает различное настроение для освещения на вашей кухне.

Источники питания для вытяжки

Это всегда хороший вариант, и часто обязательно, чтобы на территории была установлена ​​вытяжка или кухонный вытяжной вентилятор, поскольку они удаляют любые нежелательные запахи на кухне. Вытяжки часто поставляются со встроенным освещением.Вытяжные вентиляторы имеют несколько различных вариантов вытяжки воздуха.

Это всегда хороший вариант, и часто обязательно, чтобы на территории была установлена ​​вытяжка или кухонный вытяжной вентилятор, поскольку они удаляют любые нежелательные запахи на кухне. Вытяжки часто поставляются со встроенным освещением. Вытяжные вентиляторы имеют несколько различных вариантов вытяжки воздуха.

Какое расположение розеток на кухне оптимально и сколько необходимо |

От правильного расположения розеток на кухне зависит безопасность всего дома Представить себе комнату без розеток невозможно.Тем более, если это кухня, где используется большое количество бытовой техники, нуждающейся в электроэнергии. Как правильно расставить розетки и выключатели на ограниченной площади и сколько потребуется — ряд рекомендаций.

Начало времен

Планирование расположения розеток на кухне не нужно, когда ремонт закончен и начнется установка мебели и подключение плиты и холодильника. Выбирать место для розеток в идеале необходимо еще на этапе планирования ремонта кухни.Дизайн комнаты и общий дизайн интерьера тесно связаны с вопросом, где разместить розетки, так как они должны быть там, где стоит техник. А стены штробить под проводку, проводить разводку и устанавливать розетки необходимо до отделки помещения, а не после того, как будут оклеены обои и плитка.

Розетки на кухне планируются отдельно для каждого прибора Над столешницей нужны розетки для дополнительных электроприборов

Поэтому перед работой нужно составить план, где отметить места установки розеток, выключателей, где будет стоять мебель и техника.

Прежде всего необходимо определить, куда поставить:

• холодильник;
• посудомоечная машина;
• тарелка;
• капюшон;
• микроволновая печь;
• мелкой бытовой техники, такой как чайники, мультиварки, хлебопечки и тд;
• ТВ.

Важно: не забывайте, что вам понадобится розетка для подключения различной бытовой техники, к кухне не имеющей отношения — пылесос для уборки, зарядные устройства, ноутбук.Эта торговая точка наиболее удобно расположена рядом с зоной отдыха.

Исходя из этого определяется количество необходимых торговых точек и место их расположения.

Количество и расположение розеток определяется после детального проектирования кухни

Оптимальное число

Перед тем, как делать разводку проводов, нужно определиться, сколько розеток нужно на кухне перед их установкой. Для этого есть даже формула расчета.Конечно, расчет будет условным, но он будет учитывать потребности домохозяйства и количество выключателей и розеток точно.

Розеток на кухне должно быть на четверть больше, чем требуемых электроприборов

Итак, оптимальное количество розеток, которые предполагается установить, должно превышать количество электроприборов для постоянного использования на кухне на 25%. Сверху установка проложена только для того, чтобы было место для размещения редко используемого оборудования — электрической мясорубки, миксера или блендера.И при этом не требовалось ничего отключать или тянуть удлинители.

Постоянно применяемая на кухне техника относится к обязательным электроприборам Обязательные электроприборы, если таковые имеются, включают:

• холодильник;
• плита электрическая или газовая с электроподжигом;
• телевизор;
• Посудомоечная машина;
• экстракт;
• микроволновая печь.

В некоторых случаях они могут включать в себя электрический чайник или другую небольшую бытовую технику, которая используется в этом доме каждый день.Исходя из того, сколько потребуется выключателей и розеток, дальше выполняется проектирование электрической схемы на кухне.

Типы розеток

Необходимо не только установить, сколько нужно выключателей и розеток, но и выбрать розетки, которые больше подходят для кухни. Для кухни характерны повышенная влажность и перепады температур. Поэтому устанавливаются розетки, которые обладают некоторой степенью защиты от влаги, обеспечивая безопасность работы. К таким устройствам относятся устройства, имеющие герметик и крышки и относящиеся к классу IP 44.Такие розетки устанавливаются по евростандарту рядом с плитой, мойкой, рабочей зоной — словом, там, где велик риск разбрызгивания.

В остальной части кухни возможна установка самых распространенных розеток. Если в доме есть дети, то их необходимо защитить от детей — пластиковыми занавесками. Евростандарты оснащены этой опцией.

Если говорить об удобстве монтажа, то здесь в приоритете выдвижные и встроенные розетки. Благодаря поворотному механизму встроенные розетки можно скрыть или открыть для использования.Выдвижные розетки евростандарт можно устанавливать на любой поверхности, даже вертикальной. Их можно подобрать для установки на сложных поверхностях.

Встроенные розетки не занимают много места Выдвижные или встроенные розетки компактны, безопасны и легко доступны

Правила маршрутизации

Линии должны быть настолько большими, чтобы они обеспечивали питание устройств двойного размера после установки всех розеток и выключателей. При этом самые мощные устройства должны питаться от своей линии и иметь защитную автоматику.К таким устройствам можно отнести холодильник, электроплиту.

Все устройства с металлическими корпусами должны быть заземлены в соответствии с рекомендациями стандарта работы с электропроводкой. Сделать это можно самостоятельно или поручить специалисту. Надо через автомат подключать.

Обязательно выбирайте провода для медных проводов с медными жилами. Алюминиевый проводник может быстро выйти из строя на кухне.

Все розетки можно сгруппировать. У каждой группы торговых точек должен быть свой автомат.Это обеспечит дополнительную безопасность.

Каждый электроприбор не малой мощности требует установки своего автоматического устройства

Где и на какой высоте устанавливать розетки

Конечно, рядом с электроприборами, для которых они были разработаны — схема должна содержать подробную информацию об этом. В обязательном порядке необходимо установить одну розетку над холодильником, за холодильником или рядом с ним; один рядом с плитой; один — рядом с посудомоечной машиной.Однако розетки и выключатели не должны находиться за плитой или в непосредственной близости от раковины. Одна розетка должна быть рядом с подставкой под телевизор.

Также необходимо установить хотя бы одну розетку над столешницей столешницы. А лучше — 2-3. Высота розетки над столом устанавливается на расстоянии 10 см от края стола.

Высота розеток над кухонной столешницей не должна превышать 10 см

У встраиваемой техники розетки устанавливаются рядом на высоте 10 см от пола.Над ним устанавливается розетка для вытяжки. Не ставьте розетки за встроенной техникой. Евростандарт предполагает установку розеток и выключателей внизу.

Для удобства пользования кухней можно выбрать двойные розетки и выключатели рядом со столом, снизу.

Электромонтаж — необходимый этап при установке розеток, но перед этим необходимо определить высоту, на которой будут находиться выключатели.

Высота установки зависит в первую очередь от привычек хозяйки и личного вкуса.Кто-то предпочитает, когда розетки внизу, кому-то неудобно. Выбирать высоту и тип розетки следует исходя из удобства всех в доме.

Где нельзя разместить розетки:

• на встроенную технику и мебель;
• в шкафах и шкафах;
• над раковиной.

Это общепринятый стандарт работы с электриком.

Расположение розеток на кухне (видео)

Заключение

Электромонтаж можно сделать самостоятельно — это несложно, если знать азы работы электрики.Если знаний мало, то лучше всего доверить эти работы профессионалам — электрикам, знающим стандарт работы. Тогда можете быть уверены, что возгорания проводки и пожара не будет.

Планирование электрических розеток в вашем новом доме или после ремонта

Места для дополнительных электрических розеток в новостройке или при ремонте дома

Хотя люди, которые решают построить свой дом вместо того, чтобы покупать тот, который уже есть на рынке, очень тесно работают с опытными строителями, подрядчиками и дизайнерами, иногда некоторые детали могут упускаться из виду.Лишь спустя много времени после того, как они переехали в свой новый дом, они осознают, что должны были присутствовать на этапах планирования, когда дело касалось определенных вещей, включая места для доступа к электроэнергии в их доме. Чтобы избежать использования запутанных удлинителей и шин питания, подумайте о том, где вы хотели бы иметь легкий доступ к электричеству в своем новом доме. Вот несколько мест, которые следует учитывать:

Электротехнический кодекс Канады, утвержденный местным правительством, устанавливает минимальное количество и общее расположение электрических розеток в вашем доме.Однако это не означает, что вы не можете добавить столько вилок, сколько позволяет ваша электрическая коробка. Кухня, в которой находится множество мелких и крупных электроприборов, — отличное место для начала этого процесса. Распланируйте розетки по всему кухонному острову, чтобы на них можно было установить миксеры, венчики и другие мелкие электрические приборы. Внимательно изучите планировку кухни и поставьте вилки с большей силой тока, куда бы вы ни переместили холодильник и микроволновую печь в будущем. Разместите розетки под шкафами, чтобы обеспечить мягкое светодиодное освещение, которое практически ничего не стоит оставлять на всю ночь.

Кажется, что почти у каждого есть хотя бы одно устройство, которое нуждается в частой подзарядке в наши дни, поэтому планируйте разместить множество розеток во всех углах, а также еще больше розеток в центре каждой стены. Если вы планируете повесить телевизор с плоским экраном на стене, поместите вилку прямо за ним, чтобы скрыть шнуры. Подумайте о розетках в полу в центре гостиной, если вам нужен журнальный столик для хранения сувениров.Если вы занимаетесь украшением на Рождество, подумайте, куда может пойти елка, и включите выключатель в удобном месте. Воспользуйтесь всеми возможными удобствами при планировании нового дома.

Возможно, вам понадобятся розетки в нескольких местах для зарядных станций, но также подумайте о том, чтобы поставить вилки ближе к входу, чтобы подготовиться к любым освещенным знакам бара. Если у вас есть бар, убедитесь, что на фартуке есть заглушки для работы блендера, а также несколько розеток под барной стойкой для небольшого холодильника и льдогенератора.Если у вас есть камин, поставьте несколько дополнительных розеток по обе стороны от камина на случай, если вы захотите подключить к нему освещенную скульптуру или часы.

Ваш электрик будет знать, что следует использовать вилки только с рейтингом GFI вокруг воды, но сначала подумайте о местах. Попросите его установить вилки рядом с тем местом, где используются приборы. Протягивать шнур через раковину не только очень опасно, но и очень неудобно.

Сначала определите, где будет находиться ваша кровать, затем поставьте заглушки рядом с тумбочками, примерно на два фута выше плинтуса, если вы хотите скрыть шнуры.Спланируйте заранее и поместите эти вилки на трехпозиционный выключатель, чтобы один выключатель внутри двери включал свет, а еще два по обе стороны от изголовья, чтобы вы и ваш партнер могли легко включать и выключать свет, даже не покидая своего охватывает. Не забывайте о гардеробной / гардеробной. Подумайте, где вы можете разместить свое тщеславие, и поставьте там отдушину.

Гараж — одно из тех мест, о которых обычно забывают при планировке розеток. Наряду с розеткой в ​​центре потолка для открывания гаражных ворот разместите много розеток вдоль стены, где вы планируете разместить свой рабочий стол. Держите розетки на безопасном расстоянии от водонагревателя, но в остальном размещайте их примерно через каждые 6 футов вокруг основания гаража, чтобы упростить использование воздушных компрессоров, пылесосов и других подобных электроинструментов.

Сохраняя праздничную тематику, спланируйте розетки под карнизами, чтобы можно было использовать все праздничные украшения.Подключите вилки к выключателю, чтобы было легко и просто включать и выключать свет, или, что еще лучше, ~ подключите их к таймеру. Вы также захотите, чтобы розетки GFI располагались ближе к земле вокруг вашего нового дома, чтобы можно было использовать инструменты и ландшафтное оборудование. Если вы хотите иметь летнюю кухню в своем новом доме, воспользуйтесь этой возможностью и разместите розетки на высоте планки. Уличные фонтаны, осветительные приборы и беседки тоже нуждаются в розетках. Небольшое планирование сейчас очень важно, чтобы сэкономить деньги позже.

Нет ничего более раздражающего, чем необходимость ползать под столом, чтобы подключать и отключать компьютеры, модемы, маршрутизаторы, принтеры и т. Д. Установите разъемы немного выше высоты стола, чтобы облегчить эту задачу. Если вы планируете установить небольшой телевизор на стене, это также подходящее время для установки розетки в любом месте.

Убедитесь, что ваш электрик предоставит вам ящик для обслуживания электрооборудования , в котором есть как минимум шесть пустых мест для будущего расширения.Пока вы занимаетесь планированием своего нового дома, попросите электрика проложить пустые трубы на чердак от служебного бокса. Это значительно ускорит процесс подключения будущих розеток. Хотя приятно верить, что вы обо всем подумаете, прежде чем приступить к строительству, всегда есть что-то, что ускользнет из трещин!

Связанное сообщение:

Модернизация электропроводки, которую следует учитывать при ремонте дома

Стоит ли модернизировать электрические розетки?

Если у вас старые, деформированные, поврежденные или неисправные электрические розетки, возможно, пришло время их заменить.Старые розетки со временем изнашиваются, снижая их эффективность или даже подвергая вас опасности. Модернизированные розетки предотвращают эту опасность и в то же время делают электричество в вашем доме более эффективным.

Для того, что мы используем каждый день, большинство из нас, вероятно, не очень хорошо разбирается в торговых точках. Обычно это не кажется большим делом … но может стать большим событием, если что-то не так. Если вы не понимаете, как работают розетки, труднее понять, когда они не работают должным образом… и когда их необходимо заменить.К счастью, теперь вы и знаете, как они работают — вам просто нужно это прочитать. Вот что вам следует знать о домашних розетках, как определить, изношены ли они и когда их следует заменить:

Как работают электрические розетки?

Электрические розетки подключаются к электросети через ответвленную цепь. В домашних цепях есть две или три розетки для вставки электрических шнуров. Две верхние розетки — это «горячая» и «нейтральная» розетки, а нижняя розетка — «земля».Горячая розетка подключается к черному «горячему» проводу. Горячий провод передает напряжение от панели к розетке. Розетка нейтрали подключается к белому «нейтральному» проводу. Нейтральный провод передает оставшееся электрическое напряжение на панель, замыкая цепь. Розетка заземления подключается к заземляющему проводу, который защищает от короткого замыкания.

Провода подключаются к розеткам, накручивая винты на металлические клеммы. Горячий провод заряжает горячую клемму розетки напряжением.Нейтральный провод подключается к нейтральному выводу и передает напряжение обратно по цепи. Когда вы подключаете устройство, вы добавляете его в ответвленную цепь, подключая его к этим клеммам. Напряжение от горячей проволоки проходит через электрический шнур в прибор, обеспечивая его питанием. Любое остаточное напряжение выходит из устройства через нейтральный штекер и возвращается на панель через нейтральный провод.

Как они изнашиваются?

Розетки, естественно, со временем изнашиваются в результате естественного использования.Когда вы подключаете и отключаете различные устройства, металлические заглушки снова и снова сталкиваются с металлическими клеммами. В конце концов, все эти толкания и толкания ослабляют соединения между проводами и винтами клемм, просто маленький . Когда соединения начинают ослабевать, напряжение не может так легко передаваться от провода к клемме к прибору. Это может привести к разного рода проблемам.

Во-первых, чем больше электрическое сопротивление в розетке, тем больше тепла накапливается внутри розетки.Это тепло может деформировать пластик розетки, повредить ее внутренние компоненты или даже воспламенить близлежащие предметы. Электрическое сопротивление также затрудняет прохождение напряжения через цепь должным образом, что может сделать розетку менее эффективной. В конце концов, розетка может перестать выдерживать такое большое напряжение, как должна. Избыточное напряжение может привести к срабатыванию автоматических выключателей, растрескиванию или дальнейшему повреждению компонентов розетки или даже к возникновению искр.

Когда мне следует модернизировать свои розетки?

Существует четыре основных случая, когда настоятельно рекомендует вам заменить существующие электрические розетки.Это:

1. Ваша розетка деформирована, повреждена или неисправна

Если вы начали замечать какой-либо из вышеперечисленных симптомов, немедленно замените розетку . Деформация, растрескивание, обесцвечивание или (как же!) Искрение — все это признаки того, что внутренние компоненты вашей розетки выходят из строя. Самый простой и эффективный способ решить эти проблемы — заменить розетку. Современные светильники служат намного дольше, чем их более старые аналоги.

2. Ваша розетка старая или не соответствует вашим потребностям в напряжении

Даже если ваши розетки явно не повреждены, вам следует подумать о замене их, если они устаревают.Старые розетки могут быть не рассчитаны на то напряжение, которое требуется для современного использования. Если вам потребуется слишком высокое напряжение, вы можете быстрее изнашивать их.

3. Ваши розетки не заземлены

Убедитесь, что на каждой розетке есть по три розетки, включая розетку заземления. Каждая розетка в вашем доме должна иметь розетку с заземлением. Фактически, Национальный электротехнический кодекс требует, чтобы все розетки, устанавливаемые в новых зданиях, были заземлены в течение длительного времени. Существующие незаземленные розетки не являются незаконными … но и не обязательно безопасными.

4. Розетки на вашей кухне и в ванной не являются розетками GFCI.

Наконец, вы должны убедиться, что все розетки на вашей кухне и ванных комнатах имеют выходы GFCI. Розетка GFCI (или прерыватель цепи замыкания на землю) определяет, когда ток-напряжение, проходящее через нее, ведет себя нерегулярно, и временно разрывает соединение с горячим проводом. Это позволяет предотвратить поражение электрическим током, если прибор внезапно соприкоснется с водой во время его использования.

Розетки GFCI трехконтактные и имеют кнопки «тестирования» и «сброса», встроенные в их корпуса.«Тестирование» розетки GFCI разрывает соединение, отключая питание. «Сброс» восстанавливает это соединение, позволяя напряжению снова течь в розетку. Розетки GFCI очень важны для обеспечения надлежащей электробезопасности на кухне и в ванной комнате. Если они у вас еще не установлены, мы настоятельно рекомендуем инвестировать в них.

Как их обновить?

Свяжитесь с Early Bird Electric! Если у вас есть вопросы, вы хотите проверить электрическую систему дома или у вас возникла экстренная проблема с электричеством, вам нужна помощь как можно скорее, мы готовы помочь.

Наши лицензированные техники могут заменить и модернизировать все виды розеток, чтобы убедиться, что ваша электроэнергия работает безопасно и эффективно. Если вы беспокоитесь о своих электрических розетках, перестаньте беспокоиться и позвоните Early Bird сегодня! У нас есть все необходимое, чтобы сделать ваш дом безопасным.

Кухонный островок — электрические розетки

Кухонный островок — отличное дополнение к вашей кухне. Это элемент дизайна, который добавляет комнате элегантности. Вы можете расширить свою кухню и увеличить функциональность кухонного острова, разместив электрические розетки на острове.Электрические нормы могут потребовать островной розетки; поэтому вам следует посоветоваться со своим электриком.

При установке электрических розеток необходимо учитывать несколько моментов. Какую бытовую технику вы бы использовали на своем кухонном острове? Это определяет, где вы разместите розетку: на столешнице или сбоку.

ВСПЛЫВАЮЩАЯ СТОЙКА

На кухне преобладают вода и другие жидкости для приготовления пищи. Согласно правилам электробезопасности нельзя располагать розетки лицевой стороной вверх на поверхности кухонного острова.Это связано с тем, что любое попадание жидкости на розетки может стать причиной пожара.

Всплывающая розетка — хорошее решение этой проблемы. Это также иногда называют люверсами. Он представляет меньший риск повреждения жидкостью, а также может быть вставлен обратно в столешницу, когда не используется, что сводит к минимуму засорение.

Тем не менее, вы должны знать, что этот тип приспособления может быть проблематичным для очистки, особенно если рядом с ним происходит много утечек или подготовка.

РОЗЕТКА НА БОКОВОЙ ПАНЕЛИ

Это ваш вариант размещения электрических розеток, когда речь идет о кухонных островках. Стандартная электрическая розетка просто устанавливается сбоку на кухонном острове. Преимущество, которое вы получите от установки розетки этого типа, заключается в том, что столешница вашего кухонного острова ничем не преграждается. Если у вашей столешницы есть выступ, он очень хорошо подойдет для этого типа приспособлений, поскольку выступ скрывает электрическую розетку.

Однако то, что это ваша обычная установка, не означает, что вы не можете ее оживить. Вы также можете установить эту розетку для боковой панели, чтобы она соответствовала и гармонировала со сторонами вашего острова, либо покрывая ее деревянными панелями, либо окрашивая в зависимости от отделки вашей поверхности.

ЭЛЕКТРИЧЕСКАЯ РОЗЕТКА В ЛОЖНОМ ЯЩИКЕ

Чтобы сохранить фасад кухонного острова, вы можете установить фальшивый ящик по бокам кухонного острова.В этом фальшивом ящике разместятся ваши электрические розетки. Преимущество этого типа светильников в том, что отделка вашего кухонного острова остается безупречной и элегантной, но при этом элегантной. Электрические розетки не нарушают внешний вид или внешний вид вашей кухни, поскольку вы можете закрыть ящик и спрятать розетку, когда она не используется.

У вас есть несколько вариантов, с которыми можно поиграть, когда дело доходит до фальшивых ящиков. У вас может быть как горизонтальное, так и вертикальное приспособление для выдвижных ящиков.Горизонтальный вид удобно помещается под столешницей и может дополнить ящик для столовых приборов. С другой стороны, вертикальный фальш-ящик сливается со стенкой кухонного острова, представляя собой еще одну панель.

Обычно полость выдвижного ящика неглубокая, чтобы в ней можно было разместить только электрические розетки. Вы также можете утопить полость подальше назад, чтобы она могла служить временным хранилищем. Так, например, если вы хотите зарядить прибор и не ставить его на столешницу, тем временем вы можете положить его туда.

РОЗЕТКА НА КУХНИ LEG

Если ваш кухонный остров представляет собой традиционную столешницу или приподнят на ножках стола, вы можете сделать ножки функциональными. Установка электрических розеток на ножку острова дает полускрытый эффект. Вы можете разместить несколько розеток на каждой ноге и даже закончить их так, как вы хотите.

Где лучше разместить электрические розетки в новом доме?

По сравнению с различными решениями, которые необходимо принять при строительстве нового дома, расположение электрических розеток может рассматриваться как небольшая (и, возможно, забытая) деталь.Однако детали не будут казаться такими мелкими, когда вы окажетесь в своем новом доме и поймете, что расположение электрических розеток не соответствует вашему плану мебели или, что еще хуже, их недостаточно для удовлетворения ваших потребностей.

Вот почему планирование расположения электрических розеток должно быть гораздо более приоритетным на этапе строительства. В этом руководстве мы избавим вас от головной боли, связанной с размещением электрических розеток, чтобы обеспечить надежную электропроводку в вашем доме, когда наступит день заселения.
