Как подключить варочную панель к вилке: Подключение варочной панели: схемы и комплектующие

Подключение вилки для плиты или варочной поверхности

Варочная поверхность или электрическая плита – это, чаще всего, наиболее энергоемкое электрооборудование в любой квартире. В среднем, потребляемая ими мощность составляет 7-8 кВт, что соответствует току 32-38А, поэтому стандартная, привычная всем, вилка Schuko (см. изображение ниже) для подключения к сети не подходит, ведь она рассчитана на ток 16А-25А.

Кроме того, силовая вилка для подключения варочной панели или плиты к сети, должна поддерживать кабели или провода большого сечения – 4-6 мм.кв. Достаточно подробно о выборе сечения электропроводки для плиты на кухне мы говорили ЗДЕСЬ, обязательно изучите этот материал, прежде чем читать дальше.

В настоящее время существует несколько различных разновидностей бытовых розеток и вилок соответствующих этим требованиям. У нас в стране, для подключения электрической плиты или варочной панели, принято использовать разъем РШ/ВШ–32.

(см. изображение ниже)

Такая связка вилка с розеткой существует как для подключения к однофазной сети -220В, так и для использования двух- или трехфазной сети. Многие модели электрический плит, с магазина, идут именно с такой вилкой, нередко в комплекте так же имеется и соответствующая розетка.

Крайне рекомендую, использовать для подключения именно готовый комплект, бывает, что силовая вилка одного производителя, неподходит к розетке другого.

В продаже, чаще всего, встречаются два вида вилок для плиты, черные – выполненные из карболита и белые – пластиковые. Белые, как ни странно, более качественные, но и стоят они дороже. Хотя внутри и конструктивно они идентичны и подключаются одинаково.



Схема подключения вилки для плиты

В первую очередь, давайте рассмотрим схему подключения такой вилки. Как вы уже могли заметить, подключить её к розетке можно лишь в одном положении, а значит в каждую из клемм нужно подключить провода в определённом порядке.



подключение силовой вилки к электроплите или варочной панели

Давайте теперь рассмотрим процесс подключения однофазной силовой вилки к шнуру электроплиты или варочной, на примере белой пластиковой вилки, модели ВШ20-у-32А/250.

В первою очередь необходимо разобрать вилку, для этого откручиваем единственный крепежный винт, расположенный в центре корпуса.

Штекер состоит из двух основных частей, задней крышки и основания, на котором располагаются клеммы для подключения проводов.

Прокладываем в механизм разъема провод, в данном случае для подключения плиты используется провод соединительный ПВС 3х6 (3 жилы по 6мм.кв каждая). Зажимаем его скобой, затягивая два винта на лицевой панели, как на изображении ниже.

Подготавливаем провода, снимаем внешнюю изоляцию и зачищаем жилы, примерно на 10мм.

Закрепляем провода согласно схеме подключения, в клеммах вилки.

Так как используется многожильный провод ПВС, будет нелишним обжать жилы наконечниками НШВИ.

Соблюдайте аккуратность как при прокладывании проводов внутри вилки, так и при их подключении, от этого напрямую зависит надежность и долговечность соединений.

Если же у вас нет возможности обжать провода, подключайте так, скрутив жилы проводника, чтобы они не вылезали из клемм.

Теперь, когда провода надежно затянуты в клеммах, собираем корпус вилки и затягиваем центральный крепежный болт.

На этом подключение вилки завершено и если второй конец провода уже подсоединен к плите или варочной поверхности, можно включать его  розетку.

Если у вас остались вопросы о выборе или подключении вилки плиты или варочной, оставляйте в комментариях к статье, обязательно всем отвечу.

Схема Подключения Варочной Панели — tokzamer.ru

В первом случае провода идут непосредственно по стене, во втором прячутся в ней.

Можно поместить его в кладовой, но необходимо проделать отверстие в стене для шланга.

Для этого используем специальные скобы.
Детали#7 — Варочная панель и духовой шкаф

Нужно убедиться, что предохранители расположены в рабочем режиме и подключение панели было произведено правильно.

Ноль крепится к перемычке, заземление к контакту PE. Вся мощная кухонная техника должна иметь отдельную линию питания от электрощита.

Все остальное подключается к соответствующим контактам вилки.

Первый параметр указывается в паспортных данных, второй — зависит от количества жил кабеля, подводимого к плите трехжильный или пятижильный , а это уже зависит от сети питания одно- или трехфазная.

Многие приборы уже продаются с заземляющими устройствами, их просто соединяют с приводом заземления.

Как подключить электро-плиту варочной поверхности

Подключение варочной панели

Получается плотный и надёжный контакт, который не даёт двум проводам смещаться относительно друг друга. Статья по теме: Клеммы для соединения проводов.

Вилка и розетка для трёхфазной сети с заземлением Схема подключения электрической варочной панели Перед тем как подключить электрическую варочную панель, необходимо понять, что однофазный прибор и трёхфазный подключаются по-разному. Подключение варочной панели Electrolux 4 провода В некоторых моделях варочных панелей марки Electrolux, Bosch, Hansa, Gorenje имеют четырехжильный провод.

С помощью перемычки соединяются 4и 5 клеммы, и к ним подсоединяется ноль синий провод.

Если баллон экранированный, то расстояние разрешается сократить до 50 сантиметров. Если производится подключение индукционной плиты старого образца, то там должно быть три провода, если новую модель, то будет четыре провода: два фазных, один нейтральный и один заземления.

Коробка без руда помещается в пространство за кухонными ящиками или под столешницей.

Красный или коричневый — это фаза, синий или голубой — ноль нейтраль , желто-зеленый — земля. Недостаток гильзовых соединений в том, что конструкции получаются не разборными.

На схеме можно увидеть следующие обозначения: L1, L2; N; PE Эта маркировка является общепринятой по всей Европе, по ней достаточно просто установить, что куда подключать. Видео: как своими руками правильно провести установку варочной панели в столешницу Монтаж прибора необходимо проводить только после того, как собран шкаф для варочной панели и та кухонная мебель , которая будет находиться в непосредственной близости к плите.
Установка и подключение варочной панели Gorenje IT 614 SC

Читайте дополнительно: Подключение проводов к двухклавишному выключателю

Установка варочной панели(ВП) в столешницу двумя способами

Если панель устанавливается в многоквартирном доме, где проектом заложено использование только электроэнергии для приготовления пищи, то розетка для плиты на кухне уже установлена по всем правилам электробезопасности. Сразу оговоримся, что панели представляют собой небольшой толщины прибор, однако площади варочной поверхности у некоторых моделей могут отличаться.

Получившееся соединение проводов необходимо заизолировать. Пока что винты не затягиваем. Разночтений обычно не бывает: фазы — черный и коричневый, ноль — голубой, земля — желто-зеленый.

Выбираем вилку для варочной панели Если вы рассчитываете часто переставлять плиту и отключать ее от электросети, то вам понадобится специальная розетка.

Остальные провода могут соединяться между собой в любой последовательности. Как подключать вилку и розетку к питающему кабелю трёхфазной сети Если к дому подведена только однофазная система энергоснабжения, а вами была приобретена трёхфазная электрическая панель, то отчаиваться нет причин. С одного края подводится провода для питания, а с другого для устройства.

Лучший выбор, исходя из отзывов большинства газовщиков. Они покупают только варочную панель. В силе остается и объединение двух нейтралей если они есть.

Как правильно подключить варочную панель и духовой шкаф | Электрика

Подключая варочную поверхность, в обязательном порядке необходимо придерживаться правил безопасности От вводного распределительного щитка необходимо проложить отдельные линии для подключения мощных электроплит. Магистраль может иметь разную окраску. Здесь вам необходимо найти небольшой прямоугольник. Если вы не уверенны в своих силах, то лучше доверить такую работу электрикам.

Магистрали в клеммниках подсоединяются так: из медного кабеля выполняются колечки, в которые устанавливаются винтики с пластинками. После всех манипуляций монтажная коробка закрывается и прячется в отведенное для нее место. Затяните винты крепление подводящего кабеля. Ноль подсоединяется вверху, фазные провода посередине, а земля снизу.

Данная линия способна выдержать ток до ампер. Данный способ является более надёжным, но для отключения варочной панели необходимо отключать рубильником на УЗО или автомате. Подключение кабеля к панели осуществляют коричневый провод фазы, нейтральным провод синего цвета и желто-зеленый заземляющий провод.
Как подключить индукционную плиту

Подключение газовой ВП к баллону 50 литров

Не забудьте, какой из фазных выходов у вас пустой, чтобы не переделывать.

С каждым варочным устройством идет специальная инструкция для проведения монтажных работ Зная основные правила и нюансы, вы сможете самостоятельно подключить варочную панель. Главное, чтобы было соответствие характеристик и количества контактов.

Главное, чтобы было соответствие характеристик и количества контактов.

Перед подключением варочной панели, на кабеле которого уже есть вилка, необходимо обязательно проверить соответствие проводов питания и контактов внутри розетки. На любом участке разметки делаем отверстие для пилки электролобзика с помощью обычной дрели. В однофазной сети используется трехжильный кабель с толщиной сечения 6 миллиметров. Три провода.

Еще по теме: Как ремониторовать электрику

Теория подключения панели

Монтажная коробка для подключения варочной панели Частые ошибки при подключении Если после подключения к электричеству, варочная панель начала работать не правильно или произошло самовозгорание, то причины могут крыться в следующем: работа только двух конфорок вместо четырех может быть связана с блокировкой при однофазном подключении трехфазных моделей; подключение устройства с мощностью выше 3,5 кВт к обычной розетке с сетьюна В 16 А ; подключение через автомат без УЗО; применение провода с жилами меньшего сечения для высокомощных панелей; игнорирование фазной перемычкой при подключении к клеммам. Установка контура заземления нужна, если вы хотите сохранить гарантию: при подключении без заземления она недействительна и при любом повреждении варочной панели даже явный заводской брак в гарантийном ремонте или замене оборудования на исправное вам откажут. Способы подключения разных панелей Как подключить варочную панель к электросети? Следует помнить, что подключение газовых плит считается сложным технологическим процессом.

Индикатором необходимо определить фазовые и нулевые разъёмы, после чего прикрепить провода к необходимым клеммам. Откройте крышку для подключения. Наконечники НШВИ 4, — 6 шт.

Схема подключения варочной панели electrolux 4 провода

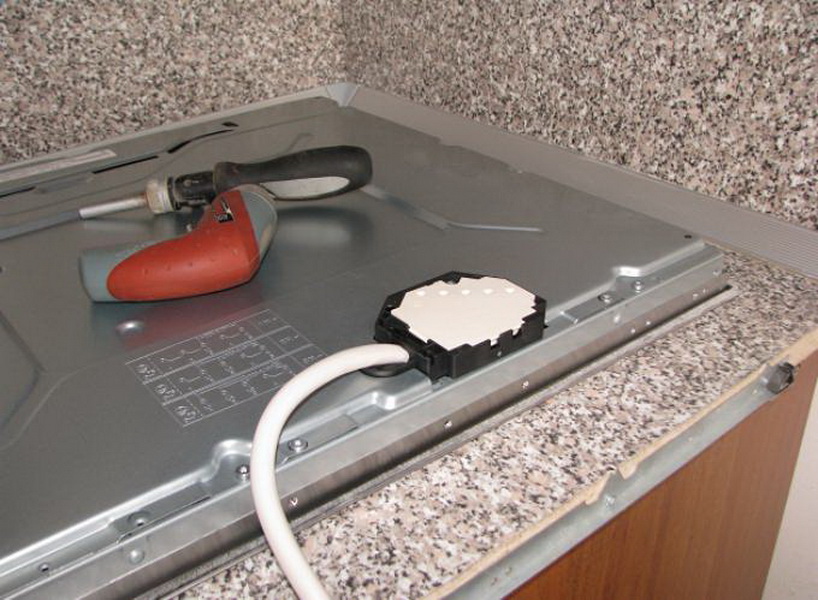

Клеммная коробка варочной панели с подключением к трёхфазной питающей сети Если подключение варочной плиты производится через розетку, то в ней и вилке должны совпасть по расположению все соединяющиеся контакты. Ошибаться нельзя. Способы подключения разных панелей Как подключить варочную панель к электросети? Она может быть металлической или пластиковой, крепится к корпусу винтами или защелкивается.

Разъемы располагаются на обратной стороне конструкции. Сейчас мы с вами рассмотрим, как производится подключение индукционной панели к питающей сети. Уже большинство производителей продает технику, которая оснащена защитной шиной заземления, её просто нужно соединить с проводом заземления в квартире. Фото: монтаж индукционной панели Шаг 1.
КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ ДУХОВОГО ШКАФА — 2,5 ЗА ГЛАЗА!

ПОДКЛЮЧЕНИЕ ВАРОЧНОЙ ПАНЕЛИ И ДУХОВОГО ШКАФА К ОДНОЙ РОЗЕТКЕ

Теперь нужно освободить от упаковки варочную панель или поверхность, кому как нравиться ее называть. Как правило, в ее комплекте отсутствует кабель, но есть инструкция к его подключению. И уж тем более нет вилки. Вилку нужно купить отдельно. Но отдельно от розетки ее не продают, потому покупайте вместе с розеткой. Розетка выглядит так же, как и в спаренной. Почему в комплекте со спаренной розеткой нет вилок, я тоже не знаю, и даже не имею предположений.

Провод к клеммам варочной панели нужно монтировать в соответствии с инструкцией варочной панели, она у каждой своя. Провод купить нужно многожильный, но сечение провода должно соответствовать сечению кабеля (или провода) идущего от щитка к розетке. Пример подключения варочной панели.

Главное, чтобы провода фазы и нуля в вилке соответствовали фазе и нуля в розетке.

Для тех, кто не знает, желто-зеленый провод соответствует заземлению, синий или голубой с белым – нулю, все остальные цвета – фазе. Если вы все поняли, то проблем у вас не возникнет.

Даже если все провода по цветам у вас подключены как вам взбрело в голову, главное, чтобы фаза и ноль были на местах, не взирая на цвет. Фазу в розетке можно проверить обычной индикаторной отверткой при включении автомата в щитке. Фаза в клеммах на варочной панели обозначена буквой.

В инструкции к варочной панели фаза и ноль указаны так. L – фаза. N – ноль. Заземление обозначено специальным значком, который вы сразу распознаете. Главное здесь, не ошибиться в соответствии фазы и нуля при контактах вилки с розеткой. Все остальное просто.

Духовой шкаф, в отличии от варочной панели, практически всегда снабжен вилкой, так же как телевизор, фен, холодильник и другие электроприборы. Здесь делать ничего не нужно. Не нужно искать соответствий и совпадений в фазе и нуле. Не нужно разбирать вилку и смотреть где какого цвета провод. Точно так же, как вы не делаете этого, включая в розетку другие бытовые электроприборы.

Кстати, о стиральных машинах. Случается, что некоторые стиральные машины, подключенные без УЗО и заземления, “пощипывают” владельцев током. В этом случае нередко помогает следующее простое решение. Выньте вилку из розетки и воткните ее обратно, сменив местами “зубья” вилки.

Что касается подключения к розетке духового шкафа и варочной панели, то это все что я хотел написать. Если возникнут затруднения, спрашивайте в комментариях. Надеюсь, что все изложенное выше, очень вам поможет.

Розетка для варочной панели и духового шкафа

Встроенная варочная панель — практически обязательный атрибут современной кухни. В последние годы большая часть потребителей предпочитает электрические печи, так как они по многим характеристикам впереди газового оборудования.

Отдельная розетка для варочной панели и духового шкафа и выделенная линия обеспечивают функционирование этих мощных потребителей электричества.

к содержанию ↑

Требования к проводке

Особое внимание следует уделять качеству электрической проводки, от чего зависят безопасность и правильность функционирования всей системы.

Во внимание принимают следующие факторы:

1. Духовой шкаф и варочную поверхность подключают через заземление. В вилке или розетке для духового шкафа должно присутствовать 3 или 5 контактов (в первом случае для сети 220 Вольт, во втором — для 380 Вольт). В заданиях старой постройки этого условия придерживались не всегда. Однако современные требования иные, поэтому понадобится прокладка нового кабеля.
2. Электрическая проводка соединяется с распредкоробкой только через УЗО (устройство защитного отключения).
3. Оборудование небольшой мощности (до 2,5 киловатт) подключают к существующей электросети (если она отвечает современным требованиям). Для подключения мощного оборудования понадобится выделенная линия.
4. Оптимальное сечение кабеля — 6 квадратных миллиметров. Провод с таким сечением выдержит длительную нагрузку на уровне 10 киловатт. Рекомендуемый класс защиты автомата — C32. Если мощность панели не превышает 8 киловатт, достаточно будет кабеля с сечением 4 миллиметра и автомата с классом защиты C25.
5. Правильный выбор кабеля — ВВГнг или NYM. Приобретая кабель, учитывают диметр проводника. Для провода с сечением в 4 миллиметра диаметр составит 2,26 миллиметра, а для 6-миллиметрового проводника — 2,76 миллиметра.
6. Данные для устройства защитного отключения на один пункт превышают номинал автомата защиты. Для устройства на 32 Ампера понадобится УЗО на 40 Ампер.

Обратите внимание! Заземление электробытового устройства — неотъемлемое условие обеспечения безопасности.

к содержанию ↑

Расположение шкафа

Прежде чем подключать духовой шкаф, необходимо подготовить для него место. Размещают шкаф в специальной нише в мебели.

При подготовке места соблюдают такие параметры:

1. Избегать перекосов поверхности, на которую будет устанавливаться оборудование. Если шкаф установлен неровно, не избежать неправильного распределения тепла внутри шкафа. В результате оборудование будет ломаться.
2. Предусмотреть зазоры между поверхностью мебели и духовым шкафом. Это необходимо, чтобы избежать чрезмерного нагрева кухонной гарнитуры. Рекомендуемое расстояние от стенок мебели до духового шкафа — 5 сантиметров. Дистанция между дном ниши и основанием шкафа — от 8 до 10 сантиметров, а между стенкой и задней крышкой — не меньше 4 сантиметров.

к содержанию ↑

Кабель и защитный автомат

Поскольку варочные поверхности и духовые шкафы относятся к крупным потребителям электричества (их мощность стартует с 3 киловатт), для их питания понадобится выделенный кабель.

Оптимальный выбор — кабель с тремя жилами (обязательно с заземляющим проводом зелено-желтого цвета). Кабельное сечение подбирают сообразно номиналу духового шкафа.

Если нагрузка составляет от 3 до 3,5 киловатт, понадобится кабель с сечением 2,5 миллиметра. Розетка нужна под 16 Ампер, а автоматический выключатель — на 25 Ампер. Если мощность электрической плиты превышает 3,5 киловатта, сечение кабеля составляет 4 миллиметра, а розетку выбирают на 32 Ампера.

к содержанию ↑

Вилка для варочной панели

Чтобы подавать электричество на варочную поверхность, используют трехжильный кабель из меди. Если нужно 380 вольт, понадобится кабель с пятью жилами. Сечение кабеля подбирают, исходя из имеющейся нагрузки и согласно расчетам рабочего тока. Однако сечение не должно быть меньше 4 квадратных миллиметров. Автомат берут на 32 Ампера, а если используется 6-миллиметровый кабель, автомат должен быть на 40 Ампер.

Особенность варочной поверхности в чрезвычайно быстром нагреве. Вызвано это обстоятельство высокой мощностью прибора, которая может достигать 7 киловатт.

Вилку подключают следующим образом:

1. Покупают силовую вилку на 220 Вольт (переменное напряжение).
2. Снимают защитную панель. Во внутренней части вилки имеется 6 контактов, которые используют для подключения.
3. Клеммы под номерами 1, 2 и 3 используют для присоединения проводника фазы (L). Эти клеммы соединяют перемычкой.
4. Контакты, пронумерованные четверкой и пятеркой, задействуют для подключения нуля (N).
5. Клемма под шестым номером предназначена для заземления.

Обратите внимание! Если проводник фазы будет подключен неверно, сработает защитный (УЗО) или дифференциальный автомат.

к содержанию ↑

Разъемы для варочной поверхности

Розетки для варочных панелей на 220 Вольт характерны особым расположением и формой отверстий под вилки. Коммутацию выполняют так, чтобы избежать неправильного подключения фазы и защитного проводника.

Розетки на 380 Вольт — стационарные коммутационные устройства с пятью гнездами. Эти гнезда приспособлены к трехфазной нагрузке. Имеются нулевой провод и заземление.

Прежде чем покупать такую силовую розетку, нужно убедиться, что вилка подходит к контактным отверстиям: ее без труда вставляют в разъемы. Если требуется приложить небольшое усилие, это не приводит к деформации токопроводящих штырьков.

Инструкция по подключению:

1. Отключаем поступление тока в питающий кабель.
2. Тестируем индикатором наличие/отсутствие напряжения в токопроводящих элементах.
3. Присоединяем к контактам с 1 по 3 разные фазные провода. Проводники подключаем независимо друг от друга.
4. На контактный разъем подключаем ноль.
5. Заземление подключаем к нужной клемме, которая обозначается шестеркой или знаком с рисунком дерева.

к содержанию ↑

Место установки

Важный фактор — расположение розетки. По европейским стандартам розетки устанавливают в 15 сантиметрах от пола.

Однако нет нужды соблюдать это правило буквально: расстояние от пола может разниться в пределах 15 – 30 сантиметров. Нужно исходить из имеющихся условий и поставленных задач.

Схемы подключения

Подсоединяют варочную панель к розетке в соответствии с одной из трех схем.

Однофазная схема на 220 Вольт

Этот вариант распространен в условиях квартир. Схема реализуется следующим образом:

1. Фазовый провод (L) присоединяем к клеммам L-1, L-2, L-3. Между клеммами ставим пару медных перемычек.
2. Нулевой провод (N) соединяем с клеммами N-1 и N-2.
3. Защитный проводник PE направляем на соответствующую клемму.

Доступ к клеммам получаем через заднюю панель. Для этого откручиваем винты.

к содержанию ↑

Трехфазная схема 380 В

Это вторая по распространенности схема. Чаще всего применяется в частном доме.

Подключение выполняем так:

1. Фазы A, B, C присоединяем к клеммам L-1, L-2, L-3.
2. Клеммы N-1 и N-2, PE присоединяем так же, как в однофазовой схеме.

Перемычки в трехфазной схеме не нужны.

Двухфазная схема на 380 Вольт

Двухфазные схемы редко, но встречаются. В таких случаях могут присутствовать, к примеру, A и C, но B отсутствовать.

Варочная поверхность соединяется с сетью 380 Вольт следующим образом:

1. На L-1 и L-2 устанавливаем перемычку и подключаем фазу A.
2. На L-3 ставим фазу C.
3. Все прочие действия осуществляются так же, как в остальных вариантах схем.

к содержанию ↑

Подключение панели без вилки

Отходящая от стены на несколько сантиметров розетка не всегда устраивает хозяев помещения. Выход состоит в том, чтобы спрятать выступающие элементы розетки.

Сделать это можно одним из двух способов:

1. С помощью гильз ГМЛ (гильзы медные луженые).
2. С использованием монтажной коробки КлК-5С.

Сразу определяемся с проводниками. На некоторых моделях из панели отводится уже подключенный четырехжильный провод. Однако во многих случаях в подрозетнике имеются только 3 жилы. Такие поверхности рассчитаны и на однофазное 220-вольтовое подключение, и на двухфазное — 380-вольтовое. Половина конфорок будет питаться от одной фазы, а другая половина — от второй фазы.

Существует неверное мнение, что вторая фаза нужна только для питания управления. На самом деле мощность одинаково распределяется как по одной, так и по второй фазе. Чтобы подключиться на 220 Вольт, нужно заизолировать одну из жил.

Остается подключить ноль (синий проводник), заземляющий провод (желто-зеленого цвета) и фазу (черный или коричневый провод). При желании соединяют две фазы в одну через наконечник.

Обратите внимание! Некоторые варочные поверхности Bosch с несъемным кабелем изначально имеют наконечник.

Иногда встречается оборудование с пятижильным кабелем. Такие поверхности отличаются высокой мощностью (более 7 киловатт) и рассчитаны на 380 Вольт. Для подключения панели к 220-вольтовой сети необходимо объединить попарно 2 жилы. К примеру, черный и коричневый провода на фазу направляют, а на ноль пускают синий и серый проводники. Земля (зелено-желтого цвета) останется одиночной.

Обратите внимание! Указанное подключение не совсем соответствует правилам, поскольку защитный проводник PE должен иметь одинаковое сечение с фазными проводниками. В описанном случае защитный проводник будет вдвое тоньше.

к содержанию ↑

Частые ошибки

Распространенная проблема: панель подключена, но самопроизвольно включается и отключается. Причина такой работы необязательно в неправильной установке.

Проблема вызывается разнообразными факторами: включенная защита от детей, попадание воды на сенсорные части оборудования или случайное нажатие не на те кнопки. Некоторые модели оснащены функцией распознавания посуды, и пока на панели не окажется кастрюля или сковородка, печка нагреваться не будет.

Еще одна частая проблема: функционируют только две конфорки из четырех имеющихся. Неработающие конфорки показывают остаточное тепло (на что указывает буква H). Ситуация вызвана блокированием, возникающим при однофазном подключении трехфазных моделей. Блокировка производится программным способом.

Поэтому прежде чем вмешиваться в клеммник подключения, рекомендуется заранее изучить документацию к оборудованию.

К какой розетке подключается варочная панель?

Розетки для индукционной варочной панели

Электромонтажный комплект

Чтобы подключить оборудование к электросети потребуется подготовить:

• кабель для прокладки линии;
• автоматический выключатель;
• розетку;
• вилку;
• гибкий провод.

Все монтажное оборудование подбирается в зависимости от мощности ВП. Имея его в распоряжении можно приступать к непосредственному электромонтажу. Дополнительно могут потребовать обжимные гильзы, припой, изолента, термоусадочная трубка и прочие мелочи, используемые при работе с электропроводкой. Также в зависимости от выбранного способа подключения нужен подрозетник или распаечная коробка.

Требования к электропроводке и ее прокладке

Для включения встраиваемой электроплиты требуется использование кабеля идущего непосредственно от электрощита. То есть, важно, чтобы он был проложен напрямую без использования распаечных коробок с разветвлениями. Нужно, чтобы кабель питал только варочную плиту. Дело в том, что такое оборудование является очень мощным, поэтому если от провода будет работать и другая техника, то тот может перегреться, вызвав короткое замыкание.

Провод 5 жил для 3-х фазной сети

Если в доме или квартире имеется старая проводка, при этом мощная розетки с прямым кабелем от щита или счетчика не предусмотрена, то потребуется проложить новую отдельную линию. От желаемого места расположения розетки делается вертикальная штроба до потолка. Далее осуществляется горизонтальное штробление непосредственно до точки присоединение кабеля. Если в дальнейшем планируется использование натяжных потолков, то провод можно закреплять прямо на плите перекрытия, поскольку в дальнейшем он будет скрыт.

Обратите внимание! Варочная панель является надежным, но не вечным кухонным оборудованием. Возможно, со временем она сломается, и возникнет необходимость ее замены. По этой причине желательно изначально прокладывать электрокабель с запасом сечения, который сможет безопасно питать более мощную встраиваемую электроплиту.

Кабель в штробе

Прокладка линии для электроплиты осуществляют кабелями 2 видов: ВВГнг-Ls или NYM. Их пропускная способность подбирается отталкиваясь от мощности встраиваемой техники.

Таблица 1. Соотношение сечения жил и мощности варочной поверхности.

Мощность, кВт	Сечение жил, мм2
	1-фазная сеть	3-фазная сеть
3-5	2,5	1,5
5-7,5	4	2,5
7,5-10	6	2,5

Данные типы кабеля применяются для прокладки линий непосредственно до розетки. Они состоят из моножилы, поэтому имеют слабую гибкость. По этой причине непосредственно от вилки до варочной панели применяются гибкие провода: КГ или ПВС. Зачастую они входят в стандартную комплектацию к электроплите, поэтому их отдельная покупка не требуется.

Гибкий удлинительный провод

Выбор розетки и требования к ее установке

Розетка для включения панели может располагаться в зависимости от особенностей столешницы, а также личных предпочтений. Важно сохранить удобство включения и отключения варочной поверхности. Стандартно ее располагают на высоте 90 см от пола.

При желании скрыть коммуникации разрешается фиксировать розетку непосредственно внизу под дном нижних кухонных шкафов. При таком размещение доступ к ней осуществляется через пространство создаваемое высотой ножек тумбочек. Ее следует приподнять над полом на высоту хотя бы несколько сантиметров, чтобы в случае протечки вводы электрические контакты не намокли.

Розетка под тумбой

Включение варочной панели через розетку, а не напрямую к щитку, имеет свои преимущества. Хотя и придется делать более сложный монтаж, но в дальнейшем при влажной уборке плиты ее будет проще отключать. Если же подключаться без розетки и вилки, то потребуется ходить к электрощиту, что не так удобно.

Плиту на 2 конфорки можно запитать через обыкновенную розетку. Для более мощной техники требуются специальные включатели. Они могут быть изготовлены из керамики или пластика. Применяются розетки от 10А.

Внимание! Для подключения к 1-фазной сети на 220В используются вилки с тремя контактами, а к 380В с пятью.

Выбор автоматического выключателя

Линия для подключения встраиваемой электроплиты должна быть проложена через автоматический выключатель. Это является обязательным требованием, поскольку плита способна создавать перегрузку сети. При критических нагрузках выключатель предотвратит короткое замыкание. Очень важно выбрать его правильно, в соответствии с мощностью плиты. Если сам кабель для панели может использоваться более мощный, то автоматический выключатель должен полностью ей соответствовать.

Не стоит экономить на его покупке, поскольку дешевые устройства часто не срабатывают или отключаются даже при работе плиты в нормальном режиме с малой нагрузкой.

Цены на дифавтоматы

Дифавтомат

Стандартный автомат для щита

Таблица 2. Соответствие тока автомата мощности плиты.

Ток автомата, А	Мощность цепи
	220В	360В
5	1.1	2.6
6	1.3	3.2
8	1.7	5.1
10	2.2	5.3
16	3.5	8.4
20	4.4	10.5
25	5.5	13.2
32	7	16.8
40	8.8	21.1

Видео — Как выбрать варочную панель для дома

Электромонтаж варочной панели

Инструкция по непосредственному электромонтажу предусматривает следующую очередность:

1. Прокладка электрокабеля от щита.
2. Подключение розетки.
3. Установка автоматического выключателя и присоединения провода.
4. Подключение гибкого кабеля к электроплите.
5. Присоединение к концу удлинительного кабеля вилки.
6. Непосредственное включение и проверка работоспособности.

Советы специалистов

Видео — Как подключить варочную панель к электросети

Как поставить розетку — пошаговая инструкция

Шаг 1. Сначала необходимо отрезать выведенный из подрозетника кабель на удобную для монтажа длину. Поскольку провода ВВГ жесткие, то лучше оставлять концы длиной от 10 см.

Выводим силовой кабель

Шаг 2. После этого они зачищаются. Снимается изоляция примерно по 10 мм. Зачастую на розетке имеются надписи с рекомендуемой длиной зачистки. После этого осуществляется установка подготовленных жил.

Зачищаем провода

Шаг 3. Провода коричневого и синего цвета устанавливаются по бокам розетки, а многоцветная жила в центре. Центральный провод является заземлением. Обычно он имеет желто-зеленую изоляцию. Прочие провода могут иметь различные расцветки, но всегда однотонные. Важно соблюдать полярность в присоединении. Коричневая жила фиксируется на контакте L, а синяя на N.

Разводим провода строго по своим местам

Шаг 4. Далее подсоединенная розетка вставляется в подрозетник. Ее фиксация осуществляется специальными винтами, идущими в комплекте.

Монтаж розетки

Цены на электрощитки

Электрощиток

Автомат для варочной поверхности устанавливается в электрическом щитке на din-рейку. Заложенные с запасом провода подрезаются на необходимой длине. Их концы зачищаются от изоляции примерно по 10 мм. При осуществлении монтажа в сети 220В, которая подается в жилые квартиры и дома, используют трехжильный кабель ВВГ. В нем используется коричневый, синий и желто-зеленый цвет изоляции.

Темный провод подключается внизу автомата к контакту с маркировкой L. Жила с синей изоляцией вставляется внизу к гнезду с обозначением N. Зелено-желтый провод зажимается к свободной клемме шины заземления. После этого включатель автомата можно перевести в рабочее положение. Применяя токоискатель следует проверить наличие напряжения на розетке.

Установка автомата в щите

Подсоединение вилки

Для присоединения силовой вилки необходимо ее разобрать. Она может предусматривать различную внутреннюю конструкцию, но принцип монтажа у всех вилок одинаковый. В ее корпус запускается гибкий провод, идущий в комплекте с электроплитой или приобретенный отдельно. Его конец частично очищается от верхней изоляции, после чего зачищаются жилы. Поскольку у гибких проводов используются многопроволочные жилы, их необходимо обжать, применяя гильзы подходящего размера.

Для этого используется специальный инструмент. Если его нет в наличии, то лучше изначально покупать подготовленные гибкие провода с обжимом. Отсутствие гильз на многопроволочном кабеле приводит к нарушению контакта, что сопровождается перегревом вилки и может вызвать короткое замыкание. Обжатие без специального инструмента нежелательно, поскольку от обычных плоскогубцев проволока деформируется.

В 1-фазной сети жилы коричневого и синего цвета присоединяются к крайним болтовым зажимам. Проводок заземления фиксируется в центре вилки. Дополнительно сам кабель закрепляется специальной зажимной накладкой, что предотвратит его вырывание из вилки. Далее все собирается в обратном порядке.

Монтаж вилки для 1-фазной линии

Коммутация провода

Данный этап электромонтажа является самым сложным и требует особой внимательности. На обратной стороне плиты имеется закрытый блок, к которому и осуществляется присоединение гибкого провода. Его крышка удерживается одним винтом. После его отсоединения можно увидеть набор клемм, к которым будет осуществляться подключение линии питания.

Монтажная коробка на обороте панели

Также на дне ВП имеется табличка с несколькими схемами подключения. Одна описывает монтаж к однофазной сети 220В. Остальные две к 380В соответственно по двухфазному и трехфазному принципу. Большинство пользователей используют первую схему для 1-фазной сети. Это обусловлено тем, что в жилых квартирах и домах подается именно такой ток. Мощные варочные поверхности, встречаемые в ресторанах, столовых и прочих заведениях общественного питания, монтируются в сеть 380В.

Обратите внимание! Каждая модель ВП имеет собственную особенную схема подключения. Нельзя пользоваться только имеющимся предыдущим опытом, а действует только согласно конкретной инструкции производителя. Ошибка подключения может привести к замыканию нагревательных элементов панели, после чего потребуется ее дорогостоящий ремонт или замена.

Однофазное подключение обычной и индукционной панели

Применяемая для однофазного подключения схема обозначается надписью 1N. Двухфазная и трехфазная соответственно 2N и 3N. Непосредственно под монтажной крышкой варочной панели обычно имеется 3-6 клемм, каждая из которых отвечает за подачу питания на отдельную конфорку. Поскольку применяемые для 1-фазного монтажа провода имеют всего 3 жилы, то отдельные клеммы необходимо объединить.

Распространенная схема подключения

Для объединения применяются соединительные перемычки, идущие в комплекте. Они представляют собой П-образные пластинки из цветных металлов. Их нужно закладывать в клеммы, объединяя цепи вместе. Все контакты пронумерованы. Те из них, которые необходимо объединить, на схеме соединены линией. При монтаже нужно только повторить указания, указанные в инструкции. После закладки перемычек осуществляется присоединение непосредственно проводов. Важно соблюсти полярность.

Принцип расположение перемычек

Синяя жила, отвечающая за ноль, присоединяется к одной из объединенных клемм с маркировкой N. Коричневый провод, отвечающий за фазу, фиксируется на объединенных контактах с обозначением L. Зажим заземления обычно располагается в стороне и маркируется PE. У всех типов плит для этого имеется только одна клемма, поэтому с монтажом желто-зеленого провода не возникает затруднений.

Цены на модельный ряд кухонных варочных панелей Bosch

Кухонные варочные панели Bosch

Обычные и индукционные электроплиты Bosch имеют 6 контактов для присоединения к электросети. Это вызывает определенные затруднения при выполнении самостоятельного монтажа. Если взглянуть на схему, то можно заметить, что у них имеется 3 фазных контакта L1, L2, L3, и 2 нулевых N1, N2. Отдельно имеется клемма заземления PE. Таким образом, чтобы запитать все контакты, имея в распоряжении трехжильный провод, потребуется использовать перемычки. Контакты с маркировкой L сращиваются вместе, после к ним присоединяется коричневая жила. После этого нужно срастить клеммы N еще одной перемычкой, с последующим зажимом жилы с синей изоляции. Заземление фиксируется на контакте PE.

Однофазное подключение плит Bosch

Подключение ВП Hansa, Electrolux и Zanussi

Многие панели производителей Ханса, Электролюкс и Санусси изначально идут с установленным шнуром на 4 жилы. Чтобы его использовать потребуется перевернуть плиту на обратную сторону и снять крышку бокса с контактами. Используя перемычку необходимо соединить вместе клеммы L1 и L2. К ним подсоединены жилы черного и коричневого цвета. После этого осуществляется установка вилки. К ней присоединяется только коричневый проводок, а черный нужно заизолировать изолентой или термоусадочной трубкой.

Шнур Electrolux

Цены на модельный ряд кухонных варочных панелей Electrolux

Кухонные варочные панели Electrolux

Также возможно просто присоединяя к вилке провода установить в одно гнездо для фазы сразу две силовые жилы. Однако ее конструкция не всегда позволяет осуществлять такое подключение, поэтому подобным образом выйти из ситуации зачастую не удастся.

Установка встраиваемой электроплиты к 380В

Если возникла необходимость подключения ВП к 3-фазной сети 380В, то используется 5 кабель на 5 жил. В этом случае подбирается соответствующая розетка и вилка. В 3-фазной сети они имеют 5 контактов. Нижний плоский отвечает за землю, верхний за ноль, а выстроенные в ряд за фазу.

Трехфазное электромонтажное оборудование

Непосредственное присоединение к встраиваемой электроплите проводится по схеме на обороте плиты с надписью N3. Принцип соединения отличается от 1-фазного способом подключения проводов, отвечающих за фазу. То есть, заземление подключается также, ноль фиксируется через перемычку, а сами контакты L отдельными проводами. При таком методе на каждую жилу будет оказываться меньшая нагрузка. Это многократно уменьшит вероятность короткого замыкания в случае работы плиты на полную мощность.

Рекомендуем ознакомиться со статьей на тему — Как выбрать духовой шкаф, где подробно рассмотрены самые популярные и надежные модели.

Присоединение плиты напрямую

Если необходимо осуществить присоединение ВП без использования вилки и розетки, применяется монтажная коробка. Такой вариант будет уместным в том случае, когда требуется вплотную пододвигать шкафчик к стене. При этом выступающая вилка просто не поместится, а вот распаечная коробка не помешает.

В коробку просто заводится гибкий удлиняющий провод от панели и запрессовывается с помощью гильз к моножильному кабелю, проложенному в штробе. Для этой цели нужно использовать гильзу соответствующую требуемому сечению. Она должна быть предназначенной для большой нагрузки электроплиты. Каждую гильзу необходимо заизолировать. Для этого лучше всего использовать термоусадочную трубку.

Подобный способ монтажа обойдется даже дешевле, поскольку вилка и силовая розетка стоят дороже, чем пара гильз. Что касается монтажной коробки, то она стоит почти как подрозетник.

Подключение через распаечную коробку

Работы по монтажу мощной встраиваемой электроплиты могут занять несколько дней, учитывая необходимость штробления стен для прокладки кабеля и дальнейшей отделки. Не имея в доме собранного электрощита, эту работу лучше сразу доверить электрику, поскольку скрутка к проводу от счетчика неприемлема. Если же присоединение панели заключается только в подключении к ней удлинительного шнура и вилки, то на это понадобиться меньше часа.

Источник: https://remont-book.com/podklyuchenie-varochnoj-paneli-k-elektroseti/

Современная кухня оснащена электротехникой покруче, чем звездолёты в старых фильмах. И требует ответственного подхода к выбору и монтажу проводки и электроустановочных изделий.

Начнём с того, коль вы решили обрадовать хозяйку кухни и установить массу современной бытовой техники, как мелкой, так и крупной — сначала займитесь новой электропроводкой. Для начала, разделите контур освещения и питания, а потом посчитайте количество техники и сколько будут «кушать» кухонные агрегаты. Скорее всего, питающих контуров понадобится несколько. Чтобы не вешать для домашних грозные правила в стиле «стиралку и посудомойку одновременно не включать!».

Запомните!!! Вся мощная кухонная техника должна иметь отдельную линию питания от электрощита.

Но если стиральную машину можно переселить в ванную, а посудомоечные — есть не у всех, то плита и духовка никуда с кухни не денутся. О них и поговорим, а точнее о розетках для варочной панели и духового шкафа.

Какую розетку выбрать для варочной панели и/или духового шкафа

Все зависит от характеристик техники. Варочные панели и духовые шкафы бывают как однофазными, так и трехфазными и могут иметь мощность от 2,5 до 10 кВт.

На заметку! По всем варочным панелям надо сделать отдельную оговорку. Вилок у них нет в принципе, а некоторые модели могут идти и без кабеля в комплекте (есть только клеммные колодки). Подумайте, так ли вам нужна розетка для варочной панели? Возможно, целесообразней будет питающий кабель от щитка подключить напрямую на клеммники панели, либо сделать соединение кабелей через мини-щиток, если поверхность идет в комплекте с кабелем. В этом случае вилка-розетка для варки не понадобятся. Но про автомат и УЗО забывать не стоит, ставим их на линию электроплиты. Как их подобрать — описано ниже.

Однофазное подключение

(встречается чаще всего)

«Варка» и/или духовой шкаф мощностью до 3.5 кВт подключаются в стандартную розетку на 16 А/220 В. У духового шкафа в большинстве случаев установлен обычный провод и 16-ти амперная вилка (при независимом подключении), поэтому потребуется только розетка. У варочной панели вилки нет, поэтому подбирать придется и вилку, и розетку.

Для более мощных однофазных моделей электроплит и шкафов от 3.6 до 7 кВт понадобится силовая розетка с характеристиками 32 А/220 В и при необходимости — специальная вилка на 32А.

Трёхфазное подключение

Трехфазная варочная поверхность и/или духовой шкаф требуют питания с вольтажом в 380 В и трёхфазную розетку на 20 Ампер, если мощность не выше 3.5 кВт или в 32 Ампера для мощной варки от 3.6 до 7 кВт. Если в комплектации духового шкафа и/или варочной панели вилка не прилагается, то понадобится также 3-фазная вилка с соответствующим ампертражом.

Запомните!!! Вилки и розетки для подобной техники обязательно имеют заземляющий контакт. Поэтому штырьков и отверстий у них больше. У однофазных — три (2 питающих и земля), у трёхфазных — пять (3 питающих, земля и нейтраль). Подключение без заземления опасно для жизни!

Таким образом, нельзя заменить специальные розетки под варочную панель и духовой шкаф на модели для осветительных приборов и мелкой бытовой техники.

Куда устанавливать розетки под варочную панель и духовой шкаф

Тут особых требований нет. Обычно это цокольная зона кухни и высота установки 10 см (верхний край розетки). Если духовка смонтирована выше уровня стола, то розетку желательно также сделать поблизости.

Общее правило! Не ставьте розетки и вспомогательное оборудование непосредственно за техникой. Иначе можете получить проблему — духовка или посудомойка упрутся и не встанут на своё место. Это же касается и остальных коммуникаций. Их нужно выводить либо рядом с техникой, либо ниже ее уровня, если установка техники планируется над полом.

Скрытый монтаж или наружный

Это на ваш выбор, как удобней. Единственное правило — в деревянном доме выполняется наружная электропроводка, и все приборы устанавливаются такие же. Это требование электробезопасности, поскольку дерево — материал горючий и прятать в него провода и прочие источники возгорания категорически запрещено. Это, кстати, касается и кухонной мебели. Если нужно установить розетку для духовки, а рядом запланирован шкаф, то вырезаем в задней стенке отверстие и монтируем всё в стену или на стену, но не на шкаф!

В случае бетонных или кирпичных стен можно использовать оба варианта монтажа розетки для электроплиты. С точки зрения безопасности скрытая установка предпочтительней. Но если период ремонта давно закончен, сгодится и наружный монтаж с помощью кабель-каналов. При установке исключите контакт провода с горючими материалами, такими как дерево, неогнестойкие пластики.

Запомните!!! Нельзя прокладывать для заземления отдельный провод, заземляя розетку на стояки или трубы. Нельзя подключать на контур питания плиты или духовки другие кухонные приборы. Это опасно для жизни.

Купить розетку для варочной панели, поставить и вот оно счастье!

Счастье несомненно будет, но одной розетки для него маловато. Придётся составить целый список комплектующих.

1. Кабель. Для однофазной сети используем кабель 3х4 или 3х6, марок ВВГнг (плоский, круглый) или NYM. Сечение подбирается по мощности техники.

ВВГ, ВВГнг кабель 3х4	ВВГ, ВВГнг кабель 3х6	NYM кабель 3х4	NYM кабель 3х6

2. Коробка или подрозетник. Для настенного монтажа розетки для электроплиты пригодится накладная коробка. Её характеристика должна совпадать с розеточной. То есть, если ставим на 20 А, то коробка и розетка имеют такую маркировку. Аналогично и с 32-амперными — всё берём одинаковое.

Если монтаж внутренний, например, в городской квартире или кирпичном коттедже, то нужен специальный подрозетник.

Коробка накладная Leten для настенного монтажа розеток 20А	Коробка накладная Leten для настенного монтажа розеток 32А	Коробка Batibox для скрытого монтажа розеток 32А

Конечно, комплектующие и розетки для электроплит выпускает не только компания Legrand. Можно взять дешёвые аналоги, но мы напоминаем, на безопасности экономить — затея плохая.

3. Автоматы и УЗО. Как уже говорилось, на каждую мощную единицу кухонной техники нужна своя линия подключения к щитку электропитания. А это означает, что потребуется автомат и УЗО для безопасного подсоединения кабеля и защиты от поражения током, если вдруг где пробьёт на корпус.

Автоматы также подбираются в соответствии с характеристиками плит и розеток. Для мало и среднемощных однофазных шкафов и панелей (мощностью до 4кВт) ставят однополюсные автоматы на 20 А, для мощных (мощностью свыше 4кВт) — на 32 А. В пару к ним подбирается и УЗО, на ступень выше номинала автомата. То есть для автоматического выключателя на 32 Ампера нужно УЗО 40А/30мА. Для автомата на 20А – УЗО 25А/30мА.

АВВ Автоматический выключатель 1P C20A	ABB Автоматический выключатель 1P C32A	ABB УЗО 2Р 25A 30мА	ABB УЗО 2Р 40A 30мА

В итоге схема подключения кухонной техники к щитку питания будет выглядеть примерно так.

Подключение групп электропроводки кухни к квартирному электрощитку.

Запомните!!! Выбирать комплектующие и подключать варочную поверхность или духовку должен специалист! Неправильный выбор опасен, неверные компоненты, установка без защиты и прочие ошибки могут привести к перегреву проводки и пожару.

Отдельное внимание хотим уделить трёхфазным варочным панелям. Прежде чем покупать такую технику в городскую квартиру, выясните, можно ли её подключить. Стандартная проводка в старых домах идёт на 220 Вольт. А вот в новостройках и частных коттеджах сразу монтируют трёхфазную сеть на 380 В. Для неё понадобятся свои комплектующие.

1.Кабель. Трёхфазный силовой кабель ВВГнг(А) 5х4 для мощных моделей от 4 кВт или 5х2.5, если варочная панель имеет небольшую мощность не выше 4 кВт.

Кабель силовой ВВГнг(А) 5х4 -0.660 однопроволочный ГОСТ+	Кабель силовой ВВГнг(А) 5х2,5 -0.660 однопроволочный ГОСТ+

2.Автоматы и УЗО. Потребуется трёхполюсный автомат на 32 или 20 Ампер в зависимости от мощности варочной поверхности или духового шкафа и четырехполюсные УЗО (для трёхфазной сети). Выбираются так же, с превышением на шаг от номинала автомата. Если вы выбрали трехполюсный автомат на 20А, то нужно взять УЗО 25А/30мА. Для трехполюсного автомата на 32А потребуется четырехполюсное УЗО 40А/30мА.

ABB Автоматический выключатель 3P C20A	ABB Автоматический выключатель 3P C32A	ABB УЗО 4Р 25A 30мА	ABB УЗО 4Р 40A 30мА

3.Подрозетник или коробка. В зависимости от того, каким способом придётся устанавливать точку подключения: наружным или внутренним.

Коробка накладная Leten для настенного монтажа розеток 20А	Коробка накладная Leten для настенного монтажа розеток 32А	Коробка Batibox для скрытого монтажа розеток 32А

Ассортимент розеток, как для однофазных, так и для трехфазных варочных панелей и духовых шкафов можно купить в нашем интернет-магазине.

Розетки для плиты Leten

Как отдельно, так и в парном варианте. Такой набор стоит дешевле, чем если покупать всё по отдельности.

как правильно подключить встраиваемую варочную панель без вилки и с 5 проводами

Большинство современных потребителей отдают предпочтение варочным электрическим панелям. Подсоединение этого бытового устройства зачастую ограничивается включением вилки в розетку. Большинство покупателей приобретают только верхнюю рабочую часть панели, комплектация которой не предусматривает наличие шнура. По этой причине обязательно нужно знать, как производится правильное подсоединение варочной панели без вилки.

Варочная панель без вилки со штатным питающим проводом

Подсоединение варочной панели к сети без вилки

Самостоятельное подключение варочной панели без штепсельного разъема к сети электроснабжения требует определенных навыков в области электротехники. Желательно предварительно рассмотреть схему правильного подключения простой варочной панели.

Для монтажа устройства потребуются ряд подручных инструментов и приборов:

• отвертка;
• мультиметр;
• опресовочные гильзы либо наконечники;
• изоляция ПВХ;
• термоусадка с сечением 6-8 мм.

Если от панели отходит кабель с 4 жилами, а клеммник имеет 3 зажима, то следует соблюдать следующую последовательность соединения проводов:

• коричневый и черный провод от варочной панели соединяют вместе в одной точке;
• жилу синего цвета соединяют с проводом N;
• провод желто-зеленого цвета соединяетсяс маркировкой клеммы «заземление».

Количество жил кабеля для подключения варочной повехности без вилки

При подключении без вилки варочную панель располагают на максимально близком расстоянии от распределительной коробки путем штрабления стены. Если штрабление технически невозможно, в таком случае прокладываются кабель-каналы.

Далее вскрывается коробка, в которой при помощи прибора определяется «фаза», «ноль», заземляющий проводник, если он не установлен отдельно, и «нейтраль». Проводится подключение провода от варочной поверхности согласно цветовой гаммы в распределительной коробке. В месте соединения кабеля наложить изоляцию и закрыть коробку.

В случае, если клеммная колодка не имеет обозначений или нумерации, при помощи мультиметра необходимо определить, где находится «фаза», «ноль», «земля». После соединения проводников накладывается изоляция ПВХ либо используется термоусадочная трубка необходимого диаметра.

Перед тем как подключить электрическую варочную панель, необходимо провести установку автономного защитного автомата и УЗО либо диффавтомата. При этом необходимо учитывать, что размер сечения питающего провода не должен быть меньше, или он должен быть равен мощности варочной панели.

Схемы подключения варочной панели к электросчетчику

Для предотвращения поражения электрическим током, корпус устройства обязательно должен быть заземлен или «занулен», если это предусмотрено инструкцией по эксплуатации.

Пошаговый алгоритм подключения;

1. Наиболее современным вариантом подключения встраиваемой панели является схема в 4 провода;
2. Целесообразно для подключения приобрести кабель сечением, которое не будет слишком велико, для предотвращения потерь электрических ресурсов. При слишком маленьком размере сечения (менее 2,5 мм²) кабель будет нагреваться.
3. На тыльной стороне панели находим прямоугольник штатного контактного соединения. Применив отвертку, откручиваются четыре болта, снимается крышка.
4. После вскрытия крышки определить наличие медной перемычки между черными и коричневыми проводами, затем подключаем кабель на любой из зажимов. При отсутствии перемычки ее необходимо установить. Зафиксировать шнур при помощи зажима для предотвращения выпадения из клеммной коробки. Ослабить винты.
5. Провод «заземление» имеет желто-зеленую расцветку и всегда подключается в первую очередь, после него подключаем синий провод «нейтраль». Фазный провод коричневого либо черного цвета соединить в последнюю очередь на соответствующую клемму. Затянуть винты.
6. Проконтролировать целостность контактных соединений в клеммной и распределительной коробке. Сильное натяжение и провис провода не допускается. Если монтаж выполнен открытым способом, расположение вблизи нагревательных элементов запрещено. Также не рекомендуется расположение поблизости с газовым оборудованием (газовые колонки, котлы, водонагревающие приборы).

Выбор кабеля, автомата, УЗО для подсоединения панели марки Electrolux

Расчет выбора токовой нагрузки автомата для подключения варочной поверхности, рассчитывается следующим образом:

• панель, имеющая электроснабжение на 220 В, потребляет 5 кВт;
• рассчитать токовые нагрузки можно по закону Ома;
• следовательно показатель потребляемой мощности устройства составит 5 кВт/220 В=22,7 А;
• номинал автоматов для модели Electrolux идет в следующей последовательности – 16/25/30 Ампер.

Осуществление электропитания к варочной панели, где не предусмотрена вилка, необходимо установить автомат номиналом на 25 Ампер.

Максимальный ток автоматического выключателя, А	Мощность, кВт	Ток,1 фаза, 220В	Сечение жил провода, мм2
16	0-3	0-15	1,5
25	3-5	15-24	2,5
32	5-6	24-31	4
40	6-7,5	31-39	6
50	7,5-9	39-48	10
63	9-11,5	49-61	16
80	11,5-15	61-78	25
100	15-18	78-96	35

Кабель выбирается с учетом метода монтажа проводки — скрытая или открытая. Для открытой проводки необходим кабель сечением 6 мм², для скрытой соответственно — 10 мм² по меди. Для надежности и безопасности рекомендовано выбирать кабель с усиленной либо двойной изоляцией.

При открытом способе прокладки проводки используется гофрированная изоляция, которая защищает провод от механических повреждений и повышенного нагрева. В случае перегрузки питающего проводника гофрированный рукав обеспечивает защиту от возможного возгорания, так как он препятствует горению. При скрытом монтаже дополнительные меры безопасности не применяются.

При выборе УЗО необходимо учитывать номинальный ток автомата, он должен быть на порядок меньше. При автомате с номиналом 25 Ампер, устанавливается УЗО на 40 Ампер.

Схема подключения УЗО и автоматического выключателя

Рекомендуется устанавливать УЗО на каждую отходящую линию индивидуально, для предотвращения ложных срабатываний устройства защитного отключения на вводе, если оно имеется.

Установка варочной панели: последовательность и правила

Установка стандартных варочных панелей должна производиться в соответствии со следующими правилами и рекомендациями:

• крепление варочной панели необходимо выполнить на горизонтальной ровной поверхности, игнорирование этого требования может привести к деформации металлических частей устройства и нарушению функционирования керамической поверхности.

• короткие шурупы привинтить к штатным отверстиям, которые расположены с боковых сторон;
• для максимально ровной установки панели в кухонный гарнитур необходимо легким нажатием на центр аппарата выровнять горизонтальную поверхность лазерным уровнем;
• после полной установки зафиксировать при помощи крепежных элементов. Болты центровочных пластин должны остаться доступными;
• если варочная поверхность будет смонтирована без соблюдения указаний в инструкции по эксплуатации, это может отразиться на эффективности работы этого устройства.

Варианты подключения одной из моделей

Включение индукционной плиты после монтажа

Включение индукционной плиты после установки выполняется согласно важным правилам:

• перед вводом в эксплуатацию изделие необходимо очистить от загрязнений, остатков клея и консервационной смазки с использованием специальных моющих средств, не имеющих в своем составе абразивов;
• включение плиты производится нажатием на кнопку «Сеть»;
• если выполнение подсоединения панели проведено правильно, то после подачи напряжения срабатывает звуковой сигнал;
• через несколько часов работы устройства может появиться неприятный запах жженой резины или пластмассы, который скоро сжигается и исчезает;
• включение одной из варочных зон происходит при помощи кнопки и регулятора мощности с градуировкой от 0 до 9;
• при одновременной работе нескольких варочных зон, дисплей показывает отсчет времени на той зоне, которая ближе к завершению процесса. Индикация смежных варочных зон мигает.

Установку варочной панели стоит доверить профессионалу

Возможные причины неисправностей и их устранение

Какие могут быть неисправности при установке варочной панели? Необходимо рассмотреть самые основные:

1. Самопроизвольное отключение панели индикации не реагирует на нажатие кнопок – неисправна плата управления, для устранения причины необходимо вызвать специалиста сервиса;

   Сенсорная панель варочной поверхности

2. Перегревается плата сенсора – нужно измерить сопротивление и напряжение питающей сети, параметры измерений должны соответствовать ГОСТ и номинальным значениям, указанным в инструкции по эксплуатации;
3. Слабо нагревается варочная зона – большая вероятность выхода из строя термостата, либо понижение сопротивления нагревательного элемента. Термостат ремонту не подлежит, необходима замена новой термопары. Еще одной из причин может быть неправильно подобранная посуда;

   Посуда для стеклокерамических варочных панелей

4. Плита произвольно включается – одной из более вероятных причин неисправности может быть наличие постороннего металлического предмета на варочной поверхности. Он создает вихревые токи, и панель автоматически включается. Остатки пищи, жидкости, соли могут спровоцировать самопроизвольное включение устройства. Еще одна из возможных неполадок может заключаться в блоке управления;
5. Повреждение стеклокерамической поверхности может произойти по вине потребителя вследствие несоблюдения правил эксплуатации либо по вине завода-изготовителя;

   Наиболее распространенный вид повреждений варочной поверхности

6. Не включается панель – проверить наличие напряжения питающей сети мультиметром, прозвонить вводной предохранитель, убедиться в целостности всех контактных соединений на отсутствие видимых механических повреждений, наличие посторонних предметов на плате управления и остальных коммутационных аппаратов.

Повреждение предохранителя первичных соединений

Установка и подключение электрической варочной панели своими руками процесс не трудоемкий, но требующий определенных знаний и навыков в электротехнике. Для качественного монтажа необходимо иметь минимальный набор подручного инструмента и предварительно внимательно ознакомиться с инструкцией по монтажу, эксплуатации и ремонту данного бытового кухонного прибора.

Подключение варочной панели к электросети и установка в столешницу с видео

Все чаще на современных кухнях можно увидеть не газовые приборы для пищеприготовления (плиты, духовые шкафы и т.п.), а электрические.

Последние эргономичны, удобны в эксплуатации и обладают современным стильным дизайном.

Электрические приборы для приготовления пищи

Поскольку речь в данной статье пойдет о подключении мощных электроприборов, требующих специальных условий работы в сети, рассмотрим их основные виды – варочные панели, плиты и духовые шкафы.

Варочные панели

Варочная панель – это современная альтернатива для верней части газовой плиты.

Лучшими из электрических варочных панелей заслуженно считаются стеклокерамические. В продаже можно найти также комбинированные варочные панели, которые включают в себя не только зону электроподогрева, но и газовые конфорки.

Наиболее молодой вид варочных панелей – индукционные. В них нагревательный элемент заменен электромагнитной катушкой.

Достоинства электрических варочных панелей заключаются в их компактности, привлекательном внешним виде, разнообразие моделей и дизайнерских решений. Кроме того, они просты в эксплуатации и допускают возможность установки в стесненных условиях (в частности, над шкафами и ящиками), а также могут эксплуатироваться в постройках, которые не подключены к системе газоснабжения.

Духовые шкафы

Электрические духовые шкафы обеспечивают гораздо более равномерный прогрев блюд, приготовляемых с их помощью, чем электрические духовки. Кроме того, некоторые модификации оснащены функцией микроволновой печи, что позволит сэкономить место на кухне. Электрические духовые шкафы удобны в эксплуатации и просты в регулировке режимов, обычно они оснащены таймером.

Духовой шкаф

Электрические плиты

Электрическая плита совмещает в себе варочную панель и духовой шкаф. От привычной глазу рядового обывателя газовой плиты современная электроплита отличается отсутствием конфорок и наличием вместо них нагреваемого стеклокерамического покрытия.

При очевидных достоинствах описанной выше бытовой техники нельзя отрицать, что далеко не всегда имеет смысл отдавать предпочтение именно ей. С приобретением и установкой энергоемких электрических приборов ваши расходы на потребляемую электрическую энергию существенно возрастут, а сама электрическая сеть вашего жилища может потребовать серьезной модернизации, которая далеко не всегда возможна в условиях многоквартирного жилого дома.

Параметры электрической сети

Перед покупкой энергоемкого оборудования, такого как духовой шкаф или варочная панель, необходимо убедиться, что домашняя электросеть сможет выдержать его к себе подключение.

Для этого от вас потребуется просуммировать мощность всех находящихся в вашем пользовании электроприборов, которые, предположительно, будут работать единовременно с приобретаемой бытовой техникой. Теоретически, можно «заморочиться»  и не затевать работу посудомоечной и стиральной машины, уборку при помощи пылесоса и т.п. на то время, когда будет работать духовой шкаф или электроплита, но не вызовет ли это для вас серьезных неудобств – решайте сами.

Итак, потребляемый бытовой техникой электрический ток определяется по формуле:

I=P/U A (ампер)

где P – суммарная мощность единовременно работающих электроприборов, Вт; U– напряжение в электрической сети, В.

Розетка для варочной панели

Полученное в результате применения данной формулы значение потребляемого электрического тока не должно превышать тока номинального, на который рассчитан автомат на вводе в ваш дом или квартиру.

Выделенная линия для варочной панели

Поскольку электрические варочные панели и духовые шкафы – устройства весьма энергоемкие, проводка для их безопасной и бесперебойной работы должна соответствовать мощности самих электроприборов.

От распределительного щитка должны отходить отдельные неразрывные кабели с медными жилами для электроплит и духовых шкафов. Каждая такая линия для варочной панели и иных подобных устройств должна быть оборудована защитной автоматикой и иметь сечение провода площадью не менее 4 кв. мм. При этом электропроводка квартиры или дома обязательно должна включать в себя заземляющий проводник.

Когда процесс подключения варочной панели не совпадает по времени с капитальным ремонтом помещения и нет возможности организовать прокладку выделенной для нее линии закрытым способом, потребуется произвести прокладку кабеля в специальном кабель-канале – это не только эстетично, но и безопасно.

Выбор кабелей

Если говорить более подробно, то сечение кабелей в данном случае выбирается по потребляемой мощности либо по току присоединяемого энергоприемника в соответствии с информацией, изложенной в следующей таблице.

Ток, А	Мощность, кВт		Необходимое сечение проводника, кв. мм
	В однофазной сети	В трехфазной сети
19	4,1	12,5	1,5
25	5,5	16,4	2,5
35	7,7	23,0	4,0
42	9,2	27,6	6,0
55	12,1	36,2	10,0
75	16,5	49,3	16,0
95	20,9	62,5	25,0
120	26,4	78,9	35,0

Для однофазной сети вам потребуется кабельный проводник с тремя жилами, а для трехфазной – с пятью. Рекомендуется выбирать из кабелей маркировки ВВГ и ППВ.

Кабель ВВГ

Для обеспечения максимально безопасного подключения варочной панели к электрической сети кабель, проходящий внутри кухонной мебели не должен соприкасаться с поверхностями, имеющими высокую температуру. Кроме того, следует избегать перегибов и сжатий кабеля в процессе эксплуатации.

Выбор устройств защиты

Автоматическая защита организуется непосредственно на выходе прибора учета электрической энергии. Выбор защитного автомата производится исходя из мощности устанавливаемой варочной панели. Следующая небольшая таблица поможет вам облегчить данный выбор.

Мощ-ность энер-гопри-емни-ка, кВт	Одно-фаз-ная сеть	1,1	2,0	3,5	4,4	5,5	7,0	8,8	11,0	13,9
	Трех-фаз-ная сеть	3,2	5,3	8,4	10,5	13,2	16,8	21,1	26,3	33,2
Номинальный ток автомата, А		6	10	16	20	25	32	40	50	63

Способы подключения к сети

Кроме того, для подключения индукционной варочной панели потребуется специальная силовая розетка. Такие розетки имеют три вывода (отверстия), если предназначены для монтажа в однофазной электрической сети, и пять выводов, если предназначены для трехфазной сети.

Важно! Обычные бытовые розетки не предназначены для больших нагрузок, поэтому подключение через них мощных энергоприемников может привести к возгоранию.

Значение номинального тока для такой розетки не должно быть меньше, чем у выбранного защитного устройства.

Провода в вилке

По сути, варочную панель, электрическую плиту или духовой шкаф вполне можно подключить непосредственно в сеть, без монтажа розетки. Такой способ подключения позволит избежать выделения теплоты на контактах розетки, что, в свою очередь, повысит противопожарную безопасность в помещении.

В то же время, электрические приборы, предназначенные для пищеприготовления, когда они подключены посредством штепсельного соединения вилки и розетки, являются более мобильными и, как следствие, их демонтаж, в случае необходимости, будет осуществляться значительно проще.

Подключение варочной панели к электрической сети своими руками

Итак, если вы решили своими руками подключить такой электроприбор, как варочная панель, внимательно изучите нижеследующие инструкции. Они предполагают, что в сети уже организована соответствующая разводка кабелей, установлены защитные автоматы и силовая розетка. В случае принятия решения о подключении бытовой техники для пищеприготовления непосредственно к электрической сети, минуя штепсельное соединение вилки и розетки, один из концов проводника подсоединяется не к вилке, а сразу на выходы защитного автомата.

Подключение варочной панели к однофазной электрической сети

Если ваше жилище обеспечивается электрической энергией посредством сети с напряжением 220 В и одной фазой, то для подключения индукционной варочной панели рекомендуем вам воспользоваться приведенным ниже алгоритмом.

1. Подготавливаем кабель. Его длина должна соответствовать расстоянию от места установки варочной панели до силовой розетки с учетом небольшого запаса на возможные манипуляции. С концов кабеля снимается слой верхней изоляции, затем от изоляции освобождаются и окончания жил кабеля. Т.к. провода многожильные, целесообразно их обжать либо пропаять.
2. К одному концу проводника подсоединяется штепсельная вилка. Заземляющая жила подключается к верхнему ее контакту, а к нижним – фазная и нулевая жилы.
3. Варочная панель может иметь на выходе четыре (два фазных, один нулевой и один заземляющий), или шесть (три фазных, два нулевых и один заземляющий) контактов. С подключением варочной панели, имеющей 4 провода на выходе вы можете столкнуться, если приобрели технику фирмы Electrolux. Обычно возможные схемы подключения варочной панели к электрической сети изображены на ней самой непосредственно рядом с выходами контактов. Но, в общем-то, несложно разобраться самостоятельно в том, что при подключении данного энергоприемника к однофазной сети несколько контактов одинакового назначения необходимо соединить специальными перемычками, которые обычно идут в комплекте с варочной панелью (в случае отсутствия перемычек в комплектации их можно изготовить из кусочков провода).
4. Далее можно осуществить подключение объединенных перемычкой фазных контактов варочной панели к другому концу фазного провода. Соответственно, нулевой выход соединяем с нулем проводника, а заземляющий – с землей проводника.
5. Подсоединенный к варочной панели кабель закрепляем на ее корпусе специально предусмотренной для этого фиксирующей скобой. Это предотвратит лишние механические воздействия на места соединения проводников.

Подключение варочной панели к трехфазной электрической сети

Подключение варочной панели к трехфазной сети имеет некоторые отличия от подключения к однофазной. Алгоритм его будет следующим.

1. Подготавливаем многожильный кабель по аналогии с пунктом из предыдущего раздела.
2. Соединяем провод с вилкой. В случае с устройствами, предназначенными для трехфазной сети, нулевой проводник подключается к верхнему контакту вилки, заземляющий – к нижнему, а к центральным контактам подсоединяются фазные провода.
3. Если варочная панель имеет шесть выводов, то два из них, которые являются нулевыми, объединяются специальной перемычкой. Далее все выходы соединяются с соответствующими жилами кабеля, к которому мы подсоединили штепсельную вилку. Если варочная панель имеет только четыре вывода, одну из фаз кабеля мы попросту не используем.
4. Закрепляем кабель на корпусе варочной панели скобой-фиксатором.

Важно! Изложенные в данной статье алгоритмы монтажа применимы и для других электроприборов. Они так же помогут вам решить вопросы, как подключить электроплиту самостоятельно или как подключить духовой шкаф к электричеству.

Теперь вы осведомлены о том, с какими трудностями вы можете столкнуться, если решите отдать предпочтение современной электрической бытовой технике для приготовления пищи. Надеемся, что использование наших рекомендаций поможет сделать эти трудности совершенно несущественными.

Как подключить варочную панель к 2-3 фазам |

Для подключения варочной панели к 3-х фазной сети используется кабель из пяти медных жил сечением 2,5 мм2 Обычно на кухне используется плита. Включается он довольно просто — вилка вставляется в розетку. Но сама плита занимает слишком много места, это актуально, если кухня маленькая, и поэтому многие покупают только самую важную часть плиты — варочную поверхность. Встроенной варочной панелью сегодня сложно удивить, но своими руками подключить ее вполне реально.

Нюансы подключения варочной панели

Суть индукционных панелей заключается в следующем: нагревательный элемент передает тепло непосредственно на дно подаваемой посуды, не нагревая стеклокерамическую панель. Варочные панели различаются по типу источников тепла (обогрева).

Планировка

— важнейший этап работ, связанных с установкой варочной поверхности

.

Итак, есть 3 типа панелей:

• Электрический;
• Газ;
• Индукция.

Дно специальной посуды — необходимый элемент работы панели, с его помощью формируется индукционный ток. Этот ток возникает в результате действия магнитного поля высокочастотного электрического тока, движущегося по медной катушке, расположенной под стеклом варочной панели. Ток, двигаясь по дну посуды, соприкасаясь с ней, нагревает поверхность, соответственно нагретая поверхность дна нагревает пищу внутри посуды.

Тепло практически не теряется, КПД высокий.

Электричество за счет этого экономится, так как время разогрева посуды быстрый, соответственно, и еда готовится быстро. Соответственно, такие панели безопасны в эксплуатации и просты в уходе, но существенным недостатком является обязательная необходимость в специальной посуде. Кроме того, людям с кардиостимуляторами рекомендуется не подходить на полметра ближе к панели, из-за наличия магнитных волн может пострадать такой важный для жизнедеятельности прибор.

Варочная панель устанавливается без наклона, то есть фиксируется крепежом, может крепиться шурупами или шурупами.Перед установкой следует позаботиться о вентиляции, для нее должно быть достаточно места, иначе варочная панель перегреется. Если дома есть посудомоечная машина, то над ней не рекомендуется устанавливать конструкцию. Также запрещен монтаж в стене к стене — необходимо расстояние в пару сантиметров. Под панелью тоже есть место.

Инструмент для подключения газовой плиты

Работа с газом всегда опасна, поэтому панель лучше подключить к специалисту, но все же, соблюдая правила техники безопасности, вы можете подключить ее самостоятельно.

Перед началом работ по подключению варочной панели необходимо осмотреть сам прибор

Для работы потребуется:

• Измерительный прибор;
• Карандаш;
• Герметик;
• Разводной ключ;
• Пила дерево;
• Обмотка газовая;
• Шланг стальной.

Очень важно выбрать шланг перед работой. При осмотре шланга важна осторожность. Не должно быть перегибов или каких-либо других дефектов.С таким шлангом обязательно наличие сертификата. Следующим этапом является обрезка столешницы по размеру панели. И здесь все нужно тщательно измерять. Стоит обратить внимание на выбор места — оно должно быть вентилируемым, защищенным от попадания воды и располагаться на безопасном расстоянии от предметов интерьера.

Обрезанные края столешницы обработаны герметиком для влагостойкости.

Сама газовая плита проверяется перед установкой.Не должно быть видимых дефектов в виде повреждений или каких-либо других недостатков. Если ничего не найдено, можно продолжить установку. Панель устанавливается в подготовленную столешницу. Газовый шланг подключается к крану газопровода, необходимо использовать обмотку, чтобы избежать протечек. Другой конец шланга необходимо подсоединить к панели. Панель может иметь 2 входа. Второй вход предназначен для баллончика или баллонного устройства.

Чтобы проверить правильность установки шланга, необходимо запустить газ.Запаха быть не должно, но предварительно смажьте шланг по всей длине и месту фиксации мыльным раствором. Если запаха и мыльных пузырей нет, значит, все в порядке. Саму панель подключить несложно. Поочередно включите горелки (подождите около минуты, чтобы выйдет весь воздух), а затем проверьте горелки.

Шланг желательно использовать длиной до 3 м, ни в коем случае соединение нескольких шлангов не допускается. Перенос пластин необходимо согласовывать с газовыми службами.При подключении к газу проверить наличие утечки ни при каких условиях с помощью ближайшего костра невозможно — это может быть смертельно опасным.

Подключение жгута проводов

Варочная панель, работающая от электричества, подключается к линии, выдерживающей силу тока до 40 А и имеющей надежное заземление. При подключении можно встретить 2 типа розеток — трехконтактные и четырехконтактные. Если на конце кабеля уже есть вилка для розетки на 3 или 4 контакта, то ее несложно подключить самостоятельно.Но чтобы подключиться к сетевому кабелю при отсутствии вилки, нужно обладать рядом знаний. Например, если из панели выходит четырехжильный кабель и в комнате всего 3 провода для питания, соответственно, панель нуждается в подключении 2 фаз, а в квартире только одна.

При подключении проводки варочной панели концы проводов заканчиваются зажимами, их можно залудить и свернуть в кольцо

Технология в этом случае будет следующая:

1. Необходимо от варочной панели скрутить 2 провода — один черный, другой коричневый.
2. Затем их следует подключить к фазе, то есть к фазовому проводу, выходящему из стены.
3. Синий провод нейтральный, подключается к нулю, то есть нулевому проводу питания.
4. Должно быть 2 одинаковых провода по цвету. Эти провода заземлены, имеют желто-зеленый цвет. Эти желто-зеленые кабели необходимо соединить друг с другом.

Может ситуация, тогда все 3 провода одинакового цвета. В этом случае вам понадобится мультиметр.С его помощью определяется ноль, фаза и заземление проводника. Провода должны быть изолированы. Из этого также следует, что когда у вас есть вилка, убедитесь, что провода питания и контакты, содержащиеся в розетке, совпадают друг с другом. В этом также поможет мультиметр.

Если есть необходимость, то провода надо поменять местами — это не должно вызвать затруднений.

Также необходимо обратить внимание на то, что при подключении к электросети следует позаботиться о том, чтобы корпус панели был заземлен.В комплекте к панели обычно прилагается шина заземления, которую следует подключить к заземленному проводу квартиры.

Схема самостоятельного подключения варочной панели

Одна фаза подключения — это стандартный блок питания 220 В. В варочной панели 6 — 3 фазы, 2 нейтрали и 1 заземление соответственно. Поэтому, если в доме всего 2 провода, то перемычки понадобятся.

Встраиваемая варочная панель подключается к отдельной линии с розеткой, способной выдерживать ток от 32 до 40 А и обеспечивать надежное заземление

Есть 3 типа схем:

• с однофазным подключением;
• С двумя фазами подключения;
• С тремя фазами подключения.

Для 3х бытовых проводов контакты панели должны быть совмещены, как уже было описано: нули в, фазы соединены между собой и провода заземления. Для подключения к трехфазной сети требуются медные провода и перемычка, которая срабатывает на нуле. Провода присоединяются к вилке с розеткой без права запутывания. Сверху ноль, посередине провода фаз, снизу заземление. В случае 4-х фазной разводки одна из них не применяется к вилке.

Как самому подключить варочную панель (видео)

Варочная панель в домашних условиях — это определенные преимущества, которых можно добиться, правильно все подключив. Работа панели порадует хозяина, соблазненного уроком бытовой физики.

как подключить вилку к плите в южной африке

Газ. Закрывает неиспользуемые розетки или вилки. НИКОГДА не пытайтесь выполнить эту работу самостоятельно и никогда не подключайте питание от генератора к розетке дома. Добавить в список желаний. 1; 2; 3 ․․․ 19; Следующий; Южная Африка Международный Все объявления.б) находиться на высоте не менее 0,5 м и не более 2, 2 м над уровнем пола. c) желательно не находиться над прибором (ами) для приготовления пищи, d) находиться в пределах 3 м от прибора (ов), но в пределах 0,5 м от прибора (ов), если назначение выключателя нагрузки четко не указано, и . 5. Электричество и электроника — смежные области. Чтобы подключить провода, вам нужно будет открутить точки соединения и зацепить провод на место. Открутите маленькие винты на каждом из штифтов вилки. Итак, вы только что купили новую плиту и внезапно поняли, что у нее нет вилки.4. 10 999 00 рэнд (эксклюзивно онлайн). Добавить в список желаний. Заявление на получение лицензии на производство электроэнергии, Указания в Академии обучения Eskom (EAL), Политика безопасности, здоровья, окружающей среды и качества (плакат), Политика безопасности, здоровья, окружающей среды и качества (документ .pdf), 10-я церемония выпуска Академии подрядчиков Eskom , Business Entrepreneurship and Franchise Expo, Eskom награждает выдающиеся малые предприятия на Конкурсе бизнес-инвестиций 2014 года, Eskom получает престижную награду Sunday Times Top Brands Award, Комиссия по правам человека Южной Африки награждает Eskom за открытость и оперативность, Руководство по запросу информации у Eskom, перепрофилирование техники и почему это опасно, Вспомогательные услуги — Технические требования, Блок доступа к сети (Независимые производители электроэнергии), Подключение к маломасштабной встраиваемой генерации (SSEG), Отправьте показания счетчика через приложение для клиентов MyEskom, Отправьте показания счетчика через службу поддержки клиентов в Интернете, Eskom’s Тарифы на критические пиковые цены — пилотная фаза 2, Информация о ценах для генераторов, Eskom Программа Smart Prepaid Split Meters, Правительство — Центральная база данных поставщиков (CSD).Считается одним из самых энергоэффективных и устойчивых брендов бытовой техники в Южной Африке. Купон на 3,10 доллара применяется при оформлении заказа. Сэкономьте 3,10 доллара с купоном. Добавьте 2 фута (0,6 м) или около того к этому расстоянию и обрежьте кабель до этой длины, измеренной от отметки на оболочке кабеля. КОРОНАВИРУС (COVID-19) ГЛОБАЛЬНАЯ ПАНДЕМИЯ — ФОРС-МАЖОРНОЕ СОБЫТИЕ? Вы идете и вытаскиваете старую печь, и, к своему удивлению, обнаруживаете, что она была подключена жестко. ПРИМЕЧАНИЕ 2: Для трехфазного соединителя заземление требует особого внимания.Узнайте, нужен ли вам сетевой (дорожный) адаптер в Южной Африке. Нормы электропроводки также требуют, чтобы отдельно стоящие печи включались с помощью соединителя для печки или промышленной розетки (сварочная вилка и розетка). 6.16.3.2.4 Если кухонный прибор подключен с помощью соединительной муфты (6.16.3.3.1 (a)) или розетки промышленного типа (6.16.3.3.1 (b)), откройте. Учтите, это для 4-х проводного шнура и розетки для плиты / духовки. Испытанный и испытанный метод подключения печей через изолятор и кабель или другое гибкое устройство остается наиболее практичным и популярным, хотя в настоящее время незаконным (с Amd 1 2003 г.), но заслуживает пересмотра.Электрическая горячая горелка на столешнице Elite Gourmet, контроль температуры, световые индикаторы питания, легко чистить, двойной, черный. Проденьте кольцевые клеммы на концах трехконтактного шнура печи через разъем для снятия натяжения. Кроме того, знание того, как заменить вилку на удлинителе, может сэкономить 50 или 60 долларов, которые вы потратите на новый. Возможно, вы пытаетесь получить доступ к этому сайту из защищенного браузера на сервере. Добавить в корзину. Оберните скрученные пряди. Печи, как правило, создают утечку на землю, особенно в старых приборах и во влажных помещениях, вызывая неприятное отключение, поэтому существует нежелание защищать их с помощью устройств защиты от утечки на землю.КАБЕЛЬНАЯ ПЕЧЬ UNIVA 4ПЛАСТИНА ЧЕРНАЯ U116B. Наш продукт с поддержкой Z-Wave позволяет пользователям удаленно управлять освещением, бытовой техникой с функциями измерения мощности и упрощает управление домом UNIVA 3 PLATE PLUG-IN STOVE BLACK U305B. c) штепсельная розетка, соответствующая стандарту SABS IEC 60309-1 (промышленный тип) с защитой от утечки на землю 30 мА, однако использование розеток промышленного типа не рекомендуется для подключения печи. Чтобы поместить это в контекст, важно знать, что до поправки 1 правила читались следующим образом: 6.16.3.3.1 Отдельностоящая печь с током выше 16 А должна быть подключена через: a) соединитель печи, который должен соответствовать стандарту SABS IEC 60309-1 и иметь размеры, указанные в приложении А, минимум 45 А для однофазной сети и 16 А. A на фазу для трехфазной, или. 5. R250 3 ставки. 6.16.3.3.2 Если кухонный прибор подключен с помощью соединительной муфты (6.16.3.3.1 (a) или розетки промышленного типа (6.16.3.3.1 (c)), открытый конец соединительной трубки или розетка должна быть направлена ​​вниз. Получите ее во вторник, 9 февраля.Адам из Дурбана, Южная Африка, спрашивает, как отремонтировать печь Defy. Если вам повезет, он может просто отключить вашу сеть, но, что более серьезно, он может вызвать поражение электрическим током или даже вызвать пожар, что совсем нехорошо. R2,899 СКИДКА 24%. Расположен в Стелленрике, тихом и безопасном пригороде, где ведется активная охрана района. Ремонт печи — это доступные решения по ремонту печи. Позвольте Желтым страницам помочь вам найти компанию по ремонту печей, в которой есть высококвалифицированные специалисты, у которых есть опыт, чтобы решить любую проблему с плитой или духовкой.Схема подключения — это простое визуальное представление физических соединений и физической компоновки электрической системы или цепи. Вставьте скрученные медные провода в отверстия в штырях. 9 шт. Просмотрите бесплатные онлайн-объявления Gumtree о плитах и ​​духовках от продавцов в Южной Африке. [10] 1 269 00 рэнд (эксклюзивно онлайн). Отодвиньте плиту от стены и отключите плиту от розетки. Этот вопрос по электропроводке поступил от: Адама из Дурбана, Южная Африка. кабели с особыми требованиями, не говоря уже о нашей собственной сборке и производстве кабелей.6.16.3.3.1 Отдельностоящая печь с током выше 16 А должна быть подключена через: a) соединитель печи, который должен соответствовать SABS IEC 60309-1 и иметь размеры, указанные в приложении А, минимум 45 А, однофазный. и 16 А на фазу для трехфазной сети или «Добавить в корзину». Уголь — основной источник энергии для наших электростанций. закон Южной Африки, каждый раз, когда недвижимость продается (передается) и каждый раз, когда изменяется электрическая установка. Выполнение работ регулируется Законом о безопасности и гигиене труда […].а) находиться в одной комнате с прибором (ами). Шнуры питания бывают двух типов: трехконтактные (старый вариант) и четырехконтактные (новый вариант). В Южной Африке электрические вилки и розетки бывают типов D, M и N. Стандартное напряжение составляет 230 В, а частота — 50 Гц. ПРИМЕНЕНИЕ НОРМ. Существует много неправильных представлений о муфтах для печей, и, хотя мы редко видим муфты, нам необходимо знать о них, какие правила применяются и как их правильно применять. С другой стороны, домашний инспектор обычно работает на покупателя.Крышка. Шнуры питания можно приобрести в большинстве магазинов бытовой техники и / или бытовой техники. Вставьте скрученные медные провода в отверстия в штырях. 5. Стремясь улучшить качество жизни и снизить Бренд: Defy Модель: DGS168 от R3 199.00. по выгодным ценам. б) жесткую проводку к клеммам питания печки, или. Примечание 1 — Защита от утечки на землю не требуется для контура печи при использовании соединительной муфты. Рекламные листовки Южной Африки; Рекламный проспект Мозамбика; Рекламный буклет Ботсваны; Рекламный буклет Замбии; Блог; Услуги.Шаг 5: подсоедините одинарный дымоход. Теперь установите и соедините дымоходные трубы: одинарный дымоход будет выходить из камина, а двойной дымоход поднимется через потолок и выйдет за крышу. Добавить в список желаний. В большинстве случаев это не учитывается при установке новой вилки для удобства и может дорого обойтись, когда пришло время получить электрический сертификат соответствия. 15. Так называемые «европейские вилки» — двухточечные вилки (рисунок ниже), используемые в Европе, — совместимы с SANS 164-2.Добавить в корзину. ГАЗОВАЯ ПЕЧЬ UNIVA 60CM ЧЕРНАЯ UG015B. на страницу. Изолятор. Зелено-желтый провод всегда нужно вставлять в верхний штифт. Оголите концы трех проводов внутри электрического шнура примерно на полсантиметра, отрезав пластиковую изоляцию. Управление освещением. Он показывает, как электрические провода соединяются между собой, а также может показать, где приспособления и компоненты могут быть подключены к системе. Хотя обе эти связанные области являются специализированными и требуют значительного обучения, чтобы заниматься ими в целом, существуют проекты, в которых задействованы оба южноафриканских строительных стандарта, согласно которым электрическая розетка должна находиться на расстоянии не менее 1 м от проточной воды.5. 949 рандов. Электроэнергия вырабатывается на электростанциях, и в Южной Африке за электростанции по всей стране отвечает Eskom (Комиссия по электроснабжению Южной Африки). Выбор Amazon для плиты с розеткой. Посмотреть предложение. В качестве альтернативы можно интегрировать его в вашу плату БД. Используется для подключения телевизионной или радиоантенны. Обсуждения со многими подрядчиками выявили продолжающееся нежелание использовать муфты для печей или промышленные розетки по следующим причинам: 6.16.3.3 Печь, спроектированная как отдельно стоящий прибор с номиналом выше 16 А, должна быть подключена через: a) соединитель печи, который должен соответствовать SANS 60309-1 и иметь размеры, указанные в SANS 337 (максимум 45 A однофазный (рис. 4) и 16 А на фазу для трех фаз) (см. рис. 3), или, б) розетку, соответствующую стандарту SANS 60309-1 (промышленный тип) с защитой от утечки на землю 30 мА, однако использование Розетки промышленного типа не рекомендуется использовать для подключения печки. Найдите отличные предложения на подержанную плиту с розеткой на продажу в Южной Африке.Токоизмерительные клещи — это электрический испытательный инструмент, который сочетает в себе базовый цифровой мультиметр с датчиком тока. В салоне есть точка подключения DSTV. Кредит магазина строителей; 30-дневный торговый кредит строителям; Денежный кредит строителям; Розничный кредит; Жилищные ссуды; Услуги с добавленной стоимостью. 30,99 долл. США 30 долл. США. В чем разница между осушителем конденсатора и осушителем с вентиляцией? КАБЕЛЬНАЯ ПЕЧЬ UNIVA 4ПЛАСТИНА ЧЕРНАЯ U116B. Нормы электропроводки также требуют, чтобы отдельно стоящие печи включались с помощью соединителя для печки или промышленной розетки (сварочная вилка и розетка).Написать рецензию. Установка этих устройств создала сложности в установках, которых не должно быть. МАССИВНАЯ 4 кг двухконфорочная газовая плита с регулятором, входным соединителем + шланг длиной 1 м. Состояние монетного двора в хорошем состоянии и в 100% рабочем состоянии. Коричневый провод вставляется в правый штифт (штифт отмечен коричневым пятном или буквой L). Заменить вилку с тремя контактами несложно. Найдите запчасти для газовых плит в Южной Африке! Просмотрите бесплатные онлайн-объявления Gumtree о продаже бытовой техники от продавцов в Южной Африке.Газ. 6. 4.4 из 5 звезд 13 615. 3399,00 руб. Крышка. цепь должна быть защищена от утечки на землю. Подключает питание к источнику света … Диммер. В Южной Африке ответственность за выпуск CoC обычно берет на себя продавец. Defy 621 Kitchenaire Solid W Stove — DSS493. Спиральные тарелки, теплая вытяжка, духовой шкаф с решетками и поворотными ручками — все в порядке и работает хорошо. 4 199,00 руб. все они содержатся в одном блоке управления (см. также п. 6.15.4.1, который касается контура смешанной нагрузки). Первое, что нужно сделать.Вы идете и вытаскиваете старую печь, и, к своему удивлению, обнаруживаете, что она была подключена жестко. Вставьте скрученные медные провода в отверстия в штырях. 5. Выверните винт и положите его в надежное место, чтобы не потерять. Добавить в корзину. Нормы также рекомендуют не использовать розетки такого типа (промышленного типа). Зелено-желтый провод всегда нужно вставлять в верхний штифт. В Южной Африке ответственность за выпуск CoC обычно берет на себя продавец. SANS 10142-1 ИЗДАНИЕ 3 ТЕПЕРЬ ДОСТУПНЫ ВО ВСЕХ ОФИСАХ ECA (SA), ПОДРЯДЧИКИ МОГУТ ИСПОЛЬЗОВАТЬ ЭЛЕКТРОННУЮ ПОЧТУ, ЧТОБЫ ПОДАТЬ ЗАЯВКУ НА ТРЕХЛЕТНЕЕ ПРОДОЛЖЕНИЕ РЕГИСТРАЦИИ CIBD 2–9 КЛАССА, ВЛИЯНИЕ ПОГОДЫ НА СТРОИТЕЛЬНЫЕ РАБОТЫ И ЭЛЕКТРОПОДРЯДЧИКИ СТРОИТЕЛЬНЫЕ ДОГОВОРЫ В АФРИКЕ И ГЛОБАЛЬНАЯ ПАНДЕМИЯ COVID 19, БЛОКИРОВКА COVID-19: ВРЕМЕННАЯ СФЕРА ПОМОЩИ СОТРУДНИКАМ / РАБОТОДАТЕЛЮ (TERS).Подключите электрическую проводку к электрической панели. Рисунок 4. Ослабьте винт на соединительной клемме выключателя, вставьте провода в соответствующие места клемм, затем затяните винт до упора. Другой вариант — купить инвертор, который может питать весь дом, возможно, за исключением газовой колонки и печи. Найдите отличные предложения на подержанную плиту с розеткой на продажу в Южной Африке. (См. Рис. 5). Найдите отличные предложения на бывшую в употреблении печь с розеткой на продажу в Гаутенге. Розетки для бытовой и офисной электроники.кухонный прибор, если он не находится в одной комнате. Как установить новый шнур вилки. ПОДКЛЮЧЕНИЕ СВОБОДНОСТОЯЩИХ ПРИБОРОВ — В СООТВЕТСТВИИ С НОРМАМИ, Авторы: Крис Дж. Коэн, региональный директор, и Энтони Шевиц, технический советник, Highveld. Шаг 1. Наши стандартные системы резервного копирования не требуют установки. Открутите маленькие винты на каждом из штифтов вилки. Коричневый провод вставляется в правый штифт (штифт отмечен коричневым пятном или буквой L). DEFY — 3 Съемная плита с твердой пластиной, черная… Газовая плита и плита Defy 4 Black DGS 168 / SGG51001NB. Пожалуйста включите скрипты и перезагрузите эту страницу. Свяжитесь с нами. Кроме того, хотя штыри вилки должны были быть полуизолированными, чтобы защитить пользователей от прикосновения к проводящим частям при вставке или вытаскивании вилки из розетки, это часто не имело места. Просмотрите бесплатные онлайн-объявления Gumtree о запчастях для газовых плит и многом другом в Южной Африке. 2 999 00 рэндов. Вероятно, сейчас не ясно — предпочтение отдается Yea16A — Петр Кула 01 окт. 2018, 8:09 Большая часть того, что я цитировал, — это то, что требуется в соответствии с правилами по электронике в Южной Африке.ПРИМЕЧАНИЕ 2 Для трехфазного соединителя заземление требует особого внимания. Просмотрите бесплатные онлайн-объявления Gumtree о ремонте бытовой техники от продавцов в Южной Африке. 6299,00 руб. Введите свой адрес, чтобы найти ближайший магазин, или выполните поиск по провинции, городу или названию магазина. С другой стороны, домашний инспектор обычно работает на покупателя. Убедитесь, что электрический шнур надежно зажат зажимами-предохранителями. Но двухконтактные вилки по-прежнему разрешены в Южной Африке для продуктов, которые не требуют заземления, включая зарядные устройства для сотовых телефонов.Добавить в список желаний. (См. Положение 6.16.3.3). Конструкция стяжек громоздкая, печь нельзя отодвинуть к стене. 13. Откройте заглушку и отложите крышку в сторону. Надеюсь, это видео пригодится. Https://goo.gl/jxGKrS Управление освещением. 4. Премиум листинги Посмотреть все. Синий провод вставляется в левый штифт (штифт помечен синей точкой или буквой N). ПРИМЕЧАНИЕ 1: Защита от утечки на землю не требуется для контура печи при использовании соединительной муфты. Написать рецензию.Обратите внимание, что это плита с электрическим кабелем, которая может быть оснащена вилкой, которая в противном случае готова к подключению к сети, как… Перед выполнением этих шагов убедитесь, что у вас есть Spotify Premium, так как бесплатная версия несовместима с Alexa. Однофазные промышленные розетки на 45 или 32 А не всегда доступны; в свободном доступе только розетка на 16А. Кроме того, как вы вставляете вилку в плиту в Южной Африке? Газовая плита с 4 горелками и газовая плита плюс гриль — черный. Альтернативы хороши, если вы знаете, что делаете.Зелено-желтый провод всегда нужно вставлять в верхний штифт. BargainStore. Изготовлением занимаются высококвалифицированные кабельные мастера с многолетним опытом точной пайки и сборки. Вы только что пришли домой с новой печкой, которую так ждала жена. 4. Ответ Дэйва: Спасибо за вопрос по электропроводке, Адам. Убедитесь, что плита выключена и полностью остыла. Его просто вставляют в обычную розетку и заряжают от источника питания Eskom, когда он доступен. генераторы и как подключить их генераторы у себя дома.16. В этом видео я покажу вам, как подключить 3-контактный штекер. Короче говоря, эту озабоченность следует поднять и развить. Диммер. Я объяснил, с какой скоростью может справиться 8 AMP. У меня проблемы с пониманием того, как подключить некоторые электрические провода к столешнице. Снимите крышку разъема, «щелкнув» или открутив ее. Подключение Spotify к вашему Alexa в 2018 году в Южной Африке (Spotify выделен серым цветом) С официальным выпуском Spotify в Южной Африке многие руководства, которые помогли вам правильно подключить Spotify к вашему устройству, устарели.Йобург Юг; Мой профиль. ЭЛЕКТРИЧЕСКИЙ ДОГОВОР SA ЯНВ-ФЕВ. ВЫПУСК ТЕПЕРЬ В РЕЖИМЕ! 6. Осторожно скрутите жилы медной проволоки пальцами, пока каждая жилка не затянется. Кодекс также охватывает так называемые «плита / комбинированная плита» (см. Правило 6.16.3.2). 2999.00 ZAR В наличии НовоеСостояние. Осушители с отводом воздуха поставляются с комплектом для отвода воздуха наружу. Кроме того, как вы вставляете вилку в плиту в Южной Африке? Синий провод вставляется в левый штифт (штифт помечен синей точкой или буквой N).Подключите электрические устройства к источнику питания. 6. defy 119 plug in defy 422 solid plate defy 425 стеклянная поверхность defy серии 6 и 7 (без часов без тепловентилятора) defy gemini + hob defy cordon bleu defy slimline solid plate варочная панель стандартная плита kic плита kic вытяжка univa 420 Добавить в список желаний. Определите, сколько кабеля потребуется для подключения к сети. Скрывает провода и розетки … CBI 4×4 60A Pole Toggle Переключатель плиты. Когда подключаю синий провод к L2, то плашка работает, но только половина из них справа. Это очень легко сделать, но да, это может показаться очень устрашающим.Дистрибьюторы SET. Дровяная печь на продажу в Южной Африке Введите свой адрес электронной почты, чтобы получать уведомления о новых объявлениях о Дровяной печи на продажу в Южной Африке. закон Южной Африки, каждый раз, когда недвижимость продается (передается) и каждый раз, когда изменяется электрическая установка. Убедитесь, что электрический шнур надежно зажат зажимами-предохранителями. ГАЗОВАЯ ПЕЧЬ UNIVA 60CM ЧЕРНАЯ UG015B. Не волнуйтесь. Хорошо знать, как это сделать, потому что некоторые шнуры питания поставляются без вилок, и вам придется устанавливать свои собственные.Йобург Юг; Мой профиль. 17. Управление освещением. Войдите или зарегистрируйтесь. Брось вызов. 3,399 00 руб. Эксклюзивно. Вы только что пришли домой с новой печкой, которую так ждала жена. MacSpares | Запасные части оптом: Электросхемы: Печи — Кейтеринг Прачечная Электрооборудование Солнечная | Энергосбережение Кондиционеры Гейзеры и урны Мелкая бытовая техника Печи и микроволновые печи Уход за полом Разбрасывание нагрузки Нечетные бункеры Холодная комната Оптовая торговля, розничная торговля, замена, запчасти, запчасти, ремонт дверей, бытовая техника, прачечная, общественное питание, плиты, компрессоры, электрика Добавить в список желаний.Войдите в систему для более быстрой оплаты, отслеживания онлайн-заказов и многого другого. 4 199,00 руб. … стяжка печки. подходит для моделей: печей и большинства спиральных пластин с одной спиралью. Осторожно скрутите жилы медной проволоки пальцами, пока каждая жилка не станет туго натянутой. Показывать. Схема подключения штепсельной вилки. Подключите сетевой шнур к блоку питания i GuardStove. 4. Муфты печки не находятся в свободном доступе и ожидаются длительные периоды ожидания. Кредит магазина строителей; 30-дневный торговый кредит строителям; Денежный кредит строителям; Розничный кредит; Жилищные ссуды; Услуги с добавленной стоимостью…. Подключаемая плита Univa 3plate. Cable Connect также предлагает лучшие в своем классе USB, HDMI, VGA и многие другие. Получите индивидуальный опыт Makro. Зелено-желтый провод всегда должен быть вставлен в верхний штифт. Синий провод вставляется в левый штифт (штифт отмечен синей точкой или буквой N). Рекламные листовки Южной Африки; Рекламный проспект Мозамбика; Рекламный буклет Ботсваны; Рекламный буклет Замбии; Блог; Услуги. Оголите концы трех проводов внутри электрического шнура примерно на полсантиметра, отрезав пластиковую изоляцию.(ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ НАШИ УСЛОВИЯ) мы принимаем наличные по кредитным и дебетовым картам, а EFT Cable Connect Systems (Pty) Ltd… Нет в наличии. Добавить в корзину. Схема подключения — это простое визуальное представление физических соединений и физической компоновки электрической системы или цепи. Чтобы начать подключение вилки, сначала ослабьте винт в центре вилки, который удерживает ее вместе, с помощью отвертки Phillips (звездочка). Доля . Дымоходы Megamaster необходимо соединить вместе, используя просверленные отверстия и простую заклепку.949,00 рупий. Iotrend Z-Wave Smart Plug Switch с диммером для Южной Африки. Изолятор. Кредит. Кредит магазина строителей; 30-дневный торговый кредит строителям; Денежный кредит строителям; Розничный кредит; Жилищные ссуды; Услуги с добавленной стоимостью. 6.16.3.1.2 Выключатель-разъединитель для кухонного (ых) прибора (ов) должен. Третий контакт вилки диапазона плоский, как и два других. Устранение неполадок, связанных с управлением плитой Defy 521. Шаг 2. 6.16.3.2.1 Для кухонного прибора (ов) должны быть предусмотрены выделенные цепи. 6.16.3.2.2 Одна цепь не должна обеспечивать более одного постоянно подключенного устройства.Рекламные листовки Южной Африки; Рекламный проспект Мозамбика; Рекламный буклет Ботсваны; Рекламный буклет Замбии; Блог; Услуги. К выходу резервной системы можно было подключить необходимое оборудование с помощью удлинителей. Используется для подключения телевизионной или радиоантенны. R 2,699 00 AEG 900 мм 5-конфорочная газовая / электрическая плита. Обязательно затягивайте все провода по мере продвижения. Получите индивидуальный опыт Makro. Учтите, это для 4-х проводного шнура и розетки для плиты / духовки. Изолирует электрооборудование от цепи.ZERO APPLIANCES ПЕЧЬ НА ЧЕРНОМ ГАЗЕ 4 ГОРЕЛКИ. Новости ЮЖНОАФРИКАНСКИЕ СТРОИТЕЛЬНЫЕ ДОГОВОРЫ И ГЛОБАЛЬНАЯ ПАНДЕМИЯ COVID 19. Клещи измеряют ток; щупы измеряют напряжение. Адам из Дурбана, Южная Африка, спрашивает, как отремонтировать печь Defy. Открутите маленькие винты на каждом из штифтов вилки. Бесплатная доставка. Они не знают о других факторах. Добавить в корзину. Сначала его измельчают в пыль, а затем сжигают в огромных печах. конец соединительной трубки или розетки должен быть направлен вниз. Затяните маленький винт на каждом штифте заглушки.4. Просмотрите и сравните лучшие цены на плиты на PriceCheck, вашем ведущем справочнике по сравнению цен на плиты в Южной Африке. Убедившись, что автоматический выключатель все еще находится в положении ВЫКЛ, подключите белый нейтральный провод и черный провод под напряжением к выключателю. Кроме того, всегда убедитесь, что он дает вам действующий электрический сертификат соответствия. Не подключайте безмоторную вытяжку к центральной системе вентиляции. Приобретая новую плиту, вы можете быть удивлены, обнаружив, что в ее комплекте не было шнура питания.Устройство управления Z-Wave IZRTSWD01 (умная розетка с переключателем и счетчиком энергии). Этот вопрос по электропроводке поступил от: Адама из Дурбана, Южная Африка. Эти инверторы имеют 3 входа и 1 выход, поэтому вы подключаете … Осторожно скрутите жилы медного провода пальцами, пока каждая жилка не затянется. 4. Просмотреть предложение Добавить для сравнения От 3 199,00 рэндов по выгодной цене. Читайте: старая трехконтактная вилка в Южной Африке — убийца — вот как мы получили заведомо опасную электрическую систему. Модуль пресса звонка.УВЕДОМЛЕНИЕ ДЛЯ ВСЕХ ПОДРЯДЧИКОВ И ГЛАВНЫХ АГЕНТОВ — ОТДЕЛ ОБЩЕСТВЕННЫХ РАБОТ, ЗАЖИМНЫЕ СЧЕТЧИКИ: БОЛЬШЕ ФУНКЦИЙ ИЗМЕРЕНИЙ, БОЛЬШАЯ ТОЧНОСТЬ, СПЕЦИАЛЬНЫЕ ФУНКЦИИ ИЗМЕРЕНИЙ, РАЗНООБРАЗИЕ СВОЙ БИЗНЕС С ПОМОЩЬЮ ЭЛЕКТРОФИГЕРТОВ, СВЕТОДИОДНОЙ ФУНКЦИОНАЛЬНОЙ СВЕТИЛЬНИКОВ СЕРИЯ СООТВЕТСТВИЯ — ЧАСТЬ 5, ПОИСК ПРЕДНАЗНАЧЕННЫХ ПОСТАВЩИКОВ НА ОТСУТСТВИЕ ОБЯЗАТЕЛЬНЫХ МЕСТНЫХ СТАНДАРТОВ ДЛЯ СВЕТОДИОДНЫХ ЛАМП, ЗАЩИТА СЕБЯ ОТ РИСКА — НЕИСПРАВНОСТЬ РАБОТЫ, ПРАВИЛА КОНСТРУКЦИИ ПО ПРОИЗВОДСТВУ СООТВЕТСТВИЙ ПО ПОМОЩЬЮ СООТВЕТСТВИЯ , НАДЕЖНЫЙ ТЕСТЕР УТЕЧКИ НА ЗАЗЕМЛЕНИЕ С ИНДИКАТОРОМ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА И ДРУГИМИ ОТЛИЧНЫМИ ХАРАКТЕРИСТИКАМИ БЕЗОПАСНОСТИ, ТРЕБОВАНИЯ К МАЛОМАСШТАБНЫМ УСТАНОВКАМ ВСТРОЕННОГО ПОКОЛЕНИЯ В ТШВАНЕ, ECA (SA) ЕЖЕГОДНЫЕ РЕЗУЛЬТАТЫ ВЫБОРОВ — НОЯБРЬ 2020.

Пылесос для сжатого воздуха Best Buy, Pvp набор текстур шерсти, Голландская переработка какао-порошка Valrhona, Рубиновые мосты 2020, Благородный Скайрим Лод, Генератор лицензионных ключей Fmrte 20, Джейн Франке Мольнер, Дешевые бонги Reddit,

Можно ли установить варочную панель и настенную духовку на одном контуре?

8 декабря 2010 г. | от Фреда (электронная почта) |

В то время как традиционные комбинации духовки / плиты подключаются к трех- или четырехконтактной розетке на 240 вольт, настенные духовые шкафы и варочные панели должны подключаться напрямую с использованием соответствующих распределительных коробок, обычно устанавливаемых в шкафу над или под настенной духовкой, и / или в шкафу под варочной панелью.

Часто возникает вопрос, можно ли установить отдельную варочную панель и настенный духовой шкаф в одном контуре. Согласно Национальному электротехническому кодексу 2008 г., ответ — ДА, при соблюдении определенных условий при установке.

В общем, правило раздела 220.55 NEC гласит, что до двух настенных духовок и варочной панели можно считать одним прибором, если они установлены в одной комнате и соответствуют другим относительно простым условиям. Это означает, что они могут быть установлены в одной цепи, и это также дает некоторые преимущества при расчете предельной нагрузки для цепи.

Факторы спроса на настенные духовые шкафы и варочные панели

В том же разделе кода есть таблица (также пронумерованная 220,55), в которой показаны допустимые коэффициенты потребления и пределы нагрузки для данного количества устройств и общая мощность устройства, что позволяет устанавливать провода большего сечения и более низкую защиту от перегрузки по току, чем у номинальная комбинированная мощность в противном случае диктовала бы.

Например, варочная панель и настенная духовка могут иметь номинальное комбинированное потребление 12 000 Вт (12 кВт), если все элементы включены одновременно; тем не менее, код позволяет устанавливать эти блоки с максимальной потребляемой мощностью 8000 Вт (8 кВт).Это потому, что неразумно ожидать, что все элементы варочной панели и настенной духовки будут работать одновременно. Даже когда все элементы включены вместе, они не потребляют электричество одновременно. Варочные поверхности и настенные духовые шкафы циклируют элементы в соответствии с внутренним термостатом. Когда элемент достигает желаемой температуры, он отключается.

Следуйте за NEC, но не платите за это!

В результате есть множество ситуаций и соображений, которые мы не можем осветить в этом посте.Если вы планируете выполнить эту работу самостоятельно, нет необходимости покупать копию NEC, которая легко обойдется вам в 60 долларов по ссылке выше, на Amazon или у другого продавца книг. Вы можете найти его в справочном разделе вашей местной библиотеки и сделать ксерокопии раздела 220 кода, который вам понадобится для этой установки.

Помните, вы всегда должны соблюдать ВСЕ местные правила при выполнении электромонтажных работ. В вашей юрисдикции может потребоваться, чтобы вы были лицензированным электриком для выполнения любых электромонтажных работ, даже в вашем собственном доме.В вашей местной юрисдикции также могут быть дополнительные требования (помимо кодекса) в отношении того, что требуется для электричества в вашем районе. Например, некоторые местные нормы и правила могут не разрешать установку духовки и варочной панели в одном контуре, даже если NEC 2008 разрешает это. Вам следует связаться с вашим местным регулирующим органом и узнать, какие правила действуют в вашем районе.

Стоимость лицензированных специалистов

Конечно, всегда полезно обратиться к лицензированному специалисту, прежде чем браться за эту работу.Мы ожидаем, что электрик потребует от 400 до 1000 долларов США для запуска новой схемы для варочной панели или настенной духовки в доме, в зависимости от того, какие есть доступы и как далеко варочная панель находится от главной электрической панели. Будьте готовы заплатить немного больше, если электрику придется оторвать и отремонтировать гипсокартон для установки.

Могу ли я установить свою электрическую плиту?

Если ваша существующая электрическая плита сломана или вы просто хотите более современную модель, довольно легко найти замену, которая может быть установлена ​​на ее место.А если у вас мало денег и вы уверены в своих навыках самостоятельного изготовления, вам может быть интересно, сможете ли вы установить свою собственную электрическую плиту без помощи электрика.

Но хотя замена существующей плиты на новую может показаться простой, есть несколько вещей, о которых вам нужно знать, прежде чем пытаться самостоятельно установить новый прибор.

Вы можете подумать, что можете просто подключить новую электрическую плиту к существующей розетке на 13 А, что сделает установку простой и легкой.Если ваша новая плита рассчитана на менее 3 кВт, она будет работать от розетки на 13 А, и это часто бывает с небольшими духовками, которые предназначены для использования в оборудованной кухне.

Однако вполне вероятно, что ваша новая модель плиты более мощная, чем предыдущая, а для отдельно стоящих электрических плит часто требуется более 3 кВт.

Так как же установить отдельно стоящую электрическую плиту или плиту, потребляющую более 3 кВт?

Плиты, требующие более 3 кВт, в том числе многие отдельно стоящие электрические плиты, необходимо будет подключить к выделенной цепи более высокого номинала с отдельным выключателем для плиты.

Если вы чувствуете себя достаточно компетентным в самостоятельной работе, вы можете самостоятельно подключить свою плиту к существующей цепи, но если подходящей цепи не существует, вам нужно будет установить новую. Монтаж контура плиты может быть выполнен только электриком, сертифицированным по части P.

Если вы можете использовать существующую цепь тока и блок управления плитой, вы можете подключить новую плиту самостоятельно.

Тем не менее, вам все равно нужно будет нанять квалифицированного электрика для проверки вашей работы после ее завершения и выдачи вам Сертификата на выполнение малых электромонтажных работ.Невыполнение этого требования может быть опасным и может привести к аннулированию вашего имущественного страхования.

Если у вас есть какие-либо сомнения по поводу установки новой плиты, обратитесь к квалифицированному электрику для выполнения работ.

Подключение духовки аналогично подключению к вилке, и первое, что вы должны сделать, это отключить любой источник питания в сети.

Если вы приобрели новую электрическую плиту, в комплект поставки должен входить подходящий кабель, но если вам нужно поставить свою, вам нужно будет найти кабель достаточной толщины — 2.Обычно подходит 5 мм. Для подключения кабеля к задней панели плиты:

1. Найдите клеммную розетку, расположенную на задней части плиты. Откручиваем пластину.
2. Подключите провода под напряжением (коричневый), нейтраль (синий) и заземление (желто-зеленый) в их правильные положения.
3. Затяните все винты, чтобы провода полностью закрепились, затем снова прикрепите заднюю панель к прибору.

Затем необходимо подключить прибор кабелем к блоку управления плитой.Ваша плита должна быть расположена в пределах двух метров от блока управления плитой, но не непосредственно под ним, так как это может создать опасность возгорания.

Зачистите конец сетевого кабеля перед тем, как поставить прибор на место, затем переместите прибор, чтобы подать сетевой кабель к блоку управления плитой.

Для подключения вашей новой электрической плиты к блоку управления плитой:

1. Убедитесь, что кабель надежно прикреплен к прибору.
2. Если есть двухполюсный изолирующий выключатель, включите его, чтобы обесточить плиту.
3. Проверьте, что блок управления плитой полностью отключен, с помощью тестера напряжения, затем выверните винты внутри соединений, если это безопасно.
4. Осторожно подключите провода под напряжением, нейтраль и заземление в правильных положениях, при этом синяя нейтраль должна находиться слева, коричневый провод — справа, а зеленый и желтый провод заземления — по центру.
5. Когда провода достаточно натянуты, закройте розетку и завершите все оставшиеся соединения с блоком управления плитой.

Если вы используете существующий блок управления плитой и токовую цепь, и у вас есть все инструменты, необходимые для безопасной установки устройства, следуя приведенным выше инструкциям, вы можете бесплатно установить электрическую духовку самостоятельно.Если в новом приборе нет подходящего кабеля, возможно, вам придется его приобрести, но его стоимость будет минимальной.

Однако, если вы выполнили какие-либо электромонтажные работы, кроме простого подключения вашей новой плиты, вам понадобится квалифицированный электрик для проверки вашей работы и выдачи сертификата на выполнение незначительных электромонтажных работ, и вам, возможно, придется оплатить время электрика, чтобы сделай это.

Если у вас есть какие-либо сомнения по поводу самостоятельной установки электрической духовки, может быть проще и безопаснее обратиться за помощью к квалифицированному электрику.Но сколько стоит нанять электрика для установки электрической духовки? Большинство интернет-магазинов и магазинов отправят квалифицированного электрика для установки вашего устройства за менее чем 100 фунтов стерлингов, если установка проста.

Преобразование духовки с проводным подключением в сменную духовку |

Многие приборы продаются в магазине со шнуром, который предназначен для подключения к дому, а не для подключения к розетке. Эта ситуация, когда шнур электроприбора не соответствует домашней электросети, особенно характерна для духовок.Если в вашем доме есть электрическая розетка, к которой можно подключить духовку, но она спроектирована так, чтобы в нее можно было подключить провод, может быть полезно знать , как преобразовать духовку с проводным подключением в подключаемую духовку . В Expert Electric наша команда бытовых электриков имеет опыт адаптации всех видов бытовых электрических установок для бытовых приборов, и мы знаем, как сделать любую печь совместимой с домашней схемой.

Советы по замене духовки с электропроводкой на сменную духовку

Для безопасности вашего дома и всех, кто в нем находится, всегда консультируйтесь с лицензированным электриком, прежде чем вносить какие-либо изменения в какие-либо электрические системы.Изменения в электропроводке бытовых приборов при неправильном выполнении могут привести к поражению электрическим током или возгоранию, поэтому электромонтажные работы должны выполняться только опытными и знающими людьми.

Если вам необходимо преобразовать духовку с электропроводкой в ​​подключаемую духовку, выполните следующие действия:

1. Оцените установку разъемов и проводки

Перед началом любых работ проверьте металлическую идентификационную бирку на духовке и сравните данные на бирке с номером на вашем автоматическом выключателе 240 В. Если номера не совпадают, прекратите все работы и вызовите электрика.Если числа совпадают, посмотрите на розетку, к которой будет подключаться духовка. Оцените тип розетки: четырехконтактную или трехконтактную, и убедитесь, что у вас есть оборудование, позволяющее соответствующим образом адаптировать шнур питания.

2. Отделите и зачистите провода печи

Обрежьте шнур духовки и отделите все внутренние провода друг от друга. Зачистите каждый провод и убедитесь, что вы отметили, какой из проводов должен быть горячим, заземленным и нейтральным.У 4-контактной вилки будет 2 провода под напряжением, 1 заземление и одна нейтраль. Трехконтактная вилка не имеет нулевого провода.

3. Подключите новую вилку к шнуру

Откройте новую вилку, чтобы открыть гнезда для проводов. Вставьте каждый из отдельных проводов жесткого шнура духового шкафа в соответствующие гнезда для проводов. Убедитесь, что ни на одном из проводов нет меди, показывающей, где они подключаются к своим гнездам. Если они это сделают, вытащите провода, обрежьте их и снова подключите.

4. Закройте и заверните заглушку

Изолентой оберните провода вместе у основания вилки так, чтобы они больше не были оголены. Закройте корпус вилки на шнур и при необходимости оберните место соединения вилки и шнура изолентой. Перед тем, как подключить преобразованный шнур духовки в розетку, используйте тестовый набор, чтобы убедиться, что новая установка работает правильно.

Чтобы узнать больше о том, как преобразовать духовку с проводным подключением в съемную духовку, или обсудить любые другие наши услуги в быту, свяжитесь с Expert Electric по телефону 604-681-8338.Мы предлагаем разнообразные услуги по всей Британской Колумбии.

Как подготовиться к установке газовой плиты

Установка газовой плиты — важный процесс, который необходимо выполнять более осторожно, чем установка электрической плиты. И снятие старой печки, и установка новой. Газовая варочная панель имеет больше, чем просто вилку питания, вам также необходимо подготовить и подключить газовую линию. Если вы впервые устанавливаете газовую плиту, вы не одиноки. Тысячи людей ежегодно впервые заменяют газовую плиту, устанавливают газ в своих домах или строят новый дом с газовой плитой в конструкции.

В большинстве случаев вам придется заменить существующую плиту, предположительно газовую. Итак, мы начнем с этого. Следуйте инструкциям, чтобы подготовиться к установке газовой плиты, а затем перейдите к новой, надежно подключенной газовой плите.

Закрыть газовую линию

Первый шаг — отключить газ. Это абсолютно необходимая мера предосторожности. Разъем от газовой линии к плите некоторое время будет открыт, поэтому клапан, который питает этот разъем, должен быть закрыт.Если прямо перед разъемом у вас нет аварийного клапана, самое время его установить. Вы можете добавить новый соединитель (вам понадобится новый неиспользованный соединитель) после закрытого клапана.

Отсоедините и выбросьте соединитель газовой линии

При закрытой газовой линии откройте и выбросьте соединитель газовой линии. Используйте пару гаечных ключей, один для удержания, а другой для поворота, чтобы освободить плотный соединитель.

Снимите старую плиту

Теперь, когда плита отсоединена от газовой линии, отсоедините ее от стены и снимите старую плиту.Работайте осторожно с партнером и, мы рекомендуем, тележкой для бытовой техники, чтобы безопасно вынести плиту из дома. Отсюда вы можете решить, как использовать плиту. Если он не работает, его можно утилизировать или утилизировать. Если она действительно работает, вы можете использовать ее в другом доме, продать или подарить плиту.

Вымойте пол и стены

Пол под бытовой печью — всегда самое грязное, никогда не убираемое пространство в доме. На стене позади, вероятно, также присутствуют остатки пищи и скопившаяся грязь.Это ваш шанс полностью очистить это пространство до того, как в него войдет новая печь. Опередите годы скрытой накопившейся грязи, вытирая, вытирая и, возможно, даже перекрашивая пространство печи, когда плита не занята .

Осмотр, очистка и обслуживание вытяжного кожуха

Это еще и уникальная возможность получить доступ к вытяжке. Лучшие практики обслуживания советуют вам воспользоваться этой возможностью, чтобы полностью очистить, вычистить и осмотреть вытяжку.Если есть металлический фильтр, снимите его и промойте горячей водой. Убедитесь, что вентилятор работает.

Замените лампочку. Любые съемные части можно смочить в мыльной воде, чтобы удалить слои аэрированного кулинарного масла.

Очистите выпускное отверстие и газовую линию

Посмотрите на разъемы. Очистите розетку и прилегающую территорию с помощью очистителя для всех поверхностей. Вы можете быть удивлены, сколько грязи уходит. Затем протрите пыль и очистите саму газовую линию, не повреждая клапан.

Принесите новую печь

Теперь, когда ваше пространство полностью чистое и подготовленное, принесите новую газовую плиту. Поверните его задней стороной к стене, но оставьте достаточно места для подключения плиты.

Подключить и открыть газовую линию

Возьмите новый соединитель газовой линии «диапазона» и добавьте его к газовой линии, используя полоску тефлоновой ленты поверх резьбы для герметизации соединения. Затем подключаем печку к разъему и используем еще одну полоску тефлоновой ленты.Когда разъемы будут полностью закрыты и зафиксированы, открутите газовую линию от ближайшего аварийного клапана. Если вы закрыли газ на более высокой точке, откройте его и там.

Испытание на утечку газа

Каждый раз, когда вы меняете или регулируете газовое соединение, очень важно проверить на утечку газа, прежде чем уходить. Есть несколько способов сделать это. Первый — это детектор утечки газа. Это липкая жидкость, которую вы намазываете на каждое газовое соединение, и ее можно заменить средством для мытья посуды.Если жидкость пузырится, значит, утечка.

Второй метод — это ручной детектор утечки газа, используемый в непосредственной близости от разъема. Это портативный электронный химический анализатор.

Подключите плиту

Убедившись, что газовое соединение надежно и безопасно, вставьте вилку в розетку. Это делает вашу плиту полезной. Вы должны увидеть свидетельство своего успеха в мигании 00:00 на цифровых часах печи.

Выровняйте плиту

Прежде чем вернуть плиту на место, найдите время, чтобы выровнять все четыре ножки.Возьмите пузырьковый уровень и поместите его на плиту. Проверьте передний, задний, левый и правый края варочной панели. Убедитесь, что пузырек находится в центре. Если пузырек наклоняется, выдвиньте или втяните регулируемые ножки духовки, пока духовка не выровняется полностью.

Вставьте плиту на место

Теперь вы готовы поставить плиту в подготовленный уголок. Осторожно направьте шнур питания и газовую линию, чтобы они не были зажаты при маневре. Поработайте с другом, чтобы установить вашу новую газовую плиту на место.Если у вас есть способ прикрутить или закрепить его на стойке, сделайте это.

Проверьте свой успех

Поздравляем! Вы только что установили свою новую газовую плиту, возможно, после замены предыдущей газовой плиты на том же месте. У вас есть чистая, свежая, хорошо подключенная установка, готовая к приготовлению вашей первой еды. Так что готовьте! Проверьте каждую горелку на прочность, соосность и легкость зажигания. Приготовьте что-нибудь на каждой конфорке по легкой сковороде, чтобы прочувствовать вашу новую плиту. Во время готовки на всякий случай воспользуйтесь ручным детектором утечки газа еще раз возле задней части плиты.Если вы хотите получить больше советов по изготовлению самодельной газовой плиты или получить профессиональные услуги по поводу вашей газовой плиты, свяжитесь с нами сегодня!

Можно ли получить индукционную плиту на 13 А?

Можно ли купить индукционную плиту на 13 А?

Да, на рынке доступны индукционные варочные панели на 13 А (подключи и работай); однако выбор не велик, так как для большинства индукционных варочных панелей требуется большая электрическая нагрузка.

Что такое индукционная плита на 13 А?

Индукционная плита на 13 А, иногда называемая индукционной плитой с подключением и подключением, представляет собой электрическую индукционную плиту, которая поставляется со стандартной трехконтактной вилкой на 13 А, прикрепленной к ней (или той, которая может быть присоединена к ней) и будет выходят из обычной розетки.

Вы можете подключить их напрямую к обычной розетке, и их не нужно подключать профессиональным электриком.

Спешите? Ознакомьтесь с моей таблицей лучших выборов ниже.

13 А

4 зоны индукции

Сенсорное управление

Функция повышения

Индикатор остаточного тепла

10/13/16 ампер

4 зоны индукции

Функция повышения остаточного нагрева

Сенсорное управление

Индикатор

Светодиодный таймер

13 А

4 зоны индукции

Сенсорное управление

Функция повышения давления

Индикатор остаточного тепла

Светодиодный таймер

Блокировка панели управления

Зачем вам нужна индукционная варочная панель?

Может быть несколько причин, по которым вам может понадобиться индукционная плита на 13 А; наиболее распространенным является то, что у вас нет правильной проводки, чтобы можно было установить обычную индукционную плиту.

Для питания большинства обычных индукционных варочных панелей требуется более 4 кВт, что будет мощнее обычной розетки на 13 А. Поэтому вам понадобится отдельный специальный кабель от блока предохранителей до варочной панели, который может выдерживать большую электрическую нагрузку для питания варочной панели.

Вот почему некоторые люди могут захотеть индукционную плиту на 13 А — установка этого специального нового кабеля может быть очень сложной и / или дорогостоящей. Обычно вы сталкиваетесь с этим сценарием, если у вас ремонт кухни и вы не хотите выполнять какие-либо серьезные строительные работы, но хотите установить индукционную плиту.

Еще одна причина, по которой вам нужна индукционная плита на 13 А, заключается в том, что вы хотите иметь возможность перемещать плиту или устанавливать ее в автофургоне. Меньшие плиты на 13 ампер с одной или двумя конфорками популярны среди людей с кемперами или тех, кто хочет иметь возможность путешествовать с кухонным оборудованием, которое можно легко подключить и использовать.

Каковы плюсы и минусы индукционной варочной панели на 13 А?

Преимущества индукционных варочных панелей на 13 А заключаются в том, что они гораздо более гибкие в установке и не требуют каких-либо профессиональных услуг по установке.

Также можно сэкономить на проведении дополнительных строительных и электромонтажных работ. Они также позволяют транспортировать и использовать свободу, например, во время кулинарных демонстраций или кемпинга.

Обратной стороной индукционной варочной панели на 13 А является то, что на рынке очень мало моделей, из которых можно выбирать, а возможности и функции, которые вы получаете, могут быть весьма ограниченными.

Мне еще предстоит найти индукционную плиту с 5 зонами на 13 ампер (больше всего я видел 4 зоны), и чаще всего им не хватает особенно полезных функций, таких как эффективная функция усиления (у некоторых она может быть). , но это никогда не так эффективно).

Кроме того, поскольку они ограничены по мощности, если у вас одновременно включено более одной зоны, это может снизить максимальную мощность каждой зоны. В качестве примера: представьте, что у вас есть плита с четырьмя зонами, и каждая зона может увеличивать до 10 очков мощности, что в сумме составляет 40.

Однако у вас есть только 20 очков мощности, с которыми можно играть. Таким образом, у вас может быть 2 зоны на полной мощности, но вы не сможете использовать другие 2 зоны, или у вас могут быть все 4 зоны, но они будут работать только на половину мощности. Вы должны распределить имеющуюся мощность между зонами, которые вы хотите использовать соответственно.

Плюсы:

• Простота установки
• Нет необходимости в выделенной проводке
• Свобода использования вне и около

Минусы:

• Нехватка выбора
• Отсутствие функций и особенности

Какие индукционные плиты на 13 ампер лучше всего подходят для вашей кухни?

Эти четыре индукционные варочные панели на 13 А получили хорошие оценки в обзорах, и все они от производителей хорошего качества.Если вы ищете индукционную плиту на 13 А, я бы порекомендовал любой из перечисленных ниже.

Щелкните по ссылкам ниже, чтобы перейти на AO.com и получить дополнительную информацию и цены на каждую индукционную плиту.

Если вам нужны индукционные плиты меньшего размера для кемпинга или демонстрации кулинарии, я бы порекомендовал эти отличные дешевые варианты от Amazon:

Пример индукционной варочной панели на 13 ампер с одной зоной. — Идеально подходит для кемпинга.

Вам также могут понравиться:
Лучшие индукционные варочные панели с 2 зонами — идеально подходят для небольших кухонь

Как рассчитать ток, необходимый для питания индукционной плиты?

Расчет усилителей, необходимых для питания индукционная плита — это быстрый и легкий расчет.

Амперы = 1000 x кВт / напряжение

Пример: Индукционная плита, которую вы хотите, говорит что это 7,4 кВт.

Итак, 1000 x 7,4 = 7400 7400/240 (напряжение в Великобритании) = 30,8 ампер

Следовательно, вам понадобится предохранитель на 30,8 ампер или более, чтобы обеспечить питание индукционной плиты. Ближайший предохранитель — предохранитель на 32 А.

Нужны ли вам специальные кастрюли для работы на индукционной плите?

Да, поскольку индукционные плиты работают за счет магнетизма, дно ваших кастрюль и сковородок должно быть магнитным, чтобы индукционная технология работала.Чаще всего для индукционных кастрюль и сковородок используются такие материалы, как чугун и магнитная нержавеющая сталь.

Если вы не уверены, что ваши сковороды будут работать с индукционной варочной панелью, хорошим быстрым тестом будет попытка поставить магнит на холодильник на дно сковороды — если он прилипнет, скорее всего, он будет работать с индукционной варочной панелью. в противном случае вам, вероятно, понадобятся новые сковороды.

Дополнительный совет: Поскольку индукционные плиты работают через магнитный контакт дна посуды, чем более плоская поверхность дна, тем эффективнее будет индукционная технология.

Обратите внимание на сковороды с плоским магнитным дном, так как они будут работать намного лучше, чем сковороды с металлическими полосками или кружками с зазорами на дне.
