Контроллер электрической гирлянды – это электронное устройство, создающее статодинамические эффекты путем изменения величины и времени подачи питающего напряжения.

Гирлянда электрическая – это декоративное разноцветное световое декоративное украшение, представляющее собой последовательно соединенные светодиоды или лампочки накаливания с помощью электрических проводов.

Схема, устройство и принцип работы

контроллера для гирлянд

Для успешного ремонта контроллера для гирлянд и дюралайта своими руками нужно знать его электрическую схему, принцип ее работы и устройство контроллера.

Обращаю ваше внимание, что в статье приведена инструкция ремонта контроллеров, с выходным напряжением 220 В, не предназначенного для подключения R G B светодиодных лент на напряжение 12 В или 24 В. Ремонту светодиодных лент посвящена статья «Ремонт контроллера светодиодной ленты».

Электрическая схема и принцип работы контроллера

Электрическая схема очень простая и в ней разберется даже человек, не имеющий специальных знаний.

На чертеже показана схема светодинамической системы. Она состоит из двух частей – контроллера и гирлянд.

Питающее напряжение из сети переменного тока напряжением 220 В поступает через сетевую вилку на выпрямительный мост, состоящий из четырех диодов VD1-4. Сглаживающий конденсатор отсутствует, так как для работы тиристоров нужно изменяющееся напряжение.

Выпрямленное напряжение положительной полярности (+) с диодного моста поступает на общий провод гирлянды и через резистор R2 на 10 вывод микропроцессора DD1 типа Q803. Для сглаживания пульсаций после резистора установлен электролитический конденсатор С1.

К отрицательному выводу (–) диодного моста подключен конденсатор С1, вывод 2 микропроцессора и катоды тиристоров VS1-4.

Для формирования управляющего напряжения для подачи на управляющие электроды тиристоров на вывод 1 DD1 через резистор R1 подается напряжение непосредственно от одного из сетевых проводов.

Кнопка SA1 предназначена для выбора светодинамических режимов работы системы. При каждом кратком нажатии включается следующий световой эффект. В простых контроллерах обычно запрограммировано 8 вариантов свечения гирлянды.

Управляющие выводы тиристоров VS1-4 подключены к выходам микропроцессора 3-6. Когда уровень положительного напряжения на выходе микросхемы превысит 2 В относительно катода (k), тиристор открывается и на гирлянду подается питающее напряжение.

Устройство и конструкция контроллера

Простой китайский контроллер состоит из двух половинок корпуса, между которыми размещена печатная плата из фольгированного гетинакса.

Подводящие питающее напряжение провода и идущие на гирлянды соединены с печатной платой контроллера путем пайки непосредственно к контактным площадкам печатных проводников.

Кнопки для переключения режимов работы встречаются псевдосенсорные и механические. На фотографии слева – псевдосенсорная, на торце толкателя кнопки нанесен слой токопроводящей резины. При нажатии на кнопку токопроводящая резина замыкает не покрытые лаком расположенные рядом проводники печатной платы, и сигнал управления поступает на микропроцессор.

В контроллере установлен бескорпусной микропроцессор, который распаян на отдельной печатной плате. Такие микросхемы в народе называют «клякса». Печатная плата с микропроцессором вставляется в прорезь печатной платы контроллера и удерживается за счет пайки печатных дорожек.

Светодиодные и с лампами накаливания гирлянды припаиваются непосредственно к плате контроллера. Для шнуров дюралайт, в связи с его конструктивными особенностями, конец кабеля снабжается круглым (для круглого) или плоским (для плоского) разъемом. Количество штырей зависит от количества в дюралайте цепочек светодиодов или лампочек.

Ремонт контроллера для гирлянд

Внимание, электрические схемы контроллеров гальванически связаны с фазой электрической сети и поэтому следует соблюдать предельную осторожность. Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током.

Прежде, чем ремонтировать контроллер нужно провести диагностику с целью определения в какой из частей системы находится неисправность – в контроллере или в гирлянде.

Только после этого можно будет выбрать способ ремонта.

Инструкция по поиску неисправности в контроллере и гирлянде
Внешнее проявление	Неисправны	Способ устранения
Одноканальная или многоканальная гирлянда не светит	Нет напряжения в розетке, сетевой шнур, контроллер или гирлянды	Провести диагностику
В многоканальном дюралайте зажигается только часть каналов	Разъем дюралайт, контроллер или цепочка гирлянды	Проверить разъем, перепаять в контроллере местами провода исправной и неисправной цепочек. Если после перепайки цепочка засветилась, то неисправен контроллер. В противном случае перегорел один или несколько светодиодов
В многоканальной гирлянде зажигается только часть ниток	Контроллер или нитки гирлянды	Перепаять в контроллере местами провода исправной и неисправной нитки. Если после перепайки светодиоды засветилась, то неисправен контроллер. В противном случае перегорел один или несколько элементов в цепочке
В гирлянде постоянно светят один или несколько каналов	Контроллер	Пробой перехода анод-катод тиристора у постоянно светящегося канала, неисправен микропроцессор
При нажатии на кнопку не меняется светодинамический режим	Контроллер	На мгновение закоротить выводы или контактные площадки кнопки. Если режим изменился, значит заменить кнопку или промыть псевдосенсорные контакты на печатной плате. Если не помогло, заменить микропроцессор

Пример ремонта

многоканального светодинамического контроллера дюралайт

Попал мне в ремонт сгоревший контроллер от плоского дюралайта в результате короткого замыкания из-за попадания воды в место соединения разъема и шнура.

Саморезы фиксатора от попадания воды заржавели и внутри него были следы копоти от короткого замыкания.

Разъем идущий от контроллера для подключения шнура дюралайт тоже был покрыт между штырями копотью.

Поэтому перед началом ремонта контроллера, чтобы не повторилось короткое замыкание, она была удалена с помощью ветоши, смоченной в спирте. Копоть можно просто соскоблить ножом.

Для разборки корпуса контроллера нужно вставить лезвие ножа между половинок в местах выхода проводов и проворачивая его раздвинуть их. Обычно они разделяются без приложения больших усилий.

После разборки корпуса контроллера стало понятно почему он не работает. Одни из тиристоров из-за протекающего через него тока, превышающего допустимый, взорвался и даже покрылась копотью поверхность печатной платы.

Со стороны печатных проводников платы, две дорожки расплавились и перегорели. В контроллере не предусмотрено защиты, не установлен плавкий предохранитель, поэтому при котором замыкании выхода в качестве него послужили дорожки и тиристор.

Для управления подачей питающего напряжения на гирлянды в контроллере были применены тиристоры типа PCR606A, рассчитанные на рабочее напряжение до 600 В и ток коммутации до 600 мА. Прозвонка тиристоров мультиметром показала, что у всех переход анод-катод пробит. Пришлось их все заменить новыми, тиристорами с такими же параметрами типа MCR100-8. На замену подойдут также тиристоры PCR406, которые часто устанавливают в светодиодные и с лампочками накаливания контроллеры елочных гирлянд.

Данный контроллер служил для коммутации плоского трехканального дюралайта длиной 25 метров и ток потребления нитями превышал 0,6 А, поэтому в каждом канале контроллера было установлено по два тиристора включенных параллельно (одноименные выводы соединены между собой).

После замены тиристоров пришлось еще заменить два диода типа 1N5399 (1000 В, 1,5 А) выпрямительного моста, которые при прозвонки мультиметром оказались пробитыми. Диоды были взяты от неисправного блока питания компьютера, потому что широко применяемые 1N4007 рассчитаны на максимальный ток 1 А.

После замены тиристоров и диодов были удалены сгоревшие остатки дорожек и вместо них припаяны перемычки из фторопластового провода. Теперь можно на контроллер подавать питающее напряжение и проверять на работоспособность.

Но схема, несмотря на все исправные элементы, не заработала. Пришлось заменить и микропроцессор.

В наличии имелась неисправная елочная гирлянда, в контроллере которой стоял такой же процессор типа Q803. В этой гирлянде после работы под открытым небом вышло из строя много светодиодов и до ее ремонта руки не доходили.

Из контроллера елочной гирлянды микропроцессор был выпаян и установлен в ремонтируемый контроллер дюралайта. Осталось только проверить работу контроллера.

Способы проверки работы контроллера

дюралайт и елочных гирлянд

Если исправная гирлянда есть под рукой, то нужно подключить ее к контроллеру и работоспособность его будет очевидна. Но в моем случаю шнур дюралайт висел на фасаде здания и снять его была сложная задача. Поэтому пришлось проверять контроллер в лабораторных условиях.

Самый простой способ с помощью мультиметра. Для этого нужно установить переключатель мультиметра в режим измерения постоянного напряжения величиной не менее 300 В. Далее одним щупом прикоснуться к общему, положительному проводу контроллера, а вторым к выходу любого из каналов. Если величина напряжения будет изменяться от нуля до напряжения сети, то с большой долей вероятности контроллер исправен.

Если нагрузить каналы резистором величиной 10-20 кОм, то проверка будет более достоверной. Вместо резистора можно подключить лампочку накаливания 220 В мощностью 15-50 Вт. Тогда без приборов сразу будет видно по свечению ее нити накала как работает контроллер.

Так как у меня на рабочем столе стоит двухканальный осциллограф, то я люблю проверять все с помощью него. Осциллограммы показывают поведение тока и величину напряжения.

На верхней осциллограмме показана форма напряжения на катоде тиристора, то есть сразу после диодного моста. На нижней – на аноде, сигнал, который поступает на гирлянду. Как видно, синусоида наполовину обрезана, значит яркость свечения диодов или лампочек нитки гирлянды будет на половину меньше, чем максимальная.

После окончания ремонта контроллер был подсоединен к шнуру дюралайт и подтвердил свою работоспособность.

Мне «повезло», в ремонт попал контроллер, в котором уцелели только два диода, два резистора и электролитический конденсатор. Но обычно выходят из строя только тиристоры или диоды выпрямительного моста.

На ремонт своими руками ушло около двух часов. При такой сложной поломке, когда 80% деталей перегорело, целесообразнее не возиться, а купить новый. Но не всегда можно подобрать подходящий, да и времени на покупку, на считая лишних финансовых затрат, уйдет не меньше. Поэтому ремонт контроллера для дюралайт и елочных гирлянд, даже самый сложный, экономически целесообразен.

Как подключить гирлянду

дюралайт минуя схему управления контроллера

Если нет технической возможности или времени заниматься ремонтом контроллера, а гирлянды исправны, то можно включить их напрямую, минуя схему управления контроллера. В таком случае дюралайт или елочная гирлянда будет светиться постоянно, без светодинамических эффектов.

Подключение елочной гирлянды

сделанной из лампочек накаливания напрямую

Если лампочки накаливания собраны последовательно и рассчитаны на напряжение питания 220 В, то провода, идущие на гирлянды можно припаять непосредственно к проводам, идущим от сетевого шнура. Полярность подключения роли не играет. Можно даже вовсе удалить контроллер и спаять между собой попарно провода гирлянды и сетевого шнура.

Если посмотреть на фотографию, приведенную ниже, то желтый провод нужно припаять к синему или коричневому, идущему от сетевого шнура, а оба коричневые вместе к оставшемуся свободному проводу сетевого шнура.

Подключение светодиодного шнура дюралайт

или елочной гирлянды напрямую

Так как для работы светодиодных гирлянд и дюралайт требуется напряжение постоянного тока, то их непосредственно к сети подключать нельзя, а только после выпрямительного моста.

На фотографии изображена печатная плата двух канального контроллера шнура дюралайт. Хотя контроллер был исправен, но для подсветки даты наступающего года руководство сочло, чтобы гирлянда светилась постоянной.

Два правых провода, коричневого и зеленого цветов приходят от шнура с сетевой вилкой. Левый провод желтого цвета, является общим для гирлянд и подключен к положительному выводу диодного моста. Правее желтого, два синих провода идут от гирлянд на аноды тиристоров. Цвета проводов в контроллерах разных производителей могут быть другими.

Мне пришлось включать напрямую два дюралайта, во втором контроллере цвета проводов гирлянд были другие. Сначала нужно отпаять от контроллера провода, как показано на фотографии.

Далее свить их вместе и припаять к отрезку дополнительного провода, и пока пайка горячая, надеть на нее изолирующую трубку.

Осталось только припаять залуженный конец дополнительного провода к отрицательному выводу диодного моста.

После сборки контроллеров они были размещены в герметичный бокс, в котором подключены к двойной розетке. Проверка показала, что подсветка работает постоянно.

Конструкция изделия имела длину пять метров и представляла собой прибитые на двух деревянных брусках цифр тоже из дерева. С лицевой стороны цифры были покрыты белым пластиком. На фасаде здания наступающий Новый год смотрелся хорошо.

Контроллер электрической гирлянды – это электронное устройство, создающее статодинамические эффекты путем изменения величины и времени подачи питающего напряжения.

Гирлянда электрическая – это декоративное разноцветное световое декоративное украшение, представляющее собой последовательно соединенные светодиоды или лампочки накаливания с помощью электрических проводов.

Схема, устройство и принцип работы

контроллера для гирлянд

Для успешного ремонта контроллера для гирлянд и дюралайта своими руками нужно знать его электрическую схему, принцип ее работы и устройство контроллера.

Обращаю ваше внимание, что в статье приведена инструкция ремонта контроллеров, с выходным напряжением 220 В, не предназначенного для подключения R G B светодиодных лент на напряжение 12 В или 24 В. Ремонту светодиодных лент посвящена статья «Ремонт контроллера светодиодной ленты».

Электрическая схема и принцип работы контроллера

Электрическая схема очень простая и в ней разберется даже человек, не имеющий специальных знаний. На чертеже показана схема светодинамической системы. Она состоит из двух частей – контроллера и гирлянд.

Питающее напряжение из сети переменного тока напряжением 220 В поступает через сетевую вилку на выпрямительный мост, состоящий из четырех диодов VD1-4. Сглаживающий конденсатор отсутствует, так как для работы тиристоров нужно изменяющееся напряжение.

Выпрямленное напряжение положительной полярности (+) с диодного моста поступает на общий провод гирлянды и через резистор R2 на 10 вывод микропроцессора DD1 типа Q803. Для сглаживания пульсаций после резистора установлен электролитический конденсатор С1.

К отрицательному выводу (–) диодного моста подключен конденсатор С1, вывод 2 микропроцессора и катоды тиристоров VS1-4.

Для формирования управляющего напряжения для подачи на управляющие электроды тиристоров на вывод 1 DD1 через резистор R1 подается напряжение непосредственно от одного из сетевых проводов.

Кнопка SA1 предназначена для выбора светодинамических режимов работы системы. При каждом кратком нажатии включается следующий световой эффект. В простых контроллерах обычно запрограммировано 8 вариантов свечения гирлянды.

Управляющие выводы тиристоров VS1-4 подключены к выходам микропроцессора 3-6. Когда уровень положительного напряжения на выходе микросхемы превысит 2 В относительно катода (k), тиристор открывается и на гирлянду подается питающее напряжение.

Устройство и конструкция контроллера

Простой китайский контроллер состоит из двух половинок корпуса, между которыми размещена печатная плата из фольгированного гетинакса.

Подводящие питающее напряжение провода и идущие на гирлянды соединены с печатной платой контроллера путем пайки непосредственно к контактным площадкам печатных проводников.

Кнопки для переключения режимов работы встречаются псевдосенсорные и механические. На фотографии слева – псевдосенсорная, на торце толкателя кнопки нанесен слой токопроводящей резины. При нажатии на кнопку токопроводящая резина замыкает не покрытые лаком расположенные рядом проводники печатной платы, и сигнал управления поступает на микропроцессор.

В контроллере установлен бескорпусной микропроцессор, который распаян на отдельной печатной плате. Такие микросхемы в народе называют «клякса». Печатная плата с микропроцессором вставляется в прорезь печатной платы контроллера и удерживается за счет пайки печатных дорожек.

Светодиодные и с лампами накаливания гирлянды припаиваются непосредственно к плате контроллера. Для шнуров дюралайт, в связи с его конструктивными особенностями, конец кабеля снабжается круглым (для круглого) или плоским (для плоского) разъемом. Количество штырей зависит от количества в дюралайте цепочек светодиодов или лампочек.

Ремонт контроллера для гирлянд

Внимание, электрические схемы контроллеров гальванически связаны с фазой электрической сети и поэтому следует соблюдать предельную осторожность. Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током.

Прежде, чем ремонтировать контроллер нужно провести диагностику с целью определения в какой из частей системы находится неисправность – в контроллере или в гирлянде. Только после этого можно будет выбрать способ ремонта.

Инструкция по поиску неисправности в контроллере и гирлянде
Внешнее проявление	Неисправны	Способ устранения
Одноканальная или многоканальная гирлянда не светит	Нет напряжения в розетке, сетевой шнур, контроллер или гирлянды	Провести диагностику
В многоканальном дюралайте зажигается только часть каналов	Разъем дюралайт, контроллер или цепочка гирлянды	Проверить разъем, перепаять в контроллере местами провода исправной и неисправной цепочек. Если после перепайки цепочка засветилась, то неисправен контроллер. В противном случае перегорел один или несколько светодиодов
В многоканальной гирлянде зажигается только часть ниток	Контроллер или нитки гирлянды	Перепаять в контроллере местами провода исправной и неисправной нитки. Если после перепайки светодиоды засветилась, то неисправен контроллер. В противном случае перегорел один или несколько элементов в цепочке
В гирлянде постоянно светят один или несколько каналов	Контроллер	Пробой перехода анод-катод тиристора у постоянно светящегося канала, неисправен микропроцессор
При нажатии на кнопку не меняется светодинамический режим	Контроллер	На мгновение закоротить выводы или контактные площадки кнопки. Если режим изменился, значит заменить кнопку или промыть псевдосенсорные контакты на печатной плате. Если не помогло, заменить микропроцессор

Пример ремонта

многоканального светодинамического контроллера дюралайт

Попал мне в ремонт сгоревший контроллер от плоского дюралайта в результате короткого замыкания из-за попадания воды в место соединения разъема и шнура.

Саморезы фиксатора от попадания воды заржавели и внутри него были следы копоти от короткого замыкания.

Разъем идущий от контроллера для подключения шнура дюралайт тоже был покрыт между штырями копотью. Поэтому перед началом ремонта контроллера, чтобы не повторилось короткое замыкание, она была удалена с помощью ветоши, смоченной в спирте. Копоть можно просто соскоблить ножом.

Для разборки корпуса контроллера нужно вставить лезвие ножа между половинок в местах выхода проводов и проворачивая его раздвинуть их. Обычно они разделяются без приложения больших усилий.

После разборки корпуса контроллера стало понятно почему он не работает. Одни из тиристоров из-за протекающего через него тока, превышающего допустимый, взорвался и даже покрылась копотью поверхность печатной платы.

Со стороны печатных проводников платы, две дорожки расплавились и перегорели. В контроллере не предусмотрено защиты, не установлен плавкий предохранитель, поэтому при котором замыкании выхода в качестве него послужили дорожки и тиристор.

Для управления подачей питающего напряжения на гирлянды в контроллере были применены тиристоры типа PCR606A, рассчитанные на рабочее напряжение до 600 В и ток коммутации до 600 мА. Прозвонка тиристоров мультиметром показала, что у всех переход анод-катод пробит. Пришлось их все заменить новыми, тиристорами с такими же параметрами типа MCR100-8. На замену подойдут также тиристоры PCR406, которые часто устанавливают в светодиодные и с лампочками накаливания контроллеры елочных гирлянд.

Данный контроллер служил для коммутации плоского трехканального дюралайта длиной 25 метров и ток потребления нитями превышал 0,6 А, поэтому в каждом канале контроллера было установлено по два тиристора включенных параллельно (одноименные выводы соединены между собой).

После замены тиристоров пришлось еще заменить два диода типа 1N5399 (1000 В, 1,5 А) выпрямительного моста, которые при прозвонки мультиметром оказались пробитыми. Диоды были взяты от неисправного блока питания компьютера, потому что широко применяемые 1N4007 рассчитаны на максимальный ток 1 А.

После замены тиристоров и диодов были удалены сгоревшие остатки дорожек и вместо них припаяны перемычки из фторопластового провода. Теперь можно на контроллер подавать питающее напряжение и проверять на работоспособность.

Но схема, несмотря на все исправные элементы, не заработала. Пришлось заменить и микропроцессор.

В наличии имелась неисправная елочная гирлянда, в контроллере которой стоял такой же процессор типа Q803. В этой гирлянде после работы под открытым небом вышло из строя много светодиодов и до ее ремонта руки не доходили.

Из контроллера елочной гирлянды микропроцессор был выпаян и установлен в ремонтируемый контроллер дюралайта. Осталось только проверить работу контроллера.

Способы проверки работы контроллера

дюралайт и елочных гирлянд

Если исправная гирлянда есть под рукой, то нужно подключить ее к контроллеру и работоспособность его будет очевидна. Но в моем случаю шнур дюралайт висел на фасаде здания и снять его была сложная задача. Поэтому пришлось проверять контроллер в лабораторных условиях.

Самый простой способ с помощью мультиметра. Для этого нужно установить переключатель мультиметра в режим измерения постоянного напряжения величиной не менее 300 В. Далее одним щупом прикоснуться к общему, положительному проводу контроллера, а вторым к выходу любого из каналов. Если величина напряжения будет изменяться от нуля до напряжения сети, то с большой долей вероятности контроллер исправен.

Если нагрузить каналы резистором величиной 10-20 кОм, то проверка будет более достоверной. Вместо резистора можно подключить лампочку накаливания 220 В мощностью 15-50 Вт. Тогда без приборов сразу будет видно по свечению ее нити накала как работает контроллер.

Так как у меня на рабочем столе стоит двухканальный осциллограф, то я люблю проверять все с помощью него. Осциллограммы показывают поведение тока и величину напряжения.

На верхней осциллограмме показана форма напряжения на катоде тиристора, то есть сразу после диодного моста. На нижней – на аноде, сигнал, который поступает на гирлянду. Как видно, синусоида наполовину обрезана, значит яркость свечения диодов или лампочек нитки гирлянды будет на половину меньше, чем максимальная.

После окончания ремонта контроллер был подсоединен к шнуру дюралайт и подтвердил свою работоспособность.

Мне «повезло», в ремонт попал контроллер, в котором уцелели только два диода, два резистора и электролитический конденсатор. Но обычно выходят из строя только тиристоры или диоды выпрямительного моста.

На ремонт своими руками ушло около двух часов. При такой сложной поломке, когда 80% деталей перегорело, целесообразнее не возиться, а купить новый. Но не всегда можно подобрать подходящий, да и времени на покупку, на считая лишних финансовых затрат, уйдет не меньше. Поэтому ремонт контроллера для дюралайт и елочных гирлянд, даже самый сложный, экономически целесообразен.

Как подключить гирлянду

дюралайт минуя схему управления контроллера

Если нет технической возможности или времени заниматься ремонтом контроллера, а гирлянды исправны, то можно включить их напрямую, минуя схему управления контроллера. В таком случае дюралайт или елочная гирлянда будет светиться постоянно, без светодинамических эффектов.

Подключение елочной гирлянды

сделанной из лампочек накаливания напрямую

Если лампочки накаливания собраны последовательно и рассчитаны на напряжение питания 220 В, то провода, идущие на гирлянды можно припаять непосредственно к проводам, идущим от сетевого шнура. Полярность подключения роли не играет. Можно даже вовсе удалить контроллер и спаять между собой попарно провода гирлянды и сетевого шнура.

Если посмотреть на фотографию, приведенную ниже, то желтый провод нужно припаять к синему или коричневому, идущему от сетевого шнура, а оба коричневые вместе к оставшемуся свободному проводу сетевого шнура.

Подключение светодиодного шнура дюралайт

или елочной гирлянды напрямую

Так как для работы светодиодных гирлянд и дюралайт требуется напряжение постоянного тока, то их непосредственно к сети подключать нельзя, а только после выпрямительного моста.

На фотографии изображена печатная плата двух канального контроллера шнура дюралайт. Хотя контроллер был исправен, но для подсветки даты наступающего года руководство сочло, чтобы гирлянда светилась постоянной.

Два правых провода, коричневого и зеленого цветов приходят от шнура с сетевой вилкой. Левый провод желтого цвета, является общим для гирлянд и подключен к положительному выводу диодного моста. Правее желтого, два синих провода идут от гирлянд на аноды тиристоров. Цвета проводов в контроллерах разных производителей могут быть другими.

Мне пришлось включать напрямую два дюралайта, во втором контроллере цвета проводов гирлянд были другие. Сначала нужно отпаять от контроллера провода, как показано на фотографии.

Далее свить их вместе и припаять к отрезку дополнительного провода, и пока пайка горячая, надеть на нее изолирующую трубку.

Осталось только припаять залуженный конец дополнительного провода к отрицательному выводу диодного моста.

После сборки контроллеров они были размещены в герметичный бокс, в котором подключены к двойной розетке. Проверка показала, что подсветка работает постоянно.

Конструкция изделия имела длину пять метров и представляла собой прибитые на двух деревянных брусках цифр тоже из дерева. С лицевой стороны цифры были покрыты белым пластиком. На фасаде здания наступающий Новый год смотрелся хорошо.

Всем нам хорошо знакомы елочные гирлянды, состоящие из разноцветных лампочек. Однако в последнее время большую популярность приобретают изделия на основе led светодиодов.

Как они устроены, какую имеют схему подключения и что делать, если гирлянда перестала светиться, подробно рассмотрим в данной статье.

Что же из себя представляет гирлянда из светодиодов, хуже она или лучше обычной?

Внешне это почти то же самое изделие, что и раньше — провода, лампочки (светодиодные), блок управления.

Самый главный элемент — это конечно блок управления. Маленькая пластиковая коробочка, на которой указаны всевозможные режимы работы подсветки.

Меняются они простым нажатием кнопки. Сам блок может быть с довольно хорошо защищенным уровнем влаго и пылезащиты IP44.

Что у него внутри? Чтобы его вскрыть, острым кончиком ножа или тонкой отверткой поддеваете защелки снизу и скидываете защитную крышку.

Кстати, иногда она бывает приклеена, а не просто сидеть на защелках.

Первым делом, внутри увидите припаянные к плате провода. Более толстый провод, это как правило сетевой, подающий напряжение 220В.

На плате припаяны:

контроллер, который и создает все световые эффекты

тиристоры, каждый из них идет на отдельный канал гирлянды

и диодные мосты

Количество элементов платы, зависит в первую очередь от числа световых каналов гирлянды. В более дорогих моделях может присутствовать предохранитель.

Сетевое переменное напряжение через резисторы и диодный мост, уже в выпрямленном виде и сглаженное через конденсатор, подается на питающий контроллер.

При этом данное напряжение поступает через кнопку, разомкнутую в нормальном состоянии. Когда вы ее замыкаете, происходит переключение режимов контроллера.

Контроллер в свою очередь управляет тиристорами. Их число зависит от количества каналов подсветки. И уже после тиристоров выходное питание идет непосредственно на светодиоды в гирлянде.

Фактически эти две линейки диодов будут подключены по двум каналам последовательно. Соединяться они будут между собой в конечной точке – последнем светодиоде.

Если вас по какой-то причине раздражает мигание гирлянды и вы захотите, чтобы она ровно светилась только одним цветом, достаточно на обратной стороне платы, с помощью пайки закоротить катод и анод тиристора.

Чем более дорогая гирлянда у вас в распоряжении, тем больше отходящих каналов и проводков будут уходить от платы управления.

При этом, если проследить по дорожкам платы, один из выводов сетевого напряжения, всегда подается напрямую на конечный светодиод гирлянды, минуя все элементы схемы.

Ситуации с неисправностями гирлянды бывают самыми разнообразными.

Примерно в 5-10% всех случаев.

Плохой контакт на проводах

Светодиод в одной из лампочек

Сопротивления

Один из диодов

Один из тиристоров

Микросхема контроллера

Если у вас вдруг перестала работать подсветка, в первую очередь всегда проверяйте именно пайку питающих и отходящих проводов. Вполне возможно, что весь контакт держался только за счет термоклея.

Стоит пошевелить проводок и контакта как ни бывало.

Чтобы такого не происходило, все контакты после припаивания должны быть залиты толстым слоем термоклея.

А еще при зачистке таких жил, советуют использовать не нож, а зажигалку. Вместо состругивания изоляции лезвием, слегка нагрейте и расплавьте ее огнем зажигалки.

После чего, ногтями просто снимите внешний слой, не повреждая сами жилы.

Если контакты проводов в порядке и вы грешите на один из диодов, как можно проверить его неисправность? И самое главное, как его найти среди всей череды лампочек?

Прежде всего выключаете гирлянду из розетки. Начинаете с последнего диода. На него напрямую с блока управления приходит провод питания.

К этой же ножке припаян отходящий проводник. Он идет на следующую ветку светового канала. Вам же нужно тестировать диод между его двумя проводами питания (вход-выход).

Понадобится мультиметр и его несколько модернизированные щупы.

К кончикам щупов тестера, ниткой плотно приматываете тонкие иголки так, чтобы их острие выступало максимум на 5-8мм.

Сверху все заматываете плотным слоем изоленты.

Так как светодиоды припаяны, то просто вытащить их из лампочки как в обычных гирляндах здесь не получится.

Поэтому придется протыкать изоляцию жил, чтобы добраться до медных жил проводков. Переключаете мультиметр в режим прозвонки диодов.

И начинаете последовательно протыкать питающие провода возле каждого подозрительного диода.

Если у вас гирлянда не 220В, а 12В или 24В, которая подключается вот от такого блока питания:

то исправный светодиод от батарейки мультиметра должен загореться.

Если это подсветка 220V, то сверяете показания мультиметра.

Метод конечно варварский и повреждающий изоляцию, зато вполне рабочий. Правда уличные гирлянды после таких проколов, лучше вне помещений уже не использовать.

Бывает ситуация, когда вы включаете гирлянду и она у вас начинает хаотически мигать, то ярче, то тусклее. Сама собой перебирает каналы.

В общем складывается впечатление, что это не какой-то заводской эффект, а как будто гирлянда «сошла с ума».

Чаще всего проблема здесь заключается в электролитическом конденсаторе. Он немного может вздуться, вспухнуть, причем это будет хорошо заметно даже не вооруженным глазом.

Все решается его заменой. Номинал указан на корпусе, так что без труда можно приобрести и подобрать аналогичный в магазинах радиодеталей.

Если поменяли конденсатор, а эффекта это не дало, где искать далее? Скорее всего сгорел один из резисторов (пробит). Пробой визуально определить довольно проблематично. Понадобится тестер.

Делаете замеры сопротивления, предварительно по маркировке узнав его номинальное (нормальное) значение. Если не соответствует – меняете.

Когда полностью не работает какой-либо из каналов на гирлянде, причины может быть две.

Например, пробой на одном из тиристоров или диодов отвечающих за него.
Чтобы убедиться в этом наверняка, просто отпаиваете проводок этого канала на плате со своего места и подключаете туда соседний канал, заведомо рабочий.

И если при этом другой канал, также перестает работать, то значит проблема не в самой гирлянде, а в компонентах его платы – тиристоре или диоде.

Проверяете их мультиметром, находите подходящие по параметрам и меняете.

Попадаются и не совсем очевидные аварии, когда светодиоды отдельного канала, вроде бы и горят, но довольно тускло по сравнению с остальными.

Что это значит? Схема контролера работает нормально. При нажатии кнопки, все режимы переключаются.

Прозвонка тестером параметров диодного моста и сопротивлений также не выявляет проблем. В этом случае остается грешить только на провода. Они и так довольно хилые, а при надрыве такого многожильного провода его сечение уменьшается еще больше.

В итоге гирлянда просто не способна запустить светодиоды в номинальном режиме яркости, так как им элементарно не хватает напряжения. Как найти в длинной гирлянде эту надорванную жилку?

Для этого вам придется ручками пройтись вдоль всей линии. Включаете гирлянду и начинаете шевелить проводки возле каждого светодиода, пока вся подсветка не загорится в полную силу.

По закону Мерфи, это может быть самый последний отрезок гирлянды, так что наберитесь терпения.

Как только находите этот участок, берете в руки паяльник и разбираете провода на светодиоде. Зачищаете их зажигалкой и заново все паяете.

После чего изолируете место пайки термоусадкой.

Безопасные гирлянды. Как выбрать и подключить?

По неутешительной статистике пожарных, каждое 18-е возгорание в новогодние праздники происходит по причине замыкания елочного украшения. И это касается не только домашних электрогирлянд, но и гирлянд, используемых для новогодней и праздничной иллюминации.

Так как же выбрать безопасные новогодние гирлянды?
Наша первая рекомендация — использовать современные световые гирлянды на основе светодиодов (как бы это ни звучало удивительно, но к нам до сих пор приходят запросы на ламповые световые гирлянды). Дело в том, что светодиодные (LED) гирлянды не только более долговечны и энергоэффективны, но и обладают существенно большей прочностью и вандалостойкостью, по сравнению с ламповыми аналогами.
Далее стоит определиться, где и как будет использоваться гирлянда. На улице или в помещении. Если планируется монтаж гирлянды на улице, то степень защиты такой LED гирлянды должен быть не ниже IP44! Чем выше степень защиты IP, тем надежнее и безопаснее гирлянда. При этом гирлянды со степенью защиты, например, IP65 отлично подходит как для улицы, так и домашнего использования.

Кроме этого, немаловажна и конструкция гирлянды, и материал из чего изготовлена гирлянда. В ассортименте компании ТД «МЕГАПРОМ» представлен весь спектр светодиодных новогодних гирлянд. Начиная от самых простых гирлянд из ПВХ провода и гирлянд из силиконового кабеля, заканчивая гирляндами из прорезиненного кабеля. Для улицы у нас имеются изделия с дополнительной защитой от попадания влаги — специальными колпачками и дополнительной силиконовой герметизацией контактов.

Самые же безопасные гирлянды — это, безусловно, низковольтные световые гирлянды. Они полностью электробезопасны, поэтому компания ТД «МЕГАПРОМ» особенно рекомендует их, при использовании для праздничной декорации деревьев, кустарников, фасадов, при создании уличных мотивов и светодиодных объемных фигур. В нашем ассортименте Вы найдете низковольтные светодиодные гирлянды на 12В и 24В. При покупке данных гирлянд стоит обращать внимание на комплектацию изделий, так как для большинства низковольтных гирлянд — источник питания в комплект не входит, его необходимо подобрать (исходя из совокупной мощности гирлянд) и купить дополнительно.

Как безопасно подключить гирлянду на улице?

Еще несколько рекомендаций по монтажу и подключению уличных светодиодных гирлянд. Здесь стоит отметить, что будь то прорезиненная гирлянда, или уличная гирлянда из ПВХ с добавлением силикона — распаковывать и распутывать ее следует исключительно в теплом помещении. Так как при распаковке на улице риск повредить (разорвать) гирлянду вырастает многократно. А, как Вы, наверное, уже поняли эксплуатация изделий с поврежденной проводкой запрещена.

При этом важно обратить внимание, что световые гирлянды или конструкции должны устанавливаться квалифицированным специалистом. Монтаж, демонтаж и обслуживание конструкции проводятся в светлое время суток при отключенном напряжении питания.Перед установкой следует убедится в правильности напряжения питающей сети и наличия защитного устройства (автомат с УЗО или дифавтомат), что обеспечит общую электробезопасность конструкции, в случае непредвиденного повреждения изоляции.

Устройства защитного отключения УЗО (дифференциальные выключатели) предназначены для защиты жизни человека, а так-же жилых и общественных зданий, промышленных и строительных объектов. Дифференциальные выключатели имеют двойное предназначение как защита от поражения электротоков так и короткого замыкания в электросети, перегрузках и неисправности в электроустановках.

А какие гирлянды безопасны для детей?

Все рекомендации, описанные выше, также подходят при выборе светодиодных гирлянд для дома. Если у вас маленькие дети или с вами живут Ваши любимые питомцы, которые с большим интересом могут отнестись к яркой новогодней гирлянде, то в, первую очередь, мы рекомендуем использовать низковольтные световые гирлянды. А также соблюдать правила пожарной безопасности в новогодние праздники.

Мы всегда рады дополнительно проконсультировать Вас по любым техническим вопросам, оказать помощь в подборе правильного безопасного светового оборудования и, при необходимости, грамотно смонтировать изделия «под ключ». Компания ТД «МЕГАПРОМ» желает Вам ярких, веселых и безопасных праздников!
Данный текст принадлежит компании ООО ТД «МЕГАПРОМ» и защищен российским законодательством об авторском и смежных правах.
Копирование материалов разрешено только в некоммерческих целях, а также при обязательном указании автора и прямой ссылки на сайт: https://tdmegaprom.ru/

Строение дюралайта и как его подключить

Дюралайт — прозрачный (цветной) шнур с расположенными внутри лампами накаливания или светодиодами. Изготовлен из гибких полимеров, выполняет функции световой гирлянды.

Иллюминация зданий и праздничное оформление давно выполняют с помощью гирлянд. В последнее время большинство из них светодиодные. Такую подсветку делают в виде лент или шнуров. Светодиодный шнур правильно называют дюралайтом, в этой статье мы рассмотрим, как его он устроен и подключается.

Что такое дюралайт, особенности LED — дюралайтов

Слово «дюралайт» можно дословно перевести как «прочный свет» (от английского durable light). И действительно, дюралайт, при внимательном рассмотрении, оказывается прозрачным полимерным гибким шнуром, внутри которого расположены лампы или светодиоды (LED Duralight), по сути — прочная трубчатая гирлянда. ПВХ трубка в роли каркаса обеспечивает дюралайту влагонепроницаемость, гибкость, стойкость к ультрафиолету и физическую прочность.

Типичный светодиодный дюралайт может работать при температурах окружающей среды от −50°C до +60°C, а ресурс по времени работы ограничен лишь возможностями светодиодов — это десятки тысяч часов.

Устройство и виды

Дюралайт – это светодиодная гирлянда в поливинилхлоридной оболочке. Он подключается к сети 220В, выделяют несколько его видов.

По режиму работы:

1.  Фиксинг. Шнур, у которого свечение неизменно с течением времени. То есть вы его включили, и он просто светится.

2.  Чейзинг. Так называется режим работы дюралайта, когда он мерцает. Чтобы светодиодный шнур работал в чейзинг режиме нужно дополнительно приобрести контроллер.

3.  Хамелеон. По сути тот же чейзинг, но состоит из разных цветов.

Бывает дюралайт различных видов. По количеству линий может быть от 2 до 7 жил, соответственно увеличивается и количество цепочек светодиодов, что позволяет получить различные световые эффекты и комбинации цветов.

По форме различают круглый и плоский светодиодный дюралайт. Форма определяет удобство монтажа для конкретной конфигурации подсветки.

Важно:

Так как дюралайт представляет собой ПВХ-шнур – он герметичен, что обеспечивает нормальную работу на улице.

Шнур дюралайт может нарезаться, для этого на его поверхности есть специальные отметки либо в виде полосы, либо в виде ножниц. Кратность отреза обычно составляет 2 метра.

Приблизительную схему вы видите на рисунке ниже. Шнур дюралайт состоит из токопроводящих жил, светодиодов и оболочки. Количество жил и светодиодов может быть разным, как и их цвет.

Внутри шнур отнюдь не полый, промежутки между светодиодами также заполнены ПВХ для придания дюралайту дополнительной прочности. Так, дюралайт можно смело применять в наружных и внутренних рекламных конструкциях, в разнообразном архитектурном освещении, для украшения деревьев и для дизайна интерьеров.

Трубка просто крепится на клипсы или на клей туда куда нужно, и надежно держится, благодаря своей легкости. Гибкость ПВХ позволяет гнуть трубку по усмотрению дизайнера, делать из дюралайта буквы, надписи, фигуры, или просто распределять светящуюся светодиодную трубку по фасаду здания. Круглые и плоские дюралайты, постоянного свечения или с различными режимами мигания, — предоставляют воистину широчайшие возможности для светового дизайна.

Одноцветные и многоцветные, мерцающие и переливающиеся — современные LED — контроллеры позволят реализовать любой дизайнерский замысел.

Запрессованные в круглую трубку или в плоскую ленту, светодиоды расположены между собой на расстоянии от 1,25 до 27,7 мм, и мощность потребления получается порядка 1,5 ватт на метр, что несоизмеримо с дюралайтами на лампах накаливания.

В сравнении с лампами накаливания, светодиоды дают ровный насыщенный цвет, яркое свечение, при этом нагрева почти нет, что делает светодиодный LED дюралайт значительно безопаснее обычного лампового дюралайта, экономичнее и долговечнее.

Подключение и монтаж LED — дюралайта

К сети светодиодный дюралайт подключают с одного конца отрезка шнура, при помощи специальной переходной муфты, при этом второй конец закрывают заглушкой. В качестве адаптера служит обычный мостовой выпрямитель. Возможно объединение нескольких отрезков при помощи соединительных муфт.

Для того чтобы нарастить шнур-гирлянду или соединить в случае ремонта используют штырьковые коннекторы, место соединения герметизируют и защищают термоусадкой, подробнее об этом мы расскажем ниже.

Что нужно для подключения

Чтобы включить шнур дюралайт нужно использовать специальный адаптер, рассчитанный на определенный метраж. Он представляет собой обычный выпрямитель – диодный мост. От его мощности и зависит длина для подключения шнура. Типовая длина для подключения к большинству адаптеров – от 50 до 100 метров.

Кроме адаптера нужны коннекторы, как для подключения питания к шнуру, так и для соединения нескольких отрезков или для подключения ответвлений. Типовые виды коннекторов изображены ниже.

Кроме этого вам понадобятся крепежные скобы и заглушки для дюралайта. Они изображены в нижней части предыдущего рисунка.

Важно:

Позаботьтесь о том, чтобы и адаптер, и коннекторы подходили для вашего дюралайта, как по форме (плоские и круглые), так и по количеству жил, например, ниже изображен коннектор от адаптера питания для 5-жильного шнура.

Как уже было сказано – для подключения дюралайта в мерцающем режиме (чейзинг) вам понадобится контроллер. Они отличаются по количеству каналов, соответственно сколько каналов в контроллер столько и жил может быть в дюралайте который он сможет запитать.

Контроллеры для двухжильного дюралайта обспечивают простое мерцание, мигание и плавное включение с последующим выключением всей гирлянды.

Модели для трёхжильных шнуров уже позволяют поочередно включать жилы, таким образом имитируя эффект дождя или переливы цветов. На рисунке ниже видно, что у такого контроллера в коннекторе расположено три штыря.

Отличный эффект от светового представления вы получите, использовав пятижильный шнур с контроллером подобным тому, что изображен ниже.

Схема подключения

В зависимости от числа жил каждая из них имеет определенную полярность подключения. Так как гирлянда дюралайт питается выпрямленным пульсирующим напряжением, нужно помнить, что важна полярность подключения – плюс и минус.

Если вы подключили шнур, а он не горит – незамедлительно отключите его, чтобы избежать повреждения, и переверните коннектор на 180 градусов.

На рисунке ниже вы наблюдаете распиновки 2, 3, 4, 5 и 7 жильного дюралайта, как плоского, так и круглого сечения.

Соединять желательно равноценные по мощности куски. На конец свободный от подключения надевают специальную заглушку. При изготовлении декоративных каркасных конструкций применяют проволоку или металлическую ленту. Специальные направляющие позволят усилить яркость дюралайта.

Правила монтажа

Прежде чем приступить к работе с дюралайтом ознакомьтесь с правилами его монтажа. Помните, что он работает от выпрямленных 220 Вольт. Это значит, что в пике напряжение достигает 310 вольт!!! Поэтому мы сделали для вас подборку советов или алгоритм по монтажу 220В светодиодного шнура.

1. Разрезайте шнур только когда он отключен от питания – иначе вы можете сделать короткое замыкание.

2. Делайте рез только по специально отведенным меткам, иначе отрезок работать не будет.

3. Соединительные коннекторы и коннекторы для подключения питания залейте герметиком, силиконом или клеем, также можно дополнительно защитить стык термоусадочной трубкой. Это особенно важно если подсветка будет эксплуатироваться на улице.

4. Избегайте механических нагрузок на соединители помните, что они могут разъединиться.

5. На конец гирлянды надевайте заглушку – это спасёт от поражения электрическим током, если вы вдруг коснетесь его. Её также герметизируйте как описано выше.

6. Желательно размещать подсветку в зоне недосягаемости для детей и животных.

Нюансы при работе с дюралайтом

Смотанную катушку дюралайта нельзя надолго подключать к сети, поскольку это вызовет чрезмерный нагрев. Однако перед началом монтажа весь шнур проверяют, включая его в сеть. Контакты должны быть сухими.

Разрезать дюралайт можно только по меткам, по кратным длинам. Монтировать — только в выключенном состоянии, включать — только по завершении монтажа. Неиспользуемые контакты должны быть защищены заглушками. Места соединения муфтами нельзя сильно деформировать, изгибать.

Применение термоусадочной трубки для улучшения изоляции приветствуется. Допускается объединять куски равновеликие по удельной мощности, рассчитанные на одинаковое напряжение. Соблюдайте полярность!

Обеспечьте нормальный теплообмен, не накрывайте дюралайт металлическими предметами. Напряжение питания должно соответствовать паспортному для данного дюралайта. Куски с повреждениями необходимо исключить из цепи. Питание — только выпрямленным напряжением.

Заключение

Светодиодный шнур может использоваться как в помещениях, так и на улице. Это удобное решение для подсветки или праздничной иллюминации. Преимуществом светодиодной ленты является то, что он работает от обычного диодного моста, то есть от выпрямленного напряжения от сети 220В.

При этом в интернете встречаются советы о том, что с помощью дюралайта можно организовать подсветку для бассейна. Конечно, при соблюдении всех мер безопасности сделать это можно, но помните – питание от высокого напряжения никуда не делось, а это крайне опасно. Для подобных целей идеально подходит 12В светодиодная лента с пылевлагозащитой.

Ранее ЭлектроВести писали об универсальная гирлянда-светильник для комфортных ночёвок на природе.

По материалам electrik.info.

Светодиодные гирлянды. Виды и установка. Как выбрать

Новые современные светодиодные гирлянды имеют ряд достоинств, таких как долговечность, малый расход энергии, яркость, дизайн и т.д. С течением времени они набирают свою популярность и без них не обходится ни один праздник. Также ими украшают рекламные щиты, баннеры, вывески, выполняют архитектурное освещение.

Освещение участков возле домов дополняется светодиодными гирляндами и лентами с помощью внедрения дизайнерских решений.

Виды и особенности конструкции

По типу питания светодиодные гирлянды разделяются:

• Питание от солнечных батарей.
• Подключение к батарейкам.
• От бытовой сети 220 вольт.

Светодиодные гирлянды первых двух типов работают в автономном режиме и не требуют подключения к электрической сети. Удобной конструкцией стали солнечные гирлянды, которые днем с помощью фотоэлементов накапливают заряд солнца, а ночью светят.

В настоящее время фирмы изготовители предлагают много различных вариантов уличных наружных гирлянд, которые отличаются по своей форме и варианту исполнения. Рассмотрим некоторые из них, по моделям и индивидуальным особенностям.

Стринг Лайт

Светодиодные гирлянды нитевидные – это простой вариант исполнения гирлянды. Она выполнена цепью лампочек, спаянных с проводом длиной до 25 метров. Такие виды гирлянд можно соединять между собой специальным коннектором в длину до 100 м. На рисунке показан вариант «Стринг Лайт». Благодаря форме из нее можно сделать разные фигуры на плоскости, украсить деревья. Цвет лампочек может быть, как одноцветным, так и разноцветным вариантом.

Световой занавес

Это исполнение имеет форму горизонтального шлейфа. От него свисают вниз нити с лампочками. В гамму исполнений входят практически все цвета. Длина элементов, которые свисают вниз, может достигать 9 метров. Занавесы соединяются до 10 единиц. Гирлянда работает под управлением контроллера, который обеспечивает различные эффекты. Они используются для украшения стен, окон, карнизов.

Бахрома

Светодиодные гирлянды бахрома — подобны занавесу, но есть отличие в длине и числе светодиодов. Нити небольшие, до 1 метра, длина гирлянды до 100 м. Цветовая гамма исполнения сортируется по группам, либо изменяются цвета. Если подключить контроллер, то можно получить эффекты мигания, либо бегущего огня. Есть модели с мерцающим эффектом, при этом каждый 5 диод мигает.

Световая сетка

Гирлянда выполнена в форме сети, в узлах которой находятся светодиоды. Сети можно соединять между собой. Они применяются для декорирования козырьков и крыш, окон, деревьев, для оформления навесов. На деревья эту гирлянду устанавливать не рекомендуется, во избежание ее повреждения.

Дюралайт

Это шнур из прозрачного ПВХ в виде трубки, внутри которой расположены светодиоды. Расстояние между ними около 3 см. Цвета светодиодов могут быть одинаковыми, либо разноцветными. Шнуры имеют как плоское, так и круглое сечение.

Особенностью этих гирлянд является хорошая защищенность светодиодов мягкой оболочкой ПВХ. Из таких шнуров выполняют световые панно, вывески, используют для вспомогательной подсветки домов и офисов.

Тающие сосульки

Светодиоды, расположенные в прозрачных колбах до 1 м, гаснущие и создающие эффект таяния, называют тающими сосульками. Диоды расположены вертикально на проводе, до 10 штук. Их можно объединять между собой. Они находятся друг от друга на расстоянии до 50 см. Такими сосульками оформляют деревья, сцены, козырьки, дорожные растяжки.

Популярной гирляндой для деревьев стала Клип Лайт Слайдер. Одним из ее преимуществ является простая установка и демонтаж, невосприимчивость к скачкам температуры, защита от влажности и большой срок работы. Для деревьев гирлянды подключают к понижающим трансформаторам в целях пожарной безопасности.

Световые фигуры

Фигуры из светодиодов создают на каркасе из металла, с обрамлением гирляндой в виде нити или дюралайта. Фигуры выполнены в виде животных, различных фигур. А также ими украшают городские улицы, мосты, витрины магазинов.

Акриловые фигуры

Акриловые светодиодные гирлянды при свете выглядят добротно, в виде ледяных скульптур. Питание гирлянды выбирается по типу фигуры и мощности. В комплекте имеется трансформатор 220 на 12 вольт.

Освещение такой гирлянды настраивают так, что они включаются при прохождении людей, либо наступлении темного времени, благодаря датчикам движения.

Если гирлянда предусмотрена на питание от бытовой сети, то трансформатор для нее не нужен. Светодиоды в ней соединяются по смешанным схемам, поэтому соединять и разъединять куски проводов нельзя, так как это выведет ее из строя.

Число лампочек также нельзя изменять, так как питание каждой лампы предусмотрено изготовителем, согласно определенной схемы. Светодиодные гирлянды могут также функционировать от аккумуляторов, в случае отсутствия источника бытовой сети.

Гирлянды на солнечных элементах

Они служат для освещения деревьев и участков дворов. Одного заряда гирлянды 12 м с числом светодиодов 100 штук хватает на 8 часов работы. Главное установить фотоэлементы таким образом, чтобы днем на них попадало больше света.

Такие светодиодные гирлянды включаются автоматически в вечернее время. Модели гирлянд с батарейками выгодно отличаются от аналогичных конструкций простым монтажом, отсутствием сложного подключения, высокой безопасностью, не имеют ограничения по длине провода, так как не подключаются к сети, не требуют удлинителей, а батарейки быстро меняются.

Нормы подключения

Подобные подключения регламентируются правилами устройства электроустановок. Гирлянды должны подключаться по отдельным линиям. Мощность гирлянд не должна превышать 2 киловатта на одну фазу при условии запаса мощности сети. Эта линия питания гирлянд должна быть обеспечена защитой от перегрузки по току и по утечке тока.

Достоинства светодиодных гирлянд

Такой вид освещения улиц получил широкую популярность по нескольким причинам. Приведем некоторые основные преимущества светодиодов:

• Срок службы в сравнении с обычными лампами больше в 5 раз.
• Защита от повреждений благодаря пластиковой оболочке и отсутствия нити накаливания.
• Расход электроэнергии при эксплуатации значительно меньше.
• Малый вес всей конструкции.
• Лампы соединены параллельно, поэтому если перегорит одна из них, то остальные будут продолжать гореть, в отличие от классической гирлянды с лампочками накаливания, соединенными последовательно.
• Различные насадки на лампы превращают их в необычные формы.

Режимы работы

Гирлянды работают в нескольких вариантах режимов, зависящих от конкретной модели. Перечислим некоторые функциональные режимы:

• Фиксинг – обычное свечение без всяких анимаций.
• Чейзинг – медленное зажигание ламп и плавное затухание. Встроенный контроллер может создавать разные композиции света.
• Мерцание – каждый 5 светодиод мерцает в гирлянде, что придает эффект оживания.
• Хамелеон – хаотичное изменение цветов света при работе светодиодов.
• Мультичейзинг – комбинация нескольких режимов с помощью контроллера.

Установка светодиодной гирлянды

Важным моментом является безопасность подключения. Безопасными стали светодиодные гирлянды, питающиеся от низкого напряжения. В гирляндах лампы соединяются по параллельной схеме в каждой группе, и питаются от низковольтного блока на 12 вольт. Для этого используются блоки питания.

Выбирают блок питания, чтобы он соответствовал напряжению и мощности нагрузки гирлянд с необходимым запасом. Если гирлянды большой длины и мощность значительная, то применяют несколько блоков, которые соединяют параллельно, либо раздельно. Если мощности будет недостаточно, то блок сгорит.

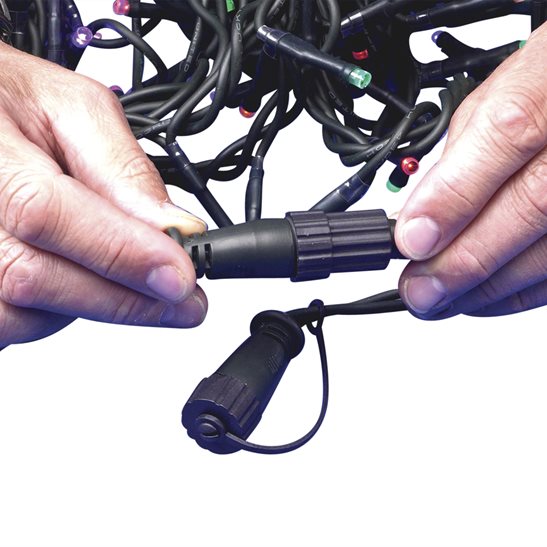

При недостаточной длине гирлянды соединяют между собой несколько штук специальными коннекторами. Пайка для соединения недопустима, так как место соединения требует герметичной изоляции от влаги.

Количество подключенных последовательных участков не должно нарушать требований инструкции. Это приводит к неисправности проводов вследствие их перегрева. Для подключения дополнительных гирлянд сверх нормы проводят отдельный провод питания. Если в конструкции гирлянды есть регулировка интенсивности света, то кроме блока питания нужен контроллер. Существует несколько вариантов выполнения безопасного подключения.

Если нет защищенности корпуса контроллера и питающего блока от влаги, то они устанавливаются в щите, который заранее установлен в помещении. В щиток подводят линию питания бытовой сети, и питающий провод гирлянды. Такой щиток можно установить на улице, если он имеет соответствующую защиту. Но большинство контроллеров, служащих для установки на улице, защищены от внешних воздействий и влаги, поэтому их можно монтировать вне помещения.

В такой ситуации ставится блок питания, розетка, служащая для подключения блока питания в сеть, и контроллер. Корпус розетки должен быть обеспечен защитой.

Как выбрать гирлянду

Как и все изделия, светодиодные гирлянды для улицы должны удовлетворять нескольким требованиям. Только при соответствии этим условиям ваше приобретение будет долго и исправно работать.

• Сначала нужно определить качество пластика, из которого сделан корпус гирлянды. Его можно отличить от некачественного очень просто. Если изготовитель применял для корпуса дешевый вариант материала, то на морозе такая гирлянда быстро потрескается. Лучше, если это будет каучук или резина. Это обеспечит изделию не только долгий срок работы, но и безопасность применения. При покупке необходимо обратить внимание на маркировку морозостойкости, которая должна быть обозначена буквами G или R.
• Если нужно украсить большую новогоднюю елку, либо фасад здания, то нужна длинная гирлянда. Обычно стандартный их размер от 5 до 20 метров. Наиболее применяемая модель имеет длину 20 метров. Если постараться, то можно найти экземпляр до 50 метров. Простым способом удлинения является применение специальных коннекторов, позволяющих соединить несколько гирлянд в одну цепь.
• Также важным параметром является класс защиты от влаги. Если гирлянда не имеет вспомогательную защиту от влаги, то на упаковке должна быть маркировка «N». Поэтому при выборе уличного варианта нужно найти гирлянду без этой буквы.
• Важным фактором выбора является стабильность питающей сети. Если напряжение часто меняется, есть большие перепады, то даже самая хорошая гирлянда быстро выйдет из строя. Для этого необходим стабилизатор напряжения, приобретение которого связано с расходами.

Похожие темы:

Инструкция по подключению круглого и плоского дюралайта

Инструкция по работе с дюралайтом.

Скачать инструкцию в формате PDF→

• 1. Не рекомендуется включать в сеть на длительное время смотанный в катушку дюралайт, так как это может привести к его порче от нагрева.
• 2. До производства установочных работ рекомендуется подключить для проверки к сети весь подлежащий установке дюралайт, чтобы выявить дефекты, связанные с нарушениями цепи, которые произошли в процессе транспортировки, и дефекты, связанные с отклонениями в цвете. Это поможет избежать расходов на повторный монтаж дюралайта.
• 3. Во время установки обратите внимание на то, чтобы контакты дюралайта в местах соединений были сухими и без повреждений. Это поможет избежать короткого замыкания.
• 4. Дюралайт нужно резать строго по указанной маркировке отреза, в противном случае, это приведет к порче отрезанного куска дюралайта.
• 5. Не производите монтаж дюралайта во включенном состоянии. Подключайте дюралайт к сети только после правильной установки.
• 6. Контакты в месте подключения должны быть хорошо закреплены и заизолированы, чтобы не произошло разрыва цепи в местах соединения.
• 7. Не подвергайте сильным механическим воздействиям места соединения дюралайта.
• 8. Места соединений должны быть залиты рассчитанным на высокое напряжение водонепроницаемым клеем, исключающим попадание влаги на контакты дюралайта, что может привести к короткому замыканию. Испольуйте термоусадочную трубку для улучшения изоляции.
• 9. При соединении нескольких отрезков дюралайта необходимо обращать внимание на то, чтобы они имели одинаковые характеристики, рассчитанные на одинаковое напряжение. Общая длина соединяемых отрезков не должна превышать допустимую длину дюралайта для данной модели. Обязательно соблюдайте полярность!
• 10. Дюралайт не должен устанавливаться в местах с повышенным содержанием влаги, во взрывоопасных местах и местах с повышенной опасностью воспламенения. Места установки дюралайта должны иметь хорошую вентиляцию и условия для теплообмена.
• 11. Недопустимо закрывать дюралайт металлическими предметами. Это может привести к короткому замыканию.
• 12. Напряжение в сети должно соответствовать напряжению, указанному в технических характеристиках дюралайта.
• 13. При обнаружении повреждения поверхности дюралайта необходимо вырезать поврежденный участок во избежание несчастного случая или заизолировать клеем.
• 14. В работе дюралайта нельзя использовать переменный ток. Дюралайт должен быть оснащен специальным комплектом покдключения, поставляемым заводом-изготовителем или специальным кабелем, предназначенным для постоянного тока. В противном случае дюралайт будет поврежден.
• 15. При установке вышеназванного устройства необходимо убедиться в том, что оно является водонепроницаемым, в противном случае это может привести к замыканию внутренних деталей данного устройства.
• 16. Светодиоды имеют анод и катод. Необходимо соблюдать полярность при подключении светодиодов. Если произошла ошибка в подключении, следует сразу же поменять полярность, чтобы избежать повреждения светодиодов.
• 17. Дюралайт привлекает внимание детей, поэтому его следует устанавливать вне зоны досягаемости его детьми и должен включаться под присмотром родителей.





Фотоинструкция по подключению круглого светодиодного дюралайта



Для подключения круглого светодиодного дюралайта необходим комплект подключения. Подготовьте комплект подключения, поставляемый производителем.

Подключите вилку к шнуру дюралайта таким образом, что бы контакты на шнуре совпали с контактами на вилке. Проверьте полярность, включив в сеть питания. Если дюралайт не горит, то необходимо развернуть коннектор на 180°.

Затяните муфту рукой до конца. Проверьете подключение на надежность соединения. При необходимости использования на улице обязательно залейте клеем и установите термоусадочную трубку с клеевым слоем размером 24/8 ТТК.

Включите вилку в сеть 220В или 12В в зависимости от напряжения питания дюралайта.

Готово, шнур подключён! Если что-то не работает, обратитесь к поставщику дюралайта.





Фотоинструкция по подключению трехжильного светодиодного дюралайта



Для подключения трехжильного плоского светодиодного дюралайта необходим комплект подключения.

Разберите вилку, открутив 4 винта крестовой отверткой и сняв крышку.

Приготовьте конец плоского дюралайта.

Вставьте три жилы в крошечные отверстия на конце шнура.

Предварительно проверьте полярность, включив в розетку. Если будет светиться, значит все в порядке и можно закручивать, если не заработает, то проверните коннектор на 180° градусов.

Закрутите 4 винта и пользуйтесь на здоровье. Если нужно сделать соединение водонепроницаемым, то залейте клеем или герметиком соединение и перед тем как включить в розетку убедитесь в том, что герметик или клей высох полностью. Избегайте в работе с контактами проводников белый герметик.

Все, подключение шнура дюралайт закончено.

Для того, что бы правильно закрепить дюралайт прочитайте статью про крепление дюралайта.

Контроллер гирлянды дюралайт – схема и ремонт своими руками

Контроллер электрической гирлянды – это электронное устройство, создающее статодинамические эффекты путем изменения величины и времени подачи питающего напряжения.

Гирлянда электрическая – это декоративное разноцветное световое декоративное украшение, представляющее собой последовательно соединенные светодиоды или лампочки накаливания с помощью электрических проводов.

Схема, устройство и принцип работы

контроллера для гирлянд

Для успешного ремонта контроллера для гирлянд и дюралайта своими руками нужно знать его электрическую схему, принцип ее работы и устройство контроллера.

Обращаю ваше внимание, что в статье приведена инструкция ремонта контроллеров, с выходным напряжением 220 В, не предназначенного для подключения RGBсветодиодных лент на напряжение 12 В или 24 В. Ремонту светодиодных лент посвящена статья «Ремонт контроллера светодиодной ленты».

Электрическая схема и принцип работы контроллера

Электрическая схема очень простая и в ней разберется даже человек, не имеющий специальных знаний. На чертеже показана схема светодинамической системы. Она состоит из двух частей – контроллера и гирлянд.

Питающее напряжение из сети переменного тока напряжением 220 В поступает через сетевую вилку на выпрямительный мост, состоящий из четырех диодов VD1-4. Сглаживающий конденсатор отсутствует, так как для работы тиристоров нужно изменяющееся напряжение.

Выпрямленное напряжение положительной полярности (+) с диодного моста поступает на общий провод гирлянды и через резистор R2 на 10 вывод микропроцессора DD1 типа Q803. Для сглаживания пульсаций после резистора установлен электролитический конденсатор С1.

К отрицательному выводу (–) диодного моста подключен конденсатор С1, вывод 2 микропроцессора и катоды тиристоров VS1-4.

Для формирования управляющего напряжения для подачи на управляющие электроды тиристоров на вывод 1 DD1 через резистор R1 подается напряжение непосредственно от одного из сетевых проводов.

Кнопка SA1 предназначена для выбора светодинамических режимов работы системы. При каждом кратком нажатии включается следующий световой эффект. В простых контроллерах обычно запрограммировано 8 вариантов свечения гирлянды.

Управляющие выводы тиристоров VS1-4 подключены к выходам микропроцессора 3-6. Когда уровень положительного напряжения на выходе микросхемы превысит 2 В относительно катода (k), тиристор открывается и на гирлянду подается питающее напряжение.

Устройство и конструкция контроллера

Простой китайский контроллер состоит из двух половинок корпуса, между которыми размещена печатная плата из фольгированного гетинакса.

Подводящие питающее напряжение провода и идущие на гирлянды соединены с печатной платой контроллера путем пайки непосредственно к контактным площадкам печатных проводников.

Кнопки для переключения режимов работы встречаются псевдосенсорные и механические. На фотографии слева – псевдосенсорная, на торце толкателя кнопки нанесен слой токопроводящей резины. При нажатии на кнопку токопроводящая резина замыкает не покрытые лаком расположенные рядом проводники печатной платы, и сигнал управления поступает на микропроцессор.

В контроллере установлен бескорпусной микропроцессор, который распаян на отдельной печатной плате. Такие микросхемы в народе называют «клякса». Печатная плата с микропроцессором вставляется в прорезь печатной платы контроллера и удерживается за счет пайки печатных дорожек.

Светодиодные и с лампами накаливания гирлянды припаиваются непосредственно к плате контроллера. Для шнуров дюралайт, в связи с его конструктивными особенностями, конец кабеля снабжается круглым (для круглого) или плоским (для плоского) разъемом. Количество штырей зависит от количества в дюралайте цепочек светодиодов или лампочек.

Ремонт контроллера для гирлянд

Внимание, электрические схемы контроллеров гальванически связаны с фазой электрической сети и поэтому следует соблюдать предельную осторожность. Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током.

Прежде, чем ремонтировать контроллер нужно провести диагностику с целью определения в какой из частей системы находится неисправность – в контроллере или в гирлянде. Только после этого можно будет выбрать способ ремонта.

Пример ремонта

многоканального светодинамического контроллера дюралайт

Попал мне в ремонт сгоревший контроллер от плоского дюралайта в результате короткого замыкания из-за попадания воды в место соединения разъема и шнура.

Саморезы фиксатора от попадания воды заржавели и внутри него были следы копоти от короткого замыкания.

Разъем идущий от контроллера для подключения шнура дюралайт тоже был покрыт между штырями копотью. Поэтому перед началом ремонта контроллера, чтобы не повторилось короткое замыкание, она была удалена с помощью ветоши, смоченной в спирте. Копоть можно просто соскоблить ножом.

Для разборки корпуса контроллера нужно вставить лезвие ножа между половинок в местах выхода проводов и проворачивая его раздвинуть их. Обычно они разделяются без приложения больших усилий.

После разборки корпуса контроллера стало понятно почему он не работает. Одни из тиристоров из-за протекающего через него тока, превышающего допустимый, взорвался и даже покрылась копотью поверхность печатной платы.

Со стороны печатных проводников платы, две дорожки расплавились и перегорели. В контроллере не предусмотрено защиты, не установлен плавкий предохранитель, поэтому при котором замыкании выхода в качестве него послужили дорожки и тиристор.

Для управления подачей питающего напряжения на гирлянды в контроллере были применены тиристоры типа PCR606A, рассчитанные на рабочее напряжение до 600 В и ток коммутации до 600 мА. Прозвонка тиристоров мультиметром показала, что у всех переход анод-катод пробит. Пришлось их все заменить новыми, тиристорами с такими же параметрами типа MCR100-8. На замену подойдут также тиристоры PCR406, которые часто устанавливают в светодиодные и с лампочками накаливания контроллеры елочных гирлянд.

Данный контроллер служил для коммутации плоского трехканального дюралайта длиной 25 метров и ток потребления нитями превышал 0,6 А, поэтому в каждом канале контроллера было установлено по два тиристора включенных параллельно (одноименные выводы соединены между собой).

После замены тиристоров пришлось еще заменить два диода типа 1N5399 (1000 В, 1,5 А) выпрямительного моста, которые при прозвонки мультиметром оказались пробитыми. Диоды были взяты от неисправного блока питания компьютера, потому что широко применяемые 1N4007 рассчитаны на максимальный ток 1  А.

После замены тиристоров и диодов были удалены сгоревшие остатки дорожек и вместо них припаяны перемычки из фторопластового провода. Теперь можно на контроллер подавать питающее напряжение и проверять на работоспособность.

Но схема, несмотря на все исправные элементы, не заработала. Пришлось заменить и микропроцессор.

В наличии имелась неисправная елочная гирлянда, в контроллере которой стоял такой же процессор типа Q803. В этой гирлянде после работы под открытым небом вышло из строя много светодиодов и до ее ремонта руки не доходили.

Из контроллера елочной гирлянды микропроцессор был выпаян и установлен в ремонтируемый контроллер дюралайта. Осталось только проверить работу контроллера.

Способы проверки работы контроллера

дюралайт и елочных гирлянд

Если исправная гирлянда есть под рукой, то нужно подключить ее к контроллеру и работоспособность его будет очевидна. Но в моем случаю шнур дюралайт висел на фасаде здания и снять его была сложная задача. Поэтому пришлось проверять контроллер в лабораторных условиях.

Самый простой способ с помощью мультиметра. Для этого нужно установить переключатель мультиметра в режим измерения постоянного напряжения величиной не менее 300 В. Далее одним щупом прикоснуться к общему, положительному проводу контроллера, а вторым к выходу любого из каналов. Если величина напряжения будет изменяться от нуля до напряжения сети, то с большой долей вероятности контроллер исправен.

Если нагрузить каналы резистором величиной 10-20 кОм, то проверка будет более достоверной. Вместо резистора можно подключить лампочку накаливания 220 В мощностью 15-50 Вт. Тогда без приборов сразу будет видно по свечению ее нити накала как работает контроллер.

Так как у меня на рабочем столе стоит двухканальный осциллограф, то я люблю проверять все с помощью него. Осциллограммы показывают поведение тока и величину напряжения.

На верхней осциллограмме показана форма напряжения на катоде тиристора, то есть сразу после диодного моста. На нижней – на аноде, сигнал, который поступает на гирлянду. Как видно, синусоида наполовину обрезана, значит яркость свечения диодов или лампочек нитки гирлянды будет на половину меньше, чем максимальная.

После окончания ремонта контроллер был подсоединен к шнуру дюралайт и подтвердил свою работоспособность.

Мне «повезло», в ремонт попал контроллер, в котором уцелели только два диода, два резистора и электролитический конденсатор. Но обычно выходят из строя только тиристоры или диоды выпрямительного моста.

На ремонт своими руками ушло около двух часов. При такой сложной поломке, когда 80% деталей перегорело, целесообразнее не возиться, а купить новый. Но не всегда можно подобрать подходящий, да и времени на покупку, на считая лишних финансовых затрат, уйдет не меньше. Поэтому ремонт контроллера для дюралайт и елочных гирлянд, даже самый сложный, экономически целесообразен.

Как подключить гирлянду

дюралайт минуя схему управления контроллера

Если нет технической возможности или времени заниматься ремонтом контроллера, а гирлянды исправны, то можно включить их напрямую, минуя схему управления контроллера. В таком случае дюралайт или елочная гирлянда будет светиться постоянно, без светодинамических эффектов.

Подключение елочной гирлянды

сделанной из лампочек накаливания напрямую

Если лампочки накаливания собраны последовательно и рассчитаны на напряжение питания 220 В, то провода, идущие на гирлянды можно припаять непосредственно к проводам, идущим от сетевого шнура. Полярность подключения роли не играет. Можно даже вовсе удалить контроллер и спаять между собой попарно провода гирлянды и сетевого шнура.

Если посмотреть на фотографию, приведенную ниже, то желтый провод нужно припаять к синему или коричневому, идущему от сетевого шнура, а оба коричневые вместе к оставшемуся свободному проводу сетевого шнура.

Подключение светодиодного шнура дюралайт

или елочной гирлянды напрямую

Так как для работы светодиодных гирлянд и дюралайт требуется напряжение постоянного тока, то их непосредственно к сети подключать нельзя, а только после выпрямительного моста.

На фотографии изображена печатная плата двух канального контроллера шнура дюралайт. Хотя контроллер был исправен, но для подсветки даты наступающего года руководство сочло, чтобы гирлянда светилась постоянной.

Два правых провода, коричневого и зеленого цветов приходят от шнура с сетевой вилкой. Левый провод желтого цвета, является общим для гирлянд и подключен к положительному выводу диодного моста. Правее желтого, два синих провода идут от гирлянд на аноды тиристоров. Цвета проводов в контроллерах разных производителей могут быть другими.

Мне пришлось включать напрямую два дюралайта, во втором контроллере цвета проводов гирлянд были другие. Сначала нужно отпаять от контроллера провода, как показано на фотографии.

Далее свить их вместе и припаять к отрезку дополнительного провода, и пока пайка горячая, надеть на нее изолирующую трубку.

Осталось только припаять залуженный конец дополнительного провода к отрицательному выводу диодного моста.

После сборки контроллеров они были размещены в герметичный бокс, в котором подключены к двойной розетке. Проверка показала, что подсветка работает постоянно.

Конструкция изделия имела длину пять метров и представляла собой прибитые на двух деревянных брусках цифр тоже из дерева. С лицевой стороны цифры были покрыты белым пластиком. На фасаде здания наступающий Новый год смотрелся хорошо.

Как подключить дюралайт — особенности монтажа

Многие из вас уже знают, как использовать дюралайт — из гибкой LED ленты при помощи простого монтажа можно создавать красивые уличные гирлянды и консоли, светодиодные фигуры, светящиеся вывески, надписи и панно.



Для успешного монтажа таких гирлянд и фигур необходимо знать, как правильно подключить дюралайт и как соединять его между собой.



Ниже мы разберем схему подключения гибкого светодиодного дюралайта и рассмотрим важные особенности монтажа.

Как подключить дюралайт

1. Как правильно отрезать дюралайт

У светового шнура есть свой шаг резки, который зависит от его разновидности, и который обычно отмечен на его поверхности специальной меткой.

Отрезать дюралайт можно только по такой метке. Для резки можно использовать острый резак или секатор. Необходимо добиться ровного среза, на нем не должно быть секущихся концов проводов, которые создают риск кз и возгорания.

2. Подключение дюралайта к сети питания 220 В

Круглый светодиодный шнур получает питание от сети 220 вольт через специальный комплект подключения, который поставляется производителем.

Для подключения необходимо вставить шнур в разъем со штырьками таким образом , чтобы их контакты совпали.

Полярность можно проверить, подключив комплект в сеть 220 В.
Если лента не светится, это означает, что полярность задана неправильно и необходимо поменять местами контакты. Когда при проверке duralight начинает светиться – переходим к следующему шагу.

Далее нужно затянуть муфту до конца, ручным усилием, и проверить надежность соединения. При необходимости муфта может быть дополнительно изолирована клеем, и поверх нее может быть сделана термоусадка.

На противоположный конец провода надевается специальная заглушка.

Включаем duralight в сеть и проверяем его работу.

В случае если свечения не происходит – это может говорить о неисправности, и в этом случае мы рекомендуем обратиться к поставщику.

Особенности монтажа светодиодного дюралайта

Рассмотрим важные правила и меры предосторожности при монтаже duralight, соблюдение которых необходимо для вашей безопасности и надежной работы световой конструкции.

1. Отрезать дюралайт следует только в местах, отмеченных маркировкой. Разрезы в других местах могут привести к порче отрезанного фрагмента.
2. Не допускается выполнение монтажных работ на подключенном к сети питания светодиодном шнуре!
3. Не включайте в сеть 220 В шнур, намотанный на катушку, или соприкасающийся своими поверхностями, во избежание нагрева и выхода и строя.
4. Не допускается установка конструкций из duralight во взрывоопасных и пожароопасных местах, а также в местах с повышенной влажностью.
5. Не допускается подключение дюралайта напрямую к сети переменного тока 220 В, по избежание его повреждения. Подключение к сети питания должно выполняться только через устройства для подключения, поставляемые производителем.
6. При монтаже важно обращать внимание на чистоту и целостность контактов в местах соединений, во избежание вероятности короткого замыкания.
7. Необходимо закреплять места подключения и контакты для недопущения разрыва соединений.
8. Места соединения проводов не должны подвергаться механическим воздействиям.
9. Рекомендуется заливать места соединений водонепроницаемым клеем, рассчитаным на высокое напряжение, для предотвращения попадания влаги на контакты.
10. В случае если нужно соединенить несколько фрагментов шнура, необходимо удостовериться, что отрезки имеют один и тот же артикул, одинаковые характеристики и рабочее напряжение. При этом итоговая длина соединенных фрагментов не может превышать максимально допустимую длину этой модели LED шнура.
11. До начала установки конструкции на объекте рекомендуется подключить к сети и проверить работу всего светодиодного шнура. Это позволит обнаружить нарушения целостности цепи, которые могли возникнуть при транспортировке, а также дефекты и различия, связанные с отклонениями в цвете. Заблаговременное обнаружение дефектов позволит избежать риска расходов на демонтаж и повторную установку.
12. В местах установки дюралайта необходима хорошая вентиляция и условия для отвода тепла.
13. Конструкции из duralight не должны закрываться металлическими предметами, во избежание короткого замыкания.
14. Напряжение питание шнура должно соответствовать напряжению, указанному в технических характеристиках шнура.
15. Не допускается использование шнура c поврежденной поверхностью. Рекомендуется удалят такие участки.

Если у вас возникли вопросы по особенностям монтажа LED duralight – вы можете обратиться в чат к нашему специалисту.



Вас также может заинтересовать:



Уличные и охранные фонари | Гирлянда Power & Light

Уличные и охранные фонари | Гирлянда Power & Light

Пожалуйста, включите JavaScript в вашем браузере для удобства пользователей.

Бизнес

Ремонт уличного или караульного света

Есть два способа сообщить об отключении уличного или охранного освещения:

Укажите точное местоположение фонаря или номер опоры, а также ваше имя, адрес и номер телефона в дневное время на случай, если нам потребуется связаться с вами для получения дополнительной информации о фонаре.

Обновление GP&L до светодиодных уличных фонарей

Новые светодиодные уличные фонари потребляют около одной трети энергии старых натриевых уличных фонарей высокого давления и имеют значительно увеличенный срок службы, что снижает затраты на электроэнергию и техническое обслуживание. Узнать больше.

Установка уличного освещения

GP&L бесплатно установит дополнительные уличные фонари на общественных улицах. Эти установки подчиняются различным квалификационным стандартам. Для получения дополнительной информации свяжитесь с GP&L по телефону 972-205-3506 или отправьте запрос на обслуживание электрооборудования .

Установка защитного света

За единовременную плату за установку и ежемесячную плату за обслуживание компания GP&L установит светодиодный защитный светильник (-а) в вашем доме или офисе. Плата за установку варьируется в зависимости от сложности установки.

Ежемесячная плата за обслуживание:

• 100 Вт — 5,34 долл. США
• 250 Вт — 7,00 долл. США

Чтобы заказать защитный светильник, запросить расценки на установку или любую дополнительную информацию, свяжитесь с GP&L по телефону 972-205-3506 или отправьте запрос на обслуживание электрооборудования .

1317 Trowbridge Street Garland, TX 75040

Информация для сообщества

Адрес: 1317 Trowbridge Street Garland, TX 75040

Площадь: Площадь гирлянды

Округ: Даллас

Город: Гирлянда

Подразделение: Buckingham North Estates

Почтовый индекс: 75040

Подрайон: Гирлянда (2)

Информация о школе

Школа: Гарленд ISD

Средняя школа: Выбор школы

Средняя школа: Выбор школы

Начальная школа: Выбор школы

Архитектура

Спальни: 4

Ванных: 2 полный / 1 тайм

Год постройки: 1975

Сообщений: 1

Строительные материалы: Кирпич

Крыша: Композиция

Детали фундамента: Плита

Характеристики парковки: Двустворчатые двери на 2 автомобиля, пристроенные к гаражу, гараж, открывалка для гаражных ворот, увеличенного размера, задняя

Парковочных мест Гараж: 2

Особенности / удобства

Общая пл.Ft .: 2172

Характеристики интерьера: Кабельное телевидение, бар для влажной уборки

Пол: Ковровое покрытие, винил

Характеристики камина: Кирпич, газовые дрова, газовый стартер, дровяной камин

Оборудование: Варочная панель — электрическая, посудомоечная машина, Утилизация, двойная печь, электрическая духовка, электрическая плита / духовка, вентиляционный механизм

Внешние характеристики: Крытые веранды, водостоки, патио с навесом, спринклерная система

Элементы безопасности: Взломщик, Пожар / дым, Собственный, предварительно смонтированный, детектор дыма

Отопление: Central Air-Elec, Central Heat-Gas

Функции энергосбережения: 12 дюймов + изоляция чердака, 13-15 SEER AC, печь с КПД 90%, вентилятор на чердаке, Потолочные вентиляторы, высокоэффективный водонагреватель, программируемый термостат, интеллектуальный электрический счетчик, штормовое окно (окна)

Всего номеров: 11

Характеристики недвижимости

Размер лота: 0.26 соток

Размеры участка: Менее 0,5 акра (не ноль)

Характеристики участка: Уголок, некоторые деревья

Набережная: №

Тип почвы: Черный

Номер лота: 10

Коммунальные услуги: Аллея, городская канализация, городская вода, бетон, бордюры , Индивидуальный счетчик газа, индивидуальный счетчик воды, главный счетчик газа, главный счетчик воды, тротуар

Маршрут: Этот дом расположен в Гарленде, а пересекающимися улицами будут Букингем-роуд и Гарланд-авеню.Он расположен на юго-восточном углу проспекта Троубридж и Гарланд,

.

808 Nash Street Garland, TX 75040

Информация для сообщества

Адрес: 808 Nash Street Garland, TX 75040

Площадь: Площадь гирлянды

Округ: Даллас

Город: Гирлянда

Подразделение: Garland Heights 03

Почтовый индекс: 75040

Подрайон: Гирлянда (2)

Информация о школе

Школа: Гарленд ISD

Средняя школа: Выбор школы

Средняя школа: Выбор школы

Начальная школа: Выбор школы

Архитектура

Спальни: 2

Ванных: 1

Год постройки: 1949

Сообщений: 1

Строительные материалы: Сайдинг

Крыша: Состав

Характеристики парковки: Другая парковка / гараж

Парковочные места Гараж: 1

Особенности / удобства

Общая пл.Ft .: 762

Пол: Ламинат, Винил

Оборудование: Посудомоечная машина, плита / газовая печь

Отопление: Central Air-Elec, Central Heat-Elec

Всего номеров: 3

Характеристики недвижимости

Размеры участка: Менее 0,5 акра (не ноль)

Набережная: №

Коммунальные услуги: Городская канализация, Городская канализация

ФБР обыскивает дом в Фениксе, подключенный к Гарленду, Техас, стрелок

РОБЕРТ ЗИГЕЛ, ВЕДУЩИЙ:

Специального предупреждения о нападении прошлой ночью возле Далласа не было, но, безусловно, были предупреждающие знаки.Американская инициатива в защиту свободы — это подстрекательская группа. Выступал голландский политик, известный своей антиисламской риторикой. Был проведен конкурс на рисование карикатур на пророка Мухаммеда. Мы также узнали сегодня, что один из людей, совершивших нападение и убитых полицией, был известен ФБР и имел запись. Источники сообщают NPR, что только в прошлую пятницу федеральные правоохранительные органы выпустили бюллетень, предупреждающий местные агентства, что они должны его искать. У Уэйд Гудвин из NPR есть еще кое-что из Далласа.

УЭЙД ГУДВИН, ПОЛОЖЕНИЕ: Воскресным вечером в Центре Кертиса Каллвелла в Гарленде, штат Техас, к востоку от Далласа, 40 полицейских, охранники и даже члены местного спецназа ждали любых неприятностей. Первая линия обороны у главного входа была не очень грозной.

(ЗВУК ИЗ АРХИВНОЙ ЗАПИСИ)

ДЖО ХАРН: Там была полицейская машина, блокирующая вход.

ГУДВИН: Одна полицейская машина блокирует подъездную дорожку, внутри находятся дежурный полицейский и невооруженный охранник.Офицер полиции Гарленда Джо Харн описал то, что произошло потом, когда к полицейской машине подъехала машина с двумя мужчинами.

(ЗВУК ИЗ АРХИВНОЙ ЗАПИСИ)

ХАРН: И двое мужчин вышли из темного седана; У обоих были автоматы, они обошли машину сзади и начали стрелять по полицейской машине.

ГУДВИН: Нападавшие также были одеты в бронежилеты. Охранник был ранен сразу же, когда выходил из полицейской машины, но, демонстрируя хладнокровие под огнем и искусную стрельбу, офицер Гарланд — дорожный полицейский — вытащил свой револьвер, несмотря на шквальный огонь из автоматического оружия от обоих мужчин.Он бросил стрелков из своего пистолета — сначала одного, затем другого.

(ЗВУК ИЗ АРХИВНОЙ ЗАПИСИ)

ХАРН: Оба эти человека погибли на улице рядом с их машиной.

ГУДВИН: Официальные лица полагают, что двое мужчин намеревались прострелить себе путь в центр и забрать как можно больше жизней из 200 гостей. Тот факт, что они не смогли пройти первую линию обороны, может указывать на то, что нападавшие не были хорошо обучены. Один был идентифицирован — 30-летний Элтон Симпсон, который жил в Фениксе, штат Аризона.Он был хорошо известен ФБР. В 2010 году он был осужден федеральным судом за ложь федеральным агентам. Было записано, что он собирался поехать в Сомали и солгал об этом. Ему дали условный срок. Адвокат Кристина Ситтон представляла Симпсона.

КРИСТИНА СИТТОН: Я была очень удивлена, очень удивлена.

ГУДУИН: Ситтон говорит, что молодой человек, которого она знала много лет, был нежным.

СИТТОН: Он никогда не казался мне жестоким. Он всегда был добрым и уважительным.Для меня он просто выглядел как молодой ребенок, который просто что-то говорил — все болтовни без всяких действий.

ГУДВИН: Ситтон говорит, что в Элтоне Симпсоне выделялась одна особенность. Он был чрезвычайно предан исламу.

СИТТОН: О, он был очень, очень религиозно предан. Он активно пытался вовлечь меня и моих сотрудников в разговор о том, почему мы не обращаемся.

ГУДВИН: Ситтон считает, что розыгрыш Мухаммеда был настолько религиозно провокационным, что Симпсон, должно быть, огрызнулся. Это единственное объяснение, которое у нее есть.Многие СМИ идентифицируют второго преступника как Надира Хамида Суфи, который также жил в Фениксе. Только началось расследование того, как они спланировали и осуществили нападение. Уэйд Гудвин NPR News, Даллас. Стенограмма предоставлена ​​NPR, авторское право NPR.

Как сделать потрясающую рождественскую гирлянду своими руками, как профессионал

Следуйте этим пошаговым инструкциям, чтобы сделать великолепную, профессионально выглядящую рождественскую гирлянду, чтобы украсить свой дом к праздникам в этом году.

Гирлянда — один из моих любимых способов украшения на Рождество. Красивая гирлянда на каминной полке — такой классический вид. Сегодня я покажу вам, как создать красивую праздничную гирлянду. Я научу вас всем советам и хитростям, чтобы он выглядел профессионально, дорого и потрясающе. Рождественская гирлянда — это то, что вы определенно можете сделать своими руками, так что давайте сделаем это!

Посмотрите этот краткий видеоурок, чтобы узнать, как именно я собираю гирлянду.

Видеоурок по рождественской гирлянде

А вот пошаговые инструкции по созданию потрясающей, дорогой на вид рождественской гирлянды своими руками.

1. Увеличьте вдвое зелень. Большинство сосновых гирлянд слишком тонкие, чтобы выглядеть дорогими. Это простое решение … просто скрутите две или три вместе, чтобы получился роскошный вид, и потратьте много времени, распушив все ветки.

2. Добавить фары. Нанижите их на толстые и постарайтесь максимально заправить провода в ветки. Если ваша гирлянда была с огнями, вы все равно можете добавить еще, чтобы она была более яркой и мерцающей ночью.И мне нравится использовать два разных типа источников света — например, смешивать стандартные огни с более крупными лампами или огни в форме звезды. Он добавляет объемности и интересности готовой гирлянде. Еще одна вещь, которую следует учитывать при освещении, — это будет ли ваша гирлянда рядом с вилкой. Если нет, то есть много лампочек с батарейным питанием, которые подойдут.

3. Добавьте ленту. Чтобы лента отлично смотрелась на гирлянде, нужно купить проволочную ленту и использовать проволоку для цветов.Подготовьте ленту, намотав восьмидюймовый кусок проволоки вокруг ленты каждые 12 дюймов.

Затем с помощью цветочной проволоки прикрепите ленту к зелени. Видите, как от этого ленточка пугает? Так красиво!

4. Добавьте вторую контрастную ленту. Так как я использовал широкую печатную ленту, я выбрал прозрачную сплошную ленту в качестве второй. Я люблю прозрачную ленту на гирлянде, потому что она ловит свет и заставляет вещи сиять ночью.

5. Добавьте детали. Это самое интересное! Теперь вы можете добавить все милые украшения, цветочные медальоны и другие аксессуары, которые поднимут вашу гирлянду на новый уровень и сделают ее по-настоящему особенной. Вы можете использовать для этой части все, что захотите. Просто убедитесь, что все хрупкое надежно закреплено проволокой для цветов. Я обычно кладу свою гирлянду в дом, прежде чем добавлять детали, чтобы убедиться, что размещение выглядит правильно.

У меня уже была зелень, но я купил ленту и все милые украшения и цветочные кирки на Big Lots.У них есть потрясающие рождественские украшения в разных стилях … и хорошие цены!

Другими моими любимыми магазинами рождественского декора являются Hobby Lobby, Joann и Michaels, особенно когда их вещи поступают в продажу. В Hobby Lobby лучшая цена на украшения для мячей, у Джоанн лучший выбор лент, а у Майкла лучшие цветочные выборы.

Вот как выглядит готовая каминная полка:

И еще один крупный план. Моя любимая гирлянда из оленьих рогов.

Я поделюсь с вами еще одним советом по украшению праздников.Этот удивительный венок на самом деле состоит из двух венков, сложенных вместе!

Мне понравился вид этого деревенского деревянного венка, но он был немного тесноват для моего помещения, поэтому я прикрепил его поверх простого соснового венка. Это делает его гораздо более показательным, и мне нравится, как они выглядят вместе.

Тебе просто не нравится эта лента в клетку с изображением буйвола? Я снова без ума от пледа в этом году. Это так уютно!

Я также нашел эту потрясающую шишку на больших участках.Мне нравится ткань из мешковины с французским шрифтом, и хотя я знаю, как ее делать, иногда нужно просто уступить и купить ее.

Мне нравится, как получился камин (кстати, это дом моей мамы). Это именно то, на что я надеялся.

Вот еще одна каминная полка, которую я украсил в другом году в той же технике гирлянды.

Совершенно иначе выглядят, просто поменяв цветовую схему.

Надеюсь, этот пост поможет вам подготовить дом к праздникам.С Рождеством!

Понравился проект? Прикрепите его, чтобы не забыть!

Уличное рождественское украшение с гирляндой | Руководства по дому

Гирлянда и Рождество идут рука об руку. Гирлянда знаменует собой праздничный сезон как в домах, так и в магазинах, и будет казаться неуместной практически в любое другое время года. Хотя гирлянду часто используют на открытом воздухе, это также жизнеспособный наружный декоративный элемент, легкий, гибкий и простой в хранении, когда он не используется.

Перила и дверные проемы

Гирлянда вокруг входа в дом задает тон в сезоне, напоминая всем, кто его посещает, что это сезон праздников. Оберните мерцающие огни ниткой гирлянды, чтобы декор был виден ночью, или прикрепите настоящие сосновые шишки к вечнозеленой гирлянде для естественного вида, закрепив их крючками с орнаментом или горячим клеем. Наружная лестница и перила крыльца также являются удобными местами, чтобы обернуть гирлянду в пределах досягаемости, не уходя слишком далеко в прохладный сезонный воздух.Перед тем, как обернуть перила, скрутите вместе две нити гирлянды разных цветов, например красного и белого, чтобы получилось праздничное украшение, напоминающее конфету. Прикрепите пластмассовые новогодние шары или украшения в виде оленей для дополнительного изящества.

Архитектурные акценты

Гирлянда также служит средством выделения частей архитектуры вашего дома, делая этот сезонный декоративный элемент заметным даже с улицы. Оберните нити гирлянды вокруг каждой колонны вдоль передней части крыльца, как в стиле парикмахерской, для игривого эффекта, или полностью оберните каждую колонку в плотные ряды нитей за ниткой гирлянды для другого эффекта.Оберните горизонтальные полосы таких цветов, как красный, зеленый и золотой, чтобы создать хорошо заметное сезонное украшение колонн крыльца. Смешанные мерцающие огни, особенно те, которые светят в переменное время, добавляют к эффекту.

Grand Procession

Дорожка, ведущая к вашему дому, превращается в большую процессию, когда украшена гирляндой. Акцентное освещение, такое как солнечные лучи, усеивает внешние стороны дорожки. Гирлянда из сосны или искусственной сосны образует дугу между каждым огнем на всем протяжении дорожки.Красные или красно-белые полосатые бантики или завитки лент подчеркнут темно-зелёный цвет. Если в вашем доме есть фонарные столбы по обе стороны от переднего прохода, прикрепите к каждой стойке сосновые гирлянды, соединенные с обеих сторон лестницы.

Фигуры гирлянды

Поскольку гирлянда является гибкой, ее можно обернуть вокруг проволочного каркаса для создания практически любой формы, например сосны или саней. Сформируйте сосну, согнув кусок прочной проволоки частично пополам, затем создав симметричные изгибы для каждой ветви дерева, вплоть до основания ствола, которое воткнется в землю.Гирлянда обвивает форму дерева. В качестве альтернативного метода прикрепите гирлянду желаемой формы, например, в виде дерева или знака мира, на втором этаже дома или в зоне повышенной видимости на первом этаже. Красные ленты и мерцающие огни украсят ваше художественное творение.

Ссылки

Ресурсы

Биография писателя

Кэти Адамс — отмеченная наградами журналистка и писатель-фрилансер, которая путешествовала по миру, выполняя многочисленные обязанности для музыкальных исполнителей.Она пишет советы по путешествиям и бюджету, а также путеводители по направлениям для USA Today, Travelocity и ForRent, а также других. Ей нравится исследовать иностранные территории и совершать пешие прогулки по проторенным тропам США, делая снимки дикой природы и природы вместо селфи.

Гарланд клянется принять меры против незаконного оборота оружия, поскольку насилие растет общественные программы вмешательства и другие соседские группы.

Гарланд вернулся в свой родной город Чикаго, где в этом году резко возросло количество перестрелок, поскольку Министерство юстиции развернуло ударные силы, чтобы противостоять росту насилия с применением огнестрельного оружия в пяти городах США — Чикаго, Нью-Йорке, Вашингтоне, Лос-Анджелесе и Сан-Франциско.

Перед отъездом из Вашингтона Гарланд встретился с агентами Бюро по алкоголю, табаку, огнестрельному оружию и взрывчатым веществам и сказал, что он надеется, что Сенат утвердит кандидатуру президента Джо Байдена на руководство агентством, чтобы помочь федеральным властям бороться с насилием с применением огнестрельного оружия.Выдвижение Дэвида Чипмана застопорилось, поскольку республиканцы и Национальная стрелковая ассоциация работают над его потоплением. Чипман — двадцатилетний ветеран ATF, который служил советником крупной группы по контролю над огнестрельным оружием и станет первым официальным лидером с 2015 года.

В Чикаго Гарланд посетил участок местной полиции, наблюдая, как полицейские демонстрируют ему возможности видеонаблюдения в реальном времени и то, как они используют ShotSpotter, программное обеспечение для обнаружения выстрелов, чтобы реагировать на стрельбу.Он также встретился с мэром Чикаго Лори Лайтфут и суперинтендантом полиции Дэвидом Брауном, а затем посетил ближайшую церковь, чтобы встретиться с группой, которая привержена предотвращению насилия и вмешательству.

«Я особенно чувствую это в моем родном городе», — сказал он, назвав преступление с применением огнестрельного оружия продолжающейся трагедией.

Гарланд заявил, что федеральные прокуроры в Чикаго и других городах были «связаны» с федеральными прокурорами в разных юрисдикциях, особенно в местах, где оружие покупается легально, а затем переправляется в крупные города с более строгими законами об оружии.

Гарланд сказал, что правоохранительным органам также необходимо работать с общественными организациями, чтобы инициатива Министерства юстиции была успешной, и эти организации должны доверять правоохранительным органам.

«Мы не можем надеяться решить эту проблему без того и другого», — сказал он, имея в виду вмешательство сообщества и правоохранительные органы.

Гарланд и заместитель генерального прокурора Лиза Монако встретились с агентами ATF в Вашингтоне перед поездкой в ​​Чикаго.

«Мы все знаем, что наша задача — преследовать тех, кто нажимает на курок», — заявил Монако перед ATF. Однако она добавила: «Наша работа, конечно же, состоит в том, чтобы следить за источниками этого оружия, коридорами, по которым они путешествуют, и сетями, которые доставляют это оружие в места, где они совершают самые жестокие преступления, и это то, что вся эта серия ударных усилий ».

Помимо приоритизации преступлений с применением огнестрельного оружия, ударные силы будут заниматься обменом разведданными и судебным преследованием в разных юрисдикциях, заявили представители Министерства юстиции.Власти также внедрили федеральных агентов в отделы по расследованию убийств полицейских управлений по всей территории США, направили дополнительных аналитиков по криминалистике и проводят поиски беглецов для ареста людей, у которых есть невыполненные государственные и федеральные ордера на совершение насильственных преступлений.

По крайней мере, в Чикаго царит скептицизм и беспокойство. Преподобный Марвин Хантер провел несколько пресс-конференций в последние недели, протестуя против забастовочных сил, которые, по мнению многих жителей, наводнят их кварталы большим количеством полиции, или любого решения, которое полагается на полицию для сдерживания насилия.

Он и другие жители западной части Чикаго, где преобладают чернокожие и латиноамериканцы, сказали, что они опасаются, что если полиция будет уделять больше внимания их районам, это приведет к «нападениям» на черных и коричневых мужчин и женщин. Хантер — двоюродный дедушка Лакуана Макдональда, который умер после того, как в него 16 раз выстрелил офицер полиции Чикаго. Корники Борндс, единственный ребенок которого был убит в 2017 году, сказал, что лучшее решение для усиления охраны правопорядка — это потратить больше денег на образование.

«Когда моего сына застрелили, на углу сидел полицейский, — сказал Борндс.«Я не вижу в этом пользы. Но если вы столкнетесь с этим и попытаетесь удержать плохих парней от желания убить друг друга, я думаю, что это лучшее место для отправки ресурсов, чем в полицию. Потому что там полиция, и это ничего не значит ».

Насильственные преступления, особенно убийства и перестрелки, участились во многих городах по всей стране, и администрация Байдена стремилась помочь сообществам, пострадавшим от насилия. Но инициатива, начатая на этой неделе, отличается от других недавних федеральных усилий по борьбе с насилием, поскольку она не направляет агентов или прокуроров в города с пиком преступности.Представители юстиции заявляют, что ударные силы подвергаются целенаправленному преследованию, призванному стать долгосрочными усилиями по борьбе с торговлей оружием.

Федерального закона о торговле оружием не существует, поэтому федеральные агенты часто вынуждены полагаться на другие законодательные акты — например, закон о запрещении лжи в форме покупки огнестрельного оружия — для судебного преследования дел о незаконном обороте оружия или пресечения закупщиков соломы, людей, которые законно покупают оружие, чтобы затем передать его другие, которые не могут получить их по закону.

Чиновники надеются, что новый план будет означать, что федеральные прокуроры в некоторых городах-поставщиках с большей вероятностью будут выдвигать обвинения по этим делам.

Но если усилие звучит знакомо, это так. В 2017 году полиция Чикаго, федеральные агенты и прокуратура выступили с аналогичной инициативой — Chicago Crime Gun Strike Force — чтобы попытаться остановить поток незаконного огнестрельного оружия в город и обуздать безудержное насилие с применением огнестрельного оружия.

Министерство юстиции заявило, что ударная группа была сформирована в ответ на всплеск насилия с применением огнестрельного оружия, и ее работа продолжается, но она была сосредоточена на местном уровне в Чикаго на сокращении насилия, а не на незаконном обороте оружия из других юрисдикций.То же самое и с аналогичными оперативными группами по оружию, в том числе в Нью-Йорке.

Статистические данные полиции, опубликованные в этом месяце, показали, что за первые шесть месяцев 2021 года в Чикаго было зарегистрировано меньше убийств по сравнению с тем же периодом прошлого года, но количество стрельбы и расстрелянных людей увеличилось.

В то время как преступность растет во многих городах США, в целом количество насильственных преступлений остается ниже, чем десять лет назад или даже пять лет назад.

Эксперты говорят, что всплеск преступности в этом году не поддается легкому объяснению, и указывают на ряд потенциальных причин, в том числе пандемию коронавируса, беспокойство по поводу экономики и массовые собрания после многомесячных заказов на домоседы.
