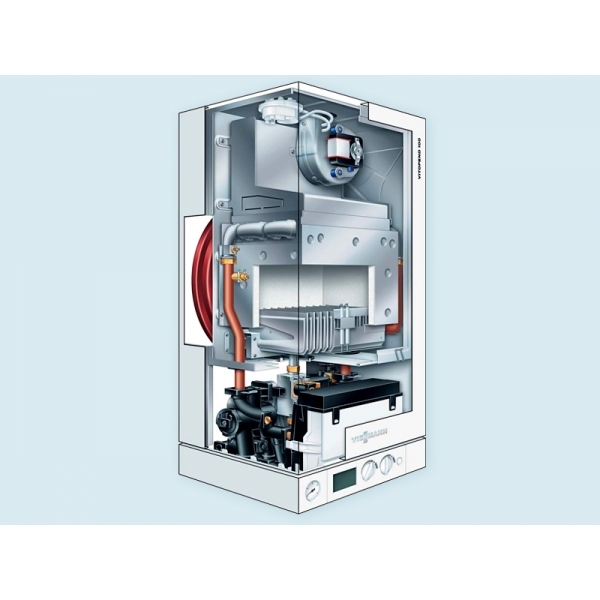

Двухконтурный газовый котел в разрезе. Принцип работы двухконтурного газового котла отопления

Обогрев частного дома, также как и любой дачи — одна из составляющих уюта. На сегодняшний день все популярностью начинают пользоваться газовые котлы, которые вроде совсем недавно стали считаться устройством для отопления, но уже используются практически везде. Среди других видов теплогенераторов газовые котлы отличаются в первую очередь доступностью топлива, ведь природный газ наиболее выгодный по финансовым затратам. Низкая себестоимость топлива результат того, что пропан-бутан экономичный и доступный, а также легко в использовании. Поговорим в этой статье про устройство двухконтурных газовых котлов

Неоспоримое первенство на рынке целиком оправданно занимают именно двухконтурные газовые котлы, главное отличие которых заключается в том, что они выполняют 2 функции:

греют воду в отопительной системе, а также поддерживают нужную температуру;
нагревают воду, чтобы вы могли использовать ее для других целей.

Устройства двухконтурного газового котла включают пару теплообменников, поэтому с легкостью обеспечить все потребности в тепле и разумных объемах горячей воды (для квартир в многоэтажных домах, дач, загородных домов). Сегодня каждый желающий может подобрать подобное отопительное устройство необходимой мощности в пределах тридцати пяти киловатт. Таких мощностей достаточно, чтобы отопить помещение площадью до четырехсот квадратных метров.

Если оценивать возможности такого устройства по подогреву воды, то он ни в чем не уступит по показателям газовым колонкам, ведь способен нагреть до 12 литров воды всего за минуту!

Как устроен и как работает котел?

Сердце двухконтурного газового котла (и одноконтурного) — это, конечно же, теплообменник. Главное предназначение его заключается в высвобождении тепла, которое появляется при воспламенении газа. Газовая горелка с форсунками подает газ.

Расширительный бачок предназначен для отвода теплой воды при ее перегреве.

Двухконтурные котлы оснащаются системами дымоудаления.

Режим функционирования котла задает блок управления, который выводит ошибки, если таковые есть, на табло.

Теплоноситель способен поддерживать температуры до 80C°. Теплообменник, который, как правило, изготавливают из качественной и долговечной меди, установлен сразу над камерой сгорания. Представляет собой такое устройство коробку из металла, с теплоизоляционным покрытием. Горелка, которая расположена на дне камеры, зажигается в тот самый момент, когда вода подается в отопительную систему. Одновременно с горелкой включается и насос, который поставляет горячую воду в радиаторы. Устройство автоматически переходит в ожидающий режим после достижения нужной температуры, вследствие чего уменьшается количество подачи топлива.

Разновидности подобных котлов

Из множества моделей подобных котлов можно выделить:

проточные. Подойдет для обеспечения тех, кто использует за раз больше четырнадцати литров воды;

оснащенные дополнительным бойлером. Обеспечивают большое количество горячей воды.

Также принято делить устройство двухконтурных газовых котлов на напольные и настенные модели.

Настенные котлы намного дешевле напольных, в чем и заключается их главный плюс. Кроме того, такие устройства довольно просто устанавливаются, что позволяет сэкономить и на монтаже. Ценителей эстетики подобные устройства привлекают возможностью вписать их практически в любой интерьер помещения. Настенные котлы более компактные, чем напольные, в чем тоже их неоспоримый плюс.

Если говорить о преимуществах напольных вариантов котлов, то первое, что стоит отметить — неимоверная мощность. Один такой газовый котел может обогреть большой дом. В отличие от настенных, напольные не нужно подключать к электроэнергии.

Также такие устройства более долговечны потому, что их теплообменники всегда сделаны из чугуна, который не подвержен коррозии. Напольные котлы могут иметь разные виды горелок. Самый популярный вид горелок — атмосферные. Они отличаются более доступной ценой, простой конструкцией и практически нулевым уровнем шума. Вентиляторные горелки более мощные, но в то же время и стоимость их намного дороже атмосферных.

Преимущества и недостатки

К неоспоримым достоинствам устройства двухконтурных газовых котлов относят:

экономичное и рациональное потребление газа;
удобную и сверхпростую установку;
сравнительно маленький вес и скромные размеры;
бесшумную работу благодаря гидравлической системе;
абсолютно автономную работу;
простоту в эксплуатации.
дополнительную возможность при необходимости подключить внешние устройства;
широкий спектр применения благодаря множеству моделей, отличающихся по мощности.

Говоря о преимуществах устройства двухконтурных газовых котлов, нельзя не упомянуть и о некоторых его недостатках, среди которых главные:

невозможность выполнения устройством одновременно нескольких задач. Технические особенности моделей двухконтурных котлов не позволяют в ходе их эксплуатации одновременного греть воду и использовать устройство в роли отопительной системы;
наличие ограничения по литражу приготовления горячей воды. В таком котле вода подогревается в проточном режиме, поэтому ее невозможно аккумулировать для дальнейшего использования, как это позволяют другие котлы. которые дополнены бойлером;
частичная потеря воды при первоначальном подогреве. Для подготовки горячей воды вам понадобится некоторое время — в среднем до минуты. До этого же будет идти только не нагретая вода.

Многие из нас знают, что все газовые котлы бывают двух типов: одноконтурные и двухконтурные. Если функция первых ограничивается лишь отоплением, то вторые могут не только обогревать помещения, но и обеспечить их горячей санитарно-технической водой. Большинству известно, как работает одноконтурный котел: после нагрева в теплообменнике вода направляется в систему отопления и уже там выделяет тепло, которое и идет на обогрев помещения. Двухконтурный котел несколько отличается от него.

Устройство двухконтурного газового котла

Основу конструкции подобного газового котла, устройство которого является стандартным, образуют два контура и теплообменник. Первый из них выступает элементом отопительной системы, формируя замкнутый контур. Когда происходит запуск отопительной системы, вода не идет во второй контур, что достигается за счет применения особого клапана.

В момент поворачивания ручки крана ГВС задействуется клапан, который перекрывает доступ воды в отопительную систему. В результате этого она начинает течь в контур ГВС. Нагрев воды, содержащейся во втором теплообменнике, осуществляется за счет воды в первом теплообменнике, откуда она и начинает поступать в кран. В момент возвращения ручки крана ГВС в начальное положение, клапан также прекращает свою работу.

Для большинства потребителей довольно сложно понять, газовый котел какого типа для них станет оптимальным выбором. Чтобы упростить эту задачу, следует вначале выяснить, какими особенностями они обладают. Это можно понять, уделив внимание следующим моментам:

принцип работы;
тип камеры горения;
исполнение.

Все газовые котлы могут быть классифицированы на два типа исходя из принципа их работы:

конвекционные;
конденсационные.

Первые характеризуются тем, что удаление водяного пара, который возникает во время сжигания топлива, происходит одновременно с продуктами сгорания.

Конденсационные газовые котлы немного отличаются от конвекционных в этом плане. Прежде чем покинуть котел, продукты сгорания и пар поступают в теплообменник, в котором пар превращается в конденсат. Все это сопровождается образованием определенного количества тепловой энергии.

Среди достоинств, которыми обладают конвекционные газовые котлы, главными следует назвать более простую конструкцию и отсутствие ограничений в отношении применения дешевых материалов. Это связано с тем, что здесь не возникает конденсата , а также коррозии, которую он может вызвать.

Все это позволяет уменьшить его стоимость. Важным плюсом можно назвать и то, что естественной тяги в дымоходе оказывается достаточно для того, чтобы эффективно удалять продукты сгорания.

Говоря о достоинствах конденсационных котлов, следует отметить, что они способны повысить свой КПД практически в два раза за счет тепла, которое выделяет пар. Среди недостатков следует отметить то, что их использование вынуждает доводить до определенных требований всю систему отопления. Для образования конденсата необходимо обеспечить низкую температуру в теплообменнике, где и происходит конденсация.

По этой причине следует позаботиться, чтобы перед попаданием в него вода основательно остыла. В связи с этим, чтобы поддерживать в помещении необходимый тепловой режим, в нем должны быть установлены крупногабаритные и дорогие радиаторы. Если конденсационный двухконтурный газовый котел, устройство которого не содержит сложных элементов, подключить к системе, состоящей из традиционных радиаторов, то ему не удастся демонстрировать КПД больше того, который указан в паспорте.

Газовые котлы отличаются друг от друга и типом используемых камер, которые могут быть открытыми и закрытыми. Причем конвекционные котлы могут предусматривать любую из них. Что касается конденсационных котлов, то в них используются лишь закрытые.

Если газовый котел оснащен открытой камерой, то воздух в нее будет поступать из помещения , где установлен котел. Для удаления продуктов сгорания предусмотрен дымоход. Причем они выводятся за счет естественной тяги. Не лучшим решением является размещение котла с подобной камерой в помещении, где уже имеется отопительный прибор. Если оно будет плохо проветриваться, то это приведет к дефициту кислорода. Также нужно помнить о том, что существует опасность попадания в комнату продуктов сгорания.

При использовании газовых котлов с открытой камерой следует выделить для них специальное помещение. Причем желательно, чтобы в них был установлен вертикальный дымоход. Этот вариант привлекателен меньшими затратами на покупку оборудования.

Если рассматривать газовые котлы с закрытой камерой, то здесь для удаления продуктов сгорания из камеры используется электровентилятор. Причем они выводятся через коаксиальный дымоход , выполненный в виде конструкции, в которой одна труба помещена в другую. Внешняя труба служит для нагнетания воздуха в камеру сгорания, а внутренняя — для удаления. Этот дымоход может иметь не только горизонтальное, но и вообще любое размещение, которое соответствует конкретному помещению.

Важным достоинством подобных котлов является отсутствие необходимости в выделении специального помещения для установки. К тому же они имеют более высокий КПД. Из серьезных минусов стоит отметить то, что для работы подобного оборудования требуется электросеть , а также они имеют более высокую стоимость.

Продолжая рассматривать двухконтурные газовые котлы и устройство, перейдем к наиболее распространенной категории этого оборудования. В зависимости от исполнения выделяют такие типы, как:

напольные;
настенные.

Достоинством последних являются небольшие размеры, а также то, что они могут быть установлены даже на кухне. Что касается напольных моделей, то они нуждаются в отдельном помещении , да и стоимость их выше. Использование в их конструкции теплообменников из чугуна обуславливает тот факт, почему они уступают по мощности и надежности настенным котлам.

Использование двухконтурных систем отопления

Чтобы котельное оборудование демонстрировало эффективность в работе, важно правильно рассчитать мощность для отопления и производительность по ГВС. Лучше всего, если эту работу выполнят опытные специалисты. Однако, существует схема, ориентируясь на которую и сам владелец может получить приблизительное представление о подходящем параметре. Главное, о чем нужно помнить — чтобы котел эффективно отапливал помещение, на каждый квадратный метр площади должно приходиться около 100 Вт мощности.

Это правило действует тогда, когда рядом с выбранным помещением не располагаются по соседству неотапливаемые помещения, его высота ограничена 3 м, а количество окон небольшое. При несоответствии любого из этих параметров оптимальной будет считаться мощность порядка 150 Вт на 1 кв. м. Чтобы узнать мощность, которую должен иметь котел, нужно перемножить это значение с площадью помещения.

Также у владельца есть возможность самостоятельно рассчитать производительность по ГВС, которую должно иметь выбираемое оборудование. Нужно исходить из того, что в течение часа из обычного водопроводного крана вытекает около 400 л горячей воды. Чаще всего техпаспорт на котел содержит сведения о производительности, обозначаемой в л/мин. Значение 400 литров в час означает, что за одну минуту из крана вытекает 6,6 л.

При наличии в доме лишь одной точки ГВС котел с подобной производительностью сможет удовлетворить все ваши потребности. Когда таких точек не менее двух, то для расчета необходимой производительности значение для одной точки ГВС следует перемножить с общим их количеством в доме.

Типы котлов

Многие модели двухконтурных котлов настенного типа позволяют отапливать помещения, чья общая площадь не превышает 200 кв. м. При этом их производительность ГВС обычно не превышает 14 л/мин. Если владелец потребляет воды больше указанного значения, то ему сможет помочь лишь напольный вариант.

Если с поставленной задачей смогут справиться и напольный, и настенный котлы, то выбор можно остановить на следующих вариантах:

Настенный котел с открытой камерой сгорания

Этим моделям крайне редко отдают предпочтение потребители. Те, кто их покупает, ориентируются не на принцип работы двухконтурного газового котла, а на их низкую стоимость. Как мы помним, котлы с открытой камерой сгорания не зависят от источника энергии. Поэтому этот вариант станет отличным выбором для потребителей , если в месте их проживания отключения электроэнергии — частое явление.

Напольный котел с открытой камерой сгорания

Помня о том, что для котла с открытой камерой сгорания необходимо отдельное помещение , лучше всего, если это будет напольный вариант. Обладая несложным принципом работы, двухконтурный котел этого типа оснащается чугунными теплообменниками, которые обладают повышенной прочностью и лучше противостоят коррозии. По этой причине они демонстрируют повышенную надёжность, что позволяет им служить дольше обычного.

Настенный котел с закрытой камерой сгорания

Именно подобное котельное оборудование и получило наибольшее распространение. Это связано с их небольшими размерами, а также красивым внешним видом, который имеет газовый котел. Принцип работы полностью аналогичен большинству моделей с двумя контурами. Подобные модели стали доступны отечественному потребителю не так давно. Таким образом, каждый из них создан с использованием самых современных технологий.

Однако, этот фактор создает немало проблем. Сложной электронной начинке не под силу справиться со скачками напряжения. Также у них нет защиты и от перепадов давления газа. Вдобавок к этому на их работе сильно сказывается использование некачественной воды.

Напольный котел с закрытой камерой сгорания

Подобная модель обладает тем же плюсом, что и напольный котел с открытой камерой. Однако, следует помнить, что для них не нужно выделять отдельное помещение. При этом затраты по установке такой модели самые высокие из всех названных.

Прочие параметры

Бывает так, что цена, которую имеет газовая котельная, принцип работы этого оборудования не играют определяющей роли для потребителя. Если он уделяет больше внимания удобству пользования горячей водой или потребляет ее в большом количестве, то следует подумать о приобретении котельного оборудования, в конструкции которого предусмотрен встроенный либо внешний накопительный бойлер. Подобные модели обладают многими достоинствами котлов, которые используют для нагрева горячей воды проточный метод.

Даже если в бойлере не останется воды, он будет и дальше работать в прежнем режиме. Также двухконтурный котел с бойлером является привлекательным вариантом и потому, что он может стабильно работать, невзирая на то, какой напор создается в водопроводе.

Один или два контура для настенного и напольного котлов?

Главное отличие одноконтурного котла от двухконтурного — возможность нагрева проточной водопроводной воды.

Одноконтурный состоит из трёх частей:

Горелки.
Теплообменника.
Системы контроля и управления.

Двухконтурный гораздо сложнее одноконтурного. В нём есть узлы, отвечающие за нагрев горячей воды. Это дополнительный теплообменник, трёхходовой клапан, циркуляционный насос, система датчиков и электронная автоматика.

Двухконтурный котёл работает в двух режимах :

Режим нагрева теплоносителя отопления. В горелке сжигается газ, нагревающий теплоноситель. Включение и интенсивность пламени регулирует простейшая механическая или электрическая автоматика, теплоноситель прокачивается насосом.
Режим ГВС . Пользователь открывает кран душа, например. Вода начинает циркулировать через котёл, включается датчик давления. Автоматика включает трёхходовой клапан. Горячий теплоноситель начинает циркулировать через вторичный теплообменник, который нагревает воду для душа. Как только пользователь закрыл кран, циркуляция теплоносителя через вторичный теплообменник прекращается.

Фото 1. Схема, показывающая работу двухконтурного котла. Синим цветом изображено движение холодной воды, красным — горячей.

Если в доме уже есть система отопления с одноконтурным котлом, горячее водоснабжение обеспечивается дополнительным бойлером косвенного нагрева. Такая схема имеет как достоинства , так и недостатки . Использование двухконтурного дешевле, современные котлы технологичны и позволяют нагреть столько воды, сколько требуется с точностью соблюдения заданной температуры.

Устройство отопительного оборудования

Различные элементы газового котла изготавливаются из соответствующих поставленным задачам материалов .

При выборе стоит обратить на несколько полезных мелочей, влияющих на стоимость и долговечность прибора.

Корпус и детали трехходового клапана или датчиков с подвижной частью делаются из латуни, бронзы или пластика . Применение корродирующих металлов нежелательно.
Трубы обвязки котла чаще выполняются из того же материала, что и теплообменник .
Корпус и каркас — из листовой стали .
Теплообменники одноконтурных котлов изготавливаются из стали или чугуна , реже из алюминия или меди . Для двухконтурных применяется медь или нержавеющая сталь . Лучше всего выбирать котлы с медными теплообменниками, так как медь меньше подвержена коррозии, имеет отличные характеристики по теплопередаче.

Важно! При выборе и монтаже котла желательно следить за тем, чтобы не образовывалось электрохимической пары . При наличии в системе медных и алюминиевых элементов, последние неизбежно корродируют. Поэтому не стоит ставить алюминиевые батареи и медный теплообменник.

Характеристики двухконтурного газового котла

При выборе двухконтурного котла, стоит обратить внимание не только на материалы, но и заявленные характеристики:

Мощность. Чем больше площадь отапливаемого дома и больше его теплопотери, тем мощнее потребуется котёл. Для дома в 100 квадратных метров в умеренных широтах понадобится котёл мощностью 12 Квт.
Коэффициент полезного действия. Усовершенствованные теплообменники и горелки двухконтурных котлов, наличие «умной» автоматики и программ управления позволяет приблизить КПД к фантастическим 98%.
Вид камеры сгорания. Выделяют котлы с открытой и закрытой камерами сгорания.

При закрытой камере сгорания подача воздуха и выброс продуктов горения осуществляется специальным коаксиальным дымоотводом. Открытая камера сгорания использует воздух в помещении, а выхлоп идёт в стационарный дымоход с естественной тягой. Для котлов с открытой камерой сгорания необходим дымоход, отдельное котельное помещение. С закрытой камерой сгорания можно устанавливать вблизи любой наружной стены, но стоят они дороже.

Наличие дополнительной конденсационной системы . Температура выходящих газов обычного котла около 150 градусов , а конденсационного — всего 40 . Разница температур идёт на отопление дома.

Вам также будет интересно:

Схемы отопления

Двухконтурные котлы работают только с закрытыми системами отопления с принудительной циркуляцией воды.

Фото 2. Схема подключения двухконтурного котла к системе отопления. Указаны основные элементы.

Такие системы состоят из:

Котла.
Расширительного бака мембранного типа. Он держит всю систему под определённым давлением — 1.2—2 атмосферы.
Группы безопасности. Она состоит из клапана и штуцера сброса пара. При закипании теплоносителя или слишком большом давлении излишки теплоносителя сбрасываются в систему канализации. Устанавливается в самом высоком месте системы, и служит для развоздушивания при заполнении теплоносителем.

Внимание! Отсутствие клапана сброса может привести к разрыву системы отопления, выходу из строя дорогостоящего котла.

Системы труб и батарей для распределения тепла по всему дому.

Принципы работы разных видов систем

Выделяют три популярных вида компоновки:

Однотрубная . Батареи подключаются к одной трубе последовательно. Один конец трубы — подача, второй — приходит к котлу в виде обратки. Однотрубная система позволяет без труда отопить небольшой одноэтажный дом.
Двухтрубная . Нагретый в котле теплоноситель поступает в батареи отопления через трубу подачи, а остывшим возвращается по трубе обратки. Такая система уместна, если дом состоит из нескольких этажей или логически разделяется на секции по комнатам.
Тёплый пол. Эта система набирает популярность. Длинные трубки из тонкого пластика равномерными спиралями уложены в толщине стяжки пола. По трубкам циркулирует теплоноситель с невысокой температурой, и вся площадь пола постепенно греет помещение. Подключение разных комнат происходит через коллектор-гребёнку с терморегулирующими кранами. Если есть необходимость подключения тёплых полов и батарей, в систему ставится трехходовой клапан подмеса горячей воды.

Параметры

Планируя отопление частного дома, стоит обратить внимание на следующие характеристики систем отопления:

Мощность. Она рассчитывается с учётом теплопотерь здания и объёма воздуха.
Возможность регулировки температуры. Газовые двухконтурные котлы способны держать температуру теплоносителя в точно заданных пределах.
Энергонезависимость. Минус двухконтурных котлов — их зависимость от электричества. Работа блока управления, датчиков и насоса требует подключения тока с определёнными параметрами. Нивелировать этот минус способны автономные системы электроснабжения: блоки бесперебойного питания, солнечные панели, автономные генераторы с двигателями внутреннего сгорания.

Полезное видео

Ознакомьтесь с видео, в котором рассматриваются параметры газовых котлов, объясняется, как сделать оптимальный выбор.

Что надо учесть перед выбором

При выборе надо определить положительные и отрицательные качества двухконтурных котлов:

Стоимость. Стоит подсчитать, есть ли необходимость переплачивать за дорогое оборудование, нужны ли некоторые дополнительные элементы. Двухконтурный котёл дороже, но выйдет дешевле, чем связка одноконтурного и водогрейной колонки.
Удобство использования. Дешёвые системы регулируются и обслуживаются вручную. Если в котле есть электронный блок управления, учитывающий десятки параметров, подходить к отопительному оборудованию надо будет реже. Такая система стоит дороже, и не всегда нужна. Двухконтурные из-за сложной конфигурации, нуждаются в правильном управлении.

Фото 3. Двухконтурный газовый котел Аристон ALTEAS X 24 FF NG с электронным блоком управления и сенсорным дисплеем.

Необходимость нагрева неограниченного количества проточной воды. С этой задачей двухконтурные котлы справляются блестяще. Но стоит понимать, что в большинстве котлов оба контура одновременно работать не могут. Функционирует либо отопление, либо нагрев проточной воды.
Правильное регулирование температуры горячей питьевой воды. У двухконтурных котлов есть с этим проблемы — вода из крана может резко изменять температуру. Бойлер косвенного нагрева или электрический с этой задачей справляются лучше, но количество воды в них ограничено.

Двухконтурный котёл — отличный компромисс для отопления и снабжения частного дома. Этот аппарат замечательно справляется с возложенными на него задачами, и подойдёт для любой закрытой системы отопления.

Оцени статью:

Средняя оценка: 5 из 5 .
Оценили: 1 читатель .

Двухконтурные котлы сегодня являются самыми востребованными на рынке. Обусловлено это множеством факторов. Важнейший из них заключается в том, что устройство, имеющее два контура, выполняет несколько функций. Давайте более подробно разберемся с тем, что такое двухконтурный газовый котел. Принцип работы устройства, а также схему подключения и инструкцию по эксплуатации тоже затронем. Эта статья подойдет тем, кто хочет более подробно разобраться с данным вопросом.

Немного общей информации

Двухконтурный газовый котел, принцип работы которого мы сейчас рассмотрим, может справляться сразу с двумя задачами: во-первых, это нагрев и поддержание заданной температуры воды для системы отопления, во-вторых, нагрев носителя для использования в хозяйственных целях. Таким образом, у вас дома не только тепло, но и есть горячая вода. Это и является существенным отличием двухконтурного котла от любого другого. Можно сделать несложный вывод о том, что в конструкции имеется два высокопроизводительных теплообменника, каждый из которых выполняет свою функцию. Кроме того, газовый котел двухконтурный может быть разной мощности. Сегодня на рынке есть модели от 12 до 35 кВт. Этого вполне достаточно для обогрева большого помещения 350-400 квадратных метров. Производительность большинства моделей колеблется в диапазоне 8-12 литров в минуту.

О преимуществах двухконтурных котлов

Можно с уверенностью сказать, что достоинств данные агрегаты имеют куда больше, нежели недостатков. Сейчас мы рассмотрим все плюсы. Во-первых, это существенная экономия газа. Этого удалось добиться благодаря использованию современных теплообменников. Кстати, позволила сделать работу агрегатов полностью бесшумной, поэтому газовый котел двухконтурный может быть установлен в любом удобном месте. Габариты в большинстве случаев позволяют осуществить монтаж без каких-либо проблем. Если не подходит напольный вариант, то всегда имеется возможность установить устройство на стену, что особенно актуально для небольших квартир, где каждый квадратный метр важен. Работа двухконтурного котла полностью автономна, чему способствует соответствующая комплектация (насос, ЭБУ и система безопасности).

Немного о минусах

Ничто не вечно, равно как и не идеально. Двухконтурный котел имеет несколько недостатков. Во-первых, нельзя не отметить, заметную потерю воды на начальном этапе. Рассмотрим на конкретном примере. Вот вы включили горячую воду, автоматически заработал дополнительный теплоноситель. Чтобы горячая вода пошла, необходимо подождать примерно 30-40 секунд, в зависимости от марки котла. Все, что идет с крана до этого времени, и называется потерей. Можно с большой уверенностью сказать, что это не такой уж и большой недостаток. Если нужно греть носитель для хозяйственных целей, то газовый котел двухконтурный делает это в проточном режиме без возможности аккумуляции. Давайте пойдем дальше и поговорим о том, как устроен агрегат.

Двухконтурный газовый котел: принцип работы

Как было отмечено выше, устройство может работать в нескольких режимах. Если одноконтурный котел предназначен только для отопления помещения, то 2-х контурный может еще и греть воду, но об этом уже было сказано. Если нужно греть помещение, то принцип работы заключается в следующем: носитель, в нашем случае это вода, поступает в теплообменник, который нагревает ее до определенной температуры. Сегодня диапазон колеблется в районе 35-85 градусов по Цельсию. Термостат запускает режим отопления автоматически. Делается это тогда, когда температура в системе падает ниже нормы. В результате начинает работу циркуляционный насос и подает воду от теплообменника (предварительно нагретую) в систему. Учитывается и давление в системе, которое не должно падать ниже 0,5-0,7 Бар. При необходимости микропроцессор посылает сигнал на горелку, которая греет носитель до нужной температуры.

Принцип работы котла: часть 2

Но на этом все не заканчивается. После включения котел начинает работать по нарастающей. Сначала на минимальной мощности, а со временем доходит до своего максимума. Когда двухконтурный нагревает на каком-то этапе носитель до заданной температуры, то агрегат переходит в режим модуляции. Если же при первом включении мощность превышает допустимую, микропроцессор посылает сигнал отключить горелку. Повторное включение осуществляется через три минуты. Камера сгорания металлическая и имеет специальную термостойкую обмотку. Над ней находится теплообменник, под ней горелка. Последняя зажигается ровно в тот момент, когда падает температура носителя в системе и нужно нагреть воду. Вместе с ней включается в работу и циркуляционный насос, призванный гонять воду по замкнутой системе. При достижении заданной температуры котел газовый настенный двухконтурный переходит в В некоторых моделях горелка горит, но на минимуме, в других же тухнет и загорается при подаче газа.

Еще немного об особенностях работы

Чтобы предотвратить попадание носителя во второй контур, используют трехходовой клапан. Таким образом удалось добиться подачи нагретой воды из котла в систему через одну линию (подающую) и возврат через другую (обратную). Стоит обратить внимание на то, что котел газовый настенный двухконтурный устроен таким образом, что носитель движется по кругу, не образуя налет. Но это касается первого теплообменника. Во втором же происходит забор воды из трубопровода. Как показывает практика, качество носителя зачастую оставляет желать лучшего. По этой простой причине имеет смысл перед носителем устанавливать фильтры, которые удалят нерастворимые соединения. Если же контур сломается, то котел может работать в режиме обогрева помещения. Таким образом, вы не будете сидеть в зимнее время в холодной квартире или доме.

О том, как работает система ГВС (горячее водоснабжение)

Если переключить газовые котлы отопления настенные двухконтурные в летний режим, то будет функционировать только система подогрева носителя для бытовых нужд. По сути, батареи будут холодными, а из крана будет идти горячая вода. Принцип работы тут предельно простой. Трехходовой клапан меняет свое положение и закрывает линию отопления, этим самым открывая путь ко вторичному теплообменнику, куда и направляется носитель. Когда вода проходит через носитель, она нагревается и попадает прямиком в контур горячего водоснабжения. Процесс начинается с запуска реле, контакты которого замыкаются при расходе носителя более 2,5 литра. От микропроцессора подается команда на розжиг горелки, а затем постепенно открывается газовый клапан. Мощность увеличивается по нарастающей. Дальше аппарат переходит в режим плавного регулирования температуры. Стоит заметить, что газовые котлы отопления настенные двухконтурные от всех производителей устроены так, что горелка выключается при превышении заданной температуры на 5 градусов, а включается при понижении температуры носителя на 1 градус.

Котел газовый двухконтурный турбированный: преимущества и недостатки

Суть работы турбированных моделей заключается в том, что имеется Подача воздуха для процесса горения газа, а также отвод продуктов сгорания осуществляется при помощи встроенного вентилятора. В этом случае имеется пара воздуховодов небольшого диаметра. Процесс происходит одновременно. Продукты сгорания выходят в окружающую среду, а необходимый для поддержания горения кислород, наоборот, подается к котлу. Вентиляторы монтируются внутри котла. Но стоит обратить ваше внимание, что принудительный отвод подходит для агрегатов мощностью не более 30 кВт. Что же касается преимуществ, то они очевидны, нет необходимости строить дымоход. На улицу выводятся две трубы, одна большого диаметра, вторая маленького. Первая используется для подачи кислорода, вторая — для отвода продуктов сгорания. Но и недостатки тут имеются, дело в том, что газовые котлы отопления двухконтурные имеют более сложную конструкцию, и далеко не всегда имеется возможность сделать дыру в стене. Давайте рассмотрим еще один важный момент.

Инструкция по эксплуатации

Тут сложно дать конкретные рекомендации, обусловлено это тем, что рекомендации у каждого производителя свои. Но есть несколько общих правил, которые необходимо выполнять для нормальной работы вашего котла. Во-первых, между трубопроводом и теплообменником имеется специальный фильтр. Так вот, периодически его нужно чистить или менять. Как часто это делать, узнайте в паспорте. Еще одно требование — следить за давлением в системе. В большинстве случаев оно не должно падать ниже 0,5-0,75 Бар. Если показатель ниже, необходимо добавить воды в систему, если выше, то наоборот, спустить определенное количество носителя. Зачастую имеется два клапана, а также манометр, показывающий давление. Если стрелка находится в зеленой зоне, то все нормально. Есть одна хитрость, которая заключается в уменьшении количества накипи в системе. Заключается в том, чтобы не повышать температуру носителя выше 45 градусов по Цельсия. При повышении происходит распад солей и других элементов, которые образуют плотный налет.

Схема двухконтурного котла

Давайте поговорим о том, как правильно подключить устройство. Зачастую этим занимаются профессионалы, но если вы решили сделать это сами, то без определенных знаний ничего не выйдет. Во-первых, двухконтурный газовый котел, принцип работы которого мы уже рассмотрели, должен предусматривать механический фильтр на входе. Желательно предварительно установить отсекающий кран на обратку котла. Делается это для того, чтобы не нужно было завоздушивать систему при поломке агрегата. После монтируется непосредственно котел, дальше подводятся коммуникации, то есть водоснабжение, газ, а также устанавливают для отвода продуктов сгорания и подачи кислорода. В любом случае пуск системы осуществляется под контролем газовой службы. Не забывайте о том, что или настенный должен быть установлен строго по уровню.

Заключение

Если вы собираетесь своими руками устанавливать устройство, то вам обязательно понадобится схема двухконтурного газового котла. Зачастую же имеет смысл заплатить и доверить это дело профессионалам. Обусловлено это тем, что вы будете иметь дело с взрывоопасным газом, поэтому любая утечка может привести к серьезным последствиям. Вот, в принципе, и все по данной теме. Теперь вы знаете, как работает котел двухконтурный газовый. Инструкция к эксплуатации обязательна к прочтению, ведь вы имеете дело с серьезным оборудованием. Более того, если вы не прочтете соответствующую документацию, то можете не знать многих важных моментов и «провалить» гарантию на устройство, в результате чего при поломке придется тратить собственные деньги.

Все чаще для отопления и горячего водоснабжения в домах используются котлы. Они компактны, мощны, удобны в эксплуатации. Газ на сегодняшний день обходится дешевле, чем другие виды топлива. Если вы задумываетесь об установке такого оборудования у себя дома, важно понять, как работает газовый котел. Это поможет вам быстрее разобраться в управлении техникой и успешно ее эксплуатировать.

Как устроен газовый котел

Из чего состоит техника? Ответ на этот вопрос важно знать каждому пользователю, потому что при работе могут возникать разные ситуации. Кроме того, знания об устройстве газового котла и его составляющих помогут выбрать ту модель, которая подходит именно для вашего помещения.

Основные узлы

Горелка . Прямоугольная конструкция оборудована форсунками. Через них газ попадает в горелку и распределяется. Так поверхность радиатора равномерно прогревается по всей поверхности.

Существует две разновидности горелки:

Атмосферная . Устанавливается возле дымохода. Принцип работы прост: воздух для поддержания пламени забирается из помещения. В этом случае обязательно наличие окна и нормальной вентиляции. Преимущество атмосферного типа — независимость от электроэнергии. Чаще встречается в моделях напольного типа.

Турбированная . Работа такого котла не зависит от наличия тяги в дымоходе и вентиляции, так как встроенный вентилятор принудительно выводит продукты сгорания через коаксиальный дымоход. Вывод может быть сделан в стене. Встречается в котлах настенного размещения. Основной недостаток – энергозависимость.

Теплообменник представляет собой короб, внутри которого расположены трубки. По ним циркулирует вода. Узел может состоять из разных сплавов, что сказывается на сроке его эксплуатации. Двухконтурный прибор оснащен двумя радиаторами, одноконтурный — одним. Разновидности:

Стальной . Самый простой и дешевый вариант. Материал устойчив к перепадам температур, однако обладает низкой теплопроводностью и недолговечностью.

Медный . Это стойкий к коррозии и перепадам температур сплав. Медь в семь раз лучше стали проводит тепло, поэтому радиатор обходится дороже. Имеет ограниченную температуру нагрева.

Чугунный . Устойчив к коррозии и высоким температурам. Хорошо проводит тепло, но обладает большим весом. Поэтому чаще используется для напольных котлов в виде разборной конструкции.

Циркуляционный насос создает давление в системе для постоянной циркуляции воды. Не во всех моделях есть насос. Но если вы выбираете технику для газового отопления, он должен присутствовать в конструкции.

Расширительный бак . При нагреве теплоноситель расширяется, поэтому бак принимает его излишки во избежание аварийной ситуации.

Дымоотвод . В атмосферных моделях труба соединяется с патрубком корпуса и выводится к дымоходу. В турбированных типах котлов создается коаксиальный дымоотвод, другой конец которого присоединяется к отверстию в стене.

Электроника и модуль управления включает датчики, проводки, схемы: все, что позволяет устройству стабильно функционировать.

Автоматика безопасности. Это сенсоры, которые защищают прибор от таких неполадок:

отсутствие тяги;
перегрев;
отсутствие пламени в горелке.

Если система дает сбой, датчики посылают сигнал модулю управления и работа изделия прекращается.

Принцип работы

По магистрали в систему поступает холодная вода. Через насос циркуляции она подается в теплообменник. Открывается газовый клапан, и в горелку через форсунки поступает топливо. Срабатывает электрод розжига, от чего газ загорается.

Котел работает на отопление или обеспечение горячего водоснабжения (ГВС). Переключение происходит с помощью трехходового клапана. В процессе работы продукты сгорания выводятся через дымоход. При достижении установленной температуры пламя гаснет. Некоторые модели имеют наружный термостат, поэтому при понижении температуры сразу включают нагрев.

Ниже представлена схема работы:

Как должен работать котел? Это зависит от его разновидности.

По способу установки техника делится на два типа:

Настенные. Небольшие приборы малой и средней мощности. Часто устанавливаются в квартирах и домах с небольшой площадью. Размещение на стене экономит свободное пространство.
Напольные . Габаритные конструкции, для размещения которых понадобится много места. Зато они способны одновременно отапливать и обеспечивать ГВС большие площади.

По строению дымоотвода, типу отвода продуктов сгорания:

атмосферные;
турбированные.

Режимы их работы мы описывали выше.

По функциональности:

Одноконтурные . Обеспечивают оптимальную работу на отопление.
Двухконтурные . Оснащены двумя радиаторами, поэтому могут обеспечивать систему отопления и наполнять краны горячей водой.

Разновидности горелки:

Модулируемая . Плавная автоматическая регулировка силы пламени.
Обычная . Без какой-либо регулировки.

По типу поджига:

Пьезорозжиг . Запуск проводится путем нажатия кнопки и деформации пьезоэлемента. Преимущества розжига в энергонезависимости. Недостатки: постоянный ручной запуск, большой расход топлива.
Электронный . Срабатывает встроенный трансформатор, который управляется автоматикой.

По принципу работы:

Конвекционные . Обычная схема, по которой тепло при сгорании переходит к теплоносителю (воде).
Конденсационные . Кроме обычного нагрева устройство использует тепло водяного пара. Конденсат скапливается в дополнительном теплообменнике. Поэтому модели Аристон Class Premium Evo обладают высоким КПД.

Обычные котлы энергозависимы, но встречаются устройства, которые работают по другому принципу. Они устанавливаются в помещениях с наличием дымохода и обладают открытой камерой сгорания. Зажигание происходит при помощи пьезоэлемента. Некоторые из них (например, «Конорд») имеют чугунный радиатор.

Двухконтурный газовый котел в разрезе. Выбираем двухконтурный газовый котел

При выборе газового котла отопления прежде всего надо решить, одноконтурный вы хотите котел или двухконтурный. В чем их отличия, устройство и как работает двухконтурный котел в разных режимах — эти темы рассмотрены ниже.

Чем отличается двухконтурный котел от одноконтурного, принцип работы

Одноконтурные котлы отопления могут подогревать только теплоноситель, который идет в систему отопления. Двухконтурные, плюс к отоплению, могут еще греть воду для бытовых нужд. Дополнительная функциональность обеспечивается дополнительными устройствами, так что устройство двухконтурного котла сложнее чем одноконтурного.

Еще один момент: двухконтурные котлы — обязательно автоматические, так как за работой всей «начинки» следит автоматика (стоят датчики, сигналы которых обрабатывают микропроцессоры).

Высокая степень автоматизации характерна для газовых котлов. Отопительное оборудование, работающее на других видах топлива, тоже может иметь автоматику, но подготовка горячей воды в них не реализована (во всяком случае, пока не реализована). Так что если говорят «двухконтурные котлы», то обычно имеют в виду газовые. Далее, рассматривая как работает двухконтурный котел, будем говорить именно о газовых агрегатах.

По способу установки они могут быть настенные или напольные. Но напольные двухконтурные — это, скорее, исключение. А вот настенные модели больше идут с возможностью подготовки воды для ГВС.

Теплообменники двухконтурных котлов бывают двух типов: битермические и сдвоенные пластинчатые. Об устройстве, достоинствах и недостатках обоих видов поговорим подробнее.

Устройство и принцип работы 2-х контурных котлов с пластинчатым теплообменником

У котлов с пластинчатым теплообменником, по сути, два расположенных в разных местах теплообменника. Один — основной — находится в работе и при включении оборудования на «отопление», и при подогреве горячей воды. Второй начинает греться только тогда, когда включается где-то горячая вода.

Теплообменник ГВС (вторичный) и основной теплообменник (первичный)

Как работает двухконтурный котел на отопление

При работе на отопление, алгоритм работы котла с пластинчатым сдвоенным теплообменником следующий (контроль по температуре теплоносителя):

Включается насос, который гонит теплоноситель по трубам отопления. Тот циркулирует, оббегая все включенные в систему радиаторы.
Температура теплоносителя контролируется датчиком, сигнал от которого поступает в микропроцессор. Если в настройках температура заложена более высокая, подается сигнал на открытие газового крана в горелку, высекается искра.
Разжигается горелка, начинается подогрев теплообменника, через который проходит теплоноситель. Насос все это время в работе.
При достижении выставленной температуры, подача газа прекращается. Насос еще некоторое время работает (от 20-30 секунд до минуты или чуть более). Это необходимо, чтобы охладить разогретый теплообменник, иначе теплоноситель, оставшийся в этой части, может закипеть.
Насос выключается, котел некоторое время стоит в режиме ожидания.
Далее процесс начинается снова с запуска циркуляционного насоса.

Точно так же работают и одноконтурные котлы, оснащенные автоматикой. Разница появляется во втором режиме — при подготовке теплой воды.

При нагреве воды для ГВС

Когда где-то в доме открывается кран горячей воды, в двухконтурном котле в работу включается второй теплообменник. Давайте рассмотрим как работает двухконтурный котел при нагреве воды:

Алгоритм работы прост и несложен, хотя само устройство двухконтурных котлов, безусловно, сложнее (и они дороже) чем одноконтурных. Но и комфорт они предоставляют несравненно больший.

Летний режим

Так как в теплый период отопление работать не должно, а нагревать воду очень даже надо, в современных двухконтурных котлах предусмотрен летний режим. Переводится в него оборудование нажатием кнопки. В этом случае трехходовой клапан отсекает линию на отопление и циркуляция происходит по замкнутому контуру внутри котла.

Как работает двухконтурный котел только на подогрев воды? Работа двухконтурного котла в летнем режиме отличается тем, что подача газа и розжиг горелки происходит при открытии крана горячей воды. Сигнал в управляющий модуль поступает от датчика потока. При достаточном расходе (обычно 2,5 л/мин) подается команда на подачу газа к горелке и ее розжиг. Интенсивность подачи газа регулируется в зависимости от выставленной температуры ГВС.

После того как расход горячей воды прекращается, перекрывается газ и горелка тухнет. Циркуляционный насос еще какое-то время работает (режим постциркуляции). Это необходимо, чтобы не закипел теплоноситель (и не образовалась накипь).

Как следует из принципа работы двухконтурного газового котла, при нагреве воды для ГВС, теплоноситель в системе отопления не греется. Многие считают это недостатком и боятся замерзнуть. В реалии никто не замечает этих «отключений». Даже если вам надо налить ванну теплой воды, займет это пусть 20 минут, пусть 30 минут. Ничего с радиаторами за это время не случится — слишком велика тепловая инерционность системы. Даже на малом объеме теплоносителя такие «простои» незаметны.

С битермическим теплообменником

Битермический теплообменник устроен по принципу «труба в трубе». Внутреннее устройство может быть разным — фирмы стараются усовершенствовать свои изделия и пробуют различные варианты. Неизменным остается одно: одна большая труба поделена на части — вдоль. Они разделены металлическими перегородками, герметичны и не сообщаются.

Как работает двухконтурный котел с битермическим теплообменником? По одной части трубы — внешней — циркулирует теплоноситель, который подается в систему отопления. Во второй части — внутренней — вода появляется только после того, как где-то открыли кран горячей воды. Работавший до этого контур отопления перекрывается (сигналом от платы управления), все тепло идет на подготовку горячей воды. Все это время циркуляционный насос не работает.

Когда прекращается расход горячей воды (закрыли кран), включается циркуляционный насос, снова подогревается теплоноситель, который циркулирует по трубам отопления. Как видите, устройство двухконтурных котлов с битермическими теплообменниками проще — меньше деталей, датчиков, соответственно, проще управление. Это отражается на цене — они немного дешевле. В то же время КПД таких котлов в режиме нагрева воды несколько выше (в среднем 93,4%, против 91,7%).

Есть и минусы — битермические теплообменники чаще забиваются. В режиме нагрева воды для ГВС нет циркуляции в контуре теплоносителя. Это не страшно, если система герметична (она такой и должна быть) и не требует постоянной подпитки.

Но если где-то есть утечка и для поддержания рабочего давления в системе отопления необходимо постоянно добавлять воду, происходит постепенное зарастание просвета той части трубы, по которой циркулирует теплоноситель. Когда этот просвет оказывается забит солями, активнее греется та часть, которая проводит воду для ГВС. Это приводит к тому, что начинает забиваться солями и эта часть, котел просто перестает работать.

Какой же выбрать теплообменник

При выборе двухконтурного котла отопления приходится решать, купить котел с битермическим теплообменником или с раздельными теплообменниками. Решать придется вам, потому что однозначного ответа нет. Вот критерии:

Теперь вы не только знаете как работает двухконтурный котел, но и то, какие теплообменники в нем могут быть установлены.

Двухконтурные отопительные котлы получили большое распространение за счет удобства и компактности. Они согревают дома и одновременно служат источниками горячего водоснабжения. То есть, необходимость покупать отдельный водонагреватель и отдельный отопительный прибор полностью отпадает. Каков принцип работы двухконтурного газового котла и из каких частей состоит это устройство? Об этом мы расскажем в нашем обзоре.

Устройство двухконтурного газового котла

Для того чтобы понять принцип работы газового двухконтурного котла, необходимо разобраться в его устройстве. Он состоит из множества отдельных модулей, которые нагревают теплоноситель в отопительном контуре и выполняют переключение на контур ГВС. Слаженная работа всех составляющих позволяет рассчитывать на беспроблемную эксплуатацию оборудования. Зная устройство двухконтурного котла, можно разобраться и в его принципе действия.

Мы не будем рассматривать устройство двухконтурных котлов с точностью до винтика, так как нам достаточно разобраться в назначении основных узлов. Внутри котла мы найдем:

Устройство моделей с двумя контурами: отопительным и контуром ГВС.

Горелку, располагающуюся в открытой или закрытой камере сгорания – это сердце любого отопительного котла . Она нагревает теплоноситель и генерирует тепло для работы контура ГВС. Для обеспечения точной поддержки заданной температуры она наделяется системой электронной модуляции пламени;
Камеру сгорания – в ней располагается вышеуказанная горелка. Она может быть открытой или закрытой. В закрытой камере сгорания (а точнее, над ней) мы найдем вентилятор, отвечающей за нагнетание воздуха и за удаление продуктов сгорания. Именно он и является источником тихого шума при включении котла;
Циркуляционный насос – обеспечивает принудительную циркуляцию теплоносителя по отопительной системе и при работе контура ГВС. В отличие от вентилятора камеры сгорания, насос не является источником шума и работает максимально бесшумно;
Трехходовой клапан – именно эта штука отвечает за переключение системы в режим генерации горячей воды;
Основной теплообменник – в устройстве двухконтурного настенного газового котла он располагается над горелкой, в камере сгорания. Здесь происходит нагрев теплоносителя, используемого в контуре отопления или в контуре ГВС для нагрева воды;
Вторичный теплообменник – именно в нем происходит подготовка горячей воды ;
Автоматику – она контролирует параметры работы техники, проверяет температуру теплоносителя и горячей воды, управляет модуляцией, включает и отключает различные узлы, контролирует наличие пламени, фиксирует ошибки и выполняет прочие полезные функции.

В нижней части корпусов располагаются патрубки для подключения отопительной системы, труб с холодной водой, труб с горячей водой и с газом.

В некоторых моделях газовых двухконтурных котлов используются сдвоенные теплообменники. Но принцип работы остается практически тем же самым.

Можно заметить, что устройство газовой колонки отличается только отсутствием контура отопления.

Мы выяснили устройство двухконтурного настенного газового котла – оно кажется немного сложным, но если разобраться в назначении тех или иных узлов, то сложности исчезнут. Здесь мы можем отметить схожесть с газовым проточным водонагревателем, от которого здесь осталась горелка с теплообменником. Все остальное взято от настенных одноконтурных котлов. Несомненным плюсом является наличие встроенной обвязки – это расширительный бачок, циркуляционный насос и группа безопасности .

Разбирая принцип работы и устройство газового двухконтурного котла, следует отметить тот факт, что вода из контура ГВС никогда не смешивается с теплоносителем. В отопительную систему теплоноситель заливается через отдельную трубу, подключенную к отоплению. Горячая вода подготавливается за счет части теплоносителя, циркулирующего через вторичный теплообменник. Впрочем, об этом мы расскажем чуточку позже.

Принцип работы двухконтурного газового котла

Теперь мы приступим к разбору принципа работа газового двухконтурного котла. Назначение отдельных узлов и модулей мы выяснили, теперь эти знания помогут нам понять, как работает все это оборудование. Рассматривать принцип работы будем в двух режимах:

В режиме обогрева;
В режиме генерации горячей воды.

В режиме обогрева котел обеспечивает ваш дом теплом.

Сразу отметим тот факт, что работа в двух режимах сразу невозможна – для этого в двухконтурных котлах предусмотрен трехходовой клапан, направляющий часть теплоносителя в контур ГВС. Давайте рассмотрим принцип работы при обогреве, а потом узнаем, как работает техника в режиме горячего водоснабжения.

В режиме обогрева двухконтурный котел работает так же, как и самый обычный проточный нагреватель. При первом включении горелка работает довольно долго, поднимая температуру в контуре отопления до заданной отметки. Как только будет достигнут необходимый температурный режим, подача газа отключится. Если в доме установлен датчик температуры воздуха, то автоматика будет учитывать его показания.

На работу газовой горелки в двухконтурных котлах может влиять и погодозависимая автоматика, контролирующая температуру уличного воздуха.

Тепло от работающей горелки нагревает теплоноситель, который гоняется по отопительной системе в принудительном режиме. Трехходовой клапан находится в таком положении, чтобы обеспечить нормальное прохождение воды через основной теплообменник. Продукты сгорания удаляются двумя способами – самостоятельно или с помощью специального вентилятора, располагающегося в верхней части двухконтурного котла. Система ГВС при этом находится в отключенном состоянии.

Работа в режиме подачи горячей воды

Что касается контура горячего водоснабжения, то он запускается в тот момент, когда мы поворачиваем ручку водопроводного крана. Появившийся ток воды приводит к срабатыванию трехходового клапана, который отключает отопительную систему. Одновременно с этим происходит розжиг газовой горелки (если на тот момент она была отключена). Спустя несколько секунд из крана начинает течь горячая вода.

При переходе в режим подачи горячей воды, контур отопления полностью отключается.

Давайте разберем принцип работы контура ГВС. Как мы уже говорили, его включение приводит к отключению работы отопления – здесь может работать только что-то одно, или ГВС или отопительная система. Управляет всем этим трехходовой клапан. Он направляет часть горячего теплоносителя во вторичный теплообменник – обратите внимание, что никакого пламени на вторичке нет. Под действием теплоносителя теплообменник начинает греть протекающую через него воду.

Схема несколько сложноватая, так как здесь задействуется малый круг циркуляции теплоносителя. Подобный принцип работы нельзя назвать самым оптимальным, зато двухконтурные газовые котлы с раздельными теплообменниками могут похвастаться нормальной ремонтопригодностью. Каковы особенности котлов с комбинированными теплообменниками?

Более простая конструкция;
Высока вероятность образования накипи;
Более высокий КПД у ГВС.

Как мы видим, недостатки плотно переплетаются с достоинствами, но раздельные теплообменники ценятся больше. Конструкция несколько усложняется, зато здесь отсутствует накипь. Обратите внимание, что в момент работы ГВС протекание теплоносителя по отопительному контуру останавливается. То есть, его длительная работа способна нарушить тепловой баланс в помещениях.

Как только мы закрываем кран, происходит срабатывание трехходового клапана, и двухконтурный котел переходит в режим ожидания (или сразу же включается подогрев чуть остывшего теплоносителя). В таком режиме оборудование будет находиться до тех пор, пока мы снова не откроем кран. Производительность некоторых моделей достигает до 15-17 л/мин, что зависит от мощности используемых котлов.

Разобравшись с принципом работы газового двухконтурного котла, вы сможете понять назначение отдельных узлов и даже сможете самостоятельно разобраться в вопросах ремонта. На первый взгляд, устройство кажется очень сложным, а плотная внутренняя компоновка вызывает уважение – все-таки разработчикам удалось создать почти идеальное отопительное оборудование. Двухконтурные котлы, таких фирм как Vaillant , активно используются для обогрева зданий различного назначения и для генерации горячей воды, заменяя собой сразу два прибора. А их компактность позволяет сэкономить место и избавиться от необходимости приобретения напольного котла.

Видео

как сделать правильный выбор. Какие бывают настенные газовые котлы.

Описаны основные виды газовых настенных котлов, особенности их монтаж и эксплуатации, преимущества и недостатки. Приведены основные критерии выбора котла, как с технической стороны, так и с эстетической.

Если вы счастливый владелец коттеджа, дачи или небольшого загородного дома, то в первую очередь вам нужно позаботиться о том, чтобы в этом доме было тепло. Поэтому, продумывая всю систему отопления, основное внимание нужно уделить выбору котла. Например, настенные газовые котлы можно установить и в доме и в квартире. Имея свой котел, хозяин самостоятельно решает, какая температура ему нужна. Ведь всем знакома ситуация, когда теплосети включают центральное отопление с опозданием, и все мерзнут в своих домах. С центральным отоплением никак не сэкономить, чего не скажешь об автономном отоплении. (См. также: Как выбрать газовые котлы отопления для дачи?)

Рисунок 1: Настенный газовый котел

Выбор котла отопления

Выбор котлов сейчас весьма разнообразен. Лучше заручиться помощью квалифицированного специалиста, чтобы правильно подобрать мощность и не растеряться во всех нюансах работы этого оборудования. По виду потребляемого топлива котлы делятся:

газовые
твердотопливные
дизельные
электрические
комбинированные.

Большое предпочтение в проектировании небольших систем отопления имеют газовые котлы.Их даже можно называть «мини-котельной». В компактном корпусе размещается не только теплообменник, горелка, и блок управления, но еще и циркуляционный насос (либо два), расширительный бак, термометр, манометр, система, контролирующая безопасную работу оборудования и ряд важных элементов, без которых не сможет работать обычная котельная. В таких котлах первичный теплообменник сделан из меди, в напольных газовых котлах он стальной или чугунный. Настенные газовые котлы отопления имеют ряд преимуществ: незначительный вес и размеры, относительно невысокая стоимость.

Рисунок 2: Разновидности настенных газовых котлов

При выборе котла для отопления своего жилья следует учесть существующие ограничения:

мощность у таких котлов в основном от 12 до 35 (максимум 42) кВт;
чувствительность к качеству водопроводной воды;
срок службы меньше, чем у напольного котла.
Стоимость. Цена настенных котлов при всем этом значительно ниже. Ведь напольный газовый котел такой же мощности будет стоить примерно в 2 раза дороже, чем настенный.

(См. также: Обзор настенного газового котла Neva Lux)

Особенности настенных котлов

Еще одной особенностью, на которую стоит обратить внимание при выборе котла, является способ розжига. На рынке представлены газовые котлы с электрическим розжигом, а также пьезо-розжигом. Первый вариант более прост и экономичен. Горелка котла может иметь стабильную мощность горения, а может иметь возможность ее регулирования, что влияет соответственно на теплоотдачу котла. Это очень удобная функция, которая облегчает эксплуатацию котла, позволяя создавать индивидуальные комфортные условия, а также экономить деньги.

Рисунок 3: Одноконтурный газовый настенный котел

Настенные котлы бывают как одноконтурные, так и двухконтурные. Оборудование первого вида «отвечает» лишь за отопление, двухконтурные — в заводской комплектации созданы для отопления и для горячего водоснабжения. Что выбрать? Если в доме требуется лишь отопление, достаточно установить газовый котел настенный одноконтурный. Это и более дешевый вариант. А вот когда кроме отопления, есть потребность в горячем водоснабжении, то возможны некоторые варианты.

Совет! Если потребность в горячей воде небольшая (10 — 15 л/мин при нагреве на 30° С), то уместнее обзавестись двухконтурным котлом проточного типа. (См. также: Как выбрать газовый котёл на сжиженном газе)

Безопасность котлов

Большая часть моделей котлов оснащена различными устройствами, обеспечивающими безопасность при эксплуатации. Например, датчик наличия пламени при внезапном его пропадании, тут же прекратит подачу газа. Одно уникальное устройство блокирует работу котла при отключении, другое — отключает котел в случае пропадания электропитания. «Умный» блокировочный термостат при возникновении аварийного повышения температуры воды в котле также отключит котел. Еще одно устройство не даст работать котлу при снижении ниже нормы объема теплоносителя.

Рисунок 4: Схема настенного газового котла

По способу удаления продуктов сгорания котлы можно поделить на модели с естественной тягой (еще называют их «камины») и тягой принудительной («турбо — котлы»). Первый вид давно получил большое распространение и к нему все уже привыкли. А в котлах с принудительной тягой есть масса полезных особенностей и ряд преимуществ в установке и последующей эксплуатации. Но самый популярный сегодня газовый котел отопления – настенный.

Принцип работы котла

Удаление газов в них происходит при помощи встроенного в котел вентилятора. Модели такого типа идеально подойдут для помещений без стандартного дымохода — продукты сгорания «улетят» через коаксиальный дымоход (достаточно проделать отверстие в стене). Его еще часто могут называть «труба в трубе», так как он состоит из внутренней и наружной трубы. (См. также: Газовые настенные двухконтурные котлы отопления)

По внутренней трубе продукты горения выходят на улицу при помощи вентилятора, а внешняя труба служит для поступления воздуха снаружи. Немаловажно и то, что такие котлы не «съедают» кислород в помещении и не требуют притока воздуха для поддержания горения. Привлекательности им добавляет возможность сэкономить на установке дорогостоящего стандартного дымохода, используя в монтаже более короткий и дешевый метод — коаксиальный.

Рисунок 5: Двухконтурный газовый котел. Принцип работы

Двухконтурный котел

Двухконтурный настенный газовый котел со встроенным бойлером позволит иметь примерно 50 литров горячей воды, готовой к использованию. Кроме этого, бойлер даже при временном отключении газа снабдит вас горячей водой. Минусом котлов со встроенным бойлером является более значительные габариты и масса, а так же увеличение (незначительное) расхода газа для поддержания постоянного нагрева воды в бойлере.

Если же главное для вас – комфорт, вы используете достаточно много горячей воды, используя одновременно несколько мест водоразбора (кухня, джакузи, несколько ванных комнат), то уместно к любому котлу (независимо от количества его контуров) подключить бойлер значительного объема (200 л). В любом случае, прислушайтесь к советам профессионалов. (См. также: Газовые котлы)

Установка настенных газовых котлов

И здесь у настенных котлов есть еще одно существенное преимущество – монтируется он очень просто. Некоторые отмахнутся, считая, что простая установка — это плюс, который важен только монтажникам. Однако, это не совсем верно. Ведь стоимость работ по установке компактного настенного котла будет весьма существенно отличаться от той, которая бы получилась при монтаже котельной.

Совет! Отдельная установка котла, бойлера, расширительного бака, насосов и прочего, обойдется значительно дороже.

Рисунок 6: Газовый котел в разрезе

Выбор котла по цвету и стилю

Производители котлов позаботились и о разнообразии в цветовой гамме. Компактный и красивый настенный газовый котел легко впишется в любой интерьер и не нарушит стиль дизайна. А если установка настенных газовых котлов будет поручена профессиональным рабочим, то хозяин дома может быть спокоен за правильную бесперебойную работу оборудования и комфортную температуру в своем доме.

Рисунок 7: Кухня с настенным газовым котлом

С помощью газового котла отопления любое помещение, будь то небольшой домик в 50 квадратных метров, или шикарные апартаменты в 350 квадратов, станет теплым и уютным. В вашем доме или квартире, независимо от погоды на улице и нерадивых коммунальщиков, всегда будет комфортно. И при этом бюджет семьи останется только в выигрыше.

Плюсы и минусы битермического теплообменника

11.08.2015

В этой статье мы в деталях рассмотрим все плюсы и минусы битермического теплообменника, постараемся определить, в каких случаях стоит выбирать газовый котел с именно таким теплообменником, а когда стоит выбрать систему с раздельным, пластинчатым теплообменником.

Принцип работы битермического теплообменника

Теплообменники по структуре бывают разные. Трубчатые, пластинчатые, ребристые и другие.

Битермический теплообменник обеспечивает нагрев теплоносителя отопительной системы и проточной воды горячего водоснабжения непосредственно в камере сгорания котла.

Устройство представляет собой по конструкции «трубу в трубе» с параллельными потоками. Битермический теплообменник в разрезе напоминает трубку в виде змеевика, разделенную на секции. На изображении показан теплообменник, а также его разрез в месте, где начитаются трубы с теплоносителем и теплоснимающяя решетка.

Труба теплообменника разделена на два пространства, а медные трубки спаяны между собой в трех точках.

Также существуют битермические теплообменники, в которых внутренняя труба (ГВС) имеет форму двух отдельных овалов, такие теплообменники намного надежнее.

Котлы с битермическим теплообменником конечно же бюджетней. Однако, мы не рекомендуем устанавливать котел с битермическим теплообменником в условиях работы котла с жесткой, насыщенной солями водой. Соли активно откладываются в нижней части теплообменника, вызывают подкипание теплоносителя, что еще больше активизирует процесс отложения солей, что может в скором времени привести к поломке теплообменника, закупорке трубок.

Во избежание данных проблем рекомендуем не использовать котел в режимах, когда может происходить «подкипание» в нижней части теплообменника, использовать специальные фильтры для воды, системы понижения жесткости. Стоит заметить, что некоторые современные котлы почти неуязвимы к соляным отложениям благодаря повышенной скорости тока воды в теплообменнике, системам винтообразной циркуляции, которая предотвращает подкипание.

Также запрещено этиленгликоль в качестве теплоносителя в системах с битермическим теплообменником, ведь отложения, которые он вызывает, практически не удаляются.

К минусам данного типа котлов можно отнести низкую мощность в режиме работы ГВС (достаточно на 1-2 точки водоразбора). Также первые 3-4 секунды вода ГВС будет иметь температуру контура отопления (до 80-90 оС), из-за чего мы рекомендуем первые 1-2 метра системы ГВС делать стальными.

Промывка теплообменника от соляного отложения производится сервисными службами с помощью специальной аппаратуры и кислотных растворов. Большинство битермических теплообменников спокойно выдерживают 1-3 промывки. Далее следует замена.

Как работает раздельный теплообменник в газовых котлах?

Система с раздельным теплообменником состоит из основного теплообменника (трубка с припаянными тепло съемными пластинами), трехходового клапана и наборного, пластинчатого теплообменника ГВС. Такая система будет более стойкой к отложению солей благодаря простой форме внутреннего сечения, а также тому, что контур ГВС работает на меньших температурных диапазонах, полностью отсутствует подкипание.

Также внутренний контур является закрытым, благодаря чему не наблюдается отложение солей.

В Украине именно раздельным теплообменником для ГВС оснащаются большинство газовых котлов. Такие признанные торговые марки как Vaillant, Protherm, Bosch не выпускают на украинский рынок котлы с битермическим теплообменником, чтобы избежать чрезмерных поломок, связанных с неправильным выбором котлов, установкой их в системы с жесткой водой.

Подведем итоги: что выбрать битермический теплообменник или раздельный?

Выбор отопительного котла построенного на основе битермического либо раздельного теплообменника – конечно же сугубо индивидуальный. Но стоит рассмотреть обе стороны медали:

Стоимость газовых котлов с битермическим теплообменником – ниже. В среднем на 25-30%.
Габариты устройства на прямую зависит от комплектующих котла. Благодаря строению – битермальный теплообменник позволяет производить котлы небольших размеров, что так важно для квартир.
Первые порции горячей воды имеют температуру контура отопления, а это бывает и 70 и 80 С. С одной стороны это означает что теплообменник битермический быстро может нагреть воду, но с другой стороны есть высокая вероятность термального ожога, т.е. можно ошпарится. Раздельный теплообменник лучше регулирует температуру, однако к нему требуется трехходовой клапан, что повышает стоимость самого котла.

Пожалуй, на этом список плюсов битермического теплообменника — окончен.

Из недостатков двойного теплообменника можно отнести следующие:

За счет своей конструкции, обслуживать теплообменник крайне сложно. Более того, крайне часто ремонт битермического теплообменника практически невозможно. А замена, обойдется ориентировочно 40% от стоимости самого газового котла.

Битермальный теплообменник более подвержен образованию накипи. Исходя из этого, к воде в отопительном контуре предъявляется особое требование. В идеале использовать специальные магистральные фильтры для умягчения воды. Актуально практически для всей территории Украины.

В период, когда битермический теплообменник забит накипью – пользователь «прочувствует» ряд проблем – работа котла становится шумной (появляются стуки), низкая эффективность котла (потребление газа не дает заявленной тепловой мощности), повышение давление в отопительной системе.

Проанализировав и взвесив все плюсы и минусы, вы решили купить котел с битермическим теплообменником?

Список рекомендуемых котлов магазином WaterStore

Двухконтурные газовые котлы | Одноконтурные котлы отопления

Газовые котлы отопления подразделяются на одноконтурные и двухконтурные. Такое разделение определяется назначением газовых котлов. Одноконтурные газовые котлы предназначены для отопления, а двухконтурные – кроме отопления способны обеспечить горячее водоснабжение дома в проточном режиме.

Одноконтурные газовые котлы

Как видно из схемы, устройство одноконтурного газового котла достаточно простое. Он состоит только из тех узлов, которые требуются для контура отопления. Поэтому такие газовые котлы и называются одноконтурными. Но во многих моделях одноконтурных газовых котлов производители предусматривают узлы для подключения внешнего водонагревателя (бойлера) для приготовления горячей воды. При этом котел всё равно является одноконтурным.

В нашем интернет-магазине Вы сможете купить подходящий Вам одноконтурный газовый котел.

Двухконтурный котел отопления

Двухконтурные газовые котлы отопления имеют контур горячего водоснабжения и имеют возможность нагревать воду в проточном режиме. При открытии крана горячей воды, котел начинает работать на горячее водоснабжение, как многим известная газовая колонка. Во время приготовления горячей воды, контур отопления не работает. Наиболее распространены следующие конструкции настенных двухконтурных газовых котлов:
— котлы с пластинчатым вторичным теплообменником;
— котлы с единым битермическим теплообменником.

Принцип работы газового настенного котла отопления с пластинчатым вторичным теплообменником заключается в том, что при получении сигнала на нагрев горячей воды, теплоноситель перенаправляется из системы отопления на внутренний вторичный контур с теплообменником горячего водоснабжения, в котором тепло от теплоносителя системы отопления передается потребляемой воде. Схема работы двухконтурного газового котла с вторичным теплообменником приведена ниже:

Схема приготовления горячей воды в двухконтурном газовом котле со вторичным теплообменником.

Принцип устройства битермического теплообменника – «труба в трубе». При этом трубопровод с водой для ГВС проходит внутри трубопровода для теплоносителя. При отборе горячей воды прекращается работа циркуляционного насоса газового котла и всё тепло от теплоносителя в теплообменнике передается воде, используемой для хозяйственных нужд. Ниже приведена схема работы газового двухконтурного газового котла с битермическим теплообменником:

Схема приготовления горячей воды в двухконтурном газовом котле с битермическим теплообменником.

В нашем интернет-магазине Вы сможете купить двухконтурный газовый котел в соответствии с Вашими потребностями

Газовые отопительные котлы со встроенным бойлером.

Как следует из названия, в этом оборудовании накопительный водонагреватель (бойлер) встроен в газовый котел. Со встроенным бойлером могут быть как настенные газовые котлы, так и напольные котлы отопления.

Настенный газовый котел со встроенным бойлером или напольный котел с бойлером Вы можете приобрести через наш интернет-магазин.

Котлы Unilux

Котёл газовый Unilux КГВ

Газовый котёл — устройство для получения тепловой энергии в целях, главным образом, отопления помещений (объектов) различного назначения, нагрева воды для хозяйственных и иных целей, путем сгорания газообразного топлива. Газообразным топливом для наших газовых котлов является природный газ. На сегодняшний день, во многих регионах природный газ является наиболее предпочтительным видом топлива вследствие его основных качеств: дешевизна, экономичность, легкости пользования и доступности автоматизации газовых котлов.

Принцип работы котлов Unilux КГВ заключается в том, что при подаче газа к котлу включают пьезо-розжиг, от искры зажигается запальни (фитиль), который всегда горит. От запальника загорается горелка, она греет теплообменник. Если котёл оборудован автоматическим клапаном, то котел нагревается до заданной термостатом температуры, после чего автоматика отключает горелку. При падении температуры в котле, термодатчик дает команду клапану на открытие подачи газа и горелка зажигается снова. Значительная экономичность и очень высокий КПД 97% достигается за счёт сильно увеличенной теплообменной поверхности.

Во всех котлах применяется встроенная автоматика для обеспечения безопасности при отключении газа и пропадании тяги.

Классификация газовых котлов Unilux КГВ в зависимости от комплектации:

• Напольные — размещаются на полу или специальной платформе.
• Одноконтурные — котлы, способные в стандартной комплектации работать лишь на обеспечение отопления; если же требуется также приготовление горячей воды, к котлу необходимо подсоединить емкостной водонагреватель косвенного нагрева.
• Двухконтурные — котлы моделей Unilux КГВ-С, способные обеспечивать и отопление, и нагрев горячей воды для нужд ГВС. Нагрев контура ГВС осуществляется в проточном теплообменнике (вариант исполнения: коаксиальный битермический).
• Энергонезависимые — котлы способны работать без электричества, поэтому незаменимы там, где имеются перебои со светом.
• Ручная регулировка пламени — котлы моделей Unilux КГВ и Unilux КГВ-Т комплектуются клапаном с ручной регулировкой пламени, т.е. горелка будет постоянно гореть, а интенсивность пламени будет зависеть от выставленного пользователем значения на регуляторе.
• Автоматическая регулировка пламени — котлы моделей Unilux КГВ-А и Unilux КГВ-С комплектуются клапаном с автоматической регулировкой пламени — т.е. в зависимости от выставленного значения на регуляторе клапан автоматически будет поддерживать заданную температуру в котле, включая и отключая горелку.
• С естественной тягой — забор воздуха для горения осуществляется из помещения, где расположен котел (котельная), а отвод продуктов горения происходит за счёт естественной тяги.
• Пьезорозжиг — включаются вручную — нажатием кнопки.

Котел газовый Unilux КГВ (упрощенная схема) в разрезе
— огонь; — вода

Сильно увеличенная теплообменная поверхность. Очень высокий КПД — 97%. Суперэкономичный.

Таблица технических характеристик газовых котлов Unilux КГВ

Параметры:	Unilux КГВ-7	Unilux КГВ-10	Unilux КГВ-12	Unilux КГВ-16	Unilux КГВ-22	Unilux КГВ-32
Габариты: см ширина/глубина/высота	18/35/60	23/35/60	30/35/60	28/35/64	35/35/63	42/35/67
Поверхность теплообмена: кв.м	1,05	1,35	1,66	1,85	2,13	2,61
Количество ГВС в мин: литр	—	—	5-7	—	7-8	8-9
Объём топочной камеры: куб.м	0,003	0,004	0,006	0,007	0,009	0,013
Мощность: кВт	7	10	12	16	22	32
КПД: %	97	97	97	97	97	97
Масса: кг	37	48	58-70	65	77-80	93-98
Давление при испытании: кг/кв.см	2,5	2,5	2,5	2,5	2,5	2,5
Средний расход газа в сутки (без ГВС): куб.м	5-6	8-9	9-10	13-15	17-19	26-28
Диаметр дымохода: мм	100	100	100-110	100-110	110-130	120-140

Unilux КГВ-42	Unilux КГВ-52	Unilux КГВ-70	Unilux КГВ-90	Unilux КГВ-120	Параметры:
49/35/67	50/35/72	67/45/81	67/51/83	70/66/90	Габариты: см ширина/глубина/высота
3,07	3,53	5,6	6,6	8,7	Поверхность теплообмена: кв.м
9-10	10-12	—	—	—	Количество ГВС в мин: литр
0,016	0,018	0,038	0,042	0,070	Объём топочной камеры: куб.м
42	52	70	90	120	Мощность: кВт
97	97	97	97	97	КПД: %
103-109	110-120	220	240	323	Масса: кг
2,5	2,5	2,5	2,5	2,5	Давление при испытании: кг/кв.см
35-37	43-48	60-65	75-85	95-108	Средний расход газа в сутки (без ГВС): куб.м
130-150	140-170	170-180	180-200	180-200	Диаметр дымохода: мм

Котёл газовый Unilux КГВ для бань

Котел газовый Unilux КГВ для бань (упрощенная схема) в разрезе
Таблица технических характеристик газовых котлов Unilux КГВ
Параметры:

на 6 куб.м

на 8 куб.м

на 12 куб.м

номинальная тепловая мощность: кВт

10-15

15-22

20-27

расчетный объем парильного отделения: куб.м

6

8

12

высота котла с дымоходом: мм

1060

1100

1150

ширина котла: мм

350

400

450

глубина котла (с горелкой): мм

590

600

680

диаметр дымохода: мм

100

100

100

расход газа: куб.м/час

1,2-3,0

1,8-3,5

2,2-4,0

Сохранить/распечатать технические характеристики Unilux КГВ
Компания ТОО ПО «Юнилюкс» оставляет за собой право без предварительного уведомления вносить изменения, касающиеся технических параметров, а так же оснащения предлагаемых товаров. Содержание информации в настоящем сайте не является гарантией на товар. Настоящий сайт не является офертой. Действительный вид оборудования может отличаться от указанных на данном сайте.

Смотрите также:
5 распространенных проблем с котлами и способы их устранения!
Как источник центрального отопления и горячей воды, функциональный бойлер необходим в любом британском доме, особенно в холодные месяцы. Если у вас возникла проблема с котлом, это руководство по распространенным проблемам с котлом может помочь вам диагностировать проблему, прежде чем обращаться к «Желтым страницам» и вызывать стороннюю помощь для получения дорогостоящей службы экстренной помощи.
Купите новый котел на следующий день по фиксированной цене
Получите фиксированную цену за 60 секунд
Установка газового сейфа в течение 24 часа
С 0% годовых на 24 месяца
Подробнее
Получить фиксированная цена за 60 секунд
Установка газового сейфа за 24 часа
С 0% годовых за 24 месяца
Показать меньше
Мой котел не работает
Если у вашего котла полностью перестал работать котел, само собой разумеется, что это не очень хороший знак.Если ваш прибор не включается, ничего не отображает на цифровом экране или не запускается, когда вы пытаетесь нагреть воду или включить центральное отопление, он практически бесполезен.
Предположим, что вы эксплуатируете свой котел не по предоплате, или, если вы уверены, что счетчик в кредит. Первое, что вам следует сделать, это убедиться, что проблема действительно связана с котлом, поскольку это может быть что-то простое, например, сработавший электрический выключатель — проверьте состояние других приборов.Точно так же, если ваш котел полностью работает на газе, также проверьте аналогичные приложения, чтобы убедиться, что проблема не связана с вашим газом.
Если проблема определенно связана с самим котлом, посмотрите на манометр. Он никогда не должен опускаться до 1 или ниже, и в этом случае его необходимо будет долить — проверьте руководство по эксплуатации, чтобы узнать, как это сделать, поскольку каждая модель отличается. Не паникуйте, если вы потеряли свою копию, так как многие руководства по котлу доступны бесплатно в Интернете.
Если это по-прежнему не помогает, последнее действие перед вызовом внешней поддержки — это попытка перезагрузки, что особенно рекомендуется, если в вашем доме недавно отключилось электричество. Дополнительную информацию об этом см. В руководстве по эксплуатации. Если это не помогает, обратитесь к поставщику энергии или внешнему водопроводчику за дополнительной помощью — вам понадобится профессиональная помощь.
Сравнение котировок может сэкономить до 40%:

Нажмите, чтобы получить расценки
Мой котел отключается
Если ваш котел отлично включается, постоянно отключается или отключается, это может быть так же просто, как низкое давление, которое мы обсуждали в предыдущем абзаце.Проверьте свой манометр, и если он ниже 1, выполните те же действия, что и мы.
Однако существует ряд возможных альтернативных причин. Только одна из них — это скопившийся воздух, который можно решить, удалив воздух из радиаторов в вашем доме — проверьте эти источники отопления на наличие холодных зон, чтобы диагностировать это как проблему. Вы также должны проверить свой термостат, так как сломанное устройство может отправлять ошибочное сообщение в котел или замерзшую трубу (очень характерный шум также будет сопровождать эту проблему — мы обсудим звуки более подробно в ближайшее время).Однако это маловероятно, если ваши трубы изолированы.
Наихудший сценарий для отключившегося котла — неисправный насос. Функция безопасности, предназначенная для предотвращения перегрева котлов, в этих случаях вынуждает устройство отключаться, поскольку работа насоса заключается в обеспечении постоянной подачи горячей воды по всему дому — если этого не происходит, горячая вода будет оставаться в бойлере. В этом случае вам понадобится помощь профессионала.
Мой котел не нагревает воду
Иногда котел включается и снабжает дом центральным отоплением, но отказывается нагревать воду.Для этого может быть ряд причин, и некоторые из них можно устранить, не обращаясь за помощью к водопроводчику или поставщику энергии.
Выполните все обычные проверки, прежде чем делать что-либо еще, включая термостат — если температура здесь установлена слишком низкой, ваш бойлер может выпускать только холодную воду. Повышение температуры позволит вашему бойлеру снова нагреть воду в кратчайшие сроки, особенно если вы установите полную настройку отопления и горячей воды. Также убедитесь, что в вашем доме нет замерзших водопроводных труб, которые можно определить наощупь.Если ваш котел подключен к таймеру, также убедитесь, что он не изменился, особенно если часы недавно менялись.
Если у вас старый котел, работающий на газе и имеющий контрольную лампу, проверьте это. Это должно гореть ярко-синим цветом; если это не так, его необходимо повторно зажечь (мы рекомендуем обратиться за помощью к профессионалу, но инструкции можно найти в Интернете, если вы хотите попробовать это самостоятельно). Если ваш котел является более современной комбинированной моделью, попробуйте выполнить полный сброс.Если это не помогает, это указывает на неисправный механизм внутри котла — скорее всего, это переключающий клапан с электроприводом. Их можно приобрести в Интернете, но сам ремонт должен предпринимать только профессиональный специалист.
В моем бойлере не работает центральное отопление
Если ваш котел по-прежнему нагревает воду, но не включает центральное отопление, проверьте термостат. Некоторые котлы не нагревают комнату, для которой установлено значение ниже 21 ^O, поэтому в этом случае попробуйте повысить температуру и вернуться к своему котлу.Если это не сработает, проверьте настройки вашего котла и убедитесь, что функции нагрева не были отключены по какой-либо причине.
Если ничего из этого не помогает, к сожалению, вы видите неисправный переключающий клапан с электроприводом, и вам потребуется помощь профессионала для его замены.
Сравнение котировок может сэкономить до 40%:

Нажмите, чтобы получить расценки
Мой котел шумит
Ни один бойлер не обязательно должен быть бесшумным, но это также плохой знак, если ваш прибор издает шум громче, чем низкий гул.Есть два особенно тревожных звука из котла, которые следует исследовать раньше, чем позже.
Boiler Whistling , также известный как Boiler Kettling , обычно является результатом захвата воздуха либо в самом бойлере, либо где-то в потоке труб вашего дома. Удалите воздух из радиаторов, чтобы увидеть, решит ли это проблему.
Бульканье бойлера обычно предполагает, что где-то в вашем доме есть замерзшая труба, и, таким образом, регулярный поток воды по дому прерывается.Эту трубу следует найти и устранить, прежде чем она вызовет дальнейшие проблемы.
Как вы увидите, ряд общих проблем с котлом можно исправить дома. Неисправный котел — тревожное время для любого, и всегда возникает соблазн немедленно обратиться за помощью к извне, чтобы предотвратить обострение проблемы, но вы можете сэкономить много денег, предприняв сначала эти шаги.
Сравнение котировок может сэкономить до 40%:

Нажмите, чтобы получить расценки
Если у вас возникла какая-либо из этих проблем, ознакомьтесь с нашим руководством по крышке котла.
Купите новый котел на следующий день по фиксированной цене
Получите фиксированную цену за 60 секунд
Установка газового сейфа в течение 24 часа
С 0% годовых на 24 месяца
Подробнее
Получить фиксированная цена за 60 секунд
Установка газового сейфа за 24 часа
С 0% годовых за 24 месяца
Показать меньше Комбинированный котел
загорается, а затем отключается: причины и устранение

Итак, вы включили центральное отопление или горячую воду, слышите, как ваш пароконвектомат сработал только для того, чтобы отключиться, оставив вас на холоде без горячей воды.
Если ваш комбинированный котел загорается, а затем отключается, существует ряд возможных причин от низкого давления воды до нехватки топлива, и в этой статье мы поможем вам определить, почему ваш комбинированный котел отключается.
Из-за чего может отключиться пароконвектомат?
Есть ряд причин, по которым котел отключился и не обеспечил вашу недвижимость центральным отоплением и горячей водой. Они варьируются от серьезных неисправностей, требующих опыта специалиста-теплотехника, до более мелких проблем, которые можно безопасно решить самостоятельно.
Возможные причины, по которым ваш пароконвектомат срабатывает только для повторного отключения, включают:
Причины отключения комбинированного котла Знаки
Низкое давление воды Манометр покажет ниже 1 бар.
Неисправный насос Котел или насос перегревается, насос издает громкий шум, центральное отопление долго нагревается.
Воздушный шлюз Вода не выходит из определенных кранов или радиаторы не нагреваются должным образом
Засорение в системе отопления Перегрев котла, странные звуки из системы центрального отопления, радиаторы не работают должным образом.
Трубка замерзшего конденсата У вас есть конденсационный комбинированный котел с неизолированной внешней трубкой для конденсата, и был период сильных морозов.
Недостаточная подача топлива Может быть проблема со счетчиком (если у вас есть счетчик предоплаты, который проверяет, что он пополнен), трубопроводами подачи или нехваткой местного топлива (сжиженный нефтяной газ и масло).
Низкое давление воды
Комбинированный котел без достаточного давления не будет работать должным образом.
К счастью, проверить давление воды в котле просто, так как на приборе есть манометр. Манометр должен показывать давление от 1 до 2 бар, значение ниже 1 свидетельствует о низком давлении в котле.
Низкое давление воды часто является результатом утечки где-то в системе или вскоре после удаления воздуха из радиаторов.
Утечки не всегда очевидны, поскольку они могут быть внутри системы, осмотрите свой дом, нет ли мокрых или сырых участков.Если вы заметили даже крохотную протечку, отключите подачу воды и немедленно обратитесь к теплотехнику.
При удалении воздуха из радиаторов из системы центрального отопления выходит воздух, что может привести к падению давления воды.
Повышение давления в котле — это то, что можно сделать без помощи профессионального инженера-теплотехника, хотя мы настоятельно рекомендуем нанять его, если вы чувствуете хотя бы малейшую неуверенность.
Узнайте, как восстановить давление в котле за 8 простых шагов.
Неисправный насос
Когда вы включаете центральное отопление, горячая вода должна циркулировать по системе, это возможно благодаря насосу центрального отопления. Вода проходит через насос, прежде чем циркулировать по системе центрального отопления, но со временем внутри насоса может скапливаться мусор, вызывая закупорку. Это чаще всего встречается в старых системах, и инженер-теплотехник сможет выполнить горячую промывку насоса, чтобы устранить засорение.
Можно предотвратить засорение насоса путем ежегодного обслуживания котла сертифицированным инженером по газовой безопасности.
Воздушный шлюз
Воздушная пробка возникает в результате попадания воздуха в систему горячего водоснабжения или центрального отопления, которая препятствует циркуляции горячей воды.
Есть несколько способов очистить воздух из системы горячего водоснабжения и центрального отопления, которые можно сделать без вызова профессионала, и мы составили руководство, которое проведет вас через все этапы: Воздушный шлюз в трубах? Вот как это очистить.
Засорение в системе отопления
Поскольку горячая вода циркулирует вокруг системы центрального отопления, она может содержать частицы мусора, такие как известковый налет, ил и ржавчина, которые в конечном итоге могут накапливаться и образовывать засор.
Помимо отключения вашего комбинированного котла вскоре после розжига, блокировка в системе центрального отопления также может снизить эффективность и срок службы устройства.
Во избежание скоплений настоятельно рекомендуется установить магнитный фильтр. Магнитный фильтр собирает ржавчину и мусор из воды системы центрального отопления до того, как она накопится и вызовет засорение.
Если в системе отопления уже есть засор, установка магнитного фильтра не имеет никакого значения.Вместо этого вам понадобится инженер-теплотехник для выполнения промывки системы отопления, которая очистит систему и позволит горячей воде снова эффективно циркулировать.
После завершения промывки можно установить магнитный фильтр, чтобы предотвратить повторное засорение в будущем — ваш инженер-теплотехник, вероятно, порекомендует установить и такой фильтр.
Трубка замерзшего конденсата
Конденсатопровод выводит сточные кислые воды наружу и сбрасывает их в канализацию.Находясь на открытом воздухе, конденсатопровод может замерзнуть зимой, что может вызвать засорение.
Забитая труба для конденсата не позволит утилизировать сточную жидкость, в результате чего котел отключится.
Для устранения засора трубку замерзшего конденсата необходимо разморозить. Если вы чувствуете себя достаточно уверенно, чтобы сделать это самостоятельно, узнайте, как разморозить трубу для замерзшего конденсата, с помощью нашего пошагового руководства. В противном случае не стесняйтесь обращаться к профессиональному инженеру-теплотехнику.
Комби не получает достаточно топлива
Независимо от того, работает ли ваш котел на газе, масле или электричестве, есть вероятность, что он не получает достаточно топлива. Без достаточного количества топлива пароконвектомат не сможет нормально работать.
Если у вас есть счетчик предоплаты, убедитесь, что он пополнен, иначе газ не попадет в вашу собственность. Если вы храните топливо на месте (сжиженный нефтяной газ или масло), то стоит проверить, нужно ли его доливать.
Согласно правилам газовой безопасности, газовые комбинированные котлы должны быть подключены к газовым счетчикам с помощью трубопровода подачи газа диаметром не менее 22 мм.Во многих старых системах отопления используется 15-миллиметровый газ, который вряд ли обеспечит достаточное количество газа для котла. Зарегистрированный инженер Gas Safe сможет выполнить ремонт труб центрального отопления. Узнайте, что нужно делать, когда дело доходит до замены труб центрального отопления на комбинированный котел.
Для масляных комбинированных котлов технический специалист OFTEC сможет оценить подачу масла в котел, а электрик может проверить подачу электроэнергии для электрических котлов.
По-прежнему возникают проблемы с пароконвектоматом?
Лучший способ восстановить нормальную работу пароконвектомата — это нанять инженера-теплотехника для диагностики котла, поиска неисправности и ремонта.
В Boiler Guide у нас есть сеть высококвалифицированных инженеров-теплотехников по всей Великобритании, и вы можете бесплатно получить расценки от тех, кто находится в вашем районе, заполнив нашу простую онлайн-форму. До 3 инженеров свяжутся с вами, чтобы сообщить свои расценки, что позволит вам сравнить их и быть уверенным, что вы получаете наиболее конкурентоспособную цену за работу.
Об авторе
Группа руководства котла
Boiler Guide стал домом для множества экспертов по отоплению, которые помогли миллионам домовладельцев в Великобритании найти советы и рекомендации.Если у вас есть вопросы по отоплению, у нас есть ответы.
Мой котел продолжает выключаться
Почему мой бойлер продолжает выключаться?
Вы задавали себе этот вопрос? Следующие советы могут помочь вам выяснить, что не так с устройством, но мы не советуем вам пытаться отремонтировать его, если у вас нет необходимых навыков и квалификации. На самом деле, для незарегистрированных людей незаконно работать с газовыми приборами, дымоходами и арматурой, даже если они владеют неисправным имуществом.

Низкое давление воды
Возможно, ваш котел протекает? Или, может быть, в доме есть утечка? Возможно, вам необходимо периодически повышать давление в котле? Если это не так, возможно, у вас неисправный предохранительный клапан, и вам нужно попросить инженера заменить его.
Проблемы с термостатом
Если ваш термостат сломался, ваш бойлер не сможет определить температуру воды и отключится, чтобы предотвратить перегрев прибора или потому, что он предполагает, что он уже достиг требуемой температуры.Вам нужно будет заменить термостат — вы можете сэкономить, купив новый термостат, так как это может снизить ваши счета за электроэнергию в долгосрочной перспективе.
Возможно, сломался и ваш теплообменник. Вам нужно будет заменить его, так как это может быть опасно, особенно если котел продолжает включаться и выключаться.
Газовый котел все время включается и выключается? Перед вызовом инженера выполните эту простую диагностику.
Отсутствие потока воды
Если котел продолжает отключаться, это может быть из-за закрытых клапанов, попадания воздуха в систему или поломки насоса.Котел отключается из-за встроенных предохранительных механизмов — если он не отключился, то котел может перегреться.
Если в системе есть воздух, удаление воздуха из радиаторов может решить проблему. Проверьте, насколько теплые радиаторы должны быть — если некоторые из них кажутся холодными, слейте воздух. Если в системе достаточно воздуха, чтобы ваш котел отключился, это должно быть очевидно, когда вы начнете спускать воздух из радиаторов, так как из них будет вырываться много воздуха.
Закрытый клапан также может препятствовать правильному течению воды внутри котла. Проверьте клапаны на нижней стороне котла — возможно, вы случайно закрыли одну из них. Однако сломанный клапан может находиться внутри котла, и в этом случае вы не сможете его починить, если вы не зарегистрированы как газобезопасный.
Самостоятельно отремонтировать сломанный насос котла не получится, необходимо обратиться к инженеру.
Убедитесь, что вы ежегодно проверяете все газовые приборы с помощью зарегистрированного инженера по газовым сейфам.24 | 7 Спасательные работы на дому с участием более 3000 инженеров, зарегистрированных в Gas Safe, могут охватить целый ряд вопросов, от поломки котла до обслуживания котла и даже ремонта бытовой техники. Свяжитесь с нами сегодня, чтобы получить дополнительную информацию.
Все еще не повезло?
Не пытайтесь прикасаться к какой-либо части вашего котла или системы центрального отопления, если вы не уверены. Вы знали? Запрещается использовать газовый прибор, если он считает это небезопасным. Всегда лучше перестраховаться, чем сожалеть, так как можно усугубить ситуацию.
Вместо этого позвоните нам по телефону 0345 3192 247, и мы сможем помочь. Наша техническая группа выполнит несколько простых действий по устранению неполадок, чтобы увидеть, можно ли решить вашу проблему по телефону, или они могут нанять одного из наших дружелюбных и знающих инженеров, зарегистрированных в Gas Safe, чтобы вы как можно скорее вернулись к работе.
247 Home Rescue не несет ответственности за любые травмы или повреждения, которые вы получили после советов на этом веб-сайте. В случае сомнений обратитесь за профессиональной помощью.
Комбинированный котел Давление продолжает расти
Когда дело доходит до вашего котла, существует ряд мелких проблем, которые могут снизить его эффективность.Лучшее, что вы можете сделать, — это определить проблему и убедиться, что она устранена, прежде чем она станет более серьезной (и более дорогой) в будущем.
В конечном счете, чтобы котел работал с максимальной эффективностью, многие параметры должны быть правильными, включая давление. Если давление воды внутри вашего бойлера слишком низкое или слишком высокое, система отопления просто не будет работать должным образом.
Что такое давление в котле?
Давление в котле относится к балансу воды и воздуха, протекающему внутри вашей системы отопления, и измеряется манометром на панели или под вашим котлом.
Проще говоря, чтобы котел мог эффективно нагревать воду, давление должно оставаться на идеальном уровне. Низкое давление может вызвать отключение системы, а слишком высокое давление в комбинированном котле может привести к перегрузке системы и ее выходу из строя. По этой причине очень важно проверять уровни давления и поддерживать их в норме. Мы не хотим, чтобы давление в котле поднималось до 3 бар!
Проверка, продолжает ли давление комбинированного котла повышаться
Давление в котле необходимо регулярно проверять, чтобы все было на должном уровне.Большинство комбинированных котлов имеют встроенный манометр, к которому можно легко получить доступ и проверить. Для некоторых моделей манометр будет отображать уровни давления с помощью шкалы, и вы можете легко увидеть, если давление в котле начнет повышаться до 3 бар. Для более новых моделей дисплей может больше походить на цифровые часы, которые также могут отображать дополнительную информацию, такую как температура и предварительно установленные таймеры. Дисплей будет отличаться от модели к модели, поэтому обратитесь к руководству по эксплуатации котла для получения более подробной информации.
Какое идеальное давление в котле?
В частности, для комбинированных котлов идеальные уровни давления примерно следующие:
Когда нагрев выключен, манометр должен показывать от 1 до 1.5 баров.
Когда отопление включено, давление в идеале должно быть около 2 бар.
Как уже упоминалось, любое количество мелких проблем может вызвать колебания давления в котле, которые могут повлиять на всю вашу систему отопления. Одна из самых распространенных проблем, о которой мы слышим, — это когда давление в комбинированном котле продолжает расти. Но помните, повышение давления в котле — не повод для беспокойства сразу! Давление в котле должно меняться в зависимости от того, включено ли отопление — на самом деле, небольшое повышение давления между выключением котла и его нагревом является признаком того, что котел работает безупречно.
Однако следует обратить внимание на предупреждающий знак, если давление в комбинированном котле продолжает расти выше указанных уровней. Если вы заметили, что давление в комбинированном котле выходит за рамки этих идеалов, это обычно является признаком основной проблемы, которую может решить либо квалифицированный инженер, либо, в зависимости от проблемы, самостоятельно дома.
Высокое и возрастающее давление
Итак, вы проверили свой манометр и заметили, что уровни повышаются, теперь давление в комбинированном котле слишком высокое.Вы также заметили, что котел внезапно отключается после повышения давления. К сожалению, это признак того, что что-то не так.
Высокое давление комбинированного котла, которое продолжает расти, по своей сути не опасно, но может привести к дорогостоящим повреждениям в трубопроводе. Если давление становится слишком высоким, чаще всего ваша система отопления просто отключается из-за установленного клапана сброса давления (PRV). В этом случае эффективность вашего котла будет сильно снижена. Постоянно высокое и повышающееся давление подвергнет ваш котел большой нагрузке и может повредить жизненно важные компоненты, такие как клапаны, что приведет к утечкам.В таких ситуациях эти компоненты, возможно, придется заменить, а в более серьезных случаях может потребоваться установка полностью нового котла.
Хорошая новость в том, что если вы определите причину достаточно рано, исправление может быть довольно простым.
Высокое и повышающееся давление может быть вызвано множеством факторов. Вот некоторые из наиболее распространенных, а также некоторые решения, которые вы можете предпринять самостоятельно, чтобы остановить повышение давления в комбинированном котле до 3 бар.
Слишком много воды
Если в котле в прошлом было низкое давление, наиболее вероятно, что устранение проблемы заключалось в повышении давления путем добавления уровня воды.Однако, если манометр теперь начал показывать высокое давление, скорее всего, бойлер был переполнен. В этой ситуации выход простой — нужно слить немного воды из системы.
Как вы это делаете? К счастью, это одно из самых быстрых решений. Вот как слить воду из вашей системы отопления:
Удалить воздух из радиатора — Если вы когда-либо читали о превышении давления в бойлере, вы найдете это одним из наиболее рекомендуемых методов слива воды из вашей системы отопления.Первый шаг — выключить котел и просто найти вентиль на радиаторе. Используя радиаторный ключ, поверните вентиль против часовой стрелки. При этом вы должны начать слышать выходящий воздух, прежде чем вы увидите, что выделяется небольшое количество воды — большого количества не должно быть, но все же может быть хорошей идеей убедиться, что у вас есть что-то, что можно поймать или стереть. с потом. Это может остановить слишком высокое давление в комбинированном котле.
Откройте клапан фильтра — Некоторые котлы могут не иметь одного из них, но они распространены в большинстве моделей.В системах отопления часто есть фильтр, который пропускает воду и удаляет любые загрязнения. Этот фильтр и его клапан также могут действовать как дренажная система. Если вы подозреваете, что у вас переполнен бойлер, откройте вентиль фильтра, чтобы слить часть воды и стабилизировать давление в системе.
Если после использования этих рекомендаций вы обнаружите, что давление стабилизируется и остается в идеальных пределах, проблема решена! Однако, если вы видите, что давление снова начинает расти, это может быть признаком другой проблемы, которую, возможно, необходимо решить специалисту по котлам, в том числе:
Заблокированные и поврежденные трубы
Все закрытые системы (т.е. комбинированный котел) имеют расширительный бак, чтобы учесть избыточный уровень воды. В этих случаях от штатного котла к резервуару идет труба. К сожалению, эти трубы могут забиваться грязью и мусором, что приводит к повышению давления в системе. Чтобы проверить это, выключите систему отопления и посмотрите, нет ли скоплений в трубе. Если да, очистите его и верните на место. Если это было причиной, вы должны увидеть, как уровень давления вернется к норме. В некоторых случаях труба могла быть повреждена, что привело к засорению.В этом случае необходимо вызвать инженера, чтобы отремонтировать или заменить рассматриваемую трубу.
Расширительный бак
Одной из основных причин, по которой давление в котле может продолжать расти, является неисправность самого расширительного бака. Как упоминалось выше, расширительный бак предназначен для поддержания давления из-за расширения газа и воды всякий раз, когда система нагревается. В случае неисправности расширительного бака давление в системе не будет регулироваться.Итак, если вы проверили клапаны и удалили воздух из радиаторов, но по-прежнему обнаружили, что давление в комбинированном котле продолжает расти, это может быть расширительный бак. Однако невероятно важно не пытаться работать над этим самостоятельно. Если вы подозреваете, что проблема связана с расширительным баком или повреждением компонента котла, вызовите квалифицированного инженера, чтобы он осмотрел его.
Источники:
https://www.doityourself.com/stry/boiler-pressure-keeps-rising
https: // обогреваемый.co.uk/boiler-advice/boiler-pressure-too-high
Повлияет ли отключение воды на мой бойлер?
Люди часто беспокоятся, что отключение водоснабжения отрицательно скажется на работе котла. Беспокойство обычно вызвано страхом перегрева, например, кипячением чайника без воды, но на самом деле это вряд ли вызовет какой-либо ущерб или риск. Мы рассмотрим, как запустить ваш котел без водопровода, так что, если вы беспокоитесь, читайте дальше.
Нет утечки воды?
Во-первых, если вы обнаружили утечку воды где-нибудь в своем доме, будь то в вашем бойлере, резервуарах для хранения или где-либо еще, то отключение воды через запорный кран должно быть вашим первым приоритетом.
Запорный кран обычно находится под кухонной раковиной и представляет собой кран или клапан. Поскольку они редко выключаются, иногда они могут быть тяжелой работой, но вы или ваш сильный сосед должны уметь это делать. Обратите внимание: если вы изменили расположение или расположение кухни, запорный кран может быть совсем где-то еще — сейчас хорошее время, чтобы найти его, чтобы вы знали, где он находится в будущем. Если вы не можете найти запорный кран, должен быть другой клапан снаружи, возможно, за пределами вашей собственности.Вам, вероятно, придется обратиться в местное управление водоснабжения, чтобы выключить его, отчасти потому, что он может использоваться совместно с водопроводом соседей, а отчасти потому, что вам может понадобиться специальный ключ, чтобы снять крышку.
Поставьте ведро или таз для мытья посуды под утечку, и, если вы хотите быть в большей безопасности, выключите бойлер и отключите электричество с помощью главного блока предохранителей.
Прекращение подачи воды может не сразу остановить утечку. Если резервуар или баллон протекает, возможно, ему сначала нужно опустошиться, но, по крайней мере, он не будет наполняться постоянно.Протекающий резервуар или цилиндр будет стекать до уровня утечки, а затем остановится, как только вода будет отключена.
Какая у вас система?
Существует три основных типа установки котла, и все они обеспечивают подачу горячей воды немного по-разному:
Комбинированный котел нагревает воду по требованию, пропуская водопроводную воду через теплообменник, содержащий свежекипяченую воду, циркулирующую в обратном направлении.
системный котел подает водопроводную воду в цилиндр, который нагревается горячей водой, циркулирующей вокруг него, как в радиаторе.Однако цилиндр находится под давлением из сети. Он забирает горячую воду сверху и подает холодную воду под давлением снизу, благодаря чему поддерживается давление в кранах.
котел, работающий только на тепло (обычный), похож на системный котел, но цилиндр не находится под давлением водопроводной воды — давление воды исходит от силы тяжести, поэтому резервуар для холодной воды обычно находится на чердаке или, по крайней мере, в высшей точке дома.
Однако во всех трех системах вода, выходящая из крана, не , а та же вода, что проходит через теплообменники.Вода, нагретая котлом, находится в замкнутом контуре, постоянно нагревается, охлаждается и циркулирует. Вода, которая поступает из ваших кранов с горячей водой, будет поступать либо прямо из водопровода, либо из баллона, либо из бака на чердаке. Изоляция водоснабжения не повлияет на замкнутый контур, нагревающий радиаторы и отвод тепла от водопроводной воды. Вам останется только перекрыть подачу воды в баки, баллоны и краны.
Безопасно ли перекрывать воду запорным краном?
Если бы котлы не были оснащены множеством датчиков и элементов управления, это действительно могло бы повредить ваш котел, если бы вы включили его без воды для нагрева.Больше всего пострадает ваш комбинированный котел, так как теплообменник может пострадать, но с вашим цилиндром и радиаторами, вероятно, все будет в порядке.
Но пока ваш котел находится в хорошем рабочем состоянии, вам не стоит даже беспокоиться об этом небольшом риске. Комбинированный котел должен автоматически отключиться, если он обнаруживает падение давления в сети или если температура внутри системы становится слишком высокой, как это произошло бы без подачи холодной воды.
Бойлеры, работающие только на систему и обогрев, будут продолжать нагревать радиаторы, и вы можете даже получить немного горячей воды из цилиндра, но она довольно быстро высохнет, когда в систему нет давления или новая вода поступает в систему.
Если вы не включите горячее нажатие, система продолжит работу, как будто ничего не произошло. Открытие крана либо не подействует, либо котел отключится. Учитывая все обстоятельства, риск повреждения крайне мал.
Есть вероятность замерзания?
Мы иногда слышим о людях, которые отключают воду перед тем, как покинуть дом на несколько недель зимой. Причина в том, что они не хотели бы возвращаться домой из-за прорыва водопровода из-за замерзших труб.
Это может быть разумной мерой безопасности, чтобы изолировать водопроводную воду перед уходом зимой, хотя помните, что если трубы замерзнут и лопнут до запорного крана , он все равно начнет вытекать после оттаивания. Это может быть, а может и не быть в вашем доме.
Если вы покидаете дом пустым более чем на несколько дней, можно безопасно оставить отопление включенным, даже если вы отключите воду. Может быть полезно, чтобы центральное отопление включало низкую температуру, пока вас нет рядом.Помимо того, что внутри дома не будет слишком холодно и конденсация, вы можете предотвратить замерзание центрального отопления, особенно если у вас есть трубы, идущие возле внешних стен или в зимнем саду.
Найди мой новый котел

Стоит ли выключать котел этим летом?
Мы еще не достигли точки, когда установится теплая погода и наши кондиционеры станут основной системой комфорта в наших домах.Но все же неплохо начать планировать этот день. Первым делом необходимо организовать техническое обслуживание кондиционирования воздуха профессиональной компанией, работающей в сфере отопления, вентиляции и кондиционирования воздуха в Статен-Айленде, штат Нью-Йорк. Вы можете положиться на наших технических специалистов в этой работе — вам нужно только подписать одно из наших соглашений о техническом обслуживании.
А как насчет котла в вашем доме? Стоит ли закрыть его на лето? Надеюсь, вы уже знаете, что не следует отключать котел зимой, когда вы уезжаете в отпуск, так как трубы могут замерзнуть.Но хорошо ли, даже полезно ли отключать котел в летнюю погоду?
Котлы могут потреблять энергию летом
Если у вас есть котел, работающий на природном газе (а это обычно единственный тип котла, установленный в нашем районе), полезно отключить котел в теплое время года, если это более старая модель. Котел, который у вас есть более 15 лет, вероятно, зажигает горелки с помощью запальной лампы. Этот постоянный пилотный фонарь будет тратить газ в течение лета, пока ему нечего делать.Мы рекомендуем выключать газ на пилотную лампу (рядом с пилотной горелкой должен быть вентиль) и зажигать только осенью.
Для более новых котлов у вас может быть возможность перевести систему в «дежурный» режим, который отключает большую часть газа, подаваемого в котел, но позволяет легко повторно активировать его при необходимости, просто вывести его из режима ожидания.
Периодически включайте котел летом
Клапаны на котле могут заклинивать, если агрегат не используется в течение месяца или более.Мы рекомендуем периодически включать котел каждые несколько недель. Вам нужно запустить его всего несколько минут, чтобы не повредить клапаны.
Помните о техобслуживании котла в конце лета
Обычно мы рекомендуем людям проводить обслуживание систем отопления дома с осмотрами и настройками во время осени. Однако, если вы оставляете котел выключенным на лето, лучше провести техническое обслуживание в конце лета (например, в первую неделю сентября).Это дает вам фору в холодную погоду и гарантирует, что котел сможет вернуться на полную мощность после нескольких месяцев простоя.
Если у вас водонагреватель косвенного нагрева…
… затем оставьте котел включенным. Люди не часто знают, что косвенный водонагреватель использует тепловую энергию домашней печи или бойлера. Если вы используете котел для обогрева дома, вода из котла проходит через теплообменник, а также направляет тепло в бак водонагревателя.В течение года всегда нужна горячая вода, независимо от температуры на улице; держите бойлер в рабочем состоянии, чтобы водонагреватель косвенного нагрева продолжал работать.
Bob Mims Heating & Air Conditioning обслуживает потребности Статен-Айленда в отоплении и кондиционировании с 1955 года. Позвоните нам, чтобы помочь с вашим бойлером в конце зимы.
Теги: котлы, Staten Island
Понедельник, 8 апреля 2019 г., 11:00 | Категории: Отопление |
Температура в котле и опасность перегрева
Что-то, что часто удивляет домовладельцев в их котлах, так это то, что они на самом деле не «кипят».«Энергия, приложенная к воде в резервуаре, поднимает ее до высокого уровня, но не до такой степени, что она превращает воду в пар. Изначально котлы использовали паровое тепло для обеспечения тепла — именно так они и получили свое название — и люди до сих пор ожидают увидеть, как в фильмах котлы взрываются гейзерами пара, когда в них пробивают пули. Паровые котлы все еще существуют, но обычно их можно найти только в промышленных зданиях и в отдельных домах, требующих повышенного отопления.
Ваш котел не должен приближаться к температуре кипения .Мы рассмотрим фактическую температуру котловой воды и выясним, почему перегрев приведет к ремонту вашего котла в Помоне, штат Нью-Йорк. Для получения дополнительной информации об обслуживании и ремонте котла обращайтесь к специалистам Design Air Inc.
.
Ожидаемая температура вашего котла
Средняя уставка газового водогрейного котла составляет 180 ° F. Это обеспечивает соответствующий уровень, необходимый для большинства холодных погодных условий. Если вы можете повысить температуру вручную, не устанавливайте ее выше, чем 210 ° F (что часто является пределом), и старайтесь оставаться ниже на уровне 190 ° F, если вам нужно дополнительное тепло.Как только температура в котле превысит 212 ° F, вы можете столкнуться с серьезными проблемами.
Остерегайтесь перегрева
Если вы заметили, что температура вашего котла превышает указанные выше значения, у вас серьезная проблема. Если температура в бойлере достигнет 220 ° F, резкое падение давления может привести к взрыву бака.
Перегрев также является основной причиной утечки. Когда температура воды в бойлере становится слишком высокой, это увеличивает давление воды во всей системе. Это приведет к поломке клапанов и разъемов.Если у вашего котла есть какие-либо проблемы с ржавчиной или коррозией, которые вы еще не устранили, проблема усугубится и может привести к появлению утечек вдоль самого резервуара.
Существуют разные причины повышения температуры в вашем котле: избыток осадка внутри резервуара, накипь, образующаяся внутри резервуара из-за жесткой воды, сломанный клапан наполнения или неисправность аквастата. Вам нужны специалисты по ремонту, чтобы выяснить причину и устранить ее, прежде чем проблема усугубится.
Не стесняйтесь обращаться за ремонтом, если ваш котел начинает перегреваться.В Design Air Inc круглосуточно работают специалисты, которые помогут отремонтировать ваш котел в Помоне, штат Нью-Йорк, если это произойдет.

Параметры:	на 6 куб.м	на 8 куб.м	на 12 куб.м
номинальная тепловая мощность: кВт	10-15	15-22	20-27
расчетный объем парильного отделения: куб.м	6	8	12
высота котла с дымоходом: мм	1060	1100	1150
ширина котла: мм	350	400	450
глубина котла (с горелкой): мм	590	600	680
диаметр дымохода: мм	100	100	100
расход газа: куб.м/час	1,2-3,0	1,8-3,5	2,2-4,0

Причины отключения комбинированного котла	Знаки
Низкое давление воды	Манометр покажет ниже 1 бар.
Неисправный насос	Котел или насос перегревается, насос издает громкий шум, центральное отопление долго нагревается.
Воздушный шлюз	Вода не выходит из определенных кранов или радиаторы не нагреваются должным образом
Засорение в системе отопления	Перегрев котла, странные звуки из системы центрального отопления, радиаторы не работают должным образом.
Трубка замерзшего конденсата	У вас есть конденсационный комбинированный котел с неизолированной внешней трубкой для конденсата, и был период сильных морозов.
Недостаточная подача топлива	Может быть проблема со счетчиком (если у вас есть счетчик предоплаты, который проверяет, что он пополнен), трубопроводами подачи или нехваткой местного топлива (сжиженный нефтяной газ и масло).

Двухконтурный газовый котел в разрезе. Принцип работы двухконтурного газового котла отопления

Как устроен и как работает котел?

Разновидности подобных котлов

Преимущества и недостатки

Устройство двухконтурного газового котла

Использование двухконтурных систем отопления

Типы котлов

Настенный котел с открытой камерой сгорания

Напольный котел с открытой камерой сгорания

Настенный котел с закрытой камерой сгорания

Напольный котел с закрытой камерой сгорания

Прочие параметры

Популярные марки

Один или два контура для настенного и напольного котлов?

Устройство отопительного оборудования

Характеристики двухконтурного газового котла

Схемы отопления

Принципы работы разных видов систем

Параметры

Полезное видео

Что надо учесть перед выбором

Немного общей информации

О преимуществах двухконтурных котлов

Немного о минусах

Двухконтурный газовый котел: принцип работы

Принцип работы котла: часть 2

Еще немного об особенностях работы

О том, как работает система ГВС (горячее водоснабжение)

Котел газовый двухконтурный турбированный: преимущества и недостатки

Инструкция по эксплуатации

Схема двухконтурного котла

Заключение

Как устроен газовый котел

Основные узлы

Принцип работы

Двухконтурный газовый котел в разрезе. Выбираем двухконтурный газовый котел

Чем отличается двухконтурный котел от одноконтурного, принцип работы

Устройство и принцип работы 2-х контурных котлов с пластинчатым теплообменником

Как работает двухконтурный котел на отопление

При нагреве воды для ГВС

Летний режим

С битермическим теплообменником

Какой же выбрать теплообменник

Устройство двухконтурного газового котла

Принцип работы двухконтурного газового котла

Работа в режиме подачи горячей воды

Видео

как сделать правильный выбор. Какие бывают настенные газовые котлы.

Выбор котла отопления

Особенности настенных котлов

Безопасность котлов

Принцип работы котла

Двухконтурный котел

Установка настенных газовых котлов

Выбор котла по цвету и стилю

Плюсы и минусы битермического теплообменника

Принцип работы битермического теплообменника

Как работает раздельный теплообменник в газовых котлах?

Подведем итоги: что выбрать битермический теплообменник или раздельный?

Из недостатков двойного теплообменника можно отнести следующие:

Список рекомендуемых котлов магазином WaterStore

Двухконтурные газовые котлы | Одноконтурные котлы отопления

Одноконтурные газовые котлы

Двухконтурный котел отопления

Газовые отопительные котлы со встроенным бойлером.

Котлы Unilux

Котёл газовый Unilux КГВ

Котёл газовый Unilux КГВ для бань

5 распространенных проблем с котлами и способы их устранения!

Мой котел не работает

Мой котел отключается

Мой котел не нагревает воду

В моем бойлере не работает центральное отопление

Мой котел шумит

загорается, а затем отключается: причины и устранение

Из-за чего может отключиться пароконвектомат?

Низкое давление воды

Неисправный насос

Воздушный шлюз

Засорение в системе отопления
