Дверной доводчик — как выбрать, установить, пользоваться.

Дверной доводчик — это устройство автоматического закрывания двери. Используется в основном на дверях общественных помещений. Например, на офисах или на дверях магазина, доводчик — непременный атрибут.

Каталог дверных доводчиков с ценами вы можете посмотреть в этом разделе>>>

Потребность в автоматическом закрывании двери существует давно и обуславливается в первую очередь неблагоприятным климатом и внешними раздражающими факторами. Зимой дверь стремятся закрывать, чтобы сохранить в помещении тепло, а летом — прохладу от кондиционера.
В последнее время с распространением электромеханических и электрических замков, установка доводчика на дверь стала незаменимым звеном в системе запирания двери. Например, вспомните свою дверь в подъезд с домофоном. На ней установлен магнитный замок, а закроет он дверь только в том случае, если её кто-то захлопнет (в нашем случае — доводчик). И таких примеров сейчас достаточно много.

Альтернативы дверному доводчику

Раньше проблему решали с помощью примитивных средств.
Например, дверная пружина:

Неудобна тем, что нет регулировки усилия открывания. И тем, что со временем начинает жутко скрипеть )
А вот другой вариант замены дверного доводчика — противовес:

Громоздкое устройство, с отсутствие регулировки и эстетики.

И вот уже пару десятилетий как человечество изобрело дверные доводчики.
Это устройство не бросается в глаза, не скрипит и выглядит эстетично. Дверной доводчик поддаётся регулировке, поэтому вы сможете настроить и скорость захлопывания двери, и скорость распахивания.

Внутреннее строение доводчика достаточно просто и эффективно. Основные составляющие его механизма — пружина, поршень и гидравлическая система. Машинное масло в доводчике используется в качестве рабочей жидкости. При открывании двери, внутри доводчика сжимается пружина. При закрывании пружина с силой распрямляется, но сделать это резко ей мешает поршень и нагнетённое гидравлической системой давление.

Ну а вращающий момент передаётся через зубчатое зацепление на рейку или тягу.

Выбор дверного доводчика

Большинство дверных доводчиков можно разделить на следующие группы:

  • по способу установки (для поверхностной установки, скрытой установки или напольного монтажа)
  • по способу передачи вращающего момента (с рычажной тягой или со скользящей тягой)

При выборе дверного доводчика обращайте на три основных критерия: масса двери, условия эксплуатации, цена.

1) Чем больше масса двери и ширина её створки, тем мощнее нужно выбирать доводчик. На лёгкие деревянные и пластиковые двери в основном устанавливаются доводчики с ограничение массы до 45 или 60 кг. На тяжелые двери — до 160 кг. Принцип «чем больше — тем лучше» здесь не работает. При выборе доводчика с завышенными характеристиками, пользоваться дверью будет невозможно: усилие на открывание потребуется бешеное. Если выбрать доводчик с заниженными характеристиками, он не будет справляться со своей главной задачей, и дверь будет прикрыта не до конца.

2) Если вы выбираете дверной доводчик на уличную дверь, позаботьтесь о том, чтобы он был морозостойким. Для дверей внутренних помещений это свойство для доводчика не обязательно.

3) Сегодня на рынке замочно-скобяных изделий можно встретить доводчики в три раза различные по цене одного и того же класса. Разница заключается не только в брендовой накрутке, но и в качестве используемых материалов. Как для всех механических устройств, на доводчики также распространяется правило: чем дороже — тем качественнее. А чем качественнее — тем на больший ресурс рассчитано изделие, тем больше оно вам прослужит.

Правила эксплуатации дверных доводчиков

1) Установку доводчика должен проводить компетентный специалист с опытом подобных работ. Мы постоянно сталкиваемся с поломками по причине «кривой» безграмотной установки. Хотя казалось бы, чего там сложного…Наличие инструкции в доводчике и понимания того, что там указано — не залог успешной установки доводчика и его долгой службы. Если у вас из доводчика уже капает масло, значит он подлежит полной замене, регулировка уже не поможет.

2) Не мешайте работать доводчику. Нельзя принудительно закрывать дверь, нагружая помпу доводчика и его гидравлика дополнительной нагрузкой.
Нельзя оставлять дверь с доводчик в полуоткрытом состоянии, подложив кирпич под порог.

3)Нельзя вешать на штанги доводчика какие-либо предметы.

Пружинный доводчик для дверей: характеристики, разновидности

Плавное движение полотна – гарантия длительного срока службы всей установленной системы. Производители предлагают большой ассортимент. Механизмы отличаются по тяговому усилию и конструктивным особенностям. Выбирая подходящую модель, стоит обратить внимание на пружинный доводчик, обладающий рядом неоспоримых преимуществ. Такой механизм способен длительное время работать без поломок и со стабильными эксплуатационными показателями.

Доводчик

Конструктивные особенности

Основным элементом современной модели доводочного механизма является пружина. Этот упругий элемент в момент открытия двери сдавливается, а после уменьшения нагрузки стремиться вернуться в исходное состояние. Благодаря этому дверь закрывается, пока не вернется в исходное положение.

Конструктивные особенности

Пружинные доводочные механизмы имеют разное конструктивное исполнение. Деление производится с учетом того, как нагрузка передается на упругий элемент. Производители предлагают модели со скользящим каналом или с шарнирной тягой. Однако принцип работы в большинстве случаев одинаков.

Принцип работы

При открытии двери вращается шестерня, передающая усилие на зубчатую рейку. Сама передача — в специальном корпусе цилиндрической формы, заполненном маслом. Рейка передает движение поршню, который толкает пружину и постепенно сжимать до определенного размера.

В тот момент, когда поршень движется, масло, находящееся внутри корпуса, перетекает из одной камеры в другую. Как итог, возникает дополнительное сопротивление для сжатия упругого элемента, что приводит к тому, что полотно движется медленнее.

После того, как створку отпускают, и внешнее давление прекращается, упругий элемент разжимается. Учитывая, что он тесно связан с поршнем, последний движется в обратном направлении. В этот момент времени масло движется уже в обратном направлении, создавая дополнительное сопротивление на пути расправляющегося упругого элемента. В результате полотно движется намного медленнее.

Какой в конечном итоге окажется скорость полотна, зависит от:

  • Характеристик упругого элемента и создаваемого им усилия.
  • Параметров шестерни и рейки;
  • Особенностей поршня.

Определенное влияние оказывает вязкость масла, залитого внутрь корпуса. Данная характеристика зависит от температуры внешней среды. Если на улице тепло, то масло более текучее, а потому создаваемое сопротивление сравнительно небольшое. При низких температурах вязкость повышается, а вместе с ним и сопротивление, создаваемое маслом. Как следствие, дверь движется намного медленнее. Учитывая эту особенность, регулировать доводчик следует каждый раз при смене сезона, чтобы обеспечить одинаковую скорость движения створки круглый год.

Вместо реечной передачи в состав доводчика может входить кулачковый элемент. Для кулачков характерна неровная, сердцевидная форма. При повороте кулачка меняется усилие, создаваемое при открытии двери, скорость, с которой полотно возвращается в закрытое положение. Благодаря этому обеспечивается плавная регулировка. Несмотря на наличие механизмов с кулачком, популярностью пользуются доводчики, оснащенные реечной передачей.

Виды доводчиков

Предлагаемые производителями механизмы можно условно разделить на несколько типов в зависимости от места установки. Выбирая подходящий вариант для двери, следует ознакомиться с преимуществами и особенностями каждого вида.

Наружная установка

Такая конструкция включает два блока, соединенных между собой. Первый предназначен для установки на полотно двери, а второй — для крепления к дверной коробке. В качестве соединительных элементов используются сочлененные рычаги.

Благодаря конструктивному исполнению и простоте монтажа наружный доводчик отличается доступной стоимостью. Он не боится негативного внешнего воздействия и отличается повышенной стойкостью к внешним негативным параметрам. Благодаря креплению к верхней части полотна появляется возможность установки специализированных запирающих систем.

Наружная модель

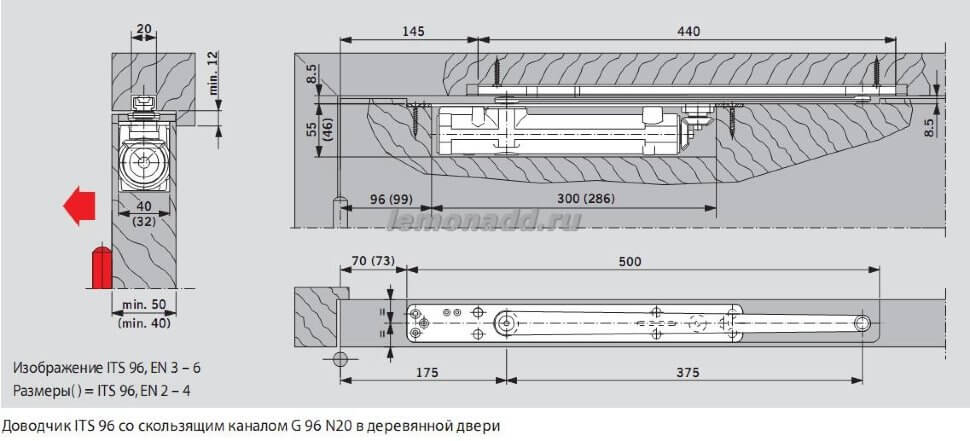

Скрытая установка в раме

Для этого в коробке конструкции подготавливается специальная полость для размещения элементов доводчика. Рычаг крепится сверху к полотну. Монтаж требует навыков и знаний. Необходимо точно размещать одни элементы относительно другу друга и обеспечить их позиционирование на створке двери.

Скрытый монтаж в полу

Наиболее востребованная модель для систем со стеклянными створками, но допустима установка совместно с другими створками. Такой тип доводчика чаще всего выбирают при выполнении капитального ремонта. При монтаже готовят специальное углубление для размещения элементов механизма.

Модель актуальна для складских и промышленных помещений. Ее преимуществом является возможность регулирования движения полотен, обладающих большой массой.

Отдельные модели способны обеспечить оптимальную скорость движения створки, весящей несколько сот килограмм. К качеству монтажа традиционно предъявляются высокие требования. Чаще всего напольные механизмы монтируются на маятниковые двери.

Монтаж в полу

Скрытый монтаж в двери

При установке в верхнем торце полотна предусматривают выемку для размещения устройства. К косяку крепится рычаг. Выбор в их пользу делается, как правило, при большом размере полотна. Монтаж отличается повышенной сложностью, а потому выполнить его собственными силами способен не каждый. Поэтому такие модели не столь востребованы.

При выборе подходящего исполнения ориентируются на место установки устройства. Если монтаж выполняется собственными силами, проще выбрать модель, предполагающую наружную установку. Если же есть опыт, то лучше предпочесть модель со скрытой установкой, так как такая конструкции выглядит эстетичнее.

Зачем нужен доводчик

Функциональное назначение подобных устройств разнообразно. Если доводчик подобран и установлен правильно, можно рассчитывать на:

  • Плавное движение полотна.
  • Бесшумное закрытие створки.
  • Фиксацию створки в определенном положении.
  • Выбор скорости открытия / закрытия створок.
  • Уменьшение интенсивности изнашивания элементов фурнитуры и сохранность презентабельного внешнего вида полотна.
Вариант конструктивного исполнения

Столь широкие функциональные возможности делают модель востребованной и в общественных, и жилых помещениях. Их устанавливают на входные и межкомнатные двери, подбирая модель с подходящими эксплуатационными характеристиками. Так, если доводчик располагается снаружи здания, необходимо выбрать модель, обладающую достаточной морозостойкостью и стойкостью к атмосферным осадкам. К моделям, монтируемым внутри здания, столь жестких требований не предъявляют.

Таким образом, при выборе доводочного механизма следует внимательно ознакомиться со всеми существующими разновидностями. Пружинный механизм способен стать хорошим решением для любой дверной системы. Надо лишь правильно подобрать типоразмер и характеристики, учтя условия эксплуатации конструкции и прикладываемую нагрузку. В таком случае при правильно выполненных работах можно не опасаться резкого звука при захлопывании двери или открытых створок.

Проголосовали более 274 раз, средняя оценка 4.8

Как установить дверной доводчик на деревянную или металлическую дверь своими руками

Самостоятельная установка и регулировка дверного доводчика

Чтобы двери не оставались открытыми, раньше использовали банальную пружину, сегодня ставят дверной доводчик. В основе его конструкции тоже лежит пружина, но она более мощная, спрятана в металлический корпус и залита маслом — для «торможения» при закрывании. Установка доводчика на дверь — задача несложная. Самостоятельная установка займет минут 20-30. Вряд ли больше. Так что берем дрель и ставим своими руками.

Самая популярная модель

Классификация

Согласно мировым стандартам EN 1154 дверные доводчики классифицируются по усилию закрывания, которое они могут создавать. Делятся они на 7 классов, которые обозначаются EN1- EN7. При выборе класса обращают внимание на инерционность двери, то есть на ширину ее полотна и массу одновременно. Если разные параметры двери отвечают различным классам, ставят устройство более высокого класса.

Класс доводчика для двериШирина дверного полотна, ммМасса дверного полотна, кг
EN1до 750 ммдо 20 кг
EN2до 850 ммдо 40 кг
EN3до 950 ммдо 60 кг
EN4до 1100 ммдо 80 кг
EN5до 1250 ммдо 100 кг
EN6до 1400 ммдо 120 кг
EN7до 1600 ммдо 160 кг

Например, ширина двери отвечает классу EN2, а масса — EN4. Ставят 4-й класс, так как более слабое усилие с нагрузкой не справится.

Есть дверные доводчики, относящиеся к одному классу. В характеристиках тогда указывается класс с одной цифрой — EN5. Они имеют небольшой диапазон регулировки усилий — в пределах одного класса. Есть устройства, усилие на закрывание которых регулируются в пределах нескольких групп. В таком случае в маркировке ставят диапазон через дефис — EN2-3, например. Последние более удобны в эксплуатации — можно настроить скорость закрывания в зависимости от погоды. Но стоимость таких моделей выше.

Конструкции и устройство тяги

Основной элемент конструкции доводчик для двери — пружина, которая толкает рычаг. По способу передачи усилия от пружины к рычагу бывают устройства двух типов:

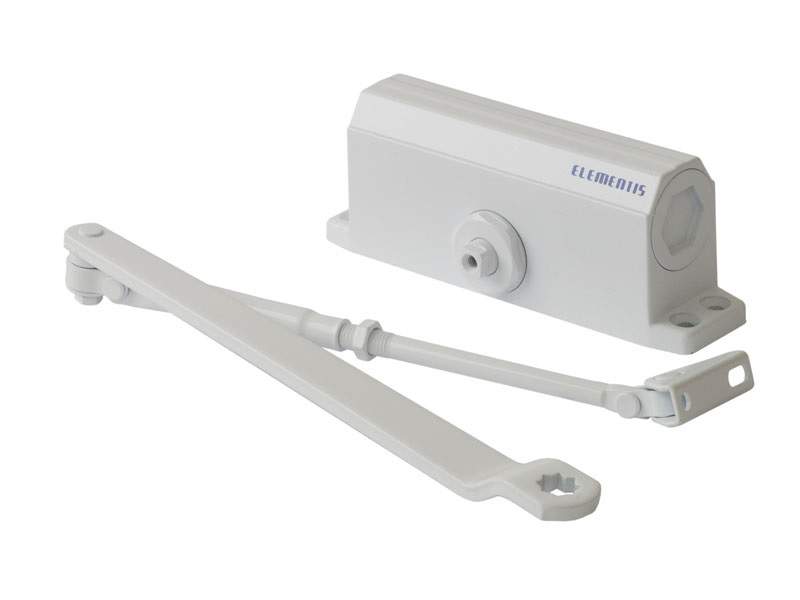

    С рычажной тягой. Такие модели имеют характерный вид — перпендикулярно к поверхности дверного полотна торчат рычаги. Те же доводчики называют еще с коленной или шарнирной тягой. Конструкция работает надежно, но торчащие рычаги непривлекательны, к тому же, при желании, их легко сломать. Есть еще один недостаток: по мере открывания двери требуется прикладывать все большее усилие. Для детей и пожилых людей это может стать проблемой.

С рычажной тягой

Со скользящим каналом

Оба эти типа состоят из двух частей: корпуса, в котором спрятана пружина и передающий усилие механизм и рычаг. Монтируются они вверху двери: одна часть на полотно, вторая — на коробку. Какая-куда, зависит от направления открывания. Если двери открываются «на себя», на дверное полотно устанавливается корпус с механизмом, при открывании «от себя» — крепится рычаг. На фото изображен доводчик рычажного тип, но аналогичные правила установки и для моделей со скользящим каналом.

Установка доводчика на дверь в зависимости от направления открывания

Как понимаете, они подходят не на все типы дверей — на стеклянные поставить их проблематично. Для них есть другая конструкция — напольная. Корпус с механизмом монтируется в пол, сверху выступает лишь пластина-держатель. Аналогичный держатель устанавливается и вверху, но механизм там есть далеко не всегда, только для тяжелых дверных полотен.

Напольный доводчик для стеклянных дверей

Есть, кстати, напольные модели и для деревянных и металлических дверей. Они также имеют рычажную передачу или со скользящим каналом. Они меньше бросаются в глаза, но при таком расположении чаще повреждаются.

Напольный доводчик для стеклянных дверей

Где ставить

В основном доводчики ставят на внешние или входные двери, могут они устанавливаться на ворота или калитку. В случае с дверьми их располагают так, чтобы корпус был в помещении. Хоть есть и морозоустойчивые модели, предназначенные для эксплуатации холода, лучше чтобы корпус был защищен от воздействия погодных условий. Также такое расположение гарантирует большую сохранность.

Установка доводчика на дверь: инструкция с фото

Для монтажа доводчика на двери необходимы только дрель, линейка, карандаш и отвертка. Сверло обычно требуется «3» (тройка), но надо смотреть на диаметр крепежа, который обычно идет в комплекте.

Что необходимо для монтажа дверного доводчика

Большая часть производителей, для облегчения самостоятельной установки доводчика на двери, комплектует изделия установочными шаблонами. На этих шаблонах схематически изображены части доводчика в полную величину. Также на них нанесены монтажные отверстия для каждого элемента. В моделях, которые могут создавать усилие на открывание разного класса, отверстия прорисовываются разными цветами, дополнительно они подписываются — рядом ставится класс доводчика.

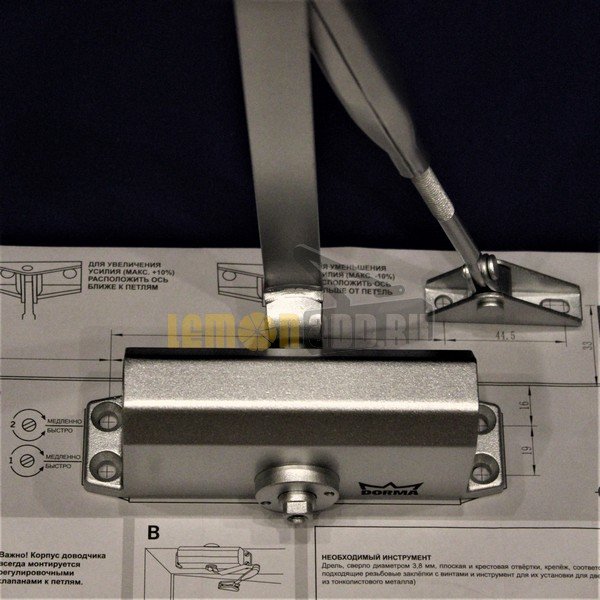

Пример шаблона для установки дверного доводчика

Шаблон напечатан с обоих сторон листа. На одно стороне — для открывания дверей «на себя» — со стороны петель (на фото выше), на другой — «от себя».

Установка шаблона

На шаблоне имеется две перпендикулярные красные полосы. Горизонтальную совмещаем с верхним краем дверного полотна, вертикальную — с линией оси петель.

С верхним краем дверного полотна все понятно, а вот чтобы при монтаже не ошибиться, линию оси петель необходимо прорисовать. Если устанавливается доводчик со стороны петель, проблем нет — при помощи длинной линейки и карандаша переносите линию середины петель вверх. Если монтаж будет осуществляться с другой стороны, замеряете расстояние от края полотна до середины петли. Отмечаете это расстояние с другой стороны и рисуете линию.

Отверстия под доводчик

На шаблоне находим отметки под отверстия согласно выбранному классу. При помощи сверла или шила переносим их на дверное полотно и на раму.

Переносим отметки под отверстия на полотно и раму

Обычно в комплекте идут два типа крепежа: для металла (металлопластика) и древесины. Выбираем сверло подходящего размера и дрелью сверлим отверстия в обозначенных местах.

Дверные доводчики комплектуются двумя типами крепежа — для металлических и деревянных дверей

По отметкам сверлим отверстия

Далее собственно и начинается установка доводчика на дверь. Обратите внимание, что для монтажа необходимо чтобы корпус и рычаги были разъединены. Если они собраны, их разделяют (откручивается шайба, вынимается винт, соединяющий рычаги и корпус).

Монтаж

Прикладываем части к проделанным отверстиям, устанавливаем крепеж. На схеме находим тот класс усилия на открывание, который нам необходим (в данном случае EN2) и устанавливаем части так, как показано на рисунке.

Схема установки доводчика на двери

Для открывания «на себя» корпус ставим на дверное полотно, на коробку устанавливаем тягу.

Теперь к корпусу надо подсоединить рычаг тяги. В нижней части корпуса имеется специальный выступ. Надеваем на него рычаг, затягиваем винтом.

Устанавливаем рычаг тяги

Теперь осталось соединить рычаг с тягой. Есть два варианта.

Соединить рычаг с тягой

Само соединение рычага с тягой происходит очень просто: совмещаются две части, немного придавливаются пальцами. С легким щелчком они фиксируются. Весь фокус в том, как расположить их относительно двери. От этого зависит темп движения дверного полотна на завершающей стадии закрывания. Положение может изменяется благодаря тому, что тяга состоит из двух частей и может регулироваться по длине — одна из частей тяги — длинный штифт с резьбой. Вращением штифта и укорачивают или удлиняют ее.

Если необходима просто плавная доводка, тягу ставят так, чтобы она была перпендикулярна дверному полотну. Для этого немного уменьшают ее размеры (на фото слева).

Расположение рычага и тяги для выставления финишного усилия

Если в двери установлена защелка, необходимо солидное усилие, чтобы преодолеть ее сопротивление. Для такого варианта перпендикулярно двери ставят плечо (тягу раскручивают, делая длиннее).

Выставив части соответствующим образом, их совмещают и соединяют. Собственно все, установка доводчика на дверь закончена. И с ней можно справится своими руками, причем без особого труда. Остался финишный этап — настройка скорости закрывания. Для этого надо разобраться в регулировках дверных доводчиков.

Как поставить на калитку

Для установки на калитку подходят морозоустойчивые модели, которые могут эксплуатироваться снаружи. Но не все калитки имеют верхнюю перекладину. Зато боковые стойки есть у всех. В этом случае тягу крепят к боковой стойке, развернув крепежную пластину вдоль стойки.

Установка доводчика на калитку без верхней перекладины

Но гидравлические устройства (о них шла речь в этой статье) не очень хорошо чувствуют себя на морозе. Масло, которое заливается в корпус и служит для «торможения» дверного полотна, становится более вязким, калитка закрывается медленнее. С этой точки зрения лучше для калитки выбрать пневматическую модель (о выборе и установке читаем тут).

Как установить на металлическую дверь

Монтаж доводчика на металлические двери отличается только типом используемого крепежа и размером сверла. Так как полотно обычно более тяжелое, выбираются мощные модели не ниже 5 класса (смотреть надо по таблице). Соответственно, на монтажном шаблоне понадобится разметка для другого класса.

Доводчик на входную металлическую дверь ставиться аналогично

Также может понадобиться более мощная дрель, но это все — детали. В остальном же, ставить доводчик на металлические двери, надо точно также, как и деревянные или металлопластиковые.

Регулировка доводчика для двери

Доводчики, которые устанавливают на двери имеют разную конструкцию и регулировочные винты располагаются в разных местах. Точно все указано в паспорте или инструкции по установке. Но, в общем и целом, методика одна:

  • вращая винт по часовой стрелке скорость/сила увеличивается;
  • поворачивая против часовой стрелки — тормозим/уменьшаем силу.

При регулировке доводчика, не крутите винты сразу на несколько оборотов. Часто достаточно всего четверти оборота, может, чуть больше. Сбив баланс слишком закрутив или выкрутив винты, настроить все снова очень сложно. Можно даже сломать устройство или добиться того, что изнутри потечет масло.

Регулировки скорости открывания двери и «прихлопывания» находятся на корпусе. Чаще всего они или на лицевой части под защитной крышкой или на боковой его поверхности.

Отодвигаем крышку, находим винты

В округлых или многогранных корпусах регулировки находятся сбоку на корпусе

Пошаговый план установки доводчика на любую дверь

Перед тем, как установить доводчик на дверь, пользователь должен изучить особенности его конструкции, проверить комплект и составить для себя примерный план действий. В инструкции по установке описываются все необходимые шаги, приводится перечень инструментов, которые понадобятся.

p, blockquote 1,0,0,0,0 –>

Но есть несколько нюансов в каждом этапе монтажа доводчика, которые требуют отдельного объяснения. Так, самостоятельный монтаж скрытого доводчика – не лучшее занятие для того, кто впервые занимается подобным делом. В этой ситуации лучше воспользоваться советом профессионала или попросить того, у кого есть опыт, помочь с определением разметки и других тонкостей монтажа.

p, blockquote 2,0,0,0,0 –>

p, blockquote 3,0,0,0,0 –>

Порядок установки доводчика на дверь

В домашних условиях для установки на межкомнатные двери чаще всего используют доводчики реечного типа с рычажным механизмом – своеобразным «коленом», которое заметно. Чуть реже используются устройства со слайдерной тягой. Скрытые доводчики используются реже, однако без них не обойтись, если установка происходит на стеклянные конструкции или интерьер требует строгого соблюдения стиля. Критических отличий в общем плане установки доводчика своими руками нет.

p, blockquote 4,0,0,0,0 –>

Первый этап: определение схемы установки

Схема установки дверного доводчика зависит от направления открывания двери. Различаются несколько типов:

p, blockquote 5,0,0,0,0 –>

  1. Дверь открывается туда, где будет размещен доводчик. Корпус в этом случае устанавливается на полотно, а система рычага – на раму.
  2. Открывается наружу от доводчика. Схема становится противоположной – скользящий канал устанавливают на движущееся полотно, а корпус на косяк.

Следует учесть, что болты регулировки оборудования будут располагаться по направлению в сторону петель (на графической инструкции найдите обозначение буквами или цифрами).

p, blockquote 6,0,0,0,0 –>

p, blockquote 7,0,1,0,0 –>

Второй этап: применение шаблона

В комплекте с доводчиками идет обязательная схема установки, выполненная в масштабе 1 к 1. С его помощью монтаж устройства заметно облегчается, требуя лишь точных движений и определенных инструментов. На схему нанесена разметка крепления рычага и корпуса.

p, blockquote 8,0,0,0,0 –>

Помните! Шаблон всегда предполагает все варианты монтажа конструкции – на левую или правую дверь, внутреннее или наружное открытие.

На шаблоне также учитывается, для каких классов дверей предназначен доводчик, отчего может меняться место крепления (при покупке оборудования класс En выбирают согласно весу и размеру полотна). Под каждый тип нанесения на схеме нанесены линии разных цветов или типов (сплошная, пунктир).

p, blockquote 10,0,0,0,0 –>

Третий этап: пошаговая установка

Перед началом установки доводчика шаблон из комплекта аккуратно и очень точно закрепляют на дверном полотне, следуя инструкции (по линиям). Для этого используют тоненький скотч. Затем кернером отмечают центры отверстий для сверления. Далее приступают к установке:

p, blockquote 11,0,0,0,0 –>

  1. Крепежными деталями устанавливают корпус, определяя по положению регулировочных винтов правильность монтажа.
  2. Затем устанавливают систему коленного рычага на противоположную строну от двери. Иногда детали рычажного оборудования в комплекте поставляются соединенными. Временно шарнир нужно убрать, к его установке возвращаются в процессе регулировки доводчика.
  3. Устанавливают нерегулируемую часть рычажной системы – колено. Для его монтажа используют ось доводчика, закрепляют с помощью гайки и ключа.
  4. Если доводчик устанавливается с целью плавного закрывания полотен без лишнего шума, то колено доводчика должно устанавливаться перпендикулярно двери. Рычаг ставится под углом относительно полотна. Проводить соединение частей доводчика нужно при полностью закрытой двери.
  5. Если целью установки доводящего механизма выступает финишное усиление (при использовании на полотне уплотнителя или защелки), то жесткий рычаг устанавливают перпендикулярно двери. Длина регулируемого колена подгоняется под жесткий механизм. Подобная установка усиливает пружину доводчика и позволяет ускорить дохлоп при закрывании.
  6. Установку заканчивают соединением обеих частей колена с помощью шарнира.

В комплект установки доводчика входят все необходимые крепежные элементы для монтажа на деревянные, пластиковые и металлические двери (если применение механизма подходит для этих классов полотен). Так саморезы для древесины внешне будут отличаться от крепежных элементов для металла.

p, blockquote 12,0,0,0,0 –>

p, blockquote 13,0,0,0,0 –>

Нюансы нестандартной установки

Иногда требуется использование альтернативной схемы установки доводчика для межкомнатных дверей или тяжелых входных полотен. В процессе используются монтажные пластинки и уголки. В некоторых моделях они есть в комплекте, для других нужно покупать отдельно:

p, blockquote 14,0,0,0,0 –>

  • Если дверной проем оказывается слишком глубоким и не позволяет установить рычажный кронштейн на раме, то применяют монтажный уголок.
  • Иногда возможна противоположная ситуация, и уголок используют для установки вместе с корпусом оборудования.
  • Особенности конструкции двери не всегда позволяют установить корпус доводчика (узорная резьба или высокое стекло), в этом случае используют монтажную пластину, на которую ставят корпус оборудования.
  • Если дверь выступает за раму или место над полотном не позволяет прикрепить рычаг доводчика, то для выравнивания положения корпуса и крепления используют монтажную пластину.

Выбор пластины или уголка будет зависеть от конструкции полотна, размера доводчика. Определиться с ним поможет консультант магазина.

p, blockquote 15,1,0,0,0 –>

p, blockquote 16,0,0,0,0 –>

Особенности установки скрытых доводчиков

Скрытые механизмы бывают напольными, верхними и представленными в виде доводчиков-петель. Первый тип используется для установки вместе со стеклянными конструкциями, реже – с пластиковыми и деревянными. Его монтаж происходит в процессе установки дверей. Верхние скрытые механизмы требуют особой точности в работе и предельной аккуратности. Перед их установкой в полотне нужно сделать специальное отверстие, в которое будет установлен корпус доводящего механизма.

p, blockquote 17,0,0,0,0 –>

Общие принципы монтажа таких конструкций похожи на установку доводчика рычажного типа своими руками. Однако не все межкомнатные конструкции предполагают подобный вариант из-за слишком тонкого полотна. А металлические двери, наоборот, оказываются слишком тяжелыми для подобного оборудования, и применение механизмов с внешним рычагом становится лучшим решением.

p, blockquote 18,0,0,0,0 –>

Дверные петли с доводчиком

Петли с интегрированным доводчиком относятся к скрытым механизмам и предназначены для легких конструкций. Идеально подходят для межкомнатных дверей, абсолютно незаметны и просты в установке. Достаточно воспользоваться схемой монтажа обычных скрытых или накладных дверных петель.

p, blockquote 19,0,0,0,0 –>

Помните! Внешне петля с доводчиком мало чем отличается от стандартной фурнитуры. У нее лишь немного увеличен цилиндр корпуса.

Устанавливать петли-доводчики не рекомендуется на массивные деревянные, пластиковые и металлические двери. Хрупкость их конструкции будет работать на износ, что приведет к быстрой поломке. Сила тяги таких изделий подходит лишь для самых легких полотен.

p, blockquote 21,0,0,0,0 –>

Самое сложное в процессе установки скрытого доводчика-петли – это определение правильной оси. Подобная конструкция устанавливается с небольшим нарушением вертикального положения. Если у монтажника слишком мало навыков работы с подобными механизмами, то лучше воспользоваться услугами профессионала.

p, blockquote 22,0,0,1,0 –>

p, blockquote 23,0,0,0,0 –>

Регулировка доводчиков после установки

Правильно установить доводчик для входных или межкомнатных дверей невозможно без финального этапа – регулировки и последней настройки. Первичный монтаж не всегда позволяет добиться правильной работы оборудования, что приводит к поломкам. Также механизмы нуждаются в периодической регулировке, которая происходит во время смены времен года.

p, blockquote 24,0,0,0,0 –>

Первое, на что обращают внимание, — это скорость движения двери:

p, blockquote 25,0,0,0,0 –>

  • Если полотно слишком медленно открывается, то регулируют пружину доводчика.
  • За ее сжатие отвечает специальная гайка, отмеченная в инструкции особой буквой или цифрой.
  • Головку клапана поворачивают, следуя инструкции, по часовой или против часовой стрелки, но не больше 2 оборотов в одну сторону.

Обычно в доводчиках есть 2 клапана регулировки. В редких моделях встречается третий клапан. Если первый отвечает за регулировку скорости, то второй используется для плотного закрывания двери – дохлопа. Третий клапан отвечает за ход конструкции полотна при углах в 90 или 80 градусов.

p, blockquote 26,0,0,0,0 –>

p, blockquote 27,0,0,0,0 –>

Функция hold-open дает возможность фиксировать дверь в открытом положении под заданным углом (обычно в 90 градусов). Однако ею оснащаются не все доводчики. При необходимости опцию можно купить вместе с механизмом или установить потом при необходимости.

p, blockquote 28,0,0,0,0 –>

В процессе использования многие доводчики нуждаются в замене масла, так как оно может утрачивать свою вязкость в ходе эксплуатации и воздействия перепадов температур.

Замену масла рекомендуют проводить не реже 2 раз в год – летом и зимой. То же относится к движущимся элементам, смазку которых проводят специальным маслом.

Как установить Дверной доводчик на деревянную или металлическую дверь или калитку своими руками: Пошаговая инструкция + Видео

Многие, наверное, помнят различные хитроумные приспособления, которые использовались для полного и плотного закрытия дверей. Что только не придумывалось для этого!

Это и простые пружины, и целые системы противовесов с блоками и тросиками, и даже части старых покрышек и резиновые жгуты.

Сегодня проблема решается гораздо проще и эффективнее. Уже давно разработан и успешно используется специальный дверной доводчик.

Устройство может иметь самые разные конструкции, они представлены на рынке множеством различных моделей. Однако купить такое приспособление недостаточно – его нужно еще смонтировать. Можно обратиться к услугам специалистов, а можно попробовать разобраться и сделать это самостоятельно.

Виды дверных доводчиков

Это специальное приспособление, которое при открытии двери накапливает энергию для ее плавного и плотного закрытия. Своеобразным аккумулятором этой системы часто служит тугая сжатая пружина.

Прототипом такого доводчика являлась пружина, одним концом прикрепленная на двери, а другим – на ее коробке или рядом, на столбе. Отрегулировать такое устройство была практически невозможно, поэтому обычно дверь туго открывалась, и с грохотом захлопывалась.

Современные приспособления бесшумные, дверь закрывается с их помощью без рывков, очень плавно. Различают их по способу действия, по месту установки и по типу механизма. Скрытые механизмы встраивают обычно в дверное полотно, накладные монтируют на верхней части дверной коробки или непосредственно двери.

Существуют также механизмы нижней установки, которые чаще применяют для стеклянных дверей. Механизм в таком случае будет располагаться на двери, в точке ее нижней опоры.

Более популярны и просты в монтаже верхние накладные доводчики, с реечной или скользящей шиной. Такое устройство состоит из механизма в закрытом силуминовом корпусе, скользящего прутка, рейки, крепежного башмака и рычага. С помощью специальных регулировочных винтов настраивается скорость и сила закрывания двери. Нередко с доводчиком в комплекте поставляется монтажный шаблон для нанесения разметки, который упрощает процесс установки.

Внутренний рабочий механизм доводчика — это сжимающаяся при открывании двери пружина, кулачковый механизм или шестерня с зубчатой рейкой. Доводчики, которые приобретаются в комплекте с цифровым замком, используют чаще второй тип механизма, для которого характерно повышенное усилие в самом конце закрывания: это нужно для надежного защелкивания замка. Кулачковые механизмы обычно используют в реечных доводчиках, они обеспечивают более плавное закрывание.

Установка дверного доводчика

Доводчик выбирают по массе и ширине двери, ориентируясь по специальной таблице стандарта. Например, если дверь весит двадцать килограмм и имеет ширину 75 см, для достаточно механизма класса EN-1, при показателях 40 кг и 85 см — EN-2, далее аналогично. В паспорте прибора указан его класс.

Варианты стандартной установки

Накладной доводчик может быть установлен снаружи или внутри помещения. В случае с межкомнатными дверями предпочтителен стандартный метод установки. Со стороны открытия на дверь монтируют корпус доводчика, а на дверную коробку – пруток с башмаком.

Если речь идет о двери, соединяющей с улицей, доводчик лучше установить изнутри, чтобы защитить от пыли, влаги и перепадов температур. К тому же, если зимой механизм замерзнет, дверь вообще нельзя будет открыть. Поэтому если есть такая возможность, то внутренняя установка всегда предпочтительнее.

Монтаж устройства будет зависеть от направления открывания двери, а также от его конструктивных особенностей. Согласно установленным правилам, внешние двери всегда открываются наружу. Значит, корпус доводчика придется устанавливать или на дверной косяк, или дополнительную планку (по параллельной схеме).

Последовательность работ

Изначально определяем место установки механизма и его тип.

Для этого необходимо оценить, куда открывается дверь:

  1. если «на себя», корпус приспособления крепят на самый верх двери со стороны петель;
  2. если же дверь открывается «от себя», т.е. в обратном направлении, то корпус монтируют на коробку, а рычаг крепят к дверному полотну.

Независимо от вида тяги, рычажной или канальной, накладные доводчики устанавливаются по единой технологии.

Монтажную схему в натуральном масштабе прикладывают к косяку и дверному полотну одновременно, сквозь бумагу отмечают точки расположения отверстий. Схема обычно идет вместе с доводчиком.

В коробке и полотне двери сверлят отверстия нужной величины. Для двери из алюминиевого профиля или тонкостенного металла полагается использовать специальные приспособления для крепления – бонки. В месте крепления фиксирующих элементов они не дают металлу деформироваться.

Крепят через готовые отверстия реечную планку (или башмак рычага) и непосредственно корпус приспособления с помощью саморезов. К корпусу специальным винтом (он идет в комплекте) присоединяют ответную часть рычага: в колене рычаг соединяют.

Коленный рычаг должен быть отрегулирован: к плоскости полотна двери он должен быть расположен под прямым углом. Требуемое усилие для закрывания дверей регулируется помощью специальных винтов. Для этого дверь открывают, оценивают скорость, с которой она закрывается, и доводят ее до требуемой.

Если доводчик нужно отрегулировать в режиме с «дохлопом», который применяют на двери с кодовым замком или защелкой,
то усилие закрывания и его скорость регулируются в двух зонах. Это начальный диапазон, от 180 градусов до 15, и конечный диапазон, от 15 градусов до 0. В конечной зоне оба эти показателя (усилие и скорость) должны быть немного выше. Но лучше избегать весьма заметной разницы между скоростями.

Некоторые модели обладают дополнительными опциями, такими как торможение открытия. Они тоже регулируются, и доводятся до нужных величин.

Варианты нестандартной установки

Иногда ситуация складывается таким образом, что по стандартной схеме установить приспособление никак не представляется возможным. Тогда приходится прибегать к монтажу дополнительного уголка или специальных планок. В каждом конкретном случае их конструкцию приходится разрабатывать на месте, с учетом исходных данных.

Могут быть следующие варианты установки.

  1. Если рычаг невозможно прикрепить к коробке, монтируется специальный уголок, который в горизонтальной плоскости фиксируется саморезами. Изнутри к уголку крепят рычаг.
  2. На уголок, смонтированный на верхний откос коробки, устанавливают корпус устройства, а к двери крепят его рычаг.
  3. К коробке двери крепят подвесную монтажную пластину, на которую устанавливают доводчик, а к дверному полотну фиксируют рычаг.
  4. Сам механизм прикрепляется стандартным способом к двери. Рычаг крепится к монтажной пластине, которая увеличивает площадь откоса.

Используя один из перечисленных способов, вы сможете закрепить механическое приспособление на любых видах нестандартных калиток и дверей. При этом их функциональность и надежность ничуть не пострадают.

Советы по эксплуатации механизма

Если строго соблюдать перечень этих простых требований, то механизм доводчика будет служить длительное время.

  • Не рекомендуется при закрывании двери прикладывать усилия: сдерживать ее или, наоборот, торопить. Если дверь нужно заблокировать (когда через нее носят мебель, например), то для этого лучше отсоединить рычаг от доводчика.
  • Не стоит вставлять распорки и кирпичи.
  • Находящийся на уличной стороне двери доводчик следует беречь от промерзания масла, защищать от атмосферных осадков.


Основные способы монтажа доводчика, варианты правильной установки на пластиковую и металлическую дверь

В наше время установка доводчика на дверь, прежде всего входную, становится необходимостью, ведь он экономит тепло в доме, снижает уровень шума, оберегает людей и стены от ударов. Проще обратиться к услугам специалиста, но если есть необходимые инструменты и небольшой опыт монтажных работ, установить такое устройство нетрудно и своими руками. Важно тщательно подготовиться, изучить инструкцию, разобраться с конструктивными особенностями и аккуратно установить и отрегулировать механизм.

В продаже имеется большое число моделей, различающихся по месту установки, механизму, мощности и другим параметрам. Наиболее популярны недорогие реечные устройства, которые крепятся на верхней части двери и возвращают ее в исходное положение с помощью рычагов. Кроме традиционных, торчащих из стены рычагов, имеются эстетичные, менее подверженные вандализму, но и более дорогие системы с параллельной или скользящей тягой.

Мощность устройства должна соответствовать весу и размеру дверного полотна. Доводчики делятся на 7 классов. Механизмы 1-го класса устанавливаются на двери шириной до 750 мм и массой до 20 кг. Самые мощные устройства 7-го класса рассчитаны на полотно шириной до 1600 мм и массой до 160 кг. На более широкое или более тяжелое полотно ставят два доводчика.

Необходимо обратить внимание на условия эксплуатации. Все механизмы доводчиков основаны на комбинации наполненных маслом емкостей и пружины, которая аккумулирует энергию открывания. Устройство закрывает дверь, когда пружина распрямляется, постепенно выталкивая масло через небольшие отверстия.

Если устройство установлено в неотапливаемом помещении, при низких температурах масло загустевает и закрывание замедляется. Доводчик, не рассчитанный на эксплуатацию в таких условиях, может в этом случае выйти из строя. В то же время есть устройства, у которых при низких температурах автоматически расширяются отверстия, восстанавливая нормальную скорость закрывания.

У многих доводчиков предусмотрены дополнительные опции, например торможение открытия, фиксация в положении «открыто», задержка на некоторое время перед началом закрывания и другие.

Более сложные и совершенные кулачковые механизмы могут крепиться в разных местах. Иногда их уже на заводе встраивают в полотно. Возможна также установка под порогом или внутри дверной коробки. Но такие работы более сложны и выполняются специалистами.

Установка доводчика на дверь: способы и виды монтажа

Готовясь к установке доводчика на дверь своими руками, проведите тщательную ревизию состояния дверной коробки, петель, запорных механизмов. Дверное полотно не должно качаться, упираться в косяк, язычок защелки должен срабатывать без излишнего усилия. Качественная регулировка упростит установку и обеспечит надежную и продолжительную безаварийную работу устройства.

Схема установки доводчика зависит от конструкции механизма, дверной коробки и направления открывания. При открывании внутрь доводчик ставится на полотно, а рычаг крепится на коробку над ним. При открывании наружу устройство, наоборот, устанавливается на косяке, а рычаг — на полотне.

Доводчик не следует использовать в качестве ограничителя открывания. Для этого применяют специальные приспособления в виде упоров, которые устанавливают на пол или на стену.

Как установить

Для правильной установки доводчика на дверь к устройству прилагаются шаблоны, на которых отмечены места крепления самого механизма и рычага. В зависимости от крепления двери (правое или левое) и других особенностей, если они предусмотрены моделью, выберите соответствующий шаблон. Его следует приложить к полотну, развернув в соответствии с выбранным способом установки, и закрепить скотчем. Учтите, что винты регулировки, расположенные в торцевой части механизма, всегда должны быть повернуты в сторону петель.

Места крепления шурупов (4 для самого доводчика и 2 для кронштейна рычага) отмечаются по шаблону. Затем сверлом, диаметр которого указан в инструкции, просверливают отверстия под доводчик и кронштейн. После этого устанавливают механизм и рычаги. Жесткое колено рычага крепится к механизму на шлиц и затягивается гайкой. Чтобы она не раскручивалась в процессе эксплуатации, применяют стопорящую жидкость. В домашних условиях используют масляную краску.

Кронштейн с регулируемым коленом устанавливается отдельно. Длина этого колена изменяется заворачиванием винтовой части. После предварительной регулировки оба колена соединяются.

Варианты правильного монтажа

Иногда установить доводчик на дверь можно разными способами. Например, треугольник, образуемый полотном и двумя коленами рычажной системы, влияет на силу прижимания к коробке. Чтобы закрывание двери происходило плавно, регулируемую часть укорачивают так, чтобы она составляла прямой угол с полотном. Для увеличения силы закрывания регулируемый рычаг удлиняют, в этом случае прямой угол образуется жестким коленом.

При установке механизма на деревянную дверь может потребоваться применение монтажных планок или уголков, не входящих в комплект, но выпускаемых для всех моделей. Если коробка глубокая, а открывание происходит наружу, устройство крепится на монтажный уголок, установленный на косяке таким образом, чтобы обе части механизма располагались на одном уровне относительно дверного полотна.

Если на коробке нет плоского участка для фиксации кронштейна или доводчика, их устанавливают на предварительно закрепленную монтажную планку. При установке механизма на дверь планка также позволит вынести его за край полотна в том случае, когда иное крепление невозможно, неудобно или неэстетично.

На пластиковую дверь

Установка дверного доводчика на пластик производится таким же образом. Отличие состоит в меньшем весе полотна. Возможно, придется искать компромисс между классами мощности доводчика, соответствующими размеру и массе. Принято считать, что следует выбирать наибольший из двух классов, однако излишне мощный доводчик способен разрушить пластик.

Если установка доводчика на пластиковую дверь выполнена правильно и аккуратно, он будет способствовать продлению ее эксплуатации.

На металлическую

При установке доводчика на металлическую дверь класс мощности выбирают в соответствии с ее массой. Чтобы при подготовке отверстий сверло не уходило с требуемого места, его предварительно намечают кернером. В зависимости от толщины металла для крепления используют саморезы по металлу или винты. Во втором случае перед тем как поставить устройство, придется нарезать резьбу метчиком.

Регулировка

Последний и не менее важный этап установки — регулировка. С помощью двух регулировочных винтов устанавливаются скорости движения двери:

  • в начале закрывания;
  • на последнем этапе.

Еще один винт позволяет увеличить усилие закрывания. Это важно сделать, если устройство устанавливается на входную дверь.

Кроме того, модели могут иметь различные опции, для которых также предусматриваются соответствующие регулировки.

Установка доводчика двери своими руками

Качественный и правильно установленный доводчик двери позволяет не только продлить срок её службы, но и сохранить тепло в помещении благодаря обеспечению автоматического плавного и бесшумного закрывания. Процесс монтажа может отличаться в зависимости от типа самого устройства или двери, но, как правило, не вызывает больших затруднений. Именно поэтому его можно выполнить своими руками.

Назначение доводчиков

Установленный на двери доводчик

Доводчики – это механико-гидравлические устройства, в основе которых находится механизм с пружиной в металлическом каркасе, заполненном маслом. Чаще всего они устанавливаются в помещениях с большой проходимостью, так как имеют целый ряд бесспорных преимуществ и обеспечивают:

  • безопасность при ежедневном использовании двери;
  • защиту помещения от шума и негативных погодных явлений;
  • экономию энергоресурсов благодаря надежной теплоизоляции и отсутствию сквозняков.

Между тем, успех выполнения доводчиком всех этих функций зависит от правильности его монтажа.

Ввиду наличия индивидуальных особенностей строения того или иного дверного доводчика, устанавливать его нужно, чётко следуя стандартной инструкции, а также рекомендациям самого производителя.

Современные дверные доводчики различают по дизайну, типу конструкции и мощности. К тому же, все они условно делятся на:

  • Верхние, которые предназначены для крепления в верхней части дверного полотна. Они, в свою очередь, могут разделяться на доводчики с зубчатым приводом, которые приводятся в движение специальным зубчатым штифтом и характеризуются надёжностью и простотой эксплуатации. А также доводчики со скользящим стержнем, принцип действия которых основан на работе кулачкового сердцеобразного вала. Нередко их называют накладными, исходя из способа крепления.

На сегодняшний день самыми надёжными и менее громоздкими среди верхних доводчиков считаются именно устройства со скользящим стержнем, однако наиболее распространёнными всё же остаются те, в основе которых – механизм с зубчатым приводом.

  • Напольные – это незаменимые дверные доводчики в тех помещениях, в которых особенно остро стоит вопрос дизайна двери. Их уникальность – в отсутствии рычагов, приводящих в движение ось, так как сама дверь устанавливается непосредственно на ней. Между тем, основным недостатком таких конструкций считается невозможность их эксплуатации с дверьми массой 300 кг. и выше.
  • Скрытые, механизм которых также прячется в корпусе петли, в массиве дверного полотна или дверной коробке. Это доводчики разделяют по типу механизма. Они бывают со скользящим стержнем, как и верхние дверные доводчики, а также с петлёй доводчиком. В данном случае речь идёт о миниатюрном устройстве, которое прячется непосредственно в самой петле. Его преимущество – в отсутствии необходимости лишний раз сверлить дверное полотно для монтажа, а недостатки – в невозможности установки на массивную дверь и сложности самой установки, а также сравнительно небольшом сроке эксплуатации ввиду своей миниатюрности.

Самыми сложными в монтаже считаются напольные доводчики, так как они требуют наличия абсолютно ровного пола и точного расчёта траектории открывания двери. А самыми простыми – верхние. Они могут быть установлены практически на любой двери, кроме стеклянной. Для неё и были предусмотрены напольные устройства.

В случае неполного прилегания двери или низкой скорости срабатывания механизма возможна установка двух доводчиков одновременно. Установка дверных доводчиков на двери с шириной полотна более 1600 мм. нежелательна.

На что нужно обращать внимание при выборе

Таблица классности дверных доводчиков

  • Классность. Одним из основных свойств дверного доводчика считается усилие, которое он способен развивать при закрывании двери. Оно позволяет условно разделять доводчики на 7 классов. Выбор оптимального должен основываться на таких показателях, как вес двери и ширина дверного полотна. При этом на самые лёгкие и узкие двери (например, дверцы шкафа) должен устанавливаться доводчик 1 класса, а на самые тяжёлые и широкие – 7 класса. Если габариты и вес двери соответствуют разным классам, лучше отдавать предпочтение высшему, обеспечивая тем самым запас прочности и долговечности. Нежелательно устанавливать невероятно мощный доводчик на лёгкую дверь. Он будет создавать лишнюю нагрузку на петли, провоцируя их преждевременный износ и выход из строя.
  • Наличие дополнительных функций. У простых и бюджетных моделей они, как правило, отсутствуют. А более дорогие могут быть оснащены функцией тормоза открывания и закрывания, фиксации двери в открытом положении, возможности регулировки дохлопа и т.д.
  • Способность работать при экстремальных температурах без дополнительных регулировок, например, ниже -45 и выше +70.
  • Тип двери. На противопожарные двери можно монтировать лишь специальные устройства, в которых есть электрогидравлические или электромагнитные элементы.
  • Рабочий ресурс и наличие защиты от неправильного использования. Первый определяется минимальным количеством циклов открывания и закрывания двери, которые устройство должно отрабатывать без ухудшения своих рабочих характеристик. Современный качественный дверной доводчик может отрабатывать 500 тыс. циклов и более. Нередко он может быть оснащен специальным клапаном, который обеспечивает защиту доводчика от неправильного использования.

Варианты установки

2 варианта установки доводчика

Простота установки и надёжность делают верхние накладные дверные доводчики наиболее популярными. Вне зависимости от типа их модели, они состоят из рычага, крепежей и схемы, которая выполняется в натуральную величину. Последняя, как правило, и отображает рекомендации производителя по установке того или иного типа устройства.

Верхние доводчики могут устанавливаться снаружи и внутри помещения на металлическую, пластиковую и межкомнатную дверь, выполненную из массива или МДФ.

Процесс разметки и установки доводчика

При стандартной технологии установки накладного дверного доводчика необходимо:

  • Выбрать место и определиться со способом его монтажа – снаружи или изнутри. Второй вариант всегда предпочтительней, так как позволяет защитить устройство от неблагоприятных погодных условий. Кроме того, имеет значение направление открывания двери. Если она открывается «на себя», корпус дверного доводчика устанавливается в верхней части дверного полотна со стороны петель, а если «от себя» — на дверную коробку. В свою очередь, к дверному полотну крепится рычаг.
  • Приложить монтажную схему в масштабе 1:1, которая идёт в комплекте с выбранным доводчиком, одновременно к косяку и дверному полотну и разметить места для будущих отверстий непосредственно сквозь бумагу.
  • Просверлить отверстия нужного диаметра в коробке и дверном полотне.

Для двери из алюминиевого профиля или тонкостенного металла нужно использовать специальные крепежи – бонки, предназначенные для защиты материала от деформации в местах крепления элементов.

  • Закрепить корпус доводчика и башмак рычага или реечную планку на дверном полотне или коробке с помощью саморезов. К корпусу устройства, посредством использования специального винта, который идёт в комплекте, прикрепить вторую часть рычага и соединить рычаг в колене.

Схемы нестандартных вариантов установки доводчика

В случае невозможности монтажа доводчика по стандартной технологии, например, если он должен осуществляться на калитку или необычную дверь, можно прибегнуть к помощи специальных монтажных планок или уголков, конструкция которых в каждом отдельном случае разрабатывается индивидуально.

  • Монтажный уголок может использоваться в случае невозможности закрепления рычага к коробке. При этом сам рычаг крепится к уголку изнутри.
  • Корпус доводчика может монтироваться на уголок, установленный за верхний откос коробки, а рычаг – на дверное полотно.
  • На дверь может устанавливаться монтажная пластина, которая в данном случае должна выходить за её верхнюю кромку. Впоследствии на неё будет закреплен корпус доводчика. Рычаг можно будет прикрепить к дверной коробке.
  • Корпус доводчика можно прикрепить к дверному полотну по стандартной технологии, а рычаг – к монтажной пластине, увеличив тем самым площадь дверного откоса.
  • Монтажную подвесную пластину можно будет прикрепить к коробке, установив на неё корпус доводчика, а рычаг – к дверному полотну.

Регулировка

Процесс регулировки рычага с дохлопом и без

Процесс регулировки установленного дверного доводчика является чрезвычайно важным и включает в себя, как правило, регулирование силы и скорости закрытия двери. Осуществляется он в несколько этапов:

  • Регулировка коленного рычага таким образом, чтобы он был закреплен под углом 90 градусов к поверхности дверного полотна в 2 режимах работы – с дохлопом и без него.
  • Регулировка усилия закрывания двери. Она осуществляется посредством использования специальных регулировочных винтов, которые закручиваются до такой степени, при которой скорость закрывания двери становится оптимальной.
  • Процесс регулировки доводчика в режиме «с дохлопом», который устанавливается на двери с кодовым замком или защёлкой, предусматривает чёткое регулирование усилия и скорости закрывания двери в 2-х зонах. Первая – начальная, диапазон которой колеблется в пределах 180–15 градусов. Вторая – конечная, которая приходится на оставшиеся 15–0 градусов. При этом скорость и усилия во второй зоне должны быть немного большими для того, чтобы дверь захлопнулась.

Осуществляя регулировку доводчика, крайне важно правильно производить выкручивание винтов. Излишнее усердие в этом случае может стать причиной разгерметизации корпуса доводчика, в результате чего случится утечка масла, которая приведет к поломке устройства.

  • Осуществление регулировки торможения двери при необходимости.

Видео о монтаже доводчика

Установить дверной доводчик своими руками вполне реально. Для этого достаточно прислушаться к советам профессионалов и проявить немного терпения и усердия. В конечном итоге они будут вознаграждены не только отличной теплоизоляцией и продлением срока эксплуатации самой двери, но и максимальным удобством при её использовании.

Установка и регулировка дверного доводчика: основные правила и этапы монтажа

Традиционно использовавшиеся для обеспечения «автоматического» закрытия дверей пружины, резинки, противовесы и иные приспособления – это уже в прошлом. Сейчас в продаже есть недорогие механизмы, которые в комплексе решают все эти задачи. Если знать, как грамотно установить на дверь доводчик, не придется оплачивать чьи-то услуги. Тем более что методика его крепления и регулировки несложная.

Общая информация

Дверные доводчики выпускаются в разных исполнениях. Технология их крепления и способ регулирования имеют некоторые особенности. Как различаются изделия?

По специфике монтажа

  • Скрытые устройства. Корпус механизма помещается в коробе или створке двери. Установка доводчиков этого типа требует профессионального подхода (практический опыт, специальный инструмент). Монтируются лишь на дверях, полотна которых имеют толщину не менее 40 мм.
  • Напольные модели. Их установка производится в процессе обустройства полов, так как «тело» прибора помещается под настилом. В частном секторе изделия этой группы используются крайне редко.
  • Накладные. Наиболее распространенные в быту варианты. Установить такой дверной доводчик своими руками достаточно просто. Даже при отсутствии опыта понадобится не более получаса.

По типу механизма

  • Реечная передача + гидравлика. «Рабочий» элемент в доводчиках этой группы – пружина.
  • Кулачковые модели. Такие изделия устанавливаются в жилищах намного реже.

По силе тяги

Данную характеристику называют по-разному – закрывающее усилие, размер доводчика, класс по EN . При выборе механизма определяющими являются параметры дверного полотна: его вес (кг) и ширина (мм). Это учитывается при определении варианта установки прибора.

Порядок монтажа

В жилых строениях (квартирах) в основном монтируются доводчики реечного типа, с гидравликой. На примере прибора этой группы и будет рассмотрен рекомендуемый порядок действий мастера. Поняв специфику работы, несложно разобраться с нюансами крепления изделий других типов.

Установка доводчика на пластиковую дверь абсолютно идентична порядку его монтажа на деревянные и металлические аналоги.

Выбирается схема

Если дверь распахивается наружу, то на полотне фиксируется рычаг; соответственно, корпус – на косяке. При открывании вовнутрь все ровно наоборот. Но в любом случае доводчик ставится так, чтобы винты регулировки находились со стороны дверных петель. Это облегчит процесс «настройки» положения полотна и дальнейшую его корректировку. А этим заниматься придется, так как постепенно появится его «проседание». Разобраться несложно, тем более что к изделию всегда прилагается инструкция, в которой есть типовые схемы установки доводчика двери.

Производится разметка

И здесь задача мастера значительно упрощается. Изделия комплектуются специальными установочными шаблонами. Они выполнены в масштабе 1:1 и универсальны, так как учитывают различные способы открывания дверей и навеса полотен. Остается лишь приложить трафарет доводчика по месту и наметить точки сверления каналов для установки крепежных деталей.

Фиксация составных частей прибора

После разметки закрепить рычаг и корпус механизма на основе метизом (идет в комплекте с изделием), а потом соединить половинки тяги сможет каждый.

  • Установка доводчика на металлическую дверь имеет одну особенность. Необходимо использовать в процессе сверления тонких полотен так называемые «бонки». Эти приспособления представляют собою втулки с резьбой. Дело в том, что работа обычным сверлом может вызвать деформацию металла, и исправить этот дефект (выпрямить вмятину) самостоятельно не получится.
  • При определении положения рычага следует ориентироваться на его базовое плечо. Оно должно располагаться перпендикулярно полотну двери. Если угол менее 90º, то усиливается «дохлоп» створки.

Установка доводчика двери своими руками требует предельного внимания и аккуратности. Малейшие промахи нередко оборачиваются неплотным прилеганием полотна к косяку и сквозняками в помещении. Или наоборот, медленным закрыванием створки и повышением теплопотерь. Надеяться, что все устранится лишь регулировкой доводчика двери, не стоит – такое не всегда возможно.

Именно по этой причине этап монтажа прибора – самая ответственная часть работы. Тем более что от этого зависит и срок эксплуатации навесов. Если механизм установлен неправильно, то уже в ближайшей перспективе перекос полотна неизбежен, со всеми вытекающими.

Определить, насколько правильно произведена установка дверного доводчика, можно по следующим признакам:

  • плавность открывания/закрывания створки, без рывков и дополнительных усилий со стороны пользователя;
  • отсутствие посторонних звуков (шума, скрипа, скрежета и так далее).

Порядок регулировки механизма доводчика

Для этого имеются два «настроечных» винта. Каждый из них задает скорость движения полотна в определенном режиме. Чтобы понять принцип регулирования, необходимо уяснить следующее:

  • доводчик служит лишь для закрывания двери;
  • это производится в 2 этапа. На первом полотно движется с повышенной скоростью, на втором она значительно снижается, чтобы исключить резкий стук в момент прилегания створки к косяку.

Винт 1 – задает скорость в диапазоне от угла 180º (полотно полностью распахнуто) до 150.

Винт 2 – регулирует движение створки на последнем отрезке пути от 15 до 0 (ее доводка, то есть до полного прилегания полотна к дверному блоку).

  • Если полностью выкрутить любой из винтов, то из корпуса доводчика станет литься масло. Потому в процессе настройки прибора делать более одного поворота винта вокруг оси не рекомендуется. Механизм изначально настроен на работу по усредненным параметрам, и в ходе регулировки необходимо лишь произвести небольшую корректировку положения винтов. Как правило, они вращаются не более чем на ¾ в любую из сторон.
  • Иногда регулировкой второго винта не получается добиться мягкого прилегания створки. Здесь поможет рычаг, на тяге которого имеется резьба. Вкручивая/выкручивая «плечо», несложно определить оптимальное его положение, при котором останется лишь немного подкрутить регулировочный винт.

Установка доводчика на дверь – это не только удобство пользования ею. Плавное, аккуратное закрывание значительно снижает нагрузку на петли, предотвращая тем самым их повышенный износ и перекос полотна. Такое устройство желательно монтировать не только на входе в жилище, но и в подсобных строениях на участке, а также и в доме, если межкомнатная дверь довольно массивная. Ну а как произвести установку и регулировку механизма, читатель уже знает.

Способы установки доводчика двери своими руками

Одним из главных символов открытия, рубежа и защиты являются двери. Долговечность их функционирования зависит от различных параметров, но наиболее важной в процессе установки и монтажа является установка доводчика двери. Сделанная своими руками, она позволит двери выполнять свои основные функции: сохранять тепло внутри помещения, не пропуская воздух с улицы, герметично предохранять внутреннее пространство комнаты от шума и сквозняка.

Двери могут быть внешними и внутренними, но в обоих случаях они не полностью функциональны, пока не произведена установка доводчика. Он предохраняет двери от сильных хлопков при закрывании, гарантируя достаточное ускорение для защелкивания замка, что необходимо, например, в двери подъезда, на которой установлен домофон или кодовый звонок. Не играет роли то, какой формы дверь, из какого она материала, является ли она массивным сооружением или небольшой калиткой в саду, без такого устройства она перестает быть предсказуемой в использовании, а, значит, безопасной и удобной.

Разновидности устройства

Установка доводчика на дверь гарантирует ее плавное закрытие в автоматическом режиме. Если вы плохо себе представляете принцип действия механизма, вспомните калитку на даче. Зачастую к ней приделывается обычная пружина, один конец которой прикреплен к самой двери, а другой — к опоре, к которой она крепится. Действие пружины обусловлено приложением к ней силы, чем сильнее вы ее растягивали, тем быстрее она сжималась.

Конструкция механизма существенно усовершенствовалась, как и внешнее устройство доводчика. Тип двери влияет на его выбор, так, доводчик может быть:

  • Верхний накладной;
  • Скрытый;
  • Нижнего крепления.

Верхний тип установки доводчика на дверь пригоден для наружных дверей, тяжелых металлических конструкций. Иногда он может применяться в общественных помещениях, разделяя офисы, холлы, использоваться для пожарных выходов, технических помещений. Такой доводчик может стать и арт-объектом, подчеркивая стиль помещения хай тек.

Скрытый тип доводчика двери.

Скрытый тип механизма устанавливается в межкомнатные двери, так он не портит вид, позволяя наслаждаться красотой древесного или стеклянного покрытия. Нижнее крепление используется реже, в основном, для фиксации на стеклянных дверях, установленных в торговых центрах и офисах.

Принцип работы

Доводчик — это пружина, спрятанная в коробе. При открытии двери пружина сжимается, за счет перемещения шестеренки по зубчатой рейке. Когда на дверь прекращается нажим, ее закрывание контролируется благодаря разжиманию пружины той же шестеренкой, продвигающейся по рейке в обратную сторону. Этот тип механизма используется в устройствах наружного крепления.

Устройство современного доводчика.

При установке доводчиков на двери внутрь или внутрь пола используется механизм с двумя поршнями, роликами, которые воздействуют на вал сердцевидной формы и винтом для регулировки. В устройстве есть масло, которое перетекает из одной половины в другую при воздействии на пружину, поэтому здесь задействован еще и принцип гидравлики.

Критерии выбора

Итак, вам необходим доводчик, может быть, у вас сломался предыдущий, или вы просто купили новую дверь, как быть? Ход установки доводчиков на двери зависит от ее габаритов. На двери большого размера и массы нужно приложение большей силы.

Все механизмы классифицируются по европейской системе мощности, которую можно уточнить на коробке при покупке. Это буквы EN и одно из чисел от 1 до 7.

Первый номер рассчитан на массу двери не более 20 кг и ширину около 70 см. Для двери, которая составляет по ширине около метра и весит 60-80 кг подойдет 3-4 номер. Номера с 5 по 7 рассчитаны на массивные двери весом более 100 кг. Для тех, кто собирается все делать своими руками, важно учитывать данные характеристики.

Ассортимент механизмов весьма разнообразен.

Эффективность работы устройства зависит от скорости закрытия и силы, которая прилагается для защелкивания. Если производитель совестливый, эти показатели будут в норме в любой модели. Стоит обратить внимание на усовершенствованные доводчики дверей. Их установка может предусматривать некоторые сложности, но зато они предохраняют от непредвиденных ситуаций. В них содержится датчик, который защитит от порывов ветра и не даст двери ударится об стену. При том, максимальный угол отклонения можно подкорректировать. Это даст возможность установить задержку закрывания на небольшой период времени, что даст возможность удобно заходить в дверь с грузом, велосипедом, коляской. Кроме того существует функция жесткой фиксации в открытом положении, которая может потребоваться при ремонте, заносе и выносе мебели, проведении мероприятий.

Ход установки

Чтобы знать, как правильно установить купленный доводчик на дверь, необходимо понимать, какой вид тягового устройства установлен. Он может быть стандартный, скользящий или с фиксированной тягой. Еще на этапе покупки обратите внимание на параметр прочности и долговечности, чтобы установка внешних и внутренних доводчиков дверей не пошла насмарку. Для этого также есть свои стандарты.

У хорошего доводчика должен быть европейский показатель EN1154, прочный металлический корпус, антикоррозийное покрытие. Не забывайте, что наружный доводчик будет заметен всем, поэтому его нужно подбирать исходя из стиля помещения или же стараться сделать его незаметным, выбрав минимальный размер и цвет в тон двери.

Подготовительный этап

Итак, перед вами лежит приобретенное устройство, но как установить доводчик на дверь? Производители позаботились об этом и вложили в коробку инструкцию. Она обычно понятна, наглядна и в ней содержится поэтапная схема установки данного доводчика двери.

Обратите внимание на вашу дверь. Она может быть: левосторонней, правосторонней, открывающейся наружу или внутрь. Конечно, для дверей подъездов лучше устанавливать конструкцию внутрь, чтобы избежать пагубного воздействия мороза и жары. Хоть многие современные модели и рассчитаны на разброс от -35 до +70, все же, при сильных морозах устройство может выйти из строя.

Выбор типа доводчика обусловлен конструкцией двери.

Нужно знать, как установить доводчик на дверь в зависимости от ее ориентации. Если вы открываете ее от себя, корпус крепится на дверную коробку, а рычаг — к самой двери. Если тянуть дверь нужно на себя, корпус следует крепить к верхней части полотна двери, со стороны петель, а рычаг к коробке, чуть выше. Для того, чтобы осуществить монтаж доводчика своими руками, двери нужно закрыть и начать работу, следуя следующему алгоритму.

Процесс крепления

Достаньте из комплекта поставки схему, которая соответствует вашему типу дверей. Приложите ее к верхней части двери (она сделана в масштабе 1:1), там, где вы собираетесь крепить доводчик. Линия самой двери будет выделена на схеме, таким образом, вы можете приложить схему согласно этой линии и зафиксировать лист для удобства скотчем наверху, на коробке.

Это необходимо для того, чтобы отметить места для отверстий. Возьмите острый карандаш и прорисуйте точки через бумагу. Установка доводчика, осуществляемая на деревянную дверь, будет проще, так как отверстия для крепления можно высверлить без труда. Для алюминиевых дверей потребуются бонки.

Вам потребуются 4 отверстия для доводчика и 2 на коробке. Когда отверстия готовы, необходимо закрепить обе части саморезами, которые идут в комплекте с доводчиком. Это можно сделать отверткой с подходящим рисунком.

Но есть и тонкости в том, как установить доводчик. Например, на пластиковую дверь сложно рассчитать силы при подготовке отверстий, так как материал мягкий и податливый.

В этом случае точки следует лишь немного расширить, оставив работу по прорезанию материала непосредственно саморезу. Далее, обе прикрепленные части нужно скрепить общим винтом, чтобы получить рычаг. Он должен находится по отношению к дверному полотну под прямым углом.

Финальная стадия

После установки нужно отрегулировать устройство, с помощью подкручивания винтов. Идеальную скорость закрытия можно определить лишь на практике, несколько раз закрыв и открыв дверь и подкорректировав доводчик в зависимости от результатов.

Не стоит применять грубую силу, если вы не можете получить желаемого, ведь так вы можете повредить сам механизм, который не выдержит нагрузки.

Важно знать, что в конструкции есть два винта. Нижний отвечает за скорость закрытия двери в промежутке от 0 до 15 градусов отклонения от плоскости. Верхний же берет ответственность за диапазон от 15 до 180 градусов. Если вы присмотритесь к винту, можно заметить, его поворот вправо будет замедлять процесс, а влево — ускорять.

Источники:
http://otlichnyjremont.ru/dveri/poshagovyj-plan-ustanovki-dovodchika-na-lyubuyu-dver.html
http://domsdelat. ru/okna_i_dveri/dvernoj-dovodchik-ustanovka-svoimi-rukami-vedo-i-vidy.html
http://odveryah.ru/furnitura/ustanovka-dovodchika-na-dver
http://postroika.biz/5574-ustanovka-dovodchika-dveri-svoimi-rukami.html
http://bestdoor.guru/montazh/ustanovka-dvernogo-dovodchika.html
http://o-dveryah.ru/furnitura/ustanovka-dovodchika-svoimi-rukami/
http://xn--d1ahabdeeoeo2a7a.xn--p1ai/vxodnaya-dver-fenestra/

Установка доводчика на дверь металлическую, пластиковую, деревянную

Установка доводчика на дверь в Санкт-Петербуге и Москве

Чтобы двери закрывались автоматически и никогда не оставались нараспашку, мы предлагаем вам качественные и современные доводчики с надежной гидравлической системой и доступной стоимостью. Наши мастера могут установить доводчики на пластиковые и металлические двери любого образца вне зависимости от стороны открывания с гарантией качества!

Установка дверного доводчика: какие механизмы мы предлагаем

Основным элементом доводчика является пружинный механизм, толкающий рычаг. В зависимости от способа передачи усилия с пружины на рычаг выделяются два типа механизмов:

  • С рычажной тягой. Рычаги в них расположены перпендикулярно поверхности створки двери и напоминают шарнирное соединение. Открытая конструкция смотрится не всегда эстетично, но отличается надежностью. Открываются двери с рычажной тягой ощутимо тяжелее, поэтому не подойдут для домов, где есть пожилые люди или маленькие дети.
  • Со скользящим каналом. В них рычаг расположен параллельно двери и не бросается в глаза – механизм выглядит компактно и аккуратно. Отличительная особенность – после приоткрывания двери на 30 градусов, дальнейшее движение дается намного легче. С таким механизмом справятся даже маленькие дети.



Как происходит установка доводчика в СПБ

Установка доводчика на металлическую дверь или пластиковое полотно начинается с выбора типа механизма – вы можете приобрести его самостоятельно или заказать у нас, и тогда мастер привезет его с собой в день установки. Весь процесс монтажа занимает в среднем 30-40 и включает в себя:

  • Нанесение разметки и сверление отверстий под механизм;
  • Установка крепежей и короба на дверную коробку и полотно;
  • Соединение рычага с тягой;
  • Регулировка длины тяги и настройка темпа движения дверного полотна.

Установка доводчика: вызов мастера в Санкт-Петербурге

Если вам нужна установка доводчика на пластиковую дверь или металлическую створку, вы можете оставить заявку на нашем сайте или напрямую связаться с менеджером по телефону – он проконсультирует вас по всем интересующим вопросам. Наши специалисты выезжают к вам с полным комплектом слесарного инструмента и выбранной вами моделью доводчика, а также вы можете лично приобрести понравившийся вам механизм – мастер без проблем установит его. На все изделия и работы мы даем официальную гарантию качества, а также предлагаем доступную цену на установку доводчика в СПБ!

Примеры работ


*Стоимость работ и услуг рассчитывается индивидуально в каждом конкретном случае, вне зависимости от вида работ/услуг.Указанные цены являются ориентировочными и в зависимости от различных факторов могут меняться как в большую, так и в меньшую сторону.

Дверные доводчики — типы, устройство и установка

Без дверного доводчика вход в подъезд, магазин и в другие помещения, которые часто посещают люди, будет периодически оставаться открытым. Спешка, невнимательность и подобные причины приводят к тому, что большинство входящих не заботится о том, чтобы плотно закрыть за собой дверь.  Из-за этого помещение теряет тепло и даже самые надежные замки не выполняют свою функцию.

Раньше эту проблему решали при помощи установки пружины, сегодня используют более надежный и удобный механизм – дверной доводчик. В основе его конструкции также лежит пружина, но значительно более мощная. Для защиты она спрятана в прочный металлический корпус. Чтобы обеспечить плавное торможение, пружина заливается маслом.

Установить доводчик может каждый, необязательно вызывать специалистов. Монтаж механизма занимает 20-30 минут. Давайте разберемся подробнее, как правильно выбрать доводчик для вашей двери, как поставить устройство и что для этого потребуется.

Содержание:

  1. Классификация доводчиков для дверей
  2. Устройство дверного доводчика
  3. Где установить дверной доводчик
  4. Инструкция по установке дверного доводчика
  5. Установка шаблона
  6. Отверстия для доводчика
  7. Монтаж
  8. Как закрепить рычаг с тягой
  9. Как установить устройство на калитку
  10. Монтаж на стальные и железные двери
  11. Как настроить дверной доводчик
  12. Установка доводчиков ООО «Элит сервис»

Классификация доводчиков для дверей

Дверные доводчики классифицируются в соответствии с мировым стандартом EN 1154. Устройства разделяют на 7 основных классов, в зависимости от усилия закрывания, которые может создавать механизм. Классы обозначаются EN1, EN2 …EN7. Они характеризуются двумя параметрами: массой дверного полотна и его шириной. Если по параметрам двери подходят под два класса доводчиков, следует выбрать устройство самого высокого из классов. То есть если ширина полотна соответствует EN1, а масса EN2, поставить нужно будет дверной доводчик 2-го класса, так как более слабое устройство не справится с нагрузкой и быстро перестанет выполнять свои функции.

Выбрать нужный доводчик вам поможет следующая таблица:

Класс доводчика для двериШирина дверного полотнаМасса дверного полотна
EN1до 750 ммДо 20 кг
EN2до 850 ммДо 40 кг
EN3до 950 ммДо 60 кг
EN4до 1100 ммДо 80 кг
EN5до 1250 ммДо 100 кг
EN6до 1400 ммДо 120 кг
EN7до 1600 ммДо 160 кг

Кроме доводчиков, относящихся только к одному классу, существуют устройства с большим диапазоном регулировки усилий, который находится в пределах нескольких групп. В таком случае они маркируются, например, EN3-4. Такие механизмы более удобны в использовании, так как позволяют настраивать различную скорость закрывания в зависимости от погодных условий и других причин. Такие механизмы стоят дороже, чем их более простые «одноклассовые» собратья.

Устройство дверного доводчика

Главный элемент конструкции — как уже говорилось выше – пружина. Она необходима, чтобы толкать рычаг. Модели дверных доводчиков во многом схожи, различают их по тому, как усилие от пружины передается на рычаг. Выделяют два основных типа механизма:

  • С рычажной тягой. Это простые модели, конструкция которых подразумевает, что рычаги располагаются перпендикулярно дверному полотну. Недостаток механизма в том, что рычаги достаточно легко сломать, кроме того, изделия имеют непривлекательный вид. Еще один минус в том, что по мере открывания двери с таким доводчиком приходится прилагать все большие усилия, что может стать проблемой, для детей и стариков.

  • Со скользящим каналом. Модели, в которых рычаг устанавливается параллельно дверному полотну, что делает их вид более привлекательным, чем у аналогов с рычажной тягой. Их преимущество в том, что по мере открывания требуется все меньше усилий, поэтому они точно не составят проблемы ни для малышей, ни для пенсионеров.

При всей универсальности обеих конструкций, они не подходят для стеклянных дверей, поэтому здесь применяют третий тип доводчиков – напольный. В этом случае корпус с пружиной монтируется в пол таким образом, что сверху видна только пластина-держатель. Такой же держатель крепится и вверху, но механизм там монтируется, только если полотно очень тяжелое.

Есть напольные модели и для металлических, и для деревянных дверей. Они имеют конструкцию со скользящим каналом или рычажную. Главный плюс подобных устройств в их скрытности. Но к сожалению, прочность – не их сильная сторона.

Где установить дверной доводчик

В основном такие устройства крепят на внешние или на входные двери, но также их можно поставить на калитку или на ворота.

Если речь идет о дверях, то механизм располагают таким образом, чтобы корпус находился в помещении, это позволяет защитить устройство от воздействия холода и гарантирует долгий срок службы. Если поставить таким образом нет возможности, то лучше заказать морозоустойчивую модель.

Инструкция по установке дверного доводчика

Для того чтобы поставить устройство на двери вам потребуются следующие инструменты: линейка, дрель, отвертка и карандаш. Для большинства доводчиков подходит сверло «3», но в любом случае перед тем как приступить к монтажу, необходимо проверить диаметр крепежа, который идет в комплекте.

Для того чтобы облегчить домашним мастерам самостоятельный монтаж механизма на двери, большинство производителей комплектует свои устройства специальными установочными шаблонами. На шаблонах изображаются части механизма в полную величину. Кроме того, на них имеются отверстия для каждой детали.

В устройствах, которые принадлежат сразу к нескольким классам, приложенным к ним схемам, отверстия прорисовываются разными цветами, а рядом ставится соответствующий класс доводчика.

Шаблон печатается сразу на обеих сторонах листа. На одной стороне – схема для открывания двери «на себя», на другой – «от себя».

Установка шаблона

На шаблоне есть две перпендикулярные полосы красного цвета, совместите горизонтальную с верхним краем дверного полотна, а вертикальную — с линией оси петель.

Чтобы при креплении самого доводчика не ошибиться, следует прочертить линию середины петель карандашом. При установке доводчика со стороны, где находятся петли, проблем возникнуть не должно – просто перенесите линию середины петель при помощи линейки и карандаша. Если же приходится монтировать с другой стороны, замерьте расстояние от середины петли до края полотна. Отметьте его и нарисуйте линию.

Отверстия для доводчика

Найдите на шаблоне отметки отверстий для того класса, который вы выбрали и при помощи шила или сверла перенесите их на раму и на дверное полотно. Чаще всего в комплекте с устройством идут два типа крепежа: для древесины, для металла или металлопластика. Выберите подходящее под крепеж сверло и сделайте отверстия в обозначенных местах.

Далее начинается непосредственная установка доводчика на двери. Не забывайте, что рычаги и корпус обязательно должны быть разъединены. Если они идут в упаковке в собранном виде, разделите их, для этого открутите шайбу и уберите винт, который соединяет конструкцию.

Монтаж

Теперь вам необходимо приложить детали к готовым отверстиям и устанавить крепеж. Для этого найдите на схеме нужный класс усилия на открывание и смонтируйте механизм, как это показано на рисунке:

Если дверь планируется открывать «на себя», то корпус крепится на дверное полотно, а на коробку устанавливается тяга.

После этого требуется присоединить рычаг тяги. Найдите в нижней части корпуса специальный выступ, накиньте на него рычаг и затяните винтом. Далее остается разобраться с присоединением рычага и тяги. Есть два возможных варианта.

Как закрепить рычаг с тягой

Соединить тягу и рычаг очень просто: совместите обе части и немного придавите пальцами. Вы услышите легкий щелчок, который и будет сигналом, что операция прошла успешно.

Главное, нужным образом расположить эти части относительно двери. От этого зависит то, как будет двигаться полотно на завершающей стадии закрывания. Расположение можно настраивать, так как тяга состоит из двух частей, что позволяет изменять длину. Одна из частей – это длинный штифт с резьбой, вращая его можно удлинить или укоротить тягу.

Если вы хотите, чтобы доводка была максимально плавной, следует поставить тягу перпендикулярно полотну. Чтобы этого добиться – немного ее укоротите.

Если в дверном полотне имеется защелка, тогда нужно большее усилие для закрывания, ведь потребуется также преодолевать и ее сопротивление. Для данного варианта тягу удлиняют, плечо ставят параллельно двери.

После того как все части поставлены, совместите и соедините их. На этом этапе установка дверного доводчика практически завершена. Остается только настроить скорость закрывания. Сделать это можно достаточно легко, главное, разобраться в регулировках конкретной модели. В этом вам поможет инструкция, приложенная к доводчику.

Как установить устройство на калитку

Для калитки вам понадобится купить морозостойкий уличный дверной доводчик, такие модели могут эксплуатироваться снаружи.

У всех калиток имеется боковая стойка, но часто отсутствует верхняя перекладина. Если это ваш случай, механизм придется крепить к боковой стойке, для этого разверните крепежную пластину вдоль стойки.

При выборе устройства для работы на улице, учтите, что не стоит брать гидравлические доводчики. Масло внутри корпуса такого устройства может менять свое состояние из-за морозов, это приводит к плохой работе механизма, калитка закрывается очень медленно. Избежать подобных проблем просто – выберите пневматический доводчик.

Монтаж на стальные и железные двери

Для установки доводчика на металлическую дверь потребуется использовать соответствующий крепеж и сверло. Так как стальное полотно обычно довольно тяжелое, для него следует брать устройства не ниже пятого класса. Выбирайте на монтажном шаблоне разметку для соответствующего класса. Кроме того, возможно, вам потребуется более мощная дрель.

В остальном установка механизма на металлическую дверь ничем не отлучается от установки на металлопластиковые или деревянные двери.

Как настроить дверной доводчик

Модели устройств, ставящихся на двери, могут иметь различия в конструкции, а значит, местоположение регулировочных винтов также, скорее всего, будет разным. Точно посмотреть, как отрегулировать конкретный доводчик можно в инструкции к нему. Но если говорить о методике в целом, то она одна:

  • если вы вращаете винт по часовой стрелке, то сила/скорость закрытия увеличивается;
  • при повороте против часовой стрелки сила уменьшается.

Важно. Регулируя механизм, не выкручивайте винты сразу на несколько оборотов. В большинстве случаев четверти одного оборота вполне достаточно. Лучше немного подкорректировать полученный результат, чем основательно сбить баланс, слишком затянув или ослабив винты. Вернуть прежние настройки будет очень трудно. Кроме того, вы рискуете сломать устройство так, что из корпуса потечет масло.

Регулировщики скорости и «прихлапывания» располагаются на корпусе, обычно на лицевой части (под защитной крышкой) или на боковой поверхности.

Установка доводчиков ООО «Элит сервис»

Если вы не хотите рисковать и монтировать устройство самостоятельно или желаете, чтобы на вашей новой двери был доводчик, обращайтесь к нам. Опытные мастера подберут, а затем качественно и быстро установят доводчик.

Доводчики для дверей №1 в Украине

Доводчик дверей в магазине Доводчики.com



МЫ ПРОДОЛЖАЕМ РАБОТУ (В ПЕРИОД КАРАНТИНА) ДЛЯ ВАС. ЖДЕМ ВАШИХ ЗКОНКОВ И ЗАКАЗОВ

Доводчик двери незаменим как в местах с большой проходимостью (в офисе, в магазине, торговом центре, аптеке, на складе), так и в вашем доме или квартире. Главное предназначение доводчика – плавное, автоматическое закрывание двери. Доводчик дверей защитит дверные конструкции, продлевает срок их службы, устраняют сквозняки и назойливые хлопки. Кроме того, модели доводчика двери с фиксацией открытого положения позволяют удерживать дверь в открытом положении (на смену кирпичу и бруску). Мы поможем вам подобрать дверные доводчики (Door closer — Дотягувачі) для всех типов конструкций: металлических, деревянных, пластиковых, стеклянных. Доводчик двери еще недавно был в Украине техническим чудом, а сегодня он стоит в каждом торговом и офисном центре, в магазинах и аптеках, на дверях почтовых отделений. Вы имете возможность купить доводчик дверей, который не только обеспечит хорошую звуко- и теплоизоляцию, но и не будет выпадать из дизайна интерьера офиса или частного дома. Доводчик может быть установлен не профессионалом, при наличие минимальных технических навыков. Нашу продукция сопровождается базовыми инструкциями, которые помогут установить доводчик дверей самостоятельно. Если же вы не уверены — всегда можете обратиться к специалисту по ремонту.

Доводчик на двери где применяется?

Доводчик пришел на рынки запада еще в середине ХХ века, но у нас о нем до сих пор слышали очень немногие люди, которые не оценили его использования. Мы стали замечать появление новых механизмов на дверях с появлением больших торговых центров, офисных зданий и современных аптек. В тех местах, где дверь открывается сотни, а то и тысячи раз в день, просто необходимо устройство, которое будет контролировать безопасность этого процесса и увеличивать срок службы двери, иначе от постоянных хлопков ее пришлось бы менять слишком часто. Таким изобретением и стал доводчик на двери, который предохраняет часто используемые места от износа. Когда речь заходит о больших массивных дверях, все чаще используются напольные модели, практически невидимые для посетителей. Они вмонтированы в пол и с тем же успехом контролируют закрывания дверей. В следующий раз обратите внимание на доводчик двери вашей аптеки или супермаркета.

Шли годы, доводчики перебрались из крупных офисных и торговых зданий на двери подъездов – тогда о них узнало большинство, но по-прежнему лишь очень немногие придали значение новой фурнитуре. Сегодня же сформировалась обязательная пара доводчик и домофон, которая не пускает в ваш подъезд посторонних и одновременно управляет закрыванием двери и сохранением температуры. Сколько раз раньше мы просто забывали закрывать подъезд и оставляли помещение открытым в зимнюю стужу или в летний зной. Сегодня, если у вас стоит новая дверь и на ней доводчик, он будет выполнять подобную заботу за жильцов и всегда держать дверь плотно закрытой, сохраняя микроклимат. Вместе с этим, если вы еще не обзавелись этим незаменимым элементом фурнитуры, вы можете поставить доводчик дверей даже на старую деревянную конструкцию.

Спустя еще годы люди стали обращать внимание на эти самые механизмы, которые стоят на подъездах их домов. Стали возникать обоснованные вопросы, а можно ли использовать доводчики в частном порядке только для себя – конечно можно. Для этого не обязательно нужна большая и тяжелая дверь, как не принципиален и металл. Вы можете произвести установку доводчика двери на деревянную, пластиковую и даже стеклянную конструкцию с тем же успехом. Важно подобрать модель, которая будет отвечать техническим характеристикам, размеру и вашим потребностям. Наши специалисты без проблем проконсультируют вас и помогут разобраться в широком ассортименте доводчиков, который может вселять растерянность. Многие позиции дублируют друг друга и важно само решение проблемы и закрытие потребности.

В нашем каталоге вы найдете широкий ассортимент группы доводчик дверей известных европейских торговых марок, таких как Geze, Dorma, GU (Gretsch-Unitas), Eco-Schulte, Apecs, Ryobi, Armadillo. Эти доводчики способны обеспечить до 1 млн. циклов открывания – даже в оживленных местах доводчик прослужит не один год. Мы предлагаем три основных варианта комплектаций тягами – коленной (рычажной), слайдовой (скользящей) и напольные модели. Таким образом, область применения доводчика двери охватывает даже специфические помещения, тяжелые двери до 300 кг и пожаростойкие конструкции. При выборе доводчика дверей, пользуйтесь фильтрами и отдавайте предпочтение позициям, которые подходят вашей двери по ширине и весу полотна. Почти все доводчики для дверей оснащены дополнительной регулировкой усилия (силы) – показателя, который может варьироваться от EN 1 до EN 7 по международным стандартам.

Доводчик двери — преимущества

Если говорить о преимуществах такого товара, как доводчик дверей, обычно выделяют три основных причины купить доводчик двери от надежного производителя. Теплоизоляция – доводчик двери обеспечивает плотное прилегание, а также всегда закроет за вами дверь, даже если вы спешите. Сегодня трудно себе представить дверь в офис или торговый центр, которая не была бы оснащена таким элементом, как доводчик дверей. Сохранение двери – доводчик двери увеличивает срок ее службы, предохраняет всю конструкцию от излишнего воздействия температур, от механических повреждений. Безопасность – доводчик может быть не только удобной находкой, но и необходимостью, если речь идет, например, о правилах пожарной безопасности – в таких случаях мы можем предложить доводчик двери для тяжелой пожаростойкой конструкции.

В нашем магазине представлен широкий ассортимент не только товара доводчики дверей, но и оконной и дверной фурнитуры. У нас эксклюзивно размещена группа кованной фурнитуры AMIG. Большой выбор дверных замков различных конструкций для металлопластиковых, металлических, алюминиевых дверей. Более пятидесяти позиций ручек: офисные, кованные, из нержавейки, антидетки, с ключом и др. Также мы поможем вам подобрать петли, цилиндры (ключ-ключ и ключ-барашек), комплектующие для москитных сеток и саму сетку в рулонах. Также вам могут быть интересны уплотнители для окон и дверей (самоклейка, для пвх конструкций, Deventer). Если в ваших планах ремонт дверей или всего дома, будь вооружены информацией и запомните, где можно найти широкий выбор решений – в интернет-супермаркете ДОВОДЧИКИ.COM.

Нашим преимуществом является обширная география обслуживания. Вы можете забрать ваш доводчик на двери с нашего склада в Днепре, а можете согласовать с менеджером отправку по всей Украине с помощью транспортных служб (Новая почта, Деливери, Интайм, САТ, Автолюкс). Таким образом, вы получите свой товар в течение 1-2 рабочих дней, а широкий выбор возможностей оплаты, включающие обратный платеж, оплату на карту, расчетный счет, безналичный расчет, самовывоз, будет для вас удобным решением. Также мы предоставляет гарантию 12 месяцев на дверные доводчики немецкого производства с возможностью обмена.



Китай Доводчик Двери, Китай Доводчик Двери список товаров на ru.Made-in-China.com

Цена FOB для Справки: 49,5-51,5 $ / шт.
MOQ: 1 шт.

  • Материал: Алюминиевый Сплав
  • Тип: Вне монтажа
  • Тип установки: Стандартный
  • функция: Стоп,Исправлена,Задержка,Регулируемый,Буферизованный
  • Стандарт: Европейский стандарт
  • Дистанционное Управление: Без дистанционного управления
  • Поставщики с проверенными бизнес-лицензиями

    Поставщики, проверенные инспекционными службами

    Zhejiang Muzi Electromechanical Co., Ltd.
  • провинция: Zhejiang, China

Как установить доводчик на деревянную дверь?

Это практическое руководство охватывает все, что вам нужно знать об установке дверного доводчика на дверь из массива или пустотелую дверь.

Типы деревянных дверей

Деревянные двери бывают двух основных типов: сплошные и пустотелые.

Двери из массивной древесины

Двери из массивной древесины являются отраслевым стандартом для деревянных дверей, используемых в коммерческих зданиях. Стандартная дверь со сплошным сердечником состоит из трех- или пятислойного шпона, покрывающего сердцевину из ДСП.В отличие от дверей с пустотелым сердечником, двери со сплошным сердечником могут быть огнестойкими. Обычные огнестойкости дверей со сплошным сердечником включают 20, 45, 60 или 90 минут.

Полые деревянные двери

Пустотные двери обычно используются в жилых домах. Свое название он получил потому, что сама дверь состоит из тонкого деревянного листа, который действует как раковина. Внутренняя часть двери полая, без сердечника. Двери с пустотелым сердечником не имеют огнестойкости.

Знать разницу

Один из самых простых способов определить, является ли деревянная дверь сплошной или прочной.пустотелый сердечник — это вес двери. Когда дверь распахивается, и если она имеет некоторый вес, вы можете поспорить, что это дверь со сплошным сердечником. В то время как, если дверь кажется легкой, как дверь спальни вашего дома, то это пустотелый стержень. Еще одна простая проверка — просто постучать в дверь. Двери с пустотелым сердечником, как правило, издают более громкий «эхо» звук, когда вы стучите, потому что нет сердечника, поглощающего звук, поэтому он легче передается через дверь. В то время как двери с твердой сердцевиной имеют сердцевину из частиц, затрудняют передачу звука.

Проверка огнестойкости

Если дверь со сплошным сердечником имеет огнестойкость, то этикетка противопожарной защиты будет расположена на дверной петле со стороны петель. Чрезвычайно важно знать, является ли дверь огнестойкой. Согласно NFPA 80 все противопожарные двери должны использовать противопожарную дверную фурнитуру, включая дверной доводчик. Любой дверной доводчик, используемый на противопожарной двери, должен быть внесен в список UL10c, что означает, что он может использоваться в сборках противопожарных дверей до 3 часов.

Установка на двери со сплошным сердечником


Шаг 1. Просверлите монтажные отверстия

Определите тип установки дверного доводчика: стандартное крепление, верхний косяк или установка на параллельном рычаге.Поместите корпус доводчика и башмак рычага в надлежащие места и отметьте карандашом места монтажных отверстий.

Хотя в большинстве дверных доводчиков есть саморезы, это не рекомендуется. В неблагоприятных условиях самосверлящие шурупы не работают, и дверной доводчик можно полностью оторвать от двери. При установке деревянных дверей следует использовать болты и гайки с втулками, чтобы обеспечить самое прочное и безопасное крепление.

Для этого используйте сверло диаметром 9/32 дюйма, чтобы просверлить отверстия на всем протяжении двери со стороны доводчика.Затем с помощью сверла 3/8 дюйма просверлите каждое монтажное отверстие на стороне, не закрывающей доводчик, стараясь не пройти до конца на этот раз.

Шаг 2: Установите корпус и рычаг доводчика двери

Установите дверь Корпус доводчика к двери с помощью сквозного болта и втулки. Обязательно предварительно нагружайте пружину доводчика в соответствии со спецификациями производителя. Подсоедините рычаг доводчика к корпусу доводчика.

Шаг 3: Правильно отрегулируйте доводчик

Осторожно отрегулируйте скорость доводчика двери.Помните, что в соответствии с разделом 404.2.8 стандартов ADA для закрывания двери с 90 до 12 градусов должно потребоваться не менее 5 секунд.

Установка на двери с полым сердечником

Дверные доводчики могут быть установлены на двери с полым сердечником, однако, поскольку размеры пружин доводчика различаются в зависимости от веса двери, для любой двери из пустотелого дерева следует использовать доводчик для жилых помещений с подходящим размером пружины 1 См. Таблицу размеров дверных доводчиков производителя, так как сила пружины зависит от производителя дверного доводчика.При установке следует использовать сквозные болты и втулки, чтобы предотвратить растрескивание полой двери при установке доводчика на дверь. Тот же процесс установки дверного доводчика на двери из массивной древесины можно использовать и для дверей из пустотелой древесины.

Заключение

Сквозные болты и втулки следует использовать во всех установках доводчиков с деревянными дверьми. Однако всегда следует проверять местные строительные нормы, правила пожарной безопасности и другие юрисдикции, поскольку в зависимости от вашего местоположения могут потребоваться разные крепежные детали.Если вам нужен дверной доводчик высокого качества, который можно установить на двери из массивной древесины, мы рекомендуем Liberty Door Closer. Все дверные доводчики Liberty доставляются БЫСТРО и БЕСПЛАТНО. Если вы заменяете существующий дверной доводчик и вам необходимо совместить существующие монтажные отверстия, см. Наше руководство «Как заменить дверной доводчик».

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: ИНФОРМАЦИЯ, ПРЕДОСТАВЛЯЕМАЯ НА ЭТОМ САЙТЕ, ПРЕДОСТАВЛЯЕТСЯ ВАМ КАК ЕСТЬ, БЕЗ КАКИХ-ЛИБО ЯВНЫХ ЗАЯВЛЕНИЙ ИЛИ ГАРАНТИЙ, И МЫ НЕ ДАЕМ НИКАКИХ ЗАЯВЛЕНИЙ ИЛИ ГАРАНТИЙ, ЧТО ЭТО САЙТ (ИЛИ ЛЮБАЯ ИНФОРМАЦИЯ, ПРЕДОСТАВЛЯЕМАЯ В ОТВЕТ, НА ВАШ ЗАПРОС) БЕЗ ОШИБОК.ВЫ СОГЛАШАЕТЕСЬ, ЧТО ВЫ ДОЛЖНЫ ОЦЕНИТЬ ВСЮ ИНФОРМАЦИЮ И МЕРЫ, И ЧТО ВЫ НЕСЕТЕ ВСЕ РИСКИ, СВЯЗАННЫЕ С ИСПОЛЬЗОВАНИЕМ ДАННОГО САЙТА, ​​ВКЛЮЧАЯ ЛЮБУЮ ЗАЯВЛЕНИЕ НА ТОЧНОСТЬ, ПОЛНОСТЬЮ ИЛИ ПОЛЕЗНОСТЬ ЛЮБОЙ ИНФОРМАЦИИ ИЛИ ДОСТУПНЫХ МАТЕРИАЛОВ.

Доводчик для тяжелых условий эксплуатации: для дерева, металла или коммерческого стекла Двери: класс ANSI 1: регулируемые размеры мощности 1-6: без ручки: алюминий Отделка: серия King 900 Pro от Assa Abloy —

Разве вам не нужен собственный швейцар?

Поставляется с тройным рычагом и кронштейном, обеспечивающим универсальные возможности монтажа.Скорость закрывания и запирания регулируется независимо и удовлетворит любые требования к плавному управлению дверью. Неручный рычаг ANSI / BHMA позволяет устанавливать на дверях с петлями с правой или левой стороны, два независимых регулирующих клапана управляют скоростью движения и защелкивания. Этот коммерческий дверной доводчик накладного монтажа, безопасный и надежный.

ОБЫЧНЫЙ ИЛИ СТАНДАРТНЫЙ РЫЧАГ: Используется отводной механизм, расположенный на внешней стороне двери. Плечи прикреплены к раме, а другие — к корпусу доводчика со стороны отвода двери.В закрытом состоянии ручки выступают перпендикулярно двери.

TOP JAMB: Здесь рычаги выступают из двери перпендикулярно, корпус доводчика установлен на лицевой стороне дверной коробки. Используется для алюминиевых или стеклянных дверей витрины магазина из-за их узких верхних направляющих.

ПАРАЛЛЕЛЬНЫЙ РЫЧАГ: Доводчик с параллельным рычагом установлен на толкающей стороне двери, и рычаг параллелен раме, когда дверь закрыта. Важно убедиться, что верхняя планка двери достаточно велика для установки доводчика.Он также устойчив в местах, подверженных жестокому обращению (вандализму).

HOLD OPEN: Hold Open — это способность доводчика удерживать дверь в открытом положении. Не допускается для сборки противопожарных дверей.

ЗАДЕРЖКА ДЕЙСТВИЯ: Эта функция регулирует задержку закрытия двери от максимального открытия, время действия регулируется от 0 до приблизительно 1 минуты. Монтажное оборудование допускает общую установку для обычных или верхних рычагов косяка.

Для проектов, в которых требуется несколько доводчиков для соответствия условиям работы и бюджету.

Перекрестная ссылка: Cal-Royal 900; Dorma 8600FC; Dor-O-Matic S80FC; Hager 5200; LCN 1460FC; Norton 8500; PDQ 5100 & Sargent 1430.

Купите сегодня. Не просто запирай, ЗАЩИЩАЙ!

Упрощенный способ установки доводчика для дровяной двери

Почему так важен автоматический доводчик?

Пожарная безопасность является серьезной проблемой, особенно для общественных зданий или многоквартирных домов, где пожар, начавшийся на одном этаже, может быстро уничтожить все здание.Ущерб имуществу — это наименьшая проблема, когда пугающе высока вероятность гибели людей.
Тем не менее, простое удержание дверей закрытыми может помочь предотвратить пожар, радикально изменив время, необходимое для распространения огня и дыма по зданию, с секунд и минут до более продолжительных десятков минут и даже часов.
Автоматический доводчик обеспечивает надежное закрытие дверей, когда они не используются.
Он закрывает двери за вами, гарантирует их защиту и, в конечном итоге, спасает жизни.

Сложность выбора автоматического доводчика для огнестойкой деревянной двери

В соответствии со стандартами ANSI / BHMA A156.4 и A156.15, автоматически закрывающаяся дверь должна соответствовать правилам пожарной безопасности. Строительные нормы и правила указывают, что в домах высотой более двух этажей каждая дверь жилой комнаты (то есть не ванной комнаты), ведущая на лестничную клетку, должна быть противопожарной дверью.
К сожалению, эти правила не учитывают безобразие большинства систем автоматического закрывания дверей.При проектировании или обновлении здания, чтобы сделать его элегантным и соблазнительным, последнее, что вам нужно, — это неприглядный металлический доводчик, доминирующий в эстетике.
Кроме того, при использовании огнестойкой деревянной двери многие существующие на рынке варианты закрывания дверей имеют такой уровень силы пружины, который создает эффект похудания, который является одновременно шумным и разрушительным, особенно для любого стекла в дверных окнах.
Существуют и другие технические ограничения, касающиеся текущего ассортимента традиционных петель для закрывания дверей, в том числе необходимость использования длинных болтов, которые могут выступать через всю дверь, повреждая ее для будущего подвешивания и добавляя еще один уровень нежелательного неприглядного вида.В конце концов, кто хочет испортить красиво отделанную деревянную дверь с ее тактильной привлекательностью и ярким блеском, вставив в нее два промышленных металлических болта?
В то время как маскирующие средства предоставляют некоторую альтернативу, они предназначены только для использования на более тонких дверях с максимальным рейтингом защиты от дыма 20 минут с экраном. Любая огнестойкая дверь ¾ HR или 1 ½ HR будет слишком большой или чрезмерно дорогой для правильного применения консилера — даже на уровне пола.

Простой способ установки автоматического доводчика на огнестойкую деревянную дверь

Войдите в петлю Waterson.Этот исключительный продукт отвечает на все вопросы, связанные с автоматическим доводчиком для огнестойкой деревянной двери.
Петли Waterson устанавливаются просто. Он заменяет существующие петли для двери и не требует дополнительных приспособлений. Эти низкие накладные расходы на установку помогают значительно сэкономить время и затраты на монтажника.
Петли Waterson прекрасны. Устраняя необходимость в громоздких внешних петлях, петли Waterson скрываются и оставляют сияние вашей двери.

Дверные доводчики | Доводчики скрытого и верхнего монтажа

О наших доводчиках

Что такое доводчики?

Дверные доводчики являются критически важным оборудованием для обеспечения безопасности жизни и работают аналогично устройствам аварийного выхода.При выборе дверного доводчика вы должны убедиться, что ваша противопожарная дверь по-прежнему закрывается каждый раз, поэтому к выбору подходящего для вашего дома или бизнеса не следует относиться легкомысленно. Вам нужно будет учесть следующие аспекты: размер и вес двери, ее расположение, место установки и, не говоря уже о технических характеристиках здания. Этот широкий ассортимент поставляется ведущими торговыми марками, отвечающими стандартам BS EN, поэтому вы можете быть уверены в своей продукции.

Каковы функции доводчика?

Backcheck — Эффект амортизации, который вы ощущаете, когда дверь распахивается, и предотвращает врезание в стену за ней.Это полезная функция, обеспечивающая определенный уровень защиты дверной фурнитуры и самой двери от неправильного использования.
Отложенное действие / Отложенное закрытие
— Проще говоря, это означает время, которое требуется для закрытия двери после открытия. Часто это желательная функция для домов престарелых или мест, где людям может потребоваться немного больше времени, чтобы пройти через дверь целыми и невредимыми.
Power Size —
Это либо фиксированное установленное число, либо переменное (регулируемое).Требуемая мощность зависит от веса и ширины двери. (См. Таблицу размеров мощности ниже).
Скорость закрытия — Это регулировка общей скорости закрытия двери. Установщики часто делают ошибку, регулируя это, чтобы закрыть дверь при первой установке доводчика, мощность всегда должна быть отрегулирована в первую очередь.
Действие фиксации — Регулируется и относится к последним нескольким степеням закрытия. Это полезно для решения любых проблем с защелкой или уплотнением двери.
Механическое удержание в открытом положении — Рычаг удержания в открытом положении можно использовать на дверных доводчиках для обеспечения жесткой функции удержания в открытом положении, однако их нельзя использовать на противопожарных дверях.
Hold Open — Электромагнитная фиксация открытия
: Идеально для использования на противопожарных дверях; Функция Hold-Open означает, что дверь постоянно удерживается открытой под фиксированным углом (если не разблокирована срабатыванием пожарной сигнализации). Обычно эта функция обеспечивается используемым кулачком, самим рычагом или механизмом внутри скользящего канала.
Электромагнитный свободный ход —
Эта функция означает, что дверь с электромагнитным доводчиком будет действовать как дверь, на которой нет доводчика. Это означает, что дверь останется открытой под любым углом, но закроется в случае пожара. Это особенно хорошая функция для использования на дверях спальни для дома престарелых, когда функция Hold Open может вызвать проблемы с конфиденциальностью, и она удовлетворяет безбарьерные потребности пользователей с ограниченными возможностями.

Поворотные дверные доводчики — серия 100 Вт

NHN® серии 100 Вт

Доводчики поворотных дверей для деревянных, алюминиевых и стальных дверей

NHN® PDC100W серии

(для деревянных, алюминиевых и стальных дверей)

Доводчики скрытых / скрытых поворотных дверей NHN PDC100W подходят для деревянных, алюминиевых и стальных дверей.Оснащенные новейшей технологией кулачкового типа, закрытые / скрытые поворотные дверные доводчики NHN PDC100W обеспечивают легкое открывание и повышенную эффективность по крутящему моменту закрытия.

+ Скорость закрывания легко регулируется с помощью двух независимых регулирующих клапанов.
+ Доступен с фиксацией в открытом положении на 90 ° или без нее.
+ Узкий стиль с высокой производительностью.
+ Простая установка; экономия средств и времени, так как подготовка пола не требуется.
+ 5 лет гарантии от брака.

  • Подходит для дверей двойного действия, шириной от 750 до 1250 мм (от 29-1 / 2 до 49-3 / 16 дюймов) и весом от 60 до 100 кг (от 132 до 220 фунтов).
  • Быстрая и простая установка.
  • Низкое сопротивление открытию и высокая эффективность закрытия.
  • Простая окончательная регулировка, 3 мм (1/8 дюйма) назад / вперед, 3 мм (1/8 дюйма) влево / вправо, выравнивание ± 4 °.
  • Температура окружающей среды от -20 ° C до + 40 ° C (от -4 ° F до + 104 ° F).
  • Стандартные накладки из сатинированной нержавеющей стали. Доступна полированная нержавеющая сталь.
  • В комплекте с верхним шарниром.

Таблица выбора

Арт. № Функция Применимая ширина двери Применимый вес двери Применимая толщина двери Макс. Рабочий угол
PDC103W Без удержания в открытом положении от 750 до 950 мм
(от 29-1 / 2 до 37-3 / 8 дюймов.)
от 60 до 100 кг
(от 132 до 220 фунтов)
Минимум 40 мм
(Минимум 1-9 / 16 дюймов)
150 °
(в обе стороны)
PDC103W-S удерживать в открытом состоянии 90 ° от 750 до 950 мм
(от 29-1 / 2 до 37-3 / 8 дюймов)
от 60 до 100 кг
(от 132 до 220 фунтов)
Минимум 40 мм
(Минимум 1-9 / 16 дюймов)
150 °
(в обе стороны)
PDC105W Без удержания в открытом положении от 1000 до 1250 мм
(от 39-3 / 8 до 49-3 / 16 дюймов.)
от 80 до 100 кг
(от 176 до 220 фунтов)
Минимум 50 мм
(Минимум 1-15 / 16 дюймов)
150 °
(в обе стороны)
PDC105W-S удерживать в открытом состоянии 90 ° от 1000 до 1250 мм
(от 39-3 / 8 до 49-3 / 16 дюймов)
от 80 до 100 кг
(от 176 до 220 фунтов)
Минимум 50 мм
(Минимум 1-15 / 16 дюймов)
150 °
(в обе стороны)
Рекомендуется использовать ограничитель двери под углом 150 ° для моделей без удержания в открытом положении и под углом 90 ° для моделей с удержанием в открытом положении.Модель PDC103W- (S) может устанавливаться только на внутренние двери, не подходит для наружных дверей или дверей, подверженных сильному ветру. Обратите внимание, что даже для моделей PDC105W- (S) из-за кулачковой технологии сильный ветер может вызвать открытие двери на определенный угол.

Доступен вариант отделки

Морилка из нержавеющей стали (SSS) Матовый черный нержавеющая сталь (MBS)

Функция и регулировка

1. Двойного действия
— Модель без фиксации в открытом положении (PDC103W, 105W): Максимальный угол открывания 150 °
— Модель с удержанием в открытом положении (PDC103W-S, 105W-S): угол удержания в открытом положении 90 °, максимальный угол открытия 150 °. 2. Двухскоростная регулировка
-Скорость закрывания (150 ° ~ 10 °)
-Скорость фиксации (10 ° ~ 0 °) 3. Обеспечивая КПД более 70%, NHN PDC100W сочетает в себе легкое открывание и плавное закрывание.

Стандартные компоненты

Купить на Amazon.com


Сегодня практически каждая дверь в современных коммерческих, промышленных и институциональных здания открываются проходящим человеком и закрываются механической дверью доводчик, который должен постоянно держать дверь под контролем. Сила закрывание двери производится пружинами внутри доводчика. Скорость ход закрывания дверей регулируется регулируемыми гидравлическими контурами.Идеальная дверь «поведение» проиллюстрировано на схеме на соседней фотографии и описано ниже. Этого можно добиться, оснастив каждую дверь соответствующей дверью LCN. ближе.

На схеме показаны основные части или этапы правильной работы ворот, независимо от того, под ручным или механическим управлением или их комбинацией. Цифры относятся к в положения двери, показанные на схеме.

  1. При открывании дверного доводчика работа доводчика заключается в том, чтобы позволить двери открыться легко, за исключением конца поворота, когда желателен обратный контроль.
  2. Backcheck — это функция, которая смягчает колебание открывания, чтобы предотвратить дверь от врезания в упор. Несколько специальных доводчиков, предназначенных для потенциально агрессивных приложения начинают функцию обратной проверки намного раньше (1A и 2A).
  3. Через длинную замыкающую дугу должна быть поддерживается.
  4. Постепенный переход предотвращает резкое переключение с основного управления скоростью на последняя дуга фиксации.
  5. Дуга с защелкой позволяет двери закрываться тихо и надежно.


Когда управляемая дверь открывается, пружина доводчика сжимается, что создает сила, чтобы закрыть дверь. Обычно требуется большее открывающее усилие. по мере увеличения сжатия пружины. Однако доводчик LCN меняет положение руки. по мере того, как дверь открывается, увеличивая рычаг двери. Это компенсирует весну сжатие, что облегчает открытие двери.


Это показано на фото рядом, на котором человек открывает дверь. оборудован накладным доводчиком LCN скрытого монтажа.В этом ближе опорный каток (A) применяет силу приближения к двери. Обратите внимание, что когда дверь закрыта установите ролик на расстоянии 23 дюйма (584 мм) от края петли. Когда дверь открытый на 30º, ролик находится всего в 19-3 / 4 дюйма (502 мм) от края петли. При 60º расстояние уменьшается до 13-3 / 4 дюйма (349 мм), а при 90º оно уменьшается. всего 8-1 / 4 дюйма (210 мм). Изменяющаяся геометрия рычага увеличивает рычаг над дверью, позволяя человеку, проходящему через нее, легко преодолевать растущие сила весны.


Когда человек отпускает дверь, и доводчик вступает во владение, применяется сила пружины. через систему рычагов, чтобы закрыть дверь. Поскольку пружина была сжата, его мощность очень высока. Когда дверь закрывается, пружина расширяется, постепенно теряя его сила. Ролик продвигается дальше по двери, чтобы доводчик увеличился. рычаги для компенсации потерянной мощности. Когда дверь, наконец, должна быть закрыта от защелка, рычаг наибольший.Управление LCN — это компенсирующая сила, всегда стремясь помочь людям, которые пользуются дверью.


Закон 1990 г. об американцах с ограниченными возможностями (ADA) и безбарьерная доступность Нормы указывают, что многие двери, не являющиеся противопожарными, должны соответствовать требованиям к уменьшенному усилию открывания. LCN разработала как ручные, так и электрические устройства для удовлетворения этих требований.

КАК ВЫБРАТЬ Доводчик
Чтобы ознакомиться с руководством по выбору LCN Closer, см. ТАБЛИЦУ этого профиля.


Дверные доводчики доступны в двух стилях — скрытого и накладного монтажа. При выборе более близкий стиль для конкретного приложения, следует уделить внимание тип контролируемой двери, состояние рамы, эстетические требования и необходимые функции управления. Информация, содержащаяся в следующих материалах, может служить в качестве ориентира при выборе стиля и модели, более подходящей для удовлетворения конкретных требований.


Доводчики, спрятанные в подголовнике над дверью, находятся вне поля зрения и полностью в стороне от пешеходов.Им нельзя повредить моющую воду, чистку химикатов или грязи для пола, а также защищены от переносимых по воздуху загрязняющих веществ, таких как пыль. К ним легко добраться для регулировки, не снимая никаких деталей. Доводчики для Доступны секции рамы толщиной 1-3 / 4 дюйма (44 мм).

Доводчики, расположенные внутри самой двери, также скрыты и защищены. По интерьеру двери обычных размеров отлично справляются со своей задачей, но стоят немногим дороже накладные доводчики.


Более близкое расположение обусловлено соображениями практичности и внешнего вида.Хороший вкус обычно требует, чтобы доводчики на дверях коридора располагались на сторону комнаты от двери, чтобы они не попадали в зону прямой видимости из коридора. Доводчики должны быть размещены на внутренней стороне входных дверей для внешнего вида и защитите их от непогоды.


В этих местах всегда следует использовать доводчики для тяжелых условий эксплуатации:

  1. Школы или общественные здания, где ожидается интенсивная эксплуатация.
  2. Двери входные.
  3. Двери, подверженные сквознякам, ветру или перепадам давления воздуха.
  4. Часто используемые двери, например, в универмагах, торговых центрах или смешанного назначения аренда.


Доводчики с двумя рычагами могут обеспечить управление в сложных условиях для любого межкомнатные или входные двери. Система параллельных рычагов — это тип рычага с двумя рычагами. где основной рычаг параллелен лицевой стороне закрытой двери. Доступные функции в системах с двойным рычагом: ОБЫЧНЫЙ, ОТКРЫТЫЙ, ПЛАВКАЯ СВЯЗЬ, ДОПОЛНИТЕЛЬНЫЙ РЕЖИМ (EDA) и CUSH-N-STOP (CUSH).

Однорычажные доводчики (гусеницы) могут использоваться как внутри, так и под навесом. двери. Функция фиксации в открытом положении в системе с одним рычагом обеспечивается либо гусеница или, в случае безопасных доводчиков / держателей, цилиндр в сборе. Доступны следующие однорычажные рычаги: СТАНДАРТ, ДВОЙНОЙ ЭГРЕСС и БЕСПРОВОДНОЙ.


Закон об американцах с ограниченными возможностями (ADA) 1990 г. и стандарт ANSI A117.1 описывают ограничение максимального усилия открывания для некоторых дверей, не являющихся противопожарными.Последняя страница каждого более близкого раздела в каждом снимке этой электронной программы включает раздел, озаглавленный ЗАКРЫТИЯ С УМЕНЬШЕННЫМ ОТКРЫВАЮЩИМ УСИЛИЕМ. В этом разделе перечислены доводчики в этом конкретная серия, которая будет соответствовать максимальной силе открывания в зависимости от ширины двери.

Любые дверные доводчики с ручным управлением, в том числе сертифицированные BHMA на соответствие ANSI. Стандарт A156.4, который выбирается, устанавливается и настраивается на основе ADA или других требования к уменьшенному открывающему усилию не могут обеспечить достаточную мощность для надежного закройте и заприте дверь.

См. Профиль «Power Operators» для получения информации об Auto-Equalizer ™. и системы Equalizer®, отвечающие требованиям по уменьшенному открывающему усилию без влияя на силу закрывания.


Угловые кронштейны когда-то были единственным удовлетворительным способом установить доводчик на толкнуть сторону двери. Они по-прежнему соответствуют особым требованиям, которые предъявляются к другим креплениям. не удовлетворяют.

Пластина теперь обычно используется для опускания (опускания) доводчиков в особых условиях. или приспособить доводчик к дверям или поверхностям рамы, которые не подходят для нормального монтажа узоры.

Для упрощения доступны специальные кронштейны, адаптеры и башмаки для параллельных рычагов. установка доводчиков с различными рамно-дверными условиями. Большинство часто используемые перечислены с каждым ближе. Обратитесь за помощью в LCN, если вы не уверен.


Все доводчики LCN поставляются с набором шурупов для дерева и машинных винтов, если не используются другие крепежные детали. заказаны. Этот стандартный набор винтов подходит для дерева или должным образом усилен. пустотелые металлические рамы и двери из металла или массивной древесины.Для выбранных доводчиков, Метрические крепежные винты доступны вместо крепежных винтов UNC / UNF. Использование электроинструмент для установки крепежа не рекомендуется.

При установке доводчиков на двери с пустотелым сердечником дополнительно устанавливаются ПРОХОДНЫЕ БОЛТЫ (TB). рекомендуется, чтобы свести к минимуму раздавливание или сдавливание двери. Сквозное болтовое соединение также может обеспечивают очень прочное механическое соединение для потенциально опасных приложений. TB имеют рифленую и закругленную головку, чтобы надежно удерживать дверь и сопротивляться вмешательство.Поскольку ствол TB полностью проходит через дверь, при заказе необходимо указать толщину двери, если она отличается от 1–3 / 4 дюйма (44 мм). TB доступны только для 1 / 4-20 крепежных винтов.

Для применений с высоким уровнем безопасности крепежные винты TORX доступны с большинством доводчики. Они являются стандартными для всех открытых застежек с ЗАЩИТНЫМИ БУМАГАМИ. Крепеж TORX имеет шестигранный привод с предохранительным штифтом в центре. Их можно установить или удалить только с помощью специального набора бит, доступного в LCN.


См. «Доводчики и приводы LCN» для получения информации о доступных отделка.

(См. Соседние рисунки)
Многие доводчики LCN можно заказать с функцией замедленного действия, встроенной в цилиндр. Замедленное действие — это специальный гидравлический контур, обеспечивающий дополнительную время пройти через дверь. Специальный регулирующий винт контролирует закрытие. скорость от максимального открытия примерно до 75º. После этого нормальная основная скорость возобновляет управление, чтобы закрыть дверь.Отложенное действие недоступно с однорычажными доводчиками.

Advanced Variable Backcheck (AVB) доступен с высоким уровнем безопасности и 4110 доводчики серии, чтобы вместо этого начать амортизацию открывания примерно на 45 ° (2A) от обычных 75º (2). AVB особенно подходит для потенциально вредоносных приложений.

Многоточечный доводчик / держатели (серия ME) можно заказать с фиксирующим байпасом функция. Эта функция не позволяет удерживать открытие в выбранном диапазон распашной двери.


Изменения температуры могут повлиять на работу обычных дверных доводчиков, изменив вязкость гидравлической жидкости внутри доводчика. По мере повышения температуры жидкость разжижается, закрыв дверь быстрее. При понижении температуры жидкость загустевает, из-за чего доводчик очень медленно закрывает дверь.

LCN использует всепогодную жидкость, чтобы свести к минимуму необходимость сезонной регулировки скорость закрытия при нормальных диапазонах температур.Все LCN для тяжелых условий эксплуатации, архитектурные В доводчиках используется специальная гидравлическая жидкость Liquid X. Дороже других жидкости, его постоянная вязкость допускает рабочий диапазон + 120ºF От (49ºC) до -30ºF (-35ºC), что устраняет необходимость сезонной корректировки.


В то время как стыковые петли являются наиболее распространенным методом подвешивания дверей, некоторые двери навешиваются на шарнирах по центру двери, другие — на шарнирах со смещением. Поверхностный монтаж доводчики будут обрабатывать двери, подвешенные любым из этих трех способов.Доводчики серии LCN 4020 может управлять даже «сбалансированной» дверной установкой. Доводчики скрытого монтажа могут конфликт в расположении с поворотными створками и, следовательно, может потребовать специального шаблона.


К максимальной степени открытия применяются три основных правила.

  1. Лучше всего, чтобы дверь распахивалась настолько свободно, насколько это возможно. Некоторые доводчики монтируются в разных местах для разной степени открывания.
  2. Используйте механический упор, когда дверь не может повернуться на 180 ° или на выбранный точка фиксации двухрычажной системы рычагов.Механический упор может быть установлен на полу, стене, над головой или встроенным в кронштейн доводчика (CUSH-N-STOP).
  3. Доводчик должен быть расположен так, чтобы обратная проверка проводилась задолго до положение остановки для смягчения открывания и предотвращения повреждения двери и рамы от резкой остановки.


Ширина двери — главный фактор при выборе подходящего доводчика. размер. Под размером здесь понимается минимальная сила пружины и, следовательно, сила закрытия. генерируется ближе.

В общем каталоге доводчиков LCN, интерьер и экстерьер ТАБЛИЦА РАЗМЕРОВ для каждого доводчика настроены для диапазонов ширины двери и предполагают нормальную работу условия. Если дверь исключительной высоты, веса, особой конструкции, или при наличии сквозняков и перепадов давления воздуха необходимо увеличить мощность доводчика. быть на рассмотрении. Обратитесь в LCN за помощью в особых конструктивных ситуациях.

Толщина двери может иметь значение. Скрытый доводчик не следует используется в полой металлической двери толщиной менее 1-1 / 2 дюйма (38 мм) или деревянной двери менее 1–3 / 4 дюйма (44 мм).Очень толстые двери могут повлиять на петли и шарниры. центров в той степени, в которой это влияет на более близкие функции и геометрию.

Глубина верхней направляющей двери важна почти для каждого доводчика. установка. Для установки доводчика на узкие верхние направляющие могут потребоваться пластины. Недостаточная верхняя направляющая в гладких, пустотелых дверях или дверях с композитным наполнителем может скрытая установка в дверях нецелесообразна.


Некоторые доводчики вручаются.При приближении к двери со стороны толкания, если она распашная слева — левая дверь; если навешивается справа, это правая рука дверь.

Для доводчиков дверей, правый обратный скос и левый идентичны. Кроме того, левая обратная фаска и правая сторона идентичны.

Рука доводчика такая же, как рука двери для всех, кроме углового установка кронштейнов, требующая более близкого расположения напротив двери.


Иногда физические ограничения выбранного доводчика могут не обеспечить желаемые функции или степень открытия. Стандартные шаблонные местоположения могут мешать с другим прикладным оборудованием. В таких случаях обращайтесь в LCN Applications. Технический отдел за помощью. Индивидуальные шаблоны установки или продукты может быть доступен для решения необычного приложения.


Посетите наш сайт www.lcnclosers.com для иллюстрированного «Глоссария LCN» который определяет все ключевые компоненты и концепции, необходимые для понимания дверного доводчика операция. Это очень важно для разработчиков и дизайнеров на всех уровнях опыт и знания.

LCN — Ingersoll Rand Security Technologies
Проспект Западной железной дороги, 121,
P.O. Box 100
Принстон, Иллинойс, 61356
Тел .: (800) 526-2400
Факс: (800) 248-1460
Электронная почта: trade_marketing @ irco.com
Собственный сайт: http://www.lcnclosers.com


Регулировка доводчика двери: почему они важны?

Регулировка доводчика двери выполняется, когда доводчик установлен, и снова при необходимости технического обслуживания. Регулировка доводчиков коммерческих дверей — важная задача, о которой не следует забывать в рамках текущего обслуживания здания. Следует помнить о трех основных причинах, по которым следует регулировать доводчики дверей.

Дверные доводчики необходимо регулировать как минимум по следующим трем причинам:

  1. Служба безопасности здания
  2. Требования ADA
  3. Безопасность жизни

Регулировка доводчика двери важна для безопасности здания

Первая причина, по которой мы упоминаем о важности регулировки доводчиков, связана с безопасностью здания.Поначалу может показаться странным думать, что доводчик может повлиять на безопасность здания. Все, что он делает, это контролирует дверь, чтобы она закрывалась, когда нужно? Безопасность встроена в запорный механизм, а не в дверной доводчик, верно?

На самом деле блокировка действует только в том случае, если дверь закрыта и заперта. Это может произойти только в том случае, если дверной доводчик исправен. Регулировка доводчика двери должна быть правильной, чтобы дверь закрывалась и защелкивалась правильно всякий раз, когда кто-то проходит через проем.Скорость защелкивания должна быть отрегулирована так, чтобы, когда доводчик двери заработал, защелка была надежно зафиксирована в установленном механизме защелкивания.

Регулировка доводчика двери важна для требований ADA

Еще одним важным фактором при регулировке доводчиков дверей является Закон об американцах с ограниченными возможностями ( ADA ). Это гарантирует, что люди с ограниченными возможностями или другими ограничениями смогут управлять дверью. Доводчик необходимо отрегулировать так, чтобы не требовалось, чтобы кузовщик открывал его и проходил внутрь.Сопротивление доводчика не должно превышать 5 фунтов силы, необходимой для открытия двери. Максимальная сила относится к непрерывному приложению силы, необходимой для полного открытия двери, а не к начальной силе, необходимой для преодоления инерции двери, согласно стандартам ADA.

Включает в себя основную скорость и мощность пружины доводчика при движении двери по ходу поворота двери. На доводчике есть регулировки, которые позволяют вам контролировать эти аспекты дверного доводчика.Пожаробезопасность или расположение наружных дверей могут заменить это требование.

Регулировка доводчика двери важна для безопасности жизни

Последнее важное соображение, о котором мы здесь упомянем, — это регулировка дверных доводчиков с учетом требований безопасности жизнедеятельности, таких как класс пожарной безопасности. Если дверь является огнестойкой, она должна быть самозакрывающейся и самозакрывающейся. Даже если на двери есть элемент оборудования с надежной защелкой, если дверной доводчик не работает должным образом, чтобы закрыть дверь, то защелка также не будет служить своему прямому назначению.

В случае пожара дверь должна быть закрыта, чтобы предотвратить распространение огня и позволить пассажирам безопасно покинуть здание. Все дверные доводчики на пути к выходу должны контролировать двери, чтобы на пути не было огня, дыма или других опасностей.

Кроме того, в случае активного стрелка важно, чтобы двери, которые должны быть закрыты и заперты, работали правильно. Закрытый и надежный проем может спасти жизни в таких случаях.

Заключение

Убедитесь, что вы нашли время, чтобы правильно отрегулировать каждый дверной доводчик в здании. Когда они установлены, мы проверяем их правильное функционирование до завершения установки двери. Это может значительно улучшить производительность и безопасность открытия.

Если вы не уверены, что ваши дверные доводчики работают должным образом, вы можете назначить время для устранения неполадок с экспертом из Beacon Commercial Door & Lock.

Обновлено: 01.09.2021 — 19:36

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
