Выпрямительные диоды малой, средней и большой и мощности, справочник
Приведены электрические характеристики выпрямительных диодов отечественного производства. Рассмотрены выпрямительные диоды малой, средней и большой мощности. Справочник по отечественным полупроводниковым диодам.
Используемые в таблицах сокращения:
- Uобр.макс. — максимально-допустимое постоянное обратное напряжение диода;
- Uобр.и.макс. — максимально-допустимое импульсное обратное напряжение диода;
- Iпр.макс. — максимальный средний прямой ток за период;
- Iпр.и.макс. — максимальный импульсный прямой ток за период;
- Iпрг. — ток перегрузки выпрямительного диода;
- fмакс. — максимально-допустимая частота переключения диода;
- fраб. — рабочая частота переключения диода;
- Uпр при Iпр — постоянное прямое напряжения диода при токе Iпр;
- Тк.макс. — максимально-допустимая температура корпуса диода;
- Тп.макс. — максимально-допустимая температура перехода диода.
Диоды малой мощности

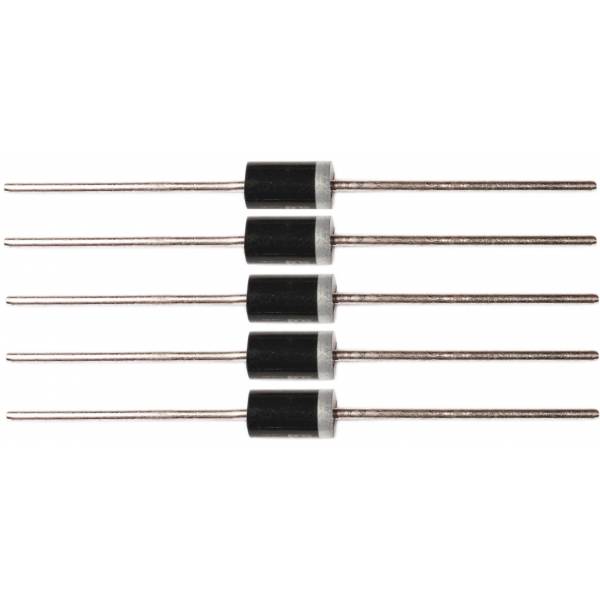

Рис. 1. Выпрямительные отечественные диоды малой мощности.
В таблице приведены справочные данные по отечественными выпрямительным диодам малой мощности.
Тип прибора |
параметров при Т=25С |
Значения параметров при Т=25С |
Тк.мах (Тп.) С |
|||||
Uобр.макс. (Uобр.и.мак.) B |
Iпр.макс. (Iпр.и.мак.) mA |
Iпрг. A |
fраб. (fмакс.) мГц |
Uпр. B |
при Iпр. mA |
Iобр. mkA |
||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
Д2Б | 10 (30) | 16 | — | 150 | 1,0 | 5,0 | 100 | 60 |
Д2В | 30 (40) | 25 | — | 150 | 1,0 | 9,0 | 250 | 60 |
Д2Г | 50 (75) | 16 | — | 150 | 1,0 | 2,0 | 250 | 60 |
Д2Д | 50 (75) | 16 | — | 150 | 1,0 | 4,5 | 250 | 60 |
Д2Е | 100 (100) | 16 | — | 150 | 1,0 | 4,5 | 250 | 60 |
Д2Ж | 150 (150) | 8 | — | 150 | 1,0 | 2,0 | 250 | 60 |
Д2И | 100 (100) | 16 | — | 150 | 1,0 | 2,0 | 250 | 60 |
МД3 | 15 | 12 (15) | — | — | 1,0 | 5,0 | 100 | 70 |
Д7А | (50) | 300 | 1,0 | — | 0,5 | 300 | 100 | 70 |
Д7Б | (100) | 300 | 1,0 | 0,0024 | 0,5 | 300 | 100 | 70 |
Д7В | (150) | 300 | 1,0 | 0,0024 | 0,5 | 300 | 100 | 70 |
Д7Г | (200) | 300 | 1,0 | 0,0024 | 0,5 | 300 | 100 | 70 |
Д7Д | (300) | 300 | 1,0 | 0,0024 | 0,5 | 300 | 100 | 70 |
Д7Е | (350) | 300 | 1,0 | 0,0024 | 0,5 | 300 | 100 | 70 |
Д7Ж | (400) | 300 | 1,0 | 0,0024 | 0,5 | 300 | 100 | 70 |
Д9Б | (10) | 40 | — | 40 | 1,0 | 90 | 250 | 70 |
Д9В | (30) | 20 | — | 40 | 1,0 | 10 | 250 | 70 |
Д9Г | (30) | 30 | — | 40 | 1,0 | 30 | 250 | 70 |
Д9Д | (30) | 30 | — | 1,0 | 60 | 250 | 70 | |
Д9Е | (50) | 20 | — | 40 | 1,0 | 30 | 250 | 70 |
Д9Ж | (100) | 15 | — | 40 | 1,0 | 10 | 250 | 70 |
Д9И | (30) | 30 | — | 40 | 1,0 | 30 | 120 | 70 |
Д9К | (50) | 30 | — | 40 | 1,0 | 60 | 60 | 70 |
Д9Л | (100) | 15 | — | 40 | 1,0 | 30 | 250 | 70 |
Д10 | 10 (10) | 16 | — | 150 | — | — | 100 | 70 |
Д10А | 10 (10) | 16 | — | 150 | — | — | 200 | 70 |
Д10Б | 10 (10) | 16 | — | 150 | — | — | 200 | 70 |
Д11 | 30 (40) | 20 | — | 150 | 1,0 | 100 | 250 | 70 |
Д12 | 50 (75) | 20 | — | 150 | 1,0 | 50 | 250 | 70 |
Д12А | 50 (75) | 20 | — | 150 | 1,0 | 100 | 250 | 70 |
Д13 | 75 (100) | 20 | — | 150 | 1,0 | 100 | 250 | 70 |
Д14 | 20 | — | 150 | 1,0 | 50 | 250 | 70 | |
Д14А | 100 (125) | 20 | — | 150 | 1,0 | 100 | 250 | 70 |
Д101 | 75 (75) | 30 | — | 200 | 2,0 | 2,0 | 10 | 125 |
Д101А | 75 (75) | 30 | — | 200 | 1,0 | 1,0 | 10 | 125 |
Д102 | 50 (50) | 30 | — | 2,0 | 2,0 | 10 | 125 | |
Д102А | 50 (50) | 30 | — | 200 | 1,0 | 1,0 | 10 | 125 |
Д103 | 30 (30) | 30 | — | 200 | 2,0 | 2,0 | 30 | 125 |
Д103А | 30 (30) | 30 | — | 200 | 1,0 | 1,0 | 30 | 125 |
Д104 | 100 (100) | 30 | — | 600 | 2,0 | 2,0 | 5,0 | 125 |
Д104А | 100 (100) | 30 | — | 600 | 1,0 | 1,0 | 5,0 | 125 |
Д105 | 75 (75) | 30 | — | 600 | 2,0 | 2,0 | 5,0 | 125 |
Д105А | 75 (75) | 30 | — | 600 | 1,0 | 1,0 | 5,0 | 125 |
Д106 | 30 (30) | 30 | — | 600 | 2,0 | 2,0 | 30 | 125 |
Д106А | 30 (30) | 30 | — | 600 | 1,0 | 1,0 | 30 | 125 |
Д202 | (100) | 400 | — | — | 1,0 | 400 | 500 | 125 |
Д203 | (200) | 400 | — | — | 1,0 | 400 | 500 | 125 |
Д204 | (300) | 400 | — | — | 1,0 | 400 | 500 | 85 |
Д205 | (400) | 400 | — | — | 1,0 | 400 | 500 | 85 |
Д206 | (100) | 100 | 0,6 | — | 1,0 | 100 | 50 | 125 |
Д207 | (200) | 100 | 0,6 | — | 1,0 | 100 | 50 | 125 |
Д208 | (300) | 100 | 0,6 | — | 1,0 | 100 | 50 | 125 |
Д209 | (400) | 100 | — | — | 1,0 | 100 | 50 | 125 |
Д210 | (500) | 100 | — | — | 1,0 | 100 | 50 | 125 |
Д211 | (600) | 100 | — | — | 1,0 | 100 | 50 | 125 |
Д217 | (800) | 100 | — | — | 1,0 | 100 | 50 | 125 |
Д218 | (1000) | 100 | — | — | 0,7 | 100 | 50 | 125 |
МД217 | 800 | 100 | — | — | 1,0 | 100 | 75 | 125 |
МД218 | 1000 | 100 | — | — | 1,0 | 100 | 75 | 125 |
МД218А | 1200 | 100 | — | — | 1,1 | 100 | 50 | 125 |
Д223 | 50 | 50 | 0,5 | 20 | 1,0 | 50 | 1,0 | 120 |
Д223А | 100 | 50 | 0,5 | 20 | 1,0 | 50 | 1,0 | 120 |
Д223Б | 150 | 50 | 0,5 | 20 | 1,0 | 50 | 1,0 | 120 |
Д226 | (400) | 300 | — | — | 1,0 | 300 | 50 | 80 |
Д226А | (300) | 300 | — | — | 1,0 | 300 | 50 | 80 |
Д226Б | (400) | 300 | — | — | 1,0 | 300 | 100 | 80 |
Д226В | (300) | 300 | — | — | 1,0 | 300 | 100 | 80 |
Д226Г | (200) | 300 | — | — | 1,0 | 300 | 100 | 80 |
Д226Д | (100) | 300 | — | — | 1,0 | 300 | 100 | 80 |
Д226Е | (200) | 300 | — | — | 1,0 | 300 | 50 | 80 |
МД226 | (400) | 300 | — | 0,001 | 1,0 | 300 | 50 | 80 |
МД226А | (300) | 300 | — | 0,001 | 1,0 | 300 | 100 | 80 |
МД226Е | (200) | 300 | — | 0,001 | 1,0 | 300 | 50 | 80 |
Д229А | 200 (200) | 400 | 10 | 0,003 | 1,0 | 400 | 50 | 125 |
Д229Б | 400 (400) | 400 | 10 | 0,003 | 1,0 | 400 | 50 | 125 |
Д229В | 100 (100) | 400 | 10 | 0,003 | 1,0 | 400 | 200 | 125 |
Д229Г | 200 (200) | 400 | 10 | 0,003 | 1,0 | 400 | 200 | 125 |
Д229Д | 300 (300) | 400 | 10 | 0,003 | 1,0 | 400 | 200 | 125 |
Д229Е | 400 (400) | 400 | 10 | 0,003 | 1,0 | 400 | 200 | 125 |
Д229Ж | 100 (100) | 700 | 10 | 0,003 | 1,0 | 700 | 200 | 85 |
Д229И | 200 (200) | 700 | 10 | 0,003 | 1,0 | 700 | 200 | 85 |
Д229К | 300 (300) | 700 | 10 | 0,003 | 1,0 | 700 | 200 | 85 |
Д229Л | 400 (400) | 700 | 10 | 0,003 | 1,0 | 700 | 200 | 85 |
Д237А | (200) | 300 | 10 | 0,001 | 1,0 | 300 | 50 | 125 |
Д237Б | (400) | 300 | 10 | 0,001 | 1,0 | 300 | 50 | 125 |
Д237В | (600) | 100 | 10 | 0,001 | 1,0 | 100 | 50 | 125 |
Д237Е | (200) | 400 | 10 | 0,001 | 1,0 | 400 | 50 | 125 |
Д237Ж | (400) | 400 | 10 | 0,001 | 1,0 | 400 | 50 | 125 |
АД110А | 30 (50) | 10 | — | 0,005 | 1,1 | 10 | 0,005 | 85 |
АД112А | 50 | 300 | — | — | 3,0 | 300 | 100 | 250 |
ГД107А | 15 | 20 | — | — | 1,0 | 10 | 20 | 60 |
ГД107Б | 20 | 20 | — | — | 0,4 | 10 | 100 | 60 |
ГД113А | (115) | 15 | — | — | 1,0 | 30 | 250 | 60 |
КД102А | 250 | 100 | — | — | 1,0 | 50 | 0,1 | 100 |
КД102Б | 300 | 100 | — | — | 1,0 | 50 | 1,0 | 100 |
КД103А | 50 | 100 | — | — | 1,0 | 50 | 0,4 | 100 |
КД103Б | 50 | 100 | — | — | 1,2 | 50 | 0,4 | 100 |
КД104А | 300 (300) | 10 | 1,0 | — | 1,0 | 10 | 3,0 | 70 |
КД105А | (200) | 300 | 15 | — | 1,0 | 300 | 100 | 85 |
КД105Б | (400) | 300 | 15 | — | 1,0 | 300 | 100 | 85 |
КД105В | (600) | 300 | 15 | — | 1,0 | 300 | 100 | 85 |
КД105Г | (800) | 300 | 15 | — | 1,0 | 300 | 100 | 85 |
КД116А-1 | 100 | 25 (170) | — | — | 0,95 | 25 | 1,0 | 125 |
КД116Б-1 | 50 | 100 (170) | — | — | 1,0 | 50 | 0,4 | 100 |
КД109А | (100) | 300 | — | — | 1,0 | 300 | 100 | 85 |
КД109Б | (300) | 300 | — | — | 1,0 | 300 | 50 | 85 |
КД109В | (600) | 300 | — | — | 1,0 | 300 | 100 | 85 |
КД109Г | (600) | 300 | — | — | 1,0 | 300 | 100 | 85 |
КД204А | 400 (400) | 400 | 10 | — | 1,4 | 600 | 150 | 85 |
КД204Б | 200 (200) | 600 | 10 | 0,05 | 1,4 | 600 | 100 | 85 |
КД204В | 50 (50) | 1000 | 10 | 0,05 | 1,4 | 600 | 50 | 85 |
КД205А | 500 | 500 | — | 0,005 | 1,0 | — | 100 | 85 |
КД205Б | 400 | 500 | — | 0,005 | 1,0 | — | 100 | 85 |
КД205В | 300 | 500 | — | 0,005 | 1,0 | — | 100 | 85 |
КД205Г | 200 | 500 | — | 0,005 | 1,0 | — | 100 | 85 |
КД205Д | 100 | 500 | — | 0,005 | 1,0 | — | 100 | 85 |
КД205Е | 500 | 300 | — | 0,005 | 1,0 | — | 100 | 85 |
КД205Ж | 600 | 500 | — | 0,005 | 1,0 | — | 100 | 85 |
КД205И | 700 | 300 | — | 0,005 | 1,0 | — | 100 | 85 |
КД205К | 100 | 700 | — | 0,005 | 1,0 | — | 100 | 85 |
КД205Л | 200 | 700 | — | 0,005 | 1,0 | — | 100 | 85 |
КД209А | 400 (400) | 700 | 15 | — | 1,0 | 700 | 100 | 85 |
КД209Б | 600 (600) | 500 | 15 | — | 1,0 | 500 | 100 | 85 |
КД209В | 800 (800) | 500 | 15 | — | 1,0 | 300 | 100 | 85 |
КД212А | 200 (200) | 1000 | 50 | 0,1 | 1,0 | 1000 | 50 | 85 |
КД212Б | 200 (200) | 1000 | 50 | 0,1 | 1,2 | 1000 | 100 | 85 |
КД212В | 100 (100) | 1000 | 50 | 0,1 | 1,0 | 1000 | 50 | 85 |
КД212Г | 100 (100) | 1000 | 50 | 0,1 | 1,2 | 1000 | 100 | 85 |
КД212А-6 | 200 (200) | 1000 | 50 | 0,1 | 1,0 | 1000 | 50 | 85 |
КД212Б-6 | 200 (200) | 1000 | 50 | 0,1 | 1,2 | 1000 | 100 | 85 |
КД212В-6 | 100 (100) | 1000 | 50 | 0,1 | 1,0 | 1000 | 50 | 85 |
КД212Г-6 | 100 (100) | 1000 | 50 | 0,1 | 1,2 | 1000 | 100 | 85 |
КД221А | (100) | 700 | 7 | 0,01 | 1,4 | 700 | 50 | 85 |
КД221Б | (200) | 500 | 5 | 0,01 | 1,4 | 500 | 50 | 85 |
КД221В | (400) | 300 | 3 | 0,01 | 1,4 | 300 | 100 | 85 |
КД221Г | (600) | 300 | 3 | 0,01 | 1,4 | 300 | 150 | 85 |
КД257А | 200 (200) | 3000 | — | 0,05 | 1,5 | 5000 | 2,0 | 155 |
КД257Б | 400 (400) | 3000 | — | 0,05 | 1,5 | 5000 | 2,0 | 155 |
КД257В | 600 (600) | 3000 | — | 0,05 | 1,5 | 5000 | 2,0 | 155 |
КД257Г | 800 (800) | 3000 | — | 0,05 | 1,5 | 5000 | 2,0 | 155 |
КД257Д | 1000 (1000) | 3000 | — | 0,05 | 1,5 | 5000 | 2,0 | 155 |
КД258А | 200 (200) | 1500 | — | 0,05 | 1,6 | 3000 | 2,0 | 155 |
КД258Б | 400 (400) | 1500 | — | 0,05 | 1,6 | 3000 | 2,0 | 155 |
КД258В | 600 (600) | 1500 | — | 0,05 | 1,6 | 3000 | 2,0 | 155 |
КД258Г | 800 (800) | 1500 | — | 0,05 | 1,6 | 3000 | 2,0 | 155 |
КД258Д | 1000 (1000) | 1500 | — | 0,05 | 1,6 | 3000 | 2,0 | 155 |
КД503А | 30 | 20 (200) | — | 350 | — | — | 10 | 85 |
КД503Б | 30 | 20 (200) | — | 350 | — | — | 10 | 85 |
2Д101А | 30 (30) | 20 (300) | — | — | 1,0 | 100 | 5,0 | 85 |
2ДМ101А | 30 | 20 (300) | — | — | 1,0 | 100 | 5,0 | 100 |
2Д102А | 250 | 100 | — | — | 1,0 | 50 | 0. 1 | 125 |
2Д102Б | 300 | 100 | — | — | 1,0 | 50 | 1,0 | 125 |
2Д103А | 75 (100) | 100 | 0,6 | 0,02 | 1,0 | 50 | 1,0 | 125 |
2Д104А | 300 (300) | 10 | 1,0 | 0,02 | 1,0 | 10 | 3,0 | 70 |
2Д106А | 100 (100) | 300 | — | 0,05 | 1,0 | 300 | 2,0 | 125 |
2Д108А | (800) | 100 | 3,0 | — | 1,5 | 100 | 150 | 125 |
2Д108Б | (1000) | 100 | 3,0 | — | 1,5 | 100 | 150 | 125 |
2Д115А | 100 | 30 | — | 0,8 | 1,0 | 50 | 1,0 | 125 |
2Д118А-1 | 200 (200) | 300 | 3,0 | 0,1 | 1,0 | 300 | 50 | 100 |
2Д120А | 100 (100) | 300 | — | 0,1 | 1,0 | 300 | 2,0 | 175 |
2Д120А-1 | 100 (100) | 300 | — | 0,1 | 1,0 | 300 | 2,0 | 155 |
2Д123А-1 | 100 (100) | 300 | 3,0 | 0,1 | 1,0 | 300 | 1,0 | 100 |
2Д125А-5 | (600) | 300 | 3,0 | 0,2 | 1,5 | 1000 | 50 | — |
2Д125Б-5 | (800) | 300 | 3,0 | — | 1,5 | 1000 | 50 | — |
2Д204А | 400 (400) | 400 | 10 | 0,05 | 1,4 | 600 | 150 | 125 |
2Д204Б | 200 (200) | 600 | 10 | 0,05 | 1,4 | 600 | 100 | 125 |
2Д204В | 50 (50) | 1000 | 10 | 0,05 | 1,4 | 600 | 50 | 125 |
2Д207А | (600) | 500 | — | — | 1,5 | 500 | 150 | 125 |
2Д212А | 200 (200) | 1000 | 50 | 0,1 | 1,0 | 1000 | 50 | 125 |
2Д212Б | 100 (100) | 1000 | 50 | 0,1 | 1,0 | 1000 | 50 | 125 |
2Д215А | 400 (400) | 1000 | 10 | 0,01 | 1,2 | 500 | 50 | 125 |
2Д215Б | 600 (600) | 1000 | 10 | 0,01 | 1,2 | 500 | 50 | 125 |
2Д215В | 200 (200) | 1000 | 10 | 0,01 | 1,1 | 1000 | 50 | 125 |
2Д235А | 40 (40) | 1000 | — | — | 0,9 | 300 | 800 | — |
2Д235Б | 30 (30) | 1000 | — | — | 0,9 | 300 | 800 | — |
2Д236А | 600 (600) | 1000 | — | 0,1 | 1,5 | 1000 | 5,0 | 155 |
2Д236Б | 800 (800) | 1000 | — | 0,1 | 1,5 | 1000 | 5,0 | 155 |
2Д236А-5 | 600 (600) | 1000 | — | 0,1 | 1,5 | 1000 | 5,0 | 155 |
2Д236Б-5 | 800 (800) | 1000 | — | 0,1 | 1,5 | 1000 | 5,0 | 155 |
2Д237А | 100 (100) | 1000 | — | 0,3 | 1,3 | 1000 | 5,0 | 155 |
2Д237Б | 200 (200) | 1000 | — | 0,3 | 1,3 | 1000 | 5,0 | 155 |
2Д237А-5 | 100 (100) | 1000 | — | 0,3 | 1,3 | 1000 | 5,0 | 155 |
2Д237Б-5 | 200 (200) | 1000 | — | 0,3 | 1,3 | 1000 | 5,0 | 155 |
Диоды средней мощности
Рис. 2. Выпрямительные отечественные диоды средней мощности.
В таблице приведены справочные данные по отечественными выпрямительным диодам средней мощности.
Тип прибора |
Предельные значения параметров при Т=25С |
Значения параметров при Т=25С |
|
|||||
Uобр.макс. (Uобр.и.мак.) B |
Iпр.макс. (Iпр.и.мак.) A |
Iпрг. A |
fраб. (fмакс.) kГц |
Uпр. B |
при Iпр. A |
Iобр. mA |
||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
Д214 | (100) | 10,0 | 100 | 1,1 | 1,2 | 10,0 | 3,0 | 130 |
Д214А | (100) | 10,0 | 100 | 1,1 | 1,0 | 10,0 | 3,0 | 130 |
Д214Б | (100) | 5,0 | 50 | 1,1 | 1,5 | 5,0 | 3,0 | 130 |
Д215 | (200) | 10,0 | 100 | 1,1 | 1,2 | 10,0 | 3,0 | 130 |
Д215А | (200) | 10,0 | 100 | 1,1 | 1,0 | 10,0 | 3,0 | 130 |
Д215Б | (200) | 5,0 | 50 | 1,1 | 1,5 | 5,0 | 3,0 | 130 |
Д231 | (300) | 10,0 | 100 | 1,1 | 1,0 | 10,0 | 3,0 | 130 |
Д231А | (300) | 10,0 | 100 | 1,1 | 1,0 | 10,0 | 3,0 | 130 |
Д231Б | (300) | 5,0 | 50 | 1,1 | 1,5 | 5,0 | 3,0 | 130 |
Д232 | (400) | 10,0 | 100 | 1,1 | 1,0 | 10,0 | 3,0 | 130 |
Д232А | (400) | 10,0 | 100 | 1,1 | 1,0 | 10,0 | 3,0 | 130 |
Д232Б | (400) | 5,0 | 50 | 1,1 | 1,5 | 5,0 | 3,0 | 130 |
Д233 | (500) | 10,0 | 100 | 1,1 | 1,0 | 10,0 | 3,0 | 130 |
Д233Б | (500) | 5,0 | 50 | 1,1 | 1,5 | 5,0 | 3,0 | 130 |
Д234Б | (600) | 5,0 | 50 | 1,1 | 1,5 | 5,0 | 3,0 | 130 |
Д242 | (100) | 10,0 | — | 2 (10) | 1,25 | 10,0 | 3,0 | 130 |
Д242А | (100) | 10,0 | — | 2 (10) | 1,0 | 10,0 | 3,0 | 130 |
Д242Б | (100) | 5,0 | — | 2 (10) | 1,5 | 5,0 | 3,0 | 130 |
Д243 | (200) | 10,0 | — | 1,1 | 1,25 | 10,0 | 3,0 | 130 |
Д243А | (200) | 10,0 | — | 1,1 | 1,0 | 10,0 | 3,0 | 130 |
Д243Б | (200) | 5,0 | — | 1,1 | 1,5 | 5,0 | 3,0 | 130 |
Д244 | (50) | 10,0 | — | 1,1 | 1,25 | 10,0 | 3,0 | 130 |
Д244А | (50) | 10,0 | — | 1,1 | 1,0 | 10,0 | 3,0 | 130 |
Д244Б | (50) | 5,0 | — | 1,1 | 1,5 | 5,0 | 3,0 | 130 |
Д245 | (300) | 10,0 | — | 1,1 | 1,25 | 10,0 | 3,0 | 130 |
Д245А | (300) | 10,0 | — | 1,1 | 1,0 | 10,0 | 3,0 | 130 |
Д245Б | (300) | 5,0 | — | 1,1 | 1,5 | 5,0 | 3,0 | 130 |
Д246 | (400) | 10,0 | — | 1,1 | 1,25 | 10,0 | 3,0 | 130 |
Д246А | (400) | 10,0 | — | 1,1 | 1,0 | 10,0 | 3,0 | 130 |
Д246Б | (400) | 5,0 | — | 1,1 | 1,5 | 5,0 | 3,0 | 130 |
Д247 | (500) | 10,0 | — | 1,1 | 1,25 | 10,0 | 3,0 | 130 |
Д247Б | (500) | 5,0 | — | 1,1 | 1,5 | 5,0 | 3,0 | 130 |
Д248Б | (600) | 5,0 | — | 1,1 | 1,5 | 5,0 | 3,0 | 130 |
Д302 | 200 | 1,0 | — | 5,0 | 0,25 | 1,0 | 0,8 | 70 |
Д302А | 200 | 1,0 | — | 5,0 | 0,3 | 1,0 | 1,2 | 55 |
Д303 | (150) | 3,0 | 4,5 | 5,0 | 0,3 | 3,0 | 1,0 | 80 |
Д303А | (150) | 3,0 | — | 5,0 | 0,35 | 3,0 | 1,2 | 55 |
Д304 | (100) | 5,0 | 12,5 | 5,0 | 0,25 | 5,0 | 2,0 | 80 |
Д305 | (50) | 10,0 | 40 | 5,0 | 0,3 | 10,0 | 2,5 | 80 |
Д332А | 400 | 10,0 | — | — | 1,0 | 10,0 | 3,0 | 130 |
Д332Б | 400 | 5,0 | — | — | 1,5 | 5,0 | 3,0 | 130 |
Д333 | 500 | 10,0 | — | — | 1,0 | 10,0 | 3,0 | 130 |
Д333Б | 500 | 5,0 | — | — | 1,5 | 5,0 | 3,0 | 130 |
Д334Б | 600 | 5,0 | — | — | 1,5 | 5,0 | 3,0 | 130 |
2Д201А | (100) | 5,0 | 15 | 1,1 | 1,0 | 5,0 | 3,0 | 130 |
2Д201Б | (100) | 10,0 | 100 | 1,1 | 1,0 | 10,0 | 3,0 | 130 |
2Д201В | (200) | 5,0 | 15 | 1,1 | 1,0 | 5,0 | 3,0 | 130 |
2Д201Г | (200) | 10,0 | 100 | 1,1 | 1,0 | 10,0 | 3,0 | 130 |
2Д202В | 70 (100) | 5,0 | 30 | 1,2 (5) | 1,0 | 3,0 | 1,0 | 130 |
2Д202Д | 120 (200) | 5,0 | 30 | 1,2 (5) | 1,0 | 3,0 | 1,0 | 130 |
2Д202Ж | 210 (300) | 5,0 | 30 | 1,2 (5) | 1,0 | 3,0 | 1,0 | 130 |
2Д202К | 200 (400) | 5,0 | 30 | 1,2 (5) | 1,0 | 3,0 | 1,0 | 130 |
2Д202М | 350 (500) | 5,0 | 30 | 1,2 (5) | 1,0 | 3,0 | 1,0 | 130 |
2Д202Р | 420 (600) | 5,0 | 30 | 1,2 (5) | 1,0 | 3,0 | 1,0 | 130 |
КД202А | 35 (50) | 5,0 | 9,0 | 1,2 (5) | 0,9 | 5,0 | 0,8 | 130 |
КД202Б | 35 (50) | 3,5 | 9,0 | 1,2 (5) | 0,9 | 3,5 | 0,8 | 130 |
КД202В | 70 (100) | 5,0 | 9,0 | 1,2 (5) | 0,9 | 5,0 | 0,8 | 130 |
КД202Г | 70 (100) | 3,5 | 9,0 | 1,2 (5) | 0,9 | 3,5 | 0,8 | 130 |
КД202Д | 140 (200) | 5,0 | 9,0 | 1,2 (5) | 0,9 | 5,0 | 0,8 | 130 |
КД202Е | 140 (200) | 3,5 | 9,0 | 1,2 (5) | 0,9 | 3,5 | 0,8 | 130 |
КД202Ж | 210 (300) | 5,0 | 9,0 | 1,2 (5) | 0,9 | 5,0 | 0,8 | 130 |
КД202И | 210 (300) | 3,5 | 9,0 | 1,2 (5) | 0,9 | 3,5 | 0,8 | 130 |
КД202К | 280 (400) | 5,0 | 9,0 | 1,2 (5) | 0,9 | 5,0 | 0,8 | 130 |
КД202Л | 280 (400) | 3,5 | 9,0 | 1,2 (5) | 0,9 | 3,5 | 0,8 | 130 |
КД202М | 350 (500) | 5,0 | 9,0 | 1,2 (5) | 0,9 | 5,0 | 0,8 | 130 |
КД202Н | 350 (500) | 3,5 | 9,0 | 1,2 (5) | 0,9 | 3,5 | 0,8 | 130 |
КД202Р | 420 (600) | 5,0 | 9,0 | 1,2 (5) | 0,9 | 5,0 | 0,8 | 130 |
КД202С | 480 (600) | 3,5 | 9,0 | 1,2 (5) | 0,9 | 3,5 | 0,8 | 130 |
2Д203А | 420 (600) | 10,0 | 100 | 1 (10) | 1,0 | 10,0 | 1,5 | 140 |
2Д203Б | 560 (800) | 10,0 | 100 | 1 (10) | 1,0 | 10,0 | 1,5 | 140 |
2Д203В | 560 (800) | 10,0 | 100 | 1 (10) | 1,0 | 10,0 | 1,5 | 140 |
2Д203Г | 700 (1000) | 10,0 | 100 | 1 (10) | 1,0 | 10,0 | 1,5 | 140 |
2Д203Д | 700 (1000) | 10,0 | 100 | 1 (10) | 1,0 | 10,0 | 1,5 | 140 |
КД203А | 420 (600) | 10,0 | 30 | 1 (10) | 1,0 | 10,0 | 1,5 | 140 |
КД203Б | 560 (800) | 10,0 | 30 | 1 (10) | 1,0 | 10,0 | 1,5 | 140 |
КД203В | 560 (800) | 10,0 | 30 | 1 (10) | 1,0 | 10,0 | 1,5 | 140 |
КД203Г | 700 (1000) | 10,0 | 30 | 1 (10) | 1,0 | 10,0 | 1,5 | 140 |
КД203Д | 700 (1000) | 10,0 | 30 | 1 (10) | 1,0 | 10,0 | 1,5 | 140 |
2Д204А | 400 | 0,4 | — | 1,0 | 1,4 | 0,6 | 0,15 | 125 |
2Д204Б | 200 | 0,6 | — | 5,0 | 1,4 | 0,6 | 0,1 | 125 |
2Д204В | 50 | 1,0 | 2,0 | 5,0 | 1,4 | 0,6 | 0,05 | 125 |
КД204А | 400 | 0,4 | — | 1,0 | 1,4 | 0,6 | 0,15 | 85 |
КД204Б | 200 | 0,6 | — | 5,0 | 1,4 | 0,6 | 0,1 | 85 |
КД204В | 50 | 1,0 | 2,0 | 5,0 | 1,4 | 0,6 | 0,05 | 85 |
2Д206А | 400 (400) | 5,0 | 100 | 1,0 | 1,2 | 1,0 | 0,7 | 125 |
2Д206Б | 500 (500) | 5,0 | 100 | 1,0 | 1,2 | 1,0 | 0,7 | 125 |
2Д206В | 600 (600) | 5,0 | 100 | 1,0 | 1,2 | 1,0 | 0,7 | 125 |
КД206А | 400 (400) | 10,0 | 100 | 1,0 | 1,2 | 1,0 | 0,7 | 125 |
КД206Б | 500 (500) | 10,0 | 100 | 1,0 | 1,2 | 1,0 | 0,7 | 125 |
КД206В | 600 (600) | 10,0 | 100 | 1,0 | 1,2 | 1,0 | 0,7 | 125 |
КД208A | 100 (100) | 1,5 | — | 1,0 | 1,0 | 1,0 | 0,1 | 85 |
КД208В | 100 | 1,5 | — | — | 1,0 | — | 0,1 | 85 |
2Д210А | 800 (800) | 5,0 | 25 | (5,0) | 1,0 | 10,0 | 1,5 | 100 |
2Д210Б | 800 (800) | 10,0 | 50 | (5,0) | 1,0 | 10,0 | 1,5 | 100 |
2Д210В | 1000 (1000) | 5,0 | 25 | (5,0) | 1,0 | 10,0 | 1,5 | 100 |
2Д210Г | 1000 (1000) | 10,0 | 50 | (5,0) | 1,0 | 10,0 | 1,5 | 100 |
КД210А | 800 (800) | 5,0 | 25 | (5,0) | 1,0 | 10,0 | 1,5 | 100 |
КД210Б | 800 (800) | 10,0 | 50 | (5,0) | 1,0 | 10,0 | 1,5 | 100 |
КД210В | 1000 (1000) | 5,0 | 25 | (5,0) | 1,0 | 10,0 | 1,5 | 100 |
КД210Г | 1000 (1000) | 10,0 | 50 | (5,0) | 1,0 | 10,0 | 1,5 | 100 |
2Д212А | 200 (200) | 1,0 | 50 | 100 | 1,0 | 1,0 | 0,05 | 125 |
2Д212Б | 100 (100) | 1,0 | 50 | 100 | 1,0 | 1,0 | 0,1 | 125 |
КД212А | 200 | 1,0 | 50 | 100 | 1,0 | 1,0 | 0,05 | 85 |
КД212Б | 200 | 1,0 | 50 | 100 | 1,2 | 1,0 | 0,1 | 85 |
КД212В | 100 | 1,0 | 50 | 100 | 1,0 | 1,0 | 0,05 | 85 |
КД212Г | 100 | 1,0 | 50 | 100 | 1,2 | 1,0 | 0,1 | 85 |
2Д213А | 200 (200) | 10,0 | 100 | (100) | 1,0 | 10,0 | 0,2 | 150 |
2Д213А6 | 200 (200) | 10,0 | 100 | 100 | 1,0 | 10,0 | 0,2 | 100 |
2Д213Б | 200 (200) | 10,0 | 100 | (100) | 1,2 | 10,0 | 0,2 | 150 |
2Д213Б6 | 200 (200) | 10,0 | 100 | 100 | 1,2 | 10,0 | 0,2 | 100 |
2Д213В | 100 (100) | 10,0 | 100 | (100) | 1,0 | 10,0 | 0,2 | 125 |
2Д213Г | 100 (100) | 10,0 | 100 | (100) | 1,2 | 10,0 | 0,2 | 125 |
КД213А | 200 (200) | 10,0 | 100 | (100) | 1,0 | 10,0 | 0,2 | 140 |
КД213А6 | 200 (200) | 10,0 | 100 | (100) | 1,0 | 10,0 | 0,2 | 100 |
КД213Б | 200 (200) | 10,0 | 100 | (100) | 1,2 | 10,0 | 0,2 | 130 |
КД213Б6 | 200 (200) | 10,0 | 100 | (100) | 1,2 | 10,0 | 0,2 | 100 |
КД213В | 100 (100) | 10,0 | 100 | (100) | 1,0 | 10,0 | 0,2 | 130 |
КД213Г | 100 (100) | 10,0 | 100 | (100) | 1,2 | 10,0 | 0,2 | 130 |
2Д216А | 100 (100) | 10,0 | — | 100 | 1,4 | 10,0 | 0,05 | 175 |
2Д216Б | 200 (200) | 10,0 | — | 100 | 1,4 | 10,0 | 0,05 | 175 |
2Д217А | 100 (100) | 3,0 | — | 50 (100) | 1,3 | 3,0 | 0,05 | 125 |
2Д217Б | 200 (200) | 3,0 | — | 50 (100) | 1,3 | 3,0 | 0,05 | 125 |
2Д219А | 15 (15) | 10,0 | 250 | 200 | 0,55 | 10,0 | 10 | 115 |
2Д219Б | 20 (20) | 10,0 | 250 | 200 | 0,55 | 10,0 | 10 | 115 |
2Д219В | 15 (15) | 10,0 | 250 | 200 | 0,45 | 10,0 | 10 | 85 |
2Д219Г | 20 (20) | 10,0 | 250 | 200 | 0,45 | 10,0 | 10 | 85 |
2Д220А | 400 (400) | 3,0 | 60 | 10 (50) | 1,5 | 3,0 | 0,045 | 155 |
2Д220Б | 600 (600) | 3,0 | 60 | 10 (50) | 1,5 | 3,0 | 0,045 | 155 |
2Д220В | 800 (800) | 3,0 | 60 | 10 (50) | 1,5 | 3,0 | 0,045 | 155 |
2Д220Г | 1000(1000) | 3,0 | 60 | 10 (50) | 1,5 | 3,0 | 0,045 | 155 |
2Д220Д | 400 (400) | 3,0 | 60 | 10 (50) | 1,3 | 3,0 | 0,045 | 155 |
2Д220Е | 600 (600) | 3,0 | 60 | 10 (50) | 1,3 | 3,0 | 0,045 | 155 |
2Д220Ж | 800 (800) | 3,0 | 60 | 10 (50) | 1,3 | 3,0 | 0,045 | 155 |
2Д220И | 1000 (1000) | 3,0 | 60 | 10 (50) | 1,3 | 3,0 | 0,045 | 155 |
КД223А | 200 (200) | 2,0 | — | 35 | 1,3 | 6,0 | 10 | 150 |
КД226А | 100 (100) | 1,7 | 10 | 35 | 1,4 | 1,7 | 0,05 | 85 |
КД226Б | 200 (200) | 1,7 | 10 | 35 | 1,4 | 1,7 | 0,05 | 85 |
КД226В | 400 (400) | 1,7 | 10 | 35 | 1,4 | 1,7 | 0,05 | 85 |
КД226Г | 600 (600) | 1,7 | 10 | 35 | 1,4 | 1,7 | 0,05 | 85 |
КД226Д | 800 (800) | 1,7 | 10 | 35 | 1,4 | 1,7 | 0,05 | 85 |
КД227А | 100 (150) | 5,0 | — | 1,2 | 1,6 | 5,0 | 0,8 | 85 |
КД227Б | 200 (300) | 5,0 | — | 1,2 | 1,6 | 5,0 | 0,8 | 85 |
КД227В | 300 (450) | 5,0 | — | 1,2 | 1,6 | 5,0 | 0,8 | 85 |
КД227Г | 400 (600) | 5,0 | — | 1,2 | 1,6 | 5,0 | 0,8 | 85 |
КД227Д | 500 (750) | 5,0 | — | 1,2 | 1,6 | 5,0 | 0,8 | 85 |
КД227Е | 600 (850) | 5,0 | — | 1,2 | 1,6 | 5,0 | 0,8 | 85 |
КД227Ж | 800 (1200) | 5,0 | — | 1,2 | 1,6 | 5,0 | 0,8 | 85 |
2Д230А | 400 (400) | 3,0 | 60 | 10 (50) | 1,5 | 3,0 | 0,045 | 125 |
2Д230Б | 600 (600) | 3,0 | 60 | 10 (20) | 1,5 | 3,0 | 0,045 | 125 |
2Д230В | 800 (800) | 3,0 | 60 | 10 (20) | 1,5 | 3,0 | 0,045 | 125 |
2Д230Г | 1000(1000) | 3,0 | 60 | 10 (20) | 1,5 | 3,0 | 0,045 | 125 |
2Д230Д | 400 (400) | 3,0 | 60 | 10 (20) | 1,3 | 3,0 | 0,045 | 125 |
2Д230Е | 600 (600) | 3,0 | 60 | 10 (50) | 1,3 | 3,0 | 0,045 | 125 |
2Д230Ж | 800 (800) | 3,0 | 60 | 10 (20) | 1,3 | 3,0 | 0,045 | 125 |
2Д230И | 1000(1000) | 3,0 | 60 | 10 (20) | 1,3 | 3,0 | 0,045 | 125 |
2Д231А | (150) | 10,0 | 150 | 200 | 1,0 | 10,0 | 0,05 | 125 |
2Д231Б | (200) | 10,0 | 150 | 200 | 1,0 | 10,0 | 0,05 | 125 |
2Д231В | (150) | 10,0 | 150 | 200 | 1,0 | 10,0 | 0,05 | 125 |
2Д231Г | (200) | 10,0 | 150 | 200 | 1,0 | 10,0 | 0,05 | 125 |
2Д232А | (15) | 10,0 | 250 | 200(200) | 0,6 | 10,0 | 7,5 | 100 |
2Д232Б | (25) | 10,0 | 250 | 200(200) | 0,7 | 10,0 | 7,5 | 100 |
2Д232В | (25) | 10,0 | 250 | 200(200) | 0,7 | 10,0 | 7,5 | 100 |
2Д234А | 100 (100) | 3,0 | 10 | 50 (50) | 1,5 | 3,0 | 0,1 | 125 |
2Д234Б | 200 (200) | 3,0 | 10 | 50 (50) | 1,5 | 3,0 | 0,1 | 125 |
2Д234В | 400 (400) | 3,0 | 10 | 50 (50) | 1,5 | 3,0 | 0,1 | 125 |
2Д251А | (50) | 10,0 | 150 | 200 | 1,0 | 10,0 | 0,05 | 125 |
2Д251Б | (70) | 10,0 | 150 | 200 | 1,0 | 10,0 | 0,05 | 125 |
2Д251В | (100) | 10,0 | 150 | 200 | 1,0 | 10,0 | 0,05 | 125 |
2Д251Г | (50) | 10,0 | 150 | 200 | 1,0 | 10,0 | 0,05 | 125 |
2Д251Д | (70) | 10,0 | 150 | 200 | 1,0 | 10,0 | 0,05 | 125 |
2Д251Е | (100) | 10,0 | 150 | 200 | 1,0 | 10,0 | 0,05 | 125 |
Диоды большой мощности
Рис. 3. Выпрямительные отечественные диоды большой мощности.
В таблице приведены справочные данные по отечественными выпрямительным диодам большой мощности.
Тип прибора |
Предельные значения параметров при Т=25С |
Значения параметров при Т=25С |
Тк.мах (Тп.) С |
|||||
Uобр.макс. (Uобр.и.мак.) B |
Iпр.макс. (Iпр.и.мак.) A |
Iпрг. A |
fраб. (fмакс.) kГц |
Uпр. B |
при Iпр. A |
Iобр. mA |
||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
2Д2990А | 600 (600) | 20 | — | 200 | 1,4 | 20 | 11 | 125 |
2Д2990Б | 400 (400) | 20 | — | 200 | 1,4 | 20 | 11 | 125 |
2Д2990В | 200 (200) | 20 | — | 200 | 1,4 | 20 | 11 | 125 |
КД2994А | 100 (100) | 20 | — | 200 | 1,4 | 20 | 0,2 | 125 |
КД2995А | 50 (50) | 20 | — | 200 | 1,1 | 20 | 0,01 | 150 |
КД2995Б | 70 (70) | 20 | — | 200 | 1,1 | 20 | 0,01 | 150 |
КД2995В | 100 (100) | 20 | — | 200 | 1,1 | 20 | 0,01 | 150 |
КД2995Г | 50 (50) | 20 | — | 200 | 1,1 | 20 | 0,01 | 150 |
КД2995Е | 100 (100) | 20 | — | 200 | 1,1 | 20 | 0,01 | 150 |
2Д2997А | 200 (250) | 30 (100) | — | 100 | 1,0 | 30 | 25 | 125 |
2Д2997Б | 100 (200) | 30 (100) | — | 100 | 1,0 | 30 | 25 | 125 |
2Д2997В | 50 (100) | 30 (100) | — | 100 | 1,0 | 30 | 25 | 125 |
КД2997А | 200 (250) | 30 (100) | — | 100 | 1,0 | 30 | 25 | 125 |
КД2997Б | 100 (200) | 30 (100) | — | 100 | 1,0 | 30 | 25 | 125 |
КД2997В | 50 (100) | 30 (100) | — | 100 | 1,0 | 30 | 25 | 125 |
2Д2998А | 15 (15) | 30 (100) | 600 | 200 | 0,6 | 30 | 150 | 125 |
2Д2998Б | 25 (25) | 30 (100) | 600 | 200 | 0,68 | 30 | 150 | 125 |
2Д2998В | 25 (25) | 30 (100) | 600 | 200 | 0,68 | 30 | 150 | 125 |
2Д2999А | 200 (250) | 20 (100) | — | 100 | 1,0 | 20 | 25 | 125 |
2Д2999Б | 100 (200) | 20 (100) | — | 100 | 1,0 | 20 | 25 | 125 |
2Д2999В | 50 (100) | 20 (100) | — | 100 | 1,0 | 20 | 25 | 125 |
КД2999А | 200 (250) | 20 (100) | — | 100 | 1,0 | 20 | 25 | 125 |
КД2999Б | 100 (200) | 20 (100) | — | 100 | 1,0 | 20 | 25 | 125 |
КД2999В | 50 (100) | 20 (100) | — | 100 | 1,0 | 20 | 25 | 125 |
Справочник по диодам отечественного производства.
Название | Описание |
15TT100 | Диод Шотки 100 Вольт, 15 Ампер |
16CTT100 | Сдвоенный диод Шотки 100 Вольт, 16 Ампер (2 х 8А) |
1N5817 | Ограничительный диод Шоттки, 1 Ампер |
1N5818 | Ограничительный диод Шоттки, 1 Ампер |
1N5819 | Ограничительный диод Шоттки, 1 Ампер |
1N5820 | Ограничительный диод Шоттки, 3 Ампера |
1N5821 | Ограничительный диод Шоттки, 3 Ампера |
1N5822 | Ограничительный диод Шоттки, 3 Ампера |
1PS70SB10 | Ограничительный диод Шоттки |
1PS70SB14 | Сдвоенный ограничительный диод Шоттки |
1PS70SB15 | Сдвоенный ограничительный диод Шоттки |
1PS70SB16 | Сдвоенный ограничительный диод Шоттки |
1PS70SB40 | Диоды Шоттки общего назначения |
1PS70SB44 | Диоды Шоттки общего назначения |
1PS70SB45 | Сдвоенные диоды Шоттки с общим катодом |
1PS70SB46 | Сдвоенные диоды Шоттки с общим анодом |
1PS75SB45 | Сдвоенные диоды Шоттки с общим катодом |
1PS76SB10 | Ограничительный диод Шоттки |
1PS76SB21 | Ограничительный диод Шоттки в корпусе для поверхностного монтажа |
1PS76SB40 | Диоды Шоттки общего назначения |
1PS76SB70 | Диод Шоттки в корпусе для поверхностного монтажа |
1PS79SB10 | Ограничительный диод Шоттки |
1PS79SB30 | Ограничительный диод Шоттки |
1PS79SB31 | Ограничительный диод Шоттки |
1PS79SB40 | Диоды Шоттки общего назначения |
1PS79SB70 | Диод Шоттки в корпусе для поверхностного монтажа |
1PS88SB48 | Счетверенные диоды Шоттки с общим катодом |
20TT100 | Диод Шотки 100 Вольт, 20 Ампер |
21TT100 | Диод Шотки 100 Вольт, 20 Ампер |
30CPT100 | Сдвоенный диод Шотки 100 Вольт, 30 Ампер (2 х 15А) |
30CTT045 | Сдвоенный диод Шотки 45 Вольт, 30 Ампер (2 х 15А) |
30CTT100 | Сдвоенный диод Шотки 100 Вольт, 30 Ампер (2 х 15А) |
30PT100 | Диод Шотки 100 Вольт, 30 Ампер |
43CTT100 | Сдвоенный диод Шотки 100 Вольт, 40 Ампер (2 х 20А) |
60CPT045 | Сдвоенный диод Шотки 45 Вольт, 60 Ампер (2 х 30А) |
63CPT100 | Сдвоенный диод Шотки 100 Вольт, 60 Ампер (2 х 30А) |
8TT100 | Диод Шотки 100 Вольт, 8 Ампер |
B0520LW | Ограничительный диод Шоттки, малое падение входного напряжения, 410 мВт |
B0520LWF | Ограничительный диод Шоттки, малое падение входного напряжения |
B0530W | Ограничительный диод Шоттки, малое падение входного напряжения, 410 мВт |
B0530WF | Ограничительный диод Шоттки, малое падение входного напряжения |
B0530WS | Ограничительный диод Шоттки, малое падение входного напряжения, 200 мВт |
B0540W | Ограничительный диод Шоттки, малое падение входного напряжения, 410 мВт |
B0540WF | Ограничительный диод Шоттки, малое падение входного напряжения |
B120 | Ограничительный диод Шотки в корпусе для поверхностного монтажа |
B130 | Ограничительный диод Шотки в корпусе для поверхностного монтажа |
B140 | Ограничительный диод Шотки в корпусе для поверхностного монтажа |
B150 | Ограничительный диод Шотки в корпусе для поверхностного монтажа |
B160 | Ограничительный диод Шотки в корпусе для поверхностного монтажа |
B230LA | Ограничительный диод Шотки в корпусе для поверхностного монтажа |
Виды и классификация диодов по типам, назначению, конструкции, материалам
Диод – электронный прибор с двумя (иногда тремя) электродами, обладающий односторонней проводимостью. Электрод, подключенный к положительному полюсу прибора, называют анодом, к отрицательному – катодом. Если к прибору приложено прямое напряжение, то он находится в открытом состоянии, при котором сопротивление мало, а ток протекает беспрепятственно. Если прикладывается обратное напряжение, прибор, благодаря высокому сопротивлению, является закрытым. Обратный ток присутствует, но он настолько мал, что условно принимается равным нулю.
Содержание статьи
Общая классификация
Диоды делятся на большие группы – неполупроводниковые и полупроводниковые.
Неполупроводниковые
Одной из наиболее давних разновидностей являются ламповые (электровакуумные) диоды. Они представляют собой радиолампы с двумя электродами, один из которых нагревается нитью накала. В открытом состоянии с поверхности нагреваемого катода заряды движутся к аноду. При противоположном направлении поля прибор переходит в закрытую позицию и ток практически не пропускает.
Еще одни вид неполупроводниковых приборов – газонаполненные, из которых сегодня используются только модели с дуговым разрядом. Газотроны (приборы с термокатодами) наполняются инертными газами, ртутными парами или парами других металлов. Специальные оксидные аноды, используемые в газонаполненных диодах, способны выдерживать высокие нагрузки по току.
Полупроводниковые
В основе полупроводниковых приборов лежит принцип p-n перехода. Существует два типа полупроводников – p-типа и n-типа. Для полупроводников p-типа характерен избыток положительных зарядов, n-типа – избыток отрицательных зарядов (электронов). Если полупроводники этих двух типов находятся рядом, то возле разделяющей их границы располагаются две узкие заряженные области, которые называются p-n переходом. Такой прибор с двумя типами полупроводников с разной примесной проводимостью (или полупроводника и металла) и p-n-переходом называется полупроводниковым диодом. Именно полупроводниковые диодные устройства наиболее востребованы в современных аппаратах различного назначения. Для разных областей применения разработано множество модификаций таких приборов.
Полупроводниковые диоды
Виды диодов по размеру перехода
По размерам и характеру p-n перехода различают три вида приборов – плоскостные, точечные и микросплавные.
Плоскостные детали представляют одну полупроводниковую пластину, в которой имеются две области с различной примесной проводимостью. Наиболее популярны изделия из германия и кремния. Преимущества таких моделей – возможность эксплуатации при значительных прямых токах, в условиях высокой влажности. Из-за высокой барьерной емкости они могут работать только с низкими частотами. Их главные области применения – выпрямители переменного тока, устанавливаемые в блоках питания. Эти модели называются выпрямительными.
Точечные диоды имеют крайне малую площадь p-n перехода и приспособлены для работы с малыми токами. Называются высокочастотными, поскольку используются в основном для преобразования модулированных колебаний значительной частоты.
Микросплавные модели получают путем сплавления монокристаллов полупроводников p-типа и n-типа. По принципу действия такие приборы – плоскостные, но по характеристикам они аналогичны точечным.
Материалы для изготовления диодов
При производстве диодов используются кремний, германий, арсенид галлия, фосфид индия, селен. Наиболее распространенными являются первые три материала.
Очищенный кремний – относительно недорогой и простой в обработке материал, имеющий наиболее широкое распространение. Кремниевые диоды являются прекрасными моделями общего назначения. Их напряжение смещения – 0,7 В. В германиевых диодах эта величина составляет 0,3 В. Германий – более редкий и дорогой материал. Поэтому германиевые приборы используются в тех случаях, когда кремниевые устройства не могут эффективно справиться с технической задачей, например в маломощных и прецизионных электроцепях.
Виды диодов по частотному диапазону
По рабочей частоте диоды делятся на:
- Низкочастотные – до 1 кГц.
- Высокочастотные и сверхвысокочастотные – до 600 мГц. На таких частотах в основном используются устройства точечного исполнения. Емкость перехода должна быть невысокой – не более 1-2 пФ. Эффективны в широком диапазоне частот, в том числе низкочастотном, поэтому являются универсальными.
- Импульсные диоды используются в цепях, в которых принципиальным фактором является высокое быстродействие. По технологии изготовления такие модели разделяют на точечные, сплавные, сварные, диффузные.
Области применения диодов
Современные производители предлагают широкий ассортимент диодов, адаптированных для конкретных областей применения.
Выпрямительные диоды
Эти устройства служат для выпрямления синусоиды переменного тока. Их принцип действия основывается на свойстве устройства переходить в закрытое состояние при обратном смещении. В результате работы диодного прибора происходит срезание отрицательных полуволн синусоиды тока. По мощности рассеивания, которая зависит от наибольшего разрешенного прямого тока, выпрямительные диоды делят на три типа – маломощные, средней мощности, мощные.
- Слаботочные диоды могут использоваться в цепях, в которых величина тока не превышает 0,3 А. Изделия отличаются малой массой и компактными габаритами, поскольку их корпус изготавливается из полимерных материалов.
- Диоды средней мощности могут работать в диапазоне токов 0,3-10,0 А. В большинстве случаев они имеют металлический корпус и жесткие выводы. Производят их в основном из очищенного кремния. Со стороны катода изготавливается резьба для фиксации на теплоотводящем радиаторе.
- Мощные (силовые) диоды работают в цепях с током более 10 А. Их корпусы изготавливают из металлокерамики и металлостекла. Конструктивное исполнение – штыревое или таблеточное. Производители предлагают модели, рассчитанные на токи до 100 000 А и напряжение до 6 кВ. Изготавливаются в основном из кремния.
Диодные детекторы
Такие устройства получают комбинацией в схеме диодов с конденсаторами. Они предназначены для выделения низких частот из модулированных сигналов. Присутствуют в большинстве аппаратов бытового применения – радиоприемниках и телевизорах. В качестве детекторов излучения используются фотодиоды, преобразующие свет, попадающий на светочувствительную область, в электрический сигнал.
Ограничительные устройства
Защиту от перегруза обеспечивает цепочка из нескольких диодов, которые подключают к питающим шинам в обратном направлении. При соблюдении стандартного рабочего режима все диоды закрыты. Однако при выходе напряжения сверх допустимого назначения срабатывает один из защитных элементов.
Диодные переключатели
Переключатели, представляющие собой комбинацию диодов, которые применяются для мгновенного изменения высокочастотных сигналов. Такая система управляется постоянным электрическим током. Высокочастотный и управляющие сигналы разделяют с помощью конденсаторов и индуктивностей.
Диодная искрозащита
Эффективную искрозащиту создают с помощью комбинирования шунт-диодного барьера, ограничивающего напряжение, с токоограничительными резисторами.
Параметрические диоды
Используются в параметрических усилителях, которые являются подвидом резонансных регенеративных усилителей. Принцип работы основан на физическом эффекте, который заключается в том, что при поступлении на нелинейную емкость разночастотных сигналов часть мощности одного сигнала можно направить на рост мощности другого сигнала. Элементом, предназначенным для содержания нелинейной емкости, и является параметрический диод.
Смесительные диоды
Смесительные устройства используются для трансформации сверхвысокочастотных сигналов в сигналы промежуточной частоты. Трансформация сигналов осуществляется, благодаря нелинейности параметров смесительного диода. В качестве смесительных СВЧ-диодов используются приборы с барьером Шоттки, варикапы, обращенные диоды, диоды Мотта.
Умножительные диоды
Эти СВЧ устройства используются в умножителях частоты. Они могут работать в дециметровом, сантиметровом, миллиметровом диапазонах длин волн. Как правило, в качестве умножительных приборов используются кремниевые и арсенид-галлиевые устройства, часто – с эффектом Шоттки.
Настроечные диоды
Принцип работы настроечных диодов основан на зависимости барьерной емкости p-n перехода от величины обратного напряжения. В качестве настроечных используются приборы кремниевые и арсенид-галлиевые. Эти детали применяют в устройствах перестройки частоты в сверхчастотном диапазоне.
Генераторные диоды
Для генерации сигналов в сверхвысокочастотном диапазоне востребованы устройства двух основных типов – лавинно-пролетные и диоды Ганна. Некоторые генераторные диоды при условии включения в определенном режиме могут выполнять функции умножительных устройств.
Виды диодов по типу конструкции
Стабилитроны (диоды Зенера)
Эти устройства способны сохранять рабочие характеристики в режиме электрического пробоя. В низковольтных устройствах (напряжение до 5,7 В) используется туннельный пробой, в высоковольтных – лавинный. Стабилизацию невысоких напряжений обеспечивают стабисторы.
Стабисторы
Стабиистор, или нормистор, — это полупроводниковый диод, в котором для стабилизации напряжения используется прямая ветвь вольт-амперной характеристики (то есть в области прямого смещения напряжение на стабисторе слабо зависит от тока). Отличительной особенностью стабисторов по сравнению со стабилитронами является меньшее напряжение стабилизации (примерно 0,7-2 V).
Диоды Шоттки
Устройства, применяемые в качестве выпрямительных, умножительных, настроечных, работают на базе контакта металл-полупроводник. Конструктивно они представляют собой пластины из низкоомного кремния, на которые наносится высокоомная пленка с тем же типом проводимости. На пленку вакуумным способом напыляется металлический слой.
Варикапы
Варикапы выполняют функции емкости, величина которой меняется с изменением напряжения. Основная характеристика этого прибора – вольт-фарадная.
Туннельные диоды
Эти полупроводниковые диоды имеют падающий участок на вольтамперной характеристике, возникающий из-за туннельного эффекта. Модификация туннельного устройства – обращенный диод, в котором ветвь отрицательного сопротивления выражена мало или отсутствует. Обратная ветвь обращенного диода соответствует прямой ветви традиционного диодного устройства.
Тиристоры
В отличие от обычного диода, тиристор, кроме анода и катода, имеет третий управляющий электрод. Для этих моделей характерны два устойчивых состояния – открытое и закрытое. По устройству эти детали разделяют на динисторы, тринисторы, симисторы. При производстве этих изделий в основном используется кремний.
Симисторы
Симисторы (симметричные тиристоры) – это разновидность тиристора, используется для коммутации в цепях переменного тока. В отличие от тиристора, имеющего катод и анод, основные (силовые) выводы симистора называть катодом или анодом некорректно, так как в силу структуры симистора они являются тем и другим одновременно. Симистор остаётся открытым, пока протекающий через основные выводы ток превышает некоторую величину, называемую током удержания.
Динисторы
Динистором, или диодным тиристором, называется устройство, не содержащее управляющих электродов. Вместо этого они управляются напряжением, приложенным между основными электродами. Их основное применение – управление мощной нагрузкой при помощи слабых сигналов. Также динисторы используют при изготовлении переключающих устройств.
Диодные мосты
Это 4, 6 или 12 диодов, которые соединяются между собой. Число диодных элементов определяется типом схемы, которая бывает – однофазной, трехфазной, полно- или полумостовой. Мосты выполняют функцию выпрямления тока. Часто используются в автомобильных генераторах.
Фотодиоды
Предназначены для преобразования световой энергии в электрический сигнал. По принципу работы аналогичны солнечным батареям.
Светодиоды
Эти устройства при подключении к электрическому току излучают свет. Светодиоды, имеющие широкую цветовую гамму свечения и мощность, применяются в качестве индикаторов в различных приборах, излучателей света в оптронах, используются в мобильных телефонах для подсветки клавиатуры. Приборы высокой мощности востребованы в качестве современных источников света в фонарях.
Инфракрасные диоды
Это разновидность светодиодов, излучающая свет в инфракрасном диапазоне. Применяется в бескабельных линиях связи, КИП, аппаратах дистанционного управления, в камерах видеонаблюдения для обзора территории в ночное время суток. Инфракрасные излучающие устройства генерируют свет в диапазоне, который не доступен человеческому взгляду. Обнаружить его можно с помощью фотокамеры мобильного телефона.
Диоды Ганна
Эта разновидность сверхчастотных диодов изготавливается из полупроводникового материала со сложной структурой зоны проводимости. Обычно при производстве этих устройств используется арсенид галлия электронной проводимости. В этом приборе нет p-n перехода, то есть характеристики устройства являются собственными, а не возникающими на границе соединения двух разных полупроводников.
Магнитодиоды
В таких приборах ВАХ изменяется под действием магнитного поля. Устройства используются в бесконтактных кнопках, предназначенных для ввода информации, датчиках движения, приборах контроля и измерения неэлектрических величин.
Лазерные диоды
Эти устройства, имеющие сложную структуру кристалла и сложный принцип действия, дают редкую возможность генерировать лазерный луч в бытовых условиях. Благодаря высокой оптической мощности и широким функциональным возможностям, приборы эффективны в высокоточных измерительных приборах бытового, медицинского, научного применения.
Лавинные и лавинно-пролетные диоды
Принцип действия устройств заключается в лавинном размножении носителей заряда при обратном смещении p-n перехода и их преодолении пролетного пространства за определенный временной промежуток. В качестве исходных материалов используются арсенид галлия или кремний. Приборы в основном предназначаются для получения сверхвысокочастотных колебаний.
PIN-диоды
PIN-устройства между p- и n-областями имеют собственный нелегированный полупроводник (i-область). Широкая нелегированная область не позволяет использовать этот прибор в качестве выпрямителя. Однако зато PIN-диоды широко применяются в качестве смесительных, детекторных, параметрических, переключательных, ограничительных, настроечных, генераторных.
Триоды
Триоды – это электронные лампы. Он имеет три электрода: термоэлектронный катод (прямого или косвенного накала), анод и управляющую сетку. Сегодня триоды практически полностью вытеснены полупроводниковыми транзисторами. Исключение составляют области, где требуется преобразование сигналов с частотой порядка сотен МГц — ГГц высокой мощности при маленьком числе активных компонентов, а габариты и масса не имеют большого значения.
Маркировка диодов
Маркировка полупроводниковых диодных устройств включает цифры и буквы:
- Первая буква характеризует исходный материал. Например, К – кремний, Г – германий, А – арсенид галлия, И – фосфид индия.
- Вторая буква – класс или группа диода.
- Третий элемент, обычно цифровой, обозначает применение и электрические свойства модели.
- Четвертый элемент – буквенный (от А до Я), обозначающий вариант разработки.
Пример: КД202К – кремниевый выпрямительный диффузионный диод.
Была ли статья полезна?
Да
Нет
Оцените статью
Что вам не понравилось?
Другие материалы по теме
Анатолий Мельник
Специалист в области радиоэлектроники и электронных компонентов. Консультант по подбору деталей в компании РадиоЭлемент.
описание и применение, технические характеристики, аналоги
Практически в любых импортных электронных устройствах можно встретить диоды 1n400х. Учитывая популярность этой серии, имеет смысл детально ознакомиться с описанием ее топового элемента. Речь идет о диоде 1N4007.Давайте рассмотрим его основные технические характеристики, назначение, маркировку и возможность замены отечественными и зарубежными аналогами.
Описание и применение диода 1n4007
В даташите этого элемента указано, что он является выпрямительным маломощным кремниевым диодом, который производится в корпусе из негорючего пластика (тип D0-41). Конструкция, цоколевка и типовые размеры устройства приведены ниже.
Конструкция полупроводникового элементаДопустимые отклонения в размерах приведены в таблице:
Обозначения на рисунке | Миллиметры | Дюймы | ||
min | Max | min | max | |
A | 4,10 | 5,20 | 0,161 | 0,205 |
В | 2,00 | 2,70 | 0,079 | 0,106 |
С | 0,71 | 0,86 | 0,028 | 0,034 |
D | 25,40 | — | 1,000 | — |
E | — | 1. 27 | — | 0.05 |
Эти полупроводники также выпускаются в стандартном smd-корпусе (тип D0-214), что делает возможным их использование в миниатюрных электронных устройствах.
1N4007 (M7) в SMD исполнении (катод отмечен полоской на корпусе)Типовые размеры в миллиметрах для элементов SMD исполнения приведены ниже.
Размеры корпуса D0-214Основное назначение устройства – преобразование переменного напряжение с рабочей частотой не более 70 Гц. Данный вид кремневых полупроводниковых элементов применяется в цепях и блоках питания различных электронных приборов малой и средней мощности.
Монтаж
Для установки элементов в корпусе D0-41 используется выводная схема монтажа, при этом допускается как горизонтальное, так и вертикальное положение детали (относительно печатной платы). Пайка должна производится «мягким» (низкотемпературным) припоем с точкой плавления менее 210-220°С, например, ПОС-61. Процесс должен занимать не более 10 секунд, чтобы не допустить перегрев элемента.
Заметим, что в даташите указана пороговая температура 260°С, но, как показывает практика, в данном случае лучше перестраховаться, чем испортить деталь и тратить время на ее выпаивание обратно.
Диоды в корпусе D0-215, как и все SMD элементы, устанавливаются по методике поверхностного монтажа, с применением для этой цели специальной паяльной пасты.
Технические характеристики in4007
Перечислим основные параметры для всей серии (информация взята с официального даташита производителя). Начнем с VRM (reverse voltage max) — допустимой величины обратного напряжения 1n400x (здесь и далее последняя цифра модели соответствует порядковому номеру в списке):
- 50 В;
- 100 В;
- 200 В;
- 500 В;
- 600 В;
- 800 В;
- 1000 В.
Допустимое RMS (среднеквадратическая величина):
- 35 В;
- 70 В;
- 140 В;
- 280 В;
- 420 В;
- 560 В;
- 700 В.
Пиковое значение Vdc:
- 50 В;
- 100 В;
- 200 В;
- 400 В;
- 600 В;
- 800 В;
- 1000 В.
Другие технические параметры:
- Максимальное значение выпрямленного тока при работе в штатном режиме и температуре элемента 50 °С – 1 Ампер.
- Допустимая величина тока при импульсе длительностью до 8 мсек – 30 Ампер.
- Допустимый уровень падения напряжения на открытом переходе при силе тока 1 Ампер не более 1-го Вольта.
- Пиковая величина обратного тока при штатном напряжении, при температуре элемента 30 °С – 5 мА, 90 °С – 50 мА.
- Уровень емкости перехода – 15 пФ (значение приводится для постоянного напряжения 4,00 Вольта и частоты 1 МГц).
- Уровень типичного теплового сопротивления – 50°С/Вт.
- Максимальный уровень рабочей частоты – 1 МГц.
- Границы диапазона рабочей температуры от -50 до 125 °С.
- Быстродействие (стандартное время восстановления) более 500 нс;
- Скорость обратного восстановления – 2 мс.
- Допустимая температура хранения от -50 до 125 °С.
- Вес элемента в корпусе в пластиковом корпусе D0-41 в пределах 0,33-0,35 грамм, для D0-214 – не более 0,3 г.
Маркировка диода in4007
Начнем с расшифровки для деталей в корпусе DO-41. Варианты нанесенных на него обозначений приводятся на рисунке.
Значимые элементы маркировкиРасшифровка:
- Наименование модели серии 1N4001-4007.
- Графический или буквенный или буквенно-цифровой код производителя радиодетали.
- Дата производства в формате месяц/год (приводится последние две цифры).
Поскольку SMD корпус имеет небольшой размер, то если нанести на него полное наименование модели, распознать надпись невооруженным глазом будет затруднительно. Поэтому название кодируется в соответствии с таблицей.
Таблица маркировки для smd-диодов серии 1N400x.
М1 | М2 | М3 | М4 | М5 | М6 | М7 |
1N4001 | !N4002 | 1N4003 | 1N4004 | 1N4005 | 1N4006 | 1N4007 |
Замена
Несмотря на распространенность данной модели, может возникнуть ситуация, при которой нужного диода не окажется в домашнем запаснике. В таком случае следует прибегнуть к поиску альтернативы. С этим не будет проблем, поскольку есть компоненты, полностью совместимые или близкие по характеристикам.
Отечественные аналоги 1n4007
Идеальный вариант для замены – КД 258Д, его характеристики практически идентичны импортной модели, а по некоторым параметрам он даже превосходит ее.
КД 258Д – практически полный аналог 1N4007Не смотря на очевидные преимущества отечественного аналога, у него есть существенный недостаток – высокая стоимость (по сравнению с 1N4007). Оригинал стоит порядка $0.05, в то время, как наша деталь порядка $1. Согласитесь, разница существенная.
В некоторых случаях можно использовать диоды Д226, КД208-209, КД243 и КД105, но предварительно потребуется проанализировать их характеристики на предмет совместимости с режимом работы в том или ином устройстве.
Зарубежные аналоги
Среди импортных деталей более широкий выбор для полноценной замены, в качестве примера можно привести следующие модели:
- HEPR0056RT, выпускается компанией Моторола;
- среди продукции Томпсон есть два полных аналога: BYW27-1000 и BY156;
- у Филипса это BYW43;
- и три компонента (10D4, 1N2070, 1N3549) от компании Diotec Semiconductor.
Кратко о достоинствах
Следует признать, что модельный ряд 1n400x получился довольно удачным. Отличные характеристики для своего класса, универсальность и самая низкая цена по сравнению с аналогами, сыграли немаловажную роль в популярности диодов этой серии.
Также следует отметить высокий уровень взаимозаменяемости, в частности элемент 1N4007 можно смело устанавливать в качестве альтернативы любой модели этого семейства.
Как проверить 1N4007?
С проверкой данного полупроводникового компонента проблем не возникнет, он тестируется так же, как и обычные диоды. Для этого процесса нам понадобится только мультиметр или омметр.
Расскажем пошаговый алгоритм тестирования:
- включаем прибор и переводим его в режим «Прозвонка» так, как продемонстрировано на рисунке. Если у вас другая модель мультиметра, обратитесь к руководству пользователя, оно прилагается к каждому измерительному прибору. Режим для проверки диодов отмечен синим квадратом
- Подключаем щупы к проверяемой детали, причем красный к аноду, а черный к катоду. При такой полярности через диод 1N4007 будет проходить ток, что отобразится на дисплее прибора. Если он показывает бесконечно большое сопротивление, значит, можно с уверенностью констатировать внутренний обрыв, и на этом заканчивать тестирование.
- Меняем полярность подключения и смотрим на показания мультиметра. При смене направления (полярности) диод не пропускает через себя напряжение, следовательно, сопротивление будет бесконечно большим. Другие показания говорят о пробое перехода.
Этих действий вполне достаточно для определения работоспособности полупроводниковых диодов этой серии.
Диод. Часть 1 | Электроника для всех
Как то я не особо расписывал эту незатейливую детальку. Ну диод и диод. Система ниппель. Пропускает в одну сторону, не пропускает в другую, чего уж проще. В принципе да, но есть нюансы. О них, да немного о прикидочном выборе данной детальки и будет эта статья.
▌Клапан
В двух словах, в нашей канализационной электрике для сантехников диод это клапан. Вот типа вот такого:
И да, будет большим допущением считать, что клапан пропускает в одну сторону, а не пропускает в другую. На самом деле все несколько сложней. На самом деле у клапана же есть некая упругость пружины, так вот пока прямое давление не преодолеет эту пружину никакого потока не будет, даже в прямом направлении.
Для диода это справедливо в той же мере. Есть у диода такой параметр как падение напряжения. Оно для диодов Шоттки составляет около 0.2…0.4вольт, а для обычных диодов порядка 0.6…0.8 вольт.
Из этого знания следует три простых вывода.
1) Чтобы ток шел через диод напряжение на диоде должно быть выше его падения напряжения.
2) Какой бы ток через диод не шел, на нем всегда будет напряжение примерно равное его падению напряжения (собственно потому его таки зовут). Т.е. сопротивление диода нелинейно и падает с ростом тока.
3) Включая в цепь диод последовательно с нагрузкой, мы потеряем на нагрузке напряжение равное падению напряжения диода. Т.е. если вы в батарейное питание на 4.5 вольт для защиты от переполюсовки поставите диод, то потеряете от батареек 0.7 вольт, что довольно существенно. Ваше устройство перестанет работать гораздо раньше чем реально сядут батарейки. А батареи не будут высажены до конца. В этом случае лучше ставить диод Шоттки. У него падение ниже чем у простого (но есть свои приколы). А лучше вообще полевой транзистор.
До кучи пусть будет еще и график:
Это вольт-амперная характеристика диода. По которой наглядно видно, что открывается он примерно от 0. 7 вольт. До этого ток практически нулевой. А потом растет по параболе вверх с ростом напряжения. У резистора ВАХ была бы прямолинейной в прямом соответствии с законом Ома. А в обратку диод не то чтобы не пропускает, но ток там совсем незначительный, доли миллиампера. Но после определенного напряжения диод резко пробивает и он начинает открываться, падение напряжения устанавливается где-то на уровне предела по обратному напряжению, а после и вовсе сгорает. Ведь рост тока, да большое падение напряжения на диоде означают большие тепловые потери (P=U*I). А диод на них не рассчитан. Вот и сгорает обычно он после пробоя. Но если ограничить ток или время воздействия, чтобы тепловая мощность не превышала расчетную, то электрический пробой является обратимым. Но это касается только обычных диодов, не Шоттки. Тех пробивает сразу и окончательно.
А вот и реальная характеристика диода Vishay 1N4001
Прямая ВАХ, показан один квадрант, рабочий. Начинается гдето с 0.6 вольт. При этом ток там мизерный. А дальше, с ростом напряжения, диод начинает резко открываться. На 0.8 вольтах ток уже 0.2А, на 1 вольте уже под 2.5А и так далее, пока не сгорит 🙂
Вот вам и ответ на вопрос почему нельзя светодиоды втыкать последовательно на источник напряжения без токоограничения. Вроде бы падения скомпенсированы, ну что им будет то? А малейшее изменение напряжения вызывает резкое изменение тока. А источники питания никогда не бывают идеальными и разброс по питанию там присутствует всегда. В том числе и от температуры и нагрузки.
И обратная ВАХ, напряжение в процентах от максимального (т.к. даташит на все семейство диодов, от 4001 до 4007 и у них разное обратное напряжение). Тут токи уже в микроамперах и ощутимо зависят от температуры.
▌Выбор диодов. Быстрые прикидки.
В первом приближении у диода нам интересные три параметра — обратное напряжение, предельный ток и падение напряжения.
Т.е. если вы делаете выпрямитель в сетевое устройство, то диод вам хорошо бы вольт на 400, а лучше на 600 пробивного обратного напряжения. Чтобы с хорошим запасом было.
С предельным током все тоже просто. Он должен быть не меньше, чем через него потечет. Лучше чтобы был запас процентов в 30.
Ну, а падение обычно нужно учитывать для малых напряжений, батарейного питания.
Открываем даташит на … пусть это будет 1N4007 (обычный рядовой диод) и ищем искомые параметры. И сразу же видим искомое, табличку предельных значений Maximum Rating или как то так:
IF(AV) прямой ток. Обозначается всегда как то так. Тут 1А. Предельный ток который этот диод тащит и не дохнет. Импульсно он протаскивает до 30А в течении 8.3мс (IFSM), скажем заряд конденсаторов через себя переживет.
Предельное обратное напряжение определяется параметрами:
VRRM — повторяющееся пиковое значение.
VRMS — действующее значение синусоидального переменного напряжения. На западе принято называть его среднеквадратичным. У нас постепенно тоже приходят к такому обозначению.
VDC — и просто обратное постоянное напряжение.
Ну, а падение смотрим по графикам в том же даташите под конкретный ток.
Есть еще диоды Шоттки, у них меньше внутренняя емкость и поэтому они во первых гораздо быстрей закрываются, что важно для импульсных преобразователей, работающих на большой частоте. А во вторых, имеют втрое ниже падение напряжение. Но, у них мало обратное пробивное напряжение. Классический диод Шоттки выглядит по даташитам примерно так:
Это 1N5819 стоящий в Pinboard II в преобразователе:
Падение напряжения можно измерить мультиметром, в режиме проверки диодов.
Он показывает падение в вольтах. И это падение обязательно надо учитывать, особенно в слаботочных цепях. Например, развязываете вы диодом какой-нибудь вывод микроконтроллера, с уходящим от него сигналом. Например, чтобы при подключении устройства в контроллер не потекло чего лишнего.
А сам контроллер (МК) должен подавать в устройство ХЗ логическую единицу. И, скажем, дает ее как 3.3 вольта. А если падение диода 0.6 вольт и у вас до Х.З. дойдет не 3.3 вольта, а меньше. А тут возникает вопрос, а воспримет ли Х.З. это как логическую единицу? Корректно ли это будет? Ну и, соответственно, решать проблемы если нет.
Светодиодов все это касается в той же мере. Только у них падение напряжения гораздо выше и зависит от цвета. Также, если хотите правильно вычислить ограничение резистора для светодиода, то измеряете его падение напряжения. Вычитаете из питания падение напряжения светодиода (или светодиодной цепи), а потом по полученному напряжению считаете по закону Ома сопротивление.
Например, имеем светодиод на с падением в 3 вольта. Его номинальный ток 10мА, а источник питания у нас 5 вольт. Итак, 5-3 = 2 вольта. Теперь на эти два вольта надо подобрать резистор, чтобы ток был 10мА. 2 / 0,01=200 ом.
Особенно важно правильно подбирать сопротивления для фонарей разных оптронов и прочих оптических датчиков. Иначе характеристики не предсказуемые.
Поэтому, кстати, нельзя включать светодиоды параллельно с общим токоограничивающим резистором. Т.к. диоды имеют разброс по характеристикам, даже если они из одной партии. А из-за малейшего отличия от соседей разница тока через один диод может быть весьма существенная. В результате один из диодов будет работать с перекалом, перегреется и сгорит. Токоограничивающий резистор ставят на каждый диод.
Во второй части этой статьи, которая уже написана, будет более детально расписаны остальные параметры и почему они образуются, исходя из полупроводниковой конструкции диода. А я пока картинки нарисую…
Диод с малым сопротивлением
Обозначение, применение и параметры диодов Шоттки
К многочисленному семейству полупроводниковых диодов названных по фамилиям учёных, которые открыли необычный эффект, можно добавить ещё один. Это диод Шоттки.
Немецкий физик Вальтер Шоттка открыл и изучил так называемый барьерный эффект возникающий при определённой технологии создания перехода металл-полупроводник.
Основной «фишкой» диода Шоттки является то, что в отличие от обычных диодов на основе p-n перехода, здесь используется переход металл-полупроводник, который ещё называют барьером Шоттки. Этот барьер, так же, как и полупроводниковый p-n переход, обладает свойством односторонней электропроводимости и рядом отличительных свойств.
В качестве материала для изготовления диодов с барьером Шоттки преимущественно используется кремний (Si) и арсенид галлия (GaAs), а также такие металлы как золото, серебро, платина, палладий и вольфрам.
На принципиальных схемах диод Шоттки изображается вот так.
Как видим, его изображение несколько отличается от обозначения обычного полупроводникового диода.
Кроме такого обозначения на схемах можно встретить и изображение сдвоенного диода Шоттки (сборки).
Сдвоенный диод – это два диода смонтированных в одном общем корпусе. Выводы катодов или анодов у них объединены. Поэтому такая сборка, как правило, имеет три вывода. В импульсных блоках питания обычно применяются сборки с общим катодом.
Так как два диода размещены в одном корпусе и выполнены в едином технологическом процессе, то их параметры очень близки. Поскольку они размещены в едином корпусе, то и температурный режим их одинаков. Это увеличивает надёжность и срок службы элемента.
У диодов Шоттки есть два положительных качества: весьма малое прямое падение напряжения (0,2-0,4 вольта) на переходе и очень высокое быстродействие.
К сожалению, такое малое падение напряжения проявляется при приложенном напряжении не более 50-60 вольт. При дальнейшем его повышении диод Шоттки ведёт себя как обычный кремниевый выпрямительный диод. Максимальное обратное напряжение для Шоттки обычно не превышает 250 вольт, хотя в продаже можно встретить образцы, рассчитанные и на 1,2 киловольта (VS-10ETS12-M3).
Так, сдвоенный диод Шоттки (Schottky rectifier) 60CPQ150 рассчитан на максимальное обратное напряжение 150V, а каждый из диодов сборки способен пропустить в прямом включении 30 ампер!
Также можно встретить образцы, выпрямленный за полупериод ток которых может достигать 400А максимум! Примером может служит модель VS-400CNQ045.
Очень часто в принципиальных схемах сложное графическое изображение катода попросту опускают и изображают диод Шоттки как обычный диод. А тип применяемого элемента указывают в спецификации.
К недостаткам диодов с барьером Шоттки можно отнести то, что даже при кратковременном превышении обратного напряжения они мгновенно выходят из строя и главное необратимо. В то время как кремниевые силовые вентили после прекращения действия превышенного напряжения прекрасно самовосстанавливаются и продолжают работать. Кроме того обратный ток диодов очень сильно зависит от температуры перехода. На большом обратном токе возникает тепловой пробой.
К положительным качествам диодов Шоттки кроме высокого быстродействия, а, следовательно, малого времени восстановления можно отнести малую ёмкость перехода (барьера), что позволяет повысить рабочую частоту. Это позволяет использовать их в импульсных выпрямителях на частотах в сотни килогерц. Очень много диодов Шоттки находят своё применение в интегральной микроэлектронике. Выполненные по нано технологии диоды Шоттки входят в состав интегральных схем, где они шунтируют переходы транзисторов для повышения быстродействия.
В радиолюбительской практике прижились диоды Шоттки серии 1N581x (1N5817, 1N5818, 1N5819). Все они рассчитаны на максимальный прямой ток (IF(AV)) – 1 ампер и обратное напряжение (VRRM) от 20 до 40 вольт. Падение напряжения (VF) на переходе составляет от 0,45 до 0,55 вольт. Как уже говорилось, прямое падение напряжения (Forward voltage drop) у диодов с барьером Шоттки очень мало.
Также достаточно известным элементом является 1N5822. Он рассчитан на прямой ток в 3 ампера и выполнен в корпусе DO-201AD.
Также на печатных платах можно встретить диоды серии SK12 – SK16 для поверхностного монтажа. Они имеют довольно небольшие размеры. Несмотря на это SK12-SK16 выдерживают прямой ток до 1 ампера при обратном напряжении 20 – 60 вольт. Прямое падение напряжения составляет 0,55 вольт (для SK12, SK13, SK14) и 0,7 вольт (для SK15, SK16). Также на практике можно встретить диоды серии SK32 – SK310, например, SK36, который рассчитан на прямой ток 3 ампера.
Применение диодов Шоттки в источниках питания.
Диоды Шоттки активно применяются в блоках питания компьютеров и импульсных стабилизаторах напряжения. Среди низковольтных питающих напряжений самыми сильноточными (десятки ампер) являются напряжения +3,3 вольта и +5,0 вольт. Именно в этих вторичных источниках питания и используются диоды с барьером Шоттки. Чаще всего используются трёхвыводные сборки с общим катодом. Именно применение сборок может считаться признаком высококачественного и технологичного блока питания.
Выход из строя диодов Шоттки одна из наиболее часто встречающихся неисправностей в импульсных блоках питания. У него может быть два «дохлых» состояния: чистый электрический пробой и утечка. При наличии одного из этих состояний блок питания компьютера блокируется, так как срабатывает защита. Но это может происходить по-разному.
В первом случае все вторичные напряжения отсутствуют. Защита заблокировала блок питания. Во втором случае вентилятор «подёргивается» и на выходе источников питания периодически то появляются пульсации напряжения, то пропадают.
То есть схема защиты периодически срабатывает, но полной блокировки источника питания при этом не происходит. Диоды Шоттки гарантированно вышли из строя, если радиатор, на котором они установлены, разогрет очень сильно до появления неприятного запаха. И последний вариант диагностики связанный с утечкой: при увеличении нагрузки на центральный процессор в мультипрограммном режиме блок питания самопроизвольно отключается.
Следует иметь в виду, что при профессиональном ремонте блока питания после замены вторичных диодов, особенно с подозрением на утечку, следует проверить все силовые транзисторы выполняющие функцию ключей и наоборот: после замены ключевых транзисторов проверка вторичных диодов является обязательной процедурой. Всегда необходимо руководствоваться принципом: беда одна не приходит.
Проверка диодов Шоттки мультиметром.
Проверить диод Шоттки можно с помощью рядового мультиметра. Методика такая же, как и при проверке обычного полупроводникового диода с p-n переходом. Но и тут есть подводные камни. Особенно трудно проверить диод с утечкой. Прежде всего, элемент необходимо выпаять из схемы для более точной проверки. Достаточно легко определить полностью пробитый диод. На всех пределах измерения сопротивления неисправный элемент будет иметь бесконечно малое сопротивление, как в прямом, так и в обратном включении. Это равносильно короткому замыканию.
Сложнее проверить диод с подозрением на «утечку». Если проводить проверку мультиметром DT-830 в режиме «диод», то мы увидим совершенно исправный элемент. Можно попробовать измерить в режиме омметра его обратное сопротивление. На пределе «20кОм» обратное сопротивление определяется как бесконечно большое. Если же прибор показывает хоть какое-то сопротивление, допустим 3 кОм, то этот диод следует рассматривать как подозрительный и менять на заведомо исправный. Стопроцентную гарантию может дать полная замена диодов Шоттки по шинам питания +3,3V и +5,0V.
Где ещё в электронике используются диоды Шоттки? Их можно обнаружить в довольно экзотических приборах, таких как приёмники альфа и бета излучения, детекторах нейтронного излучения, а в последнее время на барьерных переходах Шоттки собирают панели солнечных батарей. Так, что они питают электроэнергией и космические аппараты.
Обозначение, применение и параметры диодов Шоттки
К многочисленному семейству полупроводниковых диодов названных по фамилиям учёных, которые открыли необычный эффект, можно добавить ещё один. Это диод Шоттки.
Немецкий физик Вальтер Шоттка открыл и изучил так называемый барьерный эффект возникающий при определённой технологии создания перехода металл-полупроводник.
Основной «фишкой» диода Шоттки является то, что в отличие от обычных диодов на основе p-n перехода, здесь используется переход металл-полупроводник, который ещё называют барьером Шоттки. Этот барьер, так же, как и полупроводниковый p-n переход, обладает свойством односторонней электропроводимости и рядом отличительных свойств.
В качестве материала для изготовления диодов с барьером Шоттки преимущественно используется кремний (Si) и арсенид галлия (GaAs), а также такие металлы как золото, серебро, платина, палладий и вольфрам.
На принципиальных схемах диод Шоттки изображается вот так.
Как видим, его изображение несколько отличается от обозначения обычного полупроводникового диода.
Кроме такого обозначения на схемах можно встретить и изображение сдвоенного диода Шоттки (сборки).
Сдвоенный диод – это два диода смонтированных в одном общем корпусе. Выводы катодов или анодов у них объединены. Поэтому такая сборка, как правило, имеет три вывода. В импульсных блоках питания обычно применяются сборки с общим катодом.
Так как два диода размещены в одном корпусе и выполнены в едином технологическом процессе, то их параметры очень близки. Поскольку они размещены в едином корпусе, то и температурный режим их одинаков. Это увеличивает надёжность и срок службы элемента.
У диодов Шоттки есть два положительных качества: весьма малое прямое падение напряжения (0,2-0,4 вольта) на переходе и очень высокое быстродействие.
К сожалению, такое малое падение напряжения проявляется при приложенном напряжении не более 50-60 вольт. При дальнейшем его повышении диод Шоттки ведёт себя как обычный кремниевый выпрямительный диод. Максимальное обратное напряжение для Шоттки обычно не превышает 250 вольт, хотя в продаже можно встретить образцы, рассчитанные и на 1,2 киловольта (VS-10ETS12-M3).
Так, сдвоенный диод Шоттки (Schottky rectifier) 60CPQ150 рассчитан на максимальное обратное напряжение 150V, а каждый из диодов сборки способен пропустить в прямом включении 30 ампер!
Также можно встретить образцы, выпрямленный за полупериод ток которых может достигать 400А максимум! Примером может служит модель VS-400CNQ045.
Очень часто в принципиальных схемах сложное графическое изображение катода попросту опускают и изображают диод Шоттки как обычный диод. А тип применяемого элемента указывают в спецификации.
К недостаткам диодов с барьером Шоттки можно отнести то, что даже при кратковременном превышении обратного напряжения они мгновенно выходят из строя и главное необратимо. В то время как кремниевые силовые вентили после прекращения действия превышенного напряжения прекрасно самовосстанавливаются и продолжают работать. Кроме того обратный ток диодов очень сильно зависит от температуры перехода. На большом обратном токе возникает тепловой пробой.
К положительным качествам диодов Шоттки кроме высокого быстродействия, а, следовательно, малого времени восстановления можно отнести малую ёмкость перехода (барьера), что позволяет повысить рабочую частоту. Это позволяет использовать их в импульсных выпрямителях на частотах в сотни килогерц. Очень много диодов Шоттки находят своё применение в интегральной микроэлектронике. Выполненные по нано технологии диоды Шоттки входят в состав интегральных схем, где они шунтируют переходы транзисторов для повышения быстродействия.
В радиолюбительской практике прижились диоды Шоттки серии 1N581x (1N5817, 1N5818, 1N5819). Все они рассчитаны на максимальный прямой ток (IF(AV)) – 1 ампер и обратное напряжение (VRRM) от 20 до 40 вольт. Падение напряжения (VF) на переходе составляет от 0,45 до 0,55 вольт. Как уже говорилось, прямое падение напряжения (Forward voltage drop) у диодов с барьером Шоттки очень мало.
Также достаточно известным элементом является 1N5822. Он рассчитан на прямой ток в 3 ампера и выполнен в корпусе DO-201AD.
Также на печатных платах можно встретить диоды серии SK12 – SK16 для поверхностного монтажа. Они имеют довольно небольшие размеры. Несмотря на это SK12-SK16 выдерживают прямой ток до 1 ампера при обратном напряжении 20 – 60 вольт. Прямое падение напряжения составляет 0,55 вольт (для SK12, SK13, SK14) и 0,7 вольт (для SK15, SK16). Также на практике можно встретить диоды серии SK32 – SK310, например, SK36, который рассчитан на прямой ток 3 ампера.
Применение диодов Шоттки в источниках питания.
Диоды Шоттки активно применяются в блоках питания компьютеров и импульсных стабилизаторах напряжения. Среди низковольтных питающих напряжений самыми сильноточными (десятки ампер) являются напряжения +3,3 вольта и +5,0 вольт. Именно в этих вторичных источниках питания и используются диоды с барьером Шоттки. Чаще всего используются трёхвыводные сборки с общим катодом. Именно применение сборок может считаться признаком высококачественного и технологичного блока питания.
Выход из строя диодов Шоттки одна из наиболее часто встречающихся неисправностей в импульсных блоках питания. У него может быть два «дохлых» состояния: чистый электрический пробой и утечка. При наличии одного из этих состояний блок питания компьютера блокируется, так как срабатывает защита. Но это может происходить по-разному.
В первом случае все вторичные напряжения отсутствуют. Защита заблокировала блок питания. Во втором случае вентилятор «подёргивается» и на выходе источников питания периодически то появляются пульсации напряжения, то пропадают.
То есть схема защиты периодически срабатывает, но полной блокировки источника питания при этом не происходит. Диоды Шоттки гарантированно вышли из строя, если радиатор, на котором они установлены, разогрет очень сильно до появления неприятного запаха. И последний вариант диагностики связанный с утечкой: при увеличении нагрузки на центральный процессор в мультипрограммном режиме блок питания самопроизвольно отключается.
Следует иметь в виду, что при профессиональном ремонте блока питания после замены вторичных диодов, особенно с подозрением на утечку, следует проверить все силовые транзисторы выполняющие функцию ключей и наоборот: после замены ключевых транзисторов проверка вторичных диодов является обязательной процедурой. Всегда необходимо руководствоваться принципом: беда одна не приходит.
Проверка диодов Шоттки мультиметром.
Проверить диод Шоттки можно с помощью рядового мультиметра. Методика такая же, как и при проверке обычного полупроводникового диода с p-n переходом. Но и тут есть подводные камни. Особенно трудно проверить диод с утечкой. Прежде всего, элемент необходимо выпаять из схемы для более точной проверки. Достаточно легко определить полностью пробитый диод. На всех пределах измерения сопротивления неисправный элемент будет иметь бесконечно малое сопротивление, как в прямом, так и в обратном включении. Это равносильно короткому замыканию.
Сложнее проверить диод с подозрением на «утечку». Если проводить проверку мультиметром DT-830 в режиме «диод», то мы увидим совершенно исправный элемент. Можно попробовать измерить в режиме омметра его обратное сопротивление. На пределе «20кОм» обратное сопротивление определяется как бесконечно большое. Если же прибор показывает хоть какое-то сопротивление, допустим 3 кОм, то этот диод следует рассматривать как подозрительный и менять на заведомо исправный. Стопроцентную гарантию может дать полная замена диодов Шоттки по шинам питания +3,3V и +5,0V.
Где ещё в электронике используются диоды Шоттки? Их можно обнаружить в довольно экзотических приборах, таких как приёмники альфа и бета излучения, детекторах нейтронного излучения, а в последнее время на барьерных переходах Шоттки собирают панели солнечных батарей. Так, что они питают электроэнергией и космические аппараты.
Блог о электронике
Как то я не особо расписывал эту незатейливую детальку. Ну диод и диод. Система ниппель. Пропускает в одну сторону, не пропускает в другую, чего уж проще. В принципе да, но есть нюансы. О них, да немного о прикидочном выборе данной детальки и будет эта статья.
▌Клапан
В двух словах, в нашей канализационной электрике для сантехников диод это клапан. Вот типа вот такого:
И да, будет большим допущением считать, что клапан пропускает в одну сторону, а не пропускает в другую. На самом деле все несколько сложней. На самом деле у клапана же есть некая упругость пружины, так вот пока прямое давление не преодолеет эту пружину никакого потока не будет, даже в прямом направлении.
Для диода это справедливо в той же мере. Есть у диода такой параметр как падение напряжения. Оно для диодов Шоттки составляет около 0.2…0.4вольт, а для обычных диодов порядка 0.6…0.8 вольт.
Из этого знания следует три простых вывода.
1) Чтобы ток шел через диод напряжение на диоде должно быть выше его падения напряжения.
2) Какой бы ток через диод не шел, на нем всегда будет напряжение примерно равное его падению напряжения (собственно потому его таки зовут). Т.е. сопротивление диода нелинейно и падает с ростом тока.
3) Включая в цепь диод последовательно с нагрузкой, мы потеряем на нагрузке напряжение равное падению напряжения диода. Т.е. если вы в батарейное питание на 4.5 вольт для защиты от переполюсовки поставите диод, то потеряете от батареек 0.7 вольт, что довольно существенно. Ваше устройство перестанет работать гораздо раньше чем реально сядут батарейки. А батареи не будут высажены до конца. В этом случае лучше ставить диод Шоттки. У него падение ниже чем у простого (но есть свои приколы). А лучше вообще полевой транзистор.
До кучи пусть будет еще и график:
Это вольт-амперная характеристика диода. По которой наглядно видно, что открывается он примерно от 0.7 вольт. До этого ток практически нулевой. А потом растет по параболе вверх с ростом напряжения. У резистора ВАХ была бы прямолинейной в прямом соответствии с законом Ома. А в обратку диод не то чтобы не пропускает, но ток там совсем незначительный, доли миллиампера. Но после определенного напряжения диод резко пробивает и он начинает открываться, падение напряжения устанавливается где-то на уровне предела по обратному напряжению, а после и вовсе сгорает. Ведь рост тока, да большое падение напряжения на диоде означают большие тепловые потери (P=U*I). А диод на них не рассчитан. Вот и сгорает обычно он после пробоя. Но если ограничить ток или время воздействия, чтобы тепловая мощность не превышала расчетную, то электрический пробой является обратимым. Но это касается только обычных диодов, не Шоттки. Тех пробивает сразу и окончательно.
А вот и реальная характеристика диода Vishay 1N4001
Прямая ВАХ, показан один квадрант, рабочий. Начинается гдето с 0.6 вольт. При этом ток там мизерный. А дальше, с ростом напряжения, диод начинает резко открываться. На 0.8 вольтах ток уже 0.2А, на 1 вольте уже под 2.5А и так далее, пока не сгорит 🙂
Вот вам и ответ на вопрос почему нельзя светодиоды втыкать последовательно на источник напряжения без токоограничения. Вроде бы падения скомпенсированы, ну что им будет то? А малейшее изменение напряжения вызывает резкое изменение тока. А источники питания никогда не бывают идеальными и разброс по питанию там присутствует всегда. В том числе и от температуры и нагрузки.
И обратная ВАХ, напряжение в процентах от максимального (т. к. даташит на все семейство диодов, от 4001 до 4007 и у них разное обратное напряжение). Тут токи уже в микроамперах и ощутимо зависят от температуры.
▌Выбор диодов. Быстрые прикидки.
В первом приближении у диода нам интересные три параметра — обратное напряжение, предельный ток и падение напряжения.
Т.е. если вы делаете выпрямитель в сетевое устройство, то диод вам хорошо бы вольт на 400, а лучше на 600 пробивного обратного напряжения. Чтобы с хорошим запасом было.
С предельным током все тоже просто. Он должен быть не меньше, чем через него потечет. Лучше чтобы был запас процентов в 30.
Ну, а падение обычно нужно учитывать для малых напряжений, батарейного питания.
Открываем даташит на … пусть это будет 1N4007 (обычный рядовой диод) и ищем искомые параметры. И сразу же видим искомое, табличку предельных значений Maximum Rating или как то так:
IF(AV) прямой ток. Обозначается всегда как то так. Тут 1А. Предельный ток который этот диод тащит и не дохнет. Импульсно он протаскивает до 30А в течении 8.3мс (IFSM), скажем заряд конденсаторов через себя переживет.
Предельное обратное напряжение определяется параметрами:
VRRM — повторяющееся пиковое значение.
VRMS — действующее значение синусоидального переменного напряжения. На западе принято называть его среднеквадратичным. У нас постепенно тоже приходят к такому обозначению.
VDC — и просто обратное постоянное напряжение.
Ну, а падение смотрим по графикам в том же даташите под конкретный ток.
Есть еще диоды Шоттки, у них меньше внутренняя емкость и поэтому они во первых гораздо быстрей закрываются, что важно для импульсных преобразователей, работающих на большой частоте. А во вторых, имеют втрое ниже падение напряжение. Но, у них мало обратное пробивное напряжение. Классический диод Шоттки выглядит по даташитам примерно так:
Это 1N5819 стоящий в Pinboard II в преобразователе:
Падение напряжения можно измерить мультиметром, в режиме проверки диодов.
Он показывает падение в вольтах. И это падение обязательно надо учитывать, особенно в слаботочных цепях. Например, развязываете вы диодом какой-нибудь вывод микроконтроллера, с уходящим от него сигналом. Например, чтобы при подключении устройства в контроллер не потекло чего лишнего.
А сам контроллер (МК) должен подавать в устройство ХЗ логическую единицу. И, скажем, дает ее как 3.3 вольта. А если падение диода 0.6 вольт и у вас до Х.З. дойдет не 3.3 вольта, а меньше. А тут возникает вопрос, а воспримет ли Х.З. это как логическую единицу? Корректно ли это будет? Ну и, соответственно, решать проблемы если нет.
Светодиодов все это касается в той же мере. Только у них падение напряжения гораздо выше и зависит от цвета. Также, если хотите правильно вычислить ограничение резистора для светодиода, то измеряете его падение напряжения. Вычитаете из питания падение напряжения светодиода (или светодиодной цепи), а потом по полученному напряжению считаете по закону Ома сопротивление.
Например, имеем светодиод на с падением в 3 вольта. Его номинальный ток 10мА, а источник питания у нас 5 вольт. Итак, 5-3 = 2 вольта. Теперь на эти два вольта надо подобрать резистор, чтобы ток был 10мА. 2 / 0,01=200 ом.
Особенно важно правильно подбирать сопротивления для фонарей разных оптронов и прочих оптических датчиков. Иначе характеристики не предсказуемые.
Поэтому, кстати, нельзя включать светодиоды параллельно с общим токоограничивающим резистором. Т.к. диоды имеют разброс по характеристикам, даже если они из одной партии. А из-за малейшего отличия от соседей разница тока через один диод может быть весьма существенная. В результате один из диодов будет работать с перекалом, перегреется и сгорит. Токоограничивающий резистор ставят на каждый диод.
Во второй части этой статьи, которая уже написана, будет более детально расписаны остальные параметры и почему они образуются, исходя из полупроводниковой конструкции диода. А я пока картинки нарисую…
Двухполупериодные схемы выпрямления.
Проверка исправности диодов.Самая простая двух-полупериодная схема выпрямления переменного тока получается из двух однополупериодных схем.
Вторичная обмотка трансформатора состоит из двух одинаковых обмоток II и III, каждая из которых выдает нужное переменное напряжение Uвых.
Через диоды проходит только положительная полуволна синусоидального переменного тока.
Работает поочередно или обмотка II и диод VD1, или обмотка III и диод VD2. Средняя величина тока проходящего через каждую обмотку и диод, в двухполупериодном выпрямителе, равна половине выходного тока выпрямителя. В этом случае обмотки можно мотать проводом с вдвое меньшим сечением и применять диоды с меньшим допустимым током.
Такие схемы двухполупериодного выпрямления предпочтительны тогда, когда на выходе выпрямителя нужно получить большой ток (5 — 10 ампер и более) при небольших напряжениях (5 – 20 вольт).
Желательно применять германиевые диоды (на них меньше падение напряжения, чем на кремниевых диодах) они меньше греются. Мощные диоды, при больших токах нагрузки, нужно обязательно ставить на радиатор.
При таком способе включения, оба диода можно ставить на один радиатор, так как аноды (плюсы) их имеют вывод на корпус, под гайку. Конструктивно это очень удобно. Два диода и радиатор составляют одну конструкцию и ее ставят на одну изолирующую подставку.
Форма выходного напряжения двухполупериодного выпрямителя представляет собой пульсирующее напряжение: полусинусоиды положительной и, перевернутой вверх, полусинусоиды отрицательной.
На рисунках приведены варианты таких схем получения, на выходе выпрямителя, выходного напряжения положительной (рис. 1) или отрицательной (рис. 2) полярности относительно корпуса.
Достоинства такой схемы двухполупериодного выпрямления против одно полупериодной схемы:
— трансформатор работает без токов подмагничивания;
— частота пульсаций на выходе выпрямителя f = 100 герц;
— коэффициент пульсаций существенно меньше.
Недостатки такой схемы:
— обратное напряжение на каждом диоде превышает выходное напряжение выпрямителя Uвых. в два раза (напряжение обоих обмоток складывается).
В случае, если нет возможности достать диоды на рассчитываемый ток, можно включать их параллельно по два, а то и по три в каждом плече, как на рисунке 3.
В этой схеме все диоды можно ставить на один радиатор, без изоляционных прокладок. Резисторы ставятся для того, чтобы уравнять внутренние «тепловые» сопротивления диодов.
Резисторы должны быть равны между собой и иметь величину соответствующую динамическому сопротивлению диода — от 0,2 до 1 Ом, и мощность 1 ватт и более.
Недостаток схемы: – большая потеря мощности на резисторах.
Разберем на примере применение данных схем.
Пусть нам нужно построить выпрямитель на напряжение 12 вольт и номинальный ток до 15 ампер.
Рассмотрим сначала схему на рис. 1. Каждая вторичная обмотка трансформатора (обмотки II и III) должна быть рассчитана на переменное напряжение 13 – 14 вольт, с учетом падения напряжения на самой обмотке и самом сопротивлении диода.
Эти обмотки включаются последовательно – конец обмотки II с началом обмотки III. Средняя точка – общий, минусовой вывод. Два диода соединенные анодами вместе – это плюсовой вывод.
Выходной ток двухполупериодного выпрямителя состоит из двух полуволн. Каждая из полуволн, за один период проходит сначала по одной половинке и диоду, затем по второй и диоду и имеет величину по 15 ампер. После диодов они сливаются вместе и имеют во времени форму пульсирующего напряжения.
В каждой паре (обмотка и диод) ток, в течении одного периода, половину периода идет, половину периода не идет. Электрическая мощность, проходящая по каждой паре (обмотка — диод) в течение периода, равна половине общей мощности за это время. А следовательно, средний ток через каждую пару (обмотка — диод) равен, как бы, половине общего тока.
Сечение провода вторичных обмоток и максимально допустимый ток диодов так же подбирается из этого расчета.
Из этого следует, что в нашем примере сечение провода вторичных обмоток может быть рассчитано на ток в 7,5 ампер, то есть в два раза меньше. Диоды подбираются на ток до 10 ампер (всегда берутся с запасом), а не 7,5 ампер.
Те же самые рекомендации по сечению провода относятся к схеме на рис. 2 и рис.3.
Пример на схеме рис.3 относится к случаю, когда у нас нет в наличии диодов рассчитанных на ток 10 ампер, а есть диоды на 5 ампер. В этом случае ставим 4 диода: в «плечо» по два диода в параллель.Через каждый диод будет протекать ток 15 : 4 = 3,75 ампера.
Определим величину омического сопротивления резисторов R1 – R4. Падение напряжения на диоде, при протекании через него максимального тока, равно около Uд = 1,0 вольта. Его динамическое сопротивление при токе I = 3,75 ампер будет примерно равно:
R = Uд : I = 1,0 : 3,75 = 0,266 Ом.
Сопротивление каждого из резисторов R1 – R4 должно быть 1 – 2 Uд = 0,26 – 0,5 Ома.R1 – R4 д
При резисторе R = (0,26 — 0,5) Ома падение напряжения на нем будет:
U = R х I = (0,26 — 0,5) х 3,75 = от 0,975 до 1,875 вольта.
Электрическая мощность выделяемая на каждом резисторе равна:
P = I х U = 3,75 (0,95 – 1,875) = от 3,56 до 7,03 ватта.
Такие резисторы изготавливают из толстого высокоомного провода, рассчитанного на ток 3,75 ампер и сильное выделение тепла.
Это довольно существенная потеря мощности на резисторах.
Такова расплата за использование не соответствующих току диодов.
Если же не ставить эти уравнительные резисторы, одни диоды будут работать с перегрузкой и сильно греться (тепловой пробой), другие будут работать с малыми токами.
Основным свойством диода является односторонняя проводимость тока. Ток через диод возникает только при положительном потенциале на аноде относительно катода. При обратной полярности ток через диод практически равен нулю.
Приборы, имеющие одностороннюю проводимость, называются электрическими вентилями. Сопротивление вентиля зависит от величины и знака приложенного напряжения. У идеального вентиля при одном (прямом) знаке напряжения сопротивление равно нулю, а при другом (обратном) — бесконечности.
Проверка исправности полупроводникового диода
Для проверки исправности полупроводникового диода включаем цифровой мультиметр в режим измерения сопротивления на предел, отмеченный значком (). Данный режим предназначен для тестирования P-N переходов. Его особенностью является то, что индицируемое значение сопротивления на этом пределе численно равно прямому напряжению на переходе в милливольтах.
Далее подключать щупы к выводам диода.
Рис.1
При этом у исправного диода сопротивление в прямом смещении, когда плюсовой щуп омметра подключен к аноду диода (как на Рис.1), должно быть значительно меньше сопротивления в обратном смещении, когда плюсовой щуп омметра подключен к катоду диода.
Если сопротивления диода в прямом и обратном смещениях близки к нулю, диод неис-правен , неисправность — пробой.
Если сопротивления диода в прямом и обратном смещениях бесконечно большие, диод неисправен , неисправность — обрыв .
Если при замере обратного сопротивления стрелка прибора не устанавливается твердо, а все время «плавает», диод неисправен, неисправность — увеличение тока утечки .
Полярность щупов мультиметра, подключенного при измерениях в прямом направлении укажет положение анода и катода. Красный щуп («+») в этом случае будет подключен к аноду диода, чёрный («—») — к катоду. Численные значения прямого напряжения на переходе равны:
• 200 – 400 мВ для германиевых диодов.
• 500 – 800 мВ для кремниевых диодов;
Во избежание прогрева при измерениях не следует держать диод за корпус.
Если вы пытаетесь определить исправность диода не вапаивая его из схемы, следует учитывать, что результаты измерений будут искажены из-за шунтирующего действия других элементов схемы, включённых между анодом и катодом диода. Поэтому, для однозначного определения исправности диода (кстати, это справедливо и для других элементов), необходимо одну ножку диода от схемы таки отсоединить (отпаять).
Если вы обнаружили неисправный диод в схеме, его нужо заменить. На корпусе неисправного диода необходимо считать его марку, и подобрать точно такой же. Если вы не смогли найти для замены вышедшего из строя такой же марки, можно подобрать его аналог — другой диод, по своим параметрам не хуже вышедшего из строя.
Для принятия технически грамотного решения при подборе аналога необходимо воспользоваться справочной информацией (даташитом), который легко найти, вбив в любой поисковик марку диода. По каким же параметрам следует подбирать аналог? А вот по таким:
Основные параметры диодов
Для выпрямительных диодов наибольшее значение имеют следующие параметры:
Максимально допустимый прямой ток IПР.МАКС — определяет максимальный ток нагрузки, который диоды смогут выдержать. Превышение IПР.МАКС. приводит к тепловому пробою и повреждению диода;
Максимально допустимое обратное напряжение UОБР.МАКС. – это наибольшее обратное напряжение, которое в течение длительного времени может быть приложено к диоду, не вызывая изменение его параметров. Оно должно быть как минимум в два раза больше рабочего напряжения.
Для диодов, работающих на высоких частотах важен такой параметр как ёмкость PN перехода, так как с увеличением частоты сопротивление этой ёмкости уменьшается и диод теряет своё основное свойство — одностороннюю проводимость.
Для стабилитронов помимо перечисленных важны: напряжение стабилизации UСТ. и максимально допустимый постоянный ток стабилизации IСТ. МАКС..
Для варикапов важен диапазон изменения ёмкости и соответствующий ему диапазон изменения обратного напряжения.
Диод общего назначения(3 ампера) 1N5401 / 1N5404 / 1N5408, кремниевый выпрямитель
1N5400 серии — это семейство популярных кремниевых выпрямительных диодов общего назначения на 3 А (ампер), простых, очень распространенных выпрямительных диодов. Часто используется для защиты от обратного напряжения, является основным продуктом для многих источников питания, повышения напряжения постоянного тока и макетных проектов. 1N5401 рассчитан на ток до 3 А / 100 В.
Номинальное обратное напряжение
Диод пропускает электрический ток в одном направлении — от анода к катоду.Следовательно, напряжение на аноде должно быть выше, чем на катоде, чтобы диод проводил электрический ток.
Теоретически, когда напряжение на катоде больше, чем напряжение на аноде, диод не будет проводить электрический ток. Однако на практике в этих условиях диод проводит небольшой ток. Если разность напряжений становится достаточно большой, ток через диод увеличится, и диод выйдет из строя.
Некоторые диоды, такие как 1N5401, выходят из строя при напряжении 100 вольт или меньше.Однако 1N5408 может выдерживать пиковое повторяющееся обратное напряжение 1000 вольт.
Прямой ток
Когда напряжение на аноде выше, чем напряжение на катоде, диод называется «смещенным в прямом направлении», поскольку электрический ток «движется вперед». Максимальный ток, который диод может постоянно проводить в прямом смещенном состоянии, составляет 1 ампер.
Максимум, что диод может проводить сразу — 30 ампер.Тем не мение; если требуется, чтобы диод пропускал столько тока за один раз, диод выйдет из строя примерно через 8,3 миллисекунды.
Прямое напряжение и рассеиваемая мощность
Когда через диод протекает максимально допустимая величина постоянного тока, разница напряжений между анодом и катодом составляет 1,1 вольт. В этих условиях диод 1N400x будет рассеивать 3 Вт мощности (примерно половина из которых — отходящее тепло).
3A Набор диодов 3 A выпрямительные диоды в ассортименте 175
Стоимость доставки почтой первого класса:
Минимальная сумма заказа | Сумма заказа Максимум | Стоимость доставки первого класса в США |
$ 00.01 | 25,00 $ | $ 5,85 |
25,01 долл. США | 35,00 $ | $ 6.85 |
35,01 долл. США | $ 45.00 | $ 8,85 |
45,01 долл. США | $ 55,00 | $ 9,85 |
55,01 долл. США | 75,01 долл. США | $ 11,85 |
75,01 долл. США | 100,00 | $ 12,85 |
100,01 долл. США | 200 долларов.00 | $ 14,85 |
200,01 долл. США | 300,00 $ | $ 15,85 |
300,01 долл. США | $ 500,00 | $ 17,85 |
500,01 долл. США | + | $ 18,85 |
Стоимость доставки приоритетной почтой:
Минимальная сумма заказа | Сумма заказа Максимум | Тарифы на доставку приоритетной почтой в США |
00 руб.01 | 25,00 $ | $ 10,50 |
25,01 долл. США | 35,00 $ | $ 11,50 |
35,01 долл. США | $ 45.00 | $ 12,50 |
45,01 долл. США | $ 55,00 | $ 13,50 |
55,01 долл. США | 75,01 долл. США | $ 14.50 |
75,01 долл. США | 100,00 | $ 16,50 |
100,01 долл. США | 200,00 $ | $ 18,50 |
200,01 долл. США | 300,00 $ | $ 21,50 |
300,01 долл. США | $ 500,00 | $ 24,50 |
500,01 долл. США | + | 25 долларов США.50 |
Canada First Class International (исключения см. На странице доставки)
Минимальная сумма заказа | Сумма заказа Максимум | Канада Первый класс Международный |
$ 00.01 | $ 45.00 | $ 15.95 |
45,01 долл. США | $ 90,00 | $ 29.95 |
90 $.01 | 150,00 $ | $ 49.95 |
150,01 долл. США | 300,00 $ | $ 59.95 |
300,01 долл. США | 700,00 $ | $ 79.95 |
700,01 долл. США | 2000,00 руб. | $ 99.95 |
Canada Priority Mail (исключения см. На странице доставки)
Минимальная сумма заказа | Сумма заказа Максимум | Приоритетная почта Канады |
00 руб.01 | $ 45.00 | $ 29.95 |
45,01 долл. США | $ 90,00 | $ 39.95 |
90,01 долл. США | 150,00 $ | $ 59.95 |
150,01 долл. США | 300,00 $ | $ 79.95 |
300,01 долл. США | 700,00 $ | 99 долларов.95 |
700,01 долл. США | 2000,00 руб. | $ 109.95 |
Международный — за пределами США / Канады (исключения см. На странице доставки)
Минимальная сумма заказа | Сумма заказа Максимум | Международный — за пределами США / Калифорнии |
100,00 долл. США | 150,00 $ | 79 долларов.95 |
150,01 долл. США | 300,00 $ | $ 99.95 |
300,01 долл. США | $ 500,00 | $ 139.95 |
500,01 долл. США | 1000,00 долларов США | $ 169.95 |
Диоды, амперный рейтинг | Форум электроники (схемы, проекты и микроконтроллеры)
Привет, ребята,Вот пара замечаний о стандартных выпрямительных диодах в выпрямительных устройствах…
Выпрямительные схемы — довольно необычные схемы, хотя кажутся такими простыми. Причина в том, что поведение диодов под нагрузкой с различными видами постфильтрации довольно сложно. Мы имеем дело с устройствами с очень низким импедансом, поэтому могут возникнуть проблемы.
Возьмите диод на 1 А и прокачайте через него уже выпрямленную синусоидальную волну, и вы получите нормальный нагрев мощности. Удвойте ток, но вдвое сократите время (полуволновое выпрямление), и в основной теории нагрева мощности вы можете использовать этот диод для удвоения номинального тока.Однако, если присмотреться, можно заметить, что напряжение на диоде несколько возрастает и вызывает больший нагрев, чем предполагала основная теория. Это означает, что нам придется уменьшить номинальные характеристики диода примерно на 20 процентов от удвоенного номинального тока (полуволны), что дает нам 1,6 А в этом полуволновом синусоидальном приложении, но это с фактическим полуволновым синусоидом или диодом. только в двухполупериодном мосте с резистивной нагрузкой.
Проблемы возникают, когда мы добавляем емкостную фильтрацию. Внезапно ток диода больше не синусоидальный, иногда даже не близкий к синусу, а больше похож на короткий импульс тока.Имея лишь небольшое количество ESR конденсатора, мы могли бы получить в три раза больший нагрев этого диода даже в мостовой конфигурации. Это довольно удивительно, если вы спросите меня, но в большинство схем выпрямителя низкого напряжения встроено средство экономии: трансформатор. Трансформатор имеет первичное и вторичное сопротивление и даже некоторую индуктивность, что снижает пиковый ток через диод и, таким образом, предохраняет диод от перегрева.
Точный пик тока очень трудно вычислить, не зная подробностей о трансформаторе, но многие трансформаторы имеют значительное эквивалентное сопротивление и поэтому значительно снижают пиковый ток, по крайней мере, в большинстве низковольтных схем малой мощности.Однако в цепях с более высокой мощностью мы должны быть очень осторожны, потому что часто второстепенные сопротивления не такие большие, как в цепях с меньшей мощностью, потому что мы не хотим, чтобы чрезмерная неэффективность съедала слишком много доступной входной мощности. Тем не менее, мы хотим иметь возможность использовать диоды на полную мощность, а в выпрямительных схемах мы иногда можем использовать диоды при токе выше номинального. Это в основном зависит от импеданса внешней цепи.
Итак, какое же здесь лучшее лекарство со всеми этими переменными?
Похоже, что лучше всего провести пару измерений и посмотреть, что делают ваши диоды.Часто в мосте вам нужно измерить только один диод, чтобы увидеть, что делают другие. Хорошей идеей является измерение тока и напряжения на прицеле, а затем несколько простых расчетов для расчета мощности нагрева. По размеру упаковки вы сможете определить, есть ли у вас безопасная работоспособная конструкция или нет.
Интересно, что если бы во многих наших цепях низкого напряжения, которые мы используем каждый день, не было бы трансформаторов с потерями (бородавки), мы, вероятно, регулярно сжигали бы диоды
300U60D, Выпрямительный диод, 300 А, 600 В , 3/4 UNF-2A, катод к шпильке — Fastron Electronics Store
Гарантированная доставка ETA:Расчетное время доставки носит общий характер и не учитывает государственные праздники, выходные и периоды закрытия на Рождество.
Расчет «таймера обратного отсчета» доставки основан на внутренних австралийских доставках в столицы. Пожалуйста, проконсультируйтесь с выбранным перевозчиком для точной оценки доставки. Магазин Fastron Electronics Store не несет ответственности за опоздание или задержку доставки, труднодоступность или проблемы с курьером. Однако мы стараемся выбирать наших самых надежных и надежных поставщиков услуг доставки.
Потерянные посылки:Fastron Electronics Store оставляет за собой право исследовать причину утери посылки, прежде чем выдать замену.При не-курьерской доставке на дом или в почтовые ящики Fastron Electronics Store не несет ответственности за кражу или потерю посылки.
Возврат:
Наша политика действует 30 дней. Если с момента покупки прошло 30 дней, к сожалению, мы не сможем предложить вам возврат или обмен.
Чтобы иметь право на возврат, ваш товар должен быть неиспользованным и в том же состоянии, в котором вы его получили. Он также должен быть в оригинальной упаковке.
Товары, которые указаны как просроченные (отсутствующие на складе) на момент заказа или изготовленные на заказ, не подлежат возврату.
Для завершения возврата нам потребуется квитанция или подтверждение покупки, номер заказа или номер счета.
Любой товар не в исходном состоянии, поврежден или отсутствует часть по причинам, не связанным с нашей ошибкой, мы не можем предложить возврат.
Любой товар, возвращенный более чем через 30 дней после доставки, может быть возвращен за вычетом комиссии за возврат в размере 20% по усмотрению руководства.
LEM предоставляется гарантия 5 лет со дня отправки с завода LEM. Сюда входит время нахождения на складе Fastron.
Гарантия на продукцию Shinko составляет 3 года с даты отправки со склада Shinko. Сюда входит время нахождения на складе Fastron.Гарантия на все остальные детали составляет 12 месяцев с даты отправки со склада Fastron.
На ПИД-регуляторы температурыFastron предоставляется 3-летняя гарантия и предлагается только возврат к базовой замене.
Возврат (если применимо)
Как только ваш возврат будет получен и проверен, мы отправим вам электронное письмо, чтобы уведомить вас о том, что мы получили ваш возвращенный товар.Мы также сообщим вам об утверждении или отклонении вашего возмещения.
Если вы одобрены, то ваш возврат будет обработан за вычетом 20% комиссии за пополнение запасов. Кредит будет автоматически зачислен на вашу кредитную карту или исходный способ оплаты в течение 7 дней.
Если в ваш заказ включена бесплатная доставка, то стоимость доставки будет вычтена из окончательной суммы возврата.
Просроченный или отсутствующий возврат (если применимо)
Если вы еще не получили возмещение, сначала проверьте свой банковский счет еще раз.
Затем обратитесь в компанию, обслуживающую вашу кредитную карту. Прежде чем ваш возврат будет официально объявлен, может пройти некоторое время.
Затем обратитесь в свой банк. Перед отправкой возврата часто требуется некоторое время на обработку.
Если вы выполнили все это и еще не получили возмещение, свяжитесь с нами по адресу [email protected].
Предметы продажи (если применимо)
Возврату подлежат только товары по стандартной цене, к сожалению, товары со скидкой не подлежат возврату.
Биржи (если применимо)
Мы заменяем элементы только в том случае, если они неисправны или повреждены по гарантии. Гарантия на изделия LEM составляет 5 лет со дня доставки с завода LEM. медленно движущийся инвентарь, а в остальное время — 12 месяцев гарантии. Если вам нужно обменять его на такой же, отправьте нам электронное письмо по адресу [email protected] и отправьте его по адресу: 9B Lakewood Bvd, Braeside VIC 3195, Australia.
Доставка
Чтобы вернуть товар, отправьте его по почте по адресу: 9B Lakewood Bvd, Braeside VIC 3195, Australia
Вы должны сами оплатить транспортные расходы при возврате товара.Стоимость доставки не возвращается. Если вы получите возмещение, стоимость обратной доставки будет вычтена из вашего возмещения.
В зависимости от того, где вы живете, время, необходимое для того, чтобы обмененный товар был доставлен вам, может варьироваться.
Если вы отправляете товар стоимостью более 75 долларов, вам следует рассмотреть возможность использования отслеживаемой службы доставки или приобретения страховки доставки. Мы не гарантируем получение возвращенного вами товара.
* — Бесплатная доставка не распространяется на тяжелые предметы, такие как некоторые профилированные радиаторы, и тяжелые предметы, такие как конденсаторы, большие контроллеры мощности и другие особо тяжелые предметы.
Бесплатная доставкаТовары, отправленные бесплатно, отправляются стандартной почтой Австралии. Доставка может составлять до 5 рабочих дней со следующего рабочего дня после размещения заказа.
Доставка в период РождестваОбратите внимание, что мы не отправляем товар в период закрытия Рождества. Часы закрытия на Рождество можно найти в новостном блоге Fastron
.1N5820, 1N5821, 1N5822 — Выпрямители с осевым выводом
% PDF-1.4 % 1 0 obj > эндобдж 5 0 obj > эндобдж 2 0 obj > эндобдж 3 0 obj > поток application / pdf
NTE5844 datasheet — Кремниевый выпрямительный диод, 20 А
FQD16N15 : 150 В N-канальный QFET.
MA2S377 : Маркировка = 7 ;; VR (V) = 12 ;; ЕСЛИ (мА) = 20 ;; Пакет = SSMini2-F2. Параметр Обратное напряжение (DC) Прямой ток (DC) Температура перехода Температура хранения Символ IF Tj Tstg Номинальное значение до +150 Единица мА C Параметр Обратный ток (DC) Символ емкости диода CD (2 В) CD (10 В) Соотношение емкостей Последовательное сопротивление Примечание) 1 .Номинальная частота ввода / вывода: 470 МГц *: Измерительный прибор; YHP MODEL 4191A RF АНАЛИЗАТОР ИМПЕДАНСА.
MBR140SF : 1A, 40V Выпрямитель Шоттки. . с использованием принципа барьера Шоттки с силовым диодом металл-кремний большой площади. Идеально подходит для низкого напряжения, высокочастотного выпрямления или в качестве диодов для защиты от свободного хода и полярности в приложениях для поверхностного монтажа, где компактный размер и вес имеют решающее значение для системы. Этот пакет также обеспечивает простую в работе альтернативу бессвинцовой.
STF817 : Транзисторы средней мощности PNP. УСТРОЙСТВА ДЛЯ ПОВЕРХНОСТНОГО МОНТАЖА В СРЕДНЕЙ МОЩНОСТИ ПАКЕТЫ SOT-223 И SOT-89, ДОСТУПНЫЕ В ПРИЛОЖЕНИЯХ ДЛЯ УПАКОВКИ ЛЕНТЫ И БАРАБАНА РЕГУЛИРОВАНИЕ НАПРЯЖЕНИЯ РЕЛЕ ДРАЙВЕРА ОБЩЕЕ ОПИСАНИЕ ПЕРЕКЛЮЧАТЕЛЯ STF817 и STN817 изготовлены с использованием высокопроизводительных транзисторов Planar, изготовленных с использованием высокопрочных транзисторов Planar. Symbol Parameter Devices Packages V CBO V CEO V EBO BM P tot T stg Tj База коллектора.
BAP70AM : Кремниевый ПИН-диод Матрица из четырех плоских ПИН-диодов в небольшом пластиковом корпусе SOT363 для поверхностного монтажа..
IRFHM830TRPBF : Одноканальный силовой полевой МОП-транзистор с N-канальным полевым транзистором 30 В в корпусе PQFN размером 3,3 мм x 3,3 мм Одинарный силовой полевой МОП-транзистор с N-канальным полевым транзистором с N-каналом в корпусе PQFN размером 3,3 мм x 3,3 мм.
03028-BR122BKZP : КОНДЕНСАТОР, КЕРАМИЧЕСКИЙ, МНОГОСЛОЙНЫЙ, 100 В, BR, 0,0012 мкФ, КРЕПЛЕНИЕ НА ПОВЕРХНОСТИ, 0603. s: Конфигурация / форм-фактор: Чип-конденсатор; Технология: Многослойная; Приложения: общего назначения; Конденсаторы электростатические: керамический состав; Диапазон емкости: 0,0012 мкФ; Допуск емкости: 10 (+/-%); WVDC: 100 вольт; Тип монтажа: технология поверхностного монтажа.
APT77N60SC6 : 77 А, 600 В, 0,041 Ом, N-КАНАЛ, Si, ПИТАНИЕ, МОП-транзистор. s: Полярность: N-канал; Режим работы MOSFET: Улучшение; V (BR) DSS: 600 вольт; rDS (вкл.): 0,0410 Ом; Тип упаковки: Д3ПАК-3; Количество блоков в ИС: 1.
HAh2440-270 : 1 ЭЛЕМЕНТ, 27 uH, ИНДУКТОР ОБЩЕГО НАЗНАЧЕНИЯ, SMD. s: Вариант монтажа: Технология поверхностного монтажа; Устройств в упаковке: 1; Стиль вывода: ОБРАТНЫЙ; Литой / экранированный: экранированный; Применение: общего назначения, силовой дроссель; Диапазон индуктивности: 27 мкГн; Рабочая температура: от -20 до 105 C (от -4 до 221 F).
IXTT60N25 : 60 А, 250 В, N-КАНАЛ, Si, ПИТАНИЕ, МОП-транзистор, TO-268AA. s: Полярность: N-канал; Режим работы MOSFET: Улучшение; V (BR) DSS: 250 вольт; rDS (вкл.): 0,0460 Ом; Тип упаковки: TO-268, 3 PIN; Количество блоков в ИС: 1.
J05-B : 1,5 А, КРЕМНИЙ, ВЫПРЯМИТЕЛЬНЫЙ ДИОД. s: Тип диода: общего назначения, ВЫПРЯМИТЕЛЬНЫЙ ДИОД; Применение диодов: выпрямитель; ЕСЛИ: 1500 мА.
КЧ40А06 : 30 А, 60 В, КРЕМНИЙ, ВЫПРЯМИТЕЛЬНЫЙ ДИОД. s: Аранжировка: Common Catode; Тип диода: общего назначения, ВЫПРЯМИТЕЛЬНЫЙ ДИОД; Применение диодов: выпрямитель; IF: 30000 мА; Количество контактов: 3; Количество диодов: 2.
PZ3A5W : РЕЗИСТОР, 5 Вт, 5; 10%, 350; 400 ppm, 121 Ом — 56000 Ом, КРЕПЛЕНИЕ ДЛЯ ПРОХОДНОГО ОТВЕРСТИЯ. s: Категория / Применение: Общее использование; Монтаж / упаковка: сквозное отверстие, радиальные выводы, радиальные выводы, соответствие требованиям ROHS; Рабочая температура: от -55 до 275 C (от -67 до 527 F).
1N4533 : 0,15 А, 40 В, КРЕМНИЙ, СИГНАЛЬНЫЙ ДИОД, DO-34. s: Упаковка: DO-34, DO-34, 2 PIN; Количество диодов: 1; IF: 150 мА.
1N4678RL : 1,8 В, 0,5 Вт, КРЕМНИЙ, ОДНОНАПРАВЛЕННЫЙ ДИОД РЕГУЛЯТОРА НАПРЯЖЕНИЯ, DO-35.s: Тип диода: ДИОД РЕГУЛЯТОРА НАПРЯЖЕНИЯ; Соответствует RoHS: RoHS.
Emerging 20pcs 1N5402 Diode 3a Универсальный пластиковый выпрямитель 1n5402 5402 3 Ампер по 100 рупий / штука | Коккалай | Thrissur
Emerging 20pcs 1N5402 Diode 3a Универсальный пластиковый выпрямитель 1n5402 5402 3 А по цене 100 рупий / штука | Коккалай | Триссур | ID: 21097727630Спецификация продукта
Минимальное количество заказа | 1 шт. |
Описание продукта
Для использования в выпрямителях общего назначения в источниках питания, инверторах, преобразователях и импульсных диодах.: DO-201AD, формованный эпоксидный корпус Формовочная масса соответствует классу воспламеняемости UL 94 V-0
Заинтересовал этот товар? Получите актуальную цену у продавца
Связаться с продавцом
Изображение продукта
О компании
Юридический статус фирмы Физическое лицо — Собственник
Характер бизнеса Производитель
IndiaMART Участник с мая 2014 г.
