Изготовление самодельных стабилизаторов напряжения – практика довольно частая. Однако по большей части создаются стабилизирующие электронные схемы, рассчитанные на относительно малые выходные напряжения (5-36 вольт) и относительно невысокие мощности. Устройства используются в составе бытовой аппаратуры, не более того.

Мы расскажем, как сделать мощный стабилизатор напряжения своими руками. В предложенной нами статье описан процесс изготовления устройства для работы с напряжением сети 220 вольт. С учетом наших советов вы без проблем самостоятельно справитесь со сборкой.

Стремления обеспечить стабилизированное напряжение бытовой сети – явление очевидное. Такой подход обеспечивает сохранность эксплуатируемой техники, зачастую дорогостоящей, постоянно необходимой в хозяйстве. Да и в целом, фактор стабилизации – это залог повышенной безопасности эксплуатации электрических сетей.

Для бытовых целей чаще всего приобретают , автоматика которого требует подключения к электропитанию, насосного оборудования, сплит систем и подобных потребителей.

Промышленная конструкция стабилизатора сетевого напряжения, которую несложно приобрести на рынке. Ассортимент подобного оборудования огромен, но всегда остаётся возможность сделать собственную конструкцию

Решить подобную задачу можно разными способами, самый простой из которых – купить мощный стабилизатор напряжения, изготовленный промышленным способом.

Предложений на коммерческом рынке масса. Однако нередко возможности приобретения ограничиваются стоимостью устройств или другими моментами. Соответственно, альтернативой покупке становится сборка стабилизатора напряжения своими руками из доступных электронных компонентов.

При условии обладания соответствующими навыками и знаниями электромонтажа, теории электротехники (электроники), разводки схем и пайки элементов самодельный стабилизатор напряжения можно реализовать и успешно применять на практике. Такие примеры есть.

Примерно так может выглядеть оборудование стабилизации, изготовленное своими руками из доступных и недорогих радиодеталей. Шасси и корпус можно подобрать от старого промышленного оборудования (например, от осциллографа)

Схемные решения стабилизации электросети 220В

Рассматривая возможные схемные решения под стабилизацию напряжения с учётом относительно высокой мощности (не менее 1-2 кВт), следует иметь в виду разнообразие технологий.

Существует несколько схемных решений, которыми определяются технологические способности приборов:

• феррорезонансные;
• сервоприводные;
• электронные;
• инверторные.

Какой вариант выбрать, зависит от ваших предпочтения, имеющихся материалов для сборки и навыков работы с электротехническим оборудованием.

Вариант #1 – феррорезонансная схема

Для самостоятельного изготовления самым простым вариантом схемы видится первый пункт списка – феррорезонансная схема.

Она работает на использовании эффекта магнитного резонанса.

Структурная схема простого стабилизатора, выполненного на основе дросселей: 1 – первый дроссельный элемент; 2 – второй дроссельный элемент; 3 – конденсатор; 4 – сторона входного напряжения; 5 – сторона выходного напряжения

Конструкцию достаточно мощного феррорезонансного стабилизатора допустимо собрать всего на трёх элементах:

1. Дроссель 1.
2. Дроссель 2.
3. Конденсатор.

Однако простота в данном варианте сопровождается массой неудобств. Конструкция мощного стабилизатора, собранная по феррорезонансной схеме, получается массивной, громоздкой, тяжелой.

Вариант #2 – автотрансформатор или сервопривод

Фактически речь идет о схеме, где используется принцип автотрансформатора. Трансформация напряжения автоматически осуществляется за счет управления реостатом, ползунок которого перемещает сервопривод.

В свою очередь сервопривод управляется сигналом, получаемым, к примеру, от датчика уровня напряжения.

Принципиальная схема сервоприводного аппарата, сборка которой позволит создать мощный стабилизатор напряжения для дома или на дачу. Однако этот вариант считается технологически устаревшим

Примерно по такой же схеме действует устройство релейного типа с той лишь разницей, что коэффициент трансформации меняется, в случае надобности, подключением или отключением соответствующих обмоток с помощью реле.

Схемы подобного рода выглядят уже более сложными технически, но при этом не обеспечивают достаточной линейности изменения напряжения. Собрать вручную прибор релейный или на сервоприводе допустимо. Однако разумнее выбрать электронный вариант. Затраты сил и средств практически одинаковые.

Вариант #3 – электронная схема

Сборка мощного стабилизатора по схеме электронного управления при обширном ассортименте радиодеталей в продаже становится вполне возможной. Как правило, такие схемы собираются на электронных компонентах – симисторах (тиристорах, транзисторах).

Также разработан целый ряд схем стабилизаторов напряжения, где в качестве ключей используются силовые полевые транзисторы.

Структурная схема модуля электронной стабилизации: 1 – входные клеммы устройства; 2 – симисторный блок управления трансформаторными обмотками; 3 – микропроцессорный блок; 4 – выходные клеммы на подключение нагрузки

Изготовить мощный аппарат полностью под электронным управлением руками неспециалиста достаточно сложно, лучше . В этом деле без опыта и знаний в сфере электротехники не обойтись.

Под самостоятельное производство рассматривать этот вариант целесообразно, если имеется сильное желание построить стабилизатор, плюс наработанный опыт электронщика. Далее в статье рассмотрим конструкцию электронного исполнения, пригодную для изготовления своими руками.

Подробные инструкции по сборке

Рассматриваемая под самостоятельное изготовление схема, скорее является гибридным вариантом, так как предполагает использование силового трансформатора совместно с электроникой.

Трансформатор в данном случае применяется из числа тех, что устанавливались в телевизорах старых моделей.

Вот такой примерно силовой трансформатор потребуется под изготовление самодельной конструкции стабилизатора. Однако не исключается подбор других вариантов или же намотка своими руками

Правда в ТВ приёмниках, как правило, ставились трансформаторы ТС-180, тогда как для стабилизатора требуется как минимум ТС-320 чтобы обеспечить выходную нагрузку до 2 кВт.

Шаг #1 – изготовление корпуса стабилизатора

Для изготовления корпуса аппарата подойдёт любой подходящий короб на основе изолирующего материала – пластмассы, текстолита и т.п. Главный критерий – достаточность места под размещение силового трансформатора, электронной платы и других компонентов.

Также корпус допустимо изготовить из листового стеклотекстолита, скрепив отдельные листы с помощью уголков или иным способом.

Допустимо подобрать корпус от любой электроники, подходящий под размещение всех рабочих компонентов схемы самодельного стабилизатора. Также корпус можно собрать своими руками, к примеру, из листов стеклотекстолита

Короб стабилизатора необходимо оснастить пазами под установку выключателя, входного и выходного интерфейсов, а также других аксессуаров, предусмотренных схемой в качестве контрольных или коммутационных элементов.

Под изготовленный корпус нужна плита-основание, на которую «ляжет» электронная плата и будет закреплён трансформатор. Плиту можно сделать из алюминия, но следует предусмотреть изоляторы под крепёж электронной платы.

Шаг #2 – изготовление печатной платы

Здесь потребуется изначально спроектировать макет на размещение и связку всех электронных деталей согласно принципиальной схеме, кроме трансформатора. Затем по макету размечают лист фольгированного текстолита и рисуют (отпечатывают) на стороне фольги созданную трассировку.

Изготовить печатную плату стабилизатора вполне доступными способами можно непосредственно в домашних условиях. Для этого нужно приготовить трафарет и набор средств для травления на фольгированном текстолите

Полученный таким способом печатный экземпляр разводки зачищают, облуживают оловом и производят монтаж всех радиодеталей схемы с последующей пайкой. Так выполняется изготовление электронной платы мощного стабилизатора напряжения.

В принципе, можно воспользоваться сторонними услугами по травлению печатных плат. Этот сервис вполне приемлем по цене, а качество изготовления «печатки» существенно выше, чем в домашнем варианте.

Шаг #3 – сборка стабилизатора напряжения

Укомплектованная радиодеталями плата подготавливается для внешней обвязки. В частности, от платы выводятся линии внешней связи (проводники) с другими элементами – трансформатором, выключателем, интерфейсами и т.д.

На опорную плиту корпуса устанавливают трансформатор, соединяют с трансформатором цепи электронной платы, закрепляют плату на изоляторах.

Пример самодельного стабилизатора напряжения релейного типа, изготовленного в домашней обстановке, помещённого в корпус от пришедшего в негодность промышленного измерительного прибора

Останется только подключить к схеме внешние элементы, смонтированные на корпусе, установить ключевой транзистор на радиатор, после чего корпусом закрывают собранную электронную конструкцию. Стабилизатор напряжения готов. Можно приступать к настройке с дальнейшими испытаниями.

Принцип работы и тест самоделки

Регулирующим элементом электронной схемы стабилизации выступает мощный полевой транзистор типа IRF840. Напряжение для обработки (220-250В) проходит первичную обмотку силового трансформатора, выпрямляется диодным мостом VD1 и поступает на сток транзистора IRF840. Исток этого же компонента соединен с минусовым потенциалом диодного моста.

Схема принципиальная стабилизирующего блока высокой мощности (до 2 кВт), на основе которой были собраны и успешно используются несколько аппаратов. Схема показала оптимальный уровень стабилизации при указанной нагрузке, но не выше

Часть схемы, в которую включена одна из двух вторичных обмоток трансформатора, образуется диодным выпрямителем (VD2), потенциометром (R5) и другими элементами электронного регулятора. Этой частью схемы формируется управляющий сигнал, который поступает на затвор полевого транзистора IRF840.

На случай повышения напряжения питающей сети управляющим сигналом понижается напряжение затвора полевого транзистора, что приводит к закрытию ключа. Соответственно, на контактах подключения нагрузки (XT3, XT4) возможное повышение напряжения ограничивается. Обратным вариантом работает схема на случай понижения сетевого напряжения.

Настройка прибора особой сложностью не отличается. Здесь потребуется обычная лампа накаливания (200-250 Вт), которую следует включить на клеммы выхода прибора (X3, X4). Далее вращением потенциометра (R5) напряжение на отмеченных клеммах доводят до уровня 220-225 вольт.

Выключают стабилизатор, отключают лампу накаливания и включают прибор уже с полноценной нагрузкой (не выше 2 кВт).

После 15-20 минут работы вновь отключают аппарат и производят контроль температуры радиатора ключевого транзистора (IRF840). Если нагрев радиатора существенный (более 75º), следует подобрать более мощный теплоотводящий радиатор.

Если процесс изготовления стабилизатора показался вам слишком сложным и нерациональным с практической точки зрения, без особых проблем можно найти и приобрести устройство заводского исполнения. Правила и критерии приведены в рекомендуемой нами статье.

Выводы и полезное видео по теме

В видеоролике ниже рассматривается одна из возможных конструкций стабилизатора домашнего изготовления.

В принципе, можно взять на заметку этот вариант самодельного аппарата стабилизации:

Сборка блока, стабилизирующего сетевое напряжение, своими руками возможна. Это подтверждается многочисленными примерами, когда радиолюбители с небольшим опытом вполне успешно разрабатывают (или применяют существующую), готовят и собирают схему электроники.

Трудностей с приобретением деталей для изготовления стабилизатора-самоделки обычно не отмечается. Расходы на производство невысоки и естественным образом окупаются, когда стабилизатор вводят в эксплуатацию.

Оставляйте, пожалуйста, комментарии, задавайте вопросы, публикуйте фото по теме статьи в находящемся ниже блоке. Расскажите о том, как собрали стабилизатор напряжения собственными руками. Поделитесь полезной информацией, которая может пригодиться посещающим сайт начинающим электротехникам.

Бытовые устройства чувствительны к скачкам напряжения, быстрее подлежат износу, и появляются неисправности. В электрической сети напряжение часто изменяется, снижается, либо возрастает. Это взаимосвязано с отдаленностью источника энергии и некачественной линии питания.

Чтобы подключать приборы к устойчивому питанию, в жилых помещениях применяют стабилизаторы напряжения. На его выходе напряжение обладает стабильными свойствами. Стабилизатор можно приобрести в торговой сети, однако такой прибор можно изготовить своими руками.

Имеются допуски на изменение напряжения не более 10% от номинального значения (220 В). Это отклонение должно быть соблюдено как в большую сторону, так и в меньшую. Но идеальной электрической сети не бывает, и величина напряжения в сети часто меняется, усугубляя тем самым работу подключенных к ней устройств.

Электрические приборы отрицательно реагируют на такие капризы сети и могут быстро выйти из строя, потеряв при этом свои заложенные функции. Чтобы избежать таких последствий, люди применяют самодельные приборы под названием стабилизаторы напряжения. Эффективным стабилизатором стал прибор, выполненный на симисторах. Как сделать стабилизатор напряжения своими руками мы и рассмотрим.

Характеристика стабилизатора

Это устройство стабилизации не будет иметь повышенную чувствительность к изменениям напряжения, подающегося по общей линии. Сглаживание напряжения будет производиться в том случае, если на входе напряжение будет находиться в пределах от 130 до 270 вольт.

Включенные в сеть устройства будут питаться напряжением, имеющим величину от 205 до 230 вольт. От такого прибора можно будет питать электрические устройства, суммарная мощность которых до 6 кВт. Стабилизатор будет производить переключение нагрузки потребителя за 10 мс.

Устройство стабилизатора

Схема устройства стабилизации.

Стабилизатор напряжения по указанной схеме имеет в своем составе следующие части:

1. Питающий блок, в который входят емкости С2, С5, компаратор, трансформатор, теплоэлектрический диод.
2. Узел, задерживающий подключение нагрузки потребителя, и состоящий из сопротивлений, транзисторов, емкости.
3. Выпрямительного моста, измеряющего амплитуду напряжения. Выпрямитель состоит из емкости, диода, стабилитрона, нескольких делителей.
4. Компаратора напряжения. Его составными частями являются сопротивления и компараторы.
5. Логического контроллера на микросхемах.
6. Усилителей, на транзисторах VТ4-12, резисторов, ограничивающих ток.
7. Светодиодов в качестве индикаторов.
8. Оптитронных ключей. Каждый из ник снабжается симисторами и резисторами, а также оптосимисторами.
9. Электрического автомата, либо предохранителя.
10. Автотрансформатора.

Принцип действия

Рассмотрим, как функционирует .

После подключения питания емкость С1 находится в состоянии разряда, транзистор VТ1 открытый, а VТ2 закрытый. VТ3 транзистор также остается закрытым. Через него поступает ток на все светодиоды и оптитрон на основе симисторов.

Так как этот транзистор пребывает в закрытом состоянии, то светодиоды не горят, а каждый симистор закрыт, нагрузка выключена. В этот момент ток поступает через сопротивление R1 и приходит на С1. Дальше конденсатор начинает заряжаться.

Диапазон выдержки идет три секунды. За этот период производятся все процессы перехода. После их окончания срабатывает триггер Шмитта на основе транзисторов VТ1 и VТ2. После этого открывается 3-й транзистор и подключается нагрузка.

Напряжение, выходящее с 3-й обмотки Т1, выравнивается диодом VD2 и емкостью С2. Далее ток поступает на делитель на сопротивлениях R13-14. Из сопротивления R14, напряжение, величина которого прямо зависит от величины напряжения, включена в каждый неинвертирующий компараторный вход.

Число компараторов становится равным 8. Они все выполнены на микросхемах DА2 и DА3. В то же время на инвертируемый вход компараторов подходит постоянный ток, подающийся с помощью делителей R15-23. Дальше вступает в действие контроллер, осуществляющий прием входного сигнала каждого компаратора.

Стабилизатор напряжения и его особенности

Когда напряжение входа становится меньше 130 вольт, то на выходах компараторов появляется логический уровень малого размера. В этот момент транзистор VТ4 находится в открытом виде, первый светодиод мигает. Эта индикация сообщает о наличии низкого напряжения, что означает невозможность выполнения регулируемым стабилизатором своих функций.

Все симисторы закрытии и нагрузка отключена. Когда напряжение находится в пределах 130-150 вольт, то сигналы 1 и А имеют свойства высокого значения логического уровня. Такой уровень имеет низкое значение. В таком случае транзистор VТ5 открывается, и начинает сигнализировать второй светодиод.

Оптосимистор U1.2 открывается, так же, как и симистор VS2. Через симистор будет протекать нагрузочный ток. Затем нагрузка зайдет в верхний вывод катушки автотрансформатора Т2.

Если напряжение входа 150 – 170 В, то сигналы 2, 1 и В имеют повышенное значение логического уровня. Другие сигналы имеют низкий уровень. При таком напряжении входа транзистор VТ6 открывается, 3-й светодиод включается. В этот момент 2-й симистор открывается и ток поступает на второй вывод катушки Т2, являющийся 2-м сверху.

Собранный самостоятельно стабилизатор напряжения на 220 вольт будет соединять обмотки 2-го трансформатора, если уровень напряжения входа достигнет соответственно: 190, 210, 230, 250 вольт. Чтобы сделать такой стабилизатор, необходима печатная плата 115 х 90 мм, изготовленная из фольгированного стеклотекстолита.

Изображение платы можно отпечатать на принтере. Затем с помощью утюга переносят это изображение на плату.

Изготовление трансформаторов

Изготовить трансформаторы Т1 и Т2 можно самостоятельно. Для Т1, мощность которого 3 кВт, необходимо применить магнитопровод с поперечным сечением 1,87 см 2 , и 3 провода ПЭВ – 2. 1-й провод диаметром 0,064 мм. Им наматывают первую катушку, с количеством витков 8669. Другие 2 провода применяются для образования остальных обмоток. Провода на них должны быть одного диаметра 0,185 мм, с числом витков 522.

Чтобы не изготавливать самому такие трансформаторы, можно применить готовые варианты ТПК – 2 – 2 х 12 В, соединенные последовательно.

Чтобы изготовить трансформатор Т2 на 6 кВт, применяют магнитопровод тороидальной формы. Обмотку наматывают проводом ПЭВ – 2 с числом витков 455. На трансформаторе необходимо вывести 7 отводов. Первые 3 из них наматываются проводом 3 мм. Остальные 4 отвода наматываются шинами сечением 18 мм 2 . С таким сечением провода трансформатор не нагреется.

Отводы выполняют на таких витках: 203, 232, 266, 305, 348 и 398. Витки считают с нижнего отвода. В этом случае электрический ток сети должен поступать по отводу 266 витка.

Детали и материалы

Остальные элементы и детали стабилизатора для самостоятельной сборки приобретаются в торговой сети. Перечислим их перечень:

1. Симисторы (отптроны) МОС 3041 – 7 шт.
2. Симисторы ВТА 41 – 800 В – 7 шт.
3. КР 1158 ЕН 6А (DА1) стабилизатор.
4. Компаратор LМ 339 N (для DА2 и DА3) – 2 шт.
5. Диоды DF 005 М (для VD2 и VD1) – 2 шт.
6. Резисторы проволочные СП 5 или СП 3 (для R13, R14 и R25) – 3 шт.
7. Резисторы С2 – 23, с допуском 1% — 7 шт.
8. Резисторы любого номинала с допуском 5% — 30 шт.
9. Резисторы токоограничивающие – 7 шт, для пропускания ими тока 16 миллиампер (для R 41 – 47) – 7 шт.
10. Конденсаторы электролитические – 4 шт (для С5 – 1).
11. Конденсаторы пленочные (С4 – 8).
12. Выключатель, оснащенный предохранителем.

Оптроны МОС 3041 заменяются на МОС 3061. КР 1158 ЕН 6А стабилизатор можно менять на КП 1158 ЕН 6Б. Компаратор К 1401 СА 1 можно установить в качестве аналога LM 339 N. Вместо диодов можно использовать КЦ 407 А.

Микросхему КР 1158 ЕН 6А надо устанавливать на теплоотвод. Для его изготовления применяют алюминиевую пластинку 15 см 2 . Также на него необходимо установить симисторы. Для симисторов допускается применять общий теплоотвод. Площадь поверхности должна превышать 1600 см 2 . Стабилизатор необходимо снабдить микросхемой КР 1554 ЛП 5, выступающей в качестве микроконтроллера. Девять светодиодов располагаются так, что попадают в отверстия на панели прибора спереди.

Если устройство корпуса не дает установить их таким образом, как на схеме, то их размещают на другой стороне, где расположены печатные дорожки. Светодиоды необходимо устанавливать мигающего типа, но можно монтировать и немигающие диоды, при условии, что они будут светиться ярким красным светом. Для таких целей применяют АЛ 307 КМ или L 1543 SRC — Е.

Можно выполнить сборку более простых исполнений приборов, но они будут иметь определенными особенностями.

Достоинства и недостатки, отличия от заводских моделей

Если перечислять достоинства стабилизаторов, изготовленных самостоятельно, то основным достоинством является низкая стоимость. Производители приборов часто завышают цены, а своя сборка в любом случае обойдется меньшей стоимостью.

Другим преимуществом можно определить такой фактор, как возможность простого ремонта своими руками устройства, Ведь кто, если не вы знаете лучше устройство, собранное своими руками.

В случае поломки хозяин прибора сразу найдет неисправный элемент и заменит его на новый. Простая замена деталей создается таким фактором, что все детали приобретались в магазине, поэтому их можно будет легко снова купить в любом магазине.

Недостатком самостоятельно собранного стабилизатора напряжения необходимо выделить его сложную настройку.

Простейший стабилизатор напряжения своими руками

Рассмотрим, каким образом можно изготовить самостоятельно стабилизатор на 220 вольт собственными руками, имея под рукой несколько простых деталей. Если в вашей электрической сети напряжение значительно снижено, то такой прибор подойдет вам как нельзя кстати. Чтобы его изготовить, понадобится готовый трансформатор, и несколько простых деталей. Лучше взять такой пример прибора себе на заметку, так как получается неплохое устройство, обладающее достаточной мощностью, например, для микроволновки.

Для холодильников и различных других бытовых устройств понижение напряжения сети очень вредно, больше чем повышение. Если поднять величину напряжения сети, применяя автотрансформатор, то во время уменьшения напряжения сети на выходе прибора напряжение будет нормальной величины. А если в сети напряжение станет в норме, то на выходе мы получим повышенное значение напряжения. Например, возьмем трансформатор на 24 В. При напряжении на линии 190 В на выходе устройства получится 210 В, при значении сети 220 В на выходе получится 244 В. Это вполне допустимо и нормально для работы бытовых устройств.

Для изготовления нам понадобится основная деталь – это простой трансформатор, но не электронный. Его можно найти готовый, либо изменить данные на уже имеющемся трансформаторе, например, от сломанного телевизора. Трансформатор будем соединять по схеме автотрансформатора. Напряжение на выходе будет получаться примерно на 11% выше напряжения сети.

При этом нужно соблюдать осторожность, так как во время значительного перепада напряжения в сети в большую сторону, на выходе устройства получится напряжение, которое значительно превышает допустимую величину.

Автотрансформатор будет добавлять к напряжению линии сети всего 11%. Это значит, что мощность автотрансформатора берется также на 11% от мощности потребителя. Например, мощность микроволновки равна 700 Вт, значит трансформатор берем 80 Вт. Но лучше брать мощность с запасом.

Регулятор SA1 дает возможность, если нужно, подсоединять нагрузку потребителя без автотрансформатора. Конечно, это не полноценный стабилизатор, но зато для его изготовления не требуется больших вложений и много времени.

Идеальным вариантом работы электросетей является изменение значений тока и напряжения как в сторону уменьшения, так и увеличения не более чем на 10% от номинальных 220 В. Но поскольку в реальности скачки характеризуются большими изменениями, то электроприборам, подключенным к сети напрямую, грозит потеря проектных возможностей и даже выход из строя.

Избежать неприятностей поможет использование специального оборудования. Но поскольку оно отличается весьма высокой ценой, то многие предпочитают собирать стабилизатор напряжения сделанный своими руками. Насколько оправдан такой шаг и что потребуется для его реализации?

Конструкция и принцип действия стабилизатора

Конструкция прибора

Решив собрать прибор самостоятельно придется заглянуть внутрь корпуса промышленной модели. Она состоит из нескольких основных деталей:

• Трансформатора;
• Конденсаторов;
• Резисторов;
• Кабеля для соединения элементов и подключения устройства.

Принцип действия самого простого стабилизатора основан на работе реостата. Он повышает или понижает сопротивление в зависимости от силы тока. Более современные модели обладают широким набором функций и способны в полной мере защитить бытовую технику от скачков напряжения в сети.

Виды приборов и их особенности

Виды и их применения

Классификация оборудования зависит от методов, используемых для регулировки тока. Поскольку эта величина представляет собой направленное движение частиц, то воздействовать на нее можно одним из способов:

• Механическим;
• Импульсным.

Первый основывается на законе Ома. Приборы, работа которых основана на нем называют линейными. Они включают в себя два колена, которые соединяются при помощи реостата. Поданное на один элемент напряжение проходит по реостату и таким образом оказывается на другом, с которого поступает к потребителям.

Приборы этого типа позволяют очень только выставлять параметры выходного тока и могут быть модернизированы дополнительными узлами. Но использовать такие стабилизаторы в сетях, где разница между входным и выходным током велика нельзя, так как они не смогут обезопасить бытовую технику от КЗ при больших нагрузках.

Смотрим видео, принцип работы импульсного прибора:

Импульсные модели работают по принципу амплитудной модуляции тока. В цепи стабилизатора используется выключатель, разрывающий ее через определенные промежутки времени. Такой подход позволяет равномерно накапливать ток в конденсаторе, а после его полной зарядки и далее на приборы.

В отличие от линейных стабилизаторов импульсные не имеют возможности задавать определенную величину. В продаже встречаются модели повышающе-понижающие – это идеальный выбор для дома.

Также стабилизаторы напряжения делятся на:

1. Однофазные;
2. Трехфазные.

Но так как большинство бытовых приборов работают от однофазной сети, то в жилых помещениях используют как правило оборудование, относящееся к первому типу.

Приступаем к сборке: комплектующие, инструменты

Поскольку наиболее эффективным считается симисторный аппарат, то в своей статье мы рассмотрим, как самостоятельно собрать именно такую модель. Сразу следует отметить, что этот стабилизатор напряжения, выполненный своими руками, будет выравнивать ток при условии, что входное напряжение находится в диапазоне от 130 до 270В.

Допустимая мощность приборов, подключаемых к такому оборудованию не сможет превышать 6 кВт. При этом переключение нагрузки будет осуществляться за 10 миллисекунд.

Что касается комплектующих, то для сборки такого стабилизатора понадобятся следующие элементы:

• Блок питания;
• Выпрямитель для измерения амплитуды напряжения;
• Компаратор;
• Контроллер;
• Усилители;
• Светодиоды;
• Узел задержки включения нагрузки;
• Автотрансформатор;
• Оптронные ключи;
• Выключатель-предохранитель.

Из инструментов буду необходимы паяльник и пинцет.

Этапы изготовления

Чтобы собрать стабилизатор напряжения 220В для дома своими руками сначала нужно подготовить печатную плату размером 115х90 мм. Она изготавливается из фольгированного стеклотекстолита. Схема размещения деталей может быть напечатана на лазерном принтере и при помощи утюга перенесена на плату.

Смотрим видео, самодельный несложный прибор:

схема электрическая принципиальная

• магнитопровод площадью сечения 1,87 см²;
• три кабеля ПЭВ-2.

Первый провод используется для создания одной обмотки, при этом его диаметр составляет 0,064 мм. Число витков должно равняться 8669.

Два оставшихся провода потребуются для выполнения других обмоток. Они отличаются от первого диаметром, составляющим 0,185 мм. Количество витков для этих обмоток будет равно 522.

Если хотите упростить себе задачу, то можно воспользоваться двумя готовыми трансформаторами ТПК-2-2 12В. Их соединяют последовательно.

В случае изготовления этих деталей самостоятельно после того как будет готов один из них переходят к созданию второго. Для него будет нужен тороидальный магнитопровод. Для обмотки выбирают тот же ПЭВ-2, что и в первом случае, только количество витков составит 455.

Также во втором трансформаторе придется выполнить 7 отводов. Причем для первых трех используется провод диаметром 3мм, а для остальных – шины, сечением 18 мм². Это поможет избежать нагревания трансформатора в процессе работы.

соединение двух трансформаторов

Все остальные комплектующие для прибора, создаваемого своими руками лучше приобретать в магазине. После того, как все необходимое закуплено можно приступать к сборке. Начинать лучше всего с установки микросхемы, выполняющей роль контроллера на теплоотвод, который изготавливается из алюминиевой платины площадью более 15 см². На него также монтируются симисторы. Причем теплоотвод, на который предполагается их установка должен иметь охлаждающую поверхность.

Если сборка симисторного стабилизатора напряжения 220В своими руками для вас кажется сложной, то можно остановиться на более простой линейной модели. Она будет обладать аналогичными свойствами.

Эффективность изделия, выполненного своими руками

Что толкает человека на изготовление того или иного прибора? Чаще всего – его высокая стоимость. И в этом смысле стабилизатор напряжения, собранный своими руками, конечно, превосходит фабричную модель.

К преимуществам самодельных устройств можно отнести и возможность самостоятельного ремонта. Человек, собравший стабилизатор разобрался как в его принципе действия, так и строении и поэтому сможет устранить неисправность без посторонней помощи.

Кроме того, все детали для такого прибора предварительно покупались в магазине, поэтому в случае выхода их из строя всегда можно будет найти аналогичную.

Если же сравнивать надежность стабилизатора, собранного своими руками и произведенного на предприятии, то здесь преимущество на стороне заводских моделей. В домашних условиях разработать модель, отличающуюся высокой производительностью практически невозможно, так как нет специального измерительного оборудования.

Заключение

Существуют различные типы стабилизаторов напряжения, причем некоторые из них вполне реально сделать своими руками. Но для этого придется разобраться в нюансах работы оборудования, приобрести необходимые комплектующие и выполнить их грамотный монтаж. Если вы не уверены в своих силах, то лучший вариант – приобретение устройства заводского изготовления. Стоит такой стабилизатор дороже, но и по качеству значительно превосходит модели, собираемые самостоятельно.

Стабилизатор представ­ляет собой сетевой авто­трансформатор, отводы обмотки которого пере­ключаются автоматичес­ки в зависимости от величины напряжения в электросети.

Стабилизатор позво­ляет поддерживать вы­ходное напряжение на уровне 220V при измене­нии входного от 180 до 270 V. Точность стабили­зации 10V.

Принципиальную схему можно разделить на слаботоковую схему (или схему управления) и сильнотоковую (или схе­му автотрансформатора).

Схема управления пока­зана на рисунке 1. Роль измерителя напряжения возложена на поликомпараторную микросхему с линейной индикацией напряжения, — А1 (LM3914).

Сетевое напряжение поступает на первичную обмотку маломощного трансформатора Т1. У этого трансформатора есть две вторичные обмотки, по 12V на каждой, имеющие один общий вывод (или одна обмотка на 24V с отво­дом от середины).

Выпрямитель на диоде VD1 служит для получения питающего напряжения. Напряже­ние с конденсатора С1 поступает на цепь пита­ния микросхемы А1 и светодиодов оптопар Н1.1-Н9.1. А так же, он служит для получения образцовых стабильных напряжений мини­мальной и максимальной отметки шкалы. Для их получения используется параметрический стабилизатор на УЗ и Р1. Предельные значения измерения устанавливаются подстроечными резисторами R2 и R3 (резистором R2 — верхнее значение, резистором RЗ -нижнее).

Измеряемое напряжение берется с другой вторичной обмотки трансформатора Т1. Оно выпрямляется диодом VD2 и поступает на резистор R5. Именно по уровню постоянного напряжения на резисторе R5 производится оценка степени отклонения сетевого напря­жения от номинального значения. В процессе налаживания резистор R5 пред­варительно устанавливают в среднее положе­ние, а резистор RЗ в нижнее по схеме.

Затем, на первичную обмотку Т1 от автотрансфор­матора типа ЛАТР подают повышенное напряжение (около 270V) и резистором R2 выводят шкалу микросхемы на значение, при котором горит светодиод, подключенный к выводу 11 (временно вместо светодиодов оптопар можно подключить обычные свето-диоды). Затем входное переменное напря­жение уменьшают до 190V и резистором RЗ выводят шкалу на значение когда горит свето­диод, подключенный к выводу 18 А1.

Если вышеуказанные настройки сделать не удается, нужно подстроить немного R5 и повторить их снова. Так, путем последова­тельных приближений добиваются результата, когда изменению входного напряжения на 10V соответствует переключение выходов микро­схемы А1.

Всего получается девять пороговых значе­ний, — 270V, 260V, 250V, 240V, 230V, 220V, 210V, 200V, 190V.

Принципиальная схема автотрансформатора показана на рисунке 2. В его основе лежит переделанный трансформатор типа ЛАТР. Корпус трансформатора разбирают и удаляют ползунковый контакт, который служит для переключения отводов. Затем по результатам предварительных изме­рений напряжений от отводов делают выводы (от 180 до 260V с шагом в 10V), которые, в дальнейшем переключают при помощи симисторных ключей VS1-VS9, управляемых системой управления посредством оптопар Н1-Н9. Оптопары подключены так, что при снижении показания микросхемы А1 на одно деление (на 10V) происходит переключение на повышающий (на очередные 10V) отвод автотрансфор­матора. И наоборот, — увеличение пока­заний микросхемы А1 приводит к пере­ключению на понижающий отвод авто­трансформатора. Подбором сопротивления резистора R4 (рис. 1) устанавливают ток через светодиоды оптопар, при котором симис-торные ключи переключаются уверенно. Схема на транзисторах VТ1 и VT2 (рис. 1) служит для задержки включения нагрузки автотрансформатора на время, необходимое на завершение переход­ных процессов в схеме после включе­ния. Эта схема задерживает подключе­ние светодиодов оптопар к питанию.

Вместо микросхемы LM3914 нельзя использовать аналогичные микросхемы LM3915 или LM3916, из-за того, что они работают по логарифмическому закону, а здесь нужен линейный, как у LM3914. Трансформатор Т1 — малогабаритный китайский трансформатор типа TLG, на первичное напряжение 220V и два вто­ричных по 12V (12-0-12V) и ток 300mА. Можно использовать и другой аналогич­ный трансформатор.

Трансформатор Т2 можно сделать из ЛАТРа, как описано выше, или намотать его самостоятельно.

Симисторы можно использовать другие, — все зависит от мощности нагрузки. Можно даже использовать в качестве элементов коммутации элекромагнитные реле.

Сделав другие настройки резисторами R2, RЗ, R5 (рис. 1) и, соответственно, другие отводы Т2 (рис. 2) можно изме­нить шаг переключения напряжения.

Кривошеим Н. Радиоконструктор. 2006г. №6.

Литература:

1. Андреев С. Универсальный логичес­кий пробник, ж. Радиоконструктор 09-2005.
2. Годин А. Стабилизатор переменного напряжения, ж. Радио, №8, 2005

P.S. В нашем «Магазине Мастера» вы можете приобрести готовые модули стабилизаторов, усилителей, индикаторов напряжения и тока, а также различные радиолюбительские наборы для самостоятельной сборки.

Наш ««

П О П У Л Я Р Н О Е:

Как ограничить ток через нагрузку?

Часто бывает возникает необходимость ввести в схему ограничение по току. Это один из методов защиты электронной нагрузки. При коротком замыкании в цепи нагрузки схемой защиты по току можно спасти источник питания от повреждения.

Ранее мы размещали схемы зарядных устройств на

Напряжение домашней электросети часто бывает пониженным, никогда не достигая нормальных 220 В. В такой ситуации и холодильник плохо запускается, и освещение слабое, и вода в электрочайнике долгое время не закипает. Мощность устаревшего стабилизатора напряжения, предназначенного для питания черно-белого (лампового) телевизора, обычно недостаточна для всех других бытовых приборов, да и напряжение в сети зачастую падает ниже допустимого для такого стабилизатора. Известен простой способ повысить напряжение в сети, используя трансформатор мощностью значительно меньше мощности нагрузки. Первичную обмотку трансформатора включают непосредственно в сеть, а нагрузку соединив последовательно со вторичной (понижающей) обмоткой трансформатора. При соответствующей фазировке напряжение на нагрузке будет равно сумме сетевого и снимаемого с трансформатора. Схема стабилизатора сетевого напряжения , действующего по этому принципу, изображена на рис. 1. Когда включенный в диагональ диодного моста VD2 полевой транзистор VT2 закрыт, обмотка I (первичная) трансформатора Т1 отключена от сети. Напряжение на нагрузке практически равно сетевому за вычетом небольшого падения напряжения на обмотке II (вторичной) трансформатора Т1. Если же открыть полевой транзистор, цепь питания первичной обмотки трансформатора будет замкнута, а к нагрузке приложена сумма напряжения его вторичной обмотки и сетевого. Рис. 1 Схема стабилизатора напряжения Напряжение на нагрузке, пониженное трансформатором Т2 и выпрямленное диодным мостом VD1, поступает на базу транзистора VT1. Движок подстроечного резистора R1 должен быть установлен в положение, при котором транзистор VT1 открыт, a VT2 закрыт, если напряжение на нагрузке больше номинального (220 В). При напряжении меньше номинального транзистор VT1 будет закрыт, a VT2 — открыт. Организованная таким образом отрицательная I обратная связь поддерживает напряжение на нагрузке приблизительно равным номинальному Выпрямленное мостом VD1 напряжение использовано и для питания коллекторной цепи транзистора VT1 (через интегральный стабилизатор DA1). Цепь C5R6 подавляет нежелательные выбросы напряжения сток-исток транзистора VT2. Конденсатор С1 снижает помехи, проникающие в сеть при работе стабилизатора. Резисторы R3 и R5 подбирают, добиваясь наилучшей и устойчивой стабилизации напряжения. Выключателем SA1 включают и выключают стабилизатор вместе с нагрузкой. Замкнув выключатель SA2, отключают автоматику, поддерживающую напряжение на нагрузке неизменным. Оно в этом случае становится максимально возможным при данном напряжении в сети. Большинство деталей стабилизатора смонтированы на печатной плате, изображенной на рис. 2. Остальные соединяются с ней в точках А-Г. Подбирая замену диодному мосту КЦ405А (VD2), следует иметь в виду, что он должен быть рассчитан на напряжение не менее 600 В и ток, равный максимальному току нагрузки, деленному на коэффициент трансформации трансформатора Т1. Требования к мосту VD1 скромнее: напряжение и ток — не менее соответственно 50 В и 50 мА Рис. 2 Монтаж печатной платы Транзистор КТ972А можно заменить на КТ815Б , a IRF840 — на IRF740 . Полевой транзистор имеет теплоотвод размерами 50×40 мм. «Вольтодобавочный» трансформатор Т1 изготовлен из трансформатора СТ-320, применявшегося в блоках питания БП-1 телевизоров УЛПЦТ-59. Трансформатор разбирают, и аккуратно сматывают вторичные обмотки, оставив первичные в сохранности. Новые вторичные обмотки (одинаковые на обеих катушках) наматывают эмалированным медным проводом (ПЭЛ или ПЭВ) в соответствии с данными, приведенными в таблице. Чем сильнее падает напряжение в сети, тем больше потребуется витков и тем меньше допустимая мощность нагрузки. После перемотки и сборки трансформатора выводы 2 и 2″ половин первичной обмотки, находящихся на разных стержнях магнитопровода, соединены перемычкой. Половины вторичной обмотки нужно соединить последовательно таким образом, чтобы их суммарное напряжение было максимальным (при неправильном соединении оно окажется близким к нулю). По максимуму суммарного напряжения вторичной обмотки и сети нужно определить, какой из оставшихся свободными выводов этой обмотки следует соединить с выводом 1 первичной, а какой — с нагрузкой. Трансформатор Т2 — любой сетевой с напряжением на вторичной обмотке, близким к указанному на схеме при потребляемом от этой обмотки токе 5О…1ООмА. Таблица 1 Добавочное напряжение, В 70 60 50 40 30 20 Максимальная мощность нагрузки, кВт 1 1. 2 1.4 1,8 2,3 3,5 Число витков обмотки II 60+60 54+54 48+48 41+41 32+32 23+23 Диаметр провода, мм 1.5 1,6 1,8 2 2,2 2,8 Включив собранный стабилизатор в сеть, подстроечным резистором R1 установите напряжение на нагрузке равным 220 В. Следует учитывать, что описанное устройство не устраняет колебания сетевого напряжения, если оно превышает 220 В или опускается ниже минимального, принятого при расчете трансформатора. Стабилизатор, устанавливаемый в сыром помещении, нужно обязательно поместить в заземленный металлический корпус. Примечание: в тяжелых режимах работы стабилизатора, мощность, рассеиваемая транзистором VT2, бывает весьма увеличенной. Именно она, а не мощность трансформатора, может ограничить допустимую мощность нагрузки. Поэтому следует позаботиться о хорошем теплоотводе транзистора.

Схема мощного стабилизатора напряжения 220в своими руками. Стабилизатор напряжения — как все сделать своими руками. Видео. Преимущества и недостатки перед фабричными

Подборка радиолюбительских схем и конструкций стабилизаторов напряжения собранных своими руками. Часть схем рассматривают стабилизатор без защиты от КЗ в нагрузке, в других заложена возможность плавного регулирования напряжения от 0 до 20 Вольт. Ну а отличительной чертой отдельных схемы является возможность защиты от короткого замыкания в нагрузке.

5 очень простых схем в основном собранных на транзисторах, одна из них, с защитой от КЗ

Очень часто бывает когда для питания вашей новодельной электронной самоделки требуется стабильное напряжение, которое не меняется от нагрузки, например, 5 Вольт или 12 Вольт для питания автомагнитолы. И чтобы сильно не заморачиваться с конструированием самодельного блока питания на транзисторах, используются так называемые микросхемы стабилизаторы напряжения. На выходе такого элемента мы получим напряжение, на которое спроектирован этот прибор

Многие радиолюбители уже неоднократно собирали схемы стабилизаторов напряжения на специализированных микросхемах серий 78хх, 78Мхх, 78Lxx. Например, на микросхеме KIA7805 можно собрать самодельную схему рассчитаную на выходное напряжение +5 В и максимальный ток нагрузки 1 А. Но мало кто знает, что имеются узко специализированный микросхемы серии 78Rxx, которые сочитают в себе стабилизаторы напряжения положительной полярности с малым напряжением насыщения, которое не превышает 0, 5 В при токе нагрузки 1 А. Одну из этих схем мы и рассмотрим более подробно.

Регулируемый трехвыводной стабилизатор положительного напряжения LM317 обеспечивает ток нагрузки 100 мА в диапазоне выходного напряжения от 1.2 до 37 В. Стабилизатор очень удобен в применении и требуют только два внешних резистора для обеспечения выходного напряжения. Кроме того, нестабильность по напряжению и току нагрузки у стабилизатора LM317L имеет лучшие показателями, чем у традиционных стабилизаторов с фиксированным значением выходного напряжения.

Для стабилизации напряжения постоянного тока достаточно большой мощности в числе других применяются компенсационные стабилизаторы непрерывного действия. Принцип действия такого стабилизатора заключается в поддержании выходного напряжения на заданном уровне за счет изменения падения напряжения на регулирующем элементе. При этом величина управляющего сигнала, поступающего на регулирующий элемент, зависит от разницы между заданным и выходным напряжениями стабилизатора.

При стационарной эксплуатации аппаратуры, CD и аудиоплейеров возникают проблемы с БП. Большинство блоков питания, выпускаемых серийно отечественным производителем, (если быть точным) практически все не могут удовлетворить потребителя, так как содержат упрощенные схемы. Если говорить об импортных китайских и им подобных блоках питания, то они, вообще, представляют интересный набор деталей «купи и выброси». Эти и многие другие проблемы заставляют радиолюбителейно изготовлять блоки питания. Но и на этом этапе любители сталкиваются с проблемой выбора: конструкций опубликовано множество, но не все хорошо работают. Данная радиолюбительская разработка представлена как вариант нетрадиционного включения операционного усиителя, ранее опубликованного и вскоре забытого

Почти все радиолюбительские самоделки и конструкции имеют в своем составе стабилизированный источник питания. А если ваша конструкция работает от напряженияпять вольт, то лучшим вариантом будет использование трехвыводного интегрального стабилизатора 78L05

Стабилизатор напряжения на 220 вольт

В статье рассматривается возможность безразрывного переключения цепей переменного тока с помощью электромеханических реле. Показана возможность уменьшения эрозии контактов реле и, как следствие повышение долговечности и уменьшение помех от работы на примере стабилизатора напряжения сети для квартиры.

Идея

Встретил в интернете рекламу на сайте ООО «Прибор», г. Челябинск:
Стабилизаторы напряжения марки Селен, выпускаемые нашим предприятием, основаны на принципе ступенчатого регулирования напряжения путем безразрывного переключения обмоток автотрансформатора (патент на изобретение № 2356082). В качестве ключей используются мощные быстродействующие реле.
Приведены картинки переключений (слева «Селен», справа — с обычными характеристиками)

Меня эта информация заинтересовала, я вспомнил, что в кинопередвижке «Украина» тоже было безразрывное переключение напряжения – там, на время переключения между смежными контактами переключателя подключался проволочный резистор. Я стал искать в интернете, что-либо полезное по этому поводу. Ознакомиться с изобретением №2356082 я не смог.

Мне удалось найти статью «Типы стабилизаторов напряжения», где рассказывалось о возможности подключения диода к контактам реле в момент переключения. Идея заключается в том, чтобы в переменном напряжении произвести переключение во время положительного полупериода. При этом можно подключить диод параллельно контактам реле на время переключения.

Что дает такой способ? Переключение 220В меняется на переключение всего 20В, и так как нет разрыва тока нагрузки, то и практически нет дуги. Кроме того, при малых напряжениях дуга практически не возникает. Нет дуги – контакты не подгорают и не изнашиваются, надежность увеличивается в 10 и более раз. Долговечность контактов будет определяться только механическим износом, а он составляет 10 миллионов переключений.

На базе этой статьи были взяты самые обычные реле и измерены время отключения, время нахождения в разорванном состоянии и время включения. Во время измерений увидел на осциллографе дребезг контактов, который вызывал большое искрение и эрозию контактов, что резко уменьшает ресурс работы реле.

Для реализации и проверки этой идеи был собран релейный стабилизатор переменного тока мощностью 2 кВт, для питания квартиры. Вспомогательные реле подключают диод только на время переключения основного реле во время положительного полупериода. Оказалось, что реле имеют значительные времена задержки и дребезга, но, тем не менее операцию переключения удалось умесить в один полупериод.

Принципиальная схема

Состоит из автотрансформатора переключаемого как по входу, так и по выходу при помощи реле.
В схеме применено прямое измерение переменного напряжения микроконтроллером. Выходное напряжение через делитель R13, R14, R15, R16 поступает на вход микроконтроллера через конденсатор C10 .
Питание реле и микросхемы осуществляется через диод D3 и микросхему U1 . Кнопка SB1 совместно с резистором R1 служат для калибровки стабилизатора. Транзисторы Q1-Q4 – усилители для реле.
Реле Р1 и Р2 – основные, а реле Р1а и Р2а совместно с диодами D1 и D5 и замыкают цепь во время переключения основных реле. Для уменьшения времени отключения реле в усилителях реле, применены транзисторы BF422 и обмотки реле шунтированы диодами 1N4007 и диодами Зенера на 150 Вольт, включенными встречно.
Для уменьшения импульсных помех, попадающих из сети, на входе и выходе стабилизатора стоят конденсаторы C1 и C11.
Трехцветный светодиод индицирует уровни напряжения на входе стабилизатора: красный – низкое, зеленый – норма, синий – высокое.

Программа

Программа написана на языке СИ (mikroC PRO for PIC), разбита на блоки и снабжена комментариями. В программе применено прямое измерение переменного напряжения микроконтроллером, что позволило упростить схему. Микропроцессор применен PIC16F676 .
Блок программы zero ожидает появление спадающего перехода через ноль
По этому перепаду происходит либо измерение величины переменного напряжения, либо начинается переключение реле.
Блок программы izm_U измеряет амплитуды отрицательного и положительного полупериодов

В основной программе производиться обработка результатов измерений и если необходимо дается команда на переключение реле.
Для каждой группы реле написаны отдельные программы включения и выключения с учетом необходимых задержек R2on , R2off , R1on и R1off .
5-й бит порта C задействован в программе для подачи импульса синхронизации на осциллограф, чтобы можно было посмотреть на результаты эксперимента.

Технические характеристики

При изменении входного напряжения в пределах 195-245 Вольт выходное напряжение поддерживается с точностью 7%. При изменении входного напряжения в пределах 185-255 Вольт выходное напряжение поддерживается с точностью 10%
Выходной ток в длительном режиме 9 А.

Детали и конструкция

При сборке использован трансформатор ТПП 320-220-50 200 Вт. Обмотки его соединены на 240 Вольт, что позволило уменьшить ток холостого хода. Основные реле TIANBO HJQ-15F-1 , а вспомогательные LIMING JZC — 22F .
Все детали установлены на печатной плате, закрепленной на трансформаторе. Диоды D1 и D5 должны выдерживать ток 30-50А в течение времени переключения (5-10 мсек).

Прибор повешен на стене и закрыт кожухом из жести

Настройка

Налаживание устройства заключается в проверке безобрывного переключения и установке номинального напряжения 220 Вольт с помощью построечного резистора R15 и кнопки SB1.
Необходимо подать на вход напряжение от ЛАТР»а через лампу накаливания мощностью 100 – 150 Вт, установить напряжение 220 Вольт и удерживая кнопку добиться зеленого свечения, вращая построечный резистор.
После этого кнопку отпустить, вольтметр подключить к выходу устройства и вращая ЛАТР проверить пороги переключения: нижний 207 Вольт и верхний 232 вольта. При этом лампа накаливания при переключениях не должна вспыхивать или светиться, что свидетельствует о правильной работе. Также работу безобрывного переключения можно увидеть на осциллографе, для этого надо подключить внешний запуск к порту RC5 и наблюдать выходное напряжение стабилизатора в, изменяя входное напряжение. В моменты переключений синусоида на выходе не должна разрываться.
При напряжении на выходе меньше 187V горит красный диод, а зеленый мигает.
При напряжении на выходе больше 242V горит синий диод, а зеленый мигает.

Стабилизатор работает у меня 3-й месяц и показал себя очень хорошо. До этого у меня работал стабилизатор предыдущей разработки . Он работал хорошо, но иногда в момент его переключения срабатывал источник бесперебойного питания компьютера. С новым стабилизатором эта проблема исчезла безвозвратно.

Учитывая, что в реле резко уменьшилась эрозия контактов (практически нет искрения), можно было бы в качестве основных использовать менее мощные реле (LIMING JZC — 22F).

Замеченные недостатки

Довольно сложно было подобрать в программе время задержки реле.
Для такого включения желательно применять более быстродействующие реле.

Выводы

a) Безобрывное переключение цепей переменного тока с помощью реле – вполне реальная и разрешимая задача.
b) Можно в качестве вспомогательного реле применить тиристор или симистор, тогда на реле не будет падения напряжения, а симистор за 10 мсек не успеет нагреться.
c) В таком режиме искрение контактов резко уменьшается, а долговечность возрастает, и уменьшаются помехи от переключений реле

Использованы источники

1. на сайте “Энергосбережение в Украине”
2. Официальный web-сайт предприятия ООО «Прибор», г. Челябинск
3. Даташиты на детали

Файлы

Схема, чертеж печатной платы и программа с прошивкой
▼ 🕗 12/08/12 ⚖️ 211,09 Kb ⇣ 165 Здравствуй, читатель! Меня зовут Игорь, мне 45, я сибиряк и заядлый электронщик-любитель. Я придумал, создал и содержу этот замечательный сайт с 2006 года.
Уже более 10 лет наш журнал существует только на мои средства.

Хорош! Халява кончилась. Хочешь файлы и полезные статьи — помоги мне!

Стабилизатор представ­ляет собой сетевой авто­трансформатор, отводы обмотки которого пере­ключаются автоматичес­ки в зависимости от величины напряжения в электросети.

Стабилизатор позво­ляет поддерживать вы­ходное напряжение на уровне 220V при измене­нии входного от 180 до 270 V. Точность стабили­зации 10V.

Принципиальную схему можно разделить на слаботоковую схему (или схему управления) и сильнотоковую (или схе­му автотрансформатора).

Схема управления пока­зана на рисунке 1. Роль измерителя напряжения возложена на поликомпараторную микросхему с линейной индикацией напряжения, — А1 (LM3914).

Сетевое напряжение поступает на первичную обмотку маломощного трансформатора Т1. У этого трансформатора есть две вторичные обмотки, по 12V на каждой, имеющие один общий вывод (или одна обмотка на 24V с отво­дом от середины).

Выпрямитель на диоде VD1 служит для получения питающего напряжения. Напряже­ние с конденсатора С1 поступает на цепь пита­ния микросхемы А1 и светодиодов оптопар Н1.1-Н9.1. А так же, он служит для получения образцовых стабильных напряжений мини­мальной и максимальной отметки шкалы. Для их получения используется параметрический стабилизатор на УЗ и Р1. Предельные значения измерения устанавливаются подстроечными резисторами R2 и R3 (резистором R2 — верхнее значение, резистором RЗ -нижнее).

Измеряемое напряжение берется с другой вторичной обмотки трансформатора Т1. Оно выпрямляется диодом VD2 и поступает на резистор R5. Именно по уровню постоянного напряжения на резисторе R5 производится оценка степени отклонения сетевого напря­жения от номинального значения. В процессе налаживания резистор R5 пред­варительно устанавливают в среднее положе­ние, а резистор RЗ в нижнее по схеме.

Затем, на первичную обмотку Т1 от автотрансфор­матора типа ЛАТР подают повышенное напряжение (около 270V) и резистором R2 выводят шкалу микросхемы на значение, при котором горит светодиод, подключенный к выводу 11 (временно вместо светодиодов оптопар можно подключить обычные свето-диоды). Затем входное переменное напря­жение уменьшают до 190V и резистором RЗ выводят шкалу на значение когда горит свето­диод, подключенный к выводу 18 А1.

Если вышеуказанные настройки сделать не удается, нужно подстроить немного R5 и повторить их снова. Так, путем последова­тельных приближений добиваются результата, когда изменению входного напряжения на 10V соответствует переключение выходов микро­схемы А1.

Всего получается девять пороговых значе­ний, — 270V, 260V, 250V, 240V, 230V, 220V, 210V, 200V, 190V.

Принципиальная схема автотрансформатора показана на рисунке 2. В его основе лежит переделанный трансформатор типа ЛАТР. Корпус трансформатора разбирают и удаляют ползунковый контакт, который служит для переключения отводов. Затем по результатам предварительных изме­рений напряжений от отводов делают выводы (от 180 до 260V с шагом в 10V), которые, в дальнейшем переключают при помощи симисторных ключей VS1-VS9, управляемых системой управления посредством оптопар Н1-Н9. Оптопары подключены так, что при снижении показания микросхемы А1 на одно деление (на 10V) происходит переключение на повышающий (на очередные 10V) отвод автотрансфор­матора. И наоборот, — увеличение пока­заний микросхемы А1 приводит к пере­ключению на понижающий отвод авто­трансформатора. Подбором сопротивления резистора R4 (рис. 1) устанавливают ток через светодиоды оптопар, при котором симис-торные ключи переключаются уверенно. Схема на транзисторах VТ1 и VT2 (рис. 1) служит для задержки включения нагрузки автотрансформатора на время, необходимое на завершение переход­ных процессов в схеме после включе­ния. Эта схема задерживает подключе­ние светодиодов оптопар к питанию.

Вместо микросхемы LM3914 нельзя использовать аналогичные микросхемы LM3915 или LM3916, из-за того, что они работают по логарифмическому закону, а здесь нужен линейный, как у LM3914. Трансформатор Т1 — малогабаритный китайский трансформатор типа TLG, на первичное напряжение 220V и два вто­ричных по 12V (12-0-12V) и ток 300mА. Можно использовать и другой аналогич­ный трансформатор.

Трансформатор Т2 можно сделать из ЛАТРа, как описано выше, или намотать его самостоятельно.

Содержание:

В электрических цепях постоянно возникает необходимость в стабилизации тех или иных параметров. С этой целью применяются специальные схемы управления и слежения за ними. Точность стабилизирующих действий зависит от так называемого эталона, с которым и сравнивается конкретный параметр, например, напряжение. То есть, когда значение параметра будет ниже эталона, схема стабилизатора напряжения включит управление и отдаст команду на его увеличение. В случае необходимости выполняется обратное действие — на уменьшение.

Данный принцип работы лежит в основе автоматического управления всеми известными устройствами и системами. Точно так же действуют и стабилизаторы напряжения, несмотря на разнообразие схем и элементов, используемых для их создания.

Схема стабилизатора напряжения 220в своими руками

При идеальной работе электрических сетей, значение напряжения должно изменяться не более чем на 10% от номинала в сторону увеличения или уменьшения. Однако на практике перепады напряжения достигают гораздо больших значений, что крайне отрицательно сказывается на электрооборудовании, вплоть до его выхода из строя.

Защититься от подобных неприятностей поможет специальное стабилизирующее оборудование. Однако из-за высокой стоимости, его применение в бытовых условиях во многих случаях экономически невыгодно. Наилучшим выходом из положения становится самодельный стабилизатор напряжения 220в, схема которого достаточно простая и недорогая.

За основу можно взять промышленную конструкцию, чтобы выяснить, из каких деталей она состоит. В состав каждого стабилизатора входят трансформатор, резисторы, конденсаторы, соединительные и подключающие кабели. Самым простым считается стабилизатор переменного напряжения, схема которого действует по принципу реостата, повышая или понижая сопротивление в соответствии с силой тока. В современных моделях дополнительно присутствует множество других функций, обеспечивающих защиту бытовой техники от скачков напряжения.

Среди самодельных конструкций наиболее эффективными считаются симисторные устройства, поэтому в качестве примера будет рассматриваться именно эта модель. Выравнивание тока этим прибором будет возможно при входном напряжении в диапазоне 130-270 вольт. Перед началом сборки необходимо приобрести определенный набор элементов и комплектующих. Он состоит из блока питания, выпрямителя, контроллера, компаратора, усилителей, светодиодов, автотрансформатора, узла задержки включения нагрузки, оптронных ключей, выключателя-предохранителя. Основными рабочими инструментами служат пинцет и паяльник.

Для сборки стабилизатора на 220 вольт в первую очередь потребуется печатная плата размером 11,5х9,0 см, которую нужно заранее подготовить. В качестве материала рекомендуется использовать фольгированный стеклотекстолит. Схема размещения деталей распечатывается на принтере и переносится на плату с помощью утюга.

Трансформаторы для схемы можно взять уже готовые или собрать самостоятельно. Готовые трансформаторы должны иметь марку ТПК-2-2 12В и соединяться последовательно между собой. Для создания первого трансформатора своими руками потребуется магнитопровод сечением 1,87 см2 и 3 кабеля ПЭВ-2. Первый кабель применяется в одной обмотке. Его диаметр составит 0,064 мм, а количество витков — 8669. Оставшиеся провода используются в других обмотках. Их диаметр будет уже 0,185 мм, а число витков составит 522.

Второй трансформатор изготавливается на основе тороидального магнитопровода. Его обмотка выполняется из такого же провода, как и в первом случае, но количество витков будет другим и составит 455. Во втором устройстве делаются отводы в количестве семи. Первые три изготавливаются из провода диаметром 3 мм, а остальные из шин, сечением 18 мм2. За счет этого предотвращается нагрев трансформатора во время работы.

Все остальные комплектующие рекомендуется приобретать в готовом виде, в специализированных магазинах. Основой сборки является принципиальная схема стабилизатора напряжения, заводского изготовления. Вначале устанавливается микросхема, выполняющая функцию контроллера для теплоотвода. Для ее изготовления используется алюминиевая пластина площадью свыше 15 см2. На эту же плату производится монтаж симисторов. Теплоотвод, предназначенный для монтажа, должен быть с охлаждающей поверхностью. После этого сюда же устанавливаются светодиоды в соответствии со схемой или со стороны печатных проводников. Собранная таким образом конструкция, не может сравниваться с заводскими моделями ни по надежности, ни по качеству работы. Такие стабилизаторы используются с бытовыми приборами, не требующими точных параметров тока и напряжения.

Схемы стабилизаторов напряжения на транзисторах

Качественные трансформаторы, применяемые в электрической цепи, эффективно справляются даже с большими помехами. Они надежно защищают бытовую технику и оборудование, установленные в доме. Настроенная система фильтрации позволяет бороться с любыми скачками напряжения. За счет контроля над напряжением происходят изменения величины тока. Предельная частота на входе увеличивается, а на выходе — уменьшается. Таким образом, ток в цепи преобразуется в течение двух этапов.

В начале на входе задействуют транзистор с фильтром. Далее происходит включение в работу . Для завершения преобразования тока в схеме применяется усилитель, чаще всего устанавливаемый между резисторами. За счет этого в устройстве поддерживается необходимый уровень температуры.

Схема выпрямления действует следующим образом. Выпрямление переменного напряжения с вторичной обмотки трансформатора происходит с помощью диодного моста (VD1-VD4). Сглаживание напряжения выполняет конденсатор С1, после чего оно попадает в систему компенсационного стабилизатора. Действие резистора R1 задает стабилизирующий ток на стабилитроне VD5. Резистор R2 является нагрузочным. При участии конденсаторов С2 и С3 происходит фильтрация питающего напряжения.

Значение выходного напряжения стабилизатора будет зависеть от элементов VD5 и R1 для выбора которых существует специальная таблица. VT1 устанавливается на радиаторе, у которого площадь охлаждающей поверхности должна быть не менее 50 см2. Отечественный транзистор КТ829А может быть заменен зарубежным аналогом BDX53 от компании Моторола. Остальные элементы имеют маркировку: конденсаторы — К50-35, резисторы — МЛТ-0,5.

Схема линейного стабилизатора напряжения 12в

В линейных стабилизаторах используются микросхемы КРЕН, а также LM7805, LM1117 и LM350. Следует отметить, что символика КРЕН не является аббревиатурой. Это сокращение полного названия микросхемы стабилизатора, обозначаемой как КР142ЕН5А. Таким же образом обозначаются и другие микросхемы этого типа. После сокращения такое название выглядит по-другому — КРЕН142.

Линейные стабилизаторы или стабилизаторы напряжения постоянного тока схемы получили наибольшее распространение. Их единственным недостатком считается невозможность работы при напряжении, которое будет ниже заявленного выходного напряжения.

Например, если на выходе LM7805 нужно получить напряжение в 5 вольт, то входное напряжение должно быть, как минимум 6,5 вольт. При подаче на вход менее 6,5В, наступит так называемая просадка напряжения, и на выходе уже не будет заявленных 5-ти вольт. Кроме того, линейные стабилизаторы очень сильно нагреваются под нагрузкой. Это свойство лежит в основе принципа их работы. То есть, напряжение, выше стабилизируемого, преобразуется в тепло. Например, при подаче на вход микросхемы LM7805 напряжения 12В, то в этом случае 7 из них уйдут для нагрева корпуса, и лишь необходимые 5В поступят потребителю. В процессе трансформации происходит настолько сильный нагрев, что данная микросхема просто сгорит при отсутствии охлаждающего радиатора.

Регулируемый стабилизатор напряжения схема

Нередко возникают ситуации, когда напряжение, выдаваемое стабилизатором, необходимо отрегулировать. На рисунке представлена простая схема регулируемого стабилизатора напряжения и тока, позволяющая не только стабилизировать, но и регулировать напряжение. Ее можно легко собрать даже при наличии лишь первоначальных познаний в электронике. Например, входное напряжение составляет 50В, а на выходе получается любое значение, в пределах 27 вольт.

В качестве основной детали стабилизатора используется полевой транзистор IRLZ24/32/44 и другие аналогичные модели. Данные транзисторы оборудуются тремя выводами — стоком, истоком и затвором. Структура каждого из них состоит из металла-диэлектрика (диоксида кремния) — полупроводника. В корпусе расположена микросхема-стабилизатор TL431, с помощью которой и настраивается выходное электрическое напряжение. Сам транзистор может оставаться на радиаторе и соединяться с платой проводниками.

Данная схема может работать с входным напряжением в диапазоне от 6 до 50В. Выходное напряжение получается в пределах от 3 до 27В и может быть отрегулировано с помощью подстрочного резистора. В зависимости от конструкции радиатора, выходной ток достигает 10А. Емкость сглаживающих конденсаторов С1 и С2 составляет 10-22 мкФ, а С3 — 4,7 мкФ. Схема сможет работать и без них, однако качество стабилизации будет снижено. Электролитические конденсаторы на входе и выходе рассчитываются примерно на 50В. Мощность, рассеиваемая таким стабилизатором, не превышает 50 Вт.

Схема симисторного стабилизатора напряжения 220в

Симисторные стабилизаторы работают по аналогии с релейными устройствами. Существенным отличием является наличие узла, переключающего обмотки трансформатора. Вместо реле используются мощные симисторы, работающие под управлением контроллеров.

Управление обмотками с помощью симисторов — бесконтактное, поэтому при переключениях нет характерных щелчков. Для намотки автотрансформатора используется медный провод. Симисторные стабилизаторы могут работать при пониженном напряжении от 90 вольт и высоком — до 300 вольт. Регулировка напряжения осуществляется с точностью до 2%, отчего лампы совершенно не моргают. Однако во время переключений возникает ЭДС самоиндукции, как и в релейных устройствах.

Симисторные ключи обладают повышенной чувствительностью к перегрузкам, в связи с чем они должны иметь запас по мощности. Данный тип стабилизаторов отличается очень сложным температурным режимом. Поэтому установка симисторов осуществляется на радиаторы с принудительным вентиляторным охлаждением. Точно так же работает схема тиристорного стабилизатора напряжения 220В своими руками.

Существуют устройства с повышенной точностью, работающие по двухступенчатой системе. На первой ступени выполняется грубая регулировка выходного напряжения, а на второй ступени этот процесс осуществляется значительно точнее. Таким образом, управление двумя ступенями выполняется с помощью одного контроллера, что фактически означает наличие двух стабилизаторов в едином корпусе. Обе ступени имеют обмотки, намотанные в общем трансформаторе. При наличии 12 ключей, эти две ступени позволяют регулировать выходное напряжение в 36 уровнях, чем и обеспечивается его высокая точность.

Стабилизатор напряжения с защитой по току схема

Данные устройства обеспечивают питание преимущественно для низковольтных устройств. Такой стабилизатор тока и напряжения схема отличается простотой конструкции, доступной элементной базой, возможностью плавных регулировок не только выходного напряжения, но и тока, при котором срабатывает защита.
Основой схемы является параллельный стабилизатор или регулируемый стабилитрон, а также с высокой мощностью. С помощью так называемого измерительного резистора контролируется ток, потребляемый нагрузкой.

Иногда на выходе стабилизатора возникает короткое замыкание или ток нагрузки превышает установленное значение. В этом случае на резисторе R2 падает напряжение, а транзистор VT2 открывается. Происходит и одновременное открытие транзистора VT3, шунтирующего источник опорного напряжения. В результате, значение выходного напряжения снижается практически до нулевого уровня, и регулирующий транзистор оказывается защищенным от перегрузок по току. Для того чтобы установить точный порог срабатывания токовой защиты, применяется подстроечный резистор R3, включаемый параллельно с резистором R2. Красный цвет светодиода LED1 указывает на срабатывание защиты, а зеленый LED2 — на выходное напряжение.

После правильно выполненной сборки схемы мощных стабилизаторов напряжения сразу же включаются в работу, достаточно всего лишь выставить необходимое значение выходного напряжения. После загрузки устройства реостатом выставляется ток, при котором срабатывает защита. Если защита должна срабатывать при меньшем токе, для этого необходимо увеличить номинал резистора R2. Например, при R2 равном 0,1 Ом, минимальный ток срабатывания защиты будет составлять около 8А. Если же нужно, наоборот, увеличить ток нагрузки, следует параллельно включить два и более транзисторов, в эмиттерах которых имеются выравнивающие резисторы.

Схема релейного стабилизатора напряжения 220

С помощью релейного стабилизатора обеспечивается надежная защита приборов и других электронных устройств, для которых стандартный уровень напряжения составляет 220В. Данный стабилизатор напряжения 220В, схема которого всем известна. Пользуется широкой популярностью, благодаря простоте своей конструкции.

Для того чтобы правильно эксплуатировать это устройство, необходимо изучить его устройство и принцип действия. Каждый релейный стабилизатор состоит из автоматического трансформатора и электронной схемы, управляющей его работой. Кроме того, имеется реле, помещенное в надежный корпус. Данный прибор относится к категории вольтодобавочных, то есть с его помощью лишь добавляется ток в случае низкого напряжения.

Добавление необходимого количества вольт осуществляется путем подключения обмотки трансформатора. Обычно для работы используется 4 обмотки. В случае слишком высокого тока в электрической сети, трансформатор автоматически уменьшает напряжение до нужного значения. Конструкция может быть дополнена и другими элементами, например, дисплеем.

Таким образом, релейный стабилизатор напряжения имеет очень простой принцип работы. Ток измеряется электронной схемой, затем, после получения результатов, он сравнивается с выходным током. Полученная разница в напряжении регулируется самостоятельно путем подбора необходимой обмотки. Далее, подключается реле и напряжение выходит на необходимый уровень.

Стабилизатор напряжения и тока на LM2576

Напряжение домашней электросети часто бывает пониженным, никогда не достигая нормальных 220 В. В такой ситуации и холодильник плохо запускается, и освещение слабое, и вода в электрочайнике долгое время не закипает. Мощность устаревшего стабилизатора напряжения, предназначенного для питания черно-белого (лампового) телевизора, обычно недостаточна для всех других бытовых приборов, да и напряжение в сети зачастую падает ниже допустимого для такого стабилизатора.

Известен простой способ повысить напряжение в сети, используя трансформатор мощностью значительно меньше мощности нагрузки. Первичную обмотку трансформатора включают непосредственно в сеть, а нагрузку соединив последовательно со вторичной (понижающей) обмоткой трансформатора. При соответствующей фазировке напряжение на нагрузке будет равно сумме сетевого и снимаемого с трансформатора.

Схема стабилизатора сетевого напряжения , действующего по этому принципу, изображена на рис. 1. Когда включенный в диагональ диодного моста VD2 полевой транзистор VT2 закрыт, обмотка I (первичная) трансформатора Т1 отключена от сети. Напряжение на нагрузке практически равно сетевому за вычетом небольшого падения напряжения на обмотке II (вторичной) трансформатора Т1. Если же открыть полевой транзистор, цепь питания первичной обмотки трансформатора будет замкнута, а к нагрузке приложена сумма напряжения его вторичной обмотки и сетевого.

Рис. 1 Схема стабилизатора напряжения

Напряжение на нагрузке, пониженное трансформатором Т2 и выпрямленное диодным мостом VD1, поступает на базу транзистора VT1. Движок подстроечного резистора R1 должен быть установлен в положение, при котором транзистор VT1 открыт, a VT2 закрыт, если напряжение на нагрузке больше номинального (220 В). При напряжении меньше номинального транзистор VT1 будет закрыт, a VT2 — открыт. Организованная таким образом отрицательная I обратная связь поддерживает напряжение на нагрузке приблизительно равным номинальному

Выпрямленное мостом VD1 напряжение использовано и для питания коллекторной цепи транзистора VT1 (через интегральный стабилизатор DA1). Цепь C5R6 подавляет нежелательные выбросы напряжения сток-исток транзистора VT2. Конденсатор С1 снижает помехи, проникающие в сеть при работе стабилизатора. Резисторы R3 и R5 подбирают, добиваясь наилучшей и устойчивой стабилизации напряжения. Выключателем SA1 включают и выключают стабилизатор вместе с нагрузкой. Замкнув выключатель SA2, отключают автоматику, поддерживающую напряжение на нагрузке неизменным. Оно в этом случае становится максимально возможным при данном напряжении в сети.

Большинство деталей стабилизатора смонтированы на печатной плате, изображенной на рис. 2. Остальные соединяются с ней в точках А-Г.

Подбирая замену диодному мосту КЦ405А (VD2), следует иметь в виду, что он должен быть рассчитан на напряжение не менее 600 В и ток, равный максимальному току нагрузки, деленному на коэффициент трансформации трансформатора Т1. Требования к мосту VD1 скромнее: напряжение и ток — не менее соответственно 50 В и 50 мА

Рис. 2 Монтаж печатной платы

Транзистор КТ972А можно заменить на КТ815Б , a IRF840 — на IRF740 . Полевой транзистор имеет теплоотвод размерами 50×40 мм.

«Вольтодобавочный» трансформатор Т1 изготовлен из трансформатора СТ-320, применявшегося в блоках питания БП-1 телевизоров УЛПЦТ-59. Трансформатор разбирают, и аккуратно сматывают вторичные обмотки, оставив первичные в сохранности. Новые вторичные обмотки (одинаковые на обеих катушках) наматывают эмалированным медным проводом (ПЭЛ или ПЭВ) в соответствии с данными, приведенными в таблице. Чем сильнее падает напряжение в сети, тем больше потребуется витков и тем меньше допустимая мощность нагрузки.

После перемотки и сборки трансформатора выводы 2 и 2″ половин первичной обмотки, находящихся на разных стержнях магнитопровода, соединены перемычкой. Половины вторичной обмотки нужно соединить последовательно таким образом, чтобы их суммарное напряжение было максимальным (при неправильном соединении оно окажется близким к нулю). По максимуму суммарного напряжения вторичной обмотки и сети нужно определить, какой из оставшихся свободными выводов этой обмотки следует соединить с выводом 1 первичной, а какой — с нагрузкой.

Трансформатор Т2 — любой сетевой с напряжением на вторичной обмотке, близким к указанному на схеме при потребляемом от этой обмотки токе 5О…1ООмА.

Таблица 1

Добавочное напряжение, В	70	60	50	40	30	20
Максимальная мощность нагрузки, кВт	1	1.2	1.4	1,8	2,3	3,5
Число витков обмотки II	60+60	54+54	48+48	41+41	32+32	23+23
Диаметр провода, мм	1.5	1,6	1,8	2	2,2	2,8

Включив собранный стабилизатор в сеть, подстроечным резистором R1 установите напряжение на нагрузке равным 220 В. Следует учитывать, что описанное устройство не устраняет колебания сетевого напряжения, если оно превышает 220 В или опускается ниже минимального, принятого при расчете трансформатора.

Стабилизатор, устанавливаемый в сыром помещении, нужно обязательно поместить в заземленный металлический корпус.

Примечание: в тяжелых режимах работы стабилизатора, мощность, рассеиваемая транзистором VT2, бывает весьма увеличенной. Именно она, а не мощность трансформатора, может ограничить допустимую мощность нагрузки. Поэтому следует позаботиться о хорошем теплоотводе транзистора.

Электронный стабилизатор напряжения 220 своими руками. Виды и схемы стабилизаторов напряжения

Исследовав источники и ряд сайтов в Интернете, я упростил стабилизатор переменного напряжения, описанный в статье . Число микросхем удалось сократить до четырёх, число оптосимисторных ключей — до шести. Принцип действия стабилизатора такой же, как у прототипа .

Основные технические характеристики стабилизатора напряжения:

• Входное напряжение, В …..135…270
• Выходное напряжение, В. . . .197…242
• Максимальная мощность нагрузки, кВт ………………5
• Время переключения или отключения нагрузки,мс ……. 10

Схема предлагаемого стабилизатора показана на рисунке. Устройство состоит из силового модуля и блока управления. Силовой модуль содержит мощный автотрансформатор Т2 и шесть ключей переменного тока, обведённых на схеме штрихпунктирной линией.

Остальные детали образуют блок управления. Он содержит семь пороговых устройств: I — DA2.1 R5 R11 R17, II -DA2.2 R6 R12 R18, III — DA2.3 R7 R13 R19, IV — DA2.4 R8 R14 R20, V — DA3.1 R9 R15 R21, VI — DA3.2 R10 R16 R22, VII -DA3.3 R23. На одном из выходов дешифратора DD2 присутствует напряжение высокого уровня, которое вызывает включение соответствующего светодиода (одного из HL1 — HL8).

Мощный автотрансформатор Т2 включён иначе, чем в прототипе. Напряжение сети подаётся на один из отводов обмотки или на обмотку целиком через один из симисторов VS1—VS6, а нагрузка подключена к одному и тому же отводу. При таком включении расходуется меньше провода на обмотку автотрансформатора.

Напряжение обмотки II трансформатора Т1 выпрямляют диоды VD1, VD2 и сглаживает конденсатор С1. Выпрямленное напряжение пропорционально входному. Оно используется как для питания блока управления, так и для измерения входного напряжения сети. С этой целью оно подаётся на делитель R1—R3. С движка подстроечного резистора R2 поступает на неинвертирующие входы операционных усилителей DA2.1 —DA2.4, DA3.1—DA3.3. Эти ОУ используются в качестве компараторов напряжения. Резисторы R17—R23 создают гистерезис переключения компараторов.

В таблице ниже показаны пределы изменения выходного напряжения Uвых и логические уровни напряжения на выходах операционных усилителей и входах дешифратора DD2, а также включённые светодиоды в зависимости от входного напряжения Uвх без учёта гистерезиса.

Микросхема DA1 вырабатывает стабильное напряжение 12 В для питания остальных микросхем. Стабилитрон VD3 вырабатывает образцовое напряжение 9 В. Оно подаётся на инвертирующий вход ОУ DA3.3. На инвертирующие входы других ОУ оно поступает через делители на резисторах R5—R16.

При сетевом напряжении ниже 135 В напряжение на движке резистора R2, а значит, и на неинвертирующих входах ОУ меньше, чем на инвертирующих. Поэтому на выходах всех ОУ низкий уровень. На всех выходах микросхемы DD1 также низкий уровень. В этом случае появляется высокий уровень на выходе О (вывод 3) дешифратора DD2. Включён светодиод HL1, показывая слишком низкое напряжение сети. Все оптосимисторы и симисторы закрыты. Напряжение на нагрузку не подаётся.

При напряжении сети от 135 до 155 В напряжение на движке резистора R2 больше, чем на инвертирующем входе DA2.1, поэтому на его выходе высокий уровень. На выходе элемента DD1.1 также высокий уровень. В этом случае появляется высокий уровень на выходе 1 (вывод 14) дешифратора DD2 (см. таблицу). Светодиод HL1 гаснет. Включается светодиод HL2, течёт ток через излучающий диод оптрона U6, вследствие чего оптосимистор этого оптрона открывается. Через открытый симистор VS6 напряжение сети подаётся на нижний по схеме отвод (вывод 6) относительно начала обмотки (вывода 7) автотрансформатора Т2. Напряжение на нагрузке больше напряжения сети на 64…71 В.

При дальнейшем повышении напряжения сети оно будет переключаться на следующий вверх по схеме вывод автотрансформатора Т2. В частности, напряжение сети от 205 до 235 В непосредственно поступает на нагрузку через открытый симистор VS2, а также на выводы 1—7 автотрансформатора Т2.

При напряжении сети от 235 до 270 В на выходах всех ОУ, кроме DA3.3, высокий уровень, ток течёт через светодиод HL7 и излучающий диод U1.2. Напряжение сети через открытый симистор VS1 подключено ко всей обмотке автотрансформатора Т2. Напряжение на нагрузке меньше напряжения сети на 24…28 В.

При напряжении сети более 270 В на выходах всех ОУ высокий уровень, а ток течёт через светодиод HL8, который сигнализирует о чрезмерно высоком напряжении сети. Все оптосимисторы и симисторы закрыты. Напряжение на нагрузку не подаётся.

Маломощный трансформатор Т1 аналогичен применённому в прототипе, за исключением того, что его вторичная обмотка содержит 1400 витков с отводом от середины. Мощный автотрансформатор Т2 — готовый от промышленного стабилизатора VOTO 5000 Вт. Отмотав вторичную обмотку и часть первичной, я сделал новые отводы, считая от начала обмотки (вывода 7): вывод 6 от 215-го витка (150 В), вывод 5 от 236-го витка (165 В), вывод4 от 257-го витка (180 В), вывод 3 от 286-го витка (200 В), вывод 2 от 314-го витка (220 В). Вся обмотка (выводы 1—7) имеет 350 витков (245 В).

Постоянные резисторы — С2-23 и ОМЛТ, подстроечный резистор R2 — С5-2ВБ. Конденсаторы С1 —СЗ— К50-35, К50-20. Диоды (VD1, VD2) можно заменить на — , КД243Б— КД243Ж.

Микросхему можно заменить отечественными аналогами КР1157ЕН12А, КР1157ЕН12Б.

Налаживание выполняют с помощью ЛАТРа. Вначале устанавливают пороги переключения. Для достижения более высокой точности установки резисторы R17—R23, создающие гистерезис, не устанавливают. Мощный автотрансформатор Т2 не подключают. Устройство подключают к сети через ЛАТР. На выходе ЛАТРа устанавливают напряжение 270 В. Перемещают движок подстроечного резистора R2 снизу вверх по схеме до включения светодиода HL8. Далее на выходе ЛАТРа устанавливают напряжение 135 В. Подбирают резистор R5 так, чтобы напряжение на инвертирующем входе (вывод 2) ОУ DA2.1 было равно напряжению на его неинвертирующем входе (вывод 3). Затем последовательно подбирают резисторы R6…R10, устанавливая пороги переключения 155 В, 170 В, 185 В, 205 В, 235 В, сверяя логические уровни с таблицей. После этого устанавливают резисторы R17— R23. В случае необходимости подбирают их сопротивления, устанавливая необходимую ширину петли гистерезиса. Чем больше сопротивление, тем меньше ширина петли. Установив пороги переключения, подключают мощный автотрансформатор Т2, а к нему нагрузку, например, лампу накаливания мощностью 100…200 Вт. Проверяют пороги переключения и измеряют напряжение на нагрузке. После налаживания светодиоды HL2—HL7 можно удалить, заменив их перемычками.

ЛИТЕРАТУРА:

1. Годин А. Стабилизатор переменного напряжения. — Радио, 2005, № 8.
2. Озолин М. Усовершенствованный блок управления стабилизатора переменного напряжения. — Радио, 2006, № 7.

В статье рассматривается возможность безразрывного переключения цепей переменного тока с помощью электромеханических реле. Показана возможность уменьшения эрозии контактов реле и, как следствие повышение долговечности и уменьшение помех от работы на примере стабилизатора напряжения сети для квартиры.

Идея

Встретил в интернете рекламу на сайте ООО «Прибор», г. Челябинск:
Стабилизаторы напряжения марки Селен, выпускаемые нашим предприятием, основаны на принципе ступенчатого регулирования напряжения путем безразрывного переключения обмоток автотрансформатора (патент на изобретение № 2356082). В качестве ключей используются мощные быстродействующие реле.
Приведены картинки переключений (слева «Селен», справа — с обычными характеристиками)

Меня эта информация заинтересовала, я вспомнил, что в кинопередвижке «Украина» тоже было безразрывное переключение напряжения – там, на время переключения между смежными контактами переключателя подключался проволочный резистор. Я стал искать в интернете, что-либо полезное по этому поводу. Ознакомиться с изобретением №2356082 я не смог.

Мне удалось найти статью «Типы стабилизаторов напряжения», где рассказывалось о возможности подключения диода к контактам реле в момент переключения. Идея заключается в том, чтобы в переменном напряжении произвести переключение во время положительного полупериода. При этом можно подключить диод параллельно контактам реле на время переключения.

Что дает такой способ? Переключение 220В меняется на переключение всего 20В, и так как нет разрыва тока нагрузки, то и практически нет дуги. Кроме того, при малых напряжениях дуга практически не возникает. Нет дуги – контакты не подгорают и не изнашиваются, надежность увеличивается в 10 и более раз. Долговечность контактов будет определяться только механическим износом, а он составляет 10 миллионов переключений.

На базе этой статьи были взяты самые обычные реле и измерены время отключения, время нахождения в разорванном состоянии и время включения. Во время измерений увидел на осциллографе дребезг контактов, который вызывал большое искрение и эрозию контактов, что резко уменьшает ресурс работы реле.

Для реализации и проверки этой идеи был собран релейный стабилизатор переменного тока мощностью 2 кВт, для питания квартиры. Вспомогательные реле подключают диод только на время переключения основного реле во время положительного полупериода. Оказалось, что реле имеют значительные времена задержки и дребезга, но, тем не менее операцию переключения удалось умесить в один полупериод.

Принципиальная схема

Состоит из автотрансформатора переключаемого как по входу, так и по выходу при помощи реле.
В схеме применено прямое измерение переменного напряжения микроконтроллером. Выходное напряжение через делитель R13, R14, R15, R16 поступает на вход микроконтроллера через конденсатор C10 .
Питание реле и микросхемы осуществляется через диод D3 и микросхему U1 . Кнопка SB1 совместно с резистором R1 служат для калибровки стабилизатора. Транзисторы Q1-Q4 – усилители для реле.
Реле Р1 и Р2 – основные, а реле Р1а и Р2а совместно с диодами D1 и D5 и замыкают цепь во время переключения основных реле. Для уменьшения времени отключения реле в усилителях реле, применены транзисторы BF422 и обмотки реле шунтированы диодами 1N4007 и диодами Зенера на 150 Вольт, включенными встречно.
Для уменьшения импульсных помех, попадающих из сети, на входе и выходе стабилизатора стоят конденсаторы C1 и C11.
Трехцветный светодиод индицирует уровни напряжения на входе стабилизатора: красный – низкое, зеленый – норма, синий – высокое.

Программа

Программа написана на языке СИ (mikroC PRO for PIC), разбита на блоки и снабжена комментариями. В программе применено прямое измерение переменного напряжения микроконтроллером, что позволило упростить схему. Микропроцессор применен PIC16F676 .
Блок программы zero ожидает появление спадающего перехода через ноль
По этому перепаду происходит либо измерение величины переменного напряжения, либо начинается переключение реле.
Блок программы izm_U измеряет амплитуды отрицательного и положительного полупериодов

В основной программе производиться обработка результатов измерений и если необходимо дается команда на переключение реле.
Для каждой группы реле написаны отдельные программы включения и выключения с учетом необходимых задержек R2on , R2off , R1on и R1off .
5-й бит порта C задействован в программе для подачи импульса синхронизации на осциллограф, чтобы можно было посмотреть на результаты эксперимента.

Технические характеристики

При изменении входного напряжения в пределах 195-245 Вольт выходное напряжение поддерживается с точностью 7%. При изменении входного напряжения в пределах 185-255 Вольт выходное напряжение поддерживается с точностью 10%
Выходной ток в длительном режиме 9 А.

Детали и конструкция

При сборке использован трансформатор ТПП 320-220-50 200 Вт. Обмотки его соединены на 240 Вольт, что позволило уменьшить ток холостого хода. Основные реле TIANBO HJQ-15F-1 , а вспомогательные LIMING JZC — 22F .
Все детали установлены на печатной плате, закрепленной на трансформаторе. Диоды D1 и D5 должны выдерживать ток 30-50А в течение времени переключения (5-10 мсек).

Прибор повешен на стене и закрыт кожухом из жести

Настройка

Налаживание устройства заключается в проверке безобрывного переключения и установке номинального напряжения 220 Вольт с помощью построечного резистора R15 и кнопки SB1.
Необходимо подать на вход напряжение от ЛАТР»а через лампу накаливания мощностью 100 – 150 Вт, установить напряжение 220 Вольт и удерживая кнопку добиться зеленого свечения, вращая построечный резистор.
После этого кнопку отпустить, вольтметр подключить к выходу устройства и вращая ЛАТР проверить пороги переключения: нижний 207 Вольт и верхний 232 вольта. При этом лампа накаливания при переключениях не должна вспыхивать или светиться, что свидетельствует о правильной работе. Также работу безобрывного переключения можно увидеть на осциллографе, для этого надо подключить внешний запуск к порту RC5 и наблюдать выходное напряжение стабилизатора в, изменяя входное напряжение. В моменты переключений синусоида на выходе не должна разрываться.
При напряжении на выходе меньше 187V горит красный диод, а зеленый мигает.
При напряжении на выходе больше 242V горит синий диод, а зеленый мигает.

Стабилизатор работает у меня 3-й месяц и показал себя очень хорошо. До этого у меня работал стабилизатор предыдущей разработки . Он работал хорошо, но иногда в момент его переключения срабатывал источник бесперебойного питания компьютера. С новым стабилизатором эта проблема исчезла безвозвратно.

Учитывая, что в реле резко уменьшилась эрозия контактов (практически нет искрения), можно было бы в качестве основных использовать менее мощные реле (LIMING JZC — 22F).

Замеченные недостатки

Довольно сложно было подобрать в программе время задержки реле.
Для такого включения желательно применять более быстродействующие реле.

Выводы

a) Безобрывное переключение цепей переменного тока с помощью реле – вполне реальная и разрешимая задача.
b) Можно в качестве вспомогательного реле применить тиристор или симистор, тогда на реле не будет падения напряжения, а симистор за 10 мсек не успеет нагреться.
c) В таком режиме искрение контактов резко уменьшается, а долговечность возрастает, и уменьшаются помехи от переключений реле

Использованы источники

1. на сайте “Энергосбережение в Украине”
2. Официальный web-сайт предприятия ООО «Прибор», г. Челябинск
3. Даташиты на детали

Файлы

Схема, чертеж печатной платы и программа с прошивкой
▼ 🕗 12/08/12 ⚖️ 211,09 Kb ⇣ 165 Здравствуй, читатель! Меня зовут Игорь, мне 45, я сибиряк и заядлый электронщик-любитель. Я придумал, создал и содержу этот замечательный сайт с 2006 года.
Уже более 10 лет наш журнал существует только на мои средства.

Хорош! Халява кончилась. Хочешь файлы и полезные статьи — помоги мне!

Стабилизатор напряжения для дома | Заметки электрика

Здравствуйте, уважаемые читатели сайта http://zametkielectrika.ru.

Тема сегодняшней статьи относится к таким неотъемлемым в настоящее время устройствам, как стабилизаторы напряжения для дома. Сейчас я Вам поясню почему неотъемлемые. Энергоснабжающая организация не уделяет должного внимания на качество поставляемой электроэнергии потребителям. Причиной этому может являться отсутствие законов и наложение санкций при несоответствующем качестве. К тому же не стоит забывать, что энергоснабжающая организация является монополистом по поставке электрической энергии.

Поставляемая электроэнергия является товаром. И если этот «товар» будет не надлежащего качества, то это может привести к выходу из строя электрооборудования. Поэтому каждый потребитель должен позаботиться о себе сам, применив стабилизаторы напряжения для дома, которые предназначены для поддержания стабильного напряжения питания нагрузок бытового и промышленного назначения.

Что же такое «качество» электрической энергии?

Для этого обратимся к следующим нормативным документам, где регламентируются параметры электрической сети от источника питания до потребителя.

В этих ГОСТах представлена расшифровка параметров и цифровые показатели качества электрической энергии, методы их измерения, причины и вероятности появления того или иного отклонения качества.

Кстати, скачать ПУЭ 7 издание Вы можете с моего сайта.

Теперь давайте рассмотрим основные показатели качества электрической энергии, согласно ГОСТ 13109-97.

Основные показатели электрической энергии

1. Отклонение напряжения

Существуют следующие нормы отклонений:

• нормально-допустимые (±5%)
• предельно-допустимые (±10%)

Согласно ГОСТа 21128-83, номинальное действующее напряжение однофазной бытовой сети должно составлять 220 (В). Отсюда следует, что предел напряжений от 209 — 231 (В) является нормально-допустимым отклонением, а предел напряжений от 198 — 242 (В) — предельно-допустимым отклонением.

2. Провал напряжения

Провал напряжения — это падение напряжения ниже, чем 198 (В) длительностью более 30 секунд. Глубина провала напряжения может достигать до 100%.

3. Перенапряжение

Перенапряжение — это превышение амплитудного значения напряжения больше 339 (В).

Напоминаю, что амплитудное значение 310 (В) соответствует действующему значению 220 (В).

Более подробно о причинах возникновения перенапряжений читайте в моей статье: виды перенапряжений и их опасность.

Так что же такое стабилизатор напряжения для дома?

Стабилизатор напряжения — это автоматическое устройство, которое при изменении входного напряжения, на выход выдает стабильное заданное напряжение 220 (В). Схематично можно изобразить так:

Рассмотрим проблемы, которые могут возникнуть с питающим напряжением в своих домах, коттеджах и садах.

Наружная электропроводка для большинства дачных поселков была построена и рассчитана еще в прошлом веке, когда нормы потребления на каждый дом принимались около 2 (кВт). В настоящее время только один электрический чайник потребляет около 1 (кВт), стиральная машинка около 2 (кВт), не говоря уже об электрических плитах, мощность которых достигает 10 (кВт) и больше.

По причине долгого срока эксплуатации состояние питающих линий с каждым годом ухудшается. Обслуживающие электрики приезжают на линию только по аварийным заявкам и вызовам. Периодические проверки и обслуживание линий ведется по минимуму.

От воздействий атмосферных осадков происходит окисление проводов, что уменьшает их сечение, в местах соединений проводов ухудшается электрический контакт, что приводит к дополнительным потерям. Также увеличивается число потребителей на одну и ту же линию. Хотя в последнее время в технических условиях на подключение дома энергоснабжающая организация обязывает установку ограничителей мощности.

Что в итоге мы имеем?

Когда линия не нагружена, то величина питающего напряжения не выходит за рамки норм. Как только нагрузка на линии начинает постепенно расти (люди приходят с работы), питающее напряжение начинает уменьшаться. По личному примеру скажу, что в одной из деревень величина напряжения в вечернее время достигала 150 (В). При таком напряжении холодильники выходят из строя, лампочки светят тускло, электрические печи не греют до номинальной температуры и т.д.

Как выходит из данной ситуации энергоснабжающая организация?

Очень просто.

Они выставляют на питающем трансформаторе с помощью привода ПБВ или РПН изначально повышенный уровень напряжения, чтобы в часы максимальной нагрузки напряжение было в норме, ну или почти в норме. Но ведь изначально выставленный повышенный уровень напряжения на питающем трансформаторе приводит к скорому перегоранию лампочек, а также к выходу из строя бытовой аппаратуры и техники.

Что же получается? Палка о «двух концах»?

Кто в данном тексте увидел свою проблему, то рекомендую Вам позаботиться о себе самостоятельно, вооружившись стабилизатором напряжения для дома. Ниже я познакомлю Вас с типами стабилизаторов.

Типы стабилизаторов напряжения для дома

Рассмотрим классификацию стабилизаторов напряжения для дома.

1. Феррорезонансные или магниторезонансные стабилизаторы напряжения

Это самые «древние» стабилизаторы напряжения для дома, которые применялись для питания первых цветных телевизоров. Помните, такую «коробку»?

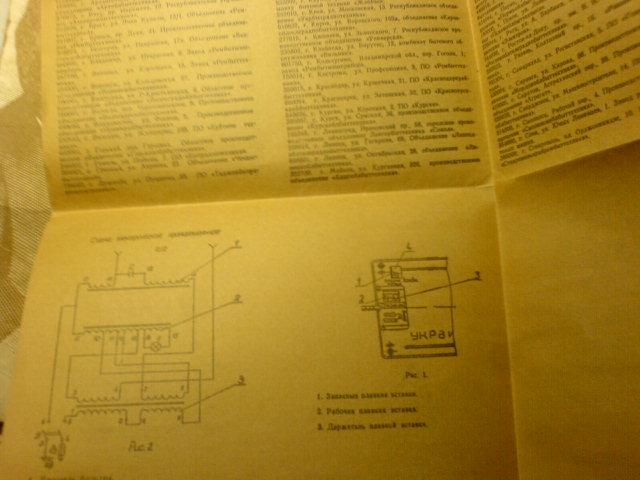

Стабилизатор напряжения для дома «Украина-2″ мощностью всего то 315 (Вт).

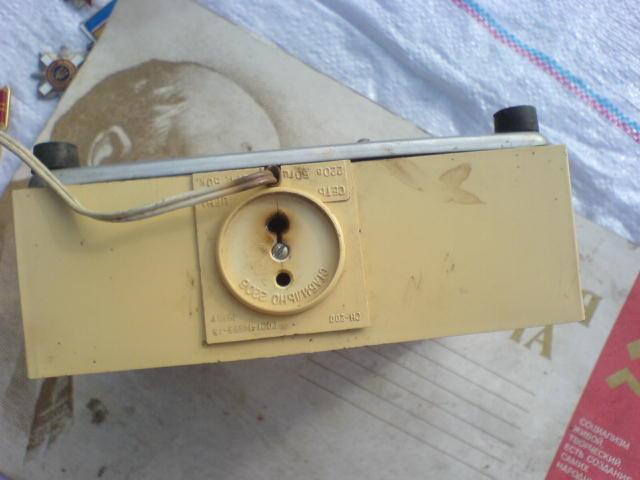

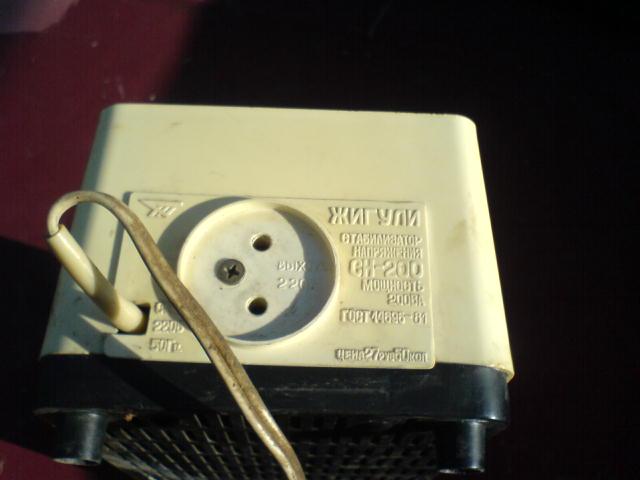

А это еще один феррорезонансный стабилизатор напряжения.

Принцип их работы основывается на явлении магнитного насыщения ферромагнитных сердечников трансформаторов или дросселей.

У этих стабилизаторов напряжения недостатков пожалуй гораздо больше, чем достоинств. Во-первых, они выпускались небольшой мощности (до 600 Вт). Во-вторых, они очень сильно искажают синусоидальную форму выходного напряжения. В-третьих, они очень сильно гудят, а также у них узкий диапазон стабилизации и они частенько выходят из строя при повышенном напряжении в сети.

2. Дискретные (ступенчатые) стабилизаторы напряжения

Следующий тип стабилизаторов напряжения для дома, который мы рассмотрим, называются дискретными или ступенчатыми.

Принцип их работы основывается на ступенчатой коррекции напряжения, осуществляемой переключением отводов обмотки автотрансформатора с помощью ключей.

Ключи бывают либо релейными, либо полупроводниковыми (симисторы).

Ниже на рисунке приведена упрощенная схема дискретного стабилизатора для дома с прямым включением 5 ключей. Обычно такая схема применяется у самых дешевых моделей. Каждый ключ (реле или симистор) настроен на определенный порог срабатывания по уровню входного напряжения сети. При достижении этого значения ключ замыкает часть обмотки автотрансформатора.

Про достоинства таких типов стабилизаторов напряжения для дома могу сказать то, что они обладают высокой скоростью реакции на изменение входного напряжения, что необходимо для двигательных нагрузок, таких как холодильник, стиральная машина, глубинный насос и др.

Время реакции на изменение входного напряжения зависит от количества обмоток и скорости работы ключей.

Также у них небольшой вес и габариты, отсутствуют движущиеся части, в отличие от электромеханических стабилизаторов, а также широкий диапазон входных напряжений.

Из недостатков можно отметить то, что напряжение на выходе меняется ступенчато и во время процесса регулирования происходит прерывание выходного напряжения.

Сейчас мы рассмотрим электромеханические стабилизаторы напряжения для дома. Их принцип работы основан на регулировании напряжения за счет перемещения щетки по обмотке автотрансформатора.

Непрерывность фазы выходного напряжения обеспечивается конструкцией токосъемника, т.е. щеткой. Ширина щетки приблизительно равна 2,2 диаметра провода обмотки автотрансформатора, чтобы при переходе с одного витка на другой электрический контакт не терялся.

Достоинства электромеханического стабилизатора напряжения:

• плавное регулирование
• отсутствие помех при работе
• отсутствие искаженной формы напряжения
• отсутствие электронных ключей, коммутирующих рабочий ток
• высокая точность удержания выходного напряжения — 220 ± 3% (в отличие от дискретных — 220 ± 7%)

Недостатки электромеханического стабилизатора напряжения:

• необходимо следить за износом щетки
• искрение во время перемещения щетки по обмотке автотрансформатора
• во время работы двигателя сервопривода слышно гудение

Выводы

Про необходимость установки стабилизаторов напряжения для дома я Вам пояснил. Далее решать только Вам. С типами стабилизаторов я Вас познакомил. Рекомендую Вам приобретать только дискретные или электромеханические стабилизаторы (сам лично склоняюсь к последним), про феррорезонансный вообще забудьте.

P.S. В следующей статье мы научимся выбирать стабилизатор напряжения по мощности. Покажу Вам пример расчета мощности стабилизатора для своей квартиры. А также поговорим о месте их установки и креплении. Чтобы не пропустить выход новых статей — пройдите процедуру подписки. Форма находится в конце каждой статьи и в правой колонке сайта.

zametkielectrika.ru

стабилизатор напряжения 220в своими руками — Меандр — занимательная электроника

Цифровой вольтметр сетевого напряжения на микроконтроллере ATTINY26, содержит 10-разрядный АЦП, трехразрядный светодиодный индикатор с динамической индикацией, линейный стабилизатор 7805, ну еще несколько токоограничительных резисторов. Конечно, большая часть рассыпухи используется для работы безтрансформаторного БП. Ниже приведена схема вольтметра. Детали: все диоды в схеме использованы типа 1N4007, но подойдут и любые другие с прямым током от 0,5А …

В статье приведено описание устройства, которое позволяет наглядно с помощью двух светодиодных линеек отображать текущее значение напряжения сети ~220 В и тока потребления в контролируемой линии, а также осуществлять звуковую сигнализацию при выходе уровней напряжения и тока за установленные границы. Идея контролировать состояние домашней питающей сети возникает, думаю, у многих, особенно после очередной оплаты за …

R1, R2, R3 — делители напряжения в диапазонах 0-1,2В, 0-12В и 0-120В. Вольтметр индикатор собран на микросхеме LM3914. Ток протекающий через каждый светодиод может достигать 30мА. R4 — регулирует яркость светодиодов. Каждый светодиод имеет шаг 1,2В (в диапазоне 12В). Изменив значения делителей напряжения R1 R2 R3 Вы можете самостоятельно подобрать необходимый Вам диапазон измерения напряжения.

Технические характеристики: Напряжение питания – 10-17 В Шаг индикации напряжения – 0.5 В Диапазон измерения напряжения – 10.5-16 В Количество точек индикации – 12 Максимальный ток потребления – 40 мА Устройство представляет собой универсальный линейный индикатор напряжения на базе КР1003ПП1. Сигнал индицируется шкалой из 12 светодиодов, загорающихся последовательно в зависимости от входного напряжения. При использовании …

meandr.org

Подключение стабилизатора напряжения пошаговая инструкция

В зависимости от того, какой стабилизатор напряжения вы выбрали, стоит рассмотреть несколько вариантов подключения. (Меню кликабельно)

Кроме того, важно определиться с местом расположения стабилизатора

Зачастую бывает так, что в квартире (доме, офисе) есть необходимость подключить только одно-два устройства под стабилизатор, а остальные в таком не нуждаются.

Это случается тогда, когда входящее напряжение в сети незначительно отличается от номинальных 220 вольт и его перепады незначительны (+/- 15 вольт).

В таких случаях, действительно нет необходимости подключать полностью весь дом и достаточно защитить плазменный телевизор, спутниковый тюнер или компьютер.

Для подключения по такой схеме необходимо, тем не менее, позаботиться о том, чтобы высокоточная техника (аудио, видеосистемы, ПК) были дополнительно подключены через сетевой фильтр. Это необходимо для того, чтобы эти источники не давали помехи друг на друга, а также, чтобы отфильтровать скачки напряжения от работы сварки во дворе, например.

Стоит отметить, что в случае подключения газового котла, необходимо также включить в схему ИБП – источник бесперебойного питания, который обеспечит корректную работу оборудования даже при отключении электричества.

Непосредственно к самому выпрямителю можно подключать мощные токоприемники, такие, как насос, холодильник, микроволновая печь, электродуховка, пылесос, пароварка, утюг. Эти потребители не требуют особой точности в стабилизации и мало зависят от перепадов напряжения.

Схема подключения всей квартиры через стабилизатор напряжения

Этот способ подключения стабилизатора напряжения наиболее приемлем для современных квартир и домов.

Выпрямитель в этом случае является самым первым прибором после электросчетчика и обеспечивает стабильным и ровным напряжением все токоприемники квартиры, дачи или дома.

При таком подключении наиболее правильным считается проведение отдельных линий под разные типы электроприборов. Каждая из линий должна оборудоваться своими пакетниками (освещение, насос, телевизор+аудиосистема, компьютер и т.д.)

Но очень редко на этапе строительства учитывается, какие электроустановки будут включаться в ту или иную розетку, поэтому возникают ситуации, когда с помощью удлинителя удобно подключить маломощную, но точную технику (телевизор, спутниковая антенна) в одну розетку с «грубой» (холодильник, стиральная машина, насос, утюг).

При этом «грубая» техника при включении будет создавать помехи, которую стабилизатор, расположенный на входе в дом, отфильтровать не в состоянии. Поэтому старайтесь избегать такого соседства и подключать такие электроприборы как можно дальше друг от друга.

Если же это невозможно, то перед «точной» техникой должен обязательно стоять сетевой фильтр.

Три фазы

Нередко в помещение заходит не одна, а три фазы. В этом случае нужно подключать один трехфазный стабилизатор напряжения или три однофазных.

Первый из них используется только в том случае, если будут применяться электроприборы, рассчитанные на 380 вольт, например мощные электродвигатели, но такие устройства в быту обычно не используются.

Подключение стабилизаторов к трем фазам

Если же в дом поступает три фазы (380 вольт), то лучше использовать схему из трех стабилизаторов, которая обеспечит качественным, ровным 220 В электричеством всю элетрику в доме.

Более того, даже в промышленных масштабах рекомендуется использовать схему из трех однофазных, т.к. в случае выхода из строя или попросту отключения одного из них, в сети остается 220 вольт, что невозможно при использовании трехфазного – тот попросту отключает электричество полностью.

Поэтому, если в сети преобладают потребители по 220 вольт, а не по 380 – следует использовать схему из трех стабилизаторов.

Схема подключения показана на рисунке.

Трехфазный вход имеет четыре провода – один из которых – ноль, является общим для всех трех стабилизаторов в системе, а каждая отдельная фаза пропускается через отдельный выпрямитель.

Перепады напряжения негативно сказываются на любой бытовой технике. Особенно это касается высокоточной электроники, регулирующей работу отопительных приборов.

Для того, чтобы выровнять ток в домашних условиях используют стабилизатор напряжения. В самом простом варианте он работает по принципу реостата, повышая и понижая сопротивление в зависимости от силы тока. Но есть и более современные приборы, которые в полной мере защищают технику от скачков напряжения. О том, как их сделать и поговорим.

Стабилизатор напряжения и принцип его действия

Для более детального понимания работы прибора рассмотрим составляющие электрического тока:

• сила тока,
• напряжение,
• частота.

Сила тока – это количество заряда, который прошел через проводник за определенный промежуток времени. Напряжение, если объяснять очень просто, эквивалентно понятию работы, которое совершает электрическое поле. Частота – это скорость, с которой поток электронов меняет свое направление. Данная величина характерна исключительно для переменного тока, который циркулирует в электросети. Большинство бытовых приборов рассчитано на напряжение в 220 Вольт, при этом сила тока должна быть 5 Ампер, а частота 50 Герц.

В большинстве случаев бытовая техника имеет допустимую вилку по каждому из параметров, но любая защита рассчитана на то, что условия работы приборов длительное время будут неизменными. В нашей же сети колебания тока происходят практически постоянно. Амплитуда составляет до 2 А по силе тока и до 40-50 В, по напряжению. Частота тока, также отлична от 50 Гц и составляет от 40 Гц до 60 Гц.

Данная проблема связана со многими факторами, но главный среди них, — удаленность конечного потребителя от источника электричества. В результате достаточно длительной транспортировки и многократной трансформации, ток теряет стабильность. Данный дефект электросетей присутствует не только у нас, но и в любых других странах, которые пользуются электричеством. Поэтому был придуман специальный прибор, позволяющий стабилизировать выходной ток.

Виды стабилизаторов напряжения

Так как ток – это направленное движение частиц, для его регулировки используются:

• механический метод,
• импульсный метод.

Механический основан на законе Ома. Такой стабилизатор называется линейным. Он состоит из двух колен, соединенных между собой реостатом. Напряжение подается на одно колено, проходит по реостату и попадает на второе колено, с которого уже и раздается далее. Преимущества данного метода заключается в том, что он позволяет достаточно точно установить параметры выходного тока. В зависимости от предназначения, линейный стабилизатор модернизируют дополнительными запчастями. Стоит отметить, что прибор эффективно справляется со своей задачей только в том случае, если разница между входным и выходным током невелика. В противном случае стабилизатор будет иметь низкий КПД. Но даже этого достаточно, чтобы защитить бытовую технику и обезопасить себя от короткого замыкания в случае перенагрузки сети.

Импульсный стабилизатор напряжения основан на принципе амплитудной модуляции тока. Схема стабилизатора напряжения устроена таким образом, что в цепи есть выключатель, который автоматически разрывает цепь через равные промежутки времени. Это позволяет подавать ток частями и равномерно накапливать его в конденсаторе. После того, как он зарядится, уже выровненный ток подается на приборы. Недостаток этого метода в том, что он не позволяет задать определенную величину. Тем не менее, достаточно часто встречаются импульсные повышающе-понижающие стабилизаторы, которые оптимально подходят для бытового использования. Они выравнивают ток в пределах чуть ниже или чуть выше нормы. В обоих случаях все параметры тока не выходят за допустимую вилку.

Важно отметить и разделение приборов на:

• стабилизатор напряжения однофазный,
• стабилизатор напряжения трехфазный.

После перераспределения в трансформаторе, выходит трехфазная линия, она как правило идет до распределительного щитка на отдельно взятый дом. Далее от щитка в квартиру идут уже стандартные фаза и ноль. Таким образом большинство бытовых приборов рассчитано именно на однофазную сеть. Поэтому в типовых квартирах целесообразно использовать однофазный стабилизатор. К тому же, стоит он в 10 раз дешевле трехфазного, даже если собрать его своими руками.

Стабилизаторы напряжения для дачи могут быть и трехфазными. Особенно актуально это для мощных насосов, культиваторов и тяжелой строительной техники. В таком случае необходимо сделать стабилизатор, рассчитанный на трансформацию тока под конкретный прибор. На практике сделать это достаточно сложно. Поэтому проще взять его в аренду. Использование указанных выше приборов носит временный характер, поэтому смысла тратить время и деньги на трехфазный стабилизатор напряжения нет.

Основные элементы стабилизатора напряжения

Для того, чтобы собрать простой выравниватель тока не понадобится ни особых навыков, ни специфических деталей. Стабилизаторы напряжения для дома состоят из:

• трансформатора,
• конденсаторов,
• резисторов,
• диодов,
• провода для соединения микросхемы.

Идеально, если есть старый сварочный аппарат. Переделать его в стабилизатор напряжения очень легко, к том же не понадобится покупать дополнительные запчасти и конструировать корпус для микросхем. Этому вопросу посвящено видео в конце статьи. Но, ненужная сварка – это большая редкость, поэтому рассмотрим процедуру создания стабилизатора напряжения с нуля. Так как импульсный стабилизатор не позволяет провести точную настройку параметров, рассматривать будем линейный стабилизатор напряжения.

Изготовление самодельного стабилизатора напряжения

Его основа – это трансформатор. На практике трансформаторы намного меньше, чем массивные будки для выравнивания высокого напряжения, приходящего с электростанции. Они представляют собой две катушки, образующие индуктивную электромагнитную связь. Проще говоря, ток подается на одну катушку, заряжает ее, затем возникает электромагнитное поле, которое заряжает вторую катушку, с которой ток идет далее. Эта взаимосвязь выражена формулой:

U 2	=	N 2	=	I 1
U 1		N 1		I 2

• U 1 – напряжение на первичной обмотке,
• U 2 – напряжение на вторичной обмотке,
• N 1 – число витков на первичной обмотке,
• N 2 – число витков на вторичной обмотке,
• I 1 – сила тока на первичной обмотке,
• I 2 – сила тока на вторичной обмотке.

Формула не идеальна, так как позволяет либо понижать напряжение, либо его повышать. В 90% случаев к потребителю доходит ток с низким напряжением. Поэтому имеет смысл сразу же сделать повышающий трансформатор. Индуктивные катушки к нему продаются в магазинах электротехники либо на любом блошином рынке. Важно отметить, что число витков должно быть не менее 2000 тысяч, так как иначе трансформатор будет очень сильно греться и вскоре сгорит. Для того, чтобы выбрать мощность трансформатора, необходимо замерять напряжение в сети. Для расчетов возьмем значение 196 В. Формула приобретает такой вид:

Как видно из формулы, сила напряжения на выходе будет 220х4/196=4,4 А. Большинство электроприборов допускает вилку в 1 А. Поэтому полученная величина достаточна для нормальной работы техники.

Стабилизатор напряжения, энергия в котором увеличивается на заданную величину готов. Но, если в сети произойдет скачек мощности, то формула примет следующие значения:

Это приведет к поломке большинства электроприборов.

Для устранения данного дефекта воспользуемся законом Ома:

• U– напряжение,
• I– сила тока,
• R– сопротивление.

264=4,47хR, R=264/4,47=60. Данная формула говорит о том, что в идеале сопротивление всех элементов в системе будет составлять 60 Ом. Если понизить сопротивление, то напряжение уменьшиться:

220=4,47хR, R=220/4,47=50.

Для изменения сопротивления сети используется прибор, под названием реостат. Естественно, регулировать его вручную достаточно неудобно. Поэтому понадобится микросхема-стабилизатор напряжения, на которой будет отмечен путь следования электрического тока после выхода из трансформатора.

Наиболее простой способ – это вывести ток с трансформатора на конденсатор. Желательно использовать 12-16 конденсаторов одинаковой емкости. Это позволит накопить ток и сделать его более однородным. Далее все конденсаторы подсоединяются к реостату. Сила тока в сети после трансформатора будет в пределах 4,5-5 А, а желаемое напряжение должно составлять 220 В. Следовательно, имеем формулу R=220/4,75=46. При усредненных показателях сопротивление должно составлять 46 Ом.

Для достижения более плавного выравнивания, желательно установить несколько параллельных реостатов. Таким образом соединяясь в один поток после конденсаторов, цепь необходимо распределить на 4,6,8 отдельных веток, подключенных к реостатам. При этом следует использовать формулу R/число реостатов. Если делать цепь из 6 реостатов, то согласно представленным данным, каждый из них должен иметь сопротивление в 8 Ом.

После прохождения реостатов, цепь снова собирается в один поток и выводится на диод. Диод подключается к обычной розетке.

Все указанные манипуляции относятся к проводу на котором находится фаза, ноль просто пропускаем напрямую к розетке.

Указанный с реостатами способ является достаточно архаичным. Намного более эффективно использовать вместо них обычное устройство защитного отключения. Ток от трансформатора подается на УЗО, ноль также подключается к УЗО. Далее от него идет выход напрямую к розетке.

В том случае, если напряжение или сила тока возрастут в следствии скачка напряжения, УЗО разомкнет цепь, и бытовая техника не пострадает. В остальное время трансформатор будет качественно выравнивать ток.

При повышенном напряжении понадобится понижающий трансформатор. Собирается он по аналогии, за тем исключением, что обмотка на второй катушке должна быть сделана из более толстой проволоки, иначе трансформатор сгорит.

Наиболее эффективно собрать оба трансформатора. Тем более, что есть конструкции понижающе-повышающего типа. В первом случае понадобится ручное переключение провода, во втором — процесс поддается автоматизации. Как видно, сделать стабилизатор напряжения не сложно, но работа с электричеством предполагает предельный уровень осторожности.

Советы по работе с самодельным стабилизатором напряжения

Важно : описанная схема идеально подходит для постоянных условий, но в электросети достаточно часто случаются перебои и скачки, как вверх, так и вниз.

Поэтому при сборке стабилизатора напряжения рекомендуем отталкиваться от параметров конкретной техники, т.е.:

• продумать разводку по квартире,
• если ремонта не предполагается, установить удлинители под определенные группы электроприборов со схожими параметрами,
• подключить каждую группу к отдельному стабилизатору.

Любая бытовая техника либо на тыльной стороне, либо в паспорте содержит ведомости о требованиях к электропитанию. Отталкиваясь от конкретных цифр значительно проще создать эффективный стабилизатор, так как нет необходимости подстраиваться под сеть. Еще один полезный гаджет – это электронный вольтметр. Желательно подключить его в схему стабилизатора для визуального контроля за его работой.

Для корпуса подойдет любой материал кроме дерева. Достаточно часто самодельные стабилизаторы помещают в пластиковые контейнеры для еды.

Изготовление самодельных стабилизаторов напряжения – практика довольно частая. Однако по большей части создаются стабилизирующие электронные схемы, рассчитанные на относительно малые выходные напряжения (5-36 вольт) и относительно невысокие мощности. Устройства используются в составе бытовой аппаратуры, не более того.

Мы расскажем, как сделать мощный стабилизатор напряжения своими руками. В предложенной нами статье описан процесс изготовления устройства для работы с напряжением сети 220 вольт. С учетом наших советов вы без проблем самостоятельно справитесь со сборкой.

Стремления обеспечить стабилизированное напряжение бытовой сети – явление очевидное. Такой подход обеспечивает сохранность эксплуатируемой техники, зачастую дорогостоящей, постоянно необходимой в хозяйстве. Да и в целом, фактор стабилизации – это залог повышенной безопасности эксплуатации электрических сетей.

Для бытовых целей чаще всего приобретают , автоматика которого требует подключения к электропитанию, насосного оборудования, сплит систем и подобных потребителей.

Промышленная конструкция стабилизатора сетевого напряжения, которую несложно приобрести на рынке. Ассортимент подобного оборудования огромен, но всегда остаётся возможность сделать собственную конструкцию

Решить подобную задачу можно разными способами, самый простой из которых – купить мощный стабилизатор напряжения, изготовленный промышленным способом.

Предложений на коммерческом рынке масса. Однако нередко возможности приобретения ограничиваются стоимостью устройств или другими моментами. Соответственно, альтернативой покупке становится сборка стабилизатора напряжения своими руками из доступных электронных компонентов.

При условии обладания соответствующими навыками и знаниями электромонтажа, теории электротехники (электроники), разводки схем и пайки элементов самодельный стабилизатор напряжения можно реализовать и успешно применять на практике. Такие примеры есть.

Примерно так может выглядеть оборудование стабилизации, изготовленное своими руками из доступных и недорогих радиодеталей. Шасси и корпус можно подобрать от старого промышленного оборудования (например, от осциллографа)

Схемные решения стабилизации электросети 220В

Рассматривая возможные схемные решения под стабилизацию напряжения с учётом относительно высокой мощности (не менее 1-2 кВт), следует иметь в виду разнообразие технологий.

Существует несколько схемных решений, которыми определяются технологические способности приборов:

• феррорезонансные;
• сервоприводные;
• электронные;
• инверторные.

Какой вариант выбрать, зависит от ваших предпочтения, имеющихся материалов для сборки и навыков работы с электротехническим оборудованием.

Вариант #1 – феррорезонансная схема

Для самостоятельного изготовления самым простым вариантом схемы видится первый пункт списка – феррорезонансная схема. Она работает на использовании эффекта магнитного резонанса.

Структурная схема простого стабилизатора, выполненного на основе дросселей: 1 – первый дроссельный элемент; 2 – второй дроссельный элемент; 3 – конденсатор; 4 – сторона входного напряжения; 5 – сторона выходного напряжения

Конструкцию достаточно мощного феррорезонансного стабилизатора допустимо собрать всего на трёх элементах:

1. Дроссель 1.
2. Дроссель 2.
3. Конденсатор.

Однако простота в данном варианте сопровождается массой неудобств. Конструкция мощного стабилизатора, собранная по феррорезонансной схеме, получается массивной, громоздкой, тяжелой.

Вариант #2 – автотрансформатор или сервопривод

Фактически речь идет о схеме, где используется принцип автотрансформатора. Трансформация напряжения автоматически осуществляется за счет управления реостатом, ползунок которого перемещает сервопривод.

В свою очередь сервопривод управляется сигналом, получаемым, к примеру, от датчика уровня напряжения.

Принципиальная схема сервоприводного аппарата, сборка которой позволит создать мощный стабилизатор напряжения для дома или на дачу. Однако этот вариант считается технологически устаревшим

Примерно по такой же схеме действует устройство релейного типа с той лишь разницей, что коэффициент трансформации меняется, в случае надобности, подключением или отключением соответствующих обмоток с помощью реле.

Схемы подобного рода выглядят уже более сложными технически, но при этом не обеспечивают достаточной линейности изменения напряжения. Собрать вручную прибор релейный или на сервоприводе допустимо. Однако разумнее выбрать электронный вариант. Затраты сил и средств практически одинаковые.

Вариант #3 – электронная схема

Сборка мощного стабилизатора по схеме электронного управления при обширном ассортименте радиодеталей в продаже становится вполне возможной. Как правило, такие схемы собираются на электронных компонентах – симисторах (тиристорах, транзисторах).

Также разработан целый ряд схем стабилизаторов напряжения, где в качестве ключей используются силовые полевые транзисторы.

Структурная схема модуля электронной стабилизации: 1 – входные клеммы устройства; 2 – симисторный блок управления трансформаторными обмотками; 3 – микропроцессорный блок; 4 – выходные клеммы на подключение нагрузки

Изготовить мощный аппарат полностью под электронным управлением руками неспециалиста достаточно сложно, лучше . В этом деле без опыта и знаний в сфере электротехники не обойтись.

Под самостоятельное производство рассматривать этот вариант целесообразно, если имеется сильное желание построить стабилизатор, плюс наработанный опыт электронщика. Далее в статье рассмотрим конструкцию электронного исполнения, пригодную для изготовления своими руками.

Подробные инструкции по сборке

Рассматриваемая под самостоятельное изготовление схема, скорее является гибридным вариантом, так как предполагает использование силового трансформатора совместно с электроникой. Трансформатор в данном случае применяется из числа тех, что устанавливались в телевизорах старых моделей.

Вот такой примерно силовой трансформатор потребуется под изготовление самодельной конструкции стабилизатора. Однако не исключается подбор других вариантов или же намотка своими руками

Правда в ТВ приёмниках, как правило, ставились трансформаторы ТС-180, тогда как для стабилизатора требуется как минимум ТС-320 чтобы обеспечить выходную нагрузку до 2 кВт.

Шаг #1 – изготовление корпуса стабилизатора

Для изготовления корпуса аппарата подойдёт любой подходящий короб на основе изолирующего материала – пластмассы, текстолита и т.п. Главный критерий – достаточность места под размещение силового трансформатора, электронной платы и других компонентов.

Также корпус допустимо изготовить из листового стеклотекстолита, скрепив отдельные листы с помощью уголков или иным способом.

Допустимо подобрать корпус от любой электроники, подходящий под размещение всех рабочих компонентов схемы самодельного стабилизатора. Также корпус можно собрать своими руками, к примеру, из листов стеклотекстолита

Короб стабилизатора необходимо оснастить пазами под установку выключателя, входного и выходного интерфейсов, а также других аксессуаров, предусмотренных схемой в качестве контрольных или коммутационных элементов.

Под изготовленный корпус нужна плита-основание, на которую «ляжет» электронная плата и будет закреплён трансформатор. Плиту можно сделать из алюминия, но следует предусмотреть изоляторы под крепёж электронной платы.

Шаг #2 – изготовление печатной платы

Здесь потребуется изначально спроектировать макет на размещение и связку всех электронных деталей согласно принципиальной схеме, кроме трансформатора. Затем по макету размечают лист фольгированного текстолита и рисуют (отпечатывают) на стороне фольги созданную трассировку.

Изготовить печатную плату стабилизатора вполне доступными способами можно непосредственно в домашних условиях. Для этого нужно приготовить трафарет и набор средств для травления на фольгированном текстолите

Полученный таким способом печатный экземпляр разводки зачищают, облуживают оловом и производят монтаж всех радиодеталей схемы с последующей пайкой. Так выполняется изготовление электронной платы мощного стабилизатора напряжения.

В принципе, можно воспользоваться сторонними услугами по травлению печатных плат. Этот сервис вполне приемлем по цене, а качество изготовления «печатки» существенно выше, чем в домашнем варианте.

Шаг #3 – сборка стабилизатора напряжения

Укомплектованная радиодеталями плата подготавливается для внешней обвязки. В частности, от платы выводятся линии внешней связи (проводники) с другими элементами – трансформатором, выключателем, интерфейсами и т.д.

На опорную плиту корпуса устанавливают трансформатор, соединяют с трансформатором цепи электронной платы, закрепляют плату на изоляторах.

Пример самодельного стабилизатора напряжения релейного типа, изготовленного в домашней обстановке, помещённого в корпус от пришедшего в негодность промышленного измерительного прибора

Останется только подключить к схеме внешние элементы, смонтированные на корпусе, установить ключевой транзистор на радиатор, после чего корпусом закрывают собранную электронную конструкцию. Стабилизатор напряжения готов. Можно приступать к настройке с дальнейшими испытаниями.

Принцип работы и тест самоделки

Регулирующим элементом электронной схемы стабилизации выступает мощный полевой транзистор типа IRF840. Напряжение для обработки (220-250В) проходит первичную обмотку силового трансформатора, выпрямляется диодным мостом VD1 и поступает на сток транзистора IRF840. Исток этого же компонента соединен с минусовым потенциалом диодного моста.

Схема принципиальная стабилизирующего блока высокой мощности (до 2 кВт), на основе которой были собраны и успешно используются несколько аппаратов. Схема показала оптимальный уровень стабилизации при указанной нагрузке, но не выше

Часть схемы, в которую включена одна из двух вторичных обмоток трансформатора, образуется диодным выпрямителем (VD2), потенциометром (R5) и другими элементами электронного регулятора. Этой частью схемы формируется управляющий сигнал, который поступает на затвор полевого транзистора IRF840.

На случай повышения напряжения питающей сети управляющим сигналом понижается напряжение затвора полевого транзистора, что приводит к закрытию ключа. Соответственно, на контактах подключения нагрузки (XT3, XT4) возможное повышение напряжения ограничивается. Обратным вариантом работает схема на случай понижения сетевого напряжения.

Настройка прибора особой сложностью не отличается. Здесь потребуется обычная лампа накаливания (200-250 Вт), которую следует включить на клеммы выхода прибора (X3, X4). Далее вращением потенциометра (R5) напряжение на отмеченных клеммах доводят до уровня 220-225 вольт.

Выключают стабилизатор, отключают лампу накаливания и включают прибор уже с полноценной нагрузкой (не выше 2 кВт).

После 15-20 минут работы вновь отключают аппарат и производят контроль температуры радиатора ключевого транзистора (IRF840). Если нагрев радиатора существенный (более 75º), следует подобрать более мощный теплоотводящий радиатор.

Если процесс изготовления стабилизатора показался вам слишком сложным и нерациональным с практической точки зрения, без особых проблем можно найти и приобрести устройство заводского исполнения. Правила и критерии приведены в рекомендуемой нами статье.

Выводы и полезное видео по теме

В видеоролике ниже рассматривается одна из возможных конструкций стабилизатора домашнего изготовления.

В принципе, можно взять на заметку этот вариант самодельного аппарата стабилизации:

Сборка блока, стабилизирующего сетевое напряжение, своими руками возможна. Это подтверждается многочисленными примерами, когда радиолюбители с небольшим опытом вполне успешно разрабатывают (или применяют существующую), готовят и собирают схему электроники.

Трудностей с приобретением деталей для изготовления стабилизатора-самоделки обычно не отмечается. Расходы на производство невысоки и естественным образом окупаются, когда стабилизатор вводят в эксплуатацию.

Оставляйте, пожалуйста, комментарии, задавайте вопросы, публикуйте фото по теме статьи в находящемся ниже блоке. Расскажите о том, как собрали стабилизатор напряжения собственными руками. Поделитесь полезной информацией, которая может пригодиться посещающим сайт начинающим электротехникам.

Стабилизатор напряжения 220в для дачи какой выбрать?

Бытовые устройства чувствительны к скачкам напряжения, быстрее подлежат износу, и появляются неисправности. В электрической сети напряжение часто изменяется, снижается, либо возрастает. Это взаимосвязано с отдаленностью источника энергии и некачественной линии питания.

Чтобы подключать приборы к устойчивому питанию, в жилых помещениях применяют стабилизаторы напряжения. На его выходе напряжение обладает стабильными свойствами. Стабилизатор можно приобрести в торговой сети, однако такой прибор можно изготовить своими руками.

Имеются допуски на изменение напряжения не более 10% от номинального значения (220 В). Это отклонение должно быть соблюдено как в большую сторону, так и в меньшую. Но идеальной электрической сети не бывает, и величина напряжения в сети часто меняется, усугубляя тем самым работу подключенных к ней устройств.

Электрические приборы отрицательно реагируют на такие капризы сети и могут быстро выйти из строя, потеряв при этом свои заложенные функции. Чтобы избежать таких последствий, люди применяют самодельные приборы под названием стабилизаторы напряжения. Эффективным стабилизатором стал прибор, выполненный на симисторах. Как сделать стабилизатор напряжения своими руками мы и рассмотрим.

Характеристика стабилизатора

Это устройство стабилизации не будет иметь повышенную чувствительность к изменениям напряжения, подающегося по общей линии. Сглаживание напряжения будет производиться в том случае, если на входе напряжение будет находиться в пределах от 130 до 270 вольт.

Включенные в сеть устройства будут питаться напряжением, имеющим величину от 205 до 230 вольт. От такого прибора можно будет питать электрические устройства, суммарная мощность которых до 6 кВт. Стабилизатор будет производить переключение нагрузки потребителя за 10 мс.

Выбор стабилизатора по точности и диапазону напряжений

Для пригородной дачи

Если дача находится неподалеку от населенного пункта, напряжение в сети отклоняется не сильно: 180В, 200В, 220В, 240В, 250, но изменения происходят слишком часто. В этом случае стабилизатор с широким входным диапазоном не требуется. Гораздо важнее выбрать более точный, чтобы частые мелкие колебания напряжения не раздражали отдыхающих на даче людей морганием света.
Наиболее подходящие модификации «», «ПТc», «ПТТм», — их особенность повышенная точность.

Для удаленной дачи

Для дачи, которая находится вдали от населенных пунктов, нужно выбирать стабилизатор с другими характеристиками. Напряжение в удаленных селениях отклоняется достаточно сильно: 160В, 130В и даже 110В. До нормы 220В не доходит. Но динамика изменений более спокойная. Напряжение может даже не меняться, например, всегда 160В. Какой стабилизатор выбрать в этом случае?
Для удаленной дачи выбирают стабилизаторы с широким диапазоном: «», «ПТш», «ПТсш». Высокая точность уже не требуется, ведь напряжение, как в случае с пригородной дачей, здесь уже не скачет.

Устройство стабилизатора

Схема устройства стабилизации.

Стабилизатор напряжения по указанной схеме имеет в своем составе следующие части:

1. Питающий блок, в который входят емкости С2, С5, компаратор, трансформатор, теплоэлектрический диод.
2. Узел, задерживающий подключение нагрузки потребителя, и состоящий из сопротивлений, транзисторов, емкости.
3. Выпрямительного моста, измеряющего амплитуду напряжения. Выпрямитель состоит из емкости, диода, стабилитрона, нескольких делителей.
4. Компаратора напряжения. Его составными частями являются сопротивления и компараторы.
5. Логического контроллера на микросхемах.
6. Усилителей, на транзисторах VТ4-12, резисторов, ограничивающих ток.
7. Светодиодов в качестве индикаторов.
8. Оптитронных ключей. Каждый из ник снабжается симисторами и резисторами, а также оптосимисторами.
9. Электрического автомата, либо предохранителя.
10. Автотрансформатора.

Выбор устройства по основным параметрам

Для того чтобы правильно выбрать устройство, необходимо ориентироваться на определённые показатели основных параметров. К таким показателям относятся:

• мощность;
• быстродействие;
• точность напряжения на выходе;
• разброс напряжения на входе.

Не стоит забывать при выборе стабилизатора о количестве фаз, предохранителей от перегрева и дисплея для контроля. Если нужно подключить один потребитель для стабилизации, к примеру, стиральную машину, то не стоит покупать дорогие модели, а лучше отдать преимущество маломощным устройствам.

При наличии множества дорогостоящей техники лучше выбрать мощное устройство, которое будет обеспечивать безопасную работу всех потребителей.

Мощность прибора

При выборе устройства исходя из такого параметра стоит учитывать мощность всех потребителей, которые будут к нему подключаться. В первую очередь нужно узнать разницу между реактивной и активной нагрузкой.

Активная нагрузка не сохраняется и не накапливается, а сразу же поглощается и преобразовывается в тепло. Таким образом работает утюг, обыкновенная лампочка, электрические плиты и т. п. К примеру, если сумма мощности всех приборов 5 кВт, то такого же стабилизатора (желательно с небольшим запасом) будет достаточно для полноценной работы.

Реактивная нагрузка существенно отличается от предыдущей. Хорошим примером работы реактивной нагрузки будут электромоторы от холодильников, насосы и т. п.

Скорость срабатывания и выходное напряжение

Этот параметр отвечает за то, насколько быстро устройство среагирует на изменение входящего напряжения. Если сравнивать электронные и электромеханические устройства, то первые будут иметь значительные преимущества по этому параметру, поэтому они являются очень надёжными. Вариант стабилизатора напряжения 220 В для дома электронного типа является лучшим решением.

Прецизионная техника особо требует хорошего показателя быстродействия. При малейшем превышении допустимой нормы в большинстве случаев она выходит из строя.

Точность выходного напряжения стабилизатора можно измерить в процентах. К примеру, если этот показатель равен 6%, то можно посчитать, что на выходе будет получаться около 207−233 вольт. Практически вся бытовая техника нетребовательна по этому показателю. В связи с этим она может нормально работать и при 8−9% точности выходного напряжения.

Диапазон входного тока

Такой параметр, как допустимый диапазон входного напряжения, считается самым важным. Как правило, в большинстве современных устройств этот диапазон варьируется от 190 до 240 вольт. Некоторые модели могут быть оборудованы электронными предохранителями. Они выключают устройство при максимально допустимом уровне напряжения. Такие комплектующие позволяют сохранить сам стабилизатор и все подключённые потребители от перегрузок и выхода их из строя.

Вам это будет интересно Сетевой фильтр для бытовой техники и компьютера

В большинстве случаев все бытовые устройства работают на частоте 50 Гц с напряжением 220 вольт. Но если в доме установлена трёхфазная сеть, то и устройство для стабилизации напряжения должно быть соответствующим. Это уже не обычный стабилизатор в розетку. Как правило, конструкция имеет общий корпус, в котором установлены три стабилизатора с общими силовыми элементами. Также может применяться три отдельных стабилизатора на каждую фазу.

Кроме вышеуказанных параметров, домашние стабилизаторы напряжения могут иметь и другие дополнительные характеристики, на которые следует обращать внимание при выборе устройства.

К таким параметрам можно отнести наличие дисплея для индикации параметров. Тажке большинство современных устройств имеют системы защиты от перегрузки и систему охлаждения, все необходимые предохранители и т. п. Наличие системы охлаждения очень важно для электронных устройств, поскольку они чувствительны к перегреву.

Исходя из этого, при выборе стабилизатора нужно учитывать такие дополнительные параметры:

• быстродействие и точность работы;
• коэффициент трансформации;
• входное напряжение;
• мощность (реактивная и активная).

Принцип действия

Рассмотрим, как функционирует стабилизатор напряжения, выполненный своими руками.

После подключения питания емкость С1 находится в состоянии разряда, транзистор VТ1 открытый, а VТ2 закрытый. VТ3 транзистор также остается закрытым. Через него поступает ток на все светодиоды и оптитрон на основе симисторов.

Так как этот транзистор пребывает в закрытом состоянии, то светодиоды не горят, а каждый симистор закрыт, нагрузка выключена. В этот момент ток поступает через сопротивление R1 и приходит на С1. Дальше конденсатор начинает заряжаться.

Диапазон выдержки идет три секунды. За этот период производятся все процессы перехода. После их окончания срабатывает триггер Шмитта на основе транзисторов VТ1 и VТ2. После этого открывается 3-й транзистор и подключается нагрузка.

Напряжение, выходящее с 3-й обмотки Т1, выравнивается диодом VD2 и емкостью С2. Далее ток поступает на делитель на сопротивлениях R13-14. Из сопротивления R14, напряжение, величина которого прямо зависит от величины напряжения, включена в каждый неинвертирующий компараторный вход.

Число компараторов становится равным 8. Они все выполнены на микросхемах DА2 и DА3. В то же время на инвертируемый вход компараторов подходит постоянный ток, подающийся с помощью делителей R15-23. Дальше вступает в действие контроллер, осуществляющий прием входного сигнала каждого компаратора.

Виды стабилизаторов напряжения 220в

Основные их типы – электромеханические, релейные и симисторные. Все они снабжены автотрансформаторами – устройством, которое понижает или повышает напряжение, и различаются способами управления.

Хочу увидеть всё!

Хочу увидеть всё!

В электромеханических стабилизаторах автотрансформатор управляется электромотором. Благодаря этому регулировка напряжения получается точной и плавной.

Однако у этих приборов есть и минус – это медленная реакция на скачки напряжения. Кроме того, наличие механических частей обязывает время от времени проводить техобслуживание.

Так же при использовании недорогих моделей большая вероятность, возгорания. Связано это с тем, что при движении ползунка по обмоткам трансформатора возникает незначительная дуга, а поскольку материалы в дешевых стабилизаторах используются зачастую с примесями, то происходит нагрев обмоток и появляется возможность возгорания. Но не пугайтесь, несмотря на то, что данный факт имеет место быть, случается он не часто.

Электромеханические стабилизаторы могут быть однофазными, то есть рассчитанные на электросеть с напряжением 220 В, и трехфазными, подключаемыми к электрощиту с напряжением 380 В.

Соответственно, трехфазные имеют повышенную мощность, однако для бытовых нужд достаточно и однофазных, если вы рассматриваете частный дом, то прежде Вам придется определиться сколько фаз у Вас есть. Самый простой способ, доступный каждому, это посчитать количество проводов. Если два провода – то однофазный, если 3 – то трехфазный. При подсчете нужно иметь в виду, что заземление в нашем тесте не считается.

В релейных стабилизаторах автотрансформатор управляется при помощи реле. Регулировка напряжения при этом происходит не плавно, а ступенчато. Точность напряжения у этих приборов несколько ниже, однако скорость реагирования на скачки напряжения – довольно высокая.

Это позволяет использовать стабилизатор при нестабильном питании, когда перепады напряжения происходят очень часто. Минусом можно считать то, что ступенчатая регулировка напряжения сказывается на осветительных приборах – при понижении напряжения изменение накала может быть заметно на глаз.

Из релейных наиболее распространены компактные бытовые стабилизаторы, по виду похожие на обычные удлинители. Используются они для подключения трех или пяти приборов, которые не создают большой нагрузки. Их не стоит использовать для подключения СВЧ-печей или обогревательных приборов.

Как повесить люстру на натяжной потолок

Для того чтобы обеспечить безопасность всей квартиры, существуют и более мощные стабилизаторы, как пониженного напряжения, способные работать с сетью от 90 В, так и обычные. Они имеют внушительные размеры и обычно подвешиваются на стену.

Стоит отметить общий недостаток электромеханических и релейных стабилизаторов – во время понижения или повышения напряжения слышно, как работает мотор или щелкают реле. Данный факт ограничивает использование в жилых помещениях, поскольку будет доставлять акустический дискомфорт.

Кроме вышеперечисленных приборов, встречаются еще и симисторные стабилизаторы, работающее на основе симисторов. Симисторные переключатели работают бесшумно и намного быстрее, чем релейные. Использовать подобные стабилизаторы можно при любой нестабильной сети. Они так же, как и электромеханические могут быть в однофазном и трехфазном исполнении, и выбор практически неограничен в мощности. Но у них есть один недостаток – в виду сложности их изготовления стоимость несколько выше чем у релейных, но и срок службы у них дольше.

Стабилизатор напряжения и его особенности

Когда напряжение входа становится меньше 130 вольт, то на выходах компараторов появляется логический уровень малого размера. В этот момент транзистор VТ4 находится в открытом виде, первый светодиод мигает. Эта индикация сообщает о наличии низкого напряжения, что означает невозможность выполнения регулируемым стабилизатором своих функций.

Все симисторы закрытии и нагрузка отключена. Когда напряжение находится в пределах 130-150 вольт, то сигналы 1 и А имеют свойства высокого значения логического уровня. Такой уровень имеет низкое значение. В таком случае транзистор VТ5 открывается, и начинает сигнализировать второй светодиод.

Оптосимистор U1.2 открывается, так же, как и симистор VS2. Через симистор будет протекать нагрузочный ток. Затем нагрузка зайдет в верхний вывод катушки автотрансформатора Т2.

Если напряжение входа 150 – 170 В, то сигналы 2, 1 и В имеют повышенное значение логического уровня. Другие сигналы имеют низкий уровень. При таком напряжении входа транзистор VТ6 открывается, 3-й светодиод включается. В этот момент 2-й симистор открывается и ток поступает на второй вывод катушки Т2, являющийся 2-м сверху.

Собранный самостоятельно стабилизатор напряжения на 220 вольт будет соединять обмотки 2-го трансформатора, если уровень напряжения входа достигнет соответственно: 190, 210, 230, 250 вольт. Чтобы сделать такой стабилизатор, необходима печатная плата 115 х 90 мм, изготовленная из фольгированного стеклотекстолита.

Изображение платы можно отпечатать на принтере. Затем с помощью утюга переносят это изображение на плату.

Разновидности стабилизаторов

Сетевой стабилизатор имеет множество разновидностей, поэтому классифицировать его можно по разным параметрам. Однако для ориентиров при выборе устройства следует опираться на ключевые разновидности.

К таким классификациям можно отнести принцип действия. По этому параметру они делятся на две группы:

• электромеханические:
• электронные стабилизаторы напряжения.

Электромеханические устройства, в свою очередь, можно разделить на релейные и сервоприводные. Вторые разделяются на импульсные, феррорезонансные и симисторные.

Устройства релейного типа имеют ряд значительных преимуществ, таких как низкая стоимость, отсутствие помех и простая конструкция. Конструкция состоит из двух основных элементов: трансформатора с секционной обмоткой и блока управления (платы).

Принцип его работы довольно прост. При изменении напряжения блок управления передаёт команду реле для уменьшения или, наоборот, увеличения нагрузки. Само изменение происходит благодаря подключению соответствующего трансформатора. Быстродействие находится в пределах нормы — до 0.15 секунды. Точность работы тоже оптимальная — примерно 5−7%.

Исходя из таких показателей можно сделать вывод, что напряжение на выходе будет держаться в пределах 200−235 вольт. Если прибор требует более высокой точности стабилизации напряжения, к примеру, электрокотел, то лучше приобретать электронные устройства.

К недостаткам конструкций релейного типа можно отнести небольшую задержку стабилизации и возможность перегорания контактов, что никак не способствует долгой работе устройства.

Сервоприводные электростабилизаторы отличаются от предыдущей конструкции более плавной работой. Они действуют не по принципу переключения соответствующей обмотки трансформатора (ступенчатая работа), а благодаря плавному скользящему контакту. Конструктивно система тоже не является сложной. Ролик с графитовым наконечником на конце перемещается по обмотке трансформатора. Сигнал о том, по какому направлению ролик перемещается, подаётся от блока управления так же, как и в релейных устройствах.

Такой прибор имеет много преимуществ, в первую очередь это точность работы. Но есть и такой минус, как низкое быстродействие. Для того чтобы устройство могло качественно выполнять свою функцию, диапазон скачков должен варьироваться в пределах 190−250 вольт. Поскольку существуют подвижные элементы, надёжность сервоприводных устройств по сравнению с конкурентами значительно снижается. Щётки, ролики и наконечники со временем изнашиваются, что приводит к необходимости их замены. Кроме этого, устройство издаёт очень много шума во время работы.

Вам это будет интересно Подсоединение люстры

Электронные стабилизаторы более надёжны, поскольку у них нет движущихся механических элементов в конструкции.

Феррорезонансные электрические стабилизаторы напряжения в розетку широко использовались в 60-ые года ХХ века. Они применялись для питания ламповых телевизоров. Прибор работает так же, как и магнитный резонатор. Преимуществами такого стабилизатора является небольшая стоимость и долговечность работы. Из недостатков можно отметить сильные электромагнитные помехи, которые зачастую влияют на работу других бытовых приборов. Шумность в работе тоже наблюдается так же, как и сильная зависимость от частоты сети.

Симисторные и тиристорные устройства работают так же, как и релейные приборы, но переключение трансформаторов происходит благодаря не реле, а электронным элементам. Полупроводниковые ключи, как правило, делаются на тиристорах или симисторах. К их основным преимуществам можно отнести быструю работу и большой срок службы.

Точность работы зависит от количества ступеней, и, как правило, варьируется в пределах 1−5%. В любом случае этот показатель намного лучше, чем в классических релейных устройствах. Стабилизаторы сети, сделанные на основе тиристоров, стоят довольно дорого. Но такая цена обусловлена хорошей и долгой работой, они практически не издают шума. В связи с этим их популярность на профильном рынке только увеличивается.

Изготовление трансформаторов

Изготовить трансформаторы Т1 и Т2 можно самостоятельно. Для Т1, мощность которого 3 кВт, необходимо применить магнитопровод с поперечным сечением 1,87 см2, и 3 провода ПЭВ – 2. 1-й провод диаметром 0,064 мм. Им наматывают первую катушку, с количеством витков 8669. Другие 2 провода применяются для образования остальных обмоток. Провода на них должны быть одного диаметра 0,185 мм, с числом витков 522.

Чтобы не изготавливать самому такие трансформаторы, можно применить готовые варианты ТПК – 2 – 2 х 12 В, соединенные последовательно.

Чтобы изготовить трансформатор Т2 на 6 кВт, применяют магнитопровод тороидальной формы. Обмотку наматывают проводом ПЭВ – 2 с числом витков 455. На трансформаторе необходимо вывести 7 отводов. Первые 3 из них наматываются проводом 3 мм. Остальные 4 отвода наматываются шинами сечением 18 мм2. С таким сечением провода трансформатор не нагреется.

Отводы выполняют на таких витках: 203, 232, 266, 305, 348 и 398. Витки считают с нижнего отвода. В этом случае электрический ток сети должен поступать по отводу 266 витка.

Детали и материалы

Остальные элементы и детали стабилизатора для самостоятельной сборки приобретаются в торговой сети. Перечислим их перечень:

1. Симисторы (отптроны) МОС 3041 – 7 шт.
2. Симисторы ВТА 41 – 800 В – 7 шт.
3. КР 1158 ЕН 6А (DА1) стабилизатор.
4. Компаратор LМ 339 N (для DА2 и DА3) – 2 шт.
5. Диоды DF 005 М (для VD2 и VD1) – 2 шт.
6. Резисторы проволочные СП 5 или СП 3 (для R13, R14 и R25) – 3 шт.
7. Резисторы С2 – 23, с допуском 1% — 7 шт.
8. Резисторы любого номинала с допуском 5% — 30 шт.
9. Резисторы токоограничивающие – 7 шт, для пропускания ими тока 16 миллиампер (для R 41 – 47) – 7 шт.
10. Конденсаторы электролитические – 4 шт (для С5 – 1).
11. Конденсаторы пленочные (С4 – 8).
12. Выключатель, оснащенный предохранителем.

Оптроны МОС 3041 заменяются на МОС 3061. КР 1158 ЕН 6А стабилизатор можно менять на КП 1158 ЕН 6Б. Компаратор К 1401 СА 1 можно установить в качестве аналога LM 339 N. Вместо диодов можно использовать КЦ 407 А.

Микросхему КР 1158 ЕН 6А надо устанавливать на теплоотвод. Для его изготовления применяют алюминиевую пластинку 15 см2. Также на него необходимо установить симисторы. Для симисторов допускается применять общий теплоотвод. Площадь поверхности должна превышать 1600 см2. Стабилизатор необходимо снабдить микросхемой КР 1554 ЛП 5, выступающей в качестве микроконтроллера. Девять светодиодов располагаются так, что попадают в отверстия на панели прибора спереди.

Если устройство корпуса не дает установить их таким образом, как на схеме, то их размещают на другой стороне, где расположены печатные дорожки. Светодиоды необходимо устанавливать мигающего типа, но можно монтировать и немигающие диоды, при условии, что они будут светиться ярким красным светом. Для таких целей применяют АЛ 307 КМ или L 1543 SRC — Е.

Можно выполнить сборку более простых исполнений приборов, но они будут иметь определенными особенностями.

Достоинства и недостатки, отличия от заводских моделей

Если перечислять достоинства стабилизаторов, изготовленных самостоятельно, то основным достоинством является низкая стоимость. Производители приборов часто завышают цены, а своя сборка в любом случае обойдется меньшей стоимостью.

Другим преимуществом можно определить такой фактор, как возможность простого ремонта своими руками устройства, Ведь кто, если не вы знаете лучше устройство, собранное своими руками.

В случае поломки хозяин прибора сразу найдет неисправный элемент и заменит его на новый. Простая замена деталей создается таким фактором, что все детали приобретались в магазине, поэтому их можно будет легко снова купить в любом магазине.

Недостатком самостоятельно собранного стабилизатора напряжения необходимо выделить его сложную настройку.

Схема стабилизатора напряжения сети 220В » Паятель.Ру

Стабилизатор представляет собой сетевой автотрансформатор, отводы обмотки которого переключаются автоматически в зависимости от величины напряжения в электросети. Стабилизатор позволяет поддерживать выходное напряжение на уровне 220V при изменении входного от 180 до 270 V. Точность стабилизации 10V. Принципиальную схему можно разделить на слаботоковую схему (или схему управления) и сильнотоковую (или схему автотрансформатора).

Схема управления показана на рисунке 1. Роль измерителя напряжения возложена на поликомпараторную микросхему с линейной индикацией напряжения, — А1 (LM3914).

Сетевое напряжение поступает на первичную обмотку маломощного трансформатора Т1. У этого трансформатора есть две вторичные обмотки, по 12V на каждой, имеющие один общий вывод (или одна обмотка на 24V с отводом от середины).

Выпрямитель на диоде VD1 служит для получения питающего напряжения. Напряжение с конденсатора С1 поступает на цепь питания микросхемы А1 и светодиодов оптопар Н1.1-Н9.1. А так же, он служит для получения образцовых стабильных напряжений минимальной и максимальной отметки шкалы.

Для их получения используется параметрический стабилизатор на VD3 и R1. Предельные значения измерения устанавливаются подстроечными резисторами R2 и R3 (резистором R2 — верхнее значение, резистором R3 — нижнее).

Измеряемое напряжение берется с другой вторичной обмотки трансформатора Т1. Оно выпрямляется диодом VD2 и поступает на резистор R5. Именно по уровню постоянного напряжения на резисторе R5 производится оценка степени отклонения сетевого напряжения от номинального значения В процессе налаживания резистор R5 предварительно устанавливают в среднее положение, а резистор R3 в нижнее по схеме.

Затем, на первичную обмотку Т1 от автотрансформатора типа ЛАТР подают повышенное напряжение (около 270V) и резистором R2 выводят шкалу микросхемы на значение, при котором горит светодиод, подключенный к выводу 11 (временно вместо светодиодов оптопар можно подключить обычные светодиоды).

Затем входное переменное напряжение уменьшают до 190V и резистором R3 выводят шкалу на значение когда горит светодиод, подключенный к выводу 18 А1.

Если вышеуказанные настройки сделать не удается, нужно подстроить немного R5 и повторить их снова. Так, путем последовательных приближений добиваются результата, когда изменению входного напряжения на 10V соответствует переключение выходов микросхемы А1.

Рис.2
Всего получается девять пороговых значений, — 270V, 260V, 250V, 240V, 230V, 220V, 210V, 200V, 190V. Принципиальная схема автотрансформатора показана на рисунке 2. В его основе лежит переделанный трансформатор типа ЛАТР.

Корпус трансформатора разбирают и удаляют ползунковый контакт, который служит для переключения отводов. Затем по результатам предварительных измерений напряжений от отводов делают выводы (от 180 до 260V с шагом в 10V), которые, в дальнейшем переключают при помощи симисторных ключей VS1-VS9, управляемых системой управления посредством оптопар Н1-Н9.

Оптопары подключены так, что при снижении показания микросхемы А1 на одно деление (на 10V) происходит переключение на повышающий (на очередные 10V) отвод автотрансформатора. И наоборот, — увеличение показаний микросхемы А1 приводит к переключению на понижающий отвод автотрансформатора.

Подбором сопротивления резистора R4 (рис. 1) устанавливают ток через светодиоды оптопар, при котором симисторные ключи переключаются уверенно. Схема на транзисторах VT1 и VT2 (рис. 1) служит для задержки включения нагрузки автотрансформатора на время, необходимое на завершение переходных процессов в схеме после включения. Эта схема задерживает подключение светодиодов оптопар к питанию.

Вместо микросхемы LM3914 нельзя использовать аналогичные микросхемы LM3915 или LM3916, из-за того, что они работают по логарифмическому закону, а здесь нужен линейный, как у LM3914. Трансформатор Т1 — малогабаритный китайский трансформатор типа TLG, на первичное напряжение 220V и два вторичных по 12V (12-0-12V) и ток 300mA. Можно использовать и другой аналогичный трансформатор.

Трансформатор Т2 можно сделать из ЛАТРа, как описано выше, или намотать его самостоятельно. Симисторы можно использовать другие, — все зависит от мощности нагрузки. Можно даже использовать в качестве элементов коммутации электромагнитные реле.

Сделав другие настройки резисторами R2, R3, R5 (рис. 1) и, соответственно, другие отводы Т2 (рис. 2) можно изменить шаг переключения напряжения.

Стабилизатор напряжения 220В для дома: какой выбрать правильно

Автор aquatic На чтение 6 мин. Просмотров 3.5k. Обновлено 19.06.2020

Чтобы приобрести без ошибок стабилизатор напряжения 220В для дома, какой выбрать из предложенных на рынке надо выяснить заранее. Личные знания помогут точнее формулировать свои требования, беседовать с продавцом на равных. Пригодится также изучение актуальных предложений рынка в соответствующем сегменте.

Современный стабилизатор

Стабилизатор напряжения 220В для дома: какой выбрать набор оборудования

Современный жилой дом оснащен разнообразной техникой с питанием от электрической сети. Это оборудование будет выполнять свои функции полноценно, если параметры напряжения стабильны. Для решения такой задачи во входной цепи устанавливают специальные устройства. Они автоматически фиксируют выход показателей из нормального диапазона и делают необходимые коррекции самостоятельно.

При изменении входного напряжения на выходе обеспечивается автоматическое подержание нормального уровня

Не сложно описать качественный стабилизатор напряжения 220В для дома, какой выбрать будет решить не сложно с помощью следующих критериев:

• Хороший аппарат должен работать без лишнего контроля и вмешательства со стороны пользователя.
• Минимальный шум, или полное его отсутствие упростят выбор места для установки.
• Выходную мощность выбирают, соответствующую подключенным потребителям.
• Разумная стоимость – это приятно. Но для полноценного экономического расчета следует учитывать потери электроэнергии в самом устройстве, длительность его срока службы, выполнение обязательного технического обслуживания.

Для чего нужна стабилизация напряжения

Чтобы исключить сомнения в необходимости таких инвестиций надо открыть любой  технический паспорт на бытовую технику. В соответствующей строке указано номинальное напряжение питания с допустимыми отклонениями (например: ±10%). Если напряжение выходит за пределы указанного диапазона, производитель вправе снять свои гарантийные обязательства.

Испорченную по собственной вине микроволновую печь придется ремонтировать за счет владельца

По действующим в настоящее время правилам сложно предъявить претензии, а точнее – получить компенсацию ущерба. Отечественные обслуживающие организации иногда проводят работы вовсе без предварительного предупреждения. Снижение напряжения происходят при подключении большого количества кондиционеров летом. Соответствующие скачки наблюдаются вечером, когда готовят пищу, зимой в процессе эксплуатации мощных нагревательных приборов. Определенное негативное влияние оказывает несовершенство оборудования питающей подстанции, ее недостаточная мощность.

Перечисленные выше факторы убеждают в том, что обычный владелец частного дома исключить их не способен. Но он может установить стабилизатор. Такое решение поможет:

• сохранить гарантийные обязательства;
• обеспечить нормальную яркость осветительных приборов;
• поддерживать полноценную работоспособность насосов и других подключенных к сети устройств.

Достаточная освещенность рабочего места необходима для хорошего зрения

Виды специализированного оборудования

Чтобы приобрести стабилизатор напряжения 220В для домашнего использования, надо выяснить, какой выбрать механизм изменения напряжения. Чаще всего используются следующие схемы:

• релейная;
• тиристорная;
• с электромеханическим приводом (латерная).

Все они подсоединяют разные выходные обмотки трансформатора при изменении напряжения на входе.

Принципиальная схема стабилизатора

С помощью этой схемы можно рассмотреть подробнее принципы действия этого устройства:

• Если напряжение в норме, то ничего не происходит. Ток поступает через транзитное реле непосредственно на выход. Потери в цепи настолько малы, что ими можно пренебречь.
• При повышении определенной пороговой величины изменяется разница напряжений на шунте. Плата управления с помощью тиристорного ключа подключает соответствующую обмотку.
• Напряжение на выходе снижается до нормы. На экране отображаются данные о результатах измерений в двух цепях.
• Если напряжение на входе изменится в любую сторону, то будут выполняться необходимые коррекции.

Тиристоры работают быстро, но создают искажения. В некоторых ситуациях не исключено существенное изменение форы выходного сигнала. Это способно вызвать сбои в работе потребителей. Также образуются электромагнитные помехи. Следует отметить значительную стоимость качественных тиристоров большой мощности.

Как ни странно, но исключить перечисленные недостатки можно с помощью реле. Они не создают искажения, переключаются с достаточно высокой скоростью. Некоторые современные изделия такого типа работают практически бесшумно без повреждений в течение многих лет при постоянном использовании стабилизатора.

Следующий вариант – перемещение контактора с применением электромеханического привода. Такое инженерное решение позволяет обеспечить плавную регулировку и высокую точность. Однако здесь используют сложные механизмы, которые необходимо периодически обслуживать. Некоторые из них не стабильно работают при снижении температуры воздуха ниже 0°C. Стоит отметить наличие шумов и ограниченную скорость изменения электрических параметров.

Стабилизатор, оснащенный сервоприводом

Феррорезонансные преобразователи создают с применением нескольких индукционных катушек. Они отличатся быстротой реакции, долговечностью. Но следующие отрицательные параметры существенно ограничивают сферу их применения:

• высокая стоимость;
• шумность;
• крупные размеры;
• существенные искажения формы выходного сигнала;
• прекращение работоспособности даже при незначительном изменении нагрузки (около 15%).

Именно поэтому чаще применяют три перечисленные выше схемы с учетом необходимой мощности и напряжения в сети (220V, или 380V).

Схема работы феррорезонансного преобразователя

Разные схемы подключения стабилизатора напряжения в частном доме

В коттеджах нередко предпочитают использование трехфазных сетей 380. Как правило, они рассчитаны на большие нагрузки. Некоторые станки, нагреватели рассчитаны именно на такое питание. Но для оснащения дома вполне достаточно приобрести двухфазные стабилизаторы.

По этой схеме можно подключить через них трехфазные потребляющие устройства
Здесь показано, как подсоединяют нагрузку через стабилизатор к сети 220 V

Статья по теме:

Какой выбрать стабилизатор напряжения для дачи. Изучаем наш рейтинг популярных моделей и выбираем лучший для вашего дачного участка. Приятного чтения!

Как самостоятельно сделать регулирующее устройство

Для изготовления повышающего стабилизатора напряжения своими руками 220В можно использовать проверенное фабричное изделие.

Принципиальная схема стабилизатора

Понадобится приобрести комплектующие детали по розничным ценам, создать печатные платы, корпус.

Профессиональные навыки понадобятся для пайки микросхем
Настраивают электронные схемы с помощью осциллографа

Работающую качественную схему стабилизатора напряжения 220В своими руками создать будет дороже, чем приобрести готовое изделие с заводской гарантией.

Стабилизаторы напряжения 220В для дома: цены и технические характеристики

Если решите купить стабилизатор напряжения 220В для дома на 10кВт, то надо понимать, что его возможностей хватит на меньшую суммарную мощность всех потребителей. Дело в том, что при включении индукционных нагрузок она резко возрастает. Для подключения электропривода 0,5 кВт понадобится мощность примерно в 2 раза больше. Итоговый результат рекомендуется увеличить еще на 25-30%, чтобы стабилизатор не работал на предельных нагрузках. Данные по нескольким фабричным моделям техники приведены в таблице.

Компактный стабилизатор
Релейный стабилизатор

Выводы

Какой лучше стабилизатор напряжения, релейный или электромеханический, однозначно сказать нельзя. Чтобы сделать правильный вывод, надо сравнить параметры двух моделей с учетом изложенных выше сведений. Для уменьшения требований можно только часть оборудования подключить через систему стабилизации.

Стабилизатор высокой мощности

Как выбрать стабилизатор напряжения для дома? (видео)

Какой стабилизатор напряжения выбрать для частного дома?

Дачные домики часто строятся по принципу «я тебя слепила из того, что было», а избы в деревне — не ремонтируются с тех пор, как их поставил колхоз. В этом есть своя романтика, но она, определенно, не идет на пользу электрической проводке. Подача электроэнергии в дачном поселке далеко не так стабильна, как в городе, плюс сырость и зимний холод упорно точат старые провода. Что делать, чтобы в один прекрасный день дряхлая проводка не полыхнула, аки свеча? В этой статье расскажем, какой стабилизатор напряжения 220В для дачи выбрать.

Содержание

1. Что такое стабилизатор напряжения, и зачем он нужен
2. Какой стабилизатор напряжения выбрать для частного дома
3. Стабилизатор напряжения для частного дома: как выбрать
4. Стабилизаторы напряжения для дома: отзывы и какой лучше

Что такое стабилизатор напряжения, и зачем он нужен

Как ясно из самого названия, стабилизатор электрического напряжения — это устройство, которое стабильно поддерживает напряжение 220 В в вашем доме. Для дачи это устройство чрезвычайно полезно, так как скачки напряжения в дачно-садовых товариществах — вещь нередкая.

Часто на весь поселок один-единственный трансформатор, который обслуживается  постольку-поскольку. Поэтому напряжение в сети может то падать, то наоборот — взлетать до шокирующих высот (например, если в трансформатор попадает молния — случай, едва не стоивший инфаркта одному из наших редакторов).

Стабилизатор — это своего рода переходник между электросетью и проводкой вашего дома. Он принимает входной ток и усиливает или ослабляет его напряжение до 220 В, чтобы все электроприборы в доме получали равномерное питание. В случае значительных перепадов напряжения в сети стабилизатор может аварийно отключить электричество в доме.

Какой стабилизатор напряжения выбрать для частного дома

Выбор стабилизатора напряжения следует начинать с его типа. Во-первых, они бывают сетевыми и магистральными. Сетевые работают от розетки и стабилизируют напряжение для одного-двух подключенных устройств. Магистральные — подключаются прямо к проводке и защищают всю электросеть в доме. В случае частного дома имеет смысл вести речь о покупке магистрального стабилизатора.

Магистральные стабилизаторы делятся на несколько видов.

Ступенчатые стабилизаторы

Ступенчатые стабилизаторы разделяются на релейные и электронные.

Релейный стабилизатор содержит трансформатор, обмотки которого замыкаются с помощью программно управляемых реле. При переключении происходит повышение или понижение напряжения. Релейные стабилизаторы компактные, имеют широкий диапазон изменения напряжения, выдерживают длительную перегрузку в сети, работают даже в условиях низких температур, бесшумно и очень долго — до 10 лет. А стоят при этом недорого, так что очень широко применяются в быту.

Например, это стабилизаторы Ресанта:

Электронный стабилизатор вместо реле использует микроэлектронные компоненты, которые способны замыкать обмотки — ключи-тиристоры. По сигналу с управляющей платы они включаются и выключаются с определенной периодичностью, тем самым регулируя напряжение.

Электронные стабилизаторы имеют более высокую точность регулировки напряжения, более эффективно поддерживают мощность тока в сети при стабилизации (тогда как при переключении реле свет может «моргать») и также работают совершенно бесшумно. Однако, они имеют большие габариты и вес, а также стоят дорого.

Среди популярных марок — например, БАСТИОН:

Электромеханические стабилизаторы

Электромеханические стабилизаторы разделяются на собственно электромеханические, электродинамические и гибридные.

Электромеханический стабилизатор имеет графитную щеточку с сервоприводом, которая переключает количество витков обмотки трансформатора, тем самым повышая или понижая напряжение. Эти стабилизаторы имеют широкий диапазон входных напряжений, устойчивы к перегрузкам и искажениям тока на входе. Но зато у них недолгий срок работы — через 3-4 года угольная щеточка уже подлежит замене. Кроме того, он плохо работает в условиях низких температур и высокой влажности, а при стабилизации на долю секунды раздаются характерные щелчки. Стоят они намного дешевле электронных, но куда дороже релейных.

Популярные модели таких стабилизаторов выпускает, к примеру, RUCELF:

Электродинамические стабилизаторы — это подвид электромеханических стабилизаторов, в которых вместо щеточки переключения используется специальный ролик, который практически не изнашивается. Таким образом, они лишены главного недостатка элекромеханических стабилизаторов — быстрого выхода из строя, при этом сохраняя их достоинства.

К сожалению, это самый дорогой вид стабилизаторов. К этому виду относятся, к примеру, итальянские стабилизаторы ORTEA:

Гибридные стабилизаторы представляют собой комбинацию между электромеханическим и релейным стабилизатором. В них применяется и замыкание обмоток при помощи реле, и переключение количества витков, что позволяет объединить достоинства двух типов и побороть недостатки — к примеру, невозможность работы при низкой температуре.

Такие стабилизаторы стоят примерно как электронные — то есть, недешево. Например, их делает фирма Энергия:

Стабилизаторы с двойным преобразованием

Предыдущие типы стабилизаторов принимают на входе переменный ток из сети и выдают на выходе переменный ток. Стабилизаторы с двойным преобразованием сначала преобразуют переменный ток в постоянный, который питает инвертор, на выходе опять отдающий переменный ток — но со стабильным напряжением 220 В, частотой 50 Гц и синусоидальной формой.

Такой правильный, «выхолощенный» от всех помех ток — главное преимущество стабилизаторов с двойным преобразованием: он безопасен для питания любой техники, поэтому их рекомендуют для дорогостоящего оборудования. Недостаток — низкий коэффициент полезного действия: слишком много пустого расхода электроэнергии.

У стабилизаторов с двойным преобразованием широкий разброс цен. Например, вот такой стабилизатор Штиль относительно недорог:

Как выбрать стабилизатор для дачи? Для сезонного дачного домика наиболее рентабелен обыкновенный релейный стабилизатор. Но если вы живете в частном доме постоянно, и у вас есть отопление, можно задуматься об одной из электромеханических моделей. А если у вас, к тому же, дорогая бытовая техника, то и устройство с двойным преобразованием не будет лишним.

Стабилизатор напряжения для частного дома: как выбрать

Рассмотрим основные параметры, по которым выбирается стабилизатор любого типа:

• Мощность. суммарная мощность приборов, подключаемых к стабилизатору — это ваш телевизор, холодильник, обогреватель и все остальное, вплоть до светильников. Узнать ее можно в инструкциях к вашей бытовой технике, или прямо на корпусе (например, у лампочек). У стабилизатора должен быть определенный запас мощности. Лучше, если он будет превышать суммарную мощность всей техники как минимум в 3 раза.
• Рабочее напряжение (минимальное и максимальное). Диапазон напряжений, в котором стабилизатор может работать без перегрузки. Чем он шире, тем лучше.
• Фазность. Стабилизаторы бывают однофазными и трехфазными — то есть, состоящими из одного или трех стабилизаторов, имеющих единую систему управления. Для частного дома нет никакого смысла приобретать трехфазный стабилизатор, если только вы не используете на даче электрическую печь или особо мощный насос. Для проводки в доме хватит однофазного.
• Скорость стабилизации. Стабилизатор работает с определенной скоростью — она измеряется в вольтах в секунду (В/c). Чем она больше, тем лучше, тем меньше времени понадобится прибору, чтобы справиться с перепадом в сети.
• Точность стабилизации. Под этим термином, на самом деле, понимается погрешность, с которой стабилизатор отклоняется от стандартных 220 В. Не рекомендуется приобретать приборы с погрешностью более 8%, для частного дома хватит 5-8%.
• Размещение. Стабилизатор может крепиться на стену, устанавливаться на пол или в специальные стойки. Настенные и напольные варианты — самые удобные в быту.

Стабилизаторы напряжения для дома: отзывы и какой лучше

Приведем несколько удачных моделей стабилизаторов разных типов, чтобы вы могли ориентироваться на отзывы других покупателей.

РЕСАНТА ACH-5000/1-Ц

Качественный и бесшумный релейный стабилизатор с большим запасом мощности в 5000 Вт. Способен стабилизировать колебания напряжения от 140 до 260 В. На выходе получается напряжение с погрешностью 8% от 220 В — в среднем, от 202 до 238 В. Устанавливается на полу.

Штиль IS550

Простой в установке настенный стабилизатор с оптическими индикаторами и двойным преобразованием, а самое главное — недорогой. Впрочем, это обусловлено низким запасом мощности — 400 Вт. Зато диапазон входного напряжения огромный — от 90 до 310 В, и точность стабилизации высокая — погрешность всего 2%. Этим устройством можно отдельно экранировать от перепадов напряжения критически важные в частном доме приборы — к примеру, отопительный котел.

Энергия Classic 9000

Мощный электронный стабилизатор напряжения на 6300 Вт способен защитить целый дачный домик. Входное напряжение 125-254 В, выходное — 209-231 В. Точность стабилизации — 5%, хорошая норма. Стабилизатор крепится на стену и работает совершенно бесшумно.

Читайте еще полезные статьи о технике для дачи:

Фото: Flickr, MaxPixel, компании-производители

Какова роль регулятора напряжения 220 В?

Какова роль автоматического регулятора напряжения 220V ? Автоматический регулятор напряжения имеет большое значение? Эти вопросы всегда сбивали нас с толку. Основная функция регулятора напряжения — стабилизация напряжения. То есть для компенсации и повышения напряжения ниже номинального и для понижения напряжения выше номинального. Независимо от того, высокое или низкое напряжение или высокое или низкое напряжение, регулятор напряжения может стабилизировать напряжение на номинальном выходном напряжении для нормальной работы нагрузочного оборудования.

Автоматический регулятор напряжения делится на однофазный 220В и трехфазный 380В, будь то одиночный элемент или три элемента. Все они имеют функцию автоматического повышения напряжения. Так называемый термин для увеличения напряжения — это напряжение компенсации. Когда напряжение слишком низкое, регулятор напряжения автоматически компенсирует недостающее напряжение с помощью блока компенсации внутреннего изолирующего трансформатора. Это полный процесс увеличения напряжения регулятора напряжения.

Тогда, если напряжение низкое, оно будет высоким. Что делать, если напряжение слишком высокое? Внутренний оборудован контактным автоматическим регулятором напряжения. Система стабилизации напряжения выдает команду на автоматическое перемещение угольной щетки на регуляторе напряжения для достижения эффекта регулирования напряжения, который настраивает его на стабильное значение напряжения. Таким образом, регулятор напряжения имеет не только функцию увеличения напряжения, но также функцию автоматического снижения напряжения.

Автоматический регулятор напряжения играет большую роль? Фактически, будь то промышленный регулятор напряжения или бытовой регулятор напряжения, наличие регулятора напряжения предназначено для стабилизации выходного напряжения, а текущее бытовое оборудование регулятора напряжения специально улучшает диапазон выходного напряжения обычных домашних хозяйств.Это делает устройство не только меньше и компактнее, но и занимает меньше места. Что еще более важно, повышается точность регулирования напряжения.

Требуется ли стабилизатор напряжения для домашнего использования?

Некоторые люди сомневаются, что потребление энергии бытовой техникой в ​​целом не слишком велико, и относительное напряжение также низкое. Если нет особой ситуации, работа очень стабильная. Неужели надо на рынок покупать стабилизатор напряжения для стабилизации давления? Будет ли трата денег?

На самом деле эта идея будет у многих, и эта идея просто субъективная и односторонняя.Напряжение — это то, чего мы не видим в повседневной жизни. Мы можем узнать, сколько киловатт-часов мы израсходовали в этом месяце, только по счетчику электроэнергии. Но на самом деле, во время обычного использования мы не знаем, стабильно ли напряжение или нестабильно. Для его измерения мы можем полагаться только на специальные инструменты. Фактически, пока машина работает нормально, нам нужно, чтобы напряжение было стабильным. Да, это человеческая природа и не может служить основанием для оценки стабильности напряжения.

Согласно статистике Национального бюро статистики электроэнергии, согласно анализу данных за последние годы, по мере того, как каждое наше электрическое оборудование увеличивается, нагрузка на каждую электростанцию ​​увеличивается, что приводит к возникновению электричества в передаче. процесс Нестабильные колебания очень распространены,

Наши компьютеры, телевизоры, холодильники, кондиционеры и другие электроприборы работают постоянно, а нестабильность напряжения влияет на срок службы электроприборов.Самое страшное, что печатные платы и другие детали внутри повреждены. Пожар приведет к серьезной аварии. Следовательно, в настоящее время можно сказать, что стабилизатор напряжения необходим. Со стабилизатором напряжения вам не страшны пики потребления электроэнергии, нестабильность напряжения из-за грозы и дождя.

Наконец, если вы ищете надежного производителя стабилизаторов напряжения, вы можете выбрать KEBO. KEBO Electrical Appliance Company Limited — высокотехнологичное предприятие, основанное в 1984 г.Джеймс. Мы специализируемся на производстве ИСТОЧНИКОВ БЕСПЕРЕБОЙНОГО ПИТАНИЯ (ИБП), СТАБИЛИЗАТОРОВ НАПРЯЖЕНИЯ (AVR), ПРЕОБРАЗОВАТЕЛЕЙ ПОСТОЯННОГО НАПРЯЖЕНИЯ, ЗАЩИТЫ НАПРЯЖЕНИЯ, ЗАРЯДНОГО УСТРОЙСТВА, АВАРИЙНОГО СВЕТА и т. Д. После 35 лет опыта, сегодня KEBO является прототипом производителя №1, способным предоставления комплексных решений по электроснабжению от колебаний напряжения в Китае. Ниже приведены списки сопутствующих продуктов:

Тип реле AVR

Тип серводвигателя AVR

Трехфазный стабилизатор

Часто задаваемые вопросы о преобразователе напряжения — преобразователе напряжения Трансформеры

14) Преобразователи напряжения преобразуют цикл (Гц)?

Все преобразователи напряжения преобразуют только напряжение, а не цикл, однако большинство приборов и электроники будут правильно работать с ними.В Северной Америке электричество на 110–120 Вольт вырабатывается при частоте 60 Гц. (Циклы) Переменный ток. Большая часть зарубежной электроэнергии 220-240 Вольт вырабатывается при частоте 50 Гц. (Циклы) Переменный ток. Эта разница в циклах может привести к тому, что двигатель у вас будет 60 Гц. Североамериканский прибор работает немного медленнее при использовании на частоте 50 Гц. зарубежная электроэнергия. Эта разница в циклах также приведет к тому, что аналоговые часы и схемы синхронизации, которые используют переменный ток в качестве базы синхронизации, будут поддерживать неправильное время. Самое современное электронное оборудование, включая зарядные устройства, компьютеры, принтеры, стереосистемы, кассетные и CD-плееры, видеомагнитофоны / DVD-плееры и т. Д.не будет зависеть от разницы в циклах.

15) Как выбрать трансформатор? На задней панели устройства вы должны найти этикетку с описанием его технических характеристик, включая мощность (Вт) или силу тока (A) устройства.

Пример. Если ваше устройство потребляет 80 Вт, вам потребуется трансформатор AC-100 (мощность 100 Вт) или выше.

Если вы хотите использовать 2 прибора на одном трансформаторе.Один из них потребляет 300 Вт, а другой 130 Вт, тогда вам понадобится AC-500 (мощность 500 Вт) или выше.

16) Как рассчитать мощность прибора? Если на этикетке не указана мощность, но вам известна сила тока (А), вы можете рассчитать ее по следующей формуле:
А (А) x напряжение (В) = Ватт

Пример: 3 А x 220 В = 660 Вт
3 А x 110 В = 330 Вт

17) В чем разница между регуляторами напряжения серво и реле?

Регуляторы напряжения серво стабилизируют напряжение, регулируя трансформатор на желаемое выходное напряжение.Это обеспечивает высочайшую точность стабилизации напряжения. Тип реле все делается электронным, поэтому точность меньше.

Регуляторы напряжения, Автоматический регулятор напряжения, Регулятор напряжения 110/220 В, Импортеры из Нью-Йорка в США, оптовые торговцы

Преобразователи напряжения (220 В — 110 В)

Электрические различия в Мире не такие уж шокирующие! Электричество в мире различается для каждой страны 110/120 вольт или 220/240 вольт.Формы заглушек, заглушки и заглушки размеры также разные в каждой стране. Некоторые страны как США и Канада работают на 120 В 60 циклов (60 Гц) и большая часть мира работает на 220/240 Вольт, 50 циклов (50 Гц). Эти различия в электричестве могут быть решается с помощью соответствующих преобразователей напряжения.

Вопрос: Что означает преобразователь напряжения или трансформатор?

А: В общем, преобразователи напряжения и напряжение Трансформаторы используются для преобразования электроэнергии.север Америка и некоторые другие страны работают по 110/120 Вольт переменного тока 60 Гц. Хотя большая часть мира работает на 220/240 В переменного тока, 50 Гц. Преобразователи напряжения меняются электричество для работы электроприборов в разных странах.

Вопрос: Что означает «повышающий / понижающий трансформатор» ?

А: Повышающие / понижающие трансформаторы используются для преобразования электроэнергии. от 220/240 В переменного тока до 110/120 В переменного тока (понижающий) или 110/120 Вольт переменного тока до 220/240 В переменного тока (повышающий).Эти типы трансформаторов заземлены и со встроенным предохранителем система защиты, обеспечивающая защиту от электрического сотрясение и повреждение техники.

Вопрос: Как я могу понять сколько ватт трансформатор напряжения нужно ли мне ?

А: Прежде всего, узнайте, сколько ватт у прибора. брать.Вы можете найти эту информацию обычно на этикетка, расположенная на задней или нижней части устройства или на странице спецификации инструкции по эксплуатации прибор. Если отображается только сила тока (AMPS), умножьте входное напряжение (например, 110 или 220 В) от AMPS, чтобы найти ватты.
ВОЛЬТ x АМПЕР = ВАТТ
например, 110 В x 0.5 ампер = 55 Вт
Убедитесь, что не включаете какой-либо прибор с мощность выше, чем номинальное напряжение трансформатор. Трансформаторы для тяжелых условий эксплуатации могут использоваться непрерывно от 75% до 80% их мощности.

Вопрос: Я привез несколько электроприборов из-за границы они будут работать в США?

А: Да, вы можете купить один из наших понижающих трансформаторов. в соответствии с номинальной мощностью вашего устройства (ов).Пожалуйста, подумайте о покупке трансформатора с более высокой мощностью чем номинальная мощность вашего устройства. Все наше трансформаторы большой мощности (повышающие / понижающие) заземлены и встроенная система защиты от помех для вас и вашего безопасность техники. Пожалуйста, помните о трансформаторах не преобразовывать циклы (60 Гц. VS 50 Гц. Иностранные) и некоторые приборы, чувствительные к циклам, такие как микроволновые печи, стерео поворотные столы и аналоговые часы могут не работать правильно.Однако самое современное электронное оборудование например, компьютеры, принтеры и музыкальные стереосистемы не зависят от разницы в циклах. Наш тяжелый трансформаторы рабочего напряжения также могут использоваться для США. бытовая техника (120 В переменного тока) для работы в Европе (220/240 ВОЛЬТ ПЕРЕМЕННОГО ТОКА). Также рекомендуем покупать наши преобразователи напряжения. встроенный стабилизатор напряжения для экономии вашего бытовые приборы от повреждений, вызванных колебаниями напряжения.

Вопрос: В чем разница между переменным и постоянным током?

А: В большинстве стран мира используются электрические токи. как переменные токи (AC). DC означает постоянный ток. Все приборы и трансформаторы напряжения работают только от Электричество переменного тока.

Вопрос: Какая польза от универсального адаптера переменного / постоянного тока?

А: Также известен как аккумуляторный отсекатель, универсальные адаптеры переменного тока используются для преобразования электроэнергии переменного тока (например, 120 В или 240 В) к желаемому постоянному току (например, 1,5,3,4,5,6,7,5,9 или 12 В постоянного тока).Некоторые устройства с батарейным питанием от постоянного вход включает портативные устройства, радионяни, телефоны который можно использовать с адаптерами переменного тока повсеместно.

Вопрос: Могу ли я использовать несколько моих приборов одновременно с напряжением трансформатор?

А: Да, если общая мощность всех ваших приборов не превышайте допустимую мощность напряжения трансформатор.Также учитывайте только 80% мощности. преобразователя напряжения, чем номинальная мощность вашего устройства (ов) чтобы избежать повреждений, вызванных колебаниями мощности.

Вопрос: Имеет ли значение форма штекера при использовании мой зарубежный прибор с трансформатором напряжения?

А: Да, поскольку не существует мирового стандарта для конфигурация вилки, формы вилок и отверстия для заглушек (электрические торговые точки) отличаются от страны к стране.Кроме того к преобразователю напряжения необходим необходимый переходник просто установить вилку прибора в чужую стену торговая точка. Обратите внимание, что меняется только штекер адаптера. форма вилки, а не электричество.

Высший Premium Products, Inc.
146 West 29th Street
Нью-Йорк, 10001 Нью-Йорк.
Электронная почта: [email protected]

Цепь регулятора напряжения 110 В, 220 В

Обсуждаемая схема регулятора напряжения 110 В, 220 В может использоваться для управления или регулировки всех входов высокого уровня напряжения, таких как 110 В или 220 В, просто путем изменения пары номиналы резисторов. Здесь R6 и R7 могут быть эффективно настроены для получения любого желаемого преобразования выходного напряжения с нуля до 220 В или даже выше в зависимости от уровня входного питания.

В настоящее время существует множество схем, предназначенных для регуляторов низкого напряжения.Для более высоких напряжений, например для цепей вентилей, проблема уникальна.

Именно поэтому мы решили разработать именно этот простой регулятор, который может управлять этими типами напряжений. Обычно регулятор состоит из трех транзисторов. Четвертый по-прежнему включен для текущей ограничительной цели.

Схема представляет собой стабилизатор с положительным последовательным соединением, в котором используется pnp-транзистор (T2) для поддержания минимального падения напряжения. Процедура создания схемы предельно проста.

Как только выходное напряжение падает, T4 опускает эмиттер T3 ниже. Это сильнее включает T2, что приводит к еще большему повышению выходного напряжения. R4 ограничивает базовый ток T2. C1 и C2 включены для повышения устойчивости цепи. Они подключены последовательно, чтобы напряжение на каждом конденсаторе при включении или при коротком замыкании не обязательно было чрезмерно большим. Для C1-C3 необходимо использовать конденсаторы номиналом не менее 100 В.

D1 экранирует T2 от отрицательных напряжений, которые могут появиться при коротком замыкании входа или даже когда большие конденсаторы имеют тенденцию подключаться к выходу. Мы используем пару диодов Зенера 39 V подключил последовательно для опорного напряжения, предлагая 78 V для основы T3. Просто потому, что R6 идентичен R7, выходное напряжение будет в два раза больше, то есть около 155 В.

T4 будет действовать как буфер для потенциального делителя R6 / R7, что означает, что мы можем использовать большие значения для этих резисторов и напряжение просто не зависит от тока базы T2 (этот ток примерно идентичен току эмиттера T3).

Естественно, это не схема с возмещением температуры, однако для этой конкретной цели этого достаточно. Принципиальная схема: Принципиальная схема Сегмент ограничения тока, построенный вокруг Т1, не может быть проще.

Когда выходной ток превышает 30 мА, напряжение вокруг R1 заставляет T1 проводить. T1 после этого ограничивает напряжение база-эмиттер T2. R2 необходим для защиты T1 от невероятно быстрых пиковых напряжений на R1. R3 требуется для запуска регулятора.Без R3 не было бы напряжения на выходе и, следовательно, не было бы базового тока внутри T2.

R3 допускает незначительное выполнение T2, что может быть достаточным для достижения регулятором ожидаемого состояния. Во время обычной процедуры при падении напряжения 15 В на Т2 и токе примерно 30 мА вам не нужно дополнительное охлаждение Т2.

Температура перехода теперь может составлять 70 ° C, а это значит, что вы можете растопить пальцы, если не будете очень осторожны! Чем ниже входное напряжение, тем больший ток может выдавать этот регулятор.

Этот ток зависит от SOAR (Safe Operation ARea) T2. При коротком замыкании, а также при входном напряжении 140 В ток составляет примерно 30 мА, и для T2, несомненно, требуется радиатор мощностью не менее 10 К / Вт в таких условиях.

Чтобы улучшить выходное напряжение, необходимо использовать большее значение для R6. Если вы хотите, чтобы сделать использование более высокого опорного напряжения, вы должны заменить T4 с MJE350. Если вам когда-либо понадобится всего несколько миллиампер, вам не нужно включать T4 и R4.Делитель потенциала (R6 / R7) затем может быть подключен прямо к эмиттеру T3.

Снижение пульсаций в предлагаемой схеме регулятора напряжения 110 В, 220 В составляет примерно 50 дБ. Ток покоя составляет 2,5 мА, а для меньших токов падение напряжения составляет всего 1,5 В.

Предоставлено: Elektor Electronics Magazine

Регуляторы напряжения — что они делают и какой из них вы покупаете?

Регулятор напряжения или стабилизатор используется для управления и поддержания постоянной величины напряжения в любом электрическом устройстве.Если напряжение не поддерживается на постоянном уровне, колебания напряжения повлияют на работу электрического устройства и повредят его. Если вы хотите обеспечить безопасность своих электроприборов, вам следует подумать о покупке стабилизатора напряжения.

Существует несколько типов регуляторов напряжения, и от того, как они контролируют постоянное напряжение в любом электрическом устройстве, зависит, какой из них выбрать. Следовательно, выбрать модель, подходящую для вас, будет непростой задачей.Основные типы регуляторов напряжения — это активные и пассивные регуляторы. Если вашему электрическому устройству требуется большее напряжение, тогда вам лучше всего подойдет активный регулятор.

Активные регуляторы повышают напряжение, в то время как пассивные регуляторы снимают напряжение в случае, если в электрической цепи есть лишнее. Благодаря передовым технологиям сегодня у вас лучшая стабильность среди моделей регуляторов напряжения . Регулятор напряжения будет регулировать поток напряжения в цепи.Вы можете выбрать постоянный или автоматический регулятор. Эти два также являются очень важными типами стабилизаторов напряжения.

Характеристики этих двух типов несколько различаются. В автоматическом регуляторе вы услышите сигнал тревоги в случае повышения напряжения в цепи. Он также обеспечит вам сверхнизкое напряжение, чтобы вы могли управлять домашними приборами, не беспокоясь о напряжении. По этой причине автоматический регулятор напряжения популярен в быту.

Чтобы узнать принцип работы регулятора напряжения, вам необходимо понять его различные части и принципы их работы. Вам нужно будет изучить его подробно и узнать о входах и выходах. Как только вы узнаете, как работает стабилизатор, вы сможете понять регуляторы напряжения и их важность.

Как выбрать преобразователь напряжения?

Итак, вы определили, что ваше устройство работает на одно напряжение, верно? Теперь вам нужен преобразователь напряжения или трансформатор для питания за границей, потому что для устройств с двойным напряжением требуется только переходник.Итак, чтобы включить устройство с одним напряжением, необходимо учесть несколько вещей. Эти устройства, как правило, более мощные, чем ваши обычные гаджеты с двойным напряжением питания, поэтому для них потребуется мощный преобразователь.

Внимание : имейте в виду, что многие преобразователи громоздкие и тяжелые по сравнению с переходниками. Их обычно покупают люди, которые собираются в отпуск более чем на неделю или две или переезжают в другую страну, взяв с собой самые ценные и надежные приборы, без которых они просто не могут жить.

Вам необходимо знать мощность вашего устройства, чтобы определить подходящий преобразователь напряжения для покупки, поэтому посмотрите на этикетку с индикацией вашего устройства для W, чтобы получить эту информацию. Затем обязательно купите преобразователь с номинальной мощностью в два-три раза выше, чем у устройства, которое вы планируете использовать, чтобы безопасно преобразовать.

Например, если ваше устройство или прибор мощностью 600 Вт, приобретите преобразователь или трансформатор мощностью 1200 Вт.

Если сомневаетесь, купите преобразователь с гораздо большей мощностью.Слишком большое количество ватт не причинит вреда, но ваше устройство не будет работать, если его недостаточно.

Для устройств, которым требуется значительный скачок мощности при первом включении (телевизоры, электроинструменты, лазерные принтеры), приобретите преобразователь с мощностью в ТРИ раза большей, чем у вашего устройства. Итак, инструменту мощностью 500 Вт требуется преобразователь мощностью 1500 Вт для безопасного и успешного преобразования.

У разных устройств разные потребности. Например: небольшая электробритва без нагрева подойдет для преобразователя напряжения на 100 Вт.Однако для больших предметов, требующих тепла, таких как утюг, щипцы для завивки или фен, вам понадобится более мощный преобразователь.

Не можете найти мощность в вашем устройстве? Не волнуйтесь; это не всегда указано. Вместо этого на некоторых этикетках мощности указаны усилители, которые можно использовать для определения мощности, используя простое умножение. Итак, сначала найдите напряжение (В). Затем найдите усилители (A). Теперь умножьте их, чтобы получить ватты. В x A = Вт . Пример: 110 В x 5 А = 550 Вт

Далее необходимо выяснить, нужен ли вам повышающий или понижающий преобразователь.

Step Up Step Down : Итак, когда вы путешествуете из области 110 В со своими устройствами 110 В в область 220 В, вам понадобится понижающий преобразователь. Точно так же, если вы путешествуете из страны с напряжением 220 В, скажем, из Америки, страны с напряжением 110 В, вам нужно будет выполнить преобразование, используя, как вы уже догадались, Step Up Converter. Легко. И что еще лучше, существует множество преобразователей, которые действуют как Step Up Step Down Converter, так что вы можете пойти куда угодно и использовать свое любимое устройство с этим универсальным преобразователем путешествий. См. Также шаг 6, в котором объясняются повышающие и понижающие преобразователи напряжения.Все наши преобразователи PowerSpark — Step Up Step Down

.

Примечание: во многих сушилках для одежды и в сетях переменного тока в США используется напряжение 220 В. Наши преобразователи напряжения предназначены для преобразования для устройств на 220 В. других производителей. Не приобретайте преобразователь PowerSpark, если вам нужно переделать сушилку на 220 В.

Трансформатор или преобразователь напряжения? См. Шаг 7, чтобы узнать, какой из них вам понадобится или нужно ли вам оба. A

Еще одно примечание о преобразовании:

Регулятор напряжения:

В некоторых странах нестабильное напряжение.Если вы скептически относитесь к качеству источника питания в месте назначения, вам понадобится стабилизатор напряжения (также называемый стабилизатором напряжения или сетевым фильтром), который будет безопасно стабилизировать напряжение во время преобразования. Все эти преобразователи PowerSpark DSR имеют встроенный регулятор напряжения, поэтому обязательно проверьте свои ватты и ознакомьтесь с этими безопасными ставками перед следующим приключением, если оно потребует дополнительной стабилизации.

Руководство из 10 шагов по покупке преобразователя напряжения

База знаний о преобразователях напряжения Часто задаваемые вопросы

*** ВАЖНО — ПРИ ВЫБОРЕ ПРЕОБРАЗОВАТЕЛЯ МЫ ПРЕДЛАГАЕМ, ЧТО ВЫ ПОКУПАЕТЕ ПРЕОБРАЗОВАТЕЛЬ, В 3 РАЗА РАСХОДА ПРОДУКТА, КОТОРЫЙ ВЫ КОНВЕРТИРУЕТЕ ***

Преобразователи, трансформаторы и регуляторы напряжения AC 110V AC 220V

Добро пожаловать! Мы сохранили для вас вашу корзину покупок: Просмотр корзины Преобразователи, трансформаторы и регуляторы напряжения

используются для преобразования электроэнергии.Северная Америка и некоторые другие страны работают от 110/120 В переменного тока, 60 Гц. В то время как большая часть мира работает от 220/240 вольт переменного тока 50 Гц. Преобразователи напряжения меняют электричество, чтобы заставить работать электроприборы в разных странах. Преобразователи следует использовать только с «электрическими» приборами. Электрические приборы представляют собой простые нагревательные устройства или имеют механические двигатели. Примеры: фены, паровые утюги, электрические зубные щетки, лампы накаливания и небольшие вентиляторы. Конвертеры не следует использовать более трех часов за раз. Трансформаторы используются с «электронными» приборами. Электронные приборы имеют микросхему или схему. Примерами являются радио, CD-плееры, бритвы, зарядные устройства, компьютерные принтеры, факсы, телевизоры, автоответчики и люминесцентные лампы. Трансформаторы также могут использоваться с электрическими приборами и могут работать непрерывно в течение многих дней. (Преимущество конвертеров в том, что они легче и дешевле.) Регуляторы — это трансформаторы, которые также имеют встроенный стабилизатор-регулятор напряжения для защиты ваших приборов от повреждений, вызванных внезапными колебаниями напряжения.Это наиболее важно для стран 2-го / 3-го мира с нестабильными энергосистемами. Преобразователи, регуляторы и трансформаторы доступны для приборов различной мощности. Чтобы узнать мощность вашего прибора, посмотрите на этикетку, расположенную на приборе или в руководстве пользователя. На этикетке или в руководстве будет показано входное напряжение (100, 120, 220, 240, в виде вольт, В, вольт переменного или переменного тока), мощность (в ваттах или Вт), а иногда и сила тока (например, 0,5 А или 0,5 А или 500 мА). Если отображается только сила тока, умножьте входное напряжение на амперы, чтобы найти ватты.Вольт x Ампер = Ватты. (Пример — 120 В x 0,5 А = 60 Вт; это означает, что устройство на 120 В с номиналом 0,5 А является устройством на 60 Вт и требует трансформатора или преобразователя не менее 60 Вт).
