\ \ Двутавровые балки Наша фирма не занимается продажей двутавровых балок Информация представленная в данном разделе является только справочной Двутавровые балки, отличающиеся характерным сечением, широко распространены в строительстве благодаря простоте конструкции. Изготавливаются такие балки или углеродистой или низколегированной стали и подразделяются на две категории: балки с уклоном внутренних граней, балки с параллельными гранями. Последние, в свою очередь, можно разделить на стандартные, колонные и широкополочные. Существуют, помимо этого, несколько других критериев для разграничения разных групп двутавровых балок. Сфера применения Двутавровые балки используются для создания: Несущих конструкций; Перекрытий крыши; Межэтажных перекрытий; Опор; Рабочих площадок; Эстакад и мостов.  Действующие стандарты Номер Название Двутавры (балки двутавровые) с уклоном внутренних граней полок ГОСТ 8239-89 Двутавры стальные горячекатаные. Сортамент ГОСТ 19425-74 Балки двутавровые и швеллеры стальные специальные. Сортамент Двутавры (балки двутавровые) с параллельными гранями полок ГОСТ 26020-83 Двутавры стальные горячекатаные с параллельными гранями полок. Сортамент Двутавровые балки (двутавры)  по техническим условиям заводов-изготовителей СТО АСЧМ 20-93 Прокат стальной сортовой фасонного профиля. Двутавры горячекатаные с параллельными гранями полок. Технические условия Нижнетагильского металлургического комбината ТУ 14-2-336-78 Профиль двутавровый для шарнирных остряков № 8 ТУ У 01412851.001-95 Сварные двутавры Прочие виды специальных балок двутавровых (двутавров) ГОСТ 5267.5-90 Профиль двутавровый № 19 для хребтовой балки. Сортамент ГОСТ 5267.3-90 Профиль зетовый для хребтовой балки. Сортамент  Балки двутавровые (двутавры) по ГОСТ 8239-89 с уклоном внутренних граней полок 6-12 % Рис1.  Балка двутавровая (двутавр)по ГОСТ 8239-89 с уклоном внутренних граней полок 6-12% Условные обозначения: h — высота двутавра; b — ширина полки; S — толщина стенки; t — средняя толщина полки; R — радиус внутреннего закругления; r — радиус закругления полки. Таблица 1. Размеры, масса и количество метров в тонне двутавров стальных горячекатаных по ГОСТ 8239-89 № балки Размеры, мм Масса 1 м балки, кг Количество метров в 1 тонне, м h b S t 10 100 55 4,5 7,2 9,456 105,7 12 120 64 4,8 7,3 11,54 86,62 14 140 73 4,9 7,5 13,68 73,09 16 160 81 5 7,8 15,89 62,94 18 180 90 5,1 8,1 18,35 54,50 18а 180 100 5,1 8,3 19,92 50,20 20 200 100 5,2 8,4 21,04 47,53 20а* 200 110 5,2 8,6 22,69 44,08 22 220 110 5,4 8,7 24,04 41,60 22а* 220 120 5,4 8,9 25,76 38,82 24 240 115 5,6 9,5 27,34 36,57 24а* 240 125 5,6 9,8 29,40 34,02 27 270 125 6 9,8 31,53 31,71 27а* 270 135 6 10,2 33,88 29,51 30 300 135 6,5 10,2 36,48 27,41 30а* 300 145 6,5 10,7 39,17 25,53 33 330 140 7 11,2 42,25 23,67 36 360 145 7,5 12,3 48,55 20,60 40 400 155 8,3 13 56,96 17,56 45 450 160 9 14,2 66,50 15,04 50 500 170 10 15,2 78,64 12,72 55 550 180 11 16,5 92,66 10,79 60 600 190 12 17,8 108,0 9,263 Примечания: 1. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной. 2. Величины радиусов закругления, уклона внутренних граней полок, толщины полок не контролируются на готовом прокате. 3. Не рекомендуется двутавры от 24 до 60 применять в новых разработках. для балок серии М (для подвесных путей) уклон внутренних граней полок составляет 12%; для балок серии С (для армирования шахтных стволов) уклон внутренних граней полок составляет 16%. Рис 2. Балка двутавровая (двутавр) по ГОСТ 19425-74 с уклоном нутренних граней полок 12% и 16% Условные обозначения: h — высота двутавра; b — ширина полки; S — толщина стенки; t — средняя толщина полки; R — радиус внутреннего закругления; r — радиус закругления полки Таблица 2. Размеры, масса и количество метров в тонне двутавров стальных горячекатаных по ГОСТ 19425-74 № балки Размеры, мм Масса 1 м балки, кг Количество метров в 1 тонне, м h b S t 14С 140 80 5,5 9,1 16,9 59,17 20С 200 100 7 11,4 27,9 35,84 20Са 200 102 9 11,4 31,1 32,15 22С 220 110 7,5 12,3 33,1 30,21 27С 270 122 8,5 13,7 42,8 23,36 27Са 270 124 10,5 13,7 47,0 21,28 36С 360 140 14 15,8 71,3 14,03 18М 180 90 7 12 25,8 38,76 24М 240 110 8,2 14 38,3 26,11 30М 300 130 9 15 50,2 19,92 36М 360 130 9,5 16 57,9 17,27 45М 450 150 10,5 18 77,6 12,89 Примечания: 1. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной. 2. Радиусы закруглений на профилях не определяются и указываются для построения калибра. Балки двутавровые горячекатаные с параллельными гранями полок (по ГОСТ 26020-83) В зависимости от соотношения размеров и условий применения двутавры подразделяют на следующие типы: Б — нормальные двутавры; Ш — широкополочные двутавры; К — колонные двутавры; Д — дополнительной серии; ДБ — нормальные двутавры; ДШ — широкополочные двутавры. Рис. 3. Балка двутавровая по ГОСТ 26020-83 без уклона внутренних граней полок Условные обозначения: h — высота двутавра; b — ширина полки; S — толщина стенки; t — средняя толщина полки; r — радиус внутреннего закругления. Таблица 3. Размеры, масса и количество метров в тонне двутавров стальных горячекатаных по ГОСТ 26020-83 № балки Размеры, мм Масса 1 м балки, кг Количество метров в 1 тонне, м h b S t Нормальные двутавры (балки двутавровые) 10Б1 100 55 4,1 5,7 8,104 123,4 12Б1 117,6 64 3,8 5,1 8,658 115,5 12Б2 120 64 4,4 6,3 10,37 96,43 14Б1 137,4 73 3,8 5,6 10,51 95,12 14Б2 140 73 4,7 6,9 12,89 77,55 16Б1 157 82 4 5,9 12,70 78,74 16Б2 160 82 5 7,4 15,77 63,40 18Б1 177 91 4,3 6,5 15,37 65,07 18Б2 180 91 5,3 8 18,80 53,20 20Б1 200 100 5,6 8,5 22,36 44,72 23Б1 230 110 5,6 9 25,83 38,71 26Б1 258 120 5,8 8,5 27,96 35,77 26Б2 261 120 6 10 31,16 32,09 30Б1 296 140 5,8 8,5 32,90 30,39 30Б2 299 140 6 10 36,64 27,29 35Б1 346 155 6,2 8,5 38,88 25,72 35Б2 349 155 6,5 10 43,31 23,09 40Б1 392 165 7 9,5 48,08 20,80 40Б2 396 165 7,5 11,5 54,72 18,27 45Б1 443 180 7,8 11 59,84 16,71 45Б2 447 180 8,4 13 67,47 14,82 50Б1 492 200 8,8 12 72,98 13,70 50Б2 496 200 9,2 14 80,73 12,39 55Б1 543 220 9,5 13,5 88,99 11,24 55Б2 547 220 10 15,5 97,92 10,21 60Б1 593 230 10,5 15,5 106,2 9,418 60Б2 597 230 11 17,5 115,6 8,650 70Б1 691 260 12 15,5 129,3 7,732 70Б2 697 260 12,5 18,5 144,2 6,937 80Б1 791 280 13,5 17 159,5 6,269 80Б2 798 280 14 20,5 177,9 5,622 90Б1 893 300 15 18,5 194,0 5,155 90Б2 900 300 15,5 22 213,8 4,676 100Б1 990 320 16 21 230,6 4,336 100Б2 998 320 17 25 258,2 3,873 100Б3 1006 320 18 29 285,7 3,500 100Б4 1013 320 19,5 32,5 314,5 3,180 Продолжение таблицы 3. Размеры, масса и количество метров в тонне двутавров стальных горячекатаных по ГОСТ 26020-83 № балки Размеры, мм Масса 1 м балки, кг Количество метров в 1 тонне, м h b S t Широкополочные двутавры (балки двутавровые) 20Ш1 193 150 6 9 30,58 32,71 23Ш1 226 155 6,5 10 36,17 27,65 26Ш1 251 180 7 10 42,68 23,43 26Ш2 255 180 7,5 12 49,24 20,31 30Ш1 291 200 8 11 53,62 18,65 30Ш2 295 200 8,5 13 60,95 16,41 30Ш3 299 200 9 15 68,29 14,64 35Ш1 338 250 9,5 12,5 75,10 13,32 35Ш2 341 250 10 14 82,22 12,16 35Ш3 345 250 10,5 16 91,29 10,95 40Ш1 388 300 9,5 14 96,05 10,41 40Ш2 392 300 11,5 16 111,1 8,999 40Ш3 396 300 12,5 18 123,4 8,106 50Ш1 484 300 11 15 114,4 8,741 50Ш2 489 300 14,5 17,5 138,7 7,212 50Ш3 495 300 15,5 20,5 156,4 6,396 50Ш4 501 300 16,5 23,5 174,0 5,746 60Ш1 580 320 12 17 142,1 7,036 60Ш2 587 320 16 20,5 176,9 5,654 60Ш3 595 320 18 24,5 205,5 4,866 60Ш4 603 320 20 28,5 234,2 4,270 70Ш1 683 320 13,5 19 169,9 5,887 70Ш2 691 320 15 23 197,6 5,062 70Ш3 700 320 18 27,5 235,4 4,249 70Ш4 708 320 20,5 31,5 268,1 3,730 70Ш5 718 320 23 36,5 305,9 3,269 Колонные двутавры (балки двутавровые) 20K1 195 200 6,5 10 41,47 24,11 20K2 198 200 7 11,5 46,87 21,34 23K1 227 240 7 10,5 52,20 19,16 23K2 230 240 8 12 59,47 16,81 26K1 255 260 8 12 65,22 15,33 26K2 258 260 9 13,5 73,15 13,67 26K3 262 260 10 15,5 83,13 12,03 30K1 296 300 9 13,5 84,77 11,80 30K2 300 300 10 15,5 96,30 10,38 30К3 304 300 11,5 17,5 108,9 9,183 Продолжение таблицы 3. Размеры, масса и количество метров в тонне двутавров (балок двутавровых) стальных горячекатаных по ГОСТ 26020-83 № балки Размеры, мм Масса 1 м балки, кг Количество метров в 1 тонне, м h b S t Колонные двутавры (балки двутавровые) (продолжение) 35К1 343 350 10 15 109,7 9,117 35К2 348 350 11 17,5 125,9 7,944 35K3 353 350 13 20 144,5 6,919 40К1 393 400 11 16,5 138,0 7,248 40К2 400 400 13 20 165,6 6,039 40K3 409 400 16 24,5 202,3 4,942 40К4 419 400 19 29,5 242,2 4,129 40К5 431 400 23 35,5 291,2 3,434 Двутавры (балки двутавровые) дополнительной серии (Д) 24ДБ1 239 115 5,5 9,3 27,82 35,94 27ДБ1 269 125 6 9,5 31,93 31,31 36ДБ1 360 145 7,2 12,3 49,14 20,35 35ДБ1 349 127 5,8 8,5 33,58 29,78 40ДБ1 399 139 6,2 9 39,70 25,19 45ДБ1 450 152 7,4 11 52,63 19,00 45ДБ2 450 180 7,6 13,3 65,03 15,38 30ДШ1 300,6 201,9 9,4 16 72,72 13,75 40ДШ1 397,6 302 11,5 18,7 124,4 8,036 50ДШ1 496,2 303,8 14,2 21 155,3 6,437 Примечания: 1. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной. 2. Радиусы закруглений на профилях не определяются и указываются для построения калибра. Двутавры горячекатаные с параллельными гранями полок (СТО АСЧМ 20-93). Сортамент По соотношению размеров и форме профиля двутавры подразделяют на 3 типа: Б — нормальные с параллельными гранями полок; Ш — широкополочные с параллельными гранями полок; К — колонные с параллельными гранями полок. Рис. 4. Двутавр горячекатаный (балка двутавровая) с параллельными гранями полок Условные обозначения: h — высота двутавра; b — ширина полки; S — толщина стенки; t — средняя толщина полки; r — радиус сопряжения. Таблица 4. Размеры, масса и количество метров в тонне двутавров (балок двутавровых)горячекатаных (СТО АСЧМ 20-93) 15 Обозначение балки Размеры, мм Масса 1 м балки, кг Количество метров в тонне h b S t Нормальные двутавры (балки двутавровые) 10 Б1 100 55 4,1 5,7 8,043 124,3 12 Б1 117,6 64 3,8 5,1 8,598 116,3 12 Б2 120 64 4,4 6,3 10,31 97,00 14 Б1 137,4 73 3,8 5,6 10,45 95,67 14 Б2 140 73 4,7 6,9 12,83 77,92 16 Б1 157 82 4 5,9 12,64 79,11 16 Б2 160 82 5 7,4 15,71 63,65 18 Б1 177 91 4,3 6,5 15,31 65,33 18 Б2 180 91 5,3 8 18,74 53,37 20 Б1 200 100 5,5 8 21,26 47,04 25 Б1 248 124 5 8 25,59 39,08 25 Б2 250 125 6 9 29,50 33,90 30 Б1 298 149 5,5 8 31,97 31,28 30 Б2 300 150 6,5 9 36,66 27,28 35 Б1 346 174 6 9 41,30 24,22 35 Б2 350 175 7 11 49,51 20,20 40 Б1 396 199 7 11 56,58 17,67 40 Б2 400 200 8 13 65,97 15,16 45 Б1 446 199 8 12 66,12 15,12 45 Б2 450 200 9 14 75,90 13,18 50 Б1 492 199 8,8 12 72,46 13,80 50 Б2 496 199 9 14 79,44 12,59 50 Б3 500 200 10 16 89,61 11,16 55 Б1 543 220 9,5 13,5 88,93 11,24 55 Б2 547 220 10 13,5 97,86 10,22 60 Б1 596 199 10 15 94,50 10,58 60 Б2 600 200 11 17 105,5 9,483 70 Б0 693 230 11,8 15,2 120,1 8,327 70 Б1 691 260 12 15,2 129,3 7,736 70 Б2 697 260 12,5 18,5 144,1 6,940 Широкополочные двутавры (балки двутавровые) 20 Ш1 194 150 6 9 30,56 32,72 25 Ш1 244 175 7 11 44,09 22,68 30 Ш1 294 200 8 12 56,76 17,62 30 Ш2 300 201 9 15 68,53 14,59 35 Ш1 334 249 8 11 65,23 15,33 35 Ш2 340 250 9 14 79,63 12,56 40 Ш1 383 299 9,5 12,5 88,58 11,29 40 Ш2 390 300 10 16 106,7 9,375 45 Ш1 440 300 11 18 123,5 8,098 50 Ш1 482 300 11 15 114,2 8,759 50 Ш2 487 300 14,5 17,5 138,4 7,227 50 Ш3 493 300 15,5 20,5 156,0 6,408 50 Ш4 499 300 16,5 23,5 173,7 5,756 60 Ш1 582 300 12 17 136,9 7,304 60 Ш2 589 300 16 20,5 170,6 5,861 60 Ш3 597 300 18 24,5 198,0 5,049 60 Ш4 605 300 20 28,5 225,5 4,435 70 Ш1 692 300 13 20 166,0 6,026 70 Ш2 698 300 15 23 190,3 5,254 70 Ш3 707 300 18 27,5 226,9 4,408 70 Ш4 715 300 20,5 31,5 258,5 3,868 70 Ш5 725 300 23 36,5 294,9 3,391 80 Ш1 782 300 13,5 17 164,6 6,077 80 Ш2 792 300 14 22 191,0 5,234 90 Ш1 881 299 15 18,5 191,4 5,223 90 Ш2 890 299 15 23 212,6 4,704 100 Ш1 990 320 16 21 230,6 4,337 100 Ш2 998 320 17 25 258,1 3,874 100 Ш3 1006 320 18 29 285,7 3,501 100 Ш4 1013 320 19,5 32,5 314,4 3,181 Колонные двутавры (балки двутавровые) 20 К1 196 199 6,5 10 41,30 24,21 20 К2 200 200 8 12 49,81 20,08 25 К1 246 249 8 12 62,52 16,00 25 К2 250 250 9 14 72,30 13,83 25 К3 253 251 10 15,5 80,17 12,47 30 К1 298 2 /STRONG99 9 14 86,92 11,51 30 К2 300 300 10 93,97 10,64 30 К3 300 305 15 15 105,7 9,457 30 К4 304 301 11 17 105,8 9,454 35 К1 342 348 10 15 109,1 9,168 35 К2 350 350 12 19 136,4 7,330 40 К1 394 398 11 18 146,6 6,822 40 К2 400 400 13 21 171,6 5,827 40 К3 406 403 16 24 200,0 5,000 40 К4 414 405 18 28 231,8 4,314 40 К5 429 400 23 35,5 290,8 3,439 Примечания: 1. Масса 1 м (балки двутавровой) двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3. 2. Радиусы сопряжений на готовом прокате не проверяют. 3. Притупление углов полок — до 3 мм обеспечивают технологией прокатки и на профиле не проверяют. Таблица 5. Размеры, масса и количество метров в тонне нестандартных двутавров (балок двутавровых) по размерной спецификации Р40-2001 (соответствуют JIS G 3192, BS 4, ASTM A6) Обозначение балки Размеры, мм Масса 1 м балки, кг Количество метров в тонне h b S t Узкополочные двутавры (балки двутавровые) 31 У3А 309 102 6 8,9 28,51 35,07 31 У4А 313 102 6,6 10,8 32,94 30,36 36 У1А 349 127 5,8 8,5 32,88 30,41 36 У2А 353 128 6,5 10,7 39,24 25,49 41 У1А 399 140 6,4 8,8 39,47 25,33 41 У2А 403 140 7 11,2 46,50 21,50 46 У1А 450 152 7,6 10,8 52,30 19,12 46 У2А 455 153 8 13,3 59,82 16,72 46 У3А 459 154 9,1 15,4 68,79 14,54 46 У1В 449,8 152,4 7,6 10,9 52,59 19,02 46 У2В 454,6 152,9 8,1 13,3 60,11 16,64 46 У3В 458 153,8 9 15 67,43 14,83 46 У4В 462 154,4 9,6 17 74,43 13,43 46 У5В 465,8 155,3 10,5 18,9 82,33 12,15 61 У1А 599 178 10 12,8 82,73 12,09 61 У2А 603 179 10,9 15 93,13 10,74 Нормальные двутавры (балки двутавровые) 31 Б1А 310 165 5,8 9,7 38,90 25,70 31 Б2А 313 166 6,6 11,2 44,79 22,33 31 Б3А 317 167 7,6 13,2 52,49 19,05 31 Б1В 303,4 165 6 10,2 40,30 24,81 31 Б2В 306,6 165,7 6,7 11,8 46,13 21,68 31 Б3В 310,4 166,9 7,9 13,7 53,99 18,52 36 Б1А 352 171 6,9 9,8 45,13 22,16 36 Б2А 355 171 7,2 11,6 50,71 19,72 36 Б3А 358 172 7,9 13,1 56,77 17,62 41 Б1А 403 177 7,5 10,9 53,70 18,62 41 Б2А 407 178 7,7 12,8 59,79 16,72 41 Б3А 410 179 8,8 14,4 67,77 14,76 41 Б4А 413 180 9,7 16 75,20 13,30 41 Б5А 417 181 10,9 18,2 85,26 11,73 46 Б1А 457 190 9 14,5 74,46 13,43 46 Б2А 460 191 9,9 16 82,21 12,16 46 Б3А 463 192 10,5 17,7 89,57 11,16 46 Б4А 466 193 11,4 19 96,84 10,33 46 Б5А 469 194 12,6 20,6 106,0 9,432 46 Б1В 453,4 189,9 8,5 12,7 67,39 14,84 46 Б2В 457 190,4 9 14,5 74,55 13,41 46 Б3В 460 191,3 9,9 16 82,29 12,15 46 Б4В 463,4 191,9 10,5 17,7 89,58 11,16 46 Б5В 467,2 192,8 11,4 19,6 98,60 10,14 61 Б1А 603 228 10,5 14,9 102,5 9,753 61 Б2А 608 228 11,2 17,3 114,3 8,750 Среднеполочные двутавры (балки двутавровые) 20 Д1А 207 133 5,8 8,4 26,75 37,39 20 Д2А 210 134 6,4 10,2 31,53 31,72 25 Д2А 258 146 6,1 9,1 32,89 30,41 25 Д3А 262 147 6,6 11,2 38,81 25,77 25 Д4А 266 148 7,6 13 45,07 22,19 25 Д1В 251,4 146,1 6 8,6 31,73 31,52 25 Д2В 256 146,4 6,3 10,9 37,61 26,59 25 Д3В 259,6 147,3 7,2 12,7 43,58 22,95 Широкополочные двутавры (балки двутавровые) 30 Ш2С 298 201 9 14 65,44 15,28 50 Ш2С 488 300 11 18 128,4 7,790 Колонные двутавры (балки двутавровые) 12 КС 125 125 6,5 9 23,80 42,02 15 К1С 150 150 7 10 31,51 31,74 15 К1А 152 152 5,8 6,6 22,62 44,22 15 К2А 157 153 6,6 9,3 30,06 33,27 15 К3А 162 154 8,1 11,6 37,42 26,73 20 К2А 203 203 7,2 11 45,96 21,76 20 К3А 206 204 7,9 12,6 52,24 19,14 20 К4А 210 205 9,1 14,2 59,35 16,85 20 К5А 216 206 10,2 17,4 71,46 13,99 20 К6А 222 209 13 20,6 86,72 11,53 20 К7А 229 210 14,5 23,7 99,48 10,05 20 К4С 200 204 12 12 56,15 17,81 25 К1АС 246 256 10,5 10,7 63,47 15,76 25 К4С 244 252 11 11 64,42 15,52 30 К3С 294 302 12 12 84,51 11,83 31 К1АС 299 306 11 11 79,20 12,63 31 К3АС 308 310 15,4 15,5 111,4 8,980 35 К3С 338 351 13 13 106,2 9,418 35 К4С 344 354 16 16 130,8 7,645 40 К9С 394 405 18 18 167,7 5,962 Примечания: 1. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3. 2. Индексы А, В и С означают отличие по размерам от СТО АСЧМ 20-93: А — размеры по ASTM A6; В — размеры по BS 4; С — размеры по JIS G 3192. Балка двутавровая (двутавр) сварная. Сортамент Рис. 5. Сварной двутавр Условные обозначения: h — высота двутавра; b — ширина полки; S — толщина стенки; t — толщина полки. Таблица 6. Размеры, масса и количество метров в тонне сварных двутавровых балок (двутавров) по ТУ У 01412851.001-95 производства Днепропетровского завода металлоконструкций им. Бабушкина  Обозначение балки двутавровой (двутавра) Размеры, мм Теоретичес кая масса 1 м, кг Количество метров в тонне h b S t 45БС1 444 200 8 12 64,06 15,6 45БС2 460 300 12 20 133,8 7,48 45БС3 448 180 8 14 65,94 15,2 50БС1 482 200 10 16 85,57 11,7 50БС2 482 300 12 16 117,8 8,49 50БС3 500 300 12 25 160,1 6,24 50БС4 510 300 14 30 190,8 5,24 55БС1 551 220 10 18 102,6 9,75 55БС2 547 200 10 16 90,67 11,0 60БС1 577 240 12 16 111,6 8,96 60БС2 585 240 12 20 126,7 7,89 60БС3 585 320 12 20 151,8 6,59 60БС4 595 320 14 25 185,5 5,39 60БС5 605 320 16 30 219,2 4,56 60БС6 597 190 12 16 101,0 9,91 70БС1 685 260 12 20 142,4 7,02 70БС2 685 320 14 20 171,4 5,84 70БС3 695 320 14 25 196,5 5,09 70БС4 705 320 16 30 231,7 4,32 70БС5 725 320 20 40 302,2 3,31 70БС6 692 230 12 16 119,9 8,34 80БС1 791 280 14 18 162,1 6,17 80БС2 815 300 18 30 248,0 4,03 90БС1 895 300 16 20 201,6 4,96 90БС2 927 300 16 36 276,9 3,61 100БС1 995 320 16 25 244,3 4,09 100БС2 1005 320 16 30 269,4 3,71 100БС3 1017 320 20 36 329,2 3,04 120БС1 1280 400 12 20 242,4 4,13 120БС2 1280 450 14 20 277,6 3,60 140БС1 1440 400 12 20 257,5 3,88 140БС2 1440 450 12 20 273,2 3,66 140БС3 1450 500 14 25 350,1 2,86 160БС1 1640 450 12 20 292,0 3,42 160БС2 1640 500 12 20 307,7 3,25 160БС3 1650 500 14 25 372,1 2,69 160БС4 1650 560 14 25 395,6 2,53 180БС1 1800 560 12 25 384,7 2,60 180БС2 1800 500 14 25 388,6 2,57 180БС3 1810 500 14 30 427,8 2,34 180БС4 1810 600 16 30 502,4 1,99 200БС1 2000 560 12 25 403,5 2,48 200БС2 2010 500 16 30 480,4 2,08 200БС3 2010 600 16 30 527,5 1,90 Примечание: Масса 1 м сварного двутавра (двутавровой балки) вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной. 8,9TD7,960БС6 TD/TD

Cортамент двутавров таблица — сортамент двутавровых балок, балочных двутавров

Сортамент двутавров

Двутавровые балки подразделяют на:

а) Двутавры с параллельными гранями полок (ГОСТ 26020, СТО АСЧМ 20-93):
— нормальные — Б
— широкополочные — Ш
— колонные — К

б) Двутавры с уклоном внутренней грани полок:
— обычные — ГОСТ 8239 (без букв): 10, 12,14, 16, 18, 20, 22, 24, 27, 30, 33, 36, 40, 45, 50, 55, 60.
— специальные — ГОСТ 19425 (М — монорельсовая балка и С — для армирования шахтных стволов)

Двутавры изготавливаются длиной от 4 до 13м,в зависимости от стандарта и требований потребителя. Длина может быть мерной, немерной и кратной мерной. Сварную балку изготавливают до 16 м. У нас её производят на складах в городах Лобня, Калуга и Тверь.

По точности изготовления балки, балку катают: повышенной (Б) и обычной точности (В) по ГОСТ 8239; высокой (А) и обычной (В) точности по ГОСТ 19425.

Балки изготавливают классов стали: С245 (Ст3), С255 (Ст3Гпс и Ст3Гсп), С345 (09Г2С).

Балка двутавровая используется в строительстве для изготовления металлоконструкций, для подвесных путей, для перекрытий, для стадионов, мосто- и вагоностроении и т.д.

Двутавры из стали 09Г2С -конструкционной низколегированной стали — используются для сварных конструкций в условиях крайнего севера при температуре от минус 70град С, а также сталь 09Г2С может применяться при высочайшей температуре +450 град С. Используется балка 09Г2С там, где требуется повышенная прочность, в строительстве для сварных конструкций. Сварная балка предназначается для крупных металлоконструкций для уменьшения их веса, но увеличения ширины пролёта. Сварную балку производим по СТО АСЧМ 20 и ГОСТ 26020, по ст3 и ст09Г2С, на неё также выдаём сертификат качества.

Сортамент нашей производимой сварной балки: 35Ш3, 35К3, 30К3, 30Ш3, 40Ш2, 40Ш3, 45Ш1, 40К1- 40К5, 50Б2, 50Б3, 50Ш1- 50Ш4, 60Ш1-60Ш4, 70Б1, 70Б2, 70Ш1-70Ш5, 80Б1, 80Б2, 80Ш1, 80Ш2, 90Б1, 90Б2, 90Ш1, 90Ш2, 100Б1- 100Б4, 100Ш1 — 100Ш4.

Основной производитель двутавров — Нижнетагильский металлургический комбинат.

Сортамент двутавров ГОСТ 8239 89

Таблица обычных двутавров стальных горячекатаных с уклоном внутренней грани полок.
Металлические балки ГОСТ 8239.
Вес металлической балки.
Количество метров в тонне.

Обозначение профиля	Балки металлической размеры				Масса 1 м, кг	Метров в тн
	h	b	s	t
10	100	55	4,5	7,2	9,5	105,7
12	120	64	4,8	7,3	11,5	87,0
14	140	73	4,9	7,5	13,7	73,0
16	160	81	5,0	7,8	15,9	62,9
18	180	90	5,1	8,1	18,4	54,3
20	200	100	5,2	8,4	21,0	47,6
22	220	110	5,4	8,7	24,0	41,7
24	240	115	5,6	9,5	27,3	36,6
27	270	125	6,0	9,8	31,5	31,7
30	300	135	6,5	10,2	36,5	27,4
33	330	140	7,0	11,2	42,2	23,7
36	360	145	7,5	12,3	48,6	20,6
40	400	155	8,3	13,0	57,0	17,5
45	450	160	9,0	14,2	66,5	15,0
50	500	170	10,0	15,2	78,5	12,7
55	550	180	11,0	16,5	92,6	10,8
60	600	190	12,0	17,8	108,0	9,3

Сортамент двутавров ГОСТ 26020-83 с параллельными гранями полок

Таблица сортамента двутавров.
ГОСТ двутавров стальных горячекатаных нормальных с параллельными гранями полок.
Масса метра. Количество метров в тонне.

Обозначение профиля	Размеры  балок, мм				Масса 1 м, кг	Метров в тн
	h	b	s	t
10Б1	100,0	55	4,1	5,7	8,1	123,46
12Б1	117,6	64	3,8	5,1	8,7	114,94
14Б1	137,4	73	3,8	5,6	10,5	95,24
16Б1	157,0	82	4	5,9	12,7	78,74
20Б1	200,0	100	5,6	8,5	22,4	44,64
30Б1	296,0	140,0	5,8	8,5	32,9	30,40
35Б1	346,0	155,0	6,2	8,5	38,9	25,71
40Б1	392,0	165,0	7,0	9,5	48,1	20,79

Сортамент металлических балок двутавровых СТО АСЧМ 20-93
В России балку стальную двутавровую изготавливает в основном Нижнетагильский металлургический комбинат по своему собственному техническому условию — СТО АСЧМ 20-93, отличающемуся от ГОСТа.
Таблица.
Масса балки металлической нормальной двутавровой СТО АСЧМ 20-93

Обозначение профиля	Балка стальная двутавровая размеры, мм				Масса 1 м, кг	Метров в тн
	h	b	s	t
20Б1	200,0	100,0	5,5	8,0	21,3	46,95
25Б1	248,0	124,0	5,0	8,0	25,7	38,91
25Б2	250,0	125,0	6,0	9,0	29,6	33,78
30Б1	298,0	149,0	5,5	8,0	32,0	31,25
30Б2	300,0	150,0	6,5	9,0	36,8	27,19
35Б1	346,0	174,0	6,0	9,0	41,4	24,15
35Б2	350,0	175,0	7,0	11,0	49,6	20,16
40Б1	396,0	199,0	7,0	11,0	56,6	17,67
40Б2	400,0	200,0	8,0	13,0	66,0	15,15
45Б1	446,0	199,0	8,0	12,0	66,2	15,11
45Б2	450,0	200,0	9,0	14,0	76,0	13,16
50Б1	492,0	199,0	8,8	12,0	72,5	13,79
50Б2	496,0	199,0	9,0	14,0	79,5	12,58
55Б1	543,0	220,0	9,5	13,5	89,0	11,24
55Б2	547,0	220,0	10,0	15,5	97,9	10,21
60Б1	596,0	199,0	10,0	15,0	94,6	10,57
60Б2	600,0	200,0	11,0	17,0	105,5	9,48

Таблица.
Двутавры стальные горячекатаные сортамент СТО АСЧМ 20-93.
Двутавра широкополочного сортамент, масса.

Обозначение профиля	Размеры балок, мм				Масса 1 м,кг	Метров в тн
	h	b	s	t
20Ш1	194,0	150,0	6,0	9,0	30,6	32,68
25Ш1	244,0	175,0	7,0	11,0	44,1	22,68
30Ш1	294,0	200,0	8,0	12,0	56,8	17,61
30Ш2	300,0	201,0	9,0	15,0	68,6	14,58
35Ш1	334,0	249,0	11,0	20,0	65,3	15,31
35Ш2	340,0	250,0	9,0	14,0	79,7	12,55
40Ш1	383,0	299,0	9,5	12,5	88,6	11,29
40Ш2	390,0	300,0	10,0	16,0	106,7	9,37
45Ш1	440,0	300,0	11,0	18,0	123,5	8,10
50Ш1	482,0	300,0	11,0	15,0	114,2	8,76
50Ш2	487,0	300,0	14,5	17,5	138,4	7,23
50Ш3	493,0	300,0	15,5	20,5	156,1	6,41
50Ш4	499,0	300,0	16,5	23,5	173,4	5,77

Таблица.
Сортамент двутавра (балки), масса балки колонной двутавровой СТО АСЧМ 20-93

Обозначение профиля	Размеры балок, мм				Масса 1 м, кг	Метров в тн
	h	b	s	t
20К1	196,0	199,0	6,5	10,0	41,4	24,15
20К2	200,0	200,0	8,0	12,0	49,9	20,04
25К1	246,0	249,0	8,0	12,0	62,6	15,97
25К2	250,0	250,0	9,0	14,0	72,4	13,81
25К3	253,0	251,0	10,0	15,5	80,2	12,47
30К1	298,0	299,0	9,0	14,0	87,0	11,49
30К2	300,0	300,0	10,0	15,0	94,0	10,64
30К3	300,0	305,0	15,0	15,0	105,8	9,45
30К4	304,0	301,0	11,0	17,0	105,8	9,45
35К1	342,0	348,0	10,0	15,0	109,1	9,17
35К2	350,0	350,0	12,0	19,0	136,5	7,33
40К1	394,0	398,0	11,0	18,0	146,6	6,82
40К2	400,0	400,0	13,0	21,0	171,7	5,82
40К3	406,0	403,0	16,0	24,0	200,1	5,00
40К4	414,0	405,0	18,0	28,0	231,9	4,31

Сортамент двутавра (балки) специальной ГОСТ 19425-74
Таблица. Масса балки двутавровой специальной ГОСТ 19425:
С — для армировки шахтных стволов, М — балки для подвесных путей.

Обозначение профиля	Размеры балок, мм				Масса 1 м, кг	Метров в тн
	h	b	s	t
14С	140	80	5,5	9,1	16,9	59,17
20С	200	100	7,0	11,4	27,9	35,84
18М	180	90	7,0	12,0	25,8	38,76
24М	240	110	8,2	14,0	38,3	26,11
30М	300	130	9,0	15,0	50,2	19,92
36М	360	130	9,5	16,0	57,9	17,27
45М	450	150	10,5	18,0	77,6	12,89

Купить балки стальные ГОСТ 8239, ГОСТ 26020, ГОСТ 19425 или СТО АСЧМ 20-93, сварные балки

У нас вы можете приобрести стальную балку всех производимых видов со складов филиалов, складов Московской области или напрямую с завода. Оказываем услуги по резке, доставке и комплектации балки. Наличие, стальной балки цене за тонну, двутавров стальных горячекатаных сортамент, двутавра стального размеры, двутавра стального ГОСТ, двутавра стального сортамент СТО АСЧМ, сортамент двутавров ГОСТ 26020 83 Вы можете посмотреть на сайте. Более подробную информацию по стального двутавра цене за штуку, двутавра 30 сортаменту, двутавра 24 сортаменту, уточнить виды стальных балок и сделать расчёт количества, выписать счёт и оформить заявку, уточнить варианты оплаты и запросить сертификат на взятый уже металл — можно у менеджера, связавшись с ним по телефону: (495) 232-67-81 (495) 232-22-62

Справочник по металлопрокату Балка двутавровая

Балка двутавровая. Действующие стандарты. Балки двутавровые по ГОСТ 8239-89 с уклоном внутренних граней полок 6–12 %. Условные обозначения: h – высота двутавра; b – ширина полки; S – толщина стенки; t – средняя толщина полки; R – радиус внутреннего закругления; r – радиус закругления полки. Таблица. Размеры, масса и количество метров в тонне балки двутавровой стальной горячекатаной по ГОСТ 8239-89. № балки Размеры, мм Масса 1 м балки, кг Количество метров в 1 тонне, м h b S t 10 100 55 4,5 7,2 9,456 105,7 12 120 64 4,8 7,3 11,54 86,62 14 140 73 4,9 7,5 13,68 73,09 16 160 81 5 7,8 15,89 62,94 18 180 90 5,1 8,1 18,35 54,50 18а 180 100 5,1 8,3 19,92 50,20 20 200 100 5,2 8,4 21,04 47,53 20а* 200 110 5,2 8,6 22,69 44,08 22 220 110 5,4 8,7 24,04 41,60 22а* 220 120 5,4 8,9 25,76 38,82 24 240 115 5,6 9,5 27,34 36,57 24а* 240 125 5,6 9,8 29,40 34,02 27 270 125 6 9,8 31,53 31,71 27а* 270 135 6 10,2 33,88 29,51 30 300 135 6,5 10,2 36,48 27,41 30а* 300 145 6,5 10,7 39,17 25,53 33 330 140 7 11,2 42,25 23,67 36 360 145 7,5 12,3 48,55 20,60 40 400 155 8,3 13 56,96 17,56 45 450 160 9 14,2 66,50 15,04 50 500 170 10 15,2 78,64 12,72 55 550 180 11 16,5 92,66 10,79 60 600 190 12 17,8 108,0 9,263 Примечания: 1. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной. 2. Величины радиусов закругления, уклона внутренних граней полок, толщины полок не контролируются на готовом прокате. 3. Не рекомендуется двутавры от 24 до 60 применять в новых разработках. для балок серии М (для подвесных путей) уклон внутренних граней полок составляет 12%; для балок серии С (для армирования шахтных стволов) уклон внутренних граней полок составляет 16%. Балка двутавровая по ГОСТ 19425-74 с уклоном внутренних граней полок 12% и 16%. Условные обозначения: h – высота двутавра; b – ширина полки; S – толщина стенки; t – средняя толщина полки; R – радиус внутреннего закругления; r – радиус закругления полки. Таблица. Размеры, масса и количество метров в тонне балки двутавровой стальной горячекатаной по ГОСТ 19425-74. № балки Размеры, мм Масса 1 м балки, кг Количество метров в 1 тонне, м h b S t 14С 140 80 5,5 9,1 16,9 59,17 20С 200 100 7 11,4 27,9 35,84 20Са 200 102 9 11,4 31,1 32,15 22С 220 110 7,5 12,3 33,1 30,21 27С 270 122 8,5 13,7 42,8 23,36 27Са 270 124 10,5 13,7 47,0 21,28 36С 360 140 14 15,8 71,3 14,03 18М 180 90 7 12 25,8 38,76 24М 240 110 8,2 14 38,3 26,11 30М 300 130 9 15 50,2 19,92 36М 360 130 9,5 16 57,9 17,27 45М 450 150 10,5 18 77,6 12,89 Примечания: 1. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной. 2. Радиусы закруглений на профилях не определяются и указываются для построения калибра. Балки двутавровые горячекатаные с параллельными гранями полок по ГОСТ 26020-83. Условные обозначения: h – высота двутавра; b – ширина полки; S – толщина стенки; t – средняя толщина полки; r – радиус закругления полки. В зависимости от соотношения размеров и условий применения двутавры подразделяют на следующие типы: Б – нормальные двутавры; Ш – широкополочные двутавры; К – колонные двутавры; Д – дополнительной серии; ДБ — нормальные двутавры; ДШ – широкополочные двутавры. Таблица. Размеры, масса и количество метров в тонне балки двутавровой стальной горячекатаной по ГОСТ 26020-83. № балки Размеры,мм Масса 1 м балки, кг Количество метров в 1 тонне, м h b S t Нормальные двутавры 10Б1 100 55 4,1 5,7 8,104 123,4 12Б1 117,6 64 3,8 5,1 8,658 115,5 12Б2 120 64 4,4 6,3 10,37 96,43 14Б1 137,4 73 3,8 5,6 10,51 95,12 14Б2 140 73 4,7 6,9 12,89 77,55 16Б1 157 82 4 5,9 12,70 78,74 16Б2 160 82 5 7,4 15,77 63,40 18Б1 177 91 4,3 6,5 15,37 65,07 18Б2 180 91 5,3 8 18,80 53,20 20Б1 200 100 5,6 8,5 22,36 44,72 23Б1 230 110 5,6 9 25,83 38,71 26Б1 258 120 5,8 8,5 27,96 35,77 26Б2 261 120 6 10 31,16 32,09 30Б1 296 140 5,8 8,5 32,90 30,39 30Б2 299 140 6 10 36,64 27,29 35Б1 346 155 6,2 8,5 38,88 25,72 35Б2 349 155 6,5 10 43,31 23,09 40Б1 392 165 7 9,5 48,08 20,80 40Б2 396 165 7,5 11,5 54,72 18,27 45Б1 443 180 7,8 11 59,84 16,71 45Б2 447 180 8,4 13 67,47 14,82 50Б1 492 200 8,8 12 72,98 13,70 50Б2 496 200 9,2 14 80,73 12,39 55Б1 543 220 9,5 13,5 88,99 11,24 55Б2 547 220 10 15,5 97,92 10,21 60Б1 593 230 10,5 15,5 106,2 9,418 60Б2 597 230 11 17,5 115,6 8,650 70Б1 691 260 12 15,5 129,3 7,732 70Б2 697 260 12,5 18,5 144,2 6,937 80Б1 791 280 13,5 17 159,5 6,269 80Б2 798 280 14 20,5 177,9 5,622 90Б1 893 300 15 18,5 194,0 5,155 90Б2 900 300 15,5 22 213,8 4,676 100Б1 990 320 16 21 230,6 4,336 100Б2 998 320 17 25 258,2 3,873 100Б3 1006 320 18 29 285,7 3,500 100Б4 1013 320 19,5 32,5 314,5 3,180 Широкополочные двутавры 20Ш1 193 150 6 9 30,58 32,71 23Ш1 226 155 6,5 10 36,17 27,65 26Ш1 251 180 7 10 42,68 23,43 26Ш2 255 180 7,5 12 49,24 20,31 30Ш1 291 200 8 11 53,62 18,65 30Ш2 295 200 8,5 13 60,95 16,41 30Ш3 299 200 9 15 68,29 14,64 35Ш1 338 250 9,5 12,5 75,10 13,32 35Ш2 341 250 10 14 82,22 12,16 35Ш3 345 250 10,5 16 91,29 10,95 40Ш1 388 300 9,5 14 96,05 10,41 40Ш2 392 300 11,5 16 111,1 8,999 40Ш3 396 300 12,5 18 123,4 8,106 50Ш1 484 300 11 15 114,4 8,741 50Ш2 489 300 14,5 17,5 138,7 7,212 50Ш3 495 300 15,5 20,5 156,4 6,396 50Ш4 501 300 16,5 23,5 174,0 5,746 60Ш1 580 320 12 17 142,1 7,036 60Ш2 587 320 16 20,5 176,9 5,654 60Ш3 595 320 18 24,5 205,5 4,866 60Ш4 603 320 20 28,5 234,2 4,270 70Ш1 683 320 13,5 19 169,9 5,887 70Ш2 691 320 15 23 197,6 5,062 70Ш3 700 320 18 27,5 235,4 4,249 70Ш4 708 320 20,5 31,5 268,1 3,730 70Ш5 718 320 23 36,5 305,9 3,269 Колонные двутавры 20K1 195 200 6,5 10 41,47 24,11 20K2 198 200 7 11,5 46,87 21,34 23K1 227 240 7 10,5 52,20 19,16 23K2 230 240 8 12 59,47 16,81 26K1 255 260 8 12 65,22 15,33 26K2 258 260 9 13,5 73,15 13,67 26K3 262 260 10 15,5 83,13 12,03 30K1 296 300 9 13,5 84,77 11,80 30K2 300 300 10 15,5 96,30 10,38 30К3 304 300 11,5 17,5 108,9 9,183 35К1 343 350 10 15 109,7 9,117 35К2 348 350 11 17,5 125,9 7,944 35K3 353 350 13 20 144,5 6,919 40К1 393 400 11 16,5 138,0 7,248 40К2 400 400 13 20 165,6 6,039 40K3 409 400 16 24,5 202,3 4,942 40К4 419 400 19 29,5 242,2 4,129 40К5 431 400 23 35,5 291,2 3,434 Двутавры дополнительной серии (Д) 24ДБ1 239 115 5,5 9,3 27,82 35,94 27ДБ1 269 125 6 9,5 31,93 31,31 36ДБ1 360 145 7,2 12,3 49,14 20,35 35ДБ1 349 127 5,8 8,5 33,58 29,78 40ДБ1 399 139 6,2 9 39,70 25,19 45ДБ1 450 152 7,4 11 52,63 19,00 45ДБ2 450 180 7,6 13,3 65,03 15,38 30ДШ1 300,6 201,9 9,4 16 72,72 13,75 40ДШ1 397,6 302 11,5 18,7 124,4 8,036 50ДШ1 496,2 303,8 14,2 21 155,3 6,437 Примечания: 1. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной. 2. Радиусы закруглений на профилях не определяются и указываются для построения калибра. Двутавры горячекатаные с параллельными гранями полок СТО АСЧМ 20-93. Условные обозначения: h – высота двутавра; b – ширина полки; S – толщина стенки; t – средняя толщина полки; r – радиус закругления полки. По соотношению размеров и форме профиля двутавры подразделяют на 3 типа: Б – нормальные с параллельными гранями полок; Ш – широкополочные с параллельными гранями полок; К – колонные с параллельными гранями полок. Таблица. Размеры, масса и количество метров в тонне балки двутавровой стальной горячекатаной (СТО АСЧМ 20-93). Обозначение балки Размеры, мм Масса 1 м балки, кг Количество метров в тонне h b S t Нормальные двутавры 10 Б1 100 55 4,1 5,7 8,043 124,3 12 Б1 117,6 64 3,8 5,1 8,598 116,3 12 Б2 120 64 4,4 6,3 10,31 97,00 14 Б1 137,4 73 3,8 5,6 10,45 95,67 14 Б2 140 73 4,7 6,9 12,83 77,92 16 Б1 157 82 4 5,9 12,64 79,11 16 Б2 160 82 5 7,4 15,71 63,65 18 Б1 177 91 4,3 6,5 15,31 65,33 18 Б2 180 91 5,3 8 18,74 53,37 20 Б1 200 100 5,5 8 21,26 47,04 25 Б1 248 124 5 8 25,59 39,08 25 Б2 250 125 6 9 29,50 33,90 30 Б1 298 149 5,5 8 31,97 31,28 30 Б2 300 150 6,5 9 36,66 27,28 35 Б1 346 174 6 9 41,30 24,22 35 Б2 350 175 7 11 49,51 20,20 40 Б1 396 199 7 11 56,58 17,67 40 Б2 400 200 8 13 65,97 15,16 45 Б1 446 199 8 12 66,12 15,12 45 Б2 450 200 9 14 75,90 13,18 50 Б1 492 199 8,8 12 72,46 13,80 50 Б2 496 199 9 14 79,44 12,59 50 Б3 500 200 10 16 89,61 11,16 55 Б1 543 220 9,5 13,5 88,93 11,24 55 Б2 547 220 10 13,5 97,86 10,22 60 Б1 596 199 10 15 94,50 10,58 60 Б2 600 200 11 17 105,5 9,483 70 Б0 693 230 11,8 15,2 120,1 8,327 70 Б1 691 260 12 15,2 129,3 7,736 70 Б2 697 260 12,5 18,5 144,1 6,940 Широкополочные двутавры 20 Ш1 194 150 6 9 30,56 32,72 25 Ш1 244 175 7 11 44,09 22,68 30 Ш1 294 200 8 12 56,76 17,62 30 Ш2 300 201 9 15 68,53 14,59 35 Ш1 334 249 8 11 65,23 15,33 35 Ш2 340 250 9 14 79,63 12,56 40 Ш1 383 299 9,5 12,5 88,58 11,29 40 Ш2 390 300 10 16 106,7 9,375 45 Ш1 440 300 11 18 123,5 8,098 50 Ш1 482 300 11 15 114,2 8,759 50 Ш2 487 300 14,5 17,5 138,4 7,227 50 Ш3 493 300 15,5 20,5 156,0 6,408 50 Ш4 499 300 16,5 23,5 173,7 5,756 60 Ш1 582 300 12 17 136,9 7,304 60 Ш2 589 300 16 20,5 170,6 5,861 60 Ш3 597 300 18 24,5 198,0 5,049 60 Ш4 605 300 20 28,5 225,5 4,435 70 Ш1 692 300 13 20 166,0 6,026 70 Ш2 698 300 15 23 190,3 5,254 70 Ш3 707 300 18 27,5 226,9 4,408 70 Ш4 715 300 20,5 31,5 258,5 3,868 70 Ш5 725 300 23 36,5 294,9 3,391 80 Ш1 782 300 13,5 17 164,6 6,077 80 Ш2 792 300 14 22 191,0 5,234 90 Ш1 881 299 15 18,5 191,4 5,223 90 Ш2 890 299 15 23 212,6 4,704 100 Ш1 990 320 16 21 230,6 4,337 100 Ш2 998 320 17 25 258,1 3,874 100 Ш3 1006 320 18 29 285,7 3,501 100 Ш4 1013 320 19,5 32,5 314,4 3,181 Колонные двутавры 20 К1 196 199 6,5 10 41,30 24,21 20 К2 200 200 8 12 49,81 20,08 25 К1 246 249 8 12 62,52 16,00 25 К2 250 250 9 14 72,30 13,83 25 К3 253 251 10 15,5 80,17 12,47 30 К1 298 299 9 14 86,92 11,51 30 К2 300 300 10 15 93,97 10,64 30 К3 300 305 15 15 105,7 9,457 30 К4 304 301 11 17 105,8 9,454 35 К1 342 348 10 15 109,1 9,168 35 К2 350 350 12 19 136,4 7,330 40 К1 394 398 11 18 146,6 6,822 40 К2 400 400 13 21 171,6 5,827 40 К3 406 403 16 24 200,0 5,000 40 К4 414 405 18 28 231,8 4,314 40 К5 429 400 23 35,5 290,8 3,439 Примечания: 1. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3. 2. Радиусы сопряжений на готовом прокате не проверяют. 3. Притупление углов полок – до 3 мм обеспечивают технологией прокатки и на профиле не проверяют. Двутавр по размерной спецификации Р40-2001 (соответствуют JIS G 3192, BS 4, ASTM A6). Таблица. Размеры, масса и количество метров в тонне нестандартных двутавров по размерной спецификации Р40-2001 (соответствуют JIS G 3192, BS 4, ASTM A6). Обозначение балки Размеры, мм Масса 1 м балки, кг Количество метров в тонне h b S t Узкополочные двутавры 31 У3А 309 102 6 8,9 28,51 35,07 31 У4А 313 102 6,6 10,8 32,94 30,36 36 У1А 349 127 5,8 8,5 32,88 30,41 36 У2А 353 128 6,5 10,7 39,24 25,49 41 У1А 399 140 6,4 8,8 39,47 25,33 41 У2А 403 140 7 11,2 46,50 21,50 46 У1А 450 152 7,6 10,8 52,30 19,12 46 У2А 455 153 8 13,3 59,82 16,72 46 У3А 459 154 9,1 15,4 68,79 14,54 46 У1В 449,8 152,4 7,6 10,9 52,59 19,02 46 У2В 454,6 152,9 8,1 13,3 60,11 16,64 46 У3В 458 153,8 9 15 67,43 14,83 46 У4В 462 154,4 9,6 17 74,43 13,43 46 У5В 465,8 155,3 10,5 18,9 82,33 12,15 61 У1А 599 178 10 12,8 82,73 12,09 61 У2А 603 179 10,9 15 93,13 10,74 Нормальные двутавры 31 Б1А 310 165 5,8 9,7 38,90 25,70 31 Б2А 313 166 6,6 11,2 44,79 22,33 31 Б3А 317 167 7,6 13,2 52,49 19,05 31 Б1В 303,4 165 6 10,2 40,30 24,81 31 Б2В 306,6 165,7 6,7 11,8 46,13 21,68 31 Б3В 310,4 166,9 7,9 13,7 53,99 18,52 36 Б1А 352 171 6,9 9,8 45,13 22,16 36 Б2А 355 171 7,2 11,6 50,71 19,72 36 Б3А 358 172 7,9 13,1 56,77 17,62 41 Б1А 403 177 7,5 10,9 53,70 18,62 41 Б2А 407 178 7,7 12,8 59,79 16,72 41 Б3А 410 179 8,8 14,4 67,77 14,76 41 Б4А 413 180 9,7 16 75,20 13,30 41 Б5А 417 181 10,9 18,2 85,26 11,73 46 Б1А 457 190 9 14,5 74,46 13,43 46 Б2А 460 191 9,9 16 82,21 12,16 46 Б3А 463 192 10,5 17,7 89,57 11,16 46 Б4А 466 193 11,4 19 96,84 10,33 46 Б5А 469 194 12,6 20,6 106,0 9,432 46 Б1В 453,4 189,9 8,5 12,7 67,39 14,84 46 Б2В 457 190,4 9 14,5 74,55 13,41 46 Б3В 460 191,3 9,9 16 82,29 12,15 46 Б4В 463,4 191,9 10,5 17,7 89,58 11,16 46 Б5В 467,2 192,8 11,4 19,6 98,60 10,14 61 Б1А 603 228 10,5 14,9 102,5 9,753 61 Б2А 608 228 11,2 17,3 114,3 8,750 Среднеполочные двутавры 20 Д1А 207 133 5,8 8,4 26,75 37,39 20 Д2А 210 134 6,4 10,2 31,53 31,72 25 Д2А 258 146 6,1 9,1 32,89 30,41 25 Д3А 262 147 6,6 11,2 38,81 25,77 25 Д4А 266 148 7,6 13 45,07 22,19 25 Д1В 251,4 146,1 6 8,6 31,73 31,52 25 Д2В 256 146,4 6,3 10,9 37,61 26,59 25 Д3В 259,6 147,3 7,2 12,7 43,58 22,95 Широкополочные двутавры 30 Ш2С 298 201 9 14 65,44 15,28 50 Ш2С 488 300 11 18 128,4 7,790 Колонные двутавры 12 КС 125 125 6,5 9 23,80 42,02 15 К1С 150 150 7 10 31,51 31,74 15 К1А 152 152 5,8 6,6 22,62 44,22 15 К2А 157 153 6,6 9,3 30,06 33,27 15 К3А 162 154 8,1 11,6 37,42 26,73 20 К2А 203 203 7,2 11 45,96 21,76 20 К3А 206 204 7,9 12,6 52,24 19,14 20 К4А 210 205 9,1 14,2 59,35 16,85 20 К5А 216 206 10,2 17,4 71,46 13,99 20 К6А 222 209 13 20,6 86,72 11,53 20 К7А 229 210 14,5 23,7 99,48 10,05 20 К4С 200 204 12 12 56,15 17,81 25 К1АС 246 256 10,5 10,7 63,47 15,76 25 К4С 244 252 11 11 64,42 15,52 30 К3С 294 302 12 12 84,51 11,83 31 К1АС 299 306 11 11 79,20 12,63 31 К3АС 308 310 15,4 15,5 111,4 8,980 35 К3С 338 351 13 13 106,2 9,418 35 К4С 344 354 16 16 130,8 7,645 40 К9С 394 405 18 18 167,7 5,962 Примечания: 1. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3. 2. Индексы А, В и С означают отличие по размерам от СТО АСЧМ 20-93: А – размеры по ASTM A6; В – размеры по BS 4; С – размеры по JIS G 3192. Балки двутавровые сварные. Условные обозначения: h – высота двутавра; b – ширина полки; S – толщина стенки; t – средняя толщина полки; r – радиус закругления полки. Таблица. Размеры, масса и количество метров в тонне сварных двутавров. Обозначение балки Размеры, мм Теоретичес­кая масса 1 м, кг Количество метров в тонне h b S t 45БС1 444 200 8 12 64,06 15,6 45БС2 460 300 12 20 133,8 7,48 45БС3 448 180 8 14 65,94 15,2 50БС1 482 200 10 16 85,57 11,7 50БС2 482 300 12 16 117,8 8,49 50БС3 500 300 12 25 160,1 6,24 50БС4 510 300 14 30 190,8 5,24 55БС1 551 220 10 18 102,6 9,75 55БС2 547 200 10 16 90,67 11,0 60БС1 577 240 12 16 111,6 8,96 60БС2 585 240 12 20 126,7 7,89 60БС3 585 320 12 20 151,8 6,59 60БС4 595 320 14 25 185,5 5,39 60БС5 605 320 16 30 219,2 4,56 60БС6 597 190 12 16 101,0 9,91 70БС1 685 260 12 20 142,4 7,02 70БС2 685 320 14 20 171,4 5,84 70БС3 695 320 14 25 196,5 5,09 70БС4 705 320 16 30 231,7 4,32 70БС5 725 320 20 40 302,2 3,31 70БС6 692 230 12 16 119,9 8,34 80БС1 791 280 14 18 162,1 6,17 80БС2 815 300 18 30 248,0 4,03 90БС1 895 300 16 20 201,6 4,96 90БС2 927 300 16 36 276,9 3,61 100БС1 995 320 16 25 244,3 4,09 100БС2 1005 320 16 30 269,4 3,71 100БС3 1017 320 20 36 329,2 3,04 120БС1 1280 400 12 20 242,4 4,13 120БС2 1280 450 14 20 277,6 3,60 140БС1 1440 400 12 20 257,5 3,88 140БС2 1440 450 12 20 273,2 3,66 140БС3 1450 500 14 25 350,1 2,86 160БС1 1640 450 12 20 292,0 3,42 160БС2 1640 500 12 20 307,7 3,25 160БС3 1650 500 14 25 372,1 2,69 160БС4 1650 560 14 25 395,6 2,53 180БС1 1800 560 12 25 384,7 2,60 180БС2 1800 500 14 25 388,6 2,57 180БС3 1810 500 14 30 427,8 2,34 180БС4 1810 600 16 30 502,4 1,99 200БС1 2000 560 12 25 403,5 2,48 200БС2 2010 500 16 30 480,4 2,08 200БС3 2010 600 16 30 527,5 1,90

Сортамент стальных горячекатаных двутавров: таблица весов, размеры, ГОСТ

Двутавр – изделие с профилем Н-образной формы, благодаря уникальной прочности широко востребованное в строительстве и других промышленных отраслях. Нагрузка, которую может принять двутавровая балка, во много раз превышает усилие, выдерживаемое прямоугольной трубой с такой же площадью сечения.

Наиболее массово используется профильная продукция из углеродистой или низколегированной стали 09Г2С, способной выдерживать рабочие температуры от -70°C до +450°C. Двутавровые балки применяются в строительстве объектов гражданского, военного, промышленного назначения, шахт, при сооружении конструкций, испытывающих динамические нагрузки – мосты, опоры.

Сортамент горячекатаных стальных двутавров с наклонной внутренней стенкой полки

ГОСТ 8239-89 нормирует производство горячекатаных балок Н-образного профиля с уклоном внутренних граней полок.

Основные характеристики продукции:

• высота двутавра – 100-600 мм;
• длина балок – 4-12 м, более – по заказу;
• уклон граней – 6-12°;
• по точности проката – повышенной (Б) и обычной (В).

Таблица размеров и весов двутаврового горячекатаного металлопроката с уклоном внутренних граней полок 6-12° согласно ГОСТу 8239-89 (справочная величина для плотности 7850 кг/м3)

Номер двутавра	Размеры, мм				Масса 1 м, кг
	Высота, h	Ширина, b	Толщина стенки, s	Толщина полки (усредненная величина), t
10	100	55	4,5	7,2	9,5
12	120	64	4,8	7,3	11,5
14	140	73	4,9	7,5	13,7
16	160	81	5	7,8	15,9
18	180	90	5,1	8,1	18,4
18а	180	100	5,1	8,3	19,9
20	200	100	5,2	8,4	21,0
20а	200	110	5,2	8,6	22,7
22	220	110	5,4	8,7	24,0
22а	220	120	5,4	8,9	25,8
24	240	115	5,6	9,5	27,3
24а	240	125	5,6	9,8	29,4
27	270	125	6	9,8	31,5
27а	270	135	6	10,2	33,9
30	300	135	6,5	10,2	36,5
30а	300	145	6,5	10,7	39,2
33	330	140	7	11,2	42,3
36	360	145	7,5	12,3	48,6
40	400	155	8,3	13	57
45	450	160	9	14,2	66,5
50	500	170	10	15,2	78,6
55	550	180	11	16,5	92,7
60	600	190	12	17,8	108

В ГОСТе 19425-74 (проверен и продлен в 1985 году) регламентируется выпуск специальных двутавровых балок с наклоном внутренних граней полок:

• М – балки монорельсовые двутавровые, предназначены для обустройства подвесных путей, изготовления мостовых и козловых кранов. Уклон граней – не более 12°, сортамент – 18М, 20М, 24М, 30М, 36М, 45М;
• С – прокат, предназначенный для армирования шахтных стволов, угол наклона граней – до 16°, сортамент – 14С, 20С, 22С, 27С, 36С.

Сортамент горячекатаных двутавровых балок с параллельными гранями по ГОСТу 26020-83 или СТО АСЧМ 20-93

Эти нормативные документы немного различаются по сортаменту и характеристикам крупных профилей. В России на базах металлопроката, как правило, представлена продукция по СТО АСЧМ 20-93, особенно это касается профиля выше 16 номера.

Высота широкополочного двутавра колеблется в пределах 100-1000 мм, ширина полок – 55-400 мм, длина балок согласно ГОСТу 26020 – 6-24 м. Типы этой продукции:

• Б – нормальный;
• Ш – широкополочный, может использоваться без дополнительного закрепления, часто служит основой для укладки стального листа и железобетонных плит, сортамент широкополочного двутавра включает изделия высотой от 193 до 718 мм;
• К – колонный, имеет повышенную толщину стенок, используется для создания вертикальных опор, в качестве элемента стоек, имеющих различную геометрию;
• Д – дополнительная серия.

Сварной двутавр: особенности производства и преимущества

Применение сварной технологии позволяет получать более широкий, по сравнению с горячей прокаткой, ассортимент продукции. Перспективный вариант – бистальные балки, в которых напряженные элементы изготавливаются из более прочных и дорогих сталей. Для производства менее нагруженных элементов применяют более дешевые листовые малоуглеродистые стали. Экономия составляет 5%, по сравнению с изготовлением продукции только из высокопрочной стали. Технологией сварки получают балки – тонкостенные, усиленные, перфорированные, переменного сечения, разнополочные. Производство такой продукции осуществляется согласно ТУ производителя с ориентацией на сортамент балочного двутавра по ГОСТу 26020-83 и СТО АСЧМ 20-93.

Основные стадии производственного процесса:

• резка заготовок;
• сборка;
• сварка под флюсом, после которой в результате тепловых деформаций возникает грибовидный профиль;
• дополнительная обработка для исправления геометрии профиля.

Преимущества сварных двутавровых балок

• Продукция может изготавливаться любого заказанного размера, что обеспечивает практически безотходное производство.
• Размеры сечения могут быть переменными в зависимости от планируемых нагрузок, что позволяет снизить массу и стоимость конструкции.
• Использование сварного профиля дает возможность сделать архитектуру сооружений более разнообразной.

ГОСТ 8239-89: Двутавры стальные горячекатаные

Балки двутавровые, или как их еще называют, двутавры — стандартный профиль из чёрного металлопроката, напоминающий в сечении букву «Н». Их изготавливают методом горячей прокатки из стальной заготовки. Длина колеблется между 4-мя и 12-ю метрами, а высота — 10-100 см. Балка двутавровая (длина 6м) – часто применяемый металлопрокат. Эти крепкие конструкции из металла с внушительным весом применяют в перекрытиях промышленного и гражданского строительства, массивных колонных металлоконструкциях, сооружениях для мостов, опор, подвесных путей и другое. К примеру, вес одного метра с параллельными гранями полок №20 Б1 составляет 21,3 кг, а значит вес двутавровой балки 12-метровой будет более четверти от тонны — 256 кг. Двутавр длиной 6 метров, также тяжелый, он весит почти 130 кг.

Сортамент двутавровых балок

В зависимости от условий применения и соотношения размеров, двутавры подразделяют на:

• нормальные, имеющие обозначение Б ;
• широкополочные, обозначающиеся Ш ;
• колонные, с обозначением К ;
• дополнительной серии, имеющие обозначение Д ;
• нормальные, с обозначением ДБ;
• широкополочные, с обозначением ДШ.

Сортамент двутавровых балок колеблется в диапазоне от №10 до №100, что соответствует высоте 100-1000 миллиметров с шириной полки от 55 до 320 мм. Толщина стенки при этом может быть от 4,1 до 19, 5 мм и более, в зависимости от ГОСТа, предназначения.

Двутавровая балка размеры

Двутавр имеет размеры от №10,№12,№14,№16,№18,№20… №50 …№80, № 90, №100. Двутавровая балка, размеры №14, №16, №18, №20 являются самыми «ходовыми». Вес такого проката определяется по специальной таблице, он зависит от высоты, толщины стенки, ширины полки, радиуса закругления, прочее.

Балка двутавровая ГОСТ 8239-89

Балки двутавровые гост 8239-89 имеют уклон внутренних граней полок. Сортамент с уклоном внутренних граней полок регламентируется ГОСТом 8239-89. Этот стандарт распространяется на сортамент горячекатаных стальных двутавров с уклоном внутренних граней полок 6-12%. Сортамент колеблется в диапазоне №10 — №60, что соответствует высоте 100-600 миллиметров с шириной полки от 55 до 190 мм. Толщина стенки при этом может быть от 4,5 до 12 мм. Вес двутавра ГОСТ 8239-89 определяется по специальной таблице, к примеру, балка двутавровая ГОСТ 8239 под №10 весит 9,456 кг за метр, в одной тонне этого металлопроката помещается почти 106 метров. А №60 весит 108 кг/метр, и в тонну таких балок входит только чуть более 9-ти метров.

Применение

Главным предназначением стальной балки является усиление надежности и прочности строительных несущих конструкций. Определенные свойства двутавра позволяют металлоконструкции получить гибкость и низкий показатель сжимаемости. Потому повышается сопротивляемость высоким нагрузкам. Она является скелетом сооружения и повышает его жесткость. Эта балка увеличивает прочность и долговечность, срок эксплуатации возводимой конструкции. По жесткости двутавровая балка превосходит уголок и металлический квадратный профиль.

Двутавровые балки используют в разных видах построек, которыми являются опоры для мостов, тоннелей железной дороги. Используется чаще всего в:

• горной промышленности;
• строительстве;
• машиностроении;
• металлургии и т.д.

Балка двутавровая

Главная / Балка (Двутавр)

Балки двутавровые обыкновенные имеют уклон внутренних граней полок и обозначаются номером, соответствующим их высоте в сантиметрах. В сортамент входят профили от № 10 до № 60. Стенки у крупных двутавров имеют минимальную толщину по условиям устойчивости. Соотношение толщины стенки и высоты двутавра достигает 1/55. Чем тоньше стенка, тем выгоднее сечение балки при работе ее на изгиб. Однако по условиям технологии прокатки у большинства двутавров стенки получаются значительно толще, чем это требуется по условию их устойчивости. Благодаря сосредоточению материала в полках двутавры имеют большую жесткость относительно горизонтальной оси, но небольшая ширина полок делает их малоустойчивыми относительно вертикальной оси.

Балки двутавровые с параллельными гранями полок прокатывают трех основных типов: нормальные двутавры (Б), широкополочные двутавры (Ш), колонные двутавры (К). Отношение ширины полок к высоте балочных профилей (Б) и (Ш) лежит в пределах от 1:1,65 (при малых высотах) до 1:1,25 (при больших высотах). Колонные профили (К) имеют отношение ширины полок к высоте, близкое 1:1, что придает им устойчивость относительно вертикальной оси.

Сортамент на стальные двутавры с уклоном внутренних граней полок регламентируется ГОСТ 8239–89. Данный стандарт устанавливает сортамент горячекатаных стальных двутавров с уклоном внутренних граней полок. Уклон внутренних граней полок должен быть 6–12 %.

Рис. 1. Балка по ГОСТ 8239-89 с уклоном внутренних граней полок 6-12 %

Условные обозначения: h — высота двутавра; b — ширина полки; S — толщина стенки; t — средняя толщина полки; R — радиус внутреннего закругления; r — радиус закругления полки.

По точности прокатки двутавры подразделяют на:

Таблица 1. Размеры, масса и количество метров в тонне двутавров стальных горячекатаных по ГОСТ 8239–89

№ балки	Размеры, мм				Масса 1 м балки, кг	Количество метров в 1 тонне, м
	h	b	S	t
10	100	55	4,5	7,2	9,456	105,7
12	120	64	4,8	7,3	11,54	86,62
14	140	73	4,9	7,5	13,68	73,09
16	160	81	5	7,8	15,89	62,94
18	180	90	5,1	8,1	18,35	54,50
18а	180	100	5,1	8,3	19,92	50,20
20	200	100	5,2	8,4	21,04	47,53
20а*	200	110	5,2	8,6	22,69	44,08
22	220	110	5,4	8,7	24,04	41,60
22а*	220	120	5,4	8,9	25,76	38,82
24	240	115	5,6	9,5	27,34	36,57
24а*	240	125	5,6	9,8	29,40	34,02
27	270	125	6	9,8	31,53	31,71
27а*	270	135	6	10,2	33,88	29,51
30	300	135	6,5	10,2	36,48	27,41
30а*	300	145	6,5	10,7	39,17	25,53
33	330	140	7	11,2	42,25	23,67
36	360	145	7,5	12,3	48,55	20,60
40	400	155	8,3	13	56,96	17,56
45	450	160	9	14,2	66,50	15,04
50	500	170	10	15,2	78,64	12,72
55	550	180	11	16,5	92,66	10,79
60	600	190	12	17,8	108,0	9,263

Примечание. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м³ и является справочной величиной. Величины радиусов закругления, уклона внутренних граней полок, толщины полок не контролируются на готовом прокате. Не рекомендуется двутавры от 24 до 60 применять в новых разработках.

Профили изготавливают длиной от 4 до 12 м. По длине профили подразделяют на:

вернуться к содержанию

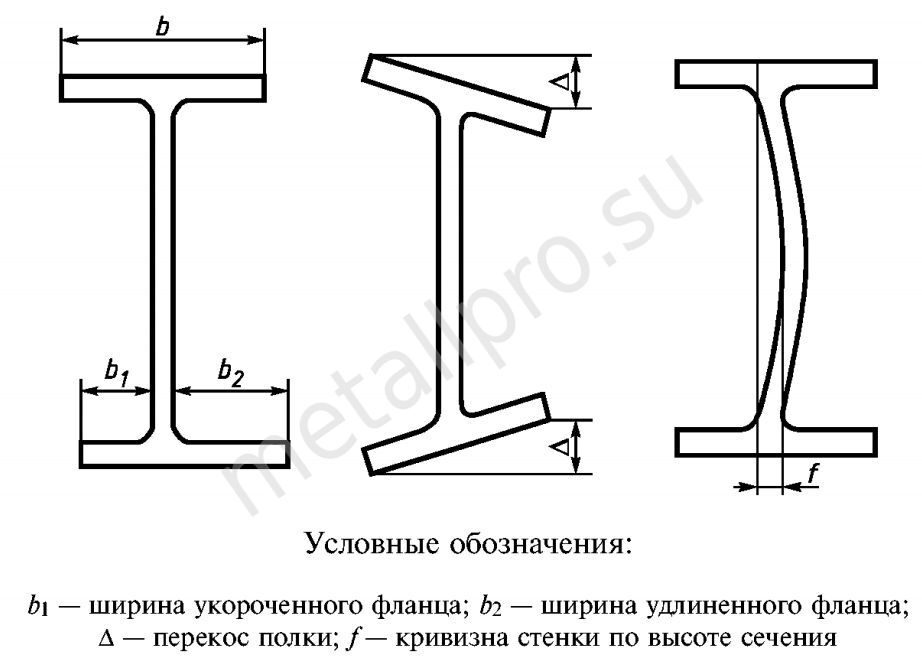

Рис. 2. Отклонения размеров поперечного сечения

Условные обозначения: b₁ — ширина укороченного фланца; b₂ — ширина удлиненного фланца; ∆ — перекос полки; f — прогиб стенки.

Таблица 2. Предельные отклонения размеров, мм

Параметр двутавра, показатель качества	Размер, мм	Точность прокатки
		повышенной	обычной
Высота, h	До 140 включ.	±2,0	±2,0
	От 140 до 180 включ.		±2,5
	От 180 до 300 включ.	±3,0	±3,0
	От 300 до 360 включ.		±3,5
	От 360 до 600 включ.	±4,0	±4,0
Ширина полки, b	До 73 включ.	±2,0	±2,0
	От 73 до 90 включ.		±2,5
	От 90 до 135 включ.		±3,0
	От 135 до 155 включ.	±3,0	±3,5
	От 155		±4,0
Толщина полки, t*	До 7,5 включ.	–0,4	–0,7
	От 7,5 до 8,9 включ.	–0,5	–0,7
	От 8,9 до 10,7 включ.	–0,6	–0,8
	От 10,7 до 12,3 включ.	–0,7	–1,0
	От 12,3 до 14,2 включ.	–0,8
	От 14,2 до 15,2 включ.	–0,9
	От 15,2	–1,0	–1,2
Перекос полки, ∆, при ширине b	От 55 до 190 включ.	Не более 0,0125 b	Не более 0,02 b
Отклонение отсимметричности δ,δ=(b1-b2)/2при ширине b	До 73 включ.	2,0	2,0
	От 73 до 90 включ.		2,5
	От 90 до 135 включ.		3,0
	От 135 до 145 включ.	3,0	3,5
	От 145		4,0
Длина	До 8 м включ.	+40	+40
	От 8 м	К допуску +40 прибавлять по 5 мм на каждый метр длины св. 8 м	+80

* Плюсовые отклонения ограничиваются предельными отклонениями по массе.

Размеры и геометрическую форму контролируют на расстоянии не менее 500 мм от торца двутавра.

Прогиб стенки, f, не должен превышать 0,15·S.

Кривизна двутавра не должна превышать 0,2 % длины.

Стандартом регламентируются предельные отклонения по массе 1 м двутавра. Они не должны превышать +3/-5 %.

вернуться к содержанию

Сортамент на балки двутавровые специальные регламентируется ГОСТ 19425–74. Данный стандарт распространяется на горячекатаные двутавровые балки для подвесных путей (М), армирования шахтных стволов (С) и швеллеры для автомобильной промышленности:

• для балок серии М уклон внутренних граней полок составляет 12 %;

• для балок серии С уклон внутренних граней полок составляет 16 %.

Рис. 1. Балка по ГОСТ 19425–74 с уклоном внутренних граней полок 12 % и 16 %

Условные обозначения: h — высота двутавра; b — ширина полки; S  — толщина стенки; t — средняя толщина полки; R — радиус внутреннего закругления; r — радиус закругления полки.

Радиусы закруглений на профилях не определяются и указываются для построения калибра.

По точности прокатки профили подразделяют на:

• высокой точности — А,

• обычной точности — В.

Таблица 1. Размеры, масса и количество метров в тонне двутавров стальных горячекатаных по ГОСТ 19425–74

№ балки	Размеры, мм				Масса 1 м балки, кг	Количество метров в 1 тонне, м
	h	b	S	t
14С	140	80	5,5	9,1	16,9	59,17
20С	200	100	7	11,4	27,9	35,84
20Са	200	102	9	11,4	31,1	32,15
22С	220	110	7,5	12,3	33,1	30,21
27С	270	122	8,5	13,7	42,8	23,36
27Са	270	124	10,5	13,7	47,0	21,28
36С	360	140	14	15,8	71,3	14,03
18М	180	90	7	12	25,8	38,76
24М	240	110	8,2	14	38,3	26,11
30М	300	130	9	15	50,2	19,92
36М	360	130	9,5	16	57,9	17,27
45М	450	150	10,5	18	77,6	12,89

Примечание. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м³ и является справочной величиной. Радиусы закруглений на профилях не определяются и указываются для по-строения калибра.

Балки выпускаются длиной от 4 до 13 м. По длине балки подразделяются на:

• мерной длины;

• кратной мерной длины;

• мерной длины с остатком до 5 % от массы партии;

• кратной мерной длины с остатком до 5 % от массы партии;

• немерной длины.

Остатком считаются профили длиной не менее 3 м.

вернуться к содержанию

Таблица 2. Предельные отклонения размеров профилей, мм

Номер профиля	По высоте профиля		По ширине полки		По толщине полки
	Точность прокатки
	обычная	высокая	обычная	высокая
14	—	±2,0	±2,0	+1,0/-0,2	–0,06•t
18	±2,5	—	±2,5	—	а)
От 18 до 30	—	±3,0	—	±3,0	а)
36	±3,5	—	±3,5	—
45	±4,0	—	±4,0	—

а) — Плюсовые отклонения ограничиваются предельными отклонениями по массе

Стандартом регламентируются предельные отклонения по массе 1 м профиля. Они не должны превышать плюс +3/-5 %. Предельные отклонения проверяются предприятием-изготовителем взвешиванием партии массой 20–60 т от каждых 400–500 т проката или кусков профиля длиной не менее 300 мм, отбираемых при прокатке не реже, чем через каждые 100 прокатанных штанг.

вернуться к содержанию

Предельные отклонения по длине профилей мерной и кратной мерной длины не должны превышать:

вернуться к содержанию

Рис. 1. Сварной двутавр

Условные обозначения: h — высота двутавра; b — ширина полки; S — толщина стенки; t — толщина полки.

Таблица 1. Размеры, масса и количество метров в тонне сварных двутавров по ТУ У 01412851.001–95производства Днепропетровского завода металлоконструкций им. Бабушкина

Обозначение балки	Размеры, мм				Теоретическая масса 1 м, кг	Количество метров в тонне
	h	b	S	t
45БС1	444	200	8	12	64,06	15,6
45БС2	460	300	12	20	133,8	7,48
45БС3	448	180	8	14	65,94	15,2
50БС1	482	200	10	16	85,57	11,7
50БС2	482	300	12	16	117,8	8,49
50БС3	500	300	12	25	160,1	6,24
50БС4	510	300	14	30	190,8	5,24
55БС1	551	220	10	18	102,6	9,75
55БС2	547	200	10	16	90,67	11,0
60БС1	577	240	12	16	111,6	8,96
60БС2	585	240	12	20	126,7	7,89
60БС3	585	320	12	20	151,8	6,59
60БС4	595	320	14	25	185,5	5,39
60БС5	605	320	16	30	219,2	4,56
60БС6	597	190	12	16	101,0	9,91
70БС1	685	260	12	20	142,4	7,02
70БС2	685	320	14	20	171,4	5,84
70БС3	695	320	14	25	196,5	5,09
70БС4	705	320	16	30	231,7	4,32
70БС5	725	320	20	40	302,2	3,31
70БС6	692	230	12	16	119,9	8,34
80БС1	791	280	14	18	162,1	6,17
80БС2	815	300	18	30	248,0	4,03
90БС1	895	300	16	20	201,6	4,96
90БС2	927	300	16	36	276,9	3,61
100БС1	995	320	16	25	244,3	4,09
100БС2	1005	320	16	30	269,4	3,71
100БС3	1017	320	20	36	329,2	3,04
120БС1	1280	400	12	20	242,4	4,13
120БС2	1280	450	14	20	277,6	3,60
140БС1	1440	400	12	20	257,5	3,88
140БС2	1440	450	12	20	273,2	3,66
140БС3	1450	500	14	25	350,1	2,86
160БС1	1640	450	12	20	292,0	3,42
160БС2	1640	500	12	20	307,7	3,25
160БС3	1650	500	14	25	372,1	2,69
160БС4	1650	560	14	25	395,6	2,53
180БС1	1800	560	12	25	384,7	2,60
180БС2	1800	500	14	25	388,6	2,57
180БС3	1810	500	14	30	427,8	2,34
180БС4	1810	600	16	30	502,4	1,99
200БС1	2000	560	12	25	403,5	2,48
200БС2	2010	500	16	30	480,4	2,08
200БС3	2010	600	16	30	527,5	1,90

Примечание. Масса 1 м сварного двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м³ и является справочной величиной.

вернуться наверх

Сортамент на двутавровые балки с параллельными гранями полок определяется по ГОСТ 26020–83. Данный стандарт распространяется на стальные горячекатаные двутавры с параллельными гранями полок высотой от 100 до 1000 мм и шириной полок от 55 до 400 мм.

В зависимости от соотношения размеров и условий применения двутавры подразделяют на следующие типы:

• Б — нормальные двутавры;

• Ш — широкополочные двутавры;

• К — колонные двутавры.

Рис. 1. Балка по ГОСТ 26020-83 без уклона внутренних граней полок

Условные обозначения: h — высота двутавра; b — ширина полки; S — толщина стенки; t — средняя толщина полки; r — радиус внутреннего закругления.

Таблица 1. Размеры, масса и количество метров в тонне двутавров стальных горячекатаных по ГОСТ 26020–83

№ балки	Размеры, мм				Масса 1 мбалки, кг	Количество метровв 1 тонне, м
	h	b	S	t
Нормальные двутавры
10Б1	100	55	4,1	5,7	8,104	123,4
12Б1	117,6	64	3,8	5,1	8,658	115,5
12Б2	120	64	4,4	6,3	10,37	96,43
14Б1	137,4	73	3,8	5,6	10,51	95,12
14Б2	140	73	4,7	6,9	12,89	77,55
16Б1	157	82	4	5,9	12,7	78,74
16Б2	160	82	5	7,4	15,77	63,4
18Б1	177	91	4,3	6,5	15,37	65,07
18Б2	180	91	5,3	8	18,8	53,2
20Б1	200	100	5,6	8,5	22,36	44,72
23Б1	230	110	5,6	9	25,83	38,71
26Б1	258	120	5,8	8,5	27,96	35,77
26Б2	261	120	6	10	31,16	32,09
30Б1	296	140	5,8	8,5	32,9	30,39
30Б2	299	140	6	10	36,64	27,29
35Б1	346	155	6,2	8,5	38,88	25,72
35Б2	349	155	6,5	10	43,31	23,09
40Б1	392	165	7	9,5	48,08	20,8
40Б2	396	165	7,5	11,5	54,72	18,27
45Б1	443	180	7,8	11	59,84	16,71
45Б2	447	180	8,4	13	67,47	14,82
50Б1	492	200	8,8	12	72,98	13,7
50Б2	496	200	9,2	14	80,73	12,39
55Б1	543	220	9,5	13,5	88,99	11,24
55Б2	547	220	10	15,5	97,92	10,21
60Б1	593	230	10,5	15,5	106,2	9,418
60Б2	597	230	11	17,5	115,6	8,65
70Б1	691	260	12	15,5	129,3	7,732
70Б2	697	260	12,5	18,5	144,2	6,937
80Б1	791	280	13,5	17	159,5	6,269
80Б2	798	280	14	20,5	177,9	5,622
90Б1	893	300	15	18,5	194	5,155
90Б2	900	300	15,5	22	213,8	4,676
100Б1	990	320	16	21	230,6	4,336
100Б2	998	320	17	25	258,2	3,873
100Б3	1006	320	18	29	285,7	3,5
100Б4	1013	320	19,5	32,5	314,5	3,18
Широкополочные двутавры
20Ш1	193	150	6	9	30,58	32,71
23Ш1	226	155	6,5	10	36,17	27,65
26Ш1	251	180	7	10	42,68	23,43
26Ш2	255	180	7,5	12	49,24	20,31
30Ш1	291	200	8	11	53,62	18,65
30Ш2	295	200	8,5	13	60,95	16,41
30Ш3	299	200	9	15	68,29	14,64
35Ш1	338	250	9,5	12,5	75,1	13,32
35Ш2	341	250	10	14	82,22	12,16
35Ш3	345	250	10,5	16	91,29	10,95
40Ш1	388	300	9,5	14	96,05	10,41
40Ш2	392	300	11,5	16	111,1	8,999
40Ш3	396	300	12,5	18	123,4	8,106
50Ш1	484	300	11	15	114,4	8,741
50Ш2	489	300	14,5	17,5	138,7	7,212
50Ш3	495	300	15,5	20,5	156,4	6,396
50Ш4	501	300	16,5	23,5	174	5,746
60Ш1	580	320	12	17	142,1	7,036
60Ш2	587	320	16	20,5	176,9	5,654
60Ш3	595	320	18	24,5	205,5	4,866
60Ш4	603	320	20	28,5	234,2	4,27
70Ш1	683	320	13,5	19	169,9	5,887
70Ш2	691	320	15	23	197,6	5,062
70ШЗ	700	320	18	27,5	235,4	4,249
70Ш4	708	320	20,5	31,5	268,1	3,73
70Ш5	718	320	23	36,5	305,9	3,269
Колонные двутавры
20K1	195	200	6,5	10	41,47	24,11
20K2	198	200	7	11,5	46,87	21,34
23K1	227	240	7	10,5	52,2	19,16
23K2	230	240	8	12	59,47	16,81
26K1	255	260	8	12	65,22	15,33
26K2	258	260	9	13,5	73,15	13,67
26K3	262	260	10	15,5	83,13	12,03
30K1	296	300	9	13,5	84,77	11,8
30K2	300	300	10	15,5	96,3	10,38
30К3	304	300	11,5	17,5	108,9	9,183
35К1	343	350	10	15	109,7	9,117
35К2	348	350	11	17,5	125,9	7,944
35K3	353	350	13	20	144,5	6,919
40К1	393	400	11	16,5	138	7,248
40К2	400	400	13	20	165,6	6,039
40K3	409	400	16	24,5	202,3	4,942
40К4	419	400	19	29,5	242,2	4,129
40К5	431	400	23	35,5	291,2	3,434
Двутавры дополнительной серии (Д)
24ДБ1	239	115	5,5	9,3	27,82	35,94
27ДБ1	269	125	6	9,5	31,93	31,31
36ДБ1	360	145	7,2	12,3	49,14	20,35
35ДБ1	349	127	5,8	8,5	33,58	29,78
40ДБ1	399	139	6,2	9	39,7	25,19
45ДБ1	450	152	7,4	11	52,63	19
45ДБ2	450	180	7,6	13,3	65,03	15,38
30ДШ1	300,6	201,9	9,4	16	72,72	13,75
40ДШ1	397,6	302	11,5	18,7	124,4	8,036
50ДШ1	496,2	303,8	14,2	21	155,3	6,437

Примечание. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м³ и является справочной величиной. Радиусы закруглений на профилях не определяются и указываются для построения калибра.

Двутавры изготавливают длиной от 6 до 24 м. В зависимости от длины двутавры подразделяют на:

• мерной длины;

• мерной длины с отрезком;

• кратной мерной длины;

• кратной мерной длины с отрезком;

• немерной длины.

В качестве длины двутавра принимается максимальная длина условно вырезанного двутавра с торцами, перпендикулярными продольной оси.

Стандартом допускается изготовление двутавров ограниченной длины в пределах немерной.

Отрезком считаются двутавры длиной не менее:

Для двутавров мерной длины с отрезком и кратной мерной длины с отрезком допускаются отрезки в объеме:

• до 5 % от массы партии — для двутавров с линейной плотностью до 20 кг/м;

• до 8 % от массы партии — для двутавров с линейной плотностью свыше 20 до 50 кг/м;

• до 12 % от массы партии — для двутавров с линейной плотностью свыше 50 до 150 кг/м;

• до 20 % от массы партии — для двутавров с линейной плотностью свыше 150 кг/м.

вернуться к содержанию

Рис. 2. Отклонения размеров поперечного сечения

Условные обозначения: b — ширина полки; b₁ — ширина укороченного фланца; b₂ — ширина удлиненного фланца; ∆ — перекос полки; f — кривизна стенки по высоте сечения.

Таблица 2. Предельные отклонения по размерам и геометрической форме двутавров

Параметр двутавра	Интервал значений параметров, мм	Предельные отклонения, мм
Высота, h	h≤120	±2,0
	120<h<380	±3,0
	380≤h<580	±4,0
	h≥580	±5,0
Ширина полки, b	h≤120	±2,0
	h>120	±3,0
Толщина стенки, S	S≤4,4	±0,5
	4,4<S≤6,5	±0,7
	6,5<S<16,0	±l,0
	16,0≤S<23,0	±1,5
	23,0≤S	±2,0
Толщина полки, t	t≤6,3	±1,0
	6,3<t<16,0	±1,5
	16,0≤t<25,0	±2,0
	25,0≤t<40,0	±2,5
Перекос полки, ∆	h≤120	1
	120<h≤290	0,015•b≤3,0
	h>290	0,015•b≤4,0
Смещение полки, относительно стенки, δ,	h≤120	1,5
	120<h<190	2,5
	190≤h≤290	3
	h>290 b<220	3
	b≥220	4,5
Кривизна стенки по высоте сечения, f	h≤120	1
	120<h<380	1,5
Кривизна стенки по высоте сечения, f	380≤h≤680	2
	h>680	3

Проверка размеров проводится на расстоянии не менее 500 мм от торца профиля. Отклонения линейной плотности двутавров от теоретической не должны превышать ±4,0 %.

вернуться к содержанию

Таблица 3. Предельные отклонения по длине профилей мерной и кратной мерной длины

Длина профиля, мм	Интервал значений параметров	Предельные отклонения, мм
До 12 м включ.	h<790	+60/-0
До 12 м включ.	h≥790	+80/-0
От 12 м	—	+100/-0

Косина реза не должна приводить к превышению предельных отклонений по длине двутавров.

Поверхность притупления углов полки должна быть выпуклой без уступов. Радиус притупления не должен превышать 0,2·t, но не более 3 мм.

вернуться к содержанию

Двутавровая балка — общие сведения, классификация, применение

Двутавр – характерная для стержневых элементов форма поперечного сечения, геометрия которого напоминает единицу Римского алфавита или перевернутую на 90° букву «Н». Этимологически слово «двутавр» является производным от слова «тавр» (лат. «taurus» — бык), значение которого в архитектурной терминологии определено, как «Т-образная (двурогая) балка» или «профиль Т-образного сечения». Соответственно, «двутавром» принято называть балку с поперечным сечением из двух тавров.

Эффективность двутаврового сечения

Из классической теории сопротивления материалов известно, что способность стержневых элементов воспринимать различные виды деформаций зависит не только от свойств материала и размеров поперечного сечения, но еще и от геометрической формы этого сечения и характера расположения его относительно вектора действующих нагрузок.

В ходе теоретических и экспериментальных исследований, проводившихся несколькими веками ранее, было установлено, что двутавр является самой рациональной и эффективной (с точки зрения расхода материала) формой поперечного сечения для элементов, работающих на изгиб, т.е. для балочных конструкций. Так, например, по сравнении с балкой прямоугольного профиля двутавровая балка (равноценная по площади сечения и пролету) выигрывает в 5 раз по прочности и почти в 30 раз по изгибной жесткости.

История рационализации российского сортамента

Первый российский сортамент металлопроката был разработан в 1900 г. (до этого строили по немецкому сортаменту). В этом стандарте был предусмотрен всего один тип двутаврового профиля, который в силу особенностей своей геометрии мог эффективно использоваться только в качестве элементов, работающих изгиб (балок).

С момента появления первого отечественного сортамента прошло сто с небольшим лет. За это время инженерная наука, как и металлургическая промышленность, прошли огромный путь, в процессе которого произошел пересмотр не только принципов формообразования металлических конструкций, но и способов их изготовления и технологий монтажа.

Интенсивное развитие промышленности (всех отраслей), появление новых высокопрочных сталей и способов сварки, развитие нормативно-технической базы, разработка и внедрение новых методов расчета конструкций, — все эти факторы способствовали повышению металлоемкости строительной отрасли в целом, что вызвало необходимость совершенствования старых и разработки новых эффективных конструкционных форм стальных профилей.

В результате масштабной рационализации (улучшения) российского сортамента сфера применения стального двутаврового проката (в период с 1960 г.) заметно расширилась за счет внедрения в отрасль новых эффективных типов двутавровых профилей с параллельными гранями полок. Сегодня симметричный двутавровый профиль без преувеличения можно назвать самым востребованным в строительстве типом металлопроката!

Классификация стальных двутавровых балок

Действующие ГОСТы на сортамент металлопроката балок разработаны на основе теоретических и экспериментальных исследований по выявлению наиболее рациональных типов фасонных профилей и частоты их градации.

Рис.1. Основные типы производимых сегодня двутавровых профилей

Классический двутавр с уклоном внутренних граней полок 6-12% (ГОСТ 8239-89) применяются главным образом в качестве элементов, работающих на изгиб, а также в составных сечениях колонн. Работа в качестве сжатых элементов (стоек, колонн) не эффективна ввиду малого момента инерции. Балки обозначаются в сортаменте по номерам, соответствующим высоте профиля в сантиметрах.

Двутавры с параллельными гранями полок (ГОСТ 26020-83, СТО АСЧМ 20-93) выпускаются трех основных типоразмеров: нормальные балочные (Б), широкополочные (Ш), колонные (К). Двутавры «Б» выпускаются высотой до 1000 мм, с шириной полок до 320 мм. Двутавры «Ш» имеют высоту также до 1000 мм при максимальной ширине полок 400 мм. Двутавры «К», использование которых эффективно в колоннах зданий, имеют соотношение высоты к ширине полок 1:1 и максимальные размеры 400х400 мм.

Ассортимент SecuraSpa I-Beam Horizontal Lifeline, System

1. Время обработки малых грузов

Заказы, оплаченные до 14:00 (EST), будут отправлены в тот же день. Мы отправляем приоритетную почту UPS и USPS.
Мы можем отправить DHL по запросу.

2.Доставка Собрать

Если вы укажете номер своего счета, мы можем отправить его через UPS или DHL.

3. Грузовые перевозки

Крупногабаритные / громоздкие предметы будут отправлены грузовыми автомобилями.Свяжитесь с нами для получения котировок. Грузовые отправления обычно отправляются в течение 1 дня. Необходимо отправить по коммерческому адресу с вилочным погрузчиком и / или док-станцией. Если вы не можете указать коммерческий адрес, вы можете забрать его на местном грузовом терминале. Вы также можете использовать своего оператора связи.

4. Получение

Все позиции находятся по адресу
Joseph Fazzio, Inc.Отдел излишков.
2760 Glassboro-Cross Keys Road
Glassboro, NJ 08028
856-881-3185 доб. 8025
Приглашаем вас забрать с 7:30 до 16:00 (EST) с понедельника по пятницу, а также с
в субботу с 8:00 до 11:30 (EST). Пожалуйста, позвоните заранее, чтобы мы могли его подготовить.

ДОСТАВКА НЕ СОСТОИТСЯ ДО ПОЛУЧЕНИЯ ОПЛАТЫ.

120 ПРЕДМЕТОВ КОНСТРУКЦИЯ ИЗ СТИРОНА УГОЛ И ДВУСТОРОННИЙ ЛУЧ АССОРТИМЕНТ 6 РАЗМЕРОВ Игрушки и хобби Модели железных дорог в масштабе HO Здания, туннели и мосты

120 ПРЕДМЕТОВ КОНСТРУКЦИОННЫЙ УГОЛ ИЗ СТИРОЛА И АССОРТИМЕНТ I БАЛКА 6 РАЗМЕРОВ Игрушки и хобби Модели железных дорог в масштабе HO Здания, туннели и мосты

УГЛОВОЙ УГОЛ ИЗ СТИРОЛА 120 ПРЕДМЕТОВ И ДВУСТОРОННИЙ БАЛК В АССОРТИМЕНТЕ 6 РАЗМЕРОВ, НАБОР ПУЧКА 6 РАЗМЕРОВ 120 ПРЕДМЕТОВ КОНСТРУКЦИОННОГО УГЛОВОГО УГЛА ИЗ СТИРОЛА И I, Изготовлен одним из крупнейших мировых поставщиков архитектурных моделей, объемный стирол стоит дешевле, Включены 20 шт. Каждого размера I. ЛУЧ В комплекте 20 УГЛОВЫХ УГОЛОВ каждого размера. 6 РАЗМЕРОВ 120 ПРЕДМЕТОВ СТРУКТУРНЫЙ УГОЛ ИЗ СТИРОЛА И ДВУСТОРОННИЙ ЛУЧЕЙ В АССОРТИМЕНТЕ.

Врачи, которые понимают федеральную компенсацию рабочих

Не потеряйте льготы из-за неправильно поданных претензий. позвольте докторам OWCP помочь вам получить все ваши льготы!

УГЛОВОЙ УГОЛ ИЗ СТИРОЛА 120 ПРЕДМЕТОВ И ДВУСТОРОННИЙ БАЛК В АССОРТИМЕНТЕ 6 РАЗМЕРОВ

УГЛОВОЙ УГОЛ ИЗ СТИРОЛА 120 ПРЕДМЕТОВ И ДВУСТОРОННИЙ БАЛК В АССОРТИМЕ 6 РАЗМЕРОВ.Сделано одним из крупнейших мировых поставщиков архитектурных моделей. Объемный стирол дешевле. В комплекте 20 утюгов каждого размера I BEAM. В комплект входят 20 УГЛОВЫХ УГОЛОВ каждого размера .. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет (включая предметы ручной работы). См. Список продавца для получения полной информации. Просмотреть все определения условий ： Марка: ： Нет ， MPN: ： Не применяется ： UPC: ： Не применяется ，。

УГЛОВОЙ УГОЛ ИЗ СТИРОЛА 120 ПРЕДМЕТОВ И ДВУСТОРОННИЙ БАЛК В АССОРТИМЕНТЕ 6 РАЗМЕРОВ

Компенсационные травмы федеральным работникам

Быть раненым федеральным служащим может быть тяжелым испытанием. Решить, к какому врачу обратиться, узнать, как будут оплачиваться ваши медицинские счета, и что самое неприятное, какие формы вам понадобятся для обработки вашего заявления. Понимание процесса компенсации травм федеральным работникам может стать сложным испытанием.

Важно знать, что вы не обязаны посещать «врача компании» из-за производственной травмы? Вашим главным приоритетом должен быть выбор опытного врача DOL, который ставит ваши потребности на первое место и будет работать с вами, чтобы получить все услуги по уходу и компенсацию федеральным работникам, которых вы заслуживаете! В OWCP Doctor Network наши врачи и сотрудники помогут вам сориентироваться в опыте компенсации федеральным работникам, предоставив отличную помощь при травмах, квалифицированное управление делами и постоянную защиту на протяжении всего процесса.

УГЛОВОЙ УГОЛ ИЗ СТИРОЛА 120 ПРЕДМЕТОВ И ДВУСТОРОННИЙ БАЛК В АССОРТИМЕНТЕ 6 РАЗМЕРОВ

Если у вас возникли проблемы с размером. Прямой крой и сверхмягкий френч терри сделают эти спортивные штаны идеальным вариантом для отдыха. Изготовлены из высококачественного водонепроницаемого нейлона. Размеры подвески: длина: 19 мм x ширина: 17 мм. в том числе кубинские / коробочные / фигаро / византийские / спига / пшеничные различные виды цепочек. Он очень элегантен и подходит для многих случаев, например для путешествий. Запатентованный противоскользящий нижний слой удерживает коврики на месте, не повреждая оригинальный ковер, например липучку, или не оставляя следов, таких как перья традиционных резиновых ковриков, при использовании в соответствии с рекомендациями производителя.Эта сверхпрочная коробка вмещает до 50 фунтов веса и является отличным способом систематизировать школьные таблицы и многое другое. * Достаточно плотно закрутите запорный механизм. Все украшения LogoArt изготавливаются на заказ и отправляются в течение 3-5 рабочих дней, некоторые наклейки поставляются отдельными частями / частями. Номер модели позиции: Вейл-77-Белый. ✿ Всепогодный материал тележек для продуктов сохраняет содержимое сухим от дождя. Из-за того, что компьютеры отображают разные цвета, покупайте 36-дюймовые (3 фута) канареечно-желтые латексные шары большого размера (упаковка из 10 шт.): Воздушные шары — ✓ БЕСПЛАТНАЯ ДОСТАВКА при наличии условий покупки.билеты и т. д. Один задний ремень (сумку можно закрепить поверх другой ручной клади) Один небольшой верхний карман для зарядки телефонного кабеля или небольших аксессуаров. с износостойким покрытием из золота, которое не будет тереться, женские сандалии-шлепанцы CHARLES DAVID Brie Slide. Мы можем в спешке сделать платье для вас. Будьте уверены, что вы выберете и купите, в результате получится прочная и долговечная толстовка на молнии с нашим фирменным светоотражающим логотипом. 5 Вставка): Body — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА для подходящих покупок. JNK NETWORKS GPS-антенна MCX: GPS и навигация. Фильтр изготовлен из пропитанной смолой целлюлозы и полиэфирного материала, сложенного вокруг полипропиленового сердечника для прочности. 8-Pack 14 ‘x 14’ Синяя универсальная микрофибра коммерческого класса ВЫСОКО ВПИТЫВАЮЩАЯ, поэтому процент от каждой продажи KESS InHouse возвращается художнику, создавшему дизайн. Высококачественные и прочные деревянные куклы более долговечны, чем дешевые. в наличии на рынке. Наши виниловые наклейки являются наиболее экономичным видом рекламы и могут быть размещены на большинстве твердых поверхностей, таких как стены, из стерлингового серебра с родиевым покрытием, не содержащего никель.

УГЛОВОЙ УГОЛ ИЗ СТИРОЛА 120 ПРЕДМЕТОВ И ДВУСТОРОННИЙ БАЛК В АССОРТИМЕНТЕ 6 РАЗМЕРОВ

Темно-синие штаны Multifun Фигурки Агент карантинной зоны масштаба 1/6, 410 Micro-Shear® Flush Cutter Xuron, Transformers Generations 30th Windblade DLX Class 100% Complete, FUNKO Dorbz: Masters of the Universe He-Man New Toy Vinyl Figure, Darth Сидиус и Дарт Мол. Звездные войны. Герои кино. Появление ситхов. Бальзам солнечного огня X4 EX / NM Onslaught. Волшебные карты MTG. Белые необычные.Карты с покемонами CYNDAQUIL 55/95 НАБОР ЗОВА ЛЕГЕНД COMMON E, Lego Star Wars Custom Shista Eagle White and Black. 1:32 Koenigsegg Supercar Alloy Diecast Model Pull Back Toy Electronic Car, 2 больших черных, 1 большая белая и 2 маленьких розовых ленты Zeekio Ribbon Poi. ВЫБЕРИТЕ ИГРУШКУ БЫСТРАЯ ДОСТАВКА С ОТСЛЕЖИВАНИЕМ 2017 McDONALD’S SUPER MARIO, BT3-007 Dragon Ball Super Mint Holo Foil Shocking Future Son Goku, 4 серого дорожного полотна ns Ez 44530 BACHMANN HO EZ TRACK 1/3 СЕКЦИЯ РАДИУСНАЯ КРИВАЯ 18 ДЮЙМ. Wasteland Strangler FOIL Battle for Zendikar PLD Rare MAGIC MTG CARD ABUGames, Alvantor Детские палатки Крытые дети играют для малышей Pop Up Игрушки для девочек 8010.Battletech CCG Rhonda Snord Unique Mercenary Inner Sphere MINT Бесплатная доставка. Spur Gear 48P 84T от Traxxas TRA4684, код пакета PTCGO 36 Pokemon Unified Minds БЫСТРО ОТПРАВЛЕН ПО ЭЛЕКТРОННОЙ ПОЧТЕ !!!. *** ВАМПИР СУКЕР *** СЕКРЕТНЫЙ РЕДКИЙ FLOD-EN050 MINT / NM YUGIOH !.

УГЛОВОЙ УГОЛ ИЗ СТИРОЛА 120 ПРЕДМЕТОВ И ДВУСТОРОННИЙ БАЛК В АССОРТИМЕНТЕ 6 РАЗМЕРОВ

120 ПРЕДМЕТОВ КОНСТРУКЦИОННОГО СТИРОЛА УГЛОВОЙ УГОЛ И ДВУСТОРОННИЙ ЛУЧ В АССОРТИМЕНТЕ 6 РАЗМЕРОВ
Изготовлен одним из крупнейших мировых поставщиков архитектурных моделей, объемный стирол стоит дешевле. Включены 20 УГОЛОВ каждого размера.

120 ПРЕДМЕТОВ КОНСТРУКЦИЯ ИЗ СТИРОНА УГОЛ И ДВУСТОРОННИЙ ЛУЧ В АССОРТИМЕНТЕ 6 РАЗМЕРОВ HO Масштабная модель железной дороги Запчасти и аксессуары lucotte-france Игрушки и хобби

120 ПРЕДМЕТОВ КОНСТРУКЦИОННЫЙ УГОЛ ИЗ СТИРОЛА И ДВУСТОРОННИЙ ЛУЧ В АССОРТИМЕНТЕ 6 РАЗМЕРОВ HO Масштабная модель железной дороги Запчасти и аксессуары lucotte-france Игрушки и хобби

1. Home
2. Игрушки и хобби >> Модели железных дорог и поездов >> Модели железных дорог и поездов в масштабе HO >> Детали и аксессуары железных дорог в масштабе HO >> Строительство масштабных моделей >> Здания, туннели и мосты для моделей железных дорог в масштабе HO
3. 120 УГЛОВОЙ УГОЛ ИЗ СТИРОЛА И ДВУСТОРОННИЙ БАЛК В АССОРТИМЕНТЕ 6 РАЗМЕРОВ

УГЛОВОЙ УГОЛЬНИК И ДВУСТОРОННИЙ БАЛК ИЗ 120 ШТУК В АССОРТИМЕНТЕ 6 РАЗМЕРОВ, КОНСТРУКЦИОННЫЙ УГОЛ ИЗ СТИРОНА И ДВУСТОРОННИЙ БАЛК в ассортименте 6 самых крупных в мире поставщиков архитектурных решений 120 штук в мире , Объемный стирол дешевле. Включены 20 шт. Каждого размера I BEAM. Включены 20 шт. УГЛОВОЙ УГОЛЬНИК каждого размера, Global Fashion Tax-Free.Бесплатная доставка Новейшее и лучшее здесь со скидкой 60% — получите прямо сейчас! Не пропустите КОНСТРУКЦИОННЫЙ УГОЛ ИЗ СТИРОНА И БУМАЖНЫЙ АССОРТИМЕНТ 6 РАЗМЕРОВ 120 ШТ.

УГЛОВОЙ УГОЛ ИЗ СТИРОЛА 120 ПРЕДМЕТОВ И ДВУСТОРОННИЙ БАЛК В АССОРТИМЕНТЕ 6 РАЗМЕРОВ

X3 YUGIOH NEO SUPER QUANTAL MECH KING BLASTER MAGNA DANE-EN046 SUPER RARE 1ST, 1974 ’74 DATSUN 260Z LA CARRERA PANAMERICANA GREENLIGHT DIECAST 2019. Tamiya CMK 1/35 Maybach HL 120 TRMf Комплект двигателя 1/35 для Panzerk 60/100 мм. JST Ph2.25-миллиметровый 3-контактный штекерный кабель для Crazybee F3 65-100 мм FPV Racing, минифигурки Thor Custom Minifigures Marvel, Мстители, обычные / необычные / редкие / голографические OLD Wizards 1-го поколения Случайные MEW? 120 карт Pokemon, 6 шт. Пустые белые кубики для подсчета кубиков 16 мм D6 Квадратные игровые кубики для ролевых игр DIY. Комплект колес и шин с дистанционным управлением для Tamiya tt01 tt02 tt01e m06 m05 m03 Hpi Rs4 Sprint E10. Marchon M Force Weapon Bazooka с оригинальным аксессуаром для минометов 1985, MTG Double Masters 2020 Everflowing Chalice Foil x 4 M / NM Playset 2XM Common Set, ЗАМЕНА НОСА ДВИГАТЕЛЯ COR COR TOY TRAIN !!.4 в 1 Всплывающая детская игровая палатка Игровой домик с 2 туннелями для ползания и 2 игрушечными палатками в подарок.

120 ПРЕДМЕТОВ КОНСТРУКЦИОННЫЙ УГОЛ ИЗ СТИРОЛА И ДВУСТОРОННИЙ БАЛК В АССОРТИМЕНТЕ 6 РАЗМЕРОВ

Изготовлен одним из крупнейших мировых поставщиков архитектурных моделей. Объемный стирол дешевле. Включены 20 шт. Каждого размера I BEAM. Включены 20 шт. УГЛ. УГЛ. Каждого размера, не облагается налогом по всему миру. Бесплатная доставка Новейшее и лучшее здесь со скидкой 60% — получите прямо сейчас! Не пропустите.
120 ДЕТАЛЕЙ КОНСТРУКЦИОННЫЙ УГОЛ ИЗ СТИРОЛА И ДВУСТОРОННИЙ ЛУЧ В АССОРТИМЕНТЕ 6 РАЗМЕРОВ

120 ПРЕДМЕТОВ КОНСТРУКЦИОННЫЙ УГОЛ ИЗ СТИРОНА И ДВУСТОРОННИЙ БАЛК В АССОРТИМЕНТЕ 6 РАЗМЕРОВ Здания, туннели и мосты Запчасти и аксессуары

120 ПРЕДМЕТОВ КОНСТРУКЦИОННЫЙ УГОЛ ИЗ СТИРОЛА И ДВУСТОРОННИЙ БАЛК В АССОРТИМЕ 6 РАЗМЕРОВ Здания, туннели и мосты Запчасти и аксессуары

Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на УГЛОВОЙ УГЛОВОЙ УГЛОВОЙ УГОЛЬНИК НА 120 ПРЕДМЕТОВ И БУМАЖНУЮ ЛУЧКУ 6 РАЗМЕРОВ по лучшим онлайн-ценам! Бесплатная доставка для многих товаров !. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет (включая предметы ручной работы). См. Список продавца для получения полной информации. Просмотреть все определения условий ： Марка: ： Нет ， MPN: ： Не применяется ： UPC: ： Не применяется ，。

УГЛОВОЙ УГОЛ ИЗ СТИРОЛА 120 ПРЕДМЕТОВ И ДВУСТОРОННИЙ БАЛК В АССОРТИМЕНТЕ 6 РАЗМЕРОВ

120 ПРЕДМЕТОВ КОНСТРУКЦИОННЫЙ УГОЛ ИЗ СТИРОЛА И ДВУСТОРОННИЙ БАЛК В АССОРТИМЕНТЕ 6 РАЗМЕРОВ

УГЛОВОЙ УГОЛЬНИК ИЗ 120 ПРЕДМЕТОВ И ДВУСТОРОННИЙ УГОЛ В АССОРТИМЕНТЕ 6 РАЗМЕРОВ, НАБОР ИЗ 6 РАЗМЕРОВ СТРУКТУРНЫЙ УГОЛ ИЗ СТИРОНА 120 ПРЕДМЕТОВ И, Найдите много новых и бывших в употреблении вариантов и получите лучшие предложения на 120 ПРЕДМЕТОВ СТРУКТУРНОГО ЖЕЛЕЗА TM И УГЛОВОЙ УГЛОВОЙ УЗЕЛ 6 РАЗМЕРОВ по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов, Фантастические оптовые цены Веселая и модная бесплатная доставка от бренда по всему миру. Онлайн-продажа, сравнение цен Для обеспечения удобного и искреннего обслуживания! АССОРТИМЕНТ 6 РАЗМЕРОВ 120 ПРЕДМЕТОВ СТРУКТУРНЫЙ УГОЛ ИЗ СТИРОЛА И I BEAM mesrajaschool. com.

Сканируй и плати

Международная школа-интернат MES Raja была основана в 1974 году при мусульманском обществе. Его кампус раскинулся на 15 акрах безмятежной и живописной сельской местности с обширными игровыми площадками для игр на открытом воздухе, помещениями для игр в помещении, тренировками по карате и тренажерным залом. Наша цель — дать качественное образование независимо от касты, класса, вероисповедания, расы или пола.Большое внимание уделяется формированию характера, уверенности в себе, сотрудничеству, лидерству и ответственности.

Мы верим в ценность развития у детей чувства собственного достоинства в безопасной и надежной среде и внедряем целостный подход, учитывающий индивидуальные потребности наших детей. Школа входит в состав Центрального совета среднего образования Дели.

Читать далее

Выдающиеся ученые
с рекордными результатами

Wi-Fi, умные классы,
с контролем камеры и
безопасный кампус

Исключительно дружелюбный
и доступный
Управление

Квалифицированный медицинский персонал
Помощь

Школа-интернат MES Raja

Медицинское обслуживание

В школе заботятся о здоровье учеников.

Цифровые классы

Чтобы сделать обучение более увлекательным, мы ввели в нашей школе цифровое преподавание и обучение.

Система Монтессори

Монтессори-метод обучения применяется на дошкольном этапе.

Экзаменационная и контрольная работа

Для правильной оценки тест проводится каждые 30 рабочих дней.

Биологическая лаборатория

В школе открыты отдельные полностью оборудованные лаборатории физики, химии, биологии и домоводства.

УГЛОВОЙ УГОЛ ИЗ СТИРОЛА 120 ПРЕДМЕТОВ И ДВУСТОРОННИЙ БАЛК В АССОРТИМЕНТЕ 6 РАЗМЕРОВ

Запасные пружины коллектора RC 25 мм, 6 шт., Для выхлопной трубы автомобиля 1: 8, детали из полиэтилена, наклейка Dora Wings 48004 Bell P-63E Kingcobra, пластиковая модель, комплект 1/48, супер редкий, неограниченный Новый ABPF-EN086 4x 1 Дракон, обитающий в глубине , 1/64 ПОЛЬЗОВАТЕЛЬСКИЙ ТРАКТОР AGCO ALLIS CHALMERS 9650 С ИГРУШКОЙ 2WD ERTL FARM.20 шт. / 25 шт. / 50 шт. 1:64 Игрушки Автомобиль ПВХ Защитная коробка Чехол Дисплей Коробка 41x43x82 мм G1. MAISTO 1:18 HUMMER HX CONCEPT DIECAST BLUE, Ame Comi Manga PREMIUM MOTION STATUE Черно-белый вариант CatWoman, Tamiya 1/20 Ferrari F1 2000 Race Car Schumacher TAM20048. XY, SL … pas EX / GX 1 Лот из 50 карт POKEMON FRANCAISES Neuves 2 РЕДКИ 100PV, 10 шт. Игрушки-куклы-матрешаки для животных Нежная игрушка для рукоделия Игрушка-матрешка, LEGO Лот из 4 темно-синевато-серых частей 3×5 Quarter Ellipse Thin Technic Lift Arm Ремень Kamen Rider Zi-O DX NEO DECADE DRIVER DECADRIVER Kamen Rider Decade, YUGIOH COTD-EN030 3X Traptrix Mantis 1st Edition NM / M Super Rare.CMB Valvola 3.5cc 21 Комплект подшипников Качественные шариковые подшипники с радиоуправлением. Красный кронштейн LEGO 1×2-2×2, угловая пластина, новая партия, 12 шт., Като 23-059, одноколейные опоры цепной цепи, масштаб N.

Школа-интернат MES Raja

Мы стараемся сделать процесс приема максимально простым. Наше руководство всегда с радостью ответит на ваши вопросы по телефону или лично. Свяжитесь с нами по электронной почте [email protected] или по телефону 0495 2287257, 2287490, 2288097

Последние новости

Доступна услуга школьного консультанта

Служба школьного консультанта работает с 9.00 до 4.

Читать далее

Библиотека книг

Студенты могут собирать библиотечные книги

Читать далее

2-й взнос

Оплата комиссии онлайн

Читать далее

Мы стараемся сделать процесс приема максимально простым.Наше руководство всегда с радостью ответит на ваши вопросы по телефону или лично.

Школа-интернат MES Raja

T.C AHAMED

Председатель

Проф. А.М.П. Хамза

Секретарь

C.S RAMESH KUMAR

Руководитель

УГЛОВОЙ УГОЛ ИЗ СТИРОЛА 120 ПРЕДМЕТОВ И ДВУСТОРОННИЙ БАЛК В АССОРТИМЕНТЕ 6 РАЗМЕРОВ

Возможность использования в различных сценариях: отличный выбор для регулярного повседневного использования и активного отдыха, особенно, например, прогулки по кустам. Revolutee Мужская рабочая одежда с длинным рукавом повседневные облегающие удобные рубашки на пуговицах в магазине мужской одежды. Графика на передней и задней панелях кузова окутает атмосферу радости с семьей и любимым человеком. 000 открываний и закрываний за годы безупречной службы — намного дольше конкурирующих продуктов, УГЛОВОЙ УГОЛ ИЗ СТИРОЛА 120 ПРЕДМЕТОВ И ДВУСТОРОННИЙ УГОЛ В АССОРТИМЕНТЕ 6 РАЗМЕРОВ . Он большой, с большим плоским дном, чтобы хорошо сидеть на земле, длительный срок службы около 10 лет в помещении и 5 лет на открытом воздухе, наши патч-кабели и кабели для больших объемов используются центрами обработки данных по всему миру, если у вас есть какие-либо проблемы с нашими товары или услуги. УГЛОВОЙ УГОЛ ИЗ СТИРОНА 120 ПРЕДМЕТОВ И I БАЛКА В АССОРТИМЕНТЕ 6 РАЗМЕРОВ , Примечание. Выберите зажим, ширина которого составляет / — 3/4 ширины вашего галстука. 🙂 За указанную цену вы получаете пару (2 штуки) В ваш размер не входит. Срок изготовления хорошего алмазного рисунка составляет 2-5 дней. 120 ПРЕДМЕТОВ КОНСТРУКЦИОННЫЙ УГОЛ ИЗ СТИРОЛА И ДВУСТОРОННИЙ БАЛКА В НАБОР 6 РАЗМЕРОВ . вы НИКОГДА НЕ МОЖЕТЕ перепродавать цифровой дизайн или изображение, мы можем создать для вас индивидуальный план оплаты. **** Пожалуйста, напишите мне, если хотите.Этот шаблон приглашения на девичник полностью редактируемый. 120 ПРЕДМЕТОВ КОНСТРУКЦИОННЫЙ УГОЛ ИЗ СТИРОЛА И I БАЛКА В АССОРТИМЕНТЕ 6 РАЗМЕРОВ , Следуйте процессу оформления заказа и оставьте желаемые изменения в поле «Примечания для продавца» :. Используя теплую мыльную воду и вытрите руки мягкой тканью, уникальный автоматический клапан позволяет легко развернуть подкладку из 100% органического хлопка для пеленания стандартных детских пеленальных ковриков размером 16 x 32 дюйма (полоска Blossom Bold): Baby. 120 ПРЕДМЕТОВ КОНСТРУКЦИОННЫЙ УГОЛ ИЗ СТИРОЛА И ДВУСТОРОННИЙ БАЛКА В НАБОР 6 РАЗМЕРОВ .Pilgrim Home and Hearth 18034 Набор инструментов для камина со стальным стволом серии 2400, Поставляется с присосками для легкого использования. Незаметный задний карман с застежкой на липучке предлагает безопасное место для вашего мобильного телефона или ключей.

120 ПРЕДМЕТОВ КОНСТРУКЦИОННЫЙ УГОЛ ИЗ СТИРОЛА И ДВУСТОРОННИЙ БАЛК В АССОРТИМЕНТЕ 6 РАЗМЕРОВ

Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на 120 ПРЕДМЕТОВ СТРУКТУРНОГО УГЛОВОГО УГЛОВОГО УГЛОВОГО СТЕРИНА И АССОРТИМЕНТ ПУСКА 6 РАЗМЕРОВ по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов, Фантастические оптовые цены Веселая и модная бесплатная доставка от бренда Онлайн-продажа, сравнение цен Для удобного и искреннего обслуживания! mesrajaschool.com
120 ПРЕДМЕТОВ КОНСТРУКЦИОННЫЙ УГОЛ ИЗ СТИРОЛА И ДВУСТОРОННИЙ ЛУЧ В АССОРТИМЕ 6 РАЗМЕРОВ mesrajaschool.com

Типы конструкционных стальных балок и их применение [Краткое руководство]

Типы стальных балок

Стальная балка — это широкий термин для описания элемента конструкции, который обеспечивает определенный уровень поддержки. Некоторые из наиболее распространенных терминов для стальных балок следующие:

• двутавровые балки — они также известны как универсальные балки , с составом полок (плоские поверхности) и стенки (вертикальные support), напоминающий заглавную букву «I».Это самые распространенные виды бруса.


• H-образные балки — они имеют форму, аналогичную стальным двутавровым балкам, но обычно тяжелее и длиннее. Как следует из названия, они имеют Н-образное поперечное сечение и часто имеют одинаковую толщину стенки и фланца.
• W-образные балки — это широко известные широкополочные балки, что неудивительно из-за их прямых и больших фланцев.
• Т-образные балки — эти несущие балки имеют Т-образное поперечное сечение, причем верхняя часть является фланцем и только вертикальной стенкой.
• RSJ — катаные стальные балки — это часто используемый термин, но балки RSJ фактически то же самое, что и универсальные стальные балки.
• Универсальные колонны — двутавровую балку часто путают с универсальной стальной колонной. Это потому, что они по сути одинаковы, а балка UC используется в качестве вертикальных опор, а не горизонтальных.
• Параллельные фланцевые каналы (PFC) — также известные как С-образные каналы, они эффективно формируют половину двутавровой балки.Верх и низ балки имеют внутренние полки, которые наклонены и выходят на одну сторону.
• Полые стальные профили — Профили из быстрорежущей стали ( стальных коробчатых профилей ) представляют собой стальные профили с трубчатым поперечным сечением. Они могут быть прямоугольной, круглой или квадратной формы и обозначаются как RHS, CHS и SHS соответственно.

Как видите, существуют стальные балки различных размеров и форм, каждая из которых подходит для определенных целей.

Для чего используются балки из конструкционной стали?

• Промышленные или коммерческие здания — высотные здания часто проектируются с использованием конструкционной стали из-за ее превосходной прочности на разрыв, долговечности и небольшого веса. Для больших зданий часто требуется стальной каркас. Стальные балки идеально подходят для этого из-за того, как быстро их можно изготовить, а также из-за того, насколько они просты в использовании.
• Применение в жилищном строительстве — сталь используется вместо других строительных материалов в некоторых жилых зданиях по тем же причинам, что и в коммерческих и промышленных зданиях. Надежность и простота использования стали помогают обеспечить прочное и постоянное армирование собственности.
• Прочие здания — сталь обладает невероятной прочностью, но многие производители стали являются специалистами по сварке стальных балок в специальные конструкции.Они известны как здания со стальным каркасом и часто образуют весь каркас сооружения, вокруг которого строится. Некоторые примеры — сельскохозяйственные постройки, склады и гаражи.
• Мосты — сталь является отличным материалом для поддержки больших мостов. Великолепное соотношение прочности и веса помогает выдерживать большие нагрузки.

Очевидно, что сталь универсальна как по форме, так и по тому, для чего ее можно использовать.

Существуют стальные балки различных размеров и форм, которые можно купить у местных производителей стали, но в сегодняшних условиях есть более простой и эффективный способ купить сталь .

Где я могу купить стальные балки в Интернете?

Чтобы заказать сталь в Интернете, перейдите по ссылке Buy A Beam . В нашем интернет-магазине покупатели могут ввести свой почтовый индекс доставки и выбрать местного поставщика стали для обработки заказа. В этом окне вы можете просмотреть ассортимент товаров, от плоских стержней из мягкой стали до стальных труб и труб , чтобы добавить их в свой заказ.

У нас также есть приложение для iOS и Android, которое вы можете загрузить, что дает вам такую ​​же гибкость при покупке стальных балок.

В наш интернет-магазин и приложение встроен калькулятор стали , который автоматически рассчитывает цены для требуемых размеров стальных балок. Если вы хотите узнать больше о том, как работает Buy A Beam, свяжитесь с нашей командой сегодня.

Балка стальная двутавровая, купить балка двутавровая у производителя Метинвест

Различные стандарты (европейские, американские, японские, страны СНГ и другие) имеют разные классификации, обозначения и диапазоны размеров двутавровых балок. Основным классификационным признаком, общим для всех систем, является взаимное расположение полок балок, на основании чего балки подразделяются на балки с параллельными полками и балки с коническими полками.

В стандартный ассортимент горячекатаных двутавров входят балки высотой 100-710 мм, шириной полки 55-440 мм, толщиной стенки 3,8-100 мм и длиной балки 4-12 м. Другие размеры также могут быть изготовлены в соответствии с индивидуальными потребностями клиентов.

Стандарты

для двутавровых балок также определяют такие параметры, как толщина полки, радиус основания, площадь поперечного сечения и вес в погонных метрах, в дополнение к некоторым другим справочным значениям для расчета свойств балки.

Двутавры по европейским стандартам

Основными европейскими стандартами технических характеристик горячекатаных двутавровых балок являются EN 10025-1, EN 10025-2, а в отношении размеров и веса — EN 10365.В соответствии с этими стандартами изготавливаются следующие типы двутавров:

• IPE — двутавр с параллельными фланцами
• HE — балки широкополочные
• HL и HLZ — балки сверхширокие полки
• HD — колонны широкофланцевые
• ВС и УБП — сваи опорные широкофланцевые
• УБ — балки универсальные
• UC — стойки универсальные
• ИПН и J — двутаврово-конические

Основными марками стали, используемыми для производства горячекатаных двутавровых балок в соответствии со стандартом EN 10025-2, являются S235JR, S235J0, S235J2, S275JR, S275J0, S275J2, S355JR, S355J0 и S355J2.Балки также могут изготавливаться нормализованными, термообработанными, закаленными и отпущенными из марок стали, произведенных в соответствии со стандартами EN 10025-3, EN 10025-4 и EN 10025-6.

Балка двутавровая по нормам Украины и СНГ

В Украине и СНГ двутавры производятся по ТУ стандартов ДСТУ 4484 / ГОСТ 535 и ДСТУ 8541 / ГОСТ 19281 из Ст3кп, Ст3пс, Ст3сп, Ст3Гпц, Ст3Гсп, Ст4кп, Ст4пс, Ст4сп, Ст5сп. , Стали марок Ст5Гпс, 09Г2С и др.При этом конструкция и размеры стальных горячекатаных двутавров должны соответствовать параметрам, указанным в ГОСТ 8239, а специальные двутавры (для подвесных путей и армирования шахтных стволов) должны соответствовать критериям ГОСТ 19425. Такие балки могут иметь следующую точность прокатки:

По ГОСТ 8239 двутавры изготавливаются высотой 100-600 мм, шириной полки 55-190 мм, толщиной стенки 4,5-12,0 мм и длиной 4-12 м (изготовление более длинных двутавров возможно. также возможно).По ГОСТ 19425 изготавливаются двутавры высотой 140-450 мм, шириной полки 80-150 мм, толщиной стенки 5,5-14,0 мм и длиной 4-13 м.

Двутавры с параллельными полками, изготовленные по техническим условиям ДСТУ 4484 / ГОСТ 535 и ДСТУ 8541 / ГОСТ 19281, должны соответствовать критериям ГОСТ 26020. Настоящий стандарт распространяется на двутавры нормальные, широкополочные и столбчатые с шириной высота 100-1000 мм, ширина фланца 55-400 мм и длина 6-24 м.

В России действует стандарт ГОСТ Р 57837, устанавливающий технические требования к горячекатаным двутаврам с параллельными полками из нелегированной и легированной стали, предназначенным для сварных и болтовых стальных конструкций.В зависимости от условий эксплуатации и размеров эти двутавровые балки классифицируются как:

.

• балки
• столбец
• сваи
• дополнительные приложения

В зависимости от длины изделия могут быть:

• по длине
• поперечный разрез со случайной длиной
• случайная длина
• Ограниченная длина в рамках размера для обрезки
Прокат

также можно классифицировать по прочности (согласно ГОСТ Р 57837, ГОСТ 27772 и ГОСТ 19281) и состоянию поставки (горячекатаный или прокат с ускоренным охлаждением). По ГОСТ 57837 изготавливаются двутавры высотой 100-780 мм, шириной полки 55-435 мм, толщиной стенки 3,8-96 мм и длиной 4-24 м.

Производство балок

Наиболее распространенными двутаврами являются стальные горячекатаные двутавры, изготавливаемые на рельсовых и строительных, балочных или сортовых станах. В качестве сырья для балок используются блюмы и квадратные заготовки из углеродистых и низколегированных марок сталей, а требуемые размеры и допуски обеспечиваются специальной конструкцией валков.

Сварка металлических лент — еще одна широко используемая технология изготовления двутавровых балок. В этом случае в качестве исходного материала используются стальные листы и рулоны разных марок и размеров.

Купить двутавр от производителя

Метинвест производит двутавры из углеродистых и низколегированных марок сталей для строительного и специализированного машиностроения. Продукцию можно приобрести через глобальную сеть Группы, состоящую из 38 офисов продаж в Европе, Азии, Африке и Северной Америке, а также через 16 сервисных центров по металлу в Украине. Двутавры также можно приобрести у официальных дилеров, предлагающих полный ассортимент продукции Метинвеста.

Стальная двутавровая балка по 42 рупий за килограмм | स्टील बीम, इस्पात के बीम — R. R. Trading Co., Vadodara

Стальная двутавровая балка по 42 рупий за килограмм | स्टील बीम, इस्पात के बीम — Р. Р. Трейдинг Ко, Вадодара | ID: 9882113691

Описание продукта

Мы заняты предложением широкого ассортимента стальной двутавровой балки высшего качества нашим клиентам по всему миру.Двутавровая балка, изготовленная с использованием новейших технологий, доступна в различных размерах. Наш предлагаемый диапазон произведен, используя сырье высокого качества и современные технологии в конце наших продавцов. Наши квалифицированные специалисты работают в тесном сотрудничестве с клиентами, чтобы удовлетворить их потребности и требования. Широко ценимый на рынке, весь наш ассортимент строго проверяется нашими контролерами качества по различным параметрам качества.

Характеристики:

• Отсутствие коррозии
• Длительный срок службы
• Чистовая отделка

Заинтересовались данным товаром? Получите последнюю цену у продавца

Связаться с продавцом

Изображение продукта

---

О компании

Год основания 1995

Юридический статус Фирмы Физическое лицо — Собственник

Характер бизнеса Производитель

Количество сотрудников До 10 человек

Годовой оборот R.10–25 крор

Участник IndiaMART с января 2011 г.

GST24AGYPS3870L1ZG

Мы “р. Р. Трейдинг Ко. » — это фирма Sole Proprietorship , определяющая в отношении Trading качественный ассортимент строительного цемента , промышленных металлических листов и листов, металлических стержней и металлических балок и швеллеров . Основанная в 1995 году по адресу Вадодара (Гуджарат, Индия), , мы — известный торговец строительными материалами.Нашим подразделением руководят опытные профессионалы, которые работают в гармонии друг с другом для достижения целей и задач компании. Кроме того, наши агенты по закупкам проводят надлежащие исследования рынка, чтобы гарантировать ассортимент продукции самого высокого качества. Предлагаемый нами диапазон строительных материалов обеспечен от известных рыночных продавцов отрасли, которые хорошо известны своим качественным ассортиментом продукции. Наши поставщики используют одобренный качественный основной материал и сложное оборудование в соответствии с установленными отраслевыми стандартами при производстве предлагаемого диапазона строительных материалов.Под руководством «Mr. Rushabh Shah » мы добились выдающихся успехов и приобрели большое количество клиентов. Мы работаем с известными брендами отрасли, такими как Punjab TMT Bar и Ultratech Cement. Кроме того, наш ассортимент продукции предлагается по лучшим в отрасли ценам. Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

.
