технология устройства, схемы + руководство по монтажу

Отлаженная система отопления – залог комфортного проживания в доме без оглядки на погодные условия. Наряду с традиционной радиаторной технологией устройства отопительного контура активно применяют систему теплого водяного пола. Ее монтаж трудоемок и финансово затратен, но такой вариант отопления полностью окупается за 5 лет.

Чтобы как-то сэкономить, многие обустраивают теплый водяной пол в частном доме самостоятельно. Согласитесь, идея получения эффективного отопления с минимальными капиталовложениями очень привлекательна, не так ли? Однако ее реализация требует от исполнителя определенных знаний и умений.

Мы предлагаем к рассмотрению подробный материал по обустройству водяных теплых полов. В статье изложены правила проектирования, приведены советы по выбору комплектующих системы, а также описан пошаговый ход выполнения работ по укладке, подключению и запуску водяного контура.

Содержание статьи:

Условия монтажа водяного пола

Устройство дополнительного обогревательного контура рекомендуют включать в проект еще до начала строительства – так проще производить расчеты.

В готовом новом доме или здании, где давно функционирует радиаторная система, монтаж водяного пола также возможен, но при определенных условиях.

Преимущества водяного подогрева давно оценили жители Европы и России: он эффективно обогревает помещения, экономит дорогие энергоносители, создает максимально комфортную обстановку в спальнях, ванных и детских комнатах

Если желание утеплить пол возникло после возведения дома, следует установить, подходит ли здание для этого. Одно из главных условий – заранее выполненная теплоизоляция дома, так как теплопотери выше 100 Вт/м² сделают монтаж пола бесполезным.

Обратите внимание на высоту потолков: монтажный «пирог» с трубами отнимает около 15 см, а то и больше от общей высоты комнаты. После внедрения системы должны сохраняться габариты дверных проемов, высота от 210 см и более.

Особые требования предъявляются к основанию. Оно должно быть прочным, ровным, чистым. Неустойчивое основание приведет к неровностям, а те – к деформации труб с теплоносителем

Если дом новый, то перед началом монтажа необходимо полностью закончить строительство – возвести стены и потолок, вставить окна, произвести оштукатуривание.

Правила проектирования и сборки

Решение выбрать именно водяной пол, а не требующий скрупулезного монтажа электрический аналог, оптимально для систем отопления на .

Такие схемы признаны наименее энергозатратными, максимально эффективными и недорогими в эксплуатации. Варианты с твердотопливными котлами также допустимы.

Безупречная работа системы возможна только при двух условиях: профессионально выполненных проектных расчетах и грамотно проведенном монтаже.

Следовательно, первыми шагами на пути к устройству  водяного теплого пола на даче или в частном доме являются разбор конструкции, выбор материалов, составление проекта.

Нюансы устройства теплого пола

Конструкция возведения водяного пола сложна и проста одновременно. Она многокомпонентна по составу, поэтому главное – соблюсти порядок укладки всех слоев.

Универсальной признана схема «мокрого» типа, при которой контуры водяного пола укладываются на теплоизолирующий слой, а сверху заливаются цементной стяжкой

Каждый элемент «пирога» выполняет особую функцию. Основанием для конструкции служит грунт или бетонная плита. На него укладывают тонкую пленку (но не менее 0,1 мм толщиной) – обычный полиэтилен или более дорогой аналог.

Затем покрывают пол теплоизоляционным материалом. Один из лучших вариантов –  – прочный, относительно недорогой, с низкой теплопроводностью.

Минимальные требования:

  • плотность – от 40 кг/м³;
  • толщина – от 300 мм.

Главный слой – , внутри которой будут располагаться трубы с теплоносителем. В раствор добавляют пластификаторы, чтобы сделать его более подвижным и удобным для укладки.

Для прочности стяжку усиливают армирующей сеткой с ячейкой 50*50 мм или более крупной 100*100 мм и толщиной стержня 3-5 мм.

Финишный слой – термостойкое напольное покрытие. Лучшим материалом признана керамическая плитка, которая отлично проводит тепло. При покупке линолеума или ламината следует выбирать продукцию со специальной маркировкой «теплый пол» (+)

От выбора финишного покрытия будет зависеть тепловой режим, который можно регулировать автоматически или вручную посредством смесительных узлов – коллекторов.

Каких принципов укладки придерживаться?

Сначала требуется . Это отдельная и сложная тема, однако для самостоятельных быстрых подсчетов можно воспользоваться онлайн-калькулятором, забив в нужные графы индивидуальные параметры.

Если теплыми полами занимается строительная компания, то и расчетные операции производят ее специалисты.

В качестве расчетной основы берутся стандартные проверенные цифры, которых необходимо придерживаться вне зависимости от способа укладки и конкретных условий монтажа.

Галерея изображений

Фото из

Температура ТВП на кухне должна быть в пределах 22-27 °С, в коридоре или холле – 30 °С, в гостиной, детской или спальне – 29 °С, в ванных комнатах или бассейнах самая высокая – 32-33 °С

Если в отопительные приборы теплоноситель подается с температурой 85-90 °С, то для теплых полов достаточно нагрева воды до 60 °С, причем на обратке температура падает до 30-45 °С

На разницу между параметрами температуры на входе/выходе влияет длина контуров. Общепринятые значения зависят от диаметра труб: Ø 16 мм – длина петли до 90 м, Ø 17 мм – до 100 м, Ø 20 мм – 120 м, хотя контуры более 80 м делать не рекомендуют

Расстояние между изогнутыми трубами зависит от зоны укладки: в центре комнаты – 20-30 см, в краевых зонах, у стен и порогов – 10-15 см, в банях, санузлах, ванных, бассейна – везде 15 см

Теплые полы в детской комнате

Трубы с теплоносителем в комнате

Водяные контуры на полу

Шаг раскладки между трубами

Обычно для монтажа применяют PEX трубы, которые укладывать ближе, чем 10-15 см друг от друга не получится, так как велик риск заломов. Если тепловая нагрузка на пол небольшая, например, многие любят отдыхать в прохладных спальнях, то допускается шаг раскладки до 60 см.

Еще несколько полезных советов:

  • один контур не распределяют на два помещения;
  • для помещения 35-40 м² недостаточно 1 контура, минимум – 2;
  • одна сторона контура – не более 8 м;
  • демпферная лента компенсирует деформацию при тепловом расширении.

Бывают и исключения. Например, если туалет и ванная невелики по площади и находятся по соседству, то для их обогрева достаточно одного водяного контура.

Способы монтажа водяных контуров

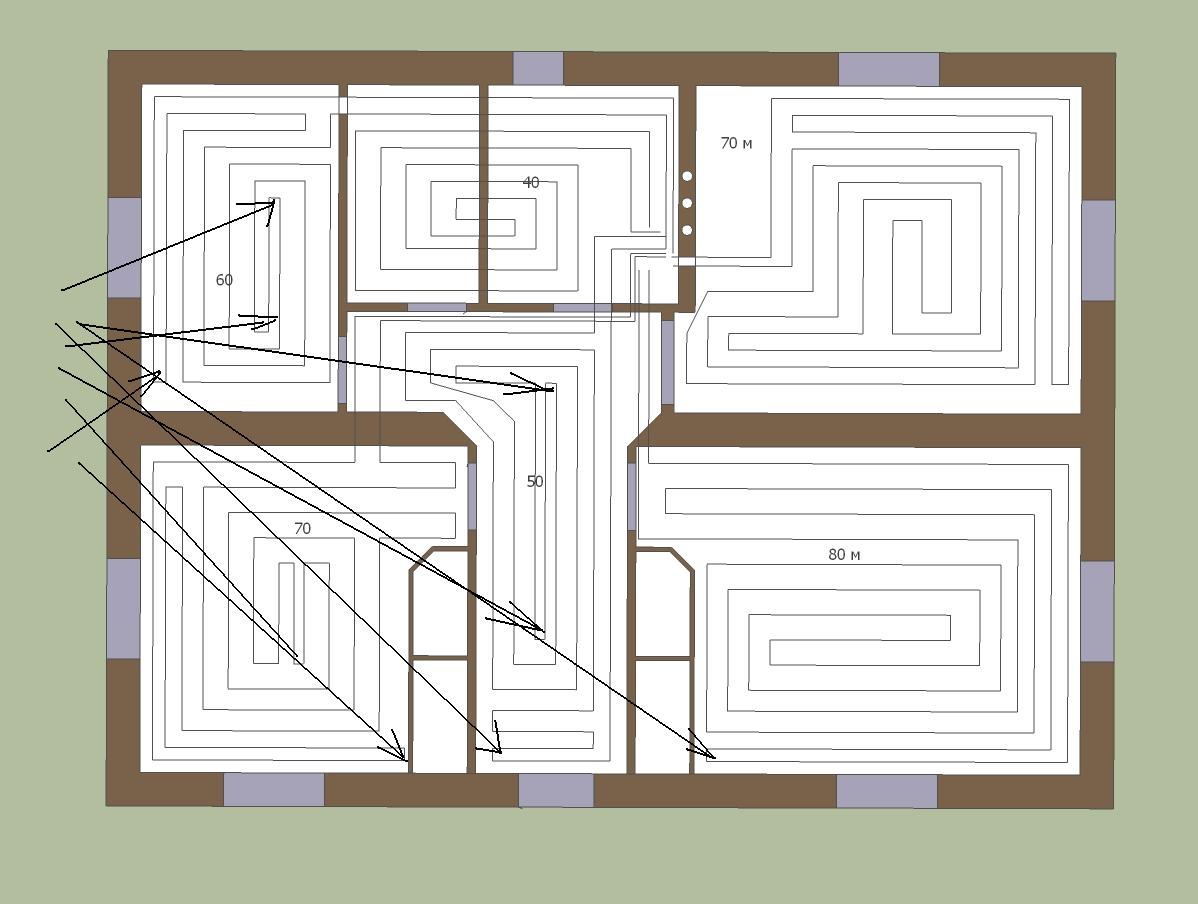

Давно придуманы наиболее эффективные виды монтажа труб – «улитка» и «змейка», поэтому экспериментировать с устройством контуров не придется.

Существует множество разновидностей двух популярных способов, выбор зависит от конфигурации помещения, длины контура и температурного режима. Иногда оптимальны комбинированные схемы

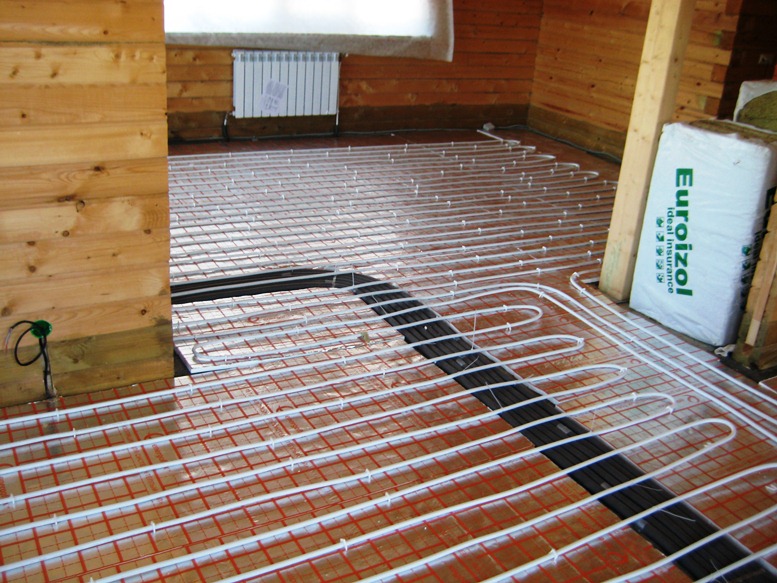

«Змейка» – самый простой для воплощения вариант. Минус его – большая разница температур теплоносителя на входе/выходе. Следует учитывать, что вторая половина контура будет отдавать меньше тепла.

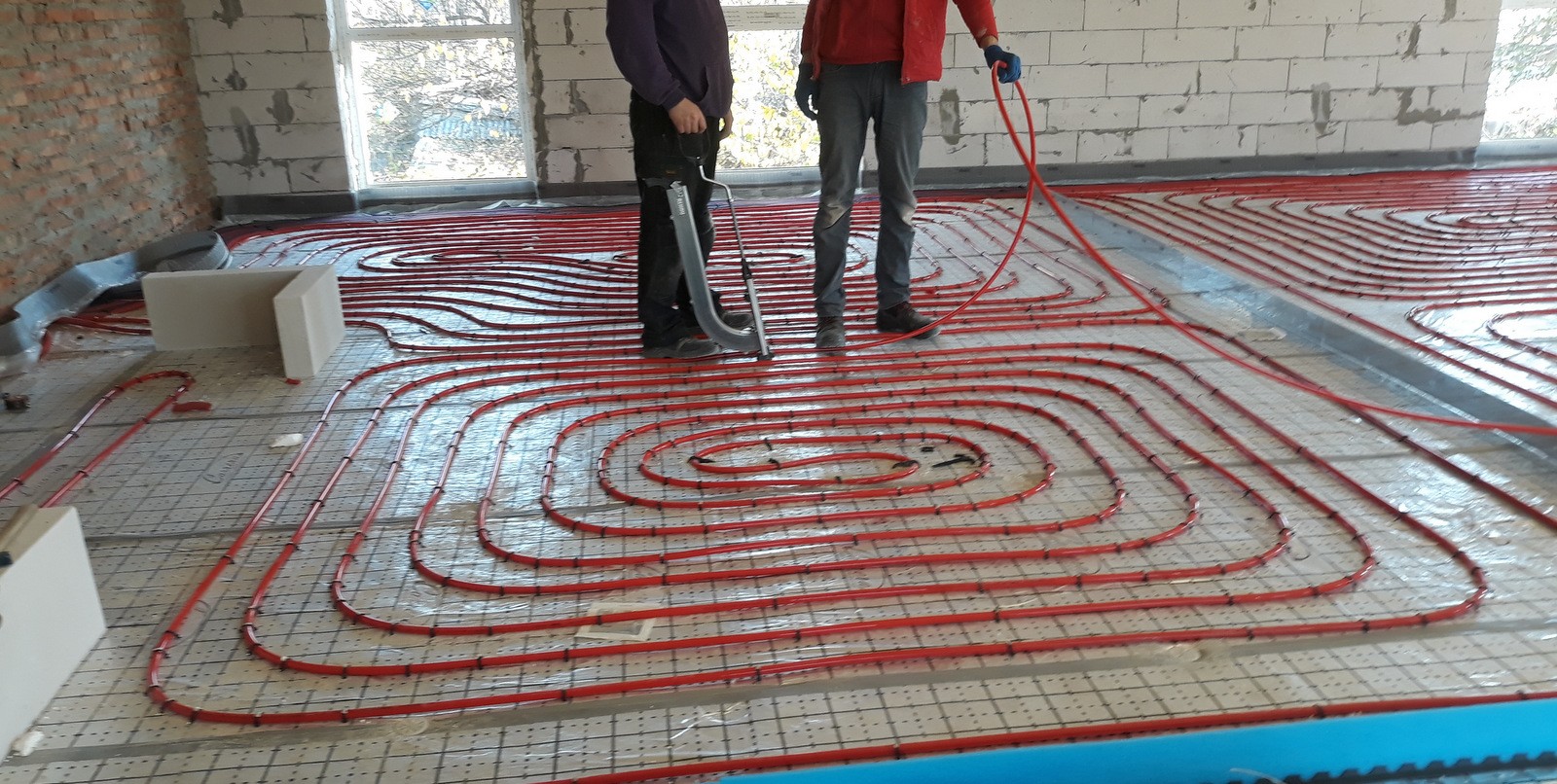

«Улитка» равномерно распределяет тепло по всему помещению, но она сложнее в исполнении. Если владельцы не желают делить комнату на теплую и прохладную зоны, то лучше использовать именно этот способ.

Для экономии труб и повышения энергоэффективности часто используют комбинацию двух вариантов: в центре укладывают «улитку», вдоль стен – «змейку». Если правильно расположить петли и рассчитать шаг укладки, то температура пола будет максимально комфортной для жильцов.

Грамотно выбираем материалы

Теплые водяные полы заливаются стяжкой, а это значит, что их планируется эксплуатировать не годами, а десятилетиями.

С учетом длительного срока использования к выбору материалов следует подходить ответственно: исключить дешевую и неликвидную продукцию, отобрать качественные трубы, утеплитель, крепежи с максимальным сроком службы.

№1 — подбираем оптимальный вариант труб

Сейчас используются два вида труб — PE-X и PERT, оба изготовлены из сшитого полиэтилена. Преимущество у изделий PE-Xa, так как благодаря 85-процентной плотности сшивки они обладают эффектом памяти.

Полезный эффект заключается в том, что растянутые теплоносителем с высокой температурой или деформированные трубы всегда возвращаются в изначальное положение.

PE-Xa трубы вместе с аксиальными фитингами можно смело замуровывать в цемент, тогда как альтернативные изделия PERT с цанговыми фитингами следует оставлять в открытом доступе

Применение труб PERT оправдано, если в стяжке будут находиться цельные отрезки, а фитинги установлены только для крепления к коллектору.

Опытные строители не рекомендуют применять композитные трубы с алюминиевой фольгой – всегда существует риск отслоения металлизированного слоя. Если нужна максимальная надежность и изолированность, то лучше использовать продукцию с усилением из поливинилэтилена, расположенным внутри изделий.

Для водяных полов применяют три стандартных типоразмера изделий: Ø 16 мм, 17 и 20 мм с толщиной стенки 2 мм. Диаметр указан на маркировке, нанесенной по всей длине трубы

Строительные компании обычно работают с проверенными производителями, отвечающими за эксплуатационные качества своей продукции. Хорошо себя зарекомендовала продукция раскрученных марок Rehau и Valtec, а также менее известных Tece, KAN, Uponor.

Подробнее о выборе труб для укладки водяного теплого пола читайте в .

№2 — определяемся с утеплителем

Основное назначение утеплителя – отделить стяжку с трубами от основания, чтобы отдача тепла проводилась вверх, а не уходила напрасно в землю. Теплоизоляционный слой обязателен, без него монтаж теплого пола теряет смысл.

Сейчас применяют два , так как остальные проигрывают им по всем показателям. Это экструдированный пенополистирол в виде плит и профильные маты из пенополистирола с монтажными выступами.

Экструдированный полистирол популярен благодаря механической прочности и низкой теплопроводности. Он практически не пропускает влагу, что важно для бассейнов, санузлов, бань

Плиты ЭППС удобны для монтажа и имеют стандартные размеры: 600*1250 мм, 500*1000 мм. Толщина – от 20 до 100 мм, выбор ее зависит от необходимой степени утепления. Благодаря крепежным боковым пазам на стыках соседних плит не возникают зазоры.

Профильные маты значительно облегчают укладку труб, однако многие отказываются от их покупки по причине высокой стоимости, особенно известных брендов. Толщина листов меньше, чем у ЭППС – 1-3 мм

Как определить необходимую толщину утеплителя? Все зависит от условий укладки в конкретном частном доме: на грунт кладут 10-сантиметровые плиты, над подвалом или цоколем достаточно 5 см, а если внизу расположено отапливаемое помещение, то достаточно 3-сантиметровой теплоизоляции.

Для крепления плит к полу используют тарельчатые дюбели, а для фиксации труб – гарпун-скобы. Расстояние между соседними скобами – от 30 см до полуметра, в местах поворотов трубы – 10 см.

№3 — покупаем комплектующие для коллектора

Центр распределения теплоносителя и пункт контроля функционирования теплого пола – . С его помощью направляют горячую воду из магистрали в отдельные контуры, следят за расходом теплоносителя, регулируют температуру.

В сборе коллекторы не продаются, так как каждая система имеет свои особенности. Покупку комплектующих лучше поручить специалистам, а для самостоятельного приобретения следует помнить обо всех необходимых элементах:

Галерея изображений

Фото из

Основу конструкции составляют сами распределительные узлы, которые для удобства регулировки оснащены вентилями, термостатическими и балансировочными клапанами

Фитинги выбирают, ориентируясь на трубы для нагревательных контуров: важен как материал изготовления, так и размеры

Автоматический воздухоотводчик входит в группу безопасности и служит для удаления воздуха из контура. При его отсутствии могут возникнуть воздушные пробки, парализующие работу системы

Обычно коллекторно-смесительный узел монтируют в коридоре или нише, закрепляют его на стене болтами или кронштейнами. Возможна установка на полу

Если воду из контуров потребуется слить, используют дренажный сливной кран. С помощью него также удаляют воздух из труб при заполнении их теплоносителем

Чтобы обслуживать ВТП было удобно, а открытые элементы системы были защищены и выглядели аккуратно, коллектор заключают в специальный металлический шкаф

Дополнительный узел необходим, если для ВТП не выделен отдельный стояк. В узле должны присутствовать такие элементы, как байпас, насос и термостатический вентиль

Контролировать температуру в контурах можно с помощью термометра. Если вода в магистрали горячее, чем нужно, то рекомендуется установить ограничитель

Коллекторы с клапанами

Фитинги для соединения труб

Автоматические воздухоотводчики на коллекторе

Кронштейны для фиксации на стену

Дренажные краны для слива

Металлический коллекторный шкаф

Смесительный узел с насосом

Термометр или ограничитель температуры

Место установки часто зависит от нюансов обслуживания: одним удобнее выполнять регулировку ВТП в котельной, вместе с котлом, другим – из коридора. Теоретически коллекторный шкаф можно установить в любой комнате дома, но желательно, чтобы длина всех контуров была примерно одинаковой.

Руководство по монтажу ТВП

Перед укладкой конструкции теплого пола следует произвести подготовительные работы: закупить комплектующие, наметить место установки шкафа, продолбить в стенах отверстия для коммуникаций. Затем можно приступать к первому этапу.

Шаг #1 — устройство чернового пола

Если теплый пол планируется оборудовать прямо по грунту, рекомендуется выбрать один вариант из двух:

  • сделать «черновую» стяжку из цементной заливки;
  • вместо стяжки насыпать, уплотнить и разровнять слой песка.

Слой песка потребуется в любом случае, так как он служит основанием и для стяжки. На него кладут слой гидроизоляции, самый элементарный вариант – толстая полиэтиленовая пленка.

Уплотнение и выравнивание песчаного слоя очень важны. Допускаются небольшие впадины глубиной до 5 см, но для монтажа труб лучше, если он будет идеально гладким

При расчетах следует помнить, что теплопотери при устройстве системы по грунту выше, следовательно, температура теплоносителя в трубах должна быть больше обычной.

Шаг #2 — укладка теплоизолирующего слоя

Утеплитель укладывают на чистый, ровный пол. Перед началом работ на стенах отбивают полосу – уровень чистого пола, небольшие впадины, если они образовались в процессе строительных работ, засыпают чистым сухим песком.

Монтажная инструкция:

  1. Расстелить гидроизоляцию – листы пленки плотностью 150-200 мкм уложить с нахлестом не менее 10 см и завернуть на стены.
  2. Уложить плиты экструдированного пенополистирола маркировкой вверх, стыкуя пазами между собой. Начинать лучше с дальнего угла.
  3. При необходимости вырезать фрагменты строительным ножом.
  4. Закрепить плиты тарельчатыми дюбелями на углах, по средней части стыков и по центру плит.
  5. Заклеить швы строительным скотчем.

Если потребуется укладка второго слоя, то направление верхних плит лучше изменить, то есть класть их перпендикулярно нижним.

При укладке следует избегать больших зазоров и щелей. Если они все же образовались, пустоты можно задуть пеной или закрыть обрезками пенополистирола

Для передвижения по плитам во время монтажа рекомендуют подкладывать тонкие доски или куски фанеры – структура плит, несмотря на плотность,  может деформироваться.

Шаг #3 — разметка и размещение труб

На поверхность плит наносят разметку, используя маркер или малярный шнур. Если вместо ЭППС применяются профильные маты, разметка не потребуется.

Существует риск залома и закручивания трубы при размотке, поэтому лучше использовать специально устройство для раскручивания бухты. Вручную разматывать придется дольше

Перед началом также советуют установить коллекторы и подготовить места для соединений.

Монтажная инструкция:

  1. Отмотать от трубы 15-20 м, надеть на конец теплоизолирующий рукав и фитинг для присоединения.
  2. Подключить к коллектору.
  3. Аккуратно уложить трубу согласно разметке.
  4. Закрепить контур гарпун-скобами.
  5. Подвести трубу к коллектору, присоединить второй конец.

Длину каждой петли необходимо зафиксировать, и не просто запомнить, а записать около фитинга на стене.

По краям укладывают демпферную ленту или какой-либо ее заменитель – например, кусочки пенопласта 1,5-2 см в толщину. Они хорошо держатся на жидких гвоздях

Транзитные трубы, проходящие через стены или переходные зоны, максимально утепляют рукавами. Вместо дорогих импортных изделий можно использовать обыкновенный утеплитель – вспененный полиэтилен.

Шаг #4 — монтаж армирующей сетки

Правильно уложенная арматура должна находиться над трубами, а не под ними и не между ними. Приемлемый вариант – металлическая сетка с ячейкой 10*10 см из 3-миллиметровой проволоки.

Неправильно и фиксировать контуры к металлической сетке, она в таком случае будет выполнять функцию подставки, а не армирования. Грамотная укладка – когда сетка над трубами

Сейчас многие вместо проволочной сетки используют пластиковую. Такой вариант также подходит, так как полимер создает необходимую жесткость.

Шаг #5 — тестирование системы

Пока не проведены гидравлические испытания для проверки герметичности системы, стяжку заливать нельзя. Обычно контуры проверяют по очереди.

Сначала к трубе подключают магистраль и насос, подают воду. Для отвода используют шланг, подключенный к сливному патрубку коллектора.

Опрессовочный насос – лучшее приспособление для проверки системы. Его можно взять в аренду. Также для испытаний можно нанять специалиста, у которого обычно есть необходимый инструмент

Во время проверки могут отлетать скобы, так как труба под давлением стремится к выпрямлению. Отлетевшие гарпуны крепят в 5 см от прежнего места, после заливки стяжки он уже не отлетят.

Шаг #6 — укладка цементной стяжки

Трубы оставляют под давлением 5 бар и начинают производить укладку стяжки. Обычно применяют традиционный маячковый способ. В качестве маячков можно использовать металлический профиль для гипсокартона.

Обычный раствор для стяжки не подходит, в цемент необходимо добавить пластификаторы и фибру, так как нагрузка будет не только механическая, но и температурная

Укладку выполняют частями, начиная с дальнего угла. Каждый фрагмент сразу после заливки необходимо выровнять, устранить провалы и наплывы.

По истечении 2 суток проводят зачистку поверхности, обрезают демпферную ленту, опрыскивают стяжку водой и накрывают пленкой (последнее два действия повторяют 10 дней).

Ввод в эксплуатацию

Полное созревание цементной стяжки происходит через месяц, именно тогда и нужно производить балансировку с помощью коллекторных расходомеров.

С помощью балансировочных вентилей регулируют расход теплоносителя, во всех контурах он должен стать одинаковым. Если опыта самостоятельной балансировки нет, лучше пригласить специалиста

После манипуляций с холодной водой, если система работает правильно, можно провести испытания с нагретым теплоносителем. На этом монтаж теплого пола считается законченным.

Выводы и полезное видео по теме

Общие правила монтажа для экономных хозяев:

Практические рекомендации опытных строителей:

Каких ошибок следует избегать:

При устройстве теплого пола существуют десятки решений, благодаря которым можно сэкономить на комплектующих или выбрать оптимально подходящую схему.

Если вы больше времени уделите проектированию и подбору материалов, то готовая отопительная система 100% выполнит свои функции и не будет нуждаться в ремонте на протяжении долгих лет.

У вас есть личный опыт проектирования и обустройства теплого водяного пола? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

плюсы и минусы теплых водяных полов, правила проектирования и сборки, выбор материалов, технологии укладки, правила и рекомендации по эксплуатации

Полноценный коттедж для круглогодичного проживания выгоднее и удобнее отапливать водяными тёплыми полами. Но только профессионалы знают, что существуют две концепции таких полов:

  1. Водяной тёплый пол.
  2. Система обогрева дома водяной тёплый пол.

В обоих случаях полы будут тёплые, а можно их даже сделать горячими. Но первая концепция предполагает, что необходимы дополнительные радиаторы на стенах или иные источники тепла, потому что в помещении будет прохладно. Это решение для создания комфорта ступням ног: дома ходить можно босиком, но спать придётся под теплым одеялом.

Какая температура пола допустима, и какая считается комфортной? Для помещения с постоянным пребыванием, согласно Российским СНиП, температура должна составлять +26˚C, Европейский стандарт DYN − +29˚C. По опросам, 98% владельцев считают комфортной для ног температуру в +28-29˚C.

Причину такого расхождения концепций тёплых полов легче всего представить на примере бассейна с двумя трубами: по одной вода прибывает, а по другой − утекает. Вот коттедж – это такой своеобразный бассейн, но вместо воды его заполняют теплом, а оно постоянно рассеивается.

Таким образом, в процессе проектирования проводят теплотехнический расчёт объекта. Необходимо выяснить, сколько коттедж теряет тепла, и затем уже рассчитывается и комплектуется система водяных тёплых полов. Для этого учитывается масса факторов:

  • температура излучающей поверхности;
  • нагрузка на фундамент и несущие конструкции;
  • теплотехнические характеристики материалов дома;
  • бюджет ремонтных работ и др.

ВАЖНО: объективных факторов, которые препятствуют организации обогрева коттеджа водяными тёплыми полами, не существует.

Но для решения некоторых нюансов потребуется дополнительное финансирование проекта.

Например, если дом изобилует остеклёнными поверхностями, то может потребоваться установка низкоэмиссионных стеклопакетов. Это нецелевые затраты, но в некоторых ситуациях они позволяют серьёзно понизить теплопотери, что последовательно уменьшает сначала затраты на оборудование для тёплых полов, а потом и расход энергоносителей.

Оценочные характеристики применяются только при сравнении альтернативных решений. У тёплых полов есть только один реальный конкурент – радиаторное отопление:

Радиаторы

Водяной тёплый пол

Стоимость проекта

Дешевле на 20-40% как по оборудованию, так и по работам.

Увеличение цены начинается с этапа проектирования. Но это разовые траты!

Распределение тепла и прогрев помещения

Нагрев комнат локальный, и за комфортную температуру во всём помещении отвечают конвекционные потоки.

Абсолютное преимущество. Сам принцип системы тёплых полов декларирует, что комната прогревается сразу по всей площади.

Срок службы

Производители дают гарантию на качественные радиаторы 50 лет.

Но даже чугунные радиаторы выпуска 60-х годов продолжают работать.

Гарантия на оборудование − 50 лет. Но на российский рынок водяные тёплые полы пришли около 25 лет назад, поэтому опытная проверка ещё только предстоит.

Доступность ремонта

Никаких сложностей даже с минимальным набором инструментов.

Чрезвычайно трудоёмкая и сложная задача даже для профессионалов.

Инерционность − регулировка

Сами радиаторы почти мгновенно реагируют на изменение температуры теплоносителя, но это не влияет на прогрев всей комнаты. При отключении теплоподачи батареи отопления остынут первыми.

Система откликается гораздо медленнее, для ощутимых изменений может потребоваться до 1,5-2 часа. Зато прогрев будет ощущаться сразу по всей площади комнаты.

Экономичность

Ситуация достаточно скабрезная. Если два абсолютно одинаковых дома теряют аналогичное количество тепла, то для компенсации им надо такое же количество тепла получить от системы обогрева. При типовом решении счета на оплату энергоносителей будут приходить примерно одинаковые. Но у водяных тёплых полов есть возможность реализовать заложенный потенциал системы!

Температура теплоносителя достигает 95-97˚C. КПД водогрейного котла ≈85%.

Максимальная температура теплоносителя не превышает 60˚C. Это позволяет укомплектовать систему конденсационным низкотемпературным котлом. Его КПД может превышать 100%.

Эстетичность

Даже самые современные радиаторы будут находиться на виду, что ограничивает творческие задумки дизайнера.

Идеальная, потому что систему водяного тёплого пола вообще не видно.

Комфорт

Только рядом с радиатором отопления.

Комфорт пребывания отмечают 100% пользователей.

Табличные данные достоверны при условии, что обустройством систем отопления коттеджа занимались профессиональные строители и на идентичных объектах.

Базовое правило гласит: система отопления коттеджа водяным тёплым полом всегда проектируется под конкретный объект!

Абсолютно все объекты уникальны, и одинаковый внешний вид коттеджей не гарантирует одинаковых предпочтений жильцов. Есть ряд правил проектирования, между которыми нет жёсткой градации, они все важны, и без их учёта система не будет работать в нужном режиме. Но начинают расчёты с вычисления запаса прочности перекрытия и теплопотерь дома. Это позволяет определиться с типом конструкции: «в стяжку» или «сухая». А также принять решение о дополнительной теплоизоляции строения (именно это действие для частного дома в России

никогда не бывает лишним).

Важно помнить, что почти во всех расчётах тёплых полов не работает принцип последовательности «от простого к сложному» или «от большого к малому». Невозможно сначала выбрать трубы, под них коллектор, под него котёл и т.д., и в обратной последовательности проектирование водяных полов не работает.

Профессиональные проектировщики комплектуют систему таким образом, что если изменяется какой-то параметр, то одновременно корректируются и другие пункты.

Нюансы устройства тёплого пола для частного дома и его отличие от монтажа в квартире

Оборудование системы водяного тёплого пола по «мокрой схеме» требует залить контур теплоносителя стяжкой. Минимальная толщина стяжки − 4 см (над трубой) + 2 см высота трубы. 1 м2 стяжки толщиной 1 см, весит около 17 кг. 6 см стяжки дадут ≈100 кг/м2. Нагрузка на пол в комнате площадью 20 м2 превысит 2 тонны.

Для квартиры многоэтажного дома это сверхнормативные нагрузки, поэтому водяной тёплый пол на таких объектах обустраивается только по «сухой» технологии.

Подключать водяную систему напольного обогрева в квартире к обычному стояку запрещено законодательно.

В некоторых домах, построенных по современным проектам, инженеры специально заложили возможность параллельного подключения отдельной квартиры через специальный стояк. В остальных случаях для квартиры допускается приблизительно такая схема: «сухой монтаж» + электрический котёл + UNIBOX.

Принципиальная схема водяного тёплого пола в частном доме

Схему отопления частного дома на основе водяных тёплых полов можно представить в следующей последовательности:

  1. Котёл.
  2. Группа безопасности. Нужна для сброса повышенного давления в системе.
  3. Расширительный бак.

Дальше трасса будет раздваиваться. Потому что в радиаторы подают теплоноситель с высокой температурой, а для напольного контура его надо разбавить.

  1. Радиатор.
  2. Блок управления и регулировки, в т.ч.:
    1. Насосно-смесительный узел.
    2. Коллектор.
  3. Нагревательный контур.
  4. Байпас на обратке.

Комментарии: условно можно разделить всю схему на три узла: котёл (1, 2, 7) + настенный обогрев (3, 4) + напольный обогрев (5, 6). Все виды обогрева управляются и работают независимо друг от друга.

Работает система по следующему протоколу:

  1. Горячая вода (ГВ) из котла попадает в основной стояк.
  2. Из стояка часть ГВ проходит в радиаторы. Расширительный бачок − часть этой ветки. Остывшая вода по обратке возвращается в котёл.
  3. Основная часть ГВ попадает в насосно-смесительный узел (НСУ), где в трёхходовом клапане смешивается с обраткой из напольного контура для регулировки температуры.
  4. Затем ГВ через коллектор прокачивается по контурам напольного обогрева. Возвращается назад холодная вода (ХВ) через тот же коллектор. В НСУ часть ХВ идёт для регулировки температуры. Большая часть поступает через обратку в котёл.

Датчик температуры в комнате передаёт сигнал на термостат коллектора. Регулировка температуры теплоносителя в системе напольного обогрева осуществляется до коллектора.

Причина объясняется на простом примере. Допустим, в коттедже есть 3 комнаты, в каждой из них своё напольное покрытие: ковролин, кафель и ламинат. В каждой комнате необходимо получить температуру воздуха +24˚C. Но у каждого из напольных покрытий своя теплопроводность. И если для комнаты с кафелем будет достаточно теплоносителя с температурой 40˚C, то в помещении с ковролином её потребуется поднять на несколько градусов.

Опытные проектировщики в таких случаях оперируют сразу несколькими параметрами: диаметр трубы, шаг и тип укладки.

Неудобство теплотехнических расчётов как раз и кроется в сложности совмещения разных параметров в одном проекте для получения оптимального результата за оговоренную сумму.

Расчёт водного пола. Общие представления

Тепловая мощность пола рассчитывается на обогрев коттеджа в течение 5 самых холодных дней в году. Для каждого региона это разные константы. Поэтому норма одного региона совсем не применима в другом.

Тут допустимы отклонения. Например, в Москве средняя температура самого холодного месяца, февраля, составляет -9,8˚C. Ежегодно в течение 3-5 дней она опускается до -18˚C. А в коттедже надо поддерживать температуру воздуха +24˚C. Проектируя систему обогрева, мощности напольного контура может не хватать именно в эти морозные дни, и тут есть два выхода. Можно или снизить температуру в комнате до +21-22 градусов, или добавить ещё один контур с настенными радиаторами.

Другая часть расчётов касается уже каждой комнаты. Например, есть угловая комната в коттедже площадью 4×5 м и высотой 2,5 м. Две стены площадью 22,5 м2 выходят на улицу. Есть два окна общей площадью 5 м2. Ещё учитывается вентиляция, и то, что находится под и над помещением, и назначение комнаты (спальня, кухня или гостиная). Требуется рассчитать, при какой минимальной комплектации можно обеспечить в комнате комфортную температуру воздуха.

В проекте мощность теплового излучения можно регулировать изменением диаметра труб, типом укладки контура, скоростью и температурой теплоносителя.

В расчётах учитывается даже материал ограждающих конструкций, который рассматривается послойно, и теплотехнические характеристики каждого слоя вносятся в проект отдельной строкой.

А ещё отдельно рассчитывается мощность и производительность насоса и котла.

ВАЖНО: любительские расчёты тёплого пола следует сравнивать с диагнозом, который экстрасенс поставил больному человеку. Данные, полученные таким образом, можно изучать, но использовать на практике опасно. Необходимо, чтобы расчет проекта производили только специалисты.

Способы монтажа водных контуров

Всего существуют только 5 способов укладки труб в контуре напольного обогрева, из них первые 2 базовых, а остальные производные:

  1. Улитка.
  2. Змейка.
  3. Двойная улитка.
  4. Двойная змейка.
  5. Комбинированный.

Сравнивать надо только базовые типы укладки, а разница у них очень заметная:

Змейка

Улитка

Сложность

Очень проста в проектировании, но сложна в реализации, так как схема построена на изгибах трубы под углом 180˚.

Заметно сложнее при проектировании, но удобна в укладке. За счёт отсутствия 180˚ изгибов на 5-10% уменьшается гидравлическое сопротивление контура.

Равномерность прогрева

В стандартном варианте и при плохом проектировании явно проявляется «эффект зебры».

Прогрев равномерный.

Расход материала

Выше, чем у улитки, на 7-10%.

Оптимальный.

Объективное преимущество за «улиткой», но недостатки «змейки» нивелируются опытным инженером ещё на стадии проектирования. Например, можно уменьшить перепад температур или шаг укладки. А на наклонных полах укладка «змейкой» предпочтительнее.

ВАЖНО: комбинация разных типов укладки даже в пределах одного контура – обычная практика. Например, сразу после коллектора труба укладывается «змейкой» вдоль наружных стен, чтобы сконцентрировать тепло в «граничной зоне». Затем уже можно использовать укладку «улиткой».

Существуют два неизменяемых правила:

  1. Длина труб в каждом контуре не должна превышать 100 м.
  2. Длину труб стараются выдерживать одинаковой для всех контуров.

Проектирование по бетонному и деревянному перекрытию: отличия

Ограничивающий фактор – несущая способность основания. По деревянному основанию допускается только настильная система напольного водяного обогрева. Частично она работает как система в стяжке. Но чтобы облегчить нагрузку, цементно-песчаный раствор заменили конструкцией из полимеров, композитов и дерева.

Схема настильной конструкции

На деревянное основание последовательно укладывается мат с бобышками и трубы. Сверху они закрываются специальным листовым материалом с высокой теплопроводностью, и затем идёт напольное покрытие.

Масса 1 м2 водяного тёплого пола, собранного по «сухой технологии» из фирменных материалов, − около 10-12 кг, а высота комнаты уменьшится не более чем на 7-8 см, из которых 3,5 см приходится на теплоизолятор в составе конструкционного мата. Это свойство позволяет укладывать настильную конструкцию обогрева в жилом доме без капитального ремонта.

Недостатки «сухой технологии» водяного пола

Отсутствие инерционности – основной изъян данной схемы. Ведь за инерционность водяного тёплого пола отвечал весь объём цементно-песчаной стяжки. Но этот же недостаток можно интерпретировать как преимущество, потому что нагрев помещения должен проходить быстрее.

Но тут вмешивается скорость переноса тепла от трубы к напольному покрытию. В стяжке этот процесс происходит за счёт прямого теплопереноса – труба полностью обволакивается и контактирует с материалом стяжки. В настильной системе для повышения эффективности передачи тепла между матом и трубой укладывают специальные алюминиевые радиаторы.

Этот металл плотнее прилегает к трубе, и передача тепла по нему идёт гораздо эффективнее, чем по стяжке. Но всё равно, даже в лучших системах с настильной конструкции водяного тёплого пола не удаётся снять более 50-55 Вт/м2.

Такой вариант может хорошо работать на юге России, а в Московской области он подходит как дополнительный источник тепла для создания комфорта.

Есть опыт успешного использования в коттеджах водяного тёплого пола по «сухой технологии» на территории Московской области и Северо-Западного федерального округа. Эти дома изначально проектировались как объекты с низким энергопотреблением. От «пассивных домов» была взята методика теплоизоляции.

Для удобства классификации все материалы водяных тёплых полов надо условно разделить на «доступные» и «закрытые». Ко вторым относится труба. Она будет замурована в стяжке, что повышает требования к её надёжности.

#1. Выбор труб

Базовые требования к трубе для водяного напольного обогрева:

  1. Один контур – одна труба.
  2. Стыки и швы недопустимы.
  3. Максимальная длина трубы в контуре − 100 м.

Практически все водяные полы собираются из труб диаметром от 16 до 25 мм. По материалу они делятся на металлические и полимерно-композитные.

Металлические трубы

В этой категории всего два варианта: медные и гофрированная нержавейка.

Медные трубы для водяного тёплого пола − идеальный вариант почти по всем показателям. Только их стоимость и трудоёмкость монтажных работ закрывают преимущество от использования.

Гофрированная нержавейка − материал относительно новый, но с мощным потенциалом и хорошими рекомендациями. Эти трубы тоже стоят дороже, чем полимерные аналоги, но разрыв не катастрофический.

Общие для металлических труб свойства:

  • высокая теплопроводность;
  • невосприимчивость к перегреву;
  • стойкость к повышенному давлению;
  • электропроводность.

Полимерно-композитные трубы

Чисто полимерные трубы – полипропиленовые и из сшитого полиэтилена (могут быть с армированием), а композитные – металлопластиковые.

Они хорошо работают в стандартном режиме эксплуатации, но боятся длительного перегрева при повышенном давлении. В контуре напольного обогрева режим эксплуатации для полимерных труб оптимальный – температура теплоносителя гораздо ниже предельных величин.

#2. Выбор утеплителя

Почти всегда предпочтение отдаётся жёстким пенополимерам. Минераловатные теплоизоляторы обладают сопоставимо низкой теплопроводностью, но они боятся сырости и имеют тенденцию к слёживанию.

Среди пенополимеров тоже есть возможность выбора, но на практике почти всегда применяются специализированные теплоизоляторы из экструдированного пенополистирола. Они могут выпускаться в виде гладких плит или матов с бобышками. В первом случае трубу фиксируют монтажными якорями или скобами, а во втором её вдавливают между выступающими пеньками бобышек.

Труба держится очень прочно. Листы теплоизолятора обязательно фиксируют к основанию и скотчем проклеивают стыки.

По периметру помещения прокладывают демпферную ленту. Кроме компенсации температурного расширения стяжки, она также выступает в роли теплоизолятора.

#3. Прочие комплектующие и коллектор

Коллектор регулирует подачу теплоносителя в контур. Это целый конгломерат деталей и устройств, рассчитанный для подключения нескольких контуров.

Каждый контур управляется автономно: термостат принимает данные от датчиков температуры или внешнего блока управления, а затем через сервопривод изменяет просвет в трубе.

Вообще, коллектор может иметь разное исполнение: латунь, нержавейка или полимер. Но пластиковые не пользуются спросом.

Расходомер в составе коллектора служит для выравнивания расхода теплоносителя в контурах разной длины. Настройка сложная, но однократная.

Трёх- или двухходовой клапан подключается к системе до коллектора для смешивания горячей и остывшей воды.

Насос может быть только циркуляционным. Определяющие параметры − расход и напор.

Насос циркулярный

Расход вычисляется по формуле: V = 0,86 * W/TΔ, где W – закладываемая тепловая мощность, а TΔ – разница температуры подачи и обратки. Например, для коттеджа требуется 20 кВт тепловой мощности, TΔ установим в 5˚C, получим (0,86 × 20)/5 = 3,44 м3/ч. Если же повысить TΔ до 10˚C, то (0,86 × 20)/10 = 1,72 м3/ч.

Напор рассчитывается по более сложной формуле, потому что на оборудовании этот параметр указывается в «метрах вертикального столба», а система оперирует трубопроводом, расположенным в горизонтальной проекции.

#4. Выбор котла

Базовые параметры котла: мощность и вид топлива. Для домов индивидуальной застройки есть усреднённое правило при выборе котла – 0,1кВт/м2. Т.е. для коттеджа в 200 м2 потребуется котёл мощностью 20 кВт.

Но при повышении качества теплоизоляции дома мощность котла может быть снижена.

Профессиональное проектирование водяного тёплого пола выгоднее тем, что позволяет точнее подобрать котёл по производительности, избежав перерасхода средств. Ведь вычисляться будут теплопотери объекта с конкретными характеристиками ограждающих конструкций.

Вид топлива влияет на автоматизацию и экономичность. Абсолютная управляемость достижима только в электрических котлах. Но электричество − самый дорогой энергоноситель. Выгоднее всего отапливаться газом.

Автоматизации подлежат даже твердотопливные котлы (пеллетные).

Самые выгодные котлы для напольного водяного обогрева – низкотемпературные или конденсационные. У них два преимущества:

  1. Они снимают тепло с газообразных продуктов сгорания через второй теплообменник.
  2. Максимальная температура воды на выходе − 60.

КПД конденсационных котлов превышает 100%.

#5. Некачественные материалы и возможные последствия

Никто не желает покупать некачественные товары, но все хотят сэкономить. Именно это может привести к трагедии. Отказ группы безопасности в системе водяного тёплого пола в определённой комбинации с другими факторами может окончиться взрывом котла и пожаром.

Дешёвые металлопластиковые трубы, купленные у неизвестного поставщика, можно успешно уложить в контур, потом проверить их опрессовкой. Но после того как их зальют стяжкой и запустят в эксплуатацию, они могут дать течь или вообще лопнуть. Это не пожар, но капитальный ремонт обеспечен.

Коллектор можно собрать своими руками из комплектующих от разных производителей. Он может очень хорошо работать год, два и три. Но гарантию того, что он вообще будет функционировать, даёт не фирма-производитель, а сборщик устройства.

Сломаться и выйти из строя может и фирменное оборудование. Но происходит это в исключительных случаях, и, в зависимости от типа гарантии, фирма компенсирует затраты на ремонт и восстановление системы.

Сбор системы водяного тёплого пола − процесс творческий. Хотя в профессионально подготовленном проекте подробно расписана технологическая карта для каждого этапа, на практике всегда встречаются отклонения от воображаемого стандарта. Поэтому от монтажников требуется не только оперативно реагировать на изменения ситуации, но и предупреждать подобные отклонения.

Между некоторыми этапам заложены технологические перерывы в несколько дней и даже недель. Каким-либо образом ускорять естественные процессы недопустимо.

Приступать к монтажу лучше всего после полной комплектации системы, чтобы детали и устройства требовалось только поставить на свои места и зафиксировать.

Шаг № 1 — устройство чернового пола, основания, гидроизоляция

Если проектом не предусмотрен наклонный пол, то черновое основание требуется выровнять по уровню горизонта. А полы в новом коттедже формируют по принципу «слоёного пирога».

Толщина такой конструкции достигает 90 см, а в разрезе выглядит так:

  1. Глина.
  2. Песок.
  3. Щебень.

Толщина каждого слоя − минимум 10 см. После распределения каждый слой тщательно утрамбовывается, и только затем приступают к следующему. Эти три слоя устраняют грунтовые воды.

  1. Полиэтиленовая плёнка.
  2. «Тощий бетон».

Плёнку используют толстую, укладывают внахлёст, стыки проклеивают скотчем. Лучше сделать два слоя.

«Тощий» бетон используют для формирования прочной основы и как часть гидроизоляции. Толщина бетонирования − 10 см. Добавляя в раствор модифицирующие присадки, ускоряют процесс созревания цемента.

  1. Наплавленный рубероид.
  2. Теплоизолятор.
  3. Черновая стяжка.

С рубероидом начинают работать после технологического перерыва и набора бетоном достаточной прочности. Рубероид наплавляют в два слоя. Нахлёст между полосами − 5 см, с обязательным подъёмом по стене на такую же высоту.

Для термоизоляции применяют плиты экструзионного пенополистирола (ЭППС). Стыки проклеивают скотчем. Толщина рассчитывается индивидуально, но не менее 10 см.

Последний слой формируют из цементно-песчаного раствора стандартного состава с обязательным армированием кладочной сеткой. Допустимо (желательно) добавление стальной фибры. Толщина стяжки − не менее 7 см.

Созревание стяжки можно ускорить специальными присадками.

Если не выровнять поверхность сразу, то в некоторых случаях применяют быстросхватывающуюся самовыравнивающую смесь.

Шаг № 2 — укладка теплоизолирующего слоя

Формировать термоизоляцию с научным обоснованием процесса – высокое мастерство. Чуть изменив последовательность действий и модернизируя этап, можно добиться почти полной ликвидации утечек тепла в грунт. Это проявит себя в уменьшении счетов за энергоносители.

Вместо того чтобы использовать маты ЭППС большой толщины, можно разделить их на несколько слоёв. Например, запланированная толщина термоизоляции − 150 мм. Если вместо листов толщиной 15 см, уложить «с разбежкой» три слоя по 5 см, то в сумме они дадут те же 150 мм, но общий коэффициент теплопроводности у «слоистой конструкции» будет ниже на 6-8%. Прокладывая между каждым слоем ЭППС строительную фольгу, этот показатель улучшают ещё на 3-4%.

На верхнем слое удобнее использовать специализированные маты для укладки труб водяного контура. Стоят они чуть дороже, но зато не потребуются монтажные дюбеля и анкера для крепления трубы, фиксация будет надёжнее.

Плиты ЭППС фиксируются к основанию, а стыки между ними проклеиваются скотчем.

Шаг № 3 — разметка и размещение труб

Ярче всего проявляется преимущество качественного проекта именно сейчас. Профессионально нарисованная схема укладки труб просто переносится на поверхность пола с масштабированием. В некоторых комбинациях опытные монтажники даже не делают разметку.

Например, если проводится укладка гибкой PEX трубы на термоизолятор с бобышками, то два человека могут зафиксировать контур длиной 100 м в течение 4-5 минут. Тем более что придумывать ничего не надо – вся последовательность действий уже подробно расшифрована в проектной документации.

ВАЖНО: очень внимательно надо следить за тем, чтобы уложенная труба была идеально ровной. Даже небольшие бугорки или выпуклости, при определённых режимах эксплуатации, могут стать убежищем для мельчайших воздушных пузырьков. Скопившись в одном месте, это микропузырьки обязательно сольются и уменьшат просвет трубы. Это приведёт к повышению давления и разгерметизации контура.

Укладка труб под мебелью не приводит к каким-либо отрицательным последствиям для системы напольного обогрева.

Шаг № 4 — монтаж армирующей сетки

Армирование стяжки над контуром необходимо, но в некоторых ситуациях эффективнее использовать стальную фибру вместо кладочной сетки. Введение в раствор фибры приводит к дисперсному армированию стяжки, т.е. по всему объёму.

В стандартной ситуации армирующую сетку укладывают с припуском 7-10 см и обязательно обвязкой всех элементов.

ВАЖНО: в конце этапа сетка должна быть увязана в единое полотно и располагаться приблизительно посредине, между трубой и запланированной поверхностью.

Для этого армирующую сетку укладывают на небольшие подставочки, допустимы и самодельные.

Обязательно прокладывают по периметру комнаты демпферную ленту. Она отсекает утечку тепла и предупреждает растрескивание застывшего монолита при температурном расширении.

Использование маяков

Установку маяков на этом этапе практикуют в том случае, если:

  1. Труба куплена в фирменном центре, и есть гарантия.
  2. Укладку проводили аккуратно, без случайных перегибов.

Эмпирически установлено, что при соблюдении этих двух пунктов в 99,9% случаев опрессовка выявляет нарушение герметичности вне уложенного контура. И маяки не помешают ликвидировать неисправность.

Дополнительно маяки стабилизируют положение арматурного «полотна».

Шаг № 5 — тестирование системы

Опрессовка системы позволяет выявить нарушение герметичности. Есть три варианта тестирования:

  1. Воздухом под давлением.
  2. Холодным теплоносителем под давлением.
  3. Рабочий режим на пару суток.

Варианты с теплоносителем считаются более достоверными. В качестве теплоносителя может использоваться химический реагент с низким коэффициентом поверхностного натяжения, и поэтому чрезвычайно текучим, таким как антифриз.

СОВЕТ: перед каждой заливкой теплоносителя контур рекомендуется промывать водой. В первый раз это делают обязательно, для удаления остатков смазки и пыли.

Для каждого типа трубопроводной арматуры производитель рекомендует свою технологию опрессовки, в которой оговаривается продолжительность, температурный режим и величина проверочного давления.

Поэтому представители специализированных центров, чтобы обеспечить гарантийные обязательства, по каждому проекту составляют индивидуальную технологическую карту опрессовки.

ВАЖНО: труба, зафиксированная в матах с бобышками, при «воздушном» тестировании может быть выдавлена из посадочных гнёзд, если она не была закреплена к арматурному «полотну».

После опрессовки теплоноситель не сливают.

Шаг № 6 — укладка цементной стяжки

Над контуром напольного обогрева стяжка заливается за один раз так, чтобы она сформировала единое монолитное полотно. Укладка в два слоя, например, для выравнивания, нарушает процесс теплопереноса от теплоносителя к поверхности, что искажает теплотехнические расчёты.

По выставленным маякам формируют финишную поверхность «бетонного радиатора».

ВАЖНО: теплоноситель должен находиться в трубе под повышенным давлением. При нагреве труба будет расширяться. Коэффициент температурного расширения прописан в техническом паспорте изделия. Находясь в заполненном состоянии, труба чуть увеличивается в линейных размерах. Через 2-4 дня давление можно сбросить.

Если в цементно-песчаную смесь не добавлялись присадки, ускоряющие созревание бетона, то к укладке напольного покрытия приступают не ранее чем через 5-7 недель. Для расчёта используют следующую константу: при температуре 15-20˚C, стяжка вызревает со скоростью 1 см в неделю. Значит, для стяжки толщиной 6 см технологический перерыв продлится 6 недель.

Шаг № 7 — ввод в эксплуатацию

Особо ответственное мероприятие. При нарушении регламента может потрескаться стяжка, поэтому лучше этот этап проводить под контролем специалиста.

В коллекторе предусмотрены два отвода: для залива и слива теплоносителя. Заполняют систему при всех открытых вентилях и кранах, чтобы максимально облегчить прохождение жидкости.

Как только воздух перестанет выходить из выпускных клапанов, включают циркуляционный насос. В нескольких режимах прогоняют теплоноситель по всей системе, затем, перекрывая краны коллектора, отдельно прокачивают жидкость по каждому контуру. Всё это делается для удаления воздуха.

Проекты разной комплектации заполняют в индивидуальном режиме. Задача − не просто залить теплоноситель, а удалить весь воздух из системы.

В рабочий режим водяной тёплый пол в стяжке выводят в течение 4-7 дней. Начинают нагрев с температуры 20˚C, оставляя её на сутки. Затем ежесуточно поднимают на 2˚C, до выхода на рабочий режим.

Работы на этом этапе ни чем не отличаются от обычной укладки напольного покрытия. Ограничения вводятся на температуру поверхности, а не на тип декоративной отделки.

ВАЖНО: на водяные тёплые полы можно укладывать абсолютно любое напольное покрытие. Но некоторые из них могут снижать энергоэффективность напольного обогрева. Учитывают и тип подложки при настиле ламината. На такое основание подложка нужна тонкая, шумопоглощающая, а не теплоизолирующая.

Профессионально спроектированная и собранная система водяного напольного обогрева хороша тем, что к ней не применим термин эксплуатация. Элементы этой системы не видно, не слышно, но действие её ощущается всем телом – просто в доме тепло.

Не где-то около радиатора отопления или напротив камина. В доме с водяными тёплыми полами просто тепло.

Комфортное состояние обеспечивается системой управления. Чем она сложнее и дороже, тем точнее можно отрегулировать режимы обогрева и скорость реакции на изменение окружающих условий.

Единственное правило – плановая замена теплоносителя и регулярное сервисное обслуживание специалистами.

Обманчивая простота водяных тёплых полов регулярно подвигает домовладельцев проверить своё мастерство. 50% таких заделов оканчиваются впустую потраченными средствами, а вместо обогрева дома «умелец» имеет только тёплые на ощупь полы.

Требуется провести чёткую грань между стремлением сэкономить и разумным вложением.

Деревянный теплый пол в частном доме. Устройство черновых полов

Деревянный теплый пол в частном доме. Устройство черновых полов

В зависимости от вида чернового пола различают способы их устройства. Главными вариантами таких оснований являются бетонные и деревянные конструкции. Перед тем, как сделать теплые полы, необходимо правильно изготовить черновые.

В самом простом виде бетонный черновой пол в дачном доме изготавливается путём заливки монолитного покрытия поверх утрамбованной песчано-щебёночной подушки. Это основание можно изготовить без армирования.

Если необходимо сделать защиту от высоких грунтовых вод, между подушкой и бетоном укладывается полиэтиленовая плёнка, которая надёжно гидроизолирует пол.

Уложите на основание утеплитель, а поверх него арматуру будущего бетонного пола

Теплые полы в доме можно начать изготавливать, сделав утепление на стадии устройства чернового основания. Для этого поверх гидроизолированного монолитного покрытия укладываются плиты утеплителя, на которые сверху устанавливается армирующий каркас и производится заливка бетоном второго чернового пола.

Черновой деревянный пол на даче устраивается в несколько этапов.

  1. На уплотнённом грунте изготавливаются подпорки. Они образуют, так называемый подпол. Чаще их изготавливают в виде столбиков керамического кирпича на песчано-цементном растворе.
  2. Производится установка деревянных лаг на подготовленное основание. В виде лаг выступает брус или установленные на торец широкие доски.

    На даче обязательно проведите гидро- и термоизоляцию пола

  3. Изготовление обрешётки. Она может быть выполнена из узких досок сколоченных плашмя или цельных листовых материалов, таких как фанера.
  4. Устройство гидроизоляции и при необходимости теплоизоляционных материалов производится поверх обрешётки.
  5. Финишное покрытие чернового пола может быть выполнено, так же как и обрешётка из узких досок или листовых материалов.

Иногда в загородных домах используются плиты перекрытия. Они также являются одним из видов чернового пола. На плитах должна делаться стяжка, которая армируется металлической сеткой.

Достаточно часто второй слой бетонных или деревянных черновых полов выполняется из материалов, которые не требуют дальнейшей отделки.

Например, наливные полы или шлифованная доска заводского изготовления.

Пол с подогревом в деревянном доме. Особенности пола с подогревом в деревянном доме

Устройство системы теплого пола в жилых помещениях – это процесс с рядом особенностей, которые необходимо учитывать до начала работ. Стоит отметить, что речь в статье идет про деревянные дома, но многие дома возведенные до 90-х годах прошлого века мало чем отличаются по конструкции перекрытия полов. Укладка всех слоев в них произведена поверх специальных балок (те же лаги). Читайте также: » Как сделать теплый пол по деревянным лагам своими руками «.

Соответственно на опорных балках будут укладываться все слои «пирога»: черновой пол, паро- и гидроизоляционный слои, финишная обработка под укладку напольного покрытия и сама облицовка. Естественно, среди всех этих слоев расположиться и система подогрева. Укладывается система теплого пол поверх чернового основания с упором на подготовку различных защитных и утепляющих слоев для элементов системы.

Чтобы качественно монтировать теплый пол в деревянном доме своими руками, можно использовать один из следующих способов:

  1. Комбинация из сухой и бетонной стяжки . Это универсальная технология, подразумевающая укладку сразу двух видов стяжки, что позволяет выдерживать большие нагрузки на пол. Использоваться она может для самых разных систем отопления. Сухая насыпная часть стяжки позволяет добиться повышенной твердости и прочности, чтобы защитить нагревательные элементы системы подогрева.
  2. Жидкая стяжка поверх имеющихся перекрытий . Возможно, это самый сложный способ, поскольку он требует тщательной подготовки деревянных балок. Бетонная стяжка очень ценится за счет своих теплоизоляционных свойств и повышения эффективности обогрева всей системы в целом. Выгоднее всего использовать такое основание в помещениях с повышенной влажностью, холодным и тяжелым напольным покрытием.
  3. Свободный монтаж с вентиляционным зазором . Используется исключительно для оборудования подогрева в качестве вспомогательной системы по отношению к основному отоплению дома. В совокупности с вентиляционными зазорами нельзя использовать мощную систему подогрева, еще и дополнительные отверстия в качестве воздухоотводов будут понижать эффективность системы.
  4. Применение отражающих пластин . Данный вариант является компромиссом, если не обойтись без заливки бетонной стяжки. Пластины используются для отражения потоков тепловой энергии, повышая эффективность обогрева.

Теплый пол в деревянном доме без стяжки. Почему «сухой» теплый пол?

В чем прелесть традиционной схемы, где трубы напольного отопления замурованы в стяжке? Кратко перечислим:

  • невысокая температура теплоносителя (максимум – 55 °С), позволяющая экономить энергоносители;
  • равномерный прогрев поверхности бетонного пола от вмурованных труб;
  • комфорт от тепла, поступающего из нижней зоны по всей площади помещения.

Загвоздка заключается в том, чтобы водяные теплые полы в деревянном доме сохранили все перечисленные достоинства, но без тяжелой цементно-песчаной стяжки. Судите сами, сколько функций выполняют деревянные балки перекрытий:

  1. Воспринимают статические нагрузки от мебели и межкомнатных перегородок.
  2. Компенсируют без прогиба массу финишного покрытия, черновых полов и утеплителя.
  3. Выдерживают постоянные динамические воздействия от перемещения жильцов.
  4. Несут собственный вес и служат элементами поперечной устойчивости здания.

Представьте, если к этим нагрузкам прибавить тяжеленный бетонный монолит весом 1—3 тонны в каждой комнате. Чтобы деревянная система балок выдержала массу подобной конструкции, их сечение придется увеличить в 1.5—2 раза, отчего возрастет стоимость строительства. Решение проблемы – сделать так называемую настильную систему водяного теплого пола, устраиваемую сухим способом без стяжки и обладающую малым весом (около 20 кг на 1 м² площади помещения).

Слева показана тепловизионная съемка греющего контура в стяжке, справа — настильной системы. Способ укладки труб — улиткой.

Греющие водяные контуры деревянных строений допускается замоноличивать в бетон при таких условиях:

  • когда покрытие первого этажа частного жилища опирается на грунт либо ленточный (плитный) фундамент;
  • в жилищах из SIP-панелей толщиной 200 мм, опирающихся на ленточный или свайно-винтовой фундамент;
  • если в основание перекрытия рубленого или каркасного дома заложены мощные балки, рассчитанные на массу стяжки.

Водяной теплый пол на деревянные полы. Конструкция легкой настильной системы

Ключевой элемент теплых водяных полов, укладываемых в деревянных домах «сухим» способом, — металлическая пластина с канавкой в виде перевернутой греческой буквы Ω (если смотреть с торца). Стенки углубления плотно охватывают тело трубы с теплоносителем, а боковые «крылья» пластины увеличивают площадь рассеивания тепла вместо стяжки.

Справка. Пластины для равномерного распределения теплового потока производятся из оцинкованной стали и алюминия. Их ширина бывает разной и подбирается в зависимости от шага укладки труб (стандартная – под расстояние 150 и 200 мм). Изделие можно поломать своими руками на равные части благодаря поперечным насечкам (перфорации).

Слева — пластина из оцинковки, справа — алюминиевая

С использованием металлических рассеивателей устройство водяного теплого пола можно выполнить несколькими способами:

  • по технологии известного бренда Uponor, прокладывая трубы греющих контуров в просветы между половыми досками;
  • с использованием особых полистирольных плит для настильного теплого пола, снабженных выступающими бобышками либо готовыми канавками;
  • с выжиганием углублений в обычном пенопласте специальным аппаратом;
  • с применением наборов деревянных изделий, где выполнены пазы под нагревательные водяные контуры.

Каждая методика имеет свои плюсы и минусы, но их объединяет 3 важных свойства: малый вес, эффективность и отсутствие «мокрых» процессов, что значительно ускоряет монтаж. Какой бы способ вы ни избрали, «пирог» пола остается неизменным и состоит из следующих слоев (по направлению снизу вверх):

  1. Основание для укладки утеплителя.
  2. Теплоизоляционный материал.
  3. Теплораспределительные пластины.
  4. Трубопроводы с циркулирующей нагретой водой;
  5. Чистовое напольное покрытие.

Схема облегченной напольной системы

Примечание. При монтаже водяных теплых полов на деревянном основании в нагревательном «пироге» может использоваться пароизоляционная пленка и диффузионная мембрана (гидроизоляция).

Теперь подробно разберемся, чем лучше утеплить перекрытие и как правильно сделать теплый пол в деревянном доме, применяя любой из указанных способов. Но сначала – несколько слов о подборе комплектующих.

Электрический теплый пол в деревянном доме своими руками.

Виды теплых полов для деревянного дома

В деревянных домах успешно применяются все виды теплых полов – водяные и электрические, в том числе под плитку. Первый вариант представляет собой комплект труб, наполненных теплоносителем, подключенных к отопительной системе или работающих автономно.

Электрические полы выпускаются в виде готовых комплектов. Их основой служат следующие конструкции:

  • Нагревательный кабель . Обладает различной степенью нагрева и приобретается необходимым метражом. Среднее энергопотребление составляет 150 Вт на 1 м2.
  • Нагревательные маты. Основой конструкции служит нагревательный кабель, размещенный на специальной армированной основе. Часто используются под плитку .
  • Полы на основе инфракрасной пленки , со средней мощностью 175 Вт на 1 м2.

Домохозяева в большинстве случаев предпочитают использовать водяной теплый пол в деревянном доме. Основными плюсами является их полная безопасность и возможность скрытой установки под конструкциями деревянных полов, без каких-либо нарушений интерьера. Этим они выгодно отличаются от обычных радиаторов отопления. Водяные полы в частном доме обеспечивают равномерный нагрев помещений, хотя и несколько слабее электрического пола. Их основным недостатком считаются возможные протечки, вероятность которых достаточно высокая.

Электрические теплые полы в деревянном доме не так популярны. Это связано в первую очередь с высокой стоимостью монтажных работ и эксплуатационными расходами. Многих хозяев останавливает вероятность поражения электротоком и повышенная степень пожарной опасности.

Однако все перечисленные опасности сильно преувеличены. Современные модели электрических систем выпускаются с соблюдением всех норм и правил, что делает их полностью безопасными во время работы. Самое главное – чтобы эти правила неукоснительно соблюдались, когда выполняется устройство полов, особенно под плитку. Квалифицированный монтаж в совокупности с защитными автоматами и терморегуляторами делает практически нулевой возможность поражения электротоком.

Нельзя не отметить и определенные достоинства электрических систем. По сравнению с водяными, их намного проще устанавливать, они занимают меньше места и не оказывают существенного влияния на общую высоту помещения. Во многих случаях не нужно демонтировать старые напольные покрытия, особенно, если полы под плитку. Нагрев происходит очень быстро, а система управления тёплым полом обеспечивает регулировку температуры в каждом отдельном помещении. Срок эксплуатации электрических систем, установленный производителем, составляет около 50 лет.

Теплый пол на деревянный пол под плитку. Виды электрического теплого пола

Бытует мнение, что на деревянный пол нельзя укладывать электрический кабель из-за легкости воспламенения дерева. Но если провести монтаж нагревательных элементов с соблюдением всех правил, эксплуатация таких систем станет абсолютно безопасной.

Типы электрического теплого пола

На рынке электрический теплый пол представлен в нескольких вариациях, позволяющих укладывать системы под любые финишные покрытия, в том числе под керамогранитную плитку, линолеум, ламинат и даже паркет. Все разновидности систем электрического теплого пола могут монтироваться без применения бетонной стяжки, заливка которой недопустима  в деревянном доме.

  • Кабельные маты. Этот вариант представлен в виде сетки, на которой закреплен греющий кабель зигзагом с соблюдением определенного шага. Толщина матов не оказывает существенного влияния на высоту пола.

    Типы кабельного теплого пола

  • Инфракрасные маты. В качестве нагревательного элемента выступают стержни, изготовленные из карбоновой пасты. Толщина инфракрасных матов не сильно влияет на высоту пола. Их основным преимуществом является надежность, а недостатком – высокая стоимость. Зато их можно укладывать под любое финишное покрытие, в том числе под плитку, ламинат или линолеум.

    Инфракрасные маты теплого пола

  • Инфракрасный пленочный пол. Эта разновидность системы представлена в виде тонкой пленки, на которой расположены пластины из карбоновой пасты. Пленка очень тонкая, поэтому, даже вместе с утеплителем, она не окажет никакого давления на деревянные перекрытия дома и не увеличит высоту пола.

    Конструкция инфракрасного пленочного пола

  • Кабельный теплый пол. Этот вариант самый бюджетный и сложный в монтаже. Его укладка подразумевает закрепление греющего кабеля на утеплителе или армирующей сетке. Зато такой вариант системы можно укладывать различными способами – змейкой или спиралью. Такая система в деревянном доме укладывается не в бетонную стяжку, а между лагами.

Устройство теплого пола в частном доме

Как правило, загородные дома предназначаются для круглогодичного проживания, т.е. их в течение всего отопительного сезона постоянно отапливают. При этом целесообразно уделить вниманию грамотному устройству, а также утеплению полов.

Данный вопрос является, кстати, непраздным, т.к. к нашему удивлению у многих владельцев загородных коттеджей и домов вопрос об утеплении пола и потолка словно выпадает из поля зрения. Если про стены помнят практически все, то о том, что пол и потолок обладают примерно равной с ними площадью – забывают.

В результате их утепляют гораздо хуже, и нередко получается, что в шикарно отделанном загородном доме полы такие холодные, что хоть валенки одевай.

Устройство полов подвала

Поскольку подвал предназначается исключительно для выполнения технических функций, то здесь черновые полы представляют собой обыкновенную армированную бетонную стяжку. Некоторая часть подвала будет заниматься тепловым аккумулятором. А из-за того, что на аккумуляторе будет образовываться конденсат, то полы в данном месте необходимо выполнить с уклоном по направлению к дренажу.

Остальные полы тоже должны обладать небольшим уклоном в сторону дренажа – это обеспечит хороший сток в случае затопления подвала талыми водами. В тех местах, где предполагается интенсивное использование полов, лучше отливать чистовую стяжку из пескоцемента. Либо же создание деревянных полов из половой доски по лагам.

Устройство полов первого этажа

В качестве примера мы возьмем дом, в котором перекрытия между первым этажом и подвалом представляет собой конструкцию из пустотных бетонных плит. Отопление в доме будет осуществляться посредством водяных теплых полов, которые в каждом из помещений оснастят автоматическими регуляторами температуры.

Система теплых полов предполагает наличие под ними утепления, а также хорошего распределителя тепла, позволяющего равномерно распределять тепло по всей толщине стяжки полов от труб водяного пола. В связи с этим конструкция полов должна содержать следующие элементы:

  • Плита перекрытия,
  • Слой пенополистирола,
  • Металл листовой,
  • Трубы теплого пола,
  • Бетонная стяжка,
  • Покрытие.

 В зависимости от назначения помещения покрытие пола может быть разным:

  • в сауне над утеплителем из минеральной ваты применяют доску лиственных пород дерева,
  • в ванной комнате и туалете применяют керамическую плитку,
  • в топочном помещении применяют бетонную стяжку повышенной прочности,
  • в гостиной применяют ламинат и в районе камина керамическую плитку,
  • в коридоре применяют керамическую плитку,
  • в кухне применяют ламинат,
  • в гараже применяют бетонную стяжку повышенной прочности (внутри гаража отопление не предполагается. 10 в минус шестой степени на градус. Таким образом при перепаде температур в 50 градусов один условный метр бетона будет изменять свои линейные размеры лишь на 0,6 мм. Посему ширина теремокомпенсационных зазоров в 1 см — 2 см вполне достаточно. Под напольной керамической плиткой термошвы не предполагают.

    Кроме того, устройство термокомпенсационных швов полезно еще и тем, что при устройстве теплых полов лучше выполнять несколько контуров отопления, где длина труб будет небольшой. Объясняется это тем, что теплоноситель в длинных трубах может к концу пути успеть остыть, т.е. пол перестанет быть теплым.

    К тому же уровень гидродинамического сопротивления в тонких в сечении и длинных трубах весьма значителен. При наличии нескольких контуров можно более гибко регулировать уровень теплоотдачи данных полов путем включения и выключения различных зон либо задания им разной температуры.

    Расчет термоизоляции полов

    Тепло от труб теплых полов будет расходиться как вниз от них (через плиты перекрытия в подвал), так и наверх (через бетонную стяжку, напольное покрытие). Именно так помещения и отапливаются.

    • Утепление снизу (пенополистирол) обладает термическим сопротивлением ~ 1/0,05 Вт/м х град.х 20 = 1 (т.е. около 1 Вт/град. теплопотерь).
    • Бетон же в стяжке обладает термическим сопротивлением ~ 1/1,3 х 20 = 0,04. То есть меньше в 25 раз.

    Следовательно, наверх (в помещения) тепла будет уходить приблизительно в двадцать пять раз больше, нежели в подвал. Или 96 процентов против 4 процентов.

    Если же смотреть с иной позиции, то объем тепловых потерь «вниз» примерно 1вт/град. является довольно значительным. В случае перепада температур меж теплыми полами (+300С) и подвалом (около 00С) потери на каждом квадратном метре полов составят 30 Вт.

    Вероятнее всего со стороны подвала придется дополнительно утеплять «потолок». Хотя, поскольку под основной частью полов первого этажа как раз размещается теплоаккумулятор, возможно, потери столь значительными не окажутся.

    Полы второго этажа

    По проекту практически весь второй этаж размещается над не отапливаемыми (холодными) хозяйственными помещениями. В качестве перекрытия меж первым и вторым этажом использованы деревянные балки. С целью увеличения уровня их прочности балки выполнены составными (соответственно принципу балки Деревягина), с обустройством черного пола меж двумя балками.

     Конструкция «типовых» полов второго этажа содержит следующие элементы:

    • Балка сечение 100 мм х 100 мм,
    • Балка сечение 100 мм х 200 мм,
    • Фальшпол (из фанеры либо обрезной доски),
    • Керамзит (толщина слоя 50 мм),
    • Пенополистирол толщина слоя 200 мм),
    • Металл листовой толщиной 1 мм,
    • Трубы теплого пола,
    • Бетонная стяжка,
    • Покрытие.

    Не отапливаемое помещение

    Так как снизу полов находятся не отапливаемые помещения, в которых зимой могут быть отрицательные температуры, а толщина балок перекрытия позволяет, то снизу утепление теплых полов значительно усилили. В результате оно предполагает применение 200 мм слоя пенополистирола, который обладает термическим сопротивлением около 4. Это в 100 раз больше, нежели термическое сопротивление стяжки теплых полов.

    Таким образом, можно утверждать, что около 99% тепла, идущего от теплых полов, будет направляться с комнату. Уровень теплопотерь «вниз» будут составлять примерно 10 Вт/м2 — 12 Вт/м2. И это даже при наиболее суровых морозах. Согласитесь, что такой показатель очень хорош.

    Между балкой и утеплителем устраивается небольшой зазор, в который насыпают керамзит. Назначение керамзита – обеспечивать свободных выход из деревянных балок водяных паров, а также обеспечение их проветривания. В конструкции чернового пола будут выполнены соответствующие вентиляционные отверстия.

    Благодаря тому, что полы сверху гидроизолированы посредством стяжки, а снизу температуры всегда более низкие, конвекции не будет. Теплые воздушные массы и так всегда будут вверху. Данная схема не будет вести к увеличению теплопотерь. Кроме того, керамзит сам по себе является хорошим теплоизолятором.

    Видео.

    Как сделать водяной теплый пол. Ремонт в доме

    Видео. Теплый пол — плюсы и минусы

    Статьи о полах в загородном доме

    Технология, устройство и монтаж теплого пола на бетонном основании

    Отопление жилища – настолько важная составляющая комфортного проживания в нем, что устроенное неудачно оно вполне способно непоправимо осложнить жизнь. Именно это обстоятельство побуждает совершенствовать системы отопления в стремлении к рациональному использованию тепловой энергии.

    Одним из усовершенствований последних десятилетий являются утепленные полы.

    Содержание статьи

    Использование теплых полов на бетонном основании

    На таком базовом основании можно использовать любые типы устройств для подогрева финишной поверхности, такие как:

    • водяные;
    • электрические системы с использованием нагревательных кабелей;
    • электрические пленочные полы;
    • инфракрасные.

    Все они имеют особенности устройства и применения при общем назначении — создание комфортных условий путем подогрева пола.

    Как правильно посчитать расход энергии теплого электрического пола — смотрите в этом материале.

    Что собой представляют и какие бывают электрические теплые плинтуса — читайте здесь.

    Водяной теплый пол

    Для его обустройства потребуется сделать еще одну бетонную стяжку с радиатором отопления внутри. Выполняется это следующим образом:

    1. Бетонную стяжку нужно укрыть слоем пароизоляции из полиэтиленовой пленки, края закрепить на стенах строительным скотчем.
    2. По периметру стен наклеить на них демпфирующую полосу толщиной 12-15 мм. Ее назначение – компенсировать тепловое расширение слоя бетона при нагревании, поскольку именно она будет теплоносителем для нагрева финишного покрытия.
    3. На пол уложить армирующие элементы, чаще всего применяется дорожная сетка с ячейкой 50х50 или 100х100 мм. Сетку укладывать с применением проставок между ней и полом высотой 10-12 мм. Отдельные секции нужно скрепить между собой вязальной проволокой.
    4. Уложить «маяки» для обеспечения ровности стяжки.
    5. Трубы укладывать на расстоянии 30-50 см виток от витка и 50 см от стен помещения. При использовании металлопластиковых труб имеется возможность устроить в скрытой части трубной разводки бесстыковую систему, чем непременно нужно воспользоваться. Стыки являются слабым местом любой трубной разводки, где чаще всего возникают протечки.
    6. Поверх труб необходимо произвести бетонирование толщиной 50-70 мм. Сушка стяжки производится в течение 30 дней, но при необходимости по ней можно перемещаться через 7 дней. При сушке нужно ежедневно сбрызгивать слой бетона водой, а в жаркое время года еще и накрывать его пленкой. Вода в бетоне предназначена для кристаллизации его массы, и сбрызгивание компенсирует испарившуюся воду.
    7. Нивелирование поверхности производится по необходимости для её выравнивания.
    8. Для возможности ручного или автоматического регулирования температуры нагрева пола при заливке в бетон устанавливается термодатчик. При этом прибор нужно установить в металлическом рукаве, учитывая возможную необходимость его замены.
    9. Перед укладкой финишного покрытия стяжку нужно укрыть еще одним слоем паровой защиты из полиэтиленовой пленки.


    Для различных помещений предпочтительно создавать отдельные контуры отопления пола. Например, в коридорах и прихожих, где отсутствуют радиаторные нагреватели, может потребоваться более высокая температура теплоносителя для такой же температуры пола, что и в остальных помещениях.

    Наглядно посмотреть процесс монтажа можно на следующем видео:

    Электрический кабельный пол

    Технология монтажа такого устройства практически не отличается от укладки водяных нагревательных элементов.

    Особенность же состоит в том, что кабель не прокладывается в тех местах, где впоследствии будет установлена тяжелая мебель или мощные электроприборы.

    Датчик температуры при таком устройстве обогрева размещается внутри стяжки, а пульт управления, как правило, на одной из стен помещения в удобном месте. Следует помнить о ремонтопригодности устройства на случай замены измерителя температуры. Кабельный пол может применяться при любом виде финишного покрытия.

    Пленочные теплые полы

    Они представляют собой разновидность кабельного пола, где вместо проводов использованы плоские, запрессованные в пленку проводники из углеродистого материала.

    Особенность конструкции пленочного пола требовательна к плоскостности поверхности, поэтому наливной нивелирующий пол для такого варианта обязателен.

    Дальнейшие работы производятся в следующем порядке:

    1. Поверх нивелирующей стяжки нужно уложить теплоизолятор, для которого можно применить материал Изолон.
    2. Уложить термопленку, при этом места, где будет размещена мебель или мощный электроприбор (камин), следует обходить.
    3. Нагреватель нужно укрыть полиэтиленовой пленкой.
    4. Поверх пленки укладывают дополнительный упрочняющий слой из ДВП или фанеры.
    5. Далее следует смонтировать финишное покрытие, которым может быть ламинат, ковролин или линолеум.


    Нагреватель поставляется в рулонах. Его можно раскроить на отдельные секции, каждая из которых специальными клипсами соединяется с источником электроэнергии. Измеритель температуры встраивается в схему пола, панель управления крепится на стене помещения в удобном месте.

    Пошаговую инструкцию по укладке вы можете также посмотреть на следующем видео:

    Инфракрасный теплый пол

    В этом устройстве применен совершенно другой принцип выработки тепла. Пленка, в виде которой выпускается инфракрасный пол, не нагревается, но излучает инфракрасные волны. Они не действуют на воздух в помещении, но все находящиеся в нем предметы под воздействием излучения начинают нагреваться.

    В данном случае особенно важно, чтобы над таким устройством не находились массивные тяжелые предметы или энергоемкие устройства.

    Порядок монтажа системы декларируется как очень простой даже для человека, не имеющего высокой квалификации. Однако для соединения применяются серебряные контакты, которые должны быть установлены в определенном положении. Повторное использование их не предусмотрено, а в комплекте их ограниченное количество.

    Отзывы об этой системе обогрева позволяют выделить некоторые моменты:

    • Для инфракрасного пола не требуется особо тщательного выравнивания бетонного основания, однако откровенно неровный пол может привести к преждевременной поломке.
    • Система высоконадежна, но только при высочайшем качестве монтажа в соответствии с инструкцией по применению.
    • Декларируемая экономия электроэнергии в 20% в сравнении с другими устройствами теплого пола возможна только при хорошо работающей параллельно системе радиаторного отопления и температуре инфракрасного сегмента до 22оС.
    • Применение ИК-системы в помещении приводит к устранению неприятных запахов.

    Советы и рекомендации

    • Применение обогрева пола ограничивается некоторыми особыми свойствами. Так, при температуре поверхности более 30оС с пола поднимается пыль, всегда на нем присутствующая. Поэтому целесообразно не поднимать температуру выше этого показателя.
    • При использовании комбинированного отопления в доме следует снизить температуру радиаторной части настройкой соответствующих датчиков на смесительном узле водяного отопления. Это позволит экономить на нагреве воды и снизит степень перегорания кислорода на радиаторах.

    Заключение

    Напрашивается вывод, что каждая из упомянутых систем обогрева имеет свои преимущества и недостатки. Поэтому наиболее разумным выбором было бы применение комбинированных способов достижения поставленной цели.

    Например – инфракрасный пол прекрасно будет работать в местах общего пользования: в ванной, кухне, прихожей и так далее. Его способность к очистке воздуха от неприятных запахов может стать находкой. Применение комбинированных систем одновременно с традиционной радиаторной поможет снизить степень перегорания кислорода воздуха.

    Понравилась статья? Поделись с друзьями в социальных сетях:

    Facebook

    Twitter

    Вконтакте

    Одноклассники

    Google+

    Что еще почитать по теме?

    Теплый пол от отопления в частном доме своими руками. Устройство водяного теплого пола своими руками

    Теплый пол от отопления в частном доме своими руками. Устройство водяного теплого пола своими руками

    Существуют разные варианты теплого пола в частном доме, но самым популярным видом являются водяные. Конструктивно такое отопление представляет собой уложенную под напольным покрытием систему трубопроводов, по которым проходит горячий теплоноситель. Трубы подключаются или к уже имеющейся отопительной системе, или напрямую к источнику тепла.

    Водяной теплый пол включает в себя следующие элементы:

    1. Трубы . Для обустройства теплого пола чаще всего используются металлопластиковые или полиэтиленовые трубы. Оба материала отличаются хорошей теплопроводностью и небольшим коэффициентом температурного расширения.
    2. Коллектор . Данный элемент необходим для формирования надлежащей разводки – каждый контур отопления должен иметь отдельные выводы. В недорогих коллекторах имеются только запорные шаровые краны, в том время как хорошие устройства снабжаются клапаном, позволяющим регулировать температуру в каждом отдельном контуре.
    3. Циркуляционный насос . Насос обеспечивает нормальную циркуляцию теплоносителя в теплых полах. Если в отопительном оборудовании имеется встроенный циркуляционный насос, то необходимость в отдельном устройстве отсутствует.
    4. Демпферная лента . Такая лента прокладывается по всему периметру помещения и позволяет компенсировать расширение стяжки при нагреве. Стандартные демпферные ленты изготавливаются из вспененных полимеров.
    5. Крепежные элементы . Если укладка выполняется на маты, то функцию креплений для труб будут выполнять именно они. Во всех остальных случаях потребуются специальные кронштейны, оборудованные замками и анкерным креплением.

    Теплый пол в доме плюсы и минусы. Установка? Это важно!

    Системы теплого пола монтируют прямо в поверхность полового покрытия, и они обогревают горячей водой или с помощью электрической энергии дом. Теплый пол — плюсы и минусы такого устройства отопления в доме проявляются еще на стадии монтажа и связаны со способом установки теплого пола.

    Системы теплого пола устанавливаются:

    • путем изготовления и сборки строителями или хозяином дома во время сооружения дома;
    • после приобретения готового к установке изделия в специализированных фирмах.

    В том и другом варианте установки теплого пола есть свои преимущества.

    1. Индивидуально спроектированный и установленный теплый пол эффективнее и дешевле купленного в строительном супермаркете. Такой пол рассчитан именно под ваш дом и вашу квартиру, поэтому вы сэкономите на материалах. Выигрыш также будет за счет того, что вы построите систему обогрева идеально подходящую для вашей электропроводки или отопительного котла.

    2. Приобретенный от известного производителя теплый пол в виде заранее скомбинированного варианта («теплый мат») требует меньше времени для монтажа, а нести дополнительные затраты на установку не потребуется. Такие варианты монтажа компактны, позволят по-своему комбинировать пространств комнат.

    3. Высвобождение жилой площади из-за того, что нет необходимости устанавливать батареи — неудобные и требующие постоянного ухода элементы радиаторного варианта отопления. Если вы установите электрический теплый пол, то вы избавитесь и от непростого в обслуживании котла для нагрева воды.

    Как сделать теплый пол в деревянном доме. Электрический теплый пол в деревянном доме

    В отличие от водяного пола в деревянном доме – электрический намного проще обустроить, так как его можно смонтировать как по лагам, так и по стяжке. Стоит заметить, что при укладке электрического теплого пола используется слой фольги, который защищает провода от нагревания и предотвращает попадание влаги.

    Обустройство теплого электрического пола в деревянном доме имеет множество преимуществ, таких как экологическая безопасность, простота в установке и эксплуатации, бесшумность работы. В отличие от водяного пола – электрический теплый пол работает бесшумно.

    Отсутствие необходимость специального ухода за теплым полом, как и отсутствует испарение воды. Это преимущество является одним из самых важных.

    При работе водяных полов вода из системы может испаряться, тем самым повреждая характеристики напольного покрытия. Электрический теплый пол не влияет на сохранность и характеристики напольного покрытия.

    Как укладывать теплый электрический?

    Электрический теплый пол может выступать как основное средство обогрева, так и дополнительный источник обогрева помещения. В среднем система электрического теплого пола может отопить помещение размерами от 10 до 25 м2.

    Этапы укладки теплого электрического пола с подложкой

    Сперва производится укладка утеплителя на бетонный или деревянный пол. Можно обойтись без этого этапа, он необходим для улучшения теплоизоляционных качеств пола.

    Далее происходит укладка фольги. Слой фольги будет защищать нагревательный кабель теплого пола от перегрева и деформации.

    Следом монтируется металлическая сетка. Укладка металлической сетки – необходимый этап установки теплого электрического пола. Металлическая сетка выполняет несколько функций, к ней прикрепляется нагревательный кабель и она обеспечивает защиту от возгорания.

    Далее укладывают нагревательный кабель. При укладке электрического пола по лагам в них проделывают отверстия. Укладывать кабель теплого электрического пола рекомендуется способом «змейка». Таким образом, можно сэкономить материал, а также упростить процесс укладки.

    Следом выполняется присоединение к системе теплого пола терморегулятора и температурного датчика, которые позволят регулировать температуру в помещении.

    Наконец производится укладка подложки и чистового пола, который представляет собой доски ДСП или ДВП плиты. Этот этап укладки необязателен. Напольное покрытие можно устанавливать сразу после укладки подложки на кабель теплого электрического пола.

    Укладка теплого электрического пола на стяжку

    Укладку теплого электрического пола можно легко и просто с помощью стяжки.

    Первым делом производится установка теплоизоляции. В качестве теплоизоляции может выступать пенопласт, его рекомендуется уложить в 1 слой. Толщина пенопласта не должна превышать 15 см. Если вы собираетесь укладывать в качестве напольного покрытия паркет или ламинат, то можно обойтись без теплоизоляционного покрытия, заменив его на гидроизоляционное, например, полиэтиленовую пленку.

    Далее производится укладка слоя фольги, установка арматурной сетки и закрепление труб на ней. Укладывать трубы рекомендуется змейкой или любым другим способом.

    После вышеописанных манипуляций, производится заливка бетонного раствора. Для того, чтобы добиться идеально ровной поверхности, можно использовать дополнительный слой нивелир-смеси. Стоит заметить, что идеальным пол должен быть только для некоторых видов напольного покрытия, например, ламината. В конце производится укладка напольного покрытия.

    Технология теплого пола в доме. Область применения ВТП

    Самый значительный недостаток данной разновидности теплого пола – это то, что его нельзя использовать в многоквартирных домах, которые отапливаются централизованно. В теории вы можете подать заявку в Теплосеть, а также в управляющую компанию, пройти через многочисленные проверки и согласования, и все-таки установить ВТП, подключив его к системе централизованного отопления. Но на деле в большинстве случаев согласовать проект не получится.

    Проект монтажа теплого водяного пола

    Нелегальная врезка в общий контур отопления чревата неприятными последствиями как для вас, так и для ваших соседей. Температура и давление в системе отопления слишком высокие для системы теплого пола, малейшая ошибка при монтаже может привести к утечке теплоносителя, вы можете затопить соседей снизу и оставить без тепла соседей сверху. Поэтому в многоквартирных домах предпочтительно использовать электрический теплый пол.

    Теплый водяной пол

    Зато в частных домах ВТП позволяет значительно экономить на отоплении, за счет равномерного прогрева воздуха в помещении и достижения наивысшей температуры у пола, а не у потолка, как при радиаторной системе отопления.

    Благодаря высокой надежности, ВТП отлично подходит для отопления гаража или мастерской.

    Обустройство теплого пола в гараже

    Наилучший обогрев достигается применением в качестве финишного покрытия кафельной или мраморной плитки, а также ламината. Чуть хуже дело обстоит с ковролином, так как он плохо проводит тепло.

    Электрический теплый пол в частном доме. Виды теплых полов

    Многолетняя практика использования технологии «теплый пол» показала ее эффективность: равномерное распределение тепла по всей площади помещения и экономичный расход энергии . Существуют некоторые ограничения: нагревать напольное покрытие более 30-40 ̊С не рекомендуется, это создаст определенный дискомфорт при ходьбе, можно обжечь босые ноги.

    При большом количестве комнат, высоких потолках, особенно в регионах, где низкие температуры стоят длительное время года, полагаться полностью на напольный контур отопления не следует. Можно сделать теплый пол в доме своими руками и использовать его как дополнительный источник в системе общего отопления.

    Сделать грамотный расчет отопительной системы с учетом теплопотерь самостоятельно сложно. Это делают высококвалифицированные инженеры-теплотехники, при этом учитываются многие параметры:

    • объем помещения;
    • толщина и вид стройматериалов стен и напольного покрытия;
    • климатическая зона;
    • среднегодовая температура, розы ветров и многое другое.

    Стоят такие расчеты недешево, легче в частном доме своими руками установить теплый пол, воспользовавшись уже наработанной статистикой. Практика показывает, что на севере России в кирпичных зданиях с толщиной несущих стен 60 см теплый пол используется как дополнительный подогрев. В средней полосе и южных районах можно применять эти технологии в качестве основной системы отопления.

    Существует две основных конструкции теплых полов:

    • водяной теплый пол, где прокладываются трубы с циркулирующим по ним жидким теплоносителем;
    • под напольные покрытия укладываются греющие электрические кабели или пленки.

    Точный расчет и планировка схемы укладки труб или греющих кабелей производятся с учетом того, какой вид теплых полов устанавливается, и на каком объекте.

    Водяной теплый пол от отопления центральной системы монтировать не рекомендуется, это противозаконно. Этот вопрос нужно согласовывать с коммунальными службами, что очень сложно, и не факт, что все впоследствии будет надежно функционировать. Теплые полы в доме лучше делать от автономного котла на своем топливе.

    Устройство теплого пола и расчет количества тепла, необходимого для пола в частном доме в определенном помещении, делаются исходя из практического опыта. Укладка кабеля или труб длиной 3-5 метров на 1 м2с шагом не более 30 см позволяет выделяться теплу 60-80 кВт/м2. Этого достаточно для отопления жилого частного дома. В помещениях обеспечивается температура до 25 ̊С в средней полосе и на юге России с хорошо утепленными стенами и окнами.

    Теплый пол в частном доме по грунту. Пирог водяного теплого пола по грунту. Делаю для себя!

    В данном материале речь пойдет об устройстве пирожка теплых полов по грунту в моем доме, а также о монтаже непосредственно самих теплых полов. Делал всё сам, жена частично помогала расстилать пленочные материалы и укладывать экструдированный пенополистирол.

    Решено было устройство теплых полов по грунту оставить на последний этап после возведения коробки, оштукатуривания стен и установки входных дверей.

    Обратная засыпка из песка уже была изрядно утрамбована как осадками во время нахождения дома без кровли, так и рабочими в процессе возведения дома. Я не стал тянуть черновую стяжку по песку, так как это ни к чему, а сразу приступил к устройству гидроизоляции.

    Пирог пола

    1. Выровняв песок правилом по маякам, уложил на него слой полиэтиленовой пленки 150 мкм. в два слоя с нахлестом в 10 см.
    2. На пленку паз в паз выполнил укладку пенополистирола плотностью 35 кг./куб.м. и толщиной 30 мм.
    3. На полистирол постелил с нахлестом 15 см. профилированную мембрану из плотного полиэтилена (послужила дополнительной гидроизоляцией), а так же с помощью профиля мембраны приподнял сварную сетку.
    4. Далее уложил сварную сетку диаметром 4 мм. и ячейкой 200 мм.
    5. После чего раскатал МП трубу Ф16 с фиксацией нейлоновыми хомутами.
    6. К штукатурке пристрелил степлером демпферную ленту. На элементах без штукатурки — ленту укладывал во время стяжки теплого пола.

    Укладка сетки

    Контур теплого пола

    Итого получилось 4 контура: самый маленький 55 м., остальные по 75-80 м. Гостиная комната была разбита на два контура, 1 контур ушел на прихожую и санузел, и еще один на спальню и коридор.

    При укладке теплого пола в спальне, — не советую раскатывать его под кроватью, так как очень уж не комфортно спать )))

    Поскольку система отопления у меня — коллекторная (лучевая), то поверх теплого пола проложил трубы к радиаторам в изоляции.

    Толщина стяжки вышла в среднем 10 см. (от 9 до 11см.), о чем поделюсь в следующих статьях.

    При монтаже теплого пола соблюдайте:

    • длина контура из трубы ф16 не должна превышать 80 м.;
    • под кухонной мебелью, шкафами, холодильниками — не используйте теплый пол;
    • каждую комнату в дверном проеме разделяйте деформационными швами из той же демпферной ленты, а так же делите комнаты деформационными швами, которые составляют более 30 кв.м;
    • заливайте стяжку при рабочем давлении в системе теплого пола (1,5 — 2 Бар).
    • перед заливкой стяжки, обязательно проводите опрессовку системы, хотя бы тройным рабочим давлением (6 — 8 Бар.)

    Надеюсь, что материал вам пришелся в пору! Удачного строительства!

    _________________

    Если Вам понравилась эта статья, ставьте лайк и подписывайтесь на мой канал! Впереди много интересных для Вас тем!

    Видео как сделать тёплый пол своими руками.

    устройство и монтаж, материалы, рекомендации специалистов

    Проживая в загазованном городе, всё больше наших сограждан начинают задумываться о смене места своего проживания на более экологичное. Уже довольно давно владельцы загородного дома могут наслаждаться тишиной и чистым воздухом.

    Однако подобная жизнь обеспечивает несколько иной уровень комфорта, нежели при проживании в городской квартире. К наиболее актуальным проблемам отдельного жилого строения следует отнести недостаточную температуру пола.

    Сегодня есть решения, позволяющие устранить подобный недостаток. Речь идёт о системе водяного тёплого пола, которую по силам устроить своими руками любому домовладельцу. Добиться желаемого результата можно при условии наличия необходимых навыков и опыта.

    Типы тёплого пола

    На сегодняшний день у владельца загородного дома есть два пути решения проблемы обогрева помещения: устройство водяного отопления и использование электроэнергии.

    На электричестве сегодня работают инфракрасные плёночные конструкции. Но, учитывая его высокую стоимость, подобный вариант не может использоваться для решения проблемы обогрева дома с позиции целесообразности.

    По этой причине большинство владельцев загородных домов все чаще останавливают выбор на водяных системах отопления.

    Однако на фоне водяного пола электрические системы имеют важное достоинство, которое заключается в отсутствии сложностей при установке. Выполнить укладку электрического кабеля по силам любому человеку. А вот справиться с монтажом труб и подключением их к отопительному котлу не каждый способен с первого раза.

    В то же время необходимо помнить о том, что при использовании электрических систем обогрева отмечается отрицательный эффект со стороны электромагнитных волн на здоровье людей, проживающих в частном строении.

    Принципиальное устройство водяного тёплого пола в частном доме

    Действие системы водяного пола основывается на движение нагретой воды, которая содержится в трубах, проложенных под напольным покрытием. Излучаемое ею тепло распространяется на напольное покрытие, а оно уже начинает нагревать воздух в помещении.

    Монтаж трубопровода требует соблюдения определённого шага. Выбор этого параметра осуществляется на основании теплотехнических расчётов, при выполнении которых необходимо принимать во внимание ряд факторов:

    • толщина материал стен;
    • мощность используемого для обогрева котла;
    • материал, из которого выполнены трубы;
    • тип напольного основания;
    • площадь помещения, которое планируется отапливать;
    • высота потолков;
    • особенности климата конкретной территории.

    Обычно при выполнении монтажа тёплого водяного пола в частном доме владельцы останавливают выбор на трубах из пластика или металлопластика.

    Причиной такого решения является доступная цена. Также здесь отсутствуют сложности с установкой, при этом они имеют длительный срок службы, который может достигать 50 лет.

    После укладки труб их подключают к отопительному котлу. Наряду с обычной водой распространять тепло по трубам могут и иные виды незамерзающих жидкостей.

    Подготовительные работы

    Ещё до начала укладки водяного тёплого пола в частном доме следует уделить внимание основанию, которое должно отличаться прочностью и не иметь неровностей.

    Для приведения его к требуемому виду проводят подготовительные мероприятия, которые заключаются в устройстве гидроизоляции, укладке утеплителя и создании цементно-песчаной стяжки.

    Также следует позаботиться о том, чтобы в помещении были установлены окна и двери, оштукатурены стены, а также определены места, где будет производиться подключение отопительного, канализационного и водяного трубопровода.

    Подготовка плиты перекрытия

    Довольно часто тёплый пол в загородном доме приходится укладывать на железобетонную плиту перекрытия. В подобных ситуациях первым делом необходимо разместить слой паро-гидроизоляции.

    При устройстве гидроизоляции можно применять специальные составы, имеющие битумную основу либо оклеить основание при помощи таких материалов, как рубероид, стеклохолст, стеклоткань. Для их фиксации необходимо использовать составы на аналогичной основе.

    Что касается пароизоляции, то с этой ролью отлично справится полиэтиленовая плёнка с минимальной толщиной 0,2 мм. Устройство гидро — и пароизоляции является обязательным требованием, выполнение которого позволяет обеспечить защиту утепляющего слоя от влаги.

    Риск появления последней повышается на фоне образования конденсата, когда тёплая плита перекрытия контактирует с холодной землёй.

    При устройстве плёночной пароизоляции либо гидроизоляции на основе оклеечных материалов применяют материал в виде полос, которые следует размещать внахлёст 10–15 см. При работе с плёнкой её необходимо зафиксировать при помощи скотча.

    Если приходится иметь дело с полотнами оклеечной гидроизоляции, то для фиксации используют битумные составы. Вне зависимости от используемого типа изоляции он должен быть размещён на вертикальной поверхности над утеплительным слоем и зафиксирован к стенам.

    Подготовка грунтового основания

    Распространёнными являются ситуации, когда процесс строительства частных домов проходит без использования плиты перекрытия. Подобный вариант выбирают в тех случаях, когда проектом не предусмотрено подвальное помещение.

    Подготовительные мероприятия сводятся к созданию первичного слоя на основе песка и щебня. Причём их выкладывают в виде отдельных слоёв друг на друга, выдерживая высоту не более 10 см. Обязательной процедурой, которой должен подвергаться каждый слой, является увлажнения и утрамбовка.

    Далее, приступают к заливке бетонной смесью площади помещения, выбранного для укладки водяного тёплого пола. Нелишним будет размещение арматурной сетки, которая повысит надёжность конструкции. Следует обеспечить горизонтальность поверхности, применяя для сверки строительный уровень.

    При заливке бетона необходимо ориентироваться на маячные рейки. Их польза заключается не только в упрощении соблюдения горизонтальности, но и в выполнении ими роли температурных швов. Следуя строительным нормам и правилам, необходимо следить за тем, чтобы перепады по горизонтали не превышали 1 сантиметра.

    Утепление пола

    При устройстве тёплого водяного пола в загородном доме своими руками важная роль отводится теплоизоляции. Основная её задача заключается в ограничении доступа тепла, исходящего от труб с горячей водой, в нижнюю часть подпольного пространства, в качестве которого может выступать грунт или подвальное помещение.

    Эффективная работа системы будет достигнута лишь в том случае, когда тепло будет направляться лишь вверх в жилое помещение.

    Особое внимание следует уделить правильному выбору материала для теплоизоляции и его толщины. Это в значительной степени окажет влияние на то, насколько удастся уменьшить расходы на отопление.

    Правила создания теплоизоляции

    При выборе толщины утепляющего слоя учитывают следующие параметры:

    1. Характеристики материала стен.
    2. Климатические условия.
    3. Уровень грунтовых вод в случае отсутствия плит перекрытия.
    4. Объём помещения, где планируется выполнить монтаж тёплого пола.

    Если следовать нормативам, то утепляющий слой, на котором в дальнейшем будет построена стяжка, создаваемый над грунтовым основанием или холодным подвалом, должен иметь толщину от 50 мм. В случае укладки на плитах перекрытия этот параметр может быть уменьшён.

    В большинстве случаев роль теплоизолятора выполняет пенополистирол, имеющий на одной из сторон покрытие на основе фольги. Работа с этим материалом сопряжена с некоторыми неудобствами, поскольку для фиксации труб приходится использовать подручные средства, скажем, хомуты.

    Однако избавиться от подобных трудностей можно, если купить более современные плиты на основе пенополистирола, обеспечивающие ускоренную укладку и более высокий уровень качества монтажа.

    За счёт особого исполнения эти плиты обеспечивают прочное соединение, чему в немалой степени способствует использование замковых устройств. Поэтому, если применять подобные конструкции, то проблема по созданию сплошного, прочного и ровного основания решается довольно просто.

    Используемый материал имеет высокие характеристики плотности и пароизоляционный слой, представленный плёнкой на основе жёсткого полистирола. В дополнение к этому в конструкции плит предусмотрены особые каналы, предназначенные для размещения труб отопления.

    Технология монтажа подобных плит в загородном доме не требует использования рулетки или иных измерительных инструментов. От подобной необходимости избавляет наличие на краях линейной разметки.

    За счёт этого появляется возможность за меньшее время выполнить установочные работы. Это достоинство является не единственным, которое присуще этим плитам, однако, уже с учётом этого можно понять, что подобный выбор не будет ошибочным.

    Следует позаботиться о том, чтобы пенополистирольные плиты были размещены по всей площади пола. При подобном варианте укладки можно гарантировать высокий уровень прочности бетонной стяжки и надёжности всей системы отопления.

    Особенности тёплого пола

    Несмотря на наличие у вас определённых знаний относительно монтажа труб в квартире, лучше всего, чтобы эту работу выполняли квалифицированные специалисты. Только в этом случае можно гарантировать эффективную работу системы водяного тёплого пола.

    Во время укладки подобных систем отопления необходимо соблюдать ряд правил:

    • Частота размещения труб непосредственным образом влияет на уровень нагрева напольного покрытия, что определяет температурный режим, который будет поддерживаться в помещениях.
    • При укладке труб вблизи внешних стен необходимо стремиться размещать их как можно плотнее, нежели в средней части помещения. Это необходимо делать, помня о том, что определённое количество тепла будет уходить на их обогрев.
    • При укладке труб в петлях их необходимо размещать с шагом, равным 10–25 см.
    • Недопустимой является укладка элементов системы отопления по схеме, при которой будут перекрыты стыки плит перекрытия. Если нет возможности разместить их на разных плитах, то необходимо первым делом уложить на пересечении плит стальной кожух, в который должны быть размещены трубы.
    • Лестницы, тамбуры входных дверей и иных помещений, не отличающихся большим простором, нежелательно отапливать при помощи тёплого пола.

    Среди всех доступных сегодня вариантов отопления подпольные системы являются наиболее предпочтительными, превосходя по своим характеристикам радиаторные и воздушные аналоги. Но необходимо помнить, что не всем владельцам по силам правильно выполнить устройство водяного тёплого пола своими руками.

    В то же время многие могут справиться с подготовкой основания. Пренебрегать выполнением подобной работы не следует, поскольку это поможет сэкономить немало средств на монтаже системы подпольного обогрева в загородном доме.

    Оцените статью: Поделитесь с друзьями!

    Установка теплых полов в существующем доме

    Когда дело доходит до систем теплого пола, часто задают вопрос, можно ли модернизировать новую систему в существующем доме. В этом руководстве мы рассмотрим:

    • Разница между «переоборудованием» и «переоборудованием» системы
    • Если UFH поднимет уровни пола
    • Простота установки напольных обогревателей в старых домах
    • Общие проблемы при переоборудовании системы
    • Лучшие регуляторы нагрева для использования
    • Почему рекомендуется утепление пола

    МОНТАЖ СИСТЕМЫ НАПОЛЬНОГО ОТОПЛЕНИЯ

    Если вы планируете свой предстоящий проект ремонта дома, полы с подогревом идеально подходят для обеспечения сияющего тепла в существующих домах — процесс, известный как модернизация.Термины «переоборудование» и «модернизация» легко перепутать; Когда речь идет о системах подогрева пола, «переоборудование» означает удаление текущего обогревателя и перемещение его в другое место, «переоборудование» означает установку нового обогревателя в существующем доме, а не в новом доме. В большинстве случаев люди имеют в виду модернизацию, когда исследуют решение для обогрева пола для своего дома, и многие системы теплого пола Warmup могут быть встроены как в новостройки, так и в существующие дома с оригинальными черновыми полами.

    Электрические полы с подогревом хорошо подходят для проектов модернизации, при этом большая часть электрической системы Warmup практически не влияет на высоту пола — ключевую проблему для проектов ремонта дома, где высота потолков и уровни дверей фиксированы.Например, система StickyMat использует ультратонкий нагревательный провод и может быть установлена ​​непосредственно в слое плиточного клея при установке на плиточный пол. Узнайте больше о влиянии UFH на уровни пола.

    Как упоминалось ранее, электрические полы с подогревом могут быть установлены как в новых, так и в старых зданиях, а также на существующих черновых полах. Однако фактическую отделку пола, такую ​​как плитка, ламинат или винил, необходимо удалить и заменить новой отделкой пола. Другими словами, установка теплого пола на существующие полы означает удаление существующего напольного покрытия, добавление изоляционных плит (при необходимости), установку на них обогревателя и затем укладку нового напольного покрытия над системой отопления.После установки системы теплого пола очень сложно поднять существующую отделку пола и снова уложить тот же пол. Само собой разумеется, что большая часть отделки пола, например плитка, обречена на повреждение при подъеме пола. Таким образом, электрические полы с подогревом являются идеальным вариантом для людей, которые хотят поменять пол во время ремонта, потому что обогреватель очень тонкий и не увеличивает высоту пола заметно.

    Монтаж системы электрического теплого пола также выполняется быстро, легко и чисто.Однако важно привлечь к проекту квалифицированного электрика, сертифицированного по Части P, чтобы обеспечить правильное проектирование и выполнение электрических распределительных сетей.

    Модернизация других систем отопления обычно означает более трудоемкие работы, включая удаление старых полов (не только отделку пола, но и всего пола), установку новых и, наконец, установку трубопроводов и котлов. Это снова увеличивает общую стоимость ремонта.

    УСТАНОВКА СИСТЕМЫ НАПОЛЬНОГО ОТОПЛЕНИЯ

    Как обсуждалось ранее, многие люди путают термины «переоборудование» и «модернизация».Тем, кто, тем не менее, действительно хочет переоборудовать систему, мы должны сказать, что система электрического теплого пола должна быть установлена ​​только один раз. Невозможно переместить существующую систему в другую комнату. Это связано с рядом проблем:

    Провода могут быть повреждены при снятии отделки пола, в частности плитки или камня:

    • Провода могут быть повреждены при снятии их с клея, особенно если их потянуть, растянуть или согнуть.

    • Если проволока находится на сетке, может оказаться невозможным удалить систему, не повредив ее, так как сетка должна быть полностью залита клеем.

    Также хорошо иметь в виду, что переоборудование системы отопления приведет к аннулированию гарантии или гарантии.

    Если у вас есть какие-либо вопросы по поводу переоборудования вашей системы отопления и последствий для вашей гарантии, свяжитесь с нашей командой, которая будет рада помочь.

    КАК Я МОГУ УПРАВЛЯТЬ НАПОЛЬНЫМ ОТОПЛЕНИЕМ?

    Простота установки систем электрического теплого пола позволила миллионам домовладельцев установить теплое, удобное и хорошо управляемое отопление в отдельных комнатах или в целом доме.

    Теплый пол можно регулировать с помощью любого термостата. Развитие технологий в системах термостатического управления позволило системам отопления работать автоматически, без необходимости ручного управления ими. Термостат Warmup 4iE Smart WiFi изучает ваши привычки, знает, когда вы находитесь, и даже может предсказать, когда вы вернетесь домой, соответствующим образом регулируя температуру. С помощью приложения MyHeating в комплекте с термостатом вы можете управлять отоплением в своем доме из удаленного места.Интеллектуальный термостат не только повышает общий комфорт, но и снижает потребление энергии, поскольку отопление включается меньше времени и только тогда, когда оно вам нужно, что приводит к экономии средств.

    Во многих случаях пол можно запитать от существующей кольцевой сети с плавким ответвлением, питающим термостат. Все системы отопления всегда должны получать питание от цепи, защищенной устройством защитного отключения (УЗО). Если какой-либо из этих терминов кажется вам незнакомым, рекомендуется проконсультироваться с квалифицированным электриком, сертифицированным по Части P, в отношении УЗО.

    НУЖНА ЛИ МНЕ ИЗОЛЯЦИЯ ПОЛА?

    Существует широкий спектр систем подогрева полов, доступных для различных напольных покрытий, включая ковровые покрытия, дерево, камень, ламинат и винил, а также типы черновых полов, включая бетонные полы и полы с деревянными балками. При рассмотрении вопроса о модернизации системы теплого пола рекомендуется обеспечить надлежащую изоляцию пола.

    Мы предлагаем коллекцию изоляционных материалов для пола, которые значительно повысят энергоэффективность вашей новой системы отопления.В наших решениях для водяного отопления используется изоляция для конкретной системы, которая входит в состав выбранной вами системы отопления. Получите мгновенное предложение по водонагревателям сегодня, чтобы узнать, сколько вы можете рассчитывать заплатить за установку водяного теплого пола в вашем существующем доме.

    Большинство наших электрических систем можно устанавливать вместе с изоляционными плитами, которые обладают отличными теплопроводными свойствами.

    Если говорить о высоте пола, то изоляционная плита Warmup для бетонных полов имеет толщину всего 10 мм, а для деревянных полов — 6 мм.Хотя изоляция не является обязательным условием, рекомендуется направлять тепло вверх, а не на черный пол. Хорошая изоляция сокращает время нагрева и обеспечивает максимальную эффективность системы.

    При укладке плитки или каменного пола всегда важно следить за тем, чтобы пол был прочным и не деформировался, независимо от установки системы теплого пола. В случае сомнений пол может потребовать дополнительного укрепления из качественной фанеры или другого подходящего материала.

    Наконец, электрические теплые полы не требуют обслуживания, в отличие от обычных систем отопления с котлами. Таким образом, это безопасная и экономичная система обогрева, которая прослужит всю жизнь, сохраняя при этом ваши пальцы ног в тепле и уюте. Позвоните в службу технической поддержки Warmup по телефону 0345 345 2288 для получения дополнительной информации или отправьте быстрое предложение, чтобы узнать цены для вашего проекта.

    за квадратный фут — советник Forbes

    От редакции. Советник Forbes может получать комиссию за продажи по партнерским ссылкам на этой странице, но это не влияет на мнения или оценки наших редакторов.

    Водяной теплый пол Стоимость

    Излучающий пол с подогревом стоит примерно от 10 до 15 долларов за квадратный фут . Вы можете выбрать коврики с подогревом, нагревательные ленты или нагревательные кабели. Существуют также гидравлические системы, которые могут работать дороже, чем электрические. Стоимость зависит от площади в квадратных футах, но в среднем по стране стоимость лучистого теплого пола составляет долларов 3800 и колеблется от долларов 1700 до 6000 долларов . Низкая стоимость лучистого теплого пола составляет около $ 200 , а высокая стоимость — до $ 10 000 .

    Финансирование вашего нового проекта полов с помощью Cash-Out Refi

    Нажмите на свой штат, чтобы начать

    Начать

    Теплый пол с подогревом Содержание

    Сколько стоит теплый пол с подогревом?

    Теплый пол с подогревом отлично подходит, особенно в ванной, чтобы помочь вам согреться в холодный день. Если вы планируете добавить лучистый пол только в ванную комнату, рассчитывайте заплатить от до 20 долларов за водяную или водяную систему и от до 24 долларов за электрический лучистый пол.

    Если вы хотите отапливать весь дом площадью около 2 000 квадратных футов, рассчитывайте заплатить около $ 20 000 за одну зону с использованием существующего котла. Для двух зон и с новым котлом средняя стоимость составляет около $ 28000 . За три зоны, дополнительную изоляцию и новый котел рассчитывают заплатить до $ 35 000.

    Стоимость водяного теплого пола за квадратный фут

    Водяной или водяной лучистый пол с подогревом стоит от $ 6 до $ 20 за квадратный фут .Электрические лучистые полы с подогревом стоят от до 15 долларов за квадратный фут . Оба стоят от $ 1 до 5 $ в день для работы .

    Стоимость водяного теплого пола по типу

    Гидроник

    Hydronic, или системы с подогревом воды, считаются более рентабельными, чем электрические лучистые обогреватели, но они стоят дороже. Ожидайте, что вы будете платить от 6 до 20 долларов за квадратный фут за полы с водяным подогревом.

    Электрический

    Электрические полы с подогревом легче установить и стоят меньше, обычно около долларов США за квадратный фут.

    Стоимость установки лучистого тепла

    Чтобы профессионально установить лучистый пол с подогревом, рассчитывайте заплатить около $ 20 за квадратный фут , включая материалы.

    Плюсы и минусы лучистого тепла

    Плюсы лучистого тепла

    • Дом с равномерным отоплением: Теплый пол с подогревом равномерно обогреет дом и устранит любые холодные точки, с которыми сталкиваются традиционные методы отопления дома.
    • Рентабельность: Хотя первоначальные затраты на установку могут заставить домовладельцев задуматься, лучистый пол с подогревом оказывается более рентабельным в долгосрочной перспективе.На большинство из них предоставляется 30-летняя гарантия. Теплый пол требует более низких температур, чем радиаторы, для обогрева комнаты и, таким образом, снижает ваши расходы на отопление.
    • Контролируемое отопление: Большинство установок включают в себя подключение к интеллектуальному термостату или термостату с Wi-Fi, что означает, что домовладельцы могут контролировать температуру в каждой зоне с помощью лучистого напольного отопления.
    • Лучшее качество воздуха: Поскольку нет никаких отопительных каналов, о которых стоит беспокоиться, это означает, что в доме меньше циркулирующего запыленного воздуха и уменьшается количество аллергенов.
    • Работает с любой поверхностью пола: Теплый пол можно установить на любую поверхность пола, от винила до дерева.

    Расход лучистого тепла

    • Стоимость: Установка электрического лучистого теплого пола требует затрат, а переход на водяную систему лучистого теплого пола стоит еще дороже. Считайте это вложением, при котором сбережения окупятся в течение многих лет. Гидронная система, вероятно, также потребует некоторых обновлений сантехники, в зависимости от возраста вашего водонагревателя и труб.
    • Установка: Небольшой проект может быть делом «сделай сам», но поскольку для этого требуется самовыравнивающаяся смесь для крепления системы теплого пола, просушивание займет день или два. Планируйте установку кусками, так как некоторые части вашего дома будут недоступны, когда он высохнет.
    • Поднимает уровень пола: Хотя это и незначительно, лучистое отопление пола немного приподнимет ваши полы из-за наличия нагревательных элементов под полом. Вы можете увидеть, как ваш пол приподнялся на 1/2 дюйма, так что это следует учитывать в местах с более низким потолком.

    Сравните предложения лучших местных подрядчиков по напольным покрытиям

    Бесплатно, без обязательств Оценка

    Часто задаваемые вопросы (FAQ)

    Какова стоимость лучистого теплого пола по сравнению с принудительным воздушным отоплением?

    Принудительное воздушное отопление обычно стоит от $ 2000 до 2600 $ для всего дома, в то время как лучистое напольное отопление в 10 раз превышает стоимость установки. Но лучистые полы с подогревом нагревают комнату до гораздо более низкой температуры и сокращают затраты на электроэнергию.

    Какие полы лучше всего подходят для теплого пола?

    Лучшим напольным материалом для водяного отопления является плитка или камень, потому что они нагреваются быстрее, чем другие материалы, такие как виниловые или деревянные полы.

    Сколько стоит лучистый пол с подогревом при строительстве нового дома?

    Если вы строите новый дом и одновременно хотите установить лучистый пол с подогревом, рассчитывайте заплатить от до 48000 долларов за дом площадью 2400 квадратных футов за водяное отопление или от до 19000 долларов и 36000 долларов за электрическое. лучистый пол с подогревом.

    Каков срок службы систем лучистого теплого пола?

    Системы лучистого теплого пола обычно служат около 20 лет. Оборудование — змеевики и трубы — может прослужить до 35 лет, в то время как срок службы котла обычно составляет около 20 лет.

    Сколько стоит обогреть пол в гараже?

    Средняя стоимость обогрева пола в гараже составляет около $ 4 000 за гараж на две машины. Его обогрев будет стоить менее 5 долларов в день .

    Полы с подогревом — Сколько стоит пол с подогревом?

    Общие сведения о системе обогрева полов

    Полы с подогревом — отличная замена более традиционным методам обогрева вашего дома.Это устраняет необходимость в радиаторах и других традиционных методах отопления, освобождая место в вашем доме.

    Однако не во многих британских домохозяйствах есть полы с подогревом. Мы выясним, почему это так, и что вы должны учитывать, думая об установке теплого пола.

    Сравните поставщиков энергии и сэкономьте более 350 фунтов стерлингов * за пять минут!

    Достоинства и недостатки теплого пола

    В то время как полы с подогревом обычно используются в элитных отелях и роскошных домах, они все чаще встречаются в новых домах в Великобритании.

    Преимущества

    Одним из главных достоинств теплых полов является то, что они освобождают место в вашем доме. Это устраняет необходимость в радиаторах и других отопительных приборах, которые обычно занимают много места. Перемещая систему отопления под землю, вы позволяете себе роскошь использовать больше площади дома.

    Еще одна привлекательность полов с подогревом заключается в том, что они обогревают комнаты намного эффективнее, чем традиционные методы, такие как радиаторы. Причина этого в том, что радиаторы работают, нагревая воздух вокруг себя.Поскольку радиаторы почти всегда устанавливаются сбоку от комнаты, они нагревают только воздух в непосредственной близости от них. После того, как радиатор нагреет эту область, большая часть тепла уйдет вверх и не уйдет далеко, когда дело доходит до обогрева остальной части комнаты. С другой стороны, полы с подогревом нагревают комнату равномерно снизу. Это означает, что почти все выделяемое тепло идет непосредственно на обогрев помещения, в котором он установлен.

    Поскольку радиаторы в значительной степени неэффективны при обогреве помещения, в котором они находятся, для достижения желаемых результатов им необходимо работать при более высокой температуре.Однако полы с подогревом обогревают помещения намного эффективнее. В результате они могут работать при гораздо более низких температурах и при этом быть столь же эффективными при поддержании заданного уровня тепла. Это может сэкономить вам деньги на счетах за газ и электричество, поскольку вам не нужно будет использовать столько энергии, чтобы получить тот же результат.

    Недостатки

    Самым большим недостатком теплого пола является стоимость его установки. Поскольку для работы система должна быть расположена под помещением, для ее установки часто может потребоваться довольно большая работа.Важно понять, хватит ли экономии, которую вы получите от более эффективного отопления дома, для компенсации затрат на установку системы подогрева полов.

    Еще одним недостатком системы теплого пола является то, что для обогрева помещения часто требуется больше времени, чем при использовании более традиционных методов. Это потому, что они работают при более низких температурах, чем другие варианты, такие как радиаторы. Один из способов обойти эту проблему — настроить пол с подогревом на заданный таймер.Таким образом вы убедитесь, что ваш дом всегда нагревается к тому времени, когда вы этого хотите.

    Виды теплых полов

    Существует два основных вида полов с подогревом. Вы можете выбрать электрические полы с подогревом или водяные полы с подогревом.

    Электрические теплые полы

    В этой форме полов с подогревом используется большая система проводов, которые будут проложены под полом в комнате, которую вы хотите отапливать. Некоторые люди предпочитают нагревательные маты, которые можно уложить, чтобы покрыть большую часть комнаты, в то время как другие используют систему отдельных проводов, которые могут достигать всех частей комнаты.Нагревательные маты, как правило, немного более доступны по цене, поскольку они могут производиться серийно в различных формах и размерах.

    Сами полосы обычно располагаются поверх слоя изоляции и, как правило, могут проходить под большинством типов полов.

    Одним из преимуществ электрического теплого пола является то, что провода намного проще установить, чем трубы, необходимые для водяного теплого пола. Это означает, что установка зачастую не требует таких больших затрат, а иногда даже может быть установлена ​​самостоятельно.

    Одним из недостатков электрического теплого пола является то, что его эксплуатация, как правило, дороже, чем водяного теплого пола, это зависит от того, есть ли у вас дешевый поставщик электроэнергии. Это означает, что если вы планируете разместить его у себя дома, возможно, будет разумным попытаться ограничить его меньшими площадями, такими как ванные комнаты.

    Водяной теплый пол

    Системы водяного теплого пола создаются путем создания разветвленной системы труб, которые будут покрывать большую часть вашего пола.Эти трубы будут подключены к котлу вашего дома, и вода будет прокачиваться через них так же, как через радиатор.

    Одним из больших преимуществ системы водяного теплого пола является то, что для обогрева помещения, в котором она находится, требуется более низкая температура воды. Это связано с тем, что водяные системы водяного теплого пола могут обогревать комнату более равномерно, чем радиатор. В результате эти системы теплого пола более энергоэффективны и стоят намного меньше в эксплуатации, чем традиционные методы отопления.Стоимость этого будет зависеть от того, есть ли у вас дешевый поставщик газа.

    Недостатком выбора системы водяного теплого пола является то, что трубы установить намного сложнее, чем электропроводку. Это означает, что затраты на установку таких систем теплого пола зачастую намного выше. В дополнение к этому, не рекомендуется пытаться установить систему водяного теплого пола без помощи квалифицированного сантехника.

    Поскольку работа, необходимая для установки системы водяного теплого пола, настолько обширна, возможно, не удастся провести ее в каждом доме.

    Как установить теплые полы

    Из двух типов систем теплого пола; электрические и водные, самостоятельно можно установить только электрические системы. Это действительно простой способ сэкономить деньги, так как затраты на установку будут минимальными. Однако, хотя вы можете проложить проводку самостоятельно, вам все равно необходимо обратиться к квалифицированному электрику, прежде чем подключать провода к электросети.

    При установке этих систем важно помнить, что проводку необходимо прокладывать поверх любой изоляции.Если вы этого не сделаете, вы не почувствуете выделяемого тепла, так как оно будет изолировано от попадания в комнату.

    Важно отметить, что некоторые системы работают только с определенными типами полов. Это означает, что ваши возможности могут быть ограничены в зависимости от того, какой у вас настил.

    При установке системы на водной основе не пытайтесь установить ее самостоятельно. Вам понадобится большое количество трубопроводов, а в некоторых случаях потребуется поднять уровень пола, чтобы оставить место для системы под ним.

    Сколько стоит теплый пол?

    Ответ на этот вопрос может сильно различаться в зависимости от того, какой тип системы теплого пола вы выберете и насколько широко вы решите установить ее.

    Цены на электрические полы с подогревом могут варьироваться от 75 фунтов стерлингов за квадратный метр за грелки до 100 фунтов стерлингов за метр за индивидуальную проводку. Вам также нужно будет потратиться на изоляцию и плату за электрику.

    Если вы решите использовать систему водяного теплого пола, то вам придется заплатить намного больше денег.Стоимость всей системы, несомненно, вырастет до тысяч фунтов, когда все будет сказано и сделано.

    Сколько стоит обогрев пола?

    Системы теплого пола могут быть более энергоэффективными, чем другие виды центрального отопления, что позволяет сэкономить деньги на газе и электричестве. Но такая экономия на эксплуатационных расходах вряд ли компенсирует затраты на установку этих систем, особенно если они дополняют существующую систему отопления.

    • Электрические системы стоят менее 10 пенсов за квадратный метр для работы на полной мощности в течение шести часов.
    • Электрический пол с подогревом в ванной стандартного размера площадью 3,5 квадратных метра, работающий в течение двух часов утра и двух часов вечера, будет стоить 3,16 фунтов стерлингов в месяц.
    • Электрооборудование в гостиной площадью 10 м 2 , работающей четыре часа в день, будет стоить 10,80 фунтов стерлингов в месяц.
    • Подпольные системы на водной основе на 25% эффективнее радиаторов при работе от традиционного бойлера, поскольку в них используется вода, нагретая до более низкой температуры — 50 ° C, а не 70–90 °.

    Подходит ли вам теплый пол?

    Полы с подогревом вряд ли сэкономят вам много денег, даже если речь идет о счетах за электроэнергию.В среднем, по оценкам, теплый пол сэкономит вам около 20 фунтов в год на газе или электричестве. Это означает, что это определенно выбор, сделанный не по бюджету, а по другим причинам.

    Одна из ситуаций, когда полы с подогревом являются исключительно хорошей идеей, — это строительство нового дома или даже новой комнаты. Поскольку вам все равно нужно будет установить электричество и трубопроводы под полом, вряд ли вы обойдетесь гораздо дороже, и, как только вы это сделаете, вряд ли вы пожалеете об этом.

    Конечно, главное достоинство системы теплого пола — это комфорт. Равномерное распределение тепла по комнате — особенность, которую нельзя недооценивать. Он также отлично работает с каменными полами. Это потому, что каменный пол будет оставаться теплым даже при открытом окне, в отличие от тепла от радиатора, которое рассеивается при малейшем сквозняке.

    Еще одна вещь, которую следует учитывать, — это аспект экономии места. Полы с подогревом убирают беспорядок и придают вашему дому более минималистичный и аккуратный вид.

    почему стоит рассмотреть теплый пол

    За последние 20 лет произошло множество достижений в технологиях, материалах и нормах, и большинство из них связано с энергоэффективностью.

    Эффективное отопление наших домов, а затем их поддержание в тепле — ключевые проблемы. Погодные котлы, тепловые насосы и герметичность — все это модные слова, поэтому для любого, кто приступает к ремонту или новому строительству, вопрос о том, какую систему отопления выбрать, может оказаться затруднительным.

    Одно из главных изменений — усовершенствование системы теплых полов (ufh, как его называют строители). Это не новое понятие — его можно проследить до римских времен, когда каменный пол виллы был поднят на кирпичных опорах, а горячий воздух от дров циркулировал под ним. Когда я начинал, в конце 1990-х, он все еще был довольно новаторский подход. Тогда я видел замысловатые змеиные узоры трубопроводов, погруженных под 125 мм бетона.С такой глубиной бетона, который нужно нагреть еще до того, как он сможет начать нагревать комнату, это никогда не принесет большого успеха.

    В результате ufh приобрела сомнительную репутацию, но с отличными достижениями в области изоляции и стяжки пола это совсем другая история. Жидкие стяжки позволяют использовать стяжку толщиной всего 40 мм, чего нельзя достичь. с бетоном или песком и цементом — время прогрева составляет менее одного часа.Жидкие стяжки также имеют лучшую теплопроводность, чем бетон, и, поскольку дома теперь имеют суперизоляцию, низкая мощность УФН работает очень хорошо. Достижения в области источников тепла, такие как погодозависимые газовые котлы и тепловые насосы воздух-вода, делают UFH более эффективным вариантом.

    Равномерное нагревание

    Пожалуй, самым большим преимуществом является то, что система теплых полов нагревается от пола вверх, что более эффективно для равномерной подачи тепла по всему помещению.

    Радиатор излучает действительно сильное тепло в одном месте, поднимаясь прямо к потолку и затем распространяя его по комнате. Это равномерное тепло создает более комфортную атмосферу, чем в радиаторах.

    С радиаторами комнатный термостат мог показывать температуру воздуха 22 градуса, но температура на уровне потолка могла подтолкнуть к тропическим 30 градусам, в то время как полы могли оставаться прохладными 15 градусами, а плитка под ногами казалась холодной.

    Еще одно соображение — это пространство: ufh не позволяет радиаторам занимать пространство на стене. Это может быть особенно важно на кухне, где помимо стен, занятых кухонными гарнитурами, теперь мы видим много стекла и в этих комнатах — целые стены заняты окнами и застекленными дверями — оставляя радиатор в качестве обуви. рогатое куда-то вообще не желательно.

    И если вы не готовы расстаться с кучей денег на дизайнерские рады, они, как правило, не самые красивые элементы интерьера.Теперь температура воды, необходимая для протекания вашей сети напольных трубопроводов, также намного ниже.

    Стивен О’Кейн из Greenhouse в Динсгрейндж, Дублин, говорит, что воду нужно нагреть только до 35-40 градусов по сравнению с 60 градусами для радиатора. Он говорит: «Новый дом BER A3 площадью около 150 кв. М с тепловым насосом воздух-вода, UFH на первом этаже и низкотемпературными радиаторами наверху теперь может отапливаться и иметь круглосуточное горячее водоснабжение по цене примерно 450 евро за человека. год».Неплохо.

    Можно ли использовать ковролин?

    В настоящее время думают, что на первом этаже будут теплые полы, а наверху — низкотемпературные радиаторы. Ufh также может работать наверху, но дерево и ковер не являются хорошими проводниками тепла, и создание стяжки наверху будет дорогостоящим.

    Для напольных покрытий обычно лучшими считаются плитка, камень или аналогичные материалы.Они поглощают тепло, а не изолируют, и позволяют теплу излучаться в комнату. Дерево будет иметь тенденцию к теплоизоляции и снижению эффективности, но более тонкие инженерные плиты мало влияют на тепловыделение. Массивная древесина, как известно, плохо переносит УФГ, и ее необходимо акклиматизировать как минимум в течение месяца. Я бы посоветовал этого избежать, но спросите совета у вашего поставщика.

    Ковровое покрытие

    обычно считается запрещенным, но Фонд ковров в Великобритании совместно с Ассоциацией производителей систем обогрева полов провел некоторое исследование, которое, по-видимому, показывает, что некоторые ковры можно использовать с УФ-фильтром.

    Недавно я заметил рост популярности полированных бетонных полов. Их нельзя укладывать глубиной менее 75 мм, что делает их очень неэффективным спутником UFH.

    Ориентировочная смета на проектирование, поставку и установку системы теплого пола, исходя из площади 100 кв.м, составит около 27-30 евро за метр. Стяжка 40 мм обычно стоит около 19 евро за метр для этой площади.Вам также понадобится ваш источник тепла, такой как бойлер или тепловой насос, и ваш водонагреватель.

    Полы с подогревом — наше важное руководство по утеплению вашего дома

  • Мы получаем комиссию за товары, приобретенные по ссылкам в этой статье.

  • Узнайте все, что вам нужно знать о теплых полах

    Когда погода прохладная, ничто не сравнится с роскошью тепла под ногами, особенно с утра.Полы с подогревом (UFH) также энергоэффективны, удобны, освобождают пространство на стенах и могут повысить ценность вашего дома. Что касается его установки, то процесс не такой навязчивый, как вы могли подумать.

    Прочтите, чтобы получить дополнительную информацию о том, какие типы полов с подогревом доступны, и о том, как их установить.

    Дополнительные советы по отоплению: Избегайте рождественских бедствий, связанных с отоплением дома, с помощью этих полезных советов

    Почему выбирают теплые полы?

    Изображение предоставлено: Лиззи Орм

    Спросите любого домовладельца, у которого есть пол с подогревом, и, скорее всего, он скажет, что никогда бы не обошелся без него! Но почему? Что ж, одна из веских причин заключается в том, что с напольным отоплением нет необходимости в радиаторах.Радиаторы не только портят чистые линии комнаты, но и занимают ценное пространство на стене. Уберите их, и вдруг появится щель для лишних кухонных гарнитуров, кладовки, дивана или даже дверного проема.

    Полы с подогревом также являются чрезвычайно экономичным способом обогрева комнаты, поэтому они помогут вам сократить счета за топливо. Кроме того, в отличие от радиаторов, печей или традиционных твердотопливных каминов, он обеспечивает максимальный уровень комфорта за счет равномерного и бережного распределения тепла. Здесь нет холодных пятен, и, поскольку большая часть тепла сосредоточена в нижней части комнаты, теряется очень мало тепла.

    Если вы планируете обновить кухню, есть еще больше причин выбрать пол с подогревом. UFH работает на независимом термостате, поэтому, если ваша плита выделяет много тепла, можно выключить отопление на кухне, но оставить его включенным во всем доме. Что касается уборки, то теплые полы — мечта. Устранение радиаторов означает, что на кухне будет на одну поверхность меньше для притяжения жира и пыли, а полы с подогревом также уменьшат движение воздуха.Меньшее движение воздуха означает меньшее движение пыли, что делает UFH более гигиеничным, особенно идеальным для людей, страдающих аллергией.

    Знайте свои типы полов с подогревом — влажные или сухие системы

    Существует два типа полов с подогревом: электрические или «сухие» системы и системы на водной основе или «мокрые» системы.

    Электрические системы более просты в установке и менее сложны в установке, но их эксплуатационные расходы выше, поэтому они лучше всего подходят для небольших помещений, таких как ванные комнаты, облицованные плиткой, или места, до которых неудобно добраться.

    Системы горячего водоснабжения (или мокрого)

    Изображение предоставлено: Worcester Bosch

    Влажные системы состоят из труб, которые обычно подключаются к вашему котлу, и используют теплую воду из системы центрального отопления. В то время как конденсационный котел предлагает наибольшую потенциальную экономию на эксплуатационных расходах, любой котел может использоваться с UFH, если он имеет достаточную мощность.

    Вода перекачивается по пластиковым трубам, проложенным к черновому полу, перед тем, как будет установлена ​​новая окончательная поверхность.Большинство пластиковых водопроводных труб, установленных в современных системах, являются непрерывными, поэтому опасность утечки отсутствует, поскольку нет соединений, и система обычно считается необслуживаемой.

    По своей природе они более дорогостоящие и трудоемкие в установке (особенно, если требуется изменение уровня пола для размещения труб). Однако они являются наиболее экономичным решением. Полы с подогревом этого типа также сокращают расходы на нагрев воды, поскольку в них используется вода с более низкой температурой, чем в стандартных радиаторах (примерно от 40 ° C до 65 ° C, чтобы обеспечить температуру пола от 23 ° C до 32 ° C).

    Если вы хотите обогреть большую площадь, это лучший вариант.

    Электрические матовые (или сухие) системы

    Изображение предоставлено: Система электрического теплого пола от Warmup

    Dry UFH доступен в виде основных нагревательных кабелей, иногда свободно вплетенных в сетчатые маты, плоские или ленточные кабели или нагревательные пленки. Коврики или рулоны раскладывают, соединяют вместе, а затем подключают к термостату и электросети. Затем поверх укладывается ваш пол.

    Доступны три типа сухих УФГ: Свободная проволока подходит для каменных или плиточных полов и идеально подходит для помещений неправильной формы с неудобными углами или препятствиями. Матирование также подходит для каменных или плиточных полов, а также для больших или более правильных комнат. Система матов из фольги разработана специально для ламината.

    В целом, электрические системы дешевле в установке и вызывают меньше повреждений существующей конструкции пола. Они также позволяют комнате достигать необходимой температуры быстрее, чем влажные сорта, поскольку являются прямыми источниками тепла.С другой стороны, они дороже в эксплуатации, чем влажные системы, которые более рентабельны.

    Где использовать теплые полы

    Изображение предоставлено: Дэвид Джайлс

    Полы с подогревом в основном используются в помещениях на первом этаже, но на самом деле существует система, подходящая для любого типа конструкции пола. Влажные системы легче всего установить там, где можно заменить полы, или там, где строятся новые этажи, поэтому они, вероятно, подойдут для новых пристроек, зимних садов и новых кухонно-жилых зон открытой планировки.

    Электрический пол с подогревом, вероятно, будет более подходящим для существующих комнат, поскольку электрическая сетчатая система более плоская, чем влажная система, поэтому нет необходимости изменять высоту пола для ее размещения. Существуют даже системы электрических матов, которые можно использовать под коврами на существующих твердых полах. В целом, проще добавить электрические системы в комнаты на верхних этажах.

    Можно ли укладывать теплый пол на деревянный пол?

    Как правило, полы из массивной древесины не подходят для использования с полом с подогревом, если это не указано производителем.Инженерные плиты, которые состоят, по крайней мере, из трех слоев древесины, уложенных таким образом, чтобы волокна центрального слоя проходили под прямым углом к ​​внешним слоям, менее подвержены движению, и большинство из них можно использовать для полов с подогревом.

    «Полы с подогревом и паркетные полы могут стать отличными партнерами», — говорит Питер Кин, директор The Natural Wood Flooring Company. «Прочная и надежная инженерная древесина может оказаться гораздо лучшим выбором, чем натуральная древесина, потому что она вряд ли изменится под воздействием изменений температуры и уровня влажности»

    Любой деревянный пол, рекомендуемый для использования с UFH, должен иметь ограничение по температуре (обычно 27 ° C), а по краям должен быть оставлен расширительный зазор (его легко скрыть плинтусом или накладкой).Перед покупкой всегда связывайтесь с поставщиком напольных покрытий и установщиком отопления. Многие поставщики порекомендуют конкретную марку электрических UFH, и было бы неплохо прислушаться к их советам.

    А как насчет других типов полов?

    Полы вашего типа могут способствовать прохождению тепла — или уменьшать его. Толстый ковер уменьшит преимущества, но плитка, ламинат, а также полы из массивной и инженерной древесины хорошо отводят тепло (но сначала проверьте, имеет ли деревянный пол рекомендованную максимальную температуру).

    Ковер

    UFH можно использовать практически со всеми типами напольных покрытий, даже с коврами, при условии, что ковер и подложка имеют тепловое сопротивление менее 2,5 тог. Показания показывают, что для большинства стилей ковров термическое сопротивление составляет менее 1 тг.

    Камень, керамика, сланец и терракота

    По мере того, как эти материалы для полов стали более модными, увеличилось количество домов, в которых используется УФГ. Время нагрева зависит от толщины плитки.Для достижения оптимальной температуры толстым плитам потребуется больше времени, но как только она будет достигнута, разница в качестве тепла между толстыми и более тонкими поверхностями пола исчезнет.

    Винилы и ламинаты

    UFH можно использовать с высококачественными винилами и ламинатом. Однако не все ламинаты или винилы совместимы с UFH, поэтому рекомендуется проконсультироваться с производителем напольного покрытия или установщиком системы отопления, прежде чем делать это. Многие поставщики разработали свои собственные системы УВГ или имеют одну или две, которые они рекомендуют.

    Полы с подогревом — правильный выбор времени

    Для обогрева комнаты с помощью УФН требуется больше времени, чем для включения радиаторов, но после выключения системы комната остается теплой намного дольше. Пары часов утром обычно достаточно, чтобы поддерживать температуру в комнате на протяжении большей части дня, с повышением температуры ранним вечером. Если у вас все еще есть радиаторы в других комнатах, лучше всего запустить UFH в отдельной зоне отопления с прямым управлением котлом.

    Сколько стоит установка и запуск полов с подогревом?

    Изображение предоставлено: Холли Джолифф

    Установка влажной UFH-системы в новом здании будет стоить около 5 000 фунтов стерлингов, но для существующей собственности это зависит от размера комнаты и того, сколько требуется подъема пола.Только для системы влажная версия будет стоить 20-30 фунтов стерлингов за квадратный метр без учета фитингов.

    В любом случае установка такой системы значительно дороже, чем установка сухой УВГ-системы. Однако хорошая новость заключается в том, что после установки влажный UFH может быть на 30 процентов эффективнее традиционных радиаторов и намного экономичнее в использовании. Кроме того, он значительно дешевле в эксплуатации, чем сухой UFH.

    Электрооборудование имеет экономический смысл, если разместить его в одном помещении. Цены на раскладывающиеся маты UFH начинаются примерно от 75 фунтов стерлингов за кв. М, а на комплекты свободного покроя — примерно от 100 фунтов за кв. М, плюс изоляционная плита и плата за электрику.Однако, хотя установка электрического УФН дешевле, чем влажная система, его эксплуатация может быть на 40% дороже.

    Для влажной системы используйте специализированные компании, такие как Nu-Heat или FloRad, которые предлагают комплексное обслуживание.

    Как установить теплый пол

    Изображение предоставлено: Дэвид Пармитер

    1. Перед началом работы обратитесь за советом к специалисту

    Не оставайтесь без совета профессионала, который поможет вам рассчитать желаемую температуру, высоту потолка, потенциальные потери тепла и тип необходимого напольного покрытия.Ковролин и натуральное дерево — не лучшие изоляторы, тогда как искусственное дерево, камень, мрамор и сланец — идеальные.

    «Начните с обращения как минимум к двум уважаемым и опытным поставщикам», — советует Адриан Труп, совместный управляющий директор Nu-Heat. «На веб-сайте торговой ассоциации BEAMA есть список членов, и он может быть полезной отправной точкой. Обсудите все варианты установки и напольных покрытий с потенциальными поставщиками ».

    2. Планируете ли вы ремонт или переоборудование?

    Лучше всего укладывать влажные полы с подогревом в рамках ремонта или пристройки, а также на ранней стадии работ.Если это не так, вам придется либо заменить существующий пол и уложить новый — лучше всего использовать стяжку с системой пола, уложенной сверху, — либо добавить плавающий пол для размещения труб. Это поднимает уровень пола, что, в свою очередь, влияет на плинтусы и означает, что двери придется перевешивать. Одно из решений — использовать очень неглубокие трубы диаметром менее 20 мм.

    При ретроспективном монтаже низкопрофильные и легкие супертонкие системы можно применять на черновых поверхностях.Некоторые конструкции имеют глубину всего 15 мм, что исключает необходимость замены плинтусов, дверных коробок и лестниц.

    «Если ваш пол с подогревом будет устанавливаться в нескольких комнатах, убедитесь, что система включает в себя подробный проект, адаптированный к вашим требованиям и учитывающий структуру вашей собственности», — говорит Адриан. «И постарайтесь убедиться, что ваш пол с подогревом будет эффективно обогревать каждую комнату без необходимости какого-либо дополнительного отопления».

    3.Учитывать изоляцию

    Чтобы ваш пол с подогревом был наиболее экономичным и энергоэффективным, ваша собственность должна быть надлежащим образом изолирована. Чтобы предотвратить потерю тепла и обеспечить направление тепла вверх, под системой должно быть место для установки изоляции. Имейте в виду, что если вы живете в доме с одинарным остеклением, вам все равно может потребоваться объединить пол с подогревом с радиаторами, чтобы создать достаточно тепла.

    4. Подумайте, куда пойдут элементы управления

    Для влажных систем убедитесь, что у вас есть место для размещения элементов управления (подойдет шкаф).Подобно радиатору, каждая комната, отапливаемая UFH, имеет свой собственный клапан. Но все они могут быть размещены в одном месте вместе с элементами управления таймером. Также рассмотрите возможность использования систем, которые работают с приложениями, например Hive. Это позволит вам управлять отоплением с помощью смартфона.

    5. Могу я сам?

    Наборы

    DIY доступны от многих производителей, но установка влажной системы УВГ является довольно трудоемкой и сложной задачей. Поэтому рекомендуется устанавливать влажный УФГ только профессионалом.Они проверит, достаточно ли мощность котла, чтобы поддерживать систему, и настроят таймеры и управление клапанами.

    Другое дело

    Электрические сухие системы. Если вы будете следовать инструкциям, это достаточно просто, чтобы установить сухие системы в качестве самостоятельного продукта. Однако вам следует воспользоваться услугами квалифицированного электрика для подключения кабелей или матов к электросети. Любая бытовая установка электрического отопления также должна быть подписана электриком в соответствии с Частью P Строительных норм от 2005 года.

    6. Определитесь с установщиком

    Наконец, подумайте, кто будет делать установку за вас. У вас есть местный сантехник, который может установить эту систему? В противном случае у вашего поставщика тепла должна быть сеть монтажников, к которым они могут направить вас.

    Оставайтесь поджаренными людьми!

    Устройство и эксплуатация теплых полов в квартире или доме

    Преимущества теплогенератора

    Использование систем теплого пола дает владельцам и арендаторам городских квартир и частных домов определенные преимущества.Это делает в стройство полов с подогревом в ванной комнате все более популярным как средство поддержания комфортной температуры. Основными из этих преимуществ являются:

    • снизить затраты на коммунальные услуги при использовании водяного отопления. Средняя экономия, полученная за счет снижения температуры теплоносителя в трубках, до 30%. Для электрического пола этот показатель меньше — но, благодаря термостатам, экономия сохраняется;
    • равномерно нагревает весь объем воздуха в помещении, тем самым создает оптимальный температурный режим — от 22 до 18 градусов в зависимости от удаленности от пола;
    • повышенной безопасности.В отличие от обычных нагревательных элементов, которые можно обжечь на ощупь, «электрические приборы предотвращают» контакт человека с хладагентом.

    Немаловажным моментом является также то, что скрытая под полом система отопления не нарушает интерьер. И не создает шума при выполнении мелкого ремонта или перепланировки участков. При этом радиаторы пришлось заменить на новые, более подходящие по стилю, либо спрятать под декоративные панели.

    электрическая система

    Теплый пол с питанием от сети. Это система нагревательных матов — изделие, созданное из специальной ткани с встроенными кабелями.Каждый элемент полностью изолирован, а вся конструкция в целом оснащена термостатом для контроля и изменения температуры. Вариант, как подключить теплый пол этого типа, только один — с помощью электрического шнура, который подключается к электросети.

    Во время укладки маты приклеиваются к бетону и стяжке, как правило, закрытой верхней плиткой. Вся система электропроводки, представляет собой оптимальный выбор для небольшого помещения, собрана в трубку для предотвращения перегибов и повреждений. Поврежденные или погнутые шнуры могут привести к выходу из строя всей системы.

    Еще один вариант исполнения ванны электрического теплого пола под — Используйте только кабель, не встраивается в мат. При его размещении над основанием следует составить специальную схему и придерживаться ее по ходу укладки шнура на металлическую сетку и погружения в бетонный пол. Такой вариант максимально защищает крепежную конструкцию изгиба.

    Система электрического теплого пола в ванных комнатах имеет ряд недостатков, которые следует учитывать перед проектированием и установкой:

    • дополнительная нагрузка на электросеть.Это означает, что при использовании электрического «теплого пола» требуется замена проводки в квартире или доме, если она не менялась с момента постройки;
    • Усовершенствование устройства понижения высоты при работе системы — иногда на сумму от 8 до 10 см. Выше;
    • Необходимость обеспечения теплогенерации с подключением к электричеству напольного специального теплого пола через УЗО и заземляющих устройств.

    следует знать: Считается, что система создает в помещении электромагнитное поле, оказывающее негативное воздействие на людей.Хотя, учитывая тот факт, что в ванной комнате задерживаются редко, чем на несколько минут, этот фактор можно не учитывать.

    Теплые полы

    Самый простой и доступный вариант, как сделать теплый пол — это использование инфракрасной пленки.

    Кроме электрических матов, система укладывается на бетонную стяжку и облицовочную плитку. Особенностью этого метода является обогрев помещения не воздухом, а напольным покрытием. Температура плитки достигает 26 градусов, что позволяет ходить по ней практически босиком, не опасаясь заболеть.

    Инфракрасный пол с подогревом в квартире Укладывается на несколько часов и может быть выполнен своими руками, не прибегая к помощи опытных мастеров. А когда использовать расход электроэнергии по сравнению с матами и кабелями от системы, становится еще выгоднее. К тому же конструкция укладки в ванной и под плитку устраняет ее основные недостатки — выгорание напольного покрытия и деформацию пленки.

    водяное отопление

    Система водяного теплого пола Применяется под различные покрытия — плиты, ламинат, линолеум или плитку.Хотя процесс его установки и подключения к общей системе отопления может быть связан с определенными проблемами.

    Так, чтобы снизить вероятность затопления дома или квартиры, устройство подогрева пола в помещении Требуется установка напольного покрытия ниже уровня по сравнению с другими препятствиями. НО, устраивая систему в частном доме с автономным теплоснабжением, иногда необходимо предусмотреть дополнительный котел.

    Процесс подключения водяного теплого пола в квартирах еще более усложняется.Кроме того, перед установкой системы необходимо получить разрешение соответствующих органов. А для раздачи теплоносителя нужно покупать дополнительное оборудование.

    Бетонная стяжка

    Самый популярный способ устройства теплой воды в пол ванны — укладка цементной стяжки. При этом сначала укладывается гидроизоляция, затем утеплитель, а уже потом укладывается и закрепляется труба. Для большого помещения система дополнительно закреплена арматурной сеткой. При небольшой площади достаточно закрепить трубы в ванной пластиковыми скобами.

    Сверху укладывается

    Пробирку заливают цементно-песчаным раствором с добавлением пластификатора. Завершающий этап устройства системы — укладка готового пола. Для покрытия рекомендуется использовать керамический или декоративный камень, в крайнем случае — ламинат.

    плиты пенополистирольные

    Другой вариант пола предполагает использование пенополистирольных плит, имеющих форму выпуклых кругов. Для удобного сцепления между собой каждый элемент снабжен замком. Результатом их размещения является создание монолитной теплоизоляционной поверхности пола.

    Достоинством этого метода является отсутствие необходимости использовать крепеж. Трубы укладываются прокладкой в ​​образовавшиеся пазы в пластинах и запрессовываются. Сверху собранная конструкция уложена металлическими плитами и уже на собственном полу смонтирована.

    Деревянные полы на даче

    Другой способ, как сделать теплый пол из отопления Это использование фанеры, МДФ и обрезных досок. Трубы укладываются на деревянные балки сверху и крепятся к ним пластиной шурупами со специальными выемками для лучшего распределения тепла.Как и в случае с деревянными напольными покрытиями, монтаж осуществляется без использования крепежа. подробно, о технике без галстуков.

    После завершения укладки теплого пола, следует уложить поверхность пленкой. Поверх конструкции устанавливаются гипсоволокнистые листы, стыковочные шурупы. Они служат дополнительным теплоотводящим слоем и основой под чистовую отделку пола.

    Распределение охлаждающей жидкости

    при подключении теплого пола к автономной системе особых проблем не вызывает.Особо, если в качестве нагревателя используются конденсационные газовые котлы, температура теплоносителя в которых не превышает 50 градусов. Распределение нагретой жидкости происходит по специальному кожуху коллектора, к которому подводятся подводящая и обратная система трубопроводов. Первый патрубок подсоединен к коллектору Раздана, второй — с краном для охлаждения после использования в жидкостной системе.

    Если пол нагревается теплоносителем от центрального отопления, требуется специальное тепловое расцепляющее устройство, одним из элементов которого является циркуляционный насос.Это оборудование предназначено для сбора воды из общей системы и снижения ее температуры до приемлемого уровня.

    Выполнить подключение водяного пола к центральному отоплению в квартире в одиночку вряд ли получится, но, значит, будет доступ к специалистам, благодаря которым система теплого пола не только эффективна, но и безопаснее.

    Особенности выбора «теплый пол»

    Независимо от того, проводилось ли подключение полов посредством отопления в квартире или от автономной системы отопления в частном доме, одним из основных нюансов выбора является напольное покрытие.Лучше всего для этой плитки.

    например, инфракрасный теплый пол лучше использовать ламинат.

    При использовании автономной системы отопления в частном доме правильный подогрев пола в ванне должен быть водяным. Поверх него допускается укладка и паркетных досок, и керамики, и ламината, и даже шпатлевка с полимерным покрытием. Допускается и укладка труб или коврового покрытия линолеума, хотя использование этих материалов снижает эффективность системы отопления.

    Теплые полы против радиаторов | Nu-Heat

    Не знаю, почему мы так долго миримся с радиаторами — я никогда не вернусь!

    Мы постоянно слышим это от людей, живущих с подогревом полов.

    В прошлом радиаторы всегда были очевидным выбором для обогрева помещения, но теперь UFH настолько универсален, что его можно установить практически в любом доме. Это вызывает несколько вопросов; теплые полы или радиаторы; что для меня лучший вариант, и могут ли радиаторы полностью заменить теплый пол?

    Полы с подогревом можно использовать в любой комнате вашего дома. Благодаря широкому выбору вариантов теплого пола, от низкопрофильного теплого пола до электрических систем UFH и влажных систем UFH, вы можете найти идеальное решение для ваших отопительных нужд.Однако мы понимаем, что могут возникнуть ситуации, когда вы предпочтете оставить существующие радиаторы в некоторых частях своего дома.

    Нажмите ниже, чтобы перейти в нужный раздел:

    Почему бы не написать нам по электронной почте или позвонить по номеру 01404 549770, чтобы обсудить вопросы?

    Полы с подогревом и радиаторы: разные типы сборки

    Объединение теплых полов и радиаторов при ремонте дома

    Не всегда должен быть вопрос между теплыми полами и радиаторами; их можно совместить.Возможно, вы не в состоянии переосмыслить отопление для всего вашего дома, или вы можете просто захотеть сохранить некоторые из ваших нынешних радиаторов. Эти две системы могут работать рука об руку, чтобы эффективно обогревать ваш дом.

    Может быть, вы хотите избежать перебоев при демонтаже существующих радиаторов, или, возможно, у вас нет бюджета на замену всей вашей системы отопления. Благодаря такому количеству предлагаемых гибких модернизируемых систем теплого пола (UFH) возможности для гибридных систем UFH и радиаторов увеличиваются.

    Благодаря этим разработкам больше нет необходимости выбирать одну систему для всей вашей собственности. Как полы с подогревом, так и радиаторы можно успешно установить в разных частях дома, чтобы создать гибкую и эффективную систему отопления. Установив радиаторный коллектор, вы можете управлять системой отопления всего дома из одного приложения, включая радиаторы и полы с подогревом.

    Полы с подогревом и радиаторы в существующей сборке

    Выбор между УФН и радиаторами в существующем здании зависит от масштаба проводимой реконструкции.Монтаж полов для установки определенных систем UFH может быть большой работой, поэтому, если пол не входил в ваш список «дел», вы можете подумать, что пол с подогревом — не лучший вариант для вас. Однако вам следует подумать о модернизации систем УВГ, таких как LoPro ® — они быстро и легко укладываются поверх существующего пола, помогая свести к минимуму неудобства в вашем доме.

    Если есть планы по расширению собственности в ближайшем будущем, и в настоящее время в ней есть радиаторы, у вас есть выбор: придерживаться существующих радиаторов или установить перспективную систему UFH (с учетом дополнительных портов на коллекторе, чтобы UFH мог также быть установленным внутри расширения).В любом случае вам может потребоваться повысить уровень изоляции в старых зданиях, чтобы дом оставался уютным.

    Ознакомьтесь с некоторыми из наших примеров использования теплого пола для ремонта

    Полы с подогревом и радиаторы при ремонте отдельной комнаты

    Когда дело доходит до ремонта отдельной комнаты, выбор между полом с подогревом или радиаторами сводится к тому, как будет использоваться комната.

    • Это миф, что если в доме уже есть радиаторы и новая комната будет спальней, радиатор, вероятно, будет более дешевым и простым вариантом.UFH идеально подходит для спален и даже может помочь вам сэкономить деньги. Узнайте больше о расходах на теплые полы.
    • Ремонт кухни и жилых помещений особенно хорошо подходит для UFH, освобождая пространство на стенах и предлагая немного роскоши, особенно если будет использоваться плитка или деревянный пол.

    Полы с подогревом и радиаторы в новой пристройке

    Вместо того, чтобы разрушать весь ваш дом, вы можете установить UFH в новой пристройке, сохранив радиаторы в остальной части дома.Поскольку пристройки должны быть построены в соответствии с действующими стандартами строительства, будет много изоляции. Это означает, что он подойдет для большинства систем теплого пола, в зависимости от пола.

    В этом сценарии UFH может быть установлен без необходимости замены или разрушения существующей системы радиатора. Он может даже отключаться от существующего контура радиатора — отлично подходит для новых кухонь или жилых помещений.

    При добавлении новой надстройки единый пакет стяжки UFH экономичен, прост в установке и предлагает значительно больше преимуществ, чем радиаторная система.

    Ознакомьтесь с некоторыми из наших примеров использования теплых полов для пристройки

    Добавление теплого пола к существующей радиаторной системе

    Легко установить теплый пол рядом с существующей радиаторной системой. UFH можно установить на всех этажах или в отдельной комнате, например, в ванной или пристройке.

    Но как UFH контролируется вместе с существующей радиаторной системой? На это повлияет тип системы теплого пола, которую вы выберете — стандартная стяжка или модифицированная система:

    • Если UFH представляет собой стандартную систему стяжки или плавающего пола , она будет работать наилучшим образом при независимом управлении от радиаторов.Это учитывает разницу во времени нагрева.
    • Если UFH представляет собой модифицированную систему, например LoPro ® Max, которая обеспечивает высокую тепловую мощность. UFH запускается непосредственно от существующего контура радиатора. Это решение нагревается и охлаждается аналогично традиционной радиаторной системе, и им легко управлять с помощью существующих таймеров.

    Полы с подогревом и радиаторы в новостройках

    В новостройке нужно подумать, стоит ли вообще устанавливать радиаторы.

    Полы с подогревом легко установить в рамках графика строительства, и это также является рентабельным, предлагая гораздо больше преимуществ, чем радиаторная система, при сопоставимых эксплуатационных расходах.

    Вы даже можете сэкономить на счетах за электроэнергию, поскольку полы с подогревом на 25% эффективнее радиаторов. Жилые помещения открытой планировки часто являются ключевой особенностью при проектировании новостроек, а это означает, что пол с подогревом, вероятно, является более желательным решением.

    Взгляните на некоторые из наших полов с подогревом в тематических исследованиях нового строительства

    Полы с подогревом лучше всего подходят для возобновляемых источников энергии и экологически чистых домов

    Заинтересованы в создании более энергоэффективной, экологически чистой и экологически чистой собственности?

    Стандартные радиаторы находятся в невыгодном положении, когда дело доходит до их совместимости с возобновляемыми источниками тепла, такими как воздушные и наземные тепловые насосы.Чтобы радиатор обогревал комнату, используя более низкую температуру подачи теплового насоса, его необходимо было бы увеличить по размеру и занять больше места на стене.

    В этом типе сценария UFH всегда будет лучше.

    UFH примерно на 40% эффективнее радиаторов в паре с тепловым насосом, поскольку в нем используется гораздо более низкая температура воды, чем требуется для радиаторов.

    Узнайте больше о решениях Nu-Heat в области возобновляемых источников энергии

    Теплые полы VS Радиаторы: за и против

    Полы с подогревом Плюсы Минусы с подогревом пола
    Без холодных пятен и сквозняков Первоначальная закупочная стоимость может быть выше
    Энергосбережение на 25% выше Может быть для вас в новинку
    Прекрасный теплый пол с подогревом
    Освобождает пространство на стене
    Без открытых горячих поверхностей или острых углов
    Полная свобода дизайна интерьера
    Радиатор Плюсы Минусы радиатора
    Вероятно, в вашем доме они уже есть Неравномерная жара, сквозняки и точки холода
    Все знают, чего ожидать Некрасиво и занимает место на стене
    Быстрые выбросы сфокусированного тепла Открытые небезопасные горячие поверхности
    Не очень энергоэффективен

    Полы с подогревом дадут вам свободу наслаждаться своим домом.

    То, как мы отапливаем наши дома, влияет на то, как мы в них живем. Если вы обнаружите, что ваша холодная кухня — запретная зона, почаще откажитесь от удобного дивана, чтобы бороться за горячую точку у радиатора, и обнаружите, что тянетесь за дополнительным одеялом — пора освободиться от плохого отопления.

    Не позволяйте радиаторам портить вам удовольствие. Освободите место и замените радиаторы на UFH.

    Теплый водяной пол с подогревом дает вам свободу наслаждаться каждым последним сантиметром вашего дома, а это означает, что вы можете размещать светильники и арматуру где угодно.Мы считаем, что полы с подогревом — лучший способ обогреть ваш дом, и вот почему.

    1. Ваш стиль не стеснит вас: Теплый пол освободит ваши стены. Вам больше никогда не придется ставить диван под изящным углом или идти на компромисс в дизайне интерьера. Вы даже можете спрятать термостаты и управлять всей системой со своего смартфона или планшета. Даже со стандартным термостатом с круговой шкалой требуется только один в каждой зоне — гораздо менее навязчиво, чем хотя бы один радиатор в каждой комнате.UFH особенно хорошо подходит для открытой планировки.
    2. Освободите свое пространство: Снимите пушистые тапочки и поставьте шампанское на лед — ваша холодная кухня стала идеальным местом для развлечений. Когда вы выбираете пол с подогревом, все в комнате становится жарко. Никаких сквозняков, холодных пятен и носков!
    3. Завидно эффективный: Самое замечательное в полах с подогревом — это то, что они кажутся фантастическими и освобождают ваш дом, оставаясь при этом невероятно эффективными.Эффективность до 25% по сравнению с аналогичной радиаторной системой *. * EURay 2005

    Сделайте ставку на будущее и попробуйте открытую планировку с теплыми полами

    Самое большое преимущество радиаторов в том, что они знакомы. Обычно все установщики знают, как установить радиаторную систему, и каждый домовладелец знает, чего ожидать, когда дело доходит до производительности. Радиаторы работают и будут работать во многих домах.

    Однако одним из недостатков является то, что они не подходят для проживания открытой планировки.В большой кухне-столовой открытой планировки могут быть двустворчатые двери, кухонные гарнитуры и бытовая техника, оставляя лишь небольшой участок стены для радиатора.

    В этом случае маловероятно, что радиатор сможет в достаточной степени обогреть комнату — на стене просто недостаточно места для необходимого размера радиатора. Это проблема, поскольку все больше домовладельцев выбирают открытую планировку.

    Выбрать отопление как должно быть

    Независимо от возраста, размера или конструкции вашего дома, скорее всего, он подходит для полов с подогревом.

    Планируете ли вы пристройку, планируете новое строительство или проводите капитальный ремонт существующего дома, ваше отопление должно быть спроектировано таким образом, чтобы оно идеально подходило. С UFH нет никаких догадок — все рассчитано для вас, поэтому вы знаете, что система будет работать.

    Разработка индивидуального решения для теплого пола для вашего дома

    Мы проведем расчеты теплопотерь для каждой комнаты, спроектируя вашу индивидуальную систему подогрева пола, чтобы обеспечить суперэффективную и сенсационную уютную атмосферу во всем вашем доме.Каждая система, которую поставляет Nu-Heat, учитывает размеры помещения, напольное покрытие и то, как помещения используются в повседневной жизни.

    Полы с подогревом установить проще, чем радиаторы

    Еще одним важным преимуществом системы теплого пола является то, что ее действительно просто установить с помощью четкого и подробного руководства по эксплуатации — некоторые домовладельцы даже сами кладут трубки УФН и оставляют сантехника для испытания под давлением и ввода системы в эксплуатацию.

    UFH также требует меньше подводящих трубопроводов от котла, чем радиаторная система.Вам нужно только запустить поток и вернуться к коллектору / ам, а не ко всей радиаторной системе, что упростит установку. Почему бы не заказать посещение объекта, чтобы обсудить варианты вашего проекта?

    Более 60 различных решений для теплого пола

    Имея более 60 различных конструкций перекрытий, UFH представляет собой очень гибкое решение, которое может быть установлено в любом типе собственности. Возможна установка:

    • По всему дому
    • На уровне одного этажа
    • В одноместном помещении, таком как ванная, кухня или новая пристройка

    Новые системы модернизации, которые устанавливаются поверх существующего пола, делают UFH привлекательным вариантом для проектов реконструкции.Они могут быть установлены очень быстро и вызывают минимальные нарушения в существующих приспособлениях и фурнитуре. Вы даже можете выбрать беспроводные термостаты, чтобы не заедать проводами по стенам.

    Все еще не уверены в лучшем решении для проекта?

    Позвоните по телефону 01404 540650 или по электронной почте [email protected]

Обновлено: 27.09.2021 — 11:56

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
