Проводка в деревянном доме какой провод выбрать: Электропроводка в деревянном доме, какую прокладку выбрать открытую или скрытую

Содержание

Замена электропроводки в деревянном доме

Замена электропроводки в деревянном доме своими руками – распространенная услуга. Большинство людей в последнее время предпочитают комфортабельной квартире уютный деревенский дом с участком неподалеку. Электричество – естественная потребность цивилизованного человека, ведь без него нельзя включить даже простой светильник. Вот почему в деревянной постройке монтаж электропроводки – проблема номер один.

Как поменять проводку в деревянном доме?

Желающие поменять старую проводку своими руками сталкиваются с рядом сложностей. Главная из них заключается в опасности возникновения пожара, так как дерево подвержено горению и способно легко воспламеняться. Очень важно, чтобы прокладка электропроводки в деревянном жилище проходила максимально ответственно, осторожно и бережно. Вторая проблема – наличие поврежденных участков сети и разнообразного старого оборудования (выключатели, щитки, распределяющие устройства и многое другое). Наконец, третья сложность – необходимость подсчета общей мощности, которая потребляется электрическими приборами.

Подготовительный этап работы

Прежде чем начать монтаж проводки своими руками в деревенском доме, необходимо выяснить, какова общая используемая мощность. Полученное значение требуется умножить на три для создания определенного резерва мощности, что позволит не беспокоиться о питании в том случае, если в доме появятся другие электроприборы. Следует помнить, что на сеть не должна оказывать давление критическая нагрузка. На следующем этапе необходимо приступить к разработке детального плана разводки сети, продумать расположение:

розеток
люстр
светильников
щитков

Лучше всего своими руками нарисовать чертеж, который поможет легко ориентироваться в электропроводке.

Какие провода выбрать?

В деревянном доме могут использоваться самые разные провода. Их тип будет зависеть от целей эксплуатации. Для плазменных телевизоров и мощных приборов можно использовать сложные провода; для утюгов и зарядных устройств – розеточную проводку; для ламп – провода, созданные специально под энергоосвещение. Для деревянных домов лучше всего подходит медная проводка, которая является самой устойчивой к перепадам напряжения и нагрузкам. Если нагрузки очень высокие, следует выбрать 3-х жильные провода.Прежде чем начать устанавливать электросеть своими руками, нужно позаботиться о следующих показателях проводов:

поперечное сечение
область использования
материал (медь, алюминий и другие)

Этапы замены проводов

Для установки электропроводки понадобится внешняя металлическая труба с сечением 17 кв. мм и более. Также необходимо использовать тройную изоляцию, чтобы усилить надежность проводов. Только тройная изоляция может обеспечить дом максимальной степенью защиты. Нужно всегда помнить, что древесина – крайне пожароопасный материал, который следует обезопасить от огня.

На первом этапе необходимо также просверлить полость. Через это отверстие провод будет протянут до распределительного щитка. А вот металлическую трубу лучше всего положить по земле, выложив участок кирпичным материалом – он защитит кабель от воды и прочих осадков.

От самого щитка электропроводку своими руками следует проводить, используя надежный и защищенный гофрированный шланг. Лучше всего укладывать данную конструкцию по фундаменту постройки. Важно обратить внимание на максимальную защиту проводки от внешнего окружения с помощью изоляционных материалов. На этом этапе происходит присоединение вводного кабеля к главному щитку, который распределяет электричество. Необходимо, чтобы в щитке были клеммы (именно они отвечают за распределение тока), а также счетчик и специальный автомат, который в случае необходимости может отключить электричество.

Как происходит внутренняя укладка?

Хорошо известно, что внутренняя укладка электрических кабелей – самый оптимальный способ прокладки проводов в квартире. Но в деревянном доме – в целях безопасности – лучше всего использовать открытый метод укладки. Открытый метод очень прост в монтаже, к тому же он всегда дает возможность владельцу деревянного дома получить доступ к дефектам проводки или обесточить жилище. Для монтажа сети можно использовать керамические ролики или же кабелепровод, который идеально подходит для внутренней электропроводки.

Самый безопасный способ провести провода своими руками – приобрести специальные деревянные плинтуса, защищенные от воды и сырости. Они помогут скрыть провода. Кроме того, в них можно поместить интернет-кабель, а также телефонный провод. Деревянные плинтуса к тому же являются уникальными декоративными изделиями, способными подчеркнуть индивидуальность дома и его эстетическую привлекательность. Они легко вскрываются, поэтому владелец деревенского дома сможет в любой момент добраться до проводов, чтобы выполнить ремонт деформированного участка на электротрассе.

Как выполнить установку розеток?

Заключительный этап замены электропроводки в деревянном доме своими руками – установка розеток и выключателей. Для этого необходимо приобрести круги из пластика. Покупать эти изделия лучше всего вместе со специалистом-электриком, который сможет объективно оценить проведенные в доме работы. Ток следует подать только после окончательной и детальной проверки. Что будет, если неправильно монтировать розетки и выключатели? Нарушится электрическая цепь, а это может вызвать мгновенное возгорание. Не менее важно соблюдать технику безопасности. Во время установки розетоксвоими руками нужно учитывать:

материал, из которого выполнены комплектующие
подходят ли розетки используемым проводам
меры предосторожности

Заменить электропроводку в деревенском доме своими руками не составляет большого труда, если следовать инструкциям специалистов и не забывать главного – дерево должно быть надежно и качественно защищено от возгорания специальными изоляционными материалами.

Способы монтажа электропроводки в деревянном доме

Электропроводка в деревянном доме – сложно выполнимая и требующая большого опыта задача.

Если прокладка отопления, водоснабжения и газификации не допускают разночтений и четко регламентированы, то монтаж электропроводки вызывает много вопросов. Данная статья призвана изложить еще одну точку зрения на прокладку электропроводки в деревянном доме.

Кажется, что в монтаже проводов нет ничего трудного, надо только выбрать способ прокладки, затем открыть ПУЭ и СНИП и выполнить все по правилам, но не все так просто. Давайте остановимся подробней на способах прокладки электропроводки.

Открытая электропроводка

Открытая электропроводка, это прокладка кабеля, выполненная по поверхности потолков, стен и другим элементам зданий. При монтаже электропроводки открытым способом применяются следующие методы -непосредственно по поверхности стен зданий и сооружений, на изоляторах, роликах, тросах и струнах, в коробах, трубах, гофре и металлических рукавах, на лотках, в электротехнических плинтусах и т.п

В последнее время все большей популярностью пользуется монтаж электропроводок под старину (ретро электропроводка) . В этом случае монтаж витого провода по стенам и потолкам происходит с помощью керамических роликов, а расключение проводов происходит в наружных распаечных коробках выполненных из пластмассы или фарфора.

Для прокладки открытым способом разрешено использовать кабель NYM в тройной изоляции или ВВГнг в двойной изоляции (эти кабели относятся к классу НГ не распространяющие горение). Крепить эти кабели можно на поверхности стен с помощью пластиковых скобок. Если применять кабель других марок, например ПВС, следует установить под кабель прокладку из негорючего материала, выступающую с каждой стороны на 10 мм. Но необходимо помнить, что электропроводку, выполненную открытым способом достаточно просто повредить, а последствия очень легко предугадать.

Прокладка в кабель-канале и гофре

При этом способе монтажа кабель укладывается в пластиковые короба, закреплённые на поверхности стены или потолка, после чего закрываются крышками. Этот способ гораздо эстетичнее, чем открытая электропроводка,однако не стоит забывать, что монтаж производится в деревянном доме, стены которого подвержены усадке, которая может достигать несколько сантиметров для стены высотой три метра.

Что при этом происходит с коробами нетрудно догадаться.

К недостаткам также можно отнести ограниченный выбор розеток и выключателей для накладного монтажа и общий вид так сказать на любителя.

Электропроводка, выполненная с применением гофротрубы — при таком способе электромонтажа получается достаточно интересный дизайн помещения, учитывая, что местами будет проложено от 3 до 5 гофр рядом поэтому производить такой монтаж лучше в подсобных помещениях.

Следует упомянуть о том, что гофру с затянутым внутрь кабелем очень трудно натянуть ровно и провисания со временем просто неизбежны, что может усугубится при усадке деревянного дома. Неясно, какие выключатели и розетки применять с таким видом прокладки кабеля.

Скрытая электропроводка в деревянном доме

Скрытая электропроводка выполняется в гибких металлических рукавах, трубах, коробах, пустотах строительных конструкций, под слоем штукатурки и т.п. Правила устройства электроустановок четко прописывает, что скрытая электропроводка в деревянном доме должна быть выполнена в металлической трубе, не будем спорить со специалистами, писавшими правила они всегда и во всем правы. Главная роль стальной трубы при монтаже скрытой электропроводки это только ограничительная мера по распространению огня при коротком замыкании и защита от грызунов. Однако следует учесть то, что правила писались в те времена когда не было современных автоматов, УЗО , диффавтоматов, кабеля в тройной изоляции, не поддерживающие горение, самозатухающей гофры и т.д.

Все это можно соблюсти при монтаже в деревянных перегородках, если Вам надо выполнить монтаж скрытой электропроводки в доме из бревна или клееного бруса.

Как убрать металлические трубы в стены, соединить их с металлическими распаечными коробками и подразетниками, потом все это заземлить? Что будет со всей этой конструкцией при усадке дома? Выход здесь только один: прокладывать группу розеток в металлических трубах под полом, а линию освещения от выключателей и выше к светильникам внутри металлической гофры, которая защитит кабель от механических повреждений и ограничит распространения огня при коротком замыкании.

Весь используемый при монтаже кабель должен иметь маркировку НГ — то есть не поддерживать горение, а прокладку его производить в трубе, а где это невозможно в металлической гофре, с обязательным последующим их заземлением. Сечение кабеля необходимо точно подбирать в зависимости от нагрузки, для исключения его нагрева при дальнейшей эксплуатации. Избегать соединения проводов в скрытых полостях, так как все неисправности проводок возникают в местах их расключения. Выполнять все кабельные трассы с небольшой слабиной, что бы избежать механических нагрузок на кабель. Ограничить нагрузку на каждую линию правильно распределив нагрузку и подобрав автомат защиты.

Материалы, близкие по теме:

Электрика в деревянном доме в Заокском районе

Деревянный дом

Большинство дачных домов деревянные. Т.е изготовлены, как говорят пожарные, из «сгораемых материалов». Устанавливая причины пожара, пожарные в более чем 50% случаев приходят к выводу, что «пожар возник из-за неисправности электропроводки».

Подключения к электрической сети многие дачники ждут с нетерпением. На это нередко уходят годы и затрачиваются немалые средства. Электричество несет в дома свет и тепло, возможность подключения огромного количества «умных» приборов облегчающих труд, приносящих радость, тепло, красящих досуг…

Но как же сделать так, чтобы «нажитое непосильным трудом» не превратилось в считанные минуты в груду головешек? А неисправный прибор не убил Вас или кого-нибудь из Ваших близких? Вам кажется, что это просто? Достаточно обладать элементарными навыками в электротехнике и почитать соответствующую литературу? Но не тут то было. Было бы легко, если существовал нормативный документ, в котором бы просто и доступно излагалась вся последовательность действий. Также доступно, как в инструкции по изготовлению, например, табуретки. Но нет такой инструкции. А то, что мне удалось отыскать в литературе, на многочисленных сайтах в Интернете так или иначе грешит многочисленными противоречиями, ошибками, неточностями или просто безнадежно устарело. Очень часто, проводку в деревянных домах делают также, как в квартире многоэтажного дома. Это неправильно, т.к. конструкции стен, потолков в наших квартирах выполнены из огнестойких материалов.

Но только не надо делать преждевременные выводы о том, что совсем не существует никакой нормативной базы по электропроводке в деревянных зданиях. Нужную информацию можно отыскать в ПУЭ (Правилах устройства электроустановок), различных ГОСТах и СНИПах. Только информация эта разбросана по разным разделам, «зашифрована» техническими терминами, порой недоступными пониманию человека с непрофильным образованием.

В своей статье я не ставлю перед собой столь широкомасштабную задачу: сделать из Вас профессиональных электромонтажников. В этом деле есть немало тонкостей, о которых трудно написать словами. Этому надо учиться, причем на практике. Но общее представление о том, «как надо», надеюсь Вы получите и, во всяком случае, сможете контролировать подрядчиков, которые за Ваши деньги выполняют электромонтажные и другие работы. Или, если электропроводка уже сделана и эксплуатируется, то будете иметь представление, насколько она соответствует тем требованиям безопасности, которые к ней предъявляются.

Замечу также, что в данной статье пойдет речь только об однофазной проводке, как наиболее распространенной в дачных домах.

Ввод в деревянный дом

Ответвление от воздушной линии электропередач (далее ВЛ) производится, как правило, по воздуху. По современным требованиям, ответвление должно быть выполнено изолированным проводом, сечением не менее 16 квадратных миллиметров (как говорят, «16 квадрат») (ПУЭ, 7-е издание, п.п.2.4.12, табл.2.4.2). Лучше всего для этой цели подходит СИП-4 (самонесущий изолированный провод, старое название – СИП-2А). СИП одет в изолирующую оболочку из сшитого светостабилизированного полиэтилена. Такая изоляция устойчива к разрушительному воздействию ультрафиолетового излучения. Срок службы качественного СИП составляет более 25 лет. Подключение СИП к ВЛ, а также переход на другой кабель на вводе в дом производится с помощью специальной арматуры. Герметичные сжимы препятствуют проникновению влаги под изоляцию кабеля, обеспечивают качественный контакт и, соответственно, заявленный срок службы. Анкерные (клиновые) зажимы расчитаны на определенную нагрузку. При ее превышении в результате нештатных ситуаций (падение деревьев, срыв больших масс снега с крыши и т.п) они разрушаются. При этом сам кабель остается неповрежденным, энергоснабжение не нарушается, исключается возможность электротравм при случайном касании оборванного провода.

«Расстояние от проводов перед вводом и проводов ввода до поверхности земли должно быть не менее 2,75м» (ПУЭ, 7-е издание п.п. 2.1.79). Также регламентировано расстояние до окон, балконов и т.п.

Типичный ввод в сельский дом

Солнышко светит, излучает ультрафиолет, изоляция от этого становится хрупкой, а в сочетании с механической нагрузкой (ветерок дует, провод телепает), изоляция трескается, открывая металл. Место прохода сквозь стену вроде бы защищёно от перетирания об стеновую конструкцию. В качестве такой защиты был взят кусок резинового шланга, сквозь который был пропущен провод – обычная строительная технология тех времён, взамен специальных керамических проходных изоляторов. Резина со временем стареет, а она состоит из каучука, для прочности при вулканизации в неё добавляется сажа, фактически – углерод, вещество электропроводное (из него контактные щётки делают, например). В новой резине частицы углерода разделены молекулами каучука, поэтому резина считается изолятором; от старости молекулы каучука распадаются, частицы сажи начинают между собой контачить, резина постепенно становится проводником. Этот новоявленный проводник касается провода под обсыпавшейся изоляцией, по нему начинает течь ток. В сухую погоду процесс замирает, т.к. изоляция обсыпалась не на 100%, а только потрескалась, островки уцелевшей изоляции отделяют провод от резины, но сырость – проводник… Не сама вода, туман – это дистиллировка, отличный изолятор, но вода наквасила пыль, которая стала проводником между жилой провода и резиной. .. Под воздействием тока резина греется, при нагреве процесс старения и образования проводящих перемычек идёт быстрей… И в одно сырое утро провода и шланг хорошо намокли, что улучшило контакт, процесс опять пошел и вступил в финальную стадию: идущий ток грел резину, резина становилась всё большим проводником, что добавляло пути току, сила тока росла… Не по всей поверхности, по прожжённым дорожкам, что хуже: эта дорожки сильно грелись… их становилось больше… это и стало причиной пожара. Самое печальное, что все это может произойти и в отсутствии хозяев, когда полносью отключена внутренняя проводка рубильником на щитке. Если у вас ввод в дом через резиновый шланг, переделайте, пока есть что переделывать.

Вводить СИП непосредственно в деревянный дом нельзя, т.к., согласно действующим ПУЭ, не допускается проводка кабелем с алюминиевыми жилами по сгораемым конструкциям. Поэтому следует перейти на кабель с медными жилами. Наиболее предпочтительным вариантом оказывается ВВГнг. Данный кабель предназначен для стационарной проводки, в том числе и на открытом воздухе. Индекс «нг» обозначает, что применена не распространяющая горение изоляция. Для дополнительной защиты его желательно заключить в пластиковую гофрированную трубку (на языке электриков – «гофру»). Убедитесь, что на гофру имеется сертификат пожарной безопасности по НПБ 246-97. В том месте, где кабель пройдет через стены и перекрытия устанавливают металлические втулки, изготовленные из толстостенной стальной трубы. Толщина стенки трубы регламентирована СП 31-110-2003. Согласно этому документу она должна быть для кабеля сечением 4 кв.мм не менее 2,8 мм, для кабелей 6-10 кв. мм – 3,2 мм. Трубы нужны для того, чтобы защитить кабель от возможных механических повреждений, которые могут произойти из-за осадки дома. Также изоляцией кабеля могут «заинтересоваться» мыши. Но, в первую очередь, стальная труба сможет на время локализовать огонь и не дать ему перекинуться на деревянные конструкции, если все-таки, по какой-либо причине, произойдет возгорание кабеля. Согласно СП 31-110-2003 «локализационная способность — это способность стальной трубы выдерживать короткое замыкание в электропроводке, проложенной в ней, без прогорания ее стенок».

Ответвление выполнено проводом СИП-4. Переход на ВВГнг 2х10 сжимами Р-645(Niled). Ввод осуществлен в толстостенной, стальной трубе, идущей до ВРУ дома.

Этот участок – от наружной стены дома до распределительного щитка – самый опасный. Он обычно незащищен никакой автоматикой, но проходит через сгораемые конструкции. Защита на трансформаторной подстанции не в счет. Она рассчитана на слишком большие токи и может не «почувствовать» даже короткого замыкания. Поэтому следует подумать о дополнительных мерах безопасности.

Возможны следующие варианты:

1. Ввод в стальной, толстостенной трубе.

На всем протяжении от наружной поверхности стены дома до щитка кабель убирается в соответствующую стальную трубу (см. выше).

Такой способ годится там, где расстояние от ввода через наружную стену до щитка не слишком велико, не более трех метров, и путь кабеля пролегает с минимальным количеством поворотов, т. к. протащить жесткий провод большого сечения через изгибы трубы очень сложно.

2. Установка на вводе дополнительной защиты.

На наружной стене дома, в разрыв кабеля, устанавливается двухполюсный автомат защиты (АЗ) в специальном боксе в пыле-влагозащищенном исполнении не ниже IP-55. Номинал автомата подбирается на одну ступень больше, чем вводной АЗ в щитовой дома. Это нужно для того, чтобы, в случае возникновения перегрузки, первым сработала защита в щитовой и не пришлось лезть по приставной лестнице под крышу. Другой вариант – подобрать АЗ по скорости срабатывания. Допустим, в щиток ставим вводной АЗ с характеристикой «В», а в вводной бокс того же номинала – «С». Естественно, номинал автомата подбирается и по сечению кабеля, который он призван защищать. Например, возможно следующие сочетание. Кабель – 6 кв. мм. (медь). АЗ на наружной стене дома – 40А. АЗ в щитовой – 32А. При таком сочетании в доме можно подключить одновременно электроприборы суммарной мощностью в 7 кВт. , что более чем достаточно.

На стене дома установлена защита ввода в пыле – водозащищеном, пломбируемом боксе (IP-55). Автомат защиты подобран в соответствии с планируемой нагрузкой и сечением кабеля.

Такой способ удобен тем, что позволяет установить щиток на большем расстоянии от ввода, протянуть вводной кабель по наиболее логичному пути, избавиться от громоздкой стальной трубы. Однако следует не забывать, что все равно проходы через стены и перекрытия следует выполнять в стальной оболочке.

3. Установка защиты на столб, от которого производится ответвление.

Это разновидность способа N2. Обычно применяется во вновь подключаемых и реконструируемых дачных поселках. На столб выносятся ограничивающие автоматы защиты и приборы учета (счетчики). Такой способ подключения удобен, в первую очередь, энергоснабжающей организации (ЭСО), инспектора которой могут контролировать расход электроэнергии, не заходя в дома. Опять же установка ограничивающего автомата защиты позволяет умерить аппетиты абонентов и расходовать электроэнергию в соответствии с выделенной мощностью.

В этом случае обеспечивается защита всего участка ответвления: от магистрали до щитовой дома. Однако при сработке аппарата защиты придется вызывать местного электрика или представителя ЭСО, т.к. самостоятельно залезть на столб и открыть ящик, в котором эта защита будет установлена, Вы, скорее всего, не сможете. Вызов этот бесплатным не бывает, а размер стоимости услуги зависит от аппетитов исполнителя.

А как же быть с тем, что подавляющее большинство вводов выполнено без вышеописанных ухищрений и ничего… «Живет», работает… Только не надо забывать, что делалось все это давно, никто не рассчитывал на современные нагрузки и потребности … Чей-то дом сгорит, кому-то повезет больше…

Вводное распределительное устройство (щиток)

Стандартный щиток включает в себя обычно вводной двухполюсный автомат защиты, счетчик, автоматы защитного отключения по группам потребителей и устройства защитного отключения (УЗО). Кроме того, для сборки щитка понадобятся: DIN-рейка для установки АЗ и УЗО, нулевая и заземляющая (если есть контур защитного заземления) шины, пломбировочный бокс для вводного АЗ, соединительные провода соответствующего нагрузке сечения, кембрик для обеспечения двойной изоляции проводов, соединительная шина.

Щиток в достаточно большом доме

1. Ввод выполнен в толстостенной стальной трубе.
2. От контура заземления идет провод сечением в 10кв.мм. Система заземления «ТТ». Для перехода на ТN-C-S достаточно провести измерение сопротивления заземляющего контура и установить всего одну перемычку.
3. Противопожарное УЗО 300мА.
4. Установлены УЗО 30мА на все линии.

Количество однополюсных АЗ подбирается зависимости от количества групп потребителей электроэнергии. В стандартных щитках наших скромных квартир таких автоматов обычно два – один защищает световую линию, другой – розеточную. В загородном доме логичнее распределить нагрузку по помещениям. Это позволит сэкономить на кабеле и облегчит поиск неисправности в случае ее возникновения.

Например, в стандартном домике 6 х 6 планируются следующие зоны: кухня – терраса, спальни 1 этажа, мансарда.

Кухня – наиболее энерговооруженная зона. Защищаем ее наиболее мощным из возможных в наших условиях АЗ – 16А. На линии спален и мансарды можно установить АЗ по 10А. Но можно и 16А, если планируется установка обогревательных приборов. Почему нельзя установить более мощные АЗ? Да потому что защита выбирается по наименее слабому звену в цепи. И если кабель сечением 2,5 кв. мм может спокойно «пропустить» ток 25А, то стандартные розетки рассчитаны на ток не более 16А. Поэтому, чем меньше номинал АЗ, тем надежнее защита и спокойнее сон. Уже вряд ли удастся в одном помещении «воткнуть» сразу несколько мощных электроприборов и таким образом перегрузить сеть.

Несколько слов об устройстве защитного отключения. Оно реагирует на возможный ток утечки и защищает нас от поражения электрическим током. Бытует мнение, что в отсутствии защитного заземления УЗО неэффективно, однако это не так. Оно сработает и в этих условиях, но только в момент непосредственного прикосновения к неисправному прибору и, возможно, защитит чью-то жизнь. В условиях дачи весьма желательно поставить УЗО на линию уличных розеток, в которые включается техника для обслуживания сада, насос и электроинструмент. Также уместно УЗО на линии бани. Там предполагается контакт с водой, значит повышена опасность поражения электрическим током.

УЗО – устройство не из дешевых. Поэтому понятно желание потребителя сэкономить. В небольшом хозяйстве можно ограничиться установкой УЗО только на вышеупомянутые линии или установить одно общее УЗО. Но в последнем случае усложнится поиск возможной неисправности. К тому же при длинной, разветвленной электропроводке вероятность ложных срабатываний возрастает. Подбор и установка УЗО не такая уж простая задача. Важны две характеристики. Ток утечки и максимальный ток, который способен пропустить через себя прибор. По току утечки чаще всего ставят УЗО номиналом в 30мА. Исключение – особо опасные помещения. А вот максимальный ток выбирается на ступень выше тока АЗ, защищающего эту линию. Например, АЗ – 10А – УЗО-16А, АЗ-16А, значит УЗО надо брать 20 или 25А. Если УЗО ставится сразу на все линии, то его номинал подбирается по вводному АЗ. Например, в приведенном ранее примере водной АЗ – 32А. Значит УЗО должно быть рассчитано на ток 40А.

Существуют еще дифференциальные автоматы защиты (диффавтоматы). Это УЗО и АЗ в «одном флаконе», совмещают в себе функции автомата защиты и устройства защитного отключения. Приборы эти весьма дороги, и их установка не всегда оправдана. Распространенный случай – недостаток места в щитке. Отчасти и поэтому на размерах щитка экономить не стоит. Размер следует подбирать с учетом возможности дальнейшего развития, т.к. дачное строительство – процесс бесконечный.

Автоматику, наполняющую щиток, следует покупать только проверенных производителей. Эти приборы отвечают за нашу с Вами безопасность, экономить не стоит.

Внутренняя проводка деревянного дома

Проводку в деревянных домах, как правило, выполняют открытой. Хотя возможна и скрытая проводка, но для того, чтобы выполнить ее с учетом всех норм безопасности потребуются немалые средства, что не всегда оправданно. В этой статье я рассмотрю практически все возможные варианты.

1. Проводка открытым, в т.ч и незащищенным кабелем.

Проводка выполнена открытым способом кабелем NYM. Внешний вид оставляет желать лучшего

Для стационарной проводки лучше всего использовать жесткие (однопроволочные) кабели в двойной или даже тройной изоляции. Изоляция должна быть изготовлена из материалов, не распространяющих горение. Такими кабелями являются ВВГнг или NYM. Их допускается крепить электротехническими скобами непосредственно к поверхности в том случае если сечение жилы не превышает 6 кв.мм и прокладка ведется одиночным кабелем. Если применить кабель в обычной изоляции (например весьма распространенный ПУНП), то необходимо устанавливать под кабель прокладку из негорючего материала (металла или асбеста) таким образом, чтобы она выступала не менее чем на 10мм с каждой стороны. Другой вариант – соблюдение воздушного зазора не менее 10мм от горючего основания. Последний вариант похож на «древний» способ устройства электропроводки витым проводом на керамических роликах. К сожалению, ни ролики, ни витой провод сейчас достать практически невозможно. Тем не менее, берусь утверждать, что проводка, выполненная электротехническими скобами и качественным кабелем в негорючей изоляции без всякой подкладки, будет вполне надежна.

Этот способ самый дешевый. Существенным недостатком следует считать только весьма спорный внешний вид, особенно в тех местах, где приходится параллельно прокладывать сразу несколько кабелей.

2. Проводка в электротехнической гофрированной трубе.

Пример элемента проводки, выполненной в гофрированной трубе

Способ во многом похож на вышеописанный. Разница состоит в том, что кабель затягивают в пластиковую, гофрированную, гибкую трубку. Такие трубы должны быть изготавлены из материалов, не распространяющих горение и иметь соответствующий сертификат. Трубы крепят специальными клипсами. В одну трубку можно затянуть сразу два и больше кабелей. Проводка выглядит аккуратнее, но до идеала и здесь далеко, т.к. все это напоминает некоторое производственное помещение. Если же потребуется перетяжка, то придется снимать проводку целыми кусками и заменять, что не всегда удобно. С точки зрения безопасности такой способ предпочтительнее, т.к. обеспечивается повышенная защита от механических повреждений. К тому же обеспечивается некоторые воздушный зазор от горючей поверхности. Разновидностью данной проводки я вляется проводка в жестких пластиковых трубах.

3. Проводка в кабель – каналах или электротехнических коробах.

Кабели укладываются в пластиковые короба (кабель-каналы) и закрываются защелкивающимися крышками. Кабель–каналы должны быть изготовлены из пластика, не распространяющего горение.

Аккуратно установить короба не так уж просто. Требуется навык и хороший инструмент. К тому же прямые линии коробов подчеркивают такую обычную в наших постройках кривизну стен и потолков. Поэтому требуется еще и «продвинутое» пространственное видение, чтобы электропроводка выглядела эстетично и даже украшала помещение.

Образцы проводки в кабель-канале с текстурой под дерево.

Важным преимуществом является то, то в будущем достаточно легко можно произвести изменения, добавить кабели, изменить конфигурацию, установить дополнительные розетки и выключатели. Дачный домик – он как живой организм. Всегда хочется что-то изменить, пристроить, перестроить. Удобно, если можно также быстро нарастить проводку, не влезая в серьезные траты и не производя коренных переделок.

Сейчас в продаже есть короба самых разных размеров. Можно подобрать их и по цвету. Выпускаются дополнительные элементы: углы внутренние и наружные, стыки, отводы, заглушки. Наличие такой фурнитуры заметно облегчает монтаж, позволяет скрадывать возможную кривизну стен.

Однако и здесь не обходится без «подводных камней». Например, короба плохо «живут» на стенах, обшитых непросохшей вагонкой. В результате коробления дерева они могут искривляться, стыки расширяются. Поэтому такую проводку следует вести после того, как дерево хорошо высохнет. Этот способ прокладки кабеля является наименее бюджетным из уже рассмотренных, но, по совокупности качеств, наиболее предпочтительным.

Лирическое отступление. О цвете и фактуре.

Велико желание владельца дачи, чтобы было «все красиво». И начинается подбор кабель каналов по цвету. Не всем нравится белый цвет. Тем более, и производители идут навстречу покупателям. Но кабель-каналы это еще не все. Будет нужно подобрать электроустановочные изделия – выключатели, розетки, распаечные коробки. И вот тут начинаются проблемы. Выбор оказывается небольшим. Предлагаемые элементы могут не соответствовать суровым требованиям, предъявляемым к монтажу по сгораемым конструкциям.

Допустим, усилия принесли успех. Все удалось подобрать так, как хотелось.

Но прошло время… Захотелось изменить обстановку, что-то перестроить, установить отопительные приборы… Да просто, передвигая мебель, зацепили выключатель и сломали его. Возникла необходимость частично переделать или отремонтировать проводку. И вот она — незадача. Никак не удается подобрать в цвет. Производители тоже внесли изменения в линейки выпускаемой продукции. Что же, переделывать все?

Подумайте об этом заранее. Не гонитесь за оригинальностью. Поставьте на первое место функциональность и практичность. Белый цвет не так уж плох. Всегда будут производится короба и электроустановочные изделия белого цвета, выбор их будет велик.
4. Скрытая проводка в деревянном доме.

Скрытая проводка в деревянных домах выполняется только в металлических трубах.

В подавляющем большинстве источников на данную тему скрытая проводка по сгораемым конструкциям не рекомендуется. Но тем не менее сделать ее можно, при этом соблюдая все требования по безопасности. И, если «красота требует подобных жертв», а средства позволяют, то нет ничего невозможного.

Основным требованием нормативных документов является необходимость обеспечения пожарной безопасности. Т.е. кабель должен быть заключен в оболочку, локализующую горение. Этой оболочкой может являтся стальная труба. В случае возможного возгорания такая труба обеспечит нераспространение огня на ограждающие конструкции. Внутри труба должна быть оцинкована или окрашена. Это нужно для того, чтобы стенки ее не ржавели. Все повороты выполняются на резьбе или сваркой. Все выходы из труб оформляются пластиковыми вставками, предохраняющими изоляцию кабеля от контакта с острой кромкой.

Трубы укладываются с незначительным наклоном, обеспечивающим вытекание возможного конденсата (ГОСТ Р 50571.15-97 (МЭК 364-5-52-93): п. 522.3.2 «Следует предусматривать возможность удаления воды или конденсата в местах, где они могут скапливаться». ПУЭ 7-е издание п.п. 2.1.63.). Естественно, что распаечные коробки, выключатели, розетки устанавливаются в металлические установочное коробки.

Другой способ скрытой прокладки кабеля – по намету штукатурки. Причем толщина ее должна быть не менее 10 мм со всех сторон. В этом случае проводка немногим отличается от скрытой проводки в каменных домах. Правда есть проблема, как соблюсти рекомендации ПУЭ о сменяемости электропроводки. Проложить кабели в гофре, а уже их потом замонолитить в штукатурку? Формально требование будет выполнено, но уверяю Вас, что перетянуть впоследствие жесткий провод не получится.

Ввод провода от очага заземления также выполнен аккуратно и надежно.

Последний способ прокладки кажется более простым. Но это не так. Что будет с штукатуркой по прошествии некоторого времени? Как она будет держаться? Не появятся ли трещины? Уверен, что профессионалы знают ответ на эти вопросы, но, наверное не стоит делится в популярной статье всеми секретами, а то ведь можно и без работы остаться…

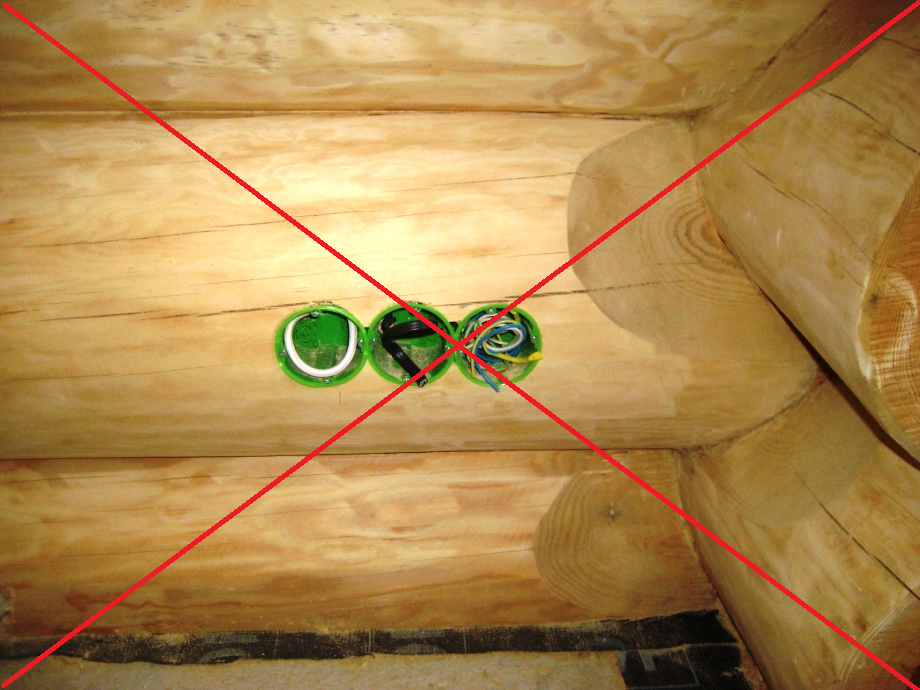

На некоторых сайтах электротехнических компаний, можно встретить фотографии работ по монтажу скрытой электропроводки в деревяных зданиях, где провода уложены в жесткие пластиковые электротехнические трубы или гофру, а затем скрыты под обшивкой. Значит можно и так? Нет! Категорически нельзя! Монтажники идут на явное нарушение установленных правил, соблазнившись легкостью выполняемых работ. Заказчику и невдомек, что в доме заложена «мина замедленного действия» и когда «рванет» никому не известно. А может быть и не рванет?..

Вот что сказано в табл. 14.2 СП 31-110-2003:

Здания	Способ выполнения групповых сетей
Здания	Открыто	Скрыто
Из деревянных и других конструкций из горючих материалов не ниже группы горючести Г3 по СНИП 21-01	В коробах, специальных коробах, удовлетворяющим требованиям НПБ-246. Допускается прокладка одиночным кабелем с медными жилами, сечением не более 6 мм2, не распространяющим горение, без подкладки.	В металлических трубах-кабелями и изолированными проводами; под слоем штукатурки – кабелем, не распространяющим горение, по намету штукатурки.

На что важно еще обратить внимание?

Соединения в распаечных коробках выполняются специальными сжимами фирмы WAGO Помните, что скрутки ЗАПРЕЩЕНЫ правилами!

«Слабое» звено любой электропроводки – места соединений, пресловутые контакты. Допускается пайка, сварка, винтовое соединение, соединение специальными сжимами, пружинные клеммники. Скрутки (обычно встречающиеся в наших домах), КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНЫ! Выполнить качественно пайку и сварку под силу только профессионалу, да и то не всегда, т.к. бывает просто неудобно паять, стоя под потолком да и еще в ограниченном пространстве. Для сварки, к тому же, требуется специальное оборудование. Винтовые соединения требуют периодического контроля и подтяжки. Сейчас большое распространение получили пружинные клеммники (фирмы WAGO и им подобные). Их использование требует незначительных дополнительных затрат, но качество контакта при правильном выборе высокое и не требует последующего обслуживания. К тому же, удобство применения многократно уменьшает вероятность ошибки в процессе выполнения работ.

Советы по монтажу электропроводки в деревянном доме

Древесина продолжает оставаться одним из самых популярных строительных материалов. Крайне важно обеспечивать противопожарную безопасность дома.

Согласно статистическим данным, большинство пожаров в деревянных постройках происходит из-за неисправности электропроводки. Любое короткое замыкание может вызвать чрезмерный нагрев проводов и как следствие пожар и представляет прямую опасность для человека! Древесина загорается довольно быстро и тушится с трудом. Предотвратить трагедию лучше на этапе проектирования и проведения электромонтажных работ в доме.

Правила монтажа электропроводки в деревянном доме

Основное правило монтажа– электропроводка должна прокладываться в открытом виде. Размещать её внутри стен небезопасно и запрещено. Конечно, с эстетической точки зрения скрытая проводка выглядела бы лучше. Но тут необходимо понимать что безопасность в данном случае выше эстетики. Есть ли варианты со скрытой проводкой? Всё-таки есть. Для этого необходимо использовать гибкие металлические рукава, у которых имеется существенный запас прочности. Они не по зубам грызунам, металлорукова не расплавятся и от короткого замыкания. Необходимо, однако, учитывать, что сам металлорукав подлежит обязательному заземлению.

Для придания приятного внешнего вида возможно использование ПВХ короба. В настоящее время эти короба выпускаются помимо традиционно белого цвета, также и в цветах под дерево. Обычно приобрести такой короб несколько трудней, т.к. обычно его привозят по заказу клиента. В этом случае нужно учесть, что и розетки, выключатели также нужно будет подбирать соответствующего цвета. Открытая проводка в деревянном доме возможна также с применением гофрированной трубы ПВХ. Этот материал не горит, в случае короткого замыкания и нагрева провода внутри трубы, гофрошланг сжимается и тем самым локализует очаг возгорания перекрывая доступ воздуха к очагу. Несмотря на то, что в одну трубку помещается сразу несколько кабелей, делать это не рекомендуется, необходимо размещать кабели по одиночке. Недостатком тут будет эстетика. Ряд трубок, протянутых по всем стенкам дома, вряд ли кому-то понравится. Однако такой способ проводки часто применим в хозяйственных постройках или в технических и подвальных помещениях дома.

Есть и иной способ, когда в доме присутствует ретро-дизайн интерьера. Проводка на изоляторах смотрится весьма необычно, соблюдаются здесь все меры безопасности. Более того, благодаря такому способу крепления проводов, образуется дополнительный зазор меду ними и стеной, что также повышает пожаробезопастность проводки. Именно изоляторы активнее всего используются в загородных домах, на дачах и коттеджах. Единственный минус – дороговизна комплектующих и самих проводов, которые предлагаются на рынке в основном импортного производства. Ну и конечно на первом месте при обеспечении пожаробезопасности и надежности электропроводки в деревянном доме стоит правильный выбор кабелей и проводов. Рекомендуется использовать кабель в тройной изоляции таких марок как: NYM, ВВГнг-LS, ВВГнг-FRLS. Это современные надежные кабельные изделия, которые при правильном выборе сечения прослужат вам долгие годы.

требования, виды, последовательность работ и рекомендации по монтажу

Мы живет в современном компьютеризированном мире, где многие вещи вместо нас выполняют машины, но деревянные дома набирают все большую популярность. Обитая в крупных городах, появляется желание единения с природой, жить в доме из натуральной древесины и в экологически чистом месте. Тем не менее, современному человеку уже не обойтись без многих вещей, например, электричества.

Электропроводка в доме из древесины должна быть сделана максимально правильно, дабы избежать возгорания, поэтому к данному процессу стоит относиться достаточно серьезно.

В нашей статье мы подробно опишем монтаж проводки в деревянном доме. Рассмотрим основные два способа прокладки электропроводки в доме, технологию и правила прокладки силового кабеля к дому, расскажем, как произвести установку электрических приборов в деревянном доме.

Предъявляемые основные требования к проводке в деревянном доме;
Открытая электропроводка в деревянном доме;
Скрытая электропроводка в деревянном доме;
Подготовительные работы при монтаже электропроводки;
Прокладка силового кабеля к деревянному дому с улицы;
Монтаж установочных изделий, розеток и выключателей.

Предъявляемые основные требования к проводке в деревянном доме

Первое и наиболее важное требование к проводке в частном доме – это правильный подбор кабелей, которые должны выдерживать определенную степень нагрузки с 30% запасом мощности. Проводимые кабели, в обязательном порядке, должны быть под защитой специальной оболочки, которая не должна поддаваться горению и выдерживать воздействия любого механического характера. Проводка в деревянном доме должна быть максимально спрятана, но при этом, места соединения должны быть открыты для легкого доступа, чтобы при любой возникшей ситуации и необходимости, можно было бы произвести осмотр либо мелкие ремонтные работы.

При монтаже электропроводки стоит учитывать способы соединений алюминиевых и медных проводов. Основные требования гласят о необходимости в обязательной установке УЗО, которое будет отключать подачу питания при любой перегрузке проводки. В случае перегрузки проводки, защитные устройства будут предотвращать возможность замыкания электропроводки. Одно из обязательных требований предусматривает отдельную ветку с повышенным запасом мощности для электрических приборов с особой мощностью, например, электропечь.

Проводка в деревянном доме должна быть смонтирована в специальных гофрах, которые можно найти в продаже вместе с электропроводами. Гофрированные шланги подбираются моделью под особые характеристики использующихся проводов. Например, гофра из материала пластик хорошо подойдет для сетей бытового предназначения.

Допустимо прокладывать электропровода и кабель через строительную конструкцию, но в специально выполненных отверстиях. При этом места прохода кабелей через строительную конструкцию, зазоры между кабелями, проводами и трубой необходимо уплотнять заделкой из легко удаляемого негорючего состава. Таким составом является, например, смесь цемента с песком в пропорции 1:10, песок с глиной – 1:9, либо смесь глины, цемента и песка в пропорции 1,5:1:11, или строительный гипс с перлитом вспученным – 1:2.

Заделку сквозного прохода в строительной конструкции выполняем но по всей толщине перегородки либо стены, чтобы исключить проникновение в помещение газа либо влаги. Заметим, что проводка должна прокладываться при температуре не больше 15°С ниже нуля. Желательно отдавать предпочтение проводам с изоляцией и кабелям в защитной оплетке с жилами из меди: для силовых подключений и сети розеток с сечением не меньше 2,5 мм/кв., а для осветительных нужд – 1,5 мм/кв.

Открытая электропроводка в деревянном доме

Прокладка электропроводки в доме подразделяется на два основных способа: скрытая и открытая. В данном разделе рассмотрим открытый монтаж электрических проводов.

Схема открытой прокладки электропроводки в частном доме значительно упрощает обслуживание и ремонт коммуникаций, но чаще всего такую схему применяют при монтажных работах, например, в бане, где повышена влажность и вероятность возгорания при замыкании от попадания влаги также высока.

Проводка в деревянном доме открытого типа может выполняться по стенам, в трубках из пластмассы, в специальных плинтусах под кабель либо в специальных пластиковых каналах под кабель. Данные конструкции изготавливаются из материалов, которые не подвержены возгоранию либо из самозатухающих материалов, которые обладают электроизоляционными свойствами. Конфигурации таких кабелей могут быть самыми разнообразными и производятся всего в трех цветах: коричневом, светло-коричневом и белом.

Производя монтаж открытой проводки в каналах либо кабельных плинтусах, не рекомендуется смешивать между собой осветительные, слаботочные и силовые провода. Для избегания перегрева коммуникаций каналы допускается заполнять проводами до 60%. При полном заполнении каналов и коробов возможность отведения тепла сводиться к минимуму, что является основной причиной короткого замыкания и возгорания проводки.

Высота прокладки коммуникаций по открытой схеме не нормируется. Каналы и плинтусы при закреплении должны плотно прилегать к строительному основанию: между стеной и каналом, полом и плинтусом зазор не должен превышать 2 мм. В не отапливаемых помещениях (чуланах, подвалах, чердаках и коридорах) выполняем монтаж открытой электропроводки, используя скобы, подходящие под диаметр кабеля.

Для соблюдения эстетичного вида электропроводку рекомендуют размещать в незаметных местах. Не рекомендуют производить монтаж проводки напротив дверного прохода, рядом с батареями и трубами из металла, на углах стен.

Скрытая электропроводка в деревянном доме

В деревянном доме допускается производить монтаж электропроводки по скрытой схеме, например, в пустотах строительной конструкции, внутри сборных перегородок, в бороздах деревянных стен, в замоноличенных трубах и под подвесными потолками. Горизонтальные участки силового кабеля можно прокладывать в слое подготовки пола из негорючих материалов, как например, «теплые полы» в деревянном доме.

При монтаже электросети в деревянном доме под слоем штукатурки, в строительных пустотах либо в перегородках сети для осветительных целей, рекомендуют использовать изолированные провода либо кабеля в общей защитной оплетке, которая обеспечит механическую защиту. При необходимости демонтажа данного вида прокладки, ремонт в доме придется практически заново делать, поэтому прежде, чем отдать предпочтение такому способу, необходимо хорошо все просчитать.

Под слоем штукатурки скрытая прокладка проводов производится строго вертикально либо строго горизонтально. Расстояние от плит перекрытия до проводов должно быть не меньше 200 мм. В перегородках, толщина которых до 80 мм, прокладку трасс можно делать кратчайшую. Провода, при скрытой схеме монтажа, необходимо крепить на протяжении каждого 0,5-1,2 метра, обеспечивая плотное прилегание к основанию штробы.

Разводка, прокладываемая в труба, под подвесными потолками, в пустотах строительных конструкций и перегородках из материала группы горючести Г1 должна производиться проводами и кабелями, которые имеют показатель индекса НГ (не распространяющие горение) либо показатель индекса LS (с низким показателем газо- и дымовыделения) в трубах из пластика, не поддерживающих и не распространяющих горение. В случае, если подвесные потолки, пустоты перегородок выполнены из материала группы горючести Г4, Г3, Г2, то электропроводка должна быть выполнена прокладкой кабелей и проводов в металлорукавах с локализационной способностью либо в металлических трубах. Комплектующие из металла (лотки, металлорукава, трубы и скобы) рекомендуют защищать от воздействий коррозии.

Подобная схема проводки может применяться и в бане, душевой, сауне и в ванной, но для избегания поражения электрическим током, в перечисленных местах, где влажность повышена, скрытую проводку применяют с помощью проводов защищенных поливинилхлоридной оболочкой и прокладывают в поливинилхлоридных трубах. В данном случае, недопустимо прокладывать трассу проводов защищенных металлической оболочкой и в стальных трубах. Если в бане применяется электрическая каменка, то ее необходимо огородить специальным заборчиком из дерева, оббитым со стороны печки картоном из асбеста, где нужно обязательно выдержать зазор между оградой и печью не менее 4 см.

Подготовительные работы при монтаже электропроводки

Перед стартом начала монтажных работ, необходимо произвести комплекс некоторых подготовительных мероприятий: разметочные, заготовительные, пробивочные работы.

Для начала есть необходимость определиться с конкретным местом ввода электрических кабелей в дом, затем разметить места расположения электроприборов, штепсельных розеток, выключателей, соединительных и ответвленных коробок и светильников. После разметочных работ электрооборудования перейдем к разметке линий прокладки электропроводов. Обязательно отметим месторасположение распределительного щитка. Чаще всего щиток устанавливают рядом с вводом в частный дом, в отапливаемом сухом помещении на высоте от поверхности пола в доме от 1,5 м до 1,7 м.

Для электропроводок разметочные работы начинаются с прокладки линии основного пучка проводов, далее ответвлений от него, с указанием поворотов и проходов через стены. Помним, что в обязательном порядке учитывается правило с расположением проводов на стенах строго вертикально либо строго горизонтально.

Горизонтальный путь проводки желательно проложить на 20 см ниже потолка, параллельно стыка стен и потолка, что снизит вероятность повреждения проводки от механического воздействия. При поворотах трассы угол должен соблюдаться в 90 градусов. Разметку мест креплений проводников начнем с крайней точки крепления. Скрытая и открытая проводка в деревянном доме может размечаться с помощью специального разметочного шнура. Шнур продается уже окрашенным либо окрасим его мелом, синькой или углем. Затем закрепим один его конец, а за другой конец натянем шнур одной рукой параллельно потолку либо стене, оттянем второй рукой шнур от разметочной поверхности и резко отпустим. Получим на поверхности четкую прямую линию, поскольку ударяясь о поверхность, окрашенный шнур оставит след. Проведем разметочные работы и в обязательном порядке перенесем план трассы на бумагу, советуем его сохранить для возникновения в будущем необходимости ремонта электропроводки.

Разметочные работы при монтаже соединительных, ответвленных и установочных коробок, выключателей, розеток и светильников можно произвести вручную. Ответвительные коробки устанавливаются в местах ответвлений для спуска к выключателям, розеткам. Скрытая электропроводка подразумевает использование выключателей и штепсельных розеток скрытого исполнения. Их монтаж производят в специальные коробки габаритом до 70 мм. Выключатели советуют располагать у входа в комнату со стороны ручки двери либо внутри комнаты с той же стороны. Высота монтажа выключателя подбирается на свое усмотрение для удобства пользования, рекомендуют на высоте от пола около одного метра, но чтобы дверь при открывании не касалась его. Расстояние от косяка двери до проводов выключателя не должно быть меньше 100 мм, данное условие относится и к проводке у окна. Вообще то, для установки выключателей существует два стандарта, где расположение, например, в детской комнате, выключателя по высоте относительно поверхности пола допускается производить от 50 см до 80 см, а другой – от пола на высоте в 150 см.

Высота расположения розеток относительно поверхности пола не регламентируется, но опытные специалисты не советуют делать монтаж розеток очень низко. Поясняется это тем, что при затоплении дома повышается опасность замыкания проводки, да и просто в таком варианте расположения не очень удобно ими пользоваться.

Этап заготовки, который включает в себя подготовку и правильный подбор кабелей, проводов, также по силам произвести одному человеку. На данном этапе мы режем провода и кабеля кусками длиной равной расстоянию между ответвительной коробкой и электроустановочными изделиями (светильниками, выключателями и розетками). К каждому куску по длине прибавим по 10 см для монтажных работ соединений между собой.

Прокладка силового кабеля к деревянному дому с улицы

Прокладку силового кабеля к сооружению выполним после разметочных и монтажных работ проводки внутри дома подземным либо воздушным путем. Путь прокладки силового кабеля регламентируется заранее составленным проектом при соблюдении существующих правил электромонтажа и соответствующих нормативов.

Монтаж воздушным способом силового кабеля считается наиболее экономичным вариантом, но если проводка деревянного дома не будет превышать расстояние 25 метров, но и при этом допускается установка промежуточной опоры под силовой кабель. Воздушная прокладка силового кабеля производится при помощи специальной растяжки или на фарфоровых изоляторах. Кабель для воздушной прокладки должен применяться самонесущий изолированный СИП (СИП-3, СИП-4, СИП-2А) с гарантийным сроком службы около 25 лет, который оснащен атмосферостойким полиэтиленовым покрытием, и особыми элементами, которые устойчивы к перегрузкам. Недостаток данного вида кабеля заключается в проблематичном вводе его в автомат защиты, и он довольно трудно поддается изгибанию.

Нормативы воздушного способа прокладки силовой линии гласят, что кабель над проезжей частью должен находиться на высоте не меньше шести метров, а над пешеходной дорожкой – не ниже 3,5 м, а закрепление кабеля на доме над уровнем земли нужно производить на высоте не меньше 2,75 метров.

Через деревянную стену сруба кабель можно ввести через втулку из металла, которая защитит его от повреждений при осадке сруба либо подвижках стен. Кабель должен быть сечением не меньше 16 кв.мм. Способность пропускания такого кабеля до 63А, при однофазном подключении его мощность будет равняться 14кВт, трехфазном – 42кВт мощности. По пожарным нормам кабель СИП по чердачным помещениям вести нельзя, поскольку он является алюминиевым проводом, поэтому данный кабель используют исключительно для подвода наружной линии, а вводят в дом кабель другого типа (НГ, ВВГ либо NYM). При этом необходимо для перехода использовать специальные соединители «медь-алюминий», а кабель СИП закреплять на натяжители (анкерные зажимы).

Монтаж подземной силовой линии является более затратным мероприятием, поскольку для этого необходимо вырыть траншею глубиной до одного метра, а использовать более дорогой кабель ВБбШв с медными жилами и бронированной защитной оболочкой. Данному кабелю не страшны подвижки грунта и грызуны, поскольку он выполнен в стальной оплетке расположенной между наружной и внутренней пластиковой защитной оболочкой. Дно траншеи нужно обустроить подушкой из песка в 10 сантиметров, проложить кабель и снова засыпать песком либо даже заложить кирпичами.

Для дополнительной защиты при подземной прокладке кабеля не рекомендуют использовать металлический трубопровод, поскольку он собирает конденсат внутри себя. Использовать трубки из металла лучше при монтаже кабеля по наружной стене либо при опускании его из земли в землю. Силовой кабель нужно предохранять от натяжений, укладку его лучше производить волнообразным размещением, чтобы при перепадах температуры либо смещениях почвы не возникло натяжения кабеля.

Подробнее об этом можете узнать в статье — «Подвод кабеля к дому: правила и советы от профессионалов«.

Монтаж установочных изделий, розеток и выключателей

Внутренний щиток, как аппарат управления необходимо размещать в навесные шкафчики, которые изготавливаются из несгораемых материалов. Данный шкафчик можно расположить в наиболее удобном месте для обслуживания, но в удалении на 0,5 метра от легковоспламеняющихся материалов и элементов строения. Сам щиток снабжается входным автоматом и УЗО.

Конструкции штепсельных розеток и выключателей бывают скрытого и открытого типа исполнения. Монтаж изделий открытого исполнения производится с помощью подрозетников, изготовленных из токонепроводящих материалов в виде дисков размерами в диаметре до 70 мм, а толщиной не меньше 10 мм. Крепление подрозетников к стене делается с помощью шурупов либо саморезов. На горючих основаниях под подрозетники рекомендуют укладывать подкладки толщиной около 3 мм из асбеста.

Во влажных помещениях (бане, сауне, ванной) выключатели, розетки и распаечные коробки необходимо применять в брызгозащитном исполнении (IP-44). Ввод проводки должен осуществляться в таком случае исключительно снизу, чтобы конденсат не смог затекать внутрь изделия. Для помещений моечной либо парилки в бане, желательно использовать пониженное напряжение, для чего нужно устанавливать специальные трансформаторы. Провода во влажных помещениях должны использоваться двойной изоляции типа ПВС, в топочных помещениях бани используют исключительно термостойкий провод в силиконовой изоляции (например, одножильный провод SILFLEX Sif S=0.25-185 кв. мм), такая проводка выдержит температуру до 180 градусов.

Монтаж светильников в деревянном доме не сложно произвести, а вот во влажных помещениях освещение должно быть низковольтным (12В), провода должны соединяться клемным способом, и обязательно нужно позаботиться о заземлении. Светильники в данных помещениях должны использоваться термостойкие и влагостойкие.

В заключение, добавим, что электропроводка и оборудование периодически необходимо проверять в целях безопасности, а во время проведения ремонтных работ электрооборудование лучше отключать вовсе.

Проводка в деревянном доме нормы. Какой провод лучше всего подойдет для монтажа проводки в деревянном доме — рекомендации по выбору и советы

Чем привлекательна идея постройки деревянного дома ? Это экологическая чистота материалов, способных обеспечить комфортный и здоровый микроклимат в помещениях жилища и, конечно же, желание домовладельцев следовать традициям русской архитектуры. Современный рынок строительных материалов позволяет построить дом, выполненный из профилированного и клееного бруса, а также из оцилиндрованного бревна. В противовес всем преимуществам, свойственным домам, выполненным из древесины, возникает проблема с обустройством электропроводки. Вариант открытой проводки, уложенной в кабель-каналы, не всегда отвечает требованиям привлекательного дизайна внутренней отделки помещений, домовладелец сталкивается с вопросом, как сделать скрытую электропроводку в деревянном доме своими руками. Об этом мы и поговорим далее.

Преимущества скрытой проводки

Бесспорными достоинствами монтажа скрытой проводки в доме из дерева являются:

Отсутствие кабель-каналов на стенах, пагубно влияющих на помещения и значительно затрудняющих процесс нанесения обоев.
Минимизация риска механических повреждений кабелей и проводов электропроводки.
Возможность замены кабеля, уложенного в трубе.
Высокая степень электропожаробезопасности, при условии правильно выполненных монтажных работ в соответствии с требованиями нормативных документов.

Особые требования к безопасности

Скрытый монтаж электропроводки в деревянном доме очень сложный, требует строгого выполнения норм противопожарной безопасности, требований ПУЭ и соответствия ГОСТ Р50572 1-93. Человеку, не имеющего опыта электромонтажа, не стоит пытаться выполнить эту работу своими руками. Домовладельцу, пригласившему для обустройства специалистов, необходимо знать основные положения о способах монтажа с целью контроля выполнения работ и ни в коем случае не воспринимать данный материал, как пошаговую инструкцию.

При проектировании схемы электрической сети дома, основной упор делается на обеспечение пожарной безопасности, даже если это будет идти в разрез с эстетической составляющей. Готовый проект должен быть согласован со специалистами. Схема скрытой проводки должна предусматривать минимум поворотов электромагистрали. Учитывая высокую вероятность возгорания деревянных конструкций, проводка должна быть проложена таким образом, чтобы даже мизерный участок электромагистрали не соприкасался с древесиной. Кабель должен быть уложен в стальных или медных труб ах. Допускается укладка электропроводки в гофрированном металлорукаве, а также в ПВХ-гофре, при условии их защиты штукатуркой или асбестовой прокладкой.

Диаметр трубы подбирается с учетом того, что проложенная в ней скрытая электропроводка должна занимать 40% ее внутренней полости, толщина ее стенок должна соответствовать сечению токопроводящих жил. Протяжка электромагистрали по трубам может вызвать механическое повреждение ее оболочки, поэтому после каждой такой операции необходимо производить. Особые требования предъявляются к марке кабеля, его оболочка должна быть выполнена из негорючего трехслойного материала, а маркировка отечественных образцов обязательно должна содержать буквенные символы «НГ». К примеру, ВВГнг-п. Импортным аналогом является кабель NYM.

Трубы должны надежно стыковаться резьбой, сваркой или пайкой. Места межкомнатных переходов, а также точки установки элементов разводки должны быть обустроены металлическими коробами или стаканами, обернутыми асбестом и закрепленными алебастровой штукатуркой. Более подробно о том, мы рассказывали в отдельной статье.

Особенности монтажа

Самой трудоемкой операцией при прокладке скрытой электропроводки в деревянном доме является установка труб в теле стены. Процесс довольно трудоемкий, требующий максимально возможной аккуратности и точности. Для производства этих работ потребуются особые практические навыки и специальный высокотехнологичный инструмент.

Для внедрения в стены изолирующих труб в стены потребуется сверление, как горизонтальном, так и в вертикальном направлениях. Вертикальные отверстия сверлятся в процессе укладки сруба, горизонтальные тогда, когда стены уже возведены. После того, как трубы будут закреплены в теле деревянных стен, в них заводится провод, который послужит проводником для протяжки провода. Посадочные места аккуратно вырубаются под габариты элементов разводки, в них крепятся изолирующие металлические короба.

Альтернативный вариант – проводка по перекрытию. Можно ли избежать столь трудоемкого процесса, связанного со ставкой труб в стены? Многие домовладельцы при обустройстве скрытой электрики деревянного дома практикуют прокладку проводки по потолочному перекрытию в чердачном помещении. Требования противопожарной безопасности для этого способа электромонтажа остаются те же, электромагистраль на чердаке изолируется металлическими трубами или лотками, лишь только спуски к выключателям и розеткам осуществляются по штробам или вертикальным сверлениям в стенах, как показано на фото ниже:

Еще один вариант — скрытая проводка в штукатурке. Можно пойти по самому простому пути и уложить электропроводку между слоями штукатурки. Способ примитивный и не затратный, но весьма не безопасный. Штукатурка активно впитывает влагу, а также со временем растрескивается, отчего теряет свои изоляционные свойства.

Полезная информация

Для прокладки скрытой проводки по дереву специалисты рекомендуют, разработанный в Германии, с трехслойной изоляцией из негорючего материала. Оболочка настолько прочна, что допускает укладку без ПВХ-гофры.

Домашняя электросеть должна иметь систему изоляции типа TN-S или, которые дают возможность заземлить металлические трубы, лотки, короба и коробки.

Электрохозяйство дома лучше оборудовать, обеспечивающими защиту от токов короткого замыкания, а также обладающими функциями УЗО.

Теперь вы знаете, как может быть выполнена скрытая электропроводка в деревянном доме своими руками. Надеемся, наши советы по монтажу, а также предоставленные правила и требования помогли вам понять всю сущность работ!

Материалы

Монтаж оборудования в щит

Выполнив внешний электромонтаж деревянной постройки, вводной кабель принято подводить через металлическую гильзу в помещение. Для приема электричества и распределения его в доме применяется вводно-распределительный щит, который нужно устанавливать в безопасных местах для обеспечения свободного доступа.

Щиток нельзя устанавливать в помещениях с высокой влажностью

В щит устанавливают аппараты защитного отключения и автоматические выключатели . Особое внимание уделяется подбору автоматики. Рекомендуется использовать изделия только известных и надежных производителей.

Прокладка внутренней сети

Внутренняя проводка в деревянном коттедже считается залогом безопасности жильцов. Неквалифицированный электромонтаж очень часто становится причиной пожаров. Существует два метода монтажа проводки внутри деревянной постройки – открытый и скрытый. По этим названиям понятен внешний вид данных проводок.

Открытый способ установки

Из двух способов безопаснее открытая электропроводка в деревянном доме. Кроме того, выполнение подобных электромонтажных работ обойдется дешевле. Провода прокладываются по внутренней поверхности постройки, крепятся к потолкам, стенам и прочим элементам конструкции. Спрятать кабель можно различными методами: оформив ретро-кабелем или поместив в ПВХ-короб.

Открытая проводка в деревянном доме: кабель располагают в самозатухающих каналах

Электропроводка закладывается в самозатухающие каналы. Современный ассортимент подобной продукции позволяет выбрать нужную расцветку короба, что имитирует дерево, под любой дизайн. Такие короба обычно применяются в домах из обшитого вагонкой и оцилиндрованного бревна, где стены имеют ровную поверхность.

Проводка в коттедже при помощи кабеля в оплетке «ретро» является еще одним приемом наружного прокладывания материала. Кабель выглядит как витый шнур и закрепляется на керамических изоляторах. Подобную методику монтажа считают безопасной, потому что кабель имеет наружную изоляцию из натурального шелка и две из ПВХ-пластика. Основное преимущество — зазор между поверхностью и кабелем. Помимо этого, данный тип провода способен украсить любой бревенчатый дом .

Особенности скрытой проводки

Скрытый монтаж электропроводки отличается достаточной труднодоступностью проводов в случае модернизации и ремонта жилья, более высокими ценами на услуги и гораздо большими необходимыми затратами времени на работу. Однако львиная доля заказчиков предпочитает эту методику, ссылаясь на эстетическую привлекательность. Хозяева деревянных коттеджей не хотят интерьер и дорогой вид отделки своего жилья портить электрощитками и проводами.

Скрытая электропроводка в деревянном доме обычно закладывается на этапе сборки дома. Кабель для соблюдения всех норм безопасности должен быть заключен в окрашенную металлическую или оцинкованную трубу. Все подъемы к осветительным приборам, выключателем и розеткам совершаются в специальных отверстиях.

Скрытая проводка в деревянном доме — очень сложный дорогостоящий процесс, оправданный только эстетикой

При монтаже электросетей в домах из дерева рекомендуется соблюдать определенные требования и пользоваться специальными материалами, чтобы обеспечить максимальную безопасность и защиту от возгораний. В перекрытиях деревянной постройки кабель располагают в трубах, изготовленных из негорючего пластика, и следят, чтобы на трубу и кабель не оказывалось механического воздействия.

Скрытая электропроводка может располагаться в заземленных металлорукавах и металлических трубах. Бревенчатые дома подвергаются «усадке», поэтому рекомендуется это учитывать, не допуская, чтобы бревна воздействовали на проводку в металлорукавах. Проход провода через стену насквозь выполняют через специальные металлические гильзы. В обоих способах монтажа электропроводки есть преимущества и недостатки, поэтому не редко практикуется комбинированная методика проводки.

Разметка приборов, щитков, кабеля

После выполнения проекта электроснабжения нужно выполнить разметку линий кабеля и мест для расположения выключателей, розеток, диммеров, щитов и светильников. К разметке необходимо подходить тщательность, чтобы не пришлось в будущем переделывать выполненные работы. Разводка электропроводки в деревянном доме должна планироваться так, чтобы кабельные трассы в дальнейшем не мешали при установке мебели.

Наиболее гармоничным и эстетичным будет выглядеть провод в кабель-каналах. Можно подобрать любой рисунок любой оттенок под дерево. К подобным каналам сразу нужно покупать тройники, заглушки, переходники. И хотя цена этих деталей вдвое выше самих коробов, экономить не желательно, так как нестыковые места коробов никто идеально не подгонит.

При покупке каналов обращать внимание следует на толщину стенок и замок короба. Выполняя работы по монтажу провода в миниатюрных коробах, который имеет тонкие стенки и двойные замки, электромонтажные компании не задумываются, что в большинстве ситуациях обслуживание электропроводки в подобных коробах провоцирует разлом замков, если происходит открывание крышки каналов.

Чтобы в короб добавить кабель, придется покупать новые каналы и заново выполнять электромонтаж электропроводки и коробов. Двойной замок нуждается в использовании специализированного инструмента, что может открыть крышку, но об этом думают абсолютно не все электрики. Лучше выбирать короб с выдержанной технологически геометрией профиля, большими стенками и одинарным замком.

Когда схема электропроводки в деревянном доме изучена, а разметка линий кабеля выполнена, можно браться за электромонтаж выключателей и розеток. Все выключатели, диммеры и розетки, основания бра и светильников должны иметь изготовленную из металла площадочку для крепления к потолку или стене электроустановочного изделия, потому что электромонтаж электрического оборудования на площадках из металла является самым пожаробезопасным вариантом.

После установки всех площадок следует заняться установкой кабель-коробов. Какой бы точный у специалиста не был глазомер, выполнять всю электромонтажную работу необходимо при помощи уровня.

Проход через деревянные поверхности

Все проходы проводки через деревянные стены, перегородки, основания необходимо выполнять через изготовленные из металла трубы, которые называются проходными гильзами. Прежде чем приступить к выполнению электромонтажа провода через сгораемые стены, рекомендуется их просверлить, потом в отверстие вставить металлическую гильзу так, чтобы её края выдвигались с обеих сторон из сгораемого основания не меньше чем на 1 сантиметр.

Особое внимание рекомендуется обратить, чтобы подобные гильзы по краям были снабжены пластиковыми втулками, способными обезопасить провод от порезов при монтаже и дальнейшей эксплуатации системы электроснабжения, другими словами — позволят сохранить от повреждений изоляцию кабеля. После этого кабельный канал нужно монтировать таким способом, чтобы в короб заходило окончание металлической гильзы.

Как выбрать электрокабель

Монтаж электропроводки в деревянном доме нуждается в наличии определенного кабеля. Провод для электроснабжения частного дома следует покупать с индексом «НГ», что значит «кабель, что не поддерживает горение» и с обозначением «LS», что расшифровывается как «пониженное дымовыделение». Предпочтительное для проводки в деревянной постройке выбрать провод, который соответствует всем существующим требованиям пожаробезопасности, а также имеет все нужные сертификаты качества.

Выбор сечения проводки зависит напрямую от мощности, которую потребляет электрическое оборудование. Проектировщики обычно в свои проекты электроснабжения закладывают на освещение 3 на 1,5 миллиметра, а на группы розеток — 3 на 2,5 миллиметра. Для организации питания электроплит понадобиться провод, сечение которого составляет не меньше 6 миллиметров квадратных. На кабеле лучше не экономить. Розеточные линии нужно рассчитывать с минимальным числом розеток, которые расположены на одной группе. Если прокладывается от щита провод на блок, что состоит из 4 розеток, то к нему ничего больше не рекомендуется подключать. Только тогда электропроводка прослужит долгие годы. Увязку между сечением кабеля и мощностью электроприборов можно отыскать в соответственных таблицах.

После выполнения такой работы, как устройство электропроводки в деревянном доме, нужно сразу замерить сопротивление изоляции проводки.

Эта манипуляция делается, чтобы убедиться, что изоляция проводника при монтажных работах не повредилась. Подобные электроизмерения рекомендуется проводить раз в 3 года для оберегания деревянного дома и его легко сгораемых оснований от замыканий в проводке.

Видео об электрике в деревянных домах

Таким образом, проблема монтажа электропроводки заключается в следующем: зачастую неопытные мастера полагают, что кабель в деревянном строении должен быть таким же, как в простой квартире. Это недопустимо, потому что проводка строения из дерева должна отличаться повышенными характеристиками пожаробезопасности. Если вы выполните монтажные работы по выше изложенной инструкции, проводка в вашем коттедже прослужит долгие годы.

Чем привлекательна идея постройки деревянного дома? Это экологическая чистота материалов, способных обеспечить комфортный и здоровый микроклимат в помещениях жилища и, конечно же, желание домовладельцев следовать традициям русской архитектуры. Современный рынок строительных материалов позволяет построить дом, выполненный из профилированного и клееного бруса, а также из оцилиндрованного бревна. В противовес всем преимуществам, свойственным домам, выполненным из древесины, возникает проблема с обустройством электропроводки. Вариант открытой проводки, уложенной в кабель-каналы, не всегда отвечает требованиям привлекательного дизайна внутренней отделки помещений, домовладелец сталкивается с вопросом, как сделать скрытую электропроводку в деревянном доме своими руками. Об этом мы и поговорим далее.

Преимущества скрытой проводки

Бесспорными достоинствами монтажа скрытой проводки в доме из дерева являются:

Отсутствие кабель-каналов на стенах, пагубно влияющих на внешний вид помещения и значительно затрудняющих процесс нанесения обоев.
Минимизация риска механических повреждений кабелей и проводов электропроводки.
Возможность замены кабеля, уложенного в трубе.
Высокая степень электропожаробезопасности, при условии правильно выполненных монтажных работ в соответствии с требованиями нормативных документов.

Особые требования к безопасности

Скрытый монтаж электропроводки в деревянном доме очень сложный, требует строгого выполнения норм противопожарной безопасности, требований и соответствия ГОСТ Р 50571.1- 2009. Человеку, не имеющего опыта электромонтажа, не стоит пытаться выполнить эту работу своими руками. Домовладельцу, пригласившему для обустройства специалистов, необходимо знать основные положения о способах монтажа с целью контроля выполнения работ и ни в коем случае не воспринимать данный материал, как пошаговую инструкцию.

При проектировании схемы электрической сети дома, основной упор делается на обеспечение пожарной безопасности, даже если это будет идти в разрез с эстетической составляющей. Готовый проект должен быть согласован со специалистами. Схема скрытой проводки должна предусматривать минимум поворотов электромагистрали. Учитывая высокую вероятность возгорания деревянных конструкций, проводка должна быть проложена таким образом, чтобы даже мизерный участок электромагистрали не соприкасался с древесиной. Кабель должен быть уложен в стальных или медных трубах. Допускается укладка электропроводки в гофрированном металлорукаве, а также в ПВХ-гофре, при условии их защиты штукатуркой или асбестовой прокладкой.

Диаметр трубы подбирается с учетом того, что проложенная в ней скрытая электропроводка должна занимать 40% ее внутренней полости. Толщина ее стенок должна соответствовать сечению токопроводящих жил согласно ВСН 370-93 или СП 31.110-2003 табл. 14.1. Протяжка электромагистрали по трубам может вызвать механическое повреждение ее оболочки, поэтому после каждой такой операции необходимо производить . Особые требования предъявляются к марке кабеля, его оболочка должна быть выполнена из негорючего трехслойного материала, а маркировка отечественных образцов обязательно должна содержать буквенные символы «нг-LS». К примеру, ВВГнг-LS. Импортным аналогом является кабель NYMнг-LS.

Особенности монтажа

Для внедрения изолирующих труб в стены потребуется сверление, как в горизонтальном, так и в вертикальном направлениях. Вертикальные отверстия сверлятся в процессе укладки сруба, горизонтальные тогда, когда стены уже возведены. После того, как трубы будут закреплены в теле деревянных стен, в них заводится провод, который послужит проводником для протяжки провода. Посадочные места аккуратно вырубаются под габариты элементов разводки, в них крепятся изолирующие металлические короба.

Полезная информация

Для прокладки скрытой проводки по дереву специалисты рекомендуют , разработанный в Германии, с трехслойной изоляцией из негорючего материала. Также можно использовать отечественный кабель ВВГнг-LS.

Использование медных труб обойдется гораздо дороже, но их гораздо легче выгибать и задавать нужный профиль. В зависимости от обстановки можно использовать сочетание скрытой проводки с открытой.

Установка розетки в деревянную стену

Типичные ошибки

Материалы

Чаще всего деревянные дома возводятся на дачных участках. Преимущество данных построек заключается в низких материальных затратах на возведение и высокой скорости строительства. Главный недостаток этого решения — высокая вероятность воспламенения в случае аварийной ситуации в электропроводке. В результате искрения и коротких замыканий стены и потолок легко загорятся. Отсюда и высокие требования к прокладке кабеля в сооружениях со сгораемыми поверхностями в ПУЭ и других НТД. Поэтому давайте разберемся как должна быть проведена электропроводка в деревянном доме безопасно, по ГОСТам и ПУЭ.

Требования

Освещение
Розетки
Мощные электроприборы

Обязательно защитите эти группы индивидуальными автоматами и УЗО. Устройство защитного отключения обязательно нужно устанавливать на цепи, от которых запитан водонагреватель, электрокотёл, посудомоечная и стиральная машины и другие мощные потребители, особенно если они находятся в сырых помещениях.

Тогда для кабеля с сечением жил в 1.5 кв. мм (цепи освещения) выбирают автомат с номинальным током в 6-10 ампер, а для 2.5 кв. мм — 16 ампер.

Групповые УЗО на розетки или отдельные потребители должны иметь ток утечки (дифференциальный ток, он же Id) в пределах 10-30 мА, а общее УЗО, его еще называют вводным или противопожарным выбирают с током утечки больше чем на групповых, например 100-300 мА.

Также на ввод иногда устанавливают селективное УЗО — оно отличается от обычного большим временем срабатывания. Номинальный ток УЗО должен быть выше чем ток автомата, которым защищена эта группа, то есть АВ на 10А — УЗО на 16А, АВ на 16А — УЗО на 25А.

Схема сборки однофазного щита в деревянном доме:

Если вы провели 3 фазы на участок, схема распределительного щита может иметь вид:

После того, как проводка будет проведена, а щиток собран, рекомендуем вызвать электрика, чтобы он все проверил и возможно устранил явные ошибки. Далее нужно пройти приемо-сдаточные испытания, получить Акт допуска на подключение к сети, а также вызвать представителя РЭС для опломбировки счетчика и вводного автомата.

Вот и вся пошаговая инструкция, подробно объясняющая, как проводится электропроводка в деревянном доме своими руками. Обязательно выполняйте электромонтаж по ПУЭ и другим существующим стандартам. Они разработаны и собраны на основании большого количества несчастных случаев, которых можно было избежать простым соблюдением правил. Надеемся, предоставленные советы и схемы помогли вам самостоятельно выполнить электромонтаж или хотя бы сэкономить на некоторых этапах монтажа.

Дом из оцилиндрованного бревна является одним из наиболее безопасных с точки зрения экологии, и позволяет создать в помещениях уникальный микроклимат, препятствующий развитию различного рода болезнетворных бактерий и микроорганизмов. Но, как известно, дерево является легковоспламеняющимся материалом, в работе с которым необходимо использовать дополнительные меры предосторожности. Особенно данное утверждение верно в том случае, если необходимо осуществить монтаж проводки в доме, построенном из оцилиндрованного бревна. Как же это правильно сделать?

Основные правила монтажа скрытой электропроводки в деревянном доме

Наиболее безопасным и целесообразным способом создания в доме электрической сети является монтаж скрытой проводки. Данный вариант подразумевает сохранение внешней эстетики и дизайна интерьера дома. Вся проводка помещается в металлические трубы. Это позволяет компактно поместить кабель непосредственно в стенах и полу дома и, при этом, способствует снижению риска возникновения очагов возгорания. Основное, что должен запомнить владелец дома, это то, что к электричеству необходимо относиться очень серьезно, и схема сетей подключения должна быть разработана до мелочей. Итак, первое правило — монтаж скрытой проводки в домах из оцилиндрованного бревна осуществляется исключительно в металлических трубах.

Для того чтобы дом выглядел более эстетично, проводка должна укладываться исключительно в перекрытия дома до того момента, когда будут обустроены потолки, стены и полы в доме. Дом из оцилиндрованного бревна перестраивать крайне сложно (практически невозможно), поэтому все технологические процессы, которые связаны с монтажом проводки, должны быть завершены до того, как строительство здания вступит в финальную стадию. Для того чтобы сделать в помещениях отводы от общей сети к отдельным выключателям или розеткам, в стенах дома делают вертикальные отверстия (так называемые, технологические отверстия). Из всего вышесказанного проистекает второе важное правило создания линии электропроводки в доме из оцилиндрованного бревна: монтаж металлических труб с электрическим кабелем нужно осуществить до подшивки стен и потолка. Технологические отверстия в стенах (их месторасположение) необходимо продумать заранее.

Разработка плана расположения

Необходимо помнить и о том, что вносить какие-либо коррективы в расположение скрытой проводки в доме из оцилиндрованного бревна будет весьма затруднительно. Соответственно, нужно заранее продумать схему месторасположения электробытовых приборов, техники и всех других приборов, которые будут использовать электричество. После того, как план расположения будет продуман, можно приступать к созданию вертикальных технологических отверстий в доме. Давать какую-либо общепринятую схему скрытой проводки в жилых помещениях деревянного дома будет некорректно, потому что каждый владелец дома будет создавать систему электроснабжения, исходя из собственных предпочтений и надобностей. Третье правило монтажа скрытой проводки в доме: сначала разработать план-схему расположения бытовых приборов, а уже потом создавать линию электроснабжения в доме.

Для того чтобы облегчить дальнейшие технологические работы, бурение всех тех технологических каналов и отверстий, которые помогут создать проводку в доме из бревна оцилиндрованного, должны производиться либо в том цеху, где идет сборка основных блоков дома, их распил, либо уже на стадии сборки дома там, где он будет расположен. Следовательно, четвертое правило гласит: всю систему проводки необходимо продумать еще на стадии проектных работ, а не тогда, когда проект уже начал воплощаться в жизнь. Переделка дома, даже на стадии его распила и компоновки, будет стоить очень дорого.

Установка розеток и выключателей

Кроме всего вышеперечисленного, необходимо заранее знать ту модель и тип розеток и выключателей, которые будут установлены в доме из оцилиндрованного бревна. Дело в том, что технологические отверстия под будущие розетки и выключатели прорезаются заранее. Получается, что владелец дома может обеспечить себе довольно большой объем дополнительной работы, которая абсолютно не нужна, когда начнет дополнительно расширять отверстия для розеток и выключателей непредусмотренного заранее типа. Хорошо, если они будут больше по своим габаритам, нежели заранее проделанные отверстия. Но не исключен вариант, что они будут и меньше. Поэтому и существует пятое правило создания качественной и безопасной проводки в бревенчатом доме — заранее выбрать розетки и выключатели, а уже потом выпиливать в стенах дома технологические отверстия под них.

Все вышеперечисленные правила обязательны для исполнения. Их соблюдение позволяет создать в доме действительно удобную и безопасную электропроводку. Причем сделать это с минимальными затратами времени, сил и денежных средств владельца дома из оцилиндрованного бревна (впрочем, как и владельца любого другого деревянного дома).

Основные ошибки, допускаемые при создании системы скрытой проводки

Если основываться на тех правилах, которые существуют для создания скрытой электропроводки в домах из оцилиндрованного бревна, существуют два основных требования к данному технологическому процессу:

либо металлические короба или трубы
либо в негорючей штукатурке, которая обязательно должна окружать электрический кабель со всех сторон слоем, толщина которого должна быть не менее 10мм

Это правила, которым следовать нужно неукоснительно. Но некоторые мастера стараются их видоизменить, что приводит в итоге к довольно печальным последствиям. Основные ошибки, которые могут привести к возгоранию дома, либо просто к выходу электропроводки из строя, это:

попытки уложить скрытую проводку непосредственно под плинтуса
производят монтаж под лицевую сторону дверей и окон
укладывают кабель в гофру

Основной проблемой может служить то, что грызуны очень любят оплетку электрического кабеля. Изоляция может быть съедена вредителями, и короткое замыкание станет всего лишь делом времени. Дерево, кроме всего прочего, подвержено сезонным изменениям в своей структуре. Она разбухает зимой и осенью, ссыхаясь в летний период времени. Эти изменения в структуре оцилиндрованного бревна (как и любого другого дерева) могут привести к возникновению напряжения в электрическом кабеле, его разрыву. Соответственно, нарушения в работе электроприборов и короткое замыкание, результаты которого могут быть очень плачевными, станет больше, нежели просто неприятным шансом.

Расположение проводки в гофре

Располагать проводку в гофре является тоже не самым правильным вариантом. Дело в том, что гофра — не совсем безопасный материал с точки зрения соблюдения правил современной пожарной безопасности. Уплотнение в современной гофре и металлических рукавах создается с помощью специальной хлопчатобумажной нити, которая прекрасно поддерживает горение. Соответственно, гофра и металлический рукав абсолютно не подходят для того, чтобы служить изоляционным материалом для скрытой проводки в любом деревянном доме.

Для того чтобы обеспечить действительно качественную защиту для сетей электроснабжения дома, необходимо уделить особое внимание тем автоматическим системам, которые будут следить за безопасностью проводки в доме. Электропроводка должна постоянно находиться под контролем данных систем. Особенно в том случае, если дом сделан из легко воспламеняющихся материалов. Кроме того, что в доме существует основной щит защиты от повреждений проводки, на каждом из этажей дома, если он не является одноэтажным, необходимо поместить небольшой щит, дублирующий функции основного, по отношению к конкретному этажу. Электропроводка будет защищена надежно данным дубляжом системы.

Для того чтобы сделать проводку в своем доме из оцилиндрованного бревна действительно качественно, следует прислушаться к тем советам, которые были озвучены в данной статье. Монтаж линий электрической проводки в здании не является той технической работой, к которой можно отнестись не слишком серьезно.

Электричество — важнейшая составная часть повседневной жизни. Установить электропроводку в деревянном доме собственноручно достаточно сложно. Необходимо обладать знаниями в области электричества и соблюдать все правила и нормативы. Следуя нижеприведенной инструкции, вы проведёте монтаж собственными руками, не прибегая к помощи профессиональных электриков.

Какая электропроводка подходит для деревянного дома?

Деревянное жилье — это одна из древнейших традиций мировой архитектуры. Даже сегодня, в условиях богатого выбора различных строительных материалов, многие собственники предпочитают возвести на своём загородном участке строение именно из дерева.

Современное жилье невозможно представить без электропитания. Проведение электропроводки в деревянном доме имеет ряд особенностей, в первую очередь связанных с повышенной опасностью возгораний и требованиями к прокладке кабелей.

Открытая или закрытая?

В деревянных строениях электропроводка делается открытым либо скрытым способом. Первый способ подразумевает внешнее расположение проводки, на стене или на потолке. Это можно сделать следующим образом:

Кроме открытого, существует также скрытый способ монтажа проводки. Им можно воспользоваться, если ещё не была проведена окончательная обшивка помещений. Проводка в этом случае укладывается в металлогофру либо металлические трубы, использование пластика запрещено. Способ достаточно затратный, но электропровода будут надёжно скрыты от посторонних глаз.

Однозначно ответить на вопрос, какой способ монтажа электропроводки подходит для деревянного дома, невозможно. В каждом случае это определяется индивидуально, учитывая уровень мастерства электрика, наличие или отсутствие приспособлений и инструментов для конкретной работы.

Составление схемы

Все работы по монтажу или изменению электропроводки начинаются с создания общей схемы. Грамотно составленный проект позволит выполнить установку проводки в соответствии с требованиями нормативов и ГОСТов. При составлении плана-схемы отдельное внимание обращается на следующие моменты:

Необходимые комплектующие

Перед началом монтажа подбираются необходимые инструменты и комплектующие. Примерный набор для обустройства электропроводки в деревянном доме своими руками включает:

Набор инструментов с изоляционными ручками. В комплект могут входить отвёртки, пассатижи, нож по работе с электропроводкой и т. д.
Электрощиток. В продаже есть приборы, изготовленные из пластмассы либо металла. Для деревянных строений идеально подходит металлический. Размер электрического щитка зависит от количества кабелей, которые будут прокладываться в соответствии с разработанной схемой.
Электрокабель.
Переключатели и розетки. Число таких устройств зависит от количества электроприборов, подлежащих запитке.
Если вы планируете сделать внешнюю проводку, нужно приобрести кабель-каналы. Для внутренней потребуется металлическая гофротруба.
Счётчик.
Распределительные коробки, саморезы, изолирующие зажимы, изолента.

Расчёт материалов и выбор подходящей аппаратуры

Для расчёта необходимого количества провода достаточно детально зарисовать схему и измерить все стены. В процессе работы очень важно не ошибиться и подобрать кабель подходящей толщины.

Напряжение стандартной электропроводки жилого дома составляет 220 или 380 В. При расчёте нагрузки за номинал следует принимать:

Если в доме отсутствуют электрические плиты — 5,5 кВт.
Если электроплиты есть — 8,8 кВт и больше.

Следует обращать внимание и на жилую площадь. За номинал принимается 60 кв. м. При превышении этого показателя расчётная нагрузка увеличивается на 1 процент за каждый дополнительный квадратный метр.

Исходя из плановой мощности, рассчитывается и сечение проводов. Основные данные приведены в таблице:

Для деревянного дома подходит трехжильный медный кабель ВВГ. При его выборе необходимо обращать внимание на маркировку. К примеру, если на марке указано ВВГ3*2,5, цифра 3 здесь означает число жил, 2,5 — сечение.

Размер электрического щитка зависит от запланированного количества кабелей. В стандартную проводку могут входить осветительный кабель, розеточный, электроплита, счётчик (требуется три места) и УЗО (2 места). В данном случае можно установить 12-местный щиток.

На выбор розеток влияет эстетическая составляющая. Для деревянных строений подходят выключатели с керамической основой и контактными группами из латуни либо бронзы. Конкретные модели зависят от того, внутренней или внешней будет электрическая проводка.

Электросчётчик подбирается по классу точности и количеству тарифов. Современные приборы разделяются на однотарифные и двухтарифные, считающие энергию отдельно по дневному и ночному тарифу. Класс точности — не меньше второго.

Подготовительные работы

Перед тем, как проводить работы внутри помещения, необходимо обратить внимание на ввод линии. За пару десятилетий количество и мощность бытовых электроприборов выросли в разы, увеличив потребление энергии, и старая линия может не справляться. Вторая причина — в постоянном воздействии солнечных лучей и прочих внешних факторов на кабель вне дома. Металлические жилы постепенно оголяются, что делает использование электропроводки менее безопасным.

Одним из слабых мест является ввод кабеля в дом, который часто проводится через деревянную стенку чердака. Одно время считалось, что для обеспечения безопасности достаточно поместить провод в резиновый шланг. При этом не принималось во внимание, что резина является токопроводящим материалом, и по мере того, как она стареет, возможно появление участков искрения и локального нагрева.

Для заведения линии в деревянный дом можно воспользоваться одним из двух способов: подземным и воздушным.

Первый способ достаточно затратный. Он требует земляных работ, расположения кабеля на глубине около метра, оформления охранной зоны соответствующими табличками. В местах прохода сквозь фундамент и ввода в дом устанавливаются толстостенные металлические гильзы. Этот способ чаще используется при возведении нового дома.

Для воздушной линии потребуется электропровод с сечением от 16 миллиметров. Часто используется так называемый СИП (самонесущий изолированный провод), срок службы которого превышает 25 лет. Подключение внешней линии ко входной осуществляется исключительно вне здания. Установка кабель-каналов и монтаж проводки осуществляется после того, как пройдёт начальная усадка дома и просушка древесины стен. Иначе малейшие изменения «геометрии» повлекут деформацию и разрушение коробки.

Монтажные работы: пошаговая инструкция

Монтаж электрической проводки в деревянном доме происходит в несколько этапов:

Укладка главного кабеля.
Установка распределительных коробок.
Установка розеток и выключателей.
Монтаж осветительных приборов.
Установка электрощитка.
Монтирование контура заземления.

Рассмотрим каждый из перечисленных этапов подробнее.

Укладка кабеля

Проводка обычно укладывается в кабель-каналы или плинтуса. Это происходит в несколько этапов:

Монтаж распределительных коробок

В каждом узле, где от главного кабеля отходят разветвления на розетки и выключатели, устанавливается распределительная коробка. В этом распределителе кабель разделяется и направляется в нужные места по комнатам.

Внутри распределительной коробки кабель можно присоединить несколькими способами:

Установка выключателей и розеток

Крепление розеток и выключателей происходит непосредственно к стене. Предварительно укладывается слой изоляции. В этом качестве часто используют алюминий или асбест.

Проводка идет максимально ровно

Розетки прикручиваются достаточно крепко. Это исключает дальнейшее раскачивание и расшатывание. Если к розетке подходит кабель с тремя проводами, жёлтый и зелёный уходят в заземляющий контакт, последний — на питание. Схема подключения представлена на рисунке ниже (L — фаза, N — ноль, PE — заземление).

Установка осветительных приборов

В деревянных строениях обычно используется несколько групп осветительных приборов:

Встроенные
Накладные
Уличные.

Все светильники, бра и другие подобные электроприборы должны оборудоваться специальной металлической площадкой для крепления изделия к потолку либо стене. Подобный монтаж электрооборудования считается оптимальным с точки зрения пожарной безопасности.

Для подключения светильников используется проводка жёлто-зелёной группы

Включение самих светильников в основную сеть выполняется очень просто: с помощью проводов жёлто-зелёной группы. В комплектацию каждого осветительного прибора входят контакты для подобного подключения.

Распределительный щиток

После входа в дом главный кабель без каких-либо ответвлений подходит к распределительному щиту. Этот прибор состоит из нескольких элементов:

Установка ЗУ

Шина PE, выполняющая роль заземляющей шины, соединяется с заземляющим устройством.

Это устройство размещают в земле, рядом со стеной дома. Визуально это — несколько стальных прутьев, обычно три или больше. Диаметр — 1,6 см, длина — около трёх метров. Они соединены с помощью приваренной полосы 4*40 мм. Это устройство полностью размещается под землёй, для соединения с шиной на стену подводится полоса 4*40 мм.

Для соединения устройства с шиной используется одножильный провод, сечение которого больше или равно сечению вводного кабеля.

По завершении всех установочных работ измеряется сопротивление ЗУ. Для однофазной сети этот показатель должен составлять менее 8 Ом, для трехфазной — менее 4.

Особенности закрытой проводки

Закрытая проводка монтируется почти аналогично открытой. Для обоих типов подходят одинаковые кабели с маркировкой ВВГ.

Скрытая проводка производится до окончательной обшивки стен. Провода прячутся в металлическую трубу, использование пластика строго запрещается. Если необходимо сделать поворот, берётся изогнутая труба. Как вариант — обычная, и к ней приваривается ещё одна.

Перед окончательной обшивкой стен и труб необходимо организовать вывод наружу всех нужных кабелей. В заранее определённых местах подготавливаются отверстия для выключателей, розеток и распределительных коробок. Отдельное отверстие требуется под распределительный щит.

К проводке крепятся накладные выключатели и розетки

При сверлении отверстий для ответвительных коробок и розеток можно воспользоваться коронками по дереву. Основное требование — аккуратность, в противном случае вы можете повредить кабель.

Отверстие для распределительного щита зависит от его типа. Если он накладной, дыры имеют произвольную форму, кромки скрываются под защитным материалом. При установке встраиваемого щита отверстие в обшивке должно соответствовать его размерам и формам с учётом того, что борт скроет кромку.

После обшивки стен и подготовки требуемых отверстий устанавливаются все коробки и розетки. В большинстве случаев применяются устройства накладного исполнения: сверлить все дыры в сплошной древесной стене опасно с точки зрения пожарной безопасности.

Следование правилам технологии и технике безопасности позволит вам самостоятельно установить электропроводку в деревянном доме. В таких строениях особенно важно соблюдать правила противопожарной безопасности.

О монтаже ретро проводки в деревянном доме / статьи и обзоры / элек.ру

Плюсы и минусы ретро проводки

Прежде чем приступить к монтажу открытой проводки, следует взвесить все достоинства и недостатки такого варианта.

Технические и эстетические преимущества:

Ретро проводка отлично впишется в интерьер дома, выдержанного в таких стилях, как, ретро, винтаж, лофт, кантри.
Открытую проводку удобно монтировать там, где трудно провести скрытую. Чтобы скрыть электрические провода в деревянном доме, следует проводить их по металлическим трубам, которые должны быть герметично соединены с распределительными коробами. Работа эта довольно трудоемкая.

Имеет такая электропроводка и свои недостатки:

Сечение ее проводов не превышает 2,5 мм2, а этого недостаточно для подключения мощных электроприборов, так как жилы не выдержат высокие нагрузки.
Основной минус ретро проводки – это ее достаточно высокая стоимость. Особенно дорого стоят изделия от производителей Bironi и Fontini.

Можно сделать вывод, что в случае, если электропроводка не будет использоваться для подключения к ней мощной бытовой техники, и при достаточном наличии средств, такой вариант для деревянного дома будет самым разумным и оригинальным.

Выбор материалов для электрической проводки в старинном стиле и подготовка к работе

Собираясь самостоятельно провести винтажную проводку, необходимо запастись:

Проводами, имеющими необходимое сечение.
Распределительными коробками в нужном количестве.
Изоляторами из фарфора.
Розетками и выключателями (они должны быть накладными).
Саморезами для работы по дереву.

Разновидности деталей ретро-проводки на видео:

Наиболее качественное, но вместе с тем и дорогое оборудование производится в Италии. Самой большой популярностью пользуется продукция компании Fontini.

Винтажные провода нужно внимательно выбирать по цвету оплетки, чтобы они гармонировали с общим дизайном помещения. В соответствии с окраской кабелей выбирается цвет остальных элементов электропроводки.

Вы можете по своему желанию подобрать яркие, контрастные цвета или остановиться на спокойных тонах.

Поскольку кабели для ретро-проводки имеют высокую стоимость, то можно частично сэкономить, пустив их только на открытых участках. Там, где электропроводка будет спрятана за предметами или обшивкой, можно использовать обычные проводники, спрятав их внутрь кабельного канала, подобранного по цвету поверхности.

Кроме того, витую проводку можно изготовить самостоятельно, скрутив в жгут три провода (при наличии в доме заземления) или два (при его отсутствии). Хотя, разумеется, по внешнему виду и качеству такой самодельный кабель будет значительно уступать проводу фабричного изготовления.

Для начала рассмотрим применяемые материалы

Изоляция проводов, выключатели, розетки, кабельные каналы, могут быть выполнены из чего угодно, при соблюдении одного из условий: материал не должен стать причиной пожара. Для этого выделены две группы:

Негорючие материалы. Это значит, что изделие под воздействием высокой температуры в принципе не может воспламениться. То есть, оно будет плавиться, деформироваться, пузыриться — но не вступит в реакцию с кислородом, и не станет генератором огня. Разумеется, производство таких материалов обходится недешево. Понятно, что есть бетон, стекло, наконец — сталь. Но изоляционную оболочку из них не сделаешь. А прочные и пластичные диэлектрики напротив, удобны для изоляции, но отлично воспламеняются.
Материалы, не поддерживающие горения. Это не такое жесткое требование, что несколько снижает себестоимость. Принцип действия следующий: если на изоляцию воздействует открытое пламя, она горит вместе с источником огня. Как только пламя погасло, материал изоляции так же прекращает горение.

Например, загорелся корпус телевизора. Кабель питания в непосредственной близости тоже сгорит, но дальше по проводу огонь не распространится.

Кроме того, материалы, из которых изготавливается изоляция электропроводки и корпуса коммутационного оборудования (розетки, выключатели, распаячные коробки), должны быть устойчивыми к механическому воздействию, и влаге. А учитывая требовательный контингент клиентов, внешний вид также стоит не на последнем месте.

Это интересно: Схема электропроводки в однокомнатной квартире и варианты сборки щита

Особенности монтажа

Вот мы и подобрались к наиболее интересующему Вас вопросу – как самостоятельно провести ретро проводку в деревянном доме. На самом деле ничего сложного нет, главное учитывать рекомендации, предоставленные ниже и действовать согласно следующей пошаговой инструкции:

Определите, где будут установлены все выключатели, розетки, светильники и на основании этого начертите схему электропроводки под старину. Для примера рекомендуем просмотреть схему проводки в однокомнатной квартире.
Перенесите наброски на стены в соответствии с подготовленной схемой. Чтобы соблюдалась горизонтальность всех линий, рекомендуем использовать самодельный лазерный уровень либо купить специальное устройство от производителя, как показано на фото ниже.
Установите фарфоровые ролики вдоль размеченной трассы. Расстояние между изоляторами при установке должно быть одинаковым по всей протяженности проводки в стиле ретро. Как правило, расстояние составляет 50 см между роликами и 5 см между розеткой/выключателем и первым изолятором. Крепление фарфоровых роликов осуществляется с помощью саморезов по дереву.
Установите накладные розетки, выключатели и распределительные коробки под старину в соответствующих местах согласно схеме.
Протяните ретро проводку между изоляторами. Соединение электрических проводов должно осуществляться либо пайкой либо клеммами ваго. Использовать скрутку проводов в деревянных домах не следует из соображений пожаробезопасности. Натягивать проводник нужно так, чтобы минимальное расстояние между стеной и электропроводкой было не менее 1 см (согласно правилам ПУЭ). На потолке производить монтаж нужно опираясь на это же требование.
После окончания электромонтажных работ проверьте правильность проделанной работы визуальным осмотром и замером сопротивления мультиметром. Если все в порядке, можете включать автоматические выключатели и пользоваться электричеством в бане либо деревянном доме.

Вот по такой технологии осуществляется монтаж ретро проводки своими руками. Как Вы видите, ничего сложного нет, главное быть внимательным и придерживаться простейших правил, которые мы предоставили

Обращаем Ваше внимание на то, что не следует протягивать электропроводку под старину на улице, т.к. для этого нужны специальные розетки и выключатели с высокой степенью внешней защиты от влаги и пыли

Единственное место, где Вы можете производить монтаж ретро проводов наружным способом — в закрытой деревянной беседке, и то, если будут соблюдены все меры электробезопасности.

На видео мастер доходчиво объясняет, как провести электропроводку на изоляторах:

Советы специалиста

Выбор провода и устройств

Выбор провода

Перед тем как выбрать провод с помощью, которого будет создаваться электрическая сеть в доме, построенном из дерева необходимо подсчитать количество потребляемой мощности. То есть необходимо просуммировать мощность всех установленных в доме приборов, работающих от электричества. Но при этом необходимо помнить о том, что правила установки электромонтажа (ПУЭ), определяют то, что кабель, выполненный из меди, который будет использован для создания домашней сети, не должен быть меньше 2,5 кв. мм в поперечнике. Это полностью соответствует диаметру в 1,8 мм. Он должен выдерживать нагрузку порядка 16 А. Это позволяет спокойно выдерживать длительный ток для проводов из меди, до 3,5 кВт.

При сборе информации необходимо учитывать то, что не все приборы работают одновременно.

Кабели для ретро проводки

Для открытой проводки выпускают медные многожильные провода сечением 1,5 мм2 и 2,5 мм2. Других размеров нет. Проводники имеют двойную ПВХ оболочку, поверх которой наносится декоративная оплетка из технического шелка или хлопка. Эти нити пропитаны специальными антиперенными составами, а некоторые еще дополнительно залиты лаком.

Ретро проводка в определенных интерьерах смотрится очень неплохо

Особенности проектирования декоративной открытой проводки

Кабели бывают двух, трех и четырехжильные. Для устройства ретро проводки в деревянном доме по всем правилам необходим трехжильный кабель, так как заземление по новым стандартам обязательно.

Так как сечение ретро-кабеля большим не бывает, при проектировании электропроводки надо делать лучевую схему. Это значит, что каждую линию тянут отдельно. Соответственно, надо тщательно продумывать где и как будут проходить трассы, чтобы это выглядело симпатично. При этом надо руководствоваться следующими соображениями:

На освещение используют ретро провод сечением 1,5 мм2. На одной такой линии максимальная допустимая нагрузка — 2 кВт, но суммарный потребляемый ток не более 10 А. Для освещения этого обычно более чем достаточно.
Под розетки и розеточные группы тянут кабель сечением 1,5 мм2. Тут максимально можно подключить 3 кВт нагрузки с потреблением тока не более 16 А. В комнатах этого тоже достаточно, но вот на кухне — проблема.

Относительно ретро проводки на кухне деревянного дома стоит хорошо подумать. Во-первых, нитяная оплетка будет пачкаться и вернуть ей изначальный вид проблематично. Хотя, при желании можно использовать провод в виниловой или резиновой оболочке. Только покрытие должно быть светостаблизированным. Эти провода должны быть пригодны для наружного использования.

Во-вторых, отделка рабочей зоны чаще всего — плитка, а именно тут находится основное количество розеток. Потому имеет смысл на кухню дотянуть кабель скрытно (оптимальный вариант — под полом), развести розетки вдоль рабочей поверхности тоже скрытно, обычным кабелем в металлическом кабель канале. А на освещение, выключатели использовать ретро провода. Чтобы кухня тоже не выбивалась из общего стиля.

Производители и цены

Если задумана ретро проводка в деревянном доме, возникает вопрос, где закупить комплектующие и какой кабель лучше. На рынке есть витой декоративный кабель для открытой прокладки российского и европейского производства. Европейцы представлены несколькими фирмами. Лучшими считаются Fontini, Gi Gambarelli, Cordon Dor, Bironi. Из этого квартета лучший кабель у Gi Gambarelli (Гамбарелли). Он достаточно жесткий, чтобы хорошо сидеть на изоляторах, есть множество разных расцветок. Но основное его преимущество — он не горит и имеет пожарный сертификат. Стоит помнить, что ретро проводка в деревянном доме будет принята пожарной инспекцией без проблем только в случае наличия пожарного сертификата.

Кабели для ретро проводки имеют много цветов

Самый дешевый из европейских — провод Fontini (Фонтини), но он слишком мягкий, плохо держится на изоляторах. Чтобы не провисал, приходится ставить их чаще. Но самый большой минус — он горит. Ретро проводка от Cordon Dor (Гордон Дор) имеет множество расцветок, но выглядит «не очень» и тоже провисает. При всем при этом общее качество проводов хорошее. Но надо учесть, что стоимость одного метра трехжильного кабеля порядка 2-4$ за сечение в 1,5 квадратных миллиметра и 3-5$ за более толстые проводники.

С российскими производителями все еще сложнее — эта тема популярна и постоянно появляются новые производители. Многие из них есть только на региональных рынках, так что отследить качество и найти лидера пока никому не удалось. В приятную сторону изменяется цена на ретро проводку российского производства. Конкуренция повышается, цены становятся все более приемлемыми.

Давно на этом рынке присутствуют несколько кампаний — VILLARIS (российско-испанская), «Гусевъ», Gemini Electro. Они уже заработали определенную репутацию и качеству их продукции можно доверять. Вполне неплохая проводка. Но цены несколько выше средних. Есть и молодые кампании: Lindas, Retrika, Рыбинсккабель, ОТМгрупп, Zion (Цион) и другие.

Преимущества и недостатки открытой проводки в ретро стиле

К плюсам данного типа электрической проводки можно отнести следующие:

Простота монтажа;

Ремонтная пригодность и доступность элементов сети;
Использование современных технологий при производстве материалов обеспечивает высокую надежность проводки;
Широкий ассортимент цветовых решений позволяет дизайн интерьера выполнить более полно и оригинально.

Минусы также есть, это:

Высокая стоимость материалов;
Ассортимент выпускаемых проводов (кабелей) не позволяет выполнить подключение электрических плит, варочных панелей и прочего оборудования, для подключения которых сечение проводников должно быть выше 2,5 мм2;
Визуальное уменьшение свободного пространства в помещении;
Сложность выполнения отделочных и ремонтных работ при последующей эксплуатации.

Что необходимо для внешней проводки в стиле ретро?

Список того, что потребуется для внешней проводки в стиле ретро:

Витой кабель, который подходит под стиль ретро.
Изоляторы.
Розетки/выключатели, распаечные коробки. Они могут быть сделаны из любого материала, но задняя часть – из негорючего материала.

Витой кабель

Витой кабель представляет собой проводник, который окружен изоляцией из поливинилхлорида (ПВХ), а также одного слоя текстиля – как правило, им является технический шелк. От обычного он отличается тем, что пропитан антипиреном – веществом, которое снижает горючесть.

Виды витого кабеля:

состоящий из 2-х проводников;
состоящий из 3-х проводников;
состоящий из 4-х проводников.

Для ретро-провода подойдет витой кабель, состоящий из 3-х проводников: первый будет фазой, второй – нейтралью, т.е. нулем, третий – защитой.

Этот кабель можно разделить на группы не только по количеству проводников, но и в соответствии с сечением:

Для розеток потребуется витой кабель с сечением 2,5 кв. мм. Одна линия может обрабатывать от 2-х до 4-х приборов, если их общая мощность не превышает 3 кВт, а общая сила тока – 16А. А для освещения – сечением 1,5 кв. мм. Максимальная нагрузка: мощность в 2 кВт сила тока в 10А. Этого хватит на двадцать лампочек (100 Вт). А если вы планируете вкрутить экономные или светодиодные, то и того больше.

Самые популярные производители витого кабеля

Самыми популярными производителями витого кабеля являются:

Компании Италии: Gambarelli, Gordon Dor, Fontiny Garby. У первой из них витой кабель лучше всего, он жесткий и с легкостью надевается на изоляторы. Стоят очень дорого, от 3-х до 5-ти $ за один метр.
Компания Германии Replikata. Практически точно такое же качество.
Компании России: «Гусевъ», Gemini, Electro. Цена намного ниже, не более 2-х $ за один метр.

У европейской продукции качество выше, чем у отечественной.

Изоляторы

Изоляторы представляют собой ролики, сделанные из керамики. Их размер: диаметр – от 18 до 22 мм, высота – от 18 до 24 мм. Верхушка бывает узкой и широкой. Первая удобнее для витого кабеля, состоящего из 2-х проводников, вторая – для витого кабеля из 3-х проводников.

Для монтажа изоляторов потребуются крепежи – саморезы. Их длина должна быть такой, чтобы они погружались в деревянную стену на две третьих. Бывают изоляторы, к которым уже прилагаются крепежи. Это очень удобно, так как не нужно тратить время на поиски.

Электромонтаж в деревянном доме

Сегодня в загородной застройке наблюдается рост удельного веса деревянных построек, поскольку они имеют множество преимуществ. Однако, помимо положительных качеств, есть и отрицательные черты: быстрая горючесть и горючесть. Поэтому качественная разводка в деревянном доме имеет большое значение, а монтажные работы требуют особых навыков.

Содержание

Дизайн — основа успеха
Внешняя проводка, установка
Установка оборудования в щите
Схема внутренней сети

Открытый способ установки
Скрытые особенности проводки

Маркировка устройств , экраны, кабель
Установка выключателей и розеток
Прохождение через деревянные поверхности
Как выбрать электрический кабель
Измерение сопротивления проводки

Дизайн — основа успеха

Электромонтаж в деревянном доме начинается с развития документа, такого как проект электропроводки.На этом этапе выбирается способ прокладки силового кабеля и способы установки выключателей, диммеров, розеток и светильников. Подойти к этому занятию нужно с большой ответственностью, ведь от выбранного способа электропроводки зависит дальнейшее безопасное проживание в коттедже.

Расположение электропроводки в деревянной конструкции следует заложить еще на стадии проектирования

Для начала рекомендуется пригласить на дом специалиста электромонтажной компании, который осмотрит все комнаты в доме, укажет места установки выключателей, диммеров и розеток.Хозяевам нужно определиться, каким методом будет проложена проводка в деревянном доме. В таких постройках допускается прокладка внутренней электропроводки в плинтусах с кабельным каналом, воздуховодами из ПВХ, гофрированными и жесткими трубами из ПВХ, металлическими трубами, металлическими шлангами.

Наружная проводка, установка

После утверждения проектной документации проводятся электромонтажные работы. Первостепенной задачей является прокладка кабеля от ЛЭП до щита, установленного в доме. Прокладывайте кабель по воздуху или под землей.Чтобы узнать больше, вам нужно ввести в Google «фото разводки в деревянном доме» и просмотреть предложенные результаты.

Воздуховод для прокладки внешней проводки самый эффективный и экономичный

Воздуховод достаточно быстрый и экономичный. В этом случае используется самонесущий изолированный кабель, имеющий другое сечение и количество жил. Выбор кабеля зависит от мощности и количества фаз.

Подземная техника более трудоемкая и дорогая, но имеет много преимуществ.Кабель находится в земле, поэтому не портит внешний вид конструкции. Срок службы провода довольно большой, так как вероятность его повреждения меньше. Для подземного устройства линии при подведении электричества к деревянному дому применяется силовой медный провод.

Установка оборудования в щит

Завершив внешний электромонтаж деревянного дома, принято подводить ввод кабеля через металлическую гильзу в комнату.Для приема электроэнергии и ее распределения в доме используется вводно-распределительный щит, который необходимо установить в безопасных местах, чтобы обеспечить свободный доступ.

Щиток нельзя устанавливать в помещениях с повышенной влажностью.

Устройства защитного отключения и автоматические выключатели устанавливаются в щит. Особое внимание уделяется подбору автоматики. Рекомендуется использовать продукцию только известных и надежных производителей.

Схема внутренней сети

Внутренняя разводка в деревянном коттедже считается залогом безопасности жителей.Неквалифицированная электромонтажная работа очень часто приводит к пожарам. Существует два метода монтажа электропроводки внутри деревянной конструкции — открытый и скрытый. По этим названиям понятен внешний вид данных транзакций ..

Открытый способ монтажа

Из двух способов безопаснее вскрыть проводку в деревянном доме. К тому же выполнение таких электромонтажных работ обойдется дешевле. Провода укладываются на внутреннюю поверхность здания, прикрепляются к потолкам, стенам и другим конструктивным элементам.Спрятать кабель можно разными способами: используя ретро-кабель или поместив его в коробку из ПВХ.

Открытая проводка в деревянном доме: кабель прокладывается в самозатухающих каналах.

Электропроводка прокладывается в самозатухающих каналах. Современный ассортимент такой продукции позволяет подобрать желаемый цвет коробки, имитирующей дерево, под любой дизайн. Такие коробки обычно используются в домах из вагонки и бревна, где стены имеют ровную поверхность.

Электропроводка в коттедже с помощью ретро-плетеного кабеля — еще один способ прокладки материала снаружи.Кабель имеет вид скрученного шнура и закреплен на керамических изоляторах. Такой способ монтажа считается безопасным, так как кабель имеет внешнюю изоляцию из натурального шелка и две из ПВХ-пластика. Главное преимущество — зазор между поверхностью и кабелем. К тому же такой вид проволоки способен украсить любой бревенчатый дом.

Особенности скрытой электропроводки

Скрытая электропроводка характеризуется достаточной недоступностью проводов при модернизации и ремонте жилья, более высокими ценами на услуги и значительно большим требуемым временем на выполнение работ.Однако львиная доля покупателей предпочитает эту технику, ссылаясь на эстетическую привлекательность. Владельцы деревянных коттеджей не хотят портить интерьер и дорогой вид, отделывая свое жилище электрическими панелями и проводами.

Скрытая проводка в деревянном доме обычно прокладывается на этапе сборки дома. Для соответствия всем стандартам безопасности кабель должен быть заключен в окрашенную металлическую или оцинкованную трубу. Все подъемники к осветительным приборам, выключателям и розеткам выполняются в специальных отверстиях.

Скрытая проводка в деревянном доме — очень сложный и дорогостоящий процесс, оправданный только эстетикой

При прокладке электрических сетей в деревянных домах рекомендуется соблюдать определенные требования и использовать специальные материалы для обеспечения максимальной безопасности и защиты от пожаров. . В перекрытиях деревянного дома кабель укладывают в трубы из негорючего пластика и следят за тем, чтобы не было механического воздействия на трубу и кабель.

Скрытая проводка может располагаться в заземленных металлических шлангах и металлических трубах.Бревенчатые дома подвержены «усадке», поэтому рекомендуется это учитывать, не позволяя бревнам влиять на проводку в металлических шлангах. Проволока проходит через стену через специальные металлические гильзы. Оба метода монтажа электропроводки имеют свои достоинства и недостатки, поэтому часто практикуется комбинированный способ электромонтажа.

Маркировка устройств, экранов, кабеля

После выполнения проекта электроснабжения необходимо разметить кабельные линии и места для размещения выключателей, розеток, диммеров, щитов и светильников.При разметке нужно соблюдать осторожность, чтобы в будущем не пришлось переделывать выполненную работу. Электропроводку в деревянном доме следует спланировать так, чтобы кабельные трассы не мешали установке мебели.

Проволока в кабельных каналах будет смотреться максимально гармонично и эстетично. Вы можете подобрать любую картину из дерева любого оттенка. К таким каналам сразу нужно покупать тройники, заглушки, переходники. И хотя цена этих деталей вдвое выше самих коробок, экономить деньги нецелесообразно, так как несовместимые места коробок никто не совмещает идеально.

Разметка электропроводки в деревянном доме

При покупке каналов следует обращать внимание на толщину стенок и короба замка. Выполняя монтаж проводов в миниатюрных коробках, имеющих тонкие стенки и двойные замки, электротехнические компании не думают, что в большинстве ситуаций обслуживание электропроводки в таких коробках провоцирует поломку замков при открытии крышки канала.

Чтобы добавить кабель в коробку, придется покупать новые каналы и заново выполнять электропроводку и коробки.Двойной замок требует использования специализированного инструмента, которым можно открыть крышку, но абсолютно не все электрики задумываются об этом. Лучше выбирать короб с технологически выдержанной геометрией профиля, большими стенками и одинарным замком.

Установка выключателей и розеток

Когда схема подключения в деревянном доме изучена, а разметка кабельных линий завершена, можно браться за разводку выключателей и розеток. Все выключатели, диммеры и розетки, основания для бра и светильники должны иметь металлическую платформу для крепления к потолку или стене электромонтажного изделия, поскольку электромонтаж электрооборудования на металлических платформах является наиболее пожаробезопасным вариантом.

Установка выключателей и розеток в деревянном доме

После монтажа всех участков следует заняться установкой кабельных коробов. Каким бы точным ни был глаз специалиста, все электромонтажные работы должны выполняться с использованием уровня.

Проход через деревянные поверхности

Вся проводка через деревянные стены, перегородки, фундаменты должна проходить через металлические трубы, которые называются вводами. Перед тем, как приступить к электромонтажу провода через горючие стены, рекомендуется просверлить их, затем вставить в отверстие металлическую втулку так, чтобы ее края выступали не менее чем на 1 сантиметр с обеих сторон горючего основания.

Прохождение провода через деревянные поверхности

Рекомендуется обратить особое внимание на то, чтобы такие рукава по краям были снабжены пластиковыми рукавами, которые могут защитить провод от порезов при монтаже и дальнейшей эксплуатации системы электроснабжения, другими словами, они уберегут изоляцию кабеля от повреждений. После этого кабельный канал нужно смонтировать таким образом, чтобы конец металлической гильзы входил в коробку.

Как выбрать электрический кабель

Для прокладки электропроводки в деревянном доме нужен определенный кабель.Провод для питания частного дома следует покупать с индексом «NG», что означает «кабель, не поддерживающий горение», и с обозначением «LS», что означает «пониженное дымовыделение». Для электромонтажа в деревянном доме предпочтительнее выбирать провод, отвечающий всем существующим требованиям пожарной безопасности, а также имеющий все необходимые сертификаты качества.

Выбор электропровода для деревянного дома

Выбор сечения разводки напрямую зависит от мощности, которую потребляет электрооборудование.В светотехнических проектах дизайнеры обычно закладывают 3 на 1,5 миллиметра, а на розеточные группы — 3 на 2,5 миллиметра. Для организации электроснабжения электроплит понадобится провод, сечение которого не менее 6 квадратных миллиметров. На кабеле лучше не экономить. Линии розеток должны быть рассчитаны с минимальным количеством розеток, расположенных в одной группе. Если от экрана к блоку проложен провод, состоящий из 4 выводов, то больше ничего подключать к нему не рекомендуется. Только тогда проводка прослужит долгие годы.Связь сечения кабеля и мощности электроприборов можно найти в соответствующих таблицах.

Измерение сопротивления проводки

После таких работ, как устройство электромонтажа в деревянном доме, нужно сразу измерить сопротивление изоляции проводки.

Измерение сопротивления проводки в деревянном доме

Данная манипуляция проводится для того, чтобы не повредить изоляцию жилы при установке. Такие электрические замеры рекомендуется проводить раз в 3 года, чтобы защитить деревянный дом и его легковоспламеняющиеся основания от коротких замыканий в электропроводке.

Таким образом, проблема монтажа электропроводки заключается в следующем: часто неопытные мастера считают, что кабель в деревянной конструкции должен быть таким же, как в простой квартире. Это недопустимо, ведь электропроводка здания из дерева должна отличаться повышенными характеристиками пожарной безопасности. Если выполнять монтажные работы по приведенной выше инструкции, проводка в своем коттедже прослужит долгие годы.

Электрик в доме из бревна.Процесс установки. Скрытая проводка в деревянном доме. Ретро проводка в деревянном доме. Электрик в бревенчатом доме. Открытая и скрытая проводка. Выбор электрического кабеля. Заземление

Электромонтажные работы в доме из бревна опишу на этой странице весь процесс на примере нашего объекта в Софрино в СНТ Майское.

Наши работы включали электромонтаж под ключ, который включает в себя полный электромонтаж (прокладка кабеля в деревянном доме), установку розеток и выключателей, устройства ввода электроэнергии в дом, монтаж распределительных щитов, запуск электрокотла и проверку схемы. надежность при номинальных нагрузках.

Способ разводки исходя из рациональности и сокращения трудозатрат был выбран комбинированный: скрытый (в полу и потолке) и открытый (декоративный кабель и в коробке)

Все работы выполнялись в соответствии с нормами строительной и пожарной безопасности.

Начинаем прокладку кабеля в доме из бревна с подсветкой. Из соображений безопасности и эстетики мы отказываемся от монтажных коробок на этом объекте и выводим каждый светильник и люстру непосредственно на экран.Выберите марку кабеля ВВГнг 3 * 1,5 плоский и защитите от внешних воздействий оранжевой гофрой. Все маршруты выполнены под прямым углом (на архитектурной проекции) и закреплены в скрытой работе. Доступность кабелей в распределительном щите позволяет изменять сценарии переключения света и дает множество возможностей для управления им в будущем (возможность дистанционного управления и адаптации к умному дому).

Следующий этап — установка розеточных групп и выключателей.Прокладываем кабель в техническом подполье, а выводы делаем декоративным кабелем на керамических изоляторах. Фирма розеток и выключателей Schneider (доверяем только оригиналу)

Устанавливаем кухонные розетки открытым способом (т.к. там будет стена рабочей поверхности с керамической плиткой) и не забываем о выводах вытяжной вентиляции, посудомоечной машины и освещения рабочей поверхности.

Следующий этап — установка и монтаж электрощитов.В этом деревянном доме их 3 штуки. Коробка вводно-распределительная, включающая (со счетчиком), щиток освещения и розеток (распределительный щит) и щит котельной (на нем мы остановимся позже).

Ввод в дом 380 вольт (трехфазный), поэтому очень важно равномерно распределить нагрузку по группам и соблюдать правильность последовательности авто-ампера (мы используем оригинальные автоматы ABB). Группы розеток соединяются через дифференциальные машины (автоматические в сочетании с узо) для безопасности.

Все фото из статьи

Всем известно, что древесина быстро воспламеняется и довольно активно горит. Так что любые постройки из бруса или бревна, даже если строительный материал пропитан антипиренами, все равно останутся в приподнятой группе. пожароопасность. Именно поэтому при строительстве домов из бревенчатого дома на важном месте возникают вопросы пожарной безопасности, в частности, особое внимание уделяется электромонтажным работам.

Электроснабжение деревянного дома

Задача обеспечения безопасной работы электросети дома должна решаться в первую очередь на бумаге, то есть все начинается с проекта.

На этапе развития приняты решения по:

Подключен к центральной электрической сети.
Устройство ввода организаций.
Способ прокладки электрических кабелей.
Это может быть:
1. Скрытая проводка в срубе.
2. Открытые, расположенные над конструкциями.
Способ установки электроприборов:

Переключатели.
Диммеры.
Торговые точки.
Светильники и пр.

Внимание!
Электромонтажник неквалифицированный, за разработку проекта и его реализацию своими руками лучше не браться.
Пригласите экспертов из качественной фирмы для проектирования и установки электрических систем дома, чтобы раз и навсегда решить проблему безопасности.

Тем, кто намерен выполнять электромонтажные работы своими силами, этот материал пригодится как инструкция по пошаговому решению проблемы.

Электрокабель в дом

Подключение к ЛЭП осуществляется двумя способами:

Безвоздушно недорого и быстро осуществимо. Для этого используйте самонесущий кабель с расчетным количеством жил и их сечением.

Примечание!
Расчет мощности автономной электросети выполняется с учетом планируемой нагрузки, которая зависит от количества электрооборудования в доме.

Под землей дороже и трудоемко, но имеет ряд преимуществ:
- Кабель, проложенный под землей, не нарушит внешний вид здания и двор.
- В этом случае кабель надежно защищен от повреждений, что продлевает срок его службы.

Для подземной прокладки вводной линии в деревянном доме следует использовать силовой медный кабель.

Примечание!
Проект подключения жилого фонда к центральной электросети подлежит обязательному согласованию с соответствующей местной энергоснабжающей организацией.

Устройство ввода

Прием и распределение электроэнергии по конкретным потребителям внутри дома осуществляется через устройство ввода-распределительное устройство.

Устанавливается в безопасном месте со свободным доступом в любое время и оснащается:

Внимание!
Ввод в дом силового кабеля осуществляется через встроенную металлическую втулку.
При разводке электрической сети в помещениях в местах прохождения кабеля через стены и потолки также устанавливаются жесткие металлические оболочки.

Вводный распределительный щит должен быть максимально защищен от контакта с деревом, обычно он помещается в специальный металлический ящик.Размеры таких ящиков подбираются под конкретное количество «автоматов» и других устройств.

Внутренняя проводка

После электрощита оборудования можно переходить к монтажу внутренней проводки.

Как уже было сказано, электромонтаж в доме из оцилиндрованного бревна выполняется одним из двух существующих способов:

Открытая проводка

Первый способ считается гораздо более безопасным в пожарном отношении, кроме цены на такую электротехнику. работа намного ниже.

В открытом состоянии кабель укладывается непосредственно на внутреннюю поверхность:

Стен.
Перегородки.
Потолки и прочие конструкции.

Электрические провода, улучшающие эстетический вид, и для дополнительной защиты спрятаны в самозатухающих ящиках. Современные производители такой продукции предлагают широкий ассортимент продукции по отношению к дизайнерским решениям:

Разного цвета.
Имитация текстуры дерева.

В таких каналах электропроводка в доме обычно замаскирована из оцилиндрованного бревна за счет ровной поверхности стен.

Скрытая проводка

Скрытый способ прокладки электропроводки в деревянной конструкции небезопасен, трудоемок и очень дорог. Но из эстетических соображений многие склонны устанавливать сетку в своем доме именно таким способом. Поэтому очень важно выяснить, как сделать скрытую проводку в бревенчатом доме максимально безопасной.

Важно!
Основное правило устройства скрытой проводки в доме — исключить контакт проводов с деревом.

Дело в том, что проблема может заключаться не только в коротком замыкании в сети, но и в металлическом стержне, имеющем привычку греться при высоких нагрузках под слоем утеплителя.

Кабельные каналы.
Трубы.
Рукава гофрированные.

Правила скрытой проводки:

Прокладка основных линий проводки скрытым способом выполняется параллельно со сборкой сруба.
Подъемники к осветительным приборам, розеткам и выключателям устанавливаются через подготовленные отверстия.
Внутри потолка провода проложены в негорючих пластиковых трубах, чтобы они не подвергались механическим воздействиям.
Скрытую проводку в доме из оцилиндрованного бревна следует проводить с расчетом его естественной усадки. Все каналы и рукава с проводами необходимо защитить от давления движущихся бревен.

Электрические провода как скрытого, так и открытого способа разводки имеют свои достоинства и недостатки. Из-за этого часто применяется комбинированный метод монтажа элементов электроснабжения деревянного дома.

Выбор электрического кабеля

Чтобы электропроводка в бревенчатом доме была по-настоящему безопасной, выберите для электропитания кабель определенного типа с буквами в маркировке:

NG, что означает отсутствие поддержки горения.
LS, то есть имеет пониженное дымовыделение.

Теперь о сечении и количестве жил в проводах, которое напрямую зависит от мощности, потребляемой электрооборудованием.

Для освещения проложены трехжильные кабели сечением квадрата 1,5 мм (3х1,5).
Для разводки под розетки понадобится кабель 3х2,5.
Электрический кабель не менее 6 мм2.
К проводу, питающему блок розеток на 4 и более точек, кроме того, ничего не подключайте.
Полностью отдельно от остального оборудования подключены: циркуляционный насос отопления и насос подачи воды.
Также в обязательном автономном подключении подлежат отопительный котел и водонагреватель (при необходимости или при отсутствии газоснабжения).

Расчет электроснабжения отопительного оборудования достаточно сложен.

Сначала рассчитывается мощность оборудования (котла) на:

Определенное пространство.
Требуемая температура.
Потери тепла через конструкцию дома (полы, окна, двери, стены и полы).

Интересно!
Следует отметить, что теплопроводность оцилиндрованного бревна очень низкая по сравнению с камнем и бетоном.
Следовательно, потери тепла через стены сруба будут минимальными, конечно, если герметик был изготовлен с соблюдением всех особенностей технологического процесса.

Рассчитывать на полную пожаробезопасность деревянных домов и эффективное бесперебойное электроснабжение можно только при соблюдении инструкций:

Выбор кабелей и кабельных каналов для деревянного дома.
Монтаж осуществляется по правилам и в соответствии с проектом.

Совет!
По окончании электромонтажных работ необходимо проверить, не повреждена ли изоляционная оболочка кабелей.
Для этого проведите измерение сопротивления изоляции проводов.

Электропроводку в доме из оцилиндрованного бревна необходимо регулярно каждые три года подвергать профилактическому контролю на предмет повреждений изоляции, чтобы исключить возможные короткие замыкания в сети.

Заземление

Еще одной важной составляющей противопожарной защиты является наличие в деревянном доме огнестойкого молниеотвода и контура заземления. Причем заземлению здесь подлежит не только электрооборудование, но и металлические каналы и трубы, по которым проходят провода.

Заключение

Теперь остается только напомнить, что все работы должны проводиться в строгом соответствии с техникой безопасности и с использованием качественных материалов. Следует исключить наличие жил кабеля с помощью изоленты, на сегодняшний день существует множество вариантов, с помощью которых можно более надежно и безопасно соединить два провода под напряжением.

В представленном видео в этой статье вы найдете дополнительную информацию по этой теме.

]]>]]> В настоящее время в загородном строительстве увеличивается доля деревянных домов. У таких домов много преимуществ: они состоят из экологически чистых материалов, быстрее строятся, их легче и экономичнее отапливать и так далее. Однако электромонтажные работы в деревянном доме имеют свою специфику и требования.
Электрик в деревянном доме должен соответствовать гораздо более строгим требованиям.Первоначальной задачей электромонтажа в деревянном доме является прокладка вводного (питающего) кабеля от ЛЭП опоры распределительного дома. Есть два способа прокладки кабеля ввода электриков загородного дома: воздушный и подземный (в траншее).

Воздушный способ укладки проще, быстрее и экономичнее. Для устройства воздушной линии электроснабжения загородного дома будет применяться самонесущий провод марки СИП различного сечения и с разным количеством жил (в зависимости от мощности и количества выделенных Заказчиком фаз), специальные кабельные зажимы, анкерные крепления. , так далее.Преимущество использования этого провода заключается в том, что он не требует растягивания кабеля, по которому идет кабель. Однако воздушный способ прокладки силового кабеля имеет свои недостатки: нарушение эстетического вида лицевой части дома, возможное повреждение вводного кабеля зелеными насаждениями (деревьями, кустами), меньшая долговечность.

Способ прокладки входного кабеля в траншее более трудоемкий и дорогостоящий, но он сохраняет эстетику экстерьера дома, предотвращает повреждение кабеля зелеными насаждениями и увеличивает срок службы входного кабеля.Для строительства подземной ЛЭП электрики частного дома применяют бронированный кабель типа ВБбсХв с разным количеством жил и их сечением (в зависимости от выделенной мощности и количества фаз). Кабель укладывается в траншею глубиной не менее 0,8 метра, имеющую песчаную подушку толщиной 15-20 см. Затем кабель засыпается песком еще на 15-20 см. Затем траншея засыпается на 40-50 см, на сигнальной ленте проставляется надпись «не копать, кабель», после чего траншея засыпается полностью.
Входной кабель обеспечивает питание распределительного щита, от которого питание распределяется между всеми потребителями электроэнергии. В распределительном щите устанавливаются: автоматические выключатели, устройства защитного отключения, дифференциальные выключатели, заземляющие и обнуляющие другие устройства. Автоматика защищает людей, технику и всю электротехнику загородного дома в целом.
Щиты электрики в загородном доме.

При производстве электромонтажных работ в деревянном доме, как правило, используются доски открытого монтажа.Предпочтение рекомендуется отдавать продукции известных производителей, таких как ABB, Shneider Electric, Moeller.

Способы прокладки ЛЭП внутри деревянного дома

Есть два способа прокладки линий электропередачи внутри деревянного дома: фактурная (открытая проводка) и скрытая (скрытая проводка). Открытой называется электропроводка, проложенная по поверхности стен, потолка и так далее. Скрыта проводка, проложенная в конструктивных элементах здания: внутри стен, полов и так далее.
Самый простой и недорогой вариант — это монтаж электропроводки. В этом случае работы по прокладке кабелей и установке распределителей, розеток и выключателей займут от двух дней до двух недель в зависимости от площади дома, насыщенности электрооборудования и квалификации мастеров.
Накладной монтаж осуществляется в негорючие кабельные каналы ПВХ (короба), гофру ПВХ (или металлическую гильзу) и достаточно вскрыть кабель в негорючей оболочке с помощью крепежа.

]]> ]]> Укладка линий электрики деревянных домов в ящиках ПВХ

Если стены дома представляют собой ровную поверхность (брусовые дома, дома из оцилиндрованного бревна, обшитые вагонкой, каркасные и щитовые дома), то монтаж осуществляется в негорючие ящики из ПВХ. Ящики представляют собой прямоугольные профили со съемными крышками. Монтаж электропроводки в коробках дает следующие преимущества:
— хорошие условия для охлаждения проводов;
-удобство прокладки дополнительных кабелей или проводов;
— свободный доступ к проводам и кабелям на всем протяжении трассы и простота замены.
— при необходимости возможность создания ответвления на любом участке трассы.
Крышку коробки всегда можно легко снять и добавить дополнительный кабель.Для этого при расчете сечения воздуховода делается запас в 30%.
Сегодня производители предлагают коробки однотонные: белые, светло-коричневые и коричневые
и структурированные под дерево: цвета сосны и ореха.

Ответвительные соединения выполняются в коробках для наружной установки или внутри розеток и выключателей.
Прокладка электропроводки в коробках в деревянных домах Прокладка электропроводки в коробках в деревянных домах Прокладка электропроводки в коробках в деревянных домах Прокладка электропроводки в коробках в деревянных домах

Электромонтажные работы в деревянном доме предполагают, что все кабельные проходы через стены и полы будут выполнены в металлических оболочках.

Прокладка линий электрики ретро кабелем на изоляторах.

В настоящее время стало популярным прокладка внешней электропроводки в деревянном доме ретро-кабелем (витой проволокой) на изоляторах. Особенно его желательно использовать в домах из бревен. На рынке электротехнических материалов предлагается ретро-кабель итальянских и испанских производителей, в частности, кабель в декоративной оплетке «ретро» GI Gambarelli, Италия. Доступны следующие варианты цвета: белый, золотой, серый, черно-коричневый.
Предлагаем лучший способ прокладки электропроводки в бревенчатом доме — сочетание прокладки в кабельных каналах (коробах) с цветом и фактурой дерева и отступлением кабеля на изоляторах. При таком подходе магистральные (горизонтальные) линии прокладываются в кабельных каналах по плинтусу пола или у потолка. Спуски и подъемы к выключателям, розеткам и прочим электромонтажным изделиям производятся витым кабелем в декоративной оболочке на изоляторах. Раздвижные соединения выполняются внутри корпусов розеток и выключателей или в клеммных коробках наружной установки с цветом и фактурой дерева.

Электромонтаж в деревянном доме в открытых скобках

Прокладка кабеля открытым способом по стенам с креплением специальными скобами осуществляется в том случае, если прокладка ЛЭП в коробах из ПВХ без нарушения эстетики интерьера затруднена, а иногда и невозможна (например, электрик из оцилиндрованное бревно не обшитое вагонкой) или по желанию заказчика. Раздвижные соединения выполняются в монтажных коробках или внутри розеток и выключателей.
Прокладка электропроводки на кронштейнах в деревянных домах Прокладка электропроводки на кронштейнах в деревянных домах Прокладка электропроводки на кронштейнах в деревянных домах Прокладка электропроводки на кронштейнах в деревянных домах

Скрытая проводка электрики в деревянном доме

В деревянных домах этот вид разводки выполняется в металлических трубах (согласно ОПУ, п. 7.1.32)
Скрытый монтаж линий электрики в деревянном доме процесс намного трудоемкий, длительный и, соответственно, более дорогие.Однако с точки зрения дизайна более привлекательный. №
Все магистральные линии электрики в деревянном доме выполняются из металлических стальных труб в перекрытиях до устройства (подшивки) полов и перекрытий. Подъем к розеткам, выключателям и светильникам осуществляется в вертикальных технологических отверстиях в стенах.
Первоначальной, очень важной задачей для Заказчика является определение расположения потребителей электроэнергии в доме (с их геометрическими привязками), потому что, в отличие от поверхностного монтажа, чрезвычайно сложно, а иногда и невозможно перенести или добавить электрические точки, не нарушая эстетика интерьера.На основании плана расположения потребителей электроэнергии составляется план сверления вертикальных технологических отверстий в стенах для дальнейшего производства электромонтажных работ в деревянном доме.

Отверстия в стенах дома сверлятся в мастерской на этапе распиловки дома или в процессе сборки дома непосредственно на месте его установки. Как правило, этот способ применим при укладке электрики в доме из оцилиндрованного бревна. Коммутация проводов и клеммные соединения производятся в металлических клеммных коробках или непосредственно в розетках и выключателях.

В месте установки розеток и выключателей (согласно заранее заданным геометрическим привязкам) вырезаются отверстия под розетку для установки механизмов розеток и выключателей. Для этого нужно заранее знать серию устанавливаемых розеток и выключателей, так как установочные коробки для разных серий могут иметь разные размеры.

]]> ]]>

Примеры монтажа электропроводки в домах из деревянных балок

Обратите внимание, что проводка выполнена из гофрированной трубы, которая в отличие от металлического шланга сплошная, то есть выполнена не из рулонной ленты.Следовательно, имеет возможность локализации, герметичность. Предназначен в том числе для водопровода.

Прокладка в такой трубе полностью соответствует СНиП и ПУЭ. Те участки, где присутствует гофрированная труба ПВХ, будут располагаться в бетонной стяжке, то есть окружены негорючим материалом.

Скрытая проводка в деревянном доме

]]> ]]> В статье «Электроэнергия деревянного дома» обсуждался простейший вариант разводки, сочетающий максимальную безопасность с минимальными затратами.На первый план в описанных случаях стоит функциональность. Эстетика отходит на второй план. Разумеется, можно максимально аккуратно вскрыть проводку, чтобы это было не очень заметно. Но не всем нравятся кабельные каналы на стенах.

Некоторые пытаются использовать цветные электромонтажные изделия, использовать коричневый ящик или «под елку», но, к сожалению, выбор таких изделий невелик, качество не всегда совпадает, производители не предоставляют необходимый ассортимент комплектующих: углы, повороты, стыки, заглушки.Без них сложно аккуратно установить кабельные каналы; со временем из-за склонности дерева к вздутию и пересыханию стыки расширяются, ящики несколько смещаются — разводка перестает выглядеть аккуратной.

Бывают довольно неудобные случаи: например, как установить короб на бревенчатые стены, на стены, теперь обшитые модным срубом или обитые обрезной доской? Отказаться от кабельных каналов? Просто прибиты к стене скобами из проволоки? Однако не каждый кабель будет выглядеть эстетично.

Большинство кабелей ВВГНГ имеют черную изоляцию, NYM — серую. Как такая «цветовая гамма» сочетается с цветом дерева? Но как быть, если нужно проложить сразу несколько кабелей? В современном, перенасыщенном домом доме количество параллельно проложенных кабелей иногда может достигать нескольких десятков! Не забывайте, что возможность прокладки кабелей прямо на основании без механической защиты в нормативной документации считается несколько спорной. Так, СП 31-110-2003 допускает открытую прокладку на горючем основании без футеровки только «одинарным кабелем с медными жилами сечением не более 6 мм2, не распространяющими горение».

Значит, два кабеля рядом нельзя провести? Или нельзя скрепить их одним кронштейном, как это иногда принято? А если провести их на некотором расстоянии друг от друга и таких кабелей будет не два, а пять, десять, больше, то во что превратится стена? Однако ПУЭ требует открытой проводки в жилых помещениях «в электрических плинтусах, воздуховодах и т. Д.» (п. 7.1.37). Можем ли мы предположить «и т. Д.» в качестве допуска к ведению открытой электропроводки непосредственно кабелем по стенам или на роликах допускается таб.2.1.2?

Но в разделе «Выбор типа электропроводки, выбор проводов и кабелей и способ их прокладки» IUI занимается электропроводкой в целом, а в гл. 7 об электропроводке в специальных помещениях, включающих в себя и жилые. Таким образом, наверное, пресловутую «ИТТ» следует трактовать не как прямую прокладку кабеля по стенам, а как прокладку в жестких и гибких электрических трубах, металлическом шланге … То есть кабели, проложенные вдоль стен жилых помещений, необходимо защищать от возможное механическое повреждение.
Проблема электромонтажных принадлежностей.

Ассортимент розеток и выключателей для открытой проводки очень ограничен. Большинство уважаемых производителей поддерживают его только для самых дешевых серий. В этих сериях не так много удобных «лосьонов», которые есть в сериях среднего и высокого ценового диапазона. Например, нет программируемых диммеров, перекрестных переключателей, позволяющих управлять светом из трех и более мест, нет разных таймеров и т. Д. Цветовая гамма товаров ограничена; используемый материал — недорогой пластик.

]]> ]]> И хотя качество продукции от известных производителей высокое, не всегда они способны удовлетворить вкус привередливого покупателя. Из того, что сейчас представлено на нашем рынке, я могу упомянуть серию Etude (производится на заводе Schneider Electric в Санкт-Петербурге), Wessen также недавно был приобретен Schneider Electric, Elyo — бывшая независимая шведская компания, была приобретена Schneider. Электрик, Саймон (Испания), Копп (Германия) — два последних еще предстоит поискать, и ряд других.Помимо данной продукции на рынке присутствуют розетки и выключатели для наружной установки турецкого и российского производства, но их качество заметно уступает вышеупомянутым сериям.

Legrand и ABB, широко известные в нашей стране, не производят изделия для наружного монтажа, за исключением специальных, устанавливаемых во влажных и пыльных помещениях. Правда, у большинства производителей есть линейка подъемных боксов (обычно очень ограниченная цветовая гамма), позволяющая монтировать изделия для скрытого монтажа в кабельных системах, но на деревянных стенах такая комбинация смотрится очень противоречиво.Опять же не всем нравится, что уличные товары находятся далеко от стены, что увеличивает вероятность повреждения, особенно в проходах, и усложняет расстановку мебели.

Таким образом, мы видим, что открытая проводка не всегда способна удовлетворить привередливые вкусы пользователей. Но для скрытой проводки на горючие конструкции российская нормативная документация предъявляет еще более жесткие требования, которые иногда кажутся невозможными. Здесь есть только два варианта: прокладка кабеля в металлических каналах или металлических трубах или в негорючей штукатурке, которая должна окружать кабель со всех сторон слоем не менее 10 мм (Таблица 14.2 СП 31-110-2003, ПУЭ: Таблица 2.1.3.). Столь жесткое требование ЭСП кажется невозможным, поскольку с точки зрения обывателя превращает дом в «водопровод», по которому должны проходить провода.

Опять же, никому и в голову не пришло бы покрыть красивую вагонку слоем цементного или гипсового раствора. Отсюда и возникают догадки по поводу завышенных требований. «Что может случиться с кабелем при горении неподдерживаемой изоляции, защищенном современной автоматикой, неразрывно проложенной от панели до розетки?» — так рассуждают некоторые «специалисты» из электриков, подписывая свою неплатежеспособность.

Протягивают кабели по перекрытиям в гофре, проталкивают провод под плинтусы, прячут под «выходом» окон и дверных коробок, втискивают неосведомленного клиента, что и нужно делать. Однако я готов рассмотреть как минимум два неблагоприятных сценария развития событий, которыми, по всей видимости, руководствовались разработчики нормативных документов, устанавливая столь жесткие требования.
1. Грызуны. В потолках и в стенах деревянных домов возможно появление мышей и крыс.Эти очень неприятные «товарищи» человека почему-то любят грызть пластиковую изоляцию проводов. Мне удалось убрать со стен провода, изоляция которых была съедена на несколько метров. На ней были отчетливые следы зубов. В некоторых местах вообще не было изоляции, и в любой момент могло произойти короткое замыкание. Даже если бы автоматика безопасности работала безупречно, при коротком замыкании на долю секунды возникла бы мощная вспышка, которая могла бы поджечь древесную пыль, пыль, паклю — и со временем в стенах и потолках скапливается небольшое количество быстро воспламеняющегося материала.
2. Дерево, как известно, «дышит». На это влияет изменение влажности воздуха. Все мы сталкивались с заклиниванием дверей и окон зимой и весной, когда повышается влажность воздуха. Кроме того, дома подвержены некоторой засухе. В кабеле может возникать опасное напряжение, которое может вызвать повреждение или поломку. Дальнейшие разработки уже обсуждаются в пункте 1.
[Рабочий момент. Прокладка кабеля в стальных лотках. Стена будет покрыта оболочкой.] Если кабель будет помещен в негорючую среду, дальнейшее распространение огня не произойдет.Максимум, на что мы рискуем, — это то, что в отдельных помещениях не будет света или перестанут работать одна или несколько розеток.
Некоторые установщики используют металлический шланг для скрытой прокладки кабеля, считая его гибкой металлической трубой. Однако в нормативной документации нет предположения об использовании металлического рукава в качестве металлической трубы. Думаю, это связано с тем, что он не «глухой». Уплотнение снабжено хлопковой нитью, которая отлично поддерживает горение (тип RC-X). Желающие могут провести эксперимент — вытащить пломбировочный шнур и зажечь прикуриватель.Результат развеет все сомнения. Другой металлический шланг производится с уплотнением асбеста (RC-A). Но распространяется очень незначительно. Мне удалось найти в продаже металлический шланг с асбестовой нитью только большого диаметра.

Таким образом, использование металлического рукава для скрытой прокладки кабеля в легковоспламеняющихся конструкциях в соответствии с действующей нормативной документацией недопустимо.
Как «по идее» должна выполняться проводка — понятно. Но как на практике выполнить такие жесткие требования? В этой статье я постараюсь остановиться на технологии выполнения этих непростых работ.
Вариант 1. Объединение кабельных каналов и разводки для скрытой проводки.
Основные линии в этом варианте прокладываются коробками по потолочным или напольным цоколям. [Скрытое расположение выключателя, кабель в кабельном канале] Ответвления к розеткам и выключателям выполнены с низким кабельным каналом, конец которого закрывается заглушкой. Электромонтажные изделия монтируются в металлические подозетники. Под них предварительно просверливают ямку с кроной на дереве. Такой вариант, совмещающий открытую прокладку кабелей и розеток и выключателей для скрытого монтажа, позволяет бесконечно расширять ассортимент последних и уменьшать глубину выступающих частей.Как вариант, можно разместить магистрали в соседних помещениях, где эстетика не так важна, просверлить оттуда стену, уложить стальную втулку, установить металлический пол и выполнить скрытый монтаж розеток и выключателей на стенах «парадного» помещения.

Вариант 2. Скрытые магистрали и ответвления в кабельных каналах.
[Кабельный канал на опоре.]
Магистрали проложены в потолке. Для этого иногда используют металлические трубы. Из-за необходимости проводить повороты часто используют медные трубы, цена которых превышает все разумные пределы.Мы используем глухие металлические лотки с крышками [Кабели в металлических лотках], специально разработанные для этой цели. Промышленность выпускает аналогичные лотки разных размеров. В ширину можно положить десятки кабелей. Подносы изготовлены из оцинкованной стали. Толщина стен не имеет значения, ведь для медных кабелей сечением до 2,5 мм2 этот параметр не нормируется. Кабели желательно предварительно затянуть в гофре или защитить места поворотов и возможных контактов изоляции кабеля острыми металлическими краями гофры или трубки из винилхлорида.Укладка металлических лотков — операция непростая. Требуется частичная обрезка балок перекрытия с последующим усилением в обход несущих конструкций, зачисткой острых краев и герметизацией торцов. Для выполнения всех этих операций требуются разнообразные инструменты и навыки работы с жестью. Подносы скрепляются заклепками или прикручиваются гайками. После того, как в них проложены кабели, производится заземление. металлические конструкции. Для этого натягивается заземляющий провод, надежно прикрученный к каждой части лотков винтом и гайкой.Заземляющий провод крепится к трубкам стальными хомутами.
Ответвления к розеткам и выключателям выполняются через отверстия со стальными втулками в потолке обычного пластикового ящика. На ровных стенах особых проблем нет, а вот на бревне нужно сделать площадку для установки кабельных каналов и электромонтажных изделий. Для того чтобы вырезать такую опору из экструдированной и отшлифованной доски, ее предварительно размечают специальным инструментом, который по старым мастерам назывался обвалочкой.В продаже такого инструмента нет — его придется изготовить самому. Результат можно увидеть на фото.
Вариант 3. Полностью скрытая проводка в бревенчатом доме.
Это дело наиболее сложное и неопытному мастеру кажется невозможным. Трассы, как и во втором варианте, выполняются в перекрытиях, в металлических лотках. Но с взлетами дело обстоит сложнее. Самым простым и очевидным является размещение переключателей. Так как обычно они располагаются возле двери, подъем можно скрыть дверной коробкой.Однако недостаточно просто спрятать провод под кожухом. Необходимо на конце бревен вырезать конец паза бензопилы или электропилы, в котором находится металлическая трубка. В этом случае по удобству использования медь не имеет себе равных. Т.к. медная трубка используется очень ограниченно, на общую цену это не сильно влияет. В трубу укладывается проволока, после чего ее загибают «на месте» трубогибом. В стене просверливается отверстие коронкой под металлическое дно. Канавка в конце бревна соединяется отверстием большого диаметра с отверстием заподлицо.Все изгибы должны быть плавными, иначе медная трубка будет пропускать провод. Самый кропотливый — выполнение плоской площадки под каркас электромонтажных изделий. В противном случае переключатель выйдет из равновесия.

С розетками дело обстоит сложнее. Они размещаются там, где это удобно для пользователя, поэтому нелогично [Подкладка лотков для лайнеров к светильникам] размещать большинство розеток возле дверных проемов. Вот один из способов: для подачи [Распределительная коробка света с полностью скрытой проводкой.Здесь сходятся линии от всех фонарей и выключателей. Это можно контролировать и поддерживать.] В гнезде нижележащих бревен проделана канавка. В него вставлена трубка с проволокой. После этого из доски необходимой ширины изготавливается фуражка. Его плотно вдавливают в паз, распиливают и шлифуют. Заглушку желательно перед установкой смазать столярным клеем. Все сколы и неровности шпаклёвываются по дереву под цвет дерева. После высыхания шпатлевки шлифовку повторяют. В конце доски можно нарисовать рисунок волокон бревна — тогда после покрытия стен лаком или пропиткой точка подключения кабеля будет практически незаметна.

Такая работа требует высокой квалификации, разнообразных навыков и инструментов. На подготовку сайта под один балл у мастера уходит не менее половины рабочего дня, поэтому работа ценится высоко. Но красота, как известно, требует жертв и немалых затрат.

Избегайте расположения клеммных коробок на потолках и стенах, т.к. вполне вероятно, что [глухие поддоны в подземном пространстве] потребуют технического обслуживания во время эксплуатации. Значит, должны быть доступные места.Можно, конечно, провести отдельный кабель от экрана к каждой розетке, но это приведет к неоправданному увеличению расхода материала. Розетки можно разделить на группы по помещению и в разумных пределах объединить кабелем, можно углубить розетку, установить еще одну в глубину и отсоединить розетку. Нежелательно просто отпаивать и заклепывать розетки, отведенные для мощных, постоянных нагрузок: нагревателей, стиральных и посудомоечных машин, электроплит, бойлеров и т. Д.В этих случаях вы должны тянуть провода прямо из экрана и защищать линию с помощью отдельных устройств.

Естественно, следует уделить особое внимание подбору и установке автоматики защиты. Щит большого дома с разветвленной разводкой может состоять из нескольких десятков элементов. Это уже известные нам автоматические выключатели и устройства защитного отключения, а также разрядники, ограничители перенапряжения, фазовые переключатели, системы резервного питания и т.д. В коттеджах устанавливаются половые панели.Это также снижает потребление кабеля и упрощает управление системой электроснабжения дома.

Не забывайте, что основной метод защиты от поражения электрическим током — это защитное заземление. Поэтому обязательно выполнить контур на участке повторным заземлением, а вся распределительная сеть будет трехпроводной. Выбор системы заземления определяется в каждом конкретном случае и зависит от состояния внешней сети.

Ретро проводка в деревянном доме

Ретро электропроводка в деревянном доме «Ретро» и «Винтаж».Одни только эти два слова могут вызвать замирание сердца у определенной категории людей, наделенных обостренным чувством прекрасного. Эти люди последовательны во всем, поэтому ретро-проводка в их глазах олицетворяет хороший вкус и оригинальность.

А если дом построен, например, из оцилиндрованного бревна, а интерьер заведомо отсутствует, то ретро проводка на роликах наверняка будет смотреться наиболее эстетично. Ведь пластиковый кабельный канал в такой ситуации не будет плотно прилегать к стене из-за пазов между лагами, а установка кабеля скобами на горючие конструкции запрещена.Про унылую серую и будничную гофру и молчу.

]]> ]]> Оказывается, выбор ретро-проводки для установки в деревянном доме довольно практичен.

Итак, что такое ретро-проводка? Классически, в начале 20 века, он проводился двумя однопроволочными многожильными проволоками, скрученными по спирали. Изоляция этих проводов была одинарной, и они крепились к опорным фарфоровым изоляторам (роликам). Распределительные коробки вообще не использовались, соединения проводов производились скручиванием, которое было спрятано под изоляцией провода, чтобы концы не торчали в стороны.

Ретро электропроводка Как известно, данная электропроводка не отвечает современным требованиям пожарной и электробезопасности. Поэтому сегодня возможно выполнить только имитацию проводки старого образца, стилизацию ее под ретро.

Для этих целей некоторые электрики приобретают небольшие пластмассовые или фарфоровые изоляторы и скручивают одножильные провода с помощью дрели в общий жгут. В зависимости от наличия / отсутствия заземления жгут может содержать два или три провода. При монтаже жгут просто надевается на изоляторы, прикрученные к стене или потолку через равные промежутки времени.До и после утеплителя лучше заранее положить небольшие кусочки. термоусаживаемая трубка (ЗДЕСЬ), подходящая под цвет проволоки. Трубка обеспечит надежную установку.

Но все же провода с автоподзаводом для ретро — для тех, кто хочет сэкономить. Да еще и подобрать провод, изоляция которого будет иметь индексы NG (негорючий) и LS (с низким дымовыделением), ибо проложить в ретро обвязку будет непросто. Поэтому лучше приобрести специальный ретро-провод заводского исполнения, специально сертифицированный для установки в составе открытой электропроводки.

Ретро проводка Ходят слухи, что производство такого провода уже налажено на территории РФ где-то в Подмосковье, но российский ретро провод до сих пор не встречается в магазинах нашей страны. Строго говоря, с зарубежной ретро проволокой ситуация на рынке не намного лучше.

Провода и фитинги для монтажа электропроводки в стиле ретро обычно заказываются в Италии. Возможно, вам и не придется ехать туда самому, но вашему поставщику, возможно, придется иметь дело с итальянцами.

Например, компании Fontini и GI Gambarelli производят не только ретро-провода сечением 0,75 — 2,5 кв. мм с двумя или тремя жилами, а также ролики для прокладки проводов, а также розетки, поворотные переключатели, распределительные коробки и блоки, содержащие розетку и выключатель на общем основании.

Все эти элементы электропроводки стилизованы под старину, выполнены из фарфора и выполнены с соблюдением всех норм пожарной безопасности. Розетки, естественно, содержат заземляющий контакт.Словом, можно выполнить ретро-проводку, отвечающую самым высоким требованиям безопасности.

Есть только одно «но». Ретро-проволочная бухта длиной 50 метров запросто может стоить семь-восемь тысяч рублей. Выключатель или розетка будет стоить от полутора до двух тысяч рублей. Один фильм — около 30 рублей (а сколько их нужно на целый дом!). То есть ретро-проводка обойдется любителям старины и эстетов недешево, и об этом нужно помнить.

Самое интересное, что продукция компании Salvador, которая также специализируется на производстве ретро-кабелей и аксессуаров, но расположила свое производство в Китае, по цене не уступает своим итальянским аналогам.Так что экономия вряд ли возможна.

Независимо от того, где вы берете ретро-провод, структура каждого из его проводов будет следующей: многопроволочная медь в двойной оболочке из ПВХ-пластика, покрытая искусственным негорючим шелком. Цвет внешней оболочки ПВХ каждой жилы соответствует нормам ПУЭ: синий, коричневый и желто-зеленый.

Цвет внешнего шелкового покрытия — дело личного вкуса и дизайна. Кто-то считает, что под цвет дерева подойдет золотистая или бежевая проволока.А кому-то кажется, что ретро-проводка — это тоже элемент интерьера, и она должна выделяться на фоне стен по цвету — быть, например, белой или настолько черной, что она просто антрацит.

Ретро проводка Под цвет провода подбирается цвет розеток, выключателей и распределительных коробок, а также цвет изоляторов (роликов).

Из-за того, что ретро-провод очень дорогой, а также из-за того, что его максимальное сечение ограничено 2.5 кв. мм., не стоит рассчитывать на выполнение всей проводки в стиле ретро. Входной кабель не впишется в общий винтажный стиль, его придется спрятать в трубе. А если последний не вписывается в интерьер, то его можно спрятать за кожухом.

По трубам придется проложить кабель к мощным стационарным приемникам, например, к электроплите или водогрейному котлу. Вместо труб можно использовать пластиковый кабельный канал, подобранный под цвет стен. Обычный ВВГнг можно использовать в качестве кабеля для стационарных электроприемников, потому что он все равно не будет виден и не будет иметь ничего общего с ретро-стилем.

Часто при установке ретро-проводки в деревянных домах электрики по согласованию с домовладельцем или дизайнером находят другой способ сэкономить на дорогостоящем проводе. Та часть разводки, которая отходит от вводного экрана и питает группы, также может быть выполнена обычным кабелем под обшивкой потолка в трубе или просто вдоль стены в коробке. Тогда оказывается, что сам ретро провод идет только от распределительных коробок к розеткам, выключателям и лампам. Часто этого бывает достаточно, потому что самая видимая часть проводки — это та, которая проходит вертикально по стенам или идет к потолку к светильникам.

Для соединения проводов ретро проводов в распределительных коробках можно использовать два метода:

1. Дурачить и заизолировать обычную скрутку. Многопроволочные жилы легко скручиваются, и если не сэкономить на припое и не забыть о флюсе, соединение будет надежным.

Как лучше всего подготовить точки выхода для установки электрических принадлежностей? Этим вопросом должен заниматься каждый электрик при прокладке коммуникаций в деревянных домах.Будет ли это сруб, оцилиндрованное бревно, круглый брус или блочный дом, есть одна проблема — нет ровной поверхности, подходящей для установки розеток и выключателей, впрочем, и светильников, бра. Подготовить участки к точкам можно двумя способами: раскрой и наложение на бревно . Мы расскажем об особенностях применения каждого из них.

Долгие годы был единственным решением проблемы. Этот метод называется по-разному: распил, шлифование, шлифование, фрезерование и т. Д.Он заключается в том, что вместо точки выхода вырежьте ровный участок по форме и размеру, соответствующий выключателю или розетке.

Что важно учитывать в работе:

Почесать бревно — совсем непрофильная задача для электрика, браться за такую работу он рискует непоправимо испортить бревно. Поэтому распиловкой колодок обычно занимаются столяры, которые умеют работать с деревом и все делают аккуратно.

Важно учитывать, что даже хороший специалист сможет предотвратить брак в виде трещин, сколов, не полное соблюдение формы.Дерево — материал непредсказуемый. И еще — на фото неправильная монтажная коробка, обзор подходящих плагинов для горючих материалов.

Если в будущем хозяин дома решит перенести выключатель или розетку в другое место, его ждет неприятный сюрприз. При снятии розетки в бревне останется распиленная дыра, которую уже не ремонтировать. Чтобы это скрыть, придется повесить картину или перенести шкаф, другую мебель.

Если вы планируете готовить участки плотником, заложите в сроки дополнительные рабочие дни.Потому что на приготовление одной точки в доме уходит до 30 минут.

Метод легкого монтажа розеток и выключателей в деревянных домах в России начал применяться совсем недавно. Накладка на бревно — устройство для оборудования точек электропроводки открытого и скрытого типа (при помощи 68 мм). Он крепится к стене и плотно прилегает за счет вогнутого дна, что полностью соответствует диаметру бревна. Верхняя часть обшивки представляет собой плоскую площадку для установки выключателей, розеток, распределительных / распределительных коробок и светильников, бра.

Особенности монтажа технологии облицовки бревна:

Установить может любой электрик. Требуются специальные столярные инструменты.

На подготовку одной точки уйдет 2-4 минуты.

При монтаже вагонки открытого типа Розетку или выключатель в любой момент можно перенести в другое место. Установка нашей подложки на бревно не повлияет на деревянную поверхность, не испортит эстетических характеристик. В случае переноса останутся небольшие дырочки под крепеж, которые легко исправить.

С диэлектрическими накладками пластины повышает пожарную безопасность электропроводки открытого типа. Стекловолокно толщиной 1 мм, точно подогнанное по размеру, плотно закрывает перфорацию в основании пластиковых патронов Legrand Quteo, а в серии

Монтаж электропроводки в деревянном доме — дизайн и безопасность? | | Своими руками

Устройство электрической сети в доме из горючего материала сопряжено с определенными трудностями.В основном они касаются выбора кабелей и способа их прокладки. Как обеспечить безопасность и при этом не внести диссонанса в интерьер?

Жители городских квартир привыкли к тому, что электрические кабели скрыты от глаз и надежно защищены бетонными конструкциями — это практически не грозит повреждением, а короткое замыкание по вине перегрузки и нарушенной изоляции не приведет к возгоранию.

При строительстве загородного деревянного дома хозяева тоже стремятся прятать проводку, но возникают большие проблемы.Прежде чем обсуждать их с установщиками, необходимо ознакомиться с нормативными документами.

Несмотря на желание спрятать проводку (1), проще и безопаснее проложить ее открытым, используя изделия для потолочного монтажа (2-4)

ЭЛЕКТРОПРОВОДКА — ПРАВИЛА

На строительных площадках и форумах электромонтажных компаний есть многочисленные ссылки на стандарты (ПУЭ, ППБ и ПТЭЭП) без ссылок на конкретные страницы и параграфы этих документов.Исправим эту ситуацию.

В ПУЭ («Правила устройства электроустановок ») 7 редакция электропроводки в деревянных домах косвенно касается пункта 7.1.38: «Электрические сети, проложенные за незащищенными подвесными потолками и в перегородках, считаются скрытая электропроводка. и их следует проводить: за потолками и в пустотах перегородок из горючих материалов — в металлических трубах, обладающих способностью локализации (т.е., способность выдерживать короткое замыкание жил кабеля без перегорания. — Ред.), так и в закрытых коробках »(очевидно, тоже металлических. — Ред.). Стоит отметить, что ПУЭ-7 являются не в комплекте и не учтены многие нюансы разводки.

Более подробное руководство по прокладке проводов и кабелей можно найти в ПУЭ 6 издания, в котором в основном руководствуются практикой. Сокращенный вариант таблицы из раздела 2.1 («Электропроводка») настоящего стандарта, дополненный сведениями из некоторых параграфов этой же главы, мы приводим в статье.Также следует упомянуть, что п. 2.1.23 предписывает, что доступ к точкам подключения и разветвителям должен быть сохранен, то есть распределительные коробки должны монтироваться открыто.

Кроме того, действует ГОСТ Р53315-2009 «Продукция кабельная. Требования пожарной безопасности», в разделе 6 которого содержится требование к применению в жилых помещениях кабеля с маркировкой BBGng-LS (в негорючей изоляции, с пониженным дымовыделением).

При любом способе прокладки кабелей цепи должны быть оборудованы автоматами и УЗО, тщательно рассчитывая номиналы этих устройств

ПРАКТИЧЕСКАЯ РЕАЛИЗАЦИЯ — ПОДКЛЮЧЕНИЕ КАБЕЛЕЙ

Сегодня в бревенчатых домах кабели прокладывают тремя основными способами — в скрытых металлических трубах, на открытых изоляторах и в воздушных кабельных каналах.Они отличаются внешним видом проводки, а также стоимостью материалов и работ.

Скрытая проводка в стальных и медных толстостенных трубах выполняется, как правило, на этапе сборки сруба. Этот метод значительно увеличивает объем столярных работ, выполняемых поэтапно совместными усилиями строителей и электромонтажной компании. Задача усложняется необходимостью учитывать усадку стен и возможность ржавления труб при контакте с влажной древесиной.Кроме того, приходится использовать специальные врезные розетки и выключатели с металлическими чашками, которые как минимум вдвое дороже обычных и часто поставляются только по запросу.

Открытая проводка на изоляторах прекрасно сочетается с рублеными стенами (особенно при отделке в классическом стиле и кантри). Скрученные провода (бывают нескольких цветов) и керамические изолирующие чашки совсем недешевы, но затраты на них компенсируются простотой монтажа.

Провода на изоляторы и выключатели под старину прекрасно сочетаются с деревянными стенами (9).Гофрированная труба (10), в отличие от скрученного металлического шланга (12), может обладать способностью локализации и применяться в деревянном доме. Его соединение и фиксация должны выполняться с помощью резьбовых соединений (11) и хомутов (13)

Если обойтись без стилизованных розеток и выключателей, цена которых начинается от 1100 рублей, и использовать обычные накладные изделия, то стоимость электромонтажа будет в 2-3 раза ниже, чем со скрытой разводкой. При необходимости открытая сеть легко может быть дополнена новыми линиями.

Недостаток проводки на изоляторах заключается в том, что она плохо защищена от механических повреждений, поэтому ее следует устанавливать на высоте не менее 2 м от пола (п. 2.1.52 ПУЭ-7) и обустраивать все цепи в доме. с устройствами защитного отключения (УЗО) с током утечки не более 30 мА.

Открытая прокладка в кабельных каналах. Это самый простой и доступный вариант. Коробки из ПВХ обеспечивают быстрое затухание кабеля при коротком замыкании и защищают его от внешних воздействий.Сегодня многие производители выпускают серию электромонтажных изделий, кабельных каналов и специальной фурнитуры, позволяющей эстетично и безопасно провести открытую электропроводку в доме из бревна или бруса.

Что касается зданий из СИП-панелей и других «каркасов» (которые часто также относят к деревянным домам), то безопаснее всего проводить электромонтаж в толщине трехслойного внутреннего покрытия стен из гипсокартона. При этом в среднем слое делают кабельную мелочь, при этом последняя отделяется от горючей конструкции негорючим материалом толщиной 10 мм — в полном соответствии с ПУЭ-б.В местах расположения розеток и выключателей необходимо пробовать увеличенную глубину и закрыть горючий утеплитель, например, толстым слоем гипсовой штукатурки.

Избегайте близости и контакта проводов, даже защищенных, с горючими парами и гидроизоляционными материалами

БЕЗ ПРОВОДА

Существенно упростить разводку в деревянном доме и сделать разводку более надежной при тушении пожара помогут беспроводные переключатели и регуляторы. Среди них — одноканальные и многоканальные радио- и ИК-датчики с питанием от батареек (замена батареек требуется каждые 5-10 лет), устройства, преобразующие энергию нажатия в радиосигнал, а также мобильные «устройства», для которых установлены специальные программы для управления домашней электрикой.Такие решения можно использовать для управления конкретными устройствами или их группами (например, жалюзи или освещение) или войти в систему «умный дом», которая контролирует всех электриков в помещениях и на территории приусадебного участка.

ВЫБОР СПОСОБА ПРОВОДКИ КАБЕЛЕЙ И КАБЕЛЕЙ НА ОСНОВЕ И КОНСТРУКЦИЯХ ИЗ ГОРЮЧИХ МАТЕРИАЛОВ В УСЛОВИЯХ ПОЖАРНОЙ БЕЗОПАСНОСТИ (ПО ПУЭ-6)

	Тип провода или кабеля	Тип электропроводки и способ монтажа
Открыть электропроводка	Незащищенные провода; Защищенные провода * и кабели в оболочке из горючих материалов	На роликах, изоляторах или с футеровкой из негорючих материалов *
	Провода и кабели защищенные в оболочке из негорючих и твердых горючих материалов	Непосредственно над поверхностью
	Незащищенные и защищенные провода и кабели в оболочке из горючих, твердых горючих материалов	В трубах и ящиках из негорючих материалов
Скрытый электропроводка	Незащищенные провода; Защищенные провода и кабели в оболочке из горючих материалов	С облицовкой из негорючих материалов и последующей штукатуркой или защитой со всех сторон сплошным слоем из других негорючих материалов
Провода и кабели защищенные в оболочке из твердых горючих материалов		С футеровкой из огнестойких материалов
То же из негорючего		Непосредственно над поверхностью
Незащищенные провода и кабели в оболочке из горючих, негорючих и негорючих материалов		В трубах и воздуховодах из трудногорючих материалов — с футеровкой из негорючих материалов и последующей штукатуркой; в трубах и ящиках из негорючих материалов — непосредственно

Читайте также: Как правильно сделать электропроводку в деревянном доме своими руками

КУЛЬТУРА ЭЛЕКТРОЭНЕРГЕТИКИ

Крайне важно, чтобы проводку в доме монтировали не инженеры-строители, а профессиональные электрики, знакомые с требованиями норм.Они контролируют качество комплектующих, рассчитывают номинал защитных устройств, собирают экран, надежно изолируют соединения и выполняют монтаж электроустановок в соответствии с проектом.

Элегантный, но дорогой ретровинк (1А) используется нечасто. Увы, вместо этого электрики прокладывают кабели скрытые в ПВХ-гильзах (15,17) или даже без защиты в пустотах конструкций (16, 18)

ЭЛЕКТРОПРОВОДКА В ДЕРЕВЯННОМ ДОМЕ СВОИМИ РУКАМИ — ВИДЕО

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

ПУЭ Какая проводка применяется в деревянном доме

Жилье из природного массива считается старейшей русской архитектурной традицией. Сегодня, также при отсутствии дефицита современных строительных материалов, большинство владельцев загородных усадеб отдают предпочтение строительству домов непосредственно из дерева, несравненного по теплоте, а также создаваемому комфорту.

Однако ни один жилой дом не обходится без электроэнергии, и дом из дерева не исключение. При этом, чтобы самостоятельно грамотно провести электропроводку в деревянном доме, важно знать простые правила. Соблюдая его, вы никоим образом не подвергнете опасности здоровье своей семьи и полностью обеспечите максимальную сохранность своего имущества.

Методика работ:

Определение мощности электрооборудования и разработка проектной документации;
Подбор необходимого кабеля, розеток, устройств;
Электроснабжение жилища, устройство выключателя, а также подключение распределительного щита, счетчик;
Монтаж электрооборудования, осветительных приборов;
установка УЗО, заземление;
Проведение профилактических испытаний.

Подготовка проектной документации

Для создания проекта важно получить рекомендации, связавшись с соответствующей организацией. Затем рассчитываем мощность электрических устройств для поэтапного создания электрической схемы:

составляется технический план сооружения. В электросхеме в загородном доме определены зоны расположения розеток и других электротехнических элементов с индивидуальным подключением;
подобрать кабели для всех электрических розеток;
на схеме указаны места установки распределительных коробок;
отмечена возможность всех устройств;
осветительных приборов подключаются исключительно к одной линии, а мощные приборы объединены в другую линию;
определяется предполагаемое расстояние от линии, от которой кабель будет проходить до оконных и дверных проемов, а также расстояние от электрических точек до поверхностей пола и потолка.В дальнейшем это исключит повреждение проводки при ремонте.

Разновидности электропроводки

Существует несколько способов прокладки электропроводки в естественном корпусе:

Электропроводка открытого типа оснащается изоляторами. Этот метод пользовался большим спросом в прошлом веке, сейчас в моде снова комнаты, оформленные в стиле ретро.

Электропроводка в проводах. Это тоже проводка открытого типа, доступ к которой возможен при необходимости, только провода укладываются в лотки.Вид такой разводки — плинтусы.

Электропроводка скрытая. В конструкции из дерева его обустраивают, если есть облицовка поверхности потолка или стены. В этом варианте кабели укладываются в гофрированную металлическую гильзу и разводятся по периметру дома. Электропроводка скрыта за облицовочными материалами.

Особенности закрытой проводки

Эту разводку можно устраивать в процессе проведения ремонтных работ или на этапе строительства.При укладке есть определенные особенности: каждый соединительный блок необходимо оформлять в металлических коробках с удобным доступом. Их нельзя спрятать под отделку, так как чехлы подбираются по оттенку, либо размещаются на незаметных участках.

В процессе прокладки кабелей нет особых требований к размерам стенок стальных труб. поэтому их допустимо помещать в металлическую гильзу. Это очень удобно. Однако, поскольку провода не видны посторонним глазам, доступ к ним очень ограничен.

Изменение существующей сети считается дорогостоящим и проблематичным. Именно по этой причине перед тем, как укладывать кабель в конструкцию из массива, внимательно изучите правила монтажа электропроводки и ответственно подойдите к вопросу.

Правила устройства электропроводки в деревянной конструкции

Обустраивая конструкцию из дерева, важно не забывать, что материал относится к топливу, поэтому лучше застраховаться.

Электропроводку в доме из массива, как на фото, не сложно обустроить самостоятельно при соблюдении необходимых правил:

В первую очередь формируется цепь, бесперебойная работа ветки проверяются, затем подключаются к специальному щитку электропитания.
Монтаж электропроводки в доме из массива дерева осуществляется исключительно отрезками сплошного кабеля без различных перекручиваний, а также разнообразных соединений.
Электропроводку прокладывают поэтапно, проверяя качество изоляции кабеля.
В процессе обрезки электрического кабеля важно оставить запас не менее 15 сантиметров, чтобы при необходимости все заново заселить.
Обязательно следите за оттенком проволоки.

При соблюдении этих требований проводка в конструкции из дерева, созданной своими руками, будет надежной и максимально долговечной.

Фото электропроводки в деревянном доме

000

Электропроводка в деревянном доме должна не только выполнять свои функции, но и быть безопасной, поэтому к качеству ее выполнения предъявляются повышенные требования.Сделать электропроводку в деревянном доме своими руками можно, однако следует соблюдать все правила монтажа.

Работу необходимо разделить на несколько этапов:

Составление и расчет общей мощности оборудования;
Подбор кабелей, электрооборудования, крепежных элементов на расчетную нагрузку;
Вход в дом и подключение вводного выключателя, электросчетчика, установка распределительного щита;
Прокладка кабелей, разводка по точкам;
Установка розеток, выключателей, осветительного оборудования;
Установка заземления и УЗО;
Тестирование и поверка.

Проект электроснабжения дома

Для правильного проектирования электропроводки необходимо установить общую мощность электрооборудования. Последовательность проектных работ:

Нарисуйте план дома и обозначьте расположение всех осветительных приборов, розеток, оборудования с индивидуальными подключениями.
На чертеже необходимо указать максимальную мощность устройств с учетом пусковых токов электродвигателей.
Осветительное оборудование подключается к отдельным группам электроснабжения, количество этих групп зависит от размеров дома и мощности осветительных приборов. Обычно для небольшого дома все светильники можно объединить в одну группу.
Также необходимо предусмотреть освещение двора, а если дом используется как дача для временного проживания, то освещение двора целесообразнее подключить к отдельному автомату защиты — таким образом, будет возможно обесточить дом на время выезда без выключения внешнего освещения.
Мощные бытовые электроприборы подключаются к отдельной группе электроснабжения через отдельный автоматический выключатель. К таким устройствам относятся водонагреватели и электрокотлы, а также электропечи, плиты, конвекторы — все оборудование с повышенным энергопотреблением. Для таких электроприборов необходимо прокладывать отдельный кабель.

Для каждой группы необходимо рассчитать максимальную потребляемую мощность путем суммирования всех электроприборов, которые могут быть подключены к сети одновременно.Также необходимо рассчитать общую мощность всей нагрузки для выбора входного автоматического выключателя.

Подбор кабелей и оборудования

При проектировании блока питания для выбора кабеля проводятся сложные расчеты, но для проведения электропроводки в деревянном доме своими руками достаточно воспользоваться таблицей. Для каждой группы блоков питания подбирается сечение кабеля, соответствующее потребляемой мощности.

Для разводки чаще всего выбирают медный кабель марки ВВГнг-LS или NYM.Первый отличается более низкой ценой, а второй — дополнительным слоем утеплителя и большей надежностью, а также простотой резки. Также можно использовать алюминиевый кабель, но его сечение увеличивается, к тому же жилы алюминиевого кабеля более хрупкие при изгибе, следовательно, он менее надежен.

Для подключения розеток необходим трехжильный кабель с заземляющим проводом — некоторые бытовые приборы требуют обязательного защитного заземления. Для освещения по ПУЭ также необходимо использовать заземление, но на практике этим правилом часто пренебрегают.Однако, если вы планируете установить мощные светильники, например, прожектор для вашего двора, настоятельно рекомендуется выполнить всю проводку в соответствии с правилами.

Электропроводка в деревянном доме может проводиться как внешняя — в кабельном канале, так и скрытая в том случае, если внутренняя отделка подразумевает облицовку стен. Внутренняя проводка должна выполняться в трубах или металлической гильзе в целях пожаротушения и защиты от случайного повреждения, например, при сверлении отверстий.

Выбор розеток и выключателей производится по нескольким параметрам:

По току, на который они рассчитаны;
По типу установки: для скрытой или для внешней проводки;
Розеточные блоки подбираются по количеству мест, а переключатели — по количеству клавиш.Иногда удобно объединить несколько выключателей в один блок, например, выключатели для соседней ванной и туалета.

Электропитание и ввод машины

Выбор вводного кабеля производится исходя из максимальной мощности всего электрооборудования дома. На это следует обратить особое внимание при реконструкции электропроводки. Поменяв все кабели и увеличив номинал автоматов, нельзя забывать о вводном кабеле.Его поперечное сечение может оказаться недостаточным, и под большой нагрузкой произойдет возгорание. Замена вводного кабеля осуществляется, как правило, с привлечением энергоснабжающей организации одновременно с установкой и пломбировкой счетчика.

Входной автоматический выключатель должен резервировать групповые автоматические выключатели и отключать дом от электросети в случае короткого замыкания, но не работать при максимально возможной нагрузке. Если дом запитан от трехфазной сети, устанавливается трехполюсный автоматический выключатель.Для однофазной сети — однополюсной или двухполюсной, где подведены фаза и ноль.

Выбор номинала и типа автоматического выключателя для однофазной сети:

Необходимо для расчета общей мощности всех электроприборов и расчета максимального тока по формуле I HOM = P / U · cosϕ. Результирующее значение I NOM представляет собой номинальный ток сети, его умножают на коэффициент 1,1 и получают номинальный ток расцепителя автоматического выключателя.Как правило, при входе в дом устанавливают автоматические выключатели номиналом не более 25 А.
Для выбора типа машины необходимо знать минимальный ток короткого замыкания. Для однофазной сети ~ 220 В ток короткого замыкания можно рассчитать по упрощенной формуле I SC = 3260 S / L, где S — сечение провода в мм 2, L — длина кабеля, м. В этом случае расчет ведется на самую длинную группу с минимальным сечением кабеля.
Далее необходимо определить кратность тока КЗ к номинальному, то есть рассчитать I КЗ / I НОМ. Полученное значение определяет характеристики автоматического выключателя. В частных домах чаще всего используются автоматические выключатели с характеристикой С.

Автоматический входной выключатель обычно устанавливается после счетчика. Возможна установка до счетчика, но в этом случае обязательным условием является его пломбирование.

В распределительном щите установлены автоматические выключатели групп питания, счетчик электроэнергии, а также вводный автомат и УЗО.Корпус металлического экрана необходимо заземлить. Оборудование устанавливается на DIN-рейку, после чего подключается согласно схеме.

Прокладка кабеля, установка розеток и выключателей

Перед прокладкой кабеля необходимо определить маршрут, установить распределительные коробки и разметить места установки розеток, выключателей и осветительных приборов. Кабель выбранного сечения укладывается в соответствии с планом прокладки одним из следующих способов.

Прокладку кабеля в металлическом шланге или трубе выполняют в том случае, если планируется полная облицовка внутренних стен, иначе проводка будет выглядеть неэстетично.Использовать пластиковую гофрированную трубу для скрытой проводки нельзя, так как есть вероятность ее случайного повреждения, что может привести к возгоранию внутри перекрытий, который быстро устранить очень сложно.

Технология прокладки кабеля в трубе:

Наружная прокладка кабеля выполняется в кабельном канале из самозатухающего пластика. Кабельный канал может быть разных размеров, представляет собой коробку, закрывающуюся защелкой. Цвет кабельного канала может быть как белым, так и имитирующим деревянную фактуру, поэтому на бревенчатых стенах он смотрится довольно эстетично.

Технология прокладки кабеля в кабельном канале:

Заземление и УЗО

Это необходимо в условиях эксплуатации большинства бытовых приборов, если их корпус металлический. В частном доме заземление можно сделать самостоятельно.

Для заземления понадобятся три металлических штыря или уголка длиной 3 метра, а также обрезка угла длиной около метра, с помощью которого нужно соединить штыри. Технология выполнения заземления следующая: выкапывают траншею в виде равностороннего треугольника со стороной 1 метр и глубиной не менее 30 см, вбивают в землю трехметровые штыри или уголки по углам траншеи, соедините их короткими отрезками сваркой.В одном из углов проделывается отверстие, и с помощью болта и гайки крепится заземляющий провод, который выводится на распределительный щит и подключается к заземляющей шине. Все заземляющие жилы кабелей подключены к одной шине — имеют желто-зеленую изоляцию.

УЗО — устройство защитного отключения — необходимо для защиты человека от поражения электрическим током в случае утечки тока на металлический корпус бытовой техники или при повреждении изоляции.УЗО реагирует на рассогласование тока, обнаруживая даже малейшую утечку. У УЗО есть два параметра, по которым оно выбирается: номинальный ток и ток утечки.

Номинальный ток УЗО выбирается на порядок выше, чем ток автоматического выключателя в этой цепи. Ток утечки — в зависимости от типа помещения и подключенного оборудования. Так, для ванной необходимо УЗО с током утечки 10 мА, а для остальных помещений достаточно значения этого параметра 30 мА.Схема подключения УЗО представлена на рисунке.

Испытания электропроводки

После монтажа необходимо вызвать специалистов электролаборатории, чтобы они провели весь необходимый комплекс измерений: сопротивление изоляции, сопротивление заземляющего проводника и петли «фаза-ноль», выполнить загрузку машин и проверить УЗО. После проведения испытаний вам выдадут протокол, который позволит вам подтвердить правильность электромонтажных работ перед энергоснабжающей организацией — протокол может понадобиться при пломбировании счетчика электроэнергии.

Рекомендуется наклеить схему подключения со всеми поправками и замечаниями на внутренней поверхности стены распределительного щита — это обеспечит наглядность в случае неисправности проводки. На схеме должно быть указано, какой автоматический выключатель питает каждую группу и что к ней подключено.

Электропроводка в деревянном доме, проведенная с учетом всех рекомендаций, вполне безопасна и прослужит долго.

Частные постройки из бруса и бревна отличаются своим внешним видом, комфортом проживания и экологичностью.Но они относятся к зданиям с повышенной пожарной опасностью, что связано с горючестью древесины. Поэтому электромонтаж в деревянном доме выполняется с учетом особых требований. Они изложены в рубрике «Электрооборудование строительных норм» (СНиП) и «Правила устройства электроустановок» (ПУЭ).

Показать все

Требования к установке и общий план работ

Если строго придерживаться положений ПУЭ и СНиП, можно действительно оборудовать надежную и безопасную систему электроснабжения деревянного дома своими руками.Для начала необходимо ознакомиться с ключевыми требованиями этих норм и правил:

Требуется грамотный скрупулезный расчет сечения кабеля. Для их изоляции используется негорючий материал.
Желательно проложить открытую электропроводку.
Скрытая прокладка не рекомендуется для деревянных конструкций. Если вам нужно его использовать, вам следует работать с кабелями в металлической трубе или в другой оболочке.
В распределительном щите монтируются и подключаются защитное устройство (УЗО) и автоматический выключатель.

Электропроводка делится на внешнюю и внутреннюю. Первые прокладываются на улице и подводятся в домашнюю сеть через подземные колодцы и каналы или по воздуху (навес).

Внешние кабели обычно изготавливаются из проводов с алюминиевыми жилами, и внутри жилища разрешается использовать только изделия из меди. Их подключение осуществляется в специальном переходнике, который называется гильзой. Он идет от счетчика электроэнергии на внешней стене здания до распределительного щита.

Электропроводка в деревянном доме прокладывается поэтапно. Опытные электрики рекомендуют придерживаться следующей последовательности работ:

Рассчитывается общая мощность оборудования, которое планируется установить в жилище.
Готовится проект электроснабжения.
Осуществляется подбор и покупка выключателей, розеток, проводов, технических устройств.
Электроэнергия введена в здание, подключен выключатель, электросчетчик и распределительный щит (РЩД).
Кабель проходит через дом.
Установлены осветительные приборы, розетки, выключатели.

В последнюю очередь подключается УЗО и оборудована система заземления. После этого самодельная проводка проходит проверку на работоспособность и безопасность эксплуатации.

Нюансы составления проекта энергообеспечения деревянного дома

Работу следует начинать с получения ТЗ в локальном офисе поставщика электроэнергии. Затем приступают к подсчету общей мощности бытовой техники, освещения и других устройств.Эту операцию несложно проделать своими руками по таблице ниже.

После расчетов создается электрическая схема. Процедура проста:

Составляется технический план дома. На нем отмечены места установки электроприборов, ламп, выключателей, розеток и другого оборудования.
Для подключения оборудования подбирается подходящий тип кабеля.
На схеме подключения указаны места, куда будут поставлены распределительные коробки.Одно такое устройство обычно используется для двух смежных (смежных) комнат в доме.
На плане указывается мощность каждого электроприбора (с учетом пускового усилия для установок с собственным двигателем).
Оборудование, потребляющее много энергии (печи, отопительные котлы, водонагреватели), объединено в одну группу. Для их подключения используется отдельная машина.
Менее мощная техника (люстры, торшеры и т. Д.) Собрана в другую группу.

На схеме показаны расстояния от линии прокладки кабеля до всех оконных и дверных проемов, а также расстояние от электрических точек до поверхностей потолка и пола. Это сделано для того, чтобы в дальнейшем, если в доме потребуется ремонт, вероятность повреждения проводки была минимальной.

В процессе проектирования следует соблюдать несколько важных рекомендаций. Специалисты-электрики советуют работать в соответствии со следующими стандартами:

Кабель прокладывается сверху или снизу стены с отступом 0.2 м от потолка или пола.
Распределительный щит устанавливается в коридоре дома на высоте 150–170 см, чтобы дети не могли до него дотянуться.
Повороты внутренней проводки 90 °.
Из соображений эстетики и простоты использования все переключатели устанавливаются на одинаковой высоте (0,8–1,5 м). Их обычно закрепляют на той стороне, где находится ручка дверей, ведущих в комнату.

Розетки устанавливаются на любой высоте (в ПУЭ и СНиП этот пункт не указывается).Но места их установки следует продумать максимально грамотно с учетом планировки крупной бытовой техники и мебели. Тогда после ремонта вам не придется использовать удлинители для подключения электрооборудования.

Подбор проводов, розеток, выключателей — таблица поможет

Электросеть в деревянном доме работает без аварий и сбоев с правильным определением сечения кабелей, с помощью которых освещение, спецтехника и бытовая техника подключены.Для многих домашних мастеров эта часть работы является сложной. Справиться с ними позволяет таблица для выбора диаметра медных жил для устройств, работающих при определенных нагрузках.

Сечение, мм	Напряжение, В
	380		220
	мощность, кВт	Ток, А	мощность, кВт	Ток, А
120	171,6	260	66,0	300
95	145,2	220	57,2	260
70	118,8	180	47,3	215
50	95,7	145	38,5	175
35	75,9	115	29,7	135
25	59,4	90	25,3	115
16	49,5	75	18,7	85
10	33,0	50	15,4	70
6	26,4	40	10,1	46
4	19,8	30	8,3	38
2,5	16,5	25	5,9	27
1,5	10,5	16	4,1	19

Все электроприборы имеют технический паспорт или инструкцию по эксплуатации.Они указывают нагрузки, которые они потребляют. Исходя из этой информации, выбрать необходимые кабели несложно.

Самая безопасная электропроводка в деревянном доме обеспечивается медными изделиями NYM. Они просты в установке и обращении, обладают хорошей прочностью, снабжены дополнительной изоляцией. Единственный их недостаток — дороговизна.

Более доступный кабель — ВВГнг. Его изоляция осуществляется пластиковым пластиком ПВХ (поливинилхлорид), который не поддерживает горение.

Выключатели и розетки подбираются по типу проводки (открытый или скрытый), величине (расчетной) силы тока, возможности их подключения на однокадровом блоке. К этим элементам сети подключаются кабели с тремя жилами и обязательным заземлением. Последний обеспечивает практически стопроцентную безопасность при эксплуатации бытовой техники.

Входная проволока и станок — как выбрать подходящий?

Чтобы определить сечение кабеля, ведущего в дом, необходимо рассчитать общую мощность (общую номинальную нагрузку) всех имеющихся электрических устройств и оборудования.Это особенно важно, если в деревянном доме обновляется проводка. То есть полностью заменены автоматические выключатели и внутренняя проводка.

При необходимости прокладки нового вводного кабеля на бревенчатом доме или жилом доме из бревен обращайтесь в энергоснабжающую организацию. Его замена проводится перед установкой и пломбировкой счетчика электроэнергии.

Если сеть здания рассчитана на 380 В, на вводе устанавливается однополюсный автомат.При однофазном питании (220 В) используются устройства с 1 или двумя полюсами.

Специалисты советуют выбирать автомат с номиналом, который при максимальных нагрузках не отключает подачу тока в жилище, а разрывает электрическую цепь. Таким образом, исключается риск короткого замыкания.

Тип, характеристики и мощность входной машины (ВА) легко выбрать самостоятельно. Сначала снимается мощность всего электрооборудования в доме.По формуле P / U * 0,8 рассчитывается максимальный ток. Его значение умножается на специальный коэффициент 1,1, и получается значение, при котором срабатывает переключатель на входе (в большинстве случаев используется предохранитель на 25 А).

Соответствующий тип ВА выбирается в зависимости от тока короткого замыкания (ТКЗ). Используется формула: I = 3260 * S (сечение провода в миллиметрах) / L (длина кабеля в метрах).

Характеристика автоматического выключателя определяется делением ТКЗ на значение номинального тока.Для индивидуального жилищного строительства рекомендуется использовать приборы категории С. Они отлично зарекомендовали себя при работе в электрических сетях со смешанной нагрузкой.

ВА устанавливается после счетчика. Эти два устройства монтируются в электрическом щите на DIN-рейке вместе с УЗО и автоматами для отдельных групп оборудования, после чего начинают прокладывать кабели по дому.

Скрытая и открытая проводка — особенности

Снаружи кабель, как отмечалось ранее, монтируется в металлических трубах, которые закапываются в землю или проходят через воздух.Первый способ более дорогой, но действительно надежный.

Перед внутренней разводкой в доме намечают точки установки распределительного щита и ящиков, выключателей, розеток, осветительных приборов. PB фиксируется в выбранном месте. Затем выполняются следующие действия:

В корпус щита монтируется счетчик электроэнергии.
ВА размещается на DIN-рейке, к которой подключены нейтраль и фаза.
Вход входной машины подключен к клеммам счетчика.
На рейке установлены переключатели и реле напряжения для УЗО и отдельных силовых групп.
Все выводы электрооборудования соединены проводом с одной жилой.

Перейти непосредственно к проводке — скрытой или открытой. Первый оборудуют в тех случаях, когда планируется сделать отделку стен в жилище максимально привлекательной и эстетичной. Идеально подходит для новостроек или капитально отремонтированных бревенчатых домов.

Скрытая проводка предполагает размещение кабелей в специальных негорючих пластиковых или металлических (алюминиевых, стальных, медных) коробках.Последние помещаются между вертикальной облицовкой поверхности и ее основанием.

Электропроводка открытого типа устанавливается в давно эксплуатируемых домах и при создании ретро-интерьеров в новостройках. Для этого используются:

Керамические ролики как изоляторы. Этот способ оптимален для жилищ с деревянными бревенчатыми стенами.
Пластиковые кабельные каналы на вертикальных основаниях. Такие монтажные приспособления доступны в разных цветах, что дает возможность подобрать их для любого типа облицовки.
Скобы ПВХ. Этот прием редко используется в домашних условиях из-за своей непривлекательности. Больше подходит для разводки в технических, подсобных и подсобных помещениях.
Гофрированные трубы с кабельным наполнением до 40%.
Плинтус специальный с желобом. Последний имеет специальные зажимы для проволоки.

Важно! Проходы через стены из одного помещения в другое желательно оборудовать огнестойкими металлическими рукавами.И уже через них протянуть кабели. В этом случае вероятность возгорания из-за неисправной проводки значительно снижается.

Кратко о способах подключения проводов и тонкостях процедуры

Операция выполняется вручную одним из трех способов. Создается единая внутренняя проводка:

Twist.
Хомуты самозажимные Wago.
Колпачки специальные.

Первая техника недорогая и легкодоступная. С концов кабелей снимается изолятор (4–5 см). Провода скручены, спаяны и обмотаны защитной липкой лентой.

Технология Wago предполагает снятие 1 см изоляции с концов проводов и их соединение с помощью самозажимных клемм. Последние выбираются по сечению используемых кабелей.

Третий способ требует приобретения специальных колпачков, внутри которых установлена коническая пружина. Порядок их использования:

провода зачищены и скручены;
покрывают стык с описанным продуктом.

Когда крышка навинчивается, пружина плотно сжимает электрический кабель. А пластиковая оболочка действует как изолятор.

Нюанс. Допустимая нагрузка прокладываемой внутренней трассы зависит от количества соединений проводов.Чем их больше, тем менее надежна проводка.

Завершающие этапы работы — мелочи остались

ПУЭ требуют заземления всего бытового электрооборудования с металлическим корпусом (холодильники и морозильники, стиральные машины, бойлеры, духовки). Эту операцию несложно проделать самостоятельно:

Нарезаются три арматурных стержня сечением 3 и длиной 300 см.
Во дворе дома выкапывается треугольный ров глубиной 0,3 м со сторонами 1 м.
Стержни устанавливаются в грунт по углам траншеи, соединяются между собой сваркой и стальными заготовками.
К одному из стержней прикрепляется проушина (петля). Он изготовлен из стали толщиной 10 мм.

Наконечник подключается к заземляющему проводу в электрической панели. Имеет желто-зеленый изоляционный слой.

УЗО устанавливается в панели после счетчика. Это исключает опасность поражения человека электрическим током при выходе последнего из строя на корпусе бытовой техники.УЗО выбирается по двум показателям:

Номинальный ток. Его величина принимается на порядок выше характеристик автоматического выключателя, установленного в цепи.
Ток утечки. Для жилых помещений с нормальной влажностью закупаются устройства с порогом срабатывания 30 мА, для ванных комнат, туалетов и кухонь — 10 мА.

После монтажа всех элементов проводка проверяется на безопасность использования и работоспособность специалистами сертифицированных электротехнических центров и лабораторий.Они проводят комплексные испытания:

проверяют правильность установки электропроводки;
измерить сопротивление «ноль — фаза», цепи заземления и изоляции;
проверить работу УЗО и автоматов.

Результаты испытаний заносятся в протокол. Его необходимо предъявить представителям электроснабжения, которые приедут опломбировать счетчик электроэнергии.

Несмотря на стремление к современным технологиям, в последние годы некоторые отрасли вернулись к своим корням.Самый яркий пример — строительная отрасль: люди гораздо чаще предпочитают строительство загородных деревянных домов. Этому способствует ряд причин, начиная от легкости и экономичности и заканчивая экологичностью конечного продукта.

Дерево — натуральный антиаллергенный материал. Благодаря последним инновациям при строительстве таких построек используются 100% натуральные вещества. У дерева есть свои недостатки, а главное — повышенная пожароопасность.Поэтому проводка в деревянном доме должна соответствовать всем рекомендациям, правилам монтажа и эксплуатации. И неважно, укладываете ли вы сами или обращаетесь за помощью к профессиональным специалистам.

Какая электропроводка подойдет для деревянного дома

Ни один современный жилой дом из дерева, бетона или сырцовых блоков не обходится без электричества. В зависимости от того, из каких стройматериалов возводилось здание, организация электропроводки будет иметь разные особенности.Главный нюанс электромонтажа в деревянном доме — повышенная опасность возгорания и повышенные требования к качеству электромонтажа.

Открыто или закрыто

Существует два основных типа электропроводки: открытая и закрытая. В первом случае кабель располагается на открытом месте: крепится к стенам, укладывается на внешние полки и так далее.

Процесс прокладки кабеля открытым способом в деревянном доме может осуществляться одним из двух основных способов:

С применением коробов, гофрированных труб или кабельных каналов.Вариант уместен для домов с плоскими стенами, которые, например, отделаны вагонкой. Ключевым преимуществом такого подхода является наличие кабеля, возможность оперативного ремонта или замены, обустройство дополнительной ветки. Поскольку провода оголены, они отлично охлаждаются, что исключает возможность перегрева или возгорания. Для лучшей вентиляции полость кабельного канала должна быть заполнена проводами на 60% и менее.
Для деревянного дома из оцилиндрованного бревна подойдет прокладка кабелей с использованием изоляторов.Сначала закрепляются керамические ролики, являющиеся отличными диэлектриками, затем к ним крепятся кабели. Эта технология устарела и даже сегодня используется редко. В идеале следует использовать разноцветные витые пары.

Установка на скобы. Альтернативный метод, который подходит, если невозможно проложить кабель в кабелепроводах или закрепить его на изоляторах.
Ретро проводка, позволяющая максимально эффектно и необычно замаскировать закрепленный на стенах и под потолком кабель.

Скрытый монтаж электропроводки целесообразен и желателен во всех ситуациях, когда внешние стены, пол и потолок дома еще не покрыты отделочными материалами. В деревянных домах кабели следует прятать в металлических или гофрированных трубах. Использование пластиковых кабельных каналов категорически запрещено. Метод требует больших вложений, но позволяет обеспечить качественный и безопасный монтаж, скрывая кабель от глаз.

Однозначно сказать, какая: скрытая или открытая электропроводка лучше или хуже для деревянного дома, невозможно.Все зависит от индивидуальных предпочтений, условий эксплуатации, наличия или отсутствия подходящего инструмента и других факторов. Например, в доме уже отделаны стены, поэтому не хочется срывать вагонку для выполнения скрытой укладки. В таком случае выбирается способ поверхностного монтажа.

Основные требования к электромонтажу в деревянном доме

Выше мы определили, что древесина является наиболее опасным и легковоспламеняющимся строительным материалом, из которого строятся жилые дома.

Перечислим основные требования, которые необходимо соблюдать при организации электропроводки в деревянном доме:

Повышенный уровень электробезопасности и пожарной безопасности. Убедитесь, что кабели и провода проложены таким образом, чтобы свести к минимуму возможность перегрева изоляции и последующего возгорания, предотвратить распространение открытого огня на остальную деревянную конструкцию. В процессе проектирования необходимо добиться полного соответствия технических параметров и эксплуатационных характеристик используемых проводов и изделий с пиковой нагрузкой для конкретного участка цепи.Для снижения вероятности перегрева в кабельных каналах и металлических гофрах оставляют пустые полости, а сечение провода принимают с запасом 20-30%. Для повышения безопасности желательно выбирать именно открытый способ прокладки, позволяющий контролировать состояние проводов на протяжении всего срока службы, проводить своевременную диагностику, выявлять и быстро устранять повреждения.

Утеплитель высокого качества. Электрощит необходимо надежно изолировать от любых деревянных изделий.В идеале следует выбирать комнаты с перегородкой из негорючих материалов.
Надежный гид. Лучше всего использовать трехжильные медные провода с качественной негорючей изоляцией. Избегайте прокладки кабеля через гофру из ПВХ.
Работоспособная автоматика. Каждую группу рабочих устройств в электрической цепи необходимо дополнить автоматическим выключателем. Порог срабатывания этого продукта зависит от допустимой нагрузки по току. Старайтесь не завышать эти значения, иначе проводник перегреется.

Положения

Все требования и правила устройства электропроводки в деревянном доме четко прописаны в трех документах:

ПУЭ, редакция 7. Основной документ, которым руководствуются при проектировании электрических сетей жилых домов. Здесь вы найдете основные рекомендации по выбору кабелей, распределительного оборудования, устройств автоматической защиты и осветительных приборов.
СНиП 3.05.06-85. Описана организация электропроводки в старых и новостройках.Из документа вы узнаете основные способы подключения и ввода проводов в жилые комнаты.
СНиП 31-02. Дополнительные правила и рекомендации, которые важно учитывать при прокладке кабелей в жилом доме.

Указанный СНиП содержит множество технических терминов и параметров, поэтому неопытный человек не поймет этот язык. Таким образом, достаточно изучить соответствующую редакцию ПУЭ.

Составление схемы

Построение схемы электропроводки — подготовительный этап, предшествующий любым работам по установке или замене кабеля.Только грамотный и технически правильный проект гарантирует качественный монтаж надежной и безопасной электрической схемы, соответствующей нормам и правилам.

При составлении схемы будущей электропроводки руководствуйтесь рядом рекомендаций:

Критически важные электрические узлы, включая экраны, счетчики и розетки, должны располагаться в легкодоступном месте. Вы должны иметь возможность в любой момент добраться до такого агрегата, чтобы произвести оперативный ремонт или замену, исключив возможность возгорания или короткого замыкания.
Разместите выключатели на открытых местах, чтобы они не загораживались мебелью. Такая ошибка часто встречалась в советское время, а сегодня скрытые выключатели часто можно встретить в домах родителей, бабушек и дедушек. Идеальная высота для любого выключателя — не менее 50 см от пола.
Выбирая расположение будущих торговых точек, заранее продумайте, где должна располагаться вся бытовая техника. Постарайтесь установить столько розеток, сколько достаточно для работы устройств без удлинителей.Высота от пола для розеток должна быть 25-50 см. Теоретически достаточно одной розетки на каждые 6 квадратных метров. м. Однако, если того требует ситуация, то их количество может быть увеличено.

Исключаются перекручивания и частые перегибы электрического кабеля. Желательно, чтобы все линии на схеме располагались под прямым углом к полу, потолку и стенам — по горизонтали или вертикали. Применяется нижняя или верхняя электропроводка: кабель размещается на расстоянии 15 см от пола или потолка соответственно.
Важно использовать металлические распределительные коробки для подключения проводов. Недопустимо использование изделий из пластика или дерева.

Подготовка проекта электроснабжения дома

Перед тем, как приступить к проектированию электропроводки деревянного дома, необходимо обратиться к поставщику электроэнергии для получения технических характеристик. Именно от них нужно отталкиваться при выполнении этой работы. Сначала следует рассчитать общую мощность, потребляемую всеми электроприборами в доме, включая источники освещения.

Дальнейшее развитие проекта выглядит следующим образом:

Построить техническую схему жилого дома. Обозначьте на плане все места, где будут располагаться розетки, выключатели и источники света. Добавьте на схему электрические устройства, требующие отдельного подключения.
Тип кабеля выбирается в зависимости от характеристик электрической точки. Например, двухкнопочные переключатели и заземленные розетки требуют трехжильного провода.

Укажите расположение всех распределительных коробок.В паре смежных комнат можно использовать одну общую комнату.
Добавьте на план вместимость всех отдельных приспособлений. Если устройство оборудовано электродвигателем, должна быть указана пусковая мощность агрегата.
Устройства разделены на разные группы: в одну входят осветительные приборы, в другую — мощные котлы, котлы и электроплиты. Переключение должно производиться через дифференциальные автоматы, что должно быть указано на схеме.
Обратите внимание на расстояние между кабелем и дверными / оконными проемами, электрическими точками и полом / потолком.

Важно! Любой поворот кабеля должен производиться под прямым углом (90 градусов).

По окончании работ рассчитывается максимальная мощность, которая потребуется при включении всех электроприборов в доме. Это позволяет определить уровень нагрузки на вводную машину.

Подбор кабелей и электроприборов

Для подбора кабеля подойдет любая таблица, в которой указано отношение сечения проводов к определенной нагрузке.Вы можете использовать специальный электрический справочник. Сечение кабеля выбирается в зависимости от мощности электрических устройств и их количества в отдельной группе. Уровень потребляемой нагрузки можно узнать из техпаспорта оборудования или изучив этикетку на продукте (упаковке). Для определения сечения вводного кабеля мощности всех электроприборов суммируются, и берется небольшой запас в 20-30%.

Для деревянных домов популярны медные провода NYM.Такое изделие имеет дополнительную изоляционную оболочку, отличается прочностью и удобством в использовании. При использовании алюминиевого кабеля старайтесь избегать частых изгибов. К тому же он часто ломается в процессе стрижки.

Трехжильные кабели используются для розеток и осветительных приборов, повышая безопасность оборудования. Заземление требуется при работе любого мощного оборудования, в том числе для уличных прожекторов.

Выбор розеток и выключателей зависит от токовой нагрузки, типа электропроводки (открытая или скрытая), возможности переключения всего блока и выключателя в одном корпусе.

Выбор вводного кабеля и выключателя на вводе

После расчета номинальной нагрузки устройств выберите подходящее сечение подводящего кабеля. В случае обновления электропроводки и необходимости замены внутренних кабелей и устройств автоматики для увеличения мощности необходимо обязательно заменить подводящий провод.

Меняя проводку в доме, устанавливая крепкие автоматы, можно столкнуться с другой проблемой: отсутствием запаса сечения вводного кабеля, что в дальнейшем спровоцирует возгорание. Самостоятельно менять подводящий кабель запрещено, поэтому единственный выход — обратиться к поставщику электроэнергии с соответствующей просьбой.

В трехфазных электрических сетях должен быть подключен трехполюсный автоматический выключатель. Чаще встречаются однофазные сети и для них используются одно- и двухполюсные дифференциальные автоматы для размыкания фазы с нейтралью.

Совет! При выборе дифференциальной машины учитывайте номинальную мощность, которая будет достаточной для разрыва цепи и предотвращения короткого замыкания, а не полностью отключать питание в доме при достижении максимальной нагрузки.

Мощность и тип машины для однофазного питания

При выборе автоматического выключателя руководствуются следующими формулами:

Суммарная мощность всех электрических устройств и максимально допустимая токовая нагрузка: I (max) = P / U * cosA, где cosF приравнивается к 0,8. Полученное текущее значение корректируется с поправочным коэффициентом 1,1. В результате будет получен ток, при достижении которого это устройство сработает. Для ввода кабеля дома обычно достаточно автоматического выключателя на 25 А.
Для определения типа машины необходимо рассчитать минимальное значение тока короткого замыкания. Для однофазной сети напряжением 220 В используется простая формула: I (kz) = 3260 * S / L, где S — сечение провода в квадратных миллиметрах, а L — его длина в миллиметрах. метров. Эта формула актуальна для протяженного участка с небольшими проводами.
Отношение тока короткого замыкания к максимальному току — самый важный параметр автоматического выключателя.Для деревянных домов чаще выбирают дифференциальные выключатели типа С, подходящие для электрических сетей со смешанной нагрузкой.

Вводный выключатель для частного дома ставится после электросчетчика. Это устройство вместе с прибором учета и УЗО закреплено в специальном щите, закрепленном на металлическом профиле.

Монтаж электропроводки в деревянном доме своими руками: пошаговая инструкция

Процесс монтажа электропроводки в деревянном доме делится на несколько этапов:

размещение кабеля подвода питания;
установка распределительного щита;
монтаж кабельных линий;
крепление выключателей и розеток;
переключающих контактов;
проверка работоспособности сети.

Для этой работы потребуется множество инструментов, в том числе электродрель с коронкой, отвертка с различными насадками, индикатор и резиновые перчатки для защиты от поражения электрическим током.

Установка распределительного щита

В дом проложен подводящий кабель от ближайшей электрической опоры. Любое ответвление до того, как оно попадет в главный распределительный щит.

Щит включает в себя несколько важных компонентов:

Пластиковый или металлический корпус.Для деревянных домов предпочтительнее второй вариант. Строгих правил относительно размеров ящика нет, поэтому исходите из индивидуальных приспособлений и делайте запас. Обращаем ваше внимание, что в будущем может потребоваться модернизация электрической сети.
Прибор учета электроэнергии с пломбой.
Автоматический выключатель на входе. Подбирается устройство с двумя или тремя полюсами. Поставщик электроэнергии ставит на это оборудование печать.

Дополнительные однополюсные автоматические выключатели, установленные на DIN-рейку.Количество таких устройств никак не регламентируется. Домашняя электросеть разделена на несколько участков, поэтому для каждой устанавливается отдельный автомат. Одна зона может быть выделена для освещения двора и построек возле жилого дома, другая — для комнат и так далее. Мощность станка будет рассчитана индивидуально для рабочей зоны. Главное условие в расчетах — своевременное реагирование из-за перегрузки в слабых местах. Например, если допустимая токовая нагрузка на розетку составляет 15 А, то автомат должен работать при малейшем превышении этого значения.
Устройство защитного отключения (УЗО) является дорогостоящим и игнорируется большинством домовладельцев. Устройство отключает питание при обнаружении утечки. Это предотвратит поражение электрическим током. Только квалифицированный специалист сможет подобрать устройство с подходящими техническими и эксплуатационными параметрами.

Кабельная проводка

Электропроводка скрыта в кабельных каналах или под плинтусами. Работа состоит из нескольких этапов. Вначале нарезают провод на кусочки, количество которых зависит от количества розеток и выключателей. Длина одинарного провода равна расстоянию между розеткой и выключателями с запасом 15-20 см.

Далее проводится монтаж кабельных каналов, которые закрепляют строго вертикально или горизонтально. Чтобы ящики были ровными, используйте строительный уровень. По окончании работы электропровод помещают внутрь кабельных каналов, но не спешите их закрывать.

Электромонтаж распределительных коробок

Распределительную коробку следует устанавливать там, где ответвляется главный кабель для подключения розеток или переключателей.Устройство используется для разделения линии электропередачи и дальнейшей разводки по другим частям помещения.

В коробке кабель фиксируется одним из следующих способов:

С помощью колпачков СИЗ, различающихся по размеру и цвету. Для установки конец провода зачищается на 30 мм, скручивается, затем пропускается через колпачок и скручивается. Закрученные концы двух секций спрятаны в распределительной коробке, чтобы исключить соприкосновение с другими скручиваниями.
Special wagi.Этот товар подбирается по конкретным габаритам. Светильники различаются количеством отверстий под проводку и сечением. Для переключения концы проводов зачищаются на 10-15 мм, после чего помещаются в отверстия до щелчка. Концы кабелей проложены в разных направлениях, исключая контакт и короткое замыкание.
Скрутить изолентой. После зачистки концов два провода скручивают вместе, а затем покрывают изолентой. Изолированная жила находится внутри распределительной коробки.

Установка выключателей и розеток

Розетки и выключатели крепятся прямо к стене. Перед установкой укладывается алюминиевый или асбестовый утеплитель. Розетки скручены максимально плотно и плотно, чтобы не было расшатывания. При подключении трехжильного кабеля желто-зеленый провод используется для заземления.

Монтаж светильников

Светильники в частном жилом доме делятся на три основные категории:

встроенный;
накладных;
ул.

Важно использовать металлические площадки для крепления настенных светильников, бра и аналогичных потолочных изделий, что повысит пожарную безопасность. Светильник подключается к сети по простой схеме с помощью желто-зеленых проводов. Каждое изделие оснащено контактами для подключения к трехфазной сети.

Насколько сложна работа по замене проводки

Замена проводки в деревянном доме не представляет трудностей для опытных мастеров.Процесс будет особенно простым, если использовать внешнюю прокладку. После отключения питания на вводе все старые кабельные линии удаляются и на их место укладывается новый провод подходящего сечения.

Если в доме скрытая проводка, совершенно не обязательно разрушать все стены. Вы можете отсоединить старую проводку от машины ввода, подключить к ней новый кабель и установить открытым способом.

Устройство заземления и установка УЗО

Для заземления используется шина РЕ, которая подключается к заземляющему устройству.Устанавливается в земле у стены жилого дома. Внешне такое оборудование состоит из нескольких металлических палочек диаметром 1,5-2 см и длиной до 3 м, соединенных общей металлической полосой.

Для коммутации заземляющего устройства и шины подходит одножильный провод того же сечения, что и входной кабель. После установки измеряется сопротивление заземляющего устройства. В однофазных сетях должно быть 8, трехфазных — 4 Ом.

Ошибки установки

Возникновение пожаров в деревянных домах часто связано с нарушениями правил безопасности при монтаже или эксплуатации электропроводки.

Перечислим основные ошибки, которые допускаются в обоих случаях:

Монтаж скрытой проводки под потолком. Часто электропровод кладут в полы, забывая о дополнительных мерах по утеплению. Это помещает кабель в непосредственной близости от деревянных поверхностей.В случае неправильно подобранного участка кабельная линия начнет перегреваться, что постепенно приведет к возгоранию.
Прокладка кабеля под плинтусом. Под ним мало места, которого недостаточно для создания «безопасного воздушного барьера». Из-за этого проволока постоянно контактирует с деревянным или пластиковым плинтусом, что приводит к перегреву и возгоранию. Зазоры в плинтусе должны быть не менее 10-15 мм.

Использование гофрированных труб ПВХ при прокладке электропроводки в деревянных домах категорически недопустимо.Замените изделия стандартными металлическими или гофрированными кабельными каналами.
Расположение кабеля в пазу без изоляции. При выборе скрытого способа укладки допустимо использовать подготовленные пазы — паз. Однако даже в этом случае в стробоскопе нужно прокладывать не оголенный кабель, а металлическую гофру или стальную трубку.
Монтажные коробки для розеток и выключателей должны быть металлическими. Недопустимо использование пластиковых конструкций.

Меры противопожарной защиты

Для обеспечения высокого уровня противопожарной защиты необходимо учитывать ряд основных факторов:

Выбрать и установить УЗО с подходящими параметрами.
Установите контур заземления модульного штыревого типа и соответствующего сопротивления в зависимости от количества фаз в сети.
Убедитесь в работоспособности системы выравнивания потенциалов.
Обеспечьте непрерывность заземления в каждой точке цепи.
Устанавливайте только розетки для открытого монтажа.
Осуществить скрытый монтаж с использованием металлических кабельных каналов и труб.

Следуя перечисленным правилам, рекомендациям и нормам, вы можете организовать безопасную электропроводку в деревянном доме своими руками или убедиться в компетентности вызванных специалистов.И это очень важно, так как риск возгорания в этих жилых домах намного выше.

В наши дни деревянные дома уже стали нормой. Все хотят жить в экологически чистом доме, но при этом современный человек не желает отказываться от удобств нашего времени. Речь идет об освещении, использовании бытовой техники, компьютеров и т. Д. Все это станет возможным только в том случае, если внутри дома проложить электрические провода, установить выключатели и розетки, распределительные щиты.Когда речь идет о деревянном доме, который легко воспламеняется и горит, к устройству электропроводки выдвигаются особые требования, соблюдение которых является гарантией безопасности всех жильцов. Разберемся, как правильно установить электропроводку в деревянном доме и что учитывать. Материал поможет оценить свои сильные стороны и решить, можно ли выполнить всю работу своими руками или вам придется вызвать на помощь профессионала.

№1.Требования к электропроводке в деревянном доме

Дерево — один из тех материалов, которые легко воспламеняются и хорошо горят. может легко загореться от обычного короткого замыкания в электрической цепи, поэтому процесс заключается в минимизации вероятности короткого замыкания, а в случае его возникновения — минимизации последствий. Такие требования выдвигаются к разводке в деревянном доме. :

№ 2. Скрытая проводка в деревянном доме

Электромонтаж в деревянных домах может быть выполнен двумя способами:

Электропроводка с помощью ручки и трубки | Опасности, замена и многое другое

Что вы можете сделать, чтобы сохранить проводку ручки и трубки?

Если у вас в доме есть электропроводка, Международная ассоциация сертифицированных домашних инспекторов (InterNACHI) предоставит следующий совет:

Поручите квалифицированному электрику проверить систему.Только специалист может подтвердить, что система была установлена и модифицирована правильно.
Не запускайте в доме слишком много бытовой техники, так как это может вызвать пожар.
Замените все розетки на розетки с прерывателем цепи замыкания на землю (GFCI). Это трехконтактные розетки со встроенной кнопкой сброса.
Если проводка хрупкая или потрескавшаяся, ее следует заменить.Правильное обслуживание имеет решающее значение.
Электропроводку K&T нельзя использовать на кухнях, в ванных комнатах, прачечных или на открытом воздухе. Для безопасного использования в этих местах проводка должна быть заземлена.
Ремонт дома может занять несколько недель и стоить тысячи долларов, но небезопасная проводка может вызвать пожары, усложнить сделки с недвижимостью и заставить страховщиков нервничать.
Домовладельцы должны тщательно обдумать свои варианты, прежде чем решать, следует ли менять проводку в своем доме.
Домовладелец или электрик должны осторожно удалить любую изоляцию вокруг проводов K&T.
Потенциальные покупатели жилья должны получить оценку стоимости замены проводки K&T. Они могут использовать эту сумму, чтобы договориться о более низкой цене на дом.

Каков ожидаемый срок службы проводки ручки и трубки?

Медная проводка может прослужить до 100 лет.Ручка и трубка тоже могут прослужить долго, но одной из основных проблем с проводкой k & t из всех перечисленных выше является проблема со старой, изношенной изоляцией. Это имеет тенденцию становиться хрупким и может легко сломаться, оставляя оголенные провода оголенными. Специалисты рекомендуют заменять проводку, как только изоляция станет хрупкой.

Стоимость замены всей системы дома с медной проводкой действительно варьируется в зависимости от размера дома и количества установленной проводки.Но это не слишком дорого, и его можно сделать довольно быстро и с минимальным ущербом. Конечным результатом станет более эффективный и безопасный дом, а также повысится стоимость при перепродаже, если вы решите продать его.

Что хочет знать ваша страховая компания?

Ваша страховая компания всегда будет интересоваться, какой тип электропроводки у вас дома. Они захотят узнать, была ли проведена такая проводка во всем доме или некоторые из них были обновлены.Они могут потребовать, чтобы электрик проверил проводку, прежде чем они предложат вам страховку жилья. Ряд проблем может возникнуть, когда была перемонтирована только часть дома, а в остальной части дома остались ручка и трубка. Связи между двумя системами могут расширяться и сжиматься с разной скоростью, что приводит к ослаблению связи.

Кроме того, проводка ручки и трубки работает на токе 60 А, но большинство страховых компаний потребуют, чтобы в вашем доме была панель обслуживания / выключателя на 100 А.

Есть компании, которые откажутся застраховать вас с помощью k&t wiring, так как считают риск слишком высоким. Однако есть и другие, которые застрахуют ваш дом, возможно, с более высокой премией или более высокими франшизами. Также может потребоваться, чтобы профессиональный осмотр проводил электрическую проверку, прежде чем будет предложено страховое покрытие.

Покупка красивого старого дома имеет как свои преимущества, так и проблемы. Необходимость разводить ручку и трубку — определенно одна из самых больших проблем, с которыми вы столкнетесь.Однако, если проводка в вашем доме в хорошем состоянии и в хорошем состоянии, даже если она существует уже некоторое время, у вас не должно возникнуть проблем с получением страховки жилья.

Другие часто задаваемые вопросы

Можно ли заземлить проводку ручки и трубки?

Если электрические розетки в вашем доме имеют три контакта, можно с уверенностью сказать, что подключенная к ним проводка была надлежащим образом заземлена. В проводке с ручкой и трубкой нет третьего разъема, расположенного чуть ниже двух других, и поэтому он не обеспечивает адекватной защиты от поражения электрическим током, если провод отсоединяется.

Однако, если вы пытаетесь выяснить, какой тип электропроводки имеет ваша собственность, простой проверки ваших розеток на наличие двух или трех вилок будет недостаточно. Поскольку в других электрических системах, таких как дуплексная электрическая проводка в оболочке, также используются двухконтактные розетки, вам необходимо провести более подробное исследование, прежде чем прийти к окончательной диагностике.

К сожалению, если вы надеетесь обосновать существующую систему K&T, вы будете сильно разочарованы.В интересах соблюдения кода — не говоря уже о том, чтобы ваш дом был правильно и безопасно подключен сверху вниз, — вам придется перемонтировать всю собственность.

Сколько стоит замена ручки и трубки проводки?

Точная цена ремонта вашего дома может резко измениться в зависимости от размера, общих условий, возраста собственности, доступа к проводке и других факторов, которые невозможно предсказать, не взглянув на это из первых рук. Поэтому лучше всего проконсультироваться с лицензированным электриком, чтобы получить точную оценку того, чего вы можете ожидать к концу проекта.

Как узнать, есть ли в доме ручная и трубчатая проводка?

Если вы не уверены, используется ли в вашем доме электропроводка K&T, стоит потратить некоторое время на краткий осмотр собственности, чтобы выяснить это. Самый простой метод будет заключаться в проверке ключевых участков, таких как открытые стыки в подвале или чердаке, на наличие каких-либо белых керамических ручек, прибитых к балкам с перекрученной через них электропроводкой. За исключением любых непредсказуемых обстоятельств, наличие этих контрольных знаков почти наверняка будет означать, что в вашем доме была проведена проводка с использованием метода k & t.

Также стоит отметить, что в вашем доме все еще может быть проводка K&T, даже если вы не обнаружите ни одного из этих признаков. В этих случаях вам нужно спланировать полную диагностику, чтобы быть абсолютно уверенным в том, какая проводка используется в вашем доме. В конце концов, вы почувствуете себя в безопасности, в безопасности и будете лучше осведомлены о своем доме в целом — и от этого будет лучше и вам, и собственности.

Хотите узнать больше? Посетите наши ресурсные центры, где вы найдете сотни полезных статей, созданных специально для домовладельцев, владельцев квартир, домовладельцев и арендаторов.Затем получите онлайн-предложение менее чем за 5 минут и узнайте, насколько доступным может быть индивидуальное страхование жилья.

Basic Electrical для электропроводки в доме, типоразмеры проводов и пожарная сигнализация

При электромонтаже дома есть много типов проводов на выбор, некоторые медь, другие алюминий, одни предназначены для использования на открытом воздухе, другие внутри помещений. В целом, однако, существует только пара разновидностей, используемых для электромонтаж жилого дома.

Кабели Romex

Romex (показан желтым цветом выше) — торговое наименование типа электрический провод с неметаллической оболочкой, обычно используется в качестве разводки жилого отделения.Фактически, Romex будет будет самым распространенным кабелем, который вы будете использовать при электромонтаже дома. Ниже приведены несколько основных фактов о проводке Romex:

Romex ™ является обычным тип жилой электропроводки, относящийся к категории Национальный электротехнический кодекс (NEC) в качестве подземного фидера (UF) или кабель в неметаллической оболочке (NM и NMC).
NM и NMC состоят из двух или более изолированные жилы в неметаллической оболочке.В покрытие кабеля NMC непроводящее, огнестойкое и влагостойкая. В отличие от других кабелей, обычно встречающихся в дома, они разрешены во влажной среде, такой как подвалы.
Подземные фидерные проводники похожи на НМ и Кабели NMC, за исключением кабелей UF, содержат твердый пластик. сердечник и его нельзя «перекатывать» между пальцами.

К Romex применяются следующие правила NEC. проводники:

Они должны быть защищены, закреплены и зажаты коробки устройства, распределительные коробки и приспособления.
Поддерживайте устройства, которые могут повредить кабели, например гнутые гвозди и перегнутые скобы не допускаются.
NM и NMC следует закреплять через определенные промежутки времени. которые не превышают 4½ футов, и они должны быть закреплены в пределах 12 дюймов от распределительных коробок и панелей, к которым они прикреплены. Кабели, не соответствующие этому Правило может провиснуть и уязвимо для повреждений.
Предназначены для постоянной электропроводки в домах и не должен использоваться в качестве замены электропроводки прибора. или удлинители.

Romex используется для большинства осветительных приборов и розеток. схемы в вашем доме. Romex будет помечен как «12-2» или «12-3». Первая цифра указывает калибр провода. На ваш выбор обычно 10, 12 или 14 калибра. Секунда число указывает количество проводников. У Ромекса 12-2 будет черный (горячий) и белый (нейтральный) провод, а также медь без оболочки провод для заземления. У Ромекса 12-3 будет черный (горячий), красный (горячий), белый (нейтральный) и голая медь.Красный на 12-3 используется для трехпозиционных переключателей света, которые будут рассмотрены позже.

Romex 12 калибра рассчитан на 20 ампер и обычно в желтой рубашке. Romex 14 калибра все еще используется в некоторых приложений, рассчитан на 15 ампер и имеет серую оболочку. 10 манометр Romex имеет оранжевую рубашку и используется для водонагревателей или сушилки для одежды. Для нашей кабины мы использовали Romex 12-го калибра для всех розеток и цепей освещения. Это очень часто в наши дни, а не в пробеге 14 калибра.В добавление к Romex, для электромонтажа дома также требуется несколько больших калибр проводов для приборов большой мощности. Ваш кондиционер или электрическая плита попадает в эту категорию. Таблица ниже перечислите некоторые распространенные типы проводов и номинальную силу тока для электропроводки в доме.

Серия

Калибр провода или тип	Номинальная сила тока	Общее использование
14-2 Romex	15 А	Цепи освещения
12-2 Romex	20 А	Цепи освещения и розетки, холодильник
10-2 Romex	30 А	Водонагреватель электрический, обогреватели плинтуса
10-3 Romex	30 А	Электрическая сушилка для одежды
Кабель диапазона 6/3 Cu	50 А	, Тепловой насос, Электрический по запросу Водонагреватель
Медь 2 калибра	100 А	Центральное электрическое отопление
AL 1/0 SER	100 А	Алюминий 1 / 0-1 / 0-1 / 0-2 Сервисный питатель провод для выключателя 100 А
AL 4/0 SER	200 А	Алюминий 4 / 0-4 / 0-4 / 0-2 / 0 Сервисный механизм подачи проволоки для Панель выключателя 200A

Чтобы точно определить, сколько ампер вы можете запустить через провод определенного калибра и для получения более подробной информации о выборе правильную проводку манометра щелкните здесь.

Установка домовой лифт имеет свой набор требований к электричеству. В то время как домашний лифт, вероятно, никогда не понадобился бы в маленькой кабине, он стал довольно распространенным явлением в больших домах.

Общие электрические Электрические схемы

Часто задаваемые вопросы по электрике

Калибр и напряжение проводов Калькулятор капель

Справочные таблицы NEC (2011, 2008, 2005, 2002 и 1999)

Электрооборудование — Основы

Жилой Электрические директивы и нормы

Приблизительный Электрический и тяговый кабель

выключателей и Предохранители

Типы проводов и калибровка

Определение размера электрической части Сервис

Электрооборудование — Установка главной линии обслуживания

Огонь / Дым Установка сигнализации

Электропроводка дверного звонка

Телефонная проводка

Низковольтная проводка

Выводы кабеля

Щелкните значки ниже, чтобы получить Соответствие требованиям NEC ^®, электрические Calc Elite или Electric Toolkit для Android.В Electrical Calc Elite разработан для решения многих распространенных проблем. электрические расчеты на основе кода, такие как сечения проводов, падение напряжения, определение размеров кабелепровода и т. д. Electric Toolkit предоставляет некоторые основные электрические расчеты, схемы подключения (аналогично тем, что можно найти на этом веб-сайте) и другие электрические справочные данные.

Объяснение разноцветных электрических проводов

Перед тем, как приступить к любым электромонтажным работам, отключите электропитание домашней электрической панели от розетки, над которой вы будете работать.Оберните переключатель в коробке выключателя лентой, чтобы никто случайно не перевернул выключатель. Используйте тестер напряжения или измеритель напряжения, чтобы убедиться, что питание отключено.

Вот краткое изложение электрических проводов:

Черный провод — это «горячий» провод, он передает электричество от панели выключателя к выключателю или источнику света.

Белый провод — это «нейтральный» провод, он забирает неиспользованные электричество и ток и отправляет их обратно на панель выключателя.

Зеленый провод (или иногда он может быть неокрашенным) провод является «заземляющим» проводом, он будет отводить электричество обратно к панели выключателя, а затем выводится наружу к стержню, который закопан в землю. Это сделано для того, чтобы электричество не проходило через вас!

Когда в розетку входит только один кабель, это означает, что розетка является последним приспособлением в цепи. Питание поступает от сервисной панели по черному (горячему) проводу через другие розетки, выключатели и осветительные приборы в цепи и начинает свое возвращение к источнику через белый (нейтральный) провод.Черный провод подключается к латунной клемме; белый провод к серебряному выводу.

Два кабеля, входящие в розетку, указывают на то, что розетка не является последним приспособлением в цепи. Один из черных проводов получает питание от сервисной панели; другой отправляет его на другие нагрузки в цепи. Белые провода позволяют току проходить через розетку, а другие нагрузки в цепи возвращаются к панели.

Если вы опасаетесь проводить электромонтажные работы, обратитесь к лицензированному электрику для обновления или ремонта.Лицензированные электрики позаботятся о том, чтобы электрическая система вашего дома соответствовала всем необходимым нормам безопасности.
