Как делать разводку электричества в доме: схемы, правила и алгоритм работ

Проводка в частном доме – особенности ее планирования, организации и установки

---

---

Содержание статьи (ссылки кликабельны):

1. Какой кабель является лучшим для проводки?
2. Виды электрофурнитуры.
3. Что надо учесть во время планирования проводки?
4. Особенности разводки или создания контуров.
5. Где устанавливать выключатели?
6. Как установить скрытую проводку?
7. Открытая проводка.
8. Использование инсталляционных коробов.
9. Использование напольной коробки.
10. Видео. Проводка в частном доме своими руками.

Обязательным условием жизни каждого из нас является наличие электричества в частном доме. Без него мы не смогли бы развлекаться, выполнять различные бытовые дела, создавать свет в ночное время и осуществлять еще много других дел.

Другими словами роль электричества является неоценимой и его отсутствие в некоторой степени ассоциируется с остановкой жизни. Именно поэтому очень важно обеспечить наличие электрического тока в нашем доме.

Для того чтобы им можно было пользоваться, нам нужно сделать две вещи:

1. Подключиться к общей электрической сети.
2. Организовать электрическую проводку в любом уголке частного дома, то есть проложить кабели, по которым будет проходить электрический ток.

Первый этап осуществляется специалистами той компании, которая обслуживает электрические сети. То есть здесь мы ничего не делаем. Работники этой компании для подключения к электросети осуществляют установку центрального автомата (рубильника), «защиты» и электросчетчика.

Все остальные работы по электропроводке осуществляются нашими руками. Конечно, это могут сделать и специалисты за определенную плату. Однако в любом случае мы должны четко знать, из каких компонентов состоит проводка в частном доме, как ее нужно организовывать и каким образом проводится ее монтаж?

Эти знания дадут возможность проверить качество работы наемного специалиста и уберечь от различных будущих проблем.
В том случае, если вы планируете сэкономить, то эти знания помогут проложить электрическую проводку в любой уголок частного дома с помощью своих же рук.

Перед тем, как рассмотреть все особенности монтажа электропроводки, следует рассмотреть, какие элементы необходимы для организации и установки домашней электрической сети.

Каким должен быть кабель?

И так, для монтажа электропроводки владельцу частного дома нужно запастись определенным количеством кабеля и электрофурнитурой (ее виды рассмотрим ниже). Кабель может быть медным или алюминиевым. Конечно, он должен иметь изоляцию.

Полезный совет: будет лучше, если использовать медный кабель. Причина этого заключается в том, что он обладает большей пропускной способностью. Это дает возможность использовать провод с меньшим сечением.

Также к преимуществам медного кабеля принадлежит и то, что он может выдерживать большую нагрузку, чем электропровод, сделанный из алюминия.

Различные виды кабеля

Еще стоит сказать и о таком моменте. В частный дом может подаваться как однофазное, так и трехфазное питание. В том случае, когда нужно будет подать ток к однофазным приборам, кабель должен быть трехжильным.

Одна жила является фазной, другая — нейтральной, третья предназначена для заземления. В случае прокладки трехфазного питания кабель должен быть пятижильным.

Для проводки могут использоваться как плоские (удобно монтировать под штукатурку), так и круглые кабели. Важной их характеристикой является поперечное сечение.

Выбор электропровода с определенным сечением зависит от уровня нагрузки. Так, если будет прокладываться провод к розеткам, то эта величина должна быть не менее 2,5 кв. миллиметров. Кабели для питания осветительных приборов должны обладать сечением, которое является не меньшим 1,5 кв. миллиметров.

Полезный совет: чтобы не прогадать с сечением электрического провода, нужно провести подсчет мощности всех возможных приборов, которые будут питаться от отдельного провода. Конечно, нужно учесть некоторую величину в качестве запаса. После этого общую мощность нужно разделить на 220 (если в дом входит одна фаза) или 380 вольт (в случае наличия трехфазной сети). В результате вы будете знать силу тока, которую должен пропустить кабель.

Отталкиваясь от этой величины можно определить нужное сечение. Для этого надо воспользоваться специальными таблицами.

Нужная электрофурнитура и требования к ней

---

---

Что касается электрофурнитуры, которая будет использоваться в частном доме для создания эл проводки, то она может состоять из:

• монтажных коробок;
• розеток;
• любых видов выключателей;
• переключателей;
• кнопки вызова и других видов.

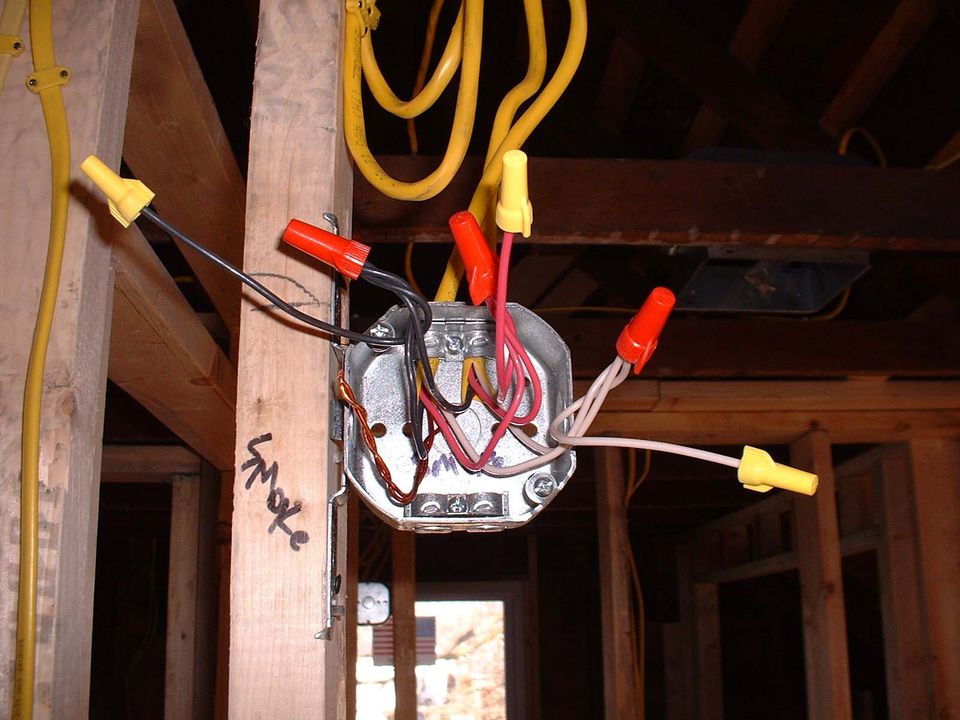

Монтажные коробки используются в любой комнате и могут характеризоваться различными формами. Так, их форма может быть круглой, квадратной или прямоугольной. Назначение этих коробок может быть разным.

Некоторые из них используются для установки розеток или выключателей. Они монтируются под штукатурку и не имеют верхней крышки. Есть и такие коробки, которые также устанавливаются под штукатурку, но имеют крышку. Они являются или распределительными, или сквозными.

Кроме этих есть еще внешние (наружные) коробки. Стоить отметить, что большинство коробок является негерметизированным. Однако некоторые имеют герметизацию.

Полезный совет: в этих коробках часто подключаются и разводятся различные провода. Для их соединения нужно использовать распределительное кольцо и специальные зажимы. Если же просто скрутить провода и использовать изолирующую ленту, то такое соединение будет ненадежным. Результат — искрение в коробке. И это как минимум.

Что касается розеток, то сейчас нужно использовать розетки с тремя полюсами. Третий полюс представляет собой защитный контакт, который подключается к заземляющему проводу.

Стоит сказать и о том факте, что рекомендуется использовать двойные розетки. Они дадут возможность уменьшить количество двойников или тройников.
Как розетки, так и выключатели могут иметь герметизацию, а могут и не иметь.

Герметичную электрофурнитуру целесообразно использовать на внешних стенах частного дома, на балконе, крыльце и т. д.

Итак, материалами следует запасаться перед началом монтажа проводки внутри и снаружи частного дома.

Если говорить о принципе прокладки электрической проводки в частном доме, то он мало чем отличается от этого же процесса в стенах квартиры. Главная разница заключается в том, что частный дом может иметь несколько этажей и в нем кроме многих бытовых приборов могут использоваться и мощные электроприборы, которые являются частью систем отопления, водоснабжения или предназначены для некоторых производственных целей.

Еще одной разницей является получение тока от различных источников. Частный дом получает ток от местного трансформатора или от столба электролинии.

Как планировать проводку?

Для того чтобы процесс прокладки проводки был осуществлен очень грамотно и при этом проводка служила в течение большого срока, нужно провести правильное планирование ее проведения. Другими словами нужно составить схему.

Монтаж трех скрытых розеток в стену

Специалисты рекомендуют определиться со списком розеток, светильников, а также всех возможных механизмов и устройств, которые нуждаются в индивидуальном подключении.

Данный список нужно составить для каждой комнаты и каждого вспомогательного здания. При разработке этого списка стоит учесть то, что в будущем список электрических приборов будет только расширяться.

Учитывая это, нужно определиться, куда и каким образом будут подключаться дополнительные приборы.

В процессе планирования размещения розеток стоит также определиться с местом размещения электрических приборов и других электрических «пользователей», которые будут использоваться в будущем.

То есть нужно определиться с тем, где будут размещаться люстры, где будет стоять телевизор, а где будет размещаться холодильник и другие устройства.

Не лишним будет определение мест подключения тех электрических установок, которые будут использоваться за пределами дома, то есть во дворе или на ландшафтном участке.

Когда эту работу сделано, приступают к составлению схемы проводки, которая будет использоваться в частном доме. Составление такой схемы является очень важным. Благодаря ей можно будет определить все необходимое количество материалов.

При этом во время монтажа вы не забудете установить какую-то розетку или провести определенный кабель. Еще одним преимуществом такой схемы является то, что в будущем при проведении ремонта вы будете знать, где проходят все электрические провода.

Благодаря этому будет устранена любая возможность случайного повреждения кабеля во время проведения ремонтных работ.
Какой должна быть разводка?

Стоит отметить, что составление схемы имеет свои секреты. Эти секреты касаются правильности прокладки кабелей и их разводки. Отметим, как правильно делать разводку проводов.

Контуры электропроводки

Итак, электричество в частный дом поступает через электрический счетчик. После него устанавливается распределительный щит. Именно от этого щита и начинается разводка различных проводов. Каждый из них может называться контуром.

Количество этих контуров напрямую зависит от количества комнат частного дома и электрических устройств, которые планируется использовать. В небольшом частном доме может быть всего два контура.

Один из них назначается для розеток, другой — для осветительных приборов.

Полезный совет: во время составления любой схемы проводки независимо от размеров частного дома всегда должна быть отдельная разводка на освещение и отдельная разводка на розетки.

Причиной этого является то, что осветительные приборы и подключенные приборы к розеткам имеют разные мощности. В результате для питания светильников нужны более тонкие провода, чем для питания холодильника или микроволновой печи или любого другого электрического устройства.

По сути дела этот совет можно назвать обязательным. Это позволит сэкономить на закупке кабелей. В противном случае, то есть, если к одной разводке подключать и розетки, и светильники, то при перегорании кабеля или замыкании вы не сможете использовать любой прибор или светильник, которые подключены к этому проводу.

Еще одним плюсом наличия большого количества контуров является легкий поиск неисправности.

Следует иметь в виду, что лучше организовать такую схему проводки, которая будет предусматривать монтаж большего количества контуров, чем требует частный дом. Это позволит уменьшить нагрузку на провода и устранит потребность в прокладке дополнительной разводки в будущем.

Обязательным правилом является оснащение каждого контура автоматическим выключателем. Группа контуров должна подключаться и к дифференциальному реле (УЗО). Как выключатель, так и УЗО монтируются в распределительном щитке.

При составлении схемы нужно учесть еще один нюанс: есть электроприборы, которые имеют большую мощность (водяной насос или электрическая плита). Для них нужно использовать кабель с большим сечением. Конечно, этот кабель будет отдельным контуром.

Что касается максимальной нагрузки на контур, то эта величина зависит от типа сети. Если она является трехфазной, то в домашних условиях максимальная нагрузка на одну разводку не должна превышать шести киловатт.

К одной разводки двухфазной системы нужно подключать устройства, общая мощность которых не должна быть большей двух киловатт. Это надо учитывать во время определения количества используемых контуров.

Реальная схема элекстроснабжения частного дома

Соблюдение этого условия позволит повысить уровень безопасности как трехфазной, так и двухфазной проводки в частном доме. В общем, схема проводки в частном доме может выглядеть следующим образом:

Если частный дом состоит из нескольких этажей, то электричество на каждый этаж должно подаваться через отдельную разводку. Специалисты рекомендуют производить подключение комнат по отдельности.

Где устанавливать выключатели?

Здесь стоит обратить внимание на том, что требования к прокладке электропроводки в некоторых комнатах являются более жесткими. К списку этих комнат принадлежат те, которые характеризуются постоянным присутствием воды и наличием высокого уровня влажности. Примером является ванная, туалет или прачечная.

Схема подключения выключателя

Главным требованием для этих комнат является вынесение всех выключателей за их пределы. То есть в середине них нельзя монтировать выключатели. Соблюдение этого требования повысит уровень безопасности.

Что касается других комнат, то в них можно использовать выключатели. Желательно, чтобы они находиться на высоте 90-140 сантиметров. При этом расстояние между деревянным дверным коробом и выключателем должно равняться 15-ти сантиметрам.

Выключатель должен находиться с той стороны двери, с которой находится ручка.

Также схема должна предусматривать и контур заземления.

После того, как вы сделали схему проводки, можно приступать к установке каждого провода и всей электрофурнитуры. Одним из главных процессов является монтаж проводки. Он может осуществляться различными способами.

Скрытая электропроводка

Проводку можно монтировать открытым способом и скрывать под штукатуркой. Последний вариант является очень популярным.

Он заключается в установке каждого электрического провода на стену еще до того, как происходит процесс нанесения штукатурки. При этом прокладка должна осуществляться по определенным правилам.

Так, кабель можно прокладывать только в горизонтальном или вертикальном положении. Установка по диагонали нежелательна, а в ванной, туалете или на кухне является запрещенной.

Придерживаясь этого правила, в будущем можно будет легко угадывать место прохождения электропроводов на случай потери схемы.

Прокладку горизонтальной проводки рекомендуется делать под потолком на уровне, который находится на 30 сантиметров ниже. Конечно, в любой комнате будут размещаться розетки. Для них также можно использовать горизонтальную проводку. Однако она должна осуществляться уже на высоте 30 сантиметров от пола.

Что касается вертикальной прокладки кабелей возле угла стены или дверной коробки, то этот процесс может осуществляться на расстоянии 15 сантиметров от них.

После закрепления проводки монтируются распределительные коробки, наносится штукатурка и устанавливаются выключатели и розетки. Теперь вы знаете, как правильно сделать скрытую проводку в любой части частного дома.

Можно также использовать гофрорукава. Их монтируют на стену. Также у их выходов устанавливают распределительные коробки. После этого наносится штукатурка.

В конце через эти гофрорукава можно втянуть необходимое количество электропроводов. Этот вариант имеет много преимуществ. Главное из них состоит в возможности простой замены поврежденного (перегоревшего) электрокабеля без надобности вырывания его из-под штукатурки.

Монтаж открытой проводки

Также в частном доме с помощью своих рук можно установить и открытую проводку (ее фото приводится ниже).

Обычно такой тип электропроводки устанавливается в середине вспомогательных хозяйственных помещениях, на фасадах частного дома и в подвале. Также ее часто используют и в жилых помещениях.

Если говорить о вспомогательных зданиях, то в них может использоваться многожильный электрокабель или большое количество одножильных электрокабелей. Первый тип кабеля монтируется на стену и прикрепляется к ней специальными зажимами. Одножильные электропровода нужно втягивать в гофрорукава.

Использование инсталляционных коробов

Если говорить об открытой проводке электрических коммуникаций внутри частного дома, то для ее монтажа целесообразно использовать инсталляционные коробы.

Инсталляционный короб для розеток

Эти короба имеют достаточно эстетичный вид и используются для монтажа электрической сети после того, как владелец завершил отделку и покраску стен. Благодаря им можно менять электропроводку без разрушения штукатурки стен.

Такие короба могут монтироваться вдоль потолка, пола или дверной коробки. Они могут иметь один, два или больше каналов. Конечно, каждый из этих каналов может быть использован для прокладки различных кабелей.

Материалом, из которого изготавливают инсталляционные короба, является или пластмасса или алюминий. Внутренняя сторона алюминиевого короба покрывается пластмассой.

Нижнюю сторону перфорируют. Стоит отметить, что использование этих коробов является очень выгодным, поскольку их можно легко резать и сгибать. Это дает возможность подгонять их под любые размеры комнат.

Размеры этих коробов могут быть разными. Очень большие короба желательно использовать в тех случаях, когда используется проводка для питания различных видов аппаратуры.

Для того чтобы они не выделялись на фоне интерьера, можно подобрать обшивку или крышку, которые имеют такой цвет, которые соответствует дизайну.
Сверху над этими коробами устанавливаются розетки.

Следует иметь в виду, что каждая розетка, которая устанавливается вместе с открытой проводкой, должна обладать полностью защитным корпусом. Такая розетка монтируется прямо на стену. Такими же являются и требования к выключателям, которые будут использоваться в случае открытой электропроводки.

Использование напольной коробки

Довольно часто частные дома имеют комнаты с большой площадью. И в том случае, если есть необходимость размещения нескольких электроприборов на определенном расстоянии от стены и владелец не желает протягивать кабель по полу, можно встроить в пол напольную коробку. Конечно, кабель будет идти уже под полом.

Использование напольной коробки устранит наличие свободных проводов, которые могут валяться на полу и создавать препятствия во время движения. Такие коробки монтируют в полу и находятся на том же уровне, что и пол.

При этом крышка коробки может быть оформлена в стиле пола. В результате напольная коробка не будет препятствием и не станет вещью, которая портит дизайн. При этом она характеризуется герметичностью, что не создает никаких рисков при влажной уборке.

После того, как были сделаны все монтировочные работы, электропроводку нужно проверить. Этот процесс не должен ограничиваться простым включением светильника и проверкой, светится ли он.

Вам нужно определить, установлены ли все элементы, которые предусмотрены схемой, работают ли УЗО и автоматические выключатели, насколько качественным является соединение заземления. Также следует провести проверку надежности крепления выключателей, розеток и других элементов.

Когда этот процесс сделан, можно считать, что прокладка проводки является завершенной.

Видео. Проводка в частном доме своими руками

---

---

Составление схемы электропроводки однокомнатной квартиры, подбор нужного оборудования Все секреты прокладки проводки в кирпичном доме, а также необходимые материалы и инструменты Особенности составления схемы для разводки проводки в доме или квартире. Скрытая проводка в деревянном доме – преимущества и недостатки, а также особенности проведения

правила и советы / Блог / myremontnow.ru

Из этой статьи вы узнаете:

• Каких правил нужно придерживаться при разводке электрики в доме
• Как правильно производится и из каких этапов состоит разводка электрики в доме
• Какие инструменты нужны для разводки электрики в доме
• Как составляются проект и схема разводки электрики в доме
• Какой тип проводки выбрать лучше всего: открытую или скрытую
• Как узнать общую мощность приборов
• Как сделать разводку электрики в доме своими руками
• Какова стоимость разводки электрики в доме

К ремонту в Москве необходимо подойти серьезно. Составление схем и прокладка электропроводки в доме – дело непростое, требующее от мастера определенных навыков и знаний. Электрик должен отлично читать схемы, уметь быстро и надежно прокладывать кабель даже в сложных помещениях, знать все нормы и стандарты электромонтажных работ. Несомненно, разводка электрики в доме может осуществляться и непрофессионалом, но все-таки при этом он обязан придерживаться определенных правил и норм, которые мы разберем в этой статье, чтобы монтаж был качественным, а электропроводка – безопасной.

Правила разводки электрики в доме

На каждый вид строительных и монтажных работ существуют правила и стандарты, такие как СНиП и ГОСТ. Если брать электромонтажные работы, то они должны проводиться согласно ПУЭ – правилам устройства электроустановок. Человек, решивший самостоятельно произвести разводку электрики в доме, должен в обязательном порядке ознакомиться с этим документом. В ПУЭ можно найти самую разнообразную информацию, например, правила монтажа и принципы выбора электрооборудования.

Основные правила при разводке электрики в частном доме или квартире:

1. Основные элементы электропроводки в доме должны быть в свободном доступе (к таким элементам относят короба, розетки, выключатели).
2. При установке выключателей их высота над полом должна быть в пределах 60-150 сантиметров, сами выключатели располагаются с той стороны двери, где она не мешает доступу к ним, то есть если дверь открывается направо, выключатель должен располагаться слева от нее, и наоборот. Кабель к выключателю подводится сверху.
3. Из-за возможности затопления помещения, правила указывают на установку розеток в 50-80 сантиметрах от пола, при этом розетки должны располагаться в 50 и более сантиметрах от газовых плит, труб и радиаторов отопления, водоснабжения. Таким образом, розетки должны монтироваться не ближе, чем полметра от всех заземленных предметов.

4. Нормой установки розеток является показатель: 1 розетка на 6 квадратных метров помещения. Исключение составляет кухня, в ней устанавливается необходимое количество розеток, достаточное для подключения всех бытовых приборов и техники. Установка розеток в туалете запрещена. В ванной розетку установить можно, но при этом подвод электричества к такой розетке осуществляется через отдельный автомат, находящийся вне помещения ванной комнаты.
5. Прокладка кабелей осуществляется только вертикально и горизонтально, углы перехода – строго 90 градусов. Все проложенные кабели наносятся на электрическую схему.

6. При прокладке кабелей существуют нормы отступа от труб, несущих балок и подобных конструктивных элементов помещения. Высота прокладки кабеля от пола – 15-20 сантиметров. От газовых труб кабель должен находиться на расстоянии не менее 40 сантиметров. От балок и карнизов горизонтально идущий кабель должен быть на расстоянии 5-10 сантиметров, при этом кабель, идущий вдоль потолка, прокладывается в 15 сантиметрах от него.
7. Во время прокладки проводки необходимо учитывать, что кабель не должен касаться металлических конструктивных элементов, использованных при строительстве квартиры или дома.
8. Если кабели прокладываются параллельно, расстояние между ними не должно быть менее 3 миллиметров, при этом каждый отдельный кабель должен быть проложен в специальном кабель-канале: защитном коробе или гофре.
9. Разводка кабелей или их соединение выполняется только в специальных коробах, все соединения должны быть хорошо заизолированы, соединение медного и алюминиевого кабеля между собой строго запрещено, и уж тем более запрещены так называемые «скрутки».

10. Провод заземления или нулевой провод к заземляющей шине прикрепляются только с помощью болтовых соединений.

Читайте также: Варианты отделки загородного дома снаружи и внутри

Разводка электрики в доме: план действий

1. Определяем тип ввода: он может быть однофазный (220 вольт) или трехфазный – 380 вольт.

В частный дом возможен ввод и однофазного, и трехфазного электричества.

Разница заключается в возможности включения в трехфазную сеть более мощных приборов, например, отопительных электрических котлов или небольших токарных станков для гаражной мастерской при доме. При этом стоит учитывать, что в дом площадью 100 квадратных метров, не отапливаемый электричеством, достаточно будет провести однофазную сеть. При вводе в дом сети 380 вольт правила монтажа электроприборов и электропроводки жестче, это связано с тем, что более высокое напряжение опаснее для жизни человека при поражении электрическим током.

2. Разработка схемы и расчет мощности, подача документов на получение проекта.

Несмотря на заявленную вами мощность в 15 киловатт, в проекте в итоге вы можете увидеть, что вам выделили всего 5 киловатт мощности. Это связано со многими факторами, конкретную причину необходимо выяснять в местных организациях по электросетям.

3. Подбор согласно проекту подходящих комплектующих: кабелей, электросчетчиков, розеток, расходных материалов.
4. Ввод электричества от столба в дом. Он может быть двух видов – воздушный или подземный. Осуществляется это мероприятие специализированной организацией. Устанавливается автомат ввода и счетчик.
5. Установка распределительного щитка и ввод электричества в дом.

6. Прокладка кабелей от щитка по дому, установка розеток и выключателей.
7. Формирование контура заземления, а также его подключение.
8. Проверка системы, тестирование электрической схемы дома или квартиры.
9. Подключение электричества и пользование им.

Выше перечислены лишь базовые пункты плана подключения дома к электросети, в каждом конкретном случае могут быть свои нюансы, но в начале всегда необходимо получение проекта и технических условий на подключение. От подачи документов до выдачи технических условий может пройти полгода, поэтому необходимо делать это заранее, еще до начала активного строительства дома.

Рекомендуемые статьи по данной теме:

Стоит помнить, что технические условия на подключение действуют всего лишь два года, за это время необходимо возвести хотя бы стену, на которой будет крепиться автомат ввода и электросчетчики.

Выбираем инструменты для разводки электрики в доме

Для монтажа электропроводки понадобится специальный инструмент, ведь голыми руками невозможно качественно произвести разводку электрики в доме (из газобетона, к примеру, или любого другого материала). Итак, нам понадобятся:

• индикаторная отвертка;
• качественный тестер, мультиметр;
• перфоратор и молоток;
• пассатижи и плоскогубцы;
• нескольких видов и размеров отвертки – плоские и фигурные;
• изолента, термоусадка или жидкая изоляция;
• штроборез.

Читайте также: Септик для частного дома: от выбора до установки

Проект и схема разводки электрики в доме

Работы по прокладке электропроводки в доме должны выполняться профессионалами и строго в соответствии с проектом. Сам проект стоит определенных денег, но от того, насколько грамотно составлен проект и разработана схема, будет напрямую зависеть безопасность людей в доме.

Если же вы хотите сами составить проект электропроводки в доме, то должны строго придерживаться определенных правил, при этом желательно понимать, что такое электрический ток, чем он опасен и каковы должны быть нормы обращения с электросетью. Для начала необходимо понять условные графические обозначения элементов электрической схемы:

Далее рисуем чертеж квартиры или дома и на нем указываем точки, в которых будут смонтированы розетки, выключатели, а также отмечаем, где будет находиться освещение. Главная задача такой схемы – показать, где будут проходить электрические кабели и устанавливаться электроприборы. Необходимо заранее продумать, где будет установлена бытовая техника, например, холодильник, и разместить на схеме соответствующие элементы – розетки и выключатели, чтобы в дальнейшем свести к минимуму проблемы с установкой крупной бытовой техники.

Далее на схеме производим разводку кабелей к точкам подключения. Существуют несколько способов разводки питающих кабелей – последовательный, параллельный и смешанный. Смешанный тип используется чаще, так как дает существенную экономию материала.

Все точки подключения разделяются на несколько базовых групп:

• освещение коридора, жилых комнат, кухни;
• освещение ванной и туалета;
• электроснабжение розеток в жилых комнатах и коридоре;
  электроснабжение розеток кухни;
• при наличии электроплиты – электроснабжение розетки плиты.

Выше приведен только простой пример распределения на группы, в каждом конкретном случае схема подбирается индивидуально. Такая группировка дает возможность сэкономить на материалах и сделать электрическую схему в доме логичной и эффективной.

Читайте также: Электромонтаж в квартире: особенности, рекомендации, правила

Узнаём общую мощность приборов

Для того чтобы вычислить силу тока, которой будет подвержен электрический кабель, необходимо суммарную мощность потребителей в ваттах разделить на 220 вольт. Например, если суммарная мощность потребителей, подключенных на один питающий кабель, равна 5 киловаттам, сила тока будет достигать 5000/220=22,7 ампер.

Согласно определенному максимальному току подбирается кабель подходящего сечения. Сделать это можно по стандартным таблицам, а можно самому произвести расчет по специальной формуле.

При расчете электрической схемы стоит учитывать, что одновременно в доме все потребители к электросети не подключаются, поэтому в расчеты вносятся поправочные коэффициенты. Так, для общей мощности до 14 киловатт поправочный коэффициент будет 0,8. От 14 до 20 киловатт коэффициент составит 0,65. От 20 до 50 киловатт – 0,5.

Какой тип проводки выбрать: открытую или скрытую

Прежде всего, тип проводки зависит от материала, из которого изготовлен дом. Для деревянных домов применяется исключительно открытая проводка, которая должна быть скрыта в кабель-канале или специальном коробе.

Важно помнить, что открытая проводка в деревянном доме должна иметь дополнительный слой электроизоляции, чтобы эксплуатация электрической сети была максимально безопасной.

В домах из кирпича или каменного блока возможно применение как скрытой, так и открытой электропроводки, но выполнена она должна быть таким образом, чтобы всегда был свободный доступ к ней для ремонта в случае каких-либо неполадок, а также возможность дополнительного монтажа новых элементов электросети, например, розеток.

Читайте также: Ремонт загородного дома под ключ: этапы и рекомендации

Разводка электрики в доме своими руками: пошаговая инструкция

При разводке электрики в доме (из оцилиндрованного бревна, например) своими руками важно соблюдать все этапы,  так как от этого будет завесить качество сети и ее дальнейшая эксплуатация.

1. Подготовительный этап. Необходимо иметь под рукой все необходимые материалы и инструменты.
2. Установка электрического счетчика, который должен быть проверен заранее на работоспособность.

3. Монтаж автоматов, УЗО и ему подобных защитных устройств.
4. Согласно схеме выбиваем в стенах (если монтируем скрытую электропроводку) штробы и каналы, в которые будут уложены электрические кабели.

5. С помощью крепежных петель укладываем кабели.
6. Соединяем кабели в специальных распределительных коробках, не забывая при этом правила соединения кабелей.
7. Используем затирки и шпатлевки для выравнивания стен.
8. Если проводка монтируется открытым типом, заранее укладываем ее в защитные кабель- каналы или короба.

Аналогично производится монтаж электропроводки в квартире, но в данном случае стоит учитывать, что в некоторых случаях потребуется работа специалистов и временное отключение подъезда или дома от электроснабжения, что потребует согласования с соседями и управляющей компанией, обслуживающей дом.

Стоимость разводки электрики в доме

Вид услуги	Описание	Цена (руб)
Установка электрощитка	1 штука	3000-7000
Монтаж автомата	1 штука	500-700
Укладка (разводка) электрики в деревянном доме	за 1 м кв. площади помещения	650-800
Монтаж электропроводки в кирпичном частном доме без штробления	за 1 м. кв. площади помещения	1000-1300
Монтаж электропроводки в кирпичном частном доме со штроблением	за 1 м. кв. площади помещения	1400-1600
Установка розетки, выключателя	1 штука	850-1150
Монтаж распределительной коробки в углубление	1 штука	850-1100
Монтаж накладной распределительной коробки	1 штука	400-600

Уточнение для желающих узнать больше про разводку электрики в доме: цена разных услуг в таблице указана без стоимости материалов. Также отдельно оплачивается вызов специалиста, составление схемы электропроводки. В каждом случае итоговая стоимость работ будет зависеть от различных факторов, поэтому сначала составляется смета работ, где прописывается вся информация, а затем подсчитывается окончательная сумма.

Сотрудничать с Компанией «Мой ремонт» – это надежно и престижно. Специалисты, работающие здесь, – это профессионалы высочайшего уровня. Компания «Мой Ремонт» работает по всей Москве и Московской области.

Как сделать проводку своими руками? Правильный монтаж электропроводки в доме вместе с Леруа Мерлен.

1Ремонт электропроводки для обеспечения комфорта и безопасности в доме

Если вы собираетесь сделать в вашем доме ремонт для повышения комфорта и обеспечения безопасности, не забудьте о ремонте электропроводки. Хорошо продуманная и выполненная с соблюдением норм электропроводка обеспечивает безопасность жилья. Максимальная защита вашего жилья, то есть защита людей и электросети, может сочетаться с экономией электроэнергии, в частности, благодаря установке переключателя День / Ночь, рекомендуемого в случае использования электрического накопительного водонагревателя. Безопасность – поистине важное слово, когда речь идет об электричестве. Вот несколько советов, которые помогут вам находиться «под напряжением» в полной безопасности.

Защитите людей и электрические приборы, узнайте все о соответствующих защитных устройствах.
Устройство защитного отключения 30 мА располагается в сети перед автоматами, защищающими каждую линию групповых сетей. Устройство обеспечивает защиту человека в случае утечки тока или контакта с фазовым проводом. Установка устройств защитного отключения 30 мА обязательна. Количество устройств определяется жилой площадью.
Жилая площадь* Виды устройств защитного отключения и их количество < 35 м2 1 устройство защитного отключения класса АС** +1 устройство защитного отключения 40 А класса А*** от 35 до 100 м2 2 устройства защитного отключения класса АС** +1 устройство защитного отключения 40 А класса А*** > 100 м2 3 устройства защитного отключения класса АС** +1 устройство защитного отключения 40 А класса А*** * Для максимальной мощности 18 кВА ** Величина номинального тока (40 А или 63 А) определяется в зависимости от Вашей сети и от условий контракта на предоставление услуг по электроснабжению. В случае использования электрического отопления мощностью более 8000 Вт необходимо установить устройство защитного отключения, рассчитанного на 63 А. *** Для защиты кухонной электробытовой техники.
Автомат Правила монтажа электропроводки предполагают установку автомата для защиты от короткого замыкания и перегрузок (превышение максимальной мощности). Это устройство защищает не людей, а электросеть.



Линия групповой сети	Электропровода	Предохранители		Автоматы	Максимальная мощность
	1,5 мм2	10A		16A	2300 Вт
стандарт- ная розетка	1,5 мм2 2,5 мм2	— 16A		16A 20А	2300 Вт 3700 Вт
32 A	6 мм2	32A		32A	7400 Вт

Пример
Автомат 16 А защищает линию групповой сети освещения с суммарной мощностью всех источников освещения, не превышающей 2300 Вт. Электропровода для этой линии должны иметь минимальное сечение 1,5 мм². Вместо автомата можно использовать предохранитель 10 А.

Электропровода
Провод следует выбирать по цвету в зависимости от его назначения и по сечению в зависимости от назначения линии групповой сети (сеть освещения, сеть розеток…).

Важно!
Все линии групповых сетей, в том числе и линии освещения, должны быть оборудованы
дифференциальным автоматом и проводом заземления.

Цвета
Красный, черный, коричневый, фиолетовый, оранжевый цвета: фаза Только желто-зеленый цвет: земля Только голубой цвет: нейтраль



Автомат	Сечение электропровода
	2,5 мм2	6 мм2	10 мм2
	Расстояние в метрах
16А / 3680Вт	16	38	64
20А / 4600Вт	12	30	51
35А / 7360Вт		19	31

Это полезно знать
Вы желаете установить дополнительный электрораспределительный щиток в отдельном подсобном помещении? Строго соблюдайте следующие сечения проводов в зависимости от длины кабеля, соединяющего дополнительный щиток с основным распределительным щитком.


Схема электрораспределительного щитка

A Главный рубильник B Встроенная в щиток монтажная рейка для элементов C Клеммные колодки D Высокочувствительное дифференциальное устройство защитного отключения E Переключатель День / Ночь  F Автомат

2 Отсоединение старого электрораспределительного щитка

Вы решили заменить старый электрораспределительный щиток, сохранив при этом существующую электропроводку. Сначала убедитесь в том, что ваша электропроводка соответствует нормам. Для того чтобы избежать неисправностей в работе электросети, позаботьтесь также о том, чтобы обеспечить безопасность в помещениях, требующих особого внимания (кухня, ванная комната…). Перед началом работ выключите главный рубильник и убедитесь в том, что сеть не находится под напряжением.



	1. Определите предохранители для различных линий групповых сетей и пронумеруйте их.  2. Отвинтите патроны предохранителей и пронумеруйте провода.
	3. Отвинтите старый распределительный щиток и отсоедините провода, связывающие его с главным рубильником.

3Установка нового электрораспределительного щитка

	1.  Прикрепите щиток к стене с учетом длины проводов.
	2. Закрепите дифференциальные устройства защитного отключения, автоматы и другие модульные элементы на монтажных рейках щитка, соблюдая порядок линий групповых сетей.
Это более надежно Щиток должен быть закреплен на высоте не менее 1 м и не более 1,80 м от пола. Место, отведенное под счетчик и распределительный щиток, должно иметь ширину не менее 0,6 м.
	3. Вставьте в автоматы фазовую и нейтральную шины.  4. Подсоедините нейтральный и фазовый провода, идущие от главного рубильника, к устройству защитного отключения.  5. Подсоедините провода, идущие от устройства защитного отключения, к распределительным шинам. В зависимости от модели устройства, это можно сделать непосредственно с помощью шины или с помощью подсоединенного снизу кабеля.
	6. Подсоедините фазу и нейтральный провод каждой линии к соответствующему модулю.
	7. Подсоедините все провода заземления от разных линий к нулевой шине. 8. Убедитесь в том, что нулевая шина подсоединена к стержню заземления.   9. Закройте распределительный щиток, предварительно сделав отверстия для проводов.   10. Отметьте расположение различных линий.

Это полезно знать
После окончания работы отключите все автоматы. Сначала включите главный рубильник, а затем устройства защитного отключения, после чего включайте автоматы по очереди для определения возможных неисправностей.

4 Безопасность электросети

Монтаж электропроводки в частном доме с использованием разрядника и/или дифференциального автомата позволит обеспечить в вашем доме безопасность людей и электроаппаратуры (компьютеры, проигрыватели, телевизоры…).

	РАЗРЯДНИК предохраняет вашу электросеть и защищает ее от перенапряжений, создающихся в атмосфере. Важен для защиты оргтехники.
	ДИФФЕРЕНЦИАЛЬНЫЙ АВТОМАТ обеспечивает защиту людей и линий групповых сетей в случае перегрузки или короткого замыкания. Рекомендуется устанавливать для ванных комнат, оборудованных специальными ванными для водолечения, а также для электроприборов, предназначенных для бассейнов.

Разводка электропроводки своими руками — как сделать в квартире или доме, схемы +видео

При любом ремонте в квартире, частном доме или на даче, а также поломке любого элемента электропроводки нужно в точности знать, где проходят провода. В противном случае это может привести к дополнительным проблемам, связанным с поиском замаскированных в стене электрических кабелей или что ещё хуже попаданию инструмента в провод под напряжением. В таком случае желательно иметь схему проводки. Но как часто это бывает, её нет под рукой, так как при покупке собственного жилья никто не интересуется о данной документации. Поэтому, желательно разбираться в различных вариантах электроснабжения, так как в многоквартирных постройках они стандартные.

Варианты соединения проводов

Человек, понимающий что его ожидает в процессе самостоятельного составления схемы электропроводки или непосредственно выполняющий работы по установке розеток, выключателей и источников света в собственной квартире своими руками должен знать основные способы, которыми соединяются электрические цепи.

1. При последовательном соединении элементов цепей, каждое последующее устройство следует за предыдущим без использования узловых соединений. Ярким тому примером может считаться всем знакомая гирлянда на ёлке, светодиоды которой располагаются на одном кабеле. Однако такая схема обладает весомым недостатком – при выходе из строя одного элемента отключаются все остальные потребители цепи.
2. Параллельная схема подключения не предусматривает соединение электрических элементов между собой, а группирует их в два узла. При этом, в случае поломки любого элемента, все остальные потребители остаются в рабочем состоянии.
3. При смешанном способе, один участок цепи включает сразу несколько вариантов соединений элементов как последовательно, так и параллельно.

Если домовладелец совершенно не разбирается в сфере обустройства электрических цепей, то все монтажные работы в квартире лучше доверить профессиональным электрикам, которые в сжатые сроки составят чёткий план, включающий в себя даже мельчайшие подробности, что позволит сэкономить на закупке расходных материалов.

Видео: схема прокладки кабеля в доме

Как выполняется разводка электропроводки

Выбор схемы должен происходить с полным осознанием дела. В первую очередь — это обусловлено правилами безопасности пользования электрическими цепями. На сегодня есть три основных варианта разводки.

1. Самым популярным способом прокладки проводки является подключение всех составляющих элементов сети при помощи распределительных коробов. Такая схема предусматривает монтаж щитка на лестничной площадке в специально обустроенной нише, а не в жилом помещении. В щитке располагают прибор контроля потребляемого электричества и несколько пакетников. Ввод электричества в квартиру выполняется посредством кабеля, разводка которого по комнатам осуществляется с помощью распределительных коробов.
2. Схема разводки способом «Звезда» подразумевает, чтобы каждый элемент подключался отдельной линией, подсоединённой, непосредственно в щиток через автоматический тумблер. При такой разводке в значительной мере увеличивается расход проводов, физические работы и стоимость проекта в целом. НоÉ оценив все достоинства и недостатки, становится ясно, что все затраты оправданы, так как, система предоставляет возможность полностью контролировать каждый потребитель отдельно.
3. Сходной с предыдущим вариантом разводки электропроводки является схема – «Шлейф». В таком варианте есть только одна отличительная особенность, которая заключается в подключении к одному кабелю нескольких потребителей. Благодаря этому уменьшается объем монтажных работ и расходных материалов, что приводит к снижению себестоимости проекта.

В большинстве случаев схема проводки предусматривает комбинацию одновременно нескольких способов прокладки кабелей. При этом очень важно продумать всё до мелочей, чтобы в конечном результате достичь максимальной эффективности и безопасности электрической цепи.

Стандартная схема

Все идеи по обустройству электрических цепей перед началом монтажных работ желательно воплотить в детальной схеме, выложенной на листе бумаги. При этом важно учесть планировку каждого отдельно взятого помещения, что позволит посчитать количество распределительных групп и элементов электросети. Для удобства каждую группу можно выполнить отдельной схемой.

Из практики было выявлено, что максимальная эффективность разводки достигается путём объединения источников потребления в несколько групп, каждая из которых подключается на отдельный автоматический пакетник. Благодаря такому техническому решению облегчается дальнейший ремонт и обслуживания электрической сети без необходимости обесточивать всю квартиру. Помимо этого подключение всех потребителей на одну линию, возможно, только при наличии кабеля с большим сечением, который в состоянии выдерживать повышенную нагрузку, возникающую при одновременном включении всех электрических приборов в квартире.

При размещении щитка непосредственно в жилом помещении появляется возможность подключения электроприборов к отдельным автоматам. Это в значительной мере повышает эффективность и безопасность использовании электрической сети. Но, в таком случае, почему такая схема не нашла широкого распространения? Всё достаточно просто – такой вариант подключения приборов в сеть переменного тока в значительной степени увеличивает затраты на воплощение проекта. Поэтому выполняют разделение потребителей по следующим группам:

• осветительная группа жилых помещений и коридора;
• подача электричества в комнаты;
• электроснабжение в кухне и коридоре;
• подача света и электричества в санузел и ванную комнату. При этом данная группа подразумевает повышенную опасность из-за постоянно высокой влажности;
• если кухня оборудована электроплитой, то её подключение также должно выполняться отдельно.

Для обеспечения максимальной безопасности электроустановок каждая группа должна снабжаться УЗО — специальным защитным устройством, которое является не чем иным, как дифференциальным разрывателем цепи при максимальных значениях тока. Также такими защитными приборами необходимо оснащать проводку в санузле и на кухне.

После окончательного формирования основных групп, нужно распределить в каких местах будут расставлены потребители, такие как электрическая плита, нагреватель воды, кондиционер и т.д. На следующем этапе выполняют разметку установки выключателей, распределительных коробов, светильников и розеток. При этом все элементы нужно внести в схему разводки электропроводки, исходя из которой, можно рассчитать количество проводов.

Очень важно, чтобы принципиальная схема разводки электричества была составлена в нескольких экземплярах, один из которых нужно сохранить на будущее. После того как все мелочи будут учтены, можно составить подробный чистовой чертёж в соответствии с точным планом каждого помещения.

Все точки установки электрических элементов проставляются на схеме в соответствии с общепринятой системой обозначений и соединяются линиями, обозначающими провода. Для улучшения читабельности схемы разные группы проводов желательно обозначать разными цветами.

Схема в обязательном порядке должна включать в себя все размеры помещений, расстояния от электрощита до розеток, выключателей и источников освещения и т. д. Такой подробный план позволит в максимально сжатые сроки качественно провести монтажные работы и расчёт всех необходимых расходных материалов, что даст возможность распланировать расходы.

Видео: схема электрической разводки в квартире

Основные требования, предъявляемые к электрическим схемам

Чтобы правильно сделать схему разводки электропроводки квартиры, следует знать некоторые важные требования, предъявляемые к прокладке проводов в жилых домах.

1. Ванная комната не снабжается розетками, кроме одной подключённой, посредством трансформатора для включения приборов низкого напряжения, таких как электробритва.
2. Недопустимо подключение заземления розетки к нулевому выводу. Также категорически запрещено заземлять элементы проводки на батарею или водопровод. Это небезопасно для жильцов квартиры.
3. Если на кухне установлена плита, подключаемая в сеть переменного тока или другие мощные потребители, то основной автомат должен быть большого номинала, чтобы не происходило ложных срабатываний.
4. Прокладка проводов должна, выполняться только в вертикальном или горизонтальном направлении.
5. Изменение направленности проводки может привести к риску попадания гвоздём или дрелью в провод под напряжением во время ремонта. Также недопустимо пересечение кабелей.
6. Важно чтобы электрические провода проходили на 15 см расстоянии от поверхности пола или потолка, а также оконных и дверных рам и внешних углов помещения.
7. Расстояние от труб отопления или водопровода не должно быть меньше 3 см. Проводка к розетке должна подходить с нижней части, в то время как к выключателю с верхней стороны.

Желательно, чтобы все розетки и выключатели, устанавливаемые своими руками, располагались на одном уровне. Так, для розеток приемлемая высота от пола составляет 30 см, тогда как для выключателей отступают от 80 см до 1 м. Естественно, при необходимости эти параметры можно изменять под потребности жильцов квартиры.

Как сделать разводку проводов своими руками

Для прокладки электропроводов в квартире нужно чётко следовать подготовленной схеме. При этом существует определённая последовательность проведения подобных работ своими руками.

1. В новых панельных многоэтажках строителями проделываются особые каналы, в которые в дальнейшем укладывают провода. Но, если штробирование не было выполнено, то придётся сделать всё своими руками с помощью перфоратора.
2. На стенах под штробы наносится разметка, чтобы к розеткам провод подходил в горизонтальном положении на одном уровне.
3. Штробы, подходящие к выключателям, идут вертикально от места установки прибора к потолку, не доходя до последнего на 150 мм. Затем провода укладываются в горизонтальную канавку, проложенную к электрическому щитку. Глубина штроб должна варьироваться от 15 до 20 мм.
4. В месте установки розетки устанавливается подрозетник.
5. Провода закрепляются в штробах с помощью алебастра или пластиковых хомутов.

Для правильного соединения проводов использует три различных метода – с помощью клемм, пайкой или скрутками, что можно просмотреть на видео. Первые два считаются наиболее эффективными в применении, поскольку считаются самыми надёжными и обладают высокой степенью безопасности, хотя их сложнее сделать своими руками.

Видео: монтаж электрической проводки

Какие провода выбрать

Чтобы правильно сделать электропроводку в квартире, нужно купить подходящие провода. При этом медный кабель считается лучшим при разводке по той простой причине, что обладает максимальной гибкостью, менее ломкий и имеет высокую проводимость тока. Также его удобнее монтировать в отличие от аналога из алюминия.

В квартирах в большинстве случаев прокладывают провода с двумя или тремя жилами с сечением 2,5–3 квадратных мм под розетки и 1,5 под выключатели и светильники. Для более мощных потребителей прокладывается отдельная линия с проводами более 3 мм квадратных, что позволит им не перегреваться.

Схема электропроводки вполне может быть составлена и воплощена в жизнь самостоятельно. Но ответственность за качество её работы и безопасность жильцов будет лежать на человеке, который проводил монтажные работы. Поэтому хотя бы минимальные познания в этой сфере приветствуются.

Видео: как правильно подобрать сечение кабеля

Схема электропроводки в частном доме: монтаж, разметка

Сегодня уже мало кто представляет свою жизнь без использования электроприборов. Мы полностью зависим от электричества: начиная от подзарядки смартфона, и заканчивая подогревом чайника. Электричество освещает наши жилища, помогает готовить пищу, искать информацию и совершать еще тысячу дел.

В многоквартирных домах по умолчанию уже осуществлена разводка электросети. А как быть семьям, строящим свой частный дом с ноля?

Схема электропроводки в коттедже или на даче — дело ответственное, и подходить к нему нужно во всеоружии. Любая ошибка в самом незначительном соединении может привести к поломке всей сети или к еще более фатальным последствиям. Разберемся, как сделать схему электропроводки в частном доме.

Рисуем схему электропроводки в частном доме

При планировании прокладки электропроводки в своем доме, главное — не торопиться и хорошо все обдумать. Начать следует с составления плана помещений дома, которые планируется электрифицировать. Отметьте на нем все места, где понадобится энергия. Это могут быть розетки, светильники, переключатели теплых полов и так далее.

Обдумайте меблировку. Там, где предполагается телевизор, нужна розетка, и не одна. В месте предполагаемого расположения обеденного стола розетка также не будет лишней.

Помните мудрость современных электриков — розеток много не бывает.

Важным будет предусмотреть все возможные нюансы, чтобы во время прокладки проводов не возникло проблем. Предлагаем обратить внимание на следующее:

• На планах следует отдельно нарисовать схему размещения розеток и схему освещения. Это две разные линии электроснабжения.
• Отметьте на плане места, где расположатся потребители большого количества электроэнергии: стиральная машина, электроплита, холодильник и прочее. К каждому из этих приборов нужна будет отдельная линия проводки.
• По современным стандартам, розетки принято располагать на высоте в 30 сантиметров от пола, но возможны и индивидуальные параметры, например, если нужно запитать электродуховку или вытяжку. А может, вы хотите поместить телевизор под потолком или микроволновку на кронштейнах. Все эти «фишки» необходимо предусмотреть в схеме электропроводки в частном доме.
• По западным нормам, на каждые 6 метров стены нужна отдельная розетка. И лучше, если она будет не одинарной, а двойной.
• Предусмотрите на плане то место, где будет находиться точка доступа в интернет и беспроводной маршрутизатор.
• Выключатели располагаются в 90-100 сантиметрах от пола. В таком случае они будут доступны и взрослым, и детям.
• Слаботочные провода (от сигнализаций, локальных компьютерных сетей, кабельного телевидения и прочего) должны располагаться минимум в полуметре от силовых кабелей. В противном случае могут возникнуть взаимные помехи.

Как правильно разметить силовые кабели

Когда вы нанесли на схему все выключатели и розетки, самым простым и логичным кажется просто соединить все это вместе прямыми линиями. Но не спешите этого делать. Здесь есть ряд своих нюансов. Например, не следует пытаться сэкономить на длине электрокабеля — это может привести к большим проблемам в будущем.

Профессионалы выделяют два основных принципа в прокладке силовых линий:

1. Необходимо доставить определенное количество энергии в нужное место, вне зависимости от целей использования. Это может быть питание либо освещение.
2. Кабели должны быть проложены так, чтобы они в будущем не создавали проблем для отделки помещений и жизни в них.

Из этих принципов выходят определенные правила прокладки проводов в помещениях:

• Все трассы должны быть строго вертикальными или горизонтальными.
• От точки расположения выключателя или розетки провод должен идти строго вверх — до горизонтально идущей трассы электроснабжения. В месте пересечения — распределительная коробка.
• В том случае, если вы собираетесь монтировать натяжные потолки, то магистрали целесообразнее будет разместить над полотном будущего потолка.
• Обязательно фотографируйте каждый этап прокладки электропроводки. Это избавит вас от проблем в будущем, когда, к примеру, нужно будет просверлить отверстие в стене.

Проект электроснабжения частного дома

Составление проекта электроснабжения вашего дома лучше доверить профессионалам. Специалисты в профильных организациях знают все существующие требования, стандарты и обладают достаточной компетенцией, чтобы исполнить все желания хозяев. Немаловажной при составлении проекта будет и пожарная безопасность.

Проекты электроснабжения формируются при помощи современного компьютерного софта, который способен учитывать массу различных параметров и величин. Программа учтет планы комнат, места размещения электротехники, предложит варианты трасс кабелей и сформирует схему электрического щита. Такой подход позволит вам купить строго необходимое количество проводов и расходных материалов.

Специалисты также укажут марки кабелей и фитингов, места, где их можно выгодно приобрести.

Если же вы решили сформировать проект самостоятельно, то вся ответственность за возможные будущие ошибки и недочеты ляжет целиком на ваши плечи.

Монтаж электропроводки

Монтаж электропроводки не отличается повышенной сложностью, сделать это можно самостоятельно. Необходимо только строго придерживаться правил техники безопасности и следовать инструкции.

Для выполнения работ вам будет необходим тестер, перфоратор или болгарка, дрель или шуруповерт, кусачки, пассатижи, отвертка, уровень (лучше лазерный), резак или специальное приспособление для зачистки кончиков проводов.

Разметка будущих кабель-каналов

Любые работы по прокладке кабелей нужно начинать с разметки. Карандашом или маркером наносим на стены метки, где будут проходить провода, расположатся распределительные коробки, розетки, осветительные приборы и выключатели.

После разметки можно смело браться за монтаж электропроводки. Его можно провести открытым способом, либо закрытым. Во втором случае перед монтажом нужно заняться штроблением стен для скрытой прокладки проводов.

При помощи перфоратора и специальной насадки-коронки делаются отверстия под будущие розетки, выключатели и распределительные коробки. Потом они соединяются при помощи штроб — специальных выемок для укладки кабеля. Их можно сделать перфоратором, болгаркой или специальным устройством — штроборезом. Данная работа сопряжена с огромным количеством грязи и пыли.

Стоит знать, что глубина канала для прокладки проводов должна составлять около 2 сантиметров, а ширина позволять поместить в нее все необходимые провода.

При размещении проводки на потолке, есть несколько вариантов с местоположением и закреплением проводов:

• Если предполагается навесной или натяжной потолок, то проводку нужно просто закрепить непосредственно на потолочных перекрытиях.
• При использовании других видов потолков в потолочных перекрытиях, необходимо будет сделать неглубокую штробу для размещения в ней кабеля, идущего к источнику освещения.
• В панельных домах для монтажа потолочной проводки используются специально спроектированные для этого ниши в межквартирных перекрытиях. Нужно просто сделать два отверстия и протянуть провода.

После разметки и штробления наступает этап непосредственного монтажа электропроводки. В некоторых случаях для прокладки кабеля из помещения в помещение потребуется сверлить стены насквозь. Обычно такие отверстия для проводов принято делать в углах. Не стоит забывать сделать отверстие для того чтобы провести провод от щитка распределительного к щитку освещения. После этого можно приступать к монтажу электропроводки.

Открытая электропроводка

Монтаж открытой электропроводки начинается с установки щитка освещения в специальную нишу (при наличии), либо просто на стену. Внутрь щитка нужно установить устройство защитного отключения. Количество УЗО зависит от числа групп освещения в доме. Если посмотреть на готовый щиток, то:

• Вверху — нулевые клеммы.
• Внизу — заземляющие клеммы.
• Между клеммами, посередине, автоматы.

Далее в щиток заводим провод ВВГ 5*6 или 2*6. Со стороны распределительного щитка оставим провод неподключенным, так как эту операцию должен выполнять электрик. В самом щитке освещения провод следует подсоединить следующим способом:

• Синий проводок — к нулю.
• Белый проводок — к верхнему контакту УЗО.
• Желтый с зеленой полоской проводок — к заземлению.

Сами УЗО подсоединяются между собой последовательным образом вверху автомата — с помощью перемычки от белого провода.

Кабель-каналы

По размеченным на этапе разметки линиям необходимо проложить провода. На них закрепляются короба и кабель-каналы. В случае с открытой проводкой, их стараются разместить либо максимально внизу у плинтуса, либо максимально вверху — под потолком. Короба для проводов устанавливаются при помощи саморезов, с рекомендуемой длиной шага в 0,5 метра.

Крайние саморезы должны быть на расстоянии не менее 5 сантиметров от края короба. Для этого в месте прокладки короба или кабель-канала размечаются места для отверстий. Перфоратором или дрелью делаются отверстия в стене, внутрь помещаются дюбеля, трасса для проводов закрепляется саморезами.

Розетки, выключатели, коробки

Так как проводка открытая, то розетки, выключатели и распределительные коробки не вмуровываются в стены, а устанавливаются поверх. Следующим этапом как раз будет их установка на заранее подготовленные места. Примеряем их к стене, отмечаем места крепежа, делаем необходимые отверстия и устанавливаем.

Разводка проводов

Следующим шагом будет разводка проводов. Первым делом беремся за прокладывание главной магистральной линии и проводов от розеток к щитку. Использовать для этого профессиональные электрики советуют провод ВВГ 3*2,5.

Удобнее всего будет начать с точки подключения и двигаться к щитку. По завершению операции не забудьте повесить на кончик кабеля бирку с указанием, откуда и куда идет данный провод.

Следующим действием тянем кабель ВВГ 3*1,5. Его располагают на линиях от выключателей и лампочек к распределительным коробкам.

Соединить несоединимое

Самым сложным и затратным будет соединение проводов внутри распределительных коробок. Это можно сделать с помощью соединительных изолирующих зажимов, либо по старинке — изолентой. Стоит отметить, что использование СИЗов значительно ускоряет процесс и делает его более «приятным».

В щитке освещения кабель ВВГ 3*2,5 соединяется следующим образом:

• Коричневый или красный проводок (фаза) — подсоединяется к нижней части УЗО.
• Синий проводок (ноль) — идет к нулевой шине вверху УЗО.
• Желтый с зеленой полоской проводок — к заземляющей шине внизу автомата.

Далее проверьте все провода тестером, чтобы вовремя заметить возможные ошибки в соединениях. Если проблем нет, то можно вызывать электрика для подключения вашей проводки к распределительному щитку.

Монтаж скрытой проводки

Разводка скрытой электропроводки не отличается большими трудозатратами. Основное отличие от открытой — это метод маскировки проводов. Соответственно, после укладки кабелей придется повозиться со штукатуркой, шпаклевкой и шлифовкой.

Неприятным бонусом будет очередная орция строительной пыли и грязи, но все это сполна окупается тем, что проводов не будет видно, а распределительные коробки, выключатели и розетки будут спрятаны или глубоко утоплены в стенах. Это придает помещению эстетику и лоск.

Работа со скрытой проводкой

Набор действий почти полностью идентичен установке открытой проводки. Первым делом устанавливается щиток освещения и УЗО. Далее заводится вводный кабель и подключается со стороны распределительного щитка. Его также следует не запитывать до окончания всех работ по монтажу проводки.

Следующим шагов в вырезанные полости устанавливаются распределительные коробки, розетки и выключатели.

Операция «Скрытая разводка»

Далее приступаем к самой разводке кабелей. Начинаем с прокладки основной магистрали — кабеля ВВГ 3*2,5. Если вы решили прокладывать провода к розеткам по полу, то кабель помещается в специальную гофрированную трубу для электропроводов и укладывается по направлению к розеткам. У стены он должен «нырнуть» в штробу и дойти до подрозетника.

Далее производится укладка кабеля ВВГ 3*1,5. Он идет от выключателей и ламп освещения к распределительным коробкам. В них он запитывается на основной кабель.

Соединение паутины

На следующем этапе в распределительных коробках производится соединение всех проводов с помощью уже знакомых нам СИЗов или изоленты. Не забудьте сделать «прозвон» с помощью тестера вашей сети на предмет возможных ошибок.

В щитке освещения кабель ВВГ 3*2,5 соединяется следующим образом:

• Коричневый или красный проводок (фаза) — подсоединяется к нижней части УЗО.
• Синий проводок (ноль) — идет к нулевой шине вверху УЗО;
• Желтый с зеленой полоской проводок — к заземляющей шине внизу автомата.

Самым последним действием будет маскировка проделанных штроб гипсовой штукатуркой и вызов электрика для подключения сети к распределительному щитку. Окончательно установив, что электрическая сеть в вашем коттедже исправно работает, можно приступать к ее эксплуатации.

Заключение

Для того чтобы разработать и смонтировать электропроводку в своем доме, нужно быть максимально внимательным и сконцентрированным. Немаловажной будет соответствующая подготовка. Заранее необходимо начертить план жилья, продумать интерьер, расположение мебели, приборов освещения и электротехники.

Основной и главный принцип — не уют или меблировка под существующую электропроводку, а электропроводка под идеальный для жильцов интерьер помещения.

Домовладельцам, решившим проектировать и/или прокладывать электросеть самостоятельно, следует помнить, что малейшая неточность или ошибка может привести к неисправности всей сети или даже пожару. При адекватном понимании необходимых для выполнения задач и базовых электротехнических знаниях можно сделать даже сложную электроразводку в своем доме.

Как правильно сделать разводку электропроводки в квартире своими руками видео.

Капитальный ремонт в квартире или доме подразумевает замену или реконструкцию проводки. Хотя многие забывают об этом важном этапе и спохватываются, когда материалы куплены и процесс отделки помещения уже начался.

Правильное выполнение электропроводки в квартире

Как правило, в старых домах проводка или неисправна, или близка к этому состоянию. А ведь исправные электропровода в доме – залог безопасности жизни и здоровья как жильцов квартиры, так и их соседей. Кроме того, современные технологии позволяют защиту населения сочетать еще и с экономией электроэнергии. Если у Вас есть накопительный водонагревательный бак, то Вы можете установить у себя переключатель «День-Ночь» для минимального использования электричества в ночное время.

Начинать разговор о проводке надо с того, что для каждого помещения она делается индивидуально.

Рассмотрим поэтапную прокладку электрических проводов в квартире.

Первым делом необходимо составить схему разводки электрической проводки. Для этого на плане квартиры указывается размещение распределительного щита. Далее высчитывается количество будущих розеток из расчета не менее 1 шт. на каждые 6 м2 (для комнат) и по 2 шт. на 6 м2 (для кухни и ванной), а также количество светильников и люстр.

Затем на плане обозначаются провода, соединяющие электрощит и осветительные приборы и розетки. Следом на схему наносятся точки электропотребления и можно переносить этот план на стены квартиры. Нужно постараться подобрать самую короткую трассу для кабелей, однако прокладываться они должны строго вертикально или горизонтально с соблюдением прямых углов не ниже 15 см от потолка.

Также на схему наносятся места установки распределительных коробок, в которых соединяются кабели. Их лучше располагать в труднодоступных местах и над выключателями. На одно помещение больше одной коробки вряд ли понадобится.

Если в помещении имеются деревянные полы и будет сделана стяжка, то лучший вариант монтажа проводки – по полу в металлических трубах.

Выключатели устанавливаются на расстоянии 90 см от пола, а розетки – не менее 30 см.

Желательно заранее определиться с местами расположения мебели и электроприборов (холодильника, стиральной машины и т. д.) для удобства подключения техники.

Следующим шагом является подача вводного кабеля в распределительный щит. Электрический щит представляет собой устройство для приема и распределения электроэнергии при напряжении менее 1 кВ переменного тока частотой 50–60 гЦ, а также для редкого включения и отключения линий групповых цепей и для их защиты при коротких замыканиях и перегрузках.

Распределительный щит может быть как внутренне установленным (располагаться в нише), так и накладным (монтироваться на стене). Лучшее место для этого устройства – сразу около входа в квартиру.

Электрощит включает в себя вводный выключатель нагрузки, счетчик электроэнергии, одно или несколько устройств защитного отключения (УЗО), автоматические выключатели и другие элементы.

Теперь можно приступать к штроблению стен и креплению электрического кабеля в них. В новых панельных домах под провода обычно выполняют специальные каналы, однако мало кому так везет. Поэтому, если Вам приходится штробить стены самостоятельно, то каналы под кабель должны быть строго горизонтально на одном уровне с розетками . А для выключателей траншеи необходимо делать вертикальными до уровня 10 – 20 см ниже потолка и далее горизонтально к щиту.

Глубина штробы – 1,5–2 см.

Крепление проводов осуществляется с помощью пластиковых хомутов или посредством замазывания алебастром.

После того как провода проложены и закреплены, их необходимо подключить к электрощиту. Подсоединение кабелей может быть выполнено тремя методами: пайкой, сваркой, скруткой, опрессовкой, клеммами и другими. Использование клемм – самый надежный, эффективный, удобный и быстрый способ. Для его применения не нужно быть специалистом и нет необходимости приобретать дополнительные инструменты.

Соединение скруткой по законодательству запрещено, однако проверка в квартиру вряд ли нагрянет, поэтому, если ничего другого не остается, этот способ можно применить. Но только при условии выполнения нескольких правил:

• длину скрутки необходимо делать не менее 4–5 см;
• соединяемые провода должны быть зачищены от изоляции и очищены от окисляемой пленки;
• надо обеспечить плотный и ровный контакт между кабелями.

Рекомендации по выбору электрического кабеля

При замене какого-либо участка электропроводки или капитальном ее ремонте после составления схемы необходимо закупить электрические кабели. Но широкое разнообразие видов и материалов порой выбивает из колеи. Как определиться с типом проводов?

1. Если встал выбор между алюминиевым и медным кабелем, то покупать лучше медный. Алюминиевые провода используются только для старой проводки, если необходимо заменить какой-либо ее участок.
2. Обязательно надо обратить внимание на марку или тип электрокабеля. Самые распространенные типы в последнее время:
3. ВВГнг – используется под штукатурку для скрытой электрической проводки, пожароустойчив; ВВГнг-LS – применяется для открытой прокладки проводов, например, под гипсокартон; должен быть закрыт коробом из ПВХ; не выделяет дыма, устойчив к воспламенению; NYMнг-LS – является более дорогим аналогом предыдущего типа, но отличается надежностью и удобством в использовании; ПВС – многожильный кабель, предназначенный для удлинителей и подключения электроприборов к сети.
   Для того, чтобы понять, что покупаете, внимательно прочитайте расшифровку марок кабелей:
   если первой стоит буква А, то внутри провода алюминиевая жила, если буквы А нет, то жила медная; В – указывает на то, что изоляция жилы сделана из ПВХ; В – означает, что общая изоляция кабеля выполнена из ПВХ; Г – обозначает, что дополнительный защитный покров отсутствует; нг – говорит о том, что изоляция выполнена из негорючих материалов; LS – свидетельствует о низком уровне выделения дыма при появлении высоких температур.
4. Тип кабеля с медными жилами определен, теперь надо выбрать размер его сечения. Для квартир чаще всего применяется кабель с сечением 1,5 мм2, предназначенный для нагрузки не более 3,5 кВт.
5. Теперь необходимо подумать, сколько жил должно быть в кабеле. Для старых домов и проводок подойдет двухжильный кабель, а вот для более новой, трехпроводной, лучше выбрать кабель с тремя жилами, а в частных случаях (например, для лампы с двухкнопочным выключателем) – и с четырьмя.

Правила техники безопасности

При контакте с электричеством шутить не стоит, поэтому соблюдение следующих правил является обязательным:

• выполнение всех работ должно производиться в обесточенной квартире или доме;
• не стоит менять «шило на мыло» и ставить по новой алюминиевые провода, кабели с медными жилами гораздо безопаснее и надежнее;
• следует заранее разработать схему заземления, если оно еще не установлено;
• оголенных проводов быть не должно в принципе;
• все открытые участки проводов должны быть скрыты защитными коробами;
• во время любых строительных работ план проводки должен быть под рукой, часто бывают ситуации, когда она случайно повреждается при сверлении, например.

Как сделать проводку в деревянном доме? — ИзбаДеЛюкс

К монтажу электрической проводки в деревянном доме предъявляются особые требования из-за горючести древесины, из которой возведен коттедж. Многие владельцы деревянных домов не решаются заниматься ее прокладкой или заменой самостоятельно. Так ли сложно провести электрику в срубе своими руками или без привлечения специалиста не обойтись? Ответы на этот и другие вопросы об электричестве в частном деревянном доме ждут вас в статье. Поехали!

Содержание

1. Особенности монтажа электропроводки в доме из дерева своими руками
2. Варианты электропроводки: плюсы и минусы
3. Чем опасна скрытая электропроводка?
4. Схема и план
5. Пошаговая подготовка схемы проводки своими руками
6. Варианты прокладки электропроводки в деревянном доме
7. Подбор аппаратуры и кабелей
8. Способы монтажа
   1. Открытая (наружная) проводка в доме из бруса
   2. Подземный монтаж проводки
   3. Воздушный монтаж проводки
9. Вход линии электричества в дом
10. Установка распределительного щитка
11. Контур заземления и другие меры безопасности
12. Порядок монтажа
13. Завершение электромонтажных работ
14. Распространенные ошибки
15. Заключение

Особенности монтажа электропроводки в доме из дерева своими руками

Несмотря на то, что современная прокладка электропроводки в жилых и промышленных зданиях сопровождается установкой автоматического оборудования, предназначенного для предотвращения замыканий и возгораний, правила безопасности монтажа линий электричества в деревянных домах остаются неизменными.

Одно из «старых», но действенных правил – использование изолирующего материала между кабелями и стеной. Раньше в роли изоляции выступала асбестовая прокладка. Сегодня ее функции выполняет эстетичный короб из негорючего материала, а также гофрированные металлические или пластиковые шланги.

Варианты электропроводки: плюсы и минусы

Проводка  деревянного дома  из клееного бруса может монтироваться двумя способами:

1. Открытая (наружная) электропроводка, установка кабелей проводится поверх стен и потолка.

1. Скрытая (внутренняя) электропроводка, прокладка кабелей осуществляется в металлических трубах внутри стен и потолков.

Скрытый тип монтажа электропроводки обладает такими преимуществами:

• Все элементы разводки скрыты и не нарушают эстетику стен;
• Выключатели и розетки утапливаются в стены и не выпирают;
• При правильно выполненной разводке увеличивается степень пожарной безопасности всего строения;
• Замена кабеля в металлической трубе достаточно простая;
• Уменьшается риск механического повреждения проводки;
• Нет выступающих проводов, которые на себе собирают пыль и паутину;

Чем опасна скрытая электропроводка?

При скрытой проводке нет возможности увидеть возможные механические повреждения изоляции кабеля и общего состояния проводки, например ее старения и появления микротрещин. Во время усадки деревянного дома, возможно, не хватит запаса длины кабеля и может произойти разрыв линии.

Скрытый монтаж прокладки электрической проводки имеет следующие недостатки:

• Нет возможности для регулярной проверки и мониторинга состояния изоляции;
• Достаточно сложно будет, происходит процесс масштабирования электросхемы;
• Технически сложный монтаж, который эффективен только во время возведения стен;
• Необходимость по всему дому создавать фальш-конструкции, которые будут закрывать магистрали изолирующих труб;
• Достаточно большая стоимость работ и материалов;
• Дополнительные затраты на специализированный инструмент.

Открытый способ прокладки электромагистралей по дому предоставляет такие преимущества:

• Лёгкая и простая прокладка кабеля;
• Вся проводка в доступе для мониторинга состояния проводки, также несложно произвести замену испорченного участка;
• Достаточно простая масштабируемость всей электросистемы, можно легко добавить и убрать розетки или выключатели;
• Дешевая стоимость работ по монтажу.

Минусы внешней проводки:

• Страдает эстетический вид стен;
• Возможны риски механического повреждения силового кабеля;
• Необходимы сквозные отверстия в стенах при переходе между помещениями.

Схема и план

Монтажная схема необходима для обоих способов прокладки кабелей. В первом случае она помогает в работе, а во втором (при скрытой прокладке) пригодится для ремонтных работ, разделения линии электроснабжения при необходимости.

Для составления схемы возьмите план всех помещений. Отметьте на нем предполагаемые места установки крупной мебели, бытовых приборов, работающих от сети. Это исключит ситуации, когда розетка оказалась на стене за шкафом-купе или для установки посудомоечной машины, ее приходится переносить в другое место.
Разделите группы линий электроснабжения для освещения и для розеток. Розеточные линии лучше разделить, особенно, если они ведут на кухню, в ванную, где используются бытовые приборы высокой мощности.

Внимание! Разделение силовых линий оставляет возможность использовать бытовые приборы, даже если одна из линий перегорела. Обслуживание сгоревшей линии можно провести без отключения электричества во всем коттедже.

Схема электрической проводки для деревянного дома может выглядеть следующим образом.

Пошаговая подготовка схемы проводки своими руками

1. Для подготовки схемы разводки электропроводки в частном доме возьмите обычный лист бумаги и начертите план всех помещений.
2. Обозначьте места расположения мебели, бытовых приборов, сантехники.
3. Отметьте места для монтажа розеток.
4. Отдельно отметьте розетки с защитой от водных брызг (в ванной, на кухне).
5. Укажите место расположения распределительного щита.
6. Отметьте, где расположены распределительные коробки.

Эта схема нужна вам исключительно для проведения монтажа. В проверяющие надзорные органы она не предоставляется.

Варианты прокладки электропроводки в деревянном доме

Выше уже упоминалось, что прокладывается электричество в доме из бруса закрытым и открытым способом. Остановимся подробнее на их плюсах, недостатках, специфике монтажа.

Подбор аппаратуры и кабелей

Для монтажа электрической проводки и точного составления схемы необходимо подобрать материалы и инструменты.

Для работы понадобится:

• Электрический щит. Для дома из дерева желательно приобрести металлический щит.
• Трехжильные кабели ВВГ разного сечения.
• Гофрированные полурукава и трубки, металлические трубы;
• Кабель-каналы, предназначенные для монтажа проводки внешнего типа;
• Распаечные коробки;
• Колодки для соединений и зажимные клеммы;
• Термоусадочные трубки разного диаметра, изолирующая лента;
• Монтажные коробки для выключателей, розеток;
• Плафоны осветительных приборов, выключатели, розетки;
• Автоматические переключатели для электрической проводки;
• Вводное оборудование для заведения электрической проводки внутрь дома;
• Электрический счетчик.

Кроме этого понадобятся монтажные инструменты с прорезиненными ручками, резиновые перчатки. Подбирать материал желательно средней цены. Низкая стоимость материалов часто говорит об их невысоком качестве и недолговечности.

Способы монтажа

Провести кабель проводки в дом можно двумя способами: подземным и воздушным.

Открытая (наружная) проводка в доме из бруса

Наружная проводка в срубе монтируется проще, поэтому выполнения работы достаточно иметь минимальный опыт прокладки электросети.

Начните монтаж электрики в деревянном доме с прикрепления распределительных коробок. Зафиксируйте кабель-каналы, в которые будут вкладываться провода. Прикрепите розетки и включатели согласно предварительно составленной схеме.

Чтобы провода, включатели и розетки гармонировали с отделкой стен и общей стилистикой деревянного дома, подберите их под цвет дерева или в стиле ретро. Такие решения можно увидеть на многочисленных фото электропроводки в деревянном доме в

Плюсы:

1. Простой и быстрый монтаж в сравнении с внутренней прокладкой проводов.
2. Придает особый колорит брусовому дому.
3. Легкое обслуживание и замена деталей при необходимости.

Минусы:

1. Нужно подбирать розетки и включатели, подходящие по стилю интерьеру дома.
2. Необходимость предусмотреть расположение линий электросети, чтобы мебель, техника не мешала пользоваться ими.
3. Желательно подбирать короб для кабелей, который оптимально впишется в интерьер комнат.

Подземный монтаж проводки

От столба линии электропроводки роется траншея для кабеля. Глубина траншеи должна быть не менее восьмидесяти сантиметров.

Там, где кабель входит в почву, а также в фундамент устанавливаются толстостенные металлические трубки, в которые протягивается кабель.

Место входа кабеля герметизируется с помощью мастики. Такой способ ввода подходит для проведения электрической проводки скрытым способом.

Воздушный монтаж проводки

От столба линии электропередач используется кабель сечением больше шестнадцати миллиметров. Используется самонесущий изолированный провод (СИП). Этот кабель ведется только до ввода в дом. Использовать его внутри помещения запрещено. От этого кабеля к распределительной коробке применяется ВВГнг типа. Он дополнительно помещается в гофрированную трубу.

В месте ввода электрических кабелей в дом обязательно используется металлическая гильза. Она защитит стены от возгорания в случае выхода проводки из строя, а также сами кабели проводки от грызунов.

Дальнейшая разводка электрической проводки осуществляется двумя способами: скрытым или открытым.

Наиболее рациональным  и удобным способом считается монтаж  проводки открытым способом.

Он в свою очередь выполняется несколькими методами:

• В стиле «ретро»;

• Путем крепления проводов напрямую к стене;
• Монтаж проводов в гофре в малозаметных местах в комнатах;
• Проводка по стенам в кабель-канале;
• Проводка с помощью электротехнического плинтуса;
• Прокладка кабелей в пластиковом декоративном плинтусе.

Вход линии электричества в дом

Ввод электричества в деревянный коттедж выполняется двумя способами: под землей и по воздуху. Проще в монтаже воздушный способ, но безопаснее подземный. Под землей кабель защищен от повреждений, а линии электричества входят в помещение через фундамент. Для этого в нем прокладываются толстостенные трубы. Этот способ удобен для строящегося дома. Если жилье уже возведено, остается только воздушный способ. Для деревянных строений используется вводный кабель в негорючей оплетке.

Профессионалы рекомендуют установку защитного автомата на фасаде жилого дома перед входом линии в помещение, чтобы обезопасить его от возгорания из-за короткого замыкания и перегрузок.

Установка распределительного щитка

Распределительный щиток — металлический ящик, в котором установлены нулевая шина и шина контура заземления DIN-рейка. Также в нем устанавливается счетчик расхода электрической энергии с пломбой и вводный защитный автомат. Щиток закрывается металлической или пластиковой дверцей.

Из распределительного щитка линии электричества идут к точкам потребления – розеткам и включателям.

Автоматы в щитке должны иметь такую входную мощность, чтобы сработать при перегрузке даже на самом слабом участке домашней электросети.

Контур заземления и другие меры безопасности

Монтаж контура заземления — обязательная часть установки электропроводки в деревянном доме. Самым эффективным способом монтажа считается модульно-штырьевой. Для его использования нужно приобрести готовые заземляющие системы, обработанные антикоррозийным покрытием. Если их покупка кажется дорогостоящей можно использовать металлический уголок или арматуру.

По периметру дома вырывается траншея, в которую устанавливаются вертикальные заземлители и помещается треугольный контур заземления. Следующий этап – установка выводного устройства заземляющей системы.

Далее заземление подключается к тоководу, а тот к общей системе. К готовой системе заземления подключается электрическое оборудование.

К мерам противопожарной безопасности кроме монтажа заземления относятся:

1. использование коробов и шлангов из негорючих материалов;
2. соблюдение правил монтажа, аккуратная работа с кабелями, исключающая их повреждение;
3. неразрывность заземления по всему контуру;
4. наличие системы уравнивания электрических потенциалов.

Порядок монтажа

• Начальным этапом монтажа проводки является подготовка места для включателей и розеток. На место монтажа светильников, розеток и выключателей необходимо прикрепить металлические пластинки. На эти пластинки устанавливаются электротехнические приборы.
• Следующий этап – проведение проводов наружным или скрытым способом. Не зависимо от выбранного способа все места соприкосновения проводов и дерева (места прохождения через стены) следует обезопасить металлическими цилиндрами.
• Третий этап – подключение проводов согласно схеме электропроводки дома.
• Подключение к электрическому щитку. Прежде чем подключить провода к щитку, нужно проверить правильность их монтажа, а  также отсутствие короткого замыкания, оценить сопротивление заземления и изоляции.

Завершение электромонтажных работ

Завершающим этапом монтажа электропроводки является проверка правильности работы электросети. Тестировать проводку на предмет того, отвечает ли она нормам или нет должны профессиональные электрики. Если хозяева дома не обладают достаточным опытом электромонтажа, ответ на вопрос, как лучше: самому сделать проводку в деревянном доме или доверить эту работу мастеру, очевиден.

Распространенные ошибки

Монтируя электропроводку своими руками важно избежать следующих типичных ошибок:

• Монтаж без схемы электропроводки, составленной заранее.
• Коммутация всех линий проводки в помещении в одном узле.
• Применение некачественных материалов.
• Расчет электропроводки с уже заложенным в него «запасом». Рассчитываться электропроводка должна без запаса. Запас мощности закладывается на стадии покупки материалов. Он не должен превышать двадцати процентов от расчетных данных. Например, кабель может иметь сечение на 20% большее, чем сечение, указанное в расчете.
• Для подключения электроприборов высокой мощности (до 3.5 кВт) используются обычные розетки. Для оборудования с большей мощностью требуется отдельный кабель, идущий от щитка. Использование более мощной розетки без отдельного кабеля от щитка является ошибкой.
• Заниженное сечение кабеля на ввод в дом. Оно нередко становится причиной возгорания проводки из-за токовой перегрузки.
• Прокладка кабельной линии в непосредственной близости от поверхности стен (при скрытой проводке). В результате, вбивая гвоздь в стену, человек может получить поражение электрическим током.
• Соединение высоко- и низковольтных проводов в одной коробке.
• Использование небезопасной скрутки, ведущей к оплавлению проводов.
• Соединение алюминиевых жил с медными. Если соединение неизбежно, лучше использовать для этой цели специальные клеммы.
• Работа под напряжением.
• Расположение распределительных коробок на средней или нижней части стен.

• Нарезка проводов на куски. При монтаже может оказаться, что до места расположения розетки не хватает нескольких сантиметров, и других кусков нужной длины в наличии нет.
• Использование одних и тех же марок кабелей и проводов для уличного и внутреннего монтажа.
• Несоблюдение цветовой маркировки проводов.
• На разрыв выключателя к цепи ведет нулевой, а не фазный провод, как это должно быть.
• Установка распределительных коробок там, где их легко повредить, где к ним будут иметь доступ дети.
• Отсутствие обжимной гильзы у многопроволочного провода, монтируемого в винтовой зажим.
• Неправильное заземление провода.
• Неправильное подключение устройства защитного отключения.

Заключение

Планируя монтаж электропроводки, нужно озаботиться не только тем, как красиво сделать скрытую электрическую проводку в доме, но и тем, чтобы ее монтаж в деревянном доме был максимально безопасным и удобным для проверки и обслуживания.

Все монтажные работы должны производиться с учетом пожароопасности деревянных строений

Как работает домашняя электрическая система

Обзор того, как домашняя электрическая система работает с иллюстрациями различных компонентов

Электричество стало неотъемлемой частью современной жизни, питая свет, бытовые приборы, отопление, кондиционирование воздуха, телевизоры, телефоны , компьютеры и многие другие современные удобства.

Некоторые компоненты домашней электросистемы

Электроэнергия поступает в ваш дом от местной коммунальной компании по линии электропередачи или под землей через трубопровод.В большинстве домов имеется трехпроводное соединение — два провода под напряжением и одна нейтраль.

Электроэнергетические компании подают электроэнергию через мачту на крыше. Провода проходят через счетчик к главной панели.

По всему дому один провод под напряжением и один нейтральный провод питают обычные 120-вольтовые лампы и приборы. Оба провода под напряжением и нейтральный провод составляют цепь на 240 В для крупных приборов, таких как кондиционеры и электрические печи.

Электросчетчик, контролируемый вашей энергокомпанией, устанавливается там, где электричество поступает в ваш дом.

Основная панель обычно находится рядом с счетчиком или под ним. Это центральный пункт распределения электрических цепей, идущих к источникам света, розеткам и приборам по всему дому.

Панель автоматического выключателя

Цепь, по определению, представляет собой круговой путь, который начинается и заканчивается в одном и том же месте, и именно так работает электричество. Ток начинается в источнике питания, питает прибор или устройство по цепи, а затем возвращается к источнику питания.Любое прерывание на этом пути приведет к отключению цепи.

A Базовая электрическая цепь

Схема состоит из горячего (обычно черного) провода, идущего от главной панели к ряду ламп, розеток или приборов, и нейтрального (обычно белого) провода, который возвращается к главной панели . В дополнение к нулевому проводу, к главной панели, а оттуда к земле, также возвращается заземляющий провод. Цель заземления — отводить электричество от любых короткозамкнутых горячих проводов на землю, предотвращая поражение электрическим током.

Субпанели в других местах дома подключены к главной панели. Они обеспечивают питание областей, в которых есть несколько различных ответвлений или крупных бытовых приборов, например, кухня и прачечная. Они также оснащены вторичным комплектом автоматических выключателей.

Типовые домашние ответвления

Низковольтные электрические системы также распространены в домах для питания дверных звонков, домофонов, таймеров спринклерных систем, наружного освещения и некоторых типов низковольтного внутреннего освещения.С их помощью трансформатор снижает напряжение в доме с 120 вольт до 12 вольт. По сравнению с обычной проводкой напряжения, эти системы намного безопаснее для домовладельцев.

Рекомендуемый ресурс: Получите предварительно проверенного местного подрядчика по электромонтажу

О Доне Вандерворте

Дон Вандерворт накопил свой опыт более 30 лет в качестве редактора зданий Sunset Books, старшего редактора домашнего журнала, автора автор более 30 книг по обустройству дома и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году.

Основы домашней проводки, которые вы должны знать

Системы электропроводки в жилых помещениях начинаются с линий электропередач и оборудования, обеспечивающего подачу электроэнергии в дом, которые вместе известны как служебный вход. Электроэнергия проходит через электросчетчик, который регистрирует, сколько энергии используется в доме, и является основой для ежемесячного счета за электричество.В общем, юрисдикция коммунальной компании ограничивается счетчиком. После этого ответственность за все электрическое оборудование возлагается на домовладельца.

Служебный вход

Служебный вход — это оборудование, которое подводит электроэнергию в дом. Большинство бытовых услуг включает в себя три провода: два кабеля на 120 вольт каждый (всего 240 вольт) и один заземленный нейтральный провод. Если кабели подвешены над головой, они все вместе называются служебным сбросом.Если они проходят под землей, они называются вспомогательными. Отвод обслуживания соединяется с домом через головку обслуживания, или головную головку, расположенную на крыше или внешней стене дома.

Электросчетчик

Как только электропитание достигает дома через линию обслуживания или боковые сервисные кабели, оно проходит через электросчетчик, который может быть установлен на внешней стене или может быть расположен внутри распределительной коробки дома. Счетчик регистрирует всю используемую в доме электроэнергию, измеряемую в киловатт-часах или кВтч.100-ваттная лампочка, горящая 10 часов, потребляет 1 кВтч электроэнергии. Счетчики могут быть аналогового или цифрового типа, хотя большинство новых счетчиков являются цифровыми и могут быть сняты удаленно коммунальной компанией.

Главная сервисная панель

Главная сервисная панель, обычно известная как коробка выключателя или панель автоматического выключателя, распределяет питание по всем цепям по всему зданию. В каждой цепи есть прерыватель, который может отключиться в случае короткого замыкания или перегрузки, чтобы отключить питание цепи.В старых домах вместо выключателей могут быть предохранители. Предохранители столь же эффективны, как и выключатели, но в большинстве современных панелей используются выключатели вместо предохранителей.

Важно отметить, что питание, поступающее от линий обслуживания к электросчетчику, а затем к главной панели обслуживания, всегда находится под напряжением. Перед работой на этих участках энергетическая компания должна отключить электричество. Электропитание, выходящее из панели в бытовые цепи, может быть отключено главным выключателем в сервисной панели, но главный выключатель не влияет на мощность, поступающую в панель.

Электрические коробки

Электрический ящик — это пластиковый или металлический ящик, используемый для подключения проводов и установки таких устройств, как переключатели, розетки (розетки) и приспособления. Электрическая коробка почти всегда требуется для монтажа устройств и для размещения соединителей проводов. Коробки бывают разных размеров и форм. Коробка должна иметь размер, соответствующий количеству и размеру проводов, входящих в нее. Металлические электрические коробки должны быть заземлены на систему заземления дома; пластиковые коробки не нуждаются в заземлении, потому что они не токопроводящие.

Горячий и нейтральный провод

Каждая электрическая цепь содержит по крайней мере один «горячий» провод, по которому электрический ток проходит от сервисной панели к устройствам цепи, и нейтральный провод, по которому ток идет обратно к сервисной панели. Горячие провода обычно черного или красного цвета, но могут быть другого цвета. Нейтральные провода обычно белого цвета. В некоторых цепях нейтральный провод используется в качестве горячего провода, и в цепи нет выделенной нейтрали.

Земля

Электрическое заземление — это система безопасности, которая обеспечивает безопасный путь для электричества в случае короткого замыкания, скачка напряжения или другой опасности или опасности пожара.В современных домашних системах электропроводки каждая цепь имеет собственный заземляющий провод, который ведет обратно к сервисной панели. После панели система заземления заканчивается заземляющим стержнем, вбитым в землю, или другим заземляющим проводником, где электричество безопасно рассеивается в земле. В старых домах могут быть системы заземления, основанные на металлических электрических коробках, металлических трубопроводах (в которых проложена проводка) и металлических водопроводах.

Все, что вам нужно знать о домашней электропроводке

Электропроводка дома — это процесс подключения различных аксессуаров для распределения электроэнергии от поставщика к различным приборам и оборудованию в доме, таким как телевизор, лампы, кондиционеры и т. Д.

Давайте посмотрим на различные типы электропроводки, которые используются в жилых домах.

5 различных типов систем электропроводки дома

1. Шпилька для проводов

   Эта проводка состоит из проводов с ПВХ изоляцией или обычных VIR, которые скручены и скомпонованы. Их держат на стенах и потолке с помощью фарфоровых планок с пазами, дерева или пластика. Это временная электропроводка, поэтому она не подходит для использования в жилых помещениях.Более того, в наши дни система электропроводки с планками используется редко.

2. Электропроводка обсадных труб и колпачков

   Раньше он был довольно популярен, но сейчас считается устаревшим из-за популярности кабелепровода и системы проводки в оболочке. В этой электропроводке использовались кабели из ПВХ, VIR или любые другие одобренные изолированные кабели. Кабели проходили через деревянные кожухи, в которых кожух был изготовлен из деревянной полосы с параллельными продольными канавками, прорезанными для размещения кабелей.

3. Проводка планки

   Это когда одиночный электрический провод или группа проводов прокладываются по деревянной обрешетке. Провода прикреплены к обрешетке с помощью латунного зажима и расположены с интервалом 10 см для горизонтальных участков и 15 см для вертикальных участков.

4. Проводка в свинцовой оболочке

   В проводке со свинцовой оболочкой используются проводники, изолированные с помощью VIR и покрытые внешней оболочкой из свинцово-алюминиевого сплава, который содержит около 95% свинца.Металлическая оболочка защищает кабели от механических повреждений, влаги и атмосферной коррозии.

5. Электропроводка

   Существует два типа кабельной разводки в зависимости от прокладки труб:

   • Поверхностная проводка из кабелепровода Когда трубы из GI или ПВХ устанавливаются на стены или крышу, это называется поверхностной кабельной разводкой. Трубы прикрепляются к стенам с помощью планки с двумя отверстиями и зажима основания на равном расстоянии. Внутри коробов прокладываются электрические провода.
   • Скрытая проводка из кабелепровода Когда кабельные каналы скрыты внутри пазов в стене или точеной кирпичной стены, это называется скрытой кабельной разводкой. Внутри коробов прокладываются электрические провода. Это популярно, потому что оно прочнее и эстетичнее.

Вот некоторые преимущества и недостатки системы скрытой проводки

Преимущества

• Это безопасная система электропроводки
• Защищено от химического воздействия, влажности и других внешних факторов
• Без риска поражения электрическим током
• Это эстетично
• Отсутствие риска износа, возгорания или повреждения изоляции кабеля
• Довольно надежно
• Ремонт можно легко выполнить, так как вы легко можете заменить старые провода

Недостатки

• Дороже по сравнению с поверхностной проводкой
• Сложно изменить расположение выключателей или приборов
• Установка сложная
• Трудно найти дефекты проводки
• Добавление дополнительных каналов в будущем — утомительная задача

Если электропроводка не выполнена должным образом или не обслуживается должным образом, это может привести к опасным ситуациям, таким как электрический пожар.Поэтому важно проявлять большую осторожность при установке электрических проводов и кабелей. Если вам интересно, какую электропроводку установить у себя дома, позвоните нам в D&F Liquidators, Inc., поскольку у нас есть широкий ассортимент электропроводки по конкурентоспособным ценам, и наша опытная команда проведет вас через процесс выбора.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния.Он хранит обширный инвентарь электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д. Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Поделитесь этой историей, выберите платформу!

Как заменить проводку в старом доме | Руководства для дома

Чарльз В. Сент-Клер Обновлено 9 декабря 2018 г.

Замена электропроводки — это часть того, чтобы сделать старый дом более безопасным, современным и более пригодным для жизни. Подход, который вы выберете, будет зависеть от вашего бюджета, вашей способности получить доступ к стенам, чердаку и подполью, а также допустимого уровня сноса.Такой ремонт легче провести в недавно приобретенном доме, чем в хорошо обжитом. Не пытайтесь заменить проводку самостоятельно, если у вас нет опыта в области электромонтажных работ.

Разрешения и коды

Для ремонта дома потребуется разрешение от местного строительного отдела. Домовладельцам разрешается делать ремонт электрики в собственном доме, но работа должна быть проверена. Вы можете рассмотреть вопрос о найме электрика, который проконсультирует вас и поможет вам в планировании и обнаружении, поскольку понимание проводки старой конструкции требует большого опыта и знаний.

Доступ к стенам

Первым шагом в замене проводки является определение того, насколько вы будете иметь доступ к стенам. Если ваш дом недавно приобретен, прежде чем красить или переехать, запланируйте проделать в стенах множество отверстий, чтобы облегчить прокладку нового кабеля. Если в вашем доме живут люди или вы не хотите причинять серьезные неудобства, задача займет гораздо больше времени, а ваши возможности будут ограничены. Возможно, вам придется оставить нетронутой проводку в стенах и заменить кабель только на чердаке или в подполье.

Новые места для кабелей

Большая часть нового кабеля, вероятно, будет проложена через чердак и подползти, прежде чем он войдет в стены. Место прокладки кабеля зависит от вашей способности получить доступ к помещениям, но обычно розетки подключаются снизу, а проводка для освещения — сверху. Будьте осторожны с такими опасностями, как асбест и изоляция из стекловолокна, а также старая электропроводка. Убедитесь, что питание отключено, прежде чем сверлить новые отверстия и врезаться в стены.

Замена проводки розетки

Для замены проводки, питающей розетку, необходимо удалить старую розетку.Старый кабель можно будет протянуть обратно через отверстие, в котором он проходит. Однако, если он прикреплен скобами, это не вариант. Вам нужно будет просверлить новое отверстие для нового кабеля.

Сверление новых отверстий

Если вы подключаете розетку или выключатель света и не можете повторно использовать отверстие старого кабеля, необходимо новое отверстие. Хотя это требует изрядного мастерства, новые отверстия можно просверлить изнутри комнаты с помощью гибкого сверла. В качестве альтернативы необходимо пройти в лазарет или на чердак и просверлить деревянную пластину.Поиск отверстия требует тщательного измерения. Сначала просверлите отверстие диаметром 1/8 дюйма, чтобы убедиться, что вы не собираетесь просверливать отверстие в полу или в стойке.

Определение количества цепей

Часто старая проводка не обеспечивает достаточного количества цепей для удовлетворения потребностей современных приборов, освещения и техники. Перед тем, как начать прокладку кабеля, вы должны спланировать свои электрические цепи в соответствии с правилами Национального электрического кодекса или NEC. NEC дает рекомендации, которые необходимо соблюдать, особенно для таких помещений, как кухня и ванная комната.Изучите схемы жилищного строительства, чтобы спланировать вашу планировку, или наймите электрика в качестве консультанта.

Замена обслуживающего оборудования

Помимо замены проводки, вам также следует подумать о замене вашего электрического оборудования, которое включает в себя главную панель и любые вспомогательные панели. Это может быть необходимо, если на вашей старой панели недостаточно места для добавленных цепей. Кроме того, это может быть целесообразно, если ваша старая панель находится в плохом состоянии или у вас есть предохранители вместо автоматических выключателей.Если вы модернизируете панель, вам, скорее всего, придется заменить провода, питающие дом. Эту работу лучше всего оставить профессиональному электрику.

Обновление домашней электропроводки | Факты о восстановлении электропроводки

Свет загорается, когда вы щелкаете выключателем, телевизор работает, а в холодильнике продукты остаются холодными. Значит, с электропроводкой должно быть все в порядке? Не обязательно. Могут быть моменты, особенно если вашему дому более 40 лет, когда вам нужно модернизировать электропроводку в целях безопасности или потому, что существующая электропроводка больше не удовлетворяет потребности вашей семьи в электроэнергии.

Ремонт электропроводки может быть грязным и дорогостоящим делом, но с небольшим предварительным планированием вы можете свести к минимуму сбои и даже превратить работу в возможность добавить функции, которые повысят ценность вашего дома.

Проблемы безопасности со старым подключением

Согласно исследованию, проведенному Национальной ассоциацией пожарной безопасности в 2009 году, неисправная проводка является основной причиной пожаров в жилых домах. И чем старше ваш дом, тем больше шансов, что проводка устарела или небезопасна.

Старая проводка — даже проводка с ручкой и трубкой, которая датируется началом 20 века — по своей сути не опасна, но если вы не были рядом, когда дом был построен, вы не можете быть уверены, что электрическая система соответствует требованиям. Кроме того, со временем могут ухудшиться такие материалы, как изоляция проводов.

Самые популярные советы по уходу за домом

17 вещей, которые нельзя делать с вашим домом

Советы по уходу за домом

Сохраните винтажные обои, но модернизируйте этот ретро-термостат, отнимающий время и деньги, до программируемого.

Вы только думаете, что это правда: 10 мифов, которые стоят вам времени и денег

Советы по уходу за домом

Копите деньги для более важных вещей, например, для ипотеки.

5 хитростей, чтобы ваши трубы не взорвались этой зимой

Советы по уходу за домом

Даже если вы думаете, что они уже начали мерзнуть.

Определите 9 проблем с этим домом (советы новым домовладельцам)

Советы по уходу за домом

Яркие признаки того, что вы плохо проводите техобслуживание, например, парковку на траве.

12 вопросов, которые вы хотели бы задать, прежде чем переехать

Советы по уходу за домом

Избегайте сожалений, зная, какие вопросы следует задать РИЭЛТОРУ® или владельцу, прежде чем переехать в новый дом.

Если вы не знаете, когда ваша проводка проверялась в последний раз, стоит заплатить лицензированному электрику, чтобы он ее осмотрел, особенно если у вас есть один из этих предупреждающих знаков:

• Автоматические выключатели или предохранители, которые срабатывают повторно
• Ощущение покалывания при прикосновении к прибору
• Мерцающий или затемняющий свет
• Постоянный запах гари из комнаты или прибора
• Теплые, обесцвеченные или искрящие выходы
• Двухконтактные незаземленные розетки по всему дому
• Отсутствуют розетки прерывателя цепи замыкания на землю (GFCI) на кухнях, в банях и других помещениях, подверженных воздействию влаги.

Еще одна причина рассмотреть вопрос о модернизации заключается в том, что некоторые операторы отказываются страховать дома со старой электропроводкой или взимают с владельцев более высокие страховые взносы.

Связано: Страхование домовладельцев: время для ежегодного осмотра

Популярные чтения

Как продезинфицировать свой дом во время коронавируса

Очистка и разгрузка

Раствор отбеливателя или медицинский спирт — лучший вариант для дезинфекции вашего дома.

5 стратегий сохранения отношений для любой пары, покупающей дом

Купить Продать

Покупка дома — это увлекательно. Спорите при покупке дома? Не так много. Вот как сохранить мир во время охоты за домом.

Покупка и продажа домов во время пандемии: что нужно знать

Стоит ли продавать свой дом?

Ресурсы, которые помогут вам сориентироваться в новой недвижимости нормально.

Остерегайтесь алюминиевой проводки

Вместо стандартного медного провода во многих домах, построенных в 1960-х и начале 1970-х годов, есть алюминиевая проводка, которая считается угрозой безопасности. «Алюминиевые проводные соединения со временем ослабляются», — говорит Грег Флетчер, старший электрик, педагог и автор нескольких книг по электромонтажу. «Это может вызвать перегрев и, возможно, возгорание розеток, когда к ним подключены приборы». Осмотр может определить, безопасно ли оставлять проводку на месте.Иногда добавление медных соединителей, называемых пигтейлами, к розеткам и автоматическим выключателям может решить потенциальные проблемы.

Когда вам нужно больше энергии

Шестьдесят ампер раньше были стандартом для бытовой электросети. Сегодня в домах часто требуется 200 ампер для работы кондиционеров, телевизоров с плоским экраном, компьютерного оборудования и всех других устройств, о которых наши родители, бабушки и дедушки даже не мечтали.

Недостаточная мощность — это не просто неудобство; это может повредить чувствительную электронику.«Эти устройства очень тяжело переносят падение напряжения», — говорит строитель из Сан-Франциско Боб Хаузер. Даже при достаточной мощности вам может потребоваться добавить розетки, чтобы не полагаться на удлинители и удлинители, неудобства и потенциальную угрозу безопасности.

Приготовьтесь открыть стены — и ваш кошелек

Модернизация электропроводки — большая работа по одной простой причине: все провода проложены за стенами. Каждый дом индивидуален, и цены различаются в зависимости от рынка, но для ремонта всего дома вы легко получите счет в несколько тысяч долларов.Подавляющее большинство из них — это труд, необходимый для того, чтобы добраться до проводов, запустить новые, подключить их к каждому выключателю и розетке, закрыть дыры и навести порядок.

Проще всего заняться этой работой во время более крупного проекта реконструкции, такого как переделка кухни или строительство пристройки, когда подрядчики все равно пробивают дыры в стенах. Это ускоряет процесс, который может занять от пяти дней до двух недель для всего дома, по словам Лэнсдейла, штат Пенсильвания, электрического подрядчика Уэса Карвера.

Однако, в зависимости от обстоятельств, вам может не понадобиться перепайка проводов сверху вниз. Примеры: когда вам нужно добавить цепи для запуска нового устройства или питания дополнительного оборудования, такого как бассейн. В таких ситуациях можно сократить расходы и перерывы.

Планируйте будущие потребности в электроэнергии

Если вы собираетесь потратить деньги и вырезать дыры в стенах, то с таким же успехом можно проложить все провода. Таким образом, вы будете готовы к любым возможным потребностям в электроэнергии в будущем.«Есть вещи, которые можно купить и вставить в розетки через 10 или 20 лет, но они еще даже не изобретены», — говорит Флетчер.

Одно разумное вложение — структурированная проводка. Это прочные кабели для передачи данных, которые обеспечивают доступ к новейшим функциям телевизоров, стереооборудования, компьютеров, игровых консолей, телефонов, систем безопасности — даже для дистанционного управления домашними системами, такими как отопление и освещение, через Интернет. В то время как стандартная модернизация электрооборудования по существу сохраняет ценность вашего дома, добавление структурированной проводки может ее повысить.Согласно исследованию 2009 года, проведенному Ассоциацией бытовой электроники и Исследовательским центром Национальной ассоциации строителей жилья, почти 50% домов, построенных в 2008 году, имели структурированную проводку, что является верным признаком ее растущей ценности для домовладельцев.

Вот контрольный список вопросов, который поможет вам определить, нужно ли вам обновить проводку.

Объяснение различных типов домашней электропроводки

Стажировка электрика начинается всего со 100 часов в лаборатории профессионального училища, вплоть до университетов, предлагающих 4 года обучения.Вот сколько обучения и знаний нужно, чтобы стать лицензированным электриком. Но понимание основ домашней электропроводки не должно быть таким интенсивным.

Если вы выполняете простой проект дома своими руками, вам следует знать, какие типы электропроводов используются в доме. Вам также необходимо понимать общие правила кодирования, размера и маркировки.

В этом базовом руководстве мы собрали все, что вам нужно знать о домашних электрических проводах.

Зачем нужно знать об электропроводке дома

Если вы выполняете какой-либо проект по дому, понимание домашней электропроводки может облегчить эту работу.Вам нужно знать о типах электрических проводов, когда вы:

• установка новой проводки и необходимость знать, какой тип провода использовать
• ищет электрические проблемы в вашем доме (т. Е. Знание цепи, к которой принадлежит проводка, может помочь вам определить причину проблемы)
• выполняет любой ремонт или реконструкцию электрооборудования

Помните, что любые изменения в домашней электропроводке должны соответствовать нормам. Это означает соблюдение Национального электротехнического кодекса, а также любых местных постановлений в вашем географическом регионе.

Последние имеют тенденцию быть более строгими, и их следует тщательно соблюдать, чтобы избежать ошибок.

Несоблюдение кода увеличивает риск возникновения опасностей, например возгорания. Это также может стоить вам, если вы когда-нибудь решите продать свой дом и его поймает домашний инспектор.

Основы домашнего электрического провода

Прежде чем мы углубимся в типы электрических проводов, вам следует знать несколько основных терминов, маркировки и кодирования. Понимание этого может значительно упростить вашу поездку в строительный магазин.

Кабель против провода

Термины «кабель» и «провод» настолько часто используются как синонимы, что можно подумать, что это одно и то же. Но это не так.

Электрический провод — это любой материал, проводящий электричество. Это отдельные проводники внутри куртки. Они либо изолированные, либо голые.

С другой стороны, кабель — это комбинация двух или более проводов. Эти провода собраны вместе в одной оболочке.

Цветовое обозначение оболочки кабеля

Наружная оболочка кабелей имеет цветовую маркировку.Кабели имеют цветовую маркировку, чтобы обозначить размер проводов внутри кабеля. Цветовой код также указывает на силу тока кабеля.

Ниже указаны цвет, размер и сила тока:

• Черный . Провод калибра 8 или 6, цепи 45 или 60 А
• Оранжевый . Провод 10 калибра, цепь 30 А
• Желтый . Провод 12 калибра, цепь 20 А
• Белый . Провод 14 калибра, цепь 15 А

Серые кабели — это кабели подземных фидеров (UF).Все кабели УФ серого цвета. Чтобы узнать калибр провода и информацию о схеме, вам нужно будет проверить маркировку оболочки кабеля.

Кроме того, цветовое кодирование оболочки кабеля является относительно новым нововведением в электротехнической промышленности. Он не был введен до 2001 года, и компании не обязаны его использовать. По этой причине вы всегда должны уточнять у производителя, соответствует ли цветовая кодировка действующим стандартам.

Цветовое обозначение провода

В отличие от цветовой кодировки оболочки кабеля, цветовая кодировка проводов является стандартной для всех жил.Домашний электрический провод обычно бывает следующих цветов:

• Белый . Это нейтральный провод. Он отвечает за замыкание цепи, возвращая ток к панели.
• Черный / Красный . Это горячие провода. Это означает, что они передают электрический ток от панели к устройству. Устройство может быть розеткой, осветительной арматурой, выключателем или бытовым прибором.
• Чистый / зеленый . Этот цветовой код обозначает провода заземления.Провод заземления вступает в игру при замыкании на землю. Эти провода создают путь, по которому ток возвращается к выключателю вашего дома, перегорает предохранитель и отключает электричество.

Существуют провода других цветов, но самые распространенные из них можно встретить у себя дома.

Знание того, что представляет собой каждый провод, может помочь вам понять, как различные провода в вашем доме влияют на вашу электрическую систему.

Маркировка

И провода, и кабели имеют маркировку, чтобы сообщить вам размер провода, материал, количество проводов внутри кабеля, тип изоляции и другие специальные характеристики.Этикетки напечатаны на изоляции провода или на внешней оболочке кабеля.

Размер провода

Размер провода относится к диаметру самого проводника. Это регулируется американской системой калибровки проводов. В двух словах, чем меньше размер провода, тем больше калибр.

Крайне важно, чтобы размер выбранных вами проводов соответствовал силе тока цепи. Если они не совпадают, значительно возрастает риск короткого замыкания и возгорания.

Но как измерители и сила тока работают вместе?

Калибр провода определяет его допустимую нагрузку по току.Максимальный ток — это величина силы тока, с которой провод может безопасно работать.

Что касается домашнего электрического провода, вы обычно будете работать с проводом 12 или 14 калибра. Но для бытовой техники вы будете использовать калибр 10, 8 или 6. Такие вещи, как печи, водонагреватели, сушилки и кондиционеры, используют эти более крупные датчики, потому что они требуют большой силы тока.

Многожильный и одножильный провод

Если вам нужно протолкнуть провод через кабелепровод, вам понадобится сплошной провод.Но когда вам нужно протянуть провод через кабелепровод, вы можете подумать об использовании многожильного провода. Поскольку он более гибкий, легче обходить углы или труднодоступные места.

Типы электропроводки в доме

Существует множество различных типов проводки и кабелей, которые можно найти как в доме, так и вокруг него. Ниже мы рассмотрим наиболее распространенные типы более подробно.

Неметаллический кабель

В домах, построенных после середины 1960-х годов, проводка относительно стандартная.

Обычный тип домашней электропроводки — неметаллический кабель или кабель NM. Вы также можете знать его как кабель Romex, который является самой популярной торговой маркой этого типа электропроводки.

Кабель

НМ обычно состоит из трех или более отдельных жил. Эти проводники завернуты в гибкую пластиковую оболочку, также известную как оболочка. В одном кабеле NM обычно есть провод под напряжением, провод заземления и нейтральный провод.

NM используется для сухой внутренней домашней электропроводки.Это включает в себя бытовые приборы, выключатели, осветительные приборы и розетки. Наиболее распространенные размеры NM в современных домах:

• 14 калибр, цепи 15 А
• 12 калибр, цепи 20 А
• Калибр 10, цепи 30 А
• 8 калибр, цепи 40 А
• 6 калибр, цепи 55 А

В качестве альтернативы, электрические провода в вашем доме можно проложить в кабелепроводе. Это гибкая металлическая или пластиковая трубка. Обычно он используется в ситуациях, когда оголена проводка.

Правила для кабеля NM

Есть несколько правил, касающихся кабеля NM, о которых вам следует знать.

Во-первых, их нельзя использовать в жилом строительстве выше трех этажей. Строго предназначенные для дома, они также не могут использоваться в коммерческих постройках.

Кабель

НМ разработан как постоянная домашняя электропроводка. Их нельзя использовать вместо удлинителей. Их также нельзя использовать для замены проводки ваших приборов.

При необходимости вы должны использовать подходящую опору для кабелей. Вы не можете поддерживать их гвоздями или стойлами. Все, что может повредить кабель, не допускается в качестве опоры, и они должны быть закреплены с интервалом менее 4,5 футов.

Армированный кабель

Как уже упоминалось, местные постановления относительно электропроводки дома, как правило, более строгие, чем национальные нормы. А в некоторых сообществах использование кабелей Romex или NM запрещено. Вместо этого эти общины используют бронированный кабель или переменный ток.

Также известный как BX, этот тип электрического провода появился в начале 1900-х годов, но используется до сих пор. Электропроводка переменного тока имеет гибкую металлическую оболочку. Это обеспечивает дополнительную защиту проводников внутри.

Как и кабели NM, переменный ток не разрешается использовать в коммерческих зданиях или жилых зданиях более трех этажей. Правила, касающиеся поддержки, также аналогичны.

Подземный питающий кабель

В то время как кабели AC и NM предназначены для сухих внутренних условий, вам нужен кабель, который подходит для использования вне помещений или во влажных условиях.Этот тип кабеля не требует защиты стен, пола и потолка.

Вот почему, когда вам нужно проложить провод под землей или на открытом воздухе, вы используете подземный подводящий кабель UF. Этот тип электрического провода также является неметаллическим кабелем, и его можно прокладывать под землей без кабелепровода.

Также без проблем может промокнуть.

Подобно кабелю NM, кабель UF состоит из трех жил.

Один провод под напряжением, один нейтральный провод и неизолированный провод заземления.Они также похожи на кабель NM, но оболочка вокруг УФ-кабеля выполнена из твердого пластика, который нельзя катить между пальцами.

Кабель в металлической оболочке

Если у вас есть домашний электрический провод, проходящий через незавершенные участки, такие как подвалы, им нужна более прочная внешняя поверхность. Вот тут и пригодится кабель в металлической оболочке.

Используется на незавершенных участках, где проводка подвержена риску физического повреждения.

Низковольтная проводка

Если у вас есть цепь, которая использует менее 50 вольт, вы можете использовать низковольтную проводку.

Этот тип домашнего электропровода используется для предметов, не требующих большого количества электроэнергии. Сюда входят дверные звонки, большинство термостатов и ландшафтное освещение.

Вы найдете диапазоны низковольтных проводов от 12 до 22 калибра. Обычно он изолирован или покрыт оболочкой кабеля.

Телефон и провод передачи данных

Если у вас еще есть стационарный телефон, у вас есть для него специальная проводка. То же самое можно сказать и о вашем интернет-соединении.

И в вашем телефоне, и в Интернете используются провода низкого напряжения.Ваш телефонный кабель и кабель для передачи данных могут содержать от четырех до восьми проводов. Но наиболее распространенным типом кабеля, используемого для этой цели, является кабель категории 5 или категории 5.

Кабели

категории 5 представляют собой восемь проводов, скрученных вместе в четыре пары. На самом деле это самый эффективный тип кабеля для телефона и передачи данных.

Каналы электропроводки

Ну не совсем домашний электрический провод, проводные каналы определенно пригодятся с домашними системами электропроводки.

Эти экструдированные профили, также известные как электрические каналы или пластиковые каналы, помогают защитить и упорядочить все типы электрических проводов в вашем доме.Но их также можно использовать в коммерческих, медицинских и промышленных приложениях.

Каналы для электропроводки, имеющие квадратную, круглую, плоскую, прямоугольную, куполообразную или полностью индивидуализированную форму, имеют широкий спектр применения. В вашем доме вы используете их, чтобы предотвратить спутывание, повреждение проводов и дезорганизацию.

Они также могут помочь предотвратить опасность споткнуться, когда у вас проложены кабели по полу и стенам.

Дополнительная помощь в понимании вашего дома и его электропроводки

Домашние электрические системы проводов сложны.Но понимание его компонентов может помочь вам диагностировать проблемы, завершить ремонт, спланировать ремонт и поддерживать проводку в соответствии с кодом.

Первое, что вам нужно знать о домашнем электрическом проводе, — это основы. Вы должны знать, как размер соотносится с силой тока, как работает цветовая кодировка оболочки кабеля и провода и как читать этикетку кабеля или провода. Но вы также должны знать разницу между проводами и кабелями и когда вы используете многожильный или одножильный провод.

После этого вы должны знать все типы электрических проводов в вашем доме.

К ним относятся все, от кабелей NM, питающих ваши розетки, до кабелей УФ, питающих ваши наружные фонарные столбы. Но ваш дом может также использовать кабель переменного тока вместо NM, а также кабель с металлической оболочкой в ​​недостроенных местах и ​​кабель низкого напряжения для розеток малой мощности.

Но знание и понимание вашей домашней электросистемы не обязательно означает возможность ее отремонтировать или изменить.

Для этого вам может потребоваться помощь профессионала. Если это так, ознакомьтесь с нашим широким спектром электрических услуг и узнайте, чем мы можем вам помочь.

Описание вашей домашней электросистемы

Предпосылки: понимание вашей электрической системы

При поиске и устранении неисправностей в электросети в доме вы можете избежать серьезных разочарований, изучая или просматривая сведения о своей электрической системе. Когда вы узнаете достаточно, вы будете готовы перейти на страницу для Устранение этих проблем в вашем собственном доме. Заявление об ограничении ответственности.

Меню страницы

См. Также: Как дела идут не так

Ваша домашняя электрическая система: Электроэнергия течет к вашим светильникам и приборам от энергокомпании через вашу панель, ее выключатели, через ваши цепи и обратно.Вот схематическое изображение всех основных частей вашей домашней электрической системы.

Есть много соединений на этих путях, которые могут быть нарушены или выходить из строя, и есть много способов, по которым электричество может уйти туда, куда вы этого не хотите. Смотри мой Электричество загадочно? статья и мой Электрика как статья на втором языке.

Энергетическая компания: Электроэнергетическая компания и ее распределительная система обеспечивают электропитание по проводам, переключателям и трансформаторам от электростанции до точки подключения в вашем доме.

Сама система коммунального обслуживания может иметь проблемы, которые могут повлиять на вещи в вашем доме. Его встроенные функции безопасности могут вовремя останавливать подачу электроэнергии, но другие соединения, разорванные линии, штормы, недостатки или ошибки могут иногда приводить к возникновению необычных напряжений в вашей системе, что может привести к повреждению ее частей. Чувствительность домашнего электронного оборудования к этому заставила нас больше осознавать эту возможность, так что наши сетевые фильтры стали обычным явлением. Но от некоторых скачков напряжения сложно защититься, и они могут быть похожи по своим эффектам на удары молнии.

На этой диаграмме более подробно рассматривается источник 120 и 240 В в трансформаторе компании.

Ваша главная панель: Ваша центральная панель выключателя (или блок предохранителей) направляет электричество через ваш дом в виде нескольких отдельных цепей, каждая из которых выходит из собственного автоматического выключателя (или предохранителя) по одному проводу и возвращается от того, что использует электричество к другому соединению в панели с помощью другого провода. Автоматический выключатель или предохранитель прервет ток (поток), если он когда-либо начнет приближаться к опасному уровню.На этой диаграмме сравнивается основная панель в том виде, в каком я ее до сих пор изображал, с тем, как устроена типичная панель:

В панели может быть отдельный «главный» выключатель, который может отключать питание большинства или всех цепей. Если нет, то он мог быть возле счетчика энергокомпании. Эти устройства автоматически отключают питание, но соединения в любой из этих точек — на счетчике, на главном выключателе, внутри главного выключателя — могут выйти из строя или стать ненадежными, частично или полностью отключив электричество в вашем доме.

Цепи: Цепи — это путь, по которому электрический ток может течь от и к источнику электроэнергии. Эта концепция нуждается в некотором пояснении. Если бы это всегда было так просто, как ток от источника, идущий только по одному возможному пути к одному свету и обратно по одному обратному пути, тогда работу или неисправность цепи было бы легко понять. Но не все так просто. Эта диаграмма позволяет проследить путь одной цепи по мере ее прохождения через вашу систему:

Код и соглашение определяют домашнюю цепь как имеющую источник на одном из домашних автоматических выключателей или предохранителей.Тогда, взяв это за исходное место источника электричества, мы обнаружим, что большинство цепей в доме сложны и включают в себя ветви, подобные ветвям дерева.

По коду, выделенная цепь используется для каждого из наиболее крупных приборов, таких как электрическая плита, электрический водонагреватель, кондиционер или электрическая сушилка; эти, а также электрические нагреватели будут иметь два (соединенных) выключателя, чтобы использовать 240 вольт вместо 120 вольт, используемых в большинстве других устройств. Для каждой посудомоечной машины, печи для утилизации отходов, газовой или масляной печи и стиральной машины обычно предусматривается выделенная цепь на 120 вольт.Большинство других 120-вольтовых цепей имеют тенденцию обслуживать несколько (от 2 до 20) лампочек и розеток. Обычно есть две цепи для розеток на кухне / столовой, и в них используется более тяжелый провод, способный к току 20 ампер.

Цепи, обслуживающие более чем одну розетку или свет, передают питание в последовательные места с помощью соединений в самом устройстве или в коробке, в которой оно установлено. Таким образом, в любой одной цепи есть много мест, где электричество может не пройти — — от автоматического выключателя и его соединений, через ряд соединений в устройствах и коробках, через переключатели и контакты розетки, в которую вы что-то вставляете.Устранение проблем с электричеством в вашем доме будет зависеть от базового понимания этих вопросов. (Нужна помощь по Как маркировать схемы вашей панели?)

Иногда поведение электричества в доме объясняется сравнением с водопроводом. Вода и то, что она делает, менее абстрактны. Но аналогия очень ограничена. Это правда, что давление воды (напряжение) через трубу определенного размера или душевую насадку (сопротивление) может привести к определенной скорости потока (тока), и, таким образом, будет доставлено определенное количество галлонов (киловатт-часов).Но что будет означать схема — с точки зрения сантехники? Напор воды заканчивается у раковины или на лужайке за спринклерной системой. Возврат воды обратно в резервуар очень круговой. Электропроводка — это более плотная система, более закрытая система.

Провода: горячий, нейтральный, заземленный: Чтобы понять, как работают разные провода в цепи, сначала рассмотрим использование терминов. Поскольку в доме подается переменный ток, термины «положительный» и «отрицательный» не применяются, как к постоянному току в аккумуляторах и автомобилях.Вместо этого энергокомпания предоставляет электроэнергию, которая будет течь туда и обратно 60 раз в секунду. Электроэнергия проходит через трансформатор, с одной стороны, и работающие предметы домашнего обихода, с другой стороны, по непрерывным проводным путям между ними.

Две клеммы трансформатора изолированы от земли, а третий заземлен. Мы называем эти изолированные провода «горячими» или «находящимися под напряжением», потому что все, что хоть немного связано с землей (например, мы!), При прикосновении к горячему проводу, вместе с землей создает случайный путь для прохождения электричества между этим проводом и «заземленный» вывод трансформатора.(Смотрите это очень хорошо Изображение потрясений по типу инженера).

Горячий провод цепи — это, можно сказать, половина пути, который проходит цепь между источником электроэнергии и рабочими элементами («нагрузками»). Другая половина, в случае цепи на 120 В, — это «нейтральный» провод. Для 240-вольтовой цепи другая половина — это горячий провод от другой фазы, а другой горячий провод идет от трансформатора. Когда они включены (работают, работают), нагрузки являются частью пути тока и там, где электричество выполняет свою работу.

Горячие провода разводятся в вашем доме от нескольких автоматических выключателей или предохранителей в вашей панели. Горячие провода обычно черные, иногда красные или даже белые, и никогда не зеленые или оголенные. Заземленные нейтральные провода в вашем доме также разводятся от вашей панели, но от одной или двух «нейтральных шин». Нейтральные провода всегда должны быть белыми. Контакт с ними обычно не должен шокировать вас, потому что они связаны с землей гораздо лучше (мы предполагаем), чем вы. Но контакт с горячим, даже белым, может шокировать вас.Даже когда они выключены, мы называем эти провода горячими, чтобы напомнить себе, что они будут, и отличить их от нейтрали и земли.

Помимо черного, красного и белого проводов, кабели в домах, проложенные с 1960-х годов, также содержат оголенный или зеленый провод «заземления». Как и нейтраль, он в конечном итоге подключен к заземленной клемме трансформатора, но этот провод не подключен, чтобы быть частью нормального пути обтекания цепи. Вместо этого он предназначен для подключения к металлическим частям осветительных приборов и приборов, чтобы обеспечить путь «к заземлению», если горячий провод должен контактировать с такими частями; в противном случае мы с вами могли бы быть лучшим из возможных путей.(На этой диаграмме посмотрите, можете ли вы изобразить различные пути, по которым проходит нормальный ток и короткое замыкание на землю 🙂

Другими словами, когда заземляющий провод действительно проводит ток, он устраняет опасную ситуацию; Фактически, он обычно внезапно несет такой большой поток, что вызывает срабатывание выключателя цепи, тем самым предупреждая нас о том, что проблема требует внимания.

Переключение: По правилам, соглашению и уважительным причинам, предполагается, что коммутировать только горячие провода, а не нейтраль или землю.На этой схеме показано, как работает бытовой выключатель:

Выключатель — это устройство, которое продолжает нагревание горячего провода до, скажем, света или же прекращает это нагревание. Таким образом, черный или красный провод между переключателем и его индикатором не всегда бывает горячим; когда он не горячий, его цвет остается в силе, чтобы напоминать нам, что иногда он будет горячим. Существует форма переключения, при которой два или более переключателя могут управлять светом. Их обычно называют трехпозиционными переключателями. Обычно они работают, когда один выключатель продолжает нагревать другой на одном или другом из двух «путевых» проводов, которые проходят между переключателями; последний переключатель подключает горячего или незнакомого путешественника к свету, тем самым активируя свет или нет.Я даю больше Обсуждение и схемы 3-х ходовых переключателей.

Другие специализированные переключатели включают диммеры, датчики движения, фотоэлементы, переключатели с таймером, термостаты и переключатели «умного дома» (X-10). Вы можете получить мои советы по этому поводу на Автоматика управления.

Обзор цепи: Здесь вы увидите электрическую схему дома, но не всего дома. Есть схемы (вот Предварительный просмотр) переключаемой розетки, трехпозиционных переключателей, серии розеток и всех связанных с ними выключателей и лампочек.Чтобы вы могли испытать все тонкости схемы на практике, возьмите Тур. (Те, кто любит головоломки, найдут даже три задачи по устранению неполадок в конце тура). Затем, чтобы сравнить эту же схему, которая подключается в электрических коробках, с тем, как ее кабели будут проложены в определенной группе комнат в доме, перейдите к Схема разводки. Я рекомендую вам просмотреть эти файлы; вы можете узнать в них то, что вы найдете в своем собственном доме.

Для продвинутых. Работая с более сложной проблемой, вы можете улучшить свое образование с помощью этого Учебное пособие по подключению в электрических коробках. И у меня есть эта страница, полная Схемы соединений, которые показывают большинство возможных способов подключения проводов в розетках, осветительных приборах и распределительных коробках.

«Лучше всего [черт возьми] позвонить или зайти к электрику, чтобы попросить БЕСПЛАТНУЮ помощь и совет — что мне не нравится! Это мало чем отличается от прогулки в ресторан с собственной ветчиной. и яйца !! (смеется) Точно так же, я не чувствую желания платить «полный фрахт» за звонок в службу поддержки — не потому, что я скряга, а потому, что я всегда ненавижу, когда меня «ущемляют» за то, что Я, наверное, смог бы справиться с этим, используя лишь немного внешних знаний и помощи! » -Rich

«Я подумал, что наверняка в Интернете будет куча информации о базовой домашней электропроводке? Проблема в том, что ЕСТЬ куча информации, но она не находится в одном месте и не легко доступна для непрофессионала.
