Инструкция по сборке каркасного дома: Каркасный дом своими руками — пошаговая инструкция с фото

Строительство каркасного дома: пошаговая инструкция

Как построить каркасный дом своими руками — пошаговая инструкция

Строительство каркасного дома- дело долгосрочное и требующее стратегического продумывания многих вещей наперед, поэтапно. Очень важно соблюдать технологию строительства, которую разработали в Канаде и Скандинавии. Какой материал использовать и какой должен быть пирога перекрытия и стен — зависит от выбранной технологии, но есть четкие правила, которые нужно соблюдать всем.

Южным и центральным регионам России больше подойдет канадская технология, а северным регионам — финская технология. По любой из технологий можно построить долговечное жилище для вашей семьи, причем собственноручно.

Моя поэтапная инструкция строительства каркасного дома написана по схеме: что нужно сделать на данном этапе  + дополнительные ссылки на то, как Я ЭТО ДЕЛАЛ и как это НУЖНО сделать. Устройство каркасного дома достаточно сложное, но я помогу вам в нем разобраться, и тогда вы сможете построить такой дом самостоятельно или уметь управлять бригадой, чтобы вас не обманули нерадивые работники.

Проект

Без проекта лучше каркасник не строить. Самому сделать проект вполне реально (особенно размером 6×6), но долго, если дом большой и со сложной крышей. Даже садовый домик по этой технологии может потребовать проектирования.

Можете делать проект постепенно, в дни отдыха от стройки. Нарисовали обвязку — построили, нарисовали лаги пола — реализовали и так далее. Правда, это может привести к тому, что вы сделаете на каком-то из этапов что-то непредусмотренное заранее, но если выхода нет — то делайте так.

Решите вопрос с этажностью. Два этажа своим трудом строить — очень тяжело. Поэтому я выбрал одноэтажник.

Инструмент и крепеж

Если задумали построить каркасный дом, то без инструментов будет тяжеловато. Список нужных инструментов уже есть у меня на сайте.

Лучше также оптом заранее закупить крепеж. В каркасном доме используются: гвозди 3,1-3,5×90 гладкие, а также ершеные гвозди 60мм (для обшивки стен ОСП) и 70 мм (для обшивки пола или крыши плитными материалами).
Самому строить каркасник лучше с помощью гвоздезабивного нейлера, так как гвоздей на среднестатистический каркасник уходит 10-20 тысяч. Поберегите свои руки! К нему нужно закупить шланг, переходники, масло и компрессор. Ну и не забывайте про специальные гвозди, я взял сразу 100 кг и остатков почти не осталось, а я ведь исколотил еще вручную 50 кг обычных гвоздей. Закупите также 5 кг гвоздей 120 мм, иногда пригождаются (но я вам этого не говорил).

Вам также могут понадобиться саморезы по ГКЛ и ГВЛ, да и просто полезно иметь под рукой саморезы, чтобы временно прикрутить какой-то элемент, а потом уже прибить нормально.

Также нужны на каркасной стройке скобы 6-9 мм. Ими  удобно прибивать гидро- и пароизоляционные пленки.

Наверняка вам будут нужны нагели по бетону (для установки окон) или анкерные пластины (для тех же целей). А вот перфорированный крепеж лучше не используйте, он редко пригождается в каркасном доме и только под специальные цели.

Видео об инструментах, вам пригодится:

Фундамент каркасника своими руками.

Последнее время модно делать под каркасник УШП, но собственными силами его могут сделать далеко не все, хотя это тоже реально. Я себе сделал ТИСЭ и обратившимся ко мне за консультацией людям тоже рекомендую свайные фундаменты, они более универсальны и просты для самостоятельной реализации.

Буронабивной свайный фундамент — лучше делать самому, винтовой лучше заказывать с монтажом (только избегайте свай, сваренных кустарным способом и покрашенных непонятно чем, их срок службы будет в разы меньше настоящих винтовых свай, лучше уж хорошие сваи, но самостоятельной закрутки).

Поверх свай нужна обязательна деревянная обвязка (либо бетонный ростверк, что монолитнее, но тяжелее и гораздо дольше)

Балки пола своими руками

После того как у нас есть опора (деревянная обвязка), можно прибивать к ней лаги (в случае с бетонным ростверком нужно сначала привернуть к нему деревянную доску плашмя как на фото выше).

Лаги (или балки пола) обычно делают из доски 200×50 (195×45) с шагом 400-600 мм. Подробнее читайте ниже по ссылкам. Важно прибить их и к промежуточным опорам и к обвязке лаг (это такая же лага, только поперек других по периметру здания)

Кстати, потолки делают по такой же технологии с помощью таки же лаг, а потом снизу подшивают гипсокартоном или вагонкой.

Про лаги я уже подробно расписал в других текстах, ищите.

Если вы строите по технологии «платформа», то перед стенами на лаги обязательно нужно положить черный пол — обычно это фанера (ФК 1525×1525 или ФСФ 2440×1220) или ОСП-3 (2500×1250). Фанера ФК используется только в случае неклассической платформы, когда черный пол делают уже под крышей, так как она не очень влагостойкая.

Технология платформа в каркасном доме особенно популярна и не зря. По ней строить гораздо удобнее, так как стены потом можно собирать на ровном полу.

Дополнительная информация и инструкции по черному полу:

Cтойки, обвязки (стены)

По «платформе» каркасные стены собираются на черном полу и поднимаются уже готовыми. Это позволяется собирать стены очень быстро. Помните — в каркасном доме не используется брус. Ни в стенах, ни в полу. Брус — это мостик холода, который очень хорошо «крутит».

Вот на этой видео дом строится по платформе:

Есть также система «баллун», при которой мы собираем стены постоечно- я делал так, в некотором смысле это даже удобнее, но все-таки намного медленнее, я бы эту систему не советовал.

Проемы в канадском и финском каркасе делаются по-разному. А есть еще и норвежский, он представляет собой нечто среднее. В любом случае, любой из этих домов не щитовой, как его обзывают.

Сейчас популярна финская технология каркасного домостроения, когда в стене во всю длину врезается ригель, а стойки проемов не сдваиваются.

Крыша и стропила. Реально ли самому?

Монтаж крыши каркасного дома — это очень ответственное мероприятие.

Стропила (на фото) крыши можно делать как до, так и после обшивки стены. Я делал сначала обшивку, но часто делают стропила до обшивки (особенно финны, у которых на крышу очень быстро ставятся фермы с завода)

Вот этот этап я делегировал, сам не смог его осилить, очень тяжелые доски для стропил, надо затаскивать на самый верх и делать все очень точно.

Обшивка стен

Прежде, чем обшивать стены, нужно проверить их уклон по вертикали. Стены лучше зашивать полностью, а потом вырезать в обшивке проемы, так крепче.

Обычно стены обшивают ОСП, но эта плита мне не нравится, она не выпускает пар.

Выбор и монтаж кровельного покрытия

<
Теперь самое время покрыть крышу. Подбираем материал, потом выбираем правильный пирог кровли (зависит от материала и помещения — теплое оно или нет). Не забывайте, что часто нужно заранее спроектировать вентиляцию, чтобы заложить проходки для вентиляционных труб до закрытия крыши той же гибкой черепицей (с металлом все это можно сделать потом).

Затягиваем стены гидроветрозащитной мембраной

Перед установкой окон лучше зашить стены снаружи гидроветрозащитной пленкой. Заодно и ОСП защитим от влаги.

Установку окон лучше делать до фасадных материалов и утепления. Чтобы потом не было проблем с оформлением откосов и намоканием утеплителя. Двери и окна можно брать как с монтажом (дорого, но дают гарантию), либо устанавливать самому (бюджетно, но тяжело). Большие окна от 2 кв.м. лучше ставить на нагели по бетону, небольшие можно ставить на пластины. Не забывайте про профессиональную пену, пластиковые специальные распорки, а также использование пленок (для образования замкнутого контура паро- и гидроизоляции.

Фасад каркасного дома

Чем раньше мы сделаем фасад, тем быстрее наши конструкции будут защищены от влаги, а пленка от солнечных лучей (от которых она теряет постепенно свои свойства).

Почти все фасады в правильном деревянному доме делаются с вентиляционным зазором, так что не забывайте купить сухую обрешетку (покупай 100×25 и разрезайте вдоль, а также 50×50 — в случае варианта с внешним утеплением до вент-зазора).

Коммуникации

До утепления лучше провести основные коммуникации в доме: канализацию и водоснабжение. С электрикой и отоплением можно повременить, так как их делают или открыто или скрыто, но в обрешетках (после основного контура утепления и пароизоляции).

Санузлы нашего каркасно-щитового домика — отдельная тема:

• полы санузла должны быть хорошо гидроизолированы;
• потолок должен быть пароизолирован;
• стены должны быть пароизолированы.


Утепление деревянного дома.

Утепляют каркасники обычно минеральной ватой, но все популярнее становится эковата. Себе тоже  утеплил дом эковатой, у нее есть много преимуществ: цена, отсутствие щелей в утеплении, скорость утепления, экологичность (по сравнению с минеральной ватой), отсутствие к четкому шагу конструктивных элементов (можно делать шаг лаг хоть 300 мм, тоже самое и со стойками, можно их смело поставить через 600 мм).

Пароизоляция в каркаснике.

После утепления, но перед отделкой или дополнительным утеплением внутри затянуть все стены герметичным замкнутым контуром пароизоляции. Лучше всего для этого подходит полиэтиленовая пленка 200 микрон толщиной и специальный бутилкаучуковый скотч.

Электрика и отопление

Теперь самое время подключать электричество со столба к вашему электрическому щитку (лучше его спроектировать и собрать заранее, а до этого получить разрешение на подключение конкретного количества КВат).

После того как дом утеплен, но до этапа отделки — пора также заняться отоплением. Начинаем с выбора топлива отопления (дрова, газ, электрика, бензин), котла, а потом и материала для труб отопления. Последнее время все чаще в каркасный дом выбирают теплые полы вместо радиаторов отопления.

Канадский деревянный дом — очень теплый, его нужно один раз хорошо утеплить, а потом можно отапливать даже электричеством. Конечно, траты на электрическое отопление будут в 3 раза дороже, чем на газовое, но все равно меньше, чем вы платите в квартире.

Внутренняя отделка

Отделывают стены и потолок в каркасном доме обычно ГКЛ (гипсокартоном), а потом его красят или клеят на него обои. ГКЛ хорош тем, что он плохо горит. В Канаде вообще без ГКЛ каркасники запрещено строить по требования пожарной безопасности. А у нас на потолок все чаще прибивают вагонку или имитацию бруса и красят (мне нравится белый цвет в этом месте).

После отделки стен и потолка можно заливать бетонную стяжку, отделывать пол плиткой или ламинатом, а потом ставить межкомнатные двери. Особенно хороши финские межкомнатные двери, многие их хвалят, но цена у них сейчас заоблачная.

Поздравляю! Подключайте сантехнические приборы, расставляйте мебель и можете въезжать.

Вот такая инструкция по строительству канадского или финского каркасного дома. Как вам?
Остались вопросы? Вы всегда можете задать их в комментариях.
Если же эта инструкция по устройству каркасного дома вам показалась слишком сложной, вы всегда можете нанять бригаду строителей. Пишите мне на почту или нажимайте на красное окошечко справа экрана, всегда вам помогу.

Каркасный дом своими руками — пошаговая инструкция (+фото)

Возведение каркасных домов становится все популярнее в России. Все новые технологии внедряются в строительство таких сооружений и неважно по какой технологии — финской или канадской — строится дом. В данной статье мы расскажем как построить каркасный дом своими руками, дадим пошаговую инструкцию, а также схемы, фото и видео поэтапного строительства.

Фундамент

Фундамент под каркасный дом

Так как каркасные дома рекомендуется возводить не выше двух этажей, то массивный фундамент для них не требуется. Подойдет ленточный, сборный из бетонных блоков, столбчатый фундамент. Самое главное, чтобы они выполняли свое главное предназначение — обеспечивали жесткость рамы в пространстве.

Для этого в ленточном фундаменте применяется надежная и прочная арматура, а в столбчатом — деревянный или бетонный ростверк.

Монтаж каркаса

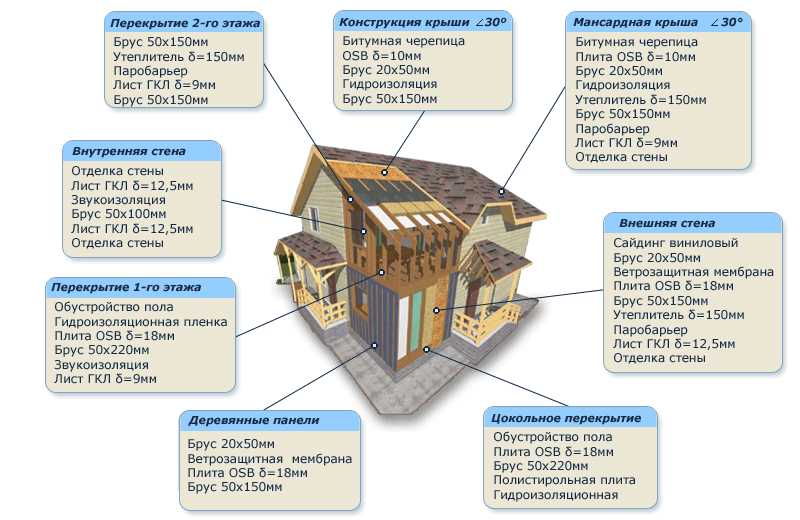

Схема каркасного дома

Каркасные дома возводятся с помощью деревянных или металлических конструкций. При самостоятельном строительстве последние применяют редко, они увеличивают стоимость постройки на 40-45%, но их применение позволяет сэкономить финансовые расходы на возведении фундамента, обуславливается это легкостью металлических конструкций.

Деревянный каркас лучше всего возводить из дуба, но можно и из других пород дерева. Брус должен быть из качественного леса сечением не меньше 150х150 мм. Угловые соединения не должны иметь зазоров. Выбирайте метод соединения шип-паз.

Обратите внимание! Металлическое соединение нежелательно, так как дерево гниет при соприкосновении с металлом. Со временем такой крепеж ослабнет, и дом начнет расшатываться. Деревянные нагели обеспечат надежное и долговечное крепление, а это гарантирует большой эксплуатационный срок каркасного дома.

Каркас должен быть раскреплен раскосами, они придают дому жесткость. В технологии строительства каркасного дома предусмотрен монтаж трех раскосов. Изготавливаются они из того же материала, что и стойки.

Снаружи дом обшивают досками или вагонкой шириной не больше 60 мм и под углом в 45°. Старые мастера не советуют прибивать их прочно, за первый год эксплуатации они могут разбухнуть и рассохнуться.

Пол

Фундамент и пол первого этажа

Изготовление пола каркасного дома начинается с прокладки деревянного бруса сечения 150х50 мм по периметру стен.

Обратите внимание! Его предварительно надо обработать антисептическим раствором.

Стелить брус надо на рубероид, а крепить через каждые два метра анкерными болтами. Особенное внимание уделите выставлению углов, проверяйте их с помощью уровня. Возможное отклонение 10 мм.

Сначала монтируются лаги, затем из дешевой обрезной доски делается черновой пол, между лагами укладывается утеплитель, а затем монтируются половые доски.

Стены

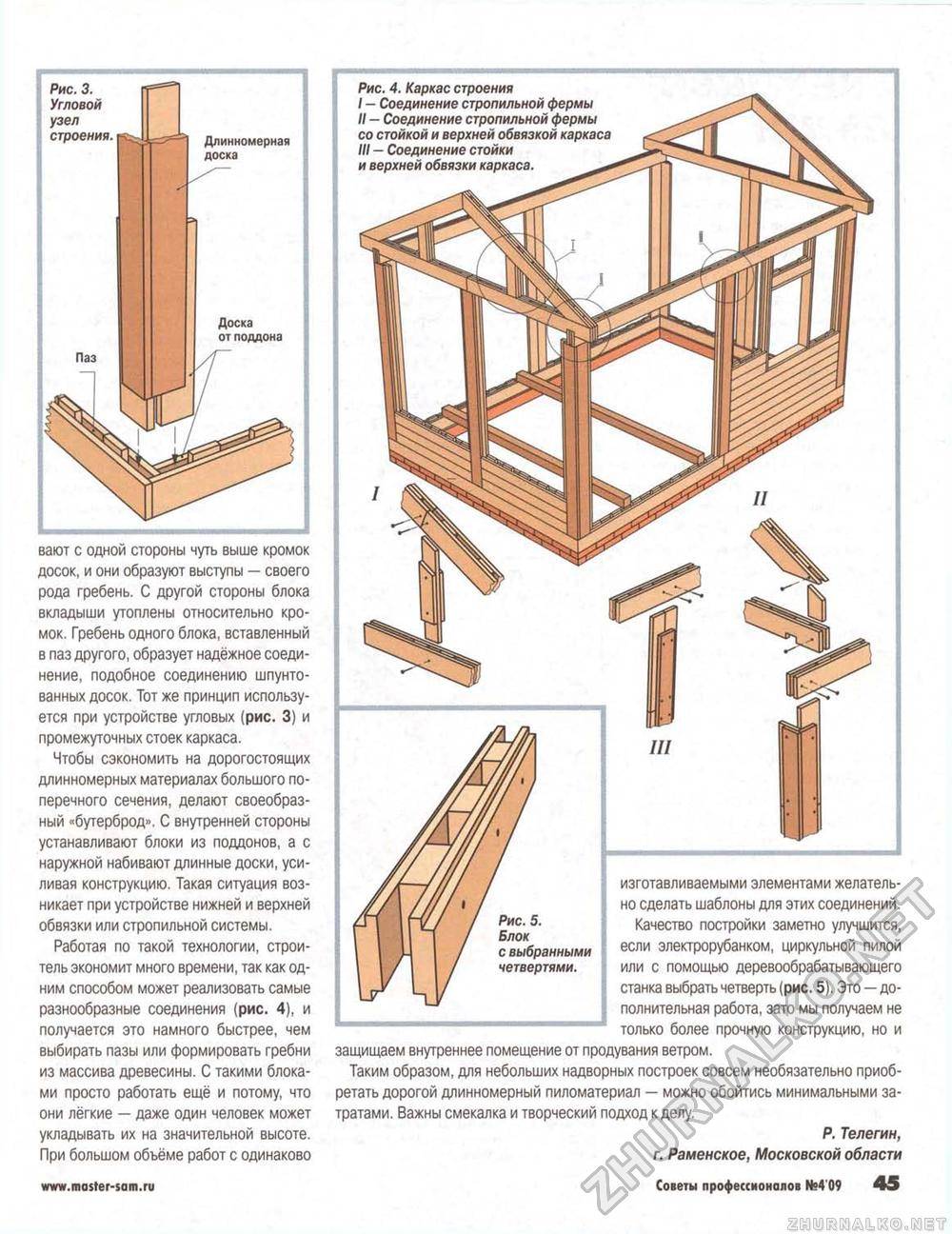

Процесс возведения каркаса

После монтажа пола можно приступать к строительству стен. Лучше всего их изготавливать секциями. Собираются они на сухой поверхности из бруса, равного по длине высоте будущего помещения. Ширину шага установки балок, вы выбираете сами, обычно это 300,400, 600 мм.

Обратите внимание! Все деревянные детали каркасного дома должны быть из одной породы дерева.

Окна

Окна в каркасном доме

По принятым строительным нормам окна должны составлять 18% площади стены. Старайтесь придерживаться этих размеров. В доме для круглогодичного проживания лучше установить стеклопакеты с двойным остеклением и большой площадью стекла.

Крыша

Стропильный каркас

Каркас крыши — главная часть всей конструкции дома. На каркас приходится большая часть механической нагрузки. Он должен изготавливаться по принятым правилам из качественного материала. Если вы все это выполните, у вас будет надежная и долговечная крыша. Кровельный материал, утеплитель и гидроизоляционный материал вы выбираете сами, исходя из своих финансовых возможностей.

Каркасный дом построить несложно, надо только выполнять все правила, предписанные этой технологией. Тогда в итоге вы получите красивый и теплый, надежный и долговечный дом.

Чем и как утеплить дом

Стены каркасного дома

Утепление каркасного дома зависит от того, какую роль он будет выполнять. Если вы строите дом для постоянного проживания, то утепление должно быть соответствующим. Дом представляет собой конструкцию из стоек, расположенных вертикально, скрепленных горизонтальными брусками.

Обратите внимание! В пустоты между брусками монтируют теплоизоляционный материал, сверху облицовывающийся различными отделочными деталями.

Какой теплоизоляционный и отделочный материал вы будете применять, во многом зависит от климатических условий места вашего проживания. Существуют таблицы, указывающие какую теплопроводность имеют различные материалы. Например, 4 см слой пенополистирола заменяет 14 см древесины или 86 см кирпича.

Видео

Предлагаем посмотреть серию видеороликов о строительстве каркасного дома:

Фото

Раскосы каркаса стен Пирог крыши каркасного дома Обшивка внешних углов Верхняя обвязка Нижняя обвязка Каркас межкомнтаных перегородок Перекрытие

Схемы

Предлагаем вам ознакомиться с некоторыми схемами, связанными со строительством каркасных домов:

Проект каркасного дома Устройство каркасного дома Устройство столбчатого фундамента Схема фундамента каркасного дома Вентиляционный зазор Схема ветрозащиты в утеплении стен Схема нижней обвязки Схема черновой стяжки по грунту Схема устройства полов Схема пароизоляции Основные конструктивные элементы каркасных домов Элементы каркасного дома Чертеж стены каркасного дома Основание каркасного дома Схема утепления стен Стена в разрезе

Каркасный дом своими руками: вся пошаговая инструкция строительства.

Каркасное строительство  стремительно набирает популярность среди индивидуальных застройщиков. Если в Канаде – это государственная программа. То в России – это решение проблем жилья самостоятельно, которое позволит в самые короткие сроки с минимально возможными затратами построить одноэтажный или двухэтажный каркасный дом.

Построить каркасник своими руками возможно, даже при отсутствии специального строительного образования, навыков, опыта. Для этого придётся приложить усилия, разобраться с технологией каркасного строительства, благо информация сегодня доступна в статьях и на видео.

Следующим этапом приобрести простейшие навыки выполнения строительных работ. В результате вы сможете построить современный каркасный дом своими руками, и получите за доступную цену надежный индивидуальный дом под ваши особенные запросы, потребности, нужды.

Приведём подробное описание технологических операций, чтобы избежать просчетов при строительстве. Пользуясь технологией, вы сможете построить каркасный дом  своими руками (пошаговая инструкция, 6х6 м² – размеры дома, которые мы взяли за основу) качественно.

Каркасный дом: пошаговая инструкция

Перечислим основные этапы, которые необходимо выполнить последовательно, чтобы построить новый каркасный дом своими руками, пошаговая инструкция сформирует у вас правильное представление о строительстве.



Схема стены каркасника.

Проектирование – планирование, продумывание конструкции дома, схемы расположения простенков и комнат, дверей и окон, сантехнических устройств, водопровода, канализации, электропроводки, отопления. В процессе проектирования прорисовывается схема каркасного дома, на которой обозначают места расположения инженерных сетей и сантехнических, отопительных устройств. Прорабатывая схемы каркасных домов своими руками, бытовых подсобных помещений, важно учесть, как будет отапливаться дом – выбрать систему отопления, схему прокладывания её элементов. По готовой схеме будет выполняться пошаговое строительство.

• Грунтовые работы – это подготовка почвы под фундамент и собственно сооружение свайного фундамента.
• Сбор каркаса стен из вертикальных стоек и обвязок.
• Монтаж межэтажных перекрытий.
• Кровля с обрешеткой, монтирование стропильной системы и укладка кровельного материала.
• Сооружение стен, которые надо обшивать листами плитного материала.
• Монтирование чернового пола и потолка.
• Наружные двери, окна, простенки и перегородки.
• Разводка коммуникаций внутри стен дома.
• Внутренняя обшивка и отделка.

А теперь перейдём непосредственно к вопросу, как сделать каркасный дом  своими руками, что учесть для качественного строительства и правильного выполнения работ.

Каркасный дом своими руками

Подготовительные работы необходимы для любого строительства, особенно если вы решили строить каркасный дом, пошаговая инструкция будет вам просто необходима. Если вы продумывали проект дома самостоятельно, то учитывали особенности расположения строения на участке. Если же вы купили готовый проект и решили воплотить его на месте, то понадобится «привязать» строение к вашему рельефу. Как построить каркасный дом, инструкция будет полезна на самых ранних этапах строительства.

Каркасный дом своими руками пошаговое фото.

Подготовка участка

Что понадобится сделать на участке, где строю каркасный дом своими руками:

• Очистить его от старых строений, при их наличии на участке, от строительного мусора и от пней, коряг.
• Обеспечить возможность подвоза строительных материалов, расчистить дорогу для машины и место для разворота.

Навес для хранения досок.

• Продумать места для складирования строительных материалов, если рельеф неровный, они должны располагаться на возвышениях, для защиты от намокания.
• Возможно, участок необходимо выровнять, для этого надо сделать расчет рельефа и вызвать строительную технику.
• Для некоторых участков, где ведется каркасное строительство, дополнительно будет актуальна инструкция, как соорудить забор, чтобы предупредить хищение материалов.

Разметка участка

Под разметкой понимают обозначение расположения будущего строения на местности. Схема каркасного дома переносят на местность с помощью колышек и верёвок. Колышки вколачивают в землю и натягивают между ними верёвку, обозначая расположение будущих наружных стен по периметру.

Разметка участка под строительство.

Тщательно измеряют все углы, соблюдают градусность (чётко обозначенные 90°) и длину стен. Отклонения хотя бы на несколько градусов не допускаются. Они ведут к искривлению строения и неправильному распределению нагрузок. Что в результате может снизить прочность всей конструкции и уменьшить её надёжность.

Инструкция к фундаменту

Поэтапное строительство каркасного дома своими руками начинается с фундамента. Это — основа дома, большая, ровная и прочная «подставка», на которой держится вся каркасная конструкция. Её можно вылить из бетона или собрать из готовых бетонных блоков.

Ленточный фундамент для каркасника.

Каркасное строительство называют «лёгким». Стены каркасника значительно меньше давят на поверхность земли, чем капитальные сооружения из кирпича или монолиты из бетона. Каркас также легче брусового деревянного дома. Поэтому вашему строению понадобится небольшой мелкозаглубленный фундамент, при этом глубину можно сделать на 100-300 мм.

На заметку

Решая, как самому построить каркасный дом своими руками, неизменно сталкиваешься с вопросом выбора конструкций и материалов. Для каркасных строений сооружают мелкозаглубленные ленточные фундаменты или плиты. В некоторых случаях для каркасников делают фундаменты глубокими.

В некоторых случаях для каркасников нужна большая глубина фундамента. Это бывает, когда грунт – зыбкий, подвижный, сыпучий и строение планируется на берегу водоёма. В таком случае устанавливают свайно-винтовой фундамент, который будет опираться на глубокие и неподвижные слои грунта.

Ленточный фундамент

Представляет собой каменную ленту, дорожку, заглубленную в землю на 100-400 мм. Над поверхностью земли фундамент возвышается на 100-300 мм. Таким образом, общая высота ленточного фундамента для каркасного дома составляет 200-700 мм.

Опалубка ленточного фундамента с арматурной сеткой

На заметку

Можно сделать фундамент глубже и выше – но это уже на ваше усмотрение, при желании израсходовать больше строительных материалов и получить более массивную конструкцию основания дома.

Ленту фундамента заливают в подготовленные заранее траншеи. Бетон для заливки можно замешивать самостоятельно. Перед заливкой в траншеи насыпают слой песка и  тем самым делается так называемая песчаная подушка (толщина до 100 мм) и укладывают металлические арматуру.

Плитный фундамент

Плитный фундамент также называют плавающим. Каркасный дом будет подниматься и опускаться вместе с ним, при сезонных расширениях грунта . Поэтому плита должна быть достаточно прочной, чтобы можно было возводить здание в два этажа и выше.

Плитный фундамент заливают из бетона и арматуры, при этом арматуру связывают проволокой. Арматурная сетка обеспечивает плите каркасного дома необходимую прочность, жестко фиксируя монолитную плиту.

Расчет фундамента производится по принципу повышенной нагрузки, применяют арматуру разного диаметра. Плюс можно менять расстояние между прутьями, и это поможет увеличить прочность фундамента. Стоимость зависит от сложности работы и потраченных материалов на создание.

Фундамент залит монолитной плитой

Плитное основание можно минимально заглубить в грунт на 100-200 мм, или лить бетон на гравийную подушку без заглубления. Общая высота плиты должна составлять 200-300 мм.

Для плиты фундамента важно обеспечить стойкость к подъёму грунтовой влаги. Поэтому при замешивании бетона в него добавляют водостойкую добавку. Это обеспечит водостойкость бетонной плиты и сухой пол внутри будущего помещения. А также продлит долговечность фундамента и всего строения.

Свайно-винтовой фундамент

Для получения свайно-винтового фундамента можно использовать асбестовые трубы или металлические готовые сваи. Для асбестовых труб готовят ямы, в которые устанавливают трубу и заливают в неё бетон. Предварительно – армируют, т.е. ставят металлическую арматуру внутрь трубы. Металлические сваи вкручивают в землю без вынимания грунта, не выкапывая ямы.

Для того чтобы было легче и понятнее, как монтировать свайно-винтовой фундамент и каркасный дом своими руками – пошаговое фото.

Набор свай для винтового фундамента



Вкручивание свай для фундамента вручную



Соединение винтовых свай фундамента между собой



Свайно-винтовой фундамент

Обвязка брусом

Поверх готовых свай укладывают горизонтальные балки. Такая конструкция называется ростверком. Когда решили построить каркасный дом своими руками, пошаговая последовательность начинается с установки ростверка, который является также нижней обвязкой каркаса с вертикальным креплением стоек на них.

Для нижней обвязки выбирают деревянный брус сечением 150х150 мм. Это – несущий элемент строения, который должен иметь достаточную прочность и удерживать на себе стены, крышу, отделку и внутренние бытовые устройства.

Для соединения углов обвязки выбирают один из предложенных на картинке способов – в полдерева или в полулапу.





Варианты соединения в полдерева

Соединение в полудерева и в полулапа

Они отличаются толщиной среза дерева для углового соединения. Полдерева – срезается ровно половина толщины балки, полулапа – срезается балка под углом друг к другу . Сверху соединение укрепляют металлической скобой или пластиной. После чего крепят угол обвязки к фундаменту металлическим анкером. После завершения монтажа брус обрабатывают антисептиком.

Инструкция к черновому полу

Чтобы построить каркасный дом, инструкция распишет в деталях весь процесс строительства. В первую очередь пол каркасного дома своими руками состоит из чернового слоя и чистового покрытия. Черновой пол делают из бетона или дерева. Чистовое покрытие из дерева, ламината, линолеума и других отделочных материалов.

Бетонный черновой пол

Заливка бетонного пола выполняется поверх грунта. Он представляет многослойную конструкцию, в которой есть слой гидроизоляции, теплоизоляции, арматурная сетка.

Черновой пол из бетона — бетонная стяжка

Нижний слой – песок 10 мм. Поверх – теплоизоляция из керамзита, опилки с глиной – так называемый саман, пеноплекс. Далее бетон с гидроизоляционной добавкой.

Деревянный черновой пол

Если для сооружения чернового пола используется дерево, то под ним образуется пустое пространство.

Черновой пол между лагами

Деревянные лаги укладываются поверх нижней обвязки и используются в качестве основы, к которым снизу прибиваются доски чернового пола. На доски чернового пола укладывается утеплитель. Потом уже на лаги расстилается напольное покрытие: ламинат, линолеум, ОСП, паркет.

Монтаж каркасного дома

Как построить каркасный дом своими руками? Пошаговая схема строительства начинается с сооружения каркаса – одна из самых ответственных строительных операций. Важно правильно выбрать балки и доски (размер и сечение) и правильно соединить их. Какие особенности возникают, когда начинается монтаж каркасного дома: стоек, балок, укосин и ригелей? Можно легко начать строительство каркасного дома своими руками, видео поэтапно покажет все основные моменты монтажа дома.

• Места расположения стоек и стыков деревянных элементов вымеряют рулеткой и обозначают карандашом.
• Тщательно выверяют вертикальность стоек, горизонт верхней обвязки и угол соединения. Углы между стойками и балками должен составлять 90°.
• Для соединений каркасных элементов используют наиболее надёжные варианты – металлические скобы и гвозди.
• Монтаж каркасного дома выполняется из собранных заранее на земле элементов — шаблонов стен, ферм. Их поднимают, устанавливают, временно подпирают косыми балками и после – крепят соединительными элементами.

Монтаж стен в каркасном доме

Пошаговое строительство каркасного дома, технология сбора каркаса стен следующая:

• Укладывают нижнюю обвязку.
• Собирают отдельно каркас каждой стены (нижние, верхние и вертикальные элементы) – так называемый шаблон стены. После собранный шаблон целиком поднимают и устанавливают на нижнюю обвязку.
• Поверх шаблонов стены укладывается вторая верхняя обвязка, на которую после кладут стропила для крыши.

На заметку

Для подъёма шаблона стены длиной 6 м понадобится три человека. Втроем поднять такой шаблон – вполне реально. Более длинные стены собирают из нескольких шаблонов и соединяют их стыки специальными резьбовыми соединениями  .

Сборка каркасного дома, фото и видео демонстрирует ход выполнения строительных операций – сборку шаблона и его установку в месте будущей стены.

Укосины

В некоторых схемах монтажа каркасного дома используются не только вертикальные и горизонтальные элементы каркаса, а также наклонные – так называемые укосины. Они усиливают прочность каркасной конструкции. Их делают из досок 150-50 мм или 100-50 мм.

Правильное расположение укосин

Ригель

Ригилем называют горизонтальную доску, которая крепится рядом с доской верхней обвязки. Ригель крепят в шаблон в процессе сборки на земле. Для ригелей используют деревянные доски толщиной от 50 мм.

Ригель во всю стену каркасного дома

Также ригелем называют горизонтальную подпорку между наклонными фермами крыши. В целом ригель – это любая балка, которая работает на сжатие.

Углы

Углы каркаса несут максимальную нагрузку. Поэтому их собирают из двух или трех опорных досок.

Варианты крепления углов каркасной стены

Внутренние стены

Каркас внутренних стен собирают из стеновых шаблонов аналогично наружным стенам. Внутренние простенки не несут большой нагрузки, и потому могут быть выполнены из доски меньшего сечения.

Главное требование к внутренним стенам – шумоизоляция. Поэтому их толщина должна обеспечивать монтаж шумоизоляционного материала в ходе последующего обустройства стен и их утепления.

Окна и двери

После сборки каркаса в предусмотренные схемой проёмы устанавливаются окна и двери. Эту работу проще заказать у производителя – готовое пвх окно вместе с монтажом в оконный проём. Что касается дверных проемов, то их коробку можно успешно собрать самостоятельно из деревянных досок толщиной 25-30 мм.

Инструкция к правильному утеплению

Каркасный дом шаг за шагом строится, и теперь необходимо заняться утеплением дома. Качественный утеплитель обеспечивает способность сохранять комфортную температуру в зимний период от холода, а также определяет ваши будущие расходы на оплату зимнего отопления. Поэтому исходя из этого лучше перестараться и утеплить каркасный дом своими руками хорошо, чем сэкономить и недостаточно теплоизолировать стены строения.

Минеральная вата в виде прессованных матов – оптимальный вариант утепления каркасной конструкции. Пропускает воздух, обеспечивает воздухообмен, ограничивает теплопотери из-за того, что не проводит тепло из дома на улицу, не слёживается и не теряет своих свойств и характеристик со временем. При установке – немного сжимается и после расправляется, что обеспечивает отсутствие монтажных швов, щелей, через которые также обычно происходят теплопотери.

Утепление стен минеральной ватой

Пенопласт – жёсткие плиты из пенополиуретана. Имеют одно преимущество перед матами из минваты – дешевле в цене. Во всём остальном уступают ватному утеплителю. Не сжимаются при монтаже и оставляют небольшие щели, которые необходимо задувать пеной. Не пропускают воздух и не обеспечивают воздухообмен. Требуют сооружения вытяжной вентиляции при постоянном проживании в жилом доме, из за содержания вредных веществ и на это надо обратить внимание.

Поскольку теплоизоляция матами из минваты имеет явные преимущества – обратимся именно к этой технологии.

Минеральная вата – влаговпитывающий материал. Поэтому при установке внутрь стены её закрывают с наружной стороны специальной плёнкой. Эта плёнка должна быть выполнена из мембраны, которая не будет останавливать воздухообмен. То есть структура мембраны должна пропускать влажный пар только с одной стороны, т.е. не пропускать влагу из атмосферного воздуха и выпускать изнутри.

На заметку

Использование полиэтилена вместо мембраны сводит на нет усилия по сооружению «дышащей» стены дома. С таким же успехом можно, например, утеплить стену воздухонепроницаемым пенопластом.

Блокировать выведение влаги также может наружный отделочный материал. Поэтому между мембраной и наружными плитами предусматривается воздушный зазор – пустота или прослойка воздуха толщиной 50 мм. Через неё будет выходить тот влажный воздух, который скопился в каркасной стене. Для сооружения такого зазора используют деревянную обрешётку –деревянные планки шириной 50х50 мм. Их крепят вдоль опор поверх утеплителя. После на обрешётку крепят панели наружной стены.

Пошаговая отделка

После монтажа стены приступают к внутренней стеновой отделке. Основой под отделку являются панели стенового материала, которые были установлены в процессе монтажа стены изнутри каркаса. В качестве внутренних стен используют следующие материалы:

Гипсокартон ГКЛ – представляет натуральный материал, экологически безопасный, с абсолютно ровной поверхностью, которую нет необходимости штукатурить и выравнивать каким-либо способом. Заделывать шпаклёвкой необходимо только стыки между соседними гипсокартонными плитами.

Отделка стен гипсокартоном.

Гипсоволокнистые плиты ГВЛ – вариант гипсокартонной стены с более высокими прочностными показателями.

ОСП – деревосодержащий материал, стружки, соединённые синтетическим клеем. Имеет меньшую степень экологической безопасности. Кроме того, имеет шероховатую поверхность, требует оштукатуривания и шпаклёвки.

Итак, последовательность операций при выполнении стеновой отделки следующая:

• Монтаж внутренней стены (стеновые панели ГКЛ или ОСП).
• Заделка стыков между панелями. Если это гипсокартон – то шпатлевание и проклеивание мест соединения бумажной лентой. Если ОСП – то оштукатуривание поверхности древесной плиты.
• Грунтовка под соответствующую стеновую отделку. Для наклеивания обоев – грунтовка клеем. Для покраски – грунт под краску.
• Непосредственное выполнение стеновой отделки — наклеивание обоев, покраска, декоративное оштукатуривание стен помещения.

Если в качестве стеновой отделки используются стеновые панели, то обращаются к другой технологии отделки. Не делают черновую стену, а сразу монтируют внутренний отделочный материал. Также внутренние стены каркасного дома обшивают вагонкой, которая выглядит подходяще для загородного дома и имеет соответствующее качество..

Напоследок предлагаем вам интересное обучающее видео о строительстве каркасного дома своими руками (видео с поэтапной демонстрацией технологических операций).

Важно, чтобы результат получился качественным. Если строю каркасный дом своими руками, то делаю всё надёжно и правильно. Не всегда есть возможность и силы строить дом своими силами. Тогда особое внимание надо обратить на выбор строительной бригады, чтобы создать прототип лучшего каркасного дома. Рекомендуется использовать контакты по крайней мере нескольких фирм, чтобы найти на самом деле отличных строителей, а не пользоваться методом проб и ошибок.

Каркасный дом своими руками, пошаговая инструкция с фото

Конечно, перед тем, как собрать каркасный дом своими руками (пошаговая инструкция с фото), необходимо подумать о фундаменте. Дом такого типа является легкой конструкцией, поэтому, фундамент не обязательно должен быть сложным. Подойдет и ленточный вариант и даже наиболее дешевый столбчатый вариант.

Важно! Перед тем, как выбирать тип фундамента для своего каркасного дома, внимание нужно обращать не только на стоимость работ. Дело в том, что большую роль в конечном выборе играет тип почвы, на которой конструкция каркасная будет собираться.

Вообще же, если почва позволяет, то для сборки лучше всего выбирать свайно-винтовой фундамент. В любой момент его можно самостоятельно и недорого починить, плюс, он идеально подходит для деревянных конструкций, требующих дополнительной вентиляции.

Возводим каркас дома

Итак, собирать каркасный дом своими руками нужно лишь после того, как уложен фундамент. Каркас делается или деревянный, или металлический. Разница в цене, а также удобстве сборки. Так, металлический каркас позволяет использовать стальные крепежи.

Что касается деревянного каркаса, с ним придется долго возиться дополнительно. Как минимум, дерево нужно обработать антисептиками, а для крепления можно использовать только деревянные элементы. Сначала делается фундамент, потом собирается каркас.

Пошаговая инструкция сборки каркасного дома своими руками

Этап №1. Сборка каркаса

Начинаем собирать каркас. Собирается он с углом. Для начала крепится две доски, которые образуют первый угол. Их нужно плотно соединять. Далее ставятся доски, отмечающие начало проемов для окон и дверей. Между стойками нужно брать расстояние, которое позволяет без проблем уложить теплоизоляционный материал.

Это значит, что мы не ставим стойки часто, ведь каждая лишняя стойка – это новый мостик, чтобы холод проник внутрь. Что касается укрепления вертикальных балок, это делается с использованием раскосов. Далее можно укладывать венец потолка для первого этажа.

Теперь наступает этап окончательного формирования дверей и окон, вернее, проемов для них. Это на этапе сборки каркаса, конечно. К обязательным горизонтальным основаниям относятся подоконники, верхи, окон и дверей.

Этап №2. Создание обрешетки

Тут вы можете самостоятельно выбирать тип обрешетки. Она может быть горизонтальной (считается более слабой) или косой. Горизонтальная обрешетка делается через каждые 20 см пустоты.

Что касается косой обрешетки, то ее делать сложнее, но она более прочная. Сложность возникает из-за того, что доски нужно устанавливать под углом в сорок пять градусов. Плюс, расстояние между досками должно быть 25 сантиметров. Когда обрешетка готова, можно снимать временные укосины.

Этап №3. Перекрытия

Перекрытия собираются путем использования балок. Они рассчитываются с такой частотой, чтобы не было провисания конструкции. Класть балки следует традиционно, одну вдоль другой. Расстояние между ними не должно быть более 60 см.

Не забывайте при сборке дома и о перекрытии пола. Обязательно на первом этаже устанавливаются дополнительные подпорки. Что касается второго этажа, то в качестве подпорок будут выступать внутренние стены. Это самый сложный этап сборки каркасного дома своими руками, но, если вы его осилите, то дальше процесс пойдет еще быстрее.

Этап №4. Крыша

Когда делается перекрытие для верхнего этажа конкретной конструкции, то концы лаг дополнительно используются как опоры. Это будут опоры стропил крыши. Материал для крыши вы можете выбирать любой: черепица, мягкая кровля или другие разновидности. Начинать класть крышу следует с углов.

Концы крыши крепят как раз к лагам, которые остались на этапе укладки перекрытий. Удобнее всего сделать верх треугольником. Обратите внимание, что между стропилами расстояние не должно быть менее 60 см и более метра.

Этап №5. Обшивка

Каркасный дом своими руками, пошаговая инструкция с фото показывает, что материал для обшивки можно выбирать разный. Наиболее экономичный и практичный вариант – это сайдинг. Сначала нужно будет укутать стены и крыши специальной мембраной, которая не будет давать образовываться пару, а потом уже укладывать чистовой вариант обшивки.

Когда обшивка сделана, то можно вставлять окна, заканчивать работу с полом. Не забывайте уложить утеплитель перед тем, как укрывать пол чистовым материалом. Хорошо будет в этой ситуации использовать пенопласт, а затем дополнительно уложить минеральную вату.

Остается утеплить стены, это также можно делать с помощью пенопласта, а затем дополнительно монтировать слой минеральной ваты. Не забываем о пароизоляции. После этого этапы, как каркасный дом своими руками, пошаговая инструкция с фото закончен. Можно приступать к внутренней отделке помещения.

инструкция, фото, видео. Схема стен каркасного дома

Каркасные домики стали все чаще встречаться в нашей стране. Несмотря на то что наши соотечественники предпочитают строиться надежно и основательно (ранее – камень и брус, сегодня – кирпич и блоки), «канадские» конструкции все же приглянулись многим из них.

Схема каркасного дома отдаленно напоминает знакомые нам сборно-щитовые постройки, к тому же многие преимущества у них идентичны:

1. Небольшая стоимость при сохранении хорошего качества.
2. Высокая скорость сборки каркасного дома своими руками.
3. Маленький вес конструкции, допускающий строительство на менее прочном фундаменте (и быстрее, и дешевле), нежели для блочного или кирпичного.
4. Модульный дом можно построить своими руками без использования тяжелой техники.
5. Отсутствие усадки и высокий показатель теплоизоляции.
6. Все коммуникации могут быть спрятаны в стенах.
7. При грамотном монтаже высокая прочность постройки гарантирована.

Типы каркасных домов

Каркасные конструкции можем разделить на 2 категории: каркасно-рамочные и каркасно-щитовые. Они схожи своим «скелетом», но различаются обшивкой.

КАРКАСНО-ЩИТОВОЙ ДОМ, он же – панельный, строится методом сборки готовых щитов и соединения их каркасом. Монтаж такого дома своими руками трудозатратный и не всегда выгодный. Конечный результат может оказаться не достаточно прочным и эстетичным.
Подобная постройка представляет собой заключенные в раму шпунтованные доски. С внутренней или наружной стороны части конструкции покрывают доской или ДВП. Примерный вариант: щит покрывают гидро- и пароизоляцией, далее горизонтальный монтаж досок, затем еще один слой вертикальной обшивки.

Схема стены каркаса дома

Инструкция по сборке каркасного дома имеет несколько особенностей. Среди них:

• При создании качественных щитов размеры должны быть точными до миллиметра. Не менее хлопотно подобрать подходящие крепления и материалы для изоляции;
• Для строительства каркасно-щитового дома понадобится мощная техника. Поднять и установить тяжелые щиты вручную невозможно;
• Необходим один из вариантов: масштабная стройплощадка для сборки щитов, или же автомобили для их доставки из строительного цеха;
• Возведение каркасного дома требует наличия всех специальных инструментов, которые после окончания могут больше не пригодиться;
• До начала строительных работ стоит разобраться во всех тонкостях и важных нюансах: правильном сооружении фундамента, грамотной укладке изоляционных слоев, разметке под окна и двери. Об этих и прочих процессах можете посмотреть в видео ролике.

КАРКАСНО-РАМОЧНЫЙ ДОМ гораздо проще в самостоятельном возведении. В начале подготавливается легкий ленточный фундамент, затем делается закладной брусовый венец. Следующий этап – установка каркасных стоек с шагом в один метр и креплением гвоздями или скобами. Стойки соединяют брусьями сверху и снизу, а также диагональными укосинами.
На готовый каркас монтируют крышу. Сперва стропила, затем обрешетку, в конце все остальное. Отделка каркаса проводится одновременно с проведением коммуникаций.

Схема сборки каркасного дома

Сборка каркасного дома рамочного типа также сопровождается некоторыми трудностями:

• Строительство каркасно-рамочного дома может занять от 2 до 5 месяцев. Временами даже больше, в зависимости от количества людей, принимающих участие в процессе;
• Тяжело провести грамотное соединение деталей, потому что доска или брус может быть короче протяжности стены. В таком разе придется соединять два элемента, строго придерживаясь всех правил.
• Как бы там ни было, даже возведение такой конструкции требует заранее подготовленного проекта;

Стоимость постройки каркасного дома своими руками

Однозначно определить цену вопроса невозможно. В зависимости от выбранных материалов, утеплителей, изоляционных материалов, оплаты техники, инструмента и прочих расходов, окончательная стоимость может колебаться в очень широких рамках.
Однозначно можно утверждать только то, что на собственном жилье экономить нельзя. Скупой платит дважды!

Как строить каркасный дом своими руками

Немного о технологии

Каркас – это скелет будущего строения, по подобию которого вы будете лепить жилой дом. И прежде всего он должен быть прочным и надежным. На его сборку понадобится 2-3 месяца, при условии работы двух человек. Соответственно, чем больше людей задействовано на площадке, тем лучше. После сборки остова, приходит очередь кровли, оконных и дверных конструкций. Наружная и внутренняя отделка производится на последнем этапе.

Перед началом расчета материала, определитесь с принадлежностью дома. Строения для летнего проживания не требуют дополнительного утепления, поэтому каркас можно собирать из досок меньшего сечения. Чтобы в зимнее время в помещении было тепло и на отопительные приборы оказывалась меньшая нагрузка, стены собирают из более толстых досок. Это позволит проложить двойной слой теплоизолятора.

Строить каркасный дом по плану из головы не получится. Даже обладая феноменальной памятью, вы не сможете ничего сделать без предварительного расчета и составления чертежа. Если у вас по черчению была пятерка, то пару дней помучавшись можно составить схематический план. Более надежный вариант – приобретение готового эскиза в компании. В этом случае получается двойная выгода. Обычно вместе с чертежом, предоставляется и полный расчет материала. Если у вас все это есть, приступаем к работе.

Основание или фундамент

От надежности фундамента, зависит финальный итог строительства дома по любой технологии. В канадском варианте, базой будет пол (черновой), уложенный на предварительно оборудованную основу. Для этого подойдут необрезные доски, отходы ДСП или ДВП. Главное, чтобы по полу можно было ходить и выполнять сопутствующие работы.

Особых рекомендаций к обустройству фундамента для каркасного дома нет. Подойдет любой вариант, используемый в обычном домостроении. Здесь даже можно немного сэкономить. Учитывая небольшой вес конструкции и то, что после возведения она не будет давать сильной нагрузки на основу, как вариант можно использовать свайно-винтовой фундамент. Допускается монтаж асбестовых труб с заливкой цемента. Но опять же руководствуйтесь общепринятыми правилами и вначале определитесь с грунтом на месте строительства. Основа готова? Приступаем к следующей процедуре.

Инструкция сборки по снипам

Пошаговая инструкция строительства каркасных домов — неотъемлемая часть проекта, которая связывает чертежи между собой, образуя четкий слаженный поэтапный процесс! Инструкция является нашей уникальной разработкой, несмотря на то, что отдельные элементы можно найти в открытом доступе. Пошаговая инструкция строительства каркасных домов условно разделена на 2 дополняющих друг друга этапа.
Первый из них — это требования и ссылки на СНИПЫ, СП, Платформу, Ларри Хона и другие источники конструктивных решений. В этом разделе можно понять откуда почему было принято то или иное конструктивное решение.

Я сталкиваюсь с многими строителями и зачастую при различных точках зрения доводы строителей бывают:»Мы всегда так строим», но, чтобы говорить на одном языке нам необходимо отталкиваться не от своих мнений, а от авторитетных источников. Разработанная нами пошаговая инструкция каркасных домов позволяет как раз ответить на вопрос: «Почему было выбрано именно это конструктивное решение».

Второй неотъемлемой частью пошаговой инструкции каркасных домов являются наши собственные рекомендации, полезные советы и предупреждения от ошибок. Не на все вопросы можно ответить ссылкой на Снипы, на некоторые необходимо просто посоветовать что-то из личного опыта.

Именно поэтому вторым этапом пошаговой инструкции каркасного дома являются наши собственные рекомендации. Они помогут Вам сэкономить деньги, получить минимальное количество остатков и обрезком материалов, а также избежать ошибок. Пошаговая инструкция в наших проектах поможет Вам значительно упростить ход работ и сэкономить Ваше время и деньги!

Монтаж пола

Вначале укладываются доски, обозначающие расположение комнат стен и перегородок в доме. Но предварительно весь фундамент прокладывается гидроизоляцией. Для основы используется доска сечением 20х50 мм. Ее ставят на ребро, шаг 50-60 мм. Этого достаточно чтобы не прогнулась половая доска, и было достаточно места для укладки утеплителя. Материалы теплоизолятора производятся примерно такой ширины, поэтому проблем с выбором не будет. Уложите его между поперечных досок, закройте гидроизоляцией и набейте черновой пол.

На заметку. От ровности укладки половых лаг на фундамент, зависит геометрическая точность при проведении остальных работ. Весь процесс контролируется строительным уровнем.

Кроме горизонтальной укладки дополнительно проверяется диагональ конструкции. Перекосы здесь совершенно нежелательны, максимум 4-7 мм. Отклонение по горизонтальной плоскости в пределах 10 мм, не больше. Выровняв все углы, доски фиксируют к фундаменту анкерными болтами. Минимальное расстояние между креплениями не менее 20 см и не более 2 метров.

Сборка стен

Начинать сооружение каркасных стен нужно с нижней обвязки – это основа для стоек. Для этого используется брус, укладываемый по всему периметру конструкции дома. Сверху по всей длине вырубаются пазы для крепления вертикальных стоек (прямые или скошенные), а по углам вырезается соединение «в четверть». Теперь необходимо подготовить доски для стенового каркаса. Здесь руководствуемся высотой потолка. Оптимальный вариант для частного дома – 2,7 метра. Комнаты с более высокими потолками будет сложнее протопить зимой. Низкие создадут некий дискомфорт и скованность, да и летом в доме с невысоким потолком будет душно. Длина досок рассчитывается с запасом на вырубку четверти для угловых стоек, и глубины пазов для поперечных.

Сборку начинают с угловых стоек каркаса. Установив, их необходимо зафиксировать временными укосинами и выровняв по вертикали, закрепить само соединение в четверть. Здесь понадобятся шурупы по дереву. На одно соединение не менее трех креплений. Промежуточные стойки вставляют в пазы нижней обвязки и крепят, при помощи металлических уголков, дополнительно усилив горизонтальными планками.

Верхняя обвязка

Это элемент крепления по типу нижней обвязки. Она фиксирует все вертикальные установленные доски сверху. Для этого нужен брус такого же сечения, как и для нижней обвязки. Перед установкой в нем также вырезаются посадочные места для вертикальных стоек. Верхняя обвязка по углам фиксируется саморезами. Закончив работу, проверяется полученный результат. Замеряется диагональ и горизонтальная укладка. Возможные неровности дорабатываются. В конце работ, демонтируются временные укосины и по необходимости заменяются постоянными.

Оконные конструкции и дверь

Их место определяется заранее, и на той стене где будет располагаться проем, вертикальные стойки устанавливаются в другом порядке. То есть изменяется частота крепления. Шаг каждой промежуточной балки 50-60 см, а в месте монтажа дверного или оконного проема, расстояние предусматривается согласно его ширине. На уровне высоты установки окна, монтируются горизонтальные балки, снизу и сверху. Нижняя дополнительно фиксируется короткими вертикальными стойками. Верхняя только крепится уголками, с наружной стороны, чтобы они не мешались при установке рамы.

Как установить потолочную балку?

На этом этапе часто ошибаются многие, кто решил самостоятельно собрать каркасный дом. Первая неточность заключается в использовании ненадлежащего материала. Например, для потолочной балки вполне достаточно бруса с сечением 50х150 мм. Некоторые, желая придать большую прочность, выкладываются по максимуму монтируя потолок из бруса 150х150 мм. Это создает дополнительную нагрузку на стены и скажется на их устойчивости и ровности. Вторая ошибка кроется в укладке. Доски ставят на ребро, как и в варианте с основой, а не по ширине.

Важно! Имея готовый проект и расчет материала для сборки каркасного дома, не нужно думать, что его готовили на коленке. Все соединения и размеры продуманы, поэтому инициатива с использованием более толстого бруса здесь не совсем кстати.

Балки монтируются на одной плоскости с промежуточными стойками стен. Это порядка 50-60 см. Дополнительно их укрепляют опорными брусьями. Впоследствии они демонтируются или устанавливаются в другом месте, где будут проходить перегородки между комнатами. Чтобы было удобнее выполнять последующую сборку кровли, можно сверху набить черновое покрытие.

Возведение стен каркасного дома

Устройство стен является очень важным этапом в процессе возведения дома. От того, насколько грамотно это сделать, будет зависеть:

Дальнейший внешний вид здания.

Его прочность.

Насколько дом получится тёплым и многое другое.

То есть, как в принципе, и любой этап строительства и ремонта своими руками

, правильное создание стен — крайне важное мероприятие. Стены могут делаться из разных материалов и, соответственно, по совершенно различным технологиям. В этой публикации мы поговорим о том, как пошагово происходит строительство
стен каркасного дома.
Конечно, об этом можно говорить только после того как у нас готово основание для будущего сооружения. Очень неплохим вариантом будет ленточный фундамент, о технологии возведения которого, мы рассказывали в этой статье.

А также рекомендуем сначала подготовить систему водопровода (как это сделать, смотрите здесь) и канализации (об этом читайте тут).

После этого начинаем монтаж стен каркасного дома. Обратите внимание на схему ниже. Мы будем придерживаться данной технологии.

рис.1 Схема стены каркасного дома

1. Фундамент застилается рубероидом (желательно в два слоя). Это делается в целях гидроизоляции.

2. Далее сверху нужно уложить и закрепить при помощи анкеров брусья размером 200Х200 мм для обустройства нижней обвязки. В углах они должны соединяться при помощи метода вырубки (либо в пол дерева, либо в лапу). Обязательно нужно зафиксировать конструкцию анкерами (в данном случае длиной не менее 350 мм) по углам и через одинаковое расстояние. Шаг должен быть от 1 до 1,5 м.

рис.2 Угол нижней обвязки стены каркасного дома

3. Укладываем лаги и закрепляем их к обвязке гвоздями, саморезами или специальными оцинкованными уголками. Для этого будем использовать доску 200Х50 мм. Для жёсткости класть лаги нужно вертикально, на ребро. О том, какое необходимо оставлять между ними расстояние, мы рассказывали в публикации Как сделать полы в доме с нуля.

рис.3 Нижняя обвязка стены каркасного дома

4. По углам выставляем стойки. Нам потребуется брус 200Х200 мм. При креплении к обвязке опять же используем уголки.

5. Устанавливаем временные укосы для жёсткости конструкции.

6. Затем мы установим все остальные стойки. Здесь также будем использовать доску размером 200Х50 мм, т.к. мы отталкиваемся от того, что толщина слоя утеплителя будет составлять 150 мм. Шаг установки будем делать таким же, как шаг укладки лаг. Не забывайте подготовить места для установки окон и дверей.

7. Закрепляем стойки снова временными укосами. Для этих целей применяются, как короткие бруски (по два на одну стойку), так и длинные (по одному на несколько).

рис.4 Стойки и укосы стены каркасного дома

8. Далее переходим к устройству верхней обвязки стены каркасного дома. Это делается следующим образом: на получившиеся вертикально-стоящие стойки, параллельно нижней обвязке и исходя из того, сколько будет этажей в строящемся доме, фиксируем либо брус 200Х200 мм (двухэтажный дом), либо доску 200Х50 мм (одноэтажный дом). Не забудьте перед фиксацией разметить точки дальнейшего крепления верхних лаг с верхней обвязкой.

рис.5 Верхняя обвязка стены каркасного дома

9. Монтируем верхние лаги перекрытия.

10. Проверяем получившуюся конструкцию на наличие перекосов и уклонов по горизонтали, вертикали и диагонали при помощи рулетки, уровня и отвеса.

11. Если все хорошо, ставим сверху и снизу у каждой стойки по два постоянных укоса. Если их ширина меньше ширины стоек, то устанавливать их рекомендуется ближе к внутренней части стены.

12. Теперь, когда каркас готов, покрываем всю конструкцию антисептиком.

13. Приступаем к утеплению. Сначала, для надёжности, можно вбить небольшие гвозди от верха до низа в каждую стойку на расстоянии 50 мм от внутренней ее части, тем самым создав упор для утеплителя, во избежание его выпадения из секций (т.к. их глубина на 50 мм больше толщины утеплителя). Следуя такому принципу, не придётся прибивать дополнительные бруски в целях создания пространства для естественной вентиляции с внутренней стороны. Мы это уже предусмотрели. После этого нужно закрепить пароизоляционную плёнку с внутренней стороны здания.

рис.6 Пароизоляция стены каркасного дома

14. С внешней стороны, утепляем стену каркасного дома минватой (ещё об утеплителях вы можете прочитать в этой статье) слоем в 150 мм. Сначала блоки толщиной 100 мм, затем в шахматном порядке блоки в 50 мм, чтобы перекрыть места стыков. Ширина утеплителя берется на 1-2 см больше ширины секций.

рис.7 Утепляем стену дома минватой

15. С улицы закрепляем степлером гидро-ветрозащитную мембрану.

рис.8 Гидро-ветрозащитная мембрана
стены каркасного дома
16. Сверху мембраны, на стойки, прибиваем бруски для создания внешнего вентиляционного слоя

17. Затем обиваем внешнюю часть стены. Можно использовать евровагонку, имитацию бруса, блок-хаус и т.д.

рис.9 Готовая стена каркасного дома

18. И, наконец, зашиваем внутреннюю часть конструкции. Можно использовать сразу отделочные материалы (вполне подойдут и такие же, как при обшивке внешней части стены), так и сначала черновой слой в виде ДСП, ДВП и т. п.

Это внешние стены каркасного дома. Внутренние — строятся по аналогии. Единственное, можно использовать доску 100Х50 мм и, соответственно, толщина утеплителя составит 100 мм. Как видите, строительство стен каркасного дома совсем нетрудное мероприятие.

Если следовать этой инструкции, то Ваш дом останется тёплым в любое время года и не потребует большого количества топлива или электричества для отопления. Тем самым, сохранит Ваши деньги.

Три этапа обустройства кровли

Минимальное сечение доски для стропил и конька – 50х100 мм, вертикальные стойки выполняются из бруса 100х100, обрешетка из любого обрезного или не обрезного пиломатериала. Для фиксации используется гвоздь.

Первый этап – сборка остова

С торцов дома устанавливаются два вертикальных столба, в качестве основы для коньковой планки, которая крепится к ним, на самом верху. Фиксация болтовая. Заранее проделываются отверстия, и устанавливается конек. Теперь монтируем, стропила, в форме буквы «А», от верхней обвязки к коньку. Длину досок можно не высчитывать, главное чтобы их хватило от конькового элемента, до бокового свеса, с выступом на 20 см. Сверху крепление саморезами, на обвязке металлическими пластинами.

Первыми монтируются крайние стропила. Они будут своеобразной основой. Установив их, проверяется ровность угла, а затем, крепят ригельную балку. После приступают к монтажу остальных стропил. Если дом большой и кровельная конструкция выделяется своими габаритами, дополнительно создать прочность позволит крепление бруса от середины стропила к основе кровли.

Этап второй – обрешетка

Доски набиваются с минимальным расстоянием друг от друга в 5 см. Максимальный выпуск по краям – 20 см. Свес по боковой линии не ниже 5 см. Обрешетку закрывают слоем пароизоляции, с фиксацией степлером, а затем стелется рубероид. Все стыки и сам ковер, прибивается к обрешетке гвоздем с прорезиненной шляпкой. Дополнительно швы прогреваются горелкой, или заливаются горячим битумом.

Третий этап – кровельный материал

Подбирая материал, предпочтение лучше отдать легким покрытиям. Если изначально задумывался вариант с битумной или керамической черепицей, то при сборке остова кровли позаботьтесь об усилении ригелей и стропильных ног. Начало укладки с тыльной стороны дома. В этом случае с лицевой части не будут заметны места соединения. Порядок выполнения работ снизу вверх, с нахлестом следующего листа на предыдущий. Не забывайте про правила шахматного порядка. Если первый ряд укладывается с целого листа, второй с половины.

Работы по внутренней и наружной обшивке проводятся после покрытия кровли и настила чистового пола. Вот и весь процесс. Осталось только закрепить знания на практике.

Каркасный дом своими руками. Пошаговая инструкция строительства

Самой доступной по цене и быстрой технологией строительства является возведение каркасного дома для постоянного проживания. Поэтому каркасные дома во всем мире так популярны. Строительство каркасного дома 6х6 своими руками, начиная с фундамента и заканчивая отделочными работами, под силу выполнить бригаде из трех человек в течение двух месяцев.

Строительство начинается с разработки грамотного проекта. Каркасный дом своими руками возвести можно, но проект лучше доверить профессионалам-проектировщикам. В нем должны быть отражены конструктивные, архитектурно-строительные, инженерные разделы и схемы каркасного дома. Своими руками воплотить инженерные задумки будет легко, строго выполняя все предписания.

Каркасные конструкции приобретают все большую популярность в области строительства домов

Фото каркасных домов, проекты которых разработаны проектирующими организациями, наглядно демонстрируют уровень профессионализма проектировщиков. В сети предлагается много роликов о том, как построить каркасные дома своими руками.

Подготовка и разметка участка под строительство

Приступая к постройке каркасного дома своими руками, начинают подготовку площадки под строительство. Для качественной разметки участок освобождают от деревьев, кустов, травы, камней и мусора. Если в своем рельефе участок содержит уклон или неровности, рекомендуется выровнять его. Все возвышенности срезаются до необходимого уровня, в углубления подсыпается грунт.

Разметка участка под фундамент

Начиная строительство каркасного дома своими руками с нуля, производят разметку под фундамент. Для перенесения данных с проекта в натуру необходимо с помощью деревянных колышков разметить внешние габариты дома, а также наметить внутренние стены. Все углы разметки должны быть строго выдержаны, так как от этого зависит будущее строения.

Как строится каркасный дом своими руками? Для ознакомления с технологией строительства рекомендуется к просмотру видео-урок.

Видео: каркасные дома своими руками, пошаговая инструкция

Закладка фундамента каркасного дома: инструкция

Процесс поэтапного строительства каркасного дома своими руками начинают с устройства фундамента. Учитывая легкость возводимой конструкции, нет необходимости закладывать под нее массивный фундамент. Для фундамента каркасного дома своими руками применяют столбчатый, ленточный (мелкозаглубленный, сборный, монолитный), свайный и другие виды легких фундаментов.

В нашем случае за основу возьмем столбчатый фундамент. Это система столбов, установленных в углах будущего дома, на пересечении перегородок и в других несущих точках. Столбы располагаются по периметру на расстоянии 2-2,5 м друг от друга. Для этого сначала устраивается неглубокий котлован и песчаная подушка. Когда котлован готов, проверяют правильность разметки диагональным методом.

3D-схема обустройства столбчатого фундамента

С помощью буровой установки (мотобура) или лопаты роются ямы для столбчатого фундамента. Устанавливается опалубка, прокладывается гидроизоляция и устраиваются столбы из кирпича. Для гидроизоляции можно использовать рубероид или пленку.

Если столбы будут возводиться из бетона или цемента, следует использовать армирование. Его можно обустроить с помощью укрепления столбов со всех сторон стержнями железной арматуры 12 мм в диаметре. Стержни арматуры должны выступать на 15 см над столбом — это обеспечит последующую связку столбов с ростверком. Армирование выполняется горизонтально и вертикально. Горизонтальные перемычки из проволоки (подойдет проволока диаметром 6 мм) располагают на расстоянии 20 см.

Столбчатый фундамент с бетонным ростверком

Каркас ростверка делают из прутьев, обвязанных стальной проволокой. Из досок собирают опалубку, размеры которой должны соответствовать параметрам траншеи. Далее приступают к заливке бетонного раствора, который замешивают самостоятельно или приобретают готовую смесь. Бетонирование производится поэтапно, каждый раз утрамбовывая смесь. По окончании работ в фундамент вставляют штыри-шпильки длиной 50 см, на которые будет крепиться остов деревянного каркасного дома.

Ознакомится с проведением работ по строительству фундамента можно из видео «Как построить каркасный дом своими руками».

Обвязка фундамента каркасного дома: пошаговая инструкция

После того, как работы по устройству фундамента будут закончены, требуется не меньше недели для качественного схватывания бетона. Далее обустраивают гидроизоляцию фундамента из рубероида или гидроизола, укладывая его в два слоя. Обвязку делают из бруса сечением 150х150 см.

Подготовленный брус укладывают на фундамент по периметру, контролируют длину стен, сверяя данные с проектом. Если длины бруса не хватает для укладки на одну из сторон периметра, необходимо их состыковать между собой. Брус обрезают и стыкуют так, чтобы стыковочные места приходились на столбы фундамента. Стыковку производят путем вырезания в концах бруса замков (напуск составляет 30 см). В углах брусья соединяются по такому же принципу.

Каркасный дом можно построить за два месяца

Далее крепят брус к фундаменту посредством шпилек или болтов. Просверливают отверстия в брусе и в оголовках фундамента. Выступающие места креплений по возможности углубляют. Места стыков закрепляют с помощью гвоздей. Обвязка фундамента под внутренними перегородками выполняется таким же способом. Для надежности рекомендуется места стыков укрепить металлическими уголками.

Наглядно ознакомиться с осуществлением обвязки фундамента можно из видео «Каркасные дома своими руками».

Устройство пола каркасного дома своими руками: пошаговая инструкция

Монтаж пола начинается с закрепления лаг к брусьям готовой обвязки. В качестве лаг используют брус с сечением 10х20 см. В этой роли может выступать и доска, но тогда придется для жесткости устанавливать две доски вместе, скрепленные между собой. Частота расположения лаг рассчитывается с учетом размеров плит утеплителя, которые должны плотно входить между лагами. К примеру, если для утепления будет использоваться минеральная вата с листом шириной 61 мм, шаг для лаг устанавливается 60 см.

Для крепления лаг используют гвозди и крепежные уголки. Лаги укладываются не заподлицо с брусом, а отступая от края бруса около 5 см, куда потом будут крепиться доски, закрывающие просвет между лагами. Когда все лаги будут смонтированы, для придания конструкции жесткости между ними прибивают по одной-две поперечные доски.

Схема обустройства пола каркасного дома

Следующим шагом будет укладка на обрешетку пола мембранного гидроизоляционного материала, которым застилается вся поверхность каркаса пола. Сверху на мембраны укладывают плиты утеплителя. Утеплитель располагают так, чтобы стыковая линия плит предыдущего слоя закрывалась серединой плиты следующего слоя.

Поверх утеплителя укладывают пароизоляционную пленку и только после этого застилают пол осб-плитами. Помимо плит можно использовать фанеру или доску.

Обрешетка деревянного каркаса дома на свайном фундаменте

Многочисленные фото каркасного дома своими руками с поэтапной фиксацией работ помогут детально разобраться в монтаже.

Устройство стен каркасного дома

Монтаж стен каркасного деревянного дома своими руками осуществляется путем сборки конструкции каркаса. Она может быть деревянной или металлической. Для деревянного каркаса чаще всего применяют дуб, но можно использовать и другие породы древесины. Каркас собирается согласно схеме постройки каркасного дома. Своими руками сначала на полу собирается пролет стены, а потом готовый элемент стены монтируется к полу.

Обустройство пола и стен каркасного дома

На этом этапе важно правильно произвести все замеры и расчеты длины и высоты будущих стен. Расстояние между стойками принимается исходя из ширины плит утеплителя, чтобы они четко входили между стойками. В случае использования в качестве утеплителя минеральной ваты шаг делают на 1-2 см меньше, чем ширина материала. Все вертикальные стойки прибивают гвоздями к верхнему и нижнему элементу каркаса. Для надежности также можно применить крепежные уголки.

При расчете длины каждой стены необходимо учитывать, что каждый пролет должен быть меньше на толщину стойки последующего пролета. Иногда длины бруса не хватает, чтобы охватить всю стену. В таком случае пролет стены формируют из нескольких частей, которые впоследствии соединяют между собой. Пролет стены, собранный из нескольких частей, легче монтировать, если работа выполняется одним человеком.

Элементы конструкции стены каркасного дома

Чтобы конструкция каркаса стен была более жесткой, между вертикальными стойками устанавливаются перемычки. Они, как правило, крепятся в шахматном порядке: в одном промежутке сверху, в другом — снизу. Перемычки можно крепить как на установленный каркас, так и когда конструкция еще на полу. Оконные и дверные проемы в каркасах стен обустраиваются согласно проекту.

Когда все пролеты стен готовы, приступают к их сборке. Первый пролет монтируется к полу, а снаружи устанавливаются подпорки. Так поочередно собирают все стены, соединяя их между собой гвоздями. При стыковке частей стен одного пролета, следят чтобы совпадали низ и верх конструкции. Чтобы зафиксировать вертикальный уровень стены, используют укосины (диагонально прибитые доски).

Установка стен каркасного дома

Чтобы подробно ознакомиться с тем, как сделан каркасный дом своими руками, используйте фото- и видео-материалы данной тематики.

Монтаж внутренних перегородок и потолка

Когда внешние стены смонтированы, приступают к установке внутренних перегородок. Принцип сборки внутренних стен ничем не отличается от монтажа основных стен, за исключением того, что толщина их может быть несколько меньше. Что касается теплоизоляционного слоя, то здесь он используется как звукоизоляция. Кроме того, устройство таких стен не предусматривает паро- и гидроизоляции.

Надежная фиксация элементов каркаса обеспечит прочность всей конструкции дома

Далее осуществляется обвязка всей конструкции по верхнему краю. Это будет способствовать жесткости всей собранной конструкции и качественной фиксации всех углов. Верхняя обвязка устраивается из досок, которые прибиваются гвоздями сверху по всей длине внешних и внутренних стен. Здесь важным моментом является, чтобы стыковочные линии частей стен накрывались сплошной доской не меньше чем на 30 см.

После этого поверхность всех стен с наружной или внутренней стороны зашивается осб-плитами. Это придаст окончательную жесткость всей конструкции каркаса стен.

Схема обустройства мансарды в каркасном доме

Потолок монтируют на брус верхней обвязки. Для этого в брусе делают пазы, в которые вставляют потолочные балки, дополнительно закрепив их гвоздями. В том месте, где проходят внутренние перегородки, монтируют опорные брусья, которые соединяют с нижней и верхней обвязкой. Прибивают потолочный щит, выполненный из шпунтованных досок.

Пароизоляционный слой укладывают поверх щита, им покрывают с напуском потолочные балки. Далее заподлицо с балками раскладывают материал теплоизоляции (минвата, пенопласт, керамзит). Слой утеплителя покрывают пленкой гидроизоляции и в поперечном к балкам направлении укладывают щит из досок. Далее собирается пол, как и на нижнем этаже.

Обустройство потолка с использованием гидро- и пароизоляции, а также с применением минеральной ваты в качестве утеплителя и звукоизолятора

В качестве дополнительной помощи используйте фото этапов строительства каркасного дома своими руками.

Устройство крыши

Крыша устраивается на этапе, когда все стены построены и закреплены. Определяется требуемый уклон и количество скатов крыши. Самой распространенной является двускатная крыша. Для увеличения полезной площади некоторые дома обустраивают верандой. Проектом каркасного дома с верандой может предусматриваться два типа конструкции крыши: над домом — двускатная, над верандой — односкатная. Такие типы крыши применяются также и для каркасного дома с мансардой и верандой. Для одноэтажных каркасных домов с плоской крышей применяется только односкатная конструкция.

Двускатная конструкция — популярное решения для обустройства крыши каркасного дома

Стропила подбираются с таким сечением, чтобы между ними можно было уложить утеплитель. Для образца берут две доски длиной 6 м и соединяют их в Л-образную конструкцию, поднимают их на крышу, опирают на брус обвязки так, чтобы свесы составляли 35-50 см. Получившуюся конструкцию закрепляют ригелем и используют, как макет для стропил. Их монтируют на расстоянии 70 см друг от друга.

Соединение стропил в коньке осуществляется по методу в «пол-лапы». Первыми устанавливаются стропила на фронтонах, а затем между ними протягивается нить, по уровню которой монтируются остальные промежуточные стропила. Далее устраивают обрешетку: прореженную или сплошную.

Каркас дома обшит ОСБ-плитами с внешней стороны

Для кровельного покрытия можно использовать металлочерепицу или плиты профнастила. Этот материал легок в монтаже, имеет небольшой вес и доступную стоимость. К тому же такая крыша всегда будет иметь привлекательный вид.

Более подробно ознакомиться с методикой устройства крыши можно, отыскав в сети видео «Как построен каркасный дом».

Устройство утепления каркасного дома своими руками: пошаговая инструкция

Чтобы знать, как правильно утеплять каркасный дом, необходимо ориентироваться на сезонность проживания в доме. Если в нем планируется постоянное проживание, то теплоизолирующий слой должен иметь толщину не менее 5 см. Для обустройства утепления каркасного дома своими руками применяют пенополистирол, пенопласт или минеральную вату.

Расстояние между стойками каркаса должно быть чуть меньше ширины утеплителя

С наружной стороны осб-плиты покрываются гидроизоляционной мембраной. После этого набивается решетка из реек для вентиляции в каркасном доме. Своими руками с внутренней стороны между вертикальными стойками укладывается необходимый слой утеплителя. Каждый последующий слой теплоизолятора должен перекрывать места стыка предыдущего слоя. Чтобы избежать попадания влаги изнутри помещения, поверх утеплителя набивают пленку пароизоляции и обшивают стены листами осб-плит.

Далее производят внешнюю отделку дома. Это может быть штукатурка, обшивка стен вагонной доской или сайдингом. Наиболее приемлемым для отделки является виниловый сайдинг, так как он легко монтируется и способен длительное время защищать стены от внешних атмосферных явлений.

Облицовка сайдингом — хорошее решение для финишной отделки каркасного дома

Самостоятельная сборка домокомплекта

19.07.2018

2583

Время чтения: 5 минут

В последние время все больше людей приобретают готовые домокомплекты для самостоятельной сборки. Подобные дома быстро и легко возводятся на участке. Обычно готовый домокомплект доставляется на участок уже через 5 дней после того, как он был заказан у производителя. Все части комплекта пронумерованы, и собрать их воедино, следуя инструкции, не составит труда. Для этого может потребоваться помощь нескольких человек. Набор включает наружные стены, межэтажные перекрытия, межкомнатные перегородки и прочее. Немаловажно, что каждый домокомплект сопровождается инструкцией.

Доступный дом, который к тому же окажется быстровозводимым, — мечта каждого человека, планирующего возведение дома с минимальными затратами. Стоит отметить, что самостоятельная сборка домокомплекта – занятие не такое трудоемкое, как может показаться. Сроки возведения будут немного увеличены, но Вы сможете сэкономить.

Получение домокомплекта с завода

Чтобы получить качественный домокомплект, который можно оперативно собрать своими руками без зазоров и дефектов, обращаться следует в проверенные компании. Это станет гарантией качественного и долговечного жилья. Компания непременно должна обеспечить доставку комплекта будущего дома на объект. В некоторых случаях частичная сборка комплекта происходит еще на заводе, что значительно упрощает сборку на месте.

InterCity – это компания с многолетней историей и превосходной репутацией, у нас купить домокомплект можно качественный и надежный. Мы используем первоклассные материалы и современное оборудование, поэтому можем гарантировать заказчикам идеальную совместимость всех деталей и отсутствие дефектов. Благодаря компьютерной программе все детали имеют точные размеры, они проходят через многоступенчатый контроль качества. Сделав заказ в нашей компании, Вы получите свой домокомплект уже через 5 дней.

Заказать домокомплект

Список составных частей домокомплекта

Список составных частей домокомплекта обычно достаточно обширный. Но не стоит переживать о том, что Вы не сможете разобраться, как собирать домокомплект, все части с завода обычно нумеруются. Включать может комплект следующее:

• брус верхней обвязки;
• брус нижней обвязки;
• лаги для будущих перекрытий;
• брус обвязки вертикального типа с замками типа шип-паз;
• стропила;
• древесина для обшивки;
• древесина для щитов;
• обрешетка для будущей крыши;
• крепежные элементы;
• документы и проект;
• инструкция и схемы.

Инструкция по сборке домокомплекта своими руками

Намереваясь собрать каркасный дом своими руками, надо понимать, что занятие это не такое простое, как может показаться. Если каркас частично собран, процесс возведения дома займет меньше времени. Есть несколько важных правил, которые помогут собрать домокомплект качественно. Обращать внимание надо на:

1. Конструктивные особенности. Они должны соответствовать существующим правилам. Особое внимание надо обратить на дверные проемы и оконные, важны стыки стоек.
2. Крепеж играет в конструкции огромную роль. Он должен быть непременно оцинкованным.
3. Материал для самого каркаса. Использоваться должна сухая доска, которая прошла через камерную сушку. Если доска просто лежала на улице, в утеплителе будет влага.
4. Материал для обшивки. Это должна быть влагостойкая OSB. Огромную роль играет производитель.
5. Система стропильная должна быть частично готовой. Иногда система привозится на участок в таком виде, что ее можно за несколько часов расставить краном. Если это набор досок, то времени на установку уйдет больше.
6. Пропитка тоже важна. Необходимо выяснить, чем пропитана древесина.

Как Вы уже поняли, каждый домокомплект включает подробную инструкцию по сборке. Обычно она понятна даже новичкам, которым самостоятельная сборка домокомплекта не знакома. Самое главное – это Ваше огромное желание построить дом своими руками. Если Вы решите доверить возведение конструкции профессионалам, мы всегда готовы помочь Вам. Компания InterCity много лет занимается производством качественных домокомплектов по выгодным ценам. Мы быстро изготовим каркасное строение и доставим его на участок. Затем наши лучшие специалисты могут приступить к работе, они качественно и быстро соберут домокомплект, а Вам останется только переехать в новый дом и отпраздновать новоселье.

элементов каркаса дома

Не вся древесина одинакова, и, поскольку большинство каркасов домов используют древесину в качестве основного компонента, важно узнать больше об этом универсальном материале. В основном большая часть пиломатериалов, доступных сегодня на лесных складах или в домах, бывает одного сорта или выше, два или лучше, три или выше.

Пиломатериалы номер один — лучшая древесина, которую вы можете получить для своего дома.Качество древесины снижается с увеличением номера сорта, но имейте в виду, что пиломатериалы более высокого сорта будут стоить дороже. Также знайте, что древесина первого сорта будет иметь меньше сучков и меньшую усадку.

Советы по строительству своими руками: Не сокращайте расходы на пиломатериалы для каркаса. Использование пиломатериалов более низкого сорта для вашей рамы может вызвать проблемы позже. Используйте пиломатериалы самого высокого качества, которые вы можете себе позволить.

Сегодня в жилищном строительстве чаще всего используют пиломатериалы для изготовления каркасов.Адаптация инженерной древесины дала много преимуществ, и она позволяет подрядчикам строить дома более динамичного типа, чем они могли строить в прошлом.

Спроектированная древесина обычно представляет собой смесь побочных продуктов пиломатериалов и конструкционной древесины, применяемых вместе для различных целей. Их можно использовать для перекрытия перекрытий вместо массивных пиломатериалов, и на них не так сильно влияют размер и рост деревьев.

Этот композитный пиломатериал имеет форму балок, и иногда балки перекрытия могут быть изготовлены из деревянных двутавровых балок.

После покупки пиломатериалов можно начинать возведение каркаса, и это начинается с процесса строительства — фундамента.

Обычно дом начинают с фундамента. После заливки фундамента поверх фундамента устанавливают подоконник (наподобие материала, подвергнутого обработке давлением). Это в основном проходит по периметру дома. Каркас одноэтажного дома будет состоять из подоконника, балок и шпилек.

Есть три основных элемента, которые соединяются вместе, образуя каркас, на котором в конечном итоге будет покоиться остальная часть дома:

Совет по строительству дома: Теперь, когда вы находитесь на этапе создания каркаса, все больше и больше людей будут работать над вашим домом, и не отставать от всего — непростая задача. Регулярные встречи со строителем, архитектором и субподрядчиками могут помочь вам всегда быть в курсе событий.

Построение крошечной А-образной рамы (Часть 1/2)

На мой взгляд, крошечные домики завораживают своей способностью вместить все необходимое в небольших помещениях, используя при этом мебель-трансформер или другие умные возможности для хранения вещей. Я люблю просматривать Pinterest, вырезать идеи из папки «Future Tiny Home» или открывать новые каналы Youtube, посвященные этим маленьким чудесам. В наши дни крошечные дома — это большой бизнес, когда люди продают свои планы, свои строительные навыки или предлагают жилье под ключ по системе «все включено» желающим клиентам.Одним из этих талантливых людей является Дерек «Дик» Дидриксен, блогер, бывший ведущий HGTV, автор, строитель / дизайнер / художник и, вероятно, несколько других названий, что делает его очень крутым парнем в моей книге!

Этой весной мы с мужем наткнулись на одно из творений Дика, просматривая крошечные лачуги в Интернете. Эта конкретная А-образная рамка была настолько очаровательно крошечной, но при этом многофункциональной, что заставила нас задуматься и обратить на нее внимание. В отличие от других конструкций, в нем был элемент трансформации, который увеличивал площадь в квадратных футах и ​​придавал неоспоримый характер.Удобство возможности покупать планы строительства побудило нас сделать это во время летних каникул. Итак, до конца отпуска осталось чуть больше трех недель, и мы приступили к работе.

Пол в нашем сарае был смонтирован на ровном бетоне. Очень быстро это дало нам представление о том, насколько он будет маленьким — всего 80 квадратных футов!

К счастью, мы позаимствовали трактор моего тестя, в противном случае я сомневаюсь, что наш Tercel Wagon мог перевезти базу.

Выбрав место, мы приступили к возведению стен и обрамлению окон. В итоге мы переработали два маленьких окна из трейлера моей невестки и построили дверь сами.

Только что построив дверь для нашей другой Крошечной Хижины — Хижины, муженек точно знал, что он делает, вплоть до дверной ручки (древесина была переработана из старой палубы и уже была красиво состарена, в то время как дверная ручка использовалась для быть оленьим рогом).

Мы подумали, что делать с сайдингом, и остановились на шпунтованных досках, окрашенных и окрашенных, чтобы придать им «состаренный» вид.В конечном итоге это выглядело как камуфляж, и теперь А-образную раму еще труднее заметить среди всех вечнозеленых деревьев.

Как только сайдинг поднялся, он начал приобретать особую форму.

Две кровати также были частью плана здания и требовали специальных матрасов и покрытий. Мы остановились на 4-дюймовом наматраснике, разрезанном пополам и снабженном ярким уличным материалом. Мой предыдущий опыт изготовления подушек с нуля пригодился, но сделать подогнанные простыни сложнее, чем кажется.

Обновление

: с тех пор мы остановились на обычных отдельных листах, которые легко снимаются и снимаются.

Прелесть создания чего-либо самостоятельно — это возможность экспериментировать и играть с подручными материалами. Дерево никогда не тратится зря на нашем участке, а какое-то старое бревно в углу за несколько часов превратилось в красивую столешницу.

навыков работы с бензопилой также не пропадут даром, когда вам понадобится необычная лестница. Очень нравится, как это оказалось! Это также стало одной из любимых функций наших гостей.

И последнее, но не менее важное: подвижная стена стала прозрачной, что позволило увидеть звезды, лежа в постели.

От начала до конца этот проект занял около 3 недель, переработка и вторичная переработка, насколько это было возможно. В общей сложности эта А-образная рама обошлась нам примерно в 700 долларов, что намного меньше, чем построенная здесь. В этом прелесть повторного использования материалов и строительства небольших размеров, это недорого, быстро и так весело!

---

Взгляните на «Создание А-образной рамы (Часть 2)», чтобы увидеть, как крошечная А-образная рама выглядит изнутри и полностью украшена (и готова для гостей).

Оставайтесь на А-образной раме

Обновление

: мы получили массу удовольствия и успешно сдавали в аренду эту забавную А-образную рамку, которую мы даже стали послами Airbnb. Мы будем рады помочь вам создать свой собственный листинг, ответить на любые вопросы и помочь вам добиться успеха. Если мы можем это сделать, то сможет это сделать кто угодно!

Воспользуйтесь этой ссылкой, чтобы получить кредит Airbnb на сумму 65 долларов и начать работу!

---

Этот пост содержит несколько партнерских ссылок, которые приносят комиссию после ваших покупок, но ничего вам не стоят.Это помогает этой страсти к путешествиям управлять этим сайтом и продолжать рассказывать истории. Спасибо за поддержку!

Просмотры сообщений: 47 472

Похожие сообщения

10 правил Ларри Хона по обрамлению

Сводка: Фреймер Ларри Хон строил дома более 50 лет. И начав работать в жилых районах Южной Калифорнии, он научился как можно эффективнее относиться к этому процессу.Здесь он свел свой опыт к 10 основным правилам.

---

Это совпадение, что мы с другим подрядчиком начали строить дома по соседству в один и тот же день. Но к тому времени, как его дом был оформлен в каркас, мой был покрыт черепицей, проволокой и водопроводом. Неслучайно у другого подрядчика закончились деньги, и ему пришлось передать недостроенный дом кредитной компании, а я продал свой с целью получения прибыли.

Оба дома были конструктивно прочными, отвесными, ровными и квадратными, но каждые 2 × 4 в другом доме были вырезаны до совершенства.Каждый стык выглядел как столярные изделия. Другой подрядчик строил мебель, а я каркасал дом.

В отличие от отделочных столярных изделий, обрамление не обязательно должно выглядеть идеально или удовлетворять ваше желание точно соединить два куска дерева. Независимо от того, строите ли вы дом, пристройку или простую стену, цели при возведении каркаса — прочность, эффективность и точность. Следуя строительным нормам и чертежам, следует позаботиться о прочности; эффективность и точность сложнее.Но за 50 лет строительства домов я придумал следующие правила, которые помогут мне делать хорошую работу быстро и с минимумом усилий.

1. Не перемещайте материалы больше, чем нужно, в

Перетаскивание пиломатериалов с места на место отнимает много времени и причиняет вред вашему телу. Облегчите себе жизнь при каждой возможности и начните с того, чтобы люди на лесном складе сделали свою часть работы. Убедитесь, что пиломатериалы прибывают на грузовик в штабеле в том порядке, в котором они будут использоваться. Например, вы не хотите перемещать сотни каркасов для стен, чтобы добраться до пластинчатого инвентаря.Причем балки перекрытия идут поверх обшивки пола, а не наоборот.

Когда придет время доставки, выгрузите строительные материалы как можно ближе к месту их использования. Часто пиломатериалы могут быть доставлены на грузовике со стрелой, поэтому штабели пиломатериалов можно размещать прямо на палубе или на простой конструкции, построенной заподлицо рядом с палубой.

После доставки материала не перемещайте его больше, чем нужно. Вырежьте шпильки, фанеру и все остальное прямо в стопку.Если вам все же нужно переместить древесину, спланируйте ее так, чтобы вам пришлось переместить ее только один раз.

2. Стройте дом, а не мебель

Другими словами, знайте свои допуски. Стропила не должны подходить друг к другу, как части шкафа. В столярных изделиях нет ничего идеального, поэтому возникает вопрос: что приемлемо?

Тебе действительно нужно начать правильно, а это значит, что грязевые опилки. Независимо от того, собираются ли они на фундаменте или на плите, они должны быть ровными, прямыми, параллельными и квадратными. Но ничего страшного, если они урежут на 1 ⁄4 дюйма.короткая. Ободную балку, с другой стороны, необходимо обрезать до нужной длины (в пределах 1⁄16 дюйма) перед тем, как прибить ее к отстойнику.

Когда дело доходит до каркаса стен, нижняя пластина также может быть короче 1⁄4 дюйма или около того, но верхняя пластина должна быть обрезана до точной длины (опять же в пределах 1⁄16 дюйма), потому что она определяет размер здания на верх стен. Но пластина, которая находится поверх нее, крышка или двойная пластина, должна быть на 1⁄4 дюйма короче, чтобы пересекающиеся стены легко соединялись друг с другом.

Какое расстояние после того, как вы подняли стены, будет достаточно ровным или прямым? На мой взгляд, приемлемо отклонение от отвеса на 1/4 дюйма на 8 футов, а на 1/4 дюйма. лук в 50-футовом. стена не причинит вреда конструкции или проблем для субподрядчиков. Будьте особенно внимательны, создав как можно более точные обрамления на кухне и в ванных комнатах. Эти комнаты требуют большего внимания отчасти из-за их более жестких допусков, но также потому, что здесь объединяется работа многих профессий.

3. Используйте лучшие пиломатериалы там, где они важны.

В наши дни, если вы отбраковываете все изогнутые или изогнутые гвоздики, вам, возможно, придется владеть лесопилкой, чтобы получить достаточно древесины для каркаса дома.Как максимально эффективно использовать получаемые пиломатериалы?

Используйте самую прямую ложу там, где это абсолютно необходимо: там, где позже у вас могут возникнуть проблемы, если она не прямая. Стены, особенно в банях и кухнях, должны быть прямыми. Нелегко установить шкафы или плитку на стене, которая выгибается внутрь и наружу. А при углах и грубых проемах дверей нужен прямой приклад.

Две верхние стенки тоже должны быть прямыми, а нижняя — нет.Вы можете согнуть его прямо до меловой линии и прибить домой. Если вы сохраните прямую заготовку для верхних пластин, вам будет легко выровнять стены. И каждому проекту нужно много коротких запасов для блокировки; возьмите изогнутый материал и разрежьте его на калеки, коллекторы и блоки.

4. Работаем в логическом порядке

Установите эффективный распорядок для каждого этапа работы, делайте это каждый раз одинаково и приступайте к каждому этапу в логическом порядке. В конечном итоге наличие стандартных процедур сэкономит время и минимизирует ошибки.Возьмем, к примеру, обрамление стен.

Сначала я снимаю все линии разметки на полу; Затем я разрезаю верхнюю и нижнюю пластины и закрепляю их по линиям. Затем я раскладываю пластины, детализируя расположение каждого окна, двери, стойки и пересекающейся стены.

Я приподнимаю верхнюю пластину и перемещаю ее примерно на 8 футов от нижней пластины, которую оставляю прикрепленной к палубе. Я раскидываю гвоздики через каждые 16 дюймов по длине стены. Я прибиваю верхнюю пластину к шпилькам и прижимаю нижнюю часть шпилек к нижней пластине.Это помогает удерживать стену квадратной, прямой и в положении, в котором ее можно приподнять. Я стараюсь установить ритм и последовательно работаю от одного конца до другого. Как только верхняя пластина будет полностью прибита, я приподнимаю нижнюю пластину и повторяю процесс с нижней частью.

Стоит сказать, что я не просто придумал эти шаги; они развивались с течением времени. Признание неэффективности — важная часть фреймворка.

5. Помните о других сделках

Если вы хотите тратить время и деньги на создание каркаса, не думайте об электромонтажных работах, сантехнике, тепловых каналах, гипсокартоне или отделочных столярных изделиях.Независимо от того, выполняете ли вы их сами или нанимаете субподрядчиков, эти сделки будут следующими. И если вы не работаете с ними на каждом этапе пути, ваше кадрирование может помешать.

Например, когда вы прибиваете гвоздь к двойной верхней пластине, держите гвозди над шпильками. Этот наконечник оставляет место между шпильками свободным, чтобы электрик или сантехник мог просверлить отверстия, не задев ваши ногти.

6. Не измеряйте, если вам не нужен

Лучший способ сэкономить время при оформлении дома — это как можно больше держать рулетку, карандаш и квадрат в мешочке для ногтей.Мне нужно использовать рулетку, чтобы точно разложить линии стен на настиле, но после этого я обрезаю все настенные плиты по длине, отрезая их по закрепленным линиям стен. Я кладу пластину на линию, смотрю на нее и делаю надрезы на пересечении меловой линии.

Еще одна экономия времени — выполнение квадратных поперечных разрезов на 2×4 или 2×6 без использования квадрата. Опыт показал мне, что после небольшой практики любой может сделать эти квадратные пропилы, совместив переднюю кромку основания пилы, которая перпендикулярна полотну, с дальней стороной пиломатериала, прежде чем делать пропил.

Обрезка на 1 ⁄4 дюйма от длины доски не требует измерения. Продольный надрез (продольный надрез) более длинных деталей также можно выполнить на глаз, если использовать край основания пилы в качестве направляющей. Тренируйте глаз. Это сэкономит время на резке, а по мере развития вы также сможете выпрямлять стены на глаз, как с веревкой.

7. Завершите одно задание, прежде чем переходить к следующему.

Моя первая работа по обрамлению заключалась в том, что бригада работала над планировкой, каркасом и возведением одной стены, прежде чем переходить к следующей.Иногда они даже выпрямляли и укрепляли одну стену перед тем, как продолжить. Мы теряли много времени, постоянно переключая передачи.

Если вы устанавливаете балки, сверните их все на место и прибейте гвоздями, прежде чем обшивать пол. Перед тем, как вырезать какие-либо настенные пластины, соедините все линии разметки на полу, затем обрежьте каждую стеновую пластину в доме, прежде чем обрамлять их. Если вы режете гвоздики, заглушки и калеки, составьте список для всего проекта и вырежьте их все сразу. Свяжите все пересекающиеся стены вместе, прежде чем приступить к их выпрямлению и укреплению.

Обработка перед тем, как двигаться дальше, не менее важна, когда дело касается забивания гвоздей и блокировки. У вас может возникнуть соблазн пропустить эту мелкую работу и заняться ею позже, но не делайте этого. Как можно лучше закройте каждую часть работы, прежде чем переходить к следующей. Подобная работа помогает сохранить динамику и не дает забыть о задачах или упустить их из виду.

8. По возможности делайте кратное

Вам не нужен математик, чтобы знать, что разрезание двух досок занимает меньше времени, чем разрезание каждой по отдельности.

Если у вас есть стопка шпилек, которые все нужно обрезать до одинаковой длины, выровняйте один конец верхнего ряда, протрите мелом по всей длине и обрежьте шпильки нужной длины прямо на стопке. Или вы можете разложить их на полу, прижав один конец к плите пола, провести мелом и разрезать их все сразу.

Балки можно отрезать до нужной длины аналогичным образом, разложив их по фундаменту и прижав один конец к балке обода на дальней стороне. Отметьте их по длине, проведите линию и сразу обрежьте балки.

Кроме того, не забывайте делать повторяющиеся пропилы с помощью радиальной пилы или отрезной / торцовочной пилы, оснащенной стопорным блоком, что более точно и быстрее, чем измерение и маркировка одной доски за раз.

9. Не поднимайтесь по лестнице, если у вас нет

Я не часто использую лестницу при работе с каркасом, за исключением того, чтобы добраться до второго этажа до того, как ее построят. Стены можно обшивать и прибивать гвоздями, пока они лежат на настиле. Дождаться, пока стены не будут подняты, чтобы прибить фанерную обшивку, означает, что вам придется работать с лестницы или строительных лесов.И то и другое отнимает много времени.

Проявив некоторую предусмотрительность, вы можете выполнить разметку стропил на двойной верхней плите, пока она еще находится на полу. В противном случае вам придется перемещать лестницу вокруг работы или взбираться по стенам, чтобы отметить верхнюю пластину.

10. Знать строительный кодекс

Строительные нормы и правила существуют для создания безопасных конструкций. Поскольку строительные инспекторы не могут контролировать все части каждого проекта, вы обязаны знать строительные нормы и правила и выполнять их.

Например, код на самом деле указывает, как прибить стойку к настенной пластине. Вам понадобятся два гвоздя 16d, если вы вбиваете пластину в конец шпильки, или четыре гвоздя 8d, если у вас ноготь на ногах. Когда вы прибиваете гвоздь к обшивке крыши из фанеры или ориентированно-стружечной плиты (OSB), вам понадобится гвоздь через каждые 6 дюймов по краю обшивки и через каждые 12 дюймов в других местах. И если вы используете пистолет для ногтей, будьте осторожны, чтобы не переборщить ногти в оплетке.

И последнее: если возникают особые ситуации, проконсультируйтесь со строительным инспектором.Он или она ваш союзник, а не враг. Узнайте строительные нормы и правила вашего района. Получите свою копию IRC (Международного жилищного кодекса) и стройте хорошо, но создавайте эффективно, понимая, что совершенство — не то, что требуется.

От Fine Homebuilding # 158

Для получения дополнительных фотографий и правил кадрирования нажмите кнопку Просмотреть PDF ниже.

Как построить каркас деревянного дома

Если вы строите каркас деревянного дома, вы должны быть уверены, что делаете это правильно.Вот инструкция, как правильно спланировать и построить каркас дома.

---

Каркас дома, являясь каркасом дома, поддерживает окружающую структуру и удерживает все вместе. Даже самые изысканные предметы интерьера, такие как гранитные столешницы и очищенный вручную деревянный пол, могут развалиться, если каркас не будет прочным или надежным.

Если вы готовы начать свой собственный строительный проект, это отличное место для начала.

1. Выберите пиломатериал

Хотя большая часть дерева может выглядеть одинаково, это далеко не так.

Прежде чем вы начнете строить деревянный каркас дома, вам нужно выбрать тип пиломатериалов, которые вы собираетесь использовать.

Как правило, пиломатериалы делятся на «сорта». Пиломатериалы номер один — лучшее, что вы можете купить. Он с меньшей вероятностью сжимается и сжимается со временем, и он может иметь более однородный вид с меньшим количеством узлов.

Независимо от того, закупаете ли вы материалы на местном складе пиломатериалов или в строительном магазине, спросите, какие сорта пиломатериалов доступны. Имейте в виду, что, хотя качество увеличивается с понижением оценки, вы заплатите больше за разницу.Обязательно составьте соответствующий бюджет.

2. Залить фундамент

После того, как вы выбрали пиломатериал, вы можете приступить к сборке каркаса. Все начинается с фундамента.

Выберите место для вашего домашнего участка, а затем наймите профессионала для осмотра вашего участка, чтобы вы точно знали, где будут углы дома.

Затем выкопайте и залейте фундамент, стараясь установить и заделать опоры, чтобы не допустить попадания влаги.

3. Постройте каркас деревянного дома

Установив фундамент, вы готовы построить каркас деревянного дома.В вашей структуре есть три основных компонента.

Накладки на пороги

В первую очередь вы установите накладки на пороги. Обычно это куски пиломатериалов, обработанных давлением, которые крепятся непосредственно к бетонному фундаменту.

Их цель — защитить ваш дом от проблем, связанных с землей, таких как водяная гниль и нашествия насекомых, которые могут повредить ваш фундамент.

Шпильки

После того, как накладки на пороги установлены, можно приступать к прикреплению шпилек.

По сути, стойки представляют собой вертикальные куски бруса, из которых состоят ваши стены. Вы должны будете учитывать дверные проемы и окна, когда будете их выкладывать.

Балки

Стойки вертикальные, а балки — горизонтальные. На шпильках будут пластины, которые позволят вам установить на них балки.

Вы будете использовать балки для поддержки полов и потолков (требуется в многоуровневых домах), а также для кровли.

Придумайте свой следующий дизайн уже сегодня

Теперь, когда вы знаете немного больше о том, как построить каркас деревянного дома, вам не терпится построить что-то свое? Независимо от того, находитесь ли вы все еще в фазе мозгового штурма или точно знаете, чего и как хотите, мы здесь, чтобы помочь.

Наша команда экспертов предлагает оптимизированные архитектурные услуги. Если вы можете мечтать об этом, мы можем воплотить это в реальность.

LEGO IDEAS — Кабина с А-образной рамой

Знаменитая кабина с А-образной рамой теперь в форме LEGO!

Образец архитектуры с 1950 по 1975 год, A-frame — один из моих любимых деревенских домов в истории, треугольный дизайн, созданный для отдыха на открытых террасах и созерцания природы.

Кабина с А-образной рамой или другое здание с А-образной рамой — это здание с крутыми углами сторон (линия крыши), которые обычно начинаются на линии фундамента или около нее и встречаются наверху в форме буквы А .

О наборе

Дом-диорама в форме буквы А из кирпича поражает предельным сходством с реальными и вниманием к деталям. Комплекс состоит из главного здания и множества мелких деталей вокруг, таких как дровяной сарай, старая лодка справа, ветхая деревянная лестница и другие.

Цветные лиственницы на заднем плане обрамляют сцену, как если бы это была открытка.

В диораму включены две минифигурки, их увлекательная история вы узнаете в следующем абзаце.

Набор построен с использованием множества специальных и забавных приемов, вам наверняка понравится его строить!

Полностью детализированный интерьер!

Кабина с А-образной рамой имеет полный интерьер с двумя этажами: верхний со спальней ; и цокольный этаж с гостиной и кухней . Весь интерьер изобилует деталями, которые делают набор очень удобным для игры .

Вы можете легко открыть две крыши, чтобы попасть внутрь и поиграть с посудой и удивительными аксессуарами, включая стол и стулья, дровяную печь и многое другое.

Благодаря деревянной мебели внутри можно дышать теплой и гостеприимной атмосферой, типичной для горных коттеджей, когда на улице холодно, а внутри приятно тепло.

И это все так Приятно !

История этой кабины с А-образной рамой

Два брата, Дэн и Итан , сгорели на современной работе, считали, что отказ от современных удобств и более простой образ жизни на природе приведет к более духовному и творческому полноценная жизнь.Они искали хижину в лесу и наконец обнаружили эту старую деревянную хижину с треугольной рамой. Починили, и теперь там счастливо живут.

Стиль каюты с А-образной рамой

Здания с А-образной рамой — это старая форма, известная в Европе, Китае и на островах Южного Тихого океана, иногда называемая хижиной на крыше , и были простыми конструкциями, используемыми для утилитарных целей до тех пор, пока 1950-е годы.

Хотя треугольная форма А-образной рамы присутствовала на протяжении всей истории, она стала популярной во всем мире примерно с середины 1950-х до 1970-х годов.Популярность А-образной рамы после Второй мировой войны была приписана сочетанию факторов, включая дополнительный располагаемый доход американцев, дешевизну строительства А-образной конструкции и новый интерес к приобретению второго дома для отдыха.

Еще одним фактором, способствовавшим развитию А-образной рамы, стала адаптируемость самой конструкции, что позволило архитекторам и строителям LEGO 🙂 экспериментировать с более современными конструкциями. А-образные рамы были полезной средой, в которой архитекторы могли исследовать свою творческую сторону, поскольку их строительство было относительно дешевым.

Если вы всегда мечтали о таком доме, теперь вы можете построить его и повеселиться!

Надеюсь, с вашей поддержкой мы сможем превратить кабину с треугольной рамой в настоящий набор LEGO Ideas.

Спасибо всем за поддержку, комментарии и репосты!

Расширенный каркас дома | Министерство энергетики

Усовершенствованное каркасное строительство дома, иногда называемое оптимальным проектированием стоимости (OVE), относится к методам каркаса, разработанным для уменьшения количества используемых пиломатериалов и отходов, образующихся при строительстве деревянного каркасного дома.Эти методы повышают энергоэффективность за счет замены пиломатериалов изоляционным материалом при сохранении структурной целостности дома. Усовершенствованный каркас улучшает значение R для всей стены за счет уменьшения теплового моста (теплового потока, который возникает, когда материалы, являющиеся плохими изоляторами, вытесняют изоляцию) через каркас и максимизирует изолированную площадь стены.

Передовые методы кадрирования включают:

• Проектирование двухфутовых модулей для наилучшего использования листов обычных размеров и сокращения отходов и трудозатрат.
• Расстояние между стойками стены до 24 дюймов по центру.
• Расстояние между балками перекрытия и стропилами крыши до 24 дюймов по центру.
• Использование углового обрамления с двумя стойками и недорогих зажимов для гипсокартона или обрезков пиломатериалов в качестве основы для гипсокартона вместо стоек.
• Устранение коллекторов в ненесущих стенах.
• Использование линейного каркаса, в котором элементы каркаса пола, стен и крыши расположены вертикально на одной линии, а нагрузки передаются непосредственно вниз.
• При необходимости используйте одинарные жатки для пиломатериалов и верхние плиты.

Такой подход приводит к созданию структурно прочного дома с меньшими затратами на материалы и рабочую силу, чем у дома с традиционным каркасом. Расширенные методы кадрирования могут быть реализованы индивидуально или в виде полного пакета. Полное внедрение передовых технологий каркаса может привести к экономии затрат на материалы до 500 или 1000 долларов (для дома площадью 1200 и 2400 квадратных футов соответственно), экономии затрат на рабочую силу от 3% до 5% и ежегодных затрат на отопление и охлаждение. экономия до 5%.

Проконсультируйтесь с местными строительными органами на раннем этапе проектирования, чтобы убедиться, что передовые методы создания каркаса соответствуют ветровым, сейсмическим и другим нормам в вашем регионе. Также выберите подрядчика, знакомого с этим подходом. В противном случае процесс обучения плотников может замедлить вашу работу.

Инструкций по устройству внутренней стены | Руководства по дому

Автор: Гленда Тейлор Обновлено 15 декабря 2018 г.

Стены определяют жилые помещения, обеспечивая уединение для спален и ванных комнат, направляя пешеходов и создавая функциональные планы этажей.Большинство стен поднимаются во время первоначального строительства дома, и подрядчик по каркасу использует предварительно вырезанные стеновые стойки и стандартные расстояния между стойками. Существует два метода строительства внутренних стен: первый и самый простой заключается в том, чтобы построить каркас стены, когда он лежит на полу, а затем поставить его и прикрепить. Однако для возведения стены в существующей комнате требуется обрамление стены на месте.

Несущие и перегородки

Практически все внешние стены являются несущими, то есть они несут вес конструкции наверху и переносят его через нижние стены на землю.Внутренние стены состоят как из несущих, так и из не несущих стен, называемых перегородками. В обоих типах стен используются аналогичные стандарты каркаса, но несущая стена обычно располагается непосредственно над другой несущей стеной, балкой или несущей колонной. Построить перегородку можно практически где угодно.

Высота стены

Стандартная высота потолка составляет 8 футов от готового пола до нижней стороны гипсокартона потолка. Стеновые стойки представляют собой габаритные доски, предварительно вырезанные для обрамления стен.8-футовая стойка составляет 92 и 5/8 дюйма в длину, что более чем на 3 дюйма короче 8 футов, но стандартная внутренняя стена также состоит из напольной пластины высотой 1 ½ дюйма и двух потолочных пластин, которые добавляют дополнительные 3 дюйма к высоте стены. Это дает вам приблизительную высоту стены 97 и 1/8 дюйма. С добавлением потолочного гипсокартона ½ дюйма и отделки пола окончательная высота стены должна быть очень близкой к 8 футам.

Толщина стены

Стенка два на четыре имеет ширину 3 ½ дюйма, а внутренняя стена обычно имеет ½-дюймовый гипсокартон, установленный с обеих сторон, в результате чего толщина стены составляет 4 ½ дюйма.Однако стены, в которых установлена ​​сантехника, например стены за раковинами, должны быть толще стандартных стен. Стеновые стойки два на шесть имеют ширину 5 ½ дюймов и обеспечивают большее пространство для стоек для прокладки дренажных труб, воздуховодов или других механических элементов. С добавлением гипсокартона с обеих сторон стена размером два на шесть имеет ширину 6 ½ дюймов.

Стандарты каркаса

В стандартной внутренней стене правильное расстояние между стойками имеет важное значение. Стандартные стойки находятся на расстоянии 16 дюймов друг от друга, измеренном от центра одной стойки до центра следующей стойки.Это называется установкой стоек «по центру», что обозначается как «16 дюймов OC». Для несущих стен второго этажа, которые располагаются непосредственно над несущими стенами этажом ниже, лучше всего выровнять стойки. с одного этажа на те, что на этаже ниже. Это означает, что стойки на верхнем этаже будут находиться прямо над стойками на этаже ниже, даже если стены разделяются горизонтальными стеновыми плитами, балками перекрытия и материалами чернового пола. архитектор может потребовать расстояние между стойками стены 24 дюйма или, реже, 19.2 дюйма, в зависимости от других конструктивных элементов дома.

Способы возведения стен

В новом строительстве стены часто обрамляют в горизонтальном положении, а затем строитель поднимает стеновой блок и прикрепляет его к балкам перекрытия и к прилегающим стенам. Стена состоит из нижней пластины, стеновых стоек и верхней пластины. Вторая верхняя пластина, называемая соединительной пластиной, устанавливается после того, как все стены будут подняты. Во время реконструкции стены часто обрамляют на месте, прикрепляя нижнюю пластину к полу и прикрепляя одну верхнюю пластину к балкам потолка.Стандартные стенные стойки слишком короткие для монтажа на месте, поэтому строители используют обычные пиломатериалы длиной 8 футов и размером два на четыре и разрезают каждую стойку, чтобы она поместилась между верхней и нижней пластинами. Крепежная пластина не требуется для монтажа стен на месте.

Инструменты и расходные материалы

Строительство внутренней стены требует точных измерений. Измерительная лента, обрамляющий квадрат и меловая линия необходимы для размещения стены на черновом полу, а лазерный уровень или отвес помогают выровнять верхнюю потолочную пластину непосредственно над напольной пластиной для строительства стены на месте.Циркулярная пила отлично подходит для резки стеновых каркасов, а гвоздезабивной станок с гвоздями 16d позволяет быстро обрамлять лежащие стены и прикреплять плиты пола и потолка. Чтобы прикрепить отдельные стенные стойки при установке на месте, используйте гвоздь 8d. Для возведения стен на месте требуется «гвоздь на ногах», который включает в себя вбивание гвоздей 8d под углом 45 градусов через концы стоек, чтобы прикрепить их к пластинам, которые уже установлены.

В подвале

Обрамление внутренней стены в подвале идентично обрамлению надземных стен, за исключением того, что нижняя стеновая плита должна быть химически обработана, чтобы предотвратить повреждение от влаги.
