Электропроводка в деревянном доме

Монтаж электропроводки деревянного дома начинается с расчета необходимой мощности энергопотребления системы, включающий в себя: мощность всего оборудования, вид кабелей, электроаппаратура и расположение. Как правило, расчетная мощность намного превышает норматив, который выделяется местными органами власти и в этом случае наши инженеры рассчитают и помогут Вам подобрать генератор необходимой мощности.
После расчетов выполняем подключение к линиям электропередач с оформлением всех необходимых документов. Подключение осуществляется опытным электромонтером местных электросетевых компаний.

Существуют два вида подключения деревянного дома к линиям электропередач: воздушный (Рис.1) и подземный (Рис. 2). Оба варианта имеют преимущества и недостатки: воздушный вариант более быстрый по времени монтажа и дешевый по сравнению с подземным – не нужно прокладывать кабель под землей, но воздушный вариант устройства менее эстетичен – потребуется постоянная подрезка деревьев, создание помех при проведении каких-либо высотный работ и возникновение опасности поражения электрическим током.

Прокладка кабеля под землей тоже имеет ряд преимуществ по сравнению с воздушной прокладкой: нет зависимости от погодных условий (разряды молний, воздействие от других электромагнитных излучений), нет риска обрыва поваленными деревьями (на восстановление кабеля могут потребоваться достаточные финансовые затраты). Не забываем — прокладка кабеля под землей осуществляется на этапе устройства фундамента.

Рисунок 1. Подключение кабеля по воздуху.Рисунок 2. Прокладка кабеля под землей с последующим подключением.Рисунок 3. Вводно-распределительный щиток.

После проведения всех работ по внешнему электромонтажу, кабель проводят в дом и подключают к вводно-распределительному щитку (Рис. 3). Щиток важно расположить в безопасном и легкодоступной месте. Запрещается располагать под ванными комнатами и санузлами (в случае протечки) и в комнатах с повышенным содержанием влажности.

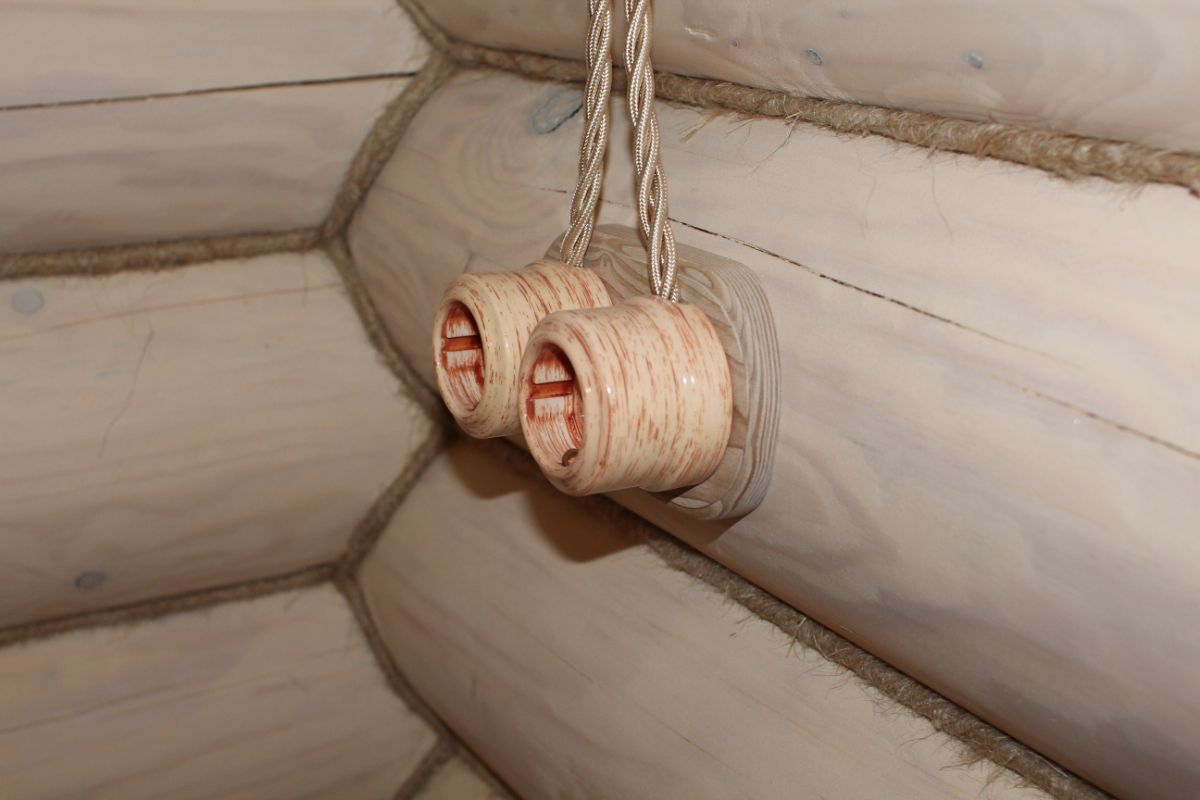

Рисунок 4. Открытая проводка. Керамические изоляторы, розетка, выключатель. Витой ретро-провод.

Что касается устройства электропроводки, наши электромонтажники выполняют два типа устройства электропроводки:

открытую и закрытую (скрытую) и каждая из них имеет свои достоинства и недостатки:

открытая электропроводка (Рис. 4) представляет собой обычный витой ретро провод, прикрепленный к керамическим изоляторам, которые в свою очередь крепятся к стене. Положительной стороной является простота в обслуживании, в случае необходимости поменять направление трассы — позволяет это сделать без повреждения стенового материала, придание особого старинного шарма бревенчатому дому и самое главное является более безопасной. К недостаткам можно отнести расходы с покупкой дополнительной фурнитуры для крепления, приобретение витого ретро провода для подчёркивания оригинальности интерьера, а также в случае расстановки мебели открытая проводка может помешать.

закрытая (скрытая) электропроводка (Рис. 5) укладывается в штробы (Рис. 6) — каналы, высверленные в бревне, где кабель будет проходить в металлическом рукаве. Достоинством является отсутствие проводов и коробов, но недостатками является случаи изменения направления трассы кабеля по какой-либо причине, например, изменение внутренней меблировки и обслуживание кабелей, как это можно сделать при открытой проводке.

Рисунок 5. Скрытая проводка. Штробы под провода.Рисунок 6. Монтаж закрытой проводки.Рисунок 7. Розетка в стене. Скрытая проводка.

При устройстве электропроводки в деревянном доме вопрос безопасности должен находиться на первом месте – особенно это касается качества изготовления проводов и фурнитуры.

После проведения всех работ по электричеству хочется добавить еще информации о современной системе “Умный дом”. Это новейшая разработка, позволяющая контролировать и регулировать все инженерные сети дома, помогает создать максимум комфорта и уюта.

Всю систему можно настроить по Вашему желанию, например, когда Вы покидаете дом – система в автоматическом режиме переведет дом в “спящий режим”, включит системы противопожарной и охранной систем.

В случае несанкционированного доступа в дом, система посылает сигнал тревоги в охранную организацию или отдел полиции, и параллельно известив Вас по каналам мобильной связи.

При возвращении домой система переводится в “активный режим” и подготовит для Вас нужную температуру воздуха, наполнит ванную горячей водой (если конечно запрограммировать данные функции заранее и на определенное время), включит любимую музыку или разогреет пищу в микроволновой печи.

И это еще не все функции, которые она может выполнять: управление светом, температурным режимом, контроль работы и расхода инженерными системами (газ, электричество, вода, отопление) и так далее. Выполнять управление системой можно даже используя свой смартфон или планшет (Рис. 9).

Рисунок 8. Центральный контроллер.Рисунок 9. Пример приложения «Умный Дом» на планшет.

С подробным описанием системы “Умный дом” и как она функционирует предлагаем ознакомиться в нашей отдельной статье.

Система водоснабжения деревянного дома

Как провести проводку в деревянном доме

Дерево — довольно популярный и экологически безопасный материал, поэтому деревянные дома пользуются спросом в современном строительстве. По окончании оборудования деревянного дома следует процесс установки системы электроснабжения. Так как дерево неустойчиво перед возгоранием, электропроводка должна обеспечивать полную безопасность жителей дома от возникновения пожара. О том как сделать проводку в деревянном доме правильно рассмотрим далее.

Оглавление:

1. Требования к прокладке проводки в деревянном доме
2. Основные виды проводки в деревянном доме
3. Особенности монтажа проводки в деревянном доме: этап подготовки
4. Особенности прокладки основного кабеля к дому

Требования к прокладке проводки в деревянном доме

Первое самое главное требование к электрической проводке, устанавливаемой в любом доме, является ее безопасность.

Для этого необходимо правильно подобрать все провода, которые будут в состоянии выдержать возлагаемую на них нагрузку. При этом запас мощности должен составлять минимум тридцать процентов.

Провода, устанавливаемые в доме, должны иметь специальное покрытие, которое устойчиво перед возгоранием и механическими повреждениями. Для улучшения эстетической привлекательности помещений, рекомендуется прятать проводку, но таким образом, чтобы при необходимости иметь к ней постоянный доступ.

В процессе установки электропроводки обратите внимание на способы соединения проводов изготовленных из меди и из алюминия. Чтобы не нарушать правил пожарной безопасности, рекомендуется установить устройства защитного отключения, которые во время перепадов или сильного напряжения в электросети произведут отключение питания.

Еще одним требованием выступает сооружение отдельной ветки, имеющую повышенный запас мощности. К ней будут подключаться приборы, требующие особой мощности, такие как духовой шкаф.

Рекомендуется устанавливать все элементы проводки в специальные гофры, которые продаются в любых магазинах электроники. Их подбор и свойства зависят от толщины проводов и материала их покрытия. Например, для стандартной бытовой сети будет достаточно гофры с пластиком.

При прокладывании проводов через строительные конструкции, следует соорудить для них специальные отверстия. При этом после установки кабеля, образовавшиеся зазоры уплотняют при помощи легкоудалаемых негорючих составов. Для приготовления такого состава отлично подойдет смесь песка с цементом в соотношении десять к одному, кроме этого возможно использование глины, шпаклевки или строительного гипса.

Заделывать сквозной проход необходимо по всей его площади, во избежание проникновение в помещение избытков влаги или газов.

Установка проводки производится при температуре воздуха, не превышающей отметки в -16 градусов.

Выбирайте провода с изоляционными характеристиками и кабеля с наличием защитной оплетки и с медными жилами. Сечения кабеля, обеспечивающего сетевое подключение должно быть не менее 0,25 см на 1 м², а для кабеля отвечающего за освещение будет достаточно 0,15 см на 1 м².

Основные виды проводки в деревянном доме

Различают два способа монтажа электропроводки в деревянном доме:

• открытый;
• закрытый.

Схема проводки в деревянном доме открытого типа подразумевает значительное упрощение ремонта и доступа к проводам, так как они находятся непосредственно на поверхности стен. Это конечно является преимуществом такой проводки.

Основным недостатком проводки открытого типа выступает неэстетичность внешнего вида помещения в котором она установлена.

Данная схема обустройства электропроводки используется в помещениях с повышенной влажностью, так как именно в них существует возможность возникновения короткого замыкания, при попадании влаги или конденсата на поверхность электроприборов.

Существует несколько вариаций выполнения проводки открытого типа. Возможен вариант ее установки непосредственно на стену, в пластмассовые трубы, в подплинтусное пространство или в специальные каналы для проводки.

Материалы, для изготовления подобных конструкция являются невозгораемыми, они имеют электроизоляционные свойства. Данные кабели бывают разнообразных конфигураций, сечений и форм. В соответствии с цветом их разделяют на:

• коричневые;
• светло-коричневые;
• белые.

При производстве установки проводов под плинтус, не разрешается соединять вместе провода выполняющие осветительную, слаботочную и силовую функции. Чтобы коммуникации не перегревали плинтус, следует заполнять пространство не более, чем на 65%. В противном случае, возникновения короткого от перегрева замыкания не избежать.

В процессе монтажа открытой проводки в деревянном доме высоту прокладки коммуникаций определяет человек выполняющий работы, так как она ненормированная.

Следите за тем, чтобы плинтусы и каналы плотно прилегали к стене, минимальное расстояние между ними составляет не более двух миллиметров. При проведении установки проводки в неотапливаемых помещениях, таких как подвал, гараж, чердак или коридор, для закрепления проводов, требуется использование скоб с подходящим диаметром.

Чтобы улучшить эстетичность помещения планируйте размещение проводки в незаметных местах. Запрещается устанавливать проводку вблизи дверных проходов, батарей, труб или угловых участков стен.

Второй вид монтажа электропроводки — скрытый. Допускается использование этого метода при наличии пустот в строительных конструкциях, перегородок сборного типа, борозд на стене, подвесных потолков. Все эти элементы подразумевают возможность установки проводов. Прокладка горизонтальных участков силовых кабелей происходит с помощью материалов, устойчивых перед возгоранием.

В процессе установки проводки в деревянном доме с оштукатуренными стенами, рекомендуется использовать изолированные кабели, имеющие общую защитную оплетку. Она способна обеспечить их защиту от механических повреждений. Но учтите, в случае необходимости в демонтаже данной системы, придется крошить стены и делать повторный ремонт. Поэтому перед выбором данного метода, стоит хорошо взвесить все за и против и определить, что лучше: эстетичный внешний вид или финансы.

Если провода устанавливаются под слой штукатурки, они должны пролегать в строгом вертикальном или горизонтальном направлении. Интервал между плитами перекрытия и проводами не должно превышать 20 см. В перегородках, толщиной до 9 см, производится кратчайшая прокладка трассы.

Крепление и фиксация провода производится с интервалом от 0,5 до 1,2 м, тем самым обеспечивая плотность прилегания штроб.

При обустройстве проводки под поверхностью подвесного потолка и других подобных конструкций, используются исключительно высококачественные провода с маркировкой Н Г — нераспространяющие горение или с индексом L S — низкий уровень выделения газов и дыма. Если проводка устанавливается на поверхность, выполненную из полугорючих материалов, то провода устанавливаются в металлические рукава с локазиционными способностями или в металлические трубы. При использовании стальных комплектующих, следует предусмотреть их защиту от образования коррозии.

Данный способ подходит для обустройства и ванной, и бани, и сауны, но, чтобы избежать поражения электротоком в этих местах с повышенной влажностью, используют провода с наличием поливинилхлоридной оболочки, размещенные в поливинилхлоридной трубе. В таких помещениях использование металлических труб недопустимо, из-за подверженности их к коррозии. При использовании электрической каменки в помещении бани сооружается специальный забор, который оббивают картонно-асбестовым покрытием.

Особенности монтажа проводки в деревянном доме: этап подготовки

Перед тем как приступить к непосредственной укладке проводов, необходимо провести подготовительные работы по подготовке поверхности, которые включают:

• разметку;
• заготовку;
• пробивку.

Первым делом определите место, через которое будет осуществляться подводка электричества к дому. После этого, разметьте места установки всех электрических приборов, или места в которых необходимо оборудовать розетки, выключатели, соединительные и ответвленные коробки и светильники.

После разметки всех участков, приступайте к осуществлению разметки прокладывания проводов. Лучше, если они будут проходить строго по вертикали и горизонтали. Отметьте место установки щитка распределительного назначения. Лучше, если он будет установлен при входе в дом, помещение при этом должно быть сухим, отапливаемым. Рекомендуемая высота установки составляет полтора метра.

При осуществлении монтажа электропроводки начинать разметочную работу следует из прокладки линий прохождения основных пучков с проводами, затем размечают ответвления. Поворотные и проходные участки, прокладываемые через стены также указываются.

Горизонтальная часть проводки прокладывается ниже от потолка на 15-20 см. параллельно к стыку стены с потолком. Данная процедура поможет предотвратить повреждение провода в процессе механических воздействий. Когда производится поворот трассы, необходимо строго придерживаться прямого угла. Размечать места крепления проводника нужно с крайнего участка. Для разметки скрытой или открытой электропроводки используется специальный шнур. На этот шнур производители предварительно наносят краску, помогающую ускорить процесс разметки. В противном случае, используется обыкновенный шнур, который предварительно окрашивают с помощью мела или синьки.

Шнур фиксируется на начальной точке и протягивается постепенно по местам прохождения трассы. Линии получаются ровными и четкими.

Совет: При проведении разметочных работ, рекомендуется перенести разметку на бумагу, которая должна всегда находиться у владельцев дома. При необходимости в проведении ремонта или даже забивании гвоздя в стену, данная карта укажет место, на котором присутствует электропроводка.

Для проведения разметки в местах размещения выключателей и розеток используется мел, а работа проводится ручным способом. Установка ответвленных коробок происходит в месте ответвления, чтобы обеспечить спуск к выключателю или розетке.

При использовании скрытой проводки в деревянном доме рекомендуется использование скрытых штепсельных розеток и выключателей. Они устанавливаются в специальный короб размером в 7 см.

Рекомендуется устанавливать выключатель возле входной двери, желательно с правой стороны, на расстоянии удобном для включения, которое составляет от 90 до 110 см. Расстояние между дверной коробкой и выключателем должно быть минимум десять сантиметров, тоже самое касается и окон.

При монтаже выключателей есть два варианта выполнения этого процесса. Первый подразумевает установку на расстоянии до 50 см, это касается детской комнаты, а второй — на расстоянии более метра, для других помещений.

Розетки не ограничивают правилами расположения. Они устанавливаются в соответствии с предпочтениями людей, проживающих в доме. Хотя не рекомендуется производить установку розеток близко к полу, так как при прорыве воды или при затоплении, повышается риск возникновения короткого замыкания.

Проводка в деревянном доме фото:

Следующим этапом выступает заготовка материала для обеспечения подводки. При этом необходимо выбрать тип кабелей, розетки и все комплектующие. Кроме этого, производится нарезка проводов на отдельные части, Учтите, что лучше отрезать провода с запасом в 15 см, чтобы перекрыть монтажные работки или соединение проводов между собой.

Особенности прокладки основного кабеля к дому

Чтобы провести проводку в деревянном доме первым делом нужно провести силовой кабель. Этот процесс проводят после завершения разметки. Существует два способа выполнения данного процесса:

• воздушный;
• подземный.

Выбор того или иного вида зависит от заранее составленного и согласованного со службой подачи электроэнергии проекта.

Менее затратным методом является установка кабеля воздушными путями. Хотя при расстоянии между домом м основным источником энергоснабжения более 26 м, придется устанавливать дополнительную опору в виде бетонного столба.

Проведение воздушной установки проходит с помощью специальных растяжек или фарфоровых изоляторов. При этом требуется применение самонесущего изолированного С И П кабеля, срок службы которого составляет минимум 30 лет. Основные требования к кабелю:

• атмосферостойкое полиэтиленовое покрытие;
• устойчивость перед ультрафиолетом;
• устойчивость к перегрузке сети;
• механическая прочность.

К недостатку использования такого кабеля относится его чрезмерная упругость и неподатливость, которая приводит к возникновению трудностей в его монтаже. Расстояние кабеля над поверхностью дороги составляет минимум 600 см, а по отношению к пешеходной дорожке — 350 см.

Чтобы обеспечить безопасность деревянного дома и его защиту от возгорания при перегрузке сети, кабель вводится через металлические втулки. Сечения кабеля должно составлять минимум 1,6х1,6 см.

К более дорогостоящему способу подводки кабеля к дому выступает его установка подземными путями. Так как этот метод требует оборудования траншеи, глубина которой минимум 100 см. Кроме этого имеются отличия в качестве кабеля. В данном случае, рекомендуется использовать кабель с наличием медных жил и бронезащиты. Такой кабель устойчив перед грызунами и подвижками грунта. При его установке необходимо обеспечить песчаную десятисантиметровую подушку, а после укладки кабеля, он или засыпается песком или кирпичом.

Не применяйте никаких металлических труб при укладке кабеля подземным способом, так как из-за образования конденсата существует риск прекращения подачи электричества.

Проводка в деревянном доме видео:

Установка электропроводки в деревянном доме

К электрической проводке всегда предъявлялось много требований, но деревянный дом – особый случай. Повышенный риск возникновения пожара, то, что дерево сгорает за считанные минуты, (а, если учесть, что для качественного строительства используется хорошо просушенная древесина,  вероятность того, что постройка сгорит очень быстро, повышается в разы) – все это заставляет искать для монтажа проводки настоящих профессионалов.

Специалисты, работающие с электричеством, обязательно должны иметь специальный допуск и подтвердить свою квалификацию соответствующими документами. Прокладка электропроводки в деревянном доме подразумевает много тонкостей и нюансов.

Электропроводка в деревянном доме – качество превыше всего!

Проект электромонтажа желательно разрабатывать всегда, но для дома из дерева он просто необходим. План расположения осветительных приборов, розеток, выключателей должен быть тщательно проработан, также очень важны способы монтажа электропроводки в деревянном доме.

Электроноситель может быть проложен в плинтусах при наличии специального канала в них, допустима  и наружная прокладка кабеля, при условии, что в целях пожарной безопасности будут применяться жесткие или гофрированные короба и трубы из полихлорвинила.

Разрешены и даже рекомендуются к применению металлические трубы и рукава, так как они относятся к невозгораемым материалам, способным не допустить беды в случае короткого замыкания.

Не стоит экономить и на проводе. Из материалов для токопроводящих жил желательна медь с определенным сечением (выбор производится в индивидуальном порядке).

Дополнительной гарантией безопасности проживающих будут негорючие изоляционные материалы, которые являются частью проводов и кабелей. Стоит обратить внимание и на распределительную коробку, размеры которой должны четко соответствовать нормам безопасности. Сама проводка делится на два типа – наружная и внутренняя.

Первая включает в себя провод, идущий от уличного трансформатора или электрического столба к дому, а также освещение приусадебного участка.

Внутренняя электропроводка применяется для электроснабжения непосредственно дома и хозяйственных построек – флигеля, летней , сараев, птичника и так далее.

Электрическая проводка снаружи: тонкости и нюансы

Лучший провод для подведения электричества от источника к дому имеет маркировку СИП. Самонесущий изолированный провод хорош тем, что изоляционный материал, применяемый в процессе его изготовления, не боится ни воздействия солнечных лучей, ни повышенной влажности, поэтому он считается идеальным вариантом для наружной электропроводки.

Более того, он спокойно выдерживает и резкие температурные перепады, и обледенение кабеля снаружи, и порывы ветра, вплоть до ураганов. Но, при выборе следует придерживаться некоторых рекомендаций. Во-первых, сечение кабеля, как указывают правила монтажа проводки, должно быть не менее 16 квадратных мм, а, во-вторых, он должен быть расположен на высоте не менее 3 метров от земли.

Несмотря на отличное качество и прекрасные эксплуатационные свойства, СИП-провод нельзя использовать для внутренней проводки, так как он в большинстве случаев состоит из алюминия. А, согласно правилам противопожарной безопасности, данный материал не подходит для деревянных домов и других сооружений.

Выходом из ситуации будет переход с алюминиевого кабеля на медный, непосредственно перед вводом проводки в дом. Это легче сделать при условии, что счетчик электроэнергии будет находиться снаружи строения.

Тогда к нему с улицы легко провести алюминиевый вариант, а от него в дом протянуть уже медный. Место соединения  обязательно следует упрятать в трубку из негорючего материала, например, металлическую.

В целях обеспечения дополнительной безопасности в электрощитке нужно установить специальное устройство, гарантирующее отключение электричества в доме в случае резкого перепада напряжения. Во-первых, это исключит возможность короткого замыкания, а, во-вторых, приборы в доме, которые работают от сети, останутся исправными. И, разумеется, необходима установка автоматов, рассчитанных на 16-25 ампер – это зависит от того, сколько киловатт подается в частный дом.

Внутренняя электрическая проводка

Она может быть как скрытой, так и открытой – все зависит от способов и материалов, применяемых для внутренней отделки стен и эстетических требований к помещению. Чаще всего выбирают скрытый вариант.

В таком случае кабель для деревянного дома прокладывают между стеной и отделкой, подстраховываясь с помощью изоляции, в качестве которой подходят:

1. Короба и трубы из металла. Идеальным вариантом считается медь, но вполне подойдет и сталь. Недостатком первых можно назвать достаточно высокую стоимость (стальные трубы более бюджетные). Зато медные легко изгибаются под любым углом, что облегчает монтаж проводки.
2. Рукава и трубы из ПВХ. Отличный материал – не очень дорогой, легко монтирующийся, не требующий наличия специального оборудования в процессе монтажа.
3. Негорючие материалы, применяющиеся при облицовке стены. Бетон, штукатурка, шпатлевка с добавлением асбеста – они считаются самым недорогим способом размещения скрытой проводки.

Прежде чем начать монтажные работы, должна быть составлена разводка электропроводки в частном доме с указанием размещения светильников, розеток и выключателей.

И не стоит забывать о качественном заземлении.

Открытая проводка

Преимуществом такого выбора является то, что при монтаже стены не подвергаются никакому воздействию, следовательно, можно прокладывать или осуществлять замену электропроводки в доме в любой момент, когда это необходимо, а не пытаться приурочить ее к ремонту.

В данном случае применяются специальные каналы для кабеля, электротехнические плинтусы или ролики-изоляторы.

Удобнее всего считается плинтус, поскольку он позволяет скрыть проводку абсолютно естественно, не привлекая внимания дополнительными приспособлениями.

А вот ролики не слишком эстетично выглядят в помещениях, поэтому больше подходят для строений хозяйственного назначения.

Выбор осуществить достаточно непросто, поэтому стоит проконсультироваться со специалистами.

Монтаж электропроводки в деревянном доме правила и рекомендации

Особенности монтажа проводки

• Деревянный дом X

  Деревянный/Дом/

  Монтаж электропроводки в деревянном доме Особенности монтажа проводки»

Дом их бруса или оцилиндрованного бревна несомненно является экологически чистым. Но существует ряд проблем с монтажом электропроводки, особенно актуально при прокладке скрытой проводки. Это обусловлено тем, что деревянный дом относится к строению с повышенным классом пожароопасности. В связи с этим к монтажу электропроводки предъявляются повышенные требования, значительно более жесткие чем к монтажу электропроводки в квартире. Разберем все по порядку. Дерево, в зависимости от места и времени применения может иметь различные свойства, и соответственно группа горючести может быть разной. Например сухая древесина в середине лета может иметь группу горючести Г4 (сильно горючая), а обработанная противопожарными средствами и при повышенной влажности Г1 (слабо горючая). К сожалению, группу горючести можно определить только в пожарной лаборатории. По большому счету, Вы должны выпилить кусочек дома и отвезти на испытания. В зависимости тот группы горючести монтаж электропроводки должен выполняться определенными кабелями и иметь различные способы прокладки. Если делать все максимуму, по правилам, взяв дерево по группе Г4, проводка должна быть проложена или открыто, на изолирующей подкладке (асбестовая или стальная полоса), или скрытая а стальной трубе имеющей локализационную способность (а это означает, сначала с начала прокладываем стальной или медный трубопровод, а потом в него затягиваем проводку). Так же разрешении электропроводка на роликах, как в старых избах, но это на любителя. Ретро нравиться далеко не всем, да и цена на современную ретро проводку кусается.

Открытая проводка в деревянном доме

Начиная строительство деревянного дома необходимо позаботиться о проекте на электроснабжение. Если  бюджет не позволяет нанимать проектную организацию для четкой проработки проекта, можно воспользоваться услугами профессионального электрика. Но придется изучить некоторые документы, дабы в последствии не иметь проблем. Действующие сегодня нормативные документы по монтажу электропроводки это ПУЭ-7, СНиП 3-05-06-85 и СП 31-110-2003. Чтоб не читать всю эту документацию я отвечу на наиболее часто встречающиеся вопросы.

Выбор кабеля

Для открытой прокладки проводки в деревянном доме применяются различные типы кабелей. Самые распространенные это NYMи ВВГ. Кабели могут быть как обычные, так и с индексами НГ (не горючий) и LS (само затухающий). Обычные кабели должны укладываться на негорючую прокладку, что не очень эстетично и требует дополнительных расходов. Лучше применить НГ-LS.

Правила допускают

В зданиях со строительным конструкциями выполненными из горючих материалов группы Г2 и Г 3 допускается: открытая прокладка одиночных кабелей в защитной оболочке с медными жилами сечением не более 6 мм2 в ПХВ изоляции в исполнении НГ или LS без подкладки…

Но стоит помнить, повысить группу горючести можно только покрыв дерево огнезещитным составом. В противном случае кабель придется положить на прокладки или идти на неоправданный риск.

Скрытая электропроводка в деревянном доме

Если принято решение делать скрытую проводку в деревянном доме, то необходимо соблюсти ряд правил по пожарной безопасности. Одно из первых, покрыть деревянные конструкции огнезащитным составом,  а так же все полости в которых будет проложена проводка.

Требование правил

за подвесными потолками и в пустотах перегородок, выполненных с использованием материалов группы горючести Г2 и Г3, электропроводки выполнять кабелем в металлических трубах и металлических коробах со степенью защиты не ниже IP4X…

Степень защиты IP4X имеет обычный металлорукав, стоимость монтажа которого незначительно отличается от прокладки кабеля в обычной гофре.

В случае отсутствия подготовки деревянных конструкций в соответствии с правилами придется сначала сделать трубопровод из стальных или медных труб, а потом уложить туда кабель, что абсолютно не рентабельно.

Требование правил

— за подвесными потолками и в пустотах перегородок, выполненных с использованием материалов группы горючести Г4, электропроводки выполнять проводами и/или кабелями в обладающих локализационной способностью металлических трубах, а также в обладающих локализационной способностью металлических глухих коробах…

Я рассказал об основных тонкостях проблемах встречающихся при монтаже электропроводки в деревянном доме, сделал основные выписки, касающиеся данной тематики, выбор за Вами. Строительство на сегодняшний день не дешево. Сэкономив на пропитке огнезащитой или электропроводке, завтра можно остаться без дома. Деревянный дом и электропроводка в нем должна соответствовать существующим нормативам. Наша компания выполнит монтаж электропроводки в деревянном доме с соблюдением правил, с неизменным качеством и внимательным отношением к заказчику.

Помните, «скупой платит дважды!». Некачественный монтаж обернется в процессе эксплуатации дополнительными расходами, а в худшем случае может привести к пожару.

Оптимальное соотношение цены и качества — выбор умных людей.

Вам остается только позвонить и сделать заказ.

Т. +7 (812) 740-51-93

Заказать

Безопасная правильная электропроводка в деревянном доме

Для каждого дома очень важна безопасная проводка. Для ее правильной прокладки необходимо знать главные правила безопасности. А также изучить материал, из которого она будет проводиться, его основные характеристики, устойчивость к окружающей среде и его требования.

Главное – соблюдать электро- нагрузку на определенных участках сети. Правильная электропроводка в деревянном доме должна прокладываться по определенному плану. В котором будут указаны все места соединений проводов и их максимальная нагрузка.

Соблюдение пожарной безопасности:

• Определить нагрузку, выбрать правильное сечение провода.
• Поменьше распределительных коробок, намного безопаснее.
• Все соединение желательно спаивать, а не скручивать!
• Прокладывать провод, не натягивая его сильно, нужно учесть просадку дома.
• Желательно все розетки защищать отдельными автоматическими выключателями.
• Всю сеть необходимо обезопасить УЗО.

Укладка открытой проводки

Для открытой проводки лучше всего использовать провод, который защищен специальной многоуровневой изоляцией от горения. Называется он ВВГ Пнг, устойчив к любым температурным перепадам. Кладется сразу на поверхность, без дополнительного кабель-канала. А вот обычный медный провод ПУНП, необходимо класть только в специальный негорючий кабель-канал. Или же заменить его на любой негорючий материал, например, металлическую подложку.

ПУНП легко воспринимает любые внешние воздействия, гнется, ломается очень быстро и легко.  Внешняя проводка не ограничена от повреждений какого-либо рода, поэтому периодически ее надо очень внимательно просматривать, дабы не было короткого замыкания сети.

Для того чтобы протянуть провод сквозь стенку, необходимо использовать специальную пожароустойчивую металлическую гильзу или отрезок металлической трубы, соответствующий параметрам отверстия. Для проведения проводки в деревянном доме нельзя использовать кабель-каналы, изготовленные из горючих материалов. А необходимо использовать тот, что предназначенный для деревянных поверхностей. Плюс в том, что на деревянные строения влияют температурные скачки, дом постоянно то сжимается, то, наоборот, расходится. И может стать причиной искажения всех распределительных коробок, вмонтированных в стену.

Как проложить открытую проводку в доме из бруса

Правильная электропроводка в деревянном доме требует много усилий и нервов, а также времени и денег. Наружная проводка намного легче в процессе прокладки и не мешает косметическим работам, которые проводятся в доме. Проведение внутренней проводки –это трудоемкий процесс. Для такого вида лучше использовать медный провод, он прокладывается в специальный кабель-канал, который в процессе ремонта закроется слоями штукатурки и шпатлевки.

Самое главное правило – это не допускать контакта проводов с горючими поверхностями, отделяя ее штукатуркой или металлическим материалом.  От различных повреждений, открытого огня, грызунов, отлично предохраняет металлический рукав, который уже давно популярен на рынке.

Вывод: правильно подобранные провода, составленная схема их проведения, а также качественные материалы, обеспечат вам полную безопасность.

Электропроводка в деревянном доме своими руками: пошаговая инструкция

Достаточно популярным материалом в сфере строительства было и по сей день остается дерево. Несмотря на все достоинства этого универсального материала, он имеет один весомый недостаток – быструю воспламеняемость. Именно поэтому дома деревянного типа особенно «требовательны» к функциональности системы пожарной безопасности. Для этого электропроводку в деревянных домах устанавливают максимально аккуратно, соблюдая все нормы и требования.

Основные ошибки при монтаже электропроводки

Многие люди пренебрегают правилами безопасности в своих домах, что приводит к возникновению множества проблем. Обычно жильцы деревянных домов сталкиваются с такими ситуациями:

• повреждение изоляции проводов, которое возникает при прокладке кабеля
• повышение нагрузки на электропроводку
• использование при работе гофрированной трубы, которая прокладывается в пустотах деревянных стен

Первые две ошибки обычно приводят к появлению коротких замыканий, а иногда и к возгораниям. А прокладка гофрированных труб или коробов ПВХ в дальнейшем приводит к появлению грызунов, повреждающих всю электрику в домах.

Чтобы не допускать различных промахов при монтаже электропроводки в доме, нужно просмотреть пошаговые инструкции, ознакомиться со схемами монтажа, посмотреть видео-ролики, где описан процесс монтажа электропроводки.

Электропроводка в деревянном доме своими руками: пошаговая инструкция

Прежде чем самостоятельно начинать монтировать электрические провода в деревянном частном доме, стоит позаботиться о составлении специальной схемы, которая для каждого помещения будет отдельной.

Специалисты, которые производят монтаж электропроводки в деревянном доме, дают некоторые важные рекомендации:

• все точки, такие как счетчик или же распределяющие коробки, должны быть расположены в легкодоступных местах, попасть в которые вы сможете, не прикладывая особых усилий
• распределительный щит желательно устанавливать в коридоре на высоте, которая недоступна детям
• сначала нужно распланировать дальнейшую расстановку мебели в комнатах, чтобы четко понимать, в каких местах и на какой высоте нужно устанавливать розетки
• создавая схему электропроводки, стоит помнить о том, что линии не наносятся в диагональном направлении
• проходящие в здании провода должны обязательно пересекаться в коробках распределения

Структура электропроводки деревянного жилища

Для успешного проведения электропроводки в деревянном доме своими руками следует заранее составить список и заготовить весь необходимый инструмент и все комплектующие. Если до этого вами уже разработан план, то определиться с необходимым количеством розеток, переключателей и других элементов вам будет гораздо проще.

Прежде всего, для электропроводки деревянного жилища вам необходимы:

• инструменты (отвертки, небольшой молоток, нож для работы с электрикой, пассатижи), которые на своих ручках будут иметь дополнительную защитную изоляцию
• выключатели, а также розетки в том количестве, которое указано в вашем плане; для деревянного дома целесообразно приобретать данные детали с основанием из керамики и контактными группами, изготовленными из бронзы или латуни
• электрокабель, на сечение которого влияет мощность электрической энергии для вашего дома; чаще всего в деревянных домах прокладывают медный силовой кабель ВВГ
• распределяющие коробки, а также различные соединяющие зажимы, электросчетчик
• саморезы, изолирующая, а также алюминиевая лента

Все эти материалы необходимо приобрести еще до начала установки электропроводки в деревянном доме своими силами. Выключатели с розетками рекомендуется покупать на 1-2 больше: в случае повреждения какой-либо детали у вас под рукой будет замена. К тому же, лишними такие комплектующие никогда не будут.

Этапы установки электропроводки в деревянном доме своими руками

Все монтажные работы, выполненные своими руками, имеют пошаговые алгоритмы действий. Обычно вся работа заключается в нескольких этапах:

• прокладка в помещении основного провода (кабеля)
• установка в нужных местах помещения распределяющих коробок
• монтаж розеток, настенных светильников, а также выключателей в соответствии с дальнейшей расстановкой мебели
• установка электрического щита на высоте, которая недоступна детям
• монтаж заземляющего устройства

Для успешной и безопасной установки электропроводки в деревянных домах своими руками следует детально изучить каждый из представленных выше этапов.

Проведение электропроводки в домах своими руками: прокладка главного кабеля

В комнатах деревянного дома необходимо прокладывать кабель в специальных кабель-каналах или же в плинтусах. Сначала нужно своими собственными руками произвести разрез кабеля на такое количество частей, которое будет равняться общей сумме переключателей и розеток в доме. Каждая такая часть должна быть равна промежутку между выключателем и розеткой с прибавлением еще примерно 15-20 сантиметров.

Кабель-каналы крепятся исключительно вдоль или поперек стены. Используем уровень для достижения максимально точного результата, укладываем основной кабель в короба (закрывать их при этом не стоит).

Электропроводка в доме: монтируем распределяющие коробки

Распределяющие коробки в изготовленном из дерева помещении устанавливаются в тех местах, где есть любые расхождения от главного провода к розеткам, переключателям и светильникам. Внутри такой коробки провода соединяются с помощью СИЗ или ВАГ.

Если данных соединяющих элементов у вас нет, то соединить провода можно и обычной изолентой, предварительно скрутив их. Проводки в коробке нужно укладывать таким образом, чтобы они были отдалены друг от друга и не соприкасались.

Проводка в деревянном доме: установка переключателей и розеток

Для установки данных деталей вам не обязательно вызывать мастера, все эти работы вы можете сделать своими собственными руками, затратив при этом небольшое количество времени.

Пошаговая инструкция для процесса установки розеток:

• высверливание гнезд в стенах с помощью специальных инструментов
• укладка слоя асбеста или алюминия в стене (эти материалы будут выполнять изолирующую функцию)
• крепление розеток в стене максимально крепко, чтобы они не расшатывались

Светильники и выключатели монтируются по аналогии.

Монтаж скрытой электропроводки: электрощиток и контур заземления

Сначала необходимо подготовить в стене отдельную нишу, в которую будет вставлен электрический щиток. Подмазывать коробку щитка в стене можно гипсом или же алебастром. В целом, внутренний электрощит выглядит более эстетично и занимает немного места.

Заземляющее устройство для дома вы можете легко соорудить своими руками, пошаговая инструкция для этого предоставляется. Нужно:

• отступив немного от угла дома, вырыть траншею длиной в три метра и глубиной в полметра
• на краю канавы установить три арматуры из металла, имеющие размер 2,5х16 миллиметров
• соединить арматуру любой проволокой, изготовленной из металла
• провести эту проволоку к стене дома и приварить там 8-миллиметровый болт
• подсоединить к проводу РЕ кабель
• засыпать траншею землей

После выполнения всех работ вы можете проверить функциональность розеток, выключателей, а также светильников.

В целом, на установку электропроводки в доме у вас уйдет немного времени. После проведенных работ стоит вызвать специалистов электрической лаборатории для произведения всех необходимых замеров. После проведенной проверки специалисты выдадут вам протокол, который понадобится в случае, если вы захотите установить пломбу на электросчетчик.

Электропроводка для деревянного жилища, выполняемая с учетом всех правил и рекомендаций, будет долго служить вам в безопасном режиме.

Пошаговая инструкция, нюансы и некоторые особенности Как спрятать проводку в планке

Все электромонтажные работы требуют от подрядчика аккуратности, повышенного внимания, неукоснительного соблюдения технических правил и установленных стандартов. При планировании и проведении электрификации деревянного дома необходимо проконсультироваться с квалифицированным электриком, ознакомиться с нормативными документами, основными требованиями и последовательностью прокладки электрического провода.

Требования к электромонтажу в деревянном доме

Монтаж электропроводки в деревянных домах имеет некоторые отличия и особенности от электрификации каменных домов. Безопасность должна быть приоритетом при проектировании и прокладке кабелей. Существует ряд основных правил, которые необходимо строго соблюдать:

1. Тщательная изоляция токопроводов негорючими материалами (НИМ, ВВГнг, ВВГнг-ЛС).
2. Алюминиевые жилы необходимо заменить медными сечением не менее 16 мм кв.Кабель должен входить в дом через металлическую гильзу. Переход провода из одного помещения в другое осуществляется через жесткую металлическую трубу.
3. Электрификацию деревянного дома целесообразно проводить «открытым» способом.
4. Необходимо произвести точный расчет толщины кабеля с запасом не менее 30%.
5. Особое внимание следует уделять качеству используемых материалов. Выбирайте кабель с негорючей изоляцией.
6. При необходимости прокладки скрытой электропроводки обязательно использовать металлическую трубу. Прокладка кабеля в гофрированных трубах запрещена.
7. Требуется установка УЗО, контура заземления и громоотвода. В этом случае заземлению подлежат не только электроприборы, но и металлические трубы, по которым прокладывается кабель.
8. Узел ввода — распределительный щит должен быть максимально изолирован от деревянных конструкций дома. Иногда необходимо возвести стену из кирпича, а полы — на цементно-бетонной стяжке.

Варианты электропроводки в деревянном доме

Электропроводку в деревянном доме своими руками, а именно разводку кабеля, можно сделать тремя способами:

Электропроводка в деревянном доме своими руками: схемы

Согласно действующим нормам, при электрификации частного дома без установки трансформатора потребляемая мощность не может превышать 15 кВт. Этот показатель рассчитывается путем суммирования мощности одновременно включенных электроприборов. Если результат меньше 15 кВт, то устанавливается автомат ввода на 25А, в противном случае требуется трансформатор дополнительно.

При разработке схемы подключения точки подключения разбиты на разные группы потребления. Например, осветительные приборы питаются от одной машины, для розеток требуется отдельный прибор, а для уличного освещения — дополнительный.

Целесообразно оборудовать персональные машины и отдельную ветку электроснабжения для мощного электрооборудования: электроплиты, котла или электрокотла. Отдельные источники питания необходимы и для отдельно стоящих хозяйственных построек.

Важно! Из соображений безопасности лучше увеличить количество ответвлений электросети — эта мера помогает уменьшить потенциально опасные участки подключения.

Ниже представлена ​​примерная схема электропроводки в частном деревянном доме своими руками.

Некоторые нюансы при разработке схемы:

1. Вводный автомат и счетчик энергоснабжающей организации необходимо разместить на улице для удобства контроля расхода электроэнергии.
2. При размещении вне помещения счетчик и автоматический выключатель должны быть в герметичном корпусе, предотвращающем попадание влаги, грязи и пыли. Класс защиты бокса — не ниже IP-55. Требования к ящикам, устанавливаемым внутри деревянной конструкции, несколько ниже — IP-44, главное условие — металлический корпус.
3. Для аварийного отключения электричества необходимо разместить УЗО — прибор сработает при КЗ в сети.

Электропроводка в деревянном доме своими руками: пошаговая инструкция

Разработка проекта электроснабжения

Для разработки индивидуального проекта в энергоснабжающей организации (РЭС) необходимо получить техническое задание, которое станет основанием для дальнейшей работы.

Проектирование электроснабжения деревянного дома выполняется в следующей последовательности:

При организации электроснабжения и составлении проекта следует руководствоваться не только личными пожеланиями, но и определенными требованиями:

1. Допускается только вертикальное или горизонтальное расположение проводов.
2. Все витки провода выполняются строго под прямым углом.
3. Розетки, выключатели и распределительные коробки должны быть в свободном доступе.
4. По правилам установка выключателей осуществляется на расстоянии 0,6-1,5 метра от уровня пола, кабель подводится сверху.
5. Оптимальное размещение розеток 0,5-0,8 м от пола, рекомендуемое количество розеток — 1 шт. на 6 кв.м. В помещениях с большим количеством бытовой техники розеток будет больше.
6. Не прокладывайте провода ближе 10 см от дверных / оконных проемов. Необходимо исключить контакт проводов с металлическими элементами и соседними проводами (минимально допустимое расстояние 0,5 см).

Подбор оборудования и кабелей

Чтобы избежать сложных вычислений для определения правильного кабеля, вы можете использовать руководство по электротехнике. Сечение жилы провода напрямую зависит от предполагаемых нагрузок.

Потребляемая мощность оборудования и электроприборов указана в техническом паспорте или инструкции по эксплуатации.Исходя из этих значений подбирается провод с жилами необходимого сечения. Чтобы определить размер вводного кабеля, необходимо суммировать мощности установленных электроприборов.

Консультации. Для деревянного дома следует выбрать кабель с маркировкой «NG» (не поддерживает горение) и «LS» (уменьшенное дымовыделение). Обычно для внутренней разводки используются провода сечением 2,5 мм и 1,5 мм.

Входной автоматический выключатель выбирается с номиналом достаточным, чтобы при максимальной нагрузке питание дома не отключалось, а происходил обрыв цепи, предотвращающий короткое замыкание.

Для однофазного питания автоматический выключатель выбирается следующим образом:

При выборе выключателей и розеток учитываются некоторые параметры:

• количество тока, на которое рассчитано оборудование;
• вариант установки: внешняя / скрытая проводка;
• количество ключей — для выключателей, количество мест — для розеток.

1. Бытовая техника большой мощности (электроплиты, стиральные машины, бойлеры, камины, холодильники и др.)) должен быть заземлен. В таких ситуациях желательно использовать розетки с наконечником для подключения заземляющего провода.
2. Тройников следует избегать. Для одновременного подключения нескольких электроприборов устанавливают группу розеток или сдвоенные модели.
3. Выбор переключателей определяется режимом освещения. Для одновременного включения нескольких источников света или одной лампы установите переключатель на одну клавишу, для разных режимов — двух- и трехклавишный.

Установка станка и блок питания

По разработанной схеме устанавливаются распределительные коробки, размечаются точки крепления выключателей, розеток и осветительных приборов.В отведенном месте монтируется корпус электрощита и выполняются следующие действия:

1. Установка в корпус приборной панели.
2. Установка вводного станка на металлический профиль (din-рейку). Питание двухполюсного автомата по фазе и нейтрали.
3. Клеммы (выходные клеммы) счетчика подключены к входу машины ввода.
4. Вставьте кабель в дом и подключите его к входным клеммам счетчика.
5. Реле напряжения, УЗО, автоматика для различных групп мощности (освещение, розетки) устанавливаются на din-рейку.

Кабельный ввод в дом осуществляется под землей или по воздуху. Второй вариант будет дешевле, но такой запас считается менее надежным. Для забора воздуха используются самонесущие изолированные провода. Главное условие — установка противопожарного рукава на проходной в доме.

При подземном способе ввода используется металлическая труба, защищающая подводящий кабель от различных воздействий.Прокладку кабеля таким способом необходимо обязательно согласовать с распределяющей энергокомпанией.

Прокладка кабеля, установка выключателей и розеток

Провод выбранного сечения укладывается закрытым или открытым способом согласно плану размещения.

Технология внутренней разводки в деревянном доме своими руками:

Рассмотрим пошагово, как провести электропроводку в деревянном доме своими руками с помощью настенных кабельных каналов:

Важно! Количество подключений влияет на способность системы нести нагрузки — чем их больше, тем хуже грузоподъемность.

УЗО и заземление

Устройство контура заземления предполагает следующие действия:

1. Подготовьте металлические стержни диаметром 3 см / длиной 3 м.
2. Копание траншеи глубиной 30 см треугольной формы с длиной каждой стороны 1 м. Поместите металлические стержни в углы образовавшегося треугольника.
3. Соединение арматуры между собой металлическими уголками сваркой.
4. Приварите петлю к одному углу и закрепите на ней стальной стержень толщиной 1 см.
5. Стержень укладывается таким образом, чтобы он был соединен с заземляющим проводом в электрическом щите. Изоляция заземляющих жил кабелей желто-зеленая.

После прибора учета в приборной панели желательно разместить УЗО. Это устройство защитит человека от поражения электрическим током, если оно попадет на корпус оборудования. Параметры УЗО подбираются исходя из значения номинального тока в сети. Такое защитное устройство особенно актуально для помещений с повышенным уровнем влажности (ванная, сауна, бассейн и т. Д.).).

Электропроводка в деревянном доме своими руками: видео

Распространенные ошибки новичков

Электрификация деревянного дома — мероприятие ответственное. По статистике пожарных, большинство деревянных конструкций загораются в первую очередь из-за неисправной электропроводки. Некоторые начинающие мастера могут проигнорировать советы профессионалов и допустить ряд грубых ошибок:

1. Скрытие проводки под деревянными потолочными конструкциями.
2. Прокладка кабеля под плинтусом.
3. Применение для прокладки проводов из гофрированных труб ПВХ. Несмотря на практичные качества материала и удобство его монтажа, трубы ПВХ запрещено использовать для электрификации деревянных построек.
4. Прокладка изолированного кабеля в желобе без использования металлической трубы.
5. Применение пластиковых ящиков для розеток и выключателей.

Частные постройки из бруса и бревна отличаются своим внешним видом, комфортом проживания и экологичностью.Но они относятся к зданиям с повышенной пожарной опасностью, что связано с горючестью древесины. Поэтому электромонтаж в деревянном доме выполняется с учетом особых требований. Они изложены в рубрике «Электрооборудование строительных норм» (СНиП) и Правил устройства электроустановок (ПУЭ).

Показать все

Требования к установке и общий план работ

Если строго придерживаться положений ПУЭ и СНиП, можно реально оборудовать надежную и безопасную систему электроснабжения деревянного дома своими руками.Для начала необходимо ознакомиться с ключевыми требованиями настоящих правил и норм:

• Требуется грамотный скрупулезный расчет сечения кабеля. Для их изоляции используется негорючий материал.
• Желательно проложить открытую электропроводку.
• Скрытая прокладка не рекомендуется для деревянных конструкций. Если вам нужно его использовать, вам следует работать с кабелями в металлической трубе или в другой оболочке.
• В распределительном щите смонтировано и подключено защитное устройство (УЗО) и автоматический выключатель.

Электропроводка делится на внешнюю и внутреннюю. Первые прокладываются на улице и подводятся в домашнюю сеть через подземные колодцы и каналы или по воздуху (навес).

Внешние кабели обычно изготавливают из проводов с алюминиевыми жилами, а внутри жилища допускаются только изделия из меди. Их подключение осуществляется в специальном переходнике, называемом гильзой. Он идет от счетчика электроэнергии на внешней стене здания до распределительного щита.

Электропроводка в деревянном доме прокладывается поэтапно. Опытные электрики советуют придерживаться следующей последовательности работ:

• Рассчитывается общая мощность оборудования, которое планируется установить в жилище.
• Готовится проект электроснабжения.
• Осуществляется подбор и покупка выключателей, розеток, проводов, технических устройств.
• Электроэнергия введена в здание, выключатель, электросчетчик и распределительный щит (РП) подключены.
• Кабель проходит через дом.
• Установлены осветительные приборы, розетки, выключатели.

В последнюю очередь подключается УЗО и оборудована система заземления. После этого сделанная своими руками электропроводка проходит испытания на работоспособность и безопасность эксплуатации.

Нюансы составления проекта энергообеспечения деревянного дома

Работу следует начинать с получения ТУ в локальном офисе поставщика электроэнергии. Затем приступают к подсчету общей мощности бытовой техники, освещения и других устройств.Эту операцию несложно проделать своими руками по таблице ниже.

После расчетов создается электрическая схема. Процедура проста:

• Составляется технический план дома. На нем отмечены места установки электроприборов, ламп, выключателей, розеток и другого оборудования.
• Для подключения оборудования подбирается подходящий тип кабеля.
• На схеме подключения указаны места, куда будут поставлены распределительные коробки.Одно такое устройство обычно используется для двух смежных (смежных) комнат в доме.
• На плане указана мощность каждого электроприбора (с учетом пускового усилия для установок с собственным двигателем).
• Оборудование, потребляющее много энергии (печи, котлы отопления, водонагреватели), объединены в одну группу. Для их подключения используется отдельная машина.
• Менее мощная техника (люстры, торшеры и т. Д.) Собрана в другую группу.

На схеме показаны расстояния от линии прокладки кабеля до всех оконных и дверных проемов, а также расстояние от электрических точек до поверхностей потолка и пола. Это сделано для того, чтобы в дальнейшем, если в доме потребуется ремонт, вероятность повреждения проводки была минимальной.

В процессе проектирования следует соблюдать несколько важных рекомендаций. Электротехники советуют работать по следующим стандартам:

• Кабель прокладывается сверху или снизу стены с отступом 0.2 м от потолка или пола.
• Распределительный щит устанавливается в коридоре дома на высоте 150–170 см, чтобы дети не могли до него дотянуться.
• Повороты внутренней проводки 90 °.
• Из соображений эстетики и простоты использования все переключатели устанавливаются на одинаковой высоте (0,8–1,5 м). Их обычно закрепляют на той стороне, где находится ручка дверей, ведущих в комнату.

Розетки устанавливаются на любой высоте (в ПУЭ и СНиП этот пункт не указывается).Но места их установки следует продумать максимально грамотно с учетом планировки крупной бытовой техники и мебели. Тогда после ремонта вам не придется использовать удлинители для подключения электрооборудования.

Подбор проводов, розеток, выключателей — таблица поможет

Электросеть в деревянном доме работает без аварий и сбоев при грамотном определении сечения кабелей, с помощью которых освещение, спецтехника и бытовая техника подключена.Для многих домашних мастеров эта часть работы является сложной. Справиться с ними позволяет таблица для выбора диаметра медных жил для устройств, работающих при определенных нагрузках.

Сечение, мм	Напряжение, В
	380		220
	мощность, кВт	Ток, А	мощность, кВт	Ток, А
120	171,6	260	66,0	300
95	145,2	220	57,2	260
70	118,8	180	47,3	215
50	95,7	145	38,5	175
35	75,9	115	29,7	135
25	59,4	90	25,3	115
16	49,5	75	18,7	85
10	33,0	50	15,4	70
6	26,4	40	10,1	46
4	19,8	30	8,3	38
2,5	16,5	25	5,9	27
1,5	10,5	16	4,1	19

Все электроприборы имеют технический паспорт или инструкцию по эксплуатации.Они указывают нагрузки, которые они потребляют. Исходя из этой информации, выбрать необходимые кабели несложно.

Самая безопасная электропроводка в деревянном доме обеспечивается медными изделиями NYM. Они просты в установке и обращении, обладают хорошей прочностью, снабжены дополнительной изоляцией. Единственный их недостаток — дороговизна.

Более доступный кабель — ВВГнг. Его изоляция выполняется пластиком ПВХ (поливинилхлорид), который не поддерживает горение.

Выключатели и розетки подбираются по типу проводки (открытая или скрытая), величине (расчетной) силы тока, возможности их подключения на однокадровом блоке. К этим элементам сети подключаются кабели с тремя жилами и обязательным заземлением. Последний обеспечивает практически стопроцентную безопасность при эксплуатации бытовой техники.

Подводящий провод и станок — как выбрать подходящий?

Для определения сечения кабеля, ведущего в дом, необходимо рассчитать общую мощность (общую номинальную нагрузку) всех имеющихся электрических устройств и оборудования.Это особенно важно, если в деревянном доме обновляют проводку. То есть полностью заменены автоматические выключатели и внутренняя проводка.

При необходимости прокладки нового вводного кабеля на бревенчатом доме или жилом доме из бревен обращайтесь в энергоснабжающую организацию. Его замена проводится перед установкой и пломбировкой счетчика электроэнергии.

Если сеть здания рассчитана на 380 В, на вводе устанавливается однополюсный автомат.При однофазном питании (220 В) используются устройства с 1 или двумя полюсами.

Специалисты советуют выбирать автомат с номиналом, который при максимальных нагрузках не отключает подачу тока в жилище, а разрывает электрическую цепь. Таким образом, исключается риск короткого замыкания.

Тип, характеристики и мощность входной машины (ВА) легко выбрать самостоятельно. Сначала снимается мощность всего электрооборудования в доме.По формуле P / U * 0,8 рассчитывается максимальный ток. Его значение умножается на специальный коэффициент 1,1, и получается значение, при котором срабатывает переключатель на входе (в большинстве случаев используется предохранитель на 25 А).

Подходящий тип ВА выбирается в соответствии с током короткого замыкания (TKZ). Используется формула: I = 3260 * S (сечение провода в миллиметрах) / L (длина кабеля в метрах).

Характеристика автоматического выключателя определяется делением ТКЗ на значение номинального тока.Для индивидуального жилищного строительства рекомендуется использовать устройства категории С. Они отлично зарекомендовали себя при работе в электрических сетях со смешанной нагрузкой.

ВА устанавливается после счетчика. Эти два устройства монтируются в электрическом щите на DIN-рейке вместе с УЗО и автоматами для отдельных групп оборудования, после чего начинают прокладывать кабели по дому.

Скрытая и открытая проводка — особенности

Снаружи кабель, как отмечалось ранее, монтируется в металлических трубах, которые закапываются в землю или проходят через воздух.Первый способ более дорогой, но действительно надежный.

Перед внутренней разводкой в ​​доме намечают точки установки распределительного щита и ящиков, выключателей, розеток, осветительных приборов. PB фиксируется в выбранном месте. Далее выполняются следующие действия:

• В корпус щита монтируется счетчик электроэнергии.
• ВА размещается на DIN-рейке, к которой подключены нейтраль и фаза.
• Вход вводной машины подключен к клеммам счетчика.
• На рейке установлены переключатели и реле напряжения для УЗО и отдельных силовых групп.
• Все выводы электрооборудования соединены проводом с одной жилой.

Перейти непосредственно к проводке — скрытой или открытой. Первый оборудуют в тех случаях, когда планируется сделать отделку стен в жилище максимально привлекательной и эстетичной. Идеально подходит для новостроек или капитально отремонтированных бревенчатых домов.

Скрытая проводка предполагает размещение кабелей в специальных негорючих пластиковых или металлических (алюминиевых, стальных, медных) коробках.Последние помещаются между вертикальной облицовкой поверхности и ее основанием.

Электропроводка открытого типа устанавливается в старых домах и при создании ретро-интерьеров в новостройках. Для этого используются:

• Керамические ролики, действующие как изоляторы. Этот способ оптимален для домов с деревянными стенами.
• Пластиковые кабельные каналы, закрепленные на вертикальных основаниях. Такие монтажные приспособления доступны в разных цветах, что дает возможность подобрать их для любого типа облицовки.
• Скобы ПВХ. Этот прием редко используется в домашних условиях из-за своей непривлекательности. Больше подходит для разводки в технических, подсобных и подсобных помещениях.
• Гофрированные трубы с кабельным наполнением до 40%.
• Плинтус специальный с желобом. Последний имеет специальные зажимы для провода.

Важно! Проходы через стены из одного помещения в другое желательно оборудовать огнестойкими металлическими рукавами.И уже через них тросы протягивать. В этом случае вероятность возгорания из-за неисправной проводки значительно снижается.

Популярные способы внутренней прокладки кабелей

Открытая проводка обычно выполняется с использованием магистральных каналов. Пошаговая инструкция по выполнению такой операции приведена ниже:

• Производится разметка (согласно существующему проекту) линии сети.
• Снимается крышка с кабельного канала.
• Прикрепите коробку к потолку или стене.Для этого используются саморезы. Их установка осуществляется с шагом 50 см. На поворотах гусеницы вкручивается дополнительное оборудование.
• Распределительные коробки устанавливаются в отведенных местах.
• Электропроводка уложена в кабельные каналы, последние прикрыты крышкой, фиксаторы зафиксированы.

Важно! В местах установки выключателей и розеток следует оставить небольшое количество кабеля.Требуется соединить указанные элементы.

Провода в распределительных коробках подключаются друг к другу и к клеммам розеток, автоматических выключателей, выключателей. Эта часть монтажных работ подробно описана в следующем разделе.

При скрытой проводке кабель часто «спрятан» в металлических трубах. Алгоритм работы простой:

• Делают в стенах пазы.
• Установить распределительные коробки (чтобы доступ к ним после облицовки вертикальных оснований был свободен).
• Монтируются трубы. При необходимости их предварительно нарезают. Концы изделий зачищаются, с них удаляются все заусенцы.
• Крепление труб осуществляется хомутами.

Электропроводка проходит через фиксированные металлические каналы. В распределительных коробках электрические провода скручены и изолированы.

Кратко о способах подключения проводов и тонкостях процедуры

Операция выполняется вручную одним из трех способов. Создается единая внутренняя разводка:

• Twist.
• Хомуты самозажимные Wago.
• Колпачки специальные.

Первая техника недорогая и легкодоступная. С концов кабелей снимается изолятор (4–5 см). Провода скручены, спаяны и обмотаны защитной липкой лентой.

Технология Wago предполагает снятие 1 см изоляции с концов проводов и их соединение с помощью самозажимных клемм. Последние выбираются по сечению используемых кабелей.

Третий способ требует приобретения специальных колпачков, внутри которых установлена ​​коническая пружина. Порядок их использования:

• провода зачищены и скручены;
• накройте стык описанным продуктом.

Пружина при завинчивании крышки плотно сжимает электрический кабель. А пластиковая оболочка действует как изолятор.

Нюанс. Допустимая нагрузка прокладываемой внутренней трассы зависит от количества соединений проводов.Чем их больше, тем менее надежна проводка.

Завершающие этапы работы — мелочи остались

ПУЭ требуют заземления всего бытового электрооборудования с металлическим корпусом (холодильники и морозильники, стиральные автоматы, бойлеры, духовки). Эту операцию несложно проделать самостоятельно:

• Нарезаются три арматурных стержня сечением 3 и длиной 300 см.
• Во дворе дома треугольный ров глубиной 0.Выкапывается 3 м со стороной 1 м.
• Стержни устанавливаются в грунт по углам траншеи, соединяются между собой сваркой и стальными заготовками.
• К одному из стержней прикреплена проушина (петля). Изготовлен из стали толщиной 10 мм.

Наконечник подключается к заземляющему проводу в электрической панели. Имеет желто-зеленый изоляционный слой.

Устройство защитного отключения устанавливается в панели после счетчика. Это исключает опасность поражения человека электрическим током при поломке последнего на корпусе бытовой техники.УЗО выбирается по двум показателям:

• Номинальный ток. Его величина принимается на порядок выше характеристик автоматического выключателя, установленного в цепи.
• Ток утечки. Для жилых помещений с нормальной влажностью закупаются устройства с порогом срабатывания 30 мА, для ванных комнат, туалетов и кухонь — 10 мА.

После монтажа всех элементов электропроводка проверяется на безопасность использования и работоспособность специалистами сертифицированных электротехнических центров и лабораторий.Они проводят комплексные испытания:

• проверяют правильность установки электропроводки;
• измерить сопротивление «ноль фазы», ​​цепи заземления и изоляции;
• проверить работу УЗО и автоматов.

Результаты испытаний заносятся в протокол. Его необходимо предъявить представителям электроснабжения, которые приедут опломбировать счетчик электроэнергии.

Деревянный дом — это красивое, уютное сооружение, но легко воспламеняющееся, требующее повышенного внимания к процессу электроснабжения.Сделать электропроводку своими руками — задача не из легких, но выполнимая. Только нужно подойти к вопросу ответственно, с соблюдением норм и правил.

Электропроводка в деревянном доме должна соответствовать основному требованию — быть безопасной. Более половины пожаров в зданиях этого типа возникает из-за короткого замыкания в электрической сети из-за механического повреждения изоляции или повышенного напряжения кабеля.

Вы можете исключить риск возгорания, если будете соблюдать основные требования:

1. Правильный выбор материалов.
2. Надежная изоляция.
3. Возможность автоматического отключения электропитания.
4. Регулярная диагностика сети.

Выполнение данных требований снизит вероятность возгорания деревянных конструкций и обеспечит сохранность имущества как в городских, так и в загородных домах.

Положение

Положение, регулирующее устройство электроснабжения в деревянных домах, содержится в «Правилах устройства электроустановок» ( ПУЭ ) и в Своде правил «Проектирование и монтаж электроустановок для жилых помещений». и общественные здания ».

В них приводятся критерии выбора распределительного устройства, проводов, автоматики, освещения, используемые термины и их значение.

Электропроводка до сих пор регулируется СНиП ( СНиП ).

СНиП 3.05-06-85 описывает способы ввода силового кабеля в жилище, а СНиП 31-02 — требования к устройству системы электроснабжения жилых домов.

Подготовка проекта электроснабжения

Первым этапом электрификации объекта является подготовка проекта.В частном доме составление схемы электропроводки можно выполнить самостоятельно. Для этого понадобится план дома с расстановкой мебели, техники, электроприборов, обозначением розеток и выключателей. Размечается место установки распределительного щита и прохождения кабельных линий.

Указывается расположение распределительных коробок, рассчитывается максимальная потребляемая мощность всех устройств, общее количество машин и номинальная нагрузка на вводную машину.

Выбор кабеля

После составления электрической схемы нужно определиться, какой провод делать разводку в деревянном доме: алюминиевый или медный. Первый дешевле, второй надежнее. Останавливаясь на алюминии, нужно помнить, что его сечение должно быть больше меди, а при изгибе он хрупкий. Более подходящий материал — медь, провода из которой выдерживают температуру от -50 до +50 ° С.

Определившись с домом, можно переходить к выбору его марки.Для деревянных конструкций больше подходит негорючий медный провод ВВГ с твердыми жилами и пониженным дымовыделением. Обладает высокими антикоррозийными свойствами и не деформируется при перепадах температур.

Планируя, как провести электромонтаж в доме, нужно помнить требования ПУЭ к цвету изоляции: жилы кабеля должны быть разного цвета. Это упростит процесс установки, обслуживания и ремонта.

Выбор устройств и автоматики для распределительного щита

Целью выбора устройств автоматической защиты является безопасность сети и оборудования в аварийных ситуациях.У каждого устройства свое предназначение. Все устройства расположены в распределительном щите.

Автоматические выключатели защищают от перенапряжения и коротких замыканий.

( УЗО ) — от огня и поражения электрическим током.

Реле напряжения — от перепадов нагрузки, влияющих на работу устройств.

Сочетает в себе функции автоматического выключателя и УЗО и экономит место при установке в панели.

Комплексное использование этих устройств гарантирует надежную работу устройств и безопасность людей в помещении.

Монтаж электропроводки — пошаговая инструкция

Монтаж электропроводки в частном доме требует предварительной подготовки и соблюдения пошаговой инструкции, состоящей из следующих этапов:

• разработка проекта и определение итоговой суммы мощность оборудования;
• подбор кабелей, устройств автоматики и электроприборов;
• электроснабжение, подключение выключателей, счетчик электроэнергии;
• установка электрощита;
• внутренняя разводка кабеля;
• установка розеток, выключателей, осветительных приборов;
• Системное тестирование.

Эта последовательность покажет вам, как правильно распределить электропроводку в доме и обеспечить надежность ее работы. Важно помнить, что каждый шаг нужно выполнять с соблюдением правил безопасности: обесточить помещение, в котором проводятся работы, не использовать оголенные провода, все соединения и ответвления разместить в коробках, проложить кабель либо вертикально или горизонтально, предотвращая его пересечение.

Следование пошаговым инструкциям позволит вам выполнить установку эффективно.

Установка распределительного щита

Распределительный щит предназначен для приема и распределения электроэнергии в помещении. Все электромонтажные работы начинаются с его монтажа. Неважно, проводится ли проводка в загородном доме, городском коттедже или деревенском срубе.

Щиток должен быть изготовлен из огнестойкого материала, помещен в сухое место и заперт на ключ. Над ней нельзя располагать помещения с повышенной влажностью (душ , ванная, туалет ), а в радиусе полуметра — отопительное оборудование, системы водо- и газоснабжения.

На приборной панели размещены электросчетчик, вводный автомат, УЗО, шины заземления, реле напряжения и автоматы на разные группы мощности.

Заземляющее устройство

Любой современный дом оборудован бытовой техникой в ​​металлическом корпусе, а возможный контакт металла с электричеством требует заземления — для защиты человека от поражения электрическим током через электроприборы.

Можно сделать самому.

Вырывается траншея глубиной 30 см в виде равностороннего треугольника со стороной 1 м.По углам вбиваются шпильки длиной 3 м и диаметром 3 см, которые соединяются между собой сваркой.

В одном из углов прорезается отверстие, болтом и гайкой крепится провод заземления, который подключается к шине в распределительном щите. К этой шине подключаются заземляющие жилы кабелей с желто-зеленой изоляцией.

Ввод силового кабеля в комнату

Электроэнергия попадает в здание через силовой кабель, идущий в распределительный щит.Поставляется двумя способами: воздушным и подземным.

В первом случае кабель подводится по воздуху от опоры к дому, где он крепится на фарфоровой арматуре. Этот способ прост и дешев, но имеет ряд недостатков: менее прочен, велика вероятность повреждения провода ветром, снегом, ветками.

Подземный способ безопаснее, но труднее и дороже. Выкапывается траншея, куда прокладывается армированный кабель или в металлических трубах.Сверху насыпается слой песка толщиной 20 см, укладывается сигнальная лента, траншея заглубляется.

Основной элемент проводки, потому что он несет нагрузку от всех электроприборов в доме.

Кабельная разводка и подключение

Монтаж электропроводки в частном доме осуществляется по маршрутам, указанным на схеме проекта. На него монтируются распределительные коробки, фиксируются выключатели, осветительные приборы. В деревянных постройках используются только провода со специальной маркировкой, изоляция которых не воспламеняется даже при высоких температурах.

«Скручивание», «временные постройки» не допускаются. Лучше минимизировать количество поворотов и изгибов. По возможности проложите весь провод от станка до конечной точки.

При прокладке электропроводки в деревянном доме своими руками необходимо помнить, что ящики нельзя закрывать декоративными панелями или потолками, затрудняющими доступ для обслуживания.

Установка выключателей и розеток

Подъемные розетки и выключатели выбираются исходя из расчетного значения тока и возможности подключения под одну рамку.Перед установкой выключите питание и убедитесь, что в кабеле нет напряжения.

Самый безопасный способ закрепить выключатели и розетки в деревянной конструкции — это установить их на металлическую основу. Это защитит от возможных коротких замыканий или искр при вытаскивании свечи. Для деревянного дома предпочтительнее карболит, нежели пластиковые устройства, обладающие большей термостойкостью и выдерживающие сильное нагревание.

Способы открытой проводки

Открытая проводка в деревянном доме прокладывается с внутренней стороны помещения.Главное требование — чтобы провод не касался напрямую стен, потолка или пола и был защищен: он располагался посередине канала, трубы или имел несколько слоев изоляции. Трубы и воздуховоды должны быть из негорючих материалов.

Монтаж электропроводки в деревянном доме можно производить несколькими способами:

1. В гофрированной трубе из ПВХ;
2. В металлическом шланге;
3. В трубах или коробках из ПВХ;
4. На кронштейнах;
5. На керамических изоляторах.

Самыми распространенными вариантами являются использование гофрированных труб и кабельных каналов.

Использование керамических изоляторов или «» становится популярным, когда между скрученным электрическим проводом и стеной остается воздушное пространство. Этот вариант также украшает жилище.

Открытая проводка в деревянном доме может сочетать несколько вариантов. На стенах и потолке с ровной поверхностью можно использовать пластиковые ящики, а на других участках — гофрированные трубы.

Скрытая проводка в деревянном доме

Внутренняя проводка в деревянном доме имеет свои достоинства и недостатки.Преимущество — отсутствие гофрированных труб и кабельных каналов, портящих внешний вид помещения. Нет риска механического повреждения кабеля. С другой стороны, сложность монтажа, повышенные требования к пожарной безопасности, дополнительные финансовые затраты.

В отличие от наружной разводки, в деревянном доме провести внутреннюю разводку сложнее. Для этого нужно знать дополнительные требования и нюансы, связанные с этим типом устройства блока питания.

Скрытая проводка не должна иметь много витков, потому что кабель должен быть проложен в стальных или медных трубах. Использование металлических шлангов и гофр ПВХ допускается только при их защите гипсовой или асбестовой прокладкой.

Если для монтажа внешней проводки не требуется специальный инструмент, то для скрытой он необходим. Необходимо просверливание в горизонтальном и вертикальном направлениях, вырезание посадочных мест под изоляционные коробки. Придется протянуть не только провода и тросы, но и большое количество стальных или медных труб.Последние подходят лучше, потому что они хорошо гнутся, принимая желаемую форму.

Электропроводка в доме своими руками может производиться открытым и закрытым способом. Это делается в точках, где провод идет к выключателям или розеткам.

Ошибки монтажа

Типичные ошибки при прокладке электросети в помещении:

• перекручивание или ослабление питающего кабеля;
• крепление троса к деревянной конструкции, запрещенное правилами;
• монтаж скрытой проводки с использованием гофрированных труб, металлических шлангов и пластиковых ящиков;
• установка распределительного щита слишком близко к точке ввода силового кабеля;
• Количество машин рассчитано неверно: либо больше, либо меньше необходимого.

Тестовая проводка

После установки проводку необходимо проверить: провести визуальный осмотр, измерить сопротивление изоляции и заземляющий провод, проверить работу автоматических выключателей, УЗО или дифавтоматов. Надежность электросети должна быть максимальной, потому что электропроводка требует повышенного внимания и регулярного контроля.

Древесина в нашей стране издавна является основным строительным материалом. Его использовали многие поколения наших предшественников.

Очень популярен для возведения современных экологически чистых построек из рубленого бревна, оцилиндрованного или клееного бруса, каркасных конструкций.

Электричество значительно облегчает решение повседневных бытовых задач населения. Без его использования не обходится ни одно здание.

Однако, массово используя электричество в частном доме из дерева, не все собственники хорошо осознают опасности, которые они создают, и даже преобладают по отношению к рискам жителей городских построек из камня, кирпича, бетонных плит.

Это особенно актуально для тех, кто стремится совместить преимущества дизайнерских идей скрытой проводки с конструкциями деревянных домов.

Опасные свойства древесины в строительстве

С точки зрения опасности поражения электрическим током деревянный дом имеет два потенциальных свойства:

1. высокие горючие характеристики древесины;
2. изменение размеров, подвижность всей конструкции за счет постепенного высыхания, потери влаги.

Оба эти фактора необходимо учитывать при строительстве и эксплуатации здания.

Горючий

Частично снижается пожарная опасность древесины за счет пропитки специальными растворами специальных веществ — антипиренов на основе серной кислоты или нитрат-аммониевых солей, плавящихся при повышении температуры, покрывая древесину своим слоем и дополнительно создавая газовыделение, блокирующее горение.

Такая пропитка не меняет структуру, красивый внешний вид текстуры волокон, их механические свойства.Но его цель — лишь на короткое время ограничить начальное возгорание поверхностного слоя от воздействия открытого огня.

В случае короткого замыкания с выходом из строя и образования электрической дуги или другого способа поджога, особенно связанного с воспламенением нефтепродуктов, пропитка антипиренами не поможет. Он был создан для того, чтобы обеспечить короткую задержку начала массового распространения огня по конструкции дома, чтобы жители могли выпрыгнуть из начавшегося пожара и спасти свои жизни.

Такой вывод легко сделать, если посмотреть видео Владимира Строя об испытании огнестойкой пропитки.

Экспериментальная оценка работоспособности метода специалистами пожарной инспекции полностью подтвердила его назначение.

Это означает, что вы не должны полагаться на защиту древесины от огня таким образом, но должны быть приняты другие, более эффективные меры безопасности при прокладке электропроводки.

Усадка в деревянном доме

Естественное сокодвижение — обязательное условие для роста любого дерева.Благодаря этому в его составе всегда присутствует влага, которая постепенно уменьшается в строительных конструкциях, расположенных на воздухе. В этом случае наблюдается небольшое изменение габаритов.

Стены домов набирают последовательное расположение из бревен. Когда каждый из них хоть немного подсохнет, то происходит общее уменьшение высоты стены. Этот процесс называется усадкой.

При возведении здания строители учитывают его проявление, используют различные технические решения для предотвращения усадки трехметровой стены до 20 см в высоту.Для этого выполняются специальные конструкции ограждений оконных и дверных проемов, а также для крепления кровли.

Выполняются по-разному.

При прокладке скрытой электропроводки следует учитывать усадку и прокладывать кабели таким образом, чтобы постепенно изменяющаяся геометрия здания не повредила их механическому состоянию: исключить обрывы и смятия.

Как безопасно проложить кабель в скрытой проводке деревянного дома

Правилами электробезопасности предусмотрено, что даже при заводском изготовлении кабеля может быть допущен дефект, который вызовет короткое замыкание и искрение.Вероятность его возникновения может усугубляться различными сочетаниями строительных и эксплуатационных факторов, в том числе ошибочными действиями со стороны человека.

Поэтому к конструкции кабеля, используемого в деревянном доме, предъявляются повышенные требования. А вот проводить электропроводку со случайно приобретенными — недопустимо. Они могут стать основным источником возгорания.

Особенности выбора кабеля

Материал жилы

Напомним сразу, что современные правила домашней электропроводки запрещают использование алюминия тоньше квадрата 16 мм на одну жилу.Есть много причин для этого. Среди них преобладают:

• повышенная хрупкость металла;
• Пластичность алюминия от механических воздействий;
• высокая теплопроводность;
• быстро образующаяся оксидная пленка на поверхности, которая создает высокое переходное сопротивление электрических контактов;
• формирование гальванических процессов с медными сплавами;
• быстро нагревается при горении на воздухе, как бенгальские огни, в то время как медь охлаждается в аналогичной ситуации.

Следовательно, вся проводка внутри современного жилого дома выполняется только из меди.

Материал изоляционного слоя

Диэлектрические материалы любого токоведущего проводника могут обладать одним из трех противопожарных свойств:

1. гореть;
2. не поддерживают горение:
3. быть устойчивы к открытому огню.

По этому принципу кабельная продукция сертифицируется и маркируется по-разному. Например, по аббревиатуре кабеля ВВГ можно сделать вывод, что его изоляционный слой поддерживает горение.Его нельзя использовать при прокладке электропроводки в деревянном доме.

Если к обозначению добавить аббревиатуру «нг» (например, ВВГнг), означающую негорючие свойства изоляции, то такой кабель не поддерживает горение. Его следует выбирать для укладки в деревянную постройку.

Кабели огнестойкие применяются для групповой прокладки на промышленных объектах. У них сложная конструкция и очень высокая стоимость. Из-за значительной цены они не используются в жилищном строительстве.

Огнезащитные свойства негорючего кабеля

Диэлектрический материал оболочки специально подобран с учетом ее огнестойкости. В скрытой электропроводке деревянного дома допускается прокладка только кабелей, изоляция которых не распространяет процесс горения.

В коротком видео Вовы Маркова «ВВГнгЛС — негорючий кабель» показаны различные возможности изоляционных слоев для защиты от воздействия открытого огня.

Изолирующий слой в этой конструкции не распространяет процесс горения при контакте с пламенем, но может измениться при длительном воздействии высоких температур — плавиться.А это приводит к короткому замыканию и дальнейшему развитию пожара.

Кабели с маркировкой «ng», как и все другие элементы электропроводки, не должны создавать прямого контакта с деревом. Их необходимо отделить от него негорючим слоем — металлическим.

Требования ПУЭ

В основном документе электрики своим пунктом 7.1.38 четко указаны три требования к бытовой электропроводке в деревянном доме:

1. создавать герметичные металлические пространства из труб или коробов для скрытого размещения всей электропроводки в их;
2. запретить использование кабелей, поддерживающих горение;
3. обеспечить доступ к любым поврежденным элементам схемы для замены.

По первому требованию вся электрическая проводка размещается в кожухах, которые могут локализовать процесс горения и предотвратить его развитие. Это необходимо сделать, потому что кабели проходят по всему дому, полностью скрытые от глаз. Пожар может возникнуть где угодно. Найти его быстро, даже обнаружив начало дыма, практически невозможно.

Опытные пожарные, имеющие при себе соответствующее оборудование, не могут качественно применить его к источнику пожара — необходимо найти в стене место возгорания электропроводки и даже добраться до него.За это время пламя полностью перебрасывается на строительную конструкцию, когда потушить его становится проблематично.

Ситуацию может усугубить сухая древесная пыль, скопившаяся во всех щелях. При воздействии высоких температур он взрывается и распространяет огонь по всему зданию.

Принцип действия коробки скрытой проводки

Электрозащита от автоматических выключателей и предназначена для устранения токов коротких замыканий, перегрузок, утечек.Однако они являются техническими устройствами, а это означает, что они могут не работать или не чувствовать повреждений, если они неправильно настроены или выбраны.

Особенно опасны токи перегрузки и неправильно подобранные машины и провода. Зона срабатывания теплового расцепителя обеспечивает питание электрической цепи повышенным током, а неисправный перегревается от него. Это создаст источник огня.

В такой ситуации спасти пожар может только отсутствие притока свежего воздуха, чего не позволяет сделать герметичный корпус из прочного металла.Блокируя доступ кислорода, пожар самозатухает.

Конструкции коробов для скрытой проводки

Наиболее доступный способ — проложить кабели в металлических трубах и соединить их концы специальными емкостями с крышками. Для установки выключателей используются розетки, распределительные коробки, металлические розеточные коробки и их аналоги с уплотнением кабельного ввода.

При сборке комплектующих коробки могут использоваться:

1. резьбовое соединение;
2. или сварка.

При первом способе требуется электрическое соединение всех труб и коробок друг с другом дополнительными проводами через винтовые зажимы.

Однако сделать их и правильно смонтировать внутри конструкции деревянного дома довольно сложно. Поэтому многие электрики упрощают работу, а некоторые заказчики их поддерживают, желая сэкономить на материальных и трудовых затратах.

Для прокладки кабелей предлагаются пластиковые или металлические гофрированные трубы, которые легко гнуть в нужном направлении.При этом свойства распространения открытого огня и поддержания горения пластиковой гофры почему-то молчат.

А с металлической гофрой не все хорошо. Дело в том, что ток короткого замыкания способен создать электрическую дугу порядка 5000 градусов. Этой температуры вполне достаточно, чтобы прожечь тонкостенную конструкцию из гофрированного металла. И через образовавшуюся полость огонь успешно пробивается на дрова.

К подобным рекомендациям следует относиться критически, ведь требования ПУЭ написаны на основе очень большой печальной статистики пожаров и происшествий. Их нужно не только соблюдать, но и понимать, а также последствия нарушений.

Особенности замены поврежденных элементов электропроводки

Внутри герметичного бокса необходимо предусмотреть установку съемных крышек, обеспечивающих доступ к кабелю для его замены при обнаружении неисправности.

Данное требование ПУЭ учитывается на этапе создания. В противном случае любое повреждение силового кабеля создаст хозяину дома массу неудобств.

Защита от усадки

«Проседание» стены с установленной в ней металлической трубой, расположенной вдоль, может привести к механическому повреждению кабеля.

В данном корпусе должно быть исключение:

• жесткий контакт строительных материалов с трубой герметичного бокса;
• Деформация трубы из-за включения компенсирующих конструкций, предотвращающих усадку сил сжатия.

Возможность конденсации

Все мы прекрасно понимаем, что влага, содержащаяся в воздухе, при охлаждении выпадает, концентрируясь на окружающих поверхностях.

Внутри стен находится герметичный корпус с кабелями. Теплая температура действует на него со стороны помещения через розетки и выключатели, а с противоположной стороны — с улицы через мостики холода. Этот процесс по-разному проявляется в теплом, умеренном климате и условиях морозной зоны.

Жители холодных регионов могут наблюдать, как в течение долгой зимы на розетках появляются капли влаги, уменьшая общее количество. Практика показала, что предотвратить образование конденсата в скрытой проводке очень сложно.

Это требует полной теплоизоляции. Простых конструктивных решений по предотвращению образования конденсата в ограниченном металлическом пространстве пока не предложено. Эффективно устранить перепад температур в трубах для скрытой разводки такого устройства проблематично даже при морозах до 20 градусов.

Владельцы деревянных домов с правильно выполненной скрытой проводкой в ​​холодную зиму безуспешно борются с образованием влаги внутри коробки. Хотите повторить их эксперименты? Вы знаете, как это сделать? Поделитесь своим опытом.

В качестве дополнительного материала по теме статьи рекомендуем посмотреть видео хозяина Сами с усами «Электромонтаж в деревянном доме»

Задайте вопросы о скрытой проводке в деревянном доме, расскажите друзьям о материале, который вы прочитал с помощью кнопок социальных сетей.

Деревянные дома с точки зрения электромонтажа — самые сложные объекты. Мы подготовили для вас свод правил электромонтажа в деревянном доме, где подробно обсуждаются вопросы, касающиеся выбора материалов и систем прокладки кабеля, а также монтажа монтажных изделий.

1. Электромонтаж в строгом соответствии с нормами

Организация электросети в деревянном доме уступает по сложности постройкам на несъемной пенополистирольной опалубке.Укладка на горючие основания допускается только открытым способом или со стопроцентной локализацией проводника внутри защитной оболочки.

Это требование не столь строгое для каркасных внутренних перегородок с негорючим наполнителем. В наиболее правильном варианте прохождение кабеля через стойки каркаса сопровождается кожухом последних; на практике чаще всего проводник полностью одет в гофру или металлический шланг, обеспечивая взаимозаменяемость.

Открытая кладка — тоже хорошее решение. Предусмотрен ряд приспособлений и способов установки, чтобы сделать открытую проводку эстетичной и даже добавить цвет в интерьер. Помимо пластиковых кабельных каналов возможна прокладка провода ПВ-1 с обмоткой на керамических изоляторах и использование корпусной монтажной арматуры непромокаемого типа. В случаях скрытой прокладки используются негорючие марки кабеля: ВВГнг или КГнг.

Из-за сложности установки, проводку вдоль стен следует свести к минимуму.Но для этого нужно будет хорошо продумать разводку кабельных линий.

2. Схема подключения стен и потолка

В наиболее приемлемом варианте электрической сети вокруг дома каждая электрическая точка соединяется в одну прямую с каркасным полом, потолком или черновым потолком, покрытым подвесным или натяжным покрытием. Через скрытую от глаз технологическую полость проводится вся основная разводка, хотя чаще линии просто тянутся одна за другой до группового экрана.Естественно, что основную массу розеток и выключателей следует размещать на внутренних стенах, а на ограждающих — только в случае необходимости.

Разумным решением было бы проложить проводку освещения от выключателей к потолку, а провода для подключения розеток к полу. Линии осветительной сети из-за их малой нагрузки могут быть организованы с помощью распределительных коробок, недоступных для обслуживания. Достаточно подвести к такой коробке ЛЭП от автоматического выключателя, а от нее опустить коммутационный провод к ключу и по ЛЭП к каждой группе освещения.

Линии розеток и универсальные группы разрешается объединять в так называемые гирлянды. Важно, чтобы к каждой клеммной колодке розеток крепилось не более двух проводов. В противном случае каждая розетка и группа подключаются в скрытых распределительных коробках, а линии с особо высокой нагрузкой от бытовых приборов и обогревателей идут к групповой плате без разрывов.

Петли, собирающиеся на стене возле щита, рекомендуется закрывать декоративной накладкой.При групповой прокладке кабелей рекомендуется также разделить основание негорючей подложкой, например, разрезав гипсокартон.

3. Локализация проводов и вилок

По некоторым причинам поверхностная проводка может быть неприемлемой. В этом случае задача усложняется в разы, несмотря на то, что часть проводки, проложенная по стенам, составляет всего 15-20% от общей длины линий.

Возможность скрытой кладки следует закладывать еще на этапе предварительной сборки сруба.По плану внутреннего электроснабжения технологические каналы для кабеля выполняются в стенах по мере их прокладки. Для этого используются либо электрические воздуходувки, либо корончатые сверла. Примерная ширина канала 30-50 мм.

Выпускные отверстия просверливаются в секции каркасной системы пола или перекрытий. Возможен монтаж электрооборудования встраиваемым способом; для этого зондом находят канал и просверливают отверстие корончатым сверлом 60-80 мм в массиве бруса.Монтажные коробки для розеток и выключателей должны быть стальными, желательно со вставкой из стекловолокна.

Участки труб, проложенные внутри стен, должны быть изолированы от окружающей среды. Для этого используется гладкая труба: металлическая с толщиной стенки от 2,5 мм или стальная — от 1,2 мм. Эти значения являются приблизительными, для более точного расчета необходимо учитывать нагрузку и напряжение на линии, а также тип и количество проводников внутри оболочки.

Для разветвления ЛЭП, скрытых в полостях каркасных конструкций, рекомендуется использовать металлические ящики. Для внутренней установки желательна защита от древесной пыли степенью не ниже 3, влагозащита не учитывается. Ввод оболочек кабельных линий должен быть развальцован или снабжен ограничивающим кольцом или гайкой, не допускающей расстыковки.

4. Защитные устройства

Электромонтаж в деревянном доме может осложняться особенностями устройства групповых и распределительных щитов.Разница наблюдается как в способе крепления корпусов, так и в выборе средств защиты.

Монтаж корпуса электрощитов должен производиться на негорючем основании. Поэтому под центральные щиты с ВРУ рекомендуется обить поверхность оловом, а при установке групповых щитов использовать текстолитовые или стеклопластиковые футеровки.

Групповые экраны удобно соединять с полом и полом с помощью кабельного канала, в котором обычно прокладывается по 3-4 линии на каждую комнату.Не рекомендуется размещать экраны близко к потолку или полу.

Автоматические выключатели выбираются в соответствии с допустимым продолжительным током для кабеля на исходящей линии, выбор всегда делается в сторону более низкого номинала. Оборудование, не имеющее внутренней защиты от коротких замыканий, а также линии с фиксированной максимальной нагрузкой (духовки, кондиционеры) подключаются через автоматический выключатель с номиналом потребляемой мощности и малой задержкой срабатывания при перегрузке (характеристика B и А).

В деревянных домах принято прокладывать электропроводку по трехпроводной схеме, где защитный проводник не соединен с нулевым. По этой причине установка дифференциальной защиты от поражения электрическим током может привести к ложным срабатываниям. А вот противопожарный диффузавтомат, следящий за утечками изоляции, будет очень кстати.

5. Монтаж монтажных изделий и фурнитуры

На завершающем этапе проводится установка мелкой электрики.Проще всего это сделать с помощью не заподлицо. Достаточно легко прикрутить его к деревянной стене парой саморезов, предварительно вставив в корпус и соединив жилы проводов.

Намного больше времени и сил уходит на установку скрытой (встраиваемой) фурнитуры. Для плотной посадки рам требуется ровная поверхность, поэтому бревна предварительно шлифуют рубанком. Далее делается отверстие для соединения поверхности со скрытым каналом. Используется как центрирующий инструмент для сверления установочной ниши корончатым сверлом.

Характерно, что монтажные коробки можно врезать так же, как в каменные стены — посадив на алебастр. В противном случае участок необходимо локализовать и соединить с кабельным каналом негорючей жесткой втулкой.

Электропроводка в деревянном доме: скрытая, открытая, безопасная

В последнее время иметь собственный загородный дом стало не только модно, но и престижно. Однако не все могут позволить себе купить дом сразу, поэтому многие горожане покупают земельный участок, на котором самостоятельно строят коттедж или дачу.

Сегодня очень популярны деревянные дома, что объясняется их относительно небольшой стоимостью, экологичностью материала и быстротой возведения. Однако дом из дерева, несмотря на обязательную обработку специальными составами антипиренами, с большим трудом можно назвать огнестойкой конструкцией. Поэтому электропроводку в деревянном доме необходимо прокладывать с полным соблюдением всех требований к данному виду работ. И пренебрегать ими ни в коем случае не стоит, ведь дом горит намного быстрее, чем построен.Кроме того, перед проведением работ желательно составить четкий план размещения всех розеток и выключателей, ведь по окончании монтажа будет сложно что-либо изменить.

Электропроводка в деревянном доме монтируется двумя способами: открытым и скрытым. Каждый из этих вариантов имеет свои достоинства и недостатки, а выбор зависит от множества факторов: типа внутренней отделки помещения, вкусовых предпочтений хозяев, требований безопасности. Так, например, сегодня стало модным прокладывать витые провода на фарфоровых катушках вокруг всех стен (как это делали раньше в старых деревенских домах).Однако далеко не всех вдохновит вид гостиной, на потолке и стенах которой змей проложен электрический провод даже в современном исполнении. При этом в помещении, стены которого выполнены только из оцилиндрованного бревна, без дополнительной отделки никак нельзя спрятать провода.

Открытая электропроводка в деревянном доме Выполняется непосредственно на поверхности потолка и стен. При этом провод либо остается полностью открытым и фиксируется на специальных изоляторах или скобах, либо помещается в специальные ящики или гофрирован из ПВХ.Гофра чаще всего используется в подсобных помещениях, а ящики разного цвета — в жилых комнатах. Главное достоинство этого метода — простота и дешевизна исполнения, но с эстетической точки зрения вариант нельзя назвать очень хорошим.

Скрытая проводка в деревянном доме прокладывается до чистовой отделки стен и пола, однако при монтаже необходимо соблюдать одно важное условие: все провода должны быть помещены в специальные металлические трубы. Именно эта труба способна полностью защитить кабель от механических повреждений и уберечь дом от пожара в случае короткого замыкания.Каждому владельцу деревянной конструкции следует напомнить, что использование различных гофрированных труб из ПВХ или металла для устройства электропроводки строго запрещено правилами устройства всех электроустановок. Кроме того, обязательному заземлению подлежат все трубы, в которых расположены провода.

После проведения монтажных работ все поверхности покрываются выбранным отделочным материалом, а концы необходимых проводов выводятся через специальные технологические отверстия в местах, предусмотренных для розеток и выключателей.Такая разводка в деревянном доме намного дороже и требует много времени, но на сегодняшний день она наиболее популярна и востребована.

Какой бы из описанных методов ни был выбран, всегда нужно помнить одно: безопасность должна быть превыше всего. Электропроводка — источник повышенной опасности для деревянных домов, при неисправности или неправильно выполненных монтажных работах вероятность возгорания многократно возрастает. Поэтому всем, кто занимается строительными работами в самостоятельном режиме, следует помнить, что разводка электропроводки в деревянном доме своими руками хоть и поможет сэкономить, но все же нежелательна.Эту серьезную и ответственную работу лучше всего доверить профессионалам.

С какой изоляцией провод соединяется в пару через дерево. Скрытая проводка в деревянном доме

Жилые дома из дерева — одни из самых древних архитектурных сооружений. Но сейчас, в наши дни, когда ассортимент строительных материалов поражает воображение людей, большинство счастливых обладателей загородной местности предпочитают использовать древесину, обладающую экологическими качествами и природной красотой, не уступающую ни одному отделочному материалу.

Да и среднестатистические жители городов, в собственности которых находится небольшой загородный участок, отдают предпочтение постройке простых построек из дерева. При этом, будь то деревянный сарай или двухэтажный коттедж, они обязательно снабжены источником питания. Поэтому очень важно понимать, как выполнить разводку и электропроводку в деревянном доме, чтобы ее использование не исчерпывало опасности для жизни человека и сохранности его имущества.

Требования к разводке в деревянных домах

Для начала, кто хочет заниматься автономным электричеством в деревянном доме, должен понимать, что знаний о том, как отличить нулевой провод от фазового аналога или подключить розетку с выключателем, недостаточно. .В первую очередь — это в связи с повышенными требованиями безопасности Использование электроприборов в деревянных домах.

Все работы лучше доверить квалифицированным электрикам. Но знать в основных правилах, как порвать проводку в деревянном доме, нужно каждому домовладельцу даже по той простой причине, что это позволит оценить работу специалистов. Итак, какие правила предъявляются к электромонтажу в деревянных жилых домах?

1. Важно полностью исключить или свести к минимуму возможность возгорания кабеля огня, чтобы предотвратить передачу открытого источника огня на деревянные части дома при замыкании электрической цепи.
2. Основные показатели и характеристики, используемые в кабельной разводке , должны точно соответствовать стандартам и правилам и иметь достаточный запас мощности, выдерживая пиковые нагрузки. Ни в коем случае не должно быть проявлений нагрева вводного провода или клеммного соединения.
3. Техническое состояние электропроводки Не должно допускать малейших рисков поражения жильцов дома или животных поражением электрическим током.

Вопрос об эстетической составляющей в условиях деревянного дома должен отойти на второй план.На сегодняшний день существует множество вариантов решения этой проблемы. Но ни в коем случае нельзя пренебрегать правилами безопасности по улучшению внешних характеристик конструкции. Такие действия могут привести к необратимым последствиям.

Особенности ввода электроэнергии в деревянный дом

Самая опасная районная электропроводка Рассмотрен ввод проводов через стену чердака из дерева. Среди народных умельцев бытует ошибочное мнение, что для надежного ввода кабеля в дом достаточно отрезка резинового шланга.Но использование такого материала не применимо Так как в состав резинового изделия входит сажа, представляющая углерод, который хорошо проводит ток.

Следовательно, в процессе старения резинового шланга, перемычек, передающих, может появиться электричество с достаточно высокими показателями сопротивления. Из-за этого на локальных участках происходит нагрев кабеля, что может привести к возгоранию сухой древесины.

Если основной целью владельца деревянного дома является полная реконструкция электропроводки и приведение последней в надлежащее состояние, то начинать модернизацию нужно с ввода электрического кабеля в здание.При этом специалистов считаются двумя основными методами. как сделать силовой кабель в деревянном доме:

1. Прокладка электрического кабеля под землей является наиболее надежной защитой, так как провода скрыты от воздействия внешних факторов. Но в стоимостном выражении этот вариант слишком дорог и подразумевает проведение земляных работ. По правилам прокладки подземной проводки глубина траншеи должна быть не менее 80 см.
2. Электропроводка, подразумевает работы на электрическом столбе, что без наличия необходимого допуска категорически запрещено.Это могут сделать только квалифицированные электрики.

Прокладку ЛЭП от высоковольтной опоры до деревянной конструкции следует выполнять из проводов сечением более 16 мм. Оптимальными являются самонесущие алюминиевые провода Изоляция удерживающего качества. Эксплуатационный ресурс такого кабеля должен быть 25 и более.

Естественно, попадание такой очереди внутрь помещения недопустимо. При соблюдении установленных правил прокладка электропроводов с хитрыми деталями из алюминия к легковоспламеняющимся конструктивным элементам дома категорически запрещена.Поэтому в конструкции из дерева можно прокладывать только медные жилы.

Подключение электрического кабеля должно производиться снаружи дома. Для этого используются специальные усложнения, благодаря которым обеспечивает качественный контакт , который в дальнейшем не окисляется и не искрит. Участки электропроводки, проходящие через деревянные стены или перекрытия между этажами, необходимо заключать в металлические рукава. Благодаря этой дополнительной предосторожности достигаются следующие цели:

• электрический кабель будет защищен от механических повреждений, вызванных смещением конструкции дома из-за усадки или колебания грунта;
• металлический огнеупорный материал, который надежно защитит деревянную поверхность от возгорания в случае короткого замыкания, приводящего к перегреву и дальнейшей разводке;
• Электропроводка в труднодоступных и малоэтажных местах будет надежно защищена от мелких вредителей — крыс и мышей.

Если рассматривать толщину стенок трубы, то она регулируется действующими правилами. При необходимости порвать провода, сечение которых не превышает 4 мм, монтируется труба со стенками 2,8 мм, а в случае использования более мощного кабеля — толстостенная защита до 10 мм. мм. Это не позволит удлинить металлическую втулку с короткой застежкой. Это правило применимо ко всем участкам электропроводки в деревянном доме.

Прокладка проводов от входа в дом до электрического щита

Еще одним важным элементом электропроводки деревянных домов является интервал ввода в распределительный щит уличной электросети.Особой спецификой этого участка считается последний от перегрузок с применением пулеметов. А учитывая, что он спарен на чердаке или подсобном помещении, то опасность возгорания в случае короткого замыкания сильно возрастает. Так что рассчитывать на автомат защиты подстанции не стоит. Поэтому для решения проблемы используются два кардинальных метода.

1. Кабель по всей длине представляет собой трубу из металла, с параметрами, соответствующими установленным правилам.Но этот метод применим к длине до 3 м на коротких интервалах.
2. Более приемлемым считается установка автомата, помещенного в герметичный бокс, непосредственно перед выходом линии в деревянное помещение. Порог срабатывания такого устройства должен быть выше, чем у основного автомата, размещенного в распределительном устройстве.

Еще один вариант решения проблемы — размещение автоматов и электросчетчика на внешней стене Вне деревянного дома в отдельном защищенном боксе.Естественно, что этот вариант самый надежный, хотя и неудобный для владельцев жилья.

Монтаж распределительных щитов

Ввод электрического кабеля в деревянном доме без дополнительных ответвлений входит в распределительный щит, который состоит из следующих элементов:

• пластиковый или металлический ящик с местами для размещения прибора, контроль электричества расходные и автоматические защитные устройства;
• электрический счетчик с соответствующей пломбой;
• автомат защиты основного вводного кабеля двухполюсный или трехполюсный;
• автоматы защитные для внутренней электропроводки в деревянном доме;
• Очень удобно, если в отдельную зону выделено освещение гаража и двора, а также электроснабжение подсобных помещений.

Расчет мощности станка для каждой отдельной зоны выполняется индивидуально. Основное правило, которым руководствуется , предупреждает защиту при перегрузке На слабом участке бытовой электропроводки. При этом оптимально подобранный номинал обеспечивает максимальную безопасность. Не стоит увлекаться экономией при покупке оборудования системы распределения, так как от этого зависит безопасность людей.

Открытая проводка в деревянном доме

Если рассматривать способы разводки проводки в деревянном доме, то открытый вариант прокладки проводов можно отнести к наиболее безопасным.К тому же все такие работы обойдутся домовладельцу на порядок дешевле. Электрические кабели проложены на внутренних стенах и потолке помещения. Для эстетичного походного троса их можно заменить ретростилем или положить в декоративную коробку из пластика.

Электрический кабель отслаивается в самоочищающийся канал. В то же время в строительных магазинах можно найти товар, подходящий к общему стилю здания. Такой ящик популярен в срубах и постройках, обшитых глиной из дерева с гладкими поверхностями стен.

Использование кабелей в комбинезоне придаст электропроводке устаревший вид в ретро-стиле. Провода напоминают витые шнуры, прикрепленные к деревянной стене через керамический изолятор. Этот способ считается достаточно безопасным по той простой причине, что кабель имеет качественную двойную изоляцию и не контактирует напрямую с деревянными поверхностями. Плюс к этому такая проволока подчеркнет общий стиль конструкции.

Скрытая проводка в деревянном доме

Если рассматривать скрытую проводку в деревянном доме, то ее монтаж очень трудоемок и при необходимости модернизация или ремонт электропроводки делает процедуру дорогостоящей и неудобной.Но, несмотря на это, большинство владельцев деревянных загородных домов предпочитают именно скрытый способ прокладки электрических кабелей.

Домовладельцы деревянных построек не хотят портить внешний вид Дорожная отделка с распределительными щитами и проводами. Закладка скрытой проводки начинается еще на этапе проектирования здания. При этом в целях безопасности провода помещают в трубу из металла или оцинковки, которую необходимо окрасить. Для подъема кабеля к розетке или выключателю ставится специальное отверстие, защищенное от огня.

Монтаж электрических сетей в деревянных домах скрытым способом должен производиться только в соответствии с нормами и правилами ведения электромонтажных работ и с использованием специальных материалов для обеспечения защиты от пожара. Кабель, проходящий в перекрытиях дома , обязательно должен входить в металлическую втулку или трубу из негорючего пластика.

Также скрытым способом Электропроводка может быть размещена в заземленных металлических трубах. На бревенчатых постройках часто сидят, что необходимо учитывать, не допуская воздействия бревен на провода или металлические рукава.Для кабельной разводки используются специальные металлические гильзы. Но в связи с тем, что открытый и закрытый способы прокладки проводов в деревянном доме имеют свои достоинства и недостатки, то чаще всего их совмещают.

Особенности электроустановки

Изучив схему разводки электропроводки в деревянном доме и проложив кабельные линии , можно переходить к установке электрораспределительных устройств — Розетки, лампы и выключатели. При этом крепление всех электрических узлов должно производиться только на заранее определенной металлической платформе, закрепленной на деревянной поверхности.Только благодаря металлической защите можно обеспечить должный уровень пожарной безопасности в деревянном доме. Это правило касается и распределительных коробок.

Проблема многих любителей самостоятельного ремонта при прокладке электропроводки — несоблюдение норм и требований пожарной безопасности в деревянных домах. Ни в коем случае нельзя использовать стандартные провода и электроприборы , т.к. это противоречит правилам техники безопасности.

Прокладку электропроводки в деревянных постройках следует производить только с учетом всех рекомендаций, что обеспечит долговечность и эффективность выполняемых работ, а также безопасность всех жителей дома.

XXI век — век синтетических материалов. Большинство вещей вокруг нас, здания, предметы домашнего обихода и даже наша еда созданы искусственно, вещества, обладающие множеством полезных качеств, кроме одного. Все они чужды человеческому организму. Нельзя говорить о прямом вреде человеку, но и не строить о существенной пользе.

В процессе эволюции человеческое тело, как одна из самых сложных систем, было сформировано в окружении природных материалов.Следовательно, он должен жить в естественной среде. Никто, естественно, Робинзона не поощряет. Но создайте собственный экологически чистый уголок в виде деревянного домика или коттеджа — оптимальный выход для организации своей жизни в соответствии с требованиями души и тела.

В этой статье мы рассмотрим, как его следует монтировать по всем нормам и правилам.

Но конструкции деревянных домов отличаются одним неприятным свойством — они горят. Каркас может начинаться с неправильно построенной печи или дымохода, но гораздо чаще это происходит в результате проблем с электропроводкой.Как бы ни хотелось человеку приблизиться к природе, без электричества в современном мире обойтись невозможно.

Времена, когда на керамические изоляторы, вбитые в стену, наматывали какой-то толстый черный провод. Современная электропроводка должна соответствовать определенным техническим параметрам, при этом быть незаметной и доступной для проведения профилактических, ремонтных и измерительных работ.

Чаще всего в сообщениях о пожарах в деревянных домах, где разрушается имущество, люди приседают и умирают, указывается причина возникновения пожара, он возник в результате короткого замыкания.Но редко упоминают, что причиной этого пресловутого «короткого замыкания» являются другие факторы, среди которых наиболее частыми являются безграмотный монтаж электропроводки в деревянном доме, стремление сэкономить на важных узлах и деталях, элементарная халатность и нагар. Списать все на короткое замыкание намного проще. Технический срок, и прямая вина которого не предусмотрена.

От чего возникает короткое замыкание? Прежде всего, это проверка изоляции. Оно может появиться из-за механического повреждения наружного слоя провода при креплении линии в стене, перегрева сети из-за превышения допустимых нагрузок или других причин, вызванных человеческим фактором.Короткое замыкание сопровождается очень быстрым, почти мгновенным выбросом огромного количества тепловой энергии. При котором воспламеняются сами провода и часть изоляции.

Единственное, чему грозит такой процесс, — это срабатывание автоматических предохранителей и прекращение подачи электроэнергии в домашнюю сеть. Гораздо хуже, если в зоне повышенной температуры будут деревянные или пластиковые элементы конструкции дома. Пожар в этом случае неминуем.

Как правильно рассчитать и смонтировать внутреннюю скрытую проводку в деревянном доме, не рискуя неожиданными ситуациями? Для этого существует специальный документ — «Правила устройства электроустановок».Не относитесь к нему без внимания, как к очередной бюрократической выдумке. Как и в Военном Уставе, большинство правил безопасности написано кровью. Каждый лимит возник не только в результате расчетов инженеров, но и из-за конкретных аварий.

Одно из требований к таким работам — скрытая проводка в деревянном доме должна выполняться проводами, покрытыми негорючей изоляцией. Один из них — провода MAROD WGNG (A), LS, RKGM или NYM WGG.

Провода уложены внутри металлических трубчатых каналов, надежно соединенных между собой сваркой или болтовыми соединениями с электропроводностью.Трубчатый контур обязательно заземляют, чтобы избежать искрения или пробоя.

Применение гофрированных труб из пластика или металла в деревянных постройках не допускается, если они надежно не изолированы от контакта с горючими материалами слоем негорючих веществ низкой теплопроводности. Обработка негорючей пропиткой такой защиты нет, так как при высоких температурах электрическая дуга короткоживущего эффекта не оказывает.

Как нельзя делать электропроводку в деревянном доме

При установке электролитов в домах из дерева многие электрики, особенно непрофессионалы, допускают наиболее частую, а значит и самую опасную ошибку — провод прямо на деревянную конструкцию, а также покрывают трубопровод деревянными отделочными материалами.

Чрезмерные надежды на прочность изоляции проводов превращаются в пожар после нескольких лет эксплуатации. Внутри деревянных каналов происходит множество процессов, которые невозможно предусмотреть.

Перепады температур, изменение влажности, скопление пыли, деформация вызывают микротрещины изоляционных материалов даже самого высокого качества. При достаточно высоких нагрузках, например, когда освещение включено во всех комнатах, есть телевизор, холодильник и даже хлебопечка или мультиварка, возможен прорыв между параллельно идущими проводниками.Если их не отбить от деревянного основания, загорится проводка в деревянном доме — Пожар неминуем.

Обратить внимание на: При прокладке скрытой проводки в деревянном доме запрещается прокладывать кабель непосредственно на деревянных основаниях, а также выполнять прокладку с использованием гофрированных труб (гофры), металлоконструкций и пластиковых коробов. Это нарушение «правил устройства электроустановок устройства» 7.1.38.

Использование пластиковых гладких или гофрированных труб опасно из-за возможности повреждения грызунами.Как показывает практика — современные мыши и крысы очень любят пользоваться изолированными проводами и трубами. Скопление древесной пыли в ящиках и каналах приводит к очень быстрому возгоранию и распространению огня по дому.

Опасность в том, что пламя распространяется внутри стен. Тушить его обычными пожарными практически невозможно, даже если он обнаружен на начальной стадии.

Монтаж электропроводки в деревянном доме Особенно при неаккуратном исполнении, часто сопровождающемся микроскопическим повреждением изоляции, которое при нагревании может вызвать замыкание.Температура дуги, возникающей при намотке проводов, достигает 5000 ° C.

Пластиковые ящики и гофрированные рукава такой температуры не выдерживают и не поджариваются, открывая доступ пламени к деревянным конструкциям. Даже при наличии специальных веществ дерево при таком нагреве легко воспламеняется.

Не защищают от столь высоких температур и стальные гофрированные рукава. Их стенки очень тонкие и не рассчитаны на такой высокий уровень нагрева. Одной из характеристик защитных каналов для прокладки электропроводки является способность к локализации — свойство выдерживать процесс короткого замыкания без горения в течение всего времени, необходимое для самовоздействия дуги.

Достаточным уровнем этого параметра обладают только стальные ящики и трубы. Это единственно возможные элементы для прокладки скрытых электрических сетей в деревянных домах.

Металлические трубы очень технологичны для устройства каналов кабельной проводки. Помимо возможности разрезания на куски необходимой длины, их можно соединять разными способами: сваркой, пайкой, резьбовыми соединениями, тройниками и т.д. Устойчивость труб к коррозии можно повысить, покрасив их защитной краской.

Стоимость стальных труб сопоставима со стоимостью гофрированного рукава хорошего качества. Медные трубы несколько дороже, но они проще в установке и практически не подвержены атмосферным воздействиям.

Как выполнить монтаж скрытой проводки в деревянном доме

Существует множество способов установки скрытой проводки в деревянных домах, но верными являются лишь некоторые. Первое правило, которым нужно руководствоваться при проектировании и монтаже, — это максимальное соблюдение требований пожарной безопасности.

Скрытую проводку в деревянном доме следует прокладывать из негорючих материалов с возможностью локализации.

Эстетические и дизайнерские соображения должны отойти на второй план. То же касается и стоимости работ. При возможном возгорании потери будут существенно больше, чем затраты на качественную разводку электросети.

Как было сказано выше, наиболее качественным материалом для прокладки кабелей и проводов в скрытых полостях и пустотах за облицовкой стен или потолка являются металлические трубы и стальные ящики.Если используются ПВХ (не поддерживающие горение) материалы в виде профнастила или монтажных коробок, то они должны быть защищены со всех сторон слабопроводящим теплом.

В качестве изоляционных прокладок можно использовать алебастр, цементную штукатурку, бетон. Толщина слоя определяется расчетной мощностью разводки.

Но самым надежным способом защиты дома от возникновения пожара при неисправностях в электропроводке является установка с использованием стальных или медных труб и коробов.Медные трубы намного технологичнее — их можно гнуть в любую сторону без применения сложных специальных инструментов, что особенно актуально при прокладке разводки сложной разветвленной цепи.

Использование стальных труб несколько сложнее и требует определенной квалификации монтажников. Особенно это актуально при замене отдельных участков проводки. Острые края металлических коробок могут повредить изоляцию. Поэтому эти операции производятся с использованием специальных инструментов.Применение дополнительных инструментов требует процедуры нарезания резьбы, если необходимо соединить секции или закрепить коробки.

Электрик в деревянном доме — выбираем дорожку электропроводки

Выбор и разметка кабельных линий ЛЭП Должны выполняться в строгом соответствии с требованиями ПУЭ. Количество поворотов и изгибов должно быть минимальным. Если протяжка кабеля затруднена из-за особенностей архитектуры здания или наличия коммуникаций в стенах, в сложных местах устанавливаются специальные металлические дозаторы (стальные или медные).Их количество не регламентируется, но также не должно быть превышено. Каждое соединение, даже выполняемое по всем правилам, является ненужным звеном, вносящим вклад в неопределенность системы и ослабляющим общее сопротивление цепи.

Их установка также должна соответствовать определенным правилам, например, ящики строго запрещено закрывать декоративными панелями, перекрытиями или другими элементами, к которым требуется доступ для обслуживания, контроля или измерения.

Глубину прокладки трубопроводов для электропроводки следует выбирать так, чтобы не нарушались несущие характеристики и прочность деревянных стен и перекрытий.Количество и расположение отводов, дозаторов и других элементов рассчитано так, чтобы при необходимости можно было заменить провод на участке электроснабжения без необходимости повреждать или разбирать деревянные конструкции.

Диаметр металлической трубы и толщина ее стенок выбираются исходя из свойств кабеля. Уложенный в трубе кабель должен занимать не более 40% ее внутреннего сечения и легко растягиваться по всей длине участка.Кроме того, в каждую трубу разрешается прокладывать не один кабель, а несколько. При этом их общее сечение также не должно превышать 40% диаметра трубы. Сечение кабеля определяется наружным диаметром, включая изоляцию.

При прокладке скрытой проводки в деревянных домах с использованием металлических труб толщину стенки трубы следует выбирать исходя из сечения кабеля (провода), проходящего в этой трубе.

Сечение жил проводов, мм2		Труба с толщиной стенки не менее, мм
Проволока алюминиевая	Медные провода
4	2,5	Не нормализовано
6	—	2,5
10	4	2,8
от 16 до 25	с 6 по 10	3,2
от 35 до 50	16	3,5
70	с 25 до 35	4

Перед операцией протяжки кабеля выполняется измерение сопротивления изоляции.Это делается для определения соответствия провода техническим условиям проектной документации и проверки состояния кабеля. Проверка показывает, не была ли нарушена изоляция при транспортировке, хранении или подготовке к эксплуатации.

Процесс протяжки кабеля происходит с использованием специальных ходовых пластмассовых гильз, предохраняющих изоляцию от повреждения острыми краями труб или коробов. После натяжения проводится повторный замер изоляции, чтобы исключить возможность подключения проводника, поврежденного в процессе эксплуатации.

В деревянных домах используются только провода со специальной маркировкой. Их изоляция не воспламеняется даже при очень высоких температурах.

Электропроводка в деревянном доме — какой провод выбрать для прокладки в трубах

Сделав разводку и схему разметки всех узлов разводки, необходимо определить, какой именно провод в установке. Для деревянных конструкций созданы специальные провода с маркировкой ВВГНГ (А) и ВВГНГ-П (А). Это медный провод с сплошными жилками, которых может быть до пяти.

Изоляция провода двойная. Внутренний слой выполнен из поливинилхлорида и изолирует каждую жилую отдельно, а каждый провод окрашен в другой цвет, что облегчает установку выключателей, освещения и других устройств. Наружная часть кабеля покрыта специальной негорючей защитной изоляцией из композитного пластика. Он очень прочный и гибкий, позволяет легко растянуть кабель большой трубы с помощью специального стального троса.

Такие провода эксплуатируются в диапазоне температур от -50 до +50 ° С.Изоляция имеет очень высокие антикоррозионные свойства, не вступает в реакцию с химическими веществами и не деформируется при перепадах температур. Свойства нераспространения горения соответствуют ГОСТ Р МЭК 60332-3-22.

Провода типа ВДГГ ЛС, ВВГНГ-П ЛС по своим качествам не уступают предыдущим модификациям кабелей, но, кроме них, при нагреве не выделяют вредных непрозрачных веществ и ядовитого хлороводорода. Это указывает индекс LS.

Соответствующий кабель ГОСТ 22483 Ним также создан на основе медной жилы, но имеет тройную изоляцию.Жилы изолированы разноцветным поливинилхлоридом отдельно, затем все вместе полиолефиновым композитным материалом И они несут оболочку из негорючего поливинилхлорида. Такой кабель может иметь до пяти жил. Он производится по современной немецкой технологии, известной как VDE.

Размещение розеток и выключателей

Скрытая проводка в деревянном доме Не стоит без установки розеток и выключателей. В местах установки розеток и выключателей необходимо с помощью специальных приспособлений снять гнезда для установки металлических ящиков, где фиксируются приборы.Эти коробки, а также сборочные, протяжные и дозаторы устанавливаются по специальной технологии.

Он предусматривает несколько обязательных операций, которые должны обеспечить надежное соединение трубы и коробки с одним целым числом, чтобы зафиксировать надежный контакт между всеми элементами.

Контакт необходим для заземления всей конструкции. Если обеспечил непрерывность цепи всей металлической конструкции, то достаточно запустить массу только на распредвале. В случае возможных обрывов необходимо установить дополнительный заземляющий провод, который соединяется методом пайки с каждой коробкой и трубой.Заземленная электрическая сеть в деревянном доме — очень важный элемент, обеспечивающий пожарную и электробезопасность, предотвращающий возможное искрение и перегрев элементов цепи.

Есть несколько вариантов крепления ящиков к трубам. Самый надежный и качественный — пайка или сварка. Они обеспечивают максимально надежный контакт, защищены от коррозии и устойчивы к механическим воздействиям.

В случае использования медных труб, их концы, находящиеся в ящике, разваливаются.Если трубы стальные — соединение с коробкой происходит закручиванием гаек. В этом случае на концах трубы необходимо нарезать специальную резьбу, а сами гайки после максимально плотной закрутки закрепить и защитить от коррозии.

Распределительные и технологические боксы должны соответствовать классу защиты не ниже IP -54, что соответствует защите от проникновения промышленной и бытовой пыли внутрь объема и попадания брызг воды в бокс.

Испытания после монтажа электропроводки в деревянном доме

После монтажа металлических труб и коробов будущей электросети выполняется заземление, которое должно определить надежность соединения всех звеньев цепи. Все элементы конструкции должны быть соединены в одну непрерывную цепь, обеспечивающую защиту на любом участке при подключении к шине с маркировкой «RE».

После окончания пробных работ и устранения всех возможных недостатков производятся работы по прокладке кабеля.Не будет лишним, что сопротивление изоляции каждой кабельной площадки производится до начала монтажа и после него. Длину кабеля нужно подбирать так, чтобы в каждой монтажной коробке создавалась определенная длина, которая может потребоваться при подключении соединений.

В случае точного подбора длины кабеля, расстояния между монтажными коробками, если вы хотите подключить другое устройство, выключить или выполнить другие работы, вам необходимо поменять кабель по всей длине участка.Процесс довольно трудоемкий, а стоимость качественного кабеля довольно высока.

Б / у Б. прокладка деревянных домов Кабели только трехжильные или канальные с обязательным заземлением. Электричество — вещь хоть и обычная, но очень опасная. Работа сети без заземления противоречит не только правилам техники безопасности, но и элементарному здравому смыслу.

Чаще всего деревянные дома возводят на дачах. Преимущество этих построек — низкие материальные затраты на возведение и высокая скорость возведения.Главный недостаток такого решения — высокая вероятность возгорания в случае аварии в электропроводке. В результате искрения и короткого замыкания стены и потолок легко загораются. Отсюда высокие требования к прокладке кабеля в конструкциях с горючими поверхностями в ПУЭ и других НТД. Поэтому давайте разберемся, как безопасно проводить электромонтаж в деревянном доме по ГОСТ и ПУЭ.

Требования

1. Освещение
2. Розетки
3. Электроприборы мощные

Обязательно защитите эти группы индивидуальными автоматами и УЗО.Устройство защитного отключения необходимо устанавливать на цепях, от которых водонагреватель, электрокоботиль, посудомоечная и стиральная машины И другие мощные потребители, особенно если они находятся в сырцовых помещениях.

Тогда для кабеля с сечением жил в 1,5 кв. мм (цепь освещения) Подбираем автомат с номинальным током 6-10 ампер, а на 2,5 кв. мм — 16 ампер.

Групповой УзО на розетках или отдельных потребителях должен иметь ток утечки (дифференциальный ток, он же id) в пределах 10-30 мА, а общий Узо он еще называется вводным или пожаробезопасным с током утечки больше группового, например 100-300 мА.

Также на входе иногда устанавливается селективный УзО — отличается от обычного высоким временем отклика. Номинальный ток УДО должен быть выше тока автомата, который защищен этой группой, то есть АВ на 10А — УЗО на 16а, АВ на 16А — УЗО на 25а.

Схема сборки однофазного щита в деревянном доме:

Если вы провели на участок 3 фазы, то схему распределительного щита можно посмотреть:

После того, как проведена разводка, и щит собран, рекомендуем вызвать электрика, чтобы он все проверил и по возможности устранил явные ошибки.Далее необходимо пройти приемочные испытания, получить акт о допуске к сетевому подключению, а также вызвать представителя РЭС для изъятия счетчика и вводного автомата.

Вот и все пошаговая инструкция, подробно объясняющая, как проводится электромонтаж в деревянном доме своими руками. Обязательно проводите электромонтаж по ПУЭ и другим действующим нормам. Они разработаны и собраны на основе большого количества аварий, которых можно было бы избежать, просто соблюдая правила.Надеемся, что предоставленные советы и схемы помогли вам самостоятельно выполнить электромонтаж или хотя бы сэкономить на некоторых этапах монтажа.

Монтаж электропроводки в деревянном доме — мероприятие более ответственное, чем прокладка токопроводящих дорожек в кирпичной или бетонной конструкции. Это связано со спецификой материала: дерево горит, даже если оно пропитано составом, предотвращающим возгорание от случайного угля.

Важность правильной установки

Температура электрической дуги, возникающей в результате короткого замыкания проводников, по которым текущее напряжение переходит в стандартные 220 В, может достигать 5000 ° С (!).От температуры плавки стали помогает не огнестойкая пропитка.

Несмотря на это, разводку в срубе из оцилиндрованного бревна или каркасном коттеджном доме часто делают гильзами, если не сказать халатно.

Обычно это мотивируется нежеланием много возиться на даче, где они живут два-три месяца в году. Но стоит понимать: плохо сделанная внутренняя проводка деревянного дома может оставить вас без этого дома.

Обращаем ваше внимание, что под «некачественным» в первую очередь подразумевается «несоответствие правилам, предусмотренным для деревянного дома.«Обычная практика установки бытовых электросетей в квартире или кирпичном доме. Для деревянных она не подходит из-за горючести материала постройки.

Что говорят правила

Правила устройства электроустановок — Пуэ — на этот вопрос дает однозначный ответ. Скрытая проводка В пустотах перегородок из горючих материалов допускается только в металлических трубах со свойством локализации.

Snip дает более расплывчатую формулировку, поэтому рекомендуется руководствоваться ПУЭ.Под горючим материалом подразумевается дерево, даже имеющее огненную пропитку.

Под металлической трубой — стальная или медная труба квадратного или круглого профиля, имеющая регулируемую толщину стенки — не менее 2,8 мм для любого кабеля с сечением жил до 4 мм.

Для кабелей сечением 6-10 мм толщина стенки трубы должна составлять 3,2 мм.

При этом запрещается плотно «забивать» трубу кабелями — кабель должен занимать не более 40% просвета.

Для ввода кабеля от ЛАМ в деревянный дом используется только толстостенная стальная гильза.

Это требование обусловлено следующей ситуацией. Если короткое замыкание происходит при обрыве кабеля, только толстостенная труба способна выдержать вспышку до момента ее самоподтягивания или срабатывания срабатывания машины.

Использование металлоконструкций или другой «брони» из гофрированного металла или пластика для скрытой проводки в деревянном доме недопустимо по следующим причинам:

Главное «неофициальное» правило качественной электромонтажа в рубленых деревянных домах — это приоритет безопасности над внешней красотой.

Укладка в трубу

Прокладка электропроводки в стальных или медных трубах с соблюдением вышеуказанных требований возможна только на этапе строительства дома «с нуля».

Например, при прокладке проводки в доме из клееного бруса монтаж системы из таких труб, нарезки коробов и розеток (тоже металлических) осуществляется на каркас установки каркаса.

Правила скрытой прокладки силовых кабелей В деревянном доме нельзя допускать прокладки кабеля в металлической или пластиковой гофре в вырытых штрихах.Внутри стен деревянного дома в толстостенных трубах это допустимо, но сложно из-за необходимости гнуть трубы и производить сложные соединения с помощью муфт, арматуры или сварки.

Существует ряд требований, которые обязаны соблюдать при установке скрытой проводки в деревянном доме.

Внутренняя поверхность стальных труб должна быть окрашена или оцинкована для предотвращения коррозии, медная — окрашена для защиты от окислов.

Использование металлообработки / стальных гофров на изгибах и переходах позволяет увидеть всю конструкцию — переходы предусмотрены резьбовыми соединениями или сварным швом-В-соединением.

Горизонтальные трубы электропроводки в деревянном доме держат под небольшим углом для выхода конденсата, в самой нижней точке делается отверстие для протекания жидкости (не внутри стены). Для всей системы предусмотрено заземление — отдельно от заземления, которое обеспечивает разводка.

В деревянных домах для розеток и выключателей используются только металлические. Соединения распиленной (распределительной) коробки с входящими в нее трубами следует герметизировать.

Во избежание повреждения оболочки кабеля острым краем при выходе из трубы край должен быть перекрыт или снабжен защитной пластмассовой заглушкой.

Открытая проводка — особенности установки

Если деревянный дом уже построен, но возникла необходимость в замене проводки в нем, то это можно сделать без обеднения хода в деревянных перегородках, которые зачастую бывают не слишком толстыми и прочными.

Напомним, что алюминиевый провод, наиболее популярный у электриков в последние годы, категорически недопустим в деревянном доме из-за его склонности к трещинам и пожароопасности.

Открытая проводка в деревянном доме вполне возможна.Вот несколько вариантов.

Можно провести кабель прямо вдоль стены дома, заключив его в стандартную пластиковую гофру или металлическую гибкую броню.

Открытый путь допускает такой способ подключения, так как очаг возгорания в случае короткого замыкания будет виден сразу. Пожара внутри стены не произойдет.

Крепление к стене осуществляется обычными скобами для гофры.

Электропроводка в типовых кабельных каналах — тот же метод, что и для квартиры, только между кабельным каналом и деревянной стеной. Должна быть негорючая прокладка из асбеста или, например, фетра.Разновидностью такой разводки является замаскированная под плинтус разводка.

Свежий взгляд на старые методы. Электропроводка крепится к стене деревянного дома на керамических или пластиковых (негорючих) изоляторах, выдерживая просвет от стены не менее 10 мм.

Специальная, «под старину», скрученный силовой провод и розетка такого же типа.

Возможен также открытый монтаж системы металлических труб.

Преимущества и недостатки Open Montage

Все эти способы электромонтажа деревянного дома имеют свои достоинства и недостатки.Монтаж проводки по деревянной стене дома в гофрированной трубе проще всего, что не возникает проблем с инициированием в распределительной коробке.

Минус — неэстетичность этого метода, а также необходимость снимать всю гофрированную трубу, для доступа к одному кабелю.

В этом плане кабель-канал предпочтительнее, благо сейчас на рынке можно найти расцветку коробки «под дерево», а также выбрать индивидуальный оттенок под цвет своего внутреннего покрытия.

Кабельный канал

удобен при установке, легко открывается и закрывается, а также относительно безопасен для деревянного дома, так как сам выполнен из негорючего пластика.

При желании можно спрятать провода, выбрав «нижнюю» разводку в кабельном канале, замаскированном под цоколем.

Обращаем ваше внимание, что замыкать провода на настоящий плинтус недопустимо!

Освещение или подключение розеток с нагрузкой не более 16 А может осуществляться электропроводкой «под старину».

Для этого изготавливаются специально стилизованные провода, изоляторы между стеной и проводом, розетки и т.п. Но учтите, что для мощной нагрузки, например сварочного аппарата, необходимо предусмотреть розетку, к которой подключается подходящий кабель сечением не менее 2,5 мм.

Общие правила установки

Устройство электромонтажа в деревянном доме открытым способом Должно выполняться с соблюдением следующих норм:

• точка ввода кабеля от ЛЭП в стену, а также точка пропуска кабеля через внутренние этажи только в металлических толстостенных гильзах;
• расстояние от кабеля до стены при монтаже открытым способом не менее 10 мм;
• необходимо смонтировать заземление;
• используется только кабель в негорючей оболочке;
• Подожетали и распределительные коробки в деревянном доме только металлические;
• соединения проводов между собой только в монтажных коробках и только с помощью пружинно-винтовых клемм или заклинившей скрутки, закрываемой кембриком или заглушкой;
• мягкая скрутка недопустима.

Обязательно установите УЗО для защиты от токов утечки, а также отдельные автоматы для защиты от короткого замыкания на каждой группе потребителей.

Выбор кабеля

Важным этапом монтажа электропроводки является выбор магистрального кабеля. Грамотно подобрать кабель для электропроводки — значит решить главную задачу по безопасности деревянного дома.

По современным требованиям для протяжки от ЛЭП в дом применяют так называемый СИП-кабель — самонесущий изолированный провод.

В нем используются алюминиевые жилы сечением не менее 16 мм, а также есть стальной арматурный трос (для жесткости).

Оболочка этого кабеля предназначена для того, чтобы выдерживать воздействие неблагоприятных внешних факторов в течение как минимум 25 лет.

Но кабель CIP можно прокладывать только к стене деревянного дома. С внешней стороны стены через специальные изоляторы и более герметичные соединения соединяется медным кабелем, например ВВГНГ (НГ негорючий).

Сечение Vggling выбирается стандартным — 1,5 мм на линии освещения, 2,5 мм — на бытовой технике, 4 мм — на мощных потребителях, таких как электроплиты, линии электропитания или сварочный аппарат.

Запрещается прямая скрутка алюминиевого CIP-проводника с медными проводниками внутренней проводки.

Для разводки внутри деревянного дома используется только медь. Выбирая марку проволоки, используйте или уже упомянутые ВВГНГ, ВВГНГ (П) с пометкой «ГОСТ».

Эти типы одножильных медных кабелей имеют двойную негорючую изоляцию и обладают достаточной гибкостью для удобной внутренней проводки.

Можно использовать немецкий кабель NYM — он оснащен тройной негорючей изоляцией.

Распределительный щит

Общий распределительный щиток для электропроводки в деревянном доме должен иметь металлический корпус.

Внутри щита находится вводная автоматическая защита, электросчетчик, одно или несколько УЗО (в зависимости от количества групп внутренних потребителей). Есть еще машины защиты, которые отвечают за отдельные группы — столько же, сколько и УЗО.

Это автоматика, которая отвечает за защиту проводки от короткого замыкания и утечки тока, что может привести к электрическому повреждению. Существуют правила расчета выбора защитных устройств по характеристикам, и сделать этот выбор лучше предоставить профессионалу.

Но стоит знать, что в большинстве случаев правила таковы. Потребляемая мощность не должна превышать 5,5 кВт, обычная вводная машина — однофазная, на 25 А, тип С.

Машины устанавливаются по индивидуальным группам потребителей (разделенным по сечению провода).Автомат необходимо установить на кабель сечением 1,5 мм (осветительный). На тросе 2,5 мм — 20а.

Для выбора УЗО существуют отдельные правила. Главное, чтобы ограничение по току для УДО было на порядок меньше, чем для автомата.

То есть автомат на 16 а на УЗО 20а и так далее. Трехфазный ввод для разводки в деревянном доме применяется очень редко.

Как правильно сделать разводку в деревянном доме?

Самым популярным материалом для строительства загородных домов было и остается дерево.Который при всех своих многочисленных достоинствах имеет один серьезный недостаток — это, как говорят пожарные, «горючий материал».

Статистика пожаров свидетельствует — более половины пожаров в деревянных домах происходит из-за неисправной электропроводки. На практике основной причиной неисправностей и последующего короткого замыкания чаще всего является нарушение целостности изоляции проводов в электропроводке. Как правило, это происходит либо из-за повышенной нагрузки на провода, либо из-за механического повреждения изоляции.

Почему это происходит?

Самые доморощенные «мастера на все руки» в целях экономии времени, сил и средств прокладывают скрытую электропроводку По деревянному основанию, смело пряча ее для отделки потолка, под обшивку стен, для плинтуса, в пустотах перекрытий и говоря «неразумному» клиенту, что именно нужно делать.

Помните! Монтировать скрытую проводку в деревянных домах с помощью гофрированной трубы ПВХ, пластиковый короб Нельзя!

Почему?

На самом деле причин несколько.Ниже мы рассмотрим две наиболее типичные ситуации, возникающие при эксплуатации разводки в деревянном доме.

Во-первых. В процессе прокладки кабеля электрик может немного нарушить изоляцию проводов, а контрольную электроизоляцию повреждений не исправить.

Однако при подключении всего необходимого электрооборудования проводка начинает работать в режиме максимальной нагрузки. Естественно, что такая эксплуатация, вызывающая усиленный нагрев кабеля или проводов, неизбежно приводит к ослаблению изоляции, из-за чего в проводке происходит короткое замыкание.

Тонкие тонкие стенки пластиковых труб и коробок из ПВХ не выдерживают закрытия без перегорания, поэтому закрытие, увы, неминуемо повлечет за собой возгорание.

Во-вторых. Скрытая проводка с использованием гофрированной трубы или короба из ПВХ, проложенная в пустотах деревянных стен, перекрытий и перекрытий, является объектом повышенного внимания со стороны заклепок в деревянных домиках грызунов, ищущих «Пробные зуб» детали вашего коммуникации.

Для мышей, а тем более для крыс не составит труда разграбить достаточно тонкую трубу или короб из ПВХ, побелить жилы проводов, следствием чего является короткое замыкание в скрытой проводке.

Ситуация усугубляется тем, что в пустотах стен и перекрытиях деревянных домов со временем скапливается огромное количество древесной пыли. В результате малейшая искра приводит к возгоранию. Самое страшное — сразу определить место возгорания и ликвидировать его практически невозможно, так как процесс горения, происходящий за стенами и перекрытиями, скрыт от глаз. Поэтому даже залив с водой и пеной все вокруг, быстро потушить пожар все равно не удастся.

Можно ли избежать этих проблем?

На первый взгляд, если произвести прокладку электропроводки в деревянном доме по требованиям СНиП, ПЭУ, проблем не возникнет. Однако на самом деле не все так просто. Прежде всего потому, что требования ПУЭ к устройству электропроводки в деревянных домах крайне жесткие. Кстати, именно жесткость стандартов чаще всего заставляет «доморощенных» электриков их нарушать.

Тем не менее, огнестойкая прокладка электропроводки в деревянном доме — мероприятие фактически свершилось, пока вы можете выбрать, какую электропроводку использовать.

В таблице ниже приведены типы электропроводки и способы прокладки проводов и кабелей по условиям пожарной безопасности.

Рассмотрим подробнее все виды противопожарной разводки в деревянном доме.

Скрытая проводка

Хотя большинство грамотных источников по теме не рекомендуют Монтаж скрытой проводки по боевой, в нашем случае деревянных конструкций, однако условия соблюдение требований пожарной безопасности И отсутствие проблем с финансами сделать можно.

Ниже приводится нормативный документ (ПЭУ-6) в части, касающейся прокладки скрытой проводки внутри помещений.

На самом деле способов противопожарной прокладки скрытой проводки в деревянном доме всего два.

Одно из них — прокладка скрытой проводки с металлической гильзой (трубами) . Основным преимуществом этого метода является то, что при возгорании металлическая трубка защищает конструкции поверхности от возгорания.

При использовании этого способа разводки потребуется соблюдение нескольких жестких условий: для защиты стенок трубы от коррозии она должна быть окрашена изнутри или оцинкована.Чтобы защитить изоляцию кабеля от острых краев, приводящих к разрезанию труб, на их концы следует надеть специальные пластиковые заглушки. Плюс для такой разводки нужно будет просверлить стенки заглубления в большей толщине в виде каналов, в которые, собственно, и укладываются металлические трубы.

Оптимальный вариант для такого варианта — медные трубы. Благодаря тому, что трубы из меди достаточно гнутся и их можно прокладывать без специальных инструментов, монтаж электропроводки упрощается хоть в некоторой степени.Однако за простоту и удобство придется заплатить высокую цену, буквально медные трубы стоят очень дорого.

В соответствии с ГОСТ Р 50571.15-97 (IEC 364 5 52 93): § 522.3.2 трубы следует прокладывать с небольшим уклоном, чтобы исключить возможность образования конденсата. Но будьте готовы к тому, что на практике проверить качество крепления металлических труб, одинаковый угол наклона или герметичность соединений крайне сложно, если не сказать невозможно.

Второй способ прокладки скрытой проводки в деревянной конструкции — по слою штукатурки (примечание) Толщиной не менее 10 мм со всех сторон.

Метод кажется Простым, однако при его использовании возникает вопрос: как соблюсти нормы ПЭУ относительно изменчивости проводки. Как вариант, можно укладывать в штукатурку, предварительно утрамбовав ее в гофре. Формально, конечно, стандарты PEU будут соблюдаться, но по факту жесткая проволока будет невозможна.

Более того, ни один специалист не может предсказать, как штукатурка будет вести себя на деревянных поверхностях через некоторое время. Там будет трещина? Она начнет отваливаться? Не говоря уже о том, что на красивых деревянных поверхностях толстый слой цементного раствора будет смотреться как минимум странно.

Следует подчеркнуть, что оба эти метода достаточно затратны и по средствам, и по усилиям, и по времени. Плюс еще на стадии строительства проектирование электропроводки.

Обрыв проводки

— Электропроводка в гофрированной электротрубке

Этот метод предполагает протягивание кабеля в гибкую гофрированную трубу из специального пластика, не поддерживающего горение. В одну трубу можно поместить два и более кабеля.

К недостаткам метода можно отнести, прежде всего, его эстетичность — перспектива «украсить» свой дом несколькими рядами гофрированных труб вряд ли может понравиться.С учетом количества электроприборов в современном доме таких рядов может быть 5-7! Кроме того, поскольку гофрированную трубу с протянутым в нее кабелем практически невозможно уложить ровно, «в струну», все ее изгибы и провисания тоже не добавят очарования вашему жилищу.

Еще один минус: гофрированная труба — отличный «пылеуловитель», удалить скопившуюся пыль очень сложно.

— Электромонтаж в распределительных коробках (кабельных каналах)

В этом методе кабель вводится от негорючего пластика и закрывается защелкивающимися крышками.

Основная проблема при использовании этого метода связана с неизбежной усадкой деревянного дома. В среднем это 1 см на 1 м высоты дома, и эти значения приведены для домов из качественного клееного бруса, усадка которого минимальна. На практике это означает усадку в три сантиметра (для типичного двухэтажного дома) Прокрутите вниз все ящики, крышки полетят, сам ящик треснет. В итоге — проводку придется переделывать!

Во-вторых, чтобы аккуратно и плавно установить пластиковые ящики, потребуется определенный навык и сноровка.Добавляют хлопоты аксессуары — увы, производители предлагают довольно скудный ассортимент поворотов, углов, заглушек, стыков, без которых безопасно установить кабельные каналы практически невозможно.

Еще один существенный недостаток электропроводки в кабельных каналах — скучный, офисный вид.

К преимуществам этого метода можно отнести его невысокую стоимость, минимальные трудозатраты и возможность в будущем легко производить любые изменения.

— Обрыв проводки кабеля

Последний мы считаем самым оптимальным из всех способов прокладки электропроводки в деревянном доме — открытой кабельной разводкой.

Естественно, при использовании незащищенного открытого кабеля также не приходится говорить об эстетике помещения. Мало того, что сам кабель в обычной изоляции (например, самый обычный ПУНП) выглядит довольно тускло, так что все равно придется установить прокладку из асбеста или металла, выступающую со всех сторон не менее чем на 10 см. см.

Однако есть и другой способ. Это так называемая ретро проводка на изоляторах. Его основные достоинства — возможность соблюдение всех необходимых требований безопасности плюс, оригинал, необычайная популярность В последнее время оформление интерьера в стиле ретро.

Подробнее об установке такой проводки вы узнаете из нашей следующей статьи.

Компания SALVADOR LLC

Советы по подключению бревенчатого дома

Прокладка электрических проводов в бревенчатом доме сильно отличается от прокладки их в доме с традиционным каркасом. Ключ к электромонтажу бревенчатого дома — это тщательно спланировать расположение всех розеток, выключателей и светильников.Оттуда вы должны определить, как вы проведете провода к этим местам, используя стратегию предварительного сверления и предварительной разводки во время процесса сборки бревенчатой ​​стены. Вот несколько советов.

Электропроводка к бревенчатому дому

Поскольку бревенчатые стены прочные, проводка для розеток, выключателей и светильников часто проходит ниже уровня пола и проводится через каналы, просверленные во время строительства.Вот тут-то и приходит на помощь планирование.

Необходимо заранее проконсультироваться с лицензированным электриком, чтобы разработать план расположения внешних настенных электрических коробок. Этот человек должен знать правила минимального расстояния между розетками. Перед началом строительства бревна на полу следует четко обозначить место, где именно будет происходить это сверление.

Бригада по строительству бревенчатого дома (или имеющий лицензию электрик) должна быть готова к вертикальному бурению каждого ряда бревен по мере их укладки в штабель.Это создаст желоб, через который можно будет пропустить провода внутри бревенчатых стен. Мы предлагаем использовать сверло диаметром 1 дюйм, чтобы оставить достаточно места для прокладки проводов. Провода можно протянуть сквозь стены во время или после строительства. Отводы можно прорезать в стене бревна с помощью кольцевой пилы или сабельной пилы.

Эту стратегию также можно использовать для подключения проводов к выключателям и светильников, прикрепленных к бревенчатым стенам. Для освещения и выключателей возле наружных дверей также обычно проводят провода вдоль дверных косяков и просверливают их сбоку к распределительной коробке.Позже этот провод закрывается аккуратно установленной дверной коробкой.

Провода до второго этажа

Поскольку ко второму этажу будет проложено много проводов, предварительно просверливать для них бревенчатые стены непрактично и нет необходимости. Вместо этого выберите полую внутреннюю стену, которая соединяется с внешней стороной, и используйте эту стену для вывода всех необходимых проводов. После того, как провода подведены на второй этаж, их можно провести вдоль плинтуса, чтобы добраться до розеток наверху.

Электромонтаж деревянной кровельной системы

Когда используются бревенчатые и деревянные кровельные системы, бревенчатые крыши домов обычно изолируются во время процесса каркаса. Это затрудняет скрытие проводов внутри крыши после ее завершения. Из-за этого провода, идущие к потолочным вентиляторам, осветительным приборам и датчикам дыма, должны быть установлены до завершения кровли.Для этих участков лучше всего прикрепить провода к верхней части настила крыши перед установкой изоляции. Опять же, вы должны спланировать расположение любых креплений, прикрепленных к крыше, чтобы гарантировать, что провода упадут в нужном месте.

Наконец, всегда имейте в виду, что грубая электромонтажная работа в бревенчатом доме на этапе создания каркаса подчиняется тем же правилам, что и другие электромонтажные работы. Это означает, что работа должна выполняться лицензированным электриком и проверяться местным должностным лицом.

Получение бревенчатого дома с электропроводкой

Мы приближаемся к финишу! После того, как основные внешние работы в нашем доме завершены (за исключением окрашивания и ландшафтного дизайна), пришло время обратить наше внимание на внутренний список, начиная с электромонтажа нашего бревенчатого дома.

Управление электрическими системами бревенчатого дома — это то, что сбивает с толку многих покупателей бревенчатых домов, но на самом деле в этом нет ничего особенного, если ваш строитель и субподрядчик по электроснабжению знают, что они делают в бревенчатом доме.

Для электрического компонента нашего дома мы с женой Бекки разработали объем работ, которые мы хотели выполнить. Нам нужны были отдельные электрические цепи для каждой комнаты и каждого прибора, сигнальное освещение на двери подвала и задних дверях, очень большая панель автоматического выключателя, напольные коробки, потолочные вентиляторы и достаточное освещение по всему дому.

Все эти элементы были отражены в нашем электрическом графике, который предоставляется вашему строителю как часть пакета чертежей. В расписании подробно показано, где должен быть проложен каждый провод и должен быть установлен каждый коммутатор. График электроснабжения — важная дорожная карта при строительстве любого сооружения, но в бревенчатом доме его правильное выполнение имеет жизненно важное значение. Когда в бревнах просверлены челюсти, пути назад уже не будет.

Поскольку часть проводки, вероятно, потребуется провести через предварительно просверленные пазы, будь то в бревенчатых стенах или через потолок, очень важно иметь хорошо спланированную электрическую схему до начала строительства.

В соответствии с нашими электрическими чертежами, наш строитель просверлил и обозначил отверстия для доступа к розеткам и переключателям через бревна в подвал. Это было сделано одновременно с установкой бревен. На втором этаже и на чердаке вся проводка, необходимая для вентиляторов и потолочного освещения, была проложена, что позволило скрыть провод в каркасе и балках пола / потолка.

После разговора с нашим местным строительным инспектором он посоветовал нам подключить все детекторы дыма и угарного газа к одной цепи с резервным аккумулятором.Он также посоветовал нам убедиться, что наш подрядчик по электрике установил GFCI (прерыватели цепи замыкания на землю) во всех влажных зонах (кухня, ванные комнаты, прачечная и т. Д.)

Пока я наблюдал за процессом монтажа проводки, Бекки занялась самой интересной частью — выбрала все осветительные приборы, вентиляторы, переключатели и лицевые панели. Она нашла большую часть этих материалов в Home Depot, что помогло нам сэкономить деньги как на самих предметах, так и на их приобретении. Единственными материалами, которые требовались нашему подрядчику по электрике, были электропроводка, коробки, панель прерывателя, выключатели розеток и разные соединители.

Вернувшись на стройплощадку, в обязанности электрического подрядчика входило проложить проводку к распределительной коробке, установить панель выключателя и цепи, подключить эти цепи к проводам, установить осветительные приборы, приборы, потолочные вентиляторы, выключатели и розетки — все в соответствии с Национальный электрический кодекс (NEC) или NFPA70.

Почти в каждом бревенчатом доме есть внутренние стены с традиционным каркасом, что значительно упрощает прокладку проводки и установку распределительных и розеточных коробок.Но их можно установить и на бревенчатые стены.

К сожалению, электромонтаж нашего бревенчатого дома оказался неудачным — не из-за самого проекта, а из-за субподрядчиков, которых мы выбрали для выполнения работ. Первоначально нанятый нами электрик был хорошо знаком с установкой бревенчатых домов, поначалу он был очень пунктуальным и много работал. Затем он упал до трех дней в неделю, затем один раз в неделю. Когда мы поговорили с ним об этой ситуации, мы узнали, что он не такой уважаемый, как мы думали.Мы уволили его на месте, хотя это означало, что мы потеряем приличную сумму денег.

Подрядчик, которого мы наняли, чтобы заменить его, был очень рекомендован и обладал огромными знаниями в области электротехники. Фактически, он работал в нашем окружном жилищном управлении. После нескольких недель работы он попросил у нас предоплату, чтобы закончить работу. Доверяя ему, мы дали ему деньги. Мы никогда больше его не видели и не слышали, а позже мы узнали, что он переехал в Огайо.

Это оставило нас с нашей электрической системой, готовой на три четверти, и мы не знали, куда обращаться.Бекки и я смогли сами подключить несколько оставшихся потолочных светильников, но все еще оставалось проделать техническую работу. К счастью для нас, друг подошел к тарелке и закончил проект, не прося оплаты до конца.

Мораль этой истории в том, что будут неудачи, но всегда есть решение. Не позволяйте нескольким лежачим полицейским помешать вам уверенно финишировать в гонке и никогда не позволяйте им отвлекать вас от вашей мечты о бревенчатом доме.

Руководство Гэри:

Обеспечение отдельной цепи для каждой комнаты и прибора позволяет выполнять работу, не отключая электричество в других областях. Это также позволяет вам легче отслеживать провода в случае сбоя или другой проблемы. Поговорите со своим подрядчиком по электрике и обратитесь в NEC, чтобы убедиться, что ваша панель выключателя способна обслуживать требуемые цепи сейчас и имеет место для будущего расширения.

См. «Путешествие Гэри домой», ведущее к этому моменту, здесь:

Почему бревенчатый дом был правильным

Как найти идеальный план этажа дома из бревен

Узнайте о процессе строительства бревенчатого дома

Как правильно выбрать бревенчатый дом Builder

Почему ваши отношения со строителем так важны

Что происходит, когда вы нанимаете плохого субподрядчика

Какая система электропроводки в доме лучше всего подходит для вашего дома?

Процесс подключения различных аксессуаров к равномерно распределяет электрическую энергию от поставщика к нескольким бытовым приборам и оборудованию, таким как кондиционер, компьютеры, телевизоры, диспенсер для воды, называется домашней электропроводкой.Эта система питает свет и электрические устройства в доме, облегчая людям жизнь с комфортом. Без этой системы люди не смогли бы включать телевизоры или заряжать свои мобильные устройства. Следовательно, это важный процесс, который постоянно происходит в стенах наших домов.

Вот типы домашней электропроводки, которые вы найдете в домашнем хозяйстве:

Шпилька для проводов

Первый тип электропроводки — это проводка с зажимами, которую в наши дни обычно не встретишь.Почему? Потому что это считается временной системой электропроводки, состоящей из обычных проводов с изоляцией из VIR или ПВХ, которые могут быть скомпонованы или сплетены. Внутри дома они крепятся к стенам с помощью фарфоровых планок из пластика, паза или дерева. Поскольку они временные, они не самый подходящий вид домашней электропроводки для жилых помещений.

Электропроводка обсадных труб и колпачков

Второй вид электропроводки, применяемый в домашних хозяйствах, — это кожух и заглушка.Это часто использовалось в прошлом, так как это были самые популярные варианты для домашних хозяйств . Однако с появлением систем кабелепровода и экранированной проводки они больше не используются в современном доме. Эта система содержит VIR, PVC и другие одобренные изолированные кабели. Для размещения проводов они заключены в деревянные кожухи. Оболочка разрезается по длине, чтобы обеспечить достаточную длину кабелей.

Проводка планки

Третий тип электропроводки — это Batten Wiring , который состоит либо из одного электрического провода, либо из группы проводов, проложенных над деревянной обрешеткой.Они скреплены латунным зажимом. Для горизонтальных прокладок расстояние между проводами должно составлять 10 см. С другой стороны, для вертикальных трасс их нужно располагать с интервалом 15 см.

Проводка в свинцовой оболочке

Четвертая электропроводка в этом списке относится к проводке в свинцовой оболочке. В нем используются проводники, изолированные с помощью VIR. Кроме того, они покрыты внешней оболочкой из свинцово-алюминиевого сплава, состоящего на 95% из свинца. Соответственно, с помощью металлической оболочки кабели защищены от любых повреждений, включая атмосферную коррозию, влажность и механические проблемы.

Кабельная проводка

В зависимости от установки трубы существует два типа кабельной проводки:

Поверхностная проводка

Поверхностная проводка из кабелепровода относится к случаям, когда трубы из ПВХ или GI устанавливаются на стены или крышу, которые хорошо видны на поверхности. Затем трубы прикрепляются к стенам с помощью ремня с двумя отверстиями и базового зажима, установленного на одинаковом расстоянии.Наконец, вы можете найти электрические провода, проложенные внутри трубопроводов.

Скрытая проводка кабелепровода

Это называется скрытой разводкой кабелепровода, потому что кабелепроводы скрыты внутри точеных кирпичных стен или пазов стен. Как и в случае с предыдущим типом кабельной разводки, электрические провода прокладываются внутри кабелепровода. Поскольку они не видны невооруженным глазом и люди могут украшать их, этот тип проводки является более популярным вариантом.

Каковы преимущества и недостатки системы скрытой проводки из кабелепровода?

Преимущества в системе скрытой проводки обеспечивают безопасность электрических проводов, поскольку доказано, что она остается защищенной от внешних факторов, таких как влажность и химические воздействия.Людям не нужно беспокоиться о риске поражения электрическим током, поскольку провода хорошо спрятаны. Кроме того, отсутствует риск износа, утомления или любого связанного с огнем повреждения изоляции кабеля.

Однако у системы скрытой проводки есть некоторые недостатки. Это дороже, и изменить положение переключателей может быть очень сложно. А поскольку он скрыт, вы не сможете найти никаких дефектов, пока не будет нанесен ущерб.

В конце концов, вам нужно убедиться, что проводка внутри вашего дома выполнена правильно и поддерживается в хорошем состоянии. При прокладке проводов и кабелей помните о возможном повреждении внешних факторов.

Однако с помощью D&F Liquidators Inc. вы можете решить, какая домашняя электропроводка лучше всего подходит для вашего дома! Просто позвоните нам, и мы предложим вам полный список наших переводов и цены на них. Наша опытная команда по обслуживанию героев также будет рядом с вами на каждом этапе вашего пути.

Сохранить, отремонтировать или заменить? — Old House Journal Magazine

Подобно оригинальным цветам чердака, Sherwin-Williams «Rachel Pink» и «Classic Ivory» украшают стены и встроенные шкафы заподлицо в почти идеальной реставрации колониального стиля 1712 года.(Фото: Эдвард Аддео)

Старые цвета краски {восстановить}
Сопоставление новой краски со старой — неточная наука. Лучший способ — отнести кусочек старой краски в хороший магазин красок или строительный магазин и попросить их сопоставить. Опытный миксер для красок должен уметь определить, на масляной или водной основе краска, и подобрать смесь, которая точно соответствует образцу. Для проверки раскрасьте образцы на нескольких экспозициях, чтобы увидеть, насколько точно новая краска совпадает при разном освещении.

{replace} Если краска настолько изношена, что невозможно получить образец, сверьтесь с исторической таблицей цветов краски, чтобы узнать о вариантах, соответствующих периоду. Многие крупные бренды публикуют исторические таблицы цветов, как и компании по производству красок для молока. После того, как основной цвет выбран, примените тестовые образцы, а затем соедините их с возможными цветами краски для обрезки. Незначительные различия в оттенках, добавленных к краске, могут исказить то, как краска будет выглядеть в контексте другого цвета, иногда катастрофически. Продолжайте настраивать пары, пока не получите приятную комбинацию.Если для этого не хватит терпения, обратитесь к специалисту по покраске.

Подберите новую плитку точно к старой, включая такие детали, как плотные линии затирки.

ВАННАЯ И КУХНЯ
Оригинальная плитка Ничто не придает облику ванной комнаты или кухни более аутентичный вид, чем оригинальная старинная плитка. Это редкая кафельная стена, которая сохраняется в неизменном виде в течение 70 или более лет, однако плитка может сломаться, пострадать от воды или быть полностью или частично удалена.

{восстановить} или {заменить} Если только несколько плиток повреждены или сильно обесцвечены, их можно заменить новой плиткой аналогичного размера, цвета и отделки. Гексы начала 20-го века, круглые монеты и плитки «метро» доступны по крайней мере из двух источников, как с глазурованной, так и с неглазурованной отделкой и в нескольких цветах.

Убедитесь, что новая плитка соответствует всем деталям: размеру (ширина x длина x глубина), квадратному или круглому краю. Устанавливайте на чистую основу и следуйте инструкциям производителя, стараясь стыковать плитку вплотную к окружающей плитке, используя линии затирки, такие же узкие или широкие, как и остальная часть плитки.

Старинные ванны и кухонные раковины и ванны очень ценятся охотниками за историческими домами, но они не всегда находятся в хорошем состоянии и, в случае светильников середины века, не всегда соответствуют современным вкусам.

Оригинальная арматура {save} {restore} или {replace}
Чугунные ванны и раковины из стекловолокна из эмали дома должны быть сохранены, если только фарфор не проржавел или серьезно не потрескался. Тщательно очистите любое подозрительное приспособление (Bon Ami и губка или щетка с мягкой пластиковой щетиной работают хорошо, не повреждая поверхность).

Если эмалевое покрытие поцарапано местами, но в остальном светильник находится в хорошем состоянии, обратитесь к профессионалу, который использует двухкомпонентное покрытие из акрилово-полиуретановой смолы, которое по блеску и внешнему виду напоминает оригинальную эмаль. Работа должна быть гарантирована на срок не менее пяти лет. Независимо от того, делается ли это у вас дома или в магазине, процесс требует травления приспособления, чтобы новая эмаль сцепилась с ванной, шлифовки и заполнения зазубрин и ссадин, а также нескольких слоев отделки.

Если вы унаследовали ванные или кухонные принадлежности от гораздо более поздних времен, подумайте о том, чтобы сохранить их как часть истории дома, если они в хорошем состоянии. Если нет — или если цвета отвратительны по контексту или вкусу — замените их. Предложите сборщику любые приспособления в хорошем состоянии или продайте их через Интернет. Кому-то может понадобиться желтая раковина для ванной или нефритово-зеленая ванна.

Изысканные латунные краны на мраморной умывальнике в детской комнате 1901 года сохраняют характер в Locust Grove, an A.J. Итальянская вилла Дэвиса.(Фото: Гросс и Дейли)

Смесители и арматура
Старые дома изобилуют смесителями и наполнителями для ванн, которые все еще работают, даже если они не соответствуют современным строительным нормам и требованиям. Однако, если вы планируете провести сантехнические работы в любом месте, вам может понадобиться альтернатива, которая выглядит и работает так же, как то, что уже есть.

Отдельные смесители для холодной и горячей воды {save} {restore} или {replace}
Многие небольшие раковины начала 20 века оснащены этими смесителями.Если вы не возражаете против неудобств и краны в хорошем состоянии, сохраните их. Если они в плохом состоянии, заржавели или нуждаются в замене, замените их смесителем или двумя отдельными смесителями. В первую очередь, лишнее отверстие можно заполнить заглушкой. Или установите дозатор мыла в старинном стиле вместо старого крана.

Репродукция стоящей башни для мусора от Sign of the Crab отлично работает и подходит ко всем отверстиям в винтажной ванне.

Наполнители для стоячих ванн для отходов {восстановить} или {заменить}
Оригинальные наполнители для стоячих ванн для сточных вод считаются устаревшими, поскольку они не соответствуют современным нормам водоснабжения и утилизации отходов.Они также подвержены утечкам и другим повреждениям, из-за которых их сложно ремонтировать.

Несколько специалистов по утилизации бань восстановят старые стоячие канализационные стоки. Услуга не из дешевых, но она меньше, чем стоимость замены вышки. Например, оборудование для ванных комнат разбирает весь узел и проверяет его на наличие трещин, разрывов и износа. Каждая деталь очищается и подвергается пескоструйной обработке; непоправимые детали обрабатываются новыми. Затем все детали полируются и покрываются лаком или заново заменяются.Затем все приспособление собирают с новыми уплотнениями и прокладками, а затем проверяют на воду.

Если отходы слишком далеко ушли для ремонта (или слишком далеко от хорошего реставратора), теперь есть источники для замены, которые не только соответствуют нормативам, но также обрабатываются, чтобы соответствовать существующим отверстиям в баке, которые различаются в зависимости от оригинальный производитель.

Двусторонние доски крыльца Heritage с пазом и пазом от Aeratis полностью соответствуют внешнему виду дерева и обещают большую долговечность, чем многие породы дерева.

EXTERIOR MILLWORK
Наружные сайдинги и отделка, находящиеся в хорошем состоянии, всегда должны сохраняться, желательно свежим слоем краски или морилкой.

Сгнившие или поврежденные Обшивки {replace}
Если древесина гниет или серьезно повреждена, ее обычно следует заменить. Используйте новую древесину, которая точно соответствует размерам, породе и текстуре старой. В зависимости от возраста дома, его местоположения и того, была ли ранее заменена сайдинг, зерно может быть либо четвертьпиленным, либо плоским.

Четверть-распиленный сайдинг (также называемый вертикальным волокном) вырезается радиально из цельного дерева с плотной структурой. Этот метод резки позволяет получить обшивку с плотной горизонтальной текстурой, которая не имеет тенденций к короблению, усадке, трещинам и набуханию.

При плоском или гладкопильном сайдинге древесина сначала разрезается прямо через бревно, а не вместе с ними, а через годичные кольца. Годичные кольца выглядят как изогнутые линии, проходящие через поверхность доски. Несмотря на то, что высшие сорта обладают хорошей долговечностью, гладкая древесина с большей вероятностью будет иметь чашеобразную форму и менять форму, чем вертикальное волокно.

Четвертьпиленая вагонка от Ward Clapboard Mill разрезается радиально из цельного бревна с плотной структурой, что дает вертикальное волокно с большой долговечностью.

Поврежденные детали крыльца и декоративная отделка {repair} {replace} или {replicate}
Оригинальные выточенные и скошенные стойки крыльца, половицы крыльца, кронштейны и кронштейны должны быть сохранены, если они в хорошем состоянии, особенно если они Сделаны из старовозрастного дерева. Когда декоративные элементы зашли слишком далеко, альтернативы включают воспроизведение оригиналов из устойчивой к атмосферным воздействиям древесины или долговечных композитных материалов.

Специализированные компании предлагают карнизы и пряники в ассортименте в актуальном дизайне. ProWood Market, например, предлагает более десятка профилей для стропил. Если какой-то редкий элемент украшения отсутствует или поврежден, специалист по столярному делу может воспроизвести его. Обведите контур уцелевшего элемента, измеряя все возможные размеры. Отправьте результаты измерения и измерения в выбранную вами компанию, и в течение нескольких недель вы получите копию.

Чудо для дерева
Построенные для дома в стиле итальянского Возрождения 1926 года, эти двери из дугласовой ели сильно пострадали от термитов.В лесу было много туннелей и нор, прорытых термитами. После того, как термиты были удалены, CCS Restoration использовала два продукта Abatron для ремонта. Сначала смягченные участки, крошечные отверстия и туннели были укреплены жидким деревом. Большие пустоты и поврежденные профили были восстановлены с помощью WoodEpox.

HVAC Как водопроводные и электрические системы, большинство систем отопления, охлаждения и вентиляции подвержены технологическому устареванию — за одним исключением.

Паровые радиаторы или радиаторы горячей воды {save}
Хотя вам, безусловно, придется заменять водогрейный или паровой котел каждые десять лет или около того, блоки, которые отводят тепло — одно- или двухтрубные радиаторы — могут и прослужат сто лет или больше.
