Двухходовой клапан с электроприводом для отопления: Двухходовые клапаны купить двухходовой клапан, цены в Москве

Содержание

Danfoss VZL 2 DN15 (065Z2070) Клапан регулирующий двухходовой Kvs-0,25 м3/ч

Описание товара

 Danfoss VZL 2 DN15 (065Z2070) Клапан регулирующий двухходовой Kvs-0,25 м3/ч

Двухходовой регулирующий клапан — имеет два патрубка для присоединения к трубопроводу и предназначен для ограничения расхода воды. В зависимости то конструкции запорного органа, принцип работы регулирующего клапана аналогичен принципу действия седельного клапана (вентиля) или шарового крана.

Двухходовые регулирующие клапаны широко применяются в инженерных системах зданий с централизованным теплоснабжением (от тепловых сетей). Это обусловлено тем, что используя двухходовой клапан можно ограничить расход теплоносителя и при этом обеспечить требуемый коэффициент смешения, чего не сделаешь с помощью трёхходовых клапанов.

Двухходовые регулирующие клапаны используются для управления теплоотдачей теплообменных аппаратов систем горячего водоснабжения и независимых систем отопления, управления процессом смешения в тепловых пунктах с зависимым подключением к тепловой сети и в качестве исполнительного органа регулятора расхода, давления или перепада давления непрямого действия.

Технические характеристики седельных регулирующих клапанов VZL 2 Danfoss:

  • Компактный размер, позволяющий устанавливать клапаны в ограниченном пространстве
  • Эластичное уплотнение обеспечивает герметичность при закрытии
  • Линейная характеристика регулирования
  • Клапаны поставляются с пластиковым колпачком для ручного управления
  • Рабочая температура от 2 до 120 °С

Гарантия

Фирма Danfoss гарантирует безотказную работу электроприводов в течение 200 000 циклов полного хода штока при правильной эксплуатации . Гарантийный срок эксплуатации — 12 месяцев с даты продажи.При преждевременном выходе электропривода из строя по вине изготовителя изготовитель производит его бесплатную замену в гарантийном сервисе Danfoss.


Особенности регулирующих клапанов с электроприводом

К востребованному типу трубопроводной арматуры относятся регулирующие клапаны, оснащенные электроприводом.

Они служат для контроля параметров перемещаемых газов и жидкостей. Устройства для регулировки используются в энергетике, сетях газоснабжения, отопления и вентиляции. Они необходимы для функционирования промышленных трубопроводов, систем по снабжению горячей водой, тепловых пунктов и котельных.

Виды и характеристики электроприводов

В основе работы клапанов с сервоприводом — преобразование электроэнергии в механическое усилие, приводящее к перемещению запорного механизма. Различают следующие варианты приводов для таких устройств:

  • Электропривод. Он представляет собой совокупность электродвигателя, передаточного механизма и управляющей системы. Клапаны малого диаметра комплектуются однофазными силовыми элементами постоянного и переменного тока, а трехфазными асинхронными оснащается регулирующая арматура большей мощности. Электрический привод клапана позволяет управлять параметрами перемещаемой среды на расстоянии, используя дистанционное устройство.
  • Электромагнитный привод. Применяется для клапанов, которые комплектуются одним из приводов — соленоидным или с электромагнитной муфтой. Соленоидные электроприводы используются для управления системами двухпозиционной регулировки, представленными запорной арматурой. В устройствах с автоматическим контролем функции исполнительных элементов служат электромагнитные муфты трения или скольжения. Электромагнитный привод бывает блочным или встроенным, и оперативно реагирует на подаваемые сигналы.

Многообразие вариантов комплектации электроприводов позволяет выпускать устройства для применения в разных сферах. Их популярность обусловлена эксплуатационными свойствами и техническими характеристиками исполнительных механизмов.

Преимущества и недостатки использования электроприводов

Фланцевый регулирующий клапан с приводом

Потребление энергии электроприводом клапана происходит только при движении, а его отключение не вызывает смещения по инерции.

Среди других преимуществ электроприводов выделяют:

  • постоянную скорость функционирования;
  • низкую стоимость потребляемой энергии;
  • плавную регулировку устройств, предназначенных для управления потоками перемещаемой среды;
  • точность настройки и точное позиционирование;
  • экологическую безопасность при установке на трубопроводах;
  • возможность подключения дополнительного оборудования и датчиков для контроля и управления.

В отличие от регулирующих клапанов с пневмоприводом аналогичные устройства с электроприводом не склонны к засорению и отличаются низким уровнем шума во время работы. При авариях клапаны с электроприводами могут быть подключены к независимым источникам питания — резервным аккумуляторам и генераторам.

Основные недостатки клапанов для регулировки параметров перемещаемой среды — высокая стоимость и возможность перегрева двигателя при непрерывной работе в течение длительного времени. Из-за них повышается суммарная величина затрат на монтаж магистралей и требуется контроль состояния элементов привода. К другим недостаткам механизмов с электрическим приводом относятся:

  • Возможность возникновения помех в управлении расположенных вблизи сетей, которые появляются из-за воздействия поля электромагнитных приводов.
  • Сложность использования в условиях большой влажности и пожароопасных зонах. В этом случае можно применять устройства специального исполнения с высокой степенью защиты двигателя или заменить их клапанами с пневмоприводом.
  • Необходимость регулярного технического обслуживания, поскольку исполнительный механизм состоит из множества подвижных деталей и элементов.

Уменьшение влияния негативных особенностей достигается благодаря точной кинематической схеме и грамотной разработке конструкции привода. Комплектация защитными средствами повышает срок службы и делает устройства более удобными для эксплуатации.

Функционирование электроприводных клапанов

Схема регулирующего клапана с электроприводом

Принцип действия клапанов, оснащенных электроприводом, можно рассмотреть на примере двухходового вентиля для газовых магистралей с фланцевым механизмом крепления. Для него характерны следующие режимы функционирования:

  • Полное перекрывание.
  • Номинальный расход перемещаемой среды. В этом случае на фланцевый клапан поступает питание, благодаря чему рабочий элемент приходит в движение. Его положение обеспечивает подачу газа в нужном объеме.
  • Промежуточный. Он предусматривает ограничение перемещаемой среды на 10-50 % от номинального потребления. Переход на промежуточный режим происходит после подачи напряжения на катушку электромагнитной фланцевой задвижки и активизации вала регулирующего механизма.

При отсутствии дополнительных настроек клапан принимает номинальный расходуемый объем перемещаемых веществ за стандартный режим.

Классификация устройств по разным признакам

Одним из критериев классификации клапанов для регулировки транспортируемой среды является метод фиксации с трубами. Он представлен двумя вариантами крепежа — с помощью сварки или фланцев.

Сварное соединение применяется при строгих требованиях к герметичности и надежности узлов, которые возникают при транспортировке агрессивных веществ. Оно отличается небольшим весом и компактными размерами, но может использоваться только при монтаже сооружений из стали.

Фланцевые клапаны укомплектованы специальными плоскими пластинами имеющими форму кольца, прямоугольника или квадрата с отверстиями под крепежные элементы. Герметичность фланцевых соединений обеспечивается за счет уплотнительной поверхности, а прочность фиксации достигается благодаря использованию шайб и гаек. Материал изготовления и конструкция фланцев зависят от параметров транспортируемой среды, условий эксплуатации запорно-регулирующей арматуры и других факторов. К преимуществам таких соединений относятся простота установки и возможность многократного монтажа и снятия клапанов, если необходимо провести ремонт или профилактический осмотр.

Важная информация: габариты уплотнительных поверхностей фланцев и присоединительные размеры при номинальном давлении до 200 PN определяется по ГОСТу 12815-80, а свыше 200 PN — согласно ГОСТ 9399-81 или в соответствии с конструкторской документацией на конкретную модель.

В зависимости от типа запорного механизма устройства, используемые для управления потоками перемещаемых жидкостей и газа, бывают:

  • Золотниковые. В качестве рабочего элемента служит золотник, поворот которого на определенный угол регулирует объем транспортируемой среды. Поскольку жидкости не оказывают существенного сопротивления рабочему элементу, то изменение его положения не требует значительных усилий. Использовать клапаны такого типа в магистралях с высоким давлением нельзя из-за недостаточной герметичности узлов.
  • Седельные. Изменение параметров перемещаемой среды обеспечивается за счет плунжера, который уменьшает проходное сечение фланцевых клапанов. Они могут быть односедельными для магистралей небольшого диаметра и двухседельными, предназначенными для установки на крупных трубопроводах.
  • Мембранные. Функции рабочего элемента в мембранных клапанах выполняет эластичная мембрана, для изготовления которой используют резину или фторопласт. Мембранные устройства для регулировки отличаются устойчивостью к воздействию агрессивных веществ и коррозии и могут быть укомплектованы разными приводами.

Важная информация: согласно положениям ГОСТ 12893-2005 перемещение плунжера после сборки клапана должно происходить плавно, без заеданий и рывков. Уплотнительные поверхности рабочего элемента следует проверять на отсутствие вмятин и других дефектов, которые можно обнаружить при визуальном контроле.

Варианты исполнения клапанов с электроприводами

В зависимости от сферы применения фланцевые клапаны с электроприводом представлены следующими модификациями:

  • Воздушным клапаном. Он применяется в системах проточной и вытяжной вентиляции и служит для контроля количеством подаваемого воздуха. Кроме того, воздушный регулирующий вентиль позволяет избежать попадания дыма в вентиляцию при возникновении пожара: достаточно перекрыть клапан, и распространение продуктов горения прекратится. Он устанавливается в труднодоступных местах, поэтому комплектуется приводом, который потребляет электричество в качестве источника питания. Такая модель позволяет регулировать параметры системы на расстоянии с помощью автоматики.
  • Газовым регулирующим фланцевым клапаном. Устройство предназначено для полного перекрывания газопроводов с разным проходным сечением. На магистралях также используют газовые двухходовые и трехходовые клапаны с пневмоприводом.
  • Огнезадерживающим фланцевым клапаном с электроприводом. Служит для предотвращения распространения пожара и устанавливается в перекрытиях между стенами или в вентиляционных каналах.
  • Двухходовыми и 3-х ходовыми устройствами. Они востребованы в сетях централизованного и автономного отопления, в водоснабжении, на тепловых пунктах и в системах вентиляции. Двухходовые устройства применяются для ограничения расхода перемещаемой жидкости и обеспечивают смешение в нужной пропорции. В отличие от двухходовых моделей клапаны с тремя патрубками используются для разделения или смешения потоков перемещаемой жидкости.
Двухходовой регулирующий клапан с электроприводомТрехходовой регулирующий клапан с электроприводом

Мембранные клапаны с приводами, устойчивые к агрессивным и летучим жидкостям, востребованы на предприятиях химической промышленности. В быту используют обратные мембранные клапаны, обеспечивающих защиту сетей отопления от гидравлических ударов.

Клапан регулирующий двухходовой | Гид по отоплению

Датская компания Danfoss – производитель тепловой автоматики, регулирующей и запорной арматуры для отопления, горячего водоснабжения. Двухходовые регулирующие клапаны применяются для автономных и централизованных систем. Преимущество – возможность выбора моделей для сетей отопления и водоснабжения с разными характеристиками.

ESBE VLC125 – DN25 (F/F, PN 25, Kvs 2.5, Tmax. 150°C, чугун).

Виды двухходовых клапанов Danfoss

Данные клапаны предназначены для автоматического или ручного регулирования потока рабочей жидкости. По принципу работы модели бывают седельные и поворотные. В последних смещение штока происходит при повороте запорного механизма. Седельные обеспечивают лучшую работу, так как запирание выполняется нажимом. Возврат в исходное положение двумя способами – за счет пружины или электропривода.

Технические и эксплуатационные характеристики:

  • диаметр – 15-250 мм;
  • способы соединения с патрубками – резьбовой (требуются фитинги) или фланцевый;
  • пропускная способность – 0,25-400 м3/час;
  • материал корпуса – латунь, бронза, чугун, сталь;
  • максимальная температура теплоносителя – +130-150°С;
  • номинальное рабочее давление в системе – 16-40 бар.

В некоторых моделях есть устройство разгрузки давления. Это уменьшает риск появления аварийных ситуаций. Но они устанавливаются в двухходовых регулирующих клапанах больших диаметров. Отдельная категория – регулирующие устройства для воды и пара. Они отличаются повышенной изоляцией, что исключает протечки. Допускается рабочая температура пара до +190°С.

Danfoss.

Дополнительные комплектующие

Для управления клапанами компания Danfoss предлагает три вида приводов – термоэлектрические, редукторные и электрогидравлические. Наиболее распространенные – редукторные приводы серии AME и AMV. В конструкцию входит электродвигатель, который передает крутящий момент шестеренчатому редуктору. Для управления предусмотрены клеммы подключения к регуляторам. Условие – использование трехпозиционного импульсного сигнала.

На что обратить внимание при выборе:

  • способы соединения с клапаном – гайка, клипса-защелка, стакан;
  • ход штока – 2-50 мм;
  • напряжение электрической сети – 24 или 220 Вт;
  • вид управляющего сигнала – аналоговый, трех или двухпозиционный;
  • автоматический возврат штока при отключении электричества.

Быстродействие – скорость смещения штока на 1 мм. По этому параметру приводы делятся на «медленные» и «быстрые». Время перемещения штока на 1 мм у первых составляет 8-15 сек. Они применяются для систем отопления. «Быстрые» устанавливаются для регулирования потока жидкости в горячем водоснабжении. Время смещения штока составляет 3-4 сек.

ESBE VLE222 kvs 10, PN16, DN 10.

Правила установки и эксплуатации

Перед монтажом двухходового регулирующего клапана следует изучить инструкцию и схемы подключения. Учитывается направление движения рабочей жидкости. Оно указывается стрелкой на корпусе устройства. При резьбовом соединении использовать подмотку для труб – ленту ФУМ, лен, сантехническую нить. Для фланцевых контактов болты нужно подтягивать поочередно, регулирую давление на стенки.

Рекомендуется монтаж сетчатых фильтров для минимизации уменьшения рабочего диаметра прохода клапана. Через 3-4 сезона работы на поверхности штока может сформироваться нарост, препятствующий его движению. Перед запуском системы отопления нужно проверить работоспособность элементов, в случае необходимости сделать ремонт или замену дефектных.

ТМ-К-3/4-СП.

Регулирующие двухходовые клапаны Danfoss отличаются надежностью и простой схемой подключения. Важно правильно выполнить монтаж и соблюдать условия эксплуатации.

Видео



Двухходовой регулирующий клапан с электроприводом

Двухходовой регулирующий клапан с электроприводом относится к классу: трубопроводная арматура непрямого действия, которая регулирует давление и объем рабочей среды за счет изменения площади проходного сечения. Широко используется в инженерной сети центрального водоснабжения котельных, ТЭЦ сфере ЖКХ. При работе с агрессивными средами в химической промышленности, нефтеперерабатывающей отрасли, строительстве.

Принцип работы

Двухходовой регулирующий клапан с электроприводом приводится в действие по сигналу электронного датчика, может изменять параметры настройки в допустимом диапазоне для снижения (увеличения) давления, тепловых показателей, объема прохода.

Механическое усилие от электропривода передается на шток, соединенный с затвором. В зависимости от технологической схемы затвора происходит линейное или поворотное перемещение плунжера, который изменяет площадь проходного сечения, осуществляя регулировку рабочего потока.

В качестве главных элементов узла выступают:

  1. Корпус. Изготавливается из углеродистой, нержавеющей стали, серого чугуна.
  2. Уплотнитель. Чаще всего используется сальниковая камера. Если клапан используется для регулировки агрессивной среды (нефть, кислоты, щелочные отсевы) используется сильфонная конструкция.
  3. Шток.
  4. Плунжер.
  5. Седло.
  6. Электропривод. Узел устанавливается с помощью фланцевого соединение. Допускается производить монтаж только на арматуру, установленную на горизонтальный участок трубопровода.

Арматура рассчитана на температуру рабочей среды от -30о С до + 370о С при максимальном давлении до 200 бар.

Конструктивные особенности

В зависимости от направления потока двухходовые клапаны разделяются на угловые и проходные. При этом, электропривод устанавливается на проходном оборудовании креплением сверху, на угловом, с выносом блока привода в сторону. По команде от датчиков контроля давления и температуры рабочей среды происходит управление регулирующей арматурой.

Двухходовой регулирующий клапан с электроприводом имеет конструктивные типы:

  1. Односедельный. Двухседельный.
  2. Мембранный.
  3. Клеточный.
  4. Золотниковый.

Односедельная конструкция имеет плунжер в качестве подвижного элемента, который линейно перемещаясь, производит регулировку потока. Двухседельный узел имеет более сбалансированный затвор, что позволяет использовать арматуру на магистралях с высоким давлением среды (выше 6,4 МПа), при диаметре магистрали ок. 300 мм. При этом используется электропривод небольшой мощности.

Мембранная конструкция предполагает в качестве затвора использование гибкой мембраны. Оборудование чаще используется при работе с агрессивными средами, мембрана и внутренние комплектующие имеют высокие антикоррозийные показатели.

Клеточная конструкция используется на клапанах с большим диаметром присоединительных патрубков, отличается высокой точностью регулировки при работе с агрессивными высокотемпературными потоками, паром.

Преимущества арматуры

Клапан, оснащенный электроприводом, отличается высокой точность регулировки давления и температуры. К дополнительным преимуществам относится.

  1. Простота монтажа арматуры. Разрешается производить замену привода без демонтажа системы. Срок эксплуатации регулировочного механизма от 10 лет, привода от 3 лет.
  2. Технические проверки узла проводятся планово — не реже чем 1 раз в месяц.
  3. Регулировка происходит автоматически без ручной корректировки.
  4. При аварийных ситуациях предусмотрен переход на ручной режим управления.

Использование двухходового клапана с электроприводом в системе отопления, водоснабжения и коммунального обеспечения позволяет снизить расход теплоносителя на 10%, водоснабжения 15%, электроэнергии 10%.


схема подключения с электроприводом, принцип работы для теплого пола

Трехходовой клапан для отопления с терморегулятором это важная часть регуляции системы обогрева помещения.

Нагрев полов или батареи зависит от воды, которая прибывает с определённой температурой, обогревая поверхность.

Но часто нормально урегулировать этот поток кипящей воды невозможно, температуру изменить практически невыполнимо. С этой задачей поможет справиться трехходовой клапан для отопления с терморегулятором.

За что отвечает трехходовый клапан с терморегулятором

Этот клапан сужает проток воды, за счёт чего её количество уменьшается, а выходящее тепло подаётся в меньших размерах. Устройство отвечает за регулирование количества воды, для контролирования температуры в помещении или в полу.

Устройство

По внешним характеристикам трехходовой клапан для отопления с терморегулятором очень похож на обыкновенный тройник для разделения воды, но на самом деле все части этого «тройника» выполняют особые функции.

  • Термоголовка с выносливым датчиком. С помощью такого прибора настраивают и регулируют температуру воды, поступающую в клапаны.
  • Верхний тарельчатый и нижний тарельчатый клапаны необходимы для запуска механизма, так как они оптимизируют работу основных клапанов, перегоняя воду и тем самым, придавая ей необходимую температуру.
  • Один клапан, через который в трехходовой клапан попадает горячая вода.
  • Второй клапан, через который в устройство попадает холодная вода.
  • Третий клапан, откуда с помощью работы верхнего тарельчатого и нижнего тарельчатого образуется вода той температуры, которая задана через терморегулятор.
  • Камера разгрузки по давлению. Это оборудование контролирует давление воды в клапанах, увеличивая их работоспособность и разгружая их по давлению.
  • Сальниковое уплотнение. Прибор гарантирует герметичность всей конструкции. Он необходим по причине того, что отсеки и обогревательный контур быстро выходят из строя из-за любой поломки в мелочи, поскольку вода «не любит», когда с ней обращаются халатно, и при удобном случае пытается вытечь из труб, затапливая окружающее пространство.

Принцип работы

Существует два вида конструкционного исполнения:

  • седельный;
  • поворотный.

От того, какой вид конструкции стоит на приборе зависит и принцип работы.

  1. Если это седельный, то перемещение упирается в поступательное движение, где шток постоянно, то попадает в седло, то вылетает из него.

    Седло либо полностью закрывается штоком, либо только немного приоткрывает устье, выпуская воду. Тем самым седельный вид конструкции гоняет воду и регулирует количество выхода горячей или холодной жидкости из двух клапанов, одновременно перемешивая и передавая получившуюся по температуре и по количеству воду в отсек «смешения».

  2. Если это поворотный, то регулятором становится не шток, а маленький шарик или сектор (часть сферы). Работает такое устройство, как обычный шаровой кран: шарик поворачивается, обеспечивая проход жидкости либо из отсека с горячей водой, либо из крана с холодной водой, как и при седельной системе, только вместо штока шар, который работает без седла на перекрытии двух клапанов. Из 3 клапана выходит смешенная вода, заданная по температуре через терморегулятор.

Температура, установленная через прибор, сохраняется в промежутке между двух отсеков с подачей горячей и холодной воды. При её изменении газ, находящийся в этом месте, начинает сужаться или расширятся, в зависимости от изменения параметров регулировки.

Этот газ надавливает на шток или на шар, приоткрывая один из клапанов, тем самым вытекает нужное количество воды и образуется новая температура, соответствующая заданной.

Вам также будет интересно:

Виды приводов клапана

Типы приводов клапанов:

  1. Клапаны прямого действия. Функционируют следующим образом: когда меняется температура, расширяющийся газ давит на шар, сектор или шток.

    Тут расположена термочасть трехходового клапана, однако, это оборудование присутствует не во всех приборах. Датчиком в таком приборе может выступать расположенный внутри трубопровода щуп.

  2. Клапаны косвенного действия. Работают примерно так же, как и клапаны прямого действия, отличаясь лишь меньшим, но не менее важным функционированием.

Трехходовые термостатические смесительные клапаны:

  1. Смесительный. У такого прибора 2 патрубка, один из которых выходной. Первый патрубок оснащён тёплой или горячей водой, а второй подключён к системе «обратки» т. е. в него возвращается вся остывшая вода, оставшаяся после предыдущего нагрева. При открытии обоих патрубков вода смешивается и под контролем терморегулятора устанавливается нужная температура для выхода. Далее вода распространяется по всему контуру.
  2. Разделительный клапан — это прибор, который работает обратно смесительному, не соединяя воду в одну струю через выход, а, наоборот, разделяя целую смесь воды разной температуры на горячую или холодную. Для такого вида есть один вход и два выхода. Конструкцию используют в ванных комнатах, при необходимости наличия горячей только из одного крана и холодной только из другого крана.

Краны с электроприводом

Преимущества:

  • Главное преимущество кранов с электроприводом — лёгкий монтаж или демонтаж. Для того чтобы установить прибор от мастера не требуется быть высококвалифицированным специалистом, разбирающимся в тонкостях электрики, механики и просто в техническом ремесле. Установить оборудование может любой желающий, что снижает цену оплаты конечного итога покупки и установки добавочных материалов тепловой системы обогрева.

    Фото 1. Электропривод для трехходового клапана модели Elbi, производитель — «Ariston», Италия.

  • Сам дизайн прибора расширяет границы контроля положения крана при помощи двух микропереключателей, установленных удобно и имеющих многоцветные светодиоды, отвечающие за разную температуру как горячую или холодную, так и тёплую. Упрощение регулирования также осуществляется с помощью незамысловатого указателя-рукоятки ручного управления, позволяя контролировать температуру и задавать более точные параметры нагрева или охлаждения.
  • Ещё одной положительной чертой, которой отличается трехходовой кран с электроприводом от обычного — это быстрое прикрепление крана за счёт дополнительных фитингов, входящих в комплект предоставленного теплового оборудования. Опять же, монтаж или демонтаж сможет осуществить и сам покупатель, не прибегая к помощи специалистов.

Принцип работы такого клапана не сильно отличается от обычного. Однако есть некоторые тонкости. В отличие от простого устройства, здесь температура регулируется электроприводом, который снимает показатели температуры (датчик). Далее, информация поступает в контроллер, тот отдаёт команду штоку или шару (сегменту) подняться или опуститься для достижения необходимого нагрева воды.

Клапан для тёплого пола

В санузле или ванной комнате, а иногда и на кухне (в помещениях с небольшой площадью), тёплые полы монтируются без смесительного узла. В таком отсеке нет технической необходимости.

Для хорошей регуляции и тонкого контроля температуры используют простую систему со штоком. Так получается практичнее и намного дешевле, ведь полы прогреваются с помощью небольших разветвлений, поэтому смесительный узел будет просто бесполезен.

Как выбрать

Обычно отдать бракованное оборудование в этой сфере не получается, потому что недостатки видны сразу, но вот необходимые параметры, которые стоит всё-таки проверить, чтобы точно убедиться в качестве продукции:

  1. Лицензия или сертификат о качестве оборудования. Первая и основная вещь, чтобы убедиться, что товар не перепродают.

    Внимание! В противном случае, держаться трехходовой клапан для отопления с терморегулятором будет меньшее количество лет, если вообще не станет протекать после первых минут использования.

  2. Стоит учитывать, что лучшие металлы, которые прекрасно сочетаются и выносят горячую воду: золото, бронза и латунь. Приобретая изделия из таких металлов, потребитель повышает их устойчивость к протеканию на большое количество лет.
  3. Основной критерий — внимательность к резьбе продукции и к её размерам. Многие покупатели часто упускают этот пункт, приобретая другие размеры, отличающиеся на несколько миллиметров.

    Тем самым они прописывают себе мокрые полы и потоп с первых секунд отопления помещения.

Схема подключения

С каждым прибором обычно выдают подсказки, памятку по подключению, которой необходимо пользоваться.

Важно! Изначально установить вентиль в правильное положение. Указатели показывают траекторию водяного потока. Буквой «А» обозначен прямой ход, «В» — перпендикулярное первому направление, «АВ» — объединённый вход или выход, зависящий от типа клапана.​

  1. По направлению есть два вида приборов: с симметричной или Т-образной схемой, с асимметричной или L-образной. При установке Т-образной модели вода поступает в клапан через торцевые отверстия. После смешивания вода выходит в центральное отверстие. Во втором варианте тёплый поток заходит с торца, а холодный поступает снизу. Выход жидкости после смешивания до нужной температуры происходит через второй торец.
  2. При монтаже смесительного клапана, если он необходим нельзя помещать его приводом или термостатической головкой вниз.
  3. Перед началом запуска нужна проверка. Перекрывают все краны и воду, проверяют трубопровод и остатки в нём пакетов и других запчастей после открытия коробки с трехклапанником.

    Если всё в порядке, то можно запускать, но не на всю мощность, а постепенно, чтобы быстро заметить утечку или накопление воды в одном месте из-за засора. Лучшие такие вещи сразу предотвращать, чтобы обеспечить долгую работу оборудования.

Как установить в системе отопления

Для установки сначала потребуется собрать сам трехходовой клапан, присоединив к нему терморегулятор.

После завершения этой лёгкой процедуры в три отверстия обычно подключаются шланги или трубы с водой разной температуры: в одном горячая, во втором холодная, а третья остаётся пустой.

Справка! Перед использованием стоит проверить наличие батареек или заряженного аккумулятора в самом терморегуляторе.

Подключив, таким образом, систему обогрева её присоединяют к основному обогревательному контуру, перед этим обязательно проверив герметичность проделанной работы. При включении воды и подачи её на всю систему отопления шток или шар станет работать автоматически на физических силах, не требуя специального включения.

Полезное видео

Ознакомьтесь с видео, в котором рассказывается о том, как правильно установить трехходовый клапан.

Актуальность

На рынке существует огромное количество абсолютно разных как по дизайну, так и по углу выхода и входа клапанов, обладающих очень разнообразными характеристиками, поэтому найти тот, что подойдёт именно под конкретный случай не составляет ни малейшего труда.

назначение, виды и устройство смесительной арматуры для отопления —

назначение, виды и устройство смесительной арматуры для отопления

Приветствую моего дорогого постоянного читателя! Эта статья посвящена рассказу о том, что представляет трехходовой клапан с электроприводом — вид трубопроводной арматуры, позволяющий смешивать или разделять два потока среды и регулировать параметры этого смешения с помощью электропривода и автоматики.

Мир вокруг нас стремится до минимума уменьшить нагрузку на человека и даже его присутствие при производственных процессах, и автоматические системы управления производством и инженерными системами зданий требуют применения современного автоматического оборудования.

Что это такое и для чего он нужен

Клапан — вид запорной арматуры для трубопроводов, имеющий три патрубка для подключения к трубопроводам. Трехходовой клапан является регулирующей арматурой, с его помощью можно:

  • Регулировать подачу одновременно двух сред.
  • Контролировать их расход.
  • Полностью перекрывать трубопровод.

Электропривод применяется при использовании трехходовой арматуры в автоматизированных системах отопления, вентиляции, производственных устройствах подачи химических реагентов и т.д. Применение электропривода обязательно при эксплуатации арматуры на трубопроводах больших диаметров.

При отоплении частного дома термовентили помогают экономить расход тепла — при правильной регулировке нагрева экономия топлива может достигать 30%.

Подсчитав, сколько стоит оборудовать радиаторы трехходовыми клапанами и сравнив это с экономией финансов на топливе, можно сделать вывод, что выгоднее применить современные терморегуляторы с электроприводом.

Назначение и область применения

Трехходовые клапаны широко применяются в быту и во всех отраслях народного хозяйства.

Раньше в любом доме стоял смеситель — трехходовой клапан. Сейчас такие устройства заменили более удобными кранами-смесителями с электроприводами. Но инженерные коммуникации домов постоянно усложняются, и сегодня невозможно обойтись без регулирующих клапанов при организации современных инженерных систем зданий. Трехходовые устройства в частных домах применяются в основном для регулировки нагрева радиаторов отопления, отопления в целом и системы теплого пола.

Не обходятся без трехходовых клапанов с электроприводом и системы кондиционирования и вентилирования жилья. В последние годы такие регуляторы устанавливают на трубопроводы для горячей воды.

В промышленности без регулирующих трехходовых клапанов с электроприводом не обойтись — они распространены на многих производствах, на которых необходима транспортировка и дозированная подача газов и жидкостей. Регулирующая трехходовая арматура с электроприводом используется:

  • В химической промышленности.
  • В машиностроении.
  • В металлургии.
  • На горно-обогатительных предприятиях.
  • В сельском хозяйстве.
  • В пищевой промышленности.

Применяются клапаны с электроприводом и в многочисленных гидравлических транспортных трубопроводах и рабочем оборудовании (такие имеются почти на всех производствах).

Характеристики

Основные характеристики клапанов трехходовых:

  • Разделительный или смесительный.
  • Диаметр патрубков для подключения.
  • Пропускная способность.

Из каких материалов изготавливают

Материалы для изготовления трехходовой арматуры с электроприводом:

  1. Обычная углеродистая сталь. Стальные изделия прочны, дешевы, достаточно долговечны. Серьезный недостаток — сталь подвержена коррозии. Для защиты применяют покрытие из никеля или хрома.
  2. Нержавеющая сталь с высоким содержанием хрома и никеля. Нержавейка долговечна, прочна, химически инертна (не подвержена коррозии). Существенный недостаток — дороговизна.
  3. Латунь — сплав меди с цинком. Латунь не ржавеет, прочна, долговечна, но теряет прочность уже при 200 °C — это ограничивает ее применение на производстве.
  4. Бронза — сплав меди с оловом (иногда с алюминием, кремнием, бериллием, свинцом). По технологическим свойствам бронза похожа на латунь.
  5. Титан. Легкий и прочный долговечный материал, но дорогой.
  6. Керамика. Новый материал. Долговечный, химически инертный, дорогой и хрупкий. Пока для изделий с электроприводом (и регуляторов вообще) практически не применяется.
  7. Чугун. Архаизм, но еще встречается.
  8. Силумин. Сплав алюминия с добавкой кремния. Качество и долговечность отсутствуют, на производстве не применяется. В быту продавцам иногда удается «втюхать» невнимательному или суперэкономному покупателю (поэтому будьте осторожны — скупой платит дважды).

Для инженерных систем в жилье обычно применяют трехходовые латунные изделия (реже бронзовые) — надежные, долговечные, нержавеющие и вполне доступные по цене.

Принцип работы и устройство

Трехходовые клапаны всегда имеют три патрубка для подключения. Принцип действия смесительной арматуры с электроприводом — смешивать две среды в одну с заданными параметрами (нужной температурой, нужным химическим составом газа или жидкости). Принцип действия разделительной арматуры — перераспределять поток среды на два выхода.

В любом случае клапан имеет:

  • Корпус с седлом.
  • Регулирующий элемент (плунжер на штоке, двигающийся в вертикальном направлении).
  • Уплотнители.

При опускании-поднимании плунжер частично или полностью перекрывает просвет арматуры и регулирует поток среды (распределяет между двумя выходами).

Сейчас все чаще и чаще в быту трехходовыми клапанами называют и устройства на основе крана — у него рабочий орган имеет форму шара, сегмента, конуса или цилиндра, для регулировки рабочий орган поворачивается вокруг своей оси. Результат у обоих видов трехходовой арматуры одинаковый, поэтому в дальнейшем в статье я буду для простоты называть такую арматуру с электроприводом словом клапан (или вентиль).

Преимущества и недостатки

Преимущества и достоинства трехходовых клапанов:

  • Простая надежная конструкция обеспечивает долговечность.
  • Высокая герметичность (возможность применения для газо- и пневмопроводов, особенно важно это свойство при использовании в химической промышленности).
  • Большой диапазон рабочих давлений и температур — от вакуума до 250 Мпа, от -200 до +600 °C.
  • Медленный износ уплотнительных элементов урежает необходимость ремонтов.
  • Простое обслуживание и ремонт.
  • Относительно компактные габариты (например, по сравнению с задвижкой).

Недостатки трехходовых изделий:

  • Высокое гидравлическое сопротивление трехходовых конструкций.
  • Конструкция корпуса обуславливает наличие застойных зон, которые могут служить местом скопления мусора, окалины, примесей.
  • Сложность регулировки потока среды при ручном управлении, впрочем, конструкции с ручным управлением постепенно уходят в прошлое. Уступая место электроприводу.

Виды

По принципу действия трехходовые клапаны подразделяются на:

  • Разделительные.
  • Смесительные (см. на фото).

Смесительные — смешивают две среды в определенной пропорции (например, горячую и холодную воду). Имеют два патрубка для подвода сред и один патрубок — для выхода. Применение в быту — для регулирования температуры среды в системах теплого пола. Для пола очень важно не допустить попадания слишком горячего теплоносителя в трубы и перегрев пола. Обычно трехходовой вариант устанавливается в коллекторном узле, получает информацию от нескольких датчиков, работает в автоматическом режиме от электропривода.

Разделительные (или распределительные) — имеют один вход среды и два выхода. Регулирующий элемент обычно не перекрывает ток теплоносителя, как двухходовой вентиль, а полностью или частично перераспределяет его между двумя выводами.

В быту это обычно термовентили на радиаторах и клапаны с электроприводом в обвязке котла отопления, в теплообменниках в системах вентиляции и кондиционирования. В любой системе с нагревательным прибором в обязательном порядке устанавливается байпас и трехходовой вентиль (при применении газовых котлов эти составляющие вмонтированы в котел).

При поступлении слишком горячей воды терморегулятор срабатывает от электропривода, часть воды подается на байпас — мимо радиатора. При установке за котлом часть воды подается на байпас и через обратку поступает в котел, терморегулятор при поступлении из обратки горячей воды отключает котел или снижает температуру нагрева.

По способу приведения в действие трехходовые клапаны подразделяются на:

  • Ручные.
  • Автоматические.

Трехходовые автоматические в свою очередь подразделяются на:

  • Термостатические — срабатывают от повышения давления при увеличении температуры. Это самый простой и недорогой тип термовентилей, его чаще используют для радиаторов.
  • С термоголовкой — на клапане имеется датчик температуры.
  • С электрическим приводом (поворот производится при помощи электродвигателя).

Привод может быть выполнен на основе соленоида (магнита) или электродвигателя:

  • С механической передачей (сервоприводом).
  • С пневматическим или гидроприводом (применяются на производстве в системах с большими давлениями).
Маркировка клапанов

На трехходовом клапане можно увидеть цифры и буквы. Сначала пишется название фирмы. Затем — серия и номер модели (в примере VTA 321). Затем условный диаметр в мм, например, DN 20. Затем температурный режим, например 20-43С — режим от 20 до 43 °С. Затем пропускная способность в кубах — KVS 1,6 — 1,6 м³/час. Для примера: полностью маркировка клапана с электроприводом фирмы ESBE выглядит следующим образом:

ESBE VTA 321 DN 20 20-43C, kvs 1,6

Типоразмеры ходовых вентилей (и с электроприводом, и без): ½», ¾», 1″, 1¼» и так далее.

Срок службы

Срок службы запорной арматуры во многом зависит от режима работы (частоты срабатываний) и качества терморегулятора. В любом случае можно рассчитывать лет на пять, но при редком срабатывании трехходовой вентиль может проработать и больше. В первую очередь выходят из строя терморегулятор или электропривод, сам клапан может прослужить 10 лет и больше.

Советы по выбору

Арматура для регулировки отопления довольно дорога, поэтому не стоит гнаться за дешевизной и покупать ее на рынке или в интернет-магазинах. Лучше закупать оборудование для инженерных систем в строительном гипермаркете или в специализированных магазинах.

Обязательно наличие:

  • Сертификата.
  • Чека.
  • Гарантии (и печатей на гарантии или паспорте с гарантией).

До покупки определитесь с диаметрами подсоединительных патрубков (они должны быть равны диаметру труб или отверстия в пробке радиатора), формой вентиля (Т- или Г-образная). Оптимальный выбор материала — латунь или нержавейка.

Проверить арматуру в магазине не удастся, но обязательно посмотрите, чтобы не было повреждений, трещин, сколов, неправильной формы, замятостей, особенно в месте терморегулятора. Если вся партия товара имеет неодинаковую форму или дефекты — ищите другой магазин.

Регулирующая аппаратура ( в том числе с электроприводом) окупается через несколько лет использования, поэтому не следует сильно экономить — продукция сомнительного качества выйдет из строя быстро, придется покупать новые термоголовки и трехходовые клапаны.

Популярные производители

Лучшее качество у трехходовых клапанов, в том числе с электроприводом, у продукции шведской фирмы ESBE. Основательность шведов и более чем столетняя история фирмы тому подтверждение.

На втором месте американская компания Honeywell. К сожалению, цена изделий этих фирм опережает даже их качество.

Стоит упомянуть фирмы HEIMEIER, HERZ, Навьен, Danfoss.

Несколько более демократична по цене, но не хуже по качеству продукция совместного итальянско-российского производителя Valtec.

Примерная цена

На термовентиль для радиатора:

На трехходовой клапан с электроприводом для обвязки твердотопливного котла:

Правила монтажа и эксплуатации

В трубопроводы и радиаторы трехходовые клапаны разделительного типа с электроприводом устанавливаются при помощи накидных гаек-американок с уплотнениями.

Термовентили (неважно, с электроприводом или без) устанавливаются очень просто:

  • Монтируются в отверстие в пробке верхнего отверстия радиатора.
  • К одному выходному патрубку подсоединяется байпас, к другому — подвод теплоносителя.

Подключение трехходового вентиля смесительного типа с электроприводом в систему теплого пола производится в коллекторном шкафу. К одному вводному патрубку подключается подача горячего теплоносителя от котла, к другому — прохладная обратка. На выходной патрубок и далее на насос при помощи электропривода подается теплая вода (45 °С) для трубопровода теплого пола.

В схеме обвязки твердотопливного котла также в обязательном порядке устанавливаются трехходовые клапаны разделительного типа с электроприводом. В момент включения котла теплая вода из трубопровода подачи через байпас направляется в котел — это предохраняет камеру котла от выпадения конденсата.

По мере прогревания воды до 50-60 °C клапан постепенно подмешивает к воде, поступающей в котел, холодную воду из обратки. После полного прогрева системы клапан переключает на подачу в котел воды из обратки (температурой не ниже 50 °С). При более сильном охлаждении воды в обратке клапан опять включается электроприводом и подмешивает горячую воду в обратку.

Допускать попадания холодной воды в камеру сгорания котла нельзя! В таких схемах обязательно используют клапаны с приводом.

Частые ошибки и проблемы при установке

Самая частая ошибка при установке — подсоединение трубопроводов не к тем патрубкам. Например:

  • Подсоединение байпаса на вводной патрубок при подключении термовентиля к батарее.
  • Расположение клапана не в соответствии со стрелками, указывающими ток воды.

Обычно такие ошибки при подключении происходят при неправильном выборе типа или формы вентиля с электроприводом.

Советы специалистов

Термовентили с электроприводом не стоит устанавливать на чугунные радиаторы — у них очень большая тепловая инерция, практически регулировка таких радиаторов бессмысленна. Проще в случае перегрева прикрутить обычный кран на вводе теплоносителя в радиатор.

Достаточно неэффективна установка термовентилей при однотрубной системе отопления и в многоэтажных домах (у нас не топят до жары, а если бывает, проще временно накрыть батарею одеялом или картоном).

Зато подключение труб теплого пола без трехходового клапана может привести к очень неприятным последствиям — перегреву системы и конструкций пола (в отдельных случаях — даже к растрескиванию стяжки).

Еще более неприятные последствия при отсутствии клапана с электроприводом в системе обвязки твердотопливного котла. Попадание холодной воды из обратки в камеру сгорания твердотопливного котла приведет к выпадению конденсата на теплообменнике и стенках котла и в итоге быстро выведет котел из строя.

Заключение

Я прощаюсь с моим уважаемым читателем. Надеюсь, что статья помогла разобраться в особенностях применения и монтажа трехходовых клапанов с электроприводами для оптимизации систем отопления вашего дома или квартиры. Применение клапанов имеет свои плюсы и минусы, но существенная экономия топлива и финансов способна перевесить все минусы.

Подписывайтесь на новые статьи и делитесь полезностями с подписчиками в соцсетях — наша информация поможет вам приобрести популярность.

Страница не найдена — Все о трубах


Вентиляция и дымоход


3 163 просмотров


Приветствуем заинтересованных читателей на нашем сайте. В данной статье подробно раскрываются все вопросы, связанные


Отопление


1 721 просмотров


Здравствуйте, уважаемый читатель! Обогревательная система «плинтус для труб отопления» появилась совсем недавно и пока


Гофрированные


1 774 просмотров


Мы расскажем в этой статье об использовании гофры – сравнительно недавно вошедшего в наш


Вентиляция и дымоход


6 833 просмотров


Я приветствую своего уважаемого постоянного читателя! Сегодня речь пойдет о том, что такое стабилизатор


Монтаж и ремонт


2 880 просмотров


Добрый день, дорогой читатель! Внешний вид радиаторов и разводок труб отопления редко кому нравятся


Вентили и задвижки


1 404 просмотров


Здравствуйте, уважаемый читатель! Среди запорной арматуры кран шаровый трехходовой занимает особое место. Рассмотрим подробно

Страница не найдена — Все о трубах


Вентили и задвижки


3 986 просмотров


Здравствуйте, мой дорогой читатель! Человек не может жить в доме без отопления, но стоимость


Вентиляция и дымоход


663 просмотров


Здравствуйте, уважаемый читатель! Темой сегодняшней статьи будет коаксиальный дымоход, получивший в последнее время все большее


Строительные конструкции


21 950 просмотров


Здравствуйте, уважаемый читатель! Важным элементом дома является крыльцо. Оно играет большую функциональную роль, и


Полимерные


769 просмотров


Здравствуйте, уважаемый читатель! Сегодня волна труб ПВХ захлестнула рынок новостроек и водопроводных систем. В


Отопление


12 802 просмотров


Отопление дома в нашем климате необходимо. Обычно устанавливают готовые радиаторы. Но иногда возникает ситуация,


Фитинги и заглушки


890 просмотров


Мы приветствуем нашего уважаемого читателя и предлагаем Вашему вниманию статью о том, что такое

Страница не найдена — Все о трубах


Вентиляция и дымоход


2 629 просмотров


Здравствуйте, уважаемый читатель! В сегодняшней статье мы рассмотрим такой важный элемент системы отопления, как


Полимерные


4 395 просмотров


Здравствуй, дорогой читатель! Модификация молекулярной структуры избавила полимерные материалы от основного недостатка — термопластичности


Фитинги и заглушки


1 078 просмотров


Здравствуйте, уважаемый читатель! Мы привыкли к тому, что монтаж и соединительный ремонт металлических стояков


Фитинги и заглушки


683 просмотров


Доброе время суток, дорогой читатель! Разводки коммунальных сетей в последние годы монтируют с применением


Строительные конструкции


11 500 просмотров


Я приветствую всех читателей этой статьи. Хочу написать, как построить сарай из профильной трубы


Отопление


5 711 просмотров


Здравствуйте, уважаемый читатель! Самое главное в укладке теплых полов – крепление трубы теплого пола.

Что такое трёхходовой клапан — виды и принцип работы. Жми!

Давать тепло в нужном месте – главное требование к системе отопления. В квартирах этот вопрос можно считать решенным.

В частных домах иногда хочется дополнительно оборудовать пол с подогревом. Причем не всегда электрическим. Вот здесь и начинаются проблемы.

Температура пола и радиатора обогрева не может быть одинаковой. Чтобы этого не происходило, в системе отопления устанавливается трехходовой клапан. Благодаря ему распределение тепловых потоков будет обеспечено. Пол теплый, радиаторы горячие – в доме тепло. Наличие такого устройства в системе ГВС (горячего водоснабжения) просто необходимо.

Устройство

Конструктивно он представляет два соединенных двухходовых крана в одном корпусе.

Но в отличие от них полностью водяной поток горячей воды не перекрывается, а регулируется интенсивность его прохождения. За счет этого меняется температура горячей воды.

Основные детали клапана:

  • корпус;
  • шток с запорной шайбой или металлический шарик;
  • гайки крепления (муфты).

Клапаны со штоком позволяют автоматизировать управление посредством электромеханического привода. Это позволяет автоматически регулировать температуру воды. Шариковый клапан по принципу действия можно сравнить со смесителем на кухне. Они используются только в клапанах с ручным управлением.

[advice]Примите к сведению: выбирая кран, следует обратить внимание на материал, из которого сделан корпус. Латунный более легкий и долговечный в сравнении с чугунным.[/advice]

Виды

Они различаются по способу управления.

Условно можно поделить на клапаны:

  • с ручным управлением;
  • с термоголовкой;
  • с электроприводом;
  • гидравлические;
  • пневматические.

В частном доме наиболее приемлемым будет клапан с электроприводом. Установленные внутри датчики выдают команду через контроллер на привод, если изменяются контролируемые параметры воды. В результате становится теплее, или наоборот, прохладнее.

Термосмесительный эффект происходит автоматически. При этом не важно, какой котел установлен в системе – газовый или твердотопливный.

[warning]Совет мастера: не рекомендуется выбирать клапан с ручным управлением. В этом случае управлять обогревом дома будет затруднительно.[/warning]

Если нет возможности в системе отопления установить регулируемый клапан, то лучшим решением в этом случае станет клапан с термоголовкой.

Работа

Принцип работы клапана заключается в смешивании потоков воды с разной температурой. Для чего это нужно делать?

Если не вдаваться в технические подробности, можно ответить так: для продления срока службы отопительного котла и его более экономичной работы.

Трехходовой клапан смешивает нагретую воду с остывшей после прохождения по отопительным приборам и направляет ее снова в котел для нагрева. На вопрос, какую воду нагреть быстрее и легче – холодную или горячую – в состоянии ответить каждый.

Одновременно со смешиванием клапан потоки еще и разделяет. Возникает естественное желание автоматизировать сам процесс управления. Для этого клапан оснащается термодатчиком с терморегулятором. В этом случае лучше всего здесь справляется электрический привод. От устройства привода зависит качество функционирования всей системы отопления.

[advice]Обратите внимание: автоматический трехходовой клапан, установленный в системе отопления позволяет получить до 50% экономии топлива.[/advice]

Особенности монтажа

Термостатический смеситель устанавливают в систему отопления в смесительном узле при одно – или многоконтурном распределении тепла.

Таких контуров может быть несколько. Принципиальная схема не изменится. Добавятся лишь новые элементы.

Например, смесительный узел. Наличие дополнительного контура распределения теплоносителя является его главной отличительной особенностью. Зачем он нужен? Для подключения дополнительных теплопотребителей. Например, теплого пола.

При выполнении монтажных работ по установке клапана необходимо помнить, что он устанавливается перед насосом системы. От соблюдения этого требования зависит работоспособность всей системы.

Во время врезания клапана нужно следить, чтобы в него не попали отходы сварки (шлак, капли расплавленного металла). Так же необходимо предусмотреть возможность легкого снятия клапана в процессе его эксплуатации. Такое действие понадобится при периодической проверке его работоспособности.

[warning]Совет специалиста: монтаж системы отопления в доме должны проводить квалифицированные исполнители.[/warning]

Выбор

Чтобы правильно выбрать клапан нужно учитывать очень много различных нюансов.

В первую очередь:

  • количество контуров в отопительной системе;
  • конструктивная особенность управления клапаном;
  • диаметр входного патрубка;
  • пропускная способность трубопроводов системы отопления;
  • материал, из которого изготовлен клапан.

С количеством контуров системы отопления легко разобраться самостоятельно. С остальными моментами выбора все обстоит намного сложнее. Чтобы узнать, как устроен и работает трехходовой клапан, достаточно вникнуть в этот вопрос. А для того, чтобы правильно определить даже его размеры, необходимо иметь понятие в термодинамике.

[advice]Совет от редакции: лучше такой сложный вопрос, как выбор клапана, доверить специалисту. От правильно сделанного выбора будет зависеть работоспособность системы отопления.[/advice]

По своей сути 3-ходовой клапан является вентилем с термостатической головкой.

При автоматизированном приводе управления он в состоянии распределять потоки горячей воды в нужном направлении и в необходимом количестве.

Вентили с подобной задачей справиться не в состоянии, что говорит о необходимости наличия трехходового клапана в системе отопления. Используя клапан в системе отпадает необходимость придумывать какой-то выносной пульт управления ею. Все делается без участия человека.

Смотрите видео, в котором опытный пользователь подробно разъясняет принцип работы и устройство трехходового клапана для системы отопления:

Оцените статью: Поделитесь с друзьями!

Трехходовой смесительный клапан для котла отопления, теплого пола

В современных системах отопления трехходовой клапан применяется довольно часто, поскольку является средством качественного регулирования теплоносителя – по температуре, а не по расходу. Ведь подача в радиаторы оптимально нагретой воды – лучший способ экономить энергоносители.

Есть у термосмесительных кранов и другие полезные функции, о которых вы узнаете из данной статьи. Но вначале стоит рассмотреть, как работает трехходовой клапан, а также разобраться в его внутреннем устройстве.

Разновидности 3-ходовых клапанов

Все термостатические трехходовые клапаны для отопления делятся на 3 вида по устройству и принципу работы:

  • смесительные;
  • разделительные;
  • переключающие.

О назначении каждой из 3 разновидностей можно судить по названию. Первый тип клапана смешивает два потока теплоносителя с различной температурой, второй – разделяет, третий занимается переключением воды между 2 линиями. Распознать их внешне нетрудно, обычно принцип работы изображен на корпусе в виде рисунка. Вот как выглядит трехходовой смесительный клапан:

На заводском шильдике от фирмы Herz четко показано смешивание 2 потоков, значит, это смесительный вентиль

Похожее обозначение стоит на разделительном элементе. Что же касается переключающих кранов, то на их корпусе изображения может и не быть, зато есть значительные внешние отличия по форме.

Разделительный (фото слева) и переключающий (справа) 3-ходовой клапан

С помощью смешивания или разделения потоков добиваются оптимальной температуры теплоносителя, подаваемого в радиаторы системы отопления или контуры теплого пола. Переключение используется в газовых двухконтурных котлах, когда нагретую воду надо поочередно направлять в разные теплообменники.

Устройство и принцип работы

Чтобы разобраться, из чего состоит и как работает термосмесительный трехходовой кран самого распространенного седельного типа, следует изучить представленную ниже схему. Внутри латунного корпуса с тремя патрубками методом литья устроены 3 камеры, проходы между которыми перекрываются тарельчатыми клапанами. Они закреплены на одной оси – штоке, выходящем из корпуса с четвертой стороны.

В смесительном 3-ходовом кране выходной патрубок (откуда идет смешанная вода) всегда открыт, остальные 2 штуцера поочередно закрываются термоголовкой

Принцип действия следующий: при нажатии на шток начнет открываться проход для одного потока и постепенно закрываться для другого, в результате чего в камере смешивания клапана получится вода необходимой температуры. Она покидает латунный корпус элемента через третий патрубок. Регулировка силы нажатия на шток осуществляется термоголовкой с выносным датчиком температуры, установленным в соответствии со схемой.

Весь процесс стоит разъяснить подробнее:

  1. Представьте, что со стороны горячей воды поступает недостаточно прогретый теплоноситель. Тогда механизм пропускает его дальше, а третий патрубок закрыт. Выносной датчик наполнен термочувствительной жидкостью и посредством капиллярной трубки соединен с резервуаром (сильфоном) внутри термоголовки.
  2. При нагреве датчика эта жидкость расширяется, ее объем в трубке и сильфоне увеличивается, в результате последний начинает нажимать на шток трехходового клапана. Момент нажатия определяется регулировкой на шкале термостатической головки, настроенной на требуемую температуру.
  3. После этого к потоку разогретой воды подмешивается холодная из третьего патрубка и температура воды на выходе из термоклапана остается неизменной, хотя нагрев теплоносителя на входе продолжается.
  4. Если входящая вода продолжает нагреваться сверх нормы, то для сохранения установленной температуры на выходе термостатический клапан может полностью перекрыть вход и открыть боковой проток. При этом шток опускается в крайнее нижнее положение.
  5. Как только датчик отметит остывание теплоносителя, головка слегка отпустит шток, откроется седло клапана с горячей стороны и начнется подмешивание нагретой воды.

Способ регулировки трехходового крана термостатической головкой с датчиком – самый популярный, поскольку является достаточно точным и простым, причем не требующим электричества.

Если вести речь о разделительном клапане, принцип его работы практически такой же, только при нажатии на шток один поток начинает делиться на два. А вот в переключающем элементе направление движения меняет электропривод, о чем подробно рассказано на видео:

Использование приводов

Помимо термостатической головки, клапаном можно управлять и другими способами. Первый из них – ручной, когда глубину нажатия штока определяет поворот рукоятки снаружи корпуса. Не самый лучший вариант и годится только в том случае, когда температура воды, поступающей в патрубки, неизменна. Другой вариант – управление с помощью серво— и электропривода, получающего команды от контроллера. Для совместной работы с разными приводами используется и другой тип клапанов – поворотные, чье устройство показано на рисунке:

Этот клапан с 3 выходами очень похож на обычный шаровой кран с электроприводом

Здесь есть определенное сходство с шаровым краном, только рабочий поворотный элемент имеет другую форму отверстия, чтобы пропускать теплоноситель сразу в двух направлениях. Принцип работы здесь простой: ось поворачивается на требуемый угол, вращаемая приводом. Последний управляется контроллером, получающим импульсы от одного или нескольких датчиков. Обычно приводы на клапаны устанавливают в сложных либо автоматизированных системах отопления с погодным регулированием.

Схемы подключения клапана к системе отопления

Когда есть понимание, что такое трехходовой клапан и в чем состоит его работа, можно рассмотреть различные схемы подключения, зависящие от назначения и роли элемента в отоплении дома. Установка термосмесительного 3-ходового клапана производится в 4 случаях:

  1. Для защиты твердотопливного котла от воздействия конденсата и температурного шока после внезапных отключений электроэнергии.
  2. Теплоноситель в контурах теплых полов должен прогреваться до 45 °С, температуру поддерживает смесительный узел с трехходовым краном.
  3. Для поддержания необходимой температуры воды в разных ветвях системы.
  4. Когда требуется подключить бойлер косвенного нагрева к одноконтурному газовому котлу.

Чтобы защитить тепловой агрегат на твердом топливе от образования конденсата, нельзя во время его разогрева допускать подачу в котловой бак остывшей воды из радиаторной сети. Для этого используется следующая схема подключения котла с байпасом и трехходовым смесительным клапаном:

Схема работает так. Пока теплогенератор не прогрелся, вода циркулирует по малому кругу через байпас. При нагреве теплоносителя в обратке до 50—55 °С клапан начинает открываться и подмешивать холодный теплоноситель из системы. При выходе отопителя на рабочий режим байпас перекрывается и весь поток идет через радиаторы. Подробнее эта тема раскрыта на видео:

В системе теплых полов данный элемент выполняет те же функции. Циркуляционный насос гоняет теплоноситель по греющим контурам до тех пор, пока он не начнет остывать. Как только это произойдет, сработает датчик и термоголовка, после чего трехходовой клапан станет добавлять в замкнутый контур горячую воду, идущую от котла. Как своими руками правильно выполнить монтаж коллектора теплых полов, насоса и клапана, показано на схеме:

Насос заставляет циркулировать воду по контурам теплого пола, а клапан поддерживает ее температуру на уровне 35…45 градусов

Следующий пример использования и подключение этой важной детали – обвязка твердотопливного теплогенератора и буферной емкости – аккумулятором тепла. Чтобы прогреть ее целиком достаточно быстро, температура подаваемого теплоносителя должна быть от 70 до 85 °С, каковая вовсе не нужна в системе радиаторного отопления. Понизить ее как раз и помогает трехходовой клапан, установленный за емкостью вместе с отдельным циркуляционным насосом.

В схеме с теплоаккумулятором и ТТ-котлом применяется 2 смесительных клапана, каждый регулирует температуру в своем контуре

Важно. Устанавливая смесительный клапан, помните, что насос должен располагаться с той стороны, где находится всегда открытый патрубок трехходового крана.

Сложная отопительная система большого коттеджа может иметь множество потребителей, подключаемых посредством гидрострелки и распределительного коллектора. Причем в каждый из контуров надо подать теплоноситель с разной температурой. Самая высокая нужна бойлеру косвенного нагрева, поэтому на подводке к нему регулирующей арматуры нет. Остальным потребителям нужен более холодный теплоноситель, а потому они подключены через трехходовые клапаны.

В каждом контуре схемы стоит трехходовой вентиль, поскольку нужно готовить воду с разной температурой. Только бойлер ГВС подключен к гребенке напрямую

В схеме с бойлером косвенного нагрева и одноконтурным газовым котлом тоже не обойтись без 3-ходового крана. Задача элемента – переключать поток теплоносителя на змеевик бойлера ГВС по команде контроллера (срабатывает электропривод).

Пока змеевик прогревает бойлер, отопление бездействует, поскольку клапан переключает поток между 2 линиями

Бюджетные элементы с фиксированной температурой воды

В несложные отопительные системы загородных домов, получающие тепловую энергию от ТТ-котла, допускается ставить трехходовой клапан упрощенного типа, действующий автономно. Для работы ему не нужна термоголовка с температурным датчиком, да и штока там нет. Управляющий термостатический элемент установлен внутрь корпуса и настроен на определенную температуру воды на выходе, например, 60 или 50 °С (указывается на корпусе).

Схема работы и устройство клапана со встроенным регулирующим элементом

Термосмесительный кран данного типа всегда поддерживает фиксированную температуру теплоносителя на выходе, изменить эту настройку нельзя. Отсюда возникает плюс и минус в использовании подобной арматуры:

  1. Преимущество — более низкая цена, чем стоимость узла с термоголовкой. Разница существенная — около 30%.
  2. Недостаток — нельзя регулировать нагрев выходящего теплоносителя. Когда элемент с завода настроен на 55 °С, то он всегда будет подавать воду с этой температурой ±2 °С.

Совет. Перед покупкой клапана упрощенной конструкции внимательно читайте техническую документацию на твердотопливный котел, в ней нередко указывается минимальная температура обратного теплоносителя. Больше информации по применению смесительной арматуры вы найдете в отдельной публикации.

Заключение

Термостатический трехходовой кран – очень полезная деталь системы отопления частного дома, позволяющая эффективно использовать нагреваемый теплоноситель, а значит, и экономить топливо. Кроме того, эта простая деталь играет роль элемента безопасности для твердотопливных котлов и позволяет продлить им срок службы. С другой стороны, не стоит ставить клапан без нужды и куда попало, по этому поводу всегда консультируйтесь со специалистом в данной области.

Трехходовой клапан для отопления с терморегулятором: схема работы

Тщательно продуманная система отопления гарантирует комфортные условия проживания. В её состав, кроме основных элементов, к которым относится котёл, трубопровод, батареи, входит специальная запорно-регулирующая арматура. Особого внимания заслуживает трёхходовой клапан для отопления с терморегулятором. Схема и принцип его работы зависят от конструктивных особенностей конкретной модели. Предлагаем ознакомиться с основными видами устройств, предлагаемых ведущими производителями.

Трёхходовой клапан позволяет стабилизировать систему отопления

Читайте в статье

Для чего необходимо регулировать тепловой поток в системе отопления

Наличие трёхходового клапана с терморегулятором позволяет повысить эффективность системы отопления. С его помощью регулируется тепловой поток, и, как следствие, обеспечивается комфортная температура воздуха в помещении.

На первоначальном этапе проектирования системы отопления в обязательном порядке выполняется расчёт, учитывающий квадратуру конкретной комнаты и существующие теплопотери. Его результаты станут исходными данными при выборе мощности и типа приобретаемого оборудования исходя из требуемой производительности отопительного контура.

Даже самые точные расчёты не могут гарантировать стабильность работы системы на протяжении всего отопительного сезона. На работу радиаторов оказывают влияние:

  • солнечная активность;
  • скорость ветра;
  • изменение температуры снаружи дома;
  • приборы, вырабатывающие тепло в процессе эксплуатации.

Каждый из перечисленных факторов способен нарушить температурный баланс в комнате. Восстановить его можно путём изменения параметров теплоносителя, транспортируемого по отопительному контуру.

Регулирование теплового потока позволяет поддерживать комфортную температуру в доме

Трёхходовой клапан для отопления с терморегулятором: схема подключения, назначение, сферы применения

Клапан к системе отопления подключается в той точке, где происходит деление потока на два контура. У первого потока температура постоянная, у второго – может изменяться. Постоянная температура у того контура, где качество и объём теплоносителя должен быть неизменными.

Для такой запорной арматуры характерна широкая сфера применения. Электромагнитные устройства и трёхходовые клапаны с термоголовкой монтируются на современных магистралях. С их помощью производится корректировка соотношения смешивания двух потоков жидкости. При этом объём теплоносителя и мощность системы остаются неизменными.

Схема подключения трёхходового клапана

В быту наиболее востребованы смесительные приборы, позволяющие отрегулировать температуру теплоносителя. Последний может транспортироваться не только по трубопроводу системы отопления, но и внутри тёплого пола. Наличие специального клапана позволяет контролировать температурные параметры без особых проблем.

Комментарий

Сергей Харитонов

Ведущий инженер по отоплению, вентиляции и кондиционированию воздуха ООО «ГК «Спецстрой»

Задать вопрос

«Введение в состав системы отопления трёхходового клапана позволит стабилизировать её работу и обеспечит уменьшение эксплуатационных затрат.

«

Для некоторых отопительных систем данное устройство является необходимым. Трёхходовой смесительный клапан для тёплого пола позволяет избежать перегрева напольного покрытия с поддержанием температуры на комфортном уровне. Такие регулирующие устройства актуальны для системы водоснабжения. С его помощью можно поддерживать температуру потока на требуемом уровне.

Поддерживать температуру на заданном уровне несложно

Предел регулировки теплового потока

Принцип работы трёхходового крана не позволяет изменять температуру радиатора бесконечно. Степень нагрева теплоносителя может меняться в установленном пределе, численное значение которого продиктовано техническими характеристиками устройства. Максимальная теплоотдача продиктована характеристиками конкретного радиатора.

Предел регулирования температуры ограничен конструктивными особенностями

Устройство и принцип работы трёхходового клапана в системе отопления

Трёхходовой клапан представляет собой латунный либо бронзовый тройник с регулировочной шайбой, располагающейся на верхней части запорной арматуры. Под шайбой находится термочувствительное устройство, с помощью которого активируется рабочий шток, располагающийся в конусообразной направляющей, закреплённой в седле. Такие клапаны называют седельными. Вместо штока может использоваться вращающийся шар либо сектор. Изделия с таким механизмом называют поворотным. В состав трёхходового клапана, кроме перечисленных компонентов, входит уплотнительный компонент, а также камера разгрузки по давлению, являющаяся основными элементом.

Устройство трёхходового клапана

Принцип работы трёхходового клапана в системе отопления продиктован его назначением. Данная арматура позволяет смешивать либо разделять потоки. С помощью разделительного клапана регулируется объём теплоносителя. При необходимости, некоторое количество жидкости вместо прямого пути направляется по байпасному. В этом случае два патрубка являются выходными, а один – входным.

Принцип работы обусловлен конструктивными особенностями

Смесительное устройство с термоголовкой в процессе работы смешивает потоки, добавляя в более горячий теплоноситель холодный либо наоборот. В результате степень нагрева теплового потока меняется в зависимости от того, в каком соотношении смешивался горячий и холодный поток. У таких систем два патрубка являются входными, а один – выходным.

Использование трёхходового клапана для твердотопливного котла актуально, если вначале топки выпадает конденсат. При его наличии удаётся временно отсечь холодный теплоноситель, пустив часть нагретой жидкости по короткому контуру.

Актуален для твёрдотопливных котлов

Основные функции трёхходового клапана в системе отопления

Запорная арматура данного вида обладает широкими функциональными возможностями. Прежде чем отдать предпочтение конкретной модели, стоит познакомиться с особенностями качественной и количественной регулировки системы отопления. В зависимости от выбранного варианта решается вопрос о типе приобретаемого клапана.

С конструктивными особенностями приобретаемого клапана стоит определиться заранее

Поддержание комфортной температуры

Отрегулировать количество тепла, выделяемого радиаторами, можно двумя путями:

  • изменив режим работы радиаторов;
  • количественно отрегулировав объём выделяемого тепла.

Оба способа предполагают определённое воздействие на жидкость, циркулирующую по трубам. Предлагаем ознакомиться с возможными вариантами и их отличительными особенностями.

Основная функция: поддержание комфортной температуры

Изменение режима работы радиаторов

Если необходимо отрегулировать микроклимат во всём доме, иногда бывает достаточно изменить режим работы отопительного оборудования, чтобы увеличить или уменьшить температуру теплоносителя, проходящего через радиаторы. В результате батареи начнут отдавать больше либо меньше тепла, в зависимости от желаемого изменения.

Количество тепла, отдаваемого радиаторами, можно увеличить

Количественная регулировка теплового потока

Не каждый котёл позволяет изменить степень нагрева теплоносителя, проходящего через радиаторы. Добиться желаемого эффекта можно путём регулировки его количества. С такой ситуацией позволяет справиться трёхходовой регулирующий клапан.

При его наличии в системе отопления можно изменить количество воды, проходящей через контур. В результате радиатор начинает отдавать больше либо меньше тепла, в зависимости от выбранного ограничения.

Допустима установка трёхходового клапана отдельно от регулятора температуры. Однако для частного дома или квартиры предпочтительным вариантом является установка комбинированной арматуры.

Регулирующие устройства позволяют увеличить температуру теплоносителя

Типы исполнительного механизма трёхходовых клапанов

Производители предлагают устройства с различным типом исполнительного механизма, определяющим принцип работы клапана.

Типы исполнительного механизмаПринцип функционированияУстройства
СедельныйИмеет шток, который в процессе работы совершает поступательные движения вверх-вниз.Седло, расположенное внутри корпуса, перекрывается конусом, закреплённым на выходной части рабочего штока.
ПоворотныйЕсть шар или сектор, способный совершать вращательные движения.В процессе работы шар, имеющий специальный проём, закрывает или частично открывает проём между патрубками.

Внимание! Для бытовых целей можно смело приобретать клапан с поворотным исполнительным механизмом.

Устройства с поворотным механизмом актуальны для бытовых систем

Типы приводов трёхходовых клапанов

Трёхходовые клапаны оснащаются приводами различного типа. Выбор конкретного варианта оказывает непосредственное влияние на удобство эксплуатации системы отопления загородного дома. Предлагаем ознакомиться с каждыми из них и их особенностями.

Трёхходовые термостатические смесительные клапаны

Такой тип нашёл наибольшее распространение при оснащении бытовых систем отопления. По принципу действия смесительные трёхходовые клапаны могут быть:

  • прямыми;
  • косвенными.

Датчиком системы является щуп, находящийся внутри трубопровода. Как только температура теплоносителя начнёт возрастать, жидкость, находящаяся внутри «сильфона», расширившись, надавит на шток клапана. При уменьшении температуры теплоносителя шток будет совершать обратное движение.

Трёхходовое термостатическое устройство

Трёхходовые клапаны с электроприводом

Электрический привод в устройствах может быть различного типа. Производители предлагают:

  • трёхходовые краны с электроприводом, в качестве которого выступает электрический магнит;
  • трёхходовые клапаны с сервоприводом, базой которого является электрический мотор.

Температурные датчики либо управляющий контроллер напрямую передают команду исполнительному узлу. С точки зрения точности регулирования теплового потока, наиболее эффективными являются трёхходовые клапаны с электроприводом.

Внимание! Если в комплект поставки трёхходового клапана не входит привод, его всегда можно приобрести дополнительно, выбрав модель с подходящими характеристиками.

К преимуществам такой арматуры стоит отнести стабильность циркуляции теплового носителя, независимо от положения штока. Однако уменьшить расход с его помощью не получится.

Клапан с электроприводом

Разновидности терморегуляторов для радиатора

Монтаж данных устройств осуществляется на проходные пробки радиаторов. Они позволяют перекрыть поток теплоносителя, который проходит через батарею. При необходимости, проход может быть перекрыт полностью.

В зависимости от способа установки,клапаны для отопления могут быть:

  1. Механическими. Сильфон и возвратная пружина обеспечивают движение штока. Предустановку выполняют на рукоятке с делением.
  2. Ручными. По принципу работы аналогичны обычному крану. При необходимости, термоголовка может быть заменена на устройство с автоматическим режимом работы при изменении условий работы.
  3. Электронными. Работают от батареек. Имеют цифровую панель. Позволяют запрограммировать режим работы в зависимости от температуры теплоносителя.

Терморегуляторы принято делить на:

  • жидкостные и газовые, в зависимости от того, какое активное вещество находится в сильфоне;
  • для одно- и двухтрубных систем, в зависимости от назначения;
  • прямые и угловые.

Терморегуляторы для радиатора имеют различное конструктивное исполнение

Статья по теме:

Терморегулятор для радиатора отопления. В статье подробно рассмотрим конструкцию, современные модификации, особенности применения, параметры устройств для радиатора, обзор современных моделей и секреты правильной установки регулятора самостоятельно без ошибок.

Принцип работы терморегулятора

На эффективность работы регулятора влияют точность и скорость реакции термоголовки на выполненные изменения. Чем быстрее устройство позволяет изменить режим работы системы и оперативнее обеспечить внесение изменений в её функционирование, тем больше за него придётся заплатить.

Основными элементами терморегуляторов являются вентили (клапаны) и термоголовка. Принцип работы устройства зависит от вида используемого элемента.

ЭлементФункциональные возможностиУстройствоПринцип действия
Вентили либо клапанЗапирающий механизмВключает седло, конус, шток.Уменьшение потока обеспечивается движением рабочего штока, который, задвигаясь, уменьшает зазор между конусом и седлом. Если надо увеличить поток, шток совершает обратное движение для увеличения величины зазора.
ТермоголовкаУправление штокомВнутри «сильфона», имеющего цилиндрическую форму, помещено термочувствительное вещество.Используется принцип теплового расширения газа и жидкости. Горячий теплоноситель воздействует на вещество, находящееся в «сильфоне», заставляя его расширяться. В результате начинает двигаться поршень, соединённый с «сильфоном» специальной пружиной. Поршень оказывает воздействие на шток, заставляя его двигаться в нужном направлении.

Принцип работы терморегулятора зависит от его конструктивных особенностей

Преимущества и недостатки трёхходовых клапанов с терморегулятором и электроприводом

Клапаны данного вида являются наиболее удачными вариантами такой запорной арматуры. К их основным преимуществам стоит отнести:

  1. быстрый отклик системы отопления на внесённые изменения;
  2. простота корректировки режима работы;
  3. возможность регулирования температуры в небольшом диапазоне.

К недостаткам следует отнести определённые требования к порядку выполнения монтажных работ. При невыполнении указанных требований устройство будет работать некорректно.

Температура может регулироваться в достаточно большом диапазоне

Как правильно выбрать трёхходовой клапан

Если необходима ручная регулировка системы, достаточно приобрести обычный шаровой кран. От простого он отличается наличием дополнительного выхода. С его помощью можно обеспечить принудительное регулирование отопительного контура.

Для автоматической регулировки стоит выбрать трёхходовой термостатический клапан, в состав которого входит электромеханический прибор, позволяющий изменить положение штока. При правильном подключении к термостату пользователь получает возможность изменить температурный режим в частном доме.

При выборе прибора следует уделить внимание:

  1. Присоединительному диаметру. Он может составлять 2–4 см. При отсутствии в продаже устройства с нужным размером можно воспользоваться специальными переходниками.
  2. Пропускной способности трубопровода, показывающей, какой объём жидкости способен пройти через поперечное сечение трубы за определённое время.
  3. Возможности установки сервопривода. В таком случае трёхходовой клапан сможет работать в автоматическом режиме.

При несоответствии присоединительных размеров следует использовать переходники

Обзор моделей и производителей трёхходовых кранов

Трёхходовые клапаны предлагают многие производители. Отдавая предпочтение известным товарным знакам, можно рассчитывать на высокое качество сборки устройств, длительный срок службы и стабильность работы. Предлагаем ознакомиться с проверенными производителями, чья продукция пользуется устойчивым покупательским спросом.

Стоит доверять проверенным производителям

Трёхходовой клапан Esbe с электроприводом и без

Устанавливается в отопительных и холодильных системах. Трёхходовые клапаны Esbe с электроприводом отличаются высоким качеством сборки. Для изготовления серии 3MG используется латунный сплав. Они могут использоваться в системе, к которой предъявляются высокие санитарно-гигиенические требования. VRG актуальна для систем общего назначения.

Клапана Esbe – неизменно высокое качество и точность

Трёхходовые клапаны Навьен

Компания Navien предлагает качественные отопительные котлы, а также специализированную запорную арматуру. Отличительной особенностью трёхходовых клапанов Навьен является возможность изменения приоритета двухконтурных котлов. При необходимости, выбор делается в пользу либо системы водоснабжения, либо отопления. Выбирать арматуры данного производителя следует обязательно, если все элементы отопительной системы выпущены под данным брендом. В этом случае можно будет обеспечить стабильность работы конструкции в течение длительного периода.

Navien – стабильность работы отопительной системы

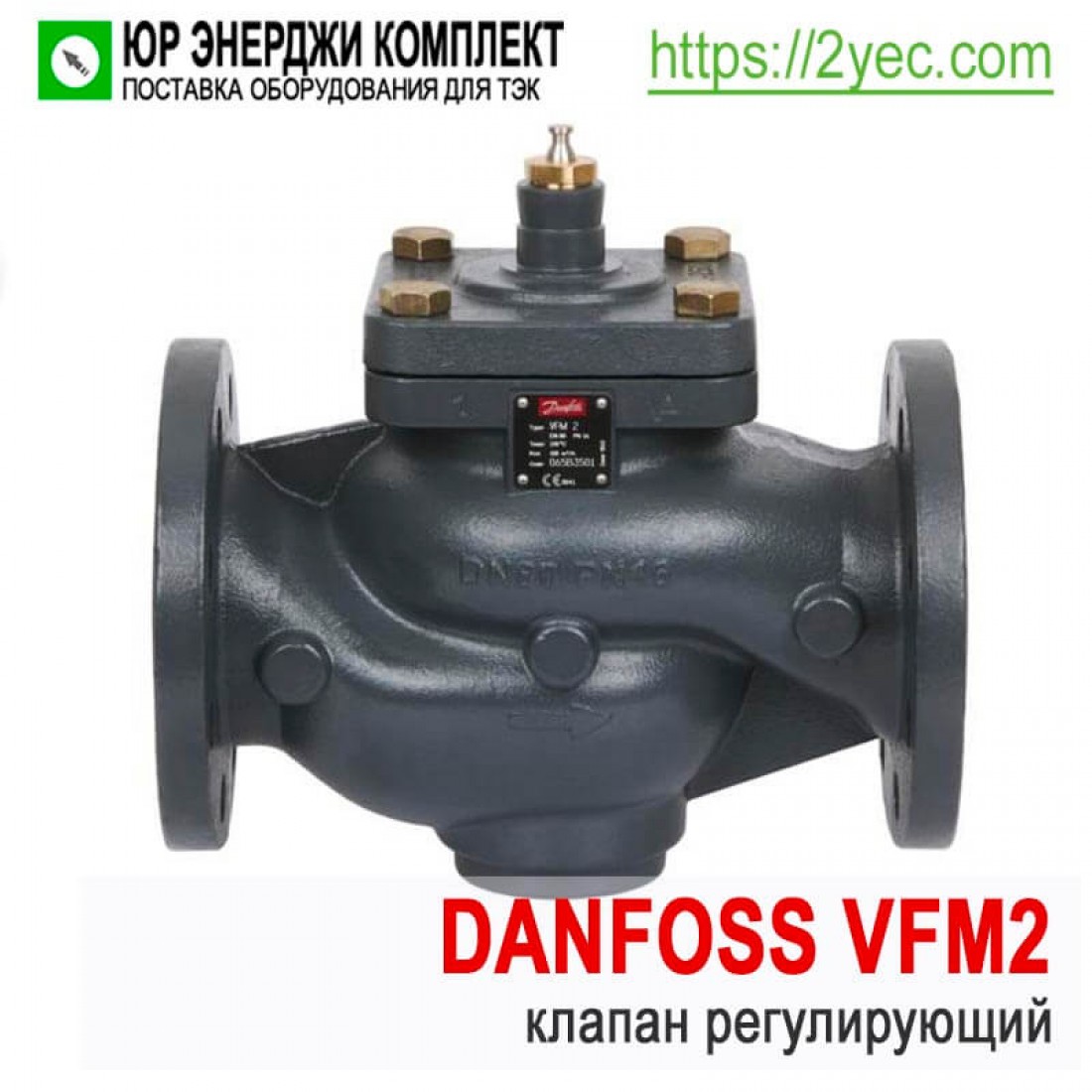

Трёхходовые клапаны Danfoss

Актуальны для системы отопления и водоснабжения. К преимуществам клапанов данного производителя стоит отнести:

  1. устойчивую и точную регулировку;
  2. возможность сочетания с другими элементами отопительной системы данного производителя;
  3. длительный срок службы;
  4. надёжность эксплуатации;
  5. простота выполнения монтажных работ;
  6. возможность автоматизации процесса.

Комментарий

Сергей Харитонов

Ведущий инженер по отоплению, вентиляции и кондиционированию воздуха ООО «ГК «Спецстрой»

Задать вопрос

«Монтаж на трубопровод может производиться в любом положение, кроме клапана вниз.

„Danfoss – стабильная работа долгое время

Обзор цен, каталогов

Ценатрёхходового клапана для отопления с терморегулятором может меняться в достаточно широком диапазоне. Стоимость зависит от его характеристик, места покупки и производителя. Предлагаем познакомиться со средними ценами на данную запорную арматуру, чтобы вы могли заранее спланировать свой семейный бюджет.

Нюансы установки трёхходового клапана в системе отопления своими руками

Для правильного монтажа всех элементов системы отопления следует ознакомиться с возможными нюансами. Только в таком случае можно гарантировать бесперебойность функционирования контура. К каждому такому изделию производитель прикладывает инструкцию, в которой подробно прописаны все основные требования.

Чтобы установка трёхходового клапана в системе отопления была выполнена правильно, следует обеспечить вентилю правильное положение, обратив внимание на подсказки, которые есть на каждом корпусе. Они указывают на направление движения потока воды. Расшифровать данные обозначения можно следующим образом:

  1. А – прямой ход.
  2. В – байпасное либо перпендикулярное направление.
  3. АВ – совмещённый выход либо вход.

При этом следует учесть, какую модель клапана предстоит установить. Они могут быть с:

  • Т-образной, либо симметричной схемой;
  • L-образной, либо ассиметричной схемой.

В первом случае монтаж выполняется таким образом, чтобы термоноситель смог поступать внутрь клапана через торцевые отверстия, а выходить − через центральное. Во втором входными являются один торцевой и нижний, а выходным – второй торцевой.

Ещё один нюанс, который следует учесть в процессе установки: пространственное положение термостатической головки или привода. Они не должны быть направлены вниз.

Внимание! До начала работ следует обязательно перекрыть воду и убедиться в отсутствии внутри трубопровода остатков теплоносителя.

Располагать клапан следует в том месте, где к нему будет свободный доступ. Местоположение арматуры должно позволять выполнить все необходимые манипуляции.

Таким образом, трёхходовой клапан можно смело назвать обязательным элементом отопительной системы. Если вы используете термосмесительный клапан для тёплого пола, делитесь в комментариях, какому производителю отдали предпочтение и почему. Также интересно будет узнать особенности его установки.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

2-ходовые и 3-ходовые клапаны с электроприводом для систем отопления

При правильном использовании клапаны с электроприводом представляют собой элегантное решение проблем управления водой или паром в системе распределения отопления. Некоторые общие примеры этих систем включают:

Распределение нагрева пара — В этих приложениях двухходовой клапан с электроприводом может управлять потоком пара из котла или других источников в систему распределения пара. Примером этого может служить использование пара для обогрева радиаторов в здании с паровым отоплением с одной или двумя трубами под управлением чего-то вроде нашего управления MPC Platinum Series.

Теплообменник пара и горячей воды — Контролируя количество пара, поступающего в теплообменник, двухходовой клапан может поддерживать температуру горячей воды на выходе на идеальном уровне для подачи в отапливаемую площадь здания. Если тепловая нагрузка внезапно изменится, эти клапаны автоматически регулируются чем-то вроде нашего HWR Platinum Control, чтобы реагировать.

Вакуумные системы нагрева — Двухходовые клапаны могут регулировать поток пара ниже атмосферного из котла или других источников в парораспределительную систему.Эти приводы оснащены сигналом обратной связи по положению. Типичным примером применения этого типа является использование вакуумного пара для обогрева радиаторов в здании. Когда устройство управления, такое как SRC Platinum, требует нагреть систему, двухходовой клапан частично регулирует открытие и поток пара в радиаторы в зависимости от температуры наружного воздуха. Затем, когда система управления определяет, что в радиаторы поступило достаточно тепла, она незначительно закрывает двухходовой клапан, уменьшая поток пара.

Профессионалы нуждаются в надежном моторизованном клапане

2- и 3-ходовой клапан таймера нагрева

разработан для работы с паром, вакуумом или горячей водой и обладает некоторыми уникальными особенностями, которые нравятся профессионалам.

  • Размеры клапана от 2,5 дюймов до 8 дюймов
  • Поддерживаются двух- или трехходовые односедельные или двухходовые двухседельные конфигурации.
  • Низкая утечка менее 0,03% от полного потока в соответствии со стандартами EN1349.
  • Отлично работает под контролем любого регулятора нагрева серии Heat-Timer® Platinum.
  • ANSI B16.1 Утюг создает ощущение прочности и долговечности.
  • Нержавеющая сталь / латунь Материал заглушки.

В таких применениях, как нагрев пара под высоким давлением, уникальная конструкция балансировочного клапана и двухседельный клапан обеспечивают явное преимущество перед другими клапанами. Наш клапан с электроприводом идеально подходит для применений, в которых давление в системе и перепад давления высоки. Типичные области применения включают пар с высоким давлением для бумаги в системах централизованного теплоснабжения, водоснабжения котлов и парового отопления.В этих приложениях простое подключение к нашему MPC Platinum Control обеспечивает управление отоплением мирового класса и экономию энергии в вашем здании.

Для получения более подробной информации свяжитесь с техническими специалистами по таймеру нагрева или посетите наш веб-сайт здесь.

Моторизованные клапаны — Heat-Timer® Corporation

Heat Timer производит серию прецизионных моторизованных клапанов, которые обычно используются профессионалами HVAC по всей стране для решения общих проблем управления потоком в вакуумных и невакуумных паровых системах, а также приложения с горячей водой (гидроники).Эти клапаны идеально интегрируются с нашими системами управления отоплением и представляют собой комплексное решение для системы отопления зданий.

Характеристики наших клапанов и приводов включают:

  • Размеры клапана от 2½ дюймов до 8 дюймов
  • 2-ходовые и 3-ходовые односедельные и 2-ходовые двухседельные конфигурации
  • ВКЛ / ВЫКЛ или регулируемое — Приводы с плавающим сигналом
  • Полный узел клапана включает корпус клапана, привод и трансформатор 24 В 40 ВА.
  • Может быть установлен на горизонтальном или вертикальном трубопроводе.
  • Утечка меньше 0.03% от полного потока в соответствии со стандартом EN1349
  • Разработано для пара, вакуума и горячей воды
  • Плавающие приводы на 24 В с и без обратной связи по положению клапана
  • Многоступенчатое уплотнение штока, не требующее обслуживания, обеспечивает долговечность службы

Моторизованный клапан с тепловым таймером

Двухходовые клапаны для систем парового отопления

Двухходовые клапаны могут включать или выключать поток пара из котла или других источников в парораспределительную систему.Типичным примером применения этого типа является использование пара для обогрева радиаторов в здании с паровым отоплением с одной или двумя трубами с использованием регулятора MPC Platinum.

Двухходовые клапаны для теплообменника пар-горячая вода

Двухходовые клапаны можно использовать для регулирования количества пара, поступающего в систему. Типичным примером применения этого типа может быть регулирование количества пара, поступающего в теплообменник, для поддержания выходной температуры горячей воды с помощью регулятора HWR Platinum.
СМОТРЕТЬ ПРОДУКТ


Двухходовые клапаны для вакуумного нагрева

Двухходовые клапаны могут регулировать поток пара ниже атмосферного из котла или других источников в парораспределительную систему.

СМОТРЕТЬ ПРОДУКТ


Применение трехходового смесительного клапана

Трехходовые клапаны используются для смешивания отопительной воды до заданной температуры. Горячая вода из бойлера смешивается с правильной пропорцией более холодной воды, возвращающейся из системы, чтобы поддерживать заданную температуру, поскольку регулятор HWR Platinum сбрасывает температуру горячей воды в зависимости от температуры наружного воздуха.

СМОТРЕТЬ ПРОДУКТ


3-ходовые регулирующие клапаны или клапаны, не зависящие от давления?

Трехходовой регулирующий клапан перекрывает поток воды в одной трубе и открывает поток воды в другой трубе. В модулирующем или 3-точечном плавающем приложении клапан также может смешивать воду из двух разных труб в одну трубу или отводить воду из одной трубы в две разные трубы. Подключенный к системе автоматизации здания и термостатам, расположенным в каждой зоне, трехходовой клапан направляет воду для отопления или охлаждения через змеевик, если требуется нагрев или охлаждение.Если зона не нуждается в обогреве или охлаждении, поток через байпасную линию направляется в обратный трубопровод. Это означает, что расход останется прежним, если вы используете в системе 3-ходовые клапаны. Для сравнения, двухходовой клапан может остановить поток воды к змеевику, когда нет необходимости в нагреве или охлаждении. Это означает, что расход будет изменяться, если вы используете в системе 2-ходовые клапаны.

Исторически 3-ходовые клапаны использовались в насосных системах с постоянным потоком для поддержания постоянного потока, независимо от того, требовалось ли нагревание / охлаждение.В большинстве систем сегодня используются двухходовые клапаны для систем с регулируемой скоростью, поскольку расход может колебаться при открытии и закрытии клапанов. Когда 2-ходовой клапан закрывается, перепад давления увеличивается, и насос замедляется (меньше расход), что позволяет экономить энергию.

Большинство экспертов согласны с тем, что насосные системы с переменным расходом предпочтительнее, потому что они могут сэкономить владельцам зданий значительную экономию энергии на насосах. Некоторые переключили свою систему постоянной скорости на регулируемую, но они не улавливают экономию энергии, потому что они оставляют свои 3-ходовые клапаны или устанавливают 2-ходовые клапаны и имеют проблемы с переполнением и недостаточным сливом.С 3-ходовыми клапанами система переменной скорости никогда не экономит энергии, потому что 3-ходовые клапаны поддерживают постоянный поток независимо от изменений нагрузки, а насос никогда не может снизить скорость. При установке простых 2-ходовых клапанов могут возникнуть условия перелива и недостаточного расхода во время запуска, а также при увеличении размеров клапанов, что также приводит к потере энергии насоса. Обе эти проблемы могут быть решены путем установки регулирующих клапанов, не зависящих от давления (PIC-V). PIC-V постоянно поддерживает правильный поток через каждый контур или змеевик, даже если давление в системе изменяется.Контур имеет точный расход, необходимый при запуске, при расчетной нагрузке и при пониженной нагрузке. Расход изменяется только тогда, когда требуется изменение системы управления.

Ни один другой регулирующий клапан не может обеспечить точный расход независимо от изменений давления. А если вы модернизируете свои 3-ходовые клапаны, выберите более низкий расход для змеевика, чтобы обеспечить более высокий ΔT через змеевик. Этот уменьшенный поток означает, что насос может снизить скорость и сэкономить энергию.

Существуют проблемы, когда все 2-ходовые клапаны закрыты в системе с регулируемой скоростью:

  1. Насос может перегреться, если он продолжает работать при закрытых клапанах даже на минимальной скорости.
  2. Температура кондиционированной воды в коллекторах и удаленных стояках со временем станет температурой окружающей среды. Это означает, что когда в помещении в конечном итоге потребуется обогрев / охлаждение, возникнет задержка, поскольку свеже нагретая или охлажденная вода циркулирует по системе. Это может вызвать дискомфорт у пользователя и вызвать жалобы.

Поэтому рекомендуется при переходе с 3-ходовой системы на 2-ходовую систему оставлять наиболее удаленный 3-ходовой клапан на каждом стояке, чтобы охлаждающая / нагревающая вода могла рециркулировать, даже если все другие клапаны закрыты. .

Еще одна проблема, связанная с использованием 3-ходовых клапанов в любом типе применения, заключается в том, что они способствуют развитию синдрома низкого ΔT. Трехходовые клапаны перепускают кондиционированную нагретую / охлажденную воду в обратную линию. Температуры смешиваются, и ΔT на охладителе или бойлере снижается, поскольку подаваемая вода смешивается с возвратной.

Как работает в вашей системе регулирующий клапан, не зависящий от давления? PIC-V сочетает в себе диафрагму регулирования перепада давления с 2-ходовым регулирующим клапаном для обеспечения определенного расхода независимо от колебаний давления в системе.Клапан выполняет функцию балансировочного клапана и регулирующего клапана в одном блоке. Привод регулирует PIC-V до требуемого фиксированного расхода в зависимости от нагрузки или требований зоны, независимо от давления.

Когда зона удовлетворена, привод прекращает вращение, и теперь клапан настроен на оптимальный поток. Если давление в системе изменяется, внутренняя диафрагма регулирования давления компенсирует изменение давления и поддерживает постоянный расход без переключения привода. Поток не изменяется до тех пор, пока система управления не скажет приводу изменить положение клапана в зависимости от изменений нагрузки.Этот стабильный поток означает меньшую работу привода и, следовательно, увеличивает срок его службы.

% PDF-1.4
%
605 0 объект
>
эндобдж

xref
605 86
0000000016 00000 н.
0000002664 00000 н. | Zqn] mL’D (vxAH; Wb + ~.s8z-UC
: `ݱ e
TPi8

О регулирующих клапанах с электроприводом, типах, опциях и областях применения

Сегодня очень распространено использование регулирующих клапанов с электроприводом в больших и малых гидравлических системах отопления и охлаждения. В качестве руководства по их функциям и использованию в этой статье будут рассмотрены доступные варианты клапанов, типы приводов и примеры применения, не вдаваясь в подробности алгоритма или стратегий управления.

Регулирующие клапаны с электроприводом в небольших гидравлических системах отопления и охлаждения очень распространены.

ОБЩИЕ ТИПЫ ПРИВОДОВ
Включение / выключение: 24 В перем. Тока, 110 В перем. Они либо открываются по мощности и закрываются по мощности, либо срабатывают в одну сторону (открываются или закрываются), а пружина возвращает в другую. В отличие от двигателей с плавающим действием, у этих приводов нет ничего промежуточного. Они действительно либо открыты, либо закрыты и обычно используются на регулирующих клапанах, которые позволяют или останавливают поток жидкости в системе, например, на регулирующих клапанах зоны, запорных / отсечных клапанах или отводных клапанах.
Плавающее действие: моторные приводы клапана 24 В переменного тока, 110 В переменного тока или 230 В переменного тока получают сигнал управления напряжением с питанием для перемещения клапана. Без подачи питания на двигатель клапан останется в том положении, в котором он находился во время отключения питания. Электроэнергия требуется постоянно, чтобы привести клапан в действие тем или иным образом. Эти клапаны и двигатели обычно используются в приложениях, где требуется контроль температуры жидкости или необходимо контролировать объем потока (галлонов в минуту) в подключенном трубопроводе системы.Применения включают в себя внешний сброс или заданное значение температуры жидкости в распределительном трубопроводе или регулируемый поток через распределительный контур или стояк на основе перепада температур (deltaT) или перепада давления (deltaP) для гидравлических систем отопления и охлаждения. Регулирующие клапаны с плавающим действием медленно реагируют и обеспечивают очень рентабельный способ получить контроль в таких сценариях. Как правило, регулирование: 0–10 В постоянного тока (2–10 В постоянного тока) или 0–20 мА (4–20 мА) на приводы двигателей клапана постоянно подается питание.Напряжение постоянного тока (Vdc — чувствительно к полярности) или небольшой ток в миллиамперах (мА) подается на приводной двигатель клапана для изменения положения клапана. Максимальное значение (10 В постоянного тока или 20 мА) обычно представляет собой полный выход, а минимальное значение (0 или 2 В постоянного тока и 0 или 4 мА) представляет собой минимальный выход. Большинство систем управления позволяют запрограммировать дополнительные пределы выхода в свой алгоритм, чтобы учесть точную настройку выхода клапана.
Без управляющего сигнала мотор клапана обычно возвращает клапан в исходное положение (выключено).Эти типы клапанов и двигателей обычно используются в приложениях, где требуется регулирование температуры текучей воды или количества потока (галлонов в минуту) в подключенном трубопроводе системы. Регулирующие регулирующие клапаны обычно реагируют быстрее, чем клапаны с плавающим действием.

Применение регулирующего клапана
Двухходовой регулирующий клапан чаще всего используется для регулирования зоны включения / выключения / расхода. Однако двухходовые регулирующие клапаны определенной конструкции также могут использоваться для регулирования.Многие читатели будут знакомы с использованием двухходовых регулирующих клапанов для целей регулирования зоны / потока, поэтому давайте рассмотрим пример варианта трубопровода с использованием двухходового клапана с характеристиками для целей регулирования температуры жидкости на фиг. , рис. 1, .

Рисунок 1

Рисунок 2 Двухходовые регулирующие клапаны с плавным регулированием, используемые для приложений с переменным расходом

В примере, показанном на рисунке 1, двухходовой регулирующий клапан согласован с регулирующим приводным двигателем (0-10 В постоянного тока или 0-20 мА) и управляется системой управления на основе требований к температуре жидкости в контуре системы.Балансировочный или шаровой клапан установлен на стороне системы между двумя тройниками для впрыска. Это создает перепад давления, который можно компенсировать с помощью регулирующего клапана плавного регулирования и обеспечивать поток через смесительное устройство.
В качестве альтернативы, . На рис. 2 показаны двухходовые регулирующие клапаны с плавным регулированием, используемые для применения с переменным расходом. В этом примере контроллер deltaT может подавать модулирующий сигнал на клапан на основе deltaT по каждому контуру распределения, чтобы обеспечить балансировку нагрузки при наличии нескольких контуров распределения.Это поможет максимально повысить эффективность эксплуатации здания.

Рисунок 3a Трехходовые отводные регулирующие клапаны, переключающие на одну из двух нагрузок

Рисунок 3b Трехходовые отводные регулирующие клапаны, попеременно переключающие одну нагрузку

Трехходовые регулирующие клапаны могут использоваться для двухпозиционных, плавающих и регулирующих приложений. Трехходовые клапаны часто являются наиболее универсальными из всех клапанов и, в зависимости от практики установки, могут использоваться любым необходимым способом. Вот несколько примеров применения.
На рисунках 3a и b показан трехходовой регулирующий клапан в двухпозиционном отводе

.

приложение. На рисунке 3а показан источник, переключающийся на одну из двух нагрузок, а на рисунке 3b показаны два источника, переключающиеся на одну нагрузку поочередно. В этих приложениях обычно используются двухпозиционные приводы клапана с электроприводом (с пружинным возвратом в положение по умолчанию). Регулирующие клапаны также могут использоваться для этого приложения, а стратегия управления адаптирована для обеспечения только полностью открытого (макс. Выход) или полностью закрытого (мин.выход) сигнал на двигатель.

Рисунок 4 Трехходовой регулирующий клапан

На рис. 4 показано применение трехходового регулирующего клапана для приводов с плавающим или регулирующим двигателем клапана, используемых в условиях смешения температуры жидкости. Обратите внимание на надлежащую изоляцию смесительного и системного контура от первичного контура посредством некоторого гидравлического разделения. Гидравлическое разделение может происходить в виде близко расположенных тройников на первичном контуре, как показано, или через изготовленный гидравлический сепаратор.

Рисунок 5 Трехходовой регулирующий клапан

На рисунке 5 показано использование трехходового регулирующего клапана для регулирования расхода с использованием моторизованного привода модулирующего или плавающего действия, управляемого устройством управления, которое может регулировать температуру нагнетаемого воздуха после нагревательного змеевика в этом фанкойле или подпиточный воздух. единица.
На рисунке 6 четырехходовой регулирующий клапан с плавающим действием или регулирующим приводом электродвигателя используется для управления температурой подаваемой жидкости в системе таяния снега в зависимости от плиты и требований системы.В этом примере показан смесительный клапан на стороне системы, изолированный теплообменником от системы трубопроводов распределения первичного отопления.

Рисунок 6 Четырехходовой регулирующий клапан

В качестве альтернативы, если используется для смешивания, четырехходовой смесительный клапан может быть подключен к трубопроводу, как трехходовой клапан, показанный на Рисунке 4, где он гидравлически отделен от первичного контура нагрева или охлаждения посредством первичной / вторичной конструкции с использованием набор близко расположенных тройников или добавление изготовленного гидравлического сепаратора.

Рисунок 7 Более сложная гидронная система

Система на Рисунке 7 демонстрирует конденсационный котел; резервуар для горячей воды для бытового потребления непрямого действия; блок подпиточного воздуха; несколько фанкойлов на двух этажах и отдельные петли распределительных трубопроводов для каждого; единая зона снеготаяния; и два температурных контура смешанной жидкости для зон теплого пола.
Это не означает, что нужно использовать все виды различных типов клапанов и стратегий управления в работе, но это подчеркивает универсальность гидравлических систем отопления и охлаждения и количество доступных опций.Следующим шагом к оптимизации этих параметров в конструкции вашей системы является понимание логики и алгоритма управления — эти темы будут рассмотрены в одном из следующих выпусков.

Майк Миллер — председатель Канадского совета по гидронике (CHC) и директор по продажам и строительным услугам компании Taco Canada Ltd. С ним можно связаться по адресу [email protected]

Переменный расход в гидравлических системах с трехходовыми регулирующими клапанами

Часто инженер заменяет существующий вторичный насос в системе комбинацией двухходовых и трехходовых регулирующих клапанов.Как мы можем воспользоваться преимуществами высокоэффективных интеллектуальных циркуляционных насосов ECM в этом приложении? Давайте сделаем шаг назад и посмотрим на работу трехходового клапана, а затем применим Ecocirc-XL к системе на этой неделе в «Минуты утра понедельника» Р. Л. Деппмана.

Работа трехходового клапана и ограничения

Трехходовые регулирующие клапаны могут быть переключающими или смешивающими, в зависимости от того, как они подключены и управляются. На приведенном ниже рисунке показана система трехходового переключающего клапана. Когда температура от оконечного устройства или змеевика удовлетворяется, скорость потока в змеевике уменьшается, и поток направляется в байпас.Когда змеевик полностью заполнен, результирующая температура возврата в сеть равна температуре подачи. При запросе на полный обогрев или охлаждение температура возврата в систему равна расчетной температуре на выходе из змеевика. Между полной и нулевой нагрузкой температура обратной воды изменяется в зависимости от расхода, необходимого в змеевике.

Ниже приводится простой пример. Предположим, что расчетный расход в нагревательной спирали составляет 20 галлонов в минуту при подаче 180 ° F и обратке 140 ° F.Когда температура в помещении удовлетворяется, трехходовой регулирующий клапан обходит поток, и температура обратной воды обратно в обратную магистраль повышается до 180 ° F. Температура возвратной воды составляет 160 ° F, когда половина потока проходит через змеевик, а половина — в байпас. Использование трехходовых клапанов обычно означает, что расход постоянный, а температура обратного потока меняется.

Когда владелец этой системы обращается к своему консультанту за идеями по энергосбережению, эта система с постоянным потоком кричит: «Выбери меня, Монти!» (Если вы не знаете, что это, спросите кого-нибудь с седыми волосами).Предполагая, что котел может справиться с пониженным расходом или без него, кажется, все, что нам нужно сделать, это закрыть перепускной клапан. Вот где мы можем столкнуться с ограничением трехходового клапана.

Трехходовые клапаны имеют ограничение на максимальное давление, при котором они могут закрыться, в зависимости от конструкции и типа режима управления (воздушный, электрический, автономный). Они были спроектированы так, чтобы обходить или смешивать потоки, а не плотно закрывать. В результате клапан будет протекать, когда он попытается полностью закрыть, обеспечивая нежелательный поток и теплопередачу.Гидравлические системы могут обеспечивать передачу большого количества тепла при более низких расходах. Если трехходовой клапан протекает, когда органы управления сообщают клапану о закрытии, может быть неудобная температура в помещении. Это могло произойти, если байпасный балансировочный клапан закрыт.

Применение циркуляционного насоса B & G Ecocirc

® -XL Smart ECM в трехходовых клапанных системах

В первично-вторичной системе расход источника отделен от конечного расхода общей трубой.Если система не является первично-вторичной, инженер должен выяснить, не вызовет ли пониженный расход проблемы с котлом или охладителем. Ниже показана система, настроенная на постоянный расход. Было бы неразумно снижать скорость потока в этой системе без понимания влияния минимальной скорости потока через источник тепла или холода.

В качестве примечания, этот слайд вырезан с веб-сайта B&G E-Learning, где вы можете посещать онлайн-классы с викторинами за кредиты.

Когда температура повышается, мы знаем, что поток где-то обходится, и поэтому нам не нужен такой большой поток.В этом случае инженер может снизить скорость насоса в зависимости от температуры возврата. Это можно сделать с помощью привода и датчика температуры. В небольших системах также будет хорошо работать интеллектуальный циркуляционный насос ECM.

Здесь важно сделать одно предупреждение. Почему в большинстве систем вместо температуры используется перепад давления? Температура представляет собой смесь температур обратки от всех змеевиков. ЭТО РАБОТАЕТ ТОЛЬКО В СЛУЧАЕ НЕБОЛЬШОГО РАЗНООБРАЗИЯ МЕЖДУ ТЕРМИНАЛЬНЫМИ БЛОКАМИ! Если один змеевик требует большого расхода, а другие нет, смешанная температура обратного потока снизит скорость насоса.У этой пониженной скорости может не хватить напора для обеспечения полного потока катушки, которая в нем нуждается. Я расскажу об этом позже, в «Минуту утра понедельника» Р.Л. Деппмана.

Я предлагаю B&G Ecocirc-XL в этом приложении, потому что технология ECM подходит для меньших систем с меньшими потерями напора, и эти системы имеют тенденцию к меньшему разнообразию. Ecocirc имеет все схемы, необходимые для быстрого добавления переменной скорости. Датчик температуры поставляется в комплекте с насосом и подключается непосредственно к нему.Никакой внешней системы управления зданием не требуется. Если насос расположен на обратной линии, вам даже не понадобится внешний датчик, поскольку в насос встроен внутренний датчик.

Температура обратки изменится еще больше, если в системе будет выполнен сброс котла. Ecocirc-XL имеет внутренний датчик температуры. После установки внешнего датчика режим работы насоса можно изменить на дифференциальную температуру. Больше ничего не нужно. Настройка немного изменится.

Что произойдет, если используется комбинация трехходового и двухходового клапанов? В этом случае система будет иметь переменную подачу и переменную температуру обратной линии.Bell & Gossett позаботится о вас. Используя режим перепада давления в сочетании с режимом перепада температуры (ΔP-ΔT), инженер получает насос, который будет следовать линии управления напором насоса вместе с реакцией на изменения температуры. Как показано ниже, дополнительное оборудование не требуется.

Электрические схемы и последовательность управления для интеллектуальных циркуляционных насосов ECM с трехходовыми клапанами

Электрическая схема такая же, как и в других приложениях.

Последовательность работы

Первичный насос нагрева / охлаждения

( вставьте тег ) должен быть включен вызовом нагрева / охлаждения ( активирует контакты пуска-останова 11-12 через удаленное реле ).Скорость насоса должна изменяться в зависимости от внешнего RTD, подключенного к клеммам 13-14. RTD должен быть поставлен поставщиком насоса. Насос должен изменять скорость в зависимости от изменения температуры возвратной воды. В системах отопления без сброса насос должен снижать скорость при превышении расчетной температуры обратного потока и увеличивать скорость при снижении температуры. В системах отопления со сбросом температуры насос должен снижать скорость при повышении перепада температур выше расчетного и увеличивать скорость при уменьшении перепада температур.В системах с охлажденной водой насос должен увеличивать скорость при превышении расчетной температуры возврата и снижать скорость при понижении температуры. Индикация неисправности будет отображаться на насосе и может включить аналоговый вход индикатора неисправности BMS через клеммы 4-5, если это указано в документации.

На следующей неделе в журнале R. L. Deppmann Monday Morning Minutes будет рассмотрено использование интеллектуальных насосов ECM в более крупных системах рециркуляции воды для бытовых нужд.

** Всегда читайте полное руководство по установке и эксплуатации перед началом любых работ.

Заявление об ограничении ответственности: R. L. Deppmann и его аффилированные лица не несут ответственности за проблемы, вызванные использованием информации на этой странице. Хотя эта информация исходит из многолетнего опыта и может быть ценным инструментом, она может не учитывать особые обстоятельства в вашей системе, и поэтому мы не можем нести ответственность за действия, вытекающие из этой информации. Если у Вас возникнут вопросы, обращайтесь к нам.

2-ходовые или 3-ходовые клапаны: какой тип подходит именно вам?

Клапаны играют решающую роль практически во всех промышленных процессах.Эти устройства регулируют, перенаправляют или контролируют поток жидкостей или газов, открывая, закрывая или частично перекрывая проходы для потока. Существует множество типов клапанов, каждый из которых отличается по-разному, включая принцип действия, конфигурацию, источник питания и применение.

Загрузите нашу электронную книгу по трехходовым регулирующим клапанам >>

Основными компонентами регулирующих клапанов Baelz являются привод, плунжер и шпиндель, а также корпус клапана. Привод, который может быть пневматическим или электрическим, управляет плунжером клапана, перемещая его вверх или вниз с различными ходами.

2-ходовые и 3-ходовые клапаны обычно используются в промышленности. Эти клапаны определяются количеством используемых портов. Двухходовые клапаны, как следует из их названия, состоят из двух портов: входного порта «A» и выходного порта «AB». С другой стороны, трехходовые клапаны состоят из трех портов: «A», «B» и «AB».

Поскольку эти клапаны поддерживают разные скорости потока, диапазоны температур и давления, важно понимать их различия, прежде чем определять, какой тип клапана подходит для вашего применения.

Работа 2-ходового клапана

Когда жидкость входит во впускное отверстие (порт A) двухходового клапана, относительное положение заглушки определяет количество жидкости, которое может покинуть выпускное отверстие (порт AB). Когда плунжер и шпиндель расположены полностью вверх, клапан полностью закрыт от портов A до AB. И наоборот, когда плунжер и шпиндель полностью опущены, клапан открыт от A до AB. Порт B полностью закрыт заглушкой на всех 2-ходовых клапанах Baelz.Положения заглушки Percise будут контролировать скорость потока через клапан.

2-ходовые клапаны

обычно используются в базовых двухпозиционных приложениях , где их часто называют запорными клапанами. Эти клапаны являются важным компонентом многих систем безопасности технологического процесса, поскольку они могут немедленно остановить поток жидкости в определенное место в случае аварийной ситуации.

2-ходовые клапаны

также могут использоваться в системах с переменным расходом , которые испытывают изменения давления, температуры и расхода.Например, эти клапаны могут регулировать рабочие температуры с помощью датчиков для настройки конкретных параметров жидкости для поддержания желаемых температур и расхода.

Для некоторых применений с охлажденной или горячей водой двухходовые клапаны также являются идеальным решением. Положения клапана плунжера и шпинделя можно отрегулировать, чтобы гарантировать, что рассматриваемая система работает в оптимальном диапазоне эффективности (обычно, когда клапан открыт на 30-80%). Работа в этом диапазоне предотвращает повреждение оборудования, а также продлевает срок службы клапана.

При правильном использовании 2-ходовые клапаны могут повысить эффективность процесса и снизить эксплуатационные расходы, предоставляя операторам возможность запускать системы отопления и охлаждения с переменным расходом. Двухходовые клапаны используются практически во всех отраслях промышленности, где требуется регулирование технологических жидкостей. Сюда входят автомобильная, деревообрабатывающая, химическая, пищевая, энергетическая, морская, водоочистная и канализационная отрасли.

>> Сделайте запрос сегодня!

Работа трехходового клапана

3-ходовые клапаны содержат те же компоненты, что и 2-ходовые клапаны.Что отличает его от 2-ходового клапана, так это использование дополнительного порта. Подобно 2-ходовым клапанам, 3-ходовые клапаны также могут управляться пневматическими или электрическими приводами.

Эти клапаны могут использоваться либо для направления потока жидкости, либо для смешивания жидкостей из двух входов, подаваемых через один выход. При использовании в качестве смесительных клапанов жидкости из впускных каналов A и B смешиваются внутри корпуса клапана и впоследствии выводятся через порт AB.

Mixing позволяет комбинировать комбинации жидкостей с различными температурами и давлениями, отправляя их через выпускное отверстие с определенными желаемыми свойствами.

При использовании в качестве переключающих клапанов порт AB функционирует как вход, а порты A и B — как выходы. Когда плунжер и шпиндель на 100% находятся в верхнем положении, порт A блокируется, позволяя потоку только из AB в B. Когда плунжер и шпиндель на 100% находятся в нижнем положении, поток через порт B блокируется, и поток разрешено только от AB до A.

3-ходовые клапаны

более экономичны для отвода и смешивания, чем использование нескольких 2-ходовых клапанов. Возможность смешивать жидкости из более чем одного впускного отверстия делает трехходовые клапаны идеальными для нагрева и охлаждения различных сред, таких как вода, масла и химикаты. Эти клапаны также обычно используются в качестве байпасных клапанов в первичных и вторичных контурах. Подобно 2-ходовым клапанам, 3-ходовые клапаны также используются в тех же перерабатывающих отраслях, о которых говорилось ранее.

2-ходовые и 3-ходовые клапаны Baelz

2-ходовые и 3-ходовые клапаны

Baelz изготовлены из специально отобранных материалов для обеспечения максимальной прочности и надежности.Например, наши сильфоны из нержавеющей стали поддерживают до 120 000 повторений вверх и вниз при максимальной температуре 350 ° C / 662 ° F.

Двухходовой и трехходовой клапан для теплого пола: схема подключения

Трехходовой клапан для теплого пола является ключевой деталью смесительного узла системы водяного обогрева. Схема такой отопительной системы состоит из котла, который нагревает теплоноситель, нескольких контуров с высокотемпературными радиаторами и контуров трубопровода водяного теплого пола.

Зачем нужны клапаны в системе теплых полов

В большинстве случаев, котлы нагревают воду до той температуры, которая нужна высокотемпературным радиаторам. Как правило, она равна 75-95 °С. Учитывая санитарные нормы, поверхность теплого водяного пола не должна иметь температуру выше 35 °С. Такая температура обеспечивает комфортное пребывание на напольном покрытии, кроме того, более высокая температура водяного теплого пола может деструктивно воздействовать на финишное покрытие – в особенности на ламинат или линолеум, и привести к его деформации.

С учетом толщины стяжки теплого водяного пола, в которой находятся трубы отопительного контура, а также толщины и разновидности напольного покрытия, температура теплоносителя должна быть около 50 °С. Если водяной теплый пол подключен к централизованной отопительной системе или вода поступает прямиком из котла, то температура ее будет слишком высока.

Для понижения температуры воды в системе при входе в обогревательный контур водяного теплого пола устанавливается смесительный узел, в котором имеется двухходовой или трехходовой кран. В них происходит смешивание горячего и холодного теплоносителя, поступающего из обратного контура водяного теплого пола.

В процессе прохождения воды через двух- или трехходовой краны температура снижается и становится подходящей для системы – в радиаторы отопления поступает теплоноситель с температурой в 90-95 °С, а в нагревательный контур водяной системы напольного отопления с температурой в 50-55 °С.

Когда нагретый теплоноситель поступает в коллектор, путь ему преграждает предохранительный кран, оснащенный термостатом. Если температура теплоносителя будет выше необходимой, то двухходовой или трехходовой клапан сработают, что приведет к подаче холодной воды из обратного контура. Выполнится подмес, горячий и холодный теплоноситель смешаются, и когда температура достигнет нужного значения, кран снова сработает и подача горячей воды прекратится.

Устройство и принцип работы двухходового клапана

h3_2

Двухходовой клапан для теплого пола

В большинстве случаев, в системе водяного теплого пола применяется регулирующий кран двухходового типа. Такая разновидность регулирующей арматуры обеспечивает корректную регулировку потоков и давления теплоносителя и охлаждающей среды.

В случае необходимости, устройство способно поддерживать на постоянном уровне температуру воды в трубопроводе теплого водяного пола. Двухходовой клапан обеспечивает периодическую подпитку трубопровода нагретым до нужной температуры теплоносителем, поступающим из отопительной системы.

На корпусе крана обозначается температура допустимого нагрева, которую можно менять при помощи встроенного или дистанционного датчика. Дистанционный датчик температуры монтируется во входном коллекторе. Схема работы двухходового клапана проста:

  1. Теплоноситель выходит из обратного контура водяного теплого пола и циркулирует по трубопроводу.
  2. При охлаждении воды ниже указанного уровня срабатывает клапан и в систему подмешивается горячий теплоноситель.
  3. После того как температура достигнет заданной отметки шток клапана закрывается.

Важно! Двухходовые клапаны используются в системах теплого водяного пола, обогревающих площадь менее чем 200 кв. м. Если помещение будет с большей квадратурой, то термостат будет часто сигнализировать о снижении температуры, так как вода по мере продвижения по длинной магистрали будет постоянно остывать. Из-за этого двухходовой клапан будет постоянно пополнять ее высокотемпературным теплоносителем.

Выделяют следующие виды двухходовых смесительных клапанов:

  • Пневматические;
  • Гидравлические;
  • С электроприводом.

Двухходовой кран для теплого водяного изготавливается из чугуна или латуни, он может быть оснащен электроприводом.

В конструкции двухходового клапана может быть одно или два седла. Двухседельное изделие может в случае необходимости полностью перекрыть поток теплоносителя, трехходовой клапан не может выполнять такую функцию.

Принцип работы двухходового крана заключается в том, что при подаче механического усилия на привод оно передается к затору, состоящему из седла и плунжера. Двигаясь вниз, плунжер перекрывает внутреннее пространство клапана, в процессе увеличивается поток теплоносителя, а давление уменьшается. Если затвор полностью опущен, то кран герметично закроется. Это приведет к остановке потока теплоносителя по магистрали после запорного устройства. Плунжеры могут быть игольчатыми, стержневыми и тарельчатыми, ось движения плунжера перпендикулярна потоку воды.

Схема подключения двухходового клапана

Двухходовой клапан можно подключить к системе водяного теплого пола при использовании параллельной схемы. Такая схема подключения реализуется в процессе использования двух или трех нагревательных контуров, по которым циркулирует теплоноситель.

В этом случае, регулировка подачи и давления воды будет производиться исключительно с помощью одного или нескольких параллельно установленных двухходовых клапанов. Если используется параллельный способ смешивания теплоносителя, то трубопроводные магистрали теплого пола изначально разъединяются.

Схема подключения двухходового клапана

Двухходовой клапан можно настроить вручную, что позволит пропускать нужное количество воды через смесительный кран. Представленная схема не включает в себя трехходовой клапан, оснащенный термодатчиком – такой запорный элемент обладает небольшой пропускной способностью, с регулировкой в этом случае отлично справляется двухходовой вентиль.

Совет! В параллельной схеме уместно будет установить перепускной клапан вместо байпаса. Это снизит эксплуатационную нагрузку и сократит расход электроэнергии на насос в то время когда контуры будут закрыты.

Параллельная схема подключения имеет недостаток – температурная отметка теплоносителя, который входит в контур, равна температуре воды, направляющейся из обратного контура к котлу. Это приводит к неравномерному распределению горячей воды по контурам. Параллельная схема состоит из следующих элементов:

  • Коллектора и труб отопления;
  • Запорно-регулирующей арматуры – заслонки или двухходового клапана;
  • Циркуляционного насоса, перекачивающего разогретый теплоноситель от котла по обогревательному контуру;
  • Блока управления.

Особенности трехходового смесительного клапана

Трехходовой смесительный клапан с терморегулятором для теплого пола

Трехходовой смесительный клапан обеспечивает работу водяного теплого пола в комфортном режиме. Запорный элемент смешивает горячий теплоноситель, поступающий из котла с холодной водой из обратного контура. Трехходовой кран, несмотря на свою универсальность, имеет несколько недостатков.

Так, например, при получении сигнала от термостата устройство для подачи теплоносителя из котла открывается полностью. Из-за этого вода с температурой в 85-90 °С поступает в систему теплого пола и может вызвать перегрев поверхности или разрыв трубопровода.

Кроме того, кран трехходового типа отличается более низкой по сравнению с двухходовым краном пропускной способностью, это приводит не к ровному, а к волнообразному графику колебаний температуры теплоносителя. Устройство приспособлено для систем с площадью обогрева более чем 250 кв. м.

Трехходовой кран изготавливается из бронзы или латуни, в его верхней части установлена шайба для регулировки потока, под которой располагается термочувствительный элемент. При работе клапана он прижимается к рабочему штоку, выходящему из корпуса. В штоке находится закрепленный конус, который герметично примыкает к седлу. Схема работы трехходового смесительного клапана проста – теплоноситель проходит через правый и фронтальный патрубки до тех пор, пока отметка температуры не повысится или не понизится до установленного значения. В процессе работы устройство сохраняет нужную температуру воды на выходе в рамках установленных пределов и подмешивает горячую или охлажденную воду из патрубков.

Если теплоноситель начинает остывать или нагреваться, то привод прижимается к штоку. В процессе перемещения конус отсоединяется от седла и открывает все три канала. Фронтальный входной патрубок перекрывается после того, как температурные показатели теплоносителя изменяются.

Трехходовые клапаны отличаются по типу внешнего привода. Они могут быть оснащены:

  • Термостатическим приводом. Он производит нажатие на шток в процессе расширения находящегося в нем жидкого состава, который чувствителен к температурным изменениям. Большинство трехходовых клапанов, применяющихся в системах водяного обогрева пола, оснащаются именно таким видом привода.
  • Термостатической головкой, которая содержит высокочувствительный термоэлемент, реагирующий на изменения температуры в воздухе помещения. Для осуществления регулировки трехходовой клапан оснащается наружным температурным датчиком. Датчик размещается в трубопроводе, по которому проходит теплоноситель. Такая регулировка наиболее точна.
  • Электроприводом, которым управляет контроллер. К контроллеру непрерывно поступают данные о значении температуры теплоносителя в трубопроводе водяного пола. Если они изменяются, то трехходовой клапан, оборудованный сервоприводом, выполняет регулировку.
  • Сервоприводом. В таком запорном механизме отсутствует контроллер, а управление краном происходит напрямую через привод на основании сигналов от температурных датчиков. Сервопривод в большинстве случаев комплектуется с кранами, которые оснащены секторным или шаровым распределительным элементом.

Схема подключения трехходового клапана

Трехходовой клапан подключается к водяному нагревательному контуру с ориентировкой на последовательную схему. Такая схема считается наиболее производительной, в ней термостатический клапан может быть заменен балансировочным вентилем или обычным шаровым краном. Шаровой кран – это наиболее дешевый и экономичный узел, но, в случае его установки, работу системы придется контролировать вручную.

Схема подключения трехходового клапана

Последовательная схема подключения функционирует следующим образом:

  1. Трехходовой запорный элемент блокирует подачу холодной воды из обратного контура трубопровода. Это позволяет избегать образования конденсата на внутренней поверхности стенок котла или бойлера.
  2. Вода циркулирует по первичному контуру до тех пор, пока не прогревается до температуры, которая была установлена на терморегуляторе трехходового клапана.
  3. Когда теплоноситель нагревается до заданной температуры, термостат заставляет шток приоткрываться и подавать холодную воду из отопительной системы.

Для гидравлической настройки в рамках такой системы используется балансировочный вентиль, который присоединен к малому контуру.

Важно! В последовательной схеме соединения циркуляционный насос монтируется после трехходового запорного элемента.

Представленная схема может быть продолжена подключением вторичного циркуляционного контура. Подключение проводится по следующему алгоритму:

  1. Трехходовой клапан, находящийся во вторичном контуре подмешанную воду подает на циркуляционный насос.
  2. Насос направляет теплоноситель через коллекторную распределительную систему по всему контуру.
  3. Попадая в байпас, теплоноситель распределяется непосредственно в трубопроводную систему теплого пола.
  4. Из системы охлажденная вода снова попадает в смесительный узел и цикл повторяется.

2-ходовые и 3-ходовые клапаны с электроприводом для систем отопления

При правильном использовании клапаны с электроприводом представляют собой элегантное решение проблем управления водой или паром в системе распределения отопления. Некоторые общие примеры этих систем включают:

Распределение нагрева пара — В этих приложениях двухходовой клапан с электроприводом может управлять потоком пара из котла или других источников в систему распределения пара. Примером этого может служить использование пара для обогрева радиаторов в здании с паровым отоплением с одной или двумя трубами под управлением чего-то вроде нашего управления MPC Platinum Series.

Теплообменник пара и горячей воды — Контролируя количество пара, поступающего в теплообменник, двухходовой клапан может поддерживать температуру горячей воды на выходе на идеальном уровне для подачи в отапливаемую площадь здания. Если тепловая нагрузка внезапно изменится, эти клапаны автоматически регулируются чем-то вроде нашего HWR Platinum Control, чтобы реагировать.

Вакуумные системы нагрева — Двухходовые клапаны могут регулировать поток пара ниже атмосферного из котла или других источников в парораспределительную систему.Эти приводы оснащены сигналом обратной связи по положению. Типичным примером применения этого типа является использование вакуумного пара для обогрева радиаторов в здании. Когда устройство управления, такое как SRC Platinum, требует нагреть систему, двухходовой клапан частично регулирует открытие и поток пара в радиаторы в зависимости от температуры наружного воздуха. Затем, когда система управления определяет, что в радиаторы поступило достаточно тепла, она незначительно закрывает двухходовой клапан, уменьшая поток пара.

Профессионалы нуждаются в надежном моторизованном клапане

2- и 3-ходовой клапан таймера нагрева

разработан для работы с паром, вакуумом или горячей водой и обладает некоторыми уникальными особенностями, которые нравятся профессионалам.

  • Размеры клапана от 2,5 дюймов до 8 дюймов
  • Поддерживаются двух- или трехходовые односедельные или двухходовые двухседельные конфигурации.
  • Низкая утечка менее 0,03% от полного потока в соответствии со стандартами EN1349.
  • Отлично работает под контролем любого регулятора нагрева серии Heat-Timer® Platinum.
  • ANSI B16.1 Утюг создает ощущение прочности и долговечности.
  • Нержавеющая сталь / латунь Материал заглушки.

В таких применениях, как нагрев пара под высоким давлением, уникальная конструкция балансировочного клапана и двухседельный клапан обеспечивают явное преимущество перед другими клапанами. Наш клапан с электроприводом идеально подходит для применений, в которых давление в системе и перепад давления высоки. Типичные области применения включают пар с высоким давлением для бумаги в системах централизованного теплоснабжения, водоснабжения котлов и парового отопления.В этих приложениях простое подключение к нашему MPC Platinum Control обеспечивает управление отоплением мирового класса и экономию энергии в вашем здании.

Для получения более подробной информации свяжитесь с техническими специалистами по таймеру нагрева или посетите наш веб-сайт здесь.

О регулирующих клапанах с электроприводом, типах, вариантах и ​​областях применения

Сегодня очень распространено использование регулирующих клапанов с электроприводом в больших и малых гидравлических системах отопления и охлаждения. В качестве руководства по их функциям и использованию в этой статье будут рассмотрены доступные варианты клапанов, типы приводов и примеры применения, не вдаваясь в подробности алгоритма или стратегий управления.

Регулирующие клапаны с электроприводом в небольших гидравлических системах отопления и охлаждения очень распространены.

ОБЩИЕ ТИПЫ ПРИВОДОВ
Включение / выключение: 24 В переменного тока, 110 В переменного тока Электроприводы могут поставляться одним из двух способов. Они либо открываются по мощности и закрываются по мощности, либо срабатывают в одну сторону (открываются или закрываются), а пружина возвращает в другую. В отличие от двигателей с плавающим действием, у этих приводов нет ничего промежуточного. Они действительно либо открыты, либо закрыты и обычно используются на регулирующих клапанах, которые позволяют или останавливают поток жидкости в системе, например, на регулирующих клапанах зоны, запорных / запорных клапанах или отводных клапанах.
Плавающее действие: моторные приводы клапана 24 В переменного тока, 110 В переменного тока или 230 В переменного тока получают сигнал управления напряжением с питанием для перемещения клапана. Без подачи питания на двигатель клапан останется в том положении, в котором он находился во время отключения питания. Электроэнергия требуется постоянно, чтобы привести клапан в действие тем или иным образом. Эти клапаны и двигатели обычно используются в приложениях, где требуется контроль температуры жидкости или необходимо контролировать объем потока (галлонов в минуту) в подключенном трубопроводе системы.Применения включают в себя внешний сброс или заданное значение температуры жидкости в распределительном трубопроводе или регулируемый поток через распределительный контур или стояк на основе перепада температур (deltaT) или перепада давления (deltaP) для гидравлических систем отопления и охлаждения. Регулирующие клапаны с плавающим действием медленно реагируют и обеспечивают очень рентабельный способ получить контроль в таких сценариях. Обычно при регулировании: 0–10 В постоянного тока (2–10 В постоянного тока) или 0–20 мА (4–20 мА) приводы клапанов находятся под постоянным питанием.Напряжение постоянного тока (Vdc — чувствительно к полярности) или небольшой ток в миллиамперах (мА) подается на приводной двигатель клапана для перемещения клапана. Максимальное значение (10 В постоянного тока или 20 мА) обычно представляет собой полную мощность, а минимальное значение (0 или 2 В постоянного тока и 0 или 4 мА) представляет собой минимальную мощность. Большинство систем управления позволяют запрограммировать дополнительные пределы выхода в свой алгоритм, чтобы учесть точную настройку выхода клапана.
Без управляющего сигнала мотор клапана обычно возвращает клапан в исходное положение (выключено).Эти типы клапанов и двигателей обычно используются в приложениях, где требуется регулирование температуры текучей воды или количества потока (галлонов в минуту) в подключенном трубопроводе системы. Регулирующие регулирующие клапаны обычно реагируют быстрее, чем клапаны с плавающим действием.

Применение регулирующего клапана
Двухходовой регулирующий клапан чаще всего используется для регулирования зоны включения / выключения / расхода. Однако двухходовые регулирующие клапаны определенной конструкции также могут использоваться для регулирования.Многие читатели будут знакомы с использованием двухходовых регулирующих клапанов для целей регулирования зоны / потока, поэтому давайте рассмотрим пример варианта трубопровода с использованием двухходового клапана с характеристиками для целей регулирования температуры жидкости на Рис. 1 .

Рисунок 1

Рисунок 2 Двухходовые регулирующие клапаны с плавным регулированием, используемые для переменного расхода

В примере, показанном на рисунке 1, двухходовой регулирующий клапан согласован с регулирующим приводным двигателем (0-10 В постоянного тока или 0-20 мА) и управляется системой управления на основе требований к температуре жидкости в контуре системы.Балансировочный или шаровой клапан установлен на стороне системы между двумя тройниками для впрыска. Это создает перепад давления, который можно компенсировать с помощью регулирующего клапана плавного регулирования и обеспечивать поток через смесительное устройство.
В качестве альтернативы, . На рис. 2 показаны двухходовые регулирующие клапаны с плавным регулированием, используемые для применения с переменным расходом. В этом примере контроллер deltaT может подавать на клапан модулирующий сигнал на основе deltaT по каждому контуру распределения, чтобы обеспечить балансировку нагрузки при наличии нескольких контуров распределения.Это поможет максимально повысить эффективность эксплуатации здания.

Рисунок 3a Трехходовые отводные регулирующие клапаны, переключающие на одну из двух нагрузок

Рисунок 3b Трехходовые отводные регулирующие клапаны, попеременно переключающие одну нагрузку

Трехходовые регулирующие клапаны могут использоваться для двухпозиционных, плавающих и регулирующих приложений. Трехходовые клапаны часто являются наиболее универсальными из всех клапанов и, в зависимости от практики установки, могут использоваться любым необходимым способом. Вот несколько примеров применения.
На рисунках 3a и b показан трехходовой регулирующий клапан в двухпозиционном отводе

.

приложение. На рисунке 3а показан источник, переключающийся на одну из двух нагрузок, а на рисунке 3b показаны два источника, переключающиеся на одну нагрузку поочередно. В этих приложениях обычно используются двухпозиционные приводы клапана с электроприводом (с пружинным возвратом в положение по умолчанию). Регулирующие клапаны также могут использоваться для этого приложения, а стратегия управления адаптирована для обеспечения только полностью открытого (макс. Выход) или полностью закрытого (мин.выход) сигнал на двигатель.

Рисунок 4 Трехходовой регулирующий клапан

На рис. 4 показано применение трехходового регулирующего клапана для приводов с плавающим или регулирующим двигателем клапана, используемых в условиях смешения температуры жидкости. Обратите внимание на надлежащую изоляцию смесительного и системного контура от первичного контура посредством некоторого гидравлического разделения. Гидравлическое разделение может происходить в виде близко расположенных тройников на первичном контуре, как показано, или через изготовленный гидравлический сепаратор.

Рисунок 5 Трехходовой регулирующий клапан

На рисунке 5 показано использование трехходового регулирующего клапана для регулирования расхода с использованием моторизованного привода модулирующего или плавающего действия, управляемого устройством управления, которое может регулировать температуру нагнетаемого воздуха после нагревательного змеевика в этом фанкойле или подпиточный воздух. Блок.
На рис. 6 четырехходовой регулирующий клапан с плавающим или регулирующим приводом электродвигателя используется для управления температурой подаваемой жидкости в системе таяния снега в зависимости от плиты и требований системы.В этом примере показан смесительный клапан на стороне системы, изолированный теплообменником от системы трубопроводов распределения первичного отопления.

Рисунок 6 Четырехходовой регулирующий клапан

В качестве альтернативы, если используется для смешивания, четырехходовой смесительный клапан может быть подключен к трубопроводу, как трехходовой клапан, показанный на Рисунке 4, где он гидравлически отделен от первичного контура нагрева или охлаждения посредством первичной / вторичной конструкции с использованием набор близко расположенных тройников или добавление изготовленного гидравлического сепаратора.

Рисунок 7 Более сложная гидронная система

Система на Рисунке 7 демонстрирует конденсационный котел; бак косвенной горячей воды для бытового потребления; блок подпиточного воздуха; несколько фанкойлов на двух этажах и отдельные петли распределительных трубопроводов для каждого; единая зона снеготаяния; и два температурных контура смешанной жидкости для зон теплого пола.
Это не означает, что нужно использовать все виды различных типов клапанов и стратегий управления в работе, но это подчеркивает универсальность гидравлических систем отопления и охлаждения и количество доступных опций.Следующим шагом к оптимизации этих параметров в конструкции вашей системы является понимание логики и алгоритма управления — эти темы будут рассмотрены в одном из следующих выпусков.

Майк Миллер — председатель Канадского совета по гидронике (CHC) и директор по продажам и строительным услугам компании Taco Canada Ltd. С ним можно связаться по адресу [email protected]

Объявление

DN25 2-ходовой клапан центрального отопления с электроприводом для кондиционирования воздуха

Моторизованные клапаны серии HTW-W27 — Final.pdf

>> Общие

Моторизованные клапаны серии HTW-W27 используются для управления потоком горячей / охлаждающей воды в системах отопления / охлаждения или кондиционирования воздуха, чтобы косвенно контролировать температуру в помещении. Он состоит из привода и корпуса клапана. Клапан нормально закрыт. Когда термостат (с датчиком NTC) передает сигнал исполнительному механизму, который включает электропитание, а затем открывает клапан, подающий горячую или охлаждающую воду к фанкойлу.Если температура в помещении достигает заданного значения, термостат передает сигнал приводу, чтобы отключить подачу питания, и пружинный возврат отключает клапан и останавливает поток горячей или охлаждающей воды. Следовательно, комнатная температура может поддерживаться как постоянная через открытый или закрытый клапан.

>> Характеристики и материалы

Корпус клапана: кованая латунь

Пластина привода: нержавеющая сталь

Крышка: алюминий

Стержень клапана: латунь

Привод с односторонним приводом из нержавеющей стали с пружинным возвратом

Конфигурация: нормально закрытый, двусторонний и отводящий трехходовой

Питание и тип подключения могут быть выполнены в соответствии с требованиями

Привод и корпус клапана могут быть легко собраны, разобраны и установлены без каких-либо инструментов

>> Технические параметры

Источник питания: AC220V / AC110V / AC24V ± 10% 50/60 Гц Опционально

Потребление: 6.5 Вт

Прочность на сжатие: 1,6 МПа

 Время работы клапана:

3-ходовой клапан: время открытия: 14 ~ 18 с. Время закрытия: 5 ~ 7 с.

2-ходовой клапан: время открытия: 8 ~ 12 с. Время закрытия: 3 ~ 5 с

Рабочая температура: 5 ~ 40 ℃

Температура воды в трубопроводе: 5 ~ 90 ℃

ПИСЬМО С ЗАПРОСАМИ US

>> Таблица сравнения моделей

HTW-W27-220

Модель

Размер соединения

Тип клапана

Конфигурация

Kv.

Дифференциальное давление (МПа)

HTW-W27-215

G1 / 2

2-ходовое

нормально закрыто

0,2 ​​

HTW-W27-220

G3 / 4

Нормально закрытый

3,2

0,18

G1

Нормально закрытый

6.8

0,15

HTW-W27-315

G1 / 2

3-ходовой

Отвод

HTW-W27-320

G3 / 4

Отвод

4,6

0,18

HTW-W202

6.5

0,15

>> Размеры

>> Установка

000

Моторизованный клапан | Зонный клапан Honeywell

2-ходовые регулирующие клапаны | Baelz North America

2-ходовые клапаны — это простые компоненты, которые помогут вам сэкономить энергию и деньги.Эти клапаны имеют впускной и выпускной патрубки и используются в базовых двухпозиционных системах, а также в системах с переменным расходом, которые испытывают изменения температуры, расхода и давления. Эти клапаны могут снизить общие эксплуатационные расходы за счет снижения потребляемой насосной мощности и за счет работы систем отопления и охлаждения с регулируемой скоростью.

Клапаны с сертификатом ANSI ISA

Двухходовые и трехходовые клапаны Baelz с сертификатом ANSI ISA предлагают полную линейку приводов с акцентом на два основных типа: электрические и пневматические.

Подробнее о клапанах ANSI

Для некоторых применений с охлажденной или горячей водой двухходовой клапан является идеальным решением; с максимальной эффективностью, когда клапан работает при открытии на 30% — 80%. Эксплуатация клапана в этом диапазоне продлит срок его службы и поможет предотвратить повреждение клапана.

Как это работает: 2-ходовые клапаны

  • 3 основных компонента: корпус клапана, привод, шпиндель и заглушка
  • Вы можете использовать пневматический или электрический привод
  • Доступны разные диаметры ( 15 мм -300 мм)
  • Доступны приводы разных размеров для корпусов клапанов разных размеров.
  • 2-ходовой клапан может использоваться для управления нагревом и / или регулирования подачи и температуры.
  • 2-ходовые клапаны имеют два порта — впускной и выпускной.
  • Используется для включения / выключения.
  • Простота установки
  • Значительная экономия затрат и энергии
  • Защита от утечек с герметичным уплотнением

Применения

Эти клапаны идеально подходят для нагрева и охлаждения горячего масла, воды и пара.

Например, если ваша рабочая температура составляет 300 ° F, но вы хотите, чтобы она была только 250 ° F, двухходовой клапан может помочь выполнить эту настройку с помощью датчиков.Клапан будет производить любые необходимые регулировки потока (например, давления, температуры, потока), чтобы поддерживать предпочтительный диапазон температур.

Industries

  • Wood
  • Automotive
  • Food
  • Municipal Steam
  • Marine
  • Petroleum

Свяжитесь с Baelz NA по вопросам двухходовых регулирующих клапанов

Если вы планируете использовать клапан для основного приложения или системы с переменным расходом, которые испытывают изменения давления, температуры и / или расхода, рассмотрите возможность работы с 2-ходовыми клапанами; Они не только позволяют повысить эффективность, но и приводят к значительной экономии затрат.Свяжитесь с нами, чтобы обсудить ваш конкретный проект.

V4043 Зонный клапан с электроприводом — Honeywell Home Heating Controls

Двухпортовые моторизованные клапаны серии V4043 имеют широкий спектр применений для регулирования расхода в бытовых и легких коммерческих системах центрального отопления. Нормально закрытые модели V4043H имеют концевые выключатели для электрического управления насосом и / или котлом. Нормально открытая модель V4043B особенно применима для управления твердотопливными системами, поскольку она всегда будет отказоустойчивой в случае сбоя питания.

Зонный клапан с электроприводом

Характеристики

  • Двигатель открыт
  • Пружинный возврат
  • Ручной рычаг для наполнения и слива системы
  • Силовая головка заменяется без слива
  • Концевой выключатель со свободным потенциалом для электрического управления насосом и / или котлом
  • Тихая работа, минимальное энергопотребление

Опции

  • Доступны нормально открытые и нормально закрытые версии
  • Соединения BSP 22 мм / 28 мм или 1/2 «, 3/4», 1 «
  • Запасной комплект двигателя / силовой головки / шара и уплотнительного кольца

V4043 Спецификация заказа зонного клапана с электроприводом

V4043B1257

Нормально открытый, сжатие 22 мм.Без концевого выключателя. Нет ручного рычага. 6,9 кВ. Максимальный перепад давления закрытия 0,55 бар

V4043B1265

То же, что и выше, но 28 мм комп. 8,6 KV. 0,45 бар макс. разн. давление

V4043C1156

Нормально закрытый, 1/2 «BSP, розетка. Без концевого выключателя. 3,0 кВ. Макс. Перепад 1,38 бар

В4043х2056

Нормально закрытый, сжатие 22 мм.Концевой выключатель SPST. 6,9 кВ. Максимальный перепад давления 0,55 бар

В4043х2007

То же, что и выше, но с соединениями BSP 3/4 «4043х2106

Нормально закрытый, сжатие 28 мм. Концевой выключатель SPDT. 8,6 кВ. Максимальный перепад давления 0,45 бар

В4043х2080

То же, что и выше, но соединения BSP 1 «

Запасные части

40001011-002

Комплект двигателя 24 В перем. Тока (низковольтные приложения)

40002737-003

Запасной двигатель 240VAC

40003916-001

Запасная силовая головка

40003918-006

Комплект для сборки тарелки и шара — используется с клапанами без сменных головок (до 1987 г.)

272752A / U КАРТА

Запасной шар и комплект уплотнительных колец

% PDF-1.4 % 605 0 объект > эндобдж xref 605 86 0000000016 00000 н. 0000002664 00000 н. 0000002904 00000 н. 0000002931 00000 н. 0000002978 00000 н. 0000003013 00000 н. 0000003231 00000 н. 0000003310 00000 н. 0000003387 00000 н. 0000003466 00000 н. 0000003544 00000 н. 0000003622 00000 н. 0000003700 00000 н. 0000003778 00000 н. 0000003855 00000 н. 0000004075 00000 н. 0000004676 00000 н. 0000004810 00000 н. 0000004858 00000 н. 0000005081 00000 н. 0000005387 00000 н. 0000005465 00000 н. 0000006344 00000 п. 0000006795 00000 н. 0000007024 00000 н. 0000007878 00000 н. 0000008733 00000 н. 0000009619 00000 п. 0000010474 00000 п. 0000011369 00000 п. 0000011760 00000 п. 0000011797 00000 п. 0000012660 00000 п. 0000024205 00000 п. 0000024849 00000 п. 0000027543 00000 п. 0000031692 00000 п. 0000031924 00000 п. 0000032145 00000 п. 0000032999 00000 н. 0000039000 00000 н. 0000039240 00000 п. 0000039298 00000 п. 0000039538 00000 п. 0000039725 00000 п. 0000039843 00000 п. 0000039981 00000 п. 0000040146 00000 п. 0000040293 00000 п. 0000040511 00000 п. 0000040663 00000 п. 0000040808 00000 п. 0000040959 00000 п. 0000041022 00000 п. 0000041165 00000 п. 0000041476 00000 п. 0000041643 00000 п. 0000041758 00000 п. 0000041873 00000 п. 0000042016 00000 н. | Zqn] mL’D (vxAH; Wb + ~.s8z-UC : `ݱ e TPi8

Модуляция против двухпозиционного управления — что лучше для оптимизации HVAC

Змеевики ОВК

В системах отопления и охлаждения в современных зданиях используются оконечные устройства, такие как фанкойлы и охлаждающие балки, для создания требуемого температурного комфорта в помещении.

Соотношение между выходной мощностью и расходом типичного змеевика HVAC не является линейным, см. График ниже.

80% отопительного или охлаждающего сезона соответствует потребляемой мощности ниже 60%, а теплообменники могут работать с расходом до 50%.

Почему важна оптимизация системы HVAC?

Оптимизация распределения жидкости в системе отопления, вентиляции и кондиционирования воздуха снижает потребление энергии и улучшает управление и обеспечение комфорта внутри здания. Это наиболее экономичное решение, результаты оптимизации системы немедленные и существенные.


.

Выбор решения для регулирования и балансировки

Тип решения для регулирования и балансировки напрямую влияет на точность регулирования температуры, общий расход и напор насоса.

Выбор режима управления, 2- или 3-ходовые клапаны, а также двухпозиционное или плавное регулирование напрямую влияют на температуру обратки для источников тепла (конденсационные котлы, чиллеры, тепловые насосы и т. Д.).

3-ходовые клапаны с байпасами подают воду для отопления или охлаждения от оконечных устройств обратно к источникам тепла. Это отрицательно влияет на общую энергоэффективность.

Обычно рекомендуется использовать 2-ходовые регулирующие клапаны и системы переменного расхода. В таких системах скорость насоса регулируется и регулируется электронным способом.Скорость потока постоянно меняется в зависимости от потребности в мощности. Когда достигается требуемая температура в помещении, 2-ходовые регулирующие клапаны перекрывают или уменьшают поток (в зависимости от типа привода), что приводит к снижению энергии.

.

Плавное регулирование

Плавное регулирование требует пропорционального управляющего сигнала от регулятора температуры в помещении или BMS, а также точного регулирующего клапана с пропорциональным приводом.

Пропорциональные управляющие сигналы обычно находятся в диапазоне напряжения 0-10 В, 2-10 В или тока 0-20 мА, 4-20 мА (все можно поменять местами).

Система управления выдает управляющий сигнал от 0% до 100%, чтобы обеспечить необходимую выходную мощность для поддержания постоянной температуры. Пропорциональный привод должен плавно открывать регулирующий клапан, чтобы точно обеспечивать требуемый расход (следовательно, температуру).

Преимущества плавного регулирования:

  • Стабильная температура
  • Низкий расход при низких затратах на перекачку.
  • Оптимальная температура возврата.
  • Низкие потери энергии в обратных трубопроводах.
  • Высокая энергоэффективность источников тепла.

Как уже было описано, для катушек HVAC требуется большое падение расчетного расхода, чтобы влиять на выходную мощность от 100% до 50%.

Но для выходной мощности от 50% до минимума требуется высокоточная регулировка расхода. Форма характеристики в этой области крутая, как показано ниже.

Для достижения идеального и точного регулирования температуры необходимо использовать регулирующие клапаны, не зависящие от давления, с равнопроцентной характеристикой.Это обеспечит хороший отклик на расход при регулировании выходной мощности ниже 50%.

Что делает новый ТА-модулятор уникальным?

При разработке TA-Modulator мы уделили особое внимание тому, чтобы мы могли поддерживать высокую управляемость с точным контролем потока.

Это привело к появлению нашей новой управляющей пластины с уникальной формой EQM, которая обеспечивает лучший контроль хода. Это до 6 раз лучше по сравнению с линейным клапаном.

Модулятор

TA-Modulator разработан для пропорционального или 3-точечного управления во всех приложениях, требующих более жесткого контроля температуры, обеспечивая при этом экономию энергии.

TA-Modulator также хорошо работает с крупногабаритными оконечными устройствами.

В отличие от других клапанов, представленных на рынке, TA-Modulator может измерять как давление, так и истинный поток через клапан. Таким образом, легче проверить работоспособность установки перед передачей, правильно отрегулировать насосы с помощью индексного клапана, чтобы минимизировать затраты на электроэнергию и обнаружить любые потенциальные ошибки или неисправности.

Новый TA-Modulator представляет собой клапан, не зависящий от давления, и поддерживает почти постоянный перепад давления на регулирующем клапане.

Преимущества этого подхода:

  • Точный контроль температуры
  • Высший контрольный орган
  • Минимальные перемещения привода
  • Расчетное ограничение расхода, не зависящее от давления

В отличие от других клапанов на рынке, TA-Modulator может измерять как доступное давление, так и истинный поток через клапан.

Таким образом, легче проверить работоспособность установки перед передачей, правильно отрегулировать насосы с помощью индексного клапана, чтобы минимизировать затраты на электроэнергию и обнаружить любые потенциальные ошибки или неисправности.

Узнать больше

Чтобы узнать больше об этом новом уникальном регулирующем клапане от IMI TA, свяжитесь с одним из наших сотрудников.

Двухпозиционное управление

В двухпозиционном режиме управления регулирующий клапан в сочетании с двухпозиционным приводом обеспечивает либо максимальную мощность, либо полностью закрыт.Необходимо установить разницу температур между заданными значениями включения и выключения по отношению к желаемой температуре.

При включенном сигнале нагрева температура повышается (а при охлаждении понижается) до тех пор, пока температура не превысит заданное значение. Затем управляющий сигнал остается выключенным, и клапан закрывается до тех пор, пока температура не упадет (при охлаждении — увеличится) через дифференциал до нижнего установленного предела. Температура может продолжать расти в системах отопления из-за объема горячей воды (например, в радиаторах), которая все еще поставляет энергию в комнату.

Двухпозиционное регулирование приводит к колебаниям и колебаниям температуры. Колебание может быть уменьшено за счет более низкой разницы температур, но это увеличивает количество точек переключения и снижает срок службы элементов управления из-за их чрезмерного использования.

Принцип двухпозиционного управления


Подача только максимального расхода к работающим оконечным устройствам влияет на температуру возврата. Высокая скорость воды не позволяет передавать энергию через змеевик в воздух.

Недостатки двухпозиционного управления:

  • Колебания температуры
  • Более высокий расход во всей установке с более высокими затратами на перекачку.
  • Отрицательно влияет на температуру обратной магистрали.
Обновлено: 30.07.2021 — 07:42

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
