Схема установки проходного выключателя света: Проходной выключатель. схема подключения проходного выключателя

Содержание

Схема подключения проходного выключателя с 2-х мест

Проходные выключатели наряду с выключателями обычными получили широкое применение и на производстве, и в быту. Основная функция, которую выполняют проходные выключатели – включение и отключение освещения из нескольких мест. Например, это может быть длинный коридор, лестничная площадка между первым и вторым этажом и т.д. В этой статье мы расскажем как подключить проходной выключатель своими руками и покажем схема подключения проходного выключателя с 2-х мест.

Конструкция проходного выключателя

Проходные выключатели, как и обычные, бывают одно-, двух-, трёхклавишные. Всё зависит от того, какое количество групп освещения необходимо включать. Отличие проходного выключателя от обычного состоит в следующем. Обычный выключатель либо замыкает, либо размыкает электрическую цепь, а проходной выключатель, замыкая одну цепь, одновременно размыкает другую, и соответственно наоборот – размыкая одну цепь, замыкает вторую.

Электрическая схема одинарного проходного выключателя достаточно проста. У него имеется один вход и два выхода. Фаза подаётся на вход, а выходит или через первый выход, или через второй. Всё будет зависеть от положения выключателя. Двух- и трёхклавишный проходной выключатель – это своего рода два или три одинарных выключателя, собранных в одном корпусе. Т.е. у двойного проходного выключателя один общий вход и четыре выхода, а у тройного – общий вход и шесть выходов.

Электрическая схема подключения с двух мест

Как уже было сказано, благодаря проходным выключателям, можно включать свет с двух и более мест. Самая простая схема (управление освещением с двух мест) выглядит следующим образом: фаза подаётся на вход первого проходного выключателя, а два выхода соединяются с выходами второго проходного выключателя. Далее вход второго выключателя соединяется с источником освещения (лампой). Т.е. фаза по цепочке «первый выключатель — второй выключатель» подаётся на лампочку.

Ну а с лампочки провод идёт на ноль. При замкнутой цепи лампочка будет светиться.

Подготовка к монтажу

Для реализации схемы подключения с двух мест, нужно подготовить необходимые материалы и инструмент. Из материалов будут использоваться медный электрический кабель или медные провода  (сечение будет зависеть от осветительной нагрузки), соединительная (проходная) коробка, установочные коробки под выключатели, устройство освещения (люстра, светильник или просто патрон для лампочки), навесные клеммники или специальные соединители для соединения проводов в коробке, ну и собственно два проходных выключателя. Вид проходных выключателей выбирается в зависимости от того, какой монтаж будет –

наружный или скрытый.

Из инструмента необходимы:

  • отвёртки;
  • плоскогубцы;
  • бокорезы;
  • нож монтажный;
  • индикатор напряжения или тестер;
  • штроборез;
  • возможно молоток и зубило;
  • дрель с коронкой.

Монтаж проходных выключателей и схема подключения с двух мест

Для начала необходимо определить место установки проходных выключателей. Например, это начало и конец коридора. Затем планируется трасса прокладки проводки и место установки соединительной коробки, которая обычно монтируется под потолком.

Если монтаж скрытый, то делаем штробы в стене под прокладку проводки, а под установочные коробки для выключателей делаем круглые отверстия тоже в стене. Для этого используем дрель со специальной коронкой. Для соединительной коробки также необходимо отверстие, но под потолком и круглой или квадратной формы, в зависимости от формы самой коробки.

Далее вставляем установочные коробки выключателей и соединительную коробку в подготовленные для этого места и замазываем специальной строительной смесью, даём время замазке высохнуть. От выключателей и светильника прокладываем провода по штробам до соединительной коробки. Также в соединительную коробку подводим общий фазный провод и общий ноль.

По новым требованиям бытовая сеть 220В должна быть трёхпроводной, т.е. кроме фазы и нуля должен использоваться заземляющий провод. Это тоже нужно учитывать при прокладке проводов.

Подключаем выключатели и вставляем их в установочную коробку. Подключаем светильник и затем соединяем все приходящие провода в соединительной коробке, для чего используем или обычную скрутку, или специальные соединители. Закрываем коробку, подаём питание на общий ноль и фазу и проверяем работоспособность схемы нашего освещения.

правила и схемы подсоединения. Установка анам розеток своими руками по шагам

Цены на жилищно-коммунальные услуги повышаются ежегодно, что заставляет задумываться об экономии, в том числе и электроэнергии. Причем, это касается тех мест, о которых раньше человек даже не задумывался. Например, освещение лестниц и лестничных площадок в многоэтажных домах. В недалеком прошлом, когда цены на электроэнергию были мизерными, лестницы освещались 24 часа в сутки. Эта проблема актуальна и в частных домах, имеющих не один этаж, соединенный между собой лестницей. Чтобы сэкономить средства, свет приходится выключать, но для этого нужно или опять спуститься по лестнице или подняться по ней. Это крайне неудобно, поэтому иногда его попросту не выключают и, он горит до утра, когда не станет светло.

Для удобства освещения на подобных участках были разработаны, так называемые «проходные» выключатели. Их еще называют «дублирующими» или «перекидными». Их можно отличить от классических выключателей наличием большего количества контактов. Поэтому, чтобы их подключить, необходимо знать схему, а тем более, уметь разобраться в принципе их действия. Естественно, что это не совсем просто, но абсолютно реально.

На клавише проходного выключателя расположены две стрелочки (не большие), направленные вверх и вниз.


Такой вид имеет проходной одноклавишный выключатель.
На клавише могут находиться двойные стрелочки.

Схема подключения ненамного сложнее схемы подключения классического выключателя. Разница лишь в большем количестве контактов: обычный выключатель имеет два контакта, а проходной – три контакта. Два из трех контактов считаются общими. В схеме включения освещения, задействуются два и более, подобных выключателей.


Отличия – в количестве контактов

Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Другими словами, проходной выключатель рассчитан на два рабочих состояния:

  • Вход подключен к выходу 1;
  • Вход подключен к выходу 2.

Промежуточных положений у него нет, поэтому, схема работает так, как необходимо. Поскольку происходит простое подключение контактов, то по мнению многих специалистов их нужно было назвать «переключателями». Поэтому, переходной переключатель можно смело отнести к таким устройствам.

Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя. В основном, схема имеется на фирменных изделиях, а вот на не дорогих, примитивных моделях ее не увидишь. Как правило, схему можно обнаружить на выключателях фирмы «Lezard», «Legrand», «Viko» и т.д. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором.


Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши. Это еще необходимо и для того, чтобы не перепутать концы, так как безответственные производители часто путают клеммы в процессе производства, а это означает, что он правильно работать не будет.

Чтобы прозвонить контакты, необходимо иметь или цифровой, или стрелочный прибор. Цифровой прибор следует перевести переключателем в режим прозвонки. В таком режиме определяются короткозамкнутые участки электропроводки или других радиодеталей. При замыкании концов щупов, прибор издает звуковой сигнал, что весьма удобно, так как нет необходимости смотреть на дисплей прибора.

Если имеется стрелочный прибор, то при замыкании концов щупов у него отклоняется стрелка вправо до упора.

В данном случае важно найти общий провод. Для тех, у кого имеются навыки работы с прибором, особых проблем не будет, а вот для тех, кто взял в руки прибор первый раз, задача может оказаться не разрешимой, несмотря на то, что нужно разобраться всего лишь в трех контактах. В таком случае, лучше сначала посмотреть видео, где доходчиво рассказывается, а главное показывается, как это сделать.

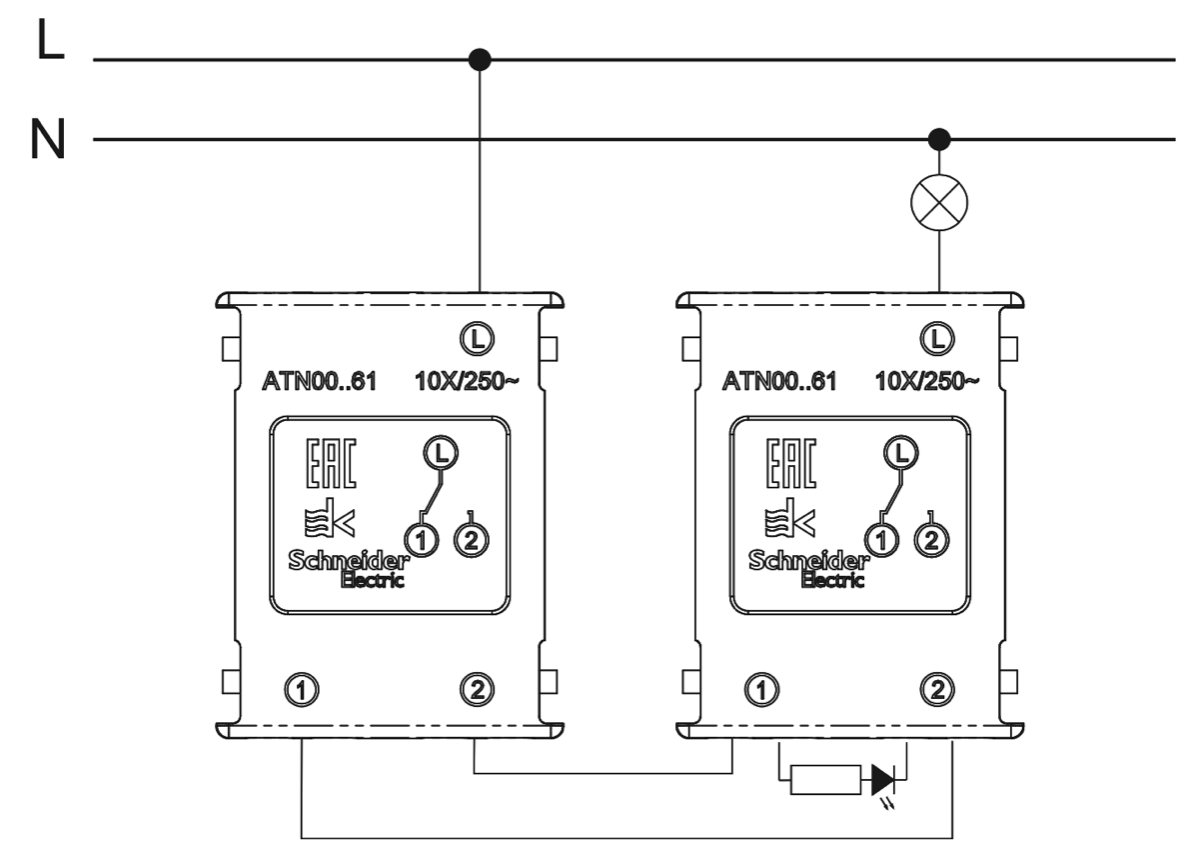

Схема подключения двух проходных выключателей

Подобная схема может оказать существенную помощь в организации освещения на лестнице (в двухэтажном доме), в длинном коридоре или в проходной комнате. Достаточно удобной может оказаться организация освещения в спальне, когда один выключатель устанавливается на входе в спальню, а другой – рядом с кроватью. В таком случае не придется постоянно вставать с кровати, чтобы выключить основной свет.


Электрическая схема подключения двух проходных выключателей

Схема подключения очень простая и понятная: на вход одного из переключателей подается фаза, вход другого переключателя подсоединяется к одному из проводов люстры (светильника). Второй конец светильника соединяется напрямую с нулевым проводом. Выходы N1 обоих выключателей соединяются вместе, как и выходы N2.

Схема функционирует довольно просто. Если посмотреть на схему, то в таком положении источник света включен. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться.

Для того, чтобы было более понятно, следует внимательно посмотреть на рисунок.


Разводка проводов между двумя проходными выключателями.

В случае установки подобных выключателей в помещении, разводку проводов следует выполнить так, как это видно на рисунке ниже. Современные требования допускают разводку проводов на удалении 15 см от потолка. Как правило, провода укладываются в специальные лотки или короба, а концы проводов сосредотачивают в монтажных (распределительных) коробках. Такой подход имеет неоспоримые плюсы. Главное, что поврежденный провод можно всегда заменить. Соединение проводов в монтажных коробках осуществляется с помощью специальных зажимов (контактных колодок). При этом, допускаются и скрутки, которые затем обязательно пропаиваются и надежно изолируются.

Выход второго выключателя подсоединен к одному из проводников идущего к лампе освещения. Белые проводники – это провода, подключающие выходы обоих выключателей.


Разводка проводов по жилому помещению

Каким способом соединяются концы проводов в распределительной коробке, можно узнать, посмотрев соответствующее видео.

Вариант управления освещения с трех точек

Если имеется необходимость в дальнем управлении светильником из трех мест, то придется приобрести еще и перекрестный выключатель. Он переключает одновременно не по одному, а по два контакта, поэтому он имеет по два входа и два выхода.

Как все три выключателя соединить видно на рисунке. Это несколько сложнее предыдущего случая, но понять принцип работы можно.


Схема электрическая включения лампы из трех мест.

Чтобы подключить источник электрического света, согласно данной схемы, необходимо проделать следующие операции:

  1. Нулевой провод подключается к одному из проводов лампы.
  2. Фазный провод подключается к входному контакту одного из проходных выключателей.
  3. Свободный провод лампы подключается к входному контакту второго выключателя (проходного).
  4. Два выходных контакта проходного выключателя подключается к двум входным контактам перекрестного выключателя.
  5. Два выходных контакта второго проходного переключателя подсоединяют к двум выходным контактам перекрестного переключателя.

Схема та же, но показано более доходчиво, куда именно подключать провода.


К каким клеммам подключаются провода.

Примерно так следует развести провода по помещению.

На основе схемы на три точки управления, можно собрать схемы на 4 или на 5 точек. В таких случаях необходимо увеличивать количество перекрестных выключателей. Их следует всегда устанавливать в промежутке между двумя проходными переключателями.


Схема организации вкл/выкл лампы на 5 точек.

Если из этой схемы убрать один из перекрестных переключателей, то получится вариант на 4 точки, а если к ней добавить один перекрестный переключатель, то уже выйдет вариант на 6 точек.

Двухклавишный проходной выключатель: схема подключения

Для того, чтобы из нескольких точек можно было управлять работой двух ламп существуют двухклавишные проходные выключатели. Они располагают шестью контактами. Главное – это определить общие контакты. Они определяются по такому же принципу, как и при поиске общего контакта в одноклавишных проходных выключателях.

В схеме, где используется два двухклавишных проходных выключателя, применяется значительно больше проводов.

Фазный провод подается на входы обоих выключателей, а другие входы выключателей подключаются к одному из концов одной и другой лампы. Свободные концы лампы подключаются к нулевому проводнику. Два выхода одного выключателя соединяются с двумя выходами второго выключателя, а два других выхода этого выключателя подсоединяются к двум другим выходам первого выключателя.


Вариант разводки проводов для подключения двухклавишных проходных выключателей.

Если есть желание управлять работой двух ламп из трех или четырех точек, то придется приобрести по два перекрестных переключателя. Каждая пара выходов двухклавишного выключателя подсоединяется к одной паре одного перекрестного переключателя. И так дальше, пара за парой выходы устройств соединяются между собой.


Управление работой двух ламп освещения из четырех точек.

Если разобраться, то сложного ничего нет, особенно при применении одноклавишных проходных выключателей. Что касается двухклавишных проходных выключателей, то здесь все намного серьезнее и затратнее, как по проводам, так и по выключателям. А если быть более точным, то эта схема менее практичная, но более дорогостоящая.

Розетки и выключатели ANAM, в нашей стране появились достаточно давно и завоевали уважение у потребителей. Этому способствовала достаточно либеральная стоимость продукции этой южнокорейской компании, а также очень её интересные технические решения. Ведь некоторые виды электроустановочной продукции от компании ANAM, вы не найдете в прайсах других компаний.

На данный момент, вся продукция компании представлена всего одной серией: ZUNIS. Это произошло после поглощения ANAM компанией Legrand. В данной серии представлены изделия белого и кремового цвета. Но это не главное.

Главное — это то, что все изделия в этой серии можно условно разделить на обычные и автоматизированные коммутационные устройства. К обычным изделиям можно отнести выключатели, розетки и диммеры.

Выключатели и диммеры ANAM

Давай разберем каждый из видов продукции более детально. Тем более что разбирать есть что. Ведь некоторые виды выключателей не совсем привычны для нашего потребителя.

Итак:

  • Все выключатели ANAM предназначены для работы с напряжением до 250В. Номинальный ток таких устройств составляет 6А. И в плане технических характеристик, продукция на первый взгляд не прельщает — но есть и есть одно но…
  • Дело в том, что кроме привычных одно-, двух- или даже трехклавишных выключателей, с подсветкой и без таковой, есть и другая продукция. Так, например: четырех-, пяти- или шестиклавишный выключатель вы наверняка найдете далеко не у каждого производителя. При этом каждая клавиша обладает собственной подсветкой.

Обратите внимание! Для монтажа таких выключателей, компания выпускает собственные закладные коробки и лицевые накладки. Ведь их размер отличается от стандартных. Это следует учитывать на стадии покупки. Ведь найти изделия с такими параметрами в обычном магазине может быть проблематично.

  • Кроме выключателей, среди продукции компании вы найдете переключатели. Они так же могут быть одно-, двух- или трехклавишными. Кроме того, среди продукции представлены перекрестные выключатели, которые позволяют управлять освещением сразу из нескольких мест как на видео.

  • Диммеры являются отдельной темой для разговора. Среди продукции компании, вы найдете такие изделия для разных типов ламп с номинальной нагрузкой до 1кВт. При этом, как говорит инструкция, здесь представлены как механические, так и электронные устройства.

Розетки ANAM

Розетки ANAM так же не лишены сюрпризов. Среди продукции этой компании вы найдете технические решения, несвойственные другим производителям.

Среди продукции компании есть обычные изделия с номинальным напряжением до 250В и номинальным током в 6, 10 и 16А.

Все розетки имеют заземляющий контакт, что, учитывая современные требования ПУЭ, является обязательным атрибутом розетки.

Здесь представлены одинарные и двойные розетки.

Что же касается интересных решений, то среди продукции компании вы найдете розетки со встроенным автоматом УЗО.

Такие изделия предназначены для установки в ванных комнатах и других влажных помещениях.

Наличие автомата УЗО в розетке, позволяет не устанавливать автомат УЗО в распределительном щите для питания групп освещения таких помещений.

Так же среди продукции компании вы найдете выключатели и розетки Анам в одном корпусе.

Это еще одно интересное решение, которое позволяет существенно снизить количество электрических точек в комнате.

Кроме того, это значительно упрощает монтаж для людей, не очень уверенно разбирающихся в электрике.

Но если описанные выше изделия вы можете встретить у большинства производителей, то компания может предложить и действительно практически уникальные решения.

К таковым можно отнести, например, четверную розетку, которую вы практически наверняка не встретите у других компаний.

Еще одним интересным с технической точки зрения, является двойная розетка с двумя выключателями в одном корпусе.

Да, номинальные данные этих выключателей и розеток не так хороши, но они позволяют своими руками, всего в одной электрической точке, обустроить полноценное снабжение всей комнаты или помещения.

Интересные решения есть и для слаботочных сетей.

Так, компания ANAM предлагает двойную розетку с розетками для подключения телефона, интернета и телевизора. И все это в одном корпусе.

В некоторых случаях, это может стать идеальным решением.

Автоматизированные электроустановочные изделия ANAM

Так же, есть у ANAM розетки и выключатели со встроенными средствами автоматизации. К таковым можно отнести датчики освещенности, движения и таймеры.

Кроме того, среди продукции компании имеются программируемые системы, которые можно использовать в электрических сетях типа «умный дом». Но давайте обо всем по порядку.

Итак:

  • Одна из моделей выключателей называется биовыключатель. Такое название не встретишь у других производителей, поэтому мы решили разобраться, что это за чудо, в первую очередь. На поверку оказалось, что это обычный выключатель с датчиком освещенности. При снижении освещенности в комнате он автоматически включает освещение.
  • Выключатели с датчиком движения тоже не являются новинкой на рынке. Принцип действия данного коммутационного аппарата сводится к тому, что освещение может быть включено либо от клавиши, либо от датчика.

Обратите внимание! Номинальный ток сети освещения, запитанной от подобных выключателей, не должен превышать 6А. В противном случае, силовые контакты датчиков просто перегорят.

  • Выключателем с таймером сейчас тоже никого не удивишь. И наличие в таких моделях еще и будильника, навряд ли станет определяющим фактором. Тем более, что цена такого устройства достаточно велика.

Наиболее интересным в этом плане, являются панели программирования освещения. Они позволяют управлять четырьмя-восемью каналами. Каждый из этих каналов может программироваться отдельно. Но скажем откровенно, современные технологии ушли далеко вперед, и у многих производителей такая объемная панель выполняет куда больше функций.

Вывод

Розетки и выключатели Анам, являются весьма интересным предложением на рынке. Но в первую очередь, интерес вызывают изделия, которые вы редко встретите у других производителей. Это разнообразное совмещение розеток и выключателей, а также количество этих коммутационных аппаратов в одном корпусе.

Что же касается электроустановочных устройств, оборудованных средствами автоматизации, то у других производителей вы найдете куда более широкий выбор.

Прежде всего, перед выбором и покупкой нужно определиться, что же это такое — проходной выключатель, для чего он нужен, и в чем его отличие от обычных одно, двух и трехклавишных.

Одноклавишный проходной выключатель необходим для управления одним контуром или линией освещения из нескольких точек, расположенных в разных частях комнаты или всего дома. То есть одним выключателем вы включаете освещение при входе в комнату или коридор, а другим, но уже в другой точке, вы это же самое освещение выключаете.

Очень часто это применяется в спальных комнатах. Зашел в спальню, включил свет возле двери. Лег на кровать и у изголовья или возле тумбочки свет отключил.
В двухэтажных особняках — включил лампочку на первом этаже, поднялся по лестнице на второй и там ее отключил.

Выбор, конструкция и отличия проходных выключателей

Прежде чем собирать такую схему управления вот на что следует обратить особое внимание:

1 Для подключения проходного выключателя света необходим трехжильный кабель — ВВГнг-Ls 3*1,5 или NYM 3*1.5мм2
2 Не пытайтесь собрать подобную схему на обычных выключателях.

Основное отличие обычных от проходных заключается в количестве контактов. Простые одноклавишные имеют две клеммы для подключения проводов (вход и выход), а проходные — три!

На простом, цепь освещения может быть либо замкнута, либо разомкнута, третьего не дано.

Проходной же правильнее называть не выключателем, а переключателем.

Так как он, именно переключает цепь с одного рабочего контакта на другой.

По внешнему виду, спереди они могут быть абсолютно одинаковыми. Только на клавише проходного может присутствовать значок из вертикальных треугольников. Однако не перепутайте их с перекидными или перекрестными (подробнее о них ниже). У этих треугольнички смотрят в горизонтальном направлении.

А вот с обратной стороны сразу видна вся разница:

  • у проходного 1 клемма сверху и 2 снизу
  • у обычного 1 сверху и 1 снизу

Многие по этому параметру путают их с двухклавишными. Однако двухклавишные здесь также не подойдут, хотя и имеют тоже три клеммы.

Существенна разница именно в работе контактов. При замыкании одного контакта у проходных переключателей автоматически происходит замыкание другого, а в двухклавишных такой функции нет.

Причем промежуточное положение, когда обе цепи разомкнуты у проходного вообще отсутствует.

Подключение проходного переключателя

В первую очередь необходимо правильно подключить сам выключатель в подрозетнике. Снимаете клавишу и накладные рамки.

В разобранном состоянии можно легко увидеть три контактных клеммы.

Самое главное — это найти общую из них. На качественных изделиях с обратной стороны должна быть нарисована схема. Если вы в них разбираетесь, то можно легко сориентироваться по ней.

Если же у вас бюджетная модель, или для вас любые электрические схемы темный лес, то на помощь придет обыкновенный китайский тестер в режиме прозвонки цепи, или индикаторная отвертка с батарейкой.

При помощи щупов тестера попеременно касаетесь всех контактов и ищете тот, на котором тестер будет «пищать» или показывать «0» при любом положении клавиши ВКЛ или ВЫКЛ. Еще проще это сделать индикаторной отверткой.

После того как вы нашли общую клемму, на нее нужно подключить фазу с кабеля питания. На остальные клеммы присоединяете два оставшихся провода.

Причем какой из них куда, не имеет существенной разницы. Выключатель собирается и закрепляется в подрозетнике.

Со вторым выключателем проделываете ту же самую операцию:

  • ищите общую клемму
  • подключаете на нее фазный проводник, который будет идти на лампочку
  • на оставшиеся подсоединяете две другие жилы

Схема подключение проводов проходного выключателя в распредкоробке

Схема без заземляющего проводника

Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

  • кабель питания с автомата освещения распредщитка
  • кабель на переключатель №1
  • кабель на переключатель №2
  • кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

  • белый(серый) — фаза
  • желто зеленый — земля

или второй вариант:

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи » «

1 Сборка начинается с нулевых проводников.

Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.

2 Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник.

Аналогично нулевым проводам «землю» с вводного кабеля объединяете с «землей» отходящего кабеля на освещение.

Этот провод подключается к корпусу светильника.

3 Осталось правильно и без ошибок подключить фазные проводники.

Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1.

А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение.

Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой. Причем абсолютно не важно как вы их соедините.

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем.

Основные правила подключения в этой схеме которые вам нужно запомнить:

  • фаза с автомата должна приходить на общий проводник первого выключателя
  • и эта же фаза должна выйти с общего проводника второго выключателя на лампочку

  • два остальных вспомогательных проводника, соединяются между собой в распредкоробке
  • ноль и земля подаются напрямую без выключателей сразу на лампочки

Перекидные выключатели — схема управления освещением из 3-х мест

А что делать, если вы хотите управлять одним освещением из трех точек и более. То есть выключателей в цепи будет 3, 4 и т.д. Казалось бы нужно взять еще один проходной выключатель и все.

Однако выключатель с тремя клеммами здесь уже не подойдет. Так как соединяемых проводов в распредкоробке будет четыре.

Здесь вам на помощь придет перекидной, или как его еще называют крестовой, перекрестный, промежуточный выключатель. Его ключевое отличие состоит в том, что он имеет четыре выхода — два снизу и два сверху.

И устанавливается он как раз таки в промежутке между двумя проходными. Находите в распаечной коробке два второстепенных (не основных) провода от первого и второго проходного выключателя.

Рассоединяете их, и подключаете между ними перекидной. Те провода что приходят с первого подключаете — на вход (ориентируйтесь по стрелочкам), а те что уходят на второй — к выходным клеммам.

Всегда проверяйте схему на выключателях! Зачастую бывает, что вход и выход у них находится на одной стороне (верх и низ). Например схема подключения перекидного Legrand Valena:

Естественно сам перекидной запихивать в распаечную коробку не нужно. Достаточно завести туда концы 4-х жильного кабеля от него. А сам выключатель тем временем располагаете в любом удобном месте — возле кровати, в середине длинного коридора и т.д. Свет вы сможете включать и выключать из любой точки.

Самое главное преимущество этой схемы в том, что ее можно изменять до бесконечности и добавлять сколько угодно перекидных выключателей. То есть проходных будет всегда два (в начале и конце), а в промежутке между ними 4, 5 или хоть 10 перекидных.

Ошибки подключения

Многие на этапе поиска и подключения общей клеммы в проходном выключателе совершают ошибку. Не проверяя схему, наивно считают, что общая клемма это та, где всего один контакт.

Собирают таким образом схему, а потом переключатели у них почему-то некорректно работают (зависят друг от друга).

Запомните, что на разных выключателях общий контакт может быть где угодно!

И лучше всего вызванить его, что называется «вживую», тестером или индикаторной отверткой.

Чаще всего с такой проблемой сталкиваются при монтаже или замене проходных переключателей от разных фирм. Если раньше все работало, а после замены одного схема перестала работать — значить перепутали провода.

Но может быть и такой вариант, что новый переключатель вовсе и не проходной. Также запомните, что подсветка внутри изделия никак не может влиять на сам принцип переключения.

Еще одна распространенная ошибка — неправильное подсоединение перекрестных. Когда оба провода, с проходного №1 сажают на верхние контакты, а с №2 на нижние. А между тем у крестового выключателя схема и механизм переключения совсем иной. И подключать провода нужно крест-накрест.

Недостатки

1 Первый из недостатков проходных выключателей — это отсутствие конкретного положения клавиши ВКЛ/ВЫКЛ, которое есть в обычных.

Если у вас перегорела лампочка и ее нужно заменить, при такой схеме не сразу можно понять, свет включен или выключен.

Будет неприятно, когда при замене, лампа просто может взорвать перед глазами. В этом случае самый простой и надежный способ отключить автомат освещения в щитке.

2 Второй недостаток — большое количество соединений в распаечных коробках.

И чем больше у вас светоточек, тем большее их количество будет в распредкоробках. Подключение кабеля напрямую по схемам без распаечных коробок уменьшает количество соединений, но в разы может увеличить либо расход кабеля, либо количество его жил.

Если у вас проводка идет под потолком, то придется оттуда опускать провод к каждому переключателю, а потом обратно поднимать его вверх. Лучший вариант здесь, применение импульсных реле.

Во многих жилых и нежилых помещениях, где есть коридоры, лестничные пролеты и просто большие комнаты, стандартные коммутаторы могут быть неудобны и непрактичны. Использование проходных выключателей, которые заметно упрощают управление освещением, возможностью включения и выключения света из различных мест, становится наиболее оптимальным решением.

Проходные выключатели Legrand

Одним из ведущих поставщиков электропродукции в мире является французская промышленная группа Legrand, которая пользуется популярностью и на российском рынке, предоставляя широкий ассортимент серий проходных выключателей, таких как:

  • Этика;
  • Валена;
  • Селиан;
  • Галеа Лайф;
  • Карива;
  • Мозаик;
  • Анам;
  • Кутео;
  • Плексо.

Вся линейка выключателей Легранд имеет однотипное устройство и правила подключения. Подсоединение происходит обычно путем крепления зажимов или винтов. Фирма также выпускает полностью безвинтовые клавишные проходные выключатели, которые облегчают процесс крепления медных проводков.

При изготовлении устройства используется пластик ABS или же поликарбонат, что делает выключатель долговечным, прочным и безопасным в использовании. Корпус прибора имеет защиту от влаги – IР44, антибактериальную защиту (покрытие ионами серебра), а также может быть декорирован в различном дизайне и иметь LED-индикатор.

Как правило, мощность этих устройств составляет до 2,2 кВт и рассчитан на силу тока в 10 A.

Самые востребованные серии подобных приборов марки Legrand у потребителей: Valena, Celian, Mosaik и Galea Life.

Valena
Celian
Mosaik
Galea Life

Схема подключения

В зависимости от области применения и предназначения, проходные устройства можно подсоединять несколькими различными способами:

  1. Установка клавишных проходных приборов для управления одним источником света с двух мест.
  2. Подключение одноклавишного коммутатора для управления группой ламп освещения с трех мест или больше.
  3. Установление двухклавишного выключателя для управления двумя независимыми источниками света одним двойным прибором.

Прежде чем описывать схему подключения проходного выключателя, вспомним о том, как работает стандартный.


N – фаза ноль, которая подключается напрямую к светильнику; L – фаза под напряжением, проходящая через выключатель и обеспечивающая зажжение света путем соединения контактов в цепи. Выключение, соответственно, происходит при прерывании напряжения. Распредкоробка – место соединения главного кабеля с «ветками» освещения и распределения тока.

Таким образом, обычный выключатель позволяет зажечь/потушить свет от одной контрольной точки с одного места по принципу прерывания/соединения тока.

Проходной коммутатор имеет немного другой принцип действия: он снабжен тремя контактами (а двойной выключатель такого типа – шестью) и функционирует по принципу переключения с одного контакта цепи на другой.


N – нулевой провод подключен напрямую к светильнику; L – фаза под напряжением подводится к лампе, поочередно проходя через переключатели и, в отличие от стандартного выключателя, подача/отключение света происходит не за счет замыкания/разъема контакта цепи, а за счет их переключения.

Подключение двухклавишного проходного выключателя. Двухклавишный выключатель – распространенный вид проходных устройств. Как правило, применяется для включения/выключения света в двух различных помещениях из одного места. Часто используется в квартирных домах.

По сути, это два самостоятельных одноклавишных устройства, соединенные в одном корпусе. Фазы приборов совмещены и работают по принципу «переключения». Это значит, что в момент подачи питания одной клавиши другая прерывает цепь и отсоединяется.

Двухклавишные проходные приборы Легранд оснащены двумя независимыми группами контактов, благодаря чему клавиши работают независимо друг от друга – при нажатии на одну из них переключение происходит с верхних линий на нижние, причем первые не имеют конечного вывода, а вторые связаны с другим таким же выключателем.

Отсюда следует, что эти устройства имеют две независимые группы контактов: правая и левая. Теперь, когда мы прояснили этот момент, будет проще понять, как подключить данный вид устройства.

Самыми популярными моделями этого вида устройства являются серии legrand etika и valena. Ниже можно рассмотреть схему подключения двухклавишного проходного выключателя.


Двухклавишный проходной выключатель Legrand Etika/Valena. Схема подключения: контакты правой группы соединены между собой перемычкой; ко второму из них подсоединяется фазный провод. Контакты левой группы проводят подачу тока к двум независимым друг от друга осветительным устройствам, при этом они не должны быть связаны между собой.

Преимущество и область использования

Основным и отличительным преимуществом проходного выключателя Легранд является удобство в эксплуатации – выключатель не локализован только в одной точке, и вы можете устанавливать его и управлять им с разных мест.


Область применения:

  • длинные коридоры;
  • дорожки;
  • лестницы;
  • спальни;
  • большие комнаты.

Если раньше проходные выключатели использовались исключительно для облегчения управления светом в больших помещениях с длинными коридорами или лестничными пролетами, то сегодня такой способ освещения применяется повсеместно для наиболее комфортной жизнедеятельности человека.

Здравствуйте, дорогие гости сайта «Заметки электрика».

Сегодня Вашему вниманию я представляю статью про схемы подключения проходных выключателей (переключателей).

Проходные выключатели предназначены для комфорта и удобства управления освещением с разных мест Вашей квартиры, коттеджа или дачи.

Предположим, Вы вечером вернулись домой, при входе в коридор включили свет, спокойно, не торопясь разделись и прошли в свою уютную спальню. И что же? Необходимо возвращаться в коридор и отключать свет.

Так вот я Вам скажу, что нет. Для этого и существует проходные переключатели, чтобы Вам было комфортно и удобно управлять освещением, т.е. освещение, которое Вы включили в коридоре, можно с легкостью отключить из спальни.

Мест для использование проходных выключателей может быть множество. Я привел Вам лишь один пример. В статье про читайте в каких местах и на какой высоте нужно устанавливать розетки и выключатели.

Кстати, альтернативой переходным выключателям могут быть или .

А теперь рассмотрим, как правильно подключить проходной выключатель.

О том, как выбрать сечение проводов и их цвета Вы можете узнать из следующих статей:

Схема подключения № 1

Данная схема предназначена для управления освещением из двух мест. В ней используются 2 проходных выключателя одинарного типа. Вот так он выглядит:

Каждый одинарный проходной выключатель имеет 3 контакта (1 вход и 2 выхода).

Нулевой провод от источника питания проходит через распределительную коробку на светильник. Фазный провод приходит в распределительную коробку, с нее уходит на общий контакт проходного выключателя № 1. Два выходных контакта проходного выключателя № 1 соединяются через распределительную коробку с двумя выходными контактами проходного выключателя № 2. А далее с общего контакта проходного выключателя № 2 уходит опять же через распределительную коробку на светильник.

Схема подключения № 2

Иногда необходимо управлять освещением в помещении с двух мест, как в предыдущем примере, но только разными группами светильников или лампочек. Например, мы хотим управлять освещением в комнате с двух мест: с прихожей и из самой комнаты, но в люстре находится 5 лампочек. Т.е. нам необходимо управлять разными группами лампочек в люстре. Как это осуществить, смотрите на схеме ниже:

На приведенной выше схеме в 1 группе подключены 3 лампочки, а во 2 группе — 2 лампочки. Количество лампочек в каждой группе можно менять как Вам удобно.

Для этого нам потребуются два проходных выключателя, но уже не одинарных, как в предыдущей схеме, а двойных. Их еще называют двухклавишными проходными выключателями. Вот так он выглядит:

У двойного (двухклавишного) проходного выключателя имеется 6 контактов (2 входа и 4 выхода).

По сути это два одинарных выключателя в одном корпусе.

Схема подключения № 3

Данная схема предназначена для управления освещением из трех мест. Она мало чем отличается от предыдущих схем. Разница заключается в том, что в нее включен еще один проходной выключатель двойного спаренного типа, или его еще называют перекрестным, который отличается от одинарных и двойных. Он имеет 4 контакта (2 входа и 2 выхода).

При нажатии на двойной спаренный выключатель, сразу же переключаются 2 независимых контакта.

P.S. Количество мест управления освещением не ограничивается двумя или тремя, а может достигать до шести и более. Это осуществляется аналогичным способом, т.е. первый и последний проходной выключатель используется одинарный (3 контакта), а между ними — двойные спаренные (4 контакта).

Схема подключения проходного выключателя, принцип работы проходных выключателей

Проходной выключатель представляет собой устройство основной целью которого является управление одним источником света (люстрой) с двух разных мест. Проходной выключатель внешне ни чем не отличается от обычного и выполняет те же функции — разрывает или замыкает цепь освещения.

Однако контактный механизм проходного выключателя отличается от обычного тем, что в обычном при отключении подвижный контакт разорвав цепь остается в незадействованном положении, а в проходном подвижный контакт всегда задействован.

При нажатии кнопки вкл/откл подвижный контакт проходного выключателя перекидывается из одного контакта на другой, создавая при этом условия для новой цепи в дальнейшем. Собственно по этой причине проходные выключатели по другому называют перекидными.

Где применяются проходные выключатели

В процессе монтажа или реконструкции электропроводки необходимым условием проектирования является не только надежность, но и удобство использования и расположения ее элементов управления (розеток и выключателей).

1) Проходные выключатели актуальны для применения в многоэтажных помещениях. К примеру установив в доме проходной выключатель на первом и втором этаже можно управлять освещением (включать/отключать свет) с того этажа на котором вы находитесь.

2) Применение проходных выключателей в коридорах также очень удобно. Установив их на разных концах коридора можно включить освещение вначале коридора, а выключить в конце.

3) Наверняка многие сталкивались с необходимостью вставать в спальне с кровати, чтобы выключить свет, когда выключатель располагался у входа в спальню. Установив два проходных выключателя один возле входа в комнату, второй возле кровати, вы избавитесь от этого неудобства.

Схема подключения и принцип работы проходного выключателя

Давайте рассмотрим схему подключения и принцип работы проходного выключателя, или как его еще называют переключатель, так как многие зачастую думают, что он сложен по своей конструкции.

Управление лампой из двух мест

Представим, что у нас имеется длинная комната или коридор, на одном конце которого установлен проходной выключатель 1 (В-1), а на другом конце проходной выключатель 2 (В-2).

В нормальном состоянии у нас люстра не горит (переключающий элемент В-1 находится в положении 1.1–1.3, а В-2 в положении 2.1–2.2) нет замкнутого контура, по которому проходил бы электрический ток.

Рис 1. Схема управления источником света из двух мест.

Если переключить В-1 (не зависимо от того в каком он был положении вкл/выкл) то у нас образуется замкнутый контур по участку 1.1–1.2 – 2.2–2.1, в результате этого люстра будет гореть. При переключении В-2 (переключающий элемент проходного В-2 будет находится в положении 2.1-2.3) – люстра погаснет.

Управление лампой из трех мест

Управлять источником света (лампой, люстрой) можно не только из двух но и из трех различных мест (комнат). Для этого нужно немного модернизировать рассмотренную выше схему управления.

При необходимости управлять источником света (лампой, люстрой) из трех мест необходимо в схему добавить один перекрестный переключатель.

Работает схема следующим образом. В комнате 1 установлен проходной выключатель 1 (В-1), в комнате 2 устанавливается проходной выключатель 2 (В-2), в комнате 3 установлен перекрестный переключатель 3.

Рис 2 Схема управления источником света из трех мест.

На рисунке контакты выключателей расположены таким образом что лампа не горит. Представим ситуацию когда в комнате 1 кто-то переключает В-1. Образуется замкнутая цепи по пути 1.1-1.2-3(1)-3(2)-2.2-2.1 и лампа горит.

Если переключить В-2 в комнате 2 с положения 2.1-2.2 на положение 2.1-2.3 то цепь разомкнется и лампа гореть не будет. При необходимости включить свет в комнате 3 достаточно переключить перекрестный переключатель и лампа начнет гореть по цепи 1.1-1.2-3(1)-3(3)- 2.3-2.1.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Схема подключения

для добавления нового светильника

Перед началом электромонтажных работ ознакомьтесь с местными правилами на предмет ограничений и разрешительных требований. Согласно NEC, количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком.Как читать эти диаграммы

На этой странице представлены электрические схемы для добавления нового осветительного прибора в существующую цепь. Существуют схемы для добавления светильников к уже имеющимся потолочным светильникам и для использования существующей розетки в качестве источника для нового выключателя и света. Включены различные схемы подключения, чтобы свет или выключатель были первыми в цепи. Кроме того, найдите схему для добавления света от переключаемой розетки, которую вы уже должны включить, когда включаете свет в комнате.

Подключение нового выключателя и света от розетки

На этой схеме питание для нового выключателя и светильника берется из существующей розетки. В новой части цепи первым идет выключатель, и от розетки к нему подводится новый двухжильный кабель. От переключателя новый двухжильный кабель подводится к новому месту освещения.

Нейтраль для нового света снимается с розетки и соединяется с новым белым проводом и косичкой, которая соединяется обратно с розеткой.Аналогичным образом, горячий источник удаляется из розетки и соединяется с новым черным проводом и косичкой, соединяющейся обратно с горячей клеммой на розетке.

На выключателе черный провод от розетки подсоединяется к одной клемме на выключателе, а черный провод, идущий к новому свету, подсоединяется к другому. Белый провод от розетки соединен с белым проводом, идущим к свету, на этой схеме он не подключается к переключателю. На индикаторе черный провод подключается к горячему выводу на приспособлении, а белый — к нейтральному выводу.

Подключение выключателя и освещения в коробке с двойной розеткой

Эта схема аналогична приведенной выше, но розетка и новый выключатель находятся в одной коробке в конце домашней цепи. При добавлении нового переключателя, подобного этому, необходимо будет установить новую коробку с двумя перемычками, если для источника используется одна розетка. Если в коробке две розетки, одну можно удалить, а на ее место установить выключатель для управления новым светом.

В этой проводке провод горячего источника извлекается из розетки и соединяется с двумя гибкими проводами.Один пигтейл подключается к клемме переключателя, а другой — к горячей клемме розетки. Другая клемма переключателя подключена к черному проводу, идущему к новому свету. Нейтраль источника снимается с розетки и соединяется с помощью гибкого провода обратно к нейтрали розетки и к белому проводу, идущему к клемме легкой нейтрали.

Подключение нового света и шлейфа переключателя от розетки

На этом чертеже показана проводка для добавления нового света и выключателя с устройством, которое идет первым в цепи.Новый кабель проходит от розетки к новому месту крепления, а кабель петли переключателя проходит оттуда к новому месту переключателя. Петля переключателя представляет собой трехжильный кабель, соответствующий требованиям NEC к нейтрали во всех новых распределительных коробках.

В розетке всегда горячий провод соединяется с черным проводом на кабеле светильника и с гибким кабелем, который соединяется обратно с горячим выводом на стенной розетке. В коробке с осветительной арматурой черный провод соединен с черным проводом, идущим к переключателю.У переключателя черный провод подключается к новому переключателю.

Вернувшись к источнику, нейтральный провод соединяется с белым проводом, идущим к свету, и с косичкой, соединяющейся обратно с нейтральным контактом розетки. В приспособлении белый соединяется с нейтральным выводом на фонаре. Красный провод от петли переключателя подключен к горячему выводу на светильник, а другой конец — к новому переключателю. Белый провод закрывается гайкой в ​​новой распределительной коробке.

Подключение нового света от коммутируемой розетки

Электропроводка на этой схеме предназначена для добавления нового осветительного прибора в коммутируемую розетку, т.е.е. тот, который горячий только при включенном переключателе. Они обычно используются для включения и выключения настольной лампы или торшера с помощью настенного выключателя.

Новый двухжильный кабель от розетки до нового светильника. В розетке провода удаляются, и каждый присоединяется к новому кабелю и обратно к розетке с помощью косички. В коробке с осветительной арматурой черный провод подключается к клемме под напряжением, а белый — к клемме нейтрали.

Проводка для добавления новых источников света от существующего прибора

На этой схеме два новых светильника добавлены к уже существующему.Новый двухжильный кабель проходит от существующей коробки осветительных приборов до первой новой коробки. Оттуда новый двухжильный кабель подводится ко второму новому световому коробу. При желании после этого можно добавить больше источников света, проложив новый кабель к каждому новому световому коробу.

В существующем светильнике, горячий и нейтральный провода снимаются с клемм светильника и соединяются с проводами нового кабеля, идущими к первому новому фонарю. К стыку также добавляется косичка, чтобы можно было повторно подключить существующий свет обратно в цепь.При первом новом свете провода присоединяются к новому кабелю, идущему к следующему свету, и к косичке для подключения первого нового источника света. Если вы хотите добавить больше источников света после второго нового на этой схеме, их можно таким же образом включить в схему.

Подключение новой лампы к существующему коммутатору

Эта схема показывает, как добавить новую осветительную арматуру из существующего выключателя, а не из осветительной арматуры. В этой схеме нейтральный и заземляющий провода, идущие к новому свету, соединены в распределительной коробке с проводами, идущими к существующему свету.Черный провод, идущий к свету, снимается с переключателя и соединяется с: косичкой обратно к переключателю, черным проводом, идущим к новому свету, и черным проводом, идущим к существующему свету. Теперь переключатель будет управлять обоими осветительными приборами в цепи.

Схема подключения

для нового выключателя и света

На этой схеме новый выключатель и свет добавлены к уже существующему выключателю. Источником для этой схемы является уже существующий осветительный прибор, и оттуда проходит 3-проводная петля переключателя к распределительной коробке.Этот 3-проводной контур переключателя удовлетворяет требованиям NEC к нейтрали в распределительной коробке.

На месте выключателя установлена ​​новая двойная секционная коробка, чтобы дать место второму выключателю для управления новым светом. Такое расположение позволит управлять каждым светом отдельно.

Горячий от петли переключателя соединяется с обоими переключателями с помощью пигтейла. Новый 2-проводный кабель проложен от распределительной коробки до нового места расположения осветительной арматуры. Нейтральный провод от контура переключателя соединяется с новым белым проводом.Черный провод подсоединяется к другому выводу на новом переключателе и к горячему выводу на новой лампе.

Еще подобное на Do-It-Yourself-Help.com

Электропроводка выключателя света — электрическая 101

Типичное подключение провода заземления

Все провода заземления и клеммы устройства соединены вместе в каждой розетке.

В каждой электрической коробке все заземляющие провода соединены вместе.Земля также подключается к клемме заземления устройства (выключателя, розетки, осветительной арматуры и т. Д.).

Типовая схема подключения провода заземления

Подключение нескольких переключателей света

Подключение нескольких переключателей, 3- , однополюсный

Схема подключения обычного выключателя света

Альтернативная (калифорнийская) электрическая схема выключателя света

Клеммные соединения переключателя взаимозаменяемы.

Обычная проводка переключателя света

При обычном подключении переключателя света с использованием кабеля NM, кабель NM подает линейное напряжение от электрической панели к розетке переключателя света.

Другой кабель NM соединяет эту распределительную коробку с коробкой осветительной арматуры. И линия, и нейтраль перемещаются от распределительной коробки к коробке осветительной арматуры.

Альтернативная проводка переключателя (в калифорнийском стиле)

С альтернативной проводкой переключателя света кабель NM подает линейное напряжение от электрической панели к розетке осветительной арматуры.

Другой кабель NM соединяет коробку осветительной арматуры с распределительной коробкой. На схеме внизу справа 2-жильный кабель NM , соединяющий осветительную арматуру с переключателем, содержит 2 линейных провода (одна линия и одна коммутируемая линия).

Белый провод передает линию, черный провод — коммутируемую линию. Так как белый провод горячий, на каждый конец кладут черный кусок изоленты.

Этот альтернативный тип проводки больше не разрешен NEC с 2011 года, если нейтральный провод отсутствует внутри каждой распределительной коробки.

Диаграммы, представленные на этой странице, упрощены для наглядности. В электрические розеточные коробки можно вводить и выводить множество кабелей NM. См. Фактическую проводку распределительной коробки.

Типовая схема подключения заземляющего провода модуля

показана ниже.

Стандартная однополюсная проводка переключателя света

— The Home Hacks DIY

Из всех типов выключателей однополюсный выключатель света является самым простым. Это тот переключатель, который вы можете найти при входе в комнату и который позволяет, например, включать или выключать потолочный светильник.Вы также можете найти его на собственной прикроватной лампе или любой небольшой настольной лампе, а также на многих мелкой бытовой технике. Но вы хотите знать, как подключить выключатель света? Если нет, то приступим!

Итак, как подключить однополюсный выключатель света? Для правильного подключения однополюсного переключателя света необходимо подключить два черных (горячих) провода к клеммам (винтам) на переключателе. Зеленый или неизолированный медный провод является заземлением и должен быть подсоединен к зеленой винтовой клемме на коммутаторе. Однополюсный переключатель подключается к трем проводам, заземляющему проводу, горячему проводу и нейтральному проводу.

Этот выключатель восстанавливает электрическую цепь в зависимости от того, хотите ли вы выключить или осветить то место, где вы находитесь. Однополюсный переключатель обычно имеет 2 латунных клеммных винта , к которым присоединяются черные провода цепи. Один черный провод подключается к свету, а другой идет к источнику питания.

Следовательно, когда переключатель выключен, электрическая цепь размыкается, и электричество не может проходить через черный провод.Вот почему используются две основные клеммы и подключаются к черным проводам . Если в цепи есть оголенный провод заземления, он подключается к зеленому винту заземления на переключателе.

Шаги: Процесс установки проводки однополюсного переключателя
Шаг 1: Отключите питание на выключателе.
Шаг 2: Снимите имеющийся однополюсный переключатель.
Шаг 3: Отсоедините провода от клемм существующего однополюсного переключателя.
Шаг 4: Установите новый однополюсный переключатель и подсоедините провода.
Шаг 5: Включите питание и проверьте его.

Схема подключения однополюсного переключателя света

Понимание электрической схемы очень важно, чтобы вы могли получить более четкое и ясное представление о том, как должны быть расположены провода .Прежде чем приступить к электромонтажу, сначала отключите питание вашей электрической цепи. Я написал статью о том, как это сделать: Как отключить электричество в доме.

Белые провода в цепи обхода переключателя, ЕСЛИ белый провод не используется для преобразования работы черного провода. В большинстве домов вы можете найти трехжильный неметаллический кабель , который состоит из одного белого провода, одного черного провода и одного зеленого заземляющего провода.

Как вы можете видеть на схеме ниже, белый провод легко обернуть черной изолентой на пару дюймов на конце, чтобы пользователь мог легко указать , что этот провод используется как черный провод.Поэтому электрические коды (цвета) в этой практике могут отличаться.

Схема электрических соединений однополюсного переключателя света
  • Электропроводка (США):

Горячий провод — Черный провод
Нейтральный провод — Белый провод
Провод заземления — Зеленый провод (медный)

  • Электропроводка (Европа):

Горячий провод — черный / коричневый провод
нейтральный провод — синий провод
заземляющий провод — зеленый / желтый провод

Схема подключения простого однополюсного переключателя с элементами

Как подключить и установить однополюсные переключатели

Что вам понадобится:

  • Маленькая плоская отвертка.
  • Бесконтактный тестер напряжения
  • Гибкий электрический провод
  • Гайка для проволоки (при необходимости)
  • Кусачки.

Материалы:

  • Однополюсный выключатель света
  • Блок переключателей (при необходимости)

Шаг 1. Выключите питание

Первым шагом в установке однополюсного выключателя является отключение питания цепи, в которой вы будете работать с на . Для этого просто подойдите к своей электрической панели и выключите автоматический выключатель, который питает эту цепь.Если у вас есть панель предохранителей , вам нужно будет найти предохранитель, который управляет этой цепью. Просто найдите предохранитель и аккуратно вывинтите его из розетки.

Примечание: Используйте электрический тестер , чтобы убедиться, что питание включено, прежде чем выключать автоматический выключатель или откручивать предохранитель. Если тестер показывает питание, то отключите цепь. Если выключатель управляет светом в комнате , убедитесь, что свет выключен после выключения электрической панели.В любом случае электрическая безопасность должна быть вашей проблемой номер один.

Шаг 2. Снимите старый однополюсный переключатель

Снять старый однополюсный выключатель довольно просто. Сначала открутите два винта с прямым лезвием, которые удерживают крышку переключателя, и снимите крышку.

Перед тем, как выкрутить винты , удерживающие переключатель, проверьте, есть ли напряжение. Используйте бесконтактный тестер напряжения или мультиметр, чтобы проверить все провода и убедиться, что питание отключено.Не забудьте также использовать бесконтактный тестер напряжения для прикосновения к каждой из боковых винтовых клемм переключателя . Если случится так, что тестер напряжения загорится в любое время, вернитесь к сервисной панели и найдите правильный выключатель, чтобы отключить электричество, потому что напряжение, очевидно, все еще существует.

Затем удалите два винта, которыми переключатель крепится к распределительной коробке. Эти винты позволят вам использовать отвертку с прямым или крестообразным наконечником , с помощью которой вы сможете их удалить.Осторожно выньте переключатель из коробки.

Шаг 3. Удалите существующую проводку переключателя

Электропроводка выключателя света. Однополюсный переключатель подключается к трем проводам: проводу под напряжением, ножной ножке и проводу заземления. На каждую клемму должно приходиться по одному проводу. Если у вашего коммутатора нет всех трех проводов, пора сразу их заменить. Горячий провод — это силовой провод, который подключен к автоматическому выключателю или предохранителю на электрической панели .Этот провод обычно подключается к одной из боковых латунных клемм переключателя.

Ответвление выключателя — это провод, который питает свет выключателя. Когда переключатель включен, электричество проходит через переключатель к свету. Этот провод подключается к другой латунной клемме сбоку переключателя.

Заземляющий провод — это либо оголенный, либо зеленый провод, он подключается к зеленому винту на переключателе. Этот винт расположен на одном конце переключателя и приклеен к металлической скобе переключателя , которая крепится к коробке.Используя отвертку, ослабьте винты и поочередно отсоедините провода от переключателя. Перед тем, как отсоединить провода, рекомендуется понаблюдать за тем, как были подключены провода.

Для «умных» переключателей, которыми управляют со смартфонов, требуется нейтральный провод, поскольку он обеспечивает беспроводное соединение. Это должно быть установлено в соответствии с указаниями производителя.

НАКОНЕЧНИК

Шаг 4. Установите новый однополюсный переключатель

После удаления старого переключателя замените его новым однополюсным переключателем.Перед тем, как начать, важно проверить конец каждого провода и убедиться, что каждый провод имеет около ½ дюйма оголенного провода на конце. Если вы обнаружите, что конец провода в плохом состоянии, обрежьте его и снимите примерно ¾ дюйма изоляции с помощью приспособлений для зачистки проводов.

Начните с заземляющего провода. Подсоедините зеленый или неизолированный медный провод к зеленому винту на коммутаторе . Затем подключите горячий провод и замените провода от ножки на два винта цвета латуни, расположенные на стороне однополюсного переключателя.Затяните винты по часовой стрелке. Это гарантирует, что отверстие для проволоки затянется вокруг винта и не откроется при затягивании винта. Это очень важный шаг , который имеет решающее значение для безопасного соединения.

Совет: Необходимо, чтобы металлическая распределительная коробка имела заземляющее соединение с электропроводкой. Самый простой способ сделать это — заземлить коробку двумя гибкими проводами на заземление цепи. Подсоедините один вывод к заземляющему винту коробки, а другой — к переключателю.

Шаг 5: Завершите задание

Подключить выключатель света нужно правильно. После того, как однополюсный переключатель подключен правильно, возьмите переключатель одной рукой и сожмите каждый из проводов, чтобы убедиться, что они подключены правильно. Осторожно протолкните лишние провода в распределительную коробку и осторожно вдавите переключатель в отверстие. С помощью отвертки вкрутите два винта на коммутаторе в монтажные отверстия в распределительной коробке. При затягивании винтов убедитесь, что переключатель находится в вертикальном положении. Для его выравнивания используйте уровень.Нет ничего хуже перекрученного переключателя на виду.

Теперь снова установите крышку на коммутатор и установите два крепежных винта. Опять же, когда мы закончим, нам нужна хорошая замена . Восстановите питание, включив автоматический выключатель. Проверьте новый переключатель и посмотрите, работает ли он.

Бонус:

Если вы все еще не знаете, как это сделать, посмотрите это пошаговое видео, потому что оно все объяснит.

Последние мысли

Электромонтаж выключателя света — задача нетривиальная.Мы увидели, что замена однополюсного выключателя света — очень простая и быстрая задача, и каждый может это сделать. Самое главное во время этого процесса — убедиться, что в цепи, в которой вы будете работать, отключено электричество. Также подготовьте материалы, которые мы указали выше, необходимые для этой процедуры. Многие думают, что это сложная задача и для этого нужен электрик, но это не так. Для этого потребуется немного веры в себя и время.Я надеюсь, что вы узнали новый навык и продолжите следовать за нами.

Связанные вопросы

Вам нужен электрик для установки выключателя света?

Нет, электрик вам не нужен. Установить выключатель света легко, и любой домовладелец может это сделать, если ему удобно работать с электричеством. Если вы никогда не работали с электричеством и не уверены, что знаете, что делаете, то лучше нанять электрика.

Имеет ли значение, как подключить выключатель света?

Да, это важно! Для правильной работы выключателя каждый провод должен идти в нужное место в соответствии с инструкциями. Вы можете серьезно повредить коммутатор и даже вызвать пожар, если провода не проложены правильно.

Подключается ли горячий провод к выключателю света?

Да, горячий провод подключается к выключателю света. Имейте в виду, что в некоторых установках с выключателем света нейтральный провод идет к выключателю.

Как установить выключатель света

Нет лучшего способа понять, как работает электрическая цепь, чем заменить однополюсный выключатель света, независимо от того, расположен ли он вдоль или в конце цепи.

Сегодня я собираюсь показать вам, как заменить однополюсный выключатель света, а также преподать вам урок по электробезопасности. Для получения информации о том, как заменить трех- или четырехпозиционный переключатель, см. Наш список часто задаваемых вопросов, относящихся к этому видео.

Перед тем, как начинать какой-либо электрический проект, вам необходимо знать, как получить доступ к вашей электрической сервисной панели, чтобы отключить электропитание в цепи, над которой вы работаете, чтобы избежать поражения электрическим током.Также чрезвычайно важно внимательно прочитать инструкции производителя и следовать им. Если у вас есть какие-либо сомнения относительно выполнения какой-либо из этих задач, вам следует вызвать квалифицированного электрика для выполнения работ. Но если вы готовы, то приступим.

Ваш проект фактически начинается с панели электропитания, которую также обычно называют блоком выключателя или блоком предохранителей. Сначала вам нужно найти прерыватель или предохранитель, отключающий цепь, в которой вы будете работать. Для этого может потребоваться несколько поездок в комнату и обратно, чтобы дважды проверить, и всегда полезно иметь помощь на этом этапе.

Как только вы найдете правильный выключатель, переведите его в выключенное положение. Если у вас есть блок предохранителей, отвинтите и снимите предохранитель, управляющий цепью, над которой вы работаете. Когда вы вернетесь в комнату, в которой работаете, дважды проверьте, выключено ли питание, проверив выключатель света, который вы заменяете. Включите и выключите несколько раз. Если свет не горит, значит, вы отключили правую цепь.

Один удобный инструмент, без которого я никогда не останусь в электрическом проекте, — это удобный тестер напряжения.Если подержать его возле выключателя света и нажать кнопку, то мигающий свет и звуковой сигнал сигнализируют о наличии постоянного электрического тока. Если он сигнализирует, что электрический ток все еще присутствует после того, как вы выключили прерыватель, возможно, вам придется отключить питание всего дома и включить лампу с питанием от батареи или вызвать электрика.

Теперь, когда мы убедились, что на коммутатор не подается питание, пора осветить рабочую зону. Поскольку вы будете работать без света, вам понадобится альтернативный источник света, такой как галогенная рабочая лампа.В зависимости от того, подключены ли розетки в комнате к той же цепи, что и свет, вам может понадобиться удлинитель, чтобы подключить рабочий свет к другой комнате.

Далее снимаем старый выключатель света. Для начала снимите пластину переключателя, открутив два винта, которыми она крепится к переключателю света. Затем выверните два винта, которыми переключатель крепится к электрической коробке в стене. Вытащите переключатель из коробки. Сейчас хорошее время, чтобы внимательно изучить способ подключения существующего переключателя.Это называется настройкой проводки, и вы хотите точно продублировать ее с новым коммутатором. Вы можете сфотографировать его, если вам понадобится обратиться к нему позже, или вы можете пометить провода цветной лентой. Теперь удалите старые провода.

Для установки нового переключателя сначала необходимо убедиться, что он правильно сориентирован. Убедитесь, что слово TOP находится наверху переключателя. Затем снова подключите провода точно так, как вы их отключили.

Этот конкретный выключатель света имеет как винтовые клеммы сбоку, так и отверстия для проводов сзади.Хотя можно использовать любую из этих точек подключения, большинство электриков предпочитают использовать клеммные винты, поскольку это более надежное соединение.

Чтобы подсоединить провода к клеммным винтам, оберните немного более ½ дюйма зачищенного провода по часовой стрелке вокруг клеммных винтов и затяните отверткой. На этом этапе полезно иметь пару плоскогубцев, чтобы согнуть петлю на конце провода перед тем, как наложить ее на клеммный винт. Просто подключите черный провод к латунному винту, а нейтральный провод к серебряному винту.Затем подключите заземляющий провод к зеленому винту на противоположной стороне переключателя.

Теперь осторожно вставьте переключатель в коробку и закрепите его винтами. Затем замените пластину переключателя и снова включите питание для проверки.

Просто щелкнув выключателем, вы почувствуете, что сделали это сами, с небольшой помощью местного независимого продавца товаров для дома.

Если у вас есть вопросы об этом или любом другом проекте по благоустройству дома, обязательно прочтите наш список часто задаваемых вопросов к этому видео.И обязательно распечатайте наши инструкции по проекту, которые включают контрольный список инструментов и материалов, перед посещением местного независимого продавца товаров для дома. Здесь вы найдете все продукты и полезные советы для завершения вашего проекта. Если вы не знаете, где найти ближайший магазин, воспользуйтесь нашей системой поиска магазинов.

Удачи с вашим проектом и спасибо за просмотр.

Закрыть стенограмму Схема подключения переключателя света

Уважаемый г-н электрик: Какие варианты схем подключения переключателя света можно выбрать для подключения переключателя света к потолочному свету?

Ответ: Схемы подключения выключателя света приведены ниже.Выбор материалов и схем электропроводки обычно определяется электриком, который устанавливает электропроводку, а также электротехническими и строительными нормативами, действующими на момент строительства. ПРИМЕЧАНИЕ. Текстовые ссылки ниже ведут к соответствующим продуктам на Amazon или EBay. Как партнер Amazon я зарабатываю на соответствующих покупках.

Если вы планируете установить потолочный вентилятор, посетите мой пост «Схемы подключения потолочного вентилятора», нажав здесь .

В коммерческом и промышленном строительстве методы и материалы проводки иногда определяются архитекторами и инженерами, разработавшими проект.Схемы подключения выключателя освещения иногда предоставляются подрядчикам, выполняющим установку.

Для интеллектуальных коммутаторов WiFi необходимо соблюдать инструкции производителя по подключению.

Недавнее обновление Национального электротехнического кодекса (NFPA 70, 2020) в статье 314.27 (C) теперь требует, чтобы все электрические коробки потолочного освещения в жилых помещениях с вероятным расположением потолочных вентиляторов были рассчитаны на поддержку потолочных вентиляторов.

Схема подключения двухпроводного переключателя в верхней части этого поста взята из старых домов и, вероятно, больше не используется, в зависимости от того, какая кодовая книга действует в каждой юрисдикции.Предполагается, что на двухжильном кабеле от потолочной коробки до переключателя света белый провод будет повторно идентифицирован другим цветом, потому что он используется не как нейтральный, а как горячий провод.

Повторная идентификация провода выполняется с помощью цветной изоленты . Некоторые электрики используют перманентный маркер.

Хотя повторная идентификация провода — это требование кода, оно не применялось на практике в той степени, в которой следовало бы. Следовательно, довольно часто можно найти белый провод в распределительной коробке, который является горячей ЛИНИЕЙ, а черный провод — это ножка переключателя, подключенная к НАГРУЗКЕ.

Вы не можете подключить розетку к этому типу проводки переключателя , потому что в распределительной коробке нет нейтрального провода, но вы можете подключить к потолочной электрической коробке, при условии, что там достаточно места для дополнительных проводов.

Национальным электрическим кодексом (NFPA 70) требуется наличие нейтрального проводника в каждой электрической коробке переключателя света. См. Статью 404.2 (C).

Нейтраль необходима для использования электронных диммеров , , таймеров и устройств умного дома WiFi, которые можно установить вместо обычного выключателя света.Вот почему приведенная выше схема подключения больше не используется. Вся статья 404 касается установки выключателей.

Очень важно соблюдать электрические и другие строительные нормы и правила для обеспечения безопасности и защиты вашего дома и семьи.

Схема подключения переключателя света от потолочного светильника к переключателю света с помощью 3-жильного кабеля к переключателю. Электропитание поступает в электрическую коробку потолочного освещения и отводится к однополюсному настенному выключателю с помощью трехжильного кабеля.

На фотографии выше изображена электрическая схема потолочного светильника и выключателя света с питанием от панели автоматического выключателя, поступающим в потолочную электрическую коробку. От потолка используется трехжильный кабель с заземляющим проводом для подачи питания на выключатель света. Заземляющий провод не показан для упрощения схемы подключения.

Схема подключения выключателя света, изображающая электрическую мощность от панели автоматического выключателя, поступающую в электрическую коробку настенного выключателя, а затем идущую к двум потолочным светильникам через двухжильный кабель.Заземляющий провод в кабеле не показан для упрощения схемы.

Как показано на схеме выше, легко подать питание на несколько осветительных приборов . Вы просто устанавливаете кабель или кабелепровод от потолочной коробки к следующей потолочной коробке.

Главное, на что нужно обратить внимание, — это слишком много проводов в одной электрической коробке. Существуют установленные кодексом ограничения на количество проводов, которые могут быть в электрической коробке, а также физические ограничения.См. Статью 314.16 Национального электротехнического кодекса (NFPA 70) .

Вообще говоря, для каждого отдельного провода №14 требуется два кубических дюйма пространства внутри электрической коробки. Для провода №12 требуется 2,25 кубических дюйма. Переключатель считается двумя проводами. Кроме того, необходимо сделать вычеты для разъемов, зажимов и шпилек внутри электрического блока. Прочтите статью 314 Национального электротехнического кодекса (NFPA 70).

У Amazon огромный выбор выключателей света

Если вы хотите управлять двумя фонарями отдельно от двух разных выключателей в одной коробке, то к первому фонарю необходимо подключить трехжильный кабель с заземлением вместо двухжильного кабеля.При первом свете вы соединяете черный и белый провода. Красный провод продолжался бы к следующему свету вместе с белым проводом, используя двухжильный кабель.

Конечно, вы также можете подключить два отдельных двухжильных кабеля к каждой лампе от выключателей.

Схема подключения однополюсного выключателя света с подключенными электрическими розетками

На приведенной выше схеме подключения выключателя показано, как мощность от панели автоматического выключателя поступает в электрическую розетку, а затем переходит в следующую розетку, а затем на однополюсный настенный выключатель, а затем в другой торговая точка.

Можно соединить несколько розеток с осветительными розетками, как показано на приведенной выше схеме подключения выключателя света. Двойные розетки розетки предназначены для передачи энергии от одной розетки к другой. Вышеуказанная электрическая схема была сделана с использованием только двухжильного кабеля с заземлением. Заземляющий провод не показан для упрощения схемы.

Если вместо осветительной арматуры будет установлен потолочный вентилятор , необходимо установить электрическую коробку с потолочным вентилятором.Кроме того, я бы установил трехжильный кабель с заземлением от переключателя до потолочной коробки. Это позволило бы иметь два переключателя: один для вентилятора, а другой — для комплекта освещения на вентиляторе. Вы можете прочитать мой пост об установке старого рабочего потолочного вентилятора .

Обычно заземляющие проводники должны быть соединены вместе в каждой коробке переключателя и розетки, а также должен быть подключен кабель для подключения заземления на зеленом винте каждой дуплексной розетки и однополюсного переключателя.

Если электрические коробки металлические, то они также должны быть заземлены с помощью дополнительного провода заземления , который подключается с помощью крепежного винта 10/32 к резьбовому отверстию в задней части металлического электрического шкафа.

Листовой металл, шурупы Tek и шурупы для дерева не допускаются для заземления. См. Часть VII, начинающуюся со статьи 250.130 в Национальном электротехническом кодексе (NFPA 70).

Схема подключения выключателя света, изображенная здесь, показывает мощность от панели автоматического выключателя, идущую к настенному выключателю, а затем продолжается к потолочному светильнику с трехжильным кабелем.Электропитание подается от потолочной коробки к электрической розетке.

На схеме выше показан двухжильный кабель от панели автоматического выключателя к настенному выключателю. От выключателя до потолочного светильника идет трехжильный кабель. Электропитание в розетке на потолке осуществляется по двухжильному кабелю с заземлением. Заземляющий провод не показан для упрощения схемы.

При черновой прокладке проводки для потолочного освещения я обычно подключаю питание от панели автоматического выключателя к настенному выключателю и подключаю только один кабель к электрической коробке потолочного освещения или коробке потолочного вентилятора.Я стараюсь не кормить другие предметы из потолочного ящика, чтобы ящик можно было легче перемещать, если домовладелец решит переместить место освещения до завершения строительства или через много лет после завершения строительных работ.

Схема подключения переключателя света с подачей питания в потолок и подключенной электрической розеткой

На схеме подключения переключателя света выше показана электрическая мощность, поступающая в электрический шкаф потолочного светильника, а затем переходит к настенному переключателю с использованием трехжильного кабеля. От настенного выключателя используется двухжильный кабель для подачи питания на две электрические розетки.

Наличие нейтрального проводника в распределительной коробке позволяет подавать питание на другие объекты, такие как розетки, как показано на приведенной выше схеме. Его также можно использовать для подачи питания на другой выключатель, который управляет освещением в другой части дома. От светильника до выключателя необходимо использовать трехжильный кабель.

Хотя разрешено подключать фонари и розетки к одной цепи, я обычно избегаю этого ради людей, живущих в доме.Если случайно кто-то подключит электрический обогреватель или что-то еще к розетке, и это приведет к перегрузке цепи, сработает автоматический выключатель. Если в этом сценарии светильники и розетки соединены вместе, в комнате не будет света, пока проблема не будет решена.

Если фары подключены отдельно от розеток, они будут гореть, пока проблема не будет устранена. Если фонари и розетки подключены по многопроволочной схеме, это не имеет значения, поскольку обе цепи, если они правильно подключены к двухполюсным автоматическим выключателям, все равно отключатся.

ПЕРЕКЛЮЧАТЕЛИ WIFI SMART ДЛЯ ALEXA, GOOGLE DOT И APPLE HOMEKIT

Электронные интеллектуальные переключатели подключаются немного иначе, чем стандартные настенные переключатели. Во-первых, соединение ЛИНИИ и НАГРУЗКИ должно быть выполнено правильно. С помощью стандартного однополюсного настенного выключателя ЛИНИЯ и НАГРУЗКА могут переключать клеммы. Для работы интеллектуальных переключателей также требуется нейтральный провод.

Если в распределительной коробке нет нейтрального провода, как показано на схеме вверху этой страницы, вы, вероятно, не сможете использовать интеллектуальный переключатель.Хотя может быть доступно несколько типов интеллектуальных коммутаторов , которые предназначены для работы без нейтрального соединения , тип функций, которые они предлагают, может быть ограничен. Изучите, прежде чем покупать какой-либо умный выключатель или диммер.

Требование наличия нейтрали в распределительной коробке было введено в Национальный электротехнический кодекс лишь несколько лет назад. До этого электрик, который первоначально проводил электромонтаж в вашем доме, устанавливал проводку подходящим для него способом.

Нельзя использовать заземляющий провод для подключения нейтрального провода интеллектуального переключателя. Это может создать опасные условия в доме и вызвать проблемы с электроприборами. Это запрещено статьей 404.22 Национального электротехнического кодекса.

Перед покупкой интеллектуального переключателя или диммера освещения ознакомьтесь с инструкциями по установке и спецификациями производителя. В стандартных схемах освещения жилых помещений в Соединенных Штатах напряжение составляет 120 вольт при частоте 60 Гц (Гц).Переключатель должен быть совместим с этим. Некоторые из умных переключателей, которые я видел, имеют диапазон напряжений от 120 вольт для жилых домов до 277 вольт для коммерческого освещения.

Чтобы заменить настенный выключатель интеллектуальным выключателем , сначала выключите питание с помощью автоматического выключателя для этой цепи. Снимите настенную пластину, закрывающую существующий переключатель, открутив два винта. Снимите переключатель, открутив винт вверху и винт внизу.Осторожно отодвиньте выключатель от стены. Иногда провода слишком короткие, чтобы тянуть переключатель далеко.

Если вы видите белый провод на существующем переключателе, это не нейтраль. Это либо ЛИНИЯ, либо провод НАГРУЗКИ. Обычно при подключении только двухжильным кабелем белый цвет используется как ЛИНИЯ, а черный — как НАГРУЗКА. Как я объяснил выше, белый должен быть отождествлен с другим цветом, но им часто пренебрегают.

ПЕРЕД РАБОТОЙ С ВЫКЛЮЧАТЕЛЕМ СВЕТИЛЬНИКА СХЕМЫ СОЕДИНЕНИЙ

Перед установкой интеллектуального переключателя необходимо определить ЛИНИЮ и провода НАГРУЗКИ внутри существующей распределительной коробки.По цветовому коду невозможно определить, какой из проводов является ЛИНИЕЙ и проводом НАГРУЗКИ. Убедитесь, что питание отключено, с помощью бесконтактного детектора напряжения .

Убедитесь, что питание отключено, с помощью вольтметра категории III (CAT III) или категории IV (CAT IV) или вы можете использовать розетку с косичкой и лампочкой.

Отсоедините два провода от винтовых клемм сбоку или вставных соединений на задней панели существующего однополюсного переключателя. Вы можете использовать крошечную отвертку или скрепку, чтобы удалить вставленные провода.Не обрезайте провода. Провода в распределительной коробке — это все, с чем вам придется работать.

Теперь вытащите белые провода, которые находятся внутри распределительной коробки, но не разбирайте их. Снимите соединительный элемент с белых проводов, чтобы обнажить оголенный провод. Держите соединенные белые провода отдельно от проводов выключателя.

Снова включите питание и наденьте электрически изолированные перчатки с защитой для перчаток и защитную маску ВНИМАТЕЛЬНО (вы можете получить удар током или получить удар током) проверьте с помощью вольтметра или электрической лампочки, какой провод является ЛИНИЕЙ.

Поместите один из выводов вольтметра (или косичку) на белые провода и прикоснитесь другим выводом к одному из проводов, которые были отсоединены от переключателя. Затем проверьте другой провод, который был снят с переключателя. Провод переключателя, который показывает около 120 вольт с белыми проводами, является ЛИНИЕЙ. Другой провод без напряжения — НАГРУЗКА. Игнорируйте показания напряжения, которые намного ниже 120 вольт. Снова выключите питание.

После того, как вы определили ЛИНИЮ, НАГРУЗКУ и НЕЙТРАЛЬНЫЕ провода внутри существующей электрической коробки настенного переключателя, и питание отключено, вы можете приступить к подключению интеллектуального переключателя, следуя инструкциям производителя.

Я заметил, что на некоторых схемах подключения интеллектуальных выключателей от производителя заземляющий провод оборудования окрашен в желтый цвет. Согласно стандартным нормам и правилам электропроводки в Соединенных Штатах, заземляющий провод должен быть зеленого цвета или неизолированного неизолированного провода. В других странах заземляющий провод может быть желтым с зеленой полосой или зеленым с желтой полосой.

Схема подключения коммутатора WEMO WiFi с красным для нагрузки, черным для линии, белым для нейтрали и зеленым заземляющим проводом

В распределительной коробке у вас должен быть один или несколько заземляющих проводов, соединенных вместе с помощью соединителя или обжима проводов.К нему должен быть подключен заземляющий провод от интеллектуального переключателя. Если провода обжаты и нет пигтейла для подключения, вам нужно будет удалить обжим. Я делаю это, аккуратно разрезая обжим параллельно проводам, используя диагональные плоскогубцы Knipex с высоким усилием рычага . Старайтесь не обрезать провода.

Теперь, когда провода заземления отделены от обжима, плотно скрутите концы вместе с помощью плоскогубцев. Плотно скрутите заземляющий провод интеллектуального переключателя на эту группу заземляющих проводов.Накрутите на конец соединитель провода подходящего размера.

В некоторых случаях путь заземления устанавливается через металлическую броню кабеля или металлический кабелепровод. В этих случаях металлическая коробка будет заземлена, и вы можете подключить заземляющий провод к задней части металлической распределительной коробки с помощью крепежного винта 10/32. В некоторых очень старых металлических распределительных коробках с черной эмалью используются крепежные винты 10/24. Удалите из коробки все неиспользуемые зажимы.

Интеллектуальные переключатели обычно совместимы с настенными панелями, подходящими для переключателей Decora, хотя цвета могут не совпадать.

Для схемы подключения трехпозиционного переключателя идут в мой пост.

Схемы подключения четырехпозиционного переключателя размещены здесь.

Схемы подключения к розеткам с переключателем и половинным переключением см. В моем сообщении здесь .

Как установить HS200 на вашу электрическую линию?

Если вы не видели видео по настройке, рекомендуется следовать видео по настройке, чтобы самостоятельно установить HS200.

Вот ссылка на видео настройки: https: // www.tp-link.com/support/download/hs200/v1/

Прежде чем мы начнем, обратите внимание, что ваша розетка применима:

Как я могу установить HS200, если моя розетка электросети содержит только 3 линии?

Для HS200

Дайте знать сначала о линии электропередачи. Как известно, передача энергии обычно осуществляется по трехфазной четырехпроводной схеме.

Линия под напряжением / нагрузкой: Между линией A / B / C и линией N будет генерироваться напряжение (100 ~ 240 В), мы называем линии A, B и C линией под напряжением / нагрузкой.

Нейтральная линия: Из-за трехфазного равновесия (линии A, B и C соединены вместе на линии N), ток не течет через линию N, мы называем ее нейтральной линией.

Линия заземления: Поскольку земля является хорошим проводником, мы используем линию для соединения корпуса устройства / электрического прибора с землей, чтобы избежать опасности поражения электрическим током, мы называем линию линией заземления.

Обычно электрическая линия подводит к вам две линии под напряжением, одну нейтральную линию и одну линию заземления для установки розетки или переключателя.

Теперь давайте установим интеллектуальный переключатель TP-Link в вашу электрическую линию.

Примечание: Если вы не знакомы с основными электрическими работами, не устанавливайте выключатель самостоятельно, а позвоните профессиональному электрику , чтобы он помог вам.

Шаг 1 Убедитесь, что ваша электрическая линия соответствует следующим электрическим требованиям, указанным ниже:

  1. A нейтраль линия. (Если в настенной коробке нет нейтральной линии, установите переключатель STOP и проконсультируйтесь с профессиональным электриком ).
  2. Однополюсный переключатель (интеллектуальный переключатель TP-Link не является трехпозиционным).

3. Поскольку интеллектуальный коммутатор TP-Link необходимо настраивать с помощью Wi-Fi, его можно устанавливать только в неметаллические лицевые панели и в сухих помещениях.

Если вы выполнили электрические требования, следуйте приведенным ниже инструкциям по электрическому монтажу.

Шаг 2: Отключите питание на автоматическом выключателе, который управляет переключателем света.Используйте тестер напряжения, чтобы убедиться в отсутствии напряжения.

Шаг 3 Снимите существующую лицевую панель и выключатель света, затем определите Live / Load , Neutral and Ground lines.

Шаг 4 Подключите проводку интеллектуального коммутатора с помощью прилагаемых соединителей, как показано ниже.

Подключите каждый из двух черных проводов от коммутатора к имеющимся линиям под напряжением через гайку и оберните изолентой гайки, чтобы убедиться, что медный провод
полностью скрыт. Зеленый провод на переключателе (линия заземления) на Линия заземления , Белый провод на переключателе (нейтраль) на нейтраль .

Примечание: Следующие схемы подключения могут быть опасными или незаконными.

  1. Если нейтральная линия недоступна. Не устанавливать!
  2. Никогда Подключите нейтраль к любым линиям Switch .

Шаг 5 Прикрепите Smart Switch к настенной коробке с помощью двух прилагаемых винтов и защелкните прилагаемую настенную пластину или прикрепите имеющуюся.

Примечание: Прилагаемая настенная пластина предназначена только для установки в одиночную монтажную коробку.

Step 6 Подайте питание на автоматический выключатель Smart Switch и наслаждайтесь.

Видео настройки для справки:

https://www.youtube-nocookie.com/embed/amGCqK97UT4

Чтобы узнать больше о каждой функции и конфигурации, перейдите в центр загрузок , чтобы загрузить руководство для вашего продукта.

% PDF-1.3 % 344 0 объект> эндобдж xref 344 88 0000000016 00000 н. 0000002729 00000 н. 0000002849 00000 н. 0000003823 00000 н. 0000004098 00000 н. 0000004255 00000 н. 0000004740 00000 н. 0000005108 00000 п. 0000005698 00000 п. 0000005958 00000 п. 0000006071 00000 н. 0000006182 00000 н. 0000006231 00000 п. 0000006280 00000 н. 0000006329 00000 н. 0000006378 00000 п. 0000006426 00000 н. 0000006473 00000 н. 0000006520 00000 н. 0000006567 00000 н. 0000007675 00000 н. 0000008705 00000 н. 0000009192 00000 н. 0000009466 00000 н. 0000009741 00000 н. 0000010266 00000 п. 0000011437 00000 п. 0000012820 00000 п. 0000013302 00000 п. 0000013584 00000 п. 0000014874 00000 п. 0000014963 00000 п. 0000015181 00000 п. 0000015447 00000 п. 0000016574 00000 п. 0000016823 00000 п. 0000017225 00000 п. 0000018244 00000 п. 0000018455 00000 п. 0000019249 00000 п. 0000020310 00000 п. 0000027087 00000 п. 0000030676 00000 п. 0000039417 00000 п. 0000042515 00000 п. 0000043586 00000 п. 0000046833 00000 п. 0000046884 00000 п. 0000046935 00000 п. 0000046986 00000 п. 0000050137 00000 п. 0000050349 00000 п. 0000051139 00000 п. 0000051935 00000 п. 0000053446 00000 п. 0000054236 00000 п. 0000054447 00000 п. 0000055241 00000 п. 0000056040 00000 п. 0000075639 00000 п. 0000080284 00000 п. 0000097264 00000 п. 0000097811 00000 п. 0000102100 00000 н. 0000102577 00000 н. 0000106055 00000 н. 0000106536 00000 н. 0000108914 00000 н. 0000109093 00000 н. 0000112034 00000 н. 0000112824 00000 н. 0000113618 00000 н. 0000114412 00000 н. 0000114624 00000 н. 0000114846 00000 н. 0000118168 00000 н. 0000118957 00000 н. 0000119749 00000 н. 0000122672 00000 н. 0000125846 00000 н. 0000136240 00000 н. 0000137063 00000 н. 0000139409 00000 н. 0000158904 00000 н. 0000165075 00000 н. 0000165321 00000 н. 0000167236 00000 н. 0000002056 00000 н. трейлер ] >> startxref 0 %% EOF 431 0 obj> поток xb«e`h«g`2gd @

.
Обновлено: 10.11.2021 — 04:26

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
