Утепление каркасного дома своими руками: пошаговая инструкция

В предыдущей статье я описывал пошаговую инструкцию по сборке каркасного дома своими руками. Теперь же, мы рассмотрим инструкцию о том, как правильно его утеплить и изолировать от ветра и влаги, чтобы в процессе эксплуатации, он долгое время оставался надежной защитой от морозов в холодное время года, а также спасал от изнывающей жары летом.

Я не буду здесь описывать какой утеплитель лучше для каркасного дома, это отдельная тема, и она подробно рассмотрена в другой статье.

Но стоит отметить, что около 80% от общего количества каркасных домов, утепляются минеральной ватой или утеплителями на ее основе. Учитывая это, данная пошаговая инструкция, в основном, будет основываться именно на таком утеплении.

Помимо минеральной ваты, существует еще несколько типов утеплителей, в той или иной степени пригодных для использования их в качестве теплоизоляции каркасных домов, таких как эковата, пенополистирол, керамзит и другие. Об отличиях в технологии их использования мы поговорим в конце статьи.
Утепление каркасного дома стекловатой происходит точно также, как и утеплителями на основе минеральной ваты, поэтому отдельно рассматривать этот вид утеплителя не будем.
Минеральная вата, по сравнению с другими типами утеплителей, наиболее универсальный материал. Ею утепляют не только каркасные дома, но и любые другие. В качестве утеплителя она используется практически везде в строительстве частных домов.

Важно знать, что при работе с минеральной ватой, особенно в помещении, необходимо использовать средства индивидуальной защиты, такие как перчатки, очки и респиратор. Контакт с кожей может обернуться сильным зудом, покраснениями, возникновению аллергических реакций.

В принципе, утепление всех частей каркасного дома мало чем отличаются друг от друга, но все же есть некоторые нюансы, поэтому необходимо рассмотреть отдельно каждую часть.

Технология утепления пола, во многом зависит от типа фундамента, но так как большинство каркасных домов, в настоящее время, строятся на свайно-винтовом фундаменте, от этого мы и будем отталкиваться при теплоизоляции пола.

Утепление пола каркасного дома, независимо от типа утеплителя, начинается с гидроизоляции. По мимо гидроизоляционной мембраны, нам еще необходимо под лагами пола соорудить конструкцию, которая будет держать, как гидроизоляционный материал, так и сам утеплитель, как показано на схеме.

Если дом расположен высоко, относительно земли, и под него можно подлезть, то сначала под лагами пола натягивается гидроизоляционная мембрана и крепится мебельным степлером. Напуск полос гидроизоляции должен быть максимально герметичен, чтобы из-под пола не сквозило. Какой стороной внутрь, а какой наружу набивается материал – узнавайте у производителя.
Так же снизу, поверх гидроизоляции пробивается доска. Размер доски и шаг монтажа особого значения не имеет, но не более 40-50см, лишь бы этого было достаточно, чтобы листы или полосы минеральной ваты не проваливались. Иногда доску набивают плотно, без зазоров, это усиливает конструкцию пола. Вот что в итоге должно получится:

В случае, если под дом подлезть нельзя, то под лаги сначала набивается доска, а затем изнутри каркасного дома на лаги крепится гидроизоляционная мембрана, как показано на фото.
Когда основа для утеплителя готова, минеральная вата укладывается между лагами пола каркасного дома. Укладывать необходимо плотно, наличие пустот – не допускается. Режется минеральная вата острым ножом, можно использовать строительный, но всегда чуть больше необходимой длины, примерно на 1 см.

Для удобства монтажа, расстояние между лагами выбирается заранее, в зависимости от утеплителя, в нашем случае, ширина плиты минеральной ваты – 60см. Это означает, что расстояние между лагами, в идеале, должно быть 58-59см.
Толщина слоя утеплителя полностью зависит от региона, где строится каркасный дом, но в среднем составляет 15 см. Так же необходимо учитывать высоту лаг пола каркасного дома. Как правило, толщина всех слоев минеральной ваты, не превышает, а иногда даже немного меньше ширины доски или бруса, из которого они сделаны.
Важным моментом в укладке минеральной ваты является то, что каждый слой, должен перекрывать стыки предыдущего, как показано на фото. Напуск должен быть не менее 15-20см.
Поверх минеральной ваты, внутри каркасного дома на лаги, необходимо закрепить пароизоляционную мембрану. Она будет оберегать утеплитель от влаги изнутри, а также служить дополнительной ветрозащитой. Для того, чтобы она была герметично, стыки необходимо проклеить двусторонним скотчем, например.
На пароизоляционную мембрану стелется фанера, OSB-плита, либо сшивается доска, которая будет основой для дальнейшей чистовой отделки.

Стоит отметить, что сама минеральная вата не является ветрозащитой, поэтому гидроизоляционную и пароизоляционную мембрану необходимо натягивать так, чтобы был напуск на стены, исключая попадание влаги и ветра между стеной и полом каркасного дома.

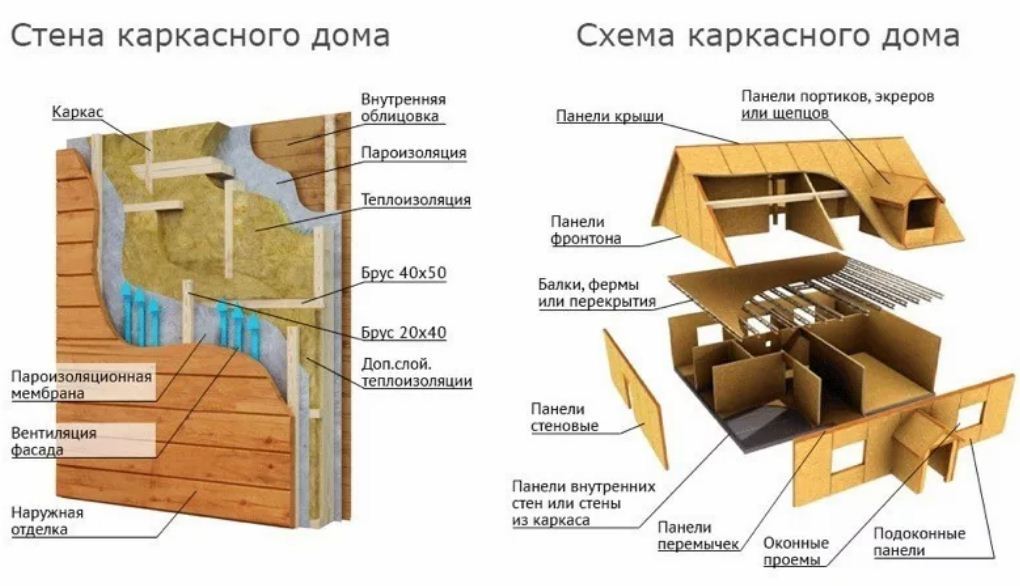

В каркасном доме, как и в любом другом, существует два вида стен — наружные, одна сторона которых располагается на улице, и внутренние, которые расположены полностью внутри дома. Так вот, утеплять необходимо и те и другие.

Стены каркасного дома можно утеплять как изнутри, так и снаружи, от этого используемые материалы и их количество не меняется.

Мы рассмотрим утепление изнутри, снаружи делается все точно также, только немного в другой последовательности.

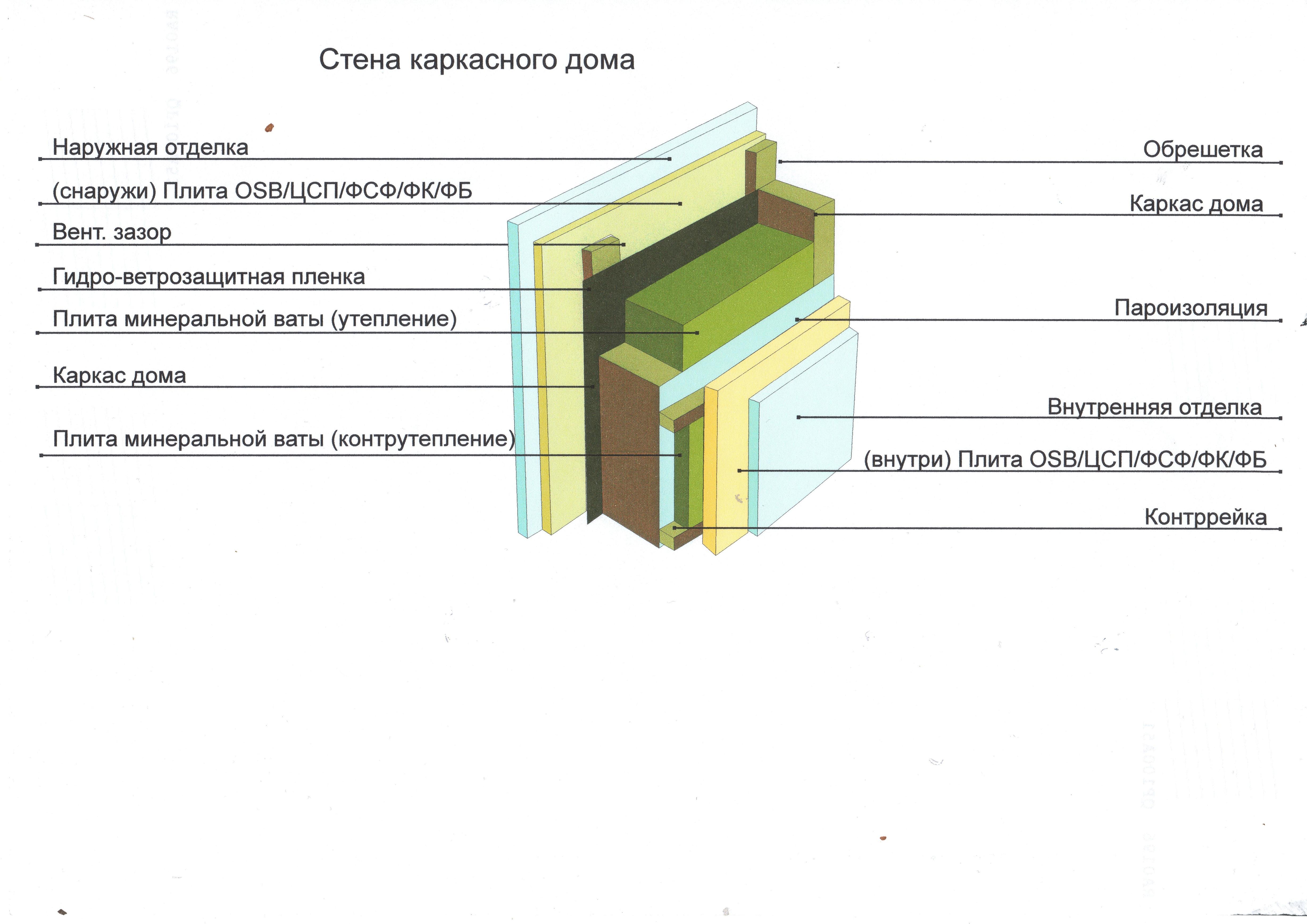

Утепление наружных стен дома

Стоит сразу отметить, что при обшивке каркасного дома снаружи и изнутри своими руками, используются различные материалы, они могут быть отличными от тех, которые я описываю в данной инструкции. Так же может отличаться порядок действий, но в целом, получается практически одно и тоже, как на схеме. Это примерная схема, допустим, вместо OSB-плит, с одной стороны можно пробить обрешетку рейками или доской толщиной 25мм. Доска, как правило, пробивается через определенное расстояние — около 40см между осями, но стоит помнить, что в этом случае, немного пострадает жесткость стен.

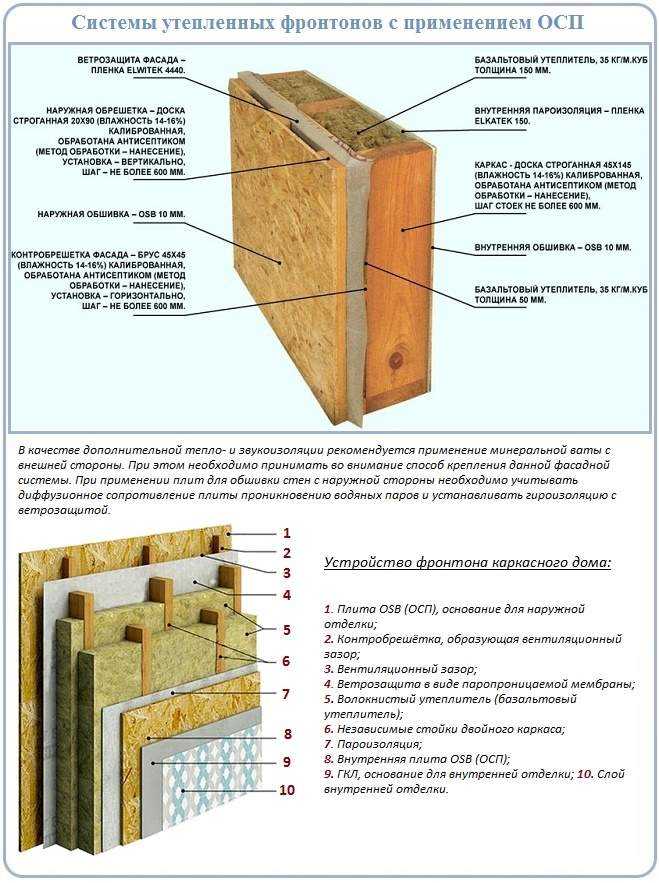

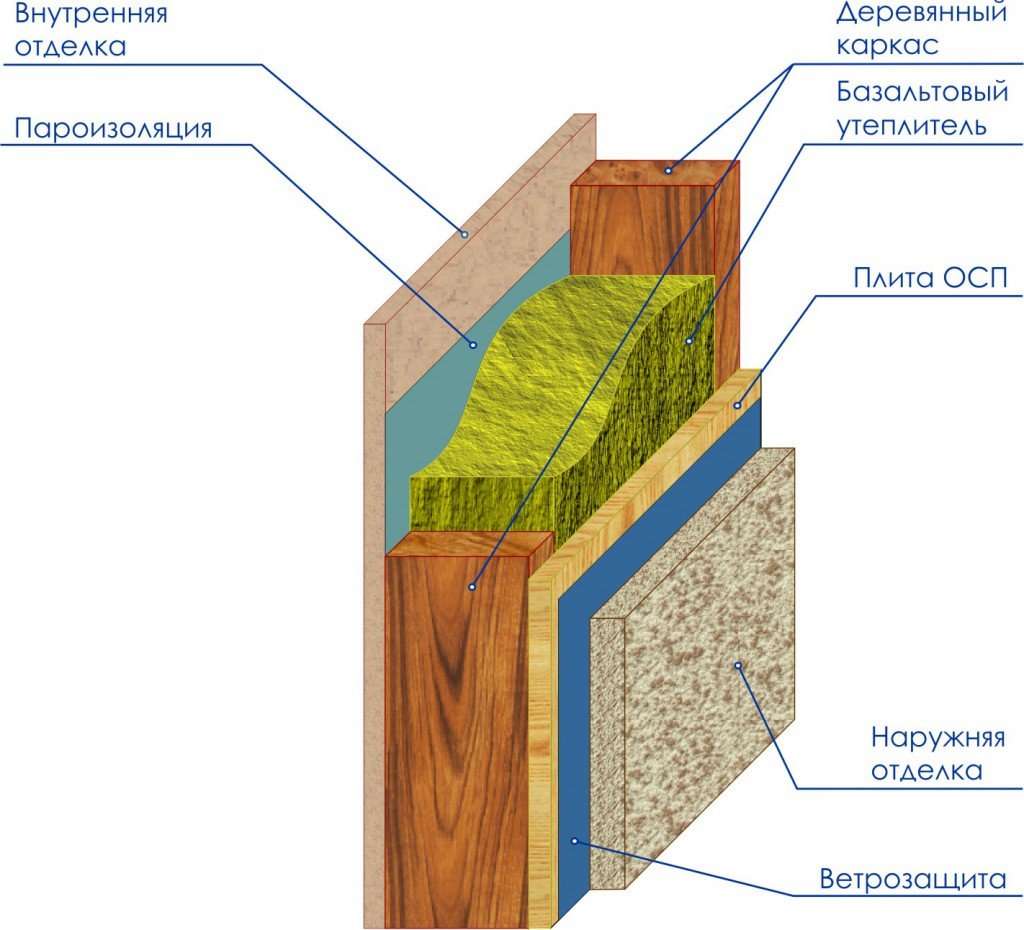

Процесс утепления стен минеральной ватой своими руками, практически идентичен теплоизоляции пола, и производится следующим образом:

Снаружи каркас обшивается OSB-плитами, с зазорами между ними, указанными производителем, как правило, это 2-3мм. После монтажа, зазоры можно запенить. Вот так это выглядит изнутри дома:
Затем, так же снаружи, натягивается гидроизоляционная мембрана, которая будет защищать минеральную вату, каркас дома, а также листы OSB от наружной влаги, поверх которой будут производиться наружные отделочные работы, такие как монтаж сайдинга, например. Некоторые производители делают гидроизоляционные материалы с самоклеющимися полосами, для того, чтобы стык был более плотным. Если таких полос нет, желательно проклеить стыки двусторонним скотчем.

Изнутри каркасного дома между стойками каркаса, которые, если Вы все сделали правильно, расположены на расстоянии 58-59см друг от друга, плотно вставляются листы минеральной ваты.
Лучше использовать минеральную вату плотностью не менее 35-50кг/м3. Менее плотный утеплитель, будет оседать или скатываться в низ, что повлечет за собой появление пустот и мостиков холода. Как правило, производители на упаковке пишут, для чего какой материал можно использовать.
Также, как и с полом, слои минеральной ваты должны быть уложены так, чтобы перекрыть предыдущий стык листов, минимум на 15-20см. Общая толщина утепления зависит от климатического пояса, но среднее значение, также 15см.
После того, как весь утеплитель в стены уложен, необходимо залить монтажной пеной все мелкие пустоты, образованные на стыках досок и брусьев.
Обязательным условием утепления минеральной ватой, является то, что изнутри дома, поверх утеплителя, необходимо натянуть пароизоляционную мембрану, которая защитит утеплитель от влаги, исходящей изнутри дома. Поверх которой чаще всего набиваются такие же листы OSB, как и снаружи, но можно использовать и доску, рейки и подобные материалы, в зависимости от дальнейшей отделки. Важным моментом в монтаже пароизоляционной мембраны является то, чтобы на внутренних углах ее не перетянуть, и пароизоляция полностью повторяла угол каркаса. Иначе, в будущем, трудно будет прибивать обшивку на углах.

Стоит отметить, что всю эту процедуру можно производить наоборот, сначала натянуть пароизоляционную мембрану изнутри, затем внутренний обшивочный материал, а сам процесс утепления стен минеральной ватой производить снаружи.

Утепление внутренних стен каркасного дома

Отличительными особенностями утепления внутренних стен каркасного дома являются:

Утепление внутренних стен каркасного дома производится, в большей степени, для звукоизоляции. Поэтому, если у Вас есть возможность, лучше будет использовать звукоизоляционный материал. Но это не значит, что обычная теплоизоляционная минеральная вата, или другие типы утеплителей не подойдут.
К утеплению внутренних стен нет таких жестких требований, как к наружным, поэтому гидроизоляционные и пароизоляционные материалы, в принципе, не требуются.
В остальном, утепление происходит идентично наружным стенам каркасного дома.

Если нет возможности, или к звукоизоляции внутренних перегородок не предъявляется жестких требований, достаточно будет использовать такой же утеплитель, как и для наружных стен. Толщина теплоизолирующего слоя может быть гораздо меньше.

Утепление потолка каркасного дома, практически ничем не отличается от других типов домов с деревянными перекрытиями, и является одним из наиболее ответственных моментов теплоизоляции всего дома в целом.

Теперь давайте рассмотрим пошагово, как правильно утеплить потолок каркасного дома минеральной ватой:

Эту процедуру лучше производить тогда, когда еще не до конца собрана крыша, чтобы она не мешала плотной укладке утеплителя сверху на потолок.
Изнутри дома, на потолочные балки натягивается пароизоляционный материал, на который набивается доска, толщиной 25 мм, фанера, или все те же листы OSB. Шаг между соседними досками выбирается из того, как будет отделываться потолок, но чаще всего около 40 см между осями досок.
Теперь сверху укладывается минеральная вата, все по тем же правилам, как и везде, без пустот, плотно и перекрывая швы предыдущего слоя — минимум на 15-20см. Важным моментом является то, что утеплитель необходимо укладывать полностью на весь потолок, включая напуск на всю ширину стен.
Если чердачное пространство холодное и не используется для постоянного проживания, мембранные пленки поверх утеплителя стелить нет необходимости. Можно сразу зашить доской или фанерой, для того, чтобы удобно было ходить по ним.
Когда утеплить потолок каркасного дома сверху нет возможности, он утепляется изнутри помещения. Утеплитель, в данном случае, необходимо «подвязать», чтобы он не падал. А после нашить пароизоляционный материал и доску или фанеру.

Так как теплый воздух имеет свойства подниматься вверх, при неправильном утеплении потолка или крыши, из дома будет уходить максимальное количество тепла.

Очень часто вместо потолка, а иногда и вместе с потолком, минеральной ватой утепляется и крыша каркасного дома. Это, как правило, делается в тех случаях, когда чердачное пространство жилое и отапливается.

Технология утепления практически не отличается от теплоизоляции потолка, за исключением того, что поверх утеплителя должен быть обязательно натянут гидроизоляционный материал, защищающий утеплитель от внешней агрессивной среды.

Вот так на схеме выглядит теплоизоляционный слой минеральной ваты на крыше каркасного дома:

Вот несколько особенностей, которые помогут облегчить процесс утепления своими руками:

Крышу, также, как и потолок, удобнее утеплять снаружи, потому что монтаж минеральной ваты изнутри, во-первых, неудобен, ну а во-вторых, этот материал имеет свойства сыпаться на голову и лицо.
После установки стропильной системы, снизу необходимо подшить пароизоляционный слой, на который так же, как и в случае с потолком, изнутри набить обшивочный материал, доску или фанеру.
Теперь снаружи уложить листы утеплителя, придерживаясь все тех же правил, как и при утеплении других частей каркасного дома.
Поверх утеплителя стелется гидроизоляционная мембрана, на которую уже набивается контробрешетка, обрешетка и кровельный материал.

Стоит отметить, что утеплять крышу можно и изнутри, если она полностью собрана. Но это гораздо неудобнее, потому что придется придумывать какие-то временные крепления, до натягивания пароизоляционного материала, чтобы утеплитель не вывалился.

Все подготовительные работы по теплоизоляции каркасного дома, независимо от типа утеплителя, ничем не отличаются. Отличия, да и то незначительные, в укладке самого утеплителя, о которых далее и пойдет речь.

Теперь рассмотрим основные отличия утепления другими материалами, которые также могут быть использованы в качестве теплоизоляции для каркасных домов.

Утепление пенополистиролом (пенопластом) и ЭППС

Если покопаться в интернете, Вы найдете множество споров по поводу утепления пенопластом не только домов из дерева, но и остальных. Действительно, пенопласт для каркасных домов — не самый лучший вариант, хотя и будет самым теплым, при одинаковой толщине утеплителя, а почему — это уже отдельная тема для разговора.

Процесс утепления пенопластом и экструдированным пенополистиролом практически ничем не отличается, поэтому их можно объединить. Вот некоторые особенности пенополистирола и утеплителей на его основе:

Пенопласт не всегда ложится между лагами так плотно, как минеральная вата, поэтому все щели и пустоты необходимо убрать, используя монтажную пену или похожие материалы.
Пенополистирол – горючий материал, это необходимо помнить и исключить соприкосновения с ним даже потенциальных источников горения.
При использовании пенопласта, необходимо позаботиться об улучшенной вентиляции, потому что этот материал практически не пропускает воздух.
Несмотря на то, что пенополистирол практически не пропускает и не впитывает влагу, его нельзя оставлять единственной гидроизоляцией дома. Гидроизоляционные и пароизоляционные слои все равно должны присутствовать, потому что они защищают не только утеплитель, но и само дерево, из которого собран каркас дома.
Пенополистирол очень любят грызуны, которые проделывают свои ходы в нем, поэтому необходимо позаботиться о том, чтобы они не добрались до него.

Это основные правила и отличия использования пенополистирольных плит и утеплителей на их основе. В остальном все делается точно также, как и в случае утепления минеральной ватой.

Особенности утепление каркасного дома эковатой

Эковата — относительно новый материал для утепления не только каркасных домов. Она может быть использована в качестве утеплителя, практически во всех областях частного строительства, в том числе и каркасного.

Несмотря на то, что утепление эковатой можно произвести без специального оборудования, все же я бы не советовал так делать. Во-первых, потому что с помощью специального оборудования эковата наноситься более равномерно и задувает все пустоты. Во-вторых, приготовленная эковата вручную, имеет менее хорошие характеристики, как по усадке, так и по теплоизоляции.
Эковата очень хорошо впитывает влагу, поэтому к гидроизоляционным и пароизоляционным материалам, а также их монтажу, необходимо подходить с особой ответственностью.
Наносить эковату необходимо с запасом, потому что она даст усадку со временем, до 10-15%.
При ее нанесении необходимо пользоваться средствами индивидуальной защиты.

Стоит отметить, что при утеплении каркасного дома эковатой, необходимо нанимать ответственных и высококвалифицированных специалистов, которые учтут все ее особенности при монтаже.

Утепление каркасного дома керамзитом

Эту технологию утепления в настоящее время используют крайне редко, потому что сейчас огромный выбор материалов с гораздо лучшими характеристиками, но все же я расскажу немного о ней.

Керамзит в сухом виде, в качестве утеплителя, можно использовать либо для утепления пола, либо потолка, также им возможно утеплять межэтажные перекрытия. Использование его в стенах – проблематично, да и, на мой взгляд, не оправдано.
Очень часто, утепление керамзитом сочетают, например, с опилками, золой и т.п.
Отличие утепления керамзитом в том, что пол, и потолок, снизу под лагами, необходимо пробить либо доской в стык, либо какими-нибудь фанерными материалами.
Керамзит лучше использовать мелкой фракции, тем самым будет меньше пустот.

Помимо описанных мной, существует еще множество материалов и способов утепления каркасных домов своими руками. Но все они на столько похожи, что описывать каждый из них – не имеет особого смысла.

Каркасные дома: плюсы и минусы строительства и проживания

О том, как строить каркасные дома своими руками, я уже рассказывал. Поэтому не будем вдаваться в подробности технологии, а сразу перейдем к плюсам и минусам их строительства и проживания.

1. Недорогие в плане строительства

Основным плюсом каркасного строительства является то, что на его сооружение затрачивается гораздо меньше средств, по сравнению с кирпичными и другими видами домов. Даже при точном соблюдении технологии строительства и использовании недешевых материалов – Вы сможете почувствовать разницу.
Каркасный дом не прихотлив к фундаменту, за счет того, что его стены легкие и одновременно прочные на разрыв. Для него можно использовать практически любой недорогой вид фундамента, такой как свайно-винтовой, например.

2. Берегут тепло зимой

Стена каркасного дома практически полностью состоит из утеплителя, который снаружи защищен от ветра и влаги. С его характеристиками по теплопроводности не сравнится ни один блочный или кирпичный материал.

Для примера, теплопроводность утеплителя на основе минеральной ваты приблизительно около 0,035 Вт/(м*С). Для сравнения можно взять один из самых теплых блочных материалов – газосиликат плотностью 500 кг/м³, у которого теплопроводность около 0,12 Вт/(м*С). Как видно, у минеральной ваты значение теплопроводности превышает почти в 4 раза.

Благодаря этим свойствам, при правильном подборе утеплителя и его толщины, отвод тепла через стены будет минимальным, что позволит сократить расходы на отопление в зимний период.

3. Удерживают прохладу летом

Все тот же утеплитель и деревянный каркас, не позволят стенам нагреваться даже в очень жаркую погоду, тем самым не будут передавать тепло в дом, в отличие от кирпичных, бетонных и подобных домов. Это позволит сохранить драгоценную прохладу внутри помещения. Это так же поможет сэкономить на охлаждении в летний период, так как кондиционер будете включать гораздо реже.

4. Теплые стены внутри дома

Если Вы когда-нибудь жили в кирпичном доме, то должны были заметить, что в зимний период, даже если в помещении царит комфортная температура, наружные стены все равно значительно холоднее. Это происходит потому что у кирпича и бетона повышенная теплопроводность и они, с большим удовольствием, забирают в себя драгоценное тепло, которое, рано или поздно, рассеивается на улице.

Благодаря тому, что стена каркасного дома лишена материалов с повышенной теплопроводностью, она всегда будет оставаться теплой, при условии комфортной температуры во всем доме.

5. Помещение быстрее нагревается

Помимо коэффициента теплопроводности, существует такое понятие, как аккумулирование тепла. Так вот, бетон, кирпич и другие подобные материалы, очень хорошо аккумулируют тепло, т.е. сначала они его впитывают в себя, а затем, если в помещении стало прохладнее – отдают его обратно.

За счет этого, помещение с кирпичными стенами значительно дольше нагревается, и львиная доля энергии тратится на нагрев самой стены.

А что в этом плохого? Спросите Вы. Ведь оно потом вернется в дом, не давая быстро остудить его.

6. Просты и быстры в строительстве

Учитывая технологию строительства, каркасные дома очень просты в плане сооружения. По мимо того, они также очень быстро возводятся. Это позволяет значительно снизить трудозатраты, а значит и финансовые расходы на труд.

А для тех, кто более или менее имеет представление о работе с деревом и гвоздями, я думаю, не составит особого труда собрать каркасный дом своими руками. Технологию строительства каркасного дома я описывал в одной из предыдущих статей очень подробно с множеством фотографий. Вы без труда найдете ее на моем сайте.

7. Относительно тонкие стены

Для того, чтобы обеспечить хорошую теплозащиту дома, нет необходимости возводить толстые стены. В среднем, толщина несущей наружной стены, вместе с отделкой, составляет около 25-30см.

Для кирпичных домов, даже с дополнительным утеплением, толщина стены будет около 45-50 см, и это в лучшем случае.

Это является значимым плюсом для небольших строений, где каждый лишний квадратный метр «на вес золота».

В доме 6х6 метров, за счет тонкой стены, мы сможем сэкономить 5-6 квадратов жилой площади, при этом, не меняя наружного периметра строения.

8. Возможность строить в холодное время года

Этот вид домов, без дополнительных затрат на нагрев материалов или использования каких-либо присадок, можно строить в любое время года. Единственным ограничением является то, что материалы должны быть сухими.

9. Не обязательно использовать спецтехнику в процессе строительства

В большинстве случаев, для постройки каркасного дома, привлечение спецтехники и использование дорогого инструмента – не требуется. Для быстрого и недорогого возведения стен, достаточно приобрести инструмент для резки дерева, потому что ручной ножовкой будет тяжело и долго.

10. Отделочные работы не требуют больших затрат

Как снаружи, так и изнутри, при строительстве каркасного дома, отделка не требует огромных затрат. Как правило, изнутри стены обшиваются гипсокартоном, который, с учетом того, что стены ровные, крепится без дополнительных металлических профилей, на фанеру или деревянную обрешетку. Это дешевле чем штукатурка, с несколькими выравнивающими слоями шпатлевки.

11. Хорошая сейсмостойкость

В сейсмически активных районах, каркасные дома будут намного надежнее каменных, кирпичных или блочных, без дополнительных затрат на усиление конструкции. Если кирпичные стены сильны только на сжатие, то на разрыв они слабы, как и все бетонные конструкции. Для того, чтобы обеспечить хорошую сейсмостойкость, в бетонных и аналогичных домах, необходимо устраивать дополнительные армирующие пояса, армирование самой кладки и другие мероприятия. В отличие от них, каркасный дом состоит из дерева, которое очень прочное на разрыв. Для обеспечения его надежности в сейсмически активных районах, нет необходимости в дополнительных затратах на усиление.

12. Несложный монтаж коммуникационных труб и проводов

В каркасном доме намного проще проводить все коммуникации. Никакого штробления, пыли и т.д.

Все вышеописанное предполагает строгое соблюдение технологии. Даже при частичном несоблюдении технологии строительства каркасных домов, большинство из этих плюсов могут превратиться в отрицательные стороны.

1. Построены из горючего материала

Основным и неоспоримым минусом деревянных каркасных строений является то, что они состоят из горючего материала.

Для того, чтобы уменьшить риск возгорания таких строений и обеспечить достаточную пожаробезопасность, необходимо придерживаться нескольких основных правил при постройке каркасного дома:

перед использованием, всю доску и брус необходимо обработать специальной пропиткой, которая будет защищать дерево от возгорания. При выборе, обращайте внимание на консистенцию пропитки, она должна быть немного жирной и при обработке впитываться в дерево. Дешевые пропитки, которые выглядят как крашенная вода, должного эффекта не дадут. Проверить качество пропитки можно, хорошо обработав кусок доски, а как пропитается – бросить ее в костер. Вы заметите, что эта доска будет долго тлеть, и загорится самой последней.
когда будете проводить в дом электричество, следите за тем, чтобы все провода были в специальной гофре, как того требуют правила. При нагревании гофра сжимается, прекращая доступ воздуха к очагу возгорания.
используйте исключительно негорючие материалы для утепления каркасного дома. Степень горючести материала можно узнать у производителя.
в местах повышенной опасности, например, там, где будет расположен отопительный котел или плита, необходимо производить отделку из огнеупорных материалов.

Стоит отметить, что способы уменьшения риска возгорания зависят от каждого конкретного случая. Но придерживаясь вышеперечисленных правил, Вы в значительной степени обезопасите себя от пожара.

Пожароопасность — это основной фактор, который отталкивает будущих владельцев домов от постройки именно таких строений. Но давайте рассуждать логически, почему-то деревянные крыши и потолки никого не пугают, а ведь вся электрика, которая является одним из основных потенциальных источников возгорания, располагается именно возле потолка, или даже на нем.

2. Трудно найти «идеальный» материал для строительства

Если придерживаться всех правил строительства каркасных домов, то «в идеале», для их постройки необходимо использовать только высушенные материалы. То дерево, что продают у нас повсеместно – сырое. А сухую доску, либо сложно найти, либо она стоит значительно дороже.

В случае, когда Вы купите доску, а она окажется сыра, ее необходимо обязательно высушить, хотя бы естественным способом, сложив под навесом.

3. Относительно хрупки

Сама по себе стена каркасного дома выглядит очень хрупкой. Действительно, она не сравнится по прочности с кирпичной или бетонной стеной. Но у нас, к счастью, нет таких атмосферных аномалий, которые не сможет выдержать каркасный дом, построенный по всем правилам.

Это хоть и является минусом, но не настолько значительным, чтобы из-за него категорически отказываться от строительства такого типа дома. Я даже не могу представить какое-либо обстоятельство, которое может повредить или разрушить каркасное строение.

4. Меньший гарантированный срок эксплуатации

В разной литературе, срок службы каркасного дома варьируется по-разному. Некоторые источники утверждают, что такие дома пригодны для проживания 30-50 лет, но большинство источников утверждает, что с Вашим домом ничего не произойдет на протяжении 50-70 лет, а это на нашу жизнь, однозначно хватит. Тем более, сейчас существует, различного рода, обработка древесины, увеличивающая срок его службы.

У кирпичных и бетонных строений срок службы достигает 100 лет, но рассудите сами, при значительно уменьшенных финансовых затратах, мы получаем дом, в котором проживем всю жизнь. А что будет через 50-70 лет, еще никому не известно.

5. В деревянной конструкции могут завестись различные паразиты

Это также является значительным минусом каркасных домов. Но и от этой беды существует решение — так же, как и с пожаробезопасностью, необходимо обработать все дерево специальной биозащитной пропиткой. Часто можно встретить пропитки, которые одновременно являются и огне- и биозащитными одновременно.

6. Частое несоблюдение технологии строительства

Это, скорее всего, минус не самой технологии, а общая технологическая безграмотность. Часто рабочие берутся за работу, имея только поверхностное представление о ней. Как я уже писал раньше, это происходит от недостатка информации.

Для того, чтобы не нарваться на недобросовестных работников, необходимо обращаться только в те фирмы, которые специализируются исключительно на каркасном строительстве. Согласитесь, у них опыта гораздо больше, чем у рабочих, которые вчера строили кирпичный дом, и, решив, что строительство каркасного еще легче – взялись за него.

Так же, необходимо чтобы тот, кто будет строить, давал какую-нибудь гарантию, подтвержденную письменно, на свою работу.

Вот, в принципе, мы рассмотрели основные плюсы и минусы каркасных домов, которые должны помочь Вам сделать такой нелегкий выбор материала для строительства своего будущего дома.

Далее я хочу немного рассказать о том, почему люди не доверяют этой технологии, и почему такой тип домов не очень часто встречается на строительных участках.

В настоящее время, большинство людей не доверяют каркасной технологии строительства домов. Многие считают, что минусов в этой технологии гораздо больше чем положительных качеств.

А так ли это на самом деле?

Сейчас мы попробуем разобраться, почему каркасным домам не доверяют, и, в большинстве случаев, не используют эту технологию для строительства.

Всем известно, что технология строительства каркасного дома пришла к нам из-за рубежа. Но не все знают, что там, в зависимости от климатической зоны, они строятся по-разному. У нас же, технология строительства одна, и часто случается так, что, построив дом, он нас не устраивает в плане теплоизоляции, например. Но никто не задумывается о том, что необходимо было подогнать технологию конкретно под климатический регион, в котором дом будет строится.
Вторым, не менее важным фактором, является то, что мы используем в технологии строительства неправильный материал. Там, откуда к нам пришла технология строительства каркасного дома, существует отдельный вид доски и бруса, которые используются именно для строительства домов. Перед продажей весь материал проходит предварительную искусственную сушку. Мы же строим дома из того, что доступнее, а это сырая древесина, которая, в процессе эксплуатации дома, начинает давать трещины, усадку и изменяет форму.
Какие бы пленки и мембраны вы не использовали в качестве гидро- и пароизоляционных материалов, все равно, каркасный дом – это термос. А в таком доме, для комфортного проживания, необходима принудительная, правильно рассчитанная система вентиляции. Мы же, как правило, строим каркасный дом для того, чтобы сэкономить, поэтому о дорогих приточных системах даже не думаем. А это сокращает жизнь некоторым материалам.
Я уже писал в одном из пунктов, где описывал основные минусы каркасных строений, о том, что иногда трудно найти высококвалифицированных специалистов, которые не просто строят каркасные дома, но и полностью владеют технологией строительства. А прибегая к услугам «первых попавшихся» работников, которые совершают непоправимые ошибки, мы начинаем винить в этом саму технологию.

В конце этой статьи, хочется отметить, что при выборе типа дома, не стоит бросаться на первый попавшийся или отвергать какой-либо, не изучив все его плюсы и минусы. Помните, что жить в доме Вам, а не соседу, которому не нравится та или иная технология.

Правильный каркасный дом. Часть 1

Приходилось ли вам сталкиваться с тем, что в обсуждениях на форумах всплывает тема про “правильный” или “неправильный” каркасный дом? Часто людей тыкают носом в то, что каркас неправильный, но толком объяснить – чем же он неправильный и как должно быть, затрудняются. В этой статье я попробую объяснить, что обычно скрывается за понятием “правильный” каркас, который является основой каркасного дома, так же как скелет у человека. В дальнейшем, надеюсь, рассмотрим и другие аспекты.

Наверняка вы знаете о том, что фундамент – основа дома. Это так, но у каркасного дома есть и другая основа – не менее важная, чем фундамент. Это сам каркас.

Какой каркасный дом “правильный”?

Начну с основного. Почему так сложно говорить про правильный каркасный дом? Потому что единственно верного правильного каркасного дома не существует. Какой сюрприз, не правда ли? 🙂

Вы спросите, почему? Да очень просто. Каркасный дом – это большой конструктор со множеством решений. И есть много решений, которые можно назвать правильными. Еще больше решений – “полуправильных”, ну а “неправильных” вообще легион.

Тем не менее среди многообразия решений можно выделить те, которые обычно и имеют в виду, говоря про “правильность”. Это каркас американского и, реже, скандинавского типа.

Почему именно они считаются образцами “правильности”? Все очень просто. Подавляющее большинство частных домов для постоянного проживания в Америке, и очень значимый процент в Скандинавии, построены именно по каркасной технологии. Эта технология там используется уже не один десяток и, возможно, даже сотню лет. За это время набиты все возможные шишки, перебраны все возможные варианты и найдена некая универсальная схема, которая говорит: делай так и с вероятностью 99,9% у тебя все будет хорошо. Причем эта схема является оптимальным решением сразу по нескольким характеристикам:

Конструктивная надежность решений.
Оптимальность по трудозатратам при возведении.
Оптимальность по затратам материалов.
Хорошие теплотехнические характеристики.

Зачем наступать на собственные грабли, если можно воспользоваться опытом людей, уже наступивших на эти грабли? Зачем изобретать велосипед, если он уже изобретен?

Запомните. Когда где-либо идет речь про “правильный” каркас или про “правильные” узлы каркасного дома, то, как правило, под этим подразумеваются стандартные решения и узлы, применяемые в Америке и Скандинавии. А сам каркас удовлетворяет всем вышеперечисленным критериям.

Какие каркасы можно назвать “полуправильными”? В основном это те, которые отличаются от типовых скандинавско-американских решений, но, тем не менее, также удовлетворяют по крайней мере двум критериям – надежность конструкции и хорошие решения по части теплотехники.

Ну а к “неправильным” я бы отнес все остальные. Причем их “неправильность” зачастую условная. Совсем не факт, что “неправильный” каркас обязательно развалится. Такой сценарий на самом деле вообще крайне редкий, хотя и встречается. В основном “неправильность” заключается в каких-то спорных и не самых лучших решениях. В результате делается сложно там, где можно сделать проще. Используется больше материала там, где можно меньше. Делается более холодная или неудобная для последующих работ конструкция, чем могла бы быть.

Основой недостаток “неправильных” каркасов в том, что они не дают совершенно никаких выигрышей по сравнению с “правильными” или “полуправильными” – ни в надежности, ни в стоимости, ни в трудозатратах… вообще ни в чем.

Или же эти преимущества притянуты за уши и вообще сомнительны. В крайних случаях (а такие есть), неправильные каркасы могут быть опасны и приведут к тому, что капитальный ремонт дома потребуется уже через несколько лет.

Теперь рассмотрим вопрос более детально.

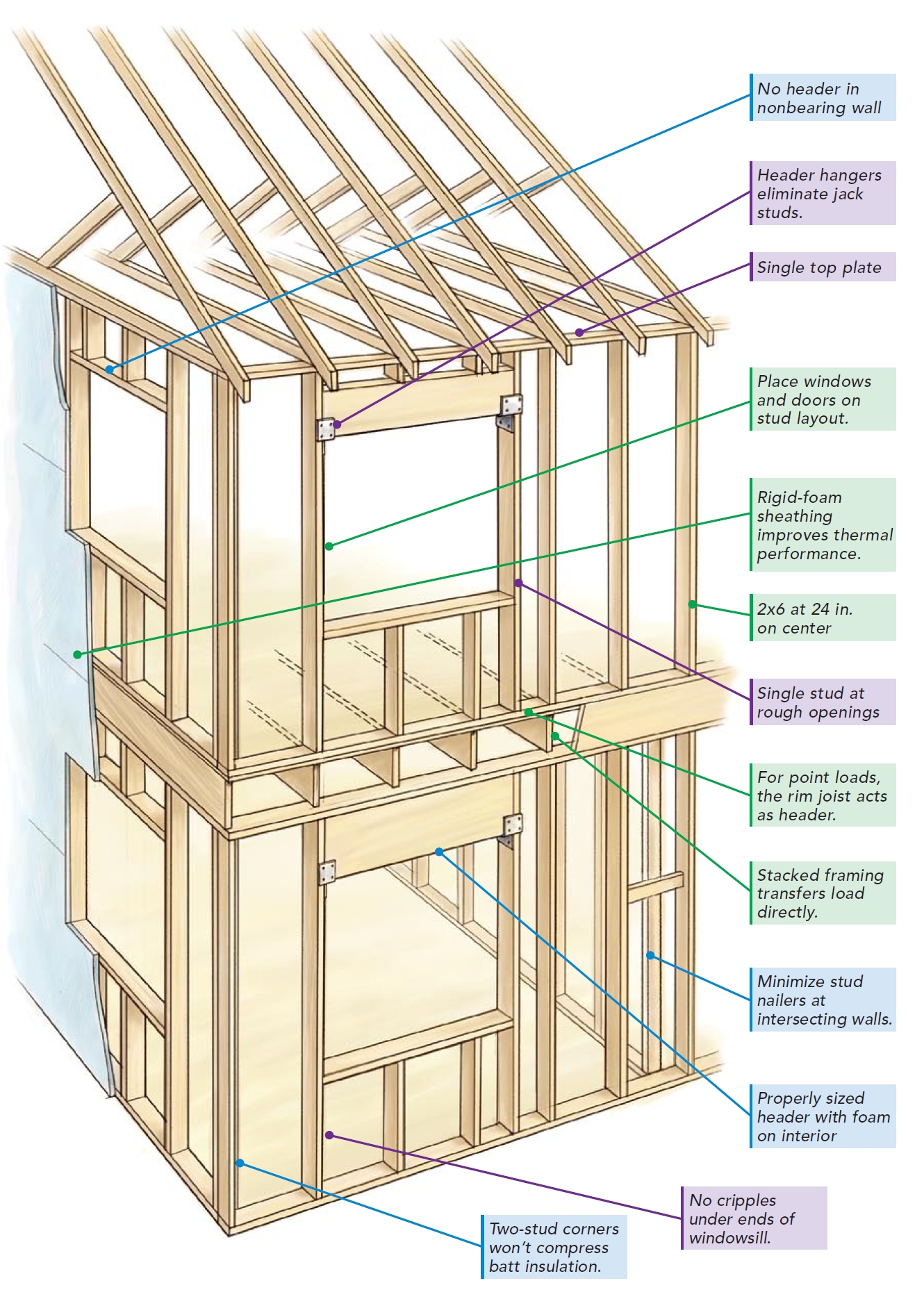

Ключевые особенности американского каркаса

Американский каркас – это практически эталон. Он прост, крепок, функционален и надежен как железная пила. Его легко собирать, он имеет большой запас прочности.

Американцы – ребята прижимистые, и если им удастся сэкономить пару тысяч долларов на стройке, они это обязательно сделают. При этом они не смогут опустится до откровенной халтуры, так как в строительной области есть жесткий контроль, страховые компании в случае проблем откажут в выплатах, а заказчики горе-строителей быстренько подадут в суд и обдерут нерадивых подрядчиков как липку.

Поэтому американский каркас и можно назвать эталоном по соотношению: цена, надежность, результат.

Американский каркас прост и надежен

Рассмотрим чуть подробнее основные моменты, отличающие именно американскую каркасную схему:

Типовые узлы каркасного дома

Вначале стоит отметить, что “правильные” каркасные дома делаются без применения бруса и только из сухих пиломатериалов. То есть все стойки, обвязки и т.п. делаются только из сухой строганной доски. Почему? Читайте в статье про выбор пиломатериалов для каркасного дома.

Брус в стойках и обвязках не применяется практически никогда, если только это не обусловлено какими-то специфическими условиями. Поэтому первое, что отличает “правильный” каркасный дом – использование сухого пиломатериала и отсутствие бруса в стенах. Уже по одному этому критерию вы сможете отбросить 80% российских компаний и бригад, работающих на каркасном рынке.

Моменты, отличающие американский каркас:

Углы – есть несколько разных схем реализации углов, но нигде вы не увидите бруса в качестве угловых стоек.
Сдвоенные или строенные стойки в районе оконных и дверных проемов.
Усилитель над проемами – доска, установленная на ребро. Так называемый “хэдер” (от английского header).
Сдвоенная верхняя обвязка из доски, никакого бруса.
Перехлест нижнего и верхнего ряда обвязки в ключевых точках – углы, разные фрагменты стен, места примыканий внутренних перегородок к наружным стенам.

Укосину я специально не отметил как отличительный момент. Так как в американском стиле, при наличии обшивки плитами OSB3 (ОСП) по каркасу, в укосинах нет необходимости. Плиту можно рассматривать как бесконечное множество укосин.

Поговорим более подробно про ключевые особенности правильного каркаса в американской версии.

Правильные углы каркасного дома

На самом деле в интернете, даже в американском сегменте, можно найти с десяток схем. Но большинство из них являются устаревшими и редко применяемыми, особенно в холодных регионах. Я выделю три основных схемы углов. Хотя реально, основными являются только первые две.

Узлы углов каркасного дома

Вариант 1 – так называемый “калифорнийский” угол. Самый распространенный вариант. Почему именно “калифорнийский” – понятия не имею :). Изнутри к крайней стойке одной из стен прибивается еще одна доска или полоса OSB. В результате, на внутренней части угла образуется полочка, которая в дальнейшем служит опорой под внутреннюю отделку или какие-либо внутренние слои стены.
Вариант 2 – закрытый угол. Также один из самых популярных. Суть – дополнительная стойка для того, чтобы сделать полку на внутреннем угле. Из достоинств: качество утепления угла лучше, чем в варианте 1. Из недостатков: такой угол утеплить можно только снаружи, то есть это надо сделать перед тем, как обшивать каркас чем-либо снаружи (плиты, мембрана и т.п.)
Вариант 3 – “скандинавский” теплый угол. Очень редкий вариант, в Америке не используется. Видел в скандинавских каркасах, но не часто. Почему я его тогда привел? Потому что, на мой взгляд, это самый теплый вариант угла. И я подумываю над тем, чтобы начать применять его на наших объектах. Но перед его использованием нужно подумать, так как конструктивно он уступает первым двум и не везде подойдет.

В чем особенность всех этих трех вариантов и почему брус – плохой вариант для угла?

Угол из бруса, самый проигрышный вариант

Если вы заметили – во всех трех вариантах из досок угол можно утеплить. Где-то больше, где-то меньше. В случае бруса в углу имеем сразу 2 недостатка: во-первых, с точки зрения теплотехники такой угол будет самый холодный. Во-вторых – если в углу стоит брус, то изнутри нет “полочек”, чтобы прикрепить к нему внутреннюю отделку.

Разумеется, последний вопрос можно решить. Но помните, что я говорил про “неправильные” каркасы? Зачем делать сложно, если можно сделать проще? Зачем делать брус, создавая мостик холода и думая, как потом к нему прикрепить отделку, если можно сделать теплый угол из досок? При том, что ни на количестве материала, ни на сложности работ это никак не скажется.

Правильные проемы в каркасном доме

Проемы и верхняя обвязка – это наиболее значимое отличие американской схемы каркаса от скандинавской, но об этом позже. Так вот, когда говорят о правильных проемах в каркаснике, то обычно говорят о следующей схеме (оконные и дверные проемы выполняются по одному принципу).

Правильные проемы в каркасном доме

Первое (1), на что обычно обращают внимание, говоря про “неправильные” проемы, это сдвоенные и даже строенные стойки по бокам проема. Часто считают, что это нужно для некоего усиления проема для установки окна или двери. На самом деле это не совсем так. Окну или двери будет и на одинарных стойках хорошо. Зачем же тогда нужны сплоченные доски?

Все элементарно. Помните, я говорил, что американский каркас прост и надежен как железная пила? Обратите внимание на рисунок 2. И вы поймете, что сплоченные стойки нужны исключительно для опоры лежащих на них элементов. Чтобы края этих элементов не висели на гвоздях. Просто, надежно и универсально.

На рисунке 3 – одна из упрощенных разновидностей, когда нижняя обвязка окна врезается в разорванную стойку. Но при этом обе оконные обвязки по-прежнему имеют опоры по краям.

Поэтому нельзя говорить формально про то, что, если стойки не сдвоены, то это “неправильно”. Они могут быть и одинарные, как в скандинавском каркасе. Скорее ошибкой является то, когда стойки по краям проемов сплоченные, но не несут на себе нагрузки от опирающихся на них элементов. В данном случае они просто бессмысленны.

В данном случае горизонтальные элементы висят на крепеже, поэтому никакого смысла в удвоении или утроении стоек по бокам нет

Теперь поговорим об элементе, который уже является более критичным и отсутствие которого можно рассматривать как “неправильность” проема. Это “хэдер” над проемом (header).

Оконный “хэдер”

Вот это действительно важный элемент. Как правило, сверху на оконный или дверной проем будет приходить какая-то нагрузка – лаги перекрытия второго этажа, стропильная система. А сама стена ослаблена на прогиб в районе проема. Поэтому в проемах и делаются локальные усиления. По-американски это headers. Фактически это доска, установленная на ребро над проемом. Вот тут уже важно, чтобы края хэдера или опирались на стойки (если используется классическая американская схема со сплоченными стойками проемов), или были врезаны в крайние стойки, если они одинарные. Причем сечение хэдера напрямую зависит от нагрузок и размеров проема. Чем больше проем и чем сильнее нагрузка на него, тем мощнее хэдер. Он может быть также сдвоенным, строенным, наращенным в высоту и т.п. – повторюсь, зависит от нагрузки. Но, как правило, для проемов до 1.5 м по ширине хэдера из доски 45х195 вполне достаточно.

Является ли отсутствие хэдера признаком “неправильности” каркаса? И да, и нет. Если действовать по американскому принципу “просто и надежно”, то хэдер должен присутствовать на каждом проеме. Делай так – и будь уверен в результате.

Но на самом деле нужно плясать от нагрузки, приходящейся на проем сверху. Например, узкое окно в одноэтажном доме и стропила на этом участке стены расположены по краям проема – нагрузка сверху на проем минимальна и можно обойтись без хэдера.

Поэтому к вопросу хэдера стоит относиться следующим образом. Если он есть – отлично. Если его нет – то строители (подрядчик) должны внятно объяснить, почему, по их мнению, он тут не нужен, а зависеть это будет, в первую очередь, от нагрузки, приходящейся на зону проема сверху.

Двойная верхняя обвязка

Двойная верхняя обвязка из доски, также отличительная особенность американского каркаса

Двойная верхняя обвязка

Сдвоенная обвязка опять же дает усиление по верху стены на прогиб от нагрузки сверху – нагрузка от перекрытия, стропил и т. п. Кроме того, обратите внимание на перехлесты второго ряда обвязки.

Перехлест в углу – связываем вместе две перпендикулярных стены.
Перехлест по центру – связываем вместе 2 участка одной стены.
Перехлест по перегородке – связываем вместе перегородку с наружной стеной.

Таким образом, сдвоенная обвязка выполняет и вторую задачу – обеспечение цельности всей конструкции стен.

В отечественном исполнении часто можно встретить верхнюю обвязку из бруса. И это, опять же, не самое лучшее решение. Во-первых, по толщине брус больше, чем сдвоенная обвязка. Да, на прогиб это может и лучше, но не факт, что это нужно, а вот мостик холода вверху стены будет значительнее. Ну и реализовать вот этот вот перехлест для обеспечения цельности всей конструкции – сложнее. Поэтому возвращаемся снова к тому, что зачем делать сложно, если можно сделать проще и надежнее?

Правильная укосина в каркасном доме

Еще один краеугольный камень. Наверняка вам встречались фразы “укосины сделаны неправильно”. Давайте поговорим об этом. Во-первых, что такое укосина? Это диагональный элемент в стене, благодаря которому обеспечивается пространственная жесткость на сдвиг в боковой плоскости. Потому что благодаря укосине появляется система треугольных конструкций, а треугольник – самая устойчивая геометрическая фигура.

Итак, когда говорят про правильную укосину, то обычно речь идет про такой вариант:

Правильная укосина

Почему именно такая укосина называется “правильной” и на что следует обратить внимание?

Такая укосина устанавливается с углом от 45 до 60 гр – это самый устойчивый треугольник. Конечно, угол может быть и другим, но именно такой диапазон – лучше всего.
Укосина врезается в верхнюю и нижнюю обвязку, а не просто упирается в стойку – это достаточно важный момент, таким образом мы связываем конструкцию воедино.
Укосина врезается в каждую стойку на своем пути.
На каждый узел – примыкание к обвязке или стойке, должно быть не менее двух точек крепежа. Так как одна точка даст “шарнир” с определенной степенью свободы.
Укосина врезается на ребро – так она лучше работает в конструкции и меньше мешает утеплению.

А вот пример самой “неправильной” укосины. Но тем не менее, встречается сплошь и рядом.

Неправильная укосина

Это просто доска, воткнутая в первый проем каркаса. Что же в ней такого “неправильного”, ведь формально это тоже треугольник?

Во-первых – очень маленький угол наклона.
Во-вторых, в такой плоскости доска укосины работает хуже всего.
В-третьих, зафиксировать к стене такую укосину сложно.
В-четвертых, обратите внимание на то, что в местах примыкания к каркасу образуются крайне неудобные для утепления полости. Даже если аккуратно подрежут укосину и щели на торце не будет, от острого угла никуда не деться, а качественно утеплить такой угол – непростая задача, поэтому скорее всего это будет сделано кое-как.

Еще один пример, также распространенный. Это укосина, врезанная в стойки, но не врезанная в обвязки.

Укосина не врезана в обвязки

Такой вариант уже намного лучше, чем предыдущий, но, тем не менее, такая укосина будет работать хуже, чем врезанная в обвязки, а работы ведь – на 5 минут больше. А если к тому же она будет зафиксирована к каждой стойке всего по одному гвоздю, то эффект от нее тоже будет сведен к минимуму.

Варианты всяких маленьких неполноценных “укосиков и подкосиков”, которые не доходят от верхней обвязки до нижней, даже не будем рассматривать.

Формально, даже самая кривая укосина хоть какой-то вклад да вносит. Но еще раз: зачем делать по-своему, если хорошее решение уже есть?

На этом закончим с американским каркасом и перейдем к скандинавскому.

Правильный скандинавский каркас

В отличие от Америки, где каркасы практически стандартизированы и различий очень мало, в Скандинавии вариаций больше. Тут можно найти и классический американский каркас, и гибридные версии. Скандинавский каркас, по сути, есть развитие и модернизация американского. Тем не менее, в основном, когда говорят про скандинавский каркас, речь идет о такой конструкции.

Типичный скандинавский домокомплект

Скандинавский каркас

Углы, укосины – тут все как у американцев. На что же обратить внимание?

Одинарная обвязка по верху стены.
Силовой ригель, врезанный в стойки на протяжении всей стены.
Одинарные стойки на оконных и дверных проемах.

На самом деле основным отличием является этот самый “скандинавский” ригель – он заменяет собой и американские хэдеры, и сдвоенную обвязку, являясь мощным силовым элементом.

В чем, на мой взгляд, преимущество скандинавского каркаса перед американским? В том, что в нем идет намного бОльший упор на минимизацию всевозможных мостиков холода, коими являются практически все сплоченные доски (сдвоенные обвязки, стойки проемов). Ведь между каждыми сплоченными досками потенциально может образоваться со временем щель, о которой вы возможно никогда и не узнаете. Ну и одно дело, когда мостик холода имеет ширину одной доски и другой вопрос – когда их уже две или три.

Конечно, зацикливаться на мостиках холода не стоит. От них все равно никуда не уйти и на самом деле часто их значимость преувеличивают. Но, тем не менее, они есть и, если возможно относительно безболезненно их минимизировать, почему бы это не сделать?

Скандинавы вообще, в отличие от американцев, очень сильно заморочены на энергосбережении. Сказывается и более холодный, северный климат, и дорогие энергоносители. А ведь по климату Скандинавия гораздо ближе к нам (говорю в первую очередь про Северо-Западный регион), чем большинство американских штатов.

Недостаток скандинавского каркаса в его чуть большей сложности, хотя бы в том, что во всех стойках нужно сделать пропилы под ригель. И в том, что, в отличие от американского, он таки требует каких-то мысленных усилий. Например: на больших проемах могут потребоваться и сдвоенные стойки для поддержки горизонтальных элементов, и дополнительные ригели и хэдеры. А где-то, например, на фронтонных стенах одноэтажек, где нет нагрузки от лаг или крыши – может и ригель даже не потребуется.

В общем, скандинавский каркас имеет определенные преимущества, но требует приложения чуть больших сил и ума, чем американский. Если американский каркас можно собрать с полностью отключенными мозгами, то в скандинавском лучше их включить, хотя бы на минимальном режиме.

“Полуправильные” каркасы

Напомню, что под “полуправильными” я понимаю именно те, которые имеют полное право на существование, но отличаются от типовых скандинавско-американских решений. Поэтому называть их “полуправильными” нужно осторожно.

Приведу несколько примеров.

Пример того, как можно “перебдеть”

Первый пример из нашей же практики. Это дом был построен нами, но по проекту, предоставленному заказчиком. Мы даже хотели переделать проект полностью, но были ограничены сроками, так как надо было выходить на объект; кроме того, заказчик заплатил за проект ощутимую сумму и формально нарушений по конструкции нет, а с озвученными недостатками текущего решения он смирился.

Почему же тогда я отнес этот каркас к “полуправильным”? Обратите внимание на то, что здесь есть и скандинавские ригели, и американские хэдеры, и сдвоенные обвязки не только по верху, но и по низу стен. Короче говоря, тут и американская схема, и скандинавская, и сверху накинуто еще процентов 30% запаса по-русски, на всякий случай. Ну, а сборная стойка из 6 (!!!) досок под клееной балкой конька говорит сама за себя. Ведь в этом месте единственное утепление – это изоплат снаружи, и перекрестное утепление изнутри. А если бы была чисто американская схема, то утепления в этом участке стены попросту не было бы, голая деревяшка снаружи вовнутрь.

“Полуправильным” я называю этот каркас потому, что с точки зрения конструктивной надежности к нему претензий никаких нет. Тут многократный запас прочности “на случай атомной войны”. Зато изобилие мостиков холода, и огромный перерасход материала на каркас, и высокая трудозатратность работ, что также сказывается на цене.

Этот дом можно было сделать с меньшим, но достаточным запасом прочности, но при этом процентов на 30 сократить количество пиломатериала и значительно уменьшить количество мостиков холода, сделав дом теплее.

Другой пример – каркас по системе “двойной объемный” каркас, пропагандируемый одной московской компанией.

Основное отличие — это фактически двойная наружная стена, с разнесенными относительно друг друга стойками. Так каркас вполне удовлетворяет критериями прочности и очень неплох с точки зрения теплотехники, за счет минимизации мостиков холода, но проигрывает в технологичности. Задачу ликвидации мостиков холода, которую, в первую очередь, решает такой каркас, можно решить более простыми, надежными и правильными методами типа “перекрестного утепления”.

И, что любопытно, обычно “полуправильные” каркасы так или иначе имеют в себе скандинавско-американские решения. А отличия скорее в попытке улучшить хорошее. Вот только часто бывает, что получается “лучшее – враг хорошего”.

Такие каркасы можно смело назвать “полуправильными” именно потому, что грубых нарушений тут нет. Есть отличия от типовых американо-скандинавских решений в попытках что-то улучшить или придумать некую “фишку”. Платить за них или нет – выбор заказчика.

“Неправильные” каркасные дома

Теперь поговорим о “неправильных” каркасах. Самый типичный, я бы даже сказал, собирательный, случай, представлен на фото ниже.

Квинтэссенция “направильного” каркасного домостроения

Что сразу можно отметить на данном фото?

Тотальное использование материала естественной влажности. Причем материала массивного, который сильнее всего усыхает и меняет свою геометрию в процессе усушки.
Брус в углах и на обвязках и даже на стойках – это мостики холода и неудобство в дальнейшей работе.
Отсутствие хэдеров и усилений проемов.
Не пойми как сделанная укосина, плохо выполняющая свою роль и мешающая утеплению.
Сборка на уголки с черными саморезами, назначение которых – крепление ГКЛ при отделке (а не использование в силовых конструкциях).

На фото выше представлена практически квинтэссенция того, что принято называть “неправильным” каркасом или “РСК”. Аббревиатура РСК появилась году в 2008 на ФХ, с подачи одного строителя, представившего схожее изделие миру, под названием Русский Силовой Каркас. Со временем, по мере того как люди начинали разбираться, что к чему, данную аббревиатуру стали расшифровывать как Рашен Страшен Каркашен. Как апофеоз бессмысленности с претензией на уникальное решение.

Что самое любопытное, при желании его можно отнести и к “полуправильным”: ведь если саморезы не сгниют (черные фосфатированные саморезы отнюдь не образец коррозийной устойчивости) и не полопаются при неизбежной усушке бруса, данный каркас вряд ли развалится. То есть право на жизнь такая конструкция имеет.

В чем основной недостаток “неправильных” каркасов? Если люди разбираются в том, что они делают, они довольно быстро приходят к канадско-скандинавской схеме. Благо, что информации сейчас навалом. А если не приходят, то это говорит об одном: им, по большому счету, наплевать на результат. Классический ответ при попытке задать им вопрос, почему именно так – “мы всегда так строили, никто не жаловался”. То есть вся стройка основывается исключительно на интуиции и смекалке. Без попыток поинтересоваться – а как же вообще это принято делать.

Что мешало сделать доску вместо бруса? Сделать усиления проемов? Сделать нормальные укосины? Собрать на гвозди? То есть сделать правильно? Ведь ровно никаких преимуществ такой каркас не дает! Один большой набор не самых лучших решений с претензией на супер прочность и т.п.. Причем трудозатратность такая же как у “правильного”, стоимость – тоже, а материалоемкость, возможно, даже больше.

Подведем итог

В качестве итога: “правильной” принято называть американо-скандинавскую схему каркаса, по причине того, что она уже многократно опробована на тысячах домов, доказав свою жизнеспособность и оптимальное соотношение “трудозатратность-надежность-качество”.

К “полуправильным” и “неправильным” относятся все остальные виды каркасов. При этом каркас может быть вполне надежным, но “неоптимальным” со стороны вышеперечисленного.

Как правило, если потенциальные подрядчики не могут обосновать применение тех или иных конструктивных решений, отличных от “правильных” американо-скандинавских, это говорит о том, что они понятия не имеют ничего об этих самых “правильных” решениях и строят дом исключительно по наитию, заменяя знания интуицией и смекалкой. А это очень рискованный путь, который может аукнуться в будущем владельцу дома.

Поэтому. Хотите гарантировано правильных, оптимальных решений? Обратите внимание на классическую американскую или скандинавскую схему каркасного домостроения.

А главный итог заключается в следующем:

Понимая, что обычно называют “правильным” каркасным домом, можно гораздо быстрее понять, кто перед вами – строители, действительно знающие основы современного каркасного домостроения, или самоучки, изделия которых берут начало в лагерных бараках времен ГУЛАГа… и которые не имеют никакого желания повысить свою квалификацию, пользуясь изобилием информации и в интернете.

(Visited 164 442 times, 1 visits today)

5 1 голос

Оцените статью

Инструкция + Подробные схемы +Видео

Возведение каркасных сооружений давно уже стало необычайно популярным. Ничего удивительного в этом нет. Данный метод постройки весьма привлекателен несложной технологией, которая позволяет провести все работы собственными силами, не обращаясь к помощи наемных рабочих. Да и материалы для постройки требуются не слишком дорогие и вполне доступные.

[contents]

Современный каркасный дом – особая конструкция, в которой активно применяются колонны и несущие балки. Периметр самого каркаса оббивается листами ДСП, вагонкой, фанерой и прочим. Все свободные места и промежутки заполняются любым имеющимся наполнителем, который является так же и утеплителем. Обычно в данной роли выступает пенопласт, пенополиуретан, каменная и минеральная вата и другие материалы.

Схемы каркасных домов: обзор и планирование

Использование достаточно компактных блоков и деревянных колонн из бруса позволяет вести строительство без привлечения специальной техники – лебедок и подъемных кранов.

Полное же отсутствие в возводимой конструкции бетонных плит, кирпича и каменных блоков обеспечивает небольшой вес всему сооружению.

А это избавляет от необходимости обустраивать своими руками прочный монолитный фундамент.

Однако, определяясь с типом фундамента, следует исходить не из одной только массы здания.

Обязательно учитываться должен и тип грунта, на котором планируется возвести здание. Если он глинистый, достаточно тяжелый, то без основательного, монолитного фундамента вряд ли удастся обойтись. Если же в грунте нормальное содержание песка, то вполне хватит столбчатого или ленточного мелкозаглубленного фундамента.

Если домовладелец сомневается в качестве грунта для постройки на своем участке, то он может уточнить его тип и состав в местном архитектурном бюро. Не стоит пренебрегать фундаментом, не убедившись предварительно, что без него на самом деле можно обойтись. В предполагаемом строительстве будет использоваться природный материал древесного происхождения. Даже полностью обработанному, качественному материалу, лучше избегать длительных контактов с водой.

Имеется две схемы строительства каркасного дома:

все мероприятия полностью ведутся самостоятельно. Готовые блоки не применяются: только исходные строительные материалы;
возведение сооружения из полностью готовых, укомплектованных блоков, которые изготавливаются промышленным способом.

Рассмотрим первый, более демократичный вариант

Строительство начинается со схемы каркасного дома, или его проекта (плана). При его составлении необходимо учесть все особенности будущего строения, от которых зависит также и требуемое количество строительного материала. Некоторые полагают, что без данного этапа можно обойтись, и совершенно напрасно.

Никто не гарантирует, что позднее не придется прерывать работы из-за нехватки каких-то материалов, или их несоответствия требованиям. Можно воспользоваться подходящим готовым проектом, который не трудно отыскать в сети.

Ну, а если требуется индивидуальный дом «под себя», с конкретными идеями и задумками, то тогда лучше обратиться к профессионалу. Ведь готовый эскиз должен иметь поэтажные планы, подробную схему фундамента, чертежи перекрытий и кровли.

Схема узлов каркасного дома: закладка фундамента

Начало любого строительства предваряет закладка основания здания, или фундамента.

Выше уже отмечалось, что его тип зависит от характеристик грунта в выбранном для строительства месте.

Если почтва не слишком склонна к расползанию, вполне можно использовать ленточный, винтовой или столбчатый фундамент. Винтовой хорош тем, что его можно использовать практически при любых типах почв.

Преимущества данного типа фундамента состоят еще в том, что при необходимости его несложно отреставрировать или отремонтировать. Замечательная вентиляция под всем строения – это дополнительный бонус. Чтобы исключить попадание влаги снаружи, между основанием дома и сваями фундамента следует гидроизолировать, настелить два слоя рубероида.

Важно. От завершения закладки фундамента должен пройти хотя бы месяц (не меньше) прежде чем начнется строительство. Это время необходимо для усадки. Его тоже предстоит использовать с пользой для дела: провести все необходимые подготовительные мероприятия перед началом большой стройки.

Для возведения надежного и добротного строения потребуется:

пиломатериал для возведения собственно дома. Длина брусьев определяется размерами будущего дома. Толщина их будет соответствовать толщине несущих стен;
гидроизоляционный материал. Обычно это рубероид;
материал для теплоизоляции: минеральную или каменную вату, пенопласт и прочее;
необходимый крепеж: анкерные болты, саморезы, скобы, дюбели;
различные антисептические препараты для обработки древесины;
материал для крыши: пиломатериалы, теплоизоляционный, гидроизоляционный и кровельный материалы;
материал для облицовки: плиты ДСП или OSB, вагонка, листы фанеры и т. д.;
специальная супердиффузионная мембрана, необходимая для пароизоляции стен и кровли.

Возведение каркаса по схеме

После того, как положенный фундамент выдержал положенный срок, приступают к креплению нижней обивки сверху. На фундаменте закрепляются анкерными болтами выложенные на него доски. Желательно чтобы количество стыков было минимальным.

Когда сделана нижняя обвязка и выложен фундамент, можно приступать к установке каркаса.

Его можно выполнить из металла или из дерева. Вариант из металла прочнее– он намного надежней, но, соответственно, и дороже. Для сборки такого понадобится сварка. Другой способ – с помощью стального крепежа, имеющего вид скоб.

Если же это будет дерево, то детали должны пройти тщательную обработку подходящим антисептиком. Крепежом же будут служить не болты и скобы из железа, а деревянные нагели.

Каркас не обязательно собирать непосредственно на фундаменте. Можно делать это отдельно, а потом поставить уже готовую конструкцию на место и надежно закрепить ее.

Правильная сборка каркаса осуществляется от его углов. Их отмечают прочным попарным соединением ровных досок. После этого делают наметки для будущего расположения проемов для окон и дверей. Слишком частые вертикальные стойки не требуются. Расстояние стоек друг от друга определяется шириной приготовленного материала для изоляции.

Кстати, утеплитель не будет защищать вертикальные стойки, в этих местах холод сможет проникать внутрь. Для устойчивости вертикальные стойки или балки укрепляют специальными раскосами. Когда все стойки установлены и хорошо выровнены, приступают к выкладыванию венца потолка. Затем закладывают оконные и дверные проемы. Доски фиксируются дюбелями или саморезами.

Схема стены каркасного дома: обрешетка

Когда все вертикальные и горизонтальные направляющие установлены и хорошо закреплены, можно начинать делать обрешетку.

Она может быть косой или горизонтальной. Если есть возможность выбирать между ними, то предпочтительнее первый вариант.

При горизонтальной обрешетке доски должны идти через каждые сорок сантиметров, не реже.

Косую пускают под углом 45 градусов, промежутки между отдельными планками не более 40 см.

И в первом и во втором случае обрешетка фиксируется саморезами.

Сборка каркасного дома: перекрытия

Пожалуй, самым важным при установке перекрытий будет избегание провисания досок.

Балки положено укладывать друг за другом, параллельно, хорошо закрепляя их шпильками.

Расстояние между ними должно быть не более 0,6 метра.

Для перекрытий первого этажа необходимо установить дополнительные подпорки, для надежности.

Если речь идет о перекрытиях второго (и третьего) этажа, то внутренние стены вполне справятся с ролью надежной опоры для крыш и потолка.

Крыша по схеме каркасного дома

Если возведенное на предыдущем этапе перекрытие предназначалось под крышу, то опорой для стропил станут концы уложенных лаг.

Материал для крыши выбирается согласно предпочтениям и возможностям хозяина стройки. Это может быть мягкая черепица, рубероид, ондулин, металлочерепица и многое другое. Как и прочие монтажные работы, установка каркаса также начинается с углов.

Концы крышного каркаса надежно крепятся к лагам перекрытий. Крыша обычно имеет форму равнобедренного треугольника. Расстояние меж стропилами соотносится с шириной материала, который предполагается использовать в качестве утеплителя или покрытия.

Каркас крыши удобно собрать на поверхности земли, а потом поднять его и установить на дом.

Обшивка каркасного дома своими руками

Схема пирога каркасной стены

Варианты обшивки могут быть разными. Это сайдинг, блок-хаус, вагонка и другое. Под обшивку внахлест укладывается прочный, водонепроницаемый материал, с запасом 20-30 см.

Выбранным материалом оббиваются стены, потом кровля, вставляются окна и двери. Полы настилаются в последнюю очередь. Доски подшивают под проложенные лаги, все промежутки, образовавшиеся между досками и лагами, заполняются утеплителем.

Если имеется такая возможность, то утепление пола лучше сделать двуслойным.

Сначала слой пенопласта, вслед за ним укладывается минеральная вата. Когда весь утеплитель выложен, укладываются половые доски. Они размещаются перпендикулярно лагам. Для большей ровности и гладкости пола, сверху можно отделать его плитами OSB или листами фанеры. Когда пол настелен, можно приступать к внутренней отделке стен. Все имеющиеся промежутки между горизонтальными и вертикальными лагами следует заполнить утеплителем. Специальная пленка для пароизоляции накладывается сверху. Затем проводится обшивка фанерой или вагонкой.

Чтобы стены были более устойчивыми, придется установить внутренние укосины и для промежуточных стен, и для наружных.

Узлы крепления при возведении каркасного дома

Чтобы каркасный дом соответствовал заявленным характеристикам, следует позаботиться о надлежащей сборке имеющихся узлов крепления. Это достаточно сложный процесс, поэтому перед началом работ следует внимательно изучить технологию. Кто не слишком разбирается в строительных работах, сразу может не понять, что же это за узлы.

Это важные места соединения отдельных конструктивных элементов строения. Наиболее ответственные среди них – перекрытия, стены и кровельная система. Каждый из обозначенных главных узлов в собственной конструкции имеет также определенное количество узловых соединений.

Перечислим их по порядку, в направлении снизу строения вверх:

в угловых соединениях это стыковка бруса нижней обвязки между собой; крепление к поверхности фундамента нижней обвязки, состоящей из бруса;
монтаж вертикальных стоек: сначала устанавливаются угловые стойки, и только потом оставшиеся;
надежная фиксация верхней обвязки, состоящей из бруса;
соединения, служащие для надежной фиксации конструкции самого каркаса как в вертикальной, так и в горизонтальной плоскостях: это гарантирует ему жесткость и устойчивость;
крепление потолочных балок к обвязке из бруса наверху.

Соединения основных элементов крыши между собой:

верхней обвязки и стропил;
самих стропил на самом верху, в зоне конька;
ригеля и стропил;
стропил и контробрешетки;
стропил и обрешетки

Все обозначенные узлы являются несущими, так как они отвечают за надежность и прочность всей конструкции. Второстепенные узлы также не стоит упускать из виду, они не менее важны для устойчивости строения. Это межэтажные перекрытия и лаги. В качестве проверенного соединения отдельных элементов постройки применяют специальные крепежные элементы.

Nothing found for Proekti Domov Podrobnye Sxemy Postrojki Karkasnyx Domov Svoimi Rukami %23I

Интерьер 16.

Как выбрать лучший светильник для ванной комнаты Ванная комната является тем самым уголком в

Окна и двери 9.

Разновидности складных межкомнатных дверей Межкомнатные складные двери-компакт – удобное решение для оформления интерьера. Они

Отопление дома 10.

Тепловой пункт в доме: как его правильно оборудовать + схемы Любые тепловые сети включают

Материалы 10.

Акриловая краска в баллончиках: преимущества и недостатки Краска в баллончиках признана настоящим спасательным кругом

Nothing found for Proekti Domov Podrobnye Sxemy Postrojki Karkasnyx Domov Svoimi Rukami %23I 3

Интерьер 16.

Как выбрать лучший светильник для ванной комнаты Ванная комната является тем самым уголком в

Окна и двери 9.

Отопление дома 10.

Тепловой пункт в доме: как его правильно оборудовать + схемы Любые тепловые сети включают

Материалы 10.

Nothing found for Proekti Domov Podrobnye Sxemy Postrojki Karkasnyx Domov Svoimi Rukami %23I 6

Интерьер 16.

Как выбрать лучший светильник для ванной комнаты Ванная комната является тем самым уголком в

Окна и двери 9.

Отопление дома 10.

Тепловой пункт в доме: как его правильно оборудовать + схемы Любые тепловые сети включают

Материалы 10.

Планы домов с А-образной рамой — Планы кабин с А-образной рамой

План дома

с А-образным каркасом отличается крутой крышей и наклонными сторонами, которые напоминают форму буквы «А». Крыша обычно начинается на линии фундамента или рядом с ней и встречается наверху, создавая уникальный стиль. Этот дизайн дома стал популярным из-за его способности сбрасывать снег и ощущения уюта в салоне. Типичный стиль для современного Подробнее

Планы домов с А-образным каркасом имеют круто скатную крышу и наклонные стороны, которые напоминают форму буквы «А.«Крыша обычно начинается на линии фундамента или рядом с ним и встречается наверху, создавая уникальный, неповторимый стиль. Этот дизайн дома стал популярным из-за его способности сбрасывать снег и ощущения уюта в салоне. Типичный стиль для современных домов для отдыха, планы с А-образной рамой более популярны в местах с видом на озеро, часто их можно увидеть у океана или спрятать в горных районах.

Характеристики этого стиля
А-образные кабины часто популярны благодаря уютным каминам, обеспечивающим комфорт после долгого дня катания на лыжах или прогулки на снегоступах.Типичный дом часто состоит из высоких потолков, удобных спален и много места для хранения вещей. Эти дома легко построить из-за простой конструкции, и они более долговечны, чем другие дома, поскольку они могут противостоять любой суровой погоде.
Благодаря простоте конструкции домов с А-образной рамой и, как правило, используемым большим окнам, внутри дома может быть больше света и воздуха. Открытое пространство обычно состоит из больших террас, которые могут огибать дом, что увеличивает жилую площадь на плане этажа. Это пространство можно использовать для чего угодно, от развлечений до отдыха.
Этот архитектурный стиль идеально подходит для создания особого уединения в месте отдыха вашей мечты. Несмотря на то, что структура обычно проста, это не значит, что эти дома не могут быть экстравагантными. Просмотрите наши планы кабины с А-образной рамой и начните строить свой идеальный отдых уже сегодня!
Читать меньше А-каркасный дом — Designing Buildings Wiki
Дом с А-образной рамой — это дом в стиле, характеризующийся линией крыши с крутыми углами, напоминающей треугольник или букву «А».Линия крыши обычно начинается на линии фундамента или около нее, при этом две стороны встречаются по центру наверху.
Дома с А-образным каркасом часто строятся с использованием природных строительных материалов, таких как камень и дерево. Они часто строятся в соответствии с архитектурными стилями, такими как искусство и ремесла, или в соответствии с местной народной архитектурой, например, в скандинавском стиле или дизайне бревенчатых домиков.
Дома с А-образной рамой часто имеют меньшую жилую площадь, чем традиционные жилые дома, поскольку они, как правило, компактны и занимают меньшую площадь на первом этаже.В результате они часто используются как дома для отдыха или как вторые дома.
Распространенность домов с А-образной рамой резко возросла примерно с середины 1950-х до конца 1970-х годов. Частично это было связано с недорогими материалами, необходимыми для строительства, но также с адаптируемостью и простотой конструкции, что позволяло архитекторам экспериментировать с различными проектами. Кроме того, экономический бум после Второй мировой войны, особенно в Америке, означал, что у многих людей было больше располагаемых доходов для отдыха и покупки вторых домов.
Дома с А-образной рамой обычно имеют открытые стропила, а верхние помещения должны проектироваться с учетом наклонных сторон крыши. Во многих домах с А-образной рамой есть балкон на верхнем уровне, а также широко распространены большие окна, из которых открывается вид спереди или сзади.
Проблемой конструкции дома с А-образной рамой является отсутствие реального пространства у стен, так как крыша может наклоняться почти до земли. Это может означать, что приспособления и фурнитура или декоративные элементы, такие как произведения искусства, трудно разместить, оставляя много пустой и непригодной для использования поверхности.
Преимущество дома с А-образной рамой в том, что он очень прочен в сильном снегопаде, так как крутая крыша препятствует накоплению чрезмерных нагрузок. Дом также подходит для жаркого климата, поскольку большая часть жилого помещения обычно находится на нижнем, более прохладном уровне.
За последние несколько десятилетий архитекторы экспериментировали с модифицированными стилями А-образной рамы, которые включают больше места на стенах и разные углы линии крыши.
А-образный коттедж в ремонте А + — Дизайн * Губка
Если вы обладаете огромным воображением, все, что вы когда-либо хотели, можно поместить в дом вашей мечты, который довольно мал. Показательный пример: Астрид Инсием и ее муж Брайан, которые своими руками в перчатках превратили свой сезонный коттедж с А-образной рамой в Новой Англии 1969 года в форму постоянного проживания. На площади всего 800 квадратных футов пара представляла себе дом, который казался бы «глобальным, немного шикарным и очень уютным», но в то же время соответствующим своему окружению в отдаленном городке Санборнтон, в районе озер Нью-Гэмпшира.
Здание изначально не было оборудовано для круглогодичного проживания, поэтому комплексная схема решала как функциональные, так и косметические вопросы, как внутри, так и снаружи.Установка надлежащей теплоизоляции для холодных зим и переработка плана этажа (включая спальню на выходные для 11-летней дочери Брайана, Беллы) были основополагающими для этого плана. Астрид, дизайнер интерьеров и стилист, и Брайан, интерактивный графический дизайнер и музыкант, сделали всю работу — за исключением сантехники и электричества — полностью сами. Это особенно впечатляет, учитывая, что они вышли за рамки основ, чтобы обновить кухню и ванную комнату с множеством удобств и спроектировать умные встроенные элементы, которые используют потраченные впустую укромные уголки и трещины. Что наиболее примечательно, пара также добавила величественное фойе с цилиндрическим сводом к входу в кухню.
Каким бы сильным ни было чувство выполненного долга, Астрид признает, что у DIY есть свои недостатки, такие как трехлетний график проекта, который, как ожидалось, возьмет на себя с самого начала. Приступая к работе, пара знала, что ремонт любого дома гарантированно сопряжен с трудностями. Но, как вспоминает Астрид, жизнь в строительной зоне внутри «крошечного дома с шаткими наклонными стенами — это целый ряд неожиданностей.В конце концов, Астрид и Брайан так рады, что оставили личный отпечаток на доме, который они создали вместе. — Энни
Все фотографии любезно предоставлены Астрид Инсием.
1/11
Постремонтный декор дома Insieme выглядит «глобально, немного шикарно и очень уютно».
2/11
Коврики помогают выделить независимые зоны на открытой планировке.
3/11
Стена с А-образной рамой выглядит отвесно с помощью встроенных модулей, предназначенных для максимального хранения.
4/11
Взгляд на зону отдыха под лестницей показывает, как небольшая мебель может накладываться на роскошь.
5/11
Раньше входная дверь открывалась прямо на кухню, но теперь фойе с цилиндрическим сводом живет за пределами обновленной комнаты.
6/11
Контрастные цвета делают фойе больше, чем оно было во время строительства.
11.07
В других комнатах принято расставлять небольшие помещения в светлых тонах, но эта драматическая шкатулка для драгоценностей в ванной нарушает все правила.
11.08
То, что когда-то было головокружительной обшивкой панелей, теперь стало фотогалереей, полной жизни и света.
11 сентября
В главной спальне царит экзотическая североафриканская атмосфера.
10/11
Балдахин над кроватью дочери Беллы превращает неуклюжую наклонную стену в преимущество.
11/11
Деревянная рама: все, что вам нужно знать
Есть много преимуществ для строительства с деревянным каркасом, от достижимых заводских стандартов до быстрого времени строительства, и поэтому неудивительно, что деревянный каркас больше не является нишевым выбором строительной системы для тех, кто хочет построить свой собственный дом.
Фактически, согласно рыночному отчету за 2017 год, количество деревянных каркасов (включая SIP), построенных самостоятельно, было почти равно количеству построенных из кирпича.
Этот сдвиг может быть частично связан с тем, что домовладельцы приоритизируют энергоэффективность в своих спецификациях. SIP с высокой степенью изоляции становятся все более популярными среди самозастроителей, стремящихся создать воздухонепроницаемые и эффективные дома, а некоторые даже получают аккредитацию Passivhaus.
В этом руководстве для начинающих по строительству с деревянным каркасом объясняется, что это такое, как вы выбираете правильную систему и поставщика, что обычно включается в цену и как эти затраты сопоставляются с кладкой.
Если вы хотите расширить деревянную раму, ознакомьтесь с нашим руководством по расширению деревянной рамы.
( БОЛЬШЕ : получите ценовое предложение для вашего проекта деревянного каркаса)
Объяснение конструкции деревянного каркаса
По сути, структура деревянного каркаса включает стены, состоящие из деревянных каркасов, закрепленных на месте (обычно) с OSB или фанера. Прочность и жесткость обеспечивается панелью, которая, будучи прибита к каркасу, образует очень жесткую коробку, известную как открытая панель — панель «закрывается» после установки изоляции.
Деревянный каркасный фермерский дом Джеймса и Клаудии Грей является подходящим дополнением к месту с богатой военной историей. (Изображение предоставлено Саймоном Максвеллом)
Каркас снаружи обернут водонепроницаемым барьером, который затем обернут снаружи. элементы стен, которые могут быть либо построены из земли (кирпич или камень), либо подвешены к стенам с деревянным каркасом — как это происходит с деревянной облицовкой или плиткой.
С точки зрения возможности сборки деревянный каркас, как правило, лучше всего сочетается с конструкциями более простой формы и действительно проявляет себя в сочетании с легкой облицовкой стен, такой как древесина, плитка или штукатурка на обшивке. Это может уменьшить ширину стены до 150 мм, что удивительно увеличивает площадь внутреннего пола.
Майк и Джилл Тейт выбрали деревянную каркасную конструкцию для самостоятельной постройки в традиционном стиле в Озерном крае (Изображение предоставлено Джереми Филлипс)
В Великобритании деревянные каркасные дома обычно строятся на заводе, а затем быстро собираются местный. Заводское изготовление — это, безусловно, самый популярный путь, который выбирают сами строители, поскольку производители должны работать в соответствии со строгими методами контроля качества, обеспечивая использование правильных характеристик материалов и достижение высокой степени точности размеров.
( БОЛЬШЕ : Пошаговое руководство по строительству деревянного каркаса и дома из балок)
Что выбрать: деревянную каркасную систему для открытых или закрытых панелей?
Открытые панели изготавливаются готовыми к установке внешних столярных изделий (дверей и окон) и доставляются на объект вместе с элементами перекрытия и фермами крыши. После того, как монтажники каркаса закончили работу, можно начинать работы как внутри, так и снаружи дома.
Закрытые панели доставляются на объект с изоляцией, уже установленной на заводе.Возможна установка внешней облицовки, окон и дверей, а также электрики и сантехники. В качестве альтернативы, может быть добавлена пустота в обслуживании для самостоятельных строителей, которые не определились со схемами электроснабжения и водопровода.
Закрытые панели часто предлагаются немецкими поставщиками сборки и могут привести к очень быстрой сборке. Из-за веса панелей для сборки необходим кран.
Панели деревянного каркаса могут быть доставлены на объект в «открытом» или «закрытом» виде.
Строительство СИП иногда называют деревянным каркасом без бруса.Прочность панелей достигается за счет склеивания изоляции внутри внутренней и внешней обшивки картона, что позволяет получить очень жесткую, хорошо изолированную оболочку .
Завод производит эти панели, оставляя отверстия там, где позже будут размещены двери и окна, а затем отправляет их на место, где вместе с элементами перекрытия и кровельными фермами возводится надстройка дома за несколько дней .
Крыша остается с водонепроницаемым покрытием, и после того, как монтажники каркаса завершат работу, можно начинать работы как внутри, так и снаружи дома.
Очень быстрый, можно работать на мокрой дороге.
Помните
Любое сооружение ниже уровня готовой земли должно быть построено с использованием кирпичной кладки или бетона. Тем не менее, этажи выше этого уровня могут быть построены с использованием деревянного каркаса
Обеспечение правильных размеров и допусков подстройки. является ключом к обеспечению того, чтобы когда деревянный каркас прибыл на строительную площадку, он соответствовал
Деревянный каркас был использован для строительства этого современного семейного дома с видом на залив Ферт-оф-Форт. (Изображение предоставлено Дэвидом Барбуром)
Сколько стоит деревянный каркас?
Каркас, соответствующие проектные работы, доставка и сборка на месте оплачиваются компаниями, занимающимися деревянными каркасами, как пакет, что обеспечивает определенную степень уверенности в стоимости.
С точки зрения стоимости , системы с открытыми панелями остаются самыми дешевыми в производстве, но по мере роста требований к более низким значениям U и лучшим уровням герметичности разница в стоимости сужается.
Самостоятельная сборка деревянного каркаса Майка и Линды Брей в Хэмпшире демонстрирует, как этот метод строительства может быть использован для создания потрясающего современного дома (Изображение предоставлено Мартином Гарднером)
SIP-панели и варианты с закрытыми панелями, как правило, стоят около 10 –15% больше для рамы, но обеспечивает лучшую производительность и меньшую компенсацию затрат времени на работу.
Имейте в виду, что деревянный каркас дома редко составляет более 30% от общего бюджета, поэтому добавленные затраты могут упасть до 3–5% от общей суммы строительства, что мало отличается от того, что Вы можете потратить на более роскошную кухню или схему освещения всего дома.
Возможно, самостоятельных строителей интересует то, как деревянный каркас сочетается с традиционными каменными постройками. Что касается затрат, то однозначного победителя нет. Стоимость строительства из кирпича имеет тенденцию повышаться и понижаться в зависимости от рыночных условий — в отличие от этого, цены на деревянные каркасы, как правило, намного меньше.
Примечание редактора: Homebuilding.co.uk сотрудничает с лучшими британскими поставщиками деревянных каркасов, чтобы соответствовать вашим требованиям к их продукции. Просто ответьте на несколько вопросов о своем проекте, и мы свяжем вас с подходящим партнером.
Как найти поставщика деревянных каркасов?
Есть большое количество компаний, производящих деревянные каркасы для рынка самостоятельной постройки Великобритании.
Чаще всего компания разрабатывает, строит и возводит надстройку, но есть различия в том, какая часть надстройки поставляется.Услуги, предоставляемые компаниями по производству деревянных каркасов, могут варьироваться от поставки только надстройки до полного пакета. Это создает трудности при сравнении компаний.
Эндрю и Тони Лиз построили потрясающий дом из котсуолдского камня в Уилтшире, используя деревянный каркас из Поттона (Изображение предоставлено Саймоном Максвеллом)
Советы по поиску подходящего поставщика
Выберите члена Structural Timber Ассоциация
Попросите три или четыре компании предоставить расценки на ваш проект .Им потребуются ваши чертежи (в идеале планы / разрезы / фасады в масштабе не менее 1: 100), а также как можно более подробная спецификация.
Когда вы сравниваете котировки производителей, убедитесь, что эти две цитаты имеют сопоставимую спецификацию . Некоторые производители предлагают бесплатную услугу сравнения цен; если они это сделают, стоит использовать это. Не отклоняйте автоматически самое дорогое предложение — компания могла процитировать более высокую спецификацию или большее количество элементов сборки
После того, как вы сузили свой выбор до двух производителей, договоритесь встретить их на их заводе, куда вы можете пойти. через их расценки в деталях
Спросите, есть ли у них предложения по экономии затрат, поскольку довольно небольшие изменения в планах часто могут означать значительную экономию
Пока вы находитесь на заводе, запросите экскурсию и посмотрите, потрогайте и почувствуйте различные материалы, которые они планируют использовать.Спросите также о сроках выполнения заказа. Ожидайте 10–12-недельный срок поставки несущей конструкции с момента размещения заказа.
Что входит в комплект деревянного каркаса?
Базовый комплект обычно может состоять из следующих элементов:
Подошвы, гидроизоляционные полосы и зажимы
Структурные наружные / внутренние стеновые панели и водонепроницаемая мембрана
Балки перекрытия и напольные покрытия (не отделочные)
Вся крыша элементы, обычно поставляемые в виде сборных ферм
Мерула Франкель работала с немецкой упаковочной компанией Baufritz над созданием своего деревянного каркасного дома в стиле амбара в Хэмпшире (Изображение предоставлено c / o Baufritz)
Предметы, которые вряд ли будут включены, если договор строительства дома полностью не передан компании по производству деревянных каркасов:
Наружная облицовка
Кровельные материалы: войлок, рейка, черепица и т. д.
Изоляция
Стяжки пола
Дымоходы
Остекление (хотя все чаще поставляются предварительно застекленными)
Отопление, водопровод и электрика
Штукатурка
Кухонные гарнитуры, встроенная мебель для спален и сантехника
Отделка, облицовка стен и пола и отделка
Гаражные ворота
Многие упаковочные компании не будут заниматься земляными работами, канализацией и озеленением.
Вам следует внимательно изучить спецификации, предлагаемые каждой компанией, и убедиться, что вы сравниваете подобное с подобным.
Почему выбирают деревянную раму?
Деревянный каркас подходит тем, кто надеется взять на себя роль руководителя проекта, поскольку надстройка строится одной компанией
Каркас спроектирован в заводских условиях, что означает, что стены и полы идеально квадратные
Это означает, что также меньше возможностей для «человеческой ошибки» во время строительства
Обеспечивает быструю скорость строительства
Готовые дома могут достичь высоких значений U при сравнительно более тонком стеновом профиле
Большое количество поставщиков деревянных каркасов привыкло работать с самозастроителями
5 способов построить лучший дом из деревянных каркасов
Самостоятельные строители Сэнди и Мелвин выбрали деревянный каркас для дома своей мечты в графстве Суррей (Изображение предоставлено Дарреном Чангом)
Благодаря тому, что конструкция деревянного каркаса является легкой конструкцией, есть элементы следует учитывать при согласовании спецификации с вашим архитектором, чтобы убедиться, что вы максимально удовлетворены, проживая в Готовая недвижимость.
Избегать скрипучих полов . Балки перекрытия должны быть спроектированы с индексом эксплуатационной пригодности (показателем эксплуатационных качеств балки) не менее 1,2. В результате получается более жесткий пол, который меньше прогибается или прогибается, чем пол, рассчитанный на коэффициент SI, равный 1,0. Для получения пола без скрипа приклейте к балке / балкам 6-миллиметровую полоску клея D4, приклейте гребень и пазы, используйте винты (обычно в 2,5 раза больше толщины доски пола), нанесите клей D4 на открытые края пол, чтобы герметизировать его и оставить зазор 10 мм по периметру пола.
Звукоизоляция стен и пола . Учитывайте как воздушный, так и ударный шум, а также то, как его можно спроектировать. Возможно, вы захотите превзойти минимальные требования к звукоизоляции, установленные строительными нормами.
Крепежные детали . Стены с деревянным каркасом обычно располагаются по центру в 600 мм, что иногда может затруднить крепление более тяжелых предметов к стене, поскольку существуют ограничения по весу, который гипсокартон может выдержать. Если можете, думайте наперед. Перед установкой гипсокартона попросите столяра / строителя установить башмаки на соответствующие места, чтобы обеспечить надежную фиксацию.
Избегать перегрева . Домовладельцы, как правило, хотят использовать в своих домах больше остекления, которое может увеличить солнечную энергию, но приведет к перегреву. Деревянный каркас будет предлагать меньшую тепловую массу, поэтому вашему дизайнеру нужно будет подумать, как предотвратить перегрев. Установка бруса, жалюзи или выдвижного навеса может быть полезным дизайнерским выбором, чтобы ваш дом с деревянным каркасом был комфортным круглый год.
Обеспечьте соответствующую вентиляцию .Конструкция деревянного каркаса по самой своей природе обеспечивает очень хорошую герметичность. Выражение «стройте плотно и правильно вентилируйте» — это именно то, к чему вы должны стремиться здесь. Включение системы MVHR — хорошая идея.
2.3M А-образная рама Kenwood — ощущение лыжного шале в винной стране
Слайд 1 из 25
1142 Кенилворт авеню , Кенвуд — 2 350 000 долларов
3 кровати, 3,5 ванны, 1456 квадратных футов. Год постройки: 1973.
Внешний вид . (Фото любезно предоставлено Pacific Union International)
На этой фотографии много всего происходящего; есть А-образная рама, бассейн, спа, деревья, виноградники и горы вдали. Для дома, который хвалили за свою «чувствительность», этот дом выглядит готовым к развлечениям. Щелкните, чтобы увидеть хороший вид с воздуха …
Слайд 2 из 25
Вид сверху сверху . (Фото любезно предоставлено Pacific Union International)
Здесь отчетливо видна главная буква «А» в архитектуре.Хотя это вид на заднюю часть дома, самое замечательное в А-образной раме — это то, что вы уже знаете, как будет выглядеть передняя часть. (Треугольник.) Прокрутите, чтобы войти внутрь …
Слайд 3 из 25
Входная дверь / вход . (Фото любезно предоставлено Pacific Union International)
Входная дверь / подъезд довольно скромные. Большинство людей, войдя в дом, подумают, что этот дом не будет отличаться от любого другого традиционного дома 1970-х годов, пока они не перейдут в гостиную. Нажмите, чтобы посмотреть …
Слайд 4 из 25
Гостиная . (Фото любезно предоставлено Pacific Union International)
Вы можете увидеть, как использование стекла — для всей стены — решает все проблемы дизайна интерьера. Двери также ведут в гостиную на улице, независимо от того, какую из них вы выберете. расслабиться, виды потрясающие. Прокрутите, чтобы увидеть другую перспективу …
Слайд 5 из 25
Гостиная .(Фото любезно предоставлено Pacific Union International)
Глядя на гостиную с этой стороны, вы можете увидеть, как они решили «пустое пространство», образованное резко наклонной крышей. Лофты — обычная часть большинства каркасных домов. Но не все части дома имеют острые углы, нажмите, чтобы увидеть обеденную зону …
Слайд 6 из 25
Обеденная зона . (Фото любезно предоставлено Pacific Union International)
Столовая . (Фото любезно предоставлено Pacific Union International)
Эта обеденная зона может быть настолько непринужденной или формальной, насколько это необходимо, это удобное пространство, позволяющее гостям — или семье — поговорить с человеком, который готовит еду. Пролистайте, чтобы увидеть его с другой стороны …
Слайд 7 из 25
Обеденная зона . (Фото любезно предоставлено Pacific Union International)
С этого ракурса видно, что хотя потолок плоский, благодаря второму этажу стена наклонена. Они добавили полку с умно наклонной спинкой, чтобы избежать лишнего пространства, но обратите внимание, как такие вещи, как картины или картины, нельзя вешать на стену. Нажмите, чтобы изучить кухню …
Слайд 8 из 25
Кухня .(Фото любезно предоставлено Pacific Union International)
Кухня просторная и определенно обновлялась с 1970-х годов. Техника из нержавеющей стали и гранитные столешницы помогают нарушить белоснежную цветовую гамму. Прежде чем мы отправимся в логово на нижнем этаже, прокрутите, чтобы увидеть скрытый драгоценный камень …
Слайд 9 из 25
Винный погреб . (Фото любезно предоставлено Pacific Union International)
Если у вас есть А-образная рама, вы должны быть умны с хранением. Винный погреб (обязательно) не подойдет, но шкаф для вина подойдет.Пора браться за работу; щелкните, чтобы увидеть логово …
Слайд 10 из 25
День . (Фото любезно предоставлено Pacific Union International)
Согласно одной точке зрения, «наклонная» стена вызывает в комнате приступ клаустрофобии. С другой стороны, это уникальное творческое пространство. Мне особенно нравится яркий цвет, который красный диван привносит в комнату — я иду творчески. Прокрутите, чтобы перейти к лестнице …
Слайд 11 из 25
Лестница .(Фото любезно предоставлено Pacific Union International)
Направляясь к лестнице, вы можете сказать, как нужно сбалансировать угол наклона крыши и прямые линии дверных проемов и ступеней, чтобы интерьер не выглядел беспокойным. Нажмите, чтобы увидеть верхний лофт / коридор …
Слайд 12 из 25
Коридор на втором этаже . (Фото любезно предоставлено Pacific Union International)
Углы станут более заметными по мере приближения к пику крыши.Окна в гостиной отсюда также впечатляют. Прокрутите, чтобы попасть в главную спальню …
Слайд 13 из 25
Главная спальня . (Фото любезно предоставлено Pacific Union International)
В главной спальне есть все углы и интересная внутренняя архитектура. Потолок достаточно высокий, поэтому даже с остроугольными стенами вы, вероятно, не почувствуете клаустрофобии. Эти высокие остроконечные потолки сделали отопление / охлаждение этих домов сложной задачей.Щелкните, чтобы поближе познакомиться с читальным уголком …
Слайд 14 из 25
Зона чтения . (Фото любезно предоставлено Pacific Union International)
Этот уютный уголок для чтения уникален, минималистичен и кажется местом, где можно сесть и погрузиться в любимый роман (или журнал). Прокрутите, чтобы просмотреть ванную комнату . ..
Слайд 15 из 25
Главная ванная . (Фото любезно предоставлено Pacific Union International)
Говоря о минимализме, эта главная ванная комната с большой фарфоровой ванной полностью обновлена и современна.Но это ничто по сравнению с комнатой для гостей; нажмите, чтобы посмотреть …
Слайд 16 из 25
Гостевая . (Фото любезно предоставлено Pacific Union International)
Этот номер находится прямо на вершине крыши. Хотя потолок высокий — по умолчанию — может казаться, что стены сужаются, если кто-то не любит тесные пространства. Это только у меня, или здесь становится душно? Прокрутите, чтобы выйти на свежий воздух …
Слайд 17 из 25
Гостиная на открытом воздухе .(Фото любезно предоставлено Pacific Union International)
Мы видели эту зону отдыха на открытом воздухе через стекло, когда мы впервые вошли. Отсюда вы можете любоваться архитектурой, не чувствуя себя втянутыми в нее. И что это? Бассейн действительно есть. Щелкните для более детального просмотра …
Слайд 18 из 25
Пул . (Фото любезно предоставлено Pacific Union International)
Еще лучше бассейн и спа. Бассейн расположен достаточно близко к краю террасы, чтобы загорающие могли хорошо любоваться пейзажем, но он не может быть в футе пейзажным бассейном.На первый взгляд может показаться, что все, что кто-то увидит, — это стволы деревьев, но прокрутите страницу, чтобы вернуться в зону отдыха и полюбоваться …
Слайд 19 из 25
Посмотреть . (Фото любезно предоставлено Pacific Union International)
Это вид, который люди хотят видеть, когда приезжают в гости. горы Маякама, государственный парк Сахарная голова и виноградники. Нажмите, чтобы вернуться к бассейну, потому что мы забыли посмотреть на кое-что …
Слайд 20 из 25
Примерочная .(Фото любезно предоставлено Pacific Union International)
То, что я предположил, было складским помещением, на самом деле выглядит современной раздевалкой с раздвижными дверями сарая и душем на открытом воздухе, чтобы смыть воду в бассейне. Но этот внутренний дворик ведет в другую забавную зону, пролистайте, чтобы узнать …
Слайд 21 из 25
Площадка для барбекю . (Фото любезно предоставлено Pacific Union International)
Моя любимая часть жизни в округе Сонома — это погода, которая позволяет готовить барбекю практически в любое время года.За исключением тех непрекращающихся дождливых дней. Ох, и этот неожиданный град. Но сейчас мы не будем об этом беспокоиться. Нажмите, чтобы еще раз взглянуть на бассейн с противоположного конца …
Слайд 22 из 25
Вид на бассейн . (Фото любезно предоставлено Pacific Union International)
Еще один вид на бассейн и открытую площадку. Знайте, о чем вы думаете — говорить о гостях — это здорово, но как насчет парковки? Прокрутите, чтобы узнать …
Слайд 23 из 25
Гараж .(Фото любезно предоставлено Pacific Union International)
Гараж без проблем, хотя он может и не иметь треугольной формы. Это фасад дома; щелкните, чтобы получить более четкое представление …
Слайд 24 из 25
Фасад дома . (Фото любезно предоставлено Pacific Union International)
Вот как выглядит фасад дома прямо. Без разделительной части дома это был бы типичный зимний домик. Если вы живете в уникальном доме, у вас должно быть чувство юмора.Прокрутите, чтобы увидеть еще одно оригинальное дизайнерское решение …
Слайд 25 из 25
Сарай . (Фото любезно предоставлено Pacific Union International)
Если вам нужен навес для хранения вещей, всегда лучше убедиться, что он соответствует внешнему виду и ощущениям в основном доме.
Строительство каркасного дома. Рабочий смотрит на схему расположения и расположения. Фотография, картинки, изображения и сток-фотография без роялти. Фото 87781456.
Каркасное домостроение. Рабочий смотрит на схему расположения.. Фотография, картинки, изображения и сток-фотография без роялти. Изображение 87781456.
Строительство каркасных домов. Рабочий смотрит на схему расстановки стеновых панелей
. S M L XL Редактировать
Таблица размеров
Размер изображения Идеально подходит для
S Интернет и блоги, социальные сети и мобильные приложения.
M Брошюры и каталоги, журналы и открытки.
L Внутренние и наружные плакаты и печатные баннеры.
XL Фоны, рекламные щиты и цифровые экраны.
Используете это изображение на предмете перепродажи или шаблоне?
Распечатать Электронный Всесторонний
4800 x 3200 пикселей | 40.6 см x 27,1 см | 300 точек на дюйм | JPG
Масштабирование до любого размера • EPS
4800 x 3200 пикселей | 40,6 см x 27,1 см | 300 точек на дюйм | JPG
Скачать
Купить одно изображение
6 кредита
Самая низкая цена
с планом подписки
Попробовать 1 месяц на 2209 pyб
Загрузите 10 фотографий или векторов.
Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц
221 ру
за изображение любой размер
Цена денег
Ключевые слова
Похожие изображения
Нужна помощь? Свяжитесь с вашим персональным менеджером по работе с клиентами
@ +7 499 938-68-54
Мы используем файлы cookie, чтобы вам было удобнее работать. Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie
. Принимать
6 способов строительства каркаса для крошечных домов
В статье о пассивном солнечном дизайне для крошечных домов на прошлой неделе я кратко упомянул продвинутого каркаса и SIP — две альтернативы обычному каркасу 2 × 4.
Что ж, оказывается, существует множество альтернативных систем обрамления. Зачем вам использовать один из них, чтобы построить свой крошечный домик?
Во многих отношениях обычное обрамление шипами 2 × 4 довольно круто.Эта технология позволяет строить дома быстро и дешево. Он гибкий и может использоваться для создания самых разных конструкций, включая крошечные дома. И он основан на стандартизированном наборе размеров, с которым совместимы большинство других строительных продуктов.
Но у обычного каркаса есть некоторые недостатки, и главный из них заключается в том, что его не очень легко герметизировать и хорошо изолировать, поэтому он не очень энергоэффективен. Это один из пяти важных факторов, которые мы должны искать при выборе идеальной системы каркаса для крошечного дома:
5 факторов для облицовки крошечных домов
Изоляция. Обеспечивает ли он хорошую теплоизоляцию и мало утечек воздуха?
Прочность. Может ли он выдерживать суровые условия транспортировки, сильный ветер и т. Д.?
Масса. Он относительно легкий? (Простите, бетон, вас нет!)
Стоимость. Оправданы ли дополнительные расходы (если таковые имеются) преимуществами?
Легкость конструкции. Можно ли построить быстро и требуется ли профессиональная установка?
Без лишних слов, к участникам!
Расширенное обрамление
Первый подход прост: просто возьмите обычную каркасную стойку 2 × 4 и сделайте ее лучше.Для любого, кто знаком с обычным обрамлением, освоить сложное обрамление легко, и оно имеет ряд существенных преимуществ — в основном, больше места для изоляции.
Фотография предоставлена Building Science Corporation.
Основными элементами усовершенствованного обрамления являются:
Шпильки 2 × 6 с шагом 24 дюйма
Одинарные верхние пластины
Уголок с двумя шпильками
Без шпилек
Отдельные заголовки или без заголовков
Если ты все это понял, тебе десять баллов! Чтобы получить гораздо больше информации, Джозеф Лстибурек из Building Science Corporation написал эту замечательную статью, в которой объясняется продвинутое обрамление.
Анализ:
Изоляция: Усовершенствованный каркас улучшает тепловое сопротивление примерно на 75%.
Прочность: Такая же прочная или более прочная, чем обычная рама.
Вес: Используется на 5–10 процентов меньше пиломатериалов, хотя дополнительная изоляция может немного увеличить вес.
Стоимость: То же, что и обычное обрамление, или дешевле.
Простота конструкции: То же, что и обычное обрамление, после изучения новой системы.
Есть подводные камни? Для крошечного дома он всего один, хотя он может иметь большое значение. Поскольку каждая стена на 2 дюйма толще, вы теряете 4 дюйма внутреннего пространства по сравнению с обычным обрамлением.
Пока мы говорим об альтернативах шпилькам 2 × 4, вот еще несколько:
Стальные шпильки. Возможная альтернатива дереву, но металлические стойки, продаваемые в местном магазине Lowe’s или Home Depot, не предназначены для несущих стен — вам понадобится что-то более прочное. (См. Предыдущую статью на TinyHouseTalk.)
Алюминиевый каркас. Обычное дело при строительстве домов на колесах, но разве не весь смысл крошечных домов в том, что они построены как обычные дома, а не как дома на колесах?
Конструкционные изделия из дерева. Спроектированные шпильки, балки, коллекторы и другие компоненты дороже обычных пиломатериалов, но для специальных применений они могут обеспечить более высокую прочность.
Фермы инженерные. Очень распространенная сегодня и хорошая альтернатива стропильной конструкции для крыши.Основные преимущества: прочный, простой в установке.
SIP
В отличие от передового каркаса, структурная изоляционная панель (SIP) — довольно радикальное нововведение по сравнению с обычным обрамлением. СИП состоят из слоя изоляционной пены, зажатого между двумя структурными оболочками. Пена обеспечивает довольно сплошной слой изоляции, в то время как обшивка — обычно ориентированно-стружечная плита (OSB) или фанера — обеспечивает прочность конструкции.
Фото: Boneyard Studios.
Основные сведения о SIP:
Обычная толщина панели составляет 4-1 / 2 дюйма и 6-1 / 2 дюйма
Панели обычно имеют ширину 4 фута и высоту 8-16 футов.
Изоляция часто представляет собой EPS (пенополистирол, также известный как пенополистирол), но также может быть XPS (экструдированный полистирол) или PU (полиуретан)
Электрические направляющие должны быть установлены заранее, так как панели нельзя разрезать после изготовления.
Подробнее см. В этой полезной статье Building Science Corporation.
Связано: Как построить крошечный дом с использованием SIP
Анализ:
Изоляция. Намного лучше, чем обычное кадрирование, и, как правило, лучше, чем расширенное кадрирование (на 4-56% лучше, исходя из моих приблизительных расчетов, но в любом случае это будет варьироваться в зависимости от производителя).
Прочность. Более прочный, чем обычный каркас, и производитель SIP может спроектировать панели в соответствии с вашими требованиями.
Масса. Данных немного, но разница относительно небольшая.
Стоимость. Немного дороже, но, возможно, компенсируется…
Легкость конструкции. Хороший производитель SIP может взять ваши планы и изготовить панели, которые легко собрать.
Я нашел два крошечных домика, построенных из SIP, и, похоже, они очень хорошо работают. Это Minim House от Minim Tiny Homes / Boneyard Studios (ссылка 1, ссылка 2) и Tiny SIP House от Арта Кормье, основанный на дизайне Tumbleweed Walden.
Видео: Art’ss SIP Tiny House на колесах
Wood SIP являются наиболее распространенными, но доступны и другие типы SIP, в том числе:
Металлические СИПы — Дорогое, но прочное и долговечное. Было бы здорово увидеть, как кто-то построит из них крошечный домик.
Фиброцемент SIP — Фиброцемент — отличный материал для облицовки в некоторых климатических условиях, но он также очень тяжелый, что ограничивает полезность его крошечного дома.
Пластиковые SIP, армированные волокном — Стекловолокно и аналогичные композитные материалы используются в прибрежном климате и строительстве лодок из-за их прочности, водонепроницаемости и легкости.
Рамные панели заводского изготовления
Стоит кратко упомянуть третью альтернативную систему обрамления. Каркасные панели заводского изготовления могут обеспечить более высокую точность, чем стены, построенные на месте, а иногда и более высокую прочность и изоляцию, но за свою цену. Если у вас необычные потребности или вы хотите построить много крошечных домов, вам могут подойти панели заводского изготовления. Некоторые производители, на которые стоит обратить внимание, включают Dynabilt, Kokoon и ThermaSteel.
Посмотрите, как были построены эти крошечные дома:
Вот и все об альтернативных системах обрамления.Рассматривали ли вы альтернативные системы каркаса для вашего крошечного дома? Я пропустил какие-то системы? Поделитесь ими в комментариях ниже.
Независимо от того, выберете ли вы альтернативу, хорошая изоляция является ключевым фактором, и статья на следующей неделе будет посвящена изоляции. Как весело!

Следующие две вкладки изменяют содержимое ниже.
Винсент Бодуан (Vincent Baudoin) — дизайнер и строитель, имеющий опыт работы в области общественного проектирования, устойчивого развития и интегрированного проектирования и строительства.

Размер изображения	Идеально подходит для
S	Интернет и блоги, социальные сети и мобильные приложения.
M	Брошюры и каталоги, журналы и открытки.
L	Внутренние и наружные плакаты и печатные баннеры.
XL	Фоны, рекламные щиты и цифровые экраны.

Утепление каркасного дома своими руками: пошаговая инструкция

Утепление наружных стен дома

Утепление внутренних стен каркасного дома

Утепление пенополистиролом (пенопластом) и ЭППС

Особенности утепление каркасного дома эковатой

Утепление каркасного дома керамзитом

Каркасные дома: плюсы и минусы строительства и проживания

Правильный каркасный дом. Часть 1

Какой каркасный дом “правильный”?

Ключевые особенности американского каркаса

Правильные углы каркасного дома

Правильные проемы в каркасном доме

Двойная верхняя обвязка

Правильная укосина в каркасном доме

Правильный скандинавский каркас

“Полуправильные” каркасы

“Неправильные” каркасные дома

Подведем итог

Инструкция + Подробные схемы +Видео

Схемы каркасных домов: обзор и планирование

Рассмотрим первый, более демократичный вариант

Схема узлов каркасного дома: закладка фундамента

Возведение каркаса по схеме

Схема стены каркасного дома: обрешетка

Сборка каркасного дома: перекрытия

Крыша по схеме каркасного дома

Обшивка каркасного дома своими руками

Узлы крепления при возведении каркасного дома

Nothing found for Proekti Domov Podrobnye Sxemy Postrojki Karkasnyx Domov Svoimi Rukami %23I

Nothing found for Proekti Domov Podrobnye Sxemy Postrojki Karkasnyx Domov Svoimi Rukami %23I 3

Nothing found for Proekti Domov Podrobnye Sxemy Postrojki Karkasnyx Domov Svoimi Rukami %23I 6

Планы домов с А-образной рамой — Планы кабин с А-образной рамой

А-каркасный дом — Designing Buildings Wiki

А-образный коттедж в ремонте А + — Дизайн * Губка

Деревянная рама: все, что вам нужно знать

Объяснение конструкции деревянного каркаса

Что выбрать: деревянную каркасную систему для открытых или закрытых панелей?

Помните

Сколько стоит деревянный каркас?

Как найти поставщика деревянных каркасов?

Что входит в комплект деревянного каркаса?

Почему выбирают деревянную раму?

5 способов построить лучший дом из деревянных каркасов

2.3M А-образная рама Kenwood — ощущение лыжного шале в винной стране

Строительство каркасного дома. Рабочий смотрит на схему расположения и расположения. Фотография, картинки, изображения и сток-фотография без роялти. Фото 87781456.

6 способов строительства каркаса для крошечных домов

5 факторов для облицовки крошечных домов

Посмотрите, как были построены эти крошечные дома:

Добавить комментарий Отменить ответ
