Подключение проходного выключателя: как это делать правильно?

Проходные выключатели весьма удобны, когда необходимо включать и выключать лампочку из разных точек в квартире или доме. Например, в начале коридора можно включить лампочку, а пройдя через него выключить в другом конце. Или на первом этаже зажечь светильник на лестнице, а поднявшись на верх, выключить. Как правильно выполнить монтаж проходного выключателя, чтобы все работало как часы? Объясняем подробно со схемами и примерами.

Что потребуется для подключения проходного выключателя?

Для того, чтобы схема работала, нам потребуются следующие комплектующие:

• Два проходных выключателя.

• Трехжильный провод типа ВВГнг 3*1,5 мм² или NYM 3*1,5 мм²
• Светильник.
• Фаза + ноль из щитка.

Проходные одноклавишные выключатели, в отличие от обычных, имеют не два контакта, а три, поэтому использовать обычные выключатели для таких целей не получится. В обычных двухклавишных выключателях тоже три контакта, однако для проходного монтажа они также не подойдут, так как работают иначе.

Схема подключения проходного выключателя

Для того, чтобы вся схема работала исправно, необходимо внутри выключателя правильно подсоединить провода к клеммам. В любом проходном одноклавишном выключателе клеммы обозначаются стрелочками: одна будет идти внутрь выключателя (фазная) и две наружу (выходные), как показано на рисунке ниже. Если перепутать и подключить фазный провод к стрелочке, которая идет наружу, то схема будет работать неправильно.

Схема подключения проходного выключателя следующая: ноль из счетчика подается через распредкоробку напрямую к лампочке. Фаза из счетчика подается на выключатель 1; два выхода выключателя 1 соединяются с выходами выключателя 2; фаза из выключателя 2 идет на лампочку. Обратите внимание на схему 1: здесь контакты на выключателе разомкнуты, поэтому лампочка выключена.

Предположим, человек проходя через коридор включает выключатель 1, тем самым замыкая цепь и включая лампочку. В этом случае схема становится такой:

В конце коридора он нажимает на выключатель 2, цепь размыкается, и лампочка выключается (схема 3). При этом, чтобы опять включить лампочку, ему не нужно возвращаться к выключателю 1 — достаточно нажать на клавишу выключателя 2.

При такой схеме лампочкой можно управлять любым выключателем, даже не задействуя второй. Теперь давайте посмотрим, как подключить выключатель непосредственно в распредкоробке.

Подключение проходного выключателя в распредкоробке

В распредкоробке мы наблюдаем 10 проводов: 2 приходит из щитовой, 2 от лампочки и по 3 от каждого выключателя. Соединяем провода следующим образом: синий ноль (

1) из щитовой соединяем напрямую с синим нолем (1) лампочки. Фазу из щитовой (2) соединяем с белым проводом (2) первого выключателя. Затем красный выход (3) первого выключателя с красным выходом (3) второго. Также соединяем и зеленые провода (4). Белый провод (5) второго выключателя соединяем с фазным проводом (5) лампочки. Как качественно соединять провода, мы писали здесь.

В некоторых квартирах из щитовой также идет желто-зеленый провод заземления. Он не заходит в проходные выключатели, но сажается на отдельную клемму. После того, как все подключили, подайте питание из электрощитовой, и проверьте работу каждого выключателя. Если любым можно и включить и выключить светильник, тогда схема подключена правильно.

Если остались вопросы по подключению проходного выключателя, задайте их в комментариях!

Еще пара советов домашним электрикам:

Теги выключатели электропроводка

Принцип работы проходных и перекрестных переключателей

Проходные выключатели представляют собой механизмы, обеспечивающие координацию работы одного источника света из нескольких разных точек.

Для освещения помещения обычно использовали типичный выключатель, расположенный у входа. Это стандартный метод, применяемый повсеместно многие десятилетия. Однако сегодня его сложно отнести к разряду экономичных, особенно если учесть последние тенденции в сфере энергосберегающих технологий. Вот почему компании, специализирующиеся на производстве электрических устройств, включают в спектр своих предложений инновационный подход — размещение проходных выключателей. В чем специфика их работы, как их подключать, с какой целью устанавливаются такие механизмы и многое другое интересует современных пользователей. Попробуем разобраться во всем вместе.

Преимущества проходного выключателя

Зачем устанавливать этот механизм? Есть несколько направлений его эксплуатации:

Вы входите в спальню, зажигаете верхний свет, затем прикроватную лампу, чтобы полистать журнал или книгу, прежде чем лечь спать. Зато потом вам все равно придется снова вставать, чтобы выключить свет. Но не всегда хочется подниматься из теплой постели. Вот зачем дополнительно под рукой нужен проходной выключатель: для отключения общего света.

Если в вашей квартире длинный коридор, можно и здесь монтировать такие механизмы: в начале и в конце. Чтобы войти и сразу включить свет, а по выходе — выключить. Это просто намного удобнее, да и экономичнее.

Предыдущий пункт относится и к межэтажным лестничным пролетам.

В квартирах с проходной комнатой тоже удобно размещение такого механизма – это позволяет экономить электроэнергию.

Нередко можно услышать о выключателях с вмонтированным датчиком времени. Да, они тоже помогают сберечь энергоресурсы. Принцип работы этого механизма заключается в том, что задается определенный временной интервал, в продолжение которого электрическая энергия направляется на источник света. И после истечения этого срока он сам выключается.

Это тоже выход. Но лучше предусмотреть максимум бытовых ситуаций. Например, поднимаетесь вы стремительно по ступеням лестницы в подъезде, и времени вполне достаточно для освещения пролета. Но если кто-то идет медленно, с грузом, и где-то в середине пролета свет выключается, в этом, согласитесь, мало приятного.

Кроме того, механизмы с датчиком времени не отличаются надежностью, это доказано в ходе эксплуатации.

Что такое проходной выключатель?

Корректнее будет назвать его переключателем: он содержит не два, а три контакта, позволяющих производить переключение фаз. Этим он принципиально отличен от стандартных аналогов.

Как управлять механизмом из двух точек?

Схема подключения предполагает корректное соединение трех контактов.

Важно! От распределительной коробки к выключателю оптимально прокладывать трехжильный кабель. Так, чтобы в коробку поступало от всех по три провода.

Как подключается этот механизм?

Если координация предполагается из двух зон:

• Ведущий к распределительной коробке общий провод снабжен двумя: фазовым и нулевым. Второй присоединяется к жиле, направляемой на осветительный прибор. Фазовый — к аналогичному от какого-то выключателя.
• После этого взаимно соединяются два проходных выключателя, на основе цвета жил. Обычно это красный, зеленый и белый. Белый первого механизма присоединяется к фазе единого провода, потом взаимно скрепляются зеленые и красные провода. Белый от второго выключателя соединяют с контактом светильника.

Каким образом предпочтительнее установить все составляющие? Особо жестких требований для этого нет. Основным принципом монтажа должна быть экономия стройматериалов. Речь о расходе электропровода. Вот почему сначала важно замерить пространство и выбрать правильную зону для монтажа распределительной коробки. Кроме того, стоит учесть, что внутренняя проводка подразумевает штробление стен, размещение кабеля и последующую отделку, чтобы придать пространству эстетичный вид.

На каком принципе это работает?

В системе задействованы три контакта:

К одному центральному присоединяется фаза. К первому — от единой входной фазы, ко второму — от осветительного прибора.

Два других взаимно соединяются жилами аналогичных цветов.

В этой схеме базовый контакт – ключ (переключатель), разъединяющий или соединяющий полностью электрическую цепь.

Как управлять механизмом из трех зон?

Это тоже вполне возможно. Такой принцип подойдет в пространстве с длинным коридором с несколькими дверями. В такой ситуации удобно ко всем выходам монтировать по отдельному выключателю.

Основные требования инструкции по подключению:

• Механизма понадобится три: проходные с одним перекрестным (соединенным с двумя кнопками).
• Все делается так, как было описано выше (при наличии трех контактов). Перекрестный снабжен четырьмя жилами, и следовательно, столько же у него контактов.

Важно! Число точек управления одной лампой возможно какое угодно. Но есть нюанс – множество точек коммутации (соединения) в распределительной коробке. И, чтобы избежать путаницы, надо корректно маркировать все жилы от разных выключателей.

Как правило, перекрестный выключатель монтируют между проходными и присоединяют поэтапно:

• Проходные соединяют с общим кабелем и светильником по приведенному ранее принципу.
• Перекрестный соединяют по двум проводам с обеих сторон. Поэтому у него четыре выхода, из расчета: по паре на каждый выключатель.
• Внутри него размещено два ключа (это объясняет наличие двух кнопок на панельной поверхности): один присоединяет фазы зеленого цвета, второй — красного. Все они работают автономно.

Заметим еще, что у приборов различных брендов размещение клемм сделано с разными вариациями. Чтобы понять схему подключения, нужно отыскать ее на задней стенке прибора. При ее отсутствии там, нужно изучить упаковку. Если и там нет, следует вскрыть прибор и понажимать клавиши. Вы увидите, какой тумблер к какой клемме относится. Исходя из этого и нужно присоединять кабеля.

Есть дополнительный нюанс. Применяя одну совокупность проходных выключателей, вы можете задействовать различные группы источников света. Так, чтобы по одной цепи координировать работу двух групп ламп, надо применять не одинарные проходные выключатели, а двойные, имеющие две кнопки. Одновременно с этим все будут снабжены шестью контактами: двумя входными, четырьмя промежуточными для взаимного соединения.

Фактически, это пара одинарных механизмов, вмонтированных в единый корпус. Если нужно задействовать обе группы ламп сразу, нажимают одновременно две кнопки на панельной поверхности. Да, в принципах подключения электроприборов этой разновидности разобраться не всегда просто, но вполне реально.

Итоги

Использование проходных выключателей всегда выгодно и экономично, что давно доказано практикой. Это главное предназначение таких приборов. Но, помимо прочего, значительно снижается потребление энергии, и сегодня это особенно актуально. Как было показано в статье, схема подключения проходного выключателя не столь и сложна, поэтому вы сможете выполнить все самостоятельно. Основное, на что нужно обратить внимание, – правильное присоединение контактов друг к другу. Разобраться в этом можно ориентируясь по цвету жил. Все в ваших руках. А выгоду вы ощутите уже скоро!

Схема подключения проходного выключателя на 3 точки: схема коммутации

Содержание статьи:

В длинных прихожих или коридорах часто устанавливают проходной выключатель – схема подключения на 3 точки обеспечивает равнозначность участков электроцепи. Пользователь может нажать любую клавишу, от которой освещение загорится или погаснет.

Конструкция и особенности проходных выключателей

Проходной двухклавишный выключатель

Внешней проходной прибор не отличается от стандартного. Разницу можно заметить только при осмотре изделия снизу – производители наносят на корпус треугольники, направленные по горизонтали вниз.

Второй вариант различия – 3 клеммы с медными контактами. Одна располагается сверху, а две – снизу. Также проходное устройство коммутируется через трехжильный кабель ВВГ-нг или NYM с сечением 1,5 мм2.

В зависимости от количества кнопок существуют двухклавишные, одноклавишные и трехклавишные модификации.

Разница между проходным и обычным выключателем

В сравнении с классическими двухполюсными моделями подключить проходник нужно по следующему принципу:

• последовательное подсоединение коммутаторов;
• фаза не размыкается, а переключается на вторую линию;
• контактов выхода больше, чем контактов входа.

Парные полюса коммутаторов располагаются друг против друга.

Нюансы выбора

Таблица степеней защиты

Перед покупкой проходного выключателя требуется учитывать:

• Способ крепления – зависит от типа проводки. Накладные устанавливаются на поверхность при помощи дюбель-саморезов. Встроенные – в подрозетниках на ножках-распорках.
• Степень защиты – для спальни или коридора подойдут модели с IP03, для ванной – с IP04- IP05, для улицы – с IP55.
• Тип контактных зажимов. Винтовые с прижимными пластинами отличаются надежностью. Безвинтовые пружинные проще в плане монтажа.
• Маркировка клемм – используются обозначения N (ноль), L (фаза) и земля (заземление). Буквами I и O маркируется положение кнопок при включении и выключении.

По типу управления проходники бывают клавишными, сенсорными, с ПДУ.

Применение схемы

В длинных коридорах часто применяют проходные выключатели

Проходные модели предназначаются для удобства подачи или удаления напряжения осветительных приборов из разных концов помещения. Чаще всего такую схему применяют:

• В длинном коридоре с выходами из разных комнат. На выходе ставят один переключатель, посередине – второй, в конце – третий.
• Во дворах загородных и частных домов, дач. Коммутационные устройства монтируются на выходе из дома и хозяйственных постройках.
• В многоквартирных трехэтажках. На первом этаже ставится прибор, чтобы выполнить включение. Отключить освещение можно на втором и третьем этажах.
• В детской комнате с несколькими кроватями. Решение предусматривает один прибор на входе и два рядом со спальными местами.
• Лестничные пролеты и площадки коттеджей за городом. Один девайс монтируется на начале лестницы, выключение осуществляется со второго этажа или около чердака.

При помощи проходного выключателя обеспечивается экономия электроэнергии.

Подключение проходного выключателя из 3-х мест

Для подключения цепи с тремя устройствами для каждой точки понадобится собственный коммутатор, реализующий управление освещением. Схема проходного выключателя с трех мест предусматривает установку проходного коммутатора на 4 контакта по центру. Крайние узлы будут работать по двум точкам, зависимым от положения проходника. Свет не будет загораться при разных положениях двух крайних выключателей.

Проходной прибор будет перенаправлять фазу от контакта вверху выключателя входа на нижний контакт выходного:

1. Кнопки направлены вниз – освещение не активно. Нажимаем коммутатор № 1 – фаза направляется по цепи по одной линии, лампочка загорается.
2. Гашение света от выключателя № 2. Кнопка нажимается вверх. Происходит размыкание линии, на входе отсутствует фаза.
3. Кнопка выключателя № 3 находится вверху. Замыкается цепь, загорается освещение. Для его отключения понадобится поменять положение коммутатора.

Особенность данной схемы – все действия выполняются только с концом фазы, что предотвращает замыкание. Монтаж системы выполняется из распредкороба или прямым соединением коммутирующих кабелей.

Прямое подключение поможет сэкономить провод.

Что нужно для реализации задачи

Клеммы для соединения проводов

При собственноручном выполнении работ по электромонтажу, стоит закупить:

• распределительный короб;
• источник света;
• 2 проходных выключателя;
• 1 перекрестный переключатель;
• 3 подрозетника;
• кабель с 2-мя, 3-мя и 4-мя жилами;
• самозажимные клеммники;
• маркер;
• цветная изолента либо термоусадка.

Для реализации задачи будут необходимы бокорезы, отвертки, ножик для зачистки изоляции с жил, мультиметр, приспособление для штробления.

Принцип перекрестного отсоединителя

Схема трех проходных выключателей

Для схемы подключения освещения с 3 мест часто используется перекрестный выключатель. Он похож на одноклавишный прибор внешне, но внутри находятся 4 клеммы. Перекрестным прибор называется по причине переключения им двух электролиний.

Отсоединитель обеспечивает единовременное разъединения выключателей № 1 и № 2. Соединение узлов также осуществляется синхронно. Лампочка загорается и отключается по перемещению контактов.

При организации большего числа точек осложняется процесс подключения деталей внутри распределительного короба.

Монтажные работы

Монтаж проходных выключателей

Монтаж системы освещения производятся по такому алгоритму:

1. Поиск на проходнике точки общей клеммы.
2. Подсоединение на первый выключатель рядом с распредкоробом фазы.
3. Крепление фазы на общую клеммы оранжевым или красным кабелем.
4. Соединение на выходных внутренних клеммах проходного прибора 2-х оставшихся проводников.
5. Подкидывание на второй выключатель провода и крепеж согласно цветовому маркеру.
6. Подключение внутри короба оранжевого/красного проводника от выключателя № 2 на фазу лампочки.
7. Подключение внутри распредкороба согласно цветовому обозначению 2-х свободных проводов на жилу выключателя № 1.

В конце нейтраль и заземление подсоединяются внутри короба к аналогичным проводам, заведенным на осветительное устройство.

Двухклавишный

Контакты двухклавишного проходника

Для управления работой источников света с двух точек применяется двухклавишный проходник с 6-ю контактами. Установка проходного выключателя происходит так:

1. Обнаружение общих контактов.
2. Подача провода фазы на вход выключателей № 1 и № 2.
3. Подключение остальных входов выключателем к концам ламп № 1 и№ 2.
4. Подсоединение свободных концов ламп на кабель нейтрали.
5. Подкидывание 2-х выходов выключателя № 1 на выходы выключателя № 2.
6. Аналогичное крепление оставшихся выходов.

При использовании двух двухклавишников увеличивается длина проводов.

Трехклавишный

Трехклавишный прибор по типу подключения схож с двухклавишным. Разница в том, что понадобится добавить четвертый провод. По одному кабелю фаза подается на выключатель, по трем – идет на нагрузку. Монтаж производится следующим образом:

1. Находят клеммы подключения фазных жил на боковых частях блока контактов.
2. Подключают фазный кабель № 1 со стороны одной клеммы.
3. Подсоединяют остальные три фазных провода на три клеммы.
4. Заводят фазу № 1 в распредкороб и соединяют с проводом кабеля, ведущего к выключателю.
5. На входе фазу заводят на нижний входной контакт.
6. С трех выходных контактов выключателя вверху отводят три фазных кабеля в распредкороб и соединяют их с проводами, ведущими к потолку.
7. На потолке провода фазы подкидываются на выводы светильников.

Нейтраль нужно завести в распредкороб и соединить с проводом, направленным к потолку. Там ноль необходимо подсоединить на синюю точку выводов светильников для формирования общего вывода.

Ошибки подключения

Параллельное подключение является ошибкой

При самостоятельной коммутации начинающие электрики и домашние мастера часто допускают ряд ошибок:

1. Неправильное соединение фазы с нулем. Проходной выключатель разрывает только фазу. Неправильную схему без затрагивания проводки проходного выключателя, управляемого с 3 мест, исправляют путем перекоммутации проводов в распредкоробе.
2. Нарушение последовательности фазы и нуля. О проблеме сигнализируют нерабочие в одном положении выключатели.
3. Двухклавишник установлен правильно, но не работает. По ошибке был приобретен стандартный переключатель, который при наличии чека заменят в магазине.
4. Подключение линии на провод с неправильным сечением. Четвертая жила кабеля имеет диаметр, на 1/3 меньше, чем у остальных. Она не подсоединяется к фазе, а только на контур заземления.
5. Параллельное подключение. При организации промежуточного управления применяют только последовательную схему с пропусканием одной и той же фазы.

При нарушении правил подключения существуют риски ударов тока при замене лампочки, может возникнуть короткое замыкание выключателя. Также выгорает проводка и ломается проходник.

Недостатки проходных выключателей

Одним из минусов проходных выключателей является необходимость штробления стен под них

Организация электролинии с проходным выключателем имеет несколько минусов:

• затраты времени и сил на штробление стены при скрытой проводке;
• необходимость подключения пульта ДУ через обычную клавишу для моделей с датчиками движения;
• нерентабельность для квартиры из-за штроб под кабель и установки дин-рейки;
• сложности с определением клемм;
• отсутствие четкости положений «ВКЛ» и «ВЫКЛ».

Эксперты отмечают, что устройства больше подходят для загородных коттеджей, дач, частного сектора, чем для квартиры.

Проходной выключатель удобно использовать в помещениях с несколькими группами осветительных приборов. Устройство обеспечивает комфорт управления светом, безопасность перемещения людей. В настоящее время схема проходного переключателя света, управляемая с трех мест, не привязывается к планировке жилого объекта.

О проходных выключателях простыми словами

Проходные выключатели
(схемы и подключение)

              Отличие проходных выключателей (переключателей) от обычных выключателей состоит в переключении фазной линии с 1-го контакта на 2-й контакт, что и определяет их функциональность. Одноклавишные выключатели отличаются от двухклавишных простым размыканием цепи и количеством групп переключения (в двухклавишных их две — 2 группы по 3 контакта). Применение таких выключателей делает возможным управление линией освещения из нескольких точек включения/выключения. Используют схемы подключения проходных выключателей в коридорах, спальнях, на лестницах в квартирах и загородных домах.

Схемы подключения проходных выключателей (переключателей)

Пр 1кл – одноклавишный переключатель.

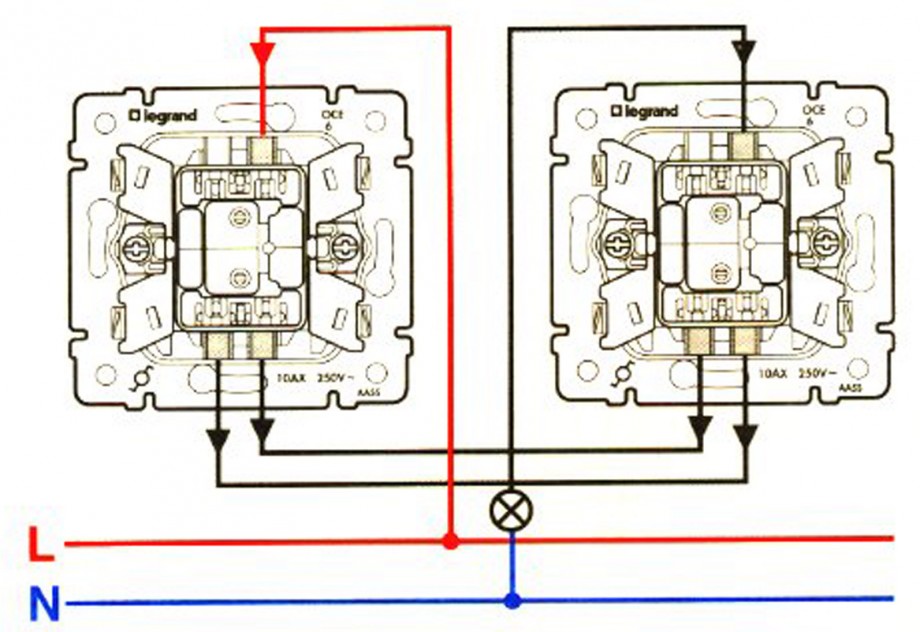

Рис. 1 Схема подключения проходного выключателя.

               На рис. 1 показана самая простая схема подключения проходных выключателей с двумя точками включения/выключения, при которой на вход одного переключателя подаётся фаза, на другой подключается провод, идущий к системе светильников.

Пр 2кл – двухклавишный переключатель.

Рис. 2 Схема подключение двухклавишного проходного переключателя на две линии.

              Как видно на схеме рис. 2, используются два двухклавишных переключателя, на одном из которых стоит перемычка, в месте, куда заводится фаза, а к другому выводится вторая линии систем светильников.

Рис. 3 Схема подключения двух одноклавишных проходных переключателей на три точки включения/выключения.

            Схема на рис. 3 позволяет добавить любое количество точек включения/выключения освещения. Главным отличием от простой схемы является использование двухклавишного переключателя с одной клавишей. Проще говоря, задействуется две группы по 3 контакта одной клавишей. Необходимо установить две перемычки с групп переключения на выключатели и все. На схеме показано три точки переключателей, но добавляя средний блок из двухклавишного переключателя, можно увеличить до любого, необходимого количества мест, где можно включать или выключать светильники, независимо друг от друга.

Рис. 4 Схема подключения двух проходных одноклавишных переключателей на две линии, с использованием двухклавишного переключателя.

               Иногда необходимо объединить две независимые линии освещения в одной точке переключения. Если два крыла освещения, или лестницу и верх с низом, или подвал, где необходима точка доступа с одного (главного) места, схема на рис. 4 поможет Вам. Принцип простой, две линии объединяются в двухклавишном переключателе и разводятся по направлениям. Количество точек к каждому направлению можно увеличить с помощью схемы подключения двухклавишной системы с одной клавишей, добавлением в цепь необходимого количества выключателей.



Всегда рады плодотворному, взаимовыгодному партнёрству!!!

Благодарим Вас за посещение нашего сайта!!!

Схема подключения проходного выключателя (переключателя)

Проходной выключатель или переключатель света является несложным механическим устройством, основная функция которого – управление освещением, принцип действия: при взаимодействии с другим/другими переключателями, замыкание и размыкание электрической цепи на пути к светильнику. Переключатель разрывая одну электрическую цепь, замыкает другую, тем самым работая вместе с другим/другими переключателями, позволяет управлять освещением из разных мест. С каждым днем, схемы электропроводки освещения с использованием проходных выключателей получают все большее распространение. Самая простая схема переключения – это управление из двух мест, т.е. с использованием двух проходных выключателей, схема с принципом работы переключателя на два направления представлена ниже.

Так же, вашему вниманию, схема электропроводки с вариантом коммутации проводов в распределительной коробке. По схеме видно, что для правильной разводки, необходимо из распределительной коробки, прокинуть по трехжильному кабелю до каждого механизма, а так же в нее должны заходить питающий провод с фазой, землей и рабочим нулем и провод идущий непосредственно к светильнику. В общей сложности в распределительной коробке коммутируются четыре трехжильных кабеля.





Для возможности управления освещением больше чем из двух мест, в схему добавляется перекрестный переключатель. Принципиальная схема работы системы с тремя органами управления светом, представлена ниже.





При этом схема электропроводки коммутации проводов в распределительной коробке дополняется. В распределительную коробку добавляется четырехжильный провод, который прокинут к перекрестному выключателю.



Добавляя к схеме перекрестные переключатели, можно увеличивать количество мест управления освещением, до любого количества. Подробная пошаговая фото инструкция подключения системы переключателей с управлением из трех мест – здесь.

Схема подключения проходного выключателя | КилоВатт

Подключение проходного выключателя: схема для управления из двух точек

Это довольно простая схема, которая не должна вызывать излишних вопросов. Отличается она от схемы подсоединения обычного выключателя двумя нюансами.

1. Конструкцией самого выключателя. У него нет нейтрального положения «Выкл. » – он направляет электрический ток либо на одну свою клемму, либо на другую. Перенаправляя электрический ток, он замыкает или размыкает одну из возможных схем работы этой системы, и отключение осветительного прибора осуществляется в том случае, когда два проходных выключателя находятся в разных положениях.
2. Количеством проводов, участвующих в установке проходного выключателя. Если в схеме подключения обычного одинарного выключателя задействовано всего два провода, которые представляют собой разорванную фазу, то в случае с проходным выключателем к каждому из них подводится три провода, два из которых, по сути, являются перемычками между двумя маршевыми выключателями. Третий для одного из них является подачей фазы, а для другого – выходом фазы, идущей на светильник.

Как подключить проходной выключатель схема

В отличие от принципиальной схемы, не вызывающей вопросов, на практике дела обстоят немного сложнее. Большинство людей вводит в заблуждение наличие дополнительного элемента в этой схеме – коммутационной коробки. Если монтировать электропроводку по всем правилам, то от нее никак не избавиться. Существует достаточно простой способ понять принцип коммутации – представленную наглядно схему подключения проходного выключателя нужно разорвать на две части (ровно пополам каждый проводок) и скрутить ее заново, используя изоленту. Здесь все дело в вашем воображении – если сможете разорвать правильно, то получится собрать такую проводку вне зависимости от местоположения ее элементов.

Подключение проходного выключателя схема

Схема управления светом из трех мест: подключение трех проходных выключателей

Схема управления освещением из трех разных мест ненамного отличается от предыдущего варианта решения вопроса, как подключить проходной выключатель? Разница между ними заключается в наличии третьего устройства, отличного по конструкции от типичных маршевых выключателей. Это устройство именуется «перекрестный выключатель» и позволяет использовать для управления светом сразу три схемы. Он может служить транзитным устройством, не влияя на работу двух других маршевых выключателей и одновременно самостоятельно замыкать и размыкать цепь освещения вне зависимости от двух остальных выключателей.

В отличие от проходного выключателя, этот прибор имеет не три, а пять клемм подключения – две из них используются для подсоединения с первым проходным выключателем, две другие со вторым маршевым устройством соответственно, ну а пятая является транзитной. Именно благодаря ей возможно управление светильником из трех мест – как правило, она просто соединяется перемычкой с третьей клеммой устройства.

Установка проходного выключателя схема

Двухклавишный проходной выключатель: управление двумя группами светильников из нескольких мест

Прежде чем приступать к решению вопроса подсоединения двухклавишного проходного выключателя, для начала необходимо разобраться с его конструкцией. По сути, это два одинарных проходных выключателя, установленных в один корпус. Осознав этот нюанс, вы без труда сможете разобраться с его подсоединением. Выполняется оно аналогичным способом, как и монтаж обычного одноклавишного проходного выключателя за исключением двух моментов.

1. На первый выключатель, а вернее на две его одинаковые части, подача электроэнергии осуществляется одним проводом (между собой две клеммы разных его частей просто соединяются перемычкой). На втором выключателе, с которого осуществляется подключение осветительного прибора, каждая из выходных фаз питает свой осветительный прибор.

   Подключение двухклавишного проходного выключателя

2. Количество проводов. Если в случае с одинарным проходным выключателем прокладывается три провода к каждому из устройств, то в случае с двухклавишным его аналогом понадобится протянуть пять жил к первому и шесть ко второму. Такая разница обусловлена наличием одной общей входящей фазы на первом выключателе и двух выходящих на разные осветительные приборы на втором.

   Схема подключения двухклавишного проходного выключателя

Подводя итоги всему вышенаписанному, можно прийти к выводу, что оперируя проходными и перекрестными выключателями с разным количеством клавиш, можно строить достаточно сложные схемы, позволяющие управлять освещением из необходимого количества мест – по большому счету, их может быть много. Другое дело – целесообразность таких схем. Как правило, в быту все ограничивается максимум тремя местами управления. Редко, но все-таки возникает необходимость включать и выключать свет из четырех и даже пяти мест. Но суть не в этом – дело в том, что освоив простой одноклавишный проходной выключатель и принцип его монтажа, вы с легкостью сможете оперировать этими устройствами и создавать любые удобные для вас схемы.

Автор статьи Александр Куликов

Подключение проходного выключателя — схемы и способы

В домах и квартирах часто встречаются длинные коридоры и лестницы, и если выключатель находится только в одной их части, это очень неудобно. В этой ситуации отличным решением являются проходные варианты, которые позволяют контролировать освещение не только в начале и конце длинных темных помещений, но и даже на их середине.

Подключение такого устройства выглядит значительно сложнее, чем обычного. Благодаря инструкции и информации из данной статьи любой человек сможет выполнить монтаж проходных выключателей самостоятельно.

Подробнее о применении в быту

Поговорим о том, в каких конкретно случаях может возникнуть необходимость подключения проходного выключателя для управления осветительными приборами. Здесь действует простое правило – там, где неудобно использовать классический вариант, стоит установить управление освещением из двух мест.

• На лестничных площадках в подъездах – обычно устанавливается на первом этаже. Нажав на него, человек может спокойно подняться по хорошо освещенной лестнице. Однако выключатель при этом остается внизу, и выключить свет для экономии электроэнергии не представляется возможным.
• Длинная коридорная система с несколькими выходами – включив свет на одном его конце, нужно иметь возможность выключить его на другом, чтобы свет не оставался бесполезно гореть, мотая драгоценные киловатты.
• Уличные фонари вдали от дома – чтобы включить свет на улице в темное время суток, придется в темноте идти к лампочке. И потом для выключения фонаря вам придется возвращаться к нему вновь, а до двери дома идти в темноте.
• Любое другое помещение или пространство помимо длинных коридоров.

В спальне у изголовья кровати – для того случая, когда человек уже лег в постель, забыв выключить люстру.

Длинный темный коридор – идеальное место
применения проходного выключателя

Подытожим – перекидной выключатель (или перекрестный) представляет собой устройство, которое позволяет управлять одним или несколькими светильниками из двух мест одного помещения, из разных комнат, а также используя для этого разные клавиши одного устройства. Выключатели, находящиеся в такой связке, работают одновременно, сообща и независимо друг от друга. Они помогают экономить электроэнергию, выключая ненужный свет после прохода человека через темные и большие помещения.

Принцип работы основан на разном количестве контактов в сравнении с обычным вариантом. Вместо двух контактов такой выключатель имеет три, вследствие чего переключает фазу из одного на остальные два поочередно.

Классическая схема подключения

Тип лампочек и прочих электрических приборов не играет здесь роли – схема подключения проходного выключателя из двух мест работает с лампами накаливания, люминесцентными и светодиодными аналогами, а также позволяет подключить любой другой бытовой прибор, который нуждается в таком выключателе.

Технология установки

Смонтировать перекрестный или проходной выключатель своими руками можно, однако он требует вдумчивого подхода еще в самом начале работы, это позволит не допустить опасных ошибок в соединении контактов.

Разработка его начинается еще на этапе прокладки кабеля. Здесь придется использовать трехжильный, а не двухжильный кабель, как это делается обычно. Если же в системе планируется установить большее количество выключателей, то придется и вовсе проложить четырехжильный.

Схема трехжильного кабеля

Для создания системы освещения, которая будет иметь две точки управления, необходимо купить два выключателя, оснащенных двумя режимами переключения и тремя контактами. Также можно переделать обычный выключатель. Конструкции должны иметь перекидную схему, это означает, что первый узел является общим для двух других. В одном положении выключателя он замыкает первый контакт, а в другом – последующий. Таким образом, замыкание трех контактов одновременно в данной схеме не реализуется.

Помимо кабелей также понадобятся:

• Выключатели проходные одноклавишные.
• Распределительный короб, который будет направлять ответвления кабелей и защищать важные узлы и контакты. Он будет установлен в каждом помещении, в больших помещениях их бывает даже несколько штук на одну лампочку.
• Светильник или группа светильников на две и более лампы, которые соединяются друг с другом последовательно.

Классическая схема подключения

Каков принцип работы проходного выключателя, и какая у него схема? От источника электричества ноль сначала проводится через распределительную коробку, после чего сразу же подается на светильники, минуя выключатели. Фаза берется из того же источника, проводится через ту же коробку, что и ноль, и подсоединяется к общему контакту первой кнопки. Два других перекидных контакта от первого выключателя проводятся через распределитель и соединяются с аналогичными контактами на втором выключателе. Фаза общего контакта от второго переключателя сразу ведется на второй контакт светильника. Ниже визуально представлена эта схема включения для наглядного понимания того, как работает проходной выключатель из двух мест.

Классическая схема подключения двух проходных выключателей

На деле установка проходного выключателя имеет четкую последовательность, которую важно соблюдать для правильного и безопасного подключения:

• Прокладываются трех- или четырехжильные кабели к местам, где будут стоять точки управления, а также к светильникам.
• Устанавливаются выключатели таким образом, чтобы оставался доступ к их контактам.
• К этим контактам подключаются проложенные ранее провода.
• Монтируется один или группа светильников (допускается даже из 3 и более штук), они подключаются между собой к обычному, двужильному кабелю.
• Выполняется монтаж распределительной коробки. Здесь важно, чтобы она располагалась максимально удобно для доступа к ее узлам в любое время. Длина проводов при этом должна оставаться минимальной, что бывает сложно осуществить для такого выключателя.
• Вся схема соединяется так, как описано выше, подключение проходного выключателя к сети пока не выполняется. Все провода заводятся в распределительную коробку. Пока их прятать в стены не стоит, сначала нужно убедиться, что система будет работать.
• После обесточивания дома или квартиры выполняется подключение проходных выключателей к самой сети. Все соединения тщательно и аккуратно изолируются. Подключаемую квартиру вновь нужно подсоединить к сети, сразу после этого проходные выключатели проверяются на работоспособность. Обращайте внимание на очаги тепла при соединении проводов – это признак плохого контакта. Если такое наблюдается, обесточьте квартиру снова и переделайте их.

Для проходного выключателя схема подключения на 2 клавиши выглядит иначе. Вместо двух выключателей используется один двухклавишный. Такая схема (на рисунке ниже) позволяет двум кнопкам создать управляемое включение двух групп светильников.

Схема подключения двухклавишного проходного выключателя

Если изначально был установлен трехконтактный двухклавишный или трехклавишный переключатель, то эта схема даст ответ на вопрос, как сделать проходной выключатель из обычного двойного или тройного.

Еще несколько советов по проведению работ, они актуальны и там, где будут устанавливать двухклавишный переключатель:

• Тщательно проверяйте, где фаза, а где ноль. Ошибка чревата замыканием вплоть до пожара.
• Квартиру желательно обесточивать полностью с помощью рубильников или тумблеров на счетчике. Локального отключения может быть недостаточно – даже при прерванной фазе на ноле все еще может оставаться остаточный заряд, а в совокупности с нарушениями заземления это может быть очень опасно, ведь вы работаете напрямую с основной электросетью.
• Все контакты тройного проходного выключателя должны быть максимально качественными. Прочно, но аккуратно обжимайте их, изолируйте хорошей изолентой или прочной термоусадкой.
• Все стационарные элементы (выключатели, светильники, распределительная коробка) должны быть жестко закреплены, не шататься. Обрыв проводов проходного двухклавишного выключателя (или любого другого узла) в процессе эксплуатации очень опасен.
• Все провода должны быть подобраны очень тщательно. Используйте жилу из такого металла, который был взят за основу в проводах основной электросети.
• Учитывайте мощность осветительных приборов, выбирайте кабели с таким сечением, чтобы был небольшой запас. Он будет амортизировать резкие перепады напряжения без повреждения структуры подключения двойного проходного выключателя.

Люди, которые впервые сталкиваются с проходными вариантами, могут испытывать неудобства, связанные с положением переключателей. Они не имеют четко определенного положения для включения/выключения, это иногда сбивает с толку. Положение переключателей на одной точке зависит от положения на другой, поэтому оно всегда будет разным. Быстро привыкнуть к такому поможет обращение внимания, прежде всего, на состояние света, а не на положение клавиш.

Немного об альтернативах

Если хозяева по каким-то причинам не могут установить проходные выключатели, им на замену приходят бистабильные реле и датчики движения. Реле используются там, где необходима очень длинная и сложная схема подключения проходного выключателя из трех мест (и даже из четырех и более). Датчики движения избавят от установки выключателей на одну лампу вовсе – они будут автоматически включать свет тогда, когда кто-то появляется в поле зрения его детекторов, и схема управления освещением из трех мест становится неактуальной. Здесь важно правильно настроить его чувствительность и время работы, будет неприятно, когда свет погаснет посреди лестничной площадки, и человек останется стоять в кромешной тьме. В таких случаях даже наличие проходного выключателя из трех мест не будет удобным.

Заключение

Подключив перекрестный выключатель, вы решаете сложную задачу по освещению длинных коридоров и больших помещений, делая их удобными и уютными. При этом перекрестный двойной проходной выключатель значительно экономит электроэнергию, оставляя свет включенным там, где это реально необходимо. К тому же его схема доступна даже неопытному человеку.

Коммутационные петли

Код NEC 2011 года (рис. 1) внес изменения в общий метод подключения контура переключателя. Петля переключателя создается, когда питание подается на осветительную арматуру, а горячая проволока разрывается и протягивается до переключателя света.

До внедрения кода NEC 2011 года распространенным методом физической установки контура переключателя было использование стандартного кабеля 14/2, который содержит провод белого и черного цветов. В ситуации петли выключателя и провод, идущий от осветительной арматуры к выключателю, и провод, идущий от выключателя света обратно к осветительной арматуре, являются горячими или находящимися под напряжением.До появления кода NEC 2011 года было достаточно идентифицировать горячий провод, который проходил по белому проводу, путем заклеивания провода черной лентой, как показано на Рисунке 2.

Рисунок 2 — Схема контура переключателя

Код NEC 2011 требует, чтобы в контуре переключателя использовались провода соответствующего цветового кода для обозначения горячих проводов. Белый провод означает нейтральный провод. С точки зрения физической проводки необходимо будет проложить как минимум кабель 14/3, который содержит черный, красный и белый провод.И черный, и красный цвета обозначают горячий провод или провод под напряжением. Нейтральный белый провод, который не будет использоваться, просто заглушен внутри электрической коробки. На рисунке 3 показана конфигурация проводки с использованием 14/3 проводов в контуре переключателя.

Рисунок 3 — Схема нового контура переключателя

Конечно, если вы не хотите прокладывать кабель 14/3, самый простой способ решить проблему — это подключить источник питания для осветительной арматуры к коробке переключателя света, как показано на рисунке 4.Это позволяет избежать необходимости прокладки кабеля 14/3, и установка по-прежнему будет соответствовать требованиям кодекса NEC.

Рисунок 4 — Электропитание выключателя света

Примечание: Тот факт, что NEC опубликовал кодовую книгу 2011 года, не означает, что какая-либо или все юрисдикции примут цикл переключения или любой другой новый или измененный код. Всегда уточняйте в местном строительном управлении, приняли ли они все или часть кодекса NEC 2011 года.

Switch Loop | Электропроводка контура переключателя

Мы включаем и выключаем свет каждый день, не задумываясь. Когда он не горит, виновником часто является неисправная лампочка. В других случаях, особенно с осветительными приборами, это может быть петля переключателя.

См. Все, что вы хотели знать о шлейфах переключения, ниже. Как всегда, если вам нужна помощь в каком-либо электрическом проекте, ImproveNet может помочь вам найти лучших электриков поблизости.

Что такое петля переключателя?

С точки зрения непрофессионала, петля переключателя — это еще один термин для схемы подключения, созданной для подключения осветительной арматуры к настенному переключателю. Вместо того, чтобы тянуть шнур каждый раз, когда вы хотите включить или выключить свет, вы щелкаете выключателем или нажимаете кнопку, чтобы включить свет.

Когда возникает петля переключения?

Петля переключения возникает, когда и переключатель на конце цепи или входящий кабель, и нейтраль становятся горячими выводами и подключаются к клемме.

Как работает электропроводка переключателя?

В контуре переключателя, горячий и нейтральный провода приходят к осветительной арматуре, прежде чем достигнут переключателя. Если вы просто подключите провода от света к выключателю, свет будет всегда включен. Вместо этого мы используем схему подключения петли переключателя, чтобы контролировать, когда вы хотите, чтобы свет включался и выключался.

Как сделать петлю переключателя?

Для создания петли переключателя подключите входящий горячий (черный) провод к белому нейтральному проводу, идущему к переключателю.Пометьте белый провод на каждом конце черной лентой или черной краской, чтобы указать, что он горячий. Далее входящий белый нейтральный провод присоединяется к светильнику, как обычно, а черный провод от переключателя подключается к светильнику. При этом горячий провод сначала проходит в обход приспособления, затем проходит через переключатель и возвращается обратно к приспособлению.

Что такое переключающая ножка?

Ножка выключателя, также известная как горячий (черный) провод, описанный выше, — это провод, который фактически включает свет.Он отправляет электричество на осветительный прибор.

Найдите электрика

Как видите, петли переключателей не только обеспечивают удобство, но и улучшают дизайн нашего дома, скрывая уродливые шнуры вентиляторов и осветительных приборов. Однако фиксация или установка шлейфов переключателей может быть сложной и опасной. Если ваш светильник или электричество вызывают проблемы, используйте ImproveNet, чтобы найти самых надежных электриков в вашем городе.

Электрические схемы переключателя света

— помощь своими руками.com

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком.Как читать эти диаграммы

Эта страница содержит схемы подключения бытовых выключателей света и включает в себя: петлю выключателя, однополюсные выключатели, регулятор света и несколько вариантов подключения комбинированного устройства с выключателем розетки. Также включены схемы подключения нескольких осветительных приборов, управляемых одним переключателем, двумя переключателями на одной коробке и раздельной розеткой, управляемой двумя переключателями.

Подключение контура переключателя

Когда источник электрического тока исходит от осветительной арматуры и управляется из удаленного места, используется петля переключателя.

Эта схема соединена двухжильным кабелем, идущим от источника света до места выключателя. Нейтраль от источника подключается непосредственно к клемме нейтрали на лампе, а горячий источник соединяется с белым контурным проводом. Белый провод с обоих концов помечен черным, чтобы определить его как горячий. На SW1 он подключен к одному из выводов. Черный контурный провод подключается к другому выводу, а на индикаторе — к горячему выводу на приспособлении.

Это обновленная версия первой аранжировки.Поскольку электрический код в обновлении NEC 2011 года требует наличия нейтрального провода в большинстве новых распределительных коробок, между светом и переключателем проходит трехжильный кабель. Красный и черный используются для горячего, а белый нейтральный провод на распределительной коробке позволяет запитать таймер, пульт дистанционного управления или другой программируемый переключатель.

Подключение однополюсного переключателя света

Здесь однополюсный переключатель управляет питанием светильника. Источник находится у переключателя, и оттуда к свету идет двухжильный кабель.Горячий провод источника подключается к клемме переключателя, а другая клемма подключается к черному проводу кабеля. Нейтральный провод от источника соединяется с белым проводом кабеля и продолжается до света. На светофоре белый провод подключается к нейтральному выводу, а черный провод подключается к горячему.

Электромонтаж двух переключателей для двух фонарей

Здесь два переключателя подключены к одному блоку для управления двумя отдельными лампами. Источник находится в распределительной коробке, и к каждому светильнику подводится 2-проводный кабель.Один источник соединен с каждым переключателем с помощью кабеля для питания двух ламп.

Схема подключения нескольких источников света

На этой схеме показано подключение одного переключателя для управления 2 или более лампами. Источник находится на SW1, и оттуда идет двухжильный кабель к приборам. Горячие и нейтральные клеммы на каждом приспособлении соединяются с помощью гибкого кабеля с проводами цепи, которые затем переходят к следующему свету. Это простейшее размещение более одного светильника на одном выключателе.

Схема подключения переключателя яркости

Реостат или диммер позволяет изменять ток, протекающий к осветительной арматуре, тем самым изменяя интенсивность света.Переключатель диммера будет иметь многожильные провода, которые необходимо отрезать от сплошного кабеля в виде косички. Подобное устройство следует использовать только с лампой накаливания, а не с потолочным вентилятором или другим двигателем. См. Схему подключения регулятора скорости для подключения реостата для управления скоростью вентилятора.

Для подключения этой цепи от диммера к свету идет двухжильный кабель. Источник находится на диммере, и горячий провод соединен с одним горячим проводом на устройстве. Другой провод от диммера соединен с черным проводом кабеля, идущим к горячей клемме на светильник.Нейтральный провод источника соединен с белым проводом кабеля, который продолжается до нейтральной клеммы на фонаре.

Подключение переключателя к розетке

Здесь розетка управляется однополюсным выключателем. Обычно это используется для включения и выключения настольной лампы при входе в комнату. На этой схеме 2-проводной кабель проходит между SW1 и розеткой. Источник находится на SW1, и горячий провод подключен к одной из клемм там. Другая клемма переключателя подключена к черному проводу кабеля, идущему к горячей клемме на розетке.Нейтраль источника соединяется в распределительной коробке с белым кабельным проводом, идущим к нейтрали на розетке.

Схема подключения раздельной розетки

На этой схеме показано подключение разъемной розетки, при которой верхняя половина контролируется переключателем SW1, а нижняя половина всегда горячая. Розетка разделяется путем разрыва перемычки между двумя клеммами цвета латуни. Перемычка между нейтральными серебряными клеммами должна оставаться нетронутой.

Здесь источник находится на выходе, а оттуда к SW1 идет двухжильный кабель.Нейтральный провод схемы подключается к одной из нейтральных клемм на розетке, к выключателю он не идет. Горячий источник соединяется с кабелем, который подключается к нижней, всегда горячей половине розетки, и к белому кабельному проводу, идущему к SW1. Белый провод с обоих концов помечен черным, чтобы определить его как горячий. Черный провод кабеля идет к SW1, соединяя его с горячей верхней половиной раздельной розетки.

На этой обновленной схеме 3-проводной кабель проходит между розеткой и коммутатором, а красный провод кабеля используется для передачи горячего источника к коммутатору.Нейтраль от источника соединяется с распределительной коробкой с помощью белого провода, и на этой схеме белый провод закрывается гайкой. Это представляет собой изменение кода NEC, которое требует наличия нейтрального провода в большинстве новых распределительных коробок. Если вы используете новую цепь, проверьте электрический код, чтобы понять это и любые другие обновления требуемой процедуры.

Подключение переключаемой розетки с двойным разделением каналов

В этой схеме раздельная розетка управляется двумя отдельными переключателями. При таком расположении две лампы можно подключать к одной розетке, и каждой можно управлять отдельно из двух разных мест.

Здесь снова соединительный язычок между клеммами розетки сломан, а нейтральный язычок остается целым. Источник находится на SW1, и 3-проводной кабель идет оттуда к розетке, 2-проводный кабель идет оттуда к SW2. Горячий провод источника соединен с кабелем SW1 и черным проводом, идущим к коробке розеток. В коробке черный провод соединен с белым проводом, идущим к SW2.Белый провод имеет черные отметки на обоих концах, чтобы идентифицировать его как горячий.

Красный провод кабеля проходит от SW1 к клемме под напряжением в верхней половине разъемной розетки. Нейтраль источника соединяется с белым проводом, идущим к нейтрали розетки. Неважно, какой именно, требуется только одно соединение.

От розетки черный провод кабеля, идущий к SW2, подключается к горячей клемме на нижней половине и к переключателю на другом конце.

На этой обновленной схеме 3-проводной кабель проходит между розеткой и переключателем SW2, чтобы можно было подключить нейтральный источник ко второй распределительной коробке.

Здесь белый не используется для горячего, а вместо этого черный провод служит для второго переключателя. Красный провод к SW2 подключен к горячему полюсу в нижней половине розетки и к переключателю на другом конце.

Подключение к трехпозиционной розетке

На этой схеме два трехпозиционных переключателя управляют розеткой настенной розетки, которая может использоваться для управления лампой от двух входов в комнату. Эта схема подключена так же, как и 3-сторонние фонари по этой ссылке.

Между выключателем и розеткой проходит трехжильный кабель.Источник находится на SW1, где горячий соединяется с общей клеммой, а нейтраль соединяется с нейтралью на выходе. Красный и черный провода, идущие от SW1 к розетке, используются в качестве дорожных. На выходе путешественники соединяются, чтобы бежать к SW2, используя красный и белый провода в этом кабеле. Белый провод с обоих концов помечен черным, чтобы определить его как горячий. Черный провод к SW2 подключен к горячему на розетке и к общему проводу SW2 на другом конце.

Электропроводка для розетки и комбинированного переключателя

Комбинированное устройство с выключателем розетки удобно, когда вам нужны оба, но у вас есть только одна коробка.Подобно ранее упомянутым разъемным розеткам, в этих устройствах используется съемный соединитель между двумя горячими выводами, чтобы при необходимости разделять его. В неповрежденном состоянии и подключенном к одному проводу горячего источника, комбо можно использовать для выключения и включения света, пока розетка будет постоянно горячей. Если вам нужно подобное устройство с защитой от замыкания на землю на кухне, в ванной или прачечной, загляните сюда, чтобы увидеть электрические схемы для комбинированного выключателя розетки gfci.

На этой схеме показан первый вариант подключения для этого устройства.При таком расположении перемычка между горячими клеммами остается нетронутой. Источник находится на устройстве, а горячий подключается непосредственно к одному из горячих выводов, неважно, какой именно. Двухжильный кабель проходит от комбо к осветительной арматуре, а выход переключателя подключается к черному проводу, идущему к горячей клемме светильника. Нейтральный провод источника соединен с нейтралью на половине розетки комбинированного устройства и с белым проводом кабеля, идущим к свету. На свету он подключается к нейтральному выводу.

Если у вас есть второе устройство в одной коробке с комбинированным переключателем, вы можете соединить их вместе, как показано на этой схеме. Здесь мы используем розетку, но любое устройство, такое как выключатель, таймер и т. Д., Будет подключено таким же образом. Вкладка на комбо остается нетронутой, и источник горячего подключения соединен с помощью гибкого провода к горячим клеммам на каждом устройстве в коробке. Нейтраль источника подсоединяется к обоим устройствам и к белому проводу, идущему к клемме нейтрали устройства. Выход комбинированного переключателя подключается к черному проводу, идущему к горячему выводу прибора.

Это еще один вариант подключения комбинированного устройства, в котором используются два электрических источника. В этой конфигурации соединительный язычок между горячими клеммами на устройстве сломан, чтобы разделить их. Переключатель управляет светом, и половина розетки комбинированного устройства всегда горячая.

Источник 1 входит в осветительную арматуру, и оттуда проходит трехжильный кабель к половине переключателя на устройстве. Горячий от источника подключается к черному проводу, идущему к комбо-разъему и к входной стороне переключателя.Белая нейтраль от источника подключается непосредственно к светильнику. Красный провод от фонаря подключается к выходу переключателя и к горячему выводу на другом конце.

Источник 2 подключается к комбинированному устройству, где горячий и нейтральный провод подключаются к соответствующим клеммам на розетке половины устройства.

Наконец, комбинированный переключатель можно использовать для управления самой встроенной розеткой, что позволяет ей работать как переключаемая розетка.Это удобно, если вы хотите использовать переключатель для управления осветительной арматурой или другим устройством, подключенным к комбо. Здесь перемычка между двумя половинками удаляется, и горячая цепь подключается к входной стороне переключателя. Релейный выход направляется на горячую сторону розетки с помощью короткой перемычки того же калибра. Нейтраль контура подключена к нейтральной стороне розетки.

Еще подобное на Do-It-Yourself-Help.com

Петля на переключателях цепей освещения

Это метод петли, который может быть полезен там, где осветительная арматура имеет только три вывода, или при использовании даунлайтеров.

Шлейф на переключателе

Принцип в точности такой же, как и при петле у потолочной розетки или с помощью распределительной коробки.

Входной кабель подает питание от предыдущего источника света или потребителя. «Выходной» кабель идет к следующему свету.

«Световой» кабель идет к осветительной арматуре. У фонаря будет всего три провода — фаза, нейтраль и земля. Полезно с модным (или дешевым и неприятным) фитингом, внутри которого всего 3 клеммы.

Входной и выходной кабели соединены вместе.Земля и нейтраль от света постоянно подключены к источнику питания.

К коммутатору подключаются только действующие и коммутируемые под напряжением. Помните, что переключатель просто соединяет две клеммы вместе — при подключении горит свет.

Как и во всех других примерах. нейтральные провода НЕ подключаются к переключателю вообще. Они соединяются вместе в отдельной клеммной колодке.

Двухстороннее переключение

Этот метод может быть расширен для использования с двухсторонним и трехсторонним переключением таким же образом, как показано ранее.Недостаток — большое количество проводов за переключателем. Возможно, потребуется использовать более глубокий задний ящик, и в сочетании с двумя или тремя групповыми переключателями даже самого глубокого заднего ящика может быть недостаточно.

Другая вариация

Другой вариант — использовать 3-жильный и заземляющий кабель для освещения. Он содержит нейтраль, землю и коммутируемый ток, как показано здесь, а дополнительная жила подключается к постоянному току (COM на этом переключателе). Это полезно, если установлен потолочный вентилятор.Вентилятор управляется тросовым выключателем на самом вентиляторе, для этого требуется постоянное напряжение. Коммутируемый ток управляет светом на вентиляторе.

Может также использоваться с наружным освещением с датчиками движения. Постоянный ток питает датчик движения, а коммутируемый ток используется для включения света вручную.

Для трехжильного кабеля и кабеля заземления используйте следующие цвета:
Коричневый: Постоянное напряжение
Черный (с коричневой гильзой): Коммутируется под напряжением
Серый (с синей гильзой): Нейтраль
Без оболочки (с желто-зеленой гильзой): Земля
Существующие установки могут использовать другие цветовые коды — всегда отмечайте, что и где подключено, прежде чем вносить изменения.

Electric — Как следует обращаться с заземляющими проводами при обновлении шлейфов переключателей в старом доме?

Никаких фальшивых оснований: не создавайте «островков заземления»

Заземление должно начинаться с земли через систему заземляющих электродов к главной панели и ее эквипотенциальному соединению. Затем его необходимо отвести от панели последовательно вверх по ответвленным цепям.

Если вы этого не сделаете, вы создадите «островок заземления», где несколько узлов заземлены друг с другом , но ничто не может вернуть ток короткого замыкания на заземляющий провод.В этом случае вы просто создали «Сеть распределения замыканий на землю». ( Плохая вещь ).

Это означает, что если какое-либо устройство на этом острове имеет короткое замыкание на землю или утечку, то все устройства на этом острове имеют неизолированное замыкание на землю, а их заземленные части находятся под напряжением сети . Каждый винт крышки переключателя, каждое шасси машины — все становится смертельно опасным при прикосновении. Это худший из возможных исходов.

Изолируйте провода заземления от коробок.Это не обязательно просто, они голые и будут иметь тенденцию прижиматься к металлическим частям ящиков и устройств.

Рассмотреть место для переоборудования

NEC 2014 значительно упростил замену только заземляющего провода и продление срока службы оригинальных кабелей. Теперь, если у вас есть остров, который вы бы приземлили , как , вы можете заземлить его любым способом — в определенных пределах.

• Не всякая водопроводная труба подойдет, но некоторые подойдут.

• Нейтральные устройства никогда не могут быть неразборчивыми (используются более чем в одной цепи *). Но переоборудовать площадку можно . Таким образом, цепь 7 может получить заземление от цепи 9, при условии, что она исходит от той же панели .

• Путь должен быть достаточно большим для цепи, непрерывно: таким образом, для цепи на 20 А требуется как минимум заземление № 12 (№ 14 не подойдет), а для цепи на 30, 40 или 50 А требуется заземление № 10. Металлический трубопровод любого размера подойдет для любого из этих . Вот стратегия: сначала подключите «основную» землю с № 10 к диапазону, водонагревателю, кондиционеру, сушилке и т. Д.так что вы можете использовать его для других цепей. аналогично пройдите по земле №12, где цепи 15А и 20А находятся в одной зоне.

GFCI — хороший лейкопластырь

Очень многих проблем с замыканием на землю также можно избежать с помощью выключателя GFCI (или стратегически размещенного на мертвом фронте или на прямой линии). Вы все еще испытываете шок, но только на несколько миллисекунд.

---

* MWBC считается отдельной цепью, и его выключатели лучше связаны с ручкой.

электрическое — 2-проводной контур переключателя, управляющий 2 выходами — исправить 3-проводной заменой?

Довольно интересно, как не только ответы в той или иной степени отклоняются от темы, но также и то, что вопрос и / или условия предпосылки иногда явно неправильно понимаются с ответами, не связанными с вопросом! Некоторые аспекты предоставленных ответов превосходны, но не решают дилемму Мэтью.Да, это очень поздно, как на четыре года позже! Но я просто споткнулся об этом и подумал, что другие могут также найти это, у кого есть аналогичная ситуация и которые ищут полезный ответ.

Во-первых, сопроводительные диаграммы Мэтью сбивают с толку потенциального респондента, если его не рассматривать только как репрезентативное для его ситуации. Он сказал: «У нас есть 2 разных дуплексных розетки на противоположных сторонах комнаты» и «Обе розетки переключаются. Переключатель включается, на обе розетки подается питание. Переключатель отключается, обе розетки теряют питание.«Хорошо, теперь мы знаем, что ни одна розетка не переключена наполовину, как предположил один респондент; обе розетки полностью включены — питание включено или выключено. Затем он сказал:« Я пытаюсь добавить второй выключатель в тот же коробка, которая будет подключена к потолочному вентилятору ».

И он сказал: «Второй [вариант] потребует снятия штукатурки на значительной части студии моей жены и большего количества заплаток, чем я думаю, что мы действительно можем сделать прямо сейчас».

С этой информацией мы можем дать правдоподобный и эффективный ответ.Его основной вопрос заключается в том, должен ли он подключить новый 3-проводной кабель вместо одного или нескольких существующих 2-проводных кабелей между двумя существующими розетками и до распределительной коробки. Ответ: да, но только если вы хотите сохранить коммутируемые розетки. Хотя он никогда не говорил, хочет он этого или нет, он подразумевал это, говоря: «Я пытаюсь добавить второй переключатель в ту же коробку, который будет подключен к потолочному вентилятору».

Вот здесь и пригодится небольшая эмпирическая интуиция. Он хочет установить просто потолочный вентилятор, подключенный к стене; фактически, от той же существующей 1-групповой распределительной коробки, как также следует из предоставленной им информации.Учитывая условия и тот факт, что он не хочет выполнять все работы, необходимые для прокладки всего трех новых 3-проводных кабелей (или добавления второго переключателя), и должен делать все штукатурные работы, мы можем предложить следующее.

Отключить питание; откройте две дуплексные розетки и выключатель; снимаем выключатель; перенастройте проводку на обоих дуплексных выходах так, чтобы оба дуплексных выхода больше не переключались, а были подключены все время под напряжением. Это означает, что просто соедините два белых к нейтральной стороне и два черных к горячей стороне каждого из двух дуплексов и закройте их.

Теперь черный на распределительной коробке — это постоянный, находящийся под напряжением провод, а белый на переключателе — это нейтральный провод под напряжением.

Далее купите световой комплект для потолочного вентилятора. Затем подключите новый трехжильный провод к потолочному вентилятору / светильнику от существующей распределительной коробки. Конечно, установите блок опоры коробки с вентилятором. И, конечно же, подключите / соедините / заделайте EGC (заземляющий проводник оборудования), оголенные медные провода, к дуплексам, коробкам и коммутатору по мере необходимости.

В распределительной коробке, используя новый дуплексный переключатель (два однополюсных переключателя на одной вилке устройства, «укладчик», как его иногда называют), соедините провода: сначала соедините нейтрали (белые) вместе с проволоку и сложите их. Наблюдая за электрической схемой на коммутаторе укладчика, подключите черный постоянный горячий провод (идущий от последней дуплексной розетки, где проводка была изменена) к винту клеммы «горячего» или «линейного» на укладчике. Затем подключите 3-проводной черный провод (идущий к вентилятору / свету) либо к верхнему, либо к нижнему винту на другой стороне укладчика; Теперь подключите 3-проводной красный провод к верхнему или нижнему винту на другой стороне укладчика.Теперь к месту потолочного вентилятора / светильника идут две ножки переключателя. На вентиляторе / фонаре подключите черный провод вентилятора к 3-проводному черному проводу, а голубой провод света к 3-проводному красному проводу. И, конечно же, подключите белый провод вентилятора к белому проводу трехжильного кабеля. Теперь у вентилятора / освещения есть две отдельные и соединенные ножки переключателя для управления вентилятором и освещением независимо друг от друга, а также нейтральный провод. Конечно, в этом сценарии тяговые цепи на вентиляторе будут использоваться для управления скоростью вентилятора и для управления уровнями затемнения света, если они есть.

БОНУС: вместо переключателя укладчика купите 1-клавишный переключатель вентилятора / освещения с двойным управлением. Настоятельно рекомендуется, чтобы это устройство с двойным переключателем управления производилось производителем вентилятора, или, еще лучше, комбинированным устройством переключения управления вентилятором / освещением, производимым Lutron — они строят их правильно, с 6 или 7 скоростями вентилятора и уровнями затемнения — — дороговато, но стоит каждой копейки. Теперь скорость вращения вентилятора и уровень затемнения можно контролировать с настенного контроллера, и все это умещается в существующей 1-секционной коробке.Какой пакет, почти чудо! И если есть доступ сверху, вероятно, нет порезов в штукатурке, которые нужно отремонтировать, после проложения нового 3-проводного провода от существующей распределительной коробки до нового потолочного вентилятора / светового короба. Еще один огромный БОНУС !! 🙂

Для неопытного человека это должно занять около восьми часов, с учетом доступа на чердаке, указанного выше, чтобы установить распределительную коробку вентилятора / света и протянуть 3-проводной провод к существующей распределительной коробке. Не забудьте снова включить питание и наслаждаться хорошо выполненной работой !!

Что ж, надеюсь, я хорошо поработал, объясняя это и вычитывая корректуру.Скорее всего, я больше никогда не вернусь к этому посту, но я очень надеюсь, что кому-то это будет полезно. Я почти вышедший на пенсию главный электрик с более чем 45-летним опытом работы в бытовой электротехнической промышленности и обладаю лицензией подрядчика класса А в течение почти 30 лет. Я сделал сотни очень похожих и успешных установок. Ваше здоровье!

Что такое петля переключателя и как она работает?

Электричество — основа современного дома. Он используется для питания вашего освещения, отопления, приготовления пищи и даже для зарядки ваших мобильных телефонов и планшетов.Легко забыть, что до 1880 года электричества не существовало.

Теперь он есть в каждой части вашего дома и вашей жизни, поэтому важно понимать, как это работает. Возможно, вы не захотите настраивать домашнюю электротехнику и предпочтете воспользоваться услугами авторитетной фирмы, оказывающей электрические услуги. Но это не значит, что вы не должны понимать основную операцию.

Что такое петля переключателя?

Петля выключателя — неотъемлемая часть вашего дома; другой способ описать это как соединение между вашим светом и выключателем, позволяющее вам включать и выключать его по желанию, не снимая лампочку.

Этот цикл можно использовать для создания одного или нескольких коммутаторов; все работают с одним и тем же светом. Фактически, существует несколько различных способов подключения петли переключателя в зависимости от того, идет ли прямая передача напрямую на переключатель или на свет.

Цепь переключателя работает, превращая нейтральный провод в ток; вот почему важно знать, как это работает; на случай, если вы когда-нибудь обнажите провода в осветительной арматуре и предположите, что под напряжением находится только коричневый провод.

Создание контура переключателя — сначала Power To The Light

Первый этап — определить токоведущий провод, идущий от лампочки.

Затем вы можете подключить его к нейтральному проводу, идущему к выключателю света; на этом этапе питание не идет на лампочку.

Важно отметить нейтральный провод, чтобы вы знали, что он находится под напряжением.

Нейтраль к фонарю должна быть подключена как обычно.

На коммутатор подается питание через нейтральный провод.Он должен быть подключен к терминалу под напряжением на вашем коммутаторе. Затем вы можете подключить токоведущий провод кабеля между переключателем и лампочкой к разъему L1 на вашем переключателе. Другой конец этого кабеля должен быть подключен к источнику питания вашего света.

Наконец, вы хотите продолжить нейтральную подачу. Это означает, что четвертый провод в вашем переключателе подключен к нейтральному выводу на вашем переключателе и нейтрали в вашей осветительной арматуре. Заземляющие провода должны быть подключены как обычно.

Теперь питание перенаправлено на выключатель, что позволяет вам включать и выключать свет, когда вам нужно.

В эту цепь можно добавить фонари. Фаза, нейтраль и земля для каждого светильника просто подключаются к кабелям, входящим в осветительную арматуру. Это гарантирует, что проводка контура переключателя не будет нарушена и останется эффективной.

Цикл коммутатора при первом поступлении питания на коммутатор

На самом деле это очень похоже на описанный выше метод.Ключевое различие в том, откуда исходит живая сила.

Вы можете подумать, что можете просто добавить входящую мощность к переключателю и направить ее на свет, позволяя переключателю управлять светом.

К счастью, это возможно, поэтому это самый простой, но самый маловероятный вариант, с которым вы столкнетесь.

Добавление двух переключателей в цикл

Если у вас большая комната или вам нужно включить или выключить свет сверху и снизу, вам нужно добавить вторую розетку в петлю выключателя.

Это на удивление легко сделать; как только вы знаете как.

Предполагая, что питание поступает на свет, вам нужно подать его на один из ваших переключателей через нейронный кабель; как описано в первом примере.

Затем вы можете соединить вместе нейтральные кабели для подачи питания, обоих выключателей и света.

Следующим шагом будет проложить кабель между гнездами L1 на обоих коммутаторах. Это соединяет их и позволяет обоим переключателям работать независимо.

Затем вы можете протянуть кабель от источника питания на втором переключателе до разъема под напряжением на фонаре.Опять же, вы должны подключить нейтраль от сети к свету и убедиться, что она подключена к обеим розеткам; Вот почему вам понадобится четырехжильный кабель.

Не забудьте пометить кабели, которые передают питание, но не имеют обычного живого цвета. Это предотвратит случайное поражение электрическим током.

Как только вы закончите, вы можете проверить переключатели, вы сможете включать и выключать свет с помощью любого переключателя.
