Схема подключения скважины к дому: как провести воду своими руками, схема ввода, как правильно завести, как сделать подключение

Содержание

как провести воду своими руками, схема ввода, как правильно завести, как сделать подключение

Многие мечтают о даче либо просторном загородном доме, но не все знают, как сделать водоснабжение. Не всегда в деревне есть водопровод, к которому можно свободно подключиться, и иметь холодную, и горячую воду круглый год. Скважину пробурить могут специальные фирмы,а оборудование вы приобретёте. Рассмотрим, какое от скважины к дому подключить оборудование и провести водопровод.

Способы, которыми воду проводят из скважины в дом

Вариант 1 – автономное водообеспечение и подача воды в частный дом

Водообеспечение будет автономным если использовать автоматизированные современные водяные насосы. Если у вас на участке есть скважина, то в зависимости от её глубины и постоянного притока воды, можно установить ручной насос либо специальную насосную станцию (например, повысительную насосную станцию).

Автоматизированная система работает так, что насос погружают в скважину с водой и жидкость поступает в гидропневматический бак. Он может быть на 100 и до 500 л. Если скважина неглубокая, автоматизированная система – это оптимальный вариант подачи воды в дом. Бак разделён реле с мембраной из резины. Так, давление жидкости в баке регулируется.

Когда бак полный, насос автоматически отключается. Когда вы будете расходовать воду, к системе поступит сигнал, насос включится и подаст воду. Насос постоянно доставляет воду к баку. Гидробак или ресивер можно ставить в любом месте дома. Чаще всего выбирают подсобку. От дома к кессону роют траншею. Туда укладывают электрический провод, благодаря которому работает насос и трубы.

Лучший вариант, когда кабель нагревательный. Зимой он предохранит трубы от ледяных пробок.

Как подвести воду в загородном доме – вариант 2

Ставят глубинный насос. Он откачивает жидкость из скважины, которая идёт к резервуару (баку). Этот бак ставят на высоте где-то в доме. Чаще всего это место на чердаке или комнате 2 этажа. Если установили бак на чердаке, чтобы вода не замёрзла зимой, нужно утеплить стенки.

Получается небольшая водонапорная башня. Ведь система подключается внизу, а гидробак установлен высоко. В системе возникает давление. 1 м водяного столба = 0,1 атмосферы.

Узнайте, как установить поверхностный насос самостоятельно.
Выбираете погружной скважинный насос? Читайте.
На что обратить внимание при выборе насоса?

Чаще всего бак бывает пластиковым либо стальным. Вместительностью 500-1500 л. Большой бак выгоден. Когда отключат воду, там будет запас и жидкость продолжит поступать. Установите поплавковый выключатель. Если уровень жидкости в баке станет ниже необходимого, благодаря ему насос включится и добавит воды в резервуар.

Когда приобретать глубинный насос? Если в скважине от поверхности до воды более, чем 9 м. Когда приобретаете насос, ориентируйтесь на производительность вашей скважины. Мощный насос быстрее наполнит резервуар. Если в доме расходуете много воды, вам нужен именно такой.

При малом расходе, подойдёт и менее сильный.

Внутри кессона ставят лебёдку и с её помощью опускают электрокабель с трубой, глубинным насосом в пробурённую скважину. Чтобы давление в системе было нужным и вода не вытекала назад в скважину, устанавливают обратный клапан. Он находится выше самого насоса. Всё установили? Проверяйте разводку и подключайте оборудование. Выключатель на щитке.

Стоит такая система подачи воды от 3 тыс. до 5 тыс. у. е. Зависит от типа насоса, сколько водозаборных точек будет по дому, от глубины самого источника. 30-50% суммы идёт на обустройство всей системы, а остальные расходы на элементы, обеспечивающие комфортное использование.

Как устроена система водоснабжения? Схема

Обязательно заранее позаботьтесь и составьте схему, как будет подключаться ваш водопровод? И не думайте, что если делаете водопровод лишь для кухни, схема не нужна. Она сложная.

Как провести водопровод в доме

Лучше всего сразу нарисуйте схему, как вы будете прокладывать канализацию и трубы. Учитывайте:

Сколько жильцов, потребляющих воду?
Бойлеров.
Коллекторов.
Насосов и фильтров.

На схеме укажите, где расположены эти конструкции с узлами в каком направлении идёт трубопровод по комнатам дома. Это делается добротно с размерами, используется масштаб. Благодаря схеме вы быстрее точно рассчитаете, сколько материалов нужно, чтобы проложить водопровод?

Как прокладывать трубы схему можно сделать 2 способами:

Подключение осуществляется последовательно.
Подключение делают коллекторное.

Первый способ отлично подходит, если у вас проживает 1 или 2 человека. Для большого загородного дома либо коттеджа, схема маломощная. Работает она так: вода идёт по основному трубопроводу в жилище, у водоразборных точек (смесителе либо кране) ставят тройник. Водой свободно пользуются.

Если жильцы откроют сразу 2-3 и более кранов, в последнем сильно упадёт давление и напор будет маленьким.

По-другому делают так: от коллектора индивидуально ко всем точкам, где включают воду, идут трубы. Выходит, что давление в каждом смесителе или кране примерно одинаковое.

Давление от крана к крану будет снижаться, так как они удалены на разное расстояние от насосной станции. Но напора хватит для всех пользователей.

Когда через коллектор разводят воду, стоимость получается дороже, так как много труб. Это удобнее. Коллекторное подключение изучим подробнее.

Схема домашнего водоснабжения примерно такая:

Источник воды.
Насосная станция либо насос.
Трубопровод подключён как к насосной станции, так и к скважине. Всегда используется обратный клапан.
Для жидкости гидравлический аккумулятор.
Это расширительный бак, имеющий мембрану. Благодаря ему поддерживается давление в системе водоснабжения. Можно использовать насосную станцию у которой насос поверхностный либо погружённый.
После этого устанавливается запорный клапан с тройником. Последний необходим, чтобы потоки воды шли веерно в: дом, гараж, огород, сад на другие нужды.
В водопроводе обязательно устанавливают очистительную систему. Ведь вода идёт из грунта и может содержать вредные вещества.
За фильтрами ставят тройник. Он выполняет функцию разделителя, горячей воды от холодной.
К коллектору аккуратно подводят холодную воду. Вентили, которые преграждают поток жидкости, ставят на каждый водоканал.
Подключение водонагревателя, печке или ТЭН подключают ГВС.
Потом горячую воду ведут к коллектору. Это для ГВС, он распределяет все трубы по помещениях.

Читайте также про водоснабжение частного дома из колодца, лучших производителей смесителей и что делать, если забился унитаз.

Стандартная схема подключения пусть остаётся неизменной, а вот дополнительные элементы с узлами можно проводить.

Оборудование и устройства для домашней проводки воды

В зависимости от того, как глубоко проходит вода и будет сделана скважина. Выбирают подходящее оборудование.

Специалисты разработают для вас схему по которой водоснабжения будет работать автономно. Но можете взять нужный вариант на специальном ресурсе в интернете и узнать как выбрать автономную канализацию.

Главное – это насос, который качает жидкость из скважины и подаёт к резервуару на весь дом.

Чтобы скважину обслуживало автономное оборудование нужно поставить агрегат, у которого диаметр 3 либо 4. Там должна быть защита от «хода сухого». Благодаря этому, когда в скважине будет минимум воды, насос не перегреется, не сломается. По технологии нужно установить кессон из пластика либо стальной. Кессон ставят так, чтобы свободно к нему подходить, осматривать, чистить, а вода или грязь извне не попадала.

Трубы, по которым вода идёт со скважины от 25 до 32 мм в диаметре. Лучше всего брать металлопластиковые. Материал полимерный. Его легко согнуть, он устойчивый к коррозии. В землю заглубляют трубы от 30 до 50 см.
Нужно установить канализацию. Это септик, имеющий камеры приёма и система, которая очищает стоки.

Проводим воду со скважины в жилище своими руками

Опишем подключение исходя из того, что скважина на участке есть. Бурение скважины можно заказать на фирме. Сначала нужно обустроить аккуратно скважину:

На трубу, которая выходит, одеваем крышку. Это оголовок. Лучше всего, когда у оголовка есть отвод (нужного диаметра). Можно сразу подключить водопровод.

Поставим кессон. В него вставляется оголовок. Вы можете установить кессон самостоятельно. Яму выкопайте вокруг скважины и поставьте туда резервуар. Покупайте пластиковый. В нём вы легко сделаете отверстие под трубу. Это чаще всего делают после бурения скважины. Не все ставят кессон, когда скважину пробуривают в подвале. Дальше нужно подключить все трубы. Автоматику можно поставить в самом кессоне либо в подвальном помещении.

Требуется погружение в саму скважину устройства. Чаще всего, чтобы достать к пласту с водой, требуется бурение глубокой скважины. Агрегаты, которые находятся сверху – не подходят. Нужны специальные – глубинные. Трубу со скважины подводят к кессону. На патрубок насоса нужно одеть шланг. По нему станет подниматься жидкость. Корпус привязывают тросом. Для этого используют ушко. Электрокабель подключается стяжками или верёвкой связывают трос с кабелем или шлангом.

Расстояние 0,5 м между соединениями. В выработку нужно осторожно опустить насос так, чтобы он не бился о стенки, сильно раскачиваясь. Потом подключаем шланг, который вывели наружу к трубе водопровода. Сверху оказалась водопроводная линия. Ведите её в дом.

Важно правильно проложить трубы, которые идут по улице. Ведь зимой они могут замёрзнуть, для того и подводят нагревающий кабель.

Не меньше, чем в глубину на 1,2 м прокладывают трубы. Если нагревающего кабеля нет, трубы нужно утеплять скорлупой. Она бывает из пенополиуретана, минваты или пенопласта. Труба уже в доме – сложную часть прошли. Теперь нужна внутренняя разводка под санузлы, стиральную машинку и другую бытовую технику, краны.

Рекомендуем посмотреть видео, в котором показано оборудование для автономного водоснабжения из скважины:

Нужно спроектировать всю систему, какой будет внутренняя провлдка по всем точкам. Лучшая подводка – коллекторная. Здесь водопровод один и от него разводка по точкам. Лучше всего брать полимерные трубы для подведения. Особенно если делаете своими руками. Они меньше засоряются и не такие дорогие. Старайтесь делать поменьше изгибов. Выбирайте такие конструкции, где сегменты соединяются, как муфта или закручиваются по резьбе. При сварке стык потом нельзя разнять и если нужно поменять часть, будете резать.

Вы изучили материал и теперь знаете, что пробурить скважину лучше нанять работников. А вот провести водопровод к дому, установить оборудование, вы можете или самостоятельно или со знающим напарником, либо нанять работников. В любом случае, сделать разводку по одному из способов не так уж сложно. Вы справитесь. Также рекомендуем посмотреть видео как пробурить скважину одному, своими руками и как выбрать унитаз дачный для уличного туалета.

Как провести воду в дом из скважины. Советы специалистов!

Загрузка…

Сегодня мы рассмотрим маленький и очень простой пункт в обустройстве скважины на воду, а именно, как завести воду из скважины в дом. Как выглядит водопровод от скважины в дом при наличии кессона и при обустройстве со скважинным адаптером, какие основные отличия.

Обычно все эти работы по водоснабжению выполняет буровая организация и вам не обязательно изучать лишнее, но если это представляет интерес, то мы поделимся своим опытом.

Как провести водопровод в дом из скважины

Схема подключения скважины к дому очень проста и понятна даже новичку, но мы здесь опишем основные моменты, как провести водопровод в частный дом из скважины.
Итак, от скважины до дома (до его фундамента) копается траншея на глубину ниже уровня промерзания грунта. Для Московской области достаточно глубины 1.6-1.8 м. В траншею кладется любая водопроводная труба из полипропилена или из полиэтилена. Последняя более удачный вариант потому, что ничего паять не нужно. С одной стороны труба заводится в кессон, где соединяется с насосом. С другой стороны у нас фундамент дома, в котором нужно пробить отверстие под ввод трубы. Если труба Ø25, то берется перфоратор с буром на 32 мм и им пробивают отверстие, через которое заводят трубу. После этого, долбят дыру в полу и выводят трубу уже в доме. Вот, как завести воду из скважины в дом, все легко и просто. Тот участок водопровода, который находится под домом и не прикрыт землей, нужно утеплить. Рядом с трубой кладется греющий кабель, а вокруг утеплитель термофлекс.

Особенно важно утеплить открытый участок в домах на сваях, где под домом пустое пространство. Зимой под домом будет минусовая температура и водопровод замерзнет. Чтобы труба полностью не замерзла, в нее нужно положить греющий кабель. Внутрь трубы кладется пищевой саморегулирующий греющий кабель. Неважно, какие будут морозы, вокруг кабеля вода не замерзнет и вокруг него хоть на миллиметр, но будет проток. А так как температура воды в артезианской скважине около +5⁰С, то поток воды постепенно промоет замерзшую часть, достаточно будет оставить кран открытым на какое-то время.
Если вы примените греющий кабель не внутри трубы, а возле нее (не пищевой кабель), то его эффективность будет гораздо ниже, и он больше будет греть улицу. Ему потребуется прогреть саму трубу, плюс еще сам остывает, да и мощность у него невысокая. Это нерациональный и не эффективный расход электроэнергии.

Продолжим, после того, как воду завели в дом, делается внутренняя разводка по потребителям. Если гидробак и автоматика стоит в доме, то воду сперва подводят сюда, а затем разводят по дому.

Как завести воду в дом от скважинного адаптера

Подключение скважины через адаптер выглядит ничем не сложней, ведь у адаптера сразу есть выход на трубу. Вам нужно просто проложить ПЭ трубу от адаптера до дома, продолбить отверстие в фундаменте и в полу, затем завести трубу в дом. Так как адаптер подразумевает размещение автоматики в доме, то вода сперва заводится в гидроаккумуляторный бак, а затем попадает во внутреннюю водопроводную сеть.

Из написанного выше понятно, что провести водопровод в частный дом из скважины не представляет большого труда, но, не имея нужного оборудования и опыта, лучше заплатить организации и они сделают все быстро и за вменяемые деньги.

Вас заинтересует:

Поделитесь статьей с друзьями:

Схема подключение скважины к дому.

Подключение скважины к дому: советы и рекомендации специалистов

как подключить своими руками, видео-инструкция, фото

Когда все проблемы по бурению скважины и ее оформлению остались далеко позади необходимо произвести еще целый ряд дополнительных работ, чтобы в доме появилась вода. Многие считают, что этот процесс довольно прост и не требует подробных инструкций. Однако если бы это было так, то вопрос о том, как подключить скважину к дому не задавался бы так часто.

Любительское фото внутреннего обустройства кессона, на котором видны все необходимые узлы и соединения

Поэтапный процесс

Для начала следует сказать о том, что все работы по дальнейшему благоустройству можно разделить на три этапа. Первый предполагает создание кессона и установку насоса. Второй этап отвечает за прокладку трубопровода, а третий пункт рассказывает о том, как организовать систему компенсации давления и очистки в самом доме.

Металлические конструкции кессонов

Кессон

Для начала вокруг обсадной трубы скважины вырывают небольшой котлован, в котором будет установлен кессон.
Его назначение заключается в том, чтобы создать небольшое пространство на уровне ниже промерзания грунта, где будет располагаться вся система трубопровода. Оно необходимо для последующего обслуживания скважины и ремонта. Также кессон должен защищать конструкцию от воздействия грунтовых и ливневых вод.

Конструкция из бетонных колец с крышкой под люк

Раньше стены и пол такой ямы обкладывали кирпичом, создавали гидроизоляцию и дополнительно утепляли. При этом заранее оставляли небольшое отверстие на уровне ниже промерзания грунта, чтобы через него можно было установить трубопровод. Также сверху изготавливалась бетонная крышка, которая имело отверстие для люка.
Некоторые мастера для такой работы предпочитали использовать бетонные кольца, позволяющие быстро создать просторный колодец, который отлично переносил все внешние воздействия. Однако оба эти метода довольно трудоемки и требуют больших затрат.

Устройство пластиковых кессонов и их преимущество над другими изделиями

В настоящее время профессиональные мастера предпочитают использовать пластиковые кессоны, которые продаются в специализированных магазинах. Их просто помещают в яму в соответствии руководством по эксплуатации, а дно для надежности заливают бетоном с жидким стеклом. При этом цена таких систем невысока, а простота их монтажа также сказывается на стоимости работ.
Специалисты советуют утеплять подобные сооружения, чтобы зимой вода в них не замерзала.
Необходимо сказать о том, что существуют и металлические конструкции подобного типа, но их стоимость и практичность оставляет желать лучшего, хотя некоторые специалисты используют их до сих пор, затрачиваясь на дополнительную гидроизоляцию, защиту от коррозии и утепление.
После того, как кессон установлен и зафиксирован необходимо произвести установку водяного насоса.

Монтаж насоса на оголовок обсадной трубы

Для начала к нему присоединяют обратный клапан. Он позволит предотвратить гидравлические удары в системе.
После этого к клапану крепится труба, а к самому насосу оцинкованный трос в оплетке из не промокающего материала.
Необходимо отметить, что трос и провода фиксируют на трубе на расстоянии не мене 1.5 метра.

Внутреннее обустройство кессона с разводкой в нескольких направлениях

Далее производят погружение на самое дно скважины. В итоге на поверхности остается труба, трос и питающий провод насоса.
На следующем этапе необходимо отметить уровень максимальной глубины при помощи маркера на тросу, а затем поднять насос на один метр.
Затем производят фиксацию. Для данных целей применяют оголовок обсадной трубы, к которому и крепят трос и водопровод. Впоследствии его фиксируют через уплотнительное кольцо на болты.

Довольно часто над скважиной выводят дополнительный кран, но такое стоит делать только тогда, когда перед ним установлен гидроаккумулятор

В итоге на полу кессона появляется верхняя часть оголовка, надежно зафиксированная с водопроводной трубой, к которой можно крепить дальнейшую разводку.
Стоит отметить, что такое подключение скважины является типовым и соответствует всем необходимым стандартам.

Совет! В данном процессе могут допускаться небольшие изменения или дополнения, обусловленные конструкцией используемых материалов. Поэтому очень важно детально изучить заранее разработанный проект и проверить его на соответствие с приобретаемыми элементами скважины.

Соединительные узлы системы трубопровода

Прокладка трубопровода

На данном этапе необходимо вырыть траншею, которая бы вела от специального отверстия в кессоне к дому.
Стоит отметить, что ее глубина должна быть ниже уровня промерзания грунта, а ввод в дом стоит делать на уровне подвала или цокольного этажа.
После этого на пол траншеи укладывают слой песка в 5 см, который для уплотнения рекомендуется пролить водой и разровнять.

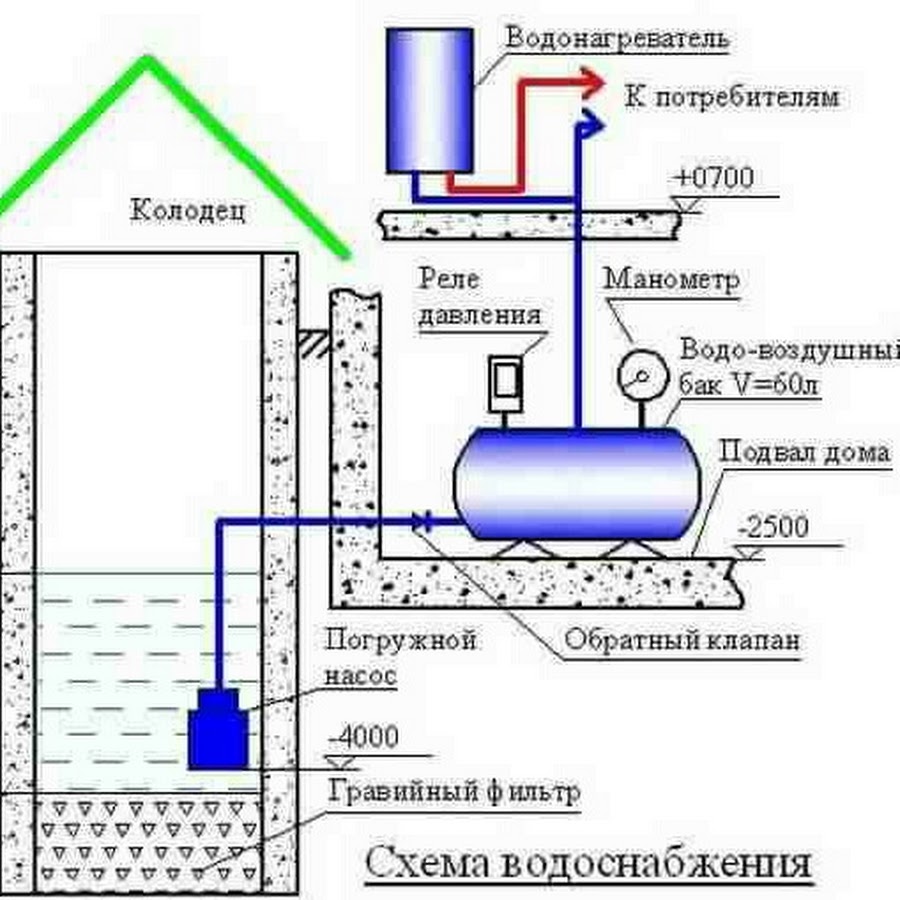

Схема водоснабжения дома от скважины

На следующем этапе необходимо выбрать водопроводную трубу. Профессиональные мастера рекомендуют для этих целей использовать пропиленовые системы. Они продаются в рулонном виде и при укладке не требуют дополнительных соединений, поскольку могут даже поворачивать под определенным углом.
Необходимо сказать о том, что диаметр такой трубы должен быть не менее 3 см. Поэтому заранее необходимо приобрести все нужные для монтажа переходники.
Затем на трубу в скважине устанавливают тройник, к одной стороне которого подключают водопровод. Во второе ответвление монтируют небольшой кран, который послужит для технологических работ и поможет снять давление при обслуживании.

Укладка трубы в траншее с использованием защитного кожуха, который также выполняет функции утеплителя

К уложенной в траншее трубе некоторые мастера помещают и провод питающий насос. Однако такое решение будет неверным, поскольку инструкция по монтажу запрещает это делать. Дело в том, что так на оба проводника будут воздействовать наводящие токи и при этом обслуживание и ремонт электрических систем может производиться значительно чаще, чем водопровода.
Учитывая это, провода обычно выводят наружу кессона или укладывают в отдельной траншее, если используют специальный кабель и гофрированную защиту.
Профессиональные мастера рекомендуют защитить трубу от больших нагрузок сверху. Для этого можно использовать специальные бетонные короба или другие предохранительные системы, которые устанавливают в траншею.
Также можно использовать специальные кожухи для труб, которые изготавливают из вспененного пенополистирола. Они послужат отличной защитой от небольших нагрузок и будут выполнять функции утеплителя.
После этого все засыпают вырытым грунтом и уплотняют.

Совет! Даже если ввод в дом и вывод из кессона расположены ниже промерзания грунта, в местах прохождения трубы стен все равно необходимо установит утеплитель и защиту от трения.

Простейшее реле давления воды

Обустройство в доме

Данный этап считается одним из самых простых и его вполне можно производить своими руками. Он не требует утомительных земельных работ и заключается в сборке системы.
Для начала необходимо организовать свободное пространство, на котором будет располагаться все необходимое оборудование.

Различные виды гидроаккумуляторов

Затем на входную трубу устанавливают реле давления. Оно будет отвечать за создания определенного рабочего напора во всей системе.
После этого специалисты рекомендуют поставить сеточный фильтр, который послужит дополнительной защитой от крупного мусора.
На следующем этапе следует установить гидроаккумулятор. Данное устройство отвечает за поддержание давления в системе даже после отключения водяного насоса. При этом благодаря ему его не нужно включать постоянно, чтобы обеспечивать доступ к воде.

Фильтр для воды с тремя уровнями очистки

Гидроаккумулятор имеет определенный объем, который также можно использовать как запас. Однако не стоит устанавливать больших устройств, стоимость которых очень высока. Профессиональные мастера рекомендуют применять несколько изделий меньшего объема, что никак не отразится на давлении, но позволит пользоваться водой без включения насоса более длительный срок.
После этого производится обычная разводка водопровода по дому.

Совет! Не всегда вода из скважины является идеально чистой. Именно поэтому рекомендуется установить в доме фильтр тонкой очистки.

Вариант системы в сборе

Статьи по теме:

Вывод

Просмотрев видео в этой статье можно получить более детальную информацию о том, как организовать всю систему питания дома водой из скважины. При этом основываясь на тексте, который приведен выше, следует сделать вывод о том, что этот процесс является довольно сложным и может потребовать от исполнителя определенных навыков. Однако при наличии проекта и следуя указаниям руководства по монтажу можно выполнять его самостоятельно.

kolodec.guru

Как подключить скважину к дому

Когда отсутствует водопровод, частные дома и дачи получают воду из колодцев и скважин.

Из статьи вы узнаете, где расположить и как обслуживать скважину, как сделать ввод воды в дом и какие системы водоснабжения использовать в той или иной ситуации.

Требования к скважинам

Следует придерживаться таких требований к скважинам:

Расстояние от канализационного колодца до скважины. Если колодец герметичен, и фекальные массы удаляет автомобиль-ассенизатор, располагайте скважину не ближе 40 метров от колодца. Если жидкость в септике впитывается в грунт, расстояние до колодца 50-60 метров и зависит от объема канализационного стока в сутки. 1-2 кубометра – 50 метров. 4-5 кубометров – 60 метров.
Обязательно нужна проверка воды в санитарной инспекции. Потому что воду для мытья посуды не кипятят – бактерии из воды оседают на посуде. Этой же водой моют руки. Пробурив скважину, качайте из нее воду до тех пор, пока вода не станет прозрачной. Это занимает от 2-х дней (на абиссинских скважинах) до 3-х месяцев.
Вода попадает в скважину через стенки водоносного слоя. Если в работе скважины возникают перерывы в 1-2 месяца, стенки заиливаются и теряют пропускную способность. Чтобы этого не произошло, 1-2 раза в неделю по 2-3 часа качайте воду из скважины для профилактики заиливания. Один раз в 3-5 лет относите воду на анализ в санитарную инспекцию.
Раз в 3-5 лет или после снижения дебета (производительности) скважины, промывайте ее струей воды. Для этого используйте поливальную или пожарную машину. Промывка раскроет заиленные каналы стенок, поднимет ил со дна и вынесет его на поверхность. После промывки откачивайте воду из скважины 1-2 дня до полного очищения и появления чистой воды.

Не бурите скважину ближе 50 метров от септика, вода из него не пригодна для питья.

Ввод воды в дом

Чтобы провести воду в дом, необходимо сделать водопровод и защитить его и скважину от мороза.

Водопровод делают из резинового шланга, полиэтиленовых, пластиковых или металлопластиковых труб внутренним диаметром 20-30 мм. Чтобы сохранить их от повреждения и морозов, трубы укладывают под землей. Резиновый шланг легче в укладке и дешевле, но ненадежен.

Водопровод из металлопластиковых и полиэтиленовых труб монтируют с помощью резьбовых фитингов без использования специального оборудования. Водопровод из пластиковых труб собирают с помощью «паяльника», его продают в строительных и хозяйственных магазинах.

Чтобы защитить скважину от мороза, ее необходимо утеплить или оборудовать кессон (комнату для дополнительного оборудования). Для утепления применяют пенопласты и вспененный полиуретан (монтажная пена). Создание кессона увеличивает количество возможных схем водоснабжения дома из скважины.

Располагайте водопровод на глубине 1 метр, утеплите его теплоизоляцией для труб соответствующего диаметра. После прокладки и подключения водопровода, засыпьте траншею землей и уплотните грунт.

Как подключить скважину к дому

Схемы с погружным насосом

Существует 3 схемы подключения скважины к дому с погружным насосом:

Погружной (скважинный, глубинный) насос – накопительный бак – потребители воды. Накопительный бак устанавливают на чердаке здания. Перепад высот между накопительным баком и потребителями воды в 10 метров создает давление в 1 бар. Плюс этой схемы – простота и дешевизна, не нужны гидроаккумулятор, датчик давления и дополнительный насос. Минусы – насос поднимает воду на большую высоту, поэтому падает производительность. Давление воды не превышает 1 бар, что недостаточно для подключения посудомоечной и стиральной машины или газового автоматического водонагревателя (колонки). Эту схему применяют при глубине скважины до 70 метров.
Погружной насос – гидроаккумулятор – датчик давления – потребители воды. Гидроаккумулятор (ГА) устанавливают возле ввода воды в дом или в кессоне. Датчик давления включает и выключает насос после достижения установленного давления воды. Плюсы – давление в системе регулируют датчиком давления. Минусы – при использовании ГА малого объема (до 100 литров) насос работает в тяжелых условиях частого включения\выключения, это снижает ресурс и надежность. Эту схему применяют при глубине скважины до 50 метров с центробежными насосами и до 30 метров с вибрационными.

Подключение гидроаккумулятора к насосу (не важно, в скважине он или на поверхности) продлевает срок службы и повышает надежность насоса.

Погружной насос – накопительный бак – датчик уровня воды в баке – дополнительный поверхностный насос – гидроаккумулятор – датчик давления – потребители воды. Погружной насос накачивает воду в накопительный бак по сигналам датчика уровня воды. Дополнительный насос создает давление в системе водоснабжения, гидроаккумулятор устраняет перепады давления воды. Плюсы – погружной насос работает в комфортном режиме включения/выключения при максимальной производительности, нет нужды поднимать воду на 10-15 метров выше, чтобы создать давление в кранах. Минусы – надежность дополнительного насоса зависит от объема ГА. Чем выше объем, тем меньше циклов включение/выключение за единицу времени, тем меньше пусковые нагрузки. Эту схему применяют для скважин любой глубины. Высота подъема воды зависит только от мощности насоса.

Схемы с поверхностными насосами

Насос – ГА – датчик давления. Плюсы – невысокая стоимость, не нужно покупать глубинный насос и накопительный бак. Минусы – применяют для скважин, где расстояние до воды меньше 5 метров. Надежность и срок службы насоса зависят от объема ГА.

Схемы с насосными станциями

Насосная станция – агрегат, который состоит из поверхностного насоса, ГА небольшого объема (до 20 литров) и датчика давления. Схемы такие же, как для поверхностного насоса. Надежность насоса увеличивается при подключении дополнительного ГА.

Все схемы подключения насосов и насосных станций применяют к скважинам и к колодцам.

Если финансы позволяют, то используйте схему погружной насос – накопительный бак – датчик уровня воды в баке – дополнительный поверхностный насос – гидроаккумулятор – датчик давления – потребители воды. Такая схема предпочтительна на всех скважинах, кроме абиссинской с тонкой трубой. На абиссинской скважине с тонкой трубой применяйте схему с поверхностным насосом или насосной станцией.

Фильтрация воды

Вода проходит через много слоев грунта, поэтому содержание микробов и опасных бактерий в ней мало. Но скважина динамична, в ней движется вода, возникают вибрации от насоса, осыпается грунт или поднимется ил. Вибрационные насосы нечувствительны к таким загрязнениям, поэтому грязь проходит через насос и попадает в водопровод. Центробежные насосы чувствительны к таким загрязнениям, при повреждении сетчатого фильтра грязь разрушает механизм насоса и в водопровод попадают металлическая стружка и пыль. Водяной фильтр сохранит бытовую технику и вас от грязи при любой схеме подключения воды из скважины.

Вода фильтруется с помощью водяных фильтров, которые устанавливают в систему водоснабжения. Сетчатый фильтр устанавливайте в доме, перед центробежным или поверхностным насосом. Фильтр грубой очистки устанавливайте между погружным насосом и накопительным баком. Фильтр тонкой очистки устанавливайте после ГА.

Водоснабжение дома из скважины имеет плюсы и минусы. К нему прибегают, когда невозможно подключить дом к центральному водоснабжению. Правильно выбирайте схему подключения к скважине. Следите за состоянием скважины и системы водоснабжения, и в вашем доме из кранов будет течь чистая безвредная вода.

oskada.ru

видео-инструкция по монтажу своими руками, особенности устройства, бурения скважинной конструкции, фото

Пожалуй, сегодня типовая схема скважины на воду известна всем, кто хоть немного интересовался данной темой. Однако процедура оборудования системы водоснабжения на базе подобной установки имеет ряд нюансов, и потому стоит заранее изучить технологию.

Тогда при прокладке труб и подключении оборудования не возникнет вопросов, а проблемы будут решаться оперативно и с минимальными затратами.

Основные элементы системы подачи воды

Источник воды

Типы скважин

Любая схема подачи воды в дом из скважины строится на основании ключевого компонента — самого источника воды.

На сегодняшний день все скважины в зависимости от особенностей субстрата условно разделяют на три группы:

Песчаные — наиболее простые и дешевые в обустройстве. Недостаток – относительно малый срок службы (до десяти лет), и достаточно быстрое заиливание. Подойдут для установки на даче.
Глинистые требуют чуть большей ответственности при бурении скважины, а в остальном – обладают теми же достоинствами и недостатками, что и песчаные. Должны использоваться регулярно, так как примерно через год без эксплуатации восстановить заиленную скважину будет очень сложно и дорого.
Известняковые (артезианские) скважины по праву считаются лучшими. Схема бурения скважины на воду в известняке предполагает заглубление на уровень от 50 до 150 метров. Это обеспечивает запас надежности и долговечности источника воды, а кроме того – улучшает качество естественной фильтрации.

Основные разновидности

Осуществляя выбор типа скважины, не следует все внимание уделять такому параметру как цена. Дело в том, что обустройство автономного водоснабжения – задача сама по себе весьма недешевая, и лучше инвестировать в этот проект единожды (выбрав качественное оборудование и пригласив профессиональных мастеров), чем через несколько лет пожинать сомнительные «плоды экономии» в виде внушительных счетов за ремонт и восстановление источника.

Выбор помпы

Следующим этапом в построении системы водоснабжения является подбор насосного оборудования.

Здесь инструкция рекомендует уделять внимание таким моментам:

Как правило, для небольших коттеджей не требуются модели с высокой производительностью. Зная, что для работы одного крана в течение часа нужно примерно 0,5-0,6 м3 воды, обычно устанавливают помпу, способную обеспечить приток 2,5 – 3,5 м3/ч.
Также следует учитывать наиболее высокие точки отбора воды. В некоторых случаях для обеспечения необходимого напора на верхних этажах требуется монтаж дополнительного насоса, поскольку скважинное водоподъемное устройство не справляется.

Помпа малого диаметра для подъема воды с больших глубин

Практически все модели скважинных помп отличаются достаточно высоким уровнем энергопотребления. Принимая во внимание этот факт, стоит заранее позаботиться о стабилизаторе питания. А если у вас в поселке часто отключают электричество, то и генератор лишним не будет.

Оборудование скважины

Сам процесс оборудования обычно осуществляется той же компанией, которая проводила бурение.

Однако изучить его стоит и вам — как минимум для того, чтобы обеспечить контроль качества исполнения рабочих операций:

Выбранный насос опускаем на проектную глубину и подвешиваем на тросе или прочном шнуре.
Через горловину скважины с установленным оголовком (специальная герметизирующая деталь) выводим шланг для подачи воды и кабель, обеспечивающий электропитание помпы.

Установленный оголовок

Некоторые специалисты советуют присоединять шланг к кабелю. Это довольно удобно, но нужно помнить, что в местах присоединения шланг ни в коем случае не должен пережиматься!
Также возле горловины монтируется подъемное устройство – ручная или электрическая лебедка. Обойтись без нее можно только на очень малых глубинах, поскольку, чем глубже, тем сильнее будет ощущаться не только вес самой помпы, но и вес шланга с кабелем питания, и вес троса.

Совет!Оголовок, запорную арматуру и выведенные трубы водоснабжения необходимо защитить от внешних воздействий.Чаще всего они скрываются в небольшом углублении, облицованном изнутри кирпичом и закрытом крышкой.

Фото капитального приямка

Именно такой вид имеет схема устройства скважины на воду. Однако это – даже не половина дела: нам необходимо собрать на этой базе целую систему.

Статьи по теме:

Система водоснабжения

Основные элементы системы

Детали системы водоснабжения для неглубоких скважин

Как мы отмечали выше, помимо правильно установленного и корректно работающего водоподъемного оборудования для обеспечения дома водой из скважины нам будет нужно множество деталей.

Среди них:

Подводящий трубопровод, по которому вода от скважины будет поступать к дому.
Гидроаккумулятор, который представляет собой бак для воды, обеспечивающий поддержание стабильного давления внутри системы.
Реле, обеспечивающее включение и отключение водоподъемной помпы в зависимости от уровня давления в баке.
Реле сухого хода (если вода перестает поступать в насос – система обесточивается).

Обратите внимание!Многие модели скважинных насосов комплектуются встроенными предохранителями, исключающими сухой ход.

Система фильтров для скважины для очистки и оптимизации параметров воды. Как правило, включает в себя фильтры для грубой и тонкой очистки.
Трубопроводы и запорная аппаратура для разводки по помещениям.

Также при необходимости схема подводки воды из скважины в дом включает в себя ответвление для водонагревателя. Это дает возможность обеспечить горячее водоснабжение.

Прокладка трубопровода

При наличии определенных навыков саму систему можно собрать своими руками.

Делаем это так:

Для прокладки трубы от горловины скважины до дома копаем траншею. Желательно, чтобы она проходила ниже уровня промерзания грунта.
Прокладываем трубу (лучше всего полиэтиленовую диаметром от 30 мм). При необходимости оборачиваем трубопровод теплоизоляционным материалом.
Заводим трубу в подвал или подпольное пространство через специальный продух. Эту часть трубопровода обязательно утепляем!

Траншея от колодца к дому

Монтаж системы

Далее переходим к сооружению гидроаккумулятора:

Гидроаккумулятор (пластиковую емкость объемом до 500 л) устанавливаем как можно выше – это обеспечит нам естественную регулировку давления. На входе монтируем реле давления, которое при заполнении бака будет отключать подачу воды.
В некоторых случаях этого бывает недостаточно. Тогда дополнительно устанавливаем автоматическую насосную станцию – комплекс из нескольких реле, манометров и мембранного бака-ресивера.

Насосная станция с ресивером, который можно использовать вместо гидроаккумулятора или вместе с ним

Ресивер, оборудованный отдельным насосом, обеспечивает плавное изменение давления в аккумуляторе, что положительно сказывается на работоспособности всех систем. Без этой детали двигатель скважинного насоса запускается вместе с каждым включением крана, что, естественно, приводит к его раннему износу.

Обратите внимание!Еще один плюс от установки ресивера — компенсация гидроударов, возникающих за счет разницы в несколько секунд между срабатыванием реле давления и фактическим отключением помпы.

После сборки системы из гидроаккумулятора и насосной станции приступаем к монтажу трубной разводки. Для нее используем полиэтиленовые трубы. При водоснабжении коттеджа или дачного дома вполне достаточно диаметра в 20 мм.
Трубы режем с использованием специальных устройств. Для их соединения используем паяльник с набором втулок. Применение этой технологии позволяет добиться максимальной герметичности.
В качестве альтернативы можно использовать стальные или металлопластиковые трубы. Они отличаются большей механической прочностью, однако монтировать их сложнее. Да и разъемные соединения все же уступают по герметичности пропаянным швам.

Трубную разводку подводим к точкам потребления и присоединяем к кранам. Для обеспечения безопасности фиксируем трубы на стенах хомутами.

Наиболее распространенная схема

Статьи по теме:

Отдельно стоит позаботиться и о системе водоотведения. При ее проектировке важно размещать выгребную яму или септик таким образом, чтобы полностью исключить фильтрацию стоков в водоносные горизонты. В первую очередь это касается песчаных скважин, которые отличаются неглубоким залеганием воды.

Вывод

Приведенная схема подключения воды от скважины имеет множество вариаций, однако для начинающего мастера именно она является оптимальной. Конечно, простой описанную процедуру назвать нельзя, да и трудоемкость у нее довольно велика, но при необходимости разобраться во всех нюансах можно. Ну, а если вопросы все еще остались — рекомендуем изучить видео в этой статье.

kolodec.guru

Подключение скважины к дому — Всё о бурении скважин

Шаг за шагом: как провести воду из скважины в свой дом

Для водоснабжения частного дома нет ничего лучше хорошего центрального водопровода, который обеспечивал бы стабильную подачу чистой воды из артезианской скважины. Однако подобное благо цивилизации до сих пор редкость не только на селе, но и в городском частном секторе. Для многих владельцев своего дома водоснабжение из скважины — не дешёвый, но порой единственный способ обеспечить себя водоснабжением с должным уровнем комфорта. Рассмотрим, как подключить скважину к домашнему водопроводу, установить необходимое оборудование.

Содержание

Бурится на ближайший к поверхности водоносный горизонт, который располагается в песчано-известковом слое. Обходится относительно недорого, глубина невелика — 15-30 м. Характеристики скромны: дебит 0,6-1,2 м3/ч, срок службы 5-30 лет при условии регулярного водозабора. На обсадную трубу снизу обязательно устанавливается фильтр. Качество воды лучше, чем в колодце, но всё же зачастую для того, чтобы довести её до высокого уровня питьевых стандартов, приходится устанавливать в доме многоступенчатые фильтрационные системы.

Песчаную скважину можно пробурить с помощью подобной малогабаритной установки. При прокачке необходимо следить, чтобы внутрь обсадной трубы не попала грязь с поверхности

Отличается исключительной чистотой и обилием воды, дебитом 3-10 м3/ч и выше. При правильной эксплуатации служит очень долго, полвека — отнюдь не предел. Пористый известняк с водоносным слоем может залегать довольно глубоко. В редких случаях удаётся добраться до артезианских вод на уровне 25 м, но чаще это 50-250 м. Стоимость скважины резко возрастает при превышении глубины в 60-100 м. И не только из-за высокой стоимости бурения, но и потому, что приходится устанавливать значительно более мощные глубинные насосы. Экономически оправдано устроить артезианскую скважину вскладчину, воды с избытком хватит на несколько домов.

Если вы только изучаете возможность бурения скважины на своём участке, а никто из соседей ещё не занимался водоснабжением, поговорите с местными геологами. Скорее всего, они знают расположение водоносных пластов в вашем районе и смогут дать исчерпывающую консультацию.

Над скважиной располагают сооружение, в котором размещают необходимое оборудование. Как правило, это кессон, полностью расположенный ниже уровня земли, гидроизолированный и утеплённый. Его можно собрать из стандартных бетонных колец, замонолитить, выложить из кирпича или бетонных блоков. В продаже также имеются готовые полимерные и стальные блоки. Размеры кессона должны позволять провести обслуживание оборудования.

Дороже, но быстрее и надёжнее установить готовый кессон для скважины

Основное оборудование можно размещать в кессоне, но мы рекомендуем устанавливать его в доме, в тёплом и сухом помещении, так оно прослужит дольше. На обсадную трубу следует установить оголовок.

Оголовок, помимо защиты от загрязнений, служит для подвески насоса, пропуска трубы и электрокабеля

В зависимости от глубины подъёма используется следующее оборудование:

Станция водоснабжения с верхним расположением насоса. Стоит недорого, однако глубина всасывания невелика, 8-14 м, что ограничивает сферу применения колодцами и неглубокими песчаными скважинами. Станция полностью укомплектована, непосредственно к ней можно подключать домашний водопровод.

В состав комплектной насосной станции входят все необходимые устройства: насос, накопительный бак, автоматика

Скважинный насос способен поднимать воду с большой глубины и имеет небольшой диаметр, рассчитанный на обсадную трубу. Дешёвые вибрационные насосы «Ручеёк» или «Малыш» не рекомендуется использовать длительное время, они способствуют засорению фильтра, к тому же маломощны. Не нанесёт урона скважине и даст достаточный объём воды центробежный насос. Глубина подъёма моделей бюджетной категории —от 50 до 100 м.

Модель глубинного насоса выбирают, исходя из глубины, дебита скважины и потребности в воде.

Вода, прежде чем попасть от скважинного насоса непосредственно в водопровод, закачивается в один из двух видов накопителей:

Открытый бак, установленный в верхней точке водоразбора. Оттуда вода подаётся вниз самотёком. Включение насоса для пополнения бака и его отключение обеспечивает поплавковый механизм, установленный в баке. Простое и недорогое решение, однако давление воды маловато для комфортного пользования и недостаточно стабильно.
Закрытый мембранный гидроаккумулятор, где вода постоянно находится под давлением благодаря пневматическому элементу. Благодаря этому в водопроводе создаётся давление, достаточное для адекватной работы всех водоразборных устройств, в том числе гидромассажных и автополива.

Устройство гидроаккумулятора. Для поддержания стабильного давления в водопроводе необходимо регулярно проверять давление воздуха в мембране. При необходимости её подкачивают через ниппель.

Относительно несложно устроить водоснабжение из скважины своими руками на основе комплектной водопроводной станции. Нужно установить перед ней обратный клапан, песчаный фильтр, опустить герметичный шланг на отметку водозабора и заполнить устройство водой, тщательно соблюдая инструкцию. Подключить станцию к электропитанию.

Подключение насосной станции не представляет особой сложности

Схема подключения водоснабжения от скважины на основе центробежного погружного насоса и гидроаккумулятора должна включать в себя следующие элементы:

Глубинный насос.
Обратный клапан.
Подающий трубопровод, располагается в грунте ниже глубины его промерзания.
Автоматическое устройство защиты от «сухого хода», если насос изначально им не оборудован.
Фильтр грубой очистки перед гидроаккумулятором.
Запорный кран.
Гидроаккумулятор.
Автоматика: реле давления, пульт управления.
Шаровый кран или вентиль, непосредственно к которому присоединяется домашний водопровод.
Также рекомендуется установить вентиль для слива системы, его можно расположить в кессоне или возле гидроаккумулятора.

Схема подключения водопровода от скважины для центробежного насоса и гидроаккумулятора.

Наш краткий материал даёт лишь общее представление о том, как провести воду из скважины в дом. Люди «рукастые», обладающие временем и желанием, могут попытаться сделать это самостоятельно. Тем же, кто никогда не держал в руках разводной ключ, мы рекомендуем доверить работы по водоснабжению собственного дома профессионалам, специализирующимся на подобной деятельности.

Рекомендуем похожие статьи

Обустройство кессона для скважины своими руками из бетона и кирпича или установка готового модуля
Как сделать абиссинскую скважину своими руками – простое решение вопроса водоснабжения участка
Устройство дачного водопровода с погружным насосом: схема и оборудование

Подключение скважины к дому: советы и рекомендации специалистов

Любительское фото внутреннего обустройства кессона, на котором видны все необходимые узлы и соединения
