Главная » Электрика » Самостоятельное подключение электроплиты к сети 220 В, 380 В

Электричество — дело серьезное и опасное, но многие работы не требуют высокой квалификации и могут быть сделаны самостоятельно без привлечения специалистов. Например, подключить электроплиту можно имея лишь отдаленные представления об электричестве. Особенно, если розетка уже смонтирована. Все что остается — установить на шнур вилку и правильно его подключить к разъемам плиты. Хуже дело обстоит, если необходимо тянуть линию от щитка, но и тут можно справиться без помощи. Только помните, что все работы производят при отключенном электропитании.

Содержание статьи

Схема и способы подключения

Электрические бытовые плиты — мощное оборудование, потребляемый ими ток порядка 40-50 А. Это значит, что подключить электроплиту необходимо на выделенную линию электропитания. Она должна запитываться напрямую от квартирного или домового щитка.

Питание подается через УЗО и защитный автомат. Сама плита может подключаться через розетку и вилку (специальные силовые), клеммную коробку.  Также линия от автомата может напрямую заводиться на клеммы ввода на задней стенке.

Схема подключения электроплиты

Более надежное соединение — напрямую на входные клеммы плиты. В этом случае имеется минимальное число точек контакта, что повышает надежность. Но такой способ не совсем удобный: отключать электропитание можно только автоматом. Примерно такая же проблема и при использовании клеммной коробки, с той лишь разницей, что точек соединения больше.

Чаще всего используют подключение при помощи розетки и вилки. Это более удобно и привычно. Так как оборудование мощное, используют не обычные бытовые устройства, а специальные, которые называют еще силовыми — за их способность выдерживать значительные токовые нагрузки.

Обратите внимание, что при подключении мощного электрооборудования обязательно наличие заземления. Без него вам откажут в гарантийном ремонте, да и его отсутствие опасно для жизни, так что лучше не рисковать.

Электрические параметры и номиналы автоматов защиты

Как выяснили, в электрощитке должны стоять отдельные УЗО и  защитный автомат. Через них подается фаза на розетку. Это пару можно заменить дифавтоматом. Это те же два устройства, но в одном корпусе. Минус берут с общей шины, проходит через УЗО, заземление берут с соответствующей шины.

Номинал автомата выбирается по максимальному потребляемому току. Эти данные есть в паспорте электроплиты и находятся обычно в пределах 40-50 А. В этом диапазоне номиналы идут с большим шагом — 40 А, 50 А, 63 А. Выбирать лучше ближайший больший — так меньше шансов на ложное отключение при работе на полной мощности. ТО есть, если заявленное максимальное потребление тока 42-43 А, все равно берете автомат на 50 А.

Схема подключения электроплиты

С другой стороны, полностью все конфорки и духовку, да еще на полную мощность, может и никогда и не включите, а более мощные автоматы стоят прилично дороже. Тут уж выбирать вам.

Номинал УЗО берут на ступень выше, чем у автомата. Если вы решили ставить автомат на 50 А, то УЗО необходим на 63 А, ток утечки — 30 мА.

Провод и его параметры

В последние годы при прокладке электропроводки и подключении бытовой техники чаще всего используют медные проводники. Хоть они и намного больше стоят, но работать с ними удобнее, к тому же по меди требуется диаметр жил намного меньше, чем при использовании алюминиевых проводников.

Выбирают сечение проводников в зависимости от типа сети — 220 В или 380 В, типа прокладки проводки (открытая/закрытая) а также от потребляемого тока или мощности оборудования. Обычно используют медные проводники с жилой 4 мм (при длине линии до 12 м) или 6 мм.

Таблица выбора сечения проводников

При выбирая типа кабеля для прокладки от щитка к розетке, лучше остановитесь на одножильных проводниках. Они хоть и более жесткие, но более надежные. Для подключения самой плиты (к которому надо будет подключить силовую вилку) можно выбрать гибкий многожильный провод: одножильный в данном случае будет слишком неудобным.

Подключение варочной панели расписано тут.

Как подключить электроплиту к сети 220 В

Все приведенные выше схемы были именно для однофазной сети 220 В. Для подключения вам понадобиться трехжильный кабель, трехконтактные силовые розетка и вилка с номинальным током не менее 32 А. Сразу скажем, что подключение оборудования разных марок принципиально ничем не отличается.  Неважно, какую плиту вы приобрели — Electrolux, Gorenje, Bosh, Beko. Без разницы. Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления. Все остальное — аналогично.

Подключение кабеля к электроплите

Сначала выбранный для подключения кабель надо подсоединить к электроплите. На задней панели, обычно внизу слева имеется клеммная колодка, на которую выведены проводники.

Клеммная колодка, к которой надо подключить электрический шнур

Рядом располагаются схемы подключения для разных сетей.

Схематичное изображение подключения для разных сетей

При сети в 220 В схема крайняя справа. На плите должны быть соединены одной перемычкой контакты 1,2,3 — это будет фаза (красный или коричневый проводники), второй — контакты 4 и 5 — это нейтраль или ноль (голубой или синий), шестой контакт — это земля (зеленый или желто-зеленый). Из магазина элеткроплиты обычно приходят с уже установленными перемычками, но не мешает проверить.

Подключение кабеля к электроплите

Правильнее и надежнее проводники обжать контактными пластинками, а потом уже их подключать. Такое соединение более надежное, но часто просто проводники закручивают вокруг прижимного винта и потом его затягивают. В любом случае цветовую маркировку лучше соблюдать — так меньше шансов сделать ошибку.

Лучше проводники оконечить контактными пластинками

Установка вилки

Далее к кабелю подключают вилку. Силовая вилка — разборная. Откручиваете два крепежных винта, снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. С края гибкого кабеля (примерно на 5-6 см) снимается защитная изоляция, проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см.

 Разделанный конец кабеля заводится в корпус вилки.

Так выглядит вилка для подключения электроплиты

Прижимные винты на контактах ослабляются, Проводники, если они многожильные, скручиваются в жгут. Эти жгутики закручиваются вокруг контактов, затягиваются прижимными винтами.

Распределение проводников имеет значение и подключать их надо внимательно. Верхний контакт вилки обычно подписан — сюда подключают «земляной» провод (зеленый). При подключении розетки надо «землю» подать на аналогичный разъем.

Подключение провода к электроплите

Два других контакта — это «фаза» и «ноль».  Куда какой из них подавать — не важно, но при подключении розетки «фаза» должна попадать на «фазу», «ноль» — на «ноль». Иначе будет короткое замыкание. Так что перед включением обязательно еще раз проверьте, правильно ли прикручены провода (фаза и ноль).

Как определить фазу в установленной розетке

Если электроплита у вас уже стояла ранее, и розетка имеется, надо в ней найти,где располагаются заземление, фаза и ноль и соответственно подключать провода в вилке. Для определения проще всего воспользоваться индикатором напряжения в виде отвертки. Работает он просто — устанавливаете индикатор в место предполагаемой фазы, и смотрите на светодиод, вмонтированный в корпус. Если он горит, значит напряжение есть и это — фаза. Если напряжения нет, светодиод не загорается, и это — ноль.

Землю определить еще проще: это контакт вверху или внизу.

Подключение к трехфазной сети 380 В

В этом случае покупаются автомат и УЗО для трехфазной сети, провода должны быть пятижильные (сечение определяется по той же таблице, только значение смотреть надо в графе 380 В). Вилка и розетка тоже должны иметь по пять контактов.

Сам процесс подключения ничем не будет отличаться, только количеством проводов. Разница будет при подключении провода к выходным клеммам электроплиты. Устанавливаться будет только одна перемычка — на контакты 5 и 6.

Все остальные подключаются отдельными проводниками.

Схема подключения электроплиты к трехфазной сети

Также необходимо отслеживать положение «земли» и «нейтрали» (или говорят еще «нуля»). Цветовое соответствие проводников на фазах некритично, но удобнее, если они тоже совпадают.

Как самостоятельно подключить электроплиту дома

Из данной статьи вы узнаете сложно или подключить электроплитку самому, схемы и способы подключения (без розетки и с розеткой), какие существуют требование к электропроводке, меры безопасности и много другое.

В чем удобство электрических плит

Основным элементом на кухне всегда была плита, ведь без нее понятие «кухня» теряет свой смысл. В газифицированных домах в основном применяются газовые плиты, но последнее время все больше людей отдает предпочтение электрическим.

Электрические плиты удобны в управлении, отлично справляются со своей задачей, и являются безопасными, но только при условии правильного подключения.

Приобретая новую электрическую плиту, многие магазины предоставляют услуги электрика, который выполняет подключение.

Даже если такая услуга и не предоставляется, то продавцы настоятельно рекомендуют для подключения прибора воспользоваться услугами электрика.

И все это потому что современная электрическая плита является очень мощным потребителем электроэнергии, а значит – к безопасности ее подключения предъявляются особые требования.

Но необязательно вызывать мастера, даже при базовых знаниях в области электрики подключить этот прибор самостоятельно вполне можно, особых сложностей в этом нет, но должны соблюдаться некоторые условия.

Особенности и условия процесса подключения

Первое и одно из самых важных условий – возможность проводки выдерживать значительные нагрузки.

В доме или квартире должна быть проложена медная проводка сечением не менее 4 мм. кв. Если мощность плиты значительна – то необходим провод уже 6 мм. кв. сечением.

Лучшим вариантом будет прокладка отдельной линии для запитывания, что позволит не нагружать общую проводку дома, особенно если он старой постройки, и проводка не рассчитана на значительные нагрузки.

Второе условие – способность автомата распределительного щитка работать со значительными нагрузками.

Поэтому проводку, которая будет запитывать плиту, следует подключать к автомату с самым большим значением по силе тока, или же под нее установить в распределительный щиток дополнительный мощный автомат.

При этом значение по силе тока у автомата должно быть выше на один номинал, чем данный параметр плиты, чтобы избежать критических нагрузок. То есть, при подключении прибора с потребляемой силой тока в 20 А, используется автомат на 25 А.

Третье условие – наличие дополнительных средств защиты. Ими могут выступать дифференциальные автоматы или же устройство защитного отключения.

Последнее условие – правильность подключения. Плиту можно подключать к розетке, что обеспечивает некое удобство, позволяя в любой момент ее отключить.

Но розетка и вилка должны быть силовыми, способными работать при нагрузках.

Читайте также:

Обязательно к распределительному щитку должно быть подведено заземление.

Также посредством вилки и розетки можно подключать не особо мощные электроплиты.

Если же устройство обладает большой мощностью, то лучше для его запитки использовать клеммник. Он способен выдерживать большие нагрузки.

Но такое соединение является неразъемным, для обесточивания плиты необходимо будет отключать автомат.

Но все же такое соединение более надежное и безопасное, поэтому его лучше использовать даже при подключении приборов средней и малой мощности.

Еще один способ подключения – «напрямую». Подойдет в тех случаях, когда производитель плиты не укомплектовал ее силовым кабелем. В таких случаях провод, идущий от автомата можно подключать непосредственно к плите, избегая дополнительных соединений.

Меры безопасности

При подключении важно серьезно подходить к мерам безопасности. Проводка, розетка с вилкой или клеммник должны быть рассчитаны на значительные нагрузки.

Самое главное нужно правильно подобрать сечение кабеля.

Обязательно использование защитных средств, причем значение силы тока того же устройства защитного отключения (УЗО) должно быть на номинал ниже, чем автомата.

Все соединения должны быть хорошо закрученными, слабые незатянутые болты или винты при подключении проводки не допускаются.

Важно также не перепутать проводку при подключении к плите, розетке, вилке УЗО и автомату.

Подведем небольшой итог.

Чтобы электроплита работала с максимальной безопасностью, следует обеспечить подвод электроэнергии к ней с соответствующими параметрами – проводка, розетка и автомат должны выдерживать нагрузку больше, чем создает электроплита, а вот УЗО по силе тока должен максимально быть приближенным к данному параметру электроприбора. И лучше, если для запитки электроплиты используется отдельная линия и автомат.

Но соблюдения условий недостаточно, еще необходимо правильно подключить проводку. Ведь плиты могут работать от однофазной сети или трехфазной, встречаются также и двухфазные плиты, и важно правильно все соединить.

Читайте также:

Схемы подключения

Хорошо, если производитель укомплектовал свою продукцию силовым кабелем. Подключить ее не составит труда, поскольку останется только правильно распределить провода в вилке или на клеммнике, но часто такой кабель отсутствует, и его приходится приобретать отдельно и самостоятельно подключать.

Далее рассмотрим, как выполняется подключение кабеля к плите, работающей от однофазной, двухфазной и трехфазной сети.

Подключение к однофазной сети

В электрической плите под защитной крышкой располагаются контакты, к которым и подключается провод.

Для однофазной сети этот кабель должен быть трехжильным.

Одна жила – фаза, вторая – ноль, третья – заземление. В кабеле каждая жила имеет свою окраску. Важно запомнить, что жила для ноля всегда имеет синий или голубой окрас, а заземление – желто-зеленый.

В плите же контактов для соединения обычно больше, но каждый из них имеет свое обозначение.

Все выводы, маркированные буквой «L» являются фазными, сколько бы их ни было, ноль маркируется буквой «N», их может быть тоже несколько, заземление же обозначается буквами «РЕ», обычно это один вывод.

Зная это, можно легко подключить кабель. Если, к примеру, выводов «L» несколько, а фаза в однофазной сети только одна, то необходимо воспользоваться перемычками, которые идут в комплекте с плитой.

Вначале подключаем провод заземления к выводу «РЕ», затем – ноль к выводу «N».

Если таких выводов несколько, используем перемычку, соединяя их между собой, а затем к одному из выводов подсоединяем синий провод.

Последней подключается фаза. Соединяем перемычкой все выводы, обозначенные буквой «L» (если их три, то они обозначаются как «L1» «L2» «L3»).

После соединения подключаем провод фазы. В трехжильном кабеле он может иметь коричневый, серый или черный цвет.

Подключение к двухфазной сети

Редкий, но все же встречающийся метод подключения.

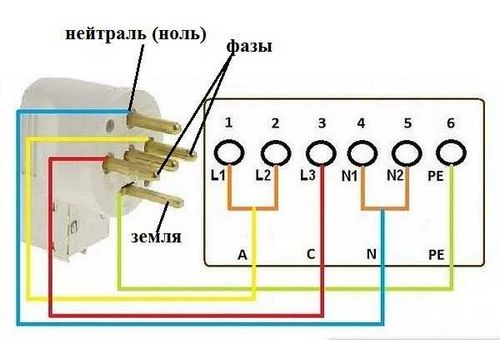

Схема подключения к электроплите, работающей от двухфазной сети, несколько иная, поскольку для этого необходим кабель с 4 жилами, два из которых будут фазами, другие два – ноль и заземление.

Подключение производится так: подсоединяем провод заземления, затем используем перемычку для выводов ноля и подключает нулевой провод.

Если в плите имеется три фазных вывода, то два из них соединяем перемычкой и подсоединяем к одному из выводов один фазный провод, а на оставшийся третий вывод – второй провод фазы.

Читайте также:

Подключение к трехфазной сети

Для подключения плиты, работающей от трехфазной сети, необходим кабель с 5 жилами, 3 из которых будут фазами, другие два – земля и ноль.

Снова вначале подключаем заземление и ноль, предварительно замкнув перемычкой выводы ноля, если их несколько.

К трем фазным выводам подключаем по одному проводу фазы.

Расцветка фазных проводов может быть разной, но важно запомнить, что нулевой провод – всегда синий или голубой, а провод заземления – желто-зеленый.

Помня это, можно легко подключить кабель к плите, и неважно, от какой сети она работает.

Полная схема подключения через розетку

Теперь же рассмотрим полную схему подключения электроплиты, для примера возьмем модель, работающую от сети 220 В (однофазную), причем для нее проложим отдельную линию.

Вначале подключим ее при помощи розетки. Перед началом работ распределительный щиток в обязательном порядке обесточивается.

Итак, первым делом подключаем провод к автомату на распределительном щитке.

К нему подключаем фазный и нулевой провода, земля должна подсоединяется к заземлению дома или квартиры.

По поводу заземления – чуть ниже. Сразу за автоматом последовательно подключаем УЗО и закрепляем его.

Затем провод протягивается к месту установки розетки. Сделать это можно открытым способом (при помощи гофрированной трубки или пластикового короба).

Читайте тут подробнее: Как правильно проводить монтаж электропроводки.

Розетка и вилка для однофазной сети должны быть силовые – трехконтактные.

При подключении проводов к розетке, следует не попутать провода. Земля должна подсоединятся к контакту заземления, ноль – к нулевому контакту, а фаза – к фазному.

И обязательно нужно проследить, чтобы к вилке кабель от плиты подключался соответствующим образом. Очень важно не попутать проводку.

Розетку закрепляем на стене, важно чтобы она находилась на удалении от металлических конструкций (трубы или батареи отопления), на нее не воздействовали источники тепла, и не попадала вода.

Затем подключаем силовой кабель вместе с вилкой к плите. После этого внимательно проверяем все соединения, они должны быть хорошо затянуты, все элементы схемы – надежно закреплены.

Далее проводится пробное включение. Сначала включается автомат, затем УЗО, и сама плита.

После включения плиты на полную мощность, все отключается и проверяются все элементы на нагрев.

Подключение без розетки

Подключение плиты без использования розетки, а при помощи клеммника практически не отличается.

Подсоединяется провод к автомату, затее врезается УЗО, и провод тянется к месту установки плиты.

В стене проделывается углубление, в которое устанавливается защитная коробка. В эту коробку помещается клеммник.

К нему подводится и подсоединяется провод, идущий от распределительного щитка, а также кабель от плиты.

В клеммнике они закрепляются, важно не перепутать где какой провод.

После этого защитная коробка закрывается крышкой. Ну а далее – проверка работоспособности.

Примечательно, что схема подключения электрических плит практически одинакова.

Многим известны электроплиты Hansa и «Мечта». Покупатели часто спрашивают, как их правильно подключить.

Так как моделей плит много, сложно предположить, какую именно вы приобрели. Но все возможные способы подключения мы описали выше.

Смотрите потребляемую мощность и на какую проводку ваша модель рассчитана (однофазная, двухфазная или трехфазная) и применяйте наши рекомендации.

Плита Hansa зарубежного производителя подключается к сети, как и отечественная плита «Мечта». Важно только правильно выбрать проводку и все остальные элементы, входящие в линию запитки.

Популярное у читателей: Способы замены электрики в квартире.

Пару слов о заземлении

Теперь по поводу заземления. Поскольку мощность прибора – большая, то заземление необходимо. Один из вариантов подключения электроплиты к заземлению – это воспользоваться общим заземлением дома, если таковое имеется.

Для этого лучше обратиться в ЖЭК и поинтересоваться, подключен ли ваш распределительный щиток к заземлению дома.

При утвердительном ответе останется только провод земли подсоединить к заземлению щитка.

Выявить его несложно – обычно это толстый провод. Подсоединенный к корпусу щитка при помощи болтового соединения. К этому подсоединению и подключается провод земли.

Если же заземления в доме нет, но при этом вы проживаете на первом этаже или в частном доме, то заземление можно сделать и самому.

Если коротко – то в землю возле квартиры забиваются три прута, они соединяются между собой металлической лентой.

К этой ленте прикрепляется стальная проволока, которую прокладывают к квартире. А уже к этой проволоке подсоединяется провод заземления.

Более подробно об изготовлении заземления для дома можно узнать здесь.

Самостоятельное подключение электроплиты расписано в общих чертах. В процессе же может возникнуть много нюансов.
К примеру, решено подключать плиту к общей сети дома, но выяснилось, что она – алюминиевая и на такие нагрузки не засчитана.

Или же автоматы в распределительном щитке слабые. Как вариант – в квартире нет заземления и провести его пока невозможно.
Все это нужно учитывать, но при правильном подходе – эти проблемы решаемы.

Подключение электроплиты | Заметки электрика

Здравствуйте, уважаемые гости сайта «Заметки электрика».

Хотел в отпуске написать побольше полезных статей для Вас, но категорически не хватало времени. Прошлую неделю занимался дизайном и корректировкой кодов и скриптов на сайте, а эту неделю пришлось уделить подготовке к экзаменам по электробезопасности.  Экзамен проходил в виде теста, но на количество вопросов комиссия Ростехнадзора не поскупилась.

Кстати, я открыл на сайте раздел «Онлайн тесты» для проверки знаний и подготовке к экзаменам по электробезопасности. Переходите по ссылочке, выбирайте необходимый тест и готовьтесь на здоровье. Все тесты актуальные, разбиты по годам и группам, а главное, что это все бесплатно.

А в сегодняшней статье я планирую рассказать Вам про подключение электроплиты.

После прочтения данной статьи Вы сможете самостоятельно подключить электрическую плиту, ну а если не сможете, то будете четко представлять себе все этапы работы и без труда проконтролируете действия специалиста-электрика.



Основные требования

Начну с самого главного.

Подключение необходимо производить строго по инструкции завода-изготовителя, а также согласно правилам ПУЭ 7 издания. Если же их требованиями пренебречь, то можно запросто лишиться гарантий на долгожданную покупку.

Неправильное подключение электроплиты, выбор силовой розетки, сечения и марки питающих проводов и кабелей для нее, может привести к воспламенению электропроводки, что может быстро перерасти в пожар.

Давайте разберем пошагово, как же правильно подключить электрическую плиту.

Шаг 1. Выбор питающего кабеля

По требованию ПУЭ, п.7.1.34 (да и не только ПУЭ) электропроводка в жилых помещениях должна быть только медной. Никакой речи и не может быть об алюминиевых кабелях. Есть правда исключение, но к квартирам оно явно не относится. Дело в том, что допускается прокладывать алюминиевые кабели в жилых помещениях, но сечением от 16 кв.мм и выше. Не будете же Вы прокладывать в квартире такие сечения. Надеюсь, что с этим все понятно.

Итак, питающий кабель на электрическую плиту должен быть только медным.

Далее нужно определиться с питанием. Если питание квартиры или дома у Вас однофазное, то питающий кабель должен быть только трехжильным: фаза L, ноль N и земля PE.

Если у Вас эксплуатируется старая электропроводка, да еще и без заземления, то читайте очень внимательно статью о том, как выполнить разделение PEN проводника на N и РЕ, чтобы перейти от системы заземления TN-C на TN-C-S. Там даны все ответы, как действовать в таком случае.

Все тоже самое касается и тех, у кого питание дома выполнено трехфазным. Только в этом случае, питающий кабель должен быть пятижильным: фазы А, В, С, ноль N и земля PE.

Итак, с количеством жил в кабеле определились.

Какое же сечение должно быть у кабеля? Согласно своду правил СП 31-110-2003, п.9.2 для питания плит от однофазной сети 220 (В) сечение питающего кабеля должно быть не меньше 6 кв.мм.

Это как бы обобщенное значение. На самом деле, сечение кабеля может изменяться как в меньшую сторону, так и в большую, в зависимости от мощности плиты. Вот, например, не целесообразно запитывать электрическую плиту мощностью 7 (кВт) кабелем с таким запасом. Можно применить меньшее значение с соответствующим выбором номинала автоматического выключателя, например, ВВГ (3х4) или ПВС (3х4), а на линию установить автомат 25 (А).

В случае с трехфазной сетью питающий кабель на электроплиту должен быть пятижильным (фазы А, В, С, ноль N и земля PE) сечением не менее 2,5 кв.мм.

Почему? Да потому что таким кабелем можно запитать трехфазную нагрузку до 16,4 (кВт), что вполне сойдет практически для любой электроплиты.

Вот Вам в помощь таблица с рекомендуемыми сечениями жил проводов и кабелей. Также Вы можете воспользоваться программой электрик.Таким образом, зная мощность электроплиты, Вы безошибочно сможете найти сечение жил кабеля.

Итак, с сечением тоже определились.

Осталось выбрать марку кабеля. Для этого я Вам рекомендую перейти по ссылочке на отдельную статью, где указаны рекомендуемые марки кабелей и проводов в зависимости от условий прокладки. Здесь лишь хотел бы посоветовать — не вздумайте применять провода марки ПУНП.

Также предлагаю Вам прочитать полезные материалы по теме:

И еще, питающая линия до плиты должна быть проложена отдельно и совмещать ее с розеточными линиями или линиями освещения не допускается. Это также четко указано в СП 31-110-2003, п.9.2.



Шаг 2. Автоматический выключатель и УЗО

Для защиты выбранного кабеля нам необходимо в квартирном щитке установить автоматический выключатель с номинальным током 32 (А) с характеристикой С. Например, ВА47-29 С32 от IEK.

Почему именно на 32 (А)? Об этом я очень подробно объяснял в статье про время-токовые характеристики автоматических выключателей.

Согласно, ПУЭ, п.7.1.79 для стационарного электрооборудования УЗО можно не устанавливать, а электроплита как раз таки стационарной и считается. Но лично я не рекомендую следовать данной рекомендации — я всегда устанавливаю в линии на плиту устройство защитного отключения (УЗО), ведь электробезопасность превыше всяких дополнительных финансовых затрат.  Ниже я привел Вам ссылочки на полезные статьи на тему УЗО:

УЗО в нашем случае должно иметь номинальный ток не меньше 32 (А), но опять же я рекомендую выбирать его на ступень выше, чем номинал автомата, т.е. на 40 (А). По уставке дифференциального тока не больше 30 (мА). Вот, например, УЗО ВД1-63 40 (А), 30 (мА) от IEK.

Подключается УЗО последовательно в эту же линию сразу после автоматического выключателя 32 (А).

Вместо пары автомат + УЗО можно применить дифференциальный автомат С32, 30 (мА). Читайте подробную статью про преимущества дифавтомата перед автоматом + УЗО.

Опять же это все относится к однофазному подключению плиты.

В случае с трехфазным подключением плиты, в щитке нужно установить трехполюсный автомат с номинальным током 16 (А). После него установить четырехполюсное УЗО с номинальным током 25 (А) и дифференциальным током 30 (мА). Аналогично, вместо пары автомат + УЗО можно установить дифференциальный автомат С16, 30 (мА).



Шаг 3. Выбор силовой розетки и вилки

Третьим шагом при подключении электрической плиты является правильный выбор силовой розетки и силовой вилки. Их номинальный ток должен соответствовать номинальному току автомата.

В моем примере при однофазном подключении плиты они должны быть на 32 (А). Обычно я применяю силовые розетки и вилки  В32-001 на 32 (А).

На фотографии ниже я указал место расположение силового контакта PE. Его нужно подключать именно так. А вот фазу и ноль я выбрал произвольно. Если сделаете наоборот, то ничего страшного не будет.

Об этой силовой розетке и вилке я еще напишу отдельную статью. Следите за обновлениями на сайте или подписывайтесь на новые статьи.

При трехфазном подключении можно применить трехфазную силовую розетку и силовую вилку ССИ.

О них я написал подробную статью и указал на преимущества и недостатки — читайте здесь.



Шаг 4. Схемы подключения электроплиты

При подключении питающих кабелей к силовой розетке и к выводам электрической плиты обязательно соблюдайте цветовую маркировку жил, чтобы не допустить ошибок в подключении.

Существует три основные схемы подключения электрических плит.

1. Однофазная схема подключения — 220 (В)

Это самая распространенная схема подключения электрических плит, используемая в наших квартирах.

При однофазной схеме подключения фазу «L» (провод красного цвета на изображении) необходимо подключить одновременно на клеммы L1, L2, L3 (1, 2, 3). Для этого между клеммами L1, L2, L3 (1, 2, 3) нужно установить две медные перемычки, которые идут в комплекте с плитой.

Клеммы N1 и N2 (4 и 5) тоже соединяем между собой перемычкой и подключаем на них ноль «N».

На клемму РЕ (6) подключаем защитный проводник «PE» (земля).

Доступ к клеммам электрической плиты осуществляется через заднюю крышку, которую предварительно необходимо открутить и снять. Вот фотография для наглядности.

Если перемычки где-то затерялись, то их можно сделать самостоятельно проводом сечением не меньше питающего, т. е. не меньше 6 кв.мм. Если перемычки будете делать гибким проводом, то для лучшего контакта с зажимом используйте вилочные или кольцевые изолированные наконечники (НВИ или НКИ желтого цвета), опрессовав их на жилу с помощью пресс-клещей. Лично я пользуюсь итальянскими пресс-клещами EGI-60

. Можно конечно и залудить, но я лично против пайки в силовых цепях — подробнее здесь.

Еще несколько примеров.

2. Трехфазная схема подключения — 380 (В)

При трехфазной схеме подключения электроплиты фазы А, В и С подключаем соответственно на клеммы L1, L2 и L3 (1, 2 и 3). Никаких перемычек в этом случае нам устанавливать не нужно.

Клеммы N1 и N2 (4 и 5) и PE (6) соединяем по предыдущей схеме.

3. Двухфазная схема подключения — 380 (В)

Иногда бывает так, что у Вас в квартире или на даче имеется две фазы вместо трех. Предположим, что это фаза А и С, а третья фаза В отсутствует. В этом случае при подключении электрической плиты необходимо применить двухфазную схему подключения.

Ставим перемычку на клеммы L1 и L2 (1 и 2) и подключаем к ним фазу А. На клемму L3 (3) подключаем фазу С. Все остальное — аналогично предыдущим схемам подключения.

Заключение

Все перечисленные требования действительны абсолютно для всех видов электрических плит, различных варочных панелей и духовых шкафов. Единственной разницей может являться наименование и расположение клемм для подключения, и конечно же их мощность.

Поэтому, воспользовавшись инструкцией и руководством по эксплуатации к купленной Вами плиты, а также советами и рекомендациями из данной статьи, подключение электроплиты Вы можете выполнить самостоятельно. Но все таки лучше доверить это дело специалистам, которые качественно и быстро выполнят свою работу.

P.S. Ну вот пожалуй и все на этом. Если у Вас возникли вопросы по материалам статьи или же Вам нужна помощь в выборе марки и сечения кабеля, и номинального тока автоматического выключателя, то задавайте их в комментариях.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Подключение электроплиты своими руками — пошаговая инструкция!

Электрическая плита – отличный выбор для современной кухни. При условии правильной установки и использования, прибор будет исправно служить долгие годы. Конечно, для подключения электроплиты можно пригласить квалифицированного мастера, но при желании вы можете сделать все собственными силами и хорошенько сэкономить!

Подключение электроплиты своими руками

Ознакомьтесь с основными требованиями к подключению современных электроплит, существующими схемами, а также руководствами по непосредственному монтажу прибора и его заземлению.

Подключение электроплиты своими руками

Требования к электропроводке

Квартирный щитокВводной автомат

Важно! Прежде чем приступать к каким-либо манипуляциям с проводами и электроприборами, отключите подачу электричества на дом или квартиру.

Современные модели электроплит обычно продаются без шнура в комплекте. Этому есть разумное объяснение: техника безопасности требует, чтобы подключение таких приборов выполнялось посредством высококачественных клеммных колодок, т.е. по т.н. безрозеточному методу. При таком варианте соединения можно увеличивать длину питающего шнура, а вместо автомата для более мощных моделей разрешается устанавливать плавкую вставку.

Для подключения нужно использовать кабель сечением от 4 мм², если его длина не превышает 12 м. В случае же применения более длинного провода, минимально допустимое значение сечения увеличивается до 6 мм². При этом обязательно должна быть выполнена установка отдельного автомата конкретно для плиты.

Выбор сечения кабеля

Подключение через розетку также допустимо. Нужно лишь чтобы прибор был рассчитан на ток от 32 А. Электрические плиты потребляют довольно много энергии, поэтому включать их в простые бытовые розетки запрещается.

Варианты исполнения розеток для электроплиты

Таким образом, требования к подключению электроплиты можно объединить в короткий, но очень важный перечень, включающий в себя следующие положения:

• для подключения прибора используется трехжильный медный кабель сечением от 4 мм² либо от 6 мм² в зависимости от длины шнура;
• в электрощите устанавливается отдельный автомат для плиты;
• выполняется монтаж устройства защитного отключения;
• плита заземляется доступным методом. О возможных вариантах заземления будет рассказано в конце руководства.

Цены на популярные электрические кухонные плиты

Электрические кухонные плиты

Схемы подключения электроплит

Прежде чем приступать к непосредственной установке прибора, изучите существующие схемы подключения прибора.

Однофазное подключение

Наиболее распространенный вариант. Чаще всего встречается в квартирах многоэтажных домов.

При однофазном подсоединении блок подключения будет иметь следующий вид (см. схему).

Однофазное подключение

Клеммы 1-2-3, а также 4-5 соединяются перемычками из меди сечением 6 мм². Если вы купили современную плиту, необходимые перемычки будут присутствовать в комплекте.

Фазная жила (может быть серой, коричневой либо черной) подключается на клемму под номером 1, 2 либо 3.

Нулевая жила (обычно имеет синий цвет) подсоединяется на 4-ю либо 5-ю клемму. Провод заземления (на схеме он желто-зеленый) соединяется с 6-й клеммой.

Болты клемм нужно затягивать до упора. В случае некачественного соединения клеммы могут обгореть, что приведет к возникновению пожара.

В случае использования розеточного подключения фазную жилу в вилке и розетке подаем на клемму L, нулевая жила пойдет на клемму с маркировкой N, провод же заземления пускаем на соответствующую клемму (маркируется рисунком заземления, буквами РЕ либо же словом earth).

Двухфазное подключение

Двухфазная схема

Редко, но все-таки встречается двухфазное подключение. К примеру, могут присутствовать фазы А и С, а фазы В не будет.

При таком подключении клеммы 1 и 2 нужно соединить перемычкой и через нее подключить фазу А. Фаза же С уходит на 3-ю клемму. Дальнейший порядок подключения остается аналогичным предыдущим способам.

Трехфазное подключение

Трехфазная схема

С трехфазным питанием чаще всего сталкиваются владельцы частных домов. Питающий провод в подобной ситуации будет состоять из 4 либо 5 жил. При этом напряжение между нулем и фазами составит 220 В, а между непосредственно фазами – 380 В.

В подобных условиях электроплита будет подключаться по соответствующей схеме. Фазы А, В и С пойдут на соответствующие клеммы 1, 2 и 3.

Соединение клемм 4, 5 и 6 выполняется аналогично однофазному подключению.

Подключаем электроплиту

Подключаем электроплиту

Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение будем выполнять через розетку.

Первый шаг

Выбираем место для установки прибора. Электроплита классифицируется как электроприемник высокой мощности. Для обеспечения его надежной и безопасной эксплуатации, на ближайшей к плите стене мы устанавливаем штепсельную розетку с заземляющим контактом. При этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазной электросети контактов будет три, для двух- и трехфазных сетей – пять.

Розетка

Второй шаг

Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, ставим трехполосный выключатель на 16 А. В случае работы в однофазной сети монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.

Однофазное подключение электроплиты (наиболее распространенное)

Третий шаг

Монтируем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5х2,5 марки ВВГнг, для подключения в однофазном режиме применяем шнур 3х4 аналогичной марки. Тянем провод от электрощита к штепсельной розетке нашей электроплиты.

Кабель силовой ВВГнг 5х2,5

Четвертый шаг

Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Работаем очень внимательно, соблюдая установленные стандарты. Если подключение выполняется с использованием трехжильного кабеля, то коричневый провод (также он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки, синий провод (может быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля чаще всего окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.

Пятый шаг

Соединяем штепсельную вилку с гибким проводом электроплиты. При этом обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке.

Шестой шаг

Подсоединяем гибкий провод к плите. На данном этапе многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же на задних крышках агрегатов. Следуем предложенным производителем рекомендациям.

Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен максимально надежный контакт.

Седьмой шаг

Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «ноля» соединяем с общей шиной для всех проводников ноля. Не подключенной осталась лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет. Что делать? Читаем далее.

Расстановка перемычек в электроплите Ханса

Руководство по заземлению электроплиты

При работе в сетях старого образца даже квалифицированные специалисты нередко осознанно совершают грубую ошибку, выполняя заземление различных электроприборов на шины рабочего нуля. Такое подсоединение чревато крайне неблагоприятным последствием: если провод ноля оборвется, фаза пройдет через нагрузку прямиком на электроприбор и пользователя ударит током.

Нередко электрики допускают и другую грубую ошибку, путая местами провода фазы и ноля. При выполнении такого «заземления» результат будет аналогичным предыдущему случаю – владельца плиты может ударить током в любой момент. Но и отказываться от зануления тоже нельзя. Существует несколько вариантов решения проблемы. Ознакомьтесь с доступными методами и выберите подходящий для вашей ситуации.

Первый вариант – узнаем, заземлен ли щит квартиры

Узнаем, заземлен ли щит квартиры

Для этого идем в ЖЭК или другую обслуживающую организацию. Если представитель компании скажет, что корпус щита надежно заземлен, нам останется лишь подключить желто-зеленый провод к этому корпусу через болт.

Если же представитель обслуживающей организации дает отрицательный ответ либо же путается в своих показаниях, выполнять заземление описанным выше способом нельзя – оно будет либо неэффективным, либо приведет к удару пользователя электроплиты током.

Второй вариант – для жильцов квартир на первом этаже и владельцев домов

Схема контура заземления

Собственники такой недвижимости могут попробовать создать отдельный заземляющий контур. Делается он так:

Важно! Прежде чем принимать заземляющее устройство в эксплуатацию, нужно пригласить специалиста для измерения сопротивления установки. Выполнить такую поверку самостоятельно можно только при наличии специального устройства. Значение сопротивления не должно быть больше 8 Ом.

Таблица. Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле

Материал	Профиль сечения	Диаметр, мм	Площадь поперечного сечения, мм	Толщина стенки, мм
Сталь черная	Круглый для вертикальных заземлителей	16	—	—
Сталь черная	Круглый для горизонтальных заземлителей	10	—	—
Сталь черная	Прямоугольный	—	100	4
Сталь черная	Угловой	—	100	4
Сталь черная	Трубный	32	—	3,5
Сталь оцинкованная	Круглый для вертикальных заземлителей	12	—	—
Сталь оцинкованная	Круглый для горизонтальных заземлителей	10	—	—
Сталь оцинкованная	Прямоугольный	—	75	3
Сталь оцинкованная	Трубный	25	—	2
Медь	Круглый	12	—	—
Медь	Прямоугольный	—	50	2
Медь	Трубный	20	—	2
Медь	Канат многопроволочный	1,8	50	—

Третий вариант – если заземлить не получается

Щиток не заземлен, а сделать индивидуальный заземляющий контур нет возможности? Тогда просто заглушаем желто-зеленый провод и оставляем его в щите до лучших времен.

Плите в такой ситуации уделяем повышенное внимание.

Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п. металлических изделий.

Во-вторых, возле электроплиты укладываем если не специальное диэлектрическое покрытие, то хотя бы плотный сухой коврик.

В-третьих, обычный автомат в щитке заменяем дифференциальной моделью с 30-миллиамперным номиналом срабатывания.

В-четвертых, проявляем особую осторожность и бдительность в процессе эксплуатации незаземленной электроплиты.

Важно! Заземлять электроплиту на трубы водоснабжения, канализации и отопления нельзя. Хотя перечисленные элементы по правилам и должны быть надежно заземлены, сопротивление такого заземления никто обычно не контролирует. Итогом может стать поломка электроприбора, поражение пользователя током и нанесение вреда имуществу, притом не только своему, но и соседскому. Также нельзя заземлять электроприборы на другие инженерные коммуникации вроде лифтовых шахт, вентиляционных каналов и т. д.

Проверка работы электроплиты

Удачной работы!

Видео – Подключение электроплиты своими руками

Как подключить электроплиту правильно, схема подключения электрической плиты



Сегодня мы рассмотрим электророзетки для кухонной плиты, а так-же правильное подключение электрической плиты своими руками.

Бытовые приборы и в особенности кухонные плиты потребляют значительное количество электроэнергии, что требует обязательное заземление корпуса. Комплектация отечественных плит при продаже чаще всего представляет собой разъемы РШ-ВШ – пара из электрической розетки и вилки. Этот вид разъема был создан еще в советские времена. По способу установки розетки он относится к изделиям открытой проводки, но в наше время его модифицировали и для скрытой проводки.

Конструктивное решение пары исключает возможность неправильного подключения при использовании. Максимально заявленный рабочий ток – 32 ампера (средняя мощность 7 кВт). Однако суммарная мощность нагревательных устройств современных электроплит составляет в среднем 8-10 кВт и выше, что для данного разъема неприемлемо. Одновременное включение всех устройств послужит фатальным исходом разъема. Сегодня производство РШ-ВШ на Украине, цена и качество продукции не высоки.

Электророзетки для кухонной плиты

Достаточно неплохи пары вилки-розетки белорусского производства. Они имеют современный дизайн и больше подходят для импортных электрических плит, в комплект к которым шнуры и вилки не входят.

Белорусские разъемы

Белорусские разъемы выдерживают большие объемы электрической мощности, чем 32А, удобней в пользовании и при монтаже. Устанавливаются в двух вариантах, как для скрытой, так и для открытой проводки. По цене немного дороже украинских, но значительно дешевле европейских.

Разъем французского образца

Розетки для электроплит устанавливаются так же, как обыкновенные электророзетки. При монтаже для скрытой проводки выдалбливают углубление в стене, в которое устанавливают с помощью специального раствора на основе гипса коробку-подрозетник любой формы. По направлению к подразетнику в стене выдалбливают штробу и в нее укладывают питающие провода, присоединяя их к клеммам розетки. Очень важно присоединить заземляющий провод строго на клемму с обозначением.

Затем механизм розетки крепится специальными винтами в подрозетнике, в завершение работы одевается крышка. Монтаж с открытой проводкой сопровождается креплением механизма розетки непосредственно к несущей поверхности стены без дополнительного подрозетника. Обязательно подключают заземляющий провод.

В квартирах новой постройки провод заземления виден сразу, его изоляция зеленого (желто-зеленого) цвета. В старых домах все провода однотонны и, как правило, белые. Что бы найти нужный провод, сперва в квартире отключают электроэнергию полностью. Дальше берут омметр и один его щуп цепляют за радиатор отопления или водопроводную трубу, а вторым поочередно касаются концов питающих проводов. Если провод заземляющий, омметр покажет незначительное сопротивление, не более пары десятком Ом, на остальных проводах сопротивление окажется бесконечно сильным. Таким образом, обнаруженный заземляющий провод отмечается маркером или изолентой для дальнейшей простоты в отличии. Порядок подключения оставшихся проводов не важен. Смотрите статью про новые и старые способы соединения электрических проводов, будет полезна для всех. Теперь рассмотрим как выглядит схема подключения электрической плиты в фото примерах и описанием.

Как подключить электроплиту правильно

Для подключения электрической плиты понадобится:

1. Разъемы. При наличии розетки, необходима только соответствующая вилка.
2. Моток провода ПВС 3*4 мм² . Гибкий, трехжильный, длина 1,5-2 м.

На задней панели под пластиковой крышкой электрической плиты расположен клеммник, имеющий несколько медных перемычек. Открыв крышку, можно увидеть рядом с ним картинку, обычно изображающую 3 варианта подключения:

1. трехфазная питающая сеть – L1,L2,L3. N.PE.
2. двухфазная питающая сеть – L1,L2.N1,N2.PE.
3. однофазная питающая сеть – L1.N.PE.

Подходящий вариант – третий, мы по нему сможем подключить электроплиту правильно. Перемычки устанавливаются в соответствии с рисунком. Затем на проводе ПВС с двух сторон снимают верхнюю оболочку на 75 мм и изоляцию с концов жил на 30 мм, заделывают их кольцом. Жила с изоляцией зеленого цвета крепится к заземляющей клемме PE, оставшиеся поочередно к клеммам L1 и N (фаза и ноль). Предпочтительнее присоединять провода для фазных проводников с изоляцией коричневого или белого цвета, а для нулевых голубого цвета, но это не критично.

Зачистка и подключение проводов электрической плиты.

После присоединяется электрическая вилка. Провод с зеленой изоляцией крепится к контакту заземления, остальные – к фазному и нулевому.

Схема подключения вилки розетки электроплиты и клеммника.

Мультиметром проверяется правильность подсоединения: сопротивление между заземляющим контактом вилки и металлическим корпусом печи показано нулевое. Само собой разумеющимся является совпадение заземляющих контактов вилки и розетки. Если все как полагается, клеммник закрывают крышкой. Смотрите как установить розетку правильно.

Рекомендовано снять с розетки напряжение, пред тем как вставлять в нее вилку, отключив автомат в электрическом щитке. Сделав это, проверяют касанием индикаторной отвертки металлической поверхности корпуса плиты отсутствие фазы. Если порядок, проводится дальнейшая проверка во всех режимах работы.

Кухонная электрическая плита в какой-то степени стационарное устройство, поскольку годами не сдвигается с одного и того же места. И на самом деле есть вариант подключения ее без розетки. Он представлен на рисунке ниже. Электрическая плита подключается через керамический или карболитовый клеммник, находящийся в распределительной коробке.

Схема подключения электрической плиты через карболитовый или керамический клеммник.

При наличии трехфазной линии питания подключать электрическую плиту лучше всего к ней. Это необходимо особенно при больших нагрузках на плиту, например в маленьких уютных ресторанчиках суммарная мощность устройств гораздо выше 10 кВт, что однофазному разъему не под силу долго выдержать. Трехфазный разъем РШ-ВШ рассчитан на максимальный ток в 25А и позволяет запитать устройство мощностью до 15 кВт. Причем будет достаточно медного кабеля с сечением 2,5 мм². Для расчета необходимого сечения провода воспользуйтесь нашим бесплатным онлайн калькулятором.

Схема подключения электроплиты к трехфазной линии питания.



Обзор электрической отдельностоящей плиты Electrolux EKC954908 W: всё, что надо, PlusSteam

В нашу лабораторию попал интересный прибор: электрическая отдельностоящая плита Electrolux EKC954908 W. Продукт уважаемого и известного бренда в средней ценовой категории — это уже интересно, так что мы загорелись возможностью подробно исследовать плиту.

Методика тестирования — та же, которую мы применяем для варочных поверхностей и духовок: устройство устанавливается у тестера дома, и автор «живет» с прибором вместе в течение месяца-полутора. Он готовит самые разные блюда, осваивается с особенностями управления, имеет время, чтобы почувствовать все плюсы и минусы. В статью входит несколько примеров приготовленных блюд, наиболее иллюстративных с точки зрения тестирования различных функций прибора.

Плита Electrolux EKC954908 W обладает набором качеств, присущих современному устройству. Стеклокерамическая варочная поверхность оснащена расширяемыми в зависимости от применяемой посуды конфорками, есть и овальная конфорка для посуды соответствующей формы. Также заявлены широкие возможности духовки, позволяющей вместить несколько уровней с приготовляемыми блюдами или заготовками и имеющей широкий температурный диапазон (от 50 °C). Еще духовка оснащена телескопическими направляющими для одного из уровней, вентилятором горячего воздуха, таймером и главной особенностью модели: функцией PlusSteam, позволяющей делать выпечку с паром.

Вот со всем этим богатством мы и собираемся разобраться в процессе тестирования.

Характеристики

Производитель	Electrolux
Модель	EKC954908 W
Тип	плита электрическая отдельностоящая
Страна производства	Румыния
Гарантия	1 год
Предполагаемый срок службы	10 лет
Варочная поверхность	стеклокерамическая
Количество конфорок	4, из них 2 расширяемых
Размеры конфорок	по 14 см у простых круглых конфорок, 12/18 см у расширяемой круглой и 14/25 см (в длину) у расширяемой овальной
Номинальная мощность конфорок	по 1200 Вт у простых круглых конфорок, 700/1700 Вт у расширяемой круглой и 900/2000 Вт у расширяемой овальной
Духовка	электрическая
Класс энергопотребления	А
Функция пара	есть
Внутреннее покрытие духовки	эмаль легкой очистки
Индикация остаточного тепла для варочных зон	есть
Объем духовки	58 л
Легкая очистка дверцы духовки	есть
Отверстие для отвода пара	есть
Ящик для хранения принадлежностей	есть
Максимальная температура дверцы духовки	60 °C
Аксессуары духового шкафа	2 эмалированных противня, 1 хромированная изогнутая решетка
Режимы духовки	Нижний нагрев, Разморозка, Вентилятор + верхний нагрев, Вентилятор + верхний нагрев + нижний нагрев (100 °C), Большой гриль, Гриль + верхний нагрев + вентилятор, Освещение, Конвекция с кольцевым нагревательным элементом + функция пара + вентилятор, Конвекция с кольцевым нагревательным элементом, Верхний нагрев + нижний нагрев, Верхний нагрев + нижний нагрев + вентилятор
Номинальное напряжение	230 В
Размеры (Ш×В×Г)	50×86×60 см
Средняя цена
Розничные предложения

Комплектация

Упаковка плиты оказалась стандартной для крупной бытовой техники компании Electrolux: прибор бережно обернут реберной конструкцией из досок, дополненной картоном и защищенной пленкой.

Внутри коробки обнаружились:

• плита в сборе;
• 2 эмалированных противня;
• 1 хромированная изогнутая решетка;
• телескопические направляющие для установки на один из уровней духовки;
• инструкция и гарантийный талон.

На первый взгляд

На первый взгляд устройство похоже на обычную плиту.

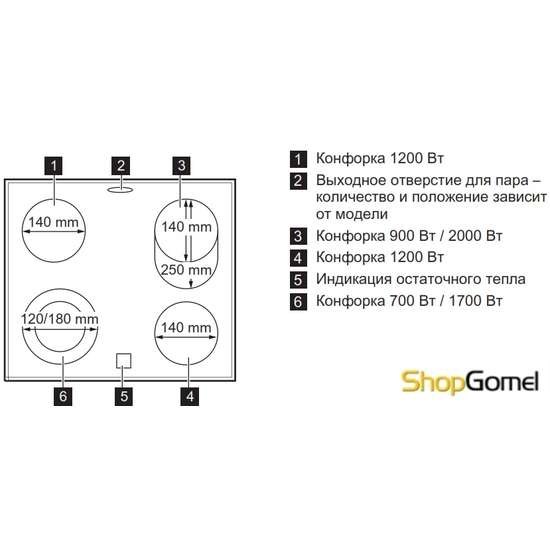

Сверху — стеклокерамическая варочная поверхность. Приглядевшись, можно увидеть, что она не совсем обычная. Одна из четырех конфорок (левая нижняя) — круглая, расширяемая до круга большего диаметра и позволяющая большую вариативность в использовании посуды (грубо говоря, обычная редкоиспользуемая конфорка для ковшика или джезвы может становиться полноформатной). Еще две конфорки имеют вид вполне обычный, а вот правая верхняя — тоже расширяемая, причем до формы овала (привет, утятницы, латки и продолговатые казаны).

Сверху у задней стенки расположены отверстия для выхода пара, которые при использовании функции PlusSteam выполняют свою роль весьма активно.

Панель управления — это шесть поворотных ручек, дисплей, кнопка PlusSteam и кнопки управления таймером/установки часов.

Духовка имеет четыре уровня для противней и решетки. Отдельно прилагаются телескопические направляющие для самого популярного уровня, которые позволят с большим удобством манипулировать выезжающим противнем. Обычно этот уровень — второй снизу.

В задней стенке духовки виден вентилятор, который гоняет нагретый воздух, а снизу расположено углубление, куда наливается вода, нужная для образования пара. Под углублением, в которое наливается вода, находится нагревательный элемент, который при нагревании дна, позволяет воде испаряться, образуя пар в духовке в первые 10 минут старта программы с паром. Это очень важно, так как пар необходим для поднятия теста именно в первые 10 минут.

Если просто налить воду в противень в плите без функции пара, то вода будет испаряться в течение всей программы, что не совсем правильно, так как в середине и в конце цикла выпечки требуется только сухой горячий воздух для активного зарумянивания и образования правильной корочки на хлебе.

Внутри духовки — подсветка. Лампочка не требует вызова специально обученного человека со стоугольной отверткой и запросто меняется руками.

Дверца открывается на угол до 90 градусов. Можно зафиксировать дверцу и приоткрытой, если вы хотите, например, помочь духовке выпустить пар или оперативно снизить температуру.

Снизу находится выдвижной ящик. Очевидное, но от этого ничуть не менее удобное решение.

Инструкция

Приложенная к прибору 40-страничная черно-белая инструкция написана на русском языке. Помимо мер безопасности, описания управления и ухода за прибором, здесь содержатся сведения о подключении, о существующих режимах и целая кладезь советов. Советы касаются приготовления различных продуктов при самых разных режимах: гриль, конвекция, приготовление замороженных продуктов, дегидрация и консервирование.

Несложно представить себе людей, которые смогут и захотят в первое время пользоваться инструкцией в качестве настольной брошюры при готовке.

Еще к инструкции прилагается отдельная цветная карточка с одним-единственным рецептом: выпечки простого хлеба с использованием пара.

Управление

Управление плитой несложное. Есть несколько моментов, с которыми следует ознакомиться, но после этого забыть, как управлять плитой, вряд ли получится.

Конфорки обычного размера управляются поворотными ручками самым очевидным образом — с помощью поворота соответствующей конфорке ручки до цифры, означающей степень желаемого нагрева. В случае расширяемых конфорок внутренний контур включается аналогичным образом, а для включения внешнего нужно повернуть ручку по часовой стрелке до упора и вернуть обратно до нужной цифры нагрева.

Духовка управляется сразу двумя поворотными ручками: выбор режима и выбор температуры. Для добавления функции пара в углубление на дне духовки нужно налить 100 граммов воды и нажать кнопку пара.

На дисплее отображается текущее время в выключенном состоянии, а в работающем — сведения о происходящих процессах. Для установки времени и таймера используются три кнопки под дисплеем, которые также осваиваются элементарно.

Таймер можно настроить разными способами. Можно установить отсрочку начала приготовления, задать определенную длительность процесса или задать конкретное время окончания, после окончания чего плита выключится, а можно включить звуковой сигнал, который, не меняя режима работы плиты, просто напомнит звуком, что к прибору пора бы подойти. У нас во время тестов самой востребованной оказалась последняя функция.

Эксплуатация

Перед началом эксплуатации устройства его необходимо подключить к электросети. Для этого нужно снять защитный кожух, находящийся с тыльной стороны, чтобы получить доступ к контактной группе.

Там же, на кожухе, приведены схемы подключения для различных вариантов электрической сети.

Контактная группа не представляет собой ничего сложного, всё что вам понадобится — это крестовая отвёртка.

А вот 2 замыкающие перемычки нам пришлось изготовить самостоятельно, т. к. при нашей схеме подключения их требовалось 3, а в комплекте с плитой идёт только одна.

Перед первой эксплуатацией духовой шкаф и аксессуары рекомендуют очистить, а затем прогреть духовой шкаф 45 минут на максимальной температуре. В нашем случае во время прогрева никаких посторонних запахов не наблюдалось.

Диаметр «обычных» конфорок составляет 14 см, круглая конфорка расширяется с 12 до 18 см, а овальная — с 14 до 25 см в длину. С точки зрения размера конфорки оказались удобными для большинства использованных за время эксплуатации предметов посуды: кастрюль, сковородок, ковшиков и т. д.

Индикатор остаточного нагрева отображает, какая из конфорок еще не остыла — здесь все логично.

Неочевидная же вещь, на которую стоит обратить внимание — это отверстия для выхода пара. При готовке с использованием функции PlusSteam пар выходит довольно активно, что стоит учитывать при установке плиты. На фото ниже хорошо видно, как деформировалась от пара бумага после первого дня работы. Вряд ли, конечно, у вас на кухне в качестве отделочного материала в зоне готовки используется бумага, но не предупредить об активности паровой струи с нашей стороны было бы нечестно 🙂

Об эксплуатации варочной панели в целом можно сказать, что тестируемый вариант оказался удобным не только с точки зрения использования различной посуды, но и по доступной мощности нагрева: это явно не профессиональная плита, но со всеми домашними задачами она справилась.

Эксплуатация духовки, пожалуй, еще интереснее. Расположение направляющих и наличие аксессуаров позволяет при желании приготовить на разных уровнях целую гору еды — например, в случае отмечания праздников с большим количеством гостей или когда на даче на выходные съехалось несколько поколений.

Вообще, для дачного использования плита кажется очень интересным решением. Регулировка температуры духовки начинается от 50 °C, что позволяет делать в духовке заготовки: сушить фрукты, грибы и травы, вялить томаты. Можно запекать низкотемпературное мясо, чтобы потом осталось лишь быстро обжарить его и подать к столу, сочное и нежное. Можно делать расстойку теста, заквашивать молочные продукты и получать кефир, ряженку, йогурт.

Отдельно стоит отметить и положительный опыт эксплуатации PlusSteam — функции пара, которая в данной ценовой категории плит вообще присутствует, кажется, только у Electrolux — и одну из таких моделей мы как раз и тестируем. Реализовано с точки зрения эксплуатации все просто: наливаем воду на дно, включаем кнопку «пар», 20 минут происходит интенсивное парообразование, а излишки пара отправляются наружу через специальные отверстия.

Это удобно для выпечки с паром, которая позволяет изделиям приобрести большую пышность, способствует сохранению сочности мяса и птицы, а также обеспечивает возможность удобно и безопасно пастеризовать банки с заготовками.

Уход

Уход за плитой оказался делом достаточно приятным. Стеклокерамическая поверхность после остывания легко отмывается губкой с моющим средством. Инструкция предупреждает, что́ делать, если после приготовления останутся белесые пятна с металлическим отливом: для их удаления нужно дать конфорке остыть, то есть дождаться, пока погаснет индикатор остаточного тепла, и протереть поверхность влажной тряпкой, смоченной в уксусе.

Камеру духового шкафа рекомендуют очищать после каждого использования, используя мягкую влажную ткань снаружи и специальные средства для духовок изнутри. Если на поверхности дна образуется известковый налет от испарившейся воды, можно налить в углубление уксуса, подождать, пока растворится налет, и вытереть уксус.

Если вы не ангел во плоти и иногда забываете, что духовой шкаф стоит мыть после каждого использования, вам рано или поздно потребуется делать основательную очистку, и в этом случае у нас для вас хорошая новость: и направляющие для противней, и стеклянные панели духового шкафа легко снимаются безо всяких сложных инструментов, полностью вытаскивается и нижний ящик.

Практические тесты

Приводимые здесь практические тесты позволяют проиллюстрировать возможности и особенности как варочной поверхности плиты, так и духового шкафа. В качестве тестовых блюд мы приготовили следующие:

1. Басма (дымлама)
2. Картофельные драники
3. Стир-фрай с говядиной и брокколи
4. Бигос
5. Пирог из слоеного теста с сыром
6. Пирог из дрожжевого теста с курицей
7. Цыпленок жареный
8. Вяленые помидоры
9. Маринованные овощи
10. «Хреновина»

Басма (дымлама)

Это красивое, вкусное и очень простое блюдо. Традиционно оно готовится в казане, но мы воспользовались кастрюлей с плоским дном и вполне преуспели. Цель — базовый тест, наблюдаем за тем, насколько равномерно держится температура и насколько комфортно менять режимы в процессе приготовления.

Курдюком (тонко нарезанными полосками) выстлали дно кастрюли, дальше нарезанные произвольно продукты клали слоями, периодически подсаливая, посыпая слои черным молотым перцем и зирой.

Слои по порядку получились такие: баранина (1,5 кг), лук (3 шт.), морковка (2 шт.), картошка (3 шт.), айва (1 крупная), баклажан (1 крупный), острый перец, сверху укрыли листами капусты, придавили перевернутой крышкой с лежащим на ней грузом и поставили на «большой огонь». Когда по бульканию стало слышно, что закипело, убавили нагрев до минимального и оставили томиться на два часа.

Результат: отлично.

После закипания мы обнаружили, что снижение нагрева произошло весьма оперативно и температура держалась равномерно все два часа приготовления. В результате получили ароматное и очень вкусное блюдо.

Картофельные драники

Далее мы приступили к тестированию левой нижней, то есть круглой расширяемой конфорки. Готовим простую еду — драники. Они идеально подходят, чтобы изучить интенсивность нагрева, а также то, насколько равномерно плита нагревает блюдо в середине и по краям.

Взяли несколько картофелин, луковицу и яйцо, картофель и лук потерли на крупной терке, посолили и добавили немного муки — примерно по одной столовой ложке на каждую задействованную картофелину.

Перемешали все ингредиенты в миске.

Начали жарить на первом, внутреннем контуре, выкладывая тесто ложкой на сковороду с разогретым маслом. Убедились, что мощности в 700 Вт маловато, и включили оба контура. Дело моментально пошло живее.

Драники равномерно прожарились, и хотя некоторая разница в скорости прожарки ближе к центру и к краям сковородки замечена была, нивелировать ее при переворачивании удалось легко.

Получилось прекрасно: быстро, очень вкусно, с нежной структурой в середине и хрустящей зажаристой корочкой снаружи.

Результат: отлично.

Стир-фрай с говядиной и брокколи

Продолжаем работать с плитой. На этот раз используется самый мощный вариант нагрева круглой посуды: на расширяемой круглой конфорке попытаемся сделать мясо с овощами по технологии стир-фрай, которая требует высокой температуры.

Мы взяли кусок тонкого края говядины, луковицу, крупный болгарский перец и небольшой кочан брокколи. Брокколи разобрали на маленькие кочанчики, все остальное нарезали соломкой.

Разогрели в воке на максимальном нагреве обычное рафинированное масло и бросили туда жариться лук, нарезанный «перьями». Пока все идет нормально: лук жарится довольно активно.

Понемногу добавляем мясо: это момент главной интриги данного теста, если даже не итогов тестирования варочной поверхности в целом. Мясо жарится, температуры достаточно, чтобы оно не пускало сок и не тушилось.

Добавляем болгарский перец. Полет нормальный.

Добавляем брокколи. Сейчас уже ясно, что наш Электролюкс с нагревом для стир-фрая справился.

Остается отшлифовать результат: добавляем чеснок и семена кунжута, соль и немного сахара, устричный соус и разведенную в 100 граммах воды столовую ложку крахмала.

Результат: отлично.

Главный результат получен: наша тестируемая подопечная не из тех электрических плит, про которые говорят, что для высокотемпературных блюд они не годятся. Справилась. Ну, а нам в результате теста достался ароматный, отлично сбалансированный по вкусу вок еды.

Бигос а-ля iXBT

Знатоки и любители польской классической кухни готовят бигос в течение трех суток, по гораздо более сложному, чем наш, рецепту. Общепит штампует бигосы по более простому, чем у нас, рецепту. Мы же выбрали рецепт, который нам просто нравится и который поможет исследовать возможности работы нашей варочной поверхности с посудой с овальным дном.

Что самое первое приходит в голову из посуды с овальным дном? Правильно: утятница, она же латка.

Мы раздобыли чугунную утятницу, а затем подготовили простейшие продукты: нарезали пару крупных луковиц, килограмм свиной грудинки, 400 г охотничьих колбасок, две хороших вкусных помидорины. Почистили несколько зубчиков чеснока, помыли несколько разноцветных перчиков разной остроты.

Раскалили на максимальном нагреве овальной конфорки нашу утятницу, налили туда немного масла и стали обжаривать лук.

А затем — свиную грудинку, добавляя ее небольшими порциями. С таким нагревом, как мы выяснили по тому, как вело себя и с какой скоростью обжаривалось мясо, можно приготовить любое блюдо — мощности хватит. К равномерности обжарки также никаких претензий не оказалось.

Мясо добавляли до тех пор, пока в латку не поместилось все.

Когда мясо достаточно зарумянилось, не снижая нагрева, обжарили нарезанные дольками помидоры. Затем посолили и посыпали копченой сладкой паприкой.

Затем в ход пошли порезанные кружочками колбаски.

Следом, поверх предыдущих продуктов, без перемешивания отправилась квашеная капуста, а нагрев убавили почти на минимум.

Через полтора часа мы сочли, что блюдо полностью готово. Так и оказалось — и это было очень вкусно.

Результат: отлично.

Овальная конфорка проявила себя великолепно, да и наш рецепт бигоса оказался весьма неплохим.

Пирог из слоеного теста с сыром

Испытываем духовку на простейшей выпечке с функцией пара. Готовому слоеному тесту дали оттаять, для начинки натерли 300 граммов адыгейского сыра, добавили к нему пару зубчиков чеснока и немного сливочного масла.

Сформировали будущий пирог, ничем не смазывая, налили на дно духовки сто граммов воды и включили духовку на 180 градусов с функцией пара.

Полчаса — и мы получили румяный пирог небывалой пышности.

Простота приготовления — дачно-общежитская. По вкусу отлично. Решите повторить — важно найти тесто со сливочным маслом в составе, а не с маргарином.

Результат: отлично.

Пирог из дрожжевого теста с курицей

Продолжаем выпекать с паром.

На этот раз мы сами сделали обычное дрожжевое тесто (1 кг), а в качестве начинки сняли мякоть с 1,5 кг куриных бедрышек (вместе со шкуркой), нарезали ее довольно крупными кусками, добавили три средних нарезанных луковицы, посолили и поперчили.

Пока поднималось тесто, курица мариновалась, пропитываясь ароматом лука. Затем бо́льшую часть теста раскатали, сформировав дно пирога, а сверху поместили всю массу начинки. Да, прямо сырой, да, пропечется.

Оставшуюся часть теста раскатали и использовали в качестве крышки для нашего пирога. Накололи в нескольких местах вилкой, чтобы было куда выходить пару изнутри пирога, не деформируя его.

190 градусов, PlusSteam, 1 час времени — и пирог готов.

Начинка полностью приготовилась, вкус лука при этом исчез, растаяв в курице и придав ей сочность. Тесто с получилось особенное, с хрустящей корочкой снаружи и нежное, пропитанное куриным соком со стороны начинки.

Результат: отлично.

Запеченная с паром курица

Продолжаем исследовать нашу духовку и приготовление с паром.

Взяли хорошего фермерского цыпленка, просто натерли солью изнутри и снаружи, поставили на 190 градусов и, как повелось, включили пар.

По идее, пар позволяет птице не потерять много влаги в начале приготовления, а достаточно высокая температура — зарумяниться в конце.

Так оно и вышло. Через час сочная внутри и подрумянившаяся снаружи курица оказалась готова. При этом и бедрышки пропеклись, и грудка осталась нежной и сочной.

Результат: отлично.

Вяленые помидоры

Наличие низкотемпературных режимов позволяет с помощью духовки дегидрировать продукты, то есть вялить и сушить. Дачные овощи, фрукты, ягоды, грибы и травы — все это можно сушить. Потренируемся для примера на помидорах.

Нарезали помидоры кружочками.

Разложили на сбрызнутый маслом пергамент, немного посолили и поставили в духовку на 60 градусов.

Дверцу приоткрывать не надо, потому что в нашей подопечной есть отверстия для выхода пара.

Через 12 часов получили результат. Такие помидоры можно просто съесть или использовать для горячих блюд, а можно плотно набить в банку, добавить чеснока и любимых трав, залить горячим маслом и настоять несколько месяцев — получится деликатес мирового уровня.

Результат: отлично.

Маринованные овощи

Хоть и май на дворе, а протестировать режим, рекомендуемый инструкцией для пастеризации при консервировании, интересно.

Мы набили банки ассорти свежих нарезанных овощей, добавили к ним чеснок, укроп, петрушку. Отдельно сварили маринад: на литр воды по столовой ложке соли и сахара, по нескольку горошин душистого и черного перца, по 3-4 шт. гвоздики, кардамона, лаврового листа. Сразу после закипания вливаем в маринад 1 столовую ложку уксуса и заливаем содержимое банок.

Уксуса настолько мало, что в готовых овощах он почти не ощущается. Это плюс с точки зрения вкуса, но есть и минус: при таком количестве уксуса заготовки нужно пастеризовать, и тогда можно хранить вне холодильника.

Поставили температуру 160 градусов с функцией пара. Банки внутри духовки, при этом крышки на них не закрыты — просто лежат поверх банок. Через сорок минут завершили процесс, достали банки из духовки, закрыли крышки.

Результат порадовал. Во-первых, это ассорти «закусончик» точно красивое, во-вторых, со дня тестирования до момента написания статьи банки провели уже три недели в комнатной температуре, не забродили и не помутнели — то есть цель достигнута.

Результат: отлично.

Хреновина

Название немного вызывающее, но из песни слов не выкинешь. Продолжаем консервировать. 2,5 кг помидоров пропустили через мясорубку вместе с корешком хрена, головкой очищенного чеснока и парой острых перцев. Добавили столовую ложку соли с горкой.

Перемешали и залили в банки.

Пастеризовали вместе с маринованными овощами на 160 градусах с функцией пара 40 минут, затем закрыли банки.

Результат — вкусный соус к чему угодно от шашлыков до пельменей. Пастеризация позволила хранить его вне холодильника, вкус через три недели оказался идеальным: помидоры не заквасились, а остались в «первоначальном вкусе».

Результат: отлично.

Выводы

Electrolux EKC954908 W — хорошая отдельностоящая плита с электрической духовкой и стеклокерамической варочной панелью. За свою цену она предоставляет пользователю все ожидаемые удобства и даже немного больше: например, это единственная в своем ценовом сегменте плита с функцией пара.

Варочная поверхность — это четыре конфорки, две из которых могут менять область нагрева в зависимости от используемой посуды. Все конфорки, как показало тестирование, работают равномерно, как в плане поддержания температуры, так и от края к центру. Мощность оказалась достаточной, чтобы готовить сложные блюда, требующие сильного нагрева посуды и ее содержимого.

Духовка удобна в обслуживании, снабжена направляющими на разных уровнях и дополнительными аксессуарами: набором телескопических направляющих, противнями и решеткой. Помимо обычных функций, нам показались интересными наличие широкого диапазона температур и функция PlusSteam. Первый позволяет готовить в духовке низкотемпературные блюда, сквашивать молочные продукты, заниматься сушкой и вялением овощей, трав, фруктов и грибов. С паром же получается отличная пышная выпечка, сочное мясо, а также становится возможным заниматься пастеризацией заготовок без забот и хлопот.

Плита идеально справилась с возложенными на нее задачами и отлично прошла все тесты. Нам кажется, она будет интересна жителям городских квартир с недорогим ремонтом, предпочитающим отдельностоящие плиты, однако не хуже подойдет и для оборудования загородного дома или дачи.

Плюсы

• легко освоиться с управлением
• удобные размеры конфорок
• достаточная мощность конфорок для бытовых целей
• наличие у духовки широкого диапазона температур
• наличие функции пара
• легкость ухода

Минусы

• пар, выходящий в отверстие сверху, может повредить некоторые покрытия

Электрическая плита Electrolux EKC954908 W предоставлена на тестирование производителем

Ремонт электроплиты своими руками

В статье предложим инструкцию по ремонту электроплиты в домашних условиях. Электроплита – самый мощный бытовой электроприбор. И условия ее эксплуатации не самые комфортные. На ее работоспособность влияют следующие факторы:

• Высокая температура приводит к высыханию и повреждению изоляции;
• Коммутируемые органами управления токи приводят к износу и поломкам переключателей;
• Загрязнения от готовящейся пищи, попадающие внутрь плиты, при достаточном количестве могут привести к поломкам.

Ремонт электроплиты своими руками: основные сложности

Ремонт электроплит усложняется в зависимости от:

• Числа конфорок;
• Наличия духового шкафа;
• Количества ступеней или плавной регулировки мощности конфорок.

Плита с двумя конфорками и духовым шкафом



Тем не менее, отремонтировать плиту может каждый, кто способен держать в руке отвертку и разобраться в электрической схеме электроплиты.

Четырехконфорочная плита с духовым шкафом



Для тех, кто имеет уже опыт ремонта, схема не всегда нужна. Она также не потребуется при поиске большинства типовых неисправностей, встречающихся у электроплит. Вот они:

• Обрыв проводников, окисление контактных соединений;
• Выход из строй конфорки;
• Поломка переключателя или регулятора.

Схема четырехконфорочной плиты с духовым шкафом

Рассмотрим, как найти и устранить эти неисправности.

Не работает плита – с чего начать? Инструкция

Сначала проверяем напряжение питающей сети. Начинать нужно с розетки: однофазной или трехфазной, к которой подключена плита. При питании от трех фаз измеряется напряжение между всеми фазами и нулевым рабочим проводником (должно быть 220 В), а также между всеми фазами (должно быть 380 В). При однофазном питании производим одно измерение – между фазой и нулем.

Если розетка исправна, проводим те же измерения на вводном клеммнике электроплиты. Если на нем будет чего-то не хватать, то виноват кабель электропитания.

Корпуса электроплит заземляются. Но если по каким-то причинам заземление отсутствует, то при поломках плит нужно сразу проверить, не появилась ли на корпусе «фаза». Для этого используется однополюсный индикатор напряжения. Так как корпус окрашен, делать это желательно на шляпках болтов и на конфорках, включив их предварительно в работу. Если «фаза» обнаружена, то продолжать ремонт надо с осторожностью.

Если плита заземленная «бьется» током, то придется поискать две причины: сначала – куда пропала связь с контуром заземления, а затем – в каком месте электроплиты утечка.

В случае, если питающее напряжение в норме, потребуется определить масштабы поломки. Если не работает отдельный элемент (конфорка, духовой шкаф), то искать неисправность нужно в ее цепи. Если не работает вся плита или часть конфорок – потребуется проверка общих цепей питания. При наличии нескольких режимов работы конфорок и духового шкафа нужно заранее выяснить, все ли они включаются. Для этого потребуется время, так как конфорки придется по нескольку раз нагревать и остужать.

Отсутствие индикации работы конфорки не всегда означает, что она неисправна. Возможно, не горит индикаторная лампа.

Итак, район поиска сужен до минимума. Обесточиваем плиту, вынув вилку питания из розетки, и разбираем ее. У переносных плит для этого удаляем крышку внизу, у стационарных – откручиваем пару винтов и поднимаем верхнюю крышку.

Делаем внешний осмотр. Обращаем внимание на надежность крепления разъемных электрических соединений, состояние изоляции проводов, наличие запахов горелой изоляции и состояние поверхностей коммутационных элементов. Часть неисправностей определяется как раз таким образом. Если это не помогло – читаем дальше.

Про подключение электроплиты читайте в статье: «Подключение электроплиты: основные вопросы»

Ремонт контактных соединений

Поскольку токи, потребляемые нагревательными элементами плиты, большие, то и требования к качеству контактных соединений предъявляются высокие. А соединений в кухонной плите много: нагревательные элементы подключаются через переключатели, а они – соединяются между собой в общую цепь.

Коммутация производится с помощью разъемов, провода к которым присоединяются опрессовкой. Паять нельзя – под действием температуры соединение разрушится. Сами разъемы должны плотно фиксироваться на выводах элементов. Стоит им ослабнуть, как в этом месте появляется переходное сопротивление. Под действием тока нагрузки оно греется, поверхность окисляется, нарушается контакт. Найти место обрыва можно по почерневшему разъему и обгоревшей изоляции провода.

Разъем придется отрезать и заменить новым, а изоляцию провода – восстановить. Для ремонта проводов в электроплитах изолентой пользоваться нельзя – она расплавится и сгорит. Для этого годятся специальные трубки из стекловолокна, продающиеся в магазинах электротоваров.

Новый разъем приобретается там же, еще для этой цели годятся автомобильные разъемы того же размера. Продаются изделия из латуни, у которых больше недостатков, чем достоинств. Самый главный – без специального инструмента опрессовать его на проводе не получится. Можно, воспользовавшись двумя пассатижами, завернуть его фиксаторы, одна пара которых зажимает провод, а другая – его изоляцию. Но потребует этот процесс максимума упорства.

Самый неудачный наконечник

Второй их недостаток – если гибкий провод зажать еще можно, то жесткий, сечением до 6 мм² –нереально. Если прочного обжима не получится – через некоторое время придется проделать это снова, но опять с новым разъемом.

Лучше дело обстоит с изолированными наконечниками. Для их обжима тоже потребуются пресс клещи, они недорого стоят и пригодятся в дальнейшем.

Клещи для опрессовки изолированных наконечников

Наконечников выпускается много:

Виды изолированных наконечников
РПИ-М	Разъем плоский изолированный (мама)
РПИ-П	Разъем плоский изолированный (папа)
НКИ	Наконечник круглый изолированный
НВИ	Наконечник вилочный изолированный

В плитах применяются разъемы РПИ-М,

Наконечник РПИ-М

но для соединения под винт используются и НКИ, НВИ.

Наконечник НВИ и НКИ

Диагностика нагревательных элементов

Нагревательные элементы (ТЭНы) проверяются мультиметром, для чего измеряется их сопротивление. Оно находится в пределах сотен Ом. Низкое сопротивление указывает на короткое замыкание в ТЭНе (при этом должен отключаться автоматический выключатель питания электроплиты), бесконечность указывает на обрыв элемента. В обоих случаях его придется поменять.

Спиральный нагревательный элемент

Конфорки могут иметь 4 вывода, в этом случае в них содержатся два нагревательных элемента. Это нужно для ступенчатой регулировки мощности. Элементы имеют разную мощность и разное сопротивление.

Конфорка с двумя нагревательными элементами

Нагревательный элемент не должен иметь электрической связи с корпусом. При ее обнаружении элемент меняют.

Переключатель конфорок

Диагностика переключателей

Работа переключателей проверяется мультиметром. Для этого иногда приходится сравнивать его диаграмму работы с соседним исправным или посмотреть на принципиальную схему плиты. Обнаруженные подгоревшие контакты зачищают наждачной бумагой, разобрав переключатель. Но, если он сильно поврежден, лучше заменить элемент на новый. Если в плите есть регулятор температуры, то его контакты тоже проверяются мультиметром. В холодном состоянии они замкнуты.

Оцените качество статьи:

Найдите руководство по обслуживанию электропечей Electrolux по номеру модели.

Подробности руководства по обслуживанию

Марка:	Electrolux
Категория:	Бытовая техника — Духовка
Духовка Тип:	Духовка электрическая
Тип продукта:	Запчасти и аксессуары
Детали и аксессуары — Тип:	Руководство по обслуживанию

Тема	Электро духовка Electrolux — обслуживание и устранение неисправностей
Иллюстрированное издание	Да
Формат	PDF
Язык	Английский
Целевая аудитория	Техники по обслуживанию

Найти руководство по обслуживанию / ремонту

Когда номер модели будет найден, появится страница с информацией о сервисном руководстве. Оказавшись там, вам дадут ссылки для загрузки на руководство и любые сопутствующие материалы (если применимо) сразу после оплаты. Нет никаких затрат на доставку или ожидание получения руководства по электронной почте. На сайте есть ссылка информация между моделями и соответствующими руководствами по обслуживанию и обеспечивает платный доступ к этой информации.

БЕСПЛАТНО Загрузите PDF-версию серии «Уроки по электрическим схемам» Тони Р. Купхальда вместе с оплатой.

Этот комплект документов содержит информацию, которая поможет вам диагностировать электрические приборы. Он начинается с основных концепций электричества, работы двигателя переменного тока, а затем продолжается с информацией о том, как Прочтите символы принципиальной схемы на электрических схемах, поймите используемые цвета и технические термины. В серию входит главу об устранении неисправностей электрических цепей.

Руководства по обслуживанию и ремонту электрических духовок

Electrolux в формате PDF:

---

Опубликовано 19.

02.2013 13:30:43, автор: Нево Ллав Ни-тлюб Циртцеле Ni-72 Xulortcele
Добавлены следующие документы:

Electrolux 27- in Электрическая встраиваемая духовка EW27EW65GB2 Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux, 30 дюймов EW30EW65GB1 Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux, 30 дюймов E30EW7CGSS2 Руководство по обслуживанию и ремонту
Настенная электрическая печь Electrolux, 30 дюймов E30EW75ESS2 Ремонт и обслуживание Руководство по ремонту и обслуживанию 30-дюймовой настенной печи Electrolux E30EW8CGPS2
Руководство по обслуживанию и ремонту 30-дюймовой электрической настенной печи Electrolux EW30EW6CGW3 Руководство по обслуживанию и ремонту
Встраиваемая электрическая духовая печь Electrolux EW27EW55GB4 Руководство по обслуживанию и ремонту
Electrolux 27-дюймовая встроенная электрическая -В настенной духовке EW27EW55GW2 Руководство по обслуживанию и ремонту
Electrolux 27-дюймовая электрическая встраиваемая духовка EW27EW65GB4 Обслуживание и ремонт Ma nual
Настенная электрическая духовка Electrolux 30 дюймов E30EW85GSS1 Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов EW30EW65GS5 Руководство по обслуживанию и ремонту
Встраиваемая электрическая духовка Electrolux 27 дюймов EW27EW65GW2 Руководство по обслуживанию и ремонту
Стенка Electrolux 30 дюймов Духовой шкаф E30EW7CESS2 Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов EW30EW65GS1 Руководство по обслуживанию и ремонту
Настенная электрическая печь Electrolux 30 дюймов E30EW85EPS2 Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux EW30EW55GS1, 30 дюймов, Руководство по обслуживанию и ремонту
Electrolux 30 дюймов Электрическая настенная печь EW30EW6CGS5 Руководство по обслуживанию и ремонту
Электро настенная духовка Electrolux, 27 дюймов EW27EW5CGS3 Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux, 30 дюймов E30EW75EPS4 Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux, 30 дюймов E30EW85GSS2, Руководство по обслуживанию и ремонту
Электролюкс настенная электрическая печь, 30 дюймов E30EW7CGPS1 Обслуживание и руководство по ремонту
настенная электрическая духовка Electrolux E30EW7CDSS1 Руководство по обслуживанию и ремонту
настенная электрическая духовка Electrolux 30 дюймов E30EW75EPS3 Руководство по обслуживанию и ремонту
Electrolux 27-дюймовая электрическая настенная печь EW27EW5CGS2 Руководство по обслуживанию и ремонту
Electrolux 30-дюймовая Электрическая настенная печь EW30EW65GS6 Руководство по обслуживанию и ремонту
Настенная электрическая печь Electrolux 30 дюймов E30EW75GSS2 Руководство по обслуживанию и ремонту
Настенная электрическая печь Electrolux 30 дюймов E30EW7CESS3 Руководство по обслуживанию и ремонту
Настенная электрическая печь Electrolux 30 дюймов E30EW8CGPS1 Руководство по обслуживанию и ремонту
Electrolux 27 встраиваемой электрической духовки EW27EW65GS1 Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов EW30EW55GB1 Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов EW30EW6CGB1 Руководство по обслуживанию и ремонту
Встраиваемая электрическая духовка Electrolux 27 дюймов EW27EW5CGS1 Руководство по обслуживанию и ремонту
Electrolux 30-in Electric Wall Ov ru E30EW85GPS2 Руководство по техническому обслуживанию и ремонту
30-дюймовая электрическая настенная печь Electrolux E30EW7CEPS3 Руководство по обслуживанию и ремонту
27-дюймовая электрическая настенная духовка Electrolux EW27EW5CGS5 Руководство по обслуживанию и ремонту
27-дюймовая электрическая настенная духовка Electrolux EW27EW55GW1 Обслуживание и ремонт Руководство по обслуживанию и ремонту настенной электрической духовки Electrolux 30 дюймов EW30EW65GW1
Руководство по обслуживанию и ремонту настенной электрической печи 30 дюймов Electrolux E30EW85EPS1 Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов E30EW8CGSS3 Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux EW30EW55GB4 и руководство по ремонту
30-дюймовая электрическая настенная печь Electrolux E30EW85GPS1 Руководство по обслуживанию и ремонту
27-дюймовая электрическая настенная духовка Electrolux EW27EW65GB1 Руководство по обслуживанию и ремонту
30-дюймовая электрическая настенная печь Electrolux EW30EW55GS3 Руководство по обслуживанию и ремонту
Electrolux 30-дюймовая Настенная электрическая духовка E30EW75DSS1 Руководство по обслуживанию и ремонту
Electrolux 30-дюймовая электрическая настенная духовка EW30EW55GB3 Руководство по обслуживанию и ремонту
Электро настенная духовка Electrolux, 27 дюймов EW27EW65GW3 Руководство по обслуживанию и ремонту и руководство по ремонту
30-дюймовая электрическая духовка Electrolux EW30EW6CGW1 Руководство по обслуживанию и ремонту
30-дюймовая электрическая настенная печь Electrolux EW30EW6CGB3 Руководство по обслуживанию и ремонту
30-дюймовая электрическая настенная духовка Electrolux EW30EW5CGB3 Руководство по обслуживанию и ремонту
настенная электрическая духовка Electrolux 30 дюймов EW30EW6CGS1 Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов E30EW7CEPS4 Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов EW30EW65GW3 Руководство по обслуживанию и ремонту
Встраиваемая электрическая духовка Electrolux, 27 дюймов EW27EW55GS1 Руководство по обслуживанию и ремонту
Electrolux 30 -в электрической настенной печи EW30EW65GS3 Руководство по обслуживанию и ремонту 900 69 Electrolux 30-дюймовая настенная духовка E30EW75ESS1 Руководство по обслуживанию и ремонту
Electrolux 27-дюймовая настенная духовка EW27EW65GS4 Руководство по обслуживанию и ремонту
30-дюймовая электрическая настенная печь Electrolux EW30EW6CGS4 Руководство по обслуживанию и ремонту
Electrolux 27-дюймовая встроенная электрическая духовка Настенная духовка EW27EW65GW4 Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux EW30EW65GS4 Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов EW30EW6CGS6 Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов EW30EW65GW4 Руководство по обслуживанию и ремонту
Electrolux 30 в настенной электрической печи EW30EW5CGS1 Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux E30EW8CGSS1 Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов E30EW8CEPS1 Руководство по обслуживанию и ремонту
Настенная электрическая печь Electrolux EW30EW65GS2 EW30EW65GS2 Руководство по обслуживанию и ремонту
Электрическая настенная печь Electrolux 30 дюймов EW30EW65GB2 Обслуживание и ремонт ir Manual
Electrolux 30-дюймовая настенная духовка E30EW85ESS2 Руководство по обслуживанию и ремонту
Electrolux 27-дюймовая электрическая настенная печь EW27EW55GW3 Руководство по обслуживанию и ремонту
Electrolux 30-дюймовая настенная печь E30EW7CGPS2 Руководство по обслуживанию и ремонту
Electrolux 30-in Electric Настенная печь E30EW75GPS1 Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов EW30EW5CGS2 Руководство по обслуживанию и ремонту
Встраиваемая электрическая духовка Electrolux EW27EW55GS3 Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов EW30EW5CGW3 Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов EW30EW55GS5 Руководство по обслуживанию и ремонту
Настенная электрическая печь Electrolux 30 дюймов E30EW85ESS1 Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов EW30EW55GW3 Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux E30EW7CGSS1 E30EW7CGSS1 Обслуживание и ремонт Инструкция
Electrolux 27-дюймовая электрическая встраиваемая духовка EW27EW 55GB3 Руководство по обслуживанию и ремонту
Встраиваемая электрическая духовка Electrolux, 27 дюймов EW27EW55GS4 Руководство по обслуживанию и ремонту
Встраиваемая электрическая духовка Electrolux, 27 дюймов EW27EW55GS5 Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux, 30 дюймов EW30EW6CGS3 Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов EW30EW5CGS3 Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 27 дюймов EW27EW65GS2 Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов EW30EW5CGS5 Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов EW30EW5CGW1 Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов EW30EW5CGB1 Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов EW30EW65GB4 Руководство по обслуживанию и ремонту
Встраиваемая электрическая духовка Electrolux, 27 дюймов EW27EW55GW4 Руководство по обслуживанию и ремонту
Electrolux 27 -в электрическая встраиваемая настенная печь EW27EW65GW1 Руководство по обслуживанию и ремонту
El Настенная электрическая духовка ectrolux 30 дюймов E30EW8CGSS2 Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов EW30EW5CGS4 Руководство по обслуживанию и ремонту
Встраиваемая электрическая духовка Electrolux, 27 дюймов EW27EW65GB3 Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов E30EW8CESS1 Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов EW30EW55GB2 Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов E30EW8CESS2 Руководство по обслуживанию и ремонту
Встраиваемая электрическая духовка Electrolux 27 дюймов EW27EW55GB2 Руководство по обслуживанию и ремонту
Electrolux 27- in Электрическая встраиваемая духовка EW27EW55GB1 Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux EW30EW65GW2 Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux, 30 дюймов E30EW85EPS3 Руководство по обслуживанию и ремонту
Настенная электрическая печь Electrolux E30EW85EPS4, Ремонт и обслуживание Руководство
Electrolux настенная электрическая духовка EW30EW55GW4, 30 дюймов EW30EW55GW4 Обслуживание и Руководство по ремонту
Настенная электрическая печь Electrolux EW30EW55GW2 Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов E30EW8CEPS3 Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов EW30EW65GB3 Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux E30EW75GPS2 Руководство по обслуживанию и ремонту
30-дюймовая электрическая настенная печь Electrolux EW30EW55GW1 Руководство по обслуживанию и ремонту
27-дюймовая электрическая настенная духовка Electrolux EW27EW65GS3 Руководство по обслуживанию и ремонту
30-дюймовая настенная электрическая духовка Electrolux EW30EW55GS4 Руководство по обслуживанию и ремонту
Electrolux 30- в настенной электрической печи E30EW75ESS3 Руководство по обслуживанию и ремонту
Настенная электрическая печь Electrolux 30 дюймов E30EW75EPS1 Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов EW30EW55GS2 Руководство по обслуживанию и ремонту

---

Опубликовано 19.

02.2014 16:31: 37, автор — Нево Ллав Циртцеле Ni-03 Xulortcele
Добавлены следующие документы:

30-дюймовая электрическая настенная печь Electrolux E30EW75ESS Руководство по обслуживанию и ремонту
27-дюймовая настенная электрическая духовка Electrolux EW27EW65GB5 Руководство по обслуживанию и ремонту
Электроприводная настенная печь Electrolux 27 дюймов EW27EW65GW5 Руководство по обслуживанию и ремонту
Electrolux 30- в настенной электрической печи EW30EW85GPS1 Руководство по обслуживанию и ремонту
Настенная электрическая печь Electrolux 30 дюймов E30EW85GSS3 Руководство по обслуживанию и ремонту

---

Опубликовано 21.10.2014 15:06:30 Автор: Nevo Llaw Cirtcele Ni-03 Xulortcele

Добавлено следующие документы: Настенная электрическая духовка Electrolux 30 дюймов E30EW8CEPS Руководство по обслуживанию и ремонту
Настенная электрическая печь Electrolux 30 дюймов E30EW7CE Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов E30EW85E Руководство по обслуживанию и ремонту
Electrolux 30-дюймовая электрическая Настенная духовка E30EW7CDSS Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов E30EW7CD Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов E30EW7CES Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов E30EW8CGP Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов E30EW75DSS Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux E30EW75EP Руководство по ремонту
Настенная электрическая духовка Electrolux 30 дюймов E30EW75E Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов E30EW75ES Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов E30EW7CEP Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux E30EW7CGP Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов E30EW75GPS Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов E30EW75D Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов E30EW8CE Руководство по обслуживанию и ремонту
Стенка Electrolux 30 дюймов Духовой шкаф E30EW8CESS Руководство по обслуживанию и ремонту
Electrolux 30-in Ele Настенная печь ctric E30EW8CEP Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux E30EW7CGPS Руководство по обслуживанию и ремонту
Настенная электрическая печь Electrolux E30EW75GP, 30 дюймов, Руководство по обслуживанию и ремонту
Настенная электрическая печь Electrolux 30 дюймов E30EW7CESS Руководство по обслуживанию и ремонту
Electrolux 30 в настенной электрической духовке E30EW7CGS Руководство по обслуживанию и ремонту
Настенная электрическая печь Electrolux 30 дюймов E30EW75EPS Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов E30EW8CGS Руководство по обслуживанию и ремонту
Настенная электрическая печь Electrolux E30EW7CDS Руководство по ремонту и обслуживанию
Настенная электрическая духовка Electrolux 30 дюймов E30EW8CGSS Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов E30EW85ESS Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов E30EW85GS Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux E30EW75G Ремонт и обслуживание Настенная электрическая печь E30EW75G,
, Electrolux, 30 дюймов S Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов E30EW8CG Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов E30EW8CGPS Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов E30EW85GSS Руководство по обслуживанию и ремонту
Electrolux 30-дюймовая электрическая Настенная духовка E30EW85GPS Руководство по обслуживанию и ремонту
Настенная электрическая печь Electrolux 30 дюймов E30EW7CG Руководство по обслуживанию и ремонту
Настенная электрическая печь Electrolux E30EW8CES Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов E30EW85EPS Руководство по обслуживанию и ремонту
Electrolux 30- в настенной электрической духовке E30EW85ES Руководство по обслуживанию и ремонту
Настенная электрическая печь Electrolux 30 дюймов E30EW7CGSS Руководство по обслуживанию и ремонту
Настенная электрическая печь Electrolux E30EW75DS Руководство по обслуживанию и ремонту
Настенная электрическая печь Electrolux 30 дюймов E30EW7CEPS Руководство по обслуживанию и ремонту
Electrolux Настенная электрическая духовка 30 дюймов E30EW75GSS — Обслуживание и ремонт M anual
Настенная электрическая духовка Electrolux 30 дюймов E30EW85GP Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов E30EW85G Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов E30EW85EP Руководство по обслуживанию и ремонту

---

Опубликовано 2014-10- 21 15:13:04, Нево Ллав Циртцеле Ni-03 Xulortcele

Добавлены следующие документы:

Настенная электрическая духовка Electrolux 30 дюймов EW30EW6CG Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов EW30EW6CGB Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов EW30EW6CGS Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов EW30EW5CGB Руководство по обслуживанию и ремонту
Настенная электрическая печь Electrolux 30 дюймов EW30EW5CGS Руководство по обслуживанию и ремонту
Настенная электрическая печь Electrolux 30 дюймов EW30EW5CG Обслуживание и ремонт Руководство
Electrolux 30-дюймовая настенная печь EW30EW55G Руководство по обслуживанию и ремонту
Electrolux 30-in E lectric настенная печь EW30EW85GP Руководство по обслуживанию и ремонту
Настенная электрическая печь Electrolux EW30EW5CGW Руководство по обслуживанию и ремонту
Настенная электрическая печь Electrolux 30 дюймов EW30EW65G Руководство по обслуживанию и ремонту
Настенная электрическая печь Electrolux EW30EW65GW Руководство по ремонту и обслуживанию
Electrolux 30 в настенной электрической духовке EW30EW55GW Руководство по обслуживанию и ремонту
Настенная электрическая печь Electrolux 30 дюймов EW30EW55GS Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов EW30EW85G Руководство по обслуживанию и ремонту
Настенная электрическая печь Electrolux EW30EW65GS, 30 дюймов, Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов EW30EW65GB Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов EW30EW55GB Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов EW30EW85GPS Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux EW30EW6CGW Ремонт и обслуживание Мануал

---

Размещено 2014- 10-21 15:25:03, Nevo Llaw Ni-tliub Cirtcele Ni-72 Xulortcele

Добавлены следующие документы:

Electrolux 27-дюймовая электрическая настенная печь EW27EW65G Руководство по обслуживанию и ремонту
Electrolux 27-in Electric Встраиваемая духовка EW27EW5CG Руководство по обслуживанию и ремонту
Встраиваемая электрическая духовка Electrolux, 27 дюймов EW27EW5CGS Руководство по обслуживанию и ремонту
Встраиваемая электрическая духовка Electrolux, 27 дюймов EW27EW55G Руководство по обслуживанию и ремонту
Встраиваемая электрическая печь Electrolux, 27 дюймов, Настенная печь EW27EW65GW Руководство по обслуживанию и ремонту
Встраиваемая электрическая духовка Electrolux EW27EW65GB Руководство по обслуживанию и ремонту
Встраиваемая электрическая духовка Electrolux 27 дюймов EW27EW55GS Руководство по обслуживанию и ремонту
Встраиваемая стенка Electrolux 27 дюймов Духовка EW27EW55GW Руководство по обслуживанию и ремонту
Встраиваемая электрическая духовка Electrolux, 27 дюймов EW27EW65GS Руководство по обслуживанию и ремонту
Встраиваемая электрическая духовка Electrolux, 27 дюймов EW27EW55GB Руководство по обслуживанию и ремонту

---

Опубликовано 2014-10-21 22:14:40, автор: Нево Ллав Циртцеле Ni-03 Xulortcele

Добавлены следующие документы:

Электрическая настенная печь Electrolux 30 дюймов EW30EW5CGW4 Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов EW30EW65GB5 Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов EW30EW65GW5 Руководство по обслуживанию и ремонту
Настенная электрическая печь Electrolux 30 дюймов EW30EW75GPS2 Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux EW30EW75GSS2 Руководство по ремонту
Настенная электрическая духовка Electrolux 30 дюймов EW30EW65GSC Руководство по обслуживанию и ремонту
Настенная электрическая печь Electrolux 30 дюймов E30EW85GPS3 Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux 30 дюймов EW30EW65GSD Руководство по обслуживанию и ремонту
Настенная электрическая духовка Electrolux EW30EW5CGB4 Руководство по обслуживанию и ремонту
Electrolux настенная электрическая духовка, 30 дюймов EW30EW65GS7 Руководство по ремонту

---

Опубликовано 2014-10-21 22:15:13 автором Nevo Llaw Ni-tliub Cirtcele Ni-72 Xulortcele

Добавлены следующие документы:

Electrolux 27-дюймовая электрическая встраиваемая духовка EW27EW55GS2 Руководство по обслуживанию и ремонту
Electrolux встраиваемая настенная духовка, 27 дюймов EW27EW65GS5 Руководство по ремонту и обслуживанию

Список групп электрических духовок Electrolux

---

© 2009 — AllRepairManuals. com Все права защищены. Все товарные знаки и знаки обслуживания принадлежат их соответствующим владельцам. Использование этого веб-сайта означает согласие с Условиями обслуживания и Политикой конфиденциальности.

Electrolux IQ-Touch Series EI30EF45QS Отдельностоящая электрическая плита, 30 дюймов, двойная конвекция, ящик для подогрева, режим самоочистки, 5 элементов с гладкой поверхностью, 4,6 куб. футов, нагревательный элемент Flex-2-Fit, стеллаж для духовки Luxury-Glide, соответствие требованиям ADA и сертификация Star-K

Electrolux 30-дюймовая отдельно стоящая электрическая плита с 5 нагревательными элементами и 4.6 Cu. Ft. Духовка с двойной конвекцией
В то время как большинство отдельно стоящих диапазонов имеют встроенную заднюю панель, на которой расположены элементы управления, эта отдельно стоящая серия, как и большинство выдвижных диапазонов, не имеет задней панели и оснащена консолью управления на передней панели устройства, что обеспечивает более чистый вид после установки. Варочная панель оснащена пятью лучистыми элементами для всех типов приготовления, таких как интенсивное кипячение, контролируемое обжаривание или приготовление на медленном огне тлеющих соусов. Пятая, центральная зона предназначена специально для 100-ваттного обогрева.

Духовка объемом 4,6 кубических фута имеет возможность приготовления с двойной конвекцией, в которой используются два вентилятора для равномерного распределения тепла для пикантного мяса и нежных овощей. Чтобы приготовить отличное жаркое, используйте прилагаемый температурный датчик, который можно настроить так, чтобы духовой шкаф работал в режиме поддержания тепла после достижения желаемой температуры мяса. Чтобы обеспечить дополнительное пространство для хранения продуктов в тепле, нижний ящик также имеет функцию сохранения тепла и включает в себя одну стойку для многоуровневого разогрева нескольких предметов одновременно. Духовка оснащена удобной выдвижной решеткой класса люкс, которая плавно перемещается по системе стеллажей на шарикоподшипниках, обеспечивая легкий и удобный доступ к тяжелой посуде. Также проста в использовании гладкая стеклянная консоль управления IQ-Touch. Просматривайте все доступные варианты одним быстрым и понятным взглядом и, как на смартфоне, просто нажмите значок, чтобы выбрать все варианты приготовления и варианты. После того, как все приготовления будут завершены, духовка предлагает несколько вариантов самоочистки с автоматическим замком дверцы, чтобы высвободить время и защитить семью от опасных условий нагрева.

Об Electrolux
Основываясь на глубоком понимании потребителей, чтобы удовлетворить реальные потребности потребителей и профессионалов, Electrolux фокусируется на продуманных инновациях.Electrolux ведет бизнес с 1919 года. Сегодня компания является мировым лидером в производстве бытовой техники и техники для профессионального использования, ежегодно продавая более 50 миллионов товаров клиентам на 150 рынках. Доступно в AJ Madison.

Electrolux EI30EC45KS 30-дюймовая электрическая плита Smoothtop

Electrolux EI30EC45KS Обзор

Встраиваемая электрическая варочная панель Electrolux 30 дюймов имеет отделку из нержавеющей стали и гладкую керамическую стеклянную поверхность, гладкую по стилю и простую в уходе. Он имеет 4 элемента, включая мощный элемент быстрого кипячения, который кипятит воду быстрее, когда это необходимо, и элемент Flex-2-Fit, который регулируется до 3-х размеров. Точное электронное управление Express-Select позволяет легко переходить от кипячения к кипячению. Доступно на AppliancesConnection

Характеристики:

Элементы Flex-2-Fit®
Элементы регулируются до трех размеров, поэтому они подходят к посуде, а не наоборот.

Электронное сенсорное управление Glide-2-Set®
Нагревание регулируется одним прикосновением пальца, что обеспечивает чистый вид, не загроможденный ручками или циферблатами. Эти элементы управления интуитивно понятны, точны и очень стильны.

Поверхность варочной панели, легко очищаемая
Гладкая стеклянная варочная поверхность упрощает уборку.

Духовка Perfect Over A Wall Oven
Устанавливается над одностенной духовкой для дополнительных возможностей установки.

Соответствует ADA
Соответствует требованиям ADA, указанным в Законе об американцах с ограниченными возможностями.

• Максимально большой вылет вперед для органов управления и рабочих механизмов 48 дюймов.
• Максимально низкий вылет вперед 15 дюймов.
• Органы управления и рабочие механизмы, которыми можно управлять одной рукой и которые не требуют плотного захвата, сжатия или скручивания запястья с усилием, превышающим 5 фунтов.
• Изоляция или другая защита на открытых нижних поверхностях для предотвращения ожогов, истирания или поражения электрическим током.
• Передние органы управления, которые не требуют касания конфорок.

Electrolux EI30EC45KS Размеры

• Внешняя ширина 30 »
• Ширина выреза 29. 75 »
• Высота выреза 8,5 »
• Глубина 21,75 »
• Ширина 30.75 »
• Высота 6,625 »

Electrolux EI30EC45KS Технические характеристики

Модель

• Марка Electrolux
• SKU EI30EC45KS
• Stock Id 296486
• Номер продукта EI30EC45KS
• Информация о гарантии Гарантия на детали / работу до 3 лет *

  Право на участие в программе на основании регистрации продукта в Electrolux North America в течение 60 дней с момента покупки. Продукты должны быть приобретены не ранее 1 июля 2013 г. Покрытие включает в себя комплектующие на 3 года и работу на 1 год.

Технические детали

• Масса 49.00
• Глубина резания 20,375-20,625 »

Внешний вид

• Тип Варочная панель
• Тип топлива Электрический
• Стиль Гладкая вершина
• Индукция Нет
• Griddle Нет
• Горелки 4
• Цвет Нержавеющая сталь
• Тип управления Цифровой

Электрические характеристики

• Вольт 240 Вольт
• Амперы 40 ампер

Характеристики

• Индикатор горячей поверхности да
• Flex-2-Fit да
• Тройной элемент да
• Цифровые предустановленные сенсорные настройки да
• Glide-2-Set да
• Функция сохранения тепла да
• Сертифицировано CSA да
• Сертификация UL да
• Сертификат Star-K да
• Соответствует ADA да

Сертификация

• Соответствует ADA да

Electrolux EI30EC45KS Характеристики

Набор Glide-2

Панель управления Glide-2-Set. Одним нажатием кнопки отрегулируйте температуру, чтобы посуда выходила идеально.

Flex-2-Fit

Электрические элементы Flex-2-Fit регулируются до трех размеров, поэтому элемент подходит для посуды, а не наоборот.

Тройной элемент

Элемент, который предлагает универсальность элементов трех размеров для максимальной гибкости, поэтому он подходит для вашей посуды.

Цифровые предустановленные сенсорные настройки

До 15 предустановленных настроек сенсорного экрана плюс настройка сохранения тепла позволяют легко регулировать нагрев или понижение температуры.

Perfect Over a Wall Oven

Устанавливается над одностенной духовкой для дополнительных возможностей установки.

Функция поддержания тепла

Держите пищу в тепле, пока все не будет готово.

Индикатор горячей поверхности

Позвольте вам увидеть, когда поверхность еще горячая.

Сертификат CSA

Зарегистрированный знак Канадской ассоциации стандартов означает, что продукт прошел независимые испытания и сертифицирован на соответствие признанным стандартам безопасности или производительности.

Соответствует ADA

Закон об американцах с ограниченными возможностями устанавливает правила доступности для многих продуктов.Этот продукт соответствует требованиям ADA, основанным на единых федеральных стандартах доступности.

Сертификат UL

Опираясь на более чем вековой опыт в науке о безопасности, предприятия, потребители и регулирующие органы во всем мире признают надежность и техническое совершенство сертификатов UL, которым доверяют.

Star-K Kosher Сертифицировано для использования в еврейскую субботу и другие религиозные праздники.

Electrolux EI30EC45KS Скидки

Текущие скидки

Покупайте больше, экономьте больше. Наблюдайте за ростом ваших сбережений.

Чтобы пройти квалификацию, в корзину необходимо добавить минимум 2 товара. Размер соответствующей скидки зависит от бренда и стоимости вашей корзины и товаров.Если вы имеете право на эксклюзивную мгновенную скидку на AppliancesConnection, вы увидите зеленый значок под товарами в вашей корзине с суммой сбережений для покупок у нас. Срок действия: 31.01.2014 — 27.02.2021

Пожалуйста, обрати внимание: Клиент несет исключительную ответственность за загрузку, заполнение и отправку скидки в течение отведенного периода времени.Обязательно следуйте всем инструкциям. AppliancesConnection не несет ответственности за отклоненные или не востребованные скидки.

Вам понадобится Adobe Acrobat Reader для просмотра и печати файлов PDF.

Индукционная варочная панель Варочная панель Электросхема, стиральная машина Electrolux прозрачный фон PNG

Индукционная варочная панель Варочная панель Электролюкс, стиральная машина PNG | HiClipart Индукционная варочная панель Варочная панель Электролюкс электрическая схема, стиральная машина PNG

Ключевые слова

PNG клипарт информации

• PNG Размеры 1024×768 пикселей
• Размер файла PNG 78. 39 КБ
• Тип MIME клипарт Изображение / png
• PNG доминирующий цвет белый

Лицензия

HiClipart — это открытое сообщество, в котором пользователи могут обмениваться изображениями PNG, все клипарты PNG в HiClipart предназначены для некоммерческого использования, указание ссылки не требуется. Если вы являетесь автором и обнаружите, что этот PNG используется без вашего разрешения, сообщите нам о DMCA, пожалуйста, свяжитесь с нами.

• Варочная панель Индукционная готовка AEG Кухонные плиты Электрическая плита, кухня PNG clipartsize: 700x700px Размер файла: 161.46 КБ
• Индукционная готовка Кухонные плиты Электрическая плита Бытовая техника Газовая плита, газовые плиты материал PNG clipartsize: 931x597px размер файла: 370. 4KB
• иллюстрация колючей проволоки, колючая проволока, электрические провода и кабели, колючая лента, колючая проволока PNG clipartsize: 3000x3000px Размер файла: 1.76MB
• Самоочищающаяся духовка Тостер, Духовка PNG clipartsize: 512x512px Размер файла: 6.64 КБ
• Узор стены, трещины в стене прозрачный фон PNG clipartsize: 2336x3504px Размер файла: 542.39 КБ
• Колючая проволока Рисунок штыря Рабица, Штырь PNG клипарт: 700x748px размер файла: 169.52KB
• Варочная панель Газовая плита Beko Кухонные плиты Газовая горелка, кухонная техника PNG clipartsize: 600x600px размер файла: 279. 83KB
• Электронная схема Электроника Печатная плата Тату Схема подключения, электрическая схема PNG клипарт: 850x1038px размер файла 235.93KB
• Электронная схема Печатная плата Электрическая сеть Принципиальная схема, Die Antwoord PNG clipartsize: 1000x853px Размер файла: 315.98 КБ
• Окно Дверь План этажа Архитектура, Архитектура Символы с прозрачным фоном PNG clipartsize: 2000x1902px Размер файла: 90.38KB
• Черно-белый Монохромный, Черно-белые царапины прозрачный фон PNG clipartsize: 1890x1418px размер файла: 454.81KB
• Колючая проволока Электросхема Электрические провода и кабели, провода PNG клипарт: 8000x7970px Размер файла: 3. 21MB
• черная рамка, колючая проволока, иллюстрация, проволока Концертина, материал из 5 проводов, прозрачный фон PNG clipartsize: 772x740px Размер файла: 129.92 КБ
• Вытяжной шкаф Кухонные плиты Дымоход Aga Rangemaster Group Бытовая техника, дымоход PNG clipartsize: 943x943px Размер файла: 81.05KB
• иллюстрация электрической схемы, Электрическая сеть Печатная плата Электронная схема Электроника, дизайн электронной платы PNG clipartsize: 1396x1445px размер файла 69.77KB
• Кухонные плиты Газовая горелка Westinghouse Electric Corporation Природный газ Газовая плита, Вид сверху плита PNG clipartsize: 500x500px Размер файла: 124. 61 КБ
• Индуктор Электронный символ Электромагнитная катушка Электрическая сеть, катушка PNG клипарт: 960x480px Размер файла 21.42KB
• Музыкальный фестиваль, другие PNG клипарты: 936x534px Размер файла: 79.04KB
• белая мгновенная рамка, Frames Polaroid Corporation Drawing, поляроид PNG клипарт: 1024x1024px Размер файла: 15,6 КБ
• Речевой воздушный шар Текст Пиксельное искусство, речевые пузыри PNG clipartsize: 960x640px размер файла: 3.98 КБ
• иллюстрация черных проводов, Печатная плата Электронная схема Интегральная схема, Линии микросхемы PNG clipartsize: 998x1000px размер файла: 222. 13KB
• черно-серый план этажа, Архитектурный чертеж Архитектурный план Услуги по дизайну интерьера, план раздела PNG clipartsize: 988x818px размер файла: 152.11KB
• Колючая проволока Колючая лента Рабица, забор PNG клипарт: 800x800px размер файла: 30.54 КБ
• Электрический забор, сетка, проволока, забор, колючая проволока, PNG фото скачать: 1560x1112px Размер файла: 623.8 КБ
• Границы и рамки Документ, рамки для газет, прозрачный фон PNG clipartsize: 768x1024px Размер файла: 6.01KB
• Электронный символ Земля Принципиальная схема Электроника, творческая земля PNG клипартом: 1280x960px Размер файла: 6. 45 КБ
• Ферма Стальная Выставочный Угол, Металлическая ферма PNG clipartsize: 500x500px Размер файла: 162.82 КБ
• Кухонные плиты Духовка Electrolux Таблица Индукционная готовка, газовая плита PNG clipartsize: 800x500px размер файла: 321.67KB
• Варочная панель Electrolux Газовая плита Кухонные плиты Индукционная готовка, конфорки плиты PNG clipartsize: 700x700px Размер файла: 224.34 КБ
• Технология евклидовой геометрии, Технология геометрических узловых линий, цифровое искусство схемы PNG clipartsize: 1707x1957px размер файла: 402.54KB
• черный шаблон рамки, рамки и рамки рамки, другие прозрачным фоном PNG clipartsize: 850x1100px размер файла: 11. 08 КБ
• Электрические провода и кабели Компьютерные иконки Электричество Электрик, другие PNG clipartsize: 978x978px Размер файла: 31.64KB
• Силуэт дома Компьютерные иконки, силуэт здания PNG клипарт: 512x512px Размер файла: 2,74 КБ
• План этажа План дома Дизайн интерьера Услуги, дом PNG клипарт: 575x1000px размер файла: 22.76KB
• эскиз дома, рисунок линии искусства эскиз дома, белый дом PNG clipartsize: 1817x1458px Размер файла: 297.85 КБ
• Микроволновые печи Кухонные плиты Плита Компьютерные иконки Бытовая техника, плита PNG clipartsize: 980x982px размер файла: 26. 73KB
• черная рамка иллюстрация, границы и рамки рамки, красивый прозрачный фон PNG clipartsize: 6023x7376px Размер файла: 284,7 КБ
• белый ромбовидный узор, Геометрия Минимализм Искусство Геометрический дизайн, форма ромба PNG clipartsize: 1280x1280px Размер файла: 207.36KB
• Белый, Туман, дым, эффект белого газа, прозрачный фон PNG clipartsize: 600x600px Размер файла: 130.98 КБ
• Колючая проволока, граница страницы, прозрачный фон PNG клипарт: 2679x3556px размер файла: 162.19KB
• фоновый материал химическая структура, черные и синие соты PNG clipartsize: 1213x931px Размер файла: 187. 12KB
• Форматы файлов колючей проволоки Забор, прочее прозрачный фон PNG clipartsize: 800x800px Размер файла: 48.25KB
• Напиток с кофеином Энергетический напиток Кофеин Химическая структура Кофе, химическая формула PNG clipartsize: 666x600px размер файла: 18.89 КБ
• Кухонная плита Духовка Электрическая плита Газовая плита, Духовка PNG clipartsize: 512x512px Размер файла: 11.18 КБ
• иллюстрация белой оконной занавески, стол, пол, стена, дизайн, услуги, шаблон, окна от пола до потолка, прозрачный фон PNG clipartsize: 4000x2500px размер файла: 38.16MB
• org/ImageObject»> Музыкальная нота Музыкальная нотация Ноты Персонал, Ноты PNG clipartsize: 1300x1800px Размер файла: 540.76KB
• Прямоугольник в форме куба, 3d прямоугольная картонная коробка PNG clipartsize: 1024x636px размер файла: 8.77 КБ
• Футболка Roblox Shading, узор затенения в европейском стиле PNG clipartsize: 585x559px Размер файла: 73.58KB
• Иконка Кухня Дизайн Кухонный шкаф Компьютерные Иконки Мебель, кухня PNG clipartsize: 2500x2500px Размер файла: 58.56KB
• Ферменная конструкция Стальная двутавровая балка Угол, ферма металлическая PNG клипарт: 1280x1024px Размер файла: 530.85KB
• org/ImageObject»> серая стропильная балка, ферменная стойка освещения Алюминий Диск-жокей, сценический свет PNG clipartsize: 960x662px Размер файла: 154.31 КБ
• Колючая проволока Забор Концертиновая проволока, колючая проволока PNG фотообои: 1986x2400px размер файла: 117.37KB
• Противень Electrolux Kitchen AEG Oven, Electrol PNG clipartsize: 1000x1000px Размер файла: 406.62KB
• черная рамка, Microsoft Word, милая рамка, прозрачный фон PNG clipartsize: 1278x1600px Размер файла: 335.86KB
• Рекламный щит, Большие рекламные щиты, прозрачный фон PNG clipartsize: 718x800px размер файла: 28.29 КБ
• org/ImageObject»> Электрическая плита Кухонная плита Электричество Индукционная готовка, Белая электрическая плита PNG клипарт: 1920x1390px размер файла: 545.03KB
• Трещина в земле, иллюстрация трещины PNG клипарт: 4000x3000px Размер файла 7.69MB
• Капли воды, мыльные пузыри PNG clipartsize: 600x600px Размер файла: 143.35KB
• Ферма Архитектурное проектирование Система Обрамление Здание, здание PNG clipartsize: 960x476px Размер файла: 299.8 КБ
• серые металлические опоры для сцены, глобальная стропильная система, поперечная распорка, сталь, логотип фермы PNG клипарт: 500x500px размер файла: 104.82KB
• org/ImageObject»> Холодильник Бытовая техника, холодильник PNG фото скачать: 569x800px Размер файла 22.32KB
• прямоугольная черная рамка иллюстрация, Границы и рамки в стиле модерн Рамки и границы в стиле ар-деко, дизайн PNG clipartsize: 665x941px размер файла: 39.78KB
• Кухня Рисунок Столешница Эскиз, кухня PNG clipartsize: 1154x524px размер файла: 49.78 КБ
• Ластик, белая доска, бумага для рисования, белая доска с прозрачным фоном PNG clipartsize: 700x377px размер файла: 10.98KB
• Электронный символ Принципиальная схема Электрическая сеть Электронная схема Электрическая батарея, символ PNG clipartsize: 1920x2275px размер файла 22. 91KB
• иллюстрация куба сердца, 3D печать Paper Label Art, коллаж PNG клипарт: 848x766px Размер файла: 8.14 КБ
• Сакральная геометрия, прочее прозрачный фон PNG clipartsize: 512x515px размер файла: 27.85 КБ
• North Craft Magnets Электромагнитная индукция Электромагнитная катушка Магнетизм, магнит PNG clipartsize: 1479x873px размер файла: 123.69KB
• прямоугольник границы прозрачный фон PNG клипарты размер: 2400x1878px Размер файла: 86.62KB
• Треугольник Paper Point, геометрический многоугольник на прозрачном фоне PNG clipartsize: 640x640px размер файла: 58. 52KB
• Геометрия Куб Геометрическая форма Кубоид, куб PNG clipartsize: 1149x1024px размер файла: 15.7 КБ
• одноразовая чашка для питья, кофе со льдом, кафе, кофейная чашка, Starbucks, бесплатный Starbucks, прозрачный фон PNG clipartsize: 512x512px Размер файла: 18.61 КБ
• Кухонные плиты Газовая плита Jenn-Air Газовая горелка Бытовая техника, другие PNG clipartsize: 1000x1000px размер файла: 637.66KB
• иллюстрация белых блоков, бумажная стена кирпича, серый кирпич PNG clipartsize: 1950x889px Размер файла: 666.65KB
• белый стикер, стикер для рисования, бумага для рисования, Post It Note, прозрачный фон PNG clipartsize: 800x800px размер файла: 19. 07 КБ

Загрузить еще PNG клипартов

Мы используем файлы cookie для анализа нашего трафика и улучшения предоставляемых нами услуг. Продолжая использовать этот веб-сайт, вы соглашаетесь на использование файлов cookie, как это определено в нашей политике конфиденциальности. принимать

Электрическая схема печи Electrolux

— электрические схемы visualdraw-trait

Схема электрических соединений печи Electrolux Что нового

Схема электрических соединений печи Electrolux -. . . . . . .

Схема подключения духовки Electrolux —

Схема подключения духовки Electrolux —

Схема подключения — это метод описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели до коробки CB, которая покрывает аспекты телеуправления и телесигнализации, телеметрия, все аспекты, требующие схемы подключения, используемые для обнаружения помех, новое вспомогательное оборудование и т. д.Электросхема для духовки electrolux Эта принципиальная схема служит для детального понимания функций и работы установки, описывая оборудование / детали установки (в виде символов) и соединения. Электрическая схема духовки Electrolux На этой принципиальной схеме показано общее функционирование электрической цепи. Все его основные компоненты и соединения иллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

Схема] электрическая схема electrolux духовка полная версия hd электрическая схема электрическая схема на основе prolocobenevento it Схема подключения духовки Electrolux goticadesign it компонент питания компонент питания goticadesign it схема подключения духовки Electrolux goticadesign его компонент питания компонент питания goticadesign его схема подключения духовки Electrolux goticadesign компонент питания компонент питания компонент питания goticadesign it Диаграмма] электрическая схема electrolux духовка полная версия hd электрическая схема электрическая схема Prolocobenevento it Электрическая схема Electrolux духовка goticadesign it компонент питания компонент питания goticadesign it Схема] электрическая схема electrolux духовка полная версия hd электрическая схема электрическая схема Prolocobenevento it Схема подключения духовки Electrolux goticadesign it Компонент power component power goticadesign it

Электросхема серии Electrolux — Схема электрических соединений мотоцикла Ssr Dirt

представляет собой визуальное представление компонентов и кабелей, связанных с электрической цепью. подключение.Эта графическая диаграмма показывает нам физическое соединение, которое намного легче понять в электрической цепи или системе. На электрической схеме могут быть обозначены все соединения с указанием их взаимного расположения. Использование этого массива может быть положительно признано в производственном проекте или при решении электрических проблем. Это может предотвратить большой ущерб, который даже нарушит электрические схемы. широко используются в производстве схем или других проектах электронных устройств.

Схема облегчает общение между инженерами-электриками, проектирующими электрические схемы и реализующими их.Фотографии также пригодятся при ремонте. Он показывает, была ли установка спроектирована и реализована надлежащим образом, подтверждая регуляторы безопасности. А обычно дает информацию об относительном положении и расположении устройств и клемм на устройствах, чтобы помочь в создании или обслуживании устройства. Это не похоже на схематическую диаграмму, где расположение соединений компонентов на диаграмме обычно не соответствует физическому расположению компонентов в готовом устройстве. На картинке будет отображаться больше деталей внешнего вида, тогда как на схеме соединений используются более символические обозначения, чтобы подчеркнуть взаимосвязи, а не внешний вид.

Электросхема линейки Electrolux показывает схему цепи с ее впечатлением, а не подлинным изображением. Они предоставляют только общую информацию и не могут использоваться для ремонта или проверки цепи. Функции различного оборудования, используемого в схеме, представлены с помощью принципиальной схемы, символы которой обычно включают вертикальные и горизонтальные линии.Однако известно, что эти линии показывают поток системы, а не ее провода. A представляет собой исходную и физическую схему электрических соединений. Схема подключения на картинке с разными символами показывает точное расположение оборудования во всей цепи.

Электросхема серии Electrolux Это гораздо более полезно в качестве справочного руководства, если кто-то хочет узнать об электрической системе дома. Его компоненты показаны на иллюстрации, чтобы их было легко идентифицировать. это наименее эффективная схема среди электрических схем.Часто это фотографии, прикрепленные к подробным чертежам или этикеткам физических компонентов. Графическое изображение даже не прилагает усилий, чтобы быть четким или эффективным. Человек, хорошо разбирающийся в схемах электропроводки, может понять только изображения.

ELECTROLUX ELECTRIC SLIDE IN RANGE Загрузка руководства по обслуживанию, схемы, eeprom, информация по ремонту для специалистов по электронике

Kedves Tanyalakók! A fent említett gépbe sikerült beleejtenem egy műanyag fültisztító pálcikát (gondolom nem kell magyaráznom, kb.10 см мűа. pálcika a végén két vattával). Természetesen nem a dobba, hanem a dob «mögé» a víztérbe. A feleségem még ma este mosni szeretne: shock: A két oldalát leszedtem, de nem tudom, hogyan tovább … Kérlek segítsetek! Teszek fel képeket, hogy hogyan néz ki. Néhány TV-t videót már megjavítottam, de mosógéppel még nem volt dolgom. Gondoltam ideje elkezdeni. Аз említett dolgon kívül van még egy olyan bibi, hogy az öblítőt nem mossa ki a tárolójából. Ha lenne erre is tippetek, szívesen venném.Előre — это köszönöm! Üdv: Gyula

Sziasztok

A fent nevezett mosógép a program utolsó 1 percében megállt is nem ment tovább.
Lekapcsolva a gépet az látszott hogy a mosás, centrizés kész.
Программа Következő indításánál nem mindíg záródik be az ajtó, de ha be is zár akkor sem történik semmi.
Азаз программа visszaszámláló elindul, de a gép nem csinál semmit, dob nem forog, vizet nem vesz, hibát sem ír.
Ajtózár szétszedve, mérve jó.Motor, szénkefe ellenőrízve.
Ami furcsa hogy az ajtózáron nem mindig lehet mérni 230V ot. Ilyenkor ki bekapcsolás és megint ott a 230
Hogyan lehet ennek a gépnek a diagq service menüjébe belépni?
Valakinek tapasztalata ilyen hibával?
Esetleg руководство по ремонту?
Köszönöm mindenkinek a segítséget előre есть.

Üdv

Miklos2peter

Sziasztok! Egy olyan segítségre Lenne szükségem, hogy hoztak EGY Electrolux EDC 66150 szárítógépet javítani jelenség következő вольт: bekapcsoltad elindítottad programot, és ной индульгенция эль mindent átnéztem болотного rájöttem, hogy двигатель kábelja kontaktos panelnél ráforrasztottam panelra kábeleket, és jó вольт elvitték egy óra múlva szóltak hogy nem jó elmentem megkoccintottam a panelt jó volt aztán nem! Kivettem панель, которая освобождает диодак zárlatosak voltak visszatettem elfordítottam a programkapcsolót szikrázott egyet a Panel elment rajta 2 smd tranyó ellenállás! Utána kibökték hogy a gép villám vágott volt! Esetleg egy kapcsolási rajz segítene vagy ha van valakinek bontott panelja! Vagy honnan lehetne beszerezni ??

Sziasztok!

Van egy AEG L1246EL mosógépem, amiben a program végi hangjelzést szeretném aktiválni.
