Типовая схема обвязки настенного котла с гидрострелкой

Рекомендации к применению:

Данная схема отопления настенного котла подходит для систем с несколькими потребителями и одним настенным котлом со встроенным насосом, где циркуляционный насос котла работает в комфортном режиме по малому контуру до гидрострелки. Данная схема так же подойдет и для напольного котла, но при условии, что будет использован внешний циркуляционный насос, если в котле нет встроенного.

Мотивы применения:

Реконструкция котельной в случае добавления контуров-потребителей (добавлили теплый пол, ветку радиаторов, баню и т.д.)
Реконструкция котельной для не корректно работающей системы без изменения обвязки коллекторной части потребителей.
Если решили поставить термоголовки на радиаторах, что изменило гидравлические параметры системы и потребовало установки дополнительных насосов с частотной регулировкой оборотов.
Для любителей эстетики, например обвязки красивой нержавеющей трубой (см. объекты ТЕРМОТЭК (г. Челябинск), ТЕПЛОСТРОЙ (г. Грозный)) .

Применяемое оборудование GIDRUSS:

GR-100-32 (до 100 кВт, G 1¼″, корпус 100х100х3 ст. 09Г2С), GR-40-20 (до 40 кВт, G ¾″, корпус 60х60х3 ст. 09Г2С), GR-60-25 (до 60 кВт, G 1″, корпус 80х80х3 ст. 09Г2С), GRSS-100-32 (нерж., до 100 кВт, G 1¼″, сечение корпуса 100х100 мм), GRSS-40-20 (нерж., до 40 кВт, G ¾″, сечение корпуса 60х60 мм), GRSS-60-25 (нерж., до 60 кВт, G 1″, сечение корпуса 80х80 мм), Группа безопасности консольная BSGKSS-20,

В данной схеме использованы следующие типовые узлы:

Схема отопления частного дома своими руками.

/ Гибкая подводка из нержавеющей стали

Схема отопления

Схемы отопления частного дома на базе готовых коллекторов, гибких подводок для воды, гидрострелок. И соединения без сварных работ своими руками. Фото:

Система обвязки двух котлов с встроенными циркуляционными насосами. Гибкая подводка для соединения котлов и контуров 25 мм 1 дюйм. Гидрострелка. Коллектор отопления на 3 контура до 350 кВт или до 3000 кв. м. отапливаемой площади. Нерегулируемый контур для радиаторного отопления через распределительную гребёнку с отсечными кранами ( например для гаража, теплицы, подвала, 1 этажа, 2 этажа, 3 этажа,…. Или водонагревателя косвенного нагрева). Регулируемый контур ( на фото ручной регулировки. Для автоматической устанавливается на 3-х ходовой адаптер и электропривод ) например для тёплого пола, вентиляции, радиаторного отопления.

Фото:

Обвязка напольного котла с встроенным циркуляционным насосам.

Гибкая подводка для соединения котлов и контуров 40 мм 1 1/2 дюйма. Гидрострелка. Коллектор для отопления на 3 контура. Нерегулируемый контур для радиаторного отопления через распределительную гребёнку с отсечными кранами ( например для гаража, теплицы, подвала, 1 этажа, 2 этажа, 3 этажа,…. Или водонагревателя косвенного нагрева). Регулируемый контур ( на фото ручной регулировки для автоматической устанавливается на 3-х ходовой адаптер и электропривод ) например для тёплого пола, вентиляции, радиаторного отопления.

Схема отопления: коллектор отопления на 3 контура

Фото: Коллектор отопления котловой на 3 контура

Обвязка котла. Гибкая подводка для соединения котлов и контуров 40 мм 1 1/2 дюйма. Коллектор для отопления на 3 контура. Нерегулируемый контур для радиаторного отопления через распределительную гребёнку с отсечными кранами ( например для гаража, теплицы, подвала, 1 этажа, 2 этажа, 3 этажа,…. Или водонагревателя косвенного нагрева). Регулируемый контур ( на фото ручной регулировки для автоматической устанавливается на 3-х ходовой адаптер и электропривод ) например для тёплого пола, вентиляции, радиаторного отопления.

Современное отопление дома можно разбить на несколько участков, 50% всей стоимости системы отопления составляет котёл и обвязка котельной. Котёл в свою очередь 30-60% стоимости котельной. Выбор котла зависит не только от цены, но и от энергетического ресурса данной местности. Например: электрические котлы, жидкотопливные котлы (дизельные), твердотопливные котлы, пелетные котлы, пиролизные котлы, газовые и т.д.. Но перейдём к обвязки котельной к её основе. Все самые передовые возможности монтажа топочной собрала в себя коллекторная система отопления концепция первичного и вторичного кольца. В такой системе отопления легко совместить несколько котлов и несколько контуров, эти схемы отопления менее инерционны, они быстрее откликаются на потребности определённой точки в помещении.

Итак представим себе центр отопительной системы огромную бочку из верхней части которой можно взять любое количество кипятка и при помощи циркуляционного насоса доставить на прямую в определённую точку (радиатор) тепло. А остывшую воду из радиатора вылить в нижнюю часть огромной бочки так примитивно работает вторичное кольцо. А первичное кольцо циркуляционным насосом из котла закачает новую порцию теплоносителя в верхнюю часть бочки. Сколько может быть таких вторичных колец, контуров до определённой точки потребления тепла? Например: первый этаж, 2-ой этаж, 3-ий этаж, бойлер, тёплый пол, гараж, зимний сад, теплица, система приточной вентиляции, обогрев бассейна и т.д.. Все эти разветвления недавно собирали при помощи тройников на месте что занимало много времени. Сейчас для этого есть готовое решение это великое множество сантехнических гребёнок, регулировочных коллекторов, распределительных коллекторов для быстрого монтажа котельного оборудования с разной мощностью и присоединительными размерами.

Хорошо собрали мы все ручейки в одно целое в коллектор отопления, но не присоединять, же теперь коллектор для котельной к неэстетичной огромной бочке. Максимально проработав дизайн, и максимально уменьшив размеры, мы получим гидравлический разделитель (гидрострелку). Но чтобы сохранялось постоянным условие, что в верхней части гидрострелки находиться кипяток его туда должен постоянно закачивать циркуляционный насос из генератора тепла (котел), а из нижней части гидравлического разделителя теплоноситель подаётся обратно в котёл или группу котлов, для нагрева охлаждённой жидкости. И так мы получаем своеобразную схему отопления в центре находиться гидравлическая муфта, с одной стороны от неё первичное кольцо (котлы), с другой стороны вторичное кольцо (радиаторы, тёплые полы, и т.д.). Благодаря гидравлическому разделителю кольца могут работать не зависимо друг от друга. Причём работая в связке гидрострелка выполняет функцию уравнивания. Так излишки нагретого теплоносителя которые не понадобились для радиаторов могут уходить через гидрострелку сразу в котёл, а не достаточное количество нагретого теплоносителя во вторичном кольце частично восполняется из нижней части коллектора (обратки) через гидрострелку.

В свою очередь временное перекрытие радиаторов, бойлера, тёплых полов… может увеличивать или уменьшать количество теплоносителя во вторичном кольце, эти другие процессы компенсирует гидрострелка. Да мы совсем забыли про твердотопливные котлы в них гидрострелку нельзя уменьшить, придётся оставить большую ёмкость в 1500 литров так как она служит и накопителем резкого нагрева теплоносителя в первичном кольце и постепенного распределения во вторичном кольце. В итоге мы получаем первичное кольцо, где по кругу движется теплоноситель от котла до гидрострелки и обратно до котла. И вторичное кольцо от гидрострелки до распределительного коллектора отопления и обратно до гидрострелки. Возможности коллектора отопления ограничены его сечением и во многом зависит от мощности котельной ( нельзя изготовить его размером с ладошку ). Представим для простоты 10 этажный дом, контура разобьём по подъездам, стоякам ( сколько стояков столько и контуров ). Или другой вариант 1-ый контур на первый этаж, для этого понадобиться насос 25 х 40 и трубу 25 мм по которой доставим теплоноситель до другой гребёнки а там распределим это тепло, например сшитым полиэтиленом 16 мм по радиаторам.

Но на десятый этаж мощности насоса 25 х 40 не хватит, нужен другой более мощный насос. Взяв более мощный насос ( если нет гидрострелки) он может начать вытягивать теплоноситель из соседнего контура для этого ставят на контурах обратные клапана и балансировочные клапана для регулировки объёма протока жидкости. Так же можно использовать 3-х и 4-х ходовые смесительные клапана. Но вернёмся к коллектору для отопления, мы видим, что проходное сечение такого коллектора для правильной работы схемы отопления, где отапливаемая площадь от 0 до 2500 кв. метров должно быть не менее вход 80х80 и обратка 80х80. А на контурах вход и выход не менее 25 мм(1 дюйм). Так что использование готовых коллекторов для монтажа котельных не только эстетично, но и намного дешевле, и проще в монтаже котельного оборудования. Что хотели бы видеть монтажники в дополнении коллектора это присоединительные отверстия на 1/2″ например, для установки: крана для слива воды, термометров, манометров, предохранительного клапана, подпиточного клапана, расширительного бака, и других устройств.

У гидрострелки дополнением служит сливной кран, автоматический воздухоотводчик, термоманометр. Одним из обязательных элементов монтажной схемы котельной является гидробак ( гидроаккумулятор, экспанзомат, мембранник,). Гидроаккумулятор принимает на себя увеличение и уменьшение объёма теплоносителя в системе отопления. Расчёт ёмкости расширительного бака приблизительно равен 10% от всей системы отопления. Но если экспанзомат не справиться, в действие вступает группа безопасности ( производители котлов не несут гарантийных обязательств если группа безопасности не стоит после котла и между котлом и группой безопасности стоит шаровой кран) в которую входит предохранительный клапан настроенный на 3 Атм. Некоторые монтажники для дополнительной страховки ставят еще один предохранительный клапан 6 Атм. При срабатывании предохранительных клапанов уменьшенное количество воды и соответственно давление в системе отопления нужно пополнить это сделает автоматически, подпиточный клапан, который настраивают на 2,8 Атм при снижении ниже этой величины он открывается и из магистральной трубы ХВС заполняет систему отопления.

При подпитке системы образуются газы при окислении как следствие — накипь, коррозия, Чтобы этого избежать устанавливают воздухоотводчики и грязеуловители. Подключают заземление, электропроводку и бесперебойности для автоматики и циркуляционных насосов. В котлах нового поколения уже стоит большая часть автоматики. Все основные функции для безопасности и регулировки перечислим: 1) управление горелкой: уменьшение или увеличение подачи газа, а следовательно и температуры теплоносителя. 2) устройство безопасности котла автоматическое отключение при перегреве, газовый датчик и т.д. Но возьмем котел старого образца в нем можно производить регулировку только теплоносителя и только на самом котле. Это неудобство, так как температура на улице и в помещении меняется несколько раз в сутки, надо постоянно ходить и крутить колесико. А теперь представьте автоматическую регулировку: Выносной датчик со встроенным термостатом и заданной температурой установлен в эталоном помещении, что позволяет держать температуру одинаковой во всем доме.

Если на улице стало теплее на 2 градуса вам не нужно спускаться в котельную и уменьшать газ автоматика котла сама на это среагирует .Автоматическое уменьшение газа постепенно складывается в денежную экономию. А если таких датчиков нет на котле или вы хотите управлять не всем потоком, а каждым контуром в отдельности по временным рамкам: с 6-7 часов 18 градусов, а с 9-10 часов 20 градусов да еще и с расстояния по телефону, тогда нужен контроллер, который управляет контурами, насосами, котлами. Но этот высший пилотаж рассмотрим чуть позже на оборудовании фирмы KROMSCHRODER. А пока вернемся к монтажу схемы системы отопления своими руками, это значит без сварки и сложной пайки. После котла производители котлов рекомендуют 2-3 метра трубопровода изготавливать из стальной трубы или из медной трубы. Это потому, что после временного перегрева котла вода инерционно попадет в трубу. Например синтетические трубы выйдут из строя. Заниматься сваркой на этом участке и вылавливать соосность очень дорого, и нужны определенные навыки.

Прогресс не стоит на месте, сейчас есть в продаже гибкая подводка для отопления из нержавеющей стали. Она удобна в обращении и имеет размеры от 15 мм до 65 мм, при ее монтаже не нужны углы для выравнивания соосности, американки для разъемного соединения, компенсаторы. Это позволяет своими руками за 5 минут при помощи ключей соединить долговечно и надежно котел с оборудованием. Установив готовый распределительный коллектор для отопления мы как на елку навешиваем шаровые краны, обратные клапана, 3-х ходовые или 4-х ходовые клапана с сервоприводами или без. Как мы видим собрать систему отопления своими руками без сварки не так уж и сложно. Сейчас основная часть монтажных организаций по настоянию заводов- производителей котлов используют в коллекторных системах гидрострелку. Используя гидравлическую стрелку в системах отопления достигается постоянный равномерный поток теплоносителя через радиаторы и другие приборы отопления. В результате гидрострелка позволяет добиться максимальной сбалансированности котла и коллектора отопления, а значит и всей системы отопления.

Но существует и другой вариант для выравнивания гидравлических потоков между контурами. Этот способ монтажники подсмотрели из зарубежных журналов. Такая схема проще, экономичней и смотрится, гораздо компактней. В ней есть и плюсы, и минусы по сравнению с гидрострелкой. Принцип её заключается в закольцовывании коллектора отопления для монтажа котельной. Для этого в коллектор вваривается байпас ( перемычка ) в конце коллектора отопления. Это перемычка позволяет забирать дополнительное количество воды из обратки для контуров или перегонять лишний объём теплоносителя по коллектору прямым потоком от котла обратно в котёл. Фото:

Коллектор отопления распределительный для монтажа котельной на 4 контура

Основные причины выбора монтажной компании для монтажа отопления в загородном доме заключаются в опыте и умении объяснить как устроена система отопления которая будет смонтирована в частном доме. Если монтажник по отоплению не понимает как будет работать схема которую он соберет. Навряд ли кто-то выберет таких мастеров. Цена отопительной системы на прямую зависит от используемых материалов. И так самый дешевый монтаж отопления включает в себя трубы и фитинги из полипропилена, конвекторы отопления , дешевые котлы например Газовый котел Конорд 12Н Comfort W, Газовый котел Конорд 12 Н Comfort S двухконтурный — 12 кВТ, Напольный одноконтурный энергонезависимый котел Siberia — 11 кВт Котел напольный газовый Termotechnik КС-Г 014 СНК серии Жук — 14 кВт Котёл газовый двухконтурный ЖМЗ АКГВ-11, 6-3 Эконом — 11 кВт Борино АОГВ-11,6 «сигнал» — 11,6 кВт, Neva Lux 8618 — 18 кВт. Причём схема отопления для частного дома до 70 кв. м. очень проста котёл отопления, трубы из полипропилена, ведро фитингов, от 4 до 5 радиаторов, радиаторы можно подсоединить последовательно или параллельно (однотрубное, двухтрубное,). Монтаж загородного дома который в два раза больше 140 кв. м. предусматривает уже два дешевых котла или один дороже. Много труб и фитингов, которые изначально все хотят спрятать в пол в стяжку или в стены под штукатурку. А значит, замурованные трубы должны быть качественными, и не должны иметь соединения, так как это основное место протечек. И чтобы спрятать трубы для отопления в стяжку и для более качественного монтажа отопления надо использовать лучевую схему отопления. Более 20 лет назад монтажные организации перешли на новые схемы с лучевой разводкой отопления. Инженеры и дизайнеры имеют богатый опыт в проектировании коллекторных схем отопления. Теперь большинство монтируемых схем отопления выполнены на основе лучевых схем. Но для большой площади нужно большое количество радиаторов. И к каждому радиатору не большой ручеёк теплоносителя. А если таких радиаторов 70 соединив их в один большой поток получим огромную реку теплоносителя. Производители котлов не продумывают о таких объёмах внутри котла. Но при обвязки котельной на стадии монтажных работ по отоплению можно установить гидрострелку в которой к потоку из котла подмешивается часть теплоносителя из обратного потока, что увеличивает количество теплоносителя. После применения гидрострелки в коллектор отопления будет поступать такой объем теплоносителя, который нужен для системы отопления. Но размеры гидрострелки, коллектора отопления, труб должны быть соответственными для данной системы отопления. Так же как ствол дерева на много больше в диаметре, чем ветки.

Поэтому в центре систем отопления находится мощный коллектор с увеличенными возможностями потока объёма теплоносителя и скорости. Такой коллектор отопления для монтажа котельной позволяет распределить по контурам нужное количество объёма и количество тепла. Это фактический расход воды в нашей коллекторной системе это помогает легко регулировать расход для каждой зоны для максимального комфорта и эффективности. Меж осевое расстояние на контуре 125 мм это позволяет использовать готовое решение в виде групп быстрого монтажа, или подобрать своё решение, что гораздо дешевле и функциональнее готовых решений. Большинство хозяев загородных домов привыкли делать всё своими руками. Система отопления собранная своими руками более понятна. И при выходе из строя или небольшой поломки, когда на улице зима. Можно не дожидаться мастера из сервисного центра, а починить отопление своими руками. Согласитесь в условиях нашей зимы и сервиса, когда загородный дом может находиться далеко от города. За короткий промежуток может перемерзнуть система отопления. Сегодня можно много найти информации что-бы спроектировать и собрать систему отопления своими руками.

Гидрострелка группа безопасности в системе отопления

Схема отопления дома обвязка котла гидрострелкой и коллектором

Схема отопления дома обвязка котла коллектором для котельной

Система отопления дома обвязка котла коллектором для котельной

Система отопления дома обвязка котла гидрострелкой и коллектором для котельной

Схема отопления дома обвязка двух котлов гидрострелкой и коллектором для котельной

Схема отопления дома обвязка котла гидрострелкой и коллектором для котельной

Гидрострелка и коллектор на 2 контура для системы отопления частного дома своими руками

Гидрострелка и коллектор на 3 контура для системы отопления частного дома своими руками

Гидрострелка и коллектор на 4 контура для системы отопления частного дома своими руками

Коллектор отопления распределительный 1 дюйм для системы отопления частного дома своими руками

На фотографии разукомплектованный коллектор под металлопластик проходная резьба 1 дюйм и выхода должны быть под 20 металлопластик. Там должно вставляться в эти штуцера с наружной резьбой типа евроконуса обжимное кольцо и гайка которая это всё затягивает. Поэтому у этих штуцеров получаются очень тонкие стенки и если к ним прикрутить гибкую подводку через прокладку то она просто войдёт во внутрь. Данный коллектор с такими тонкими стенками должны использоваться по назначению с металлопластиком ( поэтому на резьбе нет насечек под намотку). Но у нас их многие дорабатывают и используют как хорошие полноценные. Для этого нужно купить фум ленту из фторопласта удлинители длиной 10 мм или 15 мм или 20 мм в вашем случае диаметр 3/4 дюйма и ключ в виде шестигранника ( он вставляется во внутрь например удлинителя 3/4 х 10 ) Берем фум ленту наматываем на штуцер и при помощи шестигранного ключа накручиваем удлинитель получается широкий фальц под прокладку. Да если нет шестигранного ключа можно подобрать стамеску во внутрь и закрутить но лучше шестигранном ключом. Я прикрепил фото там правда коллектор с отсечными кранами проходной 1 дюйм и выходы под 16 металлопластик но это не важно 20 по той же схеме. Там разбираем коллектор 1) откручиваем гайку выбрасываем, 2) достаём обжимное кольцо выбрасываем, 3) достаём штуцер с конусом выбрасываем получаем ваш тонкостенный коллектор, 4) теперь накручиваем удлинитель 1/2 х 10 никелированный, 4) теперь через плоскую прокладку из фторопласта прикручиваем гибкую подводку.

Контур с 3-х ходовым клапаном для регулировки температуры тёплого пола в системе отопления

Контур для бойлера или радиаторов в системе отопления

Гибкая подводка для воды из нержавеющей стали для обвязки котла с трубами системы отопления в котельных

В системе отопления есть прибор, который нагревает теплоноситель и есть приборы, которые остужают его. Для этого очень важно правильно собрать трубопровод для теплоносителя. Сегодня зачастую вместо стальных или медных труб используется синтетические. Но нужно понимать, что технические характеристики зависят в полимерах и от давления и от температуры. Наглядно видно, что нагретый полиэтилен становится мягче и не выдержит давление, которое выдерживал в холодном более твердом состоянии. Поэтому стенки в миллиметр как у медных труб не могут позволить синтетические трубы. Трубы из нержавеющей стали еще тоньше миллиметра. Размеры трубы указываются по наружному диаметру, а стенки в сумме могут быть более 2 сантиметров. Это важно понимать для экономии цены на материалы. Когда вы собираете трубопровод полипропиленовой трубой 2 дюйма и соединяете его гибкой подводкой для воды 2 дюйма, то вы переплачиваете. У полипропиленовой трубы PN 25 проходное сечение 33,4 м у гибкой подводки для воды 2 дюйма 48 мм. Если взять гибкую подводку для воды 1 1/2 дюйма то самое маленькое расстояние будет равно 34 мм. Но это расстояние внутри между гофр гибкой подводки из нержавеющей стали. Хотелось бы обратить внимание на участок после котла отопления он должен быть на 1,5 метра, например из меди, связано это с выбросами перегретой воды. Да конечно котел отключится, но теплоноситель пройдет в трубопроводе не большой участок. Большинство котельных сейчас монтируются настенными котлами. Там выход вход диаметром 25 мм, и для соединения с коллектор отопления дешево и очень надёжно применить гибкую подводку для воды 1 дюйм. В этом случае не нужно вылавливать соосность и при замене котла отопления не нужно дополнительных трат. Сегодняшний монтаж отопления и водоснабжения стал на много проще готовые гибкие подводки для воды из нержавеющей стали и коллекторные группы помогают сделать все компактно надёжно.

Гибкая подводка из нержавеющей стали для обвязки котла с трубами в схемах отопления

Система отопления частного дома это одно из первых условий в нашей климатической зоне. Оно должно быть надёжное и долговечное. Поэтому подбирая оборудование нужно определиться, что лучше и где на участке монтировать. Если это монтируется в труднодоступных местах, то это должно быть более надёжно. В принципе вся надёжность определяется материалами. Если в котле теплообменник из чугуна или нержавейки, то он прослужит в несколько раз дольше своего аналога из стали. А если это нужно демонтировать, то нужны разъёмные соединения и возможность регулировать расстояния до нового котла. Покупая через десять лет новый котёл, уже не найдётся той же модели, у другой наверняка будут другие расстояния входа и выходы. Очень удобно подсоединить котел к системе отопления гибкой подводкой из нержавеющей стали. Это новое оборудование, но с очень хорошими техническими характеристиками. Плюс это разъёмное соединение, которое изгибается под любыми углами. Длина и диаметр позволяют подключать любые котлы отопления. Гибкая подводка из нержавеющей стали производится с максимальным диаметром 65 мм. Что соответствует соединению с обычной сантехнической резьбой 2 1/2 дюйма. Гибкая подводка из нержавеющей стали это отличное решение для быстрого монтажа и демонтажа системы отопления. А такая линейка диаметров позволяет собрать любой трубопровод.

Контакты Гибкая подводка г Москва, Нагорный пр., 7, корп. 1, стр. 1, м. Верхние Котлы, +7 (499) 390-62-89

https://yandex.ru/maps/-/CCGSfI5f https://go.2gis.com/m0bxd

Гибкая подводка Отопление

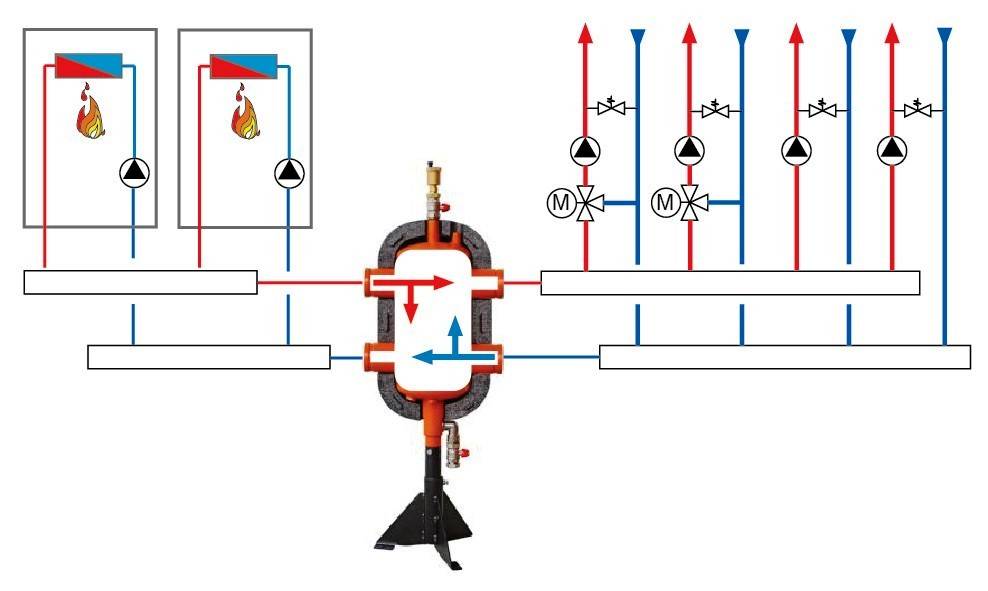

Схема обвязки двух котлов с гидрострелкой

Читайте так же: Минимальная высота радиатора отопления

Ориентировочный размер для небольших разделителей выбирают по диаметру входных (выпускных) патрубков. Расстояние между врезками составляет не менее 10 диаметров штуцера. Высота корпуса значительно превышает диаметр.

Коленчатую схему гидрострелки для отопления используют в подборе установки больших размеров. По «правилу 3d» диаметр корпуса составляет три диаметра патрубка. Расстояние 3d определяет пропорции конструкции.

Распределение врезок по высоте колонны разделителя:

Если в системе не предусмотрен распределительный коллектор, то количество врезок в разделитель увеличивают. Трубопровод, соединяющий первый (котловой) контур с гидрострелкой, распределяют по высоте. Способ позволяет регулировать температурный градиент в динамике. Выполнение условия необходимо для качественного отбора теплоносителя вторичными контурами.

Совмещение коллектора отопления с гидрострелкой

Небольшие дома обогревает котел, в который встроен насос. Вторичные контуры присоединяют к котлу через гидрострелку. Независимые контуры жилых домов с большой площадью (от 150 м 2 ) подключают через гребенку, гидроразделитель будет громоздким.

Статья по теме:

Какие трубы для теплого пола лучше и удобнее применять. Технические характеристики каждого вида трубной продукции, применяемой для теплого пола.

Распределительный коллектор монтируют после гидрострелки. Устройство состоит из двух независимых частей, которые объединяют перемычки. По количеству вторичных контуров врезают попарно расположенные патрубки.

Распределительная гребенка облегчает эксплуатацию и ремонт оборудования. Запорная и регулирующая арматура системы теплоснабжения дома находится в одном месте. Увеличенный диаметр коллектора обеспечивает равномерный расход между отдельными контурами.

Применение гидрострелки убережет котел от теплового удара

Разделитель и компланарная распределительная гребенка образуют гидравлический модуль. Компактный узел удобен для стесненных условий небольших котельных.

Монтажные выпуски предусмотрены для обвязки звездочкой:

низконапорный контур теплых полов подключают снизу;
высоконапорный контур радиаторов — сверху;
теплообменник — сбоку, на противоположной стороне от гидрострелки.

На рисунке представлена гидрострелка с коллектором. Схема изготовления предусматривает установку балансировочных клапанов между коллекторами подачи/обратки:

Регулирующая арматура обеспечивает максимальный проток и напор на дальних от гидрострелки контурах. Балансировка снижает процессы неправильного дросселирование потока, позволяет добиться расчетной подачи теплоносителя.

Важно! Автономная система отопления относится к системам, работающим с высокой температурой среды под давлением (гидрострелка отопления частного дома в том числе).

Сделать гидрострелку отопления своими руками может специалист, обладающий достаточным запасом знаний в теплотехнике, опытом и навыками работы (электрогазосварка, слесарное дело, работа с ручным электроинструментом). Многочисленные интернет-сайты предлагают пошаговые инструкции по изготовлению гидрострелки для отопления, видео ролики также смогут помочь в этом процессе.

Теоретические знания помогут составить схемы и чертежи гидрострелки отопления, сделать индивидуальный заказ оборудования в специализированной организации, проконтролировать работу подрядчика. Доверять изготовление ответственных узлов системы отопления непрофессионалам опасно для жизни и здоровья. Следует помнить о том, что испорченное по вине владельца оборудование гарантийному ремонту и возврату не подлежит.

Отопительная система является крайне сложным и запутанным «организмом», который для нормальной и эффективной работы нуждается во всестороннем согласовании, балансировке функционирования каждого отдельного элемента. И добиться такого рода гармонии нелегко, в особенности, если система отопления отличается сложностью, состоит из нескольких контуров и множества разветвлений, действующих по разным принципам и имеющих разные показатели температуры рабочей жидкости. Более того, эти контуры, равно как и другие приборы теплообмена, могут оснащаться своими приборами автоматического регулирования и «жизнеобеспечения», если можно так выразиться, которые не должны вмешиваться своей работой в деятельность других элементов.

Гидрострелка для отопления

Сегодня для получения «гармонии» отеплительной системы применяется сразу несколько способов, однако самым простым и вместе с тем эффективным считается предельно простое в своем устройстве приспособление – гидравлический разделитель, который больше известен в кругу покупателей как гидрострелка для отопления. О том, что собой представляет данный прибор, как он действует, каковы необходимые расчеты и действия при установке, пойдет речь в сегодняшней статье.

Роль гидрострелки в современных отопительных системах

Дабы выяснить, что собой представляет гидрострелка и какие функции она выполняет, вначале ознакомимся с особенностями работы индивидуальных отопительных систем.

Простой вариант

Самый простой вариант отопительной системы, оборудованной циркуляционным насосом, будет выглядеть примерно следующим образом.

Безусловно, данная схема существенно упрощена, поскольку многие элементы сети в ней (к примеру, группа безопасности) попросту не показаны, чтобы «облегчить» картинку для восприятия. Итак, на схеме вы можете увидеть, прежде всего, отопительный котел, благодаря которому и нагревается рабочая жидкость. Также виден циркуляционный насос, посредством которого жидкость движется по подающему (красному) трубопроводу и так называемой «обратке». Что характерно, такой насос может устанавливаться как в трубопровод, так и непосредственно в котел (последний вариант присущ больше приборам настенного типа).

Обратите внимание! Еще в замкнутом контуре имеются отопительные радиаторы, благодаря которым и осуществляется теплообмен, то есть генерируемое тепло передается в помещение.

Если насос грамотно подобран в плане давления и производительности, то его одного будет вполне достаточно для одноконтурной системы, следовательно, нет никакой необходимости в использовании иных вспомогательных устройств.

Более сложный вариант

Если площадь дома достаточно большая, то представленной выше схемы для него будет явно недостаточно. В таких случаях применяется сразу несколько отопительных контуров, поэтому схема будет выглядеть несколько по-другому.

Здесь мы видим, что посредством насоса рабочая жидкость поступает в коллектор, а оттуда уже передается на несколько отопительных контуров. К последним можно отнести следующие элементы.

Контур высокой температуры (или несколько), в котором имеются коллекторы или же обычные батареи.
Системы ГВС, оснащенные бойлером косвенного нагрева. Требования к перемещению рабочей жидкости здесь особенные, поскольку температура подогрева воды в большинстве случаев регулируется изменением расхода жидкости, проходящей через бойлер.
Теплые полы. Да, температура рабочей жидкости для них должна быть на порядок ниже, поэтому и используются особые термостатические устройства. Тем более что контуры теплого пола имеют длину, существенно превышающую стандартную разводку.

Вполне очевидно, что один циркуляционный насос с такого рода нагрузками не справится. Безусловно, сегодня продаются высокопроизводительные модели повышенной мощности, способные создавать достаточно высокое давление, однако стоит подумать и о самом отопительном приборе – его возможности, увы, не безграничны. Дело в том, что элементы котла изначально предназначаются на определенные показатели напора и производительности. И данные показатели превышать не стоит, поскольку это чревато поломкой дорогостоящей отопительной установки.

Помимо того, сам циркуляционный насос, функционируя на пределе собственных возможностей для того, чтобы обеспечивать жидкостью все контуры сети, долго прослужить не сможет. Чего уж говорить о сильном шуме и расходе электрической энергии. Но вернемся к теме нашей статьи – к гидрострелке для отопления.

Можно ли устанавливать по одному насосу на каждый контур?

Казалось бы, вполне логично оборудовать каждый отопительный контур своим циркуляционным насосом, соответствующим всем необходимым параметрам, чтобы решить проблему. Так ли это? К сожалению, даже в таком случае проблема не решится – она попросту перейдет в другую плоскость! Ведь для стабильного функционирования подобной системы необходим точный расчет каждого насоса, однако даже при этом сложная многоконтурная система не станет равновесной. Каждый насос здесь будет связан со своим контуром, а его характеристики будут меняться (то есть, не будут стабильными). При этом один из контуров может полноценно работать, а второй – выключаться. Из-за циркуляции в одном контуре может образоваться инерционное движение рабочей жидкости в соседнем контуре, где это вообще не требуется (по крайней мере, на данный момент). И таких примеров может быть масса.

Как результат – система теплого пола может недопустимо перегреваться, разные помещения могут отапливаться неравномерно, отдельные контуры могут «запираться». Словом, происходит все, чтобы ваши старания обустроить систему с высокой эффективностью пошли насмарку.

Обратите внимание! Особенно из-за этого страдает насос, установленный рядом с отопительным котлом. А во многих домах используется сразу по нескольку отопительных приборов, управлять которыми крайне сложно, почти невозможно. Из-за всего этого недешевое оборудование попросту выходит из строя.

Есть ли выход? Есть – не только разделить сеть на контуры, но и позаботиться об отдельном контуре для отопительного котла. И поможем с балансировкой гидрострелка для отопления или, как ее еще называют, гидравлический разделитель.

Особенности гидравлического разделителя

Итак, данный нехитрый элемент нужно устанавливать между коллектором и отопительным котлом. Многие поинтересуются: почему данный прибор вообще назвали стрелкой? Причина, скорее всего, заключается в том, что она может перенаправлять потоки рабочей жидкости, благодаря чему и происходит сбалансирование всей системы. С конструктивной точки зрения это полая труба, которая имеет прямоугольное либо круглое сечение. Эта труба заглушена с двух сторон и оснащена двумя патрубками – выходным и, соответственно, входным.

Получается, что в системе появляется пара связанных между собой контуров, которые вместе с тем не зависят друг от друга. Меньший контур предназначается для котла, а больший рассчитан на все ответвления, контуры и коллектор. Расход для каждого из данных контуров свой, равно как и скорость перемещения рабочей жидкости; при этом контуры не оказывают никакого значительного влияния друг на друга. Заметим также, что давление в контуре меньшего объема, как правило, стабильное, поскольку отопительный прибор перманентно функционирует на одних и тех же оборотах, при этом аналогичный показатель в большем контуре может меняться в зависимости от текущей работы отопительной сети.

Обратите внимание! Диаметр труд должен подбираться так, чтобы образовалась зона низкого гидравлического сопротивления, позволяющая выравнивать показатель давление в меньшем контуре, причем независимо от того, активны ли рабочие контуры.

В результате каждый участок системы работает максимально сбалансировано, перепады давления не наблюдаются, да и котельное оборудование функционирует хорошо.

Видео – Ключевые особенности гидрострелок для отопления

Принцип действия гидрострелки

Если говорить кратко, то гидрострелка может работать в одном из трех возможных режимов функционирования. Ознакомимся с каждым из них более детально.

Ситуация №1

Речь идет о почти идеальном состоянии равновесия всей сети. Давление жидкости, образуемое насосом в меньшем контуре, такое же, как суммарное давление всех контуров отопительной системы. Показатели входной и выходной температуры аналогичны. Рабочая жидкость вертикально не перемещается или же перемещается в минимальном количестве.

Но стоит заметить, что в действительности подобного рода ситуация наблюдается крайне редко, ведь функциональные свойства отопительных контуров, как мы уже упоминали ранее, склонны к периодическим изменениям.

Ситуация №2

В отопительных контурах расход рабочей жидкости выше, нежели в меньшем контуре. Образно говоря, спрос заметно превышает предложение. В подобных условиях возникает вертикальный поток носителя от обратного патрубка к подающему. Этот поток, поднимаясь, смешивается с горячей жидкостью, которая, в свою очередь, подается от отопительного прибора. На приведенной схеме ситуация представлена более наглядно.

Ситуация №3

Полная противоположность предыдущей ситуации. Расход в контуре меньшего объема превышает аналогичный показатель в отопительных контурах. Это может происходить из-за:

кратковременного отключения одного контура (либо сразу нескольких) в связи с невостребованностью обогрева того или иного помещения;
прогрева котла, предусматривающего поэтапное подключение всех контуров;
отключения одного контура с целью ремонта.

Ничего страшного здесь нет. При этом в самой гидрострелке для отопления возникает нисходящий поток вертикальной направленности.

Гидравлические разделители производства ООО «Атом» и средние цены

Продукция этого производителя также пользуется немалым спросом, и причина тому заключается не только в хорошем качестве гидрстрелок, но и в их доступной стоимости. Ознакомиться с характеристиками моделей и их среднерыночными ценами можно из таблицы, которая приведена ниже.

Особенности расчета гидравлического разделителя

Для чего необходим точный расчет гидрострелки для отопительных систем? Дело в том, что благодаря этому будет обеспечен требуемый температурный режим, который, в свою очередь, будет достигаться слаженности функционирования всех элементов – таких, как термоголовка, циркуляционный насос, нагревательный элемент и так далее. Для расчетов должны использоваться специальные формулы, позволяющие определить оптимальные габариты термострелки.

Суть данных расчетов предельно проста: необходимо найти диаметр установки, позволяющий рабочей жидкости в отопительном контуре направляться к массам теплоносителя отопительного прибора. все необходимые сведения для произведения расчетов своими руками приведены ниже.

Обратите внимание! Если неправильно все рассчитать, то энергия из-за этого будет перерасходоваться. Следовательно, перед покупкой гидравлического разделителя необходимо в обязательном порядке выполнить эти расчеты, причем с максимальной точностью. В идеале этим должен заниматься профессиональный инженер-проектировщик, у которого имеются соответствующие навыки.

На этом все. Для более детального ознакомления с вопросом рекомендуем ознакомиться с приведенным ниже видео. Удачи!

Видео – Как рассчитать гидрострелку для отопления

Уважаемые специалисты, прошу помочь.
Нужен чертеж, рисунок, схема гидрострелки.
Насоса в настенном котле не хватает- система большая, поэтому хочу поставить гидравлический разделитель.
Посмотрел в инете, расположение патрубков котлового и отопительного контуров везде разное (где-то соосной, где-то в разброс).
Какой вариант лучше и какая длина/диаметр стрелки должна быть? Какое расстояние между патрубками?
Надеюсь у кого есть опыт эксплуатации на сегодняшний день, может поделитесь.
Хочу установить вертикальную, с возможностью удаления шлама и воздуха.
Посоветуйте по размерам/расчету.

Михалыч написал :
Уважаемые специалисты, прошу помочь.
Нужен чертеж, рисунок, схема гидрострелки.
Насоса в настенном котле не хватает- система большая, поэтому хочу поставить гидравлический разделитель.
Посмотрел в инете, расположение патрубков котлового и отопительного контуров везде разное (где-то соосной, где-то в разброс).
Какой вариант лучше и какая длина/диаметр стрелки должна быть? Какое расстояние между патрубками?
Надеюсь у кого есть опыт эксплуатации на сегодняшний день, может поделитесь.
Хочу установить вертикальную, с возможностью удаления шлама и воздуха.
Посоветуйте по размерам/расчету.

Посоветую по методу трех диаметров. Вертикальное расположение. Из трубы не менее, чем 100 мм.

Гидравлический расчёт систем отопления. Теплорасчёт (расчёт утепления) домов и квартир.

У меня работает вот такая стрелка. Диаметр боковых труб под 1″ резьбу. Основная труба где то 160 мм ( что было). Если бы делал снова, то увеличил бы размеры между патрубками, а то неудобно ставить трехходовые смесители.

Inch2964 , Этот рисунок был перед глазами, как прототип.
Сейчас работает 2 контура теплого пола и контур на бойлер. Четвертый вывод будет работать на вентиляцию. Хотя мощность котла и не большая ( 35 КВт), все равно считаю, что использование стрелки оправдано.

NikolaBY написал :
Inch2964 , Этот рисунок был перед глазами, как прототип.
Сейчас работает 2 контура теплого пола и контур на бойлер. Четвертый вывод будет работать на вентиляцию. Хотя мощность котла и не большая ( 35 КВт), все равно считаю, что использование стрелки оправдано.

Вы абсолютно правы. В вашем случае гидрострелка обязательна.

Она обязательна даже при одноконтурной системе, когда ставят дополнительный циркуляционный насос, мощнее, чем установленный в котле.

Гидравлический расчёт систем отопления. Теплорасчёт (расчёт утепления) домов и квартир.

NikolaBY , если нет возможности использовать трубу 100мм, можно даже и из двухдюймовки сделать или из 76 мм. У Вас не такая уж большая мощность и скорость теплоносителя. Будет все равно работать достаточно хорошо.

Гидравлический расчёт систем отопления. Теплорасчёт (расчёт утепления) домов и квартир.

Inch2964 написал :
можно даже и из двухдюймовки сделать

Из 2-х дюймовки нельзя, есть правило 3-х диаметров.

NikolaBY написал :
Из 2-х дюймовки нельзя, есть правило 3-х диаметров.

Верно. 3/4″ * 3 = 2,25″. Т.е маловато. Но как уже писал все равно будет работать. Имел в виду, что уж лучше из двухдюймовки сделать (но рекомендовал больше), чем вообще без гидрострелки. Все таки 2 уже ближе к 2,25 чем полтора дюйма.

Так что, хорошо, что поймали меня Значит сделаете грамотно.

Гидравлический расчёт систем отопления. Теплорасчёт (расчёт утепления) домов и квартир.

Я уже сделал

NikolaBY написал :
Я уже сделал

Извиняюсь. Перепутал Вас с Михалычем! Думал это ему отвечаю.

Гидравлический расчёт систем отопления. Теплорасчёт (расчёт утепления) домов и квартир.

Inch2964 написал :
Посоветую по методу трех диаметров. Вертикальное расположение. Из трубы не менее, чем 100 мм.

У меня два настенных котла- как их подсоединять? Просто тройник перед патрубком или ещё как-то?
Труба у меня есть 158мм. Подойдет?
Контур у меня один. Планирую ещё бойлер (в перспективе, пока нет). Значит выходов получится всего два. И значит общая высота трубы будет меньше. Делать по расчету или лучше предусмотреть запас по длине и сделать сразу 3-4 выхода? На, что влияет высота трубы?

NikolaBY написал :
Диаметр боковых труб под 1″ резьбу.

У меня все выполнено трубой 40-го диаметра, а котел на выходе- 3/4″. Мне патрубки от стрелки делать 3/4″ или каким диаметром?

У меня два настенных котла- как их подсоединять? Просто тройник перед патрубком или ещё как-то?
Труба у меня есть 158мм. Подойдет?
Контур у меня один. Планирую ещё бойлер (в перспективе, пока нет). Значит выходов получится всего два. И значит общая высота трубы будет меньше. Делать по расчету или лучше предусмотреть запас по длине и сделать сразу 3-4 выхода? На, что влияет высота трубы?

Параллельно. Объединять входы трубой на один размер больше и на гидрострелку. Выходы аналогично. Если у котлов вход выход 3/4″, то объединять не менее чем 1″ трубой.

Можете сделать выводы хоть на 5 контуров (в перспективе так сказать). Неиспользуемые просто заглушите резьбовыми заглушками до поры до времени. Т.е лучше заранее сделать запас по длине и несколько запасных входов-выходов. Высота ни на что не влияет. Точнее в зависимости от количества входов-выходов нужна необходимая длина исходя из правила трех диаметров.

Гидравлический расчёт систем отопления. Теплорасчёт (расчёт утепления) домов и квартир.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

Твитнуть

Плюсануть

Отправить

Класснуть

Линкануть

Запинить

Схема обвязки двух котлов с гидрострелкой Ссылка на основную публикацию

Adblock detector

Схема подключения распределительного коллектора и гидрострелки

: Methods with the same name as their class will not be constructors in a future version of PHP; plgContentJw_sig has a deprecated constructor in

Deprecated: Methods with the same name as their class will not be constructors in a future version of PHP; plgContentMyextPagetitleContent has a deprecated constructor in /var/www/vhosts/u2163806. plsk.regruhosting.ru/gidruss-yug.ru/plugins/content/myextPagetitleContent/myextPagetitleContent.php on line 13

Deprecated: Methods with the same name as their class will not be constructors in a future version of PHP; plgContentSimplePopUp has a deprecated constructor in /var/www/vhosts/u2163806.plsk.regruhosting.ru/gidruss-yug.ru/plugins/content/simplepopup/simplepopup.php on line 24

Как подключить гидрострелку и не облажаться. В одной картинке

Какое оборудование использовано

1. Котёл ТТ (твердотопливный)

2. Гидравлический разделитель Gidruss GR-60-25

3. Два распределительных коллектора Gidruss DM-25-4

4. Бойлер ГВС

5. Радиаторы

6. Группа тёплого пола

7. Циркуляционные насосы Wilo Star-RS 25/4

Обвязка на 4 контура. Первый предназначен для радиаторов, второй для теплых водяных полов, третий вентиляционный, четвертый под бойлер. Принудительную транспортировку теплоносителя обеспечивают насосы. Максимальный напор составляет 4 метра, резьба Ду 25.

Котёл отопления твердотопливный соединяется со стрелкой через дюймовые патрубки. Обратите внимание, на обратке установлен насос. Можно обойтись без него при условии, что конструкция котла предусматривает подобный насос.

Лучше один раз увидеть, чем бесконечно обсуждать и пытаться объяснить на пальцах. Авторы этой схемы инженеры промышленной группы Gidruss. Именно эти специалисты создали чертеж гидрострелки и спроектировали балансировочный коллектор. Поэтому не доверять им мы не можем, как и тысячи благодарных покупателей, выбравшие для своей котельной недорогие и надёжные коллекторы отопления этой марки, отечественной между прочим. А это значит, что цена будет адекватной, качество гарантированно высоким, ассортимент широким. Как раз под вашу котельную.

Гидрострелка для отопления из полипропилена своими руками, расчет, устройство, схема, обвязка гидрострелки с котлом

О гидравлических разделителях для отопления на просторах интернета в буквальном смысле ходят легенды. Им приписывают множество «чудодейственных» свойств и функций. Но цель данной статьи – не развенчание мифов, а пояснение истинного назначения этого отопительного элемента и принципа его работы. Также любителям систем из ППР мы расскажем, как рассчитывается и устанавливается гидрострелка из полипропилена и можно ли ее сделать своими руками.

Для чего нужна гидрострелка

Если у вас в доме планируется монтаж простой системы отопления закрытого типа, где задействовано не более 2 циркуляционных насосов, то гидравлический разделитель вам точно не понадобится.

Когда контуров и насосов – три, при этом один из них предназначен для работы с бойлером косвенного нагрева, то и здесь можно обойтись без гидрострелки. Задуматься о разделении отопительных контуров надо в ситуации, когда схема выглядит следующим образом:

Примечание. Здесь показаны 2 котла, работающих в каскаде. Но это не принципиально, котел может быть и один.

В представленной схеме гидрострелки нет, но без ее монтажа тут явно не обойтись. Есть 4 контура, в которых действует столько же насосов разной производительности. Самый мощный из них создаст в подающем коллекторе разрежение, а в обратном – повышенное давление. При одновременной работе насосу меньшей производительности просто не хватит сил на преодоление этого разрежения и он не сможет отобрать теплоноситель на свой контур. По итогу ветвь не будет функционировать, поскольку насосы мешают друг другу.

Важно. Даже если паспортная производительность насосных агрегатов одинакова, то гидравлическое сопротивление ветвей всегда будет разным. Соответственно, реальный расход теплоносителя в каждом контуре все равно отличается, идеально выверить систему невозможно.

Чтобы устранить перепад давления ΔР, возникающий между коллекторами и дать возможность всем насосам спокойно отбирать нужное количество теплоносителя, в схему включается гидрострелка. Она представляет собой полую трубу расчетного сечения, чьей задачей является создание зоны нулевого давления между теплогенератором и несколькими потребителями. Как действует этот элемент в схеме обвязки котла, описано в следующем разделе.

Схема обвязки с котлом

Чтобы понять, как работает гидрострелка в системе отопления с несколькими контурами, мы предлагаем изучить схему ее обвязки с котлом, представленную ниже:

Теперь оба коллектора связаны между собой перемычкой, уравнивающей давление в подающей и обратной магистрали. Благодаря этому в каждый контур поступит столько теплоносителя, сколько нужно. При этом важно обеспечить такой же расход теплоносителя со стороны теплогенератора, иначе его температура на стороне потребителей может стать недопустимо низкой.

В интернете очень популярна схема гидрострелки (показана выше), изображающая 3 рабочих режима:

суммарный расход теплоносителя в контурах потребителей и со стороны котла одинаков;
отопительные ветви отбирают большее количество воды, чем ее обращается в котловом контуре;
расход в кольце со стороны теплогенератора больше.

В действительности у гидрострелки режим работы один-единственный, он изображен на схеме под номером 3. Добиться идеального режима (№1) невозможно, так как гидравлическое сопротивление ветвей потребителей все время меняется из-за работы термостатов, да и подобрать так точно насосы нереально. По схеме №2 действовать нельзя, потому что тогда большая часть теплоносителя станет обращаться по кругу со стороны потребителей.

Это приведет к понижению температуры в системе отопления, ведь со стороны котла в гидрострелке будет подмешиваться мало горячей воды. Чтобы поднять эту температуру, придется выводить теплогенератор на максимальный режим, что не способствует стабильной работе системы в целом. Остается вариант №3, при котором в коллекторы идет достаточное количество воды требуемой температуры. А уж понизить ее в контурах – задача трехходовых клапанов.

Функция гидрострелки в системе отопления лишь одна – создание зоны с нулевым давлением, откуда смогут отбирать теплоноситель любое число потребителей. Главное, — обеспечить необходимый расход со стороны источника тепла. Для этого реальная производительность котлового насоса должна быть немного больше суммы расходов на всех ветвях потребителей. Подробнее обо всех нюансах рассказано и показано на видео:

Схема изготовления гидрострелки с коллектором

Прежде чем купить гидрострелку или приступить к ее изготовлению своими руками, не помешает изучить устройство данного элемента. Оно очень простое: полая труба круглого или прямоугольного сечения снабжена несколькими патрубками с разных сторон для присоединения к отопительной сети. Причем патрубки для подключения подачи расположены, как правило, в верхней части трубы, а обратки – в нижней.

Примечание. Указанный способ подключения актуален при вертикальном монтаже гидрострелки. В то же время ее можно устанавливать и в горизонтальном положении.

Чаще всего для отопления применяется гидравлический разделитель, чье устройство предусматривает установку коллектора. Они даже продаются одним комплектом, а изготавливаются из таких материалов:

низкоуглеродистая сталь;
нержавеющая сталь;
из полипропилена.

Существуют и более сложные модели, оборудованные не только воздухоотводчиком и сливным штуцером, но и гильзами для присоединения контрольных приборов и датчиков, а также различными сеточками и пластинами. Они служат для очистки теплоносителя и разделения потоков. Подобная гидрострелка, чье устройство изображено на чертеже, имеет приличную стоимость и требует периодического обслуживания:

Среди домашних мастеров принято делать гидрострелку из металлической трубы, но в силу немалой популярности и дешевизны полипропилена эта тенденция меняется. Ведь даже изготовленный из ППР элемент вместе с коллектором стоит немалых денег. Поэтому все чаще люди предпочитают сделать разделитель из полипропилена в домашних условиях, чем покупать его в магазине. Для этого нужна ППР труба соответствующего диаметра, тройники по числу будущих патрубков и 2 заглушки.

Поскольку диаметр трубы для изготовления гидрострелки довольно велик, то потребуется приобрести к сварочному аппарату соответствующую насадку, а при пайке выдержать достаточный промежуток времени. В принципе, сложного ничего нет, тройники соединяются между собой отрезками труб, а с торцов ставятся заглушки. Другое дело, что подобный разделитель может выглядеть не очень эстетично, да и не во всякой системе его можно эксплуатировать.

Дело в том, что теплогенераторы на твердом топливе часто могут выходить на максимальный режим работы, при котором температура воды близка к 90—95 °С. Конечно, полипропилен ее выдержит, но в нештатной ситуации (например, когда отключат электричество) температура на подаче может резко подскочить и до 130 °С. Это случается из-за инертности твердотопливных котлов, поэтому вся обвязка к ним, включая гидрострелку, должны быть металлическими. Иначе вас ждут плачевные последствия, как на фото:

Расчет гидрострелки

Разделитель для любой отопительной системы подбирается либо изготавливается по 2 параметрам:

число патрубков для подключения всех контуров;
диаметр либо площадь поперечного сечения корпуса.

Если количество патрубков подсчитать нетрудно, то для определения диаметра необходимо произвести расчет гидрострелки. Он производится через вычисление площади поперечного сечения по следующей формуле:

S = G / 3600 ʋ, где:

S – площадь сечения трубы, м2;
G – расход теплоносителя, м3/ч;
ʋ — скорость потока, принимается равной 0.1 м/с.

Для справки. Столь невысокая скорость течения воды внутри гидравлического разделителя обусловлена необходимостью обеспечить зону пpaктически нулевого давления. Если скорость увеличить, то возрастет и давление.

Значение расхода теплоносителя определяется ранее, исходя из потребной тепловой мощности отопительной системы. Если вы решили подобрать или купить элемент круглого сечения, то произвести расчет диаметра гидрострелки по площади сечения достаточно просто. Берем школьную формулу площади круга и определяем размер трубы:

D = √ 4S/π

Выполняя сборку самодельной гидрострелки, надо расположить патрубки на определенном расстоянии друг от друга, а не как попало. Ориентируясь на диаметр подключаемых труб, вычисляют расстояние между врезками, пользуясь одной из схем:

Заключение

Планируя установить гидравлический разделитель, важно понимать, когда он нужен, а когда нет. Ведь подобное оборудование значительно повысит стоимость монтажа вашей системы. Что касается идеи поставить либо сделать гидрострелку из полипропилена, надо уяснить, что ее совместное использование с твердотопливным котлом невозможно. Спаять же ее из трубы и тройников ППР для специалиста не составит труда.

Гидрострелка для отопления. Нужно ли устанавливать?

Гидравлический разделитель (гидрострелка) — необходимость или навязанное излишество?

Чаще всего гидрострелка – это именно излишество, попадающее в систему обвязки котельной по причинам, не связанным с необходимостью ее применения. Иными словами, в большинстве случаев, с точки зрения гидравлики котельной, гидрострелка не нужна.

Тем не менее ее применяют очень часто. От чего это происходит? Основных причин две:

А) монтажник малоквалифицирован и слепо копирует схему котельной, по образцу, найденному в интернете. А схем с гидрострелкой в сети можно найти в достаточном количестве, гораздо большем, чем схем без применения этого устройства.

Б) монтажник преследует свой экономический интерес и навязывает дорогостоящее оборудование, увеличивая свой доход за счет заказчика, который не может сам разобраться в том, что ему надо, а без чего можно обойтись.

Широкому применению схем с гидравлическим разделением способствует и распространение ложных сведений о массе положительных свойств гидрострелки. На самом деле, гидрострелка это очень простое устройство и назначение у нее только одно – уравнять разницу в давлении между подающим и обратным коллекторами в многонасосной системе. Большая часть сведений, которую можно найти о применении гидравлического разделителя – это бравурно поданная ошибочная информация, распространяемая малоподготовленными, заинтересованными ораторами. Именно благодаря мифам, окружающим гидрострелку, она широко представлена в наших бытовых котельных, обеспечивающих работу всего двух, трех контуров с двумя, тремя насосами.

Необходимость применения гидравлического разделения возникает, когда в системе есть много насосов, много разнонагруженных контуров. Когда перепад давление между подающим и обратным коллекторами начинает превышать производительность самого малопроизводительного контура. Но такое бывает далеко не всегда.

Как определить, в первом приближении, нужна вам, как заказчику и пользователю, гидрострелка или нет? Есть очень простой критерий – у вас в котельной два и более котлов, работающих одновременно (резервный котел не считается) и количество контуров не менее четырех. Для такого состава котельной гидрострелка уже может понадобится.

Если у вас один котел и три, четыре контура… без гидрострелки вы замечательно обойдетесь.

Более подробно о работе и назначении гидрострелки вы можете посмотреть здесь:

Схемы обвязки твердотопливного котла отопления

Обвязка котла представляет собой все устройства и элементы, которые подключают к источнику тепла, и которые вместе образуют одну систему отопления. Схема обвязки твердотопливного устройства состоит из:

Запорной и регулирующей арматуры.
Устройств контроля и автоматики.
Трубопроводов.
Нагревательных устройств (радиаторов, теплых полов, полотенцесушителя).

Требования к обвязке

Обвязку твердотопливного котла длительного горения можно выполнить по многим схемам, которые должны учитывать правила:

Температура воды или любой другой жидкости, которая выходит с головного устройства системы, не должна превышать нормативные значения. Это касается давления, под которым подается теплоноситель.
Температура входящего в котел длительного горения теплоносителя не должна быть меньше 20 °С от аналогичного показателя воды, выходящей из теплообменника. Иначе в середине корпуса начинает конденсироваться влага.
Должны быть автоматические приборы, которые способны управлять мощностью агрегата длительного горения и обеспечивать стабильную температуру жидкости.

Лучше всего такие требования соблюдаются схемах, которые предусматривают наличие циркуляционных насосов.

Открытая система с естественной циркуляцией

Такая схема – самая простая среди всех обвязок твердотопливных котлов длительного горения потому, что она состоит из минимального количества элементов. Благодаря этому она является полностью автономной. Недостатки:

Невозможно регулировать температуру воды на выходе из теплообменника.
Через открытый расширительный бак в теплоноситель может проникать воздух. Это ускоряет коррозию панельных и биметаллических радиаторов, стальных труб и теплообменника.

Этот тип обвязки включает:

Котел длительного горения.
Подающую линию нагретой воды.
Открытый расширительный бачок.
Определенное количество радиаторов отопления.
Обратную линию подачи воды.

Правила монтажа:

Патрубок подачи воды из котла должен находиться ниже радиаторов отопления более чем на 0,5 м. Иначе естественная циркуляция теплоносителя будет неустойчивой.
Трубы устанавливают наклоненными в направлении движения воды. Чтобы сопротивление движению было меньше, рекомендуется использовать большие по диаметру трубы.
Расширительный бачок нужно ставить в том месте, высота которого является наибольшей, если сравнивать ее с высотой размещения всех элементов обвязки.
Поскольку запорная и регулирующая арматура уменьшает проходное сечение труб (это увеличивает сопротивление жидкости), ее количество должно быть минимальным.

Закрытая система с естественной циркуляцией

Эта обвязка пеллетного устройства предусматривает использование мембранного бака закрытого типа. Его лучше размещать на обратной трубе в наиболее низкой точке. При этом оптимальным является такой бак, в котором помещается более 10% воды, используемой во всей системе.

Состав схемы представлен:

Котлом отопления.
Группой безопасности.
Подающей линией нагретой жидкости.
Радиаторами отопления.
Мембранным баком.
Обратной линией подачи воды.

Группа безопасности является отдельным устройством, которое должно состоять как минимум из радиаторов и предохранительного клапана. Последний соединяют с канализацией с помощью сливного шланга. Его функция – сбрасывать избыточное давление. В состав этого устройства может входить манометр, который позволяет визуально оценить давление в системе.

Первые два элемента группы безопасности могут быть установлены и по отдельности. Часто она уже включена в конструкцию устройства. Правила монтажа основных элементов обвязки являются почти такими же, как правила установки компонентов вышеописанной схемы.

Обвязка с принудительной циркуляцией

Она имеет почти такое строение, как закрытая система с естественным движением теплоносителя. В этом случае появляется дополнительный элемент в виде циркуляционного насоса. В большинстве случаев его монтируют на обратную линию подачи после мембранного бачка и перед входным штуцером теплообменника.

Этот циркуляционный насос всегда работает вместе с датчиком температуры. Его также монтируют на трубу обратной линии.

Благодаря такому насосу можно более гибко управлять работой системы. Появляется возможность устанавливать на каждый радиатор запорную и регулирующую арматуру. Теперь вода способна под давлением, созданным циркуляционным насосом, легко пройти более узкие участки трубопровода из полипропилена.

Использование такого насоса делает систему зависимой от электроснабжения.

Система с коллекторами

Такая обвязка твердотопливного агрегата включает:

Твердотопливный котел.
Группу безопасности.
Коллектор подающей линии.
Отопительные радиаторы.
Полотенцесушитель.
Систему теплого пола.
Коллектор обратного трубопровода.
Бак мембранный.
Циркуляционный насос.

Новыми элементами в этой системе являются коллекторы. Известны как гребенки. Представляют собой широкую трубу с большим количеством патрубков. Один из них является входным, остальные выходные. К первому подсоединяется труба с группой безопасности. Через него подается горячая жидкость, которая, выходя из различных патрубков, распределяется между группами пользователей: радиаторами, теплым полом и полотенцесушителем. Второй коллектор собирает воду вместе и направляет ее через выходной патрубок.

Система с гидрострелкой

Очень похожа на схему с коллекторами. Вместо двух коллекторов используется гидрострелка, которая является вертикальной трубой с большим диаметром, и которая подключается к подающей и обратной линии. Она имеет много штуцеров, к которым подсоединяются отдельные группы пользователей.

Патрубки, к которым можно подключить радиаторы, теплый пол и т. д. размещаются на разных высотах гидрострелки. При этом высота размещения соответствует температуре воды. Благодаря этому в различные устройства можно подавать теплоноситель с определенной температурой.

Система с теплоаккумулятором

Обвязка твердотопливного котла отопления, схема которой включает теплоаккумулятор, отличается тем, что в ней может быть два контура движения теплоносителя:

Первый возникает между устройством и аккумулятором тепла.
Второй формируется между теплоаккумулятором и радиаторами.

Схема такова:

Котел.
Группа безопасности.
Аккумулятор тепла.
Отопительные устройства.
Главный циркуляционный насос. Его включают в трубу, которая отходит от радиаторов отопления и подходит к теплоаккумулятору.
Мембранный бак. Находится после теплоаккумулятора.
Дополнительный циркуляционный насос. Находится между мембранным баком и обратным патрубком теплообменника.

Тепловой аккумулятор накапливает в себе тепло, одновременно отдавая необходимое его количество радиаторам. Он всегда подает нормализованное количество тепла, вбирая в себя все его излишки. В результате радиаторы не перегреваются. При таком режиме теплоноситель циркулирует по всей системе.

Если нужно прекратить подачу нагретой воды в радиаторы на некоторое время, она начинает циркулировать между котлом и теплоаккумулятором. Когда топливо в котле заканчивается и огонь гаснет, теплоноситель циркулирует только между теплоаккумулятором и радиаторами отопления.

Схема подключения котла на твердом топливе и котла на газе

Очень простой является обвязка, которая предусматривает параллельное подключение газового и твердотопливного котла. Она используется для систем с естественной циркуляцией.

Все элементы размещаются в такой последовательности:

Котел твердотопливный.
Подающая линия, состоящая из двух труб, сделанных из полипропилена. Первая подсоединяется к расширительному баку, от которого отходит трубка в сливную систему, вторая – к трубе, которая отходит от газового котла. На второй трубе всегда находится отсекающий кран.
Котел газовый с предохранителем.
Подающая линия. Расширительный бак не соединен с канализацией.
Объединение двух линий в одну трубу из полипропилена или металла.
Отопительные устройства.
Обратная линия, которая разделяется на две ветви. Первая подходит к котлу на твердом топливе, другая – к котлу газовому. На каждой ветке находится отсекающий кран.

принцип работы и расчет

Чертеж Hydro Arrow довольно прост.

Если у вас есть сварочный аппарат и есть опыт сварки, то сварить гидравлическую стрелу самостоятельно довольно просто. Но есть много подводных камней.

Рисунок Hydro Arrows можно найти в Интернете, но все они разные, единого шаблона нет. Все рисунки гидравлических стрелок разные. Все по-разному видят устройство Гидрострелки, но есть одно правило, которое все соблюдают.

Водяной пистолет — это металлическая емкость (т.е. профильная или круглая труба), к которой приварены патрубки подключения котла (подающая и обратная) и потребительские (подающая и обратная).

В качестве опции могут быть сопла для автоматического сброса воздуха (или группы безопасности) 1/2 дюйма в верхней части гидравлического переключателя.

В нижней части — патрубок 1/2 «под кран для удаления шлама и грязи.

Также где-то может быть патрубок 1/2 дюйма для подачи воды в систему.

Главное правило, которое необходимо соблюдать — правило трех диаметров. Те. диаметр гидравлической стрелы должен быть равен 3 диаметрам форсунок. Чтобы гидравлическая стрела несла основные функции, которые ей предназначены:

Назначение гидрострелки:

1. Удаляет осадок из системы.

2. Удаляет газы из системы.

3. Уравнивает гидравлический перепад в системе.

4.Подает в котел нагретую воду, тем самым продлевая срок службы котла.

Некоторые пытаются сэкономить и своими руками сделать гидро стрелку из полипропилена. Это мнение любителей, ничего не знающих о работе и назначении гидростатического ружья

Схема котельной с бойлером косвенного нагрева в разрезе

Схема подключения теплого пола

Простые системы отопления состоят из минимального количества компонентов — это не большое количество труб, несколько радиаторов и бойлер.Для небольших построек и домовладений этого достаточно. Когда необходимо обеспечить теплом большое здание, задача усложняется необходимостью использования дополнительного оборудования — гидравлическая стрела для отопления обеспечит равномерное распределение тепла, снимет перепады давления и уравновесит работу системы отопления.

В этом обзоре мы рассмотрим:

Назначение гидравлической стрелы в системе отопления.
Конструктивные особенности гидростатических рычагов.
Простые расчетные схемы.

В материале будут схемы, полезные советы, подробные пояснения — все очень четко и понятно.

Что такое водяной пистолет

Гидрострелка — гидравлический сепаратор в системе отопления, устройство, предназначенное для правильного распределения теплоносителя по нескольким контурам и устройствам. Это своего рода буферный элемент между котлом и вторичными контурами. Теплоноситель течет от котла к гидрораспределителю, после чего распределяется в нескольких направлениях.

Самая простая система отопления не требует гидравлической стрелы. Здесь важно правильно выбрать циркуляционный насос и настроить его скорость, чтобы обеспечить необходимое давление. Теплоноситель течет от котла к батареям, отдает там накопленное тепло, а затем возвращается обратно в отопитель — ничего сложного и сверхъестественного. Но строится современный корпус с разветвленной схемой и вспомогательным оборудованием. Вот:

Несколько вторичных отопительных контуров (например, на группу помещений или на этаж).
Теплые полы — один или несколько контуров.
Бойлеры косвенного нагрева — используются для приготовления горячей воды.

И здесь мы можем столкнуться с ситуацией, когда один циркуляционный насос не может протолкнуть теплоноситель по всему контуру. Вода (или антифриз) потечет по пути наименьшего сопротивления, после чего вернется по тому же пути. Например, он пройдет через ближайший котел и частично проникнет в батареи, но для теплых полов этого может не хватить.

Гидравлическая стрела для систем отопления предназначена для обеспечения правильного распределения тепла в контурах и вспомогательном оборудовании. Это чрезвычайно простой гидравлический разделитель, состоящий из отрезков труб того или иного диаметра.

Конструктивные особенности гидравлической стрелы

Нагревательный прибор настолько прост, что в нем буквально нет движущихся частей, электроники или чего-либо еще. Взгляните на его схему — это круглая или прямоугольная труба, загерметизированная с двух сторон.Располагается вертикально или горизонтально. С одной стороны у него два патрубка для подключения к системе отопления, а с другой — два патрубка для подключения к котлу.

Так выглядит гидравлическая стрела для одноконтурной системы отопления. Внутри самой трубы ничего нет — абсолютно пустое место, которое впоследствии заполняется теплоносителем.

Снаружи видны гидравлические стрелки:

Подключение котла и отопления.
Кран для слива воды.
Автоматический воздухоотводчик.

Именно так работают простейшие гидравлические стрелы.

Гидравлическая стрела для систем отопления с несколькими контурами устроена не более сложно. Просто у него больше патрубков для подключения вторичных цепей. Сюда же подключаются котлы и системы теплого пола. Циркуляционные насосы подключаются к каждой подающей трубе через отводы — по одному на каждый контур. Здесь размещены термоманометры для контроля давления и температуры.

Гидрострель и его назначение

Водяной пистолет для обогрева легко собрать самостоятельно, используя сварочный аппарат и отрезки труб нужной длины. Для этого нужно найти подходящий рисунок и подобрать материалы.

Мы рассмотрели принцип работы гидравлической стрелы отопления — она просто распределяет теплоноситель по нескольким контурам. Его основная задача — создание идеальных условий для работы вторичных и первичных цепей.В первичный контур входит отопительный котел, трубы которого подключены к гидравлическому выключателю. Вторичные петли — все остальное. При равном давлении во всем контуре котел работает в щадящем режиме — часть нагретого теплоносителя попадает в обратную трубу, что снижает нагрузку на источник тепла.

Если в системе установлен котел малой мощности, а отопление имеет большую мощность, создаются условия для подачи теплоносителя с обратного патрубка в подающий, в обход котла (частично). В этом случае оборудование работает практически на износ — теплообменники могут прийти в негодность в кратчайшие сроки.

Равномерное распределение тепла

Идеально сбалансированное отопление означает равномерную температуру во всем доме, одинаковое давление во вторичных контурах и сбалансированную нагрузку на котел. В этом случае задача гидравлической стрелки проста — она «распределяет» теплоноситель по нескольким контурам, в каждом из которых есть циркуляционный насос. Регулируя его производительность и подачу охлаждающей жидкости, можно добиться равномерной температуры во всем доме.

Самое главное, что благодаря такой разводке в доме не будет контуров холода, так как теплоноситель будет стекать в каждую трубу, а не только там, где это намного проще.

Уравновешивание давления

Неуравновешенность системы отопления может повлиять на стабильность ее работы. Для длинного контура нужно одно давление, для более короткого — другое. То же касается теплых полов и бойлеров. Если бы в системе был один большой насос сразу на все контуры, то в некоторых местах были бы перегрузки — могли бы сломаться трубы или теплообменник в накопительном водонагревателе. Гидравлическая стрелка распределяет давление и позволяет правильно сбалансировать все контуры.

Работа с несколькими котлами

Есть системы отопления с двумя или даже тремя котлами (иногда и больше). Подобные решения позволяют отапливать достаточно большую площадь или использовать один из котлов в качестве резервного. Если оборудование подключается не последовательно, а параллельно, то это делается через гидравлическую стрелку. В то же время помогает нейтрализовать взаимное влияние вторичных цепей друг на друга.

Гидрострелка позволяет добиться баланса в системах отопления любой сложности. Два-три котла, пять или семь контуров — степень может быть разной. Также раскрывается потенциал для расширения системы. Например, в будущем сюда можно подключить еще один бойлер, полотенцесушитель, летнюю кухню с отдельным отопительным контуром. Все эти работы можно выполнять даже в движении, не останавливая котельное оборудование, сохраняя при этом отопление здания.

Как устанавливается гидравлическая стрела

Оптимальный вариант установки гидравлической стрелы — вертикальный.Обычно внизу находятся краны для слива воды. В этой части оседает любой мусор, циркулирующий по системе отопления. Осторожно открываем кран — и он сливается. Горячий теплоноситель подается вверх, а обратная труба находится внизу. То же касается и патрубков для подключения вторичных контуров — они устанавливаются аналогично.

Купленные модели

Коллектор North-M5 является типичным примером. Работает в системах отопления до 70 кВт.Стоимость агрегата около 9,5 тыс. Руб.

Гидравлический пистолет в системе отопления представляет собой распределительное гидравлическое устройство, предназначенное для распределения охлаждающей жидкости по нескольким контурам. Его установка рекомендуется в случаях, когда мощность используемого котла превышает 50 кВт. Стрелка также применяется в сложных разветвленных системах со множеством вторичных цепей — она нужна для балансировки. Вы можете купить или собрать самостоятельно.

Проще всего купить гидравлическую стрелу в готовом заводском исполнении.Самая простая модель, например SINTEK ST-35, обойдется в 2700 рублей, если брать ее напрямую у производителя. Он выдерживает давление до 6 бар и может быть установлен в системах отопления с тепловой мощностью до 35 кВт.

Коллектор отопления с гидравлической стрелкой на 5 контуров предназначен для разветвленных систем, о которых говорилось выше. К нему можно подключить бойлер косвенного нагрева, теплый пол в ванной, кухне и коридоре, а также три основных контура — на первом этаже, в подвале, а также на чердаке.

Другое торговое оборудование:

Гидравлический пистолет WOODSTOKE 331 — для отопления мощностью до 70 кВт на 7 контуров. Стоимость устройства 11 тысяч рублей.
Warme WGR 80 — это простой гидравлический пистолет с двумя соплами и двумя выпускными отверстиями для подключения вентиляционного отверстия и крана. Стоимость 4000 руб. Модель может работать в системах отопления до 80 кВт.
Proxytherm GS 32-1 — гидравлическая стрела выполнена в блестящем корпусе, так как выполнена из нержавеющей стали.Он предназначен для работы в системах отопления до 85 кВт. Стоимость около 7-8 тысяч рублей.
Gidruss BM — это целая серия гидравлических выключателей для систем отопления мощностью от 60 до 150 кВт. Они изготовлены из высококачественной конструкционной стали и выдерживают давление до 6 бар при температуре до +110 градусов. Стоимость варьируется от 9 до 30 тысяч рублей.

Готовых гидрострелок тысячи, есть из чего выбрать.

Преимущества магазинного гидравлического ружья очевидны.В первую очередь, они отличаются безупречным качеством сборки. Оборудование должно выдерживать солидное давление — до 3-4 атмосфер для автономного отопления и до 20-25 атмосфер для общего отопления дома. Изготавливается из проверенных марок стали, предназначенных для строительства отопительного оборудования и других систем.

Во-вторых, заводские гидравлические выключатели уже рассчитаны на использование в системах отопления с той или иной мощностью. Они многократно проверены, поэтому их использование не приведет к несчастным случаям.Также в магазинах будет предложено дополнительное оборудование для монтажа систем отопления. И тогда не будет проблем с гарантией на котлы и радиаторы.

Гидростатическая сборка своими руками

Самостоятельная сборка выполняется в несколько этапов:

Расчет гидравлической стрелы на отопление.
Подборка материалов.
Сварка готовых и расчетных элементов.

Для расчета лучше всего использовать специализированные калькуляторы, учитывающие множество параметров.В простейшем случае воспользуйтесь нашими расчетами.

Формула расчета

Внутренний диаметр d зависит от мощности котла P и разницы между подающей и обратной магистралью ∆t. Делим мощность в киловаттах на разницу температур, извлекаем из получившейся цифры квадратный корень и умножаем полученное значение на 49 — получаем диаметр гидравлической стрелки. Высота трубы составляет 6 диаметров, а расстояние между соплами в два раза больше внутреннего диаметра трубы.

В Интернете много чертежей гидравлических стрел, как простых, так и совмещенных с коллектором. Они позволят собрать то, что вам нужно, причем с минимальными расчетами. В любом случае, при сборке и внедрении гидрораспределителя специалисты советуют получить хоть какие-то знания по балансировке систем отопления. Что касается систем отопления больших зданий, то здесь задачу выбора гидравлической стрелы и балансировки отопления стоит доверить профильным специалистам.

Собрать гидростатическую стрелу для отопления своими руками из полипропилена можно, но делать это не рекомендуется — она может не выдержать нагрузки при использовании в больших системах отопления.Тем не менее, многие мастера его практикуют.

Видео

Экология познания. Усадьба: Гидравлический разделитель — это устройство, о котором много мифов. Для того, чтобы понять, с какими задачами действительно способна справиться гидрострелка, а какие ее свойства являются лишь голословными заявлениями маркетологов, предлагаем подробно рассмотреть принцип действия этого агрегата и его назначение.

Гидравлическая стрела представляет собой колбу с установленным в верхней части автоматическим воздухоотводчиком.На боковой поверхности корпуса прорезаны патрубки для подключения магистральных труб отопления. Внутри гидравлическая стрела абсолютно полая, в нижней части можно разрезать резьбовой патрубок для установки шарового крана, предназначенного для слива осевшего ила с нижней части сепаратора.

Как работает гидравлическая стрела

По сути, гидравлический переключатель — это шунт, который замыкает подающий и обратный потоки. Назначение такого шунта — выравнивание температуры теплоносителя, а также его потока в генерирующей и распределительной частях гидравлической системы отопления.Чтобы получить реальный эффект от гидросепаратора, требуется тщательный расчет его внутреннего объема и точек соединения труб. Однако большинство представленных на рынке устройств производятся серийно без адаптации к конкретной системе отопления.

Часто считается, что в полости колбы должны присутствовать дополнительные элементы, такие как делители потока или сетки для фильтрации механических примесей или отделения растворенного кислорода. В реальности такие методы модернизации не демонстрируют значительной эффективности, и даже наоборот: например, при засорении сети полностью перестает работать гидравлическая стрела, а вместе с ней и вся система отопления.

Какие возможности наделяет гидросепаратор

Среди теплотехников существуют диаметрально противоположные мнения о необходимости установки в отопительных системах гидравлических пушек. Масла в огонь подливают заявления производителей гидрооборудования, обещающие увеличение гибкости настройки режимов работы, повышение КПД и эффективности теплообмена. Чтобы отделить пшеницу от плевел, давайте сначала рассмотрим совершенно необоснованные утверждения о «выдающихся» возможностях гидравлических сепараторов.

КПД котельной никаким образом не зависит от устройств, установленных после соединительных труб котла. Благоприятный эффект котла полностью заключен в мощности преобразования, то есть в процентном соотношении тепла, выделяемого генератором, к теплу, поглощаемому теплоносителем. Никакие специальные методы обвязки не могут повысить КПД, это зависит только от площади поверхности теплообменника и правильного выбора скорости циркуляции теплоносителя.

Многорежимный режим, который якобы обеспечивается установкой гидравлической стрелы, также является абсолютным мифом.

Суть обещаний сводится к тому, что при наличии гидравлической стрелы можно реализовать три варианта соотношения потоков в генераторной и потребительской частях.

Первый — это абсолютное выравнивание расхода, которое на практике возможно только при отсутствии шунтирования и в системе только один контур.Второй вариант, при котором расход в контурах больше, чем через котел, якобы дает повышенную экономию, однако в этом режиме переохлажденный теплоноситель неизбежно попадает в теплообменник через обратку, что порождает ряд негативных эффектов: запотевание внутренних поверхностей камеры сгорания или температурный удар.

Существует также ряд аргументов, каждый из которых представляет собой бессвязный набор терминов, но по своей сути не отражает ничего конкретного. К ним относятся повышение гидродинамической устойчивости, увеличение срока службы оборудования, контроль распределения температуры и тому подобное.

Также можно найти утверждение, что гидравлический сепаратор позволяет стабилизировать балансировку гидравлической системы, что на практике оказывается с точностью до наоборот. Если при отсутствии гидравлической стрелы реакция системы на изменение расхода в любой из ее частей неизбежна, то при наличии сепаратора она также абсолютно непредсказуема.

Реальный объем

Однако термогидравлический сепаратор далеко не бесполезен. Это гидротехническое устройство, принцип действия которого достаточно подробно описан в специальной литературе. Гидрострелка имеет четко очерченную, хотя и довольно узкую область применения.

Важнейшим преимуществом гидравлического сепаратора является возможность координировать работу нескольких циркуляционных насосов в генераторной и потребительской частях системы. Часто бывает, что контуры, подключенные к общему коллекторному блоку, снабжены насосами, производительность которых отличается в 2 и более раза.

При этом самый мощный насос создает настолько большой перепад давления, что забор теплоносителя остальными циркуляционными устройствами невозможен. Несколько десятилетий назад эта проблема была решена с помощью так называемой шайбы — искусственного снижения расхода в контурах потребителей путем вваривания в трубу металлических пластин с разным диаметром отверстий.

Гидравлическая стрела шунтирует подающую и обратную линии, за счет чего нивелируется разрежение и избыточное давление в них.

Второй частный случай — это превышение производительности котла по отношению к потреблению в распределительных контурах. Такая ситуация типична для систем, в которых ряд потребителей не работают на постоянной основе. Например, бойлер косвенного нагрева, теплообменник бассейна и отопительные контуры зданий, которые отапливаются только время от времени, могут быть подключены к общей гидравлике.

Установка гидравлической стрелы в таких системах позволяет постоянно поддерживать номинальную мощность котла и скорость циркуляции, при этом избыточный нагретый теплоноситель течет обратно в котел. При включении дополнительного потребителя разница в затратах уменьшается, и излишки больше не отправляются в теплообменник, а в открытый контур.

Гидростатическая пушка также может служить коллектором генераторной части при согласовании работы двух котлов, особенно если их мощность существенно различается.

Дополнительным эффектом работы гидравлической стрелки можно назвать защиту котла от температурного удара, но для этого расход в генераторной секции должен превышать расход в потребительской сети не менее чем на 20%.Последнее достигается установкой насосов соответствующей мощности.

Схема подключения и установка

Гидравлический переключатель имеет простую схему подключения, как собственное устройство. Большинство правил касаются не столько подключения, сколько расчета пропускной способности и распиновки. Тем не менее, знание полной информации позволит провести монтаж правильно, а также убедиться, что выбранная гидравлическая стрела подходит для ее установки в конкретной системе отопления.

Первое, что нужно четко понимать, это то, что гидравлическая стрела будет работать только в системах отопления с принудительной циркуляцией. При этом в системе должно быть не менее двух насосов: один в контуре генерирующей части и хотя бы один в потребителе. В других условиях разделитель с низкими потерями будет действовать как шунт с нулевым сопротивлением и, следовательно, закоротит всю систему.

Пример схемы подключения водяной стрелки: 1 — котел отопления; 2 — группа безопасности котла; 3 — расширительный бачок; 4 — циркуляционный насос; 5 — гидравлический сепаратор; 6 — автоматический дефлектор; 7 — запорная арматура; 8 — сливной кран; 9 — № контура.1 бойлер косвенного нагрева; 10 — контур №2 радиаторов отопления; 11 — трехходовой клапан с электроприводом; 12 — контур №3 теплый пол

Следующим аспектом является размер гидравлической стрелы, диаметр и расположение выводов. В общем случае диаметр колбы определяется исходя из наибольшего расчетного расхода в линии. За максимум можно принять расход теплоносителя либо в генерирующей, либо в потребительской части системы отопления по данным гидравлического расчета.

Зависимость диаметра колбы сепаратора от расхода описывается отношением расхода к расходу теплоносителя через колбу. Последний параметр фиксированный и в зависимости от мощности котельной может варьироваться от 0,1 до 0,25 м / с. Частное, полученное при расчете указанного коэффициента, необходимо умножить на поправочный коэффициент 18,8.

Диаметр соединительных трубок должен составлять 1/3 диаметра колбы. При этом подводящие патрубки располагаются сверху и снизу колбы, а также друг от друга на расстоянии, равном диаметру колбы.В свою очередь, выпускные патрубки расположены так, что их оси смещены относительно осей вводов на два правильных диаметра. Описанные закономерности определяют общую высоту корпуса гидравлической стрелы.

Гидравлическая стрелка подключается к прямому и обратному магистральным трубопроводам котла или нескольких котлов. Конечно, при подключении гидравлической стрелы не должно быть намека на сужение условного канала ствола. Это правило вынуждает применять трубы с очень большим условным проходом в обвязке котла и при подключении коллектора, что несколько усложняет вопрос оптимизации компоновки оборудования котельной и увеличивает материалоемкость трубопровода.

О разделительных заголовках

Наконец, давайте кратко коснемся темы гидрошпонок с несколькими выходами, также известных как сепколлы. По сути, это коллекторная группа, в которой делитель подачи и возврата объединены разделителем. Такие устройства чрезвычайно полезны для согласования работы нескольких отопительных контуров с разными расходами и температурами теплоносителя.

Коллектор вертикального разделения позволяет создавать температурный градиент в выходных патрубках путем смешивания порций теплоносителя.Это позволяет напрямую подключить, например, бойлер косвенного нагрева, группу радиаторов и контуры теплого пола без смесительной группы: разница температур между соседними выходами Sepcoll, естественно, будет поддерживаться в пределах 10-15 ° C, в зависимости от циркуляции. режим. Однако следует помнить, что такой эффект возможен только в том случае, если обратный патрубок генераторной части расположен над обратными выводами потребителей.

По итогу дадим важную рекомендацию.Большинство бытовых систем отопления мощностью до 100 кВт не требуют гидравлического разделителя.

Гораздо более правильным решением будет подобрать мощность циркуляционных насосов и согласовать их работу, а для защиты котла от температурного шока подключить к сети байпасную трубку.

Если проектная или монтажная организация настаивает на установке гидравлической стрелы, это решение обязательно должно быть технологически обосновано. опубликовано Если у вас есть вопросы по данной теме, задавайте их специалистам и читателям нашего проекта.

Многие современные люди задаются вопросом, как устанавливается гидравлическая стрела с коллектором (схема изготовления ниже). При этом даже многие профессионалы со временем начинают понимать, что использование специализированных гидравлических разделителей для подключения котлов — довольно эффективное средство, позволяющее значительно повысить эффективность установленной системы отопления.

Старые технологические проблемы

Многие знают, что котлы без подключенных насосов часто подключаются напрямую к коллектору, и именно вместо этого варианта чаще всего используется такая гидравлическая стрела с коллектором (схема изготовления ниже).Эти устройства просто сняли с котлов с насосами, в результате чего их установили на каждый отдельный отопительный контур, но на самом деле этот вариант можно использовать не во всех ситуациях, так как если на данный момент еще есть гарантия на котел, то в этом случае снять с него насосы не получится, а если речь идет о чугунном котле, то в случае такой разборки его составных частей, при первом включении отопления на нем могут взорваться даже отдельные секции котла, не выдержав такого перепада температур.

Что дает эта технология

Чтобы избавиться от всего этого, сегодня применяется специализированная гидравлическая стрела с коллектором (схема изготовления представлена в статье). Это устройство предназначено для отделения гидравлики, а точнее, оно отделяет котел непосредственно от остальной системы отопления. Так, например, гидравлическая стрелка с коллектором (показана схема изготовления) может обеспечить один насос в котле, а в системе установлено еще несколько таких агрегатов разной мощности.

Как это работает

Устройство такого оборудования предельно простое. На данный момент мы не будем разбирать какие-либо высокотехнологичные устройства, а рассмотрим только основные варианты реализации такой технологии.

В принципе, достаточно использовать стандартный отрезок трубы, из которой сделан гидравлический пистолет (гидросепаратор). Расчет гидравлической стрелы позволит понять, какими основными характеристиками должно обладать такое устройство и какие материалы лучше всего использовать для его изготовления.

Каково ее назначение

Во-первых, конструкторы стараются исходить из того, что стрелка предназначена именно для разделения гидравлики. В подавляющем большинстве случаев производители сегодня стараются выпускать котлы, оснащенные собственными насосами, и такие устройства достаточно мощные.

Например, есть котлы с закрытой камерой сгорания, в которых установлены встроенные насосы. Мощность таких устройств может составлять примерно 300 Вт, но на самом деле этого будет недостаточно, чтобы полностью протолкнуть систему отопления, если требуется объект площадью 1000 м 2, а именно такое оборудование примерно рассчитано на такую среднюю площадь обогрева. .

В связи с этим необходима установка дополнительных насосов, а также использование комбинированных систем. Именно в такой ситуации вместо помощи будет просто мешать насос, который изначально используется в котле, и именно в таких случаях можно использовать гидравлическую стрелку (назначение, расчет, изготовление — подробнее об этом позже в статья). При этом стоит отметить тот факт, что такое мощное оборудование в большинстве случаев изначально поставляется с заводской гидравлической стрелой в комплекте или, по крайней мере, имеется достаточно точная инструкция, как ее подключить.

Если брать котлы меньшего размера, то с ними в основном та же история, но в этом случае вам придется делать свои собственные.

Где установлена

Гидравлическая стрела устанавливается на напольных котлах без встроенного насоса для обеспечения эффективной защиты котла от больших перепадов температур при первом запуске системы отопления. Например, с помощью этого оборудования стандартные стальные котлы можно защитить от образующегося конденсата, а чугунные устройства — от возможности выхода из строя отдельных секций.

Для исключения подобных неприятных ситуаций используется специализированная гидравлическая стрела. Чертеж и схема котельной в этом случае играют важную роль, так как в зависимости от характеристик отапливаемого объекта нужно выбирать подходящее оборудование. Единственное, на что стоит обратить внимание, так это то, что для различных напольных котлов нужно также использовать дополнительный насос.

Пример

Изначально человек в своем доме хочет получить практически идеальную систему отопления, потратив на нее разумные деньги, и в этом случае все начинается с котла. Для небольшого частного дома можно выбрать стандартный двухконтурный котел с закрытой камерой, который будет крепиться на стену. При этом нужно правильно понимать, что в подавляющем большинстве случаев для обеспечения нормального распределения теплоносителя в этой системе может потребоваться индивидуальный производственный коллектор отопления гидростатический. В такой ситуации возникает вполне стандартный вопрос: будут ли использоваться их насосы и что нужно делать с устройством в котле?

Вполне естественно, что многие люди в таких ситуациях предпочитают просто демонтировать насос от котла, чтобы не испортить установленную гидравлику системы, но на самом деле конструкция некоторых устройств выполнена таким образом, что сделать эту процедуру вряд ли удастся.Именно в таких ситуациях соединение котла и коллектора становится идеальным решением.

Как осуществляется установка в такой ситуации?

Изначально нарисована схема. В качестве примера рассмотрим следующую ситуацию:

Два контура теплых полов.
В системе будет использоваться отопительный контур, два запасных контура для теплового насоса или отдельного электрокотла, а также гидравлический стрелочный контур, то есть 5 контуров.

В данном случае нет ничего сложного в том, как нарисовать диаграмму коллектора — достаточно иметь хоть какое-то представление о том, как работает такая система.

Изготовление и расчет

Стоит отметить тот факт, что вы можете самостоятельно регулировать мощность, которую будет иметь ваша гидравлическая стрела. При расчете мощности нужно исходить непосредственно из характеристик вашего помещения и используемых устройств.

Если вам не нужна мощность приобретенного вами устройства, то в этом случае можно будет уменьшить диаметр резьбы, но при этом сделать более длинную стрелку.В некоторых ситуациях целесообразно снизить общую мощность закупаемого оборудования по мощности до двух раз, так как, например, устройства на 80 кВт нужны не в каждом доме, и в таких случаях вполне оптимальным будет оставить оборудование мощностью 40 кВт и более.

Как устроить

Некоторые, кто пользуется схемой изготовления гидравлической стрелы своими руками, предпочитают устанавливать ее в непосредственной близости от котла, но многие специалисты говорят, что установка этого устройства на коллектор также хороший вариант, который в итоге позволяет добиться законченного и гармоничного дизайна, который в дальнейшем будет удобен в использовании, проверке и обслуживании.

В этом случае котел можно смонтировать примерно за три метра до точки установки стрелки, а подводящий и обратный трубопроводы котла можно проложить через пол, если в доме есть пирог. Отличия в том, где будет крепиться ваша стрела, а главное, в этом случае это установка оборудования с подходящей мощностью и всегда в вертикальном состоянии. Если вы делаете гидравлическую стрелку для системы выше), в которой котел установлен без предохранительного клапана, в этом случае к верхней части устройства рекомендуется приварить дюймовую резьбу для крепления специальной группы безопасности.

Также рекомендуется приварить небольшую резьбу в нижней части для обеспечения надлежащего дренажа и заполнения стрелки. Обязательным практическим условием является вставка специализированных муфт для крепления термометров в систему «котел, гидравлическая стрела и коллектор». В процессе дальнейшей эксплуатации это может облегчить вам жизнь, так как позволит легко контролировать состояние системы отопления.

Как сделать

Если у вас есть стандартный сварочный аппарат и опыт работы с таким оборудованием, то самостоятельно сварить полноценную гидравлическую стрелу в этом случае нет ничего сложного.Однако нужно правильно понимать тот факт, что в процессе выполнения этой работы нужно учитывать большое количество тонкостей.

В наше время найти рисунок гидростатической стрелы нет ничего сложного, но при этом нужно правильно понимать, что все такие рисунки разные, и конкретного шаблона нет. Каждый специалист по-своему видит устройство гидравлической стрелы, но есть определенные правила, которых придерживаются абсолютно все.

Сама стрелка представляет собой некий металлический контейнер, к которому привариваются трубы, предназначенный для подключения к котлу и обеспечения подачи и возврата. Также в систему встроены потребительские трубы.

По желанию вы можете использовать соединения, предназначенные для автоматического вентиляционного отверстия в верхней части установленной стрелки. В нижней части установлена отводная труба, обеспечивающая отвод различного шлама и грязи. Помимо прочего, в каком-то месте также можно поставить трубу для подпитки воды в системе.

Первое правило

Самым важным правилом, которое необходимо всегда соблюдать, является так называемое «правило трех диаметров», то есть диаметр установленной вами гидравлической стрелы должен быть в три раза больше, чем этот параметр для форсунок. Если вы хотите, чтобы гидравлический сепаратор мог полностью выполнять свои основные функции, а именно:

отделять отстой из системы;
удалить газы;
уравнять гидравлический перепад; №
подает в котел нагретую воду, чтобы обеспечить его большую долговечность.

Многие предпочитают экономить и делать гидравлические стрелы из полипропилена своими руками, но на самом деле это абсолютно неправильное решение, принимаемое в основном людьми, мало разбирающимися в особенностях работы такой техники.

По этой причине стоит использовать только полноценные металлические трубы, которые позволят полностью реализовать потенциал такой технологии и действительно эффективно проявят себя на протяжении всего срока эксплуатации такой системы.

Hydro arrow для отопления — назначение, принцип работы и расчет

2 (40%) голосов: 1

Для того, чтобы система отопления работала с максимальной эффективностью, необходимо добиться хорошей балансировки всех ее компонентов, а также всего элементы хорошо справляются со своими функциями.Такая задача довольно сложная, особенно если речь идет о разветвленном механизме с большим количеством контуров.

Очень часто такие контуры имеют индивидуальные схемы термостатирования, собственный температурный градиент, отличаются пропускной способностью, а также необходимым уровнем давления теплоносителя. Чтобы все узлы объединить в единое целое. Решить эту проблему поможет водяной пистолет для отопления. О том, что такое заголовок с низким уровнем потерь и как он работает, мы расскажем в этой статье.

Узнать цену и купить отопительное оборудование и сопутствующие товары Вы можете у нас. Пишите, звоните и приходите в один из магазинов вашего города. Доставка по всей территории РФ и стран СНГ.

Гидравлическая стрела MEIBES MHK 32

Назначение гидравлического сепаратора

Если вы планируете установить в своем доме простую систему отопления закрытого типа, где не более двух циркуляционных насосов, то в гидросепараторе нет необходимости.

Когда есть три контура и насосы, и один из них необходим для работы с бойлером косвенного нагрева, то и здесь нельзя прибегать к установке гидрострелок… Гидравлическую стрелу желательно устанавливать в больших домах, где есть два и более контура отопления. Гидравлическая стрелка нужна для того, чтобы уравновесить уровень давления во всей котельной системе при изменении показателей в основном контуре. Такой агрегат отвечает за настройку трехконтурного варианта системы, в которую одновременно входят водонагреватель, радиатор отопления и теплый пол.

При соблюдении всех правил гидродинамики будет обеспечена стабильная работа в штатном режиме.

Кроме того, гидравлическая стрела выполняет роль своеобразного отстойника, в котором с охлаждающей жидкости удаляются различные отложения: накипь, коррозия. Это достигается только при полном соблюдении всех гидромеханических норм.

Эта функция гидравлической стрелы, изготовленной как из нержавеющей стали, так и из других материалов, способствует долговечности многих элементов системы отопления. Кроме того, устройство удаляет воздух, образующийся в охлаждающей жидкости, тем самым уменьшая окислительный процесс в механических частях.

Традиционная версия заголовка с малыми потерями имеет только одну цепь. В случае отключения нескольких ответвлений потребление тепла в системе снижается. Именно поэтому температура теплоносителя после прохождения всего пути не сильно снижается. Гидрострел позволяет поддерживать стабильный уровень потребления тепла, тем самым обеспечивая стабильную циркуляцию в системе.

Чтобы ответить на вопрос: для чего нужна гидравлическая стрелка, следует понимать, как работает система отопления.Самый простой вариант системы принудительной циркуляции в упрощенном виде состоит из:

котел (К), здесь подогревается теплоноситель;
(N1), благодаря работе которого теплоноситель движется по подающим (красные линии) и обратным (синие линии) трубопроводам. Насос монтируется на трубе или входит в конструкцию котла — особенно это характерно для настенных моделей;
радиаторов отопления (РО), за счет которых происходит теплообмен — тепловая энергия теплоносителя передается в помещения.

При правильном выборе циркуляционного насоса с точки зрения производительности и создаваемого давления в простой одноконтурной системе вам может хватить одного экземпляра, и вам не придется устанавливать вспомогательные устройства.

Циркуляционный насос — неотъемлемая часть системы отопления. Благодаря этому устройству повышается эффективность системы.

Для небольших по размеру домов такой простой планировки может быть достаточно. Но в больших помещениях очень часто приходится прибегать к использованию нескольких отопительных контуров.Усложним схему.

Гидравлический пистолет в системе с несколькими отопительными контурами

Как видно на рисунке, благодаря насосу теплоноситель циркулирует по коллектору Kl, откуда разбирается на несколько разных контуров. Это может быть:

Один или несколько высокотемпературных контуров с обычными радиаторами или конвекторами (RO).
Водяные полы с подогревом (ВТП), для которых температурный режим теплоносителя должен быть значительно ниже. Это означает, что вам придется использовать специально разработанные термостатические устройства.Чаще всего длина датчика контуров теплых полов в несколько раз превышает обычную разводку радиаторов.
Домашняя система безопасности горячей воды с установкой (БКН). Здесь к циркуляции теплоносителя предъявляются совершенно особые требования, так как обычно температура нагрева горячей воды также регулируется изменением расхода теплоносителя, протекающего через котел.

Теперь возникает вопрос: сможет ли один насос справиться с такой большой нагрузкой и таким расходом теплоносителя? Вряд ли.Несомненно, на рынке можно найти высокопроизводительные и мощные модели, отличающиеся хорошими показателями создаваемого давления, но здесь стоит учесть возможности самого котла, которые нельзя назвать неограниченными. Он и патрубки рассчитаны на определенную пропускную способность и определенное возникающее давление. Если вы превысите заданные параметры, можно просто прийти к выводу, что ваш обогреватель выйдет из строя.

И если помпа всегда функционирует на грани своих возможностей, обеспечивая теплоносителем все контуры разветвленной системы, то прослужит недолго. Кроме того, работа будет сопровождаться громким шумом, а электрическая энергия будет потребляться в большом количестве.

Для решения этой проблемы необходимо разбить всю гидросистему не только на контуры конечного потребления, через коллектор, но и выделить отдельный контур котла.

Как установить гидравлическую стрелку

Именно для этого предназначена гидравлическая стрела, которая монтируется между котлом и коллектором.

Установка гидравлической стрелы в систему отопления позволяет избавиться от скачков температуры напора.

Что такое гидравлический разделитель и его устройство?

Гидравлический сепаратор представляет собой полый вертикальный резервуар из труб большого диаметра (квадратного профиля) с эллиптическими торцевыми крышками.

Размеры сепаратора определяются мощностью котла и зависят от количества и объема контуров

Корпус из тяжелого металла установлен на опорных стойках, чтобы избежать напряжения линии на трубопроводе. Компактные устройства крепятся к стене, ставятся на кронштейны.

Соединение емкостного водонагревателя и отопительного трубопровода осуществляется с помощью фланцев или резьбовых соединений.

Автоматический клапан сброса воздуха расположен в самой верхней части корпуса. Отстойник утилизируется с помощью клапана или используется специальный клапан, который врезается снизу.

Материал, из которого изготовлен водяной пистолет — нержавеющая низкоуглеродистая сталь, медь, полипропилен. Кузов обработан антикоррозийным составом, покрыт теплоизоляцией.

Гидравлическое стрелочное устройство

Принцип действия

Теперь, когда мы знаем, для чего нужен водяной пистолет для обогрева, и разобрались с его конструкцией, можно переходить к особенностям его функционирования.

В процессе своей работы различают три основных режима.

Схема работы гидравлического разделителя

Режим один.

Система практически находится в равновесии. Расход «малого» котлового контура практически не отличается от суммарного значения расходов всех контуров, подключенных к коллектору или непосредственно к гидровыключателю.

Охлаждающая жидкость не задерживается в гидравлической стреле, а проходит по ней горизонтально, практически не создавая вертикального движения.Температура теплоносителя на подающих трубках (Т1 и Т2) одинакова. Естественно такая же ситуация и с патрубками, подключенными к «обратке» (Т3 и Т4). В этом режиме гидравлическая стрелка практически не влияет на работу системы.

Но такое положение равновесия — явление крайне редкое, которое можно заметить лишь изредка, так как начальные параметры системы всегда имеют тенденцию динамически изменяться.

В продаже имеются коллекторные модели со встроенным гидравлическим разделителем.Вы можете выбрать варианты для 2, 3, 4 или 5 контуров.

Второй режим.

На данный момент так сложилось, что суммарный расход по контурам отопления превышает расход в контуре котла.

Довольно часто приходится сталкиваться с такой ситуацией, когда все контуры, подключенные к коллектору, именно в этот момент требуют максимального расхода теплоносителя. Проще говоря — мгновенная потребность в теплоносителе превысила то, что может произвести котловой контур.В этом случае система не остановится и не выйдет из равновесия. Просто вертикальный восходящий поток от «обратной» трубы коллектора к подающей трубе сам сформируется в гидравлической стрелке. При этом горячий теплоноситель, циркулирующий по «малому» контуру, будет смешиваться с этим потоком в верхней зоне гидросепаратора. Температурный баланс: Т1> Т2, Т3 = Т4.

Коллектор с гидравлической стрелой на 3 контура позволяет безопасно и грамотно подключить радиаторы, бойлер и теплые полы.Он самый популярный в своем сегменте. Наличие 4-х контуров позволяет дополнительно подключить воздухонагреватель в вентиляцию. Для подключения резервного котла понадобится 5 контуров.
Режим 3.

Этот режим работы гидросепаратора является, по сути, основным — в грамотно спланированной и правильно смонтированной системе отопления именно он будет преобладать.

Расход теплоносителя в «малом» контуре превышает такой же суммарный показатель на коллекторе, или, другими словами, «спрос» на необходимый объем стал ниже «подачи».Для этого может быть много причин: — Оборудование термостатического контроля в контурах уменьшило или даже временно остановило поток хладагента от подающего коллектора к теплообменным устройствам.

Температура в бойлере косвенного нагрева достигла максимума, и давно не поступает горячая вода — прекращена циркуляция через бойлер. Отдельные радиаторы или даже контуры отключаются на какое-то время или на длительный период (необходимость в обслуживании или ремонте, нет необходимости обогревать временно неиспользуемые помещения и другие причины).Система отопления вводится в эксплуатацию поэтапно, с постепенным включением отдельных контуров.

Ни одна из вышеперечисленных причин не повлияет отрицательно на общую функциональность системы отопления. Избыточный объем теплоносителя при вертикальном нисходящем потоке просто уйдет на «обратку» малого контура. Фактически, котел будет обеспечивать несколько лишний объем, и каждый из контуров, подключенных к коллектору или непосредственно к гидравлическому переключателю, займет ровно столько, сколько требуется на данный момент.Температурный баланс для этого режима работы: Т1 = Т2, Т3> Т4.

При установке гидравлической стрелы в индивидуальных системах отопления чаще всего используются пластиковые модели, которые дешевле, и их устанавливают с использованием арматуры.

По сути, гидравлическая стрела имеет единый принцип действия, он обозначен цифрой три. Добиться идеального режима (показанного на первой схеме) невозможно, так как гидравлическое сопротивление ответвлений потребителей постоянно меняется из-за работы термостатов, и так точно подобрать насосы не получится.Действовать по второй схеме недопустимо, так как в этом случае большая часть теплоносителя будет циркулировать по кругу от потребителей.

В результате вы получите более низкую температуру в системе отопления, потому что со стороны котла в гидравлический пистолет будет подмешиваться небольшое количество горячей воды. Для повышения температуры придется прибегнуть к выводу теплогенератора на максимальный режим, что негативно скажется на стабильности работы системы в целом. Таким образом, остается третий вариант, при котором в коллекторы подается оптимальное количество воды необходимой температуры.А уже за его понижение в контурах отвечают трехходовые клапаны. Основная функция гидравлической стрелки в системе отопления — создание зоны с нулевым давлением, откуда можно будет отвести теплоноситель любому количеству потребителей.

Расчет гидро стрелы

Многие пользователи задаются вопросом: как рассчитать гидравлическую стрелу для отопления? Так как устройства, которые есть в продаже, рассчитаны на определенную мощность системы отопления.

Многие хотят сделать прибор своими руками, и тогда очень важно производить правильные и точные расчеты.

Приведем расчет в зависимости от мощности системы отопления.

Существует универсальная формула, описывающая зависимость расхода теплоносителя от общей потребности в тепловой энергии, теплоемкости теплоносителя и разницы температур в подающем и обратном трубопроводах.

Формула для расчета расхода теплоносителя Q = Вт / (с × Δt)

Q — расход, л / ч;
Вт — мощность системы отопления, кВт
с — тепловая мощность теплоносителя (для воды — 4.19 кДж / кг × ° С или 1,164 Вт × ч / кг × ° С или 1,16 кВт / м³ × ° С)
Δt — разность температур подачи и возврата, ° С.

При этом расход при движении жидкости по трубе составляет: Q = S × V
S — площадь поперечного сечения трубы, м2;
В — скорость потока, м / с.

S = Q / V = Вт / (с × Δt × V)

Экспериментально доказано, что для оптимального перемешивания в гидравлическом сепараторе, качественного разделения воздуха и осаждения шлама скорость в нем не должна превышать 0.1 — 0,2 м / с.

Поскольку единицей измерения является час, мы умножаем его на 3600 секунд. Получается 360 — 720 м / ч.

Можно взять среднее значение — 540 м / ч.

Если расчет производится для воды, то для упрощения формулы можно ввести сразу несколько начальных значений:
S = W / (1,16 × Δt × 540) = W / (626 × Δt).

Определив сечение, используя формулу площади круга, несложно определить требуемый диаметр:
D = √ (4 × S / π) = 2 × √ (S / π) .

Подставляем значения:
D = 2 × √ (W / (626 × Δt × π)) = 2 × √ (W / (1966 × Δt)) = 2 × 0,02255 × √ (W / Δt) \ u003d 0,0451 × √ (Вт / Δt).

Поскольку значение будет получено в метрах, что не очень удобно, вы можете перевести его прямо в миллиметры, умножив на 1000.

В итоге формула будет выглядеть так:
D = 45,1 √ (Вт / Δt) — для скорости потока в трубе водяной пушки 0,15 м / с.

Определив диаметр гидравлической стрелки, несложно рассчитать диаметры впускного и выпускного патрубков.

Поэтому водяной пистолет для отопления решает важные задачи. При необходимости его необходимо смонтировать.

P&ID (схемы трубопроводов и КИП) и библиотека символов клапана P&ID

Схема трубопроводов и контрольно-измерительных приборов (P&ID) — это графическое представление технологической системы, которая включает трубопроводы, сосуды, регулирующие клапаны, контрольно-измерительные приборы и другие технологические компоненты и оборудование в системе. P&ID — это основной схематический чертеж, используемый для размещения установки системы управления технологическим процессом.Таким образом, P&ID имеет решающее значение на всех этапах разработки и эксплуатации технологической системы.

Этапы использования P&ID:

Устройство и компоновка технологической системы
Спецификация компонентов
Разработка схем системы управления
Анализ безопасности и эксплуатации (HAZOP — исследование опасностей и работоспособности)
Установка и / или встраивание системы
Пуск, останов, а также схемы и процедуры работы
Обучение сотрудников работе технологических систем
Техническое обслуживание и модификация системы

P&ID также используются в качестве основы для живого графического представления технологической системы в ее HMI (человеко-машинном интерфейсе) или другой системе управления.

Символы, используемые в P&ID

Для обозначения компонентов на этих схемах используются стандартные символы. Важно отметить, что эти символы НЕ масштабируются и НЕ точны по размерам. Они просто используются для представления определенного типа компонента. Эти символы также помечены словами, буквами и числами для дальнейшей идентификации и указания компонентов, которые они представляют. Еще одно важное соображение заключается в том, что диаграммы НЕ всегда отображают физическое расположение и близость каждого компонента.Цель НЕ состоит в том, чтобы служить планом этажа или картой системы, а в том, чтобы проиллюстрировать процесс работы системы.

Условные обозначения клапана для P & ID

Общее обозначение 2-ходового клапана — это два треугольника, указывающих друг на друга, кончики внутренних точек соприкасаются. Трубопроводы представлены линиями, соединяющими каждую сторону символа клапана. Для обозначения различных труб, трубок и шлангов используются различные типы линий. В этих примерах используются одиночные сплошные линии, обозначающие простые жесткие трубы или трубки.Обычно все трубы проходят вертикально или горизонтально и используют только прямые углы. Направление потока указывается стрелкой в конце линии, где он встречается со следующим компонентом, а также при каждом повороте на 90 градусов.

Тип клапана

Тип клапана представлен добавлением формы к центру, где точки соприкасаются. Здесь показаны символы P&ID для наиболее распространенных типов клапанов.

Все представленные выше клапаны представляют собой 2-ходовые линейные клапаны, которые используются для управления потоком, двухпозиционного или дроссельного.Для многопортовых клапанов, таких как 3-ходовой и 4-ходовой, структура символа аналогична: треугольник представляет каждый порт или «путь».

3-ходовые и 4-ходовые шаровые краны могут содержать дополнительную информацию, определяющую тип шарового бурения, который является шаром с отверстием «T» или «L». Другая деталь, которая может быть представлена на схеме, — это путь потока в неактивированном или обесточенном состоянии. Это показано маленькими стрелками рядом с символом, как показано ниже.

Также существует множество других типов клапанов.Вот некоторые из них.

Тип привода

Метод срабатывания определяется линией, идущей от центра клапана с маленьким символом, много раз содержащим букву, вверху линии. Вот несколько примеров шаровых кранов с разными способами срабатывания.

Положение безопасности

Когда привод находится в аварийном положении, это обозначается стрелкой на линии между клапаном и приводом. Другой метод, используемый для обозначения неисправной позиции, — это две буквы «FO» или «FC».

Торцевые соединения

Торцевые соединения могут быть представлены в общем виде линиями, представляющими трубы, входящие непосредственно в клапан, как во всех приведенных выше примерах. Соединения также могут быть явно определены с использованием различных других методов. Фланцевые соединения представлены, как показано ниже, где трубы имеют перпендикулярные линии на концах, которые проходят параллельно сторонам символа клапана с небольшим промежутком между ними. Это показывает, что клапан можно снять, не разрезая трубу.Полупостоянные резьбовые соединения показаны небольшими полыми кружками в месте соединения. Вместо этого постоянные сварные соединения представлены маленькими квадратами. Если соединение выполняется под сварку, квадрат полый или незаполненный.

Стандартизация

Международное общество автоматизации (ISA: www.isa.org) определило стандарт для P&ID. Стандарт ANSI / ISA-5.1-2009 доступен на веб-сайте ISA.

Несмотря на то, что для этих символов установлен строгий набор стандартов, вы найдете различные способы представления определенных клапанов.Вы также обнаружите явные несоответствия между некоторыми типами клапанов в различных библиотеках, отраслях и компаниях. Эта проблема не такая уж проблематичная, так как все компоненты также описываются текстом, номером детали (уникальная модель), номером тега (конкретный компонент в системе) и подробно определяются в ключе или легенде, которая сопровождает чертеж. . Пока вы сохраняете единообразие в своих чертежах, диаграмма P&ID будет приемлемой и понятной для всех, кто с ней работает.Мы рекомендуем вам загрузить нашу Библиотеку символов и импортировать ее в свой программный пакет для диаграмм, например, Lucid chart.

Трубы, трубки и шланги (технологические линии):

Технологические линии — это линии, по которым фактически протекает технологическая среда. Они представлены разными типами линий. В полной P&ID каждая строка будет помечена номером строки. Например: 150-67П00-2299-115101-Н. Эта метка будет либо идти параллельно линии, либо с линией выноски, указывающей на определяемую линию, если она не помещается на самой линии.На этикетке будет указана информация о размере, классе, изоляции и многом другом. Разные компании используют разные структуры для этих чисел, но все они содержат одинаковую информацию. Линии процесса более жирные, чем другие линии, например линии, представляющие электрические, пневматические или информационные сигналы.

Различные обозначения труб

Существует 2 способа проиллюстрировать, когда трубы пересекаются на чертежах, но НЕ соединены физически. Либо используйте небольшой «горб», чтобы показать, что одна линия «переходит» другую, либо сломайте одну из линий очень близко к другой, чтобы показать, что она проходит под ней.Это НЕ физическое представление реальных труб. Фактически, они могут даже не пересекаться в реальной системе. Это просто способ разделить линии, когда они должны пересекаться на чертеже.

Коммуникационные / сигнальные линии:

Системы управления технологическим процессом используют различные типы сигналов для передачи информации между компонентами, приборами и компьютерами системы управления. У каждого типа сигнала есть свой собственный тип линии, чтобы явно идентифицировать тип сигнала, который проходит по ней.

Различные символы сигналов

Другие общие символы P&ID для основных компонентов процесса:

Суда

Насосы, вентиляторы и компрессоры

Список можно продолжать и продолжать . .. Буквально сотни символов обозначают все компоненты, используемые в системах управления технологическими процессами. Теплообменники, охладители, бойлеры, фильтры и др. Мы создали библиотеку символов P&ID, которая включает наиболее распространенные компоненты, используемые в схемах трубопроводов и КИПиА.

Контрольно-измерительные приборы (датчики, преобразователи, счетчики и др.)

Инструментарий относится к устройствам, которые определяют, измеряют, указывают, передают и / или записывают физические свойства в системе. Для этих типов компонентов существует несколько иной подход. Компоненты представлены так называемым «пузырем». Пузырь представляет собой простой круг, квадрат или шестиугольник.

Все эти типы пузырьков дополнительно определяются горизонтальной линией, линиями или отсутствием таковых.Эти линии определяют, где находится инструмент и доступен ли он для оператора.

Номера тегов

Внутри фигуры есть буквы и цифры, используемые для обозначения измеряемого свойства (например, скорости потока, давления, температуры или уровня) и функции, выполняемой с этим измерением. Типичные функции: отображение, запись, передача и управление. Ниже приведены несколько примеров, а также таблица букв и их обозначение для наиболее распространенных компонентов контрольно-измерительной аппаратуры.

Эти инструменты обозначаются до пяти букв: (минимум 2)

1-я буква — это измеряемое свойство:
F = расход, P = давление, T = температура, L = уровень

2-я буква является модификатором:
D = дифференциал, F = коэффициент. просто опустить, если не применяются модификаторы

3-й указывает на пассивную функцию / считывание:
A = аварийный сигнал, R = запись, I = индикатор, G = датчик

4-я — активная / выходная функция:
C = контроллер, T = передача, S = переключатель, V = клапан

5-й — модификатор функции:
H = высокий, L = низкий, O = открытый, C = закрытый. просто опустить, если не применяются модификаторы

см. Более полный список в Википедии

За ним следует номер цикла, уникальный для этого цикла. Например, FIC045 означает, что это F low I , указывающий на контроллер C в контуре управления 045 . Это также известно как идентификатор «тега» полевого устройства, который обычно присваивается местоположению и функциям прибора. В том же шлейфе может быть FT045, который является передатчиком F low T в том же шлейфе.Ниже приведены несколько примеров полных символов для нескольких инструментов в одном цикле.

Программное обеспечение для изготовления P&ID

Существует несколько различных программных пакетов, доступных для создания P&ID. Мы используем и рекомендуем диаграмму Lucid от Lucid Software Inc. Библиотеку символов P&ID, которую мы собрали, очень легко импортировать в этот пакет.

Узнайте больше и попробуйте бесплатно

Сводка

Название изделия

P&ID (схемы трубопроводов и контрольно-измерительных приборов) и библиотека символов клапана P&ID

Описание

Схема трубопроводов и контрольно-измерительных приборов (P&ID) — это графическое представление технологической системы, которая включает трубопроводы, сосуды, регулирующие клапаны , контрольно-измерительные приборы и другие технологические компоненты и оборудование в системе.Загружаемый PDF-файл с обозначениями клапана, привода и других популярных символов P&ID.

Автор

Джефф Ринкер

Имя издателя

Гарантированная автоматизация

Логотип издателя

% PDF-1.3 % 119 0 объект > endobj xref 119 88 0000000016 00000 н. 0000002129 00000 н. 0000002295 00000 н. 0000002438 00000 н. 0000003223 00000 н. 0000003614 00000 н. 0000003698 00000 н. 0000003782 00000 н. 0000003879 00000 п. 0000003992 00000 н. 0000004062 00000 н. 0000004179 00000 п. 0000004250 00000 н. 0000004367 00000 н. 0000004439 00000 н. 0000004572 00000 н. 0000004643 00000 п. 0000004771 00000 п. 0000004842 00000 н. 0000004963 00000 н. 0000005034 00000 н. 0000005147 00000 н. 0000005218 00000 н. 0000005342 00000 п. 0000005413 00000 н. 0000005522 00000 н. 0000005593 00000 п. 0000005751 00000 п. 0000005806 00000 н. 0000005916 00000 н. 0000005987 00000 н. 0000006086 00000 н. 0000006180 00000 н. 0000006235 00000 н. 0000006337 00000 п. 0000006392 00000 п. 0000006539 00000 н. 0000006610 00000 н. 0000006681 00000 п. 0000006858 00000 н. 0000006929 00000 п. 0000007047 00000 н. 0000007101 00000 п. 0000007187 00000 н. 0000007273 00000 н. 0000007374 00000 н. 0000007445 00000 н. 0000007547 00000 н. 0000007618 00000 н. 0000007673 00000 н. 0000007774 00000 н. 0000007845 00000 н. 0000007916 00000 п. 0000008028 00000 н. 0000008099 00000 н. 0000008169 00000 н. 0000008225 00000 н. 0000008330 00000 н. 0000008440 00000 н. 0000008463 00000 н. 0000018469 00000 п. 0000018492 00000 п. 0000025919 00000 п. 0000025942 00000 п. 0000034100 00000 п. 0000034123 00000 п. 0000041384 00000 п. 0000041407 00000 п. 0000048513 00000 п. 0000048536 00000 п. 0000056591 00000 п. 0000056834 00000 п. 0000058070 00000 п. 0000058093 00000 п. 0000066679 00000 п. 0000066702 00000 п. 0000076306 00000 п. 0000076328 00000 п. 0000077415 00000 п. 0000077494 00000 п. 0000077516 00000 п. 0000078588 00000 п. 0000078643 00000 п. 0000078666 00000 п. 0000082314 00000 п. 0000082386 00000 п. 0000002494 00000 н. 0000003201 00000 н. трейлер ] >> startxref 0 %% EOF 120 0 объект > / Контуры 124 0 R >> endobj 121 0 объект ; $ D =% p7 $% k% \ rr) / U (= ~ a \ (~ P ۤ l: F:> \ nh |.AEl \ 2 {u ݺ 2 tgp wf ‘, A +, qr {Z! U; 1 # M? 5T BR:>! P! T_RiNNb

Считывание схем гидравлических цепей — символы гидравлики и пневматики

Ниже приведены некоторые общие иллюстрации оборудования, расположенного на принципиальных схемах жидкостей, с описанием наиболее распространенных элементов. Позже в этой серии статей мы опишем некоторые простые гидравлические и пневматические схемы, состоящие из этих элементов схемы.

Общие группы элементов контура жидкости

Элементы контура специальных жидкостей

Игольчатые клапаны

Игольчатые клапаны используются для дросселирования или перекрытия потока жидкости.Обычно они изменяют расход при изменении давления или вязкости. Некоторые клапаны могут иметь компенсацию давления и / или температуры.

Клапаны обратные

Обратные клапаны — это односторонние клапаны, пропускающие поток только в одном направлении.

Калибры

Манометры используются для измерения давления масла в определенной точке системы. Обычно это измеряется в фунтах на квадратный дюйм или барах. Один бар = 14,5 фунтов на квадратный дюйм.

Клапаны регулирования расхода

Клапаны управления потоком

используются для регулирования потока масла в одном направлении и неограниченного потока в противоположном направлении. «Дозируемое» управление означает, что регуляторы потока управляют потоком жидкости, поступающей в привод, «дозируемое» — управляют потоком, выходящим из привода. Некоторые клапаны могут иметь компенсацию давления и / или температуры.

Обратные клапаны с пилотным управлением, пилот для открытия

Когда пилотная линия к управляемому обратному клапану не находится под давлением, поток разрешается в одном направлении, но блокируется в противоположном направлении. Когда пилотная линия в пилотном клапане находится под давлением, обратный клапан открыт, позволяя потоку течь в любом направлении.

Клапаны обратные с пилотным управлением, с пилотным управлением

Когда пилотная линия к управляемому обратному клапану не находится под давлением, поток разрешается в одном направлении, но блокируется в противоположном направлении. Когда пилотная линия в управляющем клапане находится под давлением, обратный клапан закрывается, блокируя поток в обоих направлениях.

Запорная арматура

Запорные клапаны используются для изоляции одной части жидкостной системы от другой.

Клапаны стравливания воздуха

Клапаны стравливания воздуха используются для автоматического удаления пузырьков воздуха из гидравлических систем под давлением.

Реле уровня

Один из способов использования реле уровня — обнаруживать, когда уровень масла в резервуаре снижается до минимального рабочего уровня.

Реле температуры

Температурный выключатель можно использовать для определения момента, когда масло в резервуаре достигает максимальной рабочей температуры.

Реле давления

используются для определения повышения или понижения давления через заданную точку давления. Эти переключатели могут регулироваться или не регулироваться.

Редукционные клапаны

Редукционные клапаны используются для понижения давления в отдельных контурах.

Клапаны сброса давления

Клапаны сброса давления используются для ограничения максимального давления во всей или части гидравлической системы.

Противовесные клапаны

Уравновешивающие клапаны используются для управления перегонными нагрузками и для поддержки нагрузок в случае остановки функции в любой момент на протяжении ее хода. ПРИМЕЧАНИЕ: этот клапан обычно предварительно настроен и не подлежит вмешательству.

Предохранители потока

Плавкие предохранители потока представляют собой нормально открытые клапаны, которые закрываются, если разница давлений между впускным и выпускным клапанами слишком велика по сравнению с расчетной настройкой.Клапан можно сбросить, изменив направление потока. При размещении на одной линии с приводом (например, цилиндром) плавкие предохранители ограничивают максимальную скорость этого привода.

Аккумуляторы

Аккумуляторы используются для хранения гидравлической энергии и поглощения ударов в гидравлической системе.

ВНИМАНИЕ:

Перед работой с какими-либо компонентами убедитесь, что полностью снята энергия гидравлической системы.

Гидрораспределители

Направляющие регулирующие клапаны используются для направления потока жидкости в соответствующие линии для указанной работы.Эти клапаны обычно имеют электрическое управление.

Гидравлические насосы

Гидравлические насосы используются для перекачки масла от силовой установки в другие части гидравлической системы. Некоторые насосы имеют опции управления, такие как компенсаторы давления или расхода.

Фильтры

Фильтры используются для удаления загрязнений из жидкости.

Фильтры

Фильтры используются для удаления крупных твердых частиц из воды или масла.У них может быть обратный клапан байпаса.

Клапаны регулирования воды

Клапаны регулирования воды используются для автоматического регулирования температуры масла в резервуаре путем регулирования объема воды, проходящей через теплообменник.

Теплообменники (охладитель)

Теплообменники используются для отвода тепла от циркулирующего масла в гидравлической системе.Наиболее распространенный теплообменник — вода-масло, но иногда используются блоки воздух-масло. Охладители охладят жидкость.

Теплообменники (подогреватель)

Нагреватели используются для нагрева жидкости.

Цилиндры

Цилиндры используются для преобразования энергии жидкости в механическое поступательное движение.

Гидромоторы

Гидравлические двигатели используются для преобразования гидравлической энергии в механическое вращательное движение.

Быстроразъемные соединения

Быстроразъемные соединения используются для отключения линии, чтобы отделить одну часть оборудования от другой.

Пропорциональные (серво) клапаны

Пропорциональные клапаны — это гидравлические клапаны с электрическим управлением. Эти клапаны пропорционально регулируют гидравлическое давление и / или расход на основе входного электрического сигнала.

Глушители

Глушители используются для снижения шума выходящего воздуха.

Дует воздух

Воздушные удары представлены, как показано ниже. Количество ударов варьируется.

Пневматические приводы

Гидравлические приводы используются для преобразования энергии жидкости в механическое поступательное движение.

Для получения дополнительной информации о чтении схем гидравлических и пневматических цепей прочтите следующую статью из этой серии, в которой описаны образцы гидравлических цепей, или обратитесь к представителю Valmet.

Обучение инженерных специальностей — Часть 5

107

ТРУБОПРОВОДНЫЕ СИСТЕМЫ

Различные трубопроводы — это кровеносные сосуды электростанции, поскольку по ним текут пары и жидкости, которые являются жизненной кровью корабля.

МАТЕРИАЛЫ

Главный паропровод — Главный паропровод, по которому пар от котлов передается в главный двигатель, сделан из меди или стали, в зависимости от давления и температуры, которые необходимо транспортировать. Трубопроводы состоят из секций для удобства обращения и обычно соединяются болтовыми фланцами, хотя при использовании современных методов определенная часть соединений выполняется сваркой плавлением.

Вспомогательные паропроводы и выхлопные трубы также изготовлены из меди или стали и соединены друг с другом таким же образом, за исключением некоторых труб меньшего размера, которые могут быть соединены с помощью резьбовых соединений.

Необходимо сделать поправки на расширение и сжатие трубопровода из-за изменений температуры либо за счет скользящего соединения, либо за счет расширительной петли. Трубопровод также должен поддерживаться подвесами в достаточных точках, чтобы предотвратить растяжение трубопровода.

Вокруг всех паропроводов снаружи помещается асбестовая изоляция, обычно покрытая сшитым полотном, чтобы удерживать тепло внутри трубопровода.

ИДЕНТИФИКАЦИОННАЯ МАРКИРОВКА ТРУБОПРОВОДА

108

109

Трубопровод пресной воды — Трубопроводы, по которым идет пресная вода, предпочтительно должны быть сделаны из меди или латуни, чтобы противостоять коррозии, хотя иногда используются трубы из оцинкованной стали.

Служба для соленой воды — Для работы в соленой воде всегда следует использовать латунные или медные трубопроводы, поскольку стальные трубопроводы вызывают сильную коррозию.

Трубы с холодной водой обычно покрывают войлоком из шерсти крупного рогатого скота толщиной от 1/2 до 1 дюйма, чтобы предотвратить образование конденсата на внешней стороне трубы.

Мазут и охлаждение -Для мазута и охлаждения используются стальные трубы.

ИДЕНТИФИКАЦИОННАЯ МАРКИРОВКА

Для того, чтобы различные трубопроводы, несущие

различные вещества могут быть легко идентифицированы по всему судну, система маркировки используется на интервалах вдоль трубопроводов.Некоторые судоходные компании используют свои собственные системы. Приведена стандартная система маркировки, используемая сегодня на большинстве судов.

ТРУБНЫЕ ФИТИНГИ

Труба изготавливается с тремя толщинами стенки: стандартной, сверхтяжелой и двойной сверхтяжелой. При установке трубопровода прямые участки трубопровода должны быть соединены вместе. Один метод связан с резьбовыми фитингами, несколько типов которых показаны. Используемый тип зависит от комбинации соединяемых труб и углов. Материал фитингов в большинстве случаев должен быть таким же, как и у трубы.

110

СТАНДАРТНЫЕ ТРУБНЫЕ ФИТИНГИ

Другой способ соединения секций трубы — фланцевые соединения, показаны несколько различных типов.

Между торцами фланцев помещается прокладка, после чего фланцы плотно стягиваются болтами.

ТРУБНЫЙ ФЛАНЦ

ПАРОВОЙ УЛОВИТЕЛЬ

Когда пар проходит по трубопроводу на любое расстояние, происходит конденсация.Когда пар поступает в холодную линию, образуется большая конденсация. Для автоматического удаления конденсата используются конденсатоотводчики.

Есть несколько типов ловушек, причем на эскизе поперечного сечения ловушка поплавкового типа. От нижней точки паропровода к входному отверстию (A) сифона подсоединяется небольшой трубопровод. Конденсат и пар под давлением попадают в камеру. По мере того, как конденсат постепенно заполняет камеру, медный поплавок (B) поднимается и через рычаг поплавка открывает клапан.Давление выталкивает конденсат через отверстие клапана и вывод (C) в горячий колодец. Когда конденсат уходит, поплавок опускается, закрывая клапан до того, как уровень конденсата упадет ниже его, предотвращая выход пара.

Конденсатоотводчики также используются в стоках из

подогреватели питательной воды, подогреватели жидкого топлива и в связи с любыми устройствами, в которых требуется автоматическое удаление конденсата без потери пара.

ПАРОВОЙ УЛОВИТЕЛЬ

КЛАПАНЫ

Клапаны используются для управления потоком жидкостей.Существует много типов клапанов, но обычно это один из следующих: проходной, угловой, запорный, запорный или кран. Рабочее давление и вид обслуживания определяют материал, вес, размер и конструкцию клапана, который будет использоваться.

Шаровой клапан используется для управления прохождением пара, воды и т. Д. Он состоит из корпуса, крышки, седла и диска клапана, штока, сальника и маховика. Сиденье может быть плоским или скошенным; если скошен, обычно до 45 °. Тарелка клапана прикреплена к штоку, который имеет резьбу и навинчивается с аналогичной резьбой в крышке.Корпус клапана обычно из литой стали или

111

Таблица единиц учебного оборудования морской службы США

ВИДЫ КЛАПАНОВ

Стрелки указывают направление потока в наиболее распространенных типах клапанов, используемых в судовых трубопроводах. Показанные обратные клапаны и предохранительный клапан классифицируются как автоматические клапаны. Проходные, угловые и Y-образные клапаны используются там, где желательно регулировать скорость потока.Задвижка должна быть либо полностью открытой, либо полностью закрытой, в противном случае вибрация приведет к чрезмерному износу. Задвижка используется там, где требуется минимальная турбулентность, поскольку она оказывает очень небольшое сопротивление потоку. Показанная задвижка имеет поднимающийся шток, который сразу показывает, открыт или закрыт клапан.

латунь. Клапан и седло обычно состоят из композиционных материалов, и если клапан очень большой, он имеет заменяемое седло, обычно ввинченное в отливку корпуса.На большинстве клапанов диаметром два дюйма и более резьбовая часть крышки, через которую проходит шток, будет находиться снаружи или в виде вилки. Это защищает нити от воздействия пара. Хомут является частью крышки, сальник находится под хомутом.

Угловой клапан использует седло и диск клапана того же типа, что и шаровой клапан, с той разницей, что он используется для соединения труб, которые встречаются под прямым углом. Конструкция и материалы, используемые в угловом клапане, такие же, как и в шаровом клапане, единственная разница заключается в конструкции.Одно из преимуществ углового клапана по сравнению с шаром состоит в том, что он обеспечивает меньшее сопротивление потоку.

Обратные клапаны — это клапаны, которые позволяют жидкости проходить через них только в одном направлении, и предназначены для автоматического закрытия при изменении направления потока жидкости. Они бывают разной формы, как обратные клапаны вертикальные, горизонтальные и угловые. Они также производятся в поворотных обратных клапанах, где тарелка клапана шарнирно закрывает седло, но все еще под небольшим углом, и в шаровых обратных клапанах, где тарелка шарового клапана снабжена направляющими над и под седлом для удержания диска от наклона вбок.

Регулируемые обратные клапаны обычно бывают того же типа, что и шаровые обратные клапаны, но. величина, которую может поднять клапан, регулируется штоком и маховиком. Они часто используются в качестве обратного клапана подачи на котлах.

Кран — это клапан, который может

112

ДЕТАЛИ КЛАПАНА

быстро открывается или закрывается. Вероятно, наиболее знакомый тип — петушиный петушок.

Клапаны продувки на котлах, как правило, прямого типа, такие как задвижки или Y-образные клапаны, или специальной конструкции. Для этого также используются угловые клапаны. Эти типы клапанов не задерживают осадок.

Задвижки изготавливаются либо в виде одинарных задвижек, которые получают давление только с одной стороны, либо в виде двух задвижек, которые могут принимать давление с обеих сторон. Некоторые формы двойных задвижек перекрывают проход для жидкости сплошным клином, другие — коробчатым клином, а третьи — секционными затворами, имеющими параллельные или клиновидные седла.

Задвижки полезны там, где требуется небольшое сопротивление потоку жидкости, так как они оставляют свободный проход, когда полностью

открыто. Поэтому они в основном используются для соединений воды и отработанного пара. При дросселировании, то есть когда они открыты только частично, их трудно регулировать, и они часто дребезжат. Во всех задвижках диски поднимаются в верхнюю часть крышки и оставляют прямой проход для потока.

Один тип задвижки имеет задвижку с резьбой, и задвижка завинчивает шток, при этом маховик остается на одинаковом расстоянии от крышки независимо от того, открыт или закрыт клапан.На больших задвижках используется хомут, шток имеет резьбу и надевается на резьбу маховика. В открытом состоянии шток проходит сквозь колесо. Этот тип выгоден тем, что резьба может быть должным образом смазана, а также не контактировать с паром. По возможности задвижки следует устанавливать в вертикальном положении с маховиком сверху.

113

ХОЛОДИЛЬНИК

На американских кораблях свежее мясо, овощи и фрукты — повседневная еда для экипажа, даже если корабль путешествует на большие расстояния в теплом климате.Это стало возможным благодаря механическому охлаждению, при котором мясо остается замороженным в контейнере для мяса до момента, когда оно будет приготовлено. Фрукты и овощи хранятся в отдельном ящике, где поддерживается температура выше нуля, но достаточно холодная, чтобы хранить их до использования.

Механическое охлаждение зависит от тепла для работы. На эскизе показана типичная современная холодильная установка.

В верхней части ящика для мяса находится змеевик из стальной трубы, в которой жидкость, будь то аммиак, фреон или CO, может расшириться в газ.Когда это происходит, тепло из окружающего воздуха в коробке поглощается газом в змеевике. Тепло передается с газом по трубопроводу из коробки на сторону всасывания компрессора. Это оставляет коробку холодной. Стрелки в рамке показывают, как холодный воздух вокруг змеевика оседает на дно коробки, а более теплый воздух вокруг мяса поднимается вверх для охлаждения.

Эта конкретная система предназначена для фреона, поэтому мы обсудим этот тип. По возвращении в компрессор газообразный фреон сжимается поршнем в цилиндре, который приводится в действие паровым или электродвигателем.Отсюда сжатый газ поступает в конденсатор, где тепло отбирается из газа морской водой по тому же принципу, что и конденсатор пара. После отвода тепла газ возвращается в жидкость, в которой он опускается в ресивер, который является резервуаром для хранения. Жидкий фреон проходит от ресивера вверх по трубопроводу к расширительному клапану, через который он проходит, снова становясь газом в змеевике коробки. Регулируя расширительный клапан, определяется количество попадающего в змеевик фреона, который, в свою очередь, регулирует температуру ящика для мяса.

Боковые стенки, крыша и пол ящика изолированы для защиты от тепла снаружи и холода внутри.

Два манометра расположены прямо над компрессором. Один показывает давление газообразного фреона, возвращающегося в компрессор, обычно от 5 до 10 фунтов. Другие шоу

давление на выходе газа, выходящего из компрессора, обычно составляет около 90 фунтов. Это давление меняется в зависимости от температуры охлаждающей воды, протекающей через конденсатор.Чем горячее охлаждающая вода, тем выше давление на выходе, и наоборот.

ХОЛОДИЛЬНАЯ СИСТЕМА FREON

Когда в системе требуется больше фреона, он подается из показанного заправочного баллона.

Раньше аммиак широко использовался в качестве жидкости для охлаждения на борту судов, но сегодня практически все новые суда оснащены фреоновыми системами. Фреон — это безвредное вещество без запаха, за исключением случаев, когда он наносит вред глазам при близком контакте. Аммиак очень опасен для человека, если он находится в замкнутом пространстве.

При проверке холодильной системы масленщик должен учитывать всасывание и нагнетание.

114

МЕХАНИЧЕСКИЙ ХОЛОДИЛЬНИК

давления. Чрезмерно высокое давление нагнетания является хорошим признаком того, что охлаждающая вода в конденсатор перестала поступать. Это может быть серьезно, если давление будет продолжать расти, пока не произойдет взрыв.Предохранительные клапаны устанавливаются как защита от превышения

давление, но на него нельзя полагаться. Масленщик должен обязательно проверять правильность подачи охлаждающей воды при каждом посещении.

Масленщик должен проверить смазку компрессора и прислушаться к любым необычным звукам. Сообщите инженеру обо всем необычном.

115

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Работая около морских электростанций, члены экипажа должны соблюдать некоторые меры безопасности, чтобы избежать травм.

Следующие правила следует тщательно запоминать и всегда соблюдать:

Внимательно следите за уровнем воды в котлах.

При зажигании масляной горелки всегда пользуйтесь фонариком.

При продувке измерительного стекла смотрите в сторону от стекла, пока не закроется сливной клапан измерительного стекла. Стекло может разбиться, и вам в глаза полетят осколки.

При подъеме и спуске по лестницам и вдоль решеток все время держите одну руку за перила. Не пытайтесь переносить предмет, требующий обеих рук.Помните, что корабль может неожиданно покатиться или качнуться, в результате чего вы упадете на палубу или в движущийся двигатель. Старая поговорка «одна рука за корабль, другая за себя» — хорошая фраза.

Всегда используйте защитные очки для защиты глаз при работе с летящими частицами, такими как сколы краски или использование наждачного круга. Помните, вы не можете видеть стеклянным глазом.

При работе с инструментами не кладите их на решетки. Корабль может покатиться, или кто-то, идущий по решетке, может случайно оттолкнуть их, ударив человека внизу по голове.Убирая инструменты с работы.

Если масло пролилось, немедленно вытрите его. Нет ничего, что могло бы вызвать такое быстрое падение, как наступление на промасленную стальную плиту настила.

Когда вы находитесь рядом с механизмами, всегда держите руки обнаженными, а пальцы без колец.

Никогда не заходите в какой-либо пустой резервуар или бойлер, пока не будут приняты все меры безопасности.

Не курите в неразрешенных местах.

Не вводите в заблуждение и не вмешивайтесь в оборудование.

Сообщите инженеру о любом необычном происшествии или обо всем, в чем вы сомневаетесь.

Сосредоточьтесь на своей работе.

Знайте, где находятся лестницы для аварийного выхода. Практикуйтесь в использовании этих аварийных лестниц почаще.

ПОМНИТЕ ПОСТОЯННУЮ БДИТЕЛЬНОСТЬ — ЦЕНА БЕЗОПАСНОСТИ .

116

ГЛОССАРИЙ ТЕРМИНОВ МАШИНОСТРОЕНИЯ

Воздушный кран . Клапан, расположенный в самой высокой точке котла.Открывается для выхода воздуха из котла при наполнении или выпуске пара. Также открыт, чтобы воздух попадал в бойлер при сливе.

Воздушный компрессор . Насос с механическим приводом, с помощью которого воздух подается под давлением и обычно подается в резервуар для хранения.

Воздушный эжектор . Установка, с помощью которой воздух и конденсированные газы удаляются из конденсатора, оставляя вакуум. Обычно управляется паровой струей. Обычно используется с силовыми установками с двигателями турбинного типа.

Воздушный регистр .Часть масляной горелки. Регулируя воздушный регистр, регулируется количество воздуха, поступающего в печь для смешивания с маслом.

Принадлежности . (Бойлер) — Любое оборудование, используемое или присоединенное к котлу.

Вспомогательные . (Вспомогательное питание — вспомогательные паропроводы) — Дубликат, как правило, меньшей мощности, который может использоваться как замена или как вспомогательное средство.

Атмосферный клапан . Клапан, с помощью которого вспомогательный отработанный пар может быть выпущен в атмосферу вместо того, чтобы идти в конденсатор.Используется в случае, если конденсатор не работает, например, когда судно находится в сухом доке.

Аллейный колодец (Тоннельный колодец) . Глубокая выемка на заднем конце шахтного туннеля, где вода, просачивающаяся через кормовую трубу, собирается для откачки трюмным насосом.

Противодавление . Давление вспомогательного выхлопного пара. Обычно около 15 фунтов. на квадратный дюйм.

Вспомогательный запорный клапан пара . Запорный клапан, расположенный непосредственно наверху каждого котла, перекрывает поток пара из этого котла через вспомогательную паропровод.

Перегородка, газоход . Стенка или перегородка из жаропрочного материала между трубами котла для направления потока газов по определенному пути между трубами котла от топки к дымовой трубе.

Перегородка, вода . Стальная пластина, размещенная в водяном и паровом барабане котлов для направления и улучшения циркуляции воды и предотвращения попадания воды в сухую трубу.

Балластный насос . Большой насос, расположенный в машинном отделении, для перекачки водяного балласта из одного бака в другой или из одного бака за борт.Балластные цистерны обычно заполняются затоплением с моря.

Котел . Сосуд под давлением, используемый для преобразования воды в пар за счет нагрева. Общие типы: топочный или шотландский котел, в котором вода окружает трубы и топку. Водяная труба, по которой вода переносится по трубам, окруженным горячими газами.

Продувка . Разница в фунтах. на квадратный дюйм, между давлением, при котором открывается предохранительный клапан, и давлением, при котором клапан возвращается в исходное положение, обычно выражается в процентах от подъемного давления.

Продувочное кольцо . Кольцо с насечкой, удерживаемое установочным винтом, проходящим через корпус предохранительного клапана. Величину продувки можно регулировать этим кольцом:

поворотное кольцо вправо поднимает его и сокращает продувку.

поверните кольцо влево — опускает и удлиняет продувку.

Клапаны продувки . Используется для удаления ила, накипи и уменьшения солености.

Нижний продувочный клапан, используемый для продувки ила, грязи, окалины и т. Д.из самой нижней части котла.

Удар по поверхности — (Не требуется, если давление превышает 350 фунтов на квадратный дюйм). Прикрепляется при нормальном уровне воды в котле к трубе или поддону, собирающим пену, жир и т. Д. Используется для выдувания накипи или жира с поверхности воды.

Воздуходувка . Электровентилятор, с помощью которого воздух под небольшим давлением подается в топку.

Переборка . Стенка или перегородка на корабле; может быть или не быть водонепроницаемым.

Палуба переборки . Палуба, которая соединяется с любой водонепроницаемой переборкой, образуя водонепроницаемое отделение.

Кирпичная кладка . Кирпичная облицовка печи из огнеупорного кирпича, огнеупорная и изоляционный материал, образующая стенку, которые добавляют к эффективности работы печи.

Запорный клапан переборки . Клапан, расположенный со стороны машинного отделения перегородки, разделяющей двигатель и пожарное отделение. Используется для управления потоком пара в магистрали.

Бильге . Эта часть отсека корабля между плитами корпуса и плитами днища или между крышами резервуаров и плитами днища.

Трюмная помпа . Любой насос, имеющий необходимые соединения с трюмами и днищами воды (всасывающий фильтр, трубы, грязевые боксы, сетчатые фильтры, коллектор и т. Д.), Может быть присоединен непосредственно к воздуху.

117

насосная балка главного двигателя или может быть насосом с автономным приводом, таким как санитарный, балластный, общий или пожарный насос.

Циркуляционный насос, конденсатор . Насос большой мощности, используемый для перекачивания морской воды по трубкам конденсатора, таким образом охлаждая трубки, чтобы отработанный пар конденсировался. Это внезапное уменьшение объема создает вакуум, который снижает противодавление.

Камера сгорания . В котле предусмотрено большое пространство для полного сгорания. Обычно встречается в шотландских котлах, так как топка в водотрубных котлах обычно достаточно велика, чтобы обеспечить полное сгорание.

Конденсат . Так называется конденсированный отработанный пар; это дистиллированная вода. Конденсатор, пар. Установка, в которой отработанный пар электростанции конденсируется в воду для выполнения двух задач: во-первых, он снижает противодавление на оборудование, а во-вторых, делает возможным повторное использование воды в качестве питательной воды.

Коронный лист, бойлер . Верхний лист камеры сгорания. Обычно встречается в морских установках с котлами Scotch.

Амортизаторы, поглощение . Поворотная металлическая пластина, размещаемая в приемной трубе или штабеле котла для регулирования тяги или закрытия дымовой трубы или приемной трубы. В котлах, использующих масло в качестве топлива, заслонки фиксируются в открытом положении, пока котлы работают.

Пароохладители, пар . Устройство для удаления перегрева из пара, обычно состоящее из ряда труб, погруженных в воду в барабане котла, через которые проходит перегретый пар.Пароохладители используются для защиты пароохладителей путем поддержания циркуляции. Также для подачи пара на вспомогательное оборудование.

Черновик, Стек . Поток горячих газов из котла и поток воздуха в топки. НАТУРАЛЬНАЯ ТЯГА — это естественный поток более холодного воздуха в топку без использования каких-либо механизмов; ПРИНУДИТЕЛЬНАЯ ТЯГА — когда воздух нагнетается в печи под небольшим давлением; и ИНДУКЦИОННАЯ ТЯГА — это когда давление в штабеле снижается для ускорения потока воздуха.

Сухая труба . Перфорированная труба, проходящая вдоль верхней части парового пространства котла, через которую пар должен пройти перед выходом из котла. Пар, проходя через небольшие отверстия в трубе, теряет большую часть своих частиц влаги, которые в противном случае уносились бы из котла.

Экономайзер, котел . Подогреватель питательной воды расположен

в котле поглощает тепло отходящих газов из котла, когда они проходят по пути в дымовую трубу.

Испарители . Установки, в которых морская вода испаряется для получения дистиллированной или пресной воды для подпитки котлов и т. Д.

Питающий и фильтровальный резервуар . Обычно называется Hotwell (см. Hotwell). Бак, в который конденсатный насос сливает конденсат и в котором питательная вода проходит через фильтрующий материал для удаления масла и жира. Фильтрующий материал обычно состоит из мочалок.

Подогреватели питательной воды .Нагреватель, через который питательная вода проходит между питательным насосом и котлом, в котором питательная вода нагревается за счет тепла, содержащегося во вспомогательном отработанном паре. Часть дополнительного отработанного пара вместо того, чтобы поступать в конденсатор, направляется в нагреватель. ОБРАТНОЕ ДАВЛЕНИЕ — это давление выхлопного пара в нагревателе питательной воды, а также давление, против которого должны работать вспомогательные механизмы. КЛАПАН ОБРАТНОГО ДАВЛЕНИЯ — это клапан, который пропускает вспомогательный отработанный пар в конденсатор, и клапан, с помощью которого можно регулировать ОБРАТНОЕ ДАВЛЕНИЕ .

Питающие насосы . Насосы, которые всасывают воду из питающего и фильтрующего баков или из резервных питающих баков и подают питательную воду в котлы под давлением, превышающим давление в котле. Обычно это вертикальный односторонний поршневой паровой насос двустороннего действия, хотя на некоторых судах сейчас используются центробежные насосы или тройные насосы с электрическим приводом.

Питательная вода, бойлер . Вода, которая используется для производства пара в котлах. Между питающим баком и котлом вода обозначается как FEEDWATER ; между котлом и оборудованием как LIVE STEAM ; между оборудованием и конденсатором как ВЫХЛОПНЫЙ ПАР ; а между конденсатором и питающим баком — КОНДЕНСАТ .

ОБРАТНЫЕ КЛАПАНЫ ПОДАЧИ . Клапаны, расположенные в линии питательной воды непосредственно перед котлом, через которые вода может проходить только в одном направлении — в сторону котла. Любой поток из котла вызывает закрытие клапана.

Запорный клапан линии подачи . Клапан, расположенный между обратным клапаном подачи и котлом, прикрепленный непосредственно к корпусу котла, чтобы отводить поток воды в любом направлении. Как остановка подачи, так и обратные клапаны подачи требуются по закону.

Пожарный насос . Насос большой мощности для подачи морской воды в пожарную магистраль. Также имеет, как

118

как правило, патрубок для всасывания трюма и патрубок для всасывания балласта.

Flareback, печь . Опасный взрыв в топке котла из-за возгорания скопившихся газов из топлива. Возникает в результате розжига огня без факела, негерметичных горелок и т. Д. Может вызвать серьезное повреждение котла и привести к гибели пожарного.

Плиты перекрытия . Стальные пластины, образующие настил машинного отделения и пожарного отделения.

Пенообразование, котел . Образование пузырьков или пены на поверхности котловой воды, обычно вызванное примесями в котловой воде. Вызывает попадание воды из котла в паропровод.

Насос пресной воды . Насос, с помощью которого пресная вода подается из резервуаров в умывальники, душевые и т. Д. Для мытья.

Печь внешняя .Место, в котором топливо сжигается для производства тепла, необходимого для превращения воды в пар в котле. Внешние топки находятся за пределами кожуха котла и обычно являются частью установки котла. Большинство водотрубных котлов имеют внешнюю топку.

Печь внутренняя . Пространство внутри корпуса котла, в котором топливо сжигается для получения тепла, необходимого для превращения воды в пар в котле.

Плавкая вставка . Устройство безопасности, используемое в бойлере для предупреждения оператора об опасно малой воде.В заглушке есть отверстие, которое сужается до небольшого диаметра, а конус со стороны воды заполнен банка-оловом чистотой 99,3%. Эта банка тает до того, как недостаток воды повредит котлу. Есть два типа — у воды и у камина, и они названы из-за того, как они входят. Пример: заглушка на водной стороне входит с водной стороны листа или трубы.

Gag, предохранительный клапан . Зажим в форме подковы для блокировки предохранительного клапана. Используется во время ежегодных гидростатических испытаний, часто называемых зажимом.

Генераторы электрические . Машины, вырабатывающие электроэнергию для использования на борту судна, с приводом от какого-либо типа силовой установки.

Регулятор скорости . Устройство, с помощью которого регулируется скорость механизма.

Ручки . Отверстия для чистки котла. Когда они достаточно большие, чтобы позволить человеку пройти, их называют люками. Для герметизации этих отверстий используются специальные пластины, и при закрытии и затяжке необходимо соблюдать особую осторожность.

Хотуэлл . Название иногда дают питательному и фильтрующему резервуару. Это также имя, данное резервуару в нижней части конденсатора от

который всасывает конденсатный насос.

Гидростатические испытания . Испытание ставят на бойлер с водой под давлением от 11/4 до 11/2 раз превышающего допустимое рабочее давление котла. Надевайте котел инспекторами, и, находясь под этим давлением, котел проверяется на наличие разрывов и утечек.

Льдогенератор . Название, данное компрессору холодильной системы. Управляется каким-либо типом силового агрегата.

Инжектор питательной воды котла . Струйный насос, с помощью которого струя пара нагнетает питательную воду в котел. Простой по конструкции, тонкий по конструкции инжектор был заменен другими типами насосов.

Копье, ручное, воздушное или паровое . Устройство, с помощью которого струя воздуха или пара направляется в трубы котла для удаления сажи.Управляется вручную. При использовании паровой насадки необходимо соблюдать некоторые меры безопасности.

Коллектор, клапан . Отливка, в которую проложено несколько трубопроводов, каждое отверстие в которых контролируется клапаном.

Главный запорный клапан пара . Клапан, подключенный непосредственно к верхней части кожуха котла, который регулирует поток пара из котла в главный паропровод, который подает только пар для работы основных двигателей.

Люк, бойлер .Обычно это эллиптическое отверстие, позволяющее пройти телу человека, чтобы можно было войти в котел для осмотра, капитального ремонта или ремонта. Крытый изнутри пластиной, известной как крышка люка, которую снаружи фиксируют собаки.

Грязевой барабан, Котел . Небольшой барабан или коллектор, расположенный в самой нижней точке котла, в который осаждаются отложения, шлам и другие примеси котловой воды и из которого они удаляются нижним продувочным клапаном.

Манометр котла .Датчик, по которому регистрируется давление пара в котле. Труба, соединяющая этот манометр с паровым пространством котла, оснащена клапаном, непосредственно соединенным с кожухом котла.

Заполнение котла . Действие, происходящее в бойлере, заставляет воду попадать в паропровод.

Пропеллер винтовой . Устройство, которое при вращении заставляет судно перемещаться по воде. Часто упоминается как колесо или винт.

Редукторы, скорость .В связи с тем, что некоторые главные двигатели, такие как турбины, наиболее эффективны на высоких скоростях, а гребной винт наиболее эффективен на довольно низких скоростях, использование

119

шестерни для уменьшения скорости винта.

Огнеупоры для печи . Пластиковые и формованные теплоизоляционные и теплоизоляционные материалы, используемые в основном для футеровки печей.

Редукционный клапан . Клапан, с помощью которого изменяющееся высокое давление пара может автоматически понижаться до постоянного низкого давления.

Ретардеры . Плоские скрученные стальные полосы, обычно встречающиеся в трубках дымовых котлов, нагревателях питания и т. Д., Замедляют поток теплоносителя, чтобы было время для прохождения большего количества тепла через трубку.

Клапаны предохранительные, котел . Пружинные клапаны, которые открываются при безопасном рабочем давлении котла. Используется для сброса избыточного давления в котле, чтобы котел не взорвался.

Кран солеметра .Небольшой кран или клапан, с помощью которого можно взять пробу котловой воды из котла для проверки на кислотность, щелочность или соленость.

Санитарный насос . Насос, подающий на «головы» морскую воду для санитарных целей.

Насыщенный пар . См. Steam .

Весы, инкрустация . Образования на пластинах и трубах котлов из-за примесей в котловой воде.

Кожаный клапан, Sea Cock .Клапан на коже или сбоку сосуда; обычно относится к линиям продувки, используемым для предотвращения попадания морской воды в котлы.

Воздуходувки . К корпусу котла прикреплены механические устройства, через которые струя пара направляется на поверхность для удаления отложений сажи.

Пружинные подшипники, подшипники главной магистрали . Подшипники, которые поддерживают вес главного карданного вала между упорным подшипником и кормовой трубой.Они также стремятся поддерживать соосность вала.

Стяжные болты, бойлер . Сплошные и перфорированные стойки, которые используются для поддержки камер сгорания в котлах.

Steam . Пар — это невидимый пар, образующийся в результате быстрого испарения воды при воздействии тепла. НАСЫЩЕННЫЙ ПАРА — это пар, находящийся в непосредственном контакте с водой, из которой он образовался, и имеет ту же температуру, что и вода. Он может содержать небольшое количество влаги, и в этом случае он известен как ВЛАЖНЫЙ НАСЫЩЕННЫЙ ПАРА , или он может быть на 100% сухим, и в этом случае он известен как СУХОЙ НАСЫЩЕННЫЙ ПАРА .Если этот пар направляется в отдельный блок, известный как перегреватель, который размещается на пути горячих газов, его температура составляет

увеличивается по сравнению с водой, из которой он образован, и тогда его называют ПЕРЕГРЕВШИЙ ПАРА .

Парогенераторы . Парогенераторы — это название комбинации котла, пароперегревателей, экономайзеров, подогревателей воздуха, пароохладителей и т. Д.

Рулевой двигатель .Из-за большой площади невозможно передвигать руль вручную; вместо этого руль поворачивается силовым агрегатом, который известен как рулевой двигатель. Кормовая железа. Кормовой сальник — это сальник на внутреннем конце кормовой трубы, который предотвращает чрезмерный приток морской воды через кормовую трубу. Этот сальник никогда не следует затягивать настолько, чтобы не протекала струйка воды через кормовую трубу, за исключением порта, поскольку эта струйка воды обеспечивает смазку кормовой трубы.

Кормовая труба . Трубка или подшипник, через которые часть гребного вала (хвостовой вал), в которой находится гребной винт, проходит через корму судна, обычно покрыта lignum vitae.

Пароперегреватели пара . Установки, обычно состоящие из ряда труб, через которые проходит насыщенный пар и по которым проходят горячие газы сгорания котла, так что пар может нагреваться до более высокой температуры.

Перегретый пар .См. Steam .

Удар по поверхности . См. Раздел Клапаны продувки .

Хвостовой вал . Последняя часть гребного вала, которая проходит через кормовую трубу и на которой крепится гребной винт.

контрольные отверстия, засов . В концах анкерных болтов просверлены небольшие отверстия, чтобы в случае поломки анкера или трещин пар и вода выходили через отверстие за пределы поддерживаемого пространства, чтобы предупредить о поломке.

Дроссельная заслонка, главный двигатель . Клапан, с помощью которого можно регулировать скорость двигателя, регулируя подачу пара, поступающего в двигатель.

Упорный подшипник главного вала . Подшипник на главном валу для предотвращения продольного перемещения вала, так что тяга гребного винта передается по валу на упорный подшипник, который передает тягу корпусу судна.

Ловушка, пар . Устройство для пропускания конденсата, но предотвращения прохода пара.

Пробные краны, уровень котельной воды . Три небольших клапана или крана, подключенные непосредственно к корпусу котла на уровне воды, так что точность

120

мерное стекло можно проверить. Один расположен выше, один на уровне, а другой ниже нормального уровня паровой воды (приблизительно).

Токарный механизм, домкрат . Узел, который при включении может использоваться для медленного вращения двигателя или предотвращения случайного опрокидывания двигателя.Никогда не включайте, пока пар работает от главного двигателя.

Приемки, печь . Проходы, по которым дымовые газы, выходя из котла, направляются в дымовую трубу.

Уровнемер . Средство, с помощью которого уровень воды в котле виден обслуживающему персоналу, обычно состоящее из стеклянной трубки для котлов низкого давления и специального небьющегося стеклянного манометра для котлов высокого давления.

Насос влажного воздуха .Когда конденсат и воздух удаляются из конденсатора одним и тем же насосом, насос называется насосом влажного воздуха. Эта система не поддерживает такой высокий вакуум в конденсаторе, как при использовании двух насосов.

105312-04 (фантоммен Ред. D) .indd

% PDF-1.3 % 1 0 obj >] / PageLabels 6 0 R / Pages 3 0 R / Type / Catalog / ViewerPreferences >>> endobj 2 0 obj > поток uuid: c7a0cc11-cc83-4cb3-912c-7373727a3eb2adobe: docid: indd: b5f1d289-ae51-11e1-9c8a-8f6ccedeb9f5xmp.ID: 294683446384E4119F2CB3989FD2C23Bproof: pdf1xmp.iid: F1C830EF5984E411B620C41576092CB7xmp.did: F1C830EF5984E411B620C41576092CB7adobe: DocId: INDD: b5f1d289-ae51-11e1-9c8a-8f6ccedeb9f5default

convertedfrom применение / х-InDesign к применению / pdfAdobe InDesign CS6 (Windows) / 2014-12-15T10: 30: 29-05: 00

2014-12-15T10: 30: 29-05: 002014-12-15T10: 34: 21-05: 002014-12-15T10: 34: 21-05: 00 Приложение Adobe InDesign CS6 (Windows) / pdf

105312-04 ( фантоммен Rev D) .indd

Библиотека Adobe PDF 10.0.1FalsePDF / X-1: 2001PDF / X-1: 2001PDF / X-1a: 2001 конечный поток endobj 6 0 obj > endobj 3 0 obj > endobj 9 0 объект > endobj 10 0 obj > endobj 11 0 объект > endobj 12 0 объект > endobj 13 0 объект > endobj 34 0 объект > endobj 35 0 объект > endobj 36 0 объект > endobj 37 0 объект > endobj 38 0 объект > endobj 39 0 объект > endobj 40 0 obj > endobj 41 0 объект > endobj 42 0 объект > endobj 83 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] >> / TrimBox [0.0 0,0 612,0 792,0] / Тип / Страница >> endobj 84 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Properties> / XObject >>> / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> endobj 85 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] >> / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> endobj 86 0 объект > / Font> / ProcSet [/ PDF / Text] >> / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> endobj 87 0 объект > / Font> / ProcSet [/ PDF / Text] >> / TrimBox [0.qW6% ?, ² 垑 @ .91gwCM @ 9d [S;? 4njPLcs 痴 | bP @ ٰ H (H9r

СХЕМА ТРУБОПРОВОДОВ И КИПиА

Диаграммы процессов можно разделить на две основные категории: технологические схемы (PFD) и чертежи процессов и приборов (P & ID), иногда называемые чертежами трубопроводов и КИП.
Блок-схема процесса — это простая иллюстрация, в которой символы процесса используются для описания основного пути потока через установку. Блок-схема процесса дает быстрый снимок операционного блока.Блок-схемы включают все основное оборудование и потоки. Технический специалист может использовать этот документ для отслеживания первичного потока химикатов через установку. Вторичные или второстепенные потоки не включены. Сложные контуры управления и контрольно-измерительные приборы не включены. Блок-схема используется для информации посетителей и обучения новых сотрудников.
Новые техники должны изучить простую блок-схему своей операционной системы. Диаграммы технологического процесса обычно включают в себя основное оборудование и трубопроводы, по которым процесс проходит через установку.По мере того как операторы узнают больше о символах и диаграммах, они переходят к гораздо более сложным схемам и идентификаторам.

Схема трубопроводов и приборов более сложная. P&ID включает графическое представление оборудования, трубопроводов и контрольно-измерительных приборов. Современные средства управления технологическим процессом можно четко вставить в чертеж, чтобы технический специалист мог получить полное представление об электронных и приборных системах. Операторы процессов могут посмотреть на свой процесс и увидеть, как инженерный отдел автоматизировал установку.Контуры регулирования давления, температуры, расхода и уровня включены в P&ID блока.
Техники-технологи используют P&ID для идентификации всего оборудования, инструментов и трубопроводов, обнаруженных в их установках. Новые техники используют эти чертежи. Знание и распознавание этих символов важно для нового техника. В химической перерабатывающей промышленности для каждого типа клапана, насоса, компрессора, паровой турбины, теплообменника, градирни, основного оборудования, реактора, дистилляционной колонны, печи и котла имеется символ.Существуют символы, обозначающие основные и второстепенные технологические линии, а также пневматические, гидравлические или электрические линии, а также существует множество электрических символов.
Некоторые символы распространены среди растений, другие различаются от растения к растению. Имеется некоторая стандартизация технологических символов и диаграмм. Символы, используемые в этой главе, отражают широкий спектр нефтехимических и нефтеперерабатывающих производств.
Схема трубопроводов и КИПиА — это второй шаг в развитии проекта.Он показывает взаимосвязь между различным оборудованием в отношении потока химикатов.
P&I D является контролирующим документом, и детализация Pipe регулируется им. Последовательность клапанов и инструментов на детальном инженерном чертеже должна соответствовать P & ID. Это также важно для подготовки отвода материала для клапанов, инструментов и т. Д.
Схемы контуров : контурная диаграмма отслеживает все соединения приборов между полевым прибором и панелью диспетчерской. Сюда входят воздуховоды КИП, соединения проводки в полевых распределительных коробках, панели диспетчерской и соединения передних соединений.

Оборудование : Для разного оборудования используются разные символы. Подробная информация об оборудовании представлена вверху или внизу. Приведены подробности
- Номер оборудования : Для разного оборудования используются разные буквы, за которыми следует трехзначный номер. Первый номер такой же, как номер P & ID, а следующие два — порядковые номера для оборудования.например. CP-101. Первая буква показывает название завода, вторая буква — название оборудования. Для разного оборудования используются разные буквы.
  - T: цистерна или судно
  - P: Насос
  - H: Теплообменник
  - R: Реактор
  - C: Компрессор
- Размер : Размер указан для цистерн, сосудов.
- Производительность : дается как объем / время, например, для насоса или дистилляционной установки.
- Конструкционные материалы : Это может быть нержавеющая сталь, нержавеющая сталь, титан или металлы с футеровкой.
Потоки : Большинство потоков в P&I Ds вводятся слева или справа, а направление потока показано в конце. Стрелка в конце также показывает номер исходного оборудования и номер исходящего P&ID. Направление потока во всех линиях показано маленькой стрелкой.
Номер строки : Каждой строке присваивается уникальный номер, который пишется над строкой.Он состоит из 4 частей, разделенных знаком -. Это размер линии — рабочая жидкость — номер линии — материал. Технические характеристики. 3-х значный номер. Первый номер строки совпадает с номером P & ID, а следующие два — порядковые номера для строки.
Spec Break : Если линия имеет часть линии с другой спецификацией, отображается разрыв спецификации, и две спецификации отображаются в двух направлениях.
Стрелка влево : Стрелка входящего или исходящего потока с начальным или следующим номером P&I D, указанным в стрелке.
Стрелка вправо : Стрелка входящего или исходящего потока с исходным или следующим номером P&I D, записанным в стрелке.
Изоляция на линии : Тип изоляции на линии.

Примечание. Трубные фитинги, такие как фланцы, отводы, тройники и т. Д., Не показаны на чертежах P и ID. Для клапанов также указаны конкретные номера согласно спецификации, а также порядковые номера.

Используются разные символы

Фильтры: находятся между строками

Смесители / мешалки: Статические миксеры — это оборудование, размещенное в линию, в то время как мешалки обычно помещаются в сосуд для смешивания содержимого.

Насосы

Компрессоры

Твердые манипуляторы

Драйверы: они дают энергию оборудованию.

Различные инструменты / фитинги, используемые в линиях

Шланг

Вент

Сифон

Клапаны: : Есть разные типы клапанов. Обычно используемые клапаны, регулирующие клапаны, необычные клапаны и клапаны с рубашкой.

Типовая схема обвязки настенного котла с гидрострелкой

Мотивы применения:

Схема отопления частного дома своими руками.

Схема обвязки двух котлов с гидрострелкой

Совмещение коллектора отопления с гидрострелкой

Роль гидрострелки в современных отопительных системах

Простой вариант

Более сложный вариант

Можно ли устанавливать по одному насосу на каждый контур?

Особенности гидравлического разделителя

Видео – Ключевые особенности гидрострелок для отопления

Принцип действия гидрострелки

Ситуация №1

Ситуация №2

Ситуация №3

Популярные производители

Гидравлические разделители производства ООО «Атом» и средние цены

Особенности расчета гидравлического разделителя

Видео – Как рассчитать гидрострелку для отопления

Схема подключения распределительного коллектора и гидрострелки

Как подключить гидрострелку и не облажаться. В одной картинке

Какое оборудование использовано

Гидрострелка для отопления из полипропилена своими руками, расчет, устройство, схема, обвязка гидрострелки с котлом

Для чего нужна гидрострелка

Схема обвязки с котлом

Схема изготовления гидрострелки с коллектором

Расчет гидрострелки

Заключение

Гидрострелка для отопления. Нужно ли устанавливать?

Схемы обвязки твердотопливного котла отопления

Требования к обвязке

Открытая система с естественной циркуляцией

Закрытая система с естественной циркуляцией

Обвязка с принудительной циркуляцией

Система с коллекторами

Система с гидрострелкой

Система с теплоаккумулятором

Схема подключения котла на твердом топливе и котла на газе

принцип работы и расчет

Что такое водяной пистолет

Конструктивные особенности гидравлической стрелы

Гидрострель и его назначение

Равномерное распределение тепла

Уравновешивание давления

Работа с несколькими котлами

Как устанавливается гидравлическая стрела

Купленные модели

Гидростатическая сборка своими руками

Видео

Старые технологические проблемы

Что дает эта технология

Как это работает

Каково ее назначение

Где установлена ​​

Пример

Как осуществляется установка в такой ситуации?

Изготовление и расчет

Как устроить

Как сделать

Первое правило

Назначение гидравлического сепаратора

Что такое гидравлический разделитель и его устройство?

Принцип действия

Расчет гидро стрелы

P&ID (схемы трубопроводов и КИП) и библиотека символов клапана P&ID

Этапы использования P&ID:

Символы, используемые в P&ID

Условные обозначения клапана для P & ID

Тип клапана

Тип привода

Положение безопасности

Торцевые соединения

Стандартизация

Трубы, трубки и шланги (технологические линии):

Различные обозначения труб

Коммуникационные / сигнальные линии:

Различные символы сигналов

Другие общие символы P&ID для основных компонентов процесса:

Суда

Насосы, вентиляторы и компрессоры

Где установлена
