Принцип работы газового генератора | Строительный портал

В поисках альтернативного источника энергии пришло понимание, что не обязательно добывать газ в шахтах, чтобы затем сжигать его в котлах и двигателях внутреннего сгорания, горючий газ можно добывать из отходов производства и древесины. Газогенератор или как его еще называют генератор газов путем сжигания местного топлива – дров, торфа, древесного угля, опилок и других отходов древесины, а также иногда других органических остатков способны выделять/генерировать горючие газы, такие как СО, СН4, Н2 и другие. Вариантов использования полученного газа несколько, но в любом случае в основу каждого устройства положен принцип газогенератора. О том, как работает газогенератор, из каких элементов он состоит, а также какие процессы проходят внутри него, мы расскажем в данной статье. Также рассмотрим варианты дальнейшего использования полученного газа и места, где можно устанавливать подобные агрегаты.

  1. Преимущества и недостатки генераторов газа
  2. Принцип работы газового генератора – газогенератора
  3. Типы газогенераторов
  4. Место установки газового генератора
  5. Дровяной газовый генератор своими руками

Итак, какие же существуют варианты использования газа, полученного в газогенераторе?

Первый – горючий газ направляется к газовой плите на кухне и используется для приготовления пищи. Второй – горючий газ сжигается сразу же в пиролизном котле отопления с газогенератором, соответственно, используется для отопления дома или теплиц. Кстати, подобные котлы могут называться газовым котлом на дровах, твердотопливным пиролизным котлом, газогенераторным котлом на дровах. Все они могут использоваться как для бытовых нужд, так и для отопления огромных производств и цехов или предприятий. Третий – горючий газ может направляться в двигатель внутреннего сгорания, который служит приводом насосной станции или генератора электроэнергии.

Газовый генератор на дровах позволяет получать электроэнергию в тех регионах, где нет возможности провести линии электропередач, выполнить прокладку газопровода и затруднен подвоз газа в баллонах. Помимо автономности у газогенераторов есть и другие преимущества, которые мы раскроем ниже.



Преимущества и недостатки генераторов газа

В качестве примера рассмотрим преимущества и недостатки газогенераторных котлов отопления. Пиролизные котлы относятся к категории твердотопливных, но существенно отличаются от обычных печей на дровах или угле, где происходит обычный процесс сгорания топлива.

Преимущества газогенераторных котлов:

  • КПД газогенераторных котлов находится в диапазоне 80 – 95 %, в то время как КПД обычного твердотопливного котла редко превышает 60 %.
  • Регулируемый процесс горения в газогенераторном котле – одна закладка дров может гореть от 8 до 12 часов, для сравнения в обычном котле горение длится 3 – 5 часов.
    В газогенераторных котлах с верхним горением сгорание дров длится до 25 часов, а уголь может гореть 5 – 8 дней.
  • Топливо сгорает полностью, поэтому чистить зольник и газоход приходится не часто.
  • Благодаря тому, что процесс горения можно регулировать (мощность регулируется в диапазоне 30 – 100 %), работу котла можно автоматизировать, как например, газового или жидкотопливного.
  • Выброс вредных веществ в атмосферу из газогенератора минимален.
  • Газогенераторные котлы экономнее обычных.
  • Топливо для газогенераторов не обязательно должно быть подсушено до 20 % влажности, существуют модели котлов, в которых можно использовать древесину до 50 % влажности и даже свежесрубленную.
  • Возможность загрузки в котел неколотых поленьев до 1 м длиной и даже больше.

  • Помимо дров и отходов древесной промышленности в пиролизных котлах можно утилизировать резину, пластмассу и другие полимеры.
  • Высокая безопасность котла по сравнению с обычным твердотопливным котлом обеспечивается автоматикой и материалами, из которых изготовлен агрегат, а в особенности камеры сгорания.

Если говорить о газогенераторах, которые используются для производства электроэнергии, то они обладают точно такими же достоинствами, такими как экологичность, экономичность, высокий КПД, высокое октановое число 110 – 140, универсальность в плане используемого топлива и большая эффективность в зимнее время.

Недостатки газогенераторных котлов:

  • На газовый генератор цена в 1,5 – 2 раза выше, чем на обычный твердотопливный котел.
  • В большинстве своем газогенераторы энергозависимы, так как для подсоса воздуха используется вентилятор, но также существуют модели, которые могут работать и без электричества.
  • Если использовать газогенераторный котел на мощности ниже 50 %, то наблюдается нестабильное горение – как результат выпадение в осадок дёгтя, который скапливается в газоходе.
  • Температура обратки отопления не должна быть ниже 60 °С, иначе в газоходе будет выпадать конденсат.
  • Обычно газогенераторы требовательны к влажности топлива, но как уже писалось выше, есть модели, в которых можно сжигать даже свежесрубленную древесину.

Других существенных недостатков газогенераторов не выявлено.

Кстати, газогенераторы – не такое уж и новое изобретение. Еще в середине прошлого века, когда большая часть нефтяных ресурсов Германии шла на вооружение, в качестве топлива для автомобилей использовались дрова. Даже на грузовые автомобили устанавливались газогенераторы. Современные агрегаты не слишком далеко ушли в своей конструкции, но, тем не менее, основательно усовершенствованы.



Принцип работы газового генератора – газогенератора



В генераторе газов или газогенераторе из твердого топлива добывается горючий газ. Основной секрет заключается в том, что в камеру сгорания подается воздух, объема которого недостаточно для полного сгорания топлива, при этом соблюдается высокая температура порядка 1100 – 1400 °С. Полученный газ охлаждается и направляется к потребителю или двигателю внутреннего сгорания, если, например, планируется добывать электричество. Более детально принцип работы газогенератора рассмотрим ниже, уточнив какой процесс в каком элементе агрегата происходит.



Устройство газового генератора на древесине



Рассмотрим устройство газогенератора бытового назначения. Сразу хотелось бы отметить, что пиролизные котлы с газогенератором отличаются от предложенной схемы, так как сгорание газа происходит внутри котла во второй камере сгорания. Мы же рассмотрим лишь сам газогенератор, на выходе из которого получается горючий газ.

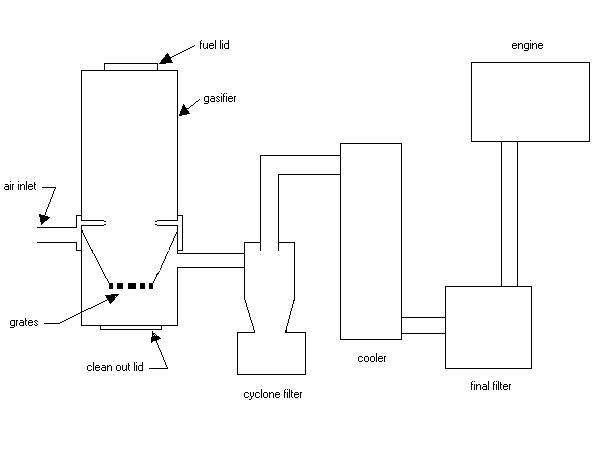

Схема газогенератора:

Корпус газогенератора изготовлен из листовой стали и имеет сварные швы. Самая распространенная форма корпуса – цилиндрическая, но она вполне может быть и прямоугольной. К нижней части корпуса приварено днище и ножки, на которых будет стоять газогенератор.

Бункер или камера заполнения служит для загрузки внутрь газогенератора топлива. Он также имеет цилиндрическую форму и изготовлен из малоуглеродистой стали. Бункер установлен внутри корпуса газогенератора и закреплен болтами. На крышке люка, ведущего в бункер, на кромках использован асбестовый уплотнитель или прокладка. Так как асбест запрещен для использования в жилых помещениях, то существуют модели газогенераторов, уплотнители крышки которой изготовлены из другого материала.

Камера сгорания находится в нижней части бункера и изготовлена из жаропрочной стали, иногда внутренняя поверхность камеры сгорания отделывается керамикой. В камере сгорания происходит горение топлива. В нижней ее части происходит крекинг смол, для чего там установлена горловина, изготовленная из жаропрочной хромистой стали. Между корпусом и горловиной находится прокладка – уплотнительный асбестовый шнур. В средней части камеры сгорания находятся

фурмы для подачи воздуха. Фурмы представляют собой калиброванные отверстия, которые соединяются с воздухораспределительной коробкой, связанной с атмосферой. Фурмы и распределительная коробка также изготавливаются из жаропрочной стали. На выходе из воздухораспределительной коробки установлен обратный клапан, который препятствует выходу горючего газа из газогенератора.
Чтобы повысить мощность двигателя или иметь возможность использовать дрова повышенной влажности (более 50 %), перед воздухораспределительной коробкой можно установить вентилятор, который будет нагнетать внутрь воздух.

Колосниковая решетка служит для того, чтобы поддерживать раскаленные угли. Она располагается в нижней части газогенератора. Через отверстия решетки зола от сгоревших углей проваливается в зольник. Чтобы колосниковую решетку можно было очищать от шлака, ее средняя часть сделана подвижной. Для поворота чугунных колосников предусмотрен специальный рычаг.

Загрузочные люки оснащены герметично закрывающимися крышками. Например, верхний загрузочный люк откидывается горизонтально и уплотнен асбестовым шнуром. В креплении крышки есть специальный амортизатор – рессора, которая приподнимает крышку в случае избыточного давления внутри камеры. Сбоку корпуса есть также два загрузочных люка: один сверху – для добавления топлива в зону восстановления, второй снизу – для удаления золы. Отбор газа производится в зоне восстановления, поэтому чаще всего в верхней части газогенератора, но также возможно отведение газа и из нижней части агрегата. Отбор газа производится через патрубок, к которому приварены трубы газопровода. Не обязательно сразу же выводить газ за пределы корпуса газогенератора, пока он горячий, его можно использовать для подогрева и подсушивания дров или другого топлива в камере загрузки. Для этого отводящий газопровод проводится по кольцевой вокруг камеры, между корпусом газогенератора и бункером.

Фильтр «Циклон» и фильтр тонкой очистки располагаются за корпусом газогенератора. Они изготовлены из труб, наполненных фильтрующими элементами.

Прежде чем поступить в фильтр тонкой очистки, газ проходит через охладитель. А после фильтра тонкой очистки очищенный газ поступает в смеситель, где смешивается с воздухом. И только затем газо-воздушная смесь поступает в двигатель внутреннего сгорания.

Более наглядно последовательность движения горючего газа, после того как он вышел из газогенератора, показана на схеме ниже.

Дрова или другое топливо горит в камере сгорания, окисляясь воздухом, поступающим в камеру сгорания через фурмы из воздухораспределительной коробки. Полученный горючий газ поступает в фильтр Циклон, где очищается. Затем охлаждается в фильтре грубой очистки. Затем уже охлажденный газ поступает в фильтр тонкой очистки, а затем в смеситель. Из смесителя полученная смесь поступает в двигатель.



Процесс превращения топлива в газ



И все же: как из твердого топлива получается газ? Внутри газогенератора происходит некий процесс превращения, который разбит на несколько этапов, происходящих в разных зонах:

Зона подсушки находится в верхней части бункера. Здесь температура порядка 150 – 200 °С. Топливо подсушивается горячим газом, который движется по кольцевому трубопроводу, как было описано выше.

Зона сухой перегонки расположена в средней части бункера. Здесь без доступа воздуха и при температуре 300 – 500 °С топливо обугливается. Из древесины выделяются кислоты, смолы и другие элементы сухой перегонки.

Зона горения находится внизу камеры сгорания в зоне, где расположены фурмы, через которые поступает воздух. Здесь при подаче воздуха и температуре 1100 – 1300 °С обугленное топливо и элементы сухой перегонки сгорают, в результате чего образуются газы СО и СО2.

Зона восстановления находится выше зоны горения между колосниковой решеткой и зоной горения. Здесь газ СО2 поднимается вверх, проходит через раскаленный уголь, взаимодействует с углеродом (С) угля и на выходе образуется газ СО – окись углерода. В данном процессе также участвует влага из топлива, поэтому помимо СО образуется СО2 и Н2.

Зоны горения и восстановления называются зоной активной газификации. В результате генераторный газ состоит из нескольких компонентов:

  • Горючие газы: СО (оксид углерода), Н2 (водород), СН4 (метан) и СnНm (непредельные углеводороды без смол).
  • Балласт: СО2 (углекислый газ), О2 (кислород), N2 (азот), Н2О (вода).

Полученный газ охлаждается до температуры окружающей среды, затем очищается от муравьиной и уксусной кислоты, золы, взвешенных частиц и смешивается с воздухом.



Типы газогенераторов



Различают три типа газогенераторов: прямого процесса газогенерации, обратного и горизонтального.

Газогенераторы прямого процесса могут сжигать уголь полукокс и антрацит – топливо небитуминозное. Конструктивное отличие данного типа агрегатов в том, что воздух поступает через колосниковую решетку снизу, а забор газа производится сверху. В газогенераторах прямого процесса влага из топлива не попадает в зону горения, поэтому ее подводят специально. Обогащение генераторного газа водородом из воды повышает мощность генератора.

Газогенераторы опрокинутого или обращенного процесса предназначены для сжигания смолистого топлива – дров, древесного угля и отходов. Их конструктивное отличие в том, что воздух подается в среднюю часть – в зону горения, а забор газа производится ниже зоны горения – в зольнике. Обычно в агрегатах такого типа отобранный горячий газ используется для подогрева топлива в бункере.

Газогенераторы горизонтального или поперечного процесса газификации отличаются тем, что воздух в них подводится сбоку – в нижней части корпуса, причем подается он с высокой скоростью дутья через фурмы. Отбор газа производится  напротив фурмы через газоотборную решетку. Активная зона газификации в газогенераторе горизонтального процесса очень мала и сосредоточена между концом фурмы и газоотборной решеткой. Время пуска такого генератора намного меньше, также он легко приспосабливается к смене режимов работы.



Место установки газового генератора

Газогенераторы и газогенераторные котлы отопления можно устанавливать как внутри жилых помещений, например, в подвалах и цокольных этажах, так и на улице.

Так называемые пеллетные котлы чаще всего устанавливают в доме, так как их загрузка не сопряжена с большим количеством мусора, а также мешки с пеллетами весят немного и могут храниться где-то рядом с котлом.

Газогенераторы на дровах, а в особенности на дровах большой длины, имеет смысл устанавливать на улице недалеко от места хранения дров. Так можно будет подвезти дрова на тачке непосредственно к котлу или газогенератору и не спускать их в подвал дома. Стоящий на улице котел избавляет от грязи и золы в подвале. Особенно это актуально для деревянных домов, где повышенные нормы пожаробезопасности. Внешний корпус котла изготавливается из нержавеющей стали, которая не подвержена коррозии. Также котлы теплоизолированы насыпной теплоизоляцией, чтобы температура окружающей среды минимально влияла на процесс газификации и скорость пуска котла. Система регулирования размещается в стальном кожухе под крышкой, чтобы на нее не попадали осадки. Дымовая труба имеет двойные стенки. Если вас интересует, как подключить газовый генератор, если он стоит на улице, то ответ прост – трубы прокладываются в земле, чтобы они минимально охлаждались, если это котел отопления. Трубы отопления подходят к котлу снизу, а сам котел устанавливается так, чтобы при длительных перерывах в использовании он не замерзал.

Кстати, как уже отмечалось, длительность процесса горения топлива в котле может быть от 12 часов и достигать 25 часов. В зависимости от мощности котла и площади отапливаемого помещения, его придется топить раз в два дня, а иногда и раз в неделю. Чтобы сохранить вырабатываемое котлом тепло на столь длительный период, используется теплоаккумулятор.



Дровяной газовый генератор своими руками

В том чтобы изготовить газогенератор своими руками, нет ничего сверхсложного. Многие используют такой агрегат для бытовых нужд или устанавливают на автомобиль. Перед тем как начать изготавливать газогенератор самостоятельно, необходимо ознакомиться с принципом его действия и выбрать подходящую для себя схему работы.

Понадобятся – бочка, трубы или старая батарея радиаторов, фильтры тонкой и грубой очистки газа, вентилятор. С другой стороны набор элементов может быть самым разным, все зависит от фантазии исполнителя.

Ниже посмотрите видео пример газогенератора самостоятельного изготовления.

Схема газогенратора:

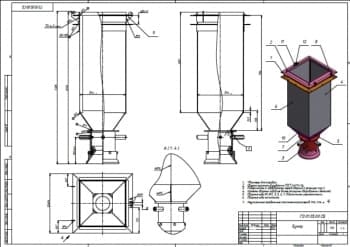

В интернете можно найти как фото, так и чертежи по монтажу газовых генераторов и пиролизных котлов. Есть даже умельцы, которые берут за основу готовый проверенный котел и полностью повторяют его в домашних условиях. Получается дешевле намного.

Схема газогенераторного котла:

Отличие пиролизного котла от обычного газогенератора в том, что он состоит из двух камер сгорания: в одной сгорает топливо и образуется газ, а в другой – сгорает газ и находится теплообменник. Устройство и принцип работы газогенератора мы уже рассмотрели, добавьте в него только вторую камеру сгорания, которая должна располагаться вверху, и теплообменник сверху. Иногда теплообменник располагают сбоку. Также не забудьте о разных типах газогенераторов, так что вторая камера сгорания может находиться не только сверху.

При сборе дымохода постарайтесь собирать его в последовательности, обратной движению дыма, так на его стенках будет меньше оседать всякой гадости. Сам дымоход лучше сделать легкоразбираемым, чтобы его можно было легко и быстро чистить. Пространство вокруг котла отопления должно быть свободным, так как он нагревается в процессе работы.  После монтажа котла придется изучить его «повадки» и подобрать оптимальный для себя режим работы, при котором сгорают все смолы.

Хотелось бы отметить, что газогенератор может рассматриваться не только как сжигатель полезной древесины, но и как утилизатор отходов. В нем можно сжигать остатки линолеума, пакетов, мешков, резины, пластиковых бутылок и другого бытового мусора.

Схема работы газогенератора — Справочник химика 21


    Газогенератор для прямого процесса газификации представляет вертикальную шахту из листового железа, обмурованную внутри огнеупорным кирпичом. Топливо в шахту газогенератора подается сверху. Воздух, водяной пар или другие газообразные реагенты дутья поступают в газогенератор снизу под колосниковую решетку. Получающийся газ отводится из верхней части шахты газогенератора над слоем топлива. Шлак удаляется с колосниковой решетки в нижней части газогенератора. Схема работы газогенератора при прямом процессе газификации приведена на рис. 22. [c.121]

    Схема работы газогенератора [c.259]

    В предварительном расчете температура газов в генераторе может соответствовать уровню горения штатных твердых топлив, т. е. около 2000—2500° С. Перепад давления газов на турбине обычно выбирается в зависимости от принятой схемы двигательной установки. В замкнутых схемах это будет около 25— 30 кгс/см2. В открытых схемах перепад давлений на турбине может быть больше до 40—50 кгс/см . Таким образом, зная состав газов — продуктов сгорания твердого топлива, газовую постоянную, температуру и перепад давления, можно подсчитать адиабатную работу газов на I кг сожженного в газогенераторе твердого топлива. Мощность газовой турбины также известна, она должна обеспечивать работу насосов окислителя и горючего основного топлива двигательной установки. Задаваясь значением КПД газовой турбины, используя известную формулу [c.243]

    Из рассмотрения приведенной выше схемы работы обычного газогенератора следует, что независимо от характера первичных процессов, протекаюш,их при взаимодействии углерода топлива с кислородом и водяным паром, в окислительной зоне основным продуктом реакции является двуокись углерода. Для получения газа, богатого окисью углерода и водородом, необходимо обеспе- [c.123]


    Рассмотрим устройство и особенности работы газогенератора. На рис. IV- 1 приведена принципиальная схема газогенератора прямого процесса для газификации угля. [c.97]

    Большой класс аварийных систем представляют источники газа на твёрдом топливе для заполнения объёмов, например, наддува различного рода спасательных оболочек или генерирования газовой среды со специальными свойствами. Принципы работы системы с гибкой оболочкой аналогична рассмотренной ранее схеме газогенератора с резинокордным домкратом (5.2 г и д), однако отличается тем, что в большие объёмные оболочки требуется накачка значительной массы газа без давления, причём температура его не должна превышать 70°С во всё время работы газогенератора. Решение последней задачи возможно по-разному. [c.110]

    Известна схема энергохимического использования древесины, которая предусматривает подсушку и последуюш,ую газификацию древесных отходов в газогенераторе с двойным отбором со сжиганием получающегося газа для энергетических целей [Л. 6]. Эта схема надежна в работе, но требует сооружения отдельного газогенератора с последующей утилизацией полученного горячего газа в другом агрегате, сопровождающейся неизбежными тепловыми потерями. [c.15]

    Газификационная установка как для мартеновских, так и для других печей может быть выполнена в двух вариантах или в виде газогенератора с кипящим слоем, когда пылеобразный восстановитель вносится в газификационную камеру (шлаковик) при ПОМОШ.И оборотного газа, или по схеме работы агломерационной ленты, на которой в этом случае расположен слой твердого восстановителя. Последний вариант несколько сложнее, но он облегчает задачу по уборке плавильной пыли и золы восстановителя, которые будут непрерывно выводиться лентой из камеры газификации и сбрасываться в шлаковик (рис. 8). [c.36]

    Физико-химические основы газогенераторного процесса Схема работы газогенератора [c.158]

    При такой схеме работы газогенератора выгазовывание участка пласта будет протекать на площади примыкающей к каналам газификации б и 7, предпочтительно по падению пласта, а на площадях ЛЛ Б Б и Л — Л — Б Б примыкающих, к каналам газификации 1 я 4, предпочтительно по восстанию пласта [c. 184]

    По второму варианту в качестве теплоносителя в камеру переугливания вводят продукты сгорания газа, получаемого при газификации древесного угля в специальном газогенераторе. При этом схема работы печи приближается к схеме работы вертикальной циркуляционной реторты. [c.136]

    Совершенствование этих процессов идет по пути повышения интенсивности работы газогенераторов и их единичной мощности, расширения класса используемых топлив, создания комбинированных энерготехнологических схем и увеличения общего энергетического к. п. д. процесса. Основными методами достижения этих целей являются повышение давления в системе до 2—4 МПа и до 10 МПа увеличение температуры в процессе газификации до 1500—1900 С (выпуск жидких шлаков) газификация твердого топлива под давлением в сочетании с работой паровой и газовой турбины предварительное окисление твердого топлива для предупреждения его спекаемости. [c.185]

    Как уже отмечалось выше, схемы автоматизации газогенераторов рассчитаны на условия бесперебойной работы золоудаления, иначе теряется соответствие между расходом воздуха и количеством переработанного сланца. По чувствительность к работе золоудаления нельзя отнести к числу недостатков автоматики, и в ходе механизации и автоматизации канатных дорог эти помехи будут сказываться все меньше и меньше. Тогда будет возможным переход на обслуживание всех 12 газогенераторов одним-двумя операторами-наладчиками. [c.126]

    При периодическом процессе работы газогенератора водяного газа около половины всего кокса или антрацита расходуется во время воздушного дутья. Поэтому для повышения экономичности работы необходимо использовать тепло, уносимое из газогенератора с газом горячего (воздушного) дутья. Обычно это тепло используется для производства и перегрева водяного пара. Схема газогенераторной установки водяного газа с использованием тепла газа горячего дутья изображена на рис. 181. [c.306]

    Первая советская конструкция газогенератора с кипящим слоем была создана в 1939 г. Показатели работы опытных газогенераторов позво.лили внедрить этот способ в промышленность. На рис. 39 показана схема газогенератора ГИАП. На рис. 40 показана конструкция колосниковой решетки и механизм золоудаления газогенератора ГИАП. [c.168]

    При такой схеме подземного газогенератора можно вести одновременную работу на всех шести каналах газификации, ведя отработку пласта по падению или по восстанию. [c.186]

    Западноевропейский ЖРД НМ-7, разработанный французской фирмой SEP и западногерманским концерном MBB, имеет относительно низкую тягу, 61,6 кН для модификации А (ее эксплуатация начата в 1979 г.) и 62,7 кН для модификации В (эксплуатируется с 1983 г.). Этот двигатель выполнен по открытой газогенераторной схеме. Форсунки смесительной головки выполнены в виде двух соосных трубок, причем кислород поступает по центральной трубке. Газогенератор работает на х = 0,9 (с избытком водорода), температура рабочего тела турбины 890 К. Обе модификации двигателя имеют большие степени расширения сопла (соответственно 62,5 и 82,5), работают прн среднем уровне давления в камере (3 и 3,5 МПа), нмеют высокий удельный импульс (442,4 и 445,9 с) при соотношении компонентов топлива соответственно 4,43 и 4,8.  [c.245]


    Обычно газогенератор работает по схеме, описанной в начале данного раздела, т. е. по прямому процессу. Однако прямой процесс газификации топлив, богатых летучими, дает генераторный газ с большим содержанием смол и других конденсирующихся углеводородов, что не всегда желательно. Например, такой газ не пригоден для двигателей внутреннего сгорания и не может транспортироваться даже на небольшие расстояния из-за засмоле-ния трубопроводов, арматуры, а также самих двигателей. [c.108]

    На рис. 51 изображена технологическая схема производства отопительного газа с охлаждением (станция холодного газа). По этой схеме предусмотрены только охлаждение газа и очистка его от пыли. Поэтому такую схему можно применять для работы на антраците и коксе, т, е. на топливе, не даюшем при газификации смолы. Газифицировать битуминозные топлива по такой схеме нельзя, так как смола, выделяющаяся из газа, будет оседать в газопроводах. Топливо на газификацию в газогенератор подается из бункера. Паровоздушное дутье подается снизу. [c.239]

    Если газогенератор работает под давлением, сначала необходимо снизить давление под колосниками. После этого открывают задвижку на выхлопной трубе у газогенератора и затем в зависимости от схемы станции отключают газогенератор от коллектора или скруббера. После отключения газогенератора полностью выключают дутье, оставляя его под тягой выхлопной трубы. [c.272]

    Специализированными предприятиями и заводами ведутся работы по разработке схем комплексной автоматики газогенераторных станций. Для решения этих вопросов проводятся исследования газогенераторов как объектов автоматизации. [c.390]

    Нельзя обойти молчанием недостатки выбранных схем автоматизации. У газогенераторов с ЦВТ с самого начала возникали трудности с настройкой регуляторов температуры в топочном устройстве. Ввиду его небольшого объема при данной схеме (малое количество регулирующего агента) любое возмущение оказывает влияние на температурный режим. Во избежание чрезмерных колебаний все регуляторы температуры (ЭПД-32) пришлось переключить на двухпозиционный режим работы. [c.123]

    Способ создания первонач, каналов газификации в пласте топлива во многом обусловливает конструктивную схему подземного газогенератора. Наиб, полно удовлетворяют требованиям П. г. у. бесшахтные способы подготовки каналов, когда все работы осуществляют с пов-сти земли, связь [c.453]

    Развитие и относительная значимость той или иной из сопряженных реакций, количество выделившейся энергии и температура генераторного газа зависят от условий протекания реакции. На эти условия влияют время пребывания диметилгидразина в зоне разложения, величина и характер первоначального теплового импульса, обеспечивающего разложение, конструктивная схема газогенератора. В продуктах разложения НДМГ, в первую очередь, появляются аммиак, водород, метан, азот и углерод в виде сажи могут быть и пары неразложившегося диметилгидразина. Относительная доля каждого из названных продуктов будет зависеть от характера развития сопряженных реакций. Удлинение времени пребывания НДМГ в газогенераторе приводит к развитию диссоциации и увеличению доли водорода — это положительное явление. Но удлинение времени пребывания НДМГ увеличивает выделение твердого углерода, а это вредно, так как отложения сажи уменьшают сечения газоводов. Пои этом нарушается нормальный режим работы газогенератора. На показатели генераторного газа, полученного при разложении диметилгидразина, влияет величина давления в газогенераторе. С увеличением давления заметно растет температура, а работоспособность газа незначительно падает (рис. 5.13). Это связано с уменьшением диссоциации продуктов разложения при повышении давления. [c.240]

    Предложена схема работы высокопроизводительных газогенераторов с поперечным потоком теплоносителя, с использованием циркуляционного генераторного газа вместо паро-воздуншого дутья. [c.242]

    При полукоксовании, а также при газификации битуминозных топлив выходящий из печи полукоксовапия или из газогенератора газ содержит большое количество смолы, которую извлекают, чтобы предотвратить выпадение смолы в газопроводах и, следовательно, предупредить их забивание. Смолу также извлекают из газа как товарный продукт, который затем можно перерабатывать па ряд ценных веществ. Когда получают незначительное количество смолы и при этом низкого качества, то при очистке газа не обращают внимания на ее качество (запыленность и влажность). В этом случае основная масса смолы выделяется в скрубберах и дезинтеграторах, устанавливаемых в конце системы очистки. В качестве промывной жидкости используют воду, не заботясь о том, что смола получается сильно обводненной. Когда извлеченную смолу в дальнейшем используют, стремятся выбрать такие методы очистки газа, при которых ее получают по возможности безводной и содержащей минимальное количество пыли. Для этого смолу улавливают после очистки газа от пыли, обычно после предварительного охлаждения газа ниже температуры конденсации определенной части смолы в системе последовательно соединенных аппаратов. При этом в газе образуется смоляной туман. Самые тяжелые погоны смолы извлекаются в первом аппарате после газогенератора — стояке, где вместе с грубой пылью она образует фусы, которые, как правило, не используют и направляют в отвал. Это так называемая грубая очистка газа от смолы. Полутонкая очистка газа осуществляется в скрубберах и холодильниках. Все это является лишь первичной очисткой газа. Полную очистку газа от смолы проводят в дезинтеграторах — наиболее распространенных аппаратах для механической очистки газа (схема работы описана выше) и электрофильтрах. [c.286]

    Схема пневмопррюода шарового крана магистрального газопровода также во многом напоминает схему работы СПП дизеля. Те же основные элементы газогенератор, газовод, силовой цилиндр, кри-вошипно-шатунный или кулисный механизм. Преобразование химической энергии топлива в механическую работу вращения шара-пробки происходит аналогично СПП расширение продуктов сгорания твёрдого топлива в цилиндре с поршнем и преобразование поступательного движения штока поршня во вращательное движение пробки через кривошипно-шатунный или кулисный механизм. Отличием является присутствие специального фильтра-охладителя, который предназначен для глубокого охлаждения и полной очистки продуктов сгорания перед подачей их в цилиндр привода. Физическая картина процессов в такой аварийной системе описывается аналогично СПП дизеля, но только до фильтра-охладителя. [c.116]

    Уголь из округа Франклин (Иллинойс) с выходом летучих 35,6% не только не вытекал через отверстие, но для него нельзя было также достаточно четко определить точку размягчения слипшиеся частицы угля совершенно не оказывали сопротивления проходу газа. В работе рассматриваются полученные данные в свя зи с исиользованием угля для сжигания в механических топках (с нижней подачей), для коксования в газогенераторах н при производстве водяного газа и предлагается схема классификации углей на основе характеристики их способпостц размягчаться. [c.212]

    Непрерывные способы получения водяного и полуводяного газов с применением паро-кислородного и обогащенного кислородом наро-воздушного ДУТья. Любая из действующих газогенераторных станций для получения водяного или паро-воздушного газов может быть переведена на паро-кислородное и обогащенное кислородом паровоздушное дутье без внесения больших изменений в технологическую схему агрегата. Переход на кислородное дутье газогенераторов водяного газа, работающих циклическим способом, значительно упрощает их работу процесс газификации становится непрерывным исключается нео(5ходимость автоматического переключения работающих газогенераторов с одной стадии на другую отпадает надобность в установке регенератора при котле-утилизаторе упрощаются и сокращаются коммуникации. В результате агрегат водяного газа приобретает сходство с простым агрегатом для паро-воздушного газа. [c.181]

    Наряду с упрощением схемы агрегата при переходе на кислородное дутье снижаются требования к классу крупности тоилива, его механической прочности и термостойкости, упрощается обслуживание агрегата сокращается объем ремонтных работ и повышается производительноцть газогенераторов. Можно считать, что топливо с размерами кусков 25—АО мм и даже 10—25 мм вполне пригодно для газификации с кислородным дутьем, а проиаводительность газогенераторов (или интенсивность процесса газификации) при од1циклического способа получения водяного газа.  [c.181]

    Эта схема осуществлена на установке мощностью I т/сут по углю в Бэйтауне (США) установка работает с 1979 г. Диаметр газогенератора 0,25 м, высота 24 м. Получены следующие результаты [46] разложение пара составляет 35 , конверсия углерода 85-90 , концентрация метана в газе 20-25 , удельный расход пара [c.39]

    На рис. 16 показана простейшая схема топочного устройства — слоевая топка с неподвижной колосниковой решеткой для сжигания на ней угля или другого топлива. Подача топлива осуществляется сверху на горящий слой вручную или с помощью механических приспособлений, причем топливо проходит в общем через те же стадии, что и в газогенераторе (см. рис. 1а). Воздух вводится снизу, под колосниковую решетку. Если в слой топлива будет поступать недостаточно кислорода, топка будет работать, как газогенератор. Но при избытке кислорода продукты газификации и сухой перегонки первичного (рабочего) топлива и твердый углерод откоксованного топлива подвергаются полному сжиганию. При наличии большой высоты слоя топлива в нем получают развитие восстановительные процессы, и в дымовых газах появится окись углерода и другие горючие газы, что и характеризует химическую неполноту сгорания. В таком случае в топочное пространство (над слоем топлива) приходится вводить вторичный воздух, необходимый для дожигания окиси углерода, а также летучих, выделившихся в верхней части слоя. При не особенно высоком слое топлива весь воздух, необходимый для горения, вводится снизу, через колосниковую решетку.При ручном или частично механизированном обслуживании топка, по выражению известного русского теплотехника Кирша, есть функция кочегара. От него зависит поддержание надлежащей высоты равномерного слоя путем своевременного забрасывания топлива, шуровки и выгрузки шлака. [c.15]

    Особенность теплообмена в газогенераторах, как и в любых шахтных печах, заключается в том, что процесс передачи тепла здесь происходит в слое кусковых материалов, омываемых горячими газами. Стационарные обычные газогенераторы работают по иротивоточиой схеме — в иих топливо и газы движутся [c.90]

    Регулирование загрузки газогенератора можно осуществить п — двухимпульсной схеме. В качестве основного импульса используется уровень топлива в шахте газогенератора, а корректирующего — нагрузка газогенератора. Однако в практике автоматизации гезогенераторных станций такой регулятор пока отсутствует. Кроме того, непрерывное измерение уровня топлива в шахте генератора встречает значительные трудности промышленный образец такого устройства пока отсутствует. Ведутся лишь работы с применением радиоактивных элементов, что носит пока лабораторный характер. Делаются попытки найти пути автоматизации этого узла более простыми средствами. Одним из этих путей является регулирование подачи топлива в газогенератор по температуре газа в патрубке за газогенератором. При этом температура газа является косвенным показателем уровня топлива. При повышении уровня топлива температура газа понижается, при снижении уровня температура газа повышается.  [c.402]

Автомобильные газогенераторы

Газогенератор — это первый в истории пример массового применения альтернативного топлива на автомобильном транспорте.

Первые в мире стационарные газогенераторные установки были созданы в Германии еще на рубеже 30-40-х годов прошлого века. А в 1889 году фирмы «Крослей» и «Отто Дойц» взялись за разработку газогенераторов, вырабатывающих газ для двигателей внутреннего сгорания, а значит, пригодных для автомобиля. Газогенераторный транспорт появился в Европе в первые десятилетия ХХ века, но особое распространение получил во время Первой и Второй мировых войн — в периоды острой нехватки бензина.

Газогенератор позволял использовать ВМЕСТО БЕНЗИНА в качестве моторного топлива: ДРОВА, УГОЛЬНЫЕ БРИКЕТЫ, ТОРФ. Такое твердое топливо было намного дешевле бензина, а при использовании дерева выхлоп получался экологически чище, чем у бензинового двигателя.

Газогенератор – это устройство для переработки дров, угля, торфа в горючий газ, который поступает в систему питания двигателя вместо привычной бензиново-воздушной смеси.

Верхней частью газогенератора был вместительный БУНКЕР, куда загружали дрова, уголь или торф. Ниже находился ТОПЛИВНИК – печка, в которой сгорало это твердое топливо. Работающий двигатель создавал тягу, через горящее топливо протягивался воздух, и таким образом, за счет смешивания продуктов горения с воздухом, образовывался горючий газ, служивший топливом для двигателя. В нижней части газогенератора находился ЗОЛЬНИК, в который собирались зола и пепел – отходы, которые остаются, когда топят любую печь.



На трубопроводе, по которому газ поступал из газогенератора в двигатель, обязательно присутствовали еще два устройства: охладитель и очиститель. ОХЛАДИТЕЛЬ оптимизировал температуру газа, поступающего в двигатель, и играл роль фильтра грубой очистки. ОЧИСТИТЕЛЬ – фильтр тонкой очистки. Он был необходим, чтобы удалить из газа золу, шлаки, пыль, которые, как абразив, повреждали клапаны, зеркало цилиндров, поршневые кольца, засоряли моторное масло.

У газогенераторной системы питания было много недостатков. Сам газогенератор был громоздкий, занимал лишнее место. Вся система газогенератора, охладителя и очистителя получалась тяжелой и уменьшала грузоподъемность автомобиля.

Свойства генераторного газа были таковы, что мощность двигателя — по сравнению с бензиновым аналогом — уменьшалась примерно на 35-40%, что существенно ухудшало тяговые и скоростные качества. Особенно это ощущалось на небольших автомобилях, у которых изначально были маломощные бензиновые моторы. Ресурс газогенераторного двигателя оказался намного меньше, чем у бензинового.

Двигатель газогенераторного автомобиля даже запустить значительно сложнее, чем бензиновый или дизельный мотор. Просто включить стартер и завести газогенераторный автомобиль невозможно. Сначала необходимо растопить газогенератор, как домовую печку. На это в любом случае уходит, как минимум, несколько минут. Обычно для упрощения пуска газогенераторного двигателя использовали немного бензина. Потом водитель должен был переключиться с бензина на газ, умело оперируя открытием и закрытием дроссельных заслонок.

На пуск газогенераторного двигателя влияла погода. Например, из-за образовавшегося при перепадах температуры конденсата твердое топливо отсыревало и плохо загоралось. Зимой в трубах конденсат замерзал, перекрывая газовую магистраль.

Сложным и трудоемким было обслуживание газогенераторной установки. Требовалось часто — порой после 200-300 километров пробега — очищать не только зольник, но также охладитель и фильтрующий элемент очистителя. Это была грязная процедура, сравнимая с работой трубочиста.

При эксплуатации газогенераторной техники возникали проблемы пожарной безопасности. Например, газогенераторным автомобилям, имевшим на борту источник открытого пламени, запрещался въезд на склады горюче-смазочных материалов и боеприпасов. Серьезную опасность газогенератор представлял в случае ДТП.

Тем не менее, из-за нехватки бензина газогенераторный транспорт был очень распространен в 30-40-е годы в СССР и европейских странах. Газогенераторы применялись на легковых и грузовых автомобилях, автобусах, тракторах, судах, локомотивах и даже на мотоциклах.





В СССР газогенераторными были в основном грузовики.  Несколько моделей на базе полуторки ГАЗ-АА и трехтонки ЗИС-5 выпускали автозаводы (ЗИС-13, ЗИС-21, ГАЗ-42). Также существовало несколько разновидностей комплектов газогенераторных установок для монтажа на серийные грузовики. Отдельные опытные образцы газогенераторных машин были изготовлены в порядке эксперимента на базе легковых ГАЗ-А и ГАЗ-М1, автобусов ЗИС-8 и ЗИС-16. В 1940 году в Советском Союзе работало 5000 газогенераторных автомобилей и 400 тракторов. В годы войны их количество увеличивалось, а выпуск грузовика УралЗИС-352 продолжался на Уральском автозаводе  до 1956 года.



В июле-августе 1938 года был проведен всесоюзный пробег 17 газогенераторных автомобилей по маршруту (за 52 дня было пройдено 10 890 км) Москва-Куйбышев-Казань-Уфа-Магнитогорск-Омск-Свердловск-Киров-Горький-Ярославль-Вологда-Ленинград-Минск-Киев-Курск-Орел-Тула. Участвовали в пробеге 64 человека, из них 24 водителя. 5 участников были награждены орденами «Знак Почета», 28 участников — Почетными грамотами Президиума Верховного Совета СССР. Экономический эффект внедрения газогенераторного автомобиля в течение года позволил сберечь 20 тонн дефицитного в те годы бензина. Взамен машины расходовали 80 тонн (~200 м3) древесины.

В Германии пик популярности газогенераторов пришелся на годы войны – к 1945 году в стране насчитывалось около 500 000 оборудованных генераторами машин самых разных типов, включая большинство популярных легковых марок. Для них было построено 3000 заправочных станций.

В других странах Европы в 1942 году парк газогенераторной техники был немалый. В Швеции работало 73 тысячи газогенераторов, во Франции – 65 тысяч, в Австрии и Норвегии по 9 тысяч, в Швейцарии – 8 тысяч. В Финляндии в 1944 году было зарегистрировано 30 тысяч газогенераторных грузовиков и автобусов, 7 тысяч легковых автомобилей, 4 тысячи тракторов, 400 лодок. После войны газогенераторной технике перестали прощать ее недостатки. Так в Германии к началу 50-х осталось только 20 тысяч газогенераторных автомобилей.



Стала известна схема поставки в Крым турбин производства Siemens: Бизнес: Бизнес: Lenta.ru

«Коммерсантъ» выяснил схему, которая позволила «Технопромэкспорту» (ТПЭ) утверждать, что турбины производства Siemens для двух ТЭС в Крыму были закуплены на вторичном рынке.

Siemens настаивает на том, что турбины были доставлены на полуостров вопреки воле компании, которая изначально продала их для проекта в Тамани. В марте 2015 года «Сименс технологии газовых турбин» — совместное предприятие немецкого концерна с «Силовыми машинами» — продало ОАО ТПЭ (признано банкротом в марте 2017 года) четыре газовые турбины Siemens. Затем, в октябре 2015-го, ОАО перепродало их за 152,4 миллиона евро ООО ТПЭ, которое занимается строительством ТЭС в Крыму, отмечает газета со ссылкой на документы арбитражных судов.

Издание напоминает, что в «Ростехе» (ТПЭ входит в эту госкорпорацию) и в правительстве настаивают на российском происхождении турбин, утверждая, в том числе, что они были модернизированы в РФ. Какие именно элементы турбин были изменены, в «Ростехе», ТПЭ и Минэнерго «Коммерсанту» не сказали.

Материалы по теме

00:02 — 24 июля 2017

По словам источника газеты, близкого к «Ростеху», были внесены изменения в проточную часть газогенератора, заменена часть лопаток компрессора. Однако собеседники на рынке не видят смысла в подобной операции, поскольку «это спроектированный и уже оптимизированный агрегат, при его изменении требуется полная доработка всего газогенератора, что затратно по времени и деньгам».

По мнению юриста Максима Сафиулина, формально факт передачи имущественных прав новому собственнику от первого покупателя, хотя он и не пользовался оборудованием, позволяет говорить, что сделка заключена на вторичном рынке. Он отмечает, что перепродажа турбин, произведенных «Сименс технологии газовых турбин», является неотъемлемым правом покупателя. Если же какие-то ограничения, связанные с невозможностью поставки в Крым оборудования, переданного в собственность, были записаны в договоре, «то в случае обращения в суд, скорее всего, они будут признаны ничтожными, поскольку призваны ограничить право собственника распоряжаться своим имуществом», добавил эксперт.

21 июля немецкий концерн объявил, что получил достоверную информацию о модернизации и перемещении в Крым всех четырех турбин, которые были поставлены летом 2016 года для проекта в Тамани (Краснодарский край). Сделано это было, как считают в Siemens, в нарушение контрактных обязательств. Компания хочет добиться возвращения оборудования в Тамань и предотвратить новые поставки в Крым. Из-за скандала Евросоюз расширил санкции в отношении России.

чертежи, устройство, схема, сборка, видео инструкция

Природный газ – самый дешевый и самый эффективный источник тепла. К сожалению, магистральный газопровод проведен не во все регионы нашей родины, и даже не везде подвозят баллонный. Тем не менее, это не повод отказываться от его использования при отоплении дома с тем лишь исключением, что придется сделать газогенератор на дровах своими руками. Это альтернативный способ отопления, где в качестве базового топлива будут использоваться не только дрова, но опилки, пеллеты, отходы деревообрабатывающей промышленности и т.д.

В статье мы подробно рассмотрим, как правильно сделать такой агрегат, что для этого понадобится, а также разберемся в преимуществах и возможных его недостатках.

Как это работает

Для того, чтобы добыть природный газ, не обязательно искать месторождение и открывать скважину, можно воспользоваться пиролизным котлом. Это особый вид котельного оборудования, где топливо сгорает при минимальном доступе кислорода, распадаясь на древесный остаток (уголь) и горючий газ (пропилен и этилен).

Учитывая то, что одновременно с топливом происходит процесс сгорания пиролизных газов, эффективность котла увеличивается в 1,5-2 раза при одинаковом с обычным котлом расходе топлива.

Медленное сгорание топлива (дров, опилок, пеллет и т.д.) обеспечивает гораздо более длительный процесс горения (12 часов по сравнению с 3-4 часами в обычном).

На схеме видно, по какому принципу работает пиролизный котел и как идет процесс образования горючего (древесного) газа.

Являясь уже, по сути, газогенераторным оборудованием, такой котел выполняет ряд задач, а именно:

  1. Производит низкомолекудярные олефины в результате сгорания дров и входящей в их состав целлюлозы.
  2. Очищает олефины от всех сторонних примесей, в результате чего получается чистый горючий газ.
  3. Охлаждает газы за счет уменьшения количества энергии  при окончательном сгорании топлива.

Пиролизный котел всегда разделен на 2 камеры, в одной из которых сгорает основное топливо при минимальном доступе кислорода, во вторую поступают выработанные газы и при подкачке воздуха происходит их сгорание.

Подобная оптимизация процесса сгорания позволяет решить сразу 2 ключевых задачи – увеличение коэффициента полезного действия котла и возможность организовать водонагревательный котел за счет соединения с водяной рубашкой.

Процесс пиролиза обеспечивает полное сгорание топлива с максимальной отдачей тепла, что на выходе дает более 35% экономии расходов.

Газогенераторный котел на дровах вполне можно сделать и своими руками, но перед этим необходимо понять принцип его работы, устройство камер внутреннего сгорания и технику безопасности, чтобы исключить малейшие нарушения технологии.

Устройство модели на дровах и схема

Данный вид котла растапливается точно по такому же принципу, как и обычный котел на твердом топливе. Дрова, пеллеты, брикеты, опилки и прочие виды топлива закладываются в нижнюю камеру, поджигаются, после чего открывается воздушная заслонка для создания тяги.

Воздушная заслонка должна быть открыта только наполовину, чтобы избежать излишнего поступления воздуха в камеру сгорания.

Устройство самодельного газогенераторного котла очень простое. Основу составляют 2 камеры, закрытые в один корпус. В нижней сгорает твердое топливо, в верхней – дровяной газ. При этом нагреваемый воздух постоянно циркулирует по воздуховодам — теплый поднимается вверх и выходит наружу, холодный подсасывается снаружи нагревается и также выходит. Этот процесс продолжается до той поры, пока в камере тлеет топливо.

Конвекция газогенераторного котла на дровах прогревает помещение достаточно быстро (50 кв.м. за 60-90 минут), при этом тепло сохраняется более длительный период времени.

Как сделать своими руками

На схеме, изображенной выше, видно, как функционирует котел, где и какие камеры расположены, поэтому прежде чем приступать к собственноручной сборке, необходимо разобраться с принципом работы готового котла, а также использовать чертеж котла, работающего на твердом топливе.

На видео вы можете посмотреть, как работает газогенераторный котел:

  1. Основой котла (корпусом) служит любая металлическая бочка, подойдет даже использованный газовый баллон. Можно сделать такой цилиндр из листа стали 8-10 мм толщиной, для чего сварить его по окружности и приварить дно.
  2. В верхней части цилиндра делаете камеру минимальным объемом 0,7 куб.м, куда в дальнейшем будет загружаться твердое топливо.

Для того, чтобы рассчитать объем бункера для загрузки топлива, воспользуйтесь таблицей. С ее помощью можно рассчитывать объем любого котла, который вы планируете делать своими руками.

  1. На самом верху цилиндра привариваете дополнительный круг стали, из которого будет происходить забор холодного воздуха (юбка).

  1. Для очистки древесного газа от сторонних примесей используются кольца грубой очистки. Поддув его происходит через фурму.

  1. Для охлаждения газа из юбки забирается холодный воздух. Он проходит по зигзагу труб, оснащенному несколькими металлическими кольцами, постепенно охлаждаясь.

  1. Если используется для горения недостаточно сухое топливо, во время работы котла собирается конденсат. Его необходимо регулярно спускать, для чего используется подобный кран.

  1. Газогенераторный котел – единственный в линейке отопительного оборудования, который позволяет использовать даже влажные – свежесрубленные – дрова. При контакте с холодным воздухом, поступающим из юбки, образуется слишком большое количество воды, которое необходимо постоянно спускать. Для этой цели используется т.н. сепаратор. Его изготавливают из трубы диаметром 3-5 мм, куда вставляют пластину с ребрами. Проходя по сепаратору, вода выводится из системы по ленте слива.

  1. Для повышения мощности газогенераторного котла требуется сухой газ. Для этого достаточно закрыть кран слива конденсата и открыть кран на газовой трубе, которая расположена сразу за сепараторной трубкой. Когда газ поступает из небольшой трубы в большую, он распадается  на газообразную и жидкую фракции, после чего переходит в камеру сгорания.

  1. Для обогрева больших площадей рекомендуется устанавливать водяной контур. Можно даже сделать отдельную камеру в газогенераторном котле, где будет нагреваться с помощью поступающего горючего газа вода. За счет конвекции при нагреве происходит одновременное его охлаждение.

  1. При выполнении обвязки котла рекомендуется использовать газ в качестве источника дополнительного горючего. Для этого достаточно подсоединить контур и открыть вентиль подачи газа в прибавочную зону.

Советы и отзывы специалистов

  1. Камеры сгорания изготавливают из низкоуглеродистой стали, не подверженной воздействию высоких температур и конденсата.
  2. Внутри корпуса камеры сгорания закрепляются болтами.
  3. Крышка корпуса и камеры всегда уплотняется, чтобы исключить неконтролируемое попадание воздуха внутрь. В качестве уплотнителя можно использовать асбестовый шнур.
  4. Корпус газогенераторного котла лучше всего изготовить из пустого газового баллона. Чтобы исключить риск возгорания остатков газа во время монтажных работ, наполните его до краев водой.
  5. Обязательно устанавливайте на газогенераторе обратный клапан, который предотвратит выход газа.
  6. Для нагнетания воздуха можно использовать вентилятор, но в этом случае котел будет энергозависимым.
  7. Колосниковая решетка для камеры сгорания твердого топлива изготавливается из чугунных полос. Для того, чтобы такой агрегат было удобно чистить, сделайте центр колосника подвижным.
  8. Предусмотрите в загрузочной камере люк – при избытке топлива и газа он позволит сбросить часть балласта.
  9. Для изготовления газогенераторного котла своими руками обязательно используйте чертежи, а еще лучше – вышедший из строя котел, чтобы в точности соблюсти все пропорции и размеры.

Как сделать дешевый газогенератор своими руками, дельные советы

Желание сделать жизнь максимально комфортной заставляет искать способы добиться полной автономии своего жилья. В первую очередь подразумевается подключение к электросети. К сожалению, еще очень часто подача энергии осуществляется не на должном уровне, с перебоями и тогда приходится либо сидеть в темноте, либо искать альтернативные источники электричества.

Одним из вариантов является газогенератор, своими руками собрать его доступно не каждому, но вот купить модель промышленного производства могут все. Однако стоит такое оборудование отнюдь не дешево, что заставляет задуматься над идеей создания собственного агрегата. Постараемся убедиться в том, что это действительно выгодно.

Что же представляет собой данный агрегат

То, что оборудование этого класса привлекает все большее количество потребителей объясняется в первую очередь наиболее низкой ценой на топливо, если сравнивать с бензином и дизелем. Кроме того, работающие на газе генераторы являются одними из наиболее экологически чистых, что вполне соответствует требованиям современного покупателя.

Газогенератор

Есть отличия у этого агрегата и в конструктивном плане. Он состоит из следующих блоков:

  • Двигателя;
  • Альтернатора;
  • Технологической обвязки.

Наличие последнего узла, включающего в себя устройства управления и обслуживания, позволило добиться стабильной работы оборудования в соответствии с запросами потребителя. Многие модели имеют стабилизаторы выходного тока и микропроцессорные узлы, что гарантирует не только высокое качество вырабатываемой электроэнергии, но и возможность мониторинга работы двигателя. На сегодняшний день некоторые из газовых генераторов способны одновременно производить энергию и тепло. Именно они более всего интересуют современного потребителя.

Устройство и принцип работы генератора

Агрегаты этого класса обычно оснащаются обычным двигателем внутреннего сгорания. В нем происходит воспламенение и сжигание газовой смеси. При этом образуются газы, которые приводят в движение поршни двигателя и коленчатый вал, с которого вращение передается на устройство, вырабатывающее электричество.

Принцип работы прибора

Однако к газогенераторам для дома относятся и модели, работающие на твердом топливе. В конструктивном плане они состоят из двух основных блоков:

  • Корпуса;
  • Бункера сжигания.

Как сделать газовый генератор своими руками будет рассказано ниже. Естественно, что и принцип работы такого устройства будет отличаться. Чтобы понять, как функционирует этот агрегат, рассмотрим назначение каждого блока. Корпус обычно выполняется из стального листа и имеет форму цилиндра, хотя допускается и прямоугольная.

Нижний отсек– это приваренное днище с ножками для удобства монтажа. Внутри располагается камера заполнения в которую помещается топлива.

Она также выполняется из стали и по форме соответствует корпусу, к которому прикрепляется при помощи болтов. Сверху агрегат закрывается крышкой с асбестовым уплотнителем по краю. Если предполагается установка газогенератора, собранного своими руками, в помещении, то прокладка может быть выполнена из экологически безопасного материала.

В нижней части происходит сжигание топлива. Для ее изготовления применяется жаропрочная сталь. Она имеет горловину, используемую для крекинга смол. Она отделена от корпуса асбестовой прокладкой.

Средняя часть оснащена фурмами или калибровочными отверстиями. Через них осуществляется подача кислорода необходимого для поддержания процесса горения. Все детали камеры выполняются из жаропрочной стали.

Схема газового агрегата

Выход газа из пиролизного газогенератора, собранного своими руками, ограничивает специальный обратный клапан, который располагают на выходе. Перед ней допускается установка вентилятора, что позволит повысить мощность двигателя.

В нижней части устройства находится колосниковая решетка, где помещают раскаленные угли. Сгорая они превращаются в золу, которая ссыпается в зольник.

Загрузка топлива осуществляется через специальный люк, который также уплотнен и имеет амортизатор в креплении крышки. Он необходим для регулировки давления внутри камеры.

Но чтобы мотор самодельного газогенератора работал без сбоев газ, поступающий в него, проходит очистку и смешивается с воздухом. Для этого используются фильтры, установленные за корпусом агрегата. Они представляют собой трубу, со специальными элементами.

Виды газовых установок

Современный рынок силовых установок предлагает оборудование, работающее на газе трех основных типов:

  1. Прямого способа генерации;
  2. Обратного;
  3. Горизонтального.

Первые подходят для сжигания угля и полукокса. В таких агрегатах кислород поступает снизу, а забор газа выполняется сверху агрегата. Но так как в этих моделях влага из топлива не поступает в зону горения, то ее приходится подводить специально. Это позволяет повысить мощность устройства.

Агрегаты обращенного процесса – это идеальный вариант для сжигания отходов из древесины. В них подача воздуха осуществляется непосредственно в зону горения, а газ отбирается снизу.

Устройства поперечного способа отличаются высокоскоростной подачей воздуха черед фурмы в нижней части корпуса. Причем здесь же, только с противоположной стороны производится и отбор газа. Эти агрегаты отличаются минимальным временем пуска и хорошей приспосабливаемостью к смене режимов.

Схема силовой установки – для народных умельцев

Собрать такой агрегат собственноручно не так уж и сложно. Однако, прежде чем приступить к изготовлению газогенератора своими руками нужно ознакомиться с принципом действия агрегата, а также подобрать наиболее подходящую под ваши условия схему.

Конструкция установки и схема подключения

Для простейшего прибора вполне сгодятся предметы, которые несложно найти в каждом доме:

  • Бочка;
  • Трубы;
  • Радиатор;
  • Фильтры;
  • Вентилятор.

Этот набор может быть дополнен и другими элементами. Что и в какой последовательности собирать можно найти в интернете. Причем это не обязательно чертежи и фото, а чаще всего видео, на котором подробно показано и доступно объяснено, как собрать газогенератор своими силами на навозе, дровах и другом топливе. Если схема выбрана, то можно приступать непосредственно к сборке.

Инструкция по созданию

Любой агрегат состоит из корпуса, внутри которого располагаются основные узлы и механизмы. Не чуждо это и для газогенератора, собранного своими руками. Он также имеет корпус, в который помещены:

  • Бункер;
  • Отсек сгорания;
  • Воздухораспределительная часть;
  • Колосниковая решетка;
  • Патрубок;
  • Фильтры.

Корпус агрегата обычно выполняется из листового металла. Для удобства установки ко дну привариваются ножки. По форме конструкция может быть, как овальной, так и прямоугольной.

Делаем самостоятельно, этапы работ:

Бункер изготавливается из малоуглеродистой стали и крепится внутри агрегата. Он оснащается крышкой с уплотнителем из асбеста или другого материала. Низ устройства занимает камера сгорания. Для ее изготовления выбирают специальные марки стали, наиболее устойчивые к высоким температурам. К камере присоединяется горловина, которую от корпуса также отделяют изоляционным материалом.

Специалисты, которым не один раз приходилось собирать газогенераторы своими руками предлагают камеру сгорания выполнять из газового баллона.

Воздухораспределительная камера обычно располагается вне корпуса прибора. Причем на выходе из нее устанавливается обратный клапан, предназначенный для недопущения выхода газа через это отверстие. Перед коробкой располагают вентилятор.

Газовый генератор такой конструкции рассчитан на работу на дровах и отходах от отработки древесины, причем в качестве топлива могут использоваться даже свежесрубленные ветки.

Колосниковая решетка в газовом генераторе, собранном своими руками выполняется из чугуна, при этом средняя часть должна быть подвижной для упрощения процесса обслуживания. Но недостаточно только собрать генератор, нужно еще и правильно отрегулировать подачу воздуха в него, а также отвод газов.

Устанавливать такое оборудование можно как на улице, так и в цокольном помещении, обеспечив его хорошую вентиляцию.

NASA уменьшит газогенераторы турбовентиляторных двигателей

10 марта 2021 г., AviaStat.ru – NASA дало старт исследовательской программе HyTEC (Hybrid Thermally Efficient Core, гибридный термоэффективный газогенератор), целями которой являются повышение топливной эффективности турбовентиляторных двигателей на 5 — 10 процентов. Как пишет Flightglobal, в проекте принимают участие американские компании GE Aviation и Honeywell, которые должны будут к 2026 году представить рабочие прототипы новых газогенераторов для двигателей. Об этом пишет N+1.

Современные турбовентиляторные двигатели выполняются двухконтурными, то есть разделены на две части: внутреннюю (газогенератор) и внешнюю. Внутренний контур состоит из зоны компрессоров, камеры сгорания, турбины и, иногда, сопла. Во время полета воздух затягивается и немного сжимается вентилятором, самым большим винтом и самым первым по ходу полета.

Затем часть этого воздуха поступает в компрессор газогенератора и сжимается еще сильнее, после чего попадает в камеру сгорания, где смешивается с топливом. После сгорания горючего раскаленные газы вырываются из камеры сгорания и вращают турбину. Турбина представляет собой жаропрочный воздушный винт, жестко посаженный на вал. Этим валом турбина связана с компрессорами и вентилятором на входе двигателя.

После турбины реактивная струя попадает в сопло и истекает из него, формируя часть тяги двигателя. Вторая часть воздуха после вентилятора поступает в направляющий аппарат внешнего контура — вертикальные неподвижные лопатки. В этой части воздушный поток тормозится, из-за чего давление в нем повышается. После этого сжатый воздух сразу поступает в сопло и формирует остаток тяги.

По оценке NASA, технический потенциал современных турбовентиляторных двигателей еще не израсходован. Исследователи полагают, что внешний контур мотора, в полете формирующий наибольшую часть тяги, можно увеличить по меньшей мере на 15 процентов за счет уменьшения газогенератора. При этом степень сжатия во внешнем контуре может быть увеличена на 50 процентов. В результате общая эффективность двигателя может быть увеличена на 20 процентов.

При этом газогенератор турбовентиляторного двигателя планируется наделить еще одной функцией — функцией генератора. В NASA полагают, что до 20 процентов мощности газогенератора можно перевести в электричество. На исследования по программе HyTEC планируется потратить 191 миллион долларов. В рамках проекта разработчикам необходимо будет не только уменьшить газогенератор, но и найти новые термостойкие материалы.

В 2017 году GE Aviation обнародовала некоторые данные о перспективной гибридной силовой установке, которую она разрабатывает с 2015 года. Энергетическая мощность новой установки, отдельные элементы которой уже успешно проходят испытания, составляет один мегаватт. Новой разработкой уже заинтересовались несколько авиапроизводителей.

Основу гибридной установки составляет модифицированный турбовентиляторный двигатель F110, энергия с газогенератора которого снимается пневматически в два этапа. На первом этапе отбирается избыточное давление из зоны турбины высокого давления. Газ поступает в генератор и раскручивает его. На этом этапе отбираемая мощность составляет 250 киловатт. Затем избыточное давление отбирается из зоны турбины низкого давления. Тут мощность составляет уже 750 киловатт.

Как работает генератор?

Переносной генератор — это удобный способ безопасно производить собственную электроэнергию, когда сеть выходит из строя по естественным или искусственным причинам. Но как работает генератор? Независимо от того, являетесь ли вы новичком в использовании генератора или имеете большой опыт, вам нужно знать несколько вещей, чтобы использовать его безопасно.

🛠 Вы любите заниматься своими проектами. И мы тоже. Давайте вместе что-нибудь построим.

«Самое важное, что вы можете сделать для безопасной эксплуатации генератора, — это спланировать, как использовать генератор до того, как он вам понадобится», — говорит Кевин Коул, младший инженер производителя генераторов Generac.Спланируйте, что вы хотите питать и как вы будете использовать генератор для питания этих нагрузок.

➡️ Как работает генератор?

Прежде чем мы углубимся в спецификации и передовой опыт для домашнего генератора, важно отметить, что портативные генераторы — это не то же самое, что домашние резервные генераторы, которые представляют собой машины, которые постоянно подключены к вашему дому. Домашние резервные генераторы автоматически включаются, когда сеть перестает подавать электроэнергию в ваш дом, тогда как портативный генератор меньше по размеру и требует более тщательного планирования.

Переносные генераторы преобразуют механическую энергию в электрическую, часто для запуска процесса используется газ (хотя вы также можете найти дизельные и пропановые установки). Тем не менее, ваш генератор состоит из пяти основных частей: двигателя внутреннего сгорания, генератора переменного тока, стартера, топливного бака и розеток.

➡️ Требования к электрооборудованию

1) Размер имеет значение: Подберите размер генератора правильно, чтобы он соответствовал электрическим нагрузкам, которые вы собираетесь питать, с некоторой встроенной избыточной мощностью.Мы писали на эту тему, как и на многие другие, поэтому недостатка в хорошей информации нет. Если вы уменьшите размер генератора, вы создадите по существу те же условия, что и в случае отключения электроэнергии из-за недостаточного напряжения. Это может повредить что-нибудь большое, например, скважинный насос, или такое маленькое, как компьютер.

2) Использование безобрывного переключателя: Самый безопасный способ использования портативного генератора для домашнего резервного питания — это использовать его вместе с ручным безобрывным переключателем — прочным электрическим механизмом. Генератор подключается к безобрывному переключателю толстым прочным кабелем, называемым «шнуром генератора», который подключается к розетке, установленной снаружи дома (эта розетка официально известна как «коробка подачи питания»). . Кабель внутри дома проходит от розетки до безобрывного переключателя. Электроэнергия от генератора проходит через шнур генераторной установки, к розетке, через внутренний кабель, к безобрывному переключателю и его автоматическим выключателям к различным цепям, которые вам нужны для питания — безопасно.

У безобрывного переключателя три цели:

  • Он изолирует электрические цепи в доме, которые вы хотите запитать; все остальные цепи остаются без доступа к питанию, что помогает предотвратить перегрузку.
  • Передаточный переключатель электрически изолирует генератор и дом от сети. Это предотвращает обратную подачу электроэнергии в сеть и искрообразование, а также травмы обслуживающего персонала, пришедшего для выполнения ремонтных работ и восстановления подачи электроэнергии.
  • Переключатель предотвращает подачу электроэнергии в дом при работающем генераторе, что может вызвать электрический пожар и, вероятно, также вызвать возгорание генератора.

    3) Используйте переключатель GFCI на генераторе GFCI: Национальный электротехнический кодекс (NEC) требует наличия розеток GFCI (прерыватель цепи замыкания на землю) на генераторах с двойным напряжением (тех, которые вырабатывают 120 и 240 вольт). Для генераторов, оборудованных розетками GFCI, требуется автоматический переключатель, предназначенный для них.Этот переключатель можно назвать трехполюсным переключателем или просто переключателем, совместимым с GFCI, и он также требуется NEC. Когда вы включаете этот переключатель, вы не только отделяете цепи, питаемые генератором, от двух цепей на 120 В, питаемых электросетью, но также отключаете третью ветвь цепи, питаемой от электросети, называемую нейтралью. Если вы используете стандартный 2-полюсный переключатель на генераторе, оборудованном GFCI (который не отключает нейтраль), выходы GFCI отключатся. Использование этого переключателя является нарушением электрического кода, и, отключив розетки GFCI, вы ограничили возможности генератора.Это иронично, поскольку вы заплатили дополнительные деньги за защиту GFCI. Вы можете использовать 3-полюсный переключатель или 2-полюсный переключатель на всех других типах генераторов (без GFCI).

    4) Используйте шнуры для тяжелых условий эксплуатации (правильно): Предположим, у вас еще нет денег на установку переключателя. Вы можете безопасно управлять приборами, подключенными непосредственно к генератору. Вы можете привести в действие свой холодильник, электроинструменты и компьютеры (например), подключив к генератору длинные удлинители.Эти шнуры должны быть прочными и иметь достаточно толстую проволоку, чтобы выдерживать ток, протекающий через них; упаковка шнура сообщит вам, на какую электрическую нагрузку он рассчитан. Затем шнуры должны быть рассчитаны на использование вне помещений. Наконец, вы хотите проложить шнуры таким образом, чтобы они не повредились, не перегибались или не скручивались, особенно при питании мощного устройства, такого как обогреватель. Свернутые в спираль удлинители могут сильно нагреваться, они могут расплавиться.

    100-футовый удлинитель Woods 12-го калибра для сверхтяжелых условий эксплуатации

    Существует правильная последовательность включения нагрузки через удлинитель.Запустите генератор и подключите к нему шнуры. Затем войдите внутрь и подключите нагрузки к удлинителю. Когда пришло время отключить нагрузки, сделайте наоборот. Отключите нагрузки от генератора, затем выйдите на улицу, отсоедините шнуры и выключите генератор.

    5) Узнайте, когда и как использовать заземляющий стержень: Не подключайте генератор к заземляющему стержню, когда вы подключаете нагрузки непосредственно к генератору с помощью удлинительных шнуров. Чтобы повторить это: если вы подключаете сверхмощный удлинитель к генератору и подключаете его к прибору, электроинструменту или устройству, пропустите заземляющий стержень.

    И наоборот, используйте заземляющий стержень при питании цепей через безобрывный переключатель. Подключите клемму заземления на генераторе к заземляющему стержню с помощью куска медного провода того же диаметра, что и самый тяжелый провод в цепи, которую вы запитываете. Например, если вы используете генератор для питания чего-то такого большого, как кондиционер на 240 вольт или электрическая плита, вам может потребоваться заземляющий провод 6 или 8 калибра.

    Lex20Getty Изображений

    ➡️ Безопасность по отношению к оксиду углерода

    Как и большинство машин с малым объемом двигателя, генераторы производят большое количество оксида углерода (CO).Вы слышали, как мы говорим это раньше, но мы скажем это снова: никогда, ни при каких обстоятельствах не включайте генератор в гараже, хозяйственном здании или сарае (даже с открытой дверью), в подвале или в любом другом помещении. способ, которым окись углерода может накапливаться до такой степени, что становится смертельной.

    Стабилизатор топлива для хранения STA-BIL

    СТА-БИЛ walmart.com

    8,88 долл. США

    Кроме того, направьте выхлопную трубу генератора подальше от дома.Если возможно сориентировать генератор относительно преобладающего ветра так, чтобы ветер шел вниз от дома, сделайте это. Зафиксируйте генератор с помощью высокопрочной цепи и навесного замка.

    Наконец, многие генераторы оснащены детекторами CO, которые отключают машину до того, как CO накапливается до точки, когда он становится смертельным. Хотя генератор, оборудованный таким образом, немного дороже, чем генератор без такой технологии, это все же хорошая идея.

    ➡️ Качество и безопасность топлива

    Не заправляйте горячий генератор, не заправляйте его при наличии обогревателя или другого горячего объекта (например, гриля для барбекю), который работает поблизости, и не храните топливо контейнеры возле генератора.Обратите особое внимание на то, что глушитель генератора может быть достаточно горячим, чтобы расплавить пластик. Представьте себе это: вы выключаете генератор и кладете к нему газовый баллон, пока ждете, пока генератор остынет — в процессе вы забываете, что глушитель раскаленный докрасна, и он небрежно расплавляет дыру в стенке глушителя. -размещен газовый баллончик.

    Поддерживайте запас топлива. Если вы покупаете топливо оптом, чтобы хватило на несколько дней или дольше, используйте стабилизатор топлива, чтобы замедлить химическое разложение топлива. После того, как аварийная ситуация прошла, тщательно удалите топливо из генератора.Дайте машине прогреться и слейте газ из карбюратора и топливных магистралей. Химически испорченное топливо может оставлять остатки, затрудняющие перезапуск генератора.

    ➡️ Безопасность при погодных условиях

    Люди изобретательно строят всевозможные сооружения из брусчатки для защиты своих генераторов от ветра, дождя и снега. Если предположить, что они не будут взорваны или разрушены, все в порядке, но оставьте воздушное пространство в пять футов от генератора до окружающих поверхностей; это предотвращает перегрев генератора и снижает риск возгорания.Если вы предпочитаете решение «под ключ», вы можете купить заводское покрытие для работы генератора в ненастную погоду, например, Gen Tent.

    ➡️ Эксплуатационная безопасность: проведите тестовый запуск

    Единственный способ убедиться, что ваша система работает правильно, — это тщательно протестировать ее сразу после установки. Не ждите аварийной ситуации, сделайте полный тестовый запуск, пока все в норме и вы спокойны. Вы можете узнать несколько вещей. Все может работать от генерируемой энергии так же легко, как и от электросети.Или нет. Когда тестовый запуск указывает на проблемы, необходимо проверить несколько вещей.

    4 отличных портативных домашних генератора

    Самый мощный

    Переносной генератор DuroMax XP12000EH

    DuroMax amazon.com

    $ 1399,00

    Этот двухтопливный генератор с пусковой мощностью 12000 Вт может работать на пропане или электричестве и имеет электрический запуск и отключение при низком уровне масла.

    Тихий

    Champion 4000-ваттный инвертор-генератор с открытой рамой

    Чемпион amazon.com

    1117,17 долл. США

    Этот Champion тише и легче, чем генераторы такой же мощности, и может быть подключен к жилой розетке или домашней розетке либо работать на газе до 17 часов.

    Портативный

    WEN 56200i Газовый инверторный генератор мощностью 2000 Вт

    Этот компактный генератор с емкостью на один галлон и множеством розеток безопасен для зарядки электроники.

    Удаленный запуск

    Портативный генератор Westinghouse WGen7500

    Westinghouse amazon.com

    899,00 долл. США

    Благодаря дистанционному брелку и простому запуску с помощью кнопки вы можете безопасно запустить этот генератор на расстоянии до 260 футов от вашего дома на газе или пропане.

    1) Отключение розеток GFCI: Это указывает на то, что в цепи, которую питает генератор, имеется либо замыкание на землю, либо использовался несовместимый двухполюсный переключатель.Установка 3-полюсного безобрывного переключателя должна решить проблему. Если это не так, вам нужно найти место замыкания на землю, скрывающееся где-то в электрической системе.

    2) Сработавшие выключатели: Вы что-то перегрузили — попробуйте лучше управлять питанием. Например, вы могли рассчитать потребляемую мощность скважинного насоса. Если выясняется, что двигателю насоса требуется больше мощности, чем вы думали, настройте потребление энергии так, чтобы ничто другое не потребляло мощность (или только незначительную мощность), и позвольте скважинному насосу иметь полный доступ к полной мощности генератора, когда он заряжает хорошо танк.Последнее, что вам нужно, — это пониженное напряжение для больших нагрузок, таких как скважинный насос, что в конечном итоге приведет к его повреждению. Электродвигатели могут увеличивать ток в три раза больше номинального в течение первых нескольких секунд запуска.

    3) Устройства, которые отказываются работать или работают плохо на мощности генератора: Этому есть множество причин, от небрежной установки переключателя до неисправности самого генератора . Недорогим генераторам (от компаний, о которых вы никогда не слышали) может не хватать качества их электрической мощности.Например, генератор выдает 120 вольт, но не постоянно. Эти плохие новости становятся еще хуже, когда размер генератора меньше. Теперь его низкое качество электроэнергии при нормальных условиях эксплуатации становится еще хуже, поскольку к нему предъявляются повышенные требования.

    И недорогая бытовая электроника (тот огромный телевизор с плоским экраном, который был подозрительно недорогим в крупных магазинах розничной торговли), и крупная бытовая техника часто имеют плохие возможности фильтрации мощности в схемах постоянного тока. Оба они могут быть уязвимы из-за низкого качества электроэнергии, производимой генераторами, производимыми компаниями-однодневками.Это приведет к повреждению вашей техники или электроники.

    Мы советуем придерживаться известных брендов генераторов, особенно производителей, входящих в Ассоциацию производителей портативных генераторов. Это не гарантия от проблем с качеством электроэнергии, но, безусловно, улучшает шансы.

    🎥 Смотри:

    Рой Берендсон Старший домашний редактор Рой Берендсон проработал более 25 лет в Popular Mechanics, где он писал о плотницких, каменных, малярных, сантехнических, электрических, деревообрабатывающих, кузнечных, сварочных работах, уходе за газонами, использовании бензопил и наружном энергетическом оборудовании.

    Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

    Генераторные автоматические переключатели

    — типы и описание

    Майкл Чотинер

    Поскольку перебои в подаче электроэнергии, вызванные экстремальными погодными явлениями, становятся все более распространенными в США, все больше и больше домовладельцев изучают варианты резервного питания.Было бы неплохо, если бы каждый дом был оснащен встроенным резервным генератором, который мог бы обеспечивать электроэнергией все домохозяйство во время отключения электроэнергии, и был бы оснащен автоматическим переключателем для запуска потока электроэнергии от генератора через секунду после отключения. сбой электроснабжения.

    В то время как в некоторых более новых и более дорогих домах есть такие системы резервного питания, лишь немногие из них оснащены таким оборудованием. В отчете «Стоимость против стоимости» журнала Remodeling Magazine за 2016 год указывается, почему: в среднем, модернизация системы аварийного резервного питания в жилых домах стоит около 15 000 долларов США, и владельцы могут рассчитывать на возмещение менее половины этой стоимости при перепродаже своих домов.

    Сколько мощности ВАМ нужно?

    Одним из первых шагов при планировании стратегии аварийного электроснабжения является определение того, что вам нужно запустить во время отключения и сколько энергии потребуется, чтобы вы могли быть уверены, что ваш генератор имеет достаточную выходную мощность. Самый доступный вариант — обойтись портативным генератором. Портативный генератор мощностью 7500 ватт может выдавать около 60 ампер при 120 вольт или 30 ампер при 240 вольт — мощности, достаточной для поддержания работы нескольких источников света и критически важных приборов, таких как холодильник, колодец или водоотливной насос, при отключении электроэнергии.Вам понадобится более дорогой генератор на 15000 ватт, чтобы также питать электрическую плиту или центральный кондиционер.

    Но сам по себе портативный генератор неудобно использовать в качестве аварийного источника питания. Переносные генераторы с бензиновыми двигателями во время работы должны находиться на открытом воздухе, вдали от открытых окон и дверей. Кто захочет держать окно или дверь открытыми даже на щель в плохую погоду, чтобы проложить удлинители, идущие от генератора до холодильника или нескольких ламп во время отключения электроэнергии? Как бы вы вообще использовали портативный генератор для питания печи или котла, центрального кондиционирования воздуха, отстойника или колодезного насоса, электрической плиты или любых других приборов, которые обычно подключаются напрямую к выделенным цепям?

    Ввести безобрывный переключатель…

    Ответ — подключить генератор к главному центру нагрузки вашего дома с помощью ручного переключателя . Есть как минимум три хороших варианта:

    1) Установите прерыватель обратного тока с выключателем блокировки генератора на главной сервисной панели вашего дома.

    2) Установите простую блокировочную панель с двумя двухполюсными выключателями рядом с главной сервисной панелью вашего дома.

    3) Установите панель безобрывного переключателя для управления критическими цепями, которые вам нужны, когда подача коммунальных услуг отключена.

    Обратите внимание: проводка безобрывного переключателя НЕ предназначена для электриков без лицензии!

    Электромонтаж панели автоматического выключателя не является обязанностью электриков, не имеющих лицензии. Умелые люди с базовым пониманием домашних электрических систем, расчета нагрузки и техники безопасности захотят тщательно рассмотреть варианты панели переключателей и решить, проконсультировавшись с профессионалом, что будет лучше всего работать с уже установленной электрической системой для их потребностей в аварийном питании. .

    Если вы действительно хотите принять участие, вы можете сэкономить деньги, купив необходимые комплекты и / или компоненты самостоятельно и выполнив некоторые из неэлектрических работ, связанных, например, монтаж панелей и розеток там, где они необходимы.Но если вы не являетесь дипломированным электриком, не снимайте крышку с главной сервисной панели и не выполняйте электрические соединения самостоятельно. Это было бы опасно и, возможно, незаконно.

    Вариант 1: выключатель обратного тока с блокировочным выключателем

    Один из подходов к подключению домашней электропроводки к резервному источнику питания — установка прерывателя обратного питания на главной сервисной панели. Это не передаточный переключатель, а, скорее, более простая и менее дорогая альтернатива.

    При установке выключателя с обратным питанием дополнительный выключатель установлен на главной сервисной панели и подключен для приема энергии от источника питания генератора и распределения ее по ответвленным цепям, подключенным к панели.Поскольку обратная подача энергии через домашнюю сервисную панель к линиям электроснабжения может представлять серьезную угрозу поражения электрическим током для технических специалистов, которые могут работать с ними, следует установить прерыватель обратного питания вместе с защитным устройством блокирующего переключателя, что делает невозможным работу главного переключателя сервисной панели. и выключатель генератора должны быть одновременно включены.


    Автоматический выключатель на главной электрической панели
    (Изображение любезно предоставлено Schneider Electric.)

    Как вы можете видеть на изображении выше, блокировочный комплект представляет собой физический барьер, который предотвращает одновременное включение главного выключателя и выключателя обратного питания во включенное положение, что делает невозможным подачу энергии генератора на сеть, что может поставить под угрозу техников, работающих на ваших электрических линиях.

    Для реализации решения с прерывателем обратного тока в панели должно быть как минимум два неиспользуемых слота прерывателя. Вам понадобится автоматический выключатель, совместимый с маркой вашей сервисной панели и силой тока вашего генератора. Обычно используется 30-амперный прерыватель для генераторов мощностью до 8000 ватт и 50-амперный прерыватель для генераторов мощностью от 8 500 до 15 000 ватт.

    Поскольку прерыватель обратного тока распределяет мощность по каждой цепи, подключенной к главной панели, а портативные генераторы не могут обеспечить достаточную мощность для одновременного запуска всего в вашем доме, вам необходимо управлять нагрузкой на генератор во время чрезвычайной ситуации.Это достаточно легко сделать, отключив выключатели, управляющие второстепенными приборами и цепями, и включив цепи, которые могут вам понадобиться в любой момент. Например, если вы большую часть дня эксплуатировали электрическую систему отопления, вам, вероятно, придется отключить эту цепь, когда вам нужно будет включить электрическую цепь для приготовления ужина. Перегрузка генератора может привести к его необратимому повреждению.

    Чтобы подключить генератор к выключателю обратного питания, вам необходимо установить всепогодную входную розетку (от 50 до 80 долларов) через стену дома в пределах 30 футов от главной сервисной панели и проложить кабель от входа к выключателю.Вам также понадобится 4-проводный кабель генератора для подключения генератора к входной розетке.

    Вариант 2: Панель простого ручного переключателя


    Ручной безобрывный переключатель с одной нагрузкой.

    Самая простая и наименее дорогая панель имеет один двухполюсный переключатель на 60 А, предназначенный для использования с генераторами на 120/240 В и мощностью до 15 000 Вт. Этот тип переключателя передает мощность генератора на всю сервисную панель, к которой он подключен. Как и в случае с установкой выключателя обратного питания, описанной выше, необходимо отключить второстепенные цепи в главной панели во время аварийной ситуации, чтобы избежать перегрузки генератора.

    Вариант 3: Панель ручного автоматического переключения с органами управления распределением

    Более сложные панели ручного переключателя для дома поставляются в наборах, подходящих для работы на 30, 60 или 100 ампер, и предлагают до 16 элементов управления для отдельных аварийных цепей. Эти комплекты обычно включают в себя большинство компонентов, необходимых для полной установки, включая кабели, которые предварительно подключены к отдельным переключателям, защищенную от атмосферных воздействий коробку входных розеток и четырехжильный кабель для подключения его к панели переключателя резерва.Наиболее полезные панели переключателей имеют встроенные измерители, которые помогают пользователям сбалансировать нагрузку и избежать перегрузки генератора.

    Важно отметить, что автоматические выключатели на панели автоматического выключателя должны совпадать с автоматическими выключателями на главной панели с точки зрения типа защиты, которую они предлагают. Если в главном центре нагрузки используются прерыватели дуги или замыкания на землю или прерыватели цепи защиты от перенапряжения, они также должны использоваться в ручном переключателе. Посоветуйтесь со своим электриком и поищите панель автоматического выключателя со сменными выключателями.


    30-амперная, 10-канальная панель переключателя резерва от Reliance Controls.

    Панели ручного переключателя

    обычно устанавливаются в пределах нескольких футов от главной сервисной панели дома. Панель автоматического переключателя предварительно подключена с общим нейтральным проводом (белый), общим заземляющим проводом (зеленый) и парой горячих проводов (один красный, один черный), идущих от каждого переключателя. Красная и черная пары обычно кодируются буквой или цифрой, которые соответствуют переключателю на панели передачи, которая ими управляет.

    Как вы можете видеть на приведенном выше рисунке, каждая панель переключения имеет максимальное количество цепей, которыми она может управлять. Все остальные цепи НЕ будут иметь генераторной мощности.

    Ваш электрик проложит весь пучок проводов от распределительной панели к главной панели, обычно заключенный в гибкий кабелепровод. Жгут вводится в основную панель через заглушку и фиксируется кабельным зажимом. Белый и зеленый провода подключены к нейтральной шине на главной панели.(Некоторые панели имеют шину заземления в дополнение к нейтрали, и в этом случае к ней будет подключен зеленый провод.)

    После того, как вы и электрик договорились о том, какие цепи вам нужно будет снабжать энергией генератора во время чрезвычайных ситуаций, он подключит индивидуальные переключатели к этим цепям на главной панели. Для каждой цепи он отключит существующий провод от выключателя и соединит его с черным проводом, идущим от безобрывного переключателя. Красный провод от пары зажат в клемме выключателя.Для каждой 120-вольтовой цепи он будет работать с одним выключателем и одной красно-черной парой; на каждую 240-вольтовую цепь будет два выключателя и две красные и черные пары. Эта установка позволяет запитать схему от сети во время нормальной работы или от генератора, когда передаточный переключатель включен. Передаточный переключатель изолирует мощность генератора, поэтому она не может быть подана обратно в сеть.

    В общем, ручной переключатель с одной нагрузкой, установленный профессионалом, займет от двух до трех часов и будет стоить от 300 до 500 долларов плюс стоимость генератора.Оборудование и профессиональная установка более сложной панели переключения передач займет от четырех до шести часов и будет стоить около 1000 долларов. Не дешево, но намного доступнее, чем встроенная система резервного копирования. Кроме того, вы можете взять этот портативный генератор с собой в переезд.

    Наличие электричества в чрезвычайной ситуации еще более важно сейчас, когда мы полагаемся на так много электрических устройств в нашей повседневной жизни. Чтобы увидеть историю использования электроэнергии в США, вы можете просмотреть эту инфографику о потреблении энергии из The Home Depot.

    Об авторе: Майкл Чотинер — бывший генеральный подрядчик, который пишет на различные темы с практическими рекомендациями, от установки двери до выбора панели выключателя. Щелкните здесь, чтобы увидеть варианты переключения передач The Home Depot, в том числе те, которые Майкл обсуждает в этой статье.

    Вернуться к списку электротехнических изделий

    Общие сведения о портативных генераторах

    Понимание портативности Генераторы



    PDF Версия — 800 КБ

    В рамках предоставления доступной Служба поддержки клиентов, пожалуйста, отправьте информацию о сельском хозяйстве по электронной почте Контакт-центр (аг[email protected]) если вам требуется коммуникационная поддержка или альтернативные форматы этого публикация.

    Содержание

    1. Введение
    2. Генератор Особенности / Анализ преимуществ
    3. Контрольный список характеристик / преимуществ генератора

    Введение

    Продолжительное отключение электроэнергии в Восточном Онтарио и Юго-Западном регионе Квебек во время ледяной бури 1998 г. и опасения по поводу потенциального перебои в подаче электроэнергии, вызванные проблемой 2000 года, объединились, чтобы создать значительные заинтересованность в покупке резервных генераторов.Фермеры Онтарио переоценивают свою потребность в аварийном электроснабжении запасы. В этом информационном бюллетене рассматриваются некоторые факторы, которые вам следует подумайте о покупке и эксплуатации портативных генераторов в Размер от 3 до 12 киловатт (кВт) для обеспечения производства качественной энергии. OMAFRA Информационный бюллетень Тракторный привод Генераторы: производство качественной энергии, заказ № 00-059 предусматривает более подробный обзор качества электроэнергии и рассматривает проблемы окружающих использование тракторных ВОМ-генераторов мощностью 15 кВт и больше.

    Рисунок 1. Переносной генератор со вставным частотомером.

    Переносные генераторы доступны от ряда производителей, во многих размерах и с множеством функций. Другая терминология часто используется для описания одной и той же функции и той же терминологии может описывать разные функции. Ваша задача — понять термины, которые производители используют для описания характеристик своих единицы.Процесс усложняется еще и тем, что производители и розничные продавцы продвигают характеристики продукта, а покупатели ищут для пользы пользователя. Эти маркетинговые функции и преимущества для пользователей встретиться в розничном магазине, где продавец слишком часто ограничивает знания, помогающие перевести одно в другое.

    Таблица 1, Анализ характеристик / выгод генератора разработан, чтобы помочь в развитии понимания отношений между функциями и преимуществами.С этой таблицей и таблицей 2, Контрольный список характеристик / преимуществ генератора на стр. 6, вы уметь отсортировать функции и определить их преимущества к вашей операции. По крайней мере, этот информационный бюллетень должен спровоцировать подробное обсуждение с вашим поставщиком перед покупкой. Решение о том, какие функции вам нужны, — это компромисс или баланс между ценой и предполагаемой потребностью.

    Этот информационный бюллетень предназначен для того, чтобы помочь вам выбрать небольшой портативный генератор, где наиболее остро необходимо запустить водяной насос для подачи вода для скота и свет и тепло для проживания. Специфический детали по эксплуатации генератора можно получить у производителей, дистрибьюторы и электрические подрядчики. Всегда используйте квалифицированный электротехнический подрядчик при установке генератора в вашу электрическую услуга.

    Таблица 1. Характеристики / преимущества генератора Анализ

    Характеристика: Непрерывный рейтинг — это количество мощности генератор может поставлять на непрерывной основе. Это где ты начните, когда вы говорите о размере или мощности генератора. Проверьте данные на табличке с техническими характеристиками производителя. В большой красочный номер модели сбоку наверное не сплошной рейтинг.

    Преимущество: Это электрическая нагрузка, которую генератор может поддерживать на постоянной основе. Непрерывные средства для периоды по несколько часов, а не 24 часа в сутки в течение нескольких дней время. Генераторы, изготовленные в соответствии с более высокими стандартами качества (Heavy Дежурство) предполагается, что он будет работать в течение более длительных периодов времени.

    Характеристика: Максимальный рейтинг — это мощность генератор может обеспечивать питание в течение коротких периодов времени.

    Выгода: Это электрическая нагрузка генератора. может поддерживать в течение коротких периодов времени. Короткие периоды времени означают от 2 или 3 секунд до 5 или 10 минут каждый час. Большинство генераторов ограничить дополнительный ток, необходимый для запуска электродвигателей до этого максимума. Спросите продавца: «Сколько, как долго, как часто? «, чтобы получить истинное представление об этом значении.

    Характеристика: Номинальное значение перенапряжения — это мощность генератор может подавать на очень короткий срок, так как при запуске электродвигатель.

    Преимущество: Большинство производителей малогабаритных портативных генераторы не указывают и не поддерживают рейтинг скачков напряжения. Где цитируется, номинальное значение перенапряжения обычно в 2 раза больше максимального рейтинг от 2 до 3 секунд. Высокий рейтинг перенапряжения гарантирует, что вы может запускать более крупные асинхронные двигатели с высоким пусковым током требование.

    Характеристика: Brushless Design описывает метод, используемый для передачи электрического тока от или к вращающемуся компонент генератора.

    Преимущество: Существенных отличий нет. в исполнении между 2 типами дизайна. Хотя могут быть незначительные преимущества и недостатки каждого типа не нужно проблема при покупке генератора для аварийного использования.

    Характеристика: Регулятор напряжения или регулировка напряжения устраняет особенность генераторов, предназначенных для регулирования выходной мощности. производимое напряжение.В идеале выходное напряжение должно быть на уровне или близко к 120 или 240 вольт. Максимальный диапазон напряжения Ontario Hydro на сельском хозяйственном подъезде от 212 до 254 вольт. Без регулирования, напряжение будет меняться в зависимости от нагрузки и / или частоты вращения двигателя (частоты) изменение.

    Выгода: Способность генератора поддерживать напряжение в узком диапазоне около 120 или 240 вольт критично в ситуации, когда нагрузки (особенно электродвигатели) регулярно включался и выключался.Эффективность регулирования напряжения рассчитана в каждую модель генератора, и значительно варьируется от модели к модель. Более дорогие единицы обычно (но не всегда) будут иметь лучшее регулирование. Единственный осмысленный способ выразить уровень регулирования напряжения в виде + или — в процентах выше или ниже Номинальное напряжение. Например, 240 вольт с номиналом ± 2%. будет означать, что диапазон напряжения будет 235.От 2 В до 244,8 В. Для единиц без определенного плюса или минуса нередко можно найти выходное напряжение варьируется от ± 15% до 20%. Если твой использование включает в себя значительные различия в значениях нагрузки, или, если вы использовать чувствительное электрическое оборудование, или если вы планируете запускать генератор на значительное количество часов, регулировка напряжения в пределах от ± 2% до 5% может стоить дополнительных затрат.

    Характеристика: Disconnect Breaker — это выключатель, разработанный для отключения всей выходной мощности генератора.

    Преимущество: Функция безопасности, предназначенная для переключения выключен в случае короткого замыкания или значительной перегрузки. Также позволяет отключение питания при подключении к нагрузке или отключении от нее. Не все портативные генераторы имеют эту функцию. В прямых подключениях для электрических панелей это предпочтительная система.

    Характеристика: Автоматические выключатели выполняют ту же функцию на генераторе, как на обычном электрическом щите в вашем доме. Обычно каждая цепь или вилка имеет свой автоматический выключатель.

    Преимущество: Автоматически срабатывает при коротком замыкании. цепи или перегрузки, предотвращающей повреждение генератора или электрического оборудование, подключенное к цепи. Некоторые генераторы имеют главный выключатель выключатель, а также защита для каждой цепи.Эта комбинация обеспечивает максимальную защиту генератора и личную безопасность. Нет предохранителей для замены.

    Характеристика: Выключатель без предохранителя — другое название для Автоматические выключатели или размыкатели цепи.

    Преимущество: Нет заменяемых предохранителей.

    Характеристика: Тип или номер штекера — это номер CSA вилки, необходимой для соответствия розетке на генераторе.Там обычно используются 3 типа вилок с многочисленными номинальными нагрузками на переносных генераторах. Текущие правила CSA требуют 4-контактного Штекер с поворотным замком для подключения проводов к субпанели.

    Преимущество: Номер вилки и подходящая розетка number — это идентификационные номера, принятые в качестве отраслевых стандартов. Это гарантирует, что используются только подходящие заглушки.Например, Для розетки 125/250 В 20 ампер потребуется вилка L14-20R. Номер CSA выгравирован на вилке и розетке для правильной идентификации.

    Характеристика: Розетка полной емкости описывает розетку, и соответствующий штекер, рассчитанный на максимальную мощность генератора. Обычно рассчитывается по силе тока, соотношение между ток, напряжение и мощность показаны как:

    Ток (в амперах) x напряжение (в вольтах) = мощность (ватт)

    Следовательно, вилка на 20 А, 240 В будет вилкой на полную мощность. для генератора мощностью 4800 Вт или меньше (20 ампер x 240 вольт = 4800 Вт)

    Преимущество: Важно ли это зависит от того, как вы планируете использовать генератор.Если вы будете подключать индивидуальные нагрузки в каждую розетку, затем вилку на полную мощность не проблема, если вы не превышаете возможности каждого вилка и что сумма всех нагрузок не превышает допустимую генератора. Однако, если генератор должен быть подключен напрямую к вспомогательной панели или переключателю передачи, и владелец желает использовать полная доступная мощность от одной розетки, затем от розетки на полную мощность необходим.

    Характеристика: Селекторный переключатель позволяет управлять полная номинальная мощность розетки, которая используется для прямого подключения через соединение безобрывного переключателя.

    Преимущество: Гибкость в использовании выходной мощности от генератор во время защиты от перегрузки. Только определенные розетки можно использовать в любое время.

    Характеристика: Прерыватель цепи замыкания на землю отключает выключить электричество, если часть тока попытается вернуться на землю другим способом, кроме нейтрального провода (неисправность).Это делает это измеряя ток в токоведущем проводе и сравнивая его с нейтралью. провод; когда эти 2 измерения различаются; питание отключено из розетки.

    Преимущество: Защищает от опасностей заземления неисправности из-за дефектных инструментов или шнуров. Если заземляющий провод не сделать идеальный контакт с землей, ток утечки будет течь через оператора на землю.Это особенно важно при работе во влажных помещениях или условиях.

    Характеристика: Вольтметр — измеритель напряжения. Может быть встроен в генератор или приобретен как переносное устройство.

    Преимущество: Гарантирует, что вырабатываемое напряжение в пределах допустимого диапазона. См. Регулировку напряжения для приемлемого диапазона напряжений. Электрооборудование может быть повреждено из-за слишком высокого или слишком низкого напряжения.

    Характеристика: Частотомер — измеритель для измерения частота переменного тока. В Северной Америке электричество доставляется с частотой 60 циклов в секунду (60 Гц или Гц).

    Преимущество: Частота напрямую зависит от двигателя скорость. Убедившись, что частота равна или близка к 60 Гц, (между 58 и 62) правильные обороты двигателя могут поддерживаться для оптимального выходное напряжение.

    Характеристика: Класс изоляции определяет максимально допустимый Рабочая Температура.

    Преимущество: Класс изоляции — код для генераторов. и электродвигатели, определяющие максимально допустимую рабочую температура обмоток. Чем выше класс, тем выше допустимый температура. Классы A, B, F и H — наиболее часто встречающиеся классы. с максимальной рабочей температурой 105 ° C, 130 ° C, 155 ° C и 180 ° C соответственно.Генераторы и двигатели производят значительные тепла, и блоки, построенные с более высокими изоляционными характеристиками, обычно нести премиальную цену. Проветривайте должным образом, чтобы оставаться в надлежащем Рабочая Температура.

    Характеристика: Oil Alert — это устройство, предназначенное для закрытия остановите двигатель, когда уровень масла в картере упадет ниже безопасного уровня. Некоторые системы используют поплавок в картере двигателя для определения уровня масла. уровень.Если во время работы уровень масла упадет ниже определенного уровня, поплавок сигнализирует двигателю о выключении. Индикатор мигает включается и выключается, чтобы указать на низкий уровень масла. Другой тип использует датчик в система моторного масла под давлением. Если давление масла падает ниже заданное значение во время работы, зажигание двигателя глушится и двигатель глохнет. Задержка по времени позволяет снизить давление при запуске двигателя.Если в масляной системе недостаточно давление достаточно быстро, чтобы замкнуть выключатель датчика масла, двигатель не будет дальше работать.

    Преимущество: Это поможет предотвратить повреждение двигателя. от ситуаций с низким уровнем масла.

    Система датчика давления масла намного надежнее и точнее система. На поплавковую систему может повлиять работа в холодную погоду, холодное масло не течет так свободно, как теплое масло, и поплавок может дать ошибочные показания выключения.

    Если предполагаемое использование включает длительные периоды автономной работы генератора это может быть полезной функцией.

    Характеристика: Автоматический контроль холостого хода уменьшает двигатель скорость при отключении всех электрических нагрузок и автоматически возвращается к номинальной скорости при повторном включении нагрузки.

    Преимущество: Снижает расход топлива. Хотя в целом если рассматривать это как положительную особенность, это не всегда так.Задержки с ответом к нагрузке, особенно во время запуска электродвигателя, может привести к преждевременным выходам из строя мотора. На агрегатах с плохой стабилизацией напряжения: при падении оборотов двигателя уровень напряжения может упасть ниже 100 вольт. от выхода 240 В. Если электронные элементы управления или компоненты все еще находится под напряжением (термостаты, часы и т. д.), но не рисуют мощности достаточно для отключения управления холостым ходом, это может привести к повреждению.Если твой Генератор имеет эту функцию, внимательно просмотрите использование и контролируйте напряжение перед его активацией.

    Характеристика: Splash Lubrication — система смазки где вращающиеся части двигателя разбрызгиваются и разбрызгивают масло вокруг внутри двигателя для смазки.

    Преимущество: Экономичный.

    Характеристика: Смазка под давлением — система смазки где масляный насос нагнетает масло по всему двигателю.

    Преимущество: Увеличенный срок службы двигателя. Повышенная стоимость.

    Характеристика: Автоматическая декомпрессия — функция, которая уменьшает степень сжатия в цилиндре двигателя во время запускать. После запуска двигателя восстанавливается нормальная компрессия.

    Преимущество: Декомпрессия облегчает вытягивание трос стартера. Это наиболее выгодно для двигателей с более высокой номинальные мощности (от 8 л.с.).

    Характеристика: Тип регулятора — описывает тип регулятора, используемого для управления скоростью двигателя в качестве электрического изменения нагрузки.

    Регулятор воздуха использует количество воздуха, производимого маховиком. чтобы изменить настройку дроссельной заслонки. Если двигатель замедляется из-за при повышенной нагрузке уменьшенный воздушный поток позволяет дроссельной заслонке открыть, чтобы ускорить двигатель.Увеличение скорости дает больше воздушный поток, закрывающий дроссельную заслонку.

    В механическом регуляторе скорости используется набор грузов. В чем быстрее гири вращаются, тем дальше они выбрасываются, закрываясь вниз дроссель. Когда скорость падает, веса возвращаются ближе к их оси поворота, и дроссельная заслонка открывается.

    Преимущество: Поддержание правильных оборотов двигателя (3600 об / мин) требуется для выработки электроэнергии с частотой 60 Гц.Правильная скорость требуется для обеспечения надлежащих уровней напряжения. Регулятор двигателя — это устройство, которое поддерживает скорость на или около 3600 об / мин. Чем более чувствителен губернатор к изменениям по скорости при изменении нагрузки более близкая частота будет оставаться на уровне 60 Гц.

    Механические регуляторы, как правило, более эффективны в поддержании требуемая частота вращения двигателя.

    Характеристика: OHV — верхнеклапанный двигатель.В впускной и выпускной клапаны расположены над цилиндром в отдельном Компонент двигателя называется головкой.

    Преимущество: Обычно рассматривается двигатель с верхним расположением клапанов. быть лучшего качества, чем агрегаты с клапанами в блоке. Преимущества включают улучшенную эффективность сгорания, снижение расхода топлива и расход масла и повышенная возможность ремонта двигателей для более долгая жизнь.

    Характеристика: Чугунный цилиндр (и) — описание материал, из которого изготовлены цилиндры двигателя.

    Преимущество: Обычно двигатели с чугунными цилиндрами. дают более длительный срок службы двигателя и часто считаются более качественными чем алюминий.

    Характеристика: Емкость топливного бака показывает, сколько топливный бак вмещает.

    Преимущество: Бак большой емкости позволяет генератору дольше работать без дозаправки.

    Характеристика: Время работы при указанной нагрузке является приблизительным от количества времени, в течение которого генератор будет работать с определенным процентом номинальной нагрузки. то есть: 8 часов при 50% нагрузке.

    Преимущество: Эта спецификация дает оператору некоторая индикация того, как долго генератор будет работать в указанном нагрузка.Используйте это только как оценку.

    Таблица 2. Генератор Контрольный список функций / преимуществ
    1-й блок 2-й блок 3-й блок Комментарии

    Информация в этом информационном бюллетене была собрана из нескольких источники, включая руководства оператора, испытания генераторов и интервью с производителями генераторов.Он не предназначен для замены для получения профессиональной консультации от производителя или поставщика генераторов. Всегда консультируйтесь со своим подрядчиком по электрике. Все установки электрическое оборудование подлежит проверке, требования, содержащиеся в Кодексе электробезопасности Онтарио.

    Финансирование этого проекта было предоставлено в рамках программы Канада-Онтарио. Соглашение о Программе помощи в восстановлении после ледяной бури, Приложение A, Помощь сельскохозяйственному сектору и сельским общинам в Восточный Онтарио.Эта программа совместно финансируется Правительством. Канады и правительства Онтарио.

    Как генератор вырабатывает электричество? Статья о том, как работают генераторы

    Генераторы

    — это полезные устройства, которые подают электроэнергию во время отключения электроэнергии и предотвращают прерывание повседневной деятельности или прерывание бизнес-операций. Генераторы доступны в различных электрических и физических конфигурациях для использования в различных приложениях.В следующих разделах мы рассмотрим, как работает генератор, основные компоненты генератора и как генератор работает в качестве вторичного источника электроэнергии в жилых и промышленных помещениях.

    Как работает генератор?

    Электрический генератор — это устройство, которое преобразует механическую энергию, полученную от внешнего источника, в электрическую энергию на выходе.

    Важно понимать, что генератор на самом деле не «создает» электрическую энергию.Вместо этого он использует подводимую к нему механическую энергию, чтобы заставить движение электрических зарядов, присутствующих в проводе его обмоток, через внешнюю электрическую цепь. Этот поток электрических зарядов составляет выходной электрический ток, подаваемый генератором. Этот механизм можно понять, рассматривая генератор как аналог водяного насоса, который вызывает поток воды, но фактически не «создает» воду, текущую через него.

    Современный генератор работает на принципе электромагнитной индукции, открытом Майклом Фарадеем в 1831-32 гг.Фарадей обнаружил, что вышеупомянутый поток электрических зарядов может быть вызван перемещением электрического проводника, такого как провод, содержащий электрические заряды, в магнитном поле. Это движение создает разность напряжений между двумя концами провода или электрического проводника, что, в свою очередь, заставляет электрические заряды течь, генерируя электрический ток.

    Основные компоненты генератора

    Основные компоненты электрогенератора можно в общих чертах классифицировать следующим образом:

    • Двигатель
    • Генератор
    • Топливная система
    • Регулятор напряжения
    • Системы охлаждения и выхлопа
    • Система смазки
    • Зарядное устройство
    • Панель управления
    • Основная сборка / рама
    Ниже приводится описание основных компонентов генератора.
    Двигатель

    Двигатель является источником подводимой механической энергии к генератору. Размер двигателя прямо пропорционален максимальной выходной мощности, которую может выдать генератор. При оценке двигателя вашего генератора необходимо учитывать несколько факторов. Для получения полных рабочих характеристик двигателя и графиков технического обслуживания необходимо проконсультироваться с производителем двигателя.

    (a) Тип используемого топлива — двигатели генераторов работают на различных видах топлива, таких как дизельное топливо, бензин, пропан (в сжиженном или газообразном состоянии) или природный газ. Меньшие двигатели обычно работают на бензине, в то время как более крупные двигатели работают на дизельном топливе, жидком пропане, пропане или природном газе. Некоторые двигатели также могут работать на двойной подаче дизельного и газового топлива в двухтопливном режиме.

    (b) Двигатели с верхним расположением клапанов (OHV) по сравнению с двигателями без OHV — двигатели с верхним расположением клапанов отличаются от других двигателей тем, что впускные и выпускные клапаны двигателя расположены в головке цилиндра двигателя, а не на двигателе. блокировать.Двигатели OHV имеют ряд преимуществ перед другими двигателями, такими как:

    • Компактная конструкция
    • Более простой механизм управления
    • Прочность
    • Удобство эксплуатации
    • Низкий уровень шума при работе
    • Низкий уровень выбросов

    Однако OHV-двигатели также дороже других двигателей.

    (c) Чугунная гильза (CIS) в цилиндре двигателя — CIS — это накладка в цилиндре двигателя.Это снижает износ и обеспечивает долговечность двигателя. Большинство двигателей OHV оснащены системой CIS, но очень важно проверить наличие этой особенности в двигателе генератора. CIS — это не дорогая функция, но она играет важную роль в долговечности двигателя, особенно если вам нужно использовать генератор часто или в течение длительного времени.

    Генератор

    Генератор переменного тока, также известный как «генератор», является частью генератора, который вырабатывает электрическую мощность за счет механического входа, подаваемого двигателем.Он содержит набор неподвижных и подвижных частей, заключенных в корпус. Компоненты работают вместе, вызывая относительное движение между магнитным и электрическим полями, которое, в свою очередь, генерирует электричество.

    (а) Статор — это стационарный компонент. Он содержит набор электрических проводников, намотанных катушками на железный сердечник.

    (b) Ротор / Якорь — это движущийся компонент, который создает вращающееся магнитное поле одним из следующих трех способов:

    (i) Индукционным способом — они известны как бесщеточные генераторы переменного тока и обычно используются в больших генераторах.
    (ii) Постоянными магнитами — это обычное дело в небольших генераторах переменного тока.
    (iii) Использование возбудителя. Возбудитель представляет собой небольшой источник постоянного тока (DC), который питает ротор через совокупность токопроводящих контактных колец и щеток.

    Ротор создает движущееся магнитное поле вокруг статора, которое вызывает разность напряжений между обмотками статора. Это производит переменный ток (AC) на выходе генератора.

    При оценке генератора переменного тока необходимо учитывать следующие факторы:

    (a) Металлический корпус по сравнению с пластиковым корпусом — цельнометаллическая конструкция обеспечивает долговечность генератора.Пластиковые корпуса со временем деформируются, что приводит к обнажению движущихся частей генератора. Это увеличивает износ и, что более важно, опасно для пользователя.

    (b) Шариковые подшипники по сравнению с игольчатыми подшипниками. Шариковые подшипники предпочтительнее и служат дольше.

    (c) Бесщеточная конструкция — генератор переменного тока, в котором не используются щетки, требует меньшего обслуживания, а также производит более чистую мощность.

    Топливная система

    Топливный бак обычно имеет достаточную емкость, чтобы генератор работал в среднем от 6 до 8 часов.В случае небольших генераторных установок топливный бак является частью опорной рамы генератора или устанавливается наверху рамы генератора. Для коммерческого использования может потребоваться установка внешнего топливного бака. Все подобные установки должны быть одобрены Управлением городского планирования. Щелкните следующую ссылку для получения дополнительных сведений о топливных баках для генераторов.

    Общие характеристики топливной системы включают следующее:

    (a) Соединение трубопровода от топливного бака к двигателю — линия подачи направляет топливо из бака в двигатель, а обратная линия направляет топливо от двигателя в бак.

    (b) Вентиляционная труба для топливного бака — Топливный бак имеет вентиляционную трубу для предотвращения повышения давления или вакуума во время заправки и опорожнения бака. При заправке топливного бака убедитесь, что металл-металл соприкасается с заправочной форсункой и топливным баком, чтобы избежать искр.

    (c) Переливное соединение от топливного бака к сливной трубе — это необходимо для того, чтобы любой перелив во время заправки бака не вызывал разлив жидкости на генераторную установку.

    (d) Топливный насос — перекачивает топливо из основного накопительного бака в дневной.Топливный насос обычно работает от электричества.

    (e) Топливный водоотделитель / топливный фильтр — он отделяет воду и посторонние вещества от жидкого топлива для защиты других компонентов генератора от коррозии и загрязнения.

    (f) Топливная форсунка — распыляет жидкое топливо и распыляет необходимое количество топлива в камеру сгорания двигателя.


    Регулятор напряжения
    Как следует из названия, этот компонент регулирует выходное напряжение генератора.Механизм описан ниже для каждого компонента, который участвует в циклическом процессе регулирования напряжения.

    (1) Регулятор напряжения: преобразование переменного напряжения в постоянный ток — регулятор напряжения принимает небольшую часть выходного переменного напряжения генератора и преобразует его в постоянный ток. Затем регулятор напряжения подает этот постоянный ток на набор вторичных обмоток статора, известных как обмотки возбудителя.

    (2) Обмотки возбудителя: преобразование постоянного тока в переменный — теперь обмотки возбудителя работают аналогично первичным обмоткам статора и генерируют небольшой переменный ток.Обмотки возбудителя подключены к блокам, известным как вращающиеся выпрямители.

    (3) Вращающиеся выпрямители: преобразование переменного тока в постоянный — они выпрямляют переменный ток, генерируемый обмотками возбудителя, и преобразуют его в постоянный ток. Этот постоянный ток подается на ротор / якорь для создания электромагнитного поля в дополнение к вращающемуся магнитному полю ротора / якоря.

    (4) Ротор / якорь: преобразование постоянного тока в переменное напряжение — ротор / якорь теперь индуцирует большее переменное напряжение на обмотках статора, которое генератор теперь производит как большее выходное переменное напряжение.

    Этот цикл продолжается до тех пор, пока генератор не начнет выдавать выходное напряжение, эквивалентное его полной рабочей мощности. По мере увеличения выходной мощности генератора регулятор напряжения вырабатывает меньше постоянного тока. Когда генератор достигает полной рабочей мощности, регулятор напряжения достигает состояния равновесия и вырабатывает постоянный ток, ровно столько, чтобы поддерживать выходную мощность генератора на полном рабочем уровне.

    Когда вы добавляете нагрузку к генератору, его выходное напряжение немного падает.Это вызывает действие регулятора напряжения, и начинается вышеуказанный цикл. Цикл продолжается до тех пор, пока выходная мощность генератора не достигнет своей первоначальной полной рабочей мощности.

    Система охлаждения и выпуска
    (а) Система охлаждения
    Продолжительное использование генератора вызывает нагрев различных его компонентов. Очень важно иметь систему охлаждения и вентиляции для отвода тепла, выделяемого в процессе.

    Неочищенная / пресная вода иногда используется в качестве охлаждающей жидкости для генераторов, но в основном это ограничивается конкретными ситуациями, такими как небольшие генераторы в городских условиях или очень большие агрегаты мощностью более 2250 кВт и выше.Водород иногда используется в качестве хладагента для обмоток статора больших генераторных установок, поскольку он более эффективно поглощает тепло, чем другие хладагенты. Водород отводит тепло от генератора и передает его через теплообменник во вторичный контур охлаждения, который содержит деминерализованную воду в качестве хладагента. Вот почему очень большие генераторы и малые электростанции часто имеют рядом с собой большие градирни. Для всех других распространенных применений, как жилых, так и промышленных, стандартный радиатор и вентилятор устанавливаются на генераторе и работают как основная система охлаждения.

    Необходимо ежедневно проверять уровень охлаждающей жидкости в генераторе. Систему охлаждения и насос неочищенной воды следует промывать через каждые 600 часов, а теплообменник следует очищать через каждые 2400 часов работы генератора. Генератор следует размещать на открытом и вентилируемом месте с достаточным притоком свежего воздуха. Национальный электротехнический кодекс (NEC) требует, чтобы со всех сторон генератора оставалось минимум 3 фута, чтобы обеспечить свободный поток охлаждающего воздуха.

    (б) Выхлопная система
    Выхлопные газы, выделяемые генератором, такие же, как выхлопные газы любого другого дизельного или газового двигателя, и содержат высокотоксичные химические вещества, с которыми необходимо обращаться должным образом. Следовательно, важно установить соответствующую выхлопную систему для удаления выхлопных газов. Этот момент невозможно переоценить, поскольку отравление угарным газом остается одной из наиболее частых причин смерти в пострадавших от урагана районах, потому что люди, как правило, даже не думают об этом, пока не становится слишком поздно.

    Выхлопные трубы обычно изготавливаются из чугуна, кованого железа или стали. Они должны быть отдельно стоящими и не должны поддерживаться двигателем генератора. Выхлопные трубы обычно присоединяются к двигателю с помощью гибких соединителей, чтобы минимизировать вибрации и предотвратить повреждение выхлопной системы генератора. Выхлопная труба заканчивается снаружи и ведет от дверей, окон и других отверстий в дом или здание. Вы должны убедиться, что выхлопная система вашего генератора не подключена к выхлопной системе любого другого оборудования.Вам также следует проконсультироваться с местными городскими постановлениями, чтобы определить, нужно ли для эксплуатации вашего генератора получить разрешение от местных властей, чтобы убедиться, что вы соблюдаете местное законодательство и защитите себя от штрафов и других санкций.


    Смазочная система
    Поскольку генератор содержит движущиеся части в своем двигателе, он требует смазки для обеспечения долговечности и бесперебойной работы в течение длительного периода времени. Двигатель генератора смазывается маслом, хранящимся в насосе.Уровень смазочного масла следует проверять каждые 8 ​​часов работы генератора. Вы также должны проверять отсутствие утечек смазки и менять смазочное масло каждые 500 часов работы генератора.


    Зарядное устройство
    ST e art функция генератора работает от батареи. Зарядное устройство поддерживает заряд аккумуляторной батареи генератора, подавая на нее точное «плавающее» напряжение. Если напряжение холостого хода очень низкое, аккумулятор останется недозаряженным.Если напряжение холостого хода очень высокое, это сократит срок службы батареи. Зарядные устройства для аккумуляторов обычно изготавливаются из нержавеющей стали для предотвращения коррозии. Они также полностью автоматические и не требуют каких-либо регулировок или изменений каких-либо настроек. Выходное напряжение постоянного тока зарядного устройства устанавливается на уровне 2,33 В на элемент, что является точным значением напряжения холостого хода для свинцово-кислотных аккумуляторов. Зарядное устройство аккумулятора имеет изолированный выход постоянного напряжения, который мешает нормальному функционированию генератора.


    Панель управления
    Это пользовательский интерфейс генератора, в котором находятся электрические розетки и элементы управления. В следующей статье представлены дополнительные сведения о панели управления генератором. Различные производители предлагают различные функции в панелях управления своих устройств. Некоторые из них упомянуты ниже.

    (a) Электрический запуск и отключение — панели управления автоматическим запуском автоматически запускают ваш генератор при отключении электроэнергии, контролируют генератор во время работы и автоматически отключают агрегат, когда он больше не нужен.

    (b) Манометры двигателя. Различные датчики показывают важные параметры, такие как давление масла, температура охлаждающей жидкости, напряжение аккумуляторной батареи, скорость вращения двигателя и продолжительность работы. Постоянное измерение и мониторинг этих параметров позволяет отключать генератор, когда любой из них превышает соответствующие пороговые уровни.

    (c) Датчики генератора. На панели управления также есть счетчики для измерения выходного тока и напряжения, а также рабочей частоты.

    (d) Другие элементы управления — переключатель выбора фазы, переключатель частоты и переключатель управления двигателем (ручной режим, автоматический режим) среди прочего.

    Основной узел / рама

    Все генераторы, переносные или стационарные, имеют индивидуальные корпуса, которые обеспечивают структурную опору основания. Рама также позволяет заземлить генерируемые элементы в целях безопасности.

    Подключение генератора к дому

    При подаче электроэнергии в ваш дом генератор — это только половина уравнения. Вы также захотите подумать, как безопасно подключить генератор к дому.

    Варианты подключения вашего дома

    Начнем с основ: плюсы и минусы использования безобрывного переключателя или удлинителей.

    Использование безобрывного переключателя

    Узнайте больше о том, как установить автоматический переключатель в вашем доме, включая советы и варианты установки.

    Безопасность генератора

    Существует ряд важных мер безопасности, которые вы можете предпринять, чтобы обезопасить свою семью при использовании генератора для питания вашего дома.

    Рекомендации по безобрывному переключателю

    Есть много вариантов переключения передачи на выбор. Наши рекомендации сделают выбор подходящего немного проще.

    Портативный и домашний режим ожидания

    Выбирая домашний резервный генератор, вы должны учитывать плюсы и минусы портативного или домашнего резервного генератора.

    Генераторные автоматические выключатели (GMCB)

    Mitsubishi Electric предлагает главные выключатели генераторов с элегазовой изоляцией (GMCB) для применения в турбинах внутреннего сгорания, комбинированных и других типах электростанций.
    GMCB используется для электрического отключения генератора от связанной системы передачи энергии, а иногда используется для подключения генератора к статическому тиристору или другим системам запуска в турбинной установке внутреннего сгорания.GMCB также распространен на гидроаккумулирующих электростанциях.

    Mitsubishi Electric поставила первый в мире генераторный выключатель с элегазовой изоляцией в 1977 году и продолжает разрабатывать инновационные конструкции и новые продукты, которые предлагают новейшие технологии и повышенную производительность, сохраняя при этом высокое качество и надежность.
    Теперь мы предлагаем GMCB гибридного типа, который включает автоматический выключатель, разъединители, заземляющие переключатели, пусковые разъединители, трансформаторы тока, трансформаторы напряжения, конденсаторы для перенапряжения и разрядники для защиты от перенапряжения — все в общей сборке шкафного типа.Эта компактная конструкция значительно сокращает необходимое пространство и время, необходимые для процесса установки. Эта сборка поставляется с нашего завода полностью собранной и испытанной, что сокращает время, необходимое для установки на строительной площадке.

    Этот гибридный тип GMCB доступен для применений, требующих номинального напряжения до 27,5 кВ, номинального тока отключения 100 кА, номинального тока постоянного тока 11000 А с естественным охлаждением или номинального тока постоянного тока 20 000 А с принудительным охлаждением.

    Гибридный тип GMCB Mitsubishi Electric использует конструкцию «Mini-flux», которая предназначена для передачи индуцированного тока в корпусе выключателя, который течет в направлении, противоположном току, протекающему по изолированному проводнику фазовой шины.Такая конструкция сводит к минимуму внешние магнитные поля по отношению к оборудованию, уменьшая помехи, создаваемые окружающим оборудованием.

    Гибридный тип GMCB идеален для применения на электростанциях комбинированного цикла, электростанциях с турбинами внутреннего сгорания и гидроаккумулирующих электростанциях. Некоторые преимущества применения GMCB в новой конструкции электростанции:
    • GMCB можно использовать для подключения 2 или 3 генераторов к одному трансформатору, централизуя необходимое оборудование на стороне высокого напряжения.
    • GMCB устраняет необходимость в пусковых трансформаторах высокого напряжения и соответствующем распределительном устройстве.
    • GMCB устраняет необходимость переключения шин на заводе, тем самым повышая надежность завода.
    • GMCB исключает возможность чрезмерного возбуждения трансформатора, поскольку трансформатор изолирован, а скорость генератора увеличивается во время запуска.

    % PDF-1.6 % 1 0 объект >>> эндобдж 2 0 obj > поток 2018-11-02T09: 57: 22-04: 002018-11-02T09: 57: 24-04: 002018-11-02T09: 57: 24-04: 00 Adobe InDesign CC 13.1 (Windows) uuid: c9e07274-e149-4a63-a352-126f78cf5091adobe: docid: indd: 50545318-e5dc-11e0-9c6e-ca4ed1097482xmp.id: c207f7ab-0e8d-1944-a392-9ddd9. 5b4d-938e-2bc33988d57axmp.did: 89c2ea6a-6445-4513-b2e1-730ab0e2e34cadobe: docid: indd: 50545318-e5dc-11e0-9c6e-ca4ed1097482default

  1. -приложение IndfAign, преобразованное из приложения Windows / CCI в приложение Indfesign / CCI, преобразованное из приложения Windows / CCI в приложение IndfAign -11-02T09: 57: 22-04: 00
    2. application / pdf Adobe PDF Library 15.0 False
  2. SiemensSansOT-Bold
  3. Wingdings-Regular
  4. SiemensSansOT-Regular
  5. PD94bWwgdmVyc2lvbj0iMS4wIiBlbmNvZGluZz0iVVRGLTgiPz4KPCFET0NUWVBFIHBsaXN0IFBVQkxJQyAiLS8vQXBwbGUvL0RURCBQTElTVCAxLjAvL0VOIiAiaHR0cDovL3d3dy5hcHBsZS5jb20vRFREcy9Qcm9wZXJ0eUxpc3QtMS4wLmR0ZCI + CjxwbGlzdCB2ZXJzaW9uPSIxLjAiPgo8ZGljdD4KCTxrZXk + Q1RGb250Q29weXJpZ2h0TmFtZTwva2V5PgoJPHN0cmluZz5EZXNpZ24gMjAwMSBieSBIYW5zIEp1cmcgSHVuemlrZXI8L3N0cmluZz4KCTxrZXk + Q1RGb250RmFtaWx5TmFtZTwva2V5PgoJPHN0cmluZz5TaWVtZW5zIFNhbnMgT1Q8L3N0cmluZz4KCTxrZXk + Q1RGb250RnVsbE5hbWU8L2tleT4KCTxzdHJpbmc + U2llbWVucyBTYW5zIE9UIEJvbGQ8L3N0cmluZz4KCTxrZXk + Q1RGb250R2V0R2x5cGhDb3VudDwva2V5PgoJPGludGVnZXI + NTgyPC9pbnRlZ2VyPgoJPGtleT5DVEZvbnRQb3N0U2NyaXB0TmFtZTwva2V5PgoJPHN0cmluZz5TaWVtZW5zU2Fuc09ULUJvbGQ8L3N0cmluZz4KCTxrZXk + Q1RGb250U3ViRmFtaWx5TmFtZTwva2V5PgoJPHN0cmluZz5Cb2xkPC9zdHJpbmc + Cgk8a2V5PkNURm9udFRyYWRlbWFya05hbWU8L2tleT4KCTxzdHJpbmc + UGxlYXNlIHJlZmVyIHRvIHRoZSBDb3B5cmlnaHQgc2VjdGlvbiBmb3IgdGhlIGZvbnQgdHJhZGVtYXJrIGF0dHJpYnV0aW9uIG5vdGljZXMuPC9zdHJpbmc + Cgk8a2V5PkNURm9udFVuaXF1ZU5hbWU8L2tleT4KCTxzdHJpbmc + MS4wMDA7VUtXTj tTaWVtZW5zU2Fuc09ULUJvbGQ8L3N0cmluZz4KCTxrZXk + Q1RGb250VmVyc2lvbk5hbWU8L2tleT4KCTxzdHJpbmc + VmVyc2lvbiAxLjAwMDtQUyA0LjAwO0NvcmUgMS4wLjM1PC9zdHJpbmc + Cgk8a2V5PmJvbGQgdHJhaXQ8L2tleT4KCTx0cnVlLz4KCTxrZXk + Y29uZGVuc2VkIHRyYWl0PC9rZXk + Cgk8ZmFsc2UvPgoJPGtleT5leHRlbmRlZCB0cmFpdDwva2V5PgoJPGZhbHNlLz4KCTxrZXk + ZnVsbCBuYW1lPC9rZXk + Cgk8c3RyaW5nPlNpZW1lbnMgU2FucyBPVCBCb2xkPC9zdHJpbmc + Cgk8a2V5Pml0YWxpYyB0cmFpdDwva2V5PgoJPGZhbHNlLz4KCTxrZXk + bW9ub3NwYWNlZCB0cmFpdDwva2V5PgoJPGZhbHNlLz4KCTxrZXk + cG9zdHNjcmlwdE5hbWU8L2tleT4KCTxzdHJpbmc + U2llbWVuc1NhbnNPVC1Cb2xkPC9zdHJpbmc + Cgk8a2V5PnByb3BvcnRpb24gdHJhaXQ8L2tleT4KCTxyZWFsPjAuMDwvcmVhbD4KCTxrZXk + c2xhbnQgdHJhaXQ8L2tleT4KCTxyZWFsPjAuMDwvcmVhbD4KCTxrZXk + dmVyc2lvbjwva2V5PgoJPHN0cmluZz5WZXJzaW9uIDEuMDAwO1BTIDQuMDA7Q29yZSAxLjAuMzU8L3N0cmluZz4KCTxrZXk + dmVydGljYWwgdHJhaXQ8L2tleT4KCTxmYWxzZS8 + Cgk8a2V5PndlaWdodCB0cmFpdDwva2V5PgoJPHJlYWw + MC40MDAwMDAwMDU5NjA0NjQ0ODwvcmVhbD4KPC9kaWN0Pgo8L3BsaXN0Pgo =
  6. PD94bWwgdmVyc2lvbj0iMS4wIiBlbmNvZGluZz0iVVRGLTgiPz4KPCFET0NUWVBFIHBsaXN0IFBVQkxJQyAiLS8vQXBwbGUvL0RURCBQTElTVCAxLjAvL0VOIiAiaHR0cDovL3d3dy5hcHBsZS5jb20vRFREcy9Qcm9wZXJ0eUxpc3QtMS4wLmR0ZCI + CjxwbGlzdCB2ZXJzaW9uPSIxLjAiPgo8ZGljdD4KCTxrZXk + Q1RGb250Q29weXJpZ2h0TmFtZTwva2V5PgoJPHN0cmluZz7CqSAyMDA2IE1pY3Jvc29mdCBDb3Jwb3JhdGlvbi4gQWxsIFJpZ2h0cyBSZXNlcnZlZC48L3N0cmluZz4KCTxrZXk + Q1RGb250RGVzY3JpcHRpb25OYW1lPC9rZXk + Cgk8c3RyaW5nPlRoZSBXaW5nZGluZ3MgZm9udHMgd2VyZSBkZXNpZ25lZCBieSBLcmlzIEhvbG1lcyBhbmQgQ2hhcmxlcyBCaWdlbG93IGluIDE5OTAgYW5kIDE5OTEuIA0KDQpUaGUgZm9udHMgd2VyZSBvcmlnaW5hbGx5IG5hbWVkIEx1Y2lkYSBJY29ucywgQXJyb3dzLCBhbmQgU3RhcnMgdG8gY29tcGxlbWVudCB0aGUgTHVjaWRhIHRleHQgZm9udCBmYW1pbHkgYnkgdGhlIHNhbWUgZGVzaWduZXJzLiBSZW5hbWVkLCByZW9yZ2FuaXplZCwgYW5kIHJlbGVhc2VkIGluIDE5OTIgYXMgTWljcm9zb2Z0IFdpbmdkaW5ncywgdGhlIHRocmVlIGZvbnRzIHByb3ZpZGUgYSBoYXJtb25pb3VzbHkgZGVzaWduZWQgc2V0IG9mIGljb25zIHJlcHJlc2VudGluZyB0aGUgY29tbW9uIGNvbXBvbmVudHMgb2YgcGVyc29uYWwgY29tcHV0ZXIgc3lzdGVtcyBhbmQgdGhlIGVsZW1lbnRzIG 9mIGdyYXBoaWNhbCB1c2VyIGludGVyZmFjZXMuIA0KDQpUaGVyZSBhcmUgaWNvbnMgZm9yIFBDLCBtb25pdG9yLCBrZXlib2FyZCwgbW91c2UsIHRyYWNrYmFsbCwgaGFyZCBkcml2ZSwgZGlza2V0dGUsIHRhcGUgY2Fzc2V0dGUsIHByaW50ZXIsIGZheCwgZXRjLiwgYXMgd2VsbCBhcyBpY29ucyBmb3IgZmlsZSBmb2xkZXJzLCBkb2N1bWVudHMsIG1haWwsIG1haWxib3hlcywgd2luZG93cywgY2xpcGJvYXJkLCBhbmQgd2FzdGViYXNrZXQuIEluIGFkZGl0aW9uLCBXaW5nZGluZ3MgaW5jbHVkZXMgaWNvbnMgd2l0aCBib3RoIHRyYWRpdGlvbmFsIGFuZCBjb21wdXRlciBzaWduaWZpY2FuY2UsIHN1Y2ggYXMgd3JpdGluZyB0b29scyBhbmQgaGFuZHMsIHJlYWRpbmcgZ2xhc3NlcywgY2xpcHBpbmcgc2Npc3NvcnMsIGJlbGwsIGJvbWIsIGNoZWNrIGJveGVzLCBhcyB3ZWxsIGFzIG1vcmUgdHJhZGl0aW9uYWwgaW1hZ2VzIHN1Y2ggYXMgd2VhdGhlciBzaWducywgcmVsaWdpb3VzIHN5bWJvbHMsIGFzdHJvbG9naWNhbCBzaWducywgZW5jaXJjbGVkIG51bWVyYWxzLCBhIHNlbGVjdGlvbiBvZiBhbXBlcnNhbmRzIGFuZCBpbnRlcnJvYmFuZ3MsIHBsdXMgZWxlZ2FudCBmbG93ZXJzIGFuZCBmbG91cmlzaGVzLiANCg0KUG9pbnRpbmcgYW5kIGluZGljYXRpbmcgYXJlIGZyZXF1ZW50IGZ1bmN0aW9ucyBpbiBncmFwaGljYWwgaW50ZXJmYWNlcywgc28gaW4gYWRkaXRpb24gdG8gYSB3aWRlIHNlbGVjdGlvbiBvZiBwb2ludG luZyBoYW5kcywgdGhlIFdpbmdkaW5ncyBmb250cyBhbHNvIG9mZmVyIGFycm93cyBpbiBjYXJlZnVsIGdyYWRhdGlvbnMgb2Ygd2VpZ2h0IGFuZCBkaWZmZXJlbnQgZGlyZWN0aW9ucyBhbmQgc3R5bGVzLiBGb3IgdmFyaWV0eSBhbmQgaW1wYWN0IGFzIGJ1bGxldHMsIGFzdGVyaXNrcywgYW5kIG9ybmFtZW50cywgV2luZGluZ3MgYWxzbyBvZmZlcnMgYSB2YXJpZWQgc2V0IG9mIGdlb21ldHJpYyBjaXJjbGVzLCBzcXVhcmVzLCBwb2x5Z29ucywgdGFyZ2V0cywgYW5kIHN0YXJzLjwvc3RyaW5nPgoJPGtleT5DVEZvbnRGYW1pbHlOYW1lPC9rZXk + Cgk8c3RyaW5nPldpbmdkaW5nczwvc3RyaW5nPgoJPGtleT5DVEZvbnRGdWxsTmFtZTwva2V5PgoJPHN0cmluZz5XaW5nZGluZ3M8L3N0cmluZz4KCTxrZXk + Q1RGb250R2V0R2x5cGhDb3VudDwva2V5PgoJPGludGVnZXI + MjI2PC9pbnRlZ2VyPgoJPGtleT5DVEZvbnRMaWNlbnNlTmFtZU5hbWU8L2tleT4KCTxzdHJpbmc + WW91IG1heSB1c2UgdGhpcyBmb250IGFzIHBlcm1pdHRlZCBieSB0aGUgRVVMQSBmb3IgdGhlIHByb2R1Y3QgaW4gd2hpY2ggdGhpcyBmb250IGlzIGluY2x1ZGVkIHRvIGRpc3BsYXkgYW5kIHByaW50IGNvbnRlbnQuICBZb3UgbWF5IG9ubHkgKGkpIGVtYmVkIHRoaXMgZm9udCBpbiBjb250ZW50IGFzIHBlcm1pdHRlZCBieSB0aGUgZW1iZWRkaW5nIHJlc3RyaWN0aW9ucyBpbmNsdWRlZCBpbiB0aGlzIGZvbnQ7IGFuZCAoaWkpIHRlbXBvcmFyaWx5IG Rvd25sb2FkIHRoaXMgZm9udCB0byBhIHByaW50ZXIgb3Igb3RoZXIgb3V0cHV0IGRldmljZSB0byBoZWxwIHByaW50IGNvbnRlbnQuPC9zdHJpbmc + Cgk8a2V5PkNURm9udE1hbnVmYWN0dXJlck5hbWU8L2tleT4KCTxzdHJpbmc + TWljcm9zb2Z0IFR5cG9ncmFwaHk8L3N0cmluZz4KCTxrZXk + Q1RGb250UG9zdFNjcmlwdE5hbWU8L2tleT4KCTxzdHJpbmc + V2luZ2RpbmdzLVJlZ3VsYXI8L3N0cmluZz4KCTxrZXk + Q1RGb250U3ViRmFtaWx5TmFtZTwva2V5PgoJPHN0cmluZz5SZWd1bGFyPC9zdHJpbmc + Cgk8a2V5PkNURm9udFRyYWRlbWFya05hbWU8L2tleT4KCTxzdHJpbmc + V2luZ2RpbmdzIGlzIGVpdGhlciBhIHJlZ2lzdGVyZWQgdHJhZGVtYXJrIG9yIGEgdHJhZGVtYXJrIG9mIE1pY3Jvc29mdCBDb3Jwb3JhdGlvbiBpbiB0aGUgVW5pdGVkIFN0YXRlcyBhbmQvb3Igb3RoZXIgY291bnRyaWVzLiA8L3N0cmluZz4KCTxrZXk + Q1RGb250VW5pcXVlTmFtZTwva2V5PgoJPHN0cmluZz5XaW5nZGluZ3MgUmVndWxhcjogTVM6IDIwMDY8L3N0cmluZz4KCTxrZXk + Q1RGb250VmVuZG9yVVJMTmFtZTwva2V5PgoJPHN0cmluZz5odHRwOi8vd3d3Lm1pY3Jvc29mdC5jb20vdHJ1ZXR5cGUvZm9udHMvd2luZ2RpbmdzLzwvc3RyaW5nPgoJPGtleT5DVEZvbnRWZXJzaW9uTmFtZTwva2V5PgoJPHN0cmluZz5WZXJzaW9uIDUuMDM8L3N0cmluZz4KCTxrZXk + Ym9sZCB0cmFpdDwva2V5PgoJPGZhbHNlLz4KCTxrZXk + Y29uZGVuc2 VkIHRyYWl0PC9rZXk + Cgk8ZmFsc2UvPgoJPGtleT5leHRlbmRlZCB0cmFpdDwva2V5PgoJPGZhbHNlLz4KCTxrZXk + ZnVsbCBuYW1lPC9rZXk + Cgk8c3RyaW5nPldpbmdkaW5nczwvc3RyaW5nPgoJPGtleT5pdGFsaWMgdHJhaXQ8L2tleT4KCTxmYWxzZS8 + Cgk8a2V5Pm1vbm9zcGFjZWQgdHJhaXQ8L2tleT4KCTxmYWxzZS8 + Cgk8a2V5PnBvc3RzY3JpcHROYW1lPC9rZXk + Cgk8c3RyaW5nPldpbmdkaW5ncy1SZWd1bGFyPC9zdHJpbmc + Cgk8a2V5PnByb3BvcnRpb24gdHJhaXQ8L2tleT4KCTxyZWFsPjAuMDwvcmVhbD4KCTxrZXk + c2xhbnQgdHJhaXQ8L2tleT4KCTxyZWFsPjAuMDwvcmVhbD4KCTxrZXk + dmVyc2lvbjwva2V5PgoJPHN0cmluZz5WZXJzaW9uIDUuMDM8L3N0cmluZz4KCTxrZXk + dmVydGljYWwgdHJhaXQ8L2tleT4KCTxmYWxzZS8 + Cgk8a2V5PndlaWdodCB0cmFpdDwva2V5PgoJPHJlYWw + MC4wPC9yZWFsPgo8L2RpY3Q + CjwvcGxpc3Q + Cg ==
  7. PD94bWwgdmVyc2lvbj0iMS4wIiBlbmNvZGluZz0iVVRGLTgiPz4KPCFET0NUWVBFIHBsaXN0IFBVQkxJQyAiLS8vQXBwbGUvL0RURCBQTElTVCAxLjAvL0VOIiAiaHR0cDovL3d3dy5hcHBsZS5jb20vRFREcy9Qcm9wZXJ0eUxpc3QtMS4wLmR0ZCI + CjxwbGlzdCB2ZXJzaW9uPSIxLjAiPgo8ZGljdD4KCTxrZXk + Q1RGb250Q29weXJpZ2h0TmFtZTwva2V5PgoJPHN0cmluZz5EZXNpZ24gMjAwMSBieSBIYW5zIEp1cmcgSHVuemlrZXIgPC9zdHJpbmc + Cgk8a2V5PkNURm9udEZhbWlseU5hbWU8L2tleT4KCTxzdHJpbmc + U2llbWVucyBTYW5zIE9UPC9zdHJpbmc + Cgk8a2V5PkNURm9udEZ1bGxOYW1lPC9rZXk + Cgk8c3RyaW5nPlNpZW1lbnMgU2FucyBPVDwvc3RyaW5nPgoJPGtleT5DVEZvbnRHZXRHbHlwaENvdW50PC9rZXk + Cgk8aW50ZWdlcj41ODI8L2ludGVnZXI + Cgk8a2V5PkNURm9udFBvc3RTY3JpcHROYW1lPC9rZXk + Cgk8c3RyaW5nPlNpZW1lbnNTYW5zT1QtUmVndWxhcjwvc3RyaW5nPgoJPGtleT5DVEZvbnRTdWJGYW1pbHlOYW1lPC9rZXk + Cgk8c3RyaW5nPlJlZ3VsYXI8L3N0cmluZz4KCTxrZXk + Q1RGb250VHJhZGVtYXJrTmFtZTwva2V5PgoJPHN0cmluZz5QbGVhc2UgcmVmZXIgdG8gdGhlIENvcHlyaWdodCBzZWN0aW9uIGZvciB0aGUgZm9udCB0cmFkZW1hcmsgYXR0cmlidXRpb24gbm90aWNlcy48L3N0cmluZz4KCTxrZXk + Q1RGb250VW5pcXVlTmFtZTwva2V5PgoJPHN0cmluZz4xLjAwMDtVS1 dOO1NpZW1lbnNTYW5zT1QtUmVndWxhcjwvc3RyaW5nPgoJPGtleT5DVEZvbnRWZXJzaW9uTmFtZTwva2V5PgoJPHN0cmluZz5WZXJzaW9uIDEuMDAwO1BTIDQuMDA7Q29yZSAxLjAuMzU8L3N0cmluZz4KCTxrZXk + Ym9sZCB0cmFpdDwva2V5PgoJPGZhbHNlLz4KCTxrZXk + Y29uZGVuc2VkIHRyYWl0PC9rZXk + Cgk8ZmFsc2UvPgoJPGtleT5leHRlbmRlZCB0cmFpdDwva2V5PgoJPGZhbHNlLz4KCTxrZXk + ZnVsbCBuYW1lPC9rZXk + Cgk8c3RyaW5nPlNpZW1lbnMgU2FucyBPVDwvc3RyaW5nPgoJPGtleT5pdGFsaWMgdHJhaXQ8L2tleT4KCTxmYWxzZS8 + Cgk8a2V5Pm1vbm9zcGFjZWQgdHJhaXQ8L2tleT4KCTxmYWxzZS8 + Cgk8a2V5PnBvc3RzY3JpcHROYW1lPC9rZXk + Cgk8c3RyaW5nPlNpZW1lbnNTYW5zT1QtUmVndWxhcjwvc3RyaW5nPgoJPGtleT5wcm9wb3J0aW9uIHRyYWl0PC9rZXk + Cgk8cmVhbD4wLjA8L3JlYWw + Cgk8a2V5PnNsYW50IHRyYWl0PC9rZXk + Cgk8cmVhbD4wLjA8L3JlYWw + Cgk8a2V5PnZlcnNpb248L2tleT4KCTxzdHJpbmc + VmVyc2lvbiAxLjAwMDtQUyA0LjAwO0NvcmUgMS4wLjM1PC9zdHJpbmc + Cgk8a2V5PnZlcnRpY2FsIHRyYWl0PC9rZXk + Cgk8ZmFsc2UvPgoJPGtleT53ZWlnaHQgdHJhaXQ8L2tleT4KCTxyZWFsPjAuMDwvcmVhbD4KPC9kaWN0Pgo8L3BsaXN0Pgo =
    8. конечный поток эндобдж 3 0 obj > эндобдж 5 0 obj > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / Shading> / XObject >>> / TrimBox [0.
Обновлено: 10.10.2021 — 02:35

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
