Двухцветные светодиоды. Как правильно подключать управлять
Само название — двухцветный светодиод основано на том, что чип способен светиться двумя цветами. Ярким примером такого типа диодов — зарядка мобильного телефона, зарядка аккумуляторных батарей, где индикатор во время зарядки светится красным цветом, по мере наполнения зарядом аккумулятора цвет меняется на зеленый.
[contents]
Двухцветные светодиоды подразделяются на несколько типов. Наиболее распространенные — трехвыводные светодиоды. В одном корпусе интегрированы два светодиода зеленого и красного свечения.
Двухцветный светодиод с двумя выводамиДвухцветные светодиоды имеют два вывода. Изменение цвета происходит в зависимости от того, в какую сторону течет ток. схема управления двухцветными светодиодами представлена ниже.
Правильное соединение двухцветного светодиодаДиоды соединены параллельно.При протекании тока в одном направлении второй диод запирается и не светится. В случае обратного протекания тока свечение происходит наоборот.
При использовании ШИМ контроллера можно зажигать сразу оба светодиода, в результате смешения цветов получится желтый, либо несколько других оттенков.
Не смотря на то, что на данной схеме мы видим всего два диода, в некоторых инструкциях его принято называть трехцветным. Такие диоды имеют три вывода. Такое деление — условное, поэтому заострять на этом внимание не следует.
Схема управления двухцветным светодиодом на таймере 555
остаточно простая и легкая схема управлением двухцветным светодиодом. В этом случае включается поочередно зеленый и красный цвет.
Управление двухцветным LEDs на микросхеме 555схема управления двухцветными светодиодами до 1А
Схема управления двухцветными светодиодами на контроллере
Схема управления двухцветными светодиодами построена на микросхеме TA7291P с двумя выходами OUT и двумя входами IN. К выходу подключаем два диода или один двухцветный мощностью не менее 1А. Если логика на входах одинакова, то потенциалы выходов равные, соответственно светодиод не горит.
При разных логических уровнях на входах микросхема работает следующим образом. Если на одном из входов, например, IN1 имеется низкий логический уровень, то выход OUT1, соединяется с общим проводом. Катод светодиода HL2 через резистор R2 тоже соединяется с общим проводом. Напряжение на выходе OUT2 (при наличии на входе IN2 логической единицы) в этом случае зависит от напряжения на входе V_ref, что позволяет регулировать яркость свечения светодиода HL2.
В данном случае напряжение V_ref получается из ШИМ импульсов от микроконтроллера с помощью интегрирующей цепочки R1C1, что регулирует яркость светодиода, подключенного к выходу. Микроконтроллер управляет также и входами IN1 и IN2, что позволяет получить самые разнообразные оттенки свечения и алгоритмы управления светодиодами. Сопротивление резистора R2 рассчитывается исходя из предельно допустимого тока светодиодов.
Самые простые схемы подключения двухцветных светодиодов
Как бы оно ни было, но знаю, что работы с микроконтроллерами многих пугают, поэтому приведу еще пару рабочих схем управления двухцветным светодиодом без каких-либо «наворотов».
Первая представляет собой схему для подключения двухцветного диода с двумя выводами:
Управление 2-х цветным светодиодомСледующая схема для 2х цветного светодиода на трех выводах:
Схема 2х цветного LEDs с тремя пинамиНаиболее полная, но для многих покажется сложноватой, информация по двухцветным светодиодам — на этом сайте
Видео по работе двухцветных светодиодов, простые схемы подключения
Двухцветный светодиод с тремя выводами, ta7291p схема подключения
Светодиоды меняющие самостоятельно цвет — в новогодней поделке
Микро обзор светодиодов меняющих цвет в цикле.
на страничке указана модель SX-F5-RGB-5MM
Max. Forward Voltage:3.0-3.2V
Max. Reverse Voltage:3.2-3.4V
Max. Forward Current:20мA
Все 100 шт. рабочие.
Планировал из них сделать на Новый Год гирлянду на батарейках.
Но, появилась необходимость сделать звезду на рукоятке.
Из фанеры 40х40 мм. на 2 заготовках разместилось по 47 диодов. Все подключены параллельно.
Схема потребляет без резистора до 0,5 ампера в пике и светит очень ярко. Необходимо обязательно поставить резистор на 5 Ом, но на данный момент такого номинала нету под рукой, а при 22 Ом светит в несколько раз тусклее потребляя ток в пике 0,05А и не происходит плавное переключение между цветами. После синего пытается зажигаться зеленый — происходит дрожание и сброс на красный.
Также, между половинками звезд, поставлю светодиодную ленту с питанием от кроны для мягкой подсветки границ звезды. Все это будет аккуратно украшено новогодним пушистым дождиком.
Данная конструкция позволяет за один-два вечера вместе с ребенком изготовить самостоятельно красивый святящийся атрибут Нового Года.
Жаль, что на видео не передается весь вау-эффект. Вот так выглядит на минимальной яркости
и на максимальной
Данные светодиоды позволяют с легкостью изготовить интересные поделки без использования микроконтроллеров для управления цветом и познакомить ребенка с основами радиоэлектроники.
This entry was posted in Ремонт. Bookmark the permalink.Применение светодиодов в электронных схемах
Светодиод – один из самых распространенных компонентов, встречающихся в современной технике. Светодиоды применяются для индикации состояния работы приборов, а также для подсветки или в качестве фонарей. По диапазону излучения выделяют светодиоды видимого диапазона (красные, желтые, зеленые, белые) и светодиоды инфракрасного или ультрафиолетового излучения (пульты дистанционного управления).
Светодиоды по своей структуре относятся к полупроводниковым приборам, таким диод или тиристор. Поэтому развитие светодиодов неразрывно связано с развитием полупроводников. Светодиод обладает односторонней проводимостью, благодаря одному p-n переходу. В начале 20 века советский ученый Олег Владимирович Лосев обратил внимание на свечение кристаллов полупроводников, возникающее при включении полупроводника в прямом направлении. В то время свечение было едва заметно, однако именно это свойство полупроводников и легло в основу развития светодиодной техники.
Рисунок 1
Современные светодиоды позволяют выбрать любую гамму излучения за счет применения легирующих примесей в p-n переход. Например, фосфор позволяет получить красный оттенок, алюминий – желтый, галлий – зеленый или голубой. Еще один способ изменения цвета свечения светодиода – введение люминофора, позволяющего давать видимый свет при воздействии на него другого излучения. Для светодиодов добавление люминофора в кристалл голубого свечения получается белый цвет.
Применение фокусирующей линзы позволяет увеличить интенсивность излучения.
Развитие технологий позволило создать двухцветный светодиод. Двухцветные светодиоды могут выпускаться с тремя (рисунок 2) или двумя выводами. Для последних изменение свечения происходит при изменении направления тока.
Рисунок 2
Стоит отметить, что при подключении светодиодов в любую цепь последовательно с ним необходимо подключать балластное сопротивление. Большинство современных светодиодов выпускаются со встроенным токоограничивающим сопротивлением.
Как известно, работа светодиода зависит от величины тока, т. е. светодиод можно подключить даже к сети с напряжением в 220В, но с ограничителем тока в цепи. Прямое напряжение для большинства светодиодов превышает 2В, поэтому одной батарейки с напряжением в 1,5В не всегда будет достаточно для работы светодиода. Стандартный ряд напряжений начинается с 3В, а наиболее часто используются светодиоды на напряжение 12В. Еще одна важная характеристика светодиодов – величина обратного напряжения.
Обычно обратное напряжение не превышает 100В, поэтому для защиты светодиодов применяют схемы встречно-параллельного выключения (рисунок 3).
Рисунок 3
Рассмотрим несколько устройств, в которых используются светодиоды. Большинство из них строятся на базе микроконтроллеров, дабы упростить схему и сократить количество элементов на плате.
Первое устройство представляет собой блок управления двухцветным светодиодом с тремя выводами (рисунок 4). Принцип работы схемы следующий: при одинаковых потенциалах на входах IN1 и IN2 на выводах OUT1 и OUT2 потенциалы также одинаковы и светодиоды погашены. При наличии сигнала высокого уровня на одном из входов загорается один из светодиодов HL1 или HL2. Регулировка яркости свечения светодиода осуществляется напряжением на входе Vref.
Рисунок 4
Расчет и выбор балластного сопротивления R2 основывается на законе Ома. Исходные данные для расчета: напряжение питания 12В, прямой ток светодиода 10мА, падение напряжения на светодиоде 2В.
Тогда сопротивление R2 можно рассчитать по формуле:
[size=16]
R2 = (Uпит-U) / I = (12 — 2) / 0,010 = 1000(Ω) или 1КОм
Трехцветные светодиоды (RGB-светодиоды)
RGB-светодиоды, в первую очередь, предназначены для создания декоративной подсветки. RGB-светодиод имеет четыре вывода, а для управления его работой применяют специальные контроллеры. На базе RGB-светодиодов строятся светодиодные ленты. Трехцветные светодиоды позволяют создавать практически любой оттенок. Ниже приведена схема подключения трехцветного светодиода (Рисунок 5).
Рисунок 5

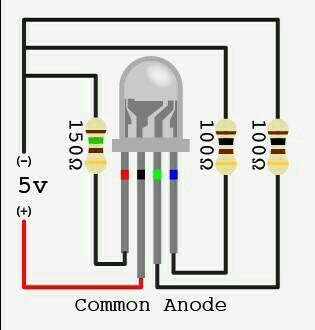

В основе RGB-светодиода лежат три излучателя. Сопротивления в схеме подобраны таким образом, чтобы свет светодиода был белым. Устройство, собранное по приведенной схеме (рисунок 6) применяется для подсветки в автомобиле.
Рисунок 6
Еще один вариант использования светодиодов в автомобиле – это схема подсветки номера (рисунок 7).
Рисунок 7
В схеме применяются шесть светодиодов с максимальным током 35 мА (ток ограничен на уровне 27мА стабилизатором тока DA1) и световым потоком в 4 лм.
Как отмечалось ранее, для питания светодиодов не достаточно одной батарейки с напряжением 1,5В. Однако существует схема преобразователя для питания белого светодиода от одной батарейки (рисунок 8). Принцип работы схемы: при низком уровне сигналов на выводах микроконтроллера РВ1 и РВ2, высоком уровне на выводах РВ0 и РВ4 происходит зарядка конденсаторов С1 и С2 до напряжения 1,4В. При изменении сигналов микроконтроллера к светодиоду прикладывается напряжение от двух заряженных конденсаторов и батарейки, что в сумме дает около 4,5В. Частота зажигания светодиода определяется частотой выходных сигналов микроконтроллера.
Рисунок 8
Аналогичную схему можно собрать на базе логических микросхем (рисунок 9).
Рисунок 9
Светодиоды достаточно надежные элементы, поэтому зачастую их используют в нескольких схемах, просто выпаивая элемент из уже ненужной платы. Однако при этом необходимо определить полярность светодиода для дальнейшего его использования. Прозвонка светодиодов мультиметром не всегда дает однозначный вывод о работоспособности диода, поэтому лучшим вариантом для проверки светодиодов является их проверка через подключение к источнику питания.
Проверку любого светодиода следует выполнять через ограничивающий резистор номиналом от 200 до 500 Ом (рисунок 10) и выходным напряжением источника питания не менее 4,5В.
Рисунок 10
Еще один момент, на который необходимо обратить внимание при использовании светодиодов — это правильное подключение нескольких светодиодов в одну цепь (рисунок 11).
Рисунок 11
Стоит отметить, что двух одинаковых светодиодов не бывает. Поэтому имеется определенный разброс параметров светодиодов, особенно это сказывается на схемах параллельного включения светодиодов. При параллельном включении светодиодов необходимо подбирать балластное сопротивление под каждый светодиод в отдельности, так как небольшое отклонение в падении напряжения на элементе не позволит добиться одинаковой яркости свечения для всех светодиодов.
Практика применения светодиодов:
Самодельный светильник из светодиодной ленты
Светодиодные деревья — новый вид праздничной светотехники
Делаем светодиодную подсветку салона автомобиля
Статьи по теме:
Как подключить светодиодную ленту
Питание светодиодных лент
Блоки питания для светодиодных лент
Двухцветный светодиод с двумя и тремя выводами
Светодиодами называют электронные компоненты разных размеров и цветов, которые заключены в прозрачный корпус.
Линзы из эпоксидной смолы являются корпусом светодиода, кристаллы — источником света, длинный вывод – анод, короткий — катод. Определить какого свечения будут лампы сразу невозможно. Лампы начинают светиться тогда, когда ток идет в прямом направлении. Интенсивность свечения пропорциональна электрическому току.
Каждый светоизлучающий диод по всем законам физики должен давать лишь один цвет. Он зависит от материала, из которого изготовлен полупроводник. Никаких изменений в процессе эксплуатации не происходит. Как же тогда создается двухцветный светодиод? А многоцветный?
Описание двухцветных светодиодов
Двухцветный светодиод – это два отдельных светоизлучателя, объединенных на одном кристалле и изготовленные из разных полупроводниковых сплавов. Такой LED выдает минимум два цвета. Поскольку его корпус выполнен из специального светорассеивающего пластика, одновременно работающие два светоизлучателя создают третий цвет.
Учитывая особенности восприятия человеком цветовых смесей, в светодиоде на 2 цвета чаще всего используются следующие сочетания:
- красный – желто-зеленый;
- красный – синий или зеленый
- красный – желтый;
- желтый – зеленый;
- желтый – желто-зеленый.
Также светодиод на 2 цвета можно разделить на несколько типов:
- двухцветный светодиод с двумя выводами, имеющий встречно-параллельное соединение;
- двухцветный светодиод с тремя выводами, которые представляют из себя два отдельных излучателя с общим катодом либо двухцветный светодиод с общим анодом.
В одном корпусе LED могут быть разные лампы:красно-желтые, красно-зеленые, сине-желтые и другие. Трехцветный светодиод объединяет в одном корпусе красные, зеленые и синие лампы.
Самый распространенный трехвыводной LED — с двумя светодиодами зеленой и красной лампы в одном корпусе. Такие LED более востребованы, поскольку их применение дает больше цветовых гамм, что позволяет выпускать недорогие светильники, лампы которых способны менять свет в широком спектре. С помощью импульсного модулятора, меняя интенсивность свечения каждого полупроводника, удается изменять и тон освещения у каждого диода. Для предотвращения возможной перегрузки, для каждого светодиода предусмотрен отдельный резистор.
Область применения двухцветных светодиодов
- приборостроении, как двухцветный светодиод 5мм, использующийся в качестве индикатора;
- рекламном бизнесе для привлечения внимания потребителя;
- декорировании помещений, используя возможности игры света;
- современных средствах сигнализации, как, например, мигалка на двухцветном светодиоде, светофоры;
- тюнинговании автомобилей;
Эти приборы широко применяются в системах сигнализации, индикации и визуального оформления. 2- х цветное LED освещение активно используется в создании электронных табло и указателей. Кроме того, двухцветный светодиод применяется в качестве индикатора вращения электродвигателя, работающего на постоянном токе, демонстрируя в какую сторону идет вращение.
В зависимости от производственной либо декоративной необходимости, инженер или дизайнер может использовать определенный набор 2-х цветных светоизлучающих диодов для решения стоящих перед ними задач. |
Cветодиод на 2 цвета – это два обычных светодиода в одном корпусе. У него две ноги и каждая одновременно является катодом светодиода одного цвета и анодом другого цвета. Поэтому от того в каком направлении через двухцветный диод движется ток зависит каким цветом будут светиться лампы. Для такого LED необходим только один резистор. Двухцветные светодиоды менее популярны, чем трехцветные. Примером светодиода на 2 цвета является зарядка для мобильного устройства и аккумуляторной батареи, когда лампочка индикатора в момент зарядки светится красным, а после зарядки батареи свет меняется на зеленый.
В автомобилях LED лампы используются там, где требуется 2 цвета в фаре, когда одна лампа одновременно выполняет роль габарита и поворотника. Габариты при этом будут красные, а поворотники — желтыми.
Как подключить двухцветный светодиод?
Подключение светодиодов к цепи требует подключения балластного сопротивления, которое встроено в современные светодиоды. Ограничивая ток в цепи, подключение светодиода возможно с напряжением в сети 220В.
Стандартная схема включения светодиодов
Свечение светодиода на 2 цвета меняется от того, в какую сторону через лампу течет ток. Схема прибора вполне понятна. В ней есть резистор и два включенных навстречу друг другу диода, которые соединены параллельно. При протекании тока в прямом направлении один диод оказывается запертым и не светится. При движении тока в обратном направлении все меняется с точностью наоборот.
После определения тока и напряжения светодиода можно рассчитать параметры сопротивления, которые ограничивают ток в цепи. В простейшей схеме включения двухцветного светодиода резистор ограничивает ток. После расчета сопротивления, рассчитывается его мощность. Если выбирать маломощный резистор, то есть вероятность, что он в скором времени выйдет из строя.
При последовательном соединении LED хватит одного резистора, подключенного к цепи. Светодиоды с различными номинальными токами нельзя соединять последовательно. Для правильного подключения надо понимать, что при параллельном подключении сила тока суммируется, а при последовательном подключении суммируется напряжение. Параллельное и последовательное подключение возможно только одинаковых светодиодов с использованием одного резистора. А если происходит подключение разных светодиодов, то для надежности лучше рассчитать каждому LED свой пассивный элемент электрической цепи.
Двухцветные светодиоды на микроконтроллере | Техника и Программы
Двухцветные светодиоды содержат на одном кристалле два отдельных светзлучателя, которые изготавливаются из разных полупроводниковых сплавов. Такой индикатор может светиться как минимум двумя разными цветами. Почему «как минимум»? Потому что за счёт общего корпуса, выполненного из светорассеивающей пластмассы, при одновременном включении обоих излучателей можно получить суммарный третий цвет.
В Табл. 2.5 перечислены встречающиеся сочетания оттенков в двухцветных светодиодах. Надо чётко представлять, что не все цветовые смеси хорошо различаются визуально. Например, сочетание «жёлтый — зелёный» в смеси лучше не использовать, поскольку теряется однозначность, ведь суммарный «зелёно-жёлтый» оттенок сложно без навыка отличить от зелёного и от жёлтого цвета.
Первый цвет | Красный | Красный | Красный | Красный | Жёлтый | Жёлтый |
Второй цвет | Жёлто-зелёный | Синий | Зелёный | Жёлтый | Зелёный | Жёлто-зелёный |
Восприятие цвета человеком весьма субъективно.
В колориметрии (науке о цвете) различают более тысячи образцов цветовых эталонов, стандартизованных в специальных книгах-атласах. Некоторые люди обладают даром «абсолютного цвета», но это столь же редко, как и «абсолютный слух» у музыкантов. На практике пользователь хорошо различает оттенки, но только при одновременном предъявлении ему нескольких образцов для сравнения.
Светодиоды формируют достаточно тусклые по насыщенности цвета. Если взять смесь красного с зелёным, то в сумме должен получиться жёлтый цвет. Однако в светодиодном исполнении образуется оттенок, который одни воспринимают как «оранжево-жёлтый», другие как «жёлто-зелёный». Более того, если смотреть на светодиод перпендикулярно прямо, то виден жёлтый цвет, но если смотреть с правой стороны, то оттенок «краснеет», а с левой — «зеленеет» или наоборот.
Вывод — конструировать устройство необходимо так, чтобы на панели постоянно светился хотя бы один образцовый индикатор базового цвета, по которому можно устойчиво идентифицировать остальные оттенки. Им обычно служит зелёный светодиод наличия питания. Другой вариант — каждому индикатору назначить своё посадочное место, примерно как в светофоре — «красный-жёлто зелёный» или ввести режим мигания для суммарного цвета.
Прямое падение напряжения у двухцветных светодиодов такое же, как у обычных светодиодов того же оттенка. Ориентироваться можно по условной точке начального подъёма ВАХ: 1.6 В (красный), 1.7 В (жёлтый/оранжевый), 1.8 В (зелёный), 3.5 В (белый/синий). Любой двухцветный светодиод можно заменить двумя обычными, рядом расположенными или накрытыми общим корпусом, если провести электрические соединения между ними согласно внутренней схеме.
Цветовая гамма наружных индикаторов должна подбираться по правилам эргономики. Например, красным цветом обозначают состояние «Авария», «Брак», зелёным — «Норма», «Готовность», «Работа». Смена режимов «Ждущий/Активный» можно индицировать жёлтым/зелёным цветом. «Синие» светодиоды хорошо смотрятся в полумраке или применяются для декоративной подсветки тёмных поверхностей.
Двухцветные светодиоды бывают двух трёх выводные. Первые из них имеют встречно-параллельное соединение (Рис. 2.15, а…ж), а вторые — два отдельных излучателя с общим анодом/катодом (Рис. 2.16, а…к). На всех последующих cxeмах для простоты будет принято, что светодиоды являются «красно-зелёными».
Важный нюанс. Обычно в трёхвыводных светодиодах общий контакт конструктивно располагается по центру корпуса, но иногда встречаются модели, например, BL-Bxx204-A (фирма Bright LED Electronics), у которых общий вывод находится с краю. Определить «что есть что» можно прозвонкой выводов омметром.
а) на двух линиях MK формируются противофазные уровни ВЫСОКИЙ-НИЗКИЙ или НИЗКИЙ-ВЫСОКИЙ. Соответственно, светодиод HL1 светится то красным, то зелёным цветом. Для полного гашения светодиода надо установить на выходах MK одинаковые уровни: НИЗКИЙ-НИЗКИЙ или ВЫСОКИЙ-ВЫСОКИЙ;
б) управление светодиодом HL1 от одной линии MK: ВЫСОКИЙ уровень — красный цвет, НИЗКИЙ — зелёный, вход с Z-состоянием — полное гашение.
Недостатком схемы является лишний расход мощности на делителе R1, R2, что оправдано, если опорный уровень со средней точки используется для других узлов устройства;
в) аналогично Рис. 2.15, б, но с меньшими потерями мощности, поскольку через стабилитроны VD1, VD2 не протекает лишний ток. Резистором R1 регулируется общая яркость;
г) аналогично Рис. 2.15, в, но с возможностью раздельного регулирования яркости красного и зелёного светоизлучателей резисторами R1, R2;
д) аналогично Рис. 2.15, в, но с пониженным питанием и заменой двух стабилитронов транзисторными ключами F77, VT2. Резистором &2регулируется общая яркость; О
О Рис. 2.15. Схемы подключения двухцветных светодиодов с двумя выводами (окончание):
е) коммутация полярности включения яркого светодиода HL1 через мостовую схему. Сигналы на выходах MK должны быть строго противофазными. Резистор R5 защищает пары транзисторов VT3, VT4 и VT5, VT6 от перегрузки по току при их одновременном включении из-за ошибок в программе, а также при переходных процессах.
Резистор R6 задаёт яркость свечения;
ж) управление тремя двухцветными светодиодами HL1…HL3 от трёх линий MK. Возможны одноцветные и разноцветные комбинации свечения в любом порядке.
Рис. 2.16. Схемы подключения двухцветных светодиодов с тремя выводами (начало):
а) при ВЫСОКОМ уровне на одном из выходов МК светодиод HL1 загорается красным или зелёным цветом. При двух ВЫСОКИХ уровнях должен получаться цвет, близкий к жёлтому. Его реальный оттенок зависит от типа светодиода и соотношения сопротивлений резисторов R1, R2. При обоих НИЗКИХ уровнях на выходах MK светодиод полностью погашен;
б) аналогично Рис. 2.16, а, но для светодиода HL1 с общим анодом и с активными НИЗКИМИ уровнями;
в) при НИЗКОМ уровне на выходе MK индикатор HL1 светится зелёным цветом, при ВЫСОКОМ — красным, поскольку «зелёный» излучатель (1.8 В) шунтируется «красным» (1.6 В). Диод VD1 устраняет небольшую подсветку «зелёного» излучателя при светящемся «красном»; О
г) аналогично Рис.
2.16, в, но для светодиода HL1 с общим анодом и с активным НИЗКИМ уровнем. Диод VD1 может отсутствовать (проверяется экспериментально). Если поменять местами выводы «R» и «G» индикатора HL1, то наличие диода VD1 обязательно;
д) один общий резистор на два излучателя светодиода HL /, что может привести к некоторому различию в яркости их свечения. Для получения промежуточных цветовых оттенков используют два противофазных сигнала ШИМ с изменяющейся скважностью;
е) аналогично Рис. 2.16, д, но для светодиода HL1 с общим анодом;
ж) выбор одного из двух излучателей производится механическим переключателем SA 1\
з) аналогично Рис. 2.16, в, но с полевым транзистором VT1 Схема эффективна при повышенном токе через светодиод HL1 (задаётся резистором R1).
и) плавное получение всей гаммы цветовых оттенков в спектре от красного до зелёного при помощи переменного резистора R2\
к) джампер, установленный между контактами 1-2 соединителя *S7, определяет красный, а между контактами 2-3 — зелёный цвет свечения всех индикаторов HL1…HLn одновременно.
Источник: Рюмик, С. М., 1000 и одна микроконтроллерная схема. Вып. 2 / С. М. Рюмик. — М.:ЛР Додэка-ХХ1, 2011. — 400 с.: ил. + CD. — (Серия «Программируемые системы»).
Что такое светодиод, подключение светодиодов, подбор гасящего резистора
Главное свойство диода, в том, что он пропускает ток только в одном направлении. Это основная, функция диода, но диоды бывают разные, и для некоторых из них односторонняя проводимость является далеко не главным свойством.
Вот, например, Светодиод.
Обозначение светодиода
Практически тот же диод, и проводимость у него односторонняя, но при пропускании прямого тока он светится. И это уже его основная функция. И так, светодиод, это диод, который при пропускании через него прямого тока излучает свет.
Светодиоды мы встречаем часто, — индикаторы у различной аппаратуры, бывают светодиодные фонарики, ёлочные гирлянды, рекламные табло, осветительные лампы и даже светофоры.
Рис. 1. Как выглядит обычный индикаторный светодиод, обозначение на схемах.
На рисунке 1 показано как выглядит обычный индикаторный светодиод. Конечно больше он похож на лампочку с двумя проволочными выводами. Но! У этой «лампочки» есть анод и катод, и горит она только если анод подключен к плюсу источника питания, а катод к минусу (анодный вывод обычно длиннее катодного).
Но и это еще не все! В отличие от лампочки светодиод нельзя подключать непосредственно к источнику питания, а только через токоограничительный резистор. Поскольку светодиод все же диод, он имеет довольно низкое прямое сопротивление и диодную характеристику.
То есть, существует такая странная вещь, как Падение прямого напряжения на диоде. Так вот, в отличие от номинального напряжения лампочки, здесь зависимость тока от напряжения работает совсем не по Закону Ома. То есть, хорошо пропускать ток в прямом направлении диод начинает только тогда, когда напряжение на нем больше некоторого значения.
И при этом, ток резко возрастает, что может привести к повреждению диода или светодиода. Поэтому, если вы подключите светодиод прямо к батарейке (без токоограничительного резистора), то очень высока вероятность того, что светодиод перегорит.
Подключение светодиода
На рисунке 2 показано как обычно подключают светодиод. Здесь взят светодиод с напряжением падения 1,6V (Un). Батарейка на 4,5V, поэтому чтобы не сжечь светодиод последовательно ему включен резистор R1, на котором падает избыток напряжения (4,5 -1,6 = 2,9V).
Рис. 2. Схема подключения светодиода через гасящий резистор.
Теперь попробуем рассчитать сопротивление резистора R1. Допустим, номинальный ток через светодиод 10mA, напряжение падения 1,6V, напряжение источника питания 4,5V. То есть, сопротивление резистора R1 должно быть таким, чтобы на нем падало 2,9V, и был ток 10mA (0,01 А).
Переходим к Закону Ома: R= U/I = 2,9 / 0,01 = 290 Ом. То есть, вполне нормально будет поставить R1 сопротивлением 300 Ом. Бывают светодиоды разных цветов, — красные, зеленые, желтые, синие, белые. Еще конечно различаются по яркости света, по напряжению падения, по току.
Что такое двухцветный светодиод
Интересная вещь — двухцветный светодиод. Практически это два светодиода в одном корпусе. Бывают они с двумя и с тремя выводами (рис. 3).
Рис. 3. Светодиоды с двумя и тремя выводами, обозначения на схемах.
Двухвыводный двухцветный светодиод представляет собой два светодиода разных цветов (обычно, красный и зеленый), включенных встречно-параллельно.
Подключение двухцветных светодиодов
Цвет свечения такого светодиода зависит от направления тока через него. Это показано на рисунке 4.
Рис. 4. Цвет свечения двухцветного светодиода зависит от направления тока через него.
Трехвыводные двухцветные светодиоды тоже содержат в одном корпусе два светодиода (красный и зеленый), но у них один общий вывод от катода (или анода), а аноды (или катоды) выведены на разные выводы (рис.5). Фактически такие светодиоды трехцветные.
На рисунке 5 показано как переключаются цвета трехвыводного светодиода с общим катодом, — если включен S1 то горит один цвет, например, красный. Если включен S2 — горит другой цвет, например, зеленый. Ну, а если включить оба S1 и S2 то будут гореть оба цвета, что даст желтый цвет.
Рис. 5. Схема подключения трехвыводного двухцветного светодиода.
Мигающий светодиод
Кроме светодиодов постоянного свечения, существуют и мигающие. Одноцветный мигающий светодиод это почти то же, что обычный одноцветный, но в нем есть электронный прерыватель тока, который периодически выключает светодиод. Поэтому он мигает. Существуют двух, трех и многоцветные мигающие светодиоды.
Внутри такого светодиода есть несколько разноцветных светодиодов, и схема электронного переключателя, которая их поочередно переключает.
Выглядит одно- или многоцветный мигающий светодиод как обычный, — прозрачный корпус и два вывода. Подключать его тоже нужно через токоограничительный резистор.
Любопытно то, что во время мигания, в промежутках когда мигающий светодиод гаснет ток через него резко снижается. Поэтому мигающие светодиоды иногда используют как генераторы импульсов. На одних схемах мигающий светодиод обозначают как обычный, на других в его обозначение вводят символ выключателя (рис. 6).
Рис. 6. Обозначение на схемах и подключение мигающего светодиода.
Мигающий светодиод может служить не только индикатором, но и ключом для прерывания тока. Например, для того чтобы мигала гирлянда из нескольких светодиодов.
Если гирлянда состоит из нескольких последовательно включенных светодиодов, то чтобы она замигала достаточно чтобы один из этих светодиодов был мигающим. На рисунке 7 показана схема оригинального сигнального устройства для легкового автомобиля.
Рис. 7. Схема сигнального устройства на светодиодах для легкового автомобиля.
Это стояночное сигнальное устройство, оно потребляет незначительный ток от автомобильного аккумулятора. Состоит гирлянда из четыех светодиодов, которые нужно установить в фары автомобиля. Свечение светодиодов ночью очень заметно, особенно если они мигают.
Поэтому автомобиль, припаркованный в темном дворе перестает быть «невидимкой» для других машин или прохожих. И риск случайного повреждения машины снижается.
В схеме на рисунке 7 мигающий светодиод один — HL2. Остальные обычные. Так как включены последовательно мигают все. Светодиоды НL1, HL3, HL4 — любое индикаторные, красные, HL2 — любой мигающий красный.
Другие светодиоды, токоограничительный резистор
Сейчас уже ноябрь, и возникает необходимость в подготовке к новогодним торжествам. Вот здесь и могут помочь светодиоды. Лампы накаливания, конечно, тоже заслуживают уважения, как заслуженные ветераны новогодних торжеств.
Но светодиоды по многим характеристикам выгоднее и лучше ламп накаливания, особенно если дело касается не только освещения, но декоративного украшения новогодней ёлки.
Светодиоды бывают разные, на ёлке наиболее эффектно будут выглядеть сверхяркие разных цветов. Такими светодиодами можно украсить не только маленькую настольную ёлку, но полноразмерную. Они бывают красные, желтые, белые, синие, зеленые, оранжевые.
Еще бывают мигающие, причем, есть такие мигающие, которые мигают двумя или тремя разными цветами. Выглядит это очень интересно, в отличие от лампы накаливания, которая менять свой цвет не может
Но перед началом мастерить гирлянды следует усвоить некоторые отличия светодиодов от ламп накаливания. А связаны эти отличия с тем, что светодиоды, это, по сути дела, диоды, только такие, которые светятся при пропускании через них прямого тока.
В отличие от лампы накаливания светодиод полярная вещь, — у него есть анод (плюс) и катод (минус). Кроме того, вольт-амперная характеристика у светодиода как у диода, то есть, при возрастании прямого напряжения больше напряжения падения на диоде, очень сильно увеличивается ток. Вообще, это выглядит как борьба двух «упрямцев» — источника питания и светодиода.
Светодиод стремится понизить напряжение источника до своего номинального прямого напряжения, а источник стремится повысить напряжение падения на светодиоде до напряжения на своем выходе.
Чаще всего этот «поединок» проигрывает светодиод. Поэтому, если светодиод подключить к источнику тока непосредственно, его можно испортить. Вот поэтому последовательно со светодиодом включают токоограничительные резисторы (рис.8).
Резистор служит демпфером между этими «упрямцами», и каждый из них остается при своем напряжении.
Рис. 8. Как подключить токоограничительный резистор к светодиоду, схема.
Чтобы рассчитать токоограничительный резистор для светодиода, воспользуйтесь формулами и калькулятор из статьи — Расчёт резистора для светодиода, формулы и калькулятор.
Гирлянда на светодиодах
На рисунке 9 показана гирлянда из восьми светодиодов. Номинальное напряжение падения на каждом около 2V. Резистор R1 ограничивает ток.
А питаться гирлянда может от источника напряжением 20-25V. Чтобы гирлянда мигала достаточно чтобы одни из светодиодов был мигающим. HL1 во время мигания прерывает ток в цепи, поэтому одновременно с ним мигают и остальные семь светодиодов.
Рис. 9. Схема самодельной гирлянды из восьми светодиодов.
На рисунке 10 показана гирлянда состоящая из практически неограниченного числа светодиодов. Здесь светодиоды включены параллельно (через токоограничительные резисторы). Это значит, что каждый из них живет своею собственной жизнью и на работу остальных не влияет.
Здесь можно использовать самые разные светодиоды, — разных цветов, мигающие и немигающие. При этом, немигающие будут гореть ровно, а мигающие будут мигать.
Можно поставить двух или трехцветные мигающие, — они будут переливаться разными цветами. В общем, гирлянда будет вся сверкать, переливаться… очень красиво. И чем разнообразнее светодиоды, тем красивее.
Рис. 10. Схема гирлянды, состоящей из практически неограниченного числа светодиодов.
Однако, нужно учитывать и мощность источника питания. Если при резисторах сопротивлением по 510 Ом и напряжении источника питания 12V (а можно от 6 до 18V), ток через каждый светодиод будет где-то около 0.02А.
То есть, если светодиодов десять, то ток 0.2А, а если эта гирлянда из ста светодиодов, то ток, соответственно, будет целых 2 А. Поэтому выбирайте источник, который способен выдать необходимый ток. Например, сетевой адаптер от ноутбука дает ЗА, а источник питания игровой приставки «Денди» только 0,3 А (300 мА).
Так что блок от «Денди» может питать только 15 светодиодов. Впрочем, сопротивления резисторов можно увеличить. Тогда ток снизится (согласно закону Ома), но и яркость свечения светодиодов тоже снизится.
Но число светодиодов можно увеличить и не увеличивая ток. На рисунке 11 показана гирлянда вроде той, что на рисунке 10. Но в ней светодиоды включены по три последовательно.
Такая гирлянда может питаться напряжением 9-18V, потребляя ток всего около 0,02А на каждую тройку светодиодов. Таким образом, число светодиодов увеличивается втрое, при том же потреблении тока. При этом чтобы тройка светодиодов мигала, достаточно чтобы в ней был один мигающий светодиод.
Рис. 11. Схема светодиодной гирлянды, в которой светодиоды включены по три последовательно.
В каждой ветви (рис. 11) может быть светодиодов и больше и меньше трех. Важно то, чтобы суммарное напряжение падения светодиодов было как минимум на 10% меньше напряжения источника питания, в противном случае, светодиоды гореть не будут либо будут гореть очень слабо.
Сопротивление гасящего резистора, включенного последовательно светодиоду или светодиодам нужно выбирать таким, чтобы сила тока через светодиод была не более допустимого для него значения, но такой, чтобы свечение было достаточно ярким.
Рассчитать гасящее сопротивление для цепи со светодиодами можно по формуле:
R = (U — Uc) /1, где U — напряжение питания.
Uc — суммарное напряжение падения последовательно включенных светодиодов, I -сила тока.
Например, напряжение питания 12V, последовательно включены три светодиода, с напряжениями падения 1,9V, 2,4V и 2,1V. Требуется сила тока через светодиоды 17мА.
Считаем Uc = 1,9 + 2,4 + 2,1 = 6,4V. Затем вычисляем R = (12 — 6,4) / 0,017 = 329,4 Ом, то есть, нужен резистор на 330 Ом.
В этой формуле разность (U — Uc) не должна быть отрицательной или равной нулю. То есть, напряжение питания всегда должно быть больше напряжения падения на светодиодах.
Однако нужно учесть и то, что если в цепи есть мигающий светодиод, то напряжение питания не должно быть больше максимально допустимого для мигающего светодиода, находящегося в выключенном состоянии.
К сожалению, этот параметр не всегда приводится в справочниках, но подавляющее большинство мигающих светодиодов нормально переносят прямое напряжение до 30V в выключенном состоянии. А вот при большем напряжении некоторые выходят из строя.
Детали
В приведенных здесь схемах можно использовать практически любые светодиоды. Желательно сверхяркие. Мигающие светодиоды, включенные в последовательных цепях должны быть одноцветными.
Двух или трехцветный мигающий светодиод скорее не мигает, а переключает свои цвета, и существенных импульсов в цепи не создает, поэтому включенные последовательно с ним немигающие светодиоды мигать не будут. В лучшем случае их свечение будет только подрагивать.
У всех новых светодиодов (не выпаянных из плат) анод обозначен более длинным выводом. А короткий — катод. У выпаянных назначение выводов нужно проверять мультиметром (так как прозванивают обычные диоды).
Андреев С. РК-11-2018.
RGB светодиод — принцип работы и виды цветных LED. Многоцветные RGBW
В основе идеи создания трехцветного светодиода лежит оптический эффект получения разнообразных оттенков путем смешивания 3-х базовых цветов. В качестве базовых цветов обычно используются красный (R), зеленый (G) и синий (B). Поэтому был создан именно rgb светодиод.
Как устроены 3 цветные led диоды
Конструктивно трехцветный светодиод представляет собой 3 цветных светодиода, смонтированных в общем корпусе, а если быть более точным, 3 кристалла, интегрированных на одной матрице. На рис.1 представлена микрофотография интегрального rgb светодиода. Цветные квадраты на фото – это кристаллы основных цветов.
Рис. 1Виды
Для адаптации к разным вариантам схемы управления, ргб диоды производятся в нескольких модификациях:
- Исполнение с общим катодом
- Исполнение с общим анодом
- Без общего анода или катода, с шестью выводами
В первом случае светодиод управляется сигналами положительной полярности, поступающими на аноды, во втором – отрицательными импульсами, подаваемыми на катоды. Третья модификация исполнения допускает любые варианты коммутации и выпускается обычно в виде SMD компонента.
Подключение
В качестве примера приведем схему подключения ргб диодов к универсальному блоку автоматики Arduino, созданному на базе микроконтроллера ATMEGA. На рис. 2 показана схема подключения rgb led с общим катодом.
Рис. 2Ниже схема с общим анодом:
Рис. 3Выводы RGB в обоих случаях подключаются к цифровым выходам (9, 10,12). Общий катод на Рис.2 соединен с минусом (GND), общий анод на Рис.3 – с плюсом питания (5V).
Arduino — простой контроллер для начинающих роботехников, позволяющий создавать на своей базы различные устройства, от обычной цветомузыки на светодиодах до интеллектуальных роботов.
Управление
Включение светодиода происходит при прохождении прямого тока, когда анод подключен к плюсу, катод к минусу. Многоцветный спектр излучения можно получить, изменяя интенсивность свечения каналов (RGB). Результирующий оттенок определяется соотношением яркостей отдельных цветов. Если все 3 цвета одинаковы по интенсивности свечения, результирующий цвет получается белым.
На цифровых выходах платы Arduino формируются периодические прямоугольные импульсы напряжения, как на рисунке 4., с изменяемой скважностью.
Рис. 4Для тех, кто забыл. Скважностью называется отношение длительности периода следования импульсов к длительности импульса.
Чем ниже скважность импульсов канала, тем ярче свечение соответствующего led диода. Программа управления скважностью импульсов цветовых каналов зашита в микросхеме контроллера. Такое изменение скважности импульсов, осуществляемое в целях управления процессом, называется ШИМ (широтно – импульсной модуляцией).
На Рис.4 приведены примеры диаграмм прямоугольных импульсов различной скважности.
Управление цветом и интенсивностью свечения rgb диода может осуществляться и без ШИМ. На приведенной ниже схеме применено аналоговое управление трехцветными светодиодами. Суть его заключается в регулировании постоянного тока диодов определенного цвета.
Рис. 5На схеме (Рис.5) rgb диоды (led1- led10) имеют общий анод. Катоды одного цвета всех диодов объединены, и через резисторы R4.1, R4.2, R4.3 соединяются с эмиттером соответствующего транзистора. Таким образом, все светодиоды красного цвета подключены к транзистору VT1.1, зеленые светодиоды – к VT1.2, синие – к VT1.3. При перемещении движков потенциометров R1.1, R1.2, R1.3 изменяется ток базы соответствующего транзистора. Величина тока базы определяет степень открытия перехода «эмиттер – коллектор», и, в конечном счете, яркость свечения соответствующего цвета. Перед подключением нужно правильно определить полярность светодиода, иначе он не будет светиться.
Применение цифровых программируемых контроллеров предоставляет практически безграничные возможности управления цветом. В тех же случаях, когда не требуется создание цветовых динамических образов, может быть применен аналоговый способ управления. Это могут быть наружные или интерьерные светильники для статической подсветки с выбором цвета.
Кстати. Применение такого регулирования в системах подсветки панелей приборов транспортных средств позволяет водителю выбирать любой оттенок и яркость.
RGBW светодиоды
Для того чтобы получить чисто белый цвет, используя разноцветный rgb светодиод, необходима точная балансировка яркости свечения по кристаллу каждого цвета. На практике это бывает затруднительно. Поэтому, для воспроизведения белого цвета и увеличения разнообразия цветовых эффектов, rgb диод стали дополнять четвертым кристаллом белого свечения.
Чаще всего, RGBW светодиоды используются в светодиодных лентах RGBW SMD. Для питания таких светодиодных лент созданы специальные RGBW контроллеры, как правило, управляемые пультами дистанционного управления на инфракрасных лучах.
На фотографии представлен мощный четырехцветный светодиодный модуль SBM-160-RGBW-h51-RF100 производства Luminus Devices Ink.
Рис. 6 RGBW светодиодный модуль фирмы LuminusРаз от раза у нас спрашивают, где купить светодиод RGBW, поэтому, чтобы каждому не отвечать, мы решили написать об этом в статье.
Всю светодиодную продукцию мы покупаем в Китае через торговую площадку AliExpress, только у проверенных продавцов с быстрой доставкой, по самым низким ценам. Переходите по ссылке и убедитесь в этом сами — посмотреть светодиод RGBW на AliExpress.
Применение
Основной сферой применения rgb светодиодов является создание световых эффектов для рекламы, сценическое оформление концертных площадок, развлекательных мероприятий, праздничное декорирование зданий, подсветка фонтанов, мостов, памятников.
Интересные результаты получаются при использовании rgb led диодов для дизайнерского светового оформления интерьеров. Для этих целей налажен выпуск разнообразной светотехники на основе rgb и rgbw – диодной технологии, номенклатура которой продолжает расширяться и завоевывать новые области применения.
Где купить
Как мы и говорили выше, для покупки светодиодной продукции, в том числе и трехцветных RGB светодиодов, рекомендуем торговую площадку AliExpress, в последнее время на ней появилось много качественных товаров и проверенных продавцов по низким ценам.
Мы, как обычно, подготовили для вас самые лучшие товары, отвечающие основным требованиям: самая низкая цена, положительные отзывы, большое количество заказов, быстрая доставка и проверенный продавец. Переходим к нашей подборке:
- Купить светодиод RGB 3528 фирмы CHANZON — самая популярная компания на рынке Китая, отличается хорошим качеством и низкими ценами на свою продукцию. Светодиод типа SMD.
- Купить RGB светодиод поверхностного монтажа — фирма CHANZON, очень часто такие используют для работы со всем известным микроконтроллером Arduino.
- Купить мощный RGB светодиод фирмы LEDGUHON — также известная фирма, такие светодиоды еще называют «Звезда» из-за того, что расположены на печатной плате соответствующей формы, мощность 3 Вт, очень похож на светодиод CREE.
Если у вас возникли какие-то вопросы, то воспользуйтесь формой комментариев, расположенной сразу под этой статьей и оставьте свой вопрос, мы обязательно свяжемся с вами.
Видео
Для закрепления рассмотренного материала рекомендуем посмотреть видео, автор которого очень доходчиво и интересно рассказывает про многоцветные RGB светодиоды.
Вывод
Многоцветный RGB светодиод — это разновидность обычного LED. Его конструктивная особенность позволяет получить любой спектр излучаемого цвета радуги. Это одновременно увеличивает его стоимость и усложняет схему подключения. Поэтому перед выбором, задайтесь вопросом, действительно ли Вам нужен RGB светодиод или достаточно воспользоваться обычным LED нужного цвета?
выводов светодиодов — 2, 3, 4 и более контактов
Большинство светодиодов представляют собой простое одиночное устройство с двумя выводами, но обычно используются корпуса с двумя или более светодиодами, и используются различные схемы расположения выводов светодиодов.
Простая схема тестирования светодиодов
Простая схема тестирования светодиодов. «LUT» означает «тестируемый светодиод»!Большинство светодиодов загораются при напряжении ниже 5 В и могут выдерживать обратное напряжение 5 В. Питание 5 В доступно от источника питания USB или, например, Arduino. Вы можете использовать более высокое напряжение, например батарею 9 В, и удвоить значение R1, но вы можете повредить чувствительные устройства при обратном напряжении.
Дополнительные сведения по этой теме см. В разделе «Тестирование неизвестных светодиодов».
Обратите внимание, что светодиоды обычно не имеют двух выводов одинаковой длины. На это есть две причины:
- Помогает идентифицировать контакты.
- Это помогает при сборке, так как штифты можно вставлять по одному, от самого длинного до самого короткого, без необходимости выравнивать все штифты одновременно.
Самый распространенный тип светодиода — это 2-контактные 5 мм круглые линзы. Обычно это один светодиод. Полярность обозначается длинным выводом (+ / анод) или плоской стороной на одной стороне основания (- / катод).
Типичный двухконтактный светодиод. Двухконтактный корпус может содержать один или два встречных светодиода.Имейте в виду, что в этой упаковке также продаются двухцветные светодиоды. Некоторые из них двухцветные, поэтому при прохождении тока через них изменяется цвет. Другие могут иметь оба светодиода одинакового цвета, и это может быть полезно в приложениях переменного тока, поскольку оно может работать в обоих циклах сети и устраняет необходимость в выпрямителе.
В техническом описании двухцветного светодиода будет указано, с какой стороны подключаться, чтобы обеспечить правильный цвет.
3-контактный светодиод.Трехконтактный светодиод обычно представляет собой пару светодиодов разного цвета с общим анодом или общим катодом. Любой из светодиодов может быть включен независимо или смешан для создания комбинации.
Двухцветный 3-контактный светодиод с общим катодом. Популярный 4-контактный светодиодный RGB-индикатор позволяет воспроизводить цвета в видимом спектре.4-контактный корпус чаще всего встречается на светодиодах RGB (красный-зеленый-синий). Доступны версии с общим катодом и общим анодом.
Светодиод RGB в 4-контактном корпусе.Обратите внимание, что у этого есть общий катод. RGB с индивидуальными выводами позволяет использовать общий анод, общую конфигурацию катода, а также последовательное соединение светодиодов.Когда количество выводов достигает шести, возможны всевозможные странные вариации. Один из разумных — вывести каждый светодиодный анод и катод на отдельные выводы. Это позволяет использовать одну деталь для конфигураций с общим анодом, общим катодом и последовательными светодиодами.
Немного странный 6-контактный светодиод RB-GB имеет два отдельных 3-контактных светодиода в одном корпусе.
Этот пакет состоит из пары красно-синих и зелено-синих в одной упаковке. Обратите внимание на два независимых общих катода. Kingbright LF5WAEMBGMBW, 6-контактный, светодиод RB-GB имеет два 3-контактных светодиода в одном корпусе. Оба имеют синий светодиод. Обратите внимание на подсказку по ориентации длины штифта.многоцветных светодиодов — сделайте их частью ваших проектов
Введение
До сих пор вы могли подумать, что существует только один тип светодиодов, которые генерируют только один тип цвета, т.е.е., любой из следующих: КРАСНЫЙ, ЗЕЛЕНЫЙ, СИНИЙ и т.д. известный как инфракрасный светодиод.
Но это не конец семейства светоизлучающих полупроводниковых устройств, существует группа (светодиодов), которые способны генерировать различные цвета, хотя они имеют одинаковый размер, одинаковое количество контактов или даже разные вещи, которые похожи.
| Семейство светодиодов — включает одноцветные, двухцветные и RGB светодиоды |
| Одноцветные светодиоды (RGY) |
| Многоцветный узор светодиодов |
Двухцветные светодиоды: (Фактически способны генерировать 3 цвета)
Итак, давайте посмотрим на приведенную ниже эквивалентную схему двухцветного светодиода (с общим анодом) и попытаемся немного понять об этом …
| Схема двухцветного светодиода, общая эквивалентная схема |
| Схема двухцветного светодиода |
Из двух приведенных выше изображений мы можем сказать, что у него три контакта, вместо двух общих контактов, общий контакт (средний контакт), который будет относить его к общему аноду или общему катоду, поможет нам решить, что необходимо ли добавить источник питания +5 В или применить заземление (если его общий анод, подключите заземление к среднему / общему контакту, в других тисках наоборот).Первый вывод вышеуказанного светодиода приписывается генерировать зеленый цвет, а третий вывод будет генерировать красный цвет, если на него подается положительное напряжение, в случае общего анода или GND к нему в случае общего катода. Что, если мы сделаем 1-й и 3-й клеммы либо + 5V, либо GND, в этом случае он просто либо отключится (в состоянии обратного смещения), либо оба цвета будут воспроизводиться одновременно, что приведет к другому 3-му цвету.
| Двухцветный светодиод |
| FYL-3015xx Схема двухцветного светодиода |
| Биполярный светодиодный драйвер |
В приведенной выше схеме схема таймера 555 будет генерировать прямоугольную волну, в отрицательном цикле она заставит светодиод генерировать КРАСНЫЙ и зеленый светодиоды в положительном цикле.Таким образом, на этом индикаторе будет галочка между КРАСНЫМ и зеленым цветом.
светодиодов RGB или трехцветных светодиодов
| Эквивалентная схема светодиода RGB |
Они также бывают двух типов, похожих на двухцветные светодиоды, то есть с общим анодом и общим катодом. Они могут создавать красный, зеленый и синий, а также другие цвета, которые можно получить, комбинируя их. Фактическое управление светодиодом RGB цифровым способом Возможно получение 7 цветов:
| Возможна комбинация различных цветов аналогично и в цифровом виде |
| Светодиоды RGB Создание разных цветов в одном из приложений |
Другой тип светодиодов RGB, доступных на рынке:
| Конфигурация выводов светодиода RGB (источник: pjrc .com) |
Самый длинный вывод (вывод 2) — катод (-)
Вывод 1 — (излучает свет с длиной волны 650 нм) Зеленый — короткий вывод (такой же длины, что и зеленый)
Вывод 2 — отрицательный / катод Самый длинный вывод
Вывод 3 — CB (излучает свет с длиной волны 470 нм. ) — Синий — 2-й самый длинный провод
Контакт 4 — BG (излучает свет с длиной волны 520 нм) — Красный — Короткий провод (такой же длины, что и красный)
Контакт 2 (самый длинный) является общим катодом для всех трех цветов.
Некоторые схемы приложений:
ЦВЕТНАЯ ФЛЕШКА СИД RGB ИСПОЛЬЗОВАНИЕ ARDUINO
| Схема проекта, созданная Fritzing Software (в ближайшее время мы опубликуем руководство! ) |
ЭЛЕКТРИЧЕСКИЙ КУБ НАСТРОЕНИЯ
| Светодиодный кубик настроения |
Автор: Вибхутеш Кумар Сингх
Активный и известный автор в Digital iVision Labs! Специализируется на MATLAB, C ++, Arduino, OpenCV, NI Labview, веб-дизайне и других элементах электроники! Только что запустил М.Tech. Из IIIT Дели, ищу отличные кандидатские возможности у выдающихся исследователей. Напишите письмо: vibhutesh [at] gmail.com или подписывайтесь на него на ….
Схема драйвера двухцветных светодиодовс использованием таймера 555
В этом уроке мы покажем вам, как сделать схему драйвера двухцветного светодиода с использованием таймера 555 IC . Двухцветный светодиод состоит из трех выводов — одного общего вывода и двух отдельных выводов (по одному для каждого цвета). Светодиод, используемый в этой схеме, выдает 2 цвета: красный и зеленый.Мы можем подключить общий контакт к земле, если светодиод является общим катодом, или мы можем подключить общий контакт к + 5 В, если мы используем общий анодный светодиод.
Компоненты оборудования
Ниже приведены необходимые элементы оборудования для схемы драйвера двухцветных светодиодов :
Аппаратное обеспечение для схемы драйвера двухцветных светодиодовПодключения
- Подключите вывод 4 и вывод 8 к VCC.
- Используйте перемычку для соединения контакта 6 , и , контакта 2 .
- Подключите контакт 1 к GND.
- Добавьте конденсатор 10 мкФ между контактом 2 и заземлением.
- Используйте резистор 10 кОм для подключения контакта 3 к базе транзистора.
- Подключите резистор 4,7 кОм между Base транзистора и VCC.
- Добавьте резистор 33 кОм между выводом 3 и выводом 6
- Подключите эмиттер транзистора к VCC.
- Подключите светодиод, как показано на принципиальной схеме.
Рабочее объяснение
Биполярный светодиод состоит из двух диодов, соединенных в противоположных направлениях друг к другу. Работа светодиода зависит от положительного сигнала, подаваемого на одну из клемм. Например, если мы используем двухполюсный светодиод зеленого и красного цветов, то положительный сигнал, подаваемый на красный вывод, и отрицательный сигнал, подаваемый на зеленый вывод, обеспечивают прямое смещение красного светодиода.При этом загорается красный светодиод, а зеленый не горит. Точно так же, если мы подадим положительный сигнал на оба вывода светодиода, цвет, зависящий от комбинации обоих цветов, будет мигать.
В этом проекте мы используем микросхему таймера 555 в нестабильном режиме. Выходной контакт 3 подключен к двум выводам светодиода. Один из выводов светодиода принимает выходной сигнал через транзистор PNP, который включается, когда выход таймера 555 имеет низкий уровень. Вторая клемма светодиода напрямую подключена к выходному контакту таймера 555 и включается, когда выход таймера 555 имеет высокий уровень.
Приложения
- Двухцветный светодиод используется в двухцветной индикаторной лампе, что позволяет избежать использования двух светодиодов разного цвета.
- Мы можем использовать эту схему для индикации.
Принципиальная схема
Принципиальная схема драйвера двухцветных светодиодов[matched_content]
Схемы проводов 3- и 4-контактных вентиляторов
3-контактный разъем вентилятора
* Цвет кабеля зависит от вентилятора
| Имя контакта | Цвет | Цвет | Цвет | Цвет | |
| 1 | Земля | Черный | Черный | серый | Черный |
| 2 | + 12в | Красный | Черный | серый | желтый |
| 3 | Тахометр / Сигнал / Датчик | желтый | Черный | серый | зеленый |
4-контактный разъем вентилятора
* Цвет кабеля зависит от вентилятора
| Имя контакта | Цвет | Цвет | Цвет | Цвет | |
| 1 | Земля | Черный | Черный | серый | Черный |
| 2 | + 12в | Красный | Черный | серый | желтый |
| 3 | Тахометр / Сигнал / Датчик | желтый | Черный | серый | зеленый |
| 4 | Управление / ШИМ | Синий | Черный | серый | Синий |
Схема подключения материнской платы Duet 3 6HC
щелкните изображение для увеличения
щелкните изображение, чтобы увидеть большую версию
щелкните изображение для увеличения
Осторожно! На v0.На 5 платах обозначения GND и V_FUSED на нижней стороне платы неверны! На приведенной выше схеме подключения правильные. То же самое для блока перемычек OUT7 — OUT9, который обеспечивает питание этих разъемов соответственно (см. Ниже).
Осторожно! На платах v0.5 не подключайте ничего к выводу OUT разъема IO_5, потому что на платах прототипов этот вывод используется для передачи сигналов на Raspberry Pi. Вывод IO_5_OUT будет доступен на платах более поздних версий.
| ВНИМАНИЕ! | Распиновка 5-контактных разъемов отличается от 5-контактного разъема Z-зонда на Duet Maestro! Он был изменен, чтобы снизить риск короткого замыкания от + 5В до + 3,3В. |
|---|---|
| ВНИМАНИЕ! | На платах v0.5 надписи GND и V_FUSED на нижней стороне платы неверны! На приведенной выше схеме подключения правильные. То же самое для блока перемычек OUT7 — OUT9, который обеспечивает питание этих разъемов соответственно (см. Ниже). |
| ВНИМАНИЕ! | На платах прототипа v0.5 не подключайте ничего к выводу OUT разъема IO_5, потому что на этих платах этот вывод используется для передачи сигналов на Raspberry Pi. Вывод IO_5_OUT доступен на платах v0.6 и новее. |
- 4-проводной двигатель и OUT1, OUT2 и OUT3 — это разъемы серии JST VH. Для них требуется как минимум провод 22AWG (рекомендуется 20AWG или 0,5 мм 2 . Большинство проводов шагового двигателя размера NEMA17 не будут достаточно толстыми для использования в обычном режиме; но вы можете удвоить зачищенную часть провода обратно на себя, чтобы набейте его и положите на изоляцию небольшой отрезок термоусадочной трубки, чтобы уплотнить изоляцию.Вам понадобится подходящий обжимной инструмент для обжимных штифтов, например Engineer PA21 (используйте отверстие губки 2,2 мм, чтобы обжать оголенный провод, и 2,5 мм, чтобы обжать изоляцию). В качестве альтернативы вы можете припаять провод к обжимному штырю
- Конфигурация питания 5 В по умолчанию — внутреннее — 5V-EN с перемычкой, 5V-> SBC с перемычкой (Duet питает SBC), SBC-> 5V без перемычки. Если вы хотите, чтобы SBC подал 5V на Duet, снимите перемычку с Internal-5V-EN и установите перемычку на SBC-5V (оставив перемычку 5V-> SBC на месте). ПРИМЕЧАНИЕ это обходит защиту 5 В, и отказ SBC может повредить Duet. См. Обзор аппаратного обеспечения материнской платы Duet 3 6HC.
- Два банка слаботочных выходов (OUT4-6, OUT7-9) могут быть отдельно выбраны для питания от VIN или внутреннего 12V. Общий ток, потребляемый вентилятором на 12 В, не должен превышать 800 мА.
- Отдельный вход питания OUT0 позволяет подавать другое напряжение для сильноточного выхода OUT0 (например, для большого нагревателя слоя). Если это не требуется, питание VIN должно быть подано как на POWER IN, так и на OUT0 POWER IN, чтобы OUT 0 был запитан.
- SBC_3.3V предназначен исключительно для обеспечения одинаковых логических уровней между Duet и SBC. Не пытайтесь использовать этот вывод для подачи или вывода напряжения 3,3 В.
Duet 3 Mainboard 6HC имеет следующие разъемы:
| Заголовок | Этикетка на печатной плате | Функция |
|---|---|---|
| 1 х 6-сторонняя барьерная полоса: | POWER IN, GND, VIN | Два контакта для основного VIN и GND |
| OUT 0 POWER IN, GND , V_OUT0 | Два контакта для питания VIN и GND для клемм OUT_0 | |
| OUT 0, V_OUT0, OUT0- | Положительная и отрицательная клеммы OUT_0.OUT_0 предназначен для привода нагревателя станины. Заземленная сторона OUT_0 подключается МОП-транзистором, а положительная сторона защищена предохранителем на 15 А. Если вы используете клемму OUT0 для управления SSR, обратите внимание, что их полярность противоположна полярности клемм VIN. | |
| 1 x 3-контактный разъем KK | EXT 5V | Выход mosfet с открытым стоком для управления источником питания в стиле ATX или SSR. Вывод + 5V также можно использовать для подачи внешнего питания 5V. Небольшое количество энергии 5 В может быть получено с этого вывода (через внутренний резистор 220 Ом), так что управляющие клеммы SSR могут быть подключены непосредственно между выводами + 5V и PS_ON. |
| Примечание: на плате v0.5 этот разъем повернут на 180 градусов по сравнению с предполагаемой ориентацией на платах более поздних версий. | ||
| 6 x 4-контактный разъем JST VH | DRIVER_0, DRIVER_1, DRIVER_2, DRIVER_3, DRIVER_4, DRIVER_5 | Разъемы шагового двигателя. (см. примечание о разъемах JST VH) |
| 3 x 2-контактный разъем JST VH | OUT 1, OUT 2, OUT 3 | Они предназначены для нагревателей экструдеров или вентиляторов. Максимальный рекомендуемый ток 6А каждый.Если вы подключаете к этим выходам сильноточные индуктивные нагрузки, необходимо использовать внешние обратные диоды. |
| 3 x 4-контактных разъема KK со смещенным патрубком | OUT 4, OUT 5, OUT 6 | Эти среднетоковые выходы предназначены для вентиляторов с ШИМ-управлением. Разъем подходит для стандартного 4-контактного ШИМ-вентилятора ПК. В качестве альтернативы, 2-контактный вентилятор может быть подключен между контактом V_OUT_LC_1 (+ ve) и контактом OUT_n_NEG (-ve). |
| Примечание. Эти выходы защищены обратным диодом, подключенным к V_OUT_LC_1.Не смешивайте нагрузки, подключенные к V_OUT_LC_1, с перемычкой, установленной на 12 В, и нагрузки, подключенные к V_FUSED на одном и том же банке. | ||
| 1 x 3-контактный разъем KK | OUT4-OUT6_SelectV | Положительное напряжение на разъемах OUT 4, OUT 5 и OUT 6 является центральным контактом блока 3-контактных перемычек с маркировкой OUT4-OUT6_SelectV. Перемычка в верхнем положении запитает их от источника VIN с предохранителем. В качестве альтернативы вы можете подключить 3-контактный понижающий стабилизатор к 3-контактной перемычке для подачи необходимого напряжения на центральный контакт. |
| 3 x 2-контактных разъема KK | OUT 7, OUT 8, OUT 9 | Предназначены для вентиляторов. Максимальный рекомендуемый ток 2,5 А каждый при поставке по VIN. |
| Примечание. Эти выходы защищены обратным диодом, подключенным к V_OUT_LC_2. Не смешивайте нагрузки, подключенные к V_OUT_LC_2, с перемычкой, установленной на 12 В, и нагрузки, подключенные к V_FUSED на одном и том же банке. | ||
| 1 x 3-контактный разъем KK | OUT7-OUT9_SelectV | Положительное питание на разъемах OUT 7, OUT 8 и OUT 9 — это центральный контакт блока 3-контактных перемычек с маркировкой OUT7-OUT9_SelectV.Перемычка в верхнем положении запитает их от источника VIN с предохранителем. В качестве альтернативы вы можете подключить 3-контактный понижающий стабилизатор к 3-контактной перемычке для подачи необходимого напряжения на центральный контакт. |
| 1 x 3-контактный разъем KK | SERVO, только для плат OUT 10 | v0.5. Это обеспечивает серво-совместимый управляющий сигнал 5 В и питание 5 В. |
| 1 x 2-контактный разъем KK | VFUSED | Предназначен для питания постоянно включенного вентилятора или аналогичного устройства. |
| Внимание! На платах v0.5 надписи GND и V_FUSED на нижней стороне платы неверны! Те, что наверху, правильные. | ||
| Примечание: на плате v0.5 этот разъем повернут на 180 градусов по сравнению с предполагаемой ориентацией на платах более поздних версий. | ||
| 1 x 2-контактный разъем KK | RESET_EXT | Для внешнего нормально разомкнутого переключателя сброса. |
| 1 x 2-контактный разъем KK | 12 В | Обеспечивает питание 12 В для преобразователя ШИМ-0 в 10 В. |
| 1 x 3-контактный разъем KK | LASER / VFD | v1.0 только для плат. Это обеспечивает питание 5 В и сигнал уровня 5 В для ТТЛ-совместимого входа для контроллера лазера, преобразователя ШИМ в 0 на 10 В (для частотно-регулируемых приводов) или сервопривода. Управляющий сигнал для этого выхода используется совместно с OUT9, поэтому не используйте OUT9, если вы используете этот разъем. |
| 4 x 2-контактных разъема KK | TEMP_0, TEMP_1, TEMP_2, TEMP_3 | Разъемы для термистора или датчиков PT1000. |
| 1 сетевой разъем RJ45 | Ethernet | Порт 100BaseT. не MDIX подключается к коммутатору Ethernet, концентратору или порту портативного компьютера с поддержкой MDIX. При подключении к порту без поддержки MDIX используйте перекрестный кабель. Оранжевый индикатор на порте Ethernet указывает на то, что Ethernet включен, зеленый индикатор указывает на сетевую активность |
| 9 5-контактных разъемов KK | IO_0, IO_1, IO_2, IO_3, IO_4, IO_5, IO_6, IO_7, IO_8 | Они предназначены для оконечной остановки переключатели, датчики Z, мониторы накала, сервоприводы и другие функции низковольтного ввода / вывода.Каждый разъем обеспечивает питание как 3,3 В, так и 5 В. Входы выдерживают до 30 В. Выходы представляют собой сигналы уровня 3,3 В с резисторами серии 470R. |
| 1 4-контактный разъем KK | DS_LED | Предназначен для подключения и питания светодиодных лент DotStar. |
| Внимание! Общий ток, потребляемый Raspberry Pi (включая любые подключенные USB-устройства), светодиодами DotStar и другими устройствами, питающимися от шин 5 В и 3,3 В на Duet, не должен превышать 3,0 А. | ||
| 1 x 6-контактный разъем JST ZH (ZHR-6) | SWD | Он предназначен для отладки микропрограмм и также обеспечивает механизм резервного копирования для программирования плат расширения. |
| Заголовок 1 x 2×13 | SBC | Это для подключения одноплатного компьютера (SBC), такого как Raspberry Pi. |
| Заголовок 1 x 2×5 | TEMPDB | Предназначен для подключения интерфейсных плат PT100 и термопар. |
| 1 разъем RJ11 CAN | CAN_OUT | Разъем RJ11 CAN и постоянный согласующий резистор, поэтому он должен быть на одном конце шины CAN |
| Этикетка | Цвет | Функция |
|---|---|---|
| V_FUSED | Синий | Указывает на наличие предохраненного питания VIN |
| 12 В + | Янтарный | Указывает на наличие 12 В от бортового регулятора | Красный | Указывает на наличие питания 5 В от бортового регулятора |
| 3.3 В + | Зеленый | Указывает на наличие питания 3,3 В от встроенного регулятора |
| USB | Красный | Указывает на наличие питания 5 В от USB |
| OUT_0 | Красный | Рядом с разъемом OUT 0 , указывает, когда на |
| OUT_1 | Красный | Рядом с разъемом OUT 1, указывает, когда на |
| OUT_2 | Красный | Рядом с разъемом OUT 2, указывает когда на |
| OUT_3 | Красный | Рядом с разъемом OUT 3 указывает, когда включен |
| DIAG | Красный | Диагностический светодиод.См. Описание ниже. |
Диагностический индикатор Мигает постоянно, когда материнская плата Duet 3 6HC работает нормально, примерно полсекунды горит и полсекунды не горит. На любой плате расширения также есть диагностический светодиод. Когда плата расширения запускается, этот светодиод быстро гаснет. Если плата расширения подключена к материнской плате, на которой запущено совместимое микропрограммное обеспечение, светодиод на плате расширения переключится на мигание синхронно со светодиодом материнской платы, как только будет установлена временная синхронизация по шине CAN.
Для получения дополнительной информации об именах контактов см. Обзор RepRapFirmware 3
RepRapFirmware 3 использует имена контактов для доступных пользователю контактов, а не номера контактов, для связи с отдельными контактами на печатной плате. В RRF 3 по умолчанию при запуске не определяются доступные пользователю контакты. Контакты могут быть определены для использования с помощью ряда команд gcode, например M574, M558, M950.
В серии Duet 3 для идентификации контактов на плате расширения используется формат имени вывода «адрес платы расширения.имя вывода», где * адрес платы расширения * — это числовой адрес CAN платы.Имя вывода, которое не начинается с последовательности десятичных цифр, за которыми следует точка, или которое начинается с «0». относится к контакту на материнской плате Duet 3 6HC.
| Расположение штифта | RRF3 Название штифта | Примечания |
|---|---|---|
| Выходы | ||
| OUT 0 | out0, bedheat | Сильноточный выход, нагреватель кровати |
| OUT 1 | out1 | Средний ток выходы, горячие концы |
| OUT 2 | out2 | |
| OUT 3 | out3 | |
| Выходы (4-контактные) | ||
| OUT 4 | out4 | Вентиляторы, насосы.2,5 А на вывод VIN, общий предел 800 мА на внутреннем 12 В |
| выход 4. тахометр | ||
| ВЫХ 5 | выход 5 | |
| выход 5. тахометр | ||
| ВЫХ 6 | выход6 | |
| out6.tach | ||
| Выходы (2-контактные) | ||
| OUT 7 | out7 | |
| OUT 8 | out8 | |
| OUT 9 | out9, лазер, vfd | Общий контакт с VFD / Laser / Servo drive header |
| OUT 10 / SERVO | servo, out10 | v0.Всего 5 досок. |
| Температурные входы | ||
| TEMP 0 | temp0 | |
| TEMP 1 | temp1 | |
| TEMP 2 | temp2 | |
| TEMP 3 | темп. Входы / выходы | |
| IO_0 | io0.in | Концевые упоры, Z-датчики, мониторы накала и т. Д. |
| io0.out | ||
| IO_1 | io1.в | |
| io1.out | ||
| IO_2 | io2.in | |
| io2.out | ||
| IO_3 | io3.in | |
| io3.out | ||
| IO_4 | io .in | |
| io4.out | ||
| IO_5 | io5.in | |
| io5.out | ||
| IO_6 | io6.in | |
| io6.out | ||
| IO_7 | ||
| IO_7 io7.in | ||
| io7.out | ||
| IO_8 | io8.in | |
| io8.out | ||
| SPI CS | ||
| TEMPDB | spi.cs0 | Разъем дочерней платы температуры и для термопары Платы PT100, акселерометр и т. Д. |
| spi.cs1 | ||
| spi.cs2 | ||
| spi.cs3 | ||
| Разное | ||
| EXT 5V | pson | Для управления внешним блоком питания или SSR |
- DNP перемычки для питания 5V между Duet и SBC.Более современный SBC (например, RPi 4) требует слишком много питания 5 В, особенно с экраном, чтобы его можно было использовать с Duet. Точно так же запаса мощности 5 В на SBC может быть недостаточно для Duet. Кроме того, для некоторых SBC требуется> 5 В на шине 5 В, чтобы не выдавать предупреждение о пониженном напряжении.
- Незначительные изменения компонентов, не влияющие на функциональность.
- Улучшенная калибровка АЦП
- Обеспечивает дополнительную защиту шины 5V_INT и защиту источника питания 5V.
- Добавлены буферы между SBC и Duet. 3.3 В на SBC измеряется на контакте 17 заголовка GPIO.
- Изменена маркировка выходов двигателя с DRIVER_N_ {A2 A1 B2 B1} на DRIVER_N_ {A + A- B + B-}
- Незначительные изменения для улучшения EMI
- Добавлен 3-контактный разъем Molex KK для лазера / частотно-регулируемого привода с буферизованным сигналом 5 В (out9), совместно используемым с выходом out9.
- Из второй шины CAN удален согласующий резистор, поэтому плата не должна находиться в конце второй шины CAN.
- Незначительные изменения для улучшения характеристик ЭМС
- Незначительные изменения в контурах посадочного места molex KK
- Удален специальный разъем сервопривода для хобби, поскольку несколько портов ввода-вывода могут управлять сервоприводом для хобби.
- Добавлен второй трансивер CAN Bus и подключен к контактам 2,5 порта RJ11.
- Поменяйте полярность сигналов CANL и CANH в соответствии с платой расширения. (Контакт 3 для CANH контакт 4 для CANL)
- Удален второй вывод JST VH из драйвера 2, потому что метод перемычки не работает, поскольку для этого шага разъема нет перемычки.
- Добавлены перемычки для подачи 5 В от или к SBC.
- Добавлены понижающие резисторы на ШАГОВЫХ линиях, чтобы предотвратить ложное срабатывание при запуске.
- Подключено Желтый светодиод на разъеме Ethernet
Прототип платы, больше не поддерживается
| ХАРАКТЕРНАЯ ЧЕРТА | 4 x 36-дюймовых 4-контактных удлинительных провода + 2 x 4-дюймовых 2-полосных Y-образных кабеля разветвителя. | Комплект из 8 мотоциклов Rainbow Dreamcolor Light с дистанционным управлением APP / RF | 18 шт. Светодиодных фонарей для мотоциклов с указателем поворота / тормозом / предупреждением R&L, 3 ФУНКЦИЯМИ + ПЧ / ВЧ-пульт | Комплект из 6 светодиодов с 96 светодиодами 2-в-1 для грузовиков RGB LED Rock Underglow & Wheel Well Light Kit + 4-полосный комплект внутреннего освещения | Комплект из 8 128 светодиодов 2-в-1 для грузовиков RGB LED Rock Underglow & Wheel Well Light Kit + 4-полосный комплект внутреннего освещения | Комплект из 10 светодиодов, 160 светодиодов, комплект 2-в-1 для грузовиков RGB LED Rock Underglow & Wheel Well Light Kit + 4-полосный комплект внутреннего освещения | Цвет | Цветная погоня за радугой и многоцветная RGB-подсветка | RGB многоцветный | RGB многоцветный | RGB многоцветный | RGB многоцветный | ОБОРУДОВАНИЕ | 4-контактный удлинительный кабель RGB подходит для большинства комплектов светодиодных неоновых лент для подсветки, таких как мотоциклы, автомобили, автомобили, квадроциклы, UTV, Harley Davidson Honda Kawasaki Suzuki Ducati Polaris KTM BMW. | Универсально подходит для всех мотоциклов с мощностью 12 В постоянного тока, таких как Harley Honda Kawasaki Suzuki Can-Am Ducati KTM, BMW Davidson Aprilia, BMW, Buell, Ducati, Triumph, Yamaha и др., Но не ограничивается, без ограничений по бренду, спортивные мотоциклы, уличный туризм, квадроциклы , так далее. | Универсально подходит для всех мотоциклов с мощностью 12 В постоянного тока, таких как Harley Honda Kawasaki Suzuki Can-Am Ducati KTM, BMW Davidson Aprilia, BMW, Buell, Ducati, Triumph, Yamaha и др., Но не ограничивается, без ограничений по бренду, спортивные мотоциклы, уличный туризм, квадроциклы , так далее. | Все автомобили с DC 12V для грузовиков Легковые автомобили UTV Jeep Off-Road Jeep ATV KC ATV SUV, Jeep, 4×4, Cars, Motorcycles, ATV, UTV, SUV, Truck, Trailer, Forklift, Trains, Boat, Bus, Road Buggy, Sand Rail , так далее. | Все автомобили с DC 12V для грузовиков Легковые автомобили UTV Jeep Off-Road Jeep ATV KC ATV SUV, Jeep, 4×4, Cars, Motorcycles, ATV, UTV, SUV, Truck, Trailer, Forklift, Trains, Boat, Bus, Road Buggy, Sand Rail , так далее. | Все автомобили с DC 12V для грузовиков Автомобили UTV Jeep Off-Road Jeep ATV KC ATV SUV, Jeep, 4×4, Cars, Motorcycles, ATV, UTV, SUV, Truck, Trailer, Forklift, Trains, Boat, Bus, Road Buggy, Sand Rail , так далее. |
|---|
Сделайте эту 2-контактную схему двухцветного светодиодного мигающего устройства
Эта бестрансформаторная схема сетевого питания позволяет мигать двухцветной цепочкой 100 светодиодов с попеременным переключением красного и зеленого цветов.
Использование 2-контактных двухцветных светодиодов
Предложенную схему можно использовать в качестве двухцветного светодиодного мигающего индикатора для генерации попеременного красного и зеленого мигающего эффекта над цепочкой из 100 светодиодов.
Двухцветные светодиоды доступны в вариантах с 3 и 2 контактами, в нашем проекте мы используем вариант с 2-контактными двухцветными светодиодами для сохранения компактности и большей эффективности.
Работа схемы
Глядя на схему, показанную выше, мы можем увидеть простую конфигурацию с использованием двухтактного тактового генератора IC 4047.
IC используется для генерации пары выходов с попеременным переключением из показанной распиновки # 10 и 11 СК.
Частоту этих попеременно проводящих выходов можно установить, соответствующим образом отрегулировав потенциометр P1 и выбрав желаемый диапазон с помощью C1.
Коммутационные выходы можно увидеть сконфигурированными с двумя противоположно подключенными тиристорами, которые, в свою очередь, подключены к цепочке двухцветных светодиодов на входе сети через сбрасывающий высоковольтный конденсатор C3.
Схема также включает бестрансформаторный блок питания, состоящий из C2, D1, C4, Z1, для питания ИС требуемым низким напряжением постоянного тока.
Когда предложенная схема двухконтактного двухцветного светодиодного мигающего сигнала включается, ИС начинает колебаться с заданной скоростью попеременно на своих контактах №10 и №11, управляя тиристорами с той же переменной скоростью.
SCR реагируют на эти импульсы и проводят соответственно, позволяя двухцветной светодиодной цепочке светиться попеременно зеленым и красным светом.
