Снегоуборщик из мотокультиватора – Снегоуборочная машина своими руками из мотокультиватора: снегоуборщик из культиватора Крот

Содержание

Снегоуборщик из культиватора — в чем суть переделки, чертеж, видео

О покупке снегоуборщика задумываются многие жители северных регионов. Однако не каждый желающий в состоянии купить технику по достаточно высокой цене. В таком случае можно уделить немного своего времени, и собрать снегоуборочную машину из мотокультиватора. Для этого не нужно покупать дорогие материалы и оборудование, ведь все необходимое для работы есть в гараже у любого землевладельца.

Самодельные снегоуборщики из культиваторов популярны благодаря очень важному преимуществу – способности отбрасывать собираемый снег на довольно большие дистанции. Очень часто это расстояние составляет 8–10 м.

Для сборки рамы самодельного снегоуборщика из культиватора используются прочные металлические детали, а в самом устройстве находится минимум элементов из пластика. Это делает конструкцию устойчивой перед ударами о твердые предметы.

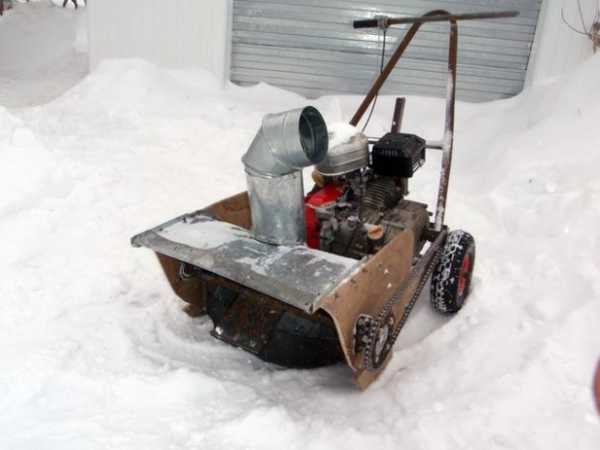

Как и заводские модели, самодельный снегоуборщик из мотокультиватора комплектуется шнековым валом. Вращаясь, он собирает выпавший снег, и выталкивает в желоб. Из него снежные массы вылетают в нужную оператору сторону.

Внутренняя часть конструкции оборудована надежными ремнями и переходниками. Они способны обеспечивать сильные толчки твердого слежавшегося снега и небольших кусков льда. Для активации техники валы двигателя культиватора необходимо подключить к самодельному снегоуборщику при помощи ременной передачи.

Подготовка к сборке

Перед изготовлением снегоуборщика из культиватора следует тщательно подготовиться. Вначале потребуется изучить чертежи. В них должны быть указаны габариты деталей и способы их крепления в конструкцию.

Помимо изучения схем, фермеру следует подготовить оборудование.

Для сборки техники из культиватора потребуются:

  • гаечные ключи;
  • болгарка;
  • дрель;
  • сварочный аппарат:
  • отвертки;
  • тиски и плоскогубцы;
  • молоток и напильник;
  • электроножовка.

С материалов для изготовления снегоуборщика из культиватора нужно купить:

  • лист кровельной стали;
  • профильные трубы разного диаметра;
  • лист толстой фанеры;
  • транспортерная лента;
  • стальные уголки;
  • пара закрытых подшипников.

Все подготовленные для работы металлические изделия следует заранее проверить. При сборке техники из культиватора нельзя использовать детали, на которых появилась ржавчина. Также фермеру необходимо тщательно осмотреть подшипники. Если на них образовались малейшие трещины, то детали нужно заменить.

Как сделать из культиватора снегоуборщик своими руками?

В процессе сборки самодельного снегоуборщика необходимо соблюдать определенный порядок действий. Таким образом, фермер не допустит ошибок, и сможет собрать технику гораздо быстрее.

Алгоритм работы выглядит следующим образом:

  1. Сначала необходимо сделать несущую конструкцию. Для изготовления рамы подойдут металлические уголки, которые потребуется сварить между собой. Сначала детали крепятся точечной сваркой. Убедившись, что никаких ошибок при изготовлении допущено не было, фермер может соединять элементы сплошным сварным швом. Трубу, диаметром не более 2 см, следует использовать для изготовления ручки. Другая труба с диаметром 4 см подойдет для изготовления шнекового вала;
  2. В средней части более широкой трубы следует проделать сквозное отверстие. Оно необходимо для крепления металлической пластины, размерами 17×27 см. Она послужит своеобразной лопаткой. Под воздействием вращательных движений вала лопатка начнет отбрасывать снежные массы в нужную оператору сторону;
  3. При работе техники снег не сразу будет попадать к лопатке. Для этого в конструкцию нужно установить двухзаходный шнек. Его изготовление следует начать с вырезания боковины от старой покрышки. Также для этого можно использовать транспортерную ленту. Из нее потребуется вырезать 4 одинаковых кольца. Диаметр каждого из них должен составлять около 28 см;
  4. На раму необходимо установить надежную платформу, которая должна выдерживать двигатель культиватора. Для этого необходимо приварить к трубе 2 уголка. Далее конструкции крепится перпендикулярно к лопатке. Между ДВС и платформой следует постелить плотный резиновый коврик. Он будет гасить вибрации двигателя;
  5. После этого в вал нужно установить закрытые подшипники. Для этого следует немного пропилить концы вала, и несколько раз несильно простучать их молотком. Также фермер должен подготовить место для установки шпонки. Она будет крепиться в пазу на одном из концов вала;
  6. Чтобы оператор не испытывал проблем с передвижением снегоуборщика по скользкому покрытию, технику нужно оборудовать лыжами. Их следует вырезать из кусков плотной фанеры;
  7. К нижним поверхностям лыж необходимо прикрепить пластиковые планки. Они придадут технике скорости и плавности передвижения;
  8. Для выброса снега в конструкции самоделки из культиватора должен быть предусмотрен поворотный желоб. Его можно сделать из отрезка канализационной трубы. Ее диаметр должен составлять не менее 16 см. В противном случае снег будет задерживаться во время своего передвижения по желобу;
  9. Чтобы закрепить элементы на каркасе снегоуборщика, к шнеку необходимо приварить трубу. Далее к готовой конструкции потребуется прикрепить сам желоб;
  10. Для регулировки направления выброса снега к желобу следует приварить небольшой отрезок канализационной трубы;
  11. В процессе сборки техники нужно убедиться в том, что ширина лопатки на несколько сантиметров меньше диаметр выбросного желоба. Это обеспечит быстрый вывод собранного снега через конструкцию;
  12. Так как снегоуборщик из культиватора будет постоянно работать в условиях повышенной влажности, его металлические детали нужно покрасить. Это защитит конструкцию от образования ржавчины. О результатах изготовления техники расскажет видео.

Готовую самоделку из культиватора нужно тщательно проверить. Сначала необходимо залить горючее и внести необходимые для работы смазочные средства. После этого потребуется завести снегоуборщик и дать ему 5 минут поработать на холостом ходу. После нагрева мотора, следует совершить первый прогон по участку, где лежит свежевыпавший снег. Если техника не издает лишних шумов и не дымит, то можно переходить к уборке более твердого снега.

При использовании техники очень важно следить за дорожным покрытием. Перед работой лучше всего пройтись по участку, и собрать с него ветки, крупные камни, пластиковые бутылки и другой мусор. В противном случае посторонние предметы попадут в шнек, из-за чего он может сломаться.

Также фермер обязан следить за качеством смазки. Чтобы снегоуборщик из культиватора исправно служил долгое время, менять масла в нем следует не реже 2 раз в месяц.

pro-traktor.ru

Снегоуборщик из культиватора своими руками – инструкция по изготовлению

Чтобы переделать культиватор в снегоуборщик, можно воспользоваться двумя способами. Первый из них подразумевает установку на хозяйственный агрегат специальной снегоуборочной насадки. Второй метод более сложный, и заключается в полной трансформации сельскохозяйственной машины.

Снегоуборщик из культиватора – особенности переделки

Изготовленные из культиваторов снегоуборочные машины заслужили популярность благодаря способности отбрасывать снег на довольно большие расстояния. Нередко дистанция, на которую выбрасываются снежные массы, достигает 10–12 м. Изготовленная своими руками техника обладает прочным стальным корпусом. При этом в конструкции находится минимальное количество пластика, что делает агрегат защищенным практически от любых механических повреждений.

Как и другие снегоуборщики, самодельный агрегат оборудуется вращающимся шнековым валом. Во внутренней части конструкции присутствуют надежные переходники и ремни, которые обеспечивают сильные толчки для дальнего отбрасывания снега. Активация агрегата осуществляется посредством подключения валов мотоблока и изготовленного своими руками снегоуборщика при помощи ременной передачи.

Подготовка материалов и оборудования

Перед тем, как сделать снегоуборочную машину, следует основательно подготовиться. Для этого нужно приготовить все необходимое оборудование и материалы. Вам потребуется:

  • Набор гаечных ключей разных размеров;
  • Гайки и болты;
  • Дрель;
  • Болгарка;
  • Комплект разных по размеру отверток;
  • Напильник и молоток;
  • Тиски и плоскогубцы;
  • Электрическая ножовка;
  • Сварочный аппарат и цепи разного диаметра;
  • Лист из кровельного железа;
  • Разные по диаметру профильные трубы;
  • Транспортерная лента и лист фанеры;
  • Металлические уголки;
  • Несколько подшипников закрытого типа.

Все собранные инструменты и материалы лучше всего расположить на ровной поверхности, подстелив старое плотное полотенце. Так вы сможете быстро найти нужную деталь, и не отвлекаться на походы в гараж.

Изготовление снегоуборщика – порядок действий

При изготовлении самодельной снегоуборочной машины необходимо строго придерживаться определенного алгоритма действий. Это поможет вам не ошибиться и сделать надежный самодельный агрегат «два в одном». Работа должна выполняться в таком порядке:

  • В первую очередь нужно сделать раму машины. Для этого лучше всего сварить между собой металлические уголки. Труба, имеющая диаметр около 2 см, может использоваться в качестве ручки. Из трубы также можно сделать вал шнека. При этом главное, чтобы изделие обладало диаметром не менее 4 см;
  • Посередине трубы потребуется сделать сквозной разрез – он будет использоваться для монтажа стальной пластины, имеющей размеры 17×27 см. Эта пластина будет играть роль своеобразной лопатки, которая отбрасывает снежные массы при помощи вращательных действий вала;
  • Снег не сразу попадает в место расположения лопатки, так как для этого потребуется двухзаходный шнек. Для его изготовления можно взять боковую часть старой покрышки, или транспортерную ленту, толщиной 1 см. Возьмите не более 50 см ленты и лобзиком вырежьте из нее 4 кольца, диаметром 28 см каждое;
  • К несущей части конструкции следует прикрепить платформу для мотора от культиватора. Для этого приварите к трубе 2 уголка и установите конструкцию перпендикулярно к пластине;
  • Далее необходимо установить в вал закрытые подшипники. Немного пропилите концы вала и несколько раз постучите их молотком. Если аккуратно выполнить эту процедуру, то диаметр вала станет немного меньше. Вы также должны заранее подготовить свободное место для монтажа шпонки. Для этого нужно проделать паз с одной из сторон вала;
  • Чтобы агрегат максимально быстро и плавно передвигался по снегу, его лучше оставить без колес. Вместо них советуем установить лыжи. Их тоже можно сделать самостоятельно, вырезав детали из деревянных брусков;
  • К нижней поверхности каждой из лыж нужно прикрепить пластиковую планку. Это прибавит плавности хода. Вы также можете сэкономить, используя вместо планок металлические коробы от электрической проводки;
  • Отбрасывание снежных масс осуществляется посредством поворотного желоба. Для его изготовления лучше всего взять канализационную трубу, диаметром от 16 мм и больше;
  • Для фиксации поворотного желоба на основании нужно подсоединить трубу небольшого диаметра к шнеку, после чего приварить к конструкции сам желоб;
  • К желобу потребуется приварить небольшой кусок канализационной трубы, которая будет служить регулятором направления выброса снежных масс;
  • При соединении всех элементов конструкции обязательно проследите, чтобы ширина шнековой лопатки была немного меньше диаметра желоба. Так вам удастся обеспечить быстрый вывод снега без его задержки в рабочем отверстии;
  • Для придания агрегату эстетичного внешнего вида, его внешние элементы можно покрасить. Краска также защитить машину от воздействия коррозии.

По окончанию сборки снегоуборщика его потребуется протестировать. Для этого пройдитесь с ним по двору, захватывая, для начала, небольшое количество снега. После этого можно перейти к уборке твердых залежавшихся масс.


При эксплуатации самодельной снегоуборочной машины следует придерживаться ряда важных правил. В первую очередь обязательно позаботьтесь о том, чтобы все подшипники были защищенными от попадания на них снега и влаги.

После каждой эксплуатации основные узлы агрегата нужно проверять на наличие мусора. Все образовавшиеся отверстия следует немедленно заделывать, иначе внутренние детали снегоуборщика окажутся под угрозой. Внимание также требуется уделять лыжам агрегата – следите за тем, чтобы на них не появлялись трещины, которые могут привести к деформациям деталей.

pro-motobloky.ru

как сделать мотокультиватор снегоуборщик своими руками, два в одном, переделать

Для владельцев частных домов и дач мотокультиватор — это не только полезный садовый и огородный помощник, но и универсальное изобретение, которое может выполнять массу других задач. Проявив немного фантазии и усилий, можно превратить агрегат в средство для очистки территории от снега. Но перед этим нужно разобраться, что представляет собой культиватор для уборки снега и сколько времени понадобится для изготовления конструкции в домашних условиях.

Принцип работы

Мотокультиватор-снегоуборщик отличается простой конструкцией и предназначается для очистки приусадебного участка. В зависимости от мощности агрегат может отбрасывать снег на 8-10 м. Плюсом самодельных моделей является повышенная устойчивость к большим нагрузкам и надежность, отсутствие большого количества деталей из пластика, а также доступная стоимость. Машина изолирована от всевозможных механических повреждений и попадания влаги.

В качестве основного рабочего узла выступает вращающийся шнековый вал от культиватора. Снегоуборщик оснащают специальными ремнями и переходниками для образования толчков, вызывающих отбрасывание снега на большое расстояние. Чтобы начать работу с устройством, необходимо подсоединить вал культиватора со снегоуборщиком, используя ременную передачу.

Для быстрой переделки старого мотоблока в механизм для уборки снега, использует один из двух методов:

  • Первый характеризуется простотой и подразумевает установку на имеющуюся машину специальной насадки. Ее можно купить в магазине или смастерить своими руками. В таком случае получится прибор два в одном, который может использоваться для разных целей в зависимости от поры года.
  • Второй заключается в полной трансформации культиватора в мощную и эффективную машину для уборки снега.

Выбирая первый вариант, нужно понимать, что не все магазинные навески под мотоблоки подходят для мотокультиваторов. Это объясняется не только типом крепления, но и разной мощностью силовой установки.

Мотоблок оборудован более мощным двигателем, поэтому для него разрабатываются соответствующие по габаритам и весу конструкции.

Слабый мотор культиватора не сможет работать с такими приспособлениями и будет подвергаться перегреву.

Необходимые материалы

Чтобы смастерить снегоуборщик из культиватора, необходимо позаботиться о следующих материалах и инструментах:

  • Набор гаечных ключей, болты и гайки.
  • Дрель и болгарка.
  • Отвертка (плоская и крестовая).
  • Ножовка.
  • Сварочный аппарат.
  • Фанерный лист.
  • Стальные уголки.
  • Закрытые подшипники.
  • Металлический лист.
  • Профильные трубы.
  • Фанера.

Подготовив нужные материалы и инструменты, их нужно разложить на удобном столе или ровной поверхности, чтобы обеспечить свободный доступ к ним.

Пошаговая инструкция

Начиная процесс создания снегоуборщика из мотокультиватора своими руками, необходимо составить чертежи и следовать пошаговому руководству. Это позволит изобрести надежный очиститель снега, который будет выполнять свои задачи без сбоев в течение многих лет. Пошаговая инструкция по изготовлению состоит из следующих этапов:

  1. Для начала необходимо создать раму для будущего очистителя, сварив трубы из любого толстого металла между собой. Чтобы сделать конструкцию надежной, ее можно усилить стальными уголками. Для изготовления ручки используется отдельная труба, толщиной 20 мм, а для вала шнекового механизма — труба диаметром 5 см.
  2. Дальше необходимо вырезать сквозной разрез внутри шнековой трубы, чтобы установить в нем стальные пластины, размером 17х27 см. Устройство используется в качестве лопатки, которая делает вращения под воздействием вала и проталкивает снежные массы в механизме шнека.
  3. Для обеспечения свободного прохождения снега к ковшу, прибор оснащается 2-заходным шнеком. Его изготавливают из транспортерной ленты толщиной 1 см или из боковины резиновой покрышки автомобильного колеса. Необходимы 4 кольцеобразных детали диаметром 28 см.
  4. К несущей основе очистителя снега приваривается платформа. Она будет использована для установки и крепления мотора от мотоблока или культиватора. Монтаж осуществляется с помощью приваривания к каркасу стальной пластины толщиной не менее 10 см. Для укрепления места сварки используются уголки из стали.
  5. Дальше понадобится установить закрытые подшипники во внутреннюю полость вала. Это делается с помощью пропиливания концов используемого вала с помощью напильника и простукивания подшипников молотком. Выполняя такие действия, нужно соблюдать осторожность, иначе можно нанести повреждения валу и уменьшить его толщину. Еще важно предусмотреть место под монтаж шпонки, проделав маленький паз на конце вала.
  6. Для достижения плавных и равномерных передвижений снегоуборщик оснащают комплектом лыж. Эту конструкцию несложно изготовить своими руками из деревянных брусков. На нижней части каждой лыжи фиксируется панель из пластика для обеспечения плавности движений.
  7. Роль отбрасывателя снега в снегоочистителе выполняет поворотный механизм, изготовленный из канализационной трубы толщиной от 160 мм. Деталь необходимо соединить с механизмом шнека.
  8. Дальше к поворотному желобу приваривается отрезок трубы для изменения направления, куда будет отбрасываться снег.
  9. На этапе монтажа рабочих узлов на раму необходимо следить, чтобы лопатка была немного тоньше поворотного желоба. Это обеспечит беспрепятственное отбрасывание снега без задержки внутри механизма.
  10. В завершении необходимо выполнить декоративную часть работы, покрасить детали из металла антикоррозийным красящим составом.

Лопата отвал

Простейшим вариантом культиватора-снегоуборщика является отвал. И хоть такую конструкцию целесообразней применять для мотоблоков, обладающих более производительным мотором, в случае с мотокультиватором можно изобрести упрощенную модель с уменьшенным весом.

Работа с таким навесным оборудованием характеризуется простотой и доступностью. Отвал фиксируется на скобе к культиваторной раме, а при работе техники он накапливает снежные массы.

Для отбрасывания снега в стороны лопату фиксируют под углом.

При изготовлении отвала используется стальной лист, имеющий толщину от 3 мм. Чтобы придать ему нужную форму, понадобится специальное оборудование. По возможности лучше отыскать отрезок стальной трубы диаметром 2-3 см, разрезать его пополам, а затем разделить на 3 части.

Нижний элемент будет выполнять роль ножа и резать пласты снега.

Роторная навеска

Для изготовления роторного снегоуборщика понадобится проявить некоторые навыки в токарном и сварочном деле. Подобную навеску еще называют шнековой, т.к. на ее внутренних подшипниках размещается шнек.

Спиральные ножи осуществляют захват снежных масс и подталкивают их к центральной части. Они быстро подхватывают снег, а затем выталкивают его наружу через сопло.

Для регулировки направления вылета снега используется козырек.

Вентиляторный снегоуборщик

Используя готовые чертежи и схемы, можно изготовить многофункциональный вентиляторный снегоуборщик. В качестве основы будущего приспособления используется листовая сталь, ее сваривают в овальный корпус. Подобная форма необходима для эффективного всасывания снега вентилятором.

С задней стороны корпуса фиксируется втулка для 4 подшипников: 2 — для насадки на вал и 2 — для кронштейнов. После сборки вращающегося механизма на выступающий вал надевают вентиляторные лопасти. Крыльчатка защищается специальной сеткой, а на наружный конец вала устанавливается шкив. К нему будет подключен ремень передачи от рабочего вала силовой установки.

Дальше остается обустроить механизм отбрасывания снега. Он создается следующим образом: в верхней части овального корпуса проделывается отверстие, в него вваривается патрубок, а сверху надевается жестяной рукав с козырьком. Вращающиеся механизмы будут втягивать внутрь корпуса снег, а затем выбрасывать его наружу по рукаву.

Комбинированный снегоуборщик

Некоторые народные умельцы, владеющие мотоблоками или мотокультиваторами, изобретают из подручных средств функциональные прототипы снегоуборщиков. Кто-то совмещает роторные и вентиляторные модели в один агрегат, что делает его эффективным средством для уборки толстых слоев снега.

Подобный вариант изготовления характеризуется острым шнековым механизмом, срезающим слежавшийся и мокрый снег. Эффективность применения комбинированной модели обусловлена увеличенным расстоянием, куда отбрасывается снег. Еще такое изобретение характеризуется улучшенной высотой убираемого свежего снега.

При создании такого навесного оборудования в первую очередь осуществляется монтаж роторной части. Диаметр выходного сопла увеличивается. Поверх сопла фиксируется рукав с поворотным козырьком, а для вращения вентилятора используется ременная передача.

Готовые решения

Если у вас нет желания или времени сделать снегоуборщик своими руками, можно купить готовые насадки в магазинах Москвы. Среди популярных моделей навесного оборудования выделяют такие:

  • Коммунальная щетка «Торнадо».
  • Беларус 05 09Н МТЗ СН 1М.
  • ЗиД СМ-1, ЗиД СМ-2.
  • Целина (Тип 1).
  • R316t Husqvarna.
  • Pubert r0027.

Как переделать снегоуборщик в культиватор

Чтобы превратить самодельный агрегат в устройство два в одном и сделать из снегоуборщика культиватор, достаточно выполнить демонтаж навесных деталей в обратном порядке.

specmahina.ru

Снегоуборщик из культиватора — изготовление, чертеж, видео

Культиватор используется в хозяйстве на протяжении большей половины года, в то время, как зимой он простаивает в гараже без дела. Тем не менее, его можно активно эксплуатировать и в это время, воспользовавшись культиватором в качестве основы для изготовления снегоуборочной машины. Для переделки агрегата потребуется минимум запчастей и материалов. При этом в результате удастся создать надежный снегоочиститель, который по своей производительности и эффективности практически не будет уступать большинству рыночных бытовых снегоуборщиков.

Какой двигатель подойдет для самоделки?

Чтобы ответить на этот вопрос, нужно определить функции, которые должен выполнять снегоуборщик из культиватора. Если он будет использоваться на небольших площадях возле домов, где есть постоянный источник электрического питания, то самодельную машину можно оборудовать электромотором от культиватора. При этом нужно помнить, что в этом случае агрегат сможет убирать только сухой свежевыпавший снег.

Гораздо более многофункциональный вариант – сборка снегоуборщика на основе бензинового двигателя от культиватора. Бензомоторы настроены на выполнение сложных задач, поэтому изначально имеют солидный запас мощности и крутящего момента. Самодельная машина с бензиновым ДВС сможет убирать большие объемы влажного налипающего снега, а также сугробы, высотой до 70 см.

Еще один важный фактор – это комплектация двигателя. Если используется бензиновый двигатель, то он должен быть оборудован заводскими воздушным и топливным фильтром, бензиновым баком, карбюратором, сцеплением и ручным стартером. Если для сборки используется электромотор, то в его оснащение должен входить электростартер и система защиты от перегрева. Все эти элементы изначально входят в заводское оснащение двигателей от культиваторов.

При выборе мотора особое внимание нужно обращать на его техническое состояние. Важно, чтобы на поверхности стенок цилиндра не было заусенцев и других признаков износа. Оператору также потребуется осмотреть состояние воздушного фильтра. Он должен быть чистым и без отверстий. В противном случае он не сможет качественно фильтровать воздух, пропуская его вместе с пылью и мелкими насекомыми.

Подготовка к изготовлению

Прежде, чем переделать культиватор в снегоуборщик, оператору нужно изучить детальные схемы. Очень важно, чтобы чертеж вовремя подсказал изготовителю изначально правильный порядок действий при монтаже и способы крепления той, или иной детали в общее устройство самодельной машины.

Кроме изучения выбранных чертежей, потребуется заранее подготовить гаражное оборудование.

Для работы понадобятся:

  • гаечные ключи для болтов разных размеров;
  • электродрель,
  • болгарка по резке металла;
  • разные отвертки;
  • молоток и несколько напильников;
  • плоскогубцы;
  • ручные тиски;
  • аппарат для сварки с цепями разных размеров;
  • электроножовка.

Из требуемых материалов для работы нужно купить:

  • стальные уголки разного диаметра;
  • цельнометаллический лист;
  • пара листов цельной фанеры;
  • транспортерная металлическая лента;
  • комплект закрытых подшипников.

При монтаже некоторых деталей нужно избегать влаги, поэтому собирать машину на улице не рекомендуется.

Как сделать снегоуборщик из культиватора своими руками?

Чтобы не допустить ошибок при сборке, оператору необходимо регулярно сверяться с чертежами.

Алгоритм работ при изготовлении снегоочистителя выглядит следующим образом:

  1. Первое, что нужно собрать – это каркас для самодельного хозяйственного снегоуборщика. Лучше всего сваривать раму из стальных уголков. При этом важно, чтобы на них отсутствовали видимые дефекты и очаги коррозии. В качестве ручки для более удобной эксплуатации снегоуборщика из культиватора подойдет отдельная металлическая труба, диаметром 2 см. Из другой трубы, диаметром не менее 4 см, можно сделать вал, на котором будет удерживаться шнек;
  2. В центральной части трубы, используемой под вал, потребуется просверлить небольшое сквозное отверстие. В дальнейшем оно будет использоваться изготовителем для установки металлической пластины, размерами 17×27 см;
  3. Во время работы агрегата убираемые массы будут не сразу попадать к лопатке. Чтобы это происходило, изготовителю потребуется собрать двухзаходный шнек. Если для изготовления используется лента, то из 50-сантиметрового ее куска потребуется вырезать 4 одинаковых круга. Диаметр каждого из них должен составлять 28 см;
  4. На следующем этапе изготовитель должен прикрепить к несущей части опорной рамы снегоуборщика небольшую платформу для крепления мотора. С этой целью к трубе необходимо приварить 2 одинаковых металлических уголка. Сама конструкция должна быть установлена по отношению к пластине в перпендикулярном направлении;
  5. Затем на вал потребуется надеть закрытые подшипники. Чтобы это было легче сделать, концы вала нужно немного пропилить и простучать по них молотком. При этом нужно действовать очень аккуратно, чтобы не испортить трубу. После этого в одном из концов вала необходимо сделать паз для дальнейшей установки шпонки;
  6. Далее к нижней части опорной рамы потребуется прикрепить шасси, которое должно состоять из лыж. Их можно сделать из двух кусков пластика или толстой фанеры;
  7. После этого самодельный снегоуборщик потребуется оборудовать органами управления. Для этого все штатные рычаги, кнопки и переключатели от культиватора потребуется вынести на рукоятку самодельного агрегата;
  8. В конце готовую машину останется загрунтовать и покрасить. Толстый слой краски защитит металлические детали снегоочистителя от сколов, которые провоцируют образование ржавчины.

Чтобы убедить в готовности снегоуборщика к работе, нужно его протестировать. Для этого оператор должен залить в бак машины свежую топливную смесь и завести его двигатель. После 10 минут прогрева можно приступать к испытаниям. Если во время уборки свежевыпавшего снега агрегат не издает посторонних звуков, значит, нужно проверить его работу при расчистке налипающих масс. В случае, если снегоуборщик из культиватора справляется с уборкой, значит, он полностью готов к повседневной эксплуатации.

sadovaja-tehnika.com

Снегоуборщик своими руками из мотокультиватора — изготовление

Самодельный снегоуборщик на базе бытового мотокультиватора – техника совсем не новая в рядах народных умельцев. Потратив всего несколько часов своего свободного времени, фермер получит надежный и выносливый агрегат, которому по силу не только уборка свежевыпавшего снега, но и расчистка сугробов из тяжелых слежавшихся снежных масс.

Снегоуборщик из мотокультиватора – подготовка к переделке

Изготовленная своими силами из подручных средств снегоуборочная машина из бытового культиватора имеют одно существенное преимущество, которое заключается в способности отбрасывать поглощаемые снежные массы на максимально возможные дистанции. В большинстве случаев это расстояние колеблется в диапазоне 8–10 м. Собственноручно переделанная техника, как, к примеру, культиватор из бензопилы или вездеход из мотоблока, должна быть оснащена надежным металлическим корпусом. Внутри него должно быть расположено минимальное количество хрупких пластиковых деталей – это в значительной мере повышает защиту механизмов агрегата от разного рода ударов и других механических повреждений.

Как и современные снегоочистители, снегоуборщик из имеющегося в распоряжении культиватора снабжается шнековым механизмом с высокой скоростью вращения. Внутренняя часть агрегата оснащена износостойкими переходниками и максимально прочными ремнями, способными обеспечить выброс забираемых снежных масс на достаточно большие расстояния.

Для того чтобы сделать снегоуборочную машину из культиватора, крайне важно заранее подготовить материалы и инструменты, которые потребуются в процессе переделки.

В процессе сборки будут необходимы:

  • имеющиеся в гараже ключи разных размеров;
  • крепежные гайки и болты;
  • набор отверток;
  • ручные плоскогубцы и тиски;
  • электроножовка;
  • цельный лист из кровельного металла;
  • несколько стальных труб с разным сечением;
  • листовая фанера;
  • стальные уголки;
  • пара подшипников закрытого типа.

Собранные подручные инструменты и требуемые материалы обязательно разложите на пленке или  просто ровной поверхности с той целью, при необходимости, быстро отыскать требуемый в определенный момент ключ или отвертку.

Как сделать из культиватора снегоуборщик своими руками?

Чтобы процесс переделки прошел быстрее и по окончанию работы вы получили по-настоящему надежный снегоуборщик, обязательно придерживайтесь правильного порядка сборки. Благодаря соблюдению алгоритма вы не столкнетесь с необходимостью выполнять одну и ту же работу по несколько раз.

Переделка должна выполняться в таком порядке:

  1. Сначала потребуется сделать крепкую раму для будущего снегоочистителя. С этой целью надежно сварите между собой несколько стальных уголков. К центру конструкции неподвижно приварите заготовленную металлическую трубу с сечением 2 см, которая будет применяться в качестве ручки;
  2. Еще одну металлическую трубу понадобится применить в качестве установленного вала шнекового механизма. Для этого нужно применить деталь, диаметром примерно 4 см. В центральной части этой трубы проделайте сквозное отверстие, которое потребуется использовать для установки цельной металлической пластины. Последняя должна обладать размерами 17×27 см. Такого рода пластина будет играть роль компактной скоростной лопатки, отбрасывающей собираемые снежные массы под действием непрерывных вращательных усилий имеющегося вала;
  3. В процессе эксплуатации снегоуборщика из бытового культиватора снег не сможет сразу попадать в то место, где находиться лопатка. Для этого понадобится наличие специального двухзаходного шнекового механизма. Чтобы сделать его, возьмите боковину использованной автомобильной покрышки или заранее купленную транспортерную ленту, толщина которой составляет не менее 1 см. Из куска ленты, длиной 50 см, вырежьте 4 одинаковых кольца, диаметр по внешнему ободу которых составляет 28 см;
  4. К раме изготавливаемого снегоуборщика прикрепите прочную платформу, на которую будет монтироваться мотор от мотокультиватора. Чтобы сделать платформу, приварите к металлической трубе 2 одинаковые уголки, после чего закрепите изготовленную конструкцию в положении перпендикулярно к имеющейся пластине;
  5. Затем установите используемый вал. Для этого имеющиеся концы вала нужно немного пропилить, надеть подшипники и несколько раз простучать по них молотком. Также нужно предварительно подготовить участок для установки шпонки;
  6. Чтобы иметь возможность отрегулировать направление выброса снега, нужно изготовить самодельный поворотный желоб. Для этого воспользуйтесь канализационной трубой, диаметром от 2 см;
  7. В процессе финишной сборки снегоуборщика из бытового культиватора обязательно убедитесь в том, что ширина шнековой лопатки будет меньше диаметра изготовленного поворотного желоба. Благодаря такому соотношению размеров снежные массы будут быстро освобождать шнек, не задерживаясь в нем;
  8. В конце металлические детали снегоуборщика следует покрасить, чтобы при работе они не поддавались воздействию коррозии. Более детально об изготовлении снегоуборщика из культиватора расскажет видео.

Как только снегоочиститель из культиватора будет полностью готов, его нужно заправить горючим и внести смазку в редуктор. После этого проверьте работу агрегата. Для этого сначала пройдитесь по участку с небольшим количеством свежевыпавшего снега. Спустя примерно 1 час эксплуатации агрегата можно приступить к расчистке сугробов и уборке слежавшихся снежных масс.

sadovaja-tehnika.com

Снегоуборщик из культиватора — своими руками, чертеж, инструкция


Переделка культиватора в снегоуборщик, как правило, осуществляется двумя методами. Первый способ более простой и заключается в монтаже на имеющийся культиватор специальной насадки – таким образом, удастся изготовить агрегат «два в одном», который будет выполнять разные функции в зависимости от сезона. Второй метод подразумевает полную переделку сельскохозяйственной машины в более мощный и производительный снегоочиститель.

Особенности трансформации культиватора в снегоуборочную машину

Основная функция снегоуборочной машины из используемого в хозяйстве культиватора заключается в очистке придомовой территории от снежных масс. Зачастую расстояние, на которое способен отбрасываться снег, достигает 8–9 м. Самодельный снегоуборщик из культиватора обладает простой конструкцией и надежным металлическим корпусом с минимум пластиковых элементов – это делает снегоочиститель полностью защищенным от любого вида механических повреждений и попадания влаги.

Рабочим органом снегоуборщика из используемого культиватора выступает вращающийся вал обязательно шнекового типа. Внутренняя часть конструкции снегоочистителя комплектуется ремнями и надежными специализированными переходниками, функция которых заключается в создании толчков, необходимых для отбрасывания снежных масс на крайне большие расстояния. Активировать снегоуборщик можно при помощи подсоединения валов имеющегося культиватора и самодельного снегоуборщика через передачу ременного типа.

Подготовка инструментов и материалов


Непосредственно перед тем, как переделать культиватор в снегоуборщик, нужно собрать все необходимые для работы материалы и оборудование. Для переделки потребуется:

  • комплект гаечных ключей;
  • болты и гайки;
  • электрическая дрель;
  • болгарка;
  • плоская и крестовая отвертка;
  • ножовка;
  • аппарат для сварки;
  • лист фанеры;
  • стальные уголки;
  • пару закрытых подшипников.

Все необходимое лучше разложить на столе или другой ровной поверхности, чтобы при изготовлении снегоочистителя оборудование было у вас под рукой. Таким образом, вы не будете тратить время на поиски необходимого инструмента.

Порядок действий при изготовлении снегоуборщика


Для того чтобы сделанный своими руками снегоуборщик был изготовлен правильно, строго придерживайтесь указанного ниже порядка действий. Таким образом, вы сможете изготовить надежный снегоочиститель, который прослужит вам не один год. Алгоритм действий при переделке культиватора в надежный снегоуборщик выглядит следующим образом:

    1. Первый этап заключается в изготовлении рамы для снегоочистительной машины. Для этого сварите между собой имеющиеся в наличии металлические трубы и усильте готовую конструкцию стальными уголками. Отдельную трубу, диаметром примерно 2 см, используйте в качестве рукоятки снегоуборщика, Трубу, диаметром примерно 5 см, следует применить для изготовления вала шнекового механизма;
    2. Внутри трубы для шнека следует проделать сквозной разрез. В дальнейшем последний будет применяться для установки пластины из стали, размерами 17×27 см; Эта деталь в самодельном снегоочистителе выполняет функции лопатки, которая вращается под воздействие вала, и проталкивает снег в шнековому механизму;
    3. Чтобы снежные массы попадали в ковш, снегоочиститель нужно оснастить двухзаходным шнеком. Чтобы сделать, возьмите транспортерную ленту с толщиной примерно 1 см, или боковину использованной покрышки, и вырежьте из нее 4 детали в виде кольца. Каждая такая деталь должна иметь диаметр 28 см;
    4. На несущей части снегоочистителя следует приварить платформу, необходимую для монтажа и фиксации двигателя от используемого культиватора. Чтобы установить платформу, приварите к каркасу стальную пластину, толщиной не менее 10 см, и укрепите место сварки стальными уголками;
    5. Далее установите во внутреннюю полость вала подшипники закрытого типа. Для этого пропилите концы используемого вала напильником и простучите подшипники молотком. Выполняйте все эти операции максимально аккуратно, чтобы не повредить вал и немного уменьшить его толщину. Также предварительно подготовьте место для установки шпонки. С этой целью проделайте небольшой паз на одном из концов вала;

  1. Чтобы передвижение снегоуборщик из культиватора по снегу было максимально плавным, лучше всего оборудовать его лыжами. Эти детали можно сделать своими руками, вырезав элементы необходимой толщины из деревянных брусков;
  2. На нижнюю часть каждой лыжи следует прикрепить пластиковые панели, которые придадут снегоуборщику большей плавности при его передвижении;
  3. Отбрасывания измельченных снежных масс в снегоуборщике осуществляется при помощи поворотного желоба, для изготовления которого воспользуйтесь трубой для прокладки канализации, диаметром не менее 16 см;
  4. Чтобы зафиксировать поворотный желоб на несущей конструкции снегоочистителя, закрепите на каркасе машины металлическую трубу, и соединить ее со шнековым механизмом. Затем приварите к каркасу снегоуборщика сам желоб;
  5. Далее к желобу следует приварить маленький кусок канализационной трубы – она нужна для регулировки направления выброса снега;
  6. В процессе монтажа деталей на раму снегоочистителя проследите, чтобы лопатка шнекового механизма имела диаметр чуть меньше ширина поворотного желоба. В таких условиях снег будет беспрепятственно отбрасываться, не останавливаясь во внутренней полости желоба;
  7. На финишном этапе обязательно покрасьте металлические детали самодельного снегоочистителя, чтобы защитить машину от воздействия коррозии.


После выполнения всех перечисленных процедур обязательно проверьте исправность снегоочистителя. Перед тем, как сделать пробный заезд, обязательно залейте свежее моторное масло и топливо. После этого начните убирать территорию от свежевыпавшего снега, чтобы не допустить чрезмерных нагрузок на мотор снегоуборщика из культиватора. Спустя 1–2 часа можно начать расчистку придомового участка от твердых слежавшихся снежных масс.

pro-traktor.ru

Снегоуборщик из мотокультиватора своими руками

Мотокультиватор является универсальной техникой, с помощью которой можно выполнять много домашних работ. Востребован агрегат даже зимой для уборки снега, только к нему нужно подсоединить соответствующее навесное оборудование. Сейчас мы рассмотрим процесс изготовления снегоуборщика из мотокультиватора своими руками, а также узнаем, какие насадки еще применяются для работы зимой.

Разновидности снегоуборочных навесок, принцип их работы и порядок изготовления

Разнообразие снегоуборочного оборудования для мотокультиваторов не так уж и велико. Самой эффективной считается роторная навеска. Еще снег можно убрать отвалом. В паре с этой лопатой обычно ставят дорожную щетку, но в домашних условиях последний тип навески применяют редко.

Внимание! Снегоуборочные навески от мотоблока к мотокультиватору могут не подойти. Это связано не только из-за крепления. У мотоблока двигатель стоит мощнее, поэтому он способен справится с навесками больших габаритов. Мотор мотокультиватора может оказаться слабым для габаритного снегоуборщика, и в процессе работы будет перегреваться.

Лопата отвал для уборки снега

Простейший снегоочиститель для культиватора – это отвал. Хотя, бульдозер разумней использовать с мотоблоком, так как у него более мощный двигатель. Но и для мотокультиватора можно сварить небольшую лопату. Работать такой навеской очень просто. Отвал крепят к скобе на раме культиватора. Во время движения техники, лопата сгребает снежный покров. Чтобы снег уходил в сторону, а не нагребался большой кучей, лопату устанавливают под небольшим углом относительно обочины дороги.

Совет! При работе с отвалом, резиновые колеса на культиваторе лучше заменить металлическими грунтозацепами.

Для мотокультиватора отвал изготавливают из стального листа толщиной 3 мм. Однако выгибать самостоятельно без соответствующего оборудования металлическую заготовку очень сложно. Проще найти кусок стальной трубы диаметром 200–300 мм, разделить ее вдоль на три части и вырезать болгаркой один полукруглый сегмент.

Нижняя часть лопаты – это нож. Он будет срезать пласт снега. Однако стальной нож способен повредить тротуарную плитку или асфальт. Для таких работ надо отрезать полосу из транспортерной ленты и закрепить ее болтами к нижней части отвала.

С тыльной стороны лопаты вверху приваривают 2 проушины, а к ним крепят тяги, идущие к рычагам управления. По центру отвала тоже приваривают проушины. Сюда крепят штангу, с помощью которой навеску фиксируют к скобе на раме культиватора. Сборка бульдозера окончена, можно пробовать грести снег.

Роторная снегоуборочная навеска

Чтобы сделать роторный снегоуборщик из культиватора, нужно выполнить много токарных и сварочных работ. Такая навеска еще называется шнековой. Состоит механизм из стального корпуса. Внутри на подшипниках вращается шнек. Ножи спиральной формы захватывают снег, и от боков корпуса подталкивают его к центральной части. В этом месте на роторе вращаются металлические лопатки. Они подхватывают снег и выталкивают его через сопло, установленное на корпусе снегоуборщика. Направление вылета регулируют козырьком. Для этого на выход сопла надевают рукав. Сверху крепят поворотный козырек. Оператор сам проворачивает его в нужную сторону.

Самой сложной деталью в изготовлении является шнек. Его проще найти готовый со старой с/х техники. В противном случае придется заняться токарными и сварочными работами. Сборку шнека выполняют по представленному чертежу. Сначала берут отрезок трубы диаметром 20–25 мм. К обоим концам крепят цапфы. Ножи делают из листовой стали толщиной 2 мм. Для этого вырезают 8 половинок дисков. Их приваривают к трубе так, чтобы получилась двухсторонняя спираль. По центру ротора между двумя спиралями приваривают металлические лопатки.

Совет! Ножи шнека еще делают из транспортерной ленты или боковой части автомобильной покрышки. Фиксация к ротору выполняется болтами. Для этого на трубе приваривают проушины.

После изготовления шнека приступают к сборке корпуса снегоуборщика. Его фрагменты раскраивают из стального листа толщиной 2 мм. К нижней части корпуса крепят стальную полосу, исполняющую роль неподвижного ножа. Он будет подрезать пласты снега. Чтобы снегоуборщик легче передвигался по снегу, корпус ставят на полозья, именуемые лыжами. Сверху по центру корпуса вваривают патрубок из куска трубы. Это будет выходное отверстие для выброса снега.

Дальнейшие действия направлены на установку шнека. Сначала изнутри к боковым стенкам корпуса крепят болтами гнезда подшипников № 203. После этого ставят сам шнек. Передачу крутящего момента от мотора культиватора к ротору организовывают с помощью ременной передачи. Здесь нужно установить ведущий и ведомый шкив. Желательно продумать систему натяжения. Она поможет отрегулировать передачу, чтобы избежать проскальзывания ремней.

Кожух с поворотным козырьком для выброса снега выгибают из оцинковки. Сзади к корпусу роторного снегоуборщика крепят штанги, с помощью которых обеспечивается сцепка с мотокультиватором. Во время работы механизма, снег из рукава будет вылетать на расстояние 3–5 м. Дальность выброса зависит от оборотов шнека и угла наклона поворотного козырька.

На видео представлен самодельный роторный снегоуборщик:

Вентиляторный снегоуборщик для мотокультиватора

По представленным чертежам можно сделать снегоуборщик вентиляторного типа. Сначала из листовой стали сваривают овальный корпус. Такая форма нужна для всасывания вентилятором снега. В отверстии задней части корпуса устанавливают втулку для подшипников. Их в снегоуборщике будет 4 штуки. Два подшипника насаживают на вал, после чего вставляют их внутрь втулки. Один край вала должен выходить наружу корпуса. Сюда насаживают еще два подшипника со стаканом, к которому приварены крепежные кронштейны. С этой стороны конец вала тоже должен выступать.

Вращающийся механизм снегоуборщика готов. Теперь на вал, выступающий внутри корпуса, насаживают лопасти вентилятора. Спереди крыльчатку закрывают защитной стальной сеткой. На наружный конец выступающего вала насаживают шкив. Сюда будет подходить ременная передача от рабочего вала двигателя мотокультиватора.

Теперь нужно организовать отверстие выброса снега. Для этого вверху овального корпуса вблизи крыльчатки вентилятора прорезают широкое отверстие. Сюда вваривают патрубок, а сверху надевают жестяной рукав с козырьком. Вращающиеся лопасти вентилятора будут втягивать внутрь корпуса снег и под давлением выбрасывать его через рукав.

Недостатком вентиляторного снегоуборщика является ограниченное использование навески. Вентилятор способен всасывать только свежевыпавший рыхлый снег. Если покров слежался, заледенел или мокрый, то работать такой снегоуборщик не будет.

Комбинированный снегоуборщик для мотокультиватора

Умельцы, любящие изобретать что-то особенное, соединили роторный и вентиляторный снегоуборщик в одну конструкцию. В итоге получилось эффективное навесное оборудование. В таком снегоуборщике шнековый механизм срезает слежавшийся и мокрый покров. Лопатки подбрасывают снег в сопло, где работающий вентилятор воздухом выталкивает его через рукав. Эффективность использования комбинированного снегоуборщика заключается в увеличении дальности выброса.

При изготовлении этого навесного оборудования, сначала собирают роторный снегоуборщик. Выходное сопло на корпусе вваривают большого диаметра. Дополнительно здесь фиксируют сбоку кольцо, в которое вставляют ротор с лопастями вентилятора. Сверху на сопло надевают рукав с поворотным козырьком. Вращение вентилятора и шнека организовывают от двигателя культиватора через ременную передачу. Возможно, на валы придется поставить трехручейные шкивы.

Заключение

Стоимость самодельного снегоуборщика обойдется хозяину во много раз дешевле, чем приобретение навески заводского изготовления.

fermilon.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
