Заземление дома своими руками | Строительный портал

Еще совсем недавно защитное заземление оборудовалось только на промышленных предприятиях и других объектах, где используют мощные электроустановки. Чтобы защитить своих работников от случайного пробоя на корпус, в обязательном порядке каждая установка и прибор заземлялись. Но время не стоит на месте. Сегодня наши дома напичканы мощной бытовой техникой: холодильники, морозильные камеры, микроволновые печи, индукционные плиты, системы «теплый пол» и многое другое. А ведь все это является источником повышенной опасности. В случае нарушения их изоляции «тесное общение» с мощными приборами может стать фатальным. Именно поэтому, чтобы обезопасить всех обитателей жилища, в загородных домах обязательно необходимо оборудовать электрическое заземление. Его обустройство можно доверить профессионалам, а можно выполнить самостоятельно.

  1. Для чего необходимо защитное заземление
  2. Что собой представляет контур заземления
  3. Как произвести расчет заземления
  4. Как сделать заземление в частном доме своими руками



Для чего необходимо защитное заземление



В профессиональной литературе указано, что защитное заземление – это соединение нетоковедущих частей электроустановок с землей (грунтом), которое выполняют преднамеренно. При этом в нормальном состоянии данные части электроприборов и установок не находятся под напряжением. Но если вдруг произойдет частичное разрушение изоляционного слоя, металлический корпус прибора может оказаться под напряжением.

Если объяснять более доступным языком, то придется вспомнить школьный курс физики. Как нам известно из оного, ток имеет свойство течь в ту сторону, где наименьшее сопротивление. Когда на токоведущих частях электроприборов нарушается изоляция, ток начинает искать место, где сопротивление самое низкое. Так он доходит до корпуса прибора, в результате чего корпус оказывается под напряжением. Эту ситуацию называют «пробоем на корпус». Помимо того, что ток на корпусе может нанести вред самому прибору или нарушить его функциональность, если в такой момент человек или животное дотронутся до корпуса прибора, они получат удар током. Это может повлечь печальные последствия.

Защитное заземление выполняется для того, чтобы отвести ток в землю (грунт).

При этом крайне важно сделать контур заземления с таким низким сопротивлением, чтобы ток, который распределяется в обратно пропорциональной зависимости между человеком и заземляющим устройством, прошел через человека в предельно допустимых нормах, а большая часть была перенаправлена в землю.



Что собой представляет контур заземления

Самый распространенный вариант контура заземления – заглубленные в грунт электроды, соединенные между собой в какой-либо контур, который может представлять собой любую геометрическую фигуру – треугольник, квадрат или другую, но также соединение может производиться в один ряд. Вариант обустройства зависит от того, насколько он удобен для монтажа, и от размеров территории, которую можно использовать под контур. Иногда контур заземления выполняют по периметру здания. Полученная конструкция присоединяется к щитку, для чего используется кабель заземления.

Расстояние от заземляющего контура до дома не должно быть слишком большим, оптимальным считается 4 – 6 м. Нельзя располагать контур ближе 1 м к дому, нежелательно дальше 10 м.

Важно! Контур заземления в обязательном порядке обустраивается ниже уровня промерзания грунта, т.е. на глубине не менее 0,8 м.

Глубина, на которую необходимо заглублять электроды, зависит от структуры грунта и насыщенности его водой и может составлять от 1,5 м до 3 м и более. Если грунтовые воды находятся близко к поверхности почвы, грунт насыщен водой, то глубина будет небольшой. В противном случае придется забивать стержни глубоко в грунт либо обустраивать другой вариант системы заземления.



Контур заземления из черного металлопроката

В качестве заземляющих электродов можно использовать любые стержни из черного металла. Это может быть стальной уголок (чаще всего используется), труба, двутавр, арматура с гладкой структурой. Принцип выбора прост – удобство забивания в грунт. Т.е. можно выбрать любую форму, главное, чтобы сечение металла было не менее 1,5 см2.

Количество стержней – электродов можно определить опытным путем или произвести расчеты, но самым распространенным является треугольный контур заземления с электродами в вершинах треугольника. Между собой стержни соединены металлическими полосами, такая же полоса ведет и к распределительному щитку.

Расстояние между стержнями может быть от 1,2 м до 3 м и более. Это зависит от сопротивления грунта.

Важно! Перед тем как делать заземление в своем доме, посоветуйтесь с обычными электриками в вашем районе. Спросите у них, какие чаще всего конструкции, и с какими характеристиками обустраивают в вашем регионе. На какую глубину ставить электроды, как далеко выносить от дома, какое расстояние между стержнями делать. Это значительно облегчит вашу задачу.



Модульные системы заземления

Помимо того, что можно оборудовать контур заземления из подручного материала, на рынке появились готовые модульные системы заземления.

В комплект входят стержни из высококачественной стали, сверху они покрыты медью. Диаметр стержней около 14 мм, длина до 1,5 м. С обеих сторон на стержне есть нарезка омедненной резьбы. Элементы соединяются между собой с помощью латунных муфт. Для заглубления стержней в грунт есть наконечники, которые навинчиваются на резьбовое соединение. Таких наконечников несколько видов для разных грунтов. Еще в комплекте есть зажимы для соединения вертикальных (стержней) и горизонтальных (полос) элементов. Для защиты конструкции от коррозии используется специальная паста, которой обрабатываются все элементы системы.

У готовых модульных систем заземления есть несколько существенных преимуществ:

  • Путем соединения вертикальных элементов можно осуществить заглубление на 50 м;
  • Стержни не сильно поддаются коррозии благодаря медному напылению и нержавеющей стали;
  • Не требуются сварочные работы;
  • Обустройство может сэкономить площадь, т.к. всю систему можно оборудовать на 1 м2;
  • Для монтажа не требуется специальное оборудование;
  • Долговечные.

Выбор системы заземления, самодельная или готовая модульная, зависит только от финансового бюджета и личных предпочтений. Но в любом случае перед обустройством необходимо произвести расчеты заземления.



Как произвести расчет заземления



Для тех, кто не любит лишних сложностей, существует вариант выполнения заземления опытным путем. Можно обустроить треугольный контур на оптимальном расстоянии от дома, использовать металлические стержни длиной 3 м, расстояние между стержнями сделать от 1,5 до 2 м, соединить их между собой и произвести замер сопротивления контура. Требования к заземлению таковы: сопротивление заземляющего контура должно быть в диапазоне от 4 до 10 Ом. А общее правило – чем меньше значение сопротивления, тем лучше. Если результат замеров нашего контура не удовлетворяет требованиям, то добавляем еще электроды и соединяем с уже установленными.

Снова производим замеры. И так повторяем до тех пор, пока наш контур не будет иметь сопротивление 4 Ом.

Более правильным решением будет все же произвести все необходимые расчеты до начала монтажа контура. Самое главное – определить количество требуемых электродов и длину горизонтального заземлителя (полосы). Все это напрямую зависит от свойств грунта, а точнее его сопротивления.

Первым делом определяем сопротивление одного стержня.

Значение удельного сопротивления грунта для расчетов можно брать из таблицы.

Если же грунт неоднородный, тогда его сопротивление рассчитывается по формуле:

Значение сезонного климатического коэффициента можно брать из таблицы:

Если не брать в расчет сопротивление горизонтального заземлителя (полосы), то количество электродов можно найти по формуле:

Находим сопротивление растекания горизонт. заземлителя:

Длину заземлителя находим по таким формулам:

Теперь можно рассчитать сопротивление электродов:

Окончательное количество электродов:

Коэффициент спроса можно узнать из таблицы:

Показатель коэффициента использования обозначает влияние токов друг на друга, которое зависит от расположения вертикальных заземлителей. При параллельном соединении электродов токи, проходящие по ним, влияют друг на друга. Чем меньше делается расстояние между вертикальными электродами, тем больше сопротивление всего контура. Именно поэтому иногда советуют разносить стержни друг от друга на расстояние, равное их длине, например, 3м.

Полученное в ходе расчетов значение количества электродов округляется до целого числа в большую сторону. Расчеты готовы, можно приступать к монтажу.



Как сделать заземление в частном доме своими руками



Монтаж заземления рекомендуется начинать в теплое время года. Во-первых, так легче производить земляные работы. Во-вторых, более точным и максимальным будет значение сопротивления грунта. Для качественного заземления это очень важно. А то можно сделать заземление, когда грунт временно насыщен водой, и его сопротивление будет 4 Ом, а потом наступит засуха и его сопротивление увеличится до 20 Ом. Лучше сразу учесть максимальное значение.

Мы будем рассматривать обустройство контура заземления из металлопроката в виде треугольника:

  • Первым делом выбираем удобное место. Копаем траншею в виде треугольника. Оптимальная глубина от 0,7 до 1 м, ширина 0,5 – 0,7 м. Длина каждой линии такая, как мы определили в ходе расчетов (длина горизонтального заземлителя).
  • От одного из углов (любого) копаем траншею, ведущую к силовому щитку возле дома.
  • Вертикальные заземлители – электроды вбиваем в вершины треугольника. Можно использовать стальной уголок 50*50 или любой другой стержневой металлопрокат. Для удобства забивания в грунт  конец стержня заостряем болгаркой. Если грунт слишком твердый, чтобы забивать в него электроды, тогда бурим скважины.
  • Стержни заглубляем так, чтобы их верхушка торчала из земли. Если нам пришлось бурить скважины, то вставляя в них электроды, засыпаем их грунтом вперемешку с солью.
  • Стальную полосу (минимум 40*5 мм) привариваем к стержням таким образом, чтобы образовался треугольник. Одну полосу ведем по траншее к силовому шкафу.
  • В частный дом заземление заводим через щиток. Для этого полосу присоединяем к проводу заземления или непосредственно силовому щитку  болтом 10 мм. Болт в обязательном порядке привариваем к полосе.

  • Следующий этап – проверка заземления. Для этого потребуется прибор «Омметр», стоит он немало. Ради того, чтобы раз – два за всю жизнь проверить сопротивление, покупать его накладно. Поэтому приглашаем для проверки сопротивления контура специалистов из энергоуправления. Помимо того, что они произведут замеры, также заполнят паспорт контура заземления. Если показатели сопротивления соответствуют норме, тогда можно закапывать контур. Если же нет – тогда вбиваем дополнительные электроды.
  • Засыпаем траншею. Используем для этого однородный грунт без примесей щебня или строительного мусора.

Важно! В засушливую погоду контур заземления рекомендуют поливать водой со шланга, так его сопротивление уменьшается.

Для более качественного срабатывания автомата отключения выполняют еще и заземление нейтрали. На входе в здание нейтраль соединяют с повторным заземлением. Дело в том, что в частные дома электричество приходит по воздуху. Для опор ЛЭП 6 – 10 кВт выполняется повторное заземление нейтрали, а вот для ЛЭП 0,4 кВт – практически никогда энергокомпании этого не делают. Чтобы нагрузка распределилась правильно, необходимо повторно заземлить опору возле дома (желательно, чтобы все соседские тоже были заземлены). И это заземление не объединять с контуром.

Если Вы не уверены, что все сделаете правильно, можете обратиться в специализированные организации, которые выполнят и все необходимые расчеты, и монтаж со знанием дела. Если же Вы ярый хозяйственник, который привык все делать собственноручно, что ж, дерзайте. Только помните – Ваше творение призвано защищать всю семью.

Заземление дома своими руками — как правильно сделать заземление в частном доме своими руками

Каждый частный дом оснащен множеством самых разнообразных электрических устройств и розеток. Во избежание поражения электрическим током и выхода из строя бытовой электроники, возникновения пожаров, частный дом необходимо заземлить. Сделать это может специализированная бригада, однако стоимость их услуг будет далеко не низкой. Вполне возможно выполнить составление схемы и заземление дома своими руками. Если сеть имеет напряжение 220в, то монтаж защитного заземлительного контура не обязателен, но при условии, что напряжение в сети 380в — изготовление контура заземления потребуется.

Что значит «заземлить»?

Заземлить — значит соединить точки электрического оборудования с землей. Почва в этом случае выступает в роли проводника. Состоит любое заземление из 2 частей:

  • контура
  • проводников

Чтобы сделать заземление в загородном доме, нужно смонтировать контур заземления. Изготавливается он из вертикальных заземлителей, которые попросту вбиваются в грунт. Проводники соединяются при помощи горизонтальных лент. Таким образом, создается определенный контур, который после будет соединен с электрощитом.

Как сделать заземление в доме?

Заземление в частном доме своими руками выполняется в несколько шагов:

  • этап подготовки
  • работа с почвой
  • вбивание электродов
  • проделывание технических отверстий в стенах дома
  • установка провода
  • проверка функциональности

На подготовительном этапе осуществляется выбор участка, на котором предполагается расположение контура. После этого проводятся работы с землей. В земле создается треугольник (равносторонний, как правило), он и станет контуром заземления. Затем роются углубления и желоба, их глубина не должна быть меньше полутора метров. Помните, что траншеи лучше всего расположить не ближе, чем на один метр от фундамента вашего старого деревянного дачного дома. Ширину желобов рассчитывайте с учетом того, чтобы после без труда можно было выполнить сварку электродов. На следующем этапе в землю вбиваются электроды на каждой вершине треугольного контура. Вбивать их следует на глубину два-три метра. Нельзя допускать деформации электродов. Далее соедините электроды болтиками. Они привариваются к краям полос для крепления провода. К самому краю болтика необходимо будет прикрепить медный провод, который будет вести на распределительный щит. Последний этап — проверка. Измерение величины сопротивления производится с помощью омметров специализированными лабораториями. Самому же возможно будет проверить заземление при помощи специального устройства — меггера, включенного на омы. Сопротивление растекания тока не должно составлять более 4 Ом для сети 380 в, для сети 220 в — не более 30 Ом. Электрическое же сопротивление металлосвязи — не более 0,1 Ом.

Основные схемы контура заземления

Выделяется три основных схемы контура заземления:

  • простой контур — для рабочего заземления будет достаточно двух заземлителей, для защитного — три, располагаться они будут по краям треугольника
  • линейный контур — имеет две группы заземлителей, необходим, если в доме есть такие коммуникации, как газопровод, водонагреватель и т.д., если долгое время потребляется мощность более 1 кВт
  • полный контур — нужен, если в наличии есть электровод 220/380в через ВСЩ, площадь помещения превышает 100 м2 или в наличии стационарные электрические установки (в т.ч. водонагреватели)

Перед тем, как приступать к заземлению, необходимо ознакомиться с особенностями каждого из контуров.

Самым популярным материалом считается сталь и медь (а точнее сталь в оболочке из меди). Однако, не стоит забывать, что медь — материал не из дешевых, но и качество оправдывает ее цену. Выбирая электрод, обратите внимание на площадь сечения.



Как правильно сделать заземление в частном доме: что делать запрещено?

При установке заземления запрещается следующее:

  • заземлять на трубы, металлические или пластиковые
  • заземлять электрические устройства и розетки последовательно
  • заземлять электрические устройства и розетки на одну контактную площадь
  • разрывать проводники (как заземляющие, так и нулевые) коммутационными аппаратами

Несоблюдение этих правил может привести к риску для вашей жизни и здоровья. Еще один важный момент при прокладывании заземления — почва, в которой оно будет находиться. Подходящими вариантами грунта являются суглинистые и глинистые. Нежелательные типы грунта — это супеси, мергели, песчаные, известняки, каменистые и скальные.

Если вам не повезло с грунтом, существует одна хитрость. Чтобы повысить электропроводность, в месте установки контура заземления сверлится несколько скважин, в которые будет залит соляной раствор. Также можно просто заполнить пробуренные для электродов скважины почвой, смешанной с солью. Соблюдая все вышеперечисленные правила и рекомендации, вы сможете сделать заземление для вашего частного дома своими силами качественно и быстро. Оно верно прослужит вам еще много лет и обеспечит абсолютную безопасность вашему дому и родным. Главное, придерживаться основных правил и выполнять работу с учетом рекомендаций профессионалов.

Заземление в частном доме — как сделать контур своими руками

Основная функция заземления – защита человека от поражения электрическим током. Кроме того, благодаря наличию контура заземления уменьшается уровень магнитных помех, исходящих от электрической техники, и исчезают помехи в самой электрической сети. Также никто не отменял статическое напряжение, которое появляется на металлических корпусах, но которое может исчезнуть, если корпус надёжно заземлён.

Раньше заземление в основном применялось в промышленных электроустановках, однако сегодня даже бытовая электрическая сеть не должна обходиться без заземления. В быту корпусы электрической бытовой техники заземляются через обычную вилку европейского стандарта со специальным контактом для заземления. К этому контакту обязательно должен быть подключён защитный PE-проводник («земля»).

В случае электрического пробоя изоляции фазного провода на металлический корпус и случайном прикосновении человека к этому корпусу, движение электрического тока будет направлено в землю, минуя организм человека. Таким образом работает защита от прямого прикосновения. Кроме этого, при замыкании фазы на заземлённый корпус, появляется ток короткого замыкания (ток к.з.), который в доли секунды резко увеличивает своё значение. На ток к.з. реагирует защитный автомат, который срабатывает и полностью отключает подачу напряжения на то место, где произошло к. з.

Контур заземления своими руками — пошаговая инструкция

В настоящий момент очень популярно строительство частных домов. Кроме стандартных строительных работ, выполняются работы и по электрификации дома. Вследствие этого появляется необходимость в выполнении контура защитного заземления. Контур заземления может выполняться не только для вновь возводимых строений, но также и для домов, у которых контура не было изначально ещё при строительстве. Если на производстве контур защитного заземления выполняется электромонтажной организацией по готовому проекту, то в быту можно сделать заземление своими руками.

Для монтажа заземляющего контура необходимы следующие материалы:

● металлические электроды;

● металлическая (стальная) полоса;

● несколько болтов.

Стоит отметить, что в продаже уже давно имеются специальные комплекты для самостоятельного выполнения заземления частного дома.

Для выполнения монтажных работ понадобятся:

● лопата штыковая;

● большой молоток или кувалда;

● бытовой сварочный инвертор;

● сварочные электроды;

● болгарка.

Для частного дома контур заземления должен состоять из трёх заземляющих электродов, вкопанных или забитых в землю и соединённых между собой металлической полосой. В качестве электродов может использоваться стальной уголок 50х50х5мм. Длина уголка должна быть в пределах двух-трёх метров. Если изначальная длина уголка больше двух-трёх метров, то болгаркой отрезаются куски необходимой длины. В качестве полосы используется сталь 40х4мм.

Ни в коем случае нельзя в качестве заземлителей использовать металлическую арматуру, т.к. у неё калёная поверхность, следовательно, процесс растекания тока нарушается. Кроме того, арматура быстрее окисляется и ржавеет, что абсолютно недопустимо. Короче говоря, металл для контура заземления по истечении определённого времени не должен окисляться и ржаветь.

Отвод от контура также выполняется металлической полосой.

Монтаж контура защитного заземления для частного дома выполняется в несколько этапов.

Выбор места расположения контура

Для определения места под контур, необходимо учитывать свойства грунта. Для выполнения контура заземления больше всего подходит чернозём, менее пригодны для этих целей песок и глина. Контур заземления должен находиться рядом с домом на расстоянии около метра.

Разметка

Так как контур для частного дома выполняется в виде равностороннего треугольника, то и разметка на грунте должна быть соответствующей. Расстояние между сторонами размеченного треугольника должно быть таким, чтобы электроды можно было забивать в грунт на расстоянии друг от друга не меньше длины электрода.

Траншея под контур

После того, как выполнена треугольная разметка, выкапывается траншея по периметру разметки. Глубина траншеи должна учитывать глубину промерзания грунта в сильный мороз. Ширина должна быть достаточной для того, чтобы удобно было обваривать контур по периметру, например 0,7м.

Монтаж контура

Работы по монтажу контура начинаются непосредственно с забивания электродов. Электроды забиваются молотком или кувалдой по углам треугольной траншеи на 2-3 метра вглубь. Забивать необходимо не полностью. На поверхности траншеи должно оставаться 0,2-0,3м от длины электрода.

Затем забитые электроды соединяются между собой горизонтально расположенной металлической полосой при помощи сварки. Так образуется треугольный контур. Отсюда и название – контур заземления.

Нельзя вместо сварочного соединения использовать болтовое соединение или какое-либо другое. Причина – быстрое окисление и ржавление.

Следующим этапом будет выполнение металлического отвода от контура. Как и было сказано, отвод выполняется также металлической полосой. Полоса с одной стороны приваривается к самому контуру, а другая сторона полосы ведётся в дом через отверстие в стене. В доме полосу рекомендуется провести по внутренней стене на небольшой высоте от пола. На этой части полосы заземления привариваются болты на не слишком большом расстоянии друг от друга. К одному из таких болтов прикручивается медный поводок, которым заземляется вводной щиток дома.

После того, как полностью выполнены монтажные работы, необходимо сделать замер сопротивления растеканию тока контура заземления. Замер обычно выполняют специальным прибором. Величина сопротивления должна быть не более 4 Ом.

После замера контур заземления засыпается грунтом, после чего заземление можно уже эксплуатировать.

Правильно выполненный контур заземления собственноручно – залог безопасности и правильной работы бытовых потребителей.

Заземление частного дома своими руками

Для любого строения всегда делается заземление,будь-то многоэтажный жилой дом, общественное здание в городской застройке  или частный малоэтажный дом.

В частном строительстве,на коттеджах,на дачах и ,особенно,на участках садоводческих товариществ,этот важный аспект совсем упускается из виду.

Тем более,что заземление частного дома своими руками сделать достаточно просто.

В любом строении,будь то коттедж,садовый домик или баня имеется куча современных электрических приборов от мелких кухонных: чайник,плита,духовка,мультиварка и т.п., до крупных бытовых,типа:

  • стиральной машины,
  • водонагреватель,
  • камина,
  • котла,
  • банная каменка

Любой из электрических приборов может выйти из строя.Например,в случае повреждения изоляции в водонагревателе вода может быть под напряжением и тогда, при помывке посуды, вас начинает бить током….

Или в котле, при пробивке тенов на массу, возникает разность потенциалов и такая утечка тока опасна для человека.

И котел,и водонагреватель необходимо заземлять.

Как сделать заземление в частном доме своими руками:

  1. сделать контур заземления вне здания, к которому в дальнейшем будет выведен внутренний контур
  2. сделать контур заземления внутри здания,к которому будут подключены заземляющие проводники от каждого прибора
  3. стационарное электрическое оборудование дома с помощью заземляющего проводника подключить к внутреннему контуру заземления

Контур заземления делается в земле:

  1. выкапывается траншея глубиной 0,5м в виде равнобедренного треугольника со сторонами, желательно равными размерам вертикальных заземлителей,но не менее 1.
  2. забиваются в углах треугольника в землю три вертикальных заземлителя на глубину 2-3м. В качестве таких заземлителей используются или равнополочные уголки 50х50ммх4(5)мм,которые необходимо заострить,чтобы они легче заходили в грунт. Можно  арматуру Д16мм или трубу диаметром не менее 32мм (согласно ПУЭ)
  3. вертикальные заземлители соединяются между собой горизонтальными заземлителями-полосой сечением не менее 160 мм2(40х4мм,хотя в ПУЭ минимальное сечение 100 мм2) с помощью сварки
  4. от вертикального контура  в здание через стену вводится заземляющий проводник сечением  100 мм2 (например,полоса(шинка) 20х5мм). Можно применять арматуру Д10мм.
  5. все засыпается обратно землей

Размеры заземлителей и заземляющих проводников согласно ПУЭ главы 1.7 «Заземление и защитные меры электробезопасности»:

Размеры вертикальных и горизонтальных заземлителей,согласно ПУЭ

Во влажных грунтах достаточно заглубиться вертикальными штырями(заземлителями) на 1,5-2м,  а вот в  сухих грунтах придется  «копать глубже».

В результате в контуре заземления должно быть не более 4 Ом

Устройство заземления в доме в 2-х вариантах:

  1. можно подсоединить горизонтальный заземляющий проводник от внешнего контура к распределительному шкафу,а уж все остальное оборудование подключать к шкафу трехжильным кабелем,в котором желтая жила с полоской предназначена  для  заземления.
  2. можно провести горизонтальный заземлитель(полоса 50х2 мм) по стенам всего дома и к нему уже подсоединять все оборудование. Так делалось раньше,когда не использовались трехжильные кабели. И сейчас эту схему применяют в общественных и производственных зданиях,где очень много приборов и оборудования.

В частном доме проще всего применять трехжильный кабель.Если уж этого не сделано сразу,тогда нужно заземление делать  отдельным медным проводом.

Для надежности дополнительно желательно отдельным медным проводом заземлять металлические корпуса оборудования и приборов.

В щитке(шкафу) нулевой провод и провод заземления нужно соединить перемычкой,что дает дополнительную гарантию безопасности. Детали соединения чисто монтажные: лучше использовать две шинки и соединить медным проводом на 16мм2.

Приборы,работающие во влажных помещениях и работающие с водой,такие ,как водоподогреватель, должны подключаться через УЗО.

В таком строение ,как отдельно стоящая  баня,которое не считается капитальным,но является по пожарным нормам более опасным сооружением ,чем кирпичный дом(в бане соединены и огонь и вода),желательно  заземлить все подряд электрические приборы,потому что приборам и оборудованию (электрическая каменка,водоподогреватель) приходится работать в среде не только с повышенной влажностью,но  и высокой температурой.

Заземление частного дома своими руками необходимо сделать сразу же,как только вы подключили дом к электричеству и, поставили распределительный шкафчик.

Как своими руками обустроить заземление для дома

Электричество – важнейшее изобретение в истории человечества. Но, как и огонь, электрическая энергия очень своенравна и моментально может выйти из-под контроля. Чтобы обезопасить использование электричества в быту, и необходим контур заземления дома.

Какую пользу приносит заземление?

Необходимо оно для того, чтобы предупредить многие неприятные ситуации, связанные с утечкой тока. Для его обустройства используют кабель ВВГ, чтобы сделать монтаж надежной системы токоотвода. Кроме того, у подобной защиты есть еще одна функция – обеспечение нормальной работы бытовых электроприборов. Уменьшение потребления энергии, отсутствие вредного излучения и даже долговечность аппаратуры зависят именно от качественного заземления. К слову, подтвержденный факт: при наличии надежно смонтированного токоотводящего контура даже интернет-соединение начинает работать несколько быстрее.

Но важнее всего – заземление в деревянном доме, которое убережет его не только от короткого замыкания проводки, но и от удара молнии.

Как сделать заземление в доме своими руками?

Защитный контур в принципе не очень сложная конструкция, поэтому можно как обратиться за помощью в специализированную организацию, так и смонтировать его самостоятельно.

Шаг 1. Выбор точки монтажа заземляющего контура.

Лучше всего выбирать место недалеко от дома, но там, где люди бывают нечасто. Оптимально место должно находиться больше в тени, чтобы земля не пересыхала и не теряла токопроводящей способности.

Шаг 2. Земляные работы

Стержни токоотвода должны напрямую контактировать с землей, в которую они закапываются. По общепринятым правилам оптимальная глубина – на уровне точки замерзания.

Шаг 3. Монтаж конструкции

Она может иметь разную схему, что зависит от предпочтений владельца дома, типа строения и даже используемых строительных материалов. Для внутренней проводки с заземляющим контуром оптимальный выбор – провод СИП 2, обеспечивающий максимальную безопасность розеток, выключателей и других точек потребления.

Шаг 4. Проверка системы

Заземляющий контур должен представлять собой замкнутую систему, на функционал которой не влияют даже небольшие ее поломки.

Лучше всего делать места соединений сварными, что исключает риск окисления металла и исчезновения контакта. Допускается стык и посредством болтов, но с повышенной периодичностью проверок работоспособности защиты.

Ни в коем случае нельзя покрывать металлические элементы краской, используется только антикоррозийная обработка.

Заземление в частном доме 220 В не должно контактировать с трубопроводами и другими металлическими коммуникациями.


Правила итоговой проверки

Для проверки обычно используется лампа накаливания 100 Вт, но визуально определить качественность этим «прибором» сложно, лучше доверить контроль специалисту с соответствующим оборудованием. Тем более, что тогда станут известны точные параметры защиты для внесения изменений в систему, пока она еще не приступила к действию.

Важно! Данная статья несет исключительно ознакомительный характер. Для правильного обустройства заземления в доме необходимо обязательно проконсультироваться у квалифицированного специалиста.

Компания «СТРОКА» несет ответственность только за качество предоставляемых материалов (кабели, провода).


Заземление в частном доме своими руками 380 в схема подключения. Защитное заземление частного дома своими руками и схема подходящего контура

ГлавнаяРазноеЗаземление в частном доме своими руками 380 в схема подключения

Как сделать заземление в частном доме на 380 Вольт: видеоинструкция

В частном доме жить комфортно, но лишь до определенного момента, пока не появляется необходимость что-то отремонтировать, настроить. Надо ли мечтать о квартире? Жителям квартиры тоже приходится сталкиваться со множеством бытовых проблем. Конечно, их меньше чем в частном доме, но и возможности усовершенствования жилья ограничены.

Электропроводка обеспечивает подачу электрического тока в каждую комнату, к каждому прибору. Но иногда она выходит из строя, как и другие системы жизнеобеспечения в доме. Продолжительность службы электрической проводки ограничена. Изоляционные материалы теряют свою способность защищать стены от тока, изолировать металлический стержень внутри провода. Современная техника создает большую нагрузку.

К электросети необходимо предъявлять особые требования. В соответствии с нормами ПУЭ, нельзя уже использовать провода с алюминиевым стержнем – нужен медный. Медь стоит дороже, однако подходит намного лучше для транспортировки тока. Если использовать медный провод, все встанет на свои места, несмотря на увеличивающуюся статью расходов: техника будет делать жизнь комфортной, провода же для электропроводки будут делать ее безопасной.

Помимо того, что провода теперь надо использовать другие, для создания по-настоящему безопасной системы подачи электричества в частном доме нужно использовать дополнительное заземление: двух проводов в электропроводке недостаточно.

Стандартная структура электросети

Именно заземление – третий провод – позволяет избежать появления лишнего потенциала. Один из проводов является фазой, второй – рабочим нулем. Если напряжение возрастает, ток может вырываться на свободу, рабочие провода не в состоянии его сдерживать. В этом случае он перекидывается на электроприбор. Ударить током при этом может и холодильник, и стиральная машинка. Разряд небольшой по силе, тем не менее это очень опасно для людей со встроенными кардиостимуляторами, к примеру. В целом возрастает риск случайных травм.

Объективные причины, почему техника может ударить током человека, кроются в схеме электропроводки, которую и предстоит изменить в лучшую сторону. Для этого, конечно, важно разобраться в том, что же здесь на самом деле не так.

Электростанции производят трехфазовый переменный ток. В квартирах и домах используется однофазовый переменный ток. Трехфазовые провода уличной проводки способствуют распределению трехфазового переменного тока, формируют нужный для жилища поток. Домашняя проводка подключена всего к одному из уличных проводов. Если ни один из приборов в квартире не включен, ток в провода не поступает. Фактически жилище обесточено. Однако на проводе с фазой остается напряжение – потенциал.

На общей электростанции один из проводов заземлен – его обмотка LT контактирует с грунтом. К этому проводу подсоединен ноль электросети жилого помещения. Заземлять нулевой провод в квартире или доме смысла не имеет – если это сделать, он попросту будет отключен от системы, потеряет смысл своего существования. Его практическое предназначение – возврат лишнего потенциала назад на электростанцию, грубо говоря.

По нулевому проводу также движется ток, однако если с поврежденного фазового провода попадет разряд, он может быть направлен в другую сторону, не к электроприбору. И все же это не панацея от пожара. Повреждение провода опасно в любом случае. В частном доме, где много мощных электроприборов в первую очередь нужен еще один, третий провод – защитная система заземления. Это позволит устранить лишний потенциал полностью, предотвратить пожар при замыкании в сети, уберечь человека от несчастных случаев, контакта с током во время работы с электроприборами.

Читайте также: Как своими руками сделать заземление

Защитный контур – общепринятая норма

Необходимость создания защитного контура указана в ПУЭ, СНиП и ГОСТ. Они являются теми самыми юридически значимыми документами, которые регламентируют деятельность электриков и действия обычных граждан при работе с электросетью 220 и 380 Вт. Именно эти документы подскажут, как сделать заземление в частном доме, как сделать это правильно. Пригодятся и советы специалистов, которые раскроют все секреты мастерства.

Раньше действовали другие стандарты. Два провода в электропроводке были общепринятой нормой, но сегодня такую сеть создавать нельзя. Все изменилось в соответствии с развитием цивилизации и необходимо позаботиться о безопасности жилья самостоятельно, проявить к электросети внимание.

Схема новой сети – обязательная составляющая работ

Обнаружив, что в проводке есть только ноль и фаза, что это так называемая система TN-C, которая использовалась раньше, запрещена законом сегодня, решившись своими руками создать систему TN-S в электросети (именно так обозначается система с защитным контуром на профессиональном сленге), необходимо, конечно же, нарисовать схему.

Схема пригодится и для личных нужд, и для проверяющих инстанций. Часто возникают сомнения: а нужно ли специальное образование, необходим ли электрик для проведения таких работ? Если речь идет о частной собственности, у хозяев много прав в любом случае. Никто не может навязать человеку что-либо, кроме норм и правил безопасности, указанных в юридически значимых документах.

Наружная часть защитного контура

Система защитного контура состоит из наружной части и внутренней. Обе части соединяются в щитке, который теперь должен появиться в доме. На улице необходимо вырыть небольшое углубление, выбрав место с учетом газопровода, телекоммуникаций, водопровода и так далее. Влажность грунта, глубина, количество заземлителей имеют значение – они определяют такую величину, как сопротивление. Рекомендуется обычно устанавливать заземлители по всему периметру дома либо с северной стороны, где грунт всегда влажный.

В вырытые углубления надо поместить металлические электроды, соединенные металлическими пластинами. От них к электрощиту подводится металлическая шина. Электроды изготавливаются из стали. Ее толщина должна быть не менее 4 мм, диаметр используемых труб – 32 мм. Используются также прутки – вертикальные и горизонтальные. Вертикальные должны быть толщиной в 16 мм, горизонтальные – от 10 мм и более.

Вертикальный стержень длиной 2 м, с заостренным концом, надо забить в землю как можно глубже – желательно воспользоваться ручным буром. Далее нужно вбить еще один вертикальный стержень. Если двухметровый был вбит без проблем, стоит длину второго немного увеличить – выбрать 2,5 м. Максимальная длина – 3 м. Глубже забивать их нет смысла, ведь и извлечь их будет затруднительно. Всего нужно 4-5 вертикальных стержней.

Вырытое ранее углубление позволяет устанавливать заземлители на 15-30 см ниже уровня земли. Они должны быть соединены между собой при помощи сварки или методом болтового соединения. Болтовое менее надежно, его целостность надо периодически проверять. После того как внутренняя часть защитного контура создана, ее эффективность, показатели сопротивления должна измерить и подтвердить контролирующая инстанция – организация, обеспечивающая поставку электричества на данной территории или электротехническая лаборатория. Для систем с напряжением 220 Вольт нормальным показателем является 30 Ом. Для сети с напряжением в 380 Вольт – от 4 Ом до 10 Ом.

Внутренняя часть защитного контура

От заземлителей наружного заземления надо проложить стальной проводник к дому, толщина которого не может быть меньше 8 мм. Его вводят сквозь стену внутрь помещения и прикрепляют к нему медный провод. Для этого к краю проводника надо приварить болт или же вырезать резьбу и надеть наконечник нужного диаметра, фиксируя провод, обеспечивая контакт. Провод проводится по всему периметру внутри дома.

Внутренняя часть защитного контура – это проводники от всех элементов электросети, приборов, розеток. Они объединяются общей шиной, соединяются с медным проводом, ведущим к наружной части защитного контура. От водонагревателя и его розетки, к примеру, следует провести третий провод к щитовой. Это обеспечит хорошее электропитание на данном участке.

svoidomstroim.ru

Как сделать заземление в частном доме – мой личный опыт

Когда я купил участок в 10 соток с коробкой дома из керамзитобетонных блоков на нем, то первое, о чем я подумал, было электричество. Без подключения электричества практически невозможно делать отделку дома и очень трудно вести строительство – генератор съедает немало топлива, питая бетономешалку, электроинструменты и зарядные устройства.

Обратившись в местные электросети, я подал заявление на подключение электричества на моем участке. Чтобы это подключение можно было осуществить, от меня требовалось выполнение нескольких условий – кабель по ТУ от столба до дома, щиток, счетчик электроэнергии, пломбируемый автомат защиты линии и грамотно сделанное заземление.

Причем все это должно было быть готово до момента визита электрика из местных электросетей, без этого никто не подписал бы со мной договор и не выдал бы лицевой счет потребителя электроэнергии.

Четырехжильный кабель на 10 квадратов – 380 вольт 3 фазы – я купил с хорошей скидкой через знакомых в кабельной компании – всего мне потребовалось 32 метра кабеля, я взял с небольшим запасом 35 метров.

Счетчик, щиток и автомат мне поставил мой приятель – электрик, ничего не взял с меня за работу, только за комплектующие.

А вот заземление мне пришлось делать самому. Оказалось, что сделать заземление в частном доме – целый процесс. Ведь раньше, когда я жил в квартире в многоэтажном доме, я над этим даже не задумывался. Есть третий контакт в розетке – и хорошо. Куда ведет провод заземления, что там дальше с ним происходит, мне было неведомо.

Окунувшись с головой в темы на строительных форумах, я начал читать, как сделать заземление в частном доме с тем прицелом, чтобы сделать все как можно экономнее, но тем не менее, по уму.

Как может быть устроено заземление в частном доме

Основная задача заземления в доме – отвести от человека опасный потенциал, который может возникнуть на корпусе прибора при неисправной изоляции (пробое) в землю. Это значит, что любые потенциально опасные для человека электрические приборы – телевизор, электродрель, стиральная машина, дизельный котел, компьютер, миксер, микроволновая печь – должны быть заземлены.

Для этого в каждой розетке предусмотрен третий контакт, к которому через вилку подключается заземление корпуса электроприбора. И при нештатной ситуации, когда происходит пробой на корпус, человек будет защищен. Но только в том случае, если этот третий контакт в розетке соединен с заземлением, которое правильно организовано.

У каждой розетки в доме должен быть заземляющий контакт.

Чтобы заземление в частном доме работало, оно должно иметь хороший контакт с грунтом. Для этой цели в грунт закапывается заземляющий контур – металлическая конструкция с площадью токопроводящих поверхностей, согласно нормативам.

Какой сделать контур заземления? Ответ прост – достаточный. Что это значит на практике? Опишу собственную ситуацию. Три фазы, 380 вольт. Разводка по дому сделана в три хвоста по 220 вольт на каждый этаж и в подвал.

Все розетки в доме – с третьим заземляющим контактом. Все провода заземления сходятся в щиток на клеммную колодку, к которой идет основной заземляющий провод от контура.

Контур представляет собой три металлических уголка с полкой 50 мм и длиной по 2 метра каждый. Уголки закопаны на глубину в 70 см. То есть, нижняя часть уголком находится на глубине 270 см. Между собой уголки соединены в замкнутый контур – треугольник со сторонами по 2 метра. Соединение осуществлено металлической полосой 40х3 мм. Все соединений хорошо проварены сваркой.

Так выглядит замкнутый контур заземления сверху — простая схема.

Если смотреть со стороны, то весь контур заземления похож на трехногую табуретку с двухметровыми ножками, закопанную в землю и без сиденья. От контура все той же полосой 40х3 мм сделана токопроводящая шина до дома, где на стене на уровне цоколя к ней приварен болт на 12.

Вот так выглядит замкнутый контур со стороны — «трехногая табуретка» в земле без сиденья.

Проводом вести шину до дома нельзя – провод быстро сгниет в земле, и соединение заземления в доме с контуром будет нарушено, а значит, не будет работать.

К этому болту шайбой и гайкой прикручен провод на 10 квадратов, который идет до щитка, на клеммную колодку, к которой сходятся провода от заземляющих контактов розеток со всего дома.

Заземление в частном доме – земляные работы

Самый большой вопрос в теме, как сделать заземление в частном доме, это где закопать контур заземления? Заземляющий контур должен располагаться в таком месте, где точно не будут передвигаться люди и домашние животные. Потому что в случае утечки тока и подачи напряжения на заземляющий контур на земле, в месте, где контур закопан, будет потенциал.

А значит, если человек пойдет через то место, где, закопан контур заземления, может возникнуть шаговое напряжение и человек будет поражен электрическим током. То же самое случится и с собакой, и с кошкой. Только для них, в силу меньшей массы тела и меньшего сопротивления, а также из-за того, что ток пойдет через лапы и поразит, например, сердце, последствия будут более печальными.

То есть, закапывать контур заземления надо там, где никто не будет ходить. Можно закопать контур заземления вдоль забора и огородить это место. Можно над заземляющим контуром воздвигнуть элемент ландшафтного дизайна в виде глыб камней, по которым никто не будет ползать или сидеть на этом месте.

Я для соединения вертикальных штырей заземления копал сначала ямки по 70 см, а между ними – канавы на такую же глубину. Затем кувалдой вбивал уголки на глубину в 2 метра от дна ямки. Затем брал металлические полосы и приваривал их к верхушкам вертикальных штырей. А уже затем к крайнему от дома штырю варил конец металлической шины, которая идет к дому. Ее тоже закопал в канаву глубиной в 70 см.

Небольшое замечание: перед тем, как забивать уголки в грунт, срежьте их нижние концы болгаркой. Получится острие, которое в разы легче заходит в грунт, чем тупой конец уголка.

После всего этого я засыпал всю конструкцию тем же грунтом, что выкопал. У меня на участке глина. Это лучший грунт для функционирования заземляющего контура, электропроводность глины высока.

Под замкнутый контур заземления я копал канавы в виде треугольника.

Если у вас на участке, например, песок, то можно проливать места закапывания штырей соленым раствором. Это увеличит токопроводимость грунта. Но, при этом, ускорит время коррозии заземляющего контура.

И последнее замечание. Контур заземления может быть замкнутым, а может располагаться в одну линию. Если контур в линию, то при коррозии и отгнивании соединяющей штыри полосы, контур будет выходить из работы.

Можно делать контур заземления в одну линию, но он менее надежен.

В случае с замкнутым контуром, ток будет идти по второй полосе, с другой стороны контура. Такая конструкция в два раза продляет срок службы заземляющего контура. Поэтому я себе сделал замкнутый контур заземления.

dompraktika.ru

Как сделать правильное заземление в частном доме 220В и 380В своими руками

Многие люди до конца не понимают, какую функцию несет индивидуальное заземление частного дома, и какое большое значение имеет решение своевременно сделать контур заземления. На самом деле его главное предназначение — отвести опасное напряжение в землю на глубину. Такая необходимость появляется при неисправности домашних электроприборов, когда нарушена изоляция. То есть при поврежденной электропроводке вы обезопасите себя и других людей, проживающих в доме, от удара током, например, от посудомоечной машины.

Общие сведения

Согласно нормативам и ГОСТу, заземление в частном доме является обязательным и должно делаться еще на этапе строительства. Поэтому, покупая загородный коттедж или дачу, обратите внимание на наличие специального отвода. В случае его отсутствия, рекомендуется сделать контур заземления своими руками. Подобные работы выполняются быстро, к тому же для их реализации не потребуется сложных расчетов. Также для безопасности важна и молниезащита кровли.

Если вы стоите перед выбором и думаете, нужно ли и можно ли обойтись без заземления для частного дома, не будем врать, что отсутствие контура заземления может привести к плачевным последствиям со смертельным исходом.

Сделать заземление в доме очень важно. Помимо защитной функции вы обеспечите качественную работу бытовых приборов. Некоторые из них требуют прямого подключения к «земле» и имеют для этих целей соответствующие зажимы (духовой шкаф, микроволновая печь, стиральная машина).

При несоблюдении вышеперечисленного микроволновая печь в процессе своей работы может испускать неправильный (опасный) уровень излучения. Стиральная машина, если до нее дотронуться влажными руками, бьется током. С духовкой дело обстоит также. А вот компьютерные системы при подключении напрямую к сделанной заземляющей шине способны работать быстро и практически «не виснуть». Еще одним положительным моментом заземления частного дома является увеличение скорости Интернета.

Если постройка выполнена из дерева или другого горючего материала, в первую очередь продумайте, как правильно сделать заземление в частном доме, и не забывайте про заземление в подвале. Очень часто именно грозы с молниями провоцируют внезапные возгорания, а их притягивают многие элементы на участке. Поэтому в случае отсутствия заземления с громоотводом вы сильно рискуете.

Заземление в частном доме своими руками 380 В и 220 В представляет собой монтаж двух разных сетей. В первом случае контур заземления будет неотъемлемым условием, а во втором можно будет обойтись без него стандартным занулением.

Звенья контура заземления

Схема заземления состоит из таких звеньев:

• в землю на глубину не менее одного метра забиваются три стальных круглых арматуры в форме треугольника;• полосой шириной 30-50 мм с помощью сварки арматуры соединяются;• получившийся контур заземления подключается к счетчику.

Если перед тем как сделать заземление на даче своими руками, вы слышали советы о нецелесообразности применения в качестве соединительных элементов механизма обычных болтов, вам повезло. На самом деле болты имеют не очень хорошее свойство — быстро окисляться, что будет препятствовать проводимости контуром электричества. Исходя из этих же соображений, не рекомендуется окрашивать рамку, краска не даст возможности току уходить в землю.

Если без болтов обойтись никак не получается, размещайте их над уровнем почвы и хорошо зачищайте. Регулярно обрабатывайте детали токопроводящими средствами.

Заземление в частном доме своими руками

Другим недорогим вариантом, чтобы обеспечить заземление ВРУ, будет обесточивание имеющейся проводки. Для этого совсем не обязательно ее демонтировать, все делается проще, достаточно просто отсоединить от счетчика, а другую проложить рядом. Что касается новых розеток с выключателями, их можно поставить на существующие места.

Чтобы обновить коробки распределения, просто удалите оттуда ветхие провода. Имея под руками все самое необходимое, новая проводка собирается довольно быстро.

Смена старой электропроводки, устройство заземления в частном доме и подключение к нему приборов требуют установки нового распределительного щита. Старые провода можно будет использовать лишь для питания бытовой техники с низкой мощностью.

Капитальная реставрация электропроводов и монтаж заземления в частном доме, если он старый, — вариант дорогой и длительный. Поэтому чтобы оградить свое жилище от короткого замыкания с последующим возгоранием, лучше дополнить имеющуюся электросеть всего лишь кабелем заземления, который возможно уложить наружно в специальном коробе.

Как заземлить правильно

Как сделать заземление в частном доме, а также как сделать контур, могут подсказать, например, доброжелательные друзья или соседи. Только, к сожалению, не все владеют информацией, которая позволяет осуществить данный процесс правильно.

Так вот, заземление частного дома своими руками категорически запрещается производить на любые дюкеры, шлейфы, рампы, а также на водяные трубы, что особенно свойственно для радиолюбителей. Наличие пластика в разводке вашего жилища в разы умножает вероятность пробоя током. К тому же не полагается наружный вывод заземляющих проводников с последующим подсоединением к «земле» на необорудованной платформе.

Объяснить это можно тем, что любому металлу присущ определенный электрохимический заряд. Намокая снаружи, в силу погодных условий, создается гальваническая пара, которая приводит к электрокоррозии. Различные обработки, предназначенные для защиты, помогают лишь в сухих помещениях. Коррозия способна проникать даже под поверхностный слой заземлителя. Поэтому часто случается, что при поломке проводник моментально отгорает, когда как владелец дома уверен в его надежности и работоспособности.

Еще одним очень важным моментом является то, что защитное заземление электроустановок последовательно один через другой и подсоединение нескольких заземлителей к общей шине, производить противопоказано. Это может грозить электромагнитной несовместимостью. Так, в случае аварийной ситуации поломка первой установки повлечет за собой остальные и помехи в работе будут проявляться у каждой из них.

Специальные молниеотводы

Согласно ПУЭ (Правила устройства электроустановок) контур заземления в частном доме должен быть дополнен молниеотводом. Наиболее актуально это для дачных домиков и загородных коттеджей. Как упоминалось выше, множественные колодцы и скважины для воды, а также неглубокое вкапывание поливочных труб – территории с идеальными условиями для удара молний. А так как подобные постройки по большей части деревянные, а подразделения пожарной охраны находятся за несколько десятков километров, пожар способен привести к выгоранию большого поселка всего лишь после удара одной молнии.

Поэтому, если вы только приобрели участок со строением, тщательно обследуйте его и убедитесь есть ли заземление, а также молниезащита коттеджа. В случае отсутствия того и другого необходимо срочно принимать меры. Это позволит избежать большой опасности, которая может угрожать жизни и здоровью ваших близких. Вы убережете их от поражения электричеством, а жилье защитите от неожиданного возгорания во время грозы.

Как вы уже знаете, заземление на даче своими руками и схема, по которой оно производится, совсем несложные. А чтобы сделать свой незамысловатый домашний громоотвод, понадобятся пара арматур. Они устанавливаются на крыше таким образом, чтобы выступали вверх от края конька приблизительно на полтора метра. Заземлить с контуром их можно с помощью стальной проволоки (от 6 мм) или шиной (16х4 мм).

Рекомендованная ширина стальной шины не должна превышать 60 мм. Ее большие размеры могут привести к обратному эффекту, когда молния будет отведена не в землю, а распространится по сторонам. Все соединения обязательно производятся путем сварки.

Как измерить заземление

После того, как в доме своими руками сделан контур, многих интересует вопрос, как проверить заземление. Ведь очень важно убедиться в его надежности. С этой целью предстоит произвести измерения сопротивления течения тока в грунте и сопротивления металлических связующих. Специалисты воспользовались бы профессиональными приборами, самому же определить уровень заземление коттеджа возможно с помощью меггера или электронного измерителя, которые лучше взять напрокат. При положительном результате сопротивление растекания вашего тока не должно превысить границу в четыре ома.

Также используется народный метод определения грамотного подключения к «земле», он предполагает использование стандартной лампочки с мощностью, превышающей 100 Вт.

Понадобится патрон с переноской, в него помещается лампа. Далее первый край подключается к фазе 220 В, а второй к контуру заземления в частном доме, который вы сделали своими руками. Исходящий полноценный свет от лампы скажет о верном подключении и качественно выполненных работах. В противном случае стоит проверить сварочные стыки и при необходимости выполнить их повторно.

Иногда случается, что лампа не загорается вовсе, тогда тщательно осматриваются на цельность все схемы заземления для частного дома, и начинать здесь необходимо со щита.

Подводя итог, можно сказать о том, что молниезащита дома и заземление для дома своими руками – работы не из сложных. Главное, подготовить специальный инструмент и электрооборудование. Что касается процесса сварки, тут можно приобщить любого, кто владеет сварочным аппаратом и определенными навыками. Все работы под домом, где нет заземления, требуют соблюсти размеры монтируемой конструкции с проводниками, также здесь важна глубина залегания проводов. Поэтому, если во всех этих деталях разобраться сложно, правильное заземление частного дома стоит доверить опытному электромастеру.

Такой вариант окажется относительно дешевым, по сравнению с услугами любой фирмы, которая за большие деньги готова произвести заземление дома. Несмотря на это, стопроцентную гарантию на электробезопасность ни одна из них не дает.

Теперь, зная все положительные моменты, вам решать, когда и как сделать заземление в частном доме, и стоит ли здесь обходиться только своими руками.

electriktop.ru

Как сделать своими руками заземление в частном доме

Электропроводка во всех современных квартирах и домах делается с третьим защитным проводником, который подключается к шине PE заземления в электрическом щите.

Назначение заземления.

При помощи заземляющих контактов розетки соединяются металлические корпуса холодильников, СВЧ печей, стиральных машин и т. д. с заземлением. Благодаря чему при возникновении поломок бытовой техники, при которых происходит пробой фазы на корпус- возникает короткое замыкание или токи перегрузки и выбивает автомат.

Да же если при незначительных утечках его не выбьет и человек прикоснется к металлическому корпусу- ток проходящий через его тело будет очень малым и безопасным.  Сопротивление тела человека от 1000 до 100 000 Ом, а сопротивление заземления по нормам должно быть не более 4 Ом. И ток на землю пропорционально будет во столько раз больше, во сколько раз больше сопротивление человека, чем заземления.

Таким образом заземление защищает нас от электротравматизма, а кроме того заземленный металлический корпус электроприборов многократно снижает уровень излучаемого ими вредного электромагнитного излучения.

В обязательном порядке сделайте перемычку между заземляющей и нулевой шинами в электрощите на 380 Вольт. Это защитит вашу всю бытовую технику и лампочки от перегорания в случае обрыва нуля. Подробнее об этом в статье о скачках напряжения.

Как сделать заземление.

В качестве естественного заземляющего устройства могут использоваться металлические трубы или конструкции, находящиеся в земле.

Но как показывает моя многолетняя практика электрика, эффективные естественные заземлители возле частного дома находятся очень редко, поэтому делать заземление приходится самостоятельно. Это не сложный процесс и с ним справиться практически любой. Для этого Вам понадобятся:

  • Для электродов- трубы или уголок с толщиной стенки от 4 миллиметров, арматура толщиной не менее 14 мм.
  • Для соединений— сварочный аппарат.
  • Для резки— болгарка или ножовка по металлу.
  • Металлическая полоса шириной не менее 50 мм и толщиной от 3 миллиметров (50х3) для соединения электродов и монтажа заземляющего вывода возле электрощита.
  • Для подключения у электрощиту— медный провод ПВ3 сечением не менее 10 квадратных миллиметров.

Я делаю заземление по следующим образом:

  1. Выкапываю траншею в виде треугольника.
  2. Забиваю кувалдой три арматуры или уголка длиной 2 метра по вершинам треугольника ниже уровня земли на сантиметров 20-30. Если дом стоит на песчаных почвах с высоким удельным сопротивлением, тогда делаем треугольник со стороной 3 метра и забиваем 6 электродов через каждые 1.5 метра. Это делается для того, что бы добиться необходимой величины сопротивления не более 4 Ом. А если посыпать  солью электроды— сопротивление значительно снизится, но ускорится процесс коррозии.
  3. Все электроды соединяем полосой (50х3 мм) между собой надежно только при помощи сварки.
  4. Делаем вывод полосой к фундаменту дома и запускаем ее через стену в дом возле электрощита.
  5. Покрываем все места сварки антикором.
  6. Я после этого проверяю величину сопротивления специальным дорогостоящим измерительным прибором с работы. При необходимости добавляю электроды. Вам придется пропустить этот шаг.
  7. Засыпаем траншею.
  8. Окрашиваем внешнюю часть полосы, находящуюся над поверхностью земли.
  9. В доме к полосе привариваем болт.
  10. Надеваем и опрессовываем наконечник на медный провод. Прикручиваем его к болту.
  11. Заводим провод в щит и подключаем его к главной заземляющей шине (ГЗШ). На нее же присоединяется заземляющий проводник от линии электропитания и на отдельную шину заземления PE. И обязательно делается перемычка между ГЗШ и нулевой шиной.  Но если у Вас не трехфазный ввод на 380 В, а однофазный на 220 Вольт, то в установке ГЗШ нет необходимости, тогда подключайте провод с заземляющего контура сразу на шину PE.

Вот и все заземление для вашего дома готово! Теперь осталось подключить к шине PE все проводники, идущие на розетки и светильники.

Металл в земле подвергается коррозии, поэтому не используйте тонкое железо и хорошо сваривайте.

jelektro.ru

Как сделать заземление в частном доме своими руками правильно?

Заземление объектов электроснабжения является необходимым защитным мероприятием, обеспечивающем безопасную эксплуатацию бытовых и промышленных токоприемников. Для сети 220в монтаж контура не обязательный — можно обойтись занулением, но предпочтительный. Для электроснабжения 380в обустройство контура обязательно.

Естественно звучит вопрос — а зачем это надо? Сколько пользуемся электроэнергией, никого не убило. Неужели вы хотите попасть под поражающее действие электрического тока? Вряд ли, не нужно искушать судьбу, нужно монтировать заземление.

Назначение контура заземления

Человек большей частью состоит из воды, представляя собой проводник электрического тока. Прохождение тока через тело вызывает судороги мышц, приводящие к остановке сердца, в результате касания токоведущих частей находящихся под напряжением. Под напряжением могут быть проводники тока, которым положено под ним находиться. Лесть к ним не нужно, об этом предупреждают знаки безопасности на шкафах и рубильниках.

Гораздо хуже ситуация, когда в результате аварийной ситуации или нарушения работы оборудования напряжение оказывается на корпусе приборов, обрывается «ноль». Например, в электрическом бойлере нагревательный элемент частично разрушился, через спираль нихрома напряжение по воде появилось на всей системе водоснабжения. Или в электродвигателе изоляция провода разрушилась, провод коснулся корпуса — стал смертельно опасным.

При прикосновении к водопроводному крану или электродвигателю человек может быть поражен электрическим током. Для исключения поражения человека током все токоведущие части, которые могут оказаться под напряжением заземляют. Тогда опасное напряжение, появившееся в неположенном месте «уходит» в землю. В промышленных электроустановках — присоединением заземляющего проводника к корпусу станков и щитов управления, в бытовых приборах — путем подключения третьего, защитного проводника в розетках, который подсоединен в приборе к корпусу.

Когда обрывается нулевой проводник, неприятность заключается не только в отсутствии электроснабжения, но и отсутствии цепи для срабатывания устройств защит. В таких случаях заземление выполнит роль нулевого проводника, сохранив работоспособность электроприборов и их защит.

Основное назначение заземления — напряжение прикосновения к поврежденному электрооборудованию должно быть безопасным для человека.

Требование к заземлению

Заземление — это электрическое соединение частей электроустановок, которые могут оказаться под напряжением с контуром заземления. Различают заземлитель — совокупность проводников, находящихся в электрическом контакте с землей. Заземляющий проводник — электрическое соединение заземляемого объекта с заземлителем. Заземляющее устройство (заземление) — совокупность заземлителя и заземляющих проводников.

Заземлитель представляет собой металлические проводники в земле.

Основной параметр заземления — сопротивление растекания, показывающее насколько легко току стекать в землю. Сопротивление — это вентиль, перекрывающий поток тока на пути стекания его в землю, чем меньше, тем лучше. На сопротивление влияют количество и глубина закладки заземлителей, влажность грунта. Наиболее оптимально обустройство контура по периметру дома, или с северной его стороны, где влажность грунта максимальная.

Основное требование к стальным заземлителям: толщина стали — не менее 4мм; минимальный диаметр трубы — 32мм; прутки вертикальные — 16мм и более, горизонтальные — 10мм и более.

Монтаж заземления

Выбираем место для забивки вертикальных стержней. Убедитесь в отсутствии коммуникаций под предполагаемым контуром, согласовав место работ с телефонной, газо-водо — тепло-электроснабжающей организацией. Уверенность в отсутствии сетей на своем участке обманчиво, восстановление стоит дорого.

Контур проще всего делать линейным, располагая его вдоль отмостки дома. Можно делать в виде геометрических фигур: треугольник, прямоугольник, многогранник. А можно опоясать дом по периметру при наличии материалов и времени. Линейный монтаж проще, при недостаточных результатах всегда можно дорастить.

Отрезаем заготовку уголка или прута 2м с заостренным концом, сверлим ручным буром или раскапываем ямку на максимальную глубину, в ямку забиваем заземлитель. Если пошел легко — следующий делаем на 0,5м длиннее, больше 3м не делайте — может застрять, вытягивать очень тяжело.

Забейте 4-5 заземлителей, обрежьте их ниже уровня земли на 15-30см, прокопайте канавку такой же глубины, соединяющей заземлители. Заземлители можно электрически соединить сваркой или болтовыми соединениями. Лучше сварка — надежно и надолго. Соединение зажимами с болтовым соединением проблематично по надежности, требует периодической проверки с подтяжкой контактов.

Критерий правильного монтажа

Итогом монтажа контура заземления является замер сопротивления растекания контура заземления, выполнить который может электроснабжающая организация или электротехническая лаборатория. Для сети 220в сопротивление должно быть не более 30 Ом, для 380в 4-10 Ом, зависит от удельного сопротивления грунта. Есть такие случаи, когда добиться значения в 100 Ом не реально, например, в скалистых грунтах.

Электроснабжение 380в наиболее требовательно к качеству контура заземления. Является обязательным при трехфазном питании.

Заземляющий проводник

От контура к распределительному щиту на улице прокладываем стальной проводник диаметром не менее 8мм. К распредщиту дома прокладываем заземляющий проводник следующим образом. Заводим стальной проводник в удобном месте через стену дома, на его окончании формируем болтовое соединение — привариваем болт или нарезаем резьбу. На резьбу одеваем наконечник по диаметру резьбы, запрессовываем в него медный провод 4мм2, который удобно далее прокладывать по дому, лучше спрятать в плинтус.

Важное

Запрещено разрывать заземляющие и нулевые проводники коммутационными аппаратами, предохранителями и автоматами.

Заземление дома своими руками

www.proterem.ru

Grounding: как правильно сделать заземление в частном доме и схемы контуров

Грамотно продуманный заземляющий контур – характерный признак высококачественной и продуманной системы энергообеспечения. Его конструкция довольно примитивна, а вот практическая польза – бесценна. Для самостоятельного изготовления системы нужно совсем мало усилий, а правильное исполнение станет гарантией ее многолетней эксплуатации и вашей безопасности.

Вопрос №1: а нужно ли заземление в частном доме или коттедже?

Многие домовладельцы продолжают игнорировать элементарные правила электробезопасности. Аргументация таких лиц удивляет: раньше никто не делал заземляющих мероприятий, и ничего страшного не произошло. Во-первых, прежде не было такого количества бытовых приборов, во-вторых, появились документы, например, ПУЭ, в которых изложены основные требования по электробезопасности.

Пользуясь сетью, которая не имеет защиты от воздействия электротока, жители рискуют попасть в опасную для жизни ситуацию, даже если проводка в деревянном жилище выполнена безукоризненно. Поэтому на вопрос, нужно ли заземление в частном доме, следует отметить функции, которые оно выполняет:

  • Предохранение человека от поражения электрическим напряжением при касании к неисправному бытовому прибору.
  • Снижение уровня магнитных помех высокочастотного диапазона, излучаемых электрической сетью и бытовыми устройствами.
  • Обеспечение безопасной работы приборов, работающих в условиях повышенной влажности (бойлеры, стиральные машины и т.п.).
  • Снижение порога электромагнитного излучения сети, которое негативно влияет на самочувствие человека.

Нужно отметить, что защитный контур представляет собой неотъемлемый компонент системы молниезащиты. Также возможно его применение в конструкциях, отвечающих за недопущение импульсного перенапряжения.

Где разместить контур?

Чтобы заземление частного дома своими руками и схема контура работали эффективно, важно определить месторасположение для установки заземляющих электродов. Поскольку их длина довольно внушительна, то есть риск повреждения трасс коммуникаций. Поэтому в этом случае есть смысл ознакомиться с планами их прокладки в горадминистрации. Кроме этого существует несколько правил, которые не стоит отвергать:

  • Устанавливая место расположения электродов, обратите внимание на характеристики грунта. Если есть возможность ознакомиться с геоморфологическими отчетами местности, то для монтажа нужно выбирать как можно низкие точки верхнего водоупора.
  • Исследовать уровень нахождения грунтовых вод и отношение длины погружаемых электродов к нему. При наличии на даче, гараже или в доме вентилируемого подвала – воспользоваться этим фактом в полной мере и устроить контур на дне погреба.
  • Размещать детали контура следует не ближе 1 метра от фундамента.

В коттеджном строительстве в основном применяется система защиты TT, когда контур заземления изготовлен в индивидуальном порядке, а не от подстанции, как в TN-S-C. Такая конструкция весьма устойчива к повреждениям, но требует использования УЗО, без которого защита от поражения электротоком неэффективна.

Какие схемы контуров заземления для частного дома можно изготовить своими руками: ищем решение

На нынешний день свою практичность доказали две конструкции заземлителей:

  1. Замкнутого типа – система собрана в виде треугольника из металлических элементов. Основное преимущество заключается в надежности, поврежденная перемычка между электродами не влияет на работоспособность системы – она будет функционировать с другой стороны.
  2. Линейного типа – штыри устанавливаются в одну линию и соединяются последовательно металлической полосой. Недостаток в том, что повреждение перемычки влечет выход из строя всей системы.

Домовладельцам, интересующимся, как правильно сделать заземление в частном доме, специалисты рекомендуют делать систему по схеме «треугольник». Так как по сути, объем монтажных работ не отличается от линейного типа, но эффективность замкнутой системы делает ее предпочтительнее. Кроме этого, возможен и собственный вариант в виде квадрата или овала.

Сопротивление грунтов и методика расчета электродов

Передача потенциала в землю осуществляется по всей плоскости металлических электродов через частицы почвы и грунтовые воды. Такой принцип работает как при питающем напряжении 220 Вольт, так и в системах на 380 Вольт трехфазного типа. При сооружении конструкции учитываются многие факторы: от пористости грунта до уровня шероховатости металла.

За основу расчета сопротивления протеканию тока через электроды берутся таблицы удельного сопротивления почв и геоморфологиеский профиль. Профессионалы пользуются трудами Карякина Р.Н. «Нормы устройства сетей заземления», где предоставлены все данные для вычисления многих параметров. На практике подробный расчет редко когда выполняется. Нужных результатов добиваются методом увеличения длины электродов или их числа.

В большинстве случаев применяются профили из стали с сечением не менее 80 мм², для «нержавейки» показатель чуть меньше – 60-70 мм². Для изготовления своими руками любых схем заземления в частном доме нужно применять угловую сталь, двутавр или тавр. Главное, чтобы сечение электрода не имело замкнутой формы и контактировало бы с грунтом всеми сторонами.

Инструмент и материалы

Для выполнения работ по организации заземляющего контура в загородном доме понадобятся следующий инструмент:

  • Болгарка.
  • Кувалда 7-10 кг.
  • Штыковая лопата.
  • Комплект гаечных ключей.
  • Сварочный аппарат и электроды.
  • Битум или антикоррозийная краска.
  • Сварочная маска и рабочие рукавицы.

Конструкция контура построена на принципе равнобедренного треугольника, со сторонами 1,2 м. Чтобы контур заземления соответствовал техническим нормам, следует применить следующие материалы:

  • Уголки из металла 50х50 и длиной не менее 2 метров. Возможно приобретение комплектов из омедненной стали, например, Elmast.
  • Три полосы из металла 40х4 и длиной не менее 1,2 м, а также металлическая полоса с такими же параметрами, но длиной от места залегания контура до фундамента с загибом.
  • Медный провод сечением не менее 6 мм² для соединения ЗШ с электрическим щитом.
  • Болт М8 или М10.

Важно! Заземляющая линия должна увеличиваться в сечении по направлению от щита к контуру. Например, если от щитка идет 6 мм², то полоса должна быть минимально 10 мм², а электроды – не менее 20 мм².

Технология: как правильно сделать заземление замкнутого типа в частном доме без помощи специалистов?

После этапа подготовительных работ наступает очередь монтажа. На первый взгляд, обычная задача забить заземлители в грунт может, как минимум, обернуться испорченным металлопрокатом. И все это по причине незнания технологии процесса.

Электроды перед забивкой важно грамотно заточить. Электромонтажники, которые знают, как правильно сделать защитное заземление в частном доме, делают острие со скосами 30-35°. От его края нужно отступить 40-45 мм и сделать спуск порядка 45-50°. Швеллер, двутавр или тавр могут иметь несколько скосов, прутья рекомендуется острить ковкой. Дальнейший процесс можно наблюдать на видео, он заключается в выполнении следующих переходов:

  • С помощью штыковой лопаты выкопать равностороннюю треугольную траншею со сторонами 1,2 метра, а также ров по направлению к строению для прокладки заземляющей шины. Глубина траншеи 50-70 см.
  • Для удобства забивки по углам треугольника можно пробурить лунки глубиной до 50 см.
  • При помощи кувалды или перфоратора с насадкой забить электроды, оставив над поверхностью дна канавы 20-30 см.
  • При помощи электросварки хорошо приварить металлические полосы к выступающим частям заземлителей.
  • Уложить полосу, соединяющую угол контура и фундамент строения, предварительно выгнув ее по профилю.
  • Приварить заземляющую шину к углу треугольника. Со стороны дома на полосу приварить болт для крепления медного провода.
  • Обработать места сварки антикоррозийной краской или битумом. Дать просохнуть краске и закопать канаву.

Проверка параметров заземляющего контура

Завершающей стадией в организации системы принято считать измерение сопротивления готового контура, ведь качественная защита нужна не только при использовании городской линии, но и при подключении резервного генератора электропитания. Этот этап укажет на то, как правильно сделать защитное заземление в частном доме или коттедже. Определить сопротивление можно несколькими способами:

  • При помощи электролампы на 220 Вольт, подключив один контакт к фазе, а другой – к заземляющей шине. Ярко горящая лампочка указывает на качественно работающую систему, тускло горящая – заставляет проверить надежность сварных швов.
  • При помощи грунтового мегаомметра, который измеряет сопротивление между элементами контура и контрольными электродами, забитыми в грунт на глубину в 15 и 20 метрах от заземления на глубину 50 см.
  • При помощи тестера в состоянии измерителя напряжения. Значения измерений «фаза-ноль» и «фаза-земля» не должны иметь значительной разницы (не более 10 единиц).

Как такового, обслуживания система защиты не требует, достаточно не допускать проведения земляных работ в районе контура и увлажнять вовремя грунт. Попадание агрессивных веществ также не допустимо, поскольку они сокращают срок службы конструкции до 2-3 лет.

stroimass.com

Заземление в частном доме своими руками

Проведённое заземление в частном доме своими руками поможет не только избежать опасности, но и сэкономит ваш бюджет. Ведь электрический ток может нанести непоправимый ущерб здоровью, жизни человека. При аварийной ситуации даже прикосновение к обычной стиральной машине или микроволновой печи может привести к трагическим последствиям. Если происходит обрыв нулевой фазы, то корпус электрической техники становится опасным, при этом контур заземления выступает как фаза, через которую электрический ток уходит в землю.

Монтаж заземления является необходимой мерой для любого здания, будь то частное строение, многоквартирное или дача. Во избежание возникновения короткого замыкания, а также для безопасной эксплуатации любых электроприборов заземление просто необходимо. Как сделать заземление? Напряжение 220 вольт и 380 вольт требуют разного подхода и выполнения различных действий, по сути это две разных сети. При напряжении 220 V возможно проведение стандартного зануления без обустройства контура, но для второго варианта (380 V) заземляющий контур обязателен.

В любом случае, если вы устанавливаете новую проводку или пытаетесь реанимировать старую, монтаж заземления должен быть произведён.

Установка контура, фото:

↑ к содержанию ↑
Контур заземления — требования к проводникам

Разберёмся, что такое контур заземления: по сути это заглубленные вертикальные заземлители, соединённые между собой горизонтальными. К данной конструкции прилагается заземляющий проводник, основная функция которого соединение контура и панели электрощита. Согласно правилам устройства электроустановок (издание №7) для вертикальных проводников рекомендуется использовать стальной угол (50×50×5 мм – подходит идеально), для горизонтальных – металлическую полосу (с прямоугольным сечением, размером 40×4 мм). Заземляющий проводник должен быть изготовлен из круглого стального прута с сечением 8 или 10 мм². Точные параметры заземляющих элементов более подробно описаны правилами по устройству электроустановок (ПУЭ) — раздел 1.7

При описании металлических элементов напрашивается мысль об использовании арматуры – этого делать категорически нельзя! Арматурные пруты имеют поверхностный калёный слой – этот фактор нарушает равномерное прохождение электрического тока по сечению. Также данный материал подвержен окислительным, коррозионным процессам.

Материалы для горизонтальных и вертикальных элементов, фото:

↑ к содержанию ↑
Как сделать заземление – монтаж контура

Сначала делаем контур: для этого рядом с домом (не превышая расстояние 1 м от фундамента) на земле размечаем равнобедренный треугольник. Затем по границам получившего треугольника роем траншею, глубины 1 м будет достаточно. Ширина траншеи должна быть такой, чтобы вам было удобно проводить сварочные работы (0,5-0,8 м). Изначально по периметру треугольника кладутся горизонтальные заземлители, после чего по углам вбиваются вертикальные – их следует заглубить на значительную глубину – 2 или 3 метра. Это несложно сделать при помощи кувалды, для удобства процесса сам угол лучше заострить на конце.

Теперь устанавливаем контур заземления. Требования таковы: края вертикальных заземлителей должны выступать на 25 см из места заглубления. Чтобы замкнуть контур, привариваем горизонтальные заземлители к вертикальным. Соединение деталей должно производиться исключительно при помощи сварочного аппарата и никак иначе. После этого подсоединяем контур к электрическому щиту: берем стальную проволоку (сечение 10 мм), привариваем её к контуру, укладываем в траншею по направлению к щиту, на конец проволоки привариваем болт М6 (либо М8) – он необходим для закрепления провода. Если у вас нет стального провода, то, как заземляющий элемент, может использоваться стальная полоса (такая же, какая использовалась для изготовления горизонтальных заземлителей).

Контур заземления, фото:

Согласно практическому опыту, стальная полоса больше подходит для заземления, чем проволока, однако её довольно сложно изгибать в требуемых местах траншеи. Не поленитесь обработать сварочные места специальными антикоррозийными средствами, главное – ни за что не используйте вместо этого средства обычную краску! Металлические детали должны предельно плотно контактировать с землёй, а слой краски препятствует контакту, создаёт сопротивление. После всех проведённых манипуляций засыпьте траншеи землёй, на этом процесс обустройства контура можно считать завершённым. Все вышеописанные действия также применяются при установке молниезащиты – процесс одинаков.

Сварка деталей контура, фото:

Отдельно стоит упомянуть об уже готовых сборных комплектах заземления (например, ZANDZ, КЗЦ-5, КЗМ-3, КЗМ-10, КЗМ-20), которые продаются в отделах электрооборудования. Такой комплект заземления уже имеет все необходимые детали для обустройства системы: омеднённые штыри, направляющую головку, наконечник, зажимы, латунные муфты для соединения, а также специальное антикоррозийное средство. Это довольно удобное решение, так как при покупке данного комплекта вы получите все необходимые элементы для проведения качественного заземления.

↑ к содержанию ↑
Подключение электрощита — заключительный этап проведения заземления

Данный процесс должен проводить квалифицированный специалист или, по крайней мере, человек, ранее неоднократно имевший дело с подобной работой. Новичкам, знакомым с монтажом заземления понаслышке или «прошерстстившим» Интернет об этапах процесса — пусть даже досконально изучив теоретическую часть — выполнять эти действия нельзя. К этому делу нужно отнестись крайне серьёзно, потому что любой неправильный шаг несёт угрозу вашей жизни, здоровью.

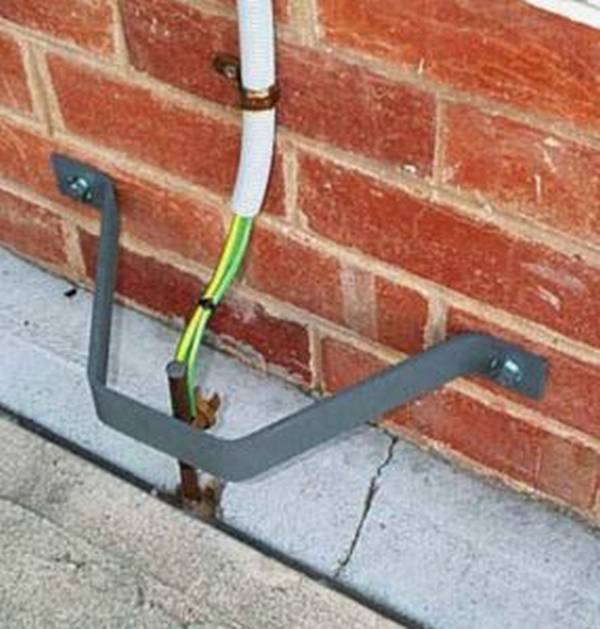

Возле того места, где контур выходит из траншеи, на стену дома необходимо установить распределительную коробку. Внутри этой коробки производится монтаж шины с двумя креплениями для болтов. Полоса заземлительного контура подключается к одному креплению, к другому нужно подсоединить медный кабель, его сечение должно быть больше 10 мм². Важно, чтобы сечение этого кабеля не было меньше, чем сечение вводного провода. Вместо крепления болтами вы можете использовать сварочный аппарат для соединения этих деталей. После этого медный кабель нужно проложить к электрическому щиту распределения, затем подключить его к шине заземления. От этой шины будут отходить все заземляющие провода. Главным условием этого процесса является требование целостности заземляющего кабеля на всех этапах прокладки – он должен быть цельным, не иметь разрывов. Проверка заземления, измерение его сопротивления осуществляется на последнем этапе всего процесса.

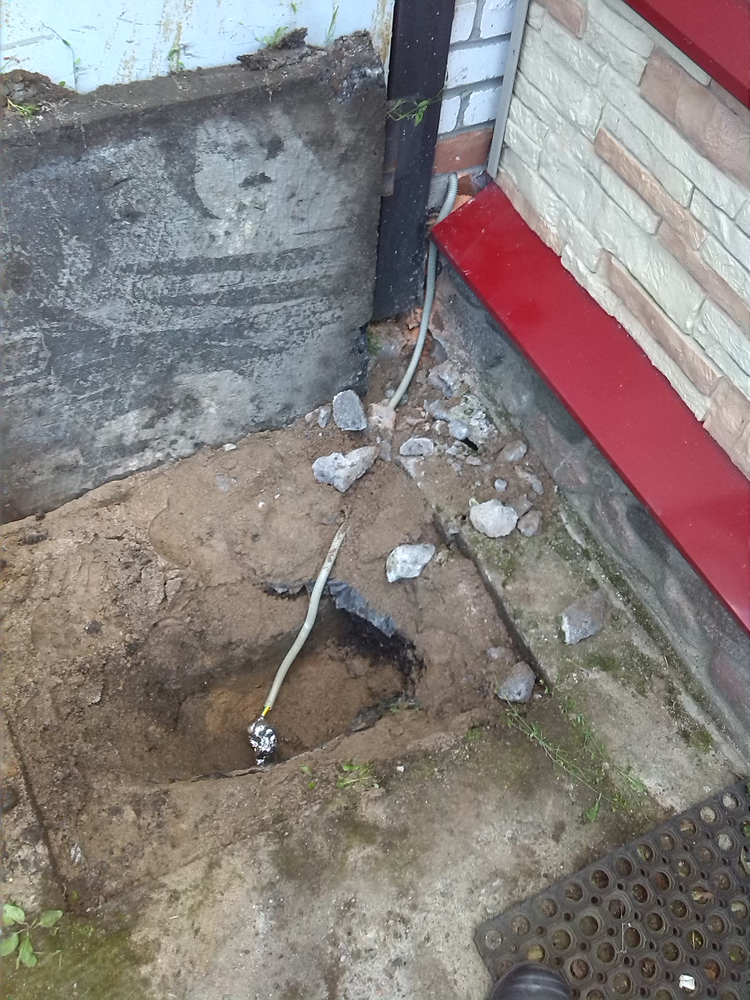

Направление полосы к дому, фото:

В частных домах могут наличествовать разнофазные электросети, поэтому заземление 220V и 380V должно быть разделено. Однако следует учитывать, что они могут быть направлены на один контур. Иногда на соответствующих форумах можно увидеть комментарии по поводу того, что для сети 220V не обязательно обустраивать заземлительный контур, можно лишь произвести зануление. На деле так оно и есть, но всё же наличие контура отнюдь не будет лишним для электроснабжения 220V.

Если же вы сами проводите заземление 380 в, то наличие контура является обязательным условием. Электропередача 380V очень требовательна к качеству заземлительного контура.

↑ к содержанию ↑
Как проверить заземление

Проверку проводят после проведения всех монтажных работ. Для этого существуют специальные приборы (например, Extex GRT300, Th400, EP183M), процесс проверки заземления у них одинаков. Предварительно следует заглубить два штыря (глубина должна быть не меньше 50 см), зачистить на шине участок. Затем, согласно прилагающейся к прибору инструкции, провода соответствующего цвета нужно подсоединить к шине заземления и к штырям. Измерения проводятся так, как указывает инструкция прибора. Согласно ПУЭ показатель сопротивления для электросети 220V не должен превышать четырёх Ом. Перед заглублением штырей убедитесь, что на этом месте не проходят никакие подземные коммуникации.

Фазу в розетке можно проверить с помощью специального тестера, она должна быть лишь в одном из отверстий розетки. При проверке заземляющего контакта лампочка-индикатор тестера не должна гореть, если она горит, значит нужно проверить правильность подключения или выявить возможные повреждения. При вскрытии розетки (естественно, при этом электричество должно быть отключено) вы должны обнаружить подсоединённые три проводка, если их два, а между клеммами (ноль-заземление) наличествует перемычка – это показатель того, что произведено зануление, но не заземление. Если всё сделано правильно, все три провода находятся на своём месте, то розетка закрывается, включается электричество, с помощью мультиметра проверяется напряжение фаза-ноль, фаза-земля, ноль-земля. Если при фазе-ноль нет напряжения, то это может указывать на обрыв нулевого провода, если отсутствует напряжение при фаза-земля, то это означает, что заземления нет. Если при соотношении фаза-ноль и фаза-земля наличествует напряжение, но при ноль-земля его нет, то, по всей видимости, это указывает на зануление.

Если у вас под рукой нет соответствующих измерительных приборов, но заземление проверить нужно, можно воспользоваться старым проверенным способом – лампочка с патроном и двумя проводами. Концы проводков нужно зачистить и вставить в розетку, при этом лампочка должна гореть. Далее следует извлечь один из проводков и дотронуться им до усика заземления, если при этих действиях лампочка не загорается, то таким же самым образом произведите проверку другого проводка. Если срабатывает устройство защитного отключения (УЗО), то это показатель наличия заземления. Если защита отсутствует, но имеется подключение земля-фаза, лампочка также будет гореть, но её свечение будет гораздо ярче, нежели при подключённой фазе-ноль.

Защитное заземление своими руками сделанное оградит вас от возможного электрошока, а вашу бытовую технику от поломки. Сегодня мы уже не мыслим свою жизнь без разнообразных электрических приборов, облегчающих нам быт. Электричество оказывает нам огромную помощь, но оно же несёт смертельную опасность, если не знать, как с ним правильно обращаться. Организация грамотного заземления – самый важный этап при монтаже проводки любого жилища. Как сделать заземление в частном доме должным образом, знают квалифицированные электрики, но если вы берётесь за это дело собственноручно, будет лучше, если рядом с вами будет находиться опытный человек.

ogorod23.ru

Заземление в частном доме своими руками

Содержание

Для чего нужно заземление

Бывало ли у вас такое, что дотронувшись до микроволновки или стиральной машинки, особенно влажными руками, тут же получаешь неприятный разряд? Нет? Отлично! Значит, в вашем доме все в порядке с электропроводкой и электроприборами. При повреждении электроприборов такое бывает и, дотрагиваясь до корпуса человек получает неприятный разряд электрического тока. Все происходит потому, что тело становится проводником между электроприбором и землёй. Так как ток у нас идёт по пути наименьшего сопротивления, то и надо это наименьшее сопротивление обеспечить, а именно связать корпус электроприбора и землю. Медный кабель проводит ток гораздо лучше человеческого тела, поэтому при правильном заземлении человек не страдает, и ток спокойно уходит в землю.

Подводя итог, стоит сказать, что заземление частного дома нужно для того, чтобы человека не било током от корпуса электрических приборов.

Заземление дома, как и большинство работ по строительству можно сделать самостоятельно. При плохих вариантах вбивают арматуру или лом к которому прикрепляют провод, при хорошем подходе делается контур заземления. Есть ещё вариант с медным штырём, но я про него сказать ничего не могу.

Материалы и инструменты для изготовления контура заземления:

  • 3 уголка с полкой 40 или 50 мм длиною 2 метра;
  • 3 уголка с полкой 40 или 50 мм длиною 1,5 метра;
  • Полоса шириной 20-40 мм (или которая завалялась на участке), длина зависит от удалённости контура от дома;
  • Болт и гайка с резьбой от М6 до М12;
  • лопата;
  • кувалда;
  • сварочный аппарат;
  • болгарка.

Последовательность работ по изготовлению контура заземления

  1. Выкапываем траншею в виде треугольника со стороной 1,5 метра. Глубина примерно чуть глубже штыка лопаты. Лучше чтобы одна из сторон треугольника была параллельна стене дома.

  2. Двухметровые уголки необходимо сделать острыми с одной стороны, для этого лишнее нужно отпилить болгаркой.

  3. Забиваем двухметровые уголки по углам (прошу прощения за тавтологию) выкопанной траншеи. В идеале, конечно, загнать все два метра, но если загнали полтора, а дальше ну никак, то тоже ничего страшного. Должно работать. Лишнее при таком варианте отпиливаем чуть ниже уровня земли.

  4. Полутораметровыми уголками свариваем 3 наших штыря заземления. Ни в коем случае не надо ничего красить, это только ухудшит контур заземления дома.

  5. К середине основания треугольника привариваем полоску, которая идёт к дому. У дома она выходит из стены и поднимается наверх.

    К другому её краю привариваем болт. Та часть, которая торчит из земли может быть покрашена. На контур заземления это никак не повлияет, а вот эстетика улучшится.

  6. К приваренному болту прикручиваем гайкой провод заземления. Он имеет жёлтый цвет с зелёной полоской. Этот провод идёт на шину заземления в электрощитке.

Требуемая толщина кабеля для заземления

Заземляющий проводник, присоединяющий заземлитель рабочего (функционального) заземления к главной заземляющей шине в электроустановках напряжением до 1 кВ, должен иметь сечение не менее: медный — 10 мм2, алюминиевый — 16 мм2, стальной — 75 мм2.(Выдержка из ПУЭ 1.7.117)

Засыпаем траншею, выравниваем и засеиваем газоном. Лучше контур заземления делать на северной стороне дома, там больше влажность грунта, но у меня, он на южной (так расположена котельная). Решил что компенсируется это тем, что вода с крыши попадает как раз в это место.

Видео по теме

Самодельное заземляющее устройство


Введение

Заземление (также известное как «Заземление») — это способ передачи энергии Земли к вашему телу. Люди эволюционировали, ходя босиком, поэтому наша физиология зависит от этого электрического заземления, чтобы функционировать должным образом. Теория и исследования по заземлению полностью обсуждаются на сайте earthinginstitute.net. Вот короткое видео, в котором резюмируются принципы заземления:

Описанное ниже устройство электрически идентично продаваемым в продаже.Его с огромным успехом изготовили тысячи мастеров своими руками. Сделать это можно тремя способами:

  1. Воткните медный стержень заземления (или 12 отрезков медной трубы) в землю и прикрепите провод от него в дом через окно или отверстие в стене.
  2. Используйте отверстие для заземления в стандартной розетке и подключите это заземление к проводу.
  3. Присоедините провод к трубе холодной воды под раковиной на кухне или в ванной. Этот метод самый простой из трех.Не нужно сверлить отверстие в стене и разбираться с электрическими розетками.

Метод 1 — Использование заземляющего стержня

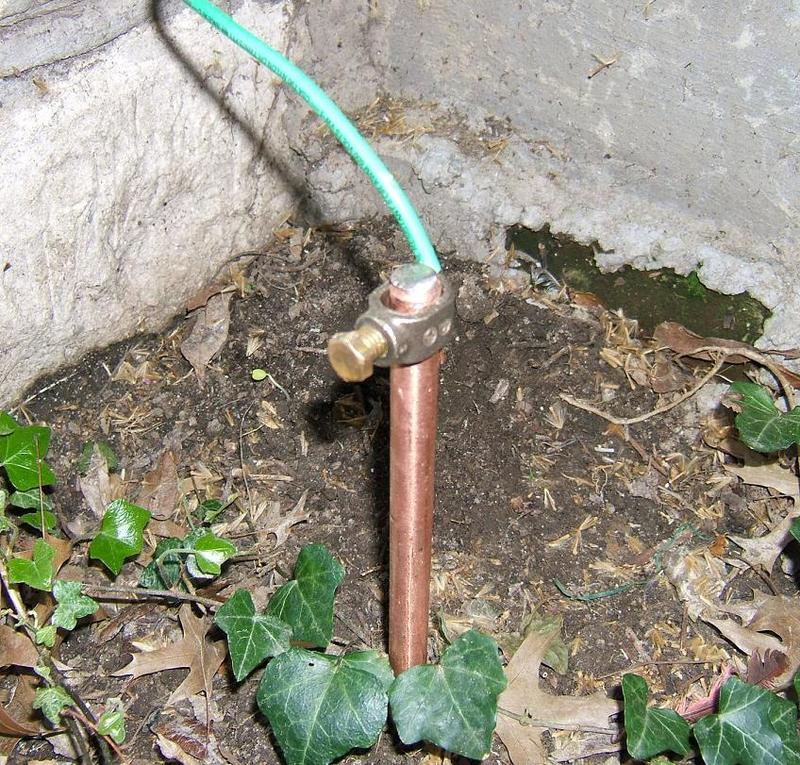

  1. Воткните стержень или трубу в землю возле окна или рядом с просверленным отверстием в стене. Три четверти стержня должны находиться под землей. Возьмите кусок провода, который войдет в дом. Лучше всего использовать многожильный провод, так как он должен быть гибким после того, как устройство будет прикреплено к вашему телу. Проволока 18-го калибра достаточно толстая, но подойдет и более толстый.Снимите изоляцию с ее конца и соедините ее с заземляющим стержнем, используя клейкую ленту.
  2. Проденьте провод в дом через окно или отверстие в стене.
  3. Приобретите муфту 1/2 медную в сантехническом отделе строительного магазина. Ударьте по нему молотком или сожмите его тисками, пока он не станет почти плоским, но все же позволит вставить проволоку. Снимите около дюйма изоляции, загните оголенный провод обратно на изолированную часть и вставьте провод в отверстие.

    Перед тем, как вставить, оберните небольшой лентой место, где край муфты может разрезать провод. Ударьте или сжимайте муфту до тех пор, пока она не захватит провод (но не стучите так сильно, чтобы провод не порезался). Если какой-либо из углов острый, сгладьте их напильником или наждачной бумагой.

  4. Затем для заземления опустите плоскую муфту в носок и держите ее там во время сна, просмотра телевизора, работы за компьютером и т. Д. Если она имеет тенденцию выпадать, обвяжите проволоку вокруг лодыжки или икры, прежде чем вставлять муфту в носок.Чтобы удвоить дозу заземления, сделайте дубликат устройства (прикрепленный к тому же медному заземляющему стержню) и вставьте его в другой носок.

Некоторые люди предпочитают держать муфту на запястье, а не на щиколотке. Теннисный браслет или разрезанный пополам носок можно использовать, чтобы удерживать его на запястье. Вы даже можете использовать сразу 3 муфты. Примечание: проводящие носки значительно усиливают эффект. Они превращают всю ступню в дирижер. (См. Раздел «Советы» ниже.)

В качестве альтернативы медной муфте можно использовать зажим из крокодиловой кожи.Просто подсоедините провод к зажиму обычным способом и поместите зажим в носок. В этом случае не думайте об этом как о зажиме, а только как о куске металла.

Еще один совет: в засушливом климате или на песчаной почве заземляющий стержень следует поливать один раз в неделю для улучшения проводимости. Даже если климат не засушливый, рекомендуется поливать заземляющий стержень, когда некоторое время не будет дождя.


Метод 2 — Использование электрической розетки
  1. Приобретите вилку с заземлением в хозяйственном магазине.


  2. В магазине электроники, таком как Radio Shack, купите резистор 100 кОм (1/2 Вт).
  3. Подсоедините короткий провод (около 12) к клемме заземления на вилке. Присоедините один вывод резистора к другому концу провода.
  4. Присоедините длинный провод (около 10 футов длиной) к другому проводу. Используйте много ленты, чтобы не повредить резистор, если вы потянете за провод.
  5. Для медной муфты выполните те же инструкции, что и в методе 1. Если вы хотите использовать две муфты (для обоих носков), присоедините еще 10-футовый провод к тому же выводу резистора.Если два или три человека заземляют одновременно, это не «разбавляет» воздействие на каждого человека.
  6. Готовое устройство должно выглядеть так.
  7. Важно: Перед подключением заземляющего устройства проверьте розетку на предмет надлежащего заземления. Используйте средство проверки торговых точек, подобное этому (доступно в любом хозяйственном магазине или в Wal-Mart). Это видео объясняет, как его использовать.

Метод 3 — Использование трубы холодной воды под раковиной


  1. Снимите один дюйм изоляции с длинного куска провода (около 10 футов).
  2. Обвяжите проволокой трубу с холодной водой. Таким образом, провод, а не соединение, будет воспринимать нагрузку в случае, если вы случайно потянете за провод.
  3. Приклейте оголенный конец (где вы сняли изоляцию) к медной трубе. Сначала убедитесь, что труба высохла, чтобы лента прилипла. Если ваши трубы пластиковые, прикрепите провод к латунному запорному клапану лентой. Возможно, будет проще прикрепить провод к клапану с помощью зажима из крокодиловой кожи. Если ваш клапан также сделан из пластика, вам придется использовать заземляющий стержень или электрическую розетку.
  4. Для медной муфты следуйте тем же инструкциям, что и в методе 1. Несколько проводов могут ответвляться от исходного провода без потери эффективности. Таким образом, многие устройства могут использоваться (многими людьми) одновременно.

Тестирование устройства

Используйте тестер цепей для проверки целостности цепи и надлежащего заземления. Этот тест будет работать независимо от того, использовали ли вы метод 1, 2 или 3.

  1. Если вы использовали способ 2 (подключаемый вариант), подключите заземляющее устройство к нижней розетке.
  2. Для ЛЮБОГО из трех методов вставьте один щуп тестера (любого цвета) в небольшой паз верхней розетки.
  3. Коснитесь другим щупом плоской муфты. Если тестер загорается, у вас хорошее заземление и хорошая непрерывность.

Повторяйте тест каждые две недели, чтобы убедиться, что устройство работает правильно и что провода не отсоединились.


подсказок
  • Проводящие носки значительно усиливают эффект.Они превращают всю ступню в дирижер. Они сильно различаются по цене, поэтому поищите на Ebay «Носки X-Static».
  • Другой важный прием — расположить муфту на подушечке стопы. Эта акупунктурная точка известна как «Почка 1» и является естественным проводником энергии, когда люди ходят босиком.
  • Вместо муфты можно использовать короткую медную трубу (2-3 дюйма длиной). Диаметр трубы может составлять 1/2 дюйма или 3/4 дюйма. Выровняйте его, используя тот же метод, который описан для муфты.
  • В качестве вилки можно использовать старый компьютерный шнур питания. Их практически раздают в комиссионных магазинах. Отрежьте женский конец. Затем с помощью универсального ножа удалите внешнюю изоляцию. Вы увидите 3 провода: черный, белый и зеленый. Зеленый провод — это земля. Отрежьте черный и белый провода и сохраните их для подключения к муфте (ам). Сделайте черный отрезок на 1 дюйм длиннее, чем белый отрезок (чтобы они не находились друг от друга). Оберните отрезки лентой для безопасности. Действуйте, как описано в основных шагах выше.
  • Также можно сделать заземлитель для своего автомобиля.
    Просто прикрепите провод к раме (любой металл под сиденьем) с помощью зажима из крокодиловой кожи. Отшлифуйте краску напильником или зашлифуйте для лучшего соединения. Это устройство предотвращает накопление статического электричества на вашем теле и снижает утомляемость во время вождения или езды в автомобиле.
  • Если вы работаете за компьютером, вы можете очень просто заземлить себя. Возьмите кусок проволоки длиной 5-7 футов. Прикрепите к каждому концу зажим из кожи аллигатора (неизолированный). Прикрепите один из зажимов к корпусу вашего компьютера (выход для вентилятора — хорошее место.) Вставьте другой зажим в носок так, чтобы он касался лодыжки или стопы. Тогда ваше тело будет электрически заземлено, так как корпус компьютера заземлен. Это поможет нейтрализовать ЭМП-загрязнение, которое пронизывает современный офис.

Предупреждения
  • Не пропускайте резистор 100 кОм, если вы подключаете устройство к стене. Это средство безопасности на случай короткого замыкания в проводке здания.
  • Не используйте заземляющие устройства во время грозы.
  • Согласно веб-сайту заземления: «Исследования показали, что заземление тела играет существенную роль в уменьшении воспаления и функционировании других физиологических процессов. На этом основании настоятельно рекомендуется, чтобы люди, принимающие лекарства для разжижения крови, регулировали уровень сахара в крови, контроль артериального давления или регулирование уровня гормонов щитовидной железы, проконсультируйтесь со своим врачом и проконсультируйтесь с врачом, прежде чем они начнут спать в заземленном состоянии ».

Ссылки для получения дополнительной информации



Узнайте о пользе приседаний для здоровья


Фотографии:

Следы на песке любезно предоставлены компанией natures-desktop.com /

Иглоукалывание почек 1 любезно предоставлено ThyroidAcupuncture.com

10 эффективных продуктов и методов заземления

.novashare-pinterest-image {height: 100%; width: 100%} body .wp-block-image .novashare-pinterest-image + figcaption {display: block} body .novashare-pinterest-image-button {opacity: 0; transition: .3s; position: absolute; height: 18px; max-height: 18px; width: auto! important; padding: 10px; cursor: pointer; background: # c92228 ; color: #fff; font-size: 16px; line-height: 18px; z-index: 1; text-decoration: none; box-sizing: content-box; top: 10px; left: 10px} body.novashare-pinterest-image-button: hover {background: # b51f24} body .novashare-pinterest-image-button: посещено {color: #fff} body .novashare-pinterest-image: hover .novashare-pinterest-image-button { opacity: 1} body .novashare-pinterest-image-button svg {width: 18px; height: 18px; vertical-align: middle; pointer-events: none}]]>

Заземление важнее, чем когда-либо прежде . Наш постоянно растущий (наблюдаемый) мир Интернета вещей в сочетании с нашей необходимостью возиться с ионосферой Земли привели нас к этой возросшей потребности.

Эта статья о электрических продуктах и ​​методах заземления.

Заземление и заземление являются преобразующими из-за свободных электронов , полученных от солнечных ванн во время купания на пляже или ходьбы босиком по влажной траве.

Выгоды не от самореализации себя как дерева, если есть новая версия заземления, без подсказки.

Настоящее заземление, когда вы просто стоите босиком на влажной земле или гуляете по пляжу и вдыхаете отрицательно заряженный морской воздух, помогает бороться с сегодняшним стрессовым образом жизни и болезнями, связанными с ЭМП.

Воздействие грязного электричества — это также то, от чего может защититься заземление, поддерживая вас в силе и способствуя отражению вредных воздействий.

Штырь

Ваш дом должен быть заземлен, и вы должны заземлять себя каждый день. Существуют доказательства пользы для здоровья от электрического заземления ( не псевдонаучный ).

Эта цитата доктора Стивена Синатры сразу же продаст вам концепцию:

Когда мы настраиваемся на электрический потенциал Земли, мы поглощаем отрицательно заряженные электроны, которые нейтрализуют свободные радикалы в нашем теле.Многие из известных преимуществ Earthing, такие как облегчение хронической боли и более быстрое заживление ран, могут быть просто результатом снижения активности свободных радикалов и воспаления, что освобождает иммунную систему для выполнения других репараций.

Доктор Стивен Синатра

Заземление и заземление, в чем разница? Штырь

С технической точки зрения, когда речь идет о чем-либо, кроме людей, например о приборах или вашем доме, это «заземление».

А потом «заземление» применяется к нам, людям.

Заземление — это одно и то же. Я использую их как взаимозаменяемые.

И грязное электричество, и электромагнитные частоты (ЭМП) вредны для нашего здоровья. 10 методов заземления, перечисленных в этой статье, помогут вам быть в безопасности.

Но сначала подробнее о , почему нам нужно заземлить себя и свои дома.

Видео ниже содержит отличную информацию о грязном электричестве и заземлении.Он информирует о том, почему необходимо заземлить себя и свой дом.

Это видео отвечает на следующие 2 вопроса:
  1. Что такое грязное электричество?
  2. Проходит ли излучение грязного электричества по воздуху или оно ограничено проводами?


Почему сегодня так важно заземление

Вы когда-нибудь шокировали кого-нибудь поцелуем ( настоящее чувство «шока», а не эмоциональное потрясение! )?

Или кого-то тач закинул? Или пощупали на дверной ручке?

Эти разряды возникают из-за накопления статического электричества в вашем теле.

Чем больше накапливается, тем болезненнее удар.

Мы можем работать с напряжением в нашем теле примерно до 30 кВ, так что этого хватит на несколько 9-вольтных батарей. Это может быть довольно болезненно!

Эти разрядники статического электричества должны служить вам напоминанием о том, что вам необходимо заземлить себя.

Потому что мы электрики.

Мы биоэлектрические существа .

Вот как Бог создал нас. Поскольку мы биоэлектрические, и поскольку все мы носим обувь на резиновой подошве и работаем в помещении весь день, жизненно важно заземлить себя, чтобы функционировать так, как мы созданы.

Раньше все было так просто. Вы выходите босиком — и вас опускают. Сегодня в обществе, в котором мы живем, это не так просто.

Когда-то, если задуматься, все люди на Земле были связаны друг с другом в одно и то же время, буквально. У нас не было резиновых подошв, которые отделяли бы нас от частот Земли, и поэтому мы все были связаны.

Ваши ноги ПОГЛОЩАЮТ энергию Земли. Ноги служат маленькими губками с отрицательными ионами, которые затем пропускают энергию через ваше электрическое «я».Преимущества мгновенные. И если вы будете делать это каждый день, выгоды будут мгновенными И долгосрочными.

Проще говоря, проживешь дольше .

Сегодня мы живем в многоэтажках, квартирах и проводим дни, недели и месяцы в обуви на резиновой подошве и плиточных или деревянных полах, которые не проводят через нас частоты Земли. И многие даже не помнят, когда в последний раз ходили босиком по траве. Не только это, мы проводим дни и ночи, замачиваясь в ЭМП.Отсутствие заземления и солнца — это уже плохо. Добавьте к этому ЭМП, и это станет опасным образом жизни.

Итак, мы больны. Многие заболевают раком и диабетом. Многие воспаляются, а аутоиммунные заболевания всех видов не замедляются.

Грязное электричество было проблемой на протяжении десятилетий. EMF — это новая проблема, добавленная к нему. Все, что требуется, — это несколько простых упреждающих мер, чтобы убедиться, что вы в безопасности от них обоих.


10 эффективных заземлителей

Вы подтвердили, что ваш дом правильно заземлен?

Заземление защищает вас от скачков напряжения.Заземление относится к гашению электрических токов в вашем доме.

Я начну с одного из оригинальных методов заземления — заземляющего стержня. Это испытанная и верная практика — заземляться, когда вы не находитесь на первом этаже какого-либо здания.

1. Метод заземляющего стержня

Если вы находитесь в квартире, которая не находится на первом этаже, вы можете воткнуть стержень в землю где-нибудь снаружи, а затем вынести его через окно или отверстие, которое вы просверлите в стене.

Используйте зажим из крокодиловой кожи, а затем закрепите его на носке или браслете, чтобы заземлить себя во время работы на компьютере или просто когда вы сидите или даже спите.

Стержень должен находиться как минимум на 2/3 в земле, и если земля очень сухая, вам может потребоваться поливать ее каждые несколько дней, чтобы убедиться, что у вас есть проводимость.

Для правильного заземления необходима влага.

Есть также полностью готовые «системы заземления», которые вы можете купить, которые включают провод заземления, прикрепленный к стержню.

Нравится:

В идеале необходимо, чтобы электрик проверил напряжение. В учреждении для инженеров-электротехников есть норма, согласно которой допускается напряжение 10 вольт. Но от 1 до 2 вольт — это очень безопасно и идеально. Земля питается переменным током, поэтому вольт нельзя полностью преобразовать в мощность постоянного тока батареи.

2. Заземление электрической розетки

Можно использовать «розетку с заземлением». Перед тем, как использовать розетку с заземлением, убедитесь вместе с электриком, что ваше место правильно заземлено.В противном случае напряжение может иметь неприятные последствия. Стоит напомнить об этом в целом. Такое заземление гарантирует, что вы впитаете нужные электроны для исцеления, борьбы с ЭДС и уменьшения грязного электричества.

Обратной стороной является то, что многие утверждают, что они даже не работают. Но тогда другие говорят, что да. Я думаю, это зависит от бренда, и на Amazon я не могу найти ничего стоящего для покупки.

3. Заземлите автомобиль

Если вы прикрепите провод заземляющего устройства к любому металлическому участку внутри автомобиля, например, под сиденьем, это поможет вам снять усталость, если вы устали во время вождения днем ​​или ночью.

4. Земля с трубой холодной воды или вентилем под раковиной

Медную трубу для холодной воды под раковиной можно обвязать проволокой. А если у вас под раковиной нет медной трубы, вам нужен хотя бы металлический вентиль. Они тоже работают.

Это не сработает, если и труба, и клапан пластиковые.

5. Продукты для заземления: коврики и наволочки

Листы заземления прекрасны. Они позволяют вам заземляться всю ночь.

Если вы это сделаете, это означает, что вам не нужно беспокоиться о том, чтобы каждый день получать заземление.

Вы просто спите заземленным!

Вот проверенная простыня заземляющей подушки :

И два недорогих коврика заземления , которые имеют много положительных отзывов:

6. Экранирование ЭМП

Комнатные растения для очистки воздуха идеальны, потому что они очищают ваш воздух, а у некоторых есть очень большие листья, например филодендроны, и они помогают блокировать электромагнитные поля внутри вашего дома или от соседей.

Обратите внимание на этот лист филодендрона:

. … почти такой же большой, как морда моей одноглазой собаки Милли.

7. Босиком

Утром, когда на траве роса. Почва также отлично подходит для заземления. Трава отлично подходит для заземления. Я слышал, что в таких областях, как, например, пустыня Аризоны, вы не получите такой же пользы для здоровья из-за засухи. Я не уверен в этом, хотя в этом есть смысл.

Чем больше вы контактируете с землей, например, устроите пикник, это зарядит вас энергией.

По цементу можно ходить — в большинстве есть влага.

Асфальт сделан из нефти, и он изолирует вас — он НЕ заземлится. Асфальт, дерево, резина, пластик не заземляют.

  • Говорят, час после долгого перелета босиком избавляет от смены часовых поясов.

Если вы живете в климате, который позволяет это, просто каждый день ходите босиком. Лучше всего подойдет утренняя росистая трава, к тому же вы задаете свой циркадный ритм, когда первые солнечные лучи попадают в глаза.Многие исследователи сейчас открывают для себя бесчисленные преимущества для здоровья. У нейрохирурга доктора Джека Круза есть убедительная информация, доказывающая, насколько важны для вас утренний свет и заземление.

Заземлиться босиком или купаться в океане — лучший способ. Однако не всегда легко и удобно делать это для всех, поэтому есть продукты, которые помогут вам легче понять это. В этой статье делается упор на естественные методы, поэтому я не особо подробно останавливаюсь на продуктах.Но в будущем я напишу сообщение в блоге, в котором будут описаны некоторые из наиболее эффективных продуктов, доступных на рынке прямо сейчас, для удобного заземления дома или на работе.

8. Кожаная подошва (земляные бегуны, мокасины)

Earth Runners — одни из лучших «заземляющих башмаков».

Есть много других заземляющих башмаков.

Вот популярные женские мокасины, которые моя жена по какой-то причине отказывается носить. Я до сих пор считаю это отличным подарком!

Minnetonka изготавливаются вручную из оленьей и лосиной шкуры. Это кожаная подошва премиум-класса, которая действительно держит вас на связи с отрицательными ионами Земли (и историей …).

Я очень рекомендую Minnetonka, если вы ищете обувь для заземления! Это не дешевая подделка. Это продлится и поможет заземлить ваше тело. У них есть как мужские, так и женские мокасины разных стилей.

Любая обувь на КОЖАНой подошве — это то, что вам нужно.

Бренды не имеют значения. А вот Earth Runners и Minnetonka просто великолепны.

9. Патч заземления

Если у вас болит где-то из-за воспаления суставов, попробуйте там заземляющий пластырь.

Их концепция заключается в том, чтобы получить облегчение в проблемной области от пластыря, потому что электроны сначала перемещаются в это место, тем самым помогая исцелить эту целевую область. Они есть на Amazon и в других местах в Интернете. Я только что узнал об этом, поэтому я не хочу давать ссылки на какие-либо продукты, поскольку я действительно не использовал их и не проверял эффективность полностью!

Но многие, кажется, ручаются за эффективность участка заземления.Я обновлю этот пост в следующий раз, когда получу травму, и попробую. Надеюсь, я никогда не обновлю этот пост! С божьей помощью. Посмотрим.

10. Другие изделия для заземляющих матов

Вы можете сидеть за компьютером, положив ноги на коврик для заземления, или даже поставить сам ноутбук на коврик для заземления ноутбука, чтобы противодействовать воздействию ЭМП и грязного электричества.

Заземляющий коврик удобнее, чем обрезать провод, подключенный к заземляющему стержню снаружи. Но вы тоже можете это сделать.Или вы также можете использовать заземляющий коврик для мыши. У вас есть много вариантов заземления…

По сравнению с заземляющими матами преимущество сна с заземлением состоит в том, что вам не нужно столько сна, чтобы полностью зарядиться.


Океанская вода (соленая вода) — лучший способ познать себя Штырь

Раздевание в океане — лучший способ заземлить свое тело и впитать в себя здоровые отрицательные ионы, как человеческая губка.

Это и самый лучший метод! Ношение купальника так же хорошо, поэтому не нужно пугать или волновать окружающих, если в этом нет необходимости…!

Мертвое море занимает первое место в моем списке желаний и является идеальным источником отрицательных ионов со всей этой солью… Океанская вода является проводящей от солей .

Вода в океане заряжена отрицательно.

Обеспечивает большое количество отрицательных ионов.

Даже прибрежный воздух нагружает вас отрицательно заряженными ионами.

Обычный воздух обычно заряжен положительно. Но пляжный воздух — это буквально целебный воздух. Это не глупая ерунда. Это реально. Гулять по побережью стало еще лучше.

Как вы думаете, почему серферы такие милые и счастливые люди?

Они заземлены, они обогащены витамином D, и они тоже подходят.Практически не имеет значения, какая у вас диета, если вы каждый день плаваете в океане. Вот насколько хороши для вас заземление и заземление.


Опасности заземления

Заземление необходимо для предотвращения поражения электрическим током в собственном доме в результате несчастного случая, а также для того, чтобы не повредить вашу бытовую технику или электронику. Для этой работы вам следует нанять электрика. Блуждающий электрический ток может нанести большой ущерб.

Правильное заземление означает, что электрические токи попадают в землю, а не в вас или вашу электронику.


Почему электрическая проводка в вашем доме — это НЕ DIY

Из-за проверки и серьезности потенциального ущерба от неправильного выполнения настоятельно рекомендуется нанять профессионального электрика.

Когда электрическая система заземлена, токи направляются вниз по пути к земле, так что они не могут вступить в контакт с людьми и чувствительным электронным оборудованием.

Вот совет, который я вставляю с веб-сайта электрика, который поможет вам понять, зачем вам нужен профессионал:

Металлические водопроводные и газовые трубы должны быть электрически соединены, чтобы создать непрерывный путь с низким сопротивлением обратно к главной электрической панели.Заземляющий провод, идущий от вашей электрической панели к заземляющему электроду, помогает выровнять повышение напряжения, которое часто происходит из-за молнии и других причин.

Портал электротехники

Я слышал, что вы не должны заземлять свой дом из-за «обратного тока». Но если посмотреть на это, кажется, что это так, только если в доме используется «однопроводной возвратный ток».

Этот провод не использовался в домах в Северной Америке с 1970-х годов, а сегодня дома уже оборудованы в соответствии с действующими стандартами.Это означает, что электрические системы дома уже подключены и заземлены.


Больше опасностей при заземлении

Будьте осторожны при заземлении, если вы принимаете антикоагулянты , противовоспалительные или тиреоидные препараты. Заземление — это чисто естественно и безопасно, но если вы не заземлялись в течение длительного времени, вы никогда не узнаете. Удивительные преимущества от заземления могут оказаться слишком хорошими слишком рано, и это может испортить ваши лекарства. Я бы не стал беспокоиться об этом, но стоит отказаться от ответственности.

Другая опасность — просто ЗАБЫВАТЬ принимать лекарства . Преимущества заземления мгновенны и заметны. Настолько, что вы можете отказаться от приема лекарств или забыть. В зависимости от вашего лекарства это может быть опасно.

Не использовать заземляющие устройства во время грозы .

Заземление в среде с ВЫСОКИМИ ЭДС:

Просто потому, что ваш мобильный телефон находится в вашем кармане, и вы слушаете подкаст или видео на YouTube, гуляя по утренней росистой траве, это не означает, что вы не получаете преимуществ от заземления и утреннего солнечные лучи.Мы получаем витамин D через глаза и через кожу. И мы все еще поглощаем электроны с Земли. В то время как ЭДС заставляет ваши электроны быстро двигаться внутри вас, в ЭДС нет заряда, и она не может вас поразить. Некоторые говорят, что нормальные люди со здоровым телом имеют естественную защиту от неионизирующего излучения 2,4 гигагерца, которое мы получаем от большинства современных беспроводных устройств.


Резюме

Заземление может быть ключевым фактором долгой и здоровой жизни.

Эти продукты и методы электрического заземления помогут вам получить пользу для здоровья от отрицательных ионов.

Продукты для этого не нужны, но в зависимости от вашей ситуации могут быть более чем полезными.

Сейчас необходимо заземлить больше, чем когда-либо прежде, и все, что для этого потребуется, вы должны сделать. Если у вас есть электрочувствительность и вы страдаете от плохого здоровья, то заземление может быть посланием для вас Богом. Это поможет вам успокоиться и вернуть контроль над вегетативной нервной системой.Он исцелит ваши надпочечники и поможет бороться с ЭМП и другими формами электричества, к которым вы тоже очень чувствительны.

Как мы видели в этой статье, ЭДС

и грязные электрические волны глубоко связаны с воспалением. Воспаление всегда включает боль. Поверьте, будь то воспаление плеча, спины или глаза (увеит), заземление — одни из лучших доступных нам противовоспалительных методов. Намного лучше, чем ибупрофен или даже куркума. И они бесплатные. Помогите своим целям уменьшить воспаление тела с помощью заземления.

Еще одно важное преимущество электрического заземления после противовоспалительного действия — это положительные реакции со стороны вегетативной нервной системы и то, как вы почти мгновенно переходите от симпатического доминирования (чувство стресса, надпочечники и т. Д.) К парасимпатическому преобладанию.


Есть ли у вас какие-нибудь способы заземления?

Как насчет заземления на втором этаже или выше?

Вы используете заземляющий стержень или заземляющую розетку?

Мы будем рады узнать больше о вашей тактике!

Заземление и ЭДС Чтения:

UP NEXT : 5 основных преимуществ заземления, которые вы получаете от электрического заземления Следующий пост по этой теме посвящен пользе для здоровья.Это помогает объяснить, ПОЧЕМУ вам нужно заземление, и кому это нужно больше, чем другим.


† Результаты могут отличаться. Информация и заявления, сделанные в образовательных целях, не предназначены для замены совета вашего врача. Sprouting Fam не дает медицинских советов, не назначает или не диагностирует болезни. Взгляды и советы по питанию, высказанные Sprouting Fam, не предназначены для замены обычных медицинских услуг. Если у вас серьезное заболевание или проблемы со здоровьем, обратитесь к врачу.


span {ширина: 5 пикселей; высота: 5 пикселей; цвет фона: # 5b5b5b; } # mp_form_below_posts1 {border-radius: 4px; background: #ffffff; color: # 1e1e1e; text-align: left;} # mp_form_below_posts1 form.mailpoet_form {padding: 0px;} # mp_form_below_posts1 {width: 100%;} # mp_form1. mailpoet_message {маржа: 0; padding: 0 20px;} # mp_form_below_posts1 .mailpoet_validate_success {color: # 00d084} # mp_form_below_posts1 input.parsley-success {color: # 00d084} # mp_form_below_posts1 выберите.петрушка-успех {color: # 00d084} # mp_form_below_posts1 textarea.parsley-success {color: # 00d084} # mp_form_below_posts1 .mailpoet_validate_error {color: # cf2e2e} # mp_form_below_posts1 input.parsley-error {color: # cf2e2e} # mp_form_below_posts1 select.parsley-error {color: # cf2e2e} # mp_form_below_posts1 textarea.textarea.parsley-error {color: # cf2e2e} # mp_form_below_posts1 .parsley-errors-list {color: # cf2e2e} # mp_form_below_posts1 .parsley-required {color: # cf2e2e} # mp_form_below_posts1.сообщение об ошибке петрушки {цвет: # cf2e2e} # mp_form_below_posts1 .mailpoet_paragraph.last {margin-bottom: 0} @media (max-width: 500px) {# mp_form_below_posts1 {background: #ffffff;}} @media (min-width: 500px) {# mp_form_below_posts1 .last .mailpoet_paragraph: last-child {margin-bottom: 0}} @media (max-width: 500 пикселей) {# mp_form_below_posts1 .mailpoet_form_column: last-child .mailpoet_paragraph: last-child {margin-bottom: 0}} ]]>

Последнее обновление 2021-10-05 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Как подключить (заземлить) вашу кровать к земле Сделай сам (Заземление / Заземление) — Заземление на Землю

Как подключить (заземлить) вашу кровать к земле DIY (Заземление)

Вот видео, в котором показан простой и легкий способ самостоятельно подключить кровать к земле без необходимости покупать какие-либо заземляющие изделия.Для тех, кто предпочитает возиться со своей собственной сборкой заземления, в некоторых случаях может быть выгодно сделать это самостоятельно, хотя для разработки этого решения, возможно, придется покупать элементы.

Самое лучшее в соединении кровати с землей — это то, что вы можете пользоваться всеми преимуществами заземления в своей жизни. Если вы хотите сделать свою собственную сборку для подключения кровати к земле, мы настоятельно рекомендуем вам полностью прочитать страницу FAQ , прежде чем приступить к этому проекту.

На Amazon вы найдете серебряную проводящую ткань и все необходимое для самостоятельного заземления кровати.

ПРИМЕЧАНИЕ. Переведено с французского на английский с помощью Google Translation

.

ВАЖНАЯ ИНФОРМАЦИЯ: Информация в этом видео, разработка и использование этого продукта на ваш страх и риск. Earthing Vitality рекомендует изделия марки Earthing, которые протестированы и предназначены для заземления. Самый простой, безопасный и экономичный способ — приобрести браслет и кабель заземления или универсальный коврик .

ВАЖНАЯ ИНФОРМАЦИЯ: Информация в этом видео, разработка и использование этого продукта на ваш страх и риск. Earthing Vitality рекомендует изделия марки Earthing, которые протестированы и предназначены для заземления.

Вот второе видео от Клинта Обера, в котором объясняется, как самостоятельно подключить (заземлить) вашу кровать к земле (заземление своими руками) за несколько долларов (3 мин 28 сек).

Лента заземления: заземлите все, что угодно

Этот комплект заземления позволяет домашним мастерам просто и легко добавлять заземление ко всему, что им нравится в их доме, офисе, гардеробе или в дороге!

Эта проводящая заземляющая лента изготовлена ​​из 100% нержавеющей стали медицинского класса и обладает сверхпроводимостью… но режет и шьет как обычную ленту. Прострочите изнутри любую одежду, тканевые ремни, ошейники, поводки, носки, коврики для йоги, полы палаток, спальные мешки, коврики, коврики, постельное белье, одеяла, подушки для стульев, кроватки для домашних животных … нет предела.


Просто отрежьте ленту до нужной длины, пришейте ее к любой ткани (или просто положите на пол, чтобы босые ноги прямо на ней, или лягте поперек кровати, чтобы спать — просто прикрепите булавкой к матрасу!). Затем закрепите шнур заземления на любом конце или в любом месте на ленте, которое вам нравится, и вы надежно заземлены! Ленту можно разрезать, постирать, сшить как любую ткань… даже гладить.

Лента доступна разной длины и с разными вариантами шнура (выберите из раскрывающегося меню ниже):

  • Проводящая лента из нержавеющей стали шириной 1,25 дюйма, доступная длиной 2 фута, 5 футов, 10 футов, 20 футов и 50 футов: 10 долларов за фут или доступная со скидкой при использовании кабеля заземления, изготовленного на заказ:
    • Стандартный шнур заземления в помещении + устройство проверки розеток
    • Экранированный заземляющий шнур PureGround + устройство проверки розеток
    • Стандартная уличная наземная стойка
    • Опора для экранированного заземления PureGround
  • Шнуры заземления имеют длину 10 футов и имеют в линии резистор 100 кОм в качестве дополнительной меры безопасности.
  • Заземляющие стойки изготовлены из нержавеющей стали длиной 12 дюймов и поставляются с дополнительным удлинительным шнуром заземления длиной 20 футов, общая длина которого составляет 30 футов.

Шнуры PureGround обладают всеми вышеперечисленными функциями, а также содержат фильтр, предотвращающий прохождение переменного тока по шнуру, а также экранирующую оболочку, которая блокирует воздействие на шнур электромагнитных полей в окружающей среде. Щелкните здесь, чтобы узнать больше о шнуре PureGround.

Шнуры изготавливаются на заказ специально для меня прямо здесь, в США!

Наслаждайтесь настройкой своей индивидуальной поверхности земли в любом месте с помощью этого комплекта для заземления DIY!

xoxo, Лаура

Как установить электрод заземления в жилом помещении | Руководства по дому

Главная электрическая панель дома — это критический узел, через который внешняя энергия поступает в здание и распределяется по всему дому.В типичном североамериканском доме 120 вольт поступает на панель и направляется в различные комнаты и электрические системы. Если молния ударит в дом — или даже в землю поблизости — скачок электричества может разрушить панель, сделав ее бесполезной. Он также может вызвать перегрузку электрических проводов, розеток, выключателей и устройств в доме. Это может даже вызвать пожар. Электрод заземления жилого помещения представляет собой медный стержень длиной 8 футов, вбитый в землю за пределами дома и соединенный с нейтральной стороной главной панели медным кабелем.Его задача — отводить электрические скачки от дома к земле.

Позвоните по номеру телефона службы маркировки вашего штата и попросите специалиста приехать и пометить подземные провода, газопроводы, водопроводы и кабели рядом с местом, где вы хотите установить электрод.

Выключите главный выключатель электрической панели. Снимите крышку главной электрической панели и отложите ее в сторону. Прикоснитесь лезвием тестера напряжения к горячей стороне автоматических выключателей, чтобы убедиться, что на панель не поступает питание.Тестер загорится и подаст звуковой сигнал, если есть напряжение.

Вбейте электрод в землю с помощью штыря. Лучше всего это делать, стоя на надежной лестнице с А-образной рамой, пока помощник держит электрод в вертикальном положении. Полностью вбейте электрод в землю, пока он не окажется чуть ниже уровня земли. Возьмите напрокат электрический или пневматический инструмент для забивки заземляющих стержней, чтобы упростить работу, так как вождение 8-футового стержня может занять много времени с ручным приводом для столбов или кувалдой.

Выкопайте небольшой участок вокруг вершины заземляющего стержня садовой лопатой.Прикрепите один конец медного заземляющего провода к заземляющему стержню с помощью заземляющего зажима. Затяните хомут разводным ключом.

Просверлите небольшое отверстие в фундаменте дома, достаточно большое, чтобы пропустить через него медный заземляющий провод. Просверлите балку обода универсальным сверлом по дереву; просверлить каменным сверлом кирпич, шлакоблок или заливной бетон. Размер отверстия зависит от размера заземляющего провода. Ваш местный строительный кодекс по электричеству определяет размер используемой меди.

Вставьте другой конец медного провода в служебный провод заземления (нейтрали) главной панели и затяните винт.

Распылите изоляцию из вспененного вспененного материала вокруг отверстия, через которое вы пропустили медный кабель.

Вызовите электрического инспектора, чтобы он осмотрел и убедился, что работа выполняется в соответствии с кодом. Включите главный автоматический выключатель.

Ссылки

Писатель Биография

Эмра Орук — генеральный подрядчик, писатель-фрилансер и бывший механик по гоночным автомобилям, который профессионально пишет с 2000 года.Он был опубликован в журнале «Семейный разнорабочий» и имеет опыт работы консультантом по разработке и обучению конечных пользователей. Орук имеет степень бакалавра политических наук и экономику в Университете Делавэра.

Общие сведения о системе электропроводки и заземления в доме

Электромонтажные работы, как правило, различаются по сложности. Она может варьироваться от простой до чрезвычайно сложной, поэтому любой домовладелец, ориентированный на самостоятельное строительство, должен иметь хотя бы базовое представление о проводке в доме и о том, что подразумевают под собой электромонтажные работы.

Местная коммунальная компания снабжает каждый дом электросчетчиком, через который поступает электричество. Затем электричество проходит через главный автоматический выключатель, а за ним — домашний автоматический выключатель, который в очень старых домах может быть известен как блок предохранителей.

Отсюда электричество входит в многочисленные цепи, достигая всех углов вашего дома, проходя через отдельные автоматические выключатели, которые действуют как меры безопасности, защищая систему от перегрузки. Вся домашняя электрическая система обычно рассчитана на работу от 120 вольт, за исключением некоторых приборов большого размера, которые работают от 240 вольт.

Заземление является важной частью электропроводки вашего дома. Чтобы понять, насколько важно заземление для домашней системы электропроводки, необходимо иметь базовое представление о природе потока электроэнергии.

Основы электропроводки дома

Электропроводка вашего дома питается от электрического тока, состоящего из потока электронов внутри металлических проводов. Ток принимает две формы: положительный и отрицательный. Коммунальная компания, использующая огромные генераторы, управляет заряженными электрическими полями, иногда за много миль.Поток электрического тока — это поляризованный заряд, идущий в ваш дом через сложную сеть высоковольтных служебных проводов, трансформаторов и подстанций.

Горячий ток — это отрицательная половина заряда в системах домашней электропроводки, и обычно он передается по черным проводам. Положительный заряд переносится белыми нейтральными проводами. Оба этих типа проводов проходят через вашу электрическую панель, бок о бок через каждую цепь в вашем доме.

По сути, электричество фокусируется на возвращении своих электронов в землю.Необходимо разрядить отрицательную энергию и восстановить баланс. Это делается через нейтральные провода в электрической системе. Однако иногда пути разрываются, и горячий ток имеет тенденцию проходить через другие материалы, в том числе легковоспламеняющиеся. Это когда случаются короткие замыкания — когда электричество находит более короткий путь к земле.

Электропроводка в заземленном доме

В системах электропроводки в жилых помещениях система заземления функционирует как «резервный» путь, предлагая электрическому току альтернативный путь, по которому можно будет следовать в случае возникновения проблем с электропроводкой.Система заземления — это система неизолированных медных проводов, подключенных к каждой металлической электрической коробке и устройству в вашем доме, параллельно проводам под напряжением и нейтралью. Если возникает какая-либо проблема, паразитный ток направляется обратно на землю по другому маршруту, созданному этой системой.

Разряд неизолированных медных проводов в шине заземления на главной сервисной панели, подключенной к заземлению глубоко в землю. Благодаря этой системе электричество проходит по пути наименьшего сопротивления на случай, если в вашей системе электропроводки возникнет проблема.

Чтобы проверить, есть ли в вашей домашней электропроводке система заземления, вам нужно осмотреть каждую розетку. Третья круглая прорезь в розетке — это соединение с заземлением. Конечно, не все системы домашней электропроводки имеют такую ​​продуманную систему заземления. Например, в старых домах, особенно в домах до 1965 года, вместо неизолированных медных проводов используются металлические кабельные каналы или металлические кабели. Примером может служить проводка с ручкой и трубкой. В этом случае заземления нет вообще. Дома, построенные до конца 80-х годов, большую часть времени не имели заземляющей проводки.Розетки без заземления имеют два гнезда вместо трех, и их рекомендуется обновить.

Защита домашней электропроводки

Чтобы полностью понять систему электропроводки вашего дома, а также важность заземления и других факторов, влияющих на любые виды электромонтажных работ, важно определить защитные устройства, которые являются неотъемлемыми частями вашей электрической системы.

  • Плавкие предохранители или автоматические выключатели : Они представляют собой защиту каждой цепи от перегрева в случае электрической перегрузки.Они могут обнаруживать короткие замыкания и немедленно реагировать, мгновенно прекращая прохождение тока. В случае замыкания на землю или короткого замыкания, немедленное уменьшение сопротивления вызывает неконтролируемую циркуляцию тока, и автоматический выключатель срабатывает. Металлические водопроводные трубы, расположенные в вашем доме, также подключаются к системе заземления через заземляющий провод, прикрепленный к металлической проволочной трубе. В случае контакта электричества с металлическими трубами система заземления обеспечивает дополнительную защиту.
  • Заземление устройства: Многие съемные устройства имеют собственную систему заземления. Пылесосы, электроинструменты и некоторые другие устройства более безопасны, если на вилке шнура имеется третий контакт, что свидетельствует о том, что устройство имеет собственную систему заземления. Его форма соответствует прорези заземления на розетке. К сожалению, было много случаев, когда заземляющий штырь был отрезан, чтобы прибор мог подключиться к розетке без заземления. Это опасная практика, которая может привести к шоку, поэтому избегайте этого любой ценой.
  • Переходники для вилок: Переходники для вилок, позволяющие использовать трехконтактные вилки в двухпозиционных розетках, довольно популярны. Однако имейте в виду, что они обеспечивают защиту от заземления только в том случае, если металлическая петля адаптера надлежащим образом прикреплена к крепежному винту на пластине крышки розетки, которая затем подключается к металлической коробке, и эта металлическая коробка заземляется. Поскольку это не совсем точно, вы можете вставлять трехконтактные вилки только в заземленные трехслотовые розетки. Если заземленная розетка не подходит, вы можете рассмотреть возможность установки розетки GFCI.Это определит замыкания на землю и отключит питание до появления новых проблем. Однако GFCI не создает заземления. Это только дополнительная защита.

Заземление на бетон в вашем доме

Заземление, также известное как «Заземление», — это древняя практика, которая переживает современное возрождение в мире. Если вы никогда об этом не слышали, самый простой способ думать о заземлении — это просто подключиться к энергии Земли, как электрический ток. И точно так же, как электричество, ученые изучают свойства заземления и то, как оно может принести пользу вашему здоровью.Все, что вам нужно сделать, это снять обувь.

Вроде.

Видите, вы должны установить связь с Землей, чтобы иметь передачу энергии. Земля может дать много энергии, и мы редко этим пользуемся. Если ваш газон пережил засуху в округе Сан-Луис-Обиспо, вы можете выйти на улицу и встать на траве или пройтись по грязи, но эти методы работают не для всех. Особенно, когда в Пасо Роблес 107⁰F. Сухая трава и камни острые, а грязь — ну грязная.В довершение всего, любой бетон или камень будут очень горячими. Что, если вы хотите заземлить себя в помещении?

Можно. Есть компании, продающие коврики и одеяла, которые подключаются к заземлению электрической розетки в вашем доме, но их охват ограничен. Вместо этого вы можете сделать весь свой дом местом, где можно соединиться с энергией Земли с помощью бетона. Дом не может быть на возвышенном фундаменте или использовать для этого пароизоляцию, но это возможно.Для домов в любой из этих ситуаций патио может быть построено или заменено бетоном без пароизоляции или герметика для заземления на бетон. Бетон состоит из воды, песка, щебня и цемента (обычно внутри тоже остается немного воздуха). Все они поступают из земли, даже цемент, который обычно состоит из извести, железа, кремнезема и глинозема. Соединив бетон непосредственно с почвой без пароизоляции между ними, а затем оставив герметик сверху, чтобы ваши ноги могли установить прямое соединение, вы заземляете свой дом и вокруг него каждый раз, когда снимаете обувь.

Многие бетонные тротуары Сан-Луис-Обиспо такие же; просто бетон на Земле без герметика, но это не значит, что ваш дом должен быть такого же туманного оттенка серого надгробия, чтобы можно было попробовать заземление на бетон в собственном доме. Мы специализируемся на декоративных бетонных покрытиях в округах Сан-Луис-Обиспо, Санта-Барбара и Монтерей, и можем использовать добавки и методы шлифования, чтобы придать красивую отделку вашему дому или патио. Свяжитесь с нами сегодня!

Вот лишь некоторые из преимуществ заземления *:

  • Электронный перенос
  • Антиоксидант
  • Противовоспалительное
  • Лучше спать
  • Меньше боли
  • Снижение тревожности
  • Нейтрализация свободных радикалов (может замедлить старение)
  • Меньше головных болей и мигрени
  • Более быстрое заживление (особенно от усталости, вызванной физическими упражнениями)
  • Снижение потерь кальция и фосфора

* Учтите, что мы бетонный подрядчик, а не врач.Эти преимущества были обнаружены несколькими исследователями, но поговорите со своим врачом, прежде чем предполагать, что что-либо является лекарством или программой лечения.

.
Обновлено: 05.10.2021 — 13:59

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
