В каждом доме под рукой должен быть определенный набор инструментов. Для тех, что осуществляет различного рода работы с деревом, таким можно назвать фрезер. Он должен быть не только у многих профессионалов, но и простых людей. Правда, хороший мини-фрезер имеет высокую стоимость, поэтому сделать такой инструмент своими руками будет отличной альтернативой. Конечно, он не будет иметь такой функционал, как фрезерный станок. Но для выполнения каких-то не особо сложных операций подойдет очень даже хорошо и будет полезным помощником в быту.

Как делать фрезер из болгарки?

Первый вариант фрезера, который мы рассмотрим, делается из болгарки. Сначала приведем список материалов и инструментов, что потребуются для его создания, а после этого непосредственно инструкцию по его изготовлению.

Инструменты и материалы

Если говорить о материалах и инструментах, потребуются:

• небольшая углошлифовальная машина с кругом 125 миллиметров;
• пара дисков – зачистной и обрезной;
• тиски;
• эмульсия СОЖ;
• мел;
• метчик типа М14;
• кусок железа листового типа, что имеет толщину около 1,5 миллиметров;
• кусок двутавра 18 см с длиной – 200-250 миллиметров или же лист железа 5-миллиметровой толщины;
• пара удлиненных гаек, а также пара обычных гаек, что имеют диаметр 8 миллиметров;
• пара болтов с характеристиками 8 на 40 мм;
• сверла на 0,8 и 1 сантиметр;
• пара болтов 8 на 10 мм;
• корд-щетка для болгарки, что имеет ворс из металла;
• патрон для дрели с резьбовым соединением размером 1,5-13 миллиметров;
• коронка круглой формы с диаметром 4 сантиметра для проделывания отверстий;
• пара зажимных болтов, оснащенных барашками размером 8 на 20 мм;
• пара 8-миллиметровых гаек;
• 10 сантиметров трубы квадратной формы 2,5 на 2,5 сантиметра, а также полметра профиля 2 на 2 сантиметра.

Кроме того, потребуются чертежи устройства. Их можно найти в интернете или в специализированной литературе.

Пошаговая схема

Так, чтобы сделать фрезер ручной по дереву, нам потребуется сначала сделать для него подошву. Для этого потребуется взять железный лист 5-миллиметровой толщины для обеспечения жесткости будущей конструкции, потребуется отрезать кусок размером 12 сантиметров

, после чего зажать его в тиски и хорошо отшлифовать корд-щеткой. Потом остается разместить при помощи мела пластину по заранее созданному лекалу.

Затем в тисках, следует осторожно вырезать металл при помощи диска отрезного типа, не выходя за намеченные контуры. Чтобы довести все по разметке, следует воспользоваться диском для зачистки. После этого деталь будет готова. Именно она станет основой всего.

Теперь потребуется сделать крепление для самой болгарки. Для этого следует при помощи коронки проделать отверстие с 4-сантиметровым диаметром в оставшейся части пластины из металла. Это можно сделать при помощи перфоратора, предварительно переведя его в режим сверления.

Металл тут сам по себе толстый, и чтобы избежать посадки коронки, следует время от времени подливать СОЖ-эмульсию, что состоит из масла и воды. Саму деталь следует придерживать при помощи струбцины. Работа должна проводиться на подложке из дерева. В результате должна получиться толстая шайба с ровной дыркой и ровными полями.

После этого следует создать основание для крепления УШМ к ранее созданной детали. Следует просто отрезать ненужные части и обработать ее абразивным материалом. Теперь следует произвести подгон отверстия под часть мотор-редуктора болгарки, что является неподвижной и немного выступает. Это и будет основой крепления.

Запчасть требуется немного доработать путем обрезания выступов. После этого следует начать создание кронштейнов, чтобы инструмент мог двигаться вверх. Для этого потребуются приготовленные части труб квадратной формы. Большая будет двигаться по той, что меньше. А трубы размером 20 на 20 будут выступать в роли направляющих.

Теперь следует обрезать на отрезном станке пару тонких трубок 2 на 2 сантиметра с длиной 30 сантиметров, чтобы влез патрон, где есть длинная фреза, а также достаточное расстояние для регулирования высоты. Как салазки у нас будет пара труб 2,5 на 2,5 сантиметра с 4-сантиметровой длиной. В одной потребуется проделать дырку диаметром 1 сантиметр и приварить гайку на 8 мм. После этого при закручивании болта салазки будут контриться болтом с барашком, оснащенным направляющей трубой.

Теперь на прихватках следует создать конструкцию из:

• пары направляющих 2 на 2 сантиметра;
• пары салазок 2,5 на 2,5 сантиметра;
• конструкции крепления к редуктору УШМ.

Осторожно следует произвести обварку направляющих кронштейнов, прикрепляя их намертво к вышеупомянутой подошве. Тут нельзя перегреть металл трубки, иначе свободное перемещение салазок будет невозможным. После этого следует крепко приварить зажим УШМ к паре отрезков труб, что потребуются для вертикального передвижения. Но зажим этот будет работать нормально лишь после создания фиксатора. Его можно сделать следующим образом.

• Следует проделать посредине с образованием 5-миллиметровый зазор.
• С одной стороны дуги, что получилась, привариваем гайку удлиненного типа, а с другой – самую простую. Гайку потоньше следует предварительно рассверлить большим сверлом, чтобы болт ходил свободно. Это лучше делать, зажав предварительно конструкцию в тиски. После этого болт, что закручивается, будет крепко фиксировать болгарку за выступающую область редуктора в вертикальном положении. На этом часть, что отвечает за передвижение инструмента готова. Правда, некоторые устройства бывают без редуктора, что основаны на других приспособлениях.

После этого требуется подготовить уши крепления для отверстия редукторного корпуса. Делаются они из тонкого металла, толщина которого будет не более полутора миллиметров. Маркером рисуется удлиненный овал, где с одной стороны проделывается отверстие под болт. Детали следует согнуть под диагонали в тисках аккуратным постукиванием молотком. Нижняя часть ушка варится к созданному фиксатору, а верхнюю следует прикрутить к редукторному корпусу. Основная часть нашего фрезера готова. Теперь должна быть присоединена насадка или патрон, после чего останется собрать изделие и настроить его.

Патрон следует взять самый простой. Диаметр зажимаемого фрезера либо сверла будет зависеть от мощности мотора УШМ, а также задач, что планируется реализовать. Достаточно будет любого варианта, что имеет разбег зажима в диапазоне 1,5 – 13 миллиметров. Единственный важный момент, на который следует обратить внимание – резьбовая патронная посадка.

С большой долей вероятности ни шаг резьбы, ни диаметр отверстия не совпадут с аналогичными моментами на болгарке. Тогда потребуется взять метчик М14, после чего накрутить шайбу прижимного типа. Остается убедиться, что люфта нет, а значит, совпадение шага присутствует. Остается нарезать резьбу и накрутить патрон на болгарочный шпиндель. На этом получилось готовое изделие для закрепления фрезы.

Теперь остается произвести сборку. Для этого сначала следует покрасить и высушить все составные элементы. Готовые части собираются на углошлифовальную машину, прочно зажимаем редуктор в крепления:

• надеваем крепеж на редукторную головку, после чего следует ее крепко закрутить;
• далее следует ее соединить еще болтами с креплением для жесткости;
• устанавливаем фрезу в патрон, после чего крепко закрепляем;
• монтируем основание и надеваем инструмент с салазками;
• производим регулировку высоты инструментами болтами на салазках.

То есть у нас получился надежный и высокопроизводительный самодельный фрезер из болгарки.

Другие варианты изготовления

Имеются и другие варианты создания фрезера. Его можно создать из дрели либо из шуруповерта, из гравера и других приспособлений. Делается он просто, ведь такой тип инструмента уже будет оснащен патроном, где можно будет зажать хвостовую часть фрезы. Но учитывая, что дрель либо шуруповерт развивают малые обороты, где-то 3 тысячи в минуту, из-за чего добиться высокого качества обработки детали попросту не получится. Как подставку для закрепления дрели лучше всего будет применить приспособление для сверления вертикального типа, что можно приобрести в любом спецмагазине. Нужно будет заменить лишь оснастку, после чего самодельный фрезер такого типа будет готов.

Еще один вариант фрезера создается из двигателя от пылесоса либо мотора со стиральной машины. Для его создания требуется сделать специальный стол. После этого на моторный вал потребуется произвести установку цанги для зажимания фрез. Но ее не получится закрепить на валу мотора без переходника, который можно заказать только у токаря. Кроме того, потребуется создать механизм подъемного типа, что позволит производить удобную регулировку вылета инструмента. Он создается из пары труб, что выполняют роль стоек, на которых закрепляется мотор, а также шпильки резьбового типа.

Одним кончиком она входит в закрепленную к днищу стола гайку, а вторым упирается в нижнюю часть двигателя. На шпильке потребуется жестко закрепить колесо поворотного типа, при помощи которого и производится регулирование высоты.

Дабы на мотор при применении станка не попадала пыль, не будет лишним сверху уложить на двигатель небольшой отрезок поролона.

Рекомендации

При выборе той или иной модели фрезерного станка, следует принять во внимание некоторые рекомендации работы с оборудованием.

• Для защиты фрезы устройство должно быть оборудовано соответствующим экраном, что дает возможность исключить срыв рабочего инструмента при слишком серьезном усилии. Данная деталь делается из закаленного прочного стекла либо перфорированной пластины из стали.
• Работать с таким устройством можно только в защитных очках и средствах индивидуальной защиты. Это даст возможность избежать повреждения глаз стружкой, что может разлетаться довольно сильно при обработке древесины.
• Устройство обязательно должно быть оснащено механизмом экстренной остановки. Причем он должно быть в легкодоступном месте, но и в то же время не мешать работе на оборудовании. Кроме того, следует позаботиться о том, чтобы рабочая зона была качественно освещена. Для этого можно подойти направленный яркий свет или же экономичные, но не менее яркие светодиоды.

Как можно убедиться, сделать фрезер своими руками – не самая простая, но реально выполнимая задача.

Главное – четко понимать, что вы делаете, иметь под рукой необходимые чертежи и инструменты, а также определенные навыки в сварке, электротехнике и работе с инструментами.

Как сделать фрезер своими руками, смотрите в видео ниже.

самодельный ручной фрезер по дереву из болгарки и шуруповерта, из дрели и гравера, чертежи

В каждом доме под рукой должен быть определенный набор инструментов. Для тех, что осуществляет различного рода работы с деревом, таким можно назвать фрезер. Он должен быть не только у многих профессионалов, но и простых людей. Правда, хороший мини-фрезер имеет высокую стоимость, поэтому сделать такой инструмент своими руками будет отличной альтернативой. Конечно, он не будет иметь такой функционал, как фрезерный станок. Но для выполнения каких-то не особо сложных операций подойдет очень даже хорошо и будет полезным помощником в быту.

Как делать фрезер из болгарки?

Первый вариант фрезера, который мы рассмотрим, делается из болгарки. Сначала приведем список материалов и инструментов, что потребуются для его создания, а после этого непосредственно инструкцию по его изготовлению.

Инструменты и материалы

Если говорить о материалах и инструментах, потребуются:

• небольшая углошлифовальная машина с кругом 125 миллиметров;
• пара дисков – зачистной и обрезной;
• тиски;
• эмульсия СОЖ;
• мел;
• метчик типа М14;
• кусок железа листового типа, что имеет толщину около 1,5 миллиметров;
• кусок двутавра 18 см с длиной – 200-250 миллиметров или же лист железа 5-миллиметровой толщины;
• пара удлиненных гаек, а также пара обычных гаек, что имеют диаметр 8 миллиметров;
• пара болтов с характеристиками 8 на 40 мм;
• сверла на 0,8 и 1 сантиметр;
• пара болтов 8 на 10 мм;
• корд-щетка для болгарки, что имеет ворс из металла;
• патрон для дрели с резьбовым соединением размером 1,5-13 миллиметров;
• коронка круглой формы с диаметром 4 сантиметра для проделывания отверстий;
• пара зажимных болтов, оснащенных барашками размером 8 на 20 мм;
• пара 8-миллиметровых гаек;
• 10 сантиметров трубы квадратной формы 2,5 на 2,5 сантиметра, а также полметра профиля 2 на 2 сантиметра.

Кроме того, потребуются чертежи устройства. Их можно найти в интернете или в специализированной литературе.

Пошаговая схема

Так, чтобы сделать фрезер ручной по дереву, нам потребуется сначала сделать для него подошву. Для этого потребуется взять железный лист 5-миллиметровой толщины для обеспечения жесткости будущей конструкции, потребуется отрезать кусок размером 12 сантиметров, после чего зажать его в тиски и хорошо отшлифовать корд-щеткой. Потом остается разместить при помощи мела пластину по заранее созданному лекалу.

Затем в тисках, следует осторожно вырезать металл при помощи диска отрезного типа, не выходя за намеченные контуры. Чтобы довести все по разметке, следует воспользоваться диском для зачистки. После этого деталь будет готова. Именно она станет основой всего.

Теперь потребуется сделать крепление для самой болгарки. Для этого следует при помощи коронки проделать отверстие с 4-сантиметровым диаметром в оставшейся части пластины из металла. Это можно сделать при помощи перфоратора, предварительно переведя его в режим сверления.

Металл тут сам по себе толстый, и чтобы избежать посадки коронки, следует время от времени подливать СОЖ-эмульсию, что состоит из масла и воды. Саму деталь следует придерживать при помощи струбцины. Работа должна проводиться на подложке из дерева. В результате должна получиться толстая шайба с ровной дыркой и ровными полями.

После этого следует создать основание для крепления УШМ к ранее созданной детали. Следует просто отрезать ненужные части и обработать ее абразивным материалом. Теперь следует произвести подгон отверстия под часть мотор-редуктора болгарки, что является неподвижной и немного выступает. Это и будет основой крепления.

Запчасть требуется немного доработать путем обрезания выступов. После этого следует начать создание кронштейнов, чтобы инструмент мог двигаться вверх. Для этого потребуются приготовленные части труб квадратной формы. Большая будет двигаться по той, что меньше. А трубы размером 20 на 20 будут выступать в роли направляющих.

Теперь следует обрезать на отрезном станке пару тонких трубок 2 на 2 сантиметра с длиной 30 сантиметров, чтобы влез патрон, где есть длинная фреза, а также достаточное расстояние для регулирования высоты. Как салазки у нас будет пара труб 2,5 на 2,5 сантиметра с 4-сантиметровой длиной. В одной потребуется проделать дырку диаметром 1 сантиметр и приварить гайку на 8 мм. После этого при закручивании болта салазки будут контриться болтом с барашком, оснащенным направляющей трубой.

Теперь на прихватках следует создать конструкцию из:

• пары направляющих 2 на 2 сантиметра;
• пары салазок 2,5 на 2,5 сантиметра;
• конструкции крепления к редуктору УШМ.

Осторожно следует произвести обварку направляющих кронштейнов, прикрепляя их намертво к вышеупомянутой подошве. Тут нельзя перегреть металл трубки, иначе свободное перемещение салазок будет невозможным. После этого следует крепко приварить зажим УШМ к паре отрезков труб, что потребуются для вертикального передвижения. Но зажим этот будет работать нормально лишь после создания фиксатора. Его можно сделать следующим образом.

• Следует проделать посредине с образованием 5-миллиметровый зазор.
• С одной стороны дуги, что получилась, привариваем гайку удлиненного типа, а с другой – самую простую. Гайку потоньше следует предварительно рассверлить большим сверлом, чтобы болт ходил свободно. Это лучше делать, зажав предварительно конструкцию в тиски. После этого болт, что закручивается, будет крепко фиксировать болгарку за выступающую область редуктора в вертикальном положении. На этом часть, что отвечает за передвижение инструмента готова. Правда, некоторые устройства бывают без редуктора, что основаны на других приспособлениях.

После этого требуется подготовить уши крепления для отверстия редукторного корпуса. Делаются они из тонкого металла, толщина которого будет не более полутора миллиметров. Маркером рисуется удлиненный овал, где с одной стороны проделывается отверстие под болт. Детали следует согнуть под диагонали в тисках аккуратным постукиванием молотком. Нижняя часть ушка варится к созданному фиксатору, а верхнюю следует прикрутить к редукторному корпусу. Основная часть нашего фрезера готова. Теперь должна быть присоединена насадка или патрон, после чего останется собрать изделие и настроить его.

Патрон следует взять самый простой. Диаметр зажимаемого фрезера либо сверла будет зависеть от мощности мотора УШМ, а также задач, что планируется реализовать. Достаточно будет любого варианта, что имеет разбег зажима в диапазоне 1,5 – 13 миллиметров. Единственный важный момент, на который следует обратить внимание – резьбовая патронная посадка.

С большой долей вероятности ни шаг резьбы, ни диаметр отверстия не совпадут с аналогичными моментами на болгарке. Тогда потребуется взять метчик М14, после чего накрутить шайбу прижимного типа. Остается убедиться, что люфта нет, а значит, совпадение шага присутствует. Остается нарезать резьбу и накрутить патрон на болгарочный шпиндель. На этом получилось готовое изделие для закрепления фрезы.

Теперь остается произвести сборку. Для этого сначала следует покрасить и высушить все составные элементы. Готовые части собираются на углошлифовальную машину, прочно зажимаем редуктор в крепления:

• надеваем крепеж на редукторную головку, после чего следует ее крепко закрутить;
• далее следует ее соединить еще болтами с креплением для жесткости;
• устанавливаем фрезу в патрон, после чего крепко закрепляем;
• монтируем основание и надеваем инструмент с салазками;
• производим регулировку высоты инструментами болтами на салазках.

То есть у нас получился надежный и высокопроизводительный самодельный фрезер из болгарки.

Другие варианты изготовления

Имеются и другие варианты создания фрезера. Его можно создать из дрели либо из шуруповерта, из гравера и других приспособлений. Делается он просто, ведь такой тип инструмента уже будет оснащен патроном, где можно будет зажать хвостовую часть фрезы. Но учитывая, что дрель либо шуруповерт развивают малые обороты, где-то 3 тысячи в минуту, из-за чего добиться высокого качества обработки детали попросту не получится. Как подставку для закрепления дрели лучше всего будет применить приспособление для сверления вертикального типа, что можно приобрести в любом спецмагазине. Нужно будет заменить лишь оснастку, после чего самодельный фрезер такого типа будет готов.

Еще один вариант фрезера создается из двигателя от пылесоса либо мотора со стиральной машины. Для его создания требуется сделать специальный стол. После этого на моторный вал потребуется произвести установку цанги для зажимания фрез. Но ее не получится закрепить на валу мотора без переходника, который можно заказать только у токаря. Кроме того, потребуется создать механизм подъемного типа, что позволит производить удобную регулировку вылета инструмента. Он создается из пары труб, что выполняют роль стоек, на которых закрепляется мотор, а также шпильки резьбового типа.

Одним кончиком она входит в закрепленную к днищу стола гайку, а вторым упирается в нижнюю часть двигателя. На шпильке потребуется жестко закрепить колесо поворотного типа, при помощи которого и производится регулирование высоты.

Дабы на мотор при применении станка не попадала пыль, не будет лишним сверху уложить на двигатель небольшой отрезок поролона.

Рекомендации

При выборе той или иной модели фрезерного станка, следует принять во внимание некоторые рекомендации работы с оборудованием.

• Для защиты фрезы устройство должно быть оборудовано соответствующим экраном, что дает возможность исключить срыв рабочего инструмента при слишком серьезном усилии. Данная деталь делается из закаленного прочного стекла либо перфорированной пластины из стали.
• Работать с таким устройством можно только в защитных очках и средствах индивидуальной защиты. Это даст возможность избежать повреждения глаз стружкой, что может разлетаться довольно сильно при обработке древесины.
• Устройство обязательно должно быть оснащено механизмом экстренной остановки. Причем он должно быть в легкодоступном месте, но и в то же время не мешать работе на оборудовании. Кроме того, следует позаботиться о том, чтобы рабочая зона была качественно освещена. Для этого можно подойти направленный яркий свет или же экономичные, но не менее яркие светодиоды.

Как можно убедиться, сделать фрезер своими руками – не самая простая, но реально выполнимая задача.

Главное – четко понимать, что вы делаете, иметь под рукой необходимые чертежи и инструменты, а также определенные навыки в сварке, электротехнике и работе с инструментами.

Как сделать фрезер своими руками, смотрите в видео ниже.

Ручной фрезер из болгарки | Самоделки своими руками

Самодельный ручной фрезер из болгарки, сделанный своими руками: подробная фото инструкция по изготовлению фрезера по дереву.

Эта самоделка пригодится Вам при работе с деревом, в этой статье, мы рассмотрим подробное изготовление, самодельного приспособления для болгарки — ручного фрезера.

По сути это насадка для болгарки и при необходимости её можно обратно снять.

Для изготовления понадобятся материалы:

• Болгарка.
• Патрон для дрели.
• Трубы квадратного сечения.
• Стальной лист.
• Кусок швеллера.
• Болты и гайки.

Далее процесс изготовления самодельного ручного фрезера показан на фото.

Изготовление основания.

Далее, автор сделал кронштейн для крепления УШМ.

На фото, показан процесс изготовления фиксаторов, которые будут фиксировать фрезер на нужной высоте относительно заготовки.

Затем патрон дрели нужно одеть на вал болгарки. Для этого в нем нужно нарезать резьбу.

Самодельный фрезер практически готов, теперь нужно закрепить болгарку в кронштейне, прикрутить патрон от дрели и зажать в нем нужную насадку.

Выставляем нужную глубину для обработки заготовки и приступаем к работе.

На примере показано, как фрезер обрабатывает лист ДСП и справляется с задачей без проблем.



Приспособление может работать в таком режиме довольно долго, тут болгарка работает практически без нагрузки.

Если Вас заинтересовала эта самоделка, рекомендуем посмотреть видео, где показан процесс изготовления фрезера и его испытания.

Фрезерный станок по дереву своими руками: конструкция, материалы

Процесс фрезерования на сегодняшний день получил весьма широкое распространение. Это связано с тем, что такая технология обработки может применяться для получения корпусных и других изделий со сложной формой. Чаще всего проводится обработка дерева. Специальное оборудование, применяемое в подобном случае, характеризуется достаточно высокой стоимостью. Именно поэтому многие решают изготовить фрезерный станок по дереву своими руками. Выполнить подобную задачу можно при соблюдении всех рекомендаций. Рассмотрим то, как сделать самодельный фрезер своими руками подробнее.

Конструкция фрезерного станка по дереву

Встречаются самые различные схемы станков фрезеровального типа. Некоторые варианты исполнения предназначены для выполнения только одной операции, другие характеризуются многофункциональным исполнением. Сегодня покупка профессионального оборудования – весьма дорогое удовольствие. Самодельный фрезер может обладать требуемыми характеристиками при выборе наиболее подходящего чертежа.

Можно встретить довольно большое количество различных видов станков. Большое распространение получил самодельный фрезерный станок следующих исполнений:

1. Стандартные варианты с одним шпинделем. В данном случае шпиндель располагается вертикально, а вращение передается инструменту.
2. В некоторых случаях создается конструкция, у которой менять свое положение может и стол. За счет этого заготовка располагается под требуемым углом относительно инструмента.
3. Копировальные варианты исполнения устанавливаются тогда, когда налаживается массовое производство одной детали.



Одношпиндельный фрезерный станок по дереву своими руками, чертежи которого можно скачать с интернета при необходимости, изготовить проще всего. Этот вариант исполнения с асинхронным двигателем может применяться для получения большинства изделий. Обороты выбираются с учетом того, какой производительности следует достигнуть.

Классическая конструкция подобной модели представлена сочетанием нескольких узлов. К особенностям компоновки отнесем следующие моменты:

1. Стол расположен в горизонтальной плоскости, предназначен для фиксации заготовки.
2. Расположены все узлы на станине, которая изготавливается при применении чугуна.
3. Под столом расположены салазки, предназначение которых заключается в направлении стола с заготовкой при их перемещении.
4. На салазках установлен также шпиндель. Он применяется для фиксации инструмента и передачи вращения. В некоторых случаях салазки приподнимаются, для чего применяется коническая зубчатая передача с маховиком и винтом.
5. Вращение от электрического двигателя передается через ременную передачу. Она позволяет исключить вероятность перегрева из-за возросшей нагрузки, так как ремень в этом случае проскальзывает.

Рассматриваемая компоновка подходит для обработки самых различных заготовок. При этом получаемая конструкция характеризуется компактностью и практичностью в применении.

Материалы и инструменты

Прежде чем приступить к работе, связанной с изготовлением фрезерного станка, нужно определиться с тем, какие материалы при этом будут применяться. Самодельный фрезер по дереву должен быть рассчитан на достаточно высокие нагрузки. Именно поэтому основными рекомендациями по выбору материалов назовем следующие моменты:

1. Для создания станины следует применять металл. Это связано с тем, что основа должна обладать весьма высокой жесткостью. Фрезерный по дереву своими руками можно изготовить из дерева, но конструкция не будет рассчитана на большую нагрузку.
2. Рекомендуется проводить соединение всех элементов при применении болтов. За счет этого можно получить разборную конструкцию, которая облегчает транспортировку и демонтаж.
3. Изготовить столешницу можно при применении фанерного листа, строганной доски или ДСП. Поверхность столешница должна быть гладкой, так как в противном случае нельзя получить качественное изделие.
4. Для создания вращения устанавливается асинхронный и коллекторный двигатели. Первый вариант исполнения весьма неприхотлив, за счет чего получил широкое распространение. Второй тип двигателя бесшумный.



Современный фрезер по дереву своими руками можно изготовить при наличии минимального набора инструментов. Стоит учитывать, что ручной фрезер своими руками можно изготовить только при наличии минимального количества слесарных навыков.

Процесс изготовления

Изготовить самодельные фрезерные станки по дереву своими руками можно только при учете всех особенностей подобного процесса.

Его ключевыми особенностями назовем следующие моменты:

1. Создается станина. Зачастую она представлена сочетанием деревянных элементов, но рекомендуется применять именно чугун. При создании станины стоит учитывать, что она должна обладать высокой прочностью и жесткостью. Поэтому создается довольно много ребер жесткости и крепежных элементов. На станине подготавливается место для размещения электрического двигателя.
2. На станине монтируется стол, который изготавливается из дерева. Основа создается из досок, поверх которых крепится листовое ДСП.
3. Для крепления инструмента и передачи ему вращения используется специальный шпиндель. Он может быть взят от старого сверлильного станка или другого подобного оборудования. Самостоятельно изготовить подобный механизм практически невозможно.

Создать фрезерный станок по дереву для домашней мастерской можно для получения самых различных изделий, как правило, проблем с создание станины и стола не возникает.

Особое внимание следует уделять технике безопасности, все подвижные элементы конструкции должны быть закрыты.

Питание электрического двигателя должно проводиться при применении износостойкого кабеля с сечением, которое выбирается с учетом мощности устройства.

В заключение отметим, что при рассмотрении вопроса, как сделать фрезерный станок по дереву отметим относительно низкие эксплуатационные характеристики самодельной конструкции. Именно поэтому подобное оборудование производится исключительно для домашней мастерской и выпуска небольшой партии изделий в несложной формой.

принцип работы, изготовление и подключение

В сегодняшнем обзоре редакции Homius мы расскажем о том, как в бытовых условиях сделать фрезерный станок по дереву самостоятельно, чтобы выполнять основные операции с изделиями. Отличием подобных станков станет многофункциональность, которая даст возможность обрабатывать металлические, деревянные и другие заготовки. Чтобы знать, как сделать фрезерный станок по дереву своими руками, следует ознакомиться с общими рекомендациями.

Фрезерный станок по дереву своими руками
ФОТО: remoo.ru

Содержание статьи

Фрезерный станок по дереву своими руками

Имея представление о всех достоинствах рассматриваемого приспособления, большинство домашних специалистов задают вопрос: «Как изготовить фрезерный станок, имея под рукой лишь доступные бюджетные запчасти?» Нужно тут же отметить, что создать подобное изделие не так сложно, как может показаться. Кроме того, можно наделить его опциями, присущими как фрезерному, так и токарному агрегату.

Самостоятельное создание фрезерного станка по древесине
ФОТО: stanokgid.ru

Принцип функционирования

Фрезерные станки идеальны для точной обработки древесины. Технология будет схожа с работой скульптора, который отсекает ненужные части детали. В такой ситуации главные функции будет выполнять фреза.

Инструмент с заострёнными гранями будет вращаться на больших скоростях, что ускорит проведение операций
ФОТО: promzn.ru

Устройство приводится в действие с помощью электродвигателя. Чтобы обеспечить требуемую точность движений, используются специальные механические приспособления.

Копировально-фрезерный станок по дереву своими руками

Большое количество деталей, элементов мебели, прочих изделий нуждаются в фигурном высокоточном и аккуратном исполнении. В то же время, необходимо обеспечивать полную аналогию в целом тираже заготовок. Собственноручно достичь такого эффекта почти невозможно. Для этого используется копировально-фрезерный станок.

Несомненным достоинством такого приспособления станет то, что при простоте устройства, оно выполняет достаточно сложные узоры
ФОТО: youtube.com

Кроме того, прибор будет незаменимым для сверления отверстий под ряд элементов (под замок и ручки, формирование рамок для зеркал, прочие работы).

Чтобы все детали, заготовки и изделия получались идентичными, станок по древесине использует в работе шаблоны. Они являются объёмными образцами, выполняемыми из дерева, пластмассы и прочих материалов. Чтобы обеспечить высокоточное проведение работ, используют вакуумное прижимание заготовок и автоподачу шаблона.

Благодаря идеальному копированию границ шаблона, получатся идентичные готовые изделия со сложными узорами и отверстиями необходимой формы
ФОТО: met-all.org

Как выбрать мощность силового привода фрезерного станка по дереву для домашней мастерской

Профильными мастерами рекомендуется выбирать силовое устройство для оборудования такой категории с мощностью не менее 1,5 кВт. Когда планируется постоянно выполнять большие объёмы работ, этот показатель нужно увеличить в 4 раза.

Мощные приборы выполняют собственные функции без перегрузки, что понижает вероятность поломки, увеличивает реальные сроки эксплуатации
ФОТО: orgstanki.ru

Стоимость подобного изделия сильно не увеличится. Но будет возможность установить крупную фрезу.

Также, чтобы правильно оценить стоимость, нужно принять во внимание и частоту вращения. Требуется учитывать, что при увеличении диаметра фрезы возрастёт и угловая скорость. Когда будет достигнут конкретный порог, трение увеличит температурные показатели, что приведёт к потемнению деревянного изделия.

Статья по теме:

Ручной фрезер по дереву: где используется данный прибор, какие разновидности существуют, основные узлы и конструктивные элементы, технические характеристики, виды фрез, а также лучшие модели, по мнению пользователей — в нашей публикации.

Самодельный фрезерный станок по дереву своими руками

Наиболее простой способ самостоятельно сделать фрезерный станок дома – сконструировать его из дрели, либо электромотора, который снят с другого изделия. Такой процесс не слишком трудоёмок, потому каждый специалист легко справится с его изготовлением. Понадобится электродвигатель, мощность которого не более 500 Вт, и подручные средства. Как привод можно использовать дрель. Тем не менее, чтобы изготовить токарный станок, понадобятся определённые умения.

Изготовление самодельного фрезерного станка
ФОТО: youtube.com

Какие комплектующие элементы и материалы нужны в работе

Силовые комплектующие конструкции оптимально делать из стали.

Подходят обычные уголки со стенками от 0,2 см и больше
ФОТО: prodiel.ru

Вместо сварного соединения комфортнее использовать винтовое. В такой ситуации упрощается разборка для продолжительного хранения или перемещения на другое место. Кроме того, легче заменяется вышедшая из строя деталь. Элементы из металла требуется защищать от коррозии с помощью последовательных слоёв грунтовки и краски.

Столешница, линейки и прочие части делаются из качественных сортов дерева, фанеры
ФОТО: papakarlo.kherson.ua

Подобные материалы могут разрушиться под действием высокой влажности во время перепада температуры. Это учитывается при размещении оборудования в неотапливаемой комнате.

Изготовление станины

Материалы для создания станины подбирают с учётом размеров двигателя, объёмов и параметров обрабатываемого материала. Её выполняют из древесины либо металла. Она имеет сборную либо литую конструкцию. Самостоятельная сборка фрезерного стола для станка по древесине возможна из различных комплектующих. Важно обеспечить необходимую жёсткость и устойчивость прибора.

Изготовление станины
ФОТО: youtube.com

Изготовление столешницы

Чтобы изготовить столешницу, понадобится прочная плита ДСП (от 2,5 см) с толстым слоем защиты. Подобные изделия имеют лучшую устойчивость к влиянию негативных внешних факторов, в сравнении с массивом из натуральной древесины. Применяя фрезеровку, создаются пазы. Внутрь выемок вставляются профили из металла.

Изготовление столешницы
ФОТО: youtube.com

Подготовка места для монтажной пластины и изготовление основания

Монтажная пластина является прямоугольником (зачастую выполняется из металла), в середине которого выпиливают отверстия для мотора. Её крепят к столешнице с задней стороны или «вешают» над ней. На данной стадии нужно определиться, где будет расположен мотор.

Изготовление основания
ФОТО: youtube.com

Изготовление упора и прижимной гребёнки

Чтобы зафиксировать обрабатываемые заготовки к станине, в обязательном порядке используются спецупоры и прижимные гребёнки. Они дают возможность закреплять деталь таким образом, чтобы к ней можно было подобраться для обработки с любых сторон. Для этого, на станине создают спецвыемки, куда крепят прижимы.

На сегодняшний день продают готовые наборы с фиксаторами для многих видов станков. Прихваты бывают различной формы: прямые и изогнутые, универсальные и вилкообразные. Но, чтобы самостоятельно собрать станок, зачастую используют угольники, опоры и прижимы, которые закрепляются к столешнице либо к направляющим.

Изготовление гребёнки
ФОТО: youtube.com

Выбор электрооборудования

Требования к мотору, переключателям и прочим элементам рассматриваются отдельно. Как и во время оценки материалов, требуется осуществлять выбор, отталкиваясь от условий, созданных в мастерской. Часть электроаппаратов и приборов выпускаются согласно нормам IP.

Подобная маркировка означает:

• «4» – предупреждение попадания в корпус фрагментов пыли с размером от 0,1 см и больше;
• «0» – отсутствует защита от влаги.

Выбор электрооборудования
ФОТО: stankiexpert.ru

Особенности подключения фрезерного станка к электропитанию

Фрезерные станки относят к сложной технике, подключение которой к питанию проводят по специальной схеме.

В промышленных цехах устанавливаются вертикальные фрезеры по древесине большой мощности
ФОТО: images. ru.prom.st

Часто пользователи сомневаются, есть ли надобность тянуть специальную линию для бытового прибора. Иное дело, когда внутрь гаража уже проведены 3 фазы. В такой ситуации, разумеется, целесообразно взять асинхронный трёхфазник с условием, что запитывающий кабель сможет выдержать нагрузки. Плавный запуск и остановка такого устройства, а также высокая мощность, дадут возможность функционировать практически с любыми образцами древесины.

Механизм управления часто оснащается антиаварийной защитой, его можно регулировать при помощи трансформатора и дополнительного выключателя
ФОТО: stankiexpert.ru

В каком порядке собираются комплектующие элементы

Сварка уголков из металла делается в металлообрабатывающей мастерской. Там заказывают гребёнки из стали и прочие сложные узлы. Сборка начинается с каркаса. На него устанавливается столешница и навесные детали. Устройство кладётся на бок. Подсоединяется электромотор и пылесосный шланг. Станок возвращается в рабочую позицию, включается в электросеть, проверяется его функциональность.

Деревянная столешница иногда трескается, что очень непрактично. Когда понадобится воспользоваться таким материалом, оптимально отыскать готовые изделия с водостойким напылением.

Дополнительные защитные элементы

Предварительно нужно продумать вспомогательные составляющие конструкции. Например, где будет расположен механизм очистки места реза от мусора. Требуется предусмотреть:

• опцию подсветки рабочего участка;
• доступность клавиш запуска и выключения устройства;
• защиту от мусора;
• доступность двигателя;
• направляющие и ограждающие мониторы;
• места для фиксации и прижима.

Сборка комплектующих
ФОТО: чпу-моделист.рф

Фрезерный станок с ЧПУ по дереву своими руками – общее руководство

С помощью спецсистемы приводов, фреза перемещается вертикально и горизонтально в пределах рабочей зоны. Точность перемещения обеспечивается использованием шаговых двигателей. Каждое действие управляется электроникой и специализированным ПО.

Чтобы изготовить фрезер с ЧПУ по древесине самостоятельно, требуются определённые навыки
ФОТО: stanokgid.ru

Чтобы сделать подобный станок, требуется воспользоваться некоторыми рекомендациями:

• для снижения нагрузок на опорную часть и шпиндель необходимо использовать качественный, хорошо заточенный инструмент с оптимальной скоростью работы;
• не всегда требуется покупать мощные шаговые электродвигатели. В данной ситуации они будут преодолевать относительно небольшое трение во время перемещения по направляющим. Чтобы уменьшить сопротивление, требуется соответствующая смазка;
• чтобы получить хорошую точность, подойдут шаговые электродвигатели с единичным шагом в 1,6º. Требуется надлежащим образом подобрать необходимую пару винтов;
• используя зубчатый ремень, добиться точности более 0,3−0,4 мм на длине 65−75 см крайне трудно. Винтовой привод легко решит данную проблему;
• оптимально использовать подшипники скольжения.

Шаговые двигатели
ФОТО: vseochpu.ru

Как из дрели сделать фрезер по дереву

Дрель является одним из наиболее часто встречающихся инструментов, выручающих в любых ситуациях.

Фрезер с дрелью решает различные задачи, в то же время, устройство можно разобрать
ФОТО: youtube.com

Подобное приспособление фактически ничего не стоит. Пользователю необходимо определиться с фиксацией и расположением его относительно рабочего участка. В определённых аспектах такое изделие заменит токарно-фрезерные приборы по древесине. Алгоритм сборки:

1. Найти ненужную ручку от электроприбора, которая использовалась бы как комфортная рукоятка.
2. Установка предварительно подготовленных фиксирующих элементов, закрепляющих дрель в устойчивой позиции.
3. Дрель закрепляется в держателе при помощи спецуголков.
4. Размечается оргстекло.
5. Получается пластина.
6. Станок устанавливается на опору.
7. При помощи спецкрепежей закрепляется ещё одна пластина.
8. Глубина фрезы регулируется при помощи спецзажима.

Подобное устройство даёт возможность выполнять фигурные и прямые резы, без особого труда сверлить нужные отверстия. Значительным недостатком станет то, что такой фрезер, который сделан из подручных средств, не имеет высокой прочности.

Скорость обрабатывания заготовок невысока
ФОТО: youtube.com

Чтобы увеличить скорость, можно заменить электродвигатель с дрели на перфораторный.

Статья по теме:

Ручной фрезер из обычной болгарки: необходимые материалы и инструменты, подобное пошаговое описание процесса изготовления изделия своими руками, проверка работоспособности инструмента, советы и рекомендации — читайте в публикации.

Как сделать самодельную фрезу по дереву своими руками

Каждое фрезеровальное устройство по древесине нуждается в особом наборе фрез. В некоторых случаях подбор становится сложной задачей. В такой ситуации можно изготовить фрезы самостоятельно.

Для изготовления собственного фрезерного инструмента зачастую используются обрезки арматуры
ФОТО: youtube.com

Стальные прутья также могут подойти. Основной трудностью станет то, что неровное покрытие арматуры требуется снимать на токарных станках.

На режущей части кромки изделия срезают половину диаметра. Меж частей заготовки с различными диаметрами будет сформирован постепенный переход. Затем, с уже обработанных изделий снимают ещё четверть диаметра и обтачивают плавный переход. После фрезе придают форму прямоугольника, для чего отрезают её нижнюю часть.

Фреза, сделанная самостоятельно
ФОТО: youtube.com

Статья по теме:

Фрезы для ручного фрезера по дереву: что такое и для чего она служит, конструктивные особенности, материалы изготовления, разновидности, средняя стоимость наборов фрез от различных производителей — в нашей публикации.

Качественный фрезер по древесине можно купить по доступной цене. Подобная техника подойдёт, чтобы выполнить рабочие операции дома. Однако, когда у пользователя имеются определённые навыки и материалы для собственноручной сборки прибора, то возможно сделать его самому. Самостоятельное создание такого станка по древесине является непростой задачей, тем не менее, полностью решаемой.

Если вам понравилась наша статья, обязательно оцените её. Кроме того, мы всегда рады ответить на ваши вопросы, которые можно оставить в форме обратной связи.



Предыдущая

Бытовая техникаКак пользоваться нивелиром: типы и особенности использования

Следующая

Бытовая техникаКак сделать металлоискатель своими руками: инструкция и принцип работы

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Ручной фрезер по дереву из УШМ своими руками

В домашней столярной мастерской ручной фрезер является очень нужным, а иногда и вовсе незаменимым инструментом.

В данном обзоре автор показывает, как сделать ручной фрезер по дереву из УШМ своими руками.

В быстрозажимном патроне для дрели необходимо будет рассверлить отверстие нужного диаметра и нарезать в нем резьбу, чтобы его можно было накрутить на вал редуктора УШМ.

Затем из металлического прутка надо сделать две направляющие и втулки к ним. Сами втулки можно сделать из куска трубы подходящего диаметра.

Основные этапы работ

На следующем этапе из куска плексигласа мастер вырезает две заготовки прямоугольной формы. Склеивает их вместе, а потом сверлит отверстия и закручивает винтики по краям.

Далее по ранее сделанной разметке нужно просверлить два отверстия под направляющие.

В верхней части они соединяются между собой металлической полосой. Важно при этом выдержать угол 90 градусов.

Перед установкой на направляющие надо будет надеть пружины и втулки, которые были изготовлены в самом начале работ.

Из металлической полосы надо отрезать 2 заготовки. В них нужно просверлить отверстия, а потом прикрутить к корпусу редуктора болгарки.

Получившиеся «уши» необходимо приварить к втулкам на направляющих.

В опорной подошве из оргстекла по центру надо просверлить отверстие под фрезу. Далее автор дополнительно соединяет втулки с помощью изогнутой стальной полосы.

На последнем этапе останется только просверлить отверстия в опорной подошве для фиксации направляющих при помощи болтов. Затем можно приступать к окончательной сборке.

Подробнее о том, как сделать фрезер по дереву из УШМ своими руками, можно посмотреть на видео.

Оцените запись

[Голосов: 5 Средняя оценка: 4.6]

Какие приспособления для ручного фрезера по дереву своими руками

Фрезер для аккуратной работы требует вспомогательных устройств, в то же время комплект аппарата при продаже включает ограниченный набор таких предметов.

Рынок дополнений к фрезерным устройствам простирается от транспортира до многочисленных насадок. Пользователь, которому этого недостаточно, может сделать подсобные приспособления самостоятельно.

Параллельный упор

Полезные приспособления для фрезера по дереву составляют довольно длинный список. Многие владельцы инструмента в состоянии сделать их из подручных материалов или, если это удобнее, попросту купить отдельно.

Одно из таких приспособлений – параллельный упор. Это компонент базового набора любого фрезера, и хозяину инструмента не придётся изготовлять упор самому. Нужен он для прямого следования фрезы вдоль поверхности базы, которой может служить ровный край детали или верстака.

• Упор позволяет обрабатывать кромки и пазы, накрепко фиксируя деталь.
• Состоит это полезное дополнение к фрезерному инструменту из следующих частей:

• входящие в выемки на фрезере штанги;
• винтовой крепёж, затягивающий их в нужной позиции;
• настроечный винт для мелкой регулировки расстояния оси фрезы от края;
• опорная часть, которая удерживает конструкцию на базе.

Чтобы привести упор для фрезера по дереву в готовность, надо, чтобы штанги заняли положение в выемках на корпусе инструмента и были затянуты стопором. Ослабив затяжку стопора, настроечным винтом можно при необходимости сделать мелкую регулировку.

С небольшим добавлением параллельный упор позволяет делать, помимо прямых резов, и более сложные. Добавление это представляет собой деревянный брусок с одной ровной стороной. Другая сторона имеет угловатую или круглую выемку. Брусок вставляется между опорной частью и кромкой материала, имеющей изогнутую форму.

Брусок соприкасается с опорой своим ровным краем. Сторона, где выемка, находится в контакте с изогнутой базой. Манипулировать инструментом с таким приспособлением следует предельно внимательно, так как брусок вносит элемент неустойчивости.



Направляющая шина

Имея схожее назначение с параллельным упором, шина ответственна за аккуратный ход фрезы по прямой. Время, затраченное на работу, за счёт применения шины заметно сокращается. Она также позволяет направлять инструмент на столе под любым углом к краю.

Обратите внимание! Закрепить шину на столешнице или материале можно струбцинами.

Некоторые шины серийного производства имеют в комплекте отдельный компонент – башмак. Он соединяется с фрезером штангами и, проходя по шине, двигает фрезерную головку по заданной траектории.

Лучше всего шина сочетается с инструментом, чья база стоит на выдвижных ножках. Это позволяет устранить разность высоты между шиной и фрезером.

Бывает, функциональность шин, выпускаемых серийно, не подходит пользователю. Можно всегда создать индивидуальный вариант направляющих для фрезера своими руками. Самый элементарный представляет собой длинный ровный брус, – проще говоря, линейку. Мастеру нужно только обеспечить её креплениями, и шина, по сути, готова. Для изготовления простого приспособления даже не требуется чертёж.

Конечно, такая самодельная версия не будет отличаться устойчивостью. Более стабильным в работе окажется сочетание фанерной основы с прибитой к ней доской. Край фрезерной базы будет упираться в доску, а край основы обозначит зону обработки. Такая конструкция применяется в случае использования фрез одинакового диаметра.

Другой вариант работает, когда фрезы по дереву могут быть разного размера. Здесь доска, выступающая линейкой, не прибита к основе, а укреплена зажимами. Благодаря этому она может корректировать расстояние от рабочей зоны соответственно диаметру фрезы.



Шаблоны и копировальная втулка

Копировальное кольцо – это круг с выступом, скользящим по шаблону, гарантирующим точность обработки. Кольцо может прикручиваться к основанию фрезера или закрепляться усиками. Диаметр приспособления подбирается с таким расчётом, чтобы оно не соприкасалось с рабочей частью инструмента.

Кольцевой шаблон фиксируется на обрабатываемом материале, крепко прилегая к столешнице. Надёжный прижим обеспечивается двусторонним скотчем и струбцинами. Закончив деталь, нужно убедиться, что втулка при работе плотно проходила по краю шаблона.

Сделанный своими руками шаблон для фрезера найдёт применение и для обработки углов детали, когда необходимо, чтобы они были круглыми. В зависимости от расположения и габаритов шаблона, радиусный размер закругления может быть любым.

В шаблонную конструкцию зачастую включаются подшипники либо кольца. Если это кольцо, то его следует подбирать соответственно размеру фрезы. При разнице в диаметрах необходимо добавить в конструкцию шаблона упоры, с помощью которых можно будет сдвинуть приспособление от кромки детали.



Среди вспомогательных устройств для фрезера самые гибкие шаблоны, кроме обработки краёв материала, позволяют также выпиливать сложные пазы. Специальная компоновка аксессуара даёт возможность эффективно создавать выемки под дверные петли. С помощью шаблона можно даже проводить фрезером декоративную работу, например вырезать деревянные узоры.

Циркуль

Этот вспомогательный инструмент предназначен для создания круглых и овальных вырезов. В схему базового циркуля входит штанга с штифтовым креплением на конце. Вставив крепление в дырку по центру круга, по которому делается паз, можно менять размер круга простым смещением штанги.

Обратите внимание! Удобство и надёжность конструкции повышает добавление второй штанги.

Существуют разные подсобные элементы, работающие на циркульном принципе. Они дают преимущество в создании разного радиуса круговых пазов. Обязательный компонент таких вспомогательных устройств – штифт с винтом для регулировки длины радиуса.

Если вырезается отверстие малого размера, циркульная конструкция должна быть приспособлена для крепления на основании фрезера. Штифт при обработке детали находится непосредственно под инструментом.

Фрезер по дереву, помимо круглых, способен вырезать и эллиптические отверстия. Приспособление для этого можно собрать своими руками из следующих частей:

• база с фиксацией на материале из винтов или присосок;
• перемещаемые на скрещивающихся направляющих башмаки – 2 шт.;
• штанги для монтажа – 2 шт.;
• кронштейн для соединения конструкции с инструментом.

Скрепляющий кронштейн благодаря предназначенным для этого пазам позволяет станине конструкции находиться в той же плоскости, что и основа фрезера.

Резка круглых проёмов идёт с использованием одного башмака. Если отверстие нужно овальное – задействуются оба.

Подобная вспомогательная конструкция даёт возможность выполнять отверстия точнее и быстрее других инструментов, таких как ленточная пила или лобзик.



Для пазов на узких поверхностях

Выемки под замки или дверные петли можно выполнить и дрелью с долотом, но фрезер для этого подходит значительно лучше. Нужно только оснастить инструмент определённым приспособлением.

Состоит оно из плоской пластины, которая крепится на основании устройства. Форма пластины может быть округлой или прямоугольной.

На ней делаются 2 штыря, обеспечивающих ровный ход инструмента во время работы.

Главный параметр, которого необходимо придерживаться при изготовлении такого элемента, – ось каждого штыря должна быть на той же линии, что и центр фрезы.

С условием соблюдения этого параметра паз будет вырезан именно в середине обрабатываемой детали безотносительно толщины.

При необходимости смещения паза вправо или влево на соответствующий штырь надевается втулка такого размера, который нужен для желаемого сдвига.

1. Используя эту конструкцию, фрезер ведётся с плотным прижатием штырей к обеим сторонам заготовки.
2. Такой же эффект достигается, если использовать с фрезером два параллельных упора.

Даже одного упора может быть достаточно. Нужно укрепить заготовку между двух поверхностей, например досок, так, чтобы все три элемента находились в одной плоскости. Проблема недостаточной ширины детали в этом случае устраняется.



Когда часто приходится работать с узкими поверхностями, неплохим решением будет соорудить специальный стол из двух половин. Зажимая материал между ними, мастер легко добьётся эффекта одной плоскости.

Тела вращения

В работе с заготовками круглого сечения, такими как столбы или балясины, составляется конструкция из рамки, внутрь которой помещается деталь, каретки под фрезер и поворотного диска. Деталь вставляется в раму, надёжно фиксируется, после чего каретка с инструментом выдвигается на участок для обработки. Положение детали в раме можно изменять посредством поворотного диска.

Эта же рама с фрезером в каретке может служить как токарный станок. Всего лишь нужно поворачивать диск с одновременной работой фрезера, едущего по направляющим. Делать это может помощник мастера или подсоединённая к диску дрель.

Шипорезные приспособления

Такие приспособления обеспечивают создание соединений на основе шипов. Требующие высокой точности обработки материала подобные профили легко выполняются фрезером.

Используя ручной фрезер, мастер подводит его к материалу свободно. Следовательно, материал нуждается в надёжном креплении для безошибочной шипорезки.

Такие условия может создать простое устройство, сделанное из следующих деталей:

• жёстко фиксированные направляющие, нижние верхние и боковые;
• планка с одной степенью свободы, которая будет ограничивать выборку.

Параметры частей зависят от конкретного инструмента, под который будет собираться устройство. Порядок сборки следующий.

По краям фанерного основания устанавливаются равного размера вертикальные рёбра с вырезами по центру. К этим рёбрам крепятся рельсы, на которых станет двигаться инструмент. Для безопасности движения фрезера на рельсах они запираются ограничителями, которыми могут служить простые деревянные рейки.



К фанерной основе присоединяется подвижная часть – регулятор выборки края детали. Фиксатором может быть барашковый винт либо иное крепление на выбор мастера.

Независимо от производителя, ручной фрезер с добавлением такого сооружения способен легко обеспечить вырезание простого шипового профиля.

Ещё одно средство для производства шипов – кондуктор. Составляют его основание, упоры и подвижная часть в виде салазок. Приступают к его изготовлению и использованию уже опытные пользователи для очень мелкой и точной работы.

Скрытые возможности

Перечисленный кейс подсобных средств может показаться излишним, когда мастер выполняет фрезером только простейшие операции. Но если взглянуть на этот инструмент под углом его потенциальных возможностей, то перед пользователем возникает целый ряд направлений.



Те работы, которые мастер и не думал, что он может проводить, оказываются вполне доступны – стоит только соорудить несколько вспомогательных конструкций. Словно это не простой ручной фрезер, а координатный станок с ЧПУ.

Оценка статьи:

(2

Источник: https://DrevoGid.com/instrumenty/stanki/prisposobleniya-dlya-frezera.html

Приспособления для ручного фрезера и использование станка + видео

Приспособления для ручного фрезера и сам станок превращают обработку дерева в домашних условиях во вполне профессиональный процесс. Чтобы достичь максимальной эффективности, нужно кое-что знать про этот инструмент! Разберемся вместе.

Ручной электрический фрезер – когда нужен такой инструмент?

Имея в своем распоряжении электрический ручной фрезер, своими руками вы можете без труда наносить пазы на деревянные детали, создавать отверстия различного рода, обрабатывать кромки и раскраивать щиты из дерева. С этим инструментом легко устанавливать фурнитуру на мебель и даже заниматься художественной обработкой материала.

На производстве, как правило, всеми этими задачами занимается громоздкий станок, который для бытового применения явно не подходит, поэтому долгое время перечисленные операции были лишь мечтой домашнего мастера, хотя что-то и удавалось осуществить вручную, используя другие инструменты (пробойники отверстий, стамески и др.) Особенность ручного варианта в том, что такое приспособление имеет малые габариты и сравнительно небольшой вес, а значит, вам не потребуется просторный цех для осуществления ваших планов.

К тому же, часто спектр работ охватывает не только обработку деревянных деталей, некоторым механизмам под силу пластмасса и даже металл.

Конечно, ручной фрезер по металлу обойдется вам дороже, потому что все приспособления для него должны изготавливаться из прочных сплавов, а мотор – обладать повышенной мощностью.

После появления самого инструмента ему сразу же стали расширять функционал посредством дополнительных приспособлений и насадок. Сейчас некоторые ручные фрезерные станки умеют больше, чем промышленные образцы.

Приспособления для ручного фрезера – для чего они пригодятся?

Среди дополнительных устройств для работы фрезера различают как коммерческие, так и самодельные варианты. Иногда ваши задумки столь замысловаты, что производители не предусмотрели подходящую вспомогательную конструкцию, тогда вам придется изловчиться и изготовить ее самостоятельно.

Среди популярных приспособлений выделяют параллельный упор, который держит фрезу строго на определенном расстоянии от поверхности, и направляющую шину, которая может выполнять такую же работу, но еще и под углом.

Также иногда вам могут понадобиться копировальные кольца, с помощью которых вы без ошибок проведете фрезу по нужной криволинейной траектории, для этого же служат и шаблоны.

Специальное приспособление существует и для создания эллиптических и, как частный случай, округлых пазов. Называют их циркулями, причем они еще и сами делятся на различные виды. Не трудно догадаться, что данный механизм поможет вырезать правильную окружность.

Те, кто хоть раз делал паз на торце двери для замка, знают, что процесс этот не быстрый. Это действительно так, когда используется долото и электрическая дрель, но фреза способна сделать это за несколько минут, если есть специальное приспособление, которое быстро крепится к подошве станка.

Для таких узких поверхностей, чаще всего, делают маленькую вспомогательную деталь вручную.

Самостоятельно придется изготовить также приспособление для создания канавок и пазов в телах вращения, например, балясинах или столбах, тогда вам не понадобится токарный станок, который обычно выполняет такую задачу.

Выбор ручного фрезера – как не заблудиться в характеристиках?

При покупке инструмента для собственного пользования следует иметь в виду некоторые особенности выбора. В первую очередь, рассмотрим технические характеристики. Мощность считается самым важным показателем, и чем он больше, тем лучше.

Но с ним же в паре следует смотреть и оборотистость фрезы, если эти параметры не коррелируют, то инструмент не оправдает ваши ожидания. Большая мощность с малыми оборотами не имеет смысла и наоборот.

Важно обратить внимание и на точность работы устройства, погрешности около 0,5 мм вполне достаточно для хорошего качества работы в бытовых условиях.

Ответить на вопрос, как выбрать ручной фрезер хорошего качества по низкой стоимости, довольно сложно. Ни в одной категории товаров это осуществить невозможно, лучше поискать вариант «золотой середины», тогда и цена не сильно «покусает», и материал фрез и приспособлений будет добротный.

Обязательными функциями для качественной и удобной работы являются плавный пуск и регулятор оборотов. Не помешает оценить механизм крепления фрезы и стопорное устройство, тут важна надежность, в первую очередь, для вашей же безопасности.

И совсем идеальным будет выбор ручного фрезера с упорной планкой, регулятором лифта и патрубком для пылесоса.

Остается только поговорить о том, какие же разновидности фрезеров бывают, чтобы не переплатить за лишние возможности, не получив даже искомых. Если вы уже присматривались к витринам с этим инструментом, то обнаружили три основных типа – верхний, для кромок и ламельный.

Первый вариант не самый миниатюрный, но проще осваивается новичками, так как вспомогательные приспособления помогают контролировать положение фрезы относительно детали, снимая часть нагрузки с мастера. Верхний фрезер может быть погружным или неподвижным.

Кромочный станок говорит сам за себя, им преимущественно обрабатывают края или срезают фаски. Ламельный инструмент подойдет для создания всякого рода пазов.

Резьба по дереву ручным фрезером – инструкция для начинающих

Работа ручным фрезером по дереву сначала кажется сложной, потому что трудно  представляется процесс управления всей этой конструкцией, однако несколько наших рекомендаций позволят смелее приступить к работе.

Обследуйте место крепления фрезы в вашем станке, чаще всего, для этого служит цанговый патрон, поэтому и обсудим этот вариант. Сначала выбираем необходимую фрезу, она должна соответствовать патрону по диаметру.

Если требуется глубокая обработка, подойдет вариант с удлиненным хвостовиком.

Также имеется возможность заменить сам патрон (в ручных инструментах часто предлагаются варианты диаметром 6 мм и 8 мм), если это необходимо.

Хвостовик вставляется в отверстие патрона и затягивается специальным ключом. Здесь не требуется много силы, можно случайно пережать, что не является нормой для эксплуатации инструмента.

Однако не бойтесь дотянуть до хорошего упора, чтобы фреза не болталась. Затем зажмите фиксатор шпинделя, и механизм готов к работе.

Запустите инструмент, чтобы почувствовать старт и привыкнуть к звуку, ведь иногда именно неожиданность является причиной брака деталей у начинающих.

Резьба по дереву ручным фрезером должна начинаться с установки ограничителя глубины фрезерования. Для этого прикладываем станок к детали с краю, чтобы фреза пока что не соприкасалась с материалом.

Надавите на нее, чтобы она достигла той глубины, на которую вы планируете обработку, и зафиксируйте это положение.

Более точную величину устанавливают с помощью поэтапного ограничителя, шаг его указан в руководстве к инструменту, поверните регулятор на нужное количество степеней.

Определите требуемую скорость по таблице в инструкции, исходя из обрабатываемого материала и размера фрезы.

Желательно начать работу на черновом варианте, чтобы опробовать стиль работы именно вашего механизма, если вы включаете его впервые.

Если вам его тактика знакома, то черновой вариант поможет вам выставить нужные параметры уже непосредственно в режиме работы, именно сейчас необходимо довести до точного значения глубину фрезерования.

Также, если вы еще не пробовали работать на своем инструменте, сравните результаты после хода фрезера от себя и на себя, по часовой стрелке и против. Правильным при обработке детали вокруг считается направление против часовой стрелки, а на плоской стороне – от себя. Далее можно переходить к фрезеровке основной заготовки.

Источник: https://remoskop.ru/ruchnoj-jelektricheskij-frezer-derevu-prisposoblenija-video.html

Приспособления для фрезера по дереву своими руками

Существенно расширить функциональность фрезерного оборудования можно при применении специальных приспособлений. Серийные аксессуары, которые можно встретить в продаже, обходятся достаточно дорого. Именно поэтому многие мастера решают изготовить приспособления для фрезера по дереву своими руками.

Большая часть изготавливаемых элементов предназначается для правильного расположения ручного инструмента в пространства. Кроме этого, приспособления для фрезера по дереву позволяют существенно увеличить точность обработки. Некоторые инструменты изначально поставляются с вспомогательными аксессуарами.

Однако они не являются узкоспециализированной оснасткой, зачастую не подходят под поставленные задачи. Рассмотрим наиболее распространенную оснастку подробнее.

Приспособления для фрезера по дереву своими руками

Параллельный упор

Для выполнения прямых и фигурных резов может использоваться параллельный упор. Это приспособление на сегодняшний день пользуется весьма большой популярностью, входит в поставку многих инструментов. Это приспособление для фрезерования включает в себя несколько конструктивных элементов:

1. Направляющие, выполнение в виде штанг для ниш, образованных в корпусе фрезера по дереву.
2. Стопорный винт, применяются для фиксирования устройства в нужной позиции.
3. Винт, предназначенный для точной промежутка между осью и поверхностью заготовки.
4. Контактные губки. Они требуются для того, чтобы упор для фрезера базировался на поверхности.

Боковой упор для фрезера применим при проведении самых различных работ. Подготовить его для работы можно следующим образом:

1. Как ранее было отмечено, в основе приспособления по дереву есть отверстия, предназначенные для размещения штанги. Она вставляется в них и фиксируется в требуемом положении при помощи стопорного винта.
2. После фиксации устройства стопорный винт немного ослабляется, настроечным проводится смена положения упора.

Зная конструктивные особенности приспособления его можно изготовить своими руками. Для этого понадобятся бруски и металлические элементы, а также винты. В продаже встречается довольно большое количество различных моделей параллельных упоров, которые подбираются непосредственно под особенности фрезера, предназначенного для работы с заготовками из дерева.

Направляющая шина

При обработке дерева важно контролировать положение применяемого инструмента.

Направляющая шина, как и предыдущая оснастка, предназначена для обеспечения перемещения фрезера по строго прямолинейной траектории.

Все фрезерные приспособления по дереву изготавливаются так, чтобы могли применяться при выполнении определенных работ. Отличительными особенностями данного приспособления можно назвать нижеприведенные моменты:

1. Направляющие для ручного фрезера могут располагаться под любым углом относительно обрабатываемой кромки. За счет этого устройство обеспечивается точное перемещение инструмента в любом направлении в рамках горизонтальной плоскости.
2. Часто проводится обработка фанеры фрезером с целью получения отверстий, который расположены относительно друг друга с определенным шагом. Рассматриваемая конструкция может иметь дополнительные элементы, которые и позволяют получить отверстия с заданными параметрами.
3. Для фиксации устройства применяется специальный зажим для фрезерного станка. Если в комплект поставки не входят зажимы, то их можно заменить обычными струбцинами.
4. Некоторые модели поставляются со специальным адаптером для фрезерного стола.

Направляющая шина для фрезера

Простейшая самодельная конструкция может быть изготовлена из длинного бруса, который будет крепиться на обрабатываемое детали при помощи струбцин. Для того чтобы его было комфортно использовать можно снабдить брус дополнительными боковыми упорами.

Вышеприведенное предложение не всегда комфортно в использовании. Большей популярностью пользуется следующая самодельная конструкция:

1. Приспособление представлено сочетанием двух досок, которые расположены параллельно относительно друг друга и фанерного листа.
2. Применяется рассматриваемая конструкция только в том случае, если для фрезерования применяются фрезы одинакового диаметра.
3. За счет применения двух досок существенно повышается точность обработки и устойчивость шаблона во время фрезерования.

В случае, когда применяются фрезы различного диаметра, целесообразно применять несколько иную конструкцию. Она характеризуется наличием откидной доски, которая крепиться при помощи петель. Назначение этого элемента конструкции заключается в фиксации шаблона. После его фиксации доска откидывается и можно использовать фрезы различного диаметра.

Стоит учитывать, что для крепления самодельных шаблонов практически во всех случаях применяется струбцины.

Именно они обеспечивают надежную фиксацию оснастки. Во время работы приспособление будет прижиматься к поверхности шаблона, за счет чего и обеспечивается точность обработки.

При проведении работ в домашней мастерской часто могут понадобиться приспособления для ручного фрезера, которые позволяют упростить фрезерование круглой поверхности. Примером можно назвать специальный циркуль, изготовить который можно для фрезера своими руками. Основные рекомендации по проведению работы следующие:

1. Для создания простейшей конструкции понадобится: болт с гайкой, небольшой кусок фанеры, несколько саморезов и деревянный барашек. При изготовлении применяется сам фрезер, а также пила с шуруповертом.
2. На поверхности используемого куска фанеры размечается площадка шириной около 50 мм и длиной 150 мм. Отметим, что ширина должна быть больше площадки фрезера, длина больше радиуса обработки.
3. После разметки рабочей части площадки следует сделать отверстия под крепежные болты. Сверлить можно перкой, диаметр получаемых отверстий должен составлять 20-30 мм.
4. По центральной линии создается сквозной паз. Его ширина должна быть меньше ширины осевого болта.
5. С обратной стороны создаваемой площадки создается углубление для гайки с шайбой, вторая гайка крепится в деревянном барашке.
6. Проводится сборка центральной оси. В качестве шпильки можно использовать болт требуемой длины, у которого отпиливается шляпка.

После создания самодельного циркуля его крепят к фрезеру и можно проверить приспособление в работе.

Самые различные приспособления для ручного фрезера позволяют существенно упростить процесс обработки различных заготовок. Копировальное кольцо для фрезера – своеобразное изделие, выступающее в качестве бортика.

Во время проведения работы кольцо скользит вдоль используемого шаблона, задавая положение фрезера по дереву. Станочные варианты исполнения могут изготавливаться при использовании самых различных материалов.

При этом создаются различные механизмы крепления:

1. Винтовые.
2. В виде резьбового отверстия.
3. При применении специальных усиков.

Стоит учитывать, что применяемые кольца должны иметь диаметр, значение которого приближено к фрезеру. Однако, во время проведения обработки оно не должно касаться кольца, так как это приведет к повреждению режущего инструмента.

Копировальное кольцо для фрезера

Крепление копировального кольца также может проводиться при применении распространенных струбцин. При изготовлении колец применяется сталь, рассчитанная на прикладывание усилия. Мягкие сплавы не применяются по причине того, что они могут деформироваться, и этом приведет к серьезным погрешностям.

Шаблоны для фрезера

Очень большое распространение получили шаблоны. Они изготавливаются для производства конкретных изделий. Именно поэтому довольно большое распространение получил вопрос, как сделать шаблон для фрезера своими руками.

Фрезерный шаблон характеризуется следующими особенностями:

1. Некоторые варианты исполнения предназначены для фрезерования заготовки по прямолинейному контуру, другие под углом или округлой формы. Очень часто применяется шаблон для фрезерования закругленных углов различного радиуса.
2. Некоторые модели рассматриваемой оснастки оснащаются кольцами или подшипниками. Они подходят для ручных фрезеров. В случае применения кольца следует учитывать, что он не должен соприкасаться с установленным режущим инструментом во время фрезерования заготовки.
3. Довольно сложной задачей можно назвать создание пазов необычной формы. В последнее время фрезерование пазов проводится при применении именно рассматриваемой оснастки. К примеру, можно быстро сделать трафарет для резьбы по дереву фрезером или для создания паза, подходящего к дверным петлям.

Шаблоны для фрезера своими руками зачастую изготавливаются из дерева. Этот выбор можно связать с тем, что подобный материал характеризуется высокой степенью обрабатываемости. Именно поэтому узоры на дереве ручным фрезером получить намного проще, так как шаблон будет полностью повторять геометрию.

В продаже можно встретить самые различные шаблоны, к примеру, ласточкин хвост. Однако, практически все мастера сталкиваются с тем, что приходится создавать подобное изделие своими руками при изготовлении уникальных деталей для мебели или других изделий.

Насадки по дереву

В зависимости от сложности проводимой работы оснастка фрезера по дереву может существенно отличаться. Примером назовем случай, когда стоит задача по фрезерованию пазов на узких поверхностях. Стандартные приспособления для фрезерных станков в этом случае могут быть менее эффективными, и тогда используются специальные насадки.

Насадки для фрезера по дереву

К ключевым особенностям применяемых насадок отнесем нижеприведенные моменты:

1. Фрезы для ручных фрезеров при применении специальных насадок будут проводить обработку в строго ограниченной области. Именно поэтому есть возможность существенно повысить качество получаемых пазов.
2. Конструкция представлена основанием, которое может иметь самую различную форму.
3. На основании устанавливается два штыря. Именно они обеспечивают прямолинейное движение фрезы во время обработки заготовки.

Рассматривая насадки, предназначенные для обработки дерева следует учитывать, что основное требование, предъявляемое к их конструкции, заключается в расположении направляющих штырей на одной линии с центром применяемой фрезы. При выполнении этого условия паз будет располагаться строго по центру торцевой поверхности.

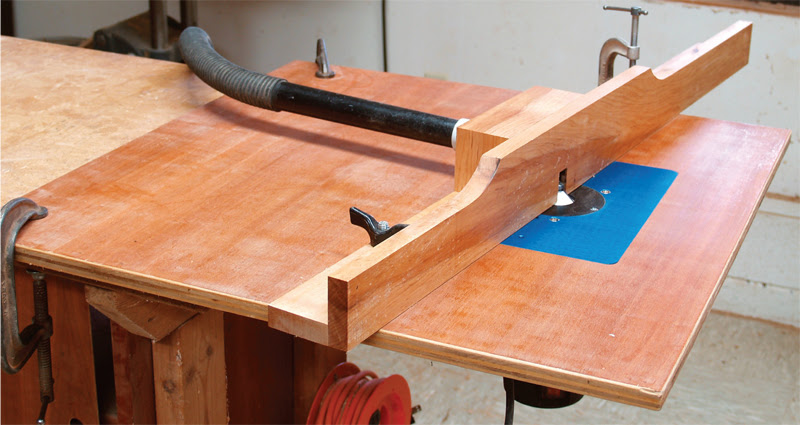

Стол для фрезера своими руками

В заключение отметим, что конструкция большей части оснастки довольно проста, и поэтому ее можно изготовить своими руками при затрачивании небольшого количества средств и времени.

Однако, некоторые варианты исполнения сложны в изготовлении, а от их точности исполнения во много зависит качество обработки. Именно поэтому некоторые изделия лучше изготовить самостоятельно, другие приобрести в специализирован магазине.

В последнее время все чаще встречаются универсальные конструкции, которые обходятся дороже, но подходят для применения при обработке самых различных изделий.

Источник: https://stankiexpert.ru/tehnologicheskaya-osnastka/prisposobleniya/prisposobleniya-dlya-frezera-po-derevu.html

Приспособление для фрезера по дереву своими руками: для ручного фрезерования, шипорезное, чертежи, самодельная оснастка

Фрезер считается необходимым устройством для людей, которые занимаются изготовлением предметов мебели своими руками. Для прорезания заготовок из древесины инструмент с набором фрез может не сработать без дополнительной оснастки. Приспособления, помогающие удерживать инструмент и делать фигурные вырезы, приобретается в магазине, либо изготавливается своими руками.

Параллельный упор

Это устройство используется для создания фигурных или ровных прорезей. Параллельный упор считается распространённым предметом, который включается в стандартный комплект к большинству устройств. В его конструкции включены следующие детали:

1. Направляющие в форме штанг. Они используются для ниш на поверхности фрезера.
2. Стопорный винт, который помогает зафиксировать необходимую позицию устройства.
3. Винт, который создаёт необходимое пространство между болванкой и осью инструмента.
4. Контактные губы. Они помогают получить упор для фрезера на поверхности материала.

Параллельный упор применяется для совершения множества задач. Для его подготовки действуют по схеме:

1. На корпусе упора находятся небольшие дырки, где следует зафиксировать специальную штангу. При использовании стопорного винта она надёжно закрепляется.
2. После фиксации стопорный винт слегка раскручивается, а при помощи винта для настройки изменяется положение упора до необходимого уровня.

Если знать все конструктивные элементы и способ работы, то параллельный упор создают своими руками. Для его производства пригодятся детали из металла, бруски, а также несколько винтов. В магазинах продаётся огромное число видов параллельных упоров. Подбирают их в соответствии с особенностями фрезера, используемого для фрезерования древесины.

Пример чертежа упора:

Направляющая шина

• Для прорезания дерева необходимо точно контролировать расположение фрезера в пространстве.
• С использованием направляющей шины можно обеспечить прямолинейную траекторию движения инструмента.
• В качестве характерных черт этого устройства выделяются следующие моменты:

1. Направляющие для ручного фрезера можно расположить под удобным углом на прорезаемой поверхности.

   Это устройство помогает проработать необходимый график перемещения устройства по горизонтальной поверхности в любую сторону.

2. Иногда появляется необходимость проделать отверстия в фанере таким образом, чтобы они располагались на определённом промежутке друг от друга.

   Для создания дырок с нужными параметрами в приспособление и включаются дополнительные детали.

3. Для удержания инструмента в одном положении применяют специальные зажимы, продающиеся в наборе с устройством. Если таковых не имеется, их заменяют струбцинами.
4. Отдельные модели моно купить совместно с адаптером для фрезеровочного стола.

Для создания направляющей шины своими руками применяют длинный брус, закреплённый на болванках с использованием струбцин. Для комфортного применения приспособление дополняют боковыми упорами.

В отдельных ситуациях использовать это устройство для фрезера, сделанное своими руками, не комфортно. В этом случае, выбирают второй вариант самодельного приспособления.

Направляющая шина будет состоять из листа фанеры и двух досок, закреплённых на нём в параллельном положении. Её применение особенно удобно тогда, когда для прорезания берутся фрезы одинакового размера.

Наличие двух досок позволяет создать точное и устойчивое приспособление.

Если же применяются фрезы разного размера, то вид направляющей шины немного меняется. Для закрепления шаблона в ней берётся откидная доска, присоединяемая на петли. После надёжного фиксирования шаблона доска откидывается и начинается работу с фрезами разного размера.

Струбцины же позволят надёжно закрепить оснастку. Во время кручения фрезер сможет крепко прижаться к подготовленному материалу, что обеспечит большую точность резки.

Фрезерование окружностей

1. Для исполнения задач в бытовых условиях может пригодиться устройство, способное облегчить прорезание круглых болванок.
2. К примеру, часто применяется циркуль, который можно создать своими руками.
3. Делается это приспособление по следующей схеме:

1. Из подручных элементов для изготовления устройства используется обрезок фанеры, саморезы, деревянный барашек и болт с гайкой. Также понадобится фрезер, пила и шуруповёрт.
2. На отрезке фанеры делается небольшая разметка. На нём обводится площадка, длина которой составляет 15 см, а ширина – 5 см.

   Важно, чтобы длина превышала радиус обработки, а ширина – размер площадки фрезера.

3. Проделываются отверстия под крепёжные болты (их диаметр равняется 2-3 см). Для сверления используется перка.
4. По серединной полосе насквозь прорезается паз. Необходимо проследить, чтобы его ширина не превышала размер осевого болта.
5. Снизу фанерного листа проделывается углубление для расположения гайки с шайбой. Другую гайку крепят в деревянном барашке.
6. Теперь можно собирать основную ось. Вместо шпильки применяют болт с достаточной длинной, предварительно отпилив у него шляпку.
7. Циркуль устанавливается на фрезер и выполняется проверка работоспособности.

  Правильная фрезеровка ручным фрезером по дереву

Важно! Вместо циркуля применяют параллельный упор, закреплённый в пазу на подошве. В него вкручивают шуруп со втулкой такого же размера, как и отверстие, а диаметр регулируют упором.

Копировальное кольцо

Копировальные кольца – устройства, используемые в качестве бортов.

Во процессе фрезерования кольцо движется по шаблону, придавая необходимое положение инструменту. Для крепления колец используют винты, резьбовые отверстия и усики.

Диаметр кольца примерно соответствует аналогичному показателю фрезера. Для изготовления устройства применяется сталь, способная выдерживать большие нагрузки. Гибкие металлы не используются, поскольку они быстро деформируются.

Для производства похожего устройства пригодится угловой рычаг и копировальные щупы. Угловой рычаг обладает шкалой, каждое деление равняется 0,1 мм. Она помогает центровать упорное копировальное кольцо под фрезой, чтобы создать нужную форму дырок на болванках. Для удобства к приспособлению добавляют защиту от стружки и опорную плату, способную улучшить качество обработки кромки.

Во время прорезания фрезер не дотрагивается до краёв кольца. В обратной ситуации режущий инструмент повредится и скоро выйдет из строя.

Использование копировальных шаблонов и колец

Шаблоны предназначены для производства конкретных видов изделий. Они помогают сделать форму готовых предметов более точной и ровной. Готовые шаблоны, которые можно приобрести в магазине, обладают следующими характеристиками:

1. Одни модели шаблонов используются для создания моделей по прямолинейному контуру, а другие предполагают круговую или угольную обработку. Часто для бытовых применяется шаблон, помогающий закруглять углы по разному радиусу.
2. Отдельные виды шаблонов дополняются кольцами или подшипниками для ручной обработки. Если в модели есть кольцо, то при обработке оно не дотрагивается до краёв фрезера.
3. Шаблоны применяются и при фрезеровании болванок с пазами необычной формы. К примеру, достаточно быстро своими руками изготавливается шаблон для создания пазов к петлям дверей.

Для изготовления шаблонов в бытовых условиях используют деревянные заготовки. Делается это из-за того, что древесина легко поддаётся обработке, поэтому на ней можно выполнить любые узоры для будущих работ. А при фрезеровании шаблон идеально состыкуется с предметами обработки из-за его способности точно повторять геометрию предмета.

Для изготовления шаблона своими руками кусок древесины помещают под фрезер и после нанесения разметки вырезают причудливые формы. Для использования в работе шаблон прикрепляется к болванкам двусторонним скотчем и прижимается струбцинами. Особенно удобно при помощи самодельных шаблонов обрезать не весь край материала, а только его углы.

Шипорезное приспособление

О том, что это такое и как им пользоваться вы можете посмотреть на видео:

На этом видео автор канала рассказывает, как сделать своими руками:

Пылеудаление

В качестве готовых приспособлений в магазинах продаются технические пылесосы. Они присоединяются к устройству при помощи адаптера и шланга. Профессиональные модели не мешают обработке материалов, не закрывают доступ к разметке. Зато стоят они весьма дорого, поэтому многие мастера стремятся справиться своими руками.

В кустарных условиях же обойтись без отсасывающего приспособления очень трудно. Поэтому для фрезера приспосабливается обычный пылесос. Между ним и фрезером устанавливается специальный бак, который плотно закрывается.

Его подводят к фрезеру с использованием дополнительного шланга, а внутрь устанавливают сетку, которая и будет собирать мусор и пыль.

Такое приспособление, изготовленное своими руками, позволит избавиться даже от крупного древесного мусора и строительной пыли.

Насадки по дереву

Тип конкретной задачи и форма, которая требуется при её выполнении значительно влияет на оснастку, применяемую для ручного фрезера. Иногда требуется создание пазов на узких деталях, а для такой работы стандартны насадки не подойдут. В такой ситуации придётся использовать дополнительную оснастку, или сделать её своими руками.

В качестве отличительных особенностей дополнительных насадок выделяются следующие факторы:

• Применение специализированной оснастки на фрезы позволяет ограничить область применения инструмента. Это позволяет значительно улучшить качество готового результата (пазов).
• Конструкция состоит главным образом из основания, которое способно обладать любой, даже самой причудливой формой.
• На основании закрепляются два штыря, которые и ограничивают движение фрезера по поверхности. Благодаря им линии получаются прямолинейными

При производстве такой насадки своими руками нужно знать некоторые тонкости. Направляющие штыри должны быть расположены на одной полосе с центром фрезы, применяемой в устройстве. Только тогда разрешается проделать паз, расположенный прямо по центру торца материала.

Важно! Одни насадки просты в изготовлении, но другие имеют фигурную сложную форму, поэтому их легче приобрести, чем создать своими руками. Всё чаще в магазинах можно найти универсальную оснастку, которую применяют для создания различных предметов.

Специальные комплекты

Также в продаже имеются целые наборы для выполнения определённого вида задач. К примеру, часто можно встретить комплект, используемый для врезания петель. Приспособление делается в виде шаблона с дополнительными крепёжными элементами. Они способны надёжно зафиксировать фрезер на торце двери.

Аналогичную модель можно создать и дома своими руками. Обычно у любого узкоспециализированного мастера есть свой индивидуальный набор для работы.

Фрезы для врезки петель

В бытовых условиях можно вообще обойтись без специального шаблона при производстве ниши для петель или пазов для замка.

Вместо этого можно поставить на штанги второй параллельный упор, что позволит закрепить фрезер на торце двери.

Метод не такой комфортный, как профессиональный шаблон для петель, и не подойдёт при потоковом изготовлении. Зато при его применении отлично можно сэкономить на разовой работе.

Набор фрез для переплета

В продаже имеются и фрезы, которые работают только в комплекте, а по одиночке они бесполезны. При покупке такого набора следует учитывать, что заточка на всех насадках выполняется синхронизировано. Поэтому они надежно дополняют друг друга при работе.

К примеру, при использовании комплекта фрез для переплёта можно создать надёжное соединение без щелей. Ещё более универсальным такой набор делает возможность использовать наборные фрезы. Для них на одной оси закрепляют несколько насадок, скомбинировав их расположение. Сделать своими руками такой комплект вряд ли получится, поэтому лучше приобрести его в магазине.

Приспособления для фрезера и комплекты насадок легко приобрести в магазине, но можно сделать их и своими руками. С их помощью выполняют различные операции без использования фрезеровочного станка.

Пригодится такая возможность людям, работающим в квартире и не имеющим лишнего свободного пространства.

С использованием дополнительных приспособлений можно создать мастерскую на балконе, только нельзя забывать о необходимости отведения мусора и пыли.

Источник: https://2lzz.ru/elektroinstrument/frezer/prisposobleniya

39 Бесплатные планы и идеи стола для маршрутизатора своими руками, которые вы можете легко собрать

Маршрутизатор — очень полезный инструмент в деревообработке. Его можно использовать для лепки, резки углов, столярных изделий и многого другого. Трудно представить без него что-нибудь сложное.

Маршрутизаторы могут быть самым важным инструментом, который может использовать плотник.

Большинство людей используют маршрутизаторы в качестве портативного инструмента. Хотя это жизнеспособный вариант, маршрутизатор, установленный на столе (или на столе маршрутизатора), более безопасен в использовании и может использоваться для резки на совершенно другом уровне.Теперь, если вы хотите построить стол для маршрутизатора самостоятельно, вы попали в нужное место. Мы собрали 39 лучших схем столов для маршрутизаторов, сделанных своими руками.

Вот они:

1. Планы стола маршрутизатора Creston Wood

Эта таблица маршрутизатора кажется очень полезной. В нем достаточно места для вашего роутера. И еще много рабочих мест.

Но у него также есть хорошие ящики, которые могут стать хорошим местом для хранения мелочей. А чтобы сделать его еще лучше, планы бесплатны. Так что он может стать вашим по цене дерева и акцентов.

Создайте этот стол маршрутизатора

2. Прижимное приспособление стола маршрутизатора

У этого стола есть уникальная особенность. Когда вы фрезертируете объекты рядом с краем, это прижимное приспособление обеспечивает регулируемое давление и позволяет легко выполнять остановку реза.

Если вам нужна эта уникальная функция, не ищите дальше. С этими бесплатными планами вы получите все, что вам нужно, в кратчайшие сроки.

Создайте этот стол маршрутизатора

3. Быстрый и простой стол маршрутизатора

Если вы не большой плотник, но вам все равно нужно время от времени использовать маршрутизатор, это, вероятно, для вас.Это базовый стол для маршрутизатора с открытым местом для хранения под ним.

Но еще есть хороший ящик под столом, который отлично подойдет для хранения вещей. Если вы ищете что-то более простое для вашего маршрутизатора, то это может быть оно.

Создайте эту таблицу маршрутизатора

4. Таблица маршрутизатора Jane’s

Первоначальная идея этой таблицы маршрутизатора пришла из отдельной публикации блоггера по имени Джейн. Она внесла свой вклад в базовую сборку.

Но затем этот блоггер получил отличную сделку по маршрутизатору и сделал несколько настроек для создания этого конечного продукта.Это тоже может поразить ваше воображение.

Создайте этот маршрутизаторный стол

5. Маршрутизаторный стол Патрика

Если вы поклонник Аны Уайт, то вы знаете, что у нее есть все, что вы когда-либо хотели бы построить вокруг усадьбы или крошечного домика. Мы лично любим ее здесь.

Неудивительно, что у нее есть отличный план, который поможет вам создать отличный стол для маршрутизатора. Он имеет достаточно места для хранения и рабочего места. Надеюсь, вам он понравится так же, как и нам.

Создайте эту таблицу маршрутизатора

6.Стол для маршрутизатора Wood Smith

Если вы ищете действительно простой дизайн, то это то, что вам нужно. Для новичков в столярном деле это может быть отличная конструкция для вас.

Нет ящиков и прочих надстроек. Но это все еще очень красивый, чистый вид для стола маршрутизатора. Любой «новичок» с гордостью скажет, что он это построил.

Создайте эту таблицу маршрутизатора

7. Таблица маршрутизатора One Project Closer

Если вам нужны визуальные эффекты, чтобы построить что-то должным образом, то это руководство для вас.Даже если вы этого не сделаете, вам понравятся все детали.

Если вы ищете простые планы, которые помогут вам построить простой стол маршрутизатора, то вы только что нашли его.

Создайте эту таблицу маршрутизаторов

8. Таблица маршрутизаторов 3-в-1

Эта таблица маршрутизаторов — не просто таблица маршрутизаторов. о нет! Его также можно построить для работы с лобзиком и циркулярной пилой.

Если вы плотник или обладаете хорошими столярными навыками, вам бы очень хотелось иметь этот стол в своей жизни.

Создайте эту таблицу маршрутизаторов

9. Таблица маршрутизаторов American Woodworker

Смысл продажи этой таблицы маршрутизаторов заключается в том, что они пытаются воссоздать каждую деталь, которую вы можете получить в таблице маршрутизаторов, приобретенных в магазине.

Если вы хотите иметь красиво оформленный забор, верхнюю часть без провисания и встроенный шкаф, то вы, возможно, только что нашли свой будущий стол для маршрутизатора. Более того, они утверждают, что вы можете построить этот стол за половину стоимости купленных в магазине столов.

Создайте эту таблицу маршрутизатора

10.Настенный маршрутизаторный стол

Если вы меня знаете, то знаете, что я большой поклонник всех «мерфи». Знаете ли вы? Кровати Мерфи, столы Мерфи, а теперь и стол с маршрутизатором Мерфи.

Если вы не хотите беспокоиться о хранении другого оборудования, не ищите дальше. Настенный стол-маршрутизатор очень функциональный и компактный.

Создайте эту таблицу маршрутизаторов

11. Универсальная таблица маршрутизаторов

Эта таблица маршрутизаторов может быть простой или ступенчатой. Это действительно зависит от вас, ваших навыков и того, что вы хотите от роутера.

Итак, если вы хотите иметь простую таблицу маршрутизатора без хранилища, эти планы могут вам это предоставить. Но если вы хотите иметь под ним шкаф для хранения вещей, вы также можете использовать его с этими планами. Это все, что вам нужно, в одном месте.

Построить этот фрезерный стол

12. Настольная пила Фрезерный забор

У вас есть настольная пила? Что ж, если так, то вам повезло. Потому что, прочитав эти планы, вы поймете, что уже на полпути к созданию стола маршрутизатора.

Что делает эти планы настолько удивительными, так это то, что они нашли способ сделать ограждение для фрезерного станка и прикрепить его к настольной пиле.Таким образом, вы можете иметь две таблицы в одной.

Создайте этот стол-маршрутизатор

13. Дешевый и простой стол-маршрутизатор для хранения

У вас ограниченный бюджет? Не беспокойтесь, потому что я тоже. А вам тоже не хватает места для хранения? Ну, разве не все мы?

Если вам нужен недорогой стол для маршрутизатора, который не займет много места для хранения, то вы, возможно, нашли его в этой конструкции.

Создайте этот стол для маршрутизатора

14. Стол для маршрутизатора DIY

Мне нравится этот стол для маршрутизатора, и мне нравится статья, в которой рассказывается, как его построить.Причина, по которой мне нравится эта статья, заключается в том, что они не только рассказывают вам, как ее построить, но и дают вам готовый продукт. Это немного подбодрит вас, когда вы приступите к новому проекту.

Но мне очень нравится дизайн этого проекта, потому что он супер простой. Не всем нужен экстравагантный стол маршрутизатора. Для тех, кто хочет чего-то элементарного, это отличный вариант.

Создайте этот стол маршрутизатора

15. Столик маршрутизатора Country Classic

Когда я впервые увидел этот стол маршрутизатора, он был настолько красив, что я не был уверен, что смотрю на стол маршрутизатора.Он напоминает мне старый комод или стиральную машину, если не смотреть на самый верх.

Возможно, вам нужно что-то функциональное, но при этом красивое, тогда это может быть та таблица маршрутизаторов, которую вы так долго искали. Он содержит тонну хранилища поверх всего остального, что предлагает этот стол маршрутизатора.

Создайте эту таблицу маршрутизатора

16. Таблица маршрутизатора и органайзер

Эта таблица маршрутизатора — не просто старая таблица маршрутизатора. Если вы ищете что-то простое, то, вероятно, это не то.

Но если вы ищете стол маршрутизатора, который обеспечит некоторую организацию вашему столярному безумию, то эта таблица может вам в этом помочь. Когда вы строите, вокруг всегда плавает куча мелких предметов. Несколько ящиков для хранения — отличный бонус.

Создайте этот маршрутизатор, стол

17. Маршрутизатор для мусорного ведра, стол

Допустим, вы не разбираетесь в плотницких работах. Это нормально. Скажу честно, если бы не мой муж, наша усадьба не выглядела бы так хорошо, как сейчас.Он плотник в семье.

Если у нас с вами что-то общее, то этот роутер может быть для вас. Вместо того, чтобы строить базу, вы можете просто использовать мусорное ведро. Это вдвое сокращает объем работы над проектом.

Создайте этот стол маршрутизатора

18. Откидной стол маршрутизатора

Я поклонник этого стола маршрутизатора. Это не совсем стиль мёрфи, но он действительно уникален и отлично подходит для домов или складских зданий, в которых мало места для хранения.

Этот стол маршрутизатора можно прикрепить к рабочему столу.Вы тянете его вверх, когда используете, а затем просто складываете, когда не используете. Это напоминает мне старые телевизионные обеденные подносы. Они были удобны, и эта таблица маршрутизатора тоже.

Создайте этот стол маршрутизатора

19. Стол маршрутизатора за 100 долларов

Вы должны считать каждый доллар? Я понимаю. Мы там уже сделали это. Но не позволяйте своим финансам тормозить вас, когда вы создаете полезные инструменты, которые помогут вам инвестировать в свой дом.

Если вам нужен стол для маршрутизатора, но у вас мало денег, вот тот, который можно построить за 100 долларов.Он не предлагает тонны памяти. Но это простая сборка, и она наверняка выполнит свою работу.

Создайте этот стол для маршрутизатора

20. Планы стола для маршрутизатора Family Handy Man

Планы для этого стола действительно великолепны. Мне нравится, что они предлагают несколько дополнительных функций, которых нет на некоторых других сайтах. Помимо предоставления вам планов очень функциональной таблицы маршрутизаторов, они также помогают разобраться в других аспектах сборки.

Они включают такие функции, как продолжительность сборки. В этом случае они говорят, что на создание этой таблицы маршрутизатора уйдут выходные.И цена на него не возмутительна, но сайт дает оценку, что это может стоить до 500 долларов. Если это похоже на то, что вы ищете, значит, вы просто нашли это.

Создайте этот стол маршрутизатора

21. Стол для маршрутизатора Dremel для мусора

Я уже поделился одним, похожим на этот. Но это еще один действительно крутой вариант стола роутера.

Опять же, если вы не хотите вкладывать время, деньги или навыки в изготовление стола маршрутизатора, то это отличный вариант для вас.

Создайте эту таблицу маршрутизаторов

22. 3 различных таблицы маршрутизаторов

Если вы не совсем уверены, что ищете в таблице маршрутизаторов, то этот сайт может быть хорошим местом для начала. Они предлагают три очень разных дизайна, которые обязательно привлекут ваше внимание.

Итак, если вам нужен простой стол для маршрутизатора, вы можете найти ту конструкцию, которую искали. Если вы хотите чего-то более сложного, вы тоже это найдете. Попробуй.

Создайте этот стол для маршрутизатора

23. Настольный стол для маршрутизатора

Это уникальная и действительно крутая идея.Если вы занятый плотник, возможно, вам не нужны кучки разных столов и инструментов вокруг вашего магазина. Становится слишком тесно.

Решением будет столешница маршрутизатора, которую можно перемещать по рабочему столу. Таким образом, это не еще одна штуковина, занимающая драгоценное место.

Создайте эту таблицу маршрутизаторов

24. Таблица конечных маршрутизаторов

Эта таблица маршрутизаторов — все, что вам действительно может понадобиться в таблице маршрутизаторов. Очевидно, что у него есть отличное рабочее пространство для любого проекта, в котором вы и ваш маршрутизатор могли бы работать вместе.

Но в нем также много места для хранения. Есть выдвижные ящики и два полноценных шкафа. Это была бы мечта плотника.

Создайте этот стол для маршрутизатора

25. Стол для роликового маршрутизатора

У вас есть старые катушки с проволокой? Если так, то у них есть масса применений. Включая создание подвижного стола маршрутизатора из одного.

Если вы хотите что-то обновить для создания таблицы маршрутизатора, это отличный вариант. Не говоря уже о том, что он кажется более миниатюрным, чем некоторые другие варианты.

Создайте этот стол для маршрутизатора

26. Стол для маршрутизатора DIY

У вас есть новый маршрутизатор, и вам нужен стол для его установки? Как насчет создания собственного? С этими планами вы можете в кратчайшие сроки создать свой собственный стол маршрутизатора.

Они проведут вас по плану шаг за шагом с пояснениями, а также наглядными иллюстрациями. Более того, вы можете увидеть результаты других людей, которые также составили эту таблицу из этих планов внизу страницы. Похоже, мотивации достаточно, не так ли?

Создайте эту таблицу маршрутизатора

27.Таблица простых маршрутизаторов

Эта таблица маршрутизаторов выглядит очень простой и очень скромной. Если вам нужно придерживаться ограниченного бюджета или придерживаться чего-то простого в сборке, это может быть очень легко.

Кроме цены и простоты сборки, он очень функциональный. Мне нравится, как вы можете подключать несколько плагинов, сохраняя при этом достаточно места для работы.

Создайте эту таблицу маршрутизатора

28. Маршрутизатор Table-Mate

Эта таблица mate — отличная функция для вашего маршрутизатора.Он служит пылеуловителем, а также имеет большое рабочее пространство.

Но еще лучше то, что его можно построить примерно за 50 долларов. Это очень разумная цена, и тот факт, что он очень функциональный, делает его намного лучше.

Постройте этот стол-маршрутизатор

29. Шкаф-стол-маршрутизатор

Мы с мужем — полярные противоположности. Он беспорядочный, когда они приходят, а я супер аккуратный человек. Но как-то работает.

Если вы чувствуете, что вы очень организованный человек (или, может быть, вы хотите перейти и стать одним из них), тогда вам понадобится этот шкаф.Это, безусловно, может помочь вам держать все под рукой при использовании стола маршрутизатора.

Создайте эту таблицу маршрутизатора

30. Таблица маршрутизатора Stow-And-Go

Это действительно изящная таблица маршрутизатора. Во-первых, он портативный. Если вам нужно иметь возможность легко перемещать свой стол, то этот, очевидно, получит за это высокие оценки.

Но его сборка стоит менее 100 долларов. А сайт очень упрощает его создание. Они также предлагают отличную инструкцию и видео.

Создайте эту таблицу маршрутизатора

31.Таблица подключенных маршрутизаторов

Это еще одна таблица маршрутизаторов. Если вы опытный плотник, вам может понравиться этот сайт. Если вы все еще относитесь к категории новичков, вам может быть сложно ориентироваться.

В любом случае, это действительно здорово, иметь стол маршрутизатора, который вы можете опустить и использовать, когда захотите. И затем сложите его, если вы этого не сделаете. Если вам это нравится, то вам понравится этот стол для маршрутизатора.

Создайте этот стол маршрутизатора

32. Быстрый и простой стол маршрутизатора

Этот стол маршрутизатора действительно уникален.Он имеет регулируемую опцию, поэтому стол можно легко опустить или поднять в соответствии с вашим ростом.

Но этот стол также предлагает массу возможностей для организации. Имеет место для шкафа и стеллажи. Если вам нравятся эти функции, то это таблица вашего маршрутизатора.

Создайте эту таблицу маршрутизаторов

33. Еще одна таблица Ultimate Router

Эта таблица маршрутизаторов выглядит действительно красиво. Будет прекрасным дополнением к любому столярному цеху. В нем много рабочих мест.

Но в нем также есть много полок и шкафов для хранения вещей.Еще одна дополнительная функция — небольшое пространство на задней панели, предназначенное также для размещения небольших инструментов.

Построить этот стол для фрезерования

34. Стол для фрезерного станка

Этот стол для фрезерного станка станет прекрасным дополнением к вашей мастерской. У него отличная рабочая поверхность и много места для хранения вещей.

Но что делает его таким замечательным, так это то, что на него приятно смотреть. Она изготовлена ​​из массива дерева и выглядит как произведение ручной работы.

Создайте эту таблицу маршрутизаторов

35. Планы простых таблиц маршрутизаторов

Эта таблица маршрутизаторов очень проста.Он не предлагает никаких хранилищ. По сути, это рабочее пространство, вот и все.

Но если вы не хотите лишних наворотов, то это рабочее пространство может вам подойти. Это хороший размер, и его легко использовать.

Создайте эту таблицу маршрутизатора

36. Планы таблицы маршрутизатора с хранилищем

Эта таблица маршрутизатора выглядит очень красиво. Он выглядит очень прочным, поскольку построен из массива дерева. Он также имеет большую рабочую поверхность.

Но позвольте рассказать вам о хранилище.Под рабочей поверхностью есть открытая полка для хранения вещей. И тонны ящиков спускаются по обе стороны стола роутера. С этой таблицей проблем с хранением быть не должно.

Создайте этот стол маршрутизатора

37. Стол маршрутизатора из исправленного стола

У вас где-то валяется старый стол? Если это так, используйте его с пользой. Если вы плотник (или думаете о том, чтобы воспользоваться этой чертой), используйте то, что у вас есть. И тогда у вас не будет таких больших вложений.

Однако, даже если вложения могут быть небольшими, эта таблица маршрутизатора все еще может быть полностью функциональной.Не говоря уже о том, что у вас будет довольно много места для хранения, которое всегда пригодится.

Создайте эту таблицу маршрутизатора

38. Таблица почти бесплатного маршрутизатора

Если вы только что увлеклись деревообработкой, вы, возможно, не захотите вкладывать сотни (или даже сотню) долларов в создание таблицы маршрутизации.

И если вы один из таких людей, то это отличный вариант для стола маршрутизатора. Они используют старые неиспользуемые предметы, такие как основание шкафа и дверь шкафа, чтобы создать очень полезный стол-маршрутизатор.Почему бы не попробовать?

Создайте этот стол маршрутизатора

39. Базовые планы стола маршрутизатора

Этот стол маршрутизатора имеет классическую конструкцию. Он почти напоминает старую настольную конструкцию. Тем не менее, он очень функциональный и имеет достаточно места для работы.

Но самое лучшее в этих планах — это детали. Есть список материалов и много информации, которая поможет вам во время сборки. Все это очень организовано и должно упростить задачу.

Создайте эту таблицу маршрутизатора

Ну вот, ребята.Я перечислил почти 40 различных дизайнов столов для фрезерных станков. Надеюсь, эти планы помогут вам в реализации проекта.

Была ли эта статья полезной?

Да Нет ×

Мы ценим ваши полезные отзывы!

Ваш ответ будет использован для улучшения нашего содержания. Чем больше отзывов вы дадите нам, тем лучше будут наши страницы.

Следуйте за нами в социальных сетях:

Facebook Pinterest

5 простых приспособлений для маршрутизатора DIY, которые должен иметь каждый плотник

Мы можем получать комиссию, когда вы используете наши партнерские ссылки.Однако это не влияет на наши рекомендации.

Повысьте точность и управляемость с помощью этих 5 приспособлений для фрезерования.

Автор: Билл Хилтон

Зачем покупать коммерческую джиг-приманку, если изготовление ее самому утроит ваше удовольствие? Во-первых, вы испытаете радость, создав полезное приспособление для магазина из всего лишь обрезков дерева и хорошей идеи. Во-вторых, вы получите удовольствие от сэкономленных денег. И, наконец, как понимают все плотники, вы получите удовлетворение, сказав: «Я сделал это сам.«Все пять описанных здесь приспособлений предназначены для обеспечения повышенной точности, контроля и регулировки, что позволяет на протяжении всего срока службы лучше прокладывать маршруты.

Микрорегулятор ограждения

Это приспособление позволяет выполнять крошечные и точные настройки при расположении упора фрезерного стола. К столешнице прикрепляют пару приспособлений, по одной на каждом конце ограждения. У каждого приспособления есть упор, который доходит до задней части ограждения. Упор представляет собой простой винт с головкой под ключ, который вы поворачиваете с помощью шестигранного ключа. Два винта на 3/8 дюймаРазмеры -16 и 3/8 дюйма-20 имеют разный шаг резьбы, обеспечивающий разную скорость регулировки. Г-образный шестигранный ключ позволяет легко отслеживать величину регулировки, например, на четверть или пол-оборота. Отводя винт с головкой под ключ с небольшими приращениями, вы перемещаете упор назад, чтобы медленно раскрыть большую часть фрезы, или вперед, чтобы уменьшить обнажение долота. Перемещая только один конец забора, вы можете внести очень маленькие изменения. Например, если один конец забора сдвинут назад на 1/64 дюйма.(четверть оборота болта 3/8 дюйма — 16), а другой конец остается неподвижным, фреза сделает рез на 1/128 дюйма глубже.

Лицевой клей в два слоя по 1/2 дюйма. Многослойная фанера для изготовления заготовки корпуса кондуктора. При необходимости отрегулируйте проем и габаритные размеры в соответствии со столом маршрутизатора. Оборудование доступно в хозяйственных магазинах.

Трамплин

Это необычное приспособление в виде лука с зажимными накладками на каждом конце можно прикрепить к забору или столешнице и использовать вместо перьевой доски.

Изготовление кондуктора представляет собой несложный проект ленточной пилы (см. Схему ниже). Длину приспособления можно отрегулировать под любой стол фрезерного станка. Для трамплина лучше всего подходят виды с естественной устойчивостью, такие как дуб, ясень или гикори.

Чтобы использовать трамплин, зажмите один конец на месте, согните зажимное приспособление, чтобы создать давление на заготовку, а затем зажмите другой конец на месте. Два трамплина можно использовать одновременно, чтобы удерживать заготовку напротив упора и стола, когда она проходит мимо сверла.

Выберите доску с прямыми волокнами и разложите трамплин так, чтобы его тонкая средняя часть точно следовала направлению волокон. Избегайте вытекания зерна, поскольку это может привести к появлению слабого места, которое может сломаться при растяжении. После того, как вы вырежете трамплин из заготовки, отшлифуйте его до гладкости, чтобы уменьшить трение в местах соприкосновения с ложей.

Глубиномер

Установка высоты долота — это либо простая задача, основанная на наблюдении, либо простая задача измерения с использованием зажимного приспособления для глубиномера.Последний подход более быстрый и точный. Кроме того, он спасает стареющие колени, устраняя это неловкое движение вниз, чтобы достичь битового уровня. С помощью глубиномера вы просто устанавливаете желаемую высоту долота, а затем поднимаете долото, пока оно не коснется нижней части ползунка. С помощью сверла с пилотом убедитесь, что ползун очищает подшипник и касается фрезы.

Изготовлен из многослойного материала для обеспечения прочности и устойчивости, для этого приспособления для измерения глубины требуется небольшая длина самоклеящейся измерительной ленты с большими числами, винт с накатанной головкой и небольшой кусок прозрачного акрила.

Разложите корпус глубиномера на фанере. Просверлите отверстие под никель 1/16 дюйма. глубже, чем Т-образный паз, используя 7/8 дюйма. Бит Форстнера. Перед формированием корпуса обработайте Т-образный паз фрезой для Т-образного паза. Слайд представляет собой простой Т-образный профиль, сделанный путем разрезания двух бугорков на краю доски и последующего выдергивания молдинга. Наклейте самоклеящуюся ленту-линейку внизу. Закрепите акриловую пластину парой шурупов.

Обнулите калибр, установив его на плоскую поверхность, например, на столовую пилу.Дайте слайду упасть на стол и зафиксируйте его. Проведите линию на лицевой стороне акрила выше 0 дюйма. отметьте на ленте. Просверлите отверстия небольшого размера в акриловой пластине, чтобы при необходимости можно было немного отрегулировать.

Источники: Lee Valley, leevalley.com, 800-871-8158, Клейкие настольные измерительные ленты, 48 дюймов, # 25U02.02. MLCS, mlcswoodworking.com, 800-533-9298, фреза для Т-образных пазов, # 6334.

Регулируемый трамвай

В этой трамбовке используются сменные рычаги для создания окружностей и дуг разного диаметра.Он может справиться с задачами самого разного размера, такими как маленькая вилка, которую вы видите на фотографии справа, и широкая дуга на основании широкого шкафа. Короткий рычаг имеет два шарнирных отверстия и три монтажных отверстия. Вы можете перевернуть рычаг и использовать различные комбинации отверстий для шарнирного крепления, чтобы вырезать 1-1 / 2 дюйма. до 16 дюймов диаметры. Более длинный рычаг обеспечивает диаметр до 36 дюймов. Небольшой врезной фрезерный станок лучше всего работает с трамбовкой, поскольку он может как инициировать рез, так и довольно легко увеличивать его глубину.

Разложите основание трамвая на заготовке 3/4 дюйма.листовой материал — лучше всего подходит многослойный. Сделайте заготовку очень длинной, чтобы потом можно было вырезать из нее поворотный блок. Обработайте двухступенчатую канавку, пока заготовка все еще имеет форму прямоугольника. Вырежьте из заготовки поворотный блок. Просверлите отверстие сверла сверлом Форстнера. Затем вырежьте профиль базовой платы на ленточной пиле и песком края.

Каждый рычаг представляет собой простую Т-образную деталь, соответствующую ступенчатой ​​канавке в основании и поворотном блоке. Чтобы обработать оружие, проткните два бруска по краю широкой доски и надорвите ее до толщины.Отрежьте Т-образный багет нужной длины. Просверлить и зенковать отверстия для регулировочных болтов. Затем нарежьте отверстия для шарнирного винта.

Совета: Если вы не имеете мережи и хотите, чтобы вырезать небольшое отверстие или диск, просверлить маленькое отверстие в маршрутизаторе базовой плате и поместите его на безголовый гвоздь полунажатия в заготовку. Это превращает базу в трамвай с очень коротким вооружением.

Источник: Lee Valley, leevalley.com, 800-871-8158, 2-дюйм.ручка с четырьмя рычагами, # 00M55.40.

Копирующие салазки

Фрезерование торцевых волокон может быть затруднено. Ложа имеет тенденцию ходить, наклоняясь вперед или назад, вместо того, чтобы оставаться под прямым углом к ​​забору. Кроме того, передний угол может входить в отверстие для долота в ограждении.

Салазки решают эти проблемы. Он надежно удерживает направляющую во время резки и защищает от вырывания. В санях нет канавки под углом, и они достаточно велики, чтобы перекрыть проем в заборе.Удобная ручка обеспечивает надежный захват санок и защищает руки от повреждений.

Фреза фрезерует ограждение салазок. Это не проблема, если вы каждый раз используете одни и те же салазки с одинаковой шириной и шириной. Фактически, это помогает установить битовую высоту. Поскольку эти салазки легко сделать из материалов, хранящихся в вашем мусорном ведре, у вас может быть под рукой несколько салазок для различных битов. Альтернативой является установка полосы обрезков древесины — 3/4 дюйма. квадратная сосна отлично подойдет — между забором и заготовкой и пусть маршрутизатор прогрызет ее.Или просто замените или поверните 3/4 дюйма. фанерный забор.

Чтобы использовать приспособление, убедитесь, что упор установлен заподлицо с подшипником фрезы. Поместите заготовку на салазки. Для пошаговых резов держите деталь немного сзади от края салазок для первого надреза. Затем переместите деталь заподлицо с основанием салазок. Во время пропила крепко прижмите сани к ограждению.

Используйте 1/2 дюйма. ложа для основания, чтобы усилие зажима не искажало его. Сделайте ручку из сложенной вдвое 1/2 дюйма.береза ​​многослойная или из клена. Если вы используете клен, обратите внимание на направление волокон; он должен двигаться по диагонали по профилю ручки, чтобы свести к минимуму слабые места с короткими волокнами. Нарисуйте профиль ручки плоскости скамейки на заготовке ручки. Вырежьте ручку ленточной пилы, подпилите и отшлифуйте. Установите ручку под углом, чтобы во время работы давление естественным образом оказывалось как на ограждение, так и на салазки.

Нанесите тонкий слой пасты из воска или крема для обуви на дно санок.Дайте ему высохнуть, а затем отполируйте до блеска. Это практически устранит трение между салазками и столешницей.

Эта история впервые была опубликована в выпуске журнала American Woodworker за февраль / март 2007 года.

---

Наконец, этот редкий выпуск журнала American Woodworker (Digital Issue) может стать вашим! Откройте для себя увлекательное содержание выпуска за февраль / март 2007 г., включая такие планы, проекты и статьи, как:

• 5 отличных приспособлений для фрезерования
• 60+ насадок, приспособлений и продуктов для маршрутизаторов
• Annual Router Special: погружные маршрутизаторы! Обрезать роутеры! Прохладный маршрутизатор Joint-Maker! Советы по настройке маршрутизатора! Новые аксессуары для маршрутизаторов!
• Сервант-шейкер — легкий современный способ
• Plus: 12 советов по успешному склеиванию, простой уличной скамейке и использованию маршрутизатора в качестве устройства для стыковки печенья

Получите свой экземпляр сегодня в shopwoodworking.com.

---

Рекомендации по продукту

Вот некоторые расходные материалы и инструменты, которые нам необходимы в повседневной работе в магазине. Мы можем получать комиссию от продаж по нашим ссылкам; однако мы тщательно отбирали эти продукты на предмет их полезности и качества.

Творите чудеса с вашим маршрутизатором

Маршрутизатор — это не только универсальный инструмент для магазина, он может творить чудеса. Маршрутизаторы могут быть ручными или постоянно фиксироваться в столе маршрутизаторов для выполнения любого количества рутинных работ.Они могут иметь фиксированные основания, которые идеально подходят для фрезерования кромок, или они могут иметь основание врезного типа.

Маршрутизаторы

также доступны в комбинированных наборах с фиксированными и врезными основаниями, так что вы можете переключаться по мере необходимости. Некоторые маршрутизаторы, такие как триммеры для ламината, являются одноразовыми инструментами.

Маршрутизаторы

доступны в размерах, рассчитанных на мощность от 2 до 3-1 / 2. Компромисс заключается в том, что чем больше мощность, тем крупнее и тяжелее маршрутизатор. Однако для выполнения определенных задач необходимы более мощные маршрутизаторы.

Регулятор скорости необходим для использования с долотами большего диаметра. Электронный регулятор скорости — лучший выбор. Маршрутизаторы доступны с цангами разного размера, чтобы использовать хвостовики фрез разных размеров. Наиболее распространенные размеры — 1/4, 3/8 и 1/2 дюйма. Некоторые маршрутизаторы поставляются с цангами разного размера.

Чаще всего маршрутизатор используется для придания формы кромкам, как показано на этой настенной табличке.

Обычные отрубы

Фрезерные станки

чаще всего используются для придания формы кромкам, например кромок стола, и для создания профилей.Используя определенные фрезы или сопоставляя несколько профилей фрез, вы можете создать практически любой тип кромки или формы, какой только можете себе представить. Фрезеры также используются для обрезки кромок пластикового ламината на столешницах. Также доступны специальные насадки для создания вырезов с закругленными углами или углублениями, а также вырезов раковин в материалах с твердой поверхностью.

Некоторые из наиболее распространенных фрез для кромки.

Маршрутизаторы

также можно использовать для создания самых разнообразных стыков.Склеенные кромки, например, при склейке широких досок из узких, можно легко создать с помощью фрезера с использованием различных стилей бит. К ним относятся паз-паз, паз-паз с V-образной кромкой для сайдинга автомобилей, насадки с наружной и внутренней резьбой с V-образной пазом 90 градусов и специальные насадки для клеевого соединения. Фрезеры, оснащенные долотом для прорезания, также можно использовать для обрезки зубцов для соединения задней стенки шкафа с боковыми стенками, для вырезания канавок, прорезей и пазов для соединения дна ящиков с ящиками. К другим соединительным битам относятся: бит-фиксатор ящика, используемый для создания клеевых соединений для соединения сторон и фасадов ящиков; насадки для канавок и бус для создания обшивки лодок; угловые фиксаторы для угловых соединений под углом 90 градусов, например в шкатулках для драгоценностей; и угловые биты для торцовки.

Рама и панель — очень популярный стиль дверей для шкафов и мебели, который изготавливается с использованием фрезерного станка в фрезерном столе и различных фрез.

Один из наиболее популярных стилей дверей для шкафов и мебели — рама и панель. Обычно это делается с использованием фрез для рельсов и стоек для создания стыков рельсов и стоек, а также с помощью приподнятых фрез для создания панелей. Они предназначены только для использования со столом маршрутизатора, и у вас должен быть маршрутизатор для тяжелых условий эксплуатации.

Соединения типа «ласточкин хвост» являются традиционными и популярными.Их легко и аккуратно изготовить с помощью приспособления «ласточкин хвост» Port Cable 4200 и маршрутизатора, такого как Porter-Cable Model 892, который оснащен двухпозиционным переключателем, который позволяет выключить маршрутизатор, не отрывая рук от ручек.

Еще одним очень популярным и распространенным соединением является соединение типа «ласточкин хвост», также популярное для конструкции ящиков, а также некоторых типов мебели и небольших ящиков. Приспособления типа «ласточкин хвост», такие как серия Porter Cable 4200, показанная на стр. 14, позволяют фрезеровать все типы соединений «ласточкин хвост», в том числе: через ласточкин хвост, полуслепой ласточкин хвост, полуслепой ласточкин хвост с пазом и даже соединения коробки или пальца.

Более тяжелые маршрутизаторы иногда не могут удерживать ровно при обрезке кромок. Основание TurnLock Offset Base от Milescraft создает большую стабильную основу для обработки кромок.

Хорошим выбором среди маршрутизаторов для приспособлений является модель 892 Porter-Cable Model 892, которая не только оснащена 12-амперным двигателем с плавным пуском, но и быстро перемещается от фиксированных к погружным и спиральным основаниям, последние два продаются как аксессуары. Двухпозиционный переключатель позволяет отключать питание, не отпуская ручки.Кроме того, тонкая настройка глубины с помощью микрокнопки позволяет легко настроить битовую глубину.

Вам понадобится опорная плита маршрутизатора, на которую можно установить направляющую втулку. Опорная плита TurnLock подходит для большинства маршрутизаторов и поставляется с поворотными втулками.

Для фрезерования «ласточкин хвост» вам также понадобится опорная плита фрезы, которая принимает направляющую втулку, и направляющие втулки, соответствующие размеру хвостовика фрезы. Опорная плита TurnLock Router от Milescraft подходит для большинства маршрутизаторов с круглым основанием, проста в установке и поставляется с двумя поворотными втулками.Дополнительные втулки также доступны в комплекте от 5/16 до 1 дюйма.

Формовочные насадки доступны для любого количества работ

Еще одно распространенное применение маршрутизатора — создание нестандартной формовки. Доступен широкий ассортимент насадок для создания всех типов молдингов, а также материалов для обрамления картин. К ним относятся молдинг короны, бухта, комплекты оконных створок и комплекты поручней. Биты Multi-Form используются для создания обрамления изображений.

Фрезеры

также можно использовать для создания любого количества деревянных швов.Показаны некоторые из наиболее распространенных типов шарниров и бит.

Плунжерная маршрутизация

Врезная фрезеровка добавляет еще больше универсальности, позволяя «выравнивать поверхность», создавать канавки и выполнять широкий спектр декоративных надрезов. При врезной фрезеровке фрезерный станок включается, когда бита не касается рабочей поверхности. Затем сверло подается или «погружается» в рабочую поверхность на заданную глубину. В большинстве случаев требуются какой-либо шаблон и направляющая втулка. И снова доступно большое количество разнообразных шаблонов.

Еще одно удобное приспособление — круговой или дуговой резак, такой как показанный Milescraft. Он направляет фрезер по дуге или окружности.

Волшебство проявляется в большом разнообразии техник и приспособлений, которые можно использовать с погружным фрезером. Одним из очень практичных способов использования погружного фрезерного станка является прорезание пазов для петель. Вы можете быстро и легко вырезать точные внутренние и внешние пазы для дверных петель с помощью фрезерного станка и набора Milescraft Hinge Mortise Guide.

В комплект TurnLock SpiroCrafter Kit входит вращающийся шаблон с вырезанными на нем рисунками.

Одна забавная техника — создание инкрустаций. Это также легко сделать с помощью набора Milescraft TurnLock Inlay. В цангу фрезы устанавливается спиральная фреза диаметром 1/8 дюйма, и обрабатываемая деталь прикрепляется к столу. «Собачий» зажим Kreg, установленный в паз верстака, упрощает эту задачу. Выбранный шаблон затем прикрепляется к заготовке двусторонней лентой. Установлена ​​глубина, и фрезер прошелся по внутреннему краю шаблона. Затем излишки материала направляются в шаблон для создания кармана.Материал вставки должен быть такой же или немного толще, чем глубина кармана. Установите глубину резания так, чтобы сверло полностью проходило через материал вставки. Закрепите вкладыш на подложку, затем прикрепите шаблон к материалу вкладыша. Осторожно сделайте один проход вокруг направляющей шаблона. Насухо поместите вкладыш в карман и отшлифуйте вкладыш или карман, чтобы он хорошо прилегал, затем приклейте на место.

После определения рисунка, который вы хотите фрезеровать, вы фрезеруете рисунок, поворачиваете шаблон в следующую позицию и продолжаете фрезерование, пока не завершите рисунок.Затем вставка приклеивается на место.

TurnLock SpiroCrafter — это забавный набор для создания «розовых» узоров для обработки дерева. Хотя он лучше всего работает с Milescraft Plunger Model 1000 или Dremel Model 330, его можно использовать практически с любым маршрутизатором для создания тысяч уникальных дизайнов из дерева и пластика. На маршрутизаторе установлена ​​опорная плита TurnLock и установлена ​​направляющая втулка. Сначала сделайте дизайн на бумаге, а затем выберите шаблон и выкройку. У шаблона есть вращающийся центр, который вставляется в зубцы.Определите интервал вращения из Руководства по проектированию. Поместите бумажный шаблон на заготовку и закрепите его на месте. Отцентрируйте основание шаблона и закрепите его на рабочей поверхности зажимами. Выровняйте шаблон так, чтобы окно выбранного шаблона находилось в желаемом начальном положении, и закрепите шаблон на месте, вставив зубцы шаблона в соответствующие канавки основания шаблона. Поместите направляющую на карандаш так, чтобы нужный конец был направлен к стержню. Отметьте рисунок, позволяя направляющей карандаша следовать за краем выбранного рисунка.Поверните шаблон в следующее желаемое положение и повторите шаги. После завершения проектирования выберите подходящую коронку и направляющую втулку. Установите фрезу на соответствующую глубину, поместите фрезу и направляющую втулку в окно выбранного шаблона, включите фрезер и фрезеруйте шаблон по часовой стрелке. Затем поверните шаблон в следующую позицию.

С Milescraft Router SignCrafter легко создавать собственные фрезерованные деревянные вывески.Приспособление удерживает буквы на месте в качестве шаблона для маршрутизатора.

Вы также можете создать свои собственные фрезерные вывески из дерева или пластика с помощью Router SignCrafter от Milescraft. После того, как инструмент собран, вы выбираете буквы, которые вам нужно написать по буквам, которые вы собираетесь выгравировать, и поместите в слот для букв. Используйте опорную пластину фрезера TurnLock и направляющую втулку. Прикрепите шаблон к заготовке и закрепите рабочую доску на верстаке зажимами. Выберите соответствующую фрезу, включите фрезер, опустите фрезу в шаблон, позволяя направляющей втулке следовать шаблону буквы и фрезеровать букву.Повторите то же самое для остальных букв.

Создание вкладок — это увлекательная техника с использованием набора Milescraft TurnLock Inlay Kit. Выемка вырезается по предоставленному шаблону, затем по тому же шаблону вырезается вкладка.

Другие крутые инструменты

У меня есть два старых фрезерных инструмента от Craftsman, которые больше не производятся. Однако они оба хороши, если вы можете найти их на гаражных распродажах или на барахолках. Я хочу, чтобы кто-нибудь еще их сделал. Edge Crafter разработан для использования со столом для фрезерования и может использоваться с предоставленными шаблонами для создания столешниц «пирог», а также для фрезерования других круглых, овальных или зубчатых конструкций.

Индексируемое приспособление для удержания точеной заготовки и направления фрезера может использоваться для резки канавок в колоннах, ножках стульев и столов.

Craftsman Router Crafter позволяет выполнять контурное точение с помощью фрезерного станка, прямую канавку и закругление кромок, правую и левую спираль и конструкции веревок. Если у вас есть токарный станок с индексирующей головкой, вы также можете сделать приспособление для установки на станину токарного станка для установки фрезерного станка для фрезерования колонн. Или вы можете сделать показанное приспособление для гофрирования.

Широкий выбор бит маршрутизатора доступен для любого количества методов маршрутизации.CMT Sommerfeld Set — это идеальный вариант для создания фальшпанельных дверей. Все включено.

Еще один забавный инструмент — это система CMT 3D Router Carver. Его можно использовать с фрезером для погружения для создания акцентов ручной работы на ящиках, дверях или панелях. Система поставляется с шаблонами и фиксирующими рамками, битом 3D Router Carver Bit, видео 3D Carver и полными инструкциями.

Фрезерование по образцу используется для создания ряда точно вырезанных, дублированных деталей, таких как арочные верхние части дверей шкафа.Используется шаблон и бит с шаблоном заподлицо.

С помощью шаблона ручной работы вы можете фрезеровать практически любой дизайн, который вы можете придумать, например, этот шаблон дверцы шкафа, который создает декор с фрезерованными пазами на лицевых сторонах двери.

Фрезеровка по образцу — отличный способ дублирования элементов, например, для создания изогнутых верхних направляющих и панелей для дверей с приподнятыми панелями. Шаблоны рам и панелей от Woodcraft позволяют легко вырезать нужное количество деталей. Шаблоны включают собор или арку.Каждый набор обработан для точной подгонки. После грубого распиливания заготовки шаблоны прикрепляются к заготовке с помощью двусторонней ленты, а для точной фрезерования формы используется фреза заподлицо. Вы также можете сделать свои собственные шаблоны из 3/8-дюймового пластика, HDPE или фанеры для других форм.

Многие рутинные операции по маршрутизации требуют использования таблицы маршрутизатора.

Многие методы фрезерования, особенно молдинги, направляющие и стойки, а также профилирование панелей, требуют использования фрезерного стола. А некоторые техники просто невозможно выполнить без стола.Woodcraft имеет два отличных стола для фрезерования вместе с аксессуарами или «системами» для использования со столами. К ним относятся чугунный фрезерный стол Bench Dog ProMax и фрезерный стол JessEm Mast-R-Lift Excel. Я также использовал большой настольный фрезерный стол Craftsman Professional с отличными результатами.

---

Рекомендуемые статьи

42 Бесплатные планы столов для фрезерных станков, которые вы можете построить самостоятельно

Использование фрезерного стола в вашем магазине деревянных изделий действительно может улучшить качество вашей работы.Стол маршрутизатора поможет вам работать быстрее и точнее. Он дает вам лучший контроль над работой, чем ручной маршрутизатор.

Столы для маршрутизаторов стоят недешево, поэтому энтузиасты DIY часто решают построить их, а не покупать. Если вам интересно, насколько легко создать свой собственный стол маршрутизатора, ниже мы собрали список различных планов маршрутизаторов DIY.

Они помогут вам, предоставив план для выполнения, тем самым упростив создание таблицы маршрутизатора.

1. Элегантный стол-фрезерный станок с полками Планы «сделай сам»

Вам решать, насколько элегантно вы хотите, чтобы ваш стол выглядел. Этот выглядит великолепно и включает в себя много места для ваших инструментов.

Цена не указана, но она должна стоить около 100 долларов, если вы не планируете делать ее слишком навороченной. В этом руководстве есть 7 шагов, включая электрическую проводку и водопровод для удаления пыли и мусора.

Если вы не планируете делать эти причудливые распилы на столе, для этого проекта вам не понадобится торцовочная пила.Однако вам понадобятся другие стандартные инструменты для деревообработки.

Подробнее здесь

2. Планы стола маршрутизатора DIY за 50 долларов для 3 различных дизайнов

А вот PDF-файл от PopularWoodWorking, в котором есть 3 плана для 3 различных столов маршрутизатора DIY. Все три дизайна просты и должны стоить не более 50 долларов.

Однако они служат разным целям: 2 из них являются вертикальными столами маршрутизатора, а один — горизонтальным столом. Первая таблица включает в себя сбор пыли, а вторая отлично работает как суставовщик.

Третий план предназначен для легкой столешницы, которая легко хранится и даже может быть установлена ​​в тисках. Включает в себя пылесборник и аккуратный забор. Вы также можете легко построить его с помощью пилы, столярного клея и пистолета для ногтей.

Подробнее здесь

3. Планы «Сделай сам» стола маршрутизатора Боба

Немногие планы деревообработки столь же подробны, как планы Боба. Он занимает 23 страницы загружаемого PDF-файла и включает подробные диаграммы и измерения.

Столешница изготовлена ​​из МДФ или другого подходящего материала.Он имеет размеры 22 x 16 дюймов и достаточно толстый, чтобы справиться с работой.

В этом проекте вам нужно будет проделать отверстия в карманах, поэтому вам понадобятся приспособление Kreg Jig, настольная пила, дрель и торцовочная пила. Боб не дает оценку стоимости, но вы можете потратить от 50 до 100 долларов на материалы для этого.

Подробнее здесь

4. Руководство по изготовлению простого и красивого стола для маршрутизатора

Итан построил этот стол из фанеры, меламина и некоторых дисков 2×4. Это простой, но функциональный стол маршрутизатора.Он начинает с ножек, затем добавляет остальную часть рамы и, наконец, столешницу.

Он представляет это руководство в 6 шагов и включает Т-образные направляющие на столешнице для направления ограды. Итан также предупреждает о работе с меламином, который он использовал при строительстве забора.

Столешница размером 32 x 18 дюймов изготовлена ​​из фанеры толщиной 1/2 дюйма. Он также включает переключатель на боковой стороне, чтобы сделать работу со столом более безопасной. Для этого проекта вам понадобится как минимум пистолет для ногтей, дрель и Kreg Jig.

Подробнее здесь

5. Бесплатное руководство по изготовлению настольного компактного маршрутизатора

Этот настольный маршрутизатор прост и компактен, что делает его удобным в использовании и хранении. Учебное пособие предназначено для столешницы, которую затем можно разместить на складной скамейке Workmate.

Включает пылеулавливатель, регулируется по высоте и включает длинное и легко регулируемое ограждение. Лучше всего то, что материалы будут стоить всего около 50 долларов, если у вас уже есть напарник.

Подробнее здесь

6.Комбинированная настольная пила и маршрутизатор. Руководство по ограждению

Хорошо, это не совсем стол для маршрутизатора, но на него стоит взглянуть. Это руководство по проектированию и строительству забора, которое подходит как для настольной пилы, так и для фрезерного стола.

Это интересная идея, позволяющая сэкономить время и деньги, но она требует, чтобы оба стола стояли рядом друг с другом. В этом уроке стол фрезерного станка находится справа от циркулярной пилы.

Это, вероятно, проект не для всех, но если такой забор вас заинтересует, то вы получите всю необходимую помощь и вдохновение из этого руководства.

Подробнее здесь

7. Минималистичный стол-маршрутизатор Бесплатное руководство для самостоятельного изготовления

Некоторым людям нравится все минималистичное, в том числе и этот стол-маршрутизатор. Это очень просто и прямо по делу. Просто простой стол, который нужно закрепить на верстаке, и все.

В комплект входит поворотный упор, который можно регулировать с помощью струбцины. Для изготовления этого стола использовалась фанера, а размер ограждения — 1 x 4.

В дополнение к тому, что сборка этого минималистского стола для фрезерования стоит менее 20 долларов, для его завершения также требуется менее часа.

Подробнее здесь

8. Планы стола для элегантного бесплатного маршрутизатора «Сделай сам» Скотта

В руководстве Скотта показано, как сделать элегантный стол для маршрутизатора, которым вы будете гордиться. Он использует столешницу роутера Rockler, а затем самостоятельно собирает остальную часть стола.

Стол имеет высоту 36 дюймов, ширину 24 дюйма и глубину 18 дюймов. При его изготовлении использовались плиты 2х4, 1х3, фанера, тополь.

Если вы хотите создать свою собственную столешницу, вы можете найти множество дизайнов столешниц в этом списке.Для этой работы вам потребуются зажимы, циркулярная пила, дрель, орбитальная шлифовальная машинка и приспособление для отверстий в карманах.

Подробнее здесь

9. Настольные планы настольных маршрутизаторов для самостоятельного монтажа

Здесь у нас есть планы настольных маршрутизаторов для самостоятельной сборки, чтобы создать действительно простой и легкий в использовании настольный маршрутизатор. Он поставляется с ламинированным верхом и включает в себя Т-образные и угловые направляющие для точности.

В этом руководстве 11 шагов, и все они включают изображения с тегами, которые помогают понять руководство, поскольку вы можете навести указатель мыши на объекты на изображении для получения более подробных объяснений.

Для этого проекта вам понадобятся дрель, лобзик, струбцины и много клея.

Подробнее здесь

10. Учебное пособие для настольного маршрутизатора «Сделай сам» с мелкой доской

Вот 15-шаговое руководство «Сделай сам» от DjPolyMath по Instructables. Он использует классную доску для ламинирования МДФ, прежде чем превратить его в красивую столешницу маршрутизатора.

Используемые инструменты включают торцовочную пилу для строительства забора, сверло для отверстий, зажимы для ламинирования столешницы и фрезерный станок.

Этот проект должен стоить менее 50 долларов, хотя покупка базовой плиты маршрутизатора увеличит расходы.

Подробнее здесь

11. Практически бесплатные планы самодельного стола для маршрутизатора

Что делать, если у вас дома есть достаточно обрезков древесины? Тогда вы можете скопировать эту почти бесплатную самодельную таблицу роутера. Он был построен из разного древесного лома и прекрасно сочетался.

Вам понадобятся болты, шурупы и клей, а также торцовочная пила, отвертка и фрезерный станок. Это руководство включает в себя подробные схемы и изображения, которые показывают, чего можно добиться с помощью древесных отходов.

Подробнее здесь

12. Основное руководство для стола маршрутизатора для мусорных баков

Вот оригинальный способ управлять ограниченным пространством в вашем магазине: просто используйте мусорное ведро в качестве подставки для стола маршрутизатора.

В этом руководстве не показано, как построить таблицу маршрутизатора, вы можете получить ее из этого списка. Он дает вам небольшое представление о том, как удерживать маршрутизатор на удобной высоте и собирать фишки во время работы.

Подробнее здесь

13.Планы стола для настольного маршрутизатора Easy Benchtop

Построение стола для маршрутизатора не должно быть большим или сложным упражнением. Вы также можете сделать это с помощью листа фанеры или МДФ, а также куска массивной древесины.

Учебное пособие такое же простое и приятное, как эта таблица маршрутизатора. Вам понадобится отвертка, дрель, молоток и зажимы.

Вам нужно будет прикрепить этот стол фрезерного станка к рабочему столу, когда вы захотите его использовать, и вам также придется зажать его ограждение.

Если это звучит чересчур, что ж, это цена за простоту.

Подробнее здесь

14. Учебное пособие для самостоятельного мини-стола маршрутизатора

Он не включает в себя ограждение и не имеет пылеулавливателя, но этот стол-маршрутизатор настолько мал, что его можно закрепить где угодно. Это жалкие 6,5 дюймов в высоту и 9,5 дюймов в ширину.

В отличие от этой таблицы, ваша таблица может быть немного больше или меньше, поэтому на ней можно разместить ваш маршрутизатор. В руководстве показано, как построить 2 зажимных блока, которые будут удерживать маршрутизатор на месте.

Для этого проекта вам потребуются простые инструменты для деревообработки.Но если вам нужны все эти кривые, добавьте в список лобзик и маршрутизатор. Цена должна быть меньше 20 долларов.

Подробнее здесь

15. Руководство по изготовлению элегантного стола для маршрутизатора

Содержимое 19 красочных страниц, вы можете назвать это руководство для окончательного стола для маршрутизатора и быть правым. Это потому, что очень немногие базы так подробны, как эта.

Вы можете выбирать между открытым и закрытым основанием, затем он проведет вас через процесс строительства, включая столешницу и ее элегантный забор.

Для этого проекта требуются все виды инструментов, в том числе дрель, фрезерный станок, лобзик, зажимы и торцовочная пила для резки под углом.

Подробнее здесь

16. Планы стола маршрутизатора для самостоятельной сборки в корпусе шкафа

Этот стол для маршрутизатора имеет размеры 86 дюймов в высоту, 60 дюймов в глубину и 82 дюйма в ширину и предлагает как можно больше места для хранения. Он включает в себя 6 ящиков высотой 12 дюймов и 4 ящика высотой 17 дюймов.

Планы включают все, от подробных чертежей ограждений до покомпонентных изображений каждой части этой таблицы.С другой стороны, пошагового руководства нет, так что это работа не для новичков.

Если вы все же возьметесь за него, то почему бы не сделать все возможное, чтобы сделать его по-настоящему особенным? Например, придав ему индивидуальный декор.

Подробнее здесь

17. План столешницы для самостоятельного маршрутизатора для мусора

В этом руководстве используется купленный в магазине стол для маршрутизатора, который помещается наверху мусорного ведра, чтобы сделать стол для маршрутизатора для мусорного ведра. Возможно, это не лучший план стола маршрутизатора, но он предлагает несколько интересных идей.

8-шаговое руководство покажет вам умный метод подключения маршрутизатора под столом, включая выполнение некоторых электромонтажных работ.

Хотя система зажимов была разработана для конкретного инструмента, вы можете легко адаптировать ее к другому инструменту, если хорошо изучите эту конструкцию.

Подробнее здесь

18. Учебное пособие по изготовлению причудливого стола для маршрутизатора

Да, есть такая вещь, как модный стол для маршрутизатора, и вот он, прямо здесь. Он стильный, красочный, доступный и оснащен колесами.

Есть 3 ящика плюс много места для полок. В этом 11-страничном руководстве подробно описаны все аспекты сборки, включая список материалов, покомпонентное изображение всей таблицы и подробные измерения.

Складывающаяся заслонка позволяет использовать более крупные детали с ограждением, а также позволяет складывать ограждение, когда в нем нет необходимости. В нашем модном столе для маршрутизатора есть даже необычная система сбора пыли.

Подробнее здесь

19. Портативный DIY-настольный станок / пила / фрезерный стол 3-в-1 Руководство

Если вы хотите построить свой собственный фрезерный стол с дополнительными функциями, такими как забор и настольная пила, тогда вы может захотеть попробовать этот урок.

Будучи 3-в-1, он также предоставляет место в качестве рабочего места. Эта скамья 44 дюйма в ширину, 30 дюймов в высоту и 24 дюйма в глубину.

Если не считать маршрутизатора и пилы, его изготовление стоило около 70 долларов, что является очень выгодной сделкой с учетом функций, которые он предоставляет. Вы даже можете прикрепить лобзик, чтобы создать станцию ​​для ленточной пилы на этом столе.

Подробнее здесь

20. Простой стол-маршрутизатор DIY из справочника Reclaimed Desk

Если у вас есть доступ к старой мебели, которую можно восстановить, и вы хотели бы построить стол для маршрутизатора, то почему бы не использовать это руководство для некоторых вдохновение?

Он показывает вам за 5 шагов, как превратить старый письменный стол в действительно ценный предмет мебели для вашего магазина.Однако вы должны понимать, что вам потребуются несколько разные шаги, в зависимости от того, какой у вас рабочий стол.

Когда ваш стол в порядке, все, что вам нужно, это просверлить отверстия для маршрутизатора и его кабелей.

Подробнее здесь

21. Бесплатное 21-страничное руководство для самостоятельного изготовления стола маршрутизатора

Здесь у нас есть хорошо сделанные и подробные планы стола маршрутизатора. Стол имеет высоту 38 дюймов, ширину 32 дюйма и глубину 18 дюймов.

Для этого проекта вам понадобится настольная пила с тройной стружкой и лезвиями с 60 зубьями, а также приспособление для обработки карманных отверстий, дрель, лобзик и торцовочная пила.Стол включает регулируемое ограждение, лопаточный переключатель, порт для сбора пыли и колесики.

Большая часть материалов для деталей — фанера и меламин, но если вы включите затраты на оборудование, то этот проект будет стоить вам более 50 долларов.

Подробнее здесь

22. Бесплатное руководство по горизонтальному маршрутизатору для самостоятельной сборки

Большинство столов для маршрутизатора в этом руководстве являются вертикальными. Итак, вот планы горизонтального стола маршрутизатора, если вы этого хотите.

Измеряет 11.8 в высоту и 17,7 дюйма в ширину. Он также включает в себя забор размером 17,7 х 3 дюйма. Большинство его частей изготовлено из МДФ, и это руководство состоит из 24 шагов.

Подробнее здесь

23. Учебное пособие по элегантному столу для самостоятельного маршрутизатора с 4 ящиками

Ана Уайт опубликовала это. Ее построил ее друг Патрик, и он настолько же функциональный, насколько и элегантный. Его столешница покупается в магазине, но включает в себя подрулевой переключатель, ролики и специальный ящик для фрез.

Вся конструкция имеет высоту 28 дюймов, что идеально подходит для большинства людей. Он также имеет размер 28 дюймов в диаметре и 19,7 дюйма в глубину.

Инструменты, необходимые для этого проекта, включают гвоздезабиватель, циркулярную пилу, дрель, приспособление Kreg Jig и шлифовальную машинку. Учебное пособие состоит из 13 шагов и включает множество изображений и диаграмм, упрощающих понимание.

Подробнее здесь

24. Настенный стол маршрутизатора DIY Руководство

Это руководство является доказательством того, что большинство людей ограничены только своим воображением.Как видите, настенный стол-маршрутизатор тоже очень выполнимый и практичный.

Установка включает в себя лопаточный переключатель для безопасности, порт для сбора пыли, который подключается к отдельно стоящему пылесосу внизу, симпатичный забор и возможность заблокировать стол и поддерживать чистоту в магазине.

Для этого вам потребуются зажимы, дрель и фрезерный станок. Это руководство подробно и очень дружелюбно объясняет все шаги. Также в нем много картинок для визуальной ориентации.

Подробнее здесь

25.Бесплатное руководство по изготовлению шкафа для настольного маршрутизатора

У нас есть руководство от Sommerfeld Tools по созданию шкафа для его алюминиевого настольного маршрутизатора. Если у вас есть их алюминиевая столешница, тогда отлично, иначе вы все равно можете извлечь выгоду из этого руководства.

Шкаф с 10 ящиками и приятный внешний вид. Вы получите подробные планы рамы и всех размеров ящиков.

Однако следует иметь в виду, что направляющие ящиков могут увеличить расходы, поскольку их здесь очень много.Проще говоря, это, вероятно, не тот проект, который вам подходит, если у вас ограниченный бюджет.

Подробнее здесь

26. Компактные и портативные планы стола маршрутизатора для самостоятельной сборки

Используя половину листа фанеры и немного твердой древесины, вы можете построить этот легкий и портативный стол для маршрутизатора менее чем за 100 долларов, включая стоимость фурнитуру и монтажную пластину роутера, которые стоят 60 долларов.

Это руководство поставляется с загружаемыми планами с подробными размерами. Цель состоит в том, чтобы иметь стол для маршрутизатора, который можно было бы легко складывать и хранить или транспортировать, но который также был бы очень прочным при настройке для работы.

Подробнее здесь

27. Учебное пособие по 14-страничному рабочему столу DIY Router

Поставляемое в виде 14-страничного PDF-файла, это руководство включает схему раскроя, покомпонентные изображения и множество подробных пошаговых руководств для частей стола .

Для этого проекта вам понадобится много зажимов и клея. Столешница состоит из пластикового ламината и монтажной пластины, купленной в магазине.

Интересной частью этого руководства является то, что он заканчивается списком рекомендуемых аксессуаров.К ним относятся алюминиевый Т-образный профиль, подрулевой переключатель, красивый забор и перила.

Подробнее здесь

28. Up-Cycled Spool Rolling Router Table DIY Guide

Up-Cycling — веселое и полезное занятие. Если у вас валяется катушка, подумайте об использовании ее для этого продуманного проекта, иначе вы все равно можете проявить творческий подход с другим видом ненужной мебели.

Вам понадобится лобзик для вырезания участка под монтажную пластину, циркулярная пила для придания формы катушке, а также фрезерный станок.

Это руководство легко читать и понимать. Он также включает 8 изображений процесса сборки.

Подробнее здесь

29. Быстрый и легкий способ собрать маршрутизаторный стол

Используя всего один лист фанеры 1/2 дюйма из балтийской березы размером 5 x 5 дюймов, вы можете построить эту гладкую, но очень функциональный фрезерный станок с размерами столешницы 20 x 32 дюйма.

Он портативный и даже включает в себя ограждение и ящик для различных инструментов.Схема раскроя показывает, как вырезать все необходимые детали из одного листа.

Обратите внимание, что это не полноразмерный стол. Вам нужно будет либо прикрепить его к верстаку, либо установить на козлы.

Подробнее здесь

30. Чистый и надежный учебник для самостоятельной работы с таблицей маршрутизаторов

Есть разница между обучением созданию таблицы маршрутизаторов и обучением созданию хорошего и надежного стола маршрутизатора. Это руководство обещает показать вам, как построить хороший.

Вся конструкция обойдется вам в сумму от 100 до 500 долларов, в зависимости от того, как именно вы ее решите. Есть пылеуловитель, держатель для бит, полностью регулируемое ограждение и безопасный подрулевой переключатель.

Из этого руководства вы также узнаете, как сделать красивую и прочную столешницу. Вам потребуются струбцины, дрель, лобзик, клей и настольная пила.

Подробнее здесь

31. Учебное пособие для самостоятельного фрезерного стола с использованием дюбелей

Хотя изначально он был разработан для пользователей Dowelmax, вы все же можете узнать, как построить красивый самодельный стол для фрезерного станка, используя дюбели.

В руководстве 8 шагов, а также 3 видео для любителей видео. Некоторым мастерам по дереву нравятся дюбели, а другим плевать. Итак, вы должны понимать, что этот проект — скорее хобби.

Инструменты, которые вам понадобятся, включают Dowelmax или аналогичный инструмент для изготовления дюбелей, сверло, зажимы, клей и много терпения.

Подробнее здесь

32. Стол для фрезерного станка American Woodworker DIY

Представленный компанией American Woodworker высококачественный стол для фрезерного станка, который выглядит и обрабатывается как профессиональное оборудование.Это руководство состоит из 15 шагов.

Стол имеет легко регулируемое и используемое ограждение, установленную на заборе Т-образную направляющую, пылесборник, столешницу из пластикового ламината и много места для полок.

Это руководство прямо по делу и включает помеченные фотографии, чтобы облегчить понимание. Он также включает в себя покомпонентное изображение и схему раскроя, чтобы упростить вам задачу.

Подробнее здесь

33. Creston Wood DIY Designer Router Table Планы

Если вы сравните эту таблицу маршрутизатора с большинством других столов и столешниц в этом руководстве, то вы согласитесь, что это действительно дизайнерский стол-маршрутизатор.

Здесь все наворочено, от сочетания цветов до стиля, выбора ручек и внешнего вида. Чертежи самодельного плана для этого стола представлены в 42-страничном PDF-файле, созданном с любовью Дэном Фаленом.

Маршрутизатор получает прозрачную пластиковую дверцу с отверстиями для вентиляции. Есть ящики для битов для безопасного хранения ваших ценных бит, специальный порт для пыли и раздвижной забор, требующий большой работы с торцовочной пилой.

Подробнее здесь

34. Простой стол-маршрутизатор DIY с разделенным забором Учебное пособие

Это простой и небольшой стол-маршрутизатор, который устанавливается на напарнике или на любой другой платформе, о которой вы только можете подумать.Учебное пособие также простое, но включает в себя основы, такие как длина деталей и основные чертежи плана.

Наличие разделенного упора позволяет также использовать этот фрезерный станок с прямой фрезой в качестве фуговального станка для правки досок. Это руководство покажет вам, как лучше всего сделать этот разделенный забор, а затем перейдет к сбору пыли.

Это настолько простой проект, который можно выполнить с помощью дрели и циркулярной пилы. Он также доступен по цене, а его наивысшим фактором стоимости являются пластины для маршрутизатора.

Подробнее здесь

35.Умные и бесплатные планы раскладных столов для маршрутизаторов «Сделай сам»

Если у вас мало места, возможно, вам нужно проявить немного больше творчества. Этот складной столик родился благодаря столь замечательному творческому потенциалу.

В этом плане используются 2 части 1×3 с поддерживающей их перекладиной для создания ножек, которые могут удерживать стол во время работы, а также складываться вместе со столом, когда они не нужны.

Вам потребуются некоторые навыки работы с деревом, чтобы осуществить это, потому что в планах нет ни пошагового руководства, ни подробных инструкций, которые могли бы быть полезны новичку.

Подробнее здесь

36. Простота сборки Учебное пособие по таблице маршрутизатора за 100 долларов

В отличие от большинства других руководств в этом списке, в этом столе маршрутизатора не используется монтажная пластина маршрутизатора, что делает его дешевле и проще в сборке. стоимость всего 100 долларов.

Поставляется с одним местом для полок и ограждением, в которое входит пылеуловитель. Учебник показывает вам все в виде пошагового руководства с использованием изображений и подробных инструкций.

Для этого проекта вам понадобится много зажимов, молоток, дрель и отвертки.В качестве бесплатного руководства это короткое и сжатое, но вы также можете купить его более длинную и подробную версию.

Подробнее здесь

37. Deluxe Router Table DIY Tutorial

Здесь представлен высококачественный маршрутизаторный стол со всеми приятными функциями, которые вы можете ожидать от мебели для магазина. Он отлично выглядит, имеет множество многофункциональных ящиков, прочен и долговечен.

Это учебное пособие состоит из 27 страниц и использует пошаговое руководство с изображениями, в котором каждый шаг представлен в виде рисунка с добавлением пояснений.

В этом столе маршрутизатора достаточно места для полок и ящиков, а также детализированные и хорошо обозначенные схемы. Вы также узнаете, как построить каретку маршрутизатора, которую вы также можете адаптировать к любой форме маршрутизатора, который у вас есть.

Подробнее здесь

38. ShopNotes Quick & Easy Router Table Планы

Если вы новичок, то этот вариант может не для вас, поскольку в нем нет пошагового руководства или изображений.

Вам просто предоставляют список вырезов и схемы, а также изображение готового продукта, и все.

Готовый продукт в любом случае выглядит хорошо. Так что, если вам это нравится, и если вам достаточно предоставленной небольшой информации, не стесняйтесь создавать ее.

Подробнее здесь

Мы подошли к концу этого длинного списка планов маршрутизаторов, и теперь ваша очередь действовать. Если вы нашли здесь один или несколько вдохновляющих дизайнов, значит, этот список достиг своей цели.

Не забудьте добавить в закладки или поделиться, чтобы вы могли вернуться позже. Вы также можете прикрепить любое изображение, которое вас интересует.

Нам нравится получать отзывы. Итак, если у вас есть время, то почему бы вам не рассказать нам, что вы думаете, в разделе комментариев ниже?

Материнский роутер / формирователь стола — Сделай сам

Каждому хорошо оборудованному столярному цеху необходим маршрутизатор для выполнения различных стыков, профилей и вставок, общих для всех видов качественного столярного дела. Эти универсальные канавки чаще всего используются вручную или с направляющей, которая крепится непосредственно к самому инструменту. . . но есть некоторые работы — например, длинные прямые пропилы, которые требуются при изготовлении оконных профилей, — которые требуют устойчивости прочно установленной силовой головки и надлежащих направляющих механизмов для управления подачей древесины.

Стол фрезерного станка MOTHER EARTH NEWS разработан для того, чтобы превратить ваш ручной станок для обработки канавок в универсальный и точный инструмент для формования. . . тот, который может справиться с большинством задач, обычно выполняемых на столе формирователя, не отказываясь от возможностей маршрутизатора от руки . (Удалив пару винтов, вы можете легко превратить свой инструмент обратно в мобильный формовщик, который у вас был раньше.) А еще лучше, вы можете собрать стол за пару коротких вечеров. . . за небольшую часть стоимости высокоскоростного формирователя.

Рабочая поверхность

Начните сборку скамейки для фрезерного станка с вырезания частей рамы из бруса 2 x 4. Вам понадобятся две секции по 14 1/2 дюймов и еще две по 60 дюймов каждая. Скрепите эти четыре доски вместе с помощью комбинации шпунтов (на участках 14 1/2 дюйма) и дадо (на участках 60 дюймов).

Для тех, кто не знаком с этой техникой, необходимое здесь выравнивание включает в себя не что иное, как обрезку отрезка глубиной 3/4 дюйма на 3/4 дюйма длиной от 3 5/8 дюйма ширины каждого из 14 1/2 дюймов. доски.. . оставив язычки размером 3/4 «x 3/4» x 3 5/8 «на каждом конце. Затем, чтобы сделать dado частью этих соединений, просто продвиньте 3/4 дюйма с каждого конца двух секций по 60 дюймов. и прорежьте канавку 3/4 «x 3/4» на поверхности 3 5/8 «. Язычки на коротких кусках пиломатериалов войдут прямо в пазы на длинных досках.

Затем, чтобы закрепить стыки, просверлите два свинцовых отверстия диаметром 7/64 дюйма. . . С по на заднюю часть дадо длинных досок и на ребристые части коротких досок.Зенковать отверстия для шурупов с плоской головкой № 12 x 1 1/2 дюйма и вставить два крепежных элемента в каждый из четырех соединений.

После этого сформируйте верхнюю часть стола, вырезав кусок 16 x 60 дюймов. Фанера 3/4 дюйма. . . который будет ездить на раме. Вы можете использовать ту же коронку, которая требовалась для закрепления соединений, чтобы просверлить пять отверстий на каждой длинной стороне рабочей поверхности. Затем зенковать каждое из отверстий глубиной 1/4 дюйма … так, чтобы еще десять шурупов с плоской головкой № 12 x 1 1/2 дюйма можно было утопить ниже уровня поверхности, а зазоры заполнить шпаклевкой или деревянными заглушками. .

Теперь вы можете завершить рабочую поверхность вашего маршрутизатора, облицевав края фанеры с соответствующей длиной 1/2 «x 3/4» S4S ложа. . . со скосом 45 °, чтобы детали плотно прилегали друг к другу по углам. Нанесите быстросхватывающийся белый клей и гвозди размером 1 дюйм 17 размера с интервалом примерно 4 дюйма, чтобы прикрепить защитную кромку к столешнице.

Крепление маршрутизатора

Сам маршрутизатор будет прикреплен под столом и прикреплен крепежными винтами, пропускающими – фанеру, к стальной пластине 1/4 дюйма, которая вставлена ​​в углубление на верхней поверхности дерева.Вы можете определить положение этой вставки, а также соответствующее углубление в нижней части стола, забив 3-дюймовый чистовой гвоздь через дерево (так, чтобы равное количество шипа выступало над и под доской) на острие на расстоянии 24 дюйма от одного короткого конца и 5 3/4 дюйма от одной длинной стороны рабочей поверхности.

Затем установите на фрезерный станок с прямым шлицем 1/4 дюйма (с регулировкой на глубину 1/4 дюйма) и вырежьте обведите верхнюю поверхность вокруг гвоздя, прижав нижнюю пластину фрезы к шипу.Когда это будет сделано, отрегулируйте фрезер на глубину реза 1/8 дюйма, переверните фанеру и повторите процесс формирования вкладки на нижней стороне платы. Завершите обе вкладки, удалив гвоздь, повторно оснастив маршрутизатор более широким фреза с прямым торцом (который все еще должен быть настроен на соответствующую глубину) и фрезерование внутренней части обоих кругов.

Металлическая пластина 1/4 дюйма, к которой будет прикреплен фрезер, должна быть разрезана так, чтобы она вошла в инкрустация на столе глубиной 1/4 дюйма. Если вы не очень хорошо умеете обращаться с ножовкой или терпеливо обращаться с напильником, было бы лучше, если бы этот диск был изготовлен для вас в механической мастерской.. . и пока они занимаются этим, вы также можете попросить механиков просверлить отверстие диаметром 1 1/4 дюйма точно в центре круга. После того, как формирование металла будет выполнено, используйте готовый продукт в качестве шаблона для фрезерования 1 Отверстие 1/4 дюйма в фанере. . . для размещения патрона.

Теперь снимите нижнюю пластину с вашего маршрутизатора и используйте ее монтажные отверстия в качестве направляющих для размещения соответствующих отверстий в стальной пластине 1/4 дюйма. Отметьте каждое место кернером и просверлите его до того же диаметра, что и винты, которые удерживают нижняя пластина маршрутизатора на месте.Затем выполните зенковку каждого из этих отверстий. . . ровно настолько, чтобы винт с плоской головкой 1/4 дюйма мог плотно прилегать к поверхности. Завершите подготовку к установке маршрутизатора, продолжая проделывать отверстия с по в фанере.

Затем снова используйте нижнюю пластину маршрутизатора — на этот раз как стальную пластину шаблон крепежного винта к столу — сначала совместив отверстия, а затем сделав нижнюю часть канавки на 1/6 оборота на диске 1/4 дюйма. Пробейте кернером новый набор острий, просверлите их сверлом № 7 и проденьте в металл метчик 1/4 дюйма 20.Теперь вы можете установить пластину 1/4 дюйма обратно во вкладыш, отметить положение новых отверстий на дереве, удалить сталь и просверлить отверстия 1/4 дюйма в фанере. После того, как вы утопили нижнюю часть стола, чтобы разместить винты с плоской головкой 1/4 «x 3/4», вы можете прикрепить пластину к дереву. (Поскольку для завершения работы вам понадобится маршрутизатор, пока не прикрепляйте его к столу.)

Пусковой штифт от руки

Многие работы по фрезеровке — особенно те, которые связаны с небольшими деревянными деталями, которые должны быть сформированы вручную — будут намного проще, если вы зафиксируете маршрутизатор на месте и будете работать с ним по дереву, а не наоборот.Направляющая, которая позволяет вам закреплять и поворачивать дерево, может оказаться огромным подспорьем в такой работе. Вы можете сформировать свой стартовый штифт, вырезав болт с крупной резьбой 3/8 «x 2 1/2». Обрежьте резьбовую часть крепежа до тех пор, пока не останется только 3/8 дюйма металла с канавкой, а затем отрежьте стержень и головку болта так, чтобы общая длина крепежа составляла 1 3/4 дюйма.

Установите стартовый штифт, проткнув по центру стальной диск размером 1/4 дюйма, который, по-видимому, находится под углом около 4:30 (или 135 °).. когда вы стоите сбоку от стола, вы будете работать. Просверлите эту отметку до 5/16 «, проденьте отверстие метчиком 3/8» 16 и закрутите шпильку в отверстие.

Угловой калибр и формирователь

Установив крепление для маршрутизатора и установочный штифт, пора закрепить направляющие механизмы на скамейке для маршрутизатора. Вы можете купить и угловой калибр, и формовочный упор в Sears, Roebuck and Company, и вы найдете эти аксессуары почти незаменимыми для точного формования.

Чтобы расположить канавку, в которой заходит датчик, нарисуйте линию, параллельную длинному краю стола (на расстоянии 5 1/2 дюймов), которая находится на напротив вставки. Начните отметку в пяти дюймах от одного конца вершины и закончите ее в 12 дюймах от противоположного края. Затем с помощью временного ограждения, которое будет направлять вас (которое вы можете построить из углового железа или 2 х 4 и пары С-образных зажимов), просверлите отверстие шириной 3/4 дюйма и глубиной 3/8 дюйма по всей линии. .

Формовочный упор будет обращен к вам и будет установлен — с деревянной поверхностью, расположенной примерно на 1/8 дюйма позади центра отверстия фрезы — идеально перпендикулярно краю стола.Поместите ограждение на конец стола и отметьте точки — в его монтажных пазах — которые будут ближе всего к вам (с учетом диаметра монтажных болтов 1/2 дюйма). Используйте сверло 1/2 дюйма, чтобы просверлить отверстия в отверстиях. столешницу и прикрепите ограждение с помощью болтов с квадратным подголовком, гаек и шайб. (Если часть рамы 2 x 4 мешает, вырежьте часть дерева.)

Дистанционное переключение

Чтобы не лезть под стол при включении и выключении электроинструмента, просто установите выключатель на той стороне, где вы будете стоять.Самый безопасный метод — использовать однополюсный выключатель с защитой от перегрузки, потому что такое устройство будет отключать питание, если фреза задевает деревянную часть забора. (Менее затратным подходом было бы использование стандартной розеточной коробки и переключателя.)

Установите переключатель в раму 2 x 4, сделав углубление глубиной 1/4 дюйма, равное размеру и форме основания переключателя. Затем просверлите два отверстия , каждый из которых достаточно велик, чтобы вместить провода, идущие к коммутатору.Два провода от вилки-вилки могут идти прямо к розетке-розетке для вилки маршрутизатора.Другой провод будет «горячим». . . и должен быть подключен к одной стороне переключателя и отключен от другой.

Последние штрихи

Когда вы прикрепите маршрутизатор к столу, подтянув его к нижней стороне фанеры с помощью винтов, соответствующих отверстиям в нижней пластине маршрутизатора, у вас останется кусок кабеля маршрутизатора, болтающийся в воздухе. Вы можете собрать планку, чтобы обернуть лишнюю проволоку, навинтив кусок дерева размером 1 x 4 x 10 дюймов на другой кусок приклада 2 x 2 x 6 дюймов. .. а затем закрепить сборку на основании столешницы.

Покройте готовый стол парой слоев полиуретанового лака. . . и будьте осторожны, чтобы не заклеить канавку под углом. Чтобы получить полное защитное действие от этого покрытия, вы, вероятно, захотите нанести второй слой. Примерно через 48 часов высыхания ваш новый инструмент будет готов, чтобы его можно было установить на козлы и приступить к работе. Вы будете удивлены, насколько легко сделать эти ранее невозможные прямолинейные разрезы, а работы по формовке, которые вы никогда не осмеливались делать раньше, внезапно станут такими же несложными, как нажатие переключателя!

---

Ведомость материалов

 (2) 2 дюйма x 4 дюйма x 8 футов по 2 доллара США.08. . . . . . $ 4,16
 (1) фанера 3/4 дюйма x 2 фута x 8 футов ... 11,00
 (1) 2 дюйма x 2 дюйма x 6 дюймов. . . . . . . . . . 0,30
 (1) 1 дюйм x 4 дюйма x 10 дюймов ..., ..., ... 0,40
 (2) 1/2 дюйма x 3/4 дюйма x 8 футов S4S, запас
 @ 1,00 ... ,,,,,................................. 2,00
 (1) 1/4 "st, eldlsc (около 6 дюймов
, обрезка по размеру) ... )....... 37.95
 (1) Угловой датчик Sears Craftsman калибра
 (9HT29929).,,,.. 16.99
 (1) однополюсный выключатель с защитой от перегрузки ·
 защищенный выключатель.. . . . . . 12.60
 (2) болта с квадратным подголовком 1/2 "x 3 1/2", гайки
 и шайбы @ 16. . . . 0,32
 (18) Винты для дерева № 12 x 1 1/2 "с плоской головкой @ 3 ¢....... 0,54
 (1) 3/8" x 2 1/2 "NC болт................................................. 0,12
 (3) 1/4 дюйма 20 x 3/4 дюйма
 винтов с плоской головкой @ 10 ... 0,30
 (3) 1/4 дюйма 20 x 1 1/4 дюйма с плоской головкой.. 0,30
 машина винты @ 10 ... 0,30
 (40) гвозди размером 17 x 1 дюйм. . . . . 0,20
 (4 ') калибр 12, 3-жильный провод
 @ 25.. . . . . . 1,00
 (1) вилка. . . . . . . . . . . 0,49
 (1) розетка. Заглушка. . . . . . . . . . 0,49
 (2) Шурупы с плоской головкой № 12x3 дюймов
 @ 4 ¢,,,,,,.. 0,08
 ------
 ОБЩАЯ СТОИМОСТЬ 92,24 долл. США

---

Первоначально опубликовано: январь / февраль 1980 г.

DIY Router Table and Fence Build

Несколько лет назад я купил подержанный стол для фрезерования, думая, что он упростит изготовление валков на длинных краях и ускорит изготовление этих скошенных краев.Однако я быстро отказался от стола маршрутизатора после неудачных попыток изменить биты и плохих результатов из-за того, что вставка маршрутизатора не была ни плоской, ни идеально заподлицо с поверхностью стола.

Недавно мне в руки попал новый подъемник для маршрутизатора Rockler Pro Lift, поэтому я решил изготовить нестандартный стол и ограждение для маршрутизатора со встроенными Т-образными направляющими и пылесборником.

Стол для маршрутизатора, который я сделал, больше, чем большинство имеющихся в продаже столов для маршрутизатора — 36 ″ x 24 ″, что обеспечивает большую плоскую поверхность для обрабатываемой детали.

Вот инструменты и материалы, которые я использовал для изготовления этого фрезерного стола:

МАТЕРИАЛЫ

ИНСТРУМЕНТЫ

СПИСОК ОТРЕЗОВ

Столешница

• 5/8 ″ Меламин — 24 ″ x 36 ″
• Фанера 3/4 ″ — 24 ″ x 36 ″
• Отделка из твердых пород дерева (опция)

Забор

• 5/8 ″ Меламин — 5 ″ x 36 ″
• Фанера 3/4 ″ — 5 ″ x 36 ″
• Фанера 3/4 ″ — 3 ″ x 36 ″
• (4) фанерные треугольники — 3 ″ x 4 ″

Я вырезал один кусок меламина 5/8 ″, который я использую для верха, и один кусок фанеры I, который я использую, чтобы укрепить верх.Я разрезал обе части до размеров 36 на 24 дюйма, разрезав фанеру немного завышенного размера, так что я смогу обрезать края заподлицо, обе части ламинированы вместе.

Я использую фрезерный подъемник Pro Lift от Rockler, у которого есть несколько действительно интересных функций. У него есть кнопка, которая позволяет вам извлечь игольную пластину, чтобы вы могли легко получить доступ к битам. Еще одна интересная особенность — это сам подъемник: одна шестерня позволяет вам регулировать высоту фрезы, а другая позволяет полностью поднимать фрезер, чтобы вы могли легко заменить фрезу.

Я начал с измерения пластины-вкладыша, а затем грубо разметил ее, чтобы она находилась в мертвой точке верха. Перевернув подъемник по разметке, я очертил контур.

Пластина-вставка должна быть утоплена, чтобы она располагалась на выступе, поэтому я выделил меньшую коробку внутри первой. Я постарался оставить немного места в углах, где вставная пластина будет прикручиваться к столу.

Я вырезал внутреннюю коробку лобзиком.Сначала я проделал сверлом рельефные отверстия, чтобы углы было легче вырезать.

Я сделал самодельные заборы, которые приклеил двусторонним скотчем вплотную к контурным линиям.

Чтобы зенковать подъемник фрезерного станка, я использовал фрезерную насадку заподлицо с верхним подшипником, который будет двигаться вдоль забора. Я установил биту на нужную глубину, затем повернул по часовой стрелке.

Проведя тестовую подгонку, я увидел, что вставка для фрезера находится немного ниже поверхности стола, поэтому я использую эти мебельные направляющие в качестве регулировочных винтов, чтобы можно было получить ее идеально ровно.Это довольно просто: проделайте отверстия в углах, вставьте пластиковую вставку и прикрутите ножки снизу.

Многие коммерческие столы имеют паз для под углом на передней стороне стола, но я никогда не использовал измеритель под углом со своим столом, и, кроме того, я предпочел бы иметь Т-образный паз для перьевых досок и тому подобное. Я размечаю его так, чтобы Т-образная дорожка была примерно на 1,5 дюйма перед пластиной-вкладышем. Я пошел вперед и прижал к тросу еще одно импровизированное ограждение, затем использовал Т-образную направляющую в качестве проставки и зажал еще один забор с противоположной стороны, стараясь не пережимать его, чтобы гусеница могла свободно скользить.Установив импровизированные ограждения, я установил фрезерную насадку на нужную глубину и поехал в город.

Я также добавил 2 более коротких Т-образных профиля на задней части стола, которые будут удерживать ограждение и позволять ему скользить вперед и назад. Я разметил направляющую на 6-1 / 2 дюйма с каждой стороны и вырезал два куска алюминиевых Т-образных направляющих длиной 10 дюймов.

Я повторил тот же процесс, что и раньше, чтобы разрезать дадо, но использовал кусок ленты, чтобы отметить остановку, чтобы не заходить слишком далеко.

Я использовал клей Weldbond, чтобы приклеить гусеницы. Этот клей должен приклеиваться как к ДСП, так и к металлу. Я использовал дюбель, чтобы закрепить гусеницы, и дал ему высохнуть в течение 24 часов.

Моя идея заключалась в том, чтобы покрыть верх из меламина фанерой, чтобы сделать его более прочным и ровным. Я сложил обе части и перенес контур отверстия на фанеру, а затем лобзиком вырезал отверстие.

Затем я прикрутил фанеру к меламину снизу с помощью однодюймовых шурупов.

Я закончил тем, что аккуратно подрезал края, используя мой маршрутизатор и насадку для обрезки заподлицо.

В завершение я решил добавить деревянную отделку по бокам стола, чтобы защитить хрупкие края и просто придать столу более изысканный вид. Я отметил места, где следы касаются краев стола, и вырезал дадо на обшивке, чтобы убедиться, что я все еще могу вставить свои Т-образные болты после того, как обшивка будет на месте. Мне не нужны были видимые ногти, поэтому я использовал только клей и в основном малярный скотч, чтобы удерживать накладку на месте.

С завершенной столешницей я перешел к забору. Для забора вам понадобится 5-дюймовая полоса фанеры, 3-дюймовая полоса фанеры, а также 5-дюймовая полоса меламина, все 36 дюймов в длину.

Так же, как и для стола, я вставляю Т-образную направляющую в забор, чтобы можно было легко использовать перины. Я разместил направляющую на расстоянии 1 дюйма от верха меламиновой полосы, и, как и раньше, я зажал одно ограждение и использовал направляющую в качестве распорки, чтобы зажать второй упор.На этот раз я использовал свой более мощный маршрутизатор, который значительно упростил работу, и у меня не было разрывов, как на моем обрезном маршрутизаторе.

После сухой посадки и проверки того, что гусеница находится ниже поверхности, я использовал немного клея Weldbond, чтобы закрепить гусеницу. Вы также можете использовать эпоксидную смолу или винты, что, вероятно, будет быстрее, поскольку вам не нужно столько времени на высыхание. В любом случае, я использовал свой трюк с дюбелем, чтобы закрепить гусеницу и дать ей высохнуть в течение 24 часов.

Для забора я использую отверстие для пыли, сделанное специально для ограждения стола маршрутизатора, поэтому мне нужно сделать отверстие в заборе, чтобы пыль могла проходить как через вертикальный забор, так и через кусок, который прилегает к столу.Я просто использовал для этого кольцевую пилу, а затем закончил пропил настольной пилой.

Собираю забор с помощью клея и гвоздей. Моя главная цель здесь — сделать фасад забора идеально ровным и квадратным. По этой причине я добавил эти маленькие треугольники и по ходу проверял квадратность.

Я закрепил пылезащитный порт с помощью клея Weldbond, который должен прилипать как к пластику, так и к дереву, и пока это кажется правдой. Вы всегда можете сделать этот порт для пыли из дерева, но я нашел этот всего за несколько долларов на Amazon, поэтому пропустил этот шаг.

Я перенес отверстие на поверхность меламина, затем перенес все это на мою настольную пилу и использовал забор пилы, чтобы убедиться, что мой забор ровный и квадратный по отношению к столу. Я добавил несколько винтов сзади, осторожно, чтобы не задеть Т-образную направляющую какими-либо винтами.

Хорошо, последний шаг — это установка ограждения на стол. Установив забор на место, я сделал отметку на уровне рельсов, чтобы просверлить отверстия. Я сделал отверстия немного больше, чем болты, которые я использую, чтобы было немного места для маневра.

Я использую унитаз только потому, что пачку можно купить в любом хозяйственном магазине. Вы можете использовать прилагаемую к ним шайбу вместе со звездочкой. Просто убедитесь, что у них одинаковая резьба, в моем случае 5/16.

На этом первая часть сборки завершена. Обязательно ознакомьтесь со второй частью, в которой я построил базовый шкаф, адресовал сбор пыли, и мы увидим эту таблицу маршрутизаторов в действии.

Деревянная вывеска DIY с фрезером

Чувак, на этой неделе определенно лето! Температура приближается к сотням, и все, что я хочу сделать, — это просто.

Но у нас еще много работы над домиком для игр. Поскольку все, что я хочу делать, это отдыхать у бассейна, я решил, что это идеальное время, чтобы поделиться этой веселой табличкой с бассейном, которую я сделал пару недель назад.

Я решил поиграть со своей новой игрушкой и сделал забавную вывеску из дерева своими руками с маршрутизатором для заднего двора.

Сделать этот знак — определенно принять желаемое за действительное. Наш задний двор маленький, и единственный бассейн, который у нас есть, — это взорванный бассейн за 30 долларов из магазина. Но, эй, ему все еще нужен причудливый знак, верно?

В этом году ко Дню матери мой милый муж и дети купили мне роутер.Я давно хотел одну и не мог дождаться, чтобы открыть ее и посмотреть, что я могу с ней сделать.

Конечно, я хочу добавить декоративные края ко всем моим будущим проектам, и выяснить, как фрезеровать кроликов и дадо, и даже не начинать с рамок для картин, которые я планирую сделать.

Но для начала мне нужен был простой проект, потому что я был занят созданием всевозможных вещей для заднего двора.

Пару недель назад мой тесть принес мне 2 больших ведра переработанной древесины.Его друг переделывал забор вокруг своих малиновых кустов, и я был так счастлив, что он увидел эти идеально выдержанные 1×2 и подумал обо мне.

Итак, я решил, что первым проектом маршрутизатора будет вывеска из дерева своими руками.

Самостоятельно сдать дизайн с фрезером немного сложно. Вам нужно действовать медленно и иметь твердую руку. К сожалению, ошибки нельзя исправить (но если вы изобретательны, вы можете их скрыть). Я потренировался на обрезке фанеры, чтобы увидеть, смогу ли я следовать линии, и обнаружил, что это вполне выполнимо.

Я сохранил дизайн своей летней вывески из дерева очень простым. Я решил использовать прямую фрезу для обеспечения постоянной глубины на знаке. То, что у меня было, было 1/4 дюйма, поэтому я знал, что самая маленькая линия, которую я могу сделать, будет толщиной 1/4 дюйма.

Это помогло мне разработать мой простой знак «Бассейн». А если сделать это просто, то вырезать мою самую первую деревянную вывеску своими руками будет намного проще.

Я был очень взволнован тем, как получилась моя вывеска! Он идеально подходит, чтобы добавить немного летнего веселья к нашему шикарному бассейну;).И вам лучше поверить, что я собираюсь выяснить, как сделать еще много деревянных табличек с помощью моего маршрутизатора.

Как сделать деревянную вывеску своими руками с помощью фрезерного станка

Припасы:

• Маршрутизатор
• Фреза прямая 1/4 ″
• Восстановленная древесина
  • Я использовал (14) 13 ″ 1 × 2, (2) 26 ″ 1 × 2 и (2) 23 ″ 1 × 2 куска дерева, чтобы сделать знак 23 1/2 ″ x 13 ″ на кольях 13 ″.
• Пила
• Пистолет с гвоздями 1 ″ для чистовой обработки
• Столярный клей для наружного применения
• Бумага для трафарета
  • Я использовал свой Silhouette Cameo , чтобы быстро вырезать трафарет, но этот простой дизайн можно было легко вырезать вручную.
• Лента малярная синяя
• Краска-спрей
• Краска для экстерьера

Чтобы сделать деревянный знак, вырежьте 14 отрезков 1×2 длиной 13 дюймов и 2 отрезка 1×2 длиной 26 дюймов. Отрежьте нижнюю часть 26-дюймовых частей под углом 45 градусов с каждого конца, чтобы сделать из них колья. Разложите деревянную доску так, чтобы более длинные доски были 3-й доской с каждой стороны.

Как только вам понравится внешний вид, переверните доски вверх дном и скрепите их вместе. Я использовал уровень, чтобы доски оставались прямо наверху.Отрежьте 2 части по 23 дюйма для спинки. Нанесите на них столярный клей и положите их на обратную сторону других досок.

Прикрепите задние панели к знаку с помощью отделочных гвоздей 1 ″. Я вставил по 2 гвоздя в каждую доску. Дайте клею высохнуть.

Вырежьте дизайн вывески из бумаги. Я убедился, что оставил небольшую часть P и O сверху и снизу, чтобы центры не выпадали (как трафаретный шрифт). Поскольку рисунок был большим, я вырезал его на 2 листах бумаги 12 × 12, а затем склеил их вместе.

Разложите его на деревянной вывеске «Сделай сам» и закрепите синей малярной лентой. Покройте весь знак за пределами трафарета, чтобы на него не попала аэрозольная краска. Распылите рисунок на дереве, стараясь не распылить краску под краями трафарета.

Теперь вы можете увидеть свой рисунок на дереве. Прикрепите его к рабочей поверхности и приготовьтесь повеселиться!

Я установил глубину фрезерного станка примерно на 1/8 дюйма и вставил прямую коронку на 1/4 дюйма. Обязательно используйте хорошие защитные очки при этом, потому что они будут бросать стружку прямо вам в лицо, и вам нужно будет видеть, что вы делаете.Я хочу в следующий раз купить очки типа Google, потому что даже с моими любимыми изогнутыми очками пыль все равно осталась.

Включите роутер и воткните наконечник в знак над первой буквой. Мой маршрутизатор позволяет мне заблокировать его, что было очень удобно, потому что у меня недостаточно силы рук, чтобы удерживать маршрутизатор прижатым вниз, пока я могу свободно передавать дизайн. Медленно и обведите контур буквы, затем вернитесь и удалите центр.

Имейте в виду, что регенерированная древесина не является гладкой! Были места, где мой роутер застревал, и мне приходилось немного приподнимать его, чтобы он продолжал двигаться.
