Вентиляция в квартире своими руками: естественная, приточно-вытяжная, схемы

Дома все время душно, окна запотевают, кухонный чад и запах туалетного дезодоранта долго стоят в комнатах. В ванной, что в плохо обустроенной бане, дышать впору жабрами, а дверь открыть – по помещению как парной волной даст. Смириться? Пойдет коробиться мебель, отслаиваться обои, книги плесневеть, а там и до мокреца по стенам недолго. И все это бьет по здоровью. Причина ясна: плохая вентиляция в квартире. Своими руками тут можно что-то поправить, или нужно изыскивать деньги в уплату мастерам?

Да, самому можно сделать в квартире отличную вентиляцию. Никаких особых навыков для этого не требуется. Достаточно элементарных знаний по строительным работам и умения обращаться с простым обиходным инструментом.

Рассмотрим, как улучшить вентиляцию в жилом помещении, в порядке возрастания сложности работ и затрат. Сначала покажем, что и как нужно делать, если не работает вентиляция, которая все же есть.

А затем расскажем, как устроить вентиляцию там, где ее пока нет – в частном доме, гараже, на даче.

Для справки: вентиляция жилых помещений по санитарным нормам считается достаточной, если в каждой комнате обеспечивается не менее двух обменов воздуха в час. Если же ощущается сквозняк, в холодное время года при надлежащем поступлении тепла от системы обогрева температура в помещении падает ниже санитарной нормы (+18 градусов), или заметно поступление снаружи пыли и запахов – вентиляция избыточна.

Первый этап: проверка

Прежде чем думать да гадать, как сделать вентиляцию в квартире, нужно убедиться, что действующая действует как надлежит, но почему-то уже не справляется. А затем разобраться, чего же ей не хватает для нормальной работы.

Сначала подносим к имеющимся вентиляционным отдушинам полоску газетной бумаги длиной 15-20 см и шириной 2-3 см на расстоянии 5-7 см от отверстия. Конец полоски при исправной вентиляции должен касаться среза отдушины, или затягиваться в него.

Предупреждение 1: нельзя проверять вентиляцию пламенем спички или свечи. В вентиляционном ходе может оказаться горючий газ. Такие случаи бывают редко, но без серьезных последствий (вынесенный взрывом кусок стены у соседей, например) не обходятся.

Помимо гниения в замусоренных вентходах, в последнее время отмечены случаи загазованности вентиляции от кустарного химического производства в домашних условиях. Занимаются этим наркоманы, любители-пиротехники и прочие безответственные субъекты.

Положим, бумажка либо не отклоняется, либо отклоняется слабо. Значит, у нас все же плохая вентиляция.

Теперь проверяем, в порядке ли вентиляционные ходы, или ухудшился приток. Открываем настежь двери и окна и опять проверяем бумажкой. Отклонилась, даже затянуло ее в отдушину – ходы чистые, нужно искать дальше. Ток воздуха в отдушины не увеличился – где-то там засор, и вентходы нужно чистить.

Видео: самостоятельная проверка работы вентиляционных шахт

Второй этап: чистка

Проверяем по отдельности каждую отдушину. Есть разница в отклонении бумажки – засор в коробах внутри помещения. Это не самый худший случай: сажаем посудный ерш на тонкий гибкий стальной тросик (лучше) или на алюминиевую проволоку (на крайний случай), и шуруем как можно дальше по ходу. Остатки мусора вытягиваем пылесосом с длинной трубкой – хорошо подойдет кусок винилового шланга для полива. Он достаточно жесткий и в то же время гибкий.

Не помогло? Не обнаружилось мусора? Значит, забит все-таки главный вентход. Чистим так же, но ерш нужен побольше. Скорее всего, понадобится и штанга, деревянная или металлическая, или кусок стеклопластикового прута, которым пользуются кабельщики, с крюком.

Предупреждение 2: При чистке главных вентходов соблюдайте осторожность! Там может оказаться гнездо ос или скопище других опасных тварей.

стандартная схема вентиляции в многоквартирном доме

Если вы живете в многоквартирном доме, чистка вентиляции – обязанность домовладельца либо организации, которой поручена эксплуатация зданий, а вам в главный ход и лезть нельзя. В таком случае нужно предъявить претензию и дать заявку.

Третий этап: обеспечиваем циркуляцию

Допустим, естественная вытяжка есть. Прежде чем браться за довольно сложные работы по обеспечению притока, проверим, а не ухудшилась ли циркуляция воздуха в помещении? И улучшим ее, если нужно.

Проверка вентиляции в квартире на предмет правильной циркуляции производится все той же неизменной бумажкой у отдушины, но входные двери и окна оставляем закрытыми. А вот все двери между комнатами распахиваем настежь. Дотянулась бумажка до нормы? Дело в циркуляции.

Улучшить воздухообмен между комнатами можно, не пробивая стен и не устанавливая там приточные клапаны (см. ниже). Для этого достаточно обеспечить зазор между низом двери и полом в 3-4 см.

Если же вам так не нравится, то в нижней части двери можно насверлить 2-3 ряда отверстий диаметром 8-15 мм, и наложить на них с обеих сторон декоративные накладки с частой сеткой. Сетка заглушит звуки. В спальне родителей, в ванной и в туалете отверстия лучше сверлить с наклоном снаружи внутрь. Если любимому чаду в переходном возрасте захочется подглядеть, пусть смотрит на пол.

Как оформить такие продухи – дело вкуса, но сетку нужно ставить стальную, мелкоячеистую, нержавеющую. Можно в 2-4 слоя с промежутком в 2-3 мм. Это даст еще лучшую звукоизоляцию.

Четвертый этап: создаем приток воздуха

Естественная система притока воздуха в жилые помещения – форточки, щели и щелки в дверях и окнах. Но на зиму их, тепла ради, стараются заделать, а форточки держат закрытыми. Современные же двери и окна закрываются так плотно, что в такой квартире можно в космос лететь. Поэтому приток воздуха в холодное время года приходится обеспечивать дополнительными мерами.

Старые окна

Если у вас окна старого типа, в деревянных рамах, на зиму их не заклеивайте. Утепляйте полосками поролона на клейкой основе, они специально для этого есть в продаже. При покупке нужно следить, чтобы поролон был достаточно рыхлый, воздухопроницаемый.

Погодите, зачем так зимой? Нужно же заделываться поплотнее! Поплотнее, но с умом и знанием физики. Ветер, или разность температур, проталкивают воздух сквозь поролон в дом. В мелких извилистых порах возникает т. наз. дроссельный эффект. Попросту, воздух нагревается от трения сам об себя. И злющий ветер, который раньше выстуживал дом, теперь может его даже обогревать. Чем сильнее свирепствует, тем сильнее дроссельный эффект.

Раньше, когда не было поролона, для этой цели между рамами укладывали валики из ваты. На них еще ставили маленькие фигурки: снеговичков, елочки, Деда Мороза со Снегурочкой и пр. Некоторые умельцы создавали такие композиции, что прохожие долго застаивались перед их окнами.

Стеклопакеты

Современные ПВХ окна специально утеплять не нужно, они и так закрываются очень плотно. В большинстве моделей, кроме совсем уж дешевых, от которых даже оффшорные китайцы шарахаются, предусмотрены вместо форточки приточные регулируемые щели

(см. рисунок справа). Расположение такой щели вверху физически правильно. Система эта действует в холодное время, воздух из щели идет вниз, смешивается с теплым воздухом от батареи, и температура в помещении выравнивается.

ПВХ окна с притоком рассчитаны на совместное использование с алюминиевыми отопительными радиаторами современного типа. При их работе в паре какого-то дополнительного притока воздуха в жилые комнаты, скорее всего, не понадобится.

Приточные клапаны

В помещениях общественного назначения, где толпится много народу (офисы, магазины и т.п.) и в кухнях (см. иллюстрацию 1), где от плиты выделяется много тепла, а от продуктов и в процессе готовки источаются всевозможные испарения, притока воздуха из окон может не хватить. В таком случае придется ставить стеновые приточные клапаны.

Приточные клапаны бывают двух типов: прямые жесткие и угловые с гибким воздуховодом (см. иллюстрацию 2). И те, и другие – с регулируемыми заслонками (вьюшками). Прямой клапан дополнительно может оснащаться воздушным калорифером или лабиринтом, в котором действует тот же дроссельный эффект.

Угловые клапаны чаще всего дешевле, в помещении не бросаются в глаза – их монтируют над батареями, и действуют они аналогично щелям в ПВХ окнах. Гибкий воздуховод можно проложить в стене с уклоном наружу вниз, что исключит попадание внутрь влаги при ненастье и резко уменьшит поступление в комнату пыли. Заборная решетка такого клапана мало заметна на наружной стене.

Прямые клапаны понадобятся, если в помещении народу бывает, что сельдей в бочке. Помимо меньшего сопротивления притоку, в них легко встраиваются калорифер, фильтр, увлажнитель. Но есть у них, кроме цены, еще один минус: наружная часть такого клапана, воздухозаборник – довольно сложная и заметная конструкция. Она может испортить внешний дизайн здания и стать объектом вандализма.

Видео: выбор приточного клапана

Пятый этап: дополнительная вытяжка

Если усиления притока оказалось недостаточно, чтобы освежить воздух, значит, нужна дополнительная вытяжная вентиляция в квартире. Принцип ее устройства прост: либо нагнетающие («тянущие») электровентиляторы в отдушинах, либо блок-вентилятор в виде секции вентиляционного короба.

Устройство такой вентиляции для помещений разного назначения имеет свои особенности:

• Вентиляция на кухне должна затягивать воздух через раструб – улавливатель над плитой. Иначе от чада не избавиться. Многие кухонные запахи быстро распространяются путем диффузии, поэтому раструб («вытяжка») должен быть снабжен также нейтрализаторами запахов. Надежны, долговечны и совершенно не опасны для здоровья, но потребляют электричество нейтрализаторы ультрафиолетовые, со специальными лампами. Ультрафиолета от них в несколько раз меньше, чем от Солнца на пляже летом в средних широтах. С химическими нейтрализаторами нужно быть осторожнее: даже в продукции известных европейских производителей иногда обнаруживаются канцерогены.
• Вытяжная вентиляция в туалете и в ванной, ради экономии электроэнергии, должна включаться одновременно с лампочкой. При частом включении/выключении лампочка-экономка быстро сгорает, но в туалете она и не нужна, даже вредна. Тут лучше маломощная лампа накаливания. Ныне считается доказанным, что неравномерный, «изрезанный» спектр экономок подавляет перистальтическую активность кишечника, а вот неяркий очень теплый свет с гладким спектром, наоборот, ее активирует. Включаются же лампочки в туалете и ванной нечасто и ненадолго. Впрочем, это смотря у кого.

• Если вентиляция в туалете и ванной выполнена в виде общего короба с одним выходом в главный вентход (так чаще всего делается в городских квартирах), то, чтобы вентиляторы не гоняли зря воздух оттуда-сюда, они должны быть с клапанами-хлопушками. Клапан-хлопушка – легкая, свободно вращающаяся на вертикальной оси на 75-80 градусов заслонка. Любой домашний умелец сможет сделать ее самостоятельно. При поддуве из короба внутрь комнаты хлопушка захлопывается. И зимой она не даст холодному воздуху через главный вентход выстудить помещения, где люди раздеваются.
• Вентиляция в ванной, где в вытяжку идет насыщенный влагой воздух, требует особенно тщательного выбора вентилятора.

Видео: вентиляция на кухне и вытяжка

Выбор вентилятора для вытяжки

Идеальный по всем параметрам, кроме одного (ниже) – старый советский промышленный вентилятор ВН-2. По габаритам он как раз подходит к квартирной вытяжке. Электричества потребляет немного – 22 Вт, а воздух гоняет хорошо: 2,5 куб. м. в час. «Неубиваемый», десятилетиями работает в самых чудовищных условиях: в металлообрабатывающих и литейных цехах.

Но есть у «вээнки» недостаток: немного шумит. Правда, это скорее шуршание, чем шум: негромкий, с мягким спектром, для здоровья не чувствительный. Но слышать в «службах» шелест над собой не всякий согласится. В таком случае нужен современный малошумящий вентилятор.

«Настоящие» бесшумные вентиляторы – низкооборотные с саблевидными лопастями. Прочие ухищрения потребительской аэродинамики при накоплении на лопастях пыли начинают шуметь больше промышленных. И все бесшумные вентиляторы потребляют больше электричества, чем обычные.

При покупке вентилятора обратите внимание на материал корпуса, если он пластиковый. Надежны корпуса из акрила и АВС (полиизопропилена). Корпуса из ПВХ прочих пластмасс общего назначения долго не выдерживают, а вентилятор с покоробленным корпусом ремонту не подлежит.

Вентилятор для ванной нужно покупать во влагостойком исполнении (вентилятор должен быть пригоден для наружной установки).

Видео: вентилятор в ванной комнате

Приток воздуха в служебные помещения

Кухни, кладовки, чуланы, туалет и ванная чаще всего с наружными стенами не контактируют. Поэтому приточная вентиляция в них обеспечивается через дверь, как было описано выше. Если же вы хотите поставить в них приточные клапаны, то воздух должен забираться не из кухни, и обязательно снизу. Вспомните – внутри жилья нет существенной разности температур, и при заборе из-под потолка воздух пойдет из верха в верх, а там, где он больше всего нужен, получится застой.

Централизованная воздушная сплит-система

В особняках и пентхаузах обеспеченных домовладельцев удобна, незаметна и экономична принудительная вентиляция с кондиционированием воздуха (сплит-система). Это, в порядке следования секций-коробов: общий воздухозаборник, фильтр, нагнетатель, охладитель/калорифер двухстороннего кондиционера, увлажнитель/осушитель, магистральный короб, распределительные патрубки, потолочные отдушины с вьюшками в комнатах.

Монтируется такая система в запотолочном пространстве (на чердаке или между подвесным декоративным потолком и капитальным перекрытием). Практически незаметна, не портит как внешний, так и внутренний дизайн. Но проектирование и монтаж вентиляции такого типа – дело рук профессионалов, так что ее установка обойдется недешево. В процессе эксплуатации такая вентиляция требует ухода, поэтому ее чаще всего заказывают в специализированных фирмах с абонентским обслуживанием.

типичная схема построения сплит-системы

Хозпостройки и подсобки

В сарае, погребе, гараже также нужна вентиляция. Меньше будут портиться и дольше храниться продукты, не возникнет опасность возгорания. Вентиляцию в надворных постройках вполне по силам устроить самостоятельно любому домашнему мастеру.

Естественная вентиляция своими руками для помещений такого рода делается, как описано выше: приток – через щели или отверстия с регулировкой или без; вытяжка – из-под потолка. Но, поскольку главного вентхода нет, нужно сделать вытяжную трубу.

По СНиП (Строительные Нормы и Правила) вентиляция нежилых помещений, где есть продукты и горючее, должна также обеспечивать не менее 2-х обменов воздуха в час. Вместо расчета трубы, довольно сложного, можно принять простое правило: 130 мм диаметра трубы на 10 куб. м объема помещения. Если больше – не повредит.

Трубу нужно брать асбоцементную или металлическую. Пластиковая долго не продержится, а выкладывать из кирпича или пустотелых блоков хлопотно, разве что у вас они от стройки остались и девать некуда.

Труба, по тем же СНиП, должна выступать не менее чем на 1,5 м над высшей точкой плоской или односкатной крыши и не менее чем на 60 см над коньком крыши двухскатной или вальмовой. Трубу нужно снабдить грибком, коническим, полусферическим или эжекторного типа. Плоская «нахлобучка» не подходит по аэродинамике.

Делать верх трубы изогнутым вниз, «гусем», как, например, выхлопные трубы дизель-генераторов, нельзя. Без сильного поддува в трубу гусек может сработать как незаполненный сифон, образуется воздушная пробка, и вентиляция прекратится.

***

© 2012-2020 Вопрос-Ремонт. ру

Загрузка…

что еще почитать:

Вывести все материалы с меткой:

Как сделать вентиляцию своими руками

Перед тем как сделать вентиляцию в квартире своими руками, требуется изучить ряд моментов, связанных с установкой вентиляционных систем. Это позволит сделать жизнь в доме более комфортной.

Разновидности систем вентиляции

Классификация вентиляционных систем основана на различных критериях:

• предназначение;
• функции;
• способ перемещения воздуха.

По предназначению вентиляционные системы подразделяются по:

• методу передвижения воздуха;
• типу побудителя движения воздуха.

Разновидности вентиляционных систем бывают приточными и вытяжными. В зависимости от их функций различаются также рециркуляционные, обеспечивающие подачу потока чистого воздуха и подмешивающие к нему вытяжной воздух в огромном количестве.

По способу перемещения воздуха системы делятся на:

• канальные;
• безканальные.

В первом случае происходит перемещение потока воздуха через сеть вентиляционных каналов с воздуховодами, а во втором он проникает через двери и окна. Другое различие вентиляционных систем состоит в побудительной силе, оказывающей воздействие на воздух, поэтому они бывают механическими и естественными.

Движение воздуха происходит только после подключения вентилятора, что характерно для систем с механической циркуляцией воздуха. Фото хорошей вентиляции в доме позволит выбрать тип наиболее подходящей системы.

Достаточно остановить свое внимание на следующих вариантах:

• естественная вентиляция;
• приточно-вытяжная или принудительная;
• смешанная естественная, предусматривающая принудительную вытяжку.

Все перечисленные варианты обладают своими достоинствами и недостатками. Вентиляция естественного типа является наиболее подходящей для небольших по размерам строений. Они обычно располагаются в местах, где окружающая атмосфера является довольно чистой. В этом случае, принудительная вентиляция не устанавливается.

Минимальным набором условий, позволяющих определить оптимальный тип системы и сделать вентиляцию в подвале частного дома, являются чистота воздуха и строительный материал, который применялся для постройки.

В коттеджах обычно обустраивают приточно-вытяжную систему вентиляции, поскольку они располагаются в зоне с загрязненной атмосферой. Она должна обеспечивать помещение потоком воздуха в необходимом количестве, а также выполнять его фильтрацию.

Чтобы сделать вентиляцию в частном доме, необходимо соблюдать следующий план действий:

• выполнить расчет объема параметра воздухообмена, рассчитав объем воздуха, соответствующий нормам;
• определить сечение воздуховода;
• выбрать тип вентиляционной системы;
• составить план-схему вентиляционных каналов;
• выбрать место для установки оборудования;
• определить места, где будет происходить забор и вывод воздуха;
• устроить саму систему.

Как сделать расчет вентиляционной системы?

Способы вычислений могут немного отличаться один от другого, поэтому для того, чтобы сделать вентиляцию в гараже или подвале, следует выбирать наиболее подходящие из них. Рассчитывать параметры системы вентиляции необходимо на основе таких показателей, как площадь дома и объем воздуха в помещении.

Потребуется учесть наличие в помещении бытовой техники, которая способна уменьшить объем чистого воздуха. Все необходимые расчеты производятся с учетом потребности помещения, где необходима вентиляция.

Вычисления следует осуществлять, используя таблицы с диаграммами, с учетом действующих нормативов (СНиПов, САнПинов, ДБНов, ГОСТов). Наиболее легкий способ расчетов основан на вычислении воздухообмена на основе площади. В соответствии с принятыми нормами подача воздуха на 3 м3/час должна осуществляться в полном объеме на 1 м2

Расчет показателя выполняется с учетом количества жильцов. Например, если их трое, то при общей площади дома, равной 120 м2, воздухообмен в час определяется как произведение 120*3=360 куб.м/час.

Более сложным является расчет показателя воздухообмена по кратностям. Все вычисления производятся на основе нескольких показателей, поэтому точный результат может быть определен специалистом.

Вычисления, основанные на кратности показателя воздухообмена, определяют количество раз в час, когда воздух полностью заменен новым потоком.

Нормативы для помещений с различным предназначением могут быть разными, поэтому используется специальная инструкция: как правильно сделать вентиляцию, результатом вычислений которой является сумма полученных ранее показателей. Это позволяет получить общую величину воздухообмена.

Фото советы как сделать вентиляцию своими руками

Также рекомендуем посетить:

Приточная вентиляция своими руками, как сделать и что нужно знать

Автор Евгений Апрелев На чтение 7 мин. Просмотров 7.7k.

В момент постройки большинства сооружений, через дверные и оконные щели, и различные неплотности. С того момента, как в нашу жизнь пришли качественные пластиковые окна, металлические двери с хорошим уплотнителем, поступление воздушных масс в дома практически прекратилось, что очень сильно повлияло на естественную вентиляцию в жилище в негативную сторону.

[contents]

Казалось бы, можно решить вопрос регулярным проветриванием, но эта мера эффективна только зимой, и то не у всех, а летом, вместе со свежим воздухом, в наше жилище попадают пыль, аллергены и т.д. Что можно предпринять в таком случае, ведь возвращаться к старым деревянным окнам никому не хочется? Выход один, делать систему в жилище своими силами.

Что такое принудительная вентиляция

Механической или принудительной вентиляцией называется, созданный с помощью специального оборудования (вентиляторов), и подаваемый в жилище воздушный поток. Он создает в квартире избыточное давление, и вытесняет собой отработанный воздух, который выводится . В каждую комнату квартиры, воздушный поток поступает двумя способами:

1. С помощью точек входа уличного воздуха.
2. По объединенной в единую конструкцию, системе воздуховодов.

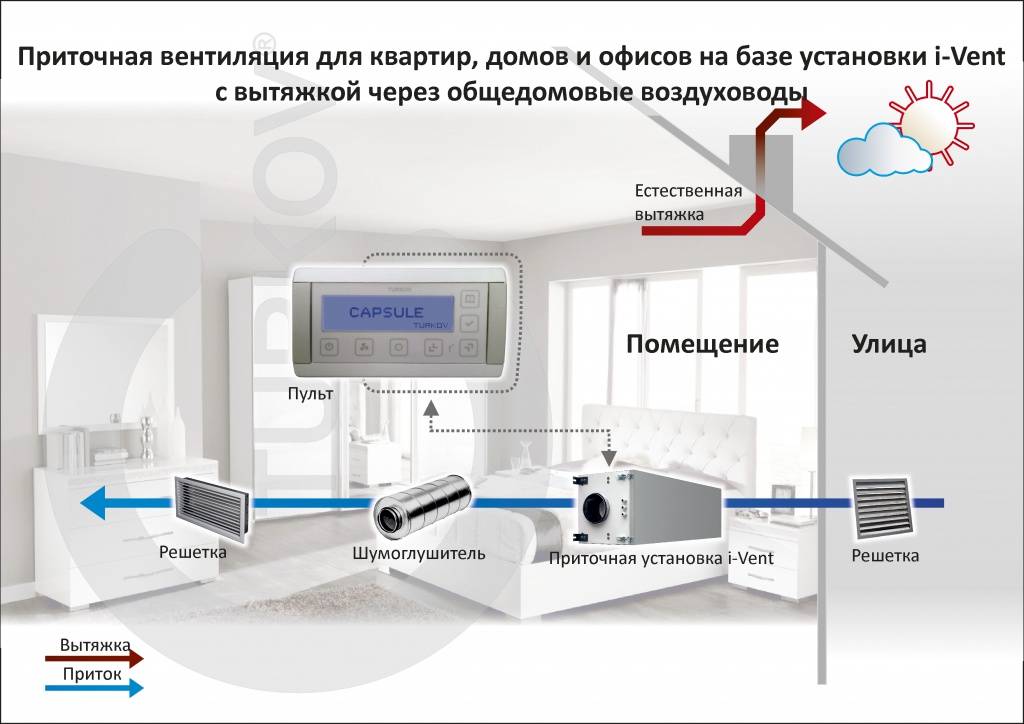

Наиболее эффективной схемой принудительной вентиляции жилых помещений является создание одновременно как принудительной приточной, так и механической вытяжной вентиляции. Входящий воздух может подогреваться посредством использования рекуператора, проходить фильтрацию и т.д. Сделать приточную вентиляцию своими руками совсем несложно, но, прежде всего, нужно знать, из чего она состоит.

Из чего состоит механическая вентиляция жилища

Такой вид системы состоит из массы отдельных элементов, которые выполняя разные задачи, объединены между собой.

• Воздухозаборные решетки. Они устанавливаются для предотвращения попадания в различного мусора, мелких грызунов и насекомых.
• Воздушные фильтры. Они могут быть различной конфигурации и сечения, но назначение у них одно: очистка поступающих в помещение воздушных потоков от механических примесей.
• Воздушные клапаны служат для регулирования количества попадающего с улицы воздуха и препятствуют проникновению в жилище холодных воздушных потоков, в случае остановки вентиляции.
• Приточные вентиляторы обеспечивают постоянный поток и направление воздуха в каналы или воздуховоды.
• служат для уменьшения шумов, создаваемых оборудованием и движением воздушных масс.
• Нагреватели воздуха обеспечивают нагрев воздушного потока до нужной температуры.
• Воздуховоды или каналы объединяют все приборы в единую систему.
• Автоматика позволяет изменять режимы работы, осуществлять контроль над каждым агрегатом, и синхронизировать их работу.
• Приточные моноблоки. В них конструктивно объединены все необходимые приборы. При подключении воздушных каналов к входу и выходу этого оборудования, вы получите приточный воздух с установленными вами параметрами.

Очень часто в механической приточной вентиляции используются оборудование, выравнивающие давление и распределяющее потоки воздуха по помещению.

Но, даже зная, из чего состоит приточная система, делать ее самостоятельно еще рано. Прежде всего, нужно выяснить, какой конкретно вид нужно устанавливать, и для этого нужно узнать какие существуют виды приточных систем.

Какой тип выбрать

1. Совмещенная. Это наиболее распространенный вид приточной вентиляции в наших домах и квартирах. Приточный вентилятор нагнетает воздух в помещение и выдавливает через естественные вытяжки использованный. Преимущества такой системы очевидны: невысокая стоимость, несложность монтажа. Такая система не позволяет проникать посторонним запахам в жилище. Но есть и некоторые недостатки, один из которых обустройство переточных решеток в межкомнатных дверях.
2. Приточная вентиляция с охлаждением воздуха предусматривает монтаж и установку в вентиляционную систему центрального кондиционера, но это делается не на одну квартиру, а на дом или отдельный стояк. У этой системы также есть недостатки – это большая стоимость холодильной машины и автоматики и большое количество устанавливаемых воздуховодов.
3. Вентиляция с подогревом подаваемого воздуха. Это сделать довольно несложно, если в квартире установить приточно-вытяжную вентиляцию с рекуперацией. Этот прибор несколько снизит энергозатраты и сможет поставлять теплый воздух в помещение за счет нагрева приточного воздушного потока, выходящим воздухом.
4. Приточно-вытяжные устройства с рециркуляцией. В этом случае в помещение также будут поступать подогретые приточные потоки. При рециркуляции воздух, выводившийся из нагретого помещения, частично смешивается с холодным приточным, тем самым его подогревая. Негативные стороны этого агрегата в том, что есть некоторые ограничения в его использовании. Например, в помещениях, где находятся взрывоопасный газ и т.д.

Даже теперь, когда мы познакомились с ее видами, делать приточно-вытяжную вентиляцию своими руками еще слишком рано. Ее нужно правильно спроектировать и рассчитать.

Правильный расчет — залог стабильной работы

Проект может создаваться как при постройке сооружения, так и после введения его в эксплуатацию. Следует помнить, что в проекте должны учитываться все особенности постройки, назначения каждой комнаты и их площадь. Также он должен содержать точные указания мест установки оборудования и воздуховодов, а также произведенных расчетов нужного воздухообмена.

Расчет приточно-вытяжной вентиляционной системы включает в себя:

• Производительность вентиляции.
• Необходимую мощность и количество нагнетающих вентиляторов.
• Максимально возможный, согласно СНИП уровень шума, и скорость движения воздушного потока по воздуховодам.
• Необходимое сечение, площадь и материал, из которого должны быть выполнены воздуховоды.
• Тип и мощность дополнительного оборудования: рекуператоров, калориферов и т.д.

Использование рекуператора

В настоящее время очень популярной системой вентиляции является приточная система, оборудованная рекуператором. Действительно, температура в квартире, круглогодично составляет от +18С до +27С. Почему бы это не использовать в приточно-вытяжной вентиляционной системе. Как это работает?

Воздух, поступая из вне, проходит через рекуператор, в котором теплый воздух из помещения обогревает входящий холодный, не смешиваясь между собой. В летний период все происходит, наоборот: с квартиры, воздух выходит теплый и охлаждается входящим с улицы. Все предельно просто. Рекуператоры бывают трех типов:

1. Пластинчатый.
2. Роторный.
3. С промежуточными теплоносителями.

Наиболее дешевый и соответственно популярный это рекуператор пластинчатый, но, на самом деле, наиболее эффективный – агрегат роторный. В отличие от своего дешевого собрата, роторный рекуператор может работать при температуре ниже – 15С. Использование такого прибора позволяет сохранить до половины тепла или холода в квартире, благодаря чему можно значительно экономить на газе, электричестве, на установке кондиционеров и сплит-систем или обогревателей.

Использование компактных приточных систем

На сегодняшний день существует компактная приточная вентиляция, которая очень неплохо себя зарекомендовала.

Установка действительно небольшая, к тому же – энергосберегающая, обеспечивает приток уже очищенного и подогретого (или охлажденного, в зависимости от времени года) воздуха в помещение. Внутри этой коробки прячется вентилятор, подающий воздух с улицы, фильтр, очищающий этот воздух, рекуператор, принцип действия которого мы рассмотрели выше и автоматика, регулирующая работу приборов. Отработанный воздух засасывается вторым вентилятором, проходит через рекуператор, где и отдает свое тепло (или холод) входящему воздуху и выводится за пределы помещения. Удобно и эффективно. Установить его в квартире необычайно просто:

• Прежде всего, выберете место его установки.


  Важно!
  Специалисты рекомендуют устанавливать такие системы в комнатах наибольшего скопления или частого использования людьми.

• Такая установка монтируется на фасадную стену, возле окон, и балконов как можно выше к потолку. После разметки, нужно пробить наружу отверстие соответствующего диаметра.
• После того как вы «прорвались наружу», начинайте установку с телескопических воздуховодов, надевая с наружной стороны стены защитные колпаки (через балконы и окна).
• После чего производим монтаж всей установки.

Как видите, самостоятельная установка приточно-вытяжной вентиляции такого типа не составляет особой сложности, но пробиться через несущую стену не так то и просто. Используйте для этого перфоратор и защитные средства: очки, перчатки и т.д. Если работа производится в высотном доме, то лучше всего привлечь для ее выполнения профессионалов.

Как сделать вентиляцию в квартире своими руками: монтаж системы

Вентиляция в квартирах многоквартирных домов, как правило, не выполняет своего назначения. Поэтому многие жильцы задумываются над тем, как сделать вентиляцию в квартире самостоятельно. Чтобы приложенные усилия не пропали даром, необходимо определить нормы воздухообмена, правильно подобрать оборудование и грамотно его установить.

Расчет вентиляции

В расчет берется жилплощадь и количество жильцов. Согласно нормативам на 1 кв. метр необходимо 3 кубометра воздуха в час. Прибавляем к этому по 30 кубометров воздуха в час на каждого взрослого члена семьи.

Зная объем приточного воздуха, несложно подобрать подходящее оборудование.

Система вентиляции квартиры может основываться на естественной тяге или принудительной (приточной, приточно-вытяжной или вытяжной).

Тип вентиляции

Естественная вентиляция квартиры заключается в том, что в форточки или оконные щели воздух поступает, а в вентиляционные каналы (на кухне и в санузле) он вытягивается. Однако современные окна закрываются герметично, между комнатами зачастую устанавливаются плотно прилегающие двери. Чтобы восстановить тягу, можно встроить специальный вентиляционный клапан в окно или стену. Это оптимальный способ того, как сделать вентиляцию в квартире просто и недорого.

Клапан представляет собой очень аккуратное приспособление, которое обеспечивает приток воздуха с улицы. При этом он не уродует помещение, не выхолаживает его. Установка вентиляции в квартире по такой схеме занимает четверть часа.

Можно вмонтировать похожий клапан и в стену возле радиатора. Но придется сделать дыру на улицу диаметром до 10 см. устройство очень простое, работает безотказно. Однако лишь в том случае, если эффективно «тянет» канал общей вентиляции дома.

Установка вентиляции в квартире

Если вентканал засорен или разрушен, придется оборудовать комбинированную систему вентиляции квартиры. Существует два варианта:

• принудительно-вытяжная,
• принудительно-приточная.

В первом случае вытяжной вентилятор устанавливается в вентканал или на кухне монтируется дополнительная вытяжка над варочной панелью. Включаясь, вентилятор обеспечивает разряжение воздуха, которое способствует затягиванию свежего воздуха через форточки или клапана. Сделать такую вентиляцию в квартире своими руками ничего не стоит – нужно просто встроить вентилятор вместо вентиляционной решетки.

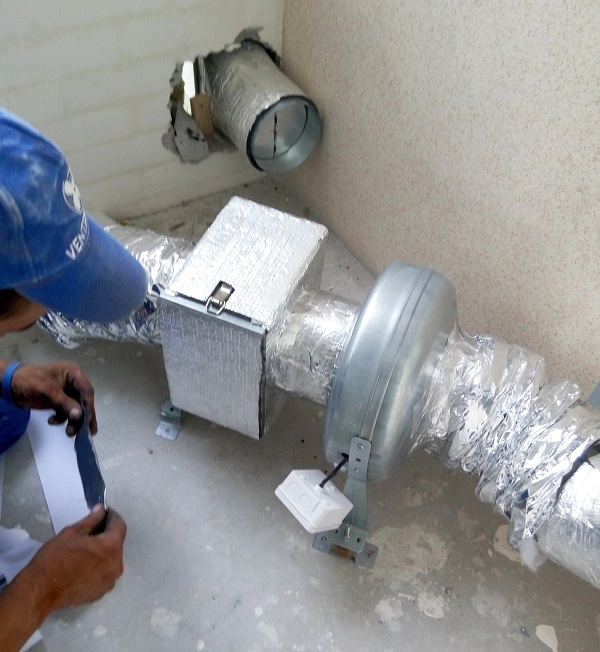

Установка в квартире вентиляции принудительно-приточного типа несколько сложнее. Необходимо обеспечить искусственный приток воздуха с улицы. Как правило, его обогревают и фильтруют. Такая система довольно шумна, поэтому необходим еще и шумовой отражатель. Тем не менее, имея определенные навыки, вполне возможно собрать и такую вентиляцию в квартире своими руками.

Принудительная вентиляция в квартире и доме своими руками

На чтение 9 мин. Просмотров 9 Опубликовано 15. 05.2015 Обновлено 12.08.2016

Приточно-вытяжные вентиляционные установки эффективны, надежны и долговечны. Но! Они дороги.

Поэтому многие владельцы жилья, сталкиваясь с нехваткой чистого воздуха в квартире, пытаются самостоятельно решить проблему. Они сооружают принудительную вентиляцию своими руками. Простая на первый взгляд задача «как правильно сделать принудительную вентиляцию» таит множество подвохов. Недостаточно лишь подобрать мощные вентиляторы и проложить незаметные воздуховоды. Требуется расчет всех элементов принудительной вентиляции, их грамотное размещение и компоновка.

О принудительной вентиляции

в частном доме вентиляционное оборудование обычно размещают на чердаке

Воздушный поток, образованный с помощью механизмов и подаваемый в помещение и называется принудительной системой вентиляции. По направлению движения воздуха она может быть:

• приточной;
• вытяжной;
• приточно-вытяжной.

По способу доставки воздуха:

• с воздуховодами;
• без воздуховодов.

Многие владельцы квартир ограничиваются принудительной приточной вентиляцией, когда подаваемый вентилятором воздух создает повышенное давление. Тем самым усиливается вытеснение отработанного воздуха через централизованные вентиляционные каналы.

Еще один способ улучшить воздухообмен – принудительная вытяжная вентиляция. Выходы вентиляционных каналов в кухне, туалете и ванной оснащаются вытяжными вентиляторами. Они создают разрежение воздуха. Для восполнения нехватки, воздух поступает в квартиру через форточки или приточные устройства.

На верхних этажах многоэтажек вышеизложенные способы редко полностью удовлетворяют потребности в свежем воздухе.

Наиболее действенна принудительная приточно-вытяжная система вентиляции. При которой и приток, и вытяжка воздуха обеспечивается механизмами. Собрать ее самостоятельно не так уж сложно, особенно если воспользоваться нашими советами.

Устройство принудительной вентиляции

вентилятор «улитка» очень мощный, но шумный

Устройство принудительной вентиляции в квартире или коттедже представляет собой соединение элементов различного назначения, которые все вместе выполняют одну задачу:

• Решетки для забора воздуха. Они защищают воздуховоды от проникновения мышей, насекомых и мусора. Крепятся с внешней стороны воздуховодов;
• Фильтры. Очищают воздух от пыли, пуха. Особенно тонкие осаждают даже пыльцу растений. Существует множество модификаций фильтров разной формы и степени очистки;
• Клапаны воздушные. Необходимы для регулировки воздушного потока, подаваемого снаружи. В холодное время года прикрывают систему от ледяных порывов ветра;
• Вентиляторы. Создают постоянный напор воздуха в вентканалах;
• Звукопоглотители. Это материалы, которые поглощают шум механизмов и аэродинамический шум в воздуховодах;
• Калориферы. Обогревают приточный воздух зимой;
• Вентканалы или воздуховоды – трубы, по которым двигается воздух;
• Автоматический блок. Делая принудительную вентиляцию в частном доме своими руками, как правило, этим блоком пренебрегают. Автоматика управляет системой, включает и выключает вентиляторы, калориферы. Наиболее совершенные модификации изменяют скорость движения лопастей.

Выбор схемы принудительной вентиляции

1. Комбинированная. При такой системе принудительная вытяжка сочетается с естественной подачей воздуха или наоборот. Самое широко распространенное устройство вентиляции в квартире или частном доме. Монтируется довольно просто, не требует специального ухода. О недостатках мы уже сказали выше.
2. Принудительная приточная вентиляция с охлаждением требует внедрения в систему кондиционера. Такое оборудование устанавливается сразу на стояк или частный дом, оно достаточно дорого и громоздко.
3. Принудительная приточная вентиляция с подогревом воздуха. Наиболее простой способ ее организовать – установить рекуператор. Он сэкономит расходы на электроэнергию, используя тепло отработанного воздуха. Минус – рекуператор достаточно дорог.
4. Приточно-вытяжная принудительная вентиляция с рециркуляцией. Отработанный воздух фильтруется, частично смешивается с уличным и возвращается в помещение. Такое устройство принудительной вентиляции достаточно сложно, поэтому в квартире своими руками его берутся делать лишь опытные мастера.

Расчет принудительной вентиляции

компактная установка для принудительной вентиляции

Задумав сделать своими руками принудительную вентиляцию в частном доме, следует предварительно провести расчеты. Довольно сложные вычисления требуются для принудительной приточно-вытяжной вентиляции:

• Производительность;
• Мощность и число вентиляторов;
• Уровень шума;
• Сечение воздуховодов;
• Мощность и виды вспомогательных устройств: обогревателей, рекуператоров.

Перед тем, как делать принудительную вентиляцию, важно правильно провести расчеты.

Расчет по кратности

Это одна из основных величин, используемых при расчете принудительной системы вентиляции. Кратность воздухообмена показывает, сколько раз должен поменяться воздух в помещении за 1 час. Например, кратность «2» обозначает, что за час воздух поменяется дважды.

Таблица кратностей воздуха согласно СНиП

Назначение комнаты	Температура зимой	Объем отводимого воздуха или кратность
		Отток
Спальня, гостиная	20	3 кубометра воздуха на 1 кв.метр жилой площади комнаты
Совместный санузел	25	25 кубометров в час
Туалет	18	25 кубометров в час
Ванная комната	25	25 кубометров в час
Кладовка	18	1,5 (кратность)

Расчет по площади

подбор сечения воздуховода

Такой расчет подойдет домашним мастерам, решившим своими руками собрать принудительную вентиляцию частного дома или квартиры. Расчет принудительной вентиляции усредненный для помещений высотой около 3 метров: приток воздуха на 1 кв. метр общей площади составляет 3 кубометра в час.

Расчет площади вентканалов

Площадь сечения воздуховодов тоже очень важна для эффективной работы принудительной системы вентиляции. На размер сечения влияют объем и скорость отводимого воздуха.

Сейчас своими руками выбираем, какой тип вытяжки: принудительная или естественная, лучше для вентиляции. В первом случае скорость воздуха должна быть около 3,5 м/секунду, во втором – около 1,5 м/секунду.

Чтобы правильно подобрать площадь сечения воздуховодов, воспользуйтесь нашей диаграммой.

Распределение воздуха

Эффективность работы принудительной вентиляции квартиры, собранной своими руками, часто снижается из-за неграмотного воздухораспределения.

При хорошо спланированном воздухораспределении в доме или квартире не остается «мертвых зон» со стоячим воздухом. Чем ниже показатель воздухообмена, тем выше вероятность этого явления.

Для притока в жилое помещение установите 2 приточных распределителя со стороны внешней стены, а на противоположной стене 1 или 2 вытяжных.

Наилучшие воздухораспределители для принудительной системы вентиляции не только тихо подают воздух в комнату, но еще и незаметны. Самый простой распределитель – просверленная под «дуршлаг» пластина металла. Хорошо продумав и рассчитав, можно сделать отверстия и непосредственно в воздуховоде.

Спрятать приточные отверстия можно за шторы, под диван или шкаф, между уровнями потолка. Вытяжные решетки необходимо размещать как можно выше.

Соотношение притока и вытяжки зависит от характера помещения и уклада жизни домочадцев. Например, в гостиной для курящих вытяжной вентилятор должен быть мощнее приточного. Таким образом создается разряжение воздуха и дым не проникает в соседние помещения.

По этому же принципу рассчитывается вентиляция кухни и других помещений с повышенным уровнем влажности.

Выбор оборудования для принудительной вентиляции

приблизительный набор компонентов для домашней вентиляции

Приступая к изготовлению принудительной вентиляции в частном доме своими руками, можно выбрать один из вариантов:

• Недорогие системы, собранные из разрозненных компонентов;
• Усовершенствованная принудительная система вентиляции в квартире, часто содержащая рекуператор.

Большинство домашних мастеров, имеющих навыки, останавливаются на втором варианте. Лучше переплатить за качественную технику и смонтировать ее, сэкономив на монтаже.

Место установки

распределение вытяжных вентиляторов на кухне

Место для вентиляционной установки должно быть максимально удалено от спален, детских и комнат отдыха.

Варианты:

• Кухня;
• Прихожая;
• Балкон.

Владельцам частных домов намного проще, у них есть еще чердаки. Да и соседи далеко.

Оборудование с хорошей шумоизоляцией практически неслышно за 2-мя закрытыми дверями.

Воздушный баланс

Рассчитывая принудительную вентиляцию, следует придерживаться положительного баланса. Это означает, что объем приточного воздуха больше, чем объем вытяжного.

Главное правило: воздух перемещается из чистых помещений (спальни, гостиные) к грязным (кухня, санузел).

Если в доме принято плотно прикрывать двери с плинтусами, нужно оборудовать их решетками для вентиляции. Тогда воздух сможет беспрепятственно циркулировать из комнаты в комнату.

В закрытые помещения воздух подается и удаляется механически.

Соотношение притока и вытяжки в помещениях различного назначения.

Назначение комнаты	Подача	Отток
Гостиная	200 кубометров/ч	200
Спальня	250 кубометров/ч	200
Коридор	—	50
Кухня	100 кубометров/ч	150
Совмещенный санузел	50 кубометров/ч	автономная
Всего (необходимый минимум)	600 кубометров/ч	600

Принудительная приточная вентиляция своими руками

1. своими руками можно собрать вполне профессиональную вентиляционную систему

   Для удобства сборки и крепления придется заменить оконный стеклопакет, выходящий на балкон. Новый должен быть на 20 см ниже, а получившуюся дыру закрываем вставкой из ППУ.

2. Аккуратно врезаем в ППУ ниппель на 125. Если сделать это правильно, даже не придется уплотнять место врезки.
3. Подальше от вставки из ППУ устанавливаем фильтр ФВК или ФВ на 125. В качестве воздушного клапана послужит окно на лоджии.
4. Соединяем фильтр с электронагревателем типа НК с помощью полужесткого шланга. Расстояние между фильтром и нагревателем может быть любым. Нагреватель следует разместить вдали от горючих поверхностей или заизолировать его корпус. Корпус может нагреваться до 70 градусов, а крышку придется периодически снимать.
5. На расстоянии 250 мм от электронагревателя закрепите вентилятор. Чтобы сделать его работу бесшумной, вставьте в коробку и залейте монтажной пеной. Перед этим укрепите два отрезка воздуховода и предусмотрите подключение электропитания.
6. Далее в квартире своими руками крепим прямой воздуховод для принудительной вентиляции, где воздушный поток будет выравниваться, и устанавливаем шумоглушитель. Достаточно будет и 60 см, но если место есть лучше 90 см. Общая длина системы принудительной вентиляции, своими руками собранной, будет около 150 см.
7. Подача воздуха в комнаты будет по воздуховодам, в которые врезаются решетки 10 х 15 см, не меньше трех на всю систему принудительной вентиляции в квартире. Если длина воздуховода более 5 м, следует воспользоваться оцинкованной трубой.
8. Автоматизируем систему принудительной вентиляции в квартире. Для этого по схеме подключаем регулятор температуры, используя трехжильный кабель. Все электрооборудование снабжено схемами, которыми и нужно пользоваться. В средней части воздуховода, не ближе 1,5 метров от электрообогревателя устанавливается канальный термодатчик. Запитывается аппаратура от стандартной электрической розетки.

Сделать принудительную вентиляцию в доме, как видите, не слишком сложно. Представленная нами схема подойдет для двухкомнатной квартиры. Правильно сделанная принудительная вентиляция будет работать при открытой форточке или хорошей вытяжке. В качестве вытяжки достаточно вмонтировать в вентиляционную решетку санузла бытовой вентилятор, мощностью равный приточному.

Принудительная вытяжная вентиляция своими руками

вытяжной вентилятор

Организовать принудительную вытяжную вентиляцию значительно проще, нежели приточную.

Основа системы – это вытяжной вентилятор. Самые удобные полуавтоматические с гигрометром и таймером. Они включаются при повышенной влажности и выключаются через заданное время.

Вентилятор устанавливают на выходе вентканала в туалете или ванной комнате и прикрепляют к стене дюбелями или саморезами. К распределительной коробке подводится провод, в удобном месте устанавливают выключатель.

Кабель можно уложить в специально выдолбленную канавку в стене или прикрыть пластиковым коробом.

Подключить вентилятор к электросети очень просто, к устройству прилагается схема. Если вентилятор устанавливается во влажном помещении, соединения закрепляются клеммами, а не методом скрутки.

Видеоролик о том, как самостоятельно сделать принудительную вытяжную вентиляцию в ванной комнате:

Вытяжная вентиляция своими руками дома

Любое строительство, будь оно частными или капитальным, должно быть продумано до мелочей, и особое внимание должно уделяться именно системе вентиляции.

Если это не предусмотреть, то в доме или в квартире будет не только не комфортно жить из-за сжатого воздуха, неприятных запахов от приготовления пищи, но и могут возникнуть серьезные заболевания спустя годы. При нерабочей или отсутствующей вентиляции зафиксированы случаи, когда на стенах появлялась плесень, а окна запотевают полностью, что из них ничего не видно.

Каков принцип работы вытяжной системы?

При правильном подходе к работе, вытяжная вентиляция своими руками — это не такой уж и сложный процесс, как могло показаться на первый взгляд. Правда, для этого потребуются знания основ вентиляции, умение использовать инструмент, а также терпение и свободное время. В целом, актуальность самодельных систем вентиляции можно отнести только к небольшим домам и квартирам.

Практика показала, что лучше всего работает приточно-вытяжная система. Ее принцип работы раскрывается в следующих аспектах:

1. Приточный клапан является основным в работе системы. Он представляет собой место, через которое в дом проникает свежий воздух. Чтобы воздух быстро распределился по помещению, ставят вентиляторы, которые получают воздух и проталкивают его по помещению, распределяя нужные объемы.
2. Как только вентилятор пройден, воздух попадает в фильтр, где проходит процедуру очистки. Тут же он может проходить этап нагрева, что является опциональным этапом, поскольку рекуператоры для нагрева присутствуют не во всех системах.
3. После того, как фильтрация пройдена, воздух распределяется внутри помещения.
4. Что касается обработанного, уже несвежего, горячего углекислого газа, то он поднимается вверх, к потолку. Здесь находится вытяжное отверстие, через которое, естественным или механическим способом, он выходит наружу. Обычно используют второй вариант, где вентилятор, посредством канала в виде воздуховода, выталкивает его наружу.

Как видите, это решение требует существенных затрат на моменте обустройства. Но, вложившись единожды, вы получите комфортное жилье, отвечающее всем требованиям и нормам при проживании. К преимуществам такой системы относят безопасность и эффективность, возможность исключить частые заболевания жителей благодаря постоянной циркуляции воздуха.

Принципы устройства вытяжной системы в доме

Чтобы понимать, как именно делается вытяжная вентиляция дома своими руками, требуется разобраться в ее устройстве. А именно, для примера рассмотрим систему вентиляции, сделанную настоящими профессионалами своего дела.

1. На первом месте стоит приточный клапан. Его особенность кроется в возможности менять количество пропускаемого воздуха за счет заслонки. Его требуется размещать с северной стороны, поскольку по статистике отсюда ветер дует чаще всего. На входе воздуха в клапан стоит вентилятор, который разряжает поток, загоняя приходящий воздух в канал. Этот канал может состоять из ответвлений, которые идут к нужным помещениям в доме. Связывает их коллектор — распределительный отсек.
2. На выходе стоит смеситель. Это специальная камера, которая ставится в каждой комнате. Она выводит потоки свежего воздуха в помещение. Здесь стоит рекуператор — устройство, которое служит для нагрева воздуха до комфортной температуры. Нагрев идет без существенных затрат, поскольку по факту осуществляется обычный обмен энергией, между отработанным горячим углекислым газом из помещения и уличным, охлажденным воздухом. В летнее время рекомендовано ставить кондиционеры, чтобы охлаждать горячий поток, приходящий с улицы.
3. Что касается воздуха, бывшего в употреблении, то он проходит через вытяжку и попадает на вентилятор, проходя через специальные отверстия в виде решеток, находящихся в верхней части комнаты или на потолке. Лопасти выводят воздух наружу, в трубу, которая ставится в один уровень с коньком крыши вашего дома.

Как видите, монтаж такой сложности требует участия профессионалов в работе. Но есть приточно-вытяжная вентиляция своими руками в доме, которая делается гораздо проще.

Основы расчета объема требуемого чистого воздуха

Любой монтаж требует предварительных расчетов. А именно нужно посчитать воздухообмен, который необходим для конкретного дома. При этом стоит учитывать, что воздухообмен в зависимости от комнаты может быть разным, где на кухне, в ванной и туалете он интенсивнее, а в спальне и гостиной, на порядок меньше.

В общей сложности, нормы СНИП для частного дома рекомендуют, что циркуляция на 1 проживающего в доме должна составлять порядка 60 кубических метров в час. Если, судить по площади помещений, то на 1 квадратный метр приходится 3 кубометра чистого воздуха за 1 ч. Зачастую в качестве каналов прохождения воздуха в доме, используют пластиковую канализационную трубу, диаметром 100 мм. Множество ее фитингов, заглушек и переходов позволяет создавать надежные вентилируемые каналы подачи и отвода воздуха.

Непосредственный монтаж системы

С выбором требований для дома разобрались, а потому сам монтаж не составит большого труда. Если каналы будут проходить под потолком, то используйте специальные подвесы, среди которых можно обойтись подвесами для монтажа гипсокартона. Трубы из пластика хорошо стыкуются между собой без необходимости проводить герметизацию соединений. В дальнейшем, после отделки, их можно будет закрыть натяжным полотном. В тех местах, где труба будет спускаться по стене, используйте кронштейны.

Собирайте цепочку в правильной последовательности. Сначала ставьте приточный клапан, затем, рециркуляционный узел, после чего коллекторы вытяжного и приточного типа, нагреватель воздуха в виде рекуператора. Производите расключение системы подачи/отвода, ставьте диффузоры и проточные рамки.

В качестве небольшого совета, можно заменить пластиковую основу на специальную гофру, которая загибается под нужным углом. Это поможет избежать соединений, и попросту позволит уложить канал передачи воздуха по кратчайшему пути. Если гофрированный материал придется совмещать, то можно использовать 21-е саморезы, которые могли бы пойти на монтаж гипсокартона. Саморезы вкручиваются встык, а место соединения дополнительно герметизируется.

Как сделать вытяжную вентиляцию своими руками

Теперь вы вполне можете ответить на вопрос о том, как сделать вытяжную вентиляцию своими руками, какие основные узлы входят в ее состав, каким образом правильно осуществлять монтаж. Но, самое главное  — это расчет. То, что мы предложили трубу диаметром 100-150 мм, это только усредненный вариант, в большей части подходящий под загородные дома небольшого типа. Поэтому, производите расчет, ориентируйтесь на нормы СНИП и консультируйтесь у специалистов.

Если вы не уверены, что сможете выполнить всю кропотливую работу своими руками, то лучше обратиться к профессионалам. Это станет гарантом вашего здоровья и комфортного времяпровождения в собственном доме. Не экономьте на вентиляции, поскольку это чревато последствиями. Делайте ее не только в основной части дома, но и в кровле, подвале, в погребе и других важных местах конструкции.

какие бывают установки? Как сделать вентиляционную систему по схеме своими руками?

Свежий и чистый воздух – это необходимость для каждого человека. При его отсутствии в доме или офисном помещении замечается быстрое утомление людей, снижение их рабочей способности, возникают сбои в организме. Для нормальной жизнедеятельности воздушные массы в здании должны постоянно циркулировать. Происходит это естественным способом или принудительным. Для насыщения кислородом, чистым воздухом всех находящихся в здании, применяются приточно-вытяжные вентиляции.

Назначение, устройство и возможности

Современные здания, которые предназначены для проживания и нахождения людей, довольно герметичны. Стремясь уменьшить теплопотери, строители редко задумываются о естественном воздушном обмене, который так важен для человека. Этот момент стоит учитывать ещё во время проектировки сооружения. Если здание построено или уже старое, то установка вытяжки в нём также необходима. На сегодняшний день известно большое количество вытяжных систем, но наиболее эффективной считается приточная и вытяжная конструкция. В зависимости от типа здания, некоторые составные системы могут отличаться, но в целом схема одинакова у всех вариантов. Дополнение элементов способно обеспечить лучшую вентиляцию, учитывая особенности сооружения.

Для чего необходима?

Такая вентиляция относится к необходимому элементу в каждом помещении, где живут или работают люди. Данная система способна выполнять следующие функции:

• очищать воздушный поток, который поступает снаружи;
• обогревать воздух, при необходимости;
• способствовать циркуляции;
• выполнять отвод воздуха, что отработан;
• снижать концентрацию влажности в ванной;
• устранять запахи в столовой и уборной;
• регулировать испарение в помещении с бассейном, что имеются в загородных домах;
• снижать количество вредных примесей;
• насыщать человеческий организм кислородом.

Как работает?

Воздушные массы проникают внутрь помещения и удаляются из него с помощью ветра, температурного перепада, разницы в давлениях внутри и вне сооружения. Вентиляция механического типа будет работать хорошо, при условии установки конвектора в помещении и вентилятора снаружи. Каждое сооружение нуждается в оборудовании каналами, которые подают и вытягивают воздух. Основу вентиляции данного типа составляют два независимых воздухоотводных канала. В задачу первого входит проведение чистого воздуха внутрь помещения, а второго – его отдача наружу. Чтобы работа имела эффективность, взаимосвязанность компонентов — в каждом канале оборудованы дополнительные элементы.

• Наружный воздухозаборник оснащён решётками защитного типа.
• Есть канал отвода воздуха, который способен принимать, транспортировать и распределять поток воздуха.
• Фильтр для механического очищения. Эта деталь удаляет примеси, частицы и загрязнённые вещества при попадании в него воздуха.
• Задвижки, заслонки, арматура.
• Осушитель, рекуператор. Они удаляют лишнюю влагу.
• Вентиляторы, что необходимы для перемещения воздуха с оптимальной скоростью.
• Система для управлений электронного характера.

Принцип работы вентиляционной системы происходит по такой схеме:

• наружное нагнетание свежего воздуха вентилятором;
• подогревание или охлаждение воздуха с помощью конвектора;
• фильтрование от вредных примесей и газов;
• поступление воздушных масс внутрь сооружения;
• выход воздуха, что отработан наружу по каналам с использованием перепада давления.

Для безупречного функционирования такой вытяжной системы потребуется грамотно составленная схема. Данные работы лучше выполнять при проектировке строительного объекта. В процессе создания схемы необходимо учитывать ряд моментов.

• Место, где будет установлен агрегат. Расположение вентиляции должно быть максимально комфортным для использования.
• Параметры путей и каналов, что будут проложены для отвода воздуха, его подачи и вытяжки.
• Расположение системы управления.
• Пункты, где будет производиться забор чистого воздуха, и сброс отработанного.

Требования к оборудованию

Вентиляции приточно-вытяжного вида могут нормально эксплуатироваться в сооружениях жилого плана только при качественном монтаже и оборудовании. В этой работе стоит брать во внимание следующие требования:

• оптимальную мощность и производительность вентилятора;
• необходимую длину сечения каналов воздухоотвода, которая должна подбираться по таблице;
• расчёт системы вентиляции, что должен осуществляться с учётом объёма помещения, которое будет проветриваться;
• обеспеченность свободного воздушного притока через вентиляционный канал, форточку, механический проветриватель при монтаже вентилятора вытяжки;
• закрытость каждого отверстия для входа и выхода газа решёткой или сеткой с небольшими ячейками;
• осуществление забора свежего воздуха на высоте не менее двух метров от поверхности земли, а отток отработанного газа должен происходить выше;
• система должна иметь смотровой съёмный люк каждого скрытого узла, а также деталей установки.

Виды систем

Эти конструкции существуют в нескольких видах.

• С рекуперацией теплоты. Установки данного вида предназначены для очищения и смены температурного режима воздушных масс, также они осуществляют экономию ресурсов. Благодаря наличию рекуператора, в холодное время года воздух который приходит снаружи подогревается теплом того, что выбрасывается. В жаркий сезон происходит наоборот.
• С рециркуляцией. Такие системы вентиляции способны экономить энергопотребление за счёт смешивания части поступаемого и выделяемого воздуха. Недостатком вентиляций с рециркуляцией считается их невозможность использования в помещениях, где присутствуют взрывоопасные вещества. Такие устройства неспособны оптимально смешивать воздух разной температуры при холоде.

• С охлаждением. Этот вид систем вентиляции актуален для помещений, где происходит хранение продуктов, материалов, которым требуется холод. Их принято использовать в помещениях, где технологические процессы нуждаются в низкой температуре и общественном месте в летний период года.
• С кондиционером. Это устройство с тепловым насосом, кондиционером и фильтрами, что находятся в изолированном от тепла корпусе. Такой вид вентиляции с водяным нагревателем считается актуальным для помещений с высокой влажностью, например, бассейнов.

Большой популярностью в наши дни пользуется компактная приточная и вытяжная установка «ВУТ 100 П мини». Её используют, чтобы организовать энергосберегающую вентиляцию отдельной комнаты в зданиях, что имеют самое разное назначение. Должного внимания заслуживают настенные подвесные установки SkyStar-2 и SkyStar- 4. Данные системы считаются идеальным вариантом для зданий торгового, административного и ресторанного назначения, они стоят недорого и довольно просты в монтаже.

Критерии выбора

Выбрать приточно-вытяжную установку непросто, для этого необходимо учитывать массу факторов. Данные системы бывают в виде моноблока или наборного варианта. Эта установка организовывает притоки свежего воздуха, подогревает его, подаёт в помещение, в последующем удаляя отработанный газ. Её работа очень важна для людей, которые находятся в здании, поэтому выбор должен быть обдуманным, только таким образом, система будет нормально функционировать, создавая оптимальный микроклимат.

Факторы, которые стоит учитывать при покупке оборудования для вентиляции:

• площадь помещения;
• климатические особенности территории, на которой расположено здание;
• цену на энергетические ресурсы;
• стоимость последующего использования вентиляции.

Цена на конструкцию, что снабжена электрическим нагревом, будет меньше, нежели вариант с водным элементом. Вентиляция с водным калорифером потребует больших затрат при установке, но расходы во время её использования будут незначительными. Во время выбора системы вентиляции стоит обратить внимание на функции, которые она выполняет. В функциональный минимальный набор любой бытовой системы входит:

• автоматическая регулировка мощности;
• ступенчатый процесс включения электрического калорифера, при условии наличия нескольких ТЭНов;
• плавность управления скоростным режимом вентиляции;
• наличие элемента, который отображает температуру в помещении;
• присутствие температурных датчиков, защищающих вентиляцию от обмерзаний.

Если система современная, то она должна иметь следующие функциональные особенности:

• плавность старта и разгона вентилятора;
• самостоятельное уменьшение скорости при особых условиях;
• работу по расписаниям дневного и недельного типа;
• возможность подбора режима летнего и зимнего вида, который осуществляется вручную или автоматически;
• построение рабочих графиков;
• информирование и оповещение о незапланированных ситуациях;
• возможность самостоятельного возобновления рабочего режима.

Пример проектирования и расчёта

Для того чтобы функции проточной вентиляции выполнялись качественно, потребуются определённые затраты мощности, вот почему во время проектирования следует произвести актуальный и правильный расчёт параметров.

Для проектирования устройства вентиляции производственного помещения нужно взять во внимание источник, который загрязняет воздух. После этого высчитывается объём чистого воздуха, что обеспечивает нормальную жизнедеятельность людей, пребывающих в здании и количество загрязнённых воздушных масс, которые следует вывести.

В составе воздуха разная концентрация веществ, поэтому каждый элемент требуется рассчитать отдельно, после чего результаты суммировать. Для того чтобы воздушный баланс был правильным, стоит брать во внимание объёмы веществ, а также локальных отсосов для расчёта и определения объёма очищенного воздуха. Работу нужно проводить с использованием формулы: Кр=G/V, где Кр – кратность обмена воздуха, G – единица времени, а V – объём сооружения.

Если расчёт будет осуществлён правильно, то воздушный поток не попадёт в смежное помещение и не удалится из него. Конструкция, которая подаёт свежий воздух, обязана располагаться с той же стороны, что и оборудование. Таким образом, загрязнённый газ и пар не попадёт к людям. Каждый момент имеет огромное значение и обязателен для учёта. Бывают ситуации, когда при производственном процессе возникает выработка небезопасных веществ, которые тяжелее воздуха. В такой ситуации целесообразным станет использование комбинированной схемы обмена воздушных масс. Этот момент будет способствовать утилизации воздушных масс с вредными примесями из нижней части в объёме шестидесяти процентов. Из верхней – сорок.

Сложнее расчёт происходит, если система направлена на выведение теплоты и загрязнённого испарения. В процессе стоит учитывать, что загрязнённые элементы могут распространяться по всему крупногабаритному помещению. Рассчитать проект поможет формула:

• L=Мв/ (Упом-Уп), где:
• L- это объём необходимого чистого воздуха;
• Мв – масса вредных веществ, что выделяются;
• Упом – удельная концентрация элемента;
• Уп – объём данного вещества в воздухе, который поступает через систему вентиляции.

Если будет выводиться не одно вещество, то подсчёт стоит осуществить для каждого по отдельности, в итоге просуммировать.

В производственном помещении, где сосредоточена большая численность работников, провести расчёты следует по несложной формуле: L=Nm, где искомое число – это нужный объём воздуха, N – численность персонала, что работает в помещении, а m – объём воздуха, необходимый одному лицу в течение шестидесяти минут. После вычисления нужного объёма свежего воздуха и проведения правильной проектировки, можно увеличить производительность труда, контролировать соблюдение правил, норм санитарии и гигиены, а также сделать процесс чище, и эффективнее.

Особенности монтажа

При идеальном расчёте, но в то же время неграмотном монтаже приточно-вытяжной вентиляции может возникнуть масса неудобств. Главными моментами в данном процессе является знание технологических требований монтажа, а также наличие достаточного количества оборудования и материалов. После того как демонтирована старая вентиляция, если такая имелась, можно приступать к подготовительному этапу создания вентиляционной системы своими руками, закупив материалы и нужные элементы.

В первую очередь потребуется установка элементов и механизмов, что смогут сделать быт более комфортным. Набор составных частей конструкции, может быть разным. Последовательная схема включает монтаж элементов:

• очистительного фильтра;
• калорифера;
• вентилятора;
• рекуператора;
• кондиционера.

По необходимости в конце нужно сделать отверстие для выхода. Утепление данного элемента необходимо в случае, если его прохождение сосредоточено по кровле или чердаку, что не отапливается. Далее, необходимо смонтировать и подключить вентилятор для вытяжки. Начинать устанавливать воздухоотводы следует после того, как есть все нужные перекрытия, перегородки и стены, а также проложена гидроизоляция приточных камер, фильтров. Не стоит забывать о наличии фундамента и площадок, готовых опор, пробурённых отверстий и отштукатуренных стен.

Воздухоотводы монтируются в следующей последовательности:

• обозначается место крепежа;
• монтируется крепёж;
• доставляются воздухоотводы и расходные материалы;
• воздухоотводы собираются в блоки;
• блоки поднимаются на места размещения и закрепляются.

Зачастую крепление вентиляционных труб происходит к потолку, в жилом доме его лучше всего скрыть под навесной конструкцией. Если верхний конец воздухоотвода расположен на высоте более полутора метров от пола, то его стоит закрыть заглушкой. Крепление устройств распределения к ним может происходить с применением адаптера или путём самоприсоединения. Прикрепляя конструкцию к вентилятору, необходимо обеспечить герметичность и надёжность данного соединения. Если этого не сделать, то при работе устройства будет слышен грохот, нарушится распределение воздушных масс по трубам.

Немаловажным этапом при монтировании вентиляции является подключение системы управления. После того как сборка конструкции окончена, можно перейти к её тестированию, наладке оборудования и требуемых величин. В процессе пользования не стоит игнорировать соблюдение инструкции по эксплуатации.

Советы специалистов по использованию и отзывы

Из-за неправильного использования вентиляции, в ней часто бывают сбои нормального функционирования. Обслуживание вентиляционных конструкций – это очистка или замена их фильтров. Текущий ремонт может заключаться в замене или простом ремонте блоков и их деталей. Если неполадка несложная, то исправить ситуацию можно в домашних условиях, пользуясь герметиком и паяльником для трубы. При наличии серьёзных неисправностей, специалисты советуют делать капитальный ремонт, который лучше доверить профессионалам.

Для того чтобы вентиляционные установки работали долгое время без перебоев, рекомендуется своевременно менять фильтры, осуществлять техническое обслуживание вентиляторов. Если монтаж осуществляется своими руками, то специалисты советуют заранее предусматривать расположение каждого отдельно элемента в системе воздухоотводов, чтобы в последующем не возникало неудобств с ремонтом и обслуживанием данной техники. После осуществления ремонтных работ стоит тщательно проверять конструкцию на герметичность. Такая работа гарантирует, что вентиляционная установка будет работать правильно и без перебоев длительное время.

Каждая вентиляционная установка нуждается в периодической проверке, эксплуатационном уходе, в ходе чего стоит обратить внимание на следующие моменты:

• присутствие ограждений во вращающихся частицах;
• наличие контргаек;
• отсутствие шумов и сбоев при работе системы;
• надёжное крепление агрегатов к основе;

• качество смазки подшипников и электрического двигателя;
• оптимальная температура подшипников;
• натяжение и комплектность каждого ремня;
• надёжность в состоянии изоляции вибрационного основания, покрытий, вставок;
• присутствие заземления.

По словам специалистов, если пользователь приточно-вытяжной вентиляции слышит шумы, стук и вибрации при работе системы, то её следует выключить и разобрать, устранить неисправности.

Судя по отзывам людей, которые пользуются данным видом вентиляции, система заслуживает должного внимания и рекомендована к установке. Такая конструкция – это идеальный вариант вентиляции для помещений с бассейном. Пользователям нравится организованное проветривание, а также отсутствие высокой влажности, что даёт гарантию безопасности от разрушения стен и фундамента. Из отзывов следует, что люди остались довольны сменой естественного проветривания помещений на принудительное, так как это отличный вариант для устранения неприятного запаха, отработанного воздуха и заполнение кислородом площади, где живут или трудятся люди.

Подробнее смотрите в следующем видео.

Вентиляционные отверстия в многоквартирных домах

По мере того, как многоквартирные дома становятся выше и их вместимость увеличивается, надлежащая вентиляция продолжает оставаться проблемой. Владельцы и арендаторы стремятся стать более энергоэффективными, и это также создает уникальные проблемы для обеспечения надлежащей вентиляции. Многоквартирные дома всегда подвергаются риску переноса воздуха от одного блока к другому, поэтому застоявшийся воздух постоянно рециркулирует. Также существует вероятность попадания в атмосферу наружного воздуха с поступающими загрязнителями, которые ухудшают качество воздуха в доме.

Важно понимать, как работают системы вентиляции в многоквартирных домах, и как вы можете использовать эти знания, чтобы уменьшить некачественный воздух и необычные или отвлекающие запахи.

Схема вентиляции в многоквартирных домах

Системы вентиляции в многоквартирных домах обычно имеют 3 основных вида: естественная вентиляция, механическая вентиляция и гибридная вентиляция.

Естественная вентиляция

Естественная вентиляция просто включает в себя открытие окон и дверей в вашей квартире.Открытие окон позволяет застоявшемуся воздуху выходить и поступать свежему воздуху. Плохо закрытые окна и двери также могут привести к естественной вентиляции, когда наружный воздух проникает через непроницаемые для воздуха пространства.

Естественная вентиляция, по сути, бесплатна, свежий воздух легко подается в дом, и нет длительных процедур технического обслуживания. Обратной стороной естественной вентиляции является то, что из квартир выходит воздух с контролируемым климатом, а влажность не регулируется.Это может привести к дискомфорту в квартире, если на улице затхлый или загрязненный воздух.

Механическая вентиляция

Механическая вентиляция включает в себя использование вентиляторов и воздуховодов для регулирования потока наружного воздуха в здание. Поток воздуха в доме с регулируемым климатом также регулируется системами механической вентиляции. Система HVAC вашей квартиры включает в себя механическую вентиляцию.

Механическая вентиляция улучшает качество воздуха в помещении за счет регулирования влажности и наружного воздушного потока.При правильном использовании они также могут помочь в достижении энергоэффективности. Проблемы механической вентиляции включают повышенные затраты и проблемы с влажностью воздуха.

Гибридная вентиляция

Гибридная вентиляция представляет собой сочетание систем естественной и механической вентиляции. Приточные отверстия для свежего воздуха используются для впуска воздуха в здание, где воздух направляется через систему воздуховодов в приточный вентилятор. Вентилятор увеличивает давление воздуха и подает его на остальную часть здания.Затем вытяжные вентиляторы в потолке используются для вывода старого, несвежего воздуха за пределы здания.

Гибридные системы могут улучшить качество воздуха в помещении, уменьшить появление аллергенов и поддерживать лучшее давление воздуха в здании.

Последствия неправильной вентиляции

Неправильная вентиляция — многоквартирный дом может подвергать жильцов воздействию влажного воздуха, загрязняющих веществ и аллергенов. Это может сделать пребывание в квартире нездоровым и менее комфортным.Кроме того, в многоквартирных домах часто проживают жильцы разного возраста, профессии и происхождения. Такие действия, как приготовление пищи, принятие душа и курение, могут привести к проникновению нежелательных запахов из одного помещения в дома других.

Коридоры обычно представляют собой обычное пространство для возникновения нежелательных запахов, где изменения давления в здании имеют тенденцию вводить воздух из отдельных блоков в пространство коридора. Затем этот воздух может проходить через отверстия в дверях и окнах в другие квартиры.

Плохая вентиляция в квартирах также связана с воздуховодами, которые долгое время не чистили.Загрязнения, такие как жир и грязь, забивают воздуховоды и уменьшают поток воздуха.

Стратегии домашнего хозяйства для лучшей вентиляции дома

При приготовлении пищи, купании или развешивании одежды для сушки убедитесь, что окна в комнате открыты, чтобы обеспечить лучшую вентиляцию. Держите дверь закрытой, чтобы обеспечить максимальную циркуляцию воздуха в этом конкретном пространстве. Это также предотвратит распространение некачественного воздуха в комнате на остальную часть дома.

В остальное время держите двери в разные комнаты открытыми, чтобы свежий воздух мог циркулировать по всей квартире.Это также предотвратит появление неприятных запахов в одном месте. Вы также можете использовать потолочный или настольный вентилятор для механической циркуляции воздуха по дому, особенно во влажную погоду.

Проветривайте дом как можно чаще, открывая окна 3 раза в день. Это позволяет удалить несвежий воздух и позволить свежему воздуху в помещении.

Проектирование зданий и надлежащая вентиляция

Арендаторы также должны знать, как дизайн их многоквартирных домов может влиять на надлежащую вентиляцию. Многоквартирные дома с длинными лестничными клетками и лифтовыми шахтами часто труднее вентилировать. Убедитесь, что такие постройки правильно разделены перегородками и имеют подходящее расстояние между этажами. Плотно закрытые здания также должны иметь надлежащие системы механической вентиляции, поскольку естественный поток воздуха ограничен.

Агрегаты с централизованной системой вентиляции с общими воздуховодами должны быть оборудованы децентрализованными системами HRV или ERV в каждой квартире. Эти системы оптимизируют поступление свежего воздуха в каждую квартиру и уменьшают распространение нежелательных запахов от одного помещения к другому.

Типы систем вентиляции | HomeTips

Естественная вентиляция раньше была наиболее распространенным методом, позволяющим свежему наружному воздуху заменить воздух в помещении в доме. Сегодня это обычно не лучшая стратегия вентиляции, особенно для домов, которые должным образом изолированы от воздуха для повышения энергоэффективности. Естественная вентиляция также обычно не обеспечивает адекватного контроля влажности.

Естественная вентиляция возникает при неконтролируемом движении воздуха или его проникновении через трещины и небольшие отверстия в доме — те же самые, которые вы хотите закрыть, чтобы сделать ваш дом более энергоэффективным.Открывающиеся окна и двери также обеспечивают естественную вентиляцию. Однако из-за систем центрального отопления и охлаждения большинство людей не так часто открывают окна и двери. Таким образом, инфильтрация воздуха стала основным способом естественной вентиляции в домах.

Скорость естественной вентиляции дома непредсказуема и неконтролируема, поэтому вы не можете полагаться на нее для равномерной вентиляции дома. Естественная вентиляция зависит от герметичности дома, температуры наружного воздуха, ветра и других факторов.Поэтому в мягкую погоду в некоторых домах может не хватать естественной вентиляции для удаления загрязняющих веществ. С другой стороны, плотно закрытые дома большую часть времени могут иметь недостаточную естественную вентиляцию, в то время как дома с высокой степенью инфильтрации воздуха могут иметь высокие затраты на электроэнергию.

Точечная вентиляция может использоваться для повышения эффективности естественной вентиляции. Однако, если и точечная, и естественная вентиляция вместе не отвечают требованиям вентиляции вашего дома, вам следует подумать о стратегии вентиляции всего дома.

Точечная вентиляция повышает эффективность других стратегий вентиляции — естественной и всей дома — за счет удаления загрязняющих веществ из воздуха и / или влаги из их источника. Точечная вентиляция включает использование локальных вытяжных вентиляторов, таких как те, что используются над кухонными плитами и в ванных комнатах.

Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) рекомендует периодическую или постоянную скорость вентиляции для ванных комнат и кухонь вместо использования окон (естественная вентиляция): 50 или 20 кубических футов в минуту для ванных комнат и 100 или 25 кубических футов в минуту для кухонь соответственно.

Точечная вентиляция повышает эффективность других стратегий вентиляции — естественной и всей дома — за счет удаления загрязняющих веществ из воздуха и / или влаги из их источника. Точечная вентиляция включает использование локальных вытяжных вентиляторов, таких как те, что используются над кухонными плитами и в ванных комнатах.

Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) рекомендует периодическую или постоянную скорость вентиляции для ванных комнат и кухонь вместо использования окон (естественная вентиляция): 50 или 20 кубических футов в минуту для ванных комнат и 100 или 25 кубических футов в минуту для кухонь соответственно.

Все вентиляторы, вентиляционные отверстия и вентиляционное оборудование в доме работают вместе как «система вентиляции» для обмена внутренним и наружным воздухом без потерь энергии. Системы вентиляции можно разделить на четыре типа: вытяжные, приточные, сбалансированные и с рекуперацией тепла. Правильная система вентиляции для конкретного дома зависит от климата и потребностей конструкции.

Вытяжные системы вентиляции предпочтительны в холодном климате, где они с меньшей вероятностью втягивают влажный воздух в здание. Напротив, приточные системы вентиляции лучше контролируют влажность в теплом климате. Сбалансированные системы вентиляции работают как в холодном, так и в жарком климате, но их установка дороже. Системы рекуперации тепла обменивают воздух внутри помещения на воздух снаружи

Следующая информация и схемы, подготовленные EERE, помогут разобраться в различиях между этими системами.

Вытяжные системы вентиляции

Вытяжные системы вентиляции работают за счет разгерметизации здания. Уменьшая внутреннее давление воздуха ниже давления наружного воздуха, они извлекают воздух из дома, в то время как подпиточный воздух проникает через утечки в каркасе здания и через преднамеренные пассивные вентиляционные отверстия.

Система вытяжной вентиляции

Системы вытяжной вентиляции наиболее применимы в холодном климате. В климате с теплым влажным летом разгерметизация может втягивать влажный воздух в полости стен здания, где он может конденсироваться и вызывать повреждение от влаги.

Вытяжные системы вентиляции относительно просты и недороги в установке. Обычно вытяжная система вентиляции состоит из одного вентилятора, подключенного к единой вытяжной точке, расположенной в центре дома.

Предпочтительным вариантом является подключение вентилятора к воздуховодам из нескольких комнат (особенно комнат, где обычно образуются загрязнители, таких как ванные комнаты).Регулируемые пассивные вентиляционные отверстия через окна или стены могут быть установлены для подачи свежего воздуха, а не для утечек в оболочке здания. Однако пассивные вентиляционные отверстия могут быть неэффективными, поскольку для их правильной работы могут потребоваться большие перепады давления, чем создаваемые вентилятором.

Вытяжные вентиляторы точечной вентиляции, установленные в ванной, но работающие непрерывно, представляют собой вытяжную систему вентиляции в простейшем виде.

Одной из проблем, связанных с системами вытяжной вентиляции, является то, что они могут затягивать в дом загрязнители вместе со свежим воздухом. Например, помимо притока свежего наружного воздуха, они могут втягивать следующее:

• Радон и плесень из подполья
• Пыль с чердака
• Дым из пристроенного гаража
• Дымовые газы от камина или ископаемые топливный водонагреватель и топка.

Это может быть особенно важно, когда вентиляторы для ванн, вытяжные вентиляторы и сушилки для одежды (которые также сбрасывают давление в доме во время работы) работают, когда также работает вытяжная система вентиляции.

Вытяжные системы вентиляции также могут способствовать более высоким расходам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии, поскольку вытяжные системы не смягчают и не удаляют влагу из подпиточного воздуха до того, как она попадет в птичник. Информация предоставлена ​​EERE

Системы приточной вентиляции

Приточные системы вентиляции работают за счет создания избыточного давления в здании. Они используют вентилятор, чтобы нагнетать наружный воздух в здание, в то время как воздух выходит из здания через отверстия в кожухе, воздуховоды ванны и вентилятора, а также преднамеренные вентиляции.

Система приточной вентиляции

Как и системы вытяжной вентиляции, системы приточной вентиляции относительно просты и недороги в установке. Типичная система имеет систему вентиляторов и воздуховодов, которая подает свежий воздух обычно в одну, но предпочтительно в несколько комнат, которые жители занимают больше всего (например, спальни, гостиная, кухня).Эта система может включать регулируемые оконные или стенные вентиляционные отверстия в других комнатах.

Системы приточной вентиляции позволяют лучше контролировать воздух, поступающий в дом, чем системы вытяжной вентиляции. Создавая давление в доме, эти системы препятствуют проникновению загрязняющих веществ извне и предотвращают обратную тягу дымовых газов из каминов и бытовых приборов. Они также позволяют фильтровать воздух, поступающий в птичник, для удаления пыльцы и пыли или осушать.

Приточные системы вентиляции лучше всего работают в жарком или смешанном климате.Поскольку они создают давление в доме, они могут вызвать проблемы с влажностью в холодном климате.

Зимой приточная система вентиляции вызывает утечку теплого внутреннего воздуха через случайные отверстия в наружной стене и потолке. Если внутренний воздух достаточно влажный, некоторая влага может конденсироваться на чердаке или в некоторых частях внешней стены, что может способствовать появлению плесени, грибка и гниения.

Как и системы вытяжной вентиляции, приточные системы вентиляции не смягчают и не удаляют влагу из воздуха до того, как она попадет в птичник.Таким образом, они могут способствовать более высоким расходам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии. Поскольку воздух поступает в птичник в отдельных местах, перед доставкой наружный воздух может потребоваться смешать с воздухом в помещении, чтобы избежать сквозняков холодного воздуха зимой. Другой вариант — проточный канальный нагреватель, но он увеличит эксплуатационные расходы.

Сбалансированные системы вентиляции

Сбалансированные системы вентиляции, если они правильно спроектированы и установлены, не создают и не сбрасывают давление в доме. Напротив, они вводят и выпускают примерно равные количества свежего наружного воздуха и загрязненного внутреннего воздуха соответственно. Сбалансированная система вентиляции обычно состоит из двух вентиляторов и двух систем воздуховодов. Он способствует хорошему распределению свежего воздуха за счет размещения приточных и вытяжных отверстий в соответствующих местах.

Сбалансированная система вентиляции

Типичная сбалансированная система вентиляции предназначена для подачи свежего воздуха в спальни и общие комнаты, где люди проводят больше всего времени. Он также удаляет воздух из помещений, где чаще всего образуются влага и загрязняющие вещества, таких как кухня, ванные комнаты и прачечная.

Как и приточные и вытяжные системы, сбалансированные системы вентиляции не смягчают и не удаляют влагу из воздуха до того, как она попадет в птичник.

Однако они используют фильтры для удаления пыли и пыльцы из наружного воздуха перед тем, как ввести их в дом.

Также, как и в системах приточной вентиляции, наружный воздух может потребоваться смешать с воздухом в помещении перед доставкой, чтобы избежать сквозняков холодного воздуха зимой. Это может способствовать увеличению затрат на отопление и охлаждение.

Сбалансированные системы вентиляции подходят для любого климата; однако, поскольку для них требуются две системы воздуховодов и вентиляторы, они обычно дороже в установке и эксплуатации, чем приточные или вытяжные системы.

Системы рекуперации энергии

Системы вентиляции с рекуперацией энергии обычно стоят дороже, чем установка других систем вентиляции. В общем, простота — ключ к рентабельной установке. Для экономии затрат на установку во многих системах используются общие воздуховоды.
Сложные системы не только дороже в установке, но и требуют больших затрат на техническое обслуживание и больше электроэнергии. Для большинства домов попытка рекуперировать всю энергию отработанного воздуха, вероятно, не окупит дополнительных затрат.К тому же подобные системы вентиляции пока еще не очень распространены. Только некоторые подрядчики HVAC обладают достаточными техническими знаниями и опытом для их установки.
Как правило, вы хотите иметь приточный и возвратный каналы для каждой спальни и для каждой общей жилой зоны. Участки воздуховодов должны быть по возможности короткими и прямыми. Воздуховод правильного размера необходим для минимизации перепадов давления в системе и, таким образом, повышения производительности. Изолируйте воздуховоды, находящиеся в неотапливаемых помещениях, и заделайте все стыки канальной мастикой.
Кроме того, системы вентиляции с рекуперацией энергии, работающие в холодном климате, должны иметь устройства, предотвращающие замерзание и образование наледи. Очень холодный приточный воздух может вызвать обмерзание теплообменника и его повреждение. Накопление инея также снижает эффективность вентиляции.
Кроме того, системы вентиляции с рекуперацией энергии необходимо регулярно чистить, чтобы предотвратить ухудшение производительности вентиляции и рекуперации тепла, а также предотвратить образование плесени и бактерий на поверхностях теплообменников.

Информация любезно предоставлена ​​EERE

Найти предварительно проверенного местного подрядчика по установке вентилятора для всего дома

Вентиляция: как здания дышат | Американская ассоциация легких

Правильная вентиляция сохраняет воздух в помещении свежим и здоровым.

Как и легкие, дома должны иметь возможность дышать, чтобы свежий воздух поступал, а грязный выходил. Воздух в помещении может накапливать высокий уровень влажности, запахов, газов, пыли и других загрязнителей воздуха.Чтобы воздух в помещении оставался безопасным, свежий наружный воздух необходим для разбавления этих загрязнителей внутри помещения.

Для обеспечения хорошего качества воздуха необходимо подавать и циркулировать достаточное количество воздуха, чтобы он достигал всех помещений дома. Почти во всех домах окна и элементы конструкции способствуют притоку свежего воздуха. Во многих домах есть дополнительные механические системы, чтобы увеличить поток. Некоторые источники, такие как печи и ванные комнаты, нуждаются в специальной вентиляции, которая может удалить производимое ими загрязнение. Вентиляция над плитами должна выводить воздух наружу, чтобы избежать перераспределения загрязняющих веществ от приготовления пищи внутри дома.

Вентиляция помогает снизить загрязнение воздуха в помещении, но лучше всего работает в сочетании с удалением известных источников загрязнения воздуха из здания. Например, единственный способ уменьшить эффект пассивного курения в помещении — это запретить курить в помещении или возле входов. Вентиляция не решит эту проблему.

Наружный воздух также может приносить загрязнение в помещении, поэтому важно также принять меры по снижению загрязнения наружного воздуха.

Как свежий воздух проникает в ваш дом

Воздух входит в здания и выходит тремя разными способами:

• Двери и окна, когда они открываются.
• Стыки, трещины и отверстия в местах соединения частей здания, включая полы и стены, а также вокруг окон и труб.
• Точечная вентиляция, включая вентиляторы, вытягивающие воздух из ванной комнаты.
• Механические системы для всего дома, для систем в больших зданиях, которые нагнетают воздух в здание и из него.

Какие проблемы возникают из-за плохой вентиляции?

• Когда циркулирует недостаточно воздуха, в помещении накапливается загрязнение.Иногда попытки сделать здания более энергоэффективными могут иметь неприятные последствия из-за того, что недостаточно воздуха перемещается, что приводит к загрязнению.
• Окись углерода может накапливаться до смертельного уровня в помещении без надлежащей вентиляции, но это не единственный риск.
• Концентрация радона, который может вызвать рак легких, может увеличиваться в домах с плохой вентиляцией.
• Высокая влажность на улице может сделать воздух в помещении более влажным, увеличивая риск повреждения помещения влажностью, например, роста плесени или гниения древесины.

Как использовать вентиляцию для защиты здоровья

• Используйте вытяжные вентиляторы в ванных комнатах для удаления влаги и газов из дома.
• Установите на кухне вытяжной вентилятор, который выводит воздух наружу. При приготовлении пищи используйте вентилятор или откройте окно, чтобы удалить пары и частицы в воздухе.
• Убедитесь, что газ, пропан, дрова или другие устройства для сжигания полностью выходят наружу. Не используйте печи без вентиляции. Установите детектор угарного газа в нескольких местах вашего дома.
• Также можно выпускать сушилки для одежды наружу. Регулярно очищайте вентиляционное отверстие, чтобы пыль не блокировала поток воздуха.
• Если вы красите или используете в доме принадлежности для хобби или химикаты, добавьте дополнительную вентиляцию. Откройте окна и с помощью переносного оконного вентилятора вытяните воздух из комнаты.
• Проверьте свой дом на наличие радона, и, если у вас повышенный уровень радона, наймите профессионала, который добавит вентиляцию и удалит его. Радон — вторая по значимости причина рака легких.
• Если воздух в помещении остается слишком влажным, ищите источники влаги, которые необходимо контролировать.Если это все еще не решает проблему, может помочь осушитель. Если вы используете осушитель воздуха, регулярно очищайте его. Обратитесь к специалисту по воздушным системам, чтобы узнать, нуждается ли ваша система в улучшении.
• Никогда не оставляйте машину в пристроенном гараже. Выхлоп может попасть в ваш дом.

Для дополнительной информации:

Введение в качество воздуха в помещении: количество вентиляции, Агентство по охране окружающей среды США.

4 способа сбалансированной вентиляции

Вентиляция — прекрасная вещь.Подача наружного воздуха в дом и удаление застоявшегося воздуха в помещении улучшает качество воздуха в помещении. Ну, по крайней мере, в большинстве случаев. Иногда качество наружного воздуха хуже, чем в помещении. Иногда вы вносите слишком много влаги и начинаете расти плесень. А иногда вы вносите не тот воздух на улицу.

Вероятно, наиболее распространенным типом механической системы вентиляции всего дома является вытяжная система. Вы устанавливаете некоторые элементы управления на вытяжные вентиляторы, которые уже находятся в доме, и эти вентиляторы настроены на выпуск застоявшегося воздуха из дома, непрерывно или периодически.Проблема в том, что такая система — отстой. В прямом смысле. А если ваш дом сосет из пристроенного гаража, заплесневелого подполья или грязного чердака, вы можете усугубить ситуацию.

Чтобы избежать отстойного дома, используйте сбалансированную вентиляцию. Вы вытягиваете затхлый воздух из дома и подаете такое же количество воздуха напрямую, а не полагаетесь на отрицательное давление в доме для поступления наружного воздуха. Вот пять способов сбалансированной вентиляции. Я расположил их в порядке возрастания стоимости, сложности и эффективности.

1. Откройте окна.

Хорошо, технически я не должен включать это, потому что это не настоящее решение для большинства домов. Это работает, только если в доме мягкий климат, который практически не требует кондиционирования. Но если это ваша ситуация, вам не нужна навороченная система вентиляции. Просто откройте окна.

2. Соедините интегрированную приточную систему с центральным вентилятором с вытяжными вентиляторами.

Во многих домах есть только вытяжная вентиляция всего дома (вентиляторы плюс элементы управления).Один из простых способов модернизации — установить интегрированную приточную систему с центральным вентилятором в дополнение к стороне, предназначенной только для вытяжки. Два наиболее часто используемых элемента управления производятся AirCycler и Honeywell.

Эти системы интегрированы с воздуходувкой в ​​системе центрального отопления и охлаждения. Они вводят наружный воздух во время работы системы и смешивают его с воздухом в помещении, циркулирующим через систему воздуховодов. Его фильтруют и кондиционируют перед тем, как ввести в дом. Когда вы привязаны к элементам управления только вытяжкой, вы получаете сбалансированную вентиляцию.

Основным недостатком этой системы является использование энергии в системах, в которых нет воздуходувок с регулируемой скоростью. Помимо подачи свежего воздуха, когда система нагревает или охлаждает, она может включать вентилятор, когда дом не нуждается в обогреве или охлаждении. А некоторые воздуходувки потребляют много энергии. Включение вентилятора мощностью 400 Вт для подачи наружного воздуха со скоростью 50 кубических футов в минуту — это излишне. Если у вас есть высокоэффективная система отопления и охлаждения с вентилятором с регулируемой скоростью, вы сможете добиться этого при мощности менее 50 Вт.

И еще один недостаток, на который Курт Киндер указал в первом комментарии ниже, — это влажность. Во влажном климате работа вентилятора без компрессора может привести к испарению влаги с змеевика и возвращению его в дом.

3. Сопряжение приточного вентилятора с вытяжным вентилятором

Другой способ добиться сбалансированной вентиляции — использовать вытяжные вентиляторы с элементами управления, а также установить приточный вентилятор. Вы можете сделать это с помощью вентилятора для ванны, установленного для вдувания воздуха в дом, или вы можете использовать вентилятор, сделанный специально для этой задачи.Я имею в виду вентилятор QuFresh от Air King.

Имеются две основные модели. У одного есть датчик температуры и относительной влажности, а у другого нет. Датчик предназначен для ограничения объема вентиляции, когда на улице действительно холодно, очень жарко или очень влажно. Он по-прежнему будет работать 15 минут в час, так что вы продолжите получать воздух для вентиляции.

Мне нравится концепция и особенности вентилятора QuFresh. У меня еще не было возможности попробовать, но они делают много хорошего.Вы можете регулировать расход от 30 до 130 кубических футов в минуту. В нем есть слот для 2-дюймового фильтра, который может быть до MERV 13. Он тихий (0,5 сона при 50 куб. И это относительно недорого.

3а. Подключите осушитель воздуха к вытяжным вентиляторам

OK. Это действительно должен быть номер 4, а не 3а, но я почему-то не подумал об этом, когда сначала составил свой список. Стратегия здесь состоит в том, чтобы использовать элементы управления на ваших вытяжных вентиляторах, как в двух предыдущих, и подавать вентиляционный воздух через осушитель воздуха в доме.Многие модели позволяют сделать это за счет наличия двух впускных отверстий на осушителе, меньшее из которых подключается к воздуховоду, выходящему на улицу. Нам нравится Ultra-Aire, но есть и хорошие модели от AprilAire, Honeywell и других. (Раскрытие информации: Therma-Stor, которая производит осушители Ultra-Aire, рекламирует здесь в блоге Energy Vanguard. )

Одним из недостатков осушителей является тепло, которое они создают в вашем доме. Модель SD12 Ultra-Aire устраняет эту проблему, будучи осушителем сплит-системы.Он удаляет влагу в помещении, но выводит тепло на улицу. Это означает, что он даже обеспечивает небольшое охлаждение (около трети тонны).

4. Используйте вентилятор с рекуперацией тепла или энергии (HRV или ERV).

Это то, о чем думает большинство людей, когда кто-то упоминает сбалансированную вентиляцию. На фото вверху статьи изображена внутренняя часть типичного ERV. (HRV выглядит так же, но в теплообменнике используется другой материал.)

Операция проста. Он имеет два вентилятора: один для отвода застоявшегося воздуха в помещении, а другой для подачи свежего наружного воздуха.Он фильтрует оба воздушных потока. Два воздушных потока проходят через теплообменник, являющийся в большинстве моделей капиллярным сердечником. Два воздушных потока проходят рядом друг с другом и обмениваются теплом в HRV и теплом и влагой в ERV. Но два воздушных потока не смешиваются.

Это отличный способ проветрить дом. Это также дороже, чем указанные выше. У Panasonic есть небольшая «точка» ERV, называемая Whisper Comfort, но помимо этой модели, вы, вероятно, смотрите на 1000 долларов или больше за ERV или HRV.Самым большим отличием этого типа сбалансированной вентиляции от двух предыдущих является теплообменник. Вы получаете сбалансированную вентиляцию с рекуперацией, что означает, что вам не нужно столько кондиционирования наружного воздуха, сколько вы вносите.

Поиск баланса

Вот краткое изложение основных способов сбалансированной вентиляции. В наши дни мы наблюдаем много творческого потенциала на рынке вентиляции, потому что вентиляция имеет большое значение. Я думаю, что мы дошли до того момента, когда нам редко приходится вести битву за необходимость в герметичных домах.Старый миф о том, что дом должен дышать, хоть и не исчез полностью, но по большей части был отправлен на свалку плохого мышления.

Но давайте проясним, что на самом деле означает сбалансированная вентиляция. Это не означает, что здание всегда находится под нейтральным давлением по отношению к окружающей среде. Ветер, эффект стека и другие механические системы всегда могут вывести здание из равновесия. Когда мы говорим о сбалансированной системе вентиляции, мы просто имеем в виду, что эта конкретная система не приводит к положительному или отрицательному положительному или отрицательному эффекту здания, потому что она вытягивает и подает равное количество воздуха.

Еще один момент заключается в том, что моей основной мотивацией при написании этой статьи было показать некоторые способы преобразования системы только выхлопных газов в сбалансированную систему. Вышеупомянутые методы 2 и 3 показывают, как это можно сделать относительно легко и недорого. Метод 4 был бы хорошим способом сделать это во влажном климате юго-востока США.

Еще кое-что. Я собирался составить список из пяти способов сбалансированной вентиляции, но решил оставить другой для отдельной статьи. Выйдя на шаг дальше ERV, вы могли бы пойти с усиленным ERV.Две компании производят устройства, которые включают сбалансированную вентиляцию с рекуперацией, небольшой тепловой насос, улучшенную фильтрацию и многое другое. Один из них — Conditioning ERV или CERV от Build Equinox. Другой — Minotair от Minotair Ventilation. Сейчас у нас есть две работы по проектированию HVAC, которые будут использовать эти устройства, так что следите за новостями, чтобы узнать об этом позже.

А пока старайтесь сохранять равновесие. Или, по крайней мере, быть позитивным.

Статьи по теме

Получение механической вентиляции в кондиционированном пространстве

Приключения в вентиляции ванной комнаты отеля

Вентилятор с рекуперацией энергии НЕ является механическим осушителем воздуха 3 9 9000 Вентиляция?

ПРИМЕЧАНИЕ: Комментарии модерируются.Ваш комментарий не появится ниже, пока не будет одобрен.

Как самостоятельно установить HRV или ERV

Размещено 30 октября 2020 г.

Автор: Стив Максвелл

Обновлено 15 февраля 2021 г.

Перед тем, как начать. . . b e Обязательно ознакомьтесь с разделом вопросов и ответов о вентиляторах с рекуперацией тепла в конце этой статьи. Все вопросы задают реальные люди, которые ищут реальные ответы. — Стив Максвелл

Некоторые из наиболее частых вопросов, которые мне задают, приходят от людей, которые хотят улучшить качество воздуха в своих домах с помощью вентиляторов с рекуперацией тепла (HRV). Это устройства, которые приносят свежий воздух в ваш дом, выводят застоявшийся воздух на улицу, сохраняя при этом большую часть энергии, которую вы вложили в отопление и охлаждение. Вентиляторы с рекуперацией тепла иногда называют теплообменниками, воздухообменниками с рекуперацией тепла или просто воздушными теплообменниками. Независимо от названия, это оборудование может сделать больше для улучшения качества воздуха в помещении, чем что-либо другое. Так было с моим другом Брайаном. ВСР ниже — это то, что мы установили у него дома.

Установка собственной системы HRV, подобной этой, — умеренно сложная задача, сделанная своими руками, которая может сэкономить около 1000 долларов.

Когда Брайан и его семья переехали в новый дом заводской постройки весной 2000 года, он получил суровый урок о качестве воздуха в помещении. «Вентилятор с рекуперацией тепла (HRV) был частью домашнего пакета, который мы купили, — вспоминает Брайан, — но установка не была включена в сделку, поэтому он просто стоял в коробке. Мы не успели сразу подключить ВСР, потому что нам не понравились оценки на 1000 долларов, которые мы получили, чтобы вставить его.По крайней мере, до тех пор, пока не наступят холода и из наших окон не начнет стекать конденсат. В черной плесени, растущей на новых оконных рамах, есть что-то, что создает совершенно новое ощущение срочности.

Эта срочность привела к тому, что мне позвонили за помощью по установке. HRV, который вы видите здесь на всех этих фотографиях, мы поместили в подвал Брайана. Один день работы, и это сэкономило ему тысячу долларов.

Я не профессиональный подрядчик по ОВК, но знаю две вещи о вентиляторах с рекуперацией тепла .Во-первых, их следует установить в гораздо большем количестве современных домов, чем сейчас. Плохое качество воздуха в помещении — серьезная скрытая проблема, влияющая на здоровье многих людей, особенно детей. Во-вторых, установка HRV полностью находится в компетенции любого среднего квалифицированного специалиста с помощником. Если вы можете разрезать листовой металл, подвешивать предметы к потолку подвала и пробивать отверстия в наружных стенах, вы можете сэкономить немало денег на установке и установке HRV самостоятельно. Два человека могут добавить один к обычной системе воздушного отопления за один полный рабочий день, если они спешат. Два дня поработайте, и это будет похоже на пикник. Неплохо, учитывая, что задача экономит серьезные деньги. Я в свое время установил три HRV, и все они отлично работают. Вы новичок в HRV? Посмотрите фоновое видео ниже, чтобы узнать, как они работают и какие хорошие вещи они могут принести в ваш дом.

Нет смысла утомлять вас подробными пошаговыми инструкциями по установке, потому что они бесполезны. Детали каждой работы HRV различны. Кроме того, каждый блок в любом случае идет со своим набором инструкций.Вместо этого эта статья посвящена инструментам, стратегиям и проверенным на практике приемам, которых вы не найдете ни в одном руководстве производителя. Думайте о них как о кучке советов по установке HRV. Если вы можете уверенно резать воздуховоды из листового металла, соединять трубы и приводные винты, с установкой HRV вы справитесь.

Общие сведения о системе вентиляции с рекуперацией тепла

HRV — это ящик с вентилятором размером примерно с ящик для инструментов механика. Вот и все внутри.Все HRV направляют подачу свежего наружного воздуха в ваш дом, выбрасывая застоявшийся воздух из помещения наружу. Эта двухпоточная система является частью уравнения вентиляции. HRV также извлекает большую часть тепла из застоявшегося воздуха перед тем, как вывести его на улицу. Это часть сделки по рекуперации тепла, и она происходит внутри черно-белого квадрата, который вы видите на открытом HRV ниже. Вы должны понимать эти функции, чтобы выбрать наиболее подходящее место для вашего устройства. Хорошее планирование — это первый шаг к успешной установке.

Открытый HRV показывает теплообменный сердечник и впускные и выпускные отверстия.

Местоположение любой HRV должно удовлетворять этим условиям:

• как можно ближе к внешней стене, подходящей для впускных и выпускных отверстий
• доступ к сливу для приема конденсированной воды из агрегата
• Ближайший источник электроэнергии для питания внутренних вентиляторов и элементов управления
• близость к существующим каналам отопления или охлаждения, которые можно использовать для распределения свежего воздуха по всему дому

Рекомендации по установке вентилятора с рекуперацией тепла

Ваша первая задача — найти место для вашего HRV, которое минимизирует длину воздуховодов, необходимых для подключения его к наружной части и к любой существующей системе воздуховодов внутри вашего дома. Приточные и вытяжные воздуховоды, которые соединяются с жалюзи наружных стен, должны быть изолированы на заводе, в то время как оба воздуховода, ведущие исключительно в внутренние помещения и из них, должны быть из гладкого жесткого металла. Типичный размер воздуховода для обоих типов составляет 6 дюймов в диаметре. Вы можете попробовать обойтись 5-дюймовым экраном, но этот размер может не обеспечивать достаточного воздушного потока. Зачем рисковать?

Когда вы приближаетесь к окончательному местоположению вашего HRV, больше склоняйтесь к укорочению изолированного воздуховода, а не к гладкой стали, если вам нужно выбрать .Шероховатая внутренняя поверхность изолированного воздуховода препятствует потоку воздуха больше, чем гладкий воздуховод. Кроме того, полиэтиленовая оболочка изоляционного воздуховода хрупкая. Его нельзя рвать или повредить. По этим двум причинам вы хотите, чтобы в вашей установке было как можно меньше изолированного воздуховода.

Доступ к дренажу — еще одна проблема, которая влияет на расположение HRV. Количество воды, производимой HRV, относительно невелико, поэтому вы можете подключить дренажную линию к отверстию отстойника в подвальном этаже, к обычному водостоку или даже к сливу в полу.Вы можете врезаться в обычную дренажную трубу из АБС-пластика, просверлив отверстие для гибкой виниловой дренажной линии от вашего устройства, а затем использовать силиконовый герметик, чтобы закрепить линию внутри трубы.

Продумайте вопрос местоположения ВСР и дайте себе день или два, чтобы рассмотреть несколько вариантов, прежде чем выбрать последнее место. Наименее важной особенностью местоположения является доступ к электричеству. Лучше добавить поблизости новую розетку, чем иметь длинные воздуховоды или длинную сливную линию.

Вентилятор с рекуперацией тепла: резка и соединение металлических воздуховодов

Обработка листового металла обычно составляет большую часть большинства установок HRV. Хорошая новость заключается в том, что это не ракетостроение и требует всего нескольких основных инструментов: лобзика, острых ножниц, аккумуляторной дрели с магнитным наконечником гайковерта, острогубцев, измерительной ленты и перманентного маркера. Если вы никогда раньше не работали с круглыми металлическими воздуховодами, вы можете не осознавать, что они поступают из магазина в виде изогнутых листов с несобранным соединением с защелками, проходящим по всей длине каждого элемента. Скреплять воздуховод вместе — это весело, но не делайте этого, пока не измерите и не отрежете необходимые детали.Воздуховод нужно разрезать ровно. Его не так легко разрезать после соединения в круглую форму, и нелегко оторвать соединенный вами воздуховод.

Мой друг Брайан разрезает вентиляционный канал лобзиком. Созданное отверстие позволит HRV распределять свежий воздух через систему отопительных каналов.

Также взгляните на каждый кусок воздуховода, только что изготовленный на заводе, и вы увидите, что один конец гофрирован, а другой прямой. Это позволяет соединять участки собранного воздуховода встык — одна часть вставляется внутрь другой.Но чтобы удалить гофрированный конец с отрезка трубы, достаточно одного короткого отреза. Тогда что вы будете делать в следующий раз, когда вам понадобится еще один обжатый кусок трубы для соединения?

Создание гофрированного конца на отрезке воздуховода, чтобы он мог сцепиться с другим воздуховодом. Для этого вида опрессовки есть специальные инструменты, но подойдут и тонкие плоскогубцы.

Хотя вы можете купить специальный инструмент для восстановления обжима на концах металлических воздуховодов, он вам не понадобится. Вместо этого обожмите его самостоятельно, по одной складке за раз, используя плоскогубцы.Это займет всего пару минут и отлично справится.

Когда дело доходит до соединения труб, выбирайте самосверлящие винты с шестигранной головкой, которые затягиваются аккумуляторной дрелью. Наконечник саморезов выглядит как сверло, и это то, что вам нужно. Подобных винтов без возможности самосверливания предостаточно, но они вам не нужны для этой работы. Зачем использовать крепеж, для которого требуется предварительно просверленное пилотное отверстие, если правильные винты делают работу сами?

Вентилятор с рекуперацией тепла: пробивка отверстий в наружных стенах

Создание двух отверстий для воздуховодов диаметром 6 дюймов во внешней стене — одного для забора свежего воздуха и одного для выхода несвежего воздуха — обычно является самой сложной частью любой работы по установке HRV, особенно если вам нужно пройти через кладку стена. А для этой работы вам понадобится перфоратор. Это что-то вроде перфоратора при силовых тренировках. Просверлите отверстия диаметром 1/2 дюйма, чтобы определить внешние края каждого отверстия воздуховода, затем переключитесь на зубило и отбойный молоток, чтобы удалить отходы между просверленными отверстиями. Если вы прокладываете себе путь через деревянную раму, как мы здесь, сделайте то же самое, за исключением лопаты в обычной дрели.

С учетом всего сказанного, даже пробиться через дерево и сайдинг может быть непросто. Это особенно верно, потому что для большинства подвальных установок HRV требуется пробивка по крайней мере одного слоя строительной древесины по краю каркаса пола, где изолированные воздуховоды обычно проходят между балками на пути к настенным решеткам. Оценивая работу, запомните эти четыре шага: обвести, обрезать, сверлить и распилить.

Достаточно нескольких проходов канцелярским ножом, чтобы прорезать круглое отверстие в виниловом сайдинге. После этого деревянный каркас дома разрезается.

Начните с внутренней части подвала, просверлив единственное отверстие снаружи, прямо в середине отверстия, необходимого для воздуховода. Выйдите на улицу, затем обведите круг вокруг этой дыры. Сделайте один круг размером с воздуховод, а другой на 1/4 дюйма больше диаметра металлического фланца воздуховода, выходящего на заднюю часть каждой наружной жалюзи, входящей в комплект HRV. Если задействован горизонтальный сайдинг, немного измените положение жалюзи вверх и вниз, чтобы его верхний край совпадал с естественным стыком между элементами сайдинга. Острый универсальный нож отлично справится с резкой винилового сайдинга в качестве предварительного шага даже в холодную погоду.Этот инструмент также работает с алюминиевым сайдингом, хотя для прохождения требуется больше проходов.

Просверливание нескольких отверстий по периметру круглого отверстия в сайдинге значительно упрощает удаление точного деревянного диска для внешних вентиляционных отверстий.

Затем просверлите ряд отверстий диаметром 1/2 дюйма в недавно обнаженной древесине, примерно 12 по всему периметру. Они определяют стороны отверстий воздуховода, что упрощает их распиливание для придания им формы с более или менее квадратными сторонами. Лучшим инструментом для проделывания отверстия в деревянном каркасе дома является сабельная пила.Просто убедитесь, что у вас есть орбитальное лезвие, если возможно. Это означает, что лезвие движется по D-образной схеме вместо обычного прямолинейного движения вверх и вниз. Орбитальное действие лезвия приводит к более агрессивной резке, и это то, что вам нужно в такой сложной ситуации. Даже орбитальный лобзик отлично справится с грубым полотном.

До тех пор, пока вы не прожили какое-то время в тесном доме без HRV, а затем не добавили еще один, трудно представить себе разницу, которую может иметь постоянный приток свежего воздуха. «Когда мы впервые включили установку, — объясняет Брайан, — мы все сидели у теплового регистратора и нюхали чистый воздух. Какая при этом разница! Если бы я знал, насколько легко установить HRV, я бы подключил блок сразу после переезда ».

Совет № 1 для вентилятора с рекуперацией тепла: защита изолированного гибкого воздуховода

Обратите внимание на открытый воздуховод из листового металла, расположенный вокруг гибкого изолированного воздуховода, чтобы поддерживать его. Металлические ремни, непосредственно поддерживающие воздуховод, могут повредить важную пластиковую втулку на воздуховоде.

Полиэтиленовая втулка, образующая внешнюю оболочку изолированного воздуховода, необходима для предотвращения образования конденсата на внешней стороне трубы в холодную погоду. Но, к сожалению, его тоже легко повредить. Вот почему вам следует по возможности установить жесткий экран над воздуховодом. И для этой работы нет ничего лучше, чем кусок гладкого воздуховода из листового металла. Вот что вы видите выше. Согните кусок воздуховода, который еще не был соединен вместе, затем поместите его вокруг изолированного воздуховода, прежде чем закрепить воздуховод с помощью винтов, вбитых в балки пола, или планок с гвоздями 2 × 4.

Совет № 2 для вентиляторов с рекуперацией тепла: пароизоляция имеет решающее значение

Точно так же, как полиэтиленовая пароизоляция на внутренней стороне стен вашего дома должна быть герметичной и непрерывной, чтобы полости в стенах оставались сухими, так же должен быть безупречным пластик снаружи гибких воздуховодов HRV. Любое отверстие, даже небольшое, позволит теплому влажному воздуху проникать к холодной поверхности трубы внутри. И если это произойдет, вода будет конденсироваться из воздуха и пропитать стекловолоконную изоляцию.Большой беспорядок. Наиболее вероятное место прорыва пароизоляции на изолированном воздуховоде — торцы. Вот почему имеет смысл оборачивать изоляцию воздуховодов изолентой снаружи. Вот что вы видите ниже. Заклеивание лентой физически закрепляет трубу на блоке HRV лучше, чем одни хомуты, но это не самое важное преимущество. Лента также предотвращает просачивание воздуха в помещении вокруг трубчатой ​​полиэтиленовой пароизоляции.

Обратите внимание на клейкую ленту, герметизирующую пластик воздуховода к HRV.Если воздух в помещении может оставаться за пластиком, под пластиком и внутри изоляции будет образовываться вредный внутренний конденсат.

Совет № 3 для вентиляторов с рекуперацией тепла: не теряйте равновесие

Плечо рычага управляет внутренним демпфером. Такой рычаг есть и на впускном, и на выпускном каналах. Общий приток воздуха должен равняться оттоку для наилучшей работы HRV.

Уравновешивание потока — последняя часть установки HRV. Этот процесс происходит после того, как все установлено и запущено, и включает в себя согласование скорости потока воздуха в птичник с потоком воздуха из птичника.Дроссельные заслонки внутри воздуховодов позволяют это контролировать. Рычаг управления дроссельной заслонкой — это то, что вы видите выше в середине трубы. Чистое движение воздуха внутри приведет к снижению энергоэффективности. Чистое движение воздуха на улице вызовет отрицательное давление воздуха внутри, увеличивая вероятность того, что вредный угарный газ попадет в ваш дом из печи, водонагревателя или камина. Точная балансировка воздушного потока может быть достигнута с помощью оборудования, которое вы арендуете для измерения потока воздуха в дом и из него, но есть более простой способ.После работы HRV в течение нескольких часов приоткройте дверь или окно. Если вы не чувствуете чистого движения воздуха внутрь или наружу, значит, вы достаточно сбалансированы. Если вы чувствуете поступление воздуха, у вас отрицательное давление и вам необходимо увеличить приток свежего воздуха и уменьшить отток несвежего воздуха. Если во время теста вы чувствуете, как воздух выходит из птичника, внесите противоположные изменения.

И последнее. . . Когда вы установите и введете в эксплуатацию свою систему HRV, не забудьте ее обслуживать. Всем HRV нужны две вещи.Во-первых, вам нужно очистить внутренние фильтры. Они улавливают пыль, и фильтр, обрабатывающий внутренний воздух, станет особенно шероховатым. Во-вторых, не забывайте ополаскивать сердечник теплообменника всякий раз, когда чистите фильтры. Никакой фильтр не улавливает всю пыль, поэтому некоторое количество пыли будет накапливаться на ребрах теплообменника. Все сердечники теплообменника можно снять с основного корпуса HRV для промывки. Руководство по эксплуатации покажет вам, как это сделать.

Вентилятор с рекуперацией тепла: вопросы и ответы со Стивом Максвеллом

Q: Обязательно ли хранить 20 лет.старый вентилятор с рекуперацией тепла теперь, когда мы только что установили новую высокоэффективную печь? Я слышал разные мнения и хотел бы вашего. Мы живем в пристроенном бунгало. Спасибо. NS, Оттава, Канада.

A: Я определенно сохраню ВСР. Если ваша старая печь раньше получала воздух для горения изнутри дома (а, вероятно, так оно и было), вам понадобится HRV больше, чем когда-либо. Это происходит потому, что печь, втягивающая воздух для горения изнутри дома, автоматически заставляет свежий воздух поступать в здание из других мест.Эта де-факто вентиляция теряется с новой печью, подобной вашей. Все дома, кроме самых негерметичных, получают выгоду от HRV.
*********************

Q: Будет ли HRV работать в доме без отопительных каналов? Мое жилище было построено с электрическими обогревателями плинтуса, и нет возможности распределять воздух, поступающий от HRV.

A: Короткий ответ — да. Вентилятор с рекуперацией тепла может работать в доме без воздуховодов. Хитрость заключается в том, чтобы расположить несвежие воздухозаборники и выпускные воздуховоды свежего воздуха так, чтобы воздух циркулировал по всему дому.Если вы можете установить воздухозаборник несвежего воздуха на одном уровне, а выход свежего воздуха — на другом, тогда бесканальная установка HRV будет работать идеально. Я знаю, потому что такая ситуация у меня дома.

Вентиляция плотного птичника

Большинство домовладельцев сегодня знают, что изоляция нового или существующего дома эффективна для снижения затрат на отопление дома и потерь энергии, но при всех преимуществах «плотного» строительства есть по крайней мере один существенный недостаток — недостаток свежего воздуха. Постоянный приток свежего воздуха важен для поддержания здоровья людей, поддержания комфорта и снижения риска долгосрочного повреждения строительных материалов. Энергоэффективные дома — как новые, так и существующие — требуют вентиляции всего дома для поддержания качества воздуха в помещении, и то, что вы выберете, будет зависеть от вашего климата, бюджета и наличия опытных подрядчиков в вашем районе.

Итак, какие у вас есть варианты вентиляции всего дома? Существует четыре основных механических системы вентиляции всего дома — вытяжная, приточная, сбалансированная и с рекуперацией энергии.

1. Вытяжная вентиляция: Вытяжные системы вентиляции работают за счет сброса давления в вашем доме. В этом типе системы используются вытяжные вентиляторы, обычно в ванных комнатах и ​​кухнях, для вывода застоявшегося воздуха и влаги из здания через выпускное отверстие для отработанного воздуха. В то время как система выпускает воздух, замещающий воздух проникает через утечки в оболочке здания и / или через преднамеренные вентиляционные отверстия. Хотя эта стратегия относительно проста и недорога; Недостатком является то, что отрицательное давление может также втягивать радон и другие почвенные газы, которые нам не нужны в доме.

2. Приточная вентиляция: Приточные вентиляционные системы используют вентилятор для создания давления в вашем доме, заставляя наружный воздух проникать в здание, а несвежий воздух просачивается через отверстия в ограждающей конструкции здания (вентиляторы для ванных комнат, кухонные вентиляторы и т. Д.). Система вентиляции состоит из вентилятора и системы воздуховодов или использует вашу систему принудительной вентиляции для подачи свежего воздуха в комнаты в доме. Этот тип системы снижает риск проникновения радона и других загрязняющих веществ в дом, но может заставить влажный воздух проникать в полости стен и потолка, где могут возникнуть проблемы с конденсацией и влажностью.

3. Сбалансированная вентиляция: Сбалансированные системы вентиляции, если они правильно спроектированы и установлены, не создают и не сбрасывают давление в вашем доме. Напротив, они вводят и выбрасывают примерно равные количества свежего наружного воздуха и загрязненного внутреннего воздуха. Эти системы обычно имеют два вентилятора и две системы воздуховодов — вход свежего воздуха и выход отработанного воздуха. Сбалансированные системы вентиляции , а не , регулируют или удаляют влагу из свежего воздуха до того, как он попадает в здание, поэтому они могут способствовать увеличению затрат на отопление и охлаждение.

4. Вентиляция с рекуперацией энергии: Системы вентиляции с рекуперацией энергии аналогичны сбалансированной системе, но с дополнительным преимуществом, заключающимся в минимизации потерь энергии и эксплуатационных расходов. Зимой они передают тепло от теплого внутреннего вытяжного воздуха свежему (холодному) приточному воздуху, а в летние месяцы система будет использовать внутренний (холодный) воздух для охлаждения теплого приточного воздуха. Существует два типа систем рекуперации энергии: вентиляторы с рекуперацией тепла (HRV) и вентиляторы с рекуперацией энергии (ERV). Оба типа включают теплообменник, один или несколько вентиляторов для проталкивания воздуха через машину и элементы управления.

Блоки HRV
• предназначены для передачи тепла только от застоявшегося воздуха, выходящего из дома, в свежий воздух, поступающий в дом. Этот тип агрегата будет сушить воздух в доме зимой и подавать влажный наружный воздух в дом летом.

• Установки ERV, с другой стороны, передают влагу, а также тепло от одного воздушного потока к другому, поддерживая большую желаемую влажность в доме зимой и уменьшая количество влаги, вносимой извне летом.

Всегда помните… Герметично изолируйте, вентилируйте правильно!

доля

15
АПРЕЛЯ
2014

BSI-012: Закон о балансировке — только вытяжная вентиляция не работает

Там. Я сказал это. Это просто не работает. Хорошо, иногда работает ¹ . Но он не работает в тесных ограждениях зданий и, тем более, в новых домах, квартирах, таунхаусах и рядных домах. В основном ничего нового мы не строим.Потому что это отстой — в буквальном смысле. Я знаю, что мы были здесь раньше («BSI-069: Непреднамеренные последствия — отстой», июнь 2013 г.), но мы должны вернуться и разобраться с этим снова. Почему? Каким бы удивительным это ни казалось, все стало еще хуже и будет еще хуже. Но хорошая новость заключается в том, что поскольку они становятся невыносимо плохими, мы, наконец, с ними разберемся. Еще не совсем так, но почти.

Следующая часть должна быть очевидной, но очевидно не для некоторых людей и вполне приемлемой для других. Только вытяжная вентиляция приводит к разгерметизации домов, таунхаусов и рядных домов, построенных в соответствии с Международным жилищным кодексом 2015 года, и значительной разгерметизации многоквартирных домов, построенных в соответствии с Международными строительными нормами 2015 года.В частных домах на одну семью это приводит к попаданию загрязняющих веществ из пристроенных гаражей — особенно домов со спальнями над гаражами. Загрязняющие вещества также извлекаются из-под плит — если бы радон был ценным, мы бы добывали его таким образом — и какой лучший способ принести почвенный газ, гербициды и пестициды в дом?

В многоквартирных домах и городских домах только вытяжная вентиляция приводит к тому, что воздух забирается из соседних домов, а также из пристроенных гаражей и из-под плит. В квартирах только вытяжная вентиляция приводит к вытяжке воздуха из соседних помещений и коридоров.

В многоквартирном строительстве проблема коридора — это проблема дыма и огня. Вы думаете, это может быть то, о чем мы должны заботиться? Хорошо, мы делаем. Серьезно. Но с точки зрения «герметичности», а не с точки зрения давления. Мы добиваемся хороших результатов в части разделения — особенно потому, что теперь мы проверяем ее. Но разделение на отсеки усугубляет проблему давления, когда мы используем только вытяжную вентиляцию.

Почему не приточная вентиляция? Приточная вентиляция работает в отдельно стоящих домах на одну семью, но не в квартирах, таунхаусах и рядных домах, поскольку она направляет воздух в соседние дома, и у нас возникает проблема переноса запаха и загрязнений. Вы никогда не сможете сделать их «достаточно плотными», чтобы предотвратить это — существуют практические пределы разделения.

Kinda оставляет нам только один вариант, который работает везде и везде — сбалансированная вентиляция. Обратите внимание на слова «все» и «везде»…. Но Кодексы моделей не поощряют это, а стандарт ASHRAE 62.2 и RESNET активно дискриминируют его ² . Это безумие. Мы наказываем более совершенные системы, когда поощряем плохие системы и не поощряем хорошие системы.Вот что я имею в виду, говоря, что ситуация ухудшается. Стимулируем хуже. Мы дискриминируем добро. Обратите внимание на слово «безумный».

Мы уже закончили? Неа. Что делать с кухонными вытяжками с вытяжкой? Как насчет вентилируемых сушилок для одежды? Единственными жизнеспособными вариантами являются блокировка подачи воздуха для подпитки ³ для обоих или без использования вентилируемой сушилки для одежды и подачи в конденсационные сушилки. Или вентиляция квартирного блока или дома через кухонную вытяжку и подачу приточного воздуха напрямую в многоквартирный дом или дом. Хорошая идея для многоэтажных и малоэтажных зданий, но не для высоких зданий с центральными системами.

Не в многоквартирных домах? Хм? Да, мы делаем это в многоэтажных многоквартирных домах. Но есть две фундаментальные проблемы, связанные с большими вытяжными системами на крыше, тянущимися от каждого блока, связанными с большими системами подачи воздуха на крышу, подсоединенными к каждому блоку.

Во-первых, этот подход имеет тенденцию к чрезмерной вентиляции всего здания, потому что системы работают все время, и блоки вентилируются независимо от того, заняты они или нет.Во-вторых, борьба с эффектом стека — нетривиальное дело. Большинство агрегатов с центральной вытяжкой и приточным воздухом на крыше в конечном итоге вентилируются слишком или плохо — с большим отрывом. И все это усугубляется тем, что блоки, коридоры, лифты, хозяйственные шахты и лестничные клетки не разделены на отсеки. Да, да, мы были там раньше («BSI-075: Как складываются здания», февраль 2014 г.).

Нам необходимо разделить на части (Рис. 1 и Рис. 2), и нам нужны отдельные распределенные сбалансированные системы вентиляции в многоквартирных, рядных и таунхаусах (Рис. 3).И, как я уже упоминал, мы выясняем разделение. И мы, безусловно, набираем новые дома, таунхаусы и рядные дома. Почему? Еще раз подчеркну, что мы их тестируем. Это требования кода, и мы тестируем их и выполняем.

Рисунок 1: Разделение — вот что это означает. Нет воздуха сверху «куба», низа «куба» или сторон «куба». И мы изо всех сил стараемся сделать переднюю часть куба «тугой».Когда вы «сосете», откуда берется воздух?

Рис. 2: Рядный дом или городской дом — это то, что коды моделей запрашивают и получают. Нет воздуха из соседних блоков и «плотной» конструкции. Когда вы «сосете», откуда берется воздух?

Рисунок 3: Сбалансированная вентиляция в многоквартирном доме — Отказ от плохого и добавление к хорошему при сбалансированной управляемой мощности. Индивидуальные распределенные сбалансированные системы вентиляции.

Итак, распределенные сбалансированные системы вентиляции работают везде и везде. Но, и большое но, в маленьких домах и домах нам понадобится дополнительное осушение. Ой … да, почти везде к югу от линии Мейсон-Диксон и к востоку от межштатной автомагистрали 35 в Техасе. В жарком влажном климате и смешанном влажном климате влажность при частичной нагрузке невозможно контролировать без дополнительного осушения. Расслабиться. Все расслабьтесь. Этого можно добиться с помощью автономных осушителей воздуха.У нас есть технологии. И да, мы были здесь раньше. Что изменилось, так это то, что теперь у нас есть лучшие и доступные варианты. У нас есть технология (рисунок 4). Небольшие настенные осушители воздуха, устанавливаемые на стойке. Хорошее улучшение по сравнению со старой технологией (Рисунок 5 и Фотография 1).

Рисунок 4: Дополнительное осушение — Расслабьтесь. Все расслабьтесь. Этого можно добиться с помощью автономных осушителей воздуха. Небольшие настенные встраиваемые осушители воздуха. Хорошее улучшение по сравнению со старой технологией.

Рисунок 5: Старая технология осушения — Дешевый осушитель в шкафу для возврата. Работает, но мы можем лучше.

Фотография 1: Осушитель в обратном шкафу — Работает, но мы можем сделать лучше.

Не забудьте про сушилки для белья с вентиляцией. Они извлекают 200 кубических футов в минуту или более из единиц, домов, рядных домов и городских домов. Лучшее решение, не используйте их. Используйте конденсационные сушилки для одежды.Большое изменение конденсационных сушилок для одежды за последние несколько лет состоит в том, что производители поняли, что для них действительно есть рынок. Да, у нас довольно давно есть конденсационные сушилки для одежды, но не большие, которые сушат одежду еще до того, как вы прочитаете «Войну и мир» ⁴ . У нас есть большие «внедорожники» с турбонаддувом, как и положено нам, не европейцам.

А как насчет кухонных вытяжек? Да, я знаю, что мы были здесь раньше («BSI-070: Deal with Inure & Then Don’t Suck», июнь 2014 г. ).Но все становится легче. Мы получаем лучшую эффективность улавливания с улучшенной конструкцией кожуха, а это означает, что мы можем обойтись меньшим потоком выхлопных газов (фото 2 и фото 3). И мы находимся на пороге получения предварительно изготовленных систем подпиточного воздуха, предназначенных для жилых помещений. Прямо сейчас вы должны быть настоящим инженером и разработать свой собственный. Вы должны направить свежий воздух под варочную панель и решить, как подготовить его или нет. ⁵

Фотография 2: Кухонные вытяжки — Мы получаем лучшую эффективность улавливания с улучшенной конструкцией вытяжки, а это означает, что мы можем обойтись более низким потоком выхлопных газов.

Фотография 3: Здесь нужно немного места — Нужна большая вытяжка, более глубокая вытяжка и блокировка подпиточного воздуха.

Можете ли вы обойтись без действительно маленькой вытяжки кухонной вытяжки, которая имеет высокую эффективность улавливания в плотном корпусе? Да, может, думаю, не уверен. Менее 100 кубических футов в минуту выхлопа периодически? Не сделали работы. На самом деле ни у кого нет. Кто-то должен. Обратите внимание, что периодически означает не все время.

Так как же должны выглядеть эти сбалансированные системы вентиляции? Я играл с парочкой из них.

Каждая система сбалансирована и имеет блокировку подачи свежего воздуха для вентилируемых кухонных вытяжек. Каждая система предназначена для работы в отдельных домах на одну семью, таунхаусах, рядных домах или многоквартирных многоквартирных домах и с распределенными системами отопления и охлаждения или центральными системами, в которых распределяется только горячая вода или охлажденная вода или хладагент, а не воздух.

В первой системе (рис. 6) используется наружный воздуховод, подключенный к обратной стороне воздухообрабатывающего агрегата, и он работает непрерывно.Воздухоочиститель связан с вытяжным вентилятором в ванной. Скорость, с которой наружный воздух поступает через наружный воздуховод, соответствует скорости вытяжки из ванной комнаты. Например, если 45 кубических футов в минуту подается через внешний воздуховод, то вентилятор для ванной комнаты непрерывно вытягивает воздух со скоростью 45 кубических футов в минуту. В многоквартирных домах с одной ванной это довольно просто. Используется один вытяжной вентилятор. Если в блоке две или три ванные комнаты, или мы имеем дело с одним отдельно стоящим домом, таунхаусом или рядным домом, то скорость вытяжки распределяется между ванными комнатами.Один вытяжной вентилятор используется с вытяжной решеткой в ​​каждой ванной комнате. Существуют элементы управления, позволяющие заставить все это работать. Индивидуальные вентиляторы работают на низкой скорости для общей вентиляции и периодически на более высокой скорости, когда используется ванная комната. Вентилируемая кухонная вытяжка выводится отдельно наружу и соединена с отдельным вентилятором подпиточного воздуха.

Рис. 6: Первая система — Воздуховод наружного воздуха подсоединяется к обратной стороне воздухообрабатывающего агрегата, и он работает непрерывно. Воздухоочиститель связан с вытяжным вентилятором в ванной. Вентилируемая кухонная вытяжка выводится отдельно наружу и соединена с отдельным вентилятором подпиточного воздуха.

Вторая система добавляет дополнительное осушение, обеспечиваемое осушителем (рис. 7).

Рисунок 7: Вторая система — Дополнительное осушение с помощью осушителя.

Третья система (Рисунок 8) использует полностью канальный вентилятор с рекуперацией тепла (HRV) или полностью канальный вентилятор с рекуперацией энергии (ERV), обеспечивающий сбалансированную вентиляцию независимо от системы принудительного кондиционирования воздуха.HRV / ERV удаляет воздух из ванных комнат и подает воздух в спальни. Тарифы регулируются в зависимости от переключателей в каждой ванной комнате, которые периодически повышают скорость, когда ванные комнаты используются. Вентилируемая кухонная вытяжка выводится отдельно наружу и соединена с отдельным вентилятором подпиточного воздуха. Удалять воздух из кухонной вытяжки через HRV или ERV — плохая идея. Я уже упоминал, что это плохая идея?

Рисунок 8: Третья система — Полностью канальный вентилятор с рекуперацией тепла (HRV) или полностью канальный вентилятор с рекуперацией энергии (ERV), обеспечивающий сбалансированную вентиляцию независимо от системы принудительного кондиционирования воздуха.HRV / ERV удаляет воздух из ванных комнат и подает воздух в спальни. Тарифы регулируются в зависимости от переключателей в каждой ванной комнате, которые периодически повышают скорость, когда ванные комнаты используются. Вентилируемая кухонная вытяжка выводится отдельно наружу и соединена с отдельным вентилятором подпиточного воздуха. Удалять воздух из кухонной вытяжки через HRV или ERV — плохая идея. Я уже упоминал, что это плохая идея?

Четвертая система также добавляет дополнительное осушение с помощью осушителя (рис. 9).

Рисунок 9 — Четвертая система — Дополнительное осушение добавлено в третью систему.

Пятая система (Рисунок 10) работает в многоквартирных домах или в исключительно эффективных домах. Вентилятор с рекуперацией тепла (HRV) или вентилятор с рекуперацией энергии (ERV) с полностью канальным воздуховодом обеспечивает сбалансированную вентиляцию независимо от системы кондиционирования помещения. Таким кондиционированием помещения может быть комплектный оконечный тепловой насос (PTHP), как показано, или, в случае исключительно эффективных домов, головки с мини-сплит или мульти-сплит.HRV / ERV удаляет воздух из ванных комнат и подает воздух в спальни. Как и в предыдущих случаях, вентилируемая кухонная вытяжка выводится отдельно наружу и соединяется с отдельным вентилятором наддува. Обратите внимание, что в исключительно эффективных домах даже при использовании нескольких головок необходимо некоторое перемешивание для обеспечения теплового комфорта.

Рис. 10: Пятая система — система для квартирных единиц или исключительно эффективных домов. Вентилятор с рекуперацией тепла (HRV) или вентилятор с рекуперацией энергии (ERV) обеспечивает сбалансированную вентиляцию независимо от системы кондиционирования с комбинированным тепловым насосом (PTHP) или, в случае исключительно эффективных домов, независимо от напоров нескольких сплит-системы. HRV / ERV удаляет воздух из ванных комнат и подает воздух в спальни. Как и в предыдущих случаях, вентилируемая кухонная вытяжка выводится отдельно наружу и соединяется с отдельным вентилятором наддува. Обратите внимание, что в исключительно эффективных домах даже при использовании нескольких головок необходимо некоторое перемешивание для обеспечения теплового комфорта.

Шестая система добавляет дополнительное осушение обычным способом (Рисунок 11).

Рисунок 11 — Шестая система — Добавление дополнительного осушения обычным способом.

Седьмая система (рис. 12) используется в местах, где кондиционирование воздуха не используется, например, на северо-западе Тихого океана. Вентилятор с рекуперацией тепла (HRV) или вентилятор с рекуперацией энергии (ERV) обеспечивает сбалансированную вентиляцию. Отопление обеспечивается системой лучистого отопления. HRV / ERV удаляет воздух из ванных комнат и подает воздух в спальни. Опять же, как и во всех предыдущих системах, вентилируемая кухонная вытяжка выводится отдельно наружу и соединяется с отдельным вентилятором подпиточного воздуха.

Рисунок 12 — Седьмая система — Используется в местах, где кондиционирование воздуха не используется, например, на северо-западе Тихого океана. Вентилятор с рекуперацией тепла (HRV) или вентилятор с рекуперацией энергии (ERV) обеспечивает сбалансированную вентиляцию. Отопление обеспечивается системой лучистого отопления. HRV / ERV удаляет воздух из ванных комнат и подает воздух в спальни. Опять же, как и во всех предыдущих системах, вентилируемая кухонная вытяжка выводится отдельно наружу и соединяется с отдельным вентилятором подпиточного воздуха.

Да, архитекторы, знаю, знаю. Множество пробоев в стенах (фото 4). Преодолей это. Вам нужна энергоэффективность? Вы хотите контролируемую среду в помещении? Вы хотите плотно строить и вентилировать, верно? Тебе лучше привыкнуть к жизни с дырами. Положить вещи на крышу или внизу здания не получится. Может работать в домах, рядных и таунхаусах, но не в квартирах.

Фотография 4: много проникновений — Вам нужна энергоэффективность? Вы хотите контролируемую среду в помещении? Вы хотите плотно строить и вентилировать, верно? Тебе лучше привыкнуть к жизни с дырами. Положить вещи на крышу или внизу здания не получится. Может работать в домах, рядных и таунхаусах, но не в квартирах.

Мы уже закончили? Неа. Позвольте мне поговорить о безумном и оскорбительном для интеллекта. В настоящее время в каких-либо кодексах или стандартах США нет положений, признающих преимущества сбалансированных систем со смешением и распределением. Сбалансированные системы со смешиванием и распределением делают гораздо больше с меньшим количеством воздуха, чем вытяжные системы без смешивания и распределения.Здесь должна быть какая-то награда и наказание.

Вообще-то есть. Мы награждаем выхлопные системы без смешивания и распределения и наказываем сбалансированные системы смешиванием и распределением, потому что мы относимся к ним одинаково. Совершенно очевидно, что ASHRAE не может исправить это, основываясь на текущих выходках Комитета по стандарту 62.2 ASHRAE. Но я надеюсь и на RESNET, и на IRC, и на IBC. Будьте на связи. Будет только хуже, прежде чем станет лучше. Но будет лучше.Просто не легко и не без боли.

Сноски:

1. Протекающие отдельные дома на одну семью с небольшими вытяжными потоками, малоразмерными кондиционерами и плохим контролем солнечной энергии с черной черепицей и плохо изолированными воздуховодами, расположенными на вентилируемых чердаках — типы домов, которые мы поощряем строить … … Только вытяжная вентиляция больше не работает в новых отдельно стоящих домах для одной семьи, потому что теперь мы кодифицируем слово «герметичный» и проверяем его.

2. Согласно стандарту ASHRAE 62.2 приводит к более высокому воздухообмену, когда сбалансированная система вентиляции сравнивается с системой вентиляции только с вытяжкой. Становится хуже. Процедуры RESNET приводят к получению рейтинговых баллов при использовании сбалансированных систем по сравнению с системами только с вытяжкой, поскольку RESNET ссылается на стандарт ASHRAE 62.2. Строители и оценщики не глупы… оба «играют в рейтинговую систему», и вытяжная вентиляция становится очевидным выбором. RESNET означает «Сеть жилищного энергоснабжения» и отвечает за индекс Домашней Энергетической Рейтинговой Системы (HERS).

3. Не говорите мне о вытяжках с рециркуляцией … они похожи на унитазы, которые никогда не смывают водоворот …

4. Автор: Лев Толстой, впервые опубликовано в 1869 году, в мягкой обложке 1440 страниц.

5. Просто проделать отверстие в стене не получится — особенно на жарком и влажном юге — каждая решетка кондиционера между отверстием и вытяжным колпаком будет потеть, когда подпиточный воздух попадет в капот. И вы должны придумать, что такое контроль… Большую часть времени я не делаю предварительных условий — или, если да, я просто смешиваю его с воздухом, уже находящимся в помещении, чтобы смягчить его.

Ссылка:

CMHC (2005). «Оценка разделения и разгерметизации люксов в новых многоэтажных жилых зданиях», Обзор исследований, Техническая серия 05-112, октябрь 2005 г.

Финч, Г., Дж. Штраубе и К. Гендж (2009). «Утечка воздуха в многоквартирных жилых зданиях: испытания и влияние на эксплуатационные характеристики здания», 12 ^th Canadian Conference on Building Science and Technology, Montreal, PQ, October 2009.

Хандегорд, Г.О., (2001). «Новый подход к вентиляции многоэтажных квартир» Труды восьмой конференции по строительной науке и технологиям, Совет по ограждающим конструкциям Онтарио, Торонто, Онтарио, февраль 2001 г.

Лстибурек, Дж. (Сентябрь 2015 г.). «BA-1507: Руководство по вентиляции для жилых зданий с высокими эксплуатационными характеристиками — многоквартирные дома» Building Science Corporation, http: //buildingscience.com/documents/building-america-reports/ba-1507-me …. 17 сентября 2015 г.

Рикеттс, Л., Дж. Штраубе (2014). «Полевое исследование воздушного потока в многоквартирных жилых домах средней и высотной этажности», 14 ^-я Канадская конференция по строительной науке и технологиям, Торонто, октябрь 2014 г.
