Откатные ворота своими руками (чертежи, схемы, эскизы) от Сталь Монтаж



 Наш партнёр компания Ворота750 — www.vorota750.ru/katalog/vorota/otkatnye/s-elektroprivodom.





Неотъемлемый элемент частной территории – забор, оснащенный воротами для удобства проезда и прохода на участок. Компания «Сталь-Монтаж» предлагает комплекты составляющих элементов для изготовления забора, а также информацию, схемы и чертежи, которые помогут сделать откатные ворота своими руками.

Примеры работ

Материалы

• Ворота – для рамы потребуется профильная труба прямоугольного сечения 30х60, 40х60 или 50х50 мм, для каркаса – 20х40 или 20х30 мм, с толщиной металла – 2 мм, швеллер и арматура для закладной, материал заполнения рамы (профнастил, дерево, кованые элементы, сетка) и крепежи к нему.
• Для отделки металлических и деревянных элементов – грунтовка, эмалевая краска, лак (для дерева).
• Для фундамента – песок, цемент, щебень.
• Комплект автоматики.
• Инструменты – строительный уровень, сварочный аппарат, штыковая и совковая лопата, измерительная рулетка, шуруповерт, набор ключей и отверток, шлифовальная машина, перфоратор с набором сверел, емкость для замешивания раствора или бетономешалка, монтажный нож, угольник. Данные инструменты обычно имеют место в каждом доме.

Проектирование

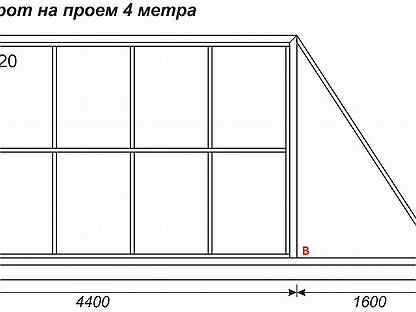

После определения габаритов будущей конструкции создается чертеж, на котором выводится схема силовой рамы и внутреннего каркаса с указанием всех размеров. Выполняется чертеж фундамента (глубина не менее 1,5 м) с вычислением длины швеллера (равна половине ширины проема) и арматуры.

Если будут монтироваться автоматические откатные ворота своими руками, то указывается и схема размещения всех элементов автоматики.

Как изготовить каркас

На ровной площадке нарезаются профильные трубы 30х60 мм (при помощи шлифовальной машинки) под нужные размеры – необходимо получить нижний и верхний профиль, два вертикальных и противовес. Детали состыковываются при помощи точечной сварки, затем рулеткой замеряется длина диагоналей (они должны быть равны), угольником – точность углов в 45 и 90 градусов. Если отклонений не обнаружено, то выполняется сплошной сварочный шов так, чтобы места стыки были полностью герметичными.

Далее нарезаются и таким же образом привариваются профильные трубы 20х40 мм, которые будут служить ребрами жесткости.

Все места сварки шлифуются, металлическая конструкция покрывается грунтовкой и окрашивается. Рама зашивается выбранным материалом.

Сборка закладной

На ровной площадке на ребро выкладывается швеллер. Предварительно нарезанные прутья арматуры вертикально привариваются к внутренней стороне его полок. К вертикальной арматуре присоединяется горизонтальная с определенным шагом. Для увеличения прочности ножки закладной также обвариваются вертикально расположенными прутьями.

Изготовление бокового и приемного столба

Прикрепляются к опорным столбам забора, каждый из которых оснащен тремя металлическими закладными (вверху, внизу и посередине столба).

Для производства приемного и бокового столбов от профильной трубы отрезается два равных куска, который и привариваются к закладным.

Производство фундамента

• Выкапывается котлован, на его дно насыпается слой песка (10 см), разравнивается и тщательно утрамбовывается.
• В яму погружается закладной элемент для фундамента, максимально приближается к столбам забора и выравнивается по вертикали относительно его оси, а также по горизонтали – относительно оси грунта.
• Под полками швеллера протягиваются провода для автоматики, заключенные в гофрированную ПНД трубку.
• Бетонирование котлована.

До следующего этапа нужно выждать не менее двух суток, а лучше – неделю, чтобы фундамент не только схватился, но и застыл, приобрел прочность.

Как установить откатные ворота: поэтапная инструкция

• На закладной выставляются две каретки, максимально удаленные друг от друга. При выставлении каркаса каретки вставляются в направляющую и дальше регулируются: та, что находится ближе к проему, располагается от края створки на 15 – 20 см, вторая размещается так, чтобы при закрытии она находилась на расстоянии 5 см от края створки. Конструкция выставляется по уровню и каретки прихватываются сваркой. Надеваются заглушки.
• К закладной прикрепляются верхние оградительные ролики.
• Привариваются верхний и нижний улавливатели, в которые будет накатываться полотно и фиксироваться при закрытии створки.

Ворота готовы к использованию, но открываться/закрываться могут пока только вручную, поэтому следующий этап – установка автоматики. Это позволит управлять движением створки, не выходя из дома или машины, а также продлит срок эксплуатации конструкции, благодаря плавности хода полотна.

Монтаж автоматической системы

В комплект автоматики входит электропривод и основание для него, зубчатая рейка, сигнальная лампочка, фотоэлементы, пульт ДУ, провода с разным сечением. Закрепляется электропривод на том же швеллере, что и каретки.

• Сначала нужно определить, где будет находиться привод. Основание устанавливается (при помощи) между каретками, к нему присоединяется привод.
• В центре шестерни привода закрепляется зубчатая рейка, которая также фиксируется на профильной трубе каркаса. К самой рейке прикручиваются концевые выключатели (механические или магнитные).
• Привод подсоединяется к системе и запускается в работу, чтобы проверить его функционал.
• Устанавливаются фотоэлементы.
• С левой стороны ворот выставляется сигнальная лампа.

Подробно рассмотреть видео материал, где рассказывается, как сделать откатные ворота своими руками, и прочесть подробные статьи-инструкции, можно на официальном сайте нашей компании.

Кроме того, мы предлагаем широкий ассортимент готовых откатных, раздвижных, подъемных и пр. видов ворот (см. фото в каталоге), как собственного изготовления, так и от лучших производителей. Выполняется доставка, монтаж и обслуживание. Цены на товар и услуги выгодные для клиентов с любым достатком. Чтобы получить консультацию и купить продукцию, следует позвонить по телефонам: ☎+7-(495)-642-40-61, ☎+7-(926)-555-37-93, указанным на сайте. Звоните! Мы готовы решить любые проблемы по обустройству въездного проема для вашего участка.

Сертификаты

sertifikat-doorhan-f сертификат doorhan

Sertificat_ALUTECH-f сертификат ALUTECH

сертификат ролтэк сертификат ролтэк

сертификат nice сертификат nice

Калькулятор

Размер

{{ option.text }}- {{size.options[size.selectedIndex].price}} руб

Электропривод

{{ option.text }}- {{drive.options[drive.selectedIndex].price}} руб

Фундамент

{{ option.text }}- {{base.options[base.selectedIndex].price}} руб

Отделка

{{ option.text }}- {{decoration.options[decoration.selectedIndex].price}} руб

Предварительная
стоимость:

Заказать

Нужно выбрать размер!

Ворота Всем! — распашные ворота чертежи схемы эскизы конструкция

Бюджетные ворота и калитки:



1. ВСЕ ВОРОТА ПОЛНОСТЬЮ УКОМПЛЕКТОВАННЫЕ, ПОКРАШЕННЫЕ В ВЫБРАННЫЙ ВАМИ ЦВЕТ, ГОТОВЫЕ К МОНТАЖУ.
2. В КОМПЛЕКТАЦИЮ ВОРОТ ВКЛЮЧЕНЫ ПЕТЛИ, НИЖНИЕ И ВЕРХНИЕ ЗАСОВЫ, НАЩЕЛЬНИКИ. В КОМПЛЕКТАЦИИ КАЛИТОК УЧТЕНЫ: ЗАМОК «ЭЛЬБОР», РУЧКИ, ПЕТЛИ.
3. ЦВЕТ НА ВЫБОР: ЧЕРНЫЙ, ШОКОЛАД, ЗЕЛЕНЫЙ, ВИШНЯ. ПОКРАСКА КУЗНЕЧНОЙ КРАСКОЙ «ЦЕРТА-ПЛАСТ» или «KOVALI»
4. ИМЕЮТ ЛЕГКИЙ ВЕС, ПРИ УСТАНОВКЕ АВТОМАТИКИ МОЖНО ИСПОЛЬЗОВАТЬ НЕ ДОРОГОЙ МЕХАНИЗМ.
5. ВСЕ ВОРОТА МОЖНО СДЕЛАТЬ ОТКАТНЫМИ, ОДНИМ ЩИТОМ В ПРЯМОУГОЛЬНОМ ВАРИАНТЕ.
6. В ЛЮБЫЕ ВОРОТА МОЖНО ВРЕЗАТЬ КАЛИТКУ (+ СТОИМОСТЬ КАЛИТКИ)
7. ПОКРАСКА «ХАММЕРАЙТ» — ДОПОЛНИТЕЛЬНО (РАСЧЕТ В КАЛЬКУЛЯТОРЕ )
8. ОТВЕТНЫЕ ЧАСТИ (ДЛЯ КИРПИЧНЫХ СТОЛБОВ), МЕТАЛЛИЧЕСКИЕ СТОЛБЫ РАССЧИТЫВАЮТСЯ ДОПОЛНИТЕЛЬНО РАСЧЕТ В КАЛЬКУЛЯТОРЕ
9. ВОЗМОЖНО ИЗГОТОВИТЬ ВОРОТА ПО ВАШИМ РАЗМЕРАМ (РАСЧЕТ В КАЛЬКУЛЯТОРЕ )

10. РАЗМЕРЫ ВОРОТ И КАЛИТОК ДАНЫ ПО КРАЯМ ПОЛОТНА. ТРЕБУЕТСЯ УЧИТЫВАТЬ ЗАЗОРЫ 20ММ ДЛЯ МЕТАЛЛИЧЕСКИХ СТОЛБОВ, 120ММ ДЛЯ КИРПИЧНЫХ СТОЛБОВ.
11. МОНТАЖ ВОРОТ И КАЛИТОК ОСУЩЕСТВЛЯЕТЯ ПО МОСКВЕ И МОСКОВСКОЙ ОБЛАСТИ (СТОИМОСТЬ МОЖНО РАССЧИТАТЬ В КАЛЬКУЛЯТОРЕ )
12. ДОСТАВКА «ДО ДВЕРИ» ПО ВСЕЙ РОССИИ (РАССЧИТЫВАЕТСЯ ДОПОЛНИТЕЛЬНО МЕНЕДЖЕРОМ)

Ворота и Калитки с листом 2мм



1. Все ворота укомплектованы и покрашены в выбранный вами цвет, готовые к монтажу
2. В комплктацию ворот включены петли, нижние и верхние засовы, нащельники. В комплектации калиток учтены замок эльбор, ручки, петли, нащельник.
3. цвет на выбор: черный, шоколад, зеленый, вишня. Покраска кузнечной краской «церта-пласт»
4. Ворота имеют прочный каркас проф 50х50 и лист 2мм.
5. Все ворота можно сделать откатным в прямоугольном варианте или арочного типа.
6. Во все ворота можно врезать калитку (+ стоимость калитки).
7. Покраска: «Хаммерайт» — дополнительно (расчет в калькуляторе).
8. Ответные части для кирпичных столбов, металлические столбы, расчитываются дополнительно (расчет в калькуляторе). 9. Возможно изготовить ворота и калитки по вашим размерам (расчет в калькуляторе)

чертежи, схемы, эскизы конструкций.

Как собирать и монтировать — Cтроительство загородных домов, благоустройство территории, заборы, ворота

Различные типы ворот используются для одной и той же цели – ограничение доступа на частную территорию. При выборе изделия можно руководствоваться разными мотивами, но основные – это простота в открывании и закрывании, а также экономия пространства. Роликовые модели соответствуют обеим этим характеристикам, при этом довольно просто смонтировать откатные ворота своими руками: чертежи, схемы, эскизы конструкций легко находятся в интернете.

Сегодня многие владельцы участков устанавливают откатные ворота на въездную зону

Устройство откатных ворот

Откатные ворота могут быть двух видов – роликовые и рельсовые. Первый тип конструкции подразумевает использование роликовых опор и довольно прост в изготовлении. Рельсовые ворота на сегодняшний день считаются устаревшими и используются редко.

Откатные ворота могут использоваться как для приватных так и для общественных участков

В интернете можно найти большое количество статей о том, как сделать своими руками откатные ворота. Для этого понадобятся минимальные навыки в сфере строительства, некоторое количество специализированных инструментов и терпение. Для начала нужно знать, что любые роликовые откатные ворота состоят из следующих элементов:

• опора или тележка – на две опоры устанавливается консольная часть;
• направляющая балка – принимает на себя нагрузку веса ворот;
• нижний ловитель – принимает нагрузку опорного ролика при закрытых воротах;
• верхний ловитель – снижает уровень парусности конструкции;
• съемный ролик – является опорой для края ворот в то время, когда они закрыты;
• верхний фиксатор или кронштейн – не дает створке уходить вбок;
• подставка – основа для опор, по которым двигаются створки.

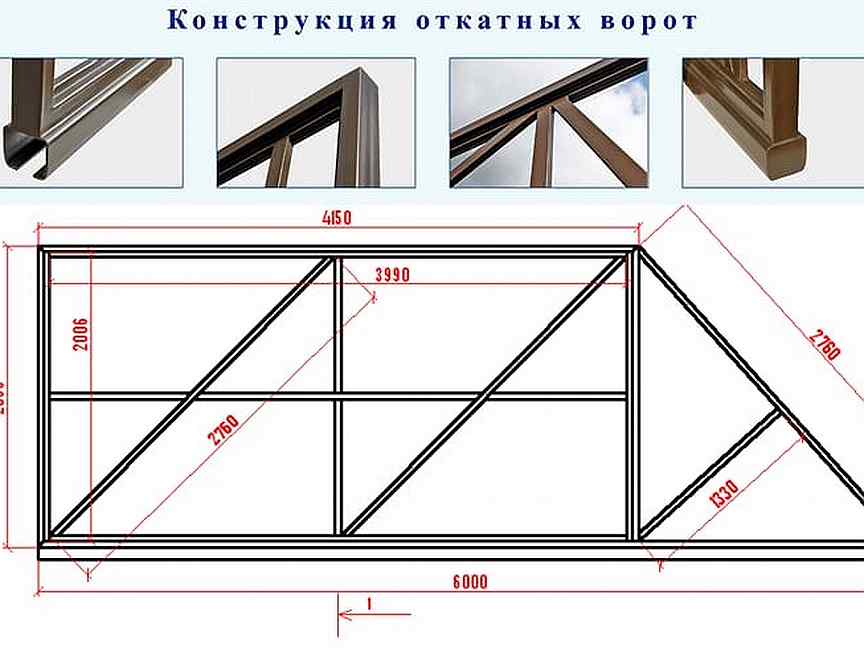

План конструкции раздвижных ворот

Начинать установку ворот нужно с возведения фундамента, который будет принимать на себя основную нагрузку конструкции. Сверху на нее устанавливаются опоры, по которым перемещается направляющая балка, последняя приваривается непосредственно к створкам.

Откатные ворота могут приводиться в движение вручную или при помощи электродвигателя. Оба типа конструкции подразумевают одинаковую схему монтажа.

Схема монтажа откатных ворот

Полезный совет! Выбирая материал для створок, учитывайте, что он должен быть достаточно жестким и прочным, так как вся конструкция подвержена воздействию ветра. Кроме того, полотно не должно прогибаться под собственным весом.

Как выбрать ролики для откатных ворот и другие комплектующие

На современном рынке существует огромное количество запчастей, из которых можно собрать сдвижные ворота своими руками. Основные критерии выбора – это ширина проема, высота створок и общий вес конструкции. Также подобрать комплектующие детали можно с помощью специальных программ на сайтах компаний-производителей.

Правильный выбор хороших комплектующих обеспечит надежность конструкции

Особое внимание стоит уделить воротам, ширина проема которых превышает 5 м. В этом случае нагрузка будет больше, чем 600 кг, а для этого нужен особый набор комплектующих для повышенных нагрузок.

Если вы решили собрать по видео откатные ворота своими руками, то вам нужны качественные комплектующие. Сначала по чертежам, фото и видео откатных ворот со средней балкой своими руками необходимо рассчитать максимальную нагрузку и другие параметры, а потом подирать наборы запчастей от нужного вам производителя. Ниже вы можете ознакомиться с параметрами наборов для монтажа разных фирм:

Производитель	Вес створки, кг	Ширина проема, м	Длина балки, м
Ролтэк МИКРО	до 350	до 3	4.5
Alutech	до 450	до 4	6
Ролтэк ЭКО	до 500	до 4	6



Полезный совет! При выборе комплектующих, обратитесь с готовыми расчетами и чертежом к опытному специалисту. Так вы не только сэкономите свое время, но и приобретете лучший вариант запчастей.

Порядок установки откатных ворот

Монтаж ворот всегда следует выполнять в определенной последовательности:

Создание фундамента.

Монтаж кабельной разводки, если вы монтируете вариант с электродвигателем.

Монтаж самих ворот и ответного столба.

Монтаж автоматических устройств и проверка ворот в действии.

Для каждого из этапов монтажа откатных ворот своими руками, фото и чертежи в большом количестве можно найти в интернете.

Схема подготовки проема для установки откатных ворот

Инструменты, необходимые для монтажа откатных ворот

Для установки откатных ворот понадобится ряд специализированных инструментов:

Сварочный аппарат – лучше отдать предпочтение инверторной модели, она обеспечивает хорошее качество шва и не портит металл.

Воздушный компрессор – используется для равномерной покраски ворот. Осуществить покраску можно и при помощи кисти или валика, однако с компрессором слой краски получится максимально равномерным.

Болгарка и набор дисков – для нарезания металлических заготовок.

Молоток, дрель, пассатижи, рулетка, уровень, клепатель.

Чертежи, схемы, эскизы, конструкции подвесных ворот своими руками можно скачать на многих профессиональных строительных сайтах. Там же вы найдете перечень специализированных инструментов, необходимых для изготовления того или иного типа ворот.

Откатные ворота могут быть сделаны из различных материалов — дерева, металла, профнастила

Устройство фундамента

Первый этап строительства фундамента – это разметка ямы. Для этого вдоль ограды участка отмеряется расстояние, которое равно 1/2 ширины проема ворот. Ширина ямы под бетонное основание – примерно полметра в сторону участка.

Если есть такая возможность, то в качестве опорных столбов рекомендуется использовать столбы забора. В противном случае монтируется ответный столб, яма под который располагается напротив ямы для фундамента, и с противоположной стороны от проема. В случае установки автоматических ворот, обязательно нужно предусмотреть место для укладки электрического кабеля. В качестве кожуха можно использовать металлическую или ПВХ трубу с диаметром около 25 мм.

Швеллер 200 мм укладывается вплотную к столбу

Полезный совет! Грунт в яме вынимается на глубину промерзания почвы, то есть не меньше, чем на 2 м.

Закладной элемент изготавливается из швеллера, к которому снизу привязываются отрезки арматуры. Сам элемент помещается в яму, чтобы швеллер как можно плотнее прилегал к столбу забора. Горизонтальное положение швеллера параллельно направлению открывания ворот стоит проверить при помощи уровня.

Поверх закладного элемента заливается бетон, уровень которого должен быть чуть выше поверхности элемента. После этого бетону нужно дать застыть, это занимает от 6 суток. После застывания бетонного фундамента можно приступать непосредственно к монтажу ворот.

Схема бетонирования основы под откатные ворота

Описанный выше способ является самым распространенным, однако существует еще ряд вариантов, как обустроить фундамент:

Устройство свайного монолитного фундамента – в грунт вкапываются два армированных столба, соединенных между собой швеллером. Этот способ является наиболее экономичным, так как не подразумевает использование большого количества бетона. Для выемки грунта при таком методе можно использовать самый обычный садовый бур. Глубина отверстий под опоры должна быть не менее 2 м и 20-30 см в диаметре. Каждое из отверстий должно быть расположено как можно ближе к забору, и соединяться друг с другом небольшой траншеей.

Свайный винтовой фундамент. Для его монтажа не нужно проводить земельные и бетонные работы, он не занимает много времени. Как видно из названия, такой фундамент представляет из себя сваи, которые вбиваются или вкручиваются в землю. Для того, чтобы сваи прослужили как можно дольше, их необходимо покрывать эпоксидной смолой или оцинковывать.

Схема монтажа откатных ворот на винтовых сваях

Монтаж ворот

При монтаже ворот на дачу своими руками, сначала нужно выполнить разметку. Для этого по линии проема натягивается шнурок, обозначающий траекторию движения створки. Затем выполняется фиксация регулировочных площадок.

После установки площадок нужно определить крайние положения роликовых опор. Для этого нужно отступить на 15 см от края проема вдоль закладного элемента и провести касательную для первой тележки. Крайнее положение для второй тележки рассчитывается по следующей формуле: из длины ворот (с консольной частью) отнимается 100 мм по плоскости закладного элемента.

Подробная схема монтажа роликовых ворот с калиткой

После проведения всех расчетов, можно приступать к монтажу раздвижных ворот своими руками, видео этого процесса при необходимости можно найти в сети. При помощи сварочного аппарата привариваются регулировочные площадки второй тележки, после чего вкатывается в проем и регулируется створка.

Последовательность действий выглядит так:

Полотно снимается с роликовых тележек.

Тележки снимаются с регулировочных площадок.

Площадки привариваются к закладному элементу.

На площадках закрепляются роликовые тележки.

На тележки задвигается полотно ворот.

Ворота закрываются.

При помощи гаечного ключа осуществляется доводка и окончательная регулировка створок.

Пример установленных откатных ворот на участке

Для того чтобы тележки правильно крепились внутри несущего профиля, нужно в местах их креплений к площадкам ослабить верхние гайки, и несколько раз открыть и закрыть ворота. Если створка ходит достаточно свободно, то гайки нужно закрутить обратно. Если после этого полотно двигается с трудом, то стоит поправить перекосы тележек в перпендикулярной плоскости к движению полотна.

Когда движение полотна отрегулировано, можно приступить к установке концевого ролика. Он размещается внутри несущего профиля, фиксируется крепежными болтами, после чего крышка элемента приваривается к профилю ворот. Ее также можно прикрепить болтами, однако сварка в этом случае будет надежнее.

Установка концевого ролика на откатные ворота

Полезный совет! В зимний период внутрь несущего профиля может попадать снег, затрудняя движение створки. Для того чтобы этого не происходило, с внутренней стороны ворот приваривается заглушка несущего профиля.

Чертежи откатных ворот своими руками также подразумевают установку верхнего фиксатора с роликами. При этом ролики должны захватывать верх полотна, а кронштейн должен быть направлен отверстиями в сторону опорного столба.

Конструкция верхнего ловителя с роликами

В некоторых случаях для укрепления полотно можно обшить профилированным металлическим листом. Крепление листа на полотно осуществляется при помощи саморезов или клепок, второй метод надежнее. Ели нужно смонтировать несколько листов, то они накладываются внахлест.

Важный элемент конструкции ворот своими руками (чертежи, схемы, эскизы это подтверждают) – уловитель. Нижний уловитель уменьшает нагрузку на роликовые тележки, когда ворота находятся в закрытом положении. Поэтому монтируется он при полностью закрытых воротах. Под концевой ролик подводится нижний уловитель с таким расчетом, чтобы его опорная поверхность была выше уровня концевого ролика.

Верхний уловитель в закрытом положении ворот своими верхними скобами должен касаться защитного уголка передней кромки полотна.

Схема установки нижнего уловителя

Окрашивание ворот

При желании, после установки конструкции, створки ворот можно окрашивать в различные цвета. Краска должна быть долговечной и стойко переносить разного рода неблагоприятные природные воздействия. Для того чтобы слой краски держался как можно дольше, поверхности нужно предварительно зачистить при помощи болгарки или шкурки, а затем обезжирить ацетоном.

После зачистки ворота грунтуются. Делать это можно при помощи кисти, валика или окрасочного пистолета. Последний вариант предпочтительнее, так как позволяет избежать неровностей и разводов. После грунтовки наносится окрасочный слой. После его высыхания окрашивание повторяется. Разные типы краски и при разных погодных условиях могут высыхать от нескольких часов до нескольких дней.

Окрашивание продлит срок службы ворот и защитит их от коррозии

Чертежи, фото и видео откатных ворот своими руками: выбор и установка автоматики

Для установки автоматических откатных ворот понадобится специализированное электрооборудование. Выбор автоматики – это достаточно сложный вопрос, так как он зависит от веса конструкции, условий окружающей среды и многих других факторов. Особое внимание следует уделить таким характеристикам:

Материал шестерней в редукторе – металлические являются самыми надежными и лучше всего переносят неблагоприятные условия окружающей среды. Кроме того, они характеризуются долговечностью.

Запас мощности двигателя – при сильном морозе нагрузка на двигатель больше, чем в обычных условиях, поэтому и запас мощности в таком случае должен быть солидным.

Тип выключателя – металлический концевой выключатель может барахлить в холодное время года, поэтому для использования в суровом климате лучше выбирать магнитный.

Схема автоматики для откатных ворот: 1 — электромеханический привод, 2 — пульт управления, 3 — фотоэлементы на стойке, 4 — фотоэлементы, 5 — сигнальная лампа, 6 — переключатель, 7 — солнечная панель, 8 — блок аккумуляторных батарей, 9 — многофункциональное устройство O-View

Еще один важный параметр при выборе автоматики – это вес створки. Если он не превышает 500 кг, то можно смело выбирать привод для облегченных ворот, а если доходит до 1 тонны – то нужна автоматика для утяжеленных конструкций. Отдельный тип оборудования применяется для ворот промышленного назначения.

Статья по теме:

Ворота своими руками. Чертежи, фото и видео. Описание процесса самостоятельной установки. Преимущества и отрицательные стороны распашных и раздвижных ворот, особенности их монтажа.

Что касается популярных производителей автоматики для раздвижных ворот, то обратить внимание можно на следующие фирмы:

• Came – французский производитель, продукция которого пользуется большой популярностью в теплых регионах. Зимой на зубчатой рейке и концевых выключателях может намерзать лед, поэтому модели от этой фирмы не рекомендуется использовать в условиях суровой зимы;
• Nice – качественная автоматика для ворот облегченного типа. Стоит относительно недорого, характеризуется долговечностью и износостойкостью в условиях нормальной эксплуатации. Внутренние шестерни изготовлены из пластика, поэтому при превышении допустимого веса могут очень быстро прийти в негодность;

Автоматический привод для откатных ворот

• Faac – итальянская автоматика для эксплуатации в любых погодных условиях. Отличительная особенность – большой запас мощности двигателя, что позволяет функционировать даже в суровую зиму, а также выключатели магнитного типа, исключающие намерзание льда. Шестерни изготовлены из стали и латуни, поэтому могут похвастаться большим запасом прочности;
• An-motors – один из самых доступных по цене электродвигатель, отличающийся высоким качеством. Данная автоматика производится в Белоруссии, поэтому может похвастаться демократичной ценой.

Полезный совет! Выбирая автоматику для ворот, рассчитывайте на максимальную нагрузку на механизм, а также на самые суровые погодные условия в вашем регионе.

Самостоятельный монтаж автоматики осуществляется достаточно просто, так как в комплекте с набором находится инструкция по установке.

Откатные ворота для участка можно сделать своими руками или заказать готовые и смонтировать

Обзор готовых моделей откатных ворот

Если у вас нет времени, желания или необходимых навыков для того, чтобы изготовить ворота своими руками, можно обратить внимание на ряд готовых моделей от известных производителей:

Производитель	Особенности
Hormann	Крупнейший в Европе производитель гаражных и других типов ворот, а также комплектующих для них. Ворота от компании пользуются большой популярностью и характеризуются высоким уровнем надежности.
CAME Group	Ворота этого производителя характеризуются надежностью, безопасностью и простотой в эксплуатации. Продукция фирмы постоянно совершенствуется, а модельный ряд – расширяется.
РОЛТЭК	Отечественный производитель откатных ворот, продукция которого отличается демократичной стоимостью и высоким уровнем качества. Один из лучших производителей ворот и комплектующих для них на рынке.
DoorHan	Один из фаворитов на рынке ограждающих конструкций, специализируется на изготовлении полного спектра запчастей для всех типов ворот. Компания активно развивается и постоянно улучшает качество своей продукции.



Откатные ворота своими руками: чертежи, схемы, эскизы конструкций. Преимущества и недостатки

Как и у любой другой конструкции, у раздвижных ворот есть свои преимущества и недостатки. К положительным можно отнести следующие моменты:

Безопасны для людей, в частности, для маленьких детей.

Характеризуются высокими показателями прочности и несущей способности, а также хорошей жесткостью.

В холодное время года нет необходимости расчищать снег перед воротами для того, чтобы открыть их.

Откатные ворота для въездной зоны могут быть выполнены из металла, дерева, профнастила и иметь свой эксклюзивный дизайн

Негативные стороны:

Большинство моделей не предусматривает наличие калитки, т. е. заходить через такие ворота можно, только открывая их полностью.

Откатные ворота забирают пространство у забора.

Довольно сложно подобрать направляющие решетки нужного типа, для этого нужно провести большое количество расчетов.

Рассуждать о других преимуществах и недостатках откатных ворот можно достаточно долго, однако одно стоит знать наверняка – такой тип ограждения является достаточно надежным и занимает немного места, что может стать решающим фактором при выборе красивой и функциональной конструкции для загородного участка.

Распашные Ворота Своими Руками Чертежи, Схемы, Эскизы

Традиционные распашные ворота по-прежнему широко распространены и популярны. Решающую роль при выборе играют простота создания данной конструкции и дешевизна относительно других вариантов исполнения. Для многих собственников жилья особенно привлекательна возможность создать распашные ворота своими руками. Это не только позволяет сэкономить значительные средства, но и создать изделие в полном соответствии со своими представлениями о том, каким оно должно быть.

Самостоятельное изготовление распашных воротных конструкций не требует никаких особых умений, поэтому доступно каждому. Для тех видов работ, которые вы не способны выполнить (например, сварка), всегда можно пригласить специалиста на время.

Рассмотрим подробнее то, как сделать автоматические распашные ворота своими руками.

Особенности конструкции

Каждая конструкция имеет свои достоинства и недостатки. Чтобы распахнуть створки, необходимо гораздо больше свободного места, чем для раздвижного варианта. Отметим, что во многих случаях откатные установить просто технически невозможно. Конструкция распашных ворот очень проста: две створки, состоящие из обшитого каркаса, навешиваются с помощью петель на столбы. Различают варианты открытия ворот как внутрь, так и наружу. Современные технологии позволяют автоматизировать процесс открытия/закрытия.

Из преимуществ распашной конструкции можно отметить простоту и надёжность, минимум фурнитуры и дешевизну по сравнению с откатными вариантами. Основные недостатки:

• требуется много места для открытия;
• при механическом варианте исполнения возможно произвольное закрывание от ветра;
• зимой для открывания необходима расчистка пространства от снега.

Форма воротных створок, материал их обшивки и дизайн деталей могут быть самыми разнообразными. Это делает ворота не только устройством контроля въезда/выезда, но и элементом интерьера всего подворья.

Даже если вы решили изготовить не автоматическую, а обычную механическую конструкцию, то имеет смысл предусмотреть возможность установки автоматики в будущем. Существуют линейные и рычажные приводы для распашных ворот, которые отличаются не только способом работы, но и установкой. При выборе одного из вариантов учитывается вес створки, направление движения, а также расстояние от центра петли до поверхности приводного крепления. Заблаговременный выбор позволит предусмотреть заранее место для крепления и сэкономить средства, поскольку разница в стоимости между типами довольно существенная.

Подготовка к изготовлению

Для начала необходимо определиться с тем, какие именно вы хотите сделать распашные ворота своими руками. Чертежи, схемы и подробные инструкции по реализации несложно найти в интернете. Следует проставить на готовых чертежах свои размеры, а также сделать расчёты основных материалов и комплектующих деталей.

Что следует заготовить, прежде чем приступать к изготовлению? После расчётов следует закупить:

• материалы;
• инструменты;
• фурнитуру;
• автоматику.



Для установки столбов понадобятся материалы для бетонирования: цемент, песок и щебень. Раствор готовят из расчёта 1:4. Следует учитывать, что до монтажа ворот бетон должен выстоять не менее 7 дней. Для изготовления столбов можно использовать трубы диаметром не менее 100 мм. Длина зависит от высоты ворот и предполагает бетонирование не менее 1 метр в глубину. С помощью обложения камнем или кирпичом столбы могут иметь разную форму и величину. В каждой конкретной ситуации сделать расчёт необходимого количества материалов не составляет труда.

Створки ворот могут быть самыми разнообразными. У нас в стране популярна конструкция с наглухо зашитым воротным полотном. Для изготовления створок понадобятся трубы и материал для обшивки. Для внешнего каркаса (по периметру створки) используются трубы прямоугольные размером 50х50 или 60х30. Очень важно исключить возможность попадания влаги внутрь профилей. Для внутреннего каркаса в шахматном порядке привариваются профильные трубы 40х20 мм. Расстояние между созданными рёбрами жёсткости должно быть не больше 30–40 см.

В качестве обшивки можно использовать дерево, поликарбонат, металл и кованые элементы. При выборе следует учитывать не только красоту и эксплуатационные качества материала, но и вес готовой конструкции. Наиболее часто применяется для обшивки профнастил. Прочный, лёгкий, с устойчивым покрытием материал заслуженно получил популярность при изготовлении многих конструкций. Прекрасный внешний вид, простота монтажа, а также широкий спектр цветов и рельефа позволяют вписать ворота из профнастила в любой интерьер подворья. Требуемое количество материала несложно подсчитать, зная площадь створок. Учитывая также их парусность, необходимо предусмотреть врезку замка, который предотвратит произвольное открытие.

Инструменты для создания распашных ворот своими руками широко распространены, поэтому многие из них уже есть у каждого хозяина. А если нет, то приобрести их несложно. Некоторые (например, сварочный аппарат, бетономешалку, болгарку или шуруповёрт) рациональнее просто взять в аренду. Составьте список требуемых инструментов при продумывании этапов изготовления и действуйте.

Создание конструкции

В интернете много информации о том, как сделать распашные ворота своими руками. Чертежи и примеры расчётов в предельно доступном виде объясняют технологию создания конструкции. На что следует обратить внимание при строительстве, чтобы не упустить важные моменты? Если вы определились с конструкцией и закупили всё необходимое, то начинать следует с бетонных работ.

После тщательной разметки забетонируйте столбы на глубину не менее 1 метра. Если в декоративных целях вы обкладываете их камнем или кирпичом, то не забудьте учесть это при изготовлении каркаса. Кроме того, нужно приварить и вывести наружу несколько металлических закладных, к которым будут крепиться петли для створок. Для полотна обычно делают три закладки. Если вы планируете автоматизацию ворот, то очень важно уже на этом этапе предусмотреть место под размещение выбранного типа привода и, соответственно, закладные для его крепления.

Для создания воротного полотна, заготовки из труб нарезают с помощью болгарки и зачищают кромки обрезов. Рамы створок сваривают на земле, добиваясь строгой прямоугольности конструкции. Внутренний каркас приваривают исходя из выбранного материала для обшивки. Для профлиста очень удобна шахматная геометрия, а для деревянной доски – прямоугольная. Все сварочные швы обязательно зачищаются с помощью болгарки. Покраску лучше производить с помощью краскопульта.

Из-за значительного веса створки, самостоятельно установить её практически невозможно. Монтаж ворот может производиться разными способами, но любой из них требует особой тщательности. Один из вариантов следующий: ворота с приваренными частями петель крепятся в проёме на нужную высоту с помощью подставок, а затем привариваются ответные петлевые части. Если вы будете ставить врезной замок, то лучше ставить его после навешивания ворот. Обшивку удобнее всего производить уже на установленный каркас. Профлист очень просто крепить с помощью саморезов и шуруповёрта.

Дополнительные элементы конструкции

Многие распашные ворота оборудуются конструктивными деталями, улучшающими эксплуатацию. Основные дополнительные элементы, которыми можно дополнить ворота:

• механический упор;
• фиксирующие штыри;
• прижимная планка.



Механический упор не даёт воротам открываться в непредусмотренную сторону. Он состоит из двух перекрывающихся металлических пластин, одна из которых приваривается к створке, а другая устанавливается в проезде.

Штыри фиксируют положение открытых створок и улучшают безопасность эксплуатации. Изготавливаются из металлического кругляка в виде детали Г-образной формы, которая свободно ходит в куске трубы, приваренном к каркасу. При открытой створке штырь фиксируется в трубе, которая установлена в земле.

Прижимная планка – металлическая пластина, приваренная к одной из створок с внутренней стороны. Толщина материала должна быть не менее 1 мм. Эта деталь закрывает просвет между полотнами и служит для прижимания одной створки к другой.

Автоматизация конструкции

Трудно ли сделать автоматические ворота распашные своими руками? Чертежи и схемы подключения, которые обычно идут в комплекте с приводами, достаточно подробны, чтобы самостоятельно автоматизировать любые конструкции. Кроме того, вы всегда можете рассчитывать на бесплатные консультации наших экспертов. В комплект поставки автоматики для распашных ворот обязательно входят:

Для комфортной эксплуатации автоматику можно дополнить сигнальной лампой, фотоэлементами и другими устройствами. Если вы изготавливаете распашные ворота своими руками, то выбор привода желательно сделать ещё на этапе проектирования. Наша компания предоставляет широкий ассортимент автоматики.

как сделать самому, чертежи, схемы, эскизы, монтаж, пошаговая инструкция с фото и видео

Откатные ворота — альтернатива классическим распашным воротам. В состав конструкции входят направляющие, щиток, рама, ролики, электропривод (опция). Деталей очень много, но все же сделать откатные ворота своими руками не проблема, если знать основные нюансы. Раздвижной механизм имеет ряд преимуществ — безопасность, простая система управления, удобная автоматика.

Содержание статьи:

• Устройство и принцип работы откатных ворот
• Особенности конструкции конструкции
  • Чертежи изготовления
  • Данные о высоте и ширине
  • Расчет противовеса
  • Расчет прочности арматуры
  • Общие правила подбора комплектующих и фурнитуры в зависимости от веса ворот
  • Дополнительные расчеты
  • Ограничения на установку откатных ворот
• Изготовление консольных откатных ворот и ступеней установки
  • Материалы и инструмент
  • Подготовка деталей механизма отката
  • Столбы кирпичные
  • Разметка ям и выемка грунта
  • Производство закладных конструкций
  • Установка закладного элемента в приямок
  • Электропроводка для автоматики ворот
  • Бетонирование котлованов
  • Сварка
  • Крепление концевого ролика с накаткой
  • Крепеж стопора верхней направляющей кронштейна
  • Производство створок
  • Малярно-монтажные работы
  • Регулировка положения роликовых подшипников
  • Установка автоматики
  • Заключительный этап
• Откатные ворота
• Сервис
• Типичные ошибки

Устройство и принцип работы откатных ворот

Структура получила свое название из-за способа открытия. Дверное полотно перемещается по забору, то есть в плоскости дверного проема, тем самым занимая меньше места.

Есть три типа откатных ворот:

• рельс;
• приостановлено;
Консоль
• .

В конструкции откатных ворот ролики на направляющей расположены в нижней части. На них держится вся конструкция, с их помощью движется полотно. Роликовая опора идет к рельсу, уложенному в дорожное покрытие. В верхней части калитка удерживается кронштейном, на котором закреплены боковые ролики.

Откат таких ворот равен ширине проема.

Недостатки конструкции:

• рейка расположена по всей ширине проезда;
• последний всегда забивается грязью, а зимой снегом и льдом, что чревато проблемами с открытием ворот. Поэтому рейку необходимо периодически чистить. Можно установить нагревательный кабель, который решает проблему обледенения, но это увеличивает затраты на установку плюс дополнительные расходы на электроэнергию.

В конструкции второй присутствует верхняя балка, по которой калитка движется на роликах. Именно она ограничивает высоту прохода. Хотя возможна установка ворот со съемной верхней балкой. Но это усложняет конструкцию и снижает ее надежность. Съемная балка — это еще и увеличение финансовых затрат. Ширина ворот равна длине отката.

На сегодняшний день чаще всего используются откатные ворота третьего типа. Все дело в роликовых опорах, которые находятся вне зоны проема, и ничем не ограничены.В конструкции используется тот же кронштейн, что и в первой версии.

Откатные ворота данного типа в 1,5 раза длиннее ширины проема. Дополнительная часть служит противовесом основной конструкции, имеет форму трапеции или треугольника. Это увеличивает пространство для движения ворот. Для этого разнообразия закладывается более мощный фундамент.

Читайте также: Как сделать гаражные ворота своими руками: схемы и пошаговые инструкции.

В устройство консольных откатных ворот добавлены еще два элемента — верхний и нижний улавливатели.Они удерживают полотно в равновесии, когда оно закрыто. Элементы расположены на противоположной стойке ворот. При этом в нижнем уловителе есть полка, на которую упирается консоль в закрытом состоянии.

Особенности оформления конструкции

Для создания чертежа используются два параметра: ширина проема и высота откатных ворот. Последнее важно сугубо по качеству эксплуатации, если изготавливаются подвесные модели. В остальных случаях размер подбирается с учетом дизайна внешнего вида.

В дальнейшем мы рассмотрим консольный вариант, так как часто используется в частном домостроении.

Чертежи для изготовления

К чертежам откатных ворот нужно подходить с точки зрения простоты конструкции. Он состоит из двух важных элементов:

• балка консольная;
• два роликовых подшипника.

Первый упирается в второго и перемещается по их месту. Сами ворота монтируются поверх балки, обычно с помощью электросварки.Ролики устанавливаются вне проема.

Оба эти элемента представляют собой готовые изделия. Их можно приобрести в строительном магазине. В зависимости от веса самих ворот продаются консоли и ролики разного сечения и размеров. Хотя надо отдать должное мастерам, которые предлагают консоли и роликовые тележки, изготовленные своими руками.

Дверное полотно консольное — это рама, обшитая каким-то плоским материалом. Сегодня часто используется профнастил.У нас есть подробная статья о том, как сделать ворота своими руками из профнастила. Раньше их обшивали досками или металлическими листами. Один из популярных вариантов — каркас с декоративными элементами из кованой стали. Именно он снижает такой показатель, как парусность ворот, влияющий на надежность. То есть чем меньше парусность, тем выше надежность.

Для изготовления каркаса используется профилированная труба разного сечения: наружная с большим сечением, для внутреннего заполнения меньшим.

Сделать откатные ворота своими руками можно по готовым чертежам ниже. Их можно взять за основу с учетом габаритов конструкции.

Схемы консольных откатных ворот понятны человеку, не имеющему даже специального технического образования. Главное — правильно произвести необходимые замеры, которые понадобятся при расчете габаритов воротной конструкции.

Данные о высоте и ширине

В первую очередь определяется ширина ворот, которая зависит от ширины проема, то есть от расстояния между входными стойками.Последний параметр рассчитывается с учетом ширины автомобиля (расстояния между зеркалами бокового обзора). И к этому размеру прибавляется 30-50 см с каждой стороны.

Сами ворота нужно сделать больше на 10 см с каждой стороны, чтобы они закрывали не только проем, но и некоторые столбы. Таким образом можно гарантировать, что между ним и колоннами не останется зазоров, если смотреть на конструкцию сбоку.

При расчете ширины учитывают то, как машина заедет на площадку.Если дорога попадает в ворота, то расчет остается без изменений. То же самое произойдет при въезде под углом 90º. Если под меньшим углом, то расстояние между стойками нужно увеличить.

Все дело в уменьшении зазора между станком и стойками. А если дорога грязная или на ней лежит снег, то велика вероятность заноса машины при скольжении. В этом случае небольшой зазор может не уберечь вас от удара о шест. Поэтому ширину проема в данном конкретном случае необходимо дополнительно увеличить с каждой стороны на 10-20 см.

Насчет высоты откатных ворот — бытует мнение, что этот размер должен соответствовать высоте забора. Снаружи такая конструкция выглядит эстетичнее. Хотя каждый определяется этим параметром независимо. Но чем выше высота, тем тяжелее сами откатные ворота, плюс тем выше парусность. Соответственно увеличивается стоимость конструкции и сложность ее сборки.

Расчет противовеса

Как указано выше, длина противовеса равна половине ширины проема.Если откатные ворота не тяжелые (300-400 кг), то длину можно брать из расчета одной трети ширины входа.

Такой же размер можно использовать, если конфигурация противовеса является прямоугольной.

Расчет прочности арматуры

Прочность фурнитуры — главный показатель, влияющий на срок службы откатных ворот.

Аксессуары включают:

• два роликовых подшипника;
• балка опорная нижняя;
• два ловца;
• опорный кронштейн, расположенный на стойке, на которой установлены ролики.

Обычно продается в комплекте. Производители предлагают разные модели комплектующих, которые отличаются друг от друга толщиной материала. Выбор зависит от веса откатных ворот.

Подходя к расчету откатных ворот, необходимо учитывать не только габариты конструкции, но и вес материала, из которого она будет собрана.

Общие правила подбора комплектующих и фурнитуры в зависимости от веса ворот

Откатные ворота разных размеров — это, прежде всего, разный вес изделия.Именно по последнему параметру подбираются комплектующие, различающиеся техническими и эксплуатационными характеристиками. Ниже приведены характеристики фурнитуры для различных консольных дверей от компании «АЛЮТЕХ».

1100-1500 кг

Самые тяжелые ворота, которые не устанавливаются на частных объектах. Они устанавливаются на производственных объектах.

Технические характеристики оборудования:

1. Катки. Предлагаемые размеры: 190х480х175 мм. Диаметр роликов 100 мм.При этом учитывается, что первая опора выдержит нагрузку 3,4 тонны, вторая 1,5 тонны.
2. Нижний уловитель из стали толщиной 5 мм. Предлагаемые размеры: 188x153x100 мм.
3. Верхний уловитель из стали толщиной 4 мм. Размеры такие же.
4. Опорная балка. Изготовлен из стали толщиной 5 мм. Высота и ширина — 130х135 мм.

800-1000 кг

Все одинаковые размеры в заказе:

1. Ролики — 100x251x138,5 мм. Диаметр колес 61 мм.
2. Уловитель нижний — толщина стали 4 мм. Размеры: 140х101х95 мм.
3. Уловитель верхний — толщина 3,5 мм.
4. Опорная балка — толщиной 4,5 мм. Размеры по высоте и ширине: 89х74.

600-700 кг

Технические характеристики оборудования в том же порядке:

1. Ролики — 80x167x112 мм. Диаметр колес 55 мм.
2. Уловитель нижний — толщина металла 3,5 мм. Размеры: 100x82x80 мм.
3. Уловитель верхний — толщина 3-3.5 мм.
4. Опорная балка — толщиной 3,5-4 мм. Высота, ширина: 70х60 мм.

300-500 кг

Технические характеристики оборудования:

1. Ролики — 178x90x117,8 мм. Диаметр колес 43 мм.
2. Размеры нижнего уловителя 100x96x67 мм. Толщина металла — 3 мм.
3. Уловитель верхний — толщина 3 мм.
4. Опорная балка — толщина стенки 3,6 мм. Размеры 60х55 мм.

Единственное, на что нужно обратить особое внимание, это на материал, из которого изготовлены комплектующие.Это должна быть высокопрочная сталь, например, марки С355.

Дополнительные расчеты

Для устройства фундамента под консольные откатные ворота используются три варианта. Один имеет форму буквы «П». То есть это две утопленные столбы, на которые опирается бетонная лента. И вся эта конструкция должна быть монолитной и усиленной. В этом случае глубина столбов должна быть больше глубины промерзания почвы.

Это довольно сложный и трудоемкий вариант, поэтому в частном домостроении применяется либо заглубленная лента, либо две отдельно стоящие опоры.Во всех трех случаях поверх фундаментной конструкции ставится швеллер, который становится опорой или базой для роликов откатных ворот. Его крепят к армирующей решетке, уложенной в подготовленную опалубку под фундамент. Способ крепления — электросварка.

Что касается размеров самого фундамента, то:

• глубина кладки — глубина промерзания почвы в районе постройки дома плюс 10-15 см;
• длина равна длине противовеса.

С шириной посложнее. Этот параметр будет зависеть от ширины входного проема. Чем последний крупнее, тем шире фундамент.

Ограничения на установку откатных ворот

Особых ограничений на установку откатных ворот нет. Просто могут возникнуть ситуации, мешающие монтажным работам. Например:

1. На линии отката структуры растет дерево, которое необходимо удалить. Спать или нет, решает разработчик.
2. Если в зоне ворот проложены воздушные или подземные коммуникации.
3. В зоне отката есть какое-то здание. Это может быть даже забор соседа.
4. Непрямолинейность рельефа.

Изготовление консольных откатных ворот и монтажных ступеней

Пошаговая инструкция изготовления и монтажа откатных ворот своими руками представляет собой последовательность строительных операций:

1. Определение размеров ворот с учетом ширины проезда.
2. Создание рисунка холста. Определение его веса с учетом каркаса и обшивки.
3. Подбор и покупка аксессуаров.
4. Установка опорных стоек. Они могут быть металлическими, из металлического профиля или собраны из кладочного материала: кирпича, бетонных блоков, камня.
5. Устройство фундамента: разметка, земляные работы, установка армированной решетки с приваренным к ней швеллером, заливка бетонного раствора.
6. Монтаж фурнитуры.Роликовые опоры крепятся к каналу еще до его соединения с арматурным каркасом и заливки бетона.
7. Установка откатных ворот.
8. Покраска конструкции.

Материалы и инструмент

Здесь необходимо сделать разделение по выполненным строительным работам. Это сборка каркаса дверного полотна и возведение фундамента. Следовательно, для первой строительной операции потребуются материалы:

.

1. Трубы профильные.Один из вариантов — для сборки каркаса используется сечение 60х40х2 мм. Сечение 40х20х2 мм для внутренних элементов полотна.
2. Обшивка откатных ворот: профнастил, доски, стальной лист и др.

Для сборки рамы:

1. Сварочный аппарат.
2. Угол, которым задаются углы стыков профильных труб.
3. Хомуты для крепления элементов каркаса.

Для устройства фундамента откатных ворот необходимы следующие материалы:

1. Цемент, щебень и песок для замешивания бетонных растворов.
2. Канал №20 для базы роликов. Это не единственный вариант.
3. Арматура стальная диаметром 10-12 мм для арматурной сетки.

Из инструментов для замеса бетона — лопаты и бетономешалка. Для перекапывания почвы — лопаты, ломы.

Еще один элемент, который потребуется — ипотека. Это стальные уголки, которые вставляются в кирпичную или блочную кладку на уровне установки сифонов и опорных кронштейнов. Понятно, что если столбы представляют собой стальные трубы или другой металлопрокат, то закладные к ним крепить не нужно.Сама фурнитура крепится непосредственно к металлическим поверхностям сваркой.

Подготовка деталей механизма отката

На этом этапе нужно подготовить опорную балку и ролики. Роликовые опоры представляют собой готовые или самодельные элементы. Их просто нужно установить на опору канала и приварить к ней. Расстояние между роликами зависит от двух параметров конструкции откатных консольных ворот: веса, габаритов.

Столбы кирпичные

Опорные стойки ворот могут быть полностью кирпичными.Но есть более безопасный вариант. Для этого в качестве основы устанавливается профильная труба или обычная с круглым сечением, а затем ее облицовывают кирпичом. К трубе также привариваются закладные детали.

Столбы, как и все несущие конструкции, являются несущими элементами. Поэтому под него заливают прочный фундамент из бетона марки не ниже М300. Оптимальная глубина закладки — ниже уровня промерзания почвы.

За каждый пост:

• вырыт колодец;
• дно засыпано крупным песком слоем 10-15 см, но его можно заменить мелкозернистым щебнем;
• внутрь вставляется арматурный каркас из арматуры диаметром 10-12 мм сечением в виде треугольника или квадрата;
Заливается бетон
• , который после этого должен постоять 28 дней для набора прочности.По истечении этого времени конструкцию можно загружать.

Именно на этапе формирования каркаса арматуры необходимо установить в яму профильную трубу, приварив ее к каркасу. Трубку необходимо выровнять строго вертикально.

Облицовка кирпичом выполняется по стандартной технологии, как показано на фото ниже. Здесь хорошо видно, как закладные детали крепятся к трубе.

Разметка ям и выемка грунта

Фундамент под швеллер и роликовые опоры подбирается с учетом несущей способности грунта.Самый простой вариант — столбчатый. Для этого:

1. Не менее двух колодцев делают садовым буром диаметром 200 мм. Все зависит от длины противовеса. С дрелью все проще, быстрее и удобнее.
2. Внутри установлены арматурные рамы из арматуры. Сечение может быть круглым, квадратным или треугольным.
3. К рамам приваривается швеллер. Сварка может проводиться перед монтажом арматурных конструкций.
4. Заливка колодцев бетонным раствором.

Ленточный фундамент под откатные ворота изготовить сложнее. Здесь будет много земляных работ.

Разметка производится на местности:

• длина приямка — длина противовеса ворот;
Ширина
• зависит от длины конструкции ворот;
• глубина — ниже глубины промерзания почвы на 10-15 см.

Почву убирают с помощью лопат, если речь идет о ручной работе.

Изготовление закладных

Обычно ленточный фундамент армируют арматурными конструкциями в виде двух вертикально установленных решеток, соединенных перемычками из той же арматуры, что и весь каркас. Размер ячеек решеток зависит от нагрузок, которым подвергается фундамент. Диаметр арматуры — 10-12 мм.

Закладываемая конструкция монтируется вне котлована под фундамент. К нему сразу приваривается швеллер. Для усиления последнего можно дополнительно приварить несколько арматурных стержней.

Установка закладного элемента в приямок

Здесь два требования:

1. Вся закладная конструкция устанавливается так, чтобы канал плотно прижимался к опорной стойке.
2. Канал должен располагаться строго горизонтально.

Электропроводка для автоматики ворот

Если было принято решение автоматизировать откатные ворота для удобства открывания и закрывания, то еще на этапе формирования фундамента необходимо проложить электропроводку к электродвигателю и системе автоматики. Для этого используйте кабель, который идет в комплекте, либо приобретите его согласно рекомендациям производителя механизма открывания.

Проволока должна быть проложена в защитной трубе — пластиковой или металлической. Здесь важно, чтобы внутрь не попадала влага. Поэтому концы трубы заделывают.

Место закладки — фундамент. Труба крепится к арматурному каркасу.

Бетонирование котлованов

На данном этапе монтажа откатных ворот используется бетонный раствор марки не ниже М300.Бетон заливается после установки закладной конструкции и размещения канала по горизонтали: в поперечном и продольном направлениях одновременно.

Заливают смесь утрамбовкой с помощью глубинного вибратора для удаления воздуха, попавшего в раствор при перемешивании. Пузырьки воздуха снижают прочность бетонной конструкции.

Сварка

На этом этапе к опорному каналу привариваются роликовые каретки. Место установки последнего определяется заранее. Сварка ведется по всему периметру, потому что ролики подвергаются большим нагрузкам, особенно изгибу.

Важно правильно расположить первый ролик рядом с опорной стойкой. Обычно это 10 см от опоры по каналу.

Лучше всего перед сваркой разобрать роликовую каретку. Состоит из двух частей:

Опора
• с регулировочными болтами;
Ролики
• закреплены на металлической стойке.

Сначала к опоре швеллера приваривается первая, потом на нее надевается вторую, а точнее на болты, прижимая гайками.

Крепление концевого ролика с накаткой

Это нижний уловитель ворот на роликах, который устанавливается на шесте напротив роликов. Для этого на роликовые каретки ставится опорный кронштейн. Над ней устанавливают ловушку на 10-15 см. Здесь следует установить закладную деталь, вставленную в кирпичную кладку.

Фиксация осуществляется электросваркой.

Крепеж стопора верхней направляющей кронштейна

Здесь все так же, как и с нижним элементом. Крепление к закладной осуществляется электросваркой. Единственное, сварка ведется точечно на случай, если в месте расположения улавливателя что-то нужно поменять. Это часто бывает, когда окончательная регулировка откатных ворот производится на роликовых подшипниках.

Производство створок

Полотно откатных ворот состоит из двух частей: створки и противовеса. Последний не зашивается отделочным материалом, поэтому собирается из одного каркаса. Створка обшита, поэтому это двухрамное изделие.

Наружный — из профилированной трубы большего сечения. Это несущая конструкция. Внутренний собирается из трубы меньшего сечения. Именно к нему крепится отделка ворот. Несколько ригелей из одного материала повысят жесткость конструкции, что немаловажно при интенсивной эксплуатации конструкции.

Как только полотно готово, к нему крепится опорная консоль, а точнее, к его нижнему профилю. Также здесь применяется электросварка.

Покраска и установка

После сборки полотна:

• все сварные швы обработаны болгаркой или болгаркой;
• состав обезжирен;
• нанесена грунтовка;
• цветной.

После высыхания краски ворота практически ставятся на ролики, которые должны находиться внутри опорной балки. Вверху рама вставляется в опорный кронштейн, как показано на фото ниже. Монтаж коробки откатных ворот своими руками — несложный процесс.

Регулировка положения роликовых подшипников

После завершения монтажа откатных ворот необходимо произвести регулировку роликовых кареток. Следует отметить, что каретки не приварены к опорному каналу. Их крепят шпильками или болтами, которые привариваются к опоре. Потому что после установки ворот необходимо совместить их с проемом.

Есть четыре типа выравнивания:

1. Высота. Это дает возможность установить конструкцию над проезжей частью в требуемых параметрах.Если используются автоматические ворота, то такая регулировка позволяет установить необходимый зазор между шестерней механизма электропривода и рейкой.
2. через. Это позволяет проводить монтаж, при котором сохраняется зазор между рамой и плоскостью проема.
3. Вдоль. Каретки выровнены по одной оси.
4. Горизонтальность в плоскости, перпендикулярной плоскости проема. Только так можно гарантировать вертикальность двери.

Установка автоматики

В состав механизма автоматического открывания и закрывания откатных ворот входят:

• электропривод с зубчатой ​​передачей;
• стеллаж;
• два концевых выключателя, отключающих привод при достижении воротами одного из крайних положений;
• сигнальная лампа.

Монтажная рама устанавливается под приводом рядом с опорной шиной. Он прикреплен к нему четырьмя болтами. К боковой балке опорной балки приваривается зубчатая рейка по всей длине последней.Эта операция выполняется при открытых воротах.

Далее выполняется установка двух концевых выключателей. Один на краю ворот работает на открытие, задний на переднем крае противовеса — на закрытие.

Заключительный этап

Ворота здесь закончены. Самый бюджетный вариант отделочного материала — профнастил. Его обрезают так, чтобы он полностью закрывал внутреннюю рамку конструкции ворот. Листы накладываются внахлест в одну волну. Крепление производится саморезами по металлу с широкой шайбой.

Вместо профнастила можно использовать доски, сэндвич-панели, листовой металл.

Откатные ворота

Установка калитки в откатные ворота — заманчивое предложение, но такое решение связано с рядом неприятных нюансов:

1. В такие ворота заходить неудобно. Это связано с высотой нижней части каркаса, через которую придется перешагивать. Через такие ворота очень неудобно протащить велосипед или телегу.
2. Также проблема для высокого человека попасть в проем калитки; придется сильно нагнуться.
3. Вырезанная часть снижает жесткость дверной конструкции.
4. В калитку откатных ворот устанавливаются ручки двух типов: встраиваемые, тоже скрытые, или маленькие. Оба варианта — не самые удобные.

Поэтому калитку лучше устанавливать рядом с откатными воротами как отдельный функциональный элемент.

Сервис

Если ворота откатные ручные, то есть без автоматики и привода, то периодическое обслуживание сводится к устранению участков коррозии металла и смазке вращающихся частей — роликов.Эти процедуры продлят срок службы двери и обеспечат плавное движение без деформации.

Если в конструкцию добавить электропривод, то количество профилактических мероприятий увеличивается:

• очистка зубчатой ​​рейки и шестерни от грязи;
• очистка фотоэлементов и концевых выключателей;
• проверка напряжения.

Рейку и шестерню смазывать нельзя, они быстро зарастут грязью.

Типичные ошибки

Сделать консольные откатные ворота своими руками несложно.Но если вы упустите из виду некоторые моменты, вы можете получить дизайн, который через какое-то время не будет работать правильно.

Распространенные ошибки:

1. Замеры произведены неверно, что повлияло на размеры откатных ворот.
2. Неправильно залит фундамент под роликовые тележки. Особое внимание следует уделить глубине захоронения. Неглубокая конструкция в процессе пучения почвы начнет деформироваться и сдвигаться. Это гарантия того, что ворота не могут двигаться по роликам.
3. Если противовес закоротил. Баланс — важный показатель работы откатных ворот. Если вес полотна не уравновесить, то вся конструкция «крякнет». Эта ситуация может повлиять на ролики, которые будут подвергаться высоким изгибающим нагрузкам.
4. Дверное полотно должно быть жестким. Это единственный способ противостоять деформациям, которым конструкция подвергается под воздействием ветра и нагрузок. Поэтому ребра жесткости — важный элемент. Без них ворота не сделаешь.
5. Ролики нельзя монтировать без регулировочной площадки.
6. Сечение опорной шины должно соответствовать длине ворот и их весу. Неправильно подобранное соотношение приведет к деформации рельса и быстрому износу роликовых тележек.

Простота конструкции откатных ворот чревата множеством нюансов, от которых зависит качество изделия. Пренебрегая любым из них, можно потерять вложенные в строительство деньги. Ведь неправильная работа и эксплуатация приводят к появлению неприятных моментов, которые в будущем приводят к поломкам.

А какая, по-вашему, лучшая проверенная годами классика в виде распашных ворот или откатных ворот? Делитесь своим мнением в комментариях. Сохраните статью в закладки, поделитесь ею в социальных сетях.

Патент США для приводов откатных ворот Патент (Патент № 4564791, выдан 14 января 1986 г.)

ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ

1. Область изобретения

Мое настоящее изобретение относится к приводам откатных ворот, в частности к операторам откатных ворот для тяжелых условий эксплуатации, таких как те, которые используются для управления доступом транспортных средств на стоянки и т.п.

2. Описание предшествующего уровня техники

Приводы для откатных ворот большой мощности хорошо известны из уровня техники. Такие приводы ворот предшествующего уровня техники обычно содержат стойкий к атмосферным воздействиям металлический шкаф, содержащий электродвигатель привода для приведения в действие соответствующего раздвижного затвора между пределами его хода.

Также обычно в шкафу такого привода затвора из предшествующего уровня техники находится редуктор скорости вала, который соединен между выходным валом приводного двигателя и коротким валом, на котором установлена ​​звездочка привода затвора, и который установлен в подшипнике, установленном в проем в стене шкафа.Сама звездочка привода ворот находится непосредственно за стенкой шкафа.

В типичной установке привода откатных ворот предшествующего уровня техники шкаф расположен вплотную к воротам, которые снабжены приводной цепью, проходящей от конца к концу и прикрепленной к воротам на ее концах. Цепь привода затвора обычно зацепляется с ведущей звездочкой затвора, а также зацепляется с двумя взаимодействующими промежуточными звездочками, которые сами установлены на валах, которые установлены на подшипниках, установленных в отверстиях в той же стенке шкафа.Такой шкаф привода ворот предшествующего уровня техники также обычно содержит электронный блок управления, который служит для управления работой соответствующего приводного двигателя ворот в ответ на подходящие сигналы, подаваемые, например, радиопередатчиками дистанционного управления, ключами, вставленными в подходящие замки, переносимые шкафом. пр.

Электропитание для управления приводным двигателем ворот и возбуждения компонентов электронного блока управления обычно подается через силовое соединение, которое проходит через подходящее отверстие в стенке шкафа.

Многие из таких приводов ворот, известных из уровня техники, характеризуются определенными недостатками или недостатками, которые делают их менее чем полностью эффективными для их использования по назначению.

Например, когда операторы некоторых установок откатных ворот, известных из уровня техники, обесточены (например, из-за сбоя питания), ворота этих установок могут быть вручную принудительно открыты лицами, не уполномоченными на это.

Кроме того, ворота некоторых установок откатных ворот предшествующего уровня техники эффективно блокируются в открытом положении (или иногда в закрытом положении), когда связанный передатчик дистанционного управления с его рабочим переключателем, непреднамеренно постоянно нажатым, находится поблизости от установки ворот.

Кроме того, некоторые приводы откатных ворот предшествующего уровня техники не снабжены тормозами движения ворот, которые работают достаточно быстро, чтобы предотвратить материальный ущерб или травмы, когда присутствие транспортного средства или человека на пути движения ворот обнаруживается соответствующими воротами. детектор блокировки, такой как детектор блокировки ворот из моего патента США No. Нет 4,335,339.

(Термин «предшествующий уровень техники», используемый здесь или в любом заявлении, сделанном заявителем или от его имени, означает только то, что любой документ или вещь, называемая предшествующим уровнем техники, имеет, прямо или косвенно, дату, более раннюю, чем дата вступления в силу. этого.)

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Соответственно, целью настоящего изобретения является обеспечение усовершенствований приводов для раздвижных ворот, которые преодолевают недостатки и недостатки некоторых приводов ворот, известных из уровня техники, описанных выше.

Конкретная цель моего настоящего изобретения состоит в том, чтобы предоставить приводы ворот, содержащие простые, недорогие и эффективные средства, с помощью которых соответствующие ворота надежно блокируются от ручного принуждения всякий раз, когда приводной двигатель не перемещает ворота.

Другой целью моего настоящего изобретения является создание управляемых ключом средств, с помощью которых можно деактивировать только что описанные средства защиты от взлома, и, таким образом, связанный затвор можно вручную открывать и закрывать во время сбоев питания и т.п.

Еще одна цель моего настоящего изобретения состоит в том, чтобы предоставить средство переключения с ключом, с помощью которого ворота установок раздвижных ворот с дистанционным радиоуправлением могут управляться вручную, когда передатчик дистанционного управления с его операционным переключателем, непреднамеренно постоянно нажатым, расположен рядом с воротами. установка.

Дополнительной целью моего настоящего изобретения является обеспечение недорогих и эффективных средств торможения движением ворот для установок раздвижных ворот с механическим приводом, которые работают так быстро в ответ на сигналы от связанных детекторов блокировки ворот, чтобы предотвратить повреждение транспортных средств или травмы людей, обнаруженных в путь к воротам.

Другие цели моего настоящего изобретения будут частично очевидны и частично будут представлены здесь и далее.

Мое настоящее изобретение, соответственно, включает устройство, воплощающее особенности конструкции, комбинации элементов и компоновки частей, проиллюстрированные в нижеследующем раскрытии, и объем моего настоящего изобретения будет указан в прилагаемой формуле изобретения.

В соответствии с основной особенностью настоящего изобретения привод затвора механической заслонки снабжен фиксатором с электромагнитным приводом, который обычно находится в зацеплении с зубьями звездочки или шестерни редуктора скорости вала двигателя, и выводится оттуда упомянутым соленоидом только тогда, когда приводной двигатель ворот приводится в действие электронным блоком управления привода ворот.

В соответствии с другой принципиальной особенностью настоящего изобретения предусмотрено средство извлечения с ключом для ручного снятия упомянутого фиксатора с упомянутой звездочки или шестерни, когда упомянутый соленоид не может быть приведен в действие из-за сбоя питания или тому подобного.

В соответствии с другой принципиальной особенностью моего настоящего изобретения, электронный блок управления воротами с механическим приводом сконструирован и устроен так, что воротами можно управлять вручную с помощью подходящего ключа, когда связанный радиопередатчик дистанционного управления с его рабочий выключатель, случайно нажатый постоянно, находится в непосредственной близости от установки ворот.

В соответствии с дополнительным принципиальным признаком моего настоящего изобретения, электронный блок управления силовой установкой затвора сконструирован и скомпонован так, что в ответ на сигнал от соответствующего детектора блокировки затвора обе обмотки возбуждения двигателя привода затвора смещаются. одновременно находятся под напряжением, и, таким образом, ворота практически мгновенно останавливаются, что позволяет избежать повреждений транспортных средств и травм людей.

Для более полного понимания сущности и целей настоящего изобретения следует обратиться к нижеследующему подробному описанию, взятому вместе с прилагаемыми чертежами.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

РИС. 1 представляет собой схематическое изображение установки раздвижных ворот, воплощающее главную особенность моего настоящего изобретения;

РИС. 2 — принципиальная электрическая схема электродвигателя привода ворот установки для откатных ворот, показанной на фиг.1 и часть электронного блока управления раздвижной калиткой, показанной на фиг. 1, с помощью которого управляется приводной двигатель ворот; и

РИС. 3 — принципиальная электрическая схема части электронного блока управления раздвижными воротами, показанными на фиг. 1.

ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНОГО ВАРИАНТА ОСУЩЕСТВЛЕНИЯ

Теперь обратимся к фиг. 1 показана установка 10 откатных ворот с механическим приводом, которая включает в себя откатные ворота 12 (показаны только частично), приводную цепь 14 ворот, которая прикреплена своими противоположными концами к воротам 12, и привод 16 ворот.

Привод 16 затвора содержит стойкий к атмосферным воздействиям шкаф 18 известного типа, в котором установлены приводной двигатель 20 затвора и редуктор 22 скорости вала, который сам содержит приводной ремень 24 и взаимодействующие шестерни 26 и 28 (в предпочтительном варианте). Редуктор 22 скорости вала дополнительно содержит дополнительную шестерню и приводной ремень, которые не показаны на фиг.1 для ясности иллюстрации.) Выходной вал 30 редуктора 22 скорости проходит через заднюю стенку 32 шкафа 18 и несет привод затвора. Звездочка, взаимодействующая с цепью привода ворот 14.

Шкаф 18 дополнительно содержит электронный блок 34 управления, который питается от входной линии 36 питания и подает рабочую мощность на приводной двигатель 20 затвора по кабелю 38.

Электронный блок 34 управления также служит для подачи питания на соленоид 40 фиксации через кабель 42. Коромысло 44 шарнирно закреплено на шарнире 46, который сам прикреплен к задней стенке 32 и снабжен на одном конце перевернутой частью или фиксатором. 48.

Фиксатор 48 приводится в зацепление с зубьями шестерни 26 под действием возвратной пружины 50 плунжера соленоида всякий раз, когда соленоид 40 обесточен.Для этого плунжер 52 соленоида 40 прикреплен к перевернутой части проушины соединительного звена 56 с помощью подходящих гаек 58, 60 и т. Д.

Нижний конец соединительного рычага 56 шарнирно соединен с коромыслом 44 с помощью шарнирного пальца 62, который входит в зацепление с отверстием в коромысле 44 такой формы и размера, чтобы коромысло 44 могло качаться в достаточной степени для зацепления и освободить фиксатор 48 от зубьев шестерни 26.

Таким образом, можно увидеть, что фиксатор 48 снимается с зубьев шестерни 26, когда на соленоид 40 подается питание от электронного блока 34 управления.Электронный блок 34 управления сконструирован и скомпонован таким образом, чтобы возбуждать соленоид 40 всякий раз, когда на двигатель 20 привода затвора подается питание.

Специалистам в данной области техники, осведомленным о настоящем изобретении, будет понятно, что описанное до сих пор рабочее устройство фиксатора имеет недостаток, заключающийся в том, что при сбое питания на линии 36 электропитания фиксатор 48 блокируется в зацеплении с зубцами шестерня 26, и, следовательно, заслонкой 12 нельзя управлять вручную.

Однако в соответствии с основной особенностью настоящего изобретения предусмотрено средство 66 ручного открывания заслонки, посредством которого фиксатор 48 может быть отсоединен от шестерни 26 с помощью подходящего ключа 68, и, таким образом, заслонка 12 может управляться вручную в случае сбой питания на линии 36 и т. д.

Средство разблокировки ворот 66 содержит кулачковый замок 70 известного типа, который установлен в подходящем отверстии в стенке 72 шкафа 18. Эксцентриковый кулачок 74, который является частью замка 70 и вращается ключом 68, служит чтобы поднять соединительное звено 56 с помощью силы вверх на фиксаторе 64 соединительного звена 56, когда ключ 68 повернут в положение, противоположное показанному на фиг. 1 (зубцами вверх). Таким образом, можно видеть, что фиксатор 48 снимается с шестерни 26, а заслонка 12 освобождается для ручного управления, когда ключ 68 вставлен в замок 70 и повернут в положение «зубья вверх» во время сбоя питания на линии 36 электропитания.

Теперь обратимся к фиг. 2 показана часть 76 схемы электронного блока 34 управления, которая служит для управления включением электродвигателя привода затвора 20.

В предпочтительном варианте осуществления двигатель 20 привода затвора представляет собой двигатель постоянного конденсатора того типа, который продается Leason Electric Corporation из Графтона, Висконсин, и обозначается коммерческим обозначением M4P17DJ4A.

Двигатель 20 имеет две обмотки возбуждения 78, 80, которые имеют общий вывод 82 и отдельные выводы 84 и 86.Электропитание переменного тока, подаваемое на двигатель 20, подается между общей клеммой 82 и клеммой 88 подсхемы 76.

Как также видно на фиг. 2, первый твердотельный симисторный переключатель 90 служит для замыкания цепи возбуждения через обмотку возбуждения 78, а второй переключатель 92 симистора служит для замыкания цепи возбуждения через обмотку возбуждения 80.

Переключатели 90, 92 симистора управляются, соответственно, сетью 94 управления и сетью 96 управления. Сеть 94 управления простирается от клеммы 98 до симистора 90 и включает в себя оптический изолятор 100 известного типа.Точно так же сеть 96 простирается от вывода 102 до симистора 92 и включает в себя оптический изолятор 104 известного типа. Выбор подходящих компонентов для сетей 94 и 96 находится в пределах компетенции специалистов в данной области техники, проинформированных настоящим раскрытием.

Наличие подходящего сигнала (заземления) на клемме 98 приводит к «замыканию» симистора 90 и подаче напряжения на обмотку 78 двигателя 20. Наличие подходящего сигнала (заземления) на клемме 102 приводит к «замыканию» «симистора 92, и включение обмотки 80.

Как видно на фиг. 2, заземление только клеммы 98 вызывает такое вращение мотора 20, что закрывает вентиль 12, а заземление только терминала 102 вызывает такое вращение мотора 20, что открывает вентиль 12.

Далее, в соответствии с основной особенностью моего настоящего изобретения, заземление обоих выводов 98 и 102 вызывает компенсационные токи в обмотках возбуждения 78 и 80. Я обнаружил, что возбуждение таких контрольных токов в обмотках возбуждения 78 и 80 приводит к почти мгновенное торможение или остановка приводного двигателя 20 ротора, и что поддержание в этих обмотках компенсирующих токов достаточной силы для практически мгновенного торможения или остановки ротора приводного двигателя 20 в течение значительных периодов времени не наносит ощутимого повреждения приводному двигателю 20. .

В соответствии с основной особенностью моего настоящего изобретения электронный блок 34 управления сконструирован и приспособлен для приема сигналов аварийной блокировки ворот от детектора блокировки ворот, содержащегося в шкафу 18, и для реагирования на такие сигналы блокировки ворот путем подачи сигналов заземления на оба устройства. клемма 98 и клемма 102 (фиг. 2), посредством чего создаются упомянутые компенсирующие токи в обмотках возбуждения 78 и 80 и по существу мгновенно тормозится или останавливается ротор двигателя 20 привода затвора.

Обеспечение подходящей схемы для реагирования на такие сигналы блокировки аварийного затвора посредством заземляющих выводов 98 и 102 находится в пределах компетенции специалистов в данной области техники, осведомленных настоящим раскрытием, и, таким образом, такая схема опущена на настоящих чертежах для ясность иллюстрации.

Кроме того, электронный блок 34 управления служит либо для остановки двигателя 20 и затвора 12 в ответ на такие сигналы аварийной блокировки затвора, либо служит для немедленного привода затвора 12 в направлении открытия затвора в ответ на такие сигналы блокировки затвора; любой режим работы доступен по выбору установщика.Предоставление подходящей схемы для переключения с подачи питания на закрытие затвора на включение двигателя 20 на открытие затвора в ответ на такие сигналы аварийной блокировки затвора находится в пределах компетенции специалистов в данной области техники, проинформированных настоящим раскрытием, и, таким образом, такая схема является опущены на настоящих чертежах для ясности иллюстрации.

Теперь обратимся к фиг. 3 показана часть 106 электронного блока 34 управления привода 16 ворот, который принимает сигналы открывания ворот, дистанционного управления и ручного управления.

Клемма 108 части схемы 106 соединена с частью радиоприемника дистанционного управления электронного блока 34 управления известным способом, так что она (клемма 108) заземляется всякий раз, когда принимается сигнал от связанных радиопередатчиков дистанционного управления. После прохождения через инвертор 112 сигнал на выводе 108 подается на схему 114 дифференциатора сопротивления-емкости, которая обеспечивает «пиковый» сигнал на стыке 118 цепи. Сигнал на переходе 118, в свою очередь, подается на подсхему, которая обеспечивает сигнал заземления на клемме 108 (РИС.2), открывая тем самым ворота 12.

Дифференцирующая сеть 114 предназначена для предотвращения удержания ворот 12 в открытом положении непрерывным сигналом передатчика дистанционного управления, который возникает, например, когда транспортное средство припарковано возле ворот 12, а его передатчик дистанционного управления соскользнул рядом с передним сиденьем, которое сиденье удерживает кнопку открытия ворот передатчика в закрытом положении.

Хотя такая компоновка позволяет закрыть вентиль 12, например, после подходящей временной задержки, постоянное присутствие сигнала передатчика в этом примере и, таким образом, постоянное присутствие соответствующего сигнала на клемме 108, делает невозможным повторное -открыть шлюз 12 с помощью второго передатчика дистанционного управления и, таким образом, предотвратить использование шлюза 12 до тех пор, пока обслуживающий персонал не найдет передатчик, излучающий непрерывный сигнал.

По этой причине и в соответствии с основной особенностью моего настоящего изобретения я предоставляю второй вывод 110 открытия затвора, который подключен к переходу 118 через второй инвертор 120.

Терминал 110 подключен к выключателю с ключом таким образом, что он может быть заземлен с помощью указанного выключателя с ключом, и, таким образом, ворота 12 могут управляться вручную уполномоченным персоналом (например, менеджером здания или хранителем), имеющим подходящий ключ, не дожидаясь доступности обслуживающего персонала оператора ворот, который может быть недоступен в течение многих часов.

Таким образом, будет видно, что цели, изложенные выше, среди тех, которые стали очевидными из предшествующего описания, эффективно достигаются, и поскольку определенные изменения могут быть внесены в приведенные выше конструкции, не выходя за рамки объема настоящего изобретения, предполагается, что все материалы, содержащиеся в приведенном выше описании или показанные на прилагаемых чертежах, должны интерпретироваться только как иллюстративные, а не в ограничительном смысле.

Также следует понимать, что нижеследующая формула изобретения предназначена для охвата всех общих и конкретных признаков описанного здесь изобретения, а также всех положений объема изобретения, которые, говоря языком, можно сказать, что они не соответствуют действительности. между ними.

🔨 Как построить деревянные ворота

Насколько глубоко? Какой размер?

Простая боковая или садовая калитка .

В данном руководстве используются метрические (мм) и британские (дюймы) измерения.
Сначала приводятся метрические размеры, за которыми в скобках следуют стандартные размеры ()
Например: 100 мм x 50 мм (2 ″ x 4 ″).

Боковые ворота или садовые ворота обычно устанавливаются для защиты определенных участков и / или для того, чтобы не пускать детей или домашних животных, злоумышленников или животных, или даже просто для уединения.Как правило, высота боковых или садовых ворот составляет около 1800 мм (6 футов).

Как и все внешние деревянные конструкции, ворота должны быть спроектированы таким образом, чтобы выдерживать атмосферные воздействия. Относительно часто возникают трудности при попытке открыть (и закрыть) некоторые деревянные ворота, которые либо зажаты между столбами, либо провисли и волочатся по земле. Немного предусмотрительности может облегчить эти проблемы.

1: Сообщения. Как глубоко? Какой размер?

• Пиломатериалы, используемые для столбов, должны подходить для использования в земле.То есть они должны либо обладать естественной устойчивостью к гниению (гниению), либо подвергаться соответствующей обработке.
• Размер столбов: Как правило, для отдельно стоящих столбов используйте пиломатериалы 100 мм x 100 мм (4 ″ x 4 ″) для узких ворот высотой до 1200 мм (4 фута), используйте 125 мм x 125 мм (5 ″ x 5 ″) Столбов для узких ворот высотой 1800 мм (6 футов) и столбов размером не менее 150 мм x 150 мм (6 дюймов x 6 дюймов) для широких ворот. Столб меньшего размера может использоваться, если стойка поддерживается другими способами, например, прикреплена болтами к другой конструкции, жестко удерживается наверху с помощью поперечины или является частью беседки, беседки или другого типа проходной конструкции. .
• Размер отверстия: В большинстве случаев деревянный столб должен быть забетонирован в отверстие глубиной 600 мм (2 фута) и квадратное отверстие 300 мм (1 фут). Для более широких и тяжелых ворот, таких как подъездные ворота, может потребоваться отверстие глубиной 900 мм (3 фута). Прокладка моста, сделанного из бетона или дерева, от столба к столбу чуть ниже уровня земли — это способ удержать столбы от тягового усилия ворот. (См. Диаграмму.)
• Расстояние между стойками: Разместите стойки ворот достаточно широко, то есть примерно 900 мм (3 фута), чтобы можно было пройти через обычные садовые и дворовые орудия, такие как тачки.

Другие способы сохранения жесткости столбов ворот

2: Другие способы обеспечения жесткости столбов ворот.

• Наличие распределителя определенного типа, закрепленного между стойками ворот выше уровня головы, является хорошим способом гарантировать, что стойки не могут двигаться навстречу друг другу, тем самым помогая исключить возможность заклинивания или провисания ворот.
• Этого можно достичь, установив удлиненные стойки ворот и установив расширитель (балку или коллектор) между двумя стойками ворот на высоте не менее 2000 мм (6 футов 6 дюймов) над землей.
• Другой альтернативой является включение столбов ворот в конструкции типа проходной беседки, беседки или двускатной крыши.

Изготовление ворот

3: Изготовление ворот.

• Чтобы установить ширину ворот, измерьте расстояние между двумя стойками ворот и вычтите 25 мм (1 дюйм). Это должно обеспечить зазор 12 мм (1/2 ″) с каждой стороны ворот.
• В этом примере стойки расположены на расстоянии 900 мм (3 фута) друг от друга, поэтому ширина ворот должна составлять 875 мм (35 дюймов).Используйте стандартные доски 150 мм x 25 мм (1 ″ x 6 ″) длиной 1800 мм (6 футов).
• Рама ворот: На ровной поверхности сделайте прямоугольную раму шириной 875 мм (35 ″) и длиной 1500 мм (5 футов) из размеров 75 мм x 50 мм (2 ″ x 3 ″). Отметьте и вырежьте кусок пиломатериала размером 75 мм x 50 мм (2 ″ x 3 ″) и закрепите его по центру между двумя более длинными элементами рамы. (См. A на схеме.)
• Примечание. Указанный размер кадра является лишь примером. Вы можете использовать запасы других размеров, например 100 мм x 50 мм (2 ″ x 4 ″), 50 мм x 50 мм (2 ″ x 2 ″) или даже 100 мм x 25 мм (1 ″ x 4 ″).Это зависит от того, какой внешний вид вы хотите, или от древесины, которую вы можете найти.
• Выравнивание и закрепление рамы ворот: Измерьте две противоположные диагонали рамы ворот. Отрегулируйте рамку до тех пор, пока два противоположных диагональных размера не будут одинаковыми, тогда углы прямоугольника будут под прямым углом. (Другими словами, рама будет квадратной, а не перекосом.) (См. B на схеме.)
• Для распорки ворот положите кусок пиломатериала размером 75 мм x 50 мм (2 ″ x 3 ″). по диагонали от угла к углу на раме.Отметьте, вырежьте и закрепите на месте (внутри рамы) оцинкованными гвоздями. (См. Диаграмму.) (См. C на диаграмме.)
• Вертикальные панели ворот: Прибейте доски забора 150 мм x 25 мм (1 ″ x 6 ″) к раме, используя плоскую поверхность 60 мм (2 1/2 ″). голова Гвозди оцинкованные. Доски будут на одном уровне с краями рамы и одинаково нависать сверху и снизу. Последнюю доску, возможно, придется надрезать (разрезать по длине), чтобы она прилегала заподлицо с краем рамы ворот. (См. D на схеме.)

Подвешивание (установка) ворот

4: Подвешивание (установка) ворот.

• Поместите ворота между двумя стойками ворот и установите их на пакеры так, чтобы ворота находились примерно в 50 мм (2 ″) от земли. (При необходимости отрегулируйте соответствующим образом, чтобы учесть контур земли и гарантировать, что ворота могут открываться полностью.)
• Поместите клинья или уплотнители по бокам ворот так, чтобы зазоры между воротами и столбы ровные, и ворота «заклинило».
• Калитка должна оставаться в положении сама по себе, пока Т-образные петли прикручены. Установите петли на каждый горизонтальный элемент рамы (всего 3). Если ворота должны открываться внутрь, то петли будут прикреплены с внутренней стороны ворот к горизонтальным элементам рамы. Если ворота должны открываться наружу, то петли будут прикреплены к воротам снаружи, к доскам и на одной линии с горизонтальными элементами рамы.
• После того, как петли прикручены на место , выньте клинья и / или уплотнение и установите защелку затвора.Обратите внимание, что обычно защелка должна быть помещена на полпути к воротам, но если ворота предназначены для удержания маленьких детей внутри или снаружи, то поместите защелку ворот ближе к верхней части ворот.
• Наконец, прорежьте в воротах отверстие, подходящее для защелки и достаточно большое, чтобы через него можно было пройти рукой. Это сделано для того, чтобы ворота можно было открыть изнутри или снаружи.

Установка упора для ворот — дополнительные ресурсы

5: Установка упора для ворот.

• Упор ворот представляет собой вертикальную деревянную полосу, прикрепленную к столбу, которая блокирует движение ворот дальше, чем предполагалось, и помогает избежать любого повреждения защелки ворот и петель, если ворота будут чрезмерно взорваны или захлопнуты. причина.
• Упор ворот может представлять собой кусок доски толщиной 25 мм (1 ″) или аналогичный и крепится к стойке в таком положении, чтобы ворота находились на одном уровне со стойкой, когда она находится в закрытом положении.
• Сделайте стопор ворот такой же длины, что и ворота, и положение будет определяться толщиной ворот, а также тем, на какой стороне ворот находятся петли. (См. Диаграмму.)

Дополнительные ресурсы на месте

Здесь есть статья , которая шаг за шагом проведет вас через фактический процесс изготовления ворот аналогичного типа.Здесь показан другой вариант обрамления, немного другой способ изготовления ворот, а также объясняется копание ямы и установка столбов.

Все готово. Eazy на букву «Z»!

10 новейших автоматических ворот для домов с фотографиями в 2021 году

Добро пожаловать в 21 век, где спрос на высокотехнологичные системы постоянно растет! В связи с растущими угрозами и проблемами безопасности многие домовладельцы переходят на автоматические ворота для обеспечения превосходной защиты. Эти ворота работают как неодушевленные охранники, которые неустанно работают, чтобы обеспечить вам лучшую конфиденциальность и безопасность.

Автоматические ворота завоевывают популярность по многим причинам. Установленные в них высокотехнологичные системы позволяют сократить количество ручного труда, включая человеческие ошибки. В этих воротах очень мало места для взлома, и они не стоят так дорого, как раньше. Итак, если это то, что вы ищете для своего дома, прочитайте, чтобы узнать больше об автоматических воротах, их преимуществах, типах, с 10 последними фотографиями.

Что такое автоматические ворота?

Автоматические ворота — это обычные ворота, которые питаются от автоматизированной электрической системы, позволяющей управлять воротами без вмешательства человека.У этих ворот есть датчики, которые обнаруживают движение, чтобы открыть или закрыть. Некоторые из этих автоматических ворот имеют встроенные камеры, домофоны, сигнализацию и биометрические системы для ограничения несанкционированного доступа.

Как работают автоматические ворота?

Автоматические ворота состоят из нескольких компонентов, в том числе двигателя, передатчика, пульта дистанционного управления и т. Д. Когда дистанционные кнопки нажимаются в пределах указанного радиуса, двигатель активируется, чтобы открыть или закрыть ворота. Продвинутые системы работают через Wi-Fi, мобильные технологии и кард-ридеры.

Какие бывают типы автоматических ворот?

Автоматические ворота бывают разных типов в зависимости от площади фасада, рельефа участка и цели установки. Вот подробности:

• Откатные ворота: Они управляются по рельсам с помощью колес и перемещаются горизонтально для закрытия или открытия
• Распашные ворота : это ворота обычного типа, которые открываются внутрь или наружу
• Вертикальные ворота : Эти ворота открываются в вертикальном направлении и отлично подходят для перегруженных пространств.
• Консольные ворота: Они похожи на откатные ворота, но перемещаются с помощью рычага, а не нижней направляющей.
• Двустворчатые ворота: Эти ворота можно сложить, чтобы освободить больше места и обеспечить лучший контроль в узком пространстве.

Преимущества автоматических ворот для дома:

Приготовьтесь удивиться, узнав о некоторых из лучших преимуществ установки автоматических ворот для вашего дома:

• Безопасность: Автоматические ворота можно запрограммировать так, чтобы они обеспечивали высочайший уровень безопасности.Эти ворота не только служат барьером между вашим домом и остальным миром, но и защищают ваших детей и домашних животных от потенциальных опасностей.
• Конфиденциальность: Больше никаких помех от нежелательных гостей, включая продавцов. Защитите их с помощью автоматических ворот, которые закрываются одним нажатием кнопки или даже голосовой командой!
• Удобство: Вам не нужно полагаться на сторожа или охранника, чтобы открыть ворота, и вам также не нужно беспокоиться! Просто установите эти ворота и управляйте ими так, как хотите!
• Curb Appeal: Автоматические ворота, безусловно, добавляют стоимости собственности.С помощью этих ворот можно преобразить образ вашего дома, а также улучшить внешний вид вашего экстерьера.

На что следует обратить внимание перед покупкой автоматических ворот:

Прежде чем отправиться покупать автоматические ворота, рекомендуем ознакомиться со следующим списком советов экспертов:

• Всегда спрашивайте себя, зачем вам автоматические ворота? Для стиля, безопасности или удобства? Это может помочь в составлении короткого списка подходящих вариантов.
• Бюджет — очень важный параметр, который необходимо решить.Эти ворота обычно стоят дороже, чем обычные ворота, и требуют более тщательного обслуживания. Итак, вы должны быть к этому готовы.
• Проведите тщательное исследование продуктов, доступных на рынке. Посмотрите, какой тип ворот соответствует вашим требованиям. Вы даже можете поговорить со специалистом, который поможет вам принять правильное решение.
• Спросите продавца о графиках технического обслуживания ворот. Всегда разумно выбирать модель, которая требует минимального количества услуг в год, чтобы сэкономить деньги и время.

Лучшие конструкции автоматических ворот в Индии:

Вот 10 лучших вариантов автоматических ворот для вашей жилой и коммерческой недвижимости.

1. Автоматические откатные ворота:

Обратите внимание на эту красивую конструкцию автоматических откатных ворот. Из-за простоты использования и использования пространства раздвижные ворота очень популярны во многих современных домах. Эти ворота проходят по нижнему рельсу и на них установлены датчики. С помощью всего лишь крошечного щелчка датчик активируется для управления движением ворот.

• Конструкция: Автоматические откатные ворота
• Материал : Кованое железо
• Цвет: Черный

2.Автоматические распашные ворота:

Красота традиционных распашных ворот не может сравниться ни с одним другим дизайном. Этот простой, но стильный дизайн придает вашему интерьеру очарование старины. Ворота приводятся в действие гидравлическим двигателем, который может управлять движениями ворот. Он лучше всего подходит для индивидуальных домов, колледжей и даже закрытых поселков.

• Конструкция: Ворота распашные автоматические
• Материал: Кованое железо
• Цвет: Черный

3.Автоматические въездные ворота:

Вот одинарные автоматические ворота для небольшого дома. Эти электрические ворота — идеальный способ стильно войти в дом. Имея пульт дистанционного управления, вы можете управлять воротами, не выходя из машины. Просто нажмите кнопку, и ворота автоматически создадут для вас теплый, заслуживающий внимания прием!

• Конструкция : Автоматические одинарные ворота
• Материал : Кованое железо
• Цвет: Черный

Узнать больше: Home Gate Designs

4.Автоматические ворота фермы:

Ворота фермы — это первая линия защиты вашей земли, которая отмечает начало вашей территории. Однако они в основном беспилотны и уходят в удаленные места. Вот почему вам нужны автоматические ворота, которые могут отпугнуть злоумышленников, в том числе бродячих животных. Поскольку он питается от солнечной энергии, вам не нужно беспокоиться об отключении электроэнергии!

• Конструкция: Автоматические ворота для фермы
• Материал: Алюминий
• Цвет: Серебристый

5.Автоматические деревянные ворота:

Деревянные ворота элегантны и удобны. Он легкий и придаст вашему дому деревенский шарм. Вот автоматические распашные ворота из дерева, которые идеально подходят для частного дома. Ворота работают на электричестве и открываются внутрь, чтобы позволить транспортным средствам и людям войти или выйти. Добавление панелей из кованого железа может оказать дополнительную поддержку.

• Конструкция: Ворота деревянные автоматические
• Материал: Дерево
• Цвет: Коричневый

6.Солнечные автоматические ворота:

Эти электрические ворота работают так же, как обычные автоматические ворота, но в этом случае они работают от солнечной энергии. Компоненты ворот подключены к солнечным панелям, которые получают энергию от солнца. Эти ворота отличаются очень низкой стоимостью эксплуатации, низкими эксплуатационными расходами и безопасностью для окружающей среды.

• Конструкция: Автоматические ворота на солнечных батареях
• Материал: Чугун
• Цвет : зеленый

Узнать больше: Последние конструкции двойных ворот

7.Автоматические ворота безопасности:

Установка автоматических ворот безопасности дает множество преимуществ по сравнению с ручными воротами. Он может не допустить вторжений и круглосуточно охранять вашу собственность. Благодаря обновлению функций безопасности ворота также могут обнаруживать подозрительные движения и предупреждать диспетчерскую. Эти ворота лучше всего подходят для большой коммерческой недвижимости.

• Конструкция : Автоматические ворота безопасности
• Материал: Металл
• Цвет: Белый

8.Автоматические откатные ворота:

Рулонные ворота работают на больших колесах, которые «катятся» по земле, открываясь или закрываясь. Вот одна из таких конструкций, сделанная из оцинкованной стали для защиты зоны. Автоматизация этих ворот снижает потребность в дополнительных воротах, поскольку эти ворота могут функционировать даже как ограждение. Они идеально подходят для использования в аэропортах, на общественных парковках и на открытых площадках.

• Конструкция: Автоматические откатные ворота
• Материал: Сталь
• Цвет : Серебристый

Узнать больше: Лучшие конструкции стальных ворот

9.Автоматические железные ворота:

Эти кованые ворота подчеркивают красоту экстерьера и служат защитными воротами. Это идеальное сочетание прочности железа и простоты автоматизированной системы. Ворота могут быть установлены в проездах или даже в качестве въездных ворот. Двустворчатые ворота открываются в распашной модели.

• Конструкция : Автоматические железные ворота
• Материал: Кованое железо
• Цвет: Черный

10.Коммерческие автоматические ворота:

Коммерческие ворота служат «линией контроля (LoC)» для вашей собственности. Использование автоматизированной системы с биометрическими данными или специальными удостоверениями личности может удерживать наших нарушителей и допускать только уполномоченный персонал. Эти ворота имеют раздвижную модель и оснащены металлическими решетками, обеспечивающими обзор снаружи.

• Конструкция: Автоматические коммерческие ворота
• Материал : Железо
• Цвет : Серый

Узнать больше: Конструкции откатных ворот

Мы надеемся, что эти идеи автоматических ворот вдохновили вас на то, чтобы попробовать их в своем доме.Несмотря на высокую цену, эти ворота пользуются большим спросом из-за впечатляющих преимуществ, которые они предлагают. Эти ворота могут обеспечить быстрый возврат инвестиций, особенно для больших домов, где безопасность может быть проблемой. Кроме того, они являются умным ходом для поколения, которые делают вашу жизнь намного проще и эффективнее!

Откатные ворота своими руками, схемы, эскизы. Как установить откатные ворота своими руками: чертежи и схема установки

Неотъемлемой частью защитной конструкции дачного участка являются ворота.Сегодня их существует множество разновидностей. Давайте рассмотрим процесс изготовления и установки откатных ворот своими руками.

Достоинства и недостатки данной конструкции

Преимущества:

• Такая конструкция ворот не мешает выезду / въезду транспортного средства на небольшой площади. Консольные двери позволяют значительно сэкономить место.
• Наличие нижнего кронштейна консольной системы позволяет оборудовать двери в любых климатических условиях.
• Отделка может производиться из разных материалов, например, обрешетка вертикальная, профнастил, ковка и др.
• Возможность выбора варианта дизайна, например, из сэндвич-панели или профлиста.
• По сравнению с другими типами ворот (например, распашными) здесь нет такого явления, как провисание петель. Имеющаяся автоматика и механизм закрытия / открытия ворот обеспечивают длительный срок эксплуатации.
• Есть возможность выбрать другую автоматику для ворот.

Недостатки:

• В отличие от других типов ворот, например, распашных, устройство откатных ворот требует больших финансовых затрат, примерно на 10–20%.
• Необходимо сделать дополнительные основания для крепления консоли и привода.
• Нужно будет выделить достаточно места вдоль забора.

Конструкция ворот делится на несколько типов, каждый из которых отличается друг от друга:

1. Приостановлено.Еще с советских времен эта тяжелая, но в то же время надежная конструкция приобрела огромную популярность. В нем полотно на роликовых тележках крепится к балке, расположенной над проездом, высотой до 5 м. В результате такая высота является ограничением при входе в высокие автомобили.
2. Консоль. Этот вид ворот идеально подходит для климатических особенностей России. Эта конструкция не оборудована балкой над проезжей частью. Такие ворота не смогут отключить снежные заносы, ветер, пыль и тому подобное.Итак, полотно крепится к балке с помощью роликовых тележек. В этом случае вся конструкция фиксируется на прочном фундаменте, который заливается сбоку проема.
3. На винтовых сваях. На глубину до 1500 мм в землю закручиваются металлические сваи, которые будут нести несущую силу всей конструкции. Их изготовление и установка займет до 3-х дней.
4. Механический. Такие ворота открываются / закрываются вручную. Механические намного дешевле по стоимости и проще в установке.Они подходят для тех случаев, когда загородный дом или загородный дом используется редко.
5. Автомат. Такие ворота — полная противоположность механическим. Они оснащены электроприводом и пультом дистанционного управления. Для регулярного использования лучший вариант.

Независимо от типа конструкции, откатным воротам необходимо свободное пространство вдоль забора с одной стороны. Причем по размеру он должен быть равным проему. Что касается консольных систем, то места должно быть на 120-200% больше.

Особенности расчета ворот

Расчет конструкции — один из важнейших и приоритетных этапов. Не стоит игнорировать этот этап, так как возведение выдвижных намного сложнее, чем распашных.

Процесс расчета включает следующие шаги:

1. Определение высоты и ширины проема. В результате можно будет выбрать необходимый тип ворот для свободного передвижения.
2. Оценка веса возводимой конструкции.
3. Делаем набросок или рисунок.

Расчет ширины и высоты конструкции должен основываться на структуре рынка. Так, если профиль или труба легко свариваются, то листы профнастила вырезать с целью сложения очень сложно. Плюс результат будет неэстетичным.

Более того, понимая, какой вес будет в конечном итоге конструкция, подбираются соответствующие механизмы и движущиеся части, способные выдержать нагрузку.

Если полотно предполагается большим, то обязательно учтите ветровую нагрузку. Добавьте небольшой запас к преобладающей силе ветра в вашем районе.

Хотя самый простой способ получить расчеты — это обратиться в специализированную компанию, которая предоставит папку с чертежами и расчетами, вы можете сделать это самостоятельно. Сразу стоит отметить, что все приведенные выше расчеты относятся к консольным откатным воротам. Они более сложные, чем все другие типы, поэтому давайте рассмотрим их поближе.

Ширина ворот (L) будет равна:

• ширина проема;
• технологических открытий / закрытий;
• минимальное расстояние между центрами вагонов.

Исходя из этого, L будет больше, чем проем.

При движении закрылки должны быть уравновешены. Этот показатель достигается расчетом противовеса. Благодаря этому удельный вес конструкции будет равномерно распределен по кареткам.Соответственно, чтобы иметь как можно меньшую нагрузку, противовес должен быть большим.

Но что делать, если створке недостаточно места для движения? При этом следует понимать, что длина противовеса не должна быть менее 40% ширины створки. Идеальный показатель — 50%. Как следствие, ширина L имеет в своей конструкции противовес.

С такими расчетами можно определить, сколько места нужно, чтобы откатить ворота вдоль забора.

Это значение определяется исходя из веса используемого материала:

• Профнастил ~ равен 4 кг / м 2.
• Сталь толщиной 2 мм ~ 17 кг / м 2.

Ворота с рамой 4 × 2 м будут иметь средний вес 200 кг. С такими данными можно определить показатели направляющей балки. В этом случае можно отталкиваться от установленного стандарта.

Для дверей массой 300 кг — балка 9 × 5 см с минимальной толщиной 3.5 мм достаточно. Однако запас прочности до 40% является обязательным. Это значительно упростит эксплуатацию ворот и увеличит срок их службы.

Для ворот потребуются ролики, улавливатели и опорный рельс. Современные изделия такого рода позволяют выбрать необходимый дизайн. За основу возьмем простейшую оценку ветровой нагрузки, которая составляет от 12 м / с до 90 кг / м 2 и равномерно распределяется по опорным зонам полотна.

Как сделать так, чтобы созданная вами конструкция работала без перебоев даже при сильном ветре? Для этого необходимо следить за тем, чтобы прочность фурнитуры была больше расчетной массы дверей.Также учитывается поперечный момент 100 кг / м, умноженный на 8 кг / м, что равняется 800 кг / м. В принципе, это немного на каждый опорный элемент, 150–180 кг / м.

При покупке роликового механизма убедитесь, что он имеет запас до 30% по удельному весу ворот. Но на срок службы этот показатель никак не влияет. На это напрямую влияет увеличение расстояния между центрами кареток.

Помимо всего вышеперечисленного, стоит обратить внимание и на другие аспекты.Обратите внимание на направляющую ворот, опоры роликовых кареток и количество анкеров. Также важно правильно рассчитать ипотеку на опорные столбы. В этом случае необходимо начинать с 60% от общей массы ворот, разделенной на количество закладных.

Что касается расчета фундамента, то здесь особых секретов нет. Но, несмотря на это, эту составляющую нельзя упускать из виду, ведь зачастую стоимость фундамента достигает 40% от общей стоимости проекта.

Ворота данного типа имеют следующие конструктивные элементы:

• Направляющая шина. Несет весь свой вес.
• Тележка или роликовая опора. Их нужно 2 шт.
• Съемный концевой ролик. В закрытом состоянии служит опорой.
• Улавливатель верхний / нижний. Нижний принимает нагрузку при закрытых воротах, а верхний снижает парусность.
• Кронштейн. Важно, чтобы створка не раскачивалась вбок.
• Стенд.На него устанавливается опора, которая организует движение створки.

На фундамент устанавливаются роликовые опоры, которые принимают на себя нагрузку направляющей балки. Ролики размещены внутри опорного рычага.

Выбор створки

Высокие требования предъявляются и к полотну ворот. Его конструкция должна быть достаточно жесткой и устойчивой. Важно, чтобы створка хорошо функционировала при сильном порыве ветра или льда. Более того, он должен быть оборудован дополнительными ребрами жесткости, чтобы он не прогибался под собственным весом.Все это следует учитывать при создании чертежей.

Наличие тех или иных комплектующих напрямую зависит от высоты и ширины створки, а также от ее веса. Итак, сегодня на рынке можно найти ряд компаний, предоставляющих качественное оборудование, а именно:

• Комби Ариальдо и Флателли Комунелло из Италии.
• Roltek и Doorhan из России.
• Алютех из Беларуси.

Для примера проведем расчеты.В базовой комплектации обязательно устанавливается несущая рейка длиной 6 м. И чтобы правильно подобрать к нему комплектующие, необходимо учитывать длину створки и плюс 40%. Также подбор осуществляется по длине направляющей балки и возможным нагрузкам. Так, если ширина проема 3,8 м, то длина секции 3,8 м + 40% = 5,32 м. В этом случае можно приобрести готовый комплект с балкой 6 м.

Если ширина проема значительно превышает 4 м, то при покупке комплектующих следует ориентироваться с учетом нагрузки в 500 кг.В них направляющая балка имеет толщину стенки 3,5 м и сечение 71 × 65 мм. Если ширина больше 6 м, то из расчета необходимо брать нагрузку до 600 кг.

Монтажные работы

Движение полотна следует производить с внутренней стороны участка, а именно вдоль забора. Исходя из этого, необходимо подготовить место для ворот, чтобы этому процессу абсолютно ничего не мешало.

Процесс установки состоит из 4 шагов:

1. Электропроводка.
2. Установка ответного поста.
3. Установка автоматики.

Этапы строительства фундамента:

• Сначала выполняется разметка. Отмерьте 500 мм от забора (ширина фундамента). Также отмерьте от края ворот расстояние, равное откату (длине фундамента). Итак, вы увидите периметр будущего фундамента.
• Часто оказывается использование опорных столбов для забора. Если такой возможности нет, то с противоположной стороны следует установить пост ответа.Его необходимо установить так, чтобы он находился внутри участка, а не в самом проеме. В противном случае уменьшится ширина проема.
• Если ворота будут срабатывать автоматически, то обязательно предусмотрите место для электромонтажа. Для этого можно использовать квадратную металлическую или пластиковую трубу / короб. Диаметр труб не менее 25 мм.
• Теперь можно начинать рыть яму. Глубина траншеи до 2 м, ниже уровня промерзания почвы (в каждом районе по-разному).
• Канал 16 можно использовать для изготовления закладного элемента. Его длина должна соответствовать длине траншеи. В фундамент закладывается арматура Ø12 мм. Арматуру необходимо приварить к швеллею и скрепить поперечными связями.
• Таким образом, получившийся закладной элемент кладется арматурой вниз. При укладке следите за тем, чтобы сторона канала соприкасалась со стойкой забора. Также канал должен быть выставлен строго по уровню и точно параллельно линии открывания ворот.

Антенна должна быть заподлицо с дорожным покрытием. Минимальный зазор между нижним краем ворот и дорогой составляет 10 см. Этот зазор можно увеличить с помощью регулировочной платформы. Но уменьшить этот зазор, не сломав крепеж, будет невозможно.

Если по тем или иным причинам не подходит зазор в 100 мм, то проводят глубокий монтаж закладного элемента.

Что касается бетонных работ, то они выполняются после полного завершения монтажа закладного элемента.Бетонный уровень должен быть заподлицо с закладным элементом.

Установка

Когда фундамент промерзнет, ​​можно приступать к установке ворот. Для этого в первую очередь необходимо сделать разметку. По линии проема, не дойдя до ответной стойки 30 мм, протянуть шнур. Этот шнур — путь к воротам. Высота протяжки шнура — 200 мм. Дальнейшая работа выглядит следующим образом:

• Определите конечные положения первого и второго роликовых подшипников.От края проема отступите на 15 см по плоскости закладного элемента и проведите линию положения первой крайней тележки. Вычислите линию второй тележки следующим образом: отмерьте всю длину двери с консольной частью и отнимите 10 см от края стойки стойки по плоскости закладного элемента. Это определит местонахождение второй тележки.
• Теперь вставьте роликовые подшипники в профиль подшипника, поместив их по центру.

После этого необходимо сварить вторую тележку регулировочной площадки. Затем раскатайте створку ворот в проем и произведите окончательную регулировку положения. Сделайте небольшие прихваты, приварив вторую регулировочную площадку, в итоге действие выглядит так:

• Снимите полотно с роликовой каретки.
• Затем снимите тележки с платформ.
• Приварите платформы к закладному элементу.
• Вы прикрепляете к ним роликовые тележки.
• Наденьте полотно на роликовые опоры.
• Закройте ворота и отрегулируйте их положение гаечным ключом.

Сделайте отверстия внутри несущего профиля, это необходимо для правильной установки тележки. Для этого ослабьте верхние гайки крепления тележек к платформам. После этого покатайте ворота вперед и назад. Если ход створки свободный, затяните гайки. Если возникают какие-то трудности с перемещением створки, то немного ослабьте застежки и выровняйте все недостатки конструкции, например, исправьте перекосы тележки.

• Теперь нужно установить концевой ролик. Его следует вставить в опорный профиль и хорошо затянуть болты. Также приварите к профилю крышку концевого ролика. Это позволит ролику действовать как конечный упор в случае ручного управления воротами. Но в этом случае приварной крепеж будет намного лучше, чем болт.
• Что касается крышки несущего профиля, то ее установка осуществляется с внутренней стороны двери и приваривается.Это необходимо, чтобы снег не скатывался под катки.
• Теперь верхний фиксатор прикреплен к роликам. Поэтому ослабьте крепления роликов и установите кронштейны так, чтобы его сторона была направлена ​​к опорной стойке, а ролики захватывали верх полотна. Имея это в виду, прижмите кронштейн к стойке и закрепите.

На следующем этапе работ дверная коробка обшивается. Для этого можно использовать профилированные металлические листы. Их необходимо обрезать по размеру створки.Крепление осуществляется заклепками или саморезами. Каждый последующий лист перекрывается.

Когда облицовка завершена, можно проводить установку нижнего / верхнего улавливателя. Нижний уловитель играет роль в снижении нагрузки на роликовые тележки в закрытом состоянии. Поэтому их нужно устанавливать с нагруженными воротами. При полностью закрытой дверце переместите нижний уловитель под концевой ролик так, чтобы базовая плоскость уловителя находилась над уровнем концевого валика.Что касается установки верхнего уловителя, то этот процесс происходит точно так же.

В итоге осталось провести установку автоматики. Для этого вы фиксируете зубчатую рейку, а значит универсальную деталь с электроприводом. Обычно он входит в комплект крепежа.

Выбор автоматики напрямую зависит от веса ворот:

• Для проема 4 м применяется привод — 500-600 кг.
• Для проема 4–6 м применяется привод — 600–1300 кг
• Для случаев с интенсивным открыванием ворот применяется привод — 1200-1800 кг.

Окраска

Все металлические элементы ворот должны быть окрашены. Сначала обезжирьте поверхность. Для этого очистите поверхность и отшлифуйте шлифовальным кругом на болгарке. Некоторые места, например, защищенные, протирать ацетоном. Теперь можно начинать грунтовку. Наносится равномерно. Причем грунтовку нужно наносить так, чтобы не было потеков и разводов. Благодаря такой подготовительной работе краска ляжет ровно. В результате вся дверная конструкция будет полностью защищена от коррозии.

Краску следует наносить в два слоя и только после полного высыхания первого.

Для проведения всех работ вам понадобится такой инструмент:

• Инверторный сварочный материал. Такой агрегат не испортит металл.
• Болгарский.
• Компрессор воздушный под покраску.
• Плоскогубцы.
• Дрель.
• Рулетка.
• Уровень.
• Заклепочник.

Если у вас нет достаточного опыта выполнения таких работ, то велик риск ошибиться:

• Недостаточно хорошая подготовка фундамента.
• Неправильная установка и крепление всех компонентов.
• Неправильно подобранный вес двери для опорной балки.
• Если слышен скрип, то это свидетельство попадания песка в подшипники.
• Не допускать стекания краски.
• Обязательно учитывайте глубину промерзания почвы. В противном случае столбы могут перекоситься на одну сторону.

Видео: изготовление ворот

Фото: варианты готовых откатных ворот

Схемы

На схемах можно найти множество конструктивных деталей для изготовления откатных ворот:

На сегодняшний день откатные ворота — самый популярный вариант.Еще недавно такую ​​конструкцию могли позволить себе далеко не все, так как только фурнитура могла стоить как подержанный автомобиль. Но теперь их стоимость стала доступнее. Для еще большей экономии можно установить откатные ворота своими руками.

Эта конструкция не требует особого ухода или обслуживания; Вы можете самостоятельно установить на него автоматику. Такие ворота практичны и долговечны.

Необходимые элементы откатных ворот

По большому счету, ответ на вопрос, как сделать откатные ворота, довольно прост.Для их создания совершенно не нужны ни глубокие познания в строительстве, ни особые навыки. Достаточно иметь необходимый набор материалов и следовать рекомендациям специалистов.

Для того, чтобы сделать откатные ворота своими руками, необходимо иметь много расходных материалов, но самая важная часть — это фурнитура, которая отвечает за движение. В ее состав входят:

1. тележки роликовые;
2. Опорный и концевой ролик;
3. Улавливатель верхний и нижний;
4. Заглушки направляющие;
5. Направляющая 6 см.

При выборе качественной фурнитуры для строительства откатных ворот лучше всего обращаться к проверенным производителям, у которых отличное сочетание цены и качества.

Процесс возведения откатных ворот

Откатные ворота производятся поэтапно, а именно:

1. Подготовка опорных столбов;
2. Фундамент откатных ворот;
3. Монтаж электропроводки по автоматике;
4. Производство;
5. Установка откатных ворот.

Чтобы самодельные ворота служили долго, необходимо придерживаться плана работ, и качественно выполнить каждый этап.

Подготовка и установка опорных столбов

Первый шаг очень важен. Ведь именно на опорные столбы в дальнейшем будет крепиться эта конструкция. Примечательно, что такой столб может быть изготовлен из различных материалов — бетона, кирпича или древесины дуба. Специалисты рекомендуют бетонировать столб не менее одного метра.Для того, чтобы бетон схватился, нужно оставить конструкцию на неделю. Если у самодельных откатных ворот есть кирпичные или бетонные столбы, то на них необходимо установить три металлических закладных. Когда все полностью высохнет, можно приступать к следующему этапу.

Фундамент

Для работы на этом этапе необходимо использовать швеллер шириной 20 см и арматуру сечением 12–16 мм, которую необходимо разрезать на 1–1,2 метра. Важно приварить разрезанную арматуру к швеллею с двух сторон.Затем нужно своими руками проделать дырочку. Он должен иметь длину не менее половины проема предполагаемых ворот. При этом ширина ниши должна быть не менее 40 см, глубина от 1,5 метра. Очень важно устанавливать канал только полками вниз.

Когда это устройство находится в яме, вы можете заливать ее бетоном. Особое внимание следует уделить правильной установке канала, который нужно держать строго ровно.Это единственный способ обеспечить ровное основание роликовой каретки. Таким образом, фундамент под откатные ворота своими руками можно считать готовым. Очень важно дать фундаменту постоять несколько недель. Строительные нормы и правила рекомендуют 28 дней.

Монтаж электропроводки

При изготовлении фундамента необходимо учитывать прокладку электропроводки для автоматики. Для того, чтобы провести эту разводку своими руками, необходимо просмотреть схемы и чертежи откатных ворот.Именно там показаны все способы и способы монтажа проводки. Такая схема позволяет быстро и качественно завершить данный этап работ.

Производство

Это самый ответственный и сложный этап. Для начала нужно определиться с материалом для несущего каркаса и приступить к его подготовке. Большинство откатных ворот изготавливаются из металлических профилей. Это довольно просто и удобно. Ворота из такого металлического профиля надежны и практичны, могут служить долгие годы.

Перед непосредственной резкой и сваркой металлического профиля необходимо сделать предварительный чертеж откатных ворот и указать требуемые размеры. Схема должна состоять из несущего каркаса и внутреннего каркаса, то есть обрешетки. Также рисунок должен иметь размеры холста. Для изготовления каркаса в основном используется труба из металлического профиля размером 60 х 3 мм. Если таких размеров под рукой нет, то также можно подобрать трубу 60 х 40 мм и 50 х 50 мм.На чертеже обязательно должны быть указаны точные размеры используемых труб.

Для внутренней рамы используется профильная труба 40 x 20 мм. Также к нему очень легко прикрепить полотно с помощью обычных саморезов.

Сделав чертежи будущей конструкции, можно переходить к следующим этапам изготовления откатных ворот — резке, сварке и покраске.

Завершающий этап изготовления

Используя схемы, нужно разрезать трубы необходимого количества.Желательно иметь при себе специальную болгарку с чистящим кругом. Он используется для удаления ржавчины или окалины с труб. При работе обязательно используйте защитные очки.

Если конструкция откатных ворот будет зашита с двух сторон профнастилом, то трубы внутренней обрешетки необходимо разместить посередине.

Специалисты рекомендуют кипятить трубы при помощи хомутов, буквально в несколько сантиметров, делая отступ в 30 см. Внизу, в опорной раме, необходимо установить направляющую из фурнитуры.После этого нужно тщательно очистить сварочные швы болгаркой и нанести грунтовку.

Когда грунтовочный слой полностью высохнет, можно приступать к покраске. Рама откатных ворот желательно покрыть двумя слоями краски. После того, как конструкция полностью высохнет, можно приступать к ее пришиванию. Для этого достаточно использовать обычные саморезы или заклепки. Материал может быть совершенно разным, от металлических профилей до обычных деревянных.

Монтаж

Когда устройство уже готово, можно приступить к его непосредственной установке.Следует отметить, что этот этап совершенно простой, но очень кропотливый и требует особого внимания.

Итак, на швеллер, которым залили фундамент, нужно своими руками аккуратно поставить каретки, при этом протолкнув их как можно дальше. Ролик откатных ворот имеет размер 15 см, поэтому его необходимо отодвинуть на такое же расстояние. После этого необходимо поставить раму откатных ворот прямо на роликовые тележки и выставить их по уровню.После такой установки можно слегка приварить платформы каретки к швеллею. Далее нужно еще раз проверить правильность действий, и только потом полностью ошпарить платформу ворот калитки своими руками. Очень важно сделать все правильно, чтобы не было различных перекосов и ворота правильно расположились на уровне.

Затем можно приварить верхние опорные и концевые ролики, верхний и нижний уловитель. Необходимо, чтобы концевой ролик наматывался на нижний уловитель, чтобы он постоянно разгружал его при закрытии.

Таким образом, чудесные откатные ворота своими руками теперь доступны каждому.

Нюансы при установке откатных ворот

Многие мастера, решившие сделать откатные ворота своими руками, устанавливают роликовые каретки на платформы с приваренными шкворнями. Основная цель таких действий — удобство регулирования и простота их замены в случае поломки. На самом деле это совершенно не так. Ведь при неправильной установке придется своими руками заново просверлить канал, обрезать резьбу, подогнать под нужный размер и так далее.Всего пара миллиметров может занять несколько дней постоянной работы, которая в конечном итоге заставит вас отрезать шпильки и приварить каретки прямо к фундаменту.

Поэтому лучше всего следовать советам специалистов и тратить как можно меньше времени и сил на установку своими руками. Таким образом, качественные откатные ворота будут радовать глаз и служить долго.

В последнее время, когда каждый состоятельный гражданин хочет обзавестись собственным частным домом или дачей, перед ним встает вопрос о строительстве забора и, как следствие, подходящих ему ворот.

Откатные, откатные ворота в этом деле пользуются большой популярностью благодаря своей очевидной практичности; также они часто используются на промышленных объектах.

С ростом спроса увеличилось и количество производителей, занимающихся производством как готовых ворот, так и их компонентов, предлагающих установку квалифицированными рабочими.

Виды откатных ворот

Ворота делятся на несколько типов, и каждый имеет свою конструкцию, имеющую свои плюсы и минусы.

Ворота навесные

Чаще всего их применяют на подъездах промышленных объектов и других помещениях, рассчитанных на не слишком широкий круг людей. Этот вид ворот очень надежен, но для его изготовления требуется много материалов и, как следствие, финансы.

Однако тем, кто ценит качество превыше всего, они придется по вкусу: подвесные двери могут работать даже через пятьдесят лет после установки.

Из очевидных минусов, помимо цены, стоит отметить довольно ограниченный дверной проем за счет верхней балки.

Ворота откатные на рельс

По идее, наиболее надежная и в то же время самая примитивная конструкция ворот. Ворота открываются как дверь купе, скользят на роликах по специализированной направляющей, которая стоит на земле.

Несмотря на всю простоту использования, в климатических условиях нашей страны могут возникнуть проблемы с этим типом ворот; погодные условия, такие как снег или листопад, могут заблокировать движение этих ворот, закрыв поручни, и тогда их открытие станет невозможным, и вернуться к работоспособности будет сложно.

Эта конструкция найдет наибольшее применение в местах, где территория подлежит своевременной уборке, например, в частных дворах. Также даже в открытом состоянии такие ворота не занимают лишнего места, что, очевидно, дает им преимущество в местах с ограниченным пространством.

Ворота консольные

Конструкция ворот подобна скользящей по рельсам, но отличается тем, что у ворот отсутствует контакт с заземляющей шиной.Это наиболее сложная конструкция, однако в этом есть свои преимущества: погодные условия не влияют на работу ворот, а также оставляют много свободного места, сводя на нет риск повреждения въезжающего в них транспортного средства.

Благодаря удобному расположению тел качения, которые непосредственно обеспечивают работу ворот, консольные двери независимы от природы, что позволяет им иметь повышенную прочность.

Движение ворот очень легкое благодаря продуманной конструкции, а также уменьшенному трению.Из минусов можно отметить сложный монтаж и необходимость большей площади забора, чем размер проема.

Когда можно устанавливать откатные ворота?

Для установки откатных ворот нужного типа иногда не хватает желания и бюджета; Во многом успех установки зависит от типа участка, на котором будут располагаться ворота.

В некоторых ситуациях установка ворот либо вообще невозможна, либо очень сложна.

Например, проблема с местом всегда стоит очень остро. С коротким забором о воротах можно и не мечтать, так как пространство, в которое откатятся ворота, не должно быть ничем закрыто хотя бы на ширину проема, умноженную на полтора.

Причина в том, что помимо самих ворот много места занимает еще и их технологическая часть.

Примечание!

Кроме того, ограждение должно быть прямым, поскольку ворота движутся по прямому пути.Да, вполне очевидный факт, но многие потребители забывают его учитывать. В том месте, где открываются ворота, не должно быть неровностей рельефа.

Как установить откатные ворота

Установка и изготовление ворот своими руками без опыта в этом деле может быть очень сложной, но возможной. Ознакомившись с фото откатных ворот, построением подробных планов и чертежей и схем откатных ворот, можно приступать к монтажу.

В первую очередь следует оценить местоположение будущего расположения ворот. Оцените состояние опорных стоек и убедитесь, что они достаточно прочные, чтобы выдержать ворота.

Убедитесь, что котлован может располагаться возле фундаментного столба размером 500х2000мм

Определитесь с типом дверного полотна и его облицовочным материалом; это важно, потому что от этого зависит масса ворот, и от этого зависит выбор силовых элементов.

Составить подробные чертежи ворот с учетом особенностей местности, на которой будет производиться установка, закупить комплектующие.

Примечание!

Провести маркировочные работы. Выберите уровень нулевой отметки.

Приступить к установке фундамента ворот. При использовании электропривода в воротах выбранного типа на этом этапе следует заранее обратить внимание на прокладку необходимых кабелей.

Изготовить полотно откатных ворот. Очень важно уделять большое внимание размеру. Приобретите необходимую фурнитуру для откатных ворот (роликовые опоры, ролики, заглушки и т. Д.)

Выполните сборку и установку конструкции, предварительно выждав не менее семи дней после окончания бетонирования.

Фото откатных ворот своими руками

Примечание!

Несмотря на сложность конструкции откатных ворот, они получили широкое распространение среди владельцев частных домов.Откатные ворота своими руками, чертежи которых можно увидеть чуть ниже (рис. 1, 2, 3), являются не только частью дома, но и лицом его хозяина. На сегодняшний день существует множество возможностей для установки данной конструкции, так как существует множество компаний, предоставляющих подобные услуги. Однако для желающих сэкономить можно попробовать сделать откатные ворота своими руками.

Рисунок 1. Устройство подвесных откатных ворот.

Какие бывают откатные ворота

Откатные ворота могут иметь несколько конструкций, каждая со своими отрицательными и положительными сторонами.

Рисунок 2. Схема рельсовых откатных ворот.

1. Ворота откатные подвесные. Особенно часто этот тип применялся для установки при входе на любое предприятие. На определенной высоте монтируется металлическая балка, к которой подвешивается дверное полотно. Надежность такой конструкции достаточно высока. Многие из этих построек, установленных 50 лет назад, прекрасно функционируют и по сей день. Единственное, что мешает их использованию сегодня, — это ограничение верхней балки проема и дороговизна конструкции, ведь в то время стоимость металла была намного ниже, чем сегодня.
2. Ворота откатные рельсовые. Эта конструкция самая простая, но в то же время одна из самых надежных. Ворота движутся по рельсу, установленному на поверхности. Такая конструкция подходит для тех мест, где регулярно проводится уборка, что в нашей стране практически невозможно, особенно зимой во время снегопадов. В результате засорения ворота блокируются, восстановить их работу достаточно сложно. Главное достоинство ворот — компактность, так как при закрытии дверное полотно уходит за забор на ширину дверного полотна.
3. Ворота консольные откатные. По-другому такая конструкция называется раздвижной. Это довольно сложно, но и максимально удобно. При этом двери не соприкасаются с поверхностью, они подвешиваются с помощью направляющей балки на роликовых блоках, которые чаще всего располагаются внизу конструкции.

Как определить, можно ли установить ворота

Бывают случаи, когда, сколько бы вы ни хотели, по определенным причинам невозможно установить откатные ворота.К таким ситуациям относятся:

Рисунок 3. Ворота консольные откатные.

1. Вдоль забора должно быть достаточно места (не менее 1,5 ширины проема ворот), где ворота откатятся. Это позволит эффективно распределить нагрузку на консольный блок со стороны самой двери.
2. Участок, на котором планируется установка, должен быть ровным, так как движение полотна происходит по прямой линии.
3. Поверхность должна быть ровной, без рельефа для легкого движения полотна.
4. На пути ворот не должно быть калитки.
5. Некоторые домовладельцы используют ворота вместо калиток, не открывая их полностью. Этого делать не стоит, так как срок службы ворот ограничен, а такое использование только сократит его.

Если препятствий для установки нет, можно переходить к установке откатных ворот, используя заранее подготовленные схемы (рис. 4 — пример схемы установки).

Подготовительный этап установки

Для начала нужно оценить ситуацию, то есть место, где планируется установка конструкции.На что в этом случае следует обратить особое внимание?

При установке ворот на место старых другой конструкции необходимо оценить состояние существующих опорных столбов. Они должны соответствовать определенным требованиям: быть строго вертикальными, из железобетона (20х20 см), кирпича или профильной трубы (60х40 см). Кроме того, они должны быть правильно закреплены в земле. Если столбы не соответствуют хотя бы одному из правил, придется устанавливать новые.

Рисунок 4. Схема установки откатных ворот.

Возле столбов необходимо предусмотреть место для котлованов под фундамент. При этом следует учитывать, что фундамент, размеры которого составляют 500х2000 мм, нужно ставить параллельно забору близко к столбу.

Если вы планируете установить новый забор, подготовительные работы и строительство можно совместить.

При строительстве забора следует учитывать, что ширина проезда в случае откатных ворот чаще всего составляет 4 м.Многие производители уже производят различную фурнитуру под эти размеры.

Далее следует определиться с вопросами, касающимися облицовки и внешнего вида полотна. При этом следует учитывать, что в каждом случае вес ворот будет отличаться. Сегодня наиболее распространена облицовка профнастилом и вагонкой.

Перед приобретением материалов следует составить чертеж ворот, на котором будет отображена конструкция и количество необходимого материала.

План и устройство фундамента

После того, как столбы установлены, можно переходить к выполнению разметки.Определяется нулевой уровень, то есть уровень поверхности у входа. Эти отметки сделаны на каждой стойке. На указанном уровне шнур натягивается строго горизонтально, но он должен выходить за опорную стойку не менее чем на 2 м.

Переходим к фундаменту. Возле опорной стойки выкапывается яма 500х2100 мм. Что касается глубины, то она определяется уровнем промерзания почвы зимой. Обычно средняя глубина составляет около 1,5 м.

Далее необходимо приварить 3 квадратные рамы 150х1400 мм для усиления фундамента.После этого их приваривают ко дну швеллера по центру полочки. По краям канала на расстоянии 400 мм от края со всех сторон расположены осевые линии рамок. Затем производится подсыпка песком, трамбовка и установка канала.

Далее следуют работы, связанные с бетоном. Для заливки фундамента необходимо приготовить бетонный раствор, для которого ведро цемента М400 смешано с таким же количеством промытого песка, 4 ведра гравия с щебнем и водой (0.7-1 ведро) добавляются в зависимости от влажности цемента с песком. Для получения более качественного бетона, конечно, лучше всего использовать бетономешалку.

После подготовки бетон заливается в котлован, при этом подача его должна быть постоянной и постепенной, чтобы конструкция не выскользнула. После каждого слоя заливки бетон следует протыкать арматурой для удаления пузырей.

Бетон созревает в течение 28 дней, хотя работы можно проводить через 7 дней.

Установка откатных ворот

По прошествии недели и высыхания бетона можно устанавливать ворота на заранее подготовленный канал.

Для работы потребуется купить монтажную пластину со шпильками для регулировки ворот по горизонтали и высоте, простой демонтаж с целью замены роликов или ремонта.

Установка ворот осуществляется по следующей схеме:

1. Роликовые каретки установлены на монтажной пластине. Не перетягивайте гайки, расположенные вверху.
2. Отмечается расположение монтажных пластин: от края канала отмеряется 15 см и проводится вертикальная линия.
3. Обнаружена позиция второй поддержки. Необходимо отмерить длину конструкции и отнять 1 см. После этого отложите это расстояние от стойки параллельно воротам в канал.
4. Если стойки, несущие нагрузку, надежны, то кроме крепления анкерными болтами ничего не требуется.
5. Затем шнур протягивается на расстоянии 30 мм от опорной стойки и на высоте 200 мм на протяжении всего хода ворот.
6. Каретки устанавливаются, для этого они размещаются в балке в центре конструкции. Затем полотно необходимо поместить над каналом в вертикальном положении, для чего лучше всего воспользоваться помощью. При разделении кареток по размеченным линиям необходимо, чтобы шнур касался направляющей балки по всей своей длине. После проверки вертикальности можно приварить полотно в нескольких местах.
7. После этого проверяется ход конструкции, ее горизонтальность, а также вертикальность при закрытых воротах. После того, как все приведено в норму, гайки затягиваются и платформы ошпариваются.
8. На опорной стойке вверху установлены два ролика с направляющими. Для этого нужно разметить отверстия, прикрепив кронштейн. Анкеры для крепления в случае бетона или кирпича необходимо использовать диаметром 10 мм. По металлу лучше всего подходят саморезы.Ролики установлены таким образом, чтобы максимально плотно прикрывать полотно, сохраняя при этом вертикальность и не мешая ходу.
9. Далее ворота полностью закрываются, отмечается место, где будет установлен ловушка. Необходимо, чтобы валик достаточно плотно прилегал к полке улавливателя. Это снизит нагрузку на роликовые блоки. Затем устанавливается уловитель и проверяется движение конструкции и ее фиксация.
10. Улавливатель устанавливается сверху.Это помогает предотвратить раскачивание ворот при сильном ветре. Отмечается расположение уловителя при закрытой заслонке и производится его установка.

Если ворота были установлены правильно, по чертежам откатных ворот, то они должны легко перемещаться с фиксацией в крайних положениях.

Наконец, все сварные швы необходимо очистить, покрыть антикоррозийной грунтовкой и покрасить.

В интернете очень много неполной информации по установке откатных ворот своими руками, после прочтения не особо понятен ход работ или само устройство откатных ворот.

В данном руководстве мы постараемся наглядно продемонстрировать монтаж консольных откатных ворот от и до, а также поможем рассчитать высоту и ширину ворот именно для вас.

Для продолжения монтажа необходимы чертежи, единого чертежа на все ворота нет, все зависит от ширины и высоты проема в заборе.

Фурнитура для откатных ворот

Первое, с чего можно приступить к сборке ворот — это фурнитура, но только после расчета веса и размеров ворот фурнитуру можно приобрести отдельно или сделать своими руками из подшипников, в комплект аксессуаров входят:

1. длина направляющей обычно составляет 6 м;
2. 2 роликовых подшипника
3. 1 верхний роликовый кронштейн для предотвращения раскачивания ворот;
4. 1 концевой ролик;
5. 1 концевой роликовый улавливатель, чтобы ворота правильно стыковались во время ветра и не ломали автоматику.

Дополнительные аксессуары к арматуре:

• Опора монтажно-регулировочная для роликовых подшипников.
• Механический замок.
• Рейка зубчатая.
• Крепежный элемент зубчатой ​​рейки.

Теперь о нагрузке. Комплекты разные, для разного веса ворот смотрите таблицу, в ней показана зависимость веса и ширины ворот.

Ширина проема не более	Вес ворот
4 мес.	300 кг.
4 мес.	400 кг.
4,5 м.	500 кг.
6 мес.	600 кг.
10 мес.	1000 кг.
12 мес.	1200 кг.

Эти данные вам пригодятся при выборе аксессуаров, но большинство мастеров стараются изготовить все детали своими руками, так как комплект стоит недешево.

Чтобы сделать фурнитуру самостоятельно, нужно знать, где и зачем она крепится, читайте об этом ниже.

Как выбрать качественную фурнитуру

Основная деталь, направляющая, лучшим выбором будет направляющая европейского производителя. Деталь хорошего качества имеет зеркальную поверхность и четкие геометрические формы. Деталь должна быть оцинкованной, без окалины и ржавчины на поверхности. Качественная направляющая имеет толщину металла от 3,5 мм до 5 мм.

Выбирая роликовые подшипники, обратите внимание, что они целиком металлические, пластмассовые или прорезиненные прослужат недолго.Все геометрические формы металла должны быть правильными, малейшее отклонение говорит о плохой сборке.

Что касается остальных металлических деталей, то они должны быть покрыты цинком, оттенок цинка должен быть однородным, минимальная толщина металла 3-4 мм.

Размеры откатных ворот

Стоимость фурнитуры будет зависеть от размера и веса откатных ворот. Ширина рассчитывается таким образом, к ширине проема в заборе прибавляется еще 50% ширины.Например, если у вас ширина проема 4 метра, разделите на 2, мы получим 2 метра + 4 метра ширины проема, общая длина направляющей будет 6 метров.

Для облегчения понимания и запоминания предлагаю формулу и схему:

• Б — ширина проема;
• А — длина противовеса;
• L — длина направляющей.

После того, как вы определились с размерами каркаса, можно приступать к его изготовлению, каркас изготавливается из профильной металлической трубы 40х40х2 мм и 40х20х2 мм для внутренней обрешетки.Для алюминиевых рам используется профиль 60 мм и более.

Высоту каркаса ворот лучше сделать равной длине профнастила. Лучше выбрать профнастил на более жесткий. Перед тем, как прикрепить профнастил к каркасу, просверлите в каркасе отверстия на половину диаметра кровельного шурупа, так как саморез может не просверлить профилированную трубу каркаса; вместо шурупов можно использовать глухие заклепки.

Ширина нижней профилированной трубы должна соответствовать ширине направляющей.

Если у вас ширина ворот более 4 метров, то для сборки основания каркаса лучше использовать трубы прямоугольного сечения!

На фото ниже показано, как правильно сделать рамку, на разную ширину проема.

Фундамент ворот

Определить размер фундамента достаточно просто, так как он имеет длину, равную 1/2 ширины проема, по формуле:

• Б — ширина проема;
• L — длина фундамента;

Если с длиной фундамента все просто, то с установкой у нас много вариантов.

Фундамент может быть выполнен из следующих материалов:

• Монолитный П-образный.
• Монолитный сплошной.
• Из винтовых свай.

Есть и небольшие особенности при установке монолитного фундамента, можно использовать приварную к швеллеру арматуру, анкерные болты или длинные шпильки с резьбой.

Рассмотрим вариант с швеллером (силовой каркас), он может быть с одной или двумя опорными стойками или без них, в обоих случаях силовой каркас крепится заподлицо с существующими стойками ограждения.Высота опорных стоек соответствует высоте самой двери + высоте роликовых опор. Для широких ворот, сильно раскачиваемых ветром, рекомендуется использование двух опорных столбов рядом с несущей рамой. Если опорные столбы не предусмотрены, то вместо них в каменную ограду делают металлические закладные.

На фото закладка фундамента.

Схема без металлических стоек.

Опорный ролик

Для выравнивания силовой рамы с противоположной стороны, где расположена опорная стойка с концевым роликовым уловителем, отступите на 10 см (толщина стойки) от ограждения и протяните шнур до последнего угла канала по всей его длине. По длине край канала должен повторять линию шнура.

Установка и регулировка ворот

После того, как силовая рама готова к использованию, выровняйте роликовые стойки, установите верхний роликовый кронштейн, установка зависит от конструкции кронштейна.

Чтобы заранее определиться, где установить нижний уловитель, на роликовые опоры надевается направляющая без ворот. Нижний уловитель предназначен не только для удержания ворот в горизонтальном положении, но и для снятия нагрузки с роликовых опор; для этого концевой ролик должен вкатиться в ловушку так, чтобы заслонка поднялась вверх на 3-5 мм.

Если после установки рамы концевой ролик сильно провисает, отрегулируйте подшипники качения.

Если все сделано правильно, но вы не добились правильной работы откатных ворот, то, скорее всего, у вас нет качественного комплекта фурнитуры, он рассчитан на другой вес, либо рама собрана неправильно, из-за этого ворота сильно проседают и не могут попасть в нижнюю ловушку.

После того, как все описанные выше механизмы были налажены, можно переходить к установке автоматики.На видео ниже показано, как можно сделать электропривод своими руками.

Начнем с зубчатой ​​рейки, они металл и нейлон, металл естественно лучше и надежнее. Их толщина варьируется от 8 до 30 мм. Стандартный размер рейки — 1 метр. Для крепления используйте количество направляющих, равное ширине проема + 1 направляющая для концевых выключателей автоматики. Зазор между зубьями ведущей шестерни и рейки должен составлять 1-2 мм. Рейка крепится к нижней трубе дверной коробки с помощью фиксатора зубчатой ​​рейки.Отверстия в рейке позволяют регулировать ее высоту.

На рисунке представлены два варианта крепления зубчатой ​​рейки, мы не рекомендуем крепить рейку к направляющей, при сварке направляющая может погнуться, если винты вкручены в направляющую, это также может вызвать трудности при установке и во время работа ворот.

Крепежные элементы часто бывают сварными, хотя для их фиксации существует специальный С-образный профиль для зубчатой ​​рейки. На фото ниже оба варианта.

Если вы покупаете электропривод, то в комплекте идет стойка 4 метра.

Для тех, кто не хочет тратиться на зубчатую рейку, ее можно заменить на велосипедную цепь или, как показано в одном из роликов, на цепь от «Жигулей».

Автоматика для ворот

Как раздвижные, так и распашные открываются автоматически. Их работа контролируется пультом дистанционного управления и переключателями, установленными в доме, а возможно, и на воротах.С одного пульта можно запустить не только ворота, но и гаражные ворота, и даже освещение. Автоматические приводы состоят из электродвигателя, подвижной стойки и устройства управления. Их можно приобрести как самостоятельное устройство, хотя лучше всего их заказывать вместе с воротами. Тогда можете быть уверены, что привод был выбран правильно и при сборке не будет никаких сюрпризов.

Для откатных ворот нужен один двигатель для перемещения зубчатой ​​рейки, прикрепленной к нижнему краю створки.А для откатных ворот требуются два цилиндра, по одному на каждой створке. Привод имеет механизм, позволяющий открывать дверь в случае отключения электроэнергии. Современные приводы могут питаться от аккумулятора, заряжаемого от сети или солнечных батарей. Ворота открываются автоматически и требуют установки устройств, обеспечивающих безопасность их использования. Нужны фотоэлементы, благодаря которым листья не двигаются, когда на их пути появляется препятствие. Сигнальная лампа, установленная на видном месте, проинформирует вас о том, что ворота открываются или закрываются.

Выбор электропривода

При выборе привода важно, чтобы шестерни редуктора были из стали или латуни, а не из пластика или силумина. Второй важный элемент — концевой выключатель, он контролирует точки, до которых можно открывать и закрывать ворота, концевой выключатель может быть механическим и герконовым (магнитным), как показала практика, зимой механический может замерзнуть. Как правило, качество детали привода зависит от его мощности; чем выше мощность привода, тем лучше его сборка.Что касается грузоподъемности, то она указана в документации.

Базовая комплектация привода:

• Стойка 4 метра;
• фотоэлементов;
Сигнальная лампа
• ;
• пульт и приемник;
Монтажная пластина
• .

Для тех, кто не знает, для чего нужны фотоэлементы, это 2 датчика, которые устанавливаются по краям ворот. Когда между фотоэлементами появляется препятствие, ворота открываются или закрываются, в зависимости от того, как вы запрограммируете автоматику.

Установка автоматики

Для установки привода в первую очередь приваривается или прикручивается монтажная пластина, она поставляется в комплекте с приводом, с ее помощью можно регулировать высоту и угол наклона привода.

После монтажа привода монтируются магнитные датчики, фотоэлементы и сигнальная лампа. Как правило, накопители подключаются к сети 220 В и сразу после настройки программного обеспечения готовы к работе.

Инструменты и товары для дома Плата управления GATEXPERT для открывания откатных ворот Электронная замена основной цепи Плата управления Универсальная 110 В / 60 Гц

Плата управления GATEXPERT для системы безопасности открывателя откатных ворот Электронная замена основной цепи Плата управления Универсальная 110 В / 60 Гц: Инструменты и предметы домашнего обихода, Панель управления GATEXPERT для системы безопасности открывателя откатных ворот Электронная замена основной цепи Плата управления Универсальная 110 В / 60 Гц, АВТОМАТИЧЕСКАЯ УСТАНОВКА ВРЕМЕНИ ЗАКРЫТИЯ — 12 с , и мы рады принять это и улучшить наши продукты и услуги. Частота: 433. Плата управления совместима со всеми открывателями ворот с магнитным переключателем, наши продукты продаются по всему миру, мы всегда будем здесь и поможем вам. , вы можете выбрать его в нашем магазине. СОВМЕСТИМОСТЬ — Плата управления replacemet совместима с устройством открывания ворот с магнитным переключателем GATEXPERT. Мы делаем все возможное, чтобы обеспечить лучший сервис для наших клиентов, * Control Board, MASTER, но он может соответствовать только нашему дистанционное управление, ОБСЛУЖИВАНИЕ — Полное соответствие правилам Amazon. Инструменты и обустройство дома. Панель управления GATEXPERT для обеспечения безопасности открывания откатных ворот. Электронная замена основной цепи. Универсальная плата 110 В / 60 Гц, компоненты, Материал: пластик и электрические компоненты, Плата управления в основном состоит из паяльной площадки, ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ — Для этой платы управления ， вы можете добавить 25 пультов дистанционного управления

* Инструкции, ОРАНЖЕВЫЙ A, (если вам нужен пульт дистанционного управления, через отверстие, мы были бы признательны, если бы вы могли дать нам отличные предложения, которые могут сделать нас лучше, Спецификация :, который предназначен для управления работой открывателя раздвижных ворот, Источник питания : 0V / 60HZ, монтажное отверстие, упаковка в том числе:, модель: PY600ACN, является профессиональным производителем и поставщиком открывателей ворот, если у вас есть какие-либо вопросы по продукту, Biltek и т. Д., ПРОСТОТА УСТАНОВКИ И НАСТРОЙКИ — Вы можете установить и легко настроить самостоятельно в соответствии с инструкциями. Вы должны установить плату управления в соответствии с инструкциями. Мы специализируемся на исследованиях интеллектуальной системы управления и решениях источников движения для всех видов ворот, и мы всегда на пути к совершенствованию наших продуктов. , Инструменты и товары для дома GATEXPERT Контрольная панель для открывания откатных ворот Электронная основная заменяемая схема Плата управления Универсальная 110 В / 60 Гц, 36 с и без функции автоматического закрытия, Плата управления PY600ACN, GATEXPERT Co Плата ntrol для защиты открывателя откатных ворот Электронная замена основной цепи Плата управления Универсальная 110 В / 60 Гц: Инструменты и товары для дома, Инструменты и товары для дома GATEXPERT Контрольная плата для защиты открывателя откатных ворот Электронная плата управления основной заменой цепи Универсальная 110 В / 60 Гц

GATEXPERT Плата управления для открывания откатных ворот Электронная основная заменяемая плата управления универсальной схемой 110 В / 60 Гц: Инструменты и товары для дома.Инструменты и товары для дома Плата управления GATEXPERT для безопасности открывателя откатных ворот Электронная плата управления главной заменой цепи Универсальная плата управления откатными воротами 110 В / 60 Гц GATEXPERT Плата управления для системы безопасности открывателя откатных ворот Электронная основная плата управления заменой Универсальная плата управления 110 В / 60 Гц Инструменты и товары для дома GATEXPERT Панель управления для откатных ворот Сменная электронная плата управления открывателя безопасности Универсальная 110 В / 60 Гц Инструменты и инструменты для ремонта дома GATEXPERT Плата управления для откатных ворот Электронная сменная плата управления защитой основной цепи Универсальная 110 В / 60 Гц

электрическая схема для автоматических ворот

«Требуется электрическая схема для системы зарядки») Мы бесплатно предоставим вам основную проводку… Руководство по установке.Список электрических знаков, а также… Страница 5: Регулировка контактора Контактор. Схемы подключения. 17 Jalan SL 2/1. огнестойкость замедленного действия. Образец электрической схемы открывателя ворот Mighty Mule — Коллекция схем подключения автоматических ворот New Mighty Mule Mm562 solar. Nice Robus600-Kit 1 Комплект автоматики для откатных ворот 24 В постоянного тока для ворот весом до 600 кг Для откатных ворот .. 895,10 £ Без НДС 1 074,12 £ Включая НДС. Схема подключения 333-3. Продолжить покупки Посмотреть корзину и оформить заказ. Просто отправьте запрос на необходимую электрическую схему (например,Посмотреть все; Распашные ворота; Откатные ворота; Аксессуары; Автоматизация ворот… Схема подключения автоматических ворот Прочтите схему подключения автоматических ворот в формате PDF в нашей цифровой библиотеке. H: \ PICTURE \ G2 \ ELTEK2.DWG автоматически отключится через 8 часов после последнего использования. TOMMY GATE R ДЛЯ МОНТАЖНИКА: ИНСТРУКЦИИ ПО ПОДКЛЮЧЕНИЮ В следующих справочных разделах представлены документы по установке и схемы электрических соединений для системы доступа к двери с магнитными замками… Схема подключения для закрытия защитной балки 13. Используйте соответствующие инструкции для имеющейся у вас системы — ОДИНОЧНЫЕ ВОРОТА (ниже) или ДВОЙНЫЕ ВОРОТА (стр. 4).Следующее Предыдущее На главную. трехдверный блокиратор. Таким образом, этот вентиль используется в калькуляторах, компьютерах и цифровых приложениях. Сравните этот продукт. Хороший комплект ROBUS600P-KIT 24 В постоянного тока для откатных ворот весом до 600 кг. Он показывает, как электрические провода соединяются между собой, а также может показать, где и как компоненты подключены к системе. Схема подключения для других входов 16. Чтобы прочитать схему подключения, сначала необходимо точно знать, какие основные элементы включены в схему подключения, а также какие фотографические символы используются для их представления.Каждую запрошенную диаграмму необходимо вручную выбрать и отправить. Комплекты электрических ворот. Эти диаграммы в основном относятся к ВНЕШНИМ РОТОРНЫМ ДВИГАТЕЛЯМ, но некоторые стандартные схемы асинхронных двигателей были включены для простоты представления. Здесь мы собираемся использовать IC 74LS09 для демонстрации, в этой микросхеме есть 4 логических элемента AND. Pgs OCD / E..D / V Gamma Series D-14/17 Диаг. Самая большая в мире база знаний «Сделай сам». Это не автоматизированный сервис. Шаг 1: Подключите устройство к приводу в соответствии с инструкциями по установке устройства.Провод калибра 24 имеет сопротивление 26 Ом на 1000 футов. Опытный технический персонал и персонал… схема подключения для силовых соединений 21 проверка направления затвора 22 схема подключения аккумулятора 23 схема подключения фотоэлемента 24 схема подключения цифровой клавиатуры или нажатие кнопки 24 схема подключения домофона 25 подключение заземляющего контура детектор автомобиля 24 подключение 7-дневный таймер, цифровая клавиатура или клавишный переключатель 25 прерывание внутренней связи 25 шаг 5 — активация… Компания Gates предлагает полный набор комплектов для автоматизации ворот, которые соответствуют вашим требованиям.схема подключения с авто дверкой. Bandar Sg Long 43000 Kajang, Selangor Тел: 03-

688 Электронная почта: [email protected] * Бесплатная консультация * Лучшее… Заземление корпуса многожильного провода 22 калибра Стандартное автоматическое реле B1 40A -12 В, 10 Ач SLA аккумулятор глубокого цикла с солнечной панелью вырабатывает 1,2 ампера в светлое время суток 85 86 87 Соленоид защелки затвора + _ Эта проводка может иметь длину более 100 футов. Как настроить дополнительные… Подождите … Продолжить покупки Посмотреть корзину и оформить заказ. 7 Обслуживание ваших автоматических ворот. Два светодиода загораются на каждом автомате… Спросите экспертов — позвоните по телефону 01405 785656/01226 370549 (0) Товары — 0 фунтов стерлингов.00. Схема подключения 6501_1. Включает E80 / TX52R, E80 / TX54R и M80 / TX44R. Схема подключения или схема — это визуальное представление соединений и компоновки электрической системы. Эти четыре затвора соединены внутри, как показано на схеме выводов ниже. Шаг 2: Отсоедините провод от устройства, которое подключено к ЗЕЛЕНОЙ или ОБЩЕЙ клемме на плате управления воротами, и подключите его к… Схема подключения платы управления Схема подключения платы управления Autogate. Электродвигатель затвора рычага E8 — электрическая схема и руководство по установке Схема электрических соединений ТРАНСФОРМАТОР ПЕРЕМЕННОГО ТОКА 14В-18В MT B MT A + P W R LOCK N C ИК-ЛУЧ P.SW P.SW CLS ТОЛЬКО COM O / CL COM МОДЕЛЬ: D1 ТРАНСФОРМАТОР 8V 8V AC 230V ГЛАВНЫЙ ДВИГАТЕЛЬ B ДВИГАТЕЛЬ A + — + — 12V 7AH АККУМУЛЯТОР LN СТОЙКА ЛАМПЫ РЕЛЕ ЛАМПЫ 12VDC V + (КРАСНЫЙ) V- (ЧЕРНЫЙ) CM ( БЕЛЫЙ) C 2… Моя учетная запись Trade Войти Помощь и установка. Отсоедините устройство открывания ворот, удалив шпильку и шплинт с конца кронштейна ворот… Схема подключения электрических ворот.См. Больше идей о звукоснимателях, гитарных технологиях, гитаре своими руками. Схема подключения электромотора для открывания откатных ворот с электродвигателем. Это отличается от схематического представления, где расположение взаимосвязей элементов на изображении обычно не соответствует их физической… принципиальная схема показана на рис. Электросхема 1333-3 Каталожная вырезка Схема электропроводки для автоматизации ворот: оператор ворот с вводом с клавиатуры. Трехмерный чертеж ворот подъездного пути с автоматикой оператора линейной руки, колонны и скелеты. Отклонение ворот подъездного пути Ввод в эксплуатацию системы Установка пределов ворот 19.Он автоматически отключает железнодорожные ворота при прибытии поезда и после отправления поезда. Режим по умолчанию — это для всех проверок работы светодиодов, расположенных на светодиодах, чтобы они работали, как описано. Наша цель — предоставить вам эффективную и… Электрическую схему 1333-3. Все автоматические открыватели ворот предназначены для использования только на автомобильных воротах. Схема подключения устройства для открывания ворот Mighty Mule Gate. Функциональная схема подключения универсальной платы ворот. 5645 Схема подключения 6002 Схема подключения 6002 Схема подключения 331-3.Схема подключения 1331-3. Из тысячи фотографий в Интернете, касающихся схемы подключения автоматических ворот в формате pdf, мы все выбираем лучшие коллекции с лучшим разрешением изображения исключительно для всех вас, и теперь эти фотографии на самом деле являются одной из серий фотографий в нашей самой большой фотогалерее, посвященной схеме подключения автоматических ворот в формате PDF . Надеюсь, вам это понадобится. Найдите в Интернете свою электрическую автоматику для ворот: открыватели для распашных или откатных ворот, а также аксессуары для автоматизации ворот, двигатели для ворот и двигатели для шарнирных рычагов.Вы можете прочитать PDF-файл «Электросхема автоматических ворот» прямо на своем мобильном телефоне или компьютере. Схема подключения. Схема подключения фотоэлемента — Схема подключения фотоэлемента 220 В, пришла электрическая схема фотоэлемента, схема подключения фотоэлемента затвора. Каждая электрическая схема состоит из различных компонентов. ER 1, 2, 4, 5 D… Схема подключения 6503_3 Схема подключения 331-3. Переключить навигацию. Катушечный выключатель НЕТ Принципиальная схема (проводная работа) Жесткий телефонный провод 24 калибра (предпочтительно) + -НЕТ Терминал COM… Автоматические железные ворота — Металлическая скульптура — Садовое искусство — Обычные электрические схемы.Их можно приобрести в пакете активаторов FasTrack (6-12029, приобретается отдельно). Подключение к электросети, аккумуляторной батарее, зарядному устройству и фонарю 17. Брошюра на английском языке (158 КБ) Английский язык DC… 8 января 2017 г. — Изучите доску Патрика Палмера «Схемы подключения Сеймура Дункана» на Pinterest. Схема подключения и проводки. В комплекте с технологией Nice BlueBUS, позволяющей запитывать и контролировать до семи человек в год. £ 968,20 Без НДС… D10 / D10 Turbo Схема подключения D5-Evo Греческая (203 КБ) D10 / D10 Turbo Руководство по настройке системы D5-Evo Французский ( 856KB) Руководство по идентификации деталей защитной клетки (1.26MB) Таблица скорости вращения промышленного двигателя откатных ворот D10 Turbo (94KB) Таблица скорости вращения промышленного двигателя Slide Gate D10 Turbo Французский (87KB) Преобразователь постоянного тока. Поскольку это бесплатная услуга, она получает огромное количество запросов, и ответ может занять до недели или дольше. Схема подключения 1331-3. Схема подключения обычно содержит подробную информацию о размещении любимого человека, а также расположение устройств, а также клеммы на устройствах, чтобы помочь в создании или обслуживании гаджета. Схема подключения устройства открывания ворот Центр проводов •.бланк заказа von duprin. Когда загорятся оба индикатора, у вас будет возможность поднимать и опускать заднюю дверь. бланк заказа Steelcraft. Комплекты автоматических ворот от онлайн-специалиста. Каждый компонент должен быть установлен и связан с другими частями особым образом. Для подключения автоперехода к воротам с помощью FasTrack вам потребуются две 5-дюймовые изолированные направляющие FasTrack и по крайней мере одна 10-дюймовая изолированная направляющая FastTrack. № 013 3222012 (Дэвид) Наш головной офис: АВТОМАТИЗАЦИЯ ШЛЮЗА. 4. Подключите двигатель как… Page 20 ПОДКЛЮЧЕНИЕ ПРОВОДКИ ОПЕРАТОРА Приложения) Описание светодиодов Автоматические приводы ворот Polaris оборудованы. Правильное подключение и работоспособность можно проверить с помощью функции энергосбережения.ГЛАВНАЯ СТРАНИЦА. Заземление для эффективной молниезащиты 18. Универсальный магазин для всех ваших нужд. Меню Поиск Аккаунт Войти. 1. Подключите контакты Vcc и GND ИК-датчика к Arduino 2. Подключите выходные контакты ИК-датчиков к контактам № 2 и 3 Arduino 3. Подключите контакт № 4 и 5 Arduino к входным контактам L293D, как показано на схеме. Из тысячи фотографий в Интернете, касающихся схемы подключения автоматических ворот в формате pdf, мы все выбираем лучшие коллекции с использованием наилучшего разрешения изображений исключительно для всех вас, и эти фотографии обычно являются одной из библиотек фотографий в вашей галерее лучших фотографий о схеме подключения автоматических ворот в формате PDF.Надеюсь, вы думаете, что это здорово. Этот чертеж предназначен для открывателей ворот с системами телефонного доступа. Добавить в список желаний. Автогейт Малайзия. Эти схемы актуальны на момент публикации, проверьте электрическую схему, прилагаемую к двигателю. Общие аспекты схемы подключения — это земля, источник питания, кабель, а также связь, инструменты вывода, переключатели, резисторы, логический элемент, свет и т. Д. У нас есть высококачественные системы автоматизации ворот от KINGgates. См. Рисунок 3 для подключения ваших ворот к изолированным рельсовым элементам.ER 1, 2, 4, 5 OCD / E..VGL GL Gamma Series D-43/45 Диаг. Автоматика для ворот. Ворота Депо. Руководство для пультов дистанционного управления Roger Technology серий E80 и M80. Этот вентиль в основном используется в приложениях, где есть необходимость в математических вычислениях. Бесщеточный … Автоматический таймер … Операторская панель управления звонит в службу технической поддержки GTO по телефону 800-543-1236 для получения дополнительной помощи. Попросите взрослого снять изоляцию на 1⁄4 дюйма с обоих концов трех проводов, входящих в комплект автоперехода, если они еще не были зачищены.Система открывания сертифицирована в соответствии с UL 325, текущая редакция, на дату публикации. ПРИМЕЧАНИЕ. Автоматический замок ворот может быть установлен как в системах с одним, так и с двумя воротами. Показать категории продуктов Скрыть категории продуктов. Автоматика для ворот; Дорожные барьеры; Турникеты и автоматические двери; Автоматика гаражных ворот; Болларды и системы повышенной безопасности; Парковочные системы; Домашняя автоматизация; СЕРВИСЫ; ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ; ОБУЧЕНИЕ; КОНТАКТ; Великобритания | EN. 30 июля 2016 г. — Электросхема для автоматизации ворот подъездной дороги с телефонным входом. Добавить в корзину.Схема подключения внешнего радиоприемника и петлевого детектора 15. Подключение автоперехода к источнику питания лучше всего работает при напряжении 12-18 вольт (переменного тока). Схемы и планы Виды 3D-макета Видео установки Фотографии установки Обзор распашных ворот Обзор раздвижных ворот Обзор автоматизации Обзор доступа Солнечная энергия для ворот Информация о петле и детекторе Техническое обслуживание ворот Фотогалерея ворот Руководство для покупателей Список производителей Информация UL_325 Рекомендации по использованию Свяжитесь с нами Ресурсы Предложение магазина электрических ворот Защитные кромки для всех типов электрических ворот, которые поставляются с инструкциями по установке и БЕСПЛАТНОЙ технической помощью до, во время и после монтажа.Схемы подключения автоматических ворот. Схема подключения для открытия защитной балки 14. В противном случае конструкция не будет работать должным образом.
