Коллектор для теплого пола своими руками: устройство, схема подключения, монтаж

Организация водяного напольного отопления – мероприятие не из дешевых. Чтобы реализовать все преимущества поверхностного обогрева, домовладельцу приходится нести затраты на закупку большого метража труб, их монтаж и устройство цементной стяжки. На этом сэкономить не удастся, а вот собрать своими руками самый дорогой узел системы – коллектор для теплого пола – вполне возможно. Давайте рассмотрим варианты самодельных распределительных гребенок и разберемся, как их можно сделать самостоятельно.

Собираем заводской коллектор

Чтобы сэкономить на цене отопительного оборудования и самому смастерить коллекторный узел, нужно понимать, из чего состоят изделия заводского изготовления. В комплект входят такие детали:

  1. Распределительный элемент для подключения подающей магистрали на 2 и больше отводов, оснащенный евроконусами (фитингами для подсоединения труб). В большинстве случаев оборудован прозрачными колбами, где виден расход теплоносителя в каждом контуре (ротаметрами).
  2. То же, для подсоединения к обратной линии. Вместо расходомеров здесь стоят термостатические клапаны, управляемые вручную, от сервоприводов или термоголовок типа RTL. Их принцип работы прост: при нажатии на подпружиненный шток проходное сечение сужается, а проток воды через элемент уменьшается.
  3. Автоматические воздухоотводчики, устанавливаемые отдельно на подающий и обратный коллектор.
  4. Краны с пробками для опорожнения и заполнения контуров теплоносителем.
  5. Термометры, регистрирующие общую температуру на подаче и в обратке.
  6. Отсекающие шаровые краны и крепежные кронштейны.

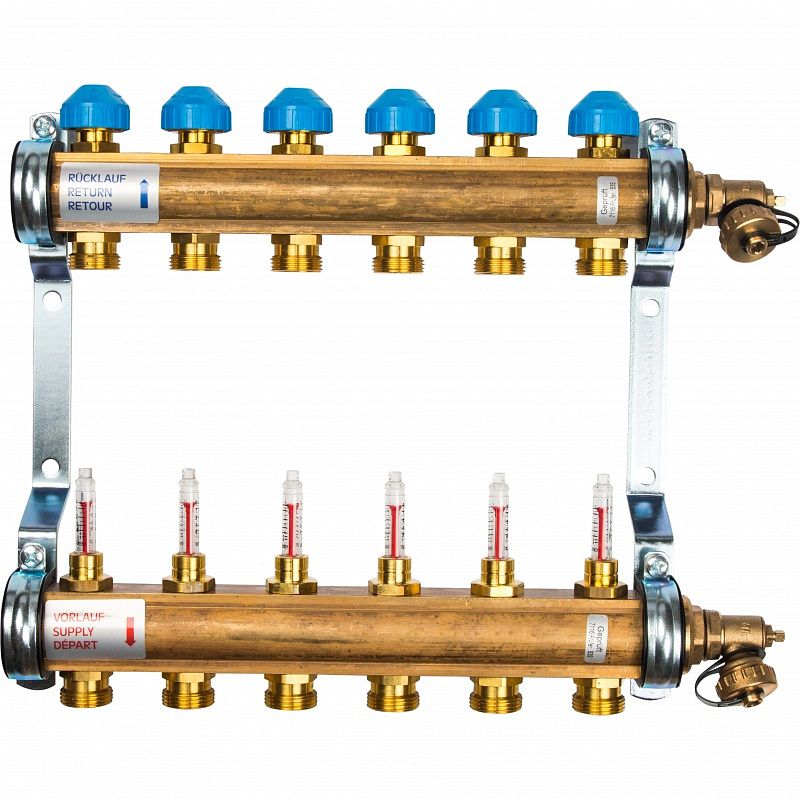

Устройство коллекторной группы теплых полов

Для справки. В продаже встречаются коллекторные узлы с ротаметрами на обратной линии, вентили – термостаты регулируют подачу. Изменение компоновки не оказывает влияния на работу обогревательных контуров.

Приобретая гребенку, вы можете менять комплектность в зависимости от бюджета и схемы подключения к котлу. Например, купить распределитель без ротаметров, поставить 1 термометр вместо двух либо поместить узел в шкаф управления.

Заводские комплекты изготавливаются с таким расчетом, чтобы коллектор для теплого пола можно было легко и быстро собрать своими руками. Судите сами: распределительные элементы идут уже в сборе, их надо лишь подключить к греющим контурам и поставить вспомогательные детали согласно схеме. Как это правильно сделать, смотрите в следующем видео:

Помимо латунных и стальных изделий, существуют разновидности гребенок, сделанные из пластиковых секций, как показано на фото. Их монтаж выполняется аналогично, разве что с большей осторожностью при затяжке. Заметьте, что основные резьбовые соединения на группах для слива воды и подключения труб не нужно запаковывать льном либо ФУМ-лентой, практически везде предусмотрены резиновые уплотнители.

Пластмассовые распределители с установочным комплектом

Как сэкономить на смесительном узле

Многие мастера – сантехники считают его неотъемлемой частью коллектора для напольного обогрева, хотя это 2 разных элемента, выполняющих отдельные функции. Задача гребенки – распределение теплоносителя по контурам, а смесительного узла — ограничение его температуры на уровне 35—45 °С, максимум — 55 °С. Изображенная ниже схема подключения коллектора работает по такому алгоритму:

  1. Пока происходит прогрев системы, стоящий на подаче двухходовой клапан полностью открыт и пропускает максимум воды.
  2. Когда температура поднимается до расчетного значения (как правило, это 45 °С), выносной датчик воздействует на термоголовку, а та начинает перекрывать проток через клапан, нажимая на шток.
  3. После полного закрытия клапанного механизма теплоноситель, побуждаемый к движению насосом, циркулирует только в замкнутой сети теплого пола.
  4. Постепенное охлаждение воды регистрирует температурный датчик, отчего термоголовка отпускает шток, клапан открывается и в систему поступает порция горячей воды, а часть холодной уходит в обратку. Цикл нагрева повторяется.

Примечание. Если термостаты коллектора управляются сервоприводами, то к смесительному узлу добавляется байпас и перепускной клапан. Цель – организовать циркуляцию по малому кругу, когда сервоприводы по какой-то причине вдруг перекроют все контуры.

Хорошая новость для тех, кто сильно ограничен в средствах, но желает отапливаться теплыми полами: установка двух— или трехходового клапана с насосом нужна далеко не всегда. Снизить стоимость системы, избежав покупки смесителя, можно двумя способами:

  • запитать греющие контуры напрямую от газового котла через коллектор;
  • поставить на коллекторные клапаны термоголовки RTL.
В коллекторном узле, собранном из латунных тройников, предусмотрено регулирование путем автоматического ограничения обратного потока головками RTL

Сразу отметим, что первый вариант противоречит всем канонам и правильным считаться не может, хотя и применяется довольно успешно. Суть такова: высокотехнологичные газовые котлы настенного типа могут поддерживать температуру подаваемой воды на уровне 40—50 °С, что приемлемо для теплого пола. Но есть 3 негативных момента:

  1. Весной и осенью, когда на улице минимальные морозы, котел не сможет опустить температуру теплоносителя ниже 35 °С, отчего в комнатах станет душно и жарко из-за нагрева всей поверхности пола.
  2. В режиме минимального горения детали отопительного агрегата покрываются сажей вдвое быстрее.
  3. Из-за того же режима КПД теплогенератора снижается на 5—10%.

Совет. Чтобы избежать дискомфорта от жары в переходные периоды, нужно установить в комнатах частного дома традиционные радиаторы отопления, а напольный обогрев подключать уже при сильном похолодании.

Термостатические головки типа RTL действуют по принципу двухходового клапана, только стоят они на каждом контуре и не оснащены выносными датчиками. Реагирующий на изменение температуры воды термоэлемент стоит внутри головки и перекрывает течение по контуру, когда она нагрелась выше 45—55 °С (в зависимости от регулировки). При этом гребенка подключена напрямую к источнику тепла, работающему на любом виде топлива – дрова, дизель или пеллеты.

Важное условие. Для нормальной работы теплых полов, регулируемых термоголовками RTL, длина каждого контура не должна превышать 60 м. Подробнее об устройстве такого отопления и правильных схемах сборки коллектора рассказывается в отдельной инструкции и в очередном видео:

Как сделать гребенку из полипропилена

Распределитель, сваренный из полипропиленовых фитингов – это самый дешевый коллектор для теплого водяного пола, который только можно придумать. Недостатков у него несколько:

  • конструкция отличается большими размерами и не в каждый ящик поместится, поэтому ее придется монтировать на стене в котельной;
  • довольно проблематично установить расходомеры, поэтому их просто не будет;
  • нужно хорошо уметь паять полипропилен, чтобы не ошибиться ни на одном из многочисленных стыков.

Вывод. Изготавливать ППР гребенку имеет смысл, когда планируется ее установка в котельной, а количество отводов рассчитано на 3—5 контуров, иначе конструкция выйдет слишком громоздкой. О размерах можно судить по фото, где показан коллектор всего на 2 подключения, третий отвод – для присоединения магистрали от котла.

Для работы вам понадобится не больше 2 м ППР трубы диаметром 32 мм и такие же тройники по числу отводов. Вдобавок нужны переходные резьбовые муфты полипропилен – металл, шаровые краны и прямые радиаторные вентили, применяемые для балансировки. Изготовление коллектора для греющих контуров теплых полов выполняйте согласно инструкции:

  1. Тщательно отмерив глубину захода трубы в тройник и поставив снаружи метку, спаяйте эти 2 детали между собой.
  2. Отложите от края фитинга по трубе такое же расстояние и отрежьте ее и зачистите торец. Припаяйте к нижнему отводу тройника переходную муфту.
  3. Повторите операции, изложенные в п. 1 и 2. Полученный второй блок сварите с первым, затем переходите к третьему и так далее.
  4. Припаяйте с одного торца ППР колено или тройник для монтажа воздухоотводчика, а с другого – муфту под шаровой кран.
Примеры коллеккторов из ППР — на 3 и 9 отводов

Совет. Приваривайте фитинги вплотную друг к другу, иначе конструкция вырастет до невообразимых размеров и будет выглядеть неказисто.

Когда основная работа по сварке сделана, остается прикрутить краны и радиаторные вентили к муфтам, да поставить на место автоматический воздухосбрасыватель. Подробности сборки узла наглядно продемонстрированы в видеосюжете:

Распределитель из металлических фитингов

Если вместо полипропилена использовать металлические фитинги, то удастся немного уменьшить размеры конструкции и обойтись без паяльника. Но здесь вас поджидает другой подводный камень в виде дешевых тонкостенных тройников, за которые страшно браться трубным ключом – некачественный материал может треснуть. Если же покупать добротные фитинги, то общая цена изделия приблизится к заводскому коллектору, хотя экономия все равно останется.

Для изготовления необходимо выбрать тройники внутренняя / наружная резьба из хорошей латуни, показанные на фото, и шаровые краны с невысоким штоком и рукояткой типа «бабочка». На вторую часть гребенки пойдут все те же радиаторные вентили. Технология сборки проста: пакуйте резьбу льном или нитью и скручивайте фитинги между собой, а дальше устанавливайте краны и прочие детали.

Совет. При сборке старайтесь направить все боковые отводы в одну сторону, как и штоки кранов, дабы самодельный коллектор смотрелся презентабельно. При накручивании трубопроводной арматуры снимите в нее рукоятки и регулировочные колпачки, чтобы они не цеплялись за соседние краны.

Поставить расходомеры на гребенку из латунных фитингов – сложный вопрос. Тогда подающую линию придется собирать из крестовин и ставить специальные переходники для ротаметров. Некоторые из них тоже сделаны под евроконус, так что адаптер придется вытачивать. Проще отбалансировать систему без расходомеров.

Как видно на фото, ротаметр здесь поставить некуда

Стоит ли делать коллектор самому — выводы

Если вы хотите подключить 3—4 напольных контура по бюджетному принципу, то помучиться с полипропиленом однозначно стоит. При условии, что гребенку планируется ставить в котельную, а не внутрь красивого шкафа где-нибудь в коридоре. Пайку нужно выполнить очень скрупулезно, чтобы спустя 1—2 года ваше изделие не дало течь.

Когда необходимо собрать коллектор на 8—10 контуров теплого пола, то используйте фитинги из качественной латуни. Конечно, по габаритам такое изделие выйдет больше заводского, зато позволит сэкономить на количестве деталей.

разводка и схема подключения своими руками, коллекторный шкаф

Тепло в доме – залог комфорта. Установленный в составе системы обогрева частного дома коллектор отопления значительно повышает ее ремонтопригодность, позволяя производить замену и демонтаж любого компонента без отключения всего отопительного контура.

ККоллекторное отопление может применяться как в загородных коттеджах, так и в квартирах многоэтажных жилых зданий. Коллекторная разводка устанавливается в домах, где для обогрева одних комнат используются теплые полы, а другие обогреваются традиционными средствами отопления – радиаторами или конвекторами.

Для распределительного узла монтируется специальный шкаф или короб. Он обеспечивает легкий доступ к оборудованию в процессе эксплуатации.

Недостатки и преимущества

Коллекторная система отопления имеет чуть более высокую стоимость по сравнению с однотрубной, или двухтрубной схемами за счет необходимости покупки и установки дополнительного оборудования и увеличения общей длины трубопроводов в доме. Однако в целом трудоемкость монтажа увеличивается незначительно и компенсируется удобством эксплуатации.

Несложность конструкции позволяет установить распределительный узел своими руками. Установленные в доме или квартире коллекторы позволяют раздельно регулировать параметры отопления в каждом помещении или кольцевом контуре. Гребенка с запорными вентилями на штуцерах значительно снижает ущерб от возникновения протечек и упрощает ремонт.

Этим данная схема выгодно отличается от большинства отопительных систем, которые хоть и стоят дешевле, но требуют при аварии отключения всего стояка либо целого участка трубопровода, нарушая микроклимат помещений, а иногда и всего дома. Применение коллекторов позволяет создать отдельный кольцевой контур для каждого этажа дома или группы отопительных приборов.

Конструктивные особенности

Конструктивно коллектор для отопления представляет собой металлическую трубу увеличенного по сравнению с циркуляционными трубопроводами диаметра. В ней выполнена группа сквозных отверстий, к каждому из которых приварены резьбовые штуцеры, каждый из которых обслуживает отдельный отопительный прибор или контур.

Как правило, в составе устройства есть один входной штуцер в торце трубы и определенное количество выходных, в том числе во втором торце трубы. Для удобства размещения узла в монтажном шкафу и раскладки подключения трубопроводов коллектор может собираться из двух и более гребенок.

Конструкция типового отопительного коллектора предусматривает наличие двух одинаковых элементов, скрепленных с помощью соединительных кронштейнов. Одна гребенка предназначена для распределения подачи теплоносителя в отопительные приборы, а другая служит для его отвода в общий трубопровод.

Для рационального использования пространства входящие в коллекторы для отопления гребенки могут устанавливаться под углом друг к другу и соединяться наборами фитингов, или трубами из полипропилена или металлопластика.

Распределительный коллектор предусматривает подключение к резьбовым штуцерам различной трубопроводной арматуры, диаметр резьбы которой совпадает с аналогичным параметром штуцера гребенки. Схема узла может включать в себя подключения очистных фильтров, шаровых кранов и регулировочных вентилей, расходомеров и обратных клапанов.

Коллекторная группа

Соединенные вместе гребенки с установленными на них компонентами трубопроводной арматуры называются коллекторной группой. Коллекторная группа может поставляться заказчику в качестве законченного и готового к установке конструктивного узла в сборе. Ее монтаж владельцу частного дома легко выполнить в течение короткого промежутка времени с использованием лишь универсального строительно-монтажного инструмента.

Изготовление коллектора своими руками

При наличии необходимых навыков и достаточного набора оборудования коллекторную группу для отопления можно собрать самостоятельно. Удобно его сделать из трубы квадратного сечения. Для этого отрезается два куска необходимой длины, затем нарезается круглая металлическая труба, делается разметка и в основных трубах вырезаются соответствующие отверстия. Затем конструкция собирается, и соединения привариваются сваркой. После сборки швы зачищаются и изделие окрашивается.

Пример самодельного узла.

Изготовленный в домашней мастерской узел до подключения должен быть проверен на прочность и герметичность при повышенном давлении. После проведенного тестирования можно выполнять пуск смонтированной схемы в работу. Но большое число разъемных соединений значительно увеличивает риск протечек, поэтому лучше отдать предпочтение промышленным серийным образцам.

Установка отопительных коллекторов

Распределительный коллектор систем водяного отопления может быть установлен своими руками либо с привлечением профессиональных сантехников, специализацией которых является монтаж и обслуживание отопительных систем. Следует только обратить внимание на жесткость крепления гребенки коллектора к основанию.

Монтаж узла может производиться на стену, в специальный шкаф или металлический короб, который представляет собой конструкцию из гнутого листового металла. В ней выполнены специальные выштамповки под отверстия для прохождения трубопроводов системы. Он может быть закрытого либо открытого типа, если к помещению, где устанавливается коллекторная разводка, не предъявляется особых эстетических требований.

Коллектор отопления своими руками

Коллектор отопления своими руками делают сотни самоучек и тысячи частых фирм. У кого-то получается хорошо, некоторые варят откровенную халтуру, пользоваться которой невозможно, даже если очень хочется. Мы в Полисервис-юг всячески боремся с подделками, но в то же время уважаем труд добросовестного мастера, вложившего мозги и душу в своё творение. Предлагаем вам небольшую подборку коллекторов отопления, изготовленных своими руками, которая определённо заставит вас задуматься.



Полипропиленовые гребёнки



Коллекторы из полипропилена заслуженно пользуются спросом. Они лёгкие, сравнительно недорогие, а главное делать их довольно просто. Одни паяют их из кусочков пп-труб и фитингов оставшихся после монтажа





Другие основательно закупаются на рынке





Сначала следует долгий процесс подготовки. Нужно сделать схему с расположением потребителей, точно определить все соединительные размеры и только потом брать в руки инструмент. Заметим, что готовиться надо обязательно, независимо от того, какой материал вы выбрали и даже в том, случае, когда коллектор вы покупаете уже готовым.



Это интересно. Коллектор отопления называют гребёнкой из-за сходства с последней. Действительно, патрубки, расположенные сверху и снизу напоминают гребешки. Кстати, именно к ним подключают трубопроводы и подводку потребителей.



В результате нехитрых манипуляций и грамотного монтажа получаются такие









или такие разводки









Плюсы
  • Цена соответствует низкой стоимости трубы
  • Небольшой вес упрощает установку и последующую эксплуатацию
  • Собираются быстро



Минусы
  • Большое количество соединений часто становится причиной протечки
  • Высокая вероятность деформации швов объясняется не всегда надлежащим качеством полипропилена и паяющего устройства.
  • Узкая специализация. Гребёнки создают или только для воды, чаще холодной, или тёплого пола. В расширенных версиях используют дополнительные комплектующие, увеличивающие конечную стоимость изделия.
  • Средний срок службы около пяти лет.





Металлические коллекторы



Коллекторы отопления часто делают из металла. За основу берут стальные профили толщиной около трёх миллиметров. Их выпускают в основном специализированные заводы, поэтому подделать практически невозможно. Клеймо ГОСТ указывает на соответствие государственному стандарту. В почёте у мастеров конструкционная и нержавеющая сталь. Гребенки получаются крепкими, увесистыми и долговечными.



Прежде чем приступать к сварке, рисуют конструкцию будущего модуля





На эскизе указывают все размеры, условно обозначают арматуру и другие составные обвязки. Чем подробнее, тем лучше. Это даёт общее представление о том, как рационально организовать свою работу. Многое зависит от мощности котла, количества и расположения потребителей.



Это интересно. Электрические и газовые котлы подключают к коллектору сверху или снизу. Но если в системе предполагается циркуляционный насос, то котел выводят только с торца, как и бойлер косвенного нагрева. С контурами проще, их в любом случае располагают либо вверху, либо внизу гребенки.



Согласно размерам, указанным на чертеже, выбирают профили, трубы и резьбы. Соединяют заготовки при помощи сварочного аппарата.





Места стыка дополнительно защищают и обезжиривают. Готовое изделие нужно непременно проверить на течь. В один патрубок наливается горячая вода, остальные заглушаются. Если где-то появились признаки протекания, проводят дополнительную обработку. Готовое изделие окрашивают водостойкой эмалью с лаком, порошковой краской или шлифуют до блеска на специальном станке.

















Плюсы
  • Надёжность. Стальные гребенки стойко переносят все внешние нагрузки, в том числе механические.
  • Герметичность. Сварные швы держат форму максимально долго.
  • Аккуратность. Благодаря жёсткой структуре металла конструкция выглядит более компактной.
  • Эксплуатация. Сохраняет характеристики не менее 10 лет.
  • Функциональность. Выполняет несколько задач сразу.



Минусы
  • Высокая цена. В сравнении с полиэтиленовыми коллекторами, металлические обойдутся в несколько раз дороже.
  • Вес. Масса устройства начинается от пяти килограмм.
  • Продолжительный монтаж. Сборка потребует больше затрат, как физических, так и временных.
  • Строгая последовательность. Чтобы сделать по-настоящему качественный коллектор, нужно соблюдать определённый алгоритм, что для неподготовленного мастера довольно сложно.



Надеемся, мы хоть немного помогли вам. В следующий раз, когда будете думать, какой коллектор лучше, просто вспомните наш обзор и действуйте.



Коллектор отопления: виды, устройство, монтаж своими руками

Коллекторная система отопления двухэтажного дома

Пожалуй, коллекторная система отопления — это наиболее эффективный способ обогрева любого дома, независимо от количества этажей и комнат. Такую схему еще нередко называют лучевой, так как она, в отличие от других систем отопления, имеет довольно сложную (на первый взгляд) разводку, состоящую из нескольких отдельных ниток (лучей), хотя ее можно смонтировать и самостоятельно, если знать принцип функционирования контура.

Что она собой представляет, какие дает преимущества – с этими и другими вопросами мы детально и разберемся в данной статье.

Но сначала уточнимся с определениями. Для отопления жилых строений используются различные схемы, поэтому неспециалисту в этой области довольно сложно понять суть вопроса, если оперировать лишь спец/терминами.

Что такое коллектор? Данным словом обозначаются различные технические изделия. Применительно к системе обогрева – это устройство, с помощью которого обеспечивается регулирование объема теплоносителя, поступающего в ту или иную нитку контура.

Недостатком других схем отопления является неравномерность прогрева радиаторов по всей длине трассы, неоправданные теплопотери и ряд других. Но главный минус – отсутствие возможности изменения степени нагрева батарей (а в ряде случаев, и их полного отключения) без вмешательства в работу котельного оборудования, то есть изменения режима его работы.

Следует сразу отметить, что система отопления двухэтажного дома с использованием коллекторов – это не что-то особенное. Применение таких теплотехнических устройств может быть комплексным, независимо от того, по какой схеме смонтирован присоединенный контур.

Устройство коллектора отопления

Его несложно понять, если рассмотреть наиболее простую модификацию изделия.

Как видно из рисунка, к такому коллектору можно подключить лишь 2 контура отопления.

Более сложные варианты. Например, на 3 отдельные «нитки».

Недостаток таких распределителей – невозможность регулировки подачи теплоносителя в каждый контур. Поэтому для жилого строения, в котором есть целый ряд разнотипных помещений, в которых необходимо поддерживать различную температуру, целесообразно использовать более совершенные модификации коллектора. На рисунках показаны некоторые варианты такого инженерного решения.

На фото ниже – коллектор со встроенными расходомерами.

Принцип работы коллектора

В него подается теплоноситель, который по системе труб поступает от котла. На устройстве есть несколько патрубков, которые являются входами и выходами для подключаемых контуров. Этим обеспечивается их независимое снабжение (развязка) тепловой энергией, что и позволяет производить ее дозирование (регулирование) по отдельно взятой нитке.

Схемы отопления (варианты)

Какие обогревательные приборы подключать, их тип и количество, места расстановки коллекторов – это определяется еще на этапе проектирования всей отопительной системы. Здесь единой рекомендации не существует. Применительно к строению в 2 этажа можно поставить или 1 «многоканальный» коллектор, или 2 – 3 менее функциональных.  Конкретная схема выбирается исходя из количества комнат и потребителей тепловой энергии.

В упрощенном виде, для большей наглядности, ее можно представить так:

Порядок расстановки и схема подключения радиаторов отопления – это уже отдельные вопросы. Коллекторная схема позволяет обустроить систему различного типа и любой конфигурации. Например, с отоплением подсобного строения (теплицы), с подогревом полов.

Достоинством коллекторных систем является возможность регулировать степень обогрева каждой комнаты индивидуально. Это позволяет не только снизить общие расходы на отопление, но и сделать проживание в доме более комфортным. Например, поддерживать температуру в жилых помещениях на уровне 24 ºС, а в подсобных – несколько меньшем. Что касается комнат на цокольном этаже, которые используются в качестве кладовок, то можно снизить и до +5 ºС, чтобы только избежать промерзания стен.

 Недостаток коллекторной системы отопления – высокая стоимость монтажа. Ведь если прокладывать несколько отдельных ниток, то возрастает расход труб и материалов (утеплителя, герметика и так далее).

Распределительный коллектор отопления своими руками, система и разводка

Сегодня многие владельцы загородных домов все чаще отдают свое предпочтение именно коллекторной системе отопления и ее разнообразным вариациям. И это недаром, ведь здесь подающие и обратные трубопроводы спрятаны в пол, сам коллектор находится в подвале или в центре дома. Да и сделать распределительный коллектор отопления своими руками – это не так-то и сложно.

Коллекторная система отопления

Конструкция

Коллекторная система отопления частного дома способна обеспечить равномерное распределение тепла и постоянный температурный режим в помещении, а, следовательно, – и комфорт, и уют. Вместе с термостатом для помещений коллектор может гарантировать точную регулировку расхода.

Помните, что в системах, где присутствует коллектор для отопления своими руками, обязательным условием является наличие циркуляционного насоса. Благодаря его работе сокращается разность температур носителя тепла на входе и на выходе системы, а это значит, что нагревание будет более качественным.

Перед тем, как сделать гребенку для отопления, вы должны изучить всю необходимую информацию о составляющих системы.

Каждый из отводов коллектора должен иметь шаровой кран, за счет этого приспособления будет происходить отсечение отопительных приборов без воздействия на систему. Такого рода система может быть оборудована для горизонтальной однотрубной или двухтрубной системы.

Коллектор для системы отопления

Подающий и обратный коллекторы размещаются на каждом этаже главного стояка. От коллекторов трубы монтируются в пол или стены, после чего подсоединяются к каждой батарее отопления. Если трубы подачи и обратного хода размещены в стяжке напольного покрытия, каждый прибор отопления должен быть снабжен воздушным краном или отводчиком воздуха.

Рекомендуем к прочтению:

Виды коллекторного отопления

Коллекторная система отопления двухэтажного дома может быть выполнена применительно к разным системам:

  • Отопление батареями. Подключение может быть произведено – боковое, с внутренней циркуляцией, диагональное, верхнее и нижнее. Обычно применяется нижнее подключение, при нем можно хорошо использовать металлопластиковые и полипропиленовые трубы. Исполнение подобной системы подключения делается под плинтусом или под полом.

Коллекторная радиаторная система отопления

  • Теплый пол. Если грамотно рассчитать систему теплоснабжения, то можно, в принципе, обойтись и без батарей отопления. Так, тепловые кольца замыкаются и прячутся в пол. Как правило, данная система не носит характер основной, но в настоящее время она довольно популярна.

Теплый водяной пол

  • Солнечная энергия. Достаточно необычный способ. Излучение, которое происходит от солнца в ясную погоду, составляет 1.2 кВт на 1 квадратный метр. Так, если будет ясная погода, то за сутки можно из одного метра квадратного получить 10 кВт-часов энергии. Именно благодаря таким расчетам и появились солнечные коллекторы. Они бывают воздушными (парниковый эффект), подвижными (слежение за солнцем), плоского типа, трубчатыми, трубчатыми вакуумными, солнечные концентраторы.

Отопление с помощью солнца

Распределительный коллектор

Коллекторная разводка отопления характеризуется следующими свойствами: от коллектора к каждому отопительному прибору ведется две трубочки – прямая и обратная. В сущности, коллектор – это прибор, который собирает воду при водяном отоплении.

Он имеет встроенную вентильную вставку, которая гидравлически настраивает для пробного запуска системы. В такие коллекторы входят: термометр, шаровые краны, переходники, концевые секции для сливания воды и спускания воздуха, заглушки и кронштейны.

Распределительный коллектор отопления

Монтаж

Для того чтобы установить коллектор, место для его блока выбирается еще на этапе проектирования отопительной системы. Обычно делается специальная ниша на небольшой высоте от пола. Для ниши не должно быть влажности – хорошо подойдет коридор или кладовая. Коллекторное отопление двухэтажного дома предполагает наличие специального блока, который и будет сюда помещен. Блок крепится к стене при монтаже в подсобке, или же в специальном коллекторном шкафчике. Шкаф – это металлический ящик, который имеет в боковых стенках выштамповку для подводки труб и дверей. Внутри ящика могут делаться специальные крепежи для блока.

Рекомендуем к прочтению:

Коллекторный шкаф

Если коллекторная разводка будет выполнена верно, то у вас гарантированно будет эффективная и надежная система. Здесь за счет минимального количества соединений и тройников минимальная возможность протеканий. Также можно сделать скрытую разводку.

Когда вы планируете, как сделать коллектор для отопления, обязательно учитывайте, что она будет работать только с насосом циркуляции и вам нужно будет много труб, так как к каждому радиатору должна быть своя подводка.

В процессе монтажа системы нужно следить, чтобы все тепловые кольца были приблизительно одинаковой длины. Если не получилось этого достичь, то каждое кольцо нужно обеспечить насосом и системами регулировки температуры. Такая регулировка, установленная на одном, будет затрагивать и остальные.

Недостатки коллекторной системы

Заметим, что у коллекторной разводки есть один существенный недостаток – это высокая цена. Этот вариант является одним из самых дорогих. Среди других недостатков – то, что гребенка для отопления своими руками не будет функционировать без циркуляционного насоса. Также вам будет нужно большое количество труб, так как от коллектора идут отдельные трубы к каждому прибору отопления.

Сборка коллекторной системы и монтаж коллектора отопления – это достаточно трудоемкий процесс, если сравнивать ее с установкой других типов систем, поэтому здесь вас ждут и дополнительные расходы.

В целом, коллекторная система является одной из самых надежных и эффективных систем отопления. Несмотря на высокую стоимость и некоторые недостатки, такая система является достаточно распространенным вариантом. Поэтому, если бюджет строительства в некоторой степени ограничен, то лучше отдать предпочтение надежной системе отопления, чем дорогостоящей отделке.

Коллекторная система отопления — устройство и подбор труб

Коллекторная система отопления представляет собой узел с отводами для подключения других отопительных приборов. Количество таких отводов может отличаться в зависимости от имеющихся потребностей. Это и есть основное отличие коллекторной системы от последовательной (где используются тройники), так как каждый прибор может иметь независимую подводку. Такая схема дает возможность управлять температурным режимом каждого радиатора по отдельности.

Гребенка – основной элемент коллекторной схемы. Представляет собой толстую трубу с одним входом и несколькими выходами. При необходимости коллектор (гребенку) можно снабдить дополнительными отводами.

Обратите внимание! Помимо коллекторной и последовательной разводок, может использоваться и смешанная схема. Организация отопления по смешанному принципу подразумевает подключение к гребенке небольших контуров с независимым управлением. При этом внутренние элементы контура подключены последовательно.

Достоинства и недостатки

Преимущества коллекторной схемы основаны, в первую очередь, на удобстве ее повседневного применения:

  1. Все элементы контура являются независимыми и управляемыми с одного командного пункта. Иными словами, имея доступ к панели управления, можно задавать параметры работы отопительного оборудования даже в самых отдаленных помещениях дома.
  2. Если отключить радиаторы в одной из комнат здания, это никак не скажется на работе отопительной системы в других помещениях.
  3. Схема позволяет использовать трубы меньшего диаметра, чем в случае с последовательной системой. Дело в том, что труба между коллектором и батареей питает лишь этот отопительный прибор или, в крайнем случае, небольшую группу радиаторов. Обычно используются абсолютно прямые трубы, без изгибов. Чаще всего подводку кладут в стяжку.
  4. При наличии потребности коллекторная схема может предусматривать несколько контуров, отличающихся друг от друга рабочими характеристиками (уровнями давления и температуры). С этой целью применяется гидрострелка, которая представляет собой подвид коллектора – трубу со значительным внутренним диаметром. Гидрострелка устанавливается так, чтобы возникло своеобразное короткое замыкание между трубами подачи и обратного хода. В ходе эксплуатации теплоноситель разогревается в первичном контуре и с небольшой скоростью циркулирует в гидрострелке. Если отбирать жидкость на разных расстояниях от входов в подачу и обратку, получаются отличающиеся друг от друга уровни давления и температуры. Наиболее распространенный вариант использования схемы с гидрострелкой – обогрев частного дома, где применяются как батареи, так и теплые полы.

Не лишена коллекторная схема и недостатков:

  1. Значительно возрастает расход материалов.
  2. Монтажные работы занимают больше времени в силу более сложной конфигурации системы.
  3. Повышаются финансовые затраты на реализацию схемы.
  4. Стандартную отопительную систему можно расположить на стенах, а вот коллекторная схема, размещенная там же, будет выглядеть некрасиво. К тому же в данном случае возрастет расход материалов.
  5. Все трубы, расположенные в стяжке, должны быть только цельными. Не допускаются любые соединения – сварные или резьбовые. Дело в том, что любые стыки несут потенциальный риск протечек. Если же это случится, придется вскрывать пол, что технически непросто и влечет за собой большие затраты.
  6. Коллекторная схема отличается высоким уровнем общего гидравлического сопротивления. Этот показатель особенно велик, если применяются трубы небольшого диаметра. О естественной циркуляции теплоносителя не может быть и речи, так как небольших перепадов гравитационной системы будет недостаточно.
  7. Повышенные расходы связаны еще и с необходимостью установки нескольких циркуляционных насосов: по одному на каждый контур.

пять достоинств и один недостаток

Содержание статьи:

Существует немало схем и систем отопления зданий, отличающихся уровнем эффективности, характеристиками и стоимостью оборудования. «Топовым» решением среди них считается коллекторная система отопления.

Устройство и принцип работы коллектора

Коллекторы могут применяться в схемах разводки радиаторов, тёплых полов, обвязке котельной и в гелиосистемах. Служат для подачи теплоносителя из общей магистрали по отдельным контурам либо приборам, обратного отведения его к отопительному котлу.

Конструкция коллекторов при общем сходстве различается в деталях в зависимости от назначения. Эта модель предназначена для тёплых полов

Устройство коллектора и гребёнки

В общем случае коллектор для системы отопления состоит из двух гребёнок: подающей и обратной. Гребёнка — труба с торцевым подключением для центрального ввода и необходимым количеством боковых отводов для присоединения отопительных контуров. На отводах могут быть установлены регулирующие устройства: ручные вентили либо автоматические термостаты различного исполнения. Верхняя, подающая гребёнка снабжается воздухоотводчиком. Гребёнки могут быть выполнены из латуни, нержавеющей стали либо пластика. В продаже чаще имеются модели с числом отводов от 2 до 12, но есть и с большим числом подключений. Гребёнки можно соединять между собой, набирая нужную конфигурацию.

Коллектор собран из двух гребёнок на 5 отводов каждая, изготовленных из нержавеющей стали, отводы снабжены ручными и термостатическими вентилями, кранами Маевского, кранами с функцией залива и опорожнения

Как работает коллекторная система

Теплоноситель поступает в гребёнку и распределяется по отдельным контурам. Такая схема называется лучевой. На входе в каждый контур теплоноситель имеет одинаковую температуру, чего не бывает в традиционных одно- и двухтрубных системах. Чтобы система работала корректно, гидравлическое сопротивление отдельных контуров не может сильно различаться: длина труб должна быть примерно одинаковой, количество приборов схожим. Как правило, каждый контур оснащают регулирующим устройством, с их помощью коллекторная система отопления частного дома или здания гораздо больших размеров может быть очень точно сбалансирована и настроена.

Контуры (лучи), подсоединяемые к одной гребёнке, должны иметь схожее гидравлическое сопротивление

Коллекторы для радиаторов и тёплого пола

Для обслуживания радиаторов и тёплых полов используются разные коллекторные группы для отопления. Разводка поэтажная, на каждом уровне должен быть свой коллектор, если площадь здания велика, их может быть несколько на этаж. К гребёнкам радиаторов могут быть подключены как отдельные отопительные приборы, так и их группы, по 2-3 шт. Соединяют группы тройниками, объём теплоносителя в контурах должен быть сопоставим.

Радиаторное коллекторное отопление двухэтажного дома предполагает установку гребёнок на обеих этажах

Коллекторный узел для отопления, используемый для греющего пола, отличается наличием смесительного узла. Он необходим для того, чтобы понизить стандартную температуру теплоносителя и поддерживать её на оптимальном уровне не выше 40 ºС. Также распределительный коллектор тёплого пола комплектуется насосом, общего напора не хватит, чтобы продавить все контуры тёплых полов. Максимальная длина одной петли (контура) — 80 м, а разницу между самой короткой и длинной петлёй рекомендуется выдерживать в пределах 30%.

Коллекторы тёплого пола удобнее размещать ближе к центру этажа, так легче обеспечить схожесть длин отдельных контуров

Гидрострелка и солнечный коллектор

Есть ещё два типа распределителей в системе отопления, стоящих особняком: гидрострелка и солнечный коллектор.

Гидрострелка (гидроразделитель, гидроколлектор системы отопления, термогидрораспределитель) — коллектор особой конструкции, к которому с одной стороны подключается контур отопительного котла, с другой — все остальные контуры, по которым циркулирует теплоноситель. Помимо радиаторов и тёплого пола это может быть горячее водоснабжение, подогрев бассейна, нагрев воздуха в системе принудительной вентиляции и т.д. Гидрострелка минимизирует взаимовлияние различных контуров системы, способствует установлению гидравлического и, соответственно, температурного баланса.

Ступенчатая коллекторная схема. Разделитель первого уровня — гидроколлектор (гидрострелка) распределяет потоки теплоносителя коллекторам второго уровня, радиаторов и тёплого пола. Уже оттуда жидкость поступает в отдельные лучи-контуры

Солнечный коллектор системы отопления — весьма хитроумное устройство, имеющее принципиально иное строение и принцип действия, схожий с теплообменником. Тема для отдельной статьи.

Плюсы и минусы коллекторных систем

Как всякое техническое решение, коллекторная схема отопления обладает как достоинствами, так и вытекающими из них недостатками:

Достоинств много разных
  • Высокий уровень теплового комфорта: коллекторное отопление частного дома, городской квартиры, крупного здания позволяет точнее других систем отрегулировать температуру и поддерживать её на необходимом уровне.
  • При коллекторной разводке минимизируется количество скрытых соединений труб либо они вообще отсутствуют. Это повышает надёжность системы. А возможность отключить любую ветку облегчает ремонт.
  • Лучевая разводка положительно влияет на эстетику интерьера: трубы малого диаметра легко прячутся в стяжку. Коллектор несложно встроить в стену в специальном шкафу.
  • Только коллекторная схема позволяет обустроить в доме обогреваемые полы.
  • Лучевая схема позволяет экономить топливо за счёт более точного распределения тепла по зонам и помещениям.
Один существенный недостаток

Да, недостаток один, но существенно препятствующий повсеместному распространению коллекторных систем. Это — довольно высокая стоимость. Она складывается из цены гребёнок, регулирующих и дополнительных устройств, смесительного узла для тёплых полов и повышенного расхода труб для радиаторной разводки.

Коллекторное отопление предполагает существенно большее количество оборудования, чем в традиционных одно- и двухтрубных схемах. Зато позволяет создавать сложные системы отопления с высокими характеристиками

Система отопления просторного и недешёвого дома, где в основном и применяются лучевые схемы, имеет сложное устройство и требует профессионального подхода. Монтаж и в особенности проектирование советуем доверить проверенным специалистам.

Видео: коллекторное отопление

Понравилась статья? Поделитесь с друзьями:

  • Теплицы отопление электричеством – самые лучшие проекты своими руками для обогрева зимой и весной, подогрев теплицы с помощью тёплого пола и водяного котла
  • Стабилизатор напряжения для котлов отопления – ТОП-6 лучших моделей стабилизирующих устройств, какой из них лучше, как подобрать необходимую мощность, актуальные отзывы и цены
  • Котел для отопления дома своими руками – чертежи, виды, фото и видео
  • Промывка биметаллических радиаторов отопления – Чем промыть радиатор. Очистка чугунных, биметаллических и алюминиевых изделий. Подготовка теплоносителя в автономных системах. Краска для батарей отопления какую лучше выбирать Батареи с биметалла уход в летнее время
  • Система отопления уаз хантер схема – Не работает печка уаз (буханка, хантер, патриот): ремонт радиатора и замена отопителя (схема)
  • Декор радиаторов отопления фото – Декор батареи отопления своими руками: декоративные панели, накладки, короба, как декорировать и закрыть и украсить батарею, фото и видео примеры

Коллекторная группа своими руками для теплого пола


Пошаговая инструкция монтажа коллектора теплого пола

Процесс установки

Для того чтобы осуществить монтаж, нужно сначала подготовить все комплектующие. К примеру, коллекторные системы VALTEC поставляются в разобранном состоянии. Для начала необходимо:

  • Снять при помощи отвертки один из кронштейнов для крепления устройства.
  • Установить отсечные клапаны.
  • На них закрутить автоматические воздухоотводчики.
  • Далее располагаются дренажные клапаны.
  • После ставятся заглушки и возвращается на место крепежный кронштейн.

Инструкция по монтажу коллектора своими руками не представляет особой сложности:

  • Для начала выбирают место таким образом, чтобы длина всех отопительных контуров была примерно одинаковой.
  • Далее следует закрепить устройство на стене, чтобы коллекторный шкаф в сборе для теплого пола с насосом прокачки жидкости легко в нем умещался, а все регулировки осуществлялись быстро и удобно. Обычно это коробка размером не более 1х1 м и толщиной 12 см.
  • После закрепления подключаются все патрубки и собирается шкаф.

Советы и рекомендации

Прежде чем купить коллектор произведите расчеты необходимой длины труб, их положение. Лучше будет поставить вместо одного на 12 расходомеров два по 6, что поможет выровнять давление и температуру на слишком удаленных участках. Схема установки коллектора должна предусматривать его расположение на уровне, превышающем теплый пол или обогревательный контур для того, чтобы выведение воздуха из труб происходило корректно в автоматическом режиме.

https://youtube.com/watch?v=JuPDaHfrBL0

 ПроизводительСтоимость в зависимости от количества расходомеров, рубли
23456
Oventrop4 1005 1506 1007 0008 100
Watts3 5504 6505 7006 7507 800
Kermi3 5004 4005 5006 4507 500
Rehau8 2009 35010 70012 15013 550
Valtec—6 6007 9509 30010 700
Производитель Цена
789101112
Oventrop9 25010 20011 30012 25013 40014 400
Watts9 0009 95011 00012 05013 10014 250
Kermi8 5509 60010 70011 75012 70013 850
Rehau15 25016 90018 35019 80021 45022 550
Valtec12 40013 85015 25017 20018 05019 450

Исходя из приведенных в таблице данных, можно сделать вывод: стоимость коллектора Kermi для системы теплый пол сегодня является одной из самых доступных, несмотря на то, что это качественный продукт от немецкой фирмы, выполненный из нержавеющей стали.

Дорогую ценовую категорию представляют молодая российско-итальянская компания Valtec и германский «динозавр» Rehau. Первая, появившись в 2002 году, уже успела обогатить свой ассортимент латунными и стальными приборами и коллекторными шкафами. Вторая, обладая таким же ассортиментом, имеет за плечами более 60 лет опыта. Именно поэтому коллекторы Rehau для системы теплого пола с расходомерами занимает в таблице высшую ценовую категорию, ведь, доверившись профессионалам, шансы на неудачу – минимальны.

Принцип работы коллектора

Коллектор отопления представляет собой металлическую гребенку, на которой устанавливаются выводы. Они обеспечивают соединение распределителя и приборов отопления. Коллектор может устанавливаться разных размеров, также при необходимости его можно нарастить.

Металлические гребенки оснащаются запорной арматурой. Она распределяет и регулирует подачу тепла ко всем контурам отопительной системы. На выходе коллектора отопления могут монтироваться два вида кранов:

  • регулировочные; они дозируют подачу теплоносителя;
  • отсекающие; они позволяют полностью отключить подачу горячей воды от контура.

Устройство коллектора отопления. Нажмите на фото для увеличения.

Кроме кранов коллектор комплектуется воздуховыпускными и сливными клапанами. Здесь же принято размещать тепловые счетчики.

Несколько коллекторов системы отопления лучше объединять в один блок. Одна из гребенок используется для подачи горячей воды, другая устанавливается на обратку. Для каждого коллектора требуется свой набор арматуры.

Частные многоэтажные дома требуют иного подхода. Для отопительного контура каждого этажа монтируется отдельный распределительный коллектор отопления. Благодаря автономной работе контура можно устанавливать на каждом этаже оптимальный температурный режим. Таким образом, удается значительно снизить расходы. Отключить отопление на одном из этажей не будет проблемой, при этом поддерживать тепло можно только в определенных комнатах. Подключать через коллекторную систему распределения можно не только радиаторы, но и систему теплый пол.

Основным моментом в организации этой отопительной системы будет подвод отдельных труб с теплоносителем к каждой батарее. Монтаж в доме коллектора сопровождается серьезными финансовыми затратами. Однако впоследствии они окупятся при эксплуатации системы отопления. К тому же можно будет сделать быстрый ремонт любого радиатора или контура. Достаточно перекрыть краны соответствующей ветки и можно заниматься обслуживанием целой группы приборов.

Части коллекторного шкафа

Коллекторный шкаф для водяного теплого пола входят две главные составные части:

  • Насосно-смесительный узел;
  • Коллекторный блок.
Насосно-смесительный узел

В насосно-смесительном узле происходит смешивание горячей воды поступающей в систему водяного теплого пола, с остывшей водой уже прошедшей через трубопровод системы. Смешивание происходит благодаря крыльчаткам насоса.

Насос подает смешанную теплую воду в трубопровод системы. Вода, проходя по трубопроводу, отдает тепло помещению и охоложенная поступает обратно в насосно-смесительный узел коллекторного шкафа.

Ручная настройка тепловой мощности производится балансировочным клапаном. Балансировочный клапан регулирует расход остывшей воды в системе. Для обогрева небольшого помещения балансировочный клапан открывается, для большого помещения закрывается.

Температуру в системе регулирует термоголовка, а контролирует температуру термодатчик. Термоголовка открывает или закрывает клапан на магистрали, подающей горячую воду.

При прекращении подачи воды открывается перепускной клапан и вода циркулирует через свободный байпас.

В простой сборке коллекторного шкафа температура пола регулируется вручную. Для автоматической регулировки применяются сервоприводы вместе с комнатными термостатами. Сервопривод получает сигналы с термодатчика и в автоматическом режиме закрывает или открывает клапан обратного коллектора, и движение по трубопроводу пола регулируется.

За регулировкой воды поступающей в трубопровод системы и воды, из трубопровода возвращающейся отвечает коллекторный блок коллекторного шкафа.

Коллекторный блок

Коллекторный блок собирается из двух рядов байпасов. Один ряд байпасов регулирует поток теплой воды, второй ряд регулирует поток остывшей воды. Первый ряд называется прямой ряд коллекторов, второй – ряд обратных коллекторов.

Технические характеристики коллекторного шкафа водяного теплого пола
Характеристики насосно-смесительного узла
  • Максимальное рабочее давление: 10 Бар;
  • Максимальная температура воды: 90°C;
  • Рабочий диапазон температуры: 20-60 °c;
Характеристики коллекторного блока
  • Диаметры труб: 1” (Дюйм) или дюйм с четвертью;
  • Количество входов/выходов от 3 до 12;
  • Давление рабочее 10 Бар;
  • Максимальная температура воды 120°C.

На этом все! Ходите по теплому полу!

  • Полистирольная система теплый пол
  • Обогрев пола в квартире и доме: типы обогрева полов
  • Стяжка для теплых полов: варианты, толщина и растворы
  • Три применения нагревательного кабеля: обогрев кровли, пола и труб
  • Бетонные и настильные системы теплого пола

Коллектор системы теплого пола Коллектор системы теплого пола

5 долларов.00–38,00 долл. США / Кусок | 1 шт. / Шт. (Минимальный заказ)

.

пластиковый коллектор распределения домашних хозяйств центральный теплый пол Hvac коллектор водяного теплого пола с расходомером

1.Q: как насчет вашего MOQ?
A: 1 коробки

2. Q: как насчет вашего времени доставки для MOQ?
A: в течение 20 дней после подтверждения заказа.

3. В: Какой порт будет загружаться?
A: Нинбо, Шанхай.

4. Q: Как долго делать образец?
A: около 1-2 дней для нашего существующего образца, если вы сделаете собственный логотип, это займет 10-15 дней.

5. В: Можете ли вы сделать наш собственный логотип на продукции?
A: да, мы поддерживаем OEM-сервис.

6. Q: как насчет вашего платежного элемента?
А: Т / Т. 30% в качестве депозита T / T, а остаток 70% оплачивается при получении копии B / L

7. Q: какие условия торговли будут приняты?
A: FOB L / C

8.Q: Какова ваша цена?
A: Вы можете связаться с нами, чтобы узнать последнюю цену. Пожалуйста, позвоните или напишите нам по электронной почте

. (Отправьте детали запроса ниже, нажмите «Отправить» сейчас!)

9.В: Как ваша фабрика относится к контролю качества?
A: «Качество является приоритетом.
Основная контрольная точка: химический анализ материала — контроль размера машины — испытание на герметичность
— испытание на прочность — гидравлическое испытание — испытание на усталостную долговечность — испытание на крутящий момент — пакет защиты от падения.

.

123456way Клапан Домашний пластиковый водопроводный коллектор Распределитель Центральная система отопления, вентиляции и кондиционирования Коллектор водяного теплого пола с расходомером

Предпродажное обслуживание
1. У нас есть полный запас и мы можем доставить в короткие сроки.

2. Заказы OEM и ODM принимаются, возможна печать или дизайн любого логотипа.

3.Хорошее качество + заводская цена + быстрая реакция + надежное обслуживание, это то, что мы
стараемся вам лучше всего предложить.

4.Все наши продукты производятся нашими профессиональными мастерами, и у нас есть наша высокопроизводительная внешнеторговая команда
, которая поможет вам в любое время.

Полностью верю нашему сервису.

После того, как вы выберете

1. Мы посчитаем самую дешевую стоимость доставки и сразу выставим вам счет.

2. Проверьте качество еще раз, затем отправьте вам через 1-2 рабочих дня после оплаты за образец

3.Отправьте вам номер для отслеживания по электронной почте и помогите отследить посылки, пока они не прибудут к вам.

Послепродажное обслуживание
1. Мы очень рады, что клиенты дают нам предложения по ценам и продукции.

2. Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами по электронной почте или по телефону.

3. Детали нашей электронной почты: [email protected] [email protected]
номер телефона менеджера по продажам (Венди Гуо): + 86 13777616101

.

Строительство солнечного коллектора своими руками 101


Что мне нужно, чтобы проложить траншею для моего коллектора и что нужно быть в канале?

Копаете ли вы просто вниз на 8 дюймов и используйте гликоль для защиты от замерзания, или вы планируете копайте ниже линии заморозков, вы должны тщательно обдумать, что закапывать. Как только он будет похоронен, вы не захотите снова его выкопать!

Один подросток и один взрослый вырыл и засыпал эту траншею глубиной 8 дюймов и 100 футов вручную за один уик-энд.

Вот список того, что входит в 4-дюймовую канализационную трубу из ПВХ. трубопровода:

— 2 ряда 1/2 «Pex-Al-Pex (обернутые изоляцией)
— 6 прядей провода динамика 22 калибра (5 для сращивания проводных термометров) и 1 для датчика дифференциального регулятора)
— 1 прядь электропровода (я поставил наружную электрическую розетку на одну панельных столбов, которые были пригодится на этапе строительства)
— 1 кабель коаксиального кабеля LMR 400 (ничего общего с солнечной батареей, но я Радиолюбитель, и это была отличная возможность получить еще одну серию коаксиального кабеля. обратно в лес).

Если бы мне пришлось делать это снова, я бы поставил 3/4 дюйма pex для лучшего потока.

Как установить термометры для контроля температуры в различных баллы в моей системе?

Независимо от типа солнечной коллекторы, которые мы строим, нам всем нужны датчики температуры, чтобы контролировать, насколько хорошо они работают. Имея несколько датчиков на пути движения вашей жидкости / по воздушному маршруту, вы можете точно определить эффективность работы вашего сборщика (ов), как сколько тепла вы теряете на выходе из коллектора и насколько хорошо ваше тепло передаточная катушка работает. Изолируя производительность коллектора без других влияний мы можем гораздо лучше сравнить, насколько хорошо разные конструкции коллектора работают, а также точно определяют эффекты любых изменений, которые мы вносим в наши системы. Вдобавок ко всему это очень круто и очень весело показать своим друзьям все бесплатное тепло, которое вы улавливаете!

Вот дисплей у меня вдоль моего стола, чтобы я мог контролировать несколько точек температуры в моей системе кратко:


Я рассматривает возможность создания рамы для размещения дисплеев.

Было необычно пасмурно. почти всю неделю, поэтому показания ниже нормы. Чтение белые термометры слева направо:

1. Температура резервуара (200 галлон) уже выросла с 66 до 81,5 по состоянию на 10:46.

2. (термометр в форме яйца) жидкость вход в первый коллектор 8 ‘X 8’ составляет 81,3 (минимальные потери при проезде через Траншея 100 футов)

3. Жидкость, выходящая из первого коллектора / входящая в коллектор pex 92,3

4. Жидкость, выходящая из коллектора pex, составляет 121,1

5. Внутренний pex температура коллектора> 160.

Итак, мой общий рост температуры с два коллектора вместе взятых составляет около 40 градусов.

Установка датчиков температуры это легко. Поскольку большинство отслеживаемых нами точек находятся на большом расстоянии, мы должны удлинить провод от градусника до датчика. В то время как может возникнуть соблазн приобрести беспроводные термометры, я рекомендую использовать проводные маршрут. Вы не захотите выходить в разгар зимы, чтобы переодеться батареи.Кроме того, вы захотите контролировать несколько точек и беспроводной термометры могут мешать друг другу.

Любой недорогой проводной термометр. буду работать. Есть много на выбор до 10 долларов. Они доступны в Target, Walmart, Home Depot и т. д. Вы также можете заказать их онлайн здесь: http://www.partshelf.com/wired-indoor-outdoor-thermometer.html

Вот шаги для установки ваши датчики температуры:

1. Проволока, такая как провод динамика 22 калибра, от места вашего дисплея до места, где вы планируете прикрепить датчик.Если вам нужно много проводов, с небольшим количеством очков вы можете найти 1000 фут-роллов онлайн по цене от 40 до 60 долларов.


я в мой 100-футовый заглубленный 4-дюймовый канализационный канал из ПВХ включал шесть прядей проволоки.


2. Покупка ваши наружные проводные термометры.


3. Обрежьте провод. от градусника до датчика:


5. Полоса концы:


6. Повторите обработать проводом динамика и скрутить концы вместе:


7.Если ты действительно предпочел бы не паять, вы всегда можете просто накрутить гайки для проводов и перейти к шаг 10. В противном случае держите пайку гладить проволоку так, чтобы она стала достаточно горячей, чтобы принять припой. Если ты никогда не припаял провод раньше, не волнуйтесь, это просто.


8. Коснитесь своего припаяйте к проводу, а не к кончику утюга. Эти провода маленькие, нагреваются быстро и очень легко паяются. На провод потечет припой:


9.Обернуть изолента:


10. Принять решение место, которое вы хотите контролировать, снимите изоляцию и заклейте датчик на трубе с изолентой:


11. Крышка с изоляцию и обмотайте изоляцию изолентой, чтобы скрепить ее:


12. Повторите шаги 5–9, чтобы подсоединить конец провода датчика к другому концу провода динамика.


Какой простой и недорогой способ убедиться, что моя система никогда не нагнетает давление?

Если установить система обратного слива, при которой вода стекает обратно в термальный резервуар для хранения, который не является воздухонепроницаемым (большинство из них нет), ваша система никогда не будет создавайте давление, и вам не о чем беспокоиться. На с другой стороны, если у вас есть система, в которой используется теплообменник, и не место для жидкости расширяться при нагревании, будут некоторые повышение давления.

Вы легко можете приспособиться к этому двумя способами. Самый обычный подход — использовать расширительный бачок. Я начал с одного такого:

Единственная беда с расширительным баком то, что я не мог видеть или контролировать свой расход и что происходило с моей системой. В качестве альтернативы я придумал это подход; который стоит столько же, сколько старая банка для чая со льдом, гарантирует, что ваша система никогда не будет повышать давление и, как дополнительное преимущество, удаляет воздух, который может найти свой путь в вашу систему:

Здесь pex трубка, питающая насос (за сосудом), откачивает воду из емкости.Жидкость возвращается после того, как он прошел через змеевик в резервуаре для хранения тепла, опорожняется обратно в банку. Важно, чтобы оба конца Pex оставались внизу. уровень воды или часть вашей жидкости могут вытечь обратно и перетечь через банку когда насос отключается. Моя банка находится примерно в самой низкой точке в системе, но работает нормально.

Мониторинг ваша скорость потока проста. Пока ваш насос работает, просто потяните за возвратный трубку pex из банки и время, необходимое для наполнения небольшого стакана.

Я использовал этот подход с августа 2009 года, и он работает нормально. Я слежу от объема в банке, который колеблется в зависимости от температуры, но редко требует долива.

Сравнение лучших строительных конструкций солнечных коллекторов горячего воздуха своими руками

Горячий Коллекторы воздуха — выбор лучший


Есть есть много различных конструкций солнечных коллекторов горячего воздуха на выбор откуда, но какая лучше?

Это кажется простым вопросом. Если температура на выходе моего коллектора горячее твоего, должно быть лучше, правда? Не так быстро ! Есть множество людей, особенно на YouTube, рекламируют действительно высокие показатели производительности своими проектами, но если вы продуть через свои коллекторы больше, чем глоток воздуха, их выход температура может упасть как скала!

Вдоль с повышением температуры есть еще одна не менее важная переменная.Это количество воздуха, проходящего через коллектор, которое обычно измеряется в кубических футах в минуту (CFM).

В основные термины, если мой коллекционер такой же горячий, как ваш, но у вас в два раза больше воздух, проходящий через ваш коллектор, ваш тоже работает дважды! Если я увеличу свой воздушный поток до уровня твоего, моя температура повысится. будет только половиной того, что у вас есть.

Оба повышение температуры и воздушный поток являются неотъемлемой частью сравниваемых коллекторов горячего воздуха . Это действительно важная концепция, о которой нужно помнить. В качестве как только кто-то скажет вам, насколько горяч их коллекционер, первый Вам должно быть интересно, через сколько воздуха они проходят Это. Если не много, то жаркие температуры, которые они рекламируют ничего не значат. Тот же принцип применяется к водосборникам. тоже.

в в этот момент вы можете подумать, что пока мы измеряем нашу температуру Поднимитесь и отрегулируйте поток воздуха, это должно быть несложно для сравнения коллекционер спектаклей.Опять же, не так быстро! Мы учли для двух самых больших переменных, но ни в коем случае не для всех. Здесь еще несколько:

— Даже в идеально солнечные дни высокие тонкие облака которые практически невидимы, могут довольно сильно изменять интенсивность солнца. немного.
— У меня на улице может быть холоднее. дома, чем ваш, что немного влияет на производительность.
— Коллекторы могут быть по разным углы наклона или не совсем в одном направлении, что также влияет на интенсивность солнечного света, падающего на коллектор.
— Оно в вашем доме может быть более ветрено, отводит больше тепла от остекления

The единственный надежный способ определить производительность одного коллектора другому — сравнивать их бок о бок в идентичных условиях.

Гэри Resa из www.builditsolar.com в Монтане, и я, здесь, в Мэриленде, намеревались сделать это в совместные усилия. Вот фотография моего тестового сборщика, состоящего из из трех отсеков 4 х 8 футов.Каждый отсек имеет герметичное разделение. от других, и каждый питается индивидуально.


Мой трехсекционный тестовый коллектор (экран еще не установлен в отсеке 1)

Это просто потрясающе! Здесь мы в 21 веке и есть еще тонн плодородной почвы для экспериментов солнечным любителем / энтузиаст. Есть много дизайнов и материалов, которые стоит попробовать и возможность учиться и вносить свой вклад к искусству и науке DIY-солнечной энергии!

Энтузиасты других областей интересов, таких как астрономия на заднем дворе или любительское радио, десятилетиями помогали продвигать эти дисциплины как на любительском, так и на профессиональном уровне.Между тем, солнечная энергия — это одинаково весело, интересно, очевидно, необходимо, дешевле в освоении и на самом деле многократно окупает ваши инвестиции; тем не менее, повсюду есть возможности для любителей солнечной энергии на заднем дворе, которые еще предстоит изучить! Кроме того, доступны налоговые льготы. В то время как налоговое законодательство обычно меняется каждый год, большинство пакетов программного обеспечения для подготовки личных налогов автоматически оснащены для этого. Если у вас есть интерес к экспериментам с солнечной батареей, присоединяйтесь к нам. Ваши идеи могут иметь значение в большем масштабе, чем вы можете себе представить, и вы получите много удовольствия на этом пути!

Перед мои рекомендации — во-первых, несколько предисловий

Мы практически не затронули процесс тестирования.По факту, мы все еще ищем лучшие способы проведения тестов, не говоря уже о том, пробовать различные варианты наших нынешних типов поглотителей. Тогда у нас есть бесчисленное множество других материалов, которые стоит попробовать. Подробнее люди, тестирующие различные конструкции или подтверждающие наши тесты, быть чрезвычайно полезным в продвижении процесса вперед! Итак, вам может быть интересно почему я уже предлагаю некоторые выводы и рекомендации. Там Причин несколько: 1. Этот процесс тестирования может занять всю жизнь в течение нескольких из нас Прямо сейчас только двое или трое из нас делают эти тесты. Если люди будут ждать «окончательного» ответа, они никогда ничего не построят. Это как ждать, чтобы купить компьютер, пока процессоры не перестанут становиться лучше — у тебя никогда не будет! 2. Хотя у нас чертовски много предстоящих испытаний, мы определили хотя бы некоторые разумные данные о прямом сравнительном тестировании с четырьмя различные, популярные, коллекционные конструкции, — обратный эталонный коллектор, пустой ящик, вентилируемый потолок и коллектор из стекловолокна.Кроме того, пока у нас нет параллельных сравнительных цифр, у нас есть очень хорошие данные по 5-й конструкции — алюминиевой водосточной трубе, составленные в основном Скоттом S и, в меньшей степени, я. Кроме того, у нас есть кое-что из первых рук опыт построения различных коллекторов и оценка их расходы. Это хорошие окончательные данные, которые помогают сделать наши выводы на данный момент. 3. Я продолжаю получать много писем по электронной почте с просьбой предоставить данные о производительности. обновления и рекомендации по дизайну от людей, желающих начать их коллекционеры.Они задаются вопросом, что я бы порекомендовал сейчас, исходя из того, что мы узнали до сих пор.

Текущий Рекомендации

Некоторые из вас могут быть весьма заинтересованы в деталях тестирования и Я включил их ниже, но для тех, кому интересно выводы и рекомендации на данный момент, если бы кто-то спросил меня сегодня какой тип коллектора горячего воздуха я бы порекомендовал построить, я бы ответьте им так:

Для традиционного дизайна 4 ‘X 8’ я бы построил коллектор с двух- или трехслойным алюминиевый оконный экран.

— Лучшая сравнительная характеристика
— Наименее дорогая, безусловно (25-футовый рулон шириной 4 фута, алюминиевый экран всего около 29 долларов в Home Depot). Экран из стекловолокна ровный дешевле и отлично работает, но мы не уверены в краске при действительно высоких температурах.
— Самая простая и быстрая сборка на сегодняшний день
— Самый низкий перепад давления (наименьшее сопротивление воздушному потоку, кроме черного коробка) Это означает, что вы можете получить больший воздушный поток для большей эффективности, чем вы столкнетесь с вентилятором того же размера и другими типами коллектора.

Здесь Вот несколько примеров того, как создать сборщик экрана:

Мой двухслойный сборщик экрана: http://groups.yahoo.com/group/SimplySolar/photos/album/1082811597/pic/list?mode=tn&order=ordinal&start=1&dir=asc

Гэри Трехслойный коллектор Resa: http://www.builditsolar.com/Experimental/AirColTesting/ScreenCollector/Building.htm

Видео на YouTube детали конструкции поглотителя экрана:


Для длинного низкого коллектора я бы сделал алюминиевый водосточный желоб.

— Хороший исполнитель. У нас нет рядом сравнительных показатели производительности, однако, Скотт С. сделал несколько очень подробных измерения и расчеты, которые показывают проектные работы по алюминиевому водостоку Очень хорошо. Вы найдете полную информацию о конструкции и Данные Скотта, документирующие характеристики, приведены в нижней части страницы здесь: http://www.n3fjp.com/solar/solarhotair.htm
— Очень легко построить
— Материал водосточной трубы подходит для длинной и низкой конструкции.Это дает практически неограниченную гибкость в проектировании. параметры.

Видео на YouTube с подробным описанием конструкция солнечного коллектора с водосточной трубой из алюминия:


Хотя это также хорошие характеристики, я бы отговорил людей от конструкции обратного канала из-за чрезвычайно высокого перепада давления.

Я бы определенно отговорил людей от черного ящика из-за плохой сравнительной производительности.

Вентилируемый потолок выглядит очень хорошо, а также хороший выбор. Однако я бы выбрал экран, потому что экран работает немного лучше, это намного дешевле, проще и быстрее строить.

Итак, вот оно. На основании того, что я знаю сегодня, это мои рекомендации.

Нам есть чему поучиться. Кто знает, что может произойти в будущем, но если вы планируете построить коллектор, не ждите. Экран коллекторы водосточной трубы просты в сборке и отлично работают.В это время, чем дольше вы ждете, тем больше солнечных дней проходит, прежде чем вы когда-либо имейте коллекционер, чтобы они сияли. любой коллектор будет работать бесконечно лучше чем никакой коллектор!

Что о алюминиевых водосточных коллекторах по сравнению с экраном?

Вопросов все время вспоминают, как сравнивают алюминиевые водосточные водостоки сборщикам экрана. Алюминиевый водосточный коллектор это супер дизайн, который стал очень популярным.Там было много хороших отчетов о конструкции водосточной трубы, я думаю, в часть, потому что коллектор водосточной трубы имеет много ингредиентов удачный дизайн:

— Он удерживает нагретый воздух, содержащийся в водосточных трубах, на значительном удалении от остекления. Не смешивается с воздухом вне водосточных труб внутри коллектор вообще

— Возле остекления совсем нет движущегося воздуха

— Водосточная труба полностью охватывает воздушный поток, поэтому для воздуха остается много площади теплопередачи, по сравнению с

— Его очень легко запечатать, поэтому нет проникновения наружного воздуха


я не проводилось параллельного тестирования коллектора водосточной трубы по сравнению с скрин в моем тестовом сборщике.Я думал об этом, но потом понял, что конфигурация в сборщике тестов не будет репрезентативной как люди строят длинную невысокую конструкцию с водосточными трубами. Оба дизайна Работа отлично, поэтому я думаю, что выбор сводится к размерам коллектор, который вы планируете построить. Я бы выбрал водосточный коллектор для длинный коллектор и экран для высокого коллектора.


Тестирование Детали

Гэри Resa из www.builditsolar.com и я работал над этим проектом совместными усилиями. Нам бы понравился , если бы вы присоединились к нам! Вот ссылка на детали теста и результаты Гэри:

http://www.builditsolar.com/Experimental/AirColTesting/Index.htm

Мои как следует:

Вот ютуб Видео с обобщением характеристик высокопроизводительного, горячего коллектор и наши результаты:

:

Испытательное помещение — Использование справочника для сравнения:

Как объяснено выше, есть множество переменных, которые проводят параллельное тестирование проблема, но мы с Гэри хотели придумать способ для людей которые географически отделены друг от друга, чтобы иметь возможность вносить свой вклад со значимыми сравнительными данными.Мы также хотели иметь базовый уровень для сравнения различных дизайнов в наших собственных местах на разных дни и неизбежно разные условия.

Что мы решили нужно было для каждого построить базовый, сборщик ссылок, который легко дублируется, так что относительная производительность должна быть идентичной. Сборщик ссылок никогда не будет изменен. Другой коллекционеры будут работать с эталонным стандартом бок о бок боковые испытания, сравниваются первичный результат — повышение температуры.Другими словами, если эталон повышает температуру 50 градусов, а коллектор B поднимает температуру на 60 градусов с тот же воздушный поток, можно сказать, что коллектор B превосходит эталонный стандарт на 20% (10/50).

В настоящее время мы используют схему обратного прохода для сборщика ссылок, задокументированную подробно на сайте Гэри. Обратный проход работает хорошо, но мы рассматривают возможность выбора другой ссылки конструкция, потому что обратный проход требует гораздо большего давления для перемещения воздух, чем другие конструкции.

Расход воздуха

С точным датчики, измеряющие температуру на входе и выходе из коллектора это легко. Другое дело — измерение расхода воздуха. Мы пробовали тесты мешков, измеряя напряжение компьютерных вентиляторов и вставка анемометра в воздушный поток. Сумка-тест может быть наиболее точным, но это не вариант для моей конфигурации здесь. Эти два коротких видео показывают, как я балансирую поток:

я я также вставляю анемометр Kestrel в воздушный поток в качестве вторичного проверьте воздушный поток.

Результаты Пока

Так Я сравнил эталонный обратный проход со стекловолоконным экраном и вентилируемые конструкции софитов здесь. Кроме того, Гэри также сравнил черный ящик и получил данные для этого. Усреднение измерений Вот мои результаты по стандарту обратного прохода за два дня, экран из стекловолокна и вентилируемый потолок:

Итак, двухслойный сетчатый коллектор из стекловолокна превосходит обратный проход в среднем на 7.5%, что дает явное преимущество перед эталонный обратный канал и вентилируемый коллектор софита. Кроме того, это был самый простой, быстрый и дешевый сборщик сделать.

Это где мы находимся так далеко. Надеюсь обновить эту страницу как дополнительную проводятся тесты. Прямо сейчас коллектор экрана из стекловолокна это поглотитель тепла, который нужно бить. Как ты думаешь, ты сможешь подойти с дизайном, который может? Я хотел бы увидеть, как вы это делаете! Приносить это дальше, мы все победим !!!

Если вы заинтересованы в мозговом штурме и тестировании солнечных проектов, или вы новичок в солнечной энергии и нуждаетесь в помощи, чтобы начать работу, мы бы хотели, чтобы вы подписались:

SimplySolar — Солнечная Форум и группы электронной почты!

Это оказывается, есть и другие люди вроде меня, которым тоже нравится обмениваться идеями и учиться на опытах друг друга! Если у вас есть интерес к мозговому штурму солнечные проекты, которые легко и недорого построить и дружелюбный по соседству, или вам нужна помощь с проектом, который у вас есть в процессе, присоединяйтесь к нам!

Изначально для этой цели я создал группу электронной почты SimplySolar.Группа электронной почты сослужила нам хорошую службу, но рост и интерес к группе электронной почты, чтобы лучше сохранять контент организованы и дают участникам возможность легко следить только за темы, которые их интересуют, мы только что создали новую программу Simply Solar он-лайн форум! SimplySolar — это мозговой штурм и обмен способами использования солнечного тепла в простые способы, которыми средний домовладелец, который, возможно, не очень «Сделай сам» (например, я), может использовать, чтобы положить деньги обратно в карманы, зеленый вернуться в окружающую среду и весело провести время! Если солнечная энергия волнует вас, мы будем рады, если вы присоединитесь к нашему форуму:

Нажмите посетить или присоединиться к Форуму Simply Solar

или подпишитесь в нашу электронную почту!

Нажмите, чтобы присоединиться к SimplySolar

DIY Солнечное отопление с теплоотводом — DIY

Этот супер-простой и суперэффективный солнечный коллектор для отопления своими руками можно собрать всего за час!

Некоторые климатологи предсказывают, что предстоящая зима может быть более холодной, чем предыдущая.Но даже если этот прогноз сбудется, вам будет намного теплее во время предстоящей осады с ясной, но отрицательной погодой, чем в холодную погоду января и февраля прошлого года, если в вашем доме или квартире есть одна или несколько незатененных южных сторон. лицом к окнам, и если вы оборудуете эти окна с помощью Heat Grabber. (См. Галерею изображений для планов Heat Grabber или щелкните здесь, чтобы увидеть планы большего размера, которые вы можете заказать.)

Хотите верьте, хотите нет, но этот простой и эффективный солнечный коллектор для отопления своими руками в виде «оконной коробки» может быть изготовлен опытным домашним мастером менее чем за час (или менее чем за два часа среди нас, которые более неуклюжи) для удивительно низкая цена 32 $.18 (расшифровку материалов см. На следующей странице, цены с 1977 г.). И после постройки это прочное устройство должно прослужить годы безотказной службы.

Секрет быстрой сборки и низкой стоимости Heat Grabber — это новая изоляционная плита из жесткого пенопласта производства Celotex. Эта плита, получившая торговое название «Thermax TF-610», для прочности пропитана стекловолокном, облицована с обеих сторон тяжелой алюминиевой фольгой и доступна толщиной от 3/8 дюйма до 1-7 / 8 дюйма. Celotex фактически продает этот материал как замену обшивке из прессованного волокна или «школьной доске», которая сейчас используется подрядчиками при строительстве домов с деревянным каркасом, и не рекомендует его для каких-либо других целей. MOTHER EARTH NEWS Однако исследователи провели тепловые и другие испытания изоляционной плиты и обнаружили, что она почти идеальна для использования в быстрых, простых и недорогих солнечных коллекторах, таких как Heat Grabber.


Да, у основного листа Thermax TF-610 есть небольшой недостаток. Его поверхность из алюминиевой фольги может быть относительно легко проколота любым, кто намеревается это сделать. Однако есть по крайней мере два решения этой проблемы: [1] Заменить Thermax-610 / .019, который представляет собой ту же пену, но покрыт с одной стороны гораздо более тяжелым слоем алюминия, на указанный здесь Thermax-610. , или [2] используйте Thermax-610, предусмотренный в наших планах, и защитите стороны и низ готового коллектора кожухом из обрезков древесины.Второй вариант будет дешевле, чем первый, но на самом деле ни один из вариантов действий не должен быть необходим, если только вы не живете в районе с высоким уровнем вандализма.

Идеальный угол для размещения солнечного коллектора, обращенного на юг (в Северном полушарии) или коллектора, обращенного на север (в Южном полушарии), — это ваша широта плюс 10 градусов. Это в сумме составляет 45 градусов для MOTHER EARTH NEWS North Carolina office (которые расположены в 35 градусах к северу от экватора), и это угол, показанный на следующих планах.Пожалуйста, примите это во внимание при выполнении разрезов, указанных в шагах 3 и 6 на схемах в галерее изображений.

(Майами, например, расположен примерно на 25 градусов северной широты, что означает, что коллекторы должны быть расположены под углом 35 градусов к горизонту, что, в свою очередь, означает, что срезы 67,5 градусов, указанные в следующих планах, должны составлять 72,5 градуса. для Майами, сокращение должно быть 65,75 градуса для Вашингтона, округ Колумбия, 61,5 градуса для Сиэтла и 54,5 градуса для Анкориджа.Вы можете рассчитать конкретный угол для вашего собственного местоположения (вычтите вашу широту плюс 10 из 180 и разделите на два) или просто усредните его из приведенных здесь цифр. (Угол критический, но не , а критический.)

Помните, что все размеры, указанные на чертежах, предназначены для коллектора, специально предназначенного для установки окон в одном конкретном доме. Если ваши окна шире или не так широки, не стесняйтесь строить свои тепловые захваты соответственно. И не стоит излишне зацикливаться на том, чтобы удерживать верхнюю и нижнюю воздушные камеры в коллекторе точно такой же глубиной, как показано здесь.Вариант на полдюйма или больше вполне подойдет. На самом деле, очень трудно удержать этот маленький BTU-граббер от работы, если его проходы достаточно глубоки, чтобы воздух мог вообще циркулировать по ним.

Последнее предупреждение: хотя одинарное стекло, используемое для покрытия прототипа Heat Grabber, не более и не менее безопасно, чем одинарное стекло, которое в настоящее время используется в миллионах штормовых дверей и окон по всему континенту. Он может сломаться и, возможно, порезать вас или ребенка, если по какой-либо причине кто-то из вас в него упадет.Примите все меры, которые сочтете необходимыми, чтобы подобная авария никогда не произошла.

Как работает устройство захвата тепла

Heat Grabber — это не что иное, как непромокаемый бокс, который изолирован снизу и по бокам и покрыт стеклом. Изолированный разделитель расположен внутри этого ящика и выдвинут своим верхом, образуя открытую «губу» на верхнем конце ящика. Этот выступ предназначен для зацепления за подоконник, чтобы само окно можно было плотно опустить на стекло, которое закрывает верхнюю часть устройства захвата тепла, оставляя основной корпус солнечного коллектора «прислоненным» к южной стороне дома на угол 45 градусов или лучше.(См. Иллюстрацию в галерее изображений — Как это работает.)

Управление агрегатом столь же простое. Когда солнце светит, его лучи проходят через стекло в верхней части устройства захвата тепла, попадают на верхнюю поверхность перегородки (которая окрашена в черный цвет) и нагревают алюминиевую фольгу, покрывающую перегородку. По мере того как фольга нагревается, она, в свою очередь, нагревает воздух рядом с собой. И этот воздух, как и следовало ожидать, поднимается вверх по поверхности перегородки и начинает выливаться через отверстие в верхней части устройства захвата тепла.

Но, конечно, этот горячий воздух не может двигаться вверх по поверхности перегородки, если он не тянет холодный воздух вокруг ножки перегородки, чтобы занять свое место. Который втягивает еще больше холодного воздуха через нижнее отверстие в верхней части коллектора (единственное место, где холодный воздух может попасть в герметичный блок) и вниз под центральную перегородку.

Итак, у нас есть солнечный комнатный обогреватель с «конвективной петлей», который автоматически работает только на солнечной энергии. Всякий раз, когда светит солнце, этот умный маленький блок (который, насколько мы можем судить, кажется старым дизайном Стива Бэра, модифицированным Уильямом А.Шурклиффа и дополнительно уточненных некоторыми из научных сотрудников из MOTHER EARTH NEWS) просто сидит и радостно нагнетает в дом тысячи БТЕ тепла. А когда солнце перестанет светить? Воздух в ящике охлаждается и пытается опуститься к подошве коллектора, что «отключает» весь конвективный контур. (Другими словами, Heat Grabber будет извергать тепло в комнату, когда светит солнце, но он не будет отводить тепло из комнаты, когда солнце не светит.)

Инструменты для сборки устройства захвата тепла

Thermax настолько прост в эксплуатации, что вам не понадобятся пилы, молотки или другие «обычные» столярные инструменты для создания этого солнечного коллектора.На самом деле, Heat Grabber был сконструирован с использованием немногим больше, чем транспортир, рулетка, кисть и два маленьких ножа «мы сами их сделали». (См. Иллюстрацию в галерее изображений — Инструменты.)


Эти ножи представляют собой не что иное, как блоки из твердой древесины размером 1 дюйм на 2-1 / 2 дюйма, вырезанные для удобного размещения в руке. Затем куски дерева были прорезаны и закреплены болтами 10-32 и барашковыми гайками для захвата лезвий универсального ножа Stanley 1992-5 либо под углом 45 градусов (для разрезов V), либо под углом 90 градусов (квадратные разрезы) к блокам. лица.

Все разрезы на Thermax, используемом в коллекторе, были сделаны прямыми и точными путем скольжения одного или другого из двух ножей по доске или другой линейке, которая была зажата на жестких листах пенопласта. Для V-образных разрезов лезвие ножа под углом 45 градусов было настроено так, чтобы разрезать только примерно на 1/32 дюйма алюминиевой облицовки на «дальней» стороне листа (не полностью через облицовку или пенопласт. Так как толщина пены немного различается, эта настройка (по большей части) не позволяла лезвию резать слишком глубоко.Два таких разреза (с переустановкой линейки между ними), конечно, были необходимы для завершения каждой буквы «V».

А если не хотите делать V-образные разрезы и складывать коробку солнечного коллектора? Затем просто соберите свой «тепловой захват» из отдельных частей Thermax, сделанных с надрезом под прямым углом; снимите алюминиевую пленку со стыковой поверхности каждого стыка; и склеиваем секции — поролон с пеной — вместе.

Материалы для захвата тепла

Кол-во Материал Стоимость нашей единицы Стоимость использованных материалов
1 л. 1 дюйм на 4 фута 8 футов Celeotex Thermax TF-610 10 долларов США.75 $ 10,75
1/2 листа + 3/4 дюйма на 4 фута 8 футов Celotex Thermax TF-610 8,85 4,60
1 трубка Клей для панелей Liquid Nails 1,00 1,00
1/2 трубки силиконовый герметик 3.50 1,75
16 Гвозди отделочные № 8 (накатанные) 0,00 0,00
3 штуки стеклорез одинарной прочности t fit (заказ «все включено») 10,49
1/4 рулона изолента цельнометаллическая из алюминиевой фольги 4.00 1,00
1 кварт Краска черная плоская Rustoleum 2,59 2,59

Общая стоимость материалов, использованных при строительстве оконного коллектора: 32,18 $

Размер коллекционера: 12,6 квадратных футов

Стоимость квадратного фута: 2,56 доллара США

Примечание: Все материалы были приобретены в розницу в местных торговых точках в Хендерсонвилле, Северная Каролина (1977).Ожидайте незначительных различий в ценах, указанных выше в вашем регионе, из-за различий в транспортных расходах, политике дилеров и т. Д. Thermax TF-610, например, производится в Тампе, Флорида, и чем дальше вы живете от Флориды, тем больше у вас Дилер, вероятно, оплатит поставку панелей. Однако Celotex открывает несколько новых заводов по производству Thermaz по всей стране, и эта особая разница в ценах скоро исчезнет.

Первоначально опубликовано: сентябрь / октябрь 1977 г.

Солнечная горячая вода — Старый дом

а. плоский солнечный коллектор;
г. расширительный бачок;
г. Насос ;
г. Контроллер ;
эл. Накопительный бак ;
ф. основное питание;
г. водонагреватель;
ч. горячая вода для дома

Иллюстрация Гарри Кэмпбелла

Если вы когда-либо чувствовали поток теплой воды из садового шланга, протянутого по солнечной лужайке, вы знаете, как работает солнечный водонагреватель.И если вы когда-либо оплачивали счет за топливо или электричество, вы можете понять, почему использование солнечных лучей для подогрева воды — хорошая идея. До 25 процентов счета за коммунальные услуги уходит на нагрев воды для стирки одежды, посуды и нас самих. Солнечная система горячего водоснабжения может снизить эти затраты на две трети — без использования каких-либо ископаемых видов топлива и без какого-либо загрязнения. Вам даже не нужно жить в солнечном климате, чтобы воспользоваться этим бесконечно возобновляемым источником бесплатной энергии. Благодаря достижениям в технологии солнечных коллекторов, эти системы стали практичными даже в тех местах, где небо чаще бывает серым, чем голубым.

Базовая установка состоит из улавливающего тепло солнечного коллектора, установленного на открытом воздухе, на южной стороне, обычно на крыше, и резервуара для хранения воды внутри дома. В холодном климате насос перекачивает жидкость с добавкой антифриза по замкнутому контуру трубы, соединяющей массив крыши и резервуар. Погружной змеевик внутри резервуара передает тепло от нагретой солнцем жидкости в систему водоснабжения дома. (В зонах, защищенных от мороза, питьевую воду можно нагревать непосредственно от коллектора.)

Коллекторы бывают двух основных типов. Наиболее популярны так называемые плоские коллекторы: изолированные стеклянные коробки с медными трубками, прикрепленными к улавливающим тепло «листам поглотителя». В идеальных условиях они могут производить воду с температурой 150 градусов, что намного выше 125 градусов воды в обычном водонагревателе. Более эффективные коллекторы трубчатого типа заключают абсорбирующие листы и трубы в стеклянные вакуумные трубки для максимального изолирующего эффекта (см. Слайд 2 слева: Сбор тепла в вакууме). Они могут нагревать воду до 200 градусов.А поскольку трубки могут улавливать тепло, когда солнце не находится прямо над головой и даже в пасмурные дни, вам не нужен большой массив, чтобы получить много горячей воды. Обратной стороной является то, что они стоят вдвое дороже плоских пластин.

В отличие от плоских коллекторов, системы с вакуумными трубками закрывают солнечные поглотители в вакууме, предотвращая любые значительные потери тепла.

Иллюстрация Гарри Кэмпбелла

Стоимость

Тем не менее, независимо от того, насколько хорошо работает коллектор или насколько хорошо он размещен, нельзя обойти стороной тот факт, что он полагается на источник энергии, который работает только неполный рабочий день.«Вы никогда не сможете точно удовлетворить спрос, потому что вы не можете включить солнце, когда оно вам нужно», — говорит Роберт Уотерс из компании Viessmann, производителя солнечных тепловых систем. В некоторых частях Соединенных Штатов солнечные батареи могут обеспечивать до 95 процентов горячей воды в доме летом и лишь 20 процентов зимой. И в отличие от электроэнергии, вырабатываемой солнечными батареями, которую можно хранить в батареях или продавать обратно энергетической компании, горячая вода — это мимолетный актив; даже хорошо изолированный резервуар для хранения становится холодным через несколько пасмурных дней.Вот почему практически все солнечные системы горячего водоснабжения являются дополнением, а не заменой обычных водонагревателей.

Как это часто бывает, экономия денег стоит денег. Типичная установка для семьи из четырех человек с резервуаром для хранения емкостью 80 галлонов стоит около 5000 долларов плюс еще около 2000 долларов за установку. Но по сравнению с фотоэлектрическими элементами или ветряными генераторами период окупаемости относительно короткий — всего пять лет, в зависимости от местных затрат на электроэнергию и государственных субсидий.(Это учитывает текущий федеральный инвестиционный налоговый кредит на 30 процентов стоимости солнечной тепловой системы, до 2000 долларов.) Солнечные системы горячего водоснабжения также довольно легко модернизировать в существующих домах. Накопительный бак с солнечным обогревом просто подключается к существующему водонагревателю, который включается только тогда, когда вода из коллектора опускается ниже заданной температуры водонагревателя. В новых домах один бак может обогреваться как солнечными коллекторами, так и газом или электричеством. В любом случае, вы можете отложить свои сбережения на горячей воде в банке.Или вы можете принять душ и спеть более длинную песню.

Солнечное отопление и охлаждение, тоже

Некоторые солнечные системы могут дополнять водяные системы отопления (горячее водоснабжение), но не ожидают такой же эффективности или окупаемости, как от солнечных коллекторов, которые просто обеспечивают горячее водоснабжение. Это потому, что эти системы дороги, а наибольшая потребность в тепле приходится на самые темные месяцы года. Наибольшая выгода приходит в межсезонье, весной и осенью, когда солнечная гидроника может обеспечивать 20 процентов общей годовой тепловой нагрузки.

Более многообещающее применение, которое все еще находится в стадии разработки, — это использование воды, нагреваемой солнечными батареями, для привода чиллеров, систем охлаждения без компрессоров. Это заманчивая концепция, потому что солнечная мощность достигает пика одновременно с использованием переменного тока. Задача состояла в том, чтобы спроектировать небольшие бытовые чиллеры, которые могли бы работать при более низких температурах жидкости, чем может производить солнечная батарея.

Отрывной лист солнечной системы

Что это: Способ дополнить подачу горячей воды для бытового потребления за счет энергии солнца.

Как это работает: Жидкость, протекающая через наружный коллектор, улавливает солнечное тепло и переносит его внутри помещения в резервуар для хранения.

Почему вам нужен один: Снижает стоимость горячей воды на две трети, поскольку снижает зависимость от ископаемого топлива. Не производит парниковых газов.

Что искать:

Система с замкнутым контуром: Обеспечивает циркуляцию морозостойкой жидкости по системе, не касаясь питьевой воды.

Система с открытым контуром: Обеспечивает циркуляцию питьевой воды.Практично только в безморозном климате.

Утверждено SRCC: Solar Rating and Certification Corporation независимо сертифицирует и оценивает эффективность солнечных систем горячего водоснабжения.

Стоимость: Установлено от 5000 до 9000 долларов, в зависимости от размера и типа. Налоговые льготы и льготы на коммунальные услуги могут компенсировать некоторые затраты, если система сертифицирована SRCC.

Где найти: Viessmann Manufacturing Co. Inc.

Как обогреть дом, оставаясь при этом экологичным

Андреас фон Айнзидель / Getty Images

Мы надеемся, что вам понравились продукты, которые мы рекомендуем.Просто чтобы вы знали, Freshome может получать долю продаж по ссылкам или материалам на этой странице.

Независимо от того, в какой части мира вы живете, расходы на отопление могут быть астрономическими зимой или в холодные месяцы. Помимо того, что вы нарушаете ваш бюджет, типичные решения в области отопления также не всегда благоприятны для окружающей среды.

Ищете специальные предложения для бытовой техники?

У нас есть только те купоны на бытовую технику, которые вы ищете.

Посмотреть предложения

Традиционные методы отопления состоят из ископаемого топлива — угля, нефти и природного газа. Не только затраты на добычу этого ископаемого топлива высоки, но и ущерб, который они наносят окружающей среде.

Фактически, использование ископаемого топлива Земли в качестве средства обогрева оказывает негативное воздействие более чем на одну область. Это включает в себя глобальное потепление, повышенный риск разливов нефти, загрязнение воздуха и увеличение количества кислотных дождей, которые наносят ущерб окружающей среде.

К счастью, существуют экологически чистые решения для обогрева вашего дома в холодное время года.

Ваши варианты включают геотермальное отопление, печи на пеллетах, солнечное отопление и каменные обогреватели. Давайте узнаем больше о каждом типе отопления, которое поможет вам принять решение о том, как лучше отапливать дом, оставаясь при этом экологичным.

Геотермальное отопление — эффективное и экологичное решение

FollowTheFlow / Getty Images

Согласно отчетам Energy Star, геотермальное отопление является наиболее экологически чистым и эффективным способом обогрева вашего дома.Однако это требует предварительных инвестиций в геотермальную систему отопления.

Этот тип системы буквально означает «тепло земли» и использует постоянную температуру земли для обогрева вашего дома. Типичная система отопления использует наружный воздух, причем чем ниже температура воздуха снаружи, тем больше энергии требуется для нагрева внутреннего воздуха.

Геотермальная система отопления фактически установлена ​​под поверхностью земли, где температура выше, чем температура наружного воздуха.Это означает, что для нагрева вашего дома до температуры, установленной на термостате, требуется меньше энергии.

Как уже упоминалось, геотермальная система довольно дорога. Однако эти системы — хорошее вложение, которое обычно окупается максимум за 8 лет и снижает ваши ежемесячные счета за отопление. Кроме того, геотермальная система отопления увеличивает стоимость вашего дома при перепродаже. Он обязательно должен быть в вашем списке способов обогрева дома, оставаясь при этом экологичным.

Пеллетные печи — вариант экономичного экологичного отопления

Клаус Ведфельт / Getty Images

Хотя печи на пеллетах похожи на дровяные печи, в них используются пеллеты, изготовленные из возобновляемых источников, таких как трава и отходы, такие как опилки с древесных заводов.

Эти продукты (которые иначе были бы выброшены) превращаются в небольшие гранулы, которые вполне доступны по цене.

Помимо использования возобновляемых или переработанных материалов, которые доступны по цене, сами печи на пеллетах также доступны по цене. Как правило, печь на гранулах можно купить за 2500 долларов или меньше. Кроме того, печь на гранулах более экологична, чем дровяная печь.

По сравнению с традиционной дровяной печью, пеллеты выделяют в воздух очень мало загрязняющих веществ.Одна печь на гранулах может обогреть дом до 1500 квадратных футов. Если в вашем доме больше квадратных метров, возможно, вам стоит подумать о покупке двух. Хотя это может показаться дорогостоящим вложением, стоимость пеллет может составлять всего 600 долларов за сезон! Это намного меньше, чем цены на дрова.

По сравнению с традиционной дровяной печью, пеллетные печи занимают меньше места, как и пеллеты, по сравнению с дровами. Кроме того, вы можете хранить пеллеты в гараже или подвале, и вам не нужно беспокоиться о рубке, штабелировании, хранении или переносе дров в дровяную печь.

Солнечное отопление — самое экологичное отопительное решение

Bulgac / Getty Images

Не секрет, что солнечное отопление — это наиболее энергоэффективное решение для обогрева вашего дома. После того, как вы сделаете первоначальные вложения в установку солнечного отопления и солнечных батарей, у вас не будет дополнительных затрат. По сути, у вас есть возможность отапливать дом бесплатно на всю жизнь.

Однако вы должны принять решение о том, какой тип солнечной системы отопления вы хотите установить.Первый тип нагревает жидкость в жидкостном коллекторе, а второй нагревает воздух. В большинстве случаев решение основывается на том, какой тип отопительной системы у вас уже есть.

По сути, если в вашем доме уже установлена ​​система принудительного воздушного отопления, вы захотите выбрать солнечную систему воздушного отопления. Аналогичным образом, если в настоящее время у вас установлена ​​система лучистого отопления, вы захотите выбрать солнечную систему жидкостного отопления.

Это сделано для снижения стоимости установки солнечной системы, так как в вашем доме уже есть половина того, что необходимо.

Удивительно, но стоимость солнечной системы отопления доступнее, чем вы думаете. Стоимость солнечной системы отопления колеблется от 30 до 80 долларов за квадратный фут. В среднем вам понадобится один солнечный коллектор на каждые 400 квадратных футов вашего дома, каждый из которых стоит примерно 3500 долларов. Но помните, как только вы потратите первоначальные деньги, вы больше никогда не будете платить за отопление.

Каменный обогреватель — больше тепла, меньше энергии

FluxFactory / Getty изображений

Последний вариант, который у вас есть, когда дело доходит до выбора решения для отопления, использующего экологически чистую энергию, — это каменный обогреватель.Как и печи на пеллетах, каменный обогреватель представляет собой гораздо меньшее компактное решение для обогрева, которое больше похоже на традиционный камин.

Однако каменки немного отличаются от традиционных дровяных каминов и печей на гранулах. Каменный обогреватель фактически улавливает тепло в кирпичах извилистых дымовых камер, обеспечивая тепло до 24 часов.

Хотя каменки сжигают дрова, они производят меньше загрязнения, чем традиционные дровяные печи, и требуют меньше расходных материалов.Это потому, что они горят медленнее. Из-за медленного горения и удержания тепла каменки вырабатывают больше тепла, чем другие типы печей и каминов.

Как и в случае с любым новым типом источника тепла, вы можете рассчитывать потратить немного денег, чтобы начать работу. В большинстве регионов стоимость каменных обогревателей составляет от 2000 до 5000 долларов. Более дорогие устройства часто настраиваются в соответствии с вашими личными дизайнерскими предпочтениями или размерами вашего дома. Однако помните, что затраты определенно окупаются в долгосрочной перспективе.

Это четыре наиболее часто покупаемых решения для альтернативного отопления для вашего дома. Выбор экологически чистых решений для отопления дает множество преимуществ. От защиты природных ресурсов Земли до экономии денег — это потрясающие возможности.

Найдите время, чтобы подумать о различных типах отопления — геотермальном, солнечном, печах на пеллетах и ​​каменных обогревателях — и определите, какое из них будет лучшим решением для ваших нужд. Обдумайте размер вашего дома, сколько денег вы можете вложить в стартап и какая система у вас сейчас есть.

Если вы все еще не уверены, какое решение лучше для вас, проконсультируйтесь со специалистом. Они могут предоставить вам всю информацию, необходимую для обогрева вашего дома, оставаясь при этом экологичными. В конце концов, спасение вашей окружающей среды и вашего кошелька не заслуживает небольшого исследования?

Защита от перегрева для солнечных коллекторов | | Теплый пол своими руками

В долгие жаркие летние дни солнечная система водяного отопления вырабатывает огромное количество тепла. В то же время спрос на горячую воду часто находится на самом низком уровне.Комбинация этих двух факторов представляет собой состояние, обычно называемое «стагнацией».

Обычно застой происходит, когда солнечный накопительный бак нагревается до максимальной температуры в начале дня; движение через солнечный коллектор прекращается, и жидкость в системе остается под солнцем, становясь все горячее и горячее. Результатом являются условия высокого давления и высокой температуры, которые могут со временем повредить систему, подвергая ее экстремальному расширению и сжатию. Кроме того, когда антифриз перегревается каждый день в течение нескольких недель, он имеет тенденцию разрушаться и становиться кислым, тем самым превращаясь в коррозионное вещество, которое циркулирует по вашей системе, медленно повреждая его компоненты.

Чтобы предотвратить это, требуется какой-либо метод защиты от перегрева в тех случаях, когда мощности горячей воды просто больше, чем вам нужно. Решения охватывают весь спектр от простых и дешевых, но (возможно) громоздких до полностью автоматизированных, но немного дорогих.

В основной, но (возможно) неуклюжей категории мы предлагаем:

Закройте свои панели

В зависимости от того, насколько доступны ваши плоские панели, вы можете покрыть все или некоторые из ваших панелей предварительно нарезанными листами фанеры.Очевидно, это проще всего сделать при установке на земле или на плоской крыше. Фанеру нужно не только обрезать, чтобы она точно соответствовала панели, но и как-то прикрепить к ней, чтобы ветер не унес ее или не повредил панель.

Другим вариантом (особенно в случае солнечных коллекторов с вакуумной трубкой и ) может быть изготовление индивидуального затененного экрана (или брезента), который плотно прилегает к плоским пластинчатым панелям или массиву трубок.

Этот подход может быть далеко не громоздким, если «брезент» не является одним из тех синих или коричневых полиэтиленовых брезентов, которые вы можете найти в хозяйственном магазине.С полиэтиленовым брезентом вы ограничены связкой эластичных шнуров, зацепленных за тонкие втулки, чтобы плотно прижать брезент, а также есть вероятность повреждения в периоды сильного ветра. Это может быть хорошо для временного покрытия, но спорно для долгосрочного использования.

Более элегантная, изготовленная на заказ штора ниже стоит ок. 40 долларов США за комплект из 16 трубок, включая твердые, как показано на следующих фотографиях.

Шейдеры массива вакуумных трубок

Полностью затемненная солнечная тепловая система отопления.Эти экраны блокируют 90% солнечных лучей.

В некоторых регионах с более низкими широтами, например, примерно ниже Северной Каролины, и особенно в юго-западных штатах, таких как Аризона, Нью-Мексико, Колорадо и т. Д., Солнечные ресурсы превосходны. Хорошо утепленный дом вполне можно отапливать с помощью солнечной системы отопления подходящего размера.

Этот массив из 64 труб, например, нагревает излучающую плиту площадью 2500 кв. Футов даже во время зимы в высокогорной пустыне в Аризоне, когда температура часто бывает подростковой и однозначной.Ночи холодные, но солнце светит практически каждый день в безоблачном западном небе.

Но с апреля по ноябрь та же самая солнечная батарея может генерировать больше горячей воды, чем могло бы использовать обычное домашнее хозяйство. Даже пакет для сброса тепла (см. Ниже) может иметь проблемы с вытеснением избыточной тепловой энергии.

Частично затемненный набор вакуумных трубок

За счет того, что некоторые из откачанных трубок остаются открытыми, массив обеспечивает горячее водоснабжение в период отсутствия отопления помещений.

Шторка убранная

Аккуратно свернутая убранная штора.

Рым-болты и шплинты прикрепляют нижний стержень шторы (общий электрический канал) к монтажному узлу массива. И хотя на фотографии это нелегко увидеть, резиновую втулку надевают поверх кабелепровода в том месте, где он проходит через рым-болт. Это предотвращает удары кабелепровода о рым-болт и создание шума в периоды сильного ветра.

Конечно, и метод фанерных панелей, и неуклюжий метод «синего брезента» предполагают, что после того, как вы накроете определенное количество панелей, вам не придется открывать их в течение нескольких месяцев. В основном потому, что с обоими этими подходами так сложно справляться.

Но в реальном мире периоды солнечных дней сменяются периодами облачных дней, за которыми следует больше солнца, затем облака, а затем солнце. Вы можете увидеть, как вы можете оказаться на кровельном покрытии и открытии панелей намного больше, чем вам хотелось бы.Или, что еще хуже, если бы вы не забыли открывать панели, стоя под очень теплым душем.

Настраиваемая шторка позволяет легко закрывать и открывать крышку, если в этом возникнет необходимость.

Список запчастей в сборе для жалюзи

Из следующих элементов можно сделать (1) экран для (1) набора из 16 вакуумных трубок Siedo:


(1) Шторка 72 ″ x 90 ″, плюс 2 ″ в длину для 2 ″ загнутого рукава (для стержня ЕМТ / кабелепровода) Примечание. Попробуйте непревзойденные продажи.com по хорошей цене на теневом экране. Если у вас есть швейная машина, которая способна прошивать двухслойную сетку, вы можете изготовить свои собственные сетки. Тем не менее, вам может понадобиться или вы предпочтете воспользоваться услугами местного магазина седел, обивки или магазина навесов.
(2) стержней EMT 1/2 ″ x 76 ″ / кабелепровода (наружный диаметр 11/16 ″)
(2) рым-болты 3/8 ″ x 6 ″
(4) 3 / Гайки 8 ″
(2) Стопорные шайбы 3/8 ″
(2) штифты сцепного устройства
(2) Резиновый шланг 5/8 ″ x 2 ″ (сделайте надрез в рукаве и поместите его на концы EMT, чтобы он не дребезжал внутри рым-болтов).

Теперь в категории полностью автоматизированных у нас есть следующие варианты:

Установка системы обратного слива

Солнечная система с обратным сливом — это объем воды в замкнутом контуре без давления, который, как следует из названия, стекает обратно с панелей в накопительный бак в конце каждого цикла нагрева.

Преимущество дренажной системы — встроенная защита от замерзания и перегрева. Поскольку вода попадает в панели только после того, как они нагреются, а затем стекает обратно, когда панели остынут, замерзание невозможно.Летом, когда резервуар для хранения солнечной энергии полностью нагревается, вода не будет направляться к панелям для «застаивания», поэтому не может возникнуть никаких повреждений из-за перегрева.

Однако у этого типа системы есть некоторые недостатки. Одним из них является потребность в высоконапорном насосе (а также более высоких начальных затратах и ​​более высоких ежедневных эксплуатационных расходах, связанных с этим), потому что, в отличие от системы с замкнутым контуром под давлением, насос должен быть достаточно мощным, чтобы выталкивать воду из солнечного резервуара для хранения воды. гравитация, вплоть до панелей.Насосу такого размера во время работы требуется 245 Вт. Для сравнения: стандартный солнечный циркуляционный насос в системе с замкнутым контуром под давлением потребляет всего 45 Вт.

Кроме того, солнечный коллектор должен быть установлен под небольшим углом . Минимальный уклон ”на фут должен быть выполнен в опорной конструкции, чтобы гарантировать, что вся жидкость из коллектора стекает обратно в резервуар для хранения. Если ваша солнечная батарея хорошо видна снизу, это может придать вашей системе вид «не на уровне», потому что, попросту говоря, панели находятся на не на уровне.Кроме того, если вы устанавливаете панели для наземного монтажа, дренажная система может не иметь достаточного падения, если резервуар для хранения не находится значительно ниже уровня земли.

Еще одно ограничение, о котором стоит упомянуть в отношении метода обратного стока, связано с его полезностью в периоды предельного увеличения солнечной энергии.

При стандартной солнечной установке без дренажа холодная подпиточная вода для домашнего горячего водоснабжения подается непосредственно в резервуар для хранения солнечной энергии. Это связано с тем, что резервуар для хранения солнечной энергии и основной резервуар водонагревателя являются частью одной системы горячего водоснабжения под давлением.«Горячий выход» из солнечного накопительного бака идет на «холодный вход» основного водонагревателя (помните, что основной водонагреватель действует как резервная система в периоды небольшого или нулевого солнечного излучения). Этот водопровод между солнечным накопителем и основным водонагревателем гарантирует, что даже в предельные солнечные дни теплая вода или, по крайней мере, вода комнатной температуры поступает из солнечного бака в основной водонагреватель … вместо, скажем, 45 градусов вода прямо из колодца. Таким образом, будет использовано любого тепла, доступного от вашей солнечной батареи.

При использовании системы обратного слива тепло от солнечного резервуара без давления должно передаваться через внешний теплообменник в основной резервуар под давлением только тогда, когда в солнечном резервуаре имеется достаточно тепла, чтобы сделать передачу целесообразной.

Другими словами, только когда вода в солнечном резервуаре на горячее, , чем вода в основном водонагревателе (т. Е. Резервном нагревателе), будет передаваться тепло. В результате будут времена (особенно в пасмурную зиму), когда солнечный резервуар будет заполнен потенциально полезной, но только полутёплой водой.

В этом случае, если предположить, что резервуар хорошо изолирован и может удерживать тепло в течение ночи, потребуется еще один солнечный день, чтобы еще больше повысить температуру воды и вызвать теплопередачу. На практике это означает, что некоторые дни пройдут без какого-либо вклада солнечной энергии, поскольку коллекторы изо всех сил пытаются довести резервуар до полезной температуры.

Конечно, есть способ решить эту проблему, но это дорого.

Дорогой солнечный накопительный бак с одним или несколькими внутренними теплообменниками можно использовать вместо гораздо менее дорогостоящего простого накопительного бака с внешним теплообменником.

При таком подходе холодная вода, пополняющая основной водонагреватель (т.е. когда горячая вода поступает в дом, ее заменяет свежая холодная вода), проходит через внутренний (SS или медный) теплообменник и нагревается полностью или частично перед тем, как уйти. солнечный бак и входит в основной водонагреватель. В результате любое тепло , имеющееся в резервуаре для хранения солнечной энергии, передается поступающей холодной воде вместо того, чтобы оставаться в резервуаре, ожидая достаточного количества солнечного света, чтобы вызвать передачу в основной водонагреватель.Благодаря этому тепло, получаемое в тусклые солнечные дни, просто бездействует в резервуаре и со временем бесполезно излучается в окружающий воздух (потеря режима ожидания).

Схема дренажной солнечной системы

Установка теплоотвода

Комплект теплового отвода — это полностью автоматический метод отвода избыточного тепла от коллектора в… куда угодно.

Radiant Company Тепловой отвал

Строго говоря, Heat Dump Package разработан для защиты системы от перегрева, но дополнительное тепло также можно использовать для обогрева бассейна, гидромассажной ванны или изолированной подземной термальной массы для хранения тепла для последующего использования. .

Но обычно избыточное тепло просто отводится в атмосферу через 60-футовый змеевик из мягкой меди толщиной ¾ дюйма. Мы используем змеевик из меди в качестве «теплообменника» по нескольким причинам:

1. Медь очень хорошо проводит тепло.
2. 60 футов трубы — это довольно большая площадь поверхности, излучающая достаточное количество БТЕ.
3. Змеевик стоит намного дешевле, чем «настоящий» пластинчатый теплообменник из нержавеющей стали.
4. В отличие от стандартного теплообменника, для питания теплового отвала требуется только один насос.Обычно один насос отбирает тепло в теплообменник, второй — куда-то его отправляет.
5. Змеевик устойчив к атмосферным воздействиям и может быть размещен где угодно… в воздухе, под землей или под водой.

Сама упаковка представляет собой тип конфигурации водопровода, называемый вторичной петлей . Он подключается к контуру первичного коллектора в соответствии с очень конкретными техническими рекомендациями. В результате вторичный контур (т.е. тепловой сброс) не вызывает проблем с падением давления в главном коллекторном контуре.

Пакет продается в собранном виде (см. Фото выше), поэтому установщик просто припаяет несколько соединений, включит реле и подключит датчик к резервуару для хранения, чтобы завершить установку.

После установки тепловой отвод защищает солнечную батарею, автоматически активируясь, когда накопительный бак солнечной энергии достигает установленной предельной температуры. В периоды избыточного производства тепла небольшой циркуляционный насос в пакете сброса тепла будет оставаться включенным до тех пор, пока температура в резервуаре для хранения солнечной энергии не упадет на по крайней мере на один градус (на сколько градусов клиент может точно решить) ниже температуры уставка верхнего предела.Затем, как только резервуар для хранения солнечной энергии будет готов принять больше тепла, сброс тепла отключается, и солнечные панели возвращаются к задаче нагрева резервуара для хранения до заданного верхнего предела.

Схема теплового отвода

Как работает отвод тепла

Важно помнить, что Heat Dump Package работает в соединении с главным солнечным контуром. Другими словами, отвод тепла не работает независимо и активируется ПОСЛЕ того, как солнечный накопитель достигает предельной температуры.Он активирует , в то время как солнечный бак нагревается. Солнечный контур и контур теплового сброса работают вместе, но только тогда, когда достигается температура активации теплового сброса (часто около 160 градусов). В этот момент циркулятор теплового сброса отводит тепло к змеевику «теплообменника» из мягкой меди, и гораздо более холодная жидкость возвращается в главный коллекторный контур.

Это замедляет повышение температуры в резервуаре для хранения солнечной энергии.

Итак, при какой температуре должен активироваться тепловой отвал?

Ответ зависит от вашего местоположения.Если у вас отличная солнечная экспозиция и вы ожидаете долгие часы безоблачной погоды (юго-западная пустыня), установка 140 градусов может иметь смысл. Помните, что отвод тепла по-прежнему позволяет некоторому количеству тепла достигать солнечного теплообменника. Если потребление горячей воды низкое, а солнечная энергия высока, и у вас небольшой накопительный бак, 140 градусов могут быть хорошим моментом для начала сброса избыточного тепла.

С другой стороны, непостоянное солнце, плохая экспозиция и т. Д. Могут потребовать подхода «загорать, пока можно». Не начинайте сбрасывать тепло, пока не получите все необходимое.Может быть, уставка 160 или даже 180 градусов имеет смысл.

Лучше всего поэкспериментировать с вашими конкретными параметрами и использовать заданное значение, которое вам подходит. Пока выбранная вами температура обеспечивает вас большим количеством горячей воды, не позволяет вашему солнечному накопителю перегреваться, или отключать главный насос системы (застой), или, что еще хуже, запускать клапан сброса давления, это подходит вам .

6 Лучший солнечный водонагреватель

Снижая вашу зависимость от электросети, лучших в отрасли солнечных водонагревательных систем могут помочь вам сэкономить деньги и сэкономить окружающую среду.Эти инновационные системы используют тепловую энергию для нагрева воды и могут использоваться вместо традиционных газовых или электрических водонагревателей.

Для них не требуются дорогостоящие солнечные панели или чрезмерно техническая установка, и они могут стать отличной первой покупкой для домовладельцев, желающих попробовать альтернативные источники энергии. Смотрите нашу другую страницу, где мы исследовали лучшие комплекты солнечных панелей — посмотрите, какой из них лучше всего для автономных домов.

Солнечные водонагревательные системы бывают различных форм и размеров .Некоторые могут нагреть ваш душ до идеальной температуры, а другие могут продлить купальный сезон, нагревая бассейн. Независимо от ваших потребностей и уровня вложений, для вас найдется система солнечного водонагревателя.

На этой странице:

6 солнечных водонагревателей

Лучшее в целом: Duda Solar 200L Active Split System

  • Галлонов: 53
  • Тип: Активные (непрямые)
  • Высокие точки Отлично подходит для холодного климата, так как устойчив к зиме.
  • Не совсем: Может не подойти тем, кто часто путешествует.

Duda известна в индустрии солнечного нагрева воды как надежный и высококачественный бренд . Они имеют сертификат SRCC и могут использоваться для федеральных или государственных налоговых льгот и освобождений, что является отличным стимулом для домовладельцев, находящихся на заборе, использовать солнечную систему нагрева воды.

Активная сплит-система на 200 л хороша тем, что позволяет домовладельцам нагревать воду на крыше или другом солнечном месте и хранить воду в защищенном резервуаре рядом с местом, где она будет разливаться.

Это предотвращает значительную потерю тепла, сохраняет воду теплой даже при низкой температуре окружающего воздуха. В системе также используется один медный змеевик теплообменника, который расположен рядом с верхней частью резервуара для стратегического нагрева воды по мере ее использования, поэтому холодная вода на дне резервуара может быть нагрета позже.

Что говорят рецензенты?

Рецензенты в целом довольны эффективностью солнечной водонагревательной системы «Дуда». Домовладельцы сообщают, что с помощью стеллажа для сбора солнечной энергии с трубками Duda 20 они могут быстро нагреть воду всего за несколько часов прямого солнечного света и частичного затенения.

У других есть опасения по поводу повышения температуры, которое может произойти, когда домовладелец находится вдали от системы. Расширительный бак регулирует избыток горячей воды, но не выдерживает более нескольких дней . Это может быть проблемой для тех, кто часто путешествует в летние месяцы.

Особенности и соображения

Популярный солнечный водонагреватель Duda Diesel выпускается в различных размерах, но система на 200 литров (53 галлона) является лучшей для использования в жилых помещениях .

Его резервуар для воды конкурирует со стандартными системами на электричестве или природном газе, но устраняет необходимость в дорогостоящем потреблении энергии, поскольку он оснащен солнечным водонагревателем коллектором . Сам резервуар для хранения изготовлен из пищевой нержавеющей стали.

В комплект также входит 8-литровый расширительный бак для предотвращения сбоев в системе из-за застоя. Это означает, что ваши солнечные коллекторы не будут повреждены, если количество солнечной энергии превысит количество воды, которую вы нагреваете в любой момент времени.Также имеется термостатический смесительный клапан для предотвращения ожогов.

Солнечный коллектор оснащен двадцатью 14-миллиметровыми солнечными трубками на подставке под 45 градусов, которую можно легко заменить на подставку под 37 градусов или наклонную крышу, если вы планируете установить ее в другом месте.

Солнечный коллектор передает солнечное тепло вашему водяному насосу через систему косвенной циркуляции. В комплект Duda входят необходимые два галлона пропиленгликоля с ингибитором пищевого качества, используемого в процессе.

В комплект также входит рабочая станция солнечного водонагревателя , которая регулирует раздельную напорную систему, подключая коллекторы, накопительные баки, реле и датчики. В нем используется циркуляционный насос, манометр, предохранительный клапан и обратный клапан.

Другие системы безопасности включают автоматический воздухоотводчик для удаления воздуха из верхней части системы и погружной водяной насос для первоначальной продувки воздухом и подачи жидкости в систему.

Узнать цену на Amazon

Второе место: Sunbank 40-галлонный солнечный водонагреватель

  • Галлонов: 40
  • Тип: Пассивный (термосифонный)
  • High Points: Практически не требует обслуживания.
  • Не совсем: Не так эффективен, как активная система.

Солнечный водонагреватель Sunbank на 40 галлонов представляет собой простую интегрированную систему, которую может легко установить и обслуживать любой домовладелец.

Пассивное водяное отопление отлично подходит для небольших домашних хозяйств, живущих в мягком климате, который получает много солнечного света. Система Sunbank с неподвижными или дополнительными деталями представляет собой отличный стартовый комплект для тех, кого могут напугать более сложные и продвинутые солнечные обогреватели.

Имея сертификат SRCC , Sunbank представляет собой экономичный способ сократить расходы . Их доступная цена и 10-летняя гарантия гарантируют финансовую безопасность. Используя пассивную солнечную систему, домовладельцы могут сэкономить до 600 долларов в год на расходах на электроэнергию.

Что говорят рецензенты?

Большинство обозревателей довольны своими системами Sunbank, поскольку они эффективны и надежны. Один рецензент даже заявил, что вода слишком горячая. В целом домовладельцы смогли легко собрать и установить системы самостоятельно .

Однако несколько домовладельцев приобрели двойных 40-галлонных систем , чтобы увеличить емкость своих резервуаров для горячей воды, поскольку одной системы недостаточно для обслуживания всей семьи.

Когда покупатели беспокоились о водозаборе или конфигурации, сотрудники Sunbank были готовы помочь и посоветовать наилучшую установку. Для тех, кто занимается домашним хозяйством с большой семьей, двойная система Sunbank может быть лучшим вариантом.

Особенности и соображения

Система Sunbank включает резервуар, вакуумные трубчатые коллекторы и кронштейн.Бак на 40 галлонов изготовлен из нержавеющей стали.

Изоляция из полиуретана высокой плотности также обеспечивает удержание тепла для предотвращения дополнительных потерь тепла при низких температурах окружающей среды. Размер резервуара подходит для небольших семей от одного до трех человек. Те, у кого большие семьи, могут захотеть вместо этого рассмотреть 80-галлонный бак .

Система Sunbank скорее пассивная, чем активная, поэтому для нее не требуются насосы, гликоль-теплоноситель или какие-либо движущиеся части. Это делает установку намного более удобной для начинающих сантехников или домовладельцев.

Пассивные системы также дешевле, чем их активные аналоги, и являются отличной «отправной точкой» для тех, кто хочет выйти на рынок солнечной энергии.

Поскольку в системе не используются насосы, она находится под давлением . Система полагается на давление муниципальной или колодезной воды для перемещения воды в резервуар и из него. Как только кран открыт, холодная вода подается в резервуар с горячей водой, который затем направляет горячую воду в ваш кран.

Вакуумные солнечные трубчатые коллекторы 15 смонтированы на коррозионно-стойком алюминиевом кронштейне.Каждая трубка может собирать 92-96% солнечной энергии в идеальных условиях.

Трубки могут использоваться в качестве подогревателя в существующей системе или как автономный блок. Они лучше всего подходят для крыш, которые получают достаточное количество солнечного света.

См. Цену на Amazon

Лучшее для кемпинга: Сумка для душа Sportneer Solar

  • Галлонов: 5
  • Тип: Панели
  • Высокие точки: Позволяет контролировать температуру.
  • Not-So: Может обеспечить достаточно горячей воды только для нескольких непродолжительных душей.

Что касается портативного душа, сумка для душа Sportneer на солнечной энергии отвечает всем требованиям. Благодаря прочной конструкции и множеству функций туристы теперь могут принимать горячий душ даже в пустыне. Тем не менее, эта сумка не заменяет для душа в помещении или современных солнечных водонагревательных систем.

Конструкция Sportneer проста: небольшая встроенная солнечная панель нагревает воду, которая хранится в изолированном пакете из ПВХ. Сумка вместимостью 5 галлонов может обеспечить достаточно душа для одиночного туриста или небольшой команды.Он также оснащен барной стойкой, насадкой для душа, карманами для хранения и сумкой для переноски.

Что говорят рецензенты?

Покупатели довольны удобством, которое обеспечивает сумка для душа Sportneer Solar Shower Bag. Они утверждают, что он отлично подходит для кемпинга или активного отдыха, поскольку он портативный и прочный. Покупатели часто жалуются на то, что душевая головка слишком мала .

Некоторые безуспешно пытались использовать его в домашних условиях, но на самом деле это не подходящая альтернатива обычному душем.Однако некоторые используют его как резервную копию на случай отключения электроэнергии или других чрезвычайных ситуаций.

Особенности и рекомендации

Сумка для душа Sportneer Solar — идеальный аксессуар для заядлых отдыхающих. Сумка изготовлена ​​из прочного ПВХ-материала и снабжена крючком для временной установки на дереве, стене или машине.

На передней стороне сумки два сетчатых кармана, которые можно использовать для хранения купальных принадлежностей. Он весит всего 1,2 фунта , и его можно легко свернуть и уложить в сетчатый футляр для переноски во время прогулок на свежем воздухе.

Со встроенной солнечной панелью мешок для душа может нагреть воду под прямыми солнечными лучами всего за 3 часа . Он включает индикатор температуры на спине, чтобы туристы могли добавить прохладную воду, если уровень сумки превышает комфортный. Сумка вместимостью 5 галлонов вмещает достаточно горячей воды, чтобы выдержать несколько коротких приемов душа.

К сумке прикреплен душевой шланг с форсункой , имитирующий реальный душ . Шланг подсоединяется к водоприемнику с помощью герметичной крышки для предотвращения утечки.Если из шланга все же удастся протечь, в комплект входят кабельные стяжки, которые можно использовать для предотвращения дальнейших утечек, перекрыв соединения.

См. Цену на Amazon

Лучшее для бассейнов: SunQuest 3-2X20 Солнечный обогреватель для бассейна

  • Галлонов: НЕТ
  • Тип: Плоская пластина (неглазурованная)
  • Высокие точки: Может повысить температуру бассейна до 10 градусов.
  • Not-So: Нельзя использовать в жилых целях.

Солнечный обогреватель для бассейна SunQuest — отличный вариант для тех, у кого есть бассейн дома. В межсезонье, например весной или осенью, SunQuest может поддерживать в вашем бассейне комфортную температуру ° С и температуру окружающей среды ° С. При повышении температуры максимум на 10 градусов купаться можно в любое время года.

Система работает путем перекачивания воды через неглазурованных трубок , которые нагревают воду перед ее возвратом в бассейн. Он требует минимальных затрат на установку или обслуживание и может использоваться для надземных или подземных бассейнов.Более того, гладкая черная грелка не будет бельмом на глазу в саду за домом.

Что говорят рецензенты?

Покупатели довольны эффективностью обогревателя. Стандартный насос для бассейна хорошо работает с системой. Однако в пасмурные дни или прохладные ночи бассейн не будет очень теплым.

Одно замечание: скиммер для бассейна не будет работать должным образом, если вы используете оба сразу. Хорошей идеей является использование переключающего клапана для обхода нагревателя во время работы системы фильтрации.В целом, система имеет большую ценность и может помочь продлить купальный сезон для всей семьи.

Особенности и соображения

Уникальность системы SunQuest в том, что она нагревает как наземные, так и наземные бассейны с помощью встроенного блока. Он работает с насосом бассейна, проталкивая воду через змеевики с подогревом и обратно в бассейн, повышая температуру на до 10 градусов .

Это очень экономичный способ продлить купальный сезон, когда весенняя или осенняя температура опускается ниже комфортного уровня.

В комплект входят два 2 на 20 футов. панели , которые можно просто разместить на земле или на стойке возле бассейна. Система защищена от ультрафиолета и не будет повреждена солнцем. Он также имеет конструкцию «MAX-FLOW», которая улучшает циркуляцию воды.

Вам потребуется приобрести дополнительные трубы для завершения установки. Это соединит ваш бассейн с грелками. Система поставляется со стандартными соединителями для крепления к гибким или жестким трубам и шлангам.

См. Цену на Amazon

Лучшее для автономных кабин: Теплоустройство Clean Republic

  • Галлонов: 5
  • Тип: Пассивный (встроенный)
  • Высокие баллы: Система очень дешевая и проста в использовании.
  • Not-So: Он будет нагревать только очень маленькие порции воды за раз.

Heat Streamer Clean Republic — не очень популярный вариант, но, безусловно, эффективный .Эта система для тех, кто хочет попробовать себя в солнечном водонагревании.

С небольшим набором солнечных трубчатых коллекторов интегральная пассивная солнечная система отопления может обогреть до 5 галлонов за раз.

Модель небольшая вместимость и простая установка Модель Heat Streamer идеально подходит для тех, у кого кабина автономна. Вы можете использовать систему для кипячения воды для приготовления пищи (или, возможно, заглянуть в солнечную печь), душа или общего отопления. Однако это не лучший вариант для тех, кто живет в семье среднего размера, состоящей из более чем одного человека.

Что говорят рецензенты?

В целом покупатели довольны Тепловой Streamer Clean Republic. Хотя это не модная система или система с высокой пропускной способностью, вы получаете то, за что платите. Некоторые покупатели использовали его для термопроектов , в то время как другие установили их в охотничьих домиках или для обогрева бассейнов.

Одному покупателю не понравилось, как трубки помещаются в рамы. Рама не закрывает верхнюю часть трубок , что приведет к повреждению от дождя, если вы установите ее снаружи в ненастную погоду.Покупатель обошел этот вопрос, купив уплотнитель.

Особенности и соображения

Хотя 5 галлонов воды — немного, вы можете расширить систему на , включая дополнительные устройства . Он отлично подходит для кают или бункеров, которые вы нечасто используете для легкого душа или кипячения в чайнике. Вы можете нагреть воду всего за 4 часа, если используете их насос солнечного водонагревателя.

Трубки нагревают воду мощностью 165 Вт . Если вода циркулирует с расходом 5 галлонов в час, можно увеличить температуру входящей воды на 37 градусов.Каждый блок изготовлен из медных коллекторных труб с непрерывными U-образными изгибами, что позволяет минимизировать пространство и повысить эффективность.

Система может обрабатывать до 100psi , что подходит для большинства городских водопроводов. Однако закрытые системы, подобные тем, которые используются в удаленных местах, необходимо устанавливать с предохранительным клапаном. В целом установка довольно безболезненна и требует небольшого количества сборки.

См. Цену на Amazon

Лучший универсальный комплект: Northern Lights Group SWH-1 Комплект для солнечного нагрева воды

  • Галлонов: 50
  • Тип: Активный (непрямой)
  • Высокий Баллы: Включает в себя все необходимое для самостоятельной установки современной солнечной системы водяного отопления.
  • Не совсем: Это довольно дорого по сравнению с другими наборами.

Как самый полный комплект на рынке, комплект Northern Lights Group SWH-1 действительно содержит все . Он предоставляет все необходимое для самостоятельной установки, что экономит деньги и ресурсы. Более того, каждый продукт отличается отличным качеством и предлагает множество функций и возможностей.

Одной из основных особенностей является контроллер, позволяющий нагревать две отдельные зоны .Это означает, что вы можете нагревать резервуар для воды для душа, одновременно обеспечивая теплом бассейн. А на случай плохой погоды в резервуаре есть резервный электрический нагревательный элемент мощностью 4,5 кВт, поэтому у вас всегда будет доступ к горячей воде.

Что говорят рецензенты?

К сожалению, прямых отзывов потребителей на этот комплект нет. В комплект также входит ряд различных брендов.

Несмотря на то, что каждый продукт высокого качества, все же важно сначала проверить свои характеристики и проконсультироваться с местным экспертом, если у вас есть вопросы перед покупкой.

Особенности и рекомендации

Этот комплект для нагрева воды на солнечной энергии включает в себя всего, что вам нужно для создания современной жилой системы без участия компании по установке солнечных батарей. В комплект входят продукты различных брендов, в том числе SolarStor, SunRain, RESOL, Aurora, Spirotech и другие. Тем не менее, Northern Lights Group составляет и сертифицирует комплект, который представляет собой компанию, которая предоставляет солнечные решения для домовладельцев, сделанных своими руками.

Комплект солнечного нагрева может обслуживать семью из четырех человек и не требует сложной установки, такой как пайка или электропроводка.Он также включает контроллер RESOL DeltaSol BS +, который позволяет дополнительно нагревать вторичную зону, например бассейн, гидромассажную ванну или печь. Это огромный бонус для домовладельцев.

Вакуумный трубчатый коллектор SunRain TZ-58 1900 30R нагревает 18 литров жидкости ProSol LH-T, которая идет с ним, которая затем переходит в резервуар SolarStor на 50 галлонов.

Бак имеет встроенный теплообменник с резервным нагревательным элементом мощностью 4,5 кВт , сертифицированным UL и CSA. В целях безопасности имеется 18-литровый расширительный бак Zilmet для высокотемпературных солнечных батарей и вентиляционное отверстие для солнечных батарей Spirotech AutoClose.

В комплект также входят солнечная насосная станция RESOL FlowSol, стальные трубы Aurora Solar Flex, предварительно изолированные и погодоустойчивые, а также полное руководство по установке. Компания предлагает бесплатную техническую поддержку, если у вас возникнут проблемы во время установки. В целом, это один из самых полных наборов на рынке.

См. Цену на Amazon

В начало

На что обращать внимание на солнечную систему водонагревателя

На рынке доступно множество различных типов солнечных водонагревательных систем, поэтому выбор правильной модели может быть сложной задачей.Однако каждая система предназначена специально для конкретной задачи , будь то нагревание бассейна или обеспечение горячей водой для душа. Выяснив свои потребности, относительно легко найти подходящую модель, которая будет обеспечивать вас горячей водой круглый год.

В каком климате вы живете?

Как и другие солнечные продукты, местный климат влияет на эффективность вашего устройства. Тем, кто живет в облачном, дождливом или холодном климате, будет труднее производить постоянное количество энергии.В особенно унылые периоды это может означать регулярный холодный душ — ситуации, которой большинство домовладельцев хочет избежать.

Если вы не хотите, чтобы у вас закончилась горячая вода, вам следует установить резервную электрическую систему параллельно с вашей солнечной системой. Вы можете выключить эти электрические обогреватели в месте использования, когда есть солнце, и использовать их только тогда, когда выработка энергии недостаточна. В некоторые комплекты входят эти резервные электрические блоки, но их необходимо приобретать отдельно.

Тип приобретаемого вами солнечного водонагревателя также зависит от вашего климата .Некоторые типы, такие как активные системы прямой циркуляции и пассивные интегральные коллекторно-накопительные системы, не будут работать должным образом в морозную погоду. Вы должны использовать их только в тропическом климате.

Если вы живете в особенно холодном районе, подверженном замерзанию, лучшим вариантом будет активная система непрямой циркуляции . Эта система перекачивает теплоноситель через солнечные коллекторы, предотвращая замерзание. Это одни из самых популярных и самых дорогих вариантов на рынке.

Сколько воды вам нужно?

Как правило, количество воды, которое вам понадобится, определяется размером вашей семьи. Тем, у кого есть небольшие домохозяйства, потребуется только система на 30-40 галлонов . Тем не менее, тем, у кого большие семьи, потребуется система на 80 галлонов или двойные блоки на 40 галлонов.

Большинство солнечных водонагревательных систем поставляются с накопительным баком. Однако некоторые обеспечивают подогрев воды только по запросу, который зависит от погоды в данный момент. Эти системы имеют меньшую мощность, поскольку они могут нагревать столько воды, сколько может поместиться в трубках солнечного коллектора.

Для тех, кто живет в семье, состоящей из нескольких человек, необходим накопительный бак . Если вы планируете использовать свою систему в небольшой сезонной хижине или в кемпинге, вариант без бака вполне подойдет. Эти системы обычно предлагают 5 галлонов воды, чего достаточно для быстрого душа или двух.

Хотите обогреть бассейн?

Системы подогрева воды в бассейне работают совсем не так, как в жилых помещениях. По сути, это совершенно разных товаров, .

Однако некоторые солнечные водонагревательные системы относятся к категории « гибрид » и предлагают как обогрев жилых помещений, так и подогрев бассейна. Существуют также комплекты, которые включают контроллеры, которые могут направлять горячую воду в две отдельные системы, такие как резервуар для хранения и гидромассажная ванна.

Как правило, солнечные водонагревательные системы, специально предназначенные для бассейнов, включают плоские коллекторы. Плоские коллекторы бывают двух типов: глазированные и неглазурованные.

Системы бассейнов обычно не покрываются глазурью, так как они дешевле в производстве.Однако у них нет ограждений, поэтому вы должны защитить их от неблагоприятных погодных условий, так как они могут легко повредиться.

Вы можете установить солнечные обогреватели для бассейнов на земле, на стойке или на крыше . В целом площадь солнечного коллектора должна составлять 50-100% площади поверхности бассейна.

Вам также необходимо будет подключить его к стандартному бассейновому насосу , который будет проталкивать воду через трубы с подогревом обратно в бассейн. Вам нужно будет оценить размер вашего бассейна и доступ солнечного света к вашему двору, прежде чем выбрать подходящую модель.

Должна ли система быть портативной?

Нет необходимости устанавливать все солнечные водонагревательные системы или подключать их к датчикам. Фактически, существует ряд портативных солнечных водонагревателей, в которых используется простая солнечная панель для нагрева небольшого количества воды. Эти модели идеально подходят для туристов, туристов или любителей активного отдыха, которые хотят принять горячий душ в дикой природе.

Переносные водонагреватели состоят из прочного мешка, шланга или насоса и солнечной батареи. Вам захочется найти вариант с датчиком температуры, чтобы предотвратить случайное возгорание.Душевые лейки и соответствующие шланги также являются отличными особенностями, поскольку они имитируют настоящий душ.

Большинство переносных душевых кабин имеют небольшие размеры и вмещают не более литров воды на несколько галлонов. Однако 5-галлонная модель может обеспечить достаточно воды для нескольких горячих душ, если вы поторопитесь. Важно отметить, что они не подходят для использования в помещении, так как солнечные панели не имеют доступа к солнцу, а их водоемкость ограничена.

Вернуться к началу

Критерии выбора: как мы оценили лучшие солнечные водонагревательные системы

Основываясь на наших заданных критериях, мы сузили конкурентный список вариантов , чтобы включить 6 лучших солнечных водонагревательных систем .

В нашем рейтинге особое внимание уделяется емкости водонагревателя (в галлонах) и типу солнечной батареи. Он также принимает во внимание качество и дополнительные функции всей системы.

галлонов

Требуемая мощность солнечной системы нагрева воды обычно определяется размером домохозяйства . Емкость водонагревательной системы измеряется в галлонах или литрах.

Средний размер семьи:

  • 1-2 человека: 30 галлонов
  • 2-3 человека: 40 галлонов
  • 3-4 человека: 50 галлонов
  • 5 или более человек: 80 галлонов

Тип

Есть несколько различных типов солнечных водонагревательных систем.У два основных типа для домашнего использования: активный и пассивный .

Активные системы имеют циркуляционные насосы и средства управления и обычно на дороже на . Пассивные системы не так эффективны, как активные, но могут быть на более надежными . Однако есть и другие варианты, например переносные панели и планшеты.

  • Активные системы прямой циркуляции перекачивают воду через солнечные коллекторы, чтобы нагреть ее, а затем обратно в дом.Они хороши для теплого климата и локального обогрева.
  • Активные системы непрямой циркуляции используют жидкость, например гликоль, для передачи тепла от солнечного коллектора к вашей системе водоснабжения. Они подходят для очень холодного климата и хранения воды вдали от зоны сбора.
  • Пассивные интегральные коллекторно-накопительные системы используют металлические пластины для нагрева небольших количеств воды перед ее возвратом в накопительный бак. Они хороши для теплого климата и дневного использования воды.
  • Пассивные термосифонные системы устанавливаются под резервуаром для хранения и позволяют теплой воде подниматься над холодной водой. Они подходят для длительного использования в жилых помещениях в различных климатических условиях.
  • Плоские остекленные системы изготавливаются с медными трубками на металлической пластине со стеклянным покрытием и используют теплообменники и передающую жидкость. Они хороши для обогрева бассейнов в холодном климате.
  • Плоские неглазурованные системы изготавливаются с медными трубками на металлической пластине, установленной на сверхпрочной резине без кожуха.Они хороши для недорогого обогрева бассейнов в определенное время года.
  • Панельные системы используют небольшую ваттную солнечную панель для нагрева воды в стоячем положении. Они хороши для горячего душа во время кемпинга.

Вернуться к началу

Как работают водонагреватели на солнечной энергии?

Солнечные водонагреватели состоят из двух основных частей: солнечный коллектор и накопительный бак . Солнечный коллектор обычно представляет собой изолированный ящик с пучком трубок, которые преобразуют солнечную энергию в тепло.Когда вода проходит по трубкам, резервуар нагревается и накапливает ее.

В некоторых системах используется теплообменник , который нагревает воду или другую жидкость, которая затем протекает через медные змеевики в резервуаре. Тепло передается в резервуар, а остывшая вода возвращается в коллектор.

Каждая версия солнечного водонагревателя работает за счет тепловой энергии . Это отличается от стандартных солнечных панелей, потому что они не превращают солнечное излучение в электричество перед нагревом воды.Вместо этого солнце напрямую нагревает воду и избавляет от необходимости преобразовывать энергию из электричества в тепло.

Нужно ли мне подключаться к сети солнечных батарей?

Поскольку солнечные водонагревательные системы используют тепловую энергию, а не электричество , они не подключаются к сети. Фактически, в процессе не используются солнечные батареи (если это не портативная версия). Вы можете использовать солнечную систему нагрева воды без солнечных батарей или в сочетании с солнечной батареей.

Однако, если вы хотите использовать электрический водонагреватель, а не тепловую модель, вам необходимо подключить к солнечной панели . Это те же приборы, которые вы подключаете к стандартной городской сети, и люди не считают их «солнечными водонагревателями».

Потребуется ли мне покупать бак или дополнительное оборудование?

Большинство систем не включают все и потребуют некоторых дополнительных ресурсов, таких как трубопроводы, соединители, резервуары или другие элементы.На рынке есть несколько комплексных наборов, но большинство из них предлагает только базовые.

Если вы хотите расширить свою систему, иметь больший контроль над ней или подключить ее к определенному источнику (например, пулу), вам необходимо приобрести дополнительное оборудование.

Обновлено: 18.09.2021 — 23:52

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
