Электричество своими руками в частном доме: разводка монтаж схема электрики какую проводку лучше использовать

Розетки не обязательно устанавливать на стене. Существуют варианты, встраиваемые в пол. Такие розетки удобны тем, что провод к ним нужно тянуть не в обход по стенам, а напрямую – в конструкции пола.

Провода и кабели: что лучше использовать в домашней проводке?

Медные провода стоят значительно дороже алюминиевых, но и характеристики у них выше:

• медь меньше греется: через 1 кв. мм этого материала можно пропускать до 10 А тока. Для алюминиевой жилы того же сечения предел составляет лишь 8 А;
• медный провод хорошо гнется, а алюминиевый при сгибании очень быстро ломается.

Осветительные приборы запитывают проводом сечением 1,5 мм. Максимальная нагрузка для него составляет 2,3 кВт. Обычные розетки подключают проводами с сечением 2,5 кв. мм (максимальная нагрузка – 3,7 кВт). К мощным приборам, потребляющим до 7,4 кВт энергии, подводят кабели сечением 6 кв. мм, к еще более мощным – по расчету.

Внутреннюю проводку следует разделять хотя бы на два контура – для освещения и розеток. При этом контур розеток следует подключать через устройство защитного отключения (УЗО).

Этот элемент размыкает цепь, как только зафиксирует утечку тока. Именно утечка является признаком того, что кого-то из людей ударило током. Также она имеет место при пробое изоляции, угрожая жизни жильцов.

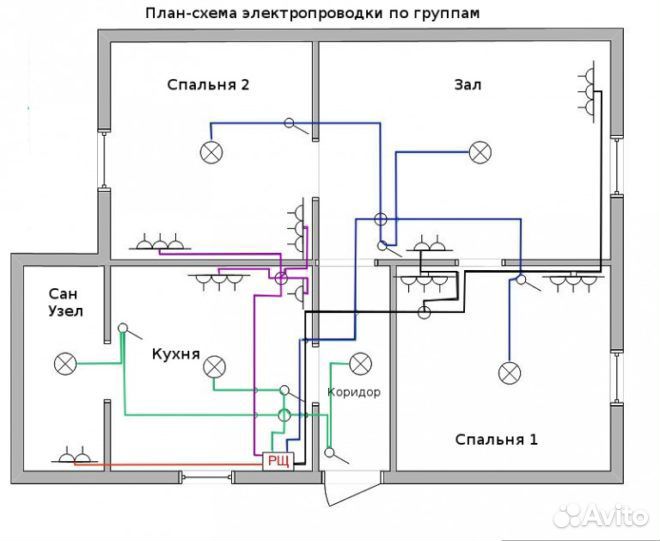

Схема разделения электропроводки на контуры

Розетки в сухих помещениях следует подключать через УЗО, которое отключается при утечке тока от 30 мА. Для розеток и оборудования в ванных комнатах и других помещениях с высокой влажностью требуется более чувствительное УЗО – с током утечки в 10 мА. На отдельной линии, питающей, допустим, кондиционер, УЗО не ставится.

Помимо УЗО на каждом контуре должен быть установлен автоматический выключатель, размыкающий цепь при перегрузке. На контурах с розетками и прочих линиях, где предусмотрена установка УЗО, можно установить дифференциальный автоматический выключатель. Он реагирует и на перегрузку, и на утечку, то есть в одном приборе имеются и УЗО, и автомат.

Скрытая электропроводка

Чтобы не наносить ущерб эстетическим качествам интерьера, провода прокладывают скрытым способом – в штробах или за обшивкой.

В деревянных домах с целью обеспечения пожарной безопасности кабели и провода следует прокладывать только в стальных или ПВХ трубах, скрываемых обшивкой.

В штробах провода лучше всего укладывать в гофрированной трубе. При таком способе перегоревший кабель легко можно будет извлечь и заменить – вскрывать штробу не придется.

Малоопытному монтажнику может показаться само собой разумеющимся проложить провод к розетке или выключателю по кратчайшему пути, то есть наискосок. Недостатки такого подхода проявятся в будущем, когда для каких-нибудь целей придется сверлить стену: не помня точно, как проложен провод, вы рискуете пробить его буром.

Чтобы избежать подобных проблем, провода следует укладывать в соответствии с четкими правилами:

• горизонтальные участки на стенах прокладываются под потолком;
• опуски к розеткам и выключателям направлены строго вертикально.

Аналогичного правила придерживаются при прокладке проводов в конструкции пола: все они должны быть параллельны стенам.

Если вы все-таки забыли, по какой траектории был подведен провод к розетке, отыщите его с помощью специального прибора – сигнализатора скрытой проводки. Только учтите, что некоторые модели работают подобно металлоискателю, а другие фиксируют электрическое поле (провод должен быть под напряжением).

Соединение проводов

В результате будут наблюдаться потери электроэнергии, а сам участок будет сильно греться, создавая угрозу пожара.

Если зазор между проводами окажется слишком большим, в нем может иметь место искрение, при котором выделение тепла, как и опасность возгорания, увеличивается многократно.

Наименее надежный способ соединения проводов – скрутка. Гораздо правильнее сваривать их или паять. Если же соединение должно быть разъемным, на зачищенной жиле методом опрессовки нужно установить специальный наконечник.

Если вы хотите провести теплый пол под плитку, то более разумно выбрать электрический вариант. Теплый пол электрический под плитку делается гораздо проще, чем водяной вариант.

Выбрать электрический отопительный котел для дома вам поможет эта информация.

Видео на тему

Электропроводка в доме своими руками. Как устроить в частном деревянном доме.

Электропроводка в доме своими руками

Электропроводке в доме выполняется согласно составленному электрическому чертежу, в котором указываются места расположения точек подключения, узлов выдачи энергии и используемые для этого кабели. Следует понимать, что в зависимости от нагрузки бытовых приборов, рассчитывается толщина и тип проводки.

Чтобы выполнить работы своими руками необходимо запастись специальным инструментом. Если проводка планируется выполняться скрытого типа, необходим штроборез, который отличается от болгарки наличием двух алмазных дисков, движение которых прорезает в стене специальный паз. Для проводки открытого типа необходимо запастись поддерживающими навесными крепежами.

Передача электроэнергии возможна только по материалу, который является хорошим проводником и при этом удовлетворяет требования безопасности. Большинство минеральных солей хорошо проводят в ток, но для проводки используется только металл или специальный сплав, который внешне защищен изоляцией.

При монтаже линии проводки менять направление провода можно только под прямым углом. Делается это для того, чтобы исключить появление статического напряжение между близко расположенными элементами сети. В деревянных домах рекомендуется укладывать проводку открытого типа на роликах проводами ПВ, АПВ, АПР, ППВ, АППВ и АПН.

В кирпичных зданиях под штукатурку можно укладывать проводку закрытого типа проводами АППВС, АПН и АПВ. Закрытая проводка выглядит более эстетично, но ее монтаж лучше делать только в тех зданиях, которые построены из негорючих материалов.

При выходе из строя такой проводки ремонт осложняется доступом, поскольку нужно прозванивать участки проводки, чтобы выявить место аварии. В результате такого ремонта практически вся стена, по которой идет проводка, будет испорчена. После ремонта придется восстанавливать внешний вид внутренней отделки. Если в качестве отделки используется покраска или листовой материал, работы упрощаются. При отделке обоями – восстановить прежний вид сложно.

Электрика в доме своими руками

Самый ответственный момент при подключении электроэнергии – это подключится к внешнему источнику энергии. Ток к частному дому подводится по столбам, на которых имеется пять проводов. Самый нижний провод является «землей», второй снизу обычно выполняет осветительную функцию, а вот три верхних провода – это фазы.

К дому необходимо подключить всего два провода. Это «земля» и одна из фаз. Три фазных провода существуют для того чтобы снизить нагрузку или заменить сеть в аварийной ситуации. Перед подключением следует узнать, к которому фазному проводу подключено большинство соседей. На этот провод будет максимальная нагрузка, поэтому подключаться лучше к более свободной фазе.

Электрика в доме не должна вызывать чувство дискомфорта из-за расположенных проводов, вся проводка должна быть неподвижна и максимально скрыта от глаз. При проектировании схемы электропроводки учитываются архитектурные особенности здания. Если в доме планируется подвесной потолок, всю проводку можно спрятать там. Во-первых, будет отличный доступ во время ремонта, во-вторых, такая проводка визуально не портит помещение.

Чаще всего для крепления проводки внутри здания используют фарфоровые ролики типа РШ и РП. Они предназначены для жилых помещений с нормальным внутренним климатом. При прокладке провода в помещениях с повышенным влажностным режимом, необходимо использовать ролики типа РС.

Для того чтобы проводка не провисала и прочно держалась, ролики устанавливают через каждые 400 мм. Расположение крепежных элементов должно быть указано в проекте.

Электропроводка в деревянном доме может быть выполнена скрытым способом. Для этого необходимо использовать провод ПРД и нанести на древесину слой несгораемого материала. Делается это для защиты дерева от возгорания при появлении теплового поля в проводке или просто банальной искры при замыкании.

В качестве несгораемого материала можно использовать строительную штукатурку или асбест. Материал нужно нанести на дерево толщиной не меньше 5 мм. С каждой стороны закрепляемого провода, подстилающий слой должен выступать не меньше, чем на 3-5 мм.

Схема электропроводки в доме своими руками

Схема электропроводки представляет собой точное расположение жил проводки с указанием расположения осветительных приборов и розеток. На чертеже указывается марка провода, который подбирается для помещения. Отклоняться от проектных рекомендаций крайне не рекомендуется. Все заменители могут не выдержать напряжения в доме, в итоге устройство защитного отключения будет срабатывать слишком часто, что вредно для бытовой аппаратуры.

Сердечник токоведущей жилы может быть медным или алюминиевым. Каждый из них по-своему обозначается на схеме. Алюминиевым проводам дают маркировку А, а медные называют ПР, ПВ или ПРГ. Также на схеме электропроводки можно увидеть информацию об изоляции токопроводящей жили, которая может быть резиновой (Р), полихлорвиниловой (В), полиэтиленовой (П) или бумажной (без маркировки).

К условному обозначению провода добавляют букву Г, если провод считается гибким, жила которого собрана из переплетения множества тонких нитей. Правильно читая схему электропроводки, можно найти всю необходимую информацию для того чтобы провести электрику в дом.

Как провести электропроводку в доме своими руками?

Чтобы провести электропроводку в дом и подключится к питанию недостаточно просто развести кабель по дому, необходимо установить вводное устройство. В качестве такого устройства в частном доме применяется распределительный щиток.

Все подобные щитки изготавливаются в соответствии с ГОСТ 9413-69. Они не только распределяют подачу тока, но также защищают квартирную сеть от перегрузок, влияния короткого замыкания. Дополнительная функция такого щитка – это учет потребляемой энергии.

В щитке нужно предусмотреть установку электрического счетчика. Для частного дома вполне подойдет однофазный счетчик типа СО. Чтобы подключить однофазный счетчик, в проекте внутренней электропроводки должна быть указана схема подключения применяемого счетчика.

Если следовать всем проектным рекомендациям провести проводку в доме можно за несколько дней, после чего сделать тестовый запуск подачи энергии и проверить всю сеть на исправность. В случае нерабочих отдельных элементов, например розеток, необходимо отключить питание и проверить правильность подключения элементов отдачи тока.

Монтаж электропроводки в доме своими руками

Монтаж электропроводки в доме своими руками подразумевает самостоятельную установку электрических розеток. На крышке розетки обычно указывается допустимое напряжение и сила тока, которые не навредят используемому элементу. В частных домах и коттеджах максимальная нагрузка на розетку не должна превышать 1500 Вт.

Необходимо так планировать подключение бытовых приборов, чтобы распределить нагрузку на сеть, не давая усиленного действия конкретно на одну точку. Переходники на большое количество розеток вредны тем, что пользователи не задумываются, как сильно включение нескольких приборов грузит всю проводку.

В зависимости от нагрузки рассчитывается срок жизни розетки. Учитывая правила охраны труда, следует устанавливать розетки на расстоянии не менее 500 мм от обустройства квартиры с металлической поверхностью.

Для монтажа розетки в стене делается специальное углубление, внутри которого помещается коробка с начинкой розетки. К месту соединения подводится провод разводки. Учитывая то, что со временем в месте соединения провод будет нагорать, его придется зачищать и немного откусывать, рекомендуется сделать небольшой напуск подходящего провода на мероприятия будущего ремонта.

Схемы электропроводки в частном доме своими руками

Схемы электропроводки должны отвечать требованиям безопасности и свободного доступа для ремонта. В местах, где проводка проходит перекрытия или стены, проводку следует устанавливаться внутри защитных труб с закрывающимися крышками. Это позволит легко заменить поврежденные участки проводки.

Для того чтобы сделать проводку дома своими руками достаточно хорошо изучить схему электропроводки. Выполнять работы по монтажу проводок без чертежей не рекомендуется.

Вам понравится

Электропроводка в частном доме своими руками: проект и схема разводки

Один из важных и трудоемких процессов ремонта – электропроводка в частном доме. Чтобы выполнить ее самостоятельно, нужно тщательно подготовиться, понимать, какие материалы и инструменты для этого понадобятся, какие меры безопасности соблюдать. Тогда процесс будет не опасен для мастера, а результат даст возможность пользоваться светом и электричеством на протяжении длительного времени проживания в доме.

Достаточное и безопасное электричество в доме – важное условие комфортной жизни в нем.

Необходимые инструменты для работы

Прежде чем выполнять монтаж электропроводки в частном доме своими руками, нужно подготовить все инструменты и материалы, которые будут использоваться в работе. Не имея понятия об электричестве и хотя бы базовых знаний по его распределению внутри дома, сделать все самостоятельно будет довольно трудно. Тщательная подготовка обезопасит и облегчит процесс.

От счетчика должны исходить самые мощные кабеля, выдерживающие необходимую нагрузку.

Разводка электропроводки в частном доме выполняется с помощью таких инструментов:

• пассатижи;
• шуруповерт;
• штроборез – болгарка с дисками, если проводка будет закладывать внутри бетонных стен;
• молоток;

• зубило;
• ножницы или острый нож для нарезки кабеля;
• рулетка;
• шпатель.

Кроме того, нужно подготовить такие расходные материалы:

• электрический счетчик;
• кабеля различных сечений;
• УЗО – автоматическое устройство защитного отключения;
• клемники;
• розетки, выключатели, установочные коробки под них;

• распределительные коробки;
• алебастровая смесь для закрепления проводов в каналах;
• пластиковые короба – если электропроводка будет наружной;
• саморезы;
• клей.

Чтобы заранее подготовить все необходимые инструменты и материалы, нужно рассчитать, сколько их понадобится в процессе работы.

От электросчетчика должен выходить медный многожильный кабель. В зависимости от сложности и объема электропроводки его подводят к нескольким распределительным коробкам. От них пойдут кабеля более тонкого сечения, рассчитанные на меньшую мощность. Прежде чем начинать монтаж электропроводки в доме, желательно составить подробный план, чтобы рассчитать нужное количество всех элементов и расходных материалов.

Меры безопасности в процессе работы

Чтобы электрика в доме исправно и долго работала, не вызывая опасных ситуаций – короткого замыкания или возгорания проводов – стоит знать и понимать основные правила и особенности монтажа. Процесс укладки с нуля в новом доме немного проще, чем замена старой проводки, поскольку проводится до отделочных работ. Первое правило повторного монтажа электрики – необходимо заменить все элементы, провода и распределительные коробки, особенно если они служили не один десяток лет.

В процессе прокладки электропроводки необходимо использовать защитные средства и материалы.

Кроме того, следует помнить о таких мерах во время работы:

1. Дом необходимо разбить на несколько зон. За каждую будет отвечать отдельный предохранитель УЗО. Особенно это касается участков, где будут подключены мощные бытовые приборы – стиральная машина, электродуховка, котел нагрева воды и т.д.
2. Закладывая новые провода, лучше прятать их в гофрированный шланг. Это эффективная защита от возгорания.
3. Соединение проводов выполняется при помощи клемм. Следует избегать соединения низко и высокомощных кабелей.
4. Если невозможно спрятать провода в желобы и закрыть шпаклевкой, можно использовать пластиковые короба для безопасности и эстетики.
5. Даже если кажется, что какой-то участок старой проводки сохранился в хорошем состоянии, его все равно нужно заменить. Это предотвратит от проблем в дальнейшем.

Электричество в доме должно быть не только функциональным, но и безопасным для жильцов.

Лучшая мера безопасности во время работы – нанять специалиста, который профессионально сделает монтаж проводки в доме и учтет все нюансы. На этом лучше не экономить, поскольку работа новичка потребует много времени и усилий, а в дальнейшем может вызывать необходимость переделки каких-то участков.

Срок службы электропроводки

Чтобы понимать, когда пора менять проводку электричества в доме, или знать, на сколько лет хватит проделанной работы по замене, необходимо выяснить срок ее службы. Современные кабеля и соединительные системы гораздо более качественные, чем были несколько десятилетий назад. Поэтому служить они будут дольше. Но всему приходит свой срок, и даже хорошая проводка рано или поздно потребует замены.

Использование УЗО, распределительных и соединительных коробок, клемм и других защитных элементов помогает продлить срок эксплуатации электропроводки дома.

Общепринятая градация включает три разных вида длительности функционирования электропроводки: номинальный, гарантийный и фактический срок службы. Между ними существует разница:

1. Номинальный – это период, при котором должны соблюдаться факторы работоспособности системы. Например, медный кабель может исправно функционировать на протяжении 30 лет, если напряжение не превышает 0,66 кВ, а температура в пределах от -50 до +50 градусов.
2. Гарантийный срок службы – это тот период, в течение которого производитель (или продавец) готов нести ответственность за этот кабель. Например, если за 5 лет эксплуатации в оговоренных условиях с проводом что-то произойдет, его починят или заменят бесплатно.
3. Фактический срок – это время работы системы, которое зависит только от пользователя. Он может быть меньше или больше номинального, в зависимости от того, в каких условиях функционирует электропроводка.

Как правило, производители электрики дают гарантийный срок – 10 лет. Хотя правильно смонтированная система может прослужить в 8-10 раз дольше этого срока.

Проект и схема разводки электропроводки

Чтобы выполненная электропроводка в доме своими руками была грамотной, удобной и долго прослужила без вмешательства или переделок, нужно сделать проект и продумать все нюансы. Схема системы начинается с конца – сколько светильников будет в каждой комнате, какое количество розеток нужно разместить на стенах, какая нагрузка будет на каждую из них.

Проект электропроводки может быть схематичным, нарисованным от руки. Главное – понимать, где и сколько электрических элементов должно быть.

Сколько фаз

Существует два вида напряжения, которые могут подаваться к частному дому – двухфазное на 220В при максимальном расходе энергопотребления 10-12 кВт, и трехфазное 380В при максимальном расходе 15 кВт. Второй вариант требуется в редких случаях, когда предполагается подключение мощного оборудования. Тогда требования к монтажу и эксплуатации будут более жесткими, ведь при наличии такого подключения вероятность опасности повышается.

Подключение к трехфазной сети предполагает установку особого щитка, способного провести и распределить такую нагрузку

Способы соединения проводов

Прежде чем приступать ко всем монтажным работам, необходимо понять, как соединять между собой провода. Делать это придется обязательно, соединение выполняется в распределительных коробках. Есть несколько простых способов их соединения:

• метод скрутки – два провода зачищаются на 4-5 см, скручиваются между собой и накрываются пластиковым колпачком, что обеспечивает безопасность и дополнительный зажим;
• соединение пайкой с использованием паяльника и оловянно-свинцового припоя – более надежный метод;
• клеммные колодки дают возможность соединить провода разных металлов – меди и алюминия;
• один из самых быстрых способов соединения – пружинные клеммы – позволяет связать между собой одножильные и многожильные провода разного сечения.

При монтаже электропроводки можно использовать несколько разных видов соединения проводов.

Где установить щиток

Нормативов по установлению щитка в строго определенном месте не существует. Часто его монтируют в подсобных помещениях недалеко от выхода, чтобы можно было удобно выполнять коммутацию. Стоит учесть несколько факторов:

1. Помещение, в котором будет установлен щиток, должно быть сухим и пожаробезопасным. Поэтому, к примеру, в котельной располагать его нельзя. А также там, где находятся газовые баллоны или другие легковоспламеняющиеся предметы.
2. Доступ к щитку нужен постоянно – поэтому кладовая или складское помещение также не лучший вариант.
3. Можно просто повесить щиток на стену, но лучше сделать для него специальную нишу.
4. Для больших помещений или групп зданий – дом, баня, гараж, хозблок – лучше использовать несколько электрических щитков.

Современный щиток представляет собой небольшую компактную коробку, которую можно расположить в любой части дома.

Внутри щитка располагается счетчик и УЗО, от него выходят несколько распределительных коробок. Поэтому при установке важно правильно рассчитать мощности и дальнейшие коммуникации.

Разбивка потребителей на группы

Потребители – это все электрические элементы, которые будут установлены в доме – лампы, розетки, выключатели и т.д. Их разбивают на группы для распределения нагрузки в системе. Количество элементов в каждой группе зависит от толщины кабеля. Осветительные приборы “сажают” на одну или две ветки в зависимости от конфигурации и размеров дома.

Для каждой группы потребителей должно быть установлено индивидуальное УЗО.

После этого происходит разбивка на группы розеток. Желательно, чтобы на одной ветке было не более 5 розеток. Если конкретная розетка предполагается для мощного прибора – кондиционера или стиральной машины, лучше подвести к ней отдельную линию. Например, на кухню может быть заведено 3-4 группы, поскольку здесь наибольшее количество электроприборов.

Вопрос:

Сколько линий нужно проводить для комнаты?

Ответ:

Для комнат достаточно двух отдельных линий: на розетки одна, на осветительные приборы другая. Если предполагается установка кондиционера, для него лучше вывести отдельную линию.

Разбивка на группы делается в процессе прорисовки схемы электропроводки и дает возможность просчитать, сколько автоматически УЗО будет установлено.

Выбор кабелей и проводов

После подготовительного этапа и составления схемы электропроводки можно приступать к выбору кабеля. Они бывают алюминиевые и медные. У медных пропускная способность больше, они выдерживают более высокую нагрузку, поэтому для частных домов их используют чаще.

Выбор кабеля зависит от нагрузки, которая будет на него возложена при эксплуатации электросистемы в доме.

Разницы между круглыми и плоскими кабелями нет, но последние используют чаще из-за удобства монтажа и возможности скрыть его. Особенно, если электропроводка делается не с нуля в новом доме, а меняется со старой. Что касается выбора сечения кабеля, здесь нужно учитывать уровень нагрузки на него. Расчеты производятся исходя из таких факторов:

• кабель для питания осветительных приборов должен иметь сечение не менее 1,5 кв. мм;
• кабеля для розеток, в которые будут подключаться электроприборы – с сечением не менее 2,5 кв.мм.

Чтобы определить необходимую длину всех кабелей, нужно на схеме прорисовать всех потребителей электрической системы. Имея на бумаге размеры всех комнат и помещений, можно понять, какой длины будет каждый провод. При этом следует брать 10-15 см припусков на каждое соединение.

Как провести кабели в доме

Способ электромонтажа – важный фактор, с которым нужно определиться на этапе подготовительных работ. Различают два вида – открытая и скрытая электропроводка. В частном доме может быть комбинация этих типов, хотя при строительстве с нуля лучше сразу прятать все кабеля и системы, чтобы они не портили дизайна комнат.

Скрыть электропроводку можно разными способами, но лучше делать это на этапе черновых работ, чтобы потом не портить сделанный ремонт.

Чтобы определиться, какой тип монтажа электропроводки лучше выбрать, стоит рассмотреть все плюсы и минусы открытого и скрытого способа.

Взвесив для себя все плюсы и минусы, получится выбрать лучший вариант монтажа электрической системы. В старом доме, когда требуется не прокладка новой, а замена старой электропроводки, зачастую используют открытый тип. Однако в новом доме есть все возможности, чтобы максимально скрыть электрические коммуникации.

Процесс укладки кабеля и монтажа системы

Завершающим подготовительным этапом является разметка. Разметочные работы представляют собой нанесение на стены, потолок, пол линий прокладки кабелей, а также места расположения всех элементов. Выполняются при помощи мела. Чтобы сделать ровные линии, нужно использовать рулетку и уровень. Эта процедура также поможет проверить свои расчеты по закупке кабеля или расходных материалов.

Разметка стен и потолков во многом упростит дальнейшую прокладку электропроводки.

После этого можно приступать к самой процедуре монтажа электросистемы. Она состоит из нескольких этапов:

1. Штробление стен. Болгаркой и перфоратором прокладываются канавки для кабеля и вырезаются места под розетки, выключатели, распределительные коробки. Выключатели располагают на высоте 90-140 см от пола. Розетки – по желанию или в зависимости от расположения приборов, которые будут к ним подключаться.
2. Установка распределительных коробок и подрозетников. Эти элементы вставляются в круглые отверстия, Для закрепления используется асбест или саморезы.

   Сначала в стены устанавливаются подрозетники, а потом к ним прокладываются провода.

3. Прокладка линии. В сделанные канавки укладывается кабель, который сразу рекомендуется фиксировать раствором с шагом 40-50 см. После этого можно будет полностью закрыть шов с кабелем. Он высохнет за сутки. Затем его можно будет затереть и выровнять с общей поверхностью стены.
4. Подключение розеток и выключателей. Монтаж осветительных приборов. Важно изолировать все провода и убедиться в безопасности каждого элемента системы. После этого стоит их закрыть крышками или кусочками картона, приклеенного скотчем – до окончания всех отделочных работ. Когда ремонт будет завершен, можно будет установить сами розетки и выключатели.

В зависимости от размеров дома монтаж электропроводки может занять от нескольких часов до нескольких дней. Тщательное выполнение всех требований и мер безопасности – гарантия длительной и спокойной эксплуатации на протяжении нескольких десятилетий.

Проверка и ввод в эксплуатацию

Для проверки смонтированной системы электропроводки нужно пригласить в дом специалиста из энергонадзора, чтобы ввести ее в эксплуатацию. С помощью тестера необходимо “прозвонить” все жилы, целостность проводников, проконтролировать правильность изоляции. Кроме того, представитель энергонадзора проверит заземление и ноль.

По окончании всех работ нужно проверить систему электропроводки и убедиться в ее исправном функционировании.

Окончание всех работ и запуск системы подтверждается соответствующим документом – протоколом, который составляет представитель энергонадзора. Заключается договор на предоставление услуг, и дальнейшее пользование электричеством оплачивается согласно действующим тарифам.

Видеоролики о монтаже электропроводки в частном доме

Устройство электропроводки в доме своими руками продемонстрировано в видео:

Пошаговая инструкция проведения электропроводки в частном доме в ролике:

Монтаж электропроводки в частном доме – это длительный и сложный процесс, включающий в себя множество этапов. Вне зависимости от того, будет он выполняться руками профессионального электрика или самостоятельно, нужно тщательно подготовить, произвести все расчеты и соблюдать требования безопасности. Не стоит экономить на расходных материалах или услугах специалиста, ведь эксплуатация электропроводки предполагает не один десяток лет. Поэтому работы должны быть выполнены качественно и надежно.

Facebook

Twitter

ВКонтакте

Простая схема монтажа электропроводки в частном доме

С электричеством шутки плохи — этому нас учат с детства. Но жизнь заставляет приспосабливаться, и при наличии определённых знаний, провести проводку в доме можно самостоятельно. Первым делом вам предстоит обозначить место, где будет находиться распределительный щит. Наиболее часто для него выбирают сухое тёплое помещение, фиксируя его на высоте порядка полутора метров. Щит является ключевым элементом и выступает в схеме начальным звеном. После установки можно приступить к планированию и разметке мест под розетки, выключатели, светильники и прочие электроприборы.

Схема монтажа электропроводки в частном доме своими руками

Занимаясь составлением схемы монтажа электропроводки в частном доме нужно исходить из собственных потребностей. То есть, если норматив предполагает наличие двух розеток на одну комнату, а вам необходимо три, то естественно нужно остановиться на более удобном для вас варианте.

Схемы бывают двух типов: электрическая и монтажная. Первая помогает рассчитать количество приборов, потребляемых ток, выбрав допустимый вариант подключения. Вторая фактически является отображением электрической схемы на практике. На ней помечаются места монтажа устройств, рассчитывается количество соединительного кабеля и прочих расходных материалов.

Моменты, на которые стоит обратить внимание

Несмотря на то, что базовой схемы не существует, и каждая разрабатывается с учётом индивидуальных особенностей, существуют важные рекомендации, пренебрегать которыми не рекомендуется.

Приборы с большим потреблением электроэнергии (бойлер, электроплита, холодильник, стиральная машина) желательно подключать с возможностью заземления. Для этого используется специальных трехжильный провод («земля», «фаза» и «ноль»). Кабель такого типа рекомендуется использовать в местах с повышенной влажностью, например, в ванной.

Для реализации схемы электропроводки в частном доме оптимальным вариантом является кабель сечением 2,5 мм. Он идеально подходит для розеток и светильников, хотя для последних можно взять провод с сечением 1,5 мм, но экономия будет несущественной.

Очень важно не перегружать розетки. При подключении нескольких допустимая суммарная мощность составляет 4,6 кВт. Также у каждого крупного бытового прибора должна быть индивидуальная розетка.

Этапы самостоятельного монтажа проводки

Монтажные работы начинаются с разметки стен. На них наносится путь пролегания кабеля и отмечаются места, где будут расположены розетки и выключатели. Главное правило, которое поможет избежать «головной боли» в дальнейшем, заключается в том, что провода располагают только в горизонтальном или вертикальном положении. Никаких диагоналей для экономии кабеля быть не должно. Повороты выполняются строго под углом в 90°. От потолка делается отступ минимум 20 см.

Что касается розеток и выключателей, то чаще всего споры зарождаются касательно высоты их расположения. Выключатели преимущественно располагают с той стороны, где находится ручка. Существует два стандарта высоты для выключателей — 50-80 см и 150 см от пола. Второй вариант присущ постройкам советского типа, а в новых домах предпочтение отдаётся первому варианту. Места расположения выключателей лучше сразу нанести на схему электропроводки в частном доме. Это касается и мест для розеток. Касательно их стандарт отсутствует, но по негласному правилу их размещают либо на расстоянии 80 см от пола, либо в пределах 20-30 см, практически сразу над плинтусом. Основным моментом выбора места для розетки является удобство пользования.

схема подключения выключателя и розетки

На следующем этапе в стенах штробят каналы и отверстия под коробки. Кабель в канале фиксируется гипсом, он быстро высыхает и обеспечивает надёжную фиксацию. На гипс садятся и пластиковые коробки, в которые монтируют выключатели и розетки. Между собой провода скручиваются, при этом площадь соприкосновения должна быть максимальной. Эти места подлежат изоляции.

Читайте также нашу статью «Особенности организации кухонного освещения с помощью встраиваемых потолочных светильников светодиодного типа».

Как видите, имея базовые знания и подкрепив их небольшими практическими навыками, монтаж проводки можно выполнить своими силами.

Проводка в доме своими руками — монтаж электропроводки +схемы

В данной статье мы расскажем как сделать проводку в доме своими руками, покажем схемы монтажа, а также фото/схемы и видео инструкции.

Техника безопасности

1. При выполнении всех работ дом должен быть обесточен. При этом не имеет значения, проводится в нем электричество в первый раз или просто производится замена проводки.
2. При выборе проводов надо остановиться на медных с двойной защитной изоляцией. Однако если в доме есть старые электросистемы, надо убедиться, что в них не устанавливались алюминиевые элементы. Соединение меди с алюминием ведет к плачевным последствиям. Все старые алюминиевые элементы лучше заменить на новые.
3. При установке счетчика электричества надо выбрать место на входе. Это значительно упрощает в будущем различные ремонтные работы.
4. Лучше сразу обеспечить электросистему устройством защитного отключения (сокращенно УЗО). Это обезопасит всех жильцов дома. Также надо заранее продумать расположение контура заземления, если он еще не установлен.
5. Никогда не надо использовать оголенные провода, даже если речь идет о труднодоступных местах. Такая экономия может обойтись очень дорого.
6. Все ответвленные части и их соединения надо поместить в короба. Это необходимая мера безопасности. Электропроводка обязательно должна находиться в защитной оболочке.
7. Во время ее прокладки надо составить план расположения. Это особенно важно, если проводка устанавливается скрытым методом. В будущем такая предусмотрительность облегчит жизнь.
8. Провода следует располагать строго по прямым горизонтальным и вертикальным линиям. Нельзя прокладывать их по диагонали или кривой, даже в целях экономии.
9. Во время любых строительных работ надо сверяться с планом. Особенно это касается различных сверлильных работ, когда велик риск, задеть провод.
10. Если коммуникации расположены открытым методом, то их необходимо поместить в короб.
11. Все выключатели и розетки должны быть расположены с одной стороны от двери и на одинаковой высоте. Такая мера гарантирует удобство эксплуатации.

Разновидности монтажа проводки

Перед тем как провести проводку в доме, следует вспомнить, что сделать это можно двумя способами: открытым и закрытым. Закрытый метод имеет свои достоинства и недостатки. Основной плюс такого способа проведения электричества — проводов не видно.

Наружный вид стен не портят короба и другие конструкции. Однако спрятанный в толще стены провод легче повредить во время различных строительных работ, поэтому лучше иметь подробный план электрокоммуникаций в доме. К тому же, любые работы с проводами автоматически в этом случае предполагают новый ремонт.

Скрытая проводка возможна далеко не в каждом доме. А вот открытую можно разместить где угодно, даже там, где есть шанс скрыть ее в штробах. Открытый монтаж дает возможность работы с электричеством без предварительного демонтажа покрытия стен. Такой короб очень просто вскрыть. Однако сама конструкция, по мнению некоторых, уродует внешний вид стен и плохо поддается декорированию.

Для облегчения доступа к проводам при скрытой прокладке возможен частично скрытый монтаж. Некоторые наиболее важные узлы оставляют открытыми, чтобы обеспечить доступ к проводу.

Проектирование

Перед тем как провести электричество в дом, надо составить подробный план проводки с условными обозначениями различных приборов. При этом совсем нет необходимости изучать обозначения, которые приняты официально. Здесь подойдут собственные условные символы, главное, чтобы они были понятны мастеру. Вот основной список приборов, которые будут использоваться при работе и которые надо как-то обозначить на плане:

• провода;
• счетчик;
• выключатель;
• розетка;
• предохранители;
• реле напряжения;
• установочные и монтажные коробки;
• УЗО.

Все обозначенные приспособления придется приобрести в магазине. Также надо купить клеммники для соединения , изоленту и «пробники». В заключение понадобится различный инструмент. Все работы желательно проводить в резиновых перчатках для безопасности.

Скрытая

УЗО, счетчик и реле надо вмонтировать в учетный щит. После этого можно приступать к остальным работам.

1. При помощи зубила надо провести в стенах помещения штробы — борозды, в которых будет размещаться провод. Эту же работу можно легко сделать болгаркой со специальным абразивным диском. Подойдет для работы и долото, но с ним придется попотеть.
2. Для закрепления в штробах надо воспользоваться специальными петлями. Сверху провода закрываются алебастром или гипсом.
3. При помощи бура и перфоратора надо сделать углубления для розеток и выключателей. Подрозетник устанавливается в выемку на алебастр.
4. Распаячные коробки устанавливаются точно так же.

Открытая

Открытая проводка устанавливается еще проще, чем скрытая. Именно с нее лучше начинать новичкам. Единственная сложность, которая может тут возникнуть, это установка закрывающих коробов. Однако такие работы не должны вызвать существенных затруднений при использовании современных материалов.

Открытый монтаж настоятельно рекомендуется в деревянных домах. Скрытая проводка может вызвать возгорание. К тому же, проделывать штробы в бревнах и брусе не слишком легкое занятие.

Провод крепится к стене электроустановочной скобой, а потом прикрывается декоративным коробом. Короб служит не только для декоративных целей, но также защищает коммуникации. Внешнего вида помещения он не портит.

Полезные советы

Соединение новых медных и старых алюминиевых проводов возможно, но это не должно производиться на длительный срок. Для соединения применяют клемники. Рано или поздно соединение двух металлов произведет коррозию, что небезопасно. Лучше заранее заменить старые коммуникации.

При работе с приборами и инструментами, когда еще нет электричества в доме, возникает проблема подачи энергии. Спасти может автономный электрогенератор или соседи.

Внутренняя проводка в доме — это только половина решения проблемы. Вторая половина — подсоединение к внешним источникам питания. Подключение к энергосетям можно получить только предоставив документ на то, что проводка проводилась фирмами, имеющими соответствующее разрешение на такие работы. Поэтому без приглашения специалистов не обойтись. Однако в этом случае все обойдется намного дешевле. Если проводилась замена старых коммуникаций, то проблем вообще не возникнет.

Видео

Узнайте о нюансах организации проводки в деревянном доме.

Вот еще один видеоматериал об организации проводки.

Схемы

Ниже приводится ряд схем, которые можно взять за основу для изготовления проводки в частном доме:

Монтаж электрики в частном доме своими руками

Электричество является источником работы различных бытовых приборов, телевизоров, гаджетов, обеспечивая комфортные условия быта и быстрое сообщение с внешним миром.

Статистические данные говорят — больше половины пожаров происходят по причине неисправностей электрической сети. Поэтому состоянию проводки в доме хозяева должны уделять повышенное внимание. Электросеть должна быть правильно спроектирована, профессионально смонтирована и находиться в идеальном состоянии.

Зная основные правила укладки электропроводки в частном доме, можно выполнить работу самостоятельно. Но для безопасности здания, имеющегося оборудования и других устройств, стоит доверить это дело опытному электрику.

Даже хорошая новая электропроводка, сделанная в доме своими руками, может выйти из строя вследствие маленькой ошибки в расчетах или расположении. Это может привести к созданию пожароопасной ситуации, с угрозой для жизни и здоровья жильцов дома.

При большой перегрузке современного жилья электроприборами, очень важно сделать качественный монтаж электрики. Гарантировать качество будущей разводки могут только специалисты, знающие все нюансы этой работы, особенности размещения электросетей в различных по уровню влажности или температуре помещениях.

Основы устройства электропроводки

Незнание небольших деталей или нюансов, особенностей монтажа электрокабеля, может привести к серьезным ошибкам. В процессе эксплуатации электропроводки ошибки могут привести к серьезным поломкам дорогих бытовых приборов или к возгоранию.

Простые правила, позволяющие сделать правильное подключение электрической сети, полностью обеспечат надлежащую технику безопасности.

Рассмотрим основные правила закладки проводки, размещения электрического кабеля в обычном жилом помещении.

Очень важно правильно подобрать место для распределительного щитка. Монтировать устройство лучше поближе к выходу из помещения, но обязательно в теплом тамбуре или коридоре.

В процессе установки электропроводки в новом здании, нужно тщательно продумать схему электрощита, с учетом выполнения следующих функций:

• УЗО — защитное отключение;
• заземление;
• защитные устройства.

В старом здании полную замену электропроводки можно проводить только при полностью отключенном электричестве. Во избежание случайного непреднамеренного включения, лучше заранее оповестить соседей о предстоящем ремонте электропроводки или оставить предупреждающую табличку на щитке. Перед началом капитального ремонта, обязательно нужно проверить наличие тока. Делают это с помощью специальной индикаторной отвертки.

Приступая непосредственно к монтажу, нужно составить предварительный план электросети, схему будущего размещения стационарных бытовых устройств: стиральной машины, микроволновки, холодильника.

Размещая электро-кабель, самопальные электрики часто совершают небольшие ошибки, которые могут привести к большим проблемам. Особенности подключения электричества в частном доме, наиболее часто встречающиеся недочеты.

Правила подключения электрооборудования разрешают использовать алюминиевый провод, но обязательно большого сечения (не менее 16 мм²). Устанавливать провод можно только во внешней, уличной зоне электросети.

Внутри жилых помещений недопустимо применять комбинацию алюминиевых отрезков с медными, поскольку контакт будет замыкать или искрить в месте перехода с одного типа проволоки на другой.

В помещениях с повышенным уровнем влажности — ванной, кухне, сауне, необходимо позаботиться о тщательной гидроизоляции этого участка. Изоляция делается для того, чтобы проволока не окислялась от воды или пара. Окисление плохо заизолированных контактов может привести к короткому замыканию. Это может стать источником пожара или поломки, что приведет к полному отключению электричества в помещении.

Важно правильно подготовить для размещения электрокабеля канавки в потолочных или стеновых панелях. Канавки обязательно должны быть глубиной около 2,5 см, чтобы можно было выровнять стены с помощью штукатурки.

При укладке кабеля для новой электропроводки, важно следить за величиной сечения провода, которое должно соответствовать внутренним параметрам сети в помещении. Диагональная прокладка кабеля категорически запрещена.

Распределительные коробки размещают в верхней зоне стены, поближе к потолку. Это дает возможность для оптимальной маскировки выступающих узлов проводки под обоями.

Как правильно составить схему электропроводки

Обычно схему для разводки электропроводки составляют на основе готового плана здания. Схема должна состоять из монтажной и электрической части, наброски электросхемы можно делать приблизительно, но не забывать о технике безопасности.

Розетку в детской комнате лучше располагать повыше, чтобы малыши не смогли до нее дотянуться. А вот выключатели необходимо разместить на уровне глаз ребенка, чтобы он смог самостоятельно пользоваться световыми приборами.

Схема должна отображать все точки подключения сети для приборов, питающихся от электросети: стиральной машины, холодильника, кондиционера. На этом этапе можно пересмотреть будущее расположение бытовых устройств. После подключения электричества, перестановку сделать будет сложнее.

На монтажной схеме отмечаются точки размещения бытовых приборов. Это поможет подсчитать протяженность кабеля, объем других расходных материалов, необходимых для правильного устройства электросети в доме.

Начиная монтаж электропроводки, нужно заранее заготовить необходимые компоненты:

1. выключатели или розетки;
2. счетчики;
3. реле с предохранителями;
4. распределительные коробки;
5. точку подключения внешнего кабеля;
6. УЗО;
7. места подключения домашних бытовых приборов;
8. настенные или потолочные светильники.

К электрощиту подключается внешний провод, который будет подавать однофазный или трехфазный поток электричества. Для повышения надежности и удобства, лучше разделить устройства, подключаемые к сети, на отдельные группы:

1. осветительная группа — приборы освещения;
2. гнезда для розеток;
3. бытовая группа —силовые компоненты бойлера, стиральной машины или электроплиты;
4. хозяйственная группа — гаражи, сараи, подвальные помещения.

Для двухэтажного дома можно сделать разбивку не по группам, а по этажам или комнатам. Каждую группу нужно обеспечить индивидуальными аппаратами автоматической защиты.

В каждой комнате здания предусматривается группа розеток и осветительных точек. Теплый пол или электроплиту нужно выделить в отдельную группу. Для мощных бойлеров обязательно монтируется заземление с помощью специальной заземляющей функции.

Подготовка к устройству электропроводки

Чтобы новая электросеть частного дома или коттеджа была установлена правильно, не была источником повышенной опасности, необходимо предварительно провести подготовительные расчеты.

• Расчет мощности электроприборов и устройств.

  В соответствии с цифрами, должен покупаться кабель определенного сечения. Складывается цифра из суммарной мощности бытовых устройств. Показатели можно найти в тех. паспорте каждого прибора, где есть специальные таблицы. Затем все цифры суммируются, умножаются на коэффициент спроса:

  1. 0,8 при 14 квт;
  2. 0,6 при 20 квт;
  3. 0,5 при 50 квт.

Далее полученную мощность делим на 220 — получаем максимальный уровень необходимого электротока.

• Выбор нужного сечения.

  Наиболее распространенным материалом для электрокабеля в частном доме является медь. Она отличается пластичностью, хорошей износоустойчивостью, высокой токопроводностью.

Медный провод легко скручивать или наращивать, он выдерживает высокую нагрузку напряжения. Подходящее сечение провода нужно выбирать по заранее высчитанному показателю максимального уровня нагрузки, включая стандартную плотность конкретного материала.

Например:

При условной мощности электротока 22,7 а, плотности медного кабеля 9 а/мм², подходящим вариантом будет провод с поперечником 22,7 х 9=2,5 мм².

Стандартный уровень оптимального сечения составляет:

1. для розеток — 2-2,5 мм²;
2. для осветительных приборов — 1,3-1,5 мм²;
3. для стационарных больших агрегатов — более 4 мм².

Чтобы рассчитать необходимую длину кабеля, нужно произвести замер периметра каждого помещения, затем прибавить на припуск 12-15 см. Можно просто умножить площадь всего дома в два раза.

Этапы монтажа электропроводки

После того, как выполнены все подготовительные работы, куплен кабель, необходимая фурнитура, можно приступать к размещению электросети в доме. Работы проводятся последовательно, в строго определенном порядке.

Контур заземления является основой безопасности всего здания, выполняет следующие задачи:

1. защищает дом при перенапряжении на корпусе электроприборов или источников света;

2. гарантирует безопасность работы электроприборов или осветительных приборов при условиях повышенной влажности;

3. уменьшает помехи внутри сети.

Контур можно установить недалеко от здания с выводом на щитовое устройство.

После отработки схемы подключения электричества на этажах здания или в отдельных группах, оборудуем распределительный щит.

В нем устанавливаем следующие компоненты:

1. защитный автомат или УЗО общего плана;
2. защитный автоматы или УЗО для отдельных групп;
3. электросчетчик;
4. нулевую или главную заземляющую шину.

Жилы распределяем в соответствии с цветом изоляции:

1. красная, черная или белая — это фаза;
2. синяя — всегда ноль;
3. желто-зеленая окраска соответствует заземлению.

После окончательного монтажа проводки, заканчиваем сборочные работы.

Особенности размещения закрытой или открытой проводки

Различают два типа укладки кабеля: закрытый и открытый. Наиболее популярен закрытый способ, позволяющий полностью скрыть провода внутрь стен.

Закрепление открытой проводки осуществляется скобами прямо по поверхности стен или потолка, затем кабель закрывается пластиковыми кабель-каналами. Преимуществом данного способа является доступность сети для осмотра или ремонта. Используется в дизайне интерьерного стиля ретро или лофт. При других стилистических решениях открытый кабель смотрится грубо, просто безвкусно.

При монтаже скрытой проводки необходимо штробление стен. Для этого в готовые бороздки аккуратно укладывают провод, сверху шпаклюют, стараясь идеально выровнять поверхность. Данный способ наиболее надежен, долговечен, но отличается трудоемкостью выполнения. При необходимости ремонта электросети, придется долбить стены, а затем заново замазывать все повреждения.

Штробы можно пробить болгаркой или профессиональным штроборезом. Допускается укладывать скрытую проводку под плинтус, что сохранит доступ к кабелю для возможной проверки.

Главным правилом укладки электрического кабеля является горизонтальное или вертикальное направление. Все необходимые изгибы должны выполняться строго под прямым углом.

Обязательно нужно сделать разметку стен на вертикальные и горизонтальные зоны с помощью лазерного уровня или отвеса.

Делаем проводку в деревянном доме

Укладка кабеля в деревянной постройке, отличающейся повышенной пожароопасностью, имеет свои нюансы. Внутри таких зданий нежелательно монтировать проводку внутренним способом, поскольку это повышает вероятность возгорания древесных материалов. Открытый монтаж в деревянных домах оптимальный, безопасный вариант.

Кабель лучше использовать плоский, фиксацию производить пластиковыми фиксаторами.

Укладка проводки под гипсокартоном

После проведения подготовительных работ, можно приступать к размещению кабеля. Для этого, в соответствии с составленным заранее планом, проводку закрепляют на стене при помощи клипсов или пластиковых хомутов. Клипсы закрепляют на поверхности заранее, на расстоянии 35-40 см.

Чтобы протянуть кабель через металлический профиль, установленный для крепления гипсокартона, в планках нужно просверлить небольшие отверстия. На рынке можно найти профиль с готовыми отверстиями.

При закреплении гипсокартона, нужно правильно найти место расположения розеток или выключателей. Далее методом штробирования высверливаются отверстия, куда выводится провод для розетки.

Остается последний этап — установка розетки или выключателя на прикрученном листе гипсокартона. При ошибке в месте расположения розетки, можно замаскировать ненужные отверстия шпаклевкой, затем просто выровнять ненужную дырку шпателем на уровень стены.

Введение в эксплуатацию

Для ввода электрического оснащения дома в эксплуатацию, нужно пригласить специалиста из энергонадзора. Контролер сделает необходимые замеры, произведет испытание с запуском, проверит всю электрическую систему. При обнаружении недостатков, потребуется исправление.

При полной безопасности электромонтажа, специалист обязан выдать разрешающие документы на использование электросети. На основе этого документа, хозяева заключают договор на поставку электричества от соответствующей организации, затем здание подключают к электрическому столбу.

На сайте ООО «Твой дом» можно заказать услуги устройства электросети любого объема. Профессиональные мастера быстро сделают все необходимые подготовительно-монтажные работы, проверят качество подключения, оформят всю документацию в соответствии с требованиями энергонадзора.

Различные неисправности с электричеством чаще всего становятся источником возникновения пожаров, поломки электроприборов и осветительных конструкций.

Для гарантии полной безопасности своего имущества, жизни близких людей, лучше не экономить и заказать монтаж электропроводки специалистам. Мастера, представляющие официальную организацию, сделают всю работу за несколько дней и предоставят соответствующие документы, дающие основание для заключения договора на поставку электричества.

Современная жизнь человека полностью зависит от электричества — источника питания практически для всех бытовых приборов и устройств. Неправильный монтаж электросети, выполненный без учета особенностей подключения электричества и заземления, может привести к постоянным сбоям в работе системы. Повреждению бытовой техники и возникновении пожароопасной ситуации.

6 способов получения зеленой энергии в домашних условиях

Самый простой способ для большинства домовладельцев сократить свои счета за коммунальные услуги — это сократить потребление энергии за счет самодисциплины и повышения эффективности. Но для тех, у кого есть время и деньги для инвестирования, установка одной или нескольких систем зеленой энергии может принести большую и долгосрочную экономию, при этом делая больше для защиты окружающей среды.

Выбор и покупка системы зеленой энергии для жилых домов может стать большим проектом.Некоторые системы могут быть нерентабельными для вашего дома, а другие могут быть вообще несовместимы. Но как только вы определитесь с вариантами и установщиками в вашем районе, вы можете быть удивлены тем, что находится в пределах вашего ценового диапазона.

Изучите местные правила и стимулы для зеленой энергии

Прежде чем вы увлечетесь, следует иметь в виду несколько важных факторов. Во-первых, штаты и муниципалитеты различаются способами регулирования некоторых систем возобновляемой энергии, особенно солнечных батарей и ветряных турбин.Если выясняется, что ваш город серьезно ограничивает одно или то и другое, полезно выяснить это на раннем этапе. Позвоните в местную мэрию или проконсультируйтесь с местным установщиком ветряных и солнечных батарей, чтобы узнать, что разрешено в вашем районе.

Во-вторых, могут существовать налоговые льготы и другие стимулы, которые сделают для вас более доступным приобретение системы зеленой энергии. С 2018 года федеральный налоговый кредит на возобновляемые источники энергии для жилищного строительства был продлен до конца 2021 года и распространяется на такие системы, как солнечные панели, ветряные турбины, геотермальные тепловые насосы и солнечные водонагреватели.Ваш штат может предлагать дополнительные налоговые льготы, а в ваших местных коммунальных службах могут даже быть программы, упрощающие установку возобновляемых источников энергии.

Производство электроэнергии дома

1. Солнечные батареи для жилых домов

Каждый лучик солнца, падающий на вашу крышу, — это бесплатное электричество. Все, что вам нужно, это солнечная панель, чтобы уловить его. И отчасти благодаря вышеупомянутой налоговой льготе многие домовладельцы участвуют в акции.

должны устанавливаться профессионалами, и многие установщики без каких-либо обязательств проведут оценку вашего дома, чтобы определить лучшие места для установки и предложить оценку.Некоторые могут даже установить солнечную черепицу, которая придаст более обтекаемый вид.

Энергию, вырабатываемую солнечными панелями, нужно сразу же использовать или хранить. Когда ваш дом потребляет больше энергии, чем производят ваши солнечные батареи, солнечная энергия просто компенсирует количество электроэнергии, которое вам нужно покупать из сети. Но когда вы производите больше, чем используете, вы можете продавать эту избыточную энергию обратно электроэнергетической компании, что еще больше снизит ваши счета.Другой вариант — купить домашний аккумулятор, который может хранить эту энергию до тех пор, пока она вам не понадобится после наступления темноты.

2. Ветряные турбины

Вам не нужны огромные турбины, которые вы видите на ветряных электростанциях, для выработки зеленой энергии для вашего дома. Такой маленький пропеллер, как крышка мусорного бака, может существенно сократить ваши домашние счета за электроэнергию, если он установлен в достаточно ветреном месте.

Профессиональная установка здесь также важна, как для обеспечения безопасности турбины, так и для ее размещения там, где до нее дойдет ветер.И, как и в случае с солнечными батареями, вы должны использовать ее или терять, когда вы генерируете энергию с помощью ветряных турбин.

3. Солнечные и ветровые гибридные системы

Если у вас солнечные дни и ветреные ночи, гибридная солнечно-ветровая система может быть идеальным вариантом для вашего региона. Эта комбинация повышает вероятность того, что ваш дом будет вырабатывать электричество круглосуточно, поэтому теоретически вы можете полностью отключиться от сети, добавив домашний аккумулятор.

4. Микрогидроэнергетические системы

Есть проточный ручей на вашем участке? Вы можете направить поток воды через небольшую турбину и позволить току генерировать бесплатное электричество 24 часа в сутки.Система микрогидроэнергетики часто даже лучше, чем гибридная система, потому что поток воды более постоянный и надежный, чем ветер и солнце.

5. Солнечные водонагреватели

Если полная система солнечных панелей выходит за рамки вашего ценового диапазона, но у вас все еще есть солнечная недвижимость на вашей крыше, солнечный водонагреватель — менее дорогой способ получить некоторую бесплатную энергию. В большинстве солнечных водонагревателей сам резервуар хранится на крыше как часть установки, что придает ему более громоздкий вид.Но это позволяет солнцу выполнять работу по поддержанию одного из самых больших источников энергии в вашем доме.

6. Геотермальные тепловые насосы

Температура под землей намного более стабильна, чем температура в наших домах, и зимой геотермальный тепловой насос может украсть часть этого скрытого тепла. Эти системы используют замкнутый контур труб для перекачивания жидкости через подземный канал в ваш дом и обратно под землю. Внутри дома теплообменник использует тепло от труб для обогрева жилых помещений при минимальном расходе энергии.

Возобновляемые источники энергии — это разумный способ сократить ваши счета и снизить нагрузку на окружающую среду. И с таким количеством различных способов вернуть его домой, производство собственной энергии может оказаться более возможным, чем вы ожидали.

О Джоше Крэнке

Джош Крэнк — писатель-фрилансер и маркетолог, имеющий опыт работы в юридической журналистике, написании путевых заметок и маркетинге во многих коммерческих отраслях. В Direct Energy он идеально подходит для написания статей об обслуживании и ремонте дома, энергоэффективности и технологиях умного дома.Джош живет со своей женой, маленьким сыном и бесконечно воющей смесью гончих и бассет-хаундов в Новом Орлеане.

Электропроводка своими руками в частном доме. Монтаж внутренней электрики в доме под ключ

Последний штрих первого этапа — обязательная проверка.кабельные трассы. По результатам испытаний составляется Протокол испытаний и Акт о скрытых работах.

Оптимальный вариант — провести проектирование до электромонтажа. Проект позволяет учесть все пожелания Заказчика по электротехнике и привести их в соответствие с действующими нормами и правилами. Затем подбирается необходимое электрооборудование, рассчитываются счетчик и сечение кабельных линий, а после всего этого выполняется электромонтаж.

Монтаж электрики, проводимый по проекту, исключает ошибочные действия, а Заказчик гарантированно получает надежное и эффективно работающее электроснабжение, полностью соответствующее его пожеланиям.Кроме того, зачастую дизайн приводит к экономии бюджета на создание системы.

Если расчет не выполняется, то как минимум необходимо провести расчет нагрузок. Это не повлияет на стоимость установки и электрическую систему в целом. После завершения этого расчета выбор сечения кабеля можно осуществить на основании таблицы.

Этап 2.Монтаж оконечных электрооборудования

Этот этап обычно проводят после отделки помещения. На нем осуществляется установка:

• Электрооборудование другое инсталляционное

Необходимо знать, что прокладку кабельных трасс желательно проводить до отделочных работ. Это значительно снижает конечную стоимость смонтированной электрической системы.

Стоимость установки электрики в коттеджах под ключ — цены на работы

Прейскурант неполный. В нем перечислены наиболее часто заказываемые работы.Полную стоимость или общую стоимость работ по установке электрики в вашем коттедже вы можете запросить, связавшись с нашими специалистами:

С электричеством шутки плохи — этому нас учили с детства. Но жизнь заставляет приспосабливаться, и если есть какие-то знания, можно самому провести электропроводку в доме. В первую очередь необходимо определить место, где будет располагаться распределительный щит. Чаще всего для него выбирают сухое теплое помещение, закрепляя его на высоте около полутора метров.Щиток является ключевым элементом и действует как начальное звено в схеме. После установки можно приступать к планированию и разметке мест для розеток, выключателей и других электроприборов.

Схема электропроводки в частном доме своими руками

При составлении схемы электропроводки в частном доме нужно исходить из собственных нужд. То есть, если норма подразумевает наличие двух розеток в одной комнате, а вам нужно три, то естественно нужно остановиться на более удобном для вас варианте.

Есть два типа цепей: электрические и проводные. Первый помогает рассчитать количество устройств, потребляемых током, выбрав приемлемый вариант подключения. Второй — это на самом деле отображение электрической схемы на практике. Размечает места установки приборов, подсчитывает количество соединительного кабеля и других расходных материалов.

На что обратить внимание

Несмотря на то, что базовой схемы не существует, и каждая разработана с учетом индивидуальных особенностей, есть важные рекомендации, которыми не рекомендуется пренебрегать.

Устройства с повышенным энергопотреблением (бойлер, электроплита, холодильник, стиральная машина) Желательно подключать с возможностью заземления. Для этого используйте специальный трехжильный провод («земля», «фаза» и «ноль»). Этот тип кабеля рекомендуется использовать в местах с повышенной влажностью, например, в ванной.

Для реализации схемы подключения в частном доме лучшим вариантом будет кабель сечением 2.5 мм. Он идеален для розеток и приспособлений, хотя для последних можно взять провод сечением 1,5 мм, но экономия будет незначительной.

Очень важно не перегружать розетки. При подключении нескольких допустимая суммарная мощность составляет 4,6 кВт. Также у каждого крупного бытового прибора обязательно должна быть индивидуальная розетка.

Этапы самостоятельного монтажа электропроводки

Монтажные работы начинаются с разметки стен.По ним прокладывается путь кабеля и размечаются места, где будут располагаться розетки и выключатели. Главное правило, которое поможет избежать «головной боли» в будущем, — провода размещать только в горизонтальном или вертикальном положении. Никаких диагоналей для экономии кабеля быть не должно. Повороты выполняются строго под углом 90 °. От потолка отступ не менее 20 см.

Что касается розеток и выключателей, то чаще всего возникают споры о высоте их расположения.Выключатели желательно располагать на той стороне, где расположена ручка. Для выключателей существует два стандарта высоты — 50-80 см и 150 см от пола. Второй вариант присущ постройкам советского типа, а в новостройках предпочтение отдается первому варианту. Расположение выключателей лучше всего сразу нанести на схему подключения в частном доме. Это касается и мест для розеток. Что касается их стандарта, то здесь никого нет, но по неписаному правилу они размещаются либо на расстоянии 80 см от пола, либо в пределах 20-30 см, практически сразу над плинтусом.Главный момент при выборе места для розетки — удобство использования.

выключатель и розетка

На следующем этапе каналы и проемы для ящиков закрываются в стенах. Кабель в канале фиксируется гипсом, он быстро сохнет и обеспечивает надежную фиксацию. На штукатурку тоже сидят пластиковые ящики, в которые вмонтированы выключатели и розетки. Между собой провода скручены, при этом площадь контакта должна быть максимальной. Эти места подвержены изоляции.

Предлагаю пошагово разобраться во всех вопросах частного электроснабжения загородного дома на примере однофазного ввода.Также это руководство может быть применено для использования в квартире. Сразу отмечу, что именно мое решение о тех или иных узлах — это оптимальный баланс между функциональностью и ценой, но без ущерба для безопасности!

Надеюсь, нет необходимости пересказывать полный курс физики и объяснять, что такое AC. Также опускаем моменты, когда этот электрический ток появлялся на электростанции и через повышающий трансформатор попадал в линию электропередачи. Отмечу только тот важный нюанс, что вся система электроснабжения в России трехфазная.Однофазное напряжение 220 вольт в вашей розетке — это просто фазное напряжение в одной из трех фаз. Напряжение в сети составит 380 вольт. Это обстоятельство следует учитывать ввиду такого явления, как «фазовый дисбаланс», который, тем не менее, актуален исключительно для старой электропроводки, не рассчитанной на современные нагрузки.

2. Итак, понижающий трансформатор в СНТ. Поставляется трехпроводным высоковольтным напряжением 10 кВ. Затем 4 провода (3 фазный и один нейтральный) расходятся по СНТ. На фото современный трансформатор и изгибы в виде СИП-проводов.В настоящее время в нашем СНТ проводится модернизация воздушных линий.

3. При однофазном вводе к каждому потребителю подключаются два провода: фазный и нулевой. На фото вы видите старые алюминиевые провода на ближайшей к дому опоре. Ввод в дом уже сделан по СИП-проводу. Особое внимание следует обратить на то, что все опоры воздуховода должны иметь перезаземление нулевого провода (фото справа вверху). Это необходимо для исключения аварийных ситуаций, например, «нулевой поломки».В этом случае следует обратить особое внимание на собственное заземление при отсутствии повторного заземления на промежуточных опорах, в противном случае в аварийной ситуации собственное заземление может быть единственным на весь поселок.

4. Ближе к делу. Последний участок ВЛ от ближайшего столба к зданию протягивается самонесущим изолированным проводом, в нашем случае 2х16. Расшифровывается как самонесущий изолированный провод, это алюминий сечением 16 мм². Для удобства монтажа и укладки в точке анкерного крепления с помощью специальных зажимов (СИП-провод подразумевает монтаж линии под напряжением, гайка не находится под напряжением на специальных зажимах, а также имеет срезную резьбу, гарантирующую необходимое усилие затяжки), он переходит в ВВГ сечением не менее 10 мм².Именно в таком виде во входной экран попадают два провода. В щите у нас есть вводный двухполюсный автоматический выключатель и ограничитель перенапряжения (всегда на последней опоре при входе воздуха), который защитит сеть при ударе молнии по фазовому проводу воздушной линии. Он подключается перед машиной к фазному проводу. Здесь в щите заземление идет строго ПЕРЕД вводным автоматом. Мы рассматриваем схему заземления TN-C-S, так как система TT все же создана для мобильных зданий, а не для постоянных построек, и имеет свои особенности с точки зрения требований безопасности.В системе TN-C-S при правильной установке недостатков нет. Даже если углубиться в эту тему, если вы сделаете ТТ, это будет только ваш последний участок, а вся ВЛ от трансформатора будет TN-C.

5. Обязательное заземление. Три уголка со стенкой 50 мм (толщина стали 5 мм), длиной 2 метра вбиваются кувалдой в землю и свариваются в форме треугольника. К стене дома идет стальная полоса шириной 40 мм. Последний метр до экрана выполняется медным проводом сечением не менее 16 мм².Занижать сечение категорически нельзя, в случае аварии на линии ваше заземление может стать единственным на всю линию / улицу / квартал. Коммутация в щите следующая. Комбинированный провод PEN (защищенное заземление + нейтраль) от воздушной линии делится на две шины на N и PE. После этого включается вводный автомат, рядом с ним — ограничитель перенапряжения. От автомата линия электропередачи идет к электросчетчику. Прямо в дом идет трехжильный медный провод сечением каждой жилы 6 мм².Фазный и нейтральный проводники идут от счетчика, заземляясь от соответствующей шины.

6. Переходим к внутренней проводке дома. Повторяю, при проектировании электрической сети был использован принцип разумной достаточности. Конечно, можно было сделать в 2 раза больше розеток и на столько же увеличить количество линий электропередач, но я считаю, что это совершенно не нужно. Пояснения к схеме: красные квадраты — распределительные коробки, желтые круги — лампы.Синим цветом обозначена проводка в стяжке, красным — в стенах. Везде в доме используется только светодиодное освещение (суммарное потребление всех одновременно включенных ламп не достигает 300 Вт). Освещение запитывается от ЛЭП в конкретное помещение, практической необходимости в разделении не вижу, к тому же это значительно увеличивает объем монтажных работ. На схеме показаны все существующие потребители в доме. Если есть вопросы, задавайте.

7. Итак, приступим.Это временный электрик на время строительных работ. Приступаем к прокладке ЛЭП. Всего их 10. Некоторые из них пройдут по стенам, некоторые — по полу в гофре.

8. Начнем с наружных линий электропередачи. В гофре используется кабель NYM сечением 3х2,5 мм² (гофра серая вообще не горит, гофра черная не поддерживает горение и имеет УФ-защиту — в стяжке особо не важно, что делать использовать, найти сплошной серый цвет не так-то просто, но мягкий серый я бы растоптал во время подготовительных работ).Часто задаваемый вопрос — почему не ВВГ? Что касается характеристик, они полностью идентичны, но NYM имеет преимущество тройной изоляции, а также недостаток в том, что он не устойчив к ультрафиолетовому излучению. Поэтому для открытой проводки предпочтительнее ВВГ. В остальном NYM удобнее, в том числе из-за своей круглой формы (круглые ВВГ тоже есть, но найти в наличии крайне сложно). В гофре диаметром 16 мм круглый NYM элементарно растягивается, что крайне удобно.Стоит запомнить маршрут прокладки линий по полу, хотя нигде, кроме порогов, нет даже теоретической вероятности, что нужно что-то вбить в бетонную стяжку пола.

9. Уголок кухонной зоны. Газобетон просто отличный материал для обработки — можно даже стены раскопать обычной отверткой. Итак, сверлим отверстия под монтажные и распределительные коробки. Проволока в стенах из негорючих оснований укладывается в том виде, в каком она есть.Никаких гофр не требуется. Все внимание к трекам. Линии электропередач прокладываются только под прямым углом. Основная линия проходит по полу на высоте 20-30 см, затем идет до розеток и выключателей по вертикали. Прокладка по диагонали запрещена и есть риск попасть в провод, например, при вбивании гвоздя в стену (а вы точно знаете, что нельзя вбивать гвозди именно под розетки и над выключателями). Кабель крепится к стене с помощью пластиковых круглых скоб (просверливаются два отверстия, скоба вставляется).

10. Заливка стяжки пола. Вопрос, на каком этапе прокладывать кабель на стену, исключительно из ваших личных предпочтений. Кто-то сначала оштукатуривает стены, потом делает штробу, прокладывает кабель и заклеивает штробу обратно. Я предпочитаю делать разводку перед штукатуркой стен. Этот способ может показаться неудобным, так как при оштукатуривании потребуется повышенное внимание к точкам с монтажными коробками (нужно их чем-то воткнуть, а потом забрать). Обратите внимание на левый угол — все коммутации на выводных линиях розеток производятся не в розетке, а в отдельных распределительных коробках.

11. Повторяю с типом проводов. NYM — идеальный и универсальный кабель. Сечение подбирается в соответствии с нагрузкой. Обычно используют кабель 3×2,5 мм². Для мощных потребителей, например, электроплит, может потребоваться провод сечением 4 мм². Для линий освещения, где в моем случае используются светодиоды (максимальная потребляемая мощность в самом большом помещении 80 Вт), я использую кабель PUNP 2×1,5 мм² (заземление в сети освещения не требуется, его некуда подключать).В целом стандарты запрещают использование ПУНП, потому что технические условия позволяют уменьшить сечение жил до 30% по сравнению со стандартами, а с большой экономией везде и во всем это может вызвать пожар из-за превышения допустимая нагрузка. В моем случае максимальная нагрузка более чем в 30 раз меньше, чем может безопасно пройти кабель сечением 1,5 мм². Поэтому большего сечения не требуется, а для прокладки осветительной линии этот кабель наиболее удобен.Да, имейте в виду, что для фиксированной проводки используйте только жесткий одножильный кабель. Подрозетники и распределительные коробки монтируются в стену на строительный гипс (алебастр), как наиболее быстро сохнущий раствор.

12. Теперь непосредственно монтаж и монтаж ЛЭП. Понадобится несколько подручных инструментов. Самый верхний используется для обжима клемм многожильных кабелей, например, ПВ3 (в настоящее время заменен на ПуГВ), которые используются для сборки электрощита. Средний инструмент полезен для быстрой зачистки оболочки кабеля NYM — зажатой, повернутой, потянутой.Ниже представлен простой инструмент для зачистки торцевых жилок, что не совсем удобно, но для разовой операции более чем достаточно.

13. Также необходимо иметь такую ​​вещь, как индикаторная отвертка. Их две разновидности. Оригинальный прибор с неоновой лампочкой без источника питания способен определять только фазное напряжение. Тот же простой китайский прибор с источником питания имеет более продвинутый функционал и позволяет определять не только фазу (это важно! Колпачок отвертки нельзя трогать пальцами), но и целостность линии, а также место обрыва проводника.Справа — начальная заготовка для электрического щита. При переключении важно все распределить таким образом, чтобы интуитивно было понятно, где что находится.

14. Сразу отмечу нюанс, до которого обязательно докопаются «знатоки» — нейтральный провод должен быть синим, а у меня он черный, потому что в нашем дереве под названием Москва никогда не бывает ничего доступного, когда мне это нужно. (поскольку экран явно однофазный, нет явной катастрофы и ошибки путать ноль со второй фазой).Для коммутации в электрощите использую провод ПВ3 (можно современный ПуГВ) сечением 6 мм². Также потребуются специальные наконечники НШВИ (гильза с изолированной штифтовой гильзой), они нужны для того, чтобы перед переключением под винт собрать многожильный провод (жилы разлетаются — может быть плохой контакт). Также удобно использовать специальные однополюсные и двухполюсные шины (на правом фото на заднем плане) для подключения ряда автоматических выключателей.

15.Коммутация в распределительных коробках происходит следующим образом. Используются клеммы wAGO 2273 (слева) на проводниках сечением 3×1,5 мм² (почему и почему — далее) и WAGO 222 (справа) на проводах сечением 3×2,5 мм². Всегда должна соблюдаться цветовая маркировка проводов. Серия WAGO 222 — пожалуй, лучший вариант, если нет желания возиться с пайкой и опрессовкой.

16. Установка розеток и выключателей. Мне очень нравится продукция Schneider electric, серия Unica.По современным стандартам переключатели должны быть повернуты вниз. Включение вверх — это старая школа со времен автоматических выключателей, включение которых было обусловлено их конструкцией. Автоматические выключатели серии unica включаются вниз, это их штатное положение.

17. Коммутация стоящих рядом двойных розеток происходит следующим образом. Провод питания подходит к клеммам одной розетки, а затем делается ответвление к соседней. Правила хорошего тона требуют при установке розеток подсоединять фазный провод справа.

18. Вернитесь к электрической панели. Сразу хочу обратить внимание — всегда берите щит с очень большим запасом, лишним точно не будет. Я вроде как минимум все сделал, но почти все 36 позиций (3 ряда по 12 позиций) были заняты. Обязательно оставляйте подводку проводов ЛЭП равной не менее полутора высот экрана. Справа вы видите первый вариант переключения, но на самом деле это момент, когда дом переключили с временной электросети на постоянную.В процессе появилась пара потребителей и немного доработали схему.

Итак, подробно расскажу что, как и почему. Идти!

Несколько слов о составляющих щита.

Автоматический выключатель или просто автоматический. Обеспечивает защиту от короткого замыкания, а также обеспечивает защиту электропроводки. Поэтому он содержит два расцепителя — электромагнитный и тепловой соответственно. Первый срабатывает при коротком замыкании на линии, время срабатывания определяется по времени-токовой характеристике, которая в любом случае в несколько раз превышает номинальный ток автомата.Тепловой расцепитель представляет собой биметаллическую пластину с разными коэффициентами теплового расширения и предназначен для защиты электропроводки. Номинал машины выбирается в соответствии с сечением кабеля и используемыми розетками. Самая популярная ошибка ставить ЛЭП с проводом 2,5 мм² автомат на 25А в расчете на то, что кабель выдержит. Нет. И причина кроется в торговых точках. Обычные розетки рассчитаны на токи до 16А. Следовательно, это как раз то, каким должен быть рейтинг машины.И вообще, лучше перестраховаться и снизить рейтинг машины, так как именно он сможет уберечь проводку от перегрева или, что еще хуже, возгорания.

УЗО — это защитное устройство, улавливающее ток утечки. Простейшее механическое устройство — это дифференциальный трансформатор тока. Если объяснять на пальцах, то величина тока, который «прошел» по фазовому проводнику, должна равняться величине тока, который «прошел» по нейтральному проводнику.Если «ушло» меньше, чем «пришло» — есть утечка, срабатывает защита. Если есть заземление, УЗО сработает, как только появится опасное напряжение на корпусе устройства, если нет заземления, УЗО сработает, как только человек коснется корпуса (он будет немного потрясен). Отсюда следует, что УЗО необходимо использовать всегда, а наличие заземления только повышает уровень безопасности. При этом категорически нельзя делать самодельное заземление в квартире при его отсутствии, последствия могут быть очень печальными.По поводу УЗО стоит отметить, что оно само нуждается в защите от тока короткого замыкания, поэтому после него в линию должна быть машина (-ы) с меньшим номиналом, чем само УЗО. Само номинал УЗО подразумевает, на какой максимальный ток оно рассчитано, лучше ориентироваться на 20-30% запас постоянной нагрузки. Самый простой способ проверить работу УЗО и правильность заземления — подключить к розетке заземляющий и заземляющий проводники. УЗО должно сразу отключиться.

Резюмируя: автоматический выключатель защищает электропроводку и оборудование, УЗО — защищает человека. Еще есть дифавтоматы (здесь и ранее я использую терминологию, сложившуюся в нашей стране, хотя она не совсем точна), устройство, совмещающее в себе функции автомата и УЗО.

Теперь переходим в дашборд:

Начинаем с левого верхнего угла. Вот идет кабель 3×6 мм² от уличного щита. Вводное УЗО с током утечки 300 мА. В народе это называется «пожаротушение».Применяется в сочетании с УЗО для меньшего тока утечки, во-первых, для обеспечения селективности при отключении (во-первых, выбьет «младшее» УЗО), во-вторых, для повышения отказоустойчивости. Рядом с ним находится счетчик ABB C11, который я использую исключительно для технического учета электроэнергии (сообщайте вам данные о потреблении воздушного теплового насоса и не бегите для этого к дорожным знакам). После него идут два биполярных автомата, также выполняющих роль рубильников. Слева, с номиналом 40А, используется для обесточивания всей электрической системы дома, кроме воздушного теплового насоса.Справа соответственно управляет воздушным тепловым насосом). Справа терморегулятор системы антиобледенения (20 метров греющего кабеля в желобе и водостоках) и три автомата: для него и две линии уличных розеток (которые в свою очередь запитываются от одного УЗО из следующего ряда. ).

Второй ряд. В левом углу — общая шина заземления для всех линий. Обратите внимание на переключение. Необязательно прокладывать провода за рельсами, лучше провести их максимально открыто.Далее у нас есть линейка УЗО в количестве 6 штук, по которой поровну делятся все потребители в доме. Ток утечки всех УЗО составляет 30 мА, хотя в идеале для ванной стоит использовать УЗО с током утечки 10 мА.

Третий ряд. Конечные автоматы потребителей на линиях. Слева, справа и снизу показаны соответствующие нулевые шины, отходящие от конкретного УЗО для каждой линии. Они должны быть раздельными, иначе не будет смысла делить УЗО на отдельные линии.Автоматы сгруппированы по типу нагрузки.

Как выбрать номинальный ток автомат? Как мы объяснили выше, номинал автомата выбирается исходя из сечения жилы (медный провод сечением 2,5 мм² выдерживает длительную нагрузку 25А) и коммутационных устройств (бытовые розетки рассчитаны на токи до до 16А). Все знают, как преобразовать амперы в ватты — как умножить на напряжение (220 вольт).

20. Крупным планом нижний ряд машин.Одножильные кабели подключаются прямо под винтами; многожильные кабели сначала необходимо обжать наконечником. Есть много необоснованных претензий «специалистов» к продукции IEK, и совершенно напрасно. Это отличный вариант по соотношению цена / качество. Их производят в Китае, России и Турции. И свою функцию они выполняют не хуже, чем «расовые» ABB и Legrand. Не верь? Спросите настоящих электриков, а не шарлатанов, которые впаривают, что дороже. Вся Москва после недавней модернизации электрифицирована на автоматизацию IEK, естественно, в миллионном масштабе количественная статистика отказов будет выше, чем у других марок, которые используются в жилищном фонде на несколько порядков. величина меньше.Что плохого может случиться с IEK? Но ничего, что могло бы навредить человеку. УЗО или автомат после эксплуатации просто не включится снова и потребует замены. Вот и все.

21. Козырек в сборе.

22. И расклад по строкам с подписями. Просто и функционально. Цвет выделенных групп на линиях. Если случится авария, например, на линии с насосом, то отключится только он, а электроснабжение всего дома не пострадает.Многим такое количество УЗО может показаться избыточным. Действительно, достаточный минимум — одно вводное УЗО на весь объект с током утечки 30 мА. Помните — УЗО должно быть всегда. Даже если в вашей квартире нет модернизированного ввода и вы используете двухпроводное соединение TN-C. Да, отдельного заземления у вас нет, но УЗО не отработает ситуацию утечки фазы на корпус прибора без «помощи» человека. Но УЗО защитит человека.

23.Ну и окончательные виды розеток на территории. Напомню, что на розеточных линиях автомат не должен превышать номинал 16А (для меня, например, линия в спальню выполняется кабелем NYM 3х1,5 мм² (не вижу необходимости включать нагрузка там более 2кВт), поэтому автомат на этой линии имеет номинал тока 10А.

24. И несколько слов об освещении.Везде в доме стоят недорогие лампы под патрон ГУ10. Из светодиодных лампочек Я заказал несколько моделей из Китая для тестирования, а также взял «Русский Китай» под брендами Camelion и Woltra.При цене около 230 рублей за лампу скажу честно, что покупать что-либо из Китая бессмысленно. Все образцы по цене менее 150 рублей за штуку имеют серьезный разброс цветовой температуры, не говоря уже о слишком низкой (Ra

Все, что касается электрических сетей, подробно и понятно описано в

Производство электроэнергии вне сети: 4 лучших способа

Итак, вы подумали, подходит ли вам жизнь вне сети; вы знаете, что это означает, что вам больше не нужно платить за коммунальные услуги и вырабатывать всю собственную энергию, но что в этом замешано? Это не так просто, как поставить несколько солнечных батарей на крышу и назвать это хорошим; Когда дело доходит до выработки электроэнергии вне сети, существует несколько методов, которые можно комбинировать для выработки всей энергии, необходимой для комфортной жизни вне сети.

Подключение к автономной сети с помощью солнечной энергии

Когда речь заходит о внесетевой энергии, большинству из нас приходит на ум солнечная энергия. Вариант с питанием от солнца, который включает фотоэлектрические солнечные панели, инвертор и батареи, может обеспечивать много электроэнергии (особенно если вы получаете много солнечного света в месте проживания) в течение длительного времени без каких-либо движущихся частей и небольшого обслуживания. Обратной стороной, по крайней мере, на данный момент, является стоимость: полностью питать весь дом солнечной энергией редко бывает рентабельным, даже если учесть несколько десятилетий для положительной отдачи от инвестиций.Добавьте к этому широкую вариацию солнечной экспозиции в зависимости от местоположения и тот факт, что солнечная энергия работает только тогда, когда солнце светит, и легко понять, почему солнечная энергия остается частью ответа, а не целиком.

Производство электроэнергии вне сети с помощью ветровой энергии

Если вы получите хорошие новости после того, как обратитесь в местную метеорологическую службу, чтобы узнать среднюю скорость ветра в вашем районе, выработка электроэнергии с помощью ветряных турбин жилых домов — еще один вариант получения энергии вне сети.Зная диапазон средней скорости и скорости ветра, вы можете оценить, сколько электроэнергии будет производить данная система. Имейте в виду, что скорость ветра на определенном участке может значительно отличаться от средних по региону в зависимости от местной топографии.

Когда дело доходит до выбора турбины, размер имеет значение. Согласно Руководству по ветроэнергетике США, если типичный дом потребляет в среднем 830 кВт / ч электроэнергии в месяц, требуется турбина, вырабатывающая от 5 до 15 кВт (с учетом средней скорости ветра).Размер ротора турбины мощностью 10 кВт составляет около 23 футов в диаметре, и он установлен на башне, часто более 100 футов высотой. Если вы живете в городе или на небольшом участке, большой может не подойти, но у многих людей есть необходимая недвижимость для такого размера.

Как и в случае с солнечной батареей, у отключения энергии ветра от сети есть свои плюсы и минусы; Самая большая и очевидная проблема — это потребность в легком ветерке: если ветер не дует, турбина остается неподвижной и электричество не вырабатывается. Ветровые турбины также имеют движущиеся части, а это означает, что больше вещей, требующих обслуживания, могут выйти из строя.Но если у вас есть хороший постоянный сильный ветерок, дующий через задний двор, вы можете собирать его энергию на долгие годы.

Использование микрогидроэлектроэнергии для обеспечения жизнедеятельности сети

Вероятно, наименее известная из внесетевых энергетических систем, микрогидроэлектроэнергия использует источник проточной воды, например ручей, для выработки электроэнергии; он производится из энергии воды, текущей с верхнего уровня на более низкий уровень, который вращает турбину на нижнем конце системы.

По данным Energy Alternatives Ltd., производство электроэнергии на основе микрогидроэлектроэнергии может быть наиболее рентабельным из трех.«Наш опыт с микрогидросистемами показал, что гидроэнергетика будет производить от 10 до 100 раз больше энергии, чем фотоэлектрическая или ветровая, при тех же капиталовложениях». Если у вас хороший источник, он работает 24 часа в сутки, 7 дней в неделю, обеспечивая много автономной энергии в течение длительного-длительного времени; Поскольку он производит гораздо более стабильную энергию, для хранения энергии требуется меньше батарей, потому что меньше (или ноль) времени, когда система не собирает энергию. Конечно, как и в случае с двумя другими, для этого требуются довольно специфические условия на месте; если у вас нет ручья на заднем дворе, вы не можете использовать микрогидро.

Сохранение

Если вы можете использовать то, что у вас есть, более эффективно, нет причин тратить больше, чтобы заработать больше. Несмотря на то, что проектирование с целью повышения эффективности — лучший способ достичь высокого уровня энергосбережения, существует множество вариантов модернизации изоляции и повышения эффективности, которые могут помочь сократить спрос. В Руководстве по энергосбережению Министерства энергетики США содержатся дополнительные советы по экономии денег и энергии в домашних условиях.

6 лучших домашних ветряных турбин (для жилых домов)

Интерес к альтернативным источникам энергии быстро растет, поэтому мы выбрали 6 лучших домашних ветряных турбин , доступных в настоящее время на рынке.Поскольку расходы на проживание растут, все больше домовладельцев стремятся сократить расходы.

Выработка собственного электричества — это простой способ сократить ваш счет за электричество вдвое . В то время как солнечная энергия, как правило, является экологически чистым вариантом, энергия ветра — отличное решение для тех, кто живет в районах с надежной скоростью ветра .

Если вы живете в сельской местности и не имеете доступа к электросети, или живете в пригороде и хотите уменьшить свои счета за коммунальные услуги, домашние ветряные турбины — отличное решение.Все, что требуется, — это немного ноу-хау, немного земли и аккумуляторная батарея высокого напряжения. Примерно за $ 800 вы можете купить себе домашнюю ветряную турбину среднего класса, которая удовлетворит ваши потребности.

6 лучших домашних ветряных турбин

Лучший в целом: WINDMILL 1500 Вт ветрогенератор

• Номинальная скорость ветра: 31 миль в час
• Выходная энергия: 1500 Вт
• Высокие точки: Оборудован высоковольтная емкость и выход энергии.
• Не совсем: Это одна из самых дорогих домашних ветряных турбин на рынке.

Как самая популярная домашняя ветряная турбина в нашем списке, комплект Windmill 1500 W действительно впечатляет. Обладая множеством функций и прочным, долговечным корпусом, турбина предлагает домовладельцам возможность сократить свои счета за электроэнергию и потребление невозобновляемых источников энергии.

В целом Windmill 1500W на дороже, чем на другие модели на рынке, но компенсирует это по стоимости. Встроенный контроллер заряда, высокая выходная мощность и относительно легкий дизайн — все это возможности экономии денег для домовладельцев, которые плохо знакомы с ветряными турбинами.

Что говорят рецензенты?

Некоторые обозреватели столкнулись с проблемами при конструкции лопастей. Тем не менее, сервисная служба производителя на высоте , и они готовы и могут заменить все дефектные блоки, не задавая вопросов.

Вдобавок покупатели сообщают, что турбина совершенно бесшумна и не издает шума даже в ветреные дни.Это отличный аргумент для домовладельцев, которые хотят установить свои турбины в более густонаселенных районах или рядом со своим домом.

Особенности и рекомендации

Трехлопастная турбина изготовлена ​​из высококачественного стекловолокна с защитным покрытием от УФ-излучения. Он разработан для работы на полную мощность при скорости ветра 31 миль в час.

Скорость ветра при включении составляет 5,6 миль в час , что означает, что эта турбина лучше всего подходит для районов с умеренным ветром. И если турбина встречает сильные порывы ветра или скачки, система автоматического торможения может быстро исправить и предотвратить перезарядку аккумулятора.

Система 24 В имеет рекомендованную емкость батареи 200 А или выше и способна обеспечивать питание небольших автономных домашних систем. Хотя с выходной мощностью 1500 Вт не предназначен для удовлетворения потребностей всего домашнего хозяйства, его можно легко подключить к солнечной батарее. Это предлагает большую гибкость для домовладельцев, которые хотят полностью экологизировать и уменьшить свою зависимость от городских сетей.

Турбогенератор также оснащен встроенным контроллером заряда MPPT . Интегрированная система не требует дополнительных наворотов и полностью автономна, без батареи. В случае неисправности каких-либо деталей Windmill предлагает годовую гарантию производителя .

См. Цену на Amazon

Следующее лучшее: комплект ветрогенератора Tumo-Int 1000 Вт с контроллером усиления ветра

• Номинальная скорость ветра: 28 миль в час
• Выходная мощность: 1000 Вт
• High Points: Хорошая выходная мощность и низкая скорость включения.
• Not-So: Довольно большой и тяжелый, не идеальный для установки на крыше или дома на колесах.

Длинная и тонкая ветряная турбина Tumo-Int на первый взгляд кажется небольшой промышленной ветряной турбиной. Его белая 3-лопастная турбина оснащена генератором мощностью 1000 Вт , который может заряжать аккумуляторную батарею 48 В , что является впечатляющим достижением для ветряной турбины для жилых помещений.

Цена на такую ​​турбину разумная, хотя вы можете найти более высокую мощность по более низкой цене у других марок.И хотя весь блок работает с огромными 77 фунтами ., турбина практически бесшумна, и не производит шума.

Что говорят рецензенты?

В целом рецензенты довольны ветряком Tumo-Int. Его возможности превосходят другие модели на рынке, он надежен и эффективен. Один опытный покупатель использовал их для замены своих старых стандартных ветряных турбин юго-запада в Скалистых горах.

Будущие покупатели, , должны с осторожностью относиться к установке , однако.Это непростой процесс, если вы не являетесь опытным домашним мастером, и контроллер трудно сбросить до ваших предпочтительных настроек. Хотя поначалу это может оттолкнуть, компания предоставляет англоязычный персонал по обслуживанию клиентов, который поможет с любыми проблемами, которые могут возникнуть.

Особенности и соображения

Начальная скорость ветра составляет всего 5,6 миль в час , что означает, что он отлично подходит для климата со слабым ветром. Он может выдержать до 90 миль в час , поэтому не следует размещать его в местах, подверженных ураганам, торнадо или сильным штормам.В идеале подходящая среда — это территория с годовой скоростью ветра менее 8 миль в час.

При максимальной эффективности турбина Tumo-Int может генерировать 1050 Вт мощности, на 50 Вт больше номинальной мощности. В комплект также входит контроллер MPPT и дамп нагрузки, который определяет и регулирует напряжение в реальном времени. В запатентованном генераторе используется термостойкая тефлоновая проволока, а корпус колеса устойчив к коррозии для максимальной защиты.

Посмотреть цену на Amazon

Лучший бюджетный выбор: Happybuy Wind Turbine 600W White Lantern

• Рейтинг скорости ветра: 27 миль в час
• Выходная энергия: 600 Вт
• Высокие точки: Вертикальный фонарь дизайн отлично подходит для городских территорий.
• The Not-So: Его генератор производит лишь небольшое количество энергии.

Happybuy Wind Turbine 600W — одна из самых уникальных домашних ветряных турбин, представленных на рынке. Эта турбина с изогнутыми вертикальными лопастями, имитирующими форму фонаря , предназначена для выработки энергии без необходимости в большом количестве воздушного пространства.

Футуристический вид сочетается со скромной мощностью выработки энергии, а сам бренд предлагает ряд вариантов мощности, от 100 Вт до 600 Вт .Хотя это и близко не соответствует потребностям среднего домохозяйства, компактная конструкция ножей позволяет размещать несколько устройств на одном заднем дворе, удваивая или утраивая потенциал мощности.

Что говорят рецензенты?

Достаточное количество рецензентов прокомментировали неожиданный размер устройства, поскольку он намного больше, чем , изображенный в списке продуктов. Это может вызвать беспокойство у тех, кто ищет незаметную и небольшую ветряную турбину, которую можно спрятать подальше от глаз.

Тем не менее, установка проста и проста в использовании, поэтому первые покупатели остались довольны процессом по сравнению с другими более сложными моделями. Большинство из них соединили свои турбины с наборами солнечных панелей для получения максимальной мощности и использовали турбину для небольших устройств, таких как фонтаны для воды на открытом воздухе и инверторы для жилых автофургонов.

Особенности и соображения

Одной из самых популярных особенностей ветряной турбины Happybuy является то, что она может работать в условиях слабого ветра. При начальной скорости ветра 4,5 миль в час турбина может быстро начать вырабатывать электроэнергию. Однако это только начальная скорость ветра, поэтому генератор не сможет производить указанную мощность до тех пор, пока не достигнет номинальной скорости ветра 27 миль в час.

Фонарь уникальной конструкции позволяет размещать его в тесноте. Имея вдвое меньший средний радиус ротора стандартной домашней ветряной турбины, Happybuy Wind Turbine легкий, компактный и простой в установке на небольших задних дворах или на крыше.Турбина также может собирать энергию из турбулентного воздушного потока вокруг зданий и сооружений, что делает ее идеально подходящей для городских условий.

Турбина предлагается в двух холодных цветах, включая белый и красный. Каждая модель оснащена 5 лопастями из углеродного волокна, которые обладают антикоррозийной и УФ-защитой . Встроенный контроллер отслеживания максимальной мощности регулирует ток и напряжение генератора 24 В, а система автоматического торможения защищает турбину от внезапных порывов ветра.

См. Цену на Amazon

Лучший вариант среднего уровня: Windmax HY400 500 Вт ветрогенератор для дома

• Номинальная скорость ветра: 27 миль в час
• Выходная энергия: 500 Вт
• Высокие точки : Обновленная 5-лопастная модель хорошо работает в условиях слабого ветра.
• Not-So: Низкая мощность и напряжение означает, что он подходит только для питания устройств малой емкости.

Хотя ветряная турбина Windmax HY400 оснащена только генератором мощностью 500 Вт, она по-прежнему работает как шарм.В общем, Windmax — отличная покупка для начинающих покупателей, которые ищут надежную и эффективную модель среднего класса.

С черными лопастями и белым ротором турбина не самая стильная на рынке. Тем не менее, его обновленная модель с 5 лопастями по сравнению с предыдущей моделью Windmax с 3 лопастями по-прежнему может помочь снизить ваши счета за электроэнергию в безветренные дни. Это бесшумный, прочный и позиционируется как , не требующий обслуживания . Для большинства это проверяет все возможности домашней ветряной турбины с низким уровнем шума.

Что говорят рецензенты?

От островитян до жителей Северного Техаса рецензенты сообщают об успехе своей турбины Windmax HY400. Турбина надежна, но не производит много энергии, если нет ветра со скоростью более 30 миль в час . Однако рецензенты сообщают, что лопасти все равно будут вращаться в условиях слабого ветра.

Несколько покупателей использовали свои турбины, чтобы дополнить производство зеленой энергии в ночное время, когда солнечные батареи не работают. Это позволяет на больше альтернативной энергии для домовладельцев, не подключенных к электросети.

Особенности и соображения

Windmax HY400 может похвастаться первоклассной совместимостью с солнечными панелями. В сочетании с солнечной батареей ветряная турбина может работать от 650 Вт . Однако при использовании только ветра номинальная мощность составляет всего 400 , при максимальной мощности 500 в ветреные дни.

Лопасти из нейлона и армированного стекловолокна управляются с помощью аэродинамического ограничения скорости лопастей и электромагнитного контроля превышения скорости.Эти дополнительные меры защиты обеспечивают безопасную и эффективную работу даже в условиях сильного ветра со скоростью более 60 миль в час.

В дополнение к комплекту вам необходимо приобрести опору для установки турбины и аккумуляторную батарею для сбора собранной энергии. Турбина оснащена контроллером и проводом, длина которого составляет около 20-30 футов, , поэтому в целях безопасности монтажный столб не должен быть выше 25 футов.

См. Цену на Amazon

Лучшая домашняя ветряная турбина для Влажные районы: Морской ветрогенератор мощностью 2000 Вт

• Скорость ветра: 28 миль в час
• Выходная энергия: 2000 Вт
• Высшие точки: Может использоваться на суше или в воде.
• Not-So: Очень дорого и требует больших вложений для большинства домовладельцев.

Эта современная ветряная турбина элегантная и эффективная . Морская ветряная турбина с 3 лопастями из углеродного волокна может собирать достаточно энергии для питания небольших устройств и бытовой техники без звука.

Турбина оснащена всем стандартным оборудованием, а также несколькими дополнительными функциями, такими как защита от превышения скорости . Домовладельцы могут свободно размещать свои турбины, где им заблагорассудится, даже в открытых водоемах , не беспокоясь.Годовая ограниченная гарантия также предлагает чувство комфорта для начинающих покупателей, которые могут опасаться высокой цены.

Что говорят рецензенты?

Рецензенты в целом впечатлены конструкцией морской ветряной турбины. Благодаря легкому и небольшому корпусу турбина остается прочной и прочной. Это пригодится тем, кто живет в районах, подверженных неблагоприятным погодным условиям, например, ураганам.

С другой стороны, рецензенты также хвалят производительность турбины.Хотя это не промышленная ветряная электростанция, турбина выполняет свою работу и работает хорошо. Это незаменимый для тех, кто полагается исключительно на энергию ветра для получения электричества в автономных ситуациях.

Особенности и соображения

Ключевым преимуществом этой домашней ветряной турбины является то, что ее можно установить на суше или в водоеме , таком как озеро, пруд или пляж. В отличие от других моделей, турбина с защитным покрытием для морских судов способна выдерживать суровые погодные условия и водяные брызги.Если вы живете в прибрежной зоне или имеете домик у озера, то эта турбина идеальна.

Морская ветряная турбина также может производить до 2000 Вт при скорости ветра 28 миль в час . Скорость включения ветра составляет 7 миль в час, что является довольно высоким показателем для отрасли. В конечном счете, турбина не подходит для использования в не ветреных районах и должна использоваться только домовладельцами, которые живут в районах с высокой скоростью ветра.

Корпус изготовлен из прочного литого алюминия и может выдерживать ветер со скоростью до 110 миль в час , что делает его надежно защищенным от непогоды.В комплект не входит необходимая металлическая опора для установки, которая является стандартной, поэтому также следует приобрести 1,5-дюймовую стальную трубу. В целом установка довольно проста, так как для сборки требуется всего 5 деталей.

Турбина оснащена трехфазным синхронным генератором , который может использоваться для зарядки аккумуляторной батареи 12 В . Этой мощности достаточно для работы небольших устройств, таких как ноутбуки, инструменты, фонари или телефоны. Если вы хотите обеспечить электроэнергией все домашнее хозяйство, следует использовать как минимум 3 турбины.Их можно связать вместе, как солнечные батареи, при условии, что они расположены на расстоянии примерно 58 футов друг от друга.

См. Цену на Amazon

Лучшая домашняя ветряная турбина для высоких скоростей ветра: 2000 Вт 11-лопастная ветряная турбина Миссури General Freedom II

• Номинальная скорость ветра: 15 миль в час
• Выходная энергия: 2000 Вт
• Высокие показатели: Выдерживает скорость ветра до 125 миль в час.
• Не-так: Не имеет хороших отзывов пользователей.

Обладая звездообразным дизайном, сверхсовременный и элегантный Missouri General Freedom II является одной из самых привлекательных домашних ветряных турбин на рынке. Турбина бывает черного или белого цвета и предлагает колоссальную выходную мощность 2000 Вт. При скромной цене турбина большой мощности на более доступна по цене, чем другие модели в том же диапазоне мощности.

Компания Missouri Wind and Solar известна в энергетической отрасли по количеству меди, используемой в ее установках.Их ротор Freedom PMG содержит , в два раза больше меди , чем PMA типа Delco, а это означает, что он может заряжать аккумуляторную батарею быстрее, чем другие генераторы. Более того, компания предлагает 3-летнюю ограниченную гарантию и пожизненную гарантию, что их турбина не сломается при нормальном использовании.

Что говорят рецензенты?

В то время как спецификации, перечисленные в описании продукта, содержат высококачественные детали и максимальную мощность, обзоры говорят о другом. Судя по опыту покупателей, Missouri General Freedom II не производит такой мощности, как рекламируемый .Один из таких покупателей заявил, что они не собирали много энергии, даже когда в их районе прошел сильный шторм.

С другой стороны, один рецензент утверждает, что задний подшипник на его агрегате вышел из строя через три месяца после покупки. Подшипник был неисправен, и его пришлось заменить самостоятельно. Это стоило времени и денег рецензенту. Основываясь на этих отрицательных отзывах, эта ветряная турбина находится ниже в нашем списке , чем другие бренды, у которых может быть не так много разрекламированных наворотов.

Особенности и рекомендации

В комплект входит 11 лопастей из оцинкованного углеродного волокна , которые способны выдерживать невероятную скорость ветра и ненастную погоду без ржавчины и повреждений. Это отлично подходит для тех, кто живет в районах, подверженных прибрежной влажности или сильным штормам, которые часто дуют.

Скорость ветра при включении 6 миль / ч не самая высокая и не самая низкая на рынке. И хотя турбина может эффективно работать в широком диапазоне ветровых условий, она лучше всего подходит для средней скорости 15 миль в час.Эта относительно низкая скорость ветра частично объясняется большим количеством лопастей.

В турбине используется система натяжения проволоки , а не контактные кольца , которые могут сломаться или выйти из строя. Freedom II PMG также сконструирован с 28 магнитами и более надежен, чем роторы со щетками. Таким образом, хотя цена выше, чем у дешевых моделей ветряных турбин, ваши деньги хорошо вложены, поскольку Missouri General Freedom II надежен и долговечен.

Узнать цену на Amazon

Вернуться к началу

Полное руководство покупателя домашних ветряных турбин

Как выбрать подходящую ветряную турбину для вашего дома

Домашняя ветряная турбина, безусловно, является инвестицией.Модели высшего уровня могут легко стоить вам 1000 долларов или более , поэтому важно сначала учесть несколько ключевых факторов, прежде чем делать свой выбор.

Планируете ли вы использовать ветряную турбину для освещения сараев или подземного бункера, существуют различные модели, которые удовлетворят ваши потребности. От дешевых устройств малой мощности до комплектов морского класса — каждый найдет что-то для себя.

Насколько ветрено в вашем районе?

Это самое важное соображение, которое вы должны учитывать при выборе турбины для своего дома.Если вы получаете очень низкую скорость ветра , живете в густонаселенном районе или часто испытываете ураганные ветры, то ветряная турбина, вероятно, не лучший вариант.

В среднем домашние ветряные турбины нуждаются в минимальном количестве ветра для работы. Это зависит от модели, но большинство часов составляет около 6-7 миль в час . Номинальная скорость ветра для полного производства энергии обычно составляет около 27 миль в час для стандартных агрегатов. Если вы живете в районе, где постоянно дует ветер, подойдет обычная бытовая турбина.

Однако, если вы регулярно сталкиваетесь с низкой скоростью ветра, вам нужно искать модели с более низким порогом. Одним из самых важных факторов являются лезвия. Те, у которых больше лопастей, например с 9 по 11, имеют на больше площади поверхности, веса и крутящего момента , чтобы ротор продолжал вращаться. Это означает, что они по-прежнему смогут работать в условиях слабого ветра, в то время как модели с 3 лопастями — нет.

Приобретая домашнюю ветряную турбину, обратите внимание на следующие характеристики продукта:

• Начальная скорость ветра
• Скорость включения
• Номинальная скорость ветра
• Безопасная скорость ветра

Какая у вас средняя энергия потребление?

Среднее американское домохозяйство с современной техникой потребляет около 8000-9400 кВтч электроэнергии в год. Если вы хотите полностью отказаться от сети, вам необходимо достичь минимального порогового значения выходной мощности от 5 до 15 кВт. Большинство домашних ветряных турбин не соответствуют этому минимуму, поэтому их необходимо использовать вместе с другими турбинами или другим источником энергии.

Если вам нужны только небольшие устройства, такие как насос уличного пруда, тогда вам подойдет небольшая турбина средней мощности. Те, у кого 400-1000 Вт мощности, могут заряжать небольшие приборы, такие как ноутбуки, телефоны, фонари, электроинструменты и многое другое.Если вы хотите использовать турбину в сочетании с инвертором для дома на колесах, вам, вероятно, понадобится больше.

Где вы планируете установить ветряную турбину?

Ветряные турбины спроектированы для размещения высоко в воздухе. Турбина и генератор должны быть установлены на высоком столбе высотой около 25-60 футов . Однако турбины не ограничиваются только большими полями или вершинами холмов; домашние ветряные турбины также можно разместить на крыше (например, в вашем саду на крыше) или в водоеме.

В зависимости от площади в квадратных футах, которая у вас есть, существует множество вариантов. Для тех, кто живет в более компактных условиях, необходима турбина с небольшим радиусом ротора. С другой стороны, если вы хотите установить турбину на крыше, вам понадобится модель , которая не будет тяжелой и громоздкой.

Имейте в виду, что каждая турбина должна быть помещена в буферную зону . Две турбины никогда не должны располагаться рядом друг с другом.Самый простой способ определить правильное расстояние для размещения — это умножить радиус лопастей турбины на 10. Это даст вам общую оценку, хотя предпочтительнее проконсультироваться с производителем.

Собираетесь ли вы соединить ветряную турбину с альтернативным источником энергии?

Ветряные турбины отлично работают, когда в паре с солнечной батареей , так как это максимизирует вашу способность производить энергию. В течение дня солнечные панели могут поглощать солнечные лучи, а ветряная турбина может генерировать энергию с помощью вечерних порывов ветра.Если вы хотите полностью отключиться от электросети, то эта пара — самый надежный выбор, поскольку вы не всегда можете гарантировать, что будете получать достаточно ветра каждый день.

С другой стороны, если вы действительно хотите использовать исключительно ветряную энергию, вам нужно будет искать комплекты высокой мощности. 100-1000 Вт не будет производить достаточно энергии и просто тратит ваше время, деньги и энергию. Те, у которых более 3 лезвия и выходная мощность 2000 Вт, намного лучше подходят для обитателей домиков и автономных систем.

Вернуться к началу

Критерии выбора: как мы оценили лучшие домашние ветряные турбины

На основании ряда факторов, включая количество лопастей, вес, номинальную скорость ветра, выходную мощность и характеристики, мы выбрали 6 лучших домашних ветряных турбин на рынке.

В нашем рейтинге особое внимание уделяется полезности, эффективности и надежности , , а также цене и практическому опыту. В качестве источника зеленой энергии для жилых домов эти ветряные турбины также должны иметь минимальное количество энергии.

Лопасти

Количество и размер лопастей повлияют на общую эффективность и полезность ветряной турбины. Те, у которых меньше лопастей, заставят ротор вращаться быстрее, генерируя больше энергии на более высоких скоростях. А те, у кого больше лопастей, будут воспринимать низкие скорости ветра и могут работать без необходимости постоянно сильного ветра.

С другой стороны, длина лезвия также является важным фактором.Если лопатка длинная, то для турбины потребуется буферная зона большего размера. Лезвия с маленькими или компактными лезвиями лучше подходят для городских районов, где пространство имеет большую проблему.

Рейтинг скорости ветра

Рейтинг скорости ветра — это среднее количество ветра, необходимое для или турбины для работы с максимальной эффективностью. Хотя турбина по-прежнему будет вырабатывать электроэнергию на скоростях ниже номинальной, она не сможет обеспечить указанную мощность, если не получит номинальную скорость ветра или выше.В общем, те, у кого более низкая скорость ветра, оцениваются выше, потому что они предлагают наибольшую гибкость для домовладельцев.

Вес

Хотя общий вес комплекта не является самым важным фактором, он все же влияет на размещение. Если комплект тяжелый, то для его поддержки потребуется дорогая и прочная штанга . Его также нельзя размещать на крышах или вокруг других конструкций, которые могут быть повреждены в случае выхода из строя опоры. В конечном счете, чем легче устройство, тем лучше. Вы также получите дополнительный бонус в виде меньших затрат на доставку!

Выходная энергия

В общем, выходная мощность генератора является наиболее важным фактором для большинства покупателей. В конце концов, вся цель ветряной турбины — преобразовывать энергию ветра в электричество. Любая модель мощностью менее 500 Вт бесполезна, если только вы не планируете использовать ее для питания цепочки уличных фонарей или зарядки телефона. Средняя мощность недорогой домашней ветряной турбины составляет около 1000 Вт .Это отличная отправная точка для начинающих покупателей.

Характеристики

Ветряные турбины — это простые устройства, которые, как правило, не оснащены множеством наворотов. Однако есть несколько особенностей, благодаря которым одна турбина стоит выше другой.

Как и в большинстве случаев, чем больше возможностей предлагает домашняя ветряная турбина, тем лучше соотношение цены и качества. Это особенно актуально для тех, у кого есть встроенные дампы нагрузки и контроллеры заряда MPPT.

Вот наиболее распространенные предлагаемые функции:

• автоматические тормозные системы
• контроллеры заряда
• низкий коэффициент полезного действия ветра
• защитное покрытие (морское, анти-УФ, антикоррозийное)

Вернуться к началу

Часто задаваемые вопросы (FAQ)

Как работают ветряные турбины?

Основная работа ветряной турбины на самом деле довольно проста: ветер вращает лопасти турбины вокруг ротора, который затем раскручивает генератор для выработки электричества , которое хранится во внешней аккумуляторной батарее.Будь то ветряная турбина промышленного уровня на ветряной электростанции или небольшая бытовая турбина на заднем дворе, общий принцип один и тот же.

В целом, вы должны размещать ветряные турбины в зоне с минимальным количеством ветра. Для средней домашней ветряной турбины это обычно скорость ветра 5,5 миль в час или более . Без этого минимального количества ветра лопасти просто не будут вращаться, и электричество не будет производиться.

Однако номинальная выходная мощность турбины не может быть достигнута, если турбина не имеет доступа к ее номинальной скорости ветра, которая составляет среднее количество ветра, необходимое , чтобы генератор работал с максимальной мощностью.Например, турбина мощностью 500 Вт , рассчитанная на скорость ветра 27 миль в час, будет генерировать около 100 Вт мощности только при скорости ветра 10–12 миль в час.

Какова средняя выходная мощность ветряной турбины?

Большинство домашних ветряных турбин рекламируют от 100 Вт до 2000 Вт мощности. Однако фактическая мощность зависит от скорости ветра и эффективности генератора. Хотя некоторые модели имеют высокую номинальную мощность, они могут работать только при очень высоких скоростях ветра, недоступных для большинства домовладельцев в их районе.

Дорогие устройства могут производить 2000 Вт и заряжать батарейные блоки 12-24-48 В . В сочетании с 3 или более блоками турбины могут полностью обеспечить энергией небольшое домашнее хозяйство. Однако большинство домовладельцев не хотят создавать мини-ветряные электростанции на своей территории, поэтому сеть турбин и солнечных панелей — лучший вариант, если вы планируете полностью отказаться от электросети.

Может ли ветряная турбина выдерживать ненастную погоду?

В зависимости от модели, которую вы покупаете, ветряные турбины обладают удивительной способностью противостоять сильным штормам , штормам и порывам ветра.Как правило, домашние ветряные турбины могут управлять скоростью ветра до 90-100 миль в час , прежде чем они начнут ломаться или выходить из строя.

Тем, кто живет в районах, подверженных ураганам или частым торнадо , не следует устанавливать ветряные турбины , поскольку они могут представлять угрозу безопасности и обязательно выйдут из строя в какой-то момент. В этом случае солнечная батарея более эффективна в качестве альтернативного источника энергии.

Что касается дождя, практически все турбины среднего класса покрыты антикоррозийными материалами , устойчивыми к ржавчине и воздействию воды.Некоторые модели можно даже разместить в морской среде, например, в прибрежных районах или небольших водоемах в сельской местности.

Сколько денег мне сэкономит ветряк в месяц?

Сумма, которую вы сэкономите, используя ветряную турбину, полностью зависит от среднего потребления электроэнергии в вашем доме и стандартной цены на электроэнергию в вашем районе. В среднем американское домохозяйство будет использовать около 780 кВтч в месяц .

Если у вас достаточно ветряных турбин для производства 5 кВт , вам нужно будет удовлетворить свои потребности в энергии и иметь доступ к разумной скорости ветра в течение года, тогда вы сможете сократить свои счета за электроэнергию до нуля.Фактически, электрическая компания может заплатить вам за любую дополнительную энергию, которую вы произведете и продадите обратно.

Однако, чтобы выполнить эту квоту, вам потребуется установить минимум три турбины мощностью 2000 Вт , что является дорогостоящим предварительным вложением. С другой стороны, небольшой ветроэнергетический комплекс, который включает в себя 1 или 2 турбины на вашем участке, может легко сократить ваши счета за электроэнергию вдвое, и вы можете значительно сократить расходы на коммунальные услуги в самые ветреные времена года.Для преданных домашних мастеров средняя экономия составляет от 50 до 90%.

Наверх

Разрешение на электрооборудование | Услуги по развитию

Разрешения на электрооборудование гарантируют, что проекты соответствуют минимальным стандартам, которые помогают защитить жизнь или здоровье, общественное здоровье, собственность и благосостояние. Никакая электрическая проводка, устройство, приспособление или оборудование не должны устанавливаться внутри или на какой-либо структуре или помещении, а также не должны производиться какие-либо изменения, дополнения или замены в любой существующей проводке, устройстве, приборе или оборудовании, если не было получено разрешение на электрооборудование для работа, кроме исключений, указанных ниже.

В зависимости от желаемого объема работ, разрешение на электричество может быть Простое разрешение на электричество без плана или Разрешение на электричество (обязательно) .

Простое разрешение на электричество без плана

Домовладельцы, владельцы собственности и лицензированные подрядчики могут получить разрешение на электричество без плана для небольших установок, включая:

• Сброс счетчика / переподключение
• Добавление контуров
• Различная электропроводка, например, перенос электрических розеток или повторный электромонтаж
• Опоры временные для стройплощадок
• Станции зарядки электромобилей для частных гаражей

Если ваш проект включает в себя комбинацию электрического, механического оборудования и / или водопровода / газа, как только вы окажетесь на онлайн-портале разрешений, вам нужно будет выбрать Простое разрешение на комбинацию без плана, когда вы начнете процесс подачи заявки.

Заявители обычно получают разрешение в течение двух рабочих дней. Осмотр может быть назначен после оплаты счета и выдачи разрешения.

Подать заявку на простое разрешение

План (требуется) Разрешение на электрооборудование

Электрические планы и расчеты требуются для всех зданий и сооружений, кроме одно- и двухквартирных домов, за исключением тех случаев, когда установка соответствует требованиям разрешения на отсутствие планов. Кандидаты должны получить разрешение на выполнение всех электромонтажных работ, которое должно выдаваться только физическому лицу, фирме или корпорации, имеющим действующую лицензию подрядчика штата Калифорния, которая разрешает установку электрооборудования, либо собственнику или арендатору.

Подать заявку на разрешение плана

Производство собственной электроэнергии | Умные дома

Выработка собственного электричества может снизить затраты на электроэнергию и обеспечить надежность энергоснабжения.

Для сельской недвижимости это может быть единственный практичный и экономичный вариант. Для городской недвижимости «микрогенерация» также может быть привлекательным вариантом при определенных обстоятельствах.

Есть несколько вариантов, от солнечных, ветряных и гидроэнергетических до традиционных дизельных генераторов.

Зачем вырабатывать собственное электричество?

Рентабельность

Производство собственной электроэнергии в долгосрочной перспективе может оказаться дешевле, чем продолжение использования энергии от местных линий, особенно для объектов, имеющих доступ к хорошим возобновляемым ресурсам (ветровым или солнечным).

Для собственности в удаленных районах подключение к местным линиям может стоить десятки тысяч долларов. Выработка собственного электричества может обойтись дешевле. Также это может быть вариант в городских условиях.В настоящее время затраты на установку относительно высоки, но они снижаются.

Если вы подключены к сети и вырабатываете собственное электричество, вы можете продать излишки обратно своей энергетической компании.

Гарантированное подключение

Если вы можете генерировать и хранить собственное электричество, индивидуально или совместно с соседями, вы можете быть уверены в надежности электроснабжения даже в случае отключения электроэнергии или закрытия вашей местной электросети. Это дает вам гораздо большую независимость от сети и может быть полезно во время гражданской чрезвычайной ситуации или плохой погоды.

Воздействие на окружающую среду

В 2016 году почти 84 процента электроэнергии Новой Зеландии вырабатывается из возобновляемых источников, таких как гидроэнергия, ветер, биоэнергия и геотермальная энергия. Остальное происходит от сжигания ископаемого топлива, такого как газ или уголь, процесса, который приводит к выбросам парниковых газов и способствует изменению климата.

New Zealand Energy Quarterly на веб-сайте MBIE содержит информацию о производстве энергии в Новой Зеландии.

По мере увеличения спроса и выработки дополнительной электроэнергии эти выбросы, вероятно, увеличатся.Снижая спрос на электроэнергию от местных линий и вырабатывая ее самостоятельно с использованием возобновляемых источников энергии, таких как гидро-, ветровые или фотоэлектрические элементы, вы поможете сократить выбросы парниковых газов в Новой Зеландии и свой личный углеродный след.

Как вы можете вырабатывать собственное электричество?

Варианты для выработки собственной электроэнергии включают:

• фотоэлектрические (PV) системы
• ветряки
• микрогидравлические системы
• Двигатели на биомассе и биогазе
• дизельные или биодизельные генераторы.

Ветряные, фотоэлектрические, гидроэнергетические, биогазовые и биодизельные источники используют возобновляемые источники энергии, не производят чистых вредных выбросов и — в зависимости от ваших обстоятельств — могут предложить экономичные варианты производства электроэнергии.

Если вы уже подключены к сети, переход на эти системы может оказаться относительно дорогим вариантом. Тем не менее, все это стоит учитывать, особенно в отношении недвижимости в удаленных местах — а цена снижается из года в год.

Биомасса и биогаз

Биомасса — это органический материал, который можно использовать для производства электроэнергии, тепла и трансформировать в топливо для транспорта.Примерами биомассы являются древесная щепа, обрезки древесины, бумажные изделия, растительные остатки, навоз и сточные воды. Если фабрики или фермы производят много отходов биомассы, может быть экономически выгодно использовать эти отходы для выработки электроэнергии.

В домашних условиях более эффективно сжигать сухую биомассу в дровяной печи для отопления и нагрева воды или в случае листьев и садовых отходов для ее компостирования.

При разложении органических отходов в отсутствие кислорода образуется смесь метана и диоксида углерода.Этот биогаз можно использовать вместо природного газа для отопления, охлаждения, приготовления пищи и производства электроэнергии. Метан и углекислый газ являются парниковыми газами, но лучше сжечь метан, чем позволить ему попасть в атмосферу.

Биогаз полезен для фермеров, которым приходится избавляться от большого количества отходов животноводства. Однако биогазовая установка требует технического обслуживания и эксплуатационного внимания, поэтому может подходить только для крупных хозяйств.

Дизель-генераторы

Дизель-генераторы уже много десятилетий используются для выработки электроэнергии в удаленных местах.

Они также используются для аварийного производства электроэнергии в случае отключения электроэнергии. Они есть в больницах, компьютерных центрах и других важных зданиях.

При использовании системы возобновляемой энергии (особенно ветровой или солнечной) вам может понадобиться генератор в качестве резервного. Он может запуститься автоматически, если заряд аккумулятора станет слишком низким, например, в безветренный или пасмурный день.

Они просты в использовании и могут обслуживаться любым механиком в гараже. Но у них есть недостатки: шум, затраты на топливо, неудобство заправки, выхлопные газы (включая парниковые газы и другие опасные загрязнители воздуха), износ и затраты на техническое обслуживание.

Хранение и использование электроэнергии

Если вы производите собственное электричество — особенно с помощью ветряных, гидро- или фотоэлектрических систем — вы можете быть подключены к сети (и подавать в нее излишки электроэнергии) или быть независимыми (стенд -одельная энергосистема). Если у вас автономная система, вам потребуется:

• иметь батареи для хранения энергии по мере ее выработки
У
• есть дополнительная опция генерации для обеспечения бесперебойного питания.

Если вы подключены к сети, вы будете подключены к местной электросети и сможете экспортировать избыточную электроэнергию, а также использовать электроэнергию от сети в качестве резервной для вашей системы. Использование сети для хранения данных означает, что вы можете сэкономить на размещении локальных аккумуляторных батарей.

Батареи

Если вы используете батареи, вам понадобится достаточно емкости для хранения электроэнергии для ваших нужд, когда генераторы не работают. Это может быть эквивалентно нескольким дням поставки, если вы полагаетесь на прерывистые источники генерации, такие как ветряные турбины или солнечные фотоэлектрические установки.

Ваши батареи также должны иметь возможность накапливать электроэнергию для удовлетворения пикового спроса, когда несколько приборов включены одновременно.

Это должны быть батареи глубокого разряда. Большинство аккумуляторов, например используемых в транспортных средствах, повреждаются, если вы израсходуете слишком много заряда. Те, у кого глубокий цикл, могут выдержать обычную разрядку ниже 50%.

Есть множество вариантов, но свинцово-кислотные батареи являются самыми дешевыми для крупномасштабного хранения. В системах возобновляемой энергии обычно используются так называемые мокрые батареи, а не герметичные или гелевые батареи.

Батареи выделяют едкие и легковоспламеняющиеся газы на последних этапах зарядки, поэтому их следует устанавливать в хорошо вентилируемом помещении, по возможности отдельно от дома.

Их необходимо правильно установить и обслуживать, чтобы они были в безопасности и в хорошем состоянии. Проконсультируйтесь с вашим поставщиком и следуйте инструкциям производителя. Их может потребовать замена каждые 6-8 лет.

Банк батарей, достаточный для автономной системы в одном доме, может стоить от 10 000 до 30 000 долларов, в зависимости от того, сколько энергии вам нужно хранить.

Другое оборудование

Если у вас есть собственная система выработки электроэнергии и вы храните энергию в батареях, вам понадобится другое оборудование, такое как:

• инвертор для преобразования постоянного тока, хранящегося в батарее, в переменный ток 230 В ( AC) используется в стандартных приборах
• выпрямитель для преобразования переменного тока в постоянный перед хранением батареи
• контроллер, чтобы убедиться, что выходное напряжение составляет 230 В и 50 Гц, а аккумулятор не перезаряжается (он передает избыточную мощность на элемент сопротивления, который может сильно нагреваться).
• кабеля, которые должны быть достаточно толстыми, чтобы выдерживать самый высокий ток.Чем они короче, тем меньше энергии вы потеряете в пути. Если они должны быть длинными, напряжение необходимо увеличить — а это значит, что вам понадобится дополнительное оборудование для изменения уровней напряжения.

Обратите внимание, что для работы с этими системами обычно требуется лицензированный электрик.

Продажа в сеть

Ваш розничный продавец электроэнергии будет продавать вам электроэнергию по одной цене и может покупать у вас электроэнергию по другой цене. Вам понадобится контракт с продавцом.

В зависимости от того, как вы генерируете электроэнергию, линейная компания может не принимать очень небольшие количества колеблющейся мощности.Это может означать, что вам придется использовать батарею в качестве промежуточного накопителя, прежде чем отправлять питание обратно в сеть.

Разные поставщики допускают разные варианты, поэтому проверьте перед установкой системы. Если вы подключены к сети, вам придется платить ежемесячную плату за поставку.

Вам также понадобится система управления, которая предотвращает передачу энергии в сеть, когда сеть не работает, чтобы обеспечить безопасность всех, кто работает на линиях.

Энергоэффективность

Производство электроэнергии в домашних условиях стоит дорого, поэтому вы не хотите покупать систему большего размера, чем вам нужно.

Перед установкой любого типа домашнего генерирующего оборудования убедитесь, что вы сокращаете потребление электроэнергии с помощью изоляции, энергоэффективных лампочек, газового приготовления, солнечного нагрева воды и т. Д.

Unbound Solar — солнечные продукты и советы наших экспертов

В 1839 году девятнадцатилетний французский физик по имени Александр-Эдмон Беккерель открыл принцип действия солнечного элемента, известный как фотоэлектрический эффект. Это не было до 1876 года этот эффект стал жизнеспособным методом производства электроэнергии с работа Уильяма Гриллса Адамса.Он обнаружил, что, освещая соединение между селеном и платина, возникает фотоэлектрический эффект; электричество теперь можно было производить без движения части.

Какими бы революционными они ни были, селеновые солнечные элементы были недостаточно эффективны для питания электрооборудование. Эта способность появилась в 1953 году, когда сотрудник Bell Laboratories Джеральд Пирсону пришла в голову блестящая идея создать солнечный элемент из кремния вместо селена. Новый York Times назвала это открытие «началом новой эры, которая в конечном итоге привела к реализация использования почти безграничной энергии солнца для использования цивилизация ».

Как раз к космической гонке первые солнечные батареи дебютировали на спутнике. промышленность. Авангард I, первый спутник, работающий на солнечной энергии, в этом году отпраздновал свое 53-летие. установление рекордов пробега и звание старейшего искусственного спутника Земли, орбита.

Первые солнечные модули были достаточно эффективны только для космических приложений, где Солнце радиация намного сильнее. В конце концов спутниковые исследования проложили путь для наземных технология.1990-е годы были поворотными для фотоэлектрических технологий. Инновации в солнечные элементы позволили повысить эффективность при снижении стоимости производства. Германии и Япония лидировала с долгосрочными программами стимулирования использования солнечной энергии, помогая снизить затраты на общественности и стимулирования роста мощной фотоэлектрической промышленности в обеих странах.

Калифорния — лидер нации
В 2006 году Калифорния сделала крупный долгосрочная приверженность солнечной энергии, приняв Калифорнийскую солнечную инициативу, десятилетний программа стимулирования с целью установки 3000 мегаватт солнечных панелей на эквивалентных миллиона крыш.Калифорния является лидером в установках солнечных панелей, поскольку в настоящее время установлено больше фотоэлектрических систем, чем в любом другом штате. Этот невероятный бум произошло в основном из-за Калифорнийского стандарта портфеля возобновляемых источников энергии, который требует, чтобы К 2010 году 20 процентов электроэнергии в штате будет производиться из возобновляемых источников. В 2008 году штат решил, что он недостаточно быстро продвигается к достижению этих целей, и принял тариф, требующий от коммунальных компаний выкупа избыточной энергии, произведенной домовладельцами и частные фотоэлектрические установки.В том же году штат также увеличил количество возобновляемых источников энергии. Стандарт портфеля до 33 процентов к 2020 году, что значительно поможет стимулировать рост возобновляемых источников энергии. промышленность.

Как работают солнечные панели
Фотоэлектрические солнечные модули состоят из нескольких соединенных между собой солнечных элементов, которые эффективно захватывают энергию фотонов между слоями кремниевых пластин. Отрицательно заряженный затем электроны выбиваются из своих атомов, позволяя им свободно течь через полупроводники. Отдельные диоды и P-N переходы предотвращают обратные токи и уменьшают потерю мощность на частично затемненных панелях.

Поскольку электрический ток течет в одном направлении, как аккумулятор, Вырабатываемая электроэнергия называется постоянным током (DC). Коэффициенты конверсии солнечного света обычно находятся в диапазон от 5 до 18 процентов, при этом в некоторых лабораторных экспериментах эффективность достигает 30 процентов. Возможности будущего включают разработку многопереходных солнечных элементов, которые способен использовать более широкую полосу пропускания полезного света. Мы по-прежнему считаемся «ранние» этапы технологии солнечных батарей.

Компоненты панели солнечных батарей
Фотоэлектрические солнечные панели являются основным строительным блоком в системе солнечной энергии. Поскольку каждая солнечная модуль производит ограниченное количество энергии, установки обычно состоят из нескольких панелей, называется массивом. Массив вырабатывает DC (постоянный ток), который может храниться в батареях или мгновенно преобразуется в переменный ток, необходимый для обычных бытовых приборов.

Оборудование, преобразующее мощность постоянного тока в переменный, известно как солнечный инвертор, и они бывают нескольких разновидностей, модифицированной синусоидальной волны или чистой синусоидальной волны.Они далее классифицируются в зависимости от того, в какой системе он будет использоваться, вне сети или в сети взаимосвязаны. В последнее время инновации в области микро-инверторов значительно упрощает установку и упрощает добавление панелей к установке. Каждая солнечная модуль соединен со своим собственным микроинвертором, который затем преобразует мощность непосредственно в панель. При установке вне сети использование контроллера заряда необходимо для правильного управления. Соберите энергию, зарядите батареи и предотвратите перезарядку.

Самым большим нововведением в контроллерах заряда должна стать относительно новая функция под названием отслеживание точки максимальной мощности (MPPT). Этот инновационный метод постоянной зарядки аккумуляторов контролирует пиковое напряжение питания от массива и входное напряжение на батареях, регулируя силу тока чтобы компенсировать колебания. Это обеспечивает наиболее эффективные средства управления мощностью. уборка урожая. Контроллеры заряда MPPT работают аналогично трансмиссии автомобиля, поддержание вашей системы зарядки на «правильной передаче».Другие компоненты солнечной система будет включать в себя проводку и монтажное оборудование, в то время как в некоторых установках используется трекер который меняет угол наклона и направление в течение дня.

Типы солнечных панелей
Солнечные панели подразделяются на три класса: монокристаллические (монокристалл), поликристаллический (множественные кристаллы) или аморфный кремний. Монокристалл указывает на непрерывный и непрерывный образец кремния, из которого изготовлен элемент. Этот способ использует очень чистый кремний, выращенный в сложном процессе роста, а затем разрезанный на пластины, которые составлять отдельные ячейки.Это был первый метод, использованный для производства солнечных батарей. по-прежнему высоко ценится за их коэффициент полезного действия.

Поликристаллические панели состоят из множества кристаллитов разного размера и ориентация. Эти поликристаллические панели, как правило, дешевле и немного дешевле. эффективнее, чем монокристаллические модули, но в последнее время разница в эффективности очень мала. Как и их монокристаллический аналог, клетки также разрезаются на пластины, которые составляют индивидуальные ячейки солнечной панели.

Аморфные солнечные панели используют некристаллическую аллотропную форму кремния, в которой тонкий слой этой кремниевой подложки нанесен на тыльную сторону стеклянной пластины. Эти панели намного дешевле и менее энергоэффективно, но они более универсальны в использовании. Для Например, аморфные солнечные панели можно изготавливать в виде длинных листов кровельного материала. Тонкий Пленочные солнечные панели также относятся к категории аморфных. Этот тип ячеек может быть установлен на гибкая поддержка, что делает их более подходящими для мобильных приложений.

Каждый из типов солнечных панелей рассчитан на срок службы не менее двадцати пяти лет. Вместо остановив производство полностью, выработка электроэнергии будет немного снижаться постепенно, более десятилетия. Долговечность солнечной панели определяется количеством лет до запуска устройства. производит только 80 процентов от его первоначальной номинальной мощности. Промышленный стандарт для гарантий: От 20 до 25 лет, хотя нередки случаи, когда панели производят достаточную мощность более 30 лет. годы.

Вне сети против привязки к сети
Панели солнечных батарей широко используются в сельской местности, где нет доступа к сети или недоступен.Эти установки называются автономными (или независимыми, автономными) солнечными батареями. системы и требуют использования батарей для хранения энергии для использования ночью или в течение длительного времени. участки с пасмурной погодой. Энергия, хранящаяся в батареях, оставляет батареи в виде постоянного тока. электричество, которое может питать приборы постоянного тока (например, дома на колесах) или преобразовываться в переменный ток. ток (переменный ток) для использования с обычными приборами. Очень похоже на запуск собственной мини-утилиты компании, этот метод дает вам полную независимость от национальной сети.

Вы можете сократить расходы на батареи, выбрав систему, которая подключается правильно. в главную распределительную коробку вашего дома и используйте сеть в качестве источника питания ночью или на длинные участки ненастной погоды. Эти установки известны как привязанные к сетке или сетевые системы. Эта версия солнечной системы позволяет продавать лишнюю электроэнергию. вы производите обратно коммунальным компаниям, которые выбрали поддержку «чистого измерения». После того, как вы зарегистрируетесь в программе чистого измерения, ваша коммунальная компания получит смарт-счетчик. установлен, известный как счетчик времени использования, который фактически будет работать в обратном направлении, когда вы производите избыточная мощность.Разумно иметь в виду, что системы, привязанные к сети без резервного аккумулятора, являются Работает только при работающей сети. Из-за защиты от островков на сетке привязан инверторы, которые защищают коммунальных служб от работы на линии, подключенной к сети, без резервная батарея не будет продолжать производить энергию во время отключения электроэнергии, независимо от того, есть у тебя солнце или нет.
