Котел длительного горения своими руками – чертежи, изготовление

Владельцев частных домов, решивших установить твердотопливный котел отопления, в первую очередь заботят 3 параметра — тепловая мощность агрегата, его цена и длительность горения с 1 загрузки. Эти параметры взаимосвязаны, чем больше мощность и продолжительность работы, тем выше стоимость теплогенератора. Единственный способ сократить затраты – сделать котел длительного горения своими руками либо поручить работу мастерам. Представляем 2 конструкции ТТ-котлов, подробные чертежи и порядок изготовления отопителей.

Как увеличивается длительность горения твердого топлива

Мечта многих домовладельцев – поставить котел на твердом топливе, к которому не придется бегать с дровами каждые 4—6 часов. Пользуясь этим, производители и продавцы отопительной техники применяют приставку «продолжительность горения» ко всем подряд теплогенераторам, в том числе и пеллетным, работающим самостоятельно до 7 суток.

Разновидности классических котлов с увеличенной топливной камерой

Продолжительность процесса горения принято обосновывать использованием режима тления при ограниченной подаче воздуха. Но сжигать дрова и уголь подобным способом неэффективно, и вот почему:

Дровяные и угольные котлы достигают своего КПД 70—75% во время максимального горения. При тлении эффективность агрегата снижается до 40—50% (как у обычной буржуйки).
Тлеющие дрова выделяют мало тепловой энергии. Кому нужен «долгоиграющий» теплогенератор, не обогревающий дом в полной мере?
Свежесрубленное дерево определенных пород (например, тополь, ива) и низкокалорийное топливо невозможно нормально сжечь в режиме тления.

Заводской котел с увеличенным топливником, где дрова горят сверху вниз

В действительности, твердотопливные котлы длительного горения – это те, что имеют увеличенную топливную камеру, только ее размер влияет на продолжительность процесса при прочих равных условиях. Принцип прост: чем больше в топке дров, тем дольше они горят и выделяют тепло.

Бытовые котлы, способные работать с одной закладки 8—12 часов на дровах и до 24 часов на угле, бывают таких видов:

классические, с принудительной подачей воздуха;
действующие по принципу верхнего горения (типа прибалтийской «Стропувы»).

Эти конструкции ТТ-котлов вполне реально изготовить в домашних условиях при наличии необходимого инструментария и практики в сварочном деле. Еще на просторах интернета можно встретить чертежи шахтных котлов на твердом топливе и опилках, но такие отопители довольно громоздкие и непростые в изготовлении, а потому заслуживают отдельной темы.

Классический котел продолжительного горения

В данном разделе вашему вниманию предлагается самодельный отопительный агрегат на дровах и угле, разработанный и сделанный нашим экспертом Виталием Дашко. Мастер собрал на заказ несколько десятков подобных теплогенераторов разной мощности, постоянно совершенствуя конструкцию. Краткий обзор ТТ-котла смотрите на видео:

Надежность и эффективность котлов уже проверена временем на различных объектах. Технические характеристики представленной модели агрегата следующие:

мощность – 22–24 кВт;
длительность горения (в среднем) на дровах 10—12 часов, минимум – 8 ч;
то же, на угле – до 1 суток;
КПД — 75—77%;
максимальное рабочее давление в системе отопления – 3 Бар, номинальное – 1.5 Бар;
количество воды в котловом баке — 50 л;
масса изделия — 150 кг;
размер загрузочного проема (ширина х высота) 360 х 250 мм;
общий объем топки — 112 л, полезный (под загрузку топлива) — 83 л;
глубина топки — 46 см, оптимальная длина полена – 40 см.

Для справки. Мастер изготавливает котлы длительного горения разной мощности, в линейку входят агрегаты на 16, 24, 36 и 130 кВт. Цена готового изделия на 24 кВт при заказе у мастера составляет около 450 у. е. Все вопросы и уточнения, связанные с устройством твердотопливного котла и его изготовлением, можно обсудить лично с Виталием, чьи контакты указаны на странице «Наши эксперты».

Устройство и габаритные размеры дровяного котла длительного горения для изготовления своими руками показаны на чертеже:

Теплогенератор успешно функционирует как на дровах, так и на угольном топливе. Полезная вместительность топливника посчитана до нижней кромки загрузочного проема, поскольку камеру нежелательно заполнять доверху. Работа котла происходит в таком порядке:

После закладки и розжига твердого топлива дверцы герметично закрываются.
На электронном блоке управления выставляется желаемая температура теплоносителя, рекомендуется не ниже 50 °С. Затем блок включается в работу нажатием соответствующей кнопки, запускается вентилятор.
При разогреве до установленной температуры вентилятор отключается, доступ воздуха в топливник прекращается. ТТ-котел находится в режиме ожидания, дрова тлеют очень слабо и практически не дают тепла.
После падения температуры в котловом баке контроллер дает команду на запуск вентилятора и процесс горения в топке возобновляется.

Контроллер изменяет производительность вентилятора по своему усмотрению с целью достичь максимальной эффективности горения. Сжигание тлением в данном самодельном котле отсутствует, он либо находится в состоянии ожидания, либо сжигает дерево и уголь в интенсивном режиме.

Внутреннее устройство агрегата показано на чертежах котла в разрезе:

В отопительной установке реализован классический способ сжигания твердых видов топлива с прямой передачей тепла стенкам водяной рубашки и своду, являющемуся днищем котлового бака. В этот бак погружен жаротрубный теплообменник, отбирающий теплоту дымовых газов. Подогретый в канале воздух подается в топку снизу, через колосниковую решетку. Длительность горения обеспечивается за счет:

Большого объема топливника.
Полного перекрытия доступа воздуха в топку в режиме ожидания. После отключения вентилятора срабатывает гравитационная заслонка, закрывающая воздуховод и таким способом не дающая тяге дымохода раздувать угли.

Устройство задней части и жаротрубного теплообменника изображено на следующем чертеже:

Инструменты и материалы для изготовления

На заготовки для сборки твердотопливного котла долгого горения обычно идет низкоуглеродистая сталь марок Ст 3, 10, 20. Лучший вариант – Ст 20, сделанные из нее теплогенераторы служат до 15 лет. Сталь, содержащая больше углерода (Ст 35, 45) имеет свойство прикаливаться от высокой температуры, а потому для сварки теплогенератора непригодна.

Если у вас имеется достаточный опыт сварочных работ и возможность купить металл подороже, то камеру сгорания можно изготовить из жаропрочной стали, легированной хромом и молибденом (например, 12ХМ, 12Х1МФ). Как самостоятельно определить марку стали с достаточным приближением, рассказано в этой статье.

Перечень заготовок, из которых вы станете собирать твердотопливный котел своими руками, приведен в виде таблицы:

Совет. Заготовки лучше всего рубить на гильотинных ножницах где-нибудь в мастерской. Так вы сэкономите массу времени на ручную резку и зачистку от заусенцев.

Дополнительно потребуются такие материалы:

уголок равнополочный 50 х 4 мм для изготовления колосников;
труба DN50 – на теплообменник и патрубки подключения системы отопления;
труба DN150 – на дымоходный патрубок;
труба профильная 60 х 40 мм для воздушного канала;
полоса стальная 20 х 3 мм;
базальтовый утеплитель плотностью 100 кг/м³ и толщиной 2 см;
гладкий листовой металл 0.3—0.5 мм с полимерной окраской;
готовые ручки на дверцы;
шнур, картон асбестовый.

Из инструментов стоит отметить аппарат сварочный, болгарку и дрель, для сварки используются электроды АНО-21 либо МР-3С. Остальное — стандартный набор измерительных приспособлений и инструментов, имеющийся в каждом доме.

Вентилятор и блок управления польского производства подходит к любому самодельному ТТ-котлу

Применяемый в ТТ-котле комплект автоматики, состоящий из блока управления, вентилятора и датчика температуры – польского производства (не перепутайте с китайским, он выглядит так же). Маркировка блока управления — KG Elektronik SP-05, вентилятора — DP-02.

Сборка отопительного агрегата

Первый этап изготовления котла долгого горения заключается в сборке корпуса топливника из металла толщиной 4 мм сваркой на прихватках. Все начинается с днища агрегата, к которому прихватываются боковые стенки, крышка свода и проемы для дверок, как изображено на фото:

Лист днища выпускается в каждую сторону в соответствии с чертежом, в то же время он служит нижним обрамлением дверцы зольника. Внутри камеры на сварке закрепляются полочки из уголков, куда будет опираться колосниковая решетка. Собранный топливник тщательно проваривается по всем стыкам и проверяется на герметичность.

Второй этап – монтаж водяной рубашки из металла 3 мм. Ее толщина у боковых стенок составляет 2 см, поэтому к корпусу топливника следует приварить отрезки стальной полосы, выпустив их на 20 мм. К ним прихватываются стальные листы обшивки.

Внимание! Водяная рубашка начинается на уровне колосниковой решетки и не омывает зольную камеру.

Посередине в шахматном порядке ставятся так называемые клипсы. Это стальной круг, пропущенный через отверстия в стенке котлового бака и приваренный к топке встык. Второй конец клипсы обваривается вокруг отверстия, как показано на фото:

На фото справа видно, где находится низ водной рубашки, слева – котловой бак

Несколько слов о том, как сделать добавочные клипсы по краям водяной рубашки самодельного твердотопливного котла. Нужно взять полосу 20 мм и вставить ее с торца между стенок на глубину 50—100 мм, а затем приварить с обеих сторон.

Третий этап – монтаж жаровых труб в верхнюю часть котлового бака. Для этого в задней и фронтальной стенке согласно чертежу прорезаются отверстия, куда вставляются трубы. Их торцы герметично провариваются, как и все стыки водяной рубашки.

Жаровые трубы теплообменника расходятся веером от дымоходного патрубка

Четвертый этап – изготовление дверец и колосниковой решетки. К дверкам изнутри приваривают полосу в 2 ряда, а между ними вкладывают асбестовый шнур, это будет уплотнение притвора. Колосники делают из уголков №5, приваренных наружным углом вниз. Так они служат рассеивателями воздуха, подающегося вентилятором в зольник.

На пятом этапе в стенки котлового бака врезаются штуцеры для присоединения подающего и обратного трубопровода, устанавливается патрубок дымохода и воздушный канал из трубы 60 х 40 мм с фланцем крепления вентилятора. Воздуховод входит в зольную камеру на середине задней стенки, сразу под водяной рубашкой.

Этап шестой – приварка дверных петель и закладных деталей шириной 2 см для крепления декоративной обшивки котла длительного горения.

Этап седьмой, последний. Котловой бак обкладывается с боковых сторон и сверху базальтовым утеплителем, последний фиксируется с помощью шнура. После остается прикрутить листы крашеного металла саморезами к закладным деталям и установить дверцы.

Плотное базальтовое волокно хорошо утепляет корпус и спокойно выдерживает высокую температуру. Стекловату применять не стоит

В конце к ответному фланцу воздуховода крепится вентилятор, а блок управления устанавливается на котле сверху. Датчик температуры необходимо вложить под базальтовый утеплитель со стороны задней стенки агрегата. Кроме того, в конструкцию самодельного котла длительного горения можно внести ряд полезных дополнений, по вашему желанию:

встроить в котловой бак водяной контур подогрева воды на ГВС;
предусмотреть погружную гильзу для установки термометра – на случай отключения электричества, когда дисплей контроллера погаснет;
то же – для монтажа группы безопасности;
установить электрический ТЭН, подогревающий теплоноситель после прогорания дров.

Несколько слов о том, как сделать циркуляцию горячей воды в твердотопливном котле с целью ее нагрева на хозяйственные нужды. Нужно взять 10 м медной трубки диаметром 8—12 мм и выгнуть из нее змеевик в виде спирали. Последняя наматывается внутри котлового бака вокруг жаровых труб, а концы выводятся наружу с задней стороны агрегата. Получаем двухконтурный котел длительного горения.

Примечание. Практика эксплуатации данных теплогенераторов показала, что монтаж электрического нагревателя необходим тем домовладельцам, кто желает отапливать дом по ночному тарифу. В остальных случаях длительности горения хватает, чтобы не бегать в котельную среди ночи с целью подбросить дровишек.

Пленку с крашеного металла лучше снять сразу, а дверки покрыть термостойкой эмалью

Ножки агрегату можно приделать на любом этапе, выбрав подходящие отрезки металлопроката. Подробности и секреты сборки ТТ-котла смотрите в авторском видео мастера — создателя отопительного агрегата:

Котел с верхним горением топлива

На постсоветском пространстве данные теплогенераторы известны в двух разновидностях:

Прибалтийские агрегаты фирмы «Стропува» (Stropuva) и их производные от других изготовителей.
Дровяные печи типа «Бубафоня».

Неизвестно, какой из отопителей появился раньше, но печь Бубафоня завоевала широкую популярность как обогреватель для дач, гаражей и прочих зданий с низкими требованиями к эстетике изделия. Чего нельзя сказать о котлах верхнего горения, хотя многие их почему-то считают единственно возможной версией твердотопливных теплогенераторов продолжительного сжигания. В действительности, их единственный козырь все тот же – топливник больших размеров.

Принцип действия подобных котлов состоит в горении топлива, придавленного грузом, по направлению сверху вниз. Причем воздух подается в зону сжигания тоже сверху, по телескопической трубе, соединенной с грузом. Рабочая схема агрегата показана на рисунке:

Оригинальная схема котла, взятая с сайта stropuva.ru

В процессе эксплуатации котлов Stropuva проявилось множество недостатков, о чем свидетельствуют и отзывы владельцев на форумах:

Нельзя подкинуть в топку поленьев, пока не сгорит предыдущая закладка. Физически это возможно, но тогда принцип верхнего сжигания нарушится, пламя охватит все слои топлива.
При работе на свежих опилках и другом мелком мусоре остатки топлива «зависают» на стенках.
Эффективность ТТ-котла не слишком высока, поскольку в нем отсутствует теплообменник. Из-за камеры нагрева воздуха и большого топливника для теплообменника не осталось места.

Больше критических недостатков у теплогенератора нет, а кое-что в самодельной версии можно исправить по своему разумению. Например, поставить днище и колосники, организовав зольную камеру. Избавиться от недостатка с догрузкой тоже можно, если поставить между загрузочным и зольным проемом дополнительную дверцу. Данная идея модернизации котла верхнего сжигания принадлежит другому нашему эксперту – Владимиру Сухорукову, о чем он рассказывает в своем видео:

Подготовка материалов

Круглый корпус создает некоторые неудобства в изготовлении, но и квадратным его не сделаешь, — топливо станет «зависать» по углам. Есть проблема и со сборкой телескопической трубы с грузом, так что эту часть лучше взять от печи Бубафоня. Чертеж котла длительного горения, сопоставимого по размерам с классической версией, выглядит так:

Перед тем как сделать котел, подбираем материалы по чертежу:

труба DN 400 со стенкой 5 мм – на топливник;
то же, DN 50 – на подачу воздуха и водяные патрубки;
то же, DN 100 – для дымохода;
заготовка из листа толщиной 10 мм круглой формы с диаметром 38 см;
полоса 40 х 4 мм – для распределителей воздуха;
арматура диаметром 16—20 мм периодического профиля – на колосники;
базальтовая вата толщиной 3 см и плотностью 100 кг/м³;
тонколистовой металл с полимерным покрытием.

Выбор материала водяной рубашки зависит от способа ее монтажа, ведь у домашнего мастера вряд ли найдутся в запасе вальцы, способные придать металлу толщиной 3 мм форму цилиндра. Варианты такие (показаны ниже на схеме):

Схема №1. Взять тонкостенную трубу большего диаметра, хотя найти таковую непросто, а обычная сильно утяжелит котел.
Схема №2. Два листа металла согнуть в 2 местах под углом 60°, а потом сварить две половинки вместе. Понадобится пресс – листогиб.
Схема №2 в другом исполнении. Варить рубашку из 6 листов – сегментов на клипсах.
Схема №3. Сварить прямоугольный короб, отчего увеличится объем котлового бака.

Схему №2 можно реализовать двумя способами – сварить из 2 согнутых половинок или 6 плоских листов

Также понадобится листовой металл 3 мм на обрамление дверок, дно с крышкой и воздушную заслонку.

Изготовление теплогенератора

Производство работ начинается с вырезания заготовок и проемов в стенке трубы по размерам на чертеже. Из вырезанных частей делаются дверцы, к ним прилаживаются навесы и покупные ручки. Из арматуры варится колосниковая решетка, показанная на фото:

В целом алгоритм сборки котла верхнего горения выглядит так:

В круглой заготовке для груза прорезать отверстие, вставить в него трубу и обварить.
К нижней части груза приварить 6 изогнутых полос, что послужат распределителями воздуха.
Прикрепить к топке днище, установить внутрь колосники.
Вырезав отверстие по центру крышки для воздушной трубы, приладить ее к топливнику. Перед этим нужно поставить трубу с грузом на место.
Приварить патрубок дымохода.
Смонтировать водяную рубашку по выбранной схеме, герметично обварить все стыки.
Произвести врезки патрубков для теплоносителя.
Выполнить утепление и обшивку котла, установить дверцы.
Поставить на верх воздушной трубы заслонку.

Для распределения воздуха достаточно шести полос-распределителей

Установить автоматику и наддув на котел длительного верхнего горения затруднительно, поскольку к движущейся трубе вентилятор не приставишь. Надо смастерить гибкий рукав, а для датчика температуры предусмотреть погружную гильзу. Вложить его под утеплитель нельзя, потому что зона горения в данном виде отопителей постоянно смещается вниз.

Проводить испытания котла лучше, конечно, на улице

Заключение

Обе конструкции твердотопливных котлов длительного горения, сделанные своими руками, имеют право на жизнь. Но изготовить надежный отопительный агрегат непросто – стыки металла нужно проваривать качественно и герметично. Без опыта и квалификации сварщика не обойтись. Отсюда вывод: если видите, что не одолеете самостоятельную сборку либо у вас нет на это времени, обращайтесь к мастерам. Так вы сэкономите до 50% средств по сравнению с покупкой заводского ТТ-котла.

чертежи твердотопливного котла, устройство на твердом топливе, как устроен котел на дровах, схема, размеры самодельного котла с водяным контуром

Содержание:

Самым оптимальным источником отопления для отдаленных районов без газификации и электрификации является твердотопливный котел длительного горения. Благодаря надежности, экономичности и эффективности он нередко используется для оснащения загородных домов и коттеджей.

Как работает агрегат

Обычные твердотопливные котлы способны проработать на одной закладке около 6-7 часов. Если по истечении этого времени в топку не подбросить очередную порцию топлива, это приведет к снижению температуры в доме. Причина кроется в циркуляции основного тепла в помещении по принципу свободного движения воздуха: после нагревания он поднимается вверх и выходит на улицу. Тепловой ресурс одной закладки дров прибора длительного горения рассчитан на 24-48 часов. В отдельных моделях горение поддерживается почти неделю.

Секрет здесь в следующем: в отличии от традиционных котлов, схема котла длительного горения включает в себя не одну, а две камеры сгорания. Первая из них предназначена для сжигания топлива, вторая – для поступивших из первой камеры газов. Качество процесса во многом зависит от своевременной подачи воздуха, для чего в конструкции имеется вентилятор. Подобный подход является инновационным: его впервые представила литовская компания Stropuva в 2000 году, после чего чертежи твердотопливных котлов длительного горения были взяты на вооружение ведущими производителями котельного оборудования.

На сегодняшний день агрегаты, работающие по этому принципу, являются наиболее недорогим и практичным вариантом обогрева домов в местностях, лишенных газификации. Сутью работы приборов данного типа выступает горение верхнего топлива. Обычно месторасположением топки является нижняя часть: как следствие, холодный воздух после нагревания имеет возможность подниматься вверх. Котлы длительного горения очень похожи на пиролизные: выделение основной порции тепла происходит не от сгорания твердых брикетов, а от выделившегося при этом газа.

Для сгорания внутри конструкции имеется специальное закрытое пространство. Камеры соединены между собой телескопической трубой, по которой выделившийся газ из первого отделения поступает во второе. Процесс его дожига сопровождается смешиванием с холодным воздухом, нагнетаемым вентилятором. Эта процедура проистекает без пауз, до полного перегорания топлива. Она отличается достаточно высоким температурным режимом – до +1200 градусов.

Камера для сжигания твердого топлива имеет более обширные размеры: ее объем иногда достигает 500 дм³. В нее можно загружать уголь, опилки, дрова, паллеты. Стабильное нагнетание воздуха обеспечивается встроенным вентилятором. Процесс горения характеризуется очень медленной скоростью расхода топлива. Как следствие, экономичность котельного оборудования резко возрастает.

Причина медленного прогорания заключается в нагнетании воздуха, в результате чего прогорает только верхняя часть топливной закладки. Увеличение подачи воздуха происходит только после полного перегорания верхнего слоя. В продаже имеется целый ряд нагревательных приборов, сутью работы которых является один и тот же чертеж котла длительного горения на дровах. Разная степень их экономичности и эффективности объясняется различием размеров, материалов изготовления и наличием дополнительных функций. Для работы универсальных ТТ котлов можно использовать любое топливо, что значительно упрощает их обслуживание.

Наиболее экономичными моделями считаются дровяные ТТ котлы.

Конструкционные особенности и устройство

Камера для закладки топлива любого котла длительного горения отличается внушительными размерами. Это параметр напрямую влияет на время перегорания топливной закладки. В настоящее время встречаются две успешно конкурирующие между собой технологии, реализуемые в ТТ котлах: речь идет о приборах Булерьян и Стропува. Дороговизна и сложность изготовления чертежа котла длительного горения своими руками ставит определенные препятствия на пути распространения последнего из них на территории нашей страны. В отличии от него, метод Булерьян широко используем народными умельцами для самостоятельной организации отопления загородных домов.

Чертеж котла длительного горения на твердом топливе Булерьян состоит из следующих узлов:

Металлического корпуса, закрывающего внутренние камеры.
Нижней камеры для сжигания топлива.
Верхней камеры для сжигания газа.
Дверцы для закладки дров. Она расположена в верхней части конструкции из-за больших размеров нижнего отсека для закладки ресурса.
Дымового патрубка. Он находится в верхней части котла и подключен к дымоходу.

Зольная камера. Расположена внизу котла и предназначена для его чистки.

Также имеется еще одна любопытная деталь. Как известно, в обычных печах функция поддувала выполняется зольником: именно через него поступает необходимый для горения воздух. В случае с Булерьян зольный отсек делается полностью герметичным: каналом подачи воздуха здесь является верхняя воздушная камера. Для регулировки подачи кислорода в верхней части этой камеры имеется заслонка. По ходу сгорания дрова в топке постепенно оседают, что приводит к опусканию распределителя. Таким образом обеспечивается беспрерывная подача свежего воздуха.

Чтобы осуществить новую загрузку, распределитель легко можно возвратить в начальное положение, потянув его вверх.

Положение этого рычага служит своеобразным ориентиром уровня оставшегося топлива: таким образом можно определить, через сколько загружать следующую порцию дров. Котлы Булерьян отличается высокой экологичностью, что объясняется полным перегоранием топлива и газа: углекислый газ в атмосферу практически не попадает. Читайте также: «Как сделать котел на дровах своими руками – пошаговая инструкция».

Устройство твердотопливного котла длительного горения следующее:

Топка. Главный конструкционный элемент любого котла или печи. Предназначается для сжигания в нем топлива.
Отдел для дожига газа. Здесь догорают газы, поступившие из топки.
Зольник. Отсек для сборки пепла. Он нуждается в регулярной чистке.
Дымоход. Канал для отведения за пределы жилища продуктов сгорания.

Сильные и слабы стороны

Крупные габариты и сложность выполнения своими руками чертежа твердотопливного котла длительного горения делает благоприятным использование подобных приборов только в крупных коттеджах. Что касается небольших дач, то для них рекомендуется выбирать более экономичные варианты.

Основными достоинствами ТТ котлов длительного горения являются:

Высокий КПД (около 95%)
Автономность отопления.
Экономичность.
Надежность и долговечность.
Высокая эффективность.
Доступность топлива.
Экологичность.
Широкий выбор топлива (уголь, дрова, опилки, паллеты).

Имеются также недостатки:

Большие габариты.
Необходимость оборудования отдельной котельной.
Сложное устройство котла длительного горения на дровах.
Нужда в постоянно обслуживании.

Котлы данного типа имеют достаточно приличную стоимость, однако такие конструкции можно изготовлять и самостоятельно.

Преимущества самодельных агрегатов:

Дешевизна.
Универсализм в плане используемого топлива.
Возможность последующих доработок с целью увеличения эффективности и добавления мощности.

Сложнее всего – сделать конструкцию цилиндрической: для этого необходимо использовать вальцовочный станок. Если его нет, существует вариант со старыми пропановыми баллонами. Также сгодится любая труба подходящего сечения: толщина металлических стенок должна быть не менее 5 мм. В деревнях привыкли довольствоваться небольшими кирпичными печами, демонстрирующими хорошую эффективность при обогреве одноэтажных домов и дач. Если же требуется отапливать обширный коттедж, то в таком случае потребуется большой запас топлива. Кроме того, не избежать больших перепадов температуры по мере удаления от печи, да и ухаживать за ней намного сложнее, чем за твердотопливным котлом.

Правила безопасности

Для достижения хорошей эффективности, долговечности и экономичности самодельных котлов длительного горения, в ходе их эксплуатации необходимо соблюдать основные рекомендации по пожарной безопасности:

Следить, чтобы температура внутри контура не превышала граничных показателей.
Питающий трубопровод запрещается оснащать запорным вентилем.
В непосредственной близости от котла не должны храниться легковоспламеняющиеся материалы.
Вентиляция в помещении должна быть полностью исправной.
Прибор можно устанавливать только в отдельной комнате (котельной). Этот момент продумывается во время реализации подготовительных мероприятий.

Оборудование котельной является самым лучшим вариантом, так как ТТ котлы работают несколько иначе, чем обычные печи на дровах. Кроме того, внешне прибор не представляет эстетического интереса, и скорее всего будет нарушать общий интерьер. Так как использование твердого топлива сопровождается появлением грязи, лучше всего установить котел в нежилой комнате.

Небольшие приборы мощностью не более 35 кВт допускаются размещать в основном помещении: для удобства место монтажа можно оградить кирпичным простенком. Комната, где будет расположен котел, должна иметь хорошую вентиляцию. Очень важно организовать стабильный приток кислорода с улицы.

Как сделать твердотопливный котел длительного горения своими руками

Для работы понадобятся такие инструменты:

Сварочный аппарат.
Приспособления для обработки металла.
Электродрель.
Уровень и рулетка.
Маркер.
Болгарка.
Перчатки и защита для глаз.

Приступать к подобной процедуре рекомендуется только людям, имеющим хотя бы небольшой опыт обращения со сваркой и знать, как устроен котел длительного горения. Наличие специальной защитной одежды обязательно.

Также нужно приготовить такие материалы:

Пустой газовый баллон.
Металлический лист.
Асбестовый шнур.
Стальную трубу диаметром 60 мм.
Металлические петли и ручки.
Металлический уголок и вытяжку.
Базальтовое волокно.

Работа над корпусом чертежи

Пустой пропановый баллон оснащается разметкой, согласно чертежам твердотопливного котла длительного горения своими руками. Изготовляется прямоугольное отверстие для дверцы зольника, предназначенное для удаления пепла. Сверху баллона по окружности проводится ровная линия под срез шляпки: обрезка осуществляется с помощью болгарки.

В центральной части выполняется разметка ниши для вывода дымохода: размеры этого отверстия должны превосходить сечение трубы. В крышке проделывается отверстие и наваривается металлическое кольцо, плотно обхватывающее дымоотводный канал. Кольцо из металла толщиной 4-5 мм используется для обваривания баллона изнутри и снаружи. На него впоследствии будет одеваться крышка.

Дымоход внизу оснащается металлическим кругом, выполняющим функцию распределителя воздуха. Крепежные элементы навариваются по линии среза баллона поверх предварительно проложенного асбестового шнура. При креплении срезанной верхушки важно, чтобы она свободно снималась. Для удобства ее можно оснастить металлической ручкой.

Дымоходный патрубок

В верхней части баллона намечают отверстие под патрубок, согласно чертежам твердотопливного котла своими руками. Для вырезания дымоходной трубы используется болгарка: приварив патрубок поверх вырезанного отверстия, одевают основной корпус дымохода.

Зольник

Для вырезания отверстия под зольник используется ранее нанесенная разметка. Дверца изготовляется отдельно из листового металла: ее фиксацию на корпус скобами. Чтобы дверцу было удобно открывать и закрывать, она оснащается импровизированной ручкой из металлического стержня или толстой проволоки.

Система подачи воздуха

Вооружившись параметром внутреннего диаметра баллона, его переносят на металлический лист, уменьшив на 5 см. По нанесенной разметке болгаркой вырезают круг. Далее из металлического уголка изготовляется шесть равных отрезков, длина которых должна равняться ½ диаметра круга. В этом качестве можно применить крыльчатку, имеющую острые лопасти. При приваривании металлических элементов важно сохранить одинаковое направление.

Теплообменник

При изготовлении теплообменника проще всего использовать принцип водяного контура. Выбор его параметров полностью зависит от желаний мастера. Размеры теплообменника будут напрямую влиять на объем топлива, загружаемого за один раз: чем он больше, тем длиннее паузы между закладками дров. Для изготовления корпуса прибора используются металлические листы толщиной 5-6 мм: их хорошо проваривают на всех стыках. Верхняя и нижняя часть корпуса оформляется патрубками для коммутации трубы подачи и обратки. Центральная часть должна иметь отверстие для загрузки топлива.

Окончательная сборка и монтаж

Для того, чтобы установить дверцу зольника, на корпусе вначале нужно наметить и вырезать нишу для доступа внутрь камеры. Далее в этот проем монтируются герметично закрывающаяся дверца. Баллон вставляется внутрь теплообменника. Используя сварочный аппарат, бак тщательно проваривают сверху: это дает возможность достичь абсолютной герметичности корпуса, с расположенной внутри топкой круглой формы.

Во время работы самодельного котла длительного горения с водяным контуром важно достичь дозированной подачи воздуха. Топливо загружают максимально плотно: пустоты между слоями должны быть сведены к минимуму. Бывает так, что плотная укладка поленьев разного размера затруднена: в таком случае оставшиеся ниши заполняют бумагой или стружкой. Плотность твердотопливной закладки напрямую влияет на продолжительность ее горения.

Порядок загрузки топлива в ТТ котел:

Вначале нужно извлечь ограничитель подачи воздуха.
Провести закладку дров через специальное отверстие, предварительно смазав их жидкостью для быстрого розжига.
Ограничитель установить на прежнее место.
Далее следует зажечь спичку и бросить ее в топку.
Убедившись в том, что топливо начинает постепенно разгораться, дверцу плотно закрыть.

В процессе перегорания топлива будет наблюдаться постепенная усадка трубы внутрь баллона. Высота ее положения дает точную информацию о количестве дров в топке. Схема котла на угле практически ничем не отличается.

Тестирование прибора

Работы по сооружению котла удобнее всего реализовать в теплое время года прямо на улице. Там же рекомендуется провести испытание готовой конструкции, присоединив к ней временный дымоход. В тех случаях, когда планируется отапливать обширные помещения, для изготовления обогревателя рекомендуется использовать два установленных друг на друга баллона.

Монтаж в доме

Вопрос пожарной безопасности котла является очень серьезным моментом. Для его установки лучше предусмотреть отдельную комнату или угол, отделив его кирпичной кладкой. Так как поверхность котла металлическая, высока вероятность получения ожогов при неосторожном прикасании к ней. Важно также, чтобы в месте монтажа была возможность удобно вывести дымоход на улицу (через кровлю или стену). Для свободного доступа к прибору пространство в 50 см по окружности от него освобождается от любых предметов.

Правила установки:

Сооружение кирпичного основания. Оно должно состоять из двух сплошных рядов из кирпича, и соответствовать размерам на твердотопливный котел длительного горения.
Расстояние от топочной двери до стены — не менее 125 см. Расстояние между боковыми частями и стеной должно быть не менее 700 мм.
Между топочной дверцей и стеной соблюдается дистанция не менее 125 см. Пространство между сторонами котла и стеной — не менее 70 см.
Если для сооружения стен использовалась древесина, участки соприкосновения котла и перекрытия дополнительно оформляются металлической или базальтовой защитой. То же самое касается участков выведения дымохода наружу сквозь стены или потолок.
Котел устанавливают на фундаменте строго по уровню. При этом выходной патрубок должен располагаться на одной линии с дымоходом, в противном случае возможны нарушения тяги по ходу эксплуатации (прочитайте также: «Как работает регулятор тяги для твердотопливных котлов – виды, принцип работы, преимущества»).
Все соединительные узлы необходимо уплотнить герметиком.

ТеплоСпец

Как сделать подключение теплого пола к котлу – пошаговое руководство
Поскольку водяной теплый пол все чаще обустраивают в загородных домовладениях, их владельцам не помешает знать, как правильно подключить такую систему теплоснабжения к газовому котлу. Если нет желания самостоятельно выполнять такую работу, знание нюансов поможет следить за ходом выполнения монтажа и запуска отопительного оборудования.

Как запустить теплый водяной пол правильно – последовательность и порядок действий
В последние годы теплый пол стал более востребованным у владельцев загородных домов. Но его первое включение является ответственной процедурой. Не все хозяева объектов недвижимости знают, как запустить теплый водяной пол правильно. Ввод его в эксплуатацию состоит из нескольких этапов.

Как рассчитать площадь окраски чугунных радиаторов отопления
Чугунные батареи, прослужившие много лет, портят интерьер помещения непривлекательным внешним видом. Дело в том, что со временем масляная краска на этих отопительных приборах начинает выцветать, слоиться и покрываться трещинами. Чтобы отреставрировать их поверхность, необходимо знать площадь чугунного радиатора отопления для покраски.

Какие алюминиевые радиаторы лучше – виды батарей из алюминия
Алюминиевые радиаторы обладают достойным внешним видом, у них доступная стоимость, а по степени теплоотдачи они занимают лидирующую позицию среди радиаторов, устанавливаемых в объектах недвижимости.

Как сделать буржуйку – варианты самодельных печей
Несложная в изготовлении печь — буржуйка зарекомендовала себя как эффективный отопительный агрегат, который широко используют для обогрева дачных построек, гаражей, возводимых строений разного назначения и других объектов недвижимости. Она является достойной альтернативой полноценной системы теплоснабжения.

Какая бывает термостойкая штукатурка для печей и каминов – виды огнеупорных смесей
В холодные зимние вечера приятно провести время около горящего очага. Но, чтобы он был безопасным в эксплуатации и являлся гармоничным украшением интерьера комнаты, необходимо использовать специально предназначенную для оштукатуривания печей и каминов смесь, которую называют жаропрочной, огне- и термостойкой.

Как рассчитать диаметр трубы для отопления – варианты и способы
Перед обустройством системы теплоснабжения с принудительной циркуляцией рабочей среды необходимо выбрать трубы. Их основной задачей является доставка определенного количества тепловой энергии к радиаторам. Поэтому надо понимать, как для отопления подобрать диаметр трубы, чтобы жить в доме было комфортно.

Какой камин для отопления загородного дома выбрать – виды, особенности
Поскольку современный камин является мощным агрегатом, с его помощью можно даже обогревать собственное домовладение. Безусловно, он по своей эффективности будет уступать системе теплоснабжения, работающей на газовом котле. Чаще всего камин для отопления загородного дома используют исключительно в качестве дополнительного источника теплой энергии.

Какие бывают солнечные системы отопления – виды, характеристики, особенности выбора
В большинстве регионов России на обогрев жилых домов тратятся огромные суммы. Это заставляет домовладельцев искать дополнительные возможности в этой сфере. Энергия солнечного излучения – это экологически чистое и бесплатное тепло. Применяя современные технологии, можно использовать солнечную энергию для обогрева помещений в регионах средней и южной части России.

Как подключается котел газовый и твердотопливный в одном – особенности установки
Особенностью твердотопливных котлов является необходимость загрузки дров для поддержания тепла в приборах отопления, для этого со стороны жильцов требуется постоянное внимание. Решением проблемы в такой ситуации можно назвать подключение теплоаккумулятора, установка дополнительного котла в систему отопления или использование одновременно двух котлов: твердотопливного и газового.

Зачем нужна чистка газовой колонки и как её прочистить правильно
Наличие природного газа в регионе проживания делает более выгодным использование водонагревателей, которые работают на этом топливе. Подобные устройства удобны в использовании, экономичны и долговечны при условии своевременного технического обслуживания. Для эффективной работы теплообменник газовой колонки требует ежегодной чистки. Такой процесс вполне можно осуществить самостоятельно, если соблюдать правила очистки газовой колонки.

Правильная регулировка батарей отопления в квартире – комфорт в доме и экономия средств
С наступлением отопительного сезона жители многоэтажных и частных жилых домов испытывают некоторые трудности с обогревом. Чтобы в каждой комнате квартиры было одинаково тепло, требуется регулировка температуры в приборах отопления.

Выбираем дрова для камина — какие лучше и практичнее
В последние годы все больше хозяев устанавливают у себя дома дровяные печи или камины. Такое решение обосновано как с практической стороны, поскольку топливо обходится сравнительно недорого, так и с точки зрения уюта – живой огонь всегда придает дому своеобразный и очень характерный комфорт. Чтобы камин работал нормально, для него нужно подбирать качественные дрова. О том, какие дрова для камина лучше, и пойдет речь в данной статье.

Как сделать отделку камина искусственным камнем – пошаговое руководство
Одним из самых распространенных облицовочных материалов для камина является искусственный камень. Популярность этого материала не случайна – у искусственного камня есть ряд положительных качеств, за которые он и ценится. Впрочем, слепо доверять популярности не стоит, ведь у любого материала есть и недостатки. В данной статье будут рассмотрены особенности искусственного камня и способы отделки камина данным материалом.

Как установить байпас в систему отопления – варианты и правила установки
В современном строительстве при обустройстве отопительных систем обязательно используется байпас. Данный элемент существенно упрощает обслуживание и ремонт любых элементов системы отопления, а также оказывает положительное влияние на эффективность и экономичность отопления. В данной статье речь пойдет о том, как правильно установить байпас в системе отопления.

Какие бывают бытовые газовые котлы отопления – виды, особенности, правила монтажа и эксплуатации
Самым популярным видом отопления на сегодняшний день является газовое, что обуславливается крайне низкой стоимостью топлива и сравнительно невысокой стоимостью отопительного оборудования. Выбор подходящего оборудования для обустройства индивидуального отопления может осложняться тем, что на рынке оно представлено в обширном многообразии. Чтобы не сталкиваться с проблемами при выборе, стоит рассмотреть бытовые газовые котлы подробнее и разобраться в характеристиках разных моделей котлов.

Как сделать подключение термостата к газовому котлу – теория и практика
Термостат представляет собой устройство, которое в автоматическом режиме регулирует работу отопительного котла. Регулировка осуществляется за счет отслеживания температуры воздуха в помещении, при изменении которой устройство повышает или снижает интенсивность отопления. Во многих современных котлах имеются интегрированные термостаты, но иногда приходится устанавливать их как дополнительное оборудование. В данной статье речь пойдет о том, как подключить термостат к газовому котлу.

Почему шумит циркуляционный насос отопления и как это исправить
В подавляющем большинстве частных домов обустраивается индивидуальная отопительная система. Такое решение является самым простым и логичным – к частным домам редко подводится централизованное отопление. К тому же, индивидуальные системы можно обустраивать по самым разным схемам и запускать отопление именно тогда, когда нужно.

Как промыть батарею отопления — инструкция
Эффективность любой, даже очень качественной отопительной системы в процессе эксплуатации постепенно снижается. Это значит, что при одинаковых исходных условиях в помещение попадает намного меньше тепла, то есть оно хуже обогревается. Зачастую причиной такого явления становится засорение радиаторов. Высокая температура теплоносителя, циркулирующего по отопительному контуру, а также низкое качество воды, приводит к образованию накипи, которая оседает на стенках радиаторов. Металл, из которого сделаны батареи, со временем начинает ржаветь. Мелкие частицы ржавчины и накипи смешиваются с циркулирующей водой и засоряют систему, снижая ее теплоотдачу. Далее в материале мы расскажем, как промыть батарею отопления, чтобы повысить ее эффективность, используя для этого подручные средства и простые методы работы.

Устройство газовой котельной в частном доме – требования, нормативы
Организовывая автономную систему отопления, необходимо выделить индивидуальную площадь под установку отопительного оборудования. Газовая котельная в частном доме должна соответствовать определенным нормам безопасности, несоблюдение которых чревато серьезными последствиями.

ТеплоСпец

Чертежи твердотопливных котлов длительного горения своими руками

Автор aquatic На чтение 7 мин. Просмотров 11.8k. Обновлено 21.06.2020

Для комфортного проживания в отечественных климатических условиях необходима эффективная система отопления. Если правильно использовать чертежи твердотопливных котлов длительного горения, своими руками можно будет изготовить надежную и экономичную конструкцию. Для получения хорошего итогового результата необходимо предварительное изучение инженерных решений и технологий в соответствующей области.

Устройство котла фабричного производства

Определение с параметрами проекта

Точного определения данному понятию нет. Соответствующее оборудование появилось, как ответ на требования потребителей повысить уровень комфорта в процессе эксплуатации, увеличить выработку тепла в расчете на единицу использованных энергетических ресурсов.

Основным недостатком классических котлов является необходимость регулярного добавления топлива в топку. Сложности создают также следующие факторы:

высокая интенсивность горения;
сложность оперативной регулировки и контроля этого процесса;
неполное использование тепла, которое удаляется вместе с дымом через систему вентиляции.

Для поддержания работы обычного котла лучше иметь рядом достаточный запас дров

Разные конструкции

Для решения отмеченных выше задач используют различные решения. Чтобы не закладывать часто новые порции топлива увеличивают размеры топки. Сделать процесс горения равномерным помогает размещение сверху прижимного устройства, дозированная подача воздуха.

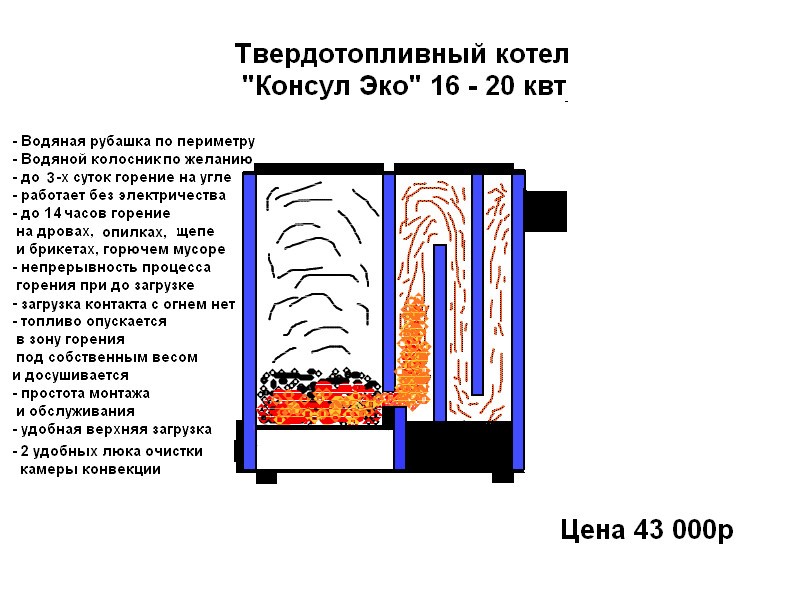

Схема типичного котла этого класса

Создать чертежи твердотопливных котлов длительного горения своими руками будет проще после подробного изучения стандартной конструкции:

В начальном положении прижимное устройство (10) находится в верхнем положении.
Через дверцу (6) в топку загружают крупную партию дров.
После поджигания происходит регулируемый механическим приводом (16) процесс горения.
Свежий воздух подается нагнетателем через телескопическую полую внутри штангу. Он распределяется равномерно через прижимной диск (10).
Подача кислорода сверху обеспечивает постепенное сгорание топлива, слоями.
Золу после завершения цикла удаляют через нижнюю дверцу (13).
Для поднятия диска (10) в верхнее положение используют лебедку (2) с электроприводом.

Недостатком данной конструкции является невозможность произвольной закладки дров в топку. Существенное преимущество – повышенная до 24 часов и более длительность одного рабочего цикла.

В следующей конструкции топливо можно подкладывать по мере необходимости. Здесь использована технология пиролиза. Она характерна дозированной подачей кислорода и низкой интенсивностью горения. Тлеющие дрова выделяют горючий газ. Он сгорает в дополнительной камере.

Пиролизный котел

Эта установка полноценно использует топливо. В продуктах сгорания содержится минимальное количество сажи. Сложной является оптимальная регулировка рабочих процессов.

Газовые и дизельные агрегаты лишены упомянутых недостатков по причине простоты дозирования соответствующих видов топлива. Подобный результат можно получить, если использовать специальным образом спрессованные гранулы из отходов деревообработки, шелухи семечек, иного горючего сырья.

Пеллетный котел

В данном варианте гранулы (пеллеты) засыпают в бункер, откуда они подаются шнековым механизмом в топку. Понятно, что такая конструкция позволяет при необходимости быстро увеличивать и уменьшать подачу топлива. Гибкое изменение производительности котла пригодится для оптимизации работы при изменении внешней температуры, подключении дополнительных потребителей. С гранулами не слишком сложно работать при транспортировке, хранении.

Теплообменник для подогрева воды

Повышают эффективность котлов с помощью сложных структур выходных узлов. В таких конструкциях повышается температура теплоносителя. Аналогичные функции выполняют полые стенки корпуса.

Статья по теме:
Котлы длительного горения на дровах для дома. Необходимость часто подбрасывать дрова весьма неудобна. Однако есть котлы, которые требуют внимание раз в сутки. Подробнее в отдельной публикации.

Чертежи твердотопливных котлов длительного горения своими руками

Прежде чем искать соответствующую документацию, необходимо точнее определиться с конструкцией. Предпочтительной является первая схема твердотопливного котла длительного горения, своими руками ее будет создать проще.

Принципиальная схема котла

Для отопления сравнительно небольшого частного дома с общей площадью 150-250 м. кв. достаточно будет следующих размеров:

Чертежи твердотопливных котлов длительного горения своими руками

При высоте чуть более 1,5 метра и ширине около 40 см не сложно будет найти подходящее место для установки. Но надо учитывать необходимость создания технологических проходов для обслуживания. Понадобится свободное пространство сверху для монтажа лебедки и другого оборудования.

Конструкторскую документацию можно создать без соблюдения стандартов

Для реализации частных проектов не обязательно соблюдению ГОСТов. Но чем подробнее получился чертеж твердотопливного котла длительного горения своими руками, тем проще будет исключить ошибки на ранних стадиях.

Обратите внимание! Не забывайте, что комплект рисунков с размерами надо дополнить списком изделий, которые надо будет приобрести отдельно. Включите в него комплектующие детали фабричного производства, инструменты, расходные и материалы, строительные перчатки и другие индивидуальные защитные средства.

При удалении большого количества ржавчины перед окраской может понадобиться респиратор

Изготовление котла твердотопливного длительного горения: отзывы и алгоритм действий

Прежде, чем начинать работу, изучите мнения и советы реальных пользователей. Как свидетельствуют их отзывы, оборудование этого типа при правильном выполнении технологий вполне можно изготовить самому.

Создать идеальный внешний вид сложно, но он не обязателен в котельной частного дома

Для создания конструкции без лишних трудностей пригодятся готовые изделия с нужными параметрами. Подойдет металлическая труба диаметром 350 мм, высотой 1,5 метра, с толщиной стенок не менее 3 мм. Разумеется, придется сделать соответствующие корректировки некоторых других размеров.

Для вырезания качественных заготовок можно обратиться в специализированное предприятие

К нему приваривают вырезанное из листовой стали дно. Не забудьте о ножках. Они должны выдержать без повреждений вес тяжелой конструкции. Для некоторых входных и выходных отверстий подойдут отрезки труб с подходящими габаритами. Укрепление и узлы креплений навесного оборудования создают из отрезков швеллера.

Удаление окалины со сварных швов с применением электроинструмента

Готовую конструкцию очищают. Для защиты от коррозии и хороших эстетических характеристик ее покрывают слоями грунта по металлу и краской. Используют такие типы покрытий, которые устойчивы к высоким температурам. После установки лебедки и других дополнительных устройств, проверяют работоспособность всех механизмов и приводов. Котел подключают к системам подачи воздуха, водоснабжения и обогрева, дымоходу, электрической сети 220 V. Выполняют пробный пуск и устраняют выявленные недостатки

Защитный автомат выбирают соответствующий мощности потребителей

Обратите внимание! Вы знаете, как самому сделать твердотопливный котел длительного горения, но сомневаетесь в точности выполнения отдельных операций? В этом случае создание сварочных швов и другие сложные действия надо изучить заранее. Это оборудование в процессе эксплуатации должно быть надежным, поэтому лучше исключить ненужные риски.

Твердотопливный котел длительного горения своими руками: видео инструкция и выводы

Для изготовления некоторых сложных конструкций понадобится предварительное оснащение собственной мастерской. Придется освоить работу со сварочным оборудованием, приобрести специализированные инструменты и приспособления. Если он не пригодятся в будущем, то соответствующие затраты придется учесть при подсчете общей себестоимости.

Создать правильно котёл длительного горения своими руками помогут материалы данной статьи, сведения из чертежей и видео. Но для правильной оценки необходимо проверить, сколько будет стоить выполнение соответствующего заказа с помощью профессионалов.

Фабричные изделия могут стоить дороже, но на них предоставляют официальные гарантии

Изготовление котла длительного горения своими руками (видео)

Вне зависимости от масштаба и назначения дровяная печь обеспечит вам тепло и, как минимум, место, где можно приготовить действительно хороший зефир.

24 Дровяные печи своими руками — Thehomesteadingboards.com

Вот 24 дровяных печи своими руками, которые может построить каждый. Некоторые проекты имеют более высокий рейтинг сложности, чем другие; но все они могут быть выполнены небольшим изменением дизайна, бартером или платой за помощь. Сделай сам не всегда означает, что ты сделаешь это на сто процентов.

Когда мы построили нашу коптильню почти шесть лет назад, мы спорили о том, что мы хотим использовать в качестве источника дыма.Мы с друзьями говорили об этом за пивом; когда вдруг один из них сказал, можно использовать пропановую печь!

Источник

CC Автор: 2.5

Дровяная печь Бобы Фетта РушНафиков

Основным элементом шлема был старый баллон с пропаном. Остальные детали лицевой панели, основания, козырька и антенны представляли собой случайные металлические отходы. Краска представляла собой высокотемпературную краску для решетки из строительного магазина (серебряную и черную) и краску двигателя (красный и зеленый).

Одно слово предупреждения, многие проекты используют старые баллоны с пропаном в качестве основного материала для своей конструкции.Они дешевы, их много на складах металлолома, и они достаточно прочные, чтобы выдерживать высокие температуры, вызванные дровами. Проявите должную осмотрительность и убедитесь, что вы соблюдаете все рекомендуемые правила безопасности при разрезании баллона со сжатым газом. Это была одна из частей нашей сборки, с которой я не чувствовал себя комфортно; Я заплатил кому-то, чтобы тот разрезал для меня бак. Я даже зашел так далеко, что купил совершенно новый пустой баллон с пропаном за тридцать пять долларов; вместо того, чтобы рисковать использовать списанный бак. Будьте осторожны, люди.

Предыдущая статьяСамодостаточность равняется бедности? Следующая статья10 дней рождественских подарков

Наша семья переехала в штат Мэн 17 лет назад, чтобы перейти к более простому образу жизни после рождения дочери.Мы решили задокументировать все, что мы делаем около шести лет назад, чтобы поделиться своими проектами с людьми, которые тоже хотят немного сбавить обороты. Этот сайт был создан с целью обмена знаниями.

Планы постройки дровяного уличного котла

Как построить собственную дровяную печь на открытом воздухе

Вы всегда хотели знать, как построить уличный котел или печь чистого горения? Или что-то вы придумали недавно из-за огромного счета за топливо или электричество только что получили? Или в вашем доме ВСЕГДА холодно?

Вы хотите знать, как идти? о строительстве уличная печь для обогрева вашего дома?

Неважно почему; у нас есть ответ!

Вы, конечно, можете построить чистое горение вне дровяной печи, с правом доступа материалы и достаточные сварочные навыки.Помните, что сварка такие толстые материалы сильно отличаются от сварки стали 1/8 дюйма, потому что правильное проплавление имеет первостепенное значение для вашего успеха.

Круглая топка или цилиндр определенно путь идти. Получение трубки или цилиндра, уже сваренных и подвергнутых рентгеновскому облучению приближает вас на один шаг к успеху. Это, безусловно, требует НАМНОГО меньше сварки, чем при сборке квадратной коробки; принимая 12 приварить надо так! Помните, что сварные швы — это обычно то место, где начинаются утечки, и плоские стальные плиты далеко не так прочны как цилиндр; сгибание, сгибание и деформация от интенсивного нагревать.

Убедитесь, что толщина торцевых пластин равна толщине топки!

Вам нужно будет построить что-то вроде этого; путь к воздуху дуть в топку. Это лучший способ с воздухом через решетку в огонь снизу, прямо как кузнечная кузница.

Вам потребуются решетки для тяжелых условий эксплуатации. Они сделаны с прутком 3/4 дюйма.

Прежде чем идти дальше, начните вычислять стоимость ваших материалов. Сталь стоит дорого, и вы даже можете найти цилиндр толщиной 3/8 дюйма или 1/2 дюйма, как наша дополнительная топка? Ищите обсадную колонну!

Торцевые пластины для топки понадобятся — две. листов ок. 3 ‘x 3’ для 36: круглой топки.

Также вам понадобится водная рубашка (коробка) — 6 шт. листы не менее 4 х 5 футов.

Вам понадобится дымоход длиной около 5 футов. Мы Рекомендуем сталь толщиной 1/4 дюйма.

Приварите дымоход к топке.

Не забудьте крышку доступа к горячей воде. катушка, как показано выше, что сэкономит вам от 35 до 65 долларов в год. месяц в счетах за электричество сам по себе!

Если вы надеваете сайдинг, например стальной строительный металл, вам понадобится каркас вокруг него (см. рисунок) и обрамление крыши.

Помните, что вам также нужно будет построить дверь; предпочтительно с воздушным зазором для обеспечения изоляционных свойств; аналогично изоляции типа воздушного пузыря. Прикрепите пластину с 4 небольшими кусочками металла, чтобы было очень мало тепла перенос с пластины на наружный металл. Заполненный водой дверь — это фарс, потому что в итоге получается более 60 дюймов металла или более, окружая наполненный водой воздух, который просто приводит к большая теплопередача, которую вода делает очень мало утихнет.Вдобавок вода не движется внутри дверь, даже если у вас есть шланги, и это позволит частицы осесть; и подумайте об отсутствии защиты от ржавчины в этой области!

Вам также понадобится сантехника для заполнения печи. также.

СЕЙЧАС подумайте об этом. Вы можете приобрести HyproTherm 185 всего за 4487 $ без сайдинга, утеплителя, насос, вентилятор, змеевик горячей воды и термостат.

Иногда мы перестраиваем именно эти котлы и они на 1500 долларов меньше нового на 3877 долларов. Время от времени клиент меняет один, и мы пройти через них сверху вниз и наизнанку, как описано на нашем Страница использованного котла.

Я не верю, что можно построить такую же печь, с топкой толщиной 1/2 «менее 3000 долларов.

На него можно положить любой сайдинг, хотите или мы можем предоставить 21 различных цветов и 8000 цветов комбинации для вас.Конечно вам понадобится насос, вентилятор, змеевик горячей воды и термостат, или вы можете приобрести свой собственный на месте.

Информация предоставлена НАРУЖНАЯ ДРОВЯНАЯ ПЕЧЬ ДЛЯ БРИТВЫ

Как построить бочковую дровяную печь недорого, всего за 9 простых шагов

Если вы купите товар по ссылкам на этой странице, мы можем заработать комиссию.На содержание нашей редакции комиссии не влияют. Прочтите полное раскрытие.

Вы любите тепло дровяной печи?

Может быть, вы думаете, что этого не может быть в вашем доме, потому что дровяные печи могут быть довольно дорогими?

Что ж, о расходах больше не беспокойтесь. Когда мы переехали в наш дом, в нем не было дровяной печи. Я продолжал копить на проект, но без дров зимой было очень холодно.

Потом муж наткнулся в интернете на идею превратить обычную бочку в дровяную печь.

Естественно, мы знали, что это наше решение, и начали исследовать, как завершить этот недорогой проект, чтобы у нас было дровяное отопление для нашего дома.

Вот что мы придумали:

Как построить бочковую дровяную печь

Вам понадобится:

1. Не беритесь за

Первый шаг к созданию недорогой домашней дровяной печи — это найти бочка. Это должна быть металлическая бочка, в которой нет отверстий.

Теперь, возможно, вы сможете купить себе очень дешево.

Или вы можете спросить у местного жителя, есть ли у него металлическая бочка, которую они не прочь бы вам подарить. В моей книге обычно лучше бесплатно.

После того, как вы нашли металлическую бочку, можно переходить к следующим шагам.

2. Очаг имеет значение

Самая большая часть работы по созданию этой дровяной печи — убедиться, что у вас есть прочный очаг. Причина в том, что, поскольку металл ствола тонкий, он будет отводить много тепла.

Убедитесь, что вы построили очаг, способный выдерживать такую высокую температуру.Хорошим примером этого может быть построение очага из камня. Если вы не совсем уверены в том, как построить очаг, вот отличный урок, который вам поможет.

В нашем случае мы решили использовать плиточный очаг, потому что плитка дешевле, но я также собираюсь добавить некоторые каменные акценты, чтобы выделить ее. Если вы не сможете найти весь камень самостоятельно, он может стать довольно дорогим и довольно быстро.

Если вы работаете с ограниченным бюджетом, то плитка может быть для вас хорошим вариантом.Вот ресурс, который поможет вам понять, чем может помочь плитка. Короче говоря, вам понадобится слой подкладки, термостойкий раствор и настенная плитка, уложенные поверх гипсокартона и шляпный канал.

Очевидно, у вас есть варианты, которые могут меняться вместе с вашим бюджетом при постройке очага.

После того, как вы построили прочный очаг, вы готовы приступить к собственно созданию дровяной печи.

3. Прикрепите дверцу

Дверь будет поставляться с комплектом ствола.Вам нужно будет выбрать самый прочный конец ствола, чтобы поддерживать дверь.

Затем вам нужно будет поставить бочку так, чтобы конец, на котором вы хотите открыть дверь, был направлен к вам. Положите дверь поверх этого конца бочки и обведите контур. Затем вам нужно будет использовать какую-нибудь пилу (ножовку, лобзик и т. Д.), Чтобы разрезать по контуру ствола.

После того, как вы прорежете отверстие в стволе, вставьте дверцу в отверстие, чтобы убедиться, что она подходит. Если посадка надежна, воспользуйтесь гайками и болтами, которые идут в комплекте, и сверлом с подходящим сверлом, чтобы закрепить дверцу в отверстии.

Когда дверь надежно закреплена, можно двигаться дальше.

4. Добавьте ножки

Теперь я знаю, что много говорил о создании прочного очага с учетом того бюджета, который у вас может быть. Чтобы придать стволу немного большей устойчивости, вы также собираетесь добавить ножки, чтобы поддерживать его на этом очаге.

Вытяните ножки из набора и равномерно разместите их на нижней стороне ствола.

Опять же, вам понадобится сверло с битой подходящего размера, чтобы прикрепить ножки к стволу.

Как только вы почувствуете, что ноги находятся там, где они должны быть, и ствол имеет надлежащую опору, вы будете готовы перейти к следующему шагу.

5. Не забывайте дымоход и заслонку

Если у вас когда-либо была дровяная печь, то вы знаете, что дымоход и заслонка — важные части проекта. Дымоход следует надеть на ствол сзади. Вам нужно будет разместить деталь на стволе в том месте, где вы хотите, а затем закрепить ее прилагаемыми винтами, используя дрель и подходящую коронку.

Теперь заслонка должна входить в комплект двери во время этой части установки. Вы должны потратить это время, чтобы ознакомиться с ним и научиться правильно открывать и закрывать.

Как видите, бочки просты в изготовлении и очень удобны в использовании.

6. Раскрасьте город в красный цвет

Нет, вы не пойдете в город и не станете танцевать джигу, потому что вы построили дровяную печь из бочки. Я имею в виду, если ты не хочешь.

Однако вам нужно будет покрасить бочку.Это защитит ствол. Честно говоря, когда муж впервые показал мне идею использовать бочку в качестве дровяной печи, я слегка подняла на это нос. Я подумал: «Бочка? Действительно?»

Затем я начал собственное исследование и увидел, как можно раскрасить бочки в разные цвета и на самом деле сделать их шикарными в деревенском стиле. Это привлекло мое внимание.

Когда я говорю вам покрасить ствол, вы, очевидно, можете использовать обычную черную краску, если хотите.

Тем не менее, я призываю вас мыслить нестандартно, если вам трудно иметь дело с бочкой для дровяной печи.Подумайте о том, чтобы покрасить ствол в красный или бирюзовый цвет. Вы можете даже покрасить его в белый цвет, если хотите.

Также имейте в виду, что если вы попытаетесь купить дровяную печь, выкрашенную в другой цвет, вы автоматически заплатите более высокую цену.

Это способ получить красочную, уникальную дровяную печь за небольшую часть стоимости обычной, более традиционной дровяной печи.

Затем, выбрав цвет, выньте бочку наружу и разожгите внутри нее. Дайте огню стать очень горячим, чтобы он сгорел от жира или других компонентов, которые могут быть прикреплены к стволу снаружи.

Затем дайте ему остыть, а затем протрите бочку, прежде чем наносить краску для барбекю выбранного вами цвета.

7. Добавьте решетку и нагревательную пластину

Если вы покупаете решетку и нагревательную плиту, вы будете использовать сверло и винты, которые идут в комплекте с ними, чтобы прикрепить их к стволу.

Однако, если вы их не покупали, знайте, что вы можете добавить в бочку обычные решетки газового гриля, и они тоже будут работать.

Итак, если у вас есть старый барбекю или газовый гриль, который вы не используете, подумайте о том, чтобы зацепить эти решетки и установить их здесь.

Если вам нужна плита, приварите плоский кусок металла к верхней части бочки. Он должен работать так же.

8. Присоедините к плите трубу

Поскольку вы используете эту дровяную печь-бочонок в помещении, важно прикрепить ее к трубам. Если вы впервые устанавливаете дровяную печь в своем доме, вам нужно будет следовать этому руководству, чтобы узнать, как правильно установить печную трубу.

Помните, что вентиляция дровяной печи часто может проходить через стену или потолок.В нашем случае для простоты мы решили пройти сквозь стену.

Также помните, если сомневаетесь, звоните профессионалу. Важно, чтобы ваша печная труба была установлена правильно.

Когда вы узнаете, как вы собираетесь его устанавливать, вы можете найти свой трубопровод в местном магазине больших коробок или здесь.

9. Наслаждайтесь тяжелой работой

Вы можете легко купить небольшую дровяную печь примерно за 300 долларов (или так я нашел в своем исследовании дровяной печи).

Затем вам просто нужно прикрепить ее к своей печной трубе, и все готово.

Однако, очевидно, это будет стоить вам намного больше денег. Обычно вы можете построить бочковую печь примерно за 1/3 стоимости обычной дровяной печи.

Хотя над стволом требуется больше работы, он в конечном итоге становится чем-то очень уникальным и полностью изготовленным вами вручную. Он также имеет тенденцию откладывать немного более теплого тепла из-за толщины металла.

После установки снимите нагрузку. Приготовьте себе горячий напиток и просто расслабьтесь и наслаждайтесь красотой и теплотой своего проекта.

Надеюсь, это поможет вам создать великолепный проект для вашего дома, который будет обеспечивать тепло и стиль в вашем доме на долгие годы.

Была ли эта статья полезной?

Да Нет ×

Мы ценим ваши полезные отзывы!

Ваш ответ будет использован для улучшения нашего содержания. Чем больше отзывов вы дадите нам, тем лучше будут наши страницы.

Следуйте за нами в социальных сетях:

Facebook Pinterest

Дровяная печь из листовой стали: 6 шагов (с изображениями)

Основной корпус коробки: Когда дело дошло до сгибания коробки, я понял, что это сложнее, чем я думал изначально.Я не хотел отрезать слишком много стали на случай, если она расколется. Он действительно раскололся в одном углу, но я не слишком волновался, так как все равно планировал сварить все изнутри.

В итоге я использовал паяльную лампу, чтобы нагреть область, которую нужно согнуть, сначала для размягчения металла, а затем применил грубую силу и немного смазки для локтей, чтобы сформировать коробку.

Итак, как только коробка сформирована, вы просто проводите валик сварного шва по внутренним углам — это не должно быть слишком аккуратно, поскольку его никогда не видно, поэтому используйте это как практику для более заметных частей.Я также сварил переднюю часть изнутри и снаружи и отшлифовал эту плоскость. большая часть этого стыка будет видна, поэтому он должен хорошо выглядеть.

Перегородка: Затем я вырезал кусок, который использовал бы в качестве перегородки, который проходил почти по всей длине коробки сзади, оставив небольшой зазор примерно 30 мм спереди для нагнетания горячего воздуха вокруг вторичного ожога.

Верх: Затем я вырезал верхнюю часть и приварил ее на месте снаружи — так что эти сварные швы должны были быть прочными и красиво выглядеть.так что не торопитесь! Я скругил углы, чтобы не цепляться за них, и увеличил верх примерно на 50 мм по всему периметру, чтобы верхняя поверхность была более удобной. Итак, верхняя часть: , длина 600 мм, ширина 300 мм.

Я вырезал отверстие в верхней части печи, просверлив в нескольких местах по кругу, а затем вырезав его лобзиком. Эту деталь я потом использовал как заслонку в дымоходе.

Эти удивительные дровяные печи, сделанные из газовых баллонов, листового металла, старых отходов, кирпичей и многого другого, — все довольно круто.И вы обнаружите, что расходные материалы намного дешевле, чем покупать новый в магазине.

Вы также найдете более интересные возможности, создав свою собственную дровяную горелку — Вейдер, Свинки, Миньоны? — и получить более интересный опыт в процессе.

В общем, создание собственной дровяной горелки — отличный вариант, если вы увлекаетесь сваркой или хотите научиться делать это хорошо. Просто убедитесь, что вы используете все необходимые меры безопасности, оборудование и внимательно прочтите все инструкции несколько раз перед тем, как начать.

Подписывайтесь на нашу новостную рассылку Получайте советы и идеи для самостоятельного изготовления прямо на свой почтовый ящик.

Создание дровяной печи с водонагревателем — Сделай сам

Узнайте, как эта дровяная печь с переработанным водонагревателем может обогреть ваш дом, помогая планета.

Постройте дровяную печь с подогревателем оборотной воды

(Примечание: поскольку эта статья была опубликована в 1978 году, строительные нормы и правила страхования домовладельцев правила изменились, и были приняты федеральные правила, регулирующие дровяные печи.Этот конструкция печи может не соответствовать различным федеральным и местным нормам. Читатели рекомендуется проконсультироваться с соответствующими официальными лицами перед установкой печи в их дома. — МАТЬ)

Большинство самодельных дровяных печей сколочено из старых бочек емкостью 55 галлонов. И они более или менее выполняют ту работу, которую должны делать. . . несмотря на то, что они заведомо неэффективные потребители топлива, их трудно регулировать, быстро прогорают, и они настолько уродливы, что большинство людей будет терпеть их только в гараж или мастерская.

Пожалуй, единственная действительно хорошая вещь, которую можно сказать о большинстве 55-галлонных бочек. горелки в том, что (обычно) собрать одну из них не так уж и дорого или, по крайней мере, раньше не было. Однако в последнее время здесь стальные бочки стали найти все труднее. . . и, когда вы обнаружите один из контейнеров, он часто имеет фиксированную цену в семь долларов.

Должен быть лучший способ собрать самодельную дровяную печь.И вот: как МАТЬ недавно показал Уилтон, Роберт Варс из Айовы (который, кстати, просто оказался братом МАТЕРИ исследователя Эмерсона Смайерса).

«Забудьте возиться со старыми 55-галлонными бочками», — сказал нам Боб. «Что ты хочешь Чтобы построить плиту, нужно выбрасывать бак электрического водонагревателя. . . для в минимум четыре веские причины:

«Во-первых, стенки такого резервуара минимум в три-четыре раза толщиной с металл в бочке емкостью 55 галлонов.. . а это значит, что водонагреватель барабан сделает печь намного более жесткой, которая прослужит намного дольше.

«Во-вторых, когда вы строите топку из мусорного бака водонагревателя, это очень просто. сделать печь такой же герметичной и эффективной, как любая дровяная печь за 500 долларов на рынке. И я не могу сказать этого ни о какой печи на 55 галлонов, которую я когда-либо видел.

«В-третьих, если вы сконструируете свой обогреватель так, как я вам говорю, его будет легко загружать, у него будет отличный контроль огня и температуры, и он будет выглядеть достаточно стильно выставить на обозрение прямо в гостиной.

«И в-четвертых, вы можете построить одну из моих водонагревательных плит даже дешевле, чем большинство теперь люди собирают дровяную горелку на 55 галлонов. Что касается Фактически, я собрал всего , что попало в мой. Это означает, что печь стоила мне всего труда — одного хорошего дня — которые я использовал, строя ит. «

Ну что ж. Это были довольно большие претензии. Тем более что мы их слушали глядя на несколько фотографий плоской печи , хорошо выглядящей .Так, в нашей лучшей и самой хитрой моде «глуши Северной Каролины» мы бросили вызов оле Боб, чтобы доказать все, что он нам только что сказал.

А затем — просто чтобы поставить его в невыгодное положение с точки зрения затрат — мы пару раз плюнули, краем глаза посмотрели на Смайерса и невинно сказал: «Конечно, ты знаешь, Боб, что многим нашим читателям сложно материалы проекта, как вы это делаете. Итак, кроме того, что вы можете перерабатывать старую воду бак нагревателя, мы просто должны заставить вас покупать и платить новые цены за все остальное который входит в любую печь, которую вы строите для нас.«

«О Конечно!» Боб ответил. И дело было не столько в том, что он сказал, сколько в том, как он сказал это, что сразу же сказало нам, что это были мы. Шак. Этот пижон из Айовы с самого начала знал, что он может построить печь за 500 долларов. и никогда не используйте для этого материалы стоимостью более 35 долларов.

Недорогая дровяная печь The Secret of the Smyers

Когда Боб Смайерс набрал своего брата Эмерсона и приступил к строительству одного из его теперь знаменитых печей было легко увидеть, что переработанный в топку электрический бак водонагревателя был настоящим секретом его переработанного водонагревателя дровяной печи бюджетный.Также его простота сборки. Черт. Как только вы обнаружите, что ваш «утилизированный, но все же в хорошем состоянии »бак водонагревателя, у вас уже есть около трех четвертей Ваша плита «сделана на заказ» именно так, как вы этого хотите.

И найти один из этих танков тоже совсем несложно. Большинство свалок разбросанные по стране, на самом деле настолько заполнены контейнерами, что мы возникло скрытое подозрение, что там размножаются старые водонагреватели.Возможно, нет . . . но их наверняка много «там», чтобы их можно было взять.

Любой списанный электрический (забудьте про газовые для этого проекта) водонагреватель от Емкость от 30 до 50 галлонов прекрасно превратится в печь. Мы пришли к мысли, однако один из 30-галлонных резервуаров (диаметром 20 дюймов и длиной 32 дюйма) делает дровяную горелку самой красивой из всех.

Выбирайте немного из ваших дружелюбных местных свалок, свалок или переулков. за магазинами бытовой техники, пока вы не найдете именно ту емкость или емкости, которые вам нужны.Тогда (если вы делаете «покупки» на свалке или свалке) снимите легкий лист металлическую «обертку» и изоляцию прямо в поле и убедитесь, что основной бак внутри не заржавела и не залита коррозией. Или, если того требуют обстоятельства, Вы можете сделать это дома в своем магазине, а затем вытащить отброшенный лист металл и изоляцию обратно на свалку, когда вы будете готовы их выбросить.

Загружаемые детали конструкции Схема водонагревателя 1 и Водонагреватель, плита, схема 2 поможет в процессе строительства.

В остальном недорогая дровяная печь — это просто

Любой, у кого есть резак и сварщик, найдет все остальное легко. И если вы этого не сделаете владеть или эксплуатировать такое оборудование, исследуйте окрестности, пока не найдете компетентный сварочный цех которые переделают ваш танк по разумной цене.

Положите контейнер на бок и добавьте ножки и загрузочный бункер с откидным крышка », как показано на прилагаемом чертеже. Затем приварите« выхлопную трубу ». или «дымовой сапог», как показано.Убедитесь, что все швы герметичны, а бункер крышка коробки тоже плотно прилегает (герметично). Контроль тяги, пожалуй, самый важный часть всего. Если он сделан хорошо и не протекает, у вас будет хороший и положительный контроль. пламени и температуры готовой печи в любое время. И наоборот, если это не так хорошо сделано, и он действительно протекает, вы этого не сделаете. Работайте осторожно и делайте свою работу правильно.

Как только печь будет полностью собрана, покрасьте все ее внешние поверхности краской Rustoleum. Черная краска Bar-B-Q или «высокотемпературная краска для двигателя».Вы только что построили себя одна могучая дровяная горелка! И, даже если вы купили все (примерно 65 фунтов стали), за исключением резервуара оборотного водонагревателя, вам не следовало тратить более 35 долларов на проект. (Боб и Эмерсон построили демонстрационную модель МАТЬ за один короткий день — шесть часов — на общую сумму 31,54 доллара.)

Эта недорогая дровяная печь работает!

Исследователь MOTHER Деннис Буркхолдер использовал нашу оригинальную древесину для водонагревателя. печь », чтобы обогреть весь его дом площадью 1100 квадратных футов с прошлой осени, и он постоянно был поражен большим количеством тепла и малым количеством золы, производимой агрегатом.

Котел длительного горения своими руками – чертежи, изготовление

Как увеличивается длительность горения твердого топлива

Классический котел продолжительного горения

Инструменты и материалы для изготовления

Сборка отопительного агрегата

Котел с верхним горением топлива

Подготовка материалов

Изготовление теплогенератора

Заключение

чертежи твердотопливного котла, устройство на твердом топливе, как устроен котел на дровах, схема, размеры самодельного котла с водяным контуром

Как работает агрегат

Конструкционные особенности и устройство

Сильные и слабы стороны

Рекомендации по изготовлению самодельного котла

Правила безопасности

Как сделать твердотопливный котел длительного горения своими руками

Работа над корпусом чертежи

Дымоходный патрубок

Зольник

Система подачи воздуха

Теплообменник

Окончательная сборка и монтаж

Тестирование прибора

Монтаж в доме

ТеплоСпец

ТеплоСпец

ТеплоСпец

ТеплоСпец

Чертежи твердотопливных котлов длительного горения своими руками

Определение с параметрами проекта

Разные конструкции

Чертежи твердотопливных котлов длительного горения своими руками

Изготовление котла твердотопливного длительного горения: отзывы и алгоритм действий

Твердотопливный котел длительного горения своими руками: видео инструкция и выводы

Изготовление котла длительного горения своими руками (видео)

23 Дровяные печи «сделай сам», чтобы согреться

Бюджетный

Переработанный бензобак

Scrap Pieces

Обода шин

Для DIY Pro

Small & Mighty

Массовый обогреватель

Печь из листовой стали

Планы дровяной печи

Высокое качество

Газовый баллон

Компактная дровяная печь

Красивая и вневременная

DIY Rocket Stove

Резервуар с переработанным пропаном

Гаражная дровяная печь

Camp Stove

Почтовый ящик Дровяная печь

Дровяной гриль

Cook Top Stove

Easy As It Gets

Perfect Outdoor Stove

Электрический водонагреватель

Заключение

24 Дровяные печи своими руками — Thehomesteadingboards.com

24Mini Camping Stove

23Rocket Stove

22Hack A Weber

21 Дровяная печь

20 Дровяная печь с резервуаром горячей воды

19Миниатюрная походная плита

Дровяная горелка для газовых баллонов

17 Пограничная плита из газового баллона

16 Ракетная печь космического корабля «Шаттл»

15 Подогреватель массы с ракетной печью

14CNG Трубка Salamander

13 Дровяная печь из листовой стали

12Ракетный массонагреватель

11Бочковая печь

10 Горелка для баллонов с газом

9Pot Belly Stove

8 Горшочная печь из баллона с пропаном

7 Печь из лома

6Minion Log Burner
