Высота розетки под вытяжку на кухне: Где делать розетку для вытяжки? – RozetkaOnline.COM

Проблемы с которыми обязательно столкнетесь в этом случае — спрятанные розетки за шкафами, холодильниками и т.п. Очень вероятно, что придется пользоваться даже переносками, так как заводские шнуры с вилкой будут элементарно не доставать до точек подключения.

В инструкциях к холодильникам обычно указывается запрет на их подключение через удлинители. В то же время длина шнура у них не такая уж и большая, всего 1м.

Поэтому, если вы знаете какая марка холодильника у вас будет, найдите в интернете паспорт и посмотрите с какой стороны у него выходит шнур питания. Прибавляйте сюда ширину холодильника и сообразно планируйте точку подключения, чтобы избавиться от переносок.

А еще в некоторых моделях подключение морозилки может идти отдельным независимым шнуром, либо вы в будущем докупите морозильную камеру. Изначально вы сделаете под технику всего одну розетку, а в итоге понадобится две. Так что данный блок лучше делать двойным.

Такие приборы как посудомойка, стиральная машинка (если она встроена в кухню), проточный водонагреватель и т.п. обязательно должны быть подключены через УЗО или дифф.автомат.

Никакие модульные автоматы или тем более «пробки», никогда не спасут вас от утечек тока.

Даже если у вас нет заземляющего проводника, УЗО и в этом случае все равно поможет и защитит.

Данное расположение запрещено правилами. Отступайте от смесителя 500мм (то же самое относится к газовым трубам на плиты или варочные) и только потом смело монтируйте электроустановочное изделие.

Если же вам электрики уже подвели туда проводку и переделать нет возможности, либо вам досталась квартира с таким ремонтом, то позаботьтесь о том, чтобы розетки под мойкой были влагозащищенного исполнения (как в ванной).

Также запрещено монтировать электроустановочные изделия в непосредственной близости от плит.

В зоне до 25см от пола, сантехники обычно монтируют трубы для раковины, стиралки, посудомоечной машинки.

Не зная точного прохождения трасс, не спешите штробить стены, иначе для вас и ваших соседей это может обернуться потопом и незапланированным ремонтом.

Подводя итог, хочется сказать, что электропроводка на кухне должна быть сделана профессионалами своего дела. Используя советы в данной статье, вы сможете легко проконтролировать весь процесс и вносить свои грамотные замечания при монтажных работах.

Статьи по теме

как подключить вытяжку на кухне к электричеству

.

Вытяжка – незаменимая вещь и устройство на каждой кухне, ведь приготовления еды, процесс творческий и всеобъемлющий, а лишние запахи или пар не должны становиться помехой на пути к созданию настоящих кулинарных шедевров. Планировка дома, включая вентиляционные ходы и проведенную электрическую сеть, далеко не всегда предусматривает доступ к очистительным системам на кухне.

Правильная работа вытяжки напрямую зависит от грамотно установленной розетки

Выбор места под будущую розетку

Первоначальным вопросом, к которому вам следует подойти со всей серьезностью и ответственностью, где делать розетку для вытяжки и как ее обеспечить нужной защитой? Выбор розетки и ее установка производится до начала основных работ с вытяжной системой. Вы можете определиться с типом вентилятора, но подождать с его монтажом.

Для удобства, рекомендуется «на глаз» определить центр, где вы планируете поместить устройство (присмотреться до подключения), затем от условной точки отступите двадцать сантиметров по горизонтальной линии, зафиксируйте примерное расположение будущей независимой розетки. Оптимальная высота для подключения вытяжки два полных метра, если это позволяет размер кухни и расположение потолков. Сведя два параметра воедино, вы получите примерный диапазон, в пределах которого установка розетки наиболее удачная и верная согласно строительным нормам.

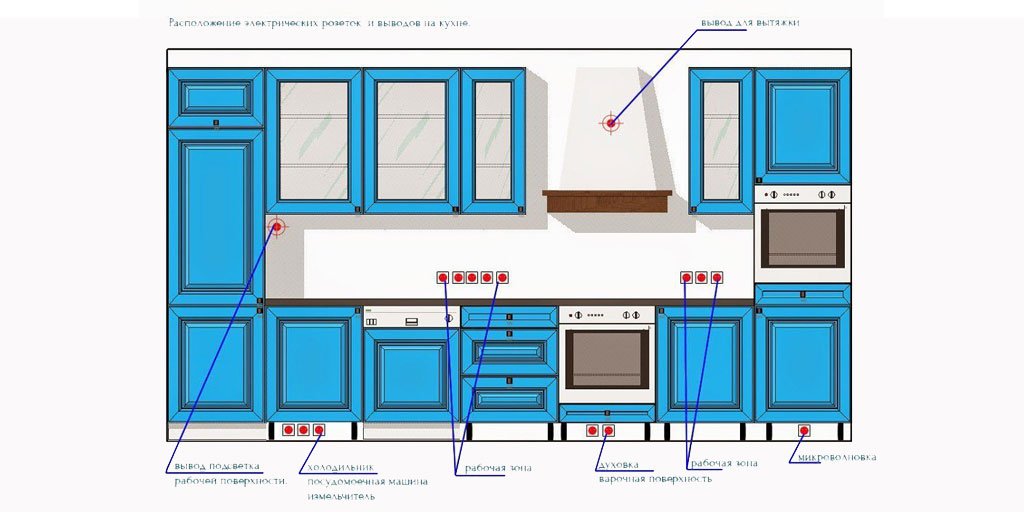

Условная схема расположения розеток на кухне

Особенности установки розеток под разные типы вытяжек

На сегодняшний день на выбор покупателя предоставлены различные очистительные системы, вентиляторы или вытяжки. Они отличаются по комплектации, внешнему виду, способу монтажа и подключения. Настенные, внешне напоминающие вертикальные зонты, подвесные и прочие – каждой вытяжке нуждается в системе бесперебойного питания (электрическая сеть).

Расположение розетки определяется исходя из размещения основной конструкции очистительной системы. Подавляющее большинство современных вытяжек устанавливаются в навесном шкафчике над плитами или монтируются автономно (без дополнительных деталей). При наличии шкафчика, розетка без труда оснащается внутри его короба, так – разъем доступен для работы и не нуждается в дополнительном декорировании. В автономных системах принято располагать розетки и кабели за кожухом вытяжки.

Если вы приняли решение по поводу вида и типа очистительной системы, заблаговременно побеспокойтесь о безопасном и качественном подключении устройства к электрической сети.

Выбор розетки под вытяжку

Казалось бы, чем розетка под вытяжку отличается от простого универсального разъема электропитания? В хозяйственных и строительных магазинах, вы без труда найдете множество розеток, различных по цене и функциям. Так, чем же руководствоваться в собственном выборе?

Показателем надежности розетки смело можно считать:

• репутация производителя;
• материал, из которого изготовлен корпус розетки;
• соединение деталей без зазоров и трещин;
• соединительные детали блока;
• внутренне расположение контактов.

При выборе розетки необходимо обратить внимание на ее производителя

Нелишним будет надавить на конструкцию розетки, все ее элементы обязаны держать цельную структуру. Наличие керамического блока, внутри которого располагается контактная группа, свидетельствует о надежности розетки даже после длительного срока службы. Для распорных лепестков, фиксаторов основной конструкции, существует единственное условие – жесткая вытянутая форма.

Напоследок, протестируйте контактную группу, чем глубже она будет расположена (скрыта под корпусом), тем больше гарантий корректной работы розетки. Открытая группа может показать хорошую работу, но создавать опасность для конструкции и кухни в целом.

Такие несущественные мелочи, как обыкновенные розетки для любой вытяжки, на деле — в силах обеспечить вентиляторы и прочую бытовую технику бесперебойной длительной работой. Внешний вид разъема имеет значение для тех владельцев жилища, кто привык соблюдать единый кухонный стиль, пусть даже в деталях. После выбора розетки, показатель мощности вытяжки сочетается с выдержкой кабеля, соединительной частью между системой очистки и источником электропитания, иначе перегрузка сети неизбежна и опасна последствиями (возгорание, короткое замыкание).

Порой из соображений экономии (портить ремонт нет желания) новую розетку не делают, а шлейфом подключаются к старой. В таких случаях, лучше всего обойтись без ответвлений в системе и сделать один единый разъем для вытяжных устройств, доступа к которым другим приборам не будет. Кабельные каналы подбираются под внешний вид кухни, при желании его можно замаскировать, как искусственное дерево или мрамор (короб станет отличным дополнением к мебели).

Способы соединения проводки для создания розетки под вытяжку

В домах с давно вмонтированной проводкой, провести новую розетку проблематично. Штробить стены при готовом ремонте не выйдет, а длинные провода портят общий вид кухни? Оснащайте новую проводку (проведенную методом шлейфа) специальными декоративными коробами или каналами для кабеля. В помощники при нелегкой задаче пригодятся клеммники, с помощью которых делаются ответвления от существующих розеток. Альтернативные способы: пайка или сварка, займут больше времени, но принесут тот же результат. Штепсельные разъемы обеспечат вход для вытяжки и не повлияют на работу всех кухонных устройств.

Проявив сноровку и необычный подход к сложным задачам, вы сумеете подключить (произвести) вытяжные системы в любом удобном для вас порядке за считаные часы с помощью профессионалов или самостоятельно.

Без хорошей очистительной системы не обойдется ни частный дом, ни квартира. Кухни подвержены образованию масляного пара, копоти, что непременно испортит потолки и стены. Предусмотрительные хозяйки по достоинству оценили все преимущества вытяжек, поэтому подобные нюансы, как обустройство розетки не должны стать на пути к осуществлению верной цели. Разъемы, короба и каналы под дизайн вашей кухни – скроют любые недостатки. К тому же, устойчивость к повышенным температурам всей конструкций станет гарантией безопасности вашей семьи.

Где делать розетку для вытяжки на кухне

В современной квартире кухня, это один из главных потребителей электроэнергии. Мощность токоприемников подключенных к электропроводке на кухне, иногда может достигать более половины всей нагрузки квартиры.

Исходя из этого, электропроводка на кухне должна выполняться самостоятельной группой, а еще лучше несколькими группами.

Перед работами вам придется составить небольшой проект или схему. Для этого, первоначально высчитывается мощность всех электроприборов, которые будут стоять на кухне.

Вот примерный их перечень:

освещение – 150-200 Ватт

Микроволновка – 2000 Ватт

Холодильник – 100 Ватт

Посудомоечная машина – 1000-2000 Ватт

Чайник электрический – 2000 Ватт

Духовой шкаф – 2000 Ватт

Водоподогреватель – 2000 Ватт

Варочная панель — 3500-7500 Ватт

Безусловно, все приборы не будут включаться одновременно. Но суммарную мощность вы должны рассчитать. Чаще всего она находится в пределах 10-15 Кватт.

Если у вас эта мощность выше чем 7кВт, то здесь уже необходимо задуматься о вводе 380В и распределять нагрузку по фазам.

Далее нужно рассчитать сечение общего питающего провода эл.щитка и отходящей проводки до каждого токоприемника. Здесь придерживайтесь правил:

при нагрузке приборов до 3,5кВт – медный кабель ВВГнг-Ls 3*2,5мм2

при нагрузке приборов до 5,5кВт – медный кабель ВВГнг-Ls 3*4мм2

при общей нагрузке всех приборов до 10кВт – медный кабель ВВГнг-Ls 3*6мм2

при общей нагрузке всех приборов до 15кВт – медный кабель ВВГнг-Ls 3*10мм2

Почему должна быть именно марка ВВГнГ-Ls, подробно говорится в статье ниже:

Даже если у вас дом со старой системой заземления (без третьего защитного проводника), все равно делайте проводку 3-х жильным кабелем. Это избавит вас в будущем от дополнительных затрат по реконструкции и замене проводов.

В крайнем случае, третий провод будет резервным для ноля или фазы, при возможном обрыве или другом повреждении.

После выбора проводки нужно определиться с розетками.

Всегда планируйте размещение розеток после утверждения дизайна кухни, иначе могут быть проблемы. Например розетки рабочей зоны запросто могут оказаться не там где нужно, и в итоге спрятаться за холодильником.

После чего, обозначьте на нем все необходимые розетки. Можно это сделать даже от руки.

На этом плане еще не нужно четко привязывать места установки и просчитывать размеры и расстояния. Просто подсчитываете количество и назначение каждой из розеток.

Сколько минимально розеток требуется на кухне?

Кроме этого, не помешает смонтировать одну розетку сразу под или возле выключателя при входе в помещение.

Зона с выключателями обычно остается не заставленной чем либо, а свободная точка, где можно взять напряжения (например для пылесоса), никогда не бывает лишней.

Теперь обозначьте точки на фартуке для подключения не стационарных приборов. Закладывайте минимум по две штуки на каждую часть (правую и левую) кухни.

Сюда будет включаться электрочайник, блендер, миксер и т.п.

Когда определились с количеством, пора переходить к расчету требуемых размеров и отступов. Для этого рисуете что-то наподобие развертки стен, где будет стоять мебель.

Здесь уже понадобятся точные размеры кухни — длина, высота помещения. Постепенно, в виде прямоугольников прорисовываете технику и все шкафчики.

Если кухня угловая, то же самое проделываете со смежной стеной.

Далее, берете свой план с количеством розеток и переносите их на развертки стен. Для каждой техники придерживайтесь своих правил.

Холодильник

Для холодильников производители рекомендуют располагать розеточную группу под самим прибором, т.е в нижнем ряду, чтобы подключения не было видно.

Нельзя однозначно со 100% уверенностью сказать, на какой именно высоте нужно делать нижний ряд розеток.

Объясняется это тем, что если установить выше, то встраиваемая техника будет упираться в вилки.

Если же вы намерены довольно часто выключать вилку, то нижнее подключение для холодильника не всегда удобно. В этом случае можно разместить все это дело на высоте рабочей зоны.

Розетки рабочей зоны и над столешницей

Высота столешницы как правило 85см, максимум 90см. Затем идет простенок высотой 550-600мм и далее шкафчики.

Размещайте розетки в этой зоне в 105см от пола.

Минимальное расстояние от столешницы должно быть не менее 5см, чтобы кухонный плинтус их не задевал. Места расположения — один комплект в любом углу, плюс между варочной поверхностью и мойкой.

Как уже говорилось выше, минимум по две штуки. Если вам не нравится вид розеток над кухонным фартуком, рассмотрите вариант выезжающего блока из столешницы.

Обязательно нужно продумать, будет ли встраиваемая техника в верхних шкафчиках. Например, микроволновка.

Под нее также придется делать отдельную розетку. Тянуть шнуры сверху до зоны столешницы не по фэншую.

Вытяжка

Также вверху на высоте 1,9м-2,0м выводится розетка под вытяжку. Однако многое может зависеть от марки. Если это дешевый вариант, то можно обойтись выводом кабеля и затем подключить его прямо внутри техники.

Но если, это дорогая модель, то она идет со своей вилкой. А срезание заводской вилки влечет за собой потерю гарантии.

Варочная и духовка

При наличии мощной варочной панели делается либо вывод кабеля, с последующим подключением напрямую под контактные колодки панели, либо устанавливается специальная силовая розетка.

Духовки, в отличие от варочных, идут с обычными вилками, поэтому здесь мудрить ничего не надо. Подключайте их в простые розетки.

Когда слева или справа от варочной и духовки находятся шкафчики с распашной дверцей, очень удобно размещать розетки прямо внутри них. Отступаете 15-20см от края и монтируете.

Если такой возможности нет, то придется подключаться от нижней группы.

В случае отдельной установки духовки от варочной, например на высоте груди, розетку под нее делайте в нижнем шкафчике на высоте до 750мм.

Посудомойка

Согласно СП 31-110 2003 п.14.29 под и над мойками или раковинами запрещено выполнять какие-либо розетки. Поэтому всегда отступайте несколько сантиметров при монтаже розеточной группы вблизи этой сантехники. Это касается как нижнего размещения, так и рабочей зоны вверху.

Также запрещено помещать розетки за посудомоечной машинкой и стиралкой.

Возле обеденного стола (если он находится возле стены, а не по центру кухни), желательно запланировать одну розетку.

В большие праздники, при наплыве гостей и родственников в квартире, обязательно понадобится что-то подключить на столе — миксер, соковыжималку, кухонный комбайн и т.п.

Да и в простые дни, туда запросто можно будет пристроить ноутбук при работе на кухне.

для группы розеток, в которые подключаются приборы до 3,5кВт, монтируется автомат на 16А

для приборов до 5,5кВт автомат 25А. Причем к этому токоприемнику лучше протягивать отдельную группу

Также ориентироваться можно по следующей таблице выбора автоматов и кабеля при подключении варочной панели:

так как кухня – это влажное помещение, плюс огромное количество предметов с металлическим корпусом, в щитке перед всеми автоматами обязательна установка вводного УЗО на ток 30мА

все розетки должны обладать заземляющим контактом, на номинальный ток до 16А, для скрытой проводки

на каждый токоприемник ставится отдельная розетка

не пользуйтесь переносками и удлинителями на кухне

Это не только дополнительная нагрузка на проводку, но и потенциальное место короткого замыкания (из-за пролитого чая или другой жидкости).

Проблемы с которыми обязательно столкнетесь в этом случае — спрятанные розетки за шкафами, холодильниками и т.п. Очень вероятно, что придется пользоваться даже переносками, так как заводские шнуры с вилкой будут элементарно не доставать до точек подключения.

2 Подключение холодильника.

В инструкциях к холодильникам обычно указывается запрет на их подключение через удлинители. В то же время длина шнура у них не такая уж и большая, всего 1м.

Поэтому, если вы знаете какая марка холодильника у вас будет, найдите в интернете паспорт и посмотрите с какой стороны у него выходит шнур питания. Прибавляйте сюда ширину холодильника и сообразно планируйте точку подключения, чтобы избавиться от переносок.

А еще в некоторых моделях подключение морозилки может идти отдельным независимым шнуром, либо вы в будущем докупите морозильную камеру. Изначально вы сделаете под технику всего одну розетку, а в итоге понадобится две. Так что данный блок лучше делать двойным.

3 Подключение розеток на «мокрые» приборы через простой автомат.

Такие приборы как посудомойка, стиральная машинка (если она встроена в кухню), проточный водонагреватель и т.п. обязательно должны быть подключены через УЗО или дифф.автомат.

Никакие модульные автоматы или тем более «пробки», никогда не спасут вас от утечек тока.

Даже если у вас нет заземляющего проводника, УЗО и в этом случае все равно поможет и защитит.

4 Самая распространенная ошибка — это монтаж обычных розеток (типа Шуко) для посудомойки под раковиной или возле смесителя.

Данное расположение запрещено правилами. Отступайте от смесителя 500мм (то же самое относится к газовым трубам на плиты или варочные) и только потом смело монтируйте электроустановочное изделие.

Если же вам электрики уже подвели туда проводку и переделать нет возможности, либо вам досталась квартира с таким ремонтом, то позаботьтесь о том, чтобы розетки под мойкой были влагозащищенного исполнения (как в ванной).

Также запрещено монтировать электроустановочные изделия в непосредственной близости от плит.

5 При монтаже нижней розеточной группы на расстоянии 10см от пола будьте предельно внимательны!

В зоне до 25см от пола, сантехники обычно монтируют трубы для раковины, стиралки, посудомоечной машинки.

Не зная точного прохождения трасс, не спешите штробить стены, иначе для вас и ваших соседей это может обернуться потопом и незапланированным ремонтом.

Подводя итог, хочется сказать, что электропроводка на кухне должна быть сделана профессионалами своего дела. Используя советы в данной статье, вы сможете легко проконтролировать весь процесс и вносить свои грамотные замечания при монтажных работах.

Планируя электропроводку на кухне, многие задаются вопросом – «Где делать розетку для вытяжки?», и это правильно, ведь если ошибиться с расположением, розетка может помешать установке кухонного гарнитура или оборудования, работе вытяжки, а кроме того, испортить висящими проводами интерьер кухни.

В этой статье я расскажу, где самое оптимальное место для размещения розетки под практически любую вытяжку, кроме того, опишу некоторые стандарты, варианты и особенности установки.

Разнообразие различных видов кухонных вытяжек и способов их установки, осложняет выбор места для розетки, особенно, если вы еще не подобрали точную конфигурацию кухонного гарнитура и саму вытяжку.

Эта информация будет интересна прежде всего тем, кто на этапе электромонтажа еще не знает какая точно будет у него кухня и хочет, чтоб розетка для вытяжки была универсальная подходила практически под любой воздухоочиститель. Для большинства розеток в квартире, высоту установки розеток выбрать легко, достаточно пользоваться простоыми правилами, в случае с кухонной бытовой техникой это не работает.

Основные виды кухонных вытяжек

В настоящее время существует достаточно большое количество кухонных вытяжек различных типов: подвесные, встраиваемые, настенные, угловые и островные.

Как видите, кухонные вытяжки сильно различаются между собой как конструктивно, так и по способу монтажа, поэтому правильно разместить розетку, чтобы она подходила практически к любому варианту довольно непросто, но все же возможно.

Большая часть кухонных вытяжек, которые устанавливаются сейчас, либо связаны с навесным шкафом над варочной панелью (подвесные или встраиваемые модели), либо просто подвешиваются отдельно (настенные модели).

В первом случае (подвесные или встраиваемые кухонные вытяжки) удобнее всего расположить розетку в навесном шкафу или прямо над ним.

а во втором (настенная кухонная вытяжка), в кожухе воздуховода над вытяжкой.

Если же сделать электрическую розетку под вытяжку на высоте 110см (от столешницы кухонного гарнитура до центра розетки), она подойдет под оба этих варианта вытяжек, а так же под многие другие.

Почему розетку для вытяжки удобнее всего сделать на высоте 110см

Такая высота была установки не просто взята «с потолка», ниже я приведу расчеты, которые подтверждают её правильность.

В первую очередь, следует определится высоту установки вытяжки. На этот счет существует масса мнений, но мы будет отталкиваться от величин, рекомендуемых производителями кухонных вытяжек, именно такое расположение они считают оптимальным значением между эффективностью работы устройства и удобством пользования варочной панелью.

Для электрических плит или варочных поверхностей – 65см

Для газовых плит и варочных поверхностей – 75см

Высота же самих вытяжек может быть разной и в среднем составляет: 15-30см

При этом, путем несложных расчетов, получается:

75см (высота от столешницы до вытяжки) + 30см (размер самой высокой вытяжки) + 5см (запас на половину высоты розетки) = 110 см – это высота установки розетки от столешницы.

От пола высота будет другая , в среднем необходимо прибавить еще 80см (минимальная высота от пола до верха столешницы кухонного гарнитура), соответственно получается, высота розетки для вытяжки от пола — 190см.

Ширина декоративного кожуха кухонной вытяжки, в зависимости от модели, может быть разной, поэтому лучше не рисковать и не смещать розетку с оси установки плиты или варочной поверхности – делать прямо по центру.

Для наглядности, давайте рассмотрим основные конфигурации кухонных гарнитуров и как вписывается розетка на высоте 110см от столешницы для вытяжки в них.

Мы взяли две крайние конфигурации габартиных размеров кухонных гарнитуров и, как видите, розетка для вытяжки вписывается в них прекрасно, даже если брать расчет высоту монтажа от пола — 190см.

Такая высота розетки подойдёт даже для популярных нынче наклонных вытяжек.

И хотя, расстояние до розетки вытяжки в 110см от столешницы или 190см от пола, подходит для большинства современных установок, на кухнях практически любых конфигураций, всё же вы должны понимать, что это универсальная высота и она не всегда может оказаться максимально удачной, именно для вас.

Поэтому, я рекомендую, еще на этапе электромонтажа, иметь точный проект вашей кухни с подобранным электрооборудованием. В таком случае, вы сможете максимально точно рассчитать наиболее удобное место для розетки, при этом, имейте в виду, что обычно, длина электрического шнура у кухонной вытяжки не более 80см в длину.

Если же вы знаете более универсальное место для розетки кухонной вытяжки, обязательно пишите в комментариях к статье, кроме того? оставляйте любые мнения, дополнения, вопросы или замечания по этой теме, буду рад ответить всем!

Монтаж электропроводки на кухне – непростая задача, ведь если неправильно разместить электророзетки, то они могут помешать установке оборудования и мебели, испортить интерьер и даже создать угрозу безопасности квартиры. Особого внимания заслуживает розетка для вытяжки. Очиститель воздуха обеспечивает комфорт для жильцов квартиры, поэтому к его установке нужно отнестись с максимальной ответственностью.

От чего зависит расположение электророзетки под вытяжку

Вопрос о том, где сделать розетку для очистителя воздуха, легко решается, если уже подобран кухонный гарнитур и вытяжка. Место, в котором будет установлена электроточка, определяется расположением мебели и техники. В инструкции к каждому воздухоочистителю указан оптимальный способ размещения электророзетки для соответствующей модели оборудования.

Сложности возникают, если нужно определить, где сделать розетку для воздухоочистителя, но сама вытяжка еще не выбрана. Каждый тип воздухоочистителя отличается от других как конструктивно, так и по способу установки:

1. Настенные. Располагаются над варочной поверхностью, на прилегающей стене.
2. Встраиваемые. Устанавливаются внутрь кухонного гарнитура.
3. Подвесные. Подвешиваются над плитой, под навесным шкафом, отличаются плоской формой.
4. Угловые. Монтируются на стену в углу, подходят для малогабаритных кухонь.
5. Островные. Устанавливаются в больших помещениях, в которых разделочный стол и плита находятся посередине кухни.

Если конфигурация оборудования неизвестна, то лучше не экспериментировать и установить точку питания стандартным способом, чтобы она подходила для любого воздухоочистителя. При выборе места для ее размещения нужно помнить, что стандартная длина шнура вытяжки составляет 80 см, соответственно, расстояние между источником питания и оборудованием должно быть меньше этой длины.

Ни в коем случае нельзя допускать, чтобы доступ к точкам питания и проводке был закрыт мебелью или техникой. В противном случае при возникновении проблем с проводкой или точкой питания придется ломать мебель или переставлять предметы техники для устранения неполадок. Также может возникнуть пожар, который не удастся быстро потушить.

Особенности установки розетки в зависимости от типа вытяжки

Современные вытяжки можно условно разделить на две категории:

1. Модели, которые связаны с навесными шкафами над варочной панелью. Это встраиваемые или подвесные воздухоочистители. Рекомендуется расположить розетку внутри навесного шкафа или непосредственно над ним. Важно, чтобы электророзетка не препятствовала прокладке воздуховода и других коммуникаций.
2. Конструкции, которые монтируются отдельно (настенные модели). Где делать розетку для такого очистителя воздуха? Внутри кожуха, расположенного над вытяжкой.

В первом случае можно поставить розетку для вытяжки в подходящем месте еще до приобретения очистительного оборудования, а во втором случае установку рекомендуется проводить после покупки оборудования. Точное расположение источника питания будет зависеть от формы и размеров кожуха. Но если монтаж электроточки нужно выполнить до установки воздухоочистителя, то точку электропитания рекомендуется размещать на высоте около 110 см от поверхности столешницы или 190-200 см от пола.

Где сделать розетку для воздухоочистителя, если на кухне используется встроенная мебель? Конечно же, в шкафу. Точка подключения и провода будут скрыты от глаз и не испортят интерьер, а доступ к электроточке будет свободным. Однако монтаж нужно выполнять с соблюдением ПУЭ на сгораемых поверхностях. Так, розетку для вытяжки необходимо монтировать на несгораемое основание. Проводка, которая устанавливается внутри встроенной мебели, должна помещаться в гофру из стали.

Оптимальная высота установки точки электропитания

Определяя, где расположить электророзетку, нужно учесть рекомендации производителей воздухоочистителей. Специалисты рассчитали оптимальное соотношение эффективности работы оборудования и удобства использования варочной панели. По их мнению, высота розетки для вытяжки должна составлять 65 см над уровнем столешницы для электроплит и 75 см для газовых плит. Высота самого воздухоочистителя варьируется в пределах от 15 до 30 см.

Высота расположения электроточки от поверхности столешницы рассчитывается по следующей формуле: 75 см (расстояние от поверхности столешницы до воздухоочистителя) + 30 см (высота вытяжной конструкции) + 5 (половина высоты электророзетки) = 110 см. Это оптимальная высота для монтажа электроточки. Если расстояние рассчитывается от пола, тогда к данной цифре нужно прибавить 80-90 см – это минимальная высота от пола до столешницы. Получается суммарная высота 190-200 см.

Ширина кожуха вытяжки различается в зависимости от модели, поэтому если мастер устанавливает точку электропитания до покупки вытяжки, ее рекомендуется установить прямо по центру. Но не все специалисты соглашаются с подобной рекомендацией, считая, что такое расположение розетки опасно. По их мнению, розетку лучше устанавливать на расстоянии 30 см справа или слева от воздухоочистителей, чтобы на точку питания не воздействовал жар, исходящий от варочной поверхности.

Установка электророзеток в соответствии с ПУЭ

При работе с электричеством на первом месте должна быть безопасность. Поэтому установить розетку нужно в соответствии с правилами устройства электроустановок. Некоторые из этих правил касаются непосредственно вытяжек:

1. Электророзетку для воздухоочистителя разрешено устанавливать неподалеку от вентиляционной шахты или навесных шкафчиков. При этом расстояние до вентиляции должна быть не меньше 20 см, а до шкафчиков – не менее 5 см.
2. Высота электроточки от пола должна составлять не меньше 200 см.
3. Пропускная способность электророзетки – 15А и более.
4. Все розетки, которые устанавливаются на кухне, должны иметь степень защиты IP 62 и более. Данная маркировка означает, что у электророзетки самая высокая степень защиты от проникновения пыли, а также имеется защита от капель воды, падающих под углом 15 градусов.
5. Обязательно должны присутствовать заземляющие контакты с силой тока не меньше 15А.
6. Суммарная мощность всех приборов, подключаемых к линии, не должна превышать 4 кВт. Если она будет выше данной цифры, то может произойти перегрузка проводки при одновременном включении оборудования в сеть. Если суммарная мощность приборов больше 4 кВт, то для подключения вытяжки необходима отдельная линия. Однако в старых домах проводить такую линию проблематично, так как проводка спрятана внутри стен. В таком случае можно проложить дополнительную проводку по поверхности стены, подключив ее к основной проводке методом шлейфа. Чтобы эта проводка не портила внешний вид помещения, ее можно закрыть декоративными коробами или каналами для кабеля.

При монтаже вытяжки некоторые мастера предлагают вариант подключения конструкции напрямую к линии, без использования розетки. В этом случае соединение проводов осуществляется с помощью клеммников. При таком типе подключения отсутствует возможность самостоятельного включения и выключения прибора, поскольку не используется вилка. Данный способ подключения считается небезопасным, особенно на кухне, поэтому от него лучше отказаться.

Расположение розеток на кухне (12 фото и схемы размещения)

Электрооборудование существенно упрощает человеческий труд, делая его намного комфортабельнее. Установить приборы в кухонном помещении можно по-разному, но к местам монтажа должно быть подведено электропитание.

На кухне розетки устанавливают в соответствии с определенными требованиями:

• должны располагаться на высоте более 10-20 см от пола;
• расстояние между розеткой и электрическим прибором не должно быть более 1 м;
• установка должна позволять подключение всего оборудования, как правило, в кухонном помещении необходимо от 4-х штук;
• установка поблизости от мойки и газовой плиты запрещается;
• место должно быть недоступным для детей.

Почитайте, как правильно располагать розетки согласно ГОСТам.

Количество розеток имеет значение

Для того чтобы рассчитать, сколько мест подключения к электросети необходимо в кухонном помещении, следует посчитать бытовую технику, которая будет использоваться. Если в настоящее время еще нет оборудования, то под него все равно рекомендуется сделать розетку. К примеру, сейчас на кухне нет вытяжки, но её покупка запланирована. Специалисты рекомендуют подвести под неё питание, так как монтаж после ремонта будет выполнить невозможно.

Только после того, как определено количество розеток, следует продумать, в каких местах их установить. Монтировать приборы необходимо в соответствии с требованиями пожарной безопасности и личными желаниями.

Как можно их расположить?

Чаще всего розетки размещают над кухонной столешницей на высоте 10-20 см. Для защиты от детей они могут оснащаться специальными пластиковыми крышками, которые скрывают их от глаз и ограничивают доступ.

Для подключения электродуховок, посудомоечных и стиральных машин иногда делают розетки, встроенные в шкаф. Однако стоит заметить, что доступ к ним ограничен и они часто оказываются заставленными.

Для вытяжки розетка встраивается в навесной шкаф либо монтируется под потолком.

С каждым годом количество электроприборов растет, поэтому приходится придумывать новые варианты их подключения. Инновационным решением стали выдвижные системы. Они могут устанавливаться как вертикально, так и горизонтально, монтируются в шкаф или столешницу. Внутри корпуса могут находиться несколько розеток, аудиовыходы.

Такие приборы позволяют сэкономить пространство и избавят от удлинителей и переносок, провода которых постоянно мешают и создают неэстетичный вид.

Еще одна инновация – это угловые системы распределения. Они помогут рационально использовать поверхность и задействовать угловую зону.

Существует еще один тип – встроенные в столешницу электророзетки, которые занимают меньшую глубину. Открываться они могут как книжка, а сверху защищены алюминиевой крышкой.

Примеры размещения розеток в дизайне кухни:

Схема расположения электророзеток

Самой распространенной для размещения розеток на кухне является трехуровневая схема:

• Нижний уровень. На нем располагают подключения для крупной бытовой техники (10-30 см от пола).

• Средний уровень. Здесь подключаются приборы, расположенные на столешнице.

• Верхний уровень. Используется для подключения подсветки и вытяжки.

Монтажные работы по установке розеток не являются слишком сложными, но работа с сетями электролиний требует определенных знаний и навыков. Именно поэтому их стоит доверить специалистам, которые учтут все ваши пожелания, не нарушая нормы и технологии.

Если вы решили выполнять всё самостоятельно, необходимо изучить параметры своей кухни, определить лучшие и необходимые места и провести монтажные работы, не нарушая технику безопасности.

расположение, советы и схемы размещения

Требования к размещению

Чтобы кухня была безопасной и удобной, необходимо следовать определенным правилам:

• Размещение электрических розеток на кухне возможно только там, где исключено попадание влаги.
• Они не должны располагаться на расстоянии более 1 метра от электроприбора.
• Грамотное распределение возможно только после того, как все параметры кухонного гарнитура (высота, глубина и ширина шкафов и ящиков) чётко определены.
• Общая мощность электроприборов на одну розетку не должна превышать допустимую норму.

Сколько розеток нужно?

Прежде чем планировать установку розеток, необходимо посчитать количество подключаемой бытовой техники, не забывая о вытяжке, чайнике и микроволновой печи. Также стоит учесть вывод электричества для подсветки под навесными шкафами. К получившемуся количеству следует прибавить 25% на случай, если в будущем появятся другие приборы. Удобнее всего начинать с размещения розеток для встроенной техники.

Какие розетки лучше использовать?

Выбор розеток зависит не только от дизайна и планировки кухни, но и от особенностей их применения. В помещении для готовки уместны специальные изделия с повышенным уровнем влагозащиты – с силиконовыми мембранами (IP 44), оберегающими контакты в самой монтажной коробке. Такие изделия идут с крышками или шторками, благодаря которым мусор и брызги не попадают внутрь. Обычные накладные розетки применяются редко.

Если нужны дополнительные розетки на уже отремонтированной кухне, а портить стены или фартук не хочется, можно приобрести специальные выдвижные блоки и спрятать их в столешнице. При лёгком нажатии выезжает защитная деталь, открывающая доступ к сети. Ещё один вариант – накладная угловая электророзетка или угловой сетевой фильтр, которые устанавливаются под шкафчиком кухонного гарнитура.

Встроенные в столешницу изделия отлично смотрятся и практически незаметны, но неудобны для постоянного использования. Такие устройства полезны, когда нужно подключить прибор на короткое время (блендер, комбайн или миксер), а для электрического чайника такой вариант будет не столь выигрышным.

На фото удобный тройник, открывающийся при необходимости. Если он не используется, крышка остается закрытой.

Как правильно расположить на кухне?

Чтобы повысить безопасность использования, изделия необходимо располагать в свободном доступе. Также высота розеток на кухне зависит от типа оборудования и расстановки кухонной мебели. Для удобства понимания специалисты делят кухню на три уровня: верхний, средний и нижний.

Розетки для холодильника

Розеточная группа для этого прибора должна находиться на нижнем уровне: так кухня выглядит аккуратнее. Подключение холодильника рекомендуют располагать на высоте примерно 10 см от пола. Обычно производители указывают, с какой стороны выходит шнур: это важная информация поможет разместить розеточную группу с верной стороны. Дело в том, что шнур холодильника имеет небольшую длину – всего метр, – а использование удлинителей запрещено по инструкции.

Если предполагается выключать холодильник чаще обычного, то подключение над столешницей станет более приемлемым. Также этот способ удобен, если при монтаже точки позади электроприбора его корпус некрасиво выступает вперёд и портит впечатление от кухни.

Расположение электророзетки за его боковиной нельзя назвать эстетичным и грамотным, поскольку агрегат придётся отодвинуть от стены. В некоторых малогабаритных кухнях даже такое небольшое расточительство ценными сантиметрами будет ощутимо.

На фото розеточная группа для холодильника установлена слева от него в зоне фартука: таким образом прибор стоит вровень с кухонным гарнитуром.

Расположение розеток в рабочей зоне над столешницей

В стандартной кухне максимальная высота тумб достигает 95 см. Над рабочей зоной вешаются шкафы, создавая простенок для фартука. В этом месте следует расположить несколько электророзеток, но не посередине, а ближе к нижним тумбам. Оптимальная высота – 15 см над плинтусом столешницы. В этом случае их можно прикрыть электроприборами, которые планируется постоянно держать на рабочей поверхности: например, кофемашиной.

Есть и другое мнение: владельцы квартир, которые много готовят, предпочитают размещать розеточные группы под навесными шкафчиками. Так удобнее вытаскивать вилку, не боясь задеть и смахнуть  содержимое стола.

Количество устройств каждый выбирает сам. Один комплект рекомендуется расположить в одном из углов, другой – между мойкой и электроплитой на достаточном расстоянии от них. Если вблизи находятся трубы, следует установить защитные крышки или резиновые уплотнения.

Ещё один интересный способ правильно расположить розетки над рабочей поверхностью кухни – установить трек с перемещаемыми сокетами, как на фото ниже. Этот вариант не только служит практичным и функциональным приспособлением, но и стильно выглядит.

Не стоит забывать и о встраиваемых бытовых приборах в подвесных шкафах. Если ставится микроволновка, для неё следует предусмотреть отдельную розетку.

Ещё один вывод можно запланировать над обеденным столом. Он понадобится для подключения ноутбука, телевизора или зарядки различных гаджетов. Также, если придётся много готовить для гостей, к нему будет легко подключить кухонный комбайн или блендер.

На фото один из примеров подключения розеток на кухне: по бокам от электрической плиты и в углу гарнитура.

Где лучше разместить розетку для вытяжки?

Кухонные вытяжки различаются между собой не только внешне, но и по способу монтажа. Изделия бывают подвесными и встраиваемыми (связаны со шкафом), а также настенными (вешаются отдельно).

Если вытяжка монтируется в мебель, то розетка располагается в шкафу или над ним. Обычная высота для монтажа составляет около 2 метров от пола, но для удачного исполнения лучше чётко знать все габариты мебели и техники, чтобы установить розеточную группу вне зоны видимости. Для настенной кухонной вытяжки есть вариант скрытого монтажа, когда точка подключения прячется в кожухе воздуховода. Универсальной высотой монтажа розеток для вытяжки на кухне является 110 см от столешницы.

На фото кухня с правильным расположение розеток, где для каждого прибора выделено своё устройство. Электророзетка для настенной вытяжки спрятана в кожухе, поэтому не видна.

Выбираем оптимальное место розетки для стиральной или посудомоечной машины

Отдельный провод и розетку для посудомойки лучше готовить заранее, причем не только до покупки машины, но и до ремонта в кухне. Для любой техники, контактирующей с водой, есть обязательное правило: электроточки запрещены вверху или внизу мойки. Помещать розетки за посудомоечной машинкой и стиральной машиной тоже нельзя. Для современных встраиваемых приборов место для подключения планируют в соседней секции гарнитура. Изделия должны быть оснащены защитой от влаги. От идеи розеток в цоколе кухни постепенно отказываются, так как не всякий цоколь имеет стандартную высоту.

На фото представлена приблизительная схема распределения розеток на кухне.

Розетки для варочной поверхности и духовки

Специалисты едины во мнении, что делать выводы за бытовой техникой рискованно: оборудование может просто не уместиться. Для варочных поверхностей следует учитывать энергопотребление: если панель идёт на четыре конфорки, нужна специальная силовая розетка, которая изначально оснащается силовым кабелем. Необходимо соблюдать рекомендации по установке от производителя, которые он даёт.

Духовки, в отличие от варочных панелей, продаются с обычными вилками, поэтому здесь придумывать ничего не нужно: они подключаются к обычным электророзеткам.

Если по сторонам от варочной поверхности и духовки расположены тумбы с распашными дверцами, розетки можно разместить в них, отступив около 20 см.

Если духовой шкаф устанавливается отдельно, выше обычного, то электророзетка делается в нижнем шкафчике.

Советы по организации проводки и автоматов

Любую работу по электропроводке на кухне следует начинать с прорисовки плана. Грамотная схема расположения розеток и разметка позволят рассчитать все параметры и исключить множество проблем.

Проводка в квартире может быть как скрытая, так и наружная, но в деревянном доме внутренний монтаж запрещён. Дерево – горючий материал, поэтому скрывать провода и иные источники возгорания нельзя.

Прокладка проводки осуществляется только при отключённом электричестве.

Кухня является помещением с повышенной влажностью и оснащена приборами с металлическим корпусом: всё это диктует установку вводного УЗО (устройства защитного отключения) в щитке. Для заземления необходимо использовать розетки со специальным контактом.

Удлинители на кухне использовать нельзя: это грозит коротким замыканием из-за случайно попавшей внутрь влаги или перегрузкой проводки.

Все перечисленные в статье крупные электроприборы обладают высокой мощностью, а некоторые из них имеют дело с водой. Эти причины напрямую связаны с тем, что монтаж должен осуществляться отдельными группами: на каждую из них в щите отводится свой автомат.

В качестве подсказок можно воспользоваться приведёнными ниже иллюстрациями с линиями распределения розеток на кухне под технику и освещение.

Как нельзя располагать розетки?

Ошибки при установке точек подключения могут принести немало негативных последствий. Чтобы безопасно разместить розетки на своей кухне, необходимо следовать строгим правилам:

• Нельзя устанавливать кухонные розетки и выключатели без создания предварительного плана.
• Не допускается размещать розетки под и над раковинами. В крайнем случае разрешается установить изделия с защитой от влаги IP44 над сифоном.
• На кухне нельзя осуществлять монтаж устройств вблизи газовой плиты.

Размещение розеток на кухне – сложный и опасный процесс, который стоит доверить электрикам, но при наличии нужных инструментов, специальных знаний и навыков с установкой можно справиться самостоятельно.

(полное руководство)

Установите вытяжку в помещении на расстоянии 28–36 дюймов от варочной панели, а вытяжку на открытом воздухе на расстоянии 36–42 дюймов от варочной панели для максимальной эффективности.

Один из наиболее частых вопросов, которые мы получаем в Proline Range Hoods от домовладельцев и подрядчиков: на какой высоте мне следует установить вытяжку вытяжки (или вытяжки моего клиента)?

Высота вытяжки различается для внутренних и наружных вытяжек.

Очень важно получить точную высоту.Оптимальная высота вытяжки повышает ее эффективность и долговечность. Но если она находится слишком близко или слишком далеко от варочной панели, это может отрицательно сказаться на производительности и долговечности.

Кроме того, вытяжку нелегко переместить после ее установки, поэтому после ее установки вы застряли на этой высоте.

Мы здесь, чтобы убедиться, что вы установите его на идеальном расстоянии от варочной панели.

Прежде чем мы начнем, вспомним…

Высота вытяжки не зависит от размера вентилятора.

Вытяжки всех размеров должны быть установлены на высоте от 28 до 36 дюймов над варочной панелью для комнатных вытяжек или от 36 до 42 дюймов над варочной панелью для уличных вытяжек.

Высота кухонной вытяжки не зависит от ее высоты.

Высота установки вытяжки не влияет, как и размер, на высоту установки.

Однако внутренние и наружные вытяжки имеют разную высоту установки, о чем мы поговорим ниже.

Стандартная высота вытяжки

Стандартная высота вытяжки составляет от 28 до 36 дюймов от варочной панели для газовой и электрической плиты.28 дюймов — минимальная высота. Если капюшон поднести поближе, он может повредиться. Если больше 36 дюймов, вытяжка не сможет эффективно отводить воздух от варочной панели. Это относится к вытяжкам с настенным креплением, вытяжкам с островным выходом и вставкам для вытяжек.

Большинство производителей вытяжек рекомендуют устанавливать вытяжку на высоте от 20 до 24 дюймов над кухонной плитой, но мы рекомендуем не менее 28 дюймов для наших мощных вытяжек профессионального качества.

Насколько высоко должна быть вытяжка в помещении от печи?

Вытяжки в помещении следует устанавливать на расстоянии 28–36 дюймов от варочной панели.

Насколько высоко должна быть уличная вытяжка от печи?

Вытяжки на открытом воздухе следует устанавливать на расстоянии от 36 до 42 дюймов от варочной панели. Дополнительное расстояние необходимо из-за сильной жары уличных грилей.

Что произойдет, если я установлю вытяжку слишком близко к варочной панели?

Ваш капюшон может быть поврежден.

Диапазоны выделяют много тепла. Это тепло может повредить внешнюю часть вытяжки из нержавеющей стали и электрические схемы внутри вытяжки.Если слишком долго подвергаться воздействию сильной жары, этот ущерб может быть непоправимым.

Если вы устанавливаете вытяжку слишком близко к варочной панели, будьте особенно осторожны с тем, что вы готовите и как часто вы готовите.

Вы можете поджечь.

Если вытяжка расположена слишком близко к варочной панели, сильный жар может вызвать пожар на кухне, что может повредить плиту, мебель и другие прилегающие зоны. Это может сильно ударить по вашим финансам, потому что вам нужно будет заменить вытяжку и устранить повреждения на кухне.

Вам придется чаще чистить вытяжной колпак.

Вытяжной колпак будет располагаться ближе к варочной поверхности, а это значит, что жир и грязь от готовки будут прилипать к окружающим поверхностям. Вам нужно будет чистить нержавеющую сталь снаружи вытяжки чаще, вероятно, каждые пару недель, а не раз в месяц.

Срок службы вашего двигателя снижается.

Вытяжка, расположенная слишком близко к варочной панели, создает большую нагрузку на вентилятор и другие внутренние компоненты.Все сильное тепло и пары необходимо очень быстро отфильтровать, что может привести к перегрузке вашего двигателя.

Какова максимальная высота вытяжки?

Максимальная высота вытяжки составляет 36 дюймов для вытяжек для помещений и 42 дюйма для вытяжек на открытом воздухе.

Что произойдет, если я установлю вытяжку слишком далеко от варочной панели?

Некоторая часть нежелательного воздуха на вашей кухне будет улетучиваться в камеру.

Велика вероятность того, что вы включите вытяжку, и, продолжая готовить, вы заметите, что в комнате накапливается дым.Через долгое время жир может начать появляться на окружающих кухонных поверхностях, таких как стены и потолок.

Это связано с тем, что некоторые кулинарные испарения будут уходить на кухню, а не выходить через воздуховоды за пределы дома. Это совсем не хорошо! Фактически, это лишает смысла наличие функциональной вытяжки. Тогда это просто на вашей кухне для взглядов.

«Эффективная зона захвата» не охватывает все расстояние между вашей вытяжкой и вашей вытяжкой.

Эффективная зона улавливания — это область вокруг вентилятора, где он эффективно улавливает весь жир, грязь и другие испарения от приготовления пищи.

Посмотрите нашу диаграмму эффективной площади захвата ниже. Секция, заштрихованная серым цветом, — это зона захвата, где, как следует из названия, нежелательный воздух улавливается и направляется через ваши воздуховоды.

Но вот ключ:

Если вытяжка установлена ​​слишком далеко от варочной панели, лишние несколько дюймов, которые должен проходить воздух, не попадают в эту эффективную зону захвата.Дополнительное расстояние резко снижает эффективность вытяжки, поэтому правильная высота так важна.

Вы будете часто использовать более высокие скорости, сокращая срок службы двигателя.

Поскольку выходит нежелательный воздух, вы можете переключить вытяжку на более высокую скорость, чтобы это компенсировать. Если вы все время запускаете его на максимальной скорости, он изнашивается.

Нагретый и охлажденный воздух может выходить из дома, что обходится вам без надобности.

Еще одним следствием слишком частого использования высоких скоростей является то, что вы можете удалить из кухни нагретый или охлажденный воздух.В результате вам придется снова включить обогреватель или кондиционер, чтобы охладить / нагреть больше воздуха в доме.

Вы можете решить эту проблему и сэкономить деньги, предварительно установив вытяжку на нужной высоте. Это позволит вам запускать его на более низких скоростях и вытягивать из дома необходимое количество воздуха.

Вам может потребоваться подпиточный воздух.

Еще одним последствием частой работы вытяжки на максимальной скорости является то, что вам может потребоваться воздух для подпитки. Когда вы включаете его на максимум, этот воздух должен куда-то уходить, хотя он может отфильтровать все нежелательные загрязнения из вашей кухни.

Если капюшон находится достаточно долго, может возникнуть одышка. Воздух, выходящий из вашей кухни, не заменяется достаточно быстро, что является признаком того, что вам нужен набор для воздуха для макияжа.

Однако, прежде чем вкладывать средства в подачу воздуха для макияжа, попробуйте просто открыть дверь или открыть окно, чтобы улучшить вентиляцию на кухне.

Где вы устанавливаете вытяжной колпак?

Теперь, когда вы знаете оптимальную высоту установки, вы можете задаться вопросом: где я могу установить вытяжной колпак? Само собой разумеется, что он устанавливается над плитой.

Но на кухне есть три места, где можно установить вытяжку: на стене, над кухонным островом и под кухонными шкафами.

В моделях с настенными и нижними шкафами вентиляция обычно осуществляется горизонтально или вертикально, в то время как вентиляция в островках всегда проходит через потолок.

Как установить настенную вытяжку?

Большинство вытяжек поставляются с монтажными кронштейнами, и их легко установить. Просто затяните винты через отверстия в кронштейне и оставьте около ¼ дюйма свободного пространства.Здесь будет отдыхать ваш капюшон.

Взгляните на упрощенный процесс монтажа настенной вытяжки.

Примечание: Вы можете найти всю следующую информацию в нашем руководстве по установке здесь.

1. Предварительно просверлите два отверстия в том месте, где вы хотите установить новую вытяжку.
2. Вставьте анкеры в стену.
3. Просверлите два винта в стеновых анкерах. Оставьте около четверти дюйма пространства, чтобы капюшон мог опираться на винты.
4. Дополнительные сведения см. В шаге 3 ниже.

Но установка вытяжки — это третий шаг нашего процесса установки. Если вы только начинаете установку, вам нужно сделать несколько шагов, прежде чем повесить ее. Вот наши подробные инструкции по установке настенной вытяжки.

Примечание. Перед тем, как приступить к установке, обязательно соберите следующие материалы:

Во-первых, вы должны выполнить некоторые измерения и выяснить, где вы хотите установить вытяжку (шаг 1).

Затем вам нужно установить кронштейн дымохода, который крепится к дымоходу (шаг 2).Только после этого вы сможете закрепить вытяжку на стене (шаг 3).

Как только это будет сделано, пора установить дымоход (шаг 4).

Как установить вытяжку под шкаф?

Установка вытяжки под шкаф очень похожа на установку настенной вытяжки. Вот что вам понадобится:

Шаг 1 такой же, как монтаж настенной вытяжки. Ниже приведены инструкции еще раз:

Как и в случае с настенной вытяжкой, на шаге 2 вы собираетесь повесить вытяжку на монтажные винты и закрепить ее, просверлив шпильки в задней части.

Если прорези в задней части вытяжки не совпадают со шпильками , вы можете просверлить заднюю часть вытяжки .

Ваши воздуховоды можно прикрепить к верхней части вытяжки с помощью герметичной алюминиевой ленты. Если вы не знаете, какой размер воздуховода вам нужен, ознакомьтесь с нашей статьей о размерах воздуховода вытяжки.

Как установить островную вытяжку?

Островная вытяжка крепится иначе, чем на стене и под шкафами. Поскольку эта вытяжка свободно стоит над островом, вам нужно сделать несколько отметок на потолке и убедиться, что она поддерживается дополнительными опорными кронштейнами.

Прежде чем что-либо делать, соберите нужные материалы!

Поскольку для островной вытяжки требуется большая опора по сравнению со стеной или под вытяжкой шкафа, необходимо выполнить четыре шага, прежде чем ее можно будет повесить.

Первый из них наиболее похож — вы снова будете проводить измерения и находить место, где вы хотите установить вытяжку, опирающуюся на балки. Но на этот раз вы будете делать отметки на потолке, поэтому обязательно возьмите лестницу.

Первые два действия:

1. Найдите две балки потолка и отметьте их карандашом или маркером на потолке.Ваш потолочный кронштейн будет крепиться к этим балкам.
2. Нарисуйте квадрат в центре места установки на потолке. Лазерный уровень отлично подходит для определения именно этой центральной области. Размер зоны установки зависит от размера вашего воздуховода.

Примечание : Вам необходимо место для установки потолочных кронштейнов, поэтому не отмечайте место установки слишком близко к воздуховоду.

Оставьте хотя бы несколько дюймов зазора между отметками места установки и воздуховодом (вы проследите воздуховод ближе к концу шага 1).

Для вытяжек с более высоким CFM требуются воздуховоды большего размера. Кроме того, поскольку островные вытяжки подвергаются воздействию кухонного воздуха со всех сторон, им требуется больше CFM, чем стенам или под шкафам, чтобы весь нежелательный воздух находился вне дома.

В некоторых случаях размер воздуховода зависит от модели. Вы можете найти размер воздуховода для каждой модели на страницах продуктов Proline. Если у вас есть вопросы, позвоните нам по телефону (877) 901-5530.

Шаги 2 и 3 включают дополнительную опору, о которой я упоминал выше: потолочный кронштейн и опорные кронштейны:

Поскольку островная вытяжка является отдельно стоящей, дымоход необходимо установить до его монтажа, в отличие от настенного и под шкафами. вытяжки.Это одна из причин того, что потолочный кронштейн и опорные кронштейны так важны. Они надежно удерживают дымоход на месте.

Теперь вы можете установить свою островную вытяжку. Вытяжки островного типа не крепятся с помощью кронштейна. Вместо этого они крепятся к опорному кронштейну. Вот как это сделать:

1. Установите вытяжку прямо под дымоход, который вы установили на шаге 4.
2. Прикрутите ее ко всем четырем опорным кронштейнам.
3. Сдвиньте телескопический дымоход вниз, пока он не встретится с верхом вытяжки.

Как установить вытяжку без монтажного кронштейна?

Некоторые вытяжки не имеют кронштейна. Это не проблема.

Все, что вам нужно сделать, это просверлить заднюю часть вытяжки в шпильки в стене.

Если вам сложно найти шпильки, посмотрите видео ниже.

Для дополнительной поддержки вы можете использовать шурупы для гипсокартона. Это не обязательно, но если вы не можете найти шпильку, это определенно лучший вариант.

Если у вас есть вопросы по монтажу или установке, посмотрите видео ниже.

Как установить вытяжку без воздуховода

Как установить настенную вытяжку

Как установить вытяжку с островком

Как установить вытяжку под шкафом

Примечание. Мы больше не продаем PLFW 115 и 116, но процесс установки очень похож на наши текущие модели шкафов.

Как установить вставку вытяжки

Вставки вытяжки технически не крепятся к стене, а скорее устанавливаются внутри вашего индивидуального шкафа. Установка вставки включает в себя быстрый четырехэтапный процесс; проверить это здесь.

Если ваша вытяжка смонтирована, поздравляем! Если нет, позвоните нам по телефону (877) 901-5530. Наша служба поддержки клиентов рада помочь вам.

Статьи по теме

Подробное руководство по размеру вытяжки

Как установить вытяжку

Сколько кубических футов в минуту мне нужно для вытяжки?

Насколько высоко должна быть вытяжка в помещении от печи?

Вытяжки в помещении следует устанавливать на расстоянии 28–36 дюймов от варочной панели.

Насколько высоко должна быть уличная вытяжка от печи?

Вытяжки на открытом воздухе следует устанавливать на расстоянии от 36 до 42 дюймов от варочной панели.

Где вы устанавливаете вытяжной колпак?

Теперь, когда вы знаете оптимальную высоту установки, вы можете задаться вопросом: где мне установить вытяжной колпак? Само собой разумеется, что он устанавливается над плитой.

Но на кухне есть три места, где можно установить вытяжку: на стене, над кухонным островом и под кухонными шкафами.

В моделях с настенными и нижними шкафами вентиляция обычно осуществляется горизонтально или вертикально, в то время как вентиляция в островках всегда проходит через потолок.

Как установить вытяжку без монтажного кронштейна?

Все, что вам нужно сделать, это просверлить заднюю часть вытяжки в шпильки в стене.

Объяснение высоты вытяжки над плитой

Размещение вытяжки над варочной поверхностью и ее зоной захвата является важным моментом принятия решения при оснащении новой кухни или простой замене старой устаревшей модели для улучшения качества воздуха.Определив оптимальную высоту для вашей новой вытяжки, вы можете быть уверены, что получите максимальную производительность и надежность от вашей новой системы вентиляции.

Вытяжки служат критически важной цели, удаляя пары и запахи, выделяемые во время процесса приготовления, как от готовящейся пищи, так и от самой варочной панели (в случае газовой плиты). Правильное расположение вытяжки по отношению к варочной панели гарантирует, что ваша кухня будет здоровой, безопасной и без запаха.

Есть несколько факторов, которые необходимо учитывать при покупке и установке новой вытяжной системы в вашем доме. Очевидные вещи, такие как тип печи; Например, от того, газовый он или электрический, зависит, какая высота вытяжки над варочной панелью будет идеальной для вашей установки как с точки зрения производительности, так и с точки зрения безопасности.

Кроме того, необходимо учитывать и другие, менее продуманные элементы (не связанные с высотой над варочной поверхностью); тип воздуховода вытяжки, количество колен и оптимальная скорость потока воздуха (CFM), необходимая на основе комбинации этих факторов.Вы можете использовать мой бесплатный онлайн-калькулятор CFM, чтобы определить, что вам нужно, и узнать больше о том, что это означает.

Какова типичная высота установки вытяжки?

Как правило, типичная высота установки вытяжек составляет от 20 до 24 дюймов над варочной панелью для электрических плит и от 24 до 30 дюймов для газовых плит . Обратите внимание, что это общие средние значения, и очень важно просмотреть руководство по установке вытяжки.

Другие факторы, которые следует учитывать

То, что многие не принимают во внимание, — это идеальный рост по отношению к человеку, который, скорее всего, будет готовить. Меньше всего вам понадобится капюшон, который будет мешать вам. Возможно, вы захотите держать его выше уровня глаз и определенно не в таком положении, когда вы бы ударились головой. Это то, что вы, скорее всего, обнаружите после завершения установки, если не будете тщательно продуманы заранее.

Возможно, наиболее важным фактором является CFM или кубический фут в минуту устанавливаемого устройства. В зависимости от мощности вытяжки вы можете установить ее на большем расстоянии или ближе для менее мощных моделей. Не устанавливайте высоту ниже рекомендованной минимальной, поскольку минимальная высота определяется испытаниями на безопасность, а верхний предел основан только на характеристиках.

Установочная высота — это то, о чем нужно подумать как при проектировании кухни, так и при покупке новой вытяжки.Вообще говоря, если вы не забудете выполнить несколько шагов, вы сможете принять обоснованное решение.

1. Покупая вытяжку, погрузитесь в процесс, зная, что вы будете искать вытяжки, разработанные специально для вашей кухонной техники, газовой или электрической. Рекомендации по установке для каждого продукта могут немного отличаться. Сами вытяжки устроены по-разному для газовых или электрических варочных панелей, но ограниченное пространство, основанное на минимальной высоте установки, может ограничить ваши возможности.
2. Размещая кухонные шкафы, подумайте о том, сколько места вам понадобится для желаемой кухонной вытяжки. Если вы заменяете существующую модель на уже установленные шкафы, узнайте, сколько места у вас есть, прежде чем отправиться за покупками.
3. Учитывайте CFM, необходимый для вашей желаемой высоты. Если вы хотите увеличить расстояние между варочной панелью и нижней частью вытяжки, вам, вероятно, понадобится увеличенный CFM. Некоторые источники рекомендуют добавлять 100 кубических футов в минуту на каждые 3 дюйма сверх максимального рекомендуемого положения.

Всегда рекомендуется следовать инструкциям производителя по установке. Следуя инструкциям по установке, приведенным в руководстве по продукту, вы можете быть уверены, что кухонная вытяжка работает с максимальной эффективностью, на которую она была рассчитана, а также гарантирует, что ваша гарантия не будет аннулирована.

Если по какой-либо причине вы должны отклониться от рекомендуемых инструкций, например, из-за ограничения пространства, или просто потому, что нижняя вытяжка может помешать вам, вам следует тщательно обдумать влияние изменения расстояния.

В лучшем случае установка машины на неправильной высоте уменьшит выгоду, которую вы надеетесь получить, увеличивая вероятность скопления частиц, жира и масла вокруг вашей кухни и окружающих шкафов, а также неспособность удалять запахи, создаваемые как побочные продукты. приготовления. В худшем случае, если вытяжка расположена слишком близко к варочной панели, может возникнуть пожар.

Высота вентиляционной установки может показаться одним из менее важных факторов, которые следует учитывать при планировании системы вытяжки / фильтрации на кухне, но неправильное решение может иметь долгосрочные последствия.На мой взгляд, высота установки вместе с площадью захвата и соответствующей ей глубиной и эффективным CFM является тремя наиболее важными факторами при выборе и установке вытяжек. Также важно иметь воздуховод правильного размера и формы.

Высота вытяжки: некоторые часто задаваемые вопросы

Какова максимальная высота вытяжки?

Не существует установленного максимума в соответствии с законом, каждый производитель предлагает свои собственные для конкретного продукта, и вы должны оставаться в пределах их установленного диапазона.Обычно это до 24 дюймов для электрических плит и 30 дюймов для газовых плит. Поднятие выше этого уровня снижает эффективный CFM и, следовательно, эффективность вашей вытяжки.

Можно ли выпустить вытяжку вниз?

Да, но не стоит. Это приводит к большому количеству поворотов на 90 градусов в непосредственной близости друг от друга, и вы резко увеличиваете CFM, который вам понадобится, чтобы выполнить ту же работу, если бы вентиляция проходила через стену или потолок.

Дополнительная информация

• При определении положения вытяжек высота столешницы не имеет значения, и вам нужно только принять во внимание рекомендованное расстояние от варочной панели (конфорок) до зоны захвата вытяжки.
• Независимо от того, есть ли у вас островная варочная панель с соответствующей островной вытяжкой или настенная плита и настенная вытяжка, или под вытяжкой / вытяжкой шкафа, не имеет значения, когда речь идет о высоте вытяжки.
• Настоятельно рекомендуется, чтобы в вашем воздуховоде не использовался расширяемый воздуховод. Это за годы эксплуатации имеет тенденцию собирать относительно большие отложения масла и смазки, которые могут стать причиной пожара. Обратите внимание, что это не обычное явление, но, безусловно, о нем следует помнить. Кроме того, некоторые строительные нормы и правила требуют, чтобы вы использовали жесткие воздуховоды для вентиляции кухни именно с этой целью.
• Имейте в виду все строительные нормы и правила и требования к системам подпиточного воздуха (требуется для CFM выше 400 в некоторых муниципалитетах).
• Когда машина размещена на оптимальном уровне и спроектирована с хорошей зоной улавливания, а CFM основывается на ваших потребностях в приготовлении пищи и выхлопе, она будет улавливать капли жира, выхлопной окись углерода, дым и влагу в виде пара. Это ваша конечная цель. В случае невентилируемой системы угольные фильтры устранят запах и некоторые мелкие частицы.

Как далеко должна быть установлена ​​вытяжка над варочной панелью?

Кухня, пожалуй, одно из самых важных мест в доме.Именно там готовятся самые интимные блюда и создаются воспоминания. Таким образом, каждый хочет, чтобы его кухня была хорошо оборудована, имела все необходимые компоненты и была полностью функциональна. Поскольку основная функция кухонной зоны — это приготовление еды, существует очевидная необходимость в надлежащей вентиляции, поскольку в процессе приготовления пищи выделяется горячий, душный воздух и жир. Поэтому вентиляция вашей кухни, особенно варочной панели / плиты, занимает центральное место. В прошлом люди готовили еду под длинными трубами, через которые проходил дым, жир и горячий воздух, что способствовало вентиляции.

В наше время площадь кухни уменьшилась в размерах, и для миллионов людей, живущих в многоквартирных домах, идея дымоходов просто немыслима. Установка вытяжек обеспечивает вентиляцию кухонь как в коммерческих, так и в домашних условиях. Эффективность этих вытяжек вместе с техническим обслуживанием зависит от того, насколько хорошо они установлены. Одним из наиболее важных факторов, которые следует учитывать при установке вытяжки, является высота над варочной панелью. При определении того, насколько высоко следует располагать вытяжку над варочной панелью, необходимо учесть несколько соображений.

Как работает вытяжка?

Прежде чем мы углубимся в технические детали установки вытяжки, важно понять, как работают вытяжки. Эти знания послужат основой для других соображений, которые мы обсудим в этой статье.

Как упоминалось ранее, в процессе готовки образуется жир и пар. Они поднимаются к потолку и, как и все плавучие элементы, расширяются при подъеме. Вытяжка помогает вытеснить эти элементы, всасывая их и направляя из кухни.Поскольку жир и пар расширяются по мере подъема, это означает, что чем выше установлена ​​вытяжка, тем шире она должна быть для эффективного удаления этих элементов.

Теперь, когда мы увидели, как работает вытяжка, давайте посмотрим на факторы, которые следует учитывать при определении высоты установки.

Какая у вас варочная панель?

Прежде чем решить, на какой высоте должна быть установлена ​​вытяжка, вы должны рассмотреть тип используемой варочной панели. Для разных варочных панелей может потребоваться разная высота вытяжки.Например, газовый барбекю будет выделять больше жира, чем электрическая плита, и это может потребовать дополнительных технических соображений для определения правильной высоты. Давайте рассмотрим некоторые из различных типов варочных панелей и рекомендуемую высоту вытяжки для каждой из них.

Сколько кубических футов в минуту для газовой плиты?

Газовые варочные панели по самой своей природе создают много горячего и душного воздуха во время приготовления пищи. Если у вас есть профессиональная газовая варочная панель, вам нужно быть более осторожным, поскольку у нее более высокая мощность горелки, чем у традиционных газовых варочных панелей.

Для профессиональных газовых плит самой распространенной вытяжкой является настенная вытяжка с навесом 18 дюймов. Вытяжку этого типа следует устанавливать на высоте от 30 до 36 дюймов над варочной панелью. Другой вид вытяжки для профессиональных газовых плит — это вставка / вкладыш вытяжной вытяжки. Он предназначен для установки внутри индивидуального шкафа над варочной панелью, и, поскольку большинство нестандартных вытяжек спроектированы так, чтобы соответствовать кухонным шкафам, наиболее распространенным материалом является дерево.Для этого типа вытяжки требуется большее расстояние от варочной панели из-за деревянного шкафа, а рекомендуемая высота установки составляет 36 дюймов над варочной поверхностью.

Традиционные вытяжки под шкаф и вытяжки в стиле дымохода также немного распространены. Для этих вытяжек требуется расстояние не менее 30 дюймов от варочной панели до нижней части вытяжки. Для островных кухонь устанавливаются вытяжки отдельно стоящие / островные. Они поддерживаются потолком, по сравнению с другими моделями, поддерживаемыми стеной.

Островная кухонная вытяжка в деревянном стиле должна иметь зазор не менее 36 дюймов от варочной панели, в то время как для вытяжки из нержавеющей стали требуется зазор 30 дюймов. Чтобы увеличить высоту островной вытяжки, также рекомендуется, чтобы вытяжка была немного шире, чем варочная панель. Например, если у вас плита 30 дюймов, рекомендуемая ширина вытяжки будет 36 дюймов.

Сколько кубических футов в минуту мне нужно для электрической варочной панели?

не производят столько дыма и горячего воздуха, как газовые плиты, и в результате большинство людей предпочитают устанавливать вытяжку меньшего размера, чем профессиональные вытяжки.Поскольку выделяется меньше тепла, жира и дыма, вытяжки для электрических кухонных плит могут быть установлены на той же высоте, что и газовые вытяжки, или даже ниже. Однако при выборе оптимальной высоты установки необходимо учитывать другие факторы, такие как высота кухонной плиты и безопасность.

Какая идеальная высота для вытяжки?

Комфорт пользователя варочной панели имеет первостепенное значение при определении высоты установки вытяжки.Вы не хотите, чтобы вытяжка блокировала ваше движение вокруг варочной панели или постоянно беспокоилась о том, чтобы не удариться головой о вытяжку во время готовки. Большинство людей также предпочтут устанавливать вытяжку выше уровня глаз. Важно отметить, что установка вытяжки там, где вы вынуждены работать в неудобных позах, представляет опасность для вашего здоровья. Большинство рекомендуемых высот установки подходят для большинства людей, но если вы один из немногих, кто выше среднего, то при определении высоты установки вытяжки следует учитывать свой рост.

Какой ширины должна быть моя вытяжка?

Зона захвата вытяжки является важным фактором при определении высоты установки. Если площадь захвата вытяжки больше, чем у расположенной ниже варочной панели, это означает, что вытяжка может более эффективно отводить весь пар и дым с меньшей высоты, и наоборот.

Размер рабочей плиты

Размер кухонной плиты является основным фактором, который следует учитывать при определении высоты установки вытяжки.Чем шире диапазон приготовления, тем больше пара и жир, образующиеся во время приготовления, могут расширяться и распространяться по большой площади поверхности. Это, в свою очередь, повлияет на эффективность вытяжки в зависимости от высоты установки.

Действительно ли мне нужна вытяжка для безопасности?

При установке вытяжки соображения безопасности имеют решающее значение для определения высоты ее установки. Как упоминалось ранее, очень важно учитывать тип варочной панели.Если вытяжка установлена ​​неправильно, возникает опасность возгорания, поскольку электрические компоненты вытяжки могут быть повреждены из-за сильного нагрева.

Что касается безопасности, то лучший способ избежать рисков для безопасности вытяжки — это поддерживать вытяжку в надлежащем рабочем состоянии. Отличный способ поддерживать вытяжку в чистоте. Если вытяжка установлена ​​на высоте, на которой вы не сможете ее должным образом очистить, то в долгосрочной перспективе существует риск накопления жира и масла, что может привести к повреждению от пожара.

Что такое CFM? Это кубические футы в минуту.

Мощность вытяжек измеряется в кубических футах в минуту или кубических футах в минуту. Вытяжка CFM — это главный фактор, который следует учитывать при определении высоты установки вытяжки, поскольку это лучший показатель эффективности вытяжки. Если вытяжка имеет высокую производительность CFM, ее можно установить выше, и наоборот. Если вытяжка установлена ​​слишком высоко, расстояние будет влиять на ее эффективность по вытяжке дыма и пара.

Таким образом, очевидно, что если вы хотите установить вытяжку высоко, вам понадобится больше CFM. Некоторые эксперты предполагают, что на каждые 3 дюйма выше рекомендуемой высоты установки вашей вытяжке потребуется дополнительно 100 кубических футов в минуту для эффективной работы.

Какова высота вашей варочной панели?

Одним из факторов, которые чаще всего игнорируются при определении правильной высоты для установки вытяжки, является высота варочной панели. Важно учитывать высоту варочной панели от пола до верха и учитывать это при установке вытяжки, чтобы люди не наткнулись на углы вытяжки во время готовки.Вообще говоря, ваша варочная панель будет находиться на высоте 36 дюймов от пола!

Если высота варочной панели выше средней, высоту вытяжки также следует увеличить. Однако расстояние между варочной панелью и вытяжкой следует поддерживать в рекомендуемых пределах.

План кухни

Планировка кухни играет важную роль в определении высоты установки вытяжки, так как она определяет, сколько места в вашем распоряжении. Разная планировка кухни также означает разную динамику рассеивания пара и жира, а это, в свою очередь, означает разную высоту установки вытяжки.

Хотя планировка кухни не влияет напрямую на высоту установки вытяжки, она определенно меняет способ ее установки и ее эффективность. Например, вытяжка для варочной панели, прикрепленная к стене, не будет установлена ​​так же, как вытяжка для кухонной плиты островного типа.

Инструкция производителя

Как и все изделия, вытяжки поставляются с инструкциями по установке от производителя.В этих руководствах излагаются рекомендуемые условия для максимальной эффективности, и они должны входить в число основных указаний о том, насколько высоко можно установить вытяжку. Важно учитывать требования руководства наряду со всеми другими соображениями, чтобы убедиться, что вытяжка установлена ​​правильно. Например, в руководстве по установке вытяжки SMEG рекомендуется, чтобы расстояние между варочной панелью и нижней частью вытяжки составляло 65 см, если иное не указано в руководстве по установке варочной панели.Эти рекомендации — отличное начало для определения высоты, на которой ваша вытяжка будет работать эффективно и безопасно.

Региональные строительные нормы и правила

В дополнение ко всем упомянутым выше соображениям необходимо обязательно учитывать строительные нормы и правила вашего региона по установке вытяжек. В большинстве штатов США средняя высота от верха кухонной плиты до низа вытяжки составляет 18 дюймов, и это минимальный зазор по высоте, требуемый большинством строительных норм.

Еще одним важным фактором при установке вытяжки на рекомендуемой высоте является точное измерение расстояния. Выполнение правильных измерений перед установкой — это первый шаг к установке вытяжки на нужной высоте, который следует выполнять с большой осторожностью и умением. Также стоит упомянуть, что вам следует выбрать вытяжку правильного типа для своей кухни, поскольку небольшие отклонения в технических характеристиках в конечном итоге приведут к неправильным процессам установки и финансовым потерям.

Также важно учитывать, для каких продуктов вы собираетесь использовать варочную панель. Некоторые продукты, такие как рыба, бекон и морепродукты, требуют большей вентиляции, чем другие продукты, и это следует учитывать при определении высоты установки и типа вытяжки. Если вы любите продукты, которые требуют от вас вок, то вам стоит учесть это при установке варочной панели и вытяжки и убедиться, что вы оставили достаточно места для приготовления пищи.Как упоминалось ранее, простота очистки и обслуживания также является важным фактором, предотвращающим риск возгорания и накопления жира.

Лучший способ узнать, на какой высоте должна быть установлена ​​вытяжка над варочной панелью, — это нанять профессионального дизайнера кухни. Если вы обратитесь к специалисту, вам будет гарантировано, что будут должным образом учтены все факторы, обсуждаемые в этой статье, и соблюдены надлежащие процедуры установки. Таким образом, вам не придется беспокоиться о том, что вытяжка свешивается боком или система вентиляции не работает должным образом из-за неправильной установки.

Список литературы.

1. http://www.impalakitchens.com.au/what-height-to-put-a-rangehood/
2. https://www.coolblue.nl/en/advice/distance-between-cooktop-and-range-hood.html

1. https://kitease.com/range-hood/range-hood-height
2. https://www.smeg.com.au/smeg_au/docs/user_manuals/LIFTB900.pdf

— Боб Вила

Фото: istockphoto.com

Независимо от того, встроена ли она под шкафами или подвешена в качестве координационного центра над кухонным островом, вытяжка является незамеченным героем на кухне, и ее редко ценят за решающую роль, которую она выполняет, устраняя переносимый по воздуху жир, запахи и тепло, выделяемые во время работы. приготовление еды. Если вы собираетесь обновить старую бытовую технику, такую ​​как посудомоечные машины и холодильники, в рамках ремонта кухни, не забывайте о вытяжке — она ​​тоже заслуживает внимания. У вас может быть общее представление о том, что вы хотите от новой вытяжки, но вы, вероятно, по-прежнему будете ошеломлены широким спектром цен и опций, доступных сегодня.Выбор и установка вытяжки включает в себя больше, чем просто выбор стиля, который дополняет ваш существующий ассортимент. Чтобы подобрать модель, которая соответствует вашему кухонному пространству и стилю приготовления, помните о следующих особенностях.

Фото: istockphoto.com

В вытяжных шкафах используются вентиляторы для всасывания жира и пара, а также запахов пищи и избыточного тепла, но не все вытяжки одинаково хорошо справляются с этой задачей. Разница между средней и эффективной во многом зависит от типа вентиляции: бесканальная или канальная.

• В бесканальных моделях вентиляция не выходит за пределы вашего дома. Вентилятор вытяжки без воздуховодов втягивает воздух и направляет его через угольный фильтр, который задерживает жир и некоторые запахи, но обычно он не так эффективен, как модели с наружной вентиляцией. Менее дорогие из двух стилей, вытяжки без воздуховодов могут стоить всего 50 долларов, а затем подняться до нескольких сотен долларов.
• Вытяжки с вытяжным каналом более эффективны, чем их бесканальные аналоги, и они также имеют широкий ценовой диапазон.Вытяжные вытяжки втягивают воздух для приготовления пищи, а затем выбрасывают его за пределы дома через вентиляционное отверстие в стене или вверх через балки потолка и крышу. Более доступные варианты начинаются от 100 долларов, но домовладельцы, которым нужна высокоэффективная или дизайнерская вытяжка, могут заплатить более 1000 долларов.

Вариант исполнения без воздуховода или с воздуховодом также применим к популярным и компактным комбинациям микроволновых вытяжек. Домовладельцы, покупающие новый комбинированный блок, часто (ошибочно) сосредотачиваются в первую очередь на функциях, предлагаемых микроволновой печью.Но также важно взвесить возможности вентиляции, чтобы убедиться, что вы выбираете ту, которая достаточно эффективна и эффективна для ваших нужд.

Некоторые вытяжки звучат так, как будто самолет готовится к взлету, в то время как другие практически бесшумны — это во многом зависит от расположения двигателя вентилятора. Внимательно прочтите упаковку или изучите информацию в Интернете перед покупкой, чтобы определить, где находится воздуходувка устройства.

Когда воздуходувка встроена прямо в вытяжку, вы можете отчетливо слышать, как он работает.Обычно чем сильнее вентилятор, тем громче шум, хотя некоторые более дорогие модели разработаны таким образом, чтобы минимизировать звук.

Если вы хотите, чтобы при приготовлении пищи на плите было тише, поищите вытяжку с выносным вентилятором. Вы по-прежнему будете включать вентилятор таким же образом с помощью переключателя на вытяжке, но вентилятор будет дальше от вашего диапазона — часто либо на полпути в воздуховоде, либо на вершине крыши, тем самым подавляя шум. Выносной вентилятор — лишь один из множества наворотов, которые увеличивают стоимость вытяжки.Но если ваша кухня открыта для гостиной или обеденной зоны, или если кажется, что гости всегда собираются на вашей кухне, желание готовить и разговаривать, не крича вентилятор, может стоить дополнительных долларов.

Нужна помощь с установкой?

Найдите лицензированных технических специалистов в вашем регионе и получите бесплатную бесплатную оценку вашего проекта.

Фото: istockphoto.com

Если вы умеете делать все самостоятельно, заменить существующую вытяжку на новую модель относительно просто.Однако перемещение вытяжки во время ремонта кухни или ее установка в первый раз потребуют некоторых приспособлений.

Стандартная ширина вытяжки составляет 30 дюймов (соответствует ширине стандартной серии), хотя для нестандартного дизайна кухни также доступны более широкие настенные и подвесные островные модели.

Для комбинаций микроволн и вытяжек нижняя часть шкафа над плитой должна быть не менее 30 дюймов над варочной поверхностью, чтобы оставалось место для установки.К счастью, многие подрядчики устанавливают эту конфигурацию шкафов в новых домах именно по этой причине. Расстояние 30 дюймов также является предпочтительной высотой верхнего шкафа для вытяжки без микроволновой печи, хотя для отдельных моделей могут быть разные требования; После того, как вы выбрали вратаря, прочтите и соблюдайте рекомендуемые производителем характеристики роста.

Если вы выбрали комбинированную модель, у вас должна быть электрическая розетка в шкафу над устройством для питания двигателя вентилятора и микроволновой печи.Хотя это не требуется по строительным нормам, многие подрядчики по строительству новых домов идут дальше и устанавливают эту розетку в отдельной цепи на 15 или 20 ампер с достаточным током для работы микроволновой печи. Если вы устанавливаете вытяжку впервые и поблизости нет розетки, электрик должен установить ее рядом с местом, прежде чем вы сможете продолжить. В технических характеристиках вашего устройства будет указана его потребляемая мощность. Не все простые вытяжки потребляют достаточно энергии, чтобы потребовалась выделенная розетка, но комбинации микроволновых вытяжек должны иметь свою собственную цепь.

Как одиночные вытяжки, так и комбинированные вытяжки с микроволновой печью поставляются с шаблонами, которые точно отмечают, где предварительно просверлить или вырезать отверстия для винтов, источника питания и вентиляции. Шаблон также покажет вам, где прикрепить кронштейн, поддерживающий комбинированную вытяжку, на внешней стене. Если вы устанавливаете вытяжку с наружной вентиляцией, но не устанавливаете ее на внешней стене, в выбранной вами модели должна быть предусмотрена возможность отвода воздуха вверх, так как вам придется провести воздуховод через потолок.

Фото: istockphoto.com

После того, как вы установили вытяжку, поддерживайте ее в рабочем состоянии в течение ожидаемого срока службы, уделяя ей регулярное внимание и используя обезжиривающие очистители. Поскольку вентиляторы вытяжки втягивают жир и пар, предотвращайте образование липких отложений, распыляя на нижнюю часть вытяжки средство для чистки кухни и протирая ее так же часто, как и любую другую поверхность в помещении для приготовления пищи.

Если вы много готовите, рекомендуется также промывать фильтр вытяжного вентилятора не реже одного раза в месяц — в противном случае его отверстия могут настолько забиться жиром, что он перестанет работать эффективно.Просто сдвиньте или вытащите фильтр из нержавеющей стали, поместите его в раковину и протрите горячей водой, пищевой содой и обезжиривающим средством для посуды. Некоторые фильтры (см. Инструкции производителя) можно мыть прямо в посудомоечной машине, чтобы их было еще легче мыть.

Нужна помощь с установкой?

Найдите лицензированных технических специалистов в вашем регионе и получите бесплатную бесплатную оценку вашего проекта.

Распространенные ошибки при установке — Вытяжки Futuro Futuro

Ваша новая вытяжка — важная часть кухни и дорогостоящее вложение.Давайте позаботимся о том, чтобы он выглядел и работал наилучшим образом, избегая ошибок, перечисленных в этой статье. (Также внизу есть сводная информация).

Этап 1 — Получение и проверка

Рекомендуется осмотреть новую вытяжку (а также другую бытовую технику и бытовую электронику) сразу после получения посылки. Таким образом, если возникнет проблема (повреждение при транспортировке, недостающие детали и т. Д.), Ее можно будет решить в сроки, установленные продавцом устройства и перевозчиком.Кроме того, не дожидаясь последнего момента, вы избежите проблем с ожиданием замены, что может испортить ваши сроки ремонта.

Несмотря на то, что каждая вытяжка Futuro Futuro проходит индивидуальную проверку перед отправкой и специально упакована, чтобы выдерживать жесткие условия транспортировки, повреждения при транспортировке действительно случаются время от времени. Сообщив нам об этом как можно скорее, мы позаботимся о проблеме как можно скорее.

Перед установкой рекомендуется подключить вытяжку к электросети и проверить ее работу.Это кажется здравым смыслом, но в суматохе активности, связанной с модернизацией кухни, об этом легко забыть. Все вытяжки Futuro Futuro оснащены стандартной 3-контактной вилкой на 110 В для США / Канады, поэтому все, что вам нужно, — это запасная розетка или удлинительный кабель. Просто подключите вытяжку и проверьте работу вентилятора и освещения. Таким образом, вы будете знать, что он на 100% исправен, и, если ваш установщик допустит ошибку, вы точно будете знать, что устранять.

Во время осмотра вы можете заметить, что некоторые части вытяжки (например, вертикальный дымоход) выглядят так, как будто они окрашены в белый цвет, а не из нержавеющей стали.Это защитная пластиковая пленка, которая снижает вероятность появления царапин во время установки. Не снимайте эту пленку до завершения установки.

Этап 2 — Планирование установки

Канальный или бесканальный?

Вытяжки могут быть установлены в 2-х конфигурациях: с воздуховодами, («с вентиляцией») или , без воздуховодов, («без вентиляции» или «с рециркуляцией»). При установке в воздуховоде воздуховод переносит воздух от вытяжки наружу дома; в бесканальной установке воздух очищается дополнительным набором угольных фильтров, а затем возвращается на кухню.

По возможности рекомендуется подключать вытяжку к наружному воздуховоду. Это приведет не только к лучшей производительности по сравнению с бесканальными установками, но и к снижению шума.

Установка в воздуховоде

Вы всегда должны следовать рекомендациям производителя относительно размера и типа воздуховода при установке вытяжки. Подключение вытяжки к воздуховоду меньшего размера, чем указано, приведет к снижению производительности и даже может вызвать проблемы с перегревом, что приведет к механическому отказу.

Почти все высокопроизводительные вытяжки требуют использования жестких воздуховодов . Причина проста: гибкий воздуховод имеет ребристые стенки, которые создают турбулентность. Вместо плавного потока воздушный поток случайный, что приводит к снижению производительности и дополнительному шуму. И наоборот, жесткий воздуховод имеет гладкие стенки, которые помогают поддерживать ламинарный воздушный поток, что особенно важно для вытяжек, которые производят более 200-300 кубических футов в минуту.

Гибкие воздуховоды также подвержены растрескиванию и разрывам, поиск и ремонт которых может стоить сотни долларов.Жесткие воздуховоды могут быть немного дороже и сложнее в установке, но это правильный вариант . (Кроме того, многие местные строительные нормы и правила требуют использования жестких воздуховодов для вентиляции кухни).

В канальной установке нельзя использовать угольные фильтры . .

Установка в воздуховоде — наружный выпуск

Одна из самых серьезных ошибок при установке вытяжки — это заделка воздуховода в замкнутом пространстве, например. г. чердак.

Это приведет к неправильной работе вытяжки (если она вообще работает) из-за противодавления из замкнутого пространства.Каким бы большим ни было пространство, воздух не будет сжиматься — вытяжки — это устройства с большим потоком воздуха, а не с высоким давлением.

Кроме того, выпуск теплого влажного воздуха из кухни на чердак — это рецепт серьезной проблемы роста плесени.

Если вытяжка не всасывает воздух после установки, или вы действительно чувствуете, как воздух выдувает из с поверхности фильтра — обязательно проверьте воздуховоды.

Установка в воздуховоде — Заглушки для воздуховодов / заглушки на крышу

Внешний воздуховод, выходящий через боковую стену, должен заканчиваться заглушкой воздуховода, в то время как воздуховоды на крыше иногда заканчиваются U-образным коленом, позволяющим воздуху выходить, защищая от дождя и снега.

Убедитесь, что колпачок имеет тот же размер / диаметр, что и воздуховод — использование колпачка меньшего размера вызовет проблемы с потоком воздуха и статическим давлением. Некоторые установщики думают, что оконцовывать 6-дюймовый воздуховод 4-дюймовым колпачком — это нормально … но это не нормально. Даже не близко.

Независимо от типа концевой заделки важно иметь заслонку (также называемую «обратным потоком» или «регулятором воздушного потока») на конце воздуховода. Заслонка предотвращает обратное попадание наружного воздуха в воздуховод, а также предотвращает неприятные сюрпризы в виде птиц, насекомых и белок.

Рекомендуется проверять состояние крышки воздуховода не реже одного раза в два года — убедитесь, что она не забита, а жалюзи и / или обратная тяга работают свободно и плавно.

Установка без воздуховода (с рециркуляцией)

Хотя всегда рекомендуется подключать вытяжку к наружному воздуховоду, бывают ситуации, когда это просто невозможно. Во многих многоэтажных кондоминиумах и кооперативных зданиях запрещены любые модификации, пронизывающие внешние стены здания.Ультрасовременные квартиры с бетонными потолками и стеклянными окнами от пола до потолка также исключают возможность выхода наружу воздуховода.

Решение заключается в установке вытяжки в «бесканальном» режиме, также называемом «рециркуляционным». В этой ситуации в дополнение к металлическим фильтрам, поглощающим капли жира, вытяжка использует угольных фильтров (также называемых «угольные фильтры») для поглощения запахов. После обезжиривания и удаления запаха воздух выпускается обратно в комнату.

Если вы собираетесь установить вытяжку в бесканальном режиме, вам также потребуется:

• Закажите угольные фильтры (продаются отдельно)
• Убедитесь, что угольный фильтр установлен в вытяжке
• Заменяйте фильтр каждые 6 месяцев

Одна из самых важных вещей, о которых следует помнить при использовании вытяжек без воздуховодов, — это уголь фильтр необходимо регулярно менять. В конце концов, он забивается частицами жира и запаха и ограничивает поток воздуха, что может привести к перегреву двигателя вентилятора и преждевременному выходу его из строя.Если вы не можете заменить угольный фильтр, лучше его снять, чем использовать вытяжку с забитым фильтром.

Сменные фильтры доступны на нашем веб-сайте в категории «Аксессуары для вытяжек». Обратите внимание, что существует несколько типов угольных фильтров — пожалуйста, подтвердите, какой тип используется в вашей модели вытяжки, перед покупкой.

Электрооборудование

Два наиболее важных момента при подключении к вытяжке: не отрезайте вилку и убедитесь, что вытяжка подключена к выделенной линии .

Не отрезайте пробку

Одна из наиболее частых проблем при установке прибора — это электрическое подключение. Эмпирическое правило (и норматив UL, кстати) простое: если устройство поставляется с оголенными проводами, оно должно быть подключено жестко; если он поставляется с вилкой, его необходимо подключить. Следование этому правилу позволит избежать проблем с гарантией производителя, а также потенциальных проблем с осмотром. Все вытяжки Futuro Futuro оснащены шнуром питания со стандартной для США / Канады 3-контактной заземленной вилкой на 110 вольт.

Некоторые установщики предпочитают сэкономить несколько минут (вместо установки розетки) и вместо этого отрезать вилку и вставить ее прямо в электрическую линию. Не позволяйте им этого делать! Электропроводка — это не только плохая идея с точки зрения правил и осмотра, но и при необходимости обслуживания вытяжки технический специалист должен иметь возможность отсоединить вытяжку и подключить диагностическое оборудование. Если вытяжка имеет проводной монтаж, вносить изменения в проводку разрешается только квалифицированному электрику. Чтобы избежать этой проблемы, убедитесь, что вилка не отрезана, а вытяжка включена в розетку.

Не делись линией

Еще одно хорошее правило, которому следует следовать, — подключать каждый основной прибор, включая вытяжку, к его собственной отдельной (выделенной) электрической линии . Дело не в силе тока (или «нагрузке») на каждом проводе, а в обеспечении того, чтобы каждое устройство не создавало помех другим, вызывая падение напряжения или создавая электрические помехи в линии.

Такие устройства, как воспламенители газовых плит, компрессоры холодильников и микроволновые магнетроны, могут создавать кратковременную, но значительную нагрузку на цепь.Смешивание и согласование различных устройств на одной линии никогда не является хорошей идеей, особенно когда одно из устройств оснащено чувствительной электроникой или трансформаторами освещения.

Убедитесь, что для вытяжки имеется выделенная линия, которая не используется для других приборов или регулируемого света. Это не только продлит срок службы, но и значительно упростит поиск и устранение неисправностей и устранение потенциальных проблем.

Этап 3 — Расположение и поддержка

Монтажная высота

Есть несколько факторов, которые влияют на то, насколько высоко следует устанавливать вытяжку над варочной поверхностью.Прежде всего, ознакомьтесь с рекомендациями производителя вытяжки. Типичные вытяжки устанавливаются в диапазоне от 26 до 30 дюймов над варочной панелью, хотя оно может варьироваться от 18 до 36 дюймов.

Для наилучшей производительности Futuro Futuro рекомендует устанавливать вытяжки на высоте от 26 до 28 дюймов над варочной панелью. Поскольку воздух, загрязненный в результате приготовления пищи, не поднимается по идеально прямой линии, а распространяется довольно агрессивно, рекомендуется расположить вытяжку достаточно низко, чтобы дать ей хороший шанс улавливать дым / пар.

Кроме того, рекомендуется располагать вытяжку на высоте, при которой свет будет на ниже уровня глаз , что также обеспечивает легкий доступ к панели управления и упрощает очистку.

Правильная опора

Одной из самых опасных проблем при установке вытяжки является крепление агрегата только к листовой породе. Независимо от веса, любую вытяжку следует прикреплять к балкам конструкции или балкам, чтобы обеспечить надлежащую долгосрочную поддержку. Если в предполагаемом месте вытяжки нет балки / балки, приемлемой заменой будет поперечная распорка, сделанная из фанеры 2 × 4, 3/4 дюйма или другого прочного материала.

Если вытяжка прикреплена к гипсокартону, вначале может показаться устойчивым, но со временем, по мере использования, анкеры гипсокартона ослабнут. Убедитесь, что ваш установщик с самого начала правильно установил вытяжку.

Вытяжки для настенного монтажа — дополнительные соображения

Вытяжки следует устанавливать всегда поверх фартука. Не превращайте капюшон в фартук и не превращайте его в фартук по нескольким причинам:

• Сложно резать камень или плитку вокруг вытяжки, особенно если она изогнута или необычной формы.
• Видимые линии затирки никогда не выглядят хорошо.
• Если в будущем потребуется техническое обслуживание или ремонт, вытяжку придется вырезать из раствора, прежде чем технический специалист сможет выполнить обслуживание.
• Повышенный риск повреждения (вмятины или царапины) вытяжки.

Между стенками шкафа и вытяжкой должно быть свободное пространство. Некоторые архитекторы и дизайнеры предоставляют пространство между шкафами ровно настолько, чтобы уместить вытяжку точно по ширине. Это плохая идея по нескольким причинам:

• Отсутствие места затрудняет установку.
• Любой просчет может привести к тому, что вытяжка вообще не поместится в пространстве.
• Если шкафы со временем расширяются или смещаются, они могут раздавить колпак, что приведет к вздутию нержавеющей стали, а в случае вытяжек, оборудованных стеклянной панелью, стекло может треснуть.
• В закрытых щелях будет скапливаться грязь и жир, что затруднит очистку.

Чтобы избежать всех этих проблем, оставьте пространство не менее 1/2 дюйма между краем настенной вытяжки и шкафом.

Этап 4 — Процесс установки

Защитная пленка

Вертикальный дымоход вытяжек Futuro Futuro покрыт защитной пластиковой пленкой, чтобы избежать царапин при установке. Этот фильм не следует удалять до завершения процесса установки — убедитесь, что ваш установщик знает об этом.

Разное

На некоторых моделях жироулавливающие фильтры также могут иметь защитную пленку (обычно полупрозрачного синего цвета). Эту пленку следует удалить перед использованием бленды.

В моделях с обширными стеклянными элементами, такими как Skylight, Luxor, Acqualina, Quest, Wave и другие, НЕ следует поднимать за стекло во время установки. Это может показаться здравым смыслом, но время от времени установщики думают, что стоит поднять 100-фунтовый прибор за декоративную стеклянную панель.

После установки грязь и отпечатки пальцев можно легко удалить, распылив немного WD-40 или другого неабразивного очистителя на бумажное полотенце и протерев поверхности из нержавеющей стали.Не используйте полироли для нержавеющей стали (например, Barkeeper’s Friend), так как они могут поцарапать или обесцветить поверхность.

Заключение

Итак, в итоге:

• Как только прибудет посылка — осмотрите ее.
• Перед установкой — подключите и убедитесь, что он работает.
• Защитная пленка: снимайте пленку только после установки.
• Если воздуховод — воздуховод должен быть жестким, круглым 6 дюймов, с соответствующими заглушками / внешними вентиляционными отверстиями.
• Если воздуховод — угольный фильтр необходимо менять каждые 6 месяцев.
• Электрооборудование: не отрезайте вилку кабеля питания и убедитесь, что вытяжка подключена к отдельной цепи.
• Опора: не прикрепляйте только к гипсокартону; только для балок, балок, фанеры.
• Вытяжки для настенного монтажа: устанавливайте вытяжку НАД фартуком, а не ВНУТРИ. Оставьте пространство между вытяжкой и шкафами.
• Не используйте абразивные чистящие средства; мы рекомендуем WD-40 для стали, Windex для стекла.

Подключение кухонных вытяжных вентиляторов, внутренних розеток и др.
