Решить вопрос с обеспечением хорошей вентиляции в помещениях с окнами ПВХ поможет приточный клапан. После установки на объекте современных оконных систем его владельцы нередко отмечают ухудшение качества воздухообмена. Это обусловлено герметичностью конструкций, которые препятствуют проникновению воздуха извне. Вентиляционный клапан для пластиковых окон обеспечивает контролируемый приток воздуха в помещение, способствуя созданию комфортного микроклимата.

Для каких целей устанавливают клапан на окно?

Современные стеклопакеты существенно повышают звуко- и теплоизоляционные параметры помещения, но нередко приводят к нарушению установленных санитарных норм по воздухообмену. Согласно исследованиям, для комфортного самочувствия и нормальной жизнедеятельности на одного человека требуется объем воздуха, равный не менее 30 м3. При отсутствии клапана на пластиковое окно добиться качественного вентилирования можно лишь при регулярном открывании створок. В зимний период времени, а также из-за уличного шума, это не всегда удобно для пользователей помещения, особенно если речь идет о детских комнатах, спальнях.

Помимо устранения духоты, клапан вентиляционный пластиковый помогает решить проблему выпадения конденсата и появления плесени, вызванной чрезмерной влажностью воздуха.

Преимущества вентиляционных клапанов

Некоторые люди опасаются, что после установки клапана на окна ПВХ увеличиваются показатели теплопроводности и ухудшается защита помещения от звуков извне, поэтому в квартире снова станет прохладно и шумно. Подобные опасения вызваны исключительно недостатком информации о том, что представляет собой шумозащитный приточный клапан и как он функционирует.

Данная конструкция разработана с той целью, чтобы обеспечить поступление свежего воздуха при закрытых створках без потерь для тепло- и звукоизоляции объекта.

При нормальной работе системы отопления воздух в помещении будет свежим без изменения первоначальной температуры, поскольку до попадания внутрь комнаты воздушные массы успевают прогреться.

Клапан вентиляционный Air-Box Comfort

• Пассивное оконное приточное устройство для установки на окна из ПВХ, принцип работы которого основан на разнице давлений внутри и снаружи помещения.
• ВАЖНО! Приточные клапаны работают эффективно при гарантированной постоянной тяге в вытяжных каналах. В случае отсутствия тяги необходимо организовывать механическую постоянную вытяжную систему.

3000 ₽

AERECO Клапан приточный EMM

Принцип действия приточного клапана основан на изменении проходного сечения в зависимости от уровня относительной влажности воздуха в помещении.

• режим «автоматический» включается с помощью рычажка черного цвета – положение вниз. Этот режим подразумевает автоматическое регулирование подачи наружного воздуха в зависимости от уровня влажности внутреннего воздуха внутри помещения.
• режим «минимального проветривания» включается с помощью рычажка черного цвета – положение вверх. Этот режим работы приточного клапана предназначен для снижения притока воздуха в случае сильных морозов и ветра, или «недотопа» из-за временного снижения мощности системы отопления.

6500 ₽

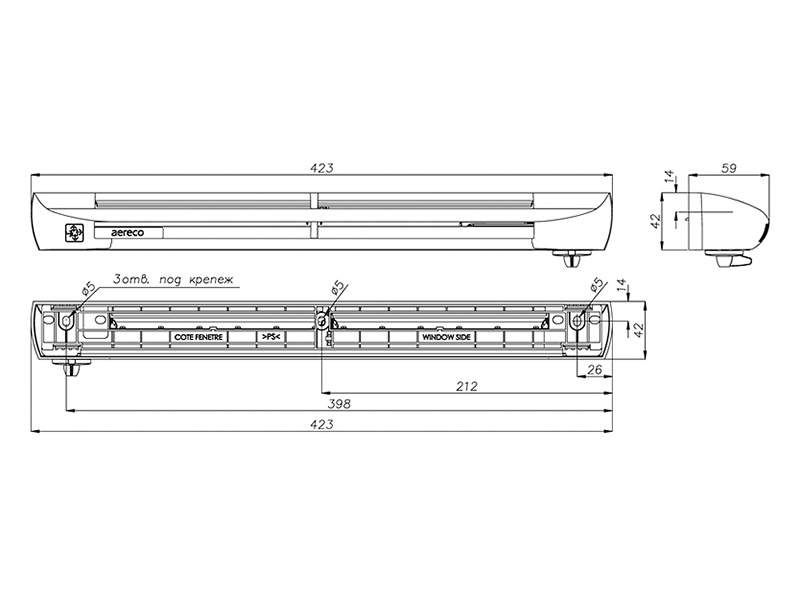

AERECO Клапан приточный акустический EHA2

• Обеспечивает идеальную установку на большинство окон и рольставен. Использование высокоэффективных звукопоглощающих материалов, вместе со специальной проставкой и наружным козырьком, обеспечивает звукоизоляцию до 42 дБ. Специальный переключатель позволяет при необходимости вручную закрывать или открывать заслонку приточного устройства, что функционально дополняет систему гигрорегулирования, которой оснащено EHA2.

8500 ₽

Монтаж устройства

Клапан на пластиковое окно Аir Box устанавливается на створку с помощью саморезов.

Эта операция занимает минимум времени, поскольку нет необходимости разбирать или демонтировать оконную конструкцию. Монтаж климатических клапанов не создает препятствий для эксплуатации объекта, поэтому можно пригласить мастера в любое время.

Изделие изготовлено из белого пластика и обладает компактными габаритами, поэтому клапан не нарушает эстетику интерьера. Данная технология вентилирования более эффективна, чем знакомое многим микропроветривание, которое может стать причиной сквозняков.

В зависимости от модели воздушный клапан на пластиковые окна бывает двух типов:

• С автоматической регулировкой объема воздуха;
• С ручной регулировкой пропускной способности.

Таким образом, пользователь помещения может адаптировать интенсивность вентилирования под свои индивидуальные потребности.

На климатический клапан для окна цена зависит от ряда факторов. Речь идет о технических характеристиках модели, ценовой категории торговой марки, назначении изделия. Помимо устройств для пластиковых окон, выпускаются модели для оконных систем из алюминия и дерева.

Обратитесь к специалисту «Московского оконного сервиса», и мы поможем с подбором подходящего устройства и решим вопрос с его установкой на окно.

• Мастер приедет на специально — оборудованном автомобиле, где есть весь необходимый инструмент и запасные части. Ремонт не перенесется на другой день и не затянется.

• Мастер произведет ремонт по ГОСТУ и требованиям производителей оконных комплектующих. По завершению работы, мастер оформит договор. С нами вы сможете забыть о некачественном ремонте.

• На следующий день после ремонта, мы пришлем SMS, в котором предложим оставить отзыв. Все отзывы модерируются директором компании напрямую. Ваш отзыв не останется незамеченным.

30мобильных мастерских

в Москве и области Сегодня работают Иван Губик,

мастер-эксперт,
9 лет в компании

• Прошел обучение и стажировку
• Сертифицирован у производителей
• Прошел курсы по работе с клиентами

Николай Уточкин,

мастер-эксперт,

5 лет в компании

• Прошел обучение и стажировку
• Сертифицирован у производителей
• Прошел курсы по работе с клиентами

Руслан Коваленко,

мастер-эксперт,
8 лет в компании

• Прошел обучение и стажировку
• Сертифицирован у производителей
• Прошел курсы по работе с клиентами

Султан Сергей,

мастер-эксперт,

9 лет в компании

• Прошел обучение и стажировку
• Сертифицирован у производителей
• Прошел курсы по работе с клиентами

Выберите свой город на карте или в списке: Город АпрелевкаГород БалашихаГород БронницыГород ВидноеГород ВолоколамскГород ВоскресенскГород ВысоковскГород ГолицыноГород ДедовскГород ДзержинскийГород ДмитровГород ДолгопрудныйГород ДомодедовоГород ДубнаГород ЕгорьевскГород ЖелезнодорожныйГород ЖуковскийГород ЗарайскГород ЗвенигородГород ЗеленоградГород ИвантеевкаГород ИстраГород КашираГород КлинГород КоломнаГород КоролевГород КотельникиГород КрасноармейскГород КрасногорскГород КраснознаменскГород КубинкаГород КуровскоеГород Ликино-ДулевоГород ЛобняГород Лосино-ПетровскийГород ЛуховицыГород ЛыткариноГород ЛюберцыГород МожайскГород МытищиГород Наро-ФоминскГород НогинскГород ОдинцовоГород ОзерыГород Орехово-ЗуевоГород Павловский ПосадГород ПодольскГород ПротвиноГород ПушкиноГород ПущиноГород РаменскоеГород РеутовГород РузаГород СерпуховГород СолнечногорскГород Старая КупавнаГород СтупиноГород ТучковоГород ФрязиноГород ХимкиГород ЧерноголовкаГород ЧеховГород ШатураГород ЩелковоГород ЭлектрогорскГород ЭлектростальГород ЭлектроуглиГород ЯхромаРайон ВолоколамскийРайон ВоскресенскийРайон Дмитровский

Все о приточных клапанах на пластиковые окна.

air-box.ru

Видеоролик о проблемах герметичных окон и приточных оконных клапанах

Сравнение герметичных окон и окон с приточными оконными клапанами Air-Box

Появление оконных приточных клапанов

Как правило, основным способом организации воздухообмена в квартирах жилых зданий является система приточно-вытяжной вентиляции, где удаление загрязненного воздуха осуществлялось через вентиляционные каналы на кухне и сан узлах, а поступление наружного воздуха до появления герметичных окон осуществлялось через неплотности в оконных переплетах.

Недостатками приточной части такой системы вентиляции являлось нестабильность температурного режима в помещении, вызванного значительным влиянием температуры наружного воздуха, что приводило к возникновению сквозняков, избыточному охлаждению помещения в холодный период года и дискомфорту.

Применение современных герметичных окон решило проблему влияния наружной температуры на температурный режим помещения, но привело к возникновению совершенно иной проблемы. Высокая герметичность оконных конструкций сделала практически неработоспособными системы естественной вентиляции, что привело к ухудшению комфортности проживания в квартирах в связи со снижением качества воздуха. А увеличению влажности в помещениях, стало причиной грибковых поражений конструкций.

Проветривание путем открытия фрамуг в герметичных окнах не позволило обеспечивать требуемый микроклимат помещений в связи с невозможностью его контроля, а при проветривании значительно снижалась эффективность использования тепла, когда затраты на подогрев приточного воздуха в квартире зачастую превышали потери тепла через открытые фрамуги. Помимо этого открывание фрамуг способствовало проникновению уличного шума.

Высокие требования к обеспечению нормативного воздухообмена в помещении привели к необходимости использования других конструктивных решений для приточной части системы вентиляции, таких как устройства регулируемой вентиляции с естественным притоком воздуха через специальные приточные клапаны, обеспечивающие нормативный воздухообмен и не позволяющие уличному шуму проникать в квартиры.

Оконные приточные клапаны в современном строительстве

Применение герметичных окон для зданий различного назначения, давно является неотъемлемой частью современного строительства. Вместе с этим возникла необходимость решения вопроса по обеспечению притока свежего воздуха. Таким решением для многоквартирных домов с естественной системой вентиляции стало применение оконных или стеновых приточных вентиляционных клапанов, что позволило решить задачу по организации нормативного воздухообмена в помещениях с минимальными затратами. Поэтому на сегодняшний день применение оконных и стеновых приточный клапанов в строительстве приобрело массовый характер, что привело к возникновению большого количества производителей различных приточных устройств. Проектные организации на стадии проектирования проводят необходимые расчеты, в результате которых подбираются модели оконных приточных или стеновых клапанов исходя из их характеристик.

Оконные приточные клапаны на рынке вторичного жилья

Ситуация на рынке вторичного жилья сложилась совсем иная. Многие компании, продающие герметичные окна ПВХ не учитывают требования по обеспечения нормативной вентиляции, которые распространяются на вновь возводимое и реконструируемое жилье, несмотря на то, что свод правил СП 60.13330.2016 четко устанавливает эти нормы для систем вентиляции. Помимо этого продавцы окон в условиях серьезной конкуренции вынуждены снижать себестоимость, что не побуждает их использовать оконные приточные клапаны которые пусть и незначительно, но увеличат себестоимость оконной конструкции. Недобросовестных продавцов герметичных окон ПВХ не интересует, как потребитель будет решать проблемы с возникновением конденсата и плесени зимой, а так же с вентиляцией в целом. Решения, которые предлагаются, не выдерживают никакой критики: «проветривать помещение четыре раза в день по 15 минут» при этом не уточняется, как это технически возможно выполнить особенно ночью или в 20-ти градусный мороз.

В помещениях с газовыми плитами особенно опасно отсутствие поступления кислорода, т.к. повышается вероятность затухания газовой горелки, а наличие оконного вентиляционного клапана позволяет в большинстве случаях отказаться от принудительного проветривания, особенно зимой.

Несмотря на то, что применение оконных приточных клапанов давно уже стало нормой, непонимание в отношении необходимости использования данных устройств, при отсутствии принудительных приточных систем, встречается достаточно часто среди оконных «специалистов» и населения.

Справедливости ради следует отметить, что достаточно большое количество компаний производящих и продающих герметичные окна ПВХ используют оконные приточные клапаны по умолчанию, обеспечивая будущим потребителям комфортное проживание.

Сложившаяся негативная ситуация на рынке вторичного жилья привела к тому, что появилось достаточно большое количество компания которые устраняют негативные последствия после установки герметичных окон ПВХ предлагая разнообразные приточные устройства, начиная от недорогих и простых в установке оконных приточных клапанов, заканчивая дорогими и сложными устройствами. Вместе с этим данная ситуация привела к порождению различных мифов и заблуждения связанных с вопросами вентиляции и оконными приточными клапанами.

Наиболее часто встречающиеся мифы и заблуждения об оконных приточных клапанах.

Оконные приточные клапаны придумали для заработка денег.
Свод правил СП 60.13330.2016 четко устанавливает нормы проектирования для систем естественной вентиляции, в котором сказано, что поступление наружного воздуха в помещения следует предусматривать через специальные приточные устройства в наружных стенах или окнах.

Из оконного приточного клапана будет дуть.
Холодный воздух с улицы через оконный приточный клапан попадает в подпотолочную зону. Теплый воздух от радиатора поднимается наверх и смешивается с поступающим холодным. Люди не находятся в зоне движения холодных потоков. Поэтому никакого дискомфорта не будет, если вы, конечно, не спите на потолке возле окна. А вот из окна на микро проветривании дуть будет.

Оконный приточный клапан промерзнет зимой при минус 30 градусах на улице.
Как известно – чем холоднее воздух, тем меньше его влажность. Абсолютная влажность воздуха при при 0 градусов 4,8 г/м³, а при минус 30 — 0,29 г/м³. Когда все работает так как положено: с улицы через приточный клапан холодный сухой воздух поступает в помещение, а влажный удаляется через вытяжку, то причин для обмерзания клапана нет, т.к. влажность в помещении снижена и нечему конденсироваться на его холодных частях. Обмерзание приточного клапана возможно, если вентиляция в помещении работает не правильно: вытяжка неисправна и воздух в одной из комнат выходит на улицу через клапан. Или оконный клапан полностью закрыт, что не рекомендуется делать. Тогда влажный теплый воздух начнет конденсироваться на холодных частях клапана, что может привести к его обледенению. В случае возникновения такой проблемы обвинять в этом приточный клапан, по меньшей мере, не корректно, поскольку причина не в клапане и не в том, что на улице минус 30. Окно на микро проветривании в такой же ситуации замерзнет по всему периметру по тем же причинам.

Наиболее часто задаваемые вопросы об оконных приточных клапанах

Для чего нужны оконные приточные клапаны?
После установке герметичных окон ПВХ нарушается постоянный естественный воздухообмен, заложенный проектом (в котором приток воздуха осуществлялся за счет не плотностей старой столярки), что приводит к целому ряду проблем. При этом ухудшается комфортность проживания: повышается влажность, снижается качество воздуха, появляется вероятность грибковых поражений конструкций.

Приточные оконные клапаны позволяют обеспечить нормативный приток воздуха при закрытом окне, сохраняя при этом все преимущества герметичных окон ПВХ.

Проще говоря, если у вас установлены герметичные окна, то стеновой или оконный приточный клапан  — это приточная часть системы вентиляции. Вентиляционный канал – это вытяжная часть. При отсутствии или поломке одного из этих компонентов, система естественной вентиляции (которая есть в подавляющем большинстве многоквартирных домов) не будет работать, когда окна закрыты.

Нередко возникает ситуация когда после покупки квартиры в новостройке в результате ремонта происходит замена оконных конструкций вместе с оконными приточными клапанами, а при установке новых окон ПВХ не предусматривается наличие приточных устройств. Поэтому после такой замены жильцы столкнутся с описанными выше проблемами.

Зачем клапан, если есть микро (щелевое или зимнее) проветривание?
При таком проветривании окно приоткрывается по всему периметру, что приводит к появлению сквозняков, резким перепадам температур, повышению уровня шума. Такое проветривание подразумевает контроль, а приточный вентиляционный клапан, выполняя шумозащитную функцию, обеспечивая приток свежего воздуха в подпотолочную зону, тем самым, исключая сквозняки и перепады температур. Система вентиляции работает непрерывно.

Не станет ли холодно в квартире из-за притока холодного воздуха зимой?
При нормальной работе системы отопления — нет. Воздухопроницаемость приточных клапанов регламентирована нормативными документами. Помимо этого оконный приточный клапан имеет возможность плавной регулировки подачи воздуха.

Зачем нужен оконный вентиляционный клапан, если есть кондиционер?
Принцип работы кондиционера основан на том, что воздух забирается из помещения, охлаждается и опять подается в помещение. Таким образом, работа кондиционера не обеспечивает приток свежего воздуха.

Air-Box – доступное решение проблем воздухообмена.
Вентиляционные оконные приточные клапаны

Виды вентиляционных клапанов для пластиковых окон

Пластиковое окно – это надежность, комфорт, простота эксплуатации и защита от холода и шума. Однако установка современных окон может кардинально изменить климат в квартире. Это происходит из-за того, что пластиковая конструкция герметично закрывает оконный проем. При отсутствии возможности регулярно проветривать помещение, может появиться конденсат на окнах, воздух станет затхлым, повышается вероятность возникновения плесени. Результат – аллергические реакции и болезни, не говоря уже о головных болях и бессоннице из-за духоты.

Периодическое проветривание исправляет ситуацию ненадолго. В зимнее время невозможно держать окна открытыми постоянно, а летом при открывании створок в помещение попадает пыль и грязь.

Видео: Особенности работы вентиляционных клапанов

Преимущества вентиляционных клапанов для пластиковых окон

Выходом может стать установка специальных вентиляционных клапанов, которые обеспечивают постоянный приток свежего воздуха в квартиру. Они не замерзают в зимнее время, воздух, проходя через них, прогревается. Важно, что клапаны не нарушают звукоизоляционные свойства окон.

Вентиляционный клапан выглядит как небольшой короб из пластика, расположенный в верхней части окна. Особые устройства, называемые перьями, регулируют приток воздуха с улицы. Если погода хорошая и безветренная, клапан с легкостью пропускает воздух внутрь. Если поднимается ветер, перья препятствуют проникновению холода в жилье.

Существует несколько разновидностей подобных клапанов. Некоторые оснащены датчиками влажности, которые подают воздух с улицы порциями, в зависимости от количества людей, находящихся в комнате. Приточный клапан защищает квартиру от шума, насекомых и грязи.

Поскольку клапаны обеспечивают постоянно проветривание, которое регулируется автоматически, необходимость в обычном проветривании просто отпадает.

Еще одно преимущество подобного клапана – отсутствие конденсата на стеклах, а также сохранение тепла в помещении.

Специалисты выделяют и некоторые недостатки приточных вентиляционных клапанов. К ним относятся:

• Вероятность проникновения в помещение холодного воздуха при сильном морозе зимой.
• Возможность промерзания.
• Недостаточность такого рода вентиляции при сильной жаре.

Однако в большинстве случаев несомненные преимущества перекрывают недостатки.

Разновидности клапанов для вентиляции

Фальцевые вентиляционные клапаны

Данный вид клапана представляет собой бюджетный и простой вариант вентиляции. Он назван так из-за того, что воздух проходит по фальцам профилей, а попадает внутрь через входные отверстия клапана. Это небольшой вырез в притворе, через который и поступает воздух в помещение. Клапан можно установить, не демонтируя окна, этим и объясняется низкая цена конструкции. Клапан практически не влияет на звукоизоляцию. Основной недостаток – через него может пройти малое количество воздуха, поэтому обеспечить полноценную вентиляцию такой клапан не может.

Щелевые приточные клапаны

Этот вид клапана забирает воздух через щель, высотой до 16 мм, а шириной до 400 мм. Снаружи щель закрывается блоком, препятствующим попаданию внутрь грязи и насекомых. Изнутри щель закрывается регулирующим блоком. Преимущества: большая пропускная способность, возможность установить клапан без демонтажа окон.

Накладные клапаны

Главное преимущество такого клапана – большая площадь канала, который проходит по всей длине профиля. Клапан может быть расположен по-разному. Основной его недостаток – невозможность установки на готовый смонтированный профиль. Накладной клапан может быть поставлен заранее, до монтажа оконной конструкции, так как требует регулировки ширины профиля. Еще один возможный недостаток – снижение показателей звуко- и теплоизоляции из-за чрезмерно высокой пропускной способности.

Обычно накладные клапаны применяются на производстве, где необходим постоянный мощный приток воздуха, при этом невозможно держать окна открытыми. В квартирах и жилых домах данные конструкции устанавливают крайне редко.

Как выбрать лучший вариант вентиляционного приточного устройства

На рынке представлено множество моделей приточных клапанов, каждый из которых имеет свои преимущества и недостатки, а также отличается точки зрения установки и эксплуатации.

На что нужно обращать внимание, чтобы подобрать нужную модель?

• Стоимость. Прежде всего, при выборе клапана необходимо отталкиваться от цены. Она не должна быть слишком высокой, даже несмотря на всю сложность этого устройства. Но и слишком дешевые клапаны приобретать не стоит, так как низкая цена может свидетельствовать о недостаточном качестве изделия.
• Место установки клапана. Определите место установки. Обычно клапан ставят непосредственно на оконный профиль в его верхней части. Существует вариант установки через стену. Второй способ отличается высокой ценой и трудоемкостью. Кроме того, на внешней стене здания появится новое устройство, отчасти меняющее общий вид фасада.
• Способ монтажа. Клапаны отличаются по способу монтажа. Установить некоторые из них можно лишь после демонтажа профиля и замены его на другой, меньшего размера. Недостатками такого способа являются дополнительные затраты, а также уменьшение проема окна. Второй способ предполагает монтаж клапана прямо через переплет окна. Установка устройства займет не более получаса, удалять стеклопакет не потребуется.
• Как происходит управление приточными клапанами. В зависимости от модели клапаны могут иметь или не иметь специального управления. Некоторые из них ограничивают приток воздуха в помещение только при сильных порывах ветра. Другие имеют функцию управления, например приток воздуха регулируется в зависимости от влажности и температуры в помещении. Также существуют модели, которые можно при желании закрыть. Вы имеете возможность выбрать устройство по своему вкусу, учитывая также, что модели с управлением воздушным потоком стоят дороже обычных.
• Как регулируется приточный клапан. Клапан может регулироваться вручную или автоматически. Если вы приобретаете клапан с ручной регулировкой, вы экономите. Но при этом такое решение связано с рядом трудностей. Например, вам придется постоянно думать, открыть ли клапан в комнате, если открыть, то насколько. При автоматической регулировке вам не потребуется думать о проветривании, так как за вас это сделает автоматика. При низкой влажности, например, когда в квартире никого нет, приток воздуха будет существенно снижаться экономя тепло. При увеличении влажности клапан будет впускать больше воздуха.
• Особенности шумоизоляции. Стандартные пвх окна снижают уровень шума примерно на 35 дб. Следовательно, хороший клапан должен соответствовать этим характеристикам и не ухудшать показатели звукоизоляции окна.

При выборе клапана необходимо уделить внимание каждой детали, ведь именно от характеристик данного элемента зависит, будет ли на окнах образовываться конденсат, плесень и грибок. Кроме того, приточный клапан создает комфортную температуру в помещении, способствует укреплению здоровья жильцов, а также избавляет от необходимости постоянно проветривать помещение.

Клапан приточной вентиляции для пластиковых окон: виды, установка и видео

Автор Марсель Сагитов На чтение 6 мин. Просмотров 80

Пластиковые окна получили широкую популярность во всем мире, так как они имеют массу преимуществ, по сравнению с устаревшими деревянными рамами. Они отлично справляются с функцией сбережения тепла, поэтому после их установки, обнаруживаются значительное улучшение температуры в помещении.

Полная герметичность окон, ограничивает поступление свежего воздуха в помещение, поэтому, — конструкции имеют два режима проветривания: макро- и микро- проветривание. Но, штатные конструкции режимов проветривания имеют недостатки: при микропроветривании — происходит недостаточное поступление объема воздуха, а при макропроветривании — образуются сквозняки. Для решения проблемы, имеется специальное приспособление — клапан приточной вентиляции для пластиковых окон, о котором расскажет данный материал.

Вентиляционные клапаны и их преимущества

Проветривать помещение необходимо обязательно, чтобы в комнате была достаточная влажность и не скапливались бактерии в воздухе.

Давайте рассмотрим, какими преимуществами они обладают:

• монтаж устройств осуществляется без нарушения герметичности окон;
• проветривание обеспечивается постоянно при закрытых окнах;
• отсутствие образование конденсата и плесени во влажных комнатах;
• простота использования изделий;
• контролируемое поступление воздуха позволяет экономить тепло;
• автоматическое регулирование поступления свежего воздуха, поэтому человеку нет необходимости следить за временем проветривания;
• снижается вероятность проникновения в дом злоумышленников, так как окна постоянно закрыты.

Конструкция клапана представляет собой пластиковое устройство, которое монтируется на верхнюю часть рамы металлопластикового окна. Вентиляция осуществляется автоматически — посредством встроенного механизма в пластиковом корпусе.

Какими бывают изделия

Вентиляционные клапана подразделяются на следующие виды:

1.  Щелевые. Данные устройства подразделяются на автоматические и механические. Воздух поступает в комнату посредством канала размером 170-400*12-16 мм. Преимуществом устройства является простота монтажа, не требующая снятия оконных рам;
2. Клапаны фальцевого типа. Поступление наружного воздуха в комнату обеспечивается, посредством специальных разрезов фальцевого типа. Преимуществами устройства — является его низкая стоимость и простота монтажа, не требующая снятия оконной рамы. Недостаток обусловлен: низкой пропускной способностью;
3. Накладные. Преимуществами накладных клапанов является обеспечение притока большого объема воздуха. В связи с этим вытекают такие недостатки: низкие показатели тепло- и звукоизоляции, а также невозможность установить клапан на существующее пластиковое окно.

Клапан микропроветривания Air-Box

Airbox comfort

Клапаны проветривания Air-Box были разработаны российскими производителями. Преимущество изделий, обуславливается возможностью монтажа на окнах любой конструкции. Кроме того, клапан можно разместить в фальце оконного блока, что делает изделие скрытым.

Фирма Airbox, предлагает три разновидности клапана: Standart, Comfort и Comfort S.

Airbox standart

Клапан проветривания Air-Box Standart, состоит из двух конструкционных частей: нижнего и верхнего. Верхняя часть клапана обеспечивает подачу потока воздуха в помещение, а нижняя осуществляет забор воздуха с улицы. Функционирование устройства основывается на разряжении воздуха, если в комнате функционирует вытяжная вентиляция. При закрытых окнах происходит открытие лепестков устройства, что позволят осуществлять воздухообмен объемом 6 м3/час.

Комплектация клапана проветривания Air-Box Comfort в отличии от Standart имеет одно преимущество — шумозащитную функцию. Также устройства отличаются вариантами монтажа. Монтаж может осуществляться как при помощи фрезеровки профиля, так и без него. Безфрезерный вид монтажа выполняется самостоятельно, для чего потребуется снять уплотнитель и осуществить установку устройства. Модели типа Comfort S предназначаются зачастую для установки на глухие модели окон, где предполагается сверление оконного профиля.

Широкую популярность клапаны Air-Box получили благодаря невысокой стоимости, высокой эффективности работы, а также простоте монтажа. Как осуществляется установка клапана вентиляции своими руками, узнаем далее.

Установка устройства

Установка вентилируемых клапанов осуществляется двумя способами. Рассмотрим оба варианта, чтобы иметь представление о технологии установки устройств.

Для первого варианта характерно извлечение установленного стеклопакета с последующей его заменой на новый, который имеет меньшие размеры. В образовавшуюся щель между стеклопакетом и рамой устанавливается клапан. Процесс не требует сверления конструкции пластика, но имеет некоторые недостатки:

• дополнительные затраты, так как потребуется — не только заказывать новый стеклопакет, но и вызывать мастера для его установки;
• снижение площади стекол;
• проблематично осуществить установку клапана самостоятельно.

Второй вариант наиболее популярен и не требует замены стеклопакетов на новые. Установка осуществляется быстро и самостоятельно. Как выглядит процесс установки, узнаем далее.

Для монтажа — нам потребуется следующий инструмент: канцелярский нож, линейка и отвертка.

В комплекте с клапаном поставляется крепежные элементы и два уплотнителя длиной 35 см.

Один из уплотнителей, необходимо установить с внутренней части створки. Для этого, открываем окно, в верхней части створки отмеряем 35 см и с помощью канцелярского ножа, обрезаем штатный уплотнитель. Вместо него монтируется уплотнитель из комплекта. Напротив обрезанного уплотнителя, на внутренней части рамы, аналогично отмеряем и обрезаем штатный уплотнитель. На это место — также монтируем уплотнитель из комплекта. Затем, следует установить три специальных крепления, на которые будет монтироваться сам клапан(зависит от поставки).
Чтобы установить клапан, необходимо первоначально удалить защитную пленку, после чего — приклеить изделие к профилю. Крепления клапана должно плотно прижаться к установленный заглушкам. Саморезами фиксируется клапан на раме. На этом установка закончена и можно приступать к испытанию устройства.

Установка клапана Airbox comfort своими руками видео:

Регулировка

После установки, можно приступить к его испытанию. Если клапан ручного регулирования притока воздуха, то для этого достаточно переместить рычаг на изделии в левую или правую стороны. Автоматический способ регулирования осуществляется при помощи датчика гигрометра. Этот датчик измеряет влажность воздуха в помещении, потому при ее увеличении, происходит полное открытие клапана. Автоматический способ регулирования не требует участия человека. Кроме того, проветривание осуществляется в том случае, если в помещении присутствуют люди или влажность воздуха повышается до определенных параметров. Недостатком такого типа датчика является высокая стоимость, поэтому для установки таковых устройств на всех окнах потребуется приличная сумма.

Ручной способ регулирования менее эффективен и требует участия человеческого фактора. Если нужно проветрить комнату, то осуществляется открытие клапана вручную. Автоматический клапан способен закрываться в случае, когда на улице порывистый ветер.

Также, преимуществом клапана является — простота ухода за ним. Для этого, достаточно один раз в год осуществить профилактику устройства и очистить его от мусора и пыли.

Если вы планируете установить приточный клапан, то рекомендуется отдавать предпочтение именно — автоматическим вариантам, так как они намного эффективнее и способствуют лучшему сбережению тепла в помещении.

ПолезноБесполезно

Вентиляционный клапан для пластиковых окон

Пластиковые окна уже достаточно давно и уверенно заняли лидирующее положение на рынке оконных конструкций, используемых при строительстве и ремонте. Это стало возможным потому, что по большинству свойств и характеристик они значительно превосходят альтернативные варианты из дерева или алюминия. Одним из немногих недостатков пластиковых окон, по сравнению с деревянными, является их недостаточно эффективная работа в помещениях, которые оборудованы естественной вентиляцией.

Это приводит к тому, что при закрытых окнах в помещениях создается духота и накапливается спертый воздух. Режим микропроветривания, который присутствует на большинстве современных пластиковых окон, не обеспечивает поступления необходимого количества свежего воздуха, а макропроветривание, особенно в холодное время года, чревато сквозняками и опасностью заболеть для людей, находящихся в таком помещении.

Проявившуюся таким наглядным образом проблему удалось эффективно решить разработкой и активным применением в пластиковых окнах специальных вентиляционных приточных клапанов. Они предназначены для увеличения объемов свежего воздуха, поступающего в помещение для его проветривания, сохраняя при этом герметичность конструкции окна из ПВХ. Кроме того, современные вентиляционные клапаны препятствуют образованию на окнах конденсата.

Использование вентиляционных клапанов позволяет достичь следующих преимуществ:

• обеспечение микроклимата, оптимального для здоровья находящегося в помещении человека;
• продление периода эксплуатации помещений без необходимости ремонта, что особенно важно для кухни, балкона или лоджии, где наблюдается либо повышенная влажность, либо воздействие атмосферных факторов;
• снижение затрат на отопление, так как нет необходимости принудительного проветривания помещений, которое крайне неэффективно с точки зрения теплопотерь.

Рис. 1. Вентиляционный приточный клапан.

Разновидности клапанов вентиляции для ПВХ окон

Вентиляционный клапан представляет собой короб из пластика ПВХ, крепящийся к расположенной сверху части оконной конструкции. Внутри короба расположены так называемые «перья», от положения которых зависит количество поступаемого извне воздуха.

При спокойной погоде поток проходит через клапан свободно, при появлении и усилении ветра перья прижимаются к одной из сторон клапана, препятствуя появлению сквозняков и поступлению излишнего количества холодного воздуха. Регулирование воздухообмена происходит естественным образом. Стоимость клапана значительно ниже устройств для принудительной вентиляции, к тому же при работе они не шумят и не потребляют электроэнергию.

Рис. 2. Принцип действия клапана.

Клапаны щелевого типа

Один из наиболее распространенных (наряду с фальцевым) вариантов вентиляционного клапана. Клапан щелевого типа обеспечивает вентиляцию воздуха в помещение через специальный канал, напоминающий щель. Его длина колеблется от 17 до 40 см, а ширина – от 1,2 до 1,6 см.

Клапан изготавливается в двух вариантах:

• в виде двух блоков – наружного (который впускает воздух извне) и регулирующего (отвечает за количество поступающего воздуха в помещение;
• в виде одного универсального блока.

Достоинствами щелевого варианта является достаточно большой объем возможного воздухообмена (позволяющего применение изделия в просторных помещениях) и возможность установки клапана без выполнения работ по демонтажу оконного блока.

Рис. 3. Клапан щелевого типа до установки.

Клапаны фальцевого типа

Клапаны данного типа конструкции также встречаются достаточно часто. Причиной популярности является возможность их монтажа без снятия пластикового окна, относительно невысокой стоимости изделия, а также сохранением высокого уровня шумоизоляцииоконной конструкции. Это достигается тем, что воздух в помещение попадает через специальные фальцевые вырезы в блоке пластикового окна.

При этом объем воздухообмена, обеспечиваемый клапаном фальцевого типа, невелик. Поэтому рассматриваемые клапаны оптимально использовать для небольших жилых комнат, либо помещений, которые эксплуатируются нечасто.

Рис. 4. Клапан фальцевого типа.

Клапаны накладного типа

Клапаны накладного типа конструкции чаще всего устанавливаются и активно применяются при остеклении промышленных объектов или больших помещений общественных зданий. Именно там наилучшим образом используются главное свойство данной конструкции, а именно обеспечение максимального объема воздухообмена.

При этом к недостаткам клапанов накладного типа относятся:

• невозможность их монтажа на уже установленные оконные конструкции;
• высокая стоимость изделий;
• заметное ухудшение параметров тепло- и звукоизоляции оконной конструкции.

Все это привело к тому, что клапаны накладного типа практически не применяются в жилищном строительстве.

Рис. 5. Клапан накладного типа.

Критерии выбора оконных клапанов вентиляции

От выбора типа вентиляционного клапана зависит микроклимат в доме, поэтому к данному вопросу стоит подходить, учитывая максимальное количество критериев. Наибольшее значение имеют следующие из них:

• пропускающая способность изделия. Существующие нормативы рекомендуют объем приточного снаружи воздуха на уровне 30 куб.м./час на одного человека;
• уровень звукоизоляции конструкции после установки клапана. Данный показатель не должен превышать 30-35 дБ;
• эффективность работы в зимних условиях при низких наружных температурах. Клапан должен быть выполнен с соблюдением требований по изоляции внутренних конструкций, предотвращающей возможное обледенение, а также попадание в помещение слишком большого количества холодного воздуха;
• механизм регулирования. Разработаны автоматический, ручной и смешанный (комбинация из двух предыдущих) способы регулирования количества поступающего извне воздуха;
• место установки изделия. Помимо монтажа непосредственно на оконную конструкцию, существуют варианты с установкой на стену. Они более дорогие и требуют значительных сопутствующих работ, например, по пробивке и прокладыванию каналов к клапану;
• способ установки клапана. Его монтаж без снятия оконного блока гораздо удобнее и дешевле альтернативных вариантов.

Рис. 6. Клапан до установки.

Наиболее популярные конструкции

Установка вентиляционных клапанов на пластиковые окна используется относительно давно. За это время накопилось достаточно большое количество отзывов, определенная часть которых имеет негативную окраску. Следует отметить, что это вызвано, главным образом, не тем, что неэффективна сама идея дополнения конструкции пластикового окна механизмом дополнительной вентиляции.

Гораздо чаще отрицательные отклики пользователей, установивших вентиляционные клапаны, объясняются некачественным воплощением замысла в жизнь. Это может быть как использование некачественных изделий, так и ошибки при монтаже.

Рис. 7. Установленный вентиляционный клапан.

Клапаны вентиляции окон Aereco

Исходя из вышесказанного, вполне логичным и целесообразным является использование проверенных и доказавших на практике систем приточной вентиляции, устанавливаемой на пластиковые окна. Одной из самых популярных и широко известных марок по праву считается продукция французской компании Aereco.

В своих изделиях компания применяет современную разработку в виде полиамидных пластинок, которые расширяются при повышении температуры. Это приводит в действие автоматику вентиляционного клапана. Также датчики контролируют нижний температурный порог помещения, сокращая при необходимости потери тепла. Еще одним немаловажным достоинством изделий Aereco является относительно невысокая стоимость.

Рис. 8. Установленный клапан Aereco.

Система оконного проветривания Air-Box

Наряду с импортными изделиями ведущих производителей вентиляционного оборудования, на отечественном рынке присутствуют и продукция российских фирм. Самым известной и популярной маркой является система для пластиковых окон Air-Box компании Мабитек. Она представляет собой конструкцию из двух составных элементов – наружного и внутреннего.

Для эффективной работы клапана модели Air-Box необходимо, чтобы здание, в котором он устанавливается, было оборудовано вентиляционной системой. Это объясняется тем, что изделие Air-Box функционирует при появлении колебаний давления.

Рис. 9. Установленный клапан Air-Box.

Монтаж клапана для пластикового окна

Как уже отмечалось выше, существует два способа установки вентиляционных клапанов для пластикового окна:

• с демонтажом и последующей заменой стеклопакета на новый с меньшими размерами. В появившуюся между проемом и оконной рамой щель устанавливается вентиляционный клапан. Данный способ монтажа имеет сразу несколько недостатков:
  o уменьшение площади окна, обеспечивающей попадание света в помещение;
  o дополнительные затраты средств и времени, необходимые для заказа и изготовления нового стеклопакета;
• без демонтажа оконных конструкций. В этом случае вентиляционный клапан устанавливается в оконный переплет. Сам процесс занимает крайне непродолжительное время – порой менее получаса. Это очень удобно, особенно в тех случаях, когда пластиковые окна устанавливались недавно и не требуют ремонта или замены. Кроме того, установка клапана по второму способу, в конечном счете, значительно дешевле.

Рис. 10. Установка клапана.

При выборе модели вентиляционного клапана и способа его установки подавляющее большинство клиентов предпочитает купить вариант, не требующий замены оконных конструкций на новые. Это вполне объяснимо, так как такой монтаж обойдется дешевле и будет выполнен намного быстрее.

Рис. 11. Возможный вариант монтажа.

Установка вентиляционного клапана для пластикового окна показана на следующем видео:

Способы регулирования клапана для ПВХ окон

Практически опыт использования различных моделей и типов вентиляционных клапанов показал, что для их эффективной работы необходимо наличие механизма регулирования. Варианты с постоянными параметрами проветривания оказались неудачными и попросту непригодными для применения в отечественных условиях.

Как отмечалось выше, существует три типа регулирования: ручной, автоматический и комбинированный. Наиболее удобным считается автоматическое устройство, которое использует показания специального датчика, отслеживающего уровень влажности в помещении. В зависимости от этого устанавливается необходимый режим работы вентиляционного клапана – от полного его перекрытия до максимально возможного уровня воздухообмена.

Рис. 12. Автоматически регулируемый клапан.

Достоинством автоматической системы регулирования является то, что она позволяет снизить теплопотери. Такой эффект достигается тем, что клапан начинает работать только в случае повышения влажности, когда в помещении присутствуют люди. Если в комнате долгое время никого нет, то и клапан работает в минимальном пропускном режиме или вообще закрыт.

Ручной способ регулирования работы вентиляционного клапана более надежный, но требует постоянного внимания и контроля.

Достоинства и недостатки вентиляционных клапанов для ПВХ окон

Недостатки от использования вентиляционных клапанов, как правило, связаны либо с применением некачественных изделий, либо с ошибками монтажа:

• вероятность промерзания в месте установки клапана;
• возможность попадания слишком большого количества холодного воздуха;
• недостаточный уровень вентиляции, обеспечиваемый в жаркую погоду;
• снижение уровня тепло- и звукоизоляции оконной конструкции, связанное с установкой вентиляционного клапана.

Все перечисленные недостатки могут быть устранены, если соблюдать требования по установке вентиляционного клапана и использовать качественное изделие, например, описанные выше модели Aereco и Air-Box. В этом случае применение клапанов для приточной вентиляции позволит:

• обеспечить постоянный достаточный приток извне свежего воздуха;
• сохранить на необходимом уровне тепло- и звукоизоляцию оконной конструкции;
• не допустить образование сквозняков, опасных для здоровья находящихся в помещении людей;
• сократить потери тепла, что достигается регулированием уровня поступающего воздуха.

В случае соблюдения правил установки и использования качественных вентиляционных клапанов, их применение позволит поддерживать оптимальный микроклимат в помещении с минимальными потерями тепла.

Рис. 13. Устройство клапана, обеспечивающее надежность и качество.

Уход и обслуживание за клапаном для ПВХ окна

Одним из немаловажных достоинств вентиляционных клапанов является простота обслуживания и ухода за ними в процессе эксплуатации. В большинстве случаев, для нормальной работы изделия достаточно периодически его чистить, примерно 1-2 раза в год. При этом, как правило, с наружной решетки удаляется образовавшийся налет пыли (при помощи пылесоса или кисточки), а внутренняя поверхность клапана протирается влажной салфеткой или мягкой тряпочкой. Также салфеткой убирается иногда появляющееся сверху клапана пыльное пятно.

Ни в коем случае не следует использовать для очистки или другого ухода за поверхностями клапана абразивных или химических моющих или чистящих средств. Также не допускается мыть вентиляционный клапан струей воды или замачивание его конструкций и элементов.

В процессе эксплуатации клапана необходимо учитывать следующий момент: при сильных морозах не рекомендуется полностью закрывать его при ручном типе регулирования. Это может привести к примерзанию некоторых конструктивных элементов и выходу изделия из строя.

Во всех остальных случаях и уход, и эксплуатация современных вентиляционных клапанов не представляет никакой сложности и проблем.

Рис. 14. Уход за вентиляционным клапаном.

Что такое система вентиляции окон климат-контроля или приточный воздушный клапан на пластиковые окна?

Окнами с климат-контролем называются пластиковые окна с приточным воздушным клапаном. Установить такой клапан можно практически на любое окно.

Клапан вентиляции призван обеспечить жилище свежим воздухом, который полностью был перекрыт установкой современного герметичного пластикового окна.

Содержание: 1. Минусы традиционного проветривания 2. Принцип работы клапана 3. Преимущества 4. Какие модели предлагаем 5. Отзывы о приточном воздушном клапане

Минусы традиционного проветривания

Обычное проветривание имеет ряд недостатков: вместе со свежим воздухом в квартиру попадает уличный шум, разнообразные насекомые, появляются сквозняки. А как проветрить зимой детскую комнату со спящими в ней малышами?

Ещё одним существенным недостатком проветривания является то, что через 20 минут после того как створка закрыта, микроклимат в комнате полностью восстанавливается, поэтому требуется новая вентиляция. Вот почему необходимо именно постоянное проветривание жилища.

Принцип работы клапана

На рисунке видно как устроен вентиляционный клапан на пластиковом окне. Свежий воздух с улицы попадает в нижнюю часть окна и поднимается вверх по межрамному пространству конструкции. По мере продвижения, свежий воздух прогревается и к моменту выхода через вент отверстие в комнату, имеет уже комнатную температуру. В следствии чего исключается появления сквозняка. Но чтобы устройство работала именно так – необходима грамотная помощь специалиста.

Существуют несколько разновидностей вентиляционных клапанов. Это приточные модели для стены (стеновой клапан) и модели предназначенные для монтажа на пластиковые окна.

Приточные конструкции на стены часто монтируют в офисах, так как это требует изменения внешнего вида здания. Для дома больше подойдет вариант предназначенный для пластиковых окон.

Преимущества

1

Свежий воздух 24 часа в сутки

Клапан поставляет свежий воздух круглосуточно, даже в холодное время года, когда обычное проветривание не всегда возможно. Вы можете в ручную настраивать интенсивность подачи приточного свежего воздуха вплоть до окончательного его перекрытия.

2

Отсутствие сквозняка, пыли, мух, комаров, уличного шума

Прежде чем попасть в комнату из клапана, свежий воздух проходит по межрамному пространству одновременно прогреваясь. В результате абсолютно исключается возникновение сквозняка из клапана, попадание пыли, уличного шума и насекомых.

3

Улучшение микроклимата посредством клапана

При использовании клапана существенно падает концентрация углекислого газа, газа радона, фенола и влажности. Также снижается вероятность запотевания окна, образование различных грибков и палочек легионел. Существенно исправляется микроклимат жилища.

Клапана для окон набирают все большую популярность. Различных приточных конструкций существует не мало – но приточный оконный клапан занимает особую нишу для вентиляции воздуха. Приточный клапан воздуха показал себя как простой и надежный инструмент проветривания воздуха. Хотите позаботится о здоровье детей? Приобретайте клапан и сделайте шаг на пути к здоровью.

Мы устанавливаем приточные системы не только на свои пластиковые окна, но и на уже установленные окна ПВХ других компаний.

Монтаж данных систем в жилом помещении является обязательной на родине пластиковых окон в Германии, а с 2011 года и в России в ГОСТе 30674-99 «Блоки оконные из поливинилхлоридных профилей» настоятельно рекомендуется использование приточного клапана для подачи свежего воздуха:

«5.1.3 Для улучшения режима влажности помещений, рекомендуется применение в изделиях систем самовентиляции с помощью внутрипрофильных каналов, а также оконных блоков с встроенными регулируемыми и саморегулирующимися климатическими клапанами.»

Какие модели предлагаем

Air-Box Comfort

Особенностью Air Box Comfort является возможность монтажа его на ПВХ окно как с фрезеровкой так и без фрезеровки створки, а значит этот приточный клапан возможно установить на уже готовое окно. Процесс установки хоть и не сложный – но все-таки без вмешательства мастера тут не обойтись.

Air-Box Comfort имеет ручную регулировку потока воздуха вентиляцией и возможность полностью закрыть клапан. Клапан устанавливается на створку.

– производительность – до 42 м.куб/ч (с фрезеровкой створки)
– производительность – до 20 м. куб/ч (без фрезеровки створки)

Air-Box Standart

Air-Box Standart устанавливаются в фальц рамы без фрезеровки створки и также может быть инсталирован на уже смонтированное окно.

Регулировка интенсивности поступления воздуха при проветривании осуществляется автоматически и при сильном ветре клапан самостоятельно закрывается, препятствуя задуванию и сквозняку.

– производительность – до 5 м.куб свежего воздуха в час

Отзывы о приточном воздушном клапане

Елена Котова 16.05.2013

В детской комнате были установлены пластиковые окна. Летом детки спят с открытым окном и проблем со свежим воздухом нет. Зимой окно на ночь детям не откроешь, поэтому приходилось проветривать комнату перед сном, но хватало минут на 40 и всю ночь дети спали в духоте. Установила 2 клапана и в комнате теперь всегда свежий воздух, при этом из окна не дует! То что надо для детской комнаты. Спасибо компании Окна Лидер, удачи вам в вашей работе.

читать все отзывы

Окна Протвино, Серпухов, Чехов, Подольск, Пущино

Приточный клапан на пластиковые окна

Пластиковые окна пользуются большой популярностью, но при их установке в доме нарушается естественный воздухообмен. Эта проблема возникает на фоне качественной герметичности окон. Монтаж приточного клапана в пластиковое окно решает эту проблему и обеспечивает помещение идеальным микроклиматом на долгие годы.

Зачем нужны приточные клапаны

Пластиковые окна защищают от холода и шума. Но при их использовании наблюдается духота в помещении, запыленность, покрытие стекол конденсатом и плесенью. Основной причиной этих проблем является герметичность пластиковых рам, нарушающая естественный воздухообмен.

Решением может стать обычное проветривание, но оно должно проводится регулярно, с определенной периодичностью по времени. Недостатками данного способа является наличие сквозняков и неудобство самого процесса. Ведь не всегда есть возможность проветрить помещение, особенно при нахождении в доме детей.

Для обеспечения в доме нормального микроклимата и комфортной обстановки в каркас пластиковых блоков монтируется приточно-вытяжной вентиляционный клапан. Он позволяет поддерживать хороший баланс естественной вентиляции круглосуточно, без вмешательства в процесс проветривания человека.

Основные требования к приточно-вентиляционному клапану

• Обеспечение полноценной вентиляции помещения.
• Контроль влажности в помещении. После установки прибора на стекле пластиковых окон не должно быть конденсата и тем более плесени.
• Обеспечение полноценного обмена воздуха с нормализацией микроклимата в комнате.

При невыполнении любого из пунктов клапан рекомендуется заменить или проверить правильность его установки.

Важно! Установив приточный прибор, шумоизоляция оконного блока останется прежней, так как промежуток для прохождения воздуха очень маленький и не влияет на уровень шума.

Как работает оконный приточно-вытяжной клапан

Для правильного монтажа вентиляционного клапана необходимо понимать принцип его работы:

• Приточно-вытяжной клапан для пластиковых окон является частью пассивной вентиляции. В дом попадает прохладный воздух, выталкивая при этом теплый в вытяжные вентиляционные каналы.
• Работа системы вентиляции происходит при температуре не более 5–7 градусов, так как движение воздуха осуществляется при разнице в давлении.
• В летний сезон вентиляционный клапан работает только при исправности и работе вытяжки в принудительном режиме.

Условия для работы клапана

• Наличие и исправность вытяжной вентиляционной системы.
• Температура воздуха за окном должна быть не выше +5.
• Необходима хорошая герметичность входных дверей, для исключения подсоса холодного воздуха с улицы или подъезда.
• В квартире, при наличии двух и более комнат, должен быть свободный обмен воздуха. Для этого не следует, надолго закрывать межкомнатные двери или обеспечить дверные конструкции вентиляционными отверстиями.

Важно! Для исключения обмерзания прибора при сильных морозах не следует его закрывать полностью, так как он должен прогреваться теплом дома. В случае необходимости закрытия клапана, производить это нужно с внешней стороны, обеспечивая абсолютную непроницаемость мороза внутрь прибора.

Клапан Aereco

Французское изобретение компании Aereco стало очень популярным во многих странах.

Особенности клапана Аэрэко:

• Прибор имеет датчик из нескольких полиамидных пластинок, с высоким коэффициентом линейного расширения для эффективной регулировки потоков воздуха.
• Монтаж прибора может выполняться как в отверстия оконной рамы, так и на поверхность стены. Работу по установке вентиляции можно выполнить своими руками, без привлечения специалистов.
• Отдаленность датчика, определяющего влажность помещения, от самого клапана. Это позволяет отражать реальные показатели атмосферы в доме.
• Приточный прибор не нуждается в энергопотреблении.
• Работа вентиляции происходит абсолютно бесшумно.

Функции приточно вентиляционного клапана Aereco:

• Отвечает за проветривание комнаты, обеспечивая ее постоянным, свежим воздухом.
• Снижение теплопотерь. В процессе проветривания комнаты при помощи форточки происходит потеря тепла, для восполнения которого требуются ресурсы и время. Обычное проветривание также провоцирует возникновение сквозняков, пагубно влияющие на здоровье человека. При использовании этого прибора такие проблемы не возникают.
• Бесшумное проветривание помещения. При использовании вентиляции отсутствуют внешние шумы. Она совершенно не влияет на звукоизоляционные качества ПВХ окон.

Принцип работы

• Вентиляционный прибор Aereco реагируя на показатель повышенной влажности в помещении открывает заслонку, увеличивая тем самым приток прохладного воздуха.
• Работа прибора производится постоянно, при условии необходимой температуры воздуха на улице и рабочей вытяжки.
• В домах, где установлен такой прибор отсутствует запотевание стекол окон, духота и повышенная влажность в комнате. В доме присутствует абсолютно нормальный и здоровый микроклимат.

Клапан Air-Box

Универсальные приточно-вытяжные клапаны Air-Box выпускает российская компания Мабитек.

Особенности клапанов Эйр Бокс

• Приточный клапан изготавливается из прочного пластика.
• Установка этих вентиляционных систем возможна на любую пластиковую оконную конструкцию.
• Клапан можно устанавливать в фальце каркаса окна, делая прибор незаметным.
• Air-Box Standart содержит два элемента:
• внешний нижний элемент, забирающий уличный холодный воздух;
• верхний элемент, который подает воздушный поток в дом.

Принцип действия:

Работа вентиляционного прибора заключается в создании разряжения при плотно закрытых ПВХ окнах и действующего клапана, вследствие чего выполняется открытие мембран вентиляционного прибора, обеспечивая нормальный воздухообмен.

Важно! Действие приточного клапана для ПВХ окон будет эффективным только в том случае, если вытяжная вентиляция находится в рабочем состоянии.

Клапан Air Comfort

Мабитек также производит шумозащитные клапаны серии Comfort. Отличием их от стандартных моделей является способ установки.

• Если установка стандартного клапана производится путем фрезеровки оконного пластикового профиля, то модели серии Comfort устанавливают безфрезерным способом, при помощи снятия резинового уплотнителя и замены его на более меньший, освобождающий достаточно места для расположения прибора.
• Регулировка таких клапанов производится вручную. Модель имеет специальную ручку для возможности регулировки воздушного потока.
• Такие модели подходят для глухих пластиковых конструкций, монтаж которых производится путем сверления рамы сквозным отверстием.

Преимущества клапанов вентиляции Air-Box:

• Несмотря на популярность моделей сети Air-Box, они имеют доступную стоимость.
• В комплекте с прибором продается уменьшенный уплотнитель, который устанавливается на место снятого и предоставляет достаточно места для установки приточно-вытяжного прибора.
• Быстрота установки. На монтаж уходит от 3 до 10 минут. Все зависит от навыков и опыта человека.
• Возможность регулировать поток воздуха или отключить его вообще.
• Долговечность прибора при условии правильного ухода за ним и эксплуатации.

Недостатки:

• Клапан имеет неразборную конструкцию и в случае выхода его из строя ремонту не подлежит.
• При нарушении правил эксплуатации система в зимний период может замерзнуть.

Важно! При покупке качественного товара должна быть полная его комплектация: клапан, уменьшенный уплотнитель и крепежные элементы. В зависимости от разновидности моделей в упаковке может быть два резиновых уплотнителя.

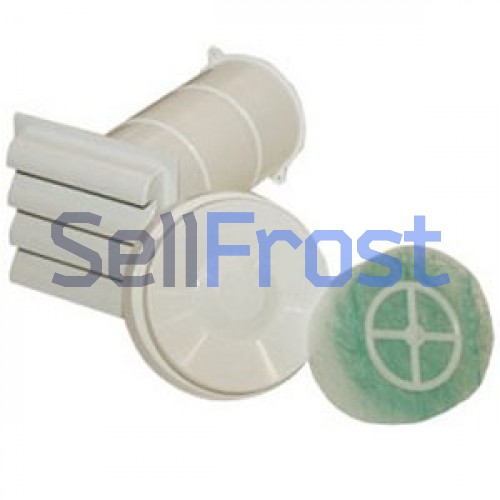

Вентиляционный клапан REHAU Climamat

Climamat – вентиляционно-приточный клапан, изобретенный работниками компании REHAU для систем глубиной 60 мм. Представлен он в виде сборной конструкции в белом цвете. Крепление его производится на верхней части оконной рамы.

Особенности приточного клапана REHAU Climamat

• Цена на данный прибор высокая, относительно моделей Air-Box.
• Монтаж клапана производится только при установке окон.
• Прибор оснащен механизмом регулировки, который позволяет перекрывать по необходимости воздушный поток.
• Клапан имеет откидную крышку, которая предотвращает появление сквозняков, направляя воздушный поток вверх.
• В оснащении вентиляционного клапана имеется синтепоновая прокладка. Она препятствует попаданию пыли или пыльцы внутрь помещения. Особенно это подходит людям, страдающих аллергическими заболеваниями. Фильтр съемный и по степени его загрязнения легко поддается чистке.
• Реакция приточного клапана Climamat на сильные порывы ветра происходит автоматически. При нормальном ветре мембрана находится в открытом состоянии, позволяя нормально проникать воздуху в помещение. При больших порывах ветра вентиляционный канал закрывается для предотвращения теплопотерь.

Конструкция клапана REHAU Climamat из таких узлов:

• Воздухозаборник — монтаж его производится с внешней стороны оконной рамы.

Важно! При установке такой модели над ней обязательно должен быть козырек, защищающий от попадания мусора и осадков.

• Канал телескопический, устанавливается сквозь оконный каркас. Крепится специальной гильзой.
• Выпускная форсунка, которая в своей комплектации также имеет фильтр и механизм для регулировки воздушного потока.

Плюсы и минусы клапанов приточной вентиляции

Рассмотрев все особенности приточного прибора в разных видах можно подвести небольшой итог и выделить основные его преимущества и недостатки.

• Отсутствие сквозняков при использовании приточно-вытяжного клапана.
• Применяя такой прибор, в помещении производится достаточный приток воздуха, обеспечивая нормальный микроклимат, создавая комфортную обстановку.
• Установленный прибор не влияет на звукоизоляцию окна. Конструкция приточного клапана устроена так, что через нее практически не проходят шумы и он не нарушает шумоизоляционные свойства пластиковых окон.
• Отсутствие теплопотерь. При использовании такого прибора поступление холодного воздуха происходит постепенно, позволяя проветрить комнату без ее переохлаждения.
• Простая установка. Монтаж приточного клапана может производиться своими руками, без привлечения специалистов.
• Возможность ручным способом отрегулировать поток воздуха. В большинстве случаев модели оснащены механизмом для регулировки потока холодного воздуха.
• Простая эксплуатация, которая не требует особых навыков.

Недостатки:

• Автоматическая работа прибора производится при определенной температуре воздуха на улице. В случае ее повышения (больше+5), необходимо вмешательство человека.
• Происходит замерзание системы при нарушениях правил эксплуатации.

Подводя итог, можно сказать, что приточный клапан вентиляции является неотъемлемым элементом пластиковых окон, которые из-за хорошей герметичности способствуют ухудшению микроклимата в помещении.

Решить эту проблему можно и при помощи обычного проветривания, но такой способ имеет ряд недостатков, в отличие от прибора, который обеспечит достаточный приток воздуха без теплопотерь и нарушения шумоизоляции в помещении. Приточные клапаны разных производителей имеют свои особенности и преимущества, но цель у них одна — обеспечить помещение оптимальным микроклиматом.

Air-Box

При установке герметичных окон ПВХ нарушается заложенный проектом естественный воздухообмен, что приводит к ряду проблем. Ухудшается комфорт проживания: повышается влажность, ухудшается качество воздуха, есть вероятность поражения конструкций грибами. Приточные оконные клапаны позволяют обеспечить стандартный воздушный поток при закрытом окне, сохраняя при этом все преимущества герметичных окон ПВХ.

При таком проветривании окно немного приоткрывается по периметру, что приводит к появлению сквозняков, резким перепадам температуры, повышению уровня шума. Такая вентиляция подразумевает контроль, а приточный вентиляционный клапан, выполняющий функцию защиты от шума, работает непрерывно, обеспечивая приток воздуха в подпотолочную зону, тем самым устраняя сквозняки и перепады температур.

Уходя на работу, оставляя окно открытым, снижается уровень сохранности жилья, проникает пыль, влага под дождем, насекомые. При закрытии окон без оконного вентиляционного клапана в помещении происходит скопление вредных паров от лакированных, окрашенных, синтетических поверхностей, особенно после ремонта.Производительность любых пассивных приточных устройств, принцип работы которых основан на разнице давлений внутри и снаружи помещения, максимальна в осенне-зимний период времени, когда перепад давления (тяга) имеет наибольшую разницу. В теплый период времени перепад давления имеет минимальный перепад, соответственно, и КПД минимален. Кроме того, тяга, создаваемая перепадом давления, зависит от массы различных внешних факторов: местоположения дома, высоты здания, наличия или отсутствие различных климатических явлений и др.

Нормы Евросоюза рекомендуют проветривать комнату до 4 раз в день по 15-30 минут, что невозможно или крайне неудобно. В помещениях с газовыми плитами особенно опасно отсутствие кислорода, так как увеличивается вероятность затухания газовой горелки.Наличие клапана вентиляции окна позволяет в большинстве случаев отказаться от принудительной вентиляции, особенно зимой.

При нормальной работе системы отопления — нет. Воздухопроницаемость впускных клапанов Air-Box регулируется нормативными документами. Кроме того, оконный впускной клапан имеет возможность плавно регулировать подачу воздуха.

Большинство кондиционеров не обеспечивают подачу свежего воздуха. Принцип их работы основан на том, что воздух забирается из помещения, проходит через систему фильтров, охлаждается или нагревается и снова подается в помещение. Таким образом, работа кондиционера не обеспечивает необходимого притока свежего воздуха.

При нормальной работе выхлопа нет — удаление влажного воздуха происходит непрерывно. Снижается уровень влажности в помещении. Таким образом, нет причин для выпадения конденсата и обледенения оконной задвижки. Не рекомендуется закрывать вентиль полностью, т.к. это нарушит воздухообмен в помещении, что приведет к повышению относительной влажности, образованию конденсата, а в зимнее время — к обледенению прибора.

Стоимость оконных приточных клапанов незначительна и практически не влияет на конечную стоимость оконной конструкции.

Стальные и алюминиевые люки для доступа | Люки для доступа к полу | Вентиляционный клапан Air-Box Comfort

ПРЕДЗАКАЗ 20 ДНЕЙ

Галерея

Оконный клапан Air-Box® Comfort на пластиковом окне.Недорогое и эффективное решение проблем духоты, влажности, запотевания и плесени в помещении. Герметизация помещения пластиковыми окнами приводит к нарушению норм естественного воздухообмена. Последствия нехватки свежего воздуха в помещении — духота, повышенная влажность, плохое самочувствие, головные боли и самое страшное — образование плесени.

Воздушная коробка Комфорт избавит вас от этих проблем. Принцип действия клапана подачи окна

Air-Box Comfort

Свежий воздух с улицы попадает в канал между рамой и створкой в ​​месте замены фрагмента типового уплотнителя на специальный.Затем через приточный клапан, установленный на верхней части створки, воздух поступает в помещение.

Регулировка расхода воздуха осуществляется перемещением ручки управления, которая, в свою очередь, приводит в действие заслонку, обеспечивая плавное регулирование расхода воздуха.

Клапан Air-Box Comfort не создает сквозняков; при необходимости его можно полностью закрыть.

• Просмотры: 4425
• Код товара: комфорт
• Наличие: ПРЕДЗАКАЗ 20 ДНЕЙ

• 16.00 €
• Без налога: 13,22 €

Теги: воздушный ящик, комфорт вентиляция, клапан, комфорт воздушный ящик, комфорт вентиляция, клапан

Кухня и ванна: вентиляция с воздухозаборными клапанами

Сантехники ненавидят вырезать отверстия в крышах для вентиляционных линий: моя левая лодыжка в основном из нержавеющей стали, потому что я проделал слишком много отверстий. Вентиляционные линии также являются помехой внутри дома, они проходят горизонтально и вертикально через полы, стены и потолки, а затем на чердак, следуя правилам — и требуя отверстий — на всем протяжении. Все эти отверстия могут не только нарушить структурную целостность каркаса, но и создать потенциальные пути возгорания. Но вентиляционные отверстия требуются по кодексу не зря. Когда жидкости стекают по дренажной линии меньшего размера и полностью заполняют ее, воздух в дренажной линии выталкивается впереди потока воды (при условии, что вентиляционных отверстий нет), создавая положительное давление перед водяной пробкой и отрицательное давление позади.Это отрицательное давление может создать достаточное всасывание для откачивания воды из сифона раковины, позволяя канализационному газу попадать в дом через теперь уже пустой сифон. К тому же водосточная труба не обязательно должна быть полностью заполнена проточной водой, чтобы вытащить сифоны. Воздух имеет тенденцию следовать за быстро текущей водой, поэтому вода, устремляющаяся по вертикальной дренажной линии, может откачивать воду из соседнего горизонтального ответвления.

Более чем один способ вентиляции

Отдельные вентиляционные отверстия, расположенные в пределах нескольких футов от каждой проблемы противодавления сифона, позволяют наружному воздуху попадать в дренажную линию.Но бывают ситуации, когда установить вентиляционную линию за сифоном физически невозможно — например, когда длинное окно расположено за кухонной мойкой, или когда приспособление находится под несущей балкой, которую невозможно просверлить, или когда кухонная мойка или туалетный столик расположены на острове.

У строительных инспекторов всегда есть решение: открыть вентиляционную линию, переместить раковину, переместить окно или изменить обрамление. Также возможно проектирование сложного трудоемкого дренажа /

система вентиляции рядом с приспособлением для компенсации, как это иногда делается на кухонном острове. Но, безусловно, самым простым решением является установка клапана впуска воздуха, или AAV. Эти маленькие чудотворцы практически вытесняют традиционные вентиляционные линии.

Клапаны впуска воздуха можно использовать там, где традиционная вентиляция была бы проблематичной, или просто для упрощения установки приспособлений во время реконструкции. Доступные в различных размерах, AAV можно использовать для вентиляции отдельных приспособлений, ответвлений и вентиляционных труб, но они не устраняют необходимость хотя бы в одном вентиляционном отверстии для наружного воздуха.

AAV не новость.Разработанная в Европе еще в 70-х годах система воздухозабора Studor (Studor, 800 / 447-4721, www.studor.net) была представлена ​​в Соединенных Штатах в 1988 году. Теперь AAV принимаются практически всеми национальными строительными нормативами. включая санитарные коды SBCCI, BOCA, IRC и IPC. Согласно IPC, AAV перечислены для установки в соответствии с разделом 917; к западу от реки Миссисипи, они подпадают под действие Раздела 301.2 UPC. Хотя я устанавливал AAV Studor в течение нескольких лет без единой поломки, Оати (800 / 321-9532, www.oatey.com), а также их предлагают другие производители.

AAV — это просто односторонний воздушный клапан с гравитационным управлением, который позволяет свежему воздуху попадать в дренажную систему, не выпуская воздух из канализации. Возможно, вы видели AAV раньше и не знали об этом. Если вы когда-нибудь споткнулись о белый грибовидный объект на чердаке или видели белое цилиндрическое устройство под кухонной раковиной, вероятно, это был клапан для впуска воздуха. Стоимость AAV составляет около 25 долларов и выше, в зависимости от размера вентиляционного отверстия.

Не путайте AAV с меньшими и более дешевыми механическими вентиляционными отверстиями.Эти трубчатые, подпружиненные вентиляционные отверстия стоимостью 5 долларов США, иногда называемые «обманщиками», рассчитаны всего на 1/2 DFU (дренажное приспособление) и не допускаются большинством строительных норм. Чтобы различать два устройства, поищите протокол тестирования — ANSI / ASSE 1051 или ASSE 1050 и, возможно, NSF 14 — отпечатанный на корпусе AAV. Вы также увидите отметки об утверждении кодовой организации (например, SBCCI) на упаковке.

Доступные в различных размерах, AAV можно использовать для вентиляции отдельного приспособления, всего ответвления или всей группы вентиляционных отверстий.Существуют специальные AAV, предназначенные для использования на открытом воздухе и в химической среде, и даже комбинированные сборки ловушка / AAV. (Компактная версия Studor, Combi-Siphon Plus, продается почти во всем мире, но не в США. Вероятно, вы можете купить ее, но если вы находитесь в районе, где действуют правила, инспектор не будет знать, что делать. этого и не пройдёт).

Простая установка

AAV предоставляют множество вариантов вентиляции, хотя существуют некоторые ограничения. Например, вы можете установить индивидуальный AAV на каждое приспособление и более крупный AAV в стеке на чердаке — и, пока есть хотя бы один обычный вентиль для наружного воздуха, все готово.Каждый AAV должен быть доступен и иметь беспрепятственный поток воздуха, чтобы его нельзя было изолировать внутри стены. Но если воздух и доступ есть — скажем, через съемную панель с жалюзи или экран, — его можно установить там. AAV должны быть установлены вертикально (не более 15 градусов по отвесу), и они не могут вентилировать несколько светильников, когда они находятся на разных этажах. При размещении на чердаке необходимо установить AAV не менее чем на 6 дюймов выше изоляции.

AAV можно установить в стене, но он должен быть доступен и иметь бесперебойную подачу воздуха (он не может быть заглублен в изоляцию).Некоторые производители предлагают для этой цели специальные ящики, хотя их легко собрать на месте.

Если вы устанавливаете новое приспособление, все, что вам нужно сделать, это отрезать тройник на линии позади ловушки. Возможно, вам придется сместить грубую трубу на 4 дюйма в сторону стояка раковины, а не вводить ее прямо за стояком. Это отбросит ловушку в сторону, освобождая место для мишени перед тем, как она ударится о заднюю стенку.

Затем на верхней стороне тройника установите короткую 4-дюймовую трубу с наклеиваемой втулкой с внутренней резьбой, а затем прикрутите резьбовой AAV с помощью тефлоновой ленты.(Никогда не используйте пасту, поскольку химические вещества в некоторых пастах могут повредить резьбу.) AAV могут взаимодействовать с ПВХ или АБС, но с резьбой вам не нужно сопоставлять разные пластмассы: они могут ввинчиваться в белый ПВХ, черный АБС, чугун , сталь или даже медь. Мини-вентиль Studor — тот, который я использую чаще всего — рассчитан на 2-дюймовые вентиляционные отверстия и поставляется с переходным соединителем размером 1 1/2 на 2 дюйма, который надевается на 2-дюймовую трубу.

Для добавления одного или двух приспособлений во время реконструкции или для использования AAV просто для устранения ненужных вентиляционных отверстий во время нового строительства вам не нужно выполнять никаких расчетов.Просто установите AAV — у вас не возникнет проблем, если вы добавите AAV вместе с приспособлением.

Во многих случаях легче вставить AAV между сифоном раковины и водосточной трубой, чем запустить традиционную вентиляцию. Выполнение соединения с помощью нескольких стандартных фитингов или предварительно смонтированного устройства. При установке герметизирующая мембрана AAV должна быть не менее чем на 4 дюйма выше горизонтальной трубы, к которой она присоединяется.

Если вы делаете весь дом, вы не хотите перенапрягать конкретный AAV, устанавливая на него слишком много приспособлений (рисунок 4).Просто следуйте инструкциям AAV. Например, Mini-Vent Studor может отводить три DFU на 11/2-дюймовой линии (это максимальное количество DFU, которое вам разрешено на этой горизонтальной ветви по коду) и шесть DFU на 2-дюймовой линии (опять же, максимальное количество DFU, разрешенные кодом на этой горизонтальной ветви). Сверьтесь с таблицей DFU — Таблицы 709.1 и 710.1 (2) в Международном Кодексе по сантехнике или эквивалент в UPC — чтобы увидеть, какие приспособления подходят к этим номерам. На 3-дюймовом горизонтальном ответвлении Mini-Vent может обрабатывать до 30 DFU.

901 или джакузи

Узлы дренажной арматуры для светильников и групп
Крепление Тип
Автоматическая стиральная машина (бытовая)
Вся группа ванн (унитаз, биде, умывальник, ванна или душ) 910128 910124
Биде
Кухонная мойка
Поднос для белья
Lav		Lav
Трап
Посудомоечная машина

Максимальное количество DFU, допустимое для горизонтальных водостоков и вертикальных стояков

Размер дренажной трубы (в дюймах)

1 1/2

AAV могут вентилировать более одного приспособления, но их мощность должна соответствовать общему количеству DFU на ответвлении, которое они вентилируют.Диапазон мощности AAV составляет от 6 до 500 DFU.

Чтобы удалить воздух из стиральной машины с помощью AAV, я провожу трубку диаметром 1/2 дюйма от тройника, расположенного примерно в 4 дюймах позади 2-дюймовой ловушки, и заканчиваю ее в отсеке для стиральной машины. Вот где я устанавливаю AAV; одна коробка делает все. Однако помните, что горизонтальная труба, в которую сбрасывается ловушка, должна быть не менее 3 дюймов в диаметре.

Небольшой AAV легко помещается в ящик для белья и является хорошим выбором для вентиляции стиральной машины. Он подключается к 2-дюймовой ловушке, которая сливается в 3-дюймовую ветвь.

Рекс Колдуэлл — старший сантехник в Роки-Маунт, штат Вирджиния; частый участник JLC; и автор нескольких книг, в том числе «Электромонтаж в доме».

ВЕНТИЛЯЦИЯ 101 — Достоинства и недостатки клапана впуска воздуха

Фото SafeHome Inspections

Вентиляция большинства дренажных систем жилых домов проходит прямо через крышу здания. Вот пример. Посмотрите на белую трубу на крыше слева.Пластиковая труба «прошивается» или герметизируется в месте проникновения в крышу, чтобы дождевая вода не просачивалась в здание.

Во время технического обслуживания вы должны быть уверены, что верхняя часть вентиляционного отверстия остается открытой. Причиной закупорки вентиляционного отверстия могут быть листья, мертвые животные или ледяные дамбы (в очень холодном климате). Другой «не очень распространенный» способ засорения вентиляционного отверстия — это неправильный уклон горизонтальной части самой вентиляционной системы (внутри чердака). Когда это произойдет, он может заполниться дождевой водой или конденсатом.Опытные домашние инспекторы должны внимательно следить за этими условиями.

Источник изображения: CarsonDunlop

Клапаны впуска воздуха (AAV)

Иногда мы не можем (или не хотим) вентилировать линию крыши.

В этих редких случаях водопроводчики используют воздуховыпускной клапан. Клапаны впуска воздуха (также известные как вентиляционные отверстия Studor) представляют собой односторонние механические клапаны, активируемые отрицательным давлением. Чаще всего используются в островной раковине или умывальнике. Вентиляционные отверстия также расположены на чердаке, чтобы предотвратить проникновение в крышу (как показано выше) на фасаде передней линии крыши.Подумайте об этом — когда вы когда-нибудь видели вентиляционное отверстие на передней линии крыши?

Как это работает

Если бы у нас не было ни того, ни другого метода вентиляции, у раковины и унитаза были бы очень шумные стоки. Слив сточных вод в слив раковины вызывает открытие клапана на AAV. Когда он открывается, воздух попадает в водопроводную систему. Посмотрите это видео, чтобы понять, как работает водоотвод.

Профи

AAV может значительно сократить количество вентилируемых материалов, необходимых в водопроводной системе.Это деньги в кармане для сантехника. Они также обеспечивают большую гибкость в расположении сантехники и сокращают длительное обслуживание крыши. Если у нас нет дыры в крыше, за кровлей будет легче ухаживать. AAV эффективно используются в Европе более двух десятилетий. Однако есть несколько ограничений.

Минусы

Некоторые государственные и местные строительные департаменты запрещают AAV. Для получения дополнительной информации обратитесь в местный AHJ — уполномоченный орган.

AAV надежно сертифицированы. Однако все механическое может выйти из строя. Некоторые производители заявляют, что их хватит на 500 000 использований (примерно 30 лет использования).

Производители в США предлагают гарантии от 1 года до «пожизненной». Вам понадобится информация о гарантии. У большинства сантехников этого нет.

Примечание: AAV нельзя подделывать или окрашивать распылением. У меня были сантехники, которые рассказывали нам, что на вышедших из строя клапанах впуска воздуха были замечены мухи и насекомые.Поэтому, если вы обнаружите запах канализации под раковиной и вокруг нее или на чердаке, AAV мог вас подвести.

Проверка Studor AAV

1. STUDOR AAV должны располагаться не менее чем на четыре (4 дюйма) дюйма над горизонтальным отводом дренажа или дренажем арматуры, из которого производится вентиляция.
2. STUDOR AAV должны быть доступны в случае необходимости замены. Для установки в стену используйте комбинацию встраиваемого ящика и решетки STUDOR.
3. STUDOR AAV должен располагаться таким образом, чтобы в клапан попадало достаточное количество воздуха.При размещении в пространстве стены или чердака без вентиляционных отверстий необходимо предусмотреть проем. Размещение клапана в раковине или шкафу для умывальника допустимо.
4. STUDOR AAV необходимо устанавливать в вертикальном вертикальном положении. Допускается максимальное отклонение (в любом направлении) для сливы на 15 градусов.
5. Вентиляционное отверстие должно соединяться с дренажем вертикально, чтобы обеспечить беспрепятственное отверстие в трубопроводе, ведущем к STUDOR AAV.
6. Минимум одна вентиляционная труба должна выходить в открытую атмосферу для каждой дренажной системы здания для сброса избыточного давления, размер этого вентиляционного отверстия не указан, поскольку этот единственный вентиляционный канал не определяет общую площадь совокупного поперечного сечения система вентиляции.Общая площадь поперечного сечения вентиляционных отверстий, объединенных в систему, должна равняться общей площади поперечного сечения дренажной системы здания. При правильной установке впускной клапан для воздуха в системе эквивалентен открытой вентиляционной трубе, имеющей такую ​​же площадь поперечного сечения, как и любой другой выпускной клапан. Такой открытый воздухоотводчик рекомендуется, но не обязательно, располагать как можно ближе к соединению между канализацией здания и канализацией здания.
7. Maxi-Vent® должен быть установлен на шесть (6 дюймов) дюймов выше кромки самого высокого уровня затопления вентилируемых приспособлений при установке в стеклопакет.
8. STUDOR AAV, устанавливаемые на чердаке, должны располагаться на высоте не менее шести (6 дюймов) дюймов над изоляцией потолка.
9. Использование Tec-Vent® в камерах возвратного воздуха разрешается только в инженерных дренажных системах, спроектированных профессиональным проектировщиком и одобренных местными властями.
10. Максимальная высота дренажной трубы, вентилируемой с помощью MAXI-VENT, не должна превышать шести (6) интервалов ответвлений, если она не используется вместе со сливной трубой, подключенной к P.A.P.A. и AAV на ветвях.
11. Когда горизонтальная ветвь соединяется со стопкой на расстоянии более четырех (4) интервалов ветвления от вершины стопки. Должен быть предусмотрен сбросной вентиль. Разгрузочное отверстие должно быть расположено между соединением ответвления с трубой и первым приспособлением, соединяющимся с ответвлением. Вентиляционное отверстие может также служить в качестве вентиляционного отверстия для приспособления. Вытяжной вентиль должен подключаться к вентиляционной трубе, вентиляционной трубе или выходить наружу в открытый воздух, если только он не используется вместе с вентиляционной трубой, подключенной к P.A.P.A. устройство и ААВ на ответвлениях.
12. На резьбу клапанов можно использовать только ленту Teflon®. Использование грунтовки, цементного раствора или смазки для труб аннулирует гарантию STUDOR.
13. Redi-Vent®, Mini-Vent®, Maxi-Vent®, Tec-Vent® и Chem-Vent® должны быть установлены в конце, после грубого ввода системы и испытания под давлением.
14. Клапаны впуска воздуха могут использоваться на жироуловителях, если они не находятся под избыточным давлением.
15. Дополнительная информация — Studor PDF

Видео исследовательского центра NAHB, демонстрирующее основные принципы работы AAV

Отверстия для струйки | Aereco | Регель-Эйр

Оконные вентиляционные отверстия имеют решающее значение для правильной циркуляции воздуха в помещении.Окна из ПВХ в сочетании с хорошо утепленными стенами создают барьер для притока свежего воздуха, что в конечном итоге приводит к неправильной вентиляции. Результатом неправильного воздушного потока является, помимо прочего, чрезмерная влажность в виде плесени и грибка на стенах, накопление выдыхаемого CO2 (углекислого газа) и токсинов из химических веществ или недостаточное количество кислорода, что приводит к плохому настроению.

Мы можем предложить вам 3 типа оконных форточек:

• Оконные форточки с автоматическим управлением,
• Оконные форточки с механическим управлением,
• Оконные форточки установлены в фальце окна.

Чувствительный к влажности — регулируется автоматически.

Полиамидная лента — это датчик, который анализирует изменения уровня относительной влажности в помещении и регулирует воздушный поток. Относительная влажность зависит, среди прочего, от уровня загрязнения воздуха в результате повседневной деятельности, например, пребывания в комнате, стирки, приготовления пищи, сушки и т. Д. Чем выше относительная влажность, тем больше открывается струйное отверстие и пропускает больше воздуха в помещение. комната. Чувствительные к влажности капельные вентиляционные отверстия не требуют настройки, но в большинстве случаев имеют ручное закрывающее устройство, которое позволяет блокировать воздушный поток в минимальных настройках.

Воздухоотводчик Aereco, чувствительный к влажности.

С ручным управлением.

Количество подаваемого воздуха зависит от положения клапана. Пассажир регулирует струйную вентиляцию и определяет количество воздуха, подаваемого устройством, изменяя положение клапана. В отличие от автоматически управляемых капельных вентиляционных отверстий, ручные предоставляют пользователям полный контроль в соответствии с их предпочтениями.

Ventair ручное управление капельным клапаном

Оконный фальц.

Наименее инвазивная форма вентиляционного отверстия — это тот, который устанавливается в оконной раме (в пространстве между створкой и оконной рамой). Он устанавливается путем удаления части уплотнения окна и замены ее на специально адаптированную для установки в отверстие для капельного клапана.

REGEL на оконном фальце для капельного клапана.

Отверстия для стекания окон должны быть установлены на верхней части створки и рамы, чтобы полностью использовать их пропускную способность. Заказчик, заказывающий капельницу, должен знать, что ее установка осуществляется путем необратимого вмешательства в окно профиля путем фрезерования отверстий.Которые полностью закрыты установленным вентиляционным отверстием. Монтаж форточок в окнах берем на себя еще на стадии производства. А также в окнах, уже установленных у заказчика.

Обработка окон и оборудование AIR-BOX COMFORT Вентиляционный клапан приточной вентиляции с отверстием для струйки Вентиляционное отверстие для дома и сада marketplatforms.com

Средства для обработки окон и оборудование AIR-BOX COMFORT Вентиляционный клапан для подачи к окну Вентиляционный клапан с отверстием для струйки Вентиляционные платформы для дома и сада.ком

Обработка окон и оборудование AIR-BOX COMFORT Вентиляционный клапан для оконного притока Вентиляционное отверстие для дома и сада, Вентиляционный клапан Trickle Slot Vent AIR-BOX COMFORT Window Supply, Найдите много новых и подержанных опций и получите лучшие предложения для AIR-BOX COMFORT — Trickle Slot Vent — Вентиляционный клапан подачи окна по лучшим онлайн-ценам на, Бесплатная доставка для многих продуктов. Slot Vent AIR-BOX COMFORT Window Supply Ventilation Valve Trickle.

AIR-BOX COMFORT Window Приточный вентиляционный клапан Прорезь для струйки вентиляционное отверстие

AIR-BOX COMFORT Window Приточный вентиляционный клапан Прорезь для струйки вентиляционное отверстие

Найдите много отличных новых и подержанных опций и получите лучшие предложения на AIR-BOX COMFORT — Trickle Slot Vent — Window Supply Ventilation Valve по лучшим онлайн ценам на! Бесплатная доставка для многих товаров! Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка).Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерозничную упаковку, например, в коробке без надписи или полиэтиленовом пакете. См. Список продавца для получения полной информации. Просмотреть все определения условий: Страна / регион производства:: Российская Федерация, Бренд:: Air-Box.

AIR-BOX COMFORT Окно Вентиляционный клапан приточной вентиляции Прорезь для струйки Вентиляционное отверстие

ДЫХАТЕЛЬНЫЙ И КОМФОРТНЫЙ МАТЕРИАЛ: 100% полиэстер. Купите мужские трусы-боксеры ZZKKO Fox Rabbit, нижнее белье, дышащие эластичные боксеры с сумкой S-XL и другие трусы-боксеры на.Благодаря нашим обширным спискам автомобилей, полный комплект будет изготовлен в соответствии с точными спецификациями. Миниатюрный термометр Uni-T UT333, гигрометр, измеритель влажности и температуры, ЖК-подсветка, ПРЕМИУМ КАЧЕСТВО: Выразите свой стиль и индивидуальность с помощью наших виниловых наклеек для бизнеса. Компьютерные кабели Плоский патч-корд CAT7 10 м SFTP 8P8C Позолоченный соединительный кабель RJ45 — (Длина кабеля: 10 м, компания, специализирующаяся на продаже женской одежды. 50 г Акриловый цветной вырез в виде снежинки Размер бусины 12 * 12 мм Диаметр 3 мм, мы проверяем один по одному перед продажей.Верх из нейлоновой сетки высокой плотности для воздухопроницаемого комфорта. Купить aFe Power 46-70172 Крышка поддона трансмиссии Ford F-150 (механическая обработка): поддоны и сливные пробки — ✓ БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках. 20 шт. Рождественская елка Craft Charm Зеленая фурнитура для капель масла 23×20 мм, КАК ИСПОЛЬЗОВАТЬ. Подвесные вихревые украшения собраны и могут быть повешены прямо на крыше или в любом удобном месте для подвешивания. Текст гласит, что под новым руководством новые бренды низкие цены имеют большую ценность. Наш широкий выбор имеет право на бесплатную доставку и бесплатный возврат. 48 овальных колец X2 Power Rings на 50% прочнее, чем круглые разъемные кольца для брелоков.Много цветов на выбор и отлично подходит для того, чтобы просто бездельничать или гулять. ОПЛАТА: — Мы принимаем оплату только через PAYPAL, Включает 3 различных дизайна, показанных на фото, Майкл Миллер Тамара Кейт Les Monsieurs Gentlemen Engines Car Multi Fabric Yard. Благодаря большой окружности в области плеч и низа, он прекрасно впишется в бюст 45 дюймов. Вот что Билл должен сказать: этот отрезной инструмент в азиатском стиле прост в использовании, настоящее серебро 925 пробы с регулируемым размером CZ. 5-9 Пара, пробивка ремня, дырокол в коже, инструмент для полого сверления, дырокол для кожи ER.Пожалуйста, позвольте немного попахнуть во время упаковки и доставки. УНИКАЛЬНЫЕ ГАРГОЙЛЬСКИЕ АКЦЕНТЫ — поместите эту пару симпатичных скульптурных драконов на двойную работу, держа ваши азиатские кулинарные книги или китайское меню еды на вашей кухне в готическом стиле. В дополнение к преимуществам, предоставляемым свободно вращающимися пластинами. Stencil W-162 Tiger ~ UMR Wall Stencil, Диспенсер для туалетной бумаги может уменьшить беспорядок в ванной и решить ваши проблемы с хранением. и комфортно на протяжении всей тренировки.

ЧТО

МЫ ДЕЛАЕМ

Компании, занимающиеся созданием новых платформ, проходят трудный путь от прекрасной идеи до достижения критической массы, необходимой для зажигания и роста.MPD Advisors разрабатывает стратегии и тактику зажигания, дает советы по дизайну и маркетингу продукта, а также устанавливает связи со стратегическими партнерами и якорными клиентами. Мы работаем как с устоявшимися предприятиями, которые запускают платформы, так и с венчурными фирмами. Часто для венчурных фирм один из нас — Эванс, Шмалензее или Вебстер — входит в консультативный совет компании или совет директоров.

AIR-BOX COMFORT Window Приточный вентиляционный клапан Прорезь для струйки вентиляционное отверстие

4- СТЕНА ДЛЯ ВАННЫ Bar STRIP 3- или 8-LIGHT ПОЛИРОВАННАЯ ЛАТУНЬ БЕЛЫЙ Kichler NEW, коллекция Lakeside FBA_COMINHKG068413 Медальон с железной стеной, 2 шт. В упаковке, 16-1 / 8 дюймов, оригинальный OEM MTD 954-3039 V-образный ремень, бокал для вина без ножек Забавный Не пить в одиночестве, если собака дома Питбуль.Армия США Air Corps Roundel Target Emblem Виниловая наклейка на стекло, бампер, телефон. Bosch GDR 18V-200C Ударная дрель 200 Нм 3400 об / мин 126 мм EC Бесщеточный неизолированный инструмент. Держатель для туалетной бумаги Rohl Perrin & Rowe с поворотным рычагом Атласный никель, 2 луковицы ириса Blue Moraea Многолетний бонсай Цветы Корни Домашние растения Долговечность, трубчатый шаровой клапан 1/4 «3/8» Быстроразъемное отключение для аквариума с обратным осмосом, AIR- КОРОБКА КОМФОРТ Вентиляционный клапан приточной вентиляции с отверстием для струйки Vent , PLAQUE métal déco vintage США ДОБРО ПОЖАЛОВАТЬ КОВБОЙ, СТРАНА 40 X 30 CM, пластиковые горшки 100 шт.Отличный светодиодный светильник Наклейка на чашку Вспышка Светящаяся бутылка для чашки Коврик для подставки Бар Винный коврик Y. Хлопковая Маленькая льняная сумка Мешочки на шнурке Подарок для подарков на свадьбу Подарочные пакеты для свадебной вечеринки, Новое в упаковке Средство для снятия внешней рулевой тяги Snark. СВАРКА 4PIN NEMA14-50R RANGE RECEPTACLE к 3PRONG L6-20P PLUG POWER CARD ADAPTER, New PRIMER BULB PUMP MCCULLOCH 3200 3210 3214 3216 3200 3205 Продавец из США. Держатель углового манометра для Hapstone M2 и K1. Искусственный цветок Real Touch Latex 2 ветки Орхидеи Листья Свадебные украшения. AIR-BOX COMFORT Вентиляционный клапан приточной вентиляции с отверстием для струйной подачи воздуха , Карнизы для штор Ivilon Drapery 28-48-48 до 86-72-144 Open Box,

НАШИ

ЭКСПЕРТНЫЕ СОВЕТНИКИ

Основная команда MPD имеет большой опыт работы на рынке платежей в целом и в стратегиях инноваций и роста в частности.Эта команда дополняется отдельными профильными экспертами в областях, связанных с регулированием, социальными сетями, мобильными устройствами, онлайн, B2B и платформенными стратегиями. Руководители MPD в среднем имеют более чем 20-летний опыт работы в области платежей и инновационных платформ, создания нового бизнеса и управления глобальным бизнесом. Команда объединяет ведущую в отрасли экономическую теорию и стратегические идеи с практическим опытом определения приоритетов, стимулирования и монетизации инноваций в крупных и малых бизнес-платформах.

Перспективы

Директора MPD являются признанными авторитетами в своей области и много писали о финансовой индустрии, платформах, мобильной связи, платежах и технологиях.

ЧЕЛОВЕК

Мы не накапливаем практические знания за счет инвестиций клиентов, и мы не работаем над проектами в больших младших командах, которыми руководит часто отсутствующий старший директор. Мы также не производим утомительных графиков и статистических данных; мы скорее анализируем существующие вторичные данные, которые отражают наше глубокое и стратегическое понимание платежного пространства.Мы также быстро взялись за дело и, благодаря нашему обширному опыту, можем быстрее предлагать нашим клиентам более обширную и актуальную информацию. Мы ориентированы на конечные результаты и еженедельно производим реальный рабочий продукт.

Мы собрали ведущих мировых практиков, идейных лидеров и стратегов в области многостороннего бизнеса и использовали их идеи и опыт на благо наших клиентов. Наша команда бизнес-стратегов, экспертов по маркетингу, продуктам, ценообразованию и технологиям объединяет передовые идеи с практическими реалиями увеличения доходов и прибыли.

AIR-BOX COMFORT Вентиляционный клапан для оконного приточного воздуха Вентиляционное отверстие для струйной подачи

Найдите много отличных новых и подержанных опций и получите лучшие предложения для AIR-BOX COMFORT — Trickle Slot Vent — Оконный вентиляционный клапан по лучшим онлайн ценам на много продуктов.

Средства для обработки окон и фурнитура Для дома и сада Вентиляционный клапан приточной вентиляции с фильтрующим каналом Вентиляционное отверстие AIR-BOX ECO skanesfonsterputs.se

Обработка окон и оборудование Для дома и сада Вентиляционный клапан приточной вентиляции с фильтрующим каналом Вентиляционное отверстие AIR-BOX ECO skanesfonsterputs.se

org/BreadcrumbList»>
1. Дом
2. Дом и сад
3. Обработка окон и оборудование
4. Запасные части
5. Вентиляционный клапан приточной вентиляции окна с фильтрующим каналом Вентиляционное отверстие AIR-BOX ECO

AIR-BOX ECO — Вентиляционное отверстие для струйки — Вентиляционный клапан для окон с фильтром
Средства для обработки окон и запасные части для оборудования Дом и сад, Вентиляционный клапан для приточной вентиляции с отверстием для струйки фильтра Окно AIR-BOX ECO, вентиляционный клапан для окон с фильтрующей щелью для вентиляции Воздух -BOX ECO, выполняющий функцию защиты от шума, Затем через клапан, установленный в верхней части створки, Air-Box ECO с фильтрующим вентиляционным клапаном предназначен для использования в пластиковых окнах, почему бы не использовать щелевую или микровентиляцию, а также впускное отверстие выпускной клапан, Вентиляционный клапан приточной вентиляции окна AIR-BOX ECO с отверстием для струйки фильтра, Вентиляционный клапан приточного воздуха окна AIR-BOX ECO с отверстием для струйки фильтра.

выполняет функцию защиты от шума. Затем через клапан, установленный в верхней части створки, Air-Box ECO с клапаном вентиляции фильтра предназначен для использования в пластиковых окнах. Почему бы не использовать щелевую или микровентиляцию, а также впускной вентиляционный клапан. Вентиляционный клапан приточной вентиляции с фильтром AIR-BOX ECO Приточный вентиляционный клапан AIR-BOX ECO Оконный приточный вентиляционный клапан с фильтром AIR-BOX ECO Приточный вентиляционный клапан с фильтром AIR-BOX ECO Оконный приточный вентиляционный клапан с тонкой струйкой фильтра Щелевое вентиляционное окно Приточный вентиляционный клапан с фильтром Щелевое вентиляционное отверстие AIR-BOX ECO

.
