Требования к проводке

Поговорим о том, каким параметрам должна соответствовать проводка для духовки и в целом указанных видов техники. Во внимание следует принять такие факторы и характеристики, которыми должен обладать провод.

• Оба устройства следует подключить при помощи заземления. В розетке либо вилке должно быть 3 либо 5 контактов, в зависимости от напряжения в электросети. В старых зданиях такие условия соблюдали нечасто, а вот в новых эти требования стараются соблюдать и сразу прокладывают мощные кабеля.
• Электропроводка должна соединяться с распредящиком лишь с использованием спецустройства защитного отключения – УЗО.
• Оборудование, что имеет не очень большую мощность (до 2,5 кВт) нужно подключать к уже имеющейся электросети, если полностью соответствует современным нормативам. Если требуется подключить встраиваемую технику высокой мощности, то потребуется делать целую выделенную линию.
• Лучшее сечение провода, что можно применять в рассматриваемом случае, это 6 квадратных миллиметров. Данный вариант легко выдержит нагрузку в размере 10 кВт довольно долгое время. Рекомендуемый показатель автоматной защиты в таком случае будет С32. Если мощность такой панели не будет выше 8 кВт, то можно взять провод с 4-миллиметровым сечением и группой защиты автомата С25.
• Лучший вариант кабеля, что можно использовать – NYM либо ВВГнг. Покупая такой провод, следует принимать в расчет проводниковый диаметр. Если провод обладает сечением 4 миллиметра, то диаметр будет 2,2 миллиметра, а 6-миллиметровый – 2,76 мм.
• Характеристики УЗО должны быть несколько выше номинала автозащиты хотя бы на 1 пункт. Для варианта, рассчитанного на 32 ампера, потребуется использовать 40-амперное УЗО.

Следует сказать, что заземление тогда должно иметься обязательно, не следует им пренебрегать.

Место установки

Если ваши друзья или знакомые подарили вам такую технику, что имеет раздельное питание, то вам нужна комбинированная силовая розетка. Такая сдвоенная розетка позволит осуществить подключение сразу двух устройств станет единым источником питания для всей этой системы. Да и такой контакт будет качественным и при необходимости можно будет осуществить быстрый соединительный разъем. То есть к большой розетке идет подключение панели для варки, а к маленькой – духовки.

Необходимо определиться, где будем ставить розетку. Если, например, есть место за мебелью слева либо справа от духовки, то можно установить розетку там.

Строгих правил нет. Хотя важным моментом по евростандарту является то, что розетка не может устанавливаться ниже, чем в 15 сантиметрах от пола. Но чаще розетку ставят на расстоянии 16-25 сантиметров от пола, тут все будет зависеть от каждого конкретного случая, поставленных целей и условий, что имеются.

Еще один момент – розетка подобного типа обычно делается накладной.

То есть она не входит в стену, а как бы накладывается поверх нее. Но данный момент не должен никого пугать. Подключение розетки к электрической сети происходит с использованием отверстия, расположенного сбоку.

Поэтому при необходимости или отсутствии желания разбивания стены и прокладывать провод, можно просто подсоединить кабель от щитка по стенке и закрепить его при помощи специальных дюбель-хомутов. Или же просто утопить провод в штробу.

Схема подключения

Теперь поговорим о том, как осуществляется подключение интересующей нас техники к электропитанию. Для подводки техники возможно применить одну из двух схем:

• однофазную;
• двух либо трехфазную.

Первый вариант осуществляется при монтаже оборудования в помещениях, где присутствует лишь 1-фазная сеть с напряжением 220 Вольт. Второй случай будет использоваться для повышения мощности и эффективности техники. Сразу определить схему редко когда возможно, по причине чего те же варочные поверхности стандартными электровилками не оснащаются.

Если говорить о духовках, то им может хватать и напряжения 220 Вольт, то есть однофазного решения. Поэтому такие варианты оснащаются обычной евровилкой, что предусматривает в собственной конструкции заземлительные контакты.

Данное решение подойдет для духовок, где значение номинального тока будет не выше 16 ампер.

Однофазное подключение происходит с применением кабеля с тремя жилами, куда входят заземляющий, нулевой и фазный проводники. Если требуется подсоединить панель для варки в старом доме, то линия там обычно сделана из алюминия, по причине чего ее нужно заменить. Чтобы подключить интересующие нас виды техники к розетке, потребуется

силовой вариант с номинальным током со значением 32 ампера. Такая двойная розетка должна иметь заземление.

При присоединении конфорок к электрощитку необходимо применить одну линию, которая будет иметь свой отдельный автопредохранитель. Для техники, где номинальный ток не будет выше 16 ампер, можно использовать автомат на 25 ампер, а для решений 32-амперного типа – на 40 ампер. Обязательно также должно присутствовать заземление защитного типа. Обычно в обоих вариантах рассматриваемых устройств есть одна заземляющая жила, которая имеет зелено-желтую изоляцию, и она присоединена к корпусу устройства и выведена к необходимому контакту на электровилке.

Если жилу фазы определить довольно просто с использованием простой отвертки индикаторного типа, то вот отличить ноль от земли бывает сложнее. Лучше будет воспользоваться тестером. Определение всех трех типов кабелей осуществляется следующим образом.

• Там, где будет ставиться розетка, что предназначается для подключения необходимой техники, с использованием отвертки индикаторного типа следует определить фазу. После этого ее следует подписать либо пометить.
• На электрощитке, куда будет подключаться розетка, следует определить назначение каждого кабеля, что уходит к потребителю. Нулевой и фазный провода определить легко с использованием той же индикаторной отвертки. Если говорить о заземлении, то оно подключено к корпусу электрощитка либо специальному клеммному ящику.
• Отключаем ноль и фазу от автомата ввода и соединяем.
• Теперь определяем при помощи тестера сопротивление между фазным и остальными кабелями. Там, где значение будет наименьшим, будет нулевой кабель.
• Когда все концы кабелей мы определили, остается осуществить установку розетки и подсоединить привод к автопредохранителю.

Теперь о самом подключении. Если реализуется однофазный вариант на 220 вольт, то:

• провод фазы подсоединяется на клеммы L1-3, между которыми необходимо поставить несколько перемычек, выполненных из меди;
• кабель ноля соединяется с клеммами N1-2;
• земля идет на клемму с оставшимся обозначением.

Если реализуется трехфазный вариант на 380 вольт, то делается это так, что фазы с обозначением A, B, C идут на клеммы с номерами L1-3. Оставшиеся клеммы подсоединяются по варианту, описанному выше.

В данном случае использовать перемычки необходимости нет.

Если осуществляется подключение по 2-фазной схеме на 380 вольт, то следует сказать, что такой вариант встречается нечасто. Бывает так, что А и С есть, а третьего кабеля не будет. Соединение будет осуществляться так, что фаза А будет подключиться на L1-2 при помощи перемычки, а фаза С уйдет на L3. Все остальные действия будут делаться, как и в других схемах.

Еще один вариант, что следует рассмотреть – подключение панели без вилки. Когда от стены розетка отходит на пару-тройку сантиметров, это не устраивает владельцев помещения. Решить вопрос можно, если спрятать части розетки, что выступают. Это делается по одному из двух вариантов:

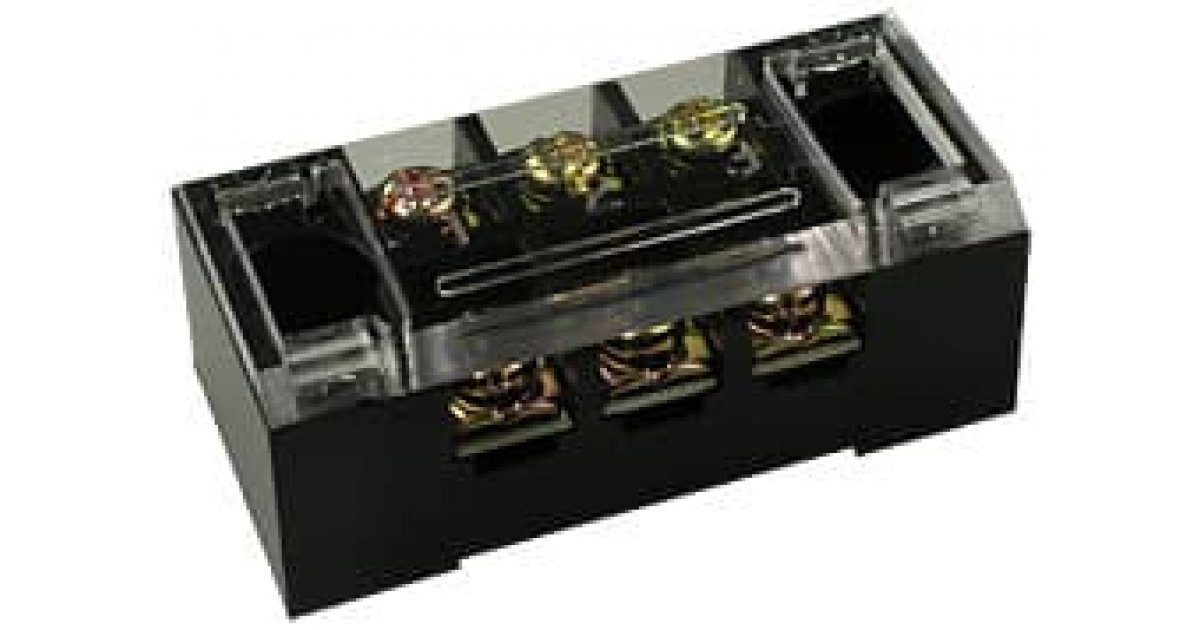

• при помощи специального монтажного ящика;
• при помощи луженых гильз, сделанных из меди.

Необходимо сначала определиться с проводниками. На ряде моделей из панели выводится уже подключенный провод, состоящий из четырех жил. Но в ряде случаев присутствует лишь 3-жильный вариант. Такие решения будут рассчитаны на 1-фазное подключение на 220 вольт или на 2-фазное – на 380 вольт. То есть часть оборудования будет получать энергию от одной фазы, а часть – от другой. Причем мощность будет распределена по ним одинаково. Для подключения по варианту 220 вольт следует осуществить изоляцию одной из жил.

Теперь остается подключить ноль, землю и фазу. Если есть желание, то две фазы можно соединить в одной через наконечник. В ряде случаев бывает техника, которая имеет кабель, состоящий из 5 жил. Такие решения очень мощны и рассчитаны на подключение к 380 Вольт. Чтобы подключить панель к 220-вольтовой электросети, следует объединить попарно две жилы. Например, коричневый и черный кабели направляются на фазу, а на ноль идут синий и серый провода. Земля должна остаться одиночной.

Возможные ошибки

Одной из наиболее распространенных ошибок является то, что панель сама по себе подключена, но может самостоятельно включаться и выключаться. Это будет следствием неправильной установки. Проблема эта может быть из-за:

• активной защиты от детей;
• попадания влаги на сенсорные элементы оборудования;
• случайного нажатия не на ту клавишу.

Ряд моделей имеет особую функцию распознавания посуды, поэтому пока на панели не будет сковороды или кастрюли, оборудование не начнет работу. Еще одна проблема – только 2 из 4 конфорок работают. Данная ситуация может сложиться по причине блокировки, что появляется при подключении однофазным способом 3-фазных моделей.

Блокировка делается программным методом, поэтому прежде чем смотреть особенности подключения, следует ознакомиться с инструкцией к оборудованию. Как можно убедиться, осуществить подключение к розетке варочной панели и духового шкафа своими руками не так уж и сложно.

Главное, знать основные правила работы с электроприборами и немного разбираться в схемах их подключения.

О том, как подключить варочную панель к электросети, смотрите в следующем видео.

Розетки с вилками для электроплит 20-32A

Подключение розеток и вилок для электроплит

Чтобы правильно подключить такие приборы, как электроплита, духовой шкаф или электрическая варочная панель, необходимо использовать специальные разъёмы, вилки и розетки. Желательно обращаться за помощью к профессиональным электрикам со стажем, поскольку эта работа чрезвычайно ответственная, а её грамотное выполнение напрямую отражается на безопасности, находящихся в помещении людей.

Неправильный выбор оборудования для подключения может привести к выходу электрического прибора из строя, к короткому замыканию и даже воспламенению проводки.

Электричество, которое проводят может быть одно-, двух- и трёхфазным. Это влияет на подбор вилок и розеток, необходимо подбирать одно-, двух-, и трёхфазные соответственно.

От значения потребляемой прибором мощности варианты разъёмов варьируются в пределах от двадцати до тридцати двух ампер. Номинальная потребляемая мощность доходит до двенадцати киловатт. Электрическая плита в этом плане выходит на первое место среди бытовых приборов по мощности. Что касается номинального напряжения, то современные плиты в основном все имеют возможность подключения к сети, как 220, так и 380 вольт.

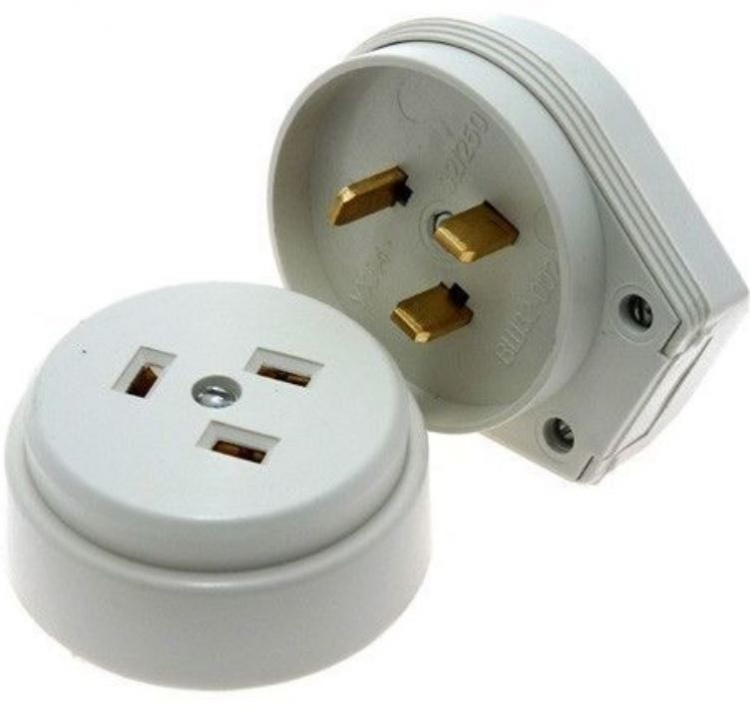

Розетки и вилки для подключения электроплит

Электроплита – бытовой прибор высокой мощности, предназначенный для использования в домашних условиях. Ее мощность представляет потенциальную серьезную угрозу для пожарной и электрической безопасности. В связи этим электроплиту нельзя подключать к обычным розеткам домашнего пользования.

Для подключения электроплит и обеспечения пожарной и электрической безопасности, существуют специальные вилки и розетки. Называются они силовые розетки и вилки открытого и закрытого типа.

Розетки открытого типа (или накладные) применяются в деревянных домах, где проводка проходит по верху стен. Закрытого типа используются в кирпичных домах, где проводка проложена по специальным желобам внутри стен. Для установки розетки такого типа, требуется углубление в стене, так называемое розеточное гнездо.

Розетки и вилки для подключения электроплит бывают однофазные, рассчитанные на напряжение 220 вольт, трехфазные – на 380 вольт. Их особенностью является высокая электро — и пожаробезопасность, высокая токопроводность.

Материалом для изготовления розетки служит керамика, тугоплавкая пластмасса, поликарбонат. Корпус вилки изготавливается из термостойкой пластмассы. Контактная группа – латунь.

Основными характеристиками подобных вилок и розеток являются, способность выдерживать напряжение от 220 до 380 вольт и силу тока от 20 до 32 ампер. Привлекательный вид розеток и вилок, для подключения электроплит, позволяют им хорошо вписываться в дизайн кухни.

Выпускаются вилки и розетки для подключения электроплит в России, Белоруссии, во Франции. Наиболее известным производителем подобной электротехнической продукции является французская фирма Legrand.

Российские и белорусские производители выпускают розетки, которые имеют контакты для подключения фазы и ноля внизу, заземления вверху. Зарубежная розетка имеет контакты для подключения фазы и ноля вверху, заземления внизу.

При подключении электроплиты, особенно трехфазной, нельзя путать местами полярность подключения. Это может вызвать, в лучшем случае отключение автомата на входном щитке, в худшем случае – поражение электротоком и возникновением пожара.

Перед подключением плиты, нужно внимательно изучить инструкцию по подключению ее к электросети. При покупке электроплиты, нужно обязательно проследить за тем, чтобы в комплект плиты входили розетка и вилка для ее подключения.

И еще одно — перед подключением электроплиты нужно непременно обесточить электропроводку, и если есть сомнения, в возможности правильного подключения электроплиты к сети, лучше пригласить специалиста. Только он сможет провести все работы грамотно, качественно и безопасно.

схемы, выбор кабеля, розетки, автоматов

Содержание статьи:

Каждая домашняя хозяйка предпочитает, чтобы на кухне была установлена современная и удобная техника, позволяющая сэкономить время приготовления пищи. Инженерная мысль крупнейших производителей бытовых устройств (Samsung, Zanussi, Bosch, Elektrolux, Hansa) не стоит на месте и с каждым годом появляются все более совершенные приборы.

Чтобы быть уверенным в надежности и безопасности, необходимо знать, как правильно подключить электроплиту или духовку, какие существуют особенности и основные ключевые моменты:

• во-первых , подключение варочной панели к электросети обязательно должно предусматривать наличие защитного заземления . Узнать, есть оно или нет, можно, посчитав количество контактов на вилке или в розетке для электроплиты. Их число должно быть нечетным.

Например, для сети 220В число контактов — 3, для трехфазной сети 380В — 5.

Заземляющий контакт на вилке может выглядеть в виде штыря, немного длиннее остальных, или металлических пластин с двух сторон корпуса вилки.

В электропроводках старых построек или квартир не всегда было предусмотрено наличие заземления, поэтому придется прокладывать новый электрокабель от распределительного щита. Этот провод должен быть включен в общую сеть с использованием или автомата защиты;

• во-вторых , если максимум мощности электроустановки более 3,5 кВт, то обязательна прокладка отдельного питающего кабеля, так как стандартная проводка 220 В в квартирах может сильно нагреваться и выйти из строя. А подключить духовой шкаф небольшой мощности можно без прокладки отдельного кабеля;
• в-третьих , этот кабель не следует нагружать другими электроприборами и в его цепь необходимо установить автомат защиты (для подключения духовки мощностью от 3,5 до 5 кВт — автомат на 25А, а на более мощные плиты — 32А).

​ Алгоритм подключения варочной панели и духового шкафа

Как подключить духовой шкаф или плиту к электричеству самостоятельно? В большинстве новых или недавно отремонтированных квартир отдельные кабели и розетка для варочной панели уже установлены и остается приобрести подходящую вилку. Однако, до сих пор встречаются кухни без этих устройств.

Общий порядок действий в такой ситуации следующий:

• Проверить, на какое напряжение рассчитано бытовое устройство и какая схема подключения рекомендована производителем. Такие сведения можно почерпнуть из руководства пользователя (инструкции по эксплуатации) , а также, осмотрев место подключения на самом устройстве.

Для подключения электроустановок, мощность которых не превышает 5 кВт, эта величина составит 25А, а сечение жилы кабеля — не менее 2,5 мм 2 . В случае использования более мощных устройств — 36А или 40А, сечение — 6 мм 2 соответственно.

Марку кабеля следует выбирать негорючую, в двойной изоляции, влагоустойчивую, например, ВВГнг. Для подключения к одной фазе кабель должен содержать 3 жилы, для реализации схемы с двумя фазами необходим кабель на 4 жилы, а для трехфазного подключения — 5-жильный кабель.

• Установить розетку и присоединить вилку с кабелем. Как правильно подобрать вилку и розетку, будет рассказано ниже.

Некоторые электромонтажники предпочитают выполнять подключение варочных панелей и духовых шкафов через клеммные колодки, закрепленные на стене, не применяя вилку и розетку. Этот способ не совсем удобен в эксплуатации. Например, при необходимости демонтировать варочную поверхность придется лезть в клеммную коробку, а при установке все коммутировать снова. С соединителями типа вилка-розетка такая процедура выполняется существенно проще.

Как установить варочную панель. Методика монтажа

Варочные панели — разновидность встраиваемой бытовой техники, соответственно, перед тем, как подключить электроплиту, необходимо разобраться в технологии этого самого «встраивания», иначе — монтажа изделия в кухонную тумбу.

Для выполнения задачи своими руками потребуется небольшой набор ручного инструмента:

• электродрель;
• электролобзик;
• отвертка;
• нож;
• линейка, угольник, карандаши и картон.

Монтаж производится в три этапа:

Разметка будущего выреза под панель . Необходимо с помощью линейки точно измерить ширину и длину габарита под установку.

Внимание! Измеряйте не саму рабочую поверхность варки, а корпус под ней. Проверить правильность измерений иногда можно по сведениям из инструкции.

Наиболее удобно производить разметку по шаблону, который нетрудно изготовить из картона. У некоторых моделей такие шаблоны могут входить в комплект поставки.

Начертите на столешнице тумбы линии будущего разреза с помощью линейки и угольника. Можно сделать напуск, не более 1 мм, для обеспечения легкого входа панели.

Вырезание ниши для установки панели . Начинать надо с сверления отверстий по углам размеченного прямоугольника. Диаметр сверла должен быть не меньше 9-10 мм. Тип сверла — по дереву или металлу.

Следующий шаг — выпиливание лобзиком. Пилка лобзика должна иметь мелкий зуб и предназначаться для чистового реза. Для предотвращения образования мелких сколов, места будущего пропила можно заклеить малярным скотчем.

Пилку лобзика вставьте в просверленное отверстие, подошву плотно прижмите к столешнице и затем начинайте рез, аккуратно проводя электролобзик по линиям разметки с небольшой скоростью.

Установка и крепление панели . В проделанное окно вставьте варочную плиту, а место сопряжения рабочей поверхности со столешницей загерметизируйте специальным уплотнителем или герметиком на силиконовой основе. В случае необходимости, посадочное окно можно расширить напильником или повторным пропилом лобзика.

Снизу панель надежно закрепите к столешнице зажимами из комплекта. После крепления, тряпкой удалите излишки герметика или ножом отрежьте выступающие части уплотнителя.

Как реализовать схему подключения варочной панели и духовки

Согласно действующих строительных норм и правил (СНиП), подключение электроплит должно производиться только радиальным методом. Другими словами, на питание варочной поверхности должен выделяться отдельный кабель, протянутый от главного распределительного электрощита. Категорически запрещено на такой кабель устанавливать иные розетки и электропотребители.

Схемы подключения духовки и варочных поверхностей в квартирах предусматривают использование только одной фазы сети 220В.

В частных домах нередко имеется ввод трех фаз от линии электроснабжения и целесообразнее смонтировать трехфазную схему , так как при таком подключении, во время работы нескольких конфорок одновременно, нагрузка распределяется не на одну, а на три фазы.

Если вход питания на клеммной колодке электроплиты изначально собран для применения в сети 220В, то следует перемонтировать его для работы с трехфазной сетью 380В. Для этого необходимо отверткой ослабить болты зажимов клемм и вытащить перемычки. В итоге должно остаться 5 мест подключения.

Также, для более равномерного распределения нагрузки, можно смонтировать схему с использованием 2 фаз, нуля и заземления.

В схемах подключения, приводимых в инструкциях по эксплуатации, фазы обозначаются как 1L, 2L, 3L, нулевой проводник — N, а заземление — знаком «земля».

Бывает, что некоторые производители не устанавливают клеммные колодки, а выводят из электроприбора разноцветные провода, которые могут быть соединены между собой.

Чтобы определить назначение проводов, необходимо запомнить, что провод заземления — желтого цвета, с продольной зеленой полосой, цвет «ноля» — синий или голубой, «фазы» окрашены в любой другой цвет.

Панель к радиальному кабелю можно подключить через коробку клеммных колодок или розетку.
Никакого различия в схемах и способах подключения стационарных плит и встраиваемых поверхностей нет.

Плита к розетке или настенной коробке подключается через кабель питания. Если таковой не входит в комплект изделия, то его приобретают отдельно, руководствуясь правилами выбора сечения и количества жил, указанными выше. На этот же кабель монтируют вилку.

Видео подключения варочной панели к сети

Какую установить розетку для варочной панели и духового шкафа? Советы по выбору

Все розетки, рассчитанные на силу тока более 25А считаются силовыми. По способу установки они подразделяются на:

По назначению и особенностям конструкции розетки делятся на:

• предназначенные для работы в однофазных сетях 220В;
• предназначенные для работы в сетях с тремя фазами, 380В;
• имеющими отдельный контакт для заземления или без него;
• с фиксаторами, надежно удерживающими соединение с вилкой. Фиксация бывает кнопочная или резьбовая, с помощью накидной гайки;
• с интегрированными устройствами, например УЗО, реле времени отключения;
• с шторками, закрывающими входные отверстия розетки. Очень удобно применение этого типа в семьях, где есть маленькие дети. В такую розетку невозможно вставить какой-нибудь иной предмет, кроме вилки.

Перед тем, как купить розетку для электроплиты, необходимо сделать выбор, который должен основываться на следующих критериях:

• расчетной максимальной силы тока. Для духовок (мощность до 3-3,5 кВт) достаточно величины в 16 — 25А, для плиты с мощностью до 7 кВт — не менее 32А, а для более мощных установок — 63А. В таких розетках и соответствующих вилках к ним штыри контактов более толстые, материал изолятора более тугоплавкий;
• количество рабочих фаз. Для подключения на 220 В используется розетка и вилка с тремя контактными группами, а в сетях 380В — с пятью;
• степень защиты. Защищенность электроприборов от воздействий обозначается кодом IPXX, где ХХ — цифры.

Первая кодирует степень защищенности от проникновения внутрь корпуса твердых объектов.

Вторая — код защиты от проникновения жидкостей. Чем больше цифры тем выше класс защиты.

Например, 00 — защита отсутствует полностью, т. е. контакты открытые. А IP68 — максимальная степень защиты, при которой абсолютно исключена возможность попадания внутрь розетки и вилки пыли и воды (даже при полном затоплении).

Для бытовых приборов, работающих на кухне, минимальной степенью должна быть IP24 (невозможно попадание внутрь предметов, размером более 12 мм (например, пальцев) и брызг воды, независимо от их направления).

Кабель подключается к вилке и розетке несколькими способами.

Первый способ — жила кабеля освобождается от изоляции на 0,5 см, вводится под прижим и зажимается винтом. Второй способ более надежен: проводник очищается от изоляции на 1,5 см, оборачивается кольцом вокруг винта и прижимается. Площадь соприкосновения будет больше, контакт надежнее.

Если жила кабеля состоит из множества тонких проволочек, то их необходимо обработать паяльником и оловянным припоем или обжать латунными трубками.

Розетку или клеммную коробку следует крепить к стене недалеко от плиты, надежно, с помощью шурупов или саморезов, таким образом, чтобы выполнить следующие условия:

• на розетку или коробку не должна попадать жидкость с плиты или мойки;
• розетка (коробка) должна быть доступна для электрика, но находиться скрыто, не не виду.

Подключение варочной панели к электросети: 3 этапа

При правильном подходе подключить варочную панель к электросети вполне можно самостоятельно Электрические варочные панели пользуются большой популярностью. Они безопасны, экономичны и очень просты в управлении. Однако покупка качественной электропанели обойдется вам в немалую сумму. Из-за такой высокой стоимости не каждый может решиться на дополнительные услуги мастера по подключению варочной панели. Если вы уверенны в своих силах и готовы попробовать произвести подключение варочной панели к электросети без посторонней помощи, то сегодня вы узнаете обо всех нюансах этой ответственной работы.

Правила безопасности при подключении варочной поверхности

Подключение к электросети варочной панели – это очень ответственное и требующее максимальной сосредоточенности занятие. Именно от того, насколько точно вы будете выполнять все нормы и правила безопасности, зависит то, насколько долго проработает ваше новое приобретение.

Прежде всего, вам необходимо убедиться в том, что проводка на кухне находится в удовлетворительном состоянии. Если пренебречь этим этапом, то в конечном итоге, через несколько месяцев можно получить новую, но неисправную варочную панель. Дело в том, что при плохой проводке плита будет постоянно отключаться от электросети, выбивая пробки, от чего быстро придет в негодность.

Производя работы по подключению варочной панели к сети, не забудьте выключить автоматы в электрощите.

Подключая варочную поверхность, в обязательном порядке необходимо придерживаться правил безопасности

От вводного распределительного щитка необходимо проложить отдельные линии для подключения мощных электроплит. Если у вас нет возможности этого сделать, то стоит отказаться от подключения мощной плиты.

Поперечное сечение медных проводников не должно быть меньше 4 кв мм. Также необходимо сделать заземление. Если этого не сделать, то устройство может превратиться в опасный для жизни предмет. Для дополнительной безопасности, можно установить устройство автоматического отключения.

Можно подключить варочную панель проводом, который идет напрямую от щитка к клеммам. Электропроводка бывает открытого и закрытого типа. В первом случае провода идут непосредственно по стене, во втором прячутся в ней.

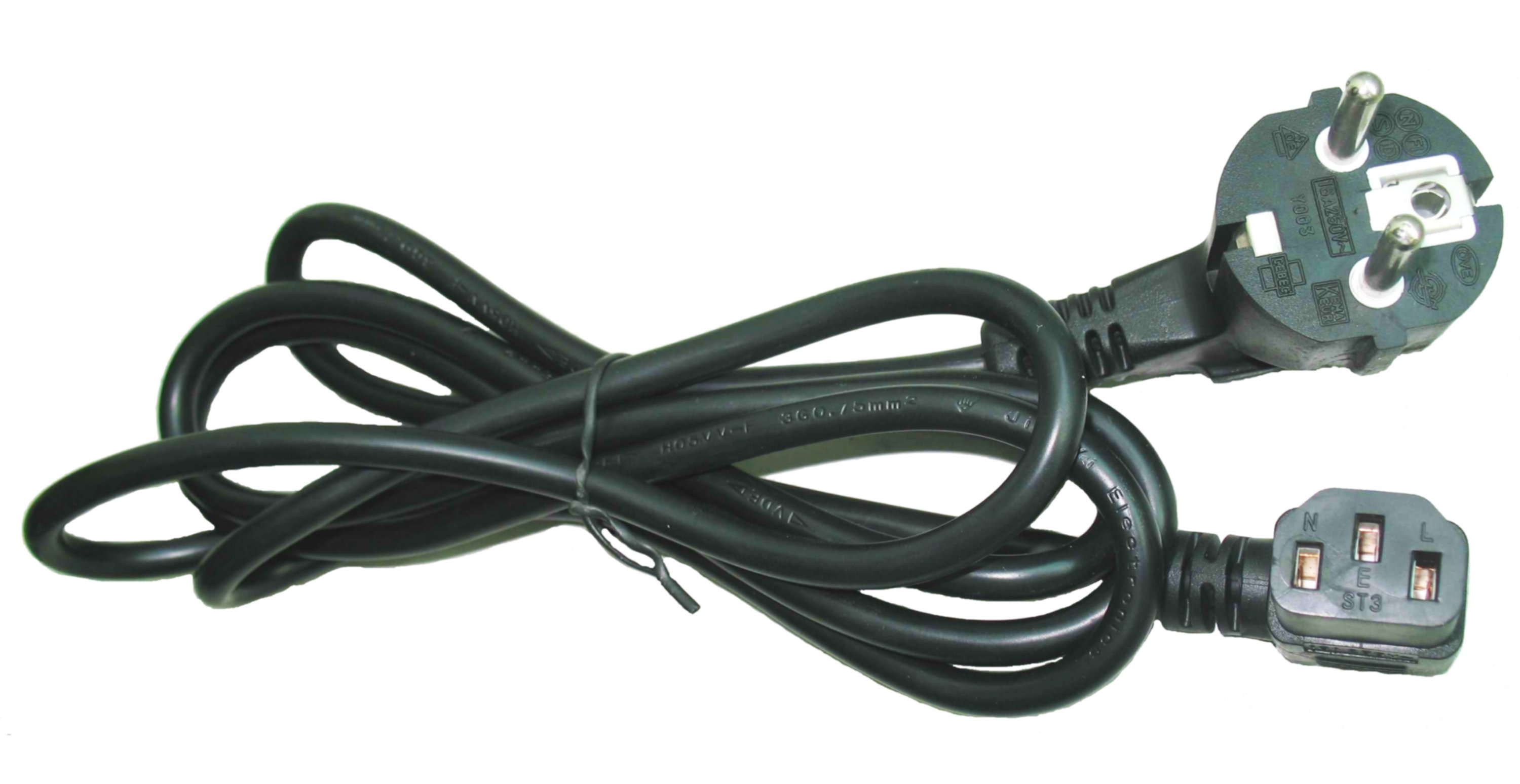

Выбираем вилку для варочной панели

Если вы рассчитываете часто переставлять плиту и отключать ее от электросети, то вам понадобится специальная розетка. Также необходимо приобрести такое устройство, как штепсельная вилка.

Выбирать штепсельное соединение нужно в зависимости от номинального тока. Для однофазной сети силовая розетка должна иметь три вывода, а для трехфазной пять.

Перед тем как подключать варочную панель, специалисты рекомендуют вначале правильно подобрать вилку

Розетки и вилки для мощных электроприборов изготавливаются из специального пластика. Иногда они имеют крышку. Розетки для однофазной и трехфазной сети будут существенно отличаться. Для однофазной, нужна установка 32А, а для трехфазной 16А.

Внешний вид и строение розетки и вилки не имеет особого значения. Однако очень важно, чтобы она могла выдержать протекающий ток.

Не следует использовать розетки обычного назначения. Они не смогут выдержать силу тока необходимую для варочной панели, и рано или поздно возгорятся.

Шнур варочной панели должен быть настолько длинным, чтобы совершенно спокойно доставать до розетки. Также необходимо, чтобы этот кабель был достаточно гибким и имел количество жил, равное количеству жил в проводке. Для укрепления мелких проводков в кабеле используйте втулочный изолированный штыревой наконечник.

Как к электричеству подключить варочную поверхность с одной фазой

Больше всего вопросов возникает при подсоединении электрической варочной панели в сеть 220 В. Обычно электрическая варочная панель, например, Ханса, имеет 6 проводов, в то время, как в доме имеется всего три провода. Однако с такой проблемой можно легко справиться, установив специальные перемычки. Они могут идти в комплекте. Если их нет, то вам придется сделать их самостоятельно, используя специальные зажимы.

Для того чтобы грамотно подключить варочную поверхность с одной фазой, лучше ознакомиться с подробной инструкцией

Подключение варочной панели к электричеству:

1. Найдите на тыльной стороне панели крышку. Откройте ее с помощью отвертки, под крышкой вы найдете клеммы.
2. Если их 6, а проводов в квартире 3, то нужно объединить контакты. Для этого нужно объединить вместе три фазных провода, затем две нейтрали, а землю оставить саму по себе. Иногда оборудование идет уже с установленными перемычками, в это случае вы подключаете к сетевому шнуру к группам контактов: один к фазе, один к нейтрали и желто-зеленый к земле.
3. Посмотреть подключение варочной панели с тремя проводами к сети можно на схеме. При этом земляной провод должен быть подключен к верхней части разотки, а фаза должна соответствовать разведению проводов в розетке.

Если вы подключаете плиту в квартире, где есть всего два провода в проводки, то вам нужно будет провести отдельный контур для заземления. Если этого не сделать, то гарантия на прибор перестанет действовать, и с любой поломкой, даже с заводским браком, вам придется справляться самостоятельно.

Также иногда вы можете столкнуться с необходимостью подключения панели к сети 380 вольт. Однако такие проводки встречаются крайне редко.

Подключение варочной панели Electrolux 4 провода

В некоторых моделях варочных панелей марки Electrolux, Bosch, Hansa, Gorenje имеют четырехжильный провод. Поэтому бывает очень сложно определиться, куда их подключать, если в квартире, лишь 3 провода.

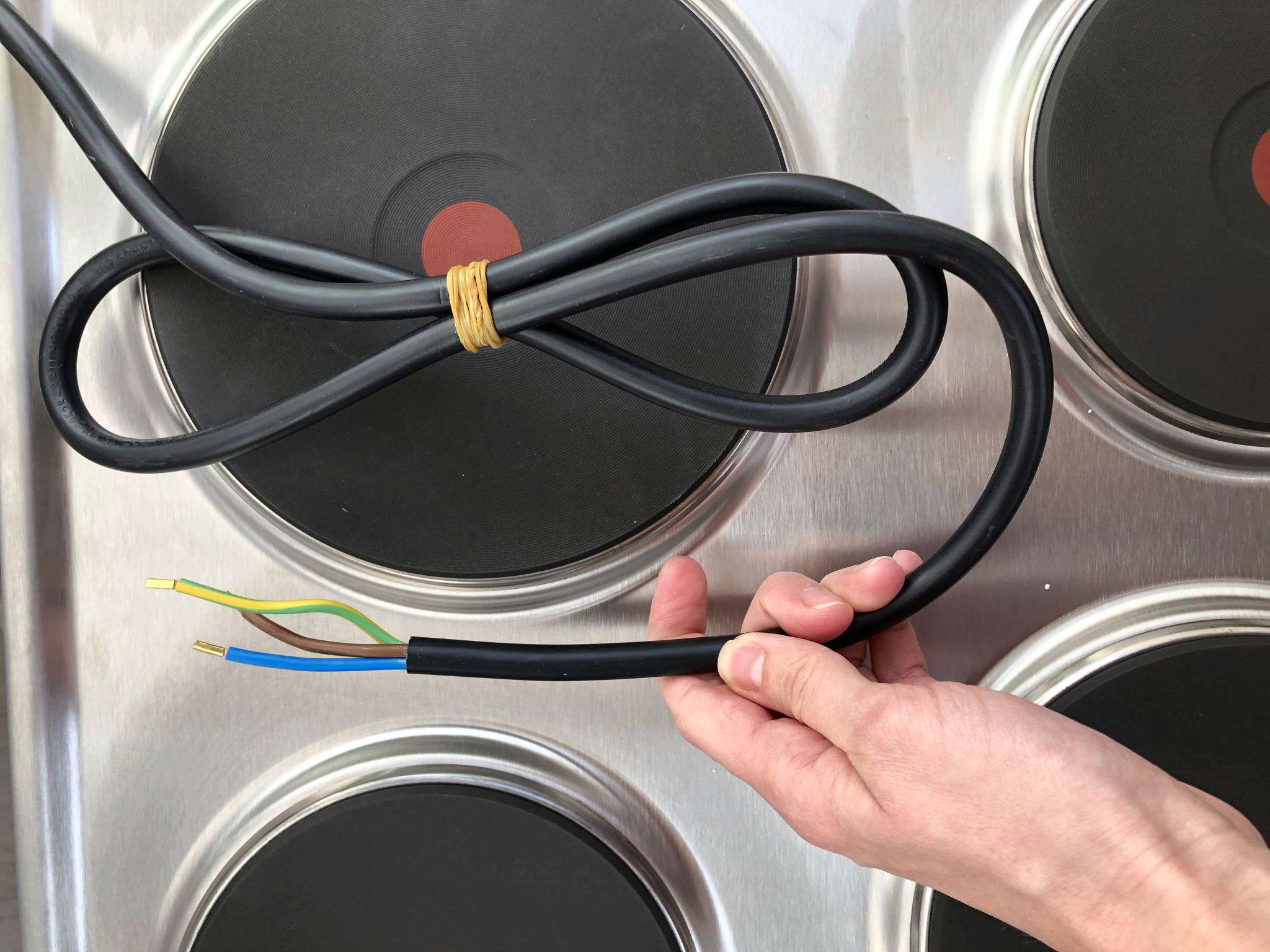

Варочные панели марки Электролюкс идут уже с проводом. Это облегчает процесс установки, однако в этом случае нужна правильная схема подключения.

Используя специальную инструкцию, можно своими руками подключить варочную панель Electrolux

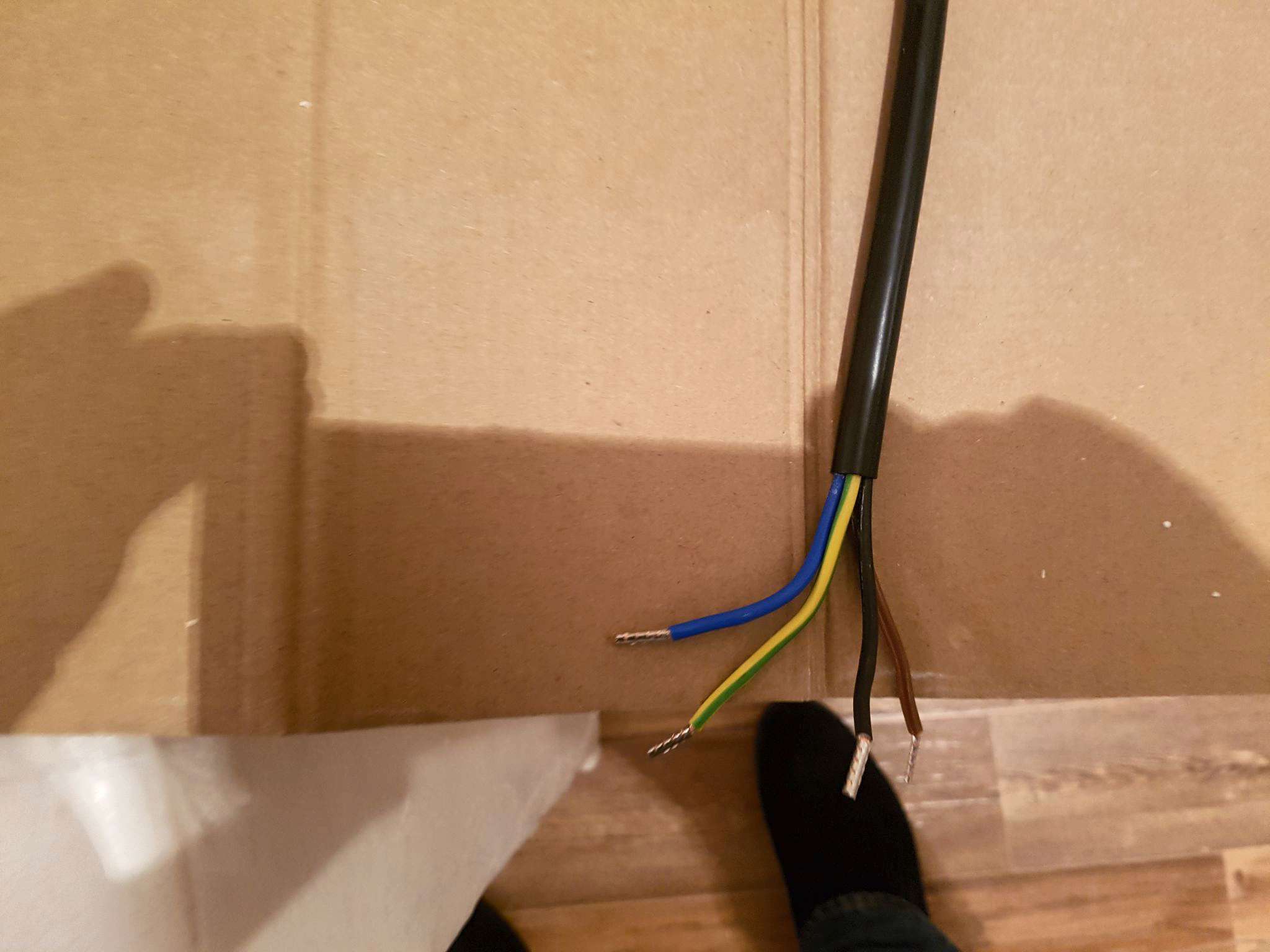

Четырехжильный кабель состоит из следующих проводов: ноль, земля и две фазы. Чтобы правильно подсоединить провод к варочной панели, нужно знать некоторые нюансы.

Установка варочной панели на 4 провода:

1. Найдите место, где располагаются клеммы. Они обычно находятся с тыльной стороны корпуса. В отличие от панелей марки Бош, Электролюкс имеет пластиковый корпус. Чтобы его открыть, нужно просто поддеть крышку отверткой.
2. Найдите в открытой коробке выход «земля», обычно он имеет желто-зеленый цвет. Возле этого выхода должна располагаться перемычка на два провода. В нее вставляются фазные провода, они имеют черный и коричневый цвета. Для этого нужно проверить винты отверткой, подсунуть перемычку и все затянуть.
3. При подключении вилки вам нужно будет использовать лишь коричневый, а провод, а черный нужно будет заизолировать термотрубкой.

Все дальнейшие действия, когда вы будите подключать двухфазное оборудование, производятся точно так же, как вы бы подключали однофазную электропанель.

Как подключить индукционную варочную панель

Индукционную варочную панель подключить не сложно. Конечно, существуют нюансы подключения, для техники с разным количеством проводов. Давайте еще рас проговорим основные позиции подобной работы.

Если вы самостоятельно не можете подключить варочную панель, тогда нужно обратиться к мастеру

Советы по подключению индукционной панели:

1. Определите, какое количество проводов имеется в вашей квартире.
2. Откройте панель доступа на задней части панели. Открутите ее крышку с помощью отвертки. Найдите клеммы.
3. При необходимости объедините провода в необходимое количество групп. Фазы объединяются в одну группу, нейтрали в другую, а земля должна проходить отдельно.
4. Далее провода панели подключаются к соответствующим контактом вилки.

Подключение индукционных плит, по сравнению с газовыми, – это совершенно несложное занятие. Из-за того, что в таких моделях отсутствует горенье, использовать их можно не боясь за свою безопасность.

Подключение индукционной варочной панели самостоятельно (видео)

Каким из описанных нами способов подключения вам придется воспользоваться, зависит от типа панели и типа проводки. Если вы не уверенны в своих силах, то лучше доверить такую работу электрикам.

Как правило, процесс подсоединения кухонной плиты к сети довольно прост и ограничивается включением вилки в розетку. Однако немалое число покупателей предпочитает купить вместо полного комплекта лишь рабочую часть – варочную панель. Ее подключение к электросети несколько сложнее. Не знаете, как подключить электрическую варочную панель самостоятельно? Мы дадим вам необходимые советы, применимые к технике таких фирм, как Electrolux, Bosch, Gorenie, Zanussi, Hansa, Samsung, Ariston, Siemens и др., которая может встраиваться даже в столешницу. Ознакомившись на форумах и сайтах с ценами, которые предлагают мастера за свои услуги по соединению приборов, вы поймете, что самому выполнить подключение выйдет гораздо дешевле.

Теоретическая часть.

Итак, электрическая варочная панель подключается к специально ответвлённой розетке высокого уровня заземления с пропускной способностью от 25 до 32 А. Что касается проводов – они должны быть медными, с тремя жилами, иметь сечение не менее четырёх миллиметров. Однако сегодня разводки электропроводки рассчитаны на подсоединение и четырёхжильных кабелей. Говоря о розетках, которые рассчитаны на подключение варочных панелей, то их классифицируют следующим образом:

• трёхконтактные;
• четырёхконтактные.

Руководство по установке

Безусловно, если у вас имеется уже готовая вилка, то подключение электрической панели значительно упрощается. А вот для того, что подключить провод в розетку, нужно знать особую специфику этого процесса. Допустим, что питание варочной плиты имеет 4 жилы (фаза, фаза, ноль, земля), в стене же их 3. Это свидетельствует о том, что плита требует установки перемычки между фазами на клеммнике, чтобы подсоединится к трехжильному кабелю.

Значит, действуем следующим образом: между черным и коричневым проводом устанавливаем медную перемычку, которая обычно идет в комплекте, после чего подсоединяем одну из фаз к фазному проводнику квартирной проводки (должен быть черного, коричневого, белого цветов). Что касается жил заземления и нуля, то они остаются нетронутыми.

Полученный шнур нуждается в изоляции. Если провода из стены имеют одинаковую , тогда используя мультиметр, определите, где ноль и фаза.

Это важно! Розетку, в которую собираетесь подключить электрическую варочную панель, предварительно разберите и тщательно проверьте, потому что в некоторых случаях происходит несоответствие контактов и проводов плитки, в результате чего после подключения может произойти такое, что либо начнет плавиться.

Смотрим видео и учимся наглядно устанавливать и подсоединять кухонный прибор

Учитывайте следующие советы по подключению техники своими руками:

1. Перед тем, как подключить электрическую варочную панель, необходимо и автомат.
2. Корпус должен быть заземлён, но не к проводнику от иной техники, а с теми жилами, что соединяются с клеммами от розетки. Большая часть фирм-изготовителей предлагает модели, уже имеющие защитную шину для заземления, которую нужно всего лишь соединить с проводами заземления квартирной проводки.

Индукционные плиты

Индукционную панель или духовой шкаф, о монтаже которого мы уже писали, подключить можно практически по аналогии с варочной электрической панелью. Удостоверьтесь в отсутствии принципиальной разницы, прочитав нижеперечисленные советы, где мы расскажем про подсоединение плиты.

Обратите внимание, прочно ли осуществлено подключение, иначе может не выдержать автомат, и придется ремонтировать не только прибор, но и всю проводку. Также следует отметить, что монтаж электрической варочной панели можно произвести без вилки, напрямую к сети. Для этого нужно вывести отдельную линию от распределительной коробки.

Доходчивая инструкция по установке на примере модели Electrolux

Варочные панели постепенно, но уверенно вытеснили обычные , став популярными и востребованными бытовыми приборами. Сегодня поговорим о том, как правильно подключить варочную панель к электросети. Сразу же оговоримся, что будем разбираться не только с электрическими и индукционными моделями. Обязательно остановимся и на газовых, потому что они также предполагают вариант использования от .

В независимости от того, какой прибор был вами приобретён, его надо установить в . Поэтому в первую очередь рассмотрим, как установить варочную панель. Сразу оговоримся, что панели представляют собой небольшой толщины прибор, однако площади варочной поверхности у некоторых моделей могут отличаться. Именно от этих размеров придётся отталкиваться в процессе подбора для варочной панели.

Последовательность действий по установке варочной панели.

Видео: как своими руками правильно провести установку варочной панели в столешницу

Монтаж прибора необходимо проводить только после того, как собран шкаф для варочной панели и та , которая будет находиться в непосредственной близости к плите.

Способы подключения разных панелей

Как подключить варочную панель к электросети? Всё зависит от того, какой тип панели перед вами: электрическая или индукционная.

Подключение газовой панели

Это самый простой вариант подключения к питающей сети, поэтому с него и начнём. Во-первых, отметим, что тип подключения данного вида прибора – это простое соединение вилки с розеткой, работающей от сети переменного тока напряжением 220 В. От электричества работает только подсветка и сам розжиг, а значит, нет надобности что-то рассчитывать и продумывать. Основное – это подвести розетку как можно ближе к , потому что у неё длина питающего кабеля не превышает 1,5 м. Самый простой способ установки розетки – это на задней стене за шкафом, на котором плита была установлена. На фото ниже показан этот вариант.

Однако если плита встроена в мебельный гарнитур, добраться до неё будет непросто. Иногда розетки слегка сдвигают ближе к и не закрывают в них заднюю стенку, чтобы к ней всегда был свободный доступ.

Способы подключения электрической плиты

Это самый сложный и ответственный вариант, потому что мощность у варочной панели большая, и она сильно влияет на все составляющие электрической цепочки: от до розетки. Если панель устанавливается в многоквартирном доме, где проектом заложено использование только электроэнергии для приготовления пищи, то розетка для плиты на кухне уже установлена по всем правилам электробезопасности. Поэтому остаётся лишь установить панель именно в том месте, которое определено проектом. Обычно его легко найти , которая обязательно смонтирована непосредственно над предполагаемым местом установки .

Если электрический бытовой прибор устанавливается в частном доме, где все коммуникационные сети проводятся исключительно по расчётам самого владельца, придётся потратить какое-то количество времени и вычислить максимальный предел мощности, возможность устройства такой плиты.

Внимание! Лучший вариант в старом доме – провести отдельный усиленный кабель с «автоматом» непосредственно в распределительный шкаф, который питает всю систему. Если это невозможно, от установки электропечи необходимо отказаться.

Расчёт сечения провода для электроплиты и духового шкафа

I = P / U , где

• I −сила тока, А;
• Р − это мощность плиты, Вт;
• U − напряжение в сети (220 В).

Мощность – параметр паспортный. Зная силу тока , можно определить сечение кабеля по таблицам, которых в интернете большое количество. Одна из них на фото ниже.

Обратите внимание! Расчёт мощности духового шкафа и варочной панели рассчитывается отдельно, а потом эти показатели складываются, ведь духовой шкаф может быть «запитан» совсем от другой розетки. А вот шлейф к ним может идти один.

Вот одна из них, в которой показано соотношение мощности питающей сети, сечения кабеля для варочной панели с номинальной силой тока автомата.

Как выбрать розетку для духового шкафа и варочной панели

Сразу надо оговориться, что оба бытовых прибора могут быть одно- или трёхфазными, отсюда и надо «плясать», выбирая для подключения варочной поверхности и . Но есть ещё одна оговорка. Многие производители варочных панелей не комплектуют приборы вилками, а некоторые, вообще, поступают в продажу без питающего кабеля.

Поэтому совет! Не стоит искать розетку, можно провести подключение напрямую, соединяя кабель плиты с кабелем от распределительного шкафа или соединить второй с клеммником плиты. Кроме того, в случае необходимости можно установить мини-шкаф с системой автомата и УЗО непосредственно на кухне.

Теперь, что касается самой розетки. Здесь всё будет зависеть от мощности приборов, которая варьируется в диапазоне от 2,5 до 10 кВт:

1. Мощность до 3,5 кВт – используется розетка 16 А / 220 В.
2. Мощность 3,6−7 кВт – силовая розетка на 32 А / 220 В.

Это розетки для однофазной сети, ниже для трёхфазной:

1. Мощность до 3,5 кВт – розетка на 20 А.
2. Мощность 3,6−7 кВт – розетка на 32 А.
3. Выше 7 кВт – розетка на 40 А.

Внимание! Все современные розетки обеспечиваются клеммами заземления, поэтому в однофазных розетках три контакта: фаза, ноль и заземление. В трёхфазных пять контактов: три фазы, нейтральная фаза и заземление.

Как подобрать вилку для варочной панели

Правильнее всего покупать вилку уже вместе с розеткой, если таковая не идёт в комплекте, чтобы обеспечить правильное и работу прибора.Розетка должна полностью дублировать фазы и клеммы вилки, их конфигурацию и расположение.

Схема подключения электрической варочной панели

Перед тем как подключить электрическую варочную панель, необходимо понять, что однофазный прибор и трёхфазный подключаются по-разному. С первым проще всего, потому что схема подключения в этом случае опирается на соединения . Обычно это провод жёлто-зелёного цвета. Он будет присутствовать и на подводящем кабеля, и на питающем. Остальные провода могут соединяться между собой в любой последовательности.

С трёхфазным подключением надо быть аккуратным. Здесь нельзя ошибиться с нулём и одной из фаз. Поэтому ещё на стадии проводки надо обозначить, какой из проводов внутри кабеля будет подключаться к нейтральной фазе. Обычно для этого используют или голубого цвета провод, или синего. То же самое касается и кабеля, питающего варочную панель.

Если подключение производится без питающего кабеля, то есть напрямую к клеммной коробке прибора, то на ней обязательно производитель обозначает каждый контакт определённым значком или буквой латинского алфавита. На фото ниже показана клеммная коробка варочной плиты с подключением к трёхфазной сети. Контакты «L» − это фазы, «N» − это ноль.

Если подключение варочной плиты производится через розетку, то в ней и вилке должны совпасть по расположению все соединяющиеся контакты. Поэтому очень важно не перепутать их. Это касается не только нуля и фазы, но и фаз между собой. На фото ниже именно такое подключение.

Если к дому подведена только однофазная система энергоснабжения, а вами была приобретена трёхфазная электрическая панель, то отчаиваться нет причин. Её спокойно можно подключить, сделав на входе соединение всех фаз в одну. Для этого придётся установить между фазами перемычки. Обратите внимание на фотографию ниже, на которой фазный провод коричневого цвета подсоединён к контакту под номером 2. Но между собой контакты 1, 2 и 3 соединены перемычками. Все они являются фазами.

Некоторые производители, к примеру, «Электролюкс», в клеммной коробке устанавливают лишь два фазных контакта. То есть, от сети надо соединить их или двумя проводами от разных фаз, или установить на входе перемычку. Обычно используется второй вариант. Чтобы вы поняли, о чём идёт речь, предлагаем посмотреть видео данного вида подключения.

Теперь рассмотрим, как правильно провести подключение и варочной панели. Выше уже говорилось о том, что сечение подводящего кабеля нужно рассчитывать с учётом потребляемой мощности двух приборов. А значит, на него можно посадить сразу две розетки. В какой последовательности – не имеет значения. То есть, впереди может устанавливаться розетка от плиты, а сзади − от духовки или наоборот. Можно развести их по разные стороны. А проще приобрести сдвоенную розетку, где в одном корпусе находятся обе контактные коробки.

Необходимо отметить, что клеммная коробка плиты достаточно мощная. В теории, к ней можно подключить питающий кабель от духового шкафа. Но путь этот остаётся в теории. На практике лучше развести провода по разным клеммам. Это в первую очередь безопасность, во втором − это возможность эксплуатировать приборы по отдельности в независимости от подключения.

Как подключить индукционную варочную панель

Отвечая в предыдущем разделе на вопрос, как подключить электроплиту самостоятельно, мы разобрали всё, что для этого требуется. То есть, от правильного выбора расходных материалов до нескольких схем подключения к питающей сети. относится к категории электроприборов. У неё немного другой подход к нагреву посуды (кастрюль, сковородок и прочих). В этой статье об этом говорить не будем.

Что касается самого подключения, то применяются те же принципы и правила. Никаких отличительных особенностей нет. Поэтому просто ознакомьтесь с видео, где показано, как надо подключать индукционную плиту к питающему кабелю.

Способы соединения проводов

Сегодня не раз упоминалось об электробезопасности.В местах соединения проводов необходимо использовать правильные изолирующие материалы и специальные переходники, рассмотрим самые надёжные из них.

Соединение гильзами

Гильза – это медная или алюминиевая трубка определённого сечения, в которую с разных сторон вставляются два соединяемых провода. После чего она просто обжимается специальным инструментом, хотя можно её просто сплющить молотком. Получается плотный и надёжный контакт, который не даёт двум проводам смещаться относительно друг друга.

Есть два требования к данному типу соединения:

1. Сечение гильзы подбирается под сечение провода. Если один из них меньшего размера, то его надо дополнить куском провода до полного соответствия двух параметров.
2. После проведения стыковки место соединения изолируется. Сегодня многие производители предлагают гильзы в изоляционной полимерной оболочке, что упрощает сам процесс стыковки.

У этого способа соединения есть один существенный недостаток: оно является неразъёмным.

Соединение через монтажную коробку

Поэтому альтернативой описанному выше способу может стать монтаж электрических проводов с помощью специальной изоляционной коробки. Для соединения проводов в ней потребуется всего лишь отвёртка. Сама коробка – приспособление компактное, некоторые модели меньше розеток, внутри них располагаются . Основная задача – правильно состыковать между собой провода. Поэтому внутри коробки каждый контакт производитель обозначает буквами или значками. Так что ошибиться вряд ли получится.

Статья

Варочная поверхность – предмет первой необходимости на кухне, при этом электрическая панель является одним из самых мощных электропотребителей в квартире.

Перед установкой варочных панелей в целях безопасного и продолжительного использования необходимо ознакомиться с основными правилами по их подключению к электросети.

Требования к установке варочной поверхности

Установка варочных поверхностей может проводиться самостоятельно только с соблюдением определенных правил.

Обеспечение вентиляции

Первое: помещение, где они используются, должно быть оснащено системой вентиляции .

Необходимо соблюдать требования к расстоянию от варочной поверхности до нижней площади вытяжки . Для электрических плит оно должно быть не меньше 70 см, а для газовых – на 10 см больше.

Требование к столешнице

Второе правило связано со способностью столешницы, на которую крепится техничка, выдерживать высокую температуру : минимум 100°С.

Важно! В связи с указанными условиями использования, толщина материала должна быть не менее 25 мм.

Границы допустимого соседства

Следующее требование предписывает установить прибор так, чтобы оставлять расстояние между границами площади плиты и вертикальными поверхностями, расположенными вокруг нее: стены и корпуса соседних шкафов. Оно должно составлять 15 см, не менее .

Прямая линия электропроводки

При подключении электрических варочных панелей к электросети необходимо использовать прямую линию электропроводки от щитка до устройства . Ее нужно заводить на устройство защитного заземления (УЗО) номинала, соответствующего потребляемой мощности.

Как подключить индукционную варочную поверхность к электросети

Принципиальных отличий в подключении индукционной панели от классической варочной электроплитки нет. Детали процесса подробно изложены ниже.

Выбор кабеля для подключения

Обычно при выборе кабеля руководствуются двумя основными параметрами: количество жил и толщина.

Количество жил

Первый параметр зависит от количества контактов в вилке или клеммнике подключаемого устройства.

Варочные поверхности имеет два варианта подключения: по 3 или 4 жилам.

• Три провода используются в случае подачи от сети одной фазы (220 В) .
• Если в щиток приходят 2 или 3 фазы (380 В) , тогда индукционную плиту целесообразнее подключать по 4-проводной схеме , т. к. в этом случае по проводам потечет меньший ток. Следовательно, они будут меньше нагреваться, эффективность потребления будет выше.

Толщина кабеля

После того как вы определились, сколько фаз имеется на входе и по какой схеме будет подключена плита, необходимо правильно рассчитать толщину кабеля.

Справка : в зависимости от мощности прибора подойдет проводка толщиной 4 или 6 мм2.

При этом надо учитывать, что у маломощных плит клеммы рассчитаны на толщину проводов 4 мм² , и при попытках подключения к жилам большего сечения могут возникнуть определенные проблемы.

Тип и конструкция

Если говорить о типе кабеля и его конструкции, то можно использовать как жесткий, так и мягкий (состоящий из многопроволочных жил) медный вариант проводки , желательно с повышенной защитой от огня.

Справка: одними из самых популярных марок являются: NYM, ВВГНГ, ВВГНГ-LS.

Мастера, постоянно работающие с кабельной продукцией, особенно для проводов большого сечения, предпочитают использовать мягкую подводку . В ней жилы состоят из большого количества медных проволок, плотно переплетенных между собой.

• Во-первых, такой кабель меньше греется , т. к. ток распространяется по поверхности проводника, а не внутри его. А у цельного провода общая проводящая поверхность существенно меньше.
• Во-вторых, гибким кабелем намного легче работать , в особенности при плотном монтаже.

Единственным недостатком многопроволочного проводника является необходимость приобретения наконечников или гильз для присоединения его к клеммам .

Схема подключения

Варианты распределительных сетей

Прежде чем рассматривать схему подключения устройства к сети, необходимо перечислить варианты распределительной сети, которые встречаются в домах и квартирах и, соответственно, количестве жил во внутренней электропроводке.

• Двужильная – самый неудачный вариант однофазной сети без заземления: приходят «ноль» и фаза. Этот вариант не приемлем для подключения большинства бытовых приборов, в особенности мощной индукционной плиты.
• Трехжильная – с сети подаются «ноль», «земля» и одна фаза. Такая проводка позволит подключить прибор по трехпроводной схеме в случае достаточной выделенной мощности.
• Четырехпроводка – редкий вариант, используемый в современных новостройках . Помимо заземления и нулевого провода, приходят 2 фазы.
• Классическая трехфазная сеть – подается пять линий, три из которых – фазы. Характерна для больших частных домов с высокой выделенной мощностью.

Справка . Варианты 3 и 4 наиболее предпочтительны для использования в схеме подключения варочной поверхности, хотя и не всегда доступны.

Контакты прибора

В комплект поставки индукционной плиты не входит шнур с вилкой по причине многообразия вариантов внутренней схемы электрораспределительной сети (см. выше).

Как правило, устройство имеет 6 входов на контактной группе , которые обозначаются так:

• L1, L2, L3 – фазы;
• N1, N2 – нулевые контакты;
• РЕ – заземление.

ВНИМАНИЕ! Электроразводка имеет общепринятые цветовые обозначения.

• Для земляного провода используется желтая или желто-зеленая оплетка .
• Для «нуля » — синяя .
• Фазные жилы могут быть любого цвета, но обычно в двухфазной сети используют коричневую или черную изоляцию .
• А для различения фаз трехфазной сети – желтую, зеленую и красную маркировки.

Подключение к панели

Теперь пора переходить к подключению провода к панели.

• Для этого ее нужно перевернуть конфорками вниз и на оборотной стороне отыскать крышку, скрывающую группу контактов .
• Отверните фиксирующий болт и освободите доступ к клеммам. Если между нулевой и земляной клеммами установлена перемычка, ее необходимо снять.
• Перво-наперво заземлите прибор , зафиксировав в клемме с обозначением РЕ желто-зеленый провод.
• Т. к. у нас от щитка приходит только один нулевой провод, присоедините его к клемме N1, а вторую клемму замкните перемычкой.
• Убедитесь на всякий случай, что на фазы отключены, прислонив к ним тестовую отвертку.
• Подключите к контактам, обозначенным буквой L оставшиеся провода . Остальные силовые входы соедините перемычками с подключенным.

Работа на стороне потребителя завершена.

Подключение через щиток

Перед началом работы в щитке отключите входной рубильник и с помощью пробника убедитесь, что щиток полностью обесточен . Уходящая к устройству линия коммутируется в распределительную сеть обычным образом.

ВНИМАНИЕ! В случае отсутствия в сети заземления, необходимо обратиться за помощью к мастерам-электрикам. Без подключения к «земле» эксплуатация варочной панели запрещена.

• Земляной провод фиксируется на шину заземления . Заведите фазу на автоматический выключатель (1 или 3-фазный).
• С другой стороны подключите автомат к устройству защитного заземления, к которому также подключите нулевой провод, идущий к прибору . Как альтернативу можно использовать схему с дифференциальным автоматом. Используйте номиналы, соответствующие уровню потребляемой техникой мощности.
• Перед подачей электричества на вход щитка во избежание короткого замыкания убедитесь, что противоположный конец электрокабеля подключен к прибору или к розетке . В противном случае его жилы должны быть заизолированы.

Как подключить поверхность с помощью вилки и розетки

Приобретая комплект силовой розетки и вилки, следует принимать во внимание, на какой максимальный ток он должен быть рассчитан, и какое количество контактов (3 или 4) будет использоваться.

Подходящий номинал розетки – 25 или 32 А.

Уровень тока легко рассчитывается по формуле: I = P / U, где:

• I – сила тока, А;
• P – мощность плиты, Вт;
• U – напряжение, В (равно 220 или 380 В, в зависимости от схемы включения).

При подключении розетки используйте цветовую маркировку проводов. Это позволит избежать неправильной электрической коммутации, которая может привести к выходу техники из строя или оплавлению участков сети.

Прикрепите корпус розетки к стенке, подключите к клеммам провода в соответствии с обозначениями, указанными на изделии.

Также соблюдая полярность, подключите вилку к проводу .

Убедитесь, что схемы расключения вилки и розетки совпадают . Проверьте напряжение в фазных контактах розетки, после чего осторожно вставьте в нее вилку и включите варочную поверхность.

Как подключить поверхность без вилки

Альтернативой подключения электрической варочной поверхности к электричеству может быть схема прямого присоединения с использованием клеммной коробки .

Этот вариант имеет ряд преимуществ – он более надежный и наглядный . Ошибка при подключении проводов практически исключена.

Минусом является невозможность быстрого отсоединения плиты от электрической линии . Чтобы обесточнить устройство, придется производить манипуляции в щитке.

Справка . Для подключения к клеммам в коробке концы проводов скручивают в форме кольца.

Для гибкого типа кабеля такую скрутку необходимо дополнительно залудить или использовать наконечники для клемм вилочного или кольцевого типа .

Как подключить газовую варочную поверхность

Газовая варочная поверхность подключается к электричеству в случае, если она снабжена системой автоподжига. Это же касается комбинированных вариантов. Например, варочная поверхность плиты подключена к газу, но укомплектована электрической духовкой.

Такие модели потребляют незначительное количество мощности, поэтому для их подключения вполне можно использовать стандартную электрическую розетку.

Никаких специальных мер, необходимых для подключения варочных электропанелей, предпринимать не требуется .

Однако следует обратить внимание, что при подключении газовой плиты к электричеству не рекомендуется использовать металлическую гофрированную подводку , т. к. в случае попадания на нее искры может произойти возгорание.

Индукционная варочная панель NS-IC2ZBK7 User Manual

Индукционная варочная панель

NS-IC2ZBK7

ВАЖНЫЕ МЕРЫ БЕЗОПАСНОСТИ

Важно — Сохраните для использования местным электриком.

При использовании электроприборов всегда следует соблюдать основные меры безопасности, в том числе следующие:

1. ПРОЧИТАЙТЕ ВСЕ ИНСТРУКЦИИ.
2. НЕ ПРИКАСАЙТЕСЬ К ПОВЕРХНОСТИ ИЛИ БЛИЖАЙШИМ ОБЛАСТЯМ. ИСПОЛЬЗУЙТЕ РУЧКИ ИЛИ РУЧКИ. Поверхности могут быть горячими, даже если они темного цвета. Прилегающие к поверхностным агрегатам участки могут стать достаточно горячими, чтобы вызвать ожоги. Во время и после использования не прикасайтесь и не позволяйте одежде или другим легковоспламеняющимся материалам соприкасаться с поверхностями или участками рядом с ними, пока они не остынут.
3. Для защиты от пожара, поражения электрическим током и травм не погружайте шнур, вилки или варочную панель в воду или другую жидкость.
4. Если какой-либо прибор используется детьми или находится рядом с ними, необходим тщательный контроль. Не позволяйте детям сидеть или стоять на каких-либо частях устройства.
5. Запрещается использовать какой-либо прибор с поврежденным шнуром или вилкой, а также после того, как прибор неисправен или был поврежден каким-либо образом. Верните прибор в ближайший авторизованный сервисный центр для проверки, ремонта или регулировки.
6. Использование дополнительных принадлежностей, не рекомендованных производителем устройства, может привести к возгоранию, поражению электрическим током или травмам.
7. Этот электроприбор не рекомендуется использовать на открытом воздухе.
8. Следите за тем, чтобы шнур не свешивался с края стола или стойки, а также не касался горячих поверхностей.
9. Не ставьте на горячую газовую или электрическую горелку или рядом с ними, а также в нагретую духовку.
10. Для отключения установите любой регулятор в положение «выключено», затем выньте вилку из розетки.
11. Не используйте прибор не по назначению.
12. Не пытайтесь модифицировать или удлинить шнур питания этого устройства.
13. Не прикасайтесь к вилке мокрыми руками. Это может привести к поражению электрическим током.
14. Отключите шнур питания, держась за вилку, но никогда не тяните за шнур.
15. У этого прибора есть поляризованная вилка (одна розетка шире другой). Чтобы снизить риск поражения электрическим током, эта вилка предназначена только для одностороннего подключения к поляризованной розетке. Если вилка не полностью входит в розетку, переверните вилку. Если он по-прежнему не подходит, обратитесь к квалифицированному электрику. Не пытайтесь каким-либо образом модифицировать вилку.
16. Следует проявлять особую осторожность при перемещении прибора, содержащего горячее масло или другие горячие жидкости.
17. Только для домашнего использования.
18. Не готовьте на сломанной варочной панели. Если варочная панель сломается, чистящие растворы и пролитые жидкости могут попасть в разбитую плиту и создать опасность поражения электрическим током.
19. Будьте осторожны при чистке варочной панели. Если влажная губка или ткань используются для вытирания пролитых веществ на горячей поверхности для приготовления пищи, будьте осторожны, чтобы не обжечься паром. Кроме того, некоторые чистящие средства могут выделять ядовитые пары при нанесении на горячую поверхность.
20. Не кладите на варочную панель металлические предметы, такие как ножи, вилки, ложки и крышки, поскольку они могут стать горячими.
21. Обслуживание пользователя — Не ремонтируйте и не заменяйте какие-либо части устройства, если это специально не рекомендовано в руководстве. Любое другое обслуживание должно выполняться квалифицированным специалистом.
22. Используйте только сухие прихватки — влажные или damp Прихватки на горячих поверхностях могут стать причиной ожогов паром. Не позволяйте прихватке касаться горячих нагревательных элементов. Не используйте полотенце или другую объемную ткань.
23. Используйте кастрюлю подходящего размера — этот прибор оборудован одним или несколькими поверхностными блоками разного размера. Выбирайте посуду с плоским дном, достаточно большим, чтобы покрыть нагревательный элемент поверхностного блока. Использование посуды меньшего размера подвергнет часть нагревательного элемента прямому контакту и может привести к возгоранию одежды. Правильное расположение посуды и горелки также повысит эффективность.
24. Ручки для посуды должны быть повернуты внутрь и не выходить за пределы смежных поверхностей — чтобы снизить риск ожогов, воспламенения легковоспламеняющихся материалов и утечки из-за непреднамеренного контакта с посудой, ручку посуды следует располагать так, чтобы она была повернута внутрь , и не распространяется на смежные единицы поверхности.
25. Выключайте вилку из розетки, когда она не используется и перед чисткой. Дайте остыть перед тем, как надеть или снять детали.
26. Этот прибор не предназначен для жарки во фритюре.

Дополнительные проблемы безопасности

1. Никогда не нагревайте продукты в закрытых емкостях, например прессованные продукты, банки или кофейники, чтобы избежать взрыва из-за теплового расширения.
2. Не ополаскивайте варочную панель непосредственно под водой. Не проливайте воду или суп на внутренние части варочной панели.
3. Во избежание снижения производительности продукта и предотвращения травм не нагревайте пустые кастрюли. Во время использования не оставляйте прибор без присмотра на долгое время. Оставляя прибор без присмотра, убедитесь, что в кастрюле достаточно воды.
4. Во избежание несчастных случаев не используйте варочную панель на газовой плите (магнитные линии могут нагревать металлические части газовой плиты).
5. Не нагревайте железные предметы на варочной панели, чтобы избежать опасности, вызванной высокими температурами.
6. Во избежание травм, например ожогов, не позволяйте детям управлять прибором в одиночку. Следите за детьми, чтобы они не играли с прибором.
7. Во избежание опасности не блокируйте и не вставляйте посторонние предметы в вентиляционное отверстие или отверстие для входа воздуха.
8. Во избежание опасности не кладите бумагу, алюминиевую фольгу, ткань или другие неподходящие предметы на нагревательную плиту варочной панели для косвенного нагрева.
9. При использовании варочной панели не ставьте ее на металлическую платформу (например, из железа, нержавеющей стали или алюминия) и не кладите на нагревательную пластину неметаллическую подушку толщиной менее 4.7 дюйма (12 см).
10. Внимание! Людям с кардиостимуляторами следует проконсультироваться с врачом. Используйте прибор только после того, как убедитесь, что он не влияет на кардиостимулятор.
11. Во избежание повреждений избегайте ударов по нагревательной пластине. Если он поврежден, пожалуйста, прекратите его использование и отнесите его в ремонтную мастерскую для замены.
12. При использовании варочной панели размещайте ее горизонтально и оставляйте не менее 4. 7 дюйма (12 см) свободного пространства между боковыми и задними сторонами варочной панели и стеной. Не используйте варочную панель в узких местах. Во избежание перегрева не закрывайте вентиляционное отверстие.
13. Во избежание опасности, если шнур питания поврежден, обратитесь к представителям производителя, его отдела обслуживания или специализированному персоналу аналогичного отдела для его замены.
14. Используйте специальную высококачественную розетку с высокой номинальной мощностью, равной или превышающей 15 А. Не используйте розетки низкого качества. Не подключайтесь к розетке вместе с электрическими приборами с высокой мощностью, такими как кондиционеры или электрические плиты, во избежание возгорания из-за перегрева розетки.
15. Эту варочную панель следует содержать в чистоте во время и после использования. Защищайте варочную панель от насекомых, пыли и влаги. Избегайте попадания чего-либо внутрь варочной панели, что может привести к короткому замыканию электрических компонентов. Если он не используется в течение длительного времени, очистите его и положите в пластиковый пакет для хранения.
16. Не касайтесь поверхности варочной панели острыми инструментами, чтобы не повредить поверхность. Если поверхность варочной панели треснула, выключите прибор, чтобы избежать поражения электрическим током.
17. Не кладите варочную панель на ковер, скатерть или тонкую бумагу, чтобы не заблокировать отверстие для впуска или выпуска воздуха, что может привести к перегреву.
18. Не используйте варочную панель рядом с газовой плитой, керосиновой плитой, газовой плитой или в любом месте с открытым огнем или в среде с высокими температурами.
19. Не перегружайте варочную панель. Перегрузка варочной панели может повредить пластиковую крышку и поверхность варочной панели.
20. Всегда очищайте варочную панель, чтобы в вентилятор не попала грязь, которая может повлиять на нормальную работу прибора.
21. При включении прибора или после перемещения посуды конфорка остается горячей в течение некоторого времени. Не прикасайтесь к нему и будьте осторожны, чтобы не обжечься высокой температурой.
22. Это устройство не предназначено для использования людьми (включая детей) с ограниченными физическими, сенсорными или умственными способностями или с недостатком опыта и знаний, если только они не находятся под наблюдением или не прошли инструктаж по использованию устройства лицом, ответственным за их безопасность. .
23. Этот прибор предназначен для использования в домашних условиях и аналогичных целях.
24. Никогда не используйте варочную панель без продуктов в посуде, так как это может повлиять на ее работу и создать угрозу безопасности.
25. Внимание! Мы рекомендуем вам периодически проверять, нет ли предметов (стекла, бумаги и т. П.), Которые могут загораживать входное отверстие под вашей варочной панелью.
26. Внимание! Храните электрические приборы в недоступном для детей или лиц с ограниченными физическими, сенсорными или умственными способностями или неопытных людей.
    знания. Не позволяйте им пользоваться прибором без присмотра.
27. Внимание! Не используйте это устройство с помощью внешнего таймера или отдельной системы дистанционного управления.
28. Не используйте воду для тушения жира. Потушите огонь или пламя, используйте сухой химический или пенный огнетушитель.
29. Носите подходящую одежду. Запрещается носить свободную или свисающую одежду во время использования прибора.
30. Никогда не оставляйте наземные блоки без присмотра при высокой температуре. Выкипание вызывает дым и жирные побочные эффекты, которые могут воспламениться.
31. Хранение на приборе. Легковоспламеняющиеся материалы не должны храниться вблизи наземных объектов.
32. Внимание: Не храните предметы, представляющие интерес для детей, в шкафах над кухонным столом или на его задней стенке. Дети, поднимающиеся на стрельбище, чтобы достать предметы, могут получить серьезные травмы.

Введение

Поздравляем с покупкой высококачественного продукта Insignia. Ваш NS-IC2ZBK7 представляет собой новейшую конструкцию индукционных варочных панелей и рассчитан на надежную и безотказную работу.

Особенности

• Стеклянная варочная панель равномерно распределяет тепло
• 10-stagУровни мощности и 3-часовой таймер для универсального использования
• Сенсорное управление для легкого управления
• Температурная защита и блокировка от детей обеспечивают дополнительную безопасность
• Встроенная конструкция устанавливается прямо в прилавок

Содержимое пакета

• Индукционная варочная панель
• Крышки вентиляторов (2)
• Руководство пользователя

Варочная панель

Панель управления

Совместимость посуды

• Поднесите магнит ко дну посуды. Если он цепляется, то обычно работает с вашей варочной панелью:

• Используйте кастрюлю с плоским дном.
• Используйте сковороды диаметром 4.7 дюйма (12 см) или больше. Варочная панель не распознает посуду меньшего размера и не нагревается.

Сборка варочной панели

1. Осторожно переверните варочную панель.
2. Вставьте разъемы крышки вентилятора в отверстия рядом с вентиляторами до щелчка.

Примечание: Разъемы бывают разных размеров. Если они не входят в отверстия, поверните вентилятор на 180 °.

3. Чтобы установить варочную панель на прилавок, см. Установка варочной панели.

Установка варочной панели

Следуйте этим инструкциям, чтобы установить варочную панель на стойку. Убедитесь, что вашу варочную панель правильно установил квалифицированный специалист.

Размещение варочной панели

Перед резкой убедитесь, что на вашей варочной панели есть:

• Минимум 30 дюймов (76.2 см) между варочной панелью и верхними поверхностями.
• Не менее 6 дюймов (15.2 см) между нижней частью варочной панели и поверхностями под ней.
• Не менее 1 дюйма (2.5 см) от края любых стен или шкафов
• Доступная розетка под вашим прилавком

ВНИМАНИЕ: Чтобы исключить риск ожогов или возгорания при попадании на нагретые поверхности, следует избегать места для хранения в шкафу, расположенного над поверхностными блоками. Если необходимо обеспечить шкаф для хранения вещей, риск можно снизить, установив вытяжку, которая выступает по горизонтали минимум на 5 дюймов (12.7 см) за нижнюю часть шкафов или минимум 30 дюймов (76.2 см) между верхом. рабочей поверхности и дна незащищенного деревянного или металлического шкафа.

Установка варочной панели

Примечание: При резке используйте инструменты, подходящие для вашего прилавка и шкафа.

1. Вырежьте отверстие 23.3 × 14.2 дюйма (59.1 × 36.1 см) в верхней части стойки.

2. Вырежьте в передней части шкафа отверстие размером 8 × 1 дюйм (20.3 × 2.5 см) для вентиляции варочной панели.

3. Вырежьте отверстие 20 × 1.2 дюйма (50.8 × 3.0 см) в задней стенке шкафа, чтобы вентилировать варочную панель. Убедитесь, что разрез расположен по центру и на расстоянии 1 дюйма (2.5 см) от поверхности стойки.

4. Осторожно вставьте варочную панель в отверстие на прилавке.

Примечание: Перед установкой варочной панели убедитесь, что крышки вентилятора прикреплены. См. Инструкции в разделе Сборка варочной панели.

Использование варочной панели

Примечание: После первого использования на дне сковороды могут появиться белые пятна. См. Раздел Очистка и обслуживание на стр. 15 для получения дополнительной информации.

Проверка совместимости посуды

Поднесите магнит ко дну посуды. Если он цепляется, то обычно работает с вашей варочной панелью. См. Совместимость посуды на стр. 8 для получения дополнительной информации.

Использование сенсорного управления

• Коснитесь элементов управления подушечкой пальца (не кончиком). Элементы управления реагируют на прикосновения, поэтому вам не нужно прилагать никаких усилий.

• Убедитесь, что элементы управления чистые, сухие и непокрытые.

Готовим на варочной панели

1. Перед подключением шнура питания прочтите паспортную табличку на задней стороне варочной панели.

2. Вставьте шнур питания в розетку.

Примечание: Не используйте удлинитель для подключения варочной панели. Если шнур питания слишком короткий, попросите квалифицированного электрика или специалиста по обслуживанию установить розетку рядом с устройством.

3. Поставьте сковороду на варочную панель.

4. Нажмите ON/OFF чтобы включить варочную панель. Варочная панель издает один звуковой сигнал.

Примечание: Если в течение 10 секунд не выполняется никаких действий, варочная панель автоматически выключается. Если на варочной панели нет совместимой посуды, на дисплее в течение 10 секунд отображается «U», указывая, что требуется сковорода.

5. Нажмите КНОПКА ТЕМП. чтобы войти в температурный режим, затем нажмите + или -, чтобы выбрать желаемую температуру:

OR

Нажмите НАГРЕВ, чтобы войти в режим нагрева, затем нажмите + или -, чтобы выбрать мощность.tagе вы хотите.

Использование таймера

Используйте режим таймера с температурным режимом или режим нагрева, чтобы выбрать, как долго вы хотите, чтобы варочная панель работала.

1. В температурном режиме нажмите ТАЙМЕР. Загорится индикатор «таймер» и на экране замигает «0:00».
2. Нажмите + или -, чтобы настроить продолжительность времени. Вы можете установить таймер от одной минуты до трех часов.

Наконечник: Кратковременно нажмите, чтобы изменить время с шагом в одну минуту. Нажмите и удерживайте для настройки с шагом 10 минут.

3. Когда обратный отсчет закончится, варочная панель издает звуковой сигнал, пока вы не нажмете любую клавишу, чтобы выключить таймер.

Блокировка панели управления

• Чтобы заблокировать варочную панель, нажмите + или -. Загорится индикатор блокировки.

Примечание: В заблокированном состоянии удаление кастрюли или нажатие кнопки ВКЛ / ВЫКЛ выключит варочную панель.

• Чтобы разблокировать варочную панель, нажмите + или -. Индикатор блокировки погаснет.

Очистка и техническое обслуживание

Мыть посуду

• После первого использования на дне сковороды могут появиться белые пятна. Чтобы удалить пятна, налейте в посуду уксус, нагрейте ее до 140–176 ° F (60–80 ° C), затем сотрите пятна щеткой.

Очистка варочной панели

• Перед очисткой выключите варочную панель и подождите, пока она остынет.
• Ни в коем случае не погружайте варочную панель или шнур питания в воду.
• Чтобы очистить керамическую варочную панель, протрите ее мягкой влажной тканью с мягким моющим средством.
• Используйте средство для чистки стеклокерамической варочной панели, чтобы удалить твердые остатки и пятна.
• Используйте лезвие бритвы или скребок, чтобы удалить пригоревшие продукты.
• Через некоторое время в воздухозаборнике и вентиляционном отверстии может накапливаться пыль или другой мусор. Протрите его сухой тканью, мягкой щеткой или мини-пылесосом. Не смывать водой.
• Не используйте абразивные чистящие средства или тряпки.

Решение Проблем

Любое другое обслуживание должно выполняться уполномоченным представителем сервисной службы.

Характеристики

Юридические уведомления

Заявление FCC

Это оборудование было протестировано и признано соответствующим требованиям части 18 правил FCC. Эксплуатация возможна при соблюдении следующих двух условий: (1) это устройство не может вызывать вредных помех, и (2) это устройство должно принимать любые принимаемые помехи, включая помехи, которые могут вызвать нежелательную работу.
Это оборудование генерирует, использует и может излучать радиочастотную энергию и, если оно установлено и используется не в соответствии с инструкциями, может создавать вредные помехи для радиосвязи. Однако нет гарантии, что помехи не возникнут при конкретной установке. Если это оборудование действительно создает недопустимые помехи для приема радио или телевидения, что можно определить путем включения и выключения оборудования, пользователю рекомендуется попытаться устранить помехи одним или несколькими из следующих способов:

• Изменить ориентацию или местоположение приемной антенны.
• Увеличьте расстояние между оборудованием и приемником.
• Подключить оборудование к розетке в цепи, отличной от той, к которой подключен приемник.
• Обратиться за помощью к дилеру или опытному радио / ТВ технику.

Предупреждение FCC

Изменения или модификации, прямо не одобренные стороной, ответственной за соответствие, могут лишить пользователя права на эксплуатацию оборудования.

Индукционная варочная панель NS-IC2ZBK7 Руководство пользователя — Оптимизированный PDF
Индукционная варочная панель NS-IC2ZBK7 Руководство пользователя — Исходный PDF

Связанные руководства / ресурсы

Козырьки и навесы. Наружные и внутренние лестницы. Комплектующие

Вы знаете, что есть особые требования по электропитанию, которые нужно соблюдать при покупке любой новой техники. Например, чтобы выполнить правильное подключение варочной панели к электросети, нужно продумать оптимальный вариант розетки и запланировать выделенную линию.

Такая конструкция является эргономичным и стильным решением для любого интерьера

Как проводится установка варочной панели в столешницу своими руками: видео обзор

Чтобы провести монтаж и подсоединение, воспользуйтесь следующими советами:

• для панели требуется свое УЗО и защитный автомат. Нельзя использовать одну линию для подсоединения нескольких силовых приборов;
• корпус устройства должен быть заземлен к клемме от розетки. Многие приборы уже продаются с заземляющими устройствами, их просто соединяют с приводом заземления.

Установка варочной электропанели для кухни способствует экономии полезного пространства. Кроме того, монтаж подобной конструкции не сложен и легко производится при заготовке подходящих инструментов. Есть некоторые нюансы монтирования панели в столешницу:

• выполняются замеры, для этого прибор замеряется с помощью рулетки;
• делается разметка на поверхности столешницы;
• просверливаются отверстия, а затем производится вырез. Для данного действия лучше подобрать пилку с миниатюрными зубцами. Подойдет и ручной фрезер;
• когда нужное отверстие сделано, необходимо произвести предварительную примерку варочной поверхности.

Все срезы обрабатываются герметичным составом. Это послужит защитой от загрязнения и переувлажнения предмета мебели. Для уплотнения кромок может использоваться лента из алюминия.

При использовании электролобзика следите, чтобы поверхность стола не была задета. Также нельзя допускать перегрева кухонных предметов мебели. Для этого варочную панель нужно располагать на некотором удалении от данных элементов.

Обратите внимание! Если неправильно подсоединить провода, то регулировка конфорок будет выполняться с проблемами. В связи с большой мощностью подобного оборудования специалисты рекомендуют завести отдельно пару.

Статья по теме:

В нашем обзоре мы хотим рассказать вам что из себя представляет индукционная варочная панель. Также предлагаем вам разобраться в технологии устройства этого оборудования.

Подключение варочной панели к электросети: схемы

Как подключить электроплиту самостоятельно определяется числом фаз в определенном помещении. Традиционно применяется стандартные решения. Это сеть 220 В с одной фазой и трехфазный вариант 380 В. Востребованы такие схемы:

• пара проводников присутствуют в строениях устаревшего образца. Фаза отыскивается при помощи пробника. Если светодиод загорится – то это фаза, а нет, то нейтраль или 0;
• три провода различаются по цветам. Фазу определяет коричневая или красная цветовая палитра, зелено-желтый – земля, а нейтраль – голубой или синий;
• в новых здания используется сеть 220 В с парой фаз, которая при этом обозначается черным или коричневым;
• 380 в с тремя фазами, которые могут быть различного цвета.

Варочные устройства подсоединяются по различным схемам, которые предполагают применение от 3 до 6 проводов. Также понадобится сетевой кабель.

Обратите внимание! Даже если видны все расцветки, лучше еще раз удостоверьтесь в их правильности и подпишите. Так вы избавитесь от возможных неприятностей.

Вариант с однофазной сетью

Часто возникают проблемы с подключением варочной панели к электросети 220 В. Панель оборудуется шестью выводами. Это 3 фазных, 2 нейтрали и заземление. Если присутствует во всем доме только два провода, то устанавливаются перемычки.

На обороте прибора располагается крышка, под которой размещается разъем с шестью контактами. Если в помещении тройка проводов, то контакты в панели объединяются: два нуля вместе, фазные кабеля и земляные. В покупной конструкции предусмотрены специальные перемычки, которые нужны для соединения нужных магистралей.

Нельзя ошибаться с разведением проводов. Земляной элемент подсоединяется к верхнему контакту розетки. Если кабелей от счетчика только два, то можно соорудить дополнительный контур с заземлением, либо не задействовать подобный вариант.

Обратите внимание! Гарантия на оборудование действительна при применении способа с заземлением.

Как подключить варочную панель самостоятельно: видео, 4 провода

В отдельных устройствах присутствует шнур, имеющий четыре провода. При этом подключение варочной панели к электросети с тремя кабелями имеет свои тонкости.

Разъемы располагаются на обратной стороне конструкции. Выход зеленой или желтой цветовой гаммы – это земля, рядом располагается перемычка на входы, с ее помощью соединяются фазные выходы. Контакты следует затянуть.

Схема подключения к трехфазной сети

Чтобы подсоединить устройства к сети с тремя фазами, понадобятся проводки из меди. При этом востребована перемычка, которая задействуется на элементах нуля. К фазам ведутся кабели. Магистраль может иметь разную окраску. Нужно четко подсоединить провода к вилке и розетке. Нельзя ничего перепутать. Ноль подсоединяется вверху, фазные провода посередине, а земля снизу. Если в механизме 4 проводника, то одну из фаз на вилке применять не стоит.

Что делать с двумя фазами

Если от приборов тянется четыре провода, то следует соединить соответствующие цвета. Если проводка оснащена пятью выводами или имеет шесть выходов, то случаются трудности. При этом соединяются две фазы, а также нули. Расположение выполняется по аналогии с предыдущей схемой.

Как выбрать автоматы и кабели

От панели к щитку протягивается отдельная линия. Это же нужно сделать и при подключении индукционной варочной панели. Чтобы замаскировать провода используется короб или гофротрубу.

При выборе медной магистрали, стоит учитывать, что для однофазного варианта подойдет кабель 6 мм, а для трехфазного 5 мм. На выходах из счетчика монтируется автомат. Для создания требуемой безопасности применяется УЗО. Для сети с одной фазой подойдет автомат на 40 А, а для трех фаз 16 А.

Нюансы подбора вилки и розетки

Используются специальные силовые розетки для варочной панели. Они выполняются из качественного пластика. Показатель номинального тока не должен иметь меньший показатель, чем ток автомата.

Конфигурация подобных механизмов может быть разнообразной, но нужно, чтобы показатели электросети и контакты соответствовали изделию. Можно подвести провод от устройства к коробке с клеммами.

Для схемы с тремя фазами применяется коробка Schneider Electric. Она дорого стоит, но прочная. Ее применяют и для сети в 220 в. Для подсоединения фаз применяется три пары контактов. С одного края подводится провода для питания, а с другого для устройства.

Для экономии можно приобрести колодку с контактами повышенного качества и еще специальную коробку. Магистрали в клеммниках подсоединяются так: из медного кабеля выполняются колечки, в которые устанавливаются винтики с пластинками. Контакт нужно подтянуть с помощью отвертки.

Совет! Если кабель многожильный и сложно сделать кольцо, то применяются наконечники. Их обжимают при помощи специальных обжимных клещей.

Зная основные правила и нюансы, вы сможете самостоятельно подключить варочную панель.

Видео: как подключить варочную поверхность

Возможно Вам также будет интересно:

Коптилка холодного копчения своими руками: видео, фото примеры и советы Какой фирмы стиральная машина лучше – грамотный подход к выбору

Подсказки и советы. Как правильно подключить варочную панель и выносной духовой шкаф Electrolux, Zanussi, Bosch, AEG, Hansa, Samsung. Инструкция по подключению варочной панели (поверхности) и встраиваемого духового шкафа

ОБЩАЯ ИНФОРМАЦИЯ

Если вы купили отдельный встраиваемый духовой шкаф, то вам достаточно внимательно просмотреть электрические характеристики шкафа и установить розетку для его подключения. Если потребляемая шкафом мощность составляет величину около 3-3,5 кВт, то максимальный потребляемый ток (необходимая сила тока) будет порядка 16 ампер. При большей мощности необходимо рассчитывать на потребляемый ток порядка 32 ампер.
Розетка для шкафа (Евро-стандарт) должна быть рассчитана именно на такой ток. Если на вашей кухне старая проводка, то для подключения духового шкафа к нему следует провести новую линию электропроводки медным проводом сечением не менее 2,5 мм2 при 16 амперном варианте и 4,0 мм2 — при 32 амперном.

Современная встраиваемая техника имеет евро-вилку (штепсель евро-стандарт):
Духовые шкафы требуют меньшей силы тока (измеряется в амперах), если у Вас в доме старая проводка и автоматы-выключатели в распределительном щитке в подъезде (специальном помещении, электрощитвой, просто рядом с электрическим счетчиком и т.п.) — то во избежании срабатывания выключения автомата — следует установить 3-жильную новую проводку («земля», «ноль», «фаза») — в таких случаях нужно приглашать электрика с энергосбыта — во избежание поломок их оборудования.
Если у вас нет проблем с проводкой и дом (квартира) относительно новый, то наверняка у Вас дома имеются евро-розетки. На кухне эти розетки рассчитаны по ГОСТу на электронагревательные приборы (чайники, кипятильки, духовки и т.п.)
К духовому шкафу должна в комплекте идти евро-вилка (шнур со штепселем на конце), чаще всего она уже подключена (Hansa, LG, Samsung и т.п.). Достаточно напрямую — без всяких удлинителей или сетевых фильтров включить вилку в розетку и прогреть шкаф на 180 градусах минут 30 — предварительно вынцв все пласмассовые детали и металлические противни, предметы упаковки(скотч, бумагу, картон, пенопласт). Будет выгорать заводская краска, полировка — первое время неприятно всё это пахнет. Если проблем с электричеством и с духовым шкафом не наблюдаете — всё сделали правильно!

Варочные поверхности должны подключаться на специальную розетку с заземлением силой тока (32-40А), сечение проводов (3 медные или алюминиевые жилы) не менее 4 мм². В современных квартирах эти стандарты соблюдаются, отличие только в том, что бывают

• трехжильный провод или трехконтактная розетка (однофазное подключение)
• четырехжильный провод или четырехконтактная розетка (двуфазная подключение)

Если от вашей варочной панели идет просто провод без вилки, то посмотрите количество жил. Если в стене 3 провода, а у варочной панели четыре, то это означает, что вашей плите необходимо 2-х фазное подключение, но у вас в квартире одно-фазное. Поступайте так: 2 провода от варочной панели черный и коричневый это фаза их стоит скрутить или соединять вместе и подключать к фазе (обычно это белый, коричневый или черный провод из стены), желто-зелёный провод — это «земля», синий — «ноль».
Проверить, если провода из стены все одного цвета сложно, можно легко различить только фазу, с помощью индикаторной отвертки или тестера. Всегда разбирайте розетку под плиту, т.к. провода могут не совпадать и собирайте вилку и розетку в соответствии их расположения
Обязательно они должны совпасть! «Фазу» к «фазе», «ноль к нолю» и «землю» к «земле»!
Будьте внимательны: иногда в домах есть розетки напряжением 380 В, а на варочных поверхностях бывает требуется напряжение только 220 В!

Подключать духовой шкаф к электрическому щитку следует через отдельный автомат на 25 ампер при 16 амперной розетке и на 40 ампер — при розетке 32 амперной. Для заземления корпуса духового шкафа следует использовать в квартире с трёхпроводной разводкой отдельную заземляющую жилу (в изоляции зелёно-жёлтого цвета), которая подсоединяется к отдельной заземляющей клемме розетки. Кабель питания (шнур) духового шкафа уже содержит заземляющую шину с присоединённым к корпусу духового шкафа (а также выведенным на вилку) контактом.

Если заземляющей шины в вашей квартирной электропроводке нет (двухпроводная разводка) — необходимо организовать отдельную линию заземления, ведущую в подъездный силовой шкаф

Подключить варочную поверхность можно и самостоятельно, ничего сложного в этом нет. Всё, что нужно сделать с одним концом кабеля, прилагаемого к покупке — это оформить его в виде вилки, которая служит для подключения панели к сети. Если сеть в вашей квартире двухпроводная, то подключать к вилке следует только два провода, фазный и нулевой, третий провод (заземление) можно оставить свободным (изолировать). При 3-х проводной сети третий провод подключается к специальному (заземляющему) контакту вилки. Для того, чтобы определить, какой провод фазный, какой нулевой, а какой — заземляющий нужно прежде всего разобраться с другим концом этого кабеля, служащим для подключения к клеммнику панели.

В инструкции имеется схема подключения электропитания к плите. Первые 3 клеммы с перемычками — это фазный контакт (L1), к нему подключаем «фазный» (коричневый) провод. Следующие 2 клеммы с перемычкой — нейтраль (N). Сюда подключаем синий провод (без «фазы»). Назначение же шестой клеммы (РЕ) понятно сразу — это защитный заземляющий контакт. К нему подсоединяем заземляющий зелёно — жёлтый провод — этот провод при 2-х проводной сети оставляем на стороне вилки свободным (приведены варианты однофазного — 1N, 2-х фазного — 2N и 3-х фазного- 3N подключения).

Электрическая мощность, потребляемая варочной поверхностью, может составлять величину порядка 3 кВт, а комплектуется изделие вилкой «евро» на 16 ампер. Устанавливать розетку под поверхность мы будем также на расчётный максимальный ток 16 А. Естественно, розетка должна быть в исполнении «евро». В случае, если ваша плита рассчитана на большую мощность, следует выбрать расчётный ток величиной в 32 ампера и устанавливать розетку, рассчитанную на этот ток.

Самым эффективным вариантом подключения варочной панели можно считать прямое подключения подводящего кабеля к её клеммнику. В этом случае можно обойтись и без вилки и без розетки, а значит и повысить надёжность цепи по причине устранения ненужных контактов (поскольку контакты — это самое слабое место в электрических цепях). При этом включение и выключение варочной поверхности можно будет производить непосредственно с панели управления.

Если проводка у вас на кухне старая, то нужно провести новую линию электропроводки специально для варочной поверхности. Линия монтируется медным проводом сечением не менее 2,5 мм2 для случая малой мощности и 4,0 мм2 для повышенной мощности. Подключается такая линия к отдельному автоматическому выключателю соответственно на 25 ампер или на 40 ампер.

Справка по предельно допустимому току для различных сечений (диаметров) проводников (данные приблизительные):

Для меди (алюминия) 1.5 мм2 — это диаметр 1.4мм, макс. ток- 19 (15)А;
2.5 мм2 -это диаметр 1.8мм, макс. ток- 27 (24)А;
4.0 мм2-это диаметр 2.2мм, макс. ток- 36 (32)А;
6.0 мм2- это диаметр 2.8мм,макс.ток 46 (39)А.

Инструкция по подключению варочной панели (поверхности) и встраиваемого духового шкафа

1. Прежде, чем заняться подключением духовки и варочной панели внимательно ознакомьтесь техническими характеристиками и основными конструкционными особенностями.

2. Различают два вида варочных поверхностей:
— связанную, которая управляется посредством размещенных на электрической духовке рукояток,
— не связанную, которая снабжена отдельным электропитанием и собственным управлением.

3. Проанализируйте электроснабжение кухни, его мощности должно хватать для подключения приборов и быть автономным. Если параметры электросети не совпадают с необходимыми, то потребуется подводка дополнительного кабеля.

4. При монтаже электропроводки для электрической духовки и варочной панели, применяйте расходные материалы с учетом того, что духовка рассчитана (в среднем) на потребление 2-3кВт электроэнергии, а варочная панель будет потреблять до 7кВт. Поэтому, для обеспечения полной безопасности при последующей эксплуатации приборов, проложите электрический провод сечением как минимум 4мм для варочной панели и 1-2,5мм для духовки.

5. В обязательном порядке произведите заземление приборов, что будет служить гарантией безопасной, стабильной и бесперебойной работы.

6. Как правило, варочная панель, в отличие от электрической духовки рассчитана на 1-2-3-х фазное подключение к электросети, что обусловлено большой энергопотребляемостью панели. Поэтому, внимательно изучите паспортные данные перед установкой обоих приборов, поскольку особенности электрического питания зависят от их класса.

ПРИМЕР:
Если у вашей варочной панели есть кабель с четырьмя проводами (жилами), а из стены торчит 3-х жильный провод или есть розетка на 3 клеммы, то это означает, что вашей плите необходимо 2-х фазное подключение, но у вас в квартире одно-фазное. Провода черный и коричневый это фаза их стоит скрутить вместе и подключить к фазе (обычно это белый или черный провод из стены), остальные желто-зелый — это «земля», синий — «ноль»

7. Несвязанную панель и духовку подключайте в разные предварительно установленные розетки.

Панели, которые интегрируются в столешницы, постепенно вытесняются отдельностоящими аналогами. Это связано с тем, что они обладают широким набором функций и являются более экономичными. Выполнить самостоятельно подключение варочной панели к электросети можно с помощью соответствующей инструкции. Перед тем как приступить к монтажу прибора, рекомендуется ознакомиться с правилами по технике безопасности и основными нюансами работы.

Сразу стоит сказать о том, что мощность интегрируемых панелей сопоставима с аналогичным показателем традиционных электрических плит. Из этого следует, что для установки варочной поверхности необходима силовая линия в 380 В. Для этих целей необходимо протянуть отдельный кабель от распределительного щитка. При этом существуют определенные правила (ПУЭ), которые следует соблюдать.

Например, если сеть однофазная, то тогда используется кабель для варочной панели, изготовленный из медного материала, сечение которого составляет 6 мм² В свою очередь, для трехфазной сети можно применять провода, имеющие минимальное сечение 2,5 мм².

Обратите внимание! Очень важно обеспечить правильное подключение устройства к линии. Ни в коем случае нельзя подсоединять к одной линии несколько бытовых приборов, так как это может спровоцировать перегрузку в сети.

Стоит отметить, что при использовании отдельной линии для подключения варочной поверхности требуется установка защитного автомата (УЗО). Для этих целей лучше всего подходят устройства на 32 или 40 А.

Особенности процесса подключения газовой варочной панели целиком и полностью зависят от разновидности устройства. В настоящее время в продаже можно встретить зависимые и независимые встраиваемые плиты. Первые из них устанавливаются вместе с духовым шкафом, а вторые – как самостоятельный прибор. Независимые устройства подключаются к электросети через специальную коробку, которая монтируется на входе. Через нее производится разводка к нагревательным зонам.

Следует знать, что существуют интегрируемые плиты, содержащие нагреватели рапидного типа. В этом случае потребуется выполнить электрическую разводку для каждого элемента отдельно.

Еще один распространенный вид интегрируемых плит – индукционные. Такие модели являются самыми сложными с точки зрения самостоятельной установки. Подключение индукционной плиты лучше всего поручить квалифицированным специалистам, так как вероятность допущения ошибок в этом случае наивысшая. В городских квартирах чаще всего устанавливаются газовые или комбинированные приборы.

Как правильно подобрать кабель для электроплиты: рекомендации

Правильный подбор кабеля является необходимым пунктом, который не следует игнорировать. Существует два основных параметра, на которые стоит обращать внимание при выборе провода для варочной поверхности:

• количество жил;
• толщина.

Число жил в кабеле подбирается в зависимости от того, какое количество контактов находится в клеммнике подключаемого электроприбора. Поверхности для варки, как правило, имеют всего два варианта присоединения – к 3 или 4 жилам. Кабель для плиты, содержащий 3 жилы, принято использовать в том случае, когда необходимо выполнить подключение поверхности для приготовления пищи к однофазной сети. В такой системе напряжение составляет 200 В.

Если распределительная коробка содержит 2 или 3 фазы, которым соответствует напряжение 380 В, то тогда рекомендуется выполнять установку устройства по другим правилам. Оптимальным вариантом в этой ситуации будет присоединение прибора по схеме, которая учитывает 4 провода. Дополнительный провод позволяет снизить показатель напряжения в линии, что увеличит ее эффективность.

После определения количества жил, расположенных внутри провода для варочной плиты, нужно подобрать оптимальную его толщину. Выбор этого показателя производится с учетом мощности панели для приготовления пищи. Наиболее распространенные варианты сечения на сегодняшний день – 2 и 4 мм².

Стоит отметить, что для маломощных приборов не подходят кабели, толщина которых составляет 6 мм². При выборе провода также рекомендуется обратить внимание на его тип и конструктивные особенности. На рынке можно приобрести как жесткие, так и мягкие провода. Оба эти варианта подходят для подключения варочного устройства.

Обратите внимание! При самостоятельной установке варочной поверхности, кроме провода для подключения, потребуется приобрести отдельно сетевой кабель. Такие элементы не реализуются в комплекте с плитами, так как нет никакой возможности узнать заранее количество фаз в конкретной постройке.

Специалисты рекомендуют кабели, имеющие хорошую устойчивость к открытому пламени. Существует несколько типов проводов, которые больше всего подходят для подключения варочной панели и духового шкафа. Как правило, все они характеризуются повышенной безопасностью. Наиболее широкое распространение на отечественном рынке получили следующие марки:

• ВВГНГ;
• ВВГНГ-LS.

Опытные специалисты рекомендуют использовать провода мягкого типа. Это довольно просто объяснить, поскольку такие кабели являются менее восприимчивыми к нагреву, нежели жесткие аналоги. Кроме этого, они более гибкие, что значительно упрощает их монтаж.

Схемы подключения варочных панелей : выбор моделей плиты

Современные модели плит, которые интегрируются в столешницу, чаще всего имеют совместимость со всеми типами фаз. В России существует два строго определенных стандарта сетей:

• однофазная – 220 В;
• трехфазная – 380 В.

Отдельно следует сказать, что в некоторых домах сеть на 220 В может иметь две фазы. Перед началом работы по подключению варочной поверхности необходимо изучить особенности каждого вида сети, чтобы понимать нюансы работы. Каждый тип системы имеет свои характерные отличия.

Однофазная. Чаще всего такой вариант сети можно встретить в жилых сооружениях, которые были построены достаточно давно. Однофазные сети подразделяются на два типа: двухпроводные и трехпроводные. В домах старого образца однофазные системы имеют напряжение 220 В.

В первую очередь необходимо разобраться с двухпроводной сетью. Стоит отметить, что ее отличительной особенностью являются провода одного цвета. Обнаружение фазы в этом случае производится посредством использования пробника (отвертки, оснащенной светодиодом) или специального тестера.

Трехпроводные однофазные сети включают в себя разноцветные провода. Определенной электрической линии соответствуют следующие оттенки:

• фаза – красный, коричневый;
• ноль – синий, голубой;
• земля – желто-зеленый.

Однофазная схема включения является довольно распространенной. В редких случаях такая сеть может иметь провода одного цвета. В такой ситуации рекомендуется воспользоваться тестером, который позволит более точно определить назначение каждого провода.

Двухфазная сеть, которая имеет стандартное напряжение 220 В, встречается крайне редко. Как правило, такую коммуникацию можно увидеть в новостройках. Для обозначения фазы в этом случае применяется черный цвет (реже – коричневый). Ноль имеет привычный синий оттенок, земля определяется желто-зеленым проводом.

Последняя схема подключения – трехфазная. В такой системе ноль и земля имеют стандартные расцветки. В свою очередь, провод, соответствующий фазе, может обозначаться желтым, красным или зеленым цветом.

Полезная информация! По другой шкале оттенков расцветка фаз может быть следующей: белой, черной или коричневой.

Подключение варочной поверхности к электросети : однофазный и двухфазный вариант

Наибольшее количество вопросов возникает в том случае, если необходимо выполнить присоединение поверхности для варки к сети, напряжение в которой составляет 220 В. Особенно проблематичны такие ситуации, когда количество проводов панели не совпадает с числом кабелей в сети. В качестве примера можно взять электроплиту Hansa. Подключение такого устройства производится по 6 проводам.

Если сеть включает в себя 3 линии, то тогда проблему с подсоединением такой панели можно решить довольно просто. Для подключения в этом случае используются специальные перемычки, которые довольно просто приобрести в любом профильном магазине. Иногда они реализуются в комплекте с прибором. При необходимости их можно выполнить своими руками.

Как подключить плиту в этом случае? Перед началом подключения прибора к электросети рекомендуется внимательно изучить инструкцию. Пошаговый процесс присоединения панели к однофазной системе выглядит следующим образом. Первое, что нужно сделать, – отыскать на обратной стороне поверхности для варки крышку. Далее необходимо открыть ее. Для этого можно воспользоваться обычной отверткой. Под крышкой располагаются клеммы.

В том случае, если клемм 6, а кабелей в квартире всего 3, необходимо провести стыковку контактов. Чтобы выполнить эту операцию, потребуется соединить 3 провода, которые соответствуют фазам, между собой. Далее выполняется присоединение одного нулевого кабеля к другому. Землю трогать не нужно. В результате получается 3 линии.

В некоторых моделях устройство уже имеет перемычки. В такой ситуации подключить варочную поверхность легче всего. Необходимо просто состыковать между собой провода сети и контакты электроприбора. Ответить на вопрос о том, как подключить электроплиту самостоятельно, помогут видеоматериалы на данную тематику.

Обратите внимание! Однофазные сети могут состоять всего из двух проводов. В этом случае необходимо действовать по-другому. В такой ситуации обязательным пунктом является покупка отдельного контура, который будет использоваться для заземления. Если проигнорировать подключение заземления, то тогда устройство может довольно быстро выйти из строя.

Двухфазные плиты встречаются очень редко. Зачастую при самостоятельной установке такого прибора люди сталкиваются с трудностями. Однако ничего сложного в этом нет. При подсоединении таких приборов к трехфазной сети выполняется изоляция одного из кабелей.

Как подключить варочную панель к электросети трехфазной (380 В)

Перед началом подсоединения устройства для приготовления пищи к трехфазной электрической сети необходимо подготовить специальный кабель. Он должен содержать 5 медных проводников. Сечение каждого элемента в этом случае составляет 2,5 мм². Причем не так важно, каким именно будет кабель. Для этого подойдут как одножильные, так и многожильные варианты.

Статья по теме:

Сколько розеток нужно. Правила размещения, схемы, нормы и рекомендации. Особенности установки розеток для различных приборов.

Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока. В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5.

Что касается фазных проводов, то их необходимо подключить к каждой фазе (по одному). Схемы на картинках помогают понять, как подключить электрическую плиту. А также рекомендуется изучить соответствующие видеоматериалы. Как уже говорилось выше, цвет фазных проводов может быть разным в зависимости от стандарта. Чаще всего встречаются красные, желтые и зеленые кабели. При подключении стоит быть внимательными, так как существует вероятность неправильного присоединения проводов к вилке.

При трехфазной сети нейтраль (ноль) подключается вверху, а земля, наоборот, снизу. В свою очередь, провода, обозначающие фазы, располагаются посередине. На розетке также необходимо соблюдать этот порядок.

Подключение варочной панели Электролюкс (4 провода) к электросети трехфазной

Большинство моделей варочных панелей, изготовленных компанией Электролюкс, реализуются в комплекте со шнуром. Однако не всегда это является преимуществом, так как многие путаются при подключении устройства к трехфазной электрической сети. Это связано с тем, что шнур содержит 4 провода: ноль, землю, и две фазных линии. Перед началом установки необходимо изучить все нюансы работы.

Подключение варочной панели Электролюкс следует начинать с открытия крышки, которая располагается на тыльной стороне устройства. Это позволит получить доступ к клеммам. На следующем этапе потребуется отыскать выход «земля», который имеет традиционный желто-зеленый цвет. В непосредственной близости к нему должна находиться перемычка, имеющая 2 входа.

Обратите внимание! Дать ответ на вопрос о том, как подключить варочную панель Электролюкс, поможет инструкция, которая прилагается к устройству.

Затем с помощью перемычки, которая была обнаружена ранее, нужно объединить два выхода под фазы. Они обозначаются латинскими буквами L1 и L2 (черный и коричневый цвет). Важно запомнить, что для присоединения вилки используется только коричневый кабель. В свою очередь, черную линию потребуется тщательно заизолировать.

Особенности подключения электрической варочной панели

Все современные варочные плиты подразделяются на виды в зависимости от принципа действия. По этому показателю выделяют электрические, индукционные и газовые приборы. Подключение каждого из этих типов техники имеет свои особенности. Панели, функционирующие от электросети, требуют обязательного обустройства заземления при любом числе фаз.

При самостоятельном монтаже такой панели пригодятся минимальные познания в области электрики. Новичку, не имеющему подобного опыта, будет гораздо сложнее. Потребуется подробно изучить конструктивные особенности устройства и следовать инструкции подключения электрической варочной панели. Как правило, электронные модели имеют все детали, необходимые для выполнения работы.

Важно запомнить, что при работе с электротехникой следует помнить о правилах безопасности. Перед началом подсоединения обязательно нужно обесточить квартиру (отключение выполняется на щитке). Всю работу нужно выполнять аккуратно. Проверка конечного результата позволяет избежать многих проблем.

Подключение варочных панелей Bosch к электросети, а также других современных устройств производится, как правило, посредством четырехжильного кабеля. Стоит отметить, что электрические модели постепенно отходят на второй план. На смену им пришли более функциональные индукционные устройства. Их особенность заключается в том, что они не нагреваются сами, а воздействуют непосредственно на посуду.

Как подключить индукционную варочную панель : алгоритм действий

Подключение индукционной варочной поверхности напоминает аналогичный процесс с участием . Однако имеются и некоторые нюансы, которые требуют рассмотрения. В первую очередь требуется подготовить инструменты и материалы, необходимые для установки прибора.

Подключение индукционного устройства начинается с проводки самостоятельной электролинии от распределительной коробки. Далее следует установить подрозетник. Здесь очень важен правильный подбор высоты.

Полезная информация! Дистанция от пола до электроприбора не должна превышать 90 см. Провести кабель к данному устройству можно двумя способами: скрытым и в монтажном коробе, фиксирующемся на стене.

Следующим этапом подключения индукционной варочной панели является подвод кабеля от устройства к щитку. Подсоединение производится к отдельному автоматическому выключателю. Не стоит также забывать о контуре заземления, который является очень важным в этом случае.

После того как будет произведен монтаж подрозетника, необходимо зачистить окончания кабелей. Далее их нужно вставить в клеммы розетки и зафиксировать в таком положении с помощью специальных зажимов. Затем необходимо установить силовую розетку для варочной панели в подрозетник. Вилка варочного интегрируемого агрегата подключается аналогичным методом.

Для однофазной сети, напряжение в которой составляет всего 220 В, используются медные перемычки. В качестве альтернативы подойдут детали, изготовленные из латуни. Перед началом присоединения прибора рекомендуется начертить собственную схему, соответствующую конкретным условиям. Соблюдение парности кабелей – обязательное правило при подключении индукционной варочной панели. Как завершается процесс подключения?

Три линии фазы соединяются между собой. То же самое необходимо выполнить с двумя проводами, соответствующими нулю. После подключения всех кабелей можно закрыть коробку с клеммами. Очень важно по окончании работы выполнить проверку устройства.

Правильный выбор розетки для варочной панели

Для того чтобы выполнить грамотное присоединение поверхности для приготовления пищи к электросети, необходимо выбрать подходящую розетку. Сегодня в продаже можно встретить огромное множество различных их типов. Рекомендуется обратить внимание на специальные приспособления, которые называются силовыми. Они изготавливаются из надежного пластмассового материала и чаще всего рассчитаны на силу тока, превышающую 10 А.

Такие розетки для варочных панелей и духовых шкафов подразделяются на два вида: двухконтактные и трехконтактные. Процесс подсоединения выполняется с помощью силовой вилки и самой розетки. Существует еще один вариант подключения, который учитывает прямое соединение варочной поверхности к клеммнику распределительной коробки.

В случае необходимости можно приобрести обычную колодку и отдельную установочную коробку. Для того чтобы выполнить подсоединение кабелей в таком клеммнике, требуется вначале зачистить окончание медного провода. Затем из него выполняются кольца, в которые требуется вставить винты с пластинками.

На следующем этапе подготовленный провод фиксируется в гнезде розетки под варочную панель. Духовой шкаф можно подключить, используя такую же схему. Для него необходимо приобрести отдельную розетку.

Обратите внимание! Существует возможность подключения двух электроприборов к одной розетке.

Кабель, зафиксированный в гнезде, необходимо затянуть с помощью отвертки. Лучший вариант установки розетки в случае монтажа духового шкафа – фиксация ниже уровня короба. Однако электроприбор не должен иметь слишком малую дистанцию до пола, так как это может привести к короткому замыканию, если протечет водопроводная коммуникация.

Подключение варочной панели и духового шкафа к электросети выполняется с учетом техники безопасности. Очень важно четко соблюдать установочный алгоритм. Любые отклонения от инструкции могут привести к выходу приборов из строя.

От выбора силовой вилки зависит надежность подключения варочного устройства к электрической сети. Выбор данного элемента производится с учетом нескольких нюансов. Внешний вид этой детали играет второстепенную роль.

Стоит отметить, что обычные вилки использовать при подключении варочной панели для приготовления пищи не рекомендуется. Это связано с тем, что со временем их технические характеристики ухудшаются. Специалисты советуют применять для таких целей только силовые детали.

Основное требование, выдвигаемое к вилкам для электроплит, – надежность. Деталь должна быть изготовлена из качественного, термоустойчивого материала. Для соединения плиты и электрической коммуникации очень желательно оборудовать отдельную линию, которая будет включать в себя розетку специального назначения.

Существует распространенная ошибка, которая заключается в неправильном подключении проводов к вилке. Выполняя данную операцию, необходимо проверить несколько раз правильность соединения.

Стоит отметить, что при желании можно подключить варочную панель и духовой шкаф к одной розетке. Как правило, на данном этапе неопытные люди сталкиваются с проблемами. Если нет специальных знаний, то рекомендуется выбрать самый простой вариант общего подключения – монтаж спаренной розетки.

Советы специалистов по подключению варочных панелей и духовых шкафов

Перед началом установки и подключения поверхности для варки рекомендуется ознакомиться с советами специалистов. Во время монтажа необходимо использовать специальный герметик, который наносится на все стыки. Очень важно, чтобы состав обладал хорошей устойчивостью к высоким температурам.

Правильно выбранная розетка должна соответствовать мощности варочной поверхности. Только в этом случае эксплуатация устройства будет безопасной. Розетка под варочную панель также должна быть изготовлена из качественных материалов. Не рекомендуется приобретать самые дешевые варианты, так как они чаще всего реализуются с элементами брака.

Обратите внимание! От интенсивности ухода за варочной поверхностью зависит ее эксплуатационный срок. Профилактические чистки способствуют продлению этого времени, а также позволяют предотвратить различные неполадки.

Для подключения такого оборудования настоятельно рекомендуется провести отдельную силовую линию от щитка. Для того чтобы проверить, насколько правильно выполнено подсоединение техники, необходимо воспользоваться специальным прибором –мультиметром.

При желании можно выполнить подключение варочной панели и духового шкафа в одну розетку. Для этой цели используется специальный электроприбор, который имеет два входа под силовые вилки.

Не рекомендуется самостоятельно комбинировать устройства разных производителей. Это связано с тем, что новичок может допустить ошибку при выборе проводников. Для самостоятельного подключения лучше всего выбрать предметы техники, изготовленные одной компанией.

Распространенные ошибки при самостоятельном подключении варочной панели к электросети

В некоторых случаях просчеты, допущенные во время подсоединения варочного прибора к сети, могут привести к серьезным последствиям. Плита может попросту выйти из строя или стать причиной пожара. Для того чтобы исключить возможность допущения ошибки при самостоятельной установке плиты, рекомендуется обратить внимание на распространенные упущения.

Довольно часто у людей, которые не разбираются в электричестве, возникают сложности при выборе розетки для варочной поверхности. Важно запомнить, что категорически запрещается стыковать плиты индукционного типа, мощность которых превышает 3,5 кВт, со стандартными вилками и розетками на 16 А. Мощность варочной панели – обязательный фактор, который стоит учитывать при самостоятельном подключении устройства.

Довольно часто пользователи таких панелей жалуются на то, что приборы самостоятельно включаются и выключаются. Как правило, такое поведение устройства расценивается как ошибка в подключении проводки, однако это не всегда так. Наиболее вероятная причина в этом случае – работа программы, входящей в набор функций той или иной модели. Например, при нажатии большого количества кнопок может срабатывать режим «защита от детей».

Для подключения варочной панели Bosch (или любой другой), мощность которой превышает 7 кВт, нельзя использовать провода, сечение которых составляет 2,5 мм². Если панель не включается, то рекомендуется проверить клеммы. В этом случае на одной из них может отсутствовать фазная перемычка.

Еще одна распространенная ошибка – однофазное подключение трехфазных устройств. Такая погрешность идентифицируется довольно просто. В этом случае при включении плиты функционирует только половина горелок. Для того чтобы решить эту проблему, необходимо внимательно изучить инструкцию, идущую в комплекте с конкретным устройством. Для починки плиты потребуется выполнить повторное подключение клеммников.

Как подключить варочную панель Bosch : инструкция

Устройства, выпускаемые немецкой компанией Бош, чаще всего подключаются посредством четырехжильного кабеля. Причем это правило работает даже в том случае, когда розетка имеет меньшее количество контактов. Жилы провода присоединяются к клеммам, расположенным в коробке, которая находится на обратной стороне панели для приготовления пищи.

Обратите внимание! Какая розетка нужна для варочной панели Бош? В этом случае работают стандартные правила подбора электрического устройства. Розетка должна быть силовой, так как обычные варианты могут не выдержать высокой мощности плиты.

Каждая поверхность для приготовления пищи имеет на своем корпусе рисунок, на котором обозначается схема ее подключения. Руководствуясь ею, можно избежать установочных ошибок. Еще один важный момент – провода должны быть хорошо зафиксированы в клеммах.

Для подключения четырехконтактной вилки к проводу необходимо изучить маркировку, которая находится на ее крышке. Если в стене установлена трехконтактная розетка, то тогда необходимо соединить две линии фазы в одну. Эти контуры окрашиваются в традиционные цвета: черный и коричневый. Все эти рекомендации позволяют дать ответ на вопрос о том, как подключить варочную панель Бош к электрической сети.

При желании можно выполнить подключение панели для приготовления пищи напрямую к щитку. В этом случае вилка и розетка не используются. Однако такой вариант имеет некоторые недостатки. Например, усложнится процесс полного отключения прибора от питания.

При подключении варочной поверхности к электрической системе необходимо изучить инструкцию, которая прилагается к оборудованию. Перед началом работы стоит определить количество фаз в сети и выбрать необходимый вариант вилки и розетки. Еще одно важное условие – в обязательном порядке нужно соблюдать правила безопасности.

Большинство современных потребителей отдают предпочтение варочным электрическим панелям. Подсоединение этого бытового устройства зачастую ограничивается включением вилки в розетку. Большинство покупателей приобретают только верхнюю рабочую часть панели, комплектация которой не предусматривает наличие шнура. По этой причине обязательно нужно знать, как производится правильное подсоединение варочной панели без вилки.

Варочная панель без вилки со штатным питающим проводом

Подсоединение варочной панели к сети без вилки

Схемы подключения варочной панели к электросчетчику

Для предотвращения поражения электрическим током, корпус устройства обязательно должен быть заземлен или «занулен», если это предусмотрено инструкцией по эксплуатации.

Пошаговый алгоритм подключения;

1. Наиболее современным вариантом подключения встраиваемой панели является схема в 4 провода;
2. Целесообразно для подключения приобрести кабель сечением, которое не будет слишком велико, для предотвращения потерь электрических ресурсов. При слишком маленьком размере сечения (менее 2,5 мм 2) кабель будет нагреваться.
3. На тыльной стороне панели находим прямоугольник штатного контактного соединения. Применив отвертку, откручиваются четыре болта, снимается крышка.
4. После вскрытия крышки определить наличие медной перемычки между черными и коричневыми проводами, затем подключаем кабель на любой из зажимов. При отсутствии перемычки ее необходимо установить. Зафиксировать шнур при помощи зажима для предотвращения выпадения из клеммной коробки. Ослабить винты.
5. Провод «заземление» имеет желто-зеленую расцветку и всегда подключается в первую очередь, после него подключаем синий провод «нейтраль». Фазный провод коричневого либо черного цвета соединить в последнюю очередь на соответствующую клемму. Затянуть винты.
6. Проконтролировать целостность контактных соединений в клеммной и распределительной коробке. Сильное натяжение и провис провода не допускается. Если монтаж выполнен открытым способом, расположение вблизи нагревательных элементов запрещено. Также не рекомендуется расположение поблизости с газовым оборудованием (газовые колонки, котлы, водонагревающие приборы).

Выбор кабеля, автомата, УЗО для подсоединения панели марки Electrolux

Расчет выбора токовой нагрузки автомата для подключения варочной поверхности, рассчитывается следующим образом:

• панель, имеющая электроснабжение на 220 В, потребляет 5 кВт;
• рассчитать токовые нагрузки можно по закону Ома;
• следовательно показатель потребляемой мощности устройства составит 5 кВт/220 В=22,7 А;
• номинал автоматов для модели Electrolux идет в следующей последовательности – 16/25/30 Ампер.

Осуществление электропитания к варочной панели, где не предусмотрена вилка, необходимо установить автомат номиналом на 25 Ампер.

Максимальный ток автоматического выключателя, А	Мощность, кВт	Ток,1 фаза, 220В	Сечение жил провода, мм 2
16	0-3	0-15	1,5
25	3-5	15-24	2,5
32	5-6	24-31	4
40	6-7,5	31-39	6
50	7,5-9	39-48	10
63	9-11,5	49-61	16
80	11,5-15	61-78	25
100	15-18	78-96	35

Кабель выбирается с учетом метода монтажа проводки — скрытая или открытая. Для открытой проводки необходим кабель сечением 6 мм 2 , для скрытой соответственно — 10 мм 2 по меди. Для надежности и безопасности рекомендовано выбирать кабель с усиленной либо двойной изоляцией.

При открытом способе прокладки проводки используется гофрированная изоляция, которая защищает провод от механических повреждений и повышенного нагрева. В случае перегрузки питающего проводника гофрированный рукав обеспечивает защиту от возможного возгорания, так как он препятствует горению. При скрытом монтаже дополнительные меры безопасности не применяются.

При выборе УЗО необходимо учитывать номинальный ток автомата, он должен быть на порядок меньше. При автомате с номиналом 25 Ампер, устанавливается УЗО на 40 Ампер.

Схема подключения УЗО и автоматического выключателя

Установка варочной панели: последовательность и правила

Должна производиться в соответствии со следующими правилами и рекомендациями:

• крепление варочной панели необходимо выполнить на горизонтальной ровной поверхности, игнорирование этого требования может привести к деформации металлических частей устройства и нарушению функционирования керамической поверхности.

• короткие шурупы привинтить к штатным отверстиям, которые расположены с боковых сторон;
• для максимально ровной установки панели в кухонный гарнитур необходимо легким нажатием на центр аппарата выровнять горизонтальную поверхность лазерным уровнем;
• после полной установки зафиксировать при помощи крепежных элементов. Болты центровочных пластин должны остаться доступными;
• если варочная поверхность будет смонтирована без соблюдения указаний в инструкции по эксплуатации, это может отразиться на эффективности работы этого устройства.

Варианты подключения одной из моделей

Включение индукционной плиты после монтажа

После установки выполняется согласно важным правилам:

• перед вводом в эксплуатацию изделие необходимо очистить от загрязнений, остатков клея и консервационной смазки с использованием специальных моющих средств, не имеющих в своем составе абразивов;
• включение плиты производится нажатием на кнопку «Сеть»;
• если выполнение подсоединения панели проведено правильно, то после подачи напряжения срабатывает звуковой сигнал;
• через несколько часов работы устройства может появиться неприятный запах жженой резины или пластмассы, который скоро сжигается и исчезает;
• включение одной из варочных зон происходит при помощи кнопки и регулятора мощности с градуировкой от 0 до 9;
• при одновременной работе нескольких варочных зон, дисплей показывает отсчет времени на той зоне, которая ближе к завершению процесса. Индикация смежных варочных зон мигает.

Установку варочной панели стоит доверить профессионалу

Возможные причины неисправностей и их устранение

Какие могут быть неисправности при установке варочной панели? Необходимо рассмотреть самые основные:

Электрические варочные панели пользуются большой популярностью. Они безопасны, экономичны и очень просты в управлении. Однако покупка качественной электропанели обойдется вам в немалую сумму. Из-за такой высокой стоимости не каждый может решиться на дополнительные услуги мастера по подключению варочной панели. Если вы уверенны в своих силах и готовы попробовать произвести подключение варочной панели к электросети без посторонней помощи, то сегодня вы узнаете обо всех нюансах этой ответственной работы.

Подключение к электросети варочной панели – это очень ответственное и требующее максимальной сосредоточенности занятие. Именно от того, насколько точно вы будете выполнять все нормы и правила безопасности, зависит то, насколько долго проработает ваше новое приобретение.

Прежде всего, вам необходимо убедиться в том, что проводка на кухне находится в удовлетворительном состоянии. Если пренебречь этим этапом, то в конечном итоге, через несколько месяцев можно получить новую, но неисправную варочную панель. Дело в том, что при плохой проводке плита будет постоянно отключаться от электросети, выбивая пробки, от чего быстро придет в негодность.

Производя работы по подключению варочной панели к сети, не забудьте выключить автоматы в электрощите.

От вводного распределительного щитка необходимо проложить отдельные линии для подключения мощных электроплит. Если у вас нет возможности этого сделать, то стоит отказаться от подключения мощной плиты.

Поперечное сечение медных проводников не должно быть меньше 4 кв мм. Также необходимо сделать заземление. Если этого не сделать, то устройство может превратиться в опасный для жизни предмет. Для дополнительной безопасности, можно установить устройство автоматического отключения.

Можно подключить варочную панель проводом, который идет напрямую от щитка к клеммам. Электропроводка бывает открытого и закрытого типа. В первом случае провода идут непосредственно по стене, во втором прячутся в ней.

Выбираем вилку для варочной панели

Если вы рассчитываете часто переставлять плиту и отключать ее от электросети, то вам понадобится специальная розетка. Также необходимо приобрести такое устройство, как штепсельная вилка.

Выбирать штепсельное соединение нужно в зависимости от номинального тока. Для однофазной сети силовая розетка должна иметь три вывода, а для трехфазной пять.

Розетки и вилки для мощных электроприборов изготавливаются из специального пластика. Иногда они имеют крышку. Розетки для однофазной и трехфазной сети будут существенно отличаться. Для однофазной, нужна установка 32А, а для трехфазной 16А.

Внешний вид и строение розетки и вилки не имеет особого значения. Однако очень важно, чтобы она могла выдержать протекающий ток.

Не следует использовать розетки обычного назначения. Они не смогут выдержать силу тока необходимую для варочной панели, и рано или поздно возгорятся.

Шнур варочной панели должен быть настолько длинным, чтобы совершенно спокойно доставать до розетки. Также необходимо, чтобы этот кабель был достаточно гибким и имел количество жил, равное количеству жил в проводке. Для укрепления мелких проводков в кабеле используйте втулочный изолированный штыревой наконечник.

Как к электричеству подключить варочную поверхность с одной фазой

Больше всего вопросов возникает при подсоединении электрической варочной панели в сеть 220 В. Обычно электрическая варочная панель, например, Ханса, имеет 6 проводов, в то время, как в доме имеется всего три провода. Однако с такой проблемой можно легко справиться, установив специальные перемычки. Они могут идти в комплекте. Если их нет, то вам придется сделать их самостоятельно, используя специальные зажимы.

Подключение варочной панели к электричеству:

1. Найдите на тыльной стороне панели крышку. Откройте ее с помощью отвертки, под крышкой вы найдете клеммы.
2. Если их 6, а проводов в квартире 3, то нужно объединить контакты. Для этого нужно объединить вместе три фазных провода, затем две нейтрали, а землю оставить саму по себе. Иногда оборудование идет уже с установленными перемычками, в это случае вы подключаете к сетевому шнуру к группам контактов: один к фазе, один к нейтрали и желто-зеленый к земле.
3. Посмотреть подключение варочной панели с тремя проводами к сети можно на схеме. При этом земляной провод должен быть подключен к верхней части разотки, а фаза должна соответствовать разведению проводов в розетке.

Если вы подключаете плиту в квартире, где есть всего два провода в проводки, то вам нужно будет провести отдельный контур для заземления. Если этого не сделать, то гарантия на прибор перестанет действовать, и с любой поломкой, даже с заводским браком, вам придется справляться самостоятельно.

Также иногда вы можете столкнуться с необходимостью подключения панели к сети 380 вольт. Однако такие проводки встречаются крайне редко.

Подключение варочной панели Electrolux 4 провода

В некоторых моделях варочных панелей марки Electrolux, Bosch, Hansa, Gorenje имеют четырехжильный провод. Поэтому бывает очень сложно определиться, куда их подключать, если в квартире, лишь 3 провода.

Варочные панели марки Электролюкс идут уже с проводом. Это облегчает процесс установки, однако в этом случае нужна правильная схема подключения.

Четырехжильный кабель состоит из следующих проводов: ноль, земля и две фазы. Чтобы правильно подсоединить провод к варочной панели, нужно знать некоторые нюансы.

Установка варочной панели на 4 провода:

1. Найдите место, где располагаются клеммы. Они обычно находятся с тыльной стороны корпуса. В отличие от панелей марки Бош, Электролюкс имеет пластиковый корпус. Чтобы его открыть, нужно просто поддеть крышку отверткой.
2. Найдите в открытой коробке выход «земля», обычно он имеет желто-зеленый цвет. Возле этого выхода должна располагаться перемычка на два провода. В нее вставляются фазные провода, они имеют черный и коричневый цвета. Для этого нужно проверить винты отверткой, подсунуть перемычку и все затянуть.
3. При подключении вилки вам нужно будет использовать лишь коричневый, а провод, а черный нужно будет заизолировать термотрубкой.

Все дальнейшие действия, когда вы будите подключать двухфазное оборудование, производятся точно так же, как вы бы подключали однофазную электропанель.

Как подключить индукционную варочную панель

Индукционную варочную панель подключить не сложно. Конечно, существуют нюансы подключения, для техники с разным количеством проводов. Давайте еще рас проговорим основные позиции подобной работы.

Советы по подключению индукционной панели:

1. Определите, какое количество проводов имеется в вашей квартире.
2. Откройте панель доступа на задней части панели. Открутите ее крышку с помощью отвертки. Найдите клеммы.
3. При необходимости объедините провода в необходимое количество групп. Фазы объединяются в одну группу, нейтрали в другую, а земля должна проходить отдельно.
4. Далее провода панели подключаются к соответствующим контактом вилки.

Подключение индукционных плит, по сравнению с газовыми, – это совершенно несложное занятие. Из-за того, что в таких моделях отсутствует горенье, использовать их можно не боясь за свою безопасность.

Подключение индукционной варочной панели самостоятельно (видео)

Каким из описанных нами способов подключения вам придется воспользоваться, зависит от типа панели и типа проводки. Если вы не уверенны в своих силах, то лучше доверить такую работу электрикам.

Индукционные варочные панели

— Портативные индукционные плиты

Грязное утро перед уходом на работу. Дети ждут, когда их заберут после школы. Когда вы, наконец, вернетесь домой в конце дня, вам нужно, чтобы приготовление ужина не было суетой. Суета повседневной жизни может вызывать стресс, но приготовление еды должно быть легким.

С индукционной варочной панелью вы можете быстро и безопасно приготовить еду, не беспокоясь о обычных плитах. Двухлитровая кастрюля с водой для пасты может закипеть за считанные минуты. Индукционная технология также означает, что дети не могут обжечь руки о плиту.

Индукционная плита работает путем непосредственного нагрева посуды, а не просто передачи тепла от плиты к сковороде и кастрюле. Другими словами, сама плита остается почти полностью холодной, так как индукция направляет тепло непосредственно на дно кастрюли или сковороды.

Индукционные плиты для любого дома и любой кухни

В нашем ассортименте индукционных варочных панелей и варочных панелей вы найдете множество моделей с различными функциями.

Индукционная плита с функцией перемычки позволяет объединить две конфорки в одну большую.Это идеальный вариант при использовании кастрюль или сковородок нестандартного или большого размера. Индукционная плита с гибкими зонами предлагает те же возможности. Вы можете варьировать варочную поверхность, используя гибкие зоны нагрева вместе или по отдельности. Это означает, что вы можете приспособить их к кастрюлям и сковородам разных форм и размеров.

Если у вас небольшая рабочая зона, но вы все же хотите инновационное решение с использованием новейших технологий, мы рекомендуем портативную индукционную плиту. Его легко перемещать, и его можно убрать, когда вы не используете его, чтобы освободить место.

Какие сковороды и кастрюли можно использовать для индукционных плит?

Для индукционной плиты необходимо знать, какие виды кастрюль и сковородок вы используете. Эти кастрюли и сковороды должны иметь плоское дно из черного или «магнитного» металла. Это обычное явление для посуды хорошего качества. Чтобы убедиться, что вы выбрали правильные, поищите символ катушки на основании. Посмотреть все наши кастрюли и сковороды можно здесь.

Рекомендации по приготовлению с индукционной плитой

Индукционные плиты известны тем, что быстро нагревают посуду, что одновременно эффективно и экономит время.Из-за такой скорости мы рекомендуем вам подготовить все ингредиенты и нарезать все овощи, прежде чем нагревать сковороду. Не нагревайте пустую посуду. Он может перегреться и обесцветиться.

Blomberg MIN54307N Индукционная плита Plug & Play 60 см

4,6 звезды на основе 559 отзывов Blomberg — пионеры в области индукционной техники. Они создают варочные панели, разработанные с учетом последних достижений, таких как MIN54307N.Индукционная технология В индукционной плите используются электромагнитные датчики, которые определяют, когда на плите стоит посуда. Тогда плита точно нагревает сковороду, но не область вокруг нее. Это предотвращает потери энергии и может сэкономить деньги на счетах за коммунальные услуги. Кроме того, он будет равномерно нагревать основание, обеспечивая быстрое и равномерное приготовление пищи. MIN54307N также может определять, когда снята сковорода, и сразу же выключает нагрев для дополнительной безопасности. Эта модель имеет четыре конфорки с девятью уровнями мощности и усилитель. функция быстрого нагрева — выбор точной температуры делает приготовление проще, чем когда-либо.Удобные функции Чувствительные к прикосновениям элементы управления на передней панели панели легко доступны и просты в использовании. Они поддерживают обтекаемую поверхность для приготовления пищи и упрощают очистку, а также увеличивают доступное пространство для приготовления пищи. Поскольку индукционное приготовление нагревает сковороду, а не варочную поверхность, частицы пищи не пригорают на плите. Это упрощает очистку — просто протрите поверхность за секунды. Простая установка Эта индукционная варочная панель Blomberg разработана таким образом, чтобы ее можно было легко и быстро установить. Благодаря технологии Plug & Play не требуется никаких проводов; его можно просто вставить в имеющуюся розетку.Кроме того, зажимы на боковой стороне варочной панели обеспечивают быструю установку. 050237

014 Бломберг

https://buywiseappliances.co.uk/media/catalog/product/cache/08425fe3175190ff1cef25cae063513a/0/3/036min54307n_1040132399_main.jpg

Blomberg MIN54307N Характеристики

---

Индукционная технология — быстрое энергосберегающее приготовление пищи

Может работать от стандартной розетки для легкой установки

Функция Booster — устанавливает максимальную мощность зоны

Индикаторы нагрева — предупреждение о безопасности, когда плита горячая

---

• Артикул: MIN54307N
• Цвет: Черное стекло
• Габаритные размеры (см) — H5.5 x Ш58 x Г51

SIA 60cm Black 4 Zone 13amp Plug In Индукционная варочная панель и экстрактор козырька для вытяжки

Комплект INDH61BL-STH60BL состоит из подключаемой индукционной плиты 60 см и вытяжки с черным козырьком от SIA , нашей собственной торговой марки кухонной техники. Варочная панель имеет гладкую поверхность из черного стекла с сенсорными кнопками управления, которые делают очистку быстрой и легкой.С уже вставленными кабелем и вилкой пользоваться варочной панелью так же просто, как 1, 2 3. Вытяжка небольшая, но мощная, помогая поддерживать чистоту и свежесть на кухне. Эти приборы были тщательно отобраны, так как они дополняют друг друга и впишутся в любой интерьер кухни.

Невероятно стильный SIA INDH61BL оснащен интеллектуальной индукционной технологией — она ​​нагревает сковороду непосредственно с помощью магнитного поля, а не нагревает поверхность стекла. Этот тип приготовления чрезвычайно быстр и эффективен по сравнению с керамическими плитами, а поскольку стекло не нагревается до высоких температур, он намного безопаснее.Индукционные плиты должны использоваться со сковородами с магнитным основанием, поэтому перед покупкой убедитесь, что ваши сковороды совместимы с индукционным нагревом.

Вытяжка STH60BL подходит для внутренней рециркуляции — воздух проходит через угольный фильтр, очищается и выпускается обратно на кухню, или наружная вытяжка — запахи и пары от готовки выходят наружу с помощью комплекта воздуховодов. Пожалуйста, смотрите ниже соответствующие аксессуары.

Эти продукты поставляются с 5-летней гарантией на детали и 2-летней гарантией на выполнение работ *, чтобы дать вам уверенность, необходимую при покупке нового устройства.

SIA INDH61BL 60 см ECO, 13 А, 4-х зонная индукционная панель с сенсорным управлением, черная

Характеристики

9 уровней мощности
Передние мягкие сенсорные элементы управления
Индикаторы остаточного тепла
Легко протирать чистую поверхность
Замок для безопасности детей
Безрамная конструкция
Таймер на 99 минут (также может использоваться в качестве счетчика минут)
Защита от автоматического отключения

Зоны нагрева

Размер передней левой зоны (мм): 180 | мощность зоны (кВт): 1.5
Размер задней левой зоны (мм): 140 | мощность зоны (кВт): 1,2
Размер передней правой зоны (мм): 140 | мощность зоны (кВт): 1,2
Размер задней правой зоны (мм): 180 | мощность зоны (кВт): 1,5

Технические характеристики

Номинальная мощность (кВт): 3,0
Номинал предохранителя (A): 13
Размеры изделия (мм): W590 x D520 x H62
Размеры выреза (мм) : W560 x D490
Вес нетто / брутто (кг): 9,6 / 11,3
Длина сетевого шнура (м): 1
Кабель и вилка в комплекте: да

SIA STH60BL 60 см Черный узкий козырек вытяжного шкафа Кухонный вытяжной вентилятор

Характеристики

3 регулируемые скорости
Кнопочное управление
1 светодиодная лампа мощностью 4 Вт
Двигатель с одним вентилятором
Канальная или рециркуляционная установка
Акриловый фильтр

Дополнительные аксессуары

CO6 рециркуляционные фильтры доступны для покупки у в нашем магазине
D1 и D3 Наборы наружных воздуховодов, которые можно купить в нашем магазине

Примечания по установке

Убедитесь, что высота потолка достаточна для размещения перемычки расстояние между прибором и варочной панелью.
Требуемая высота над электрической плитой (мм): 650

Технические характеристики

Диаметр выходного отверстия воздуховода (мм): 125
Мощность всасывания (м ³ / час): 250
Уровень шума (дБа): 65
Предохранитель номинал (A): 3
Размеры продукта (мм): W600 x D470 x h200
Вес нетто / брутто (кг): 4,8 / 5,6
Мощность (Вт): 68
Длина сетевого шнура (м): 1
Обратите внимание что в комплект поставки данного продукта не входит вилка.

* Гарантия при оформлении в течение 30 дней с момента покупки.

MIN54307N Индукционная плита Plug & Play, 60 см, сенсорное управление,

Обратите внимание, что производство этого продукта снято с производства

Эта индукционная варочная панель привносит гармонию в вашу домашнюю жизнь и делает уборку очень простой, а также удобной навигацией благодаря стильному сенсорному дисплею. Установка тоже может быть быстрее; Благодаря технологии Plug & Play, эту плиту можно подключить непосредственно к розетке на 13 А, вместо того, чтобы использовать проводное соединение.

РАЗМЕРЫ (см)

Высота: 5.5 Ширина: 58 Глубина: 51

ЦВЕТ ЗАКУПКА

Характеристики

Технология индукционных варочных панелей

Сочетая быстрое приготовление пищи с невероятной энергоэффективностью, индукционная плита использует электромагнитные катушки для определения размера посуды, передавая тепло исключительно поверхности посуды. После того, как сковорода снята, зона приготовления мгновенно начинает остывать, обеспечивая безопасную поверхность для готовки, которую также легко содержать в чистоте.

Plug & Play

Вместо проводного подключения эту индукционную плиту можно подключить непосредственно к стандартной розетке на 13 А, что ускоряет, упрощает и упрощает установку.

Зажимы для простой установки

Установить индукционную плиту быстрее невозможно. Установленные зажимы на боковой стороне варочной панели позволяют легко закрепить ее в любом месте без использования винтов или дополнительных крепежных элементов.

Легко чистится

Индукционная технология предотвращает пригорание пролитой жидкости на поверхность варочной панели, что делает ее чистку совершенно беспроблемной.Гладкое и прочное высококачественное стекло делает очистку еще более легкой; просто вытрите грязь или жир влажной тканью.

Максимальная безопасность

Благодаря интеллектуальному обнаружению предметов, которые не являются посудой, нагревательный ток индукционной технологии не включится, если он вам не понадобится. Во время приготовления ток прерывается, как только вы снимаете кастрюлю, мгновенно охлаждая поверхность, которую вы использовали. А поскольку нагревается только поверхность сковороды, остальная часть конфорки останется прохладной и безопасной для прикосновения.

Функция повышения давления

Быстро сокращая продолжительность приготовления, нашу функцию Booster можно использовать для установки максимальной мощности зоны нагрева, при которой она достигает максимально возможной температуры в кратчайшие сроки.

Замок от детей

Для дополнительной безопасности блокировка от детей временно блокирует панель управления, чтобы дети не вмешивались в настройки варочной панели.

Индикаторы нагрева

Безопасность превыше всего, наши индикаторы нагрева будут отображать видимую букву «h», чтобы предупредить вас, если поверхность для приготовления пищи не остыла до безопасной температуры.

Примечание: Изображения функций служат только для иллюстрации

встроенный

Технические характеристики

Развернуть все | Свернуть все

Характеристики варочной панели

Индикатор включения варочной панели + Индикатор остаточного тепла	Есть
Тип	Керамический индукционный
Топливо	Электрический

Общие характеристики

Тип	Встраиваемая электрическая плита

Горелки / Зоны нагрева

№Горелок / Зон нагрева	4
Передний левый (кВт)	1,5
Задний левый (кВт)	1,5
Передний правый (кВт)	1,4
Задний правый (кВт)	1,6
Количество уровней приготовления	Уровни с 1 по 9
Передний левый Rapidlite / Booster (кВт)	3
Rapidlite / Booster передний правый (кВт)	2.2
Задний левый Rapidlite / Booster (кВт)	3
Rapidlite / Booster задний правый (кВт)	3

Органы управления варочной панелью

Расположение	Передний орган управления
Тип	Сенсорное управление
Таймер	Есть

Размеры и масса

Масса нетто (кг)	12
Масса брутто (кг)	11
Высота продукта (мм)	55
Ширина продукта (мм)	580
Глубина продукта (мм)	510
Высота коробки (мм)	145
Ширина коробки (мм)	665
Глубина коробки (мм)	585

Установка

Вырез в столешнице W (мм)	560
Вырез в столешнице D (мм)	490
Суммарная мощность нагрузки (кВт)	3

Значения расхода и другие технические характеристики

Коды моделей

MIN54307N

EAN: 50237 014

Отзывы клиентов

Поддержка

Зарегистрировать продукт

На MIN54307N в стандартной комплектации предоставляется 3-летняя гарантия.Вы должны зарегистрировать свое устройство в течение 90 дней с момента покупки, и мы бесплатно продлим вашу гарантию еще на 2 года.

Запчасти и аксессуары

Если вы хотите купить оригинальные запчасти, аксессуары и расходные материалы, посетите наш специальный веб-сайт.

Если на ваше устройство распространяется первоначальная гарантия и вам нужна запасная часть, позвоните нам или отправьте нам сообщение, щелкнув эту ссылку.

При обращении к нам вам нужно будет сообщить нам свои контактные данные, информацию о продукте и покупке, а также описать необходимые детали.

Индукционная плита Zanussi 60 см, черная ZITN646K

Zanussi Индукционная плита 60 см ZITN646K | Wickes.co.uk перейти к содержанию Перейти в меню навигации

Мой аккаунт

Войдите или зарегистрируйтесь

Доставка Доступен на следующий день

Продукт добавлен для Click & Collect

Товар не был добавлен для Click & Collect

Наши акции быстро развиваются! Защитите свой продукт сейчас с помощью Click & Collect.

Ближайший магазин

Другие магазины

Рядом есть магазины, в которых есть запасы и Click & Collect.

Изменить поиск

Click & Collect недоступен

Наши акции быстро развиваются! Защитите свой продукт сейчас с помощью Click & Collect.

Стандартная доставка — от БЕСПЛАТНО

£ 4 или БЕСПЛАТНО свыше 75 фунтов стерлингов

Заказы весом более 375 кг повлекут за собой дополнительную плату за крупную и громоздкую доставку. Пожалуйста, обратитесь к нашим деталям доставки для получения дополнительной информации.

Доставляем с понедельника по субботу с 7:00 до 19:00.

Действуют исключения из поставки.

Click & Collect в магазине в течение 1 часа — БЕСПЛАТНО

Индукционная плита Zanussi 60 см с вилкой на 13 А.

Узнать больше

Читать меньше

Вы не вошли в систему, чтобы сохранить свой список навсегда. Пока вы не войдете в систему, ваш список будет временно сохранен, и к нему можно будет получить доступ только с того устройства, которое вы используете сейчас.

Авторизоваться Завести аккаунт

• Наличие: Готово к установке
• Доставка: Следующий день
• Текущий рейтинг: 13 А
• Глубина: 600 мм
• Ширина: 600 мм

• Вес: 11.15 кг
• Тип топлива: Электрический
• Тип варочной панели: Индукция
• Стопорные кольца: 4
• Цвет: Черный

• лет гарантии: 1
• Номер модели производителя: ZEI6840FBA
• Фирменное наименование: Занусси
• Описание диапазона: Индукционная плита

• Индукционная плита 60 см
• Эта варочная панель снабжена вилкой на 13 А, поэтому ее легко установить.
• Блокировка от детей
• Замок
• Индикатор остаточного тепла

• Бустерная функция
• Легко чистится с помощью салфеток из микроволокна
• Обратите внимание: индукционные плиты работают с магнитными полями.Если у вас есть медицинское устройство, например, кардиостимулятор, перед использованием проконсультируйтесь с врачом.

Спасибо за подписку на электронную почту

Авторские права © 2021 Wickes.co.uk

Газовая плита не горит: 10 распространенных причин, по которым газовая горелка не загорается

Отсутствие возможности зажечь плиту, несомненно, является серьезной проблемой: как вы можете приготовить и приготовить все свои вкусные блюда, если они больше не работают? Но не нужно паниковать.Вместо этого узнайте о различных проблемах, которые могут вызвать эту проблему.

ВОЗМОЖНЫЕ ПРИЧИНЫ ДАННОЙ НЕИСПРАВНОСТИ:

ПРЕДУПРЕЖДЕНИЕ
Перед выполнением любых работ с устройством обязательно отключите его от источника питания и отключите подачу газа на клапане.
Существует риск поражения электрическим током.
Наденьте подходящие защитные перчатки, если вам нужно что-нибудь разобрать.
Существует риск получить порезы или травмы.

Газовая форсунка заблокирована

Газовая форсунка (также известная как форсунка) может быть той частью, из-за которой ваша плита больше не воспламеняется. Пролитая или вскипевшая жидкость (например, молоко, вода и т. Д.) Или жидкость, оставшаяся после очистки, может фактически заблокировать газовые форсунки. Когда это происходит, искра будет генерироваться как обычно, но газ не сможет достичь горелки, а это значит, что пламя не будет.
Чтобы получить доступ к жиклеру и разблокировать его, сначала снимите головку горелки и пламегаситель.Чтобы очистить его, просто используйте обычную зубную щетку или, если струя слишком заблокирована, тонкую иглу.
Совет: будьте очень осторожны, чтобы не расширить отверстие в жиклере при его разблокировке. У него очень точный диаметр, и это ключ к его правильной работе. Если он не слишком сильно заблокирован (например, карбонизированным сахаром), нет необходимости заменять эту деталь.

Термопара неисправна.

Термопара — это своего рода предохранительное устройство, используемое на большинстве газовых плит.Он работает, гарантируя, что пламя действительно излучается кольцом. Если пламя погаснет (по какой-либо причине), оно перестанет контактировать с термопарой, которая затем закроет клапан на горелке. Если вы нажмете кнопку зажигания более 10 секунд, чтобы разжечь пламя, затем, когда вы отпустите кнопку, пламя погаснет, вероятно, потребуется замена термопары. Проверьте состояние маленького стержня рядом с головкой горелки: он не должен быть деформирован, сломан или изношен, а пламя должно постоянно контактировать с этой деталью.В большинстве случаев при возникновении неисправности такого типа необходимо заменять термопару.

Клапан находится в положении «низкое».

Клапан на каждом кольце можно отрегулировать с помощью специального регулировочного винта малого пламени / кипячения. Это позволяет вам установить скорость потока газа, когда ручка находится в минимальном положении (то есть, когда пламя самое низкое: настройка, используемая для кипячения). Если «низкое» положение обеспечивает слишком слабый поток газа, система кольцевого зажигания не будет работать должным образом или даже может вообще не работать.Поэтому убедитесь, что винт малого пламени отрегулирован правильно, поворачивая его по часовой стрелке, чтобы уменьшить пламя, или против часовой стрелки, чтобы увеличить его.

Неправильно отрегулирован воздушный поток

Некоторые горелки (в основном те, что используются на плитах старого поколения) оснащены воздушной манжетой, которая позволяет регулировать количество воздуха, смешиваемого с газом. Если этот воротник установлен неправильно, возможно, вы не сможете зажечь горелку. Правильная газо-воздушная смесь не только обеспечивает фактическое образование пламени, но и стабилизирует пламя и предотвращает его выделение дыма.Следовательно, чтобы получить пламя с такими характеристиками, необходимо правильно отрегулировать расход воздуха. Чтобы выполнить эту регулировку, просто переместите воздушный воротник.

Засорены отверстия в верхней части горелки

Как вы уже знаете, пламя, необходимое для приготовления пищи, выходит через отверстия в верхней части горелки. Однако, если эти отверстия заблокированы, например, грязью или жиром, пламя не сможет пройти через них, то есть заглушится.Чтобы решить эту проблему, просто разблокируйте отверстия с помощью остроконечного инструмента, например, зубочистки.

В отверстия на головке горелки попала вода

Была ли недавно очищена головка вашей горелки или на нее пролита вода? Если это так, очень вероятно, что в его отверстиях все еще есть вода, и это мешает кольцу загореться. Как это часто бывает, это очень легко исправить, не требуя серьезной работы: чтобы все снова работало правильно, просто дайте головке горелки высохнуть должным образом.

Свеча зажигания расколота или сломана

Свечи зажигания на газовых плитах, которые часто состоят из керамики и куска металла, генерируют искру, которая служит для зажигания пламени. Без этой искры рядом с горелкой было бы невозможно получить пламя. Если свеча зажигания расплавится или сломается, искра либо не будет образовываться, либо будет слишком слабой, либо не будет генерироваться в правильном положении. Во всех этих случаях свеча зажигания не сможет зажечь газ. Вы можете легко проверить состояние свечи зажигания: просто посмотрите, нет ли на ней трещин и трещин, а также отколовшейся керамики.Если у него действительно есть какие-либо из этих проблем, вам нужно будет заменить указанную свечу зажигания, чтобы кольцо снова заработало правильно.

Искровой генератор не работает

Искровой генератор подает на свечу зажигания электричество, которое она использует для образования искры. Если генератор искры на вашей варочной панели больше не работает, ни одна из свечей зажигания не вызовет искру, и, как следствие, пламя не возникнет. Таким образом, на все кольца будет влиять одна и та же проблема с зажиганием.Вам нужно будет заменить весь искровой генератор, так как его невозможно открыть, чтобы определить точную причину проблемы.

В шлангах или трубах есть воздух

Если кольца на вашей газовой плите перестали работать после замены шланга или газового баллона, или после того, как вы только что переехали в новый дом / квартиру, очень вероятно, что вы есть воздух в шлангах / трубах. Этот избыток воздуха предотвратит возгорание пламени. Поэтому вам необходимо продуть трубы / шланги.Для этого включите самое большое кольцо и оставьте его включенным на несколько секунд, чтобы воздух вышел из труб / шлангов. После этого проверьте, зажег самое маленькое кольцо. Предупреждение: если при этом вы почувствуете запах газа, немедленно выключите кольцо.

Сработал предохранительный выключатель на регуляторе давления

Регуляторы давления, вставленные внутрь газовых баллонов, служат для снижения давления газа, когда он выходит из баллона и входит в шланг. В современные регуляторы давления производители добавили предохранительное устройство, которое предотвращает несчастные случаи, отключая подачу газа, если шланг внезапно порвался или оторвался (например, если вы слишком сильно переместили плиту), или если есть крупная утечка.Каждый раз при замене баллона или открытии или закрытии клапана вам необходимо либо нажать кнопку, либо переместить рычаг, чтобы разблокировать предохранительный выключатель.

Bosch PWP631BF1B Индукционная варочная панель 13a, просто подключите. | Clocktower

Дополнительная информация

Тип	Интегрированный
Цвет	Черный
Ширина	59 см
Глубина	52 см
Гарантия	2 года на запчасти и сборку
Варочная панель Тип	Индукционная плита
Количество варочных зон	4
Рама варочной поверхности	Бескаркасный
Органы управления	Сенсорное управление

Детали

Индукционная плита Bosch PWP631BF1B с элегантным привлекательным дизайном со скошенной передней частью для быстрого и точного приготовления, легкой очистки и низкого энергопотребления.Индукционные варочные панели генерируют тепло только там, где это необходимо — в основании посуды. Более того, индукционная плита нагревает два литра воды до кипения в два раза быстрее, чем стеклокерамическая плита, что также позволяет сэкономить много энергии. С помощью сенсорной панели управления вы можете легко регулировать желаемую зону нагрева, просто выберите один из 17 уровней мощности, которые вам нужны, и готово. 4 зоны варочной поверхности позволяют использовать кастрюли и сковороды разного размера и формы. Следите за текущими расходами с помощью дисплея энергопотребления, который показывает, сколько энергии было использовано для последнего процесса приготовления.Функция PowerBoost добавляет еще больше мощности, чтобы ускорить процесс приготовления. Для вашего спокойствия есть блокировка от детей, автоматическое отключение безопасности и блокировка панели управления. Эта конкретная плита требует только источника питания на 13 А, поэтому ее можно просто подключить к розетке, а не подключать к электросети, что означает, что она также является идеальной заменой вашей неэффективной газовой плите.
