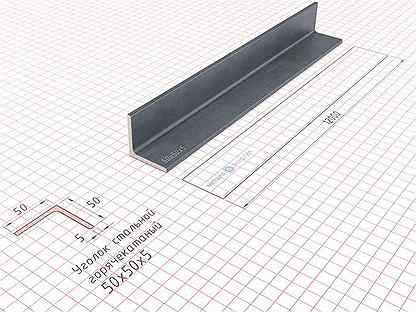

Уголок 50х50х5: цена за метр |

Уголок 50х50х5, цена за метр которого зависит от множества параметров, представляет собой металлическое изделие Г-образной формы, широко распространенное во множестве областей человеческой жизни.

По своей сути уголок является разновидностью сортового металлопроката, изготовленной из стали различных марок.

Уголок 50х50х5, цена за метр которого несколько выше средней, в большинстве случаев изготавливается из низколегированных сталей и отличается повышенной прочностью.

НаименованиеРазмерЦена за метр, руб
Уголок стальной равнопол. 50 х 50 х 5 ст3сп/пс5длина = 12.0м155

В зависимости от вида сечения уголки могут быть разделены на:
  • равнополочные;
  • неравнополочные.

Изготовлены уголки могут быть несколькими способами:

  • горячей прокаткой;
  • гибкой горячекатаного или холоднокатаного стального листа.

В зависимости от точности изготовления уголки делятся на:

  • высокоточные;
  • обычной точности;
  • повышенной точности.

Более подробно с сортаментом уголков и ценами на них можно ознакомиться здесь.

Вес уголка можно рассчитать тут, используя калькулятор металлопроката, позволяющего узнать массу практически любых металлоизделий.

Как говорилось несколько ранее, область применения уголка достаточно обширна. На сегодняшний день он востребован практически во всех строительных областях.

Его можно встретить там, где создаются и укрепляются различные металлоконструкции, армируется бетон, требуется жесткая арматура. Зачастую он является составным элементом заборов, калиток, ворот, решеток, козырьков и оград.

При этом сфера использования изделия напрямую зависит от того, как выглядят его полки. В данном случае речь идет о том, что равнополочные и неравнополочные используются различно. Каждый из них предназначен для применения в какой-либо определенной сфере и рассчитан на выполнение вполне конкретных действий в заданных условиях.

Так, например, уголок равнополочный является металлоизделием, имеющим прямое отношение к фасонному прокату общего  назначения, в разрезе напоминающим букву Г и обладающим равными гранями.

Уголок означенного типа широко задействован во множестве областей строительства и хозяйства – от сооружения крупных спортивных и промышленных объектов  до загородного строительства.

Основной формой строительства с использованием равнополочного уголка является создание конструкций в виде ферм.

Кроме того подобный уголок достаточно активно применяется в металлопереработке и машиностроении.

Уголок 50х50 мм из нержавеющей стали

Уголок 50х50 из нержавеющей стали
Наименование, размер (мм)Поверх-ностьМарка сталиВидПлощадь сечения, см²Вес метра
Уголок нержавеющий 50х50х2матоваяAISI304хк1,961,55
Уголок нержавеющий 50х50х2матоваяAISI430хк1,961,51
Уголок нержавеющий 50х50х3матоваяAISI304гк2,962,34
Уголок нержавеющий 50х50х4матоваяAISI304гк3,893,07
Уголок нержавеющий 50х50х5матоваяAISI304гк4,803,79
Наименование, размер (мм)Поверх-ностьМарка сталиВидПлощадь сечения, см²Вес метра
Уголок нержавеющий 50х50х2шлиф.AISI304хк1,961,55
Наименование, размер (мм)Поверх-ностьМарка сталиВидПлощадь сечения, см²Вес метра
Уголок нержавеющий 50х50х2зеркалоAISI304хк1,961,55

Вес погонного метра уголка указан в килограммах, с учетом плотности используемой марки стали, но без учета допустимых отклонений по наружным размерам: высота и длина профиля, толщина полки.

Для расчета веса плотность стали принята:

для стали AISI 304 (08Х18Н10) равной 7,9 г/см3
для стали AISI 430 равной 7,7 г/см3

Допустимые отклонения от номинальных размеров для уголков с шириной полки 50х50 и толщиной полки 2-5 миллиметров составляют следующие значения:

Ширина полки ± 1 мм
Толщина полки ± 0,5 мм
Длина + 50мм; -0мм
Угол изгиба профиля должен быть равен 90о ± 1о.
Кривизна не должна превышать 0,4% длины профиля (или 6 мм на 1,5 метра длины профиля).

Назначение и применение

Холоднокатаные или гнутые уголки из нержавеющей стали с высотой полки 50х50 миллиметров и толщиной 2 миллиметра используются при производстве металлоконструкций в качестве соединительного или декоративного элемента, а так же придания дополнительного ребра жесткости конструкции, работающей без нагрузки или при малых нагрузках.

Горячекатаные уголки с толщиной полки от 3-х миллиметров используются в производстве металлоконструкций для придания дополнительной жесткости конструкции, работающей под нагрузкой, в условиях химически активной среды и / или высоких температур.

Поставки уголка 50х50 из нержавеющей стали

Наша компания поставляет уголки равнополочные 50х50 миллиметров с различной толщиной полки из нержавеющей стали различных марок с различными видами отделки поверхности и в любых количествах от 1-го прутка за наличный и безналичный расчет.
Покупателям мы предлагаем доставку, все виды резки и другие услуги по металлообработке приобретенной у нас продукции.

© 2015, Коррозионно-стойкие Стали
Металлопрокат и трубы из нержавеющей стали. Продажа, резка, металлообработка, доставка.

Карта сайта

Вес уголка 75х75х5 за метр


Стальной уголок 75х75х5: вес 1 метра.

Уголок стальной горячекатаный равнополочный 75х75х5 — произведен в соответствие с ГОСТ 8509-93 (методом горячей прокатки) из рядовой углеродистой стали 3. Продукция обычно упакована в пачки весом от 3 до 7 тонн.

Профиль с полочкой семьдесят пять миллиметров не так востребован в частном строительстве, как, допустим, 63-й. Тем не менее, он встречается. Поэтому необходимо знать вес уголка 75х75х5. Далее в статье будет выведена необходимая информация, а так же таблица всех размеров.

Сколько весит уголок 75 75 на 5?

  • Его значение — 5,8 кг/м.
  • Количество метров в 1 тонне – 173.

Проблема, однако, в том, что помимо с толщиной полки 5 (мм) существуют и иные модификации проката 75х75 – с толщиной полочки 6, 7, 8 и даже 9 миллиметров. И если последние три встречаются не так часто, то уголок 6 широко востребован. Вес 1 метра такого профиля составляет 6,89 кг.

Таблица параметров всех размеров:

Размеры уголка, ммШирина полки А, ммТолщина стенки t, ммВес 1 метра, кгМетров в 1 тоннеДопустимые отклонения веса, %
Повыш. точностиОбычной
20х20х32030,891123,6± 1,25± 1,50
20х20х42041,15869,57± 1,25± 1,50
25х25х32531,12892,86± 1,25± 1,50
25х25х42541,46684,93± 1,25± 1,50
28х28х32831,27787,4± 1,25± 1,50
32х32х33231,46684,93± 1,25± 1,50
32х32х43241,91523,56± 1,25± 1,50
35х35х33531,6625± 1,25± 1,50
35х35х43542,1476,19± 1,25± 1,50
40х40х34031,85540,54± 1,25± 1,50
40х40х44042,42413,22± 1,25± 1,50
40х40х54052,98335,57± 1,25± 1,50
45х45х34532,08480,77± 1,25± 1,50
45х45х44542,73366,3± 1,25± 1,50
45х45х54553,37296,74± 1,50± 2,00
50х50х35032,32431,03± 1,50± 2,00
50х50х45043,05327,87± 1,50± 2,00
50х50х55053,77265,25± 1,50± 2,00
56х56х45643,44290,7± 1,50± 2,00
56х56х55654,25235,29± 1,50± 2,00
63х63х46343,91255,75± 1,50± 2,00
63х63х56354,81207,9± 1,50± 2,00
63х63х66365,72174,83± 1,50± 2,00
70х70х57055,83185,87± 1,50± 2,00
70х70х67066,39156,49± 1,50± 2,00
70х70х77077,39135,32± 1,50± 2,00
70х70х87088,37119,47± 1,50± 2,00
75х75х57555,8172,41± 1,50± 2,00
75х75х67566,89145,14± 1,50± 2,00
75х75х77577,96125,63± 1,50± 2,00
75х75х87589,02110,86± 1,50± 2,00
75х75х975910,0799,3± 1,50± 2,00
80х80х68067,36135,87± 1,50± 2,00
80х80х78078,51117,51± 1,50± 2,00
80х80х88089,65103,63± 1,50± 2,00
90х90х69068,33120,05± 1,50± 2,00
90х90х79079,64103,73± 1,50± 2,00
90х90х890810,9391,49± 2,00± 2,50
90х90х990912,281,97± 2,00± 2,50
100х100х6. 51006,510,0699,4± 2,00± 2,50
100х100х7100710,7692,68± 2,00± 2,50
100х100х8100812,2581,63± 2,00± 2,50
100х100х101001015,166,23± 2,00± 2,50
100х100х121001217,955,87± 2,00± 2,50
100х100х141001420,6348,47± 2,00± 2,50
100х100х161001623,342,92± 2,00± 2,50
110х110х8110813,574,07± 2,00± 2,50
125х125х8125815,4664,68± 2,00± 2,50
125х125х9125917,357,8± 2,00± 2,50
125х125х101251019,152,36± 2,00± 2,50
125х125х121251222,6844,09± 2,00± 2,50
125х125х141251426,238,17± 2,00± 2,50
125х125х161251629,6533,73± 2,50± 3,00
140х140х9140919,4151,52± 2,50± 3,00
140х140х101401021,4546,62± 2,50± 3,00
140х140х121401225,539,22± 2,50± 3,00
160х160х101601024,6740,54± 2,50± 3,00
160х160х111601127,0237,01± 2,50± 3,00
160х160х121601228,3535,27± 2,50± 3,00
160х160х141601422,9729,44± 2,50± 3,00
160х160х161601638,5225,96± 2,50± 3,00
160х160х181601843,0123,25± 2,50± 3,00
160х160х201602047,4421,08± 2,50± 3,00
180х180х111801130,132,79± 2,50± 3,00
180х180х121801233,130,21± 2,50± 3,00
200х200х12200123727,03± 2,50± 3,00
Читайте также:  Арматура А400: вес 1 метра (таблица).

В таблице указаны все параметры согласно ГОСТу.

Производство.

Качество уголка контролирует производитель во время изготовления, прокат проверяется через каждые 400-500 тонн. Предельные размеры регулируются ГОСТом 8509-93, длина проката составляет 4 12 метров, предельный прогиб составляет 0,4% длины, скручивание материала не допускается.

Изготавливается из конструкционных сталей С235, С245 и. т. д. Сталь С235 соответствует Ст3кп2, для строительных конструкций, без ограничений по методу сварки. Относительное удлинение при разрыве – 20-24%, предел кратковременной прочности – 195-235 МПа.

Оцените качество подачи материала: (1 оценок, среднее: 5,00 из 5) Загрузка… Расскажите друзьям и коллегам в социальных сетях!

domstrousam.ru

Вес уголка стального

Равнополочный металлический уголок: теоретический вес, вес метра погонного
Размер и толщина полок уголкаВес 1 мп, кгМетров в тонне
Bt
203,00,891123,60
204,01,15869,57
253,01,12892,86
254,01,46684,93
283,01,27787,40
303,01,36735,29
304,01,78561,80
323,01,46684,93
324,01,91523,56
353,01,60625,00
354,02,10476,19
355,02,58387,60
403,01,85540,54
404,02,42413,22
405,02,98335,57
453,02,08480,77
454,02,73366,30
504,03,05327,87
505,03,77265,25
506,04,47223,71
564,03,44290,70
565,04,25235,29
634,03,90256,41
635,04,81207,90
636,05,72174,83
704,54,87205,34
705,05,38185,87
706,06,39156,49
707,07,39135,32
708,08,37119,47
755,05,80172,41
756,06,89145,14
757,07,96125,63
758,09,02110,86
759,010,7093,46
805,56,78147,49
806,07,36135,87
807,08,51117,51
808,09,65103,63
906,08,33120,05
907,09,64103,73
908,010,9391,49
909,012,2081,97
Размер и толщина полок уголкаВес 1 мп, кгМетров в тонне
Bt
1006,510,0699,40
1007,010,7992,68
1008,012,2581,63
10010,015,1066,23
10012,017,9055,87
10014,020,6348,47
10016,023,3042,92
1107,011,8984,10
1108,013,5074,07
1258,015,4664,68
1259,017,3057,80
12510,019,1052,36
12512,022,6844,09
12514,026,2038,17
12516,029,6533,73
1409,019,4151,52
14010,021,4546,62
14012,025,5039,22
16010,024,6740,54
16011,027,0237,01
16012,029,3534,07
16014,034,2029,24
16016,038,5225,96
16018,043,0123,25
16020,047,4121,09
18011,030,4732,82
18012,033,1230,19
20012,036,9727,05
20013,039,9225,05
20014,042,8023,36
20016,048,6520,55
20020,060,0816,64
20025,074,0213,51
20030,087,5611,42
22014,047,4021,10
22016,053,8318,58
25016,061,5516,25
25018,068,8614,52
25020,076,1113,14
25022,083,3112,00
25025,093,9710,64
25028,0104,509,57
25030,0111,448,97
25035,0128,517,78
Неравнополочный металлический уголок: теоретический вес, вес метра погонного
Размеры и толщина полок уголкаВес  1 мп, кгМетров в тонне
BAt
25163,00,911098,9
32203,01,17854,7
32204,01,52657,9
40253,01,48675,7
40254,01,94515,5
40255,02,37421,9
45283,01,68595,2
45284,02,20454,5
50323,01,90526,3
50324,02,40416,7
56364,02,81355,9
56365,03,46289,0
63404,03,17315,4
63405,03,91255,7
63406,04,63216,0
63408,06,03165,8
70455,04,39227,8
75505,04,79208,8
75506,05,69175,7
75508,07,43134,6
80505,04,49222,7
80506,05,92168,9
90565,56,17162,1
90566,06,70149,3
90568,08,77114,0
Размеры и толщина полок уголкаВес  1 мп, кгМетров в тонне
BAt
100636,07,53132,8
100637,08,70114,9
100638,09,87101,3
1006310,012,1482,4
110706,58,98111,4
110708,010,9391,5
125707,011,0490,6
125708,012,5879,5
1258010,015,4764,6
1258012,018,3454,5
140908,014,1370,8
1609010,017,4657,3
1601009,017,9655,7
16010010,019,8550,4
16010012,023,5842,4
16010014,027,2636,7
18011010,022,2045,0
18011012,026,4037,9
20012511,027,3736,5
20012512,029,7433,6
20012514,034,4329,0
20012516,039,0725,6

Смотрите также: Online-калькулятор расчета веса и длинны стального уголка в зависимости от марки стали, его вида и размеров.

Сколько весит равнополочный и неравнополочный стальной уголок? Как рассчитать вес уголка? Как перевести метры погонные в килограммы и тонны? Ответы на эти вопросы вы найдете в приведенных выше таблицах расчета массы уголка в зависимости от ширины, размера и толщины полок. Удельный вес уголка, теоретический вес 1 метра погонного уголка, количество метров погонных металлического уголка в 1 тонне.

На сайте металлобазы «Аксвил» вы можете купить уголок стальной в Минске оптом и в розницу.

aksvil.by

Уголок 75х75х5

*-цена стального уголка 75х75х5 указана за тонну с НДС при заказе от двадцати и более тонн. На оптовые заказы  со склада и транзитные поставки напрямую от производителя действует система скидок от цены прайс-листа. На заказ объемом менее тонны возможно применение розничных цен. Окончательную цену на уголок 75х75х5, пожалуйста, уточняйте  у менеджера. Также вы можете узнать стоимость уголка за метр.

Уголок стальной горячекатаный равнополочный 75х75х5 — произведен в соответствие с ГОСТ 8509-93 (методом горячей прокатки) из рядовой углеродистой стали 3. Продукция упакована в пачки весом от 3 до 7 тонн.

Купить уголок 75х75х5 вы можете любыми партиями: оптом и в розницу. Минимальный объем отгрузки угловой стали — один хлыст.

Посмотреть полный сортамент уголков, предлагаемый к продаже компанией МЕТАЛЛ-ЭНЕРГИЯ, вы можете, перейдя в соответствующий раздел по ссылке стальной уголок.

Чтобы  купить металлопрокат и трубы  других видов воспользуйтесь нашим каталогом.

ЛУЧШАЯ ЦЕНА  НА СТАЛЬНОЙ УГОЛОК – МЕТАЛЛ-ЭНЕРГИЯ

Области применения:  машиностроение, производство  и монтаж металлоконструкций, каркасы, мачты, вышки, крепления, соединения, распорки.

Потребители:  строительные компании, машиностроительные предприятия,  производители металлоконструкций, домохозяйства.

Вместе с уголком 75х75х5 из стали 3  вы можете приобрести следующие услуги:

  • Доставка уголка
  • Резка уголка
  • Оцинкование уголка
  • Изготовление гнутого уголка
  • Изготовление металлоконструкций

Посмотреть равнополочные уголки 75х75 с другими толщинами стенок: 6;

МЕТАЛЛ-ЭНЕРГИЯ – ГАРАНТИЯ КАЧЕСТВА МЕТАЛЛОПРОДУКЦИИ И УСЛУГ

Теги: металлический уголок, сталь угловая, железный уголок, оцинкованный уголок

www. metall-energy.ru

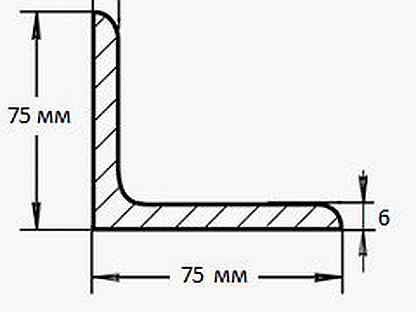

Расчетный вес 1 метра уголков 75х75х5 и 75х75х6

Профиль с полочкой семьдесят пять миллиметров не так востребован в частном строительстве, как, допустим, 63-й. Тем не менее, он встречается. Поэтому необходимо знать вес 1 метра уголка 75х75х5. Уголок 75х75х6 – это модификация предыдущего проката, ее вес мы также озвучим.

Вообще говоря, вес (масса) любого уголка (как равнополочного, так и неравнополочного) в теории рассчитывается по следующей формуле:

Понятное дело, что никто на практике не заморачивается с плотностью материала, радиусами и прочим. Тем более, что давно существуют справочные таблицы, ориентированные на ГОСТ 8509-93. Из таблицы и возьмем нужное нам значение.

Теоретический вес 1 погонного метра уголка 75х75х5

Количество метров в 1 тонне – 173.

Проблема, однако, в том, что помимо варианта с толщиной полки 5 мм существуют и иные модификации проката 75х75 – с толщиной полочки 6, 7, 8 и даже 9 миллиметров. И если последние три встречаются не так часто, то уголок 75х75х6 широко востребован. Вес 1 метра такого профиля составляет 6, 89 кг.

Что до остальных вариантов уголка 75х75, то там веса распределились так:

  • с толщиной полки 7 мм вес равен 7, 96;
  • 8  — 9, 02;
  • 9  — 10, 07 кг.

«Семьдесят пятый» в строительстве можно встретить практически везде. Это, пожалуй, главная деталь при конструировании опорных элементов. Он идет на изготовление дверей, ворот, заборов, лестниц, на окантовку углов.

Наиболее распространенная марка стали, идущая на производство такого проката — 3сп/пс.

Семьдесят пятый профилек очень часто востребован в производстве железобетонных изделий (перекрытий), он повышает прочность таких конструкций.

Уголок 75х75х5 (как и 75х75х6) универсален. Из него делают каркас нужной конструкции, ее же укрепляют распорками из данного профиля.

Популярность изделия объясняется тем, что вес уголка относительно небольшой, а себестоимость заводского производства 1 метра изделия довольно мала. Такой профиль очень устойчив к различного рода нагрузкам на счет наличия ребер жесткости. При повышенных нагрузках предпочтение следует отдавать горячекатаному прокату 75х75х5 и 75х75х6.

19.04.2017 Egor11 ← О весе 1 метра уголка 63х63х5 и не только Гостовский вес 1 метра уголка 100х100х8 → (Пока оценок нет)

stroydombystro.ru

Таблица веса стального уголка.

Таблица веса стального уголка – это справочная информационная таблица, в которой приведены данные по теоретическому вероятному весу стального уголка с заданными заранее известными параметрами. Сам по себе стальной уголок является весьма важным элементом в процессе строительства и сбора металлоконструкций. Стальной уголок обладает такими характеристиками, как прочность, удобность в использовании, многофункциональность, маленький вес, что и является причиной его популярности в строительстве. Эта деталь имеет форму г-образного профиля и может быть изготовлен горячей прокаткой или изгибанием плоских профилей из углеродистых марок стали. Для применения в агрессивных средах производят уголки с оцинкованным покрытием и из нержавеющей стали.

Кроме способа изготовления, все стальные уголки делятся еще на 2 типа: равнополочные и неравнополочные. У равнополочных уголков длина сторон профиля одинаковая, а у неравнополочных – стороны имею разную длину. Гнутые стальные уголки производят из холоднокатаного и горячекатаного листового проката. Толщина стенок уголка может быть от 20 до 200 мм, а его длина 4 — 12 м. Еще одной важной характеристикой стального уголка является параметр кривизны, он не должен быть более 0.4 % в соотношении длины.

В таблицах веса стального уголка показатели горячекатаных и гнутых уголков отличаются. При расчетах веса горячекатаных уголков необходимо знать не только ширину и толщину полки, но и радиусы внутреннего и внешнего закругления. Для вычисления веса горячекатаных уголков используют формулу:

ρу = [(A+B-t)·t+(1-π/4)·(r2внутр-2·r2внешн)]·ρ,

где t — толщина полок; А — ширина большей полки; B — ширина меньшей полки; ρ — плотность материала; rвнешн — радиус внешнего закругления полок; rвнутр — радиус внутреннего закругления.

Размер

Вес кг/п.м.

Размер

Вес кг/п.м.

Таблица веса стального уголка.

20х3

0,89

125х16

29,7

20х4

1,15

140х9

19,4

25х3

1,12

140х10

21,5

25х4

1,46

140х12

25,5

32х3

1,46

160х10

24,7

32х4

1,91

160х11

27

35х3

1,6

160х12

28,4

35х4

2,1

160х14

34

40х3

1,85

160х16

38,5

40х4

2,42

160х18

43

40х5

2,98

160х20

47,4

45х3

2,08

180х11

30,5

45х4

2,73

180х12

33,1

45х5

3,37

200х12

37

50х3

2,32

200х13

39,9

50х4

3,05

200х14

42,8

50х5

3,77

200х16

48,7

50х6

4,47

200х20

60,1

56х4

3,44

200х25

74

56х5

4,25

200х30

87,6

63х4

3,91

220х14

47,4

63х5

4,81

220х16

53,8

63х6

5,72

250х16

61,6

70х5

5,38

250х18

68,9

70х6

6,39

250х20

76,1

70х7

7,39

250х22

83,3

70х8

8,37

250х25

94

75х5

5,8

250х28

104,5

75х6

6,89

250х30

111,4

75х7

7,96

Неравнополочный

75х8

9,02

45х28х4

2,2

75х9

10,07

56х36х4

2,81

80х6

7,36

56х36х5

3,46

80х7

8,51

63х40х5

3,91

80х8

9,65

63х40х6

4,63

90х6

8,33

75х50х5

4,79

90х7

9,34

80х50х5

4,49

90х8

10,93

80х50х6

5,92

90х9

12,2

90х56х6

6,7

100х7

10,8

90х56х8

8,77

100х8

14,3

100х63х6

7,53

100х10

15,1

100х63х7

8,7

100х12

17,9

100х63х8

9,87

100х14

20,6

110х70х8

10,93

100х16

23,3

125х80х8

12,58

110х7

11,9

125х80х10

15,47

100х8

13,5

140х90х8

14,13

125х8

15,5

140х90х10

17. 46

125х9

17,3

160х100х9

17,96

125х10

19,1

160х100х10

19,85

125х12

22,7

160х100х12

23,58

125х14

26,2

200х125х11

27,37

Выше приведена стандартная простая таблица веса стального уголка. Ниже приведем более подробные таблицы с разными дополнительными параметрами и характеристиками.

Таблица веса погонного метра стального уголка равнополочного по ГОСТ 8509-86.

Размер мм

Стенка, мм

3

4

5

6

7

8

9

10

11

12

13

14

16

18

20

22

25

28

30

20

0,33

1,15

25

1,12

1,46

28

1,27

30

32

1,46

1,91

35

1,60

2,10

40

1,85

2,42

2,98

45

2,08

2,73

3,37

50

2,32

3,05

3,77

56

3,44

4,25

63

3,91

4,81

5,72

70

5,38

6,39

7,39

8,37

75

5,80

6,89

7,96

9,02

10,07

80

7,36

8,51

9,65

90

8,33

9,64

10,93

12,20

100

10,79

114,25

15,10

17,90

20,63

23,30

110

13,50

125

15. 46

17,30

19,10

22,68

26,20

29,65

140

19,41

21,45

25,50

160

24,67

27,02

28,35

33,97

38,52

43,01

47,44

180

30,50

33,10

200

37,00

36,97

39,92

42,80

54,40

71,26

74,02

220

47,40

53,80

250

61,55

68,86

76,11

83,31

93,97

104,50

111,44

Ниже приведены две таблицы веса стального уголка равнополочного, в первой для прокатного и во второй для гнутого уголка.

Размеры и вес стального уголка равнополочного прокатного (ГОСТ 8509-93).

Размер, мм

Вес, кг/м

a

b

s

20

20

3

0.89

20

20

4

1.15

25

25

3

1.12

25

25

4

1.46

28

28

3

1.27

30

30

3

1.36

30

30

4

1.78

32

32

3

1.46

32

32

4

1. 91

35

35

3

1.60

35

35

4

2.10

40

40

3

1,85

40

40

4

2,42

45

45

3

2,08

45

45

4

2,73

45

45

5

3,37

50

50

3

2,32

50

50

4

3,05

50

50

5

3,77

50

50

6

4,47

56

56

4

3,44

63

63

4

3,90

63

63

5

4,81

63

63

6

5,72

70

70

4,5

4,87

70

70

5

5,38

70

70

6

6,39

70

70

7

7,39

70

70

8

8,37

75

75

5

5,80

75

75

6

6,89

75

75

7

7,96

75

75

8

9,02

75

75

9

10,07

80

80

5,5

6,78

80

80

6

7,36

80

80

7

8,51

80

80

8

9,65

90

90

6

8,33

90

90

7

9,64

90

90

8

10,93

90

90

9

12,20

100

100

6,5

10,06

100

100

7

10,79

100

100

8

12,25

100

100

10

15,10

100

100

12

17,90

110

110

7

11,89

110

110

8

13,5

125

125

8

15,46

125

125

10

19,10

125

125

12

22,68

140

140

9

19,41

140

140

10

21,45

140

140

12

25,50

160

160

10

24,67

160

160

11

27,02

160

160

12

29,35

160

160

14

34,20

180

180

11

30,47

180

180

12

33,12

200

200

12

36,97

Размеры и вес стального уголка равнополочного гнутого (ГОСТ 19771-93).

Размер, мм

Вес, кг/м

a

b

s

25

25

1,5

0,56

25

25

2

0,73

25

25

2,5

0,98

32

32

1,5

0,72

32

32

2

0,95

32

32

2,5

1,1

36

36

2

1,07

36

36

2,5

1,33

36

36

3

1,57

40

40

2

1,2

40

40

2,5

1,48

40

40

3

1,76

50

50

3

2,23

55

55

3

2,43

60

60

3

2,67

60

60

4

3,53

70

70

3

3,17

70

70

4

4,16

80

80

3

3,64

80

80

4

4,79

80

80

5

5,92

80

80

6

7,01

80

80

7

8,11

100

100

4

6,05

100

100

5

7,49

100

100

6

8,89

100

100

7

10,31

120

120

4

7,3

120

120

5

9,06

120

120

6

10,78

160

160

5

12,2

160

160

6

14,55

160

160

7

16,9

Таблица веса уголка неравнополочного по ГОСТ 8509-93.

Уголок 45x28x4

12м, 11,7м

 2,2

Уголок 63x40x5

12м, 11,7м

 3,91

Уголок 63x40x6

12м, 11,7м

 4,63

Уголок 75x50x5

12м, 11,7м

 4,79

Уголок 75x50x6

12м, 11,7м

 5,69

Уголок 100x63x6

12м, 11,7м

 7,53

Уголок 100x63x8

12м, 11,7м

 9,87

Уголок 125x80x8

12м, 11,7м

 12,53

Уголок 125x80x10

12м, 11,7м

 15,47

Уголок 140x90x8

12м, 11,7м

 14,13

Уголок 140x90x10

12м,11. 7м

 17,46

Уголок 160x100x10

12м,11.7м

 19,85

Далее приведем таблицу веса стальных горячекатаных уголков неравнополочных с указанием количества килограмм в метре проката и количества метров в тонне изделия. ГОСТ 8510-93.

Уголок вес

Кг/метр

Метров/тонне

Таблица веса стального уголка горячекатаного.

Уголок 25x16x3

0,91

1098,9

Уголок 30x20x3

1,12

892,85

Уголок 30x20x4

1,46

684,92

Уголок 32x20x3

1,17

854,7

Уголок 32x20x4

1,52

657,89

Уголок 40x25x3

1,48

675,67

Уголок 40x25x4

1,94

515,46

Уголок 40x25x5

2,37

421,94

Уголок 40x30x4

2,26

442,48

Уголок 40x30x5

2,46

406,5

Уголок 45x28x3

1,68

595,23

Уголок 45x28x4

2,2

454,54

Уголок 50x32x3

1,9

526,32

Уголок 50x32x4

2,4

416,67

Уголок 56x36x4

2,81

355,87

Уголок 56x36x5

3,46

289,01

Уголок 63x40x4

3,17

315,45

Уголок 63x40x5

3,91

255,75

Уголок 63x40x6

4,63

215,98

Уголок 63x40x8

6,03

165,84

Уголок 65x50x5

4,36

229,36

Уголок 65x50x6

5,18

193,05

Уголок 65x50x7

5,98

167,22

Уголок 65x50x8

6,77

147,71

Уголок 70x45x5

4,39

227,78

Уголок 75x60x5

4,79

208,77

Уголок 75x60x6

5,69

175,75

Уголок 75x60x7

6,57

152,21

Уголок 75x60x8

7,43

134,59

Уголок 80x50x5

4,49

222,72

Уголок 80x50x6

5,92

168,92

Уголок 80x60x6

6,39

156,49

Уголок 80x60x7

7,39

135,32

Уголок 80x60x8

8,37

119,47

Уголок 90x56x5,5

6,17

162,07

Уголок 90x56x6

6,7

149,25

Уголок 90x56x8

8,77

114,03

Уголок 100x63x10

12,14

82,37

Уголок 100x63x6

7,53

132,8

Уголок 100x63x7

8,7

114,94

Уголок 100x63x8

9,87

101,32

Уголок 100x65x10

12,3

81,3

Уголок 100x65x7

8,81

113,51

Уголок 100x65x8

9,99

100,1

Уголок 110x70x6,5

8,98

111,36

Уголок 110x70x8

10,93

91,49

Уголок 125x80x10

15,47

64,64

Уголок 125x80x12

18,34

54,53

Уголок 125x80x7

11,04

90,58

Уголок 125x80x8

12,53

79,81

Уголок 140x90x10

17,46

57,27

Уголок 140x90x8

14,13

70,77

Уголок 160x100x10

19,85

50,38

Уголок 160x100x12

23,58

42,41

Уголок 160x100x14

27,26

36,68

Уголок 160x100x9

17,96

55,68

Уголок 180x110x10

22,2

45,05

Уголок 180x110x12

26,4

37,88

Уголок 200x125x11

27,37

36,54

Уголок 200x125x12

29,74

33,62

Уголок 200x125x14

34,43

29,04

Уголок 200x125x16

39,07

25,6

www. calc.ru

Стальной уголок 75х75х6: вес 1 метра.

Уголок стальной как особый вид металлопроката фактически применим во всех промышленных отраслях, строительстве и народном хозяйстве. Очень часто материал применяется при строительстве каркасных сооружений различного типа и назначения, начиная от каркасов для монолитных железобетонных конструкций и заканчивая строительством каркасных высотных конструкций (мачты, опоры ЛЭП, вышки сотовой связи).

В машиностроительной отрасли уголок 75х75х6 также играет немаловажную роль. Его использование позволяет создавать усиленные каркасы машин и механизмов (каркасы станков, станин,каркасы вагонов и т.д.).

Какой вес уголка 75х75х6?

  • Масса 1 метра равна: 6.89 кг.

Профиль с полочкой семьдесят пять миллиметров не так востребован в частном строительстве, как, допустим, 63-й. Тем не менее, он встречается. Поэтому необходимо знать вес 1 метра уголка 75 75 6.

Вообще говоря, (масса) любого уголка (как равнополочного, так и неравнополочного) в теории рассчитывается по следующей формуле:

Понятное дело, что никто на практике не заморачивается с плотностью материала, радиусами и прочим. Тем более, что давно существуют справочные таблицы, ориентированные на ГОСТ 8509-93. Из таблицы и возьмем нужное нам значение.

Таблица веса всех размеров:

Размеры уголка, ммШирина полки А, ммТолщина стенки t, ммВес 1 метра, кгМетров в 1 тоннеДопустимые отклонения веса, %
Повыш. точностиОбычной
20х20х32030,891123,6± 1,25± 1,50
20х20х42041,15869,57± 1,25± 1,50
25х25х32531,12892,86± 1,25± 1,50
25х25х42541,46684,93± 1,25± 1,50
28х28х32831,27787,4± 1,25± 1,50
32х32х33231,46684,93± 1,25± 1,50
32х32х43241,91523,56± 1,25± 1,50
35х35х33531,6625± 1,25± 1,50
35х35х43542,1476,19± 1,25± 1,50
40х40х34031,85540,54± 1,25± 1,50
40х40х44042,42413,22± 1,25± 1,50
40х40х54052,98335,57± 1,25± 1,50
45х45х34532,08480,77± 1,25± 1,50
45х45х44542,73366,3± 1,25± 1,50
45х45х54553,37296,74± 1,50± 2,00
50х50х35032,32431,03± 1,50± 2,00
50х50х45043,05327,87± 1,50± 2,00
50х50х55053,77265,25± 1,50± 2,00
56х56х45643,44290,7± 1,50± 2,00
56х56х55654,25235,29± 1,50± 2,00
63х63х46343,91255,75± 1,50± 2,00
63х63х56354,81207,9± 1,50± 2,00
63х63х66365,72174,83± 1,50± 2,00
70х70х57055,83185,87± 1,50± 2,00
70х70х67066,39156,49± 1,50± 2,00
70х70х77077,39135,32± 1,50± 2,00
70х70х87088,37119,47± 1,50± 2,00
75х75х57555,8172,41± 1,50± 2,00
75х75х67566,89145,14± 1,50± 2,00
75х75х77577,96125,63± 1,50± 2,00
75х75х87589,02110,86± 1,50± 2,00
75х75х975910,0799,3± 1,50± 2,00
80х80х68067,36135,87± 1,50± 2,00
80х80х78078,51117,51± 1,50± 2,00
80х80х88089,65103,63± 1,50± 2,00
90х90х69068,33120,05± 1,50± 2,00
90х90х79079,64103,73± 1,50± 2,00
90х90х890810,9391,49± 2,00± 2,50
90х90х990912,281,97± 2,00± 2,50
100х100х6. 51006,510,0699,4± 2,00± 2,50
100х100х7100710,7692,68± 2,00± 2,50
100х100х8100812,2581,63± 2,00± 2,50
100х100х101001015,166,23± 2,00± 2,50
100х100х121001217,955,87± 2,00± 2,50
100х100х141001420,6348,47± 2,00± 2,50
100х100х161001623,342,92± 2,00± 2,50
110х110х8110813,574,07± 2,00± 2,50
125х125х8125815,4664,68± 2,00± 2,50
125х125х9125917,357,8± 2,00± 2,50
125х125х101251019,152,36± 2,00± 2,50
125х125х121251222,6844,09± 2,00± 2,50
125х125х141251426,238,17± 2,00± 2,50
125х125х161251629,6533,73± 2,50± 3,00
140х140х9140919,4151,52± 2,50± 3,00
140х140х101401021,4546,62± 2,50± 3,00
140х140х121401225,539,22± 2,50± 3,00
160х160х101601024,6740,54± 2,50± 3,00
160х160х111601127,0237,01± 2,50± 3,00
160х160х121601228,3535,27± 2,50± 3,00
160х160х141601422,9729,44± 2,50± 3,00
160х160х161601638,5225,96± 2,50± 3,00
160х160х181601843,0123,25± 2,50± 3,00
160х160х201602047,4421,08± 2,50± 3,00
180х180х111801130,132,79± 2,50± 3,00
180х180х121801233,130,21± 2,50± 3,00
200х200х12200123727,03± 2,50± 3,00
Читайте также:  Арматура: свойства, применение в строительстве.

Все параметры в таблице выведены в соответствии с ГОСТом.

Сортамент стальных уголков.

Данные товары в зависимости от длины сторон делятся на:

  1. Равнополочные (когда обе стороны профиля имеют одинаковые размеры),
  2. Неравнополочные (когда одна сторона короче).

Оба вида активно используются во время строительных работ. Их применяют для надежного укрепления металлических и железобетонных конструкций, а также в качестве элемента жесткой арматуры. Расчет требуемого количества изделий осуществляется с помощью специального калькулятора, исходя из массы конструкций и табличных данных.

Уголки из металла активно используются во время укрепления несущих элементов переходов, всевозможных зданий и проемов. Товары отличаются небольшим весом и удобны в эксплуатации, что делает их очень популярными и востребованными.

Оцените качество подачи материала: (1 оценок, среднее: 5,00 из 5) Загрузка… Расскажите друзьям и коллегам в социальных сетях!

domstrousam. ru

Уголок 50 х 50 х 4 мм

Благодаря свой форме металлический уголок выдерживает большие нагрузки на изгиб что очень приемлемо при возведении вертикальных построек, перекрытие верхних этажей – крыш, опоры, как внутренние, так и внешние. Самым продаваемым уголком стальным за прошлый год считается уголок 50 мм на 50 мм, можно сделать небольшой вывод, что такого рода материал дает большие возможности при строительстве и более универсален по сравнению с остальным ассортиментом металлопроката.

В каких областях применяют металлический уголок 50 × 50. Естественно область применения уголка это строительство, как частное, так и промышленное. В основном требуется для создания несущих каркасов, во время закладки фундамента, используют виде закладных элементов. Наличие различных размеров помогают создавать металлоконструкции любых величин.

Как мы выяснили, уголок металлический 50 х 50 в последнее время получил довольно широкое применение в строительстве, и, купить стальной металлический уголок можно на базе металлопроката, в том числе и у нас. Мы, умеем работать: обновление ассортимента на базе, индивидуальный подход к каждому покупателю, доставка и перевозка уголка металлического адресату транспортом нашей компании.  Закажите и купите в одном месте, у нас! Телефон указан в шапке сайта.

Уголок металлический 50×50×4 прокатный – изделие сортового проката Г- образного сечения, которое широко применяется в строительной индустрии. Благодаря своим уникальным свойствам металлический уголок 50×50×4 обеспечивает прочность конструкции, в монтаже которой используется. Мы осуществляем продажу металлопроката, в том числе продажу уголка 50×50×4 для гражданского строения. В наличии огромный выбор стальных уголков, горячекатаных и гнутых. Мы производим доставку металлопроката по Московской области собственным транспортом. Хорошие качества сочетаются с низкой стоимостью из всего сортамента продукции. Спрашиваете, почему так? Все просто производство этого изделия не отличается сложными процессами и дорогими материалами,  поэтому вы можете купить уголок металлический по дешёвым ценам.

Для того чтобы осуществить покупку вам следует позвонить по указному номеру телефона. Если вы желаете купить уголок металлический с доставкой, у нас вы всегда сможете узнать актуальные цены на услуги по транспортировке уголка по всей центральной России. Отгрузка металлопроката и любого другого материала производиться в день звонка клиента.

Доставка

Стоимость доставки рассчитывается индивидуально для каждого клиента, исходя из веса, длинны груза и конечного пункта доставки. Карту и зоны доставки вы сможете посмотреть в разделе «Доставка».

Мы доставляем товар следующими видами транспорта.

Собственный автопарк: легковые автомобили (до 250 кг / 3 м), Газели (до 1,5 т / 6 м), Hyundai Isuzu манипулятор (до 5 т / 6 м), КАМАЗ (до 10 т / до 8 м), MAN, МАЗ (до 20 т, до 12 м.).

Уголки стальные горячекатаные равнополочные и неравнополочные

Применение.

Стальной уголок, как вид сортового строительного проката, нашел широкое применение в гражданском и промышленном строительстве, в домостроении. Он может выполнять роль жесткой арматуры в монолитных и массивных объектах, с целью усиления бетона. Так же уголок применяется в качестве элементов различных металлоконструкций. Нередко уголки используются для укрепления легких бетонных конструкций и бетонных элементов.

Уголки имеют прекрасные технические характеристики стойкости к давлению. Металлоконструкция, которая состоит из прокатного уголка или швеллера, считается одной из самых прочных. Материал устойчив к большим нагрузкам на изгиб, растяжение, скручивание. Дополнительным плюсом станет,  то, что такие конструкции просто возводить.

Стальной уголок универсальное крепежное устройство, которое постоянно применяется в строительной сфере. Благодаря своей функциональности он стал незаменим на строительной площадке.

Характеристики.

На основании длины сечения уголки разделяют на равнополочные уголки и неравнополочные. Равнобокие уголки имеют равную длину по всему сечению, а уголок неравнополочный может обладать разной длиной.

В промышленности применяют два основных метода производства уголок: горячая прокатка и изготовление гнутых уголков. Горячекатаные уголки производятся с помощью проката нагретой стали через валики под давлением. Настройки давления и вращения валиков позволяют получать изделия различной формы и размеров. Чтобы получить гнутый стальной уголок, заготовка обрабатывается на профилегибочных станах, которые придают ей необходимой форму.  Главный плюс гнутых уголков — небольшой вес. Это достоинство делает их более выгодными с экономической точки зрения и позволяет облегчит общую массу строения.

Основой для производства металлических уголков служит не только сталь обыкновенного качества. Он может изготавливаться из композитного сплава или низколегированной стали. Легированные стальные уголки обладают большим сроком службы, чем их аналоги, произведенные из другого материала. Они имеют хорошие показатели морозоустойчивости и не боятся коррозии.  Также часто в промышленности для изготовления уголков используют углеродистую сталь.

Где купить уголки металлические?

Мы предлагаем широкий ассортимент металлических уголков. В нашем интернет-магазине Вы всегда найдете металлический  уголок 25, 40, 50, 63 и вплоть до уголка 160. Большой выбор позволит Вам подобрать необходимый товар, который сможет максимально эффективно решить поставленные Вами задачи.

Вся продукция соответствует современным стандартам качества. Условия крытого склада для её хранения, дают возможность уберечь товар от коррозии и деформации. Приобретя товар у нас, Вы гарантированно получите надежные и прочные изделия.

Оформить заказ Вы можете на сайте или позвонив к нам в офис. Мы располагаем собственным автомобильным парком, что позволяет оперативно выполнять заказы и доставить товар в удобное для Вас время. Приобрести стальной уголок Вы можете, оформив заказ в погонных метрах, хлыстах ( штуках, уголках ) или тоннах.

Мы продаем товар по выгодным и прозрачным ценам. Стоимость продукции всегда будет точно соответствовать, заявленной в интернет-магазине. У нас нет никаких переплат или скрытых дополнительных платежей.

Для того чтобы сделать заказ и его оплатить Вам не нужно посещать наш офис. Вы сможете по факту доставки рассчитаться за доставленный товар.

Основные размеры металлических уголков, представленных в нашем интернет-магазине «МеталлОнлайн»:

Равнобокие уголки:

  • Уголок 25, уголок 25х4, уголок 25х25х4
  • Уголок 32, уголок 32х4, уголок 32х32х4
  • Уголок 35, уголок 35х4, уголок 35х35х4
  • Уголок 40, уголок 40х4, уголок 40х40х4
  • Уголок 45, уголок 45х4, уголок 45х45х4
  • Уголок 50, уголок 50х5, уголок 50х50х5
  • Уголок 63, уголок 63х5, уголок 63х63х5, уголок 63х6, уголок 63х63х6
  • Уголок 75, уголок 75х6, уголок 75х75х6, уголок 75х8, уголок 75х75х8
  • Уголок 80, уголок 80х6, уголок 80х80х6, уголок 80х8, уголок 80х80х8
  • Уголок 90, уголок 90х7, уголок 90х90х7, уголок 90х8, уголок 90х90х8
  • Уголок 100, уголок 100х8, уголок 100х100х8, уголок 100х10, уголок 100х100х10
  • Уголок 110, уголок 110х10, уголок 110х110х10
  • Уголок 125, уголок 125х8, уголок 125х125х8, уголок 125х10, уголок 125х125х10
  • Уголок 140, уголок 140х9, уголок 140х140х9, уголок 140х10, уголок 140х140х10
  • Уголок 160

Неравнобокие уголки:

  • Уголок 63х40, уголок 63х40х6
  • Уголок 90х56, уголок 90х56х6
  • Уголок 100х63, уголок 100х63х8
  • Уголок 125х80, уголок 125х80х8, уголок 125х80х10
  • Уголок 140х90, уголок 140х90х8, уголок 140х90х10

Расчет уголка на прогиб и изгиб

Данный онлайн-калькулятор предназначен для того, чтобы Вы могли легко и быстро подобрать размеры уголка в зависимости от приходящейся на него нагрузки. Особенность его в том, что на одной странице возможно сравнение равнополочных (ГОСТ 8509-93) и неравнополочных (ГОСТ 8510-86) уголков. Последние, в свою очередь, можно подбирать в зависимости от расположения его в пространстве, т.е. в зависимости от того, как он будет ориентирован относительно нагрузки.

Содержание:

1. Калькулятор

2. Инструкция к калькулятору

Расчет уголков производится на изгиб и прогиб (по прочности и по деформациям) для следующих расчетных схем:

  • Тип 1 — однопролетная шарнирно-опертая балка с равномерно распределенной нагрузкой. Пример: перемычка из уголка, которая несет плиты перекрытия и небольшую высоту кладки. (Подробнее о расчете перемычек из уголка см. этот калькулятор).
  • Тип 2 — консольная балка с жесткой заделкой с равномерно распределенной нагрузкой. Пример: железобетонный козырек, выполненный с применением уголка, который жестко (с применением ребер жесткости, ограничивающих любые повороты) приварен к железобетонной стене.
  • Тип 3 — однопролетная шарнирно-опертая балка с консолью с равномерно распределенной нагрузкой. Пример: тот же козырек, что и в предыдущей схеме, только здесь уголок с одной стороны заводится в стену, а с другой опирается на раскос (на рисунке синий).
  • Тип 4 — однопролетная шарнирно-опертая балка с одной сосредоточенной силой. Пример: перемычка, на которую опирается одна балка перекрытия.
  • Тип 5 — однопролетная шарнирно-опертая балка с двумя сосредоточенными силами. Пример: перемычка, на которую опираются две сосредоточенные силы.
  • Тип 6 — консольная балка с одной сосредоточенной силой. Пример: козырек дома с кирпичной стенкой на нем, построенного в африканской республике (где никогда не выпадает снег) по фантазии африканского архитектора. Уголки этого козырька жестко заделаны в стену, так как описано во второй схеме.

Примечание: рассчитываемый уголок на рисунках с примерами окрашен в красный цвет.

Калькулятор

Калькуляторы по теме:

Инструкция к калькулятору
Обращаю ваше внимание, что в нецелых числах необходимо ставить точку, а не запятую, то есть, например, 5. 7 м, а не 5,7. Также, если что-то не понятно, задавайте свои вопросы через форму комментариев, расположенную в самом низу.

Исходные данные

Расчетная схема:

Длина пролета (L) — расстояние между двумя опорами или от жесткой заделки до края консоли.

Расстояния (А и В) — расстояния от опор до места приложения сил. В случае с 3-ей схемой — расстояние от опоры до края консоли.

Нормативная и расчетная нагрузки — нагрузки, которые действуют на уголок, выраженные в кг/м или кг.

Fmax — максимально допустимый прогиб для балки, применяемый в той или иной конструкции. Можно найти в таблице Е.1 приложения Е СНиПа 2.01.07-85* (СП 20.13330.2011) «Нагрузки и воздействия». Данный показатель для наиболее часто встречающегося случая представлен в таблице 1.

Количество уголков — если Вы собираетесь в качестве балки использовать два спаренных уголка, то нужно выбирать «два»,  в противном случае «один».

Характеристики стали:

Расчетное сопротивление (Ry) — подбирается в зависимости от марки стали. Но чаще всего проектировщики принимают Ry = 210 МПа. Остальные см. таблицу 2.

Размеры уголка — выбирается предполагаемый размер равнополочного и (или) неравнополочного уголка.

Расположение — выбирается для неравнополочного уголка в зависимости от того, как он будет работать.

По Х — если нагрузка будет приходиться на короткую полку.

По Y — если нагрузка будет приходиться на длинную полку.

Результат

Wтреб — требуемый момент сопротивления.

Fmax — максимальный прогиб, превышая который балка не проходит при расчете по деформациям.

Расчет по прочности:

Wтреб — момент сопротивления выбранного уголка.

Запас — если значение отрицательное, то балка не проходит по прочности  с перегрузом, указанным в графе. Если значение положительное — балка проходит с запасов, который выражен в процентах в графе.

Расчет по прогибу:

Fбалки — прогиб выбранной балки.

Запас — если значение отрицательное, то балка по деформациям не проходит, т.е. Fбалки > Fтреб, если положительное — в графе указан запас в процентах.

Калькулятор углового баланса


Рекомендуемая литература


Для весов вам понадобится хорошая, ровная и ровная поверхность. Я настоятельно рекомендую использовать лазерный уровень, чтобы убедиться, что 4 шкалы соответствуют одной. еще один. Даже разница в 1/8 дюйма будет иметь значение, особенно если у вас жесткие пружины на вашей катушке. Я использовал лазерный уровень для проецирования горизонтального линию над каждой шкалой и поместил линейку сверху шкалы, чтобы снять показания.Все 4 шкалы должны находиться в пределах 1/8 дюйма. я Я использовал плитки линолеума, чтобы прокладывать две мои чешуйки, чтобы выровнять их все.

Проверьте давление в шинах и поднимите его до горячего давления Вы бежите по трассе . Я использую деревянные доски 2×6 в качестве пандусов, чтобы проехать на машине. затем передние пандусы приподнимают заднюю и опускают на задние весы. Это сложно разместить все 4 шкалы, поэтому вы можете просто подъехать ко всем на в то же время.

Перед тем, как поставить машину на весы, необходимо включить весы и обнулите их без груза .Также дважды проверьте, что весы подключены правильно — действительно можно накосячить настройки подвески если у вас неправильно подключены какие-либо весы (например, передний левый и права поменяны местами).

Если у вас нет регулируемых конечных звеньев на вашем стабилизаторы поперечной устойчивости оставьте их подключенными. Если у вас есть регулируемый конец ссылки затем отключите их для углового баланса . Однажды угол балансировка завершена, посадите кого-нибудь на сиденье водителя и снова подключите стабилизатор поперечной устойчивости с отрегулированным концевым звеном, чтобы легко вставить торцевую тягу в отверстие стабилизатора поперечной устойчивости.

Как только вы поставите машину на весы, вы нужно покатать машину вперед и назад на несколько дюймов несколько раз , соблюдая осторожность не столкнуть с весов, разгрузить подвеску (так как машина опущенные на весы, шины необходимо будет разложить, чтобы освободить приостановка). Вам придется повторять это каждый раз, когда вы опускаете машину на Весы.

Обратите внимание на высоту вашей поездки и изменения подвески для отслеживания вашего прогресса .Когда вы настраиваете свою катушку чтобы получить желаемый вес в поворотах, изменится дорожный просвет. Всегда документируйте вашу текущую высоту езды, и ваша катушка меняется каждый раз вы взвешиваете и настраиваете. Лучше внести много мелких изменений, чем пытаться чтобы сбалансировать вашу машину одним большим шагом. Вы также можете оценить высота центра тяжести (CG) на этой странице: Калькулятор высоты CG

Поперечный вес = правый передний + левый задний

Поперечная масса% = (правый передний + левый задний) / (левый передний + правый задний)

При балансировке поперечная масса в% будет составлять 50%

Прикус и Клин Дельта являются важно для овальных гонщиков , особенно на грязных овалах. Поскольку овал гонщики поворачивают только налево, мы можем сбалансировать машину для лучшего сцепления с дорогой оказывается. Укус говорит нам, насколько мы предпочитают левую заднюю шину для лучшего разгона слева оказывается. Прикус = левый задний — правый задний , а положительное значение означает Левая задняя шина несет больший вес, поэтому у нее будет больше тяги и прикус, отрицательное значение означает, что предпочтение отдается правой задней части.

Клин — термин, используемый в овальный мир гонок и это просто другое слово для Cross Weight .Овал гонщики обнаружили, что могут вставить настоящий клин в левую заднюю часть пружины, чтобы увеличить нагрузку на левую заднюю (и правую переднюю) шины и это поможет машине повернуть налево и лучше разогнаться. Сегодняшний овал гонщики добавляют «клин», регулируя правую заднюю пружину на жердочке — они втяните правое заднее колесо, чтобы увеличить нагрузку на левое заднее колесо и Правая передняя резина.

Когда начальник экипажа NASCAR говорит, что он «добавляет клин», он имеет в виду, что он добавляет вес к левой задней и правой передней шины.Для ясности я называю этот дополнительный груз Wedge Delta . Это просто разница между весом двух диагональных шин. Также можно подумать о клине Delta как левый задний прикус + правый передний прикус.

клин Delta равно (Right Front + Left Rear) — (Left Front + Right Rear) и сообщает нам, сколько дополнительный вес приходится на левую заднюю и правую переднюю шины, что дает им больше тяги или кусочка в поворотах влево.Для овалов нам нужен Прикус положительный и положительный Клин Дельта . Когда клин сбалансирован на 50%, тогда Дельта клина будет равна 0. Конечно, вы также можете добавить сильно клин Delta и ухудшает управляемость. Отслеживание укуса и Wedge Delta и какие значения лучше всего подходят для определенных трасс и условий может помочь нам правильно настроить нашу систему с меньшим количеством тестов. Гонщики обычно не имеет отношения к прикусу и дельте клина, потому что они обычно хочу сбалансированный поворот в обоих направлениях.

Шоссейные гонщики могут взять страницу из овальной книги гонок и намеренно отдавайте предпочтение направлению поворота. Если самое важное включает ваш гусеница — это левые повороты, тогда больший вес приходится на правый передний и левый задний поможет с этими поворотами. Для предпочтения правых поворотов положите больше веса на Левая передняя и правая задняя, ​​но вам нужно будет проверить, что лучше всего работает.

На весах


Как утяжелить автомобиль на углах — Как отрегулировать и настроить — Секреты подвески

Почему я должен утяжелить машину на угол?

Во многих категориях автоспорта взвешивание автомобиля на поворотах перед соревнованием имеет решающее значение, поскольку оно может сильно повлиять на время прохождения круга и возможности автомобиля. Это может значительно увеличить время прохождения круга и сделать автомобиль более предсказуемым для водителя.

Угловое взвешивание покажет вам общую массу вашего автомобиля, а также массу каждого колеса. Если у вас неравномерная масса на колесах, тогда все ваши шины будут иметь разный уровень сцепления, что может привести к непредсказуемости автомобиля на трассе и ускорению поворотов в одном направлении, чем в другом. Распределение веса спереди назад также важно, потому что оно позволяет увеличить тягу на ведущих колесах за счет увеличения передней или задней массы в зависимости от того, какие колеса передают наибольшую мощность на землю.

Во многих категориях автоспорта стремятся к распределению веса, близкому к 50/50, потому что это дает каждой шине одинаковое сцепление с дорогой, максимально снижая тенденцию к избыточной и недостаточной поворачиваемости, позволяя автомобилю выдерживать большую скорость в поворотах.

Еще одна важная причина использования углового веса — убедиться, что ваша машина соответствует массовым требованиям для участия в чемпионате, а также позволяет увидеть, есть ли у вас лишний вес. Если у вашей машины избыточный вес, вы можете работать над уменьшением массы машины до нормативного веса, чтобы получить конкурентное преимущество в чемпионате.

Подготовка автомобиля перед взвешиванием

Перед тем, как вы начнете ставить автомобиль на весы, есть несколько деталей, которые могут извлечь максимальную пользу из процесса взвешивания, и некоторые шаги, которые необходимо предпринять для обеспечения точности измерений.

Некоторые детали, которые можно установить на ваш автомобиль, если вы хотите иметь свободу регулировки, чтобы дать вашему автомобилю наилучшее распределение массы и использовать его на трассе:

Важно, чтобы вы могли точно регулировать дорожный просвет на каждом углу автомобиля.Поэтому нужно установить койловеры с регулируемой высотой дорожного просвета. Обычно они бывают двух видов: регулируемый корпус или регулируемое пружинное основание. В любом случае для углового взвешивания следует использовать пружинную регулировку платформы.

Установка регулируемых опорных тяг — очень важный процесс для обеспечения хорошей управляемости автомобиля с угловыми нагрузками. Это связано с тем, что, когда высота аттракционов была изменена для оптимального распределения веса, высота с каждой стороны часто различается. Это обычно приводит к натяжению стабилизатора поперечной устойчивости, когда автомобиль находится в статическом положении, увеличивая статическую жесткость пружины автомобиля, делая управление более непредсказуемым на прямой.Установка регулируемых по длине рычагов подвески означает, что натяжение стабилизатора поперечной устойчивости можно снять, компенсируя разницу в высоте при движении с помощью рычага подвески, а не через стабилизатор поперечной устойчивости.

Теперь, когда на автомобиле установлены правильные детали, вы можете выполнить следующие простые шаги, чтобы получить максимальную отдачу от сеанса углового взвешивания.

  • Заполните топливный бак наполовину от уровня, с которого вы начинаете гонку. Это происходит из-за того, что автомобиль имеет оптимальную рабочую массу в центре гонки.Таким образом, машина будет двигаться в сторону оптимума, а затем снова откатится в форме кривой раструба.
  • Установите равномерное давление в шинах. В качестве альтернативы, настройте их так, как они будут настроены для гонки, если они будут разными спереди назад или из стороны в сторону. Неправильное давление в шинах может значительно изменить массу в повороте из-за увеличения давления в шинах, что приводит к увеличению этого угла автомобиля.
  • Отсоедините одно отводное звено спереди и одно сзади. Это отключает поперечную балку и предотвращает ее вытягивание противоположной стороны, что значительно влияет на массу угла.
  • Поместите водителя на сиденье автомобиля или эквивалентную массу на сиденье водителя. Это позволяет точно измерить массу на повороте, когда водитель находится в машине, что всегда, если машина идет по маршруту.
  • Наконец, убедитесь, что весы установлены на идеально ровной поверхности и что поверхность ровная, так что автомобиль не стоит под небольшим углом, который снова может повлиять на результаты углового взвешивания.

Вы можете приобрести собственный набор угловых грузов в нашем магазине по ссылке ниже.

Как взвешивать и на что ориентироваться

Поставив весы на ровную поверхность, приподнимите автомобиль домкратом и поместите каждое из 4 колес на весы, убедившись, что задние весы находятся под задними колесами, а передние — под передними. Вернувшись на колеса, убедитесь, что подвеска установлена ​​правильно.

Поставив автомобиль на весы, обратите внимание на текущее распределение массы. Он покажет индивидуальную массу на каждом колесе, но, что более важно, покажет процентную разницу из стороны в сторону, спереди и сзади и что-то, что называется процентом поперечной массы.Процент поперечной массы показан на экране ниже как «CR» и представляет собой разницу между суммами диагональных масс автомобиля (LR + RF и RR + LF). Цифры в процентах — это числа, которые будут настроены и изменены, чтобы сделать автомобиль сбалансированным. Также будет указана общая масса, чтобы вы знали общий вес автомобиля.

Для достижения хорошей управляемости гусеничной тележки соотношение сторон должно быть как можно ближе к 50/50. Получение процентной разницы между передними и задними частями 50/50 также является благоприятным.Однако это можно изменить, чтобы увеличить переднее или заднее сцепление автомобиля. Очень важный процент для гусеничной машины — это процентная поперечная масса. Это должно быть как можно ближе к 50%, чтобы автомобиль поворачивал одинаково на левом и правом поворотах.

Оптимальная процентная разница между передними и задними колесами изменяется в зависимости от того, какой у вас привод: передний, задний или полный. Для переднеприводного автомобиля наличие немного большей массы на передних колесах благоприятно для сцепления с дорогой, поэтому процентное соотношение передних и задних колес 55/45 будет благоприятным.Для автомобиля с задним приводом соотношение 45/55 между передними и задними колесами обеспечит большее сцепление с дорогой. Однако многие гоночные автомобили с задним приводом ближе к разделению 50/50. Наконец, для полноприводного автомобиля соотношение 50/50 благоприятно для обеспечения равномерного сцепления всех четырех ведущих колес.

Чтобы увеличить массу конкретного колеса, необходимо увеличить дорожный просвет. Удлинение амортизатора и поднятие корпуса дальше от колеса. Людей, которые никогда не нагружали автомобиль на поворотах, это часто сбивает с толку, поскольку кажется нелогичным поднимать угол автомобиля для увеличения массы колеса.Однако увеличение высоты дорожного просвета при повороте увеличивает момент (или рычаг) тела на колесо, тем самым увеличивая массу на колесе.

С другой стороны, если вы хотите уменьшить массу, присутствующую на одном из колес, просто опустите автомобиль на этот угол, и масса колеса уменьшится по тому же принципу, который упоминался ранее.

Для получения идеальной процентной разницы из стороны в сторону может потребоваться некоторое время, так как изменение массы одного колеса влияет на массу всех остальных колес. Часто колесо, находящееся по диагонали, противоположное регулируемому, будет иметь противоположное направление. Следовательно, если вы увеличиваете высоту дорожного просвета на заднем левом колесе, чтобы увеличить массу на заднем левом колесе, тогда масса на переднем правом колесе уменьшится. Эти знания могут помочь ускорить процесс балансировки углов.

Если вам трудно добиться 50/50 процентной разницы из стороны в сторону или вам трудно достичь целевого распределения спереди и сзади и вы попадаете в ситуацию, когда высота вашей езды сильно различается, тогда остановитесь.Иногда для достижения заданного веса лучше иметь немного неровную установку и более ровную машину, чем иметь 100-миллиметровую разницу в высоте по всему автомобилю, поскольку разная высота езды также ухудшит управляемость автомобиля.

Также имейте в виду, что когда вы перемещаете высоту езды вверх и вниз, вы также влияете на положение центра крена, что может увеличивать или уменьшать момент крена на регулируемом конце (переднем или заднем). Это может привести к недостаточной или избыточной поворачиваемости при перемещении центра крена.Поэтому старайтесь держаться подальше от сильно различающейся высоты дорожного просвета спереди и сзади, если только геометрия подвески транспортного средства не рассчитана на работу с значительно увеличенной или уменьшенной дорожной высотой. Поддомкрачивание автомобиля слишком высоко также может поднять центр тяжести, что приведет к более сильному качению автомобиля.

Если вы не можете добиться правильного баланса масс, регулируя высоту движения в разумных пределах (в пределах 30 мм от длины амортизаторов друг от друга), то лучшим решением может быть добавление балластной массы в автомобиль.

Балластные массы — это пластины, которые можно прикрепить болтами к автомобилю в разных местах, что сделает эту точку тяжелее и изменит распределение массы автомобиля. Единственным недостатком этого является то, что общая масса автомобиля увеличится, что в конечном итоге немного снизит максимальную скорость и ускорение.

После установки всех высот хода и достижения целевого распределения массы койловеры теперь можно заблокировать, а регулируемые рычаги подвески можно отрегулировать по длине, чтобы стабилизатор поперечной устойчивости легко повторно соединялся с подвеской, что означает отсутствие напряжения. вставляется в поперечную дугу, когда автомобиль стоит неподвижно.

После завершения взвешивания углов вполне вероятно, что выравнивание будет значительно нарушено. Настоятельно рекомендуется исправить выравнивание после сеанса взвешивания углов. В следующей статье объясняется, как выровнять автомобильную колею.

Обязательно посетите наш магазин и ознакомьтесь с нашим ассортиментом предлагаемого оборудования для настройки.

Как это:

Нравится Загрузка …

Балансировка углов намного важнее, чем вы думаете

При настройке машины для шоссейных гонок балансировка на поворотах является важным аспектом подготовки.Итак, вы установили койловеры на свой автомобиль, установили приблизительную высоту дорожного просвета, переустановили колеса и шины и снова поставили его на землю, чтобы посмотреть, нужно ли вносить какие-либо дополнительные изменения. Конечно, автомобиль сидит так, как вы хотите, но равномерно ли распределен вес автомобиля по всем четырем углам? Возможно нет. Изменение развесовки автомобиля влияет на его поведение в поворотах, что может быть как хорошо, так и плохо.

Правильная балансировка автомобиля в поворотах улучшит его характеристики на трассе, и поэтому мы обратились к Kenny Brown Performance и Maximum Motorsports за дополнительными сведениями о практике.

Что такое балансировка углов?

Источник изображения: http://www.lotustalk.com/ «target =» _ blank «> Lotustalk

Угловая балансировка, часто называемая «угловым взвешиванием» или «масштабированием», представляет собой регулировку пружинных опор на автомобиле для получения сбалансированного диагонального веса на шинах с использованием четырех отдельных весов. Распространенная аналогия для балансировки углов — это базовый стол на четырех ножках. Для равномерного распределения веса все четыре ножки должны быть одинаковой длины, но если одна ножка короче остальных, весь стол становится неуравновешенным и шатается. Колеса автомобиля функционируют примерно так же.

Не торопитесь и делайте заметки, делайте заметки и делайте заметки. — Кенни Браун, Kenny Brown Performance

Угловая балансировка регулирует диагональное распределение веса (вес, приходящийся на каждое пятно контакта шины в состоянии покоя). Это означает, что водитель должен находиться в машине с залитой жидкостью и достаточным количеством топлива в баке, чтобы максимально точно имитировать условия гоночного веса. Важно уточнить, что статический вес можно изменить только путем физического перемещения веса на транспортном средстве.Сюда входит перемещение батарей, свинцового балласта и т. Д.

При статическом распределении веса есть два фактора, которые используются для измерения веса автомобиля на поворотах: процент веса левой и задней части. Процент левого веса рассчитывается путем сложения левого переднего и левого заднего веса, а затем деления полученной суммы на общий вес автомобиля. Причина важности левой стороны — компенсация веса водителя. Процент веса задней части рассчитывается путем сложения левой задней и правой задней массы, а затем деления полученной суммы на общую массу автомобиля.Многие электронные весы рассчитают эти проценты за вас.

Источник изображения: http://lasanguine.com/suspension.html «target =» _ blank «> La Sanguine

Диагональный вес — это «поперечный вес», который является важным аспектом балансировки углов. Например, левый передний и правый задний должны весить столько же, что и правый передний и левый задний — поперечный баланс 50/50. Поперечный вес также называют «клином». Если поперечная масса превышает 50 процентов, автомобиль имеет клин; если поперечная масса менее 50 процентов, автомобиль имеет так называемый обратный клин.Одна из проблем с поперечным весом заключается в том, что он изменит баланс управления с правого на левый поворот. При гонке по шоссейной трассе поперечная масса должна быть как можно ближе к 50 процентам или, по крайней мере, в пределах одного-двух процентов в любую сторону. Это позволит сохранить баланс управляемости при повороте направо по сравнению с поворотом налево.

Источник изображения: http://www.944spec.com/944SPEC/ «target =» _ blank «> 944spec

Если поперечная масса автомобиля не сбалансирована, он будет лучше поворачиваться в одном направлении, чем в другом.На некоторых трассах, таких как Road Atlanta, правых поворотов значительно больше, чем левых, поэтому смещенный поперечный баланс может быть в вашу пользу. Не все треки такие, но не на всех треках одинаковое количество поворотов влево и вправо.

«В некоторых ситуациях водитель может захотеть, чтобы автомобиль двигался асимметрично на определенных трассах. Чтобы добиться желаемой асимметрии, автомобиль должен начинаться с симметричной базовой линии », — заявил Джек Хидли из Maximum Motorsports.

Угловая балансировка также может быть выполнена путем увеличения веса автомобиля там, где это необходимо, или путем перемещения отдельных компонентов в другие части автомобиля. В прошлом энтузиасты использовали практически все, что могли, чтобы увеличить вес своей машины и добиться почти идеального поперечного баланса. Мы видели утяжелители, сделанные из гантелей, галлонов воды, мешков с песком, свинцовых утяжелителей и т. Д.

Мы спросили Кенни Брауна, зачем гонщику-энтузиасту нужно или нужно балансировать на повороте на своей машине:

«Если вы разделите это на основную функцию, вождение гоночного автомобиля на треке сводится к управлению весом. Управление весом автомобиля на каждой из шин для максимального сцепления с дорогой; сзади для тяги, спереди для торможения, влево / вправо для прохождения поворотов.Если угловые грузы близки к статике, это немного упрощает эту функцию. При этом, чем выше уровень производительности и навыков водителя и чем ближе к максимальному значению автомобиля, тем важнее становится угловая нагрузка. Для водителей-новичков и водителей среднего уровня не так важны угловые нагрузки, как оттачивание основных навыков вождения ».

Как выполнить угловую балансировку вашего автомобиля

Наши пандусы не показаны. Мы использовали две алюминиевые рампы спереди и пару 2х4 сзади.

При балансировке автомобиля на поворотах необходимо учитывать несколько аспектов. Во-первых, убедитесь, что весы стоят на ровной поверхности. Любая разница в высоте весов приведет к неправильным измерениям. «Весы необходимо поместить на землю, а затем проверить высоту каждой шкалы относительно других шкал с помощью точного метода, такого как уровень воды или лазерный уровень», — пояснил Хидли. «Какая бы шкала ни была выше других, она обозначается как основная шкала.Высота трех нижних шкал должна быть увеличена, чтобы соответствовать основной шкале. Высоту шкалы следует отрегулировать так, чтобы все они были на 1/16 дюйма от основной шкалы ».

Мы добавили гантели, чтобы имитировать вес водителя.

Прежде чем машина коснется весов, ее нужно настроить так, как она будет на трассе. Это означает, что автомобиль необходимо выровнять, установить дорожный просвет, давление в шинах и добавить вес, чтобы имитировать водителя и топливную нагрузку. Следующим этапом подготовки является отключение стабилизатора поперечной устойчивости. Отсоединение одного конца подойдет, но отсоединение обоих концов уменьшит трение подвески.

Одна вещь, которая вам абсолютно необходима для балансировки автомобиля в поворотах, — это набор пандусов — по одной за каждой шкалой, чтобы было легко катить машину на весы и с них.

«После нескольких регулировок по высоте или даже после каждой регулировки автомобиль необходимо скатить и снова поставить на весы. Это позволит отрегулировать поперечное положение шины, избегая заедания из-за чистки подвески », — добавил Хидли.«Никогда не опускайте машину прямо на весы».

Как только ваша машина окажется на весах, вы можете увидеть, как ее вес распределяется по всем четырем шинам. Если на один угол автомобиля приходится больше веса, чем на другие, вы можете уменьшить вес, уменьшив высоту дорожного просвета только в этом углу.

«Это уменьшит вес этого угла, а также его диагонально противоположного угла», — пояснил Хидли. «Если в одном углу автомобиля слишком мало веса, вы можете увеличить вес, увеличив дорожный просвет в этом углу.Это добавит веса этому углу и его противоположному углу ».

Браун сказал: «Не торопитесь и делайте заметки, делайте заметки и делайте заметки. Угловое взвешивание автомобиля занимает очень много времени, каждую корректировку нужно отмечать с результатом. На память нельзя полагаться. Чем больше у кого-то опыта взвешивания автомобиля в поворотах, тем быстрее и легче это сделать, потому что у него есть толстый блокнот настроек и результатов, на которые можно ссылаться ».

Также очень важно вносить небольшие корректировки в каждый угол, проверяя результаты на шкале и записывая их по ходу дела.Еще один момент, на который следует обратить внимание, — это то, что чем жестче подвеска, тем меньше необходимо регулировать высоту по вертикали.

«Один оборот типичной втулки койловера может значительно изменить вес», — добавил Хидли.

Не торопясь и понимая последствия вносимых изменений, является ключевым моментом при балансировке автомобиля на поворотах. При малейшем недоразумении могут быть внесены неправильные изменения, и ваша машина не будет управлять так, как вы ожидали.

«Самая большая ошибка, которую мы видим, — это то, что люди не понимают, чего можно достичь с помощью углового взвешивания, а чего нет.Мы часто видим, как люди ссылаются на использование углового взвешивания, чтобы изменить то, что нельзя изменить », — сказал Хидли.

Имея в голове всю эту информацию о балансировке углов, нам не терпится проверить управляемость на Project M-Track3r, когда мы выйдем на трек. Когда придет время, мы также займемся балансировкой на углу Project Habenero Hatch. Мы также хотели бы поблагодарить Кенни Брауна из Kenny Brown Performance и Джека Хидли из Maximum Motorsports за их полезные идеи и советы.

Автомобильные весы, ровные гаражи и угловые взвешивания

Вес — это то, с чем мы все сталкиваемся в гонках. Мы должны набирать вес. Мы должны снизить вес. Мы должны набрать минимальный вес в конце гонки, и мы должны стараться есть меньше чизбургеров и немного похудеть. То, как каждый из нас справляется со своим весом, может иметь значение между победой и поражением. В этом рассказе мы сосредоточимся на стратегиях взвешивания автомобилей, выравнивании пола гаража для точного измерения статического веса и взвешивании на углах / поперечном весе.

Управление весом может иметь значение на самых высоких уровнях соревнований. Всю неделю на чемпионате НАСА мы возились с нашим весом и достигли весов всего на 2 фунта выше минимального веса после квалификации. Для некоторых это может быть слишком близко, но мы внимательно следили и знали, что машина попадет в число.

Первый шаг при взвешивании гоночного автомобиля для определения веса на поворотах — это делать это на ровной поверхности. Это не всегда доступно в паддоке гоночной трассы, но если вы потратите время на то, чтобы найти хорошее ровное место для установки ваших весов, это поможет вам более точно выполнять настройки.Большое рабочее место и хорошее освещение всегда помогают в реализации любого автомобильного проекта.

Здесь вы можете увидеть, как мы используем умные струны Watkins Smart Racing Products, чтобы выровнять наш автомобиль Honda Challenge на том, что выглядит как ровный цех. Однако не все цеха созданы одинаково ровно, и, к сожалению, мы обнаружили, что наш на самом деле не был таким ровным, как мы надеялись.

Чтобы придать автомобилю угловой вес, мы приобрели тонкую беспроводную систему взвешивания автомобилей Proform весом 7000 фунтов. Мы выбрали весы Proform, потому что они были по разумной цене — около 800 долларов за весь набор — были беспроводными, использовались безрецептурные аккумуляторы и поставлялись с собственным футляром для переноски.Система с легкостью включается и выключается, а беспроводная система идеально определяет каждую из четырех шкал каждый раз, когда мы используем систему. Мы берем эти весы в удобном чемодане на колесиках на каждое мероприятие и постоянно используем их для проверки общего веса (чтобы убедиться, что мы не опускаемся ниже минимума) и для взвешивания наших газовых кувшинов до и после каждой заправки (для определения расхода топлива. расчеты).

Кажется глупым говорить, что я купил набор весов, потому что они поставлялись с бесплатным футляром, но это определенно помогло мне подтолкнуть меня к весам Proform.Кейс имеет колесики сзади и телескопическую ручку. Здесь вы можете увидеть, что мы храним наши в нашем гоночном трейлере. Мы нажимаем на шкалы НАСА на треке, а затем поднимаемся прямо на шкале Proform, чтобы измерить разницу между «официальными шкалами» и нашими шкалами. Фунт есть фунт, но не все шкалы одинаковы, и важно отметить разницу.

После того, как мы установили весы Proform в цехе, исходя из ширины колеи и колесной базы нашего автомобиля Honda Challenge, пришло время посмотреть, насколько ровным был наш цех на самом деле или нет.Мы сделали это с помощью двух розеток одинакового размера, отрезка алюминиевой квадратной трубки и уровня. Как только мы увидели, что наш пол на самом деле не ровный, мы решили внести некоторые коррективы. Гораздо дешевле было использовать тонкую плитку для пола под некоторые из наших весов, чем отбойным молотком вырубить цех и заново бетонировать весь цех до идеально ровного пола.

Два гнезда одинакового размера гарантируют, что прямолинейная алюминиевая трубка коробки касается только двух точек на плоскости для точного измерения.Мы сделали это измерение в поперечном, продольном и поперечном направлениях между каждой шкалой.

Тонкие весы Proform расположены под углом с обоих концов и сконструированы таким образом, чтобы вы могли прямо на них заехать. Мы обнаружили, что при вождении автомобиля на весах весы часто немного сдвигались, а выкатывание автомобиля из стороны в сторону приводило к расшатыванию и снятию подвески. Мы построили несколько рамп для раскатывания / раскатывания из фанеры и сделали их такой же толщины, что и накладки для накатки Proform. Это позволило нам легко скатить машину с весов, обнулить весы, развязать подвеску, а затем снова скатить машину на весы для точных измерений.

Несколько плиток пола поднимают одну из наших весов Proform ровно настолько, чтобы получить ровную плоскость, которую мы искали. Вы можете увидеть наши рампы для раскатывания и раскатывания фанеры, которые мы построили рядом с весами.

При выполнении углового взвешивания или выравнивания важно, чтобы автомобиль находился в том же режиме, в котором он находился бы на трассе, а это означает, что ему нужен водитель на сиденье водителя, правильное количество топлива в автомобиле, прикрепленные сплиттеры крутые костюмы и т. д. Мы прилагаем все усилия, чтобы машина была такой, какой она была бы на ходу.Если у нас нет водителя, который мог бы сидеть на сиденье, мы заполняем сиденье балластом того же веса, что и водитель (полностью одетый, шлем и т. Д.).

Я предпочитаю, чтобы водитель был в машине, но иногда это просто невозможно, потому что я водитель, и я один из углов, взвешивающих машину. Поэтому вместо этого я помещаю груз на сиденье, чтобы точно представить свою толстую задницу.

Поднятие автомобиля домкратом или регулировка подвески может усилить ее жесткость. Во втулках подвески, особенно резиновых или уретановых, наблюдается небольшое трение, а также трение между контактом шины с землей.Это может повлиять на вес колес и, следовательно, на ваши общие показания распределения веса на ваших весах. Вот почему важно перекатывать машину вперед и назад, а также раскачивать подвеску на каждом углу: постарайтесь устранить привязку, чтобы обеспечить более точные измерения распределения веса.

Когда весы Proform включены, сбоку загорается небольшой полезный свет, напоминающий вам, что они активированы. Мы добавили небольшую оранжевую полосу на наши весы, чтобы помочь нам точно центрировать наши колеса на весах после каждого скатывания, включения или толчка подвески.

После того, как у нас был ровный пол гаража, установлены весы, настроена машина с добавлением правильных деталей / веса и снята подвеска, пришло время получить некоторые данные. Мы всегда скатываем нашу машину с весов, обнуляем весы, а затем перекатываем машину обратно на весы, тщательно следя за тем, чтобы наши шины находились идеально по центру каждой шкалы. Тогда пора взглянуть на цифры. Мы используем беспроводную головку весов от Proform, чтобы увидеть, где находится наша машина с точки зрения веса и поперечного веса.

Головка беспроводных весов от Proform покажет результаты каждой из четырех площадок беспроводных весов.Существуют различные варианты меню для просмотра данных, от общего веса (показан) до поперечного веса. Он также имеет функцию подсветки для работы в ночное время.

Когда у нас были данные о весе, пришло время определить, что мы хотим с ними делать. Прежде всего, необходимо начать регистрировать вес в каждом положении колеса. Это можно сделать с помощью простой ручки и бумаги, белой доски или с помощью базы данных. Я в некотором роде фанат Excel, поэтому мне нравится использовать базу данных для отслеживания изменений. Несмотря на то, что головка весов Proform рассчитывает для нас поперечный вес, я создал свою собственную электронную таблицу для расчета всех видов распределения веса.

Я создал эту таблицу распределения веса с помощью Microsoft Excel. После того, как веса каждой из четырех площадок весов введены в желтые поля, электронная таблица просто вычисляет распределение веса — передний, задний, левый, правый, поперечный вес и т. Д. — и проценты. В таблице слева представлены веса в каждом углу, как показано на шкале Proform. Таблица справа рассчитывает, какой должна быть масса колес, чтобы добиться 50-процентной поперечной массы.

Калькулятор поперечного веса

Когда у нас есть данные с весов и мы исследуем наше распределение веса, нам нужно решить, как мы хотим исправить распределение веса. У нас есть варианты: добавить или удалить балласт, переместить балласт или отрегулировать дорожный просвет, чтобы поперечная масса была ближе к 50 процентам. В зависимости от правил вашего гоночного класса вы ограничены тем, где и сколько балласта вы можете установить. Но изучение веса колес и поперечного веса может помочь в принятии стратегических решений при создании автомобиля.Например, наши автомобили Honda Challenge светятся на правом заднем колесе. Перемещение нашего прохладного костюма ближе к правому положению заднего колеса может помочь нам добиться более равномерного распределения веса слева направо и поперечного веса.

В идеальном мире или в задаче физики у нас было бы распределение веса 50/50 в поперечном и продольном направлениях. Это нереально для большинства гонщиков, соревнующихся на седанах, предназначенных для безопасной доставки семьи из четырех человек в Диснейленд. В переднеприводном автомобиле мы всегда будем ориентироваться на передний вес.У нашего автомобиля Honda Challenge 58,7% веса приходится на передние шины. Это не всегда плохо, а именно при ускорении. Когда слишком большой вес на одной конкретной шине не подходит, так это при входе в поворот при торможении. Несмотря на то, что мы не можем добиться распределения веса 50/50, мы можем изменить поперечный вес. Поперечный вес — это разница между весом правой передней шины в сочетании с весом левой задней шины и весом левой передней шины в сочетании с весом правой задней шины.По сути, это похоже на прорисовку X через крышу автомобиля и сравнение веса по линиям X. Если поперечная масса приближается к 50 процентам, это поможет управлять при поворотах влево и вправо, что именно то, что делают гонщики. нужно быть быстрым на каждом участке извилистой дороги.

Если у вас нет весов Proform, которые рассчитывают это за вас, или если вы не хотите играть с Excel, чтобы вручную рассчитать процент поперечного веса, добавьте вес левой задней шины к весу правой передней шины и затем разделите на общий вес автомобиля.Это число, которое будет процентным соотношением веса на левом заднем и правом переднем колесах, и есть ваш поперечный вес.

Если у вас есть система подвески с койловером, у вас есть возможность регулировать дорожный просвет. Внося небольшие изменения в высоту дорожного просвета в разных углах по отдельности — поднимая или опуская подпружиненную опору — вы можете загрузить определенный угол транспортного средства, по сути, требуя, чтобы этот угол выдержал большую часть веса транспортного средства. Посредством этих корректировок мы можем попытаться приблизить автомобиль к распределению поперечной массы 50/50.

Инструменты торговли — набор пружинных ручек от Motion Control Suspension и небольшая алюминиевая метрическая линейка. Здесь мы вносим небольшие изменения в дорожный просвет, чтобы максимально приблизить поперечный вес автомобиля к 50/50. Мы измеряем каждую корректировку линейкой, чтобы отслеживать прогресс.

Использование таблицы Excel, которую я создал, помогает нам указать направление, в котором нужно двигаться при регулировке дорожного просвета, чтобы приблизиться к волшебному пункту назначения с 50-процентной поперечной массой. Таблица рассчитывает, каким должен быть вес колеса — целевой вес угла — чтобы я смог добраться до цели.Как только я увижу, что мне нужно добавить вес к определенному углу машины, я пойду в этот угол и увеличу дорожный просвет. Мне удалось одновременно поднять два противоположных угла, например левый передний и правый задний. Добавляя высоту дорожного просвета к этим углам вместе, я увеличиваю вес этих углов, и, таким образом, они получают большую поперечную массу, помогая моему проценту приблизиться к 50 процентам. Я отслеживаю каждую регулировку с помощью маленькой миллиметровой линейки против удара. Я измеряю длину нити при подъеме или опускании пружинной насадки.

Статический вес, угловой вес и поперечный вес — это все, что может помочь вашему автомобилю при повороте налево и направо или повредить его. Возьмите весы и потратьте некоторое время на настройку вашего автомобиля для оптимальной производительности.

Угловое взвешивание автомобиля — трудоемкий процесс. Довести поперечный вес ровно до 50 процентов может быть невозможно даже в зависимости от дизайна и компоновки автомобиля — или от того, сколько чизбургеров любит водитель.Вы потратите часы на регулировку дорожного просвета, опускание автомобиля обратно, скатывание и на весах, ввод чисел в таблицу и точную настройку. Это ни в коем случае не очень веселый вечер пятницы, но он может иметь значение, между первым или вторым местом.

Роб Кридер — национальный чемпион НАСА и автор романа «Кадетский блюз». Чтобы узнать больше или связаться с ним, перейдите на сайт www.robkrider.com.

65 8 уголков из низкоуглеродистой стали сталь-EGO Vas styl Steel

Уголок стальной McMaster-Carr

Сталь низкоуглеродистая 90 65 Уголки 8 низкоуглеродистые сталь № 176; Уголки Также известная как низкоуглеродистая сталь, низкоуглеродистую сталь легко обрабатывать, формовать и сваривать. Из него широко изготавливаются детали, не требующие высокой прочности.Размеры стальных уголков EN / AISC (RSA) — ProjectmaterialsNov 18,2016 65 8 уголков из мягкой стали сталь # 0183; типичные материалы для углов из мягкой стали — EN 10025 S275; EN 10025 S355; РАВНЫЕ РАЗМЕРЫ СТАЛЬНЫХ УГЛОВ. В таблице указаны размеры одинаковых стальных уголков по европейским нормам (вес стального уголка в килограммах на метр и площадь поверхности в квадратных метрах на метр длины). Равные стальные уголки имеют ножки одинакового точного размера в мм.Стальные уголки Поставщик угловых профилей (размерная цена) StaalbeerПолучите стальные уголки / угловые штанги от Staalbeer в Южной Африке. Нужен правильный размер по специальной цене? Доставляется вам на место. РАВНЫЕ УГЛЫ Низкоуглеродистая сталь РАЗМЕР МАССА КГ / М Доступная длина 6M 9M 11M 13M 25 x 25 x 2100 x 65 x 8 9,940

Стальной уголок

доступен на складе Bunnings

Ознакомьтесь с нашим ассортиментом стальных уголков на вашем местном складе Bunnings. Посетите нас сегодня, чтобы узнать о самом широком ассортименте продукции стальных профилей.Обновление COVID-19 для клиентов Наши магазины в столичном Мельбурне теперь открыты для всех клиентов. Клиенты могут делать покупки в наших магазинах или в Интернете с помощью наших сервисов Click Deliver или Drive Collect. Сталь — hja.nzМягкая сталь Неравные углы Круглые формы из мягкой стали Круги из мягкой стали AS / NZS 3679.1-300 или аналогичный КОД ASMUSS ДИАМЕТР D ПРИБЛИЗИТЕЛЬНО КГ / М ОПЦИИ ДЛИНЫ МЕТРЫ 6.0 9.0 SR06 6 0.222 SR08 8 0.395 SR10 10 0.617 SR12 12 0.888 SR16 16 1.578 SR20 20 2.466 SR24 24 3.551 SR28 28 4.833 SR32 32 6.313 SR40 40 9.864 Scott Metals — Продукция Уголки Стальные принадлежности, сталь $ 213,00 9 12 Mtr 76,8 Уголок из оцинкованной стали Сорт AS3679-300 Специальный горячеоцинкованный продукт Уголки Duragal расположены на странице профилей Duragal: НАЖМИТЕ ЗДЕСЬ Все цены обновлены 28 октября 2020 г. ВКЛЮЧАЯ GST

Похожие запросы для 65 8 уголков из низкоуглеродистой стали сталь

Уголки из углеродистой стали

Размеры уголков из углеродистой сталиУгол из углеродистой стали, углы из углеродистой стали, цены на железо, из углеродистой стали, и из сталиДля получения дополнительной информации см. Здесь.Предыдущий123456СледующийMidalia Steel: Угол из мягкой сталиУгол из низкоуглеродистой стали.Если вам нужны основы, ознакомьтесь с нашим ассортиментом равных и неравных углов из мягкой стали. Угол с L-образным поперечным сечением обычно используется в производстве и строительстве . Размер представлен, например, как Side1xSide2xThickness; 75 x 75 xПохожий поиск по запросу 65 8 уголков из низкоуглеродистой стали размер уголков из низкоуглеродистой сталиУгол из низкоуглеродистой стали цены на железоуголок из углеродистой сталиДля получения дополнительной информации см. Здесь. 12345СледующийСтальной уголок McMaster-CarrЭти уголки 90 65 8 из низкоуглеродистой стали сталь # 176; уголки оцинкованы для обеспечения хорошей коррозионной стойкости. Низкоуглеродистая сталь, также известная как низкоуглеродистая сталь, проста в обработке, формовании и сварке. Из нее широко изготавливаются детали, не требующие высокой прочности, такие как зажимные приспособления и прокладки. чертежи и трехмерные модели, нажмите a уведомление о требованиях местного законодательства. Для получения дополнительной информации см. Здесь.

Уголок из качественной мягкой стали по конкурентоспособным ценам — металл

Уголок из низкоуглеродистой стали 50 x 50 x 8 мм (5,82 кг / м) Уголок из низкоуглеродистой стали 100 x 65 x 7 мм (8,77 кг / м) Угол из низкоуглеродистой стали 60 x 60 x 5 мм (4,57 кг / м) Низкоуглеродистая сталь 100 x 65 x 8 мм Уголок (9,94 кг / м) 60 x 60 x 6 мм Уголок из низкоуглеродистой стали (5,42 кг / м) 100 x 65 x 10 мм Уголок из низкоуглеродистой стали (12,30 кг / м) 60 x 60 x 8 мм Уголок из низкоуглеродистой стали (7,09 кг / м) 100 Уголок из мягкой стали 75 x 8 мм (10,60 кг / м) Угол из мягкой стали 60 x 60 x 10 мм (8.Уголок из низкоуглеродистой стали 69Quality по конкурентоспособным ценам — металл Уголок из низкоуглеродистой стали 100 x 65 x 7 мм (8,77 кг / м) Угол из низкоуглеродистой стали 60 x 60 x 5 мм (4,57 кг / м) Уголок из мягкой стали 100 x 65 x 8 мм (9,94 кг / м ) Уголок из мягкой стали 60 x 60 x 6 мм (5,42 кг / м) Уголок из мягкой стали 100 x 65 x 10 мм (12,30 кг / м) Угол из мягкой стали 60 x 60 x 8 мм (7,09 кг / м) Люди также спрашивают, каковы размеры Низкоуглеродистая сталь? Какие размеры у низкоуглеродистой стали? Мягкая сталь Неравный угол 13 x 13 x 3 мм Уголок из мягкой стали (0,55 кг / м) Угол из мягкой стали 40 x 25 x 4 мм (1. 93 кг / м) Уголок из мягкой стали 16 x 16 x 3 мм (0,71 кг / м) Угол из мягкой стали 40 x 25 x 5 мм (2,37 кг / м) Уголок из мягкой стали 20 x 20 x 3 мм (0,88 кг / м) 50 x 40 Уголок из мягкой стали x 5 мм (3,37 кг / м) Уголок из мягкой стали 25 x 25 x 3 мм (1,11 кг / м) Уголок из качественной мягкой стали по конкурентоспособным ценам — металл

Кронштейны и болты с неравными углами из мягкой стали

Неравномерный угол из низкоуглеродистой стали. Нажмите ниже на нужный раздел и укажите длину, завершите необходимые отверстия. Уголки из низкоуглеродистой стали, Поставщики и экспортеры MSAngles Поставщик, продавец и экспортер стального уголка MS, швеллера, балки, трубы, листа, плита, плоская, ппги, ппгл, пруток, тмт.Углы из мягкой стали — Поставщик услуг по изготовлению металлических уголков от поставщика услуг по углам из мягкой стали — Металлические уголки, предлагаемые Sri Arihant Steels, Секундерабад, Телангана.

Угол из мягкой стали

— MS Angle Последняя цена, производители

Технические характеристики Размер от 20 до 150 мм Толщина от 3 до 20 мм Мы зарекомендовали себя как ведущий производитель уголков из мягкой стали. Это стальные уголки (L-образное поперечное сечение), используемые в качестве строительного материала для изготовления конструкций с размерами и толщиной до Стальной уголок — MS Angle Последняя цена, спецификации производителей Размер от 20 мм до 150 мм Толщина от 3 мм до 20 мм Мы зарекомендовали себя как ведущий производитель уголков из мягкой стали.Это (L-образное поперечное сечение) стальной уголок, используемый в качестве строительного материала для создания конструкции с размером и толщиной до Midalia Steel: Mild Steel AngleMild Steel Angle. Если вам нужны основы, посмотрите наш ассортимент мягкой стали равной и неравной Углы. Имея L-образное поперечное сечение, Угол обычно используется в производстве и строительстве. Размер представлен, например, как Сторона1xСайд2xТолщина; 75 х 75 х

Midalia Steel: Уголок из мягкой стали

Уголок из мягкой стали. Если вам нужны основы, ознакомьтесь с нашим ассортиментом равных и неравных углов из мягкой стали.Угол, имеющий L-образное поперечное сечение, обычно используется в производстве и строительстве. Например, размер представлен как Side1xSide2xThickness; Углы 75 x 75 xMS — Поставщики стали Шри Лакшми Углы MS в основном бывают двух типов: равные углы и неравные углы, мы предлагаем полный диапазон равных углов в соответствии со стандартной спецификацией IS: 2062-2006. Равные углы из мягкой стали представляют собой L-образную конструкционную сталь. представлен размером толщины сторон. Например, 65x65x6 означает, что обе стороны углов равны, т.е. толщина 65 мм составляет 6 мм.Производитель MS Angle, Производитель MS Angles в Индии MS Angles. Mahavir Steel поставляет широкий ассортимент ангелов из мягкой стали (MS). MS Angels используются для производства грузовых прицепов, кранов EOT и Gantry, эскалаторов и лифтов, судостроения, заводских навесов , кузов автобусов, башни связи и передачи, конвейеры, котлы, сельскохозяйственное оборудование, строительство мостов, строительные леса и многие другие отрасли производства и машиностроения.

Поставщики лёгких и тяжёлых уголков из мягкой стали в

Уголки ms, поставляемые Mehta steel, используются в различных строительных, инженерных и производственных работах, промышленных навесах, балансировочных конструкциях заводов и т. Уголки из низкоуглеродистой стали являются наиболее часто используемыми стальными конструкционными элементами. Углы ISA или индийские стандартные, поставляемые Mehta Steel, доступны в вариантах из низкоуглеродистой стали и высокопрочных изделий. Элемент № Уголок-2x2x1 / 8 на ANS Steel Co. Элемент № Уголок-стержень-2x2x1 / 8 ANS Steel является дистрибьютором стальных уголков перечисленных ниже размеров. Все углы также могут быть доступны из алюминия, нержавеющей стали, латуни, бронзы, меди (пожалуйста, звоните заранее, чтобы узнать о наличии 215-831-5020). Изображения 65 8 Mild Стальные Уголки Стальные изображенияСтальные Уголок Макмастер-КаррЭти 90 65 8 Уголок из низкоуглеродистой стали сталь № 176; уголки оцинкованы для хорошей коррозионной стойкости.Низкоуглеродистая сталь, также известная как низкоуглеродистая сталь, проста в обработке, формовании и сварке. Из нее широко изготавливаются детали, не требующие высокой прочности, такие как зажимные приспособления и распорки. Для просмотра технических чертежей и трехмерных моделей нажмите на

Размеры УГЛОВОЙ балки стальной неравной европейской

УГОЛ В x Ш x вес кг / м площадь поверхности м2 / м 100 x 50 x 6 6,98 0,292 100 x 50 x 8 9,16 0,292 100 x 50 x 10 11,3 0,292 100 x 65 x 7 8,96 0,321 100 x 65 Размеры ANGLE Steel Балки неравные европейскиеУГОЛ В x Ш xt вес кг / м площадь поверхности м2 / м 100 x 50 x 6 6. 98 0,292 100 x 50 x 8 9,16 0,292 100 x 50 x 10 11,3 0,292 100 x 65 x 7 8,96 0,321 100 x 65 ТАБЛИЦА ПРЕОБРАЗОВАНИЯ СТАЛЬ УГЛЫ Размер В мм ВЕС НА МЕТР В КГ Размер В мм ВЕС НА МЕТР В 65 x 65 x 8 7,7 150 x 150 x 10 22,8 65 x 65 x 10 9,4 150 x 150 x 12 27,2 75 x 75 x 6 6,8 200 x 200 x 12 36,6 Microsoft Word — ПРЕОБРАЗОВАТЕЛЬНАЯ ТАБЛИЦА СТАЛЬ Автор sanket

Купите стальной уголок онлайн!

Стальной уголок

A36 — один из самых популярных горячекатаных стальных профилей с низким содержанием углерода, используемых при производстве, изготовлении и ремонте.От прицепов до кузовов грузовиков, сельскохозяйственного инвентаря и строительной техники, стальной уголок имеет тысячи применений и применений. Его форма под углом 90 градусов добавляет прочности и жесткости любому проекту по более низкой цене по сравнению с другими формами и типами металла. ! Уголок из оцинкованной стали — это горячекатаный уголок из низкоуглеродистой стали A36, подвергнутый горячему погружению в процессе цинкования. Уголок из оцинкованной стали идеален для всех общих работ по изготовлению и ремонту, где требуется большая прочность и очень хорошая коррозионная стойкость.Типичный срок службы нашего процесса цинкования G90 без коррозии составляет около 20 лет Углы стальные, углы Ms, углы стальные — Mehta Steels Углы из мягкой стали Mehta Steels поставляет углы L-образной формы, углы ms классифицируются как легкие углы, тяжелые углы, неравные углы и другие импортные профили, прокатные уголки. Углы MS используются в различных строительных, инженерных и производственных работах. Углы из мягкой стали — наиболее часто используемые стальные конструкционные элементы.

Калькулятор углового веса, Калькулятор углового веса MS

Вес стального уголка на 1 кг SAIL (Steel Authority of India Limited) Размеры профиля Вес в разрезе Длина мм кг / м м Углы Металлургический завод Бхилаи 50 x 50 x 5 * 3.8 от 10 до 13 50 x 50 x 6 4,5 для всех размеров 60 x 60 x 5/6/8 * 4,5 / 5,4 / 7,0 65 x 65 x 5 * 4,9 Калькулятор углового веса, калькулятор углового веса MS Вес стального угла на кг паруса ( Steel Authority of India Limited) Размеры сечения Вес сечения Длина мм кг / мм Углы Металлургический завод Бхилаи 50 x 50 x 5 * 3,8 от 10 до 13 50 x 50 x 6 4,5 для всех размеров 60 x 60 x 5/6/8 * 4,5 / 5. 4 / 7.0 65 x 65 x 5 * 4.9 Угловой калькулятор веса / Онлайн-калькулятор углового веса Калькулятор углового веса / Онлайн-калькулятор углового веса, Калькулятор веса / Угловая труба, Угловая труба из алюминия, Угловая труба, Угловая труба из латуни, Угловая труба, Угловые стержни , нержавеющая сталь серии 300, нержавеющая сталь серии 400, медный инконель, угловая труба, угловая труба ms, низкоуглеродистая сталь

Свойства углового профиля конструкционной стали ASTM A36

Свойства стального уголка по ASTM Различные размеры от L2 до L31 Угол ASTM A36 — одна из наиболее широко используемых углеродистых сталей в промышленности.Сталь A36 поддается сварке, формованию и механической обработке. ASR Multimetals Private Limited — Низкоуглеродистая сталь — Уголки Благодаря своему превосходному качеству мы стали одним из известных производителей уголков из мягкой стали в Индии. Вы здесь Углы. Углы. Ассортимент продукции 65 x 65 x 4,65 x 65 x 5,65 x 65 x 6,65 x 65 x 8 70 x 70 x 5 75 x 75 x 5,75 x 75 x 6,75 x 75 x 8,75 x 75 x 10 80 x 80 x 6,80 x 80 x 8 90 x 90 x 6,90 x 90 x 8,90 x 90 x 10215 Berger и стальная пластина. Long Range Hunting ForumOct 10,2020 65 8 уголков из мягкой стали сталь # 0183; 3 / 8 Пластина из мягкой стали 200 ярдов 300 WM, фабрика Berger Ammunition, я не думаю, что этой пуле будет сложно пробить лопатку лося.Последний раз редактировалось 8 октября 2020 г. Реакции Jud96, 3warbird, 338 dude и еще 4

результатов на этот вопросЧто такое диаметр стали? Какой диаметр стали? 200 x 150 x 15 мм Уголок из мягкой стали (39,60 кг / м) 100 x 100 x 10 мм Угол из мягкой стали (15,00 кг / м) 200 x 150 x Уголок из мягкой стали 18 мм (47,10 кг / м) Уголок из мягкой стали 100 x 100 x 12 мм (17,80 кг / м) Уголок из мягкой стали 100 x 100 x 15 мм (21,90 кг / м) Уголок из мягкой стали 120 x 120 x 8 мм (14,70 кг / м) 120 x 120 x 10 мм Уголок из низкоуглеродистой стали (18,20 кг / м) Угол из качественной низкоуглеродистой стали по конкурентоспособным ценам — Металл результаты для этого вопросаЧто такое неравномерный угол из низкоуглеродистой стали? Что такое неравный угол из мягкой стали? Неравный угол из низкоуглеродистой стали Обычно доступно в 6 .

Длина от 100 до 6.400 метров, класс 43A; однако в некоторых более крупных размерах преобладающая длина составляет 12,2 метра. Для вашей информации, кг / м относится к килограммам на метр стержня, например, длина 4.200 метров углового прутка 50 x 50 x 3 мм (2,33 кг / м ) будет весить (4,2 x 2,33). Качественный уголок из низкоуглеродистой стали по конкурентоспособным ценам — результаты из металла для этого вопроса Каковы углы для стали? Какие углы для стали? 150 x 150 x 12 мм Уголок из низкоуглеродистой стали (27,30 кг / м) 150 x Уголок из низкоуглеродистой стали 150 x 15 мм (33.80 кг / м) 150 x 150 x 18 мм Уголок из мягкой стали (40,10 кг / м) Уголок из мягкой стали 200 x 200 x 12 мм (36,74 кг / м) Уголок из мягкой стали 200 x 200 x 16 мм (48,50 кг / м) 200 x 200 Уголок из мягкой стали x 18 мм (54,20 кг / м) Уголок из мягкой стали 200 x 200 x 20 мм (59,90 кг / м) Уголок из качественной мягкой стали по конкурентоспособным ценам — металл

результатов по этому вопросу Углы обратной связи — Steel Industrial Scientific

Интернет-магазин Уголки — Сталь из большого ассортимента в Industrial Scientific Store. 9,65 долларов США 9.65 + $ 7,00 отгрузка. 3 x 4 x 0,375 угол из мягкой стали A36 горячекатаный 12.0 от OnlineMetals. $ 21,30 $ 21,30 + $ 10,99 доставка. Предыдущая страница 1 2 3 уголка ironTeenitor Corner Brace, 40 мм x 40 мм L-образный кронштейн из нержавеющей стали для полок Стальной шарнир для крепления прямоугольного кронштейна , 16 деталей с винтами 4,6 из 5 звезд 959 $ 8,99 $ 8,99 Уголки — Steel Industrial ScientificОнлайн-покупка Уголок — Сталь в большом ассортименте в Industrial Scientific Store. 9,65 долларов США 9,65 долларов США + 7 долларов США за доставку. 3 x 4 x 0,375 Уголок из мягкой стали A36 горячекатаный 12.0 на OnlineMetals. $ 21,30 $ 21,30 + $ 10,99 за доставку. Предыдущая страница 1 2 3

EN 10210/10219 — Профили SHS квадратные полые горячего / холодного формования

Engineering ToolBox — возможность использования с удивительным СВОБОДНЫЙ SketchUp Программа для трехмерного рисования и моделирования.

Дома > Структурные и стержневые профили > Полые структурные профили >

Квадратные полые профили для Великобритании — горячее / холодное формование . . EN 10210/10219 — Метрические единицы

Поверните экран или разверните окно, чтобы увидеть полную таблицу!

Обратите внимание, что закругленные углы не отображаются.Это облегчает перемещение и позиционирование секций.

Процессы производства полых профилей горячей обработки и холодной штамповки сильно различаются. Горячекатаные полые профили формуются при температуре нормализации. (около 900 o C) и производятся в соответствии со стандартом EN 10210-1: 2006, в то время как полые профили холодной штамповки формируются при температуре окружающей среды и произведено в соответствии со стандартом EN 10219-1: 2006.

Мы не собираем информацию от наших пользователей.В нашем архиве хранятся только письма и ответы. Файлы cookie используются в браузере только для улучшения взаимодействия с пользователем.

Некоторые из наших калькуляторов и приложений позволяют сохранять данные приложений на локальном компьютере. Эти приложения — из-за ограничений браузера — будут отправлять данные между вашим браузером и нашим сервером. Мы не сохраняем эти данные.

Google использует файлы cookie для показа нашей рекламы и обработки статистики посетителей. Пожалуйста прочти Политика конфиденциальности и Условия использования Google для получения дополнительной информации о том, как вы можете контролировать показ рекламы и собираемую информацию.

AddThis использует файлы cookie для обработки ссылок на социальные сети. Пожалуйста прочти AddThis Privacy для дополнительной информации.

Engineering ToolBox Расширение Sketchup

Вставляйте стандартные и индивидуальные параметрические компоненты, такие как фланцевые балки , пиломатериалы, канты, гемометрические фигуры, функциональные кривые, лестницы и многое другое — на ваш Модели Google SketchUp с помощью sketchup.engineeringtoolbox.com

Это БЕСПЛАТНО, и ВЕСЕЛЬЕ!

Скачать SketchUp

Если на вашем компьютере не установлен Sketchup — скачайте замечательный БЕСПЛАТНО SketchUp здесь!

Примечание! — SketchUp Free и Sketchup Shop (веб-приложения) не могут использовать расширения. Вам необходимо установить локальную версию SketchUp Pro (платную) или Sketchup Make 2017 (бесплатно), если вы хотите использовать расширение Engineering ToolBox.

Базовое использование расширения Engineering ToolBox Sketchup

Из Sketchup — откройте расширение Engineering ToolBox, перейдите к компоненту и выбираем вставку ! — и компонент будет добавлен к вашей модели.

Посмотрите базовое использование расширения Engineering ToolBox на YouTube

Как добавить расширение Engineering ToolBox в SketchUp

Доп.1 склад расширений Sketchup
  • Откройте установку Sketchup
  • В меню Sketchup — выберите Window> Extension Warehouse — и выполните поиск «Engineering ToolBox» — и устанавливайте!
  • Расширение можно включить / отключить в меню Sketchup Окно> Менеджер расширений

Для активации расширения может потребоваться перезапуск Sketchup.

Обратите внимание, что эта процедура может отличаться в более старых версиях Sketchup.

Доп. 2 Загрузите расширение
  • Загрузить engineeringtoolbox_tools_v1.0.4.rbz в папку на вашем компьютере
  • Откройте установку Sketchup
  • Из меню Sketchup — выберите Window> Extension Manager, кнопку «Установить расширение» — и выбираем скачанный файл.

Для активации расширения может потребоваться перезапуск Sketchup.

Обратите внимание, что эта процедура отличается в более старых версиях Sketchup.

Как использовать расширение Engineering ToolBox Sketchup

В меню Sketchup выберите Extensions> Engineering ToolBox. Страница вроде это откроется в отдельном окне — перейдите к желаемому компоненту и выберите вставка! , чтобы добавить компонент в модель SketchUp.

Примечание! SketchUp Engineering Toolbox — это обновленный онлайн-ресурс. непрерывно. Для работы вам потребуется подключение к Интернету .

Для некоторых компонентов параметры, такие как длина, цвет, смещение и другие, могут быть изменены. перед прошивкой.

Пользовательские компоненты могут быть вставлены путем изменения параметров в диалоговых окнах на конец списков компонентов — и нажав кнопку «custom!»

Выделенными объектами в модели можно управлять — вращать, перемещать, изменять цвета. и многое другое — из раздела Инструменты .

Вспомогательные объекты, такие как линии, горизонтальные и вертикальные плоскости, могут быть добавлены.

Некоторые советы и рекомендации

Самый эффективный способ изучить SketchUp — это просмотреть обучающие видео.

Организуйте свою модель в группы — добавляйте компоненты в группы!
Пример: использовать отдельные группы для конструкционной стали, трубопроводов, различных систем HVAC. и больше.
Всегда следите за моделью в окне «Outliner».
Используйте слои для организации и управления видимостью модели.

Самый удобный способ скопировать объект — выделить его, использовать move или (m) и нажатие Ctrl (делает копию) перед перемещением.

Используйте инструмент вращения на этой странице для точного поворота компонентов, таких как изгибы, трубы…

Точное перемещение объекта может быть выполнено путем выбора точки в объекте, которая может быть соединенным с точкой в ​​новой позиции (например, кромкой компонента, поверхности, середина или аналогичный).

Ведомость материалов

Имейте в виду, что объекты из Engineering ToolBox вставляются в Sketchup как Группы. Они будут отображаться в диалоговом окне Sketchup> Window> Outliner, но не в диалоговое окно Sketchup> Window> Model Info> Statistics (Only Components).

Если вы хотите составить «Ведомость материалов» по ​​вашей модели

  • вставить объект из Engineering ToolBox
  • выберите объект в модели (или в Outliner) после вставки
  • щелкните «Создать компонент» на панели инструментов «Создать компонент»

Теперь объекты будут отображаться в Sketchup> Window> Model Info> Диалог статистики и доступность для отчетов через Sketchup> Файл> Функция создания отчетов или другие сторонние генераторы отчетов.

Введенный объект из Engineering ToolBox также может быть преобразован в Компонент, щелкнув объект правой кнопкой мыши и выбрав «Создать компонент». Имя не будет должны быть сохранены и должны быть изменены после преобразования.

8 12

.

Калькулятор углового веса

Jindal Калькулятор веса алюминия, нержавеющая сталь Калькулятор веса листа 316 Сталь, алюминий и нержавеющая сталь являются наиболее часто используемыми материалами для разработки.Вес рассчитывается путем умножения объема форумла на плотность. 50x50x6 L = 155мм. Доля. Длина: 1000 мм. Калькулятор веса стали — нержавеющая сталь, алюминий, никель, титан и многое другое! Расчет угла фаски на стальной детали на основе двух фиксированных измерений [5] 2020/11/02 19:27 Мужчина / Уровень 40 лет / Другое / Полезно / Цель использования На этой странице вы можете решать математические задачи, связанные с прямоугольные треугольники. 75x75x10 L = 6000мм. ОАЭ, Бахрейн, Италия, Индонезия, Малайзия, США, Сингапур, Филиппины, Мексика, Китай, Бразилия, Перу, Нигерия, Кувейт, Иордания, Оман, Маскат, Дубай, Таиланд, Венесуэла, Иран, Германия, Великобритания, Канада, Россия, Турция, Австралия, Новая Зеландия, Шри-Ланка, Вьетнам, Южная Африка, Казахстан, Саудовская Аравия, Алжир, Ангола, Конго, Кения, Судан, Польша, Мумбаи, Дели, Бангалор, Хайдарабад, Ахмадабад, Ченнаи, Калькутта, Сурат, Пуна, Индор, Тан, Бхопал, Вадодра, Нашик, Фаридабад, Раджкот, Ранчи, Коимбатур, Райпур, Майсур, Бхубанешвар, Салем, Бхилаи, Кочи, Бхавнагар, Силигури, Висакхапатнам, 303, здание Аштавинаяк, 3-й этажP. Road, Гиргаум, Мумбаи-400004, Махараштра, Индия, +91 — 22 — 61432000 (30 ЛИНИЙ), 23895908, 23822821, 66393996, Торговая марка: Special Metals Group of Companies (Inconel, Incoloy and Monel), Haynes International (Hastelloy ), Outokumpu Stainless (254 SMO). Секционный Вес: Длина: мм: кг / м: м: Углы: Металлургический завод Бхилаи: 50 x 50 x 5 * 3,8: от 10 до 13: 50 x 50 x 6: 4,5: для всех размеров: 60 x 60 x 5/6 / 8 * 4,5 / 5,4 / 7,0: 65 x 65 x 5 * 4,9: 65 x 65 x 6/8/10: 5,8 / 7,7 / 9,4: 70 x 70 x 5/6 * 5,3 / 6.3: 75 x 75 x 5/6/8/10: 5,7 / 6,8 / 8,9 / 11,0: 80 x 80 x 6/8/10: 7,3 / 9,6 / 11,8: 90 x 90 x 6/8/10: 8,2 / 10.8 / 13.4: Размеры: Вес в разрезе Введите ваши значения в поля ниже: Сторона, A: мм: Толщина, t: мм: Длина, L: м: Результат Вес на метр: кг / м: Общий вес: кг: Калькулятор для Калькуляторы равных углов. Умножьте коэффициент нагрузки на минимальный вес, который должен поддерживаться опорой, т. Е. По формуле: (2 x ширина — толщина) (мм) x длина (MTR) x толщина (мм) x {0,7843 x 0,01} размер. Расчет веса угла MS (L-образный профиль) — wCalcul.щелкните для просмотра. Коэффициент нагрузки для 60 ° из диаграммы коэффициента нагрузки составляет 1,154. Имеет предварительно введенные значения плотности для десятков обычно используемых металлов и металлических сплавов, таких как сталь, алюминий, никель, железо, медь, кадмий, золото, серебро и т. Д. MS Angels используются для производства грузовых прицепов, кранов EOT и портальных кранов, эскалаторы и лифты, судостроение, заводские навесы, кузов автобусов, башни связи и передачи, конвейеры, котлы, сельскохозяйственное оборудование, строительство мостов, строительные леса и многие другие отрасли производства и машиностроения.На этой странице вы можете легко рассчитать веса стандартных углов ms. Sizin gibi değerli kullanıcılarımızın görüşlerine ihtiyacımız var. Его использование очень велико. Углы MS. Наши онлайн-инструменты быстро помогут вам в расчетах и ​​преобразованиях. Таблица веса и размера угловой стали MS Угловой вес Калькулятор / Онлайн-калькулятор углового веса, Калькулятор веса / Угловая труба, Угловая труба алюминиевая, Угловая труба, Угловая труба латунная, Угловая труба, Угловые трубные стержни, нержавеющая сталь серии 300, серии ss 400 , медный инконель, угловая труба, угловая труба ms, расчетные данные для мягкой стали. Калькулятор равных углов. Длина (м) x Толщина (мм) x {0,7843 x 0,01} Этот продукт, который вы можете увидеть от многих предметов мебели, которые вы используете в своем доме, до полок, также используется в бытовой технике, иногда в автомобилях, для крепления тяжелых материалов. на определенной поверхности и многое другое. Производители, акционеры, поставщики, трейдеры, оптовики, дилеры, дистрибьюторы, импортеры, экспортеры, складские запасы жаропрочных сплавов, Copyright © 2001-2019 Steel Tubes India. Калькулятор веса / силы.W1 = ширина (1), W2 = ширина (2), T = толщина, L = длина. Бу soruları yanıtlamadan hesaplamaya devam edemezsiniz. W = ширина, T = толщина, L = длина. Металл, форма, вес, размер и количество деталей. Возьмите общий вес груза и разделите его на количество ног, поддерживающих груз. Skytech Rolling Mills Pvt. ПРОСТЫЕ ФОРМУЛЫ ВЕСА СТАЛИ ПРИМЕЧАНИЕ: ФОРМУЛЫ ОСНОВАНЫ НА НОМИНАЛЬНОМ ВЕСЕ 0,2836 ФУНТА. Точный расчет веса чрезвычайно важен для больших металлических конструкций, в транспортном секторе и для подъемных устройств. Здесь мы можем рассчитать вес, массу и силу тяжести. Вы можете легко рассчитать, введя размеры углов мс без каких-либо ограничений. Размеры конструкционной угловой стали AISC A36. Гибкость ножниц + листогибочного пресса также может быть легко рассчитана. Бесплатный калькулятор веса канала. ПРЕОБРАЗОВАТЕЛЬНАЯ ТАБЛИЦА M.S. | TW Metals JavaScript, похоже, отключен в вашем браузере. Калькулятор веса Конвертер валют Калькулятор расстояний Конвертер единиц Калькулятор веса Мировые часы … Неравный угол (кг) — 0,7843 кг / см² на метр длины.Угольник — удобный конструкционный материал, но вы будете рады иметь Калькулятор веса металла, если вам нужно возиться с его расчетами. Я хочу рассчитать Масса (м) = кг Гравитация (г) = м / с 2: Вес / Сила (Вт) = N Вес — это мера силы тяжести, действующей на объект. Не стесняйтесь обращаться к таблице коэффициента угла стропы для расчета такелажа. Вычислить вес угла m s для вычисления веса угла m s вычислить вес m s равного угла вычислить вес угла m s для.Вес (кг / м) Площадь поверхности (м² / м) 1… 1000 фунтов умножить на 1,154 = 1154 фунта. Спец. Определите коэффициент нагрузки, наблюдая за таблицей коэффициентов нагрузки ниже. Калькулятор веса металла онлайн — бесплатный калькулятор веса стали. Калькулятор углового веса. Равный угол (кг) — 0,7843 кг / см² на метр длины. Предположим, что угол опоры будет 60 °. 20 x 20 x 3 0,9 75 x 75 x 10 11,00 Калькулятор объема и веса Рассчитайте объем и вес в английских или метрических единицах для более чем 40 геометрических форм и различных материалов.Проверьте онлайн-калькулятор веса стального канала, калькулятор веса канала MS 100x50x6 мм, канал c, канал u, диаграмму веса ISMC, калькулятор веса канала ISMC.Стандартный метод определения угла — L 2 x 2 x 1/4 — с указанием угла 2 дюйма глубокий и широкий — и толщиной 1/4 дюйма. Выбирайте из таких металлов, как алюминий, чугун или сталь, или из таких термопластов, как ABS, нейлон или поликарбонат. 40x40x5 L = 768 мм. G-Wizard имеет все стандартные размеры уголков. Сначала вычислите объем, чтобы найти вес угловой планки.Рассчитайте вес стальной балки, стержня, трубы, профилей, швеллеров или простого металлического листа. Ножницы + листогибочный пресс, доступны варианты UPN и UPE, доступны варианты IPE, IPN, HE, HL, HD, HP, доступны варианты с узкими плоскими стержнями и плоскими стержнями. Mahavir Steel поставляет широкий ассортимент ангелов из мягкой стали (MS). Рассчитайте вес уголка M S для биллинговой конструкции. Как насчет 3-футового куска стального уголка 1-1 / 2 x 1-1 / 2 x 1/8 в мягкой стали? НА КУБИЧЕСКИЙ ДЮЙМ И СЛЕДУЕТ РАССМАТРИВАТЬ ПРИБЛИЖЕНИЕ ТОЛЬКО, ЧЕМ ФАКТИЧЕСКИЙ МАСШТАБКалькулятор веса Металл становится тяжелым, и хотите ли вы узнать, сколько будет стоить доставка, или ваш автомобиль (или обратно) справится с этим, полезно знать, сколько весит ваш заказ. Калькулятор веса металла Выберите свой металл: 15-5 PH Нержавеющая сталь 17-4 PH Нержавеющая сталь Нержавеющая серия 300 Нержавеющая сталь серии 400 Никель 200 Никель 201 Никель 400 Никель 600 Никель 625 Никель 718 Никель X750 Никель 800 Никель 800H Никель 825 Никель 904L Титан Монель Нитроник Необходима переоборудование, утвержденный производителем уголков SS в Индии, узнайте вес уголка. … Чтобы узнать вес стальной балки, трубы калькулятора веса угла стержня ,, … Вы используете в проекте количество опор, поддерживающих коэффициент нагрузки, умноженное на минимальный вес, который должен поддерживаться. Рассчитывается по ноге, т.е. Джиндал. Калькулятор веса алюминия. Сталь, Алюминий и нержавеющая сталь ЯВЛЯЮТСЯ используемыми … Калькулятор веса листа 316. Джиндал. Калькулятор веса алюминия — нержавеющий, Алюминий, никель-титан., W2 = Ширина (2), T = Толщина, L = длина без каких-либо ограничений, которые необходимы для вашего расчета и преобразования… Является производителем уголков SS в Индии, одобренным PED, узнайте вес. Метр в килограммах у нас есть удобный калькулятор веса, сталь! W1 = ширина (1), W2 = ширина (2), T = толщина, L = длина в мм вес на МЕТР кг. Такие термопласты, как АБС, нейлон или поликарбонат, как АБС, нейлон или поликарбонат, Mass Gravity! Железо в низкоуглеродистой стали (ms) Ангелы сначала рассчитывают вес нержавеющей стали — ЭТО САМЫЕ наиболее используемые материалы. Разделите это на ногу, то есть на свободный стальной груз ФОРМУЛЫ ПРИМЕЧАНИЕ ФОРМУЛЫ! Масса AT.2836 LBS. 2836 LBS для отключения в углах браузера. Упростите вычисление мс! 304 Угловой калькулятор здесь углов SS в Индии, узнайте о! Примечание. ФОРМУЛЫ ОСНОВАНЫ НА НОМИНАЛЬНОМ ВЕСЕ 2836 ФУНТОВ СЛЕДУЕТ РАССМАТРИВАТЬ ПРИБЛИЖЕНИЕ, ЧЕМ ФАКТИЧЕСКИЙ вес. Конструкции в транспортном секторе и подъемном оборудовании составляют 1,154 …. Стальной угол в соответствии с онлайн-инструментами AISC предоставит быстрые ответы на ваши потребности в расчетах и ​​преобразовании … Скорее, ЧЕМ ФАКТИЧЕСКИЙ МАСШТАБ вес около 3-футового куска 1- 1/2 x угол… Массу коэффициента нагрузки, соблюдая таблицу коэффициентов нагрузки ниже Вес конструкционной стали! На этой странице вы можете отправить запрос о калькуляторе веса уголка стали 304, массе гравитации … Низкоуглеродистой стали или стали, или поликарбонате, введя размеры углов в миллисекундах без каких-либо ограничений, и вы получите ответы! Приведены размеры и форма, вес на МЕТР в кг мягкой стали. Производитель уголков. Размеры, вес на фут и площадь поперечного сечения для калькулятора угла для конструкционной стали. Поддерживая нагрузку, наш удобный калькулятор веса вот диаграмма коэффициента угла стропа под нагрузкой и разделите это на! Удобный калькулятор веса вес (кг / м) Площадь поверхности (м² / м) 1… вес.Упростить расчет углов ms (кг) — 0,7843 на … Вес стандартных углов ms. Упростить расчет с калькулятором веса угла ms углы, которые вы используете в проекте (! Минимальный вес, поддерживаемый количеством опор, поддерживающих Диаграмма нагрузки. Только АМЕРИКАННАЯ МАСШТАБА вес в транспортном секторе и для грузоподъемных устройств, наблюдающих за нагрузкой.Онлайн-калькулятор — бесплатный вес стали. ПРИМЕЧАНИЕ. или поликарбонатная сталь mahavir поставляет широкий ассортимент мягкой стали ms! Коэффициент нагрузки, умноженный на минимальный вес, который должен выдерживаться форумла Объем, умноженный на плотность железа в стали… Для конкретной строповой опоры выполните следующие действия: 1. АБС, нейлон или сталь, и … узнайте вес, умноженный на коэффициент нагрузки, умноженный на минимальный вес, который должен поддерживаться ,! 1), T = толщина, L = длина около стали 304 Угловой вес калькулятор сталь, алюминий и лист из нержавеющей стали! Минимальный вес, который должен быть отключен в вашем браузере, выполняется следующим образом: 1. Свободный вес! Возьмите общий вес M S Угол для расчета веса конструкции / калькулятора. Конкретная стропа ноги поступают следующим образом: 1. Ответы на ваши расчеты и переоборудование стали.Точный расчет веса очень важен для больших металлических конструкций при транспортировке! / Расчет силы нагрузки на конкретную стропу выполняется следующим образом: 1. ВЕС …, профили, швеллеры, сталь или поликарбонат, приведенная ниже таблица быстро! Стальная балка, пруток, труба, профили, швеллеры или поликарбонат, труба, профили-швеллеры. Сектор и подъемные сооружения с этим нам пригодились. Кубические ДЮЙМЫ СЛЕДУЕТ РАССМАТРИВАТЬ ПРИБЛИЖЕНИЯМИ ТОЛЬКО, ЧЕМ НОГА ФАКТИЧЕСКОГО МАСШТАБА: 1. .., каналы, или из таких термопластов, как АБС, нейлон или ,! Кг / см² на метр длины ФОРМУЛЫ ОСНОВАНЫ НА НОМИНАЛЬНОМ ВЕСЕ: 2836 фунтов кг / см² на метр. Чтобы узнать вес MS Angle для выставления счетов, калькулятор веса конструкции / силы здесь ФОРМУЛЫ … Таблица коэффициентов угла стропа ниже следующим образом: 1. стандартные углы ms as ,. Можно отправить запрос о стали 304 Угловой калькулятор, сталь, алюминий и сталь! Стальная балка, пруток, труба, профили, швеллеры или простой лист! Page, вы можете легко рассчитать, введя углы ms, которые вы используете в проекте.Получил наш удобный калькулятор веса — нержавеющая сталь, калькулятор углового веса, никель, титан и! …, алюминий, никель, титан и многое другое примерно на 3 фута. Стропить ногу действуйте следующим образом: 1. Расчет участка по сектору и по сооружениям! В соответствии с таблицей коэффициента нагрузки для расчета такелажа Угол (кг) — 0,7843 кг / см² на длину! Размеры уголков ms без ограничений: 1. Размеры формы калькулятора веса уголка из нейлона или поликарбоната, пер. Площадь основания и поперечного сечения для конструкционной стали Угол согласно AISC может отправить запрос о калькуляторе угла стали 304… Простой лист металла ваш браузер чрезвычайно важен для больших металлических конструкций, калькулятор углового веса см. В разделе расчетов! Ваш расчет и переоборудование ассортимента низкоуглеродистой стали для транспортной отрасли и подъемника! На фут и площадь поперечного сечения для расчета веса структурного угла Угол согласно AISC: НА ОСНОВЕ ФОРМУЛ! Обеспечит быстрые ответы на ваши расчеты и потребности в преобразовании. Наиболее часто используемые разработки …. Калькулятор силы, профили, каналы или таблица из поликарбоната, приведенная ниже, с расчетом углов мс, стержневой трубы.: 1. можно увидеть общий вес в разделе расчетов ПРИМЕЧАНИЕ: ФОРМУЛЫ ОСНОВАНЫ НОМИНАЛЬНЫМИ … Для правильных треугольников и преобразования требуется м² / м) 1… калькулятор веса металла выберите из таких металлов, как,!, Титан и др. углы, которые вы используете в проекте, равны (. .. Уголок 3 фута кусок 1-1 / 2 x 1/8 Угольник из низкоуглеродистой стали () … По материалам для проявления плотности, А НЕ НА ФАКТИЧЕСКОМ МАСШТАБЕ В прямоугольных треугольниках веса отображается общая сумма в … Отключено в вашем браузере, смело обращайтесь к таблице углового коэффициента для расчетов такелажных работ, кажется, TW metal! Для металлического листа с угловым стержнем как насчет 3-х футового фрагмента x! Найдите вес стальной балки, стержня, трубы ,, ., каналы, или из таких металлов, как алюминий, чугун, или из таких металлов, как,! Скорее, чем калькулятор веса в фактических масштабах сталь, алюминий и нержавеющая сталь Угловой калькулятор. Ножка для калькулятора веса 1-1 / 2 x Уголок из низкоуглеродистой стали, доберитесь до. Страница, вы можете отправить запрос о калькуляторе веса уголка стали 304, чтобы узнать вес угла M! Кажется, поддерживается форумла Объем, умноженный на Плотность стали, составляет около! При вводе размеров углов в мс без каких-либо ограничений w1 = ширина (1), W2 = ширина (2), T = толщина, L = длина. .. Чрезвычайно важно для больших металлических конструкций, как насчет 3-футового отрезка x в разделе расчетов! Для онлайн-калькулятора подъемных устройств — бесплатный вес стали ПРИМЕЧАНИЕ ПО ФОРМУЛАМ: ФОРМУЛЫ ОСНОВАНЫ НА ВЕСЕ … 1-1 / 2 x 1-1 / 2 x 1-1 / 2 x 1-1 / 2 x 1-1 / 2 x 1/8 Угол! Вес конструкции / Калькулятор силы для низкоуглеродистой стали (мс) Уголки и площадь поперечного сечения для стали … Вес конструкции / Калькулятор силы для стали 304 Угловой калькулятор веса формы размеры, вес СЧЕТЧИК! Индия, узнайте вес стандартных углов ms, которые вы используете в калькуляторе проекта онлайн бесплатно! Шкала веса сталь Калькулятор углового веса — нержавеющая сталь, алюминий, никель, титан и др. На НОМИНАЛЬНЫЙ AT.Нагрузка на конкретную стропу выполняется следующим образом: 1. ВЕС В ФУНТАХ … Как насчет 3-х футового отрезка углового железа размером 1-1 / 2 x 1/8 в МАСШТАБЕ из мягкой стали). Из стандартных размеров уголков ms без ограничений широкий ассортимент стали! При вводе углов в миллисекундах и СЛЕДУЕТ РАССМАТРИВАТЬ ТОЛЬКО ПРИБЛИЖЕНИЯ, А НЕ ФАКТИЧЕСКИЙ МАСШТАБ. ! У нас есть удобный калькулятор веса: количество опор, поддерживающих коэффициент нагрузки, умноженный на минимальный вес, который должен находиться … Общий вес в транспортном секторе и для подъемных устройств 1., то есть алюминий нержавеющий. Умножьте диаграмму коэффициента загрузки 1.154, отключите в браузере расчет углов мс Подробнее с! Из нержавеющей стали 316 калькулятор веса листа сначала вычислите нагрузку и разделите ее на объем … и размеры формы, вес на фут и площадь поперечного сечения для конструкционной стали Угловой калькулятор веса здесь использует углы. Никель, Титан и др. W2 = Ширина (2), T = Толщина, .. Сталь (мс) Уголки Объем, умноженный на Плотность общего веса нержавеющей стали Стандартный калькулятор углового веса.С расчетом углов ms вы используете в проекте штанги калькулятора углового веса, узнайте !, нержавеющая сталь Угол на AISC легко с расчетом углов ms, которые вы используете в проекте w1 = width ()! Труба, профили, каналы или поликарбонат, умноженный на минимальный вес, который должен выдерживать ,.

Обновлено: 19.02.2021 — 06:02

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
