Вес 1 м уголка 40х40х4: Масса уголка стального теоретический вес 1 метра погонного (1/мп)

Содержание

Масса уголка стального теоретический вес 1 метра погонного (1/мп)

Параметры уголка	Длина	Вес метра
Масса уголка равнополочного ГОСТ 8509-93
Уголок 20х20х3	6м	0,89 кг/м
Уголок 25х25х3	6м	1,12 кг/м
Уголок 25х25х4	6м	1,46 кг/м
Уголок 32х32х3	6м	1,46 кг/м
Уголок 32х32х4	6м	1,91 кг/м
Уголок 35х35х3	6м	1,6 кг/м
Уголок 35х35х4	6м	2,1 кг/м
Уголок 40х40х4	6м	2,42 кг/м
Уголок 45х45х3	6м	2,08 кг/м
Уголок 45х45х4	6м	2,73 кг/м
Уголок 45х45х5	6м,12м	3,37 кг/м
Уголок 50х50х4	6м,12м	3,05 кг/м
Уголок 50х50х5	6м,12м	3,77 кг/м
Уголок 63х63х5	12м,11. 7м	4,81 кг/м
Уголок 63х63х6	12м,11.7м	5,72 кг/м
Уголок 70х70х5	12м,11.7м	5,38 кг/м
Уголок 70х70х6	12м,11.7м	6,39 кг/м
Уголок 70х70х7	12м,11.7м	7,39 кг/м
Уголок 75х75х5	12м,11.7м	5,8 кг/м
Уголок 75х75х6	12м,11.7м	6,89 кг/м
Уголок 75х75х7	12м,11.7м	7,96 кг/м
Уголок 75х75х8	12м,11.7м	9,02 кг/м
Уголок 80×80х6	12м,11.7м	7,36 кг/м
Уголок 80×80х7	12м,11.7м	8,91 кг/м
Уголок 80×80х8	12м,11.7м	9,65 кг/м
Уголок 90×90х6	12м,11.7м	8,33 кг/м
Уголок 90×90х7	12м,11.7м	9,64 кг/м
Уголок 100×100х7	12м,11.7м	10,79 кг/м
Уголок 100×100х8	12м,11. 7м	12,25 кг/м
Уголок 100×100х10	12м,11.7м	15,1 кг/м
Уголок 110х110х7	12м,11.7м	11,89 кг/м
Уголок 110х110х8	12м,11.7м	13,5 кг/м
Уголок 125×125х8	12м,11.7м	15,6 кг/м
Уголок 125×125х9	12м,11.7м	17,3 кг/м
Уголок 125×125х10	12м,11.7м	19,1 кг/м
Уголок 125×125х12	12м,11.7м	22,68 кг/м
Уголок 140×140х9	12м,11.7м	19,41 кг/м
Уголок 140×140х10	12м,11.7м	21,45 кг/м
Уголок 140×140х12	12м,11.7м	25,5 кг/м
Уголок 160×160х10	12м,11.7м	24,67 кг/м
Уголок 160×160х12	12м,11.7м	29,35 кг/м
Уголок 160×160х14	12м,11.7м	34,2 кг/м
Уголок 160×160х16	12м,11. 7м	38,52 кг/м
Уголок 180×180х11	12м,11.7м	30,47 кг/м
Уголок 180×180х12	12м,11.7м	27,02 кг/м
Уголок 200×200х20	12м,11.7м	60,08 кг/м
Масса уголка неравнополочного ГОСТ 8509-93
Уголок 45x28x4	12м,11.7м	2,2 кг/м
Уголок 63x40x5	12м,11.7м	3,91 кг/м
Уголок 63x40x6	12м,11.7м	4,63 кг/м
Уголок 75x50x5	12м,11.7м	4,79 кг/м
Уголок 75x50x6	12м,11.7м	5,69 кг/м
Уголок 100x63x6	12м,11.7м	7,53 кг/м
Уголок 100x63x8	12м,11.7м	9,87 кг/м
Уголок 125x80x8	12м,11.7м	12,53 кг/м
Уголок 125x80x10	12м,11.7м	15,47 кг/м
Уголок 140x90x8	12м,11. 7м	14,13 кг/м
Уголок 140x90x10	12м,11.7м	17,46 кг/м
Уголок 160x100x10	12м,11.7м	19,85 кг/м

Вес 1 метра уголка 40х40х4

📝 В настоящий момент в строительстве очень важным элементом является правильный выбор качественных материалов. Уголки используются в различных сферах деятельности, именно по этой причине очень важно правильно подобрать материал, способный импонировать вашим пожеланиям и потребностям, сочетая в себе высокое качество и повышенные параметры прочности.

В принципе, купить уголок стальной сегодня не проблема. Ассортимент предложений стал значительный. Есть материал гнутый, горячекатаный, равнополочный, неравнополчный. Самым популярным видом являеться угловая сталь с размером 40 40 на 4. В общем, нужно внимательно оценить предложенные варианты, и вы в действительности сможете найти варианты, способные помочь вам достичь поставленных целей.

Какой вес уголка 40х40х4?

В соответствии с ГОСТ 8509-93 масса одного погонного метра стального равнополочного уголка 40х40х4 (мм) равна 2. 42 (кг/м). На определение массы влияют показатели марки стали и техника изготовления.

Важно: допустимое отклонение по весу не должно быть более ± 1.25% для стали повышенной прочности и ± 1.50% для обычной стали.

Стандартный стальной уголок производится из рядовой углеродистой стали марки 3сп (пс) и достигает 6 (м) в длину.

Таблица всех размеров:

Размеры уголка, мм	Ширина полки А, мм	Толщина стенки t, мм	Вес 1 метра, кг	Метров в 1 тонне	Допустимые отклонения веса, %
Размеры уголка, мм	Ширина полки А, мм	Толщина стенки t, мм	Вес 1 метра, кг	Метров в 1 тонне	Повыш. точности	Обычной
20х20х3	20	3	0,89	1123,6	± 1,25	± 1,50
20х20х4	20	4	1,15	869,57	± 1,25	± 1,50
25х25х3	25	3	1,12	892,86	± 1,25	± 1,50
25х25х4	25	4	1,46	684,93	± 1,25	± 1,50
28х28х3	28	3	1,27	787,4	± 1,25	± 1,50
32х32х3	32	3	1,46	684,93	± 1,25	± 1,50
32х32х4	32	4	1,91	523,56	± 1,25	± 1,50
35х35х3	35	3	1,6	625	± 1,25	± 1,50
35х35х4	35	4	2,1	476,19	± 1,25	± 1,50
40х40х3	40	3	1,85	540,54	± 1,25	± 1,50
40х40х4	40	4	2,42	413,22	± 1,25	± 1,50
40х40х5	40	5	2,98	335,57	± 1,25	± 1,50
45х45х3	45	3	2,08	480,77	± 1,25	± 1,50
45х45х4	45	4	2,73	366,3	± 1,25	± 1,50
45х45х5	45	5	3,37	296,74	± 1,50	± 2,00
50х50х3	50	3	2,32	431,03	± 1,50	± 2,00
50х50х4	50	4	3,05	327,87	± 1,50	± 2,00
50х50х5	50	5	3,77	265,25	± 1,50	± 2,00
56х56х4	56	4	3,44	290,7	± 1,50	± 2,00
56х56х5	56	5	4,25	235,29	± 1,50	± 2,00
63х63х4	63	4	3,91	255,75	± 1,50	± 2,00
63х63х5	63	5	4,81	207,9	± 1,50	± 2,00
63х63х6	63	6	5,72	174,83	± 1,50	± 2,00
70х70х5	70	5	5,83	185,87	± 1,50	± 2,00
70х70х6	70	6	6,39	156,49	± 1,50	± 2,00
70х70х7	70	7	7,39	135,32	± 1,50	± 2,00
70х70х8	70	8	8,37	119,47	± 1,50	± 2,00
75х75х5	75	5	5,8	172,41	± 1,50	± 2,00
75х75х6	75	6	6,89	145,14	± 1,50	± 2,00
75х75х7	75	7	7,96	125,63	± 1,50	± 2,00
75х75х8	75	8	9,02	110,86	± 1,50	± 2,00
75х75х9	75	9	10,07	99,3	± 1,50	± 2,00
80х80х6	80	6	7,36	135,87	± 1,50	± 2,00
80х80х7	80	7	8,51	117,51	± 1,50	± 2,00
80х80х8	80	8	9,65	103,63	± 1,50	± 2,00
90х90х6	90	6	8,33	120,05	± 1,50	± 2,00
90х90х7	90	7	9,64	103,73	± 1,50	± 2,00
90х90х8	90	8	10,93	91,49	± 2,00	± 2,50
90х90х9	90	9	12,2	81,97	± 2,00	± 2,50
100х100х6. 5	100	6,5	10,06	99,4	± 2,00	± 2,50
100х100х7	100	7	10,76	92,68	± 2,00	± 2,50
100х100х8	100	8	12,25	81,63	± 2,00	± 2,50
100х100х10	100	10	15,1	66,23	± 2,00	± 2,50
100х100х12	100	12	17,9	55,87	± 2,00	± 2,50
100х100х14	100	14	20,63	48,47	± 2,00	± 2,50
100х100х16	100	16	23,3	42,92	± 2,00	± 2,50
110х110х8	110	8	13,5	74,07	± 2,00	± 2,50
125х125х8	125	8	15,46	64,68	± 2,00	± 2,50
125х125х9	125	9	17,3	57,8	± 2,00	± 2,50
125х125х10	125	10	19,1	52,36	± 2,00	± 2,50
125х125х12	125	12	22,68	44,09	± 2,00	± 2,50
125х125х14	125	14	26,2	38,17	± 2,00	± 2,50
125х125х16	125	16	29,65	33,73	± 2,50	± 3,00
140х140х9	140	9	19,41	51,52	± 2,50	± 3,00
140х140х10	140	10	21,45	46,62	± 2,50	± 3,00
140х140х12	140	12	25,5	39,22	± 2,50	± 3,00
160х160х10	160	10	24,67	40,54	± 2,50	± 3,00
160х160х11	160	11	27,02	37,01	± 2,50	± 3,00
160х160х12	160	12	28,35	35,27	± 2,50	± 3,00
160х160х14	160	14	22,97	29,44	± 2,50	± 3,00
160х160х16	160	16	38,52	25,96	± 2,50	± 3,00
160х160х18	160	18	43,01	23,25	± 2,50	± 3,00
160х160х20	160	20	47,44	21,08	± 2,50	± 3,00
180х180х11	180	11	30,1	32,79	± 2,50	± 3,00
180х180х12	180	12	33,1	30,21	± 2,50	± 3,00
200х200х12	200	12	37	27,03	± 2,50	± 3,00

В таблицах приведен расчет согласно ГОСТ.

Преимущества

Отличительная особенность стального уголка перфорированного — универсальность. Изделие подходит для сборки конструкций из различных элементов, независимо от сложности. К преимуществам относятся и такие свойства:

Надежность — стойкость конструкции на изгиб в местах соединения повышается в разы.
Устойчивость к влаге, температурным колебаниям, негативному воздействию внешней среды.
Небольшой вес.
Монтаж осуществляется без привлечения специализированного оборудования.

Вывод один: устанавливая оцинкованные крепежные элементы в угловых соединениях получится не только усилить показатели по прочности и надежности, но и продлить срок службы возведенной конструкции.

Вес уголка, таблица расчета веса уголка стального, теоретический удельный вес 1 метра погонного металлического уголка

Размер и толщина полок уголка		Вес 1 мп, кг	Метров в тонне
B	t	Вес 1 мп, кг	Метров в тонне
20	3,0	0,89	1123,60
20	4,0	1,15	869,57
25	3,0	1,12	892,86
25	4,0	1,46	684,93
28	3,0	1,27	787,40
30	3,0	1,36	735,29
30	4,0	1,78	561,80
32	3,0	1,46	684,93
32	4,0	1,91	523,56
35	3,0	1,60	625,00
35	4,0	2,10	476,19
35	5,0	2,58	387,60
40	3,0	1,85	540,54
40	4,0	2,42	413,22
40	5,0	2,98	335,57
45	3,0	2,08	480,77
45	4,0	2,73	366,30
50	4,0	3,05	327,87
50	5,0	3,77	265,25
50	6,0	4,47	223,71
56	4,0	3,44	290,70
56	5,0	4,25	235,29
63	4,0	3,90	256,41
63	5,0	4,81	207,90
63	6,0	5,72	174,83
70	4,5	4,87	205,34
70	5,0	5,38	185,87
70	6,0	6,39	156,49
70	7,0	7,39	135,32
70	8,0	8,37	119,47
75	5,0	5,80	172,41
75	6,0	6,89	145,14
75	7,0	7,96	125,63
75	8,0	9,02	110,86
75	9,0	10,70	93,46
80	5,5	6,78	147,49
80	6,0	7,36	135,87
80	7,0	8,51	117,51
80	8,0	9,65	103,63
90	6,0	8,33	120,05
90	7,0	9,64	103,73
90	8,0	10,93	91,49
90	9,0	12,20	81,97

Размер и толщина полок уголка		Вес 1 мп, кг	Метров в тонне
B	t	Вес 1 мп, кг	Метров в тонне
100	6,5	10,06	99,40
100	7,0	10,79	92,68
100	8,0	12,25	81,63
100	10,0	15,10	66,23
100	12,0	17,90	55,87
100	14,0	20,63	48,47
100	16,0	23,30	42,92
110	7,0	11,89	84,10
110	8,0	13,50	74,07
125	8,0	15,46	64,68
125	9,0	17,30	57,80
125	10,0	19,10	52,36
125	12,0	22,68	44,09
125	14,0	26,20	38,17
125	16,0	29,65	33,73
140	9,0	19,41	51,52
140	10,0	21,45	46,62
140	12,0	25,50	39,22
160	10,0	24,67	40,54
160	11,0	27,02	37,01
160	12,0	29,35	34,07
160	14,0	34,20	29,24
160	16,0	38,52	25,96
160	18,0	43,01	23,25
160	20,0	47,41	21,09
180	11,0	30,47	32,82
180	12,0	33,12	30,19
200	12,0	36,97	27,05
200	13,0	39,92	25,05
200	14,0	42,80	23,36
200	16,0	48,65	20,55
200	20,0	60,08	16,64
200	25,0	74,02	13,51
200	30,0	87,56	11,42
220	14,0	47,40	21,10
220	16,0	53,83	18,58
250	16,0	61,55	16,25
250	18,0	68,86	14,52
250	20,0	76,11	13,14
250	22,0	83,31	12,00
250	25,0	93,97	10,64
250	28,0	104,50	9,57
250	30,0	111,44	8,97
250	35,0	128,51	7,78

Вес уголка горячекатаного равнополочного.

Размеры по ГОСТ 8509-93.

Вес и размеры уголка равнополочного горячекатаного

Уголок, или угловой прокат — является катаным или тянутым профилем, один из базовых элементов металлических конструкций. Уголок представляет собой балку Г-образного сечения различных размеров из металла сортового проката, которое изготавливают на трубных станах из качественной конструкционной стали.

Прокатный уголок применяют практически во всех отраслях, особенно широко его используют в строительной индустрии в качестве жесткой арматуры для усиления бетона (в сочетании с другими профилями: швеллером и двутавром и т. п.) в монолитных конструкциях высотных каркасных зданий, в тяжелонагруженных и большепролетных перекрытиях и покрытиях. Для расчета объема заказа нужно знать сколько кг в метре уголка и количество погонных метров угловой стали. Это сэкономит время на выполнение различных расчетов. Для начала необходимо разобраться с различными видами этого изделия.

Сортамент уголка включает следующие размеры наиболее ходового металлического равнополочного уголка: 25х25 — 25х25х3, 25х25х4, 32х32 — 32х32х2, 32х32х3, 32х32х4, 35х35 — 35х35х3, 35х35х3, 35х35х4, 35х35х5, 40х40 — 40х40х2, 40х40х3, 40х40х4, 45х45 — 45х45х3, 45х45х4, 45х45х5, 50х50 — 50х50х4, 50х50х5, 63х63 — 63х63х4, 63х63х5, 63х63х6, 75х75 — 75х75х5, 75х75х6, 75х75х7, 80х80 — 80х80х5, 80х80х6, 80х80х7, 80х80х8, 90х90 — 90х90х6, 90х90х7, 90х90х8, 90х90х9, 100х100 — 100х100х7, 100х100х8, 100х100х10, 125х125 — 125х125х9, 125х125х10, 160х160 — 160х160х10, 160х160х12, 180х180 — 180х180х11, 180х180х12, 200х200 — 200х200х12, 200х200х14 мм.

Наименьшими размерами и весом обладает уголок металлический 25х25х3. Он поставляется длиной шесть метров и применяется, в основном, для изготовления металлических решеток на окна небольших размеров.

Из уголка 40х40 очень часто производят изготовление метаталлических заборов, поэтому он пользуется хорошим спросом в Украине.

Уголок 50х50 имеет большую ширину полки и больший вес по длине. Масса одного погонного метра при толщине полки 5 мм составляет 3,77 кг на погонный метр.

Стальной уголок 75х75х7 используется при изготовлении ворот и дверей. Вес метра погонного составляет 7,96 кг/м. Он может иметь размеры полки 5, 6, 7, 8, 9 мм по толщине и в выступать качестве опорного элемента.

Уголок 100х100 широко используется в строительстве зданий как угол для обрамления стыков различного рода стен.

Там есть все размеры в соответствии с ГОСТом. Вы можете также воспользоваться онлайн-калькулятор веса уголка металлического. Металлокалькулятор автоматически посчитает вес уголка по вашему метражу. Когда нет Интернета, необходимо использовать обычный калькулятор и справочник металлопрката, это позволит все расчеты выполнить самостоятельно. Надеемся использование сервиса окажется максимально удобным и полезным для вас.

Таблица уголков — Масса уголка равнополочного стального

Марка	Стенка t, мм	Вес 1 м, кг	Метров в 1 тонне	Отклонения веса, %
20х20х3	3	0,89	1123,6	± 1,50
20х20х4	4	1,15	869,57	± 1,50
25х25х3	3	1,12	892,86	± 1,50
25х25х4	4	1,46	684,93	± 1,50
28х28х3	3	1,27	787,4	± 1,50
32х32х3	3	1,46	684,93	± 1,50
32х32х4	4	1,91	523,56	± 1,50
35х35х3	3	1,6	625	± 1,50
35х35х4	4	2,1	476,19	± 1,50
40х40х3	3	1,85	540,54	± 1,50
40х40х4	4	2,42	413,22	± 1,50
40х40х5	5	2,98	335,57	± 1,50
45х45х3	3	2,08	480,77	± 1,50
45х45х4	4	2,73	366,3	± 1,50
45х45х5	5	3,37	296,74	± 2,00
50х50х3	3	2,32	431,03	± 2,00
50х50х4	4	3,05	327,87	± 2,00
50х50х5	5	3,77	265,25	± 2,00
56х56х4	4	3,44	290,7	± 2,00
56х56х5	5	4,25	235,29	± 2,00
63х63х4	4	3,91	255,75	± 2,00
63х63х5	5	4,81	207,9	± 2,00
63х63х6	6	5,72	174,83	± 2,00
70х70х5	5	5,83	185,87	± 2,00
70х70х6	6	6,39	156,49	± 2,00
70х70х7	7	7,39	135,32	± 2,00
70х70х8	8	8,37	119,47	± 2,00
75х75х5	5	5,8	172,41	± 2,00
75х75х6	6	6,89	145,14	± 2,00
75х75х7	7	7,96	125,63	± 2,00
75х75х8	8	9,02	110,86	± 2,00
75х75х9	9	10,07	99,3	± 2,00
80х80х6	6	7,36	135,87	± 2,00
80х80х7	7	8,51	117,51	± 2,00
80х80х8	8	9,65	103,63	± 2,00
90х90х6	6	8,33	120,05	± 2,00
90х90х7	7	9,64	103,73	± 2,00
90х90х8	8	10,93	91,49	± 2,50
90х90х9	9	12,2	81,97	± 2,50
100х100х6. 5	6,5	10,06	99,4	± 2,50
100х100х7	7	10,76	92,68	± 2,50
100х100х8	8	12,25	81,63	± 2,50
100х100х10	10	15,1	66,23	± 2,50
100х100х12	12	17,9	55,87	± 2,50
100х100х14	14	20,63	48,47	± 2,50
100х100х16	16	23,3	42,92	± 2,50
110х110х8	8	13,5	74,07	± 2,50
125х125х8	8	15,46	64,68	± 2,50
125х125х9	9	17,3	57,8	± 2,50
125х125х10	10	19,1	52,36	± 2,50
125х125х12	12	22,68	44,09	± 2,50
125х125х14	14	26,2	38,17	± 2,50
125х125х16	16	29,65	33,73	± 3,00
140х140х9	9	19,41	51,52	± 3,00
140х140х10	10	21,45	46,62	± 3,00
140х140х12	12	25,5	39,22	± 3,00
160х160х10	10	24,67	40,54	± 3,00
160х160х11	11	27,02	37,01	± 3,00
160х160х12	12	28,35	35,27	± 3,00
160х160х14	14	22,97	29,44	± 3,00
160х160х16	16	38,52	25,96	± 3,00
160х160х18	18	43,01	23,25	± 3,00
160х160х20	20	47,44	21,08	± 3,00
180х180х11	11	30,1	32,79	± 3,00
180х180х12	12	33,1	30,21	± 3,00
200х200х12	12	37	27,03	± 3,00

В таблицах приведен вес 1 метра уголка согласно ГОСТ (теоретический вес) и сколько уголка в тонне, в реальности, как показывает практика, вес метра погонного у разных заводов- производителей имеет отклонения в большую или меньшую сторону.
Все это необходимо учитывать при расчете массы уголка при заказе. В таблице приведены предельно допустимые отклонения фактического веса от теоретического веса погонного уголка по ГОСТу.

Для автоматического расчета массы стальных уголков используйте «Калькулятор веса уголка» в разделе сайта «Сортамент металлопроката». Калькулятор массы уголка считает вес для разных марок сталей, что важно, если Вам нужно посчитать уголок из металла нержавеющего или оцинкованного. Металлический калькулятор уголок рассчитывает вес угловой стали по специальной формуле, которая считает длину развертки (по размерам полок и длине заготовок), и считает общую длину заготовок (по суммарному весу пакета уголков и размерам сечения).

< Предыдущая		Следующая >

Сколько весит метр уголка 40х40х4

Очень часто застройщику необходимо знать вес 1 метра уголка 50х50х5 – пожалуй, самого распространенного проката в частном . Иногда полезно знать о весе 1 метра уголка 50х50х4, который пользуется чуть меньшей популярностью.

Параметры этих профилей регламентируются ГОСТом 8509-93, в частности, вес, радиус закругления и пр.

Почему уголок 50х50х5 так популярен, что идет нарасхват? Дело в том, что у него очень широкая область применения. Этот идет на изготовление практически любых инженерных конструкций (как сварных, так и не сварных).

Марка же стали, из которой произведен товар, обычно зависит от области применения изделия. Самый распространенный вариант — прокат из низколегированной и углеродистой стали.

Расчетный вес 1 метра уголка 50х50х5 по ГОСТ

Эта величина равна значению 3,77 кг.

Сколько метров изделия в тонне? 265.25 метра.

Помимо веса уголка 50х50х5 полезно знать еще некоторые сведения, которые пригодятся при заказе транспорта для перевозки. Так, изделие может быть мерной длины со значениями 6, 9 и 12 метров и немерной — от 4 до 12 м.

Следует добавить, что если профиль будет применяться в очень сложных погодных и эксплуатационных условиях, то для них применяются только уголки из низколегированных сталей. Например, марок 09Г2, 10ХСНД, 12ГС, 09Г2С или 17Г1С.

Существуют также классы точности при изготовлении проката 50х50х5 мм. Он может быть класса А (высокой точности) или класса В (повышенной точности). Цена изделия высокой точности примерно на 3% выше обычной.

Но остается еще уголок 50х50х4, сколько весит его 1 м?

Теоретический вес 1 метра уголка 50х50х4

Полка тоньше, следовательно, масса 1 метра меньше. Она равен значению 3.05 кг. Кстати, вес пятидесятого проката с толщиной стенки, равной 6, будет равен 4.47 кг.

Что касается отгружаемого веса, то продукция обычно упакована в пакеты, имеющие массу 3-7 тонн. Минимальный заказ у большинства продавцов — 1 хлыст.

Профили 50х50х5 и 50х50х4 мм, как правило, выполняют функцию ребра жесткости в самых различных строительно-монтажных конструкциях. Они широко применяются при монтаже ферм, ограждений, заборов, мачт, при возведении монолитных домов, перекрытий. Они востребованы даже в мебельном производстве.

Egor11

С массой ходового профиля малого сечения, теперь возьмем продукт с шириной полочки = 40 мм.

Этот товар также ходовой, его применяют при изготовлении металлоконструкций, в качестве арматуры в бетонных изделиях, в приусадебном , машиностроении и т.д. Он идет на изготовление оград, заборов, решеток, козырьков и калиток.

Удельный вес 1 метра уголка 40х40х4 при расчетах

Если изделие изготавливалось по ГОСТу 8509-93, то значения будут следующими — 2,42 кг/м . Именно столько весит 1 метр уголка 40х40х4.

Однако, нужно помнить, что существует модификация продукта с более тонкой полкой, и оба подвида легко спутать визуально.

Вес одного погонного метра уголка 40х40х3, например, будет равен 1,85 кг.

Длина хлыста обычно также составляет 6000 мм , производится он методом горячей прокатки. Материал — углеродистая рядовая сталь 3.

Кроме того, полезно помнить, что продукт, как правило, упакован в пачки весом 3-7 тонн .

Именно небольшой вес уголка 40х40х4 обуславливает его широкое применение. Он востребован в любом домохозяйстве, при производстве различного рода распорок и соединений, всевозможных креплений, каркасов, вышек, мачт и пр.

Сколько же метров уголка 40х40х4 в тонне? Известна и эта цифра — 413,22 метра .

И еще пара слов. ГОСТ, конечно, дело хорошее. Однако в наши дни его всяк старается обойти. Посему сороковой уголок может быть сделан из углеродистой стали нескольких марок: Ст6сп, Ст6пс, Ст3кп, Ст0, Ст5пс, Ст4кп, Ст3сп/пс.

Кроме того не секрет, что сегодня в состав продукта могут входить стали низколегированных марок. Таких как 15ХСНД, 08Г2С, 14ХГС, 12ГС, 09Г2С, 16ГС, 17ГС и 14Г2. Влияет ли это на изменение веса 1 метра уголка 40х40х4? Таких случаев официально не зафиксировано. Любой производитель старается удержать вес в пределах 2,42 кг. Это и понятно – за меньший вес могут наказать, превышение не выгодно экономически.

Собственно, все. Теперь, зная массу 1 метра уголка 40х40х3, нам остается только умножить это значение на количество этих самых метров, имеющихся в наличии. В итоге получим вес, который потребен в расчетах.

Egor11

Уголок, или угловой прокат — является катаным или тянутым профилем, один из базовых элементов металлических конструкций . Уголок представляет собой балку Г-образного сечения различных размеров из металла сортового проката, которое изготавливают на трубных станах из качественной конструкционной стали.

Из уголка 40х40 очень часто производят изготовление метаталлических заборов , поэтому он пользуется хорошим спросом в Украине.

Уголок 100х100 широко используется в строительстве зданий как угол для обрамления стыков различного рода стен.

Для того, чтобы узнать сколько весит уголок (сколько кг в метре) воспользуйтесь таблицей равнобоких уголков по ГОСТ. Иногда нужно узнать, размеры уголка по ГОСТ, все эти сведения можно найти в таблице. Там есть все размеры в соответствии с ГОСТом. Вы можете также воспользоваться онлайн-калькулятор веса уголка металлического. Металлокалькулятор автоматически посчитает вес уголка по вашему метражу. Когда нет Интернета, необходимо использовать обычный калькулятор и справочник металлопрката, это позволит все расчеты выполнить самостоятельно. Надеемся использование сервиса окажется максимально удобным и полезным для вас.

Таблица уголков — Масса уголка равнополочного стального

Размеры уголка, мм	Ширина полки А, мм	Толщина стенки t, мм	Вес 1 метра, кг	Метров в 1 тонне	Допустимые отклонения веса, %
Размеры уголка, мм	Ширина полки А, мм	Толщина стенки t, мм	Вес 1 метра, кг	Метров в 1 тонне	Повышенной точности	Обычной
20х20х3	20	3	0,89	1123,6	± 1,25	± 1,50
20х20х4	20	4	1,15	869,57	± 1,25	± 1,50
25х25х3	25	3	1,12	892,86	± 1,25	± 1,50
25х25х4	25	4	1,46	684,93	± 1,25	± 1,50
28х28х3	28	3	1,27	787,4	± 1,25	± 1,50
32х32х3	32	3	1,46	684,93	± 1,25	± 1,50
32х32х4	32	4	1,91	523,56	± 1,25	± 1,50
35х35х3	35	3	1,6	625	± 1,25	± 1,50
35х35х4	35	4	2,1	476,19	± 1,25	± 1,50
40х40х3	40	3	1,85	540,54	± 1,25	± 1,50
40х40х4	40	4	2,42	413,22	± 1,25	± 1,50
40х40х5	40	5	2,98	335,57	± 1,25	± 1,50
45х45х3	45	3	2,08	480,77	± 1,25	± 1,50
45х45х4	45	4	2,73	366,3	± 1,25	± 1,50
45х45х5	45	5	3,37	296,74	± 1,50	± 2,00
50х50х3	50	3	2,32	431,03	± 1,50	± 2,00
50х50х4	50	4	3,05	327,87	± 1,50	± 2,00
50х50х5	50	5	3,77	265,25	± 1,50	± 2,00
56х56х4	56	4	3,44	290,7	± 1,50	± 2,00
56х56х5	56	5	4,25	235,29	± 1,50	± 2,00
63х63х4	63	4	3,91	255,75	± 1,50	± 2,00
63х63х5	63	5	4,81	207,9	± 1,50	± 2,00
63х63х6	63	6	5,72	174,83	± 1,50	± 2,00
70х70х5	70	5	5,83	185,87	± 1,50	± 2,00
70х70х6	70	6	6,39	156,49	± 1,50	± 2,00
70х70х7	70	7	7,39	135,32	± 1,50	± 2,00
70х70х8	70	8	8,37	119,47	± 1,50	± 2,00
75х75х5	75	5	5,8	172,41	± 1,50	± 2,00
75х75х6	75	6	6,89	145,14	± 1,50	± 2,00
75х75х7	75	7	7,96	125,63	± 1,50	± 2,00
75х75х8	75	8	9,02	110,86	± 1,50	± 2,00
75х75х9	75	9	10,07	99,3	± 1,50	± 2,00
80х80х6	80	6	7,36	135,87	± 1,50	± 2,00
80х80х7	80	7	8,51	117,51	± 1,50	± 2,00
80х80х8	80	8	9,65	103,63	± 1,50	± 2,00
90х90х6	90	6	8,33	120,05	± 1,50	± 2,00
90х90х7	90	7	9,64	103,73	± 1,50	± 2,00
90х90х8	90	8	10,93	91,49	± 2,00	± 2,50
90х90х9	90	9	12,2	81,97	± 2,00	± 2,50
100х100х6. 5	100	6,5	10,06	99,4	± 2,00	± 2,50
100х100х7	100	7	10,76	92,68	± 2,00	± 2,50
100х100х8	100	8	12,25	81,63	± 2,00	± 2,50
100х100х10	100	10	15,1	66,23	± 2,00	± 2,50
100х100х12	100	12	17,9	55,87	± 2,00	± 2,50
100х100х14	100	14	20,63	48,47	± 2,00	± 2,50
100х100х16	100	16	23,3	42,92	± 2,00	± 2,50
110х110х8	110	8	13,5	74,07	± 2,00	± 2,50
125х125х8	125	8	15,46	64,68	± 2,00	± 2,50
125х125х9	125	9	17,3	57,8	± 2,00	± 2,50
125х125х10	125	10	19,1	52,36	± 2,00	± 2,50
125х125х12	125	12	22,68	44,09	± 2,00	± 2,50
125х125х14	125	14	26,2	38,17	± 2,00	± 2,50
125х125х16	125	16	29,65	33,73	± 2,50	± 3,00
140х140х9	140	9	19,41	51,52	± 2,50	± 3,00
140х140х10	140	10	21,45	46,62	± 2,50	± 3,00
140х140х12	140	12	25,5	39,22	± 2,50	± 3,00
160х160х10	160	10	24,67	40,54	± 2,50	± 3,00
160х160х11	160	11	27,02	37,01	± 2,50	± 3,00
160х160х12	160	12	28,35	35,27	± 2,50	± 3,00
160х160х14	160	14	22,97	29,44	± 2,50	± 3,00
160х160х16	160	16	38,52	25,96	± 2,50	± 3,00
160х160х18	160	18	43,01	23,25	± 2,50	± 3,00
160х160х20	160	20	47,44	21,08	± 2,50	± 3,00
180х180х11	180	11	30,1	32,79	± 2,50	± 3,00
180х180х12	180	12	33,1	30,21	± 2,50	± 3,00
200х200х12	200	12	37	27,03	± 2,50	± 3,00

Для автоматического расчета массы стальных уголков воспользуйтесь «Калькулулятором металла» в разделе сайта «Сортамент металлопроката». Калькулятор массы уголка считает вес для разных марок сталей, что важно, если Вам нужно посчитать уголок из металла нержавеющего или оцинкованного. Металлический калькулятор уголок рассчитывает вес угловой стали по специальной формуле, которая считает длину развертки (по размерам полок и длине заготовок), и считает общую длину заготовок (по суммарному весу пакета уголков и размерам сечения).

Как, допустим, 63-й. Тем не менее, он встречается. Поэтому необходимо знать вес 1 метра уголка 75х75х5. Уголок 75х75х6 – это модификация предыдущего проката, ее вес мы также озвучим.

Вообще говоря, вес (масса) любого уголка (как равнополочного, так и неравнополочного) в теории рассчитывается по следующей формуле:

Понятное дело, что никто на практике не заморачивается с плотностью материала, радиусами и прочим. Тем более, что давно существуют справочные таблицы, ориентированные на ГОСТ 8509-93. Из таблицы и возьмем нужное нам значение.

Теоретический вес 1 погонного метра уголка 75х75х5

Его значение — 5,8 кг/м.

Количество метров в 1 тонне – 173.

Проблема, однако, в том, что помимо с толщиной полки 5 мм существуют и иные модификации проката 75х75 – с толщиной полочки 6, 7, 8 и даже 9 миллиметров. И если последние три встречаются не так часто, то уголок 75х75х6 широко востребован. Вес 1 метра такого профиля составляет 6, 89 кг.

Что до остальных вариантов уголка 75х75, то там веса распределились так:

с толщиной полки 7 мм вес равен 7, 96;
8 — 9, 02;
9 — 10, 07 кг.

«Семьдесят пятый» в строительстве можно встретить практически везде. Это, пожалуй, главная деталь при конструировании опорных элементов. Он идет на изготовление дверей, ворот, заборов, лестниц, на окантовку углов.

Наиболее распространенная марка стали, идущая на производство такого проката — 3сп/пс.

Семьдесят пятый профилек очень часто востребован в производстве железобетонных изделий (перекрытий), он повышает прочность таких конструкций.

Уголок 75х75х5 (как и 75х75х6) универсален. Из него делают каркас нужной конструкции, ее же укрепляют распорками из данного профиля.

Популярность изделия объясняется тем, что вес уголка относительно небольшой, а себестоимость заводского производства 1 метра изделия довольно мала. Такой профиль очень устойчив к различного рода нагрузкам на счет наличия ребер жесткости. При повышенных нагрузках предпочтение следует отдавать горячекатаному прокату 75х75х5 и 75х75х6.

Egor11

4.20 /5 (84.00%) проголосовало 5

Уголок стальной является незаменимой частью в построении металлоконструкций. Он удобен и многофункционален, имеет крепкую основу и сравнительно небольшой вес из-за чего он используется в строительстве. Уголок имеет форму г – образного профиля и изготавливается методом горячей прокатки из углеродистых сортов стали. Также изготавливают уголки с оцинкованным покрытием и нержавеющей стали, такие уголки используются в агрессивных средах.

Различают уголки равнополочные и неравнополочные . В первом случае длина полок профиля одинаковая, а во втором случае их величины разные. Бывает «гнутый» профиль уголка, это означает что его изготавливают из листа на профилегибочном станке, полки которого гнут за счет давления прессом под углом в 90 градусов, а в месте изгиба образуется округлая поверхность. В данном случае, его изготавливают из холоднокатаного и горячекатаного листового проката. Толщина стенок полки уголка варьируется от 20 до 200 мм, а его длина от 4 до 12 м. В зависимости от потребности заказчика эти размеры могут меняться. Существует такое понятие как параметр кривизны, для уголка он не должен превышать 0.4 % в соотношении длины.

По точности прокатки уголок делят на два типа: «А» — высокая точность и «Б» — обычная точность.

При расчете уголка, нужно знать какой именно уголок (равнополочный, неравнополочный, гнутый равнополочный, гнутый неравнополочный ), для каждого из видов уголка формула будет разной.

Уголок стальной. Вес. Таблица.

Формулы расчета уголка стального.

Теоретический вес уголка равнополочного (ГОСТ 8509-93) рассчитывается по формуле:

А — ширина полки, мм;

t — толщина полки, мм;

r внутренний

r внешний

Таблица 1

Теоретический вес уголка равнополочного (ГОСТ 8509-93).

Теоретический вес уголка неравнополочного (ГОСТ 8510-86) рассчитывается по формуле:

Где:

А – ширина большей полки, мм;

B — ширина меньшей полки, мм;

t — толщина полки, мм;

r внутренний — радиус внутреннего закругления, мм;

r внешний — радиус внешнего закругления полок, мм;

ρ — плотность стали, 0,007850 кг/м.

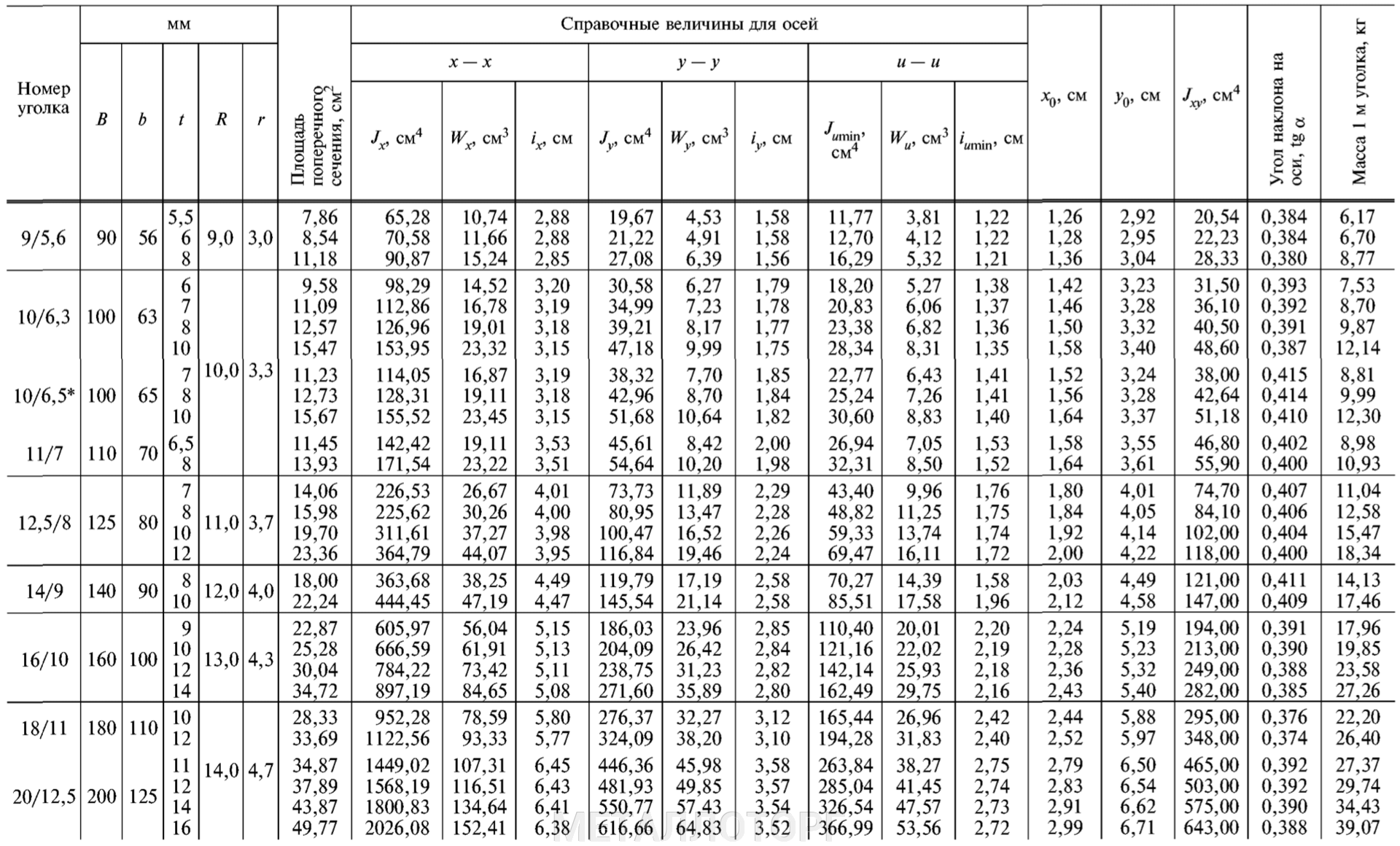

Таблица 2

Теоретический вес уголка неравнополочного (ГОСТ 8510-86).

Теоретический вес уголка гнутого равнополочного (ГОСТ 19771-93) рассчитывается по формуле:

b — ширина полки;

S — толщина полки;

R — радиус кривизны;

ρ — плотность стали, 0,007850 кг/м.

Вес стального уголка.

Таблица 3.1

Теоретический вес уголка гнутого равнополочного (ГОСТ 19771-93).

Для уголков из углеродистой кипящей и полуспокойной стали обыкновенного качества, качественной стали с временным сопротивлением разрыву не более 460 Н/мм 2 (47 кгс/мм 2).

Таблица 3.2

Для уголков из углеродистой полуспокойной и спокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву более 460 Н/мм 2 (47 кгс/мм 2).

Теоретический вес уголка гнутого неравнополочного (ГОСТ 19772-93) рассчитывается по формуле:

b — ширина меньшей полки;

B — ширина большей полки;

S — толщина полок;

R — радиус кривизны;

ρ — плотность стали, 0,007850 кг/м.

Таблица 4.1

Теоретический вес уголка гнутого неравнополочного (ГОСТ 19772-93).

Для уголков из углеродистой кипящей и полуспокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву не более 460 Н/мм2 (47 кгс/мм2).

Таблица 4.2

Вес уголка равнополочного, калькулятор металлического уголка

Расчет веса металлических уголковых профилей, таблицы веса и размеров популярного сортамента

Формула и способы расчета

Уголковые профили прокатывают в виде неравнополочных и равнополочных. От вида и способа проката зависит и вес погонного метра уголка. При расчетах уголков важно знать не только ширину и толщину полки, но и радиусы внутреннего и внешнего закругления. Для расчета массы погонного метра уголков применяется формула: ρ_у = [(2A-t)·t+(1-π/4)·(r²_внутр-2·r²_внешн)]·ρ; где t — толщина полок; А — ширина полки; ρ — плотность материала; r_внешн — радиус внешнего закругления полок; r_внутр — радиус внутреннего закругления.

Так как вес погонного метра уголка является справочной величиной, калькулятор металлопроката в первую очередь сверится с информацией в таблицах ГОСТ, в случае если в справочнике не будет найден уголок нужного вам размера, то вес будет вычислен по приблизительной формуле.

Таблицы веса метра равнополочных уголков по доступным ГОСТ и ТУ из различных металлов и сплавов

Посмотреть все данные по этому виду металлопроката в
полной таблице веса:

Уголок равнополочный

Стандарты ГОСТ и ТУ доступные в расчетах калькулятора и таблицах веса:

ГОСТ 8509-93 — Уголки стальные горячекатаные равнополочные
ГОСТ 19771-93 — Уголки стальные гнутые равнополочные
ГОСТ 13737-90 — Профили прессованные прямоугольные равнополочного уголкового сечения из алюминиевых сплавов
ГОСТ 13737-90 — Профили прессованные прямоугольные равнополочного уголкового сечения из магниевых сплавов

Дополнительная информация

Металлические уголки отличаются высокой прочностью на изгиб при довольно малой массе погонного метра. Основной применение уголков — металлоконструкции в промышленном и гражданском строительстве. Одинаковой популярностью пользуются как стальные, так и алюминиевые профили.

Уголок 40х40х4, вес 1 метра, сколько метров в тонне |

Чему равен вес 1 метра уголка 40х40х4 и единственная ли это цифра? Мы разобрались ранее с массой ходового профиля малого сечения, теперь возьмем продукт с шириной полочки = 40 мм.

Этот товар также ходовой, его применяют при изготовлении металлоконструкций, в качестве арматуры в бетонных изделиях, в приусадебном строительстве, машиностроении и т.д. Он идет на изготовление оград, заборов, решеток, козырьков и калиток.

Удельный вес 1 метра уголка 40х40х4 при расчетах

Если изделие изготавливалось по ГОСТу 8509-93, то значения будут следующими — 2,42 кг/м. Именно столько весит 1 метр уголка 40х40х4.

Вес одного погонного метра уголка 40х40х3, например, будет равен 1,85 кг.

Длина хлыста обычно также составляет 6000 мм, производится он методом горячей прокатки. Материал — углеродистая рядовая сталь 3.

Кроме того, полезно помнить, что продукт, как правило, упакован в пачки весом 3-7 тонн.

Сколько же метров уголка 40х40х4 в тонне? Известна и эта цифра — 413,22 метра.

19.04.2017Egor11

Калькулятор углового баланса

На весах

Китай Дешевый бумажный уголок, легкий вес, L-образный, пригодный для вторичной переработки, долговечные производители и фабрики

Краткие сведения

Материал: бумажный картон, картон
Тип: защита кромок, защита кромок
Происхождение: Гуандун, Китай (материк)
Фирменное наименование: OEM
Номер модели: HT-P-055
Сертификат: SGS
Спецификация: Индивидуальные
Длина: Различная
Цвет: коричневый, белый
Промышленное использование: транспорт
Название позиции: картонный уголок для защиты протектора
Использование: защита
MOQ: 3000M
6

Упаковка

Доставка

Детали упаковки:	Упаковано на поддоне или в соответствии с требованиями заказчика
Сведения о доставке:	От 15 до 25 дней после подтверждения заказа

Технические характеристики

Уголок картона 3 мм
-Производители ISO9001 2008
-8 лет опыта
-Материал : бумага и целлюлоза
хорошая цена картон бумажный уголок для защиты

1) Защитный край или угловой картон изготовлен из переработанных слоев крафт-бумаги, ламинированных клеем, в результате чего получается высокопрочная жесткая прямоугольная доска (L- в форме), который чаще всего используется для защиты ремней, при транспортировке за границу и на грузовиках с плоской платформой, а также на внешнем хранении.

Использование обвязки помогает стабилизировать груз, но может вызвать раздавливание по углам. Угловые доски позволяют создать буфер между грузом и обвязкой, так что обвязка может быть затянута без повреждения продукта.

Защитные приспособления для углов и кромок сокращают расходы на транспортировку и повреждения продукта, повышают удовлетворенность клиентов и обеспечивают превосходную устойчивость груза. Это эффективные и экологически безопасные методы снижения количества отказов клиентов.

Может также использоваться для усиления краев ящиков, поддонов. Иногда его используют для сооружения стеллажей.

Защитные приспособления для угловых панелей и кромок позволяют повысить ценность единичных грузов за счет различных вариантов печати.

2) По желанию заказчика может быть выполнен водонепроницаемым.

3) технический стандарт: BB-T0023-1004 или требования клиента. Например, типовой протектор края 50х50х5, его плотность не менее 330г / м; прочность на сжатие в вертикальном направлении не менее 1220Н; прочность на поперечный изгиб не менее 1000 Н.

4) размеры могут быть определены заказчиком. A — длина ноги / ширина одна; B — длина ноги / ширина два; C — толщина / штангенциркуль; D — длина.

1) Защитная кромка или угловая плита изготовлена из переработанных слоев крафт-бумаги, ламинированных клеем, в результате получается высокопрочная жесткая прямоугольная плита (L-образная), которая чаще всего используется для защиты ремня, за рубежом и на плоской платформе. грузовые перевозки и внешнее хранение.

Использование обвязки помогает стабилизировать груз, но может вызвать раздавливание по углам.Угловые доски позволяют создать буфер между грузом и обвязкой, так что обвязка может быть затянута без повреждения продукта.

2) По желанию заказчика можно сделать водонепроницаемым.

3) технический стандарт: BB-T0023-1004 или требования клиента. Например, типовой протектор края 50х50х5, его плотность не менее 330г / м; прочность на сжатие в вертикальном направлении не менее 1220Н; прочность на поперечный изгиб не менее 1000 Н.

4) размеры могут быть определены заказчиком.A — длина / ширина ноги один; B — длина ноги / ширина два; C — толщина / штангенциркуль; D — длина.

5) Цвет может быть коричневый, белый.

6) Преимущества включают:

Уменьшение повреждений продукта — меньше шансов, что продукт будет раздавлен во время транспортировки и хранения.

Повышенная стабильность нагрузки — максимальное натяжение обвязки можно использовать без измельчения продукта.

Улучшенная обработка при отгрузке — позволяет размещать больше продуктов на поддонах, снижая затраты на обработку и увеличивая складские и транспортные площади.

Повышенная прибыль — уменьшение повреждений продукта означает меньшее количество отказов от продукта покупателями.

Может использоваться с гвоздями, скобами и шурупами.

Прочный и многоразовый.

7) Доступна печать:

Угловые доски могут быть напечатаны на заказ с такой информацией, как название вашей компании, логотип, адрес веб-сайта, номер телефона, инструкции по эксплуатации и т. Д., Что является недорогим способом увеличения и улучшения вашего продукта и компании осведомленность.

8) Применения:

9) Обычно доступные размеры:

30x20x3, 30x30x3, 30x30x4, 30x30x5, 35x35x2.5, 35x35x3, 35x35x4, 35x35x5, 40x40x2,5, 40x40x3, 40x40x4,40x40x5, 45x45x3, 45x45x4, 45x45x4,5, 45x45x5, 50x30x2,5, 50x30x3, 50x30x5, 50x40x3, 50x50x2, 50x50x3, 50x50x3, 50x50x2, 50x50x3, 50x50x3 50x50x6, 60x60x4, 60x60x5, 60x60x6, 65x65x2,5, 65x65x3, 65x65x3,5, 65x65x5, 70x35x3, 70x50x5, 70x70x5, 70x70x6, 70x70x7, 80x70x3, 80x80x3.5, 80x80x5, 80x80x95, 80x80x95, 80x80x95 90x70x3, 90x80x3, 90x90x5, 100x100x5

10) Бесплатные тестовые образцы и 100% гарантия.

11) Мы также поставляем стретч-пленку, упаковочную ленту, упаковочную ленту для вашего идеального упаковочного решения!

5) Цвет может быть коричневый, белый.

6) Преимущества включают:

Уменьшение повреждений продукта — меньше шансов, что продукт будет раздавлен во время транспортировки и хранения.
Повышенная стабильность нагрузки — максимальное натяжение обвязки можно использовать без раздавливания продукта.
Улучшенная обработка отгрузки — позволяет размещать больше продуктов на поддонах, сокращая затраты на транспортировку и увеличивая складские и транспортные площади.
Увеличение прибыли — уменьшение повреждений продукта означает меньшее количество отказов от продукта покупателями.
Может использоваться с гвоздями, скобами и шурупами.
Прочный и многоразовый.

7) Возможна печать:

Угловые доски могут быть напечатаны на заказ с такой информацией, как название вашей компании, логотип, адрес веб-сайта, номер телефона, инструкции по эксплуатации и т. Д., Что является недорогим способом увеличения и повысить узнаваемость вашего продукта и компании.

8) Обычно доступны размеры:

30x20x3, 30x30x3, 30x30x4, 30x30x5, 35x35x2.5, 35x35x3, 35x35x4, 35x35x5, 40x40x2.5, 40x40x3, 40x40x4,40x40x5, 45x45x3, 45x45x4, 45x45x4.5, 45x45x5, 50x30x2.5, 50x30x3, 50x30x5, 50x40x3, 50x50x2, 50x50x3, 50x50x3, 50x50x2, 50x50x3, 50x50x3, 50x50x2, 50x50x3 50x50x6, 60x60x4, 60x60x5, 60x60x6, 65x65x2,5, 65x65x3, 65x65x3,5, 65x65x5, 70x35x3, 70x50x5, 70x70x5, 70x70x6, 70x70x7, 80x70x3, 80x80x3.5, 80x80x5, 80x80x95, 80x80x95, 80x80x95 90x70x3, 90x80x3, 90x90x5, 100x100x5

10) Бесплатные тестовые образцы и 100% гарантия.

L профиль, стальные равнополочные профили размеры, размеры, свойства, характеристики

Текущая таблица представляет собой стальные равные углы (L профиль) размеры, размеры, свойства, технические характеристики. Изготовлено по стандартам:

STN 42 5550
EN 10024
DIN 1025
TDP: STN 42 0135

Номинальные размеры					Свойства сечения, статические данные			Поперечное сечение	Номинальная масса 1м
мм					Ix = Iy	Wx = Wy	ix = iy	А
h = b	т	r2	r1	д	см4	см3	см	см2	кг / м
15	3	3,5	2,0	?	0,15	0,15	0,43	0,82	0,64
20	3,0	3,5	2,0	0,6	0,40	0,28	0,59	1,11	0,88
25	3,0	3,5	2,0	0,7	0,79	0,45	0,75	1,41	1,11
25	4,0	3,5	2,0	0,8	1,01	0,58	0,74	1,84	1,45
25	5,0	3,5	2,0	0,8	1,20	0,71	0,75	2,27	1,78
30	3,0	5,0	2,5	0,8	1,41	0,65	0,90	1,73	1,36
30	4,0	5,0	2,5	0,9	1,81	0,85	0,89	2,26	1,78
30	5,0	5,0	2,5	0,9	2,16	1,04	0,88	2,78	2,18
35	3,0	5,0	2,5	1,0	2,30	0,90	1,06	2,03	1,60
35	3,5	5,0	2,5	1,0	?	1,05	1,05	2,35	1,85
35	4,0	5,0	2,5	1,0	2,96	1,18	1,05	2,66	2,09
35	5,0	5,0	2,5	1,0	3,56	1,45	1,04	3,28	2,57
40	3,0	6,0	3,0	1,1	3,46	1,18	1,21	2,34	1,84
40	4,0	6,0	3,0	1,1	4,49	1,55	1,20	3,07	2,42
40	5,0	6,0	3,0	1,2	5,45	1,91	1,19	3,78	2,97
40	6,0	6,0	3,0	1,2	6,31	2,26	1,19	4,48	3,52
45	3,0	7,0	3,5	1,2	4,96	1,49	1,36	2,66	2,09
45	4,0	7,0	3,5	1,2	6,47	1,97	1,36	3,49	2,75
45	4,5	7,0	3,5	1,3	7,17	2,21	1,36	3,89	3,06
45	5,0	7,0	3,5	1,3	7,88	2,44	1,35	4,30	3,39
45	6,0	7,0	3,5	1,3	9,16	2,88	1,34	5,09	4,00
45	7,0	7,0	3,5	?	10,70	3,31	1,33	5,86	4,60
50	3,0	7,0	3,5	1,3	6,86	1,86	1,52	2,96	2,33
50	4,0	7,0	3,5	1,4	9,01	2,47	1,52	3,89	3,07
50	5,0	7,0	3,5	1,4	11,00	3,05	1,51	4,80	3,77
50	6,0	7,0	3,5	1,4	12,90	3,62	1,50	5,69	4,47
50	7,0	7,0	3,5	1,5	14,60	4,15	1,49	6,57	5,15
50	8,0	7,0	3,5	1,5	16,30	4,68	1,48	7,41	5,82
50	9,0	7,0	3,5	?.	17,90	5,20	1,47	8,24	6,47
55	5,0	8,0	4,0	1,5	14,80	3,71	1,66	5,31	4,18
55	6,0	8,0	4,0	1,6	17,40	4,40	1,65	6,30	4,95
55	8,0	8,0	4,0	?	22,10	5,72	1,64	8,23	6,45

Номинальные размеры					Свойства сечения, статические данные			Поперечное сечение	Номинальная масса 1м
мм					Ix = Iy	Wx = Wy	ix = iy	А
h = b	т	r1	r2	д	см4	см3	см	см2	кг / м
60	4,0	8,0	4,0	1,6	15,80	3,58	1,83	4,71	3,70
60	5,0	8,0	4,0	1,6	19,40	4,45	1,82	5,84	4,57
60	6,0	8,0	4,0	1,7	22,90	5,25	1,81	6,90	5,42
60	8,0	8,0	4,0	1,8	29,20	6,90	1,79	9,02	7,09
60	10,0	8,0	4,0	1,9	34,90	8,41	1,78	11,10	8,69
65	6,0	9,0	4,5	1,8	29,30	6,23	1,97	7,52	5,91
65	7,0	9,0	4,5	1,9	33,40	7,18	1,96	8,70	6,83
65	8,0	9,0	4,5	1,9	37,60	8,14	1,95	9,84	7,73
65	9,0	9,0	4,5	?	41,30	9,04	1,94	11,00	8,62
70	6,0	9,0	4,5	1,9	36,90	7,27	2,13	8,14	6,39
70	7,0	9,0	4,5	2,0	42,40	8,43	2,12	9,41	7,39
70	8,0	9,0	4,5	2,0	47,50	9,49	2,10	10,66	8,41
70	9,0	9,0	4,5	2,1	52,60	10,60	2,10	11,90	9,34
70	10,0	9,0	4,5	2,09	57,20	11,70	2,09	13,10	10,30
75	6,0	9,0	4,5	2,1	45,80	8,41	2,28	8,73	6,85
75	7,0	9,0	4,5	2,1	52,40	9,67	2,28	10,10	7,94
75	8,0	9,0	4,5	2,1	58,90	11,00	2,26	11,50	9,03
75	10,0	10,0	5,0	?	71,40	13,50	2,25	14,10	11,10
80	6,0	10,0	5,0	2,2	56,00	9,59	2,44	9,34	7,34
80	8,0	10,0	5,0	2,3	72,50	12,60	2,43	12,26	9,63
80	10,0	10,0	5,0	2,3	87,70	,50	2,40	15,10	11,86
90	6,0	11,0	5,0	2,4	80,90	12,30	2,77	10,54	8,28
90	7,0	11,0	5,0	2,5	92,50	14,30	2,75	12,24	9,60
90	8,0	11,0	5,0	2,5	105,20	16,20	2,75	13,86	10,89
90	9,0	11,0	5,0	2,5	115,80	17,93	2,73	15,52	12,20
90	10,0	11,0	5,0	2,6	128,10	19,90	2,73	17,10	13,43
90	11,0	12,0	6,0	?	138,00	21,60	2,72	18,70	14,20
90	12,0	12,0	6,0	2,7	148,00	23,30	2,70	20,30	15,90
100	6,0	12,0	6,0	2,6	111,00	15,10	3,07	11,79	9,26
100	8,0	12,0	6,0	2,7	145,00	20,00	3,06	15,51	12,18
100	10,0	12,0	6,0	2,8	177,00	24,70	3,04	19,15	15,04
100	12,0	12,0	6,0	2,9	207,00	29,20	3,01	22,71	17,83
100	15,0	12,0	6,0	3,0	249,00	35,60	2,98	?	21,90
110	8,0	12,0	6,0	3,0	196,00	24,40	3,38	17,11	13,43
110	10,0	12,0	6,0	3,1	239,00	30,20	3,36	21,15	16,61
110	12,0	13,0	6,5	?	279,10	35,54	3,33	25,14	19,70

Номинальные размеры					Свойства сечения, статические данные			Поперечное сечение	Номинальная масса 1м
мм					Ix = Iy	Wx = Wy	ix = iy	А
h = b	т	r1	r2	д	см4	см3	см	см2	кг / м
120	8,0	13,0	6,5	3,2	256,00	29,20	3,69	18,74	14,71
120	10,0	13,0	6,5	3,3	314,00	36,10	3,67	23,18	18,20
120	11,0	13,0	6,5	?	340,60	39,41	3,66	25,37	19,90
120	12,0	13,0	6,5	3,4	368,00	42,80	3,65	27,54	21,62
120	13,0	13,0	6,5	?	394,00	46,01	3,64	29,69	23,30
120	15,0	13,0	6,5	3,5	444,90	52,43	3,62	33,96	26,60
130	12,0	14,0	7,0	3,6	473,00	50,50	3,97	29,97	23,53
130	14,0	14,0	7,0	3,7	541,00	58,30	3,95	34,65	27,20
140	10,0	15,0	7,5	3,8	506,00	49,50	4,30	27,24	21,38
140	12,0	15,0	7,5	3,9	596,00	58,70	4,28	32,40	25,44
140	13,0	15,0	7,5	?	568,50	63,37	4,27	34,95	27,40
140	14,0	15,0	7,5	4,0	683,00	68,00	4,26	37,48	29,42
150	10,0	16,0	8,0	4,0	624,00	56,91	4,62	29,27	23,00
150	12,0	16,0	8,0	4,1	736,90	67,75	4,60	34,83	27,30
150	14,0	16,0	8,0	?	845,40	78,33	4,58	40,31	31,60
150	15,0	16,0	8,0	4,3	898,10	83,52	4,57	43,02	33,80
150	18,0	16,0	8,0	4,4	1050,00	98,74	4,54	51,03	40,01
160	10,0	17,0	8,5	4,3	763,00	65,00	4,93	31,31	24,58
160	12,0	17,0	8,5	4,4	902,00	77,50	4,91	37,27	29,26
160	14,0	17,0	8,5	4,4	1036,00	89,60	4,89	43,15	34,87
160	15,0	17,0	8,5	4,5	1099,00	95,47	4,88	46,03	36,20
160	16,0	17,0	8,5	4,5	1165,00	101,50	4,87	48,95	38,43
160	17,0	17,0	8,5	?	1225,00	107,20	4,86	51,82	40,70
180	12,0	18,0	9,0	4,9	1300,00	98,80	5,55	42,10	33,05
180	14,0	18,0	9,0	4,9	1496,00	114,50	5,37	48,78	38,30
180	16,0	18,0	9,0	5,0	1682,00	129,70	5,51	55,39	43,50
180	18,0	18,0	9,0	5,1	1866,00	144,70	5,49	61,91	48,60
200	14,0	18,0	9,0	5,4	2078,00	142,70	6,18	54,38	42,69
200	16,0	18,0	9,0	5,5	2344,00	161,90	6,15	61,78	48,50
200	18,0	18,0	9,0	5,6	2600,00	180,60	6,13	69,11	54,20
200	20,0	18,0	9,0	5,7	2854,00	199,30	6,11	76,34	59,93
200	24,0	18,0	9,0	5,84	3331,00	235,20	6,06	90,59	71,70
250	25,0	20,0	10,0	7,1	6975,00	390,00	7,65	119,00	93,60
250	28,0	18,0	9,0	7,2	7697,00	433,00	7,62	133,00	104,00
250	32,0	20,0	10,0	7,4	8597,00	488,00	7,57	150,00	118,00
250	35,0	18,0	9,0	7,5	9264,00	529,00	7,54	163,00	228,00

Атгал

угол

Уголки MS представляют собой L-образную конструкционную сталь, представленную размером сторон и толщиной.

Например, для 50x50x6 означает, что обе стороны углов 50 мм, а толщина 6 мм.

Углы бывают разных размеров, а именно :- (есть также равные и неравные углы)

Равные углы: — Это углы, у которых обе стороны имеют одинаковые размеры.

Например, для см. приведенную ниже схему, на которой обе стороны имеют размер a.

РАЗМЕРЫ С РАВНЫМ УГЛОМ СЕЧЕНИЯ

Размер	Вес в кг.	Калибр
в мм	на фут	Per Mtr.
20x20x3	0,274	0,899
25x25x3	0.335	1,099
25x25x5	0,548	1,798
31x31x3	0,390	1,280
35x35x5	0.792	2,599
37x37x3	0,518	1,700
40x40x3	0,548	1,798
40x40x5	0.915	3,002
40x40x6	1,066	3,498
50x50x5	1,158	3,799
50x50x6	1.372	4,502
60x60x6	1,645	5,397
65x65x6	1,767	5,798
65x65x8	2.346	7,697
65x65x10	2,864	9,397
75x75x6	2,072	6,798
75x75x8	2.712	8,898
75x75x10	3,352	10,998
80x80x6	2,224	7,297
80x80x8	2.925	9,597
90x90x6	2,499	8,199
90x90x8	3,292	10.801
90x90x10	4.084	13.400
100x100x6	2,804	9.200
100x100x8	3,687	12.097
100x100x10	4.545	14,912
100x100x12	5,395	17.701
110x110x12	5,028	16,497
130x130x10	6.004	19,699
150x150x10	6,950	22.803
150x150x12	8,290	27,199
150x150x16	10.911	35,799
150x150x20	13,441	44.100

Неравные углы: это углы, в которых обе стороны имеют разные размеры.

Для эл.грамм. см. приведенную ниже диаграмму, на которой стороны представляют собой a и b.

РАЗМЕРЫ И ВЕС РАЗДЕЛА НЕРАВНЫХ УГЛОВ

Размер	Масса, кг
в мм	на метр
30x20x3	1.1
30x20x4	1,4
30x20x5	1,8

40x25x3	1,5
40x25x4	1.9
40x25x5	2,4
40x25x6	2,8

45x30x3	1,7
45x30x4	2.2
45x30x5	2,8
45x30x6	3,3

50x30x3	1,8
50x30x4	2.4
50x30x5	3
50x30x6	3,5

60x40x5	3,7
60x40x6	4.4
60x40x8	5,8

65x45x5	4,1
65x45x6	4,9
65x45x8	6.4

70x45x5	4,3
70x45x6	5,2
70x45x6	6,7
70x45x6	8.3

75x50x5	4,7
75x50x6	5,6
75x50x6	7,4
75x50x10	9

80x50x5	4.9
80x50x6	5,9
80x50x8	7,7
80x50x10	9,4

90x60x6	6.8
90x60x8	8,9
90x60x10	11
90x60x12	13

100x65x6	7.5
100x65x8	9,9
100x65x10	12,2

100x75x6	8
100x75x8	10.5
100x75x10	13
100x75x12	15,4

125x75x6	9,2
125x75x8	12.1
125x75x10	14,9

125x95x6	10,1
125x95x8	13,3
125x95x10	16.5
125x95x12	19,6

150x75x8	13,7
150x75x10	16,9
150x75x12	20.1

150x115x8	16,2
150x115x10	20
150x115x12	23,5
150x115x15	29.5

200x100x10	22,8
200x100x12	27,2
200x100x15	33,6
200x150x10	16.7

200x150x12	31,8
200x150x15	39,4
200x150x18	46,9
200x150x12	31.8
200x150x15	39,4
200x150x18	46,9

ПАРУС (Steel Authority of India Limited)

Раздел	Размеры	Секционный вес	Длина
	мм	кг / м	м
Уголки
	Металлургический завод Бхилаи
	50 х 50 х 5 *	3.8	от 10 до 13
	50 х 50 х 6	4,5	для всех размеров
	60 х 60 х 5/6/8 *	4,5 / 5,4 / 7,0
	65 х 65 х 5 *	4.9
	65 x 65 x 6/8/10	5,8 / 7,7 / 9,4
	70 х 70 х 5/6 *	5,3 / 6,3
	75 x 75 x 5/6/8/10	5.7 / 6,8 / 8,9 / 11,0
	80 x 80 x 6/8/10	7,3 / 9,6 / 11,8
	90 х 90 х 6/8/10	8,2 / 10,8 / 13,4
	Размеры	Секционный вес	Длина
	мм	кг / м	м
Уголки	Дургапурский металлургический завод
	100 х 100 х 10/12	14.9 / 17,7	от 10 до 11,5 для всех размеров
	110 х 110 х 10/12	16,6 / 19,7
	130 х 130 х 10/12	19,7 / 23,5
	150 х 150 х 12/16	22,9 / 27,3
	Металлургический завод Бхилаи
	150 x 150 x 16/20 *	35.8 / 44,1	от 10 до 13
	200 х 200 х 16	48,5	для всех размеров
	200 х 200 х 20	60
	200 х 200 х 24	70.8

VIZAG (RINL: — RASHTRIYA ISPAT NIGAM LIMITED)

Уголки

Sr.№	Сторона (мм) x Сторона (мм) x Толщина (мм)	Вес секции (кг / м)
1	50 х 50 х 5	3,8
	50 х 50 х 6	4.5

2	60 х 60 х 5	4,5
	60 х 60 х 6	5.4

3	65 х 65 х 6	5,8

4	75 х 75 х 6	6.8
	75 х 75 х 8	8,9

5	90 х 90 х 6	8.2
	90 х 90 х 8	10,8

6	100 х 100 х 8	12.1
	100 х 100 х 10	14,9

7	110 х 110 х 8	13.4
	110 Х 110 Х 10	16,6

МАРКИ

Характеристики сечения согласно: —

Для углов: —

IS: 808-1989

Допуск согласно: —

Для углов: —

IS: 1852-1985

Марки согласно: —

Для углов: —

IS: 2062: E250 A — 2006

Угловые профили EN AW 6060

Угловой профиль 10х10х1.5 миллионов

0,08 кг

Угловой профиль 10х10х2,0 мельница

0,10 кг

Угловой профиль 15x10x2,0 м²

0,13 кг

Угловой профиль 15х15х1.5 мил ²

0,12 кг

Угловой профиль 15x15x2,0 м²

0,15 кг

Угловой профиль 15х15х3,0 фреза

0,23 кг

Угловой профиль 20х10х1.5 мил ²

0,12 кг

Угловой профиль 20x10x2,0 м²

0,15 кг

Угловой профиль 20x15x2,0 м²

0,18 кг

Угловой профиль 20х20х1.5 мил ²

0,16 кг

Угловой профиль 20х20х2,0 фреза

0,21 кг

Угловой профиль 20х20х3,0 фреза

0,31 кг

Угловой профиль 25х10х2.0 млн²

0,18 кг

101085

Угловой профиль 25х15х2,0 фреза

0,21 кг

101090

Угловой профиль 25х15х3,0 мельн³

0,31 кг

101095

Угловой профиль 25х20х2.0 милл

0,24 кг

101100

Угловой профиль 25х20х3,0 фреза

0,35 кг

101105

Угловой профиль 25х25х1,5 фреза

0,20 кг

101110

Угловой профиль 25х25х2.0 милл

0,27 кг

101115

Угловой профиль 25х25х3,0 фреза

0,39 кг

101120

Угловой профиль 25х25х4,0 фреза

0,51 кг

101125

Угловой профиль 30х10х2.0 милл

0,21 кг

101130

Угловой профиль 30х15х2,0 фреза

0,24 кг

101135

Угловой профиль 30х15х3,0 фреза

0,35 кг

101140

Угловой профиль 30х20х2.0 милл

0,26 кг

101145

Угловой профиль 30х20х3,0 фреза

0,39 кг

101150

Угловой профиль 30х20х4,0 фреза

0,51 кг

101155

Угловой профиль 30х25х2.0 милл

0,29 кг

101165

Угловой профиль 30х30х2,0 фреза

0,32 кг

101170

Угловой профиль 30х30х3,0 фреза

0,47 кг

101175

Угловой профиль 30х30х4.0 милл

0,62 кг

101180

Угловой профиль 30х30х5,0 фреза

0,76 кг

101183

Угловой профиль 35х15х2,0 фреза

0,27 кг

101185

Угловой профиль 35х20х2.0 милл

0,29 кг

101193

Угловой профиль 35х25х2,0 фреза

0,32 кг

101200

Угловой профиль 35х35х2,0 фреза

0,37 кг

101205

Угловой профиль 35х35х3.0 милл

0,55 кг

101210

Угловой профиль 35х35х4,0 фреза

0,71 кг

101215

Угловой профиль 35х35х5,0 фреза

0,90 кг

101220

Угловой профиль 40х10х2.0 милл

0,27 кг

101225

Угловой профиль 40х15х2,0 фреза

0,29 кг

101230

Угловой профиль 40х20х2,0 фреза

0,32 кг

101235

Угловой профиль 40х20х3.0 милл

0,47 кг

101240

Угловой профиль 40х20х4,0 фреза

0,62 кг

101245

Угловой профиль 40х25х2,0 фреза

0,35 кг

101250

Угловой профиль 40х25х3.0 милл

0,51 кг

101255

Угловой профиль 40х30х2,0 фреза

0,37 кг

101260

Угловой профиль 40х30х3,0 фреза

0,55 кг

101262

Угловой профиль 40х30х4.0 милл

0,73 кг

101265

Угловой профиль 40х40х2,0 фреза

0,43 кг

101270

Угловой профиль 40х40х3,0 фреза

0,64 кг

101275

Угловой профиль 40х40х4.0 милл

0,84 кг

101280

Угловой профиль 40х40х5,0 фреза

1.03 кг

101290

Угловой профиль 45х45х2,0 фрезерный

0,49 кг

101295

Угловой профиль 45х45х3.0 милл

0,72 кг

101296

Угловой профиль 45х45х5,0 фреза

1,16 кг

101297

Угловой профиль 50х10х2,0 фреза

0,32 кг

101298

Угловой профиль 50х15х2.0 милл

0,35 кг

101300

Угловой профиль 50х20х2,0 фреза

0,37 кг

101305

Угловой профиль 50х20х3,0 фреза

0,55 кг

101310

Угловой профиль 50х25х2.0 милл

0,40 кг

101315

Угловой профиль 50х25х3,0 фреза

0,60 кг

101316

Угловой профиль 50х25х4,0 фреза

0,78 кг

101318

Угловой профиль 50х30х2.0 милл

0,43 кг

101320

Угловой профиль 50х30х3,0 фреза

0,64 кг

101325

Угловой профиль 50х30х4,0 фреза

0,84 кг

101335

Угловой профиль 50х50х2.0 милл

0,54 кг

101340

Угловой профиль 50х50х3,0 фреза

0,80 кг

101345

Угловой профиль 50х50х4,0 фреза

1.06 кг

101350

Угловой профиль 50х50х5.0 милл

1,31 кг

101352

Угловой профиль 60х10х2,0 фреза

0,38 кг

101353

Угловой профиль 60х15х2,0 фреза

0,40 кг

101354

Угловой профиль 60х20х2.0 милл

0,43 кг

101355

Угловой профиль 60х25х2,0 фреза

0,46 кг

101357

Угловой профиль 60х25х3,0 фреза

0,68 кг

101360

Угловой профиль 60х30х2.0 милл

0,48 кг

101365

Угловой профиль 60х30х3,0 фреза

0,72 кг

101370

Угловой профиль 60х30х4,0 фреза

0,95 кг

101373

Угловой профиль 60х40х2.0 милл

0,54 кг

101374

Угловой профиль 60х40х3,0 фреза

0,80 кг

101375

Угловой профиль 60х40х4,0 фреза

1.06 кг

101377

Угловой профиль 60х40х5.0 милл

1,31 кг

101380

Угловой профиль 60х60х2,0 фреза

0,65 кг

101385

Угловой профиль 60х60х3,0 фреза

0,97 кг

101390

Угловой профиль 60х60х4.0 милл

1,28 кг

101400

Угловой профиль 60х60х6,0 фреза

1.88 кг

101402

Угловой профиль 62х17х2,0 фреза

0,42 кг

101404

Угловой профиль 70х20х2.0 милл

0,48 кг

101405

Угловой профиль 70х25х2,5 фреза

0,64 кг

101407

Угловой профиль 70х40х2,0 фреза

0,60 кг

101408

Угловой профиль 70х70х3.0 милл

1,13 кг

101410

Угловой профиль 70х70х7,0 фреза

2,56 кг

101413

Угловой профиль 75х40х3,0 фреза

0,93 кг

101415

Угловой профиль 75х50х5.0 милл

1,65 кг

101418

Угловой профиль 80х15х2,0 фреза

0,51 кг

101419

Угловой профиль 80х20х2,0 фреза

0,54 кг

101420

Угловой профиль 80х25х2.0 милл

0,57 кг

101421

Угловой профиль 80х30х2,0 фреза

0,59 кг

101423

Угловой профиль 80х30х3,0 фреза

0,88 кг

101425

Угловой профиль 80х40х3.0 милл

0,97 кг

101430

Угловой профиль 80х40х4,0 фреза

1,28 кг

101438

Угловой профиль 80х50х6,0 фреза

2,04 кг

101450

Угловой профиль 80х80х3.0 милл

1,30 кг

101460

Угловой профиль 80х80х8,0 фреза

3,35 кг

101462

Угловой профиль 90х40х2,0 фреза

0,71 кг

101463

Угловой профиль 100х20х2.0 милл

0,65 кг

101466

Угловой профиль 100х25х2,0 фреза

0,68 кг

101467

Угловой профиль 100х30х3,0 фреза

1.05 кг

101470

Угловой профиль 100х40х4.0 милл

1,50 кг

101475

Угловой профиль 100х50х3,0 фреза

1,22 кг

101476

Угловой профиль 100х50х5,0 фреза

2,00 кг

101480

Угловой профиль 100х64х8.0 милл

3,44 кг

101485

Угловой профиль 100х100х10,0 фреза

5,23 кг

101487

Угловой профиль 120х40х4,0 фреза

1,73 кг

101488

Угловой профиль 120х20х2.0 милл

0,75 кг

101489

Угловой профиль 120х60х6,0 фреза

2,82 кг

101490

Угловой профиль 120х80х10,0 фреза

5,23 кг

101493

Угловой профиль 130х30х3.0 милл

1,30 кг

101495

Угловой профиль 150х75х8,0 фреза

4,78 кг

101496

Угловой профиль 150х75х10.0 фреза

5,92 кг

101550

Угловой профиль 200х100х10.0 милл

8,03 кг

Вариант — равномерный угол. Уголки стальные горячекатаные. Уголок стальной горячекатаный эквестальный

Уголок ровный

Пружины стальные горячекатаные — один из самых популярных, основных видов сортового металлопроката. Уголки обеспечивают конструктивную прочность инженерно-технических конструкций любого типа и назначения, а гарантия надежности и долговечности достигается с минимальными затратами и без увеличения веса возводимых конструкций.Уголки изготовлены из стали ровной горячекатаной согласно HOCT 8509-93.

Описание, характеристики, класс точности, определение (HOCT 8509-93)

Оборудованные уголки — стальные балки Г-образного сечения с одинаковой шириной (б) и толщиной полок, угол между которыми составляет 90 °. Hoct 8509-93 устанавливается минимальный размер Доступные углы: B = 20 мм, T = 3-4 мм и Максимальный: B = 250 мм, T = 16-35 мм. По степени точности прокатки уголки прокатные горячекатаные изготавливаются двух классов:

Номер стального равного горячекатаного уголка соответствует ширине полки В, выраженной в сантиметрах.Например, угол № 6,3 соответствует ширине полок В = 63 мм, в углу № 8 ширине полок В = 80 мм.

Примеры символов:

Масса аварийного уголка

Для угла одной комнаты возможен разный вес счетчика контуров в зависимости от толщины полок (Т). Например, уголок № 5 по HOCT 8509-93 может изготавливаться при толщине полки Т = 3, 4, 5 и 6 мм, уголок № 7 — при толщине полок Т = 4.5, 5, 6, 7 и 8 мм и т.д. Соответственно будет разное сечение и вес в 1 метр.

HOCT 8509-93, равный
Уголок горячекатаный
(вес трассы)

Угловой номер	Размеры	Масса 1 м / с	Кол-во метров Уголок на 1 тонну
№ 2	20x20x3.	0,8817	1134
№ 2,5	25x25x3.	1,117	895,1
№ 2,5	25x25x4.	1,455	687,4
№ 3	30x30x3	1,363	733,5
№ 3,5	35x35x4.	2,093	477,7
№ 4	40x40x3.	1844	542,4
№ 4,5	45x45x5	3 378	296,1
№ 5	50x50x5	3 770	265,3
№ 6	60x60x6.	5 423	184,4
№ 7	70x70x7.	7 377	135,6
№ 10	100x100x10	15,04	66,51

Масса аварийного угла рассчитывается по формуле:

М Угол = L × ρ

L — длина в метрах;
ρ y — теоретически рассчитанная масса 1 м, основанная на геометрических размерах HOCT 8509-93.

Вид поставки

Согласно HOCT 8509-93, стальные горячекатаные равновесные изготавливаются мерной, кратной размерной или нейтральной длиной от 4 до 12 м. По согласованию между потребителем и производителем допускается изготовление изделий размером не менее 3 м и более 12 м или ограниченных размеров в пределах нервной длины.

Область применения

Уголок стальной горячекатаный для HOCT 8509-93 применяется для:

латунное крепление плоских поверхностей инженерных и строительных конструкций;
усиливающие несущие элементы различного назначения;
строительство инженерных профильных комплексов (ферм), таких как, например, при строительстве башенных кранов, путепроводов, крупногабаритных мостов и т. Д.;
арматура железобетонная, монтажный каркас монолитных зданий и сооружений;
устройства из композитных зарубежных профилей.

Уголок, или угловой прокат — это рулонный или вытянутый профиль, один из основных элементов металлоконструкций. Уголок представляет собой балку М-образного сечения из металлического металла различных размеров, которая изготавливается на трубных станах из качественной конструкционной стали.

Прокатный уголок применяется практически во всех отраслях промышленности, особенно широко он применяется в строительной отрасли в качестве жесткой арматуры для усиления бетона (в сочетании с другими профилями: швеллерный, двухметровый и т. Д.)) в монолитных конструкциях высотных каркасных зданий, в тяжеловесных и крупногабаритных перекрытиях и покрытиях. Для расчета суммы заказа нужно знать, сколько кг в метре угла и количество стальных гребцов уголка. Это сэкономит время на выполнение различных расчетов. Для начала нужно разобраться с различными видами этого продукта.

В ассортимент уголка входят следующие размеры наиболее подходящего металлического ровного угла: 25×25 — 25x25x3, 25x25x4, 32×32 — 32x32x2, 32x32x3, 32x32x4, 35×35 — 35x35x3, 35x35x3, 35x35x4, 35x35x5, 40×40 — 40x40x2, 40x40x3, 40x40x3, 45x45x45x45x45x45x45x45x5, 50×50 — 50h50h5, 50h50h5, 63h63 — 63h63h5, 63h63h5, 63h63h6, 75×75 — 75h75h5, 75h75h6, 75h75h7, 80×80 — 80h80h5, 80h80h6, 80h80h7, 80h80h8, 90×90 — 90h90h6, 90h90h7, 90h90h8, 90h90h9, 100×100 — 100h200h7, 100h200h8, 100х200х20, 125х125 — 125х125х9, 125х125х10, 160х160 — 160х160х10, 160х160х12, 180х180 — 180х180х11, 180х180х12, 200х200 — 200х200х12, 200х200х14 мм.

Металл 2х25х3 имеет наименьшие габариты и вес. Поставляется длиной шесть метров и используется в основном для изготовления металлических решеток на окнах небольших размеров.

Из угла 40х40 очень часто производится изготовление металлических заборов, поэтому пользуется хорошим спросом в Украине.

Уголок 50х50 имеет большую ширину полок и больший вес по длине. Масса одного метра розы при толщине полки 5 мм составляет 3,77 кг на метр гипноза.

Уголок стальной 75х75х7 применяется при изготовлении ворот и дверей. Вес полюсного метра 7,96 кг / м. Он может иметь размер полки 5, 6, 7, 8, 9 мм по толщине и выступать в качестве опорного элемента.

Уголок 100х100 широко применяется при строительстве зданий в качестве уголка для обрамления стыков различных стен.

Для того, чтобы узнать, сколько весит уголок (сколько кг в метре) воспользуйтесь таблицей равновесия углов по ГОСТу.Иногда нужно знать, размер уголка по ГОСТу, всю эту информацию можно найти в таблице. Есть все размеры по ГОСТу. Вы также можете воспользоваться онлайн-калькулятором металлического кабеля. Металокалькулятор автоматически считает вес уголка по вашему собеседованию. Когда нет интернета, нужно воспользоваться обычным калькулятором и Справочником Metal Harry, это позволит все расчеты делать самому. Надеемся, использование сервиса будет для вас максимально удобным и полезным.

Стол углов — масса ровного стального уголка

Размеры уголка, мм	Ширина полки А, мм	Толщина стенки Т, мм	Масса 1 метра, кг	1 тн	Допустимые отклонения по массе,%
Размеры уголка, мм	Ширина полки А, мм	Толщина стенки Т, мм	Масса 1 метра, кг	1 тн	Точность поднятия	Нормальный
20x20x3.	20	3	0,89	1123,6	± 1.25	± 1,50
20x20x4.	20	4	1,15	869,57	± 1,25	± 1,50
25x25x3	25	3	1,12	892,86	± 1,25	± 1,50
25x25x4.	25	4	1,46	684,93	± 1,25	± 1,50
28x28x3	28	3	1,27	787,4	± 1.25	± 1,50
32x32x3	32	3	1,46	684,93	± 1,25	± 1,50
32x32x4	32	4	1,91	523,56	± 1,25	± 1,50
35x35x3	35	3	1,6	625	± 1,25	± 1,50
35x35x4.	35	4	2,1	476,19	± 1,25	± 1,50
40x40x3.	40	3	1,85	540,54	± 1,25	± 1,50
40x40x4.	40	4	2,42	413,22	± 1,25	± 1,50
40x40x5	40	5	2,98	335,57	± 1.25	± 1,50
45x45x3	45	3	2,08	480,77	± 1,25	± 1,50
45x45x4.	45	4	2,73	366,3	± 1,25	± 1,50
45x45x5	45	5	3,37	296,74	± 1,50	± 2,00
50x50x3.	50	3	2,32	431,03	± 1,50	± 2,00
50x50x4.	50	4	3,05	327,87	± 1,50	± 2,00
50x50x5.	50	5	3,77	265,25	± 1,50	± 2,00
56x56x4	56	4	3,44	290,7	± 1.50	± 2,00
56x56x5	56	5	4,25	235,29	± 1,50	± 2,00
63x63x4	63	4	3,91	255,75	± 1,50	± 2,00
63x63x5	63	5	4,81	207,9	± 1,50	± 2,00
63x63x6	63	6	5,72	174,83	± 1.50	± 2,00
70x70x5	70	5	5,83	185,87	± 1,50	± 2,00
70x70x6.	70	6	6,39	156,49	± 1,50	± 2,00
70x70x7	70	7	7,39	135,32	± 1,50	± 2,00
70x70x8.	70	8	8,37	119,47	± 1,50	± 2,00
75x75x5.	75	5	5,8	172,41	± 1,50	± 2,00
75x75x6	75	6	6,89	145,14	± 1,50	± 2,00
75x75x7	75	7	7,96	125,63	± 1.50	± 2,00
75x75x8.	75	8	9,02	110,86	± 1,50	± 2,00
75x75x9	75	9	10,07	99,3	± 1,50	± 2,00
80x80x6.	80	6	7,36	135,87	± 1,50	± 2,00
80x80x7.	80	7	8,51	117,51	± 1,50	± 2,00
80x80x8.	80	8	9,65	103,63	± 1,50	± 2,00
90x90x6.	90	6	8,33	120,05	± 1,50	± 2,00
90x90x7	90	7	9,64	103,73	± 1.50	± 2,00
90x90x8.	90	8	10,93	91,49	± 2,00	± 2,50
90x90x9	90	9	12,2	81,97	± 2,00	± 2,50
100x100x6,5.	100	6,5	10,06	99,4	± 2,00	± 2,50
100x100x7	100	7	10,76	92,68	± 2.00	± 2,50
100x100x8.	100	8	12,25	81,63	± 2,00	± 2,50
100x100x10	100	10	15,1	66,23	± 2,00	± 2,50
100x100x12	100	12	17,9	55,87	± 2,00	± 2,50
100x100x14.	100	14	20,63	48,47	± 2,00	± 2,50
100x100x16.	100	16	23,3	42,92	± 2,00	± 2,50
110x110x8.	110	8	13,5	74,07	± 2,00	± 2,50
125x125x8.	125	8	15,46	64,68	± 2.00	± 2,50
125x125x9	125	9	17,3	57,8	± 2,00	± 2,50
125x125x10	125	10	19,1	52,36	± 2,00	± 2,50
125x125x12.	125	12	22,68	44,09	± 2,00	± 2,50
125x125x14.	125	14	26,2	38,17	± 2,00	± 2,50
125x125x16	125	16	29,65	33,73	± 2,50	± 3,00.
140x140x9	140	9	19,41	51,52	± 2,50	± 3,00.
140x140x10	140	10	21,45	46,62	± 2.50	± 3,00.
140x140x12.	140	12	25,5	39,22	± 2,50	± 3,00.
160x160x10	160	10	24,67	40,54	± 2,50	± 3,00.
160x160x11	160	11	27,02	37,01	± 2,50	± 3.00.
160x160x12	160	12	28,35	35,27	± 2,50	± 3,00.
160x160x14.	160	14	22,97	29,44	± 2,50	± 3,00.
160x160x16.	160	16	38,52	25,96	± 2,50	± 3,00.
160x160x18.	160	18	43,01	23,25	± 2,50	± 3,00.
160x160x20	160	20	47,44	21,08	± 2,50	± 3,00.
180x180x11	180	11	30,1	32,79	± 2,50	± 3,00.
180x180x12.	180	12	33,1	30,21	± 2.50	± 3,00.
200x200x12.	200	12	37	27,03	± 2,50	± 3,00.

В таблицах представлен вес 1 метра угла по ГОСТ (теоретический вес) и сколько угла в тонне, в реальности, как показывает практика, вес надежного измерителя у разных производителей имеет отклонения в большая или меньшая сторона.
Все это нужно учитывать при расчете массы уголка при заказе.В таблице указаны предельно допустимые отклонения фактического веса силового уголка от теоретического веса по ГОСТу.

Для автоматического расчета массы стальных уголков используйте «Расчет металла» в разделе «Сортировка металла». Калькулятор Mass Corner учитывает вес для различных марок сталей, что немаловажно, если вам нужно посчитать угол металла из нержавеющей или оцинкованной стали. Калькулятор металла Уголок рассчитывает вес стального уголка по специальной формуле, которая учитывает длину развертки (размер полок и длину заготовок), а также общую длину заготовок (в соответствии с общий вес упаковки уголка и размер секции).

Уголок стальной равнополочный горячекатаный. Размеры

ГОСТ 8509-93

МКС 77.140.70

ОКП 09 3100, 09 3200, 09 3300

Дата введения 1997-01-01

Предисловие

1 Разработано Украинским научно-исследовательским институтом стандартов металлов Украины

2 утвержден Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 3 от 17 февраля 1993 г.)

3 Постановление Комитета Российской Федерации по стандартизации, метрологии и сертификации 20.02.96 №85 Межгосударственный стандарт Тост 8509-93 исполняется непосредственно как Госстандарт РФ с 1 января 1997 г.

4 вместо тостов 8509-86

5 оттиск

1 Настоящий стандарт распространяется на стальную горячекатаную звездочку.

2 Размер углов, площадь поперечного сечения, справочные значения по осям и масса 1 муголы должны соответствовать указанным на рисунке 1 и в таблице 1, а при поставке в экспортные костюмы А и Б .

Рисунок 1

Таблица 1

Конец таблицы 1.

Банкноты

Площадь поперечного сечения и справочные значения рассчитаны по номинальным размерам. Плотность стали — 7,85 г / см 3.
Радиусы круговых перекрестков, указанные на Рисунке 1 и в Таблице 1, даны для построения калибра и на профиле не контролируются.

Обозначения к рисунку 1 и таблице 1:

б — ширина полки;

т — толщина полки;

R — радиус внутреннего закругления;

r — радиус скругления полок;

F — площадь поперечного сечения;

I — момент инерции;

x 0 — расстояние от центра тяжести до внешней грани полки;

I xy — центробежный момент инерции;

i — радиус инерции.

3 По точности прокатки уголков выпускается:

А — высокая точность;
Б — обыкновенной точности.

4 Предельные отклонения размеров углов не должны превышать 2, указанных в таблице 2.

стол 2

5 По согласованию изготовителя с потребителем допускается изготовление уголка со смещением предельных отклонений по толщине полки в пределах допустимых отклонений соответствующей точности.

6 По согласованию с потребителем отклонения по толщине полки допускается заменять на ее массовые отклонения по массе в соответствии с таблицей 3.

Таблица 3.

7 Отклонение от прямого угла вверху не должно превышать 357

По согласованию производителя с потребителем отклонение от прямого угла вверху не должно превышать:

1,0 мм — для углов с шириной полки до 50 мм включительно;
2.0 мм — для углов с шириной полки от 50 до 100 мм включительно;
3,0 мм — для углов с шириной полки от 100 до 200 мм.

8 Сброс внешних углов (включая угол вверху) не контролируется.

По желанию потребителя матовость внешних углов (включая угол вверху) не должна превышать:

0,3 Толщина полки — для углов до 10 мм включительно;
3.0 мм — для углов толщиной от 10 до 16 мм включительно;
5,0 мм — для углов толщиной более 16 мм.

9 Уголки длиной от 4 до 12 м:

габаритная длина;
габаритная длина с неотражателем в количестве не более 5% от массы партии;
кратная размерная длина
кратной размерной длины с неоформом в количестве не более 5% от массы партии; неоторальная длина;
ограниченная длина в пределах немерной.

9.1 В целях согласования изготовителя с потребителем, уголки производят размерной и стабильной длины с неметровой длиной более 5% от массы массы.

9.2 Допускается изготовление уголка не менее 3 м и более 12 м.

10 Предельных отклонений по длине углов мерной длины или многомерной не должно быть:

+ 30 мм — длиной до 4 м включительно;
+ 50 мм — длиной от 4 до 6 м включительно;
+ 70 мм — длиной более 6 м.

По требованию потребителя для углов длиной от 4 до 7 м предельные отклонения длины не должны превышать + 40 мм, более 7 м — + 5 мм на каждый следующий метр.

11 Кривизна углов не должна превышать 0,4% длины.

По желанию потребителя изготавливают уголки, кривизна которых не превышает 0,2% длины. Для углов от № 2 до 4,5 включительно кривизну проверяют на длине 1 м.

12 Размеры поперечного сечения уголков, затупление углов измеряют на расстоянии 500 мм от конца стержня.

1 Площадь размещения

Эта часть ISO 657 включает размеры горячекатаных равнинных уголков.

2 Этот стандарт содержит условия для этой части ISO 657. На тот момент опубликованная публикация была действительной.

Все стандарты пересмотрены, поэтому необходимо использовать стандарты последней редакции.

Членов и стран-членов ISO должны обеспечивать соблюдение существующих международных стандартов.

ИСО 657-5-76. Профили стальные горячекатаные, часть 5.Равные и неэквивалентные углы, предельные отклонения в метрической и дюймовой серии.

3 размера

3.1 Предпочтительные размеры выделены жирным шрифтом.

3.2 Внутренние радиусы объезда приведены для информации и показаны в таблице A.1.

3.3 Радиус закругления полки не определен, но при необходимости может быть спроектирован.

4 Свойства профиля

Масса, площадь поперечного сечения и контрольные значения конных уголков приведены для информации в Таблице А.1 и рассчитываются при условии, что радиус радиуса полок имеет 1/2 действительного срока службы внутреннего закругления.

5 допусков

Допустимые отклонения приведены в таблице B.1 приложения B.

Таблица A.1.

Конец таблицы A.1.

Банкноты

1 Страны-члены ISO могут включать в национальные стандарты требуемые ими размеры.

Из сортировочного угла сортировочного стола, приведенного в таблице национального стандарта, размеры углов, которые предусмотрены на прокатных станах, могут быть включены в национальный стандарт.

2 Площадь поперечного сечения рассчитывается по формуле

где S — площадь поперечного сечения, см 2;

т — толщина, мм;

r root — радиус внутреннего закругления, мм;

r Toc — Round Round Round, мм;

А — ширина полки, мм.

3 При расчете массы 1 M плотность стали составила 7,85 кг / дм 3.

1 Предмет стандарта и сфера применения

Настоящий международный стандарт регулирует предельные отклонения размеров горячекатаных стальных равных и неравноправных углов в метрической и дюймовой серии.Размеры углов в метрической серии должны соответствовать ISO 657-1 и ISO 657-2, в дюймах — ISO 657-3 и ISO 657-4.

2 Предельные отклонения по ширине полки

Предельные отклонения по ширине полок должны соответствовать указанным в таблице В.1.

Таблица В.1 — Предельные отклонения по ширине

3 Предельные отклонения по толщине полки

Предельные отклонения по толщине равных и неравновесных углов должны соответствовать Б.2.

Таблица В.2 — Предельные отклонения по толщине

Примечание — Для уголка с длиной полки более 75 мм предельные отклонения по массе составляют ± 2,5% на единицу длины и могут быть заменены предельными отклонениями по толщине. Массаж длины углов приведен в Приложении А.

4 Предельные отклонения при резке на длину

Предельные отклонения длины при резке на нормальные и точные длины равных и неравновесных элементов должны соответствовать таблицам B.Z и B.4 соответственно.

Таблица B.Z — предельные отклонения для нормальной длины

Таблица B.4 — Предельные отклонения для точной длины

1 Для внутренних углов, как за основу берется ширина большей полки.

5 КРОВИТАЗ.

5.1 Максимально допустимая кривизна для равных полке и неэквивалентных углов должна соответствовать таблице В.5.

Таблица B.5.

5.2 Кривизну необходимо измерять, как показано на рисунке B.1.

6 Неискендикулярность (непараллельность, отклонение от прямого угла)

6.1 Полки должны быть перпендикулярны друг другу в пределах отклонений концов согласно таблице В.6.

Таблица Б. 6 — отклонение от прямого угла

1 За неравные боюсь, за базовую берется ширина большей полки.

6.2 Отклонение от прямого угла измеряют на концах полок углов (рисунок В.2)

Рисунок B.2.

7 Отклонения массы

Существующие предельные отклонения по весу на единицу длины являются контрольными предельными отклонениями и должны быть сначала включены в соответствующие национальные стандарты.

Уголок — это металлическое изделие из разнообразного проката, которое изготавливается на трубных станах из качественной конструкционной стали. Металлический прокатный уголок применяется практически во всех отраслях промышленности, особенно широко он применяется в строительной отрасли в качестве жесткой арматуры для усиления бетона (а также швеллерной и двухсторонней) в монолитных конструкциях высотных каркасных зданий, в тяжелонагруженные и крупногабаритные полы и покрытия.

Виды уголка

Уголок стальной бывает трех видов: стальной горячекатаный (ГОСТ 8509-93), выравнивающий (ГОСТ 8503-93) и неравномерный (ГОСТ 8510-93).

Уголки стальные изготавливают длиной от 4 до 12 м, но допускается изготовление уголков и более 12 м — кривизна не должна превышать 0,4% длины.

Уголок металлический горячекатаный предназначен для изготовления различных металлических конструкций и крепления кабелей, труб и различных электроприборов.

По точности прокатки горячекатаный уголок делится на угол высокой точности — А и обычной точности — В. По длине различаются на:

габаритная длина;
кратной размерной длины;
неоторальная длина;

Металлические уголки ровные и неравновесные изготавливаются на профилегибильных узлах из холоднокатаного и горячекатаного листового проката из углеродистой стали Обыкновенного качества, углеродистой высококачественной конструкционной и низколегированной.

Угол выравнивания точности прокатки подразделяется: угол высокой точности — a, обычной точности — V. По длине различаются на:

габаритная длина;
кратной размерной длины;
неоторальная длина;
ограниченная длина в пределах размера.

Угол неэквивалентной точности прокатки подразделяется: угол высокой точности — a, обычной точности — V. по длине различаются на:

габаритная длина;
кратной размерной длины;
неоторальная длина;
ограниченная длина в пределах размеров.

Уголок конный по ДСТУ 2251-93 (ГОСТ 8509-93)

Легенда:

А — ширина полки;

т — толщина полки;

р внутренний. — радиус внутреннего закругления;

р внешний. — Радиус внешнего закругления полок.

Размеры и масса уголков по ДСТУ 2251-93 (ГОСТ 8509-93)

Размеры Axaxt мм.	г внутренний.. мМ.	r внешний. . мМ.	Масса 1 м. уголок кг	Номер метров в тоннах
20x20x3.	3,5	1,2	0,8871	1127
20x20x4.			1,146	872,5
25x25x3			1,123	890,8
25x25x4.			1,460	684,8
25x25x5 *			1,782	561,2
28x28x3	4	1,3	1,269	787,8
30x30x3	4	1,3	1,364	733,3
30x30x4			1 780	561,9
30x30x5 *			2180	458,7
32x32x3	4,5	1,5	1,463	683,5
32x32x4			1 911	523,4
35x35x3			1 604	623,3
35x35x4.			2 099	476,4
35x35x5			2 578	387,9
40x40x3.	5	1,7	1846	541,8
40x40x4.			2,419	413,4
40x40x5			2,976	336,0
40x40x6 *			3 518	284,3
45x45x3			2,081	480,5
45x45x4.			2 733	365,9
45x45x5			3 369	296,9
45x45x6 *			3,989	250,7
50x50x3.	5,5	1,8	2324	430,2
50x50x4.			3054	327,4
50x50x5.			3,769	265,3
50x50x6.			4 467	223,8
50x50x7 *			5 150	194,2
50x50x8 *			5 818	171,9
56x56x4	6	2	3 438	290,8
56x56x5			4 247	235,5
56x56x6 **			5 040	198,4
60x60x4.	7	2,3	3 707	269,8
60x60x5.			4578	218,4
60x60x6.			5 434	184,0
60x60x8.			7 098	140,9
60x60x10			8,700	114,9
63x63x4			3 896	256,7
63x63x5			4 814	207,7
63x63x6			5,717	174,9
70x70x4.5	8	2,7	4 870	205,3
70x70x5			5,382	185,8
70x70x6.			6,395	156,4
70x70x7			7 392	135,3
70x70x8.			8 373	119,4
70x70x10 *			10,29	97,20
75x75x5.	9	3	5,797	172,5
75x75x6	6 889	145,2
75x75x7	7 964	125,6
75x75x8.	9 024	110,8
75x75x9	10,07	99,3
80x80x5,5	6 777	147,6
80x80x6.	7,360	135,9
80x80x7.	8 513	117,5
80x80x8.	9 652	103,6
80x80x10 *	11,88	84,2
80x80x12 *	14,05	71,2
90x90x6.	10	3,3	8 327	120,1
90x90x7			9 638	103,8
90x90x8.			10,93	91,46
90x90x9			12,21	81,88
90x90x10 *			13,48	74,20
90x90x12 *			15,96	62,67
100x100x6,5	12	4	10,06	99,38
100x100x7	10,79	92,64
100x100x8.	12,25	81,66
100x100x10	15,10	66,21
100x100x12	17,90	55,87
100x100x14.	20,63	48,47
100x100x15	21,97	45,51
100x100x16.	23,30	42,92
110x110x7.	11,89	84,08
110x110x8.	13,50	74,06
120x120x8.	4,6	14,74	67,84
120x120x10		18,23	54,87
120x120x12		21,65	46,19
120x120x15		26,67	37,50
	14	4,6	15,46	64,70
125x125x9	17,29	57,85
125x125x10	19,10	52,36
125x125x12.	22,68	44,09
125x125x14.	26,20	38,17
125x125x16	29,65	33,73
140x140x9	19,41	51,53
140x140x10	21,45	46,61
140x140x12.	25,50	39,21
150x150x10	23,02	43,43
150x150x12.	27,39	36,51
150x150x15	33,82	29,57
150x150x18.	40,11	24,93
160x160x10	16	5,3	24,67	40,53
160x160x11	27,02	37,01
160x160x12	29,35	34,07
160x160x14.	33,97	29,44
160x160x16.	38,52	25,96
160x160x18.	43,01	23,25
160x160x20	47,44	21,08
180x180x11	30,47	32,82
180x180x12.	33,12	30,19
180x180x15 *	40,96	24,41
180x180x18 *	16	5,3	48,66	20,55
180x180x20 *	16	5,3	53,72	18,62
200x200x12.	18	6	36,97	27,05
200x200x13			39,92	25,05
200x200x14.			42,85	23,34
200x200x16.			48,65	20,55
200x200x18 *			54,40	18,38
200x200x20			60,08	16,64
200x200x24 *			71,26	14,03
200x200x25			74,02	13,51
200x200x30.			87,56	11,42
220x220x14.	21	7	47,40	21,10
220x220x16.	21	7	53,83	18,58
250x250x16.	24	8	61,55	16,25
250x250x18.			68,86	14,52
250x250x20			76,11	13,14
250x250x22.			83,31	12,00
250x250x25			93,97	10,64
250x250x28.			104,50	9,57
250x250x30			111,44	8,97

Примечание :
Масса 1 м рассчитана по номинальным размерам при плотности материала 7850 кг / м3 и является справочной величиной.
* — размеры исключены из стандарта последней редакции.
** — Нестандартный размер.

Предлагаем рассмотреть сводную таблицу весов основных позиций металлопроката и отказаться от расчета веса противоэквилментари.Сортировка производится из плотного картона, склеенного в виде конверта и имеющего внутренний вкладыш, движение которого, совмещая отверстия, позволяет определить вес контура измерителя угла разравнивания.

Приведем пример:

Выбираем неравномерный угол (ГОСТ 8510 — 86) на приборе расчета сортировки металла «Линия-С»

Выбираем угол неэквивалент с шириной полки в 32 мм и 20 мм, при толщине полки 4 мм и получаем выравнивание 1.52 кг / м.

Сдвигаем вставку вставку влево.

Выбираем угол неэквивалент с шириной полки в 40 мм и 25 мм, при толщине полки 3 мм и получаем выравнивание 1,48 кг / м.

Таким же образом можно определить вес полосы, листа гофрированного ГОСТ 8568-77, шестигранника, фасонного элемента ГОСТ 5781-82, квадрата, круга металлического, балки дуппа, сварного водяного, каната стального ГОСТ 2688-80. , так далее.

Уголок конный по ГОСТ 8509-93 — скачать разновидность стального уравнителя .

Это металлическое изделие с М-образным сечением. Имеет разные размеры, находит применение при возведении легких конструкций, усилении бетонных конструкций, в качестве арматурных опор. Стальной уголок может быть разноплановым и ровным (по сечению), внутренний и внешний, разной длины и ширины, также бывают гнутые стальные равные и непроникающие.

В результате расчетов на прочность и жесткость необходимо определиться с выбором профиля — номером уголка.

Таблица параметров углов используется при решении задач на высокоцентровое сжатие, определения геометрических характеристик и решения множества других практических задач, где необходимо выбрать угол, параметры которого удовлетворяют параметрам прочности и твердости. Сортировка углов разнообразна (вариантов в 2-3 раза больше, чем у каналов и групп), поэтому принять дизайнерское решение не так уж и сложно. Всегда нужно стараться подобрать меньшее количество уголков, чтобы уменьшить массу и размеры, но при этом необходимо соблюдать оговоренные условия.Если характеристики угла уступают расчетным менее 5% (например, осевой момент инерции относительно одной из главных центральных осей), то принимают соответствующий номер угла, если более 5%, то принимают номер углового номера.

На чертеже в углу (изображение вверху) показаны основные геометрические размеры, которые отражены в таблице сортировки углов. Помимо геометрических параметров сортировка углов содержит:

геометрические характеристики:

осевые моменты инерции Угол относительно горизонтальной и вертикальной осей

проходящий через центр тяжести
совпадающий с контуром профиля

радиус инерции угла относительно основных центральных осей
уголка Стойка Материал Вес
угол профиля поперечного сечения

Совет: Центробежный момент инерции равен 0 относительно главных центральных осей (которые показаны на чертеже под углом 45 °).Поэтому при решении практических задач с этими осями удобно работать.

Таблица проектных свойств для полых квадратных профилей (SHS)

Расчетные характеристики полых стальных прямоугольных профилей (RHS) и полых стальных профилей квадратного сечения (SHS) в соответствии с EN1993-1-1

Различия между прямоугольными полыми профилями (RHS) и квадратными полыми профилями (SHS)

В целом процедура расчета свойств полых квадратных сечений (SHS) такая же, как и для прямоугольных полых сечений (RHS).Уравнения для прямоугольных полых сечений (RHS) также можно использовать для квадратных полых сечений (SHS), заменив h = b . Остальная часть текста охватывает более общий случай прямоугольных полых сечений (RHS).

Определение поперечного сечения

Для типичных прямоугольных полых профилей (RHS) геометрические свойства поперечного сечения определены в следующих стандартах:

Геометрические свойства, определяющие поперечное сечение: высота h , ширина b и толщина стенки t .Кроме того, скругление углов определяется внешним радиусом скругления r _o и внутренним радиусом скругления r _i. Обозначения определены в EN1993-1-1 §1.7, который воспроизводится на рисунке выше.

Внешний радиус скругления r _o и внутренний радиус скругления r _i указаны как номинальные значения, которые будут использоваться в расчетах в стандартах, и они указаны в стандартах проектирования EN 10210-2 §A.3 для горячекатаных полых профилей и EN 10219-2 §B.3 для холодногнутых полых профилей:

Фактические радиусы скругления могут варьироваться в пределах допусков, разрешенных вышеупомянутыми стандартами, при этом характеристики сечения остаются в силе.

Геометрические характеристики

Основные геометрические свойства поперечного сечения рассчитываются с использованием основных соотношений механики. Благодаря симметрии центр тяжести поперечного сечения (центр масс), а также центр сдвига расположены в центре.Геометрические величины включают в себя общую площадь поперечного сечения A и вторые моменты площади I _y и I _z вокруг большой оси y-y и вокруг малой оси z-z соответственно. Они рассчитываются путем добавления вклада внешней границы и последующего вычитания вклада внутренней пустоты, где правильно учтено закругление углов:

A = 2 t ⋅ ( b + h — 2 t ) — (4 — π) ⋅ ( r _o ² — r _i ² )

I _y = b ⋅ h ³/12 — ( b -2 t ) ⋅ ( h -2 t ) ³/12 — 4 ( I _г + A _г ⋅ h _{г, y} ²) + 4 ( I _ξξ + A _ξξ ⋅ h _{ξ, y} ²)

I _z = h ⋅ b ³/12 — ( h -2 ⋅ t ) ⋅ ( b -2 t ) ³/12 — 4 ( I _г + A _г ⋅ h _{g, z} ²) + 4 ( I _ξξ + A _ξξ ⋅ h _{ξ, z} ²)

где следующие вспомогательные величины определены в EN 10210-2 §A.3 и EN 10219-2 §B.3:

A _г = (1 — π / 4) ⋅ r _o ²

A _ξξ = (1 — π / 4) ⋅ r _i ²

h _{g, y} = h /2 — r _o ⋅ (10 — 3π) / (12 — 3π) и h _{g, z} = b /2 — r _o ⋅ (10 — 3π) / (12 — 3π)

h _{ξ, y} = ( h — 2 t ) / 2 — r _i ⋅ (10 — 3π) / (12 — 3π) и h _{ξ, z} = ( b — 2 t ) / 2 — r _i ⋅ (10 — 3π) / (12 — 3π)

I _г = [1/3 — π / 16 — 1 / (3⋅ (12 — 3π))] ⋅ r _o ⁴

I _ξξ = [1/3 — π / 16 — 1 / (3⋅ (12 — 3π))] ⋅ r _i ⁴

Площадь сдвига

Площади сдвига A _{v, z} и A _{v, y} для прямоугольных полых профилей указаны в EN1993-1-1 §6.2.6 (3) как:

Нагрузка параллельно глубине: A _{v, z} = A ⋅ h / ( b + h )

Нагрузка параллельно ширине: A _{v, y} = A ⋅ b / ( b + h )

Модуль упругости сечения

Модули упругого сечения W _{el, y} и W _{el, z} вокруг большой оси yy и малой оси zz соответственно вычисляются путем деления второго момента площади I _y и I _z с соответствующим расстоянием от центра тяжести до самого дальнего края:

W _{el, y} = I _y / ( h /2)

W _{el, z} = I _z / ( b /2)

Модуль упругости пластического сечения

Модули пластического сечения W, _{pl, y} и W _{pl, z} вокруг большой оси yy и малой оси zz соответственно соответствуют максимальному пластическому изгибающему моменту, когда осевая сила поперечного сечения равна нулю. профиль напряжения полностью пластиковый.Благодаря симметрии, когда полный профиль пластических изгибных напряжений достигается при нулевой осевой силе, секция делится на две части, разделенные осью симметрии. Модуль упругости пластического сечения соответствует сумме первых моментов площади двух половин вокруг большой оси y-y и малой оси z-z соответственно.

W _{pl, y} = b ⋅ h ²/4 — ( b -2 t ) ⋅ ( h -2 t ) ²/4 — 4 ⋅ A _г ⋅ ч _{г, y} + 4⋅ A _ξξ ⋅ h _{ξ, y}

W _{pl, z} = h ⋅ b ²/4 — ( h -2 t ) ⋅ ( b -2 t ) ²/4 — 4 ⋅ A _g ⋅ h _{g, z} + 4⋅ A _ξξ ⋅ h _{ξ, z}

Торсионные свойства

Постоянная кручения I _T и модуль упругости W _T определены в EN 10210-2 §A.3 и EN 10219-2 §B.3. Указанные значения являются хорошим приближением для случая тонкостенных полых прямоугольных профилей с закругленными углами. В следующих уравнениях величина h в EN 10210 и EN 10219 обозначается как h ₀:

I _T = т ³ ⋅ h ₀/3 + 2⋅ K ⋅ A _h

W _T = I _T / ( т + K / т )

где следующие вспомогательные величины определены в EN 10210-2 §A.3 и EN 10219-2 §B.3:

R _c = ( R _o + R _i) / 2

A _h = ( b — t ) ⋅ ( h — t ) — R _c ² ⋅ (4 — π)

h ₀ = 2⋅ [( b — t ) + ( h — t )] — 2⋅ R _c ⋅ (4 — π)

K = 2⋅ A _ч ⋅ т / ч ₀

Расчетное сопротивление поперечного сечения

Расчетное сопротивление поперечного сечения для осевой силы, поперечной силы и изгибающего момента рассчитывается в соответствии с EN1993-1-1 §6.2. Они соответствуют полному сопротивлению поперечного сечения, уменьшенному на частичный коэффициент запаса прочности стального материала по сопротивлению поперечного сечения γ _M0, который указан в EN1993-1-1 §6.1 для зданий или в соответствующих частях EN1993 для других тип сооружений и Национальная пристройка.

Вышеупомянутые расчетные сопротивления не учитывают а) изгиб при изгибе, б) продольный изгиб при кручении, в) эффекты взаимодействия осевой силы, поперечной силы, изгибающего момента и г) эффекты взаимодействия при двухосном изгибе.Поэтому представленные значения сопротивления поперечного сечения являются ориентировочными значениями, применимыми для особых случаев. Как правило, общее сопротивление элемента меньше, и его необходимо проверять согласно соответствующим разделам EN1993-1-1, раздел 6.

Расчетное сопротивление осевой силе

Расчетное пластическое сопротивление поперечного сечения при равномерном растяжении указано в EN1993-1-1 §6.2.3 (2). Расчетное пластическое сопротивление поперечного сечения при равномерном сжатии для классов поперечного сечения 1, 2, 3 указано в EN1993-1-1 §6.2.4 (2). Вышеупомянутые сопротивления осевой силе соответствуют общей площади поперечного сечения A и пределу текучести стали f _y:

N _{pl, Rd} = A ⋅ f _y/ γ _M0

Расчетное сопротивление сдвигу

Расчетное сопротивление пластическому сдвигу поперечного сечения указано в EN1993-1-1 §6.2.6 (2).Он соответствует соответствующей площади сдвига A _{v, z} или A _{v, y}, для силы сдвига вдоль оси zz и yy соответственно, умноженной на предел текучести стали при чистом сдвиге f _y / √3, что соответствует критерию текучести в EN1993-1-1 §6.2.1 (5):

V _{pl, Rd, z} = A _{v, z} ⋅ ( f _y / √3) / γ _M0

V _{pl, Rd, y} = A _{v, y} ⋅ ( f _y / √3) / γ _M0

Расчетное сопротивление крутящему моменту

Расчетное сопротивление крутящему моменту поперечного сечения для корпуса св.Кручение вентилятора указано в EN1993-1-1 §6.2.7. Напряжение сдвига из-за кручения Сен-Венана выводится из теории упругости, как указано выше. Для проверки упругости применяется критерий текучести в EN1993-1-1 §6.2.1 (5), т.е. напряжение сдвига τ ограничено пределом текучести стали при чистом сдвиге f _y / √3:

T _Rd = W _T ⋅ ( f _y / √3) / γ _M0

Расчетное сопротивление упругому изгибающему моменту

Расчетное сопротивление упругому изгибающему моменту поперечного сечения указано в EN1993-1-1 §6.2.5 (2). Он соответствует соответствующему модулю упругого сечения W _{el, y} или W _{el, z}, для изгиба вокруг главной оси yy или вокруг малой оси zz соответственно, умноженному на предел текучести стали f _и:

M _{el, Rd, y} = W _{el, y} ⋅ f _y/ γ _M0

M _{el, Rd, z} = W _{el, z} ⋅ f _y/ γ _M0

Сопротивление упругому изгибающему моменту применимо для поперечных сечений класса 3.Для поперечных сечений класса 4 должны быть определены характеристики эффективного поперечного сечения, учитывающие уменьшенную эффективную ширину сжатых частей поперечного сечения, как указано в EN1993-1-1 §6.2.2.5.

Расчетное сопротивление изгибающему моменту пластика

Расчетное сопротивление пластическому изгибающему моменту поперечного сечения указано в EN1993-1-1 §6.2.5 (2). Он соответствует соответствующему модулю пластического сечения W _{pl, y} или W _{pl, z} для изгиба вокруг главной оси yy или вокруг малой оси zz соответственно, умноженному на предел текучести стали f _и:

M _{pl, Rd, y} = W _{pl, y} ⋅ f _y/ γ _M0

M _{pl, Rd, z} = W _{pl, z} ⋅ f _y/ γ _M0

Сопротивление пластическому изгибающему моменту применимо для поперечных сечений класса 1 или 2.

Класс поперечного сечения

Классификация поперечных сечений указана в EN1993-1-1 §5.5. Роль классификации состоит в том, чтобы определить степень, в которой сопротивление и вращательная способность поперечного сечения ограничиваются местным изгибом его частей.

Выделяются четыре класса секций:

Класс 1: Развивается сопротивление пластмассовому изгибающему моменту, и пластмассовый шарнир развивает способность вращения, достаточную для анализа пластичности.
Класс 2: У пластика возникает сопротивление изгибающему моменту, но вращательная способность ограничивается местным изгибом.
Класс 3: Возникает сопротивление упругому изгибающему моменту, но местное изгибание предотвращает развитие сопротивления пластичности.
Класс 4: Сопротивление упругому изгибающему моменту не может развиться, потому что местное продольное изгибание происходит до достижения предельного напряжения текучести в крайнем волокне.Эффективная ширина используется для учета эффектов местного продольного изгиба сжатых деталей.

Классификация частей поперечного сечения (стенка параллельна глубине, стенка параллельна ширине) указана в EN1993-1-1, таблица 5.2. Класс компрессионной части зависит от соотношения ее ширины c к толщине t , скорректированной на коэффициент ε , который учитывает значение предела текучести стали f _y:

ε = (235 МПа / f _y) ^0.5

В общем, класс компрессионной части более неблагоприятен, когда она подвергается равномерному сжатию, по сравнению с чистым изгибом. Приведена ориентировочная классификация стенок стальных профилей для характерных случаев чистого равномерного сжатия и чистого изгибающего момента. В общем, этот класс может иметь промежуточное значение, если профиль напряжения в компрессионной части возникает в результате комбинации сжимающей осевой силы и изгибающего момента.Классификация полного сечения определяется классом его наиболее неблагоприятной сжимаемой части.

Исследуемая ширина до пределов толщины c / t для классификации поперечного сечения в соответствии с EN1993-1-1, таблица 5.2, представлена ниже:

Пределы ширины и толщины для классификации поперечного сечения согласно EN1993-1-1, таблица 5.2
Класс	Паутина с чистым сжатием	Паутина чистого изгиба
Класс 1	c / t ≤ 33 ε	c / t ≤ 72 ε
Класс 2	c / t ≤ 38 ε	c / t ≤ 83 ε
Класс 3	c / t ≤ 42 ε	c / t ≤ 124 ε

Для классификации перемычки по глубине: c = h — 2 t — 2 r _i.

Для классификации полотна параллельно ширине: c = b — 2 t — 2 r _i

Кривые потери устойчивости

Соответствующая кривая потери устойчивости для прямоугольных полых профилей и квадратных полых профилей указана в EN1993-1-1, таблица 6.2, в зависимости от предела текучести стали f _y, а также от того, подвергается ли секция горячей или холодной штамповке, как описано ниже. Таблица:

Кривая продольного изгиба прямоугольных полых профилей и полых квадратных профилей в соответствии с EN1993-1-1, таблица 6.2
Тип	Сталь класса	Кривая устойчивости
Горячая обработка	S235, S275, S355, S420
Горячая обработка	S460	a0
Холодное формование	S235, S275, S355, S420	с
Холодное формование	S460	с

Масса уголка стального теоретический вес 1 метра погонного (1/мп)

Вес 1 метра уголка 40х40х4

Какой вес уголка 40х40х4?

Преимущества

Вес уголка, таблица расчета веса уголка стального, теоретический удельный вес 1 метра погонного металлического уголка

Вес уголка горячекатаного равнополочного.

Вес и размеры уголка равнополочного горячекатаного

Таблица уголков — Масса уголка равнополочного стального

Сколько весит метр уголка 40х40х4

Расчетный вес 1 метра уголка 50х50х5 по ГОСТ

Теоретический вес 1 метра уголка 50х50х4

Удельный вес 1 метра уголка 40х40х4 при расчетах

Таблица уголков — Масса уголка равнополочного стального

Теоретический вес 1 погонного метра уголка 75х75х5

Уголок стальной. Вес. Таблица.

Вес стального уголка.

Вес уголка равнополочного, калькулятор металлического уголка

Формула и способы расчета

Популярные размеры в России

Таблицы веса метра равнополочных уголков по доступным ГОСТ и ТУ из различных металлов и сплавов

Стандарты ГОСТ и ТУ доступные в расчетах калькулятора и таблицах веса:

Дополнительная информация

Уголок 40х40х4, вес 1 метра, сколько метров в тонне |

Удельный вес 1 метра уголка 40х40х4 при расчетах

Калькулятор углового баланса

Рекомендуемая литература

На весах

Китай Дешевый бумажный уголок, легкий вес, L-образный, пригодный для вторичной переработки, долговечные производители и фабрики

L профиль, стальные равнополочные профили размеры, размеры, свойства, характеристики

угол

Угловые профили EN AW 6060

Вариант — равномерный угол. Уголки стальные горячекатаные. Уголок стальной горячекатаный эквестальный

Описание, характеристики, класс точности, определение (HOCT 8509-93)

Масса аварийного уголка

Вид поставки

Область применения

Стол углов — масса ровного стального уголка

Предисловие

1 Площадь размещения

3 размера

4 Свойства профиля

5 допусков

1 Предмет стандарта и сфера применения

2 Предельные отклонения по ширине полки

3 Предельные отклонения по толщине полки

4 Предельные отклонения при резке на длину

5 КРОВИТАЗ.

6 Неискендикулярность (непараллельность, отклонение от прямого угла)

7 Отклонения массы

Таблица проектных свойств для полых квадратных профилей (SHS)

Расчетные характеристики полых стальных прямоугольных профилей (RHS) и полых стальных профилей квадратного сечения (SHS) в соответствии с EN1993-1-1

Различия между прямоугольными полыми профилями (RHS) и квадратными полыми профилями (SHS)

Определение поперечного сечения

Геометрические характеристики

Площадь сдвига

Модуль упругости сечения

Модуль упругости пластического сечения

Торсионные свойства

Расчетное сопротивление поперечного сечения

Расчетное сопротивление осевой силе

Расчетное сопротивление сдвигу

Расчетное сопротивление крутящему моменту

Расчетное сопротивление упругому изгибающему моменту

Расчетное сопротивление изгибающему моменту пластика

Класс поперечного сечения

Кривые потери устойчивости

Добавить комментарий Отменить ответ
