Установка щитка электроэнергии на даче

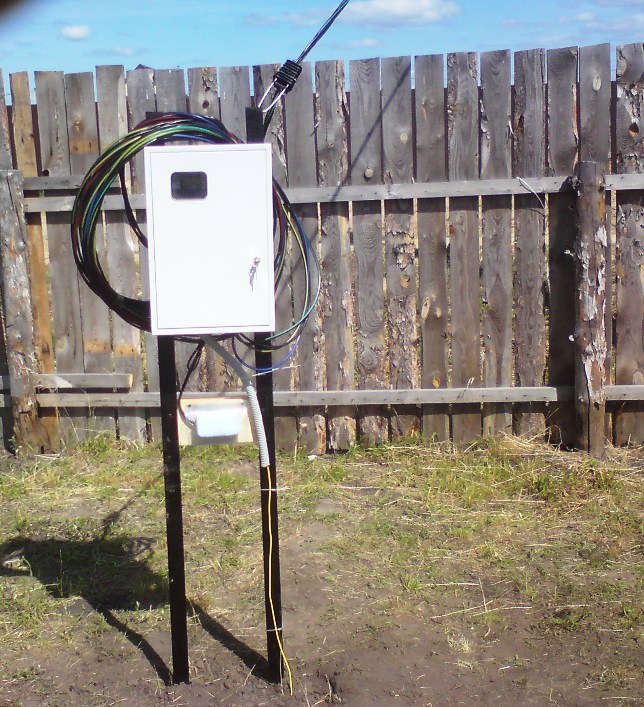

Поместить электрический щит на улице – не такая уж и абсурдная идея, как это может показаться. Резоны для такого технического решения следующие:

1. Энергосбытовые организации нередко настаивают на том, чтобы прибор учета расхода электроэнергии и, соответственно, вводной домовой электрощит, располагался в пределах доступности для инспектора. Это особенно актуально для больших загородных резиденций, где хозяева относительно беспрепятственно могут «спрятать» в доме дополнительный ввод мимо счетчика с известными целями. С другой же стороны, щит на уличной опоре хорошо виден со всех сторон и не вызывает у инспектора ни сомнений, ни подозрений.

2. В той же загородной резиденции вводной электрический щит тоже может быть весьма внушительным. И вполне объяснимо желание сэкономить на пространстве и вынести за пределы дома хотя бы прибор учета и ввод.

3. В конце концов, распределительный щит может просто не вписываться в интерьер жилого помещения, особенно если последний является дизайнерским.

В таком случае можно не только вынести щиток в какое-нибудь подсобное помещение, но и пойти дальше, поместив его на улице.

Ну, и, разумеется, размещение щита на улице имеет и свои минусы. Вот они:

1. Несмотря на технические условия от энергосбытовых компаний, электросчетчик на улице может быть нарушением пункта 1.5.27 ПУЭ, в котором говорится, что электросчетчики допускается размещать в неотапливаемых помещениях и уличных шкафах лишь при наличии местного подогрева, обеспечивающего для счетчика положительную температуру. А такое ограничение соблюсти не всегда просто.

Между тем, индукционный электросчетчик при отрицательных температурах неизбежно начинает, попросту говоря, «врать». Причем «врать» не в пользу абонента, поэтому Энергосбыт это обстоятельство мало волнует. Для абонента же это существенный минус.

2. Снимать показания с электросчетчика, расположенного в уличном щите не очень удобно. Особенно, если на дворе зима, а щит находится на существенной высоте из соображений безопасности перед воришками и хулиганами. Щит, стоящий высоко на опоре неудобно ремонтировать и обслуживать: как минимум нельзя обойтись без стремянки.

3. Располагая щит с групповыми аппаратами на улице, мы будем вынуждены тянуть оттуда же и групповые линии. Причем, чем больше сам дом, тем больше будет этих линий и тем внушительнее будет «паутина», связывающая вводной щит и постройку. Хорошего в этом мало, даже если «паутину» упрятать в трубу, расположенную под землей.

Поэтому для солидного коттеджа вариант с размещением групповых автоматов в уличном щите отпадает: такое техническое решение приемлемо только для дачных домиков, гаражей и прочих небольших построек. А достоинства уличного щита, в котором установлен только вводной автомат и счетчик, уже не так очевидны.

Состав и электрощита для установки на улице

В состав уличного электрического щита, прежде всего, входит вводной автомат с двумя полюсами для однофазной сети и четырьмя или тремя полюсами для сети трехфазной. Дополнительный полюс будет возможно использовать для полного отключения сети и разрыва в том числе и нулевого проводника.

Это будет нелишним в случае неполадок в самой питающей сети, что, к сожалению, тоже иногда случается.

Вводной автомат обеспечивает не только возможность отключения сети, но и защищает ее от перегрузок по току. Однако кроме этого необходима и противопожарная дифференциальная защита сети, которую можно обеспечить использованием дифференциального, а не простого вводного автоматического выключателя. Другой вариант – отдельное УЗО, которое будет установлено сразу после вводного аппарата. Номинал такого УЗО должен быть 100-300 миллиампер.

После вводного автомата и аппарата дифференциальной защиты следует поместить прибор учета расхода электроэнергии, рассчитанный на соответствующее количество фаз. Если нагрузка в сети не превышает 100 ампер, то счетчик может быть прямого включения. Если нагрузка составляет более 100 ампер, то подключать счетчик придется через трансформаторы тока, что приведет к существенному увеличению габаритов щита.

Это минимальный набор аппаратов. Его можно дополнить, например, при помощи реле контроля напряжения в комплекте с независимым расцепителем для вводного автомата.

Но кроме этого необходимо включить в состав щита аппаратуру для поддержания положительной температуры в зимний период. Самое простое решение – это модульный термостат в паре со специальными нагревателями для электрощитов, которые выпускаются большинством крупных производителей электрической модульной аппаратуры.

Помимо аппаратов в этом щите следует разместить нулевые шины PE и N, объединенные перемычкой. Если корпус щита металлический (что наиболее вероятно для уличных условий), то его следует заземлить, соединив с шиной РЕ. К той же шине PE при помощи медного провода сечением не меньше сечения вводного фазного проводника следует подключить повторное заземляющее устройство, размещенное в земле по месту установки щита. Выполнить заземляющее устройство можно из нескольких стальных вертикальных прутков диаметром около 16 мм или равноценных по сечению уголков, соединенных между собой при помощи приваренной стальной полосы 4*40 мм.

Поскольку ввод и электросчетчик – это, по мнению энергосбытовых компаний глубоко интимные вещи, то бокс, в котором будет размещаться эта аппаратура, должен быть пломбируемым. При этом для пользователя должна остаться лишь возможность снимать показания и включать/выключать коммутационные/защитные аппараты. Сам щит должен надежно закрываться и запираться на ключ.

Кроме этого, поскольку щит будет расположен на улице, то он должен иметь повышенную степень защиты от внешних воздействий: обычно не менее IP54.

Монтаж щита на улице

Местом установки уличного щита обыкновенно становится все-таки не улица в прямом смысле, а двор или участок, в общем, личная территория. Такой выбор делается из соображений элементарной безопасности.

Для установки щита чаще всего используется дополнительная отдельная опора, которая становится обязательной для длинных ответвлений. Если такой опоры нет, то можно возвести стойку из подручных материалов. Сам щит должен быть надежно зафиксирован по уровню, например, при помощи сквозных болтов.

Энергосбытовые компании нередко настаивают на том, чтобы уличный щит с прибором учета монтировался на высоте 3 метра и выше. При таком расположении безопасность приобретает особое значение: необходимо учесть и воздействие ветра, и то, что со временем крепление, возможно, станет слабее.

Ввод в щит лучше выполнить через промежуточные изоляторы, чтобы вводной провод/кабель, раскачиваясь, не перетер свою изоляцию и не выдернулся. Отходящую линию не обязательно делать воздушной, можно пустить ее и в трубе под землей.

Все распределительные щиты должны выполнять 3 основные задачи:

защита кабеля от перегрузок и КЗ

С этой целью в щитах монтируются автоматические выключатели. Они в первую очередь предназначены именно для защиты кабеля, а не подключенного к ним оборудования, как многие до сих пор думают.

защита человека от поражения электрическим током

Обеспечивается она путем установки УЗО или дифф.автоматов.

защита техники от перепадов напряжения

К сожалению, в наших сетях зачастую происходят скачки напряжения. Автоматы на это не реагируют, так как просто не рассчитаны на такую защиту.

УЗО также не приспособлено на срабатывание от перенапряжения. Для этого понадобятся модульные реле напряжения или УЗМ – устройства защиты многофункциональные.

На них выставляются определенные верхние и нижние пределы по напряжению. Как только произошел скачок, или наоборот резкое снижение параметров эл.сети, данное реле (УЗМ) срабатывает и отключает питание.

Чем же отличается сборка 3-х фазного щита, с условием обеспечения вышеперечисленных задач, от сборки однофазного? Понятно, что однофазный на порядок проще трехфазного.

Там есть только единственная фаза, ноль и защитное заземление. В 3-х фазном, к вам в щит приходит те же ноль, защитное заземление и уже 3 фазы.

С одной стороны это дает вам возможность подключать гораздо большую нагрузку, и получить у энергопередающей организации большую мощность для подключения. Но с другой стороны, это всегда несет и большие затраты, плюс необходимость грамотного распределения этой самой нагрузки.

Причем не по своей вине или вине энергоснабжающей организации, а именно из-за вас.

Есть множество вариантов сборки и комплектации трехфазных щитков. Не будем рассматривать самые простейшие с минимальным количеством вводного оборудования.

Выберем более сложные по комплектации, но в тоже время достаточно универсальные. В связи с резким увеличением количества эл.приборов в наших квартирах и домах, они в последнее время приобретают все большую популярность.

Преимущества:

каждая линия защищена как от КЗ, перегрузок, так и от утечек. И все это одни аппаратом.

проще установить проблемную зону при повреждениях

отсутствуют нулевые шины

у вас полная свобода в группировке аппаратов в щите

легко распределять нагрузку по фазам

большие габариты щита и большое количество модульных устройств (от 72шт и более)

Дифференциальный автомат это оборудование, которое ставится на отдельную линию, как обычный автомат, но еще включает в себя и защиту от утечек (дифф.защиту).

Это хоть и самый лучший вариант, но и самый дорогой. Поэтому используется крайне редко.

Условно говоря, сколько у вас будет отходящих групповых линий, столько же понадобится дифф.автоматов.

При этом, чтобы при возможных авариях понять, от чего отключился такой автомат, от утечки или КЗ, рекомендуется использовать модели с индикацией причины срабатывания.

В начале схемы монтируется вводное устройство – рубильник. С него пускаете питание на реле напряжения.

Далее, через кросс-модули разделяете нагрузку на диффы. На каждый автомат пускаете по одной фазе.

Если в последствии окажется, что та или иная линия перегружает какую-либо из фаз, вам достаточно на одном из кросс модулей просто поменять их местами, перекинув провода с одной шинки на другую.

Если вы не ограничены бюджетом, то это самый лучший вариант сборки и комплектации трехфазного щитка.

Преимущества сборки:

требуется щиток небольших размеров (от 54 до 72 модулей)

не наглядная группировка линий

невозможность простого внесения изменений в перераспределении нагрузки по фазам

наличие нулевых шинок

Это один из простых и наиболее распространенных вариантов сборки и проектировании трехфазных щитков. Объясняется это конечно его дешевизной по отношению к остальным.

Однако это все предварительное деление. Так как реального потребления никто не знает. И только со временем, путем замеров можно увидеть фактическую картину. А она может существенным образом отличаться от ранее спроектированной.

И чтобы хоть как-то подравнять нагрузки, приходится переделывать чуть ли не половину всего щитка. Оставите как есть, и обязательно в будущем столкнетесь с проблемами:

перекос напряжения

нагрев нулевой шинки с возможным отгоранием ноля

перегруженные автоматы и последствия этого

Есть еще более упрощенный вариант данного способа комплектации.

Преимущества:

самый дешевый вариант

щит малого размера (до 32 модулей)

Недостатки:

практически отсутствует группировка линий

отсутствует возможность изменения нагрузки по фазам

присутствуют нулевые шины

возможно ложное срабатывание УЗО

Здесь используется всего одно УЗО на вводе (кроме не отключаемых потребителей) и уже далее, нагрузка распределяется через однополюсники. Согласно п.7.1.83 ПУЭ вы можете быть ограничены в выборе количества подключаемых линий.

Если же проигнорировать данное правило, то вполне вероятны ложные срабатывания УЗО. При этом вы долго будете ломать голову прикидывая, сработало оно от защиты или же ложно.

Поэтому лучше искать промежуточные варианты комплектации трехфазного щитка.

Преимущества:

возможность легко распределять нагрузку по фазам

наглядная группировка линий

удобное подключение питания и отходящих проводников

отсутствие нулевых шинок

габаритные размеры щитка (от 96 до 144 модулей)

относительно дорого

Когда вы собираете щит по первому варианту на дифф.автоматах, вы пропускаете через него фазный и нулевой проводник. Плюс отпадает необходимость в УЗО.

Если по экономическим причинам вы не можете себе позволить дифференциальные автоматы, группировать отходящие линии все равно придется на УЗО.

Однако для того, чтобы впоследствии все было ремонто-пригодно и легко вносились изменения в схему без ее кардинальных реконструкций и перемонтажа проводов, вместо обычных однофазных модульных автоматов достаточно применить двухполюсные.

Внешне они выглядят как собранные воедино два одинарных модульных однополюсника.

Для сборки схемы соединяете между собой нули в той или иной группе 4-х полюсных УЗО. Через них пропускаете все фазы и далее пускаете их на кросс модули.
После чего фазы распределяются по автоматам.

Преимущества:

Дачное строительство в последнее время стало очень популярным. Многие домовладельцы стараются максимальное количество работ по постройке, отделке и подключению к коммуникациям своего коттеджа делать самостоятельно.

Это относится и к монтажу электрической проводки во всех строениях дачного участка.

Электрификация дома невозможна без установки электрощитка. На нем монтируется прибор учета – электросчетчик, УЗО (устройство защитного отключения) и электрические автоматы в необходимом количестве.

Требования к установке

Все требования, связанные с установкой распределительных щитков, указаны в ПУЭ (Правилах устройства электроустановок), глава 7. 1. Остановимся на главных из них.

Место для установки распределительного щита нужно выбирать вдали от отопительных котлов, газовых плит или баллонов, печей, легковоспламеняющихся предметов.
Помещение, где расположен электрощиток, должно хорошо вентилироваться, желательно, естественным способом.
Место установки распредщитка должно быть хорошо освещено естественным светом. Это немаловажно для обслуживания конструкции.
К щитку должен быть постоянный свободный доступ. Поэтому не допускается его установка в кладовых и прочих помещениях хозяйственного назначения.

Количество распредшкафов зависит от площади строения и количества лампочек, электророзеток и прочих электрических точек. Это количество влияет на схему и сложность разводки проводов по зданию. Для дачного дома площадью до 200 м2 достаточно одного щитка.

Как выглядит уличный электрощиток для дачи, сделанный своими руками, смотрите на фото:

Элементы, устанавливаемые на щите

Электрощит устанавливается на вводе в дом. Он может быть как внутренним, так и накладным. Накладной установить проще, поэтому для дачного дома, где он будет находиться в любом подсобном помещении, рекомендуется именно эта конструкция.

Для установки распредшкафа наружной установки не требуется специальной подготовки. Его просто нужно закрепить на стене дюбель-гвоздями. Также наружный электрошкаф можно монтировать на улице, например, на столбе.

Несколько советов по выбору электрошкафа:

Берите шкаф с запасом установочных мест. Лучше, если после сборки останется свободное место, нежели элементы будут установлены впритык.

Не стоит экономить на стоимости корпуса. Проверяйте, чтобы материал, из которого он изготовлен, был самозатухающим.

Лучше всего – шкафы, у которых снимаются стенки. Это обеспечивает легкий доступ к элементам конструкции.

Проследите, чтобы DIN-рейки легко отодвигались или вынимались.

Составляющие распределительного устройства

Как правило, для распределительных электрощитков для напряжения 220 В и эксплуатации их в дачных домах небольшой площади используются следующие элементы:

Электросчетчик
УЗО (Устройство защитного отключения)
Нулевая шина
Заземляющая шина
Автоматы:
1. Вводной – 30-60 А
2. Автоматы для группы розеток, рассчитанных под сильноточные электроприборы – 25 А
3. Автоматы для группы розеток, рассчитанных под слаботочные бытовые устройства и приборы средней мощности – 16 А
4. Автоматы для осветительных приборов – 10 А.

Схема сборки

Это – очень ответственное занятие, при котором требуется строжайшее соблюдение техники безопасности.

Сборка электрощита производится в следующем порядке:

Установить DIN-рейки 35 мм для:
Нулевой шины – на изоляторах;
Шины заземления — непосредственно на корпус;
Пакетников;
Счетчика.
Подвести вводной кабель в верхний левый угол шкафа.
Установить там же вводной автомат.
Установить две шины для ноля и заземления.
Если есть PEN-проводник, сделать перемычку от нулевой шины на заземляющую.

Установить автоматы. Начать с вводного, а потом отвести провода на групповые предохранители отходящих линий. Следите за тем, чтобы в вашем щитке провода пересекались минимально.

Зачищая изоляционный слой на проводах, сделайте так, чтобы оголенная часть жилы не выступала за пределы клеммы пакетника. Если это произошло, установите на оголенную часть провода специальный изолирующий наконечник.

Соединить автоматические предохранители перемычками. Убедитесь, что сечение перемычки соответствует сечению вводного провода. Более современный и надежный вариант – вместо перемычек установить «гребенку» (фазную шину).

Установить УЗО. Это устройство в обязательном порядке монтируется на группу сильноточных приборов и отдельно на группу остальных розеток.

Для подсоединения УЗО фазу заводят с автоматического предохранителя, а ноль – с нулевой шины.

Заглушить оставшиеся неиспользуемые отверстия для проводов.

Образец схемы сборки электрощита в дачном доме представлен на этом фото:

Подключение

В первую очередь необходимо подключить вводной автоматический предохранитель. Если он однополюсный – подвести фазу. Если двухполюсный – подвести и фазу, и ноль.

Для удобства дальнейшего монтажа фазы на вводной пакетник лучше заводить снизу.

Все УЗО и пакетники объединить шинами «гребенка» или перемычками. Провод перемычки должен совпадать сечением с вводным проводом.
Отходящие электропровода подключить к автоматам.

Чтобы не запутаться при монтаже и подключении, выберите провода ноля, фазы и заземления в изоляции различного цвета. Чаще всего бывает:

Ноль N – синий
Фаза L – красный
Заземление PE – желтый cзеленым пунктир

Следите за надежностью подключений, тщательно зажимайте болты на предохранителях и шинах.

Подключить электросчетчик в соответствии с приложенной к нему схемой.
Подать напряжение на щиток
При помощи мультиметра проверить наличие напряжение на отходящих линиях и пакетниках
Маркировать каждый автомат в соответствии с коммутационной схемой
В случае, если корпус устройства не прозрачен, копию схемы следует прикрепить к дверце электрошкафа с внутренней стороны. Помимо соблюдений требования энергонадзора, это существенно облегчит профилактические и ремонтные работы распредщитка.

Установка электрического щита в домовладении – дело несложное. Его вполне возможно сделать собственными руками. Главное – соблюдать правила техники безопасности, тщательно выполнять все предписания и не экономить на расходных материалах.

Следите за тем, чтобы сборка вашего распределительного электрощитка соответствовала всем требованиям ПУЭ. В противном случае, энергонадзор может не позволить подключения вашей дачи к электросетям или указать на какие-либо нарушения, наказуемые штрафом.

При сборке проверяйте жесткость крепления каждого из элементов. Не допускайте лишних пересечений проводов, а тем более – их ненадлежащих скруток. Правильная сборка функционала распредщита гарантирует безопасное подключение, безаварийную работу ваших бытовых приборов при различных типах нагрузок.

В заключение предлагаем вам посмотреть видео, как своими руками осуществить монтаж и сборку уличного электрощита для дачи:
