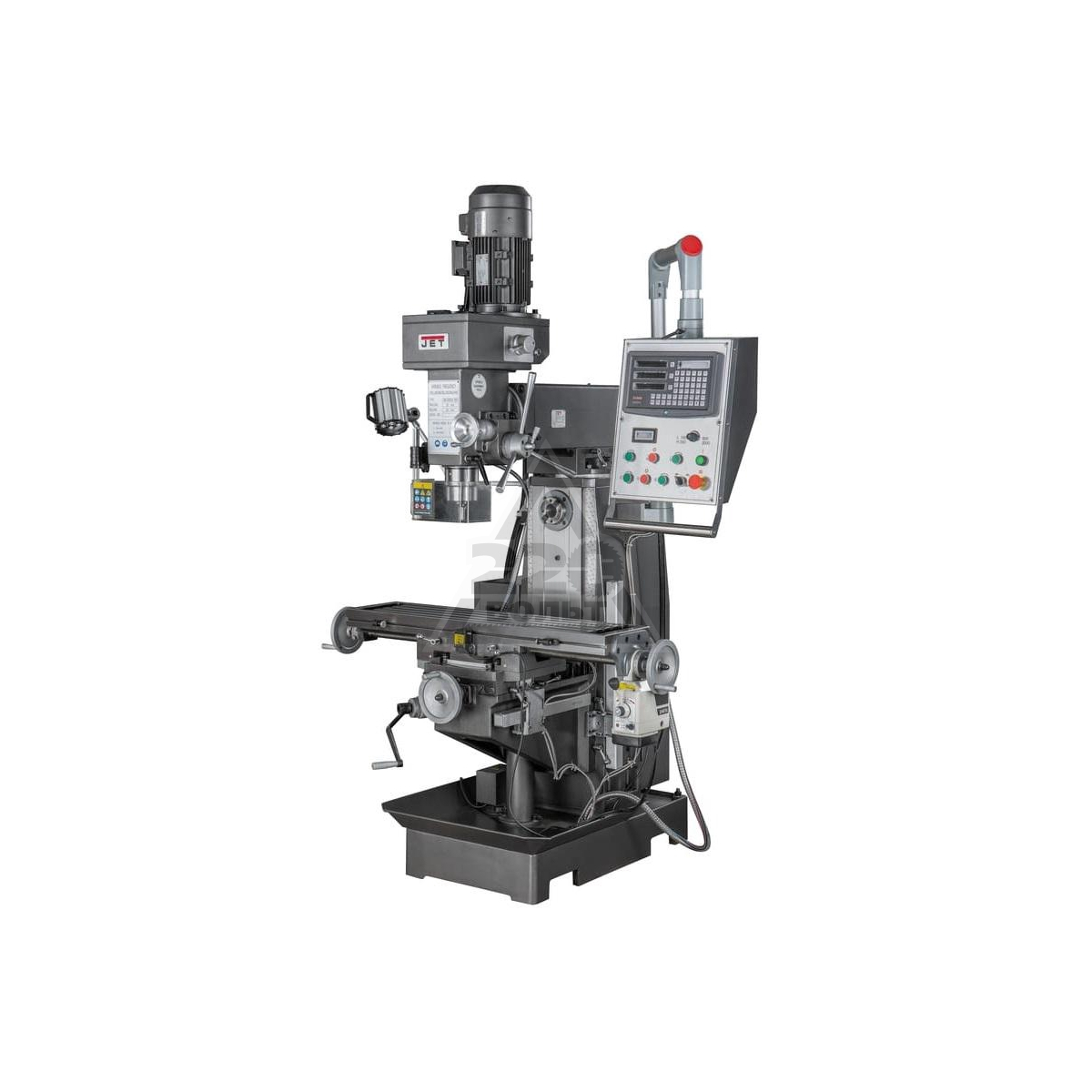

JET JMD-939GH Универсальный фрезерный станок по металлу Артикул ITA939GH

Описание товара

Универсальный фрезерный станок JET JMD-939GH обеспечивает высокую точность сверления и фрезерования изделий из металлов и сплавов. Востребован в многопрофильных мастерских и на производствах, где требуется высокое качество металлообработки любой сложности. Станок оснащен устройством автоподачи стола по оси X с возможностью регулировки скорости в диапазоне 24–720 мм/мин и функцией ускоренного перемещения 1083 мм/мин.

Конструктивные особенности и функционал JMD-939GH

Станок имеет компактные габариты, что позволяет использовать его в помещениях небольшой площади. Массивная конструкция весит 970 кг, что минимизирует вероятность вибраций и гарантирует безупречное качество сверления.
Функциональные возможности станка позволяют рассверливать отверстия до 30 мм, нарезать резьбу до М16 и выполнять фрезерование торцевой фрезой Ø100 мм, концевой фрезой Ø25 мм.
Эффективную работу оборудования обеспечивает трехфазный электродвигатель (1000 Вт на выходе). Мотор защищен ударостойкий корпусом, что исключает механические повреждения и попадание посторонних предметов.
Скорость вращения шпинделя может регулироваться в широком диапазоне, от 115 до 1750 об/мин, что позволяет выбирать оптимальный режим с учётом свойств обрабатываемого материала.
Фрезерная голова оснащена механизмом наклона на ±45 градусов, что расширяет возможности металлообработки. Стол с поворотной конструкцией на ±30 градусов может подаваться автоматически по оси X. Предусмотрена регулировка скоростного режима в диапазоне 24-720 мм/мин, а также функция быстрого перемещения.
Для исключения перегрева и порчи оснастки в рабочую область подводится охлаждающая жидкость. Предусмотрена также лампа местного освещения, что обеспечивает комфортную работу оператора.
Для программирования станка и визуального контроля параметров сверления используется управляющая панель с цифровым экраном. Для регулирования глубины сверления предусмотрен удобный рычаг. Предусмотрен контейнер для накопления стружки.
Станок имеет широкое основание, что гарантирует устойчивость и отсутствие вибраций при работе. Эта модель поставляется в широкой комплектации. В заявленную цену входят различные принадлежности для начала эксплуатации.

Достоинства:

высокая точность металлообработки;
вертикальный/горизонтальный шпиндель;
поворотная конструкция стола;
возможность наклона на ±45° вертикального шпинделя;
автоподача по оси «X»;
подведение охлаждающей жидкости в зону обработки;
подсветка операционной области;
широкая комплектация;
выбор оптимальной скорости в широком диапазоне;
функция быстрого перемещения стола.

Комплектация:

Зажимная тяга
Оправка горизонтального шпинделя
Цанговый патрон с набором цанг
16 мм сверлильный патрон с оправкой
Переходные втулки ISO40/MK-2, ISO40/MK-3 для свёрл
Лампа местного освещения
Система подвода СОЖ
Автоматическая подача по оси Х
Тиски фрезерные, ширина губок 160 мм
Поддон для сбора стружки

Для оснащения профильных мастерских, автотюнинговых подразделений, ремонтных предприятий предлагаем купить JET JMD-939GH универсальный фрезерный станок по металлу артикул ITA939GH – надежное оборудование европейского бренда. Фирма JET дает 2-летнюю гарантию на свою продукцию.

Универсальный фрезерный станок по металлу JET JTM-1050LTS

Напряжение, В	400
Максимальный диаметр сверления сталь, мм	20
Максимальный диаметр сверления с автоподачей, сталь, мм	20
Максимальный диаметр сверления чугун, мм	22
Максимальный диаметр торцевой фрезы, мм	125
Максимальный диаметр концевой фрезы, мм	25
Частота вращения вертикального шпинделя, об/мин	80 — 5440
Количество скоростей вертикального шпинделя, шт	16
Автоматическая подача пиноли, мм/оборот	0,04/0,08/0,15
Количество автоматических подач, шт	3
Ход пиноли шпинделя, мм	127
Диаметр пиноли, мм	85,75
Шомпол	M16
Конус шпинделя	NT-40
Диапазон поворота вертикальной головы (вправо/влево)	±90°
Диапазон наклона вертикальной головы (вперед/назад)	±45°
Расстояние от вертикального шпинделя до стола, мм	40 — 530
Расстояние шпиндель-стойка	150 — 681
Диапазон поворота хобота	±90°
Размер стола по оси X и Y, мм	1270 x 250
Ход стола по оси X и Y, мм	760 x 315
Ход стола по оси Z, мм	412
Максимальная нагрузка на стол, кг	380
Ширина Т-образного паза, мм	16
Расстояние между пазами, мм	63,5
Количество Т-образных пазов, шт	3
Мощность вертикального двигателя, кВт	2,24
Длина, мм	1670
Ширина, мм	1600
Высота JTM-1050LTS, мм	2170
Масса, кг	1100
Длина в упаковке, см	146
Ширина в упаковке, см	170
Высота в упаковке, см	200
Масса в упаковке, кг	1395

Универсально фрезерные станки со скидкой в Москве и Санкт-Петербурге

Универсально фрезерные станки

Рабочий вал, на котором закреплен инструмент, расположен горизонтально. Станок предназначен для обработки фрезерованием не очень крупных деталей единичного или мелкосерийного производства. С помощью универсально-фрезерного станка обрабатываются как вертикальные так и горизонтальные поверхности. Изготовление деталей, требующих периодического деления выполняется с помощью делительных устройств.

Как купить универсально фрезерные станки

Интернет магазин промышленного оборудования «Станки-БУ.РФ» предлагает большой выбор универсально-фрезерных станков . У нас вы можете купить все предложенное на сайте оборудование со склада в Санкт-Петербурге и Москве. Еженедельно производиться отправка оплаченного оборудования в регионы. Стоимость доставки можно посчитать самостоятельно в разделе Доставка нашего сайта. В случае необходимости продажи вашего станка б/у мы произведем его оценку (необходимо представить его фото, год выпуска, модель) и можем его выкупить или зачесть эту сумму при покупке другого оборудования. Цена станков бу на сайте не является окончательной, зависит от условий поставки и формы оплаты. Что-бы купить станки необходимо позвонить по телефону в Москве (499) 653-78-70 или в Санкт-Петербурге (812) 981-60-50. Наш специалист ответит на все возникшие вопросы, поможет выбрать модель, подходящую для Ваших задач, даст рекомендации по настройке оборудования.

В отличии от таких уважаемых интернет ресурсов как «220 вольт», «Все инструменты», «Кувалда.ру» интернет магазин промышленного оборудования «СТАНКИ-БУ.РФ» предлагает поставку не только бытовых моделей станков , но и модели тяжелых промышленных серий .

Отгрузка оборудования осуществляется со склада в Санкт-Петербурге и Москва. В таких городах как Новосибирск, Екатеринбург, Нижний Новгород, Казань, Челябинск, Омск, Самара, Ростов-на-Дону, Уфа, Красноярск, Пермь, Воронеж, Волгоград, Краснодар, Саратов, Тюмень, Тольятти отгрузка осуществляется с терминала транспортной компании.

Мы всегда открыты для сотрудничества!

Фрезерный станок по металлу: классификация и характеристики

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Из этой статьи можно узнать, какими особенностями обладает фрезерный станок по металлу, который может использоваться в домашней мастерской: технические характеристики оборудования, классификация инструмента и его применения. В тексте кратко описаны возможности вертикальных и горизонтальных конструкций, фрезеров настольного и ручного типа, а также сверлильно-фрезерных, гравировально-фрезерных и универсальных станков с ЧПУ.

Фрезерный станок – один из самых распространенных инструментов в сфере обработки металлов

Виды фрезерных станков: фото и особенности конструкций

Для обработки металлических заготовок используются фрезерные станки. Инструмент этой категории очень популярен и широко применяется в области металлообработки. Причем можно купить фрезерный станок по металлу не только для производственных целей, но и в качестве оборудования для домашней мастерской.

Каждый из типов станков по металлу имеет свои функции, область применения и выбирается для использования в определенном направлении

В продаже представлен обширный ассортимент фрезерных инструментов. Практически все модели станков имеют одинаковое устройство и работают согласно единому принципу. Различия могут затрагивать лишь функциональную сторону, которая зависит от наличия в конструкции дополнительных систем и узловых компонентов.

Потребители могут купить фрезерные станки с ЧПУ по металлу следующих видов:

вертикальные;
горизонтальные;
сверлильно-фрезерные;
настольные токарно-фрезерные станки по металлу;
универсальные;
ручные;
фрезерно-гравировальные.

Перечисленные модификации являются основными. Каждый тип оборудования имеет свои характерные черты и функциональное назначение.

Настольные фрезерные станки с ЧПУ – это достаточно мощные и точные станки, которые идеально подойдут для домашних мастерских и малых предприятий

Характеристика вертикальных фрезерных станков

Вертикальные конструкции – очень распространенная категория инструмента. Оснастка для фрезерного станка по металлу этой разновидности представлена режущими элементами цилиндрического, фасонного и концевого типа. Кроме этого оборудование позволяет выполнять операции сверления.

Назначение вертикально-фрезерных станков с ЧПУ:

формирование пазов;
обработки рамочных деталей;
изготовление зубчатых колес;
обработка углов, а также горизонтальных и вертикальных металлических поверхностей.

Оборудование вертикального типа благодаря своему строению обладает очень жесткой конструкцией. За счет этого появляется возможность выполнять обработку металлических деталей на высоком уровне качества. Коробка скоростей установлена на головке шпинделя.

Существует две категории вертикальных фрезерных станков по металлу:

Консольно-фрезерные.

Бесконсольные.

Бесконсольные станки по металлу дают возможность заниматься фрезерованием вертикальных, горизонтальных и наклонных поверхностей

Обратите внимание! В тех конструкциях, где отсутствует консоль, перемещение рабочего стола осуществляется за счет направляющих, размещенных на станине инструмента.

Станок, в конструкции которого присутствует консоль, отличается лишь тем, что его гильза и шпиндель могут перемещаться по отношению к оси оборудования. Для изготовления деталей сложной формы используются 5-осевые фрезерные станки с ЧПУ. Такие конструкции обеспечивают очень высокое качество обработки и экономию. Они могут иметь встроенную память и возможность подключения к сети Интернет, а также множество других дополнительных опций. Некоторые варианты имеют съемные столы.

Особенности горизонтальных фрезерных станков

Горизонтальные конструкции отличаются тем, что в них шпиндель имеет горизонтальный характер размещения. Инструмент этой категории используется для обработки металлических деталей небольшого размера.

В качестве оснастки для горизонтальных конструкций используются следующие виды фрез по металлу:

фасонные;
угловые;
концевые;

Горизонтальный фрезерный станок представляет собой станину механизма с горизонтальным шпинделем, на котором располагается фреза, коробка передач и стол

торцевые;
цилиндрические.

Стандартная комплектация горизонтально-фрезерного станка с ЧПУ не позволяет выполнять обработку заготовок по винтовой поверхности. Для выполнения подобной операции потребуется дополнительное оснащение.

Благодаря своему строению горизонтальный инструмент позволяет устанавливать столешницу в разных положениях. Стол может располагаться перпендикулярно или параллельно по отношению к оси шпинделя. Все узловые и рабочие элементы конструкции монтируются на станине. Коробка скоростей, предназначенная для настройки вращательной скорости шпинделя, располагается внутри этого участка.

Специфичность сверлильно-фрезерных станков по металлу

Сверлильно-фрезерное оборудование позволяет обрабатывать как вертикальные и горизонтальные, так и наклонные поверхности. С помощью этого инструмента можно формировать пазы любых модификаций на заготовках крупного размера. Станок данного типа укомплектован сверлильно-фрезерной головкой. Она позволяет выполнять обработку поверхностей, размещенных под углом по отношению к горизонтальной оси, и операции сверления под наклоном.

На сверлильно-фрезерных станках можно эффективно и точно выполнять обработку деталей с криволинейными поверхностями, осуществлять калибровку, формировать отверстия

Отличительной особенностью настольного сверлильно-фрезерного станка по металлу является расширенный функционал. Рабочая головка может функционировать в режиме реверса. Благодаря своей универсальности этот агрегат может на высшем уровне выполнять такие востребованные операции, как сверление и фрезеровка.

Обратите внимание! За счет многофункциональности сверлильно-фрезерный станок позволяет сэкономить денежные средства при покупке, поскольку потребитель в одной конструкции получает сразу несколько полезных и эффективных инструментов. Кроме этого универсальное оборудование позволяет экономить рабочую площадь в мастерской.

Характеристика универсальных фрезерных станков по металлу для домашней мастерской

Возможности станков универсального назначения будут полезны для небольших частных производств и мастерских, которые специализируются на механических и ремонтных работах.

Универсальные фрезерные станки по металлу могут выполнять обработку различных объектов:

вертикальные поверхности;
штампы;

Универсальный фрезерный станок предназначен для выполнения металлообрабатывающих работ цилиндрическими, торцевыми, концевыми, фасонными и другими фрезами, а также сверлами

горизонтальные плоскости;
поверхности спирального типа.

С учетом наличия большого количество функций универсальные фрезеры отличаются от стандартных инструментов некоторыми конструкционными особенностями. Такие важные компоненты, как коробка скоростей, узел шпинделя и другие рабочие элементы размещаются с внутренней стороны станины. В конструкции инструмента предусмотрено наличие горизонтальных и вертикальных направляющих. Они предназначены для перемещения рабочего стола и консоли.

Кроме этого рабочая поверхность может дополнительно настраиваться. Этот элемент можно установить под любым удобным углом по отношению к шпинделю. Благодаря этому у оператора появляется возможность выполнять обработку любых металлических деталей. Не являются исключением заготовки, обладающие очень сложной конфигурацией.

Особенности настольных фрезерных станков по металлу

Конструкции настольного типа обладают компактными размерами. Благодаря чему этот тип оборудования подходит для технического оснащения различных объектов:

Домашние мастерские.

Настольный фрезерный станок, обладающий достаточно высокой функциональностью, может успешно применяться для обработки заготовок из черных и цветных металлов

Цеха небольших производств.
Мастерские в учебных заведениях.

Для выполнения таких операций, как формирование отверстий, создание резьбы и обработка деталей лучше купить настольный фрезерный станок по металлу. Он удобен в обращении и за счет наличия различных фрез позволяет выполнять широкий спектр работ. Результат отличается достаточно высокой точностью, поскольку конструкция инструмента очень жесткая (при условии правильного монтажа).

Настольные фрезерные станки по металлу с ЧПУ имеют высокий уровень производительности, что позволяет использовать этот тип оборудования изготовления изделий небольшими серийными партиями. Несмотря на значительный показатель КПД и обширный спектр функциональных возможностей инструмент потребляет небольшое количество электрической энергии. Кроме этого конструкция имеет компактные габариты, благодаря чему ее с легкостью можно установить в мастерской с ограниченной свободной площадью.

Преимущества настольных конструкций перед стандартными моделями:

небольшой вес и компактные габариты;

простая система эксплуатации;
мобильность;

Заготовки, которые необходимо обработать на настольном станке, фиксируются на его рабочем столе, а сама обработка выполняется вращающимся режущим инструментом – фрезой

невысокий уровень шума;
доступная стоимость.

Обратите внимание! Размер обрабатываемой заготовки не может превышать ширину стола.

Специфичность токарно-фрезерных станков с ЧПУ по металлу

В продаже можно найти токарное оборудование для домашней мастерской, которое способно обеспечить выполнение полного цикла работ для изготовления необходимой детали.

Токарно-фрезерные станки по металлу разделяют по классу точности на следующие категории:

нормальная точность;
повышенное качество;
высокая точность обработки.

Используя чертеж для изготовления определенной детали необходимо указывать все допуски на линейные размеры, а также степень чистоты обработки. Настольные варианты инструмента практически ничем не отличаются от полноразмерных станков.

Токарно-фрезерные станки по металлу имеют понятный пользовательский интерфейс, позволяющий проводить контроль за производством и быстро вносить изменения в настройки оборудования

Самые распространенные виды фрез по металлу для фрезерного станка этого типа:

дисковые;
торцевые;
цилиндрические;
концевые;
фасонные.

Статья по теме:

Самодельный токарный станок по металлу своими руками: изготовление и эксплуатация
Выбор мощности двигателя. Создание станка на основе дрели. Техника безопасности, модификации.

Для выполнения определенных операций подбирается соответствующая режущая насадка. Токарно-фрезерные станки с ЧПУ не способны обрабатывать заготовки, которые являются телами вращения. Если в работе будут использоваться фасонные и плоские поверхности, придется перемещать деталь в необходимом направлении по отношению к режущему инструменту. Сама же фреза способна выполнять исключительно вращательные движения.

Особенности станков с ЧПУ по металлу: фрезерно-гравировальный инструмент

Фрезерно-гравировальное оборудование имеет множество преимуществ, если сравнивать его со стандартным металлообрабатывающим инструментом. Благодаря числовому программному управлению обработка деталей получается очень точной и аккуратной. Это преимущество особенно выгодно в тех случаях, когда металлическая деталь иметь сложную конфигурацию, ведь на ручном фрезерном станке достичь такого же качество крайне сложно.

Фрезерно-гравировальных станков с ЧПУ предназначен для фрезеровки и гравировки металла мелкими граверами и фрезами, ювелирной гравировки изделий

Чаще всего подобное оборудование применяется на предприятиях, занимающихся индивидуальным, а также мелкосерийным выпуском изделий. Возможности инструмента пригодятся в таких отраслях, как ювелирное, мебельное производство и изготовление сувениров. Ассортимент рынка металлообрабатывающего оборудования позволяет подобрать фрезер с необходимыми характеристиками для раскроя листового металла и нанесения надписей на изделия.

Почему выгодно купить фрезерно-гравировальный станок с ЧПУ:

Простая система обслуживания.
Обширный функционал.
Высокое качество обработки металла.
Надежность и долговечность.
Высокий показатель КПД.

По типу конструкции различают следующие разновидности фрезеров:

автоматические конструкции, укомплектованные головкой с тремя шпинделями и пневматическим прижимом;
настольные фрезеры с механическим способом прижима обрабатываемой детали;
автоматические конструкции с пневматическим прижимом заготовки.

Вращаясь с большой скоростью, фрезы обрабатывают материал, разрезая, высверливая, раскраивая и гравируя его в соответствии с заданной программой под контролем оператора ЧПУ

Обратите внимание! Фрезерные работы на станках с ЧПУ позволили снизить почти до нуля количество бракованных изделий на производстве.

Характеристика фрезерных мини-станков по металлу

Мини-модели, предназначенные для домашних мастерских, отличаются от стационарных конструкций промышленного типа техническими характеристиками. Уровень мощности такого инструмента обычно не превышает 400 Вт. Этого достаточно для того, чтобы выполнять качественную обработку деталей из мягких металлов или для создания изделий небольшими партиями. Если же потребуется обработка заготовок, изготовленных из стали или чугуна, мощность инструмента должна превышать 600 Вт.

Отличаются и размеры столешницы. Максимальные габариты стола, которым комплектуются компактные фрезеровочные станки, составляют 65х25 см, минимальный размер – 35х15 см. Параметры подбираются с учетом деталей, которые будут подвергаться обработке.

От вращательной скорости шпинделя зависит уровень производительности фрезера, а также его способность работать с определенными материалами. Чем тверже металл, из которого изготовлена заготовка, тем меньше должна быть вращательная скорость. Для мягких сплавов и алюминия используются более высокие параметры.

Компактный настольный фрезерный станок, оснащенный ЧПУ

Фрезерный станок по металлу: технология изготовления

Конструкции вертикального типа – самые простые в изготовлении. Для сборки потребуется ручная дрель, немного времени и усилий. Для работы потребуются недорогие и доступные детали. К тому же самодельный фрезер можно наделить дополнительными функциями и сделать из него еще и токарный инструмент.

Для изготовления самодельного фрезерного станок по металлу своими руками необходимы следующие материалы и инструменты:

швеллера;
металлическая труба с квадратным сечением;
сварочный аппарат;
ромбовидный домкрат для автомобиля;
металлические уголки;
угловая шлифовальная машинка;
напильник;
металлические штыри для изготовления осей;
дрель;
цанговый или сверлильный патрон;
толстый фанерный лист;
конус Морзе 2.

а — общий вид фрезерного станка, б -кинематическая схема. 1 , 5 — направляющие линейки; 2 — зубчатый сектор; 3 — фреза; 4 — ограждение; 6 — пульт управления; 7 — дополнительная опора шпинделя; 8 — кронштейн; 9 — маховичок подъема кронштейна; 10 — маховичок натяжения ремня; 11 — электродвигатель; 12 — шпиндель; 13 — маховичок настройки шпинделя по высоте; 14 — станина; 15 — переключатель частоты вращения шпинделя; 16 — выключатель; 17 — стол

Технология изготовления фрезерного станка по металлу своими руками

Сначала из металлического швеллера методом сварки необходимо соединить колонну и станину. В результате должна получиться конструкция П-образной формы. Нижняя поперечина будет выполнять функцию основания для станка. Направляющие, предназначенные для вертикального передвижения консоли, изготавливаются из уголка. Предварительно его нужно отшлифовать и прикрепить к колонне с помощью болтовых соединений.

Чтобы консоль смогла перемещаться по вертикали, будет использоваться автомобильный домкрат ромбовидного типа. Расстояние в этом случае составит 10 см. Для создания направляющих потребуется в металлическую трубу с квадратным сечением вставить штыри, имеющие навинченную резьбу. В результате столешница сможет перемещаться назад и вперед в пределах отрезка равного 9 см, а боковая амплитуда составит 13 см.

Полезный совет! Перед сборкой самодельной конструкции не помешает ознакомиться с принципом работы и устройством заводского оборудования, изучить чертежи и тщательно подготовить детали, необходимые для работы.

Схематическое изображение фрезерного станка по металлу

Столешница изготавливается из фанерного листа. Для фиксации используются винты, головки которых следует утопить. После этого на столешницу нужно установить тиски. Они могут быть самодельными: конструкция сваривается из трубы с квадратным профилем и металлического уголка, через них необходимо пропустить штырь, имеющий резьбу. В качестве крепежных элементов для фиксации тисков на столешнице можно использовать саморезы.

Далее в станине закрепляется дрель. Делается это так, чтобы шпиндель в итоге смотрел вниз. Фиксация выполняется методом винтового соединения. Предварительно для этого необходимо приварить специальные перемычки. Затем к шпинделю крепится конус Морзе 2 с последующей установкой на него цангового или сверлильного патрона.

На полученном самодельном станке можно выполнять обработку заготовок, изготовленных из мягких металлов, например, алюминия или бронзы. В данном случае во время работы перемещается консоль, в то время как фрезер остается в неподвижном состоянии. Конструкцию можно изготовить и другим способом, чтобы заготовка была фиксированной, а фрезер с кареткой перемещался. Для этого потребуется лифт.

Фрезерный станок по металлу в процессе сборки

Как изготовить лифт для самодельного фрезерного станка по металлу

За счет рычага или воротка лифт будет плавно перемещаться вдоль фрезера. При этом отсутствует непосредственный контакт мастера с оборудованием. По этой причине желательно заранее точно рассчитать все размеры формируемых пазов и быстро выполнять смену резаков.

Технология изготовления лифта:

Из куска текстолита вырезается пластина и закрепляется на столешнице. Она будет использоваться в качестве опоры.
К опорной пластине крепится две стойки. Обязательно нужно проследить, чтобы они были параллельны друг другу.
Стойки будут использоваться для перемещения каретки, на которую монтируется фрезер. Движение будет обеспечиваться за счет толкающего механизма.

Обратите внимание! Конструкция лифта должна получиться устойчивой и жесткой. При наличии даже малейшего люфта может нарушиться операция обработки и появиться брак на детали.

На эффективность обработки металлических деталей влияет не только качество станка, но и координатный стол, на котором фиксируется заготовка. Он представлен в виде плоской плиты и может иметь от 1 до 3 степеней свободы. Если предполагается обработка плоских деталей, достаточно, чтобы стол перемещался в горизонтальном направлении. Работа с объемными изделиями требует еще и вертикального перемещения. То же самое касается конструкций, в которых сверло неподвижно фиксируется.

Лифт позволяет оперативно заменять режущий инструмент на самодельном станке, а также максимально точно выверять геометрические параметры фрезеруемых изделий

Как создать координатный стол своими руками: подбор материалов и комплектующих

Конструкция координатного стола может перемещаться за счет электричества, механики или ЧПУ. В качестве материала для изготовления основы можно взять алюминий, сталь или чугун. Выбор зависит от веса заготовок, которые будут обрабатываться на станке. Основание из алюминиевой рамы собирается и фиксируется за счет резьбовых соединений. В результате получается простая и легкая конструкция, доступная в цене.

Из чугуна изготавливаются литые конструкции. Они получаются очень тяжелыми, зато позволяют выполнять большие производственные объемы. Литая конструкция устанавливается стационарно на фундамент.

Станину лучше изготовить из металла, воспользовавшись сварочным аппаратом. При этом очень важно снизить сварное напряжение материала отпусканием. В противном случае высокая вращательная скорость оборудования станет причиной появления трещин. Стол может быть портальным (для плоских изделий) или крестовым (для трехсторонней обработки объемных заготовок).

При изготовлении координатного стола особое внимание нужно уделить правильному выбору направляющих, а также методу их крепления. Для работы обычно используются элементы цилиндрического или рельсового типа. Они располагают возможностью надстройки каретки и имеют уже установленные подшипниковые узлы.

Конструкция и размеры координатного стола

Подбирая направляющие, следует также учитывать тип привода. Если в работе нужна высокая точность, лучше отдать предпочтение подшипникам скольжения. Чтобы уменьшить трение подойдут подшипники качения, однако они создадут люфт.

С учетом технических особенностей каретки можно выделить два виды направляющих:

С фланцем увеличенного размера – элемент крепится в нижней части стола.
Безфланцевые – фиксируются обычным способом через резьбовые отверстия.

Для самодельного стола может использоваться шарико-винтовая (6-12 мкм), зубчато-реечная (до 10 мкм) или ременная передача (50-100 мкм). Каждая из этих систем имеет как преимущества, так и недостатки, поэтому выбор зависит от типа работ, которые будут выполняться на станке. Чтобы увеличить срок службы всех движущих механизмов, желательно своевременно выполнять чистку узловых элементов от мусора и пыли, а также смазывать их.

Вариант самодельного координатного стола

В целом изготовить домашний фрезер и стол для него очень просто. Главное при этом – учитывать условия работы и соблюдать требования безопасности. Все механизмы, присутствующие в конструкции, должны соответствовать друг другу по параметрам: срок службы, загруженность, время остывания и нагревания. Если эти показатели будут совпадать, в процессе работы инструмент будет давать хорошие результаты. Это требование имеет особое значение, если оборудование для домашней мастерской изготавливается самостоятельно.

Универсальный фрезерный станок по металлу Proma FHV-50P

Вертикально-фрезерный станок FHV-50P оснащен устройством цифрового измерения, системой охлаждения, автоматической подачей стола и тонкой подачей шпинделя, а также регулировкой глубины сверления.

Станок обеспечивает точную подачу сверла и регулировку скоростей.

Устройство находит применение в ремонтных мастерских и цехах, на мелком и крупном серийном производстве для обработки корпусов, а также деталей, выполненных из черных и цветных металлов.

Виды работ, выполняемых на станке FHV-50P

На этой модели можно выполнять такие виды работ, как:

обработка осевым режущим инструментом,
сверление,
нарезка резьбы — внутренней и внешней,
фрезерование.

Особенности вертикально-фрезерного станка

Станок отличается от остального модельного ряда возможностью выполнять фигурную проточку, удобным управлением шпинделем станка, возможностью выбирать скорость, цифровым дисплеем, который позволяет контролировать работу, а также широким опорным основанием, выполненным из чугуна, которое делает станок устойчивым.

Основные узлы и детали оборудования

1.Консоль
2.Штурвал вертикального перемещения консоли.
3.Шпиндельная головка.
4.Стол.
5.Вал вертикальной подачи шпинделя.
6.Коробка скоростей вертикального шпинделя.
7.Электродвигатель привода вертикального шпинделя.
8.Хобот.
9.Горизонтальный шпиндель.
10.Основание.
11.Станина.
12.Коробка скоростей продольной подачи стола.

Фрезерный станок FHV-50P состоит из следующих основных узлов: станина 11, хобот 8, шпиндельная головка 3, электродвигатель привода вертикального шпинделя 7, коробка скоростей вертикального шпинделя 6, стол 4, основание 10 и консоль 1.

Базой станка является станина 11, жестко закрепленная к основанию 10. По вертикальным направляющим станины с помощью штурвала 2 перемещается консоль 1 (ось Z). По горизонтальным направляющим консоли перемещается в поперечном направлении механизм стол-салазки 2 (подача по оси Y), а по направляющим салазок в продольном направлении – стол 4 (подача по оси X). На правом торце стола смонтирована коробка продольной подачи стола 12. На станине установлен хобот 8, который вращается на 360° вокруг своей оси по горизонтали и перемещается вперед-назад. Фрезерная головка состоящая из шпиндельной головки 3 вертикального шпинделя, коробки скоростей 6 и электродвигателя 7 закреплена на переднем торце хобота 8. Фрезерная головка наклоняется вправо- влево ±60?. В шпиндельной головке 3 смонтирован шпиндельный узел, а шпиндель в пиноле на шарикоподшипниках. Ручная подача шпинделя осуществляется вращением вала-шестерни 5 и перемещением пиноли. Шпиндель оснащён конусом МкIV, в который можно вставить сверлильный патрон на оправке или инструмент с конусом МкIV. Главное движение шпиндель получает от электродвигателя 7 через коробку скоростей 6. Горизонтальный шпиндель 9 смонтирован в станине на шарикоподшипниках. Главное движение горизонтальный шпиндель получает от отдельного электродвигателя установленного внизу станины через ремённую передачу.

Дополнительная информация

Органы управления на фрезерной головке

1. Штурвал ручной тонкой подачи пиноли шпинделя.
2. Рукоятка ручного перемещения пиноли шпинделя.
3. Рукоятка включения ручной тонкой подачи пиноли шпинделя (Болт закручен – пиноль перемещается при помощи штурвала 1. Болт ослаблен – пиноль перемещается рукоятками 3).
4. Рукоятка зажима пиноли.

Как выбрать универсальный фрезерный станок с ЧПУ

Фрезерные станки с ЧПУ предназначены для контактной механической обработки заготовок из различного материала. Достоинствами современного автоматического оборудования является высокая скорость и точность обработки. А применение программного микропроцессорного управления даёт возможность гибко настраивать фрезерный станок, делая его очень универсальным. Тем не менее, на рынке, наряду с универсальным оборудованием, присутствует множество моделей специальных станков — в том числе узкоспециальных фрезерных с ЧПУ. Возникает вопрос, так ли хороши «универсалы» и почему они не вытеснят целиком специальные станки?

Понятие универсальности

Применительно к фрезерному станку с ЧПУ «универсальность» означает:

способность обрабатывать заготовки из разного материала. Причём спектр материалов должен быть как можно более широким. В обязательном порядке станок должен «уметь» работать с деревом, фанерой, ДВП, ДСП, МДФ, акрилом, пластиком, ПВХ, оргстеклом, цветными металлами (латунь, алюминий, бронза), сталями, хрупкими материалами (графит, гипс), камнем, стеклом.
Возможность работы с заготовками разных размеров. Здесь подразумевается, что фрезерный станок с ЧПУ, имеющий большую площадь рабочего стола, более универсален: ведь обработать малую деталь на большом станке можно, а вот большую на малом — нет.
Обеспечивать сходную производительность при обработке больших и малых заготовок. Это в частности требует, чтобы фрезерный станок был оборудован серводвигателями — они обеспечивают лучшие динамические качества в широком диапазоне скоростей и ускорений инструментального портала.
Допускать разнообразные варианты крепления заготовок на рабочем столе. Если стол снабжён Т-образными стандартными пазами, их расположение (особенно для станков с большой площадью рабочего стола) должно позволять надёжно крепить заготовки любых форм и размеров.
Иметь возможность (в том числе, регламентированную производителем) подключения дополнительного оборудования.

Кроме перечисленного, настоящий «универсал» должен быть лёгким в управлении, экономичным в работе, дешёвым в эксплуатации и ремонте. Иметь гарантийную поддержку и доступное постгарантийное обслуживание, и т. д.

Зачем выбирать «универсала»?

Нетрудно догадаться, что универсальный фрезерный станок с ЧПУ будет значительно дороже узкоспециализированного. В самом деле, чтобы «уметь всё-всё-всё» требуется дополнительное оборудование, а базовая конструкция должна иметь «запас прочности» и предусмотренные решения на случай расширения спектра производственных задач. Это, естественно, приводит к удорожанию оборудования.

Следует, однако, заметить, что даже при некотором повышении стоимости, современные модели универсальных станков с ЧПУ, во-первых, всё равно имеют очень привлекательную и доступную цену. А во-вторых, эта цена оказывается ниже, чем суммарная стоимость нескольких специализированных станков. К примеру, для раскроя деревянных или пластиковых заготовок можно использовать специальные «отрезные» станки. А можно те же задачи решить при помощи фрезерного станка с ЧПУ большого формата. Поскольку вслед за раскроем заготовки придётся обрабатывать, фрезерный станок «так и так» понадобится. А если он сможет ещё и раскраивать заготовки — это позволит отказаться от отрезного станка и значительно сэкономить.

Таким образом, стоимость универсального оборудования практически всегда окупается его более широкими возможностями. Для вновь открываемого бизнеса это качество является основополагающим. Ведь в условиях динамичного современного рынка уже завтра может потребоваться расширить спектр производимых товаров — причём желательно без дополнительных затрат. В этом случае «запас возможностей» универсального оборудования оказывается очень кстати — простая замена программы, и фрезерный станок с ЧПУ может выпускать совершенно иную партию изделий, но всё с той же быстротой и высоким качеством!

Критерии подбора фрезерного станка с ЧПУ

Каталог фрезерного оборудования любого производителя, как правило, УЖЕ структурирован. А модели в нем разделены по своим базовым характеристикам. Обычно самой «общей» характеристикой является тип или серия, куда входят отдельные модели фрезерных станков с ЧПУ разных размеров (по площади рабочего стола). Выделение в серию может осуществляться по материалу обрабатываемых заготовок (например, серия «Stone» — станки для обработки камня), особенностям конструкции станка («Mini» — настольные станки, «Servo» — оснащённые серводвигателями) и т. п. Однако название серии не всегда раскрывает всех особенностей и возможностей станка — приходится рассматривать их характеристики.

Подбирать характеристики оборудования необходимо в строгом соответствии с конкретными требованиями собственного производства. Чем полнее фрезерный станок с ЧПУ отвечает этим требованиям, тем более универсальной и одновременно экономичной будет его покупка.

Тип обрабатываемого материала. Очень грубо, но всё-таки можно разделить фрезерные станки по группам «дружественных» материалов, которые могут обрабатываться совместно:

дерево, пластик, органическое стекло, воск, пенопласт;
цветные металлы;
камень, силикатное стекло;
графит;
твёрдые стали.

Попытка использовать один и тот же «универсальный» станок для работы с материалами из разных групп может привести к провалу. Например, станок с небольшой мощностью шпинделя вряд ли справится с каменными заготовками или твёрдыми сталями. А мощный станок для фрезерования сталей будет слишком дорогим (в том числе за счёт очень мощного шпинделя и дополнительных систем — СОЖ, улавливания стружки и пр.) для обработки пластика или дерева. Фрезеровать же графит, и одновременно аккуратно гравировать ювелирные украшения не позволит запылённость производства.

Точность обработки. Практически все современные модели фрезерных станков с ЧПУ имеют впечатляющие показатели точности (от 0,1 мм и выше). Однако достигается эта точность за счёт различных технических решений. Так для большеформатных станков уже невозможно использовать «неторопливые» шаговые электродвигатели. А сервопривод хоть и обеспечивает отменную точность и скорость, но имеет высокую стоимость. Для малого производства логичным шагом будет пожертвовать скоростью, но выиграть в цене, выбрав «настольный» вариант фрезерного станка с ЧПУ.

Стоимость оборудования. Всё вышеописанное было бы неважно, если бы каждый производитель, независимо от типа и размера своего бизнеса, мог позволить себе «самое-самое» оборудование. Такой «навороченный» станок действительно «умел» бы всё. И неважно, что часть функций в рамках конкретного производства останется невостребованной. Однако на практике, клиент хочет получить максимум универсальности за минимум средств. В этом смысле термин «универсальность» следует рассматривать не вообще, а применительно к условиям собственного производства. Фрезерный станок будет универсальным, если обеспечит решения всех задач бизнеса — и будет доступен по цене.

Настольный универсально-фрезерный станок по металлу Оптимум OPTImill MB 4PV

Основное назначение универсального сверлильно-фрезерного станка по металлу Оптимум MB 4PV состоит в обработке деталей универсальными концевыми фрезами для обработки уступов, прорезания канавок, контурной обработки, наклонных поверхностей, а также сверления отверстий.

Основные части фрезерного станка изготовлены из чугуна насыщенного легирующими элементами, обладающим жесткостью, устойчивостью, долговечностью, способностью выдерживать большие нагрузки.
Электрическое питание на этом станке осуществляется асинхронным, двухскоростным двигателем мощностью 1,5 кВт и напряжением 230 вольт ~50Гц.
Простота изготовления посадочных мест шпинделя позволяет легко и свободно устанавливать и снимать режущий инструмент и оснастку. Установка на роликовые подшипники позволяет уменьшить радиальное биение до 0,015 мм и увеличить точность вращения. Привод имеет бесступенчатое регулирование скорости в пределах 60 — 2760 оборотов в минуту. Настройка оборотов и направления вращения происходит при помощи переключателей.
Фрезерная головка может поворачиваться на ±45°, в результате чего расширяется возможность обработки наклонных поверхностей. Перемещение пиноли до 350 мм выполняется маховиком, регулирование глубины осуществляется упором. Для точного перемещения установлена микрометрическая подача. Сверление и нарезание резьбы на фрезерном станке осуществляется эргономическими, удобными рукоятками, имеется возможность автоматической подачи по оси Z с тремя диапазонами. Перемещение головки выполняется рукояткой и фиксируется рычагом. Смена направления движения осуществляется при помощи автоматического реверса.
Управление рабочими процессами на этом станке выполняется с компактной, поворотной панели при помощи соответствующих кнопок. Встроенное устройство цифровой индикации отражает положение рабочих органов, что значительно сокращает наладочное время. Аварийная кнопка находится в доступном месте, и быстро срабатывает.
Направляющие станины на Оптимум MB 4PV выполнены в форме «ласточкиного хвоста», прошедшие обработку шлифованием и шабрением имеют хорошую плавность и точность перемещения рабочих органов. Регулирование зазоров производится планками в виде клина. Защита от грязи и стружки производится специальным кожухом.
Установка заготовок выполняется на координатном столе, на котором имеются пазы в виде буквы Т. Закрепление заготовки осуществляется прижимами. Мелкие заготовки можно закреплять в машинных тисках различной конфигурации в зависимости от формы и метода обработки. Деление окружности на части производится при помощи делительных головок и столов. Хорошее базирование приспособлений можно достичь, применив сухари.
Ручное перемещение производится при помощи маховиков с лимбами. Для автоматической продольной подачи и ускоренного хода на фрезерном станке установлен специальный механизм, на котором находится рукоятка включения и выключения. Регулирование хода осуществляется упорами и фиксируется рычагами. На фронтальной части находится измерительная шкала, которая доступна и легко читаемая.
Устранение люфтов на ходовых винтах производится при помощи гаек, которые могут регулироваться.
Охлаждение инструмента и заготовок на Оптимум MB 4PV производится системой подачи СОЖ, баком для сбора жидкости служит массивное основание.
Защитой от отлетающей стружки и разбрызгивания служит большой прозрачный экран, при открытии которого срабатывают концевые выключатели и станок отключается. Установка экрана по высоте производится при помощи кронштейна.
Масляная ванна зубчатого приводного механизма шпинделя.
Два режима подачи пиноли: черновая и точная микрометрическая.
Режим нарезания резьбы ― автоматический реверс при смене направления подачи пиноли.
Автоматическая подача по оси Х с быстрым ходом и регулируемыми конечными выключателями.
Модель MB 4PV
Артикул 3338465
Технические характеристики:

Электрическое соединение   230 V / 1 Ph ~50 Hz
Мощность двигателя   1.5 кВт
Диаметр сверления-фрезерования
Макс. диаметр сверления стали   Ø 24 мм
Макс. диаметр непрерывного сверления в стали   Ø 20 мм
Макс. диаметр фрезерной головки   Ø 63 мм
Макс диаметр концевой фрезы   Ø 26 мм
Шпиндель
Ход шпинделя   120 mm
Зажим шпинделя   MT 4
Вылет оси шпинделя   258 mm
Сверлильно — фрезерная головка
Скорость шпинделя (вариатор оборотов)   60 — 2‘760 min-1
Количество скоростей   2 скорости
Наклон фрезерной головки   ± 45
Размеры стола
Длина стола   800 мм
Ширина стола   240 мм
Расстояние от шпинделя до стола   420 мм
Т-образные пазы/расстояние/кол   14 мм/ 80 мм/ 3
Автоматическая подача пиноли   0. 1 / 0.18 / 0.26 мм/U
Перемещения
Перемещение ось X -автоматическое   560 мм
Перемещение ось Y — manual   195 мм
Перемещение ось Z- manual   350 мм
Размеры
Длина   1‘250 mm
Ширина   930 mm
Макс. высота   2‘110 mm
Вес   495 kg

Этот товар ищут как: фрезерный станок,фрезерный станок с чпу,фрезерный станок по дереву,фрезерный станок по металлу,фрезерный станок цена,фрезерный станок с чпу по дереву,вертикально фрезерный станок,токарно фрезерный станок,фрезерно гравировальный станок,настольный фрезерный станок,горизонтально фрезерный станок,сверлильно фрезерный станок,купить фрезерный станок по металлу,купить фрезерный станок с чпу,копировально фрезерный станок,универсальный фрезерный станок,домашний фрезерный станок,фрезерно гравировальный станок с чпу,домашний фрезерный станок по дереву,фрезерный станок для мастерской,фрезерный станок с чпу по металлу,мини фрезерный станок,продольно фрезерный станок,консольно фрезерные станки,настольный фрезерный станок по металлу,координатно фрезерный станок

▷ Универсальный фрезерный станок б / у

Универсальные фрезерные станки для металлообрабатывающей промышленности

Индекс

Универсальная металлообработка с универсальным фрезерным станком
Области применения универсальных фрез
Универсальные насадки для фрез
Что мне нужно знать перед покупкой универсального фрезерного станка?
Покупка б / у универсального фрезерного станка
Производители универсальных фрез

Универсальный фрезерный станок является одним из важнейших видов режущего инструмента для металлообработки наряду с универсальным токарным станком.Эти машины, также известные как универсальные мельницы, широко доступны на рынке в бесчисленных версиях.

«Универсальная» часть названия машины означает, что это универсальное оборудование, которое может превращать металлические блоки в любой тип продукта, который только можно себе представить. Еще одним ключевым аспектом универсальных фрезерных станков является то, что их можно легко расширить с помощью любого инструмента.

Конструкция универсального стана

Универсальный стан состоит из:

Рабочий стол и
два рабочих шпинделя

Фрезерные шпиндели и сам фрезерный стол выполняют скоординированные движения для создания готового продукта, которые могут варьироваться в зависимости от по дизайну и производителю.Обычно стол перемещается по осям X и Y, а шпиндели работают по оси Z. В зависимости от уровня дополнительных инструментов / приспособлений возможны еще два движения: высококачественные универсальные фрезы могут вращать и поворачивать стол, а также перемещать фрезерную головку вокруг заготовки.

Универсальные фрезерные станки доступны в версиях с ручным управлением, циклическим управлением и ЧПУ. Несмотря на то, что фрезерные станки с ЧПУ давно заменены на единичное производство в промышленном масштабе, небольшое количество производителей все еще производит полностью ручные универсальные фрезы.

Различия между различными вариантами фрезерного станка

Конструкция универсального фрезерного станка подходит не для всех областей применения: когда речь идет о особенно крупных и тяжелых компонентах, подвижный рабочий стол является скорее помехой, чем преимуществом. Вот почему промышленность придумала портальный фрезерный станок. Эти высокопроизводительные устройства работают, перемещая шпиндель вокруг заготовки с помощью портальной направляющей системы. Другие специализированные типы фрезерных станков включают фрезерные станки со станиной и фрезерные станки с коленом.

Универсальный фрезерный станок является стандартным инструментом в своем классе и в основном используется в единичных производствах, но его компьютеризированное управление (ЧПУ) означает, что одна и та же программа фрезерования может быть повторена одним нажатием кнопки. Промышленность действительно предлагает ряд фрезерных станков, оптимизированных для настоящего серийного производства, но тем, кто хочет конструировать прототипы, производить небольшие серии или обучать персонал, не нужно искать дальше простого универсального станка. Такие фрезерные станки также встречаются в большом количестве ремонтных мастерских.

Для уменьшения износа инструментов и повышения точности фрезерные станки всегда должны оснащаться охлаждающей смазкой. А чтобы окружающее пространство не загрязнялось, могут оказаться очень полезными корпус машины или перегородки. Универсальная мельница также нуждается в эффективном освещении, а долгосрочную эффективность можно обеспечить путем многократной записи результатов работы в течение определенного времени для сравнения.

Универсальные фрезерные станки сильно различаются по размерам, допускам производства и возможностям обработки.Универсальный дизайн действительно означает возможность оснащения широким набором инструментов, но конкретный продукт не всегда может быть произведен на каждом фрезерном столе при неизменном качестве. При выборе подходящего станка стоит уточнить следующие вопросы:

Какой материал обычно будет обрабатываться?
Как часто нужно выпускать серию?
Какого размера детали должны быть изготовлены?
Какие диапазоны допуска необходимо соблюдать?

Чем тверже, тяжелее, крупнее и точнее готовая деталь, тем более качественной должна быть конструкция универсального фрезерного станка.Для нечастого процесса фрезерования пробных прототипов или фитингов подойдут более простые станки. Если необходимо производить отдельные изделия серийного качества из прочной стали, обладающей высокой упругостью и точностью, качество стана должно соответствовать.

Минимальные требования для производства обслуживаемых продуктов:

Выберите станок известного производителя
Держатель инструмента SK 30 или SK 40
Минимальная скорость шпинделя 50 об / мин в медленном режиме — это позволяет вырезать резьбовые отверстия
3000 об / мин для контуров
Площадь зажима не менее 250 x 700 мм²

Эти эталонные характеристики, безусловно, достаточны для получения удовлетворительных результатов для мягких металлов, таких как алюминий, бронза или медь, но даже сталь можно обрабатывать до некоторых степень.

Еще один аспект, который следует учитывать перед покупкой, — это доступные аксессуары для фрезерования (кубы для ящиков, машинные тиски, делительное устройство, дополнительные фрезерные инструменты и т. Д.), А также любые предлагаемые периферийные устройства. Покупатель будьте осторожны: могут возникнуть дополнительные расходы (в зависимости от требований), которые могут превышать стоимость самой машины.

Тщательная оценка является обязательной при покупке подержанного универсального фрезерного станка и должна включать осмотр направляющих механизмов, чтобы убедиться, что они не испытывают люфта.

Проблемы, связанные с электричеством, с другой стороны, не столь критичны, поскольку их, как правило, можно устранить на бывших в употреблении универсальных ручных фрезерных станках без особых усилий.

Гораздо важнее, чтобы все гусеницы можно было легко вращать вручную без какого-либо заметного сопротивления маховику. В противном случае причиной может быть износ подшипников.

На старых бывших в употреблении мельницах неизбежны царапины и тусклая краска, поэтому, если подержанное устройство представлено в новом сияющем слое краски, покупатель должен быть очень осторожен.Это может указывать на кропотливый процесс восстановления, но также может означать, что продавец пытается скрыть технические проблемы.

В идеальном сценарии покупатели должны выполнить пробный запуск будущей бывшей в употреблении машины с образцом, а затем измерить его с помощью микрометрового винта, чтобы убедиться, что машина способна достичь желаемого качества.

Самыми известными производителями универсальных фрезерных станков являются: DECKEL, MAHO, EMCO, GROB, KNUTH, KUNZMANN, MAKINO, RAMBAUDI, IXION и RECKERMANN, и найти универсальный фрезерный станок для продажи у этих производителей, как правило, несложно.

Новичком в области универсальных фрезерных станков является компания OPTIMUM, известная своими очень доступными универсальными фрезами, даже если они совершенно новые. Предлагаемые этой компанией начальные цены на новое обрабатывающее оборудование составляют всего 2500 евро — почти невероятная цифра. Однако качество производства этих доступных машин соизмеримо с их ценой, и они также склонны к большим счетам за ремонт. Другими производителями доступных универсальных фрезерных станков являются EPPLE и HOLZMANN

. Станки, производимые ELMAG, напротив, имеют заметно более высокое качество.Цены начинаются от 12000 евро, но они более соответствуют высоким промышленным стандартам с точки зрения производительности и качества.

Для получения действительно профессионального качества покупатели должны потратить в два-три раза больше на фрезерный станок высшего класса. Таким образом, покупка подержанного универсального фрезерного станка у известного производителя в большинстве случаев является хорошей экономичной альтернативой.

Фрезерные станки | Узнайте об их возможностях в Wisconsin Metal Tech

Что такое фрезерные станки и как они работают?

В течение долгого времени фрезерование было признано наиболее распространенным и универсальным из множества доступных процессов обработки.Он охватывает множество операций, начиная от отдельных деталей и заканчивая крупногабаритным фрезерованием в тяжелых условиях. Фрезерные станки с ЧПУ обрабатывают дерево, металл и другие твердые материалы. Процесс фрезерования завершается динамическими движениями вращающейся многолезвийной фрезы и многоосевым перемещением заготовки. Эти машины часто автоматизированы, чтобы обеспечить бесперебойное производство. Их можно расположить как в вертикальном, так и в горизонтальном положении.

Фрезерные станки часто оснащены многочисленными инструментальными головками.Которые удаляют материал путем шлифовки или выполнения крохотных надрезов. Вот некоторые из наиболее распространенных инструментальных головок: фрезы, круглые фрезы, рифленые фрезы и шаровые концевые фрезы. С помощью компьютерного программирования эти инструментальные головки могут меняться во время работы в зависимости от необходимой задачи и заготовки.

Фрезы

Самая основная инструментальная головка, используемая на фрезерном станке, — это фреза. В зависимости от заготовки удаление материала выполняется с помощью фрезы с многочисленными наборами зубьев.Это позволяет резцу быстро вращаться или продвигать материал через резак с очень медленной скоростью. Часто фрезерные станки используют комбинацию этих подходов. Скорость подачи или скорость, с которой заготовка продвигается через фрезу, может значительно варьироваться из-за этих комбинаций.

Типы фрезерных станков и их функции

Существует несколько типов фрезерных станков, каждый из которых служит уникальной цели и обладает собственными отличительными функциями.Ниже перечислены несколько наиболее распространенных фрезерных станков и дано краткое описание того, как каждый из них работает иначе, чем предыдущий.

Обычное вертикальное и горизонтальное

Стандартные машины можно размещать вертикально или горизонтально. Инструменты этих станков обычно крепятся к револьверной головке и вертлюгу, которые располагаются параллельно рабочей поверхности. Это дает инструменту возможность свободно перемещаться по рабочему пространству и обеспечивать жесткие допуски.

Универсальные горизонтальные станки

По сравнению с обычными горизонтальными фрезерными станками, универсальные горизонтальные станки имеют поворотный корпус стола, который позволяет рабочему столу поворачиваться до 45 градусов в любом направлении от его стандартного положения.Этот поворотный корпус упрощает выполнение операций углового и винтового фрезерования. На универсальную машину также можно установить различные приспособления, такие как приспособление для индексации, поворотные столы и другие специальные приспособления.

Плунжерные фрезерные станки

Плунжерные станки выгодны, потому что они позволяют размещать инструменты в большем диапазоне пространства по отношению к заготовке. Этот тип станка отличается шпинделем, который установлен на подвижном корпусе, который может перемещаться в заданной горизонтальной плоскости.

Плунжерные фрезерные станки с поворотной фрезерной головкой

Преимущество использования поворотной фрезы заключается в том, что этот станок может вращаться из полностью вертикального положения шпинделя в полностью горизонтальное положение шпинделя. Их также можно закрепить под любым желаемым углом между вертикальной и горизонтальной ориентацией. Эти типы фрезерных станков имеют подвижный рабочий стол, обеспечивающий пользователю большую степень движения и ориентации. Существует множество поворотных фрез, которые также включают автоматическую или ручную настройку для увеличения возможностей работы.

Свяжитесь с нами сегодня, чтобы узнать, чем мы можем помочь.

Мега-справочник по фрезерным станкам

— что это, типы и особенности

🛠 Фрезерный станок — один из самых интересных инструментов для тех из нас, кто увлечен производством и обработкой.

В этой статье мы поговорим о том, что такое фрезерные станки, какие существуют типы, для чего они используются и какие типы деталей и операций можно выполнять с ними.

👇 Продолжайте читать! Вы найдете видео, персонализированные изображения…

📖 Что ты хочешь прочитать?

Что такое фрезерный станок и для чего мы его используем?
Пример классического универсального фрезерного станка, модель OPTIMUM MT 230 S с цифровым отсчетом, промышленный станок.Цена около 27.000 €
Фрезерный станок — это станок для черновой обработки, резки или (даже) сверления различных твердых материалов, обычно металла. Это достигается за счет удаления стружки за счет высокоскоростного вращения фрезы и перемещения осей элемента или механизма.
Этот вид технологии изготовления деталей путем вырезания называется механической обработкой.
Фреза — это режущий инструмент, используемый во фрезерных станках.Фреза содержит одну или несколько режущих кромок, которые удаляют металлическую стружку при вращении инструмента. Существует множество различных типов фрез, в зависимости от типа работы, которую нужно проделать с деталью. Вот несколько примеров:
Разные типы фрез (фрезерный инструмент) для разных операций, которые можно выполнять на фрезерном станке.
До сих пор не понятно, что такое фрезерный станок и как им пользоваться? Я думаю, что эти концепции лучше всего объяснить с помощью видео. Вот обучающее видео об использовании вертикального фрезерного станка, подобного тем, о которых мы говорим в этой статье:

Детали фрезерного станка
Теперь, когда мы знаем, каковы его функции, давайте познакомимся с анатомией фрезерного станка.Для этого мы должны учитывать, что его детали и аксессуары будут различаться в зависимости от модели машины. По этой причине мы назовем самые важные из них.
Стол
Здесь мы разместим деталь, которую нам нужно фрезеровать. На столе закрепляется обрабатываемый металлический блок с использованием различных систем. Наиболее распространенная система — удерживать деталь в тисках или с помощью зажимов, винтов и Т-образных гаек, так как деталь должна быть надежно закреплена и в правильном положении перед началом фрезерования.
Шатуны
Это те, которые придают движение декартовым осям. Есть по одному «X», «Y» и «Z» соответственно. С их помощью мы будем перемещать компонент, закрепленный на станине, и шпиндель, содержащий фрезу. Фрезерный станок может иметь больше этих элементов в зависимости от количества возможных перемещений, или если мы разместим четвертую ось вращения.
Голова
Он содержит устройство, которое удерживает и фиксирует режущий элемент. В некоторых случаях он может содержать кнопку питания и аксессуары, такие как лампы и шланги охлаждающей жидкости.И он содержит ось инструмента или шпиндель, вращающийся элемент, на котором размещается фреза.
Мотор
Еще один незаменимый элемент фрезерного станка. Это сердце машины. Его мощность, обороты и крутящий момент зависят от модели и предполагаемого использования.
Существуют двигатели с регулируемой скоростью, которая осуществляется электронным способом, и двигатели с фиксированной скоростью, которые регулируют скорость и мощность с помощью системы шкивов или шестерен.
Коробка передач
Не все материалы и не все металлы режутся с одинаковой скоростью.Каждая комбинация режущего материала и обрабатываемого материала требует скорости инструмента, чтобы обеспечить наилучшее качество обработки и гарантировать, что срок службы инструмента не пострадает.
Вот почему фрезерные станки имеют редуктор, который принимает мощность от двигателя и преобразует ее с различными регулируемыми скоростями или даже в разных направлениях (чтобы иметь возможность фрезеровать вертикально или горизонтально) или элементы станка (чтобы иметь возможность автоматического движения на одной из осей).
Какие бывают фрезерные станки?
Как и большинство инструментов, существуют различные фрезерные станки с определенными функциями, размерами и характеристиками.Их можно классифицировать по разным критериям.
Вот несколько классификаций фрезерных станков в соответствии с характеристиками, которые мы считаем наиболее важными, объясненные на практике и с изображениями 👇
По ориентации шпинделя
Относится к направлению режущего инструмента. В традиционных фрезерных станках это делается только в одном положении, которое может быть следующим:
Станок горизонтально-фрезерный .Ось шпинделя расположена горизонтально, фрезы установлены на горизонтальном валу, называемом оправкой.
Эти станки являются первой разработкой фрезерных станков. У них есть горизонтальный шпиндель, мост, который поддерживает оправку в очень жестком положении, и координатный стол, который перемещается вверх и вниз по консоли (вертикальная ось).
Вертикально-фрезерный станок . Здесь положение на шпинделе вертикальное, перпендикулярно координатному столу. Он может иметь поворотную головку, если есть возможность наклонять шпиндель для выполнения определенных операций под углом.
Вертикальные фрезерные станки сегодня более распространены, и они являются стандартом для фрезерных станков и центров с ЧПУ. На старых моделях деталь обычно движется вверх и вниз (так же, как на горизонтальных), но на большинстве современных фрезерных станков головка поднимается и опускается для обработки детали.
Универсальный фрезерный станок . Этот станок сочетает в себе два предыдущих типа и имеет возможность использовать инструмент по горизонтали и вертикали.
В зависимости от количества осей
Они будут определять типы движения, которые будет иметь наш фрезерный станок.Чем больше количество осей, тем больше возможности обработки, а также стоимость станка и сложность программирования операций:
3 оси . Это основные ортогональные направления машины с этими характеристиками. Они представляют оси X, Y, Z для обработки в трех измерениях пространства.
4 оси . Это добавляет к упомянутым возможность вращения обрабатываемого объекта на столе.4 боковые поверхности могут быть фрезерованы, или также может быть установлен инструмент для фиксации 4 частей вместо одной в каждом цикле.
5 осей . Добавьте к трем типичным осям стол, способный вращаться по двум разным осям. Это позволяет наклонять деталь для фрезерования со всех сторон, кроме одной, сводя к минимуму различные захваты и позволяя резчику получить доступ ко многим укромным уголкам и трещинам в детали. Как правило, 5-осевое фрезерование выполняется на обрабатывающих центрах, о которых мы поговорим позже.
По структуре
Конструкция обычного фрезерного станка
Обычные фрезерные станки имеют С-образную конструкцию , на которой распределены элементы станка.Наиболее важной особенностью конструкции фрезерного станка является жесткость, позволяющая выдерживать усилия фрезерования без деформации и выдерживать допуски на заготовку.
Вертикальные или горизонтальные фрезерные станки
Classic ( коленные фрезы ) обычно имеют координатный стол (X и Y), который перемещается вверх и вниз по оси Z на жесткой опоре, называемой консолью. Большинство современных фрезерных станков и вертикальных обрабатывающих центров обычно имеют неподвижные оси X и Y, и именно головка (а не деталь) движется вверх и вниз по независимым направляющим (станины ).Оба имеют схожую структуру C.
Конструкции, которые поддерживают силы фрезерного станка, обычно изготавливаются из чугуна для получения очень тяжелых и жестких деталей, которые поддерживают форму фрезерного станка и поглощают вибрации. Также существуют сварные стальные рамы, которые, как правило, менее жесткие.
Передвижной мост или портал
В этом случае движется не стол и, следовательно, не заготовка. Что действительно движется, так это структура, которая держит голову.Обычно они очень большие и используются на плоских предметах, с которыми трудно обращаться.
Фрезерный станок для колонн
В них шпиндель помещен в вертикальную колонну, по которой он движется вверх и вниз и выходит из нее и входит через плечо. Эта конструкция используется, когда детали большие или тяжелые, поскольку это машина, которая перемещается вокруг детали для ее обработки, и движения сводятся к минимуму. Расточные станки, которые специализируются на обработке отверстий с очень точными допусками, обычно представляют собой стационарные или мобильные станки с колонной.
По методу контроля
Ручные фрезерные станки
На большинстве основных фрезерных станков используются кривошипы с нониусом (шкалы для просмотра подачи), чтобы оператор мог перемещать оси при их повороте. Некоторые фрезерные станки также включают автоматическую подачу на один из валов, оператор может задействовать вал для его автоматического перемещения и завершить операцию без необходимости перемещать кривошип.
Фрезерный станок с УЦИ (цифровое считывание)
Одним из наиболее распространенных аксессуаров ручного станка является УЦИ.Считыватель указывает положение осей на экране, поэтому нет необходимости использовать нониусные кривошипы или проводить больше измерений, чем необходимо.
Короче говоря, управление по-прежнему осуществляется вручную, но у вас есть помощь читателя, который поможет вам.
УЦИ можно купить прямо на фрезерный станок или установить позже в относительно простой модификации. Вот видео о том, как использовать и установить УЦИ на фрезерный станок:

Фрезерные станки с ЧПУ (ЧПУ)
Машины этого типа имеют полностью цифровое управление.Идеально подходит для автоматизации производственных процессов. Операции резки и фрезерования предварительно разрабатываются на компьютере в программном обеспечении CAM и передаются на станок в формате GCODE.
Эти фрезерные станки можно приобрести с числовым программным управлением или преобразовать в ручной фрезерный станок, чтобы им можно было управлять с помощью ЧПУ. Вот один пример того, как преобразовать фрезерный станок в систему ЧПУ:

Фрезерные станки для любителей и небольших мастерских
Мы говорили о промышленных машинах с ценами порядка нескольких десятков тысяч евро.Вы знаете, что есть более дешевые модели для небольших мастерских и для обучения?
Мы собрали некоторые обзоры существующих более дешевых моделей и типов, чтобы вы могли получить представление о вариантах, которые существуют за пределами промышленных фрезерных станков.
Тормах
Фрезерные станки Tormach значительно дороже и очень популярны в США в качестве стартовых станков или для небольших мастерских.

Фрезерные станки Grizzly

Фрезерные станки с ЧПУ
Так же, как мы говорили о высококлассных фрезерных станках с большим порталом для фрезерования очень крупных деталей, этот тип конструкции также используется в станках для любителей, известных как фрезерные станки с ЧПУ .
Они не обладают жесткостью обычного фрезерного станка с чугунной рамой, поэтому их часто используют для фрезерования дерева, пластика, углеродного волокна или алюминия. Из-за больших размеров по осям X и Y и уменьшенного хода по оси Z они в основном используются для обработки простых пластин или плоских деталей. Они всегда численно контролируются.
Фрезерный станок с ЧПУ с алюминиевой профильной структурой, модель OX CNC. Фрезерный станок с ЧПУ с алюминиевой структурой для легкой работы с алюминием. Модель 6040.
Какие применения есть у фрезерного станка?
Для чего используется фрезерный станок? Фрезерные станки используются для изготовления обрабатываемых деталей, которые обычно изготавливаются из металла (стали, алюминия или других металлов), хотя они также могут быть изготовлены из пластика или дерева.
Детали, изготовленные механической обработкой, могут быть единичными, короткими или средними сериями; для промышленного применения, машиностроения, аэрокосмической, медицинской промышленности … Они также изготавливаются путем механической обработки или детали обрабатываются для массового производства, например, в автомобильной промышленности.
Фрезерные станки, которые мы представили в этой статье, в основном представляют собой открытые фрезерные станки, 3-осевые, ручные, с цифровым считыванием … Этот тип традиционных фрезерных станков используется для небольших серий или отдельных деталей, они позволяют работать быстро и в ручном или автоматическом режиме. управление машиной.Обычно они используются в небольших мастерских, в инструментальных мастерских или мастерских прототипов, в школах механической обработки, мастерских механиков…
Мастерская прототипирования с вертикальными фрезерными станками с цифровым считыванием (DRO)
Для производственных циклов в больших мастерских часто используются обрабатывающие центры с ЧПУ, которые представляют собой станки, которые по сути являются фрезерными станками, но закрытыми и управляемыми компьютером (ЧПУ), и обычно имеют автоматическую смену инструмента и часто более 3 осей.
Обрабатывающий цех с обрабатывающими центрами и токарными станками с ЧПУ
Детали с более сложной геометрией производятся на 5-осевых обрабатывающих центрах , которые позволяют вращать деталь по двум осям вращения, чтобы фреза могла получить доступ ко всем сторонам объекта ( кроме захвата) и фрезеровать под любым углом.

Фрезерные работы
Функции этого устройства очень разнообразны и будут зависеть от характеристик каждой машины. Однако можно назвать основные.
Строгание.
Обработка канавок. Для создания точных полостей в некоторых материалах. Они могут быть прямыми или фигурными. Они будут иметь толщину, определяемую фрезой, и траекторию, ограниченную перемещением осей.
Бурение. Универсальность фрезерного станка позволяет делать отверстия точного диаметра и длины. Первый обычно определяется размером используемой фрезы. Эти отверстия могут быть гладкими, коническими или винтовыми.
Производство зубчатых колес. Одно из основных применений четырехкоординатного фрезерного станка с косозубой функцией — изготовление коронок, шестерен, кулачков, шестерен и всех видов деталей трансмиссии.
Чем фрезерный станок отличается от токарного?
Токарный станок и фрезерный станок — две опоры механической обработки, но они имеют совершенно разные функции и характеристики.
Токарный станок предназначен для изготовления вращающихся деталей . То есть детали, которые можно создать, повернув металлический цилиндр и удалив металл токарными инструментами.
Токарный станок возник до фрезерного станка и может использоваться для производства более дешевых деталей, если они имеют правильную форму и могут быть адаптированы к станку. Некоторые детали, такие как винты, шпиндели, валы, могут быть изготовлены только на токарном станке … С другой стороны, токарный станок — менее универсальный станок, поскольку фрезерный станок позволяет создавать большее разнообразие геометрических форм и различных деталей.
Вот видео с дополнительной информацией о токарном станке, если вам интересно узнать об этом станке:

Что такое обрабатывающий центр?
Обрабатывающие центры — это станки, которые имеют много общих характеристик с фрезерными станками. Фактически, можно сказать, что это подгруппа фрезерных станков, но они были модернизированы для производства обрабатываемых деталей в больших объемах и с высокой точностью.
Обрабатывающие центры имеют следующие характеристики:
Они имеют числовое программное управление (ЧПУ)
Они могут выполнять различные операции обработки, в дополнение к фрезерованию, нарезанию резьбы и сверлению
У них есть крышка, которая закрывает их
У них есть автоматическая смена инструмента
Их может быть больше 3 оси
Как и в случае фрезерных станков, существуют вертикальные и горизонтальные обрабатывающие центры, хотя различие не так однозначно, как у фрезерных станков.
В настоящее время фрезерные станки обычно используются в небольших мастерских и для изготовления прототипов, отдельных деталей, крупных деталей … Обрабатывающие центры с ЧПУ — это те, которые несут большую часть производственной нагрузки на детали с ЧПУ.
Хотите изготавливать детали механической обработкой?
В Bitfab мы можем помочь вам с вашими проектами обработки.
Если вы пришли к этой статье в поисках дополнительной информации о механической обработке и считаете, что это правильный выбор для ваших производственных нужд, не стесняйтесь оставить нам контактное сообщение.
Связаться с Bitfab
Novar 1500k Универсальный фрезерный станок, मिलिंग मशीन — Laxmi Metal & Machines, Rohtak
О компании
Год основания 2017
Юридический статус фирмы Партнерство Фирма
Характер бизнеса Оптовик
Количество сотрудников До 10 человек
Годовой оборот5–10 крор
Участник IndiaMART с августа 2017 г.
GST06AAHFL0563C1ZQ
Код импорта и экспорта (IEC) AAHFL *****
Основанная в 2017 , мы, Laxmi Metal & Machines , являемся партнерской фирмой , которая котируется на высшем уровне для торговли, импорта и оптовой продажи огромного количества зубофрезерных станков , тестеров круглости, хонинговальных станков и т. Д. Благодаря высочайшему качеству машины, они высоко оценены нашей клиентской базой.
Наши специалисты следят за тем, чтобы все машины, установленные в производственном цехе, постоянно ремонтировались и модернизировались в соответствии с технологическими достижениями. Это помогает нам обеспечить бесперебойный производственный процесс. Наши модернизированные упаковочные цеха помогают нам упаковывать производимую продукцию в большинство защитных материалов. Это позволяет нам гарантировать безопасную доставку клиентам продукции стабильного качества.Наши контролеры качества остаются бдительными на протяжении всего производственного процесса, чтобы обеспечить максимальную выгоду для клиентов. Более того, благодаря нашей хорошо налаженной дистрибьюторской сети мы можем своевременно доставлять заказанные продукты клиентам.
Видео компании
Фрезерный станок
— универсальный / вертикальный / шпоночный / фрезерный станок с УЦИ
Фрезерный станок
Этот тип инструмента используется для прецизионной обработки металлов и твердых материалов.Мы предлагаем различные типы инструментов для фрезерования, включая ручное, механическое оборудование и оборудование с ЧПУ, шпоночные станки и фрезерные станки. Мы обслуживаем это фрезерное оборудование в различных моделях в зависимости от таких факторов, как поверхность стола, поперечный, вертикальный, продольный и т. фрезерный станок и аксессуары. Фрезерный станок в основном предпочтителен для формования плоских, но неправильной формы поверхностей.Шпоночно-фрезерный станок состоит из вращающейся фрезы, которая удаляет металл из заготовки для получения заготовки желаемой формы и размеров.
Универсальный фрезерный станок с приводом от всех редукторов
Bhavya Machine Tools предлагает различные типы фрезерных станков, такие как универсальный фрезерный станок с зубчатой передачей, шпоночные станки, фрезерный станок с прямым приводом, фрезерный станок коленного типа, фрезерный станок M1TR, вертикальный фрезерный станок с коленом, фрезерный станок с колонной, фрезерный станок с станиной, горизонтальный Фрезерный станок, Фрезерный станок с подъемной головкой, Фрезерный станок с вертикальным подъемником, Фрезерный станок с колонной и коленом, Универсальный фрезерный станок с коленом.Инструмент используется для точной формовки металла и других твердых материалов. Универсальный фрезерный станок с полным приводом имеет возможность управления вручную или цифровым способом с использованием автоматизированных фрезерных станков с ЧПУ. Поскольку станок имеет очень высокую скорость резания, он может обеспечивать высокую производительность.
Вертикальный фрезерный станок с редуктором
Bhavya Machine Tools обладает опытом в поставке всех зубчатых вертикальных фрезерных станков, фрезерных станков для шпоночных пазов, фрезерных станков с УЦИ, фрезерных станков коленного типа, фрезерных станков M1TR, вертикальных фрезерных станков коленного типа, фрезерных станков колонного типа, фрезерных станков станины, горизонтальных фрезерных станков. , Револьверно-фрезерный станок, Фрезерный станок вертикального типа, Фрезерный станок колонного и коленного типа, Универсальный фрезерный станок коленного типа, которые широко известны за свою высокую производительность и жесткую конструкцию.Кроме того, стоимость обслуживания всех вертикальных фрезерных станков с редуктором очень низкая и обеспечивает высокую безопасность на протяжении всей их эксплуатации. Станок позволяет фрезеровать горизонтальные, желобчатые, винтовые, трещинные и угловые поверхности.
Универсальный фрезерный станок
Bhavya Machine Tools предлагает различные типы фрезерных станков, такие как универсальный фрезерный станок, фрезерный станок для шпоночных пазов, фрезерные станки с УЦИ, фрезерный станок коленного типа, фрезерный станок M1TR, вертикальный фрезерный станок коленного типа, фрезерный станок с колонной, фрезерный станок с станиной, горизонтальный Фрезерный станок, Револьверно-фрезерный станок, Вертикальный фрезерный станок ползуна, Фрезерный станок колонного и коленного типа, Универсальный фрезерный станок коленного типа.Инструмент используется для точной формовки металла и других твердых материалов. Универсальный фрезерный станок идеально подходит для обработки поверхностей, которые являются частью крупномасштабного производства. Его можно разделить на горизонтальный и вертикальный фрезерный станок.
Вертикальный фрезерный станок с револьверной головкой
Bhavya Machine Tools предлагает различные типы станков для шпоночных пазов, фрезерные станки, такие как фрезерные станки с вертикальной револьверной головкой. Этот инструмент полезен для точной формовки металла и многих твердых материалов.Мы поставляем фрезерные инструменты с ЧПУ с ручным, механическим и цифровым управлением. Многоосевая обработка возможна на вертикально-фрезерном станке с револьверной головкой в различных режимах работы, включая ручное, механическое и цифровое управление, что делает его абсолютно универсальным устройством. Эргономичный дизайн делает его очень устойчивым. Получите широкий ассортимент фрезерных станков коленного типа, фрезерного станка M1TR, вертикального фрезерного станка коленного типа, фрезерного станка колонного типа, фрезерного станка станины, горизонтального фрезерного станка, фрезерного станка с подъемно-поворотной головкой, фрезерного станка вертикального типа, фрезерного станка с колонной и коленом, Универсальный фрезерный станок коленного типа.
Принадлежности для фрезерных станков
Bhavya Machine Tools — одно из самых надежных мест для установки оборудования для мастерских и инструментальных цехов. Наша компания не ограничивается аксессуарами для фрезерных станков. Эти аксессуары играют ключевую роль в повышении производительности машины. После оснащения фрезерного станка аксессуарами можно наблюдать значительное увеличение производительности и рабочего времени станка.
Вертикальный фрезерный станок с коленом
Станок фрезерный i.е. Фрезерный станок с вертикальным коленом имеет свою уникальную спецификацию, например, он состоит из опоры, на которой поддерживается регулируемый по вертикали рабочий стол. Колено фрезерного станка этого типа работает в вертикальном положении, при этом фрезерный шпиндель и фрезерная головка регулируются соответствующим образом в соответствии с принципом работы. Этот фрезерный станок коленного типа специально разработан для обработки деталей небольшого и среднего размера. Он состоит из мощного фрезерного шпинделя и гибкого ЧПУ.Наш фрезерный станок с коленом поможет вам удовлетворить ваши потребности благодаря высокой скорости вращения шпинделя и держателю.
Как известно, фрезерный станок наиболее известен своей точностью, благодаря которой на рынке доступно множество опций, предлагающих клиентам широкий выбор. Упоминаются наиболее важные и известные особенности машин. Фрезерный станок для шпоночных пазов используется для изготовления шпоночных пазов вала и работает быстрее, чем многие другие фрезерные станки. Эти дробилки DRO известны своей функцией «цифрового считывания».Фрезерный станок DRO представляет собой 3-осевой фрезерный станок и обеспечивает DRO для положений X и Y фрезы. Шлифовальный станок DRO, как следует из названия, используется для шлифования. Фрезерный станок M1TR известен своей неприхотливостью в обслуживании. Вертикальный фрезерный станок с коленом обеспечивает удобство для пользователей благодаря наличию в нем регулируемого рабочего стола. Фрезерный станок колонного типа в основном состоит из чугунного корпуса и отличается высокой производительностью. Поскольку раздвижной стол устанавливается на большую платформу станка, он также известен как фрезерный станок со станиной или фрезерный станок с колонной и коленом.Еще одна разновидность вертикальных фрезерных станков — это фрезерные станки с вертикальным ползуном. Эти универсальные фрезерные станки с коленом чаще всего используются для крупносерийного производства.
ЧТО ТАКОЕ УЦИ ФРЕЗЕРНЫЙ СТАНОК?
DRO-фрезерный станок также известен как DRO-шлифовальный станок, который используется для шлифования и фрезерования. Фрезерный станок DRO — это фрезерный станок с 3 осями, обеспечивающий DRO для обеих точек X и Y фрезы.Машина DRO выгодна своей неприхотливостью в обслуживании. Фрезерный станок DRO предлагает пользователям различные убедительные возможности. Шлифовальные станки DRO построены из железного корпуса, который полностью подходит для сильного усиления станка. Этот универсальный фрезерный станок в основном используется для крупносерийного производства в различных фрезерных отраслях.
ОБЩИЕ ХАРАКТЕРИСТИКИ ФРЕЗЕРНОГО СТАНКА M1TR Фрезерные станки
M1TR также известны как револьверные фрезы.При фрезеровании M1TR используются различные инструменты, такие как стационарный шпиндель и стол, который перемещается как перпендикулярно, так и в соответствии с осью вала для выполнения процесса резания. Основной особенностью станка является то, что пиноль позволяет фрезерным лезвиям колебаться так же, как у сверлильного станка. Одной из важных особенностей этого типа станка является то, что он реализует два процесса резки. Важной особенностью, которая делает машины значительными для промышленности, является то, что они широко используются для таких задач, как смена инструментов, изменение частоты вращения шпинделя и точное позиционирование координат X и Y с помощью DRO.Характеристики машины просты в исполнении, что делает ее очень надежной. Следовательно, с помощью фрезерного станка M1TR можно выполнять различные операции, такие как сверление, растачивание и растачивание.
ПРОМЫШЛЕННОЕ ПРИМЕНЕНИЕ УЦИФРОВОЧНОГО СТАНКА
Промышленное применение фрезерных станков DRO в основном используется для формовки и резки твердых предметов, таких как металл, дерево и другие металлы. Станки DRO сильно отличаются от токарного станка, поскольку инструментальная головка, присутствующая в станке, вращается быстро.Этот фрезерный станок коленного типа оснащен технологией цифрового считывания, которая используется на заводах для измерения работы, выполненной машиной за один день. Система УЦИ позволяет управлять деталями машины на высоком уровне сложности с помощью гравированных элементов, присутствующих в машине. Фрезерные станки DRO также выполняют различные процессы, такие как чистовая резка и формование материалов, в соответствии с требованиями пользователя или отрасли. Одним из промышленных применений станка является то, что фрезерные станки DRO автоматически определяют часть материала, которую необходимо вырезать для правильного формования.
МИРОВОЙ СПРОС НА ФРЕЗЕРНЫЕ СТАНКИ
Мировой спрос на фрезерные станки для шпоночных пазов высок в таких странах, как США, где различное промышленное оборудование требует резки и формовки материалов. В фрезерных станках для шпоночных пазов шпонка — это деталь, которая используется в автоматическом устройстве для выполнения таких процессов, как фиксация по окружности в балках и деталях на стержне. Фрезерный станок для шпоночных пазов пользуется спросом во всем мире, потому что фрезерные станки для шпоночных пазов предлагают самую тонкую резку, что является предпочтительным вариантом во многих отраслях промышленности во всем мире.В таких странах, как США, Индия и Япония, спрос довольно высок, потому что для различных типов материалов, производимых в стране, требуется процесс фрезерования шпоночных пазов для точной резки и формовки материала.
Использование фрезерных станков DRO можно увидеть в различных отраслях промышленности по всему миру, поскольку каждая отрасль обработки материалов требует мелкоизмельченного материала / металла для создания различных типов оборудования, используемого на заводах. Поскольку существуют различные процессы фрезерных станков DRO, вот несколько пунктов, которые объяснят все, что нужно знать о фрезерных станках DRO.
Auto-Feed and Durable универсальный фрезерный станок
Alibaba.com предлагает вам великолепные коллекции долговечных, высококачественных и производительных. Универсальный фрезерный станок для различных видов резки, сверления и различных задач обработки. Эти машины оснащены всеми новейшими технологиями, обеспечивающими стабильную производительность с течением времени и идеальными для любого типа коммерческих и промышленных работ. Эти крепкие и умелые. Универсальный фрезерный станок создан с использованием новейших и передовых технологий, чтобы обеспечить долговечность и удобство использования во время работы.Ведущий. Универсальный фрезерный станок Поставщики и оптовики на сайте предлагают эту продукцию по самым экономичным ценам и предложениям.
Настоящие оптимальные стандарты. Универсальный фрезерный станок изготовлен из АБС-пластика, железа и других металлов для обеспечения прочности и известен своей высокой устойчивостью к различным видам использования. Эти машины являются энергосберегающими вариантами для предприятий и могут сократить ваши расходы, такие как рабочая сила, а также потребление энергии. Файл. Универсальный фрезерный станок Предлагаемый здесь оснащен недорогим техническим обслуживанием и безотказной технологией, позволяющей удвоить производительность.Отличный. Универсальный фрезерный станок , представленный здесь, оснащен эффективными подшипниками, двигателем, редуктором и отличается высокой жесткостью.
Просмотрите отдельные. Универсальный фрезерный станок на Alibaba.com различных цветов, дизайнов, форм, размеров и других характеристик в зависимости от требований и моделей. Эти продукты представляют собой машины для средних нагрузок, которые обеспечивают высокий уровень точности и высокопрочную режущую кромку. Эти наборы. Универсальный фрезерный станок отличается износостойкостью и оснащен автоподатчиком для повышения эффективности.Вы также можете поручиться. Универсальный фрезерный станок , который помогает быстро резать, но не оставляет следов, а также тщательно отбирает различные мелкие частицы.
Alibaba.com предлагает вам широкий выбор. Универсальный фрезерный станок вариантов на выбор и покупка в рамках своего бюджета. Эти продукты просты в установке и имеют более длительный гарантийный срок, чтобы помочь в случае чего-либо. Вы также можете выбрать послепродажное обслуживание и варианты настройки.
Универсальный фрезерный станок — виртуальные события и потоки
Универсальные фрезерные станки — это фрезерные станки, в которых используются вращающиеся режущие инструменты с приводом от фрезерных шпинделей для удаления материалов по мере продвижения инструмента на одну или несколько заготовок под управлением системы числового программного управления. В отличие от обычных фрезерных станков, универсальные фрезерные станки гораздо более универсальны в отношении производительности обработки, а также фазовой обработки.
Универсальное фрезерование — это концепция, согласно которой мощные обрабатывающие станки могут выполнять различные типы обработки, включая токарную обработку на токарных станках, сверление сверлильных станков и, конечно же, фрезерование. Большинство универсальных фрезерных станков управлялись вручную, так как многозадачность делает невозможным настройку обработки на контроллерах с ЧПУ. Благодаря технологии ЧПУ многие универсальные фрезерные станки теперь управляются компьютерными программами с координационными движениями осей, что позволяет выполнять все виды задач резки.

Разработка универсального фрезерного станка
Концепция универсального фрезерования с ЧПУ заимствована из традиционных фрезерных станков с ЧПУ или, скажем, программируемых фрезерных станков с ЧПУ. То есть существует размытая грань между тем, является ли фрезерный станок простым фрезерным станком или одним универсальным фрезерным станком. Существует широкий спектр фрезерного режущего оборудования. Обычные ручные фрезерные станки стоят на одном конце спектра, а многоосевые универсальные фрезерные станки с оборудованием системы автоматизации — на другом.Градиент показывает, как прошло время и как прогрессирует технология фрезерования с использованием различных изобретений, включающих различные виды процессов обработки.

Ось как показатель компетентности в обработке
Обычные фрезерные станки и базовые токарные станки спроектированы как минимум с тремя осями, а именно с осью x, y и z. Оба они могут иметь вертикальную или горизонтальную конструкцию в качестве основной конструкции машины. Однако они являются односторонними, поэтому горизонтальное или вертикальное фрезерование слишком узко для производителей, которым нужны многоцелевые фрезерные станки.
Именно поэтому производятся обрабатывающие центры с ЧПУ и универсальные фрезерные станки с ЧПУ. Они предназначены не только для фрезерования, но и для сверления, расточки, токарной обработки и даже для некоторого простого процесса полировки. Для этого как вертикальные, так и горизонтальные фрезерные станки добавляются с некоторыми дополнительными осями, такими как четвертая ось и даже пятая ось, чтобы расширить возможности обработки. В некоторых усовершенствованных версиях к универсальным фрезерным станкам добавлена шестая и даже более высокая синхронизированная ось, чтобы можно было максимизировать общие направления обработки и углы наклона.
Дополнительные два или даже три инструмента оси обычно устанавливаются как рабочий стол. Рабочие столы универсальных фрезерных станков могут вращаться, наклоняться, подниматься, двигаться вперед и назад или другие движения для обработки. Обычно они активируются серводвигателями, а не гидравлическими узлами, потому что высокопроизводительные задачи обработки требуют более высокого разрешения, которое не может выдержать даже самых маленьких допусков, обычно допускаемых для гидравлических двигателей.
Итак, внутри универсальных фрезерных станков направляющие коробки в коробках обычно заменяются линейными направляющими, а шпиндели имеют более высокие крутящие усилия, а не аналоги с высокой скоростью, но с меньшим крутящим моментом.

JET JMD-939GH Универсальный фрезерный станок по металлу Артикул ITA939GH

Описание товара

Универсальный фрезерный станок по металлу JET JTM-1050LTS

Универсально фрезерные станки со скидкой в Москве и Санкт-Петербурге

Универсально фрезерные станки

Как купить универсально фрезерные станки

Фрезерный станок по металлу: классификация и характеристики

Универсальный фрезерный станок по металлу Proma FHV-50P

Основные узлы и детали оборудования

Дополнительная информация

Как выбрать универсальный фрезерный станок с ЧПУ

Понятие универсальности

Зачем выбирать «универсала»?

Критерии подбора фрезерного станка с ЧПУ

Настольный универсально-фрезерный станок по металлу Оптимум OPTImill MB 4PV

▷ Универсальный фрезерный станок б / у

Универсальные фрезерные станки для металлообрабатывающей промышленности

Конструкция универсального стана

Различия между различными вариантами фрезерного станка

Фрезерные станки | Узнайте об их возможностях в Wisconsin Metal Tech

Что такое фрезерные станки и как они работают?

Фрезы

Типы фрезерных станков и их функции

Обычное вертикальное и горизонтальное

Универсальные горизонтальные станки

Плунжерные фрезерные станки

Плунжерные фрезерные станки с поворотной фрезерной головкой

— что это, типы и особенности

Что такое фрезерный станок и для чего мы его используем?

Детали фрезерного станка

Стол

Шатуны

Голова

Мотор

Коробка передач

Какие бывают фрезерные станки?

По ориентации шпинделя

В зависимости от количества осей

По структуре

Конструкция обычного фрезерного станка

Передвижной мост или портал

Фрезерный станок для колонн

По методу контроля

Ручные фрезерные станки

Фрезерный станок с УЦИ (цифровое считывание)

Фрезерные станки с ЧПУ (ЧПУ)

Фрезерные станки для любителей и небольших мастерских

Тормах

Фрезерные станки Grizzly

Фрезерные станки с ЧПУ

Какие применения есть у фрезерного станка?

Фрезерные работы

Чем фрезерный станок отличается от токарного?

Что такое обрабатывающий центр?

Хотите изготавливать детали механической обработкой?

Novar 1500k Универсальный фрезерный станок, मिलिंग मशीन — Laxmi Metal & Machines, Rohtak

О компании

Видео компании

— универсальный / вертикальный / шпоночный / фрезерный станок с УЦИ

Фрезерный станок

Auto-Feed and Durable универсальный фрезерный станок

Универсальный фрезерный станок — виртуальные события и потоки

Добавить комментарий Отменить ответ
