Диаметры стальных труб: таблица размеров и сортамент

При покупке продукции очень помогает таблица размеров труб стальных, содержащая информацию о внутренних и наружных диаметрах. Это способ ускорить покупку, а значит, и вашу работу. В промышленности, производстве и строительстве могут требоваться изделия с любыми параметрами. Мы привели основные размеры стальных труб, выпускаемых в нашей стране, и доступных для заказа на сайте компании «Региональный дом металла».

Сортамент	Резьба, дюйм	Наружный диаметр
Сортамент	Резьба, дюйм	Шовная водо/газопроводная	Бесшовная
10	3/8	17	16
15	1/2	21,3	20
20	3/4	26,8	26
25	1	33,5	32
32	1 1/4	42,3	42
40	1 1/2	48	45
50	2	60	57
65	2 1/2	75,5	76
80	3	88,5	89
90	3 1/2	101,3	102
100	4	114	108
125	5	140	133
150	6	165	159

Диаметры стальных труб

Если вас интересует сортамент стальных труб по диаметрам, изучите государственные стандарты, определяющие параметры во время производства. К примеру:

Горячедеформированные, бесшовные – ГОСТ 8732-78;
Холоднодеформированные, бесшовные – ГОСТ 8734-75;
Электросварные прямошовные – ГОСТ 10704-91;
Водогазопроводные — ГОСТ 3262-75.

Как можно заметить, на каждый тип изделий имеется уникальный стандарт. Если вам требуется выяснить, какие габариты по норме может иметь труба стальная, таблица диаметров приведена непосредственно в тексте ГОСТа. Все эти документы доступны в интернете, и вы можете ознакомиться с их текстом. Соблюдение этих норм, в т.ч. по размерам (D, условный проход, толщина стенки) – требования, проверяемые специалистами. Их соблюдение обязательно для сертификации.

Таблица толщины стенок и диаметров стальной трубы

В наличии и под заказ все ключевые размеры, производимые российскими и зарубежными предприятиями. Если вам, к примеру, нужна труба стальная диаметром 60 мм в СПб, обратитесь к менеджерам «РДМ».

Наши сотрудники легко подберут требуемые образцы, уточнят кол-во и наличие по складам, расскажут вам, как оформить заказ, оплатить его, решить вопрос с доставкой со склада на ваш объект.

В ассортименте имеются трубы большого диаметра стальные. Они используются для прокладки нефтепроводов, газопроводов. Также их применяют для защиты различных коммуникаций от повреждений. Используются как для внешней, так и для подземной укладки. Обладают хорошей свариваемостью с высокой надёжностью сварного шва.

Любой внутренний диаметр стальных труб, требуемый вам для создания каких-либо инженерных конструкций, доступен в продаже на нашем сайте. Всё, что вам требуется – уточните параметры, сообщите тип изделия. Консультант проверит наличие в базе, сообщит вам стоимость. Далее останется только принять ваш заказ. Отправка осуществляется оперативно, и возможна не только по Санкт-Петербургу, но и в любой город России.

Характеристики трубопроводов

Технические характеристики стальных трубопроводов

N п. п	Диаметр трубопровода, мм			Толщина стенки трубы, мм
N п. п	Условный	наружный	внутренний	Толщина стенки трубы, мм
1	50	57	50	3,5
2	70	76	69	3,5
3	80	89	82	3,5
4	100	108	100	4,0
5	125	133	125	4,0
6	150	159	150	4,5
7	175	194	184	5,0
8	200	219	207	6,0
9	250	273	259	7,0
10	300	325	309	8,0
11	350	377	359	9,0
12	350	377	357	10,0
13	400	426	414	6,0
14	400	426	408	9,9
15	450	480	468	6,0
16	450	480	466	8,0
17	500	529	517	6,0
18	500	529	515	7,0
19	600	630	616	7,0
20	600	630	614	8,0
21	700	720	706	7,0
22	700	720	704	8,0
23	700	720	702	9,0
24	800	820	804	8,0
25	900	920	902	9,0
26	1000	1020	1000	10,0
27	1200	1220	1198	11,0
28	1200	1220	1192	14,0
29	1400	1420	1398	11,0
30	1400	1420	1392	14,0

Чугунные напорные трубы с раструбными соединениями (ГОСТ 9583-75)

Чугунные напорные трубы самоуплотняющейся манжете (ГОСТ 21053-75)

Чугунные напорные раструбно — винтовые трубы (ГОСТ 21053-75)

Условный проход, мм	Размеры цилиндрической части трубы
	Наружный диаметр, мм	Толщина стенок (мм) класса			Внутренний диаметр, мм
	Наружный диаметр, мм	ЛА	А	Б	ЛА	А	Б
65	81	6. 7	7.4	8.0	67.6	66.2	65.0
80	98	7.2	7.9	8.6	83.6	82.2	80.8
100	118	7. 5	8.3	9.0	103	101.4	100
125	144	7.9	8.7	9.5	128.2	126.6	125
150	170	8. 3	9.2	10.0	153.4	151.6	150
200	222	9.2	10.1	11.0	203.6	201.8	200
250	274	10. 0	11.0	12.0	254	252	250
300	326	10.8	11.9	13.0	304.4	302.2	300
350	378	11. 7	12.8	14.0	354.6	352.4	350
400	429	12.5	13.8	15.0	404	401.4	399
500	532	14. 2	15.6	17.0	503.6	500.8	498
600	635	15.8	17.4	19.0	603.4	600.2	597
700	738	17. 5	19.3	21.0	703	699.4	696
800	842	19.2	21.1	23.0	803.6	799.8	796
900	945	20. 8	22.9	25.0	903.4	899.2	895
1000	1048	22.5	24.8	27.0	1003	998.4	994

Напорные трубы из чугуна шаровидным графитом со стыковыми соединениями на резиновой уплотнительной манжете (ТУ 14-3-527-76)

Условный проход, мм	Наружный диаметр, мм	Толщина стенок, мм	Внутренний диаметр, мм
65	81	6. 0	69
80	98	6.0	86
100	118	6.0	106
150	170	6.5	157
200	222	7. 0	208
250	274	7.5	259
300	326	8.0	310
400	429	8.5	412
500	532	9. 0	514
600	635	10.0	615

Асбестоцементные трубы (ГОСТ 539-80)

Тип труб	Условный проход, мм	Внутренний диаметр, мм
Тип труб	Условный проход, мм	ВТ-6	ВТ-9	ВТ-12	ВТ-15
I	100	104	100	96	—
	150	146	411	135	—
	200	196	189	181	—
	250	244	235	228	—
	300	289	279	270	—
	350	334	322	312	—
	400	381	368	356	—
	500	473	456	441	—
II	200	—	196	188	180
	250	—	242	234	—
	300	—	286	276	267
	350	—	329	317	—
	400	—	377	363	352
	500	—	466	450	436
III	200	—	198	192	174
III	300	—	270	270	256

Асбестоцементные напорные трубы (ТУ 21-24-69-79)

Условный проход, мм	Внутренний диаметр, мм
Условный проход, мм	ВТ-9	ВТ-12	ВТ-15
200	196	188	180
250	242	234	226
300	286	276	267
400	377	363	352
500	466	450	436

Таблица соответствия Ду, DN, резьб и наружных диаметров стальных и полимерных труб по ГОСТ и DIN / EN.

Таблица для Ду10-1200.

Навигация по справочнику TehTab.ru: главная страница / / Техническая информация / / Оборудование — стандарты, размеры / / Сочленения и присоединения. / / Диаметры условные, номинальные, Ду, DN, NPS и NB. Метрические и дюймовые диаметры. SDR. / / Таблица соответствия Ду, DN, резьб и наружных диаметров стальных и полимерных труб по ГОСТ и DIN / EN. Таблица для Ду10-1200.

Таблица соответствия Ду, DN, резьб и диаметров стальных и полимерных труб по ГОСТ и DIN / EN

DIN / EN — основной евросортамент для стальных труб по DIN2448 / DIN2458
ВГП — трубы стальные водогазопроводные ГОСТ 3262-75
ЭС — трубы стальные электросварные по ГОСТ 10704-91
БШ — трубы стальные бесшовные по ГОСТ 8734-75 ГОСТ 8732-78 и ГОСТ 8731-74(от 20 до 530 мм).
Полимерная — ПЭ, ПП, ПВХ….

Соответствие Ду, DN, резьб и диаметров стальных и полимерных труб по ГОСТ и DIN / EN
Условный диаметр Ду, DN	Диаметр в дюймах, в т.ч. диаметр резьбы G»	Наружный диаметр трубы D, мм
Условный диаметр Ду, DN	Диаметр в дюймах, в т.ч. диаметр резьбы G»	DIN / EN	ВГП	ЭС, БШ	Полимерная
10	3/8″	17,2	17	16	16
15	1/2″	21,3	21,3	20	20
20	3/4″	26,9	26,8	26	25
25	1″	33,7	33,5	32	32
32	1 1/4″	42,4	42,3	42	40
40	1 1/2″	48,3	48	45	50
50	2″	60,3	60	57	63
65	2 1/2″	76,1	75,5	76	75
80	3″	88,9	88,5	89	90
90	3 1/2″	101,6	101,3	102	110
100	4″	114,3	114	108	125
125	5″	139,7	140	133	140
150	6″	168,3	165	159	160
160	6 1/2″	177,8	—	180	180
200	8″	219,1	—	219	225
225	9″	244,5	—	245	250
250	10″	273	—	273	280
300	12″	323,9	—	325	315
400	16″	406,4	—	426	400
500	20″	508	—	530	500
600	24″	609,6	—	630	630
800	32″	812,8	—	820	800
1000	40″	1016	—	1020	1000
1200	48″	1219,2	—	1220	1200

DIN / EN — основной евросортамент для стальных труб по DIN2448 / DIN2458
ВГП — трубы стальные водогазопроводные ГОСТ 3262-75
ЭС — трубы стальные электросварные по ГОСТ 10704-91
БШ — трубы стальные бесшовные по ГОСТ 8734-75 ГОСТ 8732-78 и ГОСТ 8731-74(от 20 до 530 мм).
Полимерная — ПЭ, ПП, ПВХ….

Нашли ошибку? Есть дополнения? Напишите нам об этом, указав ссылку на страницу.

TehTab.ru

Реклама, сотрудничество: [email protected]

Обращаем ваше внимание на то, что данный интернет-сайт носит исключительно информационный характер. Информация, представленная на сайте, не является официальной и предоставлена только в целях ознакомления. Все риски за использование информаци с сайта посетители берут на себя. Проект TehTab.ru является некоммерческим, не поддерживается никакими политическими партиями и иностранными организациями.

Водогазопроводные трубы (ВГП) — таблица размеров, диаметра в соответствии ГОСТ

К группе водогазопроводных относятся стальные сварные трубы, используемые для организации газо-, водопроводов, отопительных систем, изготовления металлоконструкций. Способ сварки зависит от технологий, применяемых на заводе-изготовителе. Печная сварка – более дорогой процесс, но он позволяет получать изделия с точной геометрией, полностью удаленным гратом, хорошей гибкостью. Наиболее часто используют сварку токами высокой частоты.

Диаметры стальных водогазопроводных труб, согласно ГОСТу 3262-75

Эта группа трубных изделий классифицируется по Dу – условному проходу. Наружный диаметр водогазопроводных труб, имеющих одну величину условного прохода, остается неизменным, а толщина стенки меняется. Истинный внутренний диаметр точно равен величине Dу в редких случаях. Его значение округляется в соответствии с таблицей. Приведем пример. Для труб с Dу 10 наружный диаметр равен 17 мм, а истинный внутренний: для легких труб – 13 мм, обычных – 12,6 мм, усиленных – 11,2.

Таблица размеров водогазопроводных труб (ВГП) по ГОСТу 3262-75

Условный проход, Dу	Наружный диаметр, мм	Легкие		Обычные		Усиленные
Условный проход, Dу	Наружный диаметр, мм	Толщина стенки, мм	Масса, кг	Толщина стенки, мм	Масса, кг	Толщина стенки, мм	Масса, кг
6	10,2	1,8	0,37	2,0	0,4	2,5	0,47
8	13,5	2,0	0,57	2,2	0,61	2,8	0,74
10	17,0	2,0	0,74	2,2	0,8	2,8	0,98
15	21,3	2,5	1,16	2,8	1,28	3,2	1,43
20	26,8	2,5	1,5	2,8	1,66	3,2	1,86
25	33,5	2,8	2,12	3,2	2,39	4,0	2,91
32	42,3	2,8	2,73	3,2	3,09	4,0	3,78
40	48,0	3,0	3,33	3,5	3,84	4,0	4,34
50	60,0	3,0	4,22	3,5	4,88	4,5	6,16
65	75,5	3,2	5,71	4,0	7,05	4,5	7,88
80	88,5	3,5	7,34	4,0	8,34	4,5	9,32
100	114,0	4,0	10,85	4,5	12,15	5,0	13,44

Трубы поступают в продажу отрезками 4-12 м.

Типы и размеры стальных водогазопроводных труб в соответствии с ГОСТом 3262-75

Сортамент представлен в широком диапазоне, позволяющим выбрать оптимальный вариант для конкретной задачи.

Легкие (тонкостенные) трубы допустимы к применению в системах транспортировки газа низкого давления. Это связано с отсутствием агрессивных сред, провоцирующих коррозионное разрушение внутренних стенок.
Трубы со средней толщиной стенок – прекрасный вариант для холодного водоснабжения. Предпочтительно приобретать оцинкованные изделия, обеспечивающие более длительный срок службы и лучшее качество воды.
Усиленные – предназначены для условий, предусматривающих сильное воздействие агрессивных сред. Это трубы для передачи горячей воды и жидкости в отопительной системе.

Продукция выпускается «черной» (без защитного цинкового слоя) и оцинкованной, с резьбой (накатанной или нарезанной) или без нее. Для оцинкованных труб оптимальным является соединение с помощью резьбовых фитингов, поскольку сварка сопровождается выгоранием цинкового слоя, что вредит здоровью человека и ослабляет трубы. «Черные» трубы чаще всего сваривают, что позволяет получать долговечный, герметичный стык. Но при самостоятельном проведении монтажных работ или прокладке трубопровода в углах, близко к стене предпочитают использовать резьбовые соединения.

По требованию потребителя предприятие-изготовитель водогазопроводных труб может предоставить следующие услуги:

на трубах диаметром не менее 5 мм, предназначенных для сварки, снять фаски под углом 35-40° к торцу;
на обычных и усиленных трубах с Dу не менее 10 с двух сторон нарезать резьбу;
укомплектовать муфтами (по одной на трубу).

Все размеры водопроводных труб в мм и дюймах по таблице

На чтение 5 мин. Просмотров 8.6k. Опубликовано 25.11.2018 Обновлено 23.04.2019

Каждому человеку, который осуществляет прокладку водопровода или его ремонт придется ознакомиться с размерами водопроводных труб в мм и дюймах. Без этого не получится добиться качественных соединений и необходимой пропускной способности трубопровода. Разберем детальнее: почему существуют две системы измерения и как пересчитываются размеры.

Классификация водопроводных труб

Исторически величина измерения исчислялась в дюймах. Это значение в каждом государстве отличалось. Его условно приравнивали к:

ширине указательного пальца;
длине трех зерен ячменя из середины колоска;
соотношению расстояния от кончика носа до большого пальца вытянутой руки короля Англии Генриха 1.

В следствие развития цивилизации и взаимоотношений между государствами — люди поняли, что для полноценной торговли использовать такую величину неудобно. По этой причине все перешли на общую мерную систему и расстояние начали измерять в метрах. Величина нынешнего метра закреплена в 1983 году на XVII Генеральной конференции по мерам и весам. На данном этапе она привязана к скорости света. Несмотря на это, диаметры в трубах водопровода продолжают измеряться дюймами. Официально признано, что эта единица приравнивается к 0,0254 метра, либо 25,4 мм.

Основные габаритные параметры

У каждой трубы водопроводной есть диаметр и прочие индивидуальные габариты:

внутреннее расстояние между стенками;
величина обусловленного прохода;
номинальный диаметр;
внешняя толщина;
толщина стенки.

От этих величин зависит пропускная способность и рентабельность всей системы водопровода. При его проектировке, монтаже и ремонте необходимо быть особо внимательным к соблюдению данных размеров. Расхождение в 1 мм на одном соединении может привести к выходу из строя всей конструкции.

Таблица диаметров водопроводных труб

Трубы квалифицируются по наружной величине, которая указывается производителем. Для определения внутреннего диаметра понадобится от наружной величины вычесть двойное значение толщины стенки. Однако изделия из чугуна и стали маркируются по внутреннему диаметру, с учетом их пропускной способности. Это следует помнить при использовании в одной системе изделий из различных материалов. Рассмотрим несколько примеров.

Стальная труба 76х3 подразумевает:

наружный диаметр изделия 76 мм;
толщина стенки 3 мм;
внутренний проход будет составлять 70 мм.

Вычисление произошло следующим образом: 76 — (3х2) = 70 мм.

2 пример. Труба из меди 1” подразумевает наружную толщину 1 дюйм, либо 25,4 мм.

Стыковка изделий из различного материала применяются фитинги. Для соединения металлической и пластиковой трубы фитинги будут иметь с одной стороны пластик, который позволит произвести качественную пайку, а с другой — резьбу для надежного резьбового соединения. Для этого необходимо обратить внимание на размер резьбы и ее шаг. При соединении с чугуном применяются раструбы и специальные уплотнители. Пластик между собой можно спаять, металл варится электро, газосваркой.

Стальные

Таблица размеров стальных труб

При монтаже со стальными изделиями их выбор осуществляется по внешнему диаметру трубы водопроводной системы. Согласно требованиям ГОСТ 10704–91 — делятся на группы:

крупного диаметра – от 508 мм;
среднего – 114-530 мм;
мелкого – до 114 мм.

В домашнем водопроводе наиболее востребованными являются изделия с малой величиной. Средний — в городском водопроводе. Большой — для магистральных нефтепроводов, газопроводов. К наиболее востребованным изделиям относятся:

½” — 12,7 мм;
¾” — 19,0 мм;
1” — 25,4 мм;
1½” — 38,1 мм.

Специалисты, ежедневно занимающиеся укладкой и ремонтом водопровода эти величины знают наизусть, другие — смотрят в таблицах.

Чугунные

Таблица размеров чугунных труб

Эти изделия используются при укладке уличных водопроводных сетей. В помещении их применение ограничено. Они обладают долговечной эксплуатацией, повышенной прочностью. Однако являются хрупкими, боятся ударных воздействий. К недостаткам можно отнести значительный вес и большую стоимость. Размер трубы для такого водопровода считается по внутренней пропускной способности изделия.

Пластиковые

Современные технологии позволяют производить качественный пластик, который обладает достаточной прочностью, небольшим весом, не поддается коррозии и является экологически чистым материалом. Благодаря этим характеристикам он вытесняет из строительного рынка металл и чугун, его себестоимость значительно ниже этих материалов. Наиболее популярными материалами являются:

Таблица размеров пластиковых труб

полиэтилен — является самым дешевым вариантом, применяется для технического водоснабжения в подсобных помещениях;
полипропилен — требует специальное оборудование для пайки, хорошо подходит для холодного водоснабжения в доме;
металлопластик — относится к самым качественным в данном сегменте, используется в холодном и горячем водоснабжении внутри помещения.

Размер этих изделий оставляет желать лучшего. Проблема в том, что каждый производитель самостоятельно устанавливает размерную сетку. Следовательно, при сборе пластикового водопровода желательно закупать все комплектующие у одного производителя. Либо придется производить замеры каждого изделия. Несмотря на это, пластиковые трубопроводы отличаются своими рабочими характеристиками и пользуются большой популярностью, особенно при прокладке разводки воды внутри помещения.

Как правильно перевести мм в дюймы

Таблица перевода дюймов в миллиметры

При прокладке водопровода либо замене его элементов необходимо хорошо ориентироваться в их соотношении. Для осуществления этих переводов мастера пользуются специальными таблицами. Сложность заключается в толщине стенки. Наглядный пример:

возьмем изделие с наружной толщиной 1”, который должен приравниваться к 25,4 мм;
диаметр резьбового соединения будет 33,249 мм.

Как просчитать диаметр трубы для водопровода? Резьба нарезается по наружной стороне стенки. Ее номинальное значение по отношению к внутреннему показателю получается условным обозначением. Следовательно, для ее расчета необходимо: к 25,4 мм добавить двойную толщину стенки изделия. В результате получится 33,249 мм. Часто встречаемые резьбовые соединения:

½” — 20,4…20,7 мм;
¾” — 25,9…26,2 мм;
1” — 32,7…33,0 мм;
1½” — 45,8…46,2 мм.

Как видим, в каждом случае присущи свои расхождения.

Таблица перевода диаметров водопроводных труб из дюймов в миллиметры

Таблица перевода дюймов в миллиметры

Заключение

При монтаже водопровода или замене его элементов необходимо строго соблюдать диаметр труб водоснабжения. В противном случае, при малейшем расхождении до 1 мм плотность и прочность герметического соединения будет под большим вопросом. Такая стыковка не может считаться надежной и в любой момент может привести к выходу из строя, дать течь.

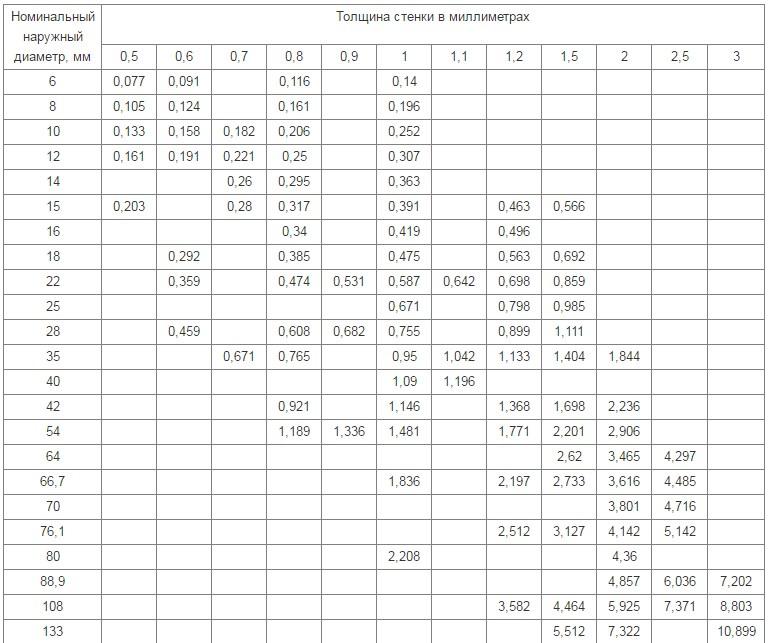

Размеры трубы нержавейки: диаметр и толщина стенок.

Круглая труба
Сталь AISI 304
Наименование	Диаметр	Кол-во метров на складе	Цена
Труба AISI 304	12/0,8	более 100 метров	Узнать цену
Труба AISI 304	12/0,8 немер.	более 100 метров	Узнать цену
Труба AISI 304	12/1,0	меньше 100 метров	Узнать цену
Труба AISI 304	12/1,0 немер.	меньше 100 метров	Узнать цену
Труба AISI 304	16/0,8	более 100 метров	Узнать цену
Труба AISI 304	16/0,8 немер.	более 100 метров	Узнать цену
Труба AISI 304	16/1,0 немер.	более 100 метров	Узнать цену
Труба AISI 304	16/1,5	более 100 метров	Узнать цену
Труба AISI 304	16/1,5 немер.	меньше 100 метров	Узнать цену
Труба AISI 304	18/1,5	более 100 метров	Узнать цену
Труба AISI 304	18/1,5 немер.	меньше 100 метров	Узнать цену
Труба AISI 304	19/0,8 немер.	меньше 100 метров	Узнать цену
Труба AISI 304	20/1,5 немер.	меньше 100 метров	Узнать цену
Труба AISI 304	20/2,0 немер.	меньше 100 метров	Узнать цену
Труба AISI 304	21,3/2	меньше 100 метров	Узнать цену
Труба AISI 304	22/1,5	более 100 метров	Узнать цену
Труба AISI 304	25/1,5 немер.	более 100 метров	Узнать цену
Труба AISI 304	25/1,5 шлифов.	меньше 100 метров	Узнать цену
Труба AISI 304	25/2,0	более 100 метров	Узнать цену
Труба AISI 304	25/2,0 немер.	меньше 100 метров	Узнать цену
Труба AISI 304	32/2,0	более 100 метров	Узнать цену
Труба AISI 304	32/2,0 немер.	более 100 метров	Узнать цену
Труба AISI 304	33/1,5 немер.	более 100 метров	Узнать цену
Труба AISI 304	35/1,5 Din 11850	более 100 метров	Узнать цену
Труба AISI 304	35/1,5 Din 1850 немер.	меньше 100 метров	Узнать цену
Труба AISI 304	38/1,5 немер.	меньше 100 метров	Узнать цену
Труба AISI 304	38/1,5 полиров.	более 100 метров	Узнать цену
Труба AISI 304	38/3,0 немер.	меньше 100 метров	Узнать цену
Труба AISI 304	42,4/1,5	меньше 100 метров	Узнать цену
Труба AISI 304	42,4/2,0	более 100 метров	Узнать цену
Труба AISI 304	42,4/2,0 полиров.	более 100 метров	Узнать цену
Труба AISI 304	42,4/3,0 немер.	меньше 100 метров	Узнать цену
Труба AISI 304	50,8/1,5	более 100 метров	Узнать цену
Труба AISI 304	50,8/1,5 немер.	меньше 100 метров	Узнать цену
Труба AISI 304	50,8/2,0	более 100 метров	Узнать цену
Труба AISI 304	50,8/2,0 немер.	меньше 100 метров	Узнать цену
Труба AISI 304	50,8/3,0 немер.	меньше 100 метров	Узнать цену
Труба AISI 304	50,8/3,0	более 100 метров	Узнать цену
Труба AISI 304	52/0,8	меньше 100 метров	Узнать цену
Труба AISI 304	53/1,5 Din 11850	более 100 метров	Узнать цену
Труба AISI 304	54/2,0	более 100 метров	Узнать цену
Труба AISI 304	54/2,0 немер.	меньше 100 метров	Узнать цену
Труба AISI 304	57/1,5	более 100 метров	Узнать цену
Труба AISI 304	57/2,0	более 100 метров	Узнать цену
Труба AISI 304	57/3,0	более 100 метров	Узнать цену
Труба AISI 304	57/3,0 немер.	меньше 100 метров	Узнать цену
Труба AISI 304	63,5/1,5 немер.	меньше 100 метров	Узнать цену
Труба AISI 304	63,5/2,0	более 100 метров	Узнать цену
Труба AISI 304	70/2,0 Din 11850	более 100 метров	Узнать цену
Труба AISI 304	76,1/1,5	более 100 метров	Узнать цену
Труба AISI 304	76,1/2,0	более 100 метров	Узнать цену
Труба AISI 304	76,1/2,0 немер.	менее 100 метров	Узнать цену
Труба AISI 304	76,1/36,0	более 100 метров	Узнать цену
Труба AISI 304	76,1/3,0 немер.	меньше 100 метров	Узнать цену
Труба AISI 304	88,9/2,0	меньше 100 метров	Узнать цену
Сталь AISI 310
Труба AISI 310	20/2,0 немер.	более 100 метров	Узнать цену
Сталь AISI 321
Труба AISI 321	12/0,8 немер.	более 100 метров	Узнать цену
Труба AISI 321	16/0,5 немер.	более 100 метров	Узнать цену
Труба AISI 321	16/1,0 немер.	меньше 100 метров	Узнать цену
Труба AISI 321	20/2,0 немер.	меньше 100 метров	Узнать цену
Сталь AISI 409
Труба AISI 409	45/1,5 немер.	меньше 100 метров	Узнать цену
Труба AISI 409	57/1,5	более 100 метров	Узнать цену
Труба AISI 409	57/1,5 немер	меньше 100 метров	Узнать цену
Труба AISI 409	63,5/1,5 немер.	более 100 метров	Узнать цену
Труба AISI 409	63,5/1,5	более 100 метров	Узнать цену
Труба AISI 409	63,5/2 немер.	менее 100 метров	Узнать цену
Труба AISI 409	63,5/3	менее 100 метров	Узнать цену
Труба AISI 409	70/1,5	более 100 метров	Узнать цену
Труба AISI 409	76,1/3	менее 100 метров	Узнать цену
Сталь AISI 201
Труба AISI 201	18/1,5 немер.	более 100 метров	Узнать цену
Труба AISI 201	25/1,5	более 100 метров	Узнать цену
Труба AISI 201	25/1,5 немер.	более 100 метров	Узнать цену
Труба AISI 201	32/1,5 немер.	меньше 100 метров	Узнать цену
Труба AISI 201	32/2 немер.	более 100 метров	Узнать цену
Профильная труба
Сталь AISI 304
Труба AISI 304	20/20/1,5 немер.	меньше 100 метров	Узнать цену
Труба AISI 304	20/20/2	более 100 метров	Узнать цену
Труба AISI 304	20/20/2 немер.	меньше 100 метров	Узнать цену
Труба AISI 304	20/30/2 немер.	меньше 100 метров	Узнать цену
Труба AISI 304	25/25/2	более 100 метров	Узнать цену
Труба AISI 304	25/25/2 немер.	меньше 100 метров	Узнать цену
Труба AISI 304	30/20/1,5	меньше 100 метров	Узнать цену
Труба AISI 304	30/30/1 немер.	меньше 100 метров	Узнать цену
Труба AISI 304	40/20/1,5	меньше 100 метров	Узнать цену
Труба AISI 304	40/40/2 шлифов.	меньше 100 метров	Узнать цену
Труба AISI 304	60/30/1,5 шлифов.	меньше 100 метров	Узнать цену
Труба AISI 304	60/30/3	меньше 100 метров	Узнать цену
Труба AISI 304	60/40/1,5 немер.	меньше 100 метров	Узнать цену
Труба AISI 304	60/40/2 немер.	меньше 100 метров	Узнать цену
Труба AISI 304	60/40/2 шлифов.	меньше 100 метров	Узнать цену
Сталь AISI 409
Труба AISI 409	30/30/2 немер.	меньше 100 метров	Узнать цену
Труба AISI 409	40/20/2 немер.	меньше 100 метров	Узнать цену
Труба AISI 409	40/40/2 немер.	меньше 100 метров	Узнать цену
Труба AISI 409	60/40/1,5 немер.	меньше 100 метров	Узнать цену
Труба AISI 409	60/60/1,5	меньше 100 метров	Узнать цену

Бурение скважин на воду в Чувашии VODA121.RU

Диаметры труб

Очень часто измеряется диаметр труб в дюймах. Многие покупатели при выборе труб и арматуры к ним начинают “плавать” в этом вопросе.

Разъяснение: Основной характеристикой всех водогазопроводных труб является условный проход трубы. Под условным проходом трубы ( Dy ) понимают внутренний диаметр трубопровода, округленный до ближайшего значения из установленного стандартного ряда.
Применяют следующий ряд Dy: 6, 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 500, 600, 800, 1000, 1200, 1400, 1600, 2000, 2400 и 3000 мм.

Следующей характеристикой трубы является наружный диаметр Dнар измеряемый в мм. Однако наиболее часто диаметр газоводопроводных труб измеряется в дюймах. 1 дюйм = 25,4 мм.
Ниже приведена таблица, которая поможет выбрать необходимый размер трубы и перевести размеры из одной системы в другую.

Условный проход трубы (Dy) мм	Диаметр резьбы (G), дюйм		Наружный диаметр трубы (Dнар), мм
		ВГП	БШ	Полимерная
10	3/8″	17	16	17
15	1/2″	21.3	20	21.3
20	3/4″	26.8	26	26.8
25	1″	33.5	32	33.5
32	1 1/4″	42.3	42	42.3
40	1 1/2″	48	45	48
50	2″	60	57	60
65	2 1/2″	75.5	76	75.5
80	3″	88.5	89	88.5
90	3 1/2″	101.3	102	101.3
100	4″	114	108	114
125	5″	140	133	140
150	6″	165	159	165

Таблица размеров труб

— Rolled Alloys, Inc.

Загрузить техническое описание (.PDF)

Номинальный размер трубы (NPS) — это североамериканский набор стандартов, используемых для обозначения диаметра и толщины трубы. Размер трубы указывается двумя безразмерными числами: номинальным размером трубы (NPS) для внутреннего диаметра в дюймах и таблицей (Sched. Или Sch.) Для толщины стенки.

Получите дополнительную информацию о размерах и допусках труб.

РАСПИСАНИЕ ТРУБ ТОЛЩИНА СТЕНЫ (дюймы)
Номинал	O.D. Дюймы	10с	10	40-х и стандартная	40	80-е и E.H.	80	160
1/8	.405	.049	.049	.068	.068	.095	.095
1/4	. 540	.065	.065	.088	.088	.119	.119
3/8	.675	.065	.065	.091	.091	.126	.126
1/2	. 840	.083	.083	.109	.109	.147	.147	. 187
3/4	1.050	.083	.083	.113	.113	. 154	. 154	. 218
1	1.315	.109	.109	.133	.133	. 179	. 179	. 250
1 1/4	1,660	.109	.109	.140	.140	.191	.191	. 250
1 1/2	1.900	.109	.109	.145	.145	.200	.200	. 281
2	2,375	.109	.109	. 154	. 154	. 218	. 218	. 343
2 1/2	2,875	. 120	. 120	. 203	. 203	. 276	.276	. 375
3	3.500	. 120	. 120	. 216	. 216	.300	.300	.437
3 1/2	4.000	. 120	.120	.226	.226	. 318	.318
4	4.500	. 120	. 120	. 237	. 237	.337	.337	. 531
4 1/2	5.000			. 247		.355
5	5,563	.134	.134	. 258	. 258	. 375	. 375	. 625
6	6.625	.134	.134	. 280	. 280	.432	.432	. 718
7	7,625			.301		. 500
8	8.625	.148	.148	.322	.322	. 500	. 500	.906
9	9,625			. 342		. 500
10	10.750	.165	.165	.365	.365	. 500	.593	1,125
11	11.750			. 375		. 500
12	12.750	.180	.180	. 375	.406	. 500	.687	1,312
14	14,000	. 188	. 250	. 375	.437	.500	. 750	1.406
16	16,000	. 188	. 250	. 375	. 500	. 500	. 843	1,593
18	18,000	.188	. 250	. 375	. 562	. 500	.937	1,781

Размеры и вес трубы

Легенда

Толщина стенки в дюймах
Вес стали в фунтах. за фут


1/8	.405		.035 .1383	.049 . 1863	.049 . 1863			.068 .2447	.068 .2447		.095 .3145	.095 .3145
1/4	.540		.049 .2570	.065 .3297	.065 .3297			.088 .4248	.088 .4248		.119 .5351	.119 .5351
3/8	.675		.049 .3276	.065 .4235	.065 .4235			.091 .5676	.091 .5676		.126 .7338	.126 .7338
1/2	.840	.065 .5383	.065 .5383	.083 .6710	.083 .6710			.109 .8510	.109 .8510		.147 1.088	.147 1.088				.187 1.304	0,294 1,714
3/4	1.050	.065 .6838	.065 .6838	.083 .8572	.083 .8572			.113 1.131	.113 1.131		.154 1.474	.154 1.474				.218 1,937	.308 2.441
1	1,315	.065 .8678	.065 .8678	.109 1.404	.109 1.404			.133 1.679	.133 1.679		.179 2,172	.179 2,172				.250 2,844	.358 3.659
1-1 / 4	1,660	0,065 1,107	0,065 1,107	.109 1.806	.109 1.806			.140 2.273	.140 2.273		.191 2.997	.191 2.997				.250 3,765	0,382 5,214
1-1 / 2	1.900	0,065 1,274	0,065 1,274	.109 2,085	.109 2,085			.145 2,718	.145 2,718		.200 3.631	.200 3.631				.281 4,859	.400 6.408
2	2,375	.065 1.604	.065 1.604	.109 2,638	.109 2,638			.154 3.653	.154 3.653		0,218 5,022	0,218 5,022				.343 7,444	.436 9.029
2-1 / 2	2,875	0,083 2,475	0,083 2,475	.120 3.531	.120 3.531			. 203 5,793	. 203 5,793		0,276 7,661	0,276 7,661				.375 10,01	.552 13,70
3	3,500	.083 3.029	.083 3.029	.120 4,332	.120 4,332			0,216 7,576	0,216 7,576		.300 10,25	.300 10,25				.437 14,32	.600 18,58
3-1 / 2	4.000	.083 3,472	.083 3,472	.120 4,973	.120 4,973			.226 9.109	.226 9.109		.318 12,51	.318 12,51					.636 22,85
4	4.500	.083 3.915	.083 3.915	.120 5,613	.120 5,613			.237 10,79	.237 10,79	0,281 12,66	.337 14.98	.337 14.98		.437 19,01		.531 22,51	.674 27,54
4-1 / 2	5.000							.247 12,53			.355 17,61						.710 32,53
5	5,563	.109 6.349	.109 6.349	.134 7,770	.134 7,770			0,258 14,62	0,258 14,62		.375 20,78	.375 20,78		.500 27,04		.625 32,96	.750 38,55
6	6,625	.109 7,585	.109 7,585	.134 9.290	.134 9.290			.280 18.97	.280 18.97		.432 28,57	.432 28,57		.562 36,39		.718 45,3	.864 53,16
7	7,625							.301 23,57			.500 38,05						.875 63.08
8	8,625	.109	.109	.148 13,40	.148 13,40	.250 22,36	.277 24,70	.322 28,55	.322 28,55	.406 35,64	. 500 43,39	. 500 43,39	.593 50,87	.718 60.93	.812 67,76	.906 74,69	. 885 72,42
9	9,625							.342 33,9			. 500 48,72
10	10,750	.134 15,19	.134 15,19	.165 18,65	.165 18,65	.250 28,04	.307 34,24	.365 40,48	.365 40,48	. 500 54,74	. 500 54,74	.593 64.33	.718 76.93	.843 89.20	1.000 104.1	1,125 115,7
11	11,750							.375 45,55			. 500 60,07
12	12,750	.156 21.07	.165 22.18	.180 24,17	.180 24,17	.250 33,38	.307 34,24	.365 40,48	.365 40,48	. 500 54,74	. 500 54,74	.593 64.33	.718 76.93	.843 89.20	1.000 104.1	1,125 115,7
14	14 000	.156 23.07		.188 27,73	.250 36,71	.312 45,38	.375 54,57	.375 54,57	.437 63,37	.593 84.91	. 500 72.09	.750 106,1	.937 130,7	1,093 150,7	1,250 170,2	1,406 189.1
16	16,000	.165 27,90		.188 31,75	.250 42,05	.312 52,36	.375 62,58	.375 62,58	. 500 82,77	.656 107,5	. 500 82,77	.843 136,5	1.031 164,8	1,218 192,3	1,427 223,5	1,593 245,1
18	18,00	.165 31,43		.188 35,76	.250 47,39	.312 59.03	.437 82.06	.375 70,59	.562 104.2	.750 138,2	. 500 93,45	.937 170,8	1,156 208,0	1,375 244,1	1,562 274,2	1,781 308,5
20	20,000	.188 39,78		,218 46,05	.250 52.73	.375 78,6	. 500 104,1	.375 78,6	.593 122,9	.812 166,4	. 500 104,1	1,031 208,9	1,280 256,1	1,500 296,4	1,750 341,1	1,968 379,0
22	22,000	.188 43,8		.218 50,71	. 250 58,07	.375 86,61	. 500 114,81	.375 86,61		.875 197,41	. 500 114,81	1,125 250,81	1,375 302,88	1,625 353,61	1,875 403,0	2.125 451,06
24	24,000	. 218 55,37		.250 63,41	.250 63,41	.375 94,62	. 562 140,8	.375 94,62	.687 171,2	.968 238,1	. 500 125,5	1,218 296.4	1,531 367,4	1,812 429,4	2,062 483,1	2,344 542,13
26	26,000				.312 85,60	. 500 136,17		.375 102,63			.500 136,17
28	28,000				.312 92,26	. 500 146,85	.625 182,73	.375 110,64
30	30.000	.250 79,43		.312 98.93	.312 98.93	. 500 157,53	.625 196.08	.375 118,65			. 500 157,53
32	32.000				.312 105,59	. 500 168,21	.625 209,43	.375 126,66	.688 230.08		. 500 168,21
34	34.000				.312 112,25	. 500 178,89	.625 222,78	.375 134.667	.688 244,77
36	36.000				.312 118.92		.625 236,13	.375 142,68	.750 262,35		. 500 189,57

Стандартные размеры трубы

— archtoolbox.com

Номинальный размер трубы

Номинальный размер трубы (сокращенно NPS) — это североамериканский стандарт для определения размеров труб. Технически NPS является безразмерным и приблизительно соответствует диаметру трубы. Однако начиная с NPS 14 и выше значение NPS соответствует внешнему диаметру трубы. Номинальные размеры труб относятся ко всем материалам труб. При указании конкретных труб требуются NPS, график и материал.

За пределами Северной Америки трубы идентифицируются по Номинальному диаметру (DN), который представляет собой безразмерное значение, примерно равное внешнему диаметру трубы в мм.Размеры DN должны соответствовать стандарту ISO 6708.

Понимание терминологии спецификаций трубопровода

Хотя номинальный размер трубы определяет внешний диаметр трубы, для определения конкретных труб требуется дополнительная информация. Спецификация трубы — это толщина стенки трубы, которая напрямую влияет на внутренние размеры и вес трубы. Толщина стенки важна, потому что она определяет величину внутреннего давления, которое может выдержать труба. Номер спецификации примерно рассчитывается следующим образом: Schedule = 1000 x (P / S), где P — внутреннее рабочее давление трубы (фунт / кв. Дюйм), а S — предел прочности материала трубы на разрыв (фунт / кв. Дюйм).

В дополнение к номерам расписания вы часто будете видеть Standard (STD), Extra Strong (XS) и Double Extra Strong (XXS). Это были оригинальные термины, использовавшиеся до системы расписания, которая была внедрена в 1927 году. Первоначально предполагалось, что они будут постепенно отменены, но они иногда появляются. В спецификациях труб из нержавеющей стали в конце номера спецификации добавляется буква «S», например Schedule 40S.

Двумя наиболее распространенными размерами графиков, которые можно увидеть в зданиях, являются Schedule 40 и Schedule 80.Однако для некоторых технологических трубопроводов, инженерных сетей и трубопроводов гражданского назначения могут потребоваться более высокие номера графиков в зависимости от используемого давления.

Трубы в сравнении с трубками

Трубы используются для транспортировки газов или жидкостей. Как указано выше, они измеряются по номинальному внешнему диаметру с использованием NPS и графика для определения размера трубы.

С другой стороны, трубы являются конструктивными элементами и измеряются с точным внешним диаметром . Трубка измеряется по точному внешнему диаметру и толщине стенки (WT).Производственные допуски намного жестче, чем у труб.

Размеры стальных труб — Таблица 40

NPS	Внешний диаметр (дюймы)	Внутренний диаметр (дюймы)	Толщина стенки (дюймы)	Вес (фунт / фут)
1/8	0,405 «	0,269″	0,068 «	0,24 фунт / фут
1/4	0,540 «	0,364″	0,088 «	0.42 фунт / фут
3/8	0,675 «	0,493″	0,091 «	0,57 фунт / фут
1/2	0,840 «	0,622″	0,109 «	0,85 фунт / фут
3/4	1,050 «	0,824″	0,113 «	1,13 фунт / фут
1	1,315 «	1,049″	0,133 «	1,68 фунт / фут
1-1 / 4	1.660 «	1,380″	0,140 «	2,27 фунт / фут
1-1 / 2	1,900 «	1,610″	0,145 «	2,72 фунт / фут
2	2,375 «	2,067″	0,154 «	3,65 фунт / фут
2-1 / 2	2,875 «	2,469″	0,203 «	5,79 фунт / фут
3	3.500 «	3.068 «	0,216″	7,58 фунт / фут
3-1 / 2	4.000 «	3.548″	0.226 «	9,11 фунт / фут
4	4,500 «	4,026″	0,237 «	10,79 фунт / фут
5	5,563 «	5,047″	0,258 «	14,62 фунт / фут
6	6,625 дюйма	6,065 дюйма	0.280 «	18,97 фунт / фут
8	8,625 «	7,981″	0,322 «	28,55 фунт / фут
10	10,750 «	10,020″	0,365 «	40,48 фунт / фут
12	12,75 «	11,938″	0,406 «	53,52 фунт / фут
14	14,000 «	13,124″	0,438 «	63.50 фунтов / фут
16	16,000 «	15,000″	0,500 «	82,77 фунт / фут
18	18,000 «	16,876″	0,562 «	104,70 фунт / фут
20	20,000 «	18,812″	0,594 «	123,10 фунт / фут
24	24,000 «	22,624″	0,688 «	171,30 фунт / фут

Размеры стальных труб — Таблица 80

NPS	Внешний диаметр (дюймы)	Внутренний диаметр (дюймы)	Толщина стенки (дюймы)	Вес (фунт / фут)
1/8	0.405 «	0,215″	0,095 «	0,32 фунта / фут
1/4	0,540 «	0,302″	0,119 «	0,54 фунт / фут
3/8	0,675 «	0,423″	0,126 «	0,74 фунт / фут
1/2	0,840 «	0,546″	0,147 «	1,09 фунт / фут
3/4	1.050 «	0.742 «	0,154″	1,47 фунт / фут
1	1,315 «	0,957″	0,179 «	2,17 фунт / фут
1-1 / 4	1,660 «	1,278″	0,191 «	3,00 фунт / фут
1-1 / 2	1.900 «	1.500″	0.200 «	3,63 фунт / фут
2	2,375 «	1,939″	0.218 «	5,02 фунт / фут
2-1 / 2	2,875 «	2,323″	0,276 «	7,66 фунт / фут
3	3,500 «	2,900″	0,300 «	10,25 фунт / фут
3-1 / 2	4.000 «	3,364″	0,318 «	12,50 фунт / фут
4	4,500 «	3,826″	0,337 «	14.98 фунтов / фут
5	5,563 «	4,813″	0,375 «	20,78 фунт / фут
6	6,625 «	5,761″	0,432 «	28,57 фунт / фут
8	8,625 «	7,625″	0,500 «	43,39 фунт / фут
10	10,750 «	9,562″	0,594 «	64,42 фунт / фут
12	12.75 «	11,374″	0,688 «	88,63 фунт / фут
14	14,000 «	12,500″	0,750 «	106,10 фунт / фут
16	16,000 «	14,312″	0,844 «	136,58 фунт / фут
18	18,000 «	16,124″	0,938 «	170,87 фунт / фут
20	20,000 «	17.938 «	1,031″	208,92 фунт / фут
24	24,000 «	21,562″	1,219 «	296,58 фунт / фут

Размеры труб из нержавеющей стали — спецификация 40S

NPS	Внешний диаметр (дюймы)	Внутренний диаметр (дюймы)	Толщина стенки (дюймы)	Вес (фунт / фут)
1/8	0,405 «	0.269 »	0,068″	0,25 фунт / фут
1/4	0,540 «	0,364″	0,088 «	0,40 фунт / фут
3/8	0,675 «	0,493″	0,091 «	0,58 фунт / фут
1/2	0,840 «	0,622″	0,109 «	0,87 фунт / фут
3/4	1,050 «	0,824″	0.113 «	1,20 фунт / фут
1	1,315 «	1,049″	0,133 «	1,68 фунт / фут
1-1 / 4	1,660 «	1,380″	0,140 «	2,27 фунт / фут
1-1 / 2	1,900 «	1,610″	0,145 «	2,72 фунт / фут
2	2,375 дюйма	2,067 дюйма	0,154 дюйма	3.65 фунтов / фут
2-1 / 2	2,875 «	2,469″	0,203 «	5,79 фунт / фут
3	3,500 «	3,068″	0,216 «	7,58 фунт / фут
3-1 / 2	4.000 «	3.548″	0.226 «	9,11 фунт / фут
4	4,500 «	4,026″	0,237 «	10,79 фунт / фут
5	5.563 «	5,047″	0,258 «	14,62 фунт / фут
6	6,625 дюйма	6,065 дюйма	0,280 дюйма	18,97 фунт / фут
8	8,625 «	7,981″	0,322 «	28,55 фунт / фут
10	10,750 «	10,020″	0,365 «	40,48 фунт / фут
12	12,75 дюйма	12.000 «	0,375″	49,56 фунт / фут
14	14,000 «	13,250″	0,375 «	54,57 фунт / фут
16	16,000 «	15,250″	0,375 «	62,58 фунт / фут
18	18,000 «	17,250″	0,375 «	70,59 фунт / фут
20	20,000 «	19,250″	0.375 «	78,60 фунт / фут
24	24,000 «	23,250″	0,375 «	94,62 фунт / фут

Размеры труб из нержавеющей стали — спецификация 80S

NPS	Внешний диаметр (дюймы)	Внутренний диаметр (дюймы)	Толщина стенки (дюймы)	Вес (фунт / фут)
1/8	0,405 «	0,215″	0,095 «	0.32 фунт / фут
1/4	0,540 «	0,302″	0,119 «	0,54 фунт / фут
3/8	0,675 «	0,423″	0,126 «	0,74 фунт / фут
1/2	0,840 «	0,546″	0,147 «	1,09 фунт / фут
3/4	1,050 «	0,742″	0,154 «	1,47 фунт / фут
1	1.315 «	0,957″	0,179 «	2,17 фунт / фут
1-1 / 4	1,660 «	1,278″	0,191 «	3,00 фунт / фут
1-1 / 2	1.900 «	1.500″	0.200 «	3,63 фунт / фут
2	2,375 «	1,939″	0,218 «	5,02 фунт / фут
2-1 / 2	2,875 «	2.323 «	0,276″	7,66 фунт / фут
3	3,500 «	2,900″	0,300 «	10,25 фунт / фут
3-1 / 2	4.000 «	3,364″	0,318 «	12,50 фунт / фут
4	4,500 «	3,826″	0,337 «	14,98 фунт / фут
5	5,563 «	4,813″	0.375 «	20,78 фунт / фут
6	6,625 «	5,761″	0,432 «	28,57 фунт / фут
8	8,625 «	7,625″	0,500 «	43,39 фунт / фут
10	10,750 «	9,750″	0,500 «	54,74 фунт / фут
12	12,75 дюйма	11,750 дюйма	0,500 дюйма	65.42 фунт / фут
14	14,000 «	13,000″	0,500 «	72,09 фунт / фут
16	16,000 «	15,000″	0,500 «	82,77 фунт / фут
18	18,000 «	17,000″	0,500 «	93,45 фунт / фут
20	20,000 «	19,000″	0,500 «	104,10 фунт / фут
24	24.000 «	23,000″	0,500 «	125,50 фунт / фут

Размеры труб из поливинилхлорида (ПВХ) — Таблица 40

Хлорированный поливинилхлорид (ХПВХ) имеет те же размеры, что и ПВХ, но весит немного больше, чем ПВХ

NPS	Внешний диаметр (дюймы)	Внутренний диаметр (дюймы)	Толщина стенки (дюймы)	Вес (фунт / фут)
1/8	0.405 «	0,269″	0,068 «	0,05 фунт / фут
1/4	0,540 «	0,364″	0,088 «	0,09 фунт / фут
3/8	0,675 «	0,493″	0,091 «	0,12 фунт / фут
1/2	0,840 «	0,622″	0,109 «	0,17 фунт / фут
3/4	1.050 «	0.824 «	0,113″	0,23 фунт / фут
1	1,315 «	1,049″	0,133 «	0,33 фунта / фут
1-1 / 4	1,660 «	1,380″	0,140 «	0,45 фунт / фут
1-1 / 2	1,900 «	1,610″	0,145 «	0,54 фунт / фут
2	2,375 «	2,067″	0.154 «	0,72 фунт / фут
2-1 / 2	2,875 «	2,469″	0,203 «	1,14 фунт / фут
3	3,500 «	3,068″	0,216 «	1,49 фунт / фут
3-1 / 2	4.000 «	3,548″	0,226 «	1,79 фунт / фут
4	4,500 «	4,026″	0,237 «	2.19 фунтов / фут
5	5,563 «	5,047″	0,258 «	2,87 фунт / фут
6	6,625 дюйма	6,065 дюйма	0,280 дюйма	3,73 фунта / фут
8	8,625 «	7,981″	0,322 «	5,62 фунт / фут
10	10,750 «	10,020″	0,365 «	7,97 фунт / фут
12	12.75 «	11,938″	0,406 «	10,53 фунт / фут
14	14,000 «	13,126″	0,437 «	12,46 фунт / фут
16	16,000 «	15,000″	0,500 «	16,29 фунт / фут
18	18,000 «	16,876″	0,562 «	20,59 фунт / фут
20	20,000 «	18.814 «	0,593″	24,18 фунт / фут
24	24,000 «	22,626″	0,687 «	33,65 фунт / фут

Размеры труб из поливинилхлорида (ПВХ) — Таблица 80

Хлорированный поливинилхлорид (ХПВХ) имеет те же размеры, что и ПВХ, но весит немного больше, чем ПВХ

NPS	Внешний диаметр (дюймы)	Внутренний диаметр (дюймы)	Толщина стенки (дюймы)	Вес (фунт / фут)
1/8	0.405 «	0,215	0,095	0,06 фунт / фут
1/4	0,540 «	0,302″	0,119 «	0,11 фунт / фут
3/8	0,675 «	0,423″	0,126 «	0,15 фунт / фут
1/2	0,840 «	0,546″	0,147 «	0,21 фунт / фут
3/4	1.050 «	0.742 «	0,154″	0,29 фунт / фут
1	1,315 «	0,957″	0,179 «	0,42 фунт / фут
1-1 / 4	1,660 «	1,278″	0,191 «	0,59 фунт / фут
1-1 / 2	1.900 «	1.5″	0.200 «	0,71 фунт / фут
2	2,375 «	1,939″	0.218 дюймов	0,98 фунта / фут
2-1 / 2	2,875 «	2,323″	0,276 «	1,50 фунт / фут
3	3,500 «	2,900″	0,300 «	2,10 фунт / фут
3-1 / 2	4.000 «	3,364″	0,318 «	2,45 фунт / фут
4	4,500 «	3,826″	0,337 «	2.94 фунт / фут
5	5,563 «	4,813″	0,375 «	4,08 фунт / фут
6	6,625 «	5,761″	0,432 «	5,61 фунт / фут
8	8,625 «	7,625″	0,500 «	8,52 фунт / фут
10	10,750 «	9,562″	0,594 «	12,64 фунт / фут
12	12.75 «	11,374″	0,688 «	17,38 фунт / фут
14	14,000 «	12,500″	0,750 «	20,85 фунт / фут
16	16,000 «	14,312″	0,844 «	26,81 фунт / фут
18	18,000 «	16,124″	0,938 «	33,54 фунт / фут
20	20,000 «	17.938 «	1,031″	41,05 фунт / фут
24	24,000 «	21,562″	1,219 «	58,23 фунт / фут

Трубы и размеры трубок Обзор | Allied Tube & Conduit

Ниже приводится обзор методов измерения и обращения с трубами и трубами.

Внешний диаметр

и номинальный размер трубы

Трубка измеряется ВНЕШНИМ ДИАМЕТРОМ (НАРУЖНЫЙ ДИАМЕТР), указанным в дюймах (например,, 1,250) или доли дюйма (например, 1-1 / 4 ″).

Труба обычно измеряется НОМИНАЛЬНЫМ РАЗМЕРОМ ТРУБЫ (NPS). Хотя это связано с внешним диаметром, оно существенно отличается. Например, труба размером 1-1 / 2 дюйма фактически имеет внешний диаметр 1,9 дюйма, а НЕ 1,5 дюйма. В таблице ниже указаны перекрестные ссылки между номинальным размером ТРУБЫ и ее фактическим внешним диаметром.

Для размеров от 1/8 дюйма до 12 дюймов NPS соответствует номинальному внутреннему диаметру, но несколько отличается от его фактического внутреннего диаметра.Первые производители труб делали стенки меньших размеров слишком толстыми, и при исправлении этой ошибки в конструкции они взяли излишки изнутри, чтобы избежать изменения размеров сопутствующих фитингов.

Для размеров более 12 дюймов NPS соответствует фактическому внешнему диаметру. Для каждого номинального размера трубы внешний диаметр (O.D.) остается относительно постоянным; изменения толщины стенки влияют только на внутренний диаметр (I.D.).

В таблице ниже показано соотношение между NPS и диаметром.

Номинальный размер трубы	Внешний диаметр (дюймы)
1/2 «	0,84
3/4 «	1,05
1 «	1,315
1-1 / 4 «	1,66
1-1 / 2 «	1,9
2 «	2,375
2-1 / 2 «	2,875
3 «	3.5
3-1 / 2 «	4

Толщина стенки и спецификация труб

Толщина стенки трубки измеряется в дюймах (0,0035 ″) или стандартным калибром от 7 (самая тяжелая) до 22 (самая легкая), что соответствует диапазону толщины стенки. На диаграмме справа вы можете видеть, что не все калибры 12 допускают толщину от 0,101 до 0,111. Типичное значение, которое не находится посередине, используется для расчета свойств сечения.

Еще раз, с толщиной стенки трубы немного сложнее. Для обозначения толщины стенки используются три давних традиционных обозначения:

Стандартная стенка (STD)
Сверхпрочная стена (XS), иногда называемая Сверхтяжелой стенкой (XH)
Двойная сверхпрочная стена (XXS), иногда называемая двойной сверхтяжелой стенкой (XXH)

В целях стандартизации размеров труб Американский национальный институт стандартов (ANSI) опубликовал ANSI B36.10. Этот стандарт расширил диапазон толщин стенок, номеров спецификаций от спецификации 10 (СЧ20) до спецификации 160 (СЧ260). Эти номера графиков указывают приблизительные значения для отношения давления к напряжению в 1000 раз.

Номера спецификаций из нержавеющей стали

от Списка 5S до Списка 80S были добавлены ANSI B36.19 для размеров до 12 дюймов. Добавление буквы «S» после номера спецификации указывает на то, что это относится к нержавеющей стали.

Калибр	Диапазон толщины (дюймы)	Стандартное значение (дюймы)
22	0.От 025 до 0,029	0,028
20	от 0,031 до 0,035	0,035
19	от 0,038 до 0,042	0,042
18	от 0,044 до 0,049	0,049
17	от 0,053 до 0,058	0,058
16	от 0,060 до 0,065	0,065
15	от 0,066 до 0.074	0,072
14	от 0,075 до 0,085	0,083
13	от 0,087 до 0,097	0,095
12	от 0,101 до 0,111	0,109
11	от 0,112 до 0,122	0,12
10	от 0,126 до 0,136	0,134
9	от 0,140 до 0,150	0.148
8	от 0,157 до 0,167	0,165
7	от 0,175 до 0,185	0,18

Существуют определенные взаимосвязи между традиционными обозначениями STD, XS и XXS, номерами спецификаций ANSI и фактической толщиной стенок. STD и SCH 40 одинаковы по размерам до 10 дюймов; в размерах более 10 дюймов, STD имеет стенку 3/8 дюйма. XS имеет толщину стенки 1/2 дюйма. XXS не имеет соответствующего номера спецификации, но для размеров до 6 дюймов XXS имеет толщину стенки вдвое больше, чем XS.Таблицы из нержавеющей стали 40S и 80S идентичны обозначениям из углеродистой стали Std и XS соответственно до 12 дюймов.

Ссылки на толщину стенки трубы обычно означают номинальную или среднюю толщину стенки. Большинство допусков ASTM для обычных трубных изделий указывают, что толщина стенки трубы в любой точке должна быть не более чем на 12 1/2% ниже номинальной указанной толщины стенки. Это означает, что минимальная стенка в 0,875 раза больше номинальной стенки может применяться для обычного прокатного стального проката.

В следующей таблице показано соотношение между различными размерами и графиками NPS и фактическим внешним диаметром и толщиной стенки.

Номинальный размер трубы	OD	SCH 5	SCH 10	SCH 40	SCH 80
1/2 «	0,84	0,065	0,083	0,109	0,147
3/4 «	1,05	0.065	0,083	0,113	0,154
1 «	1,315	0,065	0,109	0,133	0,179
1-1 / 4 «	1,66	0,065	0,109	0,14	0,191
1-1 / 2 «	1,9	0,065	0,109	0,145	0,2
2 «	2,375	0.083	0,109	0,154	0,218
2-1 / 2 «	2,875	0,083	0,12	0,203	0,276
3 «	3,5	0,083	0,12	0,216	0,3
3-1 / 2 «	4	0,083	0,12	0,226	0,318
4 «	4,5	0,083	0.12	0,237	0,337

Полное руководство по размерам и графику труб — Бесплатная карманная таблица

Номер спецификации труб — это стандартный метод определения толщины труб, используемых на производственных предприятиях.

Стандартизация кованой стали Спецификация и размеры труб начинаются с эпохи массового производства. В то время доступны трубы только трех размеров: стандартный вес (STD), сверхпрочные (XS) и двойные сверхпрочные (XXS), в зависимости от системы размеров железных труб (IPS).

В связи с модернизацией различных отраслей промышленности и использованием труб с различным давлением и температурой, трех размеров недостаточно для удовлетворения требований. Это приведет к появлению концепции номера спецификации, которая объединяет толщину стенки и диаметр трубы.

В текущей практике размер трубы определяется двумя наборами чисел

Диаметр трубы / номинальный диаметр
Спецификация трубы, которая представляет собой не что иное, как толщину стенки трубы.

Что такое номинальный размер трубы?

Номинальный размер трубы (NPS) — это число, определяющее размер трубы. Например, когда вы говорите «труба 6 дюймов», это означает, что 6 дюймов — это номинальный размер этой трубы. Однако для размеров труб внешний диаметр NPS 14 и выше такой же, как NPS. Чтобы понять эту концепцию, вы должны изучить способ производства труб.

Производство труб от NPS ⅛ (DN 6) до NPS 12 (DN 300) основано на фиксированном наружном диаметре (OD). Таким образом, при увеличении толщины стенки внутренний диаметр (ID) трубы уменьшается.Таким образом, NPS будет где-то посередине между внешним диаметром и внутренним диаметром трубы.

Изготовление трубы с NPS 14 (DN350) и выше соответствует номинальному размеру трубы. Приведенный ниже пример дает вам больше ясности в концепции.

Внешний диаметр дюймов	Внешний диаметр мм	Толщина дюймов	Толщина мм	ID в дюймах	ID в мм
Для трубы NPS 2 стандарта 40
2.375	60,3	0,154	3,91	2,067	52,5
Для трубы NPS 14 сортамент 40
14	350	0,438	11,13	13,124	333,3

Из приведенной выше таблицы вы можете видеть, что для NPS 2 внутренний диаметр трубы близок к NPS трубы, а для трубы NPS 14 внешний диаметр такой же, как NPS.

Спецификация трубы 4 ″ sch 80

Вы можете легко преобразовать размер из дюймов в мм, умножив его на 25.4 и округление, как показано ниже;

Наружный диаметр свыше 16 дюймов округлен до ближайшего 1 мм
Наружный диаметр 16 дюймов и ниже округлен до ближайшего 0,1 мм
Толщина стенки трубы округлена до ближайшего 0,01 мм

Что такое диаметр трубы (номинальное внутреннее отверстие)?

NPS часто называют NB (номинальное отверстие). Таким образом, нет никакой разницы между NB и NPS. NB — это также американский способ обозначения размеров труб. Я также видел, что когда размеры труб указаны в мм (DN), люди ссылаются на размеры труб в NB.Поэтому, когда кто-то говорит, что 25 или 50, в основном, они имеют в виду DN.

Что такое размер трубы DN (номинальный диаметр)?

DN или номинальный диаметр — это международное обозначение (SI или матричное обозначение), а также европейский эквивалент NPS для обозначения размеров труб. Здесь вы должны отметить, что DN показывает размеры трубы иначе, чем NPS.

2-дюймовая труба обозначается просто как DN 50. Вы можете получить любое значение NPS или DN, умножив его на 25. Для облегчения понимания ознакомьтесь с таблицей ниже.При использовании DN нет изменений в других измерениях.

Номинальный размер трубы	Диаметр номинальный	Номинальный размер трубы	Диаметр номинальный
NPS (дюймы)	DN (мм)	NPS (дюймы)	DN (мм)
1/8	6	20	500
1/4	8	22	550
3/8	10	24	600
1/2	15	26	650
3/4	20	28	700
1	25	30	750
1 ¼	32	32	800
1 ½	40	36	900
2	50	40	1000
2 ½	65	42	1050
3	80	44	1100
3 ½	90	48	1200
4	100	52	1300
5	125	56	1400
6	150	60	1500
8	200	64	1600
10	250	68	1700
12	300	72	1800
14	350	76	1900
16	400	80	2000
18	450	На основе ASME B36.10

Из этой таблицы видно, что сначала размер трубы увеличивается на ¼, чем ½, а затем на 1 дюйм. С 6 дюймов до 42 дюймов, увеличивается на 2 дюйма, а затем на 4 дюйма.

Что такое график трубопровода?

Спецификация труб — это способ указания толщины стенки трубы. Для упрощения заказа труб комитет ASME разработал номер спецификации, который основан на модифицированной формуле толщины стенки Барлоу.

Определение номера спецификации: Номер спецификации указывает приблизительное значение выражения 1000 x P / S, где P — рабочее давление, а S — допустимое напряжение, оба выражены в фунтах на квадратный дюйм.

Вы можете увидеть формулу расчета спецификации трубопроводов, как показано ниже;

Номер расписания = P / S

P — рабочее давление в (фунт / кв. Дюйм)
S — допустимое напряжение в (фунт / кв. Дюйм)

Итак, что означает таблица 40?

Schedule 40 — это не что иное, как указатель толщины трубы. Простыми словами можно сказать, что для данного материала труба сортамента 40 может выдерживать определенное давление.

А теперь скажите, какая труба толще сортамент 40 или 80?

Труба сортамента 80 толще трубы сортамента 40. Посмотрите на приведенную выше формулу номера графика, допустимое напряжение для материала при данной температуре фиксировано. Это означает, что с увеличением рабочего давления будет увеличиваться номер графика, который является обозначением толщины стенки трубы.

Таблица труб для труб из нержавеющей стали

Стоимость трубы из нержавеющей стали намного выше трубы из углеродистой стали.Благодаря свойствам коррозионной стойкости нержавеющей стали, усовершенствованию высоколегированной нержавеющей стали и сварке плавлением труб меньшей толщины можно удовлетворительно работать, не опасаясь преждевременного выхода из строя.

Для снижения стоимости материала ASME ввела различные номера графиков для труб и фитингов из нержавеющей стали. В соответствии с ASME B36.19 номер спецификации с суффиксом «S» вводится для трубы из нержавеющей стали. Пример — 10С

Стандартный график трубопроводов согласно ASME B36.10 и B36.19

См. Таблицу ниже, в которой суммированы доступные номера графиков для труб из углеродистой и нержавеющей стали в соответствии с ASME B36.10 и B36.19.

Для труб из углеродистой стали и кованого железа согласно ASME B36.10	5, 10, 20, 30, 40, 60, 80, 100, 120, 140, 160, STD, XS, XXS
Для трубы из нержавеющей стали согласно ASME B36.19	5S, 10S, 40S, 80S

Обратите внимание на следующее;

STD (стандартный) и Schedule 40 имеют одинаковую толщину до NPS 10 (DN 250)
Более NPS 10 STD имеет толщину стенки 3/8 дюйма.(9,53 мм)
XS имеет ту же толщину, что и Schedule 80, до NPS 8 (DN 200)
Толщина стенки XS выше NPS 8 составляет ½ дюйма (12,5 мм)

Таблица размеров трубы NPS в дюймах

Таблица номинальных размеров трубы — дюймы
Размер в дюймах	OD	5	5с	10	10 с	20	30	40	40с	Стандарт	60	80	80-е годы	XS	100	120	140	160	XXS	Размер в дюймах
1/8	0.405			0,049	0,049			0,068	0,068	0,068		0,095	0,095	0,095						1/8
1/4	0,54			0,065	0,065			0.088	0,088	0,088		0,119	0,119	0,119						1/4
3/8	0,675			0,065	0,065		0,073	0,091	0,091	0,091		0,126	0.126	0,126						3/8
1/2	0,84	0,065	0,065	0,083	0,083		0,095	0,109	0,109	0,109		0,147	0,147	0,147				0.188	0,294	1/2
3/4	1,05	0,065	0,065	0,083	0,083		0,095	0,113	0,113	0,113		0,154	0,154	0,154				0,219	0,308	3/4
1	1.315	0,065	0,065	0,109	0,109		0,114	0,133	0,133	0,133		0,179	0,179	0,179				0,25	0,358	1
1 1/4	1,66	0,065	0,065	0.109	0,109		0,117	0,14	0,14	0,14		0,191	0,191	0,191				0,25	0,382	1 1/4
1 1/2	1,9	0,065	0,065	0,109	0,109		0.125	0,145	0,145	0,145		0,2	0,2	0,2				0,281	0,4	1 1/2
2	2,375	0,065	0,065	0,109	0,109		0,125	0,154	0,154	0.154		0,218	0,218	0,218				0,344	0,436	2
2 1/2	2,875	0,083	0,083	0,12	0,12		0,188	0,203	0,203	0,203		0,276	0.276	0,276				0,375	0,552	2 1/2
3	3,5	0,083	0,083	0,12	0,12		0,188	0,216	0,216	0,216		0,3	0,3	0,3				0.438	0,6	3
3 1/2	4	0,083	0,083	0,12	0,12		0,188	0,226	0,226	0,226		0,318	0,318	0,318					0,636	3 1/2
4	4.5	0,083	0,083	0,12	0,12		0,188	0,237	0,237	0,237		0,337	0,337	0,337		0,438		0,531	0,674	4
5	5,563	0,109	0.109	0,134	0,134			0,258	0,258	0,258		0,375	0,375	0,375		0,5		0,625	0,75	5
6	6,625	0,109	0,109	0,134	0,134			0.28	0,28	0,28		0,432	0,432	0,432		0,562		0,719	0,864	6
8	8,625	0,109	0,109	0,148	0,148	0,25	0,277	0,322	0,322	0.322	0,406	0,5	0,5	0,5	0,594	0,719	0,812	0,906	0,875	8
10	10,75	0,134	0,134	0,165	0,165	0,25	0,307	0,365	0,365	0.365	0,5	0,594	0,5	0,5	0,719	0,844	1	1,125	1	10
12	12,75	0,156	0,156	0,18	0,18	0,25	0,33	0,406	0,375	0,375	0.562	0,688	0,5	0,5	0,844	1	1,125	1,312	1	12
14	14	0,156	0,156	0,25	0,188	0,312	0,375	0,438	0,375	0,375	0,594	0.75	0,5	0,5	0,938	1,094	1,25	1,406		14
16	16	0,165	0,165	0,25	0,188	0,312	0,375	0,5	0,375	0,375	0,656	0,844	0.5	0,5	1.031	1,219	1,438	1,594		16
18	18	0,165	0,165	0,25	0,188	0,312	0,438	0,562	0,375	0,375	0,75	0,938	0,5	0.5	1,156	1,375	1,562	1,781		18
20	20	0,188	0,188	0,25	0,218	0,375	0,5	0,594	0,375	0,375	0,812	1.031	0,5	0,5	1.281	1,5	1,75	1,969		20
22	22	0,188	0,188	0,25	0,218	0,375	0,5			0,375	0,875	1,125		0,5	1,375	1,625	1,875	2.125		22
24	24	0,218	0,218	0,25	0,25	0,375	0,562	0,688	0,375	0,375	0,969	1,219	0,5	0,5	1,531	1,812	2,062	2,344		24
26	26			0.312		0,5				0,375				0,5
28	28			0,312		0,5	0,625			0,375				0,5
30	30	0.25	0,25	0,312	0,312	0,5	0,625			0,375				0,5
32	32			0,312		0,5	0,625	0,688		0.375				0,5
34	34			0,312		0,5	0,625	0,688		0,375				0,5
36	36			0.312		0,5	0,625	0,75		0,375				0,5
38	38									0,375				0,5
40	40									0.375				0,5
42	42									0,375				0,5
44	44									0.375				0,5
46	46									0,375				0,5
48	48									0.375				0,5
Размер в дюймах	OD	5	5с	10	10 с	20	30	40	40с	Стандарт	60	80	80-е годы	XS	100	120	140	160	XXS	Размер в дюймах
ASME B36.10М-2015: Труба сварная и бесшовная деформируемая
ASME B36.19M-2004: Труба из нержавеющей стали (для 5S, 10S, 40S и 80S)
Не путайте между номиналом 3 1/2 дюйма и наружным диаметром 3,5 дюйма, номиналом 4 дюйма и наружным диаметром 4 000 дюймов

Таблица размеров трубы NPS в мм

Таблица номинальных размеров трубы — Номинальный размер трубы в миллиметрах (мм)
DN в мм	OD	5	5с	10	10 с	20	30	40	40с	Стандарт	60	80	80-е годы	XS	100	120	140	160	XXS	DN в мм
6	10.3			1,24	1,24			1,73	1,73	1,73		2,41	2,41	2,41
8	13,7			1,65	1,65			2,24	2.24	2,24		3,02	3,02	3,02
10	17,1			1,65	1,65		1,85	2,31	2,31	2,31		3,2	3,2	3,2
15	21.3	1,65	1,65	2,11	2,11		2,41	2,77	2,77	2,77		3,73	3,73	3,73				4,78	7,47
20	26,7	1,65	1,65	2,11	2.11		2,41	2,87	2,87	2,87		3,91	3,91	3,91				5,56	7,82
25	33,4	1,65	1,65	2,77	2,77		2,9	3,38	3.38	3,38		4,55	4,55	4,55				6,35	9,09
32	42,2	1,65	1,65	2,77	2,77		2,97	3,56	3,56	3,56		4,85	4.85	4,85				6,35	9,7
40	48,3	1,65	1,65	2,77	2,77		3,18	3,68	3,68	3,68		5,08	5,08	5,08				7.14	10,16
50	60,3	1,65	1,65	2,77	2,77		3,18	3,91	3,91	3,91		5,54	5,54	5,54				8,74	11,07
65	73	2.11	2,11	3,05	3,05		4,78	5,16	5,16	5,16		7,01	7,01	7,01				9,53	14,02
80	88,9	2,11	2,11	3,05	3,05		4.78	5,49	5,49	5,49		7,62	7,62	7,62				11,13	15,24
90	101,6	2,11	2,11	3,05	3,05		4,78	5,74	5,74	5,74		8.08	8,08	8,08					16,15
100	114,3	2,11	2,11	3,05	3,05		4,78	6,02	6,02	6,02		8,56	8,56	8,56		11.13		13,49	17,12
125	141,3	2,77	2,77	3,4	3,4			6,55	6,55	6,55		9,53	9,53	9,53		12,7		15,88	19,05
150	168.3	2,77	2,77	3,4	3,4			7,11	7,11	7,11		10,97	10,97	10,97		14,27		18,26	21,95
200	219,1	2,77	2,77	3.76	3,76	6,35	7,04	8,18	8,18	8,18	10,31	12,7	12,7	12,7	15,09	18,26	20,62	23,01	22,23
250	273	3,4	3,4	4,19	4.19	6,35	7,8	9,27	9,27	9,27	12,7	15,09	12,7	12,7	18,26	21,44	25,4	28,58	25,4
300	323,8	3,96	3,96	4,57	4,57	6.35	8,38	10,31	9,53	9,53	14,27	17,48	12,7	12,7	21,44	25,4	28,58	33,32	25,4
350	355,6	3,96	3,96	6,35	4,78	7,92	9.53	11,13	9,53	9,53	15,09	19,05	12,7	12,7	23,83	27,79	31,75	35,71
400	406,4	4,19	4,19	6,35	4,78	7,92	9,53	12.7	9,53	9,53	16,66	21,44	12,7	12,7	26,19	30,96	36,53	40,49
450	457	4,19	4,19	6,35	4,78	7,92	11,13	14,27	9.53	9,53	19,05	23,83	12,7	12,7	29,36	34,93	39,67	45,24
500	508	4,78	4,78	6,35	5,54	9,53	12,7	15,09	9,53	9.53	20,62	26,19	12,7	12,7	32,54	38,1	44,45	50,01
550	559	4,78	4,78	6,35	5,54	9,53	12,7			9,53	22,23	28.58		12,7	34,93	41,28	47,63	53,98
600	610	5,54	5,54	6,35	6,35	9,53	14,27	17,48	9,53	9,53	24,61	30,96	12,7	12.7	38,89	46,02	52,37	59,54
650	660			7,92		12,7				9,53				12,7
700	711			7.92		12,7	15,88			9,53				12,7
750	762	6,35	6,35	7,92	7,92	12,7	15,88			9,53				12.7
800	813			7,92		12,7	15,88	17,48		9,53				12,7
850	864			7.92		12,7	15,88	17,48		9,53				12,7
900	914			7,92		12,7	15,88	19,05		9,53				12.7
950	965									9,53				12,7
1000	1016									9.53				12,7
1050	1067									9,53				12,7
1100	1118									9.53				12,7
1150	1168									9,53				12,7
1200	1219									9.53				12,7
DN в мм	OD	5	5с	10	10 с	20	30	40	40с	Стандарт	60	80	80-е годы	XS	100	120	140	160	XXS	DN в мм
ASME B36.10М-2015: Труба сварная и бесшовная деформируемая
ASME B36.19M-2004: Труба из нержавеющей стали (для 5S, 10S, 40S и 80S)

Номинальный диаметр трубы OD

Номинальный размер трубы дюймов	Номинальный размер трубы Внешний диаметр в дюймах	DN в мм	Номинальный размер трубы Внешний диаметр в мм
1/8	10,3	6	10.3
1/4	13,7	8	13,7
3/8	17,1	10	17,1
1/2	21,3	15	21,3
3/4	26,7	20	26,7
1	33,4	25	33.4
1,25	42,2	32	42,2
1,5	48,3	40	48,3
2	60,3	50	60,3
2,5	73	65	73
3	88,9	80	88,9
3.5	101,6	90	101,6
4	114,3	100	114,3
5	141,3	125	141,3
6	168,3	150	168,3
8	219,1	200	219,1
10	273.1	250	273,1
12	323,8	300	323,8
14	14	350	355,6
16	16	400	406,4
18	18	450	457
20	20	500	508
22	22	550	559
24	24	600	610
26	26	650	660
28	28	700	711
30	30	750	762
32	32	800	813
34	34	850	864
36	36	900	914
38	38	950	965
40	40	1000	1016
42	42	1050	1067
44	44	1100	1118
46	46	1150	1168
48	48	1200	1219

Вы можете рассчитать внутренний диаметр трубы (ID) с помощью внешнего диаметра (OD) и толщины трубы, используя формулу, приведенную ниже.

Внутренний диаметр трубы = [Внешний диаметр трубы] — (2 × толщина стенки трубы)]

Допуск размеров для труб из углеродистой и нержавеющей стали

Общие допуски размеров перечислены в ASTM A530. Однако у каждого продукта есть свои требования, и если они указаны в спецификации, они будут применяться к A530.

Описание	Размер	Более	Менее
Вес	NPS 12 (DN 300) и ниже	10%	3.50%
Масса	NPS 14 (DN 350) и выше (Примечание-1)	10%	5%
Толщина стенки
Трубы бесшовные и сварные	от 1⁄8 до 2 ½, включая все коэффициенты т / д (Примечание-2)	20,00%	12,50%
	От 3 до 18 включ., Т / д до 5% вкл.	22,50%	12,50%
	От 3 до 18 вкл., т / д> 5%	15,00%	12,50%
	20 и более, сварные, все соотношения т / н (Примечание-3)	17,50%	12,50%
	20 и более, бесшовные, т / д до 5% вкл.	22,50%	12,50%
	20 и более, бесшовные, т / д> 5%	15,00%	12,50%
Труба кованая и расточная		1/8 дюйма(3,2 мм)	Нет
Литая труба		1/6 дюйма (1,6 мм)	Нет
Внутренний диаметр литой трубы		Нет	1,6 мм (1⁄16 дюйма)
Внешний диаметр (Примечание-4)
Внешний диаметр	от 1⁄8 до 11⁄2, включая	1⁄64 дюйма (0,4 мм)	0,8 мм (1/32 дюйма)
	От 1 ½ до 4, включая	1/32 дюйма(0,8 мм)	0,8 мм (1/32 дюйма)
	От 4 до 8, вкл.	1/16 дюйма (1,6 мм)	0,8 мм (1/32 дюйма)
	От 8 до 18, в т.ч.	3/32 дюйма (2,4 мм)	0,8 мм (1/32 дюйма)
	От 18 до 26, в т.ч.	1/8 дюйма (3,2 мм)	0,8 мм (1/32 дюйма)
	От 26 до 34, в т.ч.	5/32 дюйма (4,0 мм)	1/32 дюйма(0,8 мм)
	Более 34	3/8 дюйма (4,8 мм)	0,8 мм (1/32 дюйма)
Согласно ASTM A530 / A530M-12 и ASTM A999 / A999M-15

Примечание-1: Трубы размером NPS 4 (DN 100) и меньше могут взвешиваться партиями; трубы размером больше NPS 4 (DN 100) должны взвешиваться отдельно.
Примечание-2: t = номинальная толщина стенки. D = Внешний диаметр.
Примечание-3: Для сварных труб площадь сварного шва не должна ограничиваться превышением допуска.
Примечание-4: Для тонкостенных труб овальность в любом одном поперечном сечении не должна превышать 1,5% указанного внешнего диаметра.

Щелкните изображение ниже, чтобы получить таблицу размеров труб для печати

Карманная диаграмма в дюймах

Карманная диаграмма в мм

Скачать бесплатно диаграммы в формате PDF

В чем разница между размером трубы и размером трубы?

Вы, наверное, слышали, что трубка и трубка используются как синонимы, но они разные.Ответ на этот вопрос — да! Самая большая разница между трубой и трубкой заключается в форме. Труба всегда будет круглой, однако труба может быть круглой, квадратной или прямоугольной. Ниже приведены несколько других факторов, отличающих трубу от трубы.

Когда дело доходит до измерения трубы, он измеряется по внутреннему диаметру, часто называемому номинальным диаметром. Номинальный размер трубы (NPS) — это североамериканский набор стандартных размеров трубы. Термин номинальный относится к трубе в неспецифических терминах и обозначает внутренний диаметр безразмерным числом.Например, стальная труба номиналом 2 дюйма состоит из семейства стальных труб диаметром 2,375 дюйма.

Труба также имеет толщину стенки, указанную в спецификации. Внешняя сторона трубы всегда больше внутренней. Разница между внутренним диаметром (ID) и внешним диаметром (OD) обусловлена толщиной стенки. Толщина стенки также определяет прочность трубы. Труба сортамента 40 является наиболее распространенной, однако, когда требуется дополнительная прочность, доступен вариант 80.

Круглая труба определяется ее фактическим наружным диаметром и равна соответствующему размеру. Толщина трубки определяется порядковым номером. Размер трубы останется неизменным независимо от толщины стенки. НКТ также имеют более жесткие производственные допуски, чем трубы.

Определите, что вам нужно для вашего проекта? Труба или труба круглого сечения?

Фланцы размером 1-1 / 2 дюйма имеют отверстие для установки с наружным диаметром более 1,90 дюйма — фактический внешний диаметр трубы 1-1 / 2 дюйма. НКТ 1-1 / 2 ″ имеет истинное значение 1.Внешний диаметр 50 дюймов. Выше показано различие между трубным фланцем 1-1 / 2 дюйма и трубным фланцем 1-1 / 2 дюйма.

Вот таблица, в которой указаны фактические размеры для нескольких стандартных размеров труб. Свяжитесь с нами, чтобы получить больше информации.

Для просмотра имеющихся материалов нажмите здесь.

Номинальный размер трубы

Внешний
Диаметр

График 5

График 10

График 40

График 80

1/2 ″
3/4 ″
1 ″
1-1 / 4 ″
1-1 / 2 ″
2 ″
2-1 / 2 ″
3 ″
3-1 / 2 ″
4 ″
5 ″
6 ″

.840 ″
1,050 ″
1,315 ″
1,660 ″
1,900 ″
2,375 ″
2,875 ″
3,500 ″
4.000 ″
4,500 ″
5,560 ″
6,630 ″

0,065 ″
0,065 ″
0,065 ″
0,065 ″
0,065 ″
0,065 ″
0,083 ″
0,083 ″
0,083 ″
0,083 ″
.109 ″
.109 ″
.109 ″
.109 ″

.083 ″
.083 ″
.109 ″
.109 ″
.109 ″
.109 ″
.120 ″
.120 ″
.120 ″
.120 ″
.134 ″
.134 ″
.134 ″
.134 ″

.109 ″
.113 ″
.133 ″
.140 ″
.145 ″
.154 ″
.203 ″
. 216 ″
. 226 ″
. 237 ″
. 258 ″
.280 ″

.147 ″
.154 ″
.179 ″
.191 ″
.200 ″
. 218 ″
. 276 ″
. 300 ″
, 318 ″
. 337 ″
, 375 ″
. 432 ″
.

Трубы Общие — Номинальный размер трубы (NPS) и график (SCH)

Что такое номинальный размер трубы?

Номинальный размер трубы (NPS) — это североамериканский набор стандартных размеров труб, используемых для высоких или низких давлений и температур.Название NPS основано на более ранней системе «Размер железной трубы» (IPS).

Эта система IPS была создана для обозначения размера трубы. Размер представляет собой приблизительный внутренний диаметр трубы в дюймах. Труба IPS 6 дюймов — это труба, внутренний диаметр которой составляет приблизительно 6 дюймов. Пользователи начали называть эту трубу как 2-дюймовую, 4-дюймовую, 6-дюймовую трубу и т. Д. Для начала каждый размер трубы производился так, чтобы иметь одну толщину, которая позже была названа стандартный (STD) или стандартный вес (STD.WT.) Внешний диаметр трубы был стандартизован.

В соответствии с промышленными требованиями, предъявляемыми к жидкостям под высоким давлением, трубы производились с более толстыми стенками, что стало известно как сверхпрочные (XS) или сверхтяжелые (XH). Требования к более высокому давлению увеличились еще больше с трубами с более толстыми стенками. Соответственно, трубы изготавливались с двойными сверхпрочными (XXS) или двойными сверхтяжелыми (XXH) стенками, при этом стандартизованные наружные диаметры не изменились. Обратите внимание, что на этом веб-сайте используются только термины XS и XXS .

Таблица труб

Итак, во времена IPS использовались только три толщины стены. В марте 1927 года Американская ассоциация стандартов провела обследование отрасли и создала систему, определяющую толщину стенок на основе меньших шагов между размерами. Обозначение, известное как номинальный размер трубы, заменило размер железной трубы, а термин «график» ( SCH ) был изобретен для определения номинальной толщины стенки трубы. Добавляя номера спецификаций к стандартам IPS, сегодня мы знаем диапазон толщины стенок, а именно:

SCH 5, 5S, 10, 10S, 20, 30, 40, 40S, 60, 80, 80S, 100, 120, 140, 160, STD, XS и XXS.

Номинальный размер трубы ( NPS ) — это безразмерное обозначение размера трубы. Он указывает на стандартный размер трубы, если за ним следует номер обозначения конкретного размера без символа дюйма. Например, NPS 6 обозначает трубу, внешний диаметр которой составляет 168,3 мм.

NPS очень слабо связано с внутренним диаметром в дюймах, а трубы NPS 12 и меньшие имеют внешний диаметр больше, чем обозначение размера. Для NPS 14 и более этот NPS равен 14 дюймам.

Для данного NPS внешний диаметр остается постоянным, а толщина стенки увеличивается с увеличением номера спецификации.Внутренний диаметр будет зависеть от толщины стенки трубы, указанной в спецификации.

Резюме:
Размер трубы указывается двумя безразмерными числами,

номинальный размер трубы (NPS)
номер расписания (SCH)

и соотношение между этими числами определяют внутренний диаметр трубы.

Размеры труб из нержавеющей стали определены стандартом ASME B36.19, охватывающим внешний диаметр и толщину стенки по спецификации.Обратите внимание, что все толщины стенок нержавеющей стали по ASME B36.19 имеют суффикс «S». Размеры без суффикса «S» соответствуют стандарту ASME B36.10, который предназначен для труб из углеродистой стали.

Международная организация по стандартизации (ISO) также использует систему с безразмерным обозначением.
Номинальный диаметр ( DN ) используется в метрической системе единиц. Он указывает на стандартный размер трубы, если за ним следует номер обозначения конкретного размера без символа миллиметра. Например, DN 80 — это эквивалентное обозначение NPS 3.Ниже приведена таблица с эквивалентами для размеров труб NPS и DN.

NPS	1/2	3/4	1	1¼	1½	2	2½	3	3½	4
DN	15	20	25	32	40	50	65	80	90	100

Примечание. Для NPS ≥ 4 соответствующий DN = 25, умноженный на номер NPS.

Вы знаете, что такое «ein zweihunderter Rohr» ?. Немцы подразумевают под этим трубу NPS 8 или DN 200. В данном случае голландцы говорят о «8 duimer». Мне действительно любопытно, как люди в других странах указывают на трубку.

Примеры действительных O.D. и И.Д.

Фактические внешние диаметры

Фактический наружный диаметр NPS 1 = 1,5 / 16 дюйма (33,4 мм)
Фактический наружный диаметр NPS 2 = 2,3 / 8 дюйма (60,3 мм)
Фактический наружный диаметр NPS 3 = 3½ дюйма (88,9 мм)
NPS 4 фактический O.D. = 4½ дюйма (114,3 мм)
Фактический наружный диаметр NPS 12 = 12¾ «(323,9 мм)
Фактический наружный диаметр NPS 14 = 14 дюймов (355,6 мм)

Фактический внутренний диаметр 1 дюймовой трубы.

NPS 1-SCH 40 = Внешний диаметр 33,4 мм — WT. 3,38 мм — I.D. 26,64 мм
NPS 1-SCH 80 = Внешний диаметр 33,4 мм — WT. 4,55 мм — I.D. 24,30 мм
NPS 1-SCH 160 = Внешний диаметр 33,4 мм — WT. 6,35 мм — I.D. 20,70 мм

Как указано выше, никакой внутренний диаметр не соответствует истине 1 дюйм (25,4 мм).
Внутренний диаметр определяется толщиной стенки ( WT ).

Факты, которые вам необходимо знать!

Schedule 40 и 80 приближаются к STD и XS и во многих случаях идентичны.
Для размеров от NPS 12 и выше толщина стенок между сортаментами 40 и STD отличается, от NPS 10 и выше толщина стенки между сортами 80 и XS отличается.

Список 10, 40 и 80 во многих случаях аналогичен списку 10S, 40S и 80S.
Но будьте осторожны, от NPS 12 до NPS 22 толщина стенок в некоторых случаях отличается.В этом диапазоне трубы с индексом «S» имеют более тонкую толщину стенки.

ASME B36.19 не распространяется на все размеры труб. Следовательно, требования к размерам ASME B36.10 применяются к трубам из нержавеющей стали размеров и графиков, не охватываемых ASME B36.19.

Замечание (а) автора …

История номинального размера трубы 9 марта 2006 г.

Персоналу PM Engineer (PME) (один из дочерних журналов SUPPLY HOUSE TIMES) был задан вопрос о том, как получился номинальный размер трубы.Вот ответ, предоставленный редакционным директором PME Юлиусом Балланко.
Человеком, непосредственно ответственным за номинальный размер трубы, был джентльмен по имени Роберт Бриггс. Бриггс был начальником завода Pascal Iron Works в Филадельфии. В 1862 году он написал набор спецификаций для железных труб и разослал их всем заводам в этом районе.
Поймите, что в 1862 году Соединенные Штаты были вовлечены в Гражданскую войну. Каждый трубный завод производил свои трубы и фитинги по своим техническим требованиям.Бриггс попытался стандартизировать размеры, что также помогло бы военным усилиям. Труба и фитинги будут взаимозаменяемыми между мельницами. В 1862 году это было довольно необычно.
Стандарты труб стали известны как «Стандарты Бриггса». В конечном итоге они стали американскими стандартами и, наконец, стандартами, используемыми для современных труб.
В текущем стандарте стальных труб ASTM A53 в основном используется стандарт Бриггса для труб размером от 1/2 до 4 дюймов. Вы заметите, что после 4 дюймов труба начинает приближаться к фактическому размеру. используется для идентификации трубы.
Итак, вы, наверное, спросите, а откуда взялись размеры ?. Ну, это были размеры штампов, используемых в Pascal Iron Works. Бриггс заставил всех подстроиться под себя. Отсюда и название «именная» труба. размер возник, что означает «близко к» или «где-то рядом» с действительным измерением.

Я нашел историю номинального размера трубы в Supplyhouse Times

Таблица номинальных размеров труб

— Стандартная труба Полное руководство по размерам труб

Приложение

На основе NPS и спецификации трубы внешний диаметр трубы (OD) и толщина стенки могут быть получены из справочных таблиц, таких как приведенные ниже, которые основаны на стандартах ASME B36.10М и Б36.19М. Например, NPS 14 Sch 40 имеет внешний диаметр 14 дюймов (360 мм) и толщину стенки 0,437 дюйма (11,1 мм). Однако значения NPS и OD не всегда равны, что может создать путаницу.

Для NPS от до 12 значения NPS и OD отличаются. Например, внешний диаметр трубы NPS 12 на самом деле составляет 12,75 дюйма (324 мм). Чтобы узнать фактический OD для каждого значения NPS, обратитесь к таблицам ниже. (Обратите внимание, что для трубок размер указывает фактические размеры, а не номинальные.)
Для NPS 14 и выше значения NPS и OD равны.Другими словами, труба NPS 14 на самом деле имеет внешний диаметр 14 дюймов (360 мм).

Причина несоответствия между NPS ⅛ и 12 дюймами заключается в том, что эти значения NPS изначально были установлены таким образом, чтобы получить тот же внутренний диаметр (ID), основанный на стандартах толщины стенок в то время. Однако по мере развития набора доступных толщин стенок ID изменился, и NPS стал только косвенно связан с ID и OD.

Для данного NPS наружный диаметр остается фиксированным, а толщина стенки увеличивается в зависимости от спецификации.Для данного графика наружный диаметр увеличивается с увеличением NPS, в то время как толщина стенки остается постоянной или увеличивается. Используя уравнения и правила в ASME B31.3 Process Piping, можно показать, что номинальное давление уменьшается с увеличением NPS и постоянным графиком.

В некоторых спецификациях используются спецификации труб, называемые стандартной стенкой (STD), сверхпрочной (XS) и двойной сверхпрочной (XXS), хотя на самом деле они относятся к более старой системе, называемой размером железной трубы (IPS). Номер IPS совпадает с номером NPS.STD идентичен SCH 40S, а 40S идентичен 40 для NPS от 1/8 до NPS 10 включительно. XS идентичен SCH 80S, а 80S идентичен 80 для NPS от 1/8 до NPS 8 включительно. Стенка XXS толще, чем у сорта 160, от NPS 1/8 дюйма до NPS 6 включительно, а стенка сортамента 160 толще, чем у стенки XXS для NPS 8 дюймов и больше.

Номинальный размер трубы (NPS) — это североамериканский набор стандартов, используемых для обозначения диаметра и толщины трубы. Размер трубы указывается двумя безразмерными числами: номинальным размером трубы (NPS) для внутреннего диаметра в дюймах и спецификацией (Sched.или Sch.) для толщины стенки.

.126

4 .154. 154

.140

РАСПИСАНИЕ ТРУБ ТОЛЩИНА СТЕНЫ (дюймы)

Номинальное значение

НАД. Дюймы

10s

40s и Std

80s & E.H.

160

1/8

.405

.049

.068

.095

.540

.065

.088

.119

.675

.065

.091

.126

.840

.083

.109

.147

.187

3/4

1.050

.083

.113

. 218

1,315

.109

.133

.179

.250

1 1/4

1.660

.109

.140

.191

.250

1 1/2

1.900

.109

.145

.200

.281

003

03

. 687

33 Размеры и вес

Легенда

Толщина стенки в дюймах
Вес стали в фунтах. на фут

.109	.109	.154	.154	.218	.218	.343
2 1/2	2,875	.120	.120	.203	.203	9002. 276 .276	.375
3	3.500	.120	.120	.216	.216	.300	.300	.437
3 1/2	4.000	.120	.120 4 .226	.226	.318	.318
4	4.500	.120	.120	.237	.237	.337	.337	.531
4 1/2	5.000 4 1/2	5.000	.247		.355
5	5.563	.134	.134	.258	.258	.375	.375	.625
6	6.625		6.625		.280	.280	.432	.432	.718
7	7.625			.301		.500
8	8.625	.148	.148	.148	.322	.500	.500	.906
9	9,625			.342		.500
10	10.750	.165	.165	.365	5		5	.500	.593	1.125
11	11.750			.375		.500
12	12.750	.180	.180	.375	.406		1,312
14	14,000	. 188	. 250	.375	.437	.500	.750	1,406
16	16,000 03	.	.375	.500	.500	.843	1,593
18	18.000	.188	.250	.375	.562	.500	.937	1,781

.095
.3145

1.304 .083
2,475 .247
12,53

0

4 6 23
245,1
245,1

03.

.312
105,59

0


1/8	.405		.035 .1383	.049 . 1863	.049 .1863			.068 .2447	.068 .2447		.095 .3145
1/4	.540		.049 .2570	.065 .3297	.065 .3297			.088 .4248	.088 .4248		.119	.5 .119 .5351
3/8	.675		.049 .3276	.065 .4235	.065 .4235			.091 .5676	.091 .5676		.126 .7338	.126 .7336	.126 .7336
1/2	.840	.065 .5383	.065 .5383	.083 .6710	.083 .6710			.109 .8510	.109 .8510		.147 1.088	.147 1.088						.294 1.714
3/4	1.050	.065 .6838	.065 .6838	.083 .8572	.083 .8572			.113 1.131	.113 1.131		.154 1.474	.154 1.474				. 218 1.937 0	.308	1 444 1,937	.308	2.44	1,315	.065 .8678	.065 .8678	.109 1,404	.109 1,404		.133 1.679	.133 1,679	.179 2,172	.179 2,172	.250 2,844	.358 3,659	. / 4	1,660	.065 1,107	.065 1,107	.109 1.806	.109 1.806	.140 2.273	.140 2,273	.191 2,997	.191 2,997	,250 3,765	.382 5,214
1 / / / 2 1.900	.065 1.274	.065 1.274	.109 2.085	.109 2.085			.145 2.718	.145 2.718		.200 3.631	.200 3.631				.281 4.859	.400 6.408
2	2.3075
2	2.3075	. 1.604	.065 1.604	.109 2.638	.109 2,638			.154 3.653	.154 3.653		.218 5,022	. 218 5,022				.343 7,444	.436 9,029
2-1 / 2		2,875	0,083	.120 3,531	.120 3,531			.203 5,793	.203 5,793		.276 7.661	.276 7.661				.375 10.01	.552 13.70
3	3.500	.083 3.029	.083 3.029	.083 .120 4,332	.120 4,332			.216 7,576	.216 7,576		.300 10,25	.300 10,25				.437 14,32	.600 18,58
3-1 / 2	4.000	.083 3,472	.083	6 3,472	.120 4,973	.120 4,973			.226 9,109	.226 9,109		.318 12,51	.318 12.51					.636 22.85
4	4.500	.083 3.915	.083 3.915 0	.083 3.915 0	.120 5.61320 4 5.61320 5,613			.237 10,79	.237 10,79	.281 12,66	.337 14.98	.337 14.98		.437 19,01		.531 22,51	.674 27,54
4-1 / 2	5.000										.355 17,61						.710 32,53
5	5,563	.109 6.349	.109 6.349	.134 7.770	.134 7.770		0	14.6252 0	14.6252 0	. 258 14,62		.375 20,78	.375 20,78		.500 27,04		.625 32,96	.750 38,55
6	6,625	.109 7,585	.109 7,585	.134 9.290	.134 9.290		0	.957 0	. 280 18,97		.432 28,57	.432 28,57		.562 36,39		.718 45,3	.864 53.16
7	7.625							.301 23,57			.				.875 63.08
8	8.625	.109	.109	.148 13,40	.148 13,40	.250 22,36	.277 24,70	.322 28,55	.322 28,55	.406 4.35.64 0	.500 43,39	.593 50,87	.718 60.93	.812 67,76	.906 74,69	.885 72,42
9	9,6256					.342 33,9			.500 48,72
10	10.750
10	10.750	. 134 15,19	.165 18,65	.165 18,65	.250 28,04	.307 34,24	.365 40,48	.365 40,48	.500 54,74	.500 54,74	.593 64,33	.718 76,93	.843 89.20	1.000 104,1	1.125 115.7	4 11	11.750							.375 45,55		.500 60,07
12	12.750	.156 21.07	.165 22,18	. 180 24,17	.250 33,38	.307 34,24	.365 40,48	.365 40,48	.500 54,74	.500 54.74	.593 64.33	.718 76.93	.843 89.20	1.000 104.1	1.125 115.7
14	14.000	.156	.188 27,73	.250 36,71	.312 45,38	.375 54,57	.375 54,57	.437 63,37	.593 84.91	.500 72.09	.750 106,1	.937 130,7	1,093 150,7	1,250 170,2	1,406 189,1
16	16,00057
16	16,00057 900 27,90		.188 31,75	.250 42,05	.312 52,36	.375 62,58	.375 62,58	.500 82.77	.656 107,5	.500 82,77	.843 136,5	1,031 164,8	1,218 192,3	1,427 223,5	1,593 245,1


.165 31,43		.188 35,76	.250 47,39	.312 59,03	.437 82.06	.375 70.59	.562 104,2	.750 138,2	.500 93,45	.937 170,8	1,156 208,0	1,375 244,1	1,562 274,2	1,781 7		274,2	1,781 7
20	20,000	.188 39,78		.218 46,05	.250 52,73	.375 78,6	.500 104.1	.375 78,6	.593 122,9	.812 166,4	.500 104,1	1,031 208,9	1,280 256,1	1,500 296,4	1,750 341,1
22	22,000	.188 43,8		.218 50,71	.250 58,07	.375 86.61	.500 114,81	.375 86,61		.875 197,41	.500 114,81	1,125 250,81	1,375 302,88		1,625 353,61 2.125 451.06
24	24.000	. 218 55,37		. 250 63,41	. 250 63.41	.375 94,62	.562 140,8	.375 94,62	.687 171,2	.968 238,1	.500 125,5	1,218 296,4	36124 1,531 429,4	2,062 483,1	2,344 542,13
26	26,000				.312 85,60	.500 136,17		.375 102,63			.500 136,17			0
28	28,000				.312 92,26	.500 146,85	.625 182,73	.375 110,64
	.312 98.93	.312 98.93	.500 157,53	.625 196.08	.375 118.65			.500 157,53
32	32.000				.500 168,21	.625 209,43	.375 126,66	.688 230,08		.500 168.21
34	34.000				112.6		112.6		.625 222,78	.375 134,667	.688 244,77
			.000				.312 118.92		.625 236,13	.375 142,68	.750 262,35		262,35		7

Размеры и допуски труб

Размеры стальных труб во всем мире стандартизированы по историческим размерам, которые теперь называются номинальными размерами труб (NPS).

Помимо стандартизации номинального внешнего диаметра (OD), несколько лет назад был разработан ряд стандартных толщин стенок, которые были обозначены как спецификации (SCH). Единицы измерения NPS и SCH безразмерны. Большее число указывает на больший размер наружного диаметра или большую толщину стенки. Типичное описание может выглядеть как 4 NPS SCH 40 . В данном случае это описание указывает номинальный внешний диаметр 4,500 дюйма (114,3 мм) и номинальную толщину стенки 0,237 дюйма (6,02 мм). До 8 NPS номинальные размеры труб из углеродного и нержавеющего сплавов одинаковы.Для более крупных размеров возможны различия в номинальной толщине стенок.

Исторически размеры трубы меньшего диаметра были такими, что внутренний диаметр (ID) того, что сейчас известно как толщина SCH 40, был очень близок к обозначению наружного диаметра. В приведенном выше примере номинальный ID составляет 4,026 дюйма для 4 NPS. Поскольку появилась возможность делать стенки меньшей (и большей) толщины, перечень размеров был расширен. Размеры стандартизированы в ANSI B36.10 для углеродных труб и в ANSI B36.19 для нержавеющих и никелевых сплавов.

Допуски на трубы будут зависеть от сплава и стандарта, по которому они были произведены. Стандарт общих требований, охватывающий большинство нержавеющих труб, — ASTM / ASME A / SA 999. Наружный диаметр в пределах допуска для всех размеров составляет -0,031 дюйма. Превышение допуска увеличивается с размером наружного диаметра, но для диапазона от 1-1 / 2 до 4 NPS положительный допуск также составляет 0,031 дюйма. Это вводит концепцию овальности, при которой, если бы труба показывала как максимальный, так и минимальный допустимый наружный диаметр, она была бы некруглой (овальной) на 0.062 ”. Допускается дополнительный допуск на овальность для тонкостенной трубы, которая определяется как труба, у которой номинальная стенка составляет 3% или менее от наружного диаметра. В таком случае диапазон допуска OD применяется к среднему OD, а овальность допускается на уровне 1,5% от OD. (См. Вставку).
Ограничивается только минимальная толщина стенки, которая составляет -12,5% от номинальной. Ограничений по максимальной толщине стенок нет. Для бесшовных труб существует ограничение на 10% по весу (массе) от номинального веса. Обратите внимание, что это ограничивает среднюю толщину стенки бесшовной трубы до не более 10%, но не ограничивает удельную максимальную толщину стенки в любой заданной точке.Для сварных труб нет ограничений по максимальной толщине или весу.

Также предусмотрены допуски для нержавеющих труб по прямолинейности (1/8 дюйма на 10 футов) и по отрезанной длине (-0, +1/4 дюйма). Обратите внимание, что для идентификатора нет требований или допусков.
Допуски для большинства сварных труб из никелевых сплавов идентичны или очень похожи на допуски для нержавеющих труб. Общие требования к сварным трубам из никелевого сплава содержатся в ASTM / ASME B / SB 775. Общие требования к бесшовным трубам из никелевого сплава опубликованы в ASTM / ASME B / SB 729.Поскольку никелевые сплавы труднее поддаются горячей обработке, допуски для горячекатаных труб более значительны, чем для изделий из нержавеющей стали или сварных и холодно обработанных никелевых сплавов.

Таблицы NPS для выбранных размеров

NPS ⅛ до NPS 3½

DN не совсем соответствует размеру в миллиметрах, поскольку ISO 6708 определяет его как безразмерную спецификацию, только косвенно связанную с диаметром. Размеры ISO 6708 представляют собой метрические названия для существующих дюймовых размеров, что приводит к соотношению 1: 1 между размерами NPS и DN.ISO 6708 не включает значения для «DN 6» или «DN 8», однако ASME B36.10M перечисляет «DN 6» и «DN 8».

NPS	DN (безразмерный)	OD [дюйм (мм)]	Толщина стенки [дюйм (мм)]
NPS	DN (безразмерный)	OD [дюйм (мм)]	SCH 5s	SCH 10s / 20	SCH 30	SCH 40s / 40 / STD	SCH 80s / 80 / XS	SCH 120	SCH 160	XXS
⅛	3	0.405 (10,29)	0,035 (0,889)	0,049 (1,245)	0,057 (1,448)	0,068 (1,727)	0,095 (2,413)	—	—	—
¼	6	0,540 (13,72)	0,049 (1,245)	0,065 (1,651)	0,073 (1,854)	0,088 (2,235)	0,119 (3,023)	—	—	—
⅜	10	0.675 (17,15)	0,049 (1,245)	0,065 (1,651)	0,073 (1,854)	0,091 (2,311)	0,126 (3.200)	—		—
½	15	0,840 (21,34)	0,065 (1,651)	0,083 (2,108)	0,095 (2,413)	0,109 (2,769)	0,147 (3,734)	—	0,188 (4,775)	0,294 (7,468)
¾	20	1.050 (26,67)	0,065 (1,651)	0,083 (2,108)	0,095 (2,413)	0,113 (2,870)	0,154 (3,912)	—	0,219 (5,563)	0,308 (7,823)
1	25	1,315 (33,40)	0,065 (1,651)	0,109 (2,769)	0,114 (2,896)	0,133 (3,378)	0,179 (4,547)	—	0,250 ( 6,350)	0,358 (9.093)
1¼	32	1,660 (42,16)	0,065 (1,651)	0,109 (2,769)	0,117 (2,972)	0,140 (3,556)	0,191 (4,851)	—	0,250 (6,350)	0,382 (9,703)
1½	40	1,900 (48,26)	0,065 (1,651)	0,109 (2,769)	0,125 (3,175)	0,145 (3,683)	0.200 (5.080)	—	0,281 (7,137)	0,400 (10,160)
2	50	2,375 (60,33)	0,065 (1,651)	0,109 (2,769)	0,125 (3,175)	0,154 (3,912)	0,218 (5,537)	0,250 (6,350)	0,344 (8,738)	0,436 (11,074)
2½	65	2,875 (73,03)	0,083 (2,108)	0,120 (3.048)	0,188 (4,775)	0,203 (5,156)	0,276 (7,010)	0,300 (7,620)	0,375 (9,525)	0,552 (14,021)
3	80	3,500 ( 88,90)	0,083 (2,108)	0,120 (3,048)	0,188 (4,775)	0,216 (5,486)	0,300 (7,620)	0,350 (8,890)	0,438 (11,125)	0,600 (15,240)
3½	90	4.000 (101,60)	0,083 (2,108)	0,120 (3,048)	0,188 (4,775)	0,226 (5,740)	0,318 (8,077)	—	—	0,636 (16,154)

Допуск: Допуск на наружный диаметр трубы составляет +1/64 (0,0156) дюйма (0,40 мм), -1/32 (0,0312) дюйма (0,79 мм).

Согласно ASME B36.10M Толщина стенки трубы округляется до ближайшего 0,01 мм (0,00039 дюйма) при переводе толщины стенки из дюйма в мм.

NPS 4 — NPS 9

NPS	DN	OD [дюйм (мм)]	Толщина стенки [дюйм (мм)]
NPS	DN	OD [дюйм (мм)]	SCH 5	SCH 10s / 10	SCH 20	SCH 30	SCH 40s / 40 / STD	SCH 60	SCH 80s / 80 / XS	SCH 100	SCH 120	SCH 140	SCH 160	XXS
4	100	4.500 (114,30)	0,083 (2,108)	0,120 (3,048)	—	0,188 (4,775)	0,237 (6,020)	—	0,337 (8,560)	—	0,437 (11,100)	—	0,531 (13,487)	0,674 (17,120)
4½	115	5,000 (127,00)	—	—	—	—	0,247 (6,274)	—	0.355 (9,017)	—	—	—	—	0,710 (18,034)
5	125	5,563 (141,30)	0,109 (2,769)	0,134 (3,404)	—	—	0,258 (6,553)	—	0,375 (9,525)	—	0,500 (12,700)	—	0,625 (15,875)	0,750 (19,050)
6	150	6.625 (168,28)	0,109 (2,769)	0,134 (3,404)	—	—	0,280 (7,112)	—	0,432 (10,973)	—	0,562 (14,275)	—	0,719 (18,263)	0,864 (21,946)
7	—	7,625 (193,68)	—	—	—	—	0,301 (7,645)	—	0,500 ( 12.700)	—	—	—	—	0.875 (22,225)
8	200	8,625 (219,08)	0,109 (2,769)	0,148 (3,759)	0,250 (6,350)	0,277 (7,036)	0,322 (8,179)	0,406 (10,312)	0,500 (12,700)	0,593 (15,062)	0,719 (18,263)	0,812 (20,625)	0,906 (23,012)	0,875 (22,225)
9	—	9,625 (244.48)	—	—	—	—	0,342 (8,687)	—	0,500 (12,700)	—	—	—	—	—

NPS 10 согласно NPS 24

NPS	DN	OD [дюйм (мм)]	Толщина стенки [дюйм (мм)]
NPS	DN	OD [дюйм (мм)]	SCH 5s	SCH 5	SCH 10s	SCH 10	SCH 20	SCH 30	SCH STD / 40S
10	250	10.75 (273,05)	0,134 (3,404)	0,134 (3,404)	0,165 (4,191)	0,165 (4,191)	0,250 (6,350)	0,307 (7,798)	0,365 (9,271)
12	300	12,75 (323,85)	0,156 (3,962)	0,156 (3,962)	0,180 (4,572)	0,180 (4,572)	0,250 (6,350)	0,330 (8,382)	0,375 ( 9,525)
14	350	14.00 (355,60)	0,156 (3,962)	0,156 (3,962)	0,188 (4,775)	0,250 (6,350)	0,312 (7,925)	0,375 (9,525)	0,375 (9,525)
16	400	16,00 (406,40)	0,165 (4,191)	0,165 (4,191)	0,188 (4,775)	0,250 (6,350)	0,312 (7,925)	0,375 (9,525)	0,375 ( 9,525)
18	450	18.00 (457.20)	0,165 (4,191)	0,165 (4,191)	0,188 (4,775)	0,250 (6,350)	0,312 (7,925)	0,437 (11,100)	0,375 (9,525)
20	500	20,00 (508,00)	0,188 (4,775)	0,188 (4,775)	0,218 (5,537)	0,250 (6,350)	0,375 (9,525)	0,500 (12,700)	0,375 ( 9,525)
22	550	22.00 (558,80)	0,188 (4,775)	0,188 (4,775)	0,218 (5,537)	0,250 (6,350)	0,375 (9,525)	0,500 (12,700)	0,375 (9,525)
24	600	24,00 (609.60)	0,218 (5,537)	0,218 (5,537)	0,250 (6,350)	0,250 (6,350)	0,375 (9,525)	0,562 (14,275)	0,375 ( 9,525)

NPS	DN	Толщина стенки [дюйм (мм)]
NPS	DN	SCH 40	SCH 60	SCH 80s / XS	SCH 80	SCH 100	SCH 120	SCH 140	SCH 160
10	250	0.365 (9,271)	0,500 (12,700)	0,500 (12,700)	0,594 (15,088)	0,718 (18,237)	0,843 (21,412)	1,000 (25,400)	1,125 (28,575)
12	300	0,406 (10,312)	0,562 (14,275)	0,500 (12,700)	0,687 (17,450)	0,843 (21,412)	1,000 (25,400)	1,125 (28,575)	1,312 ( 33.325)
14	350	0.437 (11,100)	0,593 (15,062)	0,500 (12,700)	0,750 (19,050)	0,937 (23,800)	1,093 (27,762)	1,250 (31,750)	1,406 (35,712)
16	400	0,500 (12,700)	0,656 (16,662)	0,5 (12,700)	0,843 (21,412)	1,031 (26,187)	1,218 (30,937)	1,437 (36,500)	1,594 ( 40.488)
18	450	0.562 (14,275)	0,750 (19,050)	0,500 (12,700)	0,937 (23,800)	1,156 (29,362)	1,375 (34,925)	1,562 (39,675)	1,781 (45,237)
20	500	0,593 (15,062)	0,812 (20,625)	0,500 (12,700)	1,031 (26,187)	1,280 (32,512)	1,500 (38,100)	1,750 (44,450)	1,968 ( 49.987)
22	550	—	0.875 (22,225)	0,500 (12,700)	1,125 (28,575)	1,375 (34,925)	1,625 (41,275)	1,875 (47,625)	2,125 (53,975)
24	600	0,687 (17,450)	0,968 (24,587)	0,500 (12,700)	1,218 (30,937)	1,531 (38,887)	1,812 (46,025)	2,062 (52,375)	2,343 (59,512)

NPS 26 до NPS 36

NPS	DN	OD [дюйм (мм)]	Толщина стенки [дюйм (мм)]
NPS	DN	OD [дюйм (мм)]	SCH 5s	SCH 10s	SCH 10	SCH 20	SCH 30	SCH 40s / STD	SCH 40
26	650	26.000 (660,400)	—	—	0,312 (7,925)	0,500 (12,700)	—	0,375 (9,525)	—
28	700	28,000 (711.200)	—	?	0,312 (7,925)	0,500 (12,700)	0,625 (15,875)	0,375 (9,525)	—
30	750	30,000 (762,000)	0.250 (6,350)	0,312 (7,925)	0,312 (7,925)	0,500 (12,700)	0,625 (15,875)	0,375 (9,525)	—
32	800	32,000 (812,800) )	—	—	0,312 (7,925)	0,500 (12,700)	0,625 (15,875)	0,375 (9,525)	0,688 (17,475)
34	850	34,000 (863,600) )	—	—	0.312 (7,925)	0,500 (12,700)	0,625 (15,875)	0,375 (9,525)	0,688 (17,475)
36	900	36,000 (914,400)	—	—	0,312 (7,925)	0,500 (12,700)	—	0,375 (9,525)	—

Дополнительные размеры (NPS)

NPS
	DN	OD [дюйм мм)]	Толщина стенки [дюйм (мм)]
	DN	OD [дюйм мм)]	STD.WT.	СЧ. XS	SCH. XXS
40	1000	40,000 (1016,000)	0,375 (9,525)	0,500 (12,700)	1,000 (25,400)
42	1050	42,000 (1,066,800)	0,375 (9,525)	0,500 (12,700)	1,000 (25,400)
44	1100	44,000 (1,117,600)	0,375 (9,525)	0.500 (12,700)	1,000 (25,400)
46	1150	46,000 (1,168,400)	0,375 (9,525)	0,500 (12,700)	1,000 (25,400)
48	1200	48,000 (1,219.200)	0,375 (9,525)	0,500 (12,700)	1,000 (25,400)
52	1300	52,000 (1,320,800)	0,375 (9,525)	0.500 (12,700)	1,000 (25,400)
56	1400	56,000 (1,422,400)	0,375 (9,525)	0,500 (12,700)	1,000 (25,400)
60	1500	60,000 (1,524,000)	0,375 (9,525)	0,500 (12,700)	1,000 (25,400)
64	1600	64,000 (1,625,600)	0,375 (9,525)	0. Обновлено: 25.04.2021 — 07:32 ← Предыдущая запись Следующая запись → Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Введите запрос Найти: Свежие записи Цветник в саду своими руками фото: Цветники на даче — 110 фото идей по оформлению цветника своими руками Отопительный котел на отработанном масле: Котел на отработанном масле до 150 кв.м. 15 кВт, расход 0,5-1 л/ч Вес арматуры 12 мм в 1 метре: Вес арматуры в 1 метре Шкаф купе в спальню внутри: внутреннее наполнение и дизайн угловой модели в 2 и 3 метра Современные вытяжки для кухни фото в интерьере: виды и 33 фото-идеи дизайна Свежие комментарии Мета Войти Лента записей Лента комментариев WordPress.org bani-nsk.ru - Дома и бани из бруса - Под ключ в Новосибирске © 2024 Карта сайта
