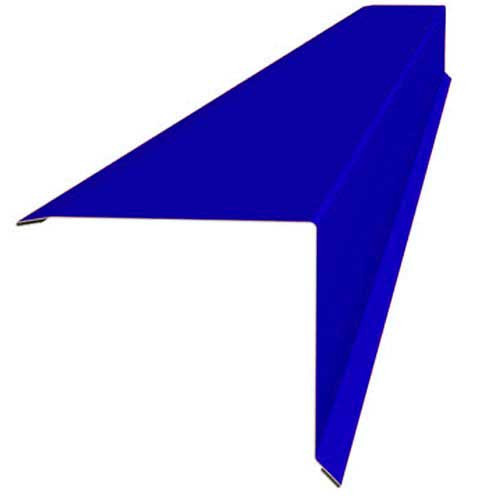

Торцевая планка для металлочерепицы: Торцевая планка для металлочерепицы — размеры, характеристики, монтаж

Торцевая планка должна быть расположена выше обрешетки на высоту 1 волны металлочерепицы. При этом торцовый стык кровли должен быть обязательно полностью прикрыт.Некоторые специалисты рекомендуют немного отогнуть край металлочерепицы вверх для лучшей герметизации торца.

Монтаж ветровой планки происходит в такой последовательности:

• Крепить ветровую планку нужно начинать с угла кровли. Монтаж материала необходимо проводить от карниза к коньку крыши. По такой технологии укладывают и кровельный материал. Это способствует правильному отведению дождевой воды.

Торцевые планки крепятся к боковой стороне ветровой доски при помощи саморезов на расстоянии около 40 см друг от друга. Вначале саморезы необходимо вкрутить только в одной плоскости для обеспечения нормального натяжения металла. Если крепление будет происходить по-другому, то могут появиться вздутия, через которые будет прорываться ветер.

• Выполняется установка ветрового элемента к верхнему торцу бруса.
• Фронтонная планка для лучшей герметичности должна быть плотно соединена с гребнем черепицы.
• Устанавливать следующий торцовый элемент необходимо внахлест на закрепленную ранее планку. Он должен быть около 50 см. Его необходимо прикрепить по той же технологии, что и нижний.
• Таким образом устанавливаем все ветровые планки на металлочерепицу до конька.
• Помните, между металлочерепицей и ветряной планкой нужно уложить слой уплотнителя. Так торцы кровли будут более герметичны, а при сильных порывах ветра не будет слышно дребезжание металлических элементов.

Выполняя все рекомендации, можно смело установить фронтальные элементы, которые завершат монтаж вашей крыши. Помните, что качественное выполнение всех этапов гарантирует длительную эксплуатацию вашей крыши в дальнейшем.

Ветровая планка — размеры, монтаж ветровика на крышу

Все чаще в качестве кровельного материала потребители выбирают профнастил или металлочерепицу. Они просты в использовании, не потребуют от вас особых навыков при монтаже. Но так как материал достаточно легкий, то он может легко деформироваться под действием сильных порывов ветра. Чтобы этого не произошло необходимо установить ветровую планку на крышу. Которая будет защищать подкровельное пространство от попадания атмосферных осадков и мусора.

Содержание

1. Основные разновидности

2. Размеры планки

3. Монтаж ветровой планки профнастила

4. Установка фронтонной планки на крыше, покрытой металлочерепицей

5. Правила установки ветровой планки на кровлю, покрытую ондулином

6. Установка ветровой планки для мягкой кровли

7. Декор в оформлении планок

8. Видео

Ветровая планка относится к доборным элементам кровли, которые устанавливают на завершающем этапе устройства крыши. Данное приспособление позволяет минимизировать воздействие сильных боковых порывов ветра, а также защитить подкровельное пространство от попадания насекомых, птиц, сухой листвы, образования грибка, появления мха и выветривания. Кроме того, такая конструкция позволяет создать особый микроклимат под крышей, не зависимо от того какой кровельный материал используется при этом.

Основные разновидности

Ветровая планка устанавливается по всему периметру кровли. В зависимости от ее расположения выделяют:

• фронтонная – защищает боковые свесы крыши, чтобы осадки не попади под скат кровли;

• карнизная – монтируется непосредственно по краю крыши, перед водостоком;

• коньковая – соединяет между собой два ската кровли.

Ветровая планка должна быть изготовлена из того же материала что металлочерепица, профнастил, либо можно использовать в качество более дешевого аналога листы оцинкованной стали.

Размеры планки

Ветровая планка относится к дополнительным кровельным элементам, поэтому ее необходимо заказывать дополнительно у производителей металлочерепицы, профнастила. Расчет производят в соответствии с параметрами. Планка выпускается производителями кровельных материалов стандартного размера — 2 метра. При этом эффективная длина составляет 1,9 метра, а ширина — 90х150 или 40х60 мм.
Узкие планки используют при обустройстве плоских крыш, где кровельный материал не имеет волны. Во всех остальных ситуациях используют планку широкого размера.

Монтаж ветровой планки профнастила

Процесс установки ветровой планки можно произвести самостоятельно по окончанию укладки основного кровельного покрытия. Предварительно делается расчет необходимого количества материала учитывая эффективный размер материла. Процесс установки начинается с торцевой стороны, где к обрешетке крыши крепится доска, на которую и будет непосредственно устанавливаться торцевая планка. Для крепления используют специальные саморезы, которые располагают на расстоянии 40 см друг от друга. Укладывают материал внахлест, при этом монтаж производят снизу-вверх.

Важно: размеры планки должны быть одинаковыми по всему периметру кровли, в противном случае конструкция не сможет выполнять возложенные на нее обязательства, а именно предотвращать деформацию материала и обеспечивать надежную защиту от влаги.

Важно: по краям планок необходимо устанавливать специальные заглушки, а все стыки дополнительно обрабатываются герметикам.

Установка фронтонной планки на крыше, покрытой металлочерепицей

Прежде чем приступить к установке фронтонной планки, необходимо произвести установку всей металлочерепицы, карнизов и водостоков. Монтаж торцевой планки осуществляют на одну волну выше от уровня обрешетки. Для лучшей герметизации используют специальный уплотнитель. Крепление осуществляется саморезами, которые соединяют между собой планку и металлочерепицу, тем самым делая карниз на фронтоне более прочным. В среднем уровень нахлеста равен 50 см.

Правила установки ветровой планки на кровлю, покрытую ондулином

Ондулин представляет собой листы волнистого битумного картона, которые еще называют «еврошифером». Процесс установки ветровой полосы начинается с оборудования обрешетки кровли. После чего закрепляется доска к обрешетке крыши, непосредственно к которой и закрепляется защитная полоса в дальнейшем. Параллельно к этой доске располагают две рейки, на которые будет осуществляться установка защитной полосы. Перед этим необходимо произвести укладку ондулина в соответствии со всеми правилами. При этом не закрепляют две крайние волны, которые находятся ближе к торцевой доске. После чего укладывают торцевую полосу снизу-вверх в нахлест. В качестве крепежей используют гвозди, шляпки которых после обрабатывают краской.

Установка ветровой планки для мягкой кровли

Прежде чем приступить к монтажу торцевой планки на мягкой кровли необходимо проделать ряд подготовительных работ. Планка для карниза должна быть установлена прежде чем закрепят крюки для водостока. Торцевая планка может быть установлена только, после того как будет уложен весь кровельный материал. И представляет собой лист оцинкованной стали покрытый для защиты слоем полимера.

Важно: следует уделить особое внимание перекрытию углов, чтобы получилось единое целое.

Декор в оформлении планок

Для создания особого внешнего вида применяют специальные декоративные элементы, которые могут крепится к готовой ветровой планке или быть непосредственно частью ее. Первый вариант более приемлем, так как в этом случае планка остается на месте при демонтаже украшения если это будет необходимо. Внешне такие декоративные элементы напоминают кружево или древесину, но могут быть выполнены по вашему индивидуальному заказу. Такие элементы не только будут эстетическим дополнением к внешнему виду дома, но и дополнительно защитят кровлю здания от атмосферного воздействия.

ВИДЕО

Добавить комментарий

Крепление торцевой планки металлочерепицы — Лучшие фасады частных домов

Установка карнизной и торцевой планки для металлочерепицы

Металлочерепица уже длительное время держит первенство в сфере кровельных материалов на территории нашей страны. Одними из важных элементов любой крыши из этого материала являются следующие планки для металлочерепицы:

• ветровая планка для металлочерепицы;
• карнизная планка для металлочерепицы;
• коньковая планка;
• планка примыкания.

При устройстве крыш с применением металлочерепицы, планка примыкания наравне с карнизной, коньковой и торцевой отыгрывает довольно значимую роль. Несмотря на незначительную роль этих аксессуаров в общем объеме закупаемых материалов, они несут очень важную функцию, отвечающую за длительную и надежную эксплуатацию всей кровли.

Классификация и назначение планок для металлочерепицы

Карнизные планки для металлочерепицы и ветровые планки для металлочерепицы изготавливают из материалов, аналогичных основному кровельному покрытию. Основным конструктивным элементом у них служит оцинкованная сталь толщиной 0.4-0,5 мм, с защитным полимерным покрытием. Функции, которые выполняют планки для металлочерепицы, выражаются в следующем:

• Карнизная планка выполнена в виде продолговатого элемента, который имеет технологию производства, аналогичную основному кровельному материалу. Основной функцией карнизной планки является защита лобовой карнизной доски от проникновения влаги при обильных атмосферных осадках. Как следствие, карнизная планка защищает от попадания влаги подкровельное пространство.

• Торцевая планка также имеет идентичную технологию производства с листами металлочерепицы и подлежит креплению на торцах скатов, служит для защиты обрешетки от проникновения влаги и нивелирует ветровую нагрузку. Вследствие этого данный аксессуар иногда именуют ветровой планкой.
• Коньковая планка может принимать множество форм и служит для защиты пространства под крышей от проникновения атмосферных осадков на месте схождения скатов.
• Планка примыкания – это универсальный элемент, который имеет декоративные и защитные функции.

Крепление карнизной планки

Карнизная планка крепится к примыканиям кровли следующим образом.:

1. Сначала выполняют монтаж лобовой доски, которая крепится к торцам стропильной системы при помощи оцинкованных гвоздей. В качестве альтернативы иногда применяют карнизную доску, которая имеет крепление в специальных пазах на стропильной системе.
2. Следующим шагом будет подшивка с помощью шпунтованной доски или профнастила. К стене дома крепят опорный брус, он будет выступать второй опорой для подшивки карнизного свеса.
3. Непосредственно перед монтажом карнизной планки выполняют установку кронштейнов для водосточной системы. Они могут иметь крепление, как на карнизной доске, так и на стропильных ногах.
4. После этого приступают к монтажу карнизной планки, которая устанавливается перед настилом кровли листами металлочерепицы. Установку планки осуществляют поверх водосточного крепления с помощью саморезов, ввинчиваемых в карнизную или лобовую доску. Шаг между винтами подбирают приблизительно равный 30-35 сантиметров.

При наращивании карнизной планки обязательно следует выполнять нахлест, размеры которого составляют 100 мм.

Установка торцевой планки

После окончания укладки кровельного материала из листов металлочерепицы приступают к установке торцевой планки. Ее устанавливают следующим образом:

1. Ветровую планку устанавливают на высоте волны ближайшего листа металлочерепицы. При этом следует учесть, что угол торца крыши должен быть полностью перекрыт.
2. Крепление торцевой планки осуществляют по бокам и сверху при помощи винтов. При этом монтаж саморезами сверху приходится в гребень волны листа металлочерепицы.
3. При наращивании ветровой планки делают нахлест до 100 мм.
4. Все стыки между данной планкой и кровлей обязательно герметизируют.

Торцевая планка помимо защитных функций отыгрывает значительную декоративную роль. Она в обязательном порядке должна перекрывать гребень волны, иначе есть возможность попадания воды под металлочерепицу. Для этих целей производят отбортовку края листа металлочерепицы вверх.

Монтаж коньковой планки

Перед монтажом коньковой планки всегда проверяют выполнение всех работ по устройству подкровельной вентиляции. На пологих скатах из металлочерепицы для исключения возможности задувания снега под конек используют специальные планки. Монтаж коньковой планки начинают с торца, для этого конек укладывают сверху торцевых планок и выпускают наружу на 20-30 мм. Детали плоского конька состыковывают между собой с нахлестом 100 мм, а полукруглые элементы соединяют по линии штамповки.

Если угол наклона крыши составляет более 45° тогда место монтажа подконьковой доски и методы крепления конька существенно могут отличаться между собой, в зависимости от величины наклона скатов. На этапе крепления обрешетки моделируют установку конька, учитывая при этом угол наклона крыши и форму коньковой планки. Данный вариант монтажа получил наибольшее распространение благодаря своей простоте и доступности. Если углы наклона крыши и коньковой планки не совпадают, тогда их можно подкорректировать при помощи слесарного инструмента. После монтажа коньковой планки полукруглой формы, она должна быть заглушена с двух сторон при помощи специальных аксессуаров (заглушек).

Под коньковой планкой рекомендуют устанавливать деревянный брусок. Это помогает быстро произвести монтаж этой конструкции на деревянную основу.

Как монтируется планка примыкания

Планка примыкания должна монтироваться после завершения укладки основного слоя кровельного материала и установки ветровой планки. Основным назначением планки примыкания является фиксация ендового ковра на вертикальных плоскостях. Кроме этого планка примыкания находит применение в местах примыкания кровли к печным трубам и вентиляционным каналам, где она выступает в качестве основного герметичного элемента. Монтаж этого конструктивного элемента является финишной операцией по окончании строительства крыши. Планка примыкания помимо защитных свойств выступает также в качестве декоративного фрагмента, который придает эстетичный современный вид кровле.

Планки для металлочерепицы, которые правильно установлены и полноценно выполняют свои функции, будут прекрасной защитой кровли от ветровых нагрузок и атмосферных осадков, что обязательно отразится на длительности и надежности эксплуатации.

Технология монтажа металлочерпицы

Эксплуатация кровли, покрытой металлочерепицей, во многом зависит от соблюдения технологии монтажа, где установлены следующие правила:

• кровельный лист подлежит креплению в месте прилегания к обрешетке в прогибе волны;
• монтаж нижних листов к первой обрешетке происходит путем крепления над ступенькой через волну;
• монтаж остальных листов к обрешетке происходит с креплением как можно ближе к ступеньке;
• монтаж со стороны торцевой доски выполняется в каждую волну;
• все листы должны быть должным образом притянуты к обрешетке;
• в местах нахлеста монтаж листов выполняется саморезами в спад волны.

Количество винтов берут из расчета до 9 штук на один квадратный метр кровельного покрытия. Подрезание металлочерепицы выполняют при помощи ножовки по металлу, ножниц по металлу или высечных ножниц. Основным критерием при выборе слесарного инструмента является объем работ и ширина обрабатываемой поверхности. Так, для нарезания небольших полосок вполне подойдет ножовка или ножницы по металлу. В случае необходимости произвести длинный рез, ширина которого составляет большое расстояние, высечные ножницы будут наиболее подходящим инструментом.

Использование угловых шлифовальных машинок (болгарок) категорически запрещено. Вследствие перегрева и разрушения полимерного слоя происходит быстрое разрушение основного материала металлочерепицы.

Карнизная планка для металлочерепицы: торцевая и ветровая планка

Источник: vseokrovle. com

Интересные товары:

Как выполнить монтаж ветровой планки на металлочерепицу – виды и правила крепления

Металлочерепица является практичным кровельным покрытием для частного или дачного дома. Долговечность такого материала зависит не только от его качества, как говорят многие мастера, но и от доборных элементов, применяемых во время установки. Ниже мы опишем, что представляет собой торцевая планка для крыши, какие функции она выполняет, и как ее правильно закрепить.

Какие бывают ветровые планки

Ветровая планка представляет собой один из узлов, применяемых во время настила металлочерепицы. Это уголок из пластика или оцинковки, предназначенный для защиты и декорирования кровли.

Бывают такие разновидности торцевых планок для кровли:

• Карнизная. Такую планку монтируют на лобовой доске, и предназначена она для защиты металлочерепицы от холодного воздуха и воды.
• Торцевая. Установка торцевой планки на металлочерепицу необходима для защиты торцевых частей кровли от ветра и попадания влаги. Отличие торцевой планки от карнизной заключается лишь в месте установки.

Стоит отметить, что у ветровой планки есть две полочки для крепления, и чем они шире, тем лучше она защищает кровлю от попадания влаги и ветра. Монтаж ветровой планки на металлочерепицу торцевого типа зачастую осуществляется вместе с уплотнителем, который дублирует форму покрытия в виде волны.

Из чего делаются торцевые планки, и каковы их размеры

В качестве сырья для создания ветровой планки применяют материал с высокой прочностью и сопротивляемостью атмосферным воздействиям. Металлочерепица способна прослужить более 20-25 лет, это означает, что ветровые планки обязаны прослужить, как минимум, не меньше этого срока.

Зачастую в продаже можно встретить такие планки:

• Из стали. Такие разновидности планок для защиты карнизов считаются самыми распространенными. Используемая при производстве оцинкованная сталь окрашивается, либо покрывается слоем пурала или полиэстера. Такие планки не боятся окисления, вместе с тем, они легкие и прочные.
• Пластиковые. В данном случае применяется поливинилхлорид. Из такого материала получаются достаточно легкие и разнообразные по цвету карнизные и торцевые планки. Тем не менее, пластик имеет свойство расширяться под воздействием температур, поэтому на изделия данного типа укладывать утепляющий кабель для крыши не стоит.

В продаже можно встретить достаточно широкий ассортиментный перечень размеров торцевой планки для металлочерепицы. Как правило, длина изделий колеблется в пределах 1,5-2,5 м, а их ширина достигает 15-30 см. При желании, на производстве заказчик может подобрать индивидуальные размеры ветровой планки для металлочерепицы.

Целевая нагрузка и места крепления торцевых планок на кровле

Хотя в общей конструкции металлочерепичной кровли на доборные элементы приходится всего 2-5% площади, они играют очень важную роль. В первую очередь, такие детали препятствуют попаданию в пространство под крышей влаги от осадков, а также ветра, что в комплексе может привести к порче каркаса и кровельного материала.

Функциями ветровых и карнизных планок являются:

1. Защита от влаги и ветра. Увеличение влажности воздуха под крышей приводит к постепенному отсыреванию и порче стропильной системы, что существенно сокращает срок службы крыши. В то же время, карнизная планка позволяет избежать проникновения стылого воздуха в мансарду, так что расходы на отопление дома сокращаются.
2. Декорирование. Ветровая доска придает крыше из металлочерепицы законченный и эстетичный вид. Достаточно лишь подобрать ее в тон с основным кровельным материалом. Кроме того, она маскирует всю внутреннюю начинку кровли.

Некоторые профессиональные строители предлагают изготовить ветровые планки самостоятельно, взяв листовой металл толщиной в 0,4-0,5 мм. Хотя такие изделия будут далеко не совершенны.

Методика монтажа ветровых планок на металлочерепицу – как крепить правильно

В целом ветровые планки имеют одинаковое строение, различаясь лишь толщиной и типом защитного покрытия. Эффективность выполнения этими приспособлениями своих функций зависит от того, как крепить ветровую планку на металлочерепицу.

Технология установки торцевых и карнизных планок выглядит так:

1. Перед началом укладки кровельного покрытия на карнизной доске фиксируют карнизные планки. Предварительно на карнизе уже должны быть установлены кронштейны под водостоки. Крепление торцевой планки металлочерепицы на карнизе выполняется с нахлестом в 10-15 см, используя саморезы или гвозди с отступами 30-50 см.
2. Что касается ветровых планок, то их крепление выполняется уже по завершению укладки кровельного материала. Эти детали настилаются на металлочерепицу с перекрытием в одну волну. Причем сами планки могут находить друг на друга более чем на 50 см. Надежное крепление ветровых планок достигается благодаря использованию 4 саморезов или гвоздей на каждый элемент.

Обратите внимание, что швы между ветровыми панелями нужно загерметизировать силиконом, чтобы они не пропускали влагу.

Монтаж ветровой планки на металлочерепицу: крепление торцевой планки для кровли, как крепить, размеры, установка на крыше

Источник: kryshadoma.com

Интересные товары:

Монтаж торцевых планок металлочерепицы: порядок работ

В конструкции кровли из металлочерепицы обязательно использование дополнительных элементов. Их необходимость обусловлена задачами обеспечить максимальную защиту сопряжений при переходах уровней и направлений плоскости, защитить карнизы и торцевые части. Именно для защиты торцов и предназначена торцевая планка.

При наличии необходимого инструмента и знаний о том, как это сделать, установить торцевые планки можно буквально в течение одного дня. По окончании работы ваша крыша получит дополнительные элементы защиты от попадания влаги под кровлю через торцевые окончания и законченный внешний вид.

Что собой представляет торцевая планка для металлочерепицы

Торцевые планки изготавливают заводским способом и процесс их производства практически идентичен изготовлению металлочерепицы, размеры листа которой соответствуют под планку. Естественно, разница есть только в форме.

В основе планок все тот же металлический лист, покрытый цинком методом горячего цинкования. Дополнительно планки покрывают полимерами — полиэстер или пластизол для улучшения защиты от влияния атмосферных воздействий.

Если вами использована в устройстве кровли композитная черепица, для нее специально существуют собственные виды торцевых планок, покрытые, так же как и основной настил, мелкой базальтовой крошкой.

Внешне торцевая планка почти не отличается от карнизной планки для металлочерепицы ничем, кроме места крепления на кровле. Но крепится она не по нижней плоскости ската крыши, а по всем торцевым сопряжениям кровли и решает задачу предотвращения попадания влаги в подкровельный пирог и на обрешетку.

Размер торцевой планки для кровли из металлочерепицы

Кроме влаги торцевая планка предотвращает задувание под листы металлочерепицы ветра. Из-за этого его свойства ее иногда называют ветровой планкой.

Инструмент для монтажа торцевой планки

С инструментом для монтажа торцевой планки не будет проблем, если вы уже заканчиваете работы. Обычно к этому периоду у домовладельца, если он выполнял работы самостоятельно, собирается уже все необходимое.

Если вы для устройства кровельного покрытия пригласили профессиональных кровельщиков, вопросы об инструменте вас вообще не будут касаться. Специалисты обычно приезжают со своим инструментом.

Торцевая планка для металлочерепицы, монтаж которой осуществляется следующими инструментами:

• Аккумуляторный шуруповерт (возможно использование сетевой дрели с регулятором скорости вращения патрона)
• Болгарка для разрезания мерных отрезков нужной длины (как альтернатива — электролобзик или ручные ножницы по металлу)
• Молоток
• Деревянная киянка
• Отвертка с плоским шлицом

По большому счету, это все, что вам понадобится.

Крепление торцевой планки металлочерепицы

Существует определенный порядок крепления торцевой планки. Его нужно стараться четко соблюдать, иначе зимним ветреным утром вы проснетесь от стука по крыше оборвавшегося элемента конструкции.

Прикладывать торцевую планку следует выше обрешеточного слоя на высоту 1-й волны металлочерепицы так, чтобы торцевой стык кровли был полностью перекрыт.

Фиксируется планка саморезами. Вот здесь то вы и сможете оценить удобство использования в работе аккумуляторного шуруповерта. Саморезы прокручиваются по всей длине планки, но начинать необходимо с какой-либо одной стороны и двигаться в одном направлении, чтобы создать нужное натяжение полосе тонкого металла и не получить в итоге его вздутий, в щели которых впоследствии будет попадать влага.

Схема крепления торцевой планки

Ничего сложного в установке торцевой планки на металлочерепицу нет. В завершении дадим один совет: при работах на высоте позаботьтесь о своей безопасности — работайте только с исправных и надежных лестниц или стремянок.

Монтаж мансардных окон в металлочерепицу нужно осуществить до установки конька. Неправильная установка или слабая гидроизоляция таких окон сведут на нет все усилия по возведению крыши. Браться за установку мансардных окон лучше тем у кого уже имеется опыт строительных работ, и только при соблюдении изложенных тут инструкции и правил.

Монтаж торцевых планок на кровлю из металлочерепицы

Источник: megabeaver.ru

Интересные товары:

Установка ветровых планок на металлочерепицу

Крыша любого дома – это сложная конструкция, в которой присутствует множество деталей. При этом каждая из них очень важна. Например, ветровая планка. Эта, на первый взгляд, небольшая деталь играет важную роль. В первую очередь ветровая планка служит защитой металлочерепицы. Кроме того, такая доска является и декоративным инструментом. В этой статье речь пойдет о том, как проводится установка ветровой планки и какие при этом существуют нюансы.

Предназначение и материал изготовления

Ветровая планка для металлочерепицы, так же как и для любого другого кровельного материала, выполняет две основные функции, а именно:

1. В первую очередь торцевая доска (а именно так по-другому называют ветровую планку) необходима для защиты краев обрешетки для металлочерепицы и подкровельного пространства от воздействий внешней среды. Какой бы материал вы не использовали, металлочерепицу или традиционный шифер, по бокам дома все равно остаются щели. Через них может просочиться влага. Читайте также: гидроизоляция под металлочерепицу. Кроме того, торцевая планка защитит крышу от ветра, порывы которого могут легко поднять кровельный материал.
2. Декоративная функция. Ветровая планка значительно улучшает внешний вид крыши, делая его законченным.

Кроме того, торцевая доска не дает мелким птицам или насекомым проникнуть на чердак. А это поможет продлить срок службы всей крыши. Именно поэтому крепить ветровую планку на металлочерепицу или другой кровельный материал нужно в обязательном порядке.

А из какого материала делается торцевая доска? Какой вариант лучше всего выбирать? Если речь идет о монтаже ветровой планки на кровлю, покрытую металлочерепицей, то чаще всего выбирают металл.

Как правило, используется тонкий стальной лист с толщиной в 0,4-0,5 миллиметров. Его прогоняют через специальный станок. Здесь, под воздействием роликов и высоких температур, планке придают нужную форму. Современные производители предлагают большой выбор размеров и цветов. Любой владелец частного дома с легкостью может подобрать торцевую доску с нужными параметрами.

В некоторых компаниях производителях для производства ветровых планок используют алюминиевый лист. Этот металл меньше чем сталь подвержен воздействию коррозии. К тому же алюминий легче. Именно поэтому подобные изделия стоят немного дороже, чем их «собраться» выполненные из стали.

В редких случаях используют ветровую планку, сделанную из ПВХ. Такой вариант дешевле металлического, но большой популярностью не пользуется. Дело в том, что ветровые планки из пластика плохо переносят перепады температур. Кроме того, такие торцевые доски не выдерживают механического воздействия. Они могут треснуть практически от любого удара. Преимущество у них можно сказать одно – это устойчивость к коррозии.

Что необходимо для монтажа?

Торцевая планка для металлочерепицы играет важную роль как в защите кровли от внешних воздействий, так и в придании крыше законченного и привлекательного вида. Но чтобы все это действительно работало, необходимо правильно произвести монтаж торцевой доски. И здесь немаловажную роль играет подготовка к работе. Прежде всего, вам необходимо запастись всеми необходимыми инструментами и материалами.

Чтобы произвести крепление торцевой планки металлочерепицы вам понадобится:

• шуруповерт. Лучше всего использовать приспособление, работающее на аккумуляторе. Конечно, все работы можно произвести и при помощи отвертки, но ветровых планок нужно будет крепить много, и вы можете просто устать;
• приспособление для разрезания листов из металла. Ветровые планки производятся определенной длины, поэтому нарезать на нужные отрезки вам все равно придется. Для этой работы можно использовать болгарку, электролобзик или ножницы по металлу;
• молоток, деревянная киянка и плоская отвертка.

Крепление торцовой планки металлочерепицы производится при помощи саморезов. При этом лучше выбирать оцинкованный вариант. Такие саморезы меньше подвержены коррозии, а значит и служить будут дольше. Также запаситесь деревянным бруском с длиной соответствующей длине всех торцов вашей кровли.

Ну и конечно нужно подготовить сами ветровые планки для крыши покрытой металлочерепицей. Здесь предварительно делается расчет. Сами торцевые планки выпускаются с длиной от полуметра до двух метров, все будет зависеть от производителя.

Делая расчет нужно учитывать одну особенность. Дело в том, что монтаж ветровых планок производится внахлест, он должен составлять минимум пятнадцать сантиметров. Кроме того, из двух метров длины торцевой доски эффективно использовать можно только 1,9 метра. Остальное уйдет на обрезки.

Если говорить о размерах торцевой планки для металлочерепицы, то тут многое будет зависеть от особенностей самой крыши. Чаще всего на рынке можно встретить изделия с параметрами 90 на 150 и 40 на 60 миллиметров. Выпускаются планки и с другими размерами, но их нужно поискать.

Если есть желание и материал, то ветровые доски можно сделать и своими руками. Для этого берется лист стали или алюминия нужной толщины. Далее, он режется на куски. После этого, при помощи деревянной киянки и бруска, листам придается нужная форма.

Но стоит помнить, что такие ветровые планки вряд ли прослужат достаточно долго. На заводах все изделия покрывают специальным защитным слоем, который предохраняет материал от агрессивного воздействия окружающей среды. К тому же будет трудно идеально подобрать цвет под уже уложенную металлочерепицу. Поэтому лучше приобрести уже готовые изделия, тем более, что их стоимость не столь высока.

Когда запасена в нужном количестве планка торцевая для металлочерепицы и приготовлены все инструменты, можно переходить непосредственно к установке. Монтаж торцевой доски для металлочерепицы проводится в следующей последовательности:

1. Все работы по креплению ветровой планки проводятся после укладки кровельного материала. При этом также должна быть проведена установка карнизов. Это необходимо для того, чтобы ветровая планка для металлочерепицы полностью перекрывала все образовавшиеся щели.
2. Монтаж торцевых досок начинается с крепления деревянного бруса. Он необходим для того, чтобы планки держались более надежно. Деревянный брус берется с сечением 40 на 40 миллиметров. Его прибивают к торцу обрешетки. При этом не стоит забывать, что все деревянные элементы необходимо предварительно обработать антисептиком и средством предохраняющим материал от возгорания. Сам брус крепится к обрешетке с помощью саморезов или гвоздей.
3. Далее делается «примерка» ветровой планки. При этом необходимо добиться полного перекрытия всех щелей. Сделать так, чтобы планка заходила на металлочерепицу и закрывала брус-основание. После этого делаются нужные отметки, и подгоняется сама торцевая доска до нужных размеров.
4. После «примерки» можно монтировать ветровые панели к брусу. Крепление производится с помощью саморезов. Ветровые планки для металлочерепицы монтируют сверху вниз, от конька к карнизу. При этом нельзя забывать про нахлест. Он, как уже говорилось выше, должен составлять минимум пятнадцать сантиметров.
5. Особое внимание стоит уделять и самому способу крепления ветровых планок для металлочерепицы. Необходимо добиться прочного соединения. Саморезы должны вкручиваться по бокам и сверху. Их количество будет зависеть от длины самой планки. При этом расстояние между саморезами не более 20-30 сантиметров.
6. После того, как все ветровые планки для металлочерепицы установлены на своих местах, необходимо загерметизировать все стыки. Для этого можно использовать кровельный герметик или уплотнитель на самоклеющейся основе. На нижний край ветровых планок устанавливают заглушки, которые также закрепляют при помощи саморезов.

На этом монтаж торцовых досок закончен. Очень важно не спешить и соблюдать все требования технологии. Для большей надежности и увеличения срока службы саморезов их шляпки закрашивают при помощи ремкомплекта. В этом случае места крепления не будут подвергаться коррозии, а значит, и ветровые планки прослужат гораздо дольше.

Как видно монтаж не столь сложный. С креплением ветровых планок под металлочерепицу может справиться практически любой. Главное – это старание и аккуратность. И тогда ваша крыша будет надежно защищена и прослужит не один десяток лет.

Ветровая (торцевая) планка для металлочерепицы: монтаж, размеры, крепление

Источник: kryshagid.ru

Интересные товары:

Планка торцевая для металлочерепицы: назначение и порядок установки

Кровля является одним из основных элементов любого здания. От нее зависит не только защита от осадков, но и внешний вид дома. Современные кровельные материалы позволяют создавать практичные и красивые крыши у домов, затрачивая минимум ресурсов. Одним из таких материалов является металлочерепица. Она достаточно удобна в монтаже, но требует использования дополнительных элементов, среди которых планка торцевая для металлочерепицы.

Кровля из металлочерепицы выглядит красиво и прослужит долго

Планка торцевая для металлочерепицы: назначение и особенности монтажа

Для того, чтобы покрыть крышу металлическим кровельным материалом необходимо использовать несколько видов планок:

Все они служат дополнительной защитой деревянных элементов кровли от воздействия неблагоприятных факторов внешней среды, а также в декоративных целях.

Внешний вид торцевой планки

Планка торцевая для металлочерепицы изготавливается из оцинкованного металла, толщиной до 0,55 мм. Она бывает различных расцветок, аналогичных основному кровельному материалу. Существуют изделия с полимерным и композитным покрытием. Этот элемент кровли имеет вид уголка в поперечном разрезе. Ее края немного загнуты или на плоскости могут быть ребра. Эти нюансы придают дополнительную жесткость изделию. Стандартная длина планки составляет 2 м. Ее крепление осуществляется на торцы скатов, что обеспечивает защиту обрешетки от проникновения влаги и ветра. По этой причине данное изделие называют еще ветровой планкой для металлочерепицы.

Типовые размеры планки торцевой

Технология устройства кровли из металлочерепицы. Описание технологии монтажа металлочерепицы на кровлю. Особенности монтажа металлочерепицы на сложную крышу

Установка торцевой планки для металлочерепицы

1. Измеряется длина торца ската и подсчитывается количество целых планок. Если необходимо, то последняя обрезается на нужную длину.
2. Монтаж начинается с нижней части ската и идет вверх. При этом изделия укладываются внахлест не менее 50 мм.
3. Горизонтальная часть торцевой планки для металлочерепицы должна полностью перекрывать гребень кровельного покрытия, а вертикальная закрывать доски обрешетки с их торцов.
4. Фиксация элемента осуществляется с помощью кровельных саморезов аналогичного цвета, как в вертикальной плоскости, так и в горизонтальной. При этом сверху винты вкручиваются строго в гребень металлочерепицы. Расстояние между саморезами должно быть 30 – 50 см, а вкручивать их удобнее всего шуруповертом, начиная с одной стороны, чтобы планку не покоробило.

Не стоит забывать и о герметизации зазоров между планкой и кровельным покрытием. Помимо защитной функции ветровая планка для металлочерепицы несет еще и декоративную. Кровля, оформленная этим элементом, имеет более законченный и гармоничный вид.

Полезный совет! При фиксации планки саморезами необходимо быть очень внимательным и не промазать по доске обрешетки. Если это произошло, то ни в коем случае саморез удалять нельзя, так как он закрывает сделанную дыру.

Схема фиксации планки саморезами

В процессе проведения кровельных работ следует уделять большое внимание безопасности. Лестница или строительные леса должны быть надежно закреплены и не представлять опасности. Удобнее всего крепить ветровую планку для металлочерепицы с лесов, установленных вдоль фронтона здания. Это позволит свободно передвигаться по всей длине кромки ската. Перед креплением доборного элемента стоит зашить нижнюю часть обрешетки, нависающую над фронтоном, облицовочным материалом. Это позволит в дальнейшем избежать неудобств, так как установленная планка может помешать этому процессу.

Конструкция крыши из металлочерепицы — вид с торца

При монтаже изделия обращают внимание на выравнивание обеих плоскостей, так как «волны» или «кручение» не только снизят защитные функции элемента, но и испортят весь облик кровли. Ровное крепление может быть обеспечено только при неукоснительном следовании правилам монтажа и использовании измерительных инструментов.

Полезный совет! Торцевая планка для металлочерепицы должна крепиться саморезами с каучуковыми шайбами «в натяг». Это не позволит воде попасть под нее, а ветру расшатать, вызывая впоследствии дребезжащие звуки.

Ветровая планка выполняет не только декоративную, но и защитную функции

Другие доборные элементы и их назначение

Среди других, необходимых для монтажа кровли, элементов можно выделить коньковую планку, которая закрывает конек поверх листов покрытия. Карнизная планка похожа на торцевую, но крепится на карнизы перед монтажом кровли. Особый интерес представляет планка примыкания для металлочерепицы, которую используют в местах стыков кровельных листов со стенами, трубами, ендовами или другими элементами крыши. Она устанавливается поверх металлочерепицы и не позволяет попасть воде внутрь через примыкания.

Доборные элементы для крыши

В заключение можно добавить, что потребность в доборных элементах необходимо рассчитывать при закупке материала, чтобы все их подобрать одинакового цвета с металлочерепицей.

Планка торцевая для металлочерепицы: назначение и порядок установки

Источник: remoo.ru

Интересные товары:

Установка карнизной и торцевой планки для металлочерепицы

Металлочерепица уже длительное время держит первенство в сфере кровельных материалов на территории нашей страны. Одними из важных элементов любой крыши из этого материала являются следующие планки для металлочерепицы:

• ветровая планка для металлочерепицы;
• карнизная планка для металлочерепицы;
• коньковая планка;
• планка примыкания.

Классификация и назначение планок для металлочерепицы

Карнизные планки для металлочерепицы и ветровые планки для металлочерепицы изготавливают из материалов, аналогичных основному кровельному покрытию. Основным конструктивным элементом у них служит оцинкованная сталь толщиной 0.4-0,5 мм, с защитным полимерным покрытием. Функции, которые выполняют планки для металлочерепицы, выражаются в следующем:

• Карнизная планка выполнена в виде продолговатого элемента, который имеет технологию производства, аналогичную основному кровельному материалу. Основной функцией карнизной планки является защита лобовой карнизной доски от проникновения влаги при обильных атмосферных осадках. Как следствие, карнизная планка защищает от попадания влаги подкровельное пространство.

Крепление карнизной планки

Карнизная планка крепится к примыканиям кровли следующим образом.:

1. Сначала выполняют монтаж лобовой доски, которая крепится к торцам стропильной системы при помощи оцинкованных гвоздей. В качестве альтернативы иногда применяют карнизную доску, которая имеет крепление в специальных пазах на стропильной системе.
2. Следующим шагом будет подшивка с помощью шпунтованной доски или профнастила. К стене дома крепят опорный брус, он будет выступать второй опорой для подшивки карнизного свеса.
3. Непосредственно перед монтажом карнизной планки выполняют установку кронштейнов для водосточной системы. Они могут иметь крепление, как на карнизной доске, так и на стропильных ногах.
4. После этого приступают к монтажу карнизной планки, которая устанавливается перед настилом кровли листами металлочерепицы. Установку планки осуществляют поверх водосточного крепления с помощью саморезов, ввинчиваемых в карнизную или лобовую доску. Шаг между винтами подбирают приблизительно равный 30-35 сантиметров.

При наращивании карнизной планки обязательно следует выполнять нахлест, размеры которого составляют 100 мм.

Установка торцевой планки

После окончания укладки кровельного материала из листов металлочерепицы приступают к установке торцевой планки. Ее устанавливают следующим образом:

1. Ветровую планку устанавливают на высоте волны ближайшего листа металлочерепицы. При этом следует учесть, что угол торца крыши должен быть полностью перекрыт.
2. Крепление торцевой планки осуществляют по бокам и сверху при помощи винтов. При этом монтаж саморезами сверху приходится в гребень волны листа металлочерепицы.
3. При наращивании ветровой планки делают нахлест до 100 мм.
4. Все стыки между данной планкой и кровлей обязательно герметизируют.

Торцевая планка помимо защитных функций отыгрывает значительную декоративную роль. Она в обязательном порядке должна перекрывать гребень волны, иначе есть возможность попадания воды под металлочерепицу. Для этих целей производят отбортовку края листа металлочерепицы вверх.

Монтаж коньковой планки

Перед монтажом коньковой планки всегда проверяют выполнение всех работ по устройству подкровельной вентиляции. На пологих скатах из металлочерепицы для исключения возможности задувания снега под конек используют специальные планки. Монтаж коньковой планки начинают с торца, для этого конек укладывают сверху торцевых планок и выпускают наружу на 20-30 мм. Детали плоского конька состыковывают между собой с нахлестом 100 мм, а полукруглые элементы соединяют по линии штамповки.

Если угол наклона крыши составляет более 45° тогда место монтажа подконьковой доски и методы крепления конька существенно могут отличаться между собой, в зависимости от величины наклона скатов. На этапе крепления обрешетки моделируют установку конька, учитывая при этом угол наклона крыши и форму коньковой планки. Данный вариант монтажа получил наибольшее распространение благодаря своей простоте и доступности. Если углы наклона крыши и коньковой планки не совпадают, тогда их можно подкорректировать при помощи слесарного инструмента. После монтажа коньковой планки полукруглой формы, она должна быть заглушена с двух сторон при помощи специальных аксессуаров (заглушек).

Под коньковой планкой рекомендуют устанавливать деревянный брусок. Это помогает быстро произвести монтаж этой конструкции на деревянную основу.

Как монтируется планка примыкания

Планка примыкания должна монтироваться после завершения укладки основного слоя кровельного материала и установки ветровой планки. Основным назначением планки примыкания является фиксация ендового ковра на вертикальных плоскостях. Кроме этого планка примыкания находит применение в местах примыкания кровли к печным трубам и вентиляционным каналам, где она выступает в качестве основного герметичного элемента. Монтаж этого конструктивного элемента является финишной операцией по окончании строительства крыши. Планка примыкания помимо защитных свойств выступает также в качестве декоративного фрагмента, который придает эстетичный современный вид кровле.

Планки для металлочерепицы, которые правильно установлены и полноценно выполняют свои функции, будут прекрасной защитой кровли от ветровых нагрузок и атмосферных осадков, что обязательно отразится на длительности и надежности эксплуатации.

Технология монтажа металлочерпицы

Эксплуатация кровли, покрытой металлочерепицей, во многом зависит от соблюдения технологии монтажа, где установлены следующие правила:

• кровельный лист подлежит креплению в месте прилегания к обрешетке в прогибе волны;
• монтаж нижних листов к первой обрешетке происходит путем крепления над ступенькой через волну;
• монтаж остальных листов к обрешетке происходит с креплением как можно ближе к ступеньке;
• монтаж со стороны торцевой доски выполняется в каждую волну;
• все листы должны быть должным образом притянуты к обрешетке;
• в местах нахлеста монтаж листов выполняется саморезами в спад волны.

Количество винтов берут из расчета до 9 штук на один квадратный метр кровельного покрытия. Подрезание металлочерепицы выполняют при помощи ножовки по металлу, ножниц по металлу или высечных ножниц. Основным критерием при выборе слесарного инструмента является объем работ и ширина обрабатываемой поверхности. Так, для нарезания небольших полосок вполне подойдет ножовка или ножницы по металлу. В случае необходимости произвести длинный рез, ширина которого составляет большое расстояние, высечные ножницы будут наиболее подходящим инструментом.

Использование угловых шлифовальных машинок (болгарок) категорически запрещено. Вследствие перегрева и разрушения полимерного слоя происходит быстрое разрушение основного материала металлочерепицы.

Установка карнизной и торцевой планки для металлочерепицы

Металлическая черепица уже продолжительное время держит главенство в области материалов для кровли у нас. Одними из главных компонентов любой кровли из данного материала считаются следующие планки для металлической черепицы:

• ветровая планка для металлической черепицы;
• планка для карниза для металлической черепицы;
• коньковая планка;
• планка примыкания.

При устройстве кровель с использованием металлической черепицы, планка примыкания вместе с карнизной, коньковой и торцевой играет достаточно ощутимую роль. Не обращая внимания на небольшую роль этих предметов в общем объеме закупаемых материалов, они несут крайне важную роль, отвечающую за долгую и хорошую эксплуатацию всей крыши.

Класификация и предназначение планок для металлической черепицы

Планки карнизов для металлической черепицы и ветровые планки для металлической черепицы делают из материалов, подобных основному кровельному покрытию. Важным конструктивным компонентом у них работает сталь оцинкованная толщиной 0.4-0,5 мм, с защитным покрытием на основе полимеров. Обязанности, какие исполняют планки для металлической черепицы, выражаются в следующем:

• Планка для карниза сделана в виде продолговатого компонента, какой имеет технологию изготовления, подобную основному материалу для кровли. Главной функцией карнизной планки считается защита лобовой карнизной дощечки от попадания влажности при богатых погодных осадках. Как правило, планка для карниза оберегает от проникновения влажности пространство под кровлей.

• Торцевая планка также имеет похожую технологию изготовления с листами металлической черепицы и подлежит креплению на торцах скатов, работает для защиты обрешетки от попадания влажности и нивелирует ветровую нагрузку. Из-за этого данный предмет порой называют ветровой планкой.
• Коньковая планка может принимать очень много форм и работает для защиты пространства под кровлей от проникновения осадков атмосферы на месте схождения скатов.
• Планка примыкания – это многофункциональный компонент, какой имеет декоративные и функции защиты.

Крепление карнизной планки

Планка для карниза закрепляется к примыканиям крыши так.:

1. Сперва делают монтаж лобовой дощечки, какая закрепляется к торцам системы стропил с помощью оцинкованных гвоздей. В виде замены порой используют карнизную дощечку, какая имеет крепление в специализированных пазах на стропильной конструкции.
2. Дальнейшим шагом будет подшивка при помощи шпунтованной дощечки или профлиста. К стенке дома скрепляют опорный брусок, он будет выступать второй опорой для подшивки свеса карниза.
3. Конкретно перед монтажными работами карнизной планки исполняют установку кронштейнов для системы водостока. Они имеют крепление, как на карнизной дощечке, так и на стропильных ногах.
4. Потом приступают к монтажу карнизной планки, которая ставится перед настилом крыши листочками металлической черепицы. Установку планки выполняют сверху водосточного крепежи при помощи шурупов, ввинчиваемых в карнизную или лобовую дощечку. Шаг между винтами выбирают примерно равный 30-35 сантиметров.

При наращении карнизной планки непременно следует исполнять нахлест, габариты его создают 100 мм.

Установка торцевой планки

После завершения укладывания материала для кровельных работ из листов металлической черепицы приступают к установке торцевой планки. Ее ставят так:

1. Ветровую планку ставят на высоте волны близлежащего листочка металлической черепицы. При этом нужно учитывать, что угол торца кровли обязан быть целиком перекрыт.
2. Крепление торцевой планки выполняют по бокам и сверху с помощью винтов. При этом монтаж саморезами сверху доводится в гребень волны листа металлической черепицы.
3. При наращении ветровой планки выполняют нахлест до 100 мм.
4. Все соединения между этой планкой и крышей непременно заделывают.

Торцевая планка кроме защитных предназначений играет существенную роль декора. Она обязательно обязана закрывать гребень волны, по другому имеется возможность проникания воды под металлическую черепицу. Для этой цели делают отбортовку края листочка металлической черепицы вверх.

Монтаж коньковой планки

Перед монтажными работами коньковой планки постоянно проверяют исполнение всех работ по устройству вентиляции под крышей. На пологих скатах из металлической черепицы чтобы исключить возможности сквозняка снега под конек применяют специализированные планки. Монтаж коньковой планки начинают с торца, для этого конек кладут сверху торцевых планок и выпускают наружу на 20-30 мм. Детали плоского конька состыковывают меж собой с нахлестом 100 мм, а полукруглые детали объединяют по линии штамповки.

Если угол уклона кровли формирует более 45° тогда место монтажа подконьковой дощечки и способы крепежи конька существенно отличаються меж собой, в зависимости от величины наклона скатов. На шаге крепежи обрешетки моделируют установку конька, Если учитывать при этом угол наклона кровли и форму коньковой планки. Этот вариант монтажа получил самое большое распространение из-за собственной простоте и доступности. Если углы уклона кровли и коньковой планки не совмещаются, тогда можно их скорректировать с помощью слесарного инструмента. После того как провели монтажные работы коньковой планки полукруглой формы, она обязана быть заглушена с 2-ух сторон с помощью специализированных предметов (заглушек).

Под коньковой планкой советуют ставить брусок из дерева. Это поможет очень быстро сделать монтаж такой конструкции на основу из дерева.

Как устанавливается планка примыкания

Планка примыкания обязана устанавливаться после окончания укладывания основного слоя установки и кровельного материала ветровой планки. Важным назначением планки примыкания считается фиксирование ендового ковра на отвесных плоскостях. Плюс ко всему планка примыкания находит использование в местах примыкания крыши к печным трубам и вентиляционным каналам, где она выступает как основного герметического компонента. Монтаж этого конструктивного компонента считается конечной операцией по завершении строительства кровли. Планка примыкания кроме защитных параметров выступает также в виде декоративного фрагмента, который придаёт красивый сегодняшний вид крыша.

Планки для металлической черепицы, какие правильно установлены и полностью исполняют собственные обязанности, будут великолепной защитой крыши от ветровых нагрузок и осадков атмосферы, что непременно отразится на продолжительности и надежности эксплуатации.

Технология монтажа металлочерпицы

Работа крыши, накрытой металлической черепицей, в большинстве случаев подчиняется от выполнения монтажной технологии, где установлены такие правила:

• кровельный лист подлежит креплению в месте примыкания к каркасу в прогибе волны;
• монтаж нижних листочков к первой обрешетке совершается путем крепежи над ступенькой через волну;
• монтаж других листов к каркасу совершается с креплением достаточно близко к ступеньке;
• монтаж со стороны торцевой дощечки создается в каждую волну;
• все листы обязаны быть замечательно притянуты к каркасу;
• в местах нахлеста монтаж листочков создается саморезами в регресс волны.

Кол-во винтов берут в расчете до 9 штук на один метр квадратный покрытия для кровли. Подрезание металлической черепицы исполняют используя ножовку по металлу, ножниц по металлу или высечных ножниц. Важным условием при подборе слесарного инструмента считается рабочий объем и ширина отделываемой плоскости. Так, для нарезки маленьких полосок прекрасно подойдет ножовка или ножницы для металла. Если потребуется сделать длинный рез, ширина которого формирует большущее расстояние, высечные ножницы будут самым лучшим инструментом.

Применение угловых шлифовальных машинок (болгарок) решительно воспрещено. Вследствии перегрева и разрушения полимерного слоя совершается быстрое разрушение основного материала металлической черепицы.

Принадлежности | Аспект

Aspect созданы, чтобы добавить профессионально выглядящий завершающий штрих к вашему проекту задней панели или акцентной стены.

Кромки

Мы предлагаем 9 планок для снятия кожуры и палочек (каждая длиной 24 дюйма) для завершения торцевых краев любого проекта. Просто отрежьте до нужной длины, а затем очистите и приклейте края вашего фартука. Эти планки хорошо сочетаются с любой деревянной плиткой, кроме нашей.

Ламинат крышки выходного отверстия

Мы также предлагаем 4 цвета ламината розеток или переключателей, которые подходят к нашей металлической черепице. Эти ламинаты могут быть применены к существующим крышкам выключателей и розеток для унификации вашего готового проекта.Каждый лист ламината имеет размер 11,75 на 5,75 дюйма. Каждая упаковка содержит два листа. Каждый лист покрывает около 3-х одиночных крышек розеток или плат переключателей.

Краткое описание консервации 4: Кровля исторических зданий

ИНФОРМАЦИЯ О КОНСЕРВАЦИИ

Декоративная кровля.Фото: Сборник HABS, НПС.

Сара М. Свитсер

Водонепроницаемая крыша является основным средством сохранения конструкции, независимо от ее возраста, размера или конструкции. В системе, которая позволяет зданию работать как укрытие, крыша защищает от дождя, защищает от солнца и защищает от непогоды.

В некоторые периоды истории архитектуры крыша во многом придает архитектурный характер.Он определяет стиль и вносит свой вклад в эстетику здания. Шатровые крыши грузинской архитектуры, башни королевы Анны, мансардные крыши и изящные наклоны конструкций Shingle Style и Bungalow являются примерами использования кровли в качестве основного элемента дизайна.

Но независимо от того, насколько декоративен узор или насколько убедительна форма, крыша — очень уязвимый элемент укрытия, который неизбежно выйдет из строя. Плохая крыша приведет к ускоренному разрушению исторических строительных материалов — кирпичной кладки, дерева, штукатурки, краски — и вызовет общий распад основной конструкции.Кроме того, существует срочность ремонта протекающей крыши, поскольку такие затраты на ремонт быстро станут непомерно высокими. Хотя такое действие желательно сразу после обнаружения неисправности, следует тщательно выбирать методы временной заделки, чтобы предотвратить непреднамеренное повреждение надежных или исторических кровельных материалов и связанных с ними элементов. Перед выполнением любых ремонтных работ следует понять историческую ценность материалов, использованных на крыше. Затем следует запланировать полный внутренний и внешний осмотр крыши, чтобы определить все причины неисправности и определить альтернативы для ремонта или замены кровли.

Глиняная черепица: Европейские поселенцы использовали глиняную черепицу для кровли еще в середине 17 века; много панелей (S-образная черепица), а также плоская кровельная черепица использовались в Джеймстауне, штат Вирджиния. В некоторых городах, таких как Нью-Йорк и Бостон, глина широко использовалась в качестве меры предосторожности против таких пожаров, как те, которые охватили Лондон в 1666 году и выжгли Бостон в 1679 году.

Ремонт этой скатной крыши производился с использованием новой черепицы, удерживаемой на металлических вешалках.Фото: файлы NPS.

Плоские или плоские прямоугольные плитки, которые чаще всего использовались с XVII по начало XIX века, имели размеры примерно 10 дюймов на 6 дюймов на 1/2 дюйма и имели два отверстия на одном конце для крепления гвоздя или колышка. Иногда использовался строительный раствор. применяется между слоями для защиты плитки от сильного ветра.

В середине XIX века черепичные крыши часто заменяли крышами из листового металла, которые были легче и проще в установке и обслуживании. Однако на рубеже веков постройки в стиле романского возрождения и миссионерства создали новый спрос и популярность на этот живописный кровельный материал.

Slate: Еще одной практикой, которую поселенцы принесли в Новый Свет, была шиферная кровля. Свидетельства кровельного сланца были найдены также среди руин Джеймстауна середины 17 века. Но из-за стоимости и времени, необходимого для получения материала, который в основном импортировался из Уэльса, использование сланца изначально было ограничено. Даже в Филадельфии (втором по величине городе англоязычного мира во время революции) сланцы были настолько редки, что «Дом с шиферной крышей» явно относился к дому Уильяма Пенна, построенному в конце 1600-х годов.Источники местного сланца, как известно, существовали вдоль восточного побережья от Мэна до Вирджинии, но трудности с внутренним транспортом ограничивали его доступность в городах и способствовали его расходу. Валлийский сланец продолжали импортироваться, пока развитие каналов и железных дорог в середине XIX века не сделало американский сланец более доступным и экономичным.

Сланец славился своей прочностью, огнестойкостью и эстетическим потенциалом. Поскольку сланец был доступен в разных цветах (красный, зеленый, фиолетовый и сине-серый), он был эффективным материалом для декоративных узоров на многих крышах XIX века (готический и мансардный стили).Сланец продолжал использоваться и в 20-м веке, особенно во многих зданиях в стиле эпохи Тюдоров в 1920-х годах.

Замена определенных исторических деталей важна для индивидуального исторического характера крыши, такой как эта крыша из гонтовой древесины с закругленным торцом. При реставрации дренаж вокруг слухового окна был улучшен за счет добавления тщательно скрытого современного металлического оклада. Фото: файлы NPS.

Битумная черепица: Деревянная черепица была популярна по всей стране во все периоды истории строительства.Размер и форма черепицы, а также детализация черепичной крыши различались в зависимости от региональных ремесленных практик. Люди в определенных регионах выработали предпочтение к местным породам древесины, наиболее подходящим для их целей. В Новой Англии и долине Делавэр часто использовали белую сосну: на юге — кипарис и дуб; на крайнем западе красный кедр или красное дерево. Иногда для увеличения прочности черепицы наносили защитное покрытие, такое как смесь кирпичной крошки и рыбьего жира или краска из красного оксида железа и льняного масла.

Обычно в городских районах деревянные крыши заменяли более огнестойкими материалами, но в сельской местности это не было серьезной проблемой. Во многих викторианских загородных домах практика деревянной черепицы пережила технологические достижения металлической кровли в 19 веке, и на рубеже веков она полностью возродилась в своем тезке, стиле гонта. Колониальное возрождение и стили бунгало в 20-м веке сделали деревянную черепицу одним из самых модных отечественных кровельных материалов.

Оцинкованная черепица, имитирующая внешний вид панелей, оставалась популярной со второй половины 19 века до 20 века. Фото: файлы NPS.

Металл: Металлическая кровля в Америке — это явление XIX века. До этого обычно использовались только свинец и медь. Например, свинцовая крыша покрывала «Розуэлл», один из величайших особняков Вирджинии 18-го века.Но чаще всего для защитной накладки использовался свинец. Свинец, а также медь, покрывали поверхности крыши, где древесина, черепица или сланцевая черепица не подходили из-за наклона или формы крыши.

Медь со стоячими швами покрывала некоторые из наиболее известных крыш ранней Америки, включая крышу Крайстчерч (1727–1744) в Филадельфии. Плоскошовная медь использовалась на многих куполах и куполах. Медные листы импортировались из Англии до конца 18-го века, когда в Америке были созданы установки для прокатки листового металла.

Впервые было известно, что здесь производился листовой чугун Робертом Моррисом, финансистом войны за независимость, у которого был прокатный стан недалеко от Трентона, штат Нью-Джерси. На своей фабрике Моррис изготовил крышу своего особняка в Филадельфии, который он основал в 1794 году. Архитектор Бенджамин Х. Латроб использовал листовое железо для замены крыши Принстонского «Нассау-холла», который был выпотрошен пожаром в 1802 году.

Метод гофрирования железа был первоначально запатентован в Англии в 1829 году.Гофрирование укрепило листы и позволило увеличить пролет над более легким каркасом, а также сократить время и трудозатраты. В 1834 году американский архитектор Уильям Стрикленд предложил гофрированное железо для покрытия своего дизайна рыночной площади в Филадельфии.

Гальванизация цинком для защиты основного металла от ржавчины была разработана во Франции в 1837 году. К 1850-м годам этот материал использовался в почтовых отделениях и таможнях, а также в железнодорожных депо и на заводах. В 1857 году на улице У.С. Монетный двор в Новом Орлеане. Таким образом, Монетный двор был «защищен от огня» с помощью оцинкованной гофрированной железной крыши 20-го калибра на железных фермах.

Оловянная черепица, обычно с тиснением под дерево или черепицу, или с декоративным рисунком, была популярна как недорогой текстурированный кровельный материал. Фото: файлы NPS.

Оловянное железо, обычно называемое оловянной кровлей, широко использовалось в Канаде в 18 веке, но не было так распространено в Соединенных Штатах до позднего времени.Томас Джефферсон был одним из первых сторонников жестяной кровли, и он установил жестяную крышу со стоячим фальцем на «Монтичелло» (около 1770–1802 гг.). В доме собраний на Арч-стрит (1804 г.) в Филадельфии была выложена оловянная черепица в виде елочки на крыше «площади».

Однако, когда в этой стране были созданы прокатные станы, низкая стоимость, легкий вес и низкие эксплуатационные расходы сделали жестяную пластину наиболее распространенным кровельным материалом. Рельефная жестяная черепица, поверхность которой создавала интересные узоры, была популярна по всей стране в конце 19 века.Жестяные крыши содержали хорошо окрашенными, обычно красными; или, как предложил архитектор А. Дж. Дэвис, в цвете, имитирующем зеленую патину меди.

Пластина Терне отличалась от белой жести тем, что ее окунули в сплав свинца и олова, что придало ей более тусклый оттенок. Как историческая, так и современная документация часто путает эти два понятия, так что трудно определить, как часто использовались настоящие термины.

Цинк вошел в употребление в 1820-х годах, в то время как олово стало популярным.Хотя он был менее дорогим заменителем свинца, его преимущества были противоречивыми, и он никогда широко не использовался в этой стране.

Прочие материалы: Битумная черепица и рулонная кровля использовались в 1890-х годах. Многие крыши из асбеста, алюминия, нержавеющей стали, гальванизированной стали и меди с свинцовым покрытием вскоре могут также иметь историческую ценность. Осведомленность об этих и других традициях кровельных материалов и их детализации будет способствовать более деликатной консервационной обработке.

Разрушения материалов поверхности

При возникновении проблем важно связаться с профессионалом, будь то архитектор, авторитетный подрядчик по кровельным работам или мастер, знакомый с неотъемлемыми характеристиками конкретной исторической кровельной системы. Эти специалисты могут посоветовать немедленные процедуры исправления и помочь спланировать более постоянный ремонт. Тщательное обследование кровли следует начинать с оценки существующего состояния и качества самого кровельного материала.Особое внимание следует уделить любому южному склону, потому что круглогодичное пребывание под прямыми солнечными лучами может привести к его первому разрушению.

Дерево: Некоторые исторические кровельные материалы имеют ограниченный срок службы из-за обычного органического разложения и «износа». Например, плоские поверхности деревянной черепицы разрушаются от дождя и ультрафиолетовых лучей. Некоторые виды более выносливы, чем другие, а сердцевина, например, прочнее и долговечнее, чем заболонь.

В идеале черепицу раскалывают так, чтобы волокна были перпендикулярны поверхности.Это связано с тем, что если черепица распиливается поперек волокон, влага может проникнуть в волокна и привести к порче древесины. Длительное увлажнение древесины или внутри нее позволяет расти мху или грибам, которые еще больше удерживают влагу и вызывают гниение.

Металл: Из неорганических кровельных материалов, используемых в исторических зданиях, наиболее распространенными, пожалуй, являются листовые металлы: свинец, медь, цинк, жесть, листовая сталь и гальваническое железо. В разной степени каждый из этих листовых металлов может разрушиться от химического воздействия в виде точечной коррозии или образования полос.Это может быть вызвано переносящимися по воздуху загрязнителями; кислотная дождевая вода; кислоты из лишайника или мха; щелочи, содержащиеся в известковых растворах или портландцементе, которые могут находиться на прилегающих элементах и ​​смываются с поверхности крыши; или дубильные кислоты из прилегающих деревянных обшивок или черепицы из красного кедра или дуба.

Временная стабилизация или «консервация» такими материалами, как фанера и строительная бумага, может защитить крышу объекта до тех пор, пока ее не удастся должным образом отремонтировать или заменить. Фото: файлы NPS.

Коррозия из-за «гальванического воздействия» возникает, когда разнородные металлы, такие как медь и железо, используются в прямом контакте. Коррозия также может происходить, даже если металлы физически разделены; один из металлов вступает в химическую реакцию с другим в присутствии электролита, такого как дождевая вода. В кровле такая ситуация может возникнуть, когда медная крыша украшена железным гребнем или когда в медных листах используются стальные гвозди. В некоторых случаях коррозию можно предотвратить, вставив пластиковый изолятор между разнородными материалами.В идеале застежки должны быть из металла чутка к причастным.

Железо ржавеет, если оно хорошо не окрашено или не покрыто гальваническим покрытием. Исторически этой проблемы избегали путем лужения или гальваники. Но долговечен этот способ лишь до тех пор, пока покрытие остается целым. Если покрытие изношено или повреждено, незащищенное железо заржавеет. Следовательно, любой кровельный материал на основе железа должен быть загрунтован, а его поверхность должна быть хорошо окрашена, чтобы предотвратить коррозию.

Одной из причин износа листового металла является усталость.В зависимости от размера и толщины металлических листов износ и разрушение металла могут произойти на стыках или на любых выступах в оболочке в результате попеременного движения металла с тепловыми изменениями. Свинец будет разрываться из-за «ползучести» или гравитационного напряжения, которое заставляет материал перемещаться по скату крыши.

Шифер: Пожалуй, самыми прочными кровельными материалами являются шифер и черепица. Оба кажутся неразрушимыми, но они различаются по качеству. Некоторые сланцы твердые и прочные, но не хрупкие.Мягкий сланец более подвержен эрозии и воздействию химических веществ, переносимых по воздуху и дождевой воде, что приводит к износу сланца в отверстиях для гвоздей, расслоению или разрушению. Зимой сланец очень подвержен разрушению льдом или ледяными завалами.

Плитка: Плитка хорошо выдерживает погодные условия, но имеет тенденцию трескаться или ломаться при ударе, например, от веток деревьев или при неправильной походке. Как и шифер, плитка не выдерживает большой вес. Плитка низкого качества, недостаточно обожженная во время производства, будет трескаться и раскалываться под воздействием циклов замораживания и оттаивания на своих пористых поверхностях.

Отказы систем поддержки

После определения состояния кровельного материала необходимо проверить соответствующие элементы и опорные системы снаружи и изнутри крыши. Водосточные желоба и водосточные трубы нуждаются в периодической чистке и обслуживании, поскольку они заполняются разнообразным мусором, в результате чего вода скапливается и просачивается под кровельные элементы. Вода в конечном итоге приведет к порче крепежа, обшивки и конструкции кровли. Зимой ежедневные циклы замораживания-оттаивания могут вызвать образование льдин под поверхностью крыши.Давление этих льдин сместит кровельный материал, особенно сланец, черепицу или черепицу. Более того, образование ледяных завалов над желобами может удерживать достаточно влаги, чтобы гнить обшивку или элементы конструкции.

Многие крупные общественные здания имеют встроенные водосточные желоба по периметру крыши. Водосточные трубы для этих водосточных желобов могут проходить внутри стен здания, или водосточные трубы могут проходить через поверхность крыши или через парапет во внешние водосточные трубы.Эти системы могут быть эффективными при правильном обслуживании; однако, если уклон крыши недостаточен для хорошего стока или если уловители могут забиваться, дождевая вода будет образовывать лужи на поверхности крыши. Внутренние водосточные трубы могут собирать мусор и, таким образом, подниматься вверх, возможно, просачивая воду в окружающие стены. Наружные водосточные трубы могут заполняться водой, которая в холодную погоду может замерзнуть и потрескать трубы. Трубы от встроенного желоба к наружной водосточной трубе также могут просачивать воду в окружающую конструкцию крыши или стены.

Отказ системы окладов обычно является основной причиной износа кровли. Следует тщательно осмотреть гидроизоляцию на предмет неисправности, вызванной плохим качеством изготовления, термической нагрузкой или износом металла (как самого материала гидроизоляции, так и крепежа). При использовании многих кровельных материалов замена гидроизоляции на существующей крыше является серьезной операцией, которая может потребовать занимать большие участки поверхности крыши. Поэтому первоочередное внимание следует уделять установке высококачественного гидроизоляционного материала на новую или замененную крышу. Помните, некоторые кровельные и отделочные материалы несовместимы. .

Из-за того, что крыша хорошо видна, сланцевая отделка слуховых окон имеет важное значение для характера этой конструкции. Фото: файлы NPS.

Крепеж и зажимы крыши также должны быть изготовлены из материала, совместимого со всеми другими используемыми материалами, или иметь покрытие для предотвращения ржавчины. Например, дубильная кислота в дубе разъедает железные гвозди. Некоторые крыши, такие как шифер и листовой металл, могут выйти из строя, если их прибить слишком жестко.

Если конструкция крыши кажется прочной и ничто не указывает на недавнее движение, наиболее тщательно исследуемой областью является основание крыши — обшивка или рейки. Опасные места могут быть рядом с листами крыши, под любыми наружными пятнами, на пересечениях плоскостей крыши или на вертикальных поверхностях, таких как слуховые окна. Проникновение воды, указывающее на брешь в поверхности кровли или проблеск, должно быть легко заметным, обычно это влажное пятно или пятно. Зондирование небольшим перочинным ножом может выявить любую гниль, которая может указывать на ранее не обнаруженное повреждение кровельной мембраны.Также следует отметить заражение насекомыми, проявляющееся в виде небольших выходных отверстий и грязи (опилок). Конденсат на нижней стороне кровли нежелателен и свидетельствует о неправильной вентиляции. Влага пагубно отразится на любом рубероиде; хорошая крыша остается сухой внутри и снаружи.

Понимание потенциальных слабых мест кровельного материала также требует знания трудностей ремонта. Как правило, отдельные шиферные плиты можно заменить без серьезных повреждений остальной части крыши, но замена гидроизоляции на шиферной крыше может потребовать значительного удаления окружающих сланцев.Если испортилась основа или поддерживающий материал, многие поверхностные материалы, такие как шифер или плитка, можно использовать повторно, если с ними обращаться с осторожностью во время ремонта. Такие проблемы следует оценивать в начале любого проекта, чтобы определить, можно ли эффективно залатать крышу или ее следует полностью заменить.

Будет ли ремонт эффективен? Затраты на техническое обслуживание имеют тенденцию многократно увеличиваться, когда возникают проблемы. Поскольку стоимость рабочей силы возрастает, повторный ремонт вскоре может сравняться со стоимостью новой крыши.

Чем прочнее поверхность изначально, тем легче за ней ухаживать. Некоторые кровельные материалы, такие как шифер, дороги в установке, но если используются высококачественный шифер и гидроизоляция, он прослужит 40–60 лет при минимальном уходе. Несмотря на то, что стоимость установки крыши будет высокой, низкие затраты на техническое обслуживание снизят стоимость срока службы крыши.

В проекте реставрации, исследование документов и физическое обследование здания обычно позволяют установить историю крыши.Документальное исследование должно включать любые оригинальные планы или спецификации здания, предварительные страховые обзоры, описания в газетах или личные документы и файлы людей, которые владели или принимали участие в истории здания. Старые фотографии здания могут свидетельствовать об отсутствии деталей.

Наряду с глубоким пониманием любой письменной истории здания, физическое исследование кровли и ее структуры может выявить информацию об истории строительства крыши.Если исходить из общего впечатления от конструкции, есть ли какие-либо изменения в уклоне крыши, ее конфигурации или кровельных материалах? Возможно, есть очевидные пятна или изменения в узоре внешней кирпичной кладки, где двускатная крыша была заменена на двускатную или где был добавлен целый верхний этаж. Возможно, есть явные стилистические изменения в линии крыши, слуховых окнах или орнаменте. Эти наблюдения могут помочь понять любое важное изменение и определить направление дальнейших исследований.

Поскольку большинство крыш физически не подлежат тщательной проверке, «принцип наименьших усилий», вероятно, ограничил объем и качество предыдущего ремонта или замены, и обычно остаются значительные свидетельства более ранней поверхности крыши. Иногда старую крышу можно найти как основу нынешней открытой крыши. Оригинальная кровля может оставаться неповрежденной в неудобных местах под более поздними элементами крыши. Часто, если есть незавершенное чердак, остатки кровли могли быть сброшены и оставлены, когда крыша строилась или ремонтировалась.Если конфигурация крыши была изменена, часть исходного материала может остаться под существующей крышей. Иногда целые секции крыши и каркаса крыши остаются нетронутыми под более высокой крышей. Профиль и / или всплески более ранней крыши могут быть видны на внутренней стороне стен на уровне перестройки. Если кажется, что обшивка или обрешетка пережили изменения кровельной поверхности, они могут содержать признаки кровельных систем. Они могут выглядеть как следы грязи, которые создают «тени» от кровельного материала, или как сломанные или вбитые в дерево гвозди.вместо того, чтобы вытащить его во время предыдущих переделок или ремонта. Деревянные заглушки в конструкции крыши могут указывать на то, что ранее были удалены дымоходы или световые люки. Любые металлические украшения, которые могли существовать, могут быть обозначены якорями или необычными отметками вдоль конька или на других краях крыши. Это первичное свидетельство важно для полного понимания истории крыши.

Следует проявлять осторожность при датировании ранней «ткани» по признаку единственного предмета, поскольку переработка материалов не является нововведением середины 20-го века.Плотники веками повторно использовали материалы, обшивали и обрамляли элементы в интересах экономии. Следовательно, любой анализ найденных материалов, таких как гвозди или следы пилы на дереве, требует точного знания истории местных строительных практик, прежде чем можно будет сделать окончательный вывод. Полезно установить последовательность истории строительства крыши и кровельных материалов; любую историческую ткань или соответствующие свидетельства на крыше следует сфотографировать, измерить и записать для использования в будущем.

Во время ремонтных работ могут неожиданно появиться полезные улики. Очень важно вести записи о любых работах в историческом здании до, во время и после проекта. Фотографии, как правило, являются самым простым и быстрым методом и должны включать общие виды и детали водосточных желобов, окладов, слуховых окон, дымоходов, впадин, выступов и карнизов. Все фотографии должны быть немедленно промаркированы, чтобы гарантировать точную идентификацию в будущем. Особого внимания заслуживает любой узор или рисунок на кровле.Например, шиферные крыши часто являются декоративными и имеют небольшие изменения в размере, цвете и текстуре, например, постепенно уменьшающуюся длину беговой дорожки от карниза до пика. Если не обратить внимание на это перед началом проекта, могут возникнуть проблемы с заменой поверхности. Стандартным справочным материалом для этого этапа работы является «Запись исторических зданий», составленный Харли Дж. Макки для исследования исторических зданий Америки, Служба национальных парков, Вашингтон, округ Колумбия, 1970.

Хороший дизайн и качественные материалы поверхности крыши, креплений и окладов сводят к минимуму поломки.Фото: файлы NPS.

Потребуется консультация специалиста для оценки различных аспектов замены исторической крыши. За некоторыми исключениями, большинство исторических кровельных материалов доступны сегодня. В противном случае архитектор или группа консервации, которые ранее работали с материалом того же типа, могут порекомендовать поставщиков. Специальные кровельные материалы, такие как черепица или металлическая черепица с тиснением, могут быть произведены производителями сопутствующих товаров, которые обычно используются в других местах, как снаружи, так и внутри конструкции.При творческом мышлении и исследованиях обычно можно найти исторические материалы.

Ремесленные приемы: Определение ремесленных приемов, использованных при установке исторической крыши, является еще одной важной задачей при восстановлении кровли. Первые строители очень гордились своей работой, и опыт показал, что «деревенские» или нестандартные конструкции, коммерчески называемые «ранними американцами», являются изобретением 20-го века. Например, исторически сложилось так, что деревянная черепица при изготовлении подвергалась нескольким различным операциям, включая раскалывание вручную и сглаживание поверхности протяжным ножом.В современной номенклатуре таким же предметом может быть черепица с конусообразным разделением, которая была обработана. К сожалению, рустикальный вид имеющейся сегодня в продаже «раскрошенной вручную» и повторно распиленной черепицы не имеет ничего общего с кровельными материалами, изготовленными вручную, которые использовались в ранних американских зданиях.

Первые мастера работали, руководствуясь здравым смыслом; они поняли свои материалы. Например, они знали, что деревянная черепица должна быть относительно узкой; черепица, ширина которой намного превышает 6 дюймов, может расколоться при ходьбе, или она может скручиваться или трескаться при изменении температуры и влажности.Важно понимать эти аспекты мастерства, помня, что люди хотели, чтобы их крыши были водонепроницаемыми и прослужили долгое время. Недавнее использование черепицы «матушки гуся» на исторических сооружениях — это серьезная недооценка навыков первых мастеров.

Наблюдение: Поиск современного мастера, который воспроизвел бы исторические детали, может потребовать определенных усилий. Это может даже включать некоторые специальные инструкции для повышения его понимания определенных исторических ремесленных практик.В то же время может быть бессмысленным (и дорогостоящим) следовать историческим ремесленным практикам в любой конструкции, которая не будет видна на готовом продукте. Но если детали кровли хорошо видны, их внешний вид должен основываться на архитектурных свидетельствах или исторических прототипах. Например, расстояние между швами на металлической крыше со стоячим фальцем повлияет на общий масштаб здания и, следовательно, должно соответствовать исходным размерам швов.

Многие старые кровельные работы больше не выполняются из-за современных усовершенствований.Перед началом проекта настоятельно рекомендуется изучить и проанализировать конкретные детали кровли вместе с подрядчиком. Например, одна из первых ремесленных практик заключалась в отделке гребня деревянной черепичной крыши «гребнем» крыши, то есть верхний ряд одного ската крыши был равномерно расширен за вершину, чтобы защитить гребень и обеспечить некоторая защита от непогоды для необработанных горизонтальных краев черепицы на другом склоне. Если известно, что «гребешок» был правильной деталью, его следует использовать.Хотя этот метод оставляет верхний курс уязвимым для погодных условий, замаскированная светящаяся полоса усилит это слабое место.

Детальные чертежи или образец макета помогут убедиться, что подрядчик или мастер понимают объем и особые требования проекта. Никогда не следует предполагать, что современный плотник, слесарь, слесарь или кровельщик знает все исторические подробности. Надзор так же важен, как и любой другой этап процесса.

Использование исторического кровельного материала на строении может быть ограничено строительными нормами и правилами или доступностью материалов, и в этом случае необходимо будет найти подходящую альтернативу.

Некоторые муниципальные строительные нормы и правила допускают использование кровельных материалов в исторических районах. В других случаях могут быть получены индивидуальные отклонения. Большинство современных систем отопления и приготовления пищи работают на газе, электричестве или масле, ни одно из которых не выделяет горячих углей, которые исторически были причиной пожаров на крышах. Там, где используются дровяные камины или печи, искрогасители в верхней части дымоходов помогают предотвратить утечку горящего материала, тем самым уменьшая количество пожаров, которые начинаются на крыше.В большинстве штатов ставки страхования были уравновешены, чтобы отразить пересмотренные соображения относительно рисков, связанных с различными кровельными материалами.

В проекте восстановления могут быть веские причины для замены крыши материалом, отличным от оригинала. Историческая кровля может быть недоступна, или стоимость приобретения специально изготовленных материалов может оказаться непомерно высокой. Но решение использовать альтернативный материал следует тщательно взвесить с учетом первоочередной заботы о сохранении исторического характера здания.Если крыша плоская и не видна с любой высоты здания, и если есть преимущества замены современной сборной композитной крыши на то, что могло бы быть плоской металлической крышей, тогда может быть более экономичным и конструктивным целесообразным использовать современный кровельный метод. Но если крышу хорошо видно, альтернативный материал должен как можно точнее соответствовать масштабу, текстуре и окраске исторического кровельного материала.

Битумная черепица или керамическая плитка — обычные материалы-заменители, предназначенные для дублирования внешнего вида деревянной черепицы, сланца или плитки.В настоящее время доступна огнеупорная черепица из обработанной древесины. Однако обработанная древесина имеет тенденцию быть хрупкой, и для ее установки может потребоваться дополнительный уход (и расходы). В некоторых случаях приемлемой альтернативой может быть черепица, уложенная с прослойкой из огнестойкой строительной бумаги.

Медь со свинцовым покрытием, сталь с терновым покрытием и сталь с алюминиевым / оцинкованным покрытием могут успешно заменить олово, терновую пластину, цинк или свинец. Сталь с медным покрытием — менее дорогой (и менее прочный) заменитель листовой меди.

Поиск альтернативных кровельных материалов не новость. Еще в 18 веке из-за боязни пожара многие деревянные черепичные или дощатые крыши были заменены листовым металлом или глиняной черепицей. Некоторые исторические крыши были неудачными с самого начала из-за чрезмерно амбициозного и наивного использования материалов при их первоначальной разработке. Исследование конструкции может показать, что неправильно спроектированная или легко воспламеняемая крыша была заменена на раннем этапе ее истории, и поэтому восстановление более позднего материала крыши будет иметь веский прецедент.В некоторых городах замена листового металла на дома из первых рядов произошла, как только стал доступен рулонный материал.

Стоимость и простота обслуживания могут потребовать замены материала, полностью отличающегося по внешнему виду от оригинала. Практические проблемы (ветер, погода и наклон крыши) следует сопоставить с историческими соображениями о масштабе, текстуре и цвете. Иногда эффект от альтернативного материала будет минимальным. Но на крышах с высокой степенью видимости и узором или текстурой замена может серьезно изменить архитектурный характер здания.

Может потребоваться немедленная и временная стабилизация, чтобы предотвратить дальнейшее разрушение, пока исследования не определят, как следует восстанавливать или восстанавливать крышу, или пока не будет предоставлено финансирование для выполнения надлежащих работ. Простое покрытие наружной фанерой или рулонной кровлей может обеспечить адекватную защиту, но любое временное покрытие следует применять с осторожностью. Следует проявлять осторожность, чтобы не перегрузить конструкцию крыши, а также не повредить или разрушить исторические свидетельства или ткань, которые могут быть встроены в новую крышу позже.В этом смысле ремонт с помощью герметиков или битумных заплаток следует признать потенциально опасными, поскольку их трудно удалить, а в лучшем случае они носят временный характер.

Архитектор или подрядчик должен предупредить владельца о любых мерах предосторожности, которые необходимо предпринять против конкретных опасностей при установке кровельного материала. Например, пайка листового металла может представлять опасность пожара либо из-за открытого пламени, либо из-за перегрева и необнаруженного тления материалов деревянной основы.

Следует продумать дизайн и размещение любых современных кровельных принадлежностей, таких как водопроводные трубы, вентиляционные отверстия или телевизионные антенны. Рассмотрение следует начать с размещения современной сантехники внутри здания, в противном случае ряд вентиляционных труб может пробить кровельную мембрану в различных местах, создавая проблемы с обслуживанием, а также эстетические проблемы. Установки для кондиционирования воздуха, размещенные на чердаке, потребуют вентиляционных отверстий, которые, в свою очередь, требуют продуманной конструкции. Включение их в неиспользуемые дымоходы в прошлом было очень успешным.

Всякий раз, когда требуются водостоки и водостоки, которых исторически не было в здании, дополнения следует делать как можно ненавязчивее, возможно, покрасив их в цвет, совместимый с соседней стеной или отделкой.

Особые проблемы, присущие конструкции сложной исторической крыши, можно решить посредством регулярного технического обслуживания. Форма и детализация являются важными элементами исторического характера здания и не должны изменяться, несмотря на использование альтернативных материалов поверхности.Фото: файлы NPS.

Хотя новая крыша может быть прекрасным объектом, она не будет долго защищать ее без надлежащего ухода. Не реже двух раз в год крышу следует проверять по контрольному списку. Все изменения должны регистрироваться и сообщаться. Должны быть установлены инструкции для любого пешеходного движения, которое может потребоваться для обслуживания крыши. По многим кровельным материалам вообще нельзя ходить. Для некоторых — сланца, асбеста и глиняной черепицы — самонесущая лестница может быть повешена над коньком крыши, или доски могут быть натянуты на поверхность крыши.Такие предметы должны быть специально спроектированы и храниться в складских помещениях, доступных для крыши. Если для наружных работ требуются подвесные леса, будьте осторожны, чтобы анкеры не проникали, не ломались и не изнашивали кровельную поверхность, водосточные желоба или гидроизоляцию.

Любая кровельная система должна быть признана самоподдерживающейся мембраной, но которая может быть легко повреждена вторжением, например, пешеходным движением или упавшими ветвями деревьев. Определенные предметы следует проверять в определенное время.Например, в желобах обычно скапливаются листья и мусор весной и осенью, а также после сильного дождя. Скрытые экраны желобов как на водосточных трубах, так и по всей длине водосточных желобов могут помочь сохранить их в чистоте. Поверхностный материал также потребует проверки после шторма. Периодическая проверка нижней стороны крыши с чердака после шторма или зимних морозов может дать раннее предупреждение о любых утечках. Как правило, повреждение от воды или льда менее вероятно на крыше, которая имеет хороший блеск снаружи и хорошо вентилируется и изолирована изнутри.Конкретные инструкции по уходу за различными кровельными материалами следует получить у архитектора или подрядчика.

Важнейшими ингредиентами для замены и обслуживания исторической крыши являются:

• Понимание исторического характера здания и сочувствие к нему.
• Тщательное обследование и регистрация существующей крыши и любых свидетельств более ранних крыш.
• Обращение к историческому мастерству , а также их детализация и воплощение в реставрации, где бы это ни было видно.
• Надзор за кровельщиками или обслуживающим персоналом для обеспечения сохранности исторической ткани и правильного понимания масштабов и деталей проекта.
• Рассмотрение альтернативных материалов , где нельзя использовать оригинал.
• Программа циклического обслуживания , чтобы гарантировать, что персонал понимает, как заботиться о крыше и о конкретных проблемных местах, которые необходимо защитить.

Принимая во внимание эти моменты, можно будет сохранить архитектурный характер и физическую целостность кровли исторического здания.

Благодарности

Эта записка по консервации была написана Сарой М. Свитсер , историком архитектуры, Отдел технической консервации. Большая часть технической информации была основана на неопубликованном отчете, подготовленном по контракту для этого офиса Джоном Г. и Дайаной С. Уэйт. Некоторая историческая информация была получена от Чарльза Э. Петерсона, FAIA, «American Notes», журнала Общества историков архитектуры. Иллюстрации к этому краткому описанию, не цитируемые специально, взяты из архива Службы технической консервации.

Настоящая публикация подготовлена ​​в соответствии с Законом о сохранении национальных исторических памятников 1966 года с внесенными в него поправками, который предписывает министру внутренних дел разрабатывать и предоставлять информацию об исторических объектах. Служба технической консервации (TPS), Служба национальных парков, готовит стандарты, руководства и другие образовательные материалы по ответственным методам сохранения исторических памятников для широкой общественности.

Февраль 1978

Вооз, Джозеф Н., изд. Стандарты архитектурной графики . Нью-Йорк: John Wiley and Sons, Inc., 1970. (Современные типы кровли и детализация)

Бриггс, Мартин С. Краткая история строительных ремесел . Лондон: Oxford University Press, 1925. (Описание исторических кровельных материалов)

Бюллетень Ассоциации по сохранению технологий . Vol. 2 (№ 12) 1970 г. (полностью на кровле)

Холстрем, Ингмар; и Сандстрем, Кристина. Уход за старыми зданиями: сохранение с технической и антикварной точки зрения. Stockholm: National Swedish Building Research, 1972. (Содержит раздел, посвященный проблемам обслуживания крыш)

Инсолл, Дональд. Уход за старыми постройками сегодня . Лондон: The Architectural Press, 1972 г. (Отличное руководство по некоторым проблемам и решениям для исторических крыш)

Labine, R. A. Clem. «Ремонт шиферных крыш». Журнал «Старый дом» 3 (№12 декабря 1975 г.): 67.

Лефер, Генри. «Вид с высоты птичьего полета». Прогрессивная архитектура . (Март 1977 г.), стр. 8892. (Статья о современном листовом металле)

Национальная сланцевая ассоциация. Кровля из шифера . Перепечатка издания 1926 года, теперь доступная в Vermont Structural Slate Co., Inc., Fairhaven, VT 05743. (Отличный справочник по многочисленным конструкциям и деталям шиферных крыш)

Петерсон, Чарльз Э. «Железо в крышах ранней Америки.» The Smithsonian Journal of History 3 (№ 3). Под редакцией Питера К. Уэлша. Вашингтон, округ Колумбия: Смитсоновский институт, 1968, стр. 4176.

Уэйт, Диана С. Жестяная кровля девятнадцатого века и ее использование в Гайд-холле . Олбани: Исторический фонд штата Нью-Йорк, 1971.

___________. «Кровля для ранней Америки». Строительство Ранней Америки . Под редакцией Чарльза Э. Петерсона. Рэднор, Пенсильвания: Chilton Book Co., 1976.

% PDF-1.3 % 3677 0 объектов> эндобдж xref 3677 92 0000000016 00000 н. 0000006975 00000 н. 0000007150 00000 н. 0000007195 00000 н. 0000007991 00000 н. 0000008118 00000 п. 0000008247 00000 н. 0000008376 00000 н. 0000008505 00000 н. 0000008634 00000 п. 0000008762 00000 н. 0000008890 00000 н. 0000009020 00000 н. 0000009150 00000 н. 0000009280 00000 н. 0000009410 00000 п. 0000009540 00000 н. 0000009670 00000 н. 0000009800 00000 н. 0000009929 00000 н. 0000010059 00000 п. 0000010187 00000 п. 0000010317 00000 п. 0000010447 00000 п. 0000010577 00000 п. 0000010707 00000 п. 0000010836 00000 п. 0000010966 00000 п. 0000011095 00000 п. 0000011225 00000 п. 0000011355 00000 п. 0000011485 00000 п. 0000011615 00000 п. 0000011746 00000 п. 0000011876 00000 п. 0000012006 00000 п. 0000012137 00000 п. 0000012268 00000 п. 0000012399 00000 п. 0000012530 00000 п. 0000012661 00000 п. 0000012792 00000 п. 0000012921 00000 п. 0000013051 00000 п. 0000013182 00000 п. 0000013313 00000 п. 0000013444 00000 п. 0000013575 00000 п. 0000013706 00000 п. 0000013837 00000 п. 0000013967 00000 п. 0000014098 00000 п. 0000014228 00000 п. 0000014359 00000 п. 0000014490 00000 п. 0000014621 00000 п. 0000014751 00000 п. 0000014882 00000 п. 0000015012 00000 п. 0000015143 00000 п. 0000015273 00000 п. 0000015404 00000 п. 0000015535 00000 п. 0000015666 00000 п. 0000015797 00000 п. 0000015928 00000 п. 0000016058 00000 п. 0000016183 00000 п. 0000016920 00000 н. 0000023378 00000 п. 0000023941 00000 п. 0000024315 00000 п. 0000024739 00000 п. 0000024815 00000 п. 0000025395 00000 п. 0000025877 00000 п. 0000026322 00000 п. 0000026829 00000 н. 0000027354 00000 п. 0000027867 00000 н. 0000028409 00000 п. 0000028867 00000 п. 0000029051 00000 н. 0000029554 00000 п. 0000030413 00000 п. 0000030678 00000 п. 0000030771 00000 п. 0000031306 00000 п. 0000031862 00000 п. 0000036839 00000 п. 0000040949 00000 п. 0000002136 00000 н. трейлер ] >> startxref 0 %% EOF 3768 0 obj> поток х [{\ SG! «` VjGw | j-r / Pw ‘ Vjm ڟ PUwAnkQkVmio #} əsΜ9sL

Поиск пользователей | Houzz

МЕДНАЯ АНТИЧНАЯ МЕТАЛЛИЧЕСКАЯ ПЛИТКА 2 X 2 Серия металла реки Мюррей Это изделие изготовлено из листов твердой меди, обернутых поверх керамической основы.В результате окисления вся медь со временем приобретает патину, придавая ей вид старого мира. Материал: металл Размер листа: 11 1/4 «x 11 1/4» Размер куска: 2 «x 2» Толщина: 3/8 дюйма (8 мм) Цвет: античная медь Отделка: античный Основа: сетка Медные плитки сделаны из твердой меди — со временем они будут проявлять естественные окислительные оттенки, которыми славится медь. Возможности безграничны с античной медной плиткой! Еще один отличный вариант дизайна, доступный для отделки стен, фартуков вокруг столешниц на кухне и в ванных комнатах, или для любых других дизайнерских проектов.Керамическая основа делает эту плитку достаточно прочной для укладки на стену, а сетчатая основа упрощает обращение при укладке плитки на различные поверхности. Отдельные квадраты представляют собой старинную медную плитку с богатой патиной, которая привносит тепло и роскошь в любую комнату. Они выглядят потрясающе независимо от того, используются ли они сами по себе или как акценты для украшения любого проекта плитки. Советы по установке: Эпоксидные растворы и предварительно смешанные растворы не рекомендуется использовать с медью или цветной нержавеющей сталью, поскольку они могут химически повредить поверхность.Такая же реакция может привести к появлению пятен на затирке. Держите этот продукт на расстоянии более шести дюймов от открытого огня. Беспокойство вызывает паровые бани, камин и брызги на спине за варочными панелями. Медная плитка не подходит для наружного применения. Медную плитку можно использовать как для стен, так и для пола. Функции: Цвет: античная медь 12 дюймов x 12 дюймов на лист Каждая отдельная плитка имеет керамическую основу для облегчения установки и полузащищенную по краям, чтобы покрыть открытую керамическую основу для краев и для использования в качестве обрезков.Цвет плитки может незначительно отличаться от представленного на изображениях, а указанные размеры являются номинальными. Отдельные плитки устанавливаются на высококачественную сетку из стекловолокна, что значительно сокращает время и усилия по установке. Обслуживание При необходимости очистите влажной мягкой тканью или мыльной водой и губкой. Кислотные или коррозионные растворы не рекомендуются. Отделка металлочерепицы может отсоединиться во время укладки и при снятии защитной пленки.Некоторые незакрепленные кусочки являются естественными, и их можно снова наклеить суперклеем, горячим клеем или любым другим клеем для металла. Каждая партия медного антиквариата будет отличаться в зависимости от погоды или химической реакции отдельных партий листовой меди во время процесса антиквариата. Подробнее

Усеченные купола | Обнаруживаемые предупреждающие поверхности

Обнаруживаемая предупреждающая поверхность ADA — это общий термин, используемый вместе с плитками ADA и решениями ADA для тактильной системы предупреждения об усеченных куполах, предназначенной для предоставления физических сигналов для слабовидящих.Эти обнаруживаемые предупреждающие брусчатки необходимы на пересечении дорог для опасных транспортных средств и пешеходных дорожек, чтобы инвалиды по зрению получали предупреждение при приближении к потенциально опасным ситуациям. Плитки ADA должны быть легко видны, ощущаться под ногами и легко обнаруживаться с помощью направляющих тростей. Усеченные купола размещены в линейном узоре и имеют характерную форму, которая легко распознается людьми с ослабленным зрением и выполняет все функции решения ADA, и, таким образом, стали отраслевым стандартом.Поверхность также должна иметь значительный визуальный эффект, что легко сделать, создав цвет плитки ADA, чтобы он значительно контрастировал с окружающей бетонной поверхностью. Каждый дизайн Armor-Tile ^® доступен в различных цветах, которые обеспечат резкий контраст с областью вашего проекта, независимо от окружающих цветов. Мы разработали каждую плитку Armor-Tile ^® ADA и решение ADA, чтобы обеспечить долгосрочное и эффективное руководство для слабовидящих и выдержать интенсивное пешеходное движение.

Мы — ваш лучший вариант для соответствия требованиям ADA! Мы разработали каждую из наших плиток ADA с учетом федеральных стандартов и стандартов ADA штата, чтобы мы могли быть вашим универсальным поставщиком решений ADA. Чтобы соответствовать этим высоким стандартам, мы объединили наши проверенные технологии обработки полимеров и материалов с интеллектуальными конструктивными особенностями, чтобы создать наиболее экономичные и долговечные обнаруживаемые предупреждающие таблички. Усеченные купола Armor-Tile ^® и определяемые направляющие плитки проходят строгие испытания для обеспечения их качества, включая AAHSTO HS20-44, а также различные тесты ASTM D и тесты ASTM для бетона.Наши усеченные купола также проходят индивидуальные испытания на износ. Мы устанавливаем стандарты надежности и обнаруживаемости в системах тактильного предупреждения.

Мы отправляем наши плитки Armor-Tile ^® ADA с инструкциями по установке. Установка наших обнаруживаемых предупреждающих брусчатки проста и обеспечивает плавный, соответствующий требованиям код переход от тактильной предупреждающей поверхности к окружающему основанию. Соответствующие переходы необходимы людям с нарушениями зрения, потому что им абсолютно необходимо чувствовать усеченные купола и направляющие полосы через обувь.Мы также включили технологию отражения звука в каждую из наших систем тактильного оповещения, что позволяет людям с тростью свободно перемещаться по местности без посторонней помощи. Плитки Armor-Tile ^® ADA можно найти в частных и общественных местах по всему миру, но обычно они применяются в пандусах ADA, транспортных платформах, пешеходных переходах, парковках и проездах для транспортных средств.

По поводу решения ADA в Канаде обращайтесь к Kinesik, канадскому дистрибьютору наших обнаруживаемых предупреждающих плиток.Мы стремимся сделать мир более доступным, и наши усеченные купола и панели навигации делают именно это.

RaceDeck Pro Diamond Plate Плитка для гаража

RaceDeck® Tiles — это высококачественная полированная алюминиевая модульная напольная плитка с ромбовидным рисунком протектора в автомобильном стиле, которая станет идеальным акцентом для вашего гаража, рабочего места или витрины. Быстрая и простая установка для любого дисплея автомобилей и байк-шоу! После установки соединяющиеся плитки просто защелкиваются вместе, создавая целостный вид от модуля к модулю, благодаря мульти-запатентованной конструкции «Step-N-Snap», которая не требует инструментов, клея и токсичных паров.Плитки RaceDeck TuffShield® имеют целые каналы, позволяющие выходить воздуху и влаге. Поверхность легко чистится, устойчива к нефтепродуктам и большинству химикатов. Легко поддерживает ящики для инструментов. 4-стоечные подъемники и транспортные средства с грузоподъемностью более 80 000 фунтов. Доступен в размере 12 дюймов x 12 дюймов x 1/2 дюйма (304,8 мм x 304,8 мм x 12,7 мм) . Сделано в США.

Ключевые преимущества RaceDeck Pro:

• High-End Style — Обеспечивает отполированный и профессиональный вид с отделкой для выставочного зала без красок и наклеек
• Модульный дизайн — Разработан для создания индивидуального гаражного пола практически любого размера
• Легко очищаемая поверхность — Устойчивость к нефтепродуктам и большинству химикатов
• Запатентованная технология PowerLock — Модули настила фиксируются на месте и остаются включенными. комбинируйте стили для создания поистине оригинального индивидуального гаражного пола
• Сделано в США — Полы в гаражах по всему миру
• Простая установка — Обновляйте пол в гараже за часы, а не дни

Форма кромки, гнутая пластина и закрытие ячеек

При установке металлического настила необходимо убедиться, что бетон не выливается.Для этого вам нужно закрыть концы. Для этого вам понадобится металлическая застежка соответствующего типа.

На самом деле существует несколько различных типов затворов, которые можно использовать для закрытия концов. В зависимости от ваших потребностей некоторые типы лучше подходят для вашей работы.

Типичными типами металлических укупорочных средств являются легкие кромки, изогнутые пластины и укупорочные средства для ячеек. В Western Metal Deck мы ежедневно продаем металлические крышки, и нас все время спрашивают, в чем разница между каждым типом.К концу этой статьи вы получите хорошее представление о различных типах и сможете выбрать правильный тип металлической крышки для настила для вашего приложения.

Металлический затвор, будь то кромочная форма, изогнутая пластина или затвор ячейки, представляет собой кусок металла, изогнутый под углом. Стандартный металлический затвор имеет две разные ножки (A и B), которые обычно изогнуты под углом 90 градусов (c).

Профильная металлическая кромка используется на настиле пола для удержания влажного бетона во время заливки бетона.Он удерживает бетон на краю здания и / или на краю внутреннего проема для лестничных клеток, лифтов, шахт или любых других требуемых каркасных внутренних проемов.

Большинство форм калиброванных кромок имеют форму угла 90 градусов и длины 10’-0 ”.

Высота опоры кромочной опалубки обычно равна толщине бетонной плиты. Это означает, что если бетон имеет толщину 6 дюймов, тогда одна полка кромочной формы будет 6 дюймов.

Длина нижней ножки зависит от нескольких вещей:

1. Если форма кромки останавливается на внешнем крае стальной балки по периметру или,
2. Если он консольно и свисает за периметр стальной балки.

Если кромочная форма останавливается на внешнем крае периметральной балки, то обычно нижняя полка кромочной формы будет шириной 3 дюйма. Это позволяет иметь 3-дюймовую нижнюю опорную стойку, расположенную на внешнем крае балки. Остальная часть полки балки предназначена для опоры на металлический настил, поскольку балки по периметру обычно имеют ширину 6 дюймов или более.

В обоих случаях консольной или неконсольной формы кромки минимальная опора на стальную полку балки должна составлять 3 дюйма. Чем дальше консоль выходит за балку, тем длиннее должна быть ваша нижняя нога.

Большинство кромок калибра изготавливаются по индивидуальному заказу калибра 10, 12, 16 или 18. Отделка обычно оцинкована G60. Чем дальше кромка датчика образует консоль за балкой по периметру, тем толще должен быть датчик.Самая популярная толщина — 16 калибра.

Для дополнительной прочности и прямолинейности в проекте может потребоваться ребро жесткости на верхней стороне формы кромки калибра. Он состоит из разрыва под 45 градусов от вершины кромки вниз к внутренней части конструкции длиной примерно от 5/8 дюйма до ¾ дюйма.

Кромка гнутой пластины изготовлена ​​из листовой стали.Толщина стального листа составляет от 3/16 дюйма до примерно 1/2 дюйма. Он используется для создания ограничителя заливки бетонного пола, аналогично тому, как это делается для металлических кромочных профилей. Поскольку форма кромки изогнутой пластины толще и прочнее, она может стать частью стальной опорной рамы.

Одной из основных целей, которую служит кромка изогнутой пластины, является поддержка внешней навесной стены или оконной стены. Стойки и зажимы крепятся непосредственно к гнутой кромке пластины. Он усилен деформированными стальными стержнями, которые горизонтально приварены к кромке гнутой пластины.Они проникают в зону бетонной плиты перед заливкой бетона. Эта процедура придает дополнительную прочность краям изогнутых пластин.

Довольно часто кромочные формы гнутых листов привариваются в заводских условиях к стальным конструкционным балкам по периметру. Таким образом, когда стальная балка будет возведена, кромка изогнутой пластины останется на месте.

Затворы ячеек металлического настила состоят из уголков из листового металла, которые подходят для установки на открытые концы ячеек металлического настила разного типа и глубины.Это предотвращает протекание влажного бетона и обеспечивает прочный закрытый конец.

обычно имеют калибр 20 и имеют гальваническое покрытие. Доступны разные размеры и разная глубина в зависимости от типа металлического настила.

Стандартные размеры следующие:

Для кровельного настила типа 1 ½ ”B Formlok и HSB-36:

• 1 ½ «X 1 ½» X 10’-0 «Длинная полоса или
• 1 ½ «X 1 ½» X 4 «Длинная отдельная ячейка

Для типа глубиной 2 дюйма W2 Formlok:

• 2 «X 1» X 10’-0 «Длинная полоса или
• 2 «X 1» X 7 ½ «Длинная форма отдельных ячеек

Для настилов глубиной 3 дюйма

Типы: W3 Formlok, N-24, N-24 Formlok, HSN3-32:

• 3’X 1 дюйм X 7 ½ дюйма, длинная отдельная ячейка или
• Форма длинной полосы 3’X 3 ”X 10’-0”

Металлическое закрытие настила обычно используется при настиле пола.Скорее всего, если у вас металлический настил пола, вам понадобится какое-то металлическое закрытие настила.

Если вам нужна крышка ячейки , вы, как правило, сможете приобрести ее у поставщика металлических настилов.

Кромки из гнутых листов являются дорогостоящим элементом, и их лучше приваривать к соответствующим балкам в заводских условиях и монтировать как единое целое подрядчиком по изготовлению металлоконструкций. Убедитесь, что как субподрядчик по производству металлических настилов, когда готовится тендерное предложение, убедитесь, что формы кромок изогнутых листов не входят в объем ваших работ.

Если вы заказываете толщину металлической кромки, подрядчик должен проверить конструктивные чертежи и определить, какой калибр называется, а также высоту бетона и длину опоры.

На палубе Western Metal мы храним крышки ячеек и легкую металлическую кромку формы . Мы понимаем важность соблюдения графика работы, поэтому мы держим широкий спектр металлических крышек для выполнения большинства заказов.
